Inspiron Εγχειρίδιο σέρβις

Transcript

1 Inspiron Εγχειρίδιο σέρβις Μοντέλο υπολογιστή: Inspiron Μοντέλο σύμφωνα με τους κανονισμούς: P66F Τύπος σύμφωνα με τους κανονισμούς: P66F001

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός. Πνευματικά δικαιώματα 2017 της Dell Inc. ή των θυγατρικών της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A02

3 Πίνακας περιεχομένων Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...11 Προτού ξεκινήσετε Οδηγίες ασφαλείας Συνιστώμενα εργαλεία Λίστα βιδών Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...17 Αφαίρεση της μονάδας οπτικού δίσκου Διαδικασία...18 Επανατοποθέτηση της μονάδας οπτικού δίσκου...22 Διαδικασία Αφαίρεση του καλύμματος της βάσης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του καλύμματος της βάσης...27 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση των μονάδων μνήμης...29 Προαπαιτούμενες ενέργειες Διαδικασία

4 Επανατοποθέτηση των μονάδων μνήμης...31 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...33 Αφαίρεση της κάρτας ασύρματης επικοινωνίας Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της κάρτας ασύρματης επικοινωνίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...39 Αφαίρεση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου...42 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...43 Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της μπαταρίας σε σχήμα νομίσματος...46 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες

5 Αφαίρεση της πλακέτας I/O Προαπαιτούμενες ενέργειες...47 Διαδικασία Επανατοποθέτηση της πλακέτας I/O Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...49 Αφαίρεση του σκληρού δίσκου...50 Προαπαιτούμενες ενέργειες Διαδικασία...50 Επανατοποθέτηση του σκληρού δίσκου...53 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...53 Αφαίρεση της μπαταρίας Προαπαιτούμενες ενέργειες Διαδικασία...55 Επανατοποθέτηση της μπαταρίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...58 Αφαίρεση της πλακέτας των λυχνιών κατάστασης...59 Προαπαιτούμενες ενέργειες Διαδικασία

6 Επανατοποθέτηση της πλακέτας των λυχνιών κατάστασης Διαδικασία...61 Μετέπειτα απαιτούμενες ενέργειες...61 Αφαίρεση των ηχείων...63 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση των ηχείων...65 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...65 Αφαίρεση της διάταξης της πλακέτας συστήματος...67 Προαπαιτούμενες ενέργειες...67 Διαδικασία Επανατοποθέτηση της διάταξης της πλακέτας συστήματος...73 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της διάταξης της ψύκτρας...75 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της διάταξης της ψύκτρας Διαδικασία...77 Μετέπειτα απαιτούμενες ενέργειες

7 Αφαίρεση της επιφάνειας αφής...79 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της επιφάνειας αφής...83 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...84 Αφαίρεση της διάταξης της οθόνης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της διάταξης της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...89 Αφαίρεση της στεφάνης συγκράτησης της οθόνης...90 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της στεφάνης συγκράτησης της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...92 Αφαίρεση της κάμερας...93 Προαπαιτούμενες ενέργειες Διαδικασία

8 Επανατοποθέτηση της κάμερας...95 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...95 Αφαίρεση του πλαισίου της οθόνης...96 Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του πλαισίου της οθόνης...99 Διαδικασία Μετέπειτα απαιτούμενες ενέργειες...99 Αφαίρεση των μεντεσέδων της οθόνης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση των μεντεσέδων της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση του καλωδίου της οθόνης Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση του καλωδίου της οθόνης Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση του καλύμματος της πίσω πλευράς της οθόνης και της διάταξης της κεραίας Προαπαιτούμενες ενέργειες Διαδικασία

9 Επανατοποθέτηση του καλύμματος της πίσω πλευράς της οθόνης και της διάταξης της κεραίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της μονάδας του κουμπιού λειτουργίας Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της μονάδας του κουμπιού λειτουργίας Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της θύρας του προσαρμογέα ισχύος Προαπαιτούμενες ενέργειες Διαδικασία Επανατοποθέτηση της θύρας του προσαρμογέα ισχύος Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Αφαίρεση της διάταξης του στηρίγματος παλάμης και του πληκτρολογίου Προαπαιτούμενες ενέργειες Διαδικασία

10 Επανατοποθέτηση της διάταξης του στηρίγματος παλάμης και του πληκτρολογίου Διαδικασία Μετέπειτα απαιτούμενες ενέργειες Διαγνωστικά Λήψη βοήθειας και επικοινωνία με την Dell Πόροι αυτοβοήθειας Επικοινωνία με την Dell

11 Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας ΣΗΜΕΙΩΣΗ: Οι εικόνες που θα βρείτε στο έγγραφο ενδέχεται να διαφέρουν από τον υπολογιστή σας, πράγμα που εξαρτάται από τη συνδεσμολογία που παραγγείλατε. Προτού ξεκινήσετε 1 Αποθηκεύστε και κλείστε όλα τα ανοιχτά αρχεία και τερματίστε όλες τις ανοιχτές εφαρμογές. 2 Τερματίστε τη λειτουργία του υπολογιστή σας. Κάντε κλικ στις επιλογέςstart Power Shut down (Έναρξη > Κουμπί λειτουργίας > Τερματισμός λειτουργίας). ΣΗΜΕΙΩΣΗ: Αν χρησιμοποιείτε διαφορετικό λειτουργικό σύστημα, ανατρέξτε στην τεκμηρίωσή του για οδηγίες όσον αφορά τον τερματισμό της λειτουργίας του. 3 Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες. 4 Αποσυνδέστε από τον υπολογιστή σας κάθε συσκευή δικτύου και περιφερειακό που έχετε προσαρτήσει, π.χ. πληκτρολόγιο, ποντίκι και οθόνη. 5 Αφαιρέστε από τον υπολογιστή σας κάθε κάρτα πολυμέσων και οπτικό δίσκο, αν υπάρχουν. 6 Κλείστε την οθόνη και γυρίστε ανάποδα τον υπολογιστή. Οδηγίες ασφαλείας Για να προστατέψετε τον υπολογιστή σας από ενδεχόμενη ζημιά και να διασφαλίσετε την ατομική σας προστασία, ακολουθήστε τις παρακάτω κατευθυντήριες οδηγίες για θέματα ασφάλειας. 11

12 ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αποσυνδέστε όλες τις πηγές ισχύος προτού ανοίξετε το κάλυμμα ή τα πλαίσια του υπολογιστή. Αφού τελειώσετε τις εργασίες στο εσωτερικό του υπολογιστή, επανατοποθετήστε όλα τα καλύμματα και τα πλαίσια και όλες τις βίδες προτού τον συνδέσετε στην ηλεκτρική πρίζα. ΠΡΟΣΟΧΗ: Για να μην πάθει ζημιά ο υπολογιστής, διασφαλίστε ότι η επιφάνεια στην οποία θα εκτελέσετε τις εργασίες είναι επίπεδη και καθαρή. ΠΡΟΣΟΧΗ: Για να μην πάθουν ζημιά τα εξαρτήματα και οι κάρτες, φροντίστε να τα κρατάτε από τα άκρα τους και αποφύγετε να αγγίξετε τις ακίδες και τις επαφές τους. ΠΡΟΣΟΧΗ: Εσείς πρέπει να αναλαμβάνετε μόνο τις εργασίες αντιμετώπισης προβλημάτων και τις επισκευές για τις οποίες σας δίνει εξουσιοδότηση ή οδηγίες η ομάδα τεχνικής βοήθειας της Dell. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Ανατρέξτε στις οδηγίες ασφαλείας που παραλάβατε μαζί με το προϊόν ή στην ιστοσελίδα ΠΡΟΣΟΧΗ: Προτού αγγίξετε οτιδήποτε στο εσωτερικό του υπολογιστή σας, γειωθείτε αγγίζοντας μια άβαφη μεταλλική επιφάνεια, όπως το μέταλλο στην πίσω πλευρά του υπολογιστή. Την ώρα που εργάζεστε, φροντίστε να αγγίζετε κατά διαστήματα μια άβαφη μεταλλική επιφάνεια ώστε να φεύγει ο στατικός ηλεκτρισμός που υπάρχει κίνδυνος να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα. 12

13 ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, τραβήξτε τον σύνδεσμο ή τη γλωττίδα του και όχι αυτό καθαυτό το καλώδιο. Ορισμένα καλώδια έχουν συνδέσμους με γλωττίδες ασφαλείας ή πεταλούδες που πρέπει να αποδεσμεύσετε προτού αποσυνδέσετε τα καλώδια. Όταν αποσυνδέετε καλώδια, φροντίστε να τα κρατάτε καλά ευθυγραμμισμένα για να μη λυγίσουν οι ακίδες των συνδέσμων. Όταν συνδέετε καλώδια, φροντίστε να προσανατολίζετε και να ευθυγραμμίζετε σωστά τις θύρες και τους συνδέσμους. ΠΡΟΣΟΧΗ: Πιέστε και βγάλτε κάθε εγκατεστημένη κάρτα από τη μονάδα ανάγνωσης καρτών πολυμέσων. Συνιστώμενα εργαλεία Για τις διαδικασίες που παρατίθενται στο έγγραφο ενδέχεται να απαιτούνται τα εξής εργαλεία: Σταυροκατσάβιδο Πλαστική σφήνα Λίστα βιδών Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Κάλυμμα βάσης Κάλυμμα βάσης Κάλυμμα βάσης Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου M2x2 με μεγάλη κεφαλή 3 M2x4 2 M2.5x

14 Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Μπαταρία Ανεμιστήρας Σκληρός δίσκος Υποστήριγμα σκληρού δίσκου Διάταξη ψύκτρας Υποστηρίγματα μεντεσέδων Υποστηρίγματα μεντεσέδων Μεντεσές (πλευρά LCD) πλακέτα I/O Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Υποστήριγμα σκληρού δίσκου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Πλακέτα συστήματος Διάταξη καλύμματος πίσω πλευράς οθόνης και κεραίας Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη καλύμματος πίσω πλευράς οθόνης και κεραίας Διάταξη στηρίγματος παλάμης και πληκτρολογίου M2.5x5 1 M2.5x5 1 M3x3 4 M2.5x5 3 M2x3 3 M2.5x3 6 M2.5x5 4 M2x3 2 M2.5x5 1 14

15 Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Υποστήριγμα μονάδας οπτικού δίσκου Ενδιάμεση διάταξη μονάδας οπτικού δίσκου Γέφυρα διάταξης στηρίγματος παλάμης και πληκτρολογίου Πίνακας Θύρα προσαρμογέα ισχύος Πλακέτα κουμπιού λειτουργίας Πλακέτα συστήματος Επιφάνεια αφής Υποστήριγμα επιφάνειας αφής Μονάδα οπτικού δίσκου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου Διάταξη στηρίγματος παλάμης και πληκτρολογίου M2x3 2 M2x2 με μεγάλη κεφαλή 2 M2.5x5 2 M2x3 4 M2x3 1 M2x2 με μεγάλη κεφαλή M2.5x5 1 M2x2 4 M2x

16 Εξάρτημα Στερέωση σε Τύπος βίδας Ποσότητα Εικόνα βίδας Υποστήριγμα κάρτας ασύρματης επικοινωνίας Πλακέτα συστήματος M2x3 1 16

17 Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας ΠΡΟΣΟΧΗ: Αν αφήσετε σκόρπιες ή χαλαρωμένες βίδες μέσα στον υπολογιστή σας, υπάρχει κίνδυνος να πάθει σοβαρότατη ζημιά. 1 Επανατοποθετήστε όλες τις βίδες και βεβαιωθείτε ότι δεν έχουν μείνει κάποιες σκόρπιες μέσα στον υπολογιστή σας. 2 Συνδέστε κάθε εξωτερική συσκευή, περιφερειακή συσκευή ή καλώδιο που αφαιρέσατε προτού εκτελέσετε εργασίες στον υπολογιστή σας. 3 Επανατοποθετήστε κάθε κάρτα πολυμέσων, δίσκο ή άλλο εξάρτημα που αφαιρέσατε προτού εκτελέσετε εργασίες στον υπολογιστή σας. 4 Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 5 Ενεργοποιήστε τον υπολογιστή σας. 17

18 Αφαίρεση της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Αφαιρέστε τη βίδα που συγκρατεί τη διάταξη της μονάδας οπτικού δίσκου στο κάλυμμα της βάσης. 2 Με μια πλαστική σφήνα σπρώξτε τη μονάδα οπτικού δίσκου μέσα από την οπή για τη βίδα ώστε να την αποδεσμεύσετε από τη διάταξή της. 18

19 3 Μετακινήστε συρτά τη διάταξη της μονάδας οπτικού δίσκου για να την αποσπάσετε από το φατνίο της. 1 διάταξη μονάδας οπτικού δίσκου 2 βίδα M2x4 3 πλαστική σφήνα 4 κάλυμμα βάσης 4 Αφαιρέστε τις βίδες που συγκρατούν στη μονάδα οπτικού δίσκου το υποστήριγμά της. 19

20 5 Αφαιρέστε το υποστήριγμα της μονάδας οπτικού δίσκου. 1 μονάδα οπτικού δίσκου 2 βίδες M2x3 (2) 3 υποστήριγμα μονάδας οπτικού δίσκου 20

21 6 Τραβήξτε προσεκτικά τη στεφάνη συγκράτησης της μονάδας οπτικού δίσκου για να την αφαιρέσετε από τη μονάδα οπτικού δίσκου. 1 στεφάνη συγκράτησης μονάδας οπτικού δίσκου 3 γλωττίδες (3) 2 μονάδα οπτικού δίσκου 21

22 Επανατοποθέτηση της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε τις γλωττίδες στη στεφάνη συγκράτησης της μονάδας οπτικού δίσκου με τις υποδοχές στη μονάδα και κουμπώστε τη στεφάνη στη σωστή της θέση. 2 Ευθυγραμμίστε τις οπές για τις βίδες στο υποστήριγμα της μονάδας οπτικού δίσκου με τις αντίστοιχες οπές στη μονάδα οπτικού δίσκου. 3 Επανατοποθετήστε τις βίδες που συγκρατούν στη μονάδα οπτικού δίσκου το υποστήριγμά της. 4 Περάστε συρτά τη διάταξη της μονάδας οπτικού δίσκου μέσα στο φατνίο της. 5 Ευθυγραμμίστε την οπή για τη βίδα στο υποστήριγμα της μονάδας οπτικού δίσκου με την αντίστοιχη οπή στο κάλυμμα της βάσης. 6 Επανατοποθετήστε τη βίδα που συγκρατεί τη διάταξη της μονάδας οπτικού δίσκου στο κάλυμμα της βάσης. 22

23 Αφαίρεση του καλύμματος της βάσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες Αφαιρέστε τη μονάδα οπτικού δίσκου. 23

24 Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν το κάλυμμα της βάσης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 βίδες M2.5x8 (13) 2 βίδες M2x2 (3) 3 βίδα M2x4 4 κάλυμμα βάσης 2 Με μια πλαστική σφήνα ξεσφηνώστε το κάλυμμα της βάσης ξεκινώντας από την επάνω αριστερή γωνίας της βάσης του υπολογιστή. 24

25 3 Σηκώστε γυρτά το κάλυμμα της βάσης για να το αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 διάταξη στηρίγματος παλάμης και πληκτρολογίου 3 κάλυμμα βάσης 2 πλαστική σφήνα ΣΗΜΕΙΩΣΗ: Ακολουθήστε τα βήματα 4 και 5 μόνο αν θέλετε να αφαιρέσετε και κάποιο άλλο εξάρτημα από τον υπολογιστή. 25

26 4 Αποσυνδέστε το καλώδιο της μπαταρίας από την πλακέτα συστήματος. 1 καλώδιο μπαταρίας 2 πλακέτα συστήματος 5 Πιέστε παρατεταμένα το κουμπί λειτουργίας επί 5 δευτερόλεπτα για να γειωθεί η πλακέτα συστήματος. 26

27 Επανατοποθέτηση του καλύμματος της βάσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Συνδέστε το καλώδιο της μπαταρίας, αν υπάρχει, στην πλακέτα συστήματος. ΠΡΟΣΟΧΗ: Για να αποφύγετε τυχόν ζημιά στη θύρα του τροφοδοτικού, μην πιέζετε το κάλυμμα της βάσης πάνω στη θύρα του τροφοδοτικού όταν το κουμπώνετε στη βάση του υπολογιστή. 27

28 2 Τοποθετήστε το κάλυμμα της βάσης επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και κουμπώστε το στη σωστή του θέση ξεκινώντας από τη θύρα του τροφοδοτικού. 1 κάλυμμα βάσης 2 θύρα προσαρμογέα ισχύος 3 Επανατοποθετήστε τις βίδες που συγκρατούν το κάλυμμα της βάσης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. Μετέπειτα απαιτούμενες ενέργειες Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 28

29 Αφαίρεση των μονάδων μνήμης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. Διαδικασία 1 Ανοίξτε προσεκτικά με τα δάχτυλά σας τους συνδετήρες συγκράτησης σε κάθε άκρο της υποδοχής της μονάδας μνήμης ώστε να τιναχτεί έξω η μονάδα μνήμης. 29

30 2 Αφαιρέστε τη μονάδα μνήμης από την υποδοχή της. 1 συνδετήρες συγκράτησης (2) 2 μονάδα μνήμης 3 υποδοχή μονάδας μνήμης 30

31 Επανατοποθέτηση των μονάδων μνήμης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε την εγκοπή στη μονάδα μνήμης με τη γλωττίδα στην υποδοχή της μονάδας. 31

32 2 Περάστε σταθερά, συρτά και γυρτά τη μονάδα μνήμης μέσα στην υποδοχή και πιέστε την προς τα κάτω τόσο ώστε να κουμπώσει στη σωστή της θέση και να ακουστεί το χαρακτηριστικό κλικ. ΣΗΜΕΙΩΣΗ: Αν δεν ακουστεί το χαρακτηριστικό κλικ, αφαιρέστε τη μονάδα μνήμης και εγκαταστήστε την ξανά. 1 εγκοπή 2 γλωττίδα 3 υποδοχή μονάδας μνήμης 4 μονάδα μνήμης 3 Συνδέστε το καλώδιο της μπαταρίας στην πλακέτα συστήματος. 32

33 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το κάλυμμα της βάσης. 2 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 33

34 Αφαίρεση της κάρτας ασύρματης επικοινωνίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. Διαδικασία 1 Αφαιρέστε τη βίδα που συγκρατεί του υποστήριγμα της κάρτας ασύρματης επικοινωνίας στην πλακέτα συστήματος. 2 Αφαιρέστε συρτά το υποστήριγμα της κάρτας ασύρματης επικοινωνίας και αποσυνδέστε τα καλώδια της κεραίας από την κάρτα. 34

35 3 Μετακινήστε συρτά την κάρτα ασύρματης επικοινωνίας και αφαιρέστε την από την υποδοχή της. 1 βίδα M2x3 2 υποστήριγμα κάρτας ασύρματης επικοινωνίας 3 καλώδια κεραίας (2) 4 κάρτα ασύρματης επικοινωνίας 5 υποδοχή κάρτας ασύρματης επικοινωνίας 35

36 Επανατοποθέτηση της κάρτας ασύρματης επικοινωνίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΠΡΟΣΟΧΗ: Μην τοποθετήσετε καλώδια κάτω από την κάρτα ασύρματης επικοινωνίας για να μην πάθει ζημιά. 1 Ευθυγραμμίστε την εγκοπή στην κάρτα ασύρματης επικοινωνίας με τη γλωττίδα στην υποδοχή της κάρτας. 2 Περάστε γυρτά την κάρτα ασύρματης επικοινωνίας μέσα στην υποδοχή της. 3 Συνδέστε τα καλώδια της κεραίας στην κάρτα ασύρματης επικοινωνίας. Στον πίνακα που ακολουθεί παρατίθεται η χρωματική κωδικοποίηση των καλωδίων των κεραιών για την κάρτα ασύρματης επικοινωνίας που υποστηρίζει ο υπολογιστής σας. Σύνδεσμοι στην κάρτα ασύρματης επικοινωνίας Κύριος (λευκό τρίγωνο) Βοηθητικός (μαύρο τρίγωνο) Χρώμα καλωδίου κεραίας Λευκό Μαύρο 4 Επανατοποθετήστε συρτά το υποστήριγμα της κάρτας ασύρματης επικοινωνίας στην υποδοχή της. 36

37 5 Ευθυγραμμίστε την οπή για τη βίδα στο υποστήριγμα της κάρτας ασύρματης επικοινωνίας με την αντίστοιχη οπή στην κάρτα και στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 37

38 6 Επανατοποθετήστε τη βίδα που συγκρατεί το υποστήριγμα της κάρτας ασύρματης επικοινωνίας στην κάρτα και στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 κάρτα ασύρματης επικοινωνίας 3 υποδοχή κάρτας ασύρματης επικοινωνίας 2 εγκοπή 4 γλωττίδα 5 καλώδια κεραίας (2) 6 βίδα M2x3 7 υποστήριγμα κάρτας ασύρματης επικοινωνίας 38

39 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το κάλυμμα της βάσης. 2 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 39

40 Αφαίρεση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. Διαδικασία 1 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της οθόνης από την πλακέτα συστήματος. 2 Σηκώστε το μάνταλο και τραβήξτε το καλώδιο της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου από την πλακέτα συστήματος και τον σύνδεσμο της πλακέτας της μονάδας οπτικού δίσκου. 3 Αφαιρέστε τις βίδες που συγκρατούν την ενδιάμεση διάταξη της μονάδας οπτικού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 40

41 4 Σηκώστε την ενδιάμεση διάταξη της μονάδας οπτικού δίσκου για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 καλώδιο οθόνης 2 οδηγός διαδρομής 3 μάνταλο 4 καλώδιο ενδιάμεσης διάταξης μονάδας οπτικού δίσκου 5 βίδες M2x2 (2) 6 ενδιάμεση διάταξη μονάδας οπτικού δίσκου 41

42 Επανατοποθέτηση της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε τις οπές για τις βίδες στην ενδιάμεση διάταξη της μονάδας οπτικού δίσκου με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Επανατοποθετήστε τις βίδες που συγκρατούν την ενδιάμεση διάταξη της μονάδας οπτικού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Συνδέστε το καλώδιο της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου στην πλακέτα συστήματος και στην εν λόγω ενδιάμεση διάταξη. 4 Περάστε συρτά το καλώδιο της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου μέσα στο μάνταλο και πιέστε προς τα κάτω το μάνταλο για να στερεώσετε το καλώδιο. 5 Κλείστε το μάνταλο που συγκρατεί το καλώδιο της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου στην πλακέτα συστήματος. 6 Περάστε το καλώδιο της οθόνης μέσα από τον οδηγό της διαδρομής του και συνδέστε το στην πλακέτα συστήματος. 42

43 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το κάλυμμα της βάσης. 2 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 43

44 Αφαίρεση της μπαταρίας σε σχήμα νομίσματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Όποτε αφαιρείτε την μπαταρία σε σχήμα νομίσματος, οι ρυθμίσεις του προγράμματος ρύθμισης του BIOS επανέρχονται στις προεπιλεγμένες. Συνιστούμε να σημειώσετε τις ρυθμίσεις του προγράμματος ρύθμισης του BIOS προτού αφαιρέσετε την μπαταρία σε σχήμα νομίσματος. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. Διαδικασία 1 Αποσυνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος από την πλακέτα συστήματος. 2 Σημειώστε τη διαδρομή του καλωδίου της μπαταρίας σε σχήμα νομίσματος επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Αφαιρέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος από τον οδηγό της διαδρομής του επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 44

45 4 Αποσπάστε την μπαταρία σε σχήμα νομίσματος από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 πλακέτα συστήματος 2 διάταξη στηρίγματος παλάμης και πληκτρολογίου 3 καλώδιο μπαταρίας σε σχήμα νομίσματος 5 οδηγός διαδρομής 4 μπαταρία σε σχήμα νομίσματος 45

46 Επανατοποθέτηση της μπαταρίας σε σχήμα νομίσματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Προσαρτήστε την μπαταρία σε σχήμα νομίσματος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Περάστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος στη διαδρομή του μέσα από τον οδηγό της επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Συνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος στην πλακέτα συστήματος. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το κάλυμμα της βάσης. 2 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 46

47 Αφαίρεση της πλακέτας I/O ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. Διαδικασία 1 Σηκώστε το μάνταλο και, χρησιμοποιώντας τη συρόμενη γλωττίδα, αποσυνδέστε το καλώδιο της πλακέτας I/O από την πλακέτα συστήματος. 2 Αφαιρέστε τη βίδα που συγκρατεί την πλακέτα I/O στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 47

48 3 Σηκώστε την πλακέτα I/O για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 μάνταλο 2 καλώδιο πλακέτας I/O 3 βίδα M2.5x5 4 πλακέτα I/O 5 διάταξη στηρίγματος παλάμης και πληκτρολογίου 48

49 Επανατοποθέτηση της πλακέτας I/O ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Χρησιμοποιώντας τα σημεία ευθυγράμμισης τοποθετήστε την πλακέτα I/O επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Ευθυγραμμίστε την οπή για τη βίδα στην πλακέτα I/O με την αντίστοιχη οπή στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Επανατοποθετήστε τη βίδα που συγκρατεί την πλακέτα I/O στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Συνδέστε το καλώδιο της πλακέτας I/O στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το κάλυμμα της βάσης. 2 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 49

50 Αφαίρεση του σκληρού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Οι σκληροί δίσκοι είναι εύθραυστοι. Μεταχειριστείτε τον σκληρό δίσκο με προσοχή. ΠΡΟΣΟΧΗ: Για να αποφευχθεί η απώλεια δεδομένων, μην αφαιρέσετε τον σκληρό δίσκο την ώρα που ο υπολογιστής είναι σε κατάσταση αναστολής λειτουργίας ή σε λειτουργία. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την πλακέτα I/O. Διαδικασία 1 Σηκώστε το μάνταλο και, χρησιμοποιώντας τη συρόμενη γλωττίδα, αποσυνδέστε το καλώδιο του σκληρού δίσκου από την πλακέτα συστήματος. 2 Αφαιρέστε τις βίδες που συγκρατούν τη διάταξη του σκληρού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 50

51 3 Σηκώστε τη διάταξη του σκληρού δίσκου μαζί με το καλώδιό της για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 συρόμενη γλωττίδα 2 μάνταλο 3 καλώδιο σκληρού δίσκου 4 βίδες M2.5x5 (3) 5 διάταξη σκληρού δίσκου 6 διάταξη στηρίγματος παλάμης και πληκτρολογίου 51

52 4 Αποσυνδέστε την ενδιάμεση διάταξη από τη διάταξη του σκληρού δίσκου. 1 διάταξη σκληρού δίσκου 2 ενδιάμεση διάταξη 5 Αφαιρέστε τις βίδες που συγκρατούν στον σκληρό δίσκο το υποστήριγμά του. 6 Σηκώστε τον σκληρό δίσκο για να τον αποσπάσετε από το υποστήριγμά του. 1 βίδες M3x3 (4) 2 υποστήριγμα σκληρού δίσκου 3 σκληρός δίσκος 52

53 Επανατοποθέτηση του σκληρού δίσκου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Οι σκληροί δίσκοι είναι εύθραυστοι. Μεταχειριστείτε τον σκληρό δίσκο με προσοχή. Διαδικασία 1 Ευθυγραμμίστε τις οπές για τις βίδες στο υποστήριγμα του σκληρού δίσκου με τις αντίστοιχες οπές στον σκληρό δίσκο. 2 Επανατοποθετήστε τις βίδες που συγκρατούν στον σκληρό δίσκο το υποστήριγμά του. 3 Συνδέστε την ενδιάμεση διάταξη στη διάταξη του σκληρού δίσκου. 4 Ευθυγραμμίστε τις οπές για τις βίδες στη διάταξη του σκληρού δίσκου με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Επανατοποθετήστε τις βίδες που συγκρατούν τη διάταξη του σκληρού δίσκου στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 6 Συνδέστε το καλώδιο του σκληρού δίσκου στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την πλακέτα I/O. 53

54 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 54

55 Αφαίρεση της μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την πλακέτα I/O. 4 Αφαιρέστε τον σκληρό δίσκο. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν το υποστήριγμα της μπαταρίας στην πλακέτα συστήματος και στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 55

56 2 Σηκώστε και αφαιρέστε το υποστήριγμα της μπαταρίας. 1 πλακέτα συστήματος 2 βίδες M2.5x5 (2) 3 υποστήριγμα μπαταρίας 4 μπαταρία 5 διάταξη στηρίγματος παλάμης και πληκτρολογίου 3 Αφαιρέστε τη βίδα που συγκρατεί την μπαταρία στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. ΣΗΜΕΙΩΣΗ: Σημειώστε τη θέση της βίδας που συγκρατεί την μπαταρία στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 56

57 4 Σηκώστε την μπαταρία για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 βίδα M2.5x5 2 μπαταρία 3 διάταξη στηρίγματος παλάμης και πληκτρολογίου 57

58 Επανατοποθέτηση της μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε τις οπές για τις βίδες στην μπαταρία με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Επανατοποθετήστε τη βίδα που συγκρατεί την μπαταρία στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Ευθυγραμμίστε τις οπές για τις βίδες στο υποστήριγμα της μπαταρίας με τις αντίστοιχες οπές στην πλακέτα συστήματος και στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Επανατοποθετήστε τις βίδες που συγκρατούν το υποστήριγμα της μπαταρίας στην πλακέτα συστήματος και στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τον σκληρό δίσκο. 2 Επανατοποθετήστε την πλακέτα I/O. 3 Επανατοποθετήστε το κάλυμμα της βάσης. 4 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 58

59 Αφαίρεση της πλακέτας των λυχνιών κατάστασης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την πλακέτα I/O. 4 Αφαιρέστε τον σκληρό δίσκο. 5 Αφαιρέστε την μπαταρία. Διαδικασία 1 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας των λυχνιών κατάστασης από την πλακέτα συστήματος. 2 Αποσπάστε το καλώδιο της πλακέτας των λυχνιών κατάστασης από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Σπρώξτε τη γλωττίδα που συγκρατεί την πλακέτα των λυχνιών κατάστασης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 59

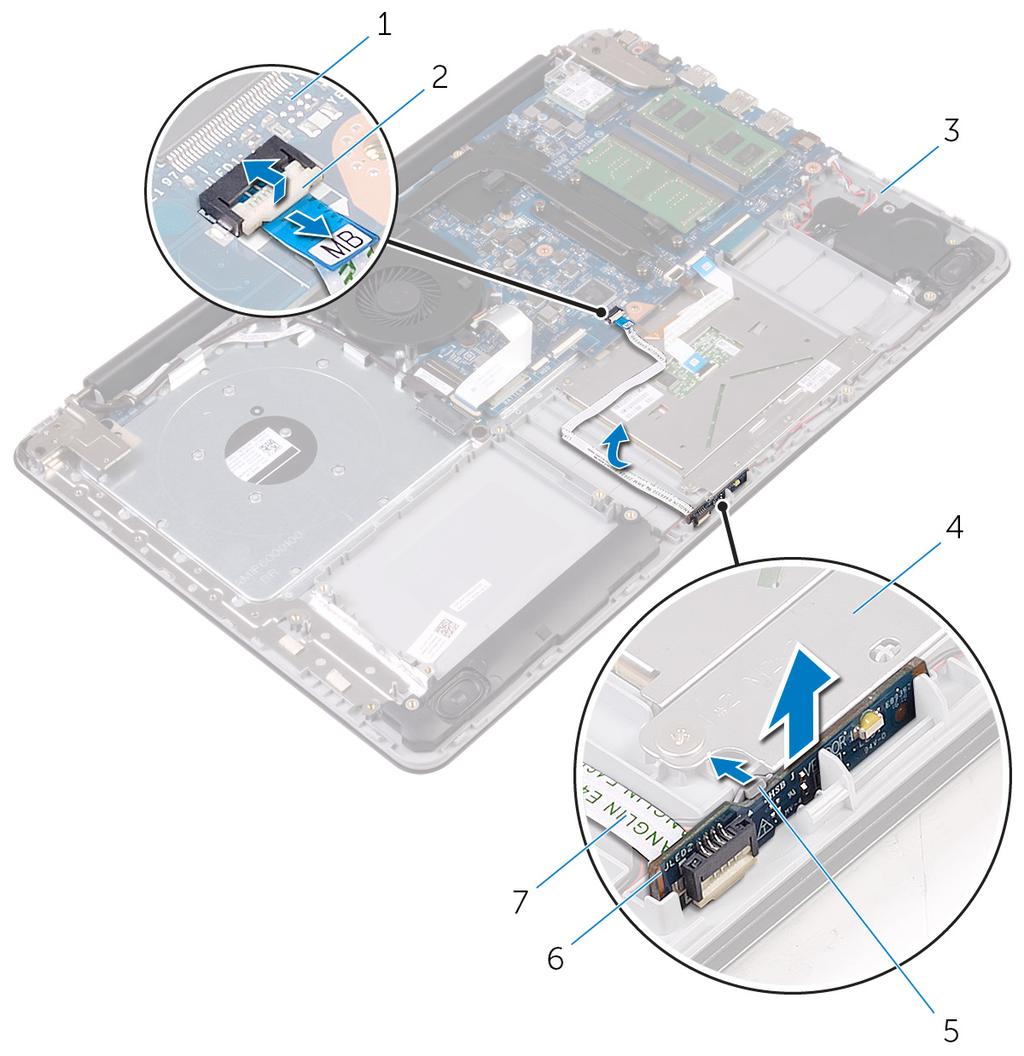

60 4 Σηκώστε την πλακέτα των λυχνιών κατάστασης μαζί με το καλώδιό της για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 πλακέτα συστήματος 2 μάνταλο 3 διάταξη στηρίγματος παλάμης και πληκτρολογίου 4 υποστήριγμα επιφάνειας αφής 5 γλωττίδα 6 πλακέτα λυχνιών κατάστασης 7 καλώδιο πλακέτας λυχνιών κατάστασης 60

61 Επανατοποθέτηση της πλακέτας των λυχνιών κατάστασης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Τοποθετήστε την πλακέτα των λυχνιών κατάστασης μέσα στην υποδοχή της επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Πιέστε προς τα κάτω την πλακέτα των λυχνιών κατάστασης τόσο ώστε να κουμπώσει στη σωστή της θέση. 3 Προσαρτήστε το καλώδιο της πλακέτας των λυχνιών κατάστασης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Περάστε συρτά το καλώδιο της πλακέτας των λυχνιών κατάστασης μέσα στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε τον σκληρό δίσκο. 3 Επανατοποθετήστε την πλακέτα I/O. 4 Επανατοποθετήστε το κάλυμμα της βάσης. 61

62 5 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 62

63 Αφαίρεση των ηχείων ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την πλακέτα I/O. 4 Αφαιρέστε τον σκληρό δίσκο. 5 Αφαιρέστε την μπαταρία. Διαδικασία 1 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας των λυχνιών κατάστασης από την πλακέτα συστήματος. 2 Αποσυνδέστε το καλώδιο των ηχείων από την πλακέτα συστήματος. 3 Αφαιρέστε το καλώδιο των ηχείων από τους οδηγούς της διαδρομής του επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 63

64 4 Σηκώστε τα ηχεία μαζί με το καλώδιό τους για να τα αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 πλακέτα συστήματος 2 καλώδιο ηχείων 3 ηχεία (2) 4 διάταξη στηρίγματος παλάμης και πληκτρολογίου 5 οδηγοί διαδρομής 64

65 Επανατοποθέτηση των ηχείων ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Χρησιμοποιώντας τα σημεία ευθυγράμμισης τοποθετήστε τα ηχεία μέσα στις υποδοχές τους στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και κουμπώστε τα στη σωστή τους θέση. 2 Περάστε το καλώδιο των ηχείων στη διαδρομή του μέσα από τους οδηγούς της επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. ΣΗΜΕΙΩΣΗ: Σπρώξτε μέσα τους λαστιχένιους δακτυλίους στερέωσης αν τιναχτούν έξω κατά την επανατοποθέτηση των ηχείων. 3 Συνδέστε το καλώδιο των ηχείων στην πλακέτα συστήματος. 4 Περάστε συρτά το καλώδιο της πλακέτας των λυχνιών κατάστασης μέσα στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την μπαταρία. 2 Επανατοποθετήστε τον σκληρό δίσκο. 3 Επανατοποθετήστε την πλακέτα I/O. 4 Επανατοποθετήστε το κάλυμμα της βάσης. 65

66 5 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 66

67 Αφαίρεση της διάταξης της πλακέτας συστήματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΣΗΜΕΙΩΣΗ: Η ετικέτα εξυπηρέτησης του υπολογιστή σας είναι αποθηκευμένη στην πλακέτα συστήματος. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να καταχωρίσετε την ετικέτα εξυπηρέτησης στο πρόγραμμα ρύθμισης του BIOS. ΣΗΜΕΙΩΣΗ: Όποτε επανατοποθετείτε την πλακέτα συστήματος, καταργούνται όσες αλλαγές κάνατε στο BIOS χρησιμοποιώντας το πρόγραμμα ρύθμισης του BIOS. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να κάνετε ξανά τις ενδεδειγμένες αλλαγές. ΣΗΜΕΙΩΣΗ: Προτού αποσυνδέσετε τα καλώδια από την πλακέτα συστήματος, σημειώστε τη θέση των συνδέσμων ώστε να μπορέσετε να επανασυνδέσετε σωστά τα καλώδια μετά την επανατοποθέτηση της πλακέτας συστήματος. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την πλακέτα I/O. 4 Αφαιρέστε τον σκληρό δίσκο. 5 Αφαιρέστε την μπαταρία. 67

68 6 Αφαιρέστε τις μονάδες μνήμης. 7 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν τον δεξιό μεντεσέ της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Ανοίξτε τον δεξιό μεντεσέ της οθόνης. 1 βίδες M2.5x5 (2) 2 δεξιός μεντεσές οθόνης 3 πλακέτα συστήματος 3 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της οθόνης από την πλακέτα συστήματος. 4 Σηκώστε το μάνταλο και τραβήξτε το καλώδιο της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου από την πλακέτα συστήματος και την ενδιάμεση διάταξη της μονάδας οπτικού δίσκου. 68

69 5 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο της πλακέτας των λυχνιών κατάστασης από την πλακέτα συστήματος. 6 Ανοίξτε τα μάνταλα και αποσυνδέστε το καλώδιο της επιφάνειας αφής, το καλώδιο του οπίσθιου φωτισμού του πληκτρολογίου και το καλώδιο του πληκτρολογίου από την πλακέτα συστήματος. 69

70 7 Αποσυνδέστε το καλώδιο των ηχείων και το καλώδιο της μπαταρίας σε σχήμα νομίσματος από την πλακέτα συστήματος. 1 καλώδιο ενδιάμεσης διάταξης μονάδας οπτικού δίσκου 3 καλώδιο πλακέτας λυχνιών κατάστασης 5 καλώδιο μπαταρίας σε σχήμα νομίσματος 2 μάνταλα (4) 4 καλώδιο ηχείων 6 καλώδιο πληκτρολογίου 7 καλώδιο επιφάνειας αφής 8 καλώδιο οπίσθιου φωτισμού πληκτρολογίου 9 καλώδιο οθόνης 8 Αφαιρέστε τις βίδες που συγκρατούν την πλακέτα συστήματος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 70

71 9 Αφαιρέστε τη βίδα που συγκρατεί τη διάταξη της ψύκτρας στην πλακέτα συστήματος. 10 Γυρίστε προσεκτικά ανάποδα τη διάταξη της πλακέτας συστήματος. 1 βίδα M2.5x5 2 πλακέτα συστήματος 3 βίδα M2.5x5 11 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο της θύρας του προσαρμογέα ισχύος από την πλακέτα συστήματος. 12 Αποσυνδέστε το καλώδιο του κουμπιού λειτουργίας από την πλακέτα συστήματος. 71

72 13 Αποσπάστε το καλώδιο της θύρας του προσαρμογέα ισχύος από την πίσω πλευρά της διάταξης της ψύκτρας. 1 καλώδιο κουμπιού λειτουργίας 3 πλακέτα συστήματος 4 μάνταλο 14 Αφαιρέστε τη διάταξη της ψύκτρας. 2 καλώδιο θύρας προσαρμογέα ισχύος 72

73 Επανατοποθέτηση της διάταξης της πλακέτας συστήματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΣΗΜΕΙΩΣΗ: Η ετικέτα εξυπηρέτησης του υπολογιστή σας είναι αποθηκευμένη στην πλακέτα συστήματος. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να καταχωρίσετε την ετικέτα εξυπηρέτησης στο πρόγραμμα ρύθμισης του BIOS. ΣΗΜΕΙΩΣΗ: Όποτε επανατοποθετείτε την πλακέτα συστήματος, καταργούνται όσες αλλαγές κάνατε στο BIOS χρησιμοποιώντας το πρόγραμμα ρύθμισης του BIOS. Αφού επανατοποθετήσετε την πλακέτα συστήματος, πρέπει να κάνετε ξανά τις ενδεδειγμένες αλλαγές. Διαδικασία 1 Επανατοποθετήστε τη διάταξη της ψύκτρας. 2 Συνδέστε το καλώδιο της θύρας του προσαρμογέα ισχύος και το καλώδιο της πλακέτας του κουμπιού λειτουργία στην πίσω πλευρά της πλακέτας συστήματος. 3 Γυρίστε προσεκτικά ανάποδα την πλακέτα συστήματος. 4 Χρησιμοποιώντας το σημείο ευθυγράμμισης τοποθετήστε την πλακέτα συστήματος επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 73

74 5 Ευθυγραμμίστε την οπή για τη βίδα στην πλακέτα συστήματος με την αντίστοιχη οπή στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 6 Επανατοποθετήστε τη βίδα που συγκρατεί την πλακέτα συστήματος στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 7 Επανατοποθετήστε τη βίδα που συγκρατεί τη διάταξη της ψύκτρας στην πλακέτα συστήματος. 8 Συνδέστε το καλώδιο των ηχείων και το καλώδιο της μπαταρίας σε σχήμα νομίσματος στους συνδέσμους τους στην πλακέτα συστήματος. 9 Περάστε συρτά το καλώδιο της επιφάνειας αφής, το καλώδιο του οπίσθιου φωτισμού του πληκτρολογίου και το καλώδιο του πληκτρολογίου μέσα στους συνδέσμους τους και κλείστε τα μάνταλα. 10 Περάστε συρτά το καλώδιο της πλακέτας των λυχνιών κατάστασης μέσα στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο. 11 Συνδέστε το καλώδιο της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου στην πλακέτα συστήματος και στην εν λόγω ενδιάμεση διάταξη. 12 Κλείστε το μάνταλο που συγκρατεί το καλώδιο της ενδιάμεσης διάταξης της μονάδας οπτικού δίσκου στην πλακέτα συστήματος. 13 Κλείστε τον δεξιό μεντεσέ της οθόνης. 14 Συνδέστε το καλώδιο της οθόνης στην πλακέτα συστήματος. 15 Επανατοποθετήστε τις βίδες που συγκρατούν τον δεξιό μεντεσέ της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 2 Επανατοποθετήστε τις μονάδες μνήμης. 3 Επανατοποθετήστε την μπαταρία. 4 Επανατοποθετήστε τον σκληρό δίσκο. 5 Επανατοποθετήστε την πλακέτα I/O. 6 Επανατοποθετήστε το κάλυμμα της βάσης. 7 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 74

75 Αφαίρεση της διάταξης της ψύκτρας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ψύκτρα ενδέχεται να θερμανθεί στη διάρκεια της κανονικής λειτουργίας. Προτού την αγγίξετε, αφήστε να περάσει αρκετή ώρα για να κρυώσει. ΠΡΟΣΟΧΗ: Για να επιτευχθεί η μέγιστη ψύξη του επεξεργαστή, μην αγγίζετε τις περιοχές μεταφοράς θερμότητας επάνω στην ψύκτρα. Το λίπος της επιδερμίδας σας μπορεί να μειώσει την ικανότητα μεταφοράς θερμότητας της θερμοαγώγιμης πάστας. Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την πλακέτα I/O. 4 Αφαιρέστε τον σκληρό δίσκο. 5 Αφαιρέστε την μπαταρία. 6 Αφαιρέστε τις μονάδες μνήμης. 7 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 8 Αφαιρέστε τη διάταξη της πλακέτας συστήματος. 75

76 Διαδικασία ΠΡΟΣΟΧΗ: Τοποθετήστε την πλακέτα συστήματος επάνω σε καθαρή και επίπεδη επιφάνεια. 1 Αποσυνδέστε το καλώδιο του ανεμιστήρα από την πλακέτα συστήματος. 2 Χαλαρώστε τις μη αποσπώμενες βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος τη μία μετά την άλλη (με τη σειρά που υποδεικνύεται επάνω στη διάταξη). 3 Αφαιρέστε τις βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος. 4 Σηκώστε τη διάταξη της ψύκτρας για να την αποσπάσετε από την πλακέτα συστήματος. 1 διάταξη ψύκτρας 2 βίδες M2x3 (3) 3 πλακέτα συστήματος 4 μη αποσπώμενες βίδες (4) 5 καλώδιο ανεμιστήρα 76

77 Επανατοποθέτηση της διάταξης της ψύκτρας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση ΠΡΟΣΟΧΗ: Αν η ψύκτρα του επεξεργαστή δεν είναι σωστά ευθυγραμμισμένη, υπάρχει κίνδυνος να πάθουν ζημιά η πλακέτα συστήματος και ο επεξεργαστής. ΣΗΜΕΙΩΣΗ: Η αρχική θερμοαγώγιμη πάστα μπορεί να επαναχρησιμοποιηθεί αν επανεγκαταστήσετε μαζί την αρχική πλακέτα συστήματος και τον ανεμιστήρα. Αν αντικαταστήσετε είτε τον επεξεργαστή είτε τον ανεμιστήρα, χρησιμοποιήστε το θερμικό υπόθεμα που θα βρείτε στο εργαλειοσύνολο για να διασφαλίσετε ότι θα επιτευχθεί η θερμική αγωγιμότητα. Διαδικασία 1 Τοποθετήστε τη διάταξη της ψύκτρας επάνω στην πλακέτα συστήματος. 2 Ευθυγραμμίστε τις οπές για τις βίδες στη διάταξη της ψύκτρας με τις αντίστοιχες οπές στην πλακέτα συστήματος. 3 Επανατοποθετήστε τις βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος. 4 Σφίξτε τις μη αποσπώμενες βίδες που συγκρατούν τη διάταξη της ψύκτρας στην πλακέτα συστήματος τη μία μετά την άλλη (με τη σειρά που υποδεικνύεται πάνω στην ψύκτρα). 5 Συνδέστε το καλώδιο του ανεμιστήρα στην πλακέτα συστήματος. 77

78 Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της πλακέτας συστήματος. 2 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 3 Επανατοποθετήστε τις μονάδες μνήμης. 4 Επανατοποθετήστε την μπαταρία. 5 Επανατοποθετήστε τον σκληρό δίσκο. 6 Επανατοποθετήστε την πλακέτα I/O. 7 Επανατοποθετήστε το κάλυμμα της βάσης. 8 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 78

79 Αφαίρεση της επιφάνειας αφής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε την πλακέτα I/O. 4 Αφαιρέστε τον σκληρό δίσκο. 5 Αφαιρέστε την μπαταρία. 6 Ακολουθήστε τη διαδικασία από το βήμα 1 έως το βήμα 2 που περιγράφονται στην ενότητα «Αφαίρεση της πλακέτας των λυχνιών κατάστασης». 7 Αφαιρέστε τις μονάδες μνήμης. 8 Αφαιρέστε την κάρτα ασύρματης επικοινωνίας. 9 Αφαιρέστε τη διάταξη της πλακέτας συστήματος. 10 Αφαιρέστε τη διάταξη της ψύκτρας. Διαδικασία 1 Ανοίξτε το μάνταλο και αποσυνδέστε το καλώδιο του οπίσθιου φωτισμού του πληκτρολογίου από την πλακέτα συστήματος. 79

80 2 Αποσπάστε το καλώδιο της πλακέτας των λυχνιών κατάστασης και το καλώδιο του οπίσθιου φωτισμού του πληκτρολογίου από την επιφάνεια αφής. 3 Ξεκολλήστε την ταινία που συγκρατεί την επιφάνεια αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 καλώδιο επιφάνειας αφής 2 μάνταλο 3 ταινία 4 επιφάνεια αφής 5 καλώδιο οπίσθιου φωτισμού πληκτρολογίου 6 διάταξη στηρίγματος παλάμης και πληκτρολογίου 4 Αφαιρέστε τις βίδες που συγκρατούν το υποστήριγμα της επιφάνειας αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 80

81 5 Σηκώστε το υποστήριγμα της επιφάνειας αφής για να το αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 βίδες M2x2 (3) 2 υποστήριγμα επιφάνειας αφής 3 επιφάνεια αφής 4 διάταξη στηρίγματος παλάμης και πληκτρολογίου 6 Αφαιρέστε τις βίδες που συγκρατούν την επιφάνεια αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 81

82 7 Σηκώστε την πλακέτα συστήματος για να την αποσπάσετε από τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 1 βίδες M2x2 (4) 2 διάταξη στηρίγματος παλάμης και πληκτρολογίου 3 επιφάνεια αφής 82

83 Επανατοποθέτηση της επιφάνειας αφής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η επιφάνεια αφής είναι ευθυγραμμισμένη με τους οδηγούς που θα βρείτε στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου και ότι το διάκενο και στις δύο πλευρές της επιφάνειας αφής είναι ίδιο. 1 Ευθυγραμμίστε τις οπές για τις βίδες στην επιφάνεια αφής με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 2 Επανατοποθετήστε τις βίδες που συγκρατούν την επιφάνεια αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Προσαρτήστε το καλώδιο της πλακέτας των λυχνιών κατάστασης στην επιφάνεια αφής. 4 Ευθυγραμμίστε τις οπές για τις βίδες στο υποστήριγμα της επιφάνεια αφής με τις αντίστοιχες οπές στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Επανατοποθετήστε τις βίδες που συγκρατούν το υποστήριγμα της επιφάνειας αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 6 Κολλήστε την ταινία που συγκρατεί την επιφάνεια αφής στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 83

84 7 Περάστε συρτά και τα δύο άκρα του καλωδίου της επιφάνειας αφής μέσα στους αντίστοιχους συνδέσμους τους και κλείστε τα μάνταλα για να στερεώσετε το καλώδιο. 8 Περάστε συρτά το καλώδιο του οπίσθιου φωτισμού του πληκτρολογίου μέσα στον σύνδεσμό του και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της ψύκτρας. 2 Επανατοποθετήστε τη διάταξη της πλακέτας συστήματος. 3 Επανατοποθετήστε την κάρτα ασύρματης επικοινωνίας. 4 Επανατοποθετήστε τις μονάδες μνήμης. 5 Ακολουθήστε τη διαδικασία από το βήμα 3 έως το βήμα 4 που περιγράφονται στην ενότητα «Επανατοποθέτηση της πλακέτας των λυχνιών κατάστασης». 6 Επανατοποθετήστε την μπαταρία. 7 Επανατοποθετήστε τον σκληρό δίσκο. 8 Επανατοποθετήστε την πλακέτα I/O. 9 Επανατοποθετήστε το κάλυμμα της βάσης. 10 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 84

85 Αφαίρεση της διάταξης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. Διαδικασία 1 Αφαιρέστε το καλώδιο της μπαταρίας από την πλακέτα συστήματος. 2 Σημειώστε τη διαδρομή του καλωδίου της οθόνης και αφαιρέστε το καλώδιο από τους οδηγούς της διαδρομής του. 85

86 3 Σηκώστε το μάνταλο και αποσυνδέστε το καλώδιο της οθόνης από την πλακέτα συστήματος. 1 καλώδιο οθόνης 2 πλακέτα συστήματος 3 μάνταλο 4 οδηγοί διαδρομής 4 Αφαιρέστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 86

87 5 Ανοίξτε τους μεντεσέδες της οθόνης. 1 βίδες M2.5x5 (4) 2 μεντεσέδες οθόνης (2) 3 διάταξη οθόνης 4 διάταξη στηρίγματος παλάμης και πληκτρολογίου 87

88 6 Σηκώστε τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου για να την αποσπάσετε από τη διάταξη της οθόνης. 1 μεντεσέδες οθόνης (2) 2 διάταξη στηρίγματος παλάμης και πληκτρολογίου 3 διάταξη οθόνης 88

89 Επανατοποθέτηση της διάταξης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Τοποθετήστε τη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου επάνω στη διάταξη της οθόνης. 2 Χρησιμοποιώντας τα σημεία ευθυγράμμισης πιέστε προς τα κάτω τους μεντεσέδες της οθόνης επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 3 Επανατοποθετήστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 4 Περάστε το καλώδιο της οθόνης στη διαδρομή του μέσα από τους οδηγούς της επάνω στη διάταξη του στηρίγματος παλάμης και του πληκτρολογίου. 5 Περάστε συρτά το καλώδιο της οθόνης στον σύνδεσμό του στην πλακέτα συστήματος και κλείστε το μάνταλο για να στερεώσετε το καλώδιο. 6 Περάστε συρτά το καλώδιο της μπαταρίας στον σύνδεσμό του στην πλακέτα συστήματος. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το κάλυμμα της βάσης. 2 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 89

90 Αφαίρεση της στεφάνης συγκράτησης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε τη διάταξη της οθόνης. Διαδικασία 1 Με μια πλαστική σφήνα ξεσφηνώστε και σηκώστε προσεκτικά το εσωτερικό άκρο της στεφάνης συγκράτησης της οθόνης. 90

91 2 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης από το κάλυμμα της πίσω πλευράς της οθόνης. 1 κάλυμμα πίσω πλευράς οθόνης 3 πλαστική σφήνα 2 στεφάνη συγκράτησης οθόνης 91

92 Επανατοποθέτηση της στεφάνης συγκράτησης της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία Ευθυγραμμίστε τη στεφάνη συγκράτησης της οθόνης με το κάλυμμα της πίσω πλευράς της και κουμπώστε απαλά τη στεφάνη στη σωστή της θέση. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη διάταξη της οθόνης. 2 Επανατοποθετήστε το κάλυμμα της βάσης. 3 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 92

93 Αφαίρεση της κάμερας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε τη διάταξη της οθόνης. 4 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. Διαδικασία 1 Με μια πλαστική σφήνα ξεσφηνώστε τη μονάδα της κάμερας από τη διάταξη της οθόνης. 2 Σηκώστε την κάμερα για την αποσπάσετε από τη διάταξη της οθόν ης. 93

94 3 Αποσυνδέστε το καλώδιο της κάμερας από τη μονάδα της. 1 πλαστική σφήνα 2 μονάδα κάμερας 3 καλώδιο κάμερας 4 διάταξη οθόνης 94

95 Επανατοποθέτηση της κάμερας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Συνδέστε στη μονάδα της κάμερας το καλώδιό της. 2 Χρησιμοποιώντας το σημείο ευθυγράμμισης προσαρτήστε τη μονάδα της κάμερας επάνω στη διάταξη της οθόνης και κουμπώστε την στη σωστή της θέση. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη στεφάνη συγκράτησης της οθόνης. 2 Επανατοποθετήστε τη διάταξη της οθόνης. 3 Επανατοποθετήστε το κάλυμμα της βάσης. 4 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 95

96 Αφαίρεση του πλαισίου της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε τη διάταξη της οθόνης. 4 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν το πλαίσιο της οθόνης στο κάλυμμα της πίσω πλευράς της. 96

97 2 Σηκώστε απαλά το πλαίσιο της οθόνης και γυρίστε το ανάποδα. 1 βίδες M2x3 (4) 2 πλαίσιο οθόνης 3 κάλυμμα πίσω πλευράς οθόνης 3 Ξεκολλήστε την ταινία που προσαρτά το καλώδιο της οθόνης στην πίσω πλευρά του πλαισίου της. 4 Σηκώστε το μάνταλο του συνδέσμου και αποσυνδέστε το καλώδιο της οθόνης από τον σύνδεσμο του καλωδίου του πλαισίου της. 97

98 5 Σηκώστε το πλαίσιο της οθόνης και αφαιρέστε το από το κάλυμμα της πίσω πλευράς της. 1 πλαίσιο οθόνης 2 ταινία 3 καλώδιο οθόνης 4 κάλυμμα πίσω πλευράς οθόνης 5 μάνταλο 98

99 Επανατοποθέτηση του πλαισίου της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Συνδέστε το καλώδιο οθόνης στον σύνδεσμό στην πίσω πλευρά του πλαισίου της. 2 Κολλήστε την ταινία που συγκρατεί το καλώδιο της οθόνης στην πίσω πλευρά του πλαισίου της. 3 Τοποθετήστε απαλά το πλαίσιο της οθόνης επάνω στο κάλυμμα της πίσω πλευράς της. 4 Ευθυγραμμίστε τις οπές για τις βίδες στο πλαίσιο της οθόνης με τις αντίστοιχες οπές στο κάλυμμα της πίσω πλευράς της. 5 Επανατοποθετήστε τις βίδες που συγκρατούν το πλαίσιο της οθόνης στο κάλυμμα της πίσω πλευράς της. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε τη στεφάνη συγκράτησης της οθόνης. 2 Επανατοποθετήστε τη διάταξη της οθόνης. 3 Επανατοποθετήστε το κάλυμμα της βάσης. 4 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 99

100 Αφαίρεση των μεντεσέδων της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε τη διάταξη της οθόνης. 4 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. 5 Αφαιρέστε το πλαίσιο της οθόνης. Διαδικασία 1 Αφαιρέστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στο κάλυμμα της πίσω πλευράς της. 2 Αφαιρέστε τις βίδες που συγκρατούν τα υποστηρίγματα των μεντεσέδων της οθόνης στο κάλυμμα της πίσω πλευράς της. 100

101 3 Σηκώστε τα υποστηρίγματα των μεντεσέδων της οθόνης για να τα αποσπάσετε από το κάλυμμα της πίσω πλευράς της. 1 βίδες M2x3 (2) 2 υποστηρίγματα μεντεσέδων οθόνης (2) 3 μεντεσέδες οθόνης (2) 4 βίδες M2.5x3 (6) 5 κάλυμμα πίσω πλευράς οθόνης 101

102 Επανατοποθέτηση των μεντεσέδων της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Διαδικασία 1 Ευθυγραμμίστε τις οπές για τις βίδες στα υποστηρίγματα των μεντεσέδων της οθόνης με τις αντίστοιχες οπές στο κάλυμμα της πίσω πλευράς της. 2 Ευθυγραμμίστε τις οπές για τις βίδες στους μεντεσέδες της οθόνης με τις αντίστοιχες οπές στο κάλυμμα της πίσω πλευράς της. 3 Επανατοποθετήστε τις βίδες που συγκρατούν τους μεντεσέδες της οθόνης στο κάλυμμα της πίσω πλευράς της. Μετέπειτα απαιτούμενες ενέργειες 1 Επανατοποθετήστε το πλαίσιο της οθόνης. 2 Επανατοποθετήστε τη στεφάνη συγκράτησης της οθόνης. 3 Επανατοποθετήστε τη διάταξη της οθόνης. 4 Επανατοποθετήστε το κάλυμμα της βάσης. 5 Επανατοποθετήστε τη μονάδα οπτικού δίσκου. 102

103 Αφαίρεση του καλωδίου της οθόνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του και ακολουθήστε τα βήματα που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Για περισσότερες άριστες πρακτικές σε θέματα ασφάλειας ανατρέξτε στην αρχική σελίδα του ιστοτόπου για τη συμμόρφωση προς τις κανονιστικές διατάξεις στη διεύθυνση Προαπαιτούμενες ενέργειες 1 Αφαιρέστε τη μονάδα οπτικού δίσκου. 2 Αφαιρέστε το κάλυμμα της βάσης. 3 Αφαιρέστε τη διάταξη της οθόνης. 4 Αφαιρέστε τη στεφάνη συγκράτησης της οθόνης. 5 Αφαιρέστε το πλαίσιο της οθόνης. 6 Αφαιρέστε τους μεντεσέδες της οθόνης. Διαδικασία 1 Αποσυνδέστε το καλώδιο της κάμερας από τον σύνδεσμό του στη μονάδα της κάμερας. 2 Ξεκολλήστε την ταινία που συγκρατεί το καλώδιο της κάμερας στο κάλυμμα της πίσω πλευράς της οθόνης. 3 Ξεκολλήστε την ταινία που συγκρατεί το καλώδιο της οθόνης στο κάλυμμα της πίσω πλευράς της. 103

104 4 Σημειώστε τη διαδρομή του καλωδίου της οθόνης και αφαιρέστε το από το κάλυμμα της πίσω πλευράς της. 1 κάλυμμα πίσω πλευράς οθόνης 2 καλώδιο οθόνης 3 ταινίες (2) 4 μονάδα κάμερας 5 καλώδιο κάμερας 104
