1 Εγχειρίδιο Λειτουργίας Fishfinder 350C Με επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή, η αντιγραφή, η μεταφορά, η διάδοση, η ηλεκτρονική λήψη ή η αποθήκευση του εγχειριδίου σε οποιοδήποτε μέσο αποθήκευσης και για οποιοδήποτε σκοπό, χωρίς προηγούμενη ρητή έγγραφη συγκατάθεση της Garmin, εκτός εάν κάτι τέτοιο προβλέπεται ρητά στο παρόν. Δια του παρόντος η Garmin παρέχει άδεια ηλεκτρονικής λήψης ενός μόνο αντιγράφου αυτού του εγχειριδίου σε σκληρό δίσκο ή άλλο ηλεκτρονικό μέσο αποθήκευσης με σκοπό την προβολή, καθώς και άδεια εκτύπωσης ενός μόνο αντιτύπου του παρόντος εγχειριδίου και όποιας επανέκδοσής του ως τώρα, με την προϋπόθεση ότι τα ηλεκτρονικά ή έντυπα αντίγραφα του παρόντος εγχειριδίου περιλαμβάνουν το πλήρες κείμενο των πληροφοριών πνευματικής ιδιοκτησίας και με τον όρο ότι οποιαδήποτε μη εξουσιοδοτημένη εμπορική διάθεση του παρόντος εγχειριδίου ή οποιασδήποτε επανέκδοσής του ως τώρα απαγορεύεται ρητά. Το περιεχόμενο του παρόντος εγγράφου υπόκειται σε αλλαγή χωρίς προειδοποίηση. Η Garmin διατηρεί το δικαίωμα να αλλάξει ή να βελτιώσει τα προϊόντα της και να πραγματοποιήσει αλλαγές στο περιεχόμενο χωρίς να είναι υποχρεωμένη να γνωστοποιήσει τις όποιες αλλαγές ή βελτιώσεις σε οποιοδήποτε φυσικό ή νομικό πρόσωπο. Για ενημερώσεις και επιπλέον πληροφορίες σχετικά με τη χρήση και τη λειτουργία του παρόντος και άλλων προϊόντων Garmin, επισκεφθείτε την τοποθεσία της Garmin στο Web ( Οι ονομασίες Garmin, Garmin HD ID, CANetTM, See-Thru και UltrascrollTM είναι σήματα κατατεθέντα ή εμπορικά σήματα της Garmin Ltd. ή των θυγατρικών της και απαγορεύεται η χρήση τους χωρίς τη ρητή άδεια της Garmin.

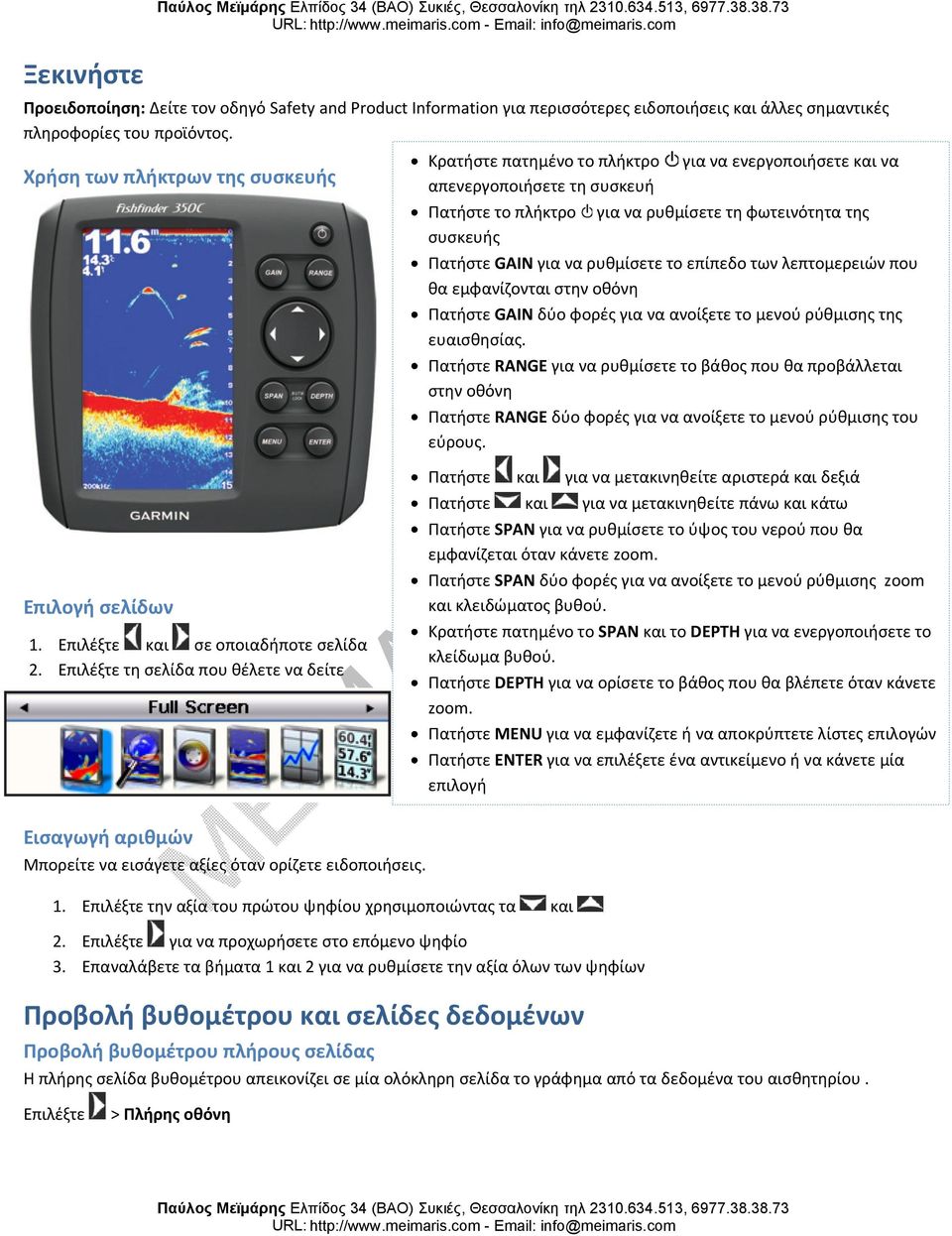

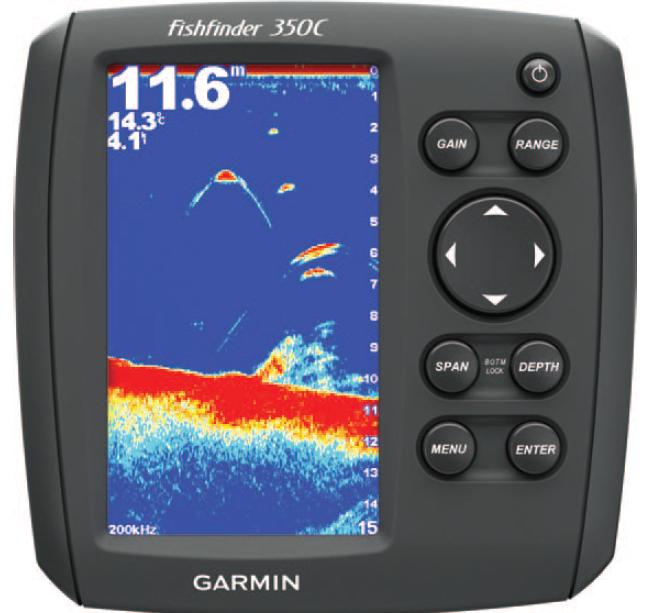

2 Ξεκινήστε Προειδοποίηση: Δείτε τον οδηγό Safety and Product Information για περισσότερες ειδοποιήσεις και άλλες σημαντικές πληροφορίες του προϊόντος. Χρήση των πλήκτρων της συσκευής Κρατήστε πατημένο το πλήκτρο απενεργοποιήσετε τη συσκευή Πατήστε το πλήκτρο συσκευής για να ενεργοποιήσετε και να για να ρυθμίσετε τη φωτεινότητα της Πατήστε GAIN για να ρυθμίσετε το επίπεδο των λεπτομερειών που θα εμφανίζονται στην οθόνη Πατήστε GAIN δύο φορές για να ανοίξετε το μενού ρύθμισης της ευαισθησίας. Πατήστε RANGE για να ρυθμίσετε το βάθος που θα προβάλλεται στην οθόνη Πατήστε RANGE δύο φορές για να ανοίξετε το μενού ρύθμισης του εύρους. Επιλογή σελίδων 1. Επιλέξτε και σε οποιαδήποτε σελίδα 2. Επιλέξτε τη σελίδα που θέλετε να δείτε Πατήστε και για να μετακινηθείτε αριστερά και δεξιά Πατήστε και για να μετακινηθείτε πάνω και κάτω Πατήστε SPAN για να ρυθμίσετε το ύψος του νερού που θα εμφανίζεται όταν κάνετε zoom. Πατήστε SPAN δύο φορές για να ανοίξετε το μενού ρύθμισης zoom και κλειδώματος βυθού. Κρατήστε πατημένο το SPAN και το DEPTH για να ενεργοποιήσετε το κλείδωμα βυθού. Πατήστε DEPTH για να ορίσετε το βάθος που θα βλέπετε όταν κάνετε zoom. Πατήστε MENU για να εμφανίζετε ή να αποκρύπτετε λίστες επιλογών Πατήστε ENTER για να επιλέξετε ένα αντικείμενο ή να κάνετε μία επιλογή Εισαγωγή αριθμών Μπορείτε να εισάγετε αξίες όταν ορίζετε ειδοποιήσεις. 1. Επιλέξτε την αξία του πρώτου ψηφίου χρησιμοποιώντας τα και 2. Επιλέξτε για να προχωρήσετε στο επόμενο ψηφίο 3. Επαναλάβετε τα βήματα 1 και 2 για να ρυθμίσετε την αξία όλων των ψηφίων Προβολή βυθομέτρου και σελίδες δεδομένων Προβολή βυθομέτρου πλήρους σελίδας Η πλήρης σελίδα βυθομέτρου απεικονίζει σε μία ολόκληρη σελίδα το γράφημα από τα δεδομένα του αισθητηρίου. Επιλέξτε > Πλήρης οθόνη

3 1 Βάθος στο σημείο που βρίσκεστε 2 Θερμοκρασία νερού (αν έχει συνδεθεί συμβατό αισθητήριο) 3 Ταχύτητα νερού (αν έχει συνδεθεί συμβατό αισθητήριο) 4 Στόχοι 5 Συχνότητα αισθητηρίου 6 Βάθος καθώς το βυθόμετρο μετακινείται από τα δεξιά στα αριστερά Προβολή διαχωρισμού Zoom Αυτή η σελίδα προβάλει ένα πλήρες γράφημα των αναγνώσεων του βυθομέτρου στο κάτω παράθυρο και ένα μέρος σε μεγέθυνση στο πάνω παράθυρο. Επιλέξτε > Διαχωρισμός ζουμ 1 Εύρος περιοχής zoom 2 Περιοχή στην οποία γίνεται zoom 3 Εύρος βάθους βυθομέτρου Ρύθμιση διαχωρισμού στη σελίδα διαχωρισμού zoom Μπορείτε να ρυθμίσετε το ύψος της περιοχής που βλέπετε σε μεγέθυνση στη σελίδα διαχωρισμού zoom. Ενώ βρίσκεστε στη σελίδα διαχωρισμού zoom επιλέξτε MENU> Ρύθμιση> Ρύθμιση σόναρ> Μέγεθος διαχωρ.> Μεγάλο Σελίδα αναλαμπών Η σελίδα αναλαμπών εμφανίζει κάθετες πληροφορίες του βυθομέτρου σε κυκλική μορφή, που είναι ιδιαίτερα χρήσιμες στο ψάρεμα καθετής. Η επιφάνεια του νερού βρίσκεται στην κορυφή του κύκλου, και το βάθος αυξάνεται με τη φορά των δεικτών του ρολογιού. Καθώς λαμβάνονται οι επιστροφές του βυθομέτρου, εμφανίζονται στο δακτύλιο για το συγκεκριμένο βάθος. Τα χρώματα επισημαίνουν διαφορετική ανάταση του σήματος. Επιλέξτε > Flasher

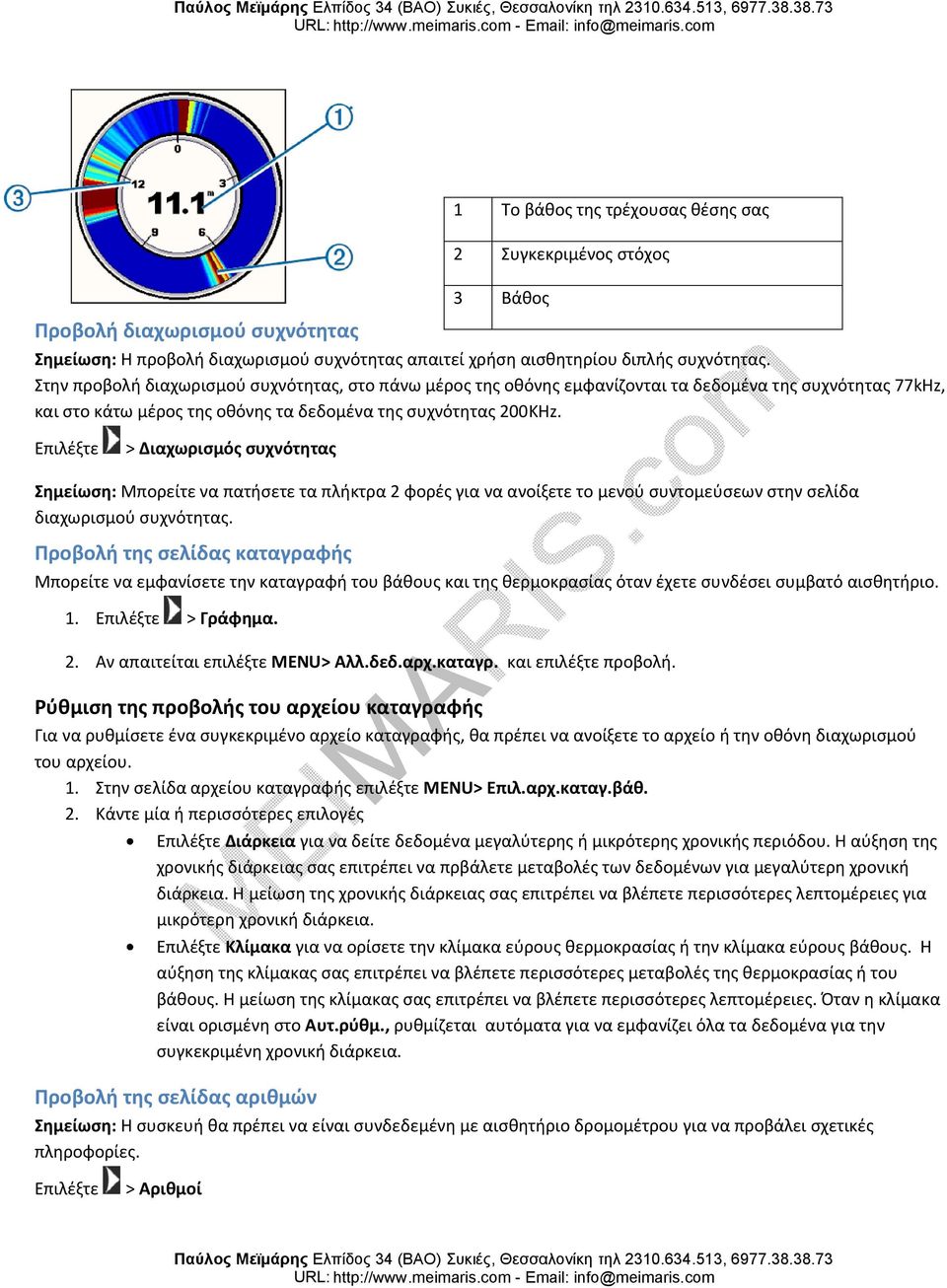

4 1 Το βάθος της τρέχουσας θέσης σας 2 Συγκεκριμένος στόχος 3 Βάθος Προβολή διαχωρισμού συχνότητας Σημείωση: Η προβολή διαχωρισμού συχνότητας απαιτεί χρήση αισθητηρίου διπλής συχνότητας. Στην προβολή διαχωρισμού συχνότητας, στο πάνω μέρος της οθόνης εμφανίζονται τα δεδομένα της συχνότητας 77kHz, και στο κάτω μέρος της οθόνης τα δεδομένα της συχνότητας 200KHz. Επιλέξτε > Διαχωρισμός συχνότητας Σημείωση: Μπορείτε να πατήσετε τα πλήκτρα 2 φορές για να ανοίξετε το μενού συντομεύσεων στην σελίδα διαχωρισμού συχνότητας. Προβολή της σελίδας καταγραφής Μπορείτε να εμφανίσετε την καταγραφή του βάθους και της θερμοκρασίας όταν έχετε συνδέσει συμβατό αισθητήριο. 1. Επιλέξτε > Γράφημα. 2. Aν απαιτείται επιλέξτε MENU> Αλλ.δεδ.αρχ.καταγρ. και επιλέξτε προβολή. Ρύθμιση της προβολής του αρχείου καταγραφής Για να ρυθμίσετε ένα συγκεκριμένο αρχείο καταγραφής, θα πρέπει να ανοίξετε το αρχείο ή την οθόνη διαχωρισμού του αρχείου. 1. Στην σελίδα αρχείου καταγραφής επιλέξτε MENU> Επιλ.αρχ.καταγ.βάθ. 2. Κάντε μία ή περισσότερες επιλογές Επιλέξτε Διάρκεια για να δείτε δεδομένα μεγαλύτερης ή μικρότερης χρονικής περιόδου. Η αύξηση της χρονικής διάρκειας σας επιτρέπει να πρβάλετε μεταβολές των δεδομένων για μεγαλύτερη χρονική διάρκεια. Η μείωση της χρονικής διάρκειας σας επιτρέπει να βλέπετε περισσότερες λεπτομέρειες για μικρότερη χρονική διάρκεια. Επιλέξτε Κλίμακα για να ορίσετε την κλίμακα εύρους θερμοκρασίας ή την κλίμακα εύρους βάθους. Η αύξηση της κλίμακας σας επιτρέπει να βλέπετε περισσότερες μεταβολές της θερμοκρασίας ή του βάθους. Η μείωση της κλίμακας σας επιτρέπει να βλέπετε περισσότερες λεπτομέρειες. Όταν η κλίμακα είναι ορισμένη στο Αυτ.ρύθμ., ρυθμίζεται αυτόματα για να εμφανίζει όλα τα δεδομένα για την συγκεκριμένη χρονική διάρκεια. Προβολή της σελίδας αριθμών Σημείωση: Η συσκευή θα πρέπει να είναι συνδεδεμένη με αισθητήριο δρομομέτρου για να προβάλει σχετικές πληροφορίες. Επιλέξτε > Αριθμοί

5 Επαναφορά του δρομομέτρου Στην σελίδα των αριθμών επιλέξτε MENU> Μηδ/σμός μετρητής Ρύθμιση της προβολής του βυθομέτρου Πριν ρυθμίσετε την προβολή του βυθομέτρου, θα πρέπει να κάνετε προβολή πλήρους σελίδας βυθομέτρου, προβολή διαχωρισμού zoom ή προβολή διαχωρισμού συχνότητας. Μη αυτόματη ρύθμιση της ευαισθησίας Μπορείτε να ρυθμίσετε το επίπεδο των λεπτομερειών που θα εμφανίζονται στην προβολή του βυθομέτρου. 1. Επιλέξτε GAIN Συμβουλή: Μπορείτε επίσης να επιλέξετε Menu> Ευαισθησία> Μη αυτόμ.ρύθμιση 2. Πραγματοποιήστε μία επιλογή: Για να αυξήσετε την ευαισθησία και να δείτε περισσότερες πληροφορίες επιλέξτε Για να μειώσετε την ευαισθησία και να μειώσετε το θόρυβο ή τα παράσιτα στην προβολή του βυθομέτρου επιλέξτε 3. Αν ρυθμίζετε την ευαισθησία στην προβολή διαχωρισμού συχνότητας επαναλάβετε τα βήματα 1 και 2. Αυτόματη ρύθμιση της ευαισθησίας 1. Πατήστε 2 φορές το πλήκτρο GAIN Συμβουλή: Μπορείτε επίσης να επιλέξετε Menu> Ευαισθησία 2. Πραγματοποιήστε μία επιλογή: Για να προβάλετε το βυθόμετρο μευψηλότερη ευαισθησία και να εμφανίζονται τα πιο αδύναμα σήματα και περισσότερος θόρυβος, επιλέξτε Αυτ.ρύθμ.-Υψηλ.τιμ. Για να προβάλετε το βυθόμετρο με φυσιολογική ευαισθησία επιλέξτε Αυτ.ρύθμ.-Μεσ.τιμ. Για να προβάλετε το βυθόμετρο με χαμηλότερη ευαισθησία και λιγότερο θόρυβο, επιλέξτε Αυτ.ρύθμ.- Χαμ.τιμ. Μη αυτόματη ρύθμιση του εύρους Μπορείτε να ρυθμίσετε το βάθος που θα εμφανίζεται στην προβολή βυθομέτρου. 1. Επιλέξτε RANGE Συμβουλή: Μπορείτε επίσης να επιλέξετε Menu> Εύρος> Μη αυτόμ.ρύθμιση 2. Πραγματοποιήστε μια επιλογή: Για να αυξήσετε το εύρος της κλίμακας βάθους επιλέξτε Για να μειώσετε την κλίμακα επιλέξτε Αυτόματη ρύθμιση του εύρους 1. Πατήστε το πλήκτρο RANGE 2 φορές. Συμβουλή: Μπορείτε επίσης να επιλέξετε Menu> Εύρος 2. Επιλέξτε Αυτόματη ρύθμιση Μη αυτόματη επιλογή zoom Όταν κάνετε zoom σε μία προβολή του βυθομέτρου, δεν επηρεάζονται οι υπόλοιπες προβολές. 1. Επιλέξτε SPAN Συμβουλή: Μπορείτε επίσης να επιλέξετε Menu> Ζουμ> Μη αυτόματο ζουμ 2. Επιλέξτε το εύρος του ύψους 3. Επιλέξτε Βάθος

6 4. Επιλέξτε και για να επιλέξετε το εύρος του βάθους που θα εμφανίζεται στο βυθόμετρο. Αυτόματο zoom Όταν κάνετε zoom σε μία προβολή του βυθομέτρου, οι υπόλοιπες προβολές δεν επηρεάζονται. 1. Πατήστε SPAN δύο φορές Συμβουλή: Μπορείτε επίσης να επιλέξετε Menu> Ζουμ 2. Επιλέξτε Αυτόματο ζουμ Κλείδωμα του βυθομέτρου στο βυθό Όταν ορίζετε το zoom σε κλείδωμα βυθού, αυτή η ρύθμιση δεν επηρεάζει τις υπόλοιπες προβολές. 1. Πατήστε SPAN και DEPTH ταυτόχρονα. Συμβουλή: μπορείτε επίσης να επιλέξετε Menu> Ζουμ> Κλείδωμα βυθού 2. Επιλέξτε το εύρος Για παράδειγμα αν επιλέξετε εύρος 20 μέτρα, η συσκευή θα σας δείχνει το βυθό και 20 μέτρα πάνω από αυτόν. Προβολή και ρύθμιση της γραμμής βάθους Μπορείτε να ορίσετε και να ρυθμίσετε μία οριζόντια γραμμή στην προβολή του βυθομέτρου. Το βάθος της γραμμής εμφανίζεται στη δεξιά πλευρά της σελίδας. Όταν εμφανίζεται τη γραμμή βάθους σε μία προβολή του βυθομέτρου, η γραμμή θα εμφανίζεται και στις υπόλοιπες προβολές. 1. Επιλέξτε MENU> Γραμμή βάθ.> Ενεργοποίηση 2. Για να ρυθμίσετε τη γραμμή βάθους επιλέξτε ή. Παύση της προβολής βυθομέτρου Επιλέξτε MENU> Pause/ Rewind Sonar Προβολή του ιστορικού του βυθομέτρου 1. Επιλέξτε MENU> Παύς/Επαναφ.σόναρ 2. Πραγματοποιήστε μία επιλογή: Για να μετακινηθείτε στην προβολή του βυθομέτρου επιλέξτε Για να ρυθμίσετε την οριζόντια γραμμή του βυθού, επιλέξτε Επαναφορά της προβολής βυθομέτρου Μετά την παύση ή την προβολή του ιστορικού πατήστε MENU> Συνέχιση δεδ.σόναρ Πρόσθετες ρυθμίσεις της συσκευής Ειδοποιήσεις Επιλέξτε MENU> Ρύθμιση> Ειδοποιήσεις Ρηχά νερά: ορίζει να ακούγεται ηχητική ειδοποίηση όταν το σκάφος εισέρχεται σε νερά πιο ρηχά από το ορισμένο βάθος Βαθιά νερά: ορίζει να ακούγεται ηχητική ειδοποίηση όταν το σκάφος εισέρχεται σε νερά πιο βαθιά από το ορισμένο βάθος Μπαταρία: ορίζει να ακούγεται ηχητική ειδοποίηση όταν η τάση της μπαταρίας είναι κάτω από ορισμένο επίπεδο Ψάρια: Ορίζει να ακούγεται ηχητική ειδοποίηση όταν η συσκευή εντοπίζει στόχους. η ειδοποίηση αφορά όλα τα μεγέθη ψαριών η ειδοποίηση αφορά μόνο τα μεσαία και μεγάλα ψάρια η ειδοποίηση αφορά μόνο τα μεγάλα ψάρια και και

7 Θερμοκρ.νερού: ορίζει να ακούγεται ειδοποίηση όταν η θερμοκρασία νερού ποικίλει περισσότερο από ±1.1 C από την ορισμένη τιμή. Σημείωση: η συσκευή θα πρέπει να είναι συνδεδεμένη με συμβατό αισθητήριο θερμοκρασίας για να εμφανίσει τη θερμοκρασία στο νερό. Ειδοπ.κίνησης: ορίζει να ακούγεται μία ειδοποίηση όταν οι αποκλίσεις βάθους διαφέρουν κατά ορισμένη τιμή από την τρέχουσα θέση σας. Ρυθμίσεις βυθομέτρου Όταν προσαρμόζετε τις ρυθμίσεις του βυθομέτρου σε μία προβολή, αυτές οι ρυθμίσεις εμφανίζονται αυτόματα και στις υπόλοιπες σελίδες του βυθομέτρου. Επιλέξτε MENU > Ρύθμιση> Ρύθμιση σόναρ Συχνότητα: ορίζει τη συχνότητα που θα εμφανίζεται στην προβολή του βυθομέτρου, όταν χρησιμοποιείται αισθητήριο διπλής δέσμης. Η συχνότητα 200kHz εμφανίζει περισσότερες λεπτομέρειες, έχει πιο στενή δέσμη και συνήθως χρησιμοποιείται για πιο ρηχά νερά. Η συχνότητα 77kHz έχει μεγαλύτερη δέσμη, επομένως μπορεί να χρησιμοποιηθεί για να καλύψει μεγαλύτερες περιοχές. Μπορεί να χρησιμοποιηθεί για εντοπισμό δομών του βυθού και περισσότερα ψάρια. Ταχύτ.κύλισης: ορίζει το ρυθμό με τον οποίο θα μετακινείται η εικόνα του βυθού από τα δεξιά προς τα αριστερά. Σύμβολα ψαριών: εμφανίζει επιλεγμένες πληροφορίες για τους στόχους. Απόρ/ψη θορύβ.: ελαχιστοποιεί την εμφάνιση αδύναμων επιστροφών αυξάνοντας την απόρριψη των θορύβων Σημείωση: η εφαρμογή απόρριψης θορύβων θα πρέπει να εφαρμόζεται χωριστά στην οθόνη διαχωρισμού συχνότητας. Ήχοι επιφάνειας: ορίζει αν η συσκευή θα δέχεται επιστροφές του βυθομέτρου από κοντά στην επιφάνεια του νερού. Η απόκρυψη επιστροφών επιφανείας μειώνει το θόρυβο. Συνδ/σμός χρωμ.: ορίζει τα χρώματα. Σύνθεση χρωμάτων Χρώμα Περιγραφή Λευκό Κίτρινο Ισχυρή επιστροφή Μωβ Μέτρια επιστροφή Μπλε Λευκό (μαύρο σε νυχτερινή λειτουργία) Αδύναμη επιστροφή Καμία επιστροφή Μπλε Κόκκινο Ισχυρή επιστροφή Κίτρινο Γαλάζιο Μπλε Μέτρια επιστροφή Αδύναμη επιστροφή Καμία επιστροφή Αριθμοί βυθομέτρου Επιλέξτε MENU> Ρύθμιση> Εμφάν.δεδομ.σόναρ Μέγεθος αριθμ.: Ρυθμίζει το μέγεθος των αριθμών στην προβολή του βυθομέτρου Θερμόκρ.νερού.: Προβάλει ή κρύβει τη θερμοκρασία του νερού στις σελίδες του βυθομέτρου, όταν υπάρχει διαθέσιμη. Σημείωση: Η συσκευή θα πρέπει να είναι συνδεδεμένη με συμβατό αισθητήριο θερμοκρασίας. Μπαταρία: Προβάλει ή κρύβει την τάση της μπαταρίας από την προβολή του βυθομέτρου. Ταχύτητα νερού: Προβάλει ή κρύβει την ταχύτητα στο νερό, όταν αυτή είναι διαθέσιμη. Σημείωση: Η συσκευή θα πρέπει να είναι συνδεδεμένη με συμβατό αισθητήριο δρομομέτρου.

8 μετρητής: Προβάλει ή κρύβει τις πληροφορίες δρομομέτρου, όταν αυτές είναι διαθέσιμες. Ρυθμίσεις συστήματος Επιλέξτε MENU> Ρύθμιση> Σύστημα Γλώσσα: ρυθμίζει τη γλώσσα κειμένου Χρώματα: ρυθμίζει το χρώμα του φόντου να είναι ελαφρύ για προβολή ημέρας ή πιο σκούρο για προβολή στο σκοτάδι. Προσαρμ.φωτισμ.: ορίζει τη φωτεινότητα του οπισθοφωτισμού Ήχος: ορίζει τις περιπτώσεις που θα ακούγεται ηχητική ειδοποίηση Αυτόμ.ενεργ/ση: ορίζει τη συσκευή να ενεργοποιείται αυτόματα όταν τροφοδοτείται με ρεύμα Πληροφορίες συστήματος: προβάλει το ID της συσκευής και άλλες πληροφορίες. Μονάδες μέτρησης Επιλέξτε MENU> Ρύθμιση> Μονάδες Βάθος: ορίζει την τιμή του βάθους στην επιλεγμένη μορφή Θερμοκρασία: ορίζει τη θερμοκρασία στην επιλεγμένη μορφή Ταχύτητα νερού: ορίζει την ταχύτητα στην επιλεγμένη μορφή Απόσταση: ορίζει την τιμή της απόστασης στην επιλεγμένη μορφή Καλιμπράρισμα Ορισμός της αφαίρεσης καρίνας Μπορείτε να ρυθμίσετε αν θέλετε να βλέπετε το βάθος από το ύψος της επιφάνειας ή από την καρίνα του σκάφους αντί για το σημείο που έχει τοποθετηθεί το αισθητήριο. Αν το αισθητήριο έχει τοποθετηθεί στη γραμμή επιφανείας και επιθυμείτε η τιμή του βάθους να αναπαριστά το βάθος από την επιφάνεια, δεν χρειάζεται να ορίσετε αφαίρεση καρίνας. Αν το αισθητήριο έχει τοποθετηθεί στο κάτω μέρος της καρίνας και θέλετε η τιμή του βάθους να αναπαριστά το βάθος κάτω από την καρίνα δεν χρειάζεται να ορίσετε αφαίρεση καρίνας. 1. Πραγματοποιήστε μία επιλογή ανάλογα με το σημείο που έχει τοποθετηθεί το αισθητήριο και τον τύπο της τιμής του βυθομέτρου. Αν το αισθητήριο έχει τοποθετηθεί στη γραμμή επιφανείας (1) και θέλετε να βλέπετε το βάθος κάτω από την καρίνα, μετρήστε την απόσταση από την θέση του αισθητηρίου μέχρι την καρίνα (2). Εισάγεται αυτή την τιμή ως θετικό αριθμό. Αν το αισθητήριο έχει τοποθετηθεί στο κάτω μέρος της καρίνας (2) και θέλετε να βλέπετε το βάθος από την επιφάνεια, μετρήστε την απόσταση από την καρίνα μέχρι την επιφάνεια (1). Εισάγετε αυτή την αξία ως αρνητικό αριθμό. 2. Επιλέξτε MENU> Ρύθμιση> Καλιμπράρισμα> Αφαιρ.καρίνας 3. Χρησιμοποιήστε τα και για να επιλέξετε θετικό ή αρνητικό αριθμό ανάλογα με την θέση του αισθητηρίου. 4. Εισάγετε την τιμή της αφαίρεσης 5. Επιλέξτε ENTER 6. Ελέγξτε την τιμή αφαίρεσης καρίνας για να βεβαιωθείτε ότι έχετε εισάγει τη σωστή αξία. Ορισμός της αφαίρεσης θερμοκρασίας Σημείωση: η συσκευή θα πρέπει να είναι συνδεδεμένη με συμβατό αισθητήριο θερμοκρασίας για να εμφανίζει θερμοκρασία.

9 Η αφαίρεση θερμοκρασίας αντισταθμίζει την τιμή της θερμοκρασίας από αισθητήριο θερμοκρασίας. 1. Μετρήστε τη θερμοκρασία χρησιμοποιώντας ένα αισθητήριο συνδεδεμένο με το βυθόμετρο 2. Μετρήστε τη θερμοκρασία χρησιμοποιώντας θερμόμετρο ή άλλο αισθητήριο θερμοκρασίας ακριβείας 3. Αφαιρέστε την τιμή που βρήκατε στο πρώτο βήμα από την τιμή που βρήκατε στο δεύτερο. Αυτή είναι η αφαίρεση θερμοκρασίας. Εισάγετε αυτή την τιμή ως θετικό αριθμό αν η ένδειξη του αισθητηρίου είναι χαμηλότερη από το θερμόμετρο. Εισάγετε αυτή την τιμή ως αρνητικό αριθμό αν η ένδειξη του αισθητηρίου είναι υψηλότερη από αυτή του θερμομέτρου. 4. Επιλέξτε MENU> Ρύθμιση> Καλιμπράρισμα> Αντισταθμ.θερμ. 5. Χρησιμοποιήστε επιλέξτε και για να επιλέξετε θετική ή αρνητική τιμή ανάλογα με τον υπολογισμό που κάνατε στο βήμα Εισάγετε την τιμή για τον ορισμό της ειδοποίησης. 7. Εισάγετε ENTER. 8. Ελέγξτε την αφαίρεση θερμοκρασίας για να βεβαιωθείτε ότι έχετε εισάγει τη σωστή τιμή. Καλιμπράρισμα του αισθητηρίου δρομομέτρου 1. Επιλέξτε MENU> Ρύθμιση> Καλιμπράρισμα> Καλιμπρ.αισθητ.ταχ.νερ. 2. Ακολουθήστε τις οδηγίες στην οθόνη. Σημείωση: Εισάγετε ως ταχύτητα στην κορυφή την ταχύτητα της εξωτερικής πηγής πχ GPS. Μην χρησιμοποιήσετε την ταχύτητα στο νερό που εμφανίζεται στην σελίδα καλιμπραρίσματος της ταχύτητας στο νερό. Επαναφορά εργοστασιακών ρυθμίσεων Σημείωση: Αυτή η διαδικασία διαγράφει όλες τις πληροφορίες ρυθμίσεων που έχετε εισάγει. Επιλέξτε MENU> Ρύθμιση> Σύστημα> Πληροφορίες συστήματος> Επαναφορά εργοστασιακών ρυθμίσεων> Οκ Παράρτημα Τεχνικές προδιαγραφές Τεχνικές προδιαγραφές Μετρήσεις Εύρος θερμοκρασίας Από -15 μέχρι 55 C Εύρος τάσης πηγής τροφοδοσίας 8-28Vdc Current 1 A Ασφάλεια 2GC/3AG 3.0 A Καθαρισμός της συσκευής Ασφάλε Σημείωση: Αποφύγετε τα χημικά καθαριστικά και διαλύματα που μπορούν να προκαλέσουν βλάβη στα πλαστικά μέρη. 1. Καθαρίστε το εξωτερικό μέρος (όχι την οθόνη) της συσκευής με ένα νωπό πανί χρησιμοποιώντας ένα ήπιο καθαριστικό. 2. Σκουπίστε το με ένα στεγνό πανί. Καθαρισμός οθόνης Σημείωση: τα καθαριστικά που περιέχουν αμμωνία ενδέχεται να προκαλέσουν βλάβη στο κάλυμμα της οθόνης. 1. Χρησιμοποιήστε καθαριστικά για γυαλιά οράσεως. 2. Σκουπίστε απαλά την οθόνη. Εγγράψτε τη συσκευή σας Βοηθήστε μας να σας υποστηρίξουμε καλύτερα εγγράφοντας την συσκευή σας. Επισκεφτείτε τη διεύθυνση

10 Κρατήστε την πρωτότυπη απόδειξη αγοράς ή φωτοτυπία της σε ασφαλές μέρος. Άδεια χρήσης λογισμικού ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΤΟ FISHFINDER 350C, ΣΥΜΦΩΝΕΙΤΕ ΣΤΗ ΔΕΣΜΕΥΣΗ ΣΑΣ ΑΠΟ ΤΟΥΣ ΟΡΟΥΣ ΚΑΙ ΤΙΣ ΠΡΟΫΠΟΘΕΣΕΙΣ ΤΗΣ ΑΚΟΛΟΥΘΗΣ ΑΔΕΙΑΣ ΧΡΗΣΗΣ ΛΟΓΙΣΜΙΚΟΥ. ΔΙΑΒΑΣΤΕ ΤΗΝ ΠΑΡΟΥΣΑ ΑΔΕΙΑ ΧΡΗΣΗΣ ΠΡΟΣΕΚΤΙΚΑ. Η Garmin σάς παρέχει περιορισμένη άδεια χρήσης του λογισμικού που βρίσκεται ενσωματωμένο στην παρούσα συσκευή (το "Λογισμικό") σε εκτελέσιμη μορφή στην κανονική λειτουργία του προϊόντος. Ο τίτλος, τα δικαιώματα κυριότητας και πνευματικής ιδιοκτησίας στο και για το Λογισμικό παραμένουν στην κατοχή της Garmin. Αποδέχεστε ότι το Λογισμικό αποτελεί ιδιοκτησία της Garmin και προστατεύεται από τους νόμους και τις συνθήκες περί πνευματικής ιδιοκτησίας των Ηνωμένων Πολιτειών της Αμερικής. Αποδέχεστε ότι η δομή, η οργάνωση και ο κώδικας του Λογισμικού αποτελούν πολύτιμα εμπορικά μυστικά της Garmin και ότι το Λογισμικό σε μορφή πηγαίου κώδικα παραμένει πολύτιμο εμπορικό μυστικό της Garmin. Συμφωνείτε να μην προβείτε σε αποσυμπίλυση, ανακατασκευή ή μετατροπή του Λογισμικού ή οποιουδήποτε μέρους του σε αναγνώσιμη μορφή ούτε να δημιουργήσετε παράγωγα προγράμματα βάσει του Λογισμικού. Συμφωνείτε ότι δεν θα εξαγάγετε ή επανεξαγάγετε το Λογισμικό σε καμία χώρα κατά παράβαση των κανόνων ελέγχου εξαγωγών των Ηνωμένων Πολιτειών της Αμερικής. Σημαντικές πληροφορίες για το προϊόν Προειδοποιήσεις Προειδοποίηση λειτουργίας Τα δεδομένα του βάθους από το συγκεκριμένο προϊόν δεν θα πρέπει να χρησιμοποιούνται ως κύρια μέσα για την αποφυγή συγκρούσεων. Συμπληρώστε τα δεδομένα βάθους με πληροφορίες από έντυπους χάρτες και ορατά στοιχεία. Πάντα να οδηγείτε το σκάφος με χαμηλή ταχύτητα όταν υποψιάζεστε ότι τα νερά είναι ρηχά ή υπάρχουν υποθαλάσσια αντικείμενα. Η αστοχία εφαρμογής της συγκεκριμένης προειδοποίησης μπορεί να οδηγήσει σε βλάβες στο σκάφος ή προσωπικό τραυματισμό. Προειδοποίηση μπαταρίας Η συσκευή σας ενδέχεται να χρησιμοποιεί εσωτερική μπαταρία, που δεν αντικαθίσταται από τον χρήστη για διάφορους σκοπούς πχ. για το ρολόι. Μην αφαιρέσετε ή προσπαθήσετε να αφαιρέσετε την εσωτερική μπαταρία. Όταν θέλετε να πετάξετε τη συσκευή επισκεφτείτε ένα επαγγελματικό τεχνικό τμήμα για να σας αφαιρέσουν την μπαταρία ώστε να την ανακυκλώσετε. Περιορισμένη εγγύηση Το παρόν προϊόν Garmin είναι εγγυημένο ότι δεν θα παρουσιάσει ελαττώματα όσον αφορά τα υλικό ή την κατασκευή του για δύο χρόνια από την ημερομηνία αγοράς. Κατά τη διάρκεια αυτής της περιόδου, είναι στη διακριτική ευχέρεια της Garmin να επισκευάσει ή να αντικαταστήσει οποιαδήποτε μέρη που δεν αποδίδουν σε συνθήκες κανονικής χρήσης. Οι επισκευές ή αντικαταστάσεις τέτοιου τύπου θα πραγματοποιούνται χωρίς κόστος για τον πελάτη όσον αφορά τα ανταλλακτικά και την εργασία, δεδομένου ότι όποιο κόστος μεταφοράς θα επιβαρύνει τον πελάτη. Αυτή η εγγύηση δεν καλύπτει βλάβες που έχουν προκληθεί λόγω κακού χειρισμού, άτοπης χρήσης, ατυχήματος, μετατροπών ή επισκευών που πραγματοποιήθηκαν από μη εξουσιοδοτημένο άτομο. ΟΙ ΕΓΓΥΗΣΕΙΣ ΚΑΙ ΑΠΟΖΗΜΙΩΣΕΙΣ ΠΟΥ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΕΓΓΡΑΦΟ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ ΚΑΙ ΑΝΤΙΚΑΘΙΣΤΟΥΝ ΚΑΘΕ ΑΛΛΗ ΕΓΓΥΗΣΗ ΡΗΤΗ, ΣΙΩΠΗΡΗ Ή ΚΑΤΟΧΥΡΩΜΕΝΗ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ ΟΠΟΙΑΣΔΗΠΟΤΕ ΕΥΘΥΝΗΣ ΠΟΥ ΠΡΟΚΥΠΤΕΙ ΑΠΟ ΟΠΟΙΑΔΗΠΟΤΕ ΕΓΓΥΗΣΗ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ Ή ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ, ΚΑΤΟΧΥΡΩΜΕΝΗΣ Ή ΑΛΛΗΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΤΑ ΟΠΟΙΑ ΕΝΔΕΧΕΤΑΙ ΝΑ ΔΙΑΦΕΡΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ. ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΔΕΝ ΘΑ ΘΕΩΡΕΙΤΑΙ Η GARMIN ΥΠΕΥΘΥΝΗ ΓΙΑ ΟΠΟΙΕΣ ΕΙΔΙΚΕΣ, ΕΜΜΕΣΕΣ, ΘΕΤΙΚΕΣ Ή ΑΠΟΘΕΤΙΚΕΣ ΖΗΜΙΕΣ ΠΟΥ ΑΠΟΡΡΕΟΥΝ ΑΠΟ ΤΗ ΧΡΗΣΗ, ΤΗΝ

11 ΚΑΚΗ ΧΡΗΣΗ Ή ΤΗΝ ΑΔΥΝΑΜΙΑ ΧΡΗΣΗΣ ΤΟΥ ΠΡΟΪΟΝΤΟΣ, Ή ΑΚΟΜΑ ΑΠΟ ΕΛΑΤΤΩΜΑΤΑ ΤΟΥ ΠΡΟΪΟΝΤΟΣ. Η Garmin διατηρεί το αποκλειστικό δικαίωμα να επισκευάσει ή να αντικαταστήσει τη μονάδα ή το λογισμικό, ή να προσφέρει πλήρη αποζημίωση ποσού ίσου με την τιμή αγοράς του προϊόντος κατά τη διακριτική της ευχέρεια. ΑΥΤΗ ΘΑ ΕΙΝΑΙ Η ΜΟΝΑΔΙΚΗ ΚΑΙ ΑΠΟΚΛΕΙΣΤΙΚΗ ΣΑΣ ΑΠΟΖΗΜΙΩΣΗ ΓΙΑ ΚΑΘΕ ΠΑΡΑΒΙΑΣΗ ΤΗΣ ΕΓΓΥΗΣΗΣ. Για υπηρεσίες βάσει εγγύησης, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο Garmin της περιοχής σας ή καλέστε την Υποστήριξη Προϊόντων Garmin για οδηγίες μεταφοράς Εγχειρίδιο κατόχου και αριθμό εντοπισμού RMA. Ασφαλίστε προσεχτικά τη μονάδα και ένα αντίγραφο της πρωτότυπης απόδειξης αγοράς, η οποία απαιτείται ως τεκμήριο αγοράς για επισκευές βάσει εγγύησης. Σημειώστε τον αριθμό εντοπισμού με καθαρά γράμματα στο εξωτερικό της συσκευασίας. Αποστείλετε τη μονάδα με τα έξοδα μεταφοράς προπληρωμένα σε οποιοδήποτε παράρτημα σέρβις βάσει εγγύησης της Garmin. Αγορές μέσω ηλεκτρονικών δημοπρασιών: Οι προσφορές εκπτώσεων ή άλλες ειδικές προσφορές που γίνονται από τη Garmin δεν ισχύουν για προϊόντα που πωλούνται μέσω ηλεκτρονικών πλειστηριασμών. Έγγραφα που αποδεικνύουν την ηλεκτρονική αγορά δεν γίνονται αποδεκτά για επικύρωση εγγύησης. Για σέρβις βάσει εγγύησης, απαιτείται η πρωτότυπη απόδειξη αγοράς από τον γνήσιο μεταπωλητή ή αντίγραφό της. Η Garmin δεν θα αντικαταστήσει εξαρτήματα που λείπουν από οποιαδήποτε συσκευασία της οποίας η αγορά πραγματοποιήθηκε μέσω ηλεκτρονικού πλειστηριασμού. Διεθνείς αγορές: Για μονάδες που αγοράστηκαν εκτός των Η.Π.Α. οι διεθνείς διανομείς παρέχουν ξεχωριστή εγγύηση. Αυτή η εγγύηση παρέχεται από τον τοπικό διανομέα στην χώρα του. Το σέρβις της μονάδας σας παρέχεται από τον ίδιο τοπικό διανομέα. Οι εγγυήσεις των διανομέων ισχύουν μόνο για την περιοχή της προβλεπόμενης διανομής. Οι μονάδες που αγοράστηκαν στις Η.Π.Α. ή τον Καναδά πρέπει να επιστραφούν στο Κέντρο Σέρβις Garmin στο Ηνωμένο Βασίλειο, τις Ηνωμένες Πολιτείες, τον Καναδά ή την Ταϊβάν για επισκευή. Garmin International, Inc 1200 East 151 st Street, Olathe, Kansas USA Garmin (Europe) Ltd Liberty House, Hounsdown Business Park, Southampton, Hampshire, S040 9RB, UK Garmin Corporation No. 68, Jangshu 2 nd Road, Shijr, Taipei County, Taiwan Digital Tracer Electronics SA
