1 Dell Precision 7920 Tower Εγχειρίδιο κατόχου Μοντέλο σύμφωνα με τους κανονισμούς: D04X Τύπος σύμφωνα με τους κανονισμούς: D04X001

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός. Πνευματικά δικαιώματα 2017 της Dell Inc. ή των θυγατρικών της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A00

3 Πίνακας περιεχομένων 1 Εκτέλεση εργασιών στον υπολογιστή σας... 7 Οδηγίες ασφαλείας...7 Απενεργοποίηση του υπολογιστή σας Windows Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...8 Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αφαίρεση και εγκατάσταση εξαρτημάτων...9 Λίστα μεγεθών βιδών... 9 Συνιστώμενα εργαλεία...11 Μονάδα τροφοδοτικού (PSU)...11 Αφαίρεση της PSU Εγκατάσταση της PSU Πλευρικό κάλυμμα Αφαίρεση του πλευρικού καλύμματος Εγκατάσταση του πλευρικού καλύμματος Περίβλημα διοχέτευσης αέρα...14 Αφαίρεση του περιβλήματος διοχέτευσης αέρα Εγκατάσταση του περιβλήματος διοχέτευσης αέρα Αφαίρεση του ανεμιστήρα του περιβλήματος διοχέτευσης αέρα...15 Εγκατάσταση του ανεμιστήρα του περιβλήματος διοχέτευσης αέρα...16 Μπροστινή στεφάνη συγκράτησης...16 Αφαίρεση της μπροστινής στεφάνης συγκράτησης Εγκατάσταση της μπροστινής στεφάνης συγκράτησης...18 Διάταξη συγκράτησης PCIe Αφαίρεση διάταξης συγκράτησης καρτών PCIe Εγκατάσταση της διάταξης συγκράτησης καρτών PCIe Διακόπτης επισύνδεσης Αφαίρεση του διακόπτη επισύνδεσης Εγκατάσταση του διακόπτη επισύνδεσης Διάταξη μπροστινού ανεμιστήρα συστήματος...22 Αφαίρεση της διάταξης του μπροστινού ανεμιστήρα συστήματος Εγκατάσταση της διάταξης του μπροστινού ανεμιστήρα συστήματος Εσωτερικό ηχείο περιβλήματος...25 Αφαίρεση του εσωτερικού ηχείου περιβλήματος...26 Εγκατάσταση του εσωτερικού ηχείου περιβλήματος Στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου Αφαίρεση της στεφάνης συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου Εγκατάσταση στεφάνης συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου Διάταξη μονάδας σκληρού δίσκου...28 Αφαίρεση του υποστηρίγματος της μονάδας σκληρού δίσκου Εγκατάσταση του υποστηρίγματος της μονάδας σκληρού δίσκου Αφαίρεση μονάδας σκληρού δίσκου...30 Εγκατάσταση της μονάδας σκληρού δίσκου...32 Πίνακας περιεχομένων 3

4 Μπροστινή στεφάνη συγκράτησης εισόδου και εξόδου...32 Αφαίρεση της μπροστινής στεφάνης συγκράτησης εισόδου και εξόδου Εγκατάσταση της μπροστινής στεφάνης συγκράτησης εισόδου και εξόδου...34 Μπροστινό πλαίσιο εισόδου και εξόδου Αφαίρεση του μπροστινού πλαισίου εισόδου και εξόδου Εγκατάσταση του μπροστινού πλαισίου εισόδου και εξόδου...37 Αφαίρεση του υποστηρίγματος πλαισίου εισόδου και εξόδου Εγκατάσταση του υποστηρίγματος πλαισίου εισόδου και εξόδου Πίσω ανεμιστήρας συστήματος Αφαίρεση του πίσω ανεμιστήρα συστήματος Εγκατάσταση του πίσω ανεμιστήρα του συστήματος Κάλυμμα δεξιάς πλευράς...41 Αφαίρεση του καλύμματος δεξιάς πλευράς...41 Εγκατάσταση του καλύμματος δεξιάς πλευράς Λεπτή μονάδα οπτικού δίσκου...42 Αφαίρεση λεπτής μονάδας οπτικού δίσκου και μάνταλου μονάδας οπτικού δίσκου Εγκατάσταση λεπτής μονάδας οπτικού δίσκου και μάνταλου μονάδας οπτικού δίσκου Πλακέτα διανομής τροφοδοσίας και ελέγχου ανεμιστήρα...44 Αφαίρεση της πλακέτας διανομής τροφοδοσίας και ελέγχου ανεμιστήρα Εγκατάσταση της πλακέτας διανομής τροφοδοσίας και ελέγχου ανεμιστήρα Υποστήριγμα μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου...46 Αφαίρεση υποστηρίγματος μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου Εγκατάσταση υποστηρίγματος μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου Υποστήριγμα ανεμιστήρα Αφαίρεση του ανεμιστήρα από το υποστήριγμα ανεμιστήρα...48 Εγκατάσταση του ανεμιστήρα στο υποστήριγμα ανεμιστήρα Μονάδα επεξεργασίας γραφικών (GPU) Αφαίρεση της GPU...49 Εγκατάσταση της GPU...51 Μνήμη...51 Αφαίρεση της μονάδας μνήμης Εγκατάσταση της μονάδας μνήμης...52 Μπαταρία σε σχήμα νομίσματος...52 Αφαίρεση της μπαταρίας σε σχήμα νομίσματος Μονάδα ψύκτρας επεξεργαστή Αφαίρεση της μονάδας ψύκτρας του επεξεργαστή...54 Εγκατάσταση της μονάδας ψύκτρας του επεξεργαστή...55 Αφαίρεση της CPU...55 Εγκατάσταση της CPU Πλακέτα συστήματος...60 Αφαίρεση πλακέτας συστήματος Εγκατάσταση της πλακέτας συστήματος Εξαρτήματα πλακέτας συστήματος Τεχνολογία και εξαρτήματα Διάρθρωση μνήμης...66 Λίστα τεχνολογιών Πίνακας περιεχομένων

5 Teradici PCoIP Προδιαγραφές συστήματος...70 Προδιαγραφές συστήματος...70 Προδιαγραφές μνήμης Προδιαγραφές κάρτας γραφικών...71 Προδιαγραφές κάρτας ήχου...71 Προδιαγραφές δικτύου...72 Υποδοχές καρτών...72 Προδιαγραφές μονάδων αποθήκευσης...72 Εξωτερικοί σύνδεσμοι Προδιαγραφές τροφοδοσίας...73 Προδιαγραφές φυσικών χαρακτηριστικών...73 Προδιαγραφές περιβάλλοντος System Setup (Ρύθμιση συστήματος)...75 Γενικές επιλογές...75 System Configuration (Διάρθρωση συστήματος)...76 Video (Κάρτα γραφικών)...79 Security (Ασφάλεια) Secure Boot (Ασφαλής εκκίνηση) Performance (Επιδόσεις) Διαχείριση ενέργειας...83 POST Behaviour (Συμπεριφορά κατά τη διαδικασία POST) Virtualization support (Υποστήριξη εικονικοποίησης) Maintenance (Συντήρηση) System Logs (Αρχεία καταγραφής συμβάντων συστήματος) Engineering configurations (Διαρθρώσεις μηχανίκευσης)...85 Ενημέρωση του BIOS σε Windows Ενημέρωση του BIOS σε συστήματα με ενεργοποιημένο το BitLocker...86 Ενημέρωση του BIOS του συστήματος σας με χρήση μονάδας flash USB...86 Ενημέρωση του BIOS της Dell σε περιβάλλοντα Linux και Ubuntu...87 Ενημέρωση του BIOS από το μενού εκκίνησης μίας φοράς F Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση...91 Εκχώρηση κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης για τη ρύθμιση Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης στο σύστημα και/ή κωδικού πρόσβασης για τη ρύθμιση Λογισμικό...94 Υποστηριζόμενο λειτουργικό σύστημα Λήψη προγραμμάτων οδήγησης Πρόγραμμα οδήγησης πλινθιοσυνόλου Πρόγραμμα οδήγησης ελεγκτή κάρτας γραφικών Προγράμματα οδήγησης USB Προγράμματα οδήγησης δικτύου Προγράμματα οδήγησης ήχου Θύρες...96 Πίνακας περιεχομένων 5

6 Προγράμματα οδήγησης ελεγκτών αποθήκευσης Άλλα προγράμματα οδήγησης...97 Προγράμματα οδήγησης συσκευών ασφαλείας...97 Προγράμματα οδήγησης συσκευών λογισμικού Συσκευές ανθρώπινης επικοινωνίας...97 Φορητές συσκευές Αντιμετώπιση προβλημάτων...98 Διαγνωστικά της Dell για βελτιωμένη αξιολόγηση του συστήματος πριν από την εκκίνηση (Dell Enhanced Pre-Boot System Assessment) epsa diagnostic Εκτέλεση των διαγνωστικών epsa...98 Δοκιμές μνήμης μέσω epsa...98 Κωδικοί κουμπιών λειτουργίας που αναβοσβήνουν πριν από την εκκίνηση Επικοινωνία με την Dell Πίνακας περιεχομένων

7 Εκτέλεση εργασιών στον υπολογιστή σας 1 Θέματα: Οδηγίες ασφαλείας Απενεργοποίηση του υπολογιστή σας Windows 10 Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Οδηγίες ασφαλείας Για να προστατέψετε τον υπολογιστή σας από ενδεχόμενη ζημιά και να διασφαλίσετε την ατομική σας προστασία, ακολουθήστε τις παρακάτω κατευθυντήριες οδηγίες για θέματα ασφάλειας. Αν δεν αναφέρεται κάτι διαφορετικό, για κάθε διαδικασία που περιλαμβάνεται στο παρόν έγγραφο θεωρείται δεδομένο ότι πληρούνται οι εξής προϋποθέσεις: Διαβάσατε τις πληροφορίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας. Μπορείτε να αντικαταστήσετε κάποιο εξάρτημα ή, αν το αγοράσατε ξεχωριστά, να το εγκαταστήσετε εκτελώντας τη διαδικασία αφαίρεσης με αντίστροφη σειρά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αποσυνδέστε όλες τις πηγές ισχύος προτού ανοίξετε το κάλυμμα ή τα πλαίσια του υπολογιστή. Αφού τελειώσετε τις εργασίες στο εσωτερικό του υπολογιστή, επανατοποθετήστε όλα τα καλύμματα και τα πλαίσια και όλες τις βίδες προτού τον συνδέσετε στην πηγή ισχύος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για πρόσθετες πληροφορίες σχετικά με τις βέλτιστες πρακτικές ασφαλείας, ανατρέξτε στη σελίδα σχετικά με τη συμμόρφωση με τους κανονισμούς στη διεύθυνση ΠΡΟΣΟΧΗ: Πολλές επισκευές είναι δυνατό να πραγματοποιηθούν μόνο από πιστοποιημένο τεχνικό συντήρησης. Πρέπει να εκτελείτε μόνο διαδικασίες αντιμετώπισης προβλημάτων και απλές επισκευές οι οποίες επιτρέπονται σύμφωνα με όσα αναφέρονται στην τεκμηρίωση προϊόντος ή σύμφωνα με την καθοδήγηση που λαμβάνετε από την ομάδα online ή τηλεφωνικής εξυπηρέτησης και υποστήριξης. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Διαβάστε και ακολουθείτε τις οδηγίες ασφαλείας που συνοδεύουν το προϊόν. ΠΡΟΣΟΧΗ: Προς αποφυγή ηλεκτροστατικής εκκένωσης, γειωθείτε χρησιμοποιώντας μεταλλικό περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα κάποια άβαφη μεταλλική επιφάνεια την ίδια στιγμή που έρχεστε σε επαφή με έναν σύνδεσμο στο πίσω μέρος του υπολογιστή. ΠΡΟΣΟΧΗ: Φροντίστε να μεταχειρίζεστε τα εξαρτήματα και τις κάρτες με προσοχή. Μην αγγίζετε τα εξαρτήματα ή τις επαφές στις κάρτες. Φροντίστε να κρατάτε τις κάρτες από τα άκρα τους ή από το μεταλλικό υποστήριγμα για την τοποθέτησή τους. Φροντίστε να πιάνετε τα εξαρτήματα, όπως τον επεξεργαστή, από τις άκρες τους και όχι από τις ακίδες τους. ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, τραβήξτε τον σύνδεσμο ή τη γλωττίδα του και όχι αυτό καθαυτό το καλώδιο. Ορισμένα καλώδια έχουν συνδέσμους με γλωττίδες ασφαλείας. Αν αποσυνδέετε καλώδιο αυτού του τύπου, πιέστε πρώτα τις γλωττίδες αυτές. Όπως τραβάτε τους συνδέσμους, φροντίστε να μένουν απόλυτα ευθυγραμμισμένοι για να μη λυγίσει κάποια ακίδα τους. Επίσης, προτού συνδέσετε ένα καλώδιο, βεβαιωθείτε ότι και οι δύο σύνδεσμοί του είναι σωστά προσανατολισμένοι και ευθυγραμμισμένοι. ΣΗΜΕΙΩΣΗ: Το χρώμα του υπολογιστή σας και ορισμένων εξαρτημάτων μπορεί να διαφέρει από αυτό που βλέπετε στις εικόνες του εγγράφου. ΠΡΟΣΟΧΗ: System will shut down if side covers are removed while the system is running. ΣΗΜΕΙΩΣΗ: Το σύστημα δεν θα ενεργοποιηθεί, αν δεν είναι τοποθετημένο το πλευρικό κάλυμμα. Εκτέλεση εργασιών στον υπολογιστή σας 7

8 Απενεργοποίηση του υπολογιστή σας Windows 10 ΠΡΟΣΟΧΗ: Για να μη χαθούν δεδομένα, αποθηκεύστε και κλείστε όλα τα ανοικτά αρχεία και τερματίστε όλα τα ανοικτά προγράμματα προτού σβήσετε τον υπολογιστή σας. 1 Κάντε κλικ ή πατήστε το. 2 Κάντε κλικ ή πατήστε το και, στη συνέχεια, κάντε κλικ ή πατήστε την επιλογή Shut down (Τερματισμός λειτουργίας). ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή και όλες τις συνδεδεμένες συσκευές. Αν ο υπολογιστής σας και οι συνδεδεμένες συσκευές δεν σβήσουν αυτόματα μετά τον τερματισμό λειτουργίας του λειτουργικού σας συστήματος, πιέστε και κρατήστε πατημένο το κουμπί λειτουργίας για περίπου 6 δευτερόλεπτα για να τερματίσετε τη λειτουργία τους. Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Για να μην προκληθεί ζημιά στον υπολογιστή σας, εκτελέστε τα βήματα που ακολουθούν προτού ξεκινήσετε τις εργασίες στο εσωτερικό του. 1 Φροντίστε να ακολουθήσετε τις Οδηγίες ασφαλείας. 2 Βεβαιωθείτε ότι η επιφάνεια εργασίας σας είναι επίπεδη και καθαρή για να μη γρατζουνιστεί το κάλυμμα του υπολογιστή. 3 Ensure you follow the Turning off your computer. 4 Αποσυνδέστε όλα τα καλώδια δικτύου από τον υπολογιστή. ΠΡΟΣΟΧΗ: Για να αποσυνδέσετε ένα καλώδιο δικτύου, αφαιρέστε πρώτα το ένα βύσμα του από τον υπολογιστή σας και ύστερα το άλλο βύσμα του από τη συσκευή δικτύου. 5 Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες. 6 Με τον υπολογιστή αποσυνδεδεμένο πιέστε παρατεταμένα το κουμπί λειτουργίας για να γειωθεί η πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Προς αποφυγή ηλεκτροστατικής εκκένωσης, γειωθείτε χρησιμοποιώντας μεταλλικό περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα κάποια άβαφη μεταλλική επιφάνεια την ίδια στιγμή που έρχεστε σε επαφή με έναν σύνδεσμο στο πίσω μέρος του υπολογιστή. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αφού ολοκληρώσετε όλες τις διαδικασίες επανατοποθέτησης, βεβαιωθείτε ότι συνδέσατε κάθε εξωτερική συσκευή, κάρτα και καλώδιο προτού ενεργοποιήσετε τον υπολογιστή σας. 1 Συνδέστε κάθε καλώδιο τηλεφώνου ή δικτύου στον υπολογιστή σας. ΠΡΟΣΟΧΗ: Για να συνδέσετε ένα καλώδιο δικτύου, συνδέστε πρώτα το ένα του βύσμα στη συσκευή δικτύου και ύστερα το άλλο βύσμα στον υπολογιστή. 2 Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 3 Ενεργοποιήστε τον υπολογιστή σας. 4 Αν απαιτείται, επαληθεύστε ότι ο υπολογιστής λειτουργεί σωστά εκτελώντας το πρόγραμμα epsa Diagnostics (Διαγνωστικός έλεγχος epsa). 8 Εκτέλεση εργασιών στον υπολογιστή σας

9 Αφαίρεση και εγκατάσταση εξαρτημάτων 2 Θέματα: Λίστα μεγεθών βιδών Συνιστώμενα εργαλεία Μονάδα τροφοδοτικού (PSU) Πλευρικό κάλυμμα Περίβλημα διοχέτευσης αέρα Μπροστινή στεφάνη συγκράτησης Διάταξη συγκράτησης PCIe Διακόπτης επισύνδεσης Διάταξη μπροστινού ανεμιστήρα συστήματος Εσωτερικό ηχείο περιβλήματος Στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου Διάταξη μονάδας σκληρού δίσκου Μπροστινή στεφάνη συγκράτησης εισόδου και εξόδου Μπροστινό πλαίσιο εισόδου και εξόδου Πίσω ανεμιστήρας συστήματος Κάλυμμα δεξιάς πλευράς Λεπτή μονάδα οπτικού δίσκου Πλακέτα διανομής τροφοδοσίας και ελέγχου ανεμιστήρα Υποστήριγμα μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου Υποστήριγμα ανεμιστήρα Μονάδα επεξεργασίας γραφικών (GPU) Μνήμη Μπαταρία σε σχήμα νομίσματος Μονάδα ψύκτρας επεξεργαστή Πλακέτα συστήματος Λίστα μεγεθών βιδών Πίνακας 1. Λίστα βιδών Εξάρτημα Τύπος βίδας Ποσότητα Κάρτα επέκτασης PSU #6-32X1/4 ίντσες 3 Πλακέτα FIO #6-32X1/4 ίντσες 2 Καλώδιο λεπτής μονάδας οπτικού δίσκου για τυφλή σύνδεση M3X5,0 mm 2 Αφαίρεση και εγκατάσταση εξαρτημάτων 9

10 Εξάρτημα Τύπος βίδας Ποσότητα Καλώδιο λεπτής μονάδας οπτικού δίσκου για τυφλή σύνδεση με υποστήριγμα μονάδας οπτικού δίσκου #6-32 UNC X5,45 mm 1 Υποστήριγμα FIO #6-32X1/4 ίντσες 1 Κάλυμμα δεξιάς πλευράς #6-32 UNC X7,0 mm 2 Επάνω-κάτω περίβλημα διοχέτευσης αέρα M3X5,0 mm 3 Κάτω-κάτω περίβλημα διοχέτευσης αέρα M3X5,0 mm 2 Μητρική πλακέτα #6-32X1/4 ίντσες 12 Δίσκος υποστηρίγματος MB μπροστινού ανεμιστήρα Υποστήριγμα μπροστινού ανεμιστήρα- Μπροστινό τοίχωμα Βάση συγκράτησης διακόπτη επισύνδεσης #6-32X1/4 ίντσες 2 #6-32X1/4 ίντσες 2 #6-32X1/4 ίντσες 1 Υποστήριγμα πίσω ανεμιστήρα #6-32X1/4 ίντσες 2 Πίσω κάλυμμα μονάδας σκληρού δίσκου #6-32 UNC X7,0 mm 2 Υποστήριγμα φατνίου μονάδας σκληρού δίσκου Flex0 Υποστήριγμα ανεμιστήρα Flex για προσαρτημένο καλώδιο Υποστήριγμα ανεμιστήρα Flex με δυνατότητα σύνδεσης εν ώρα λειτουργίας Υποστήριγμα μονάδας οπτικού δίσκου Flex0 και Flex1 HH Υποστήριγμα φατνίου μονάδας σκληρού δίσκου Flex1 Υποστήριγμα ανεμιστήρα Flex για προσαρτημένο καλώδιο Υποστήριγμα ανεμιστήρα Flex με δυνατότητα σύνδεσης εν ώρα λειτουργίας Υποστήριγμα φατνίου μονάδας σκληρού δίσκου Flex2 Υποστήριγμα ανεμιστήρα Flex για προσαρτημένο καλώδιο Υποστήριγμα μονάδας σκληρού δίσκου Flex3 Υποστήριγμα ανεμιστήρα Flex για προσαρτημένο καλώδιο Υποστήριγμα μονάδας σκληρού δίσκου Flex4 #6-32 UNC X5,45 mm 4 #6-32 UNC X5,45 mm 2 #6-32 UNC X5,45 mm 2 #6-32 UNC X5,45 mm 4 #6-32 UNC X5,45 mm 4 #6-32 UNC X5,45 mm 2 #6-32 UNC X5,45 mm 2 #6-32 UNC X5,45 mm 4 #6-32 UNC X5,45 mm 2 #6-32 UNC X5,45 mm 4 #6-32 UNC X5,45 mm 2 #6-32 UNC X5,45 mm 4 10 Αφαίρεση και εγκατάσταση εξαρτημάτων

11 Εξάρτημα Τύπος βίδας Ποσότητα Υποστήριγμα ανεμιστήρα Flex για προσαρτημένο καλώδιο Διάταξη συγκράτησης μονάδας οπτικού δίσκου HH #6-32 UNC X5,45 mm 2 M3X5,0 mm 4 Πλακέτα HSBP #6-32 UNC X5,45 mm 3 Διάταξη ψύξης CPU0/Σύστημα υγρόψυξης CPU0 Διάταξη ψύξης CPU1/Σύστημα υγρόψυξης CPU1 Βίδα με αστεροειδή κεφαλή (Torx) T-30 4 Βίδα με αστεροειδή κεφαλή (Torx) T-30 4 Υποστήριγμα συστήματος υγρόψυξης #6-32 UNC X5,45 mm 12 Συνιστώμενα εργαλεία Για τις διαδικασίες που παρατίθενται στο έγγραφο απαιτούνται τα εξής εργαλεία: Σταυροκατσάβιδο #0 Σταυροκατσάβιδο #1 Σταυροκατσάβιδο #2 Πλαστική σφήνα Κατσαβίδι T-30 για βίδες με αστεροειδή κεφαλή (Torx) ΣΗΜΕΙΩΣΗ: Το κατσαβίδι #0 είναι για τις βίδες 0-1 και το κατσαβίδι #1 είναι για τις βίδες 2-4 Μονάδα τροφοδοτικού (PSU) Αφαίρεση της PSU 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αποσυνδέστε το καλώδιο τροφοδοσίας από το σύστημα. 3 Πιέστε το μάνταλο απελευθέρωσης της PSU [1] και απομακρύνετε το τροφοδοτικό από το σύστημα [2]. ΣΗΜΕΙΩΣΗ: Εάν δεν είναι δυνατή η αφαίρεση της PSU, αφαιρέστε το κάλυμμα της δεξιάς πλευράς του συστήματος και ελέγξτε αν η PSU είναι ασφαλισμένη με βίδα. Αφαίρεση και εγκατάσταση εξαρτημάτων 11

12 Εγκατάσταση της PSU 1 Σύρετε το τροφοδοτικό στην υποδοχή PSU του συστήματος. 2 Συνδέστε το καλώδιο τροφοδοσίας στο σύστημα. 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας.μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Πλευρικό κάλυμμα Αφαίρεση του πλευρικού καλύμματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΠΡΟΣΟΧΗ: Το σύστημα δεν θα ενεργοποιηθεί, αν δεν είναι τοποθετημένο το πλευρικό κάλυμμα. Επίσης, το σύστημα θα απενεργοποιηθεί, αν το πλευρικό κάλυμμα αφαιρεθεί, ενώ είναι ενεργοποιημένο το σύστημα. 2 Για να αφαιρέσετε το πλευρικό κάλυμμα: 3 Πιέστε το μάνταλο 12 Αφαίρεση και εγκατάσταση εξαρτημάτων

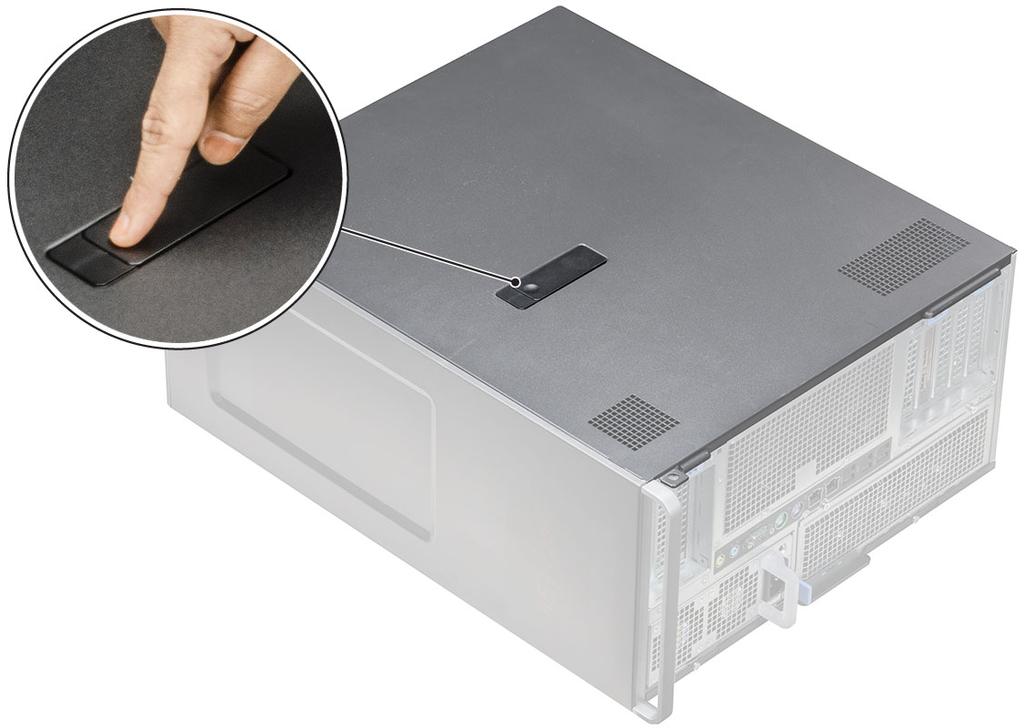

13 4 Τραβήξτε το μάνταλο [1] προς τα πάνω και περιστρέψτε το για να απελευθερώσετε το κάλυμμα [2]. 5 Ανασηκώστε το κάλυμμα για να το αφαιρέσετε από το σύστημα. Αφαίρεση και εγκατάσταση εξαρτημάτων 13

14 Εγκατάσταση του πλευρικού καλύμματος 1 Πρώτα κρατήστε και ευθυγραμμίστε το κάτω μέρος του πλευρικού καλύμματος στο περίβλημα. 2 Βεβαιωθείτε ότι το άγκιστρο στο κάτω μέρος του πλευρικού καλύμματος ασφαλίζει στην εγκοπή του συστήματος. 3 Πιέστε το κάλυμμα του συστήματος ωσότου ασφαλίσει στη θέση του. ΠΡΟΣΟΧΗ: Το σύστημα δεν θα ενεργοποιηθεί, αν δεν είναι τοποθετημένο το πλευρικό κάλυμμα. Επίσης, το σύστημα θα απενεργοποιηθεί, αν το πλευρικό κάλυμμα αφαιρεθεί, ενώ είναι ενεργοποιημένο το σύστημα. 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Περίβλημα διοχέτευσης αέρα Αφαίρεση του περιβλήματος διοχέτευσης αέρα 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το πλευρικό κάλυμμα. 3 Για να αφαιρέσετε το περίβλημα διοχέτευσης αέρα: a Αποσυνδέστε το καλώδιο του συνδέσμου του ανεμιστήρα από την πλακέτα συστήματος [1]. b Σηκώστε το περίβλημα διοχέτευσης αέρα από το σύστημα [2]. Εγκατάσταση του περιβλήματος διοχέτευσης αέρα 1 Τοποθετήστε το περίβλημα στη θέση του και βεβαιωθείτε ότι η γλωττίδα εφαρμόζει στο σύστημα. 2 Πιέστε το περίβλημα προς τα κάτω για να ασφαλίσει στη θέση του και να ακουστεί το χαρακτηριστικό κλικ. 3 Επανασυνδέστε το καλώδιο του συνδέσμου του ανεμιστήρα στην πλακέτα του συστήματος. 14 Αφαίρεση και εγκατάσταση εξαρτημάτων

15 4 Εγκαταστήστε το πλευρικό κάλυμμα. 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση του ανεμιστήρα του περιβλήματος διοχέτευσης αέρα 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b πλευρικό κάλυμμα αφαίρεση περιβλήματος διοχέτευσης αέρα (επάνω) 3 Για να αφαιρέσετε τον ανεμιστήρα, απελευθερώστε το καλώδιο του συνδέσμου του ανεμιστήρα από τα μάνταλα [1] και [2]. 4 Αφαιρέστε τις βίδες που συγκρατούν τον ανεμιστήρα στο περίβλημα διοχέτευσης αέρα [1] και αφαιρέστε τον ανεμιστήρα από το περίβλημα διοχέτευσης αέρα [2]. ΣΗΜΕΙΩΣΗ: Το περίβλημα πρέπει να λυγίσει λίγο προκειμένου να αφαιρεθεί. Αφαίρεση και εγκατάσταση εξαρτημάτων 15

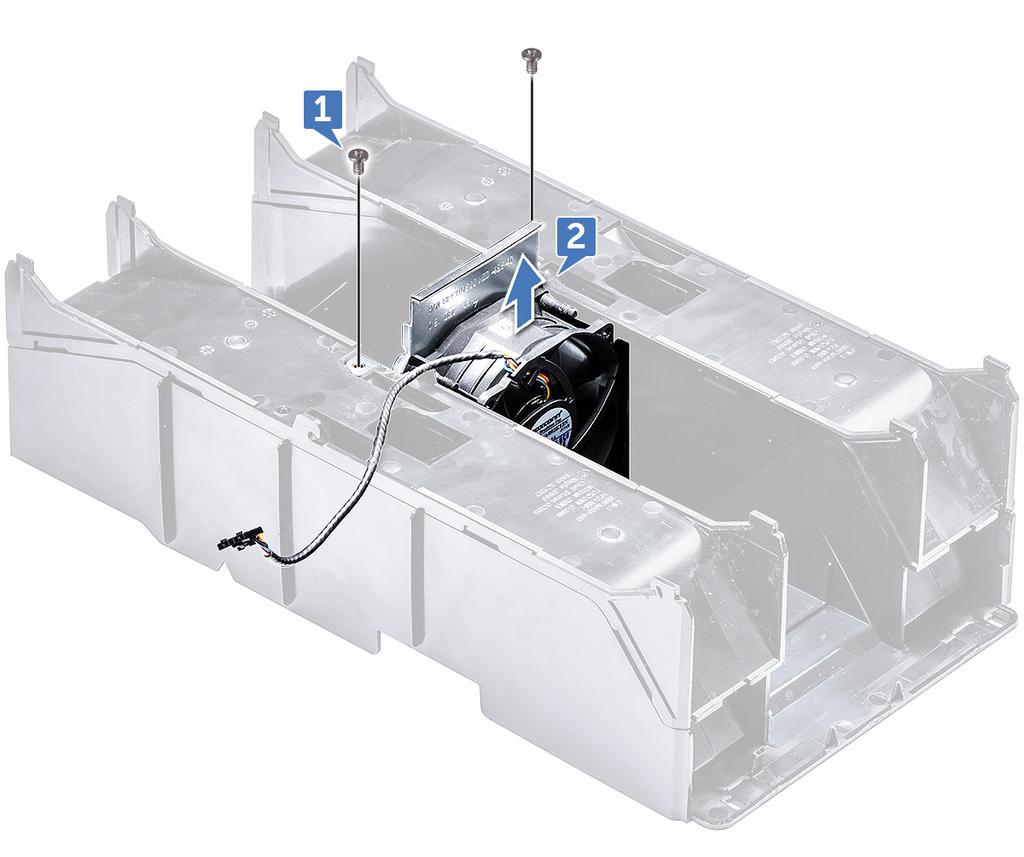

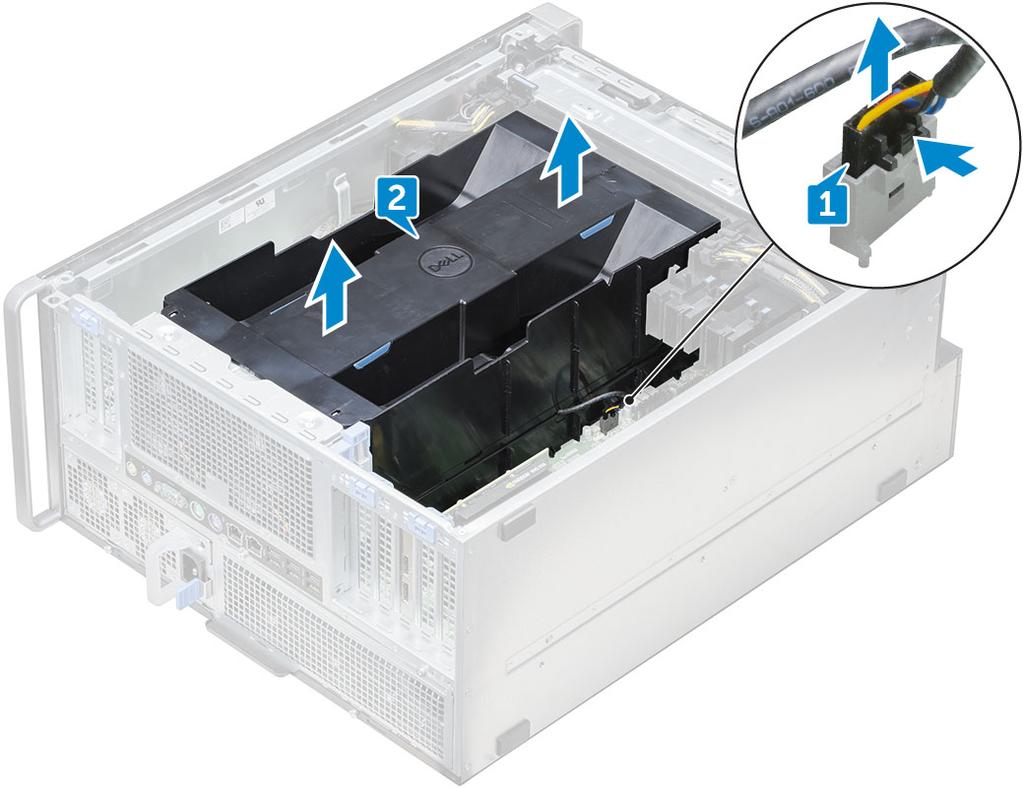

16 Εγκατάσταση του ανεμιστήρα του περιβλήματος διοχέτευσης αέρα 1 Τοποθετήστε τον ανεμιστήρα στη θέση του μέσα στο περίβλημα διοχέτευσης αέρα. 2 Επανατοποθετήστε τις βίδες που συγκρατούν τον ανεμιστήρα στο περίβλημα διοχέτευσης αέρα. 3 Περάστε το καλώδιο του συνδέσμου του ανεμιστήρα στη διαδρομή του μέσω των μάνταλων στο περίβλημα διοχέτευσης αέρα. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b περίβλημα διοχέτευσης αέρα (επάνω) πλευρικό κάλυμμα 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπροστινή στεφάνη συγκράτησης Αφαίρεση της μπροστινής στεφάνης συγκράτησης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το πλευρικό κάλυμμα. 3 Για να αφαιρέσετε τη μπροστινή στεφάνη συγκράτησης: a Ξεσφηνώστε τις γλωττίδες για να αποδεσμεύσετε την μπροστινή στεφάνη συγκράτησης από το σύστημα. 16 Αφαίρεση και εγκατάσταση εξαρτημάτων

17 b Περιστρέψτε τη στεφάνη συγκράτησης προς τα εμπρός και ανασηκώστε τη μπροστινή στεφάνη συγκράτησης για να την αφαιρέσετε από το σύστημα. Αφαίρεση και εγκατάσταση εξαρτημάτων 17

18 Εγκατάσταση της μπροστινής στεφάνης συγκράτησης 1 Πιάστε τη στεφάνη συγκράτησης και φροντίστε να κουμπώσουν τα άγκιστρά της μέσα στις εγκοπές που υπάρχουν επάνω στο σύστημα. 2 Περιστρέψτε τη στεφάνη συγκράτησης προς τα εμπρός και πιέστε την μπροστινή στεφάνη συγκράτησης έως ότου οι γλωττίδες ασφαλίσουν στη θέση τους. 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Διάταξη συγκράτησης PCIe Αφαίρεση διάταξης συγκράτησης καρτών PCIe 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b πλευρικό κάλυμμα περίβλημα διοχέτευσης αέρα 3 Για να αφαιρέσετε τη διάταξη συγκράτησης καρτών PCIe: ΣΗΜΕΙΩΣΗ: Εάν έχουν τοποθετηθεί κάρτες πλήρους μήκους, θα πρέπει να αφαιρέσετε αυτές τις κάρτες πριν αφαιρέσετε τη διάταξη συγκράτησης. ΣΗΜΕΙΩΣΗ: Εάν έχει εγκατασταθεί MegaRAID 9460, αποσυνδέστε το Super CAP από την κάρτα πριν αφαιρέσετε τη διάταξη συγκράτησης καρτών PCIe από το σύστημα. a Αποσυνδέστε τα καλώδια τροφοδοσίας και στις δύο πλευρές της διάταξης συγκράτησης καρτών πατώντας τη γλωττίδα και τραβώντας τα έξω από την υποδοχή καλωδίων στη διάταξη συγκράτησης PCIe [1] και [2]. b Αποδεσμεύστε τα διπλά καλώδια που διέρχονται από το κλιπ που βρίσκεται στη διάταξη συγκράτησης καρτών [3]. 18 Αφαίρεση και εγκατάσταση εξαρτημάτων

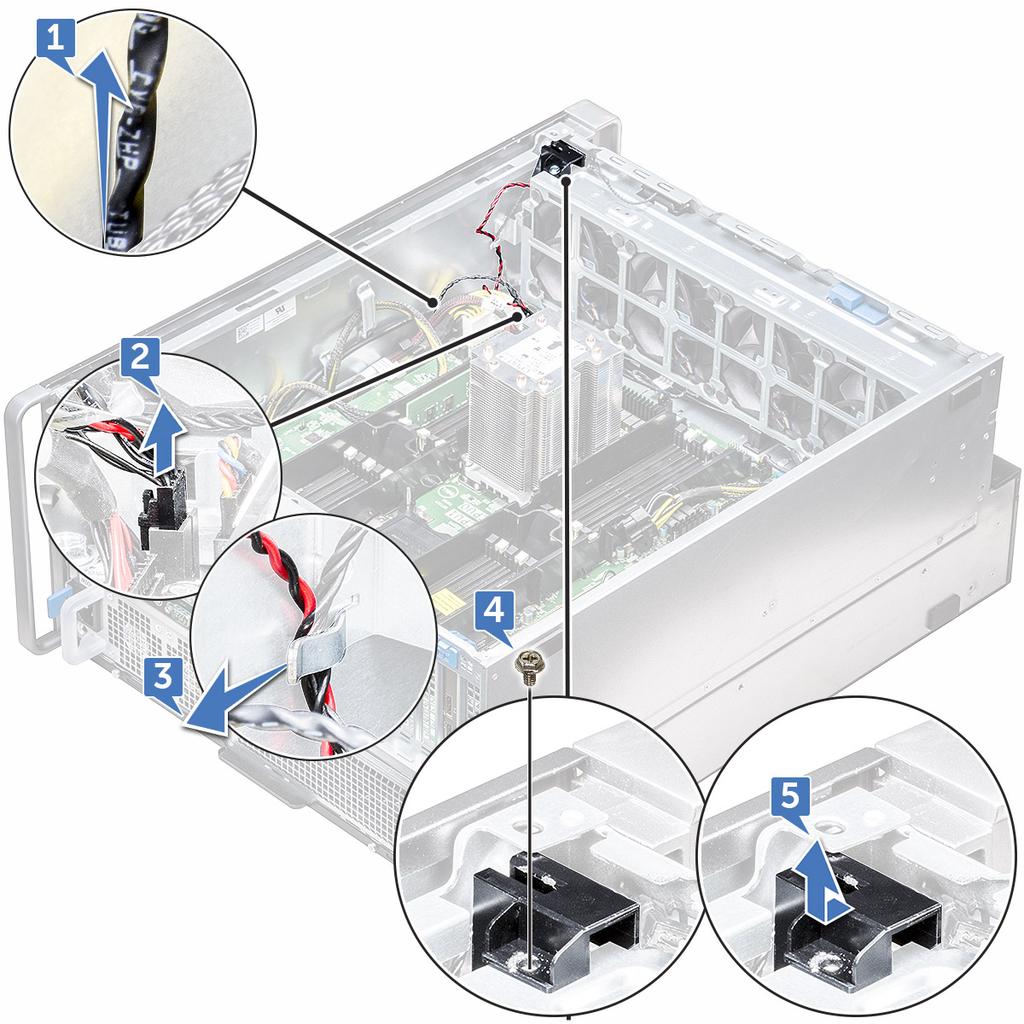

19 4 Αποδεσμεύστε τα μάνταλα που συνδέουν τη διάταξη του μπροστινού ανεμιστήρα του συστήματος και ανασηκώστε τη διάταξη συγκράτησης καρτών PCIe για να την αφαιρέσετε από το περίβλημα. Εγκατάσταση της διάταξης συγκράτησης καρτών PCIe 1 Ευθυγραμμίστε τη διάταξη συγκράτησης καρτών PCIe στην υποδοχή στο μπροστινό μέρος της διάταξης του ανεμιστήρα του συστήματος και πιέστε προς τα κάτω μέχρι να κουμπώσει στη θέση της και να ακουστεί το χαρακτηριστικό κλικ. 2 Δρομολογήστε τα διπλά καλώδια μέσω του κλιπ που βρίσκεται στη διάταξη καρτών PCIe. 3 Συνδέστε τα καλώδια τροφοδοσίας και στις δύο πλευρές στις υποδοχές καλωδίων της διάταξης καρτών PCIe. 4 Επανατοποθετήστε τις κάρτες πλήρους μήκους εάν είχαν αφαιρεθεί. 5 Εάν είχε αφαιρεθεί το MegaRAID 9460, συνδέστε ξανά το Super CAP στην κάρτα. 6 Εγκαταστήστε τα εξής εξαρτήματα: a b περίβλημα διοχέτευσης αέρα πλευρικό κάλυμμα 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Διακόπτης επισύνδεσης Αφαίρεση του διακόπτη επισύνδεσης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το κάλυμμα δεξιάς πλευράς. 3 Για να αφαιρέσετε τον διακόπτη επισύνδεσης που βρίσκεται στο κάτω μέρος της πλακέτας συστήματος: ΣΗΜΕΙΩΣΗ: Το σύστημα δεν ενεργοποιείται αν αφαιρεθεί ο διακόπτης επισύνδεσης. a Πιέστε το κουμπί του διακόπτη επισύνδεσης προς την κάτω πλευρά του περιβλήματος [1, 2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 19

20 b Τραβήξτε τον διακόπτη επισύνδεσης προς τα κάτω για να τον αφαιρέσετε από την υποδοχή [3]. 4 Εγκαταστήστε το κάλυμμα δεξιάς πλευράς 5 Γυρίστε το σύστημα ώστε το κάλυμμα του συστήματος να βρίσκεται στη επάνω πλευρά και να έχετε πρόσβαση στο μάνταλο αποδέσμευσης. 6 Αφαιρέστε τα εξής εξαρτήματα: a b c πλευρικό κάλυμμα περίβλημα διοχέτευσης αέρα διάταξη συγκράτησης καρτών PCIe 7 Για να αφαιρέσετε τη μονάδα του διακόπτη επισύνδεσης: a Τραβήξτε το καλώδιο του κάτω διακόπτη επισύνδεσης προς τα επάνω προς την πλευρά του περιβλήματος [1]. b Πιέστε τη γλωττίδα για να αποσυνδέσετε το καλώδιο του διακόπτη επισύνδεσης από την πλακέτα συστήματος [2]. c Αφαιρέστε τα καλώδια του διακόπτη επισύνδεσης από το κλιπ στο περίβλημα [3]. d Αφαιρέστε τη βίδα από τη μονάδα επισύνδεσης [4]. e Ανασηκώστε τη μονάδα επισύνδεσης από τη διάταξη του μπροστινού ανεμιστήρα του συστήματος [5]. 20 Αφαίρεση και εγκατάσταση εξαρτημάτων

21 Εγκατάσταση του διακόπτη επισύνδεσης 1 Τοποθετήστε τη μονάδα του διακόπτη επισύνδεσης στην υποδοχή στη διάταξη του μπροστινού ανεμιστήρα του συστήματος. 2 Για να ασφαλίσετε τη μονάδα του διακόπτη επισύνδεσης στο περίβλημα του μπροστινού ανεμιστήρα του συστήματος, επανατοποθετήστε τη μονή βίδα στη μονάδα. 3 Περάστε τα καλώδια του διακόπτη επισύνδεσης μέσω του κλιπ στο περίβλημα. 4 Συνδέστε το καλώδιο του διακόπτη επισύνδεσης στην πλακέτα συστήματος. 5 Σπρώξτε το καλώδιο του κάτω διακόπτη επισύνδεσης προς το κάτω περίβλημα. 6 Επανατοποθετήστε τα εξής εξαρτήματα: a b c διάταξη συγκράτησης κάρτας γραφικών PCIe περίβλημα διοχέτευσης αέρα πλευρικό κάλυμμα 7 Αφαιρέστε το κάλυμμα δεξιάς πλευράς. 8 Τραβήξτε το καλώδιο του διακόπτη επισύνδεσης προς τα επάνω από το επάνω περίβλημα. 9 Περάστε και σύρετε τον διακόπτη επισύνδεσης μέσα στην υποδοχή του στο περίβλημα για να τον στερεώσετε. 10 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 21

22 Διάταξη μπροστινού ανεμιστήρα συστήματος Αφαίρεση της διάταξης του μπροστινού ανεμιστήρα συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a πλευρικό κάλυμμα b μπροστινή στεφάνη συγκράτησης c περίβλημα διοχέτευσης αέρα d διάταξη συγκράτησης καρτών PCIe 3 Για να αφαιρέσετε τη διάταξη του ανεμιστήρα του συστήματος: a Αφαιρέστε τη μονή βίδα στη μονάδα του διακόπτη επισύνδεσης [1] και ανασηκώστε την για να την απομακρύνετε από το περίβλημα του ανεμιστήρα του συστήματος [2]. b Αποσυνδέστε το καλώδιο του εσωτερικού ηχείου του περιβλήματος από τον σύνδεσμο, αποδεσμεύστε το από το κλιπ στο περίβλημα του ανεμιστήρα του συστήματος [3] και απομακρύνετέ το από το περίβλημα [4]. 22 Αφαίρεση και εγκατάσταση εξαρτημάτων

23 4 Αποσυνδέστε τα τέσσερα καλώδια του ανεμιστήρα του συστήματος από τους συνδέσμους στην πλακέτα συστήματος. ΠΡΟΣΟΧΗ: Μην τραβάτε ποτέ τον σύνδεσμο από τα καλώδια. Αποσυνδέστε το καλώδιο τραβώντας το άκρο του συνδέσμου. Το τράβηγμα των καλωδίων ενδέχεται να τα χαλαρώσει από τον σύνδεσμο. 5 Αφαιρέστε τις δύο βίδες που συγκρατούν το περίβλημα του ανεμιστήρα στο σύστημα [1] και τις δύο βίδες που συγκρατούν το περίβλημα του ανεμιστήρα μπροστά από το σύστημα [2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 23

24 6 Περιστρέψτε και ανασηκώστε τη διάταξη ανεμιστήρα για να την αφαιρέσετε από το σύστημα. 24 Αφαίρεση και εγκατάσταση εξαρτημάτων

25 Εγκατάσταση της διάταξης του μπροστινού ανεμιστήρα συστήματος 1 Πιάστε τον ανεμιστήρα του συστήματος από τις δύο πλευρές του με το άκρο του καλωδίου στραμμένο προς την κάτω πλευρά του περιβλήματος. 2 Επανατοποθετήστε τις δύο βίδες για να ασφαλίσετε τη διάταξη ανεμιστήρα του συστήματος μπροστά από το σύστημα. 3 Επανατοποθετήστε τις δύο βίδες για να ασφαλίσετε τη διάταξη ανεμιστήρα του συστήματος στο σύστημα. 4 Συνδέστε τα τέσσερα καλώδια του ανεμιστήρα του συστήματος στην πλακέτα συστήματος. 5 Επαναδρομολογήστε το καλώδιο του εσωτερικού ηχείου του περιβλήματος μέσω του κλιπ στη διάταξη ανεμιστήρα του συστήματος και συνδέστε το εσωτερικό ηχείο του περιβλήματος στον σύνδεσμο. 6 Επανατοποθετήστε τη μονάδα του διακόπτη επισύνδεσης στην υποδοχή της διάταξης ανεμιστήρα και τοποθετήστε τη βίδα για να την ασφαλίσετε στη διάταξη ανεμιστήρα του συστήματος. 7 Εγκαταστήστε τα εξής εξαρτήματα: a b c d διάταξη συγκράτησης κάρτας γραφικών PCIe περίβλημα διοχέτευσης αέρα μπροστινή στεφάνη συγκράτησης πλευρικό κάλυμμα 8 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Εσωτερικό ηχείο περιβλήματος Αφαίρεση και εγκατάσταση εξαρτημάτων 25

26 Αφαίρεση του εσωτερικού ηχείου περιβλήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c πλευρικό κάλυμμα μπροστινή στεφάνη συγκράτησης περίβλημα διοχέτευσης αέρα 3 Για να αφαιρέσετε το εσωτερικό ηχείο του περιβλήματος: a b Αποσυνδέστε το ένα άκρο του καλωδίου του εσωτερικού ηχείου από τον σύνδεσμό του στη διάταξη ανεμιστήρα του συστήματος [1]. Αφαιρέστε το καλώδιο του εσωτερικού ηχείου του περιβλήματος από το κλιπ στη διάταξη ανεμιστήρα του συστήματος. 4 Πιέστε και κρατήστε τις γλωττίδες [2] στις δύο πλευρές του εσωτερικού ηχείου του περιβλήματος, για να το σύρετε και να το αφαιρέσετε από το σύστημα [3]. 26 Αφαίρεση και εγκατάσταση εξαρτημάτων

27 Εγκατάσταση του εσωτερικού ηχείου περιβλήματος 1 Πιέστε και κρατήστε πιεσμένες τις γλωττίδες στις πλευρές του εσωτερικού ηχείου του περιβλήματος και σύρετε τη μονάδα του ηχείου μέσα στην υποδοχή για να την ασφαλίσετε στο σύστημα. 2 Δρομολογήστε το καλώδιο του εσωτερικού ηχείου του περιβλήματος μέσω του κλιπ στη διάταξη ανεμιστήρα του συστήματος. 3 Συνδέστε το ένα άκρο του καλωδίου του εσωτερικού ηχείου του περιβλήματος στον σύνδεσμό του στη διάταξη ανεμιστήρα του συστήματος. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b c περίβλημα διοχέτευσης αέρα μπροστινή στεφάνη συγκράτησης πλευρικό κάλυμμα 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου Αφαίρεση της στεφάνης συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b πλευρικό κάλυμμα μπροστινή στεφάνη συγκράτησης 3 Για να αφαιρέσετε τη στεφάνη συγκράτησης της μονάδας σκληρού δίσκου: a b Πατήστε το μπλε πλήκτρο ξεκλειδώματος [1] που βρίσκεται κοντά στη διάταξη του μπροστινού ανεμιστήρα συστήματος. Σύρετε το μάνταλο [2] στην μπροστινή στεφάνη συγκράτησης I/O για να ελευθερώσετε τη στεφάνη συγκράτησης της διάταξης σκληρού δίσκου από το περίβλημα [3]. Αφαίρεση και εγκατάσταση εξαρτημάτων 27

28 c Περιστρέψτε και αφαιρέστε τη στεφάνη συγκράτησης από το περίβλημα [3]. 4 Προαιρετικά: Αφαιρέστε τη στεφάνη συγκράτησης της μονάδας οπτικού δίσκου δίπλα στη στεφάνη συγκράτησης της μονάδας σκληρού δίσκου από το περίβλημα, ξεσφηνώνοντας τις άκρες της στεφάνης συγκράτησης. Εγκατάσταση στεφάνης συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου 1 Εάν έχει αφαιρεθεί η στεφάνη συγκράτησης της μονάδας σκληρού δίσκου, εγκαταστήστε την ευθυγραμμίζοντας την εγκοπή της στεφάνης συγκράτησης στην υποδοχή στο περίβλημα. 2 Ευθυγραμμίστε τη στεφάνη συγκράτησης της μονάδας σκληρού δίσκου στις υποδοχές της στο περίβλημα και πιέστε τη στεφάνη συγκράτησης πάνω στο περίβλημα. 3 Πατήστε το μπλε κουμπί κλειδώματος που βρίσκεται κοντά στη διάταξη του μπροστινού ανεμιστήρα του συστήματος για να ασφαλίσετε τη στεφάνη συγκράτησης του σκληρού δίσκου στο περίβλημα. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b μπροστινή στεφάνη συγκράτησης πλευρικό κάλυμμα 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Διάταξη μονάδας σκληρού δίσκου Αφαίρεση του υποστηρίγματος της μονάδας σκληρού δίσκου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a πλευρικό κάλυμμα 28 Αφαίρεση και εγκατάσταση εξαρτημάτων

29 b ΣΗΜΕΙΩΣΗ: Μην αφαιρέσετε το πλευρικό κάλυμμα αν δεν είναι κλειδωμένη η μπροστινή στεφάνη συγκράτησης εισόδου/εξόδου. στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου ΣΗΜΕΙΩΣΗ: Αφαιρέστε μόνο τη στεφάνη συγκράτησης της μονάδας σκληρού δίσκου. 3 Για να αφαιρέσετε το υποστήριγμα της μονάδας σκληρού δίσκου: a Πατήστε το πλήκτρο αποδέσμευσης [1] για να ξεκλειδώσετε το μάνταλο [2]. b Τραβήξτε το μάνταλο για να σύρετε το υποστήριγμα έξω από την υποδοχή της μονάδας σκληρού δίσκου. Αφαίρεση και εγκατάσταση εξαρτημάτων 29

30 Εγκατάσταση του υποστηρίγματος της μονάδας σκληρού δίσκου 1 Σύρετε το υποστήριγμα μέσα στην υποδοχή μονάδας δίσκου ωσότου ασφαλίσει στη θέση του. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι το μάνταλο είναι ανοιχτό πριν εγκαταστήσετε το υποστήριγμα. 2 Ασφαλίστε το μάνταλο. 3 Εγκαταστήστε τα εξής εξαρτήματα: a b στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου πλευρικό κάλυμμα 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση μονάδας σκληρού δίσκου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a πλευρικό κάλυμμα b στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου c υποστήριγμα μονάδας σκληρού δίσκου 3 Για να αφαιρέσετε τη μονάδα σκληρού δίσκου: a Επεκτείνετε τη μία πλευρά του υποστηρίγματος. 30 Αφαίρεση και εγκατάσταση εξαρτημάτων

31 b Βγάλτε τη μονάδα σκληρού δίσκου από τον υπολογιστή. Αφαίρεση και εγκατάσταση εξαρτημάτων 31

32 Εγκατάσταση της μονάδας σκληρού δίσκου 1 Τοποθετήστε τη μονάδα σκληρού δίσκου μέσα στο υποστήριγμα 3,5" με το άκρο του συνδέσμου του σκληρού δίσκου προς το πίσω μέρος του υποστηρίγματος της μονάδας σκληρού δίσκου. 2 Σύρετε το υποστήριγμα της μονάδας σκληρού δίσκου μέσα στην υποδοχή σκληρού δίσκου. 3 Εγκαταστήστε τα ακόλουθα εξαρτήματα: a b c υποστήριγμα μονάδας σκληρού δίσκου στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου πλευρικό κάλυμμα 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπροστινή στεφάνη συγκράτησης εισόδου και εξόδου Αφαίρεση της μπροστινής στεφάνης συγκράτησης εισόδου και εξόδου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c πλευρικό κάλυμμα μπροστινή στεφάνη συγκράτησης στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου 3 Για να αφαιρέσετε τη μπροστινή στεφάνη συγκράτησης εισόδου/εξόδου (Ι/Ο), ξεσφηνώστε τις άκρες του πλαισίου [1]. 32 Αφαίρεση και εγκατάσταση εξαρτημάτων

33 4 Σύρετε ελαφρά το πλαίσιο και σηκώστε το για να το αφαιρέσετε από το περίβλημα. Αφαίρεση και εγκατάσταση εξαρτημάτων 33

34 Εγκατάσταση της μπροστινής στεφάνης συγκράτησης εισόδου και εξόδου 1 Ευθυγραμμίστε και πιέστε τη στεφάνη συγκράτησης προς το μπροστινό περίβλημα του συστήματος. 2 Εγκαταστήστε τα εξής εξαρτήματα: a b c στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου μπροστινή στεφάνη συγκράτησης πλευρικό κάλυμμα 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπροστινό πλαίσιο εισόδου και εξόδου Αφαίρεση του μπροστινού πλαισίου εισόδου και εξόδου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b πλευρικό κάλυμμα περίβλημα διοχέτευσης αέρα 34 Αφαίρεση και εγκατάσταση εξαρτημάτων

35 c μπροστινή στεφάνη συγκράτησης d διάταξη συγκράτησης PCIe e μπροστινός ανεμιστήρας συστήματος f στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου g στεφάνη συγκράτησης εισόδου και εξόδου 3 Για να αφαιρέσετε το μπροστινό πλαίσιο εισόδου/εξόδου (I/O): a Αποσυνδέστε τα παρακάτω καλώδια από τους συνδέσμους τους στο πλαίσιο Ι/Ο. Καλώδιο μπροστινού πλαισίου [1] Καλώδιο μπροστινής θύρας USB 3.1 [2] Καλώδιο μπροστινής θύρας USB 3.2 [3] Καλώδιο ήχου μπροστινού πλαισίου [4] b Αφαιρέστε τη μία βίδα που συγκρατεί την πλακέτα I/O πάνω στο πλαίσιο. Αφαίρεση και εγκατάσταση εξαρτημάτων 35

36 4 Σύρετε το πλαίσιο I/O προς την αριστερή πλευρά του συστήματος για να το αποδεσμεύσετε και να το αφαιρέσετε από το σύστημα. 36 Αφαίρεση και εγκατάσταση εξαρτημάτων

37 Εγκατάσταση του μπροστινού πλαισίου εισόδου και εξόδου 1 Περάστε το πλαίσιο I/O μέσα στην υποδοχή του επάνω στην μπροστινή πλευρά του πλαισίου του υπολογιστή. 2 Σύρετε το πλαίσιο I/O προς τη δεξιά πλευρά του συστήματος για να το στερεώσετε στο περίβλημα. 3 Επανατοποθετήστε τη βίδα για να στερεώσετε το πλαίσιο I/O στο περίβλημα. 4 Συνδέστε στους συνδέσμους τους στο πλαίσιο Ι/Ο τα παρακάτω καλώδια: Καλώδιο μπροστινού πλαισίου Καλώδιο μπροστινής θύρας USB 3.1 Καλώδιο μπροστινής θύρας USB 3.1 Καλώδιο ήχου μπροστινού πλαισίου ΣΗΜΕΙΩΣΗ: Το χρώμα του καλωδίου ταιριάζει με το χρώμα του συνδέσμου. 5 Εγκαταστήστε τα ακόλουθα εξαρτήματα: a στεφάνη συγκράτησης εισόδου και εξόδου Αφαίρεση και εγκατάσταση εξαρτημάτων 37

38 b στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου c μπροστινός ανεμιστήρας συστήματος d διάταξη συγκράτησης PCIe e μπροστινή στεφάνη συγκράτησης f περίβλημα διοχέτευσης αέρα g πλευρικό κάλυμμα 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση του υποστηρίγματος πλαισίου εισόδου και εξόδου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d e f g h πλευρικό κάλυμμα περίβλημα διοχέτευσης αέρα μπροστινή στεφάνη συγκράτησης διάταξη συγκράτησης PCIe μπροστινός ανεμιστήρας συστήματος στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου στεφάνη συγκράτησης εισόδου και εξόδου πλαίσιο εισόδου και εξόδου 3 Για να αφαιρέσετε το υποστήριγμα του πλαισίου εισόδου/εξόδου (I/O): a Αφαιρέστε τις δύο βίδες που συγκρατούν το πλαίσιο I/O πάνω στο υποστήριγμα. b Ελευθερώστε και αφαιρέστε τον πλαίσιο I/O από το υποστήριγμα. 38 Αφαίρεση και εγκατάσταση εξαρτημάτων

39 Εγκατάσταση του υποστηρίγματος πλαισίου εισόδου και εξόδου 1 Τοποθετήστε τη μονάδα εισόδου/εξόδου (I/O) στο μεταλλικό υποστήριγμα. 2 Επανατοποθετήστε τις βίδες για να στερεώσετε το πλαίσιο Ι/Ο στο υποστήριγμα του πλαισίου I/O. 3 Εγκαταστήστε τα εξής εξαρτήματα: a b c d e f g h πλαίσιο εισόδου και εξόδου στεφάνη συγκράτησης εισόδου και εξόδου στεφάνη συγκράτησης μονάδας σκληρού δίσκου και μονάδας οπτικού δίσκου μπροστινός ανεμιστήρας συστήματος διάταξη συγκράτησης PCIe μπροστινή στεφάνη συγκράτησης περίβλημα διοχέτευσης αέρα πλευρικό κάλυμμα 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πίσω ανεμιστήρας συστήματος Αφαίρεση του πίσω ανεμιστήρα συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b πλευρικό κάλυμμα περίβλημα διοχέτευσης αέρα 3 Για να αφαιρέσετε τη διάταξη του πίσω ανεμιστήρα του συστήματος: Αφαίρεση και εγκατάσταση εξαρτημάτων 39

40 a Αφαιρέστε τις δύο βίδες [1] και πιέστε τη γλωττίδα [2] για να περιστρέψετε τον πίσω ανεμιστήρα του συστήματος μέσα στο περίβλημα και να τον αφαιρέσετε από τη διάταξη συγκράτησης. b Αποσυνδέστε τα καλώδια του ανεμιστήρα του συστήματος από την πλακέτα συστήματος [1, 2]. ΠΡΟΣΟΧΗ: Μην τραβάτε ποτέ τον σύνδεσμο από τα καλώδια. Αποσυνδέστε το καλώδιο τραβώντας το άκρο του συνδέσμου. Το τράβηγμα των καλωδίων ενδέχεται να τα χαλαρώσει από τον σύνδεσμο. 40 Αφαίρεση και εγκατάσταση εξαρτημάτων

41 4 Ανασηκώστε τη διάταξη του ανεμιστήρα του συστήματος και αφαιρέστε την από το σύστημα. Εγκατάσταση του πίσω ανεμιστήρα του συστήματος 1 Πιάστε τον πίσω ανεμιστήρα του συστήματος από τις δύο πλευρές του με το άκρο του καλωδίου στραμμένο προς την κάτω πλευρά του περιβλήματος. 2 Συνδέστε τα δύο καλώδια του ανεμιστήρα του συστήματος στην πλακέτα συστήματος. 3 Επανατοποθετήστε τις δύο βίδες για να στερεώσετε τον ανεμιστήρα στο περίβλημα. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b περίβλημα διοχέτευσης αέρα πλευρικό κάλυμμα 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάλυμμα δεξιάς πλευράς Αφαίρεση του καλύμματος δεξιάς πλευράς 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Τοποθετήστε το πλαίσιο του συστήματος στο πλάι με το κάλυμμα της δεξιάς πλευράς στραμμένο προς τα επάνω. 3 Αφαιρέστε τις δύο βίδες [1] που συγκρατούν το κάλυμμα της δεξιάς πλευράς στο περίβλημα. 4 Σύρετε το πλαϊνό κάλυμμα προς τα πίσω με τη λαβή και στη συνέχεια απομακρύνετέ το από το σύστημα [2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 41

42 Εγκατάσταση του καλύμματος δεξιάς πλευράς 1 Σύρετε το κάλυμμα προς τα μπροστά και φροντίστε να κουμπώσουν τα άγκιστρα που υπάρχουν στο κάλυμμα μέσα στις εγκοπές στο σύστημα. 2 Επανατοποθετήστε τις δύο βίδες που σταθεροποιούν τη δεξιά πλευρά του καλύμματος στο περίβλημα. 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Λεπτή μονάδα οπτικού δίσκου Αφαίρεση λεπτής μονάδας οπτικού δίσκου και μάνταλου μονάδας οπτικού δίσκου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή. 2 Αφαιρέστε το κάλυμμα δεξιάς πλευράς 3 Για να αφαιρέσετε τη μονάδα οπτικού δίσκου: a Αποσυνδέστε το καλώδιο δεδομένων και το καλώδιο τροφοδοσίας [1] από τον σύνδεσμο της μονάδας οπτικού δίσκου. b Σύρετε το μπλε μάνταλο προς τα αριστερά του περιβλήματος και σπρώξτε τη μονάδα προς τα εμπρός [2]. 4 Αφαιρέστε τη μονάδα οπτικού δίσκου από το φατνίο των μονάδων δίσκου. 42 Αφαίρεση και εγκατάσταση εξαρτημάτων

43 5 Για να αφαιρέσετε το υποστήριγμα της μονάδας οπτικού δίσκου από τη μονάδα οπτικού δίσκου: a Πιέστε το μάνταλο της μονάδας οπτικού δίσκου προς τα μέσα, έτσι ώστε το μάνταλο να αποσυνδεθεί από τη μονάδα οπτικού δίσκου. b Αφαιρέστε το μάνταλο από τη μονάδα οπτικού δίσκου. Αφαίρεση και εγκατάσταση εξαρτημάτων 43

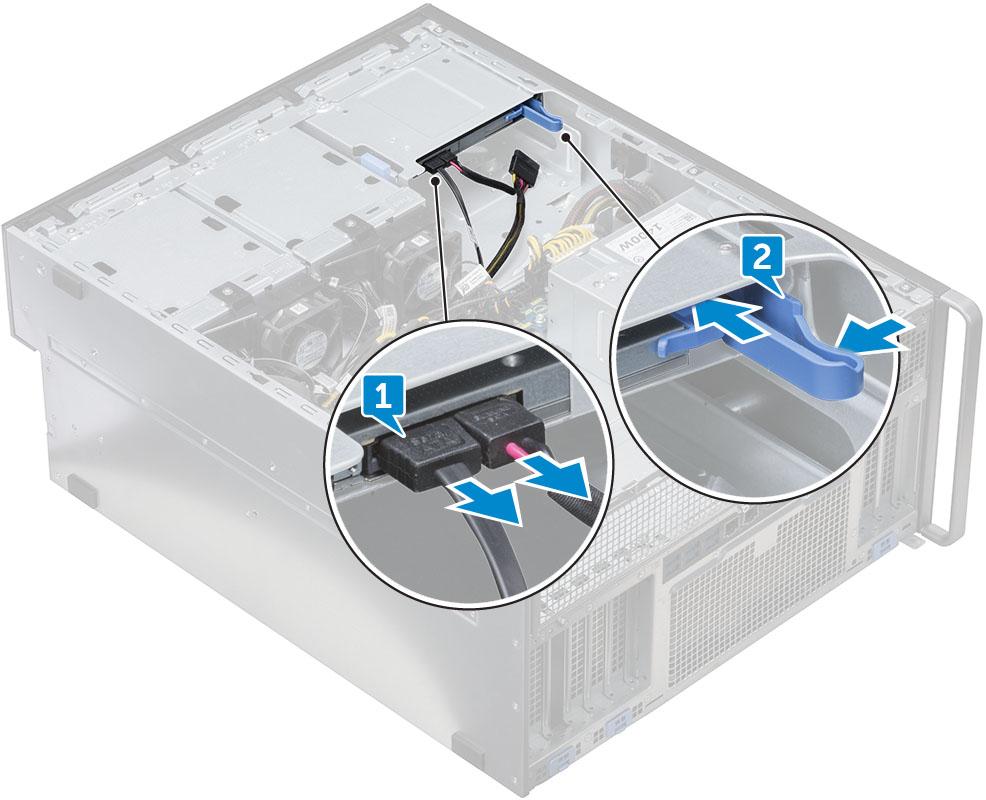

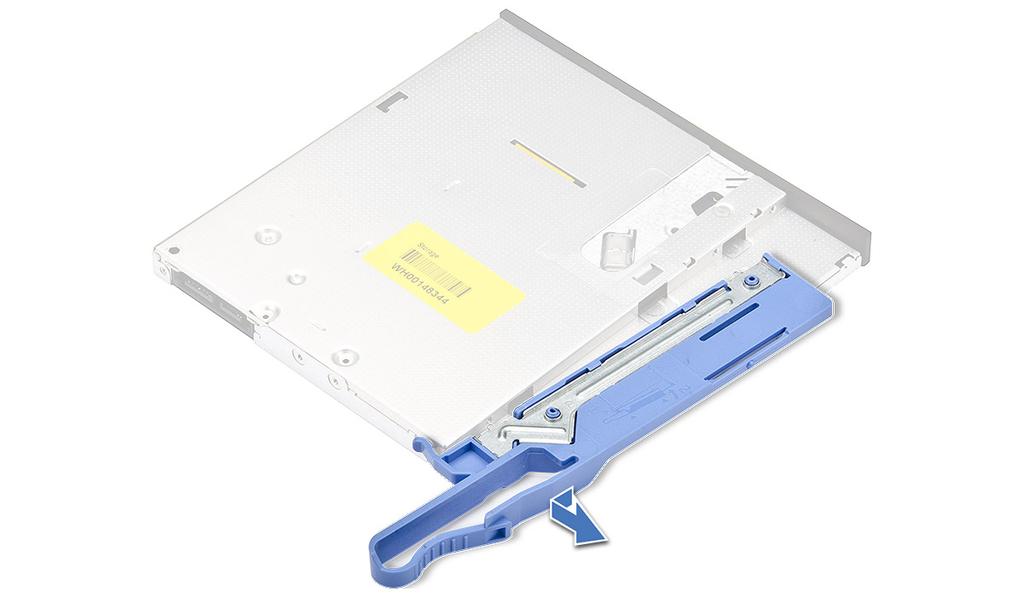

44 Εγκατάσταση λεπτής μονάδας οπτικού δίσκου και μάνταλου μονάδας οπτικού δίσκου 1 Τοποθετήστε το μάνταλο της μονάδας οπτικού δίσκου στη θέση του στη μονάδα και ασφαλίστε το. 2 Από την μπροστινή πλευρά του συστήματος, σύρετε τη μονάδα οπτικού δίσκου μέσα στο φατνίο της μέχρι να στερεωθεί στη θέση της. 3 Συνδέστε το καλώδιο δεδομένων και το καλώδιο τροφοδοσίας στους συνδέσμους τους επάνω στη μονάδα οπτικού δίσκου. 4 Εγκαταστήστε το κάλυμμα δεξιάς πλευράς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα διανομής τροφοδοσίας και ελέγχου ανεμιστήρα Αφαίρεση της πλακέτας διανομής τροφοδοσίας και ελέγχου ανεμιστήρα 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή. 2 Αφαιρέστε τα εξής εξαρτήματα: a b PSU κάλυμμα δεξιάς πλευράς 3 Για να αφαιρέσετε την πλακέτα διανομής τροφοδοσίας και ελέγχου ανεμιστήρα: a Πιέστε τη γλωττίδα και στις δύο πλευρές του συνδέσμου και αποσυνδέστε το καλώδιο τροφοδοσίας από την πλακέτα ελέγχου [1]. b Αποσυνδέστε τα καλώδια του ανεμιστήρα από τους συνδέσμους τους στην πλακέτα συστήματος [2]. c Αποσυνδέστε τα καλώδια τροφοδοσίας, PDB και τροφοδοσίας VFA από τους συνδέσμους τους στην πλακέτα ελέγχου [3]. 44 Αφαίρεση και εγκατάσταση εξαρτημάτων

45 4 Αφαιρέστε τις τρεις βίδες που συγκρατούν την πλακέτα ελέγχου στο περίβλημα [1, 2]. Ανασηκώστε και αφαιρέστε την πλακέτα ελέγχου από το περίβλημα. Αφαίρεση και εγκατάσταση εξαρτημάτων 45

46 Εγκατάσταση της πλακέτας διανομής τροφοδοσίας και ελέγχου ανεμιστήρα 1 Επανατοποθετήστε την πλακέτα ελέγχου στην υποδοχή της στο περίβλημα και ασφαλίστε την στο περίβλημα με τις τρεις βίδες. 2 Συνδέστε τα δύο καλώδια τροφοδοσίας, τα καλώδια του ανεμιστήρα, το PDB και τα καλώδια τροφοδοσίας VGA στους συνδέσμους στην πλακέτα ελέγχου. 3 Εγκαταστήστε τα εξής εξαρτήματα: a b κάλυμμα δεξιάς πλευράς PSU 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Υποστήριγμα μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου Αφαίρεση υποστηρίγματος μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή. 2 Αφαιρέστε το κάλυμμα δεξιάς πλευράς 3 Για να αφαιρέσετε το υποστήριγμα του μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου: a Αφαιρέστε τις τέσσερις βίδες που συγκρατούν και τα δύο υποστηρίγματα ανεμιστήρα στο περίβλημα [1]. b Πιέστε τις γλωττίδες του συνδέσμου για να αποσυνδέσετε το καλώδιο SATA 0 από τον σύνδεσμο στην πλακέτα συστήματος [2]. c Πιέστε τις γλωττίδες για να αποσυνδέσετε το καλώδιο ρεύματος και να το αφαιρέσετε από το βύσμα [3]. d Αποσυνδέστε τα καλώδια του ανεμιστήρα από τους συνδέσμους στην πλακέτα διανομής τροφοδοσίας και ελέγχου ανεμιστήρα [4]. ΠΡΟΣΟΧΗ: Μην τραβάτε ποτέ τον σύνδεσμο από τα καλώδια. Αποσυνδέστε το καλώδιο τραβώντας το άκρο του συνδέσμου. Το τράβηγμα των καλωδίων ενδέχεται να τα χαλαρώσει από τον σύνδεσμο. 46 Αφαίρεση και εγκατάσταση εξαρτημάτων

47 4 Αφαιρέστε το υποστήριγμα του ανεμιστήρα μονάδας σκληρού δίσκου από το περίβλημα. Αφαίρεση και εγκατάσταση εξαρτημάτων 47

48 Εγκατάσταση υποστηρίγματος μπροστινού ανεμιστήρα μονάδας σκληρού δίσκου 1 Συνδέστε τα καλώδια του ανεμιστήρα στους συνδέσμους της πλακέτας διανομής τροφοδοσίας και ελέγχου ανεμιστήρα. 2 Συνδέστε το καλώδιο τροφοδοσίας στον σύνδεσμο της πλακέτας διανομής τροφοδοσίας και ελέγχου ανεμιστήρα. 3 Συνδέστε το καλώδιο SATA 0 στον σύνδεσμο στην πλακέτα συστήματος. 4 Επανατοποθετήστε τα υποστηρίγματα του ανεμιστήρα της μονάδας σκληρού δίσκου στις υποδοχές τους στο περίβλημα και ασφαλίστε τους στο περίβλημα με βίδες. 5 Εγκαταστήστε το κάλυμμα δεξιάς πλευράς 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Υποστήριγμα ανεμιστήρα Αφαίρεση του ανεμιστήρα από το υποστήριγμα ανεμιστήρα 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b πλευρικό κάλυμμα ανεμιστήρα συστήματος 3 Για να αφαιρέσετε τον ανεμιστήρα από το υποστήριγμά του: a Σύρετε και αφαιρέστε τους τέσσερις λαστιχένιους δακτυλίους κάθε ανεμιστήρα από το περίβλημα του ανεμιστήρα [1]. b Ανασηκώστε τον ανεμιστήρα και αφαιρέστε τον από τη διάταξη ανεμιστήρα [2]. 48 Αφαίρεση και εγκατάσταση εξαρτημάτων

49 Εγκατάσταση του ανεμιστήρα στο υποστήριγμα ανεμιστήρα 1 Τοποθετήστε τον ανεμιστήρα στο υποστήριγμά του. 2 Σφίξτε τους δακτυλίους στερέωσης που συγκρατούν τον ανεμιστήρα στο υποστήριγμά του. 3 Εγκαταστήστε τα εξής εξαρτήματα: a b ανεμιστήρα συστήματος πλευρικό κάλυμμα 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα επεξεργασίας γραφικών (GPU) Αφαίρεση της GPU 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το πλευρικό κάλυμμα. 3 Για να αφαιρέσετε την GPU: a Αποσυνδέστε το καλώδιο τροφοδοσίας [1] από την κάρτα της GPU. b ΣΗΜΕΙΩΣΗ: Δεν διαθέτουν καλώδιο τροφοδοσίας όλες οι κάρτες GPU, οπότε ενδέχεται να μην ισχύει σε όλα τα συστήματα. Πατήστε και περιστρέψτε τα μπλε κλιπ προς τα πίσω [2], για να ξεκλειδώσετε το υποστήριγμα του πλαισίου πλήρωσης. Αφαίρεση και εγκατάσταση εξαρτημάτων 49

50 c Ανασηκώστε την GPU από την υποδοχή PCIe στην πλακέτα συστήματος. 50 Αφαίρεση και εγκατάσταση εξαρτημάτων

51 Εγκατάσταση της GPU 1 Ευθυγραμμίστε και τοποθετήστε την GPU στην υποδοχή καρτών PCIe στην πλακέτα συστήματος. 2 Πιέστε την προς τα κάτω ώστε να τοποθετηθεί στην κατάλληλη θέση στην υποδοχή. 3 Συνδέστε το καλώδιο τροφοδοσίας στην GPU. 4 Ασφαλίστε και τα δύο μπλε κλιπ προς τα εμπρός στο υποστήριγμα του πλαισίου πλήρωσης για να στερεώσετε την GPU στην πλακέτα συστήματος. 5 Εγκαταστήστε το πλευρικό κάλυμμα. 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μνήμη Αφαίρεση της μονάδας μνήμης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a πλευρικό κάλυμμα b περίβλημα διοχέτευσης αέρα Αφαίρεση και εγκατάσταση εξαρτημάτων 51

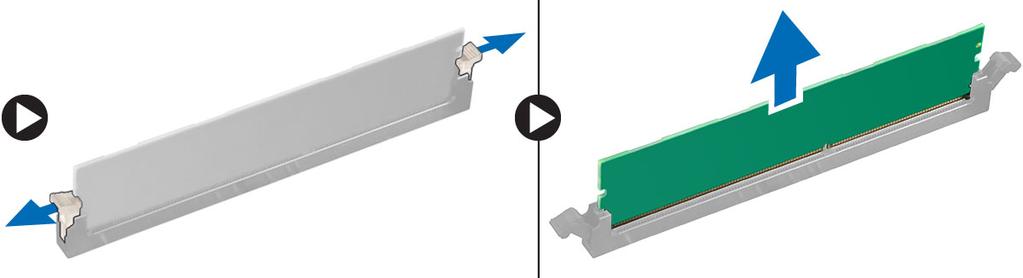

52 3 Πιέστε τις γλωττίδες συγκράτησης της μονάδας μνήμης στην κάθε πλευρά της μονάδας. 4 Σηκώστε τη μονάδα μνήμης και αφαιρέστε την υποδοχή της επάνω στην πλακέτα συστήματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η περιστροφή της μονάδας μνήμης για την αφαίρεσή της από την υποδοχή θα προκαλέσει βλάβη στη μονάδα μνήμης. Τραβήξτε την ευθεία έξω από την υποδοχή της μονάδας μνήμης. Εγκατάσταση της μονάδας μνήμης 1 Ευθυγραμμίστε την εγκοπή στη μονάδα μνήμης με τη γλωττίδα που θα βρείτε πάνω στον σύνδεσμο της μονάδας. 2 Περάστε τη μονάδα μνήμης μέσα στην υποδοχή της. 3 Πιέστε τη μονάδα μνήμης, ώστε να κουμπώσουν στη θέση τους οι γλωττίδες συγκράτησής της και να ακουστεί το χαρακτηριστικό κλικ. ΣΗΜΕΙΩΣΗ: Μην τραβάτε τους μοχλούς συγκράτησης προς τα πάνω. Πιέζετε σταθερά τη μονάδα προς τα κάτω μέχρι οι μοχλοί να ασφαλίσουν στη θέση τους χωρίς βοήθεια. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b περίβλημα διοχέτευσης αέρα πλευρικό κάλυμμα 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπαταρία σε σχήμα νομίσματος Αφαίρεση της μπαταρίας σε σχήμα νομίσματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c πλευρικό κάλυμμα μονάδα επεξεργασίας γραφικών (GPU) περίβλημα διοχέτευσης αέρα 3 Για να αφαιρέσετε την μπαταρία σε σχήμα νομίσματος: a Πιέστε το μάνταλο αποδέσμευσης [1] και απομακρύνετέ το από την μπαταρία ώστε να μπορέσει η μπαταρία να τιναχτεί έξω από την υποδοχή [2]. 52 Αφαίρεση και εγκατάσταση εξαρτημάτων

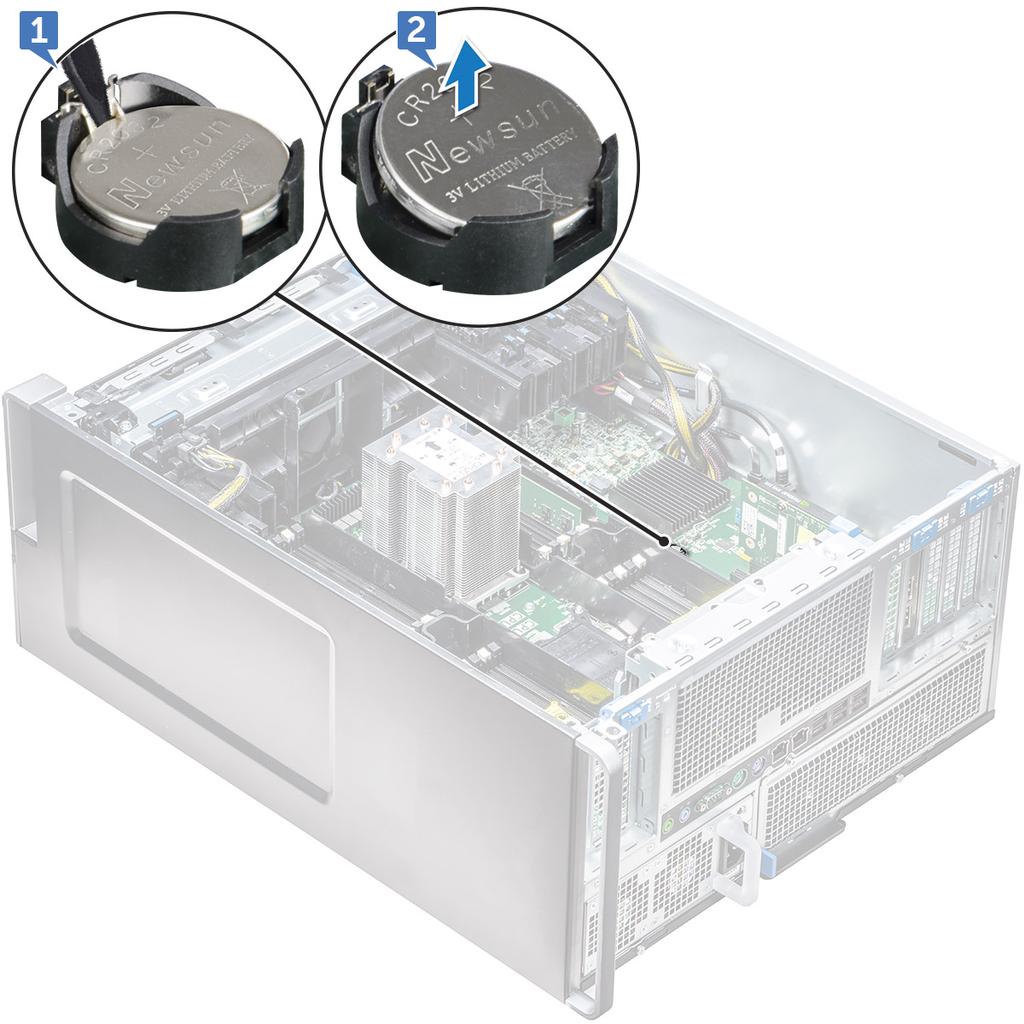

53 b Ανασηκώστε και αφαιρέστε την μπαταρία σε σχήμα νομίσματος από την πλακέτα συστήματος. Εγκατάσταση της μπαταρίας σε σχήμα νομίσματος 1 Τοποθετήστε την μπαταρία σε σχήμα νομίσματος μέσα στην υποδοχή της επάνω στην πλακέτα συστήματος. 2 Πιέστε την μπαταρία σε σχήμα νομίσματος με τη θετική (+) πλευρά στραμμένη προς τα επάνω, έως ότου το μάνταλο απελευθέρωσης επανέλθει στη θέση του και την ασφαλίσει πάνω στην πλακέτα συστήματος. 3 Για να εγκαταστήσετε: a b c περίβλημα διοχέτευσης αέρα μονάδα επεξεργασίας γραφικών (GPU) πλευρικό κάλυμμα 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 53

54 Μονάδα ψύκτρας επεξεργαστή Αφαίρεση της μονάδας ψύκτρας του επεξεργαστή 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι διαθέτετε κατσαβίδι με αστεροειδή κεφαλή Torx 30 για να αφαιρέσετε τη μονάδα της ψύκτρας του επεξεργαστή (PHM). 2 Αφαιρέστε τα εξής εξαρτήματα: a b πλευρικό κάλυμμα περίβλημα διοχέτευσης αέρα 3 Για να αφαιρέσετε την ψύκτρα: a Αφαιρέστε τις τέσσερις βίδες της ψύκτρας [1] με διαγώνια σειρά (4, 3, 2, 1). b Σηκώστε και απομακρύνετε την ψύκτρα από την υποδοχή της CPU επάνω στην πλακέτα συστήματος. ΠΡΟΣΟΧΗ: Η CPU θα αφαιρεθεί μαζί με την ψύκτρα. 54 Αφαίρεση και εγκατάσταση εξαρτημάτων

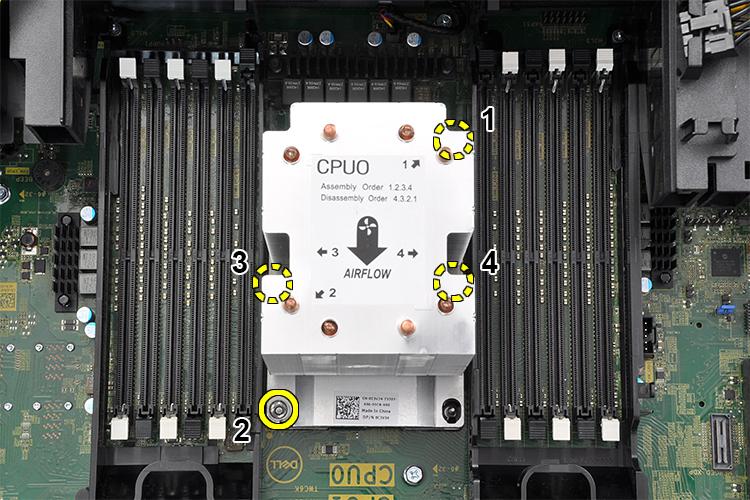

55 Εγκατάσταση της μονάδας ψύκτρας του επεξεργαστή 1 Τοποθετήστε την ψύκτρα πάνω στην υποδοχή της CPU. 2 Επανατοποθετήστε τις τέσσερις βίδες με διαγώνια σειρά (1,2,3,4), για να στερεώσετε την ψύκτρα στην πλακέτα συστήματος. 3 Εγκαταστήστε τα εξής εξαρτήματα: a περίβλημα διοχέτευσης αέρα b πλευρικό κάλυμμα 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση της CPU 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a πλευρικό κάλυμμα b περίβλημα διοχέτευσης αέρα c μονάδα ψύκτρας επεξεργαστή 3 Για να αφαιρέσετε την κεντρική μονάδα επεξεργασίας (CPU): a Κρατήστε τη μονάδα ψύκτρας του επεξεργαστή ανάποδα. b Ξεσφηνώστε τα δύο μάνταλα του φορέα του επεξεργαστή [1] από τη μονάδα ψύκτρας του επεξεργαστή. c Πιέστε τα άλλα δύο μάνταλα φορέα [2] του φορέα του επεξεργαστή και αφαιρέστε τον από την υποδοχή στην ψύκτρα. Αφαίρεση και εγκατάσταση εξαρτημάτων 55

56 d e Χρησιμοποιήστε ένα κατσαβίδι με αστεροειδή κεφαλή (Torx) για να απομακρύνετε την CPU από τη μονάδα ψύκτρας του επεξεργαστή. Τοποθετήστε τη λεπίδα μεταξύ του κλιπ και της CPU. ΣΗΜΕΙΩΣΗ: Μπορεί επίσης να χρησιμοποιηθεί ένα ίσιο κατσαβίδι ή ένα πλαστικό αιχμηρό αντικείμενο. Απελευθερώστε την CPU από τα δύο μάνταλα στον φορέα του επεξεργαστή και ανασηκώστε απαλά τη CPU. ΣΗΜΕΙΩΣΗ: Αποφύγετε να αγγίξετε τις επαφές της CPU με τα δάχτυλά σας. 56 Αφαίρεση και εγκατάσταση εξαρτημάτων

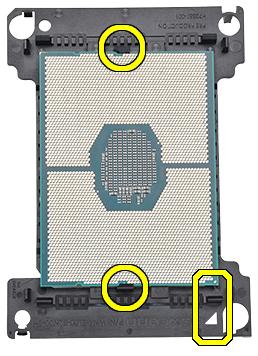

57 Εγκατάσταση της CPU 1 Προσανατολίστε τον φορέα του επεξεργαστή, έτσι ώστε η ομαλή πλευρά (χωρίς λογότυπο) του φορέα να είναι στραμμένη προς τα επάνω και η τριγωνική ένδειξη πάνω στον φορέα να βρίσκεται στην κάτω αριστερή γωνία. 2 Ευθυγραμμίστε τον επεξεργαστή με τον φορέα, έτσι ώστε η τριγωνική ένδειξη στην επάνω πλευρά του επεξεργαστή να είναι ευθυγραμμισμένη με την τριγωνική ένδειξη πάνω στον φορέα. Αφαίρεση και εγκατάσταση εξαρτημάτων 57

58 3 Αναποδογυρίστε τον επεξεργαστή και τον φορέα, έτσι ώστε οι ακίδες του επεξεργαστή και της πλευράς με το λογότυπο του φορέα να είναι στραμμένες προς τα επάνω. 4 Τοποθετήστε προσεκτικά τον επεξεργαστή στον φορέα, έτσι ώστε να ασφαλίζει στη θέση του με τα άγκιστρα στην πάνω και την κάτω πλευρά του φορέα. ΣΗΜΕΙΩΣΗ: Αφού εισαγάγετε τον επεξεργαστή στον φορέα, ελέγξτε αν το μικρό τρίγωνο πάνω στον επεξεργαστή ευθυγραμμίζεται με το τρίγωνο πάνω στον φορέα. Εάν δεν είναι ευθυγραμμισμένα, επαναλάβετε τα προηγούμενα βήματα. 5 Ευθυγραμμίστε τη διάταξη του επεξεργαστή και του φορέα με την ψύκτρα, έτσι ώστε οι τριγωνικές ενδείξεις πάνω στον επεξεργαστή και τον φορέα να είναι ευθυγραμμισμένες με την τριγωνική ένδειξη στην επάνω πλευρά της ψύκτρας (μη αποσπώμενη βίδα # 2). 58 Αφαίρεση και εγκατάσταση εξαρτημάτων

59 6 Τοποθετήστε τη διάταξη του επεξεργαστή και του φορέα μέσα στην ψύκτρα, έτσι ώστε τα άγκιστρα στις τέσσερις γωνίες του φορέα να ασφαλίζουν στα ανοίγματα της ψύκτρας. ΣΗΜΕΙΩΣΗ: Αφού τοποθετήσετε τη διάταξη του επεξεργαστή και του φορέα στην ψύκτρα, ελέγξτε αν η τριγωνική ένδειξη πάνω στον φορέα βρίσκεται στην κάτω δεξιά γωνία της ψύκτρας (όταν η κάτω πλευρά της ψύκτρας είναι στραμμένη προς τα πάνω). 7 Εγκαταστήστε τον επεξεργαστή και την ψύκτρα στην υποδοχή της κεντρικής μονάδας επεξεργασίας (CPU) και στη συνέχεια ασφαλίστε τις τέσσερις βίδες που βρίσκονται στην ψύκτρα στην πλακέτα συστήματος με διαδοχική σειρά (1 > 2 > 3 > 4). Αφαίρεση και εγκατάσταση εξαρτημάτων 59

60 8 Εγκαταστήστε τα εξής εξαρτήματα: a ψύκτρα b περίβλημα διοχέτευσης αέρα c πλευρικό κάλυμμα 9 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα συστήματος Αφαίρεση πλακέτας συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a πλευρικό κάλυμμα b μπροστινή στεφάνη συγκράτησης c περίβλημα διοχέτευσης αέρα d διάταξη συγκράτησης καρτών PCIe e μπροστινός ανεμιστήρας συστήματος f μονάδα μνήμης g μονάδα ψύκτρας επεξεργαστή h πίσω ανεμιστήρας συστήματος 3 Αποσυνδέστε από την πλακέτα συστήματος τα εξής καλώδια: Καλώδιο ήχου μπροστινού πλαισίου [1] Καλώδιο τροφοδοσίας Καλώδιο ελέγχου τροφοδοσίας Καλώδιο εσωτερικού ηχείου περιβλήματος Καλώδιο μονάδας επισύνδεσης Καλώδιο ανεμιστήρα 3 συστήματος [2] 60 Αφαίρεση και εγκατάσταση εξαρτημάτων

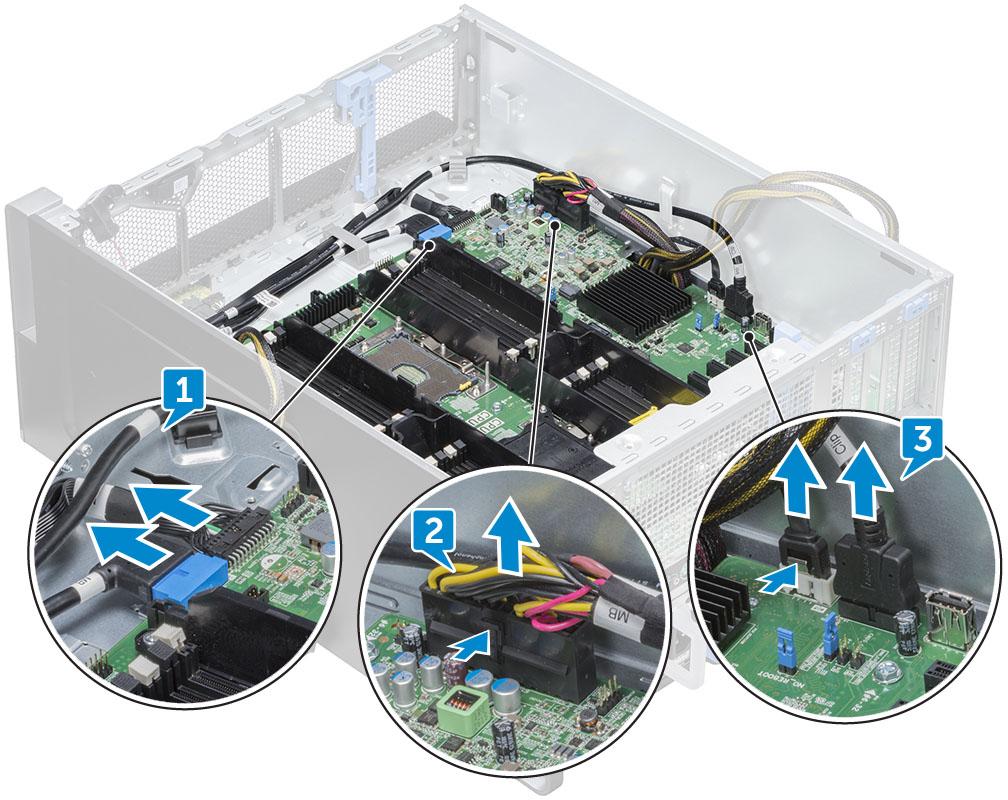

61 4 Αποσυνδέστε τα καλώδια της πρόσοψης [1], το καλώδιο τροφοδοσίας [2], το καλώδιο USB 2 της πρόσοψης και το καλώδιο DD [3] 5 Αφαιρέστε το κάλυμμα δεξιάς πλευράς για να αποσυνδέσετε το καλώδιο SATA 0 από την πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Ανάλογα με τη διαμόρφωση του συστήματος, ίσως χρειαστεί να αποσυνδεθούν και άλλα καλώδια. Αφαίρεση και εγκατάσταση εξαρτημάτων 61

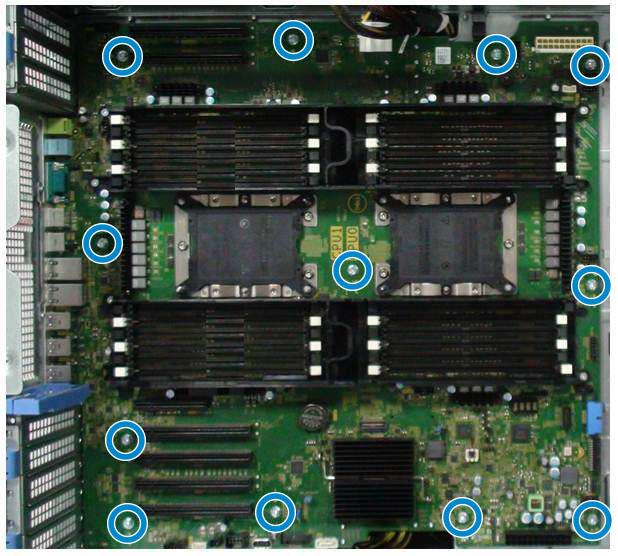

62 6 Αφαιρέστε τις δώδεκα βίδες που ασφαλίζουν την πλακέτα συστήματος στο περίβλημα. 7 Σηκώστε την πλακέτα συστήματος και αφαιρέστε την από το πλαίσιο του υπολογιστή. 62 Αφαίρεση και εγκατάσταση εξαρτημάτων

63 Εγκατάσταση της πλακέτας συστήματος 1 Ευθυγραμμίστε και τοποθετήστε την πλακέτα συστήματος στο περίβλημα και σπρώξτε την στη θέση της. 2 Σφίξτε τις βίδες για να στερεώσετε την πλακέτα συστήματος στο πλαίσιο του υπολογιστή. 3 Συνδέστε όλα τα καλώδια στους συνδέσμους τους επάνω στην πλακέτα συστήματος. 4 Εγκαταστήστε τα εξής εξαρτήματα: a πίσω ανεμιστήρας συστήματος b μονάδα ψύκτρας επεξεργαστή c μονάδα επεξεργασίας γραφικών (GPU) d μονάδα μνήμης e μπροστινός ανεμιστήρας συστήματος f διάταξη συγκράτησης καρτών PCIe g περίβλημα διοχέτευσης αέρα h μπροστινή στεφάνη συγκράτησης i πλευρικό κάλυμμα 5 Γυρίστε το σύστημα και συνδέστε το καλώδιο SATA 0 στον σύνδεσμό του στην πλακέτα συστήματος. 6 Εγκαταστήστε το κάλυμμα δεξιάς πλευράς 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Εξαρτήματα πλακέτας συστήματος Εικόνα 1. Εξαρτήματα της πλακέτας συστήματος Αφαίρεση και εγκατάσταση εξαρτημάτων 63

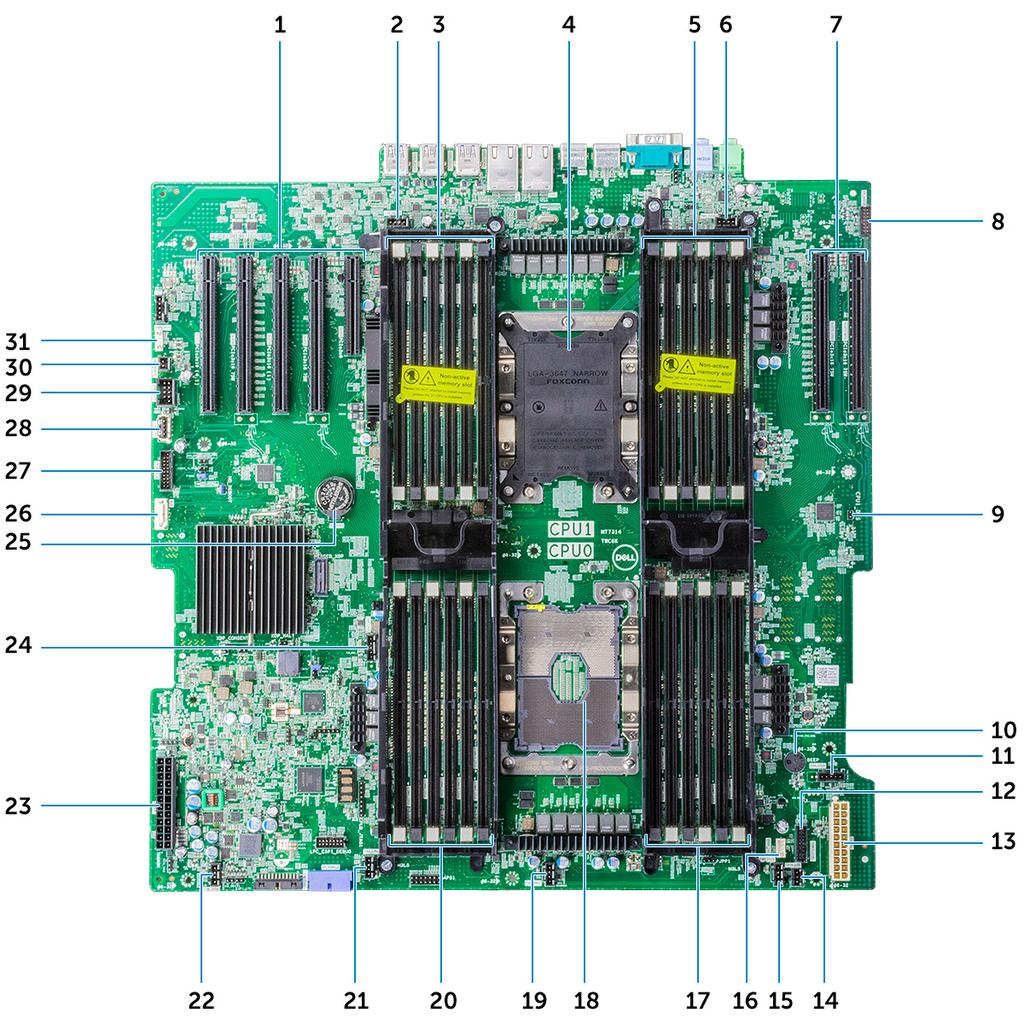

64 1 PCIe 3*16 (4 υποδοχές) και 3*8 (1 υποδοχή) 2 Σύνδεσμος πίσω ανεμιστήρα 0 3 Υποδοχές μνήμης CPU1 4 Υποδοχή CPU1 5 Υποδοχές μνήμης CPU1 6 Σύνδεσμος πίσω ανεμιστήρα 0 7 Υποδοχές PCI 3 x16 CPU1 (2) 8 Υποδοχές ήχου στην πρόσοψη 9 CPU1_DIS 10 Ηχείο Piezo 11 Σύνδεσμος ανεμιστήρα CPU 0 12 Έλεγχος ισχύος 13 Τροφοδοσία 2 14 Σύνδεσμος διακόπτη επισύνδεσης 15 Ανεμιστήρας συστήματος 3 16 Σύνδεσμος εσωτερικού ηχείου 17 Υποδοχές μνήμης CPU1 18 Υποδοχή CPU 0 19 Ανεμιστήρας συστήματος 2 20 Υποδοχές μνήμης CPU1 21 Ανεμιστήρας συστήματος 1 22 LPC_ESPI_Debug 23 Καλώδιο τροφοδοσίας 1 24 Ανεμιστήρας CPU 1 25 Μπαταρία σε σχήμα νομίσματος 26 Καλώδιο μονάδας οπτικού δίσκου 27 USB στο μπροστινό πλαίσιο 28 USB 2_Int 29 Flex USB 30 Απομακρυσμένη ενεργοποίηση 64 Αφαίρεση και εγκατάσταση εξαρτημάτων

65 31 VROC_key Αφαίρεση και εγκατάσταση εξαρτημάτων 65

66 Τεχνολογία και εξαρτήματα 3 Αυτό το κεφάλαιο περιγράφει την τεχνολογία και τα εξαρτήματα που διαθέτει το σύστημα. Θέματα: Διάρθρωση μνήμης Λίστα τεχνολογιών Teradici PCoIP Διάρθρωση μνήμης Αυτή η ενότητα παρέχει πληροφορίες σχετικά με τη διάρθρωση μνήμης των συστημάτων Dell Precision Tower Ο ακόλουθος πίνακας παραθέτει τη διάρθρωση μνήμης και τους κανόνες εγκατάστασης για το Dell Precision Tower 7920: Λίστα τεχνολογιών Αυτή η ενότητα παρέχει πληροφορίες σχετικά με τις τεχνολογίες που παρέχονται με το Dell Precision 7920 Tower. 66 Τεχνολογία και εξαρτήματα

67 Ο παρακάτω πίνακας παραθέτει τις βασικές τεχνολογίες που είναι διαθέσιμες στα συστήματα Dell Precision 7920 Tower μόνο για τους εσωτερικούς χρήστες της Dell. Πίνακας 2. Λίστα τεχνολογιών Όχι. Κατηγορία Τεχνολογία Διαδρομή προγράμματος περιήγησης 1 Πλινθιοσύνολο Πλινθιοσύνολο Intel σειράς C620 (C621) 2 Επεξεργαστής 3 Μνήμη DDR4 Επεξεργαστής Intel Xeon Platinum 81xx Επεξεργαστής Intel Xeon Gold 61xx Επεξεργαστής Intel Xeon Gold 51xx Επεξεργαστής Intel Xeon Silver 41xx Επεξεργαστής Intel Xeon Bronze 31xx 4 Audio Ενσωματωμένος κωδικοποιητής ήχου υψηλής πιστότητας Realtek ALC3234 (2 κανάλια) 5 Δίκτυο RJ45 με ενσωματωμένη κάρτα διασύνδεσης δικτύου (NIC) 6 Γραφικά Radeon Pro WX NVIDIA Quadro GP100 Quadro P6000 Quadro P5000 Quadro P4000 Quadro P2000 Quadro P1000 Quadro P600 Quadro P400 NVS 310 NVS Κατά την αποθήκευση 9 Απομακρυσμένες λύσεις SATA SAS Dell UltraSpeed Quad (PCIE M.2 Interposer) Dell UltraSpeed Duo (PCIE M.2 Interposer) 1-1 Teradici PCoIP CLIENT: Dell ή Zero Client άλλης μάρκας(tera Gen 2) (Dell- Wyse P25) με υποστήριξη δύο οθονών HOST: Δύο κάρτες κεντρικού υπολογιστή PCIe x1 PCoIP (TERA Gen 2) Τεχνολογία και εξαρτήματα 67

68 Όχι. Κατηγορία Τεχνολογία Διαδρομή προγράμματος περιήγησης Teradici PCoIP CLIENT: Dell ή Zero Client άλλης μάρκας(tera Gen 2) (Dell- Wyse P45) με υποστήριξη τεσσάρων οθονών HOST: Τέσσερις κάρτες κεντρικού υπολογιστή PCIe x1 PCoIP (TERA Gen 2) Υποστήριξη διαμορφώσεων δύο καρτών Terra ΣΗΜΕΙΩΣΗ: Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση του προγράμματος οδήγησης κεντρικού υπολογιστή της Teradici PCoIP, ανατρέξτε στην ενότητα Teradici PCoIP. Αυτή η ενότητα παρέχει μια επισκόπηση της διαδικασίας εγκατάστασης του προγράμματος οδήγησης κεντρικού υπολογιστή. Εγκατάσταση της κάρτας κεντρικού υπολογιστή Teradici PCoIP Dual/Quad Εγκαταστήστε το λογισμικό προγράμματος οδήγησης κεντρικού υπολογιστή PCoIP από τη διεύθυνση dell.com/support. ΣΗΜΕΙΩΣΗ: Δεν μπορείτε να αναβαθμίσετε το λογισμικό προγράμματος οδήγησης κεντρικού υπολογιστή PCoIP, ενώ είναι ενεργοποιημένη μια περίοδος σύνδεσης PCoIP με διαμεσολάβηση VMware View μεταξύ ενός σταθμού εργασίας κεντρικού υπολογιστή ή ενός κεντρικού υπολογιστή και ενός υπολογιστή-πελάτη VMware View. Αυτό θα έχει ως αποτέλεσμα της απώλεια της πρόσβασης στο ποντίκι και το πληκτρολόγιό σας όταν αφαιρεθεί το λογισμικό του προγράμματος οδήγησης. Για να αναβαθμίσετε το λογισμικό προγράμματος οδήγησης κεντρικού υπολογιστή PCoIP σε αυτόν τον τύπο υλοποίησης, κάντε ένα από τα εξής: Συνδεθείτε με τον κεντρικό υπολογιστή από zero client. Αναβαθμίστε το λογισμικό κατά τη σύνδεση με τον κεντρικό υπολογιστή μέσω άλλου πρωτοκόλλου απομάκρυνσης επιφάνειας εργασίας, όπως RDP ή VNC. Εγκατάσταση του λογισμικού προγράμματος οδήγησης κεντρικού υπολογιστή PCoIP σε κεντρικό υπολογιστή: 1 Πραγματοποιήστε λήψη του λογισμικού προγράμματος οδήγησης κεντρικού υπολογιστή PCoIP από την τοποθεσία υποστήριξης της Teradici (κάντε κλικ στην επιλογή Current PCoIP Product and Releases). 2 Συνδεθείτε στη διαδικτυακή διεπαφή διαχειριστή της κάρτας του κεντρικού υπολογιστή. 3 Από το μενού Configuration > Host Driver Function (Διαμόρφωση > Λειτουργία προγράμματος οδήγησης κεντρικού υπολογιστή), ενεργοποιήστε τη λειτουργία Host Driver (Πρόγραμμα οδήγησης κεντρικού υπολογιστή). 4 Επανεκκινήστε τον κεντρικό υπολογιστή. 5 Εγκαταστήστε το πακέτο λογισμικού κεντρικού υπολογιστή PCoIP που είναι κατάλληλο για το λειτουργικό σύστημα που είναι εγκατεστημένο στον κεντρικό υπολογιστή. Μπορείτε να ξεκινήσετε τη διαδικασία εγκατάστασης κάνοντας διπλό κλικ στο πρόγραμμα εγκατάστασης: a 64 bit: PCoipHostSoftware_x64-v4.3.0.msi (ή νεότερο) 6 Στην οθόνη υποδοχής, κάντε κλικ στο κουμπί Next (Επόμενο). 7 Αποδεχτείτε τους όρους και, στη συνέχεια, κάντε κλικ στο κουμπί Next (Επόμενο). 8 Βεβαιωθείτε ότι η θέση εγκατάστασης είναι σωστή και κάντε κλικ στο κουμπί Next (Επόμενο). 9 Κάντε κλικ στην επιλογή Install (Εγκατάσταση). ΣΗΜΕΙΩΣΗ: Για τα Windows 7, όταν εγκαθίσταται το πρόγραμμα οδήγησης, ενδέχεται να εμφανιστεί ένα παράθυρο διαλόγου Windows Security (Ασφάλεια των Windows). Κάντε κλικ στην επιλογή Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. Για να μην εμφανίζεται αυτό το παράθυρο διαλόγου στο μέλλον, επιλέξτε Always trust software from Teradici Corporation (Να θεωρείται πάντα αξιόπιστο το λογισμικό από την Teradici Corporation). 10 Εάν σας ζητηθεί, επανεκκινήστε το λειτουργικό σύστημα, διαφορετικά, παραλείψτε αυτό το βήμα. Μετά την επανεκκίνηση, η διαδικασία εγκατάστασης λογισμικού προγράμματος οδήγησης κεντρικού υπολογιστή συνεχίζεται όταν εκκινηθεί το λειτουργικό σύστημα. Κάντε κλικ στην επιλογή Install (Εγκατάσταση) για να συνεχίσετε. 68 Τεχνολογία και εξαρτήματα

69 11 Κάντε κλικ στην επιλογή Finish (Τέλος) για να ολοκληρώσετε την εγκατάσταση. Τεχνολογία και εξαρτήματα 69

70 Προδιαγραφές συστήματος 4 Θέματα: Προδιαγραφές συστήματος Προδιαγραφές μνήμης Προδιαγραφές κάρτας γραφικών Προδιαγραφές κάρτας ήχου Προδιαγραφές δικτύου Υποδοχές καρτών Προδιαγραφές μονάδων αποθήκευσης Εξωτερικοί σύνδεσμοι Προδιαγραφές τροφοδοσίας Προδιαγραφές φυσικών χαρακτηριστικών Προδιαγραφές περιβάλλοντος Προδιαγραφές συστήματος Δυνατότητα Τύπος επεξεργαστή Προδιαγραφή Οικογένεια επεξεργαστών Intel Xeon με δυνατότητα κλιμάκωσης Επεξεργαστής Intel Xeon Platinum 81xx Επεξεργαστής Intel Xeon Gold 61xx Επεξεργαστής Intel Xeon Gold 51xx Επεξεργαστής Intel Xeon Silver 41xx Επεξεργαστής Intel Xeon Bronze 31xx Συνολική κρυφή μνήμη (cache) Έως και 38,5 MB Προδιαγραφές μνήμης Χαρακτηριστικ ά Τύπος Μέγιστη συχνότητα Ταχύτητα Σύνδεσμοι Χωρητικότητες DIMM Προδιαγραφές DDR4 RDIMM ECC MHz MHz 24 υποδοχές DIMM (12 ανά CPU) 4 GB, 8 GB, 16 GB, 32 GB, 64 GB, 128 GB 70 Προδιαγραφές συστήματος

71 Χαρακτηριστικ ά Ελάχιστη μνήμη Μέγιστη μνήμη Προδιαγραφές ΣΗΜΕΙΩΣΗ: Μνήμη DDR4 ECC έξι καναλιών έως μνήμη 1,5 TB MHz ανά CPU με επιλεγμένα SKU CPU. 16 GB (2x8 GB) π.χ. 2 DIMM ανά CPU 3 TB ΣΗΜΕΙΩΣΗ: Έως 3 TB με επιλεγμένα SKU CPU Προδιαγραφές κάρτας γραφικών Χαρακτηριστικ ά Κάρτες γραφικών Προδιαγραφές Radeon Pro WX 9100 NVIDIA Quadro GP100 NVIDIA Quadro P6000 NVIDIA Quadro P5000 Radeon Pro WX 7100 Radeon Pro WX 5100 Radeon Pro WX 4100 NVIDIA Quadro P4000 NVIDIA Quadro P2000 Radeon Pro WX 3100 Radeon Pro WX 2100 NVIDIA Quadro P1000 NVIDIA Quadro P600 NVIDIA Quadro P400 NVIDIA NVS 310 NVIDIA NVS 315 Προδιαγραφές κάρτας ήχου Χαρακτηριστικ ά Τύπος Ελεγκτής Ονομαστική ισχύς εσωτερικού ηχείου Υποστήριξη εσωτερικού μικροφώνου Προδιαγραφές Κωδικοποιητής ήχου υψηλής πιστότητας (2 κανάλια) Ενσωματωμένο Realtek ALC W όχι Προδιαγραφές συστήματος 71

72 Προδιαγραφές δικτύου Χαρακτηριστικ ά Ενσωματωμένο Προσαρμογέας δικτύου 2 (Προαιρετικά) Προδιαγραφές Ελεγκτές Gigabit Ethernet Intel i219 και i210 με υποστήριξη απομακρυσμένης επανενεργοποίησης Intel, PXE και πλαισίων Jumbo. Κάρτα δικτύου Intel i210 10/100/1000 μονής θύρας PCIe (Gen 3 x1) gigabit. Κάρτα δικτύου Intel X550-T2 10 GbE διπλής θύρας PCIe (Gen 3 x4). Κάρτα δικτύου Aquantia AQN-108 2,5 Gbit/5 Gbe μονής θύρας PCIe (Gen3 x4). Υποδοχές καρτών Χαρακτηριστικ ά Προδιαγραφές Τύπος PCIe Gen 3 Υποδοχές δύο PCIE Gen 3 x16 δύο PCIE Gen 3 x16 (δραστικοποιημένες με 2η CPU) μία PCIE Gen 3 x8 (σύνδεσμος ανοικτού άκρου) μία PCIE Gen 3 x16 (καλωδιωμένη ως x4) μία PCIE Gen 3 x16 (καλωδιωμένη ως x1) Προδιαγραφές μονάδων αποθήκευσης Χαρακτηριστικ ά Εξωτερικά προσβάσιμες Εσωτερικά προσβάσιμες Προδιαγραφές DVD-ROM, Προαιρετικές συσκευές φατνίου DVD+/-RW 5,25 : BD, DVD+/-RW M.2 NVMe PCIe SSD Έως 8* μονάδες δίσκου 1 TB σε 2 κάρτες Dell Precision Ultra-Speed Drive Quad x16. Απαιτεί διαμόρφωση δύο CPU Front FlexBay M.2 NVMe PCIe SSD Έως 4* μονάδες δίσκου 1 TB, 2 μονάδες ανά CPU. Απαιτεί διαμόρφωση δύο CPU Έως 8 μονάδες δίσκου SATA 3,5" (ή 2,5") Έως 10 μονάδες δίσκου SATA/SAS 3,5" (ή 2,5") με προαιρετικό ελεγκτή Εξωτερικοί σύνδεσμοι Χαρακτηριστικ ά Audio Προδιαγραφές Πίσω 1 έξοδος ήχου Πίσω 1 είσοδος ήχου/μικροφώνου Μπροστά 1 υποδοχή ήχου καθολικής χρήσης 72 Προδιαγραφές συστήματος

73 Χαρακτηριστικ ά Δίκτυο Σειριακή θύρα USB Προδιαγραφές Πίσω 2 θύρες δικτύου RJ45 Πίσω 1 σειριακή θύρα Μπροστά 2 USB 3.1 Gen 1 και 2 USB 3.1 Gen 1 Type-C (1 με PowerShare) Πίσω 6 USB 3.1 Gen 1 PS2 Πίσω 1 πληκτρολόγιο Πίσω 1 ποντίκι Προδιαγραφές τροφοδοσίας Χαρακτηριστικ ά Τάση Ισχύς σε W Προδιαγραφές Τάση εισόδου 100 VAC VAC W στα 181 VAC VAC W στα 100 VAC VAC Προδιαγραφές φυσικών χαρακτηριστικών Χαρακτηριστικ ά Ύψος Πλάτος Βάθος Βάρος (ελάχιστο) Προδιαγραφές 433 mm 218 mm 566 mm Με τη διακοσμητική πρόσοψη Ελάχιστη διαμόρφωση 20,4 kg Τυπική διαμόρφωση 24,3 kg Μέγιστη διαμόρφωση 33,1 kg Προδιαγραφές περιβάλλοντος Θερμοκρασία Κατά τη λειτουργία Κατά την αποθήκευση Προδιαγραφές 5 C έως 35 C (41 F έως 95 F) ΣΗΜΕΙΩΣΗ: * Ξεκινώντας από πόδια, η μέγιστη θερμοκρασία περιβάλλοντος λειτουργίας μειώνεται κατά 1 C (1,8 F) ανά πόδια μέχρι τα πόδια. -40 C έως 65 C(-40 F έως 149 F) Προδιαγραφές συστήματος 73

74 Σχετική υγρασία (μέγιστη) Κατά τη λειτουργία Κατά την αποθήκευση Μέγιστη δόνηση Κατά τη λειτουργία Κατά την αποθήκευση Μέγιστο πλήγμα Κατά τη λειτουργία Κατά την αποθήκευση Προδιαγραφές 8% έως 85% (χωρίς συμπύκνωση) 5% έως 95% (χωρίς συμπύκνωση) Προδιαγραφές 0,52 Grms, 5 έως 350 Hz 2,0 Grms, 5 έως 500 Hz Προδιαγραφές 40 G Ημιτονοειδής παλμός 2,5 ms 105 G Ημιτονοειδής παλμός 2,5 ms 74 Προδιαγραφές συστήματος

75 System Setup (Ρύθμιση συστήματος) 5 Θέματα: Γενικές επιλογές System Configuration (Διάρθρωση συστήματος) Video (Κάρτα γραφικών) Security (Ασφάλεια) Secure Boot (Ασφαλής εκκίνηση) Performance (Επιδόσεις) Διαχείριση ενέργειας POST Behaviour (Συμπεριφορά κατά τη διαδικασία POST) Virtualization support (Υποστήριξη εικονικοποίησης) Maintenance (Συντήρηση) System Logs (Αρχεία καταγραφής συμβάντων συστήματος) Engineering configurations (Διαρθρώσεις μηχανίκευσης) Ενημέρωση του BIOS σε Windows Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Γενικές επιλογές Πίνακας 3. Γενικές επιλογές Επιλογή System Information Περιγραφή Στην ενότητα αυτή παρατίθενται οι κύριες δυνατότητες του υλισμικού του υπολογιστή σας. System Information Memory Configuration (Διάρθρωση μνήμης) Processor Information (Πληροφορίες για τον επεξεργαστή) Device Information (Πληροφορίες για τις συσκευές) PCI Information (Πληροφορίες για την αρτηρία PCI) Boot Sequence Σας επιτρέπει να αλλάξετε τη σειρά με την οποία ο υπολογιστής επιχειρεί να βρει λειτουργικό σύστημα. Diskette drive (Μονάδα δισκέτας) USB Storage Device (Συσκευή αποθήκευσης USB) CD/DVD/CD-RW Drive (Μονάδα CD/DVD/CD-RW) Integrated NIC (Ενσωματωμένη κάρτα NIC) Internal HDD (Εσωτερικός σκληρός δίσκος) Boot List Option (Επιλογή λίστας εκκίνησης) Σας επιτρέπει να αλλάξετε την επιλογή της λίστας εκκίνησης. Legacy (παλαιού τύπου) UEFI System Setup (Ρύθμιση συστήματος) 75

76 Επιλογή Advanced Boot Options Περιγραφή Σας επιτρέπει να χρησιμοποιήσετε την επιλογή Enable Legacy Option ROMs (Δραστικοποίηση προαιρετικών ROM παλαιού τύπου). Enable Legacy Option ROMs (Δραστικοποίηση προαιρετικών ROM παλαιού τύπου) Προεπιλεγμένη ρύθμιση Enable Attempt Legacy Boot (Δραστικοποίηση απόπειρας εκκίνησης παλαιού τύπου) Date/Time UEFI Boot Path Security (Ασφάλεια διαδρομής εκκίνησης UEFI) Σας επιτρέπει να ρυθμίσετε την ημερομηνία και την ώρα. Οι αλλαγές στην ημερομηνία και ώρα του συστήματος εφαρμόζονται αμέσως. Σας επιτρέπει να ελέγχετε αν το σύστημα θα ζητά από τον χρήστη να εισαγάγει τον κωδικό πρόσβασης διαχειριστή κατά την εκκίνηση σε μια διαδρομή εκκίνησης UEFI. Κάντε κλικ σε μία από τις εξής επιλογές: Always, Except Internal HDD (Πάντα, εκτός από εσωτερικό σκληρό δίσκο) Προεπιλεγμένη ρύθμιση Always (Πάντα) Never (Ποτέ) System Configuration (Διάρθρωση συστήματος) Πίνακας 4. System Configuration (Διάρθρωση συστήματος) Επιλογή Integrated NIC Περιγραφή Σας δίνει τη δυνατότητα να διαμορφώσετε τον ενσωματωμένο ελεγκτή δικτύου. Υπάρχουν οι εξής επιλογές: Enable UEFI Network Stack (Δραστικοποίηση στοίβας δικτύου UEFI) Αδρανοποιημένο ΣΗΜΕΙΩΣΗ: Μπορείτε να χρησιμοποιήσετε τη δυνατότητα Disabled (Αδρανοποιημένη επιλογή) μόνο αν είναι αδρανοποιημένη η επιλογή Active Management Technology (AMT) (Τεχνολογία ενεργής διαχείρισης). Enabled (Δραστικοποιημένη επιλογή) Enabled w/pxe (Δραστικοποιημένη επιλογή με τη λειτουργία PXE) (προεπιλεγμένη ρύθμιση) Integrated NIC 2 Σας δίνει τη δυνατότητα να διαμορφώσετε τον ενσωματωμένο ελεγκτή δικτύου. Υπάρχουν οι εξής επιλογές: Enabled (Δραστικοποιημένη επιλογή) (προεπιλεγμένη ρύθμιση) Enabled w/pxe (Δραστικοποιημένη επιλογή με PXE) ΣΗΜΕΙΩΣΗ: Η δυνατότητα αυτή υποστηρίζεται μόνο σε Tower UEFI Network Stack (Στοίβα δικτύου UEFI) Επιτρέπει σε χαρακτηριστικά δικτύωσης προ λειτουργικού συστήματος και προώρου λειτουργικού συστήματος να 76 System Setup (Ρύθμιση συστήματος)

77 Επιλογή Περιγραφή χρησιμοποιούν τις δραστικοποιημένες κάρτες διασύνδεσης δικτύου. Enabled UEFI Network Stack Αυτή η επιλογή είναι ρυθμισμένη από προεπιλογή. Serial Port Αναγνωρίζει και καθορίζει τις ρυθμίσεις της σειριακής θύρας. Μπορείτε να ρυθμίσετε τη σειριακή θύρα σε: Αδρανοποιημένο COM1 (προεπιλεγμένη ρύθμιση) COM2 COM3 COM4 ΣΗΜΕΙΩΣΗ: Το λειτουργικό σύστημα μπορεί να εκχωρήσει πόρους ακόμη και αν η ρύθμιση είναι αδρανοποιημένη. SATA Operation 7910 Tower Σας επιτρέπει να διαμορφώσετε τον ελεγκτή του εσωτερικού σκληρού δίσκου SATA. Υπάρχουν οι εξής επιλογές: Drives Αδρανοποιημένο AHCI RAID-On (Δραστικοποιημένη λειτουργία RAID) (προεπιλεγμένη ρύθμιση) ΣΗΜΕΙΩΣΗ: Ο δίσκος SATA είναι διαρθρωμένος έτσι ώστε να υποστηρίζει τη λειτουργία RAID Tower SATA 0 SATA 1 SATA 2 SATA 3 SATA 4 SATA 5 SATA 6 SATA 7 SATA 8 Προεπιλεγμένη ρύθμιση: Όλες οι μονάδες δίσκου είναι δραστικοποιημένες. ΣΗΜΕΙΩΣΗ: Εάν οι σκληροί δίσκοι είναι συνδεδεμένοι σε κάρτα ελεγκτή RAID, οι σκληροί δίσκοι θα εμφανίσουν την ένδειξη {none} (κανένα) σε όλα τα πεδία. Οι σκληροί δίσκοι μπορούν να προβληθούν στο BIOS της κάρτας ελεγκτή RAID. PCIe Drives (Μονάδες PCIe) Επιτρέπει την ενεργοποίηση των μπροστινών θυρών με σύνδεση PCIe. MiniSAS PCIe SSD-0 MiniSAS PCIE SSD-1 System Setup (Ρύθμιση συστήματος) 77

78 Επιλογή Περιγραφή MiniSAS PCIe SSD-2 MiniSAS PCIE SSD-3 Προεπιλεγμένη ρύθμιση: Όλες οι μονάδες δίσκου είναι δραστικοποιημένες. SMART Reporting Το πεδίο αυτό ελέγχει αν θα αναφέρονται τα σφάλματα των ενσωματωμένων σκληρών δίσκων κατά την εκκίνηση του συστήματος. Η τεχνολογία αυτή αποτελεί μέρος της προδιαγραφής SMART (Self-Monitoring Analysis and Reporting Technology). Enable SMART Reporting (Δραστικοποίηση αναφορών SMART) - Με βάση την προεπιλεγμένη ρύθμιση η επιλογή αυτή είναι αδρανοποιημένη. USB Configuration Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη διαμόρφωση του εσωτερικού USB. Υπάρχουν οι εξής επιλογές: Enable Boot Support (Δραστικοποίηση υποστήριξης εκκίνησης) Enable Front USB Ports (Δραστικοποίηση μπροστινών θυρών USB) Enable internal USB ports (Δραστικοποίηση εσωτερικών θυρών USB) Enable rear USB Ports (Δραστικοποίηση πίσω θυρών USB) HDD Fans Audio Σας επιτρέπει να ελέγχετε τους ανεμιστήρες του σκληρού δίσκου. Προεπιλεγμένη ρύθμιση: εξαρτάται από τη διάρθρωση του συστήματος. Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα ήχου. Enable Audio (Δραστικοποίηση ήχου) (προεπιλεγμένη ρύθμιση) Memory Map IO above 4GB Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Memory Map IO above 4GB (Είσοδος/Έξοδος αντιστοίχισης μνήμης πάνω από τα 4 GB). Memory Map IO above 4GB (Είσοδος/Έξοδος αντιστοίχισης μνήμης πάνω από τα 4 GB) - Με βάση την προεπιλεγμένη ρύθμιση η επιλογή αυτή είναι αδρανοποιημένη. Thunderbolt Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα υποστήριξης συσκευών Thunderbolt. Enabled (Δραστικοποιημένη επιλογή) Disabled (Αδρανοποιημένη επιλογή) (προεπιλεγμένη ρύθμιση) Miscellaneous devices Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε διάφορες ενσωματωμένες συσκευές. Enable Secure Digital (SD) Card (Δραστικοποίηση κάρτας Secure Digital (SD)) (Προεπιλεγμένη ρύθμιση ενεργοποιημένη) 78 System Setup (Ρύθμιση συστήματος)

79 Επιλογή Περιγραφή Secure Digital (SD) Card Read-Only Mode [Λειτουργία μόνο ανάγνωσης κάρτας Secure Digital (SD)] Secure Digital (SD) Card Boot Intel VMD Technology (Τεχνολογία VMD της Intel) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την τεχνολογία VMD στις μπροστινές υποδοχές PCIe. PCIe0 PCIe1 PCIe0_CPU1 PCIe1_CPU1 Προεπιλεγμένη ρύθμιση: Όλες οι επιλογές είναι δραστικοποιημένες. Σας επιτρέπει να αδρανοποιείτε το VMD για τις υποδοχές PCIe. Auto (Αυτόματα) (Προεπιλεγμένη ρύθμιση) Αδρανοποιημένο Video (Κάρτα γραφικών) Πίνακας 5. Video (Κάρτα γραφικών) Επιλογή Primary Video Slot Περιγραφή Σας επιτρέπει να διαρθρώσετε την κύρια συσκευή βίντεο για την εκκίνηση. Υπάρχουν οι εξής επιλογές: Security (Ασφάλεια) Auto (Αυτόματα) (προεπιλεγμένη ρύθμιση) SLOT 1 (Υποδοχή 1) SLOT 2 (Υποδοχή 2): συμβατή με VGA SLOT 3 (Υποδοχή 3) SLOT 4 (Υποδοχή 4) SLOT 5 (Υποδοχή 5) SLOT 6 (Υποδοχή 6) SLOT1_CPU2: Συμβατή με VGA SLOT2_CPU2 Πίνακας 6. Security (Ασφάλεια) Επιλογή Strong Password Περιγραφή Σας επιτρέπει να επιβάλετε την επιλογή που απαιτεί πάντα ισχυρούς κωδικούς πρόσβασης. Προεπιλεγμένη ρύθμιση: Δεν είναι επιλεγμένη η δυνατότητα Enable Strong Password (Δραστικοποίηση ισχυρού κωδικού πρόσβασης). Password Configuration Μπορείτε να καθορίσετε τον αριθμό των χαρακτήρων στον κωδικό πρόσβασης. Ελάχιστος = 4, Μέγιστος = 32 Password Bypass Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την άδεια για παράβλεψη του κωδικού πρόσβασης στο σύστημα, όταν έχει καθοριστεί κωδικός. Υπάρχουν οι εξής επιλογές: System Setup (Ρύθμιση συστήματος) 79

80 Επιλογή Περιγραφή Disabled (Αδρανοποιημένη επιλογή) (προεπιλεγμένη ρύθμιση) Reboot bypass (Παράβλεψη επανεκκίνησης) Password Change UEFI Capsule Firmware Updates Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την άδεια για τους κωδικούς πρόσβασης στο σύστημα, όταν έχει καθοριστεί κωδικός πρόσβασης διαχειριστή. Προεπιλεγμένη ρύθμιση: είναι επιλεγμένη η δυνατότητα Allow Non-Admin Password Changes (Να επιτρέπονται οι αλλαγές σε κωδικούς πρόσβασης χρηστών που δεν είναι διαχειριστές). Σας επιτρέπει την ενημέρωση του BIOS μέσω πακέτων ενημέρωσης με κάψουλες UEFI. Enable UEFI Capsule Firmware (Δραστικοποίηση υλικολογισμικού με κάψουλες UEFI) Αυτή η επιλογή είναι ρυθμισμένη από προεπιλογή. TPM Security (Ασφάλεια TPM) Computrace (R) Σας επιτρέπει να δραστικοποιήσετε τη μονάδα αξιόπιστης πλατφόρμας (Trusted Platform Module (TPM)) κατά τη διαδικασία POST. Προεπιλεγμένη ρύθμιση: Η επιλογή είναι απενεργοποιημένη. Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε το προαιρετικό λογισμικό Computrace. Υπάρχουν οι εξής επιλογές: Deactivate (Απενεργοποίηση) (προεπιλεγμένη ρύθμιση) Disable (Αδρανοποίηση) Activate (Ενεργοποίηση) Chassis Intrusion Σας επιτρέπει να ελέγχετε τη δυνατότητα εντοπισμού παραβίασης πλαισίου. Κάντε κλικ σε μία από τις εξής επιλογές: Disabled (Αδρανοποιημένη) Προεπιλεγμένη ρύθμιση Enabled (Δραστικοποιημένη επιλογή) On-Silent (Αθόρυβη λειτουργία) CPU XD Support Σας επιτρέπει να δραστικοποιήσετε τη λειτουργία Execute Disable (Αδρανοποίηση εκτέλεσης) του επεξεργαστή. Enable CPU XD Support (Δραστικοποίηση υποστήριξης CPU XD) (προεπιλεγμένη ρύθμιση) OROM Keyboard Access Σας επιτρέπει να καθορίσετε αν οι χρήστες θα μπορούν να μπουν στις οθόνες Option ROM Configuration (Διάρθρωση προαιρετικής ROM) μέσω πλήκτρων πρόσβασης κατά την εκκίνηση. Υπάρχουν οι εξής επιλογές: Enable (Δραστικοποίηση) (προεπιλεγμένη ρύθμιση) One Time Enable (Δραστικοποίηση για μία φορά) Disable (Αδρανοποίηση) Admin Setup Lockout Σας επιτρέπει να απαγορεύσετε στους χρήστες την είσοδο στο πρόγραμμα System Setup (Ρύθμιση συστήματος) όταν έχει καθοριστεί κωδικός πρόσβασης διαχειριστή. Enable Admin Setup Lockout (Δραστικοποίηση κλειδώματος ρύθμισης συστήματος από τον διαχειριστή) Προεπιλεγμένη ρύθμιση: Η επιλογή είναι απενεργοποιημένη. 80 System Setup (Ρύθμιση συστήματος)

81 Secure Boot (Ασφαλής εκκίνηση) Πίνακας 7. Secure Boot (Ασφαλής εκκίνηση) Επιλογή Secure Boot Enable Περιγραφή Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Secure Boot (Ασφαλής εκκίνηση). Υπάρχουν οι εξής επιλογές: Disabled (Αδρανοποιημένη επιλογή) (προεπιλεγμένη ρύθμιση) Enabled (Δραστικοποιημένη επιλογή) Expert Key Management Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα Custom Mode Key Management (Διαχείριση κλειδιών εξατομικευμένης λειτουργίας). Disabled (Αδρανοποιημένη επιλογή) (προεπιλεγμένη ρύθμιση) Performance (Επιδόσεις) Πίνακας 8. Performance (Επιδόσεις) Επιλογή Multi Core Support Περιγραφή Αυτό το πεδίο καθορίζει αν ο επεξεργαστής θα έχει έναν ή όλους τους πυρήνες ενεργοποιημένους. Η απόδοση ορισμένων εφαρμογών βελτιώνεται με τους πρόσθετους πυρήνες. Δραστικοποιημένη από προεπιλογή. Σας δίνει τη δυνατότητα ενεργοποίησης ή απενεργοποίησης της υποστήριξης πολλαπλών πυρήνων για τον επεξεργαστή. Υπάρχουν οι εξής επιλογές: All (Όλοι) (προεπιλεγμένη ρύθμιση) ΣΗΜΕΙΩΣΗ: Οι επιλογές που παρουσιάζονται ενδέχεται να είναι διαφορετικές και εξαρτώνται από τον εγκατεστημένο επεξεργαστή. Οι επιλογές εξαρτώνται από τον αριθμό των πυρήνων που υποστηρίζονται από τον εγκατεστημένο επεξεργαστή (All (Όλοι), 1, 2, N-1 for N-Core Processors (Ν-1 για επεξεργαστές Ν πυρήνων)) Intel SpeedStep Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη δυνατότητα SpeedStep της Intel. System Setup (Ρύθμιση συστήματος) 81

82 Επιλογή Περιγραφή Προεπιλεγμένη ρύθμιση: Enable Intel SpeedStep (Δραστικοποίηση Intel SpeedStep) C States Intel TurboBoost Hyper-Thread Control Cache Prefetch Dell Reliable Memory Technology (RMT) System Isochronous Mode (Ισόχρονη λειτουργία συστήματος) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τις πρόσθετες καταστάσεις αναστολής λειτουργίας του επεξεργαστή. Προεπιλεγμένη ρύθμιση: Enabled (Δραστικοποιημένη επιλογή) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε τη λειτουργία TurboBoost του επεξεργαστή. Προεπιλεγμένη ρύθμιση: Enable Intel TurboBoost (Δραστικοποίηση Intel TurboBoost) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε την υπερνημάτωση (HyperThreading) στον επεξεργαστή. Προεπιλεγμένη ρύθμιση: Enabled (Δραστικοποιημένη επιλογή) Προεπιλεγμένη ρύθμιση: Enable Hardware Prefetch and Adjacent Cache Line Prefetch (Δραστικοποίηση προφόρτωσης υλισμικού και προφόρτωσης γειτονικής γραμμής κρυφής μνήμης) Σας επιτρέπει να εντοπίσετε και να απομονώσετε σφάλματα μνήμης στη RAM του συστήματος. Προεπιλεγμένη ρύθμιση: Enable Dell Reliable Memory Technology (RMT) (Δραστικοποίηση τεχνολογίας αξιόπιστης μνήμης (RMT) της Dell) Σας επιτρέπει να δραστικοποιήσετε ή να αδρανοποιήσετε αυτή τη λειτουργία για να μειώσετε την καθυστέρηση των συναλλαγών μνήμης σε βάρος του εύρους ζώνης. : Κάντε κλικ σε μία από τις επιλογές: Disabled (Αδρανοποιημένη) (προεπιλεγμένη ρύθμιση) Enabled (Δραστικοποιημένη επιλογή) RAS Support (Υποστήριξη RAS) Σας επιτρέπει να αναφέρετε ή να καταγράφετε σφάλματα που προκαλούνται από σφάλματα μνήμης, σφάλματα PCIe, σφάλματα CPU. Υπάρχουν οι εξής επιλογές: Enable on Memory modules (Δραστικοποίηση στις μονάδες μνήμης) Enable on PCIe modules (Δραστικοποίηση στις μονάδες PCIe) Enable on CPU modules (Δραστικοποίηση στις μονάδες CPU) Με βάση την προεπιλεγμένη ρύθμιση, οι επιλογές δεν είναι ρυθμισμένες. 82 System Setup (Ρύθμιση συστήματος)

83 Διαχείριση ενέργειας Πίνακας 9. Power Management (Διαχείριση ενέργειας) Επιλογή AC Recovery Περιγραφή Προσδιορίζει πώς θα συμπεριφέρεται ο υπολογιστής όταν επανέλθει η τροφοδοσία AC μετά από απώλεια ισχύος AC. Μπορείτε να ορίσετε την επαναφορά AC στο: Power Off (Εκτός τροφοδοσίας) (προεπιλεγμένη ρύθμιση) Power On (Υπό τροφοδοσία) Last Power State (Τελευταία κατάσταση τροφοδοσίας) Auto On Time Σας επιτρέπει να ορίσετε την ώρα που πρέπει να ενεργοποιείται αυτόματα ο υπολογιστής. Υπάρχουν οι εξής επιλογές: Disabled (Αδρανοποιημένη επιλογή) (προεπιλεγμένη ρύθμιση) Every Day (Κάθε μέρα) Weekdays (Εργάσιμες ημέρες της εβδομάδας) Select Days (Επιλογή ημερών) Deep Sleep Control Σας επιτρέπει να καθορίσετε τους ελέγχους όταν είναι δραστικοποιημένη η δυνατότητα Deep Sleep (Βαθύς ύπνος). Disabled (Αδρανοποιημένη επιλογή) (προεπιλεγμένη ρύθμιση) Enabled in S5 only (Δραστικοποιημένη επιλογή μόνο σε S5) Enabled in S4 and S5 (Δραστικοποιημένη επιλογή σε S4 και S5) USB Wake Support Σας επιτρέπει να δραστικοποιήσετε συσκευές USB για αφύπνιση του συστήματος από την κατάσταση αναμονής. Enable USB Wake Support (Δραστικοποίηση υποστήριξης αφύπνισης μέσω USB) Προεπιλεγμένη ρύθμιση: Η επιλογή είναι απενεργοποιημένη. Wake on LAN Η επιλογή αυτή επιτρέπει στον υπολογιστή να τίθεται σε λειτουργία από κατάσταση απενεργοποίησης με έναυσμα ένα ειδικό σήμα LAN. Η αφύπνιση από την κατάσταση αναμονής δεν επηρεάζεται από αυτή τη ρύθμιση και πρέπει να δραστικοποιηθεί στο λειτουργικό σύστημα. Το χαρακτηριστικό αυτό λειτουργεί μόνο όταν ο υπολογιστής είναι συνδεδεμένος σε πηγή παροχής εναλλασσόμενου ρεύματος (AC). Disabled (Αδρανοποιημένη επιλογή) Δεν επιτρέπει στο σύστημα να τεθεί σε λειτουργία με έναυσμα από ειδικά σήματα LAN, όταν λαμβάνει σήμα αφύπνισης από το LAN ή από το ασύρματο LAN. LAN Only (Μόνο μέσω τοπικού δικτύου (LAN)) - Επιτρέπει στο σύστημα να τεθεί σε λειτουργία μέσω ειδικών σημάτων τοπικού δικτύου (LAN). LAN with PXE Boot (Μέσω τοπικού δικτύου (LAN) με εκκίνηση PXE) - Επιτρέπει την ενεργοποίηση του συστήματος και την άμεση εκκίνηση με PXE όταν ληφθεί πακέτο αφύπνισης που έχει σταλεί στο σύστημα είτε στην κατάσταση S4 είτε στην S5. Η προεπιλεγμένη ρύθμιση για την επιλογή αυτή είναι Disabled (Αδρανοποιημένη επιλογή). Block Sleep Σας επιτρέπει να απαγορεύσετε τη μετάβαση σε αναστολή λειτουργίας (κατάσταση S3) σε περιβάλλον λειτουργικού συστήματος. Προεπιλεγμένη ρύθμιση: Disabled (Αδρανοποιημένη επιλογή) System Setup (Ρύθμιση συστήματος) 83

84 POST Behaviour (Συμπεριφορά κατά τη διαδικασία POST) Πίνακας 10. POST Behaviour (Συμπεριφορά κατά τη διαδικασία POST) Επιλογή Numlock LED Keyboard Errors Fastboot Περιγραφή Καθορίζει αν θα μπορεί να είναι δραστικοποιημένη η λειτουργία NumLock (Κλείδωμα αριθμικού πληκτρολογίου) κατά την εκκίνηση του συστήματος. Δραστικοποιημένη από προεπιλογή. Καθορίζει αν θα παρουσιάζονται αναφορές για τα σφάλματα που έχουν σχέση με το πληκτρολόγιο κατά την εκκίνησή του. Δραστικοποιημένη από προεπιλογή. Σας επιτρέπει να επιταχύνετε τη διεργασία της εκκίνησης παραβλέποντας ορισμένα βήματα συμβατότητας. Υπάρχουν οι εξής επιλογές: Minimal (Ελάχιστη) Thorough (Πλήρης) - Με βάση την προεπιλεγμένη ρύθμιση η επιλογή αυτή είναι δραστικοποιημένη. Auto (Αυτόματα) Virtualization support (Υποστήριξη εικονικοποίησης) Πίνακας 11. Virtualization Support (Υποστήριξη εικονικοποίησης) Επιλογή Virtualization Περιγραφή Η επιλογή αυτή καθορίζει αν η οθόνη κάποιας εικονικής μηχανής (Virtual Machine Monitor (VMM)) μπορεί να αξιοποιεί τις πρόσθετες δυνατότητες υλισμικού που παρέχονται από την τεχνολογία εικονικοποίησης της Intel (Intel Virtualization). Enable Intel Virtualization Technology (Δραστικοποίηση τεχνολογίας εικονικοποίησης της Intel) - Με βάση την προεπιλεγμένη ρύθμιση η επιλογή αυτή είναι δραστικοποιημένη. VT for Direct I/O Δραστικοποιεί ή αδρανοποιεί τη χρήση των πρόσθετων δυνατοτήτων υλικού από την οθόνη εικονικής μηχανής (Virtual Machine Monitor (VMM)). Οι δυνατότητες αυτές παρέχονται από την τεχνολογία Intel Virtualization για άμεση είσοδο/έξοδο (I/O). Enable VT for Direct I/O (Δραστικοποίηση VT για απευθείας Ι/Ο) - Με βάση την προεπιλεγμένη ρύθμιση η επιλογή αυτή είναι δραστικοποιημένη. Trusted Execution Σας δίνει τη δυνατότητα να καθορίσετε αν κάποια μετρημένη οθόνη εικονικού μηχανήματος (Measured Virtual Machine Monitor (MVMM)) μπορεί να χρησιμοποιήσει τις πρόσθετες δυνατότητες υλικού που παρέχει το πρόγραμμα αξιόπιστης εκτέλεσης της Intel (Intel Trusted Execution Program). Trusted Execution (Αξιόπιστη εκτέλεση) - Με βάση την προεπιλεγμένη ρύθμιση η επιλογή αυτή είναι αδρανοποιημένη. 84 System Setup (Ρύθμιση συστήματος)

85 Maintenance (Συντήρηση) Πίνακας 12. Maintenance (Συντήρηση) Επιλογή Service Tag Asset Tag Περιγραφή Παρουσιάζεται η ετικέτα εξυπηρέτησης του υπολογιστή σας. Σας δίνει τη δυνατότητα να δημιουργήσετε ετικέτα περιουσιακών στοιχείων του συστήματος αν δεν έχει ήδη καθοριστεί. Μη προεπιλεγμένη ρύθμιση. SERR Messages Ελέγχει τον μηχανισμό μηνυμάτων SERR. Μη προεπιλεγμένη ρύθμιση. Ορισμένες κάρτες γραφικών απαιτούν να είναι απενεργοποιημένος ο μηχανισμός μηνυμάτων SERR. System Logs (Αρχεία καταγραφής συμβάντων συστήματος) Πίνακας 13. System Logs (Αρχεία καταγραφής συμβάντων συστήματος) Επιλογή BIOS events Περιγραφή Παρουσιάζει το αρχείο καταγραφής συμβάντων του συστήματος και σας επιτρέπει την εκκαθάρισή του. Καθαρισμός αρχείου καταγραφής Engineering configurations (Διαρθρώσεις μηχανίκευσης) Πίνακας 14. Engineering configurations (Διαρθρώσεις μηχανίκευσης) Επιλογή ASPM Pcie LinkSpeed Περιγραφή Auto (Αυτόματα) (προεπιλεγμένη ρύθμιση) L1 Only (Μόνο L1) Αδρανοποιημένο L0s and L1 (L0 και L1) L0s Only (Μόνο L0) Auto (Αυτόματα) (προεπιλεγμένη ρύθμιση) Gen1 Gen2 Gen3 Ενημέρωση του BIOS σε Windows Συνιστούμε να ενημερώνετε το BIOS (πρόγραμμα ρύθμισης του συστήματος) όταν αντικαθιστάτε την πλακέτα συστήματος ή αν υπάρχει διαθέσιμη ενημερωμένη έκδοση. Εάν έχετε φορητό υπολογιστή, βεβαιωθείτε ότι η μπαταρία είναι πλήρως φορτισμένη και ότι ο υπολογιστής είναι συνδεδεμένος σε πρίζα. System Setup (Ρύθμιση συστήματος) 85

86 ΣΗΜΕΙΩΣΗ: Αν το BitLocker είναι δραστικοποιημένο, πρέπει να ανασταλεί η λειτουργία του, πριν από την ενημέρωση του BIOS του συστήματος, και στη συνέχεια να δραστικοποιηθεί εκ νέου, μετά την ολοκλήρωση της ενημέρωσης του BIOS. 1 Επανεκκινήστε τον υπολογιστή. 2 Επισκεφτείτε την ιστοσελίδα Dell.com/support. Καταχωρίστε τις απαιτούμενες πληροφορίες στα πεδία Service Tag (Ετικέτα εξυπηρέτησης) ή Express Service Code (Κωδικός ταχείας εξυπηρέτησης) και κάντε κλικ στην επιλογή Submit (Υποβολή). Κάντε κλικ στην επιλογή Detect Product (Ανίχνευση προϊόντος) και ακολουθήστε τις οδηγίες που θα εμφανιστούν στην οθόνη. 3 Αν δεν μπορείτε να εντοπίσετε ή να βρείτε την ετικέτα εξυπηρέτησης, κάντε κλικ στην επιλογή Choose from all products (Επιλογή από όλα τα προϊόντα). 4 Επιλέξτε την κατηγορία Products (Προϊόντα) από τη λίστα. ΣΗΜΕΙΩΣΗ: Επιλέξτε την κατάλληλη κατηγορία, για να μεταβείτε στη σελίδα του προϊόντος 5 Επιλέξτε το μοντέλο του υπολογιστή σας και θα εμφανιστεί η σελίδα Product Support (Υποστήριξη προϊόντος) του υπολογιστή σας. 6 Κάντε κλικ στην επιλογή Get drivers (Λήψη προγραμμάτων οδήγησης) και κλικ στην επιλογή Drivers and Downloads (Προγράμματα οδήγησης και στοιχεία λήψης). Ανοίγει η ενότητα Drivers and Downloads (Προγράμματα οδήγησης και στοιχεία λήψης). 7 Κάντε κλικ στην επιλογή Find it myself (Θα το βρω μόνος/-η μου). 8 Κάντε κλικ στην επιλογή BIOS για να δείτε τις εκδόσεις του BIOS. 9 Εντοπίστε το αρχείο της πιο πρόσφατα ενημερωμένης έκδοσης του BIOS και κάντε κλικ στην επιλογή Download (Λήψη). 10 Επιλέξτε τη μέθοδο λήψης που προτιμάτε στο παράθυρο Please select your download method below (Επιλέξτε τη μέθοδο λήψης παρακάτω.) και κάντε κλικ στην επιλογή Download File (Λήψη αρχείου). Εμφανίζεται το παράθυρο File Download (Λήψη αρχείου). 11 Κάντε κλικ στην επιλογή Save (Αποθήκευση) για να αποθηκευτεί το αρχείο στον υπολογιστή σας. 12 Κάντε κλικ στην επιλογή Run (Εκτέλεση) για να εγκαταστήσετε τις ενημερωμένες ρυθμίσεις του BIOS στον υπολογιστή σας. Ακολουθήστε τις οδηγίες που θα παρουσιαστούν στην οθόνη. ΣΗΜΕΙΩΣΗ: Συνιστάται να μην ενημερώνετε το BIOS σε μια έκδοση που απέχει πάνω από τρεις εκδόσεις από εκείνη που διαθέτετε τη δεδομένη στιγμή. Για παράδειγμα, αν θέλετε να ενημερώσετε το BIOS από την έκδοση 1.0 στην έκδοση 7.0, εγκαταστήστε πρώτα την έκδοση 4.0 και στη συνέχεια εγκαταστήστε την έκδοση 7.0. Ενημέρωση του BIOS σε συστήματα με ενεργοποιημένο το BitLocker ΠΡΟΣΟΧΗ: Αν δεν ανασταλεί η λειτουργία του BitLocker πριν από την ενημέρωση του BIOS, το σύστημα δεν θα αναγνωρίζει το κλειδί του BitLocker την επόμενη φορά που θα το επανεκκινήσετε. Στη συνέχεια θα σας ζητηθεί να εισαγάγετε το κλειδί αποκατάστασης για να προχωρήσετε και το σύστημα θα το ζητά σε κάθε επανεκκίνηση. Αν το κλειδί αποκατάστασης δεν είναι γνωστό, το αποτέλεσμα μπορεί να είναι απώλεια δεδομένων ή άσκοπη επανεγκατάσταση του λειτουργικού συστήματος. Για περισσότερες πληροφορίες σχετικά με αυτό το θέμα, δείτε στη γνωσιακή βάση δεδομένων το άρθρο: Ενημέρωση του BIOS του συστήματος σας με χρήση μονάδας flash USB Εάν το σύστημα δεν μπορεί να φορτώσει τα Windows, όμως πρέπει οπωσδήποτε να ενημερώσετε το BIOS, πραγματοποιήστε λήψη του αρχείου του BIOS σε ένα άλλο σύστημα και αποθηκεύστε το σε μια μονάδα flash USB με δυνατότητα εκκίνησης. 86 System Setup (Ρύθμιση συστήματος)

87 ΣΗΜΕΙΩΣΗ: Θα πρέπει να χρησιμοποιήσετε μια μονάδα flash USB με δυνατότητα εκκίνησης. Για περαιτέρω λεπτομέρειες, ανατρέξτε στο ακόλουθο άρθρο: 1 Πραγματοποιήστε λήψη του αρχείου.exe ενημέρωσης του BIOS σε ένα άλλο σύστημα. 2 Αντιγράψτε το αρχείο, π.χ. O9010A12.EXE στη μονάδα flash USB με δυνατότητα εκκίνησης. 3 Εισαγάγετε τη μονάδα flash USB στο σύστημα που απαιτεί την ενημέρωση του BIOS. 4 Επανεκκινήστε το σύστημα και πατήστε F12, όταν εμφανιστεί το λογότυπο της Dell, για να ανοίξετε το μενού εκκίνησης μίας φοράς. 5 Χρησιμοποιώντας τα πλήκτρα βέλους, επιλέξτε USB Storage Device (Συσκευή αποθήκευσης USB) και κάντε κλικ στην επιλογή Return (Επιστροφή). 6 Το σύστημα θα επανεκκινήσει σε περιβάλλον γραμμής εντολών διαγνωστικού ελέγχου C:\>. 7 Εκτελέστε το αρχείο πληκτρολογώντας το πλήρες όνομα του αρχείου, π.χ. O9010A12.exe και πατήστε Return (Επιστροφή). 8 Θα φορτώσει το βοηθητικό πρόγραμμα ενημέρωσης του BIOS, ακολουθήστε τις οδηγίες στην οθόνη. Αριθμός 1. Οθόνη ενημέρωσης του BIOS σε περιβάλλον DOS Ενημέρωση του BIOS της Dell σε περιβάλλοντα Linux και Ubuntu Αν θέλετε να ενημερώσετε το BIOS του συστήματος σε περιβάλλον Linux, όπως το Ubuntu, επισκεφτείτε τη διεύθυνση Ενημέρωση του BIOS από το μενού εκκίνησης μίας φοράς F12 Ενημέρωση του BIOS του συστήματός σας χρησιμοποιώντας ένα αρχείο.exe ενημέρωσης του BIOS που έχει αντιγραφεί σε ένα κλειδί FAT32 USB και εκκίνηση από το μενού εκκίνησης μίας φοράς F12. Ενημέρωση BIOS Μπορείτε να εκτελέσετε το αρχείο ενημέρωσης του BIOS από τα Windows χρησιμοποιώντας ένα κλειδί USB με δυνατότητα εκκίνησης ή μπορείτε επίσης να ενημερώσετε το BIOS από το μενού εκκίνησης μίας φοράς F12 στο σύστημα. System Setup (Ρύθμιση συστήματος) 87

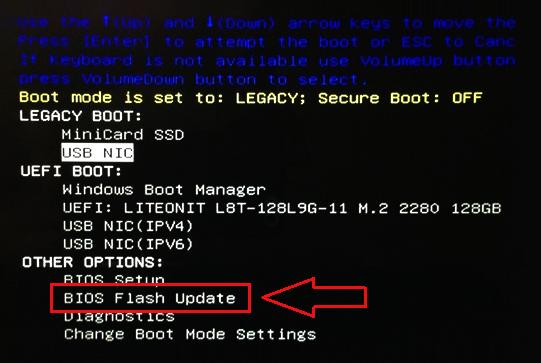

88 Τα περισσότερα συστήματα της Dell που έχουν κατασκευαστεί μετά το 2012 έχουν αυτή τη δυνατότητα και μπορείτε να το επιβεβαιώσετε κάνοντας εκκίνηση του συστήματός σας στο μενού εκκίνησης μίας φοράς F12 για να δείτε εάν η επιλογή BIOS FLASH UPDATE έχει καταχωριστεί ως επιλογή εκκίνησης για το σύστημά σας. Εάν η επιλογή είναι καταχωρισμένη, τότε το BIOS υποστηρίζει αυτή την επιλογή για την ενημέρωση του BIOS. ΣΗΜΕΙΩΣΗ: Μόνο συστήματα με δυνατότητα ενημέρωσης του BIOS με χρήση μονάδας flash στο μενού εκκίνησης μίας φοράς F12 μπορούν να χρησιμοποιήσουν αυτή τη λειτουργία. Ενημέρωση από το μενού εκκίνησης μίας φοράς Για να ενημερώσετε το BIOS σας από το μενού εκκίνησης μίας φοράς F12, θα χρειαστείτε: Κλειδί USB διαμορφωμένο στο σύστημα αρχείων FAT32 (το κλειδί δεν χρειάζεται να έχει δυνατότητα εκκίνησης) Εκτελέσιμο αρχείο BIOS που κατεβάσατε από την τοποθεσία web υποστήριξης της Dell και αντιγράψατε στον ριζικό κατάλογο του κλειδιού USB Μετασχηματιστή εναλλασσόμενου ρεύματος συνδεδεμένο στο σύστημα Λειτουργική μπαταρία συστήματος για την ενημέρωση του BIOS Εκτελέστε τα παρακάτω βήματα για να εκτελέσετε τη διαδικασία ενημέρωσης του BIOS από το μενού F12: ΠΡΟΣΟΧΗ: Μην απενεργοποιείτε το σύστημα κατά τη διαδικασία ενημέρωσης του BIOS. Η απενεργοποίηση του συστήματος θα μπορούσε να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. 1 Από κατάσταση απενεργοποίησης, εισαγάγετε το κλειδί USB στο οποίο έχετε αντιγράψει το flash σε μια θύρα USB του συστήματος. 2 Ενεργοποιήστε το σύστημα και πατήστε το πλήκτρο F12 για να αποκτήσετε πρόσβαση στο μενού εκκίνησης μίας φοράς, επισημάνετε την ενημέρωση flash του BIOS χρησιμοποιώντας τα πλήκτρα βέλους και πατήστε το πλήκτρο Enter. 3 Όταν ανοίξει το μενού ενημέρωσης flash του Bios, κάντε κλικ στο κουμπί περιήγησης. 88 System Setup (Ρύθμιση συστήματος)

89 4 Το αρχείο E5450A14.exe εμφανίζεται ως παράδειγμα στο παρακάτω στιγμιότυπο οθόνης. Το πραγματικό όνομα του αρχείου μπορεί να διαφέρει. 5 Το επιλεγμένο αρχείο θα εμφανιστεί στο πλαίσιο επιλογής αρχείων και μπορείτε να κάνετε κλικ στο κουμπί OK για να συνεχίσετε. System Setup (Ρύθμιση συστήματος) 89

90 6 Κάντε κλικ στο κουμπί Begin Flash Update (Έναρξη ενημέρωσης flash). 7 Εμφανίζεται ένα προειδοποιητικό πλαίσιο που σας ρωτά εάν θέλετε να συνεχίσετε. Κάντε κλικ στο κουμπί Yes (Ναι) για να ξεκινήσει η ενημέρωση. 90 System Setup (Ρύθμιση συστήματος)

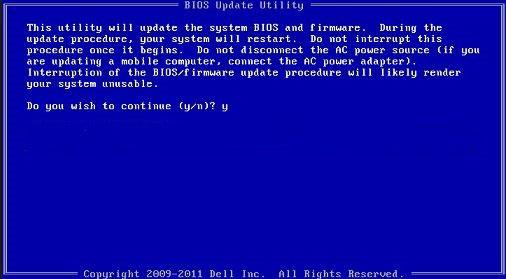

91 8 Σε αυτό το σημείο θα εκτελεστεί το αρχείο flash ενημέρωσης του BIOS, το σύστημα θα επανεκκινηθεί και στη συνέχεια θα ξεκινήσει η ενημέρωση flash του BIOS, ενώ μια γραμμή προόδου θα υποδεικνύει την πρόοδο. Ανάλογα με τις αλλαγές που περιλαμβάνονται στην ενημερωμένη έκδοση, η γραμμή προόδου μπορεί να μεταβεί από το μηδέν στο 100 πολλές φορές και η διαδικασία μπορεί να διαρκέσει έως και 10 λεπτά. Γενικά, αυτή η διαδικασία διαρκεί δύο έως τρία λεπτά. 9 Όταν ολοκληρωθεί η ενημέρωση, το σύστημα θα επανεκκινηθεί και θα ολοκληρωθεί η διαδικασία ενημέρωσης του BIOS. Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Για την ασφάλεια του υπολογιστή σας, μπορείτε να δημιουργήσετε κωδικό πρόσβασης στο σύστημα και κωδικό πρόσβασης για τη ρύθμιση. System Setup (Ρύθμιση συστήματος) 91

92 Τύπος κωδικού πρόσβασης System Password (Κωδικός πρόσβασης στο σύστημα) Περιγραφή Κωδικός που πρέπει να πληκτρολογήσετε για να συνδεθείτε στο σύστημά σας. Setup password (Κωδικός πρόσβασης για τη ρύθμιση) Κωδικός πρόσβασης που πρέπει να πληκτρολογήσετε για να αποκτήσετε πρόσβαση στις ρυθμίσεις του BIOS του υπολογιστή σας και να κάνετε αλλαγές. ΠΡΟΣΟΧΗ: Οι λειτουργίες των κωδικών πρόσβασης παρέχουν μια βασική στάθμη ασφάλειας για τα δεδομένα στον υπολογιστή σας. ΠΡΟΣΟΧΗ: Οποιοσδήποτε τρίτος μπορεί να αποκτήσει πρόσβαση στα δεδομένα που είναι αποθηκευμένα στον υπολογιστή σας αν δεν είναι κλειδωμένος και τον αφήσετε ανεπιτήρητο. ΣΗΜΕΙΩΣΗ: Η δυνατότητα κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης για τη ρύθμιση είναι απενεργοποιημένη. Εκχώρηση κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης για τη ρύθμιση Μπορείτε να εκχωρήσετε νέο κωδικό στην επιλογή System Password (Κωδικός πρόσβασης στο σύστημα) μόνο όταν η κατάστασή του είναι Not Set (Δεν έχει καθοριστεί). Για είσοδο στο πρόγραμμα ρύθμισης του συστήματος, πιέστε το πλήκτρο F2 αμέσως μετά την ενεργοποίηση ή την επανεκκίνηση του υπολογιστή. 1 Στην οθόνη System BIOS (BIOS συστήματος) ή System Setup (Ρύθμιση συστήματος), επιλέξτε τη δυνατότητα Security (Ασφάλεια) και πιέστε το πλήκτρο Enter. Παρουσιάζεται η οθόνη System Security (Ασφάλεια συστήματος). 2 Επιλέξτε τη δυνατότητα System Password (Κωδικός πρόσβασης στο σύστημα) και δημιουργήσετε κωδικό πρόσβασης στο πεδίο Enter the new password (Καταχώριση κωδικού πρόσβασης). Για να εκχωρήσετε τον κωδικό πρόσβασης στο σύστημα, χρησιμοποιήστε τις εξής κατευθυντήριες οδηγίες: Ο κωδικός πρόσβασης μπορεί να περιέχει έως και 32 χαρακτήρες. Ο κωδικός πρόσβασης μπορεί να περιέχει τους αριθμούς 0 έως 9. Έγκυροι χαρακτήρες είναι μόνο τα πεζά γράμματα και απαγορεύονται τα κεφαλαία. Επιτρέπονται μόνο οι εξής ειδικοί χαρακτήρες: διάστημα, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Στο πεδίο Confirm new password (Επιβεβαίωση κωδικού πρόσβασης) πληκτρολογήστε τον κωδικό πρόσβασης στο σύστημα τον οποίο καταχωρίσατε νωρίτερα και κάντε κλικ στην επιλογή OK. 4 Πιέστε το πλήκτρο Esc και θα παρουσιαστεί ένα μήνυμα που θα σας προτρέπει να αποθηκεύσετε τις αλλαγές. 5 Πιέστε το πλήκτρο Y για να αποθηκευτούν οι αλλαγές. Ακολουθεί η επανεκκίνηση του υπολογιστή. Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης στο σύστημα και/ή κωδικού πρόσβασης για τη ρύθμιση Πριν επιχειρήσετε να διαγράψετε ή να αλλάξετε τον τρέχοντα κωδικό πρόσβασης στο σύστημα ή/και κωδικό πρόσβασης για τη ρύθμιση, βεβαιωθείτε ότι η ρύθμιση για την επιλογή Password Status (Κατάσταση κωδικού πρόσβασης) είναι Unlocked (Ξεκλειδωμένος) (στο μενού System Setup (Ρύθμιση συστήματος)). Αν η ρύθμιση για την επιλογή Password Status (Κατάσταση 92 System Setup (Ρύθμιση συστήματος)

93 κωδικού πρόσβασης) είναι Locked (Κλειδωμένος), δεν μπορείτε να διαγράψετε ή να αλλάξετε τον τρέχοντα κωδικό πρόσβασης στο σύστημα ή τον τρέχοντα κωδικό πρόσβασης για τη ρύθμιση. Για είσοδο στο πρόγραμμα System Setup (Ρύθμιση συστήματος), πιέστε το πλήκτρο F2 αμέσως μετά την ενεργοποίηση ή την επανεκκίνηση του υπολογιστή. 1 Στην οθόνη System BIOS (BIOS συστήματος) ή System Setup (Ρύθμιση συστήματος), επιλέξτε τη δυνατότητα System Security (Ασφάλεια συστήματος) και πιέστε το πλήκτρο Enter. Παρουσιάζεται η οθόνη System Security (Ασφάλεια συστήματος). 2 Στην οθόνη System Security (Ασφάλεια συστήματος), επαληθεύστε ότι η επιλογή Password Status (Κατάσταση κωδικού πρόσβασης) έχει τη ρύθμιση Unlocked (Ξεκλειδωμένος). 3 Επιλέξτε τη δυνατότητα System Password (Κωδικός πρόσβασης στο σύστημα), αλλάξτε ή διαγράψτε τον υπάρχοντα κωδικό πρόσβασης στο σύστημα και πιέστε το πλήκτρο Enter ή το πλήκτρο Tab. 4 Επιλέξτε τη δυνατότητα Setup Password (Κωδικός πρόσβασης για τη ρύθμιση), αλλάξτε ή διαγράψτε τον υπάρχοντα κωδικό πρόσβασης για τη ρύθμιση και πιέστε το πλήκτρο Enter ή το πλήκτρο Tab. ΣΗΜΕΙΩΣΗ: Αν αλλάξατε τον κωδικό πρόσβασηςστο σύστημα ή/και τον κωδικό πρόσβασης για τη ρύθμιση, πληκτρολογήστε ξανά το νέο κωδικό πρόσβασης, όταν σας ζητηθεί. Αν διαγράψατε τον κωδικό πρόσβασης στο σύστημα ή/και τον κωδικό πρόσβασης για τη ρύθμιση, επιβεβαιώστε τη διαγραφή, όταν σας ζητηθεί. 5 Πιέστε το πλήκτρο Esc και θα παρουσιαστεί ένα μήνυμα που θα σας προτρέπει να αποθηκεύσετε τις αλλαγές. 6 Πιέστε το πλήκτρο Y για αποθήκευση των αλλαγών και έξοδο από το πρόγραμμα System Setup (Ρύθμιση συστήματος). Ακολουθεί η επανεκκίνηση του υπολογιστή. System Setup (Ρύθμιση συστήματος) 93

94 6 Λογισμικό Σε αυτό το κεφάλαιο περιγράφονται τα υποστηριζόμενα λειτουργικά συστήματα και παρέχονται οδηγίες για την εγκατάσταση των προγραμμάτων οδήγησης. Θέματα: Υποστηριζόμενο λειτουργικό σύστημα Λήψη προγραμμάτων οδήγησης Πρόγραμμα οδήγησης πλινθιοσυνόλου Πρόγραμμα οδήγησης ελεγκτή κάρτας γραφικών Προγράμματα οδήγησης USB Προγράμματα οδήγησης δικτύου Προγράμματα οδήγησης ήχου Θύρες Προγράμματα οδήγησης ελεγκτών αποθήκευσης Άλλα προγράμματα οδήγησης Υποστηριζόμενο λειτουργικό σύστημα Πίνακας 15. Λειτουργικά συστήματα Windows 10 Windows 7 Linux Windows 10 Pro 64 bit εγκατεστημένα από τον κατασκευαστή Win 10 Enterprise 64 bit εγκατεστημένα από τον κατασκευαστή Windows 7 Pro 64 bit RHEL 7.3 Ubuntu NeoKylin v6.0 Λήψη προγραμμάτων οδήγησης 1 Θέστε τον υπολογιστή σε λειτουργία. 2 Επισκεφτείτε την ιστοσελίδα Dell.com/support. 3 Κάντε κλικ στην επιλογή Product Support (Υποστήριξη προϊόντων), πληκτρολογήστε την ετικέτα εξυπηρέτησης του υπολογιστή σας και ύστερα κάντε κλικ στην επιλογή Submit (Υποβολή). ΣΗΜΕΙΩΣΗ: Αν δεν έχετε την ετικέτα εξυπηρέτησης, χρησιμοποιήστε τη δυνατότητα αυτόματης ανίχνευσης ή περιηγηθείτε στα μοντέλα για να βρείτε το μοντέλο του συστήματός σας. 4 Κάντε κλικ στην επιλογή Drivers and Downloads (Προγράμματα οδήγησης και στοιχεία λήψης). 5 Επιλέξτε το λειτουργικό σύστημα που έχετε εγκατεστημένο στο σύστημά σας. 6 Προχωρήστε με κύλιση προς τα κάτω στη σελίδα και επιλέξτε το πρόγραμμα οδήγησης που θέλετε να εγκαταστήσετε. 94 Λογισμικό

95 7 Κάντε κλικ στην επιλογή Download File (Λήψη αρχείου) για λήψη του προγράμματος οδήγησης για το σύστημά σας. 8 Αφού ολοκληρωθεί η λήψη, πλοηγηθείτε ως τον φάκελο στον οποίο αποθηκεύσατε το αρχείο του προγράμματος οδήγησης. 9 Κάντε διπλό κλικ στο εικονίδιο του αρχείου του προγράμματος οδήγησης και ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη. Πρόγραμμα οδήγησης πλινθιοσυνόλου Επαληθεύστε αν είναι εγκατεστημένα στον υπολογιστή τα προγράμματα οδήγησης πλινθιοσυνόλου της Intel και Διεπαφής Intel Management Engine. Πρόγραμμα οδήγησης ελεγκτή κάρτας γραφικών Επαληθεύστε αν είναι εγκατεστημένο στον υπολογιστή το πρόγραμμα οδήγησης ελεγκτή κάρτας γραφικών. Λογισμικό 95
