ΤΕΥΧΟΣ ΔΙΑΚΗΡΥΞΗΣ ΣΥΝΟΠΤΙΚΟΥ ΔΙΑΓΩΝΙΣΜΟΥ. Κριτήριο Ανάθεσης : η πλέον συμφέρουσα από οικονομική άποψη προσφορά επί τη βάσει της τιμής

Transcript

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ ΤΜΗΜΑ ΔΙΟΙΚΗΤΙΚΗΣ ΚΑΙ ΟΙΚΟΝΟΜΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ Ταχ/κή Δ/νση : Σαπφούς 22, Μυτιλήνη Ταχ. Κώδικας: Πληροφορίες: Μ. Βαρδάκη Τηλέφωνο: (εσωτ. 217) Fax: ail:efales@culture.gr ΤΕΥΧΟΣ ΔΙΑΚΗΡΥΞΗΣ ΣΥΝΟΠΤΙΚΟΥ ΔΙΑΓΩΝΙΣΜΟΥ για την επιλογή αναδόχου για την εκτέλεση «Εργασιών στερέωσης και προστασίας πρανών στον αρχαιολογικό χώρο Καβειρίου Λήμνου» ΣΤΟ ΠΛΑΙΣΙΟ ΤΟΥ ΕΡΓΟΥ: «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου» (CPV: / Εργασίες σταθεροποίησης εδάφους) Κριτήριο Ανάθεσης : η πλέον συμφέρουσα από οικονομική άποψη προσφορά επί τη βάσει της τιμής Προϋπολογισμός: ,00 μη συμπεριλαμβανομένου ΦΠΑ 24% Ημερομηνία Διενέργειας Διαγωνισμού: Καταληκτική Ημερομηνία Υποβολής Προσφορών: Το έργο συγχρηματοδοτείται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης και από εθνικούς πόρους στο πλαίσιο του Επιχειρησιακού Προγράμματος «Βόρειο Αιγαίο » (ΕΣΠΑ ) ΜΥΤΙΛΗΝΗ,

2 ΠΕΡΙΕΧΌΜΕΝΑ ΑΡΘΡΟ 1: ΣΤΟΙΧΕΙΑ ΔΙΑΓΩΝΙΣΜΟΥ-ΘΕΣΜΙΚΟΠΛΑΙΣΙΟΔΙΑΓΩΝΙΣΜΟΥ...4 ΠΙΝΑΚΑΣ ΜΕ ΓΕΝΙΚΑΣΤΟΙΧΕΙΑΔΙΑΓΩΝΙΣΜΟΥ...4 ΘΕΣΜΙΚΟΠΛΑΙΣΙΟ ΔΙΑΓΩΝΙΣΜΟΥ...5 ΑΡΘΡΟ 2: ΣΤΟΙΧΕΙΑΑΝΑΘΕΤΟΥΣΑΣΑΡΧΗΣ...6 ΑΡΘΡΟ 3: ΠΑΡΟΧΗ ΔΙΕΥΚΡΙΝΙΣΕΩΝ ΕΠΙ ΤΗΣ ΔΙΑΚΗΡΥΞΗΣ-ΓΛΩΣΣΑΔΙΕΝΕΡΓΕΙΑΣΔΙΑΓΩΝΙΣΜΟΥ...7 ΑΡΘΡΟ 4: ΑΝΤΙΚΕΙΜΕΝΟΤΟΥΔΙΑΓΩΝΙΣΜΟΥ...7 ΑΡΘΡΟ 5: ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΧΡΗΜΑΤΟΔΟΤΗΣΗ...8 ΑΡΘΡΟ 6: ΔΙΑΡΚΕΙΑΤΗΣΣΥΜΒΑΣΗΣ...8 ΑΡΘΡΟ 7:ΑΜΟΙΒΗ ΑΝΑΔΟΧΟΥ...8 ΑΡΘΡΟ 8: ΓΕΝΙΚΕΣ ΠΡΟΫΠΟΘΕΣΕΙΣ ΣΥΜΜΕΤΟΧΗΣ ΔΙΚΑΙΩΜΑ ΣΥΜΜΕΤΟΧΗΣ ΛΟΙΠΟΙ ΛΟΓΟΙ ΑΠΟΚΛΕΙΣΜΟΥ...9 ΆΡΘΡΟ9:ΕΓΓΥΗΣΕΙΣ...11 ΑΡΘΡΟ 10: ΤΡΟΠΟΣ ΚΑΙ ΠΡΟΘΕΣΜΙΑ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ ΔΙΑΡΚΕΙΑΙΣΧΥΟΣΠΡΟΣΦΟΡΩΝ...12 ΑΡΘΡΟ 11: ΤΡΟΠΟΣ ΣΥΝΤΑΞΗΣ ΚΑΙΠΕΡΙΕΧΟΜΕΝΟΠΡΟΣΦΟΡΩΝ...12 ΑΡΘΡΟ 12: ΦΑΚΕΛΟΣ «ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ -ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ»...13 ΔΙΚΑΙΟΛΟΓΗΤΙΚΑΣΥΜΜΕΤΟΧΗΣ...13 ΤΕΧΝΙΚΗΠΡΟΣΦΟΡΑ...14 ΑΡΘΡΟ 13: ΦΑΚΕΛΟΣ«ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ»...14 ΑΡΘΡΟ 14: ΔΙΑΔΙΚΑΣΙΑ ΑΠΟΣΦΡΑΓΙΣΗΣ ΚΑΙΑΞΙΟΛΟΓΗΣΗΣΠΡΟΣΦΟΡΩΝ...15 ΑΡΘΡΟ 15:ΔΙΚΑΙΟΛΟΓΗΤΙΚΆΚΑΤΑΚΎΡΩΣΗΣ ΑΡΘΡΟ 16: ΕΚΧΏΡΗΣΗ ΥΠΟΚΑΤΆΣΤΑΣΗ ΑΡΘΡΟ 17:ΥΠΟΒΟΛΗΕΝΣΤΑΣΕΩΝ...19 ΑΡΘΡΟ 18:ΥΠΟΓΡΑΦΗ ΣΥΜΒΑΣΗΣ...20 ΑΡΘΡΟ 19: ΜΑΤΑΙΩΣΗ ΔΙΑΔΙΚΑΣΙΑΣΣΥΝΑΨΗΣΣΥΜΒΑΣΗΣ...20 ΑΡΘΡΟ 20: ΔΙΟΙΚΗΤΙΚΕΣ ΠΡΟΣΦΥΓΕΣ ΚΑΤΑ ΤΗΔΙΑΔΙΚΑΣΙΑΕΚΤΕΛΕΣΗΣ...20 ΑΡΘΡΟ21:ΕΜΠΙΣΤΕΥΤΙΚΟΤΗΤΑ...20 ΑΡΘΡΟ 22:ΕΦΑΡΜΟΣΤΕΟ ΔΙΚΑΙΟ...21 ΠΑΡΑΡΤΗΜΑΑ : ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ &ΛΟΙΠΕΣΠΛΗΡΟΦΟΡΙΕΣ...22 [Α]ΕΡΓΑΣΙΕΣ...25 [Β]ΤΕΧΝΙΚΕΣΠΡΟΔΙΑΓΡΑΦΕΣ Β1.Επιχώσεις

3 [Γ]ΓΕΝΙΚΟΙΟΡΟΙ...34 [Δ]ΠΕΡΙΛΑΜΒΑΝΟΜΕΝΕΣΔΑΠΑΝΕΣ...37 [Ε] ΧΡΟΝΟΔΙΑΓΡΑΜΜΑΕΡΓΑΣΙΩΝ...39 [ΣΤ]ΓΕΝΙΚΕΣΑΠΑΙΤΗΣΕΙΣ...40 [Ζ] ΥΠΟΧΡΕΩΤΙΚΟΣ ΧΡΟΝΟΣ ΣΥΝΤΗΡΗΣΗΣΤΟΥΕΡΓΟΥ...41 [Η] ΕΠΙΜΕΤΡΗΣΗΚΑΙΠΛΗΡΩΜΗ...41 [Θ] ΣΧΕΔΙΑΓΕΩΤΕΧΝΙΚΗΣΜΕΛΕΤΗΣ...42 ΠΑΡΑΡΤΗΜΑΒ : ΤΥΠΟΠΟΙΗΜΕΝΟ ΕΝΤΥΠΟΟΙΚΟΝΟΜΙΚΗΣΠΡΟΣΦΟΡΑΣ...53 ΠΑΡΑΡΤΗΜΑ Γ : ΤΥΠΟΠΟΙΗΜΕΝΟ ΕΝΤΥΠΟ ΥΠΕΥΘΥΝΗΣΔΗΛΩΣΗΣ(TEΥΔ)...55 ΠΑΡΑΡΤΗΜΑΔ :ΣΧΕΔΙΟΣΥΜΒΑΣΗΣ...65 ΑΡΘΡΟ1: ΑΝΤΙΚΕΙΜΕΝΟΤΗΣΣΥΜΒΑΣΗΣ ΑΡΘΡΟ2: ΓΕΝΙΚΕΣΥΠΟΧΡΕΩΣΕΙΣΑΝΑΔΟΧΟΥ ΑΡΘΡΟ3: ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗΚΑΛΗΣΕΚΤΕΛΕΣΗΣ ΑΡΘΡΟ4: ΤΙΜΗΜΑ -ΤΡΟΠΟΣΠΛΗΡΩΜΗΣ ΑΡΘΡΟ5: ΤΟΠΟΣ, ΤΡΟΠΟΣ ΚΑΙ ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ ΤΗΣ ΠΡΟΜΗΘΕΙΑΣ/ΤΩΝΥΠΗΡΕΣΙΩΝ ΑΡΘΡΟ6: ΕΦΑΡΜΟΣΤΕΟΔΙΚΑΙΟ ΠΑΡΑΡΤΗΜΑ Ε: ΥΠΟΔΕΙΓΜΑΤΑΕΓΓΥΗΤΙΚΩΝΕΠΙΣΤΟΛΩΝ...69 ΥΠΟΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΗΣ ΕΠΙΣΤΟΛΗΣΚΑΛΗΣΕΚΤΕΛΕΣΗΣ...69 ΠΑΡΑΡΤΗΜΑ ΣΤ: ΤΕΥΧΟΣ ΓΕΩΤΕΧΝΙΚΗΣ ΜΕΛΕΤΗΣ

4 ΑΡΘΡΟ 1: ΣΤΟΙΧΕΊΑ ΔΙΑΓΩΝΙΣΜΟΎ-ΘΕΣΜΙΚΌ ΠΛΑΊΣΙΟ ΔΙΑΓΩΝΙΣΜΟΎ ΠΊΝΑΚΑΣ ΜΕ ΓΕΝΙΚΆ ΣΤΟΙΧΕΊΑΔΙΑΓΩΝΙΣΜΟΎ ΑΝΑΘΕΤΟΥΣΑ ΑΡΧΗ: ΤΙΤΛΟΣ ΤΟΥ ΕΡΓΟΥ: ΚΡΙΤΗΡΙΟ ΑΝΑΘΕΣΗΣ: ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ Εφορεία Αρχαιοτήτων Λέσβου «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου» Πλέον συμφέρουσα από οικονομική άποψη προσφορά επί τη βάσει της τιμής ΠΡΟΥΠΟΛΟΓΙΣΘΕΙΣΑ ΔΑΠΑΝΗ: ,00 μη συμπεριλαμβανομένου του ΦΠΑ 24% ,00 συμπεριλαμβανομένου του ΦΠΑ 24% ΧΡΟΝΙΚΗ ΔΙΑΡΚΕΙΑ ΤΟΥ ΕΡΓΟΥ: Από την ημερομηνία υπογραφής της σύμβασης και έως την 31/7/2019 ημερομηνία λήξης του έργου και σε περίπτωση παράτασής του έως την 30/9/2019. ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΚΑΤΑΛΗΚΤΙΚΗ ΗΜΕΡΟΜΗΝΙΑ & ΩΡΑ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ: ΗΜΕΡΟΜΗΝΙΑ & ΩΡΑ ΑΠΟΣΦΡΑΓΙΣΗΣ ΠΡΟΣΦΟΡΩΝ: ΚΩΔΙΚΟΣ CPV: Το έργο συγχρηματοδοτείται από το ΕΤΠΑ Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης και από Εθνικούς Πόρους 12/06/2019 και ώρα 14:00 Η αποσφράγιση των προσφορών θα γίνει την 13/6/2019 και ώρα 10:00 π.μ. (CPV: / Εργασίες σταθεροποίησης εδάφους) ΣΤΟΙΧΕΙΑ ΕΠΙΚΟΙΝΩΝΙΑΣ Διεύθυνση: Υπεύθυνος επικοινωνίας: Ταχ/κή Δ/νση: Σαπφούς 22, Μυτιλήνη, Τ.Κ κ. Μελπομένη Βαρδάκη Τηλ./Φαξ: Τηλέφωνο: (εσωτ. 217) Fax: Ηλεκτρονική Διεύθυνση: ΗΜΕΡΟΜΗΝΙΑ ανάρτησης στο Κ.Η.Μ.ΔΗ.Σ. και στο Πρόγραμμα ΔΙΑΥΓΕΙΑ 27/5/2019 ΗΜΕΡΟΜΗΝΙΑ ανάρτησης στην ιστοσελίδα : /5/2019 4

5 1.2. ΘΕΣΜΙΚΌ ΠΛΑΊΣΙΟΔΙΑΓΩΝΙΣΜΟΎ Ο παρών συνοπτικός Διαγωνισμός διενεργείται με βάση τις διατάξεις του ν. 4412/2016 «Δημόσιες συμβάσεις έργων, προμηθειών και υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ΕΕ και 2014/25/ΕΕ)» (ΦΕΚ 147/Α / ), όπως ισχύει και ειδικότερα του άρθρου 177 αυτού και σύμφωνα με: A. Τις διατάξεις: Α1 1. Του Ν.1958/1991 (ΦΕΚ122/Α/1991) «Περί τρόπου εκτέλεσης αρχ/κών έργων» 2. Του Ν.2947/2001 (άρ.19, παρ.33) (ΦΕΚ 228/Α/2001) «Θέματα Ολυμπιακής Φιλοξενίας». 3. Του Ν.3028/2002 (ΦΕΚ 153/Α/2002) «Για την προστασία των Αρχαιοτήτων και εν γένει της Πολιτιστικής Κληρονομιάς» (αρ. 40, παρ. 2 και3) 4. Του Π.Δ. 24/2019 (ΦΕΚ 39/Α/ ) «Μελέτη και εκτέλεση αρχ/κών έργων» Α2 5. ΤουΝ.4314/2014(ΦΕΚ265/Α/2014)«Α)Γιατηδιαχείριση,τονέλεγχοκαιτηνεφαρμογή αναπτυξιακών παρεμβάσεων για την προγραμματική περίοδο », όπως ισχύει. 6. Του Ν.4270/2014 (ΦΕΚ 143/Α/2014) «Αρχές δημοσιονομικής διαχείρισης και εποπτείας, δημόσιο λογιστικό και άλλες διατάξεις», όπωςισχύει. 7. Του Ν.4250/2014 (ΦΕΚ 74/Α/2014) «Διοικητικές Απλουστεύσεις-Καταργήσεις, Συγχωνεύσεως Νομικών Προσώπων και Υπηρεσιών του Δημόσιου Τομέα-Τροποποίηση Διατάξεων του Π.Δ. 318/1992 (ΦΕΚ 161/Α/1992) και λοιπέςρυθμίσεις» 8. Του Ν.4024/2011 (ΦΕΚ 226/Α/2011) «Συνταξιοδοτικές ρυθμίσεις, ενιαίο μισθολόγιοβαθμολόγιο, εργασιακή εφεδρεία & άλλες διατάξεις εφαρμογής του μεσοπρόθεσμου πλαισίου δημοσιονομικής στρατηγικής », όπως ισχύει & ειδικότερα το άρθρο Του Ν.4013/2011 (ΦΕΚ 204/Α/2011) «Σύσταση Ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων Αντικατάσταση του έκτου κεφαλαίου του Ν.3588/2007 (πτωχευτικός κώδικας- Προπτωχευτική διαδικασία εξυγίανσης και άλλες διατάξεις», όπως ισχύει. 10. Του Ν.3861/2010 (ΦΕΚ 112/Α/2010) «Ενίσχυση της διαφάνειας με την υποχρεωτική ανάρτηση Νόμων και Πράξεων Κυβερνητικών, Διοικητικών και Αυτοδιοικητικών Οργάνων στο Διαδίκτυο πρόγραμμα Διαύγεια και άλλες διατάξεις, όπως ισχύει. 11. Του Ν. 3548/2007 (Α 68) «Καταχώριση δημοσιεύσεων των φορέων του Δημοσίου στο νομαρχιακό και τοπικό Τύπο και άλλες διατάξεις», όπως ισχύει. 12. Του Ν. 2690/1999 (Α' 45) Κύρωση του Κώδικα ιοικητικής ιαδικασίας και άλλες διατάξεις, όπως ισχύει. 13. Του Π.Δ.. 28/2015 (Α' 34) Κωδικοποίηση διατάξεων για την πρόσβαση σε δημόσια έγγραφα και στοιχεία, όπως ισχύει. Β. Τις αποφάσεις 14. Την υπ' αριθ / Υ.Α. (ΦΕΚ 1781/Β/ ) «Ρύθμιση ειδικότερων θεμάτων λειτουργίας και διαχείρισης του Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων (ΚΗΜΔΗΣ) του Υπουργείου Οικονομίας και Ανάπτυξης». 15. Την υπ' αριθ /ΕΥΘΥ/1020/ Υ.Α. (ΦΕΚ 3521/Β/ ) «Τροποποίηση και αντικατάσταση της υπ' αριθ /ΕΥΘΥ712/ (ΦΕΚΒ' 5

6 1822) υπουργικής απόφασης «Εθνικοί κανόνες επιλεξιμότητας δαπανών για τα προγράμματα του ΕΣΠΑ Έλεγχοι νομιμότητας δημοσίων συμβάσεων συγχρηματοδοτούμενων πράξεων ΕΣΠΑ από Αρχές Διαχείρισης και Ενδιάμεσους Φορείς - Διαδικασία ενστάσεων επί των αποτελεσμάτων αξιολόγησης πράξεων». 16. Την υπ αριθ. 158/2016 Απόφαση της ΕΑΑΔΗΣΥ «Έγκριση Τυποποιημένου Έντυπου Υπεύθυνης Δήλωσης (ΤΕΥΔ) του άρθρου 79 παρ. 4 του Ν.4412/2016 (Α147/2016), για διαδικασίες σύναψης δημόσιας σύμβασης κάτω των ορίων των οδηγιών» (ΦΕΚ 3698/Β'/ ). 17. Την υπ αριθ. 2114/ απόφαση της Περιφερειάρχη Βορείου Αιγαίου για την ένταξη της Πράξης «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου» με κωδικό ΟΠΣ στο Ε.Π. «Βόρειο Αιγαίο ». 18. Την υπ αριθ. ΥΠΠΟΑ/ΓΔΑΠΚ/ΔΙΠΚΑ/ΤΠΚΑΧΜΑΕ/316780/227319/7017/ 2928/ Υ.Α. τροποποίηση έγκρισης εκτέλεσης εργασιών του υποέργου «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου» του έργου «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου», απολογιστικά και με αυτεπιστασία από την ΕΦΑ ΛΕΣΒΟΥ όπως τροποποιήθηκε και ισχύει. Γ. Την ύπαρξη των αναγκαίων πιστώσεων για την ενταγμένη πράξη: «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου» με κωδικό πράξης (ενάριθμο) ΟΠΣ της ΣΑ ΕΠ Κ.Α. 2016ΕΠ Δ. Την υπ. αριθ. ΥΠΠΟΑ/ΓΔΑΠΚ/ΕΦΑΛΕΣ/7020/4998/130/ (ΑΔΑ: 9ΨΩΒ4653Π4-ΦΕΓ) Απόφαση της ΕΦΑ Λέσβου, με την οποία συγκροτήθηκε τριμελής Επιτροπή Διενέργειας και Αξιολόγησης Συνοπτικών Διαγωνισμών. Ε. Την ανάγκη εκτέλεσης εργασιών στερέωσης και προστασίας πρανών στον αρχαιολογικό χώρο Καβειρίου Λήμνου, σύμφωνα με την από αναφορά της ομάδας επιβλεπόντων του έργου: «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου». ΣΤ. Την υπ' αριθ. ΥΠΠΟΑ/ΓΔΑΠΚ/ΕΦΑΛΕΣ/277040/197238/5790/ Απόφαση της Εφορείας Αρχαιοτήτων Λέσβου για τη διενέργεια συνοπτικού Διαγωνισμού. ΑΡΘΡΟ 2: ΣΤΟΙΧΕΊΑ ΑΝΑΘΈΤΟΥΣΑΣ ΑΡΧΉΣ Τα στοιχεία της Αναθέτουσας Αρχής είναι τα ακόλουθα: ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ & ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ ΤΜΗΜΑ ΔΙΟΙΚΗΤΙΚΗΣ ΚΑΙ ΟΙΚΟΝΟΜΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ Ταχ/κή Δ/νση : Σαπφούς 22, Μυτιλήνη Ταχ. Κώδικας: Τηλέφωνο: Fax: efales@culture.gr 6

7 ΑΡΘΡΟ 3: ΠΑΡΟΧΉ ΔΙΕΥΚΡΙΝΊΣΕΩΝ ΕΠΊ ΤΗΣ ΔΙΑΚΉΡΥΞΗΣ-ΓΛΏΣΣΑ ΔΙΕΝΈΡΓΕΙΑΣ ΔΙΑΓΩΝΙΣΜΟΎ Οι υποψήφιοι μπορούν να αιτηθούν συμπληρωματικές πληροφορίες ή διευκρινίσεις για το περιεχόμενο της παρούσας Διακήρυξης μέχρι και την 6 η ημέρα πριν από την καταληκτική ημερομηνία υποβολής των προσφορών, δηλαδή μέχρι την 5/6/2019 και ώρα 14:00. Η Αναθέτουσα Αρχή θα απαντήσει σε όλες μαζί τις διευκρινίσεις, που θα ζητηθούν εντός του ανωτέρω διαστήματος, το αργότερο μέχρι 4 ημέρες πριν την καταληκτική ημερομηνία υποβολής των προσφορών. Οι απαντήσεις στις σχετικές ερωτήσεις των ενδιαφερομένων θα αναρτώνται στην ιστοσελίδα του ΥΠ.ΠΟ.Α. Κανένας υποψήφιος δεν μπορεί σε οποιαδήποτε περίπτωση να επικαλεσθεί προφορικές απαντήσεις εκ μέρους της Αναθέτουσας Αρχής. Οι απαντήσεις της Αναθέτουσας Αρχής συμπληρώνουν και ενσωματώνονται στα τεύχη του Διαγωνισμού και θεωρούνται αναπόσπαστο μέρος της παρούσας Διακήρυξης. Η Αναθέτουσα Αρχή θα απαντήσει μόνο σε ερωτήματα που θα έχουν υποβληθεί με ηλεκτρονικό ταχυδρομείο ή μέσω πρωτοκόλλου της Υπηρεσίας. Από την παραλαβή των τευχών του Διαγωνισμού και από την παροχή, κατά τα οριζόμενα στο παρόν άρθρο, των τυχόν συμπληρωματικών πληροφοριών/διευκρινίσεων συνάγεται, κατά αμάχητο τεκμήριο, ότι ο ενδιαφερόμενος έχει λάβει γνώση των ιδιαίτερων χαρακτηριστικών και της φύσης του έργου. Μετά την κατάθεση και αποσφράγιση των προσφορών, διευκρινίσεις, τροποποιήσεις ή αποκρούσεις όρων της Διακήρυξης ή των προσφορών δεν γίνονται δεκτές και απορρίπτονται ως απαράδεκτες. Επίσημη γλώσσα διενέργειας του Διαγωνισμού και της Σύμβασης που θα υπογραφεί είναι η Ελληνική. Επί ποινή αποκλεισμού τα έγγραφα της προσφοράς και της Σύμβασης, καθώς και όλη η σχετική αλληλογραφία που είναι δυνατό να απαιτηθεί κατά τη διάρκεια της διαδικασίας του διαγωνισμού, υποβάλλονται στην ελληνική γλώσσα ή υποβάλλεται επίσημη μετάφραση τους στην ελληνική μαζί με το υποβαλλόμενο έγγραφο και σε κάθε περίπτωση διαφοράς υπερισχύει η επίσημη μετάφραση. Δικαιολογητικά και έγγραφα που εκδίδονται σε κράτος εκτός Ελλάδας, συνοδεύονται επί ποινή αποκλεισμού από επίσημη μετάφραση τους στην ελληνική γλώσσα. Εάν έγγραφο υπογράφεται ή είναι πιστοποιημένο από μη ελληνική δημόσια αρχή, αυτό θα πρέπει να υποβάλλεται/προσκομίζεται με επισημείωση (apostilled). Όλα τα αλλοδαπά ιδιωτικά έγγραφα μπορούν να συνοδεύονται από μετάφρασή τους στην ελληνική γλώσσα επικυρωμένη είτε από πρόσωπο αρμόδιο κατά τις διατάξεις της εθνικής νομοθεσίας είτε από πρόσωπο κατά νόμο αρμόδιο της χώρας στην οποία έχει συνταχθεί το έγγραφο. Αντίστοιχα οι Προσφορές υποβάλλονται στην Ελληνική γλώσσα, με εξαίρεση τα συνημμένα στην Τεχνική Προσφορά έντυπα, σχέδια και λοιπά τεχνικά φυλλάδια που μπορούν να είναι στην Αγγλική γλώσσα. ΑΡΘΡΟ 4: ΑΝΤΙΚΕΊΜΕΝΟ ΤΟΥ ΔΙΑΓΩΝΙΣΜΟΎ Αντικείμενο του Διαγωνισμού είναι η επιλογή αναδόχου για την εκτέλεση «Εργασιών στερέωσης και προστασίας πρανών στον αρχαιολογικό χώρο Καβειρίου Λήμνου», στο πλαίσιο του έργου «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου», που υλοποιεί η Εφορεία Αρχαιοτήτων Λέσβου όπως περιγράφεται αναλυτικά στην επισυναπτόμενη Τεχνική Περιγραφή (Παράρτημα Α), η οποία και αποτελεί αναπόσπαστο τμήμα της παρούσας Διακήρυξης. Η προς ανάθεση υπηρεσία κατατάσσεται στον ακόλουθο κωδικό του Κοινού Λεξιλογίου δημοσίων συμβάσεων (CPV: / Εργασίες σταθεροποίησης εδάφους). ΑΡΘΡΟ 5: ΠΡΟΫΠΟΛΟΓΙΣΜΌΣ ΧΡΗΜΑΤΟΔΌΤΗΣΗ Ο συνολικός προϋπολογισμός της υπηρεσίας που θα αναλάβει να εκτελέσει ο Ανάδοχος της παρούσας Διακήρυξης, ανέρχεται κατ ανώτατο όριο στο ποσό των πενήντα χιλιάδων ευρώ 7

8 (50.000,00 ) μη συμπεριλαμβανομένου του ΦΠΑ και εξήντα δύο χιλιάδων ευρώ (62.000,00 ) συμπεριλαμβανομένου του ΦΠΑ 24%, και θα βαρύνει τις πιστώσεις της Πράξης «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου» με κωδικό MIS ΚΩΔ. Πράξης ΣΑ ΕΠ0881 με ΚΑ 2016ΕΠ που συγχρηματοδοτείται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης και από Εθνικούς Πόρους στο πλαίσιο του Επιχειρησιακού Προγράμματος «Βόρειο Αιγαίο». ΑΡΘΡΟ 6: ΔΙΆΡΚΕΙΑ ΤΗΣ ΣΎΜΒΑΣΗΣ Η υπηρεσία θα εκτελεστεί από την ημερομηνία υπογραφής της σύμβασης και έως την 31/7/2019 ημερομηνία λήξης του έργου και σε περίπτωση παράτασής του έως την 30/9/2019. ΑΡΘΡΟ 7: ΑΜΟΙΒΉ ΑΝΑΔΌΧΟΥ 1. Το τίμημα που υποχρεούται να καταβάλει η Αναθέτουσα Αρχή στον Ανάδοχο για την εκτέλεση της σύμβασης της παρεχόμενης υπηρεσίας (Οικονομικό Αντάλλαγμα) θα είναι σύμφωνα με την Οικονομική Προσφορά του, η οποία αποτελεί αναπόσπαστο παράρτημα της σύμβασης της παρούσας διακήρυξης. 2. Η πληρωμή του Αναδόχου δύναται να πραγματοποιηθεί: α) με εξόφληση του 100% της συμβατικής αξίας μετά την οριστική παραλαβή του συνόλου της υπηρεσίας ή β) με τμηματική εξόφληση μετά την παραλαβή των εκτελεσμένων υπηρεσιών. 3. Για την πληρωμή του Αναδόχου απαιτούνται τα κάτωθι δικαιολογητικά: α) πρωτόκολλο οριστικής ποσοτικής και ποιοτικής παραλαβής των υπηρεσιών, που συντάσσεται από την Επιτροπή Παρακολούθησης και Παραλαβής Προμηθειών και Υπηρεσιών της ΕΦΑ Λέσβου. β) τιμολόγιο του Αναδόχου, γ) φορολογική και ασφαλιστική ενημερότητα σε ισχύ κατά την ημέρα πληρωμής δ) καθώς και όποιο άλλο δικαιολογητικό τυχόν ζητηθεί από το Λογιστήριο της Αναθέτουσας Αρχής Τα προβλεπόμενα από τις φορολογικές διατάξεις παραστατικά θα εκδίδονται στο όνομα της Αναθέτουσας Αρχής, μετά την εκτέλεση και παράδοση του έργου, κατά τα οριζόμενα στο παρόν άρθρο. Ο Ανάδοχος επιβαρύνεται με κάθε νόμιμη ασφαλιστική εισφορά και κράτηση υπέρ Νομικών Προσώπων, Ανεξάρτητων Αρχών ή άλλων Οργανισμών που κατά νόμο τον βαρύνει. Η καθαρή αξία των παραστατικών υπόκειται σε παρακράτηση φόρου εισοδήματος βάσει του Ν.4172/2013. Επίσης ο Ανάδοχος βαρύνεται με τις ακόλουθες κρατήσεις: α) Κράτηση 0,07 % υπέρ Ε.Α.ΔΗ.ΣΥ, η οποία υπολογίζεται επί της αξίας κάθε πληρωμής προ φόρων και κρατήσεων της αρχικής και κάθε συμπληρωματικής σύμβασης β) Κράτηση 0,06 % υπέρ Α.Ε.Π.Π, η οποία υπολογίζεται επί της αξίας κάθε πληρωμής προ 8

9 φόρων και κρατήσεων της αρχικής και κάθε συμπληρωματικής σύμβασης. Οι κρατήσεις υπάγονται σε χαρτόσημο 3% και ΟΓΑ χαρτοσήμου που υπολογίζεται με ποσοστό 20% επί του χαρτοσήμου. ΑΡΘΡΟ 8: ΓΕΝΙΚΈΣ ΠΡΟΫΠΟΘΈΣΕΙΣ ΣΥΜΜΕΤΟΧΉΣ ΔΙΚΑΊΩΜΑ ΣΥΜΜΕΤΟΧΉΣ ΛΟΙΠΟΊ ΛΌΓΟΙ ΑΠΟΚΛΕΙΣΜΟΎ 1. Στο Διαγωνισμό μπορούν να συμμετάσχουν φυσικά ή νομικά πρόσωπα της ημεδαπής ή της αλλοδαπής, καθώς και ενώσεις φυσικών ή και νομικών προσώπων που υποβάλλουν κοινή προσφορά. 2. Αποκλείεται από τον παρόντα Διαγωνισμό ο διαγωνιζόμενος, εφόσον συντρέχουν στο πρόσωπό του ή, σε περίπτωση ένωσης προσώπων, έστω και σε ένα συμμετέχοντα στην ένωση οικονομικό φορέα, οι λόγοι αποκλεισμού των παραγράφων 1, 2 και 4 του άρθρου 73 του ν. 4412/2016 και συγκεκριμένα, εάν υπάρχει αμετάκλητη καταδικαστική απόφαση εις βάρος των διαγωνιζομένων ή -σε περίπτωση ενώσεων προσώπων- έστω και για ένα συμμετέχοντα στην ένωση οικονομικό φορέα, για έναν ή περισσότερους λόγους που απαριθμούνται κατωτέρω: 2.1. συμμετοχή σε εγκληματική οργάνωση, όπως αυτή ορίζεται στο άρθρο 2 της απόφασης-πλαίσιο 2008/841/ΔΕΥ του Συμβουλίου της 24ης Οκτωβρίου 2008, για την καταπολέμηση του οργανωμένου εγκλήματος (ΕΕ L 300 της σ.42), 2.2. δωροδοκία, όπως ορίζεται στο άρθρο 3 της σύμβασης περί της καταπολέμησης της διαφθοράς στην οποία ενέχονται υπάλληλοι των Ευρωπαϊκών Κοινοτήτων ή των κρατών-μελών της Ένωσης (ΕΕ C 195 της , σ. 1) και στην παράγραφο 1 του άρθρου 2 της απόφασης-πλαίσιο 2003/568/ΔΕΥ του Συμβουλίου της 22ας Ιουλίου 2003, για την καταπολέμηση της δωροδοκίας στον ιδιωτικό τομέα (ΕΕ L 192 της , σ. 54), καθώς και όπως ορίζεται στην κείμενη νομοθεσία ή στο εθνικό δίκαιο του οικονομικού φορέα, 2.3. απάτη, κατά την έννοια του άρθρου 1 της σύμβασης σχετικά με την προστασία των οικονομικών συμφερόντων των Ευρωπαϊκών Κοινοτήτων (ΕΕ C 316 της , σ. 48), η οποία κυρώθηκε με το ν. 2803/2000 (Α 48), 2.4. τρομοκρατικά εγκλήματα ή εγκλήματα συνδεόμενα με τρομοκρατικές δραστηριότητες, όπως ορίζονται, αντιστοίχως, στα άρθρα 1 και 3 της απόφασης-πλαίσιο 2002/475/ΔΕΥ του Συμβουλίου της 13ης Ιουνίου 2002, για την καταπολέμηση της τρομοκρατίας (ΕΕ L 164 της , σ. 3) ή ηθική αυτουργία ή συνέργεια ή απόπειρα διάπραξης εγκλήματος, όπως ορίζονται στο άρθρο 4 αυτής, 2.5. νομιμοποίηση εσόδων από παράνομες δραστηριότητες ή χρηματοδότηση της τρομοκρατίας, όπως αυτές ορίζονται στο άρθρο 1 της Οδηγίας 2005/60/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 26ης Οκτωβρίου 2005, σχετικά με την πρόληψη της χρησιμοποίησης του χρηματοπιστωτικού συστήματος για τη νομιμοποίηση εσόδων από παράνομες δραστηριότητες και τη χρηματοδότηση της τρομοκρατίας (ΕΕ L 309 της , σ. 15), η οποία ενσωματώθηκε στην εθνική νομοθεσία με το ν. 3691/2008 (Α 166), 2.6. παιδική εργασία και άλλες μορφές εμπορίας ανθρώπων, όπως ορίζονται στο άρθρο 2 της Οδηγίας 2011/36/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 5ης Απριλίου 2011, για την πρόληψη και την καταπολέμηση της εμπορίας ανθρώπων και για την προστασία των θυμάτων της, καθώς και για την αντικατάσταση της απόφασης-πλαίσιο 2002/629/ΔΕΥ του Συμβουλίου (ΕΕ L 101 της , σ. 1), η οποία ενσωματώθηκε στην εθνική νομοθεσία με το ν. 4198/2013 (Α 215 ). Η υποχρέωση αποκλεισμού οικονομικού φορέα εφαρμόζεται επίσης όταν το πρόσωπο εις βάρος του οποίου εκδόθηκε αμετάκλητη καταδικαστική απόφαση είναι μέλος του διοικητικού, διευθυντικού ή εποπτικού οργάνου του εν λόγω οικονομικού φορέα ή έχει εξουσία εκπροσώπησης, λήψης αποφάσεων ή ελέγχου σε αυτό. Ειδικότερα, η υποχρέωση αυτής της παραγράφου αφορά ιδίως: 9

10 α) στις περιπτώσεις εταιρειών περιορισμένης ευθύνης (Ε.Π.Ε.) και προσωπικών εταιρειών (Ο.Ε. και Ε.Ε.) και ιδιωτικών κεφαλαιουχικών εταιρειών (Ι.Κ.Ε.), τους διαχειριστές, β) στις περιπτώσεις ανωνύμων εταιρειών (Α.Ε.), τον Διευθύνοντα Σύμβουλο καθώς και όλα τα μέλη του Διοικητικού Συμβουλίου και γ) στις περιπτώσεις των συνεταιρισμών τα μέλη του Διοικητικού Συμβουλίου. Σε όλες τις υπόλοιπες περιπτώσεις νομικών προσώπων, η υποχρέωση των προηγούμενων εδαφίων αφορά στους νόμιμους εκπροσώπους τους. 3. Αποκλείεται από τον παρόντα Διαγωνισμό ο διαγωνιζόμενος, εφόσον ο ίδιος ή, σε περίπτωση ένωσης προσώπων, έστω και ένας συμμετέχων στην ένωση οικονομικός φορέας: 3.1. έχει αθετήσει τις υποχρεώσεις του όσον αφορά την καταβολή φόρων ή εισφορών κοινωνικής ασφάλισης και αυτό έχει διαπιστωθεί από δικαστική ή διοικητική απόφαση με τελεσίδικη και δεσμευτική ισχύ, σύμφωνα με διατάξεις της χώρας όπου είναι εγκατεστημένος ή την εθνική νομοθεσία, 3.2. ή/και όταν η αναθέτουσα αρχή μπορεί να αποδείξει με τα κατάλληλα μέσα ότι ο οικονομικός φορέας έχει αθετήσει τις υποχρεώσεις του όσον αφορά την καταβολή φόρων ή εισφορών κοινωνικής ασφάλισης. Αν ο οικονομικός φορέας είναι Έλληνας πολίτης ή έχει την εγκατάστασή του στην Ελλάδα, οι υποχρεώσεις του που αφορούν τις εισφορές κοινωνικής ασφάλισης καλύπτουν τόσο την κύρια όσο και την επικουρική ασφάλιση. Η παρούσα παράγραφος παύει να εφαρμόζεται όταν ο οικονομικός φορέας εκπληρώσει τις υποχρεώσεις του, είτε καταβάλλοντας τους φόρους ή τις εισφορές κοινωνικής ασφάλισης που οφείλει, συμπεριλαμβανομένων, κατά περίπτωση, των δεδουλευμένων τόκων ή των προστίμων είτε υπαγόμενος σε δεσμευτικό διακανονισμό για την καταβολή τους, 3.3. ή/και όταν η αναθέτουσα αρχή γνωρίζει ή μπορεί να αποδείξει με τα κατάλληλα μέσα ότι έχουν επιβληθεί σε βάρος του οικονομικού φορέα, μέσα σε χρονικό διάστημα δύο (2) ετών πριν από την ημερομηνία λήξης της προθεσμίας υποβολής προσφοράς ή αίτησης συμμετοχής: αα) τρεις (3) πράξεις επιβολής προστίμου από τα αρμόδια ελεγκτικά όργανα του Σώματος Επιθεώρησης Εργασίας για παραβάσεις της εργατικής νομοθεσίας που χαρακτηρίζονται, σύμφωνα με την υπουργική απόφαση 2063/Δ1632/2011 (Β 266), όπως εκάστοτε ισχύει, ως «υψηλής» ή «πολύ υψηλής» σοβαρότητας, οι οποίες προκύπτουν αθροιστικά από τρεις (3) διενεργηθέντες ελέγχους, ή ββ) δύο (2) πράξεις επιβολής προστίμου από τα αρμόδια ελεγκτικά όργανα του Σώματος Επιθεώρησης Εργασίας για παραβάσεις της εργατικής νομοθεσίας που αφορούν την αδήλωτη εργασία, οι οποίες προκύπτουν αθροιστικά από δύο (2) διενεργηθέντες ελέγχους. Οι υπό αα και ββ κυρώσεις πρέπει να έχουν αποκτήσει τελεσίδικη και δεσμευτική ισχύ. 4. Αποκλείεται από τον παρόντα Διαγωνισμό ο διαγωνιζόμενος, εφόσον ο ίδιος ή, σε περίπτωση ένωσης προσώπων, έστω και ένας συμμετέχων στην ένωση οικονομικός φορέας: 4.1. δεν υποβάλει όλα τα δικαιολογητικά που προβλέπονται στην παρούσα διακήρυξη, ή/και παραβεί οποιαδήποτε υποχρέωση από τις αναφερόμενες στην παρούσα διακήρυξη ή/και 4.2. δεν υποβάλει όλα τα έγγραφα των προσφορών στην Ελληνική γλώσσα ή επισήμως μεταφρασμένα στην Ελληνική γλώσσα με εξαίρεση τα συνημμένα στην τεχνική προσφορά έντυπα, σχέδια και λοιπά τεχνικά στοιχεία που μπορούν να είναι στην Αγγλική γλώσσα. Επισημαίνεται, ότι σε περίπτωση υποβολής κοινής προσφοράς, οι παραπάνω λόγοι αποκλεισμού ισχύουν για καθέναν από τους συμμετέχοντες στην κοινή προσφορά. Εάν συντρέχει λόγος αποκλεισμού και για έναν μόνο συμμετέχοντα σε κοινή προσφορά, η υποβληθείσα κοινή προσφορά αποκλείεται από το διαγωνισμό. Επισημαίνεται, ότι σε οποιοδήποτε χρονικό σημείο κατά τη διάρκεια της διαδικασίας, η Αναθέτουσα Αρχή αποκλείει έναν οικονομικό φορέα, όταν αποδεικνύεται ότι αυτός 10

11 βρίσκεται λόγω πράξεων ή παραλείψεων αυτού, είτε πριν είτε κατά τη διαδικασία, σε μία από τις αναφερόμενες περιπτώσεις του παρόντος άρθρου. ΆΡΘΡΟ 9: ΕΓΓΥΉΣΕΙΣ Ο επιλεγείς Ανάδοχος υποχρεούται να προσκομίσει προ ή κατά την υπογραφή της σχετικής σύμβασης, σαν εγγύηση για την τήρηση των όρων της σύμβασης, Εγγυητική Επιστολή Καλής Εκτέλεσης αναγνωρισμένου ιδρύματος, ποσού ίσου με το 5% της συνολικής συμβατικής αξίας μη συμπεριλαμβανομένου του Φ.Π.Α. σύμφωνα με α. 72 του ν. 4412/2016. Ο χρόνος ισχύος της εγγυητικής επιστολής καλής εκτέλεσης πρέπει να λήγει με την επιστροφή της στο πιστωτικό ίδρυμα που την εξέδωσε. Η εγγυητική επιστολή καλής εκτέλεσης θα είναι εισπρακτέα και πληρωτέα στην Ελλάδα, θα διέπεται από την ελληνική νομοθεσία και θα υπόκειται στην αποκλειστική δικαιοδοσία των αρμόδιων δικαστηρίων της έδρας της Αναθέτουσας Αρχής. Η εγγύηση καλής εκτέλεσης της σύμβασης καλύπτει συνολικά και χωρίς διακρίσεις την εφαρμογή όλων των όρων της σύμβασης και κάθε απαίτηση της αναθέτουσας αρχής έναντι του αναδόχου, συμπεριλαμβανομένης τυχόν ισόποσης προς αυτόν προκαταβολής. Σε περίπτωση τροποποίησης της σύμβασης κατά το άρθρο 132 του ν.4412/2016, η οποία συνεπάγεται αύξηση της συμβατικής αξίας, ο ανάδοχος είναι υποχρεωμένος να καταθέσει πριν την τροποποίηση, συμπληρωματική εγγύηση το ύψος της οποίας ανέρχεται σε ποσοστό 5% επί του ποσού της αύξησης, εκτός ΦΠΑ. Στην περίπτωση χορήγησης προκαταβολής, μεγαλύτερου ύψους από αυτό που καλύπτεται με την εγγύηση καλής εκτέλεσης προσκομίζεται από τον ανάδοχο εγγύηση προκαταβολής, σύμφωνα με το υπόδειγμα που περιλαμβάνεται στο Παράρτημα Ε της Διακήρυξης, που θα καλύπτει τη διαφορά μεταξύ του ποσού της εγγύησης καλής εκτέλεσης και του ποσού της καταβαλλομένης προκαταβολής. Η προκαταβολή και η εγγύηση προκαταβολής μπορούν να χορηγούνται τμηματικά, σύμφωνα με την παράγραφο 7.2. της παρούσας (αμοιβή αναδόχου). Η εγγύηση καλής εκτέλεσης και η εγγύηση προκαταβολής επιστρέφονται στο σύνολό τους μετά την οριστική ποσοτική και ποιοτική παραλαβή του αντικειμένου της σύμβασης. Εάν στο πρωτόκολλο οριστικής ποιοτικής και ποσοτικής παραλαβής αναφέρονται παρατηρήσεις ή υπάρχει εκπρόθεσμη παράδοση, η επιστροφή των ως άνω εγγυήσεων γίνεται μετά την αντιμετώπιση των παρατηρήσεων και του εκπροθέσμου. Η εγγύηση καλής εκτέλεσης καταπίπτει στην περίπτωση παράβασης των όρων της σύμβασης, όπως αυτή ειδικότερα ορίζει. ΑΡΘΡΟ 10: ΤΡΌΠΟΣ ΚΑΙ ΠΡΟΘΕΣΜΊΑ ΥΠΟΒΟΛΉΣ ΠΡΟΣΦΟΡΏΝ ΔΙΆΡΚΕΙΑ ΙΣΧΎΟΣ ΠΡΟΣΦΟΡΏΝ Οι προσφορές κατατίθενται από τους δικαιούμενους συμμετοχής στο Διαγωνισμό, σύμφωνα με τα οριζόμενα στο ν. 4412/2016, μέσα σε ενιαίο σφραγισμένο φάκελο δακτυλογραφημένες και υποχρεωτικά στην Ελληνική γλώσσα, σε δύο (2) αντίγραφα. Οι ενδιαφερόμενοι μπορούν να υποβάλλουν την προσφορά τους με τους εξής τρόπους: α) Καταθέτοντάς την αυτοπροσώπως ή δια του νομίμου εκπροσώπου τους ή με νόμιμα εξουσιοδοτημένο πρόσωπο. 11

12 β) Αποστέλλοντάς την ταχυδρομικά με συστημένη επιστολή ή ιδιωτικό ταχυδρομείο στην Εφορεία Αρχαιοτήτων Λέσβου, Σαπφούς 22, Μυτιλήνη, ΤΚ Στην περίπτωση της ταχυδρομικής αποστολής, οι προσφορές παραλαμβάνονται με απόδειξη, με την απαραίτητη, όμως προϋπόθεση ότι θα περιέρχονται στην Εφορεία Αρχαιοτήτων Λέσβου μέχρι την καταληκτική ημερομηνία διενέργειας του Διαγωνισμού. Δεν θα ληφθούν υπόψη προσφορές που είτε υποβλήθηκαν μετά από την καθορισμένη ημερομηνία είτε ταχυδρομήθηκαν έγκαιρα, αλλά δεν έφθασαν έγκαιρα στον προορισμό τους. Η Αναθέτουσα Αρχή ουδεμία ευθύνη φέρει για τη μη εμπρόθεσμη παραλαβή της Προσφοράς ή για το περιεχόμενο των φακέλων που τησυνοδεύουν. Οι διαγωνιζόμενοι δεσμεύονται από την προσφορά τους για διάστημα έξι (6) μηνών (τουλάχιστον) από την ημερομηνία διενέργειας του Διαγωνισμού. Προσφορές με μικρότερο χρόνο ισχύος απορρίπτονται. Η κατακύρωση του Διαγωνισμού μπορεί να γίνει και μετά την παρέλευση της παραπάνω προθεσμίας, δεσμεύει όμως τον Ανάδοχο μόνο εφόσον αυτός την αποδεχτεί. Σε περίπτωση άρνησης του επιλεγέντος η ανάθεση γίνεται στον δεύτερο κατά σειρά επιλογής. ΑΡΘΡΟ 11: ΤΡΌΠΟΣ ΣΎΝΤΑΞΗΣ ΚΑΙ ΠΕΡΙΕΧΌΜΕΝΟ ΠΡΟΣΦΟΡΏΝ 1. Ο φάκελος της Προσφοράς θα πρέπει να περιέχει δύο (2) επί μέρους, ανεξάρτητους, σφραγισμένους φακέλους, ως εξής: Έναν υποφάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής - Τεχνική Προσφορά», ο οποίος περιλαμβάνει τα στοιχεία και δικαιολογητικά συμμετοχής που απαιτούνται από το άρθρο 12, παρ & 12.2 της παρούσας. Έναν υποφάκελο με την ένδειξη «Οικονομική Προσφορά», ο οποίος περιλαμβάνει τα στοιχεία που απαιτούνται από το άρθρο 13 της παρούσας. Οι προσφορές και τα δικαιολογητικά θα πρέπει να είναι δακτυλογραφημένες και να μη φέρουν παράτυπες διορθώσεις, σβησίματα, διαγραφές, προσθήκες, κλπ. Θα πρέπει να είναι με τα ίδια στοιχεία εκτυπωτικής μηχανής, υπογεγραμμένες από τον Διαγωνιζόμενο. Δεν επιτρέπεται η υποβολή εναλλακτικών προσφορών ή αντιπροσφορών. Εάν υποβληθούν εναλλακτικές προσφορές απορρίπτονται. Όπου στα Τεύχη Διαγωνισμού/Συμβατικά Τεύχη ζητείται η προσκόμιση εγγράφων/πιστοποιητικών/βεβαιώσεων που έχουν εκδοθεί από Δημόσιες Υπηρεσίες δεν απαιτείται να προσκομίζονται τα πρωτότυπα ή επικυρωμένα αντίγραφα, αλλά γίνονται δεκτά τα απλά, ευανάγνωστα φωτοαντίγραφα των εγγράφων αυτών. Γίνονται αποδεκτά τα απλά, ευανάγνωστα φωτοαντίγραφα ιδιωτικών εγγράφων, εφόσον τα έγγραφα αυτά έχουν επικυρωθεί αρχικά από δικηγόρο, καθώς και ευκρινή φωτοαντίγραφα από τα πρωτότυπα όσων ιδιωτικών εγγράφων φέρουν θεώρηση από δημόσιες υπηρεσίας. Γίνονται αποδεκτά τα ευκρινή φωτοαντίγραφα αλλοδαπών εγγράφων, υπό την προϋπόθεση ότι τα έγγραφα αυτά έχουν επικυρωθεί πρωτίστως από δικηγόρο ή από τις αρμόδιες δημόσιες αρχές. Όπου στα Τεύχη Διαγωνισμού/Συμβατικά Τεύχη ζητείται η προσκόμιση υπεύθυνης δήλωσης, νοείται, για τους μεν ημεδαπούς, Υπεύθυνη Δήλωση του νομίμου εκπροσώπου του νομικού ή του φυσικού προσώπου με ημερομηνία εντός των τελευταίων τριάντα ημερολογιακών ημερών προ της καταληκτικής ημέρας υποβολής των προσφορών χωρίς να απαιτείται βεβαίωση του γνησίου της υπογραφής. Για τους δε αλλοδαπούς, κείμενο ανάλογης αποδεικτικής αξίας το οποίο θα συνοδεύεται από επίσημη μετάφραση του στα Ελληνικά κατά τα οριζόμενα στο άρθρο 454 του Κ.Πολ.Δικ και του Κώδικα περί Δικηγόρων. 12

13 ΑΡΘΡΟ 12: ΦΆΚΕΛΟΣ «ΔΙΚΑΙΟΛΟΓΗΤΙΚΆ ΣΥΜΜΕΤΟΧΉΣ - ΤΕΧΝΙΚΉ ΠΡΌΣΦΟΡΑ» (σε δύο (2) αντίγραφα) 12.1 ΔΙΚΑΙΟΛΟΓΗΤΙΚΆ ΣΥΜΜΕΤΟΧΉΣ Οι συμμετέχοντες στο Διαγωνισμό υποχρεούνται να υποβάλουν, στον υποφάκελο «Δικαιολογητικά Συμμετοχής- Τεχνική Προσφορά», εγκαίρως και προσηκόντως επί ποινή αποκλεισμού: Το Τυποποιημένο Έντυπο Υπεύθυνης Δήλωσης (ΤΕΥΔ) της παρ. 4 του άρθρου 79 του ν. 4412/2016 (Α 147) και της Απόφασης 158/2016 της ΕΑΑΔΗΣΥ (ΦΕΚ Β' 3698), ως προκαταρκτική απόδειξη, επιβεβαιώνοντας ότι ο οικονομικός φορέας δεν βρίσκεται σε μία από τις καταστάσεις του άρθρου 8 της παρούσας Διακήρυξης για τις οποίες οι οικονομικοί φορείς αποκλείονται ή μπορούν να αποκλεισθούν. Σημειώνεται ότι η Αναθέτουσα Αρχή μπορεί να ζητεί από προσφέροντες και υποψήφιους, σε οποιοδήποτε χρονικό σημείο κατά τη διάρκεια της διαδικασίας, να υποβάλλουν όλα ή ορισμένα δικαιολογητικά, όταν αυτό απαιτείται για την ορθή διεξαγωγή της διαδικασίας. Πριν από την ανάθεση της σύμβασης, η Αναθέτουσα Αρχή, απαιτεί από τον προσφέροντα, στον οποίο έχει αποφασίσει να αναθέσει τη σύμβαση να υποβάλει ενημερωμένα τα σχετικά δικαιολογητικά, σύμφωνα με τα άρθρα 79 και κατά περίπτωση το άρθρο 80 του ν.4412/2016. Η Αναθέτουσα Αρχή μπορεί να καλέσει τους οικονομικούς φορείς να συμπληρώσουν ή να διευκρινίσουν τα πιστοποιητικά που έχουν παραληφθεί, σύμφωνα με τα άρθρο 80 του ν.4412/2016. Σε περίπτωση υποβολής κοινής Προσφοράς από ένωση προσώπων το Τυποποιημένο Έντυπο Υπεύθυνης Δήλωσης (ΤΕΥΔ) πρέπει να υποβληθεί για καθένα από τα μέλη που συμμετέχουν στην ένωση. Επίσης, στην Προσφορά της ένωσης πρέπει (α) να αναφέρεται η έγκριση του αρμοδίου οργάνου κάθε μέλους της ένωσης για συμμετοχή της στο Διαγωνισμό, (β) να προσδιορίζεται η έκταση και το είδος της συμμετοχής του κάθε μέλους της ένωσης και να αναγράφεται και να οριοθετείται με σαφήνεια το μέρος (φυσικό και οικονομικό αντικείμενο) του Έργου που αναλαμβάνει κάθε Μέλος της Ένωσης στο σύνολο της Προσφοράς, (γ) να παρουσιάζεται ο τρόπος συνεργασίας των μελών μεταξύ τους, (δ) να δηλώνεται ένα μέλος ως επικεφαλής της Ένωσης. (ε) η Προσφορά υπογράφεται υποχρεωτικά, είτε από όλα τα μέλη της ένωσης, είτε από εκπρόσωπό τους εξουσιοδοτημένο με συμβολαιογραφική πράξη ΤΕΧΝΙΚΉ ΠΡΟΣΦΟΡΆ Οι συμμετέχοντες στο Διαγωνισμό υποβάλουν στον υποφάκελο «Δικαιολογητικά Συμμετοχής-Τεχνική Προσφορά», την Τεχνική Προσφορά συνταγμένη με βάση τις τεχνικές προδιαγραφές όπως περιγράφονται στο Παράρτημα Α της παρούσας, οι οποίες αποτελούν τους απαράβατους όρους που πρέπει να πληρούν επί ποινή αποκλεισμού οι τεχνικές προσφορές, καθώς και όποιο άλλο δικαιολογητικό απαιτείται σύμφωνα με την Τεχνικές Προδιαγραφές (Παράρτημα Α ) της παρούσας διακήρυξης. Προσφορά που είναι αόριστη και ανεπίδεκτη εκτίμησης ή είναι υπό αίρεση, απορρίπτεται ως απαράδεκτη μετά από προηγούμενη γνωμοδότηση της Επιτροπής Διενέργειας και Αξιολόγησης. ΑΡΘΡΟ 13: ΦΆΚΕΛΟΣ «ΟΙΚΟΝΟΜΙΚΉ ΠΡΟΣΦΟΡΆ» (σε δύο (2) αντίγραφα) 13

14 Οι συμμετέχοντες στο Διαγωνισμό υποβάλουν, υποφάκελο Οικονομικής Προσφοράς, σύμφωνα με τα οριζόμενα στο παρόν άρθρο. Η συνολική προσφερόμενη τιμή αναγράφεται υποχρεωτικά αριθμητικώς και ολογράφως. Σε περίπτωση αντιφάσεων υπερισχύει το ολογράφως. Οι προσφερόμενες τιμές περιλαμβάνουν: το κέρδος του προσφέροντος, τις τυχόν υπέρ τρίτων κρατήσεις και κάθε τέλος, δασμό, ή επιβάρυνση, εκτός του ΦΠΑ. Είναι δηλαδή τελικές τιμές προ ΦΠΑ για την πλήρη εκτέλεση της σύμβασης. Οι τιμές αναγράφονται υποχρεωτικά σε Ευρώ με συμπληρωμένο υποχρεωτικά και το δεύτερο δεκαδικό ψηφίο ακόμη και όταν είναι μηδενικό. Οι προσφερόμενες τιμές είναι σταθερές καθ όλη τη διάρκεια της σύμβασης και δεν αναπροσαρμόζονται δοθέντος ότι ο Ανάδοχος θεωρεί τον κίνδυνο απρόοπτου μεταβολής των οικονομικών συνθηκών ως ενδεχόμενο και τον αποδέχεται. Προσφορά που θέτει όρο αναπροσαρμογής απορρίπτεται ως απαράδεκτη. Προσφορά που καταλήγει σε συνολική τιμή μεγαλύτερη του προϋπολογισμού του άρθρου 5 της παρούσας απορρίπτεται ως απαράδεκτη. Σε περίπτωση που από την Προσφορά δεν προκύπτει με σαφήνεια η προσφερόμενη τιμή, η Προσφορά απορρίπτεται ως απαράδεκτη. Ομοίως και σε περίπτωση που η Προσφορά παραλείπει τιμές ή περιλαμβάνει αντιφατικά στοιχεία τιμών που καθιστούν την προσφορά ανεπίδεκτη εκτίμησης ή καταλείπει αμφιβολία ως προς την προσφερόμενη τιμή. Οι συμμετέχοντες θα πρέπει να δηλώνουν σαφώς στο έντυπο της Οικονομικής Προσφοράς τους ποιον τρόπο πληρωμής επιλέγουν. Υπερβολικά χαμηλή Οικονομική Προσφορά θεωρείται η προσφορά της οποίας το συγκριτικό κόστος είναι μικρότερο του 80% της διαμέσου (median) του συγκριτικού κόστους των αποδεκτών Οικονομικών Προσφορών. Πριν την απόρριψη της προσφοράς θα ζητείται από τον υποψήφιο Ανάδοχο έγγραφη αιτιολόγηση της ανάλυσης της Οικονομικής Προσφοράς (π.χ. σχετικά με την οικονομία της μεθόδου παροχής υπηρεσίας/ τις επιλεγείσες τεχνικές λύσεις/ τις εξαιρετικά ευνοϊκές συνθήκες υπό τις οποίες ο υποψήφιος Ανάδοχος θα παράσχει την υπηρεσία/ την πρωτοτυπία της προτεινόμενης λύσης). Εάν και μετά την παροχή της ανωτέρω αιτιολόγησης οι προσφερόμενες τιμές κριθούν ως υπερβολικά χαμηλές, η Προσφορά θα απορρίπτεται. ΑΡΘΡΟ 14: ΔΙΑΔΙΚΑΣΊΑ ΑΠΟΣΦΡΆΓΙΣΗΣ ΚΑΙ ΑΞΙΟΛΌΓΗΣΗΣ ΠΡΟΣΦΟΡΏΝ Η αξιολόγηση των προσφορών γίνεται από την Επιτροπή Διενέργειας και Αξιολόγησης και περιλαμβάνει τα παρακάτω αναφερόμενα στάδια-βήματα. Ειδικότερα, η Επιτροπή έχει την ευθύνη της παραλαβής, αποσφράγισης και αξιολόγησης των προσφορών, της τελικής βαθμολόγησης και της κατάταξής τους. Η επιλογή του αναδόχου θα γίνει βάσει της πλέον συμφέρουσας από οικονομική άποψη προσφοράς επί τη βάσει της βέλτιστης σχέσης ποιότητας-τιμής. Η διαδικασία αξιολόγησης των προσφορών περιλαμβάνει τα ακόλουθα: Η αποσφράγιση των Φακέλων Προσφορών θα πραγματοποιηθεί σε ανοικτή συνεδρίαση της Επιτροπής του Διαγωνισμού, στις 13/6/2019 και ώρα 10:00 π.μ., (στην έδρα της Εφορείας Αρχαιοτήτων Λέσβου). Προσφορές που έχουν υποβληθεί εκπρόθεσμα δεν αποσφραγίζονται αλλά παραδίδονται στην υπηρεσία για επιστροφή. Στην ανοικτή συνεδρίαση μπορούν να παρίστανται όλοι όσοι έχουν υποβάλει προσφορά, αυτοπροσώπως ή διά του νομίμου εκπροσώπου τους, ή με νόμιμα εξουσιοδοτημένο πρόσωπο. Η αποσφράγιση των προσφορών γίνεται την ίδια ημέρα του Διαγωνισμού, με την εξής διαδικασία. Η Επιτροπή του Διαγωνισμού αριθμεί, μονογράφει και αποσφραγίζει τους Φακέλους Προσφορών (τους εξωτερικούς σφραγισμένους φακέλους), ελέγχει την ύπαρξη δύο υποφακέλων, με τις ενδείξεις «Υποφάκελος Δικαιολογητικών Τεχνική Προσφορά» και «Υποφάκελος Οικονομικής Προσφοράς», τους αριθμεί με τον ίδιο αριθμό του εξωτερικού Φακέλου Προσφοράς και τους μονογράφει εξωτερικώς. Κατά την ίδια συνεδρίαση, η Επιτροπή αποσφραγίζει τον «Υποφάκελο Δικαιολογητικών Τεχνική Προσφορά» καθώς και τον Υποφάκελο «Οικονομική Προσφορά», σύμφωνα με την παράγραφο 4 του άρθρου 117 του Ν. 4412/2016. Αμέσως μετά την αποσφράγιση του «Υποφακέλου Δικαιολογητικά 14

15 Συμμετοχής - Τεχνική Προσφορά» και του Υποφακέλου «Οικονομική Προσφορά», οι Διαγωνιζόμενοι θα έχουν δικαίωμα ανάγνωσης των προσφορών που αποσφραγίσθηκαν, σε χρόνο και χώρο που θα υποδείξει η Επιτροπή/ή η Αναθέτουσα Αρχή. Μετά την αποχώρηση των εκπροσώπων των διαγωνιζομένων, η Επιτροπή μονογράφει κατά φύλλο τους φακέλους των προσφορών και ελέγχει την πληρότητα των φακέλων και την υποβολή ή όχι όλων των δικαιολογητικών και εγγράφων. Στη συνέχεια η Επιτροπή προβαίνει στην αξιολόγηση του «Υποφακέλου Δικαιολογητικών - Τεχνική Προσφορά», και στην αξιολόγηση του Υποφακέλου «Οικονομική Προσφορά». Μετά την ολοκλήρωση της διαδικασίας αξιολόγησης των τεχνικών και οικονομικών προσφορών, η Επιτροπή συντάσσει αιτιολογημένο πρακτικό με σαφή και αιτιολογημένη πρόταση ως προς τον έλεγχο πληρότητας κατά περιεχόμενο των στοιχείων του «Υποφακέλου Δικαιολογητικών - Τεχνική Προσφορά» και του Υποφακέλου «Οικονομική Προσφορά», με αναφορά στις αποδεκτές ή/και τις τυχόν απορριπτέες τεχνικές και οικονομικές προσφορές, καθώς και με τις τιμές των αποδεκτών προσφορών και διαμορφώνει τον πίνακα τελικής κατάταξης των διαγωνιζομένων, με βάση το κριτήριο της πλέον συμφέρουσας από οικονομική άποψη προσφοράς επί τη βάσει της τιμής, η οποία υπολογίζεται σύμφωνα με το άρθρο 13 και το Παράρτημα Β της παρούσας. Αφού ολοκληρώσει το πρακτικό της η Επιτροπή Διενέργειας και Αξιολόγησης, το υποβάλει στην Αναθέτουσα Αρχή. Στη συνέχεια η Αναθέτουσα Αρχή εκδίδει ενιαία Απόφαση ανάδειξης προσωρινού αναδόχου με την οποία επικυρώνεται το πρακτικό της Επιτροπής, το οποίο και επισυνάπτεται και αποτελεί αναπόσπαστο μέρος της Απόφασης, αφενός, ως προς τον έλεγχο των δικαιολογητικών συμμετοχής και ως προς την αξιολόγηση των Τεχνικών Προσφορών, και αφετέρου ως προς την αξιολόγηση των Οικονομικών προσφορών. Στην Απόφαση περιλαμβάνεται ο τελικός πίνακας κατάταξης, οι τυχόν απορριφθείσες προσφορές και ορίζεται ο Προσωρινός Ανάδοχος στον οποίο πρόκειται να γίνει η κατακύρωση. Η Απόφαση αυτή κοινοποιείται στους διαγωνιζόμενους προκειμένου να ασκήσουν εφόσον επιθυμούν τα τυχόν ένδικα μέσα. Στη συνέχεια η Αναθέτουσα Αρχή αποστέλλει έγγραφη ειδοποίηση, η οποία παραδίδεται με κάθε πρόσφορο τρόπο, όπως με τηλεομοιοτυπία, ηλεκτρονικό ταχυδρομείο, επί αποδείξει, στον Προσωρινό Ανάδοχο στον οποίο πρόκειται να γίνει η κατακύρωση ζητώντας την υποβολή των ενημερωμένων και επικαιροποιημένων δικαιολογητικών κατακύρωσης, που προβλέπονται στο άρθρο 15 της παρούσας, μέσα σε προθεσμία 10 ημερών [σημειώνεται ότι σύμφωνα με το άρθρο 103 παρ. 1 του ν. 4412/2016 η προθεσμία υποβολής των δικαιολογητικών κατακύρωσης μπορεί να κυμαίνεται από 10 έως 20 ημέρες], διαφορετικά θα αποκλεισθεί. Στην περίπτωση αυτή η Αναθέτουσα Αρχή έχει το δικαίωμα να καλέσει τον επόμενο κατά σειρά βαθμολόγησης Διαγωνιζόμενο με τις ίδιες προϋποθέσεις, προκειμένου να συνάψει την Σύμβαση μαζί του. Στην έγγραφη ειδοποίηση ορίζεται ο τόπος, η συγκεκριμένη ημερομηνία και ώρα που θα λάβει χώρα η αποσφράγιση του φακέλου των δικαιολογητικών κατακύρωσης από την Επιτροπή Διενέργειας και Αξιολόγησης του διαγωνισμού σε δημόσια συνεδρίαση. Η πρόσκληση κοινοποιείται με τηλεομοιοτυπία και σε όλους τους λοιπούς διαγωνιζόμενους που υπέβαλαν παραδεκτές προσφορές και οι οποίοι δικαιούνται να παραστούν και να λάβουν γνώση των δικαιολογητικών που κατατέθηκαν. Η Επιτροπή αποσφραγίζει τον φάκελο «ΑΠΟΔΕΙΚΤΙΚΑ ΜΕΣΑ-ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΚΑΤΑΚΥΡΩΣΗΣ». Κατά την αποσφράγιση των δικαιολογητικών η Επιτροπή δεν είναι υποχρεωμένη να ελέγχει τη συμμόρφωσή τους προς τους όρους της διακήρυξης. Όσοι δικαιούνται, σύμφωνα με τα παραπάνω, να παρευρίσκονται στη διαδικασία αποσφράγισης του φακέλου «ΑΠΟΔΕΙΚΤΙΚΑ ΜΕΣΑ-ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΚΑΤΑΚΥΡΩΣΗΣ» προκειμένου να έχουν πρόσβαση σε αυτά, θα πρέπει να αιτούνται σχετικά εγγράφως. Η κατά τα ανωτέρω πρόσβαση μπορεί να εξασφαλίζεται, είτε με μελέτη των σχετικών εγγράφων στην έδρα της Αναθέτουσας Αρχής, είτε με χορήγηση αντιγράφων, τα έξοδα της αναπαραγωγής των οποίων θα βαρύνουν τον αιτούντα, με την επιφύλαξη της ειδικής δήλωσης απορρήτου που έχουν καταθέσει οι συμμετέχοντες με την προσφορά τους. Μετά την αποσφράγιση του φακέλου «ΑΠΟΔΕΙΚΤΙΚΑ ΜΕΣΑ-ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΚΑΤΑΚΥΡΩΣΗΣ», η Επιτροπή σε επόμενες κλειστές συνεδριάσεις εξετάζει με λεπτομερή έλεγχο, την πληρότητα των υποβληθέντων δικαιολογητικών. Επί των υποβληθέντων δικαιολογητικών κατακύρωσης του άρθρου 15 της παρούσας, η Επιτροπή Διενέργειας και Αξιολόγησης δύναται να ζητήσει συγκεκριμένες διευκρινίσεις 15

16 από τον ανάδοχο, εφόσον προκύψει σχετική ανάγκη. Σε περίπτωση που αυτός δεν προσκομίσει ένα ή περισσότερα από τα έγγραφα και δικαιολογητικά κατακύρωσης ή δεν παράσχει τις σχετικές διευκρινίσεις εντός χρονικού διαστήματος πέντε (5) ημερών αποκλείεται από την διαδικασία και η κατακύρωση γίνεται στον προσφέροντα με την αμέσως επόμενη πλέον συμφέρουσα από οικονομική άποψη προσφορά βάσει της βέλτιστης σχέσης ποιότητας - τιμής και ούτω καθεξής. Αν κανένας από τους προσφέροντες δεν προσκομίσει κατά τα ανωτέρω ένα ή περισσότερα από τα έγγραφα και δικαιολογητικά του άρθρου 15 της παρούσας, ο διαγωνισμός ματαιώνεται. Κατόπιν ολοκλήρωσης της διαδικασίας ελέγχου του φακέλου «ΑΠΟΔΕΙΚΤΙΚΑ ΜΕΣΑ- ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΚΑΤΑΚΥΡΩΣΗΣ» η Επιτροπή συντάσσει το σχετικό πρακτικό και εισηγείται στην αναθέτουσα αρχή διαβιβάζοντας προς αυτή, το πρακτικό των αποτελεσμάτων του ελέγχου των δικαιολογητικών κατακύρωσης. Η αναθέτουσα αρχή αποφαίνεται σχετικά και με μέριμνά της γνωστοποιείται η απόφαση κατακύρωσης, μαζί με αντίγραφο όλων των πρακτικών της διαδικασίας ελέγχου και αξιολόγησης των προσφορών, σε κάθε προσφέροντα εκτός από τον προσωρινό ανάδοχο με κάθε πρόσφορο τρόπο, όπως με τηλεομοιοτυπία, ηλεκτρονικό ταχυδρομείο, επί αποδείξει. ΑΡΘΡΟ 15: ΔΙΚΑΙΟΛΟΓΗΤΙΚΆ ΚΑΤΑΚΎΡΩΣΗΣ Τα δικαιολογητικά αυτά είναι τα ακόλουθα: 2. Οι Έλληνες πολίτες υποβάλλουν τα κάτωθι αναφερόμενα δικαιολογητικά: 2.1. Βεβαίωση έναρξης επιτηδεύματος από την αρμόδια Οικονομική Αρχή (ΔΟΥ) Απόσπασμα ποινικού μητρώου έκδοσης του τελευταίου τριμήνου πριν από την κοινοποίηση της ως άνω έγγραφης ειδοποίησης, από το οποίο να προκύπτει, ότι δεν έχουν καταδικασθεί με αμετάκλητη δικαστική απόφαση, για κάποιο από τα αδικήματα του άρθρου 8.2 της παρούσας Πιστοποιητικά όλων των οργανισμών κοινωνικής ασφάλισης από τα οποία να προκύπτει ότι ο υποψήφιος Ανάδοχος είναι ενήμερος ως προς τις εισφορές κοινωνικής ασφάλισης κατά την ημέρα υποβολής της Προσφοράς και κατά την ημερομηνία κοινοποίησης της πρόσκλησης υποβολής των δικαιολογητικών κατακύρωσης του Διαγωνισμού Πιστοποιητικό αρμόδιας αρχής, από το οποίο να προκύπτει ότι ο υποψήφιος Ανάδοχος είναι ενήμερος ως προς τις φορολογικές υποχρεώσεις του κατά την ημέρα υποβολής της Προσφοράς και κατά την ημερομηνία κοινοποίησης της πρόσκλησης υποβολής των δικαιολογητικών κατακύρωσης του Διαγωνισμού Πιστοποιητικό από τη Διεύθυνση Προγραμματισμού & Συντονισμού της Επιθεώρησης Εργασιακών Σχέσεων του Σ.ΕΠ.Ε. από το οποίο να προκύπτει η επιβολή ή μη προστίμου/ων με τελεσίδικη και δεσμευτική ισχύ για παραβάσεις της εργατικής νομοθεσία μέσα σε χρονικό διάστημα 2 ετών πριν από την ημερομηνία λήξης της προθεσμίας υποβολής της προσφοράς ή αίτησης συμμετοχής. Στην περίπτωση που παρά την υποβολή σχετικής αίτησης του υποψήφιου αναδόχου για την έκδοση του συγκεκριμένου πιστοποιητικού, η αρμόδια αρχή δεν μπορεί να εκδώσει το εν λόγω πιστοποιητικό, ο υποψήφιος ανάδοχος μαζί με την υποβληθείσα αίτηση πρέπει να προσκομίσει ένορκη βεβαίωση (άρθρο 80, παρ. 2 του Ν. 4412/2016). 3. Οι αλλοδαποί πολίτες υποβάλλουν τα πιστοποιητικά της ως άνω παραγράφου ή άλλα ισοδύναμα έγγραφα ή αποδεικτικά μέσα εκδοθέντα από τις κατά περίπτωση αρμόδιες δικαστικές ή διοικητικές Αρχές της χώρας εγκατάστασής τους. 4. Τα νομικά πρόσωπα, ημεδαπά ή αλλοδαπά, υποβάλουν τα εξής έγγραφα: 4.1. Αντίγραφο του καταστατικού (ενδείκνυται η προσκόμιση του πιο πρόσφατου κωδικοποιημένου καταστατικού) ή άλλου αντίστοιχου εγγράφου του που να αποδεικνύει τη σύσταση του νομικού προσώπου του διαγωνιζόμενου και τυχόν τροποποιήσεις του μαζί με τα αντίστοιχα, κατά περίπτωση, ΦΕΚ δημοσίευσης, όπου αυτά προβλέπονται, καθώς και στοιχεία και έγγραφα από τα οποία να 16

17 προκύπτει η νόμιμη εκπροσώπηση αυτού, ήτοι ο Διευθύνων Σύμβουλος, καθώς και όλα τα μέλη του Διοικητικού Συμβουλίου των ΑΕ, οι Διαχειριστές των ΕΠΕ, ΟΕ και ΕΕ, τα μέλη του Διοικητικού Συμβουλίου των συνεταιρισμών, τα υπόλοιπα πρόσωπα που έχουν δικαίωμα να δεσμεύουν με την υπογραφή τους το νομικό πρόσωπο και τα ισχύοντα έγγραφα της νομιμοποίησης αυτών, αν αυτό δεν προκύπτει ευθέως από το καταστατικό, αναλόγως με τη νομική μορφή των εταιριών ή κάθε άλλου νομικού προσώπου Όλα τα παραπάνω δικαιολογητικά, που προβλέπονται στο σημ.1 του παρόντος άρθρου Τα ανωτέρω νομικά πρόσωπα πρέπει να προσκομίζουν για τους διαχειριστές στις περιπτώσεις εταιρειών περιορισμένης ευθύνης (Ε.Π.Ε.), ιδιωτικών κεφαλαιουχικών εταιρειών (Ι.Κ.Ε.) και προσωπικών εταιρειών (Ο.Ε. και Ε.Ε.), ), τον Διευθύνοντα Σύμβουλο καθώς και όλα τα μέλη του Διοικητικού Συμβουλίου στις περιπτώσεις ανωνύμων εταιρειών (Α.Ε.), και τα μέλη του Διοικητικού Συμβουλίου στις περιπτώσεις των συνεταιρισμών, απόσπασμα ποινικού μητρώου ή άλλο ισοδύναμο έγγραφο αρμόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασης, από το οποίο να προκύπτει ότι τα ανωτέρω πρόσωπα δεν έχουν καταδικαστεί με αμετάκλητη ή τελεσίδικη δικαστική απόφαση, για κάποιο από τα αδικήματα του άρθρου 8 της παρούσας Εφόσον από την προσκόμιση των νομιμοποιητικών εγγράφων για τη λειτουργία των νομικών προσώπων έχει υπάρξει οποιαδήποτε αλλαγή ή τροποποίηση, ο Ανάδοχος υποχρεούται να προσκομίσει με τα δικαιολογητικά κατακύρωσης και τα σχετικά έγγραφα (λ.χ. τροποποίηση καταστατικού). Οι ενώσεις ή κοινοπραξίες θα πρέπει να καταθέσουν τα δικαιολογητικά του παρόντος άρθρου για κάθε μέλος της ένωσης κοινοπραξίας. Σχετικά με τα ανωτέρω δικαιολογητικά κατακύρωσης σημειώνονται τα ακόλουθα: Εφόσον στο ποινικό μητρώο αναφέρονται αδικήματα, για τα οποία δεν προκύπτει σαφώς αν ανήκουν σε αυτά που σύμφωνα με την παρούσα Διακήρυξη επιφέρουν τον αποκλεισμό του συμμετέχοντος, ο Διαγωνιζόμενος πρέπει να συνυποβάλει αντίγραφο της σχετικής καταδικαστικής απόφασης, προκειμένου να κριθεί ανάλογα. ΑΡΘΡΟ 16: ΕΚΧΏΡΗΣΗ ΥΠΟΚΑΤΆΣΤΑΣΗ Ο Ανάδοχος απαγορεύεται να υποκατασταθεί από άλλο φυσικό ή νομικό πρόσωπο σχετικά με τις υποχρεώσεις που θα αναλάβει εξ αφορμής της παρούσης, καθώς επίσης απαγορεύεται η εκχώρηση δικαιωμάτων άνευ της ρητής άδειας της Αναθέτουσας Αρχής. ΑΡΘΡΟ 17: ΥΠΟΒΟΛΉ ΕΝΣΤΆΣΕΩΝ Οι συμμετέχοντες στο Διαγωνισμό έχουν το δικαίωμα υποβολής ενστάσεων, με την καταβολή του νομίμου παραβόλου, κατά των αποφάσεων της Αναθέτουσας Αρχής. Ενστάσεις υποβάλλονται για τους λόγους και με την διαδικασία που προβλέπεται από το άρθρο 127 του ν. 4412/2016. Ειδικότερα, σε περίπτωση ένστασης κατά πράξεων της Αναθέτουσας Αρχής, η προθεσμία άσκησής της είναι πέντε (5) ημέρες από την κοινοποίηση της προσβαλλόμενης πράξης στον ενδιαφερόμενο Οικονομικό Φορέα. Για την άσκηση ένστασης κατά της Διακήρυξης ή της πρόσκλησης, η ένσταση υποβάλλεται σε προθεσμία που εκτείνεται µέχρι το ήμισυ του χρονικού διαστήματος από τη δημοσίευση της διακήρυξης στο ΚΗΜΔΗΣ µέχρι την καταληκτική ημερομηνία υποβολής των προσφορών. Για τον υπολογισμό της προθεσμίας αυτής συνυπολογίζονται και οι ημερομηνίες της δημοσίευσης και της υποβολής τωνπροσφορών. Για το παραδεκτό της άσκησης ένστασης, απαιτείται, με την κατάθεση της ένστασης, η καταβολή παραβόλου υπέρ του Δημοσίου ποσού ίσου με το ένα τοις εκατό (1%) επί της εκτιμώμενης αξίας της σύμβασης. Το παράβολο επιστρέφεται με πράξη της Αναθέτουσας Αρχής, αν η ένσταση γίνει δεκτή ή μερικώς δεκτή από το αποφασίζον όργανο. 17

18 Η ένσταση υποβάλλεται ενώπιον της Αναθέτουσας Αρχής, η οποία αποφασίζει, σύμφωνα με τα οριζόμενα και στο άρθρο 221 του ν. 4412/2016, εντός προθεσμίας δέκα (10) ημερών από την κοινοποίηση της ένστασης η οποία μπορεί να γίνει και με ηλεκτρονικά μέσα σύμφωνα με το άρθρο 376 παράγραφος 11 του ν. 4412/2016. Στην περίπτωση της ένστασης κατά της διακήρυξης ή της πρόσκλησης η αναθέτουσα αρχή αποφασίζει σε κάθε περίπτωση πριν την καταληκτική ημερομηνία υποβολής των προσφορών. Με την άπρακτη πάροδο των ανωτέρω προθεσμιών τεκμαίρεται η απόρριψη της ένστασης. ΑΡΘΡΟ 18: ΥΠΟΓΡΑΦΉ ΣΎΜΒΑΣΗΣ Μετά την άπρακτη πάροδο των προθεσμιών άσκησης των προβλεπόμενων ενστάσεων στο άρθρο 17 της παρούσας κατά της απόφασης κατακύρωσης ή μετά την απόρριψη των ενστάσεων, ο προσωρινός ανάδοχος καλείται να προσέλθει σε ορισμένο τόπο και χρόνο για την υπογραφή του συμφωνητικού, εντός είκοσι (20) ημερών από την κοινοποίηση σχετικής έγγραφης ειδικής πρόσκλησης, προσκομίζοντας, και την απαιτούμενη εγγυητική επιστολή καλής εκτέλεσης. Εάν ο ανάδοχος δεν προσέλθει να υπογράψει το συμφωνητικό, μέσα στην προθεσμία που ορίζεται στην ειδική πρόκληση, κηρύσσεται έκπτωτος και η κατακύρωση γίνεται στον προσφέροντα που υπέβαλε την αμέσως επόμενη πλέον συμφέρουσα από οικονομική άποψη προσφορά. Αν κανένας από τους προσφέροντες δεν προσέλθει για την υπογραφή του συμφωνητικού, η διαδικασία ανάθεσης ματαιώνεται, σύμφωνα με την περίπτωση β της παραγράφου 1 του άρθρου 106 του ν. 4412/2016. ΑΡΘΡΟ 19: ΜΑΤΑΊΩΣΗ ΔΙΑΔΙΚΑΣΊΑΣ ΣΎΝΑΨΗΣ ΣΎΜΒΑΣΗΣ Η διαδικασία σύναψης σύμβασης μπορεί να ματαιωθεί, εν όλω ή εν μέρει, και σε οποιοδήποτε στάδιο, κατόπιν σχετικής εισήγησης της Επιτροπής Διενέργειας, με απόφαση της Αναθέτουσας Αρχής στις περιπτώσεις που προβλέπονται στο άρθρο 106 του ν.4412/2016. Σε περίπτωση ακύρωσης ή ματαίωσης του Διαγωνισμού, όσοι είχαν συμμετάσχει σε αυτόν δεν έχουν δικαίωμα αποζημίωσης για οποιοδήποτε λόγο. ΑΡΘΡΟ 20: ΔΙΟΙΚΗΤΙΚΈΣ ΠΡΟΣΦΥΓΈΣ ΚΑΤΆ ΤΗ ΔΙΑΔΙΚΑΣΊΑ ΕΚΤΈΛΕΣΗΣ Ο ανάδοχος μπορεί κατά των αποφάσεων που επιβάλλουν σε βάρος του κυρώσεις (όπως Κήρυξη οικονομικού φορέα εκπτώτου Κυρώσεις - Απόρριψη παραδοτέων Αντικατάσταση), να υποβάλει προσφυγή για λόγους νομιμότητας και ουσίας ενώπιον της αναθέτουσας αρχής ή του φορέα που εκτελεί-διοικεί τη σύμβαση, μέσα σε ανατρεπτική προθεσμία τριάντα (30) ημερών από την ημερομηνία που έλαβε γνώση της σχετικής απόφασης. Επί της προσφυγής, αποφασίζει η Αναθέτουσα Αρχή, ύστερα από γνωμοδότηση της Επιτροπής παρακολούθησης/παραλαβής. Η εν λόγω απόφαση δεν επιδέχεται προσβολή με άλλη οποιασδήποτε φύσεως διοικητική προσφυγή. ΑΡΘΡΟ 21: ΕΜΠΙΣΤΕΥΤΙΚΌΤΗΤΑ Καθ όλη τη διάρκεια ισχύος της Σύμβασης, αλλά και μετά τη λήξη ή λύση αυτής, ο Ανάδοχος αναλαμβάνει την υποχρέωση να τηρήσει εμπιστευτικά και να μη γνωστοποιήσει σε τρίτους (συμπεριλαμβανομένων των εκπροσώπων του ελληνικού και διεθνούς Τύπου), χωρίς την προηγούμενη έγγραφη συγκατάθεση της Αναθέτουσας Αρχής, οποιαδήποτε έγγραφα ή πληροφορίες που θα περιέλθουν σε γνώση του κατά την εκτέλεση των υπηρεσιών και την εκπλήρωση των υποχρεώσεών του. Ο Ανάδοχος δεν δύναται να προβαίνει σε δημόσιες δηλώσεις σχετικά με το Έργο χωρίς την προηγούμενη συναίνεση της Αναθέτουσας Αρχής, ούτε να συμμετέχει σε δραστηριότητες ασυμβίβαστες με τις υποχρεώσεις του απέναντι στην Αναθέτουσα Αρχή και δεν δεσμεύει την Αναθέτουσα Αρχή, με κανένα τρόπο, χωρίς την προηγούμενη γραπτή της συναίνεση. 18

19 Κατά την εκτέλεση των καθηκόντων της, η Αναθέτουσα Αρχή και όλα τα εξουσιοδοτημένα απ αυτήν πρόσωπα οφείλουν να μην ανακοινώνουν σε κανένα, παρά μόνο στα πρόσωπα που δικαιούνται να γνωρίζουν, πληροφορίες που περιήλθαν σ' αυτούς κατά τη διάρκεια και με την ευκαιρία της υλοποίησης του Έργου και αφορούν σε τεχνικά ζητήματα ή μεθόδους υλοποίησης του Έργου ή του Αναδόχου. ΑΡΘΡΟ 22: ΕΦΑΡΜΟΣΤΈΟ ΔΊΚΑΙΟ Ο Ανάδοχος και η Αναθέτουσα Αρχή θα προσπαθούν να ρυθμίζουν φιλικά κάθε διαφορά, που τυχόν θα προκύψει στις μεταξύ τους σχέσεις κατά τη διάρκεια της ισχύος της Σύμβασης που θα υπογραφεί. Επί διαφωνίας, κάθε διαφορά θα επιλύεται από τα Ελληνικά δικαστήρια και συγκεκριμένα τα δικαστήρια Αθηνών, εφαρμοστέο δε δίκαιο είναι πάντοτε το Ελληνικό δίκαιο. Ο Προϊστάμενος της Εφορείας Αρχαιοτήτων Λέσβου Παύλος Τριανταφυλλίδης ΠΕ Αρχαιολόγων 19

20 ΠΑΡΑΡΤΗΜΑ Α : ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ & ΛΟΙΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Απαιτούμενες εργασίες για την υποστήριξη τμημάτων των πρανών του Ελληνιστικού Τελεστηρίου και κατασκευή αναλημματικών τοιχίωνέργων επιφανειακής απορροής, στo πλαίσιo του έργου «Ανάδειξη αρχαιολογικού χώρου Καβειρίου, νήσου Λήμνου» Στo πλαίσιo του έργου, με τίτλο «Ανάδειξη αρχαιολογικού χώρου Καβειρίου, νήσου Λήμνου» το οποίο εντάσσεται στο Ε.Π. «Βόρειο Αιγαίο », θα εκτελεστούν έργα στερέωσης στα ΝΑ πρανή του Ελληνιστικού Τελεστηρίου και θα κατασκευαστεί αναλημματικό τοιχίο στα ΒΑ πρανή, το οποίο περιλαμβάνει και συναφείς εργασίες, προκειμένου να προστατεύεται ο αρχαιολογικός χώρος από τις διαβρωτικές δράσεις των ομβρίων υδάτων. Ο ανάδοχος του παρόντος διαγωνισμού θα αναλάβει την εκτέλεση των ως άνω εργασιών, οι οποίες θα περιγραφούν αναλυτικάπαρακάτω. Συνοπτική περιγραφή της γεωλογικής γεωτεχνικής μελέτης Τα δομικά προβλήματα της βραχόμαζας υπό την επίδραση εξωτερικών παραγόντων οδηγούν σε σταδιακή χαλάρωση αποδόμηση των πρανών. Ως συνέπεια αυτής της διαδικασίας υπάρχουν σε διαφορετικό βαθμό κατά μήκος του Ελληνιστικού τελεστηρίου, κίνδυνοι τοπικής αποσταθεροποίησης και εισόδου υλικών αποσάθρωσης ή/και μικροαστοχιών στον αρχαιολογικό χώρο. Γι αυτό το λόγο αν δεν ληφθούν μέτρα στερέωσης και προστασίας του μνημείου από τις περιβαλλοντικές συνθήκες, μακροπρόθεσμα θα προκύψει περαιτέρω φθορά του αρχαιολογικού χώρου. Συγκεκριμένα, προβλέπεται να γίνει πλήρωση των υποσκαφών και των ανοιχτών ασυνεχειών στα πρανή ανατολικώς και νοτίως του Ελληνιστικού Τελεστηρίου και να τοποθετηθεί χαλύβδινο πλέγμα στα ανώτερα τμήματα των πρανών νοτίως. Έπειτα, προτείνεται η κατασκευή αναλημματικού τοιχίου σχήματος «Γ» μήκους 57,5 μ. κατά μήκος της ΒΑ και ΒΔ πλευράς του τελεστηρίου. Το τοιχίο οριοθετείται 3 μ. βορειότερα του παλαιού αναλημματικού τοίχου που έχει κατασκευαστεί από την ΙΑΣΑ. Το ύψος του θα κυμαίνεται από 1,20 μ. έως 1,80 μ. για την βορειοανατολική όψη αφού η βάση του ακολουθεί το φυσικό ανάγλυφο και αποκλιμακώνεται στην βορειοδυτική του όψη ακολουθώντας την ράμπα εισόδου στον αρχαιολογικό χώρο. Επίσης, στην στέψη του αναλημματικού τοιχίου προβλέπεται να κατασκευαστεί τάφρος τραπεζοειδούς διατομής συνολικού μήκους 62 μ. που θα αποστραγγίζει τα όμβρια των ΒΑ πρανών του μνημείου. Αυτά θα παροχετεύονται σε εγκιβωτισμένο αγωγό Φ200 20

21 μήκους 15 μ. και θα καταλήγουν σε κατάλληλο σημείο ΒΔ του χώρου.(εικόνα 1-επόμενη σελίδα). Τέλος, προβλέπεται η τοποθέτηση διάτρητου αγωγού Φ200 επί διανοιγμένης τάφρου και πλήρωσή της με κατάλληλα υλικά, έμπροσθεν του αναλημματικού τοιχίου. 21

22 19PROC Εικόνα 1: Οριζοντιογραφία της περιοχής και των προβλεπόμενων προς υλοποίηση έργων 22

23 [Α] ΕΡΓΑΣΙΕΣ Οι εργασίες που περιγράφονται και αναλύονται στις παραγράφους παρακάτω θα έχουν την συγκεκριμένη κατασκευαστική αλληλουχία. Α1.Εργασίες μέτρων προστασίας πρανών A1.1 Εφαρμογή και αγκύρωση εύκαμπτου χαλύβδινου πλέγματος επένδυσης πρανών Για την εξασφάλιση έναντι τοπικών μικροκαταπτώσεων προβλέπεται η εφαρμογή μεταλλικού πλέγματος στα ανώτερα και πολύ κερματισμένα τμήματα των πρανών νότια του ελληνιστικού τελεστηρίου. Το χαλύβδινο πλέγμα θα είναι γαλβανισμένο με κράμα ψευδαργύρου - αλουμινίου (GALFAN), με βρόχους 80 x 100mm, αντοχής σε εφελκυσμό τουλάχιστον 20 kν/m, xρώματος καφέ ή πράσινου, μήκους 20,0m και πλάτους 2,50m, ενισχυμένο με τέσσερα κατά μήκος και οκτώ κατά την εγκάρσια έννοια συρματόσχοινα 170/190 διατομής 1,5 cm 2, το οποίο αγκυρώνεται σε κάνναβο κατ ελάχιστον 4,00x2.50m και συγκρατείται στα αγκύρια ή συρματόσχοινα με θηλιές ή κρίκους. Το άνω άκρο του θα είναι ενισχυμένο με γαλβανισμένο συρματόσχοινο (κατά ΕΛΟΤ ΕΝ ), Φ16mm και καλώδιο τάνυσης άνω απόληξης Φ16mm. Θα περιλαμβάνει ενισχύσεις (εσωτερικές, πλευρικές και κάτω άκρου) με γαλβανισμένο συρματόπλεγμα (κατά ΕΛΟΤ ΕΝ ), διαμέτρου 16mmκαι καλώδιο τάνυσης κάτω απόληξης, διατομής Φ12mm. Για τη συγκράτηση του πλέγματος επένδυσης των πρανών θα χρησιμοποιηθούν οι πλάκες των κεφαλών των αγκυρίων. Για το λόγο αυτό θα κατασκευαστούν αγκύρια διαμέτρου Ø20, μήκους L=3.0m, περιμετρικά του πλέγματος ανά 2.0m περίπου και Ø12 μήκους L=2.0m εντός της επιφάνειας του πλέγματος. Σκοπός της αγκύρωσης είναι η προσαρμογή του πλέγματος στο φυσικό ανάγλυφο. Τα αγκύρια είναι ολόσωμης πάκτωσης σε βράχο, από ανοξείδωτο χάλυβα AISI 316 με διάμετρο διάτρησης οπής από 30mm έως 50mm για διαμέτρους Ø12 και Ø20 αντίστοιχα, με μέση κλίση 10 σε σχέση με τον ορίζοντα προς στα κάτω. (Εικόνα 2) Χαλύβδινο πλέγμα (αντοχής σε εφελκυσμό τουλάχιστον 20 kn/m) : 100 τ.μ. Ανοξείδωτες ηλώσεις βράχου Φ12 (αγκύρια) : 40 μ. Ανοξείδωτες ηλώσεις βράχου Φ20 (αγκύρια): 54 μ. 23

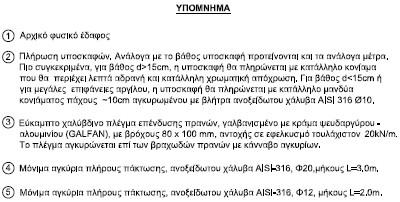

24 Εικόνα 2: Κατασκευαστική λεπτομέρεια αγκυρίου πλήρους πάκτωσης A1.2Σφράγιση και πλήρωση υποσκαφών με κονίαμα Ανάλογα με το βάθος υποσκαφής προτείνονται και τα ανάλογα μέτρα. Πιο συγκεκριμένα: Για βάθος d>15cm, η υποσκαφή θα πληρώνεται με κατάλληλο κονίαμα που θα περιέχει λεπτά αδρανή και κατάλληλη χρωματική απόχρωση (Εικόνα3) Για βάθος d<15cm ή για μεγάλες επιφάνειες αργίλου, η υποσκαφή θα πληρώνεται με κατάλληλο μανδύα κονιάματος πάχους ~10cm αγκυρωμένου με βλήτρα ανοξείδωτου χάλυβα AISI 316 Ø10. (Εικόνα4) Για την πλήρωση μεγάλων εγκοίλων θα ακολουθείται η ίδια διαδικασία με την πλήρωση υποσκαφών και θα χρησιμοποιούνται λίθοι στο μείγμα πλήρωσης (Εικόνα 4). Για τις εργασίες στερέωσης και προστασίας των πρανών απαραίτητη είναι η χρήση ειδικών σωληνωτών ικριωμάτων για την ασφαλέστερη διέλευση των εργατών και την εκτέλεση των εργασιών. Στο σκυρόδεμα θα προστίθεται λευκό τσιμέντο και χρωστική ουσία για την καλύτερη αισθητική προσαρμογή στο περιβάλλον. 24

25 Εικόνα 3: Πλήρωση υποσκαφών με κονίαμα για βάθος d>15 cm. Εικόνα 4: Πλήρωση υποσκαφών και εγκοίλων με κονίαμα για βάθος d<15 cm. 25

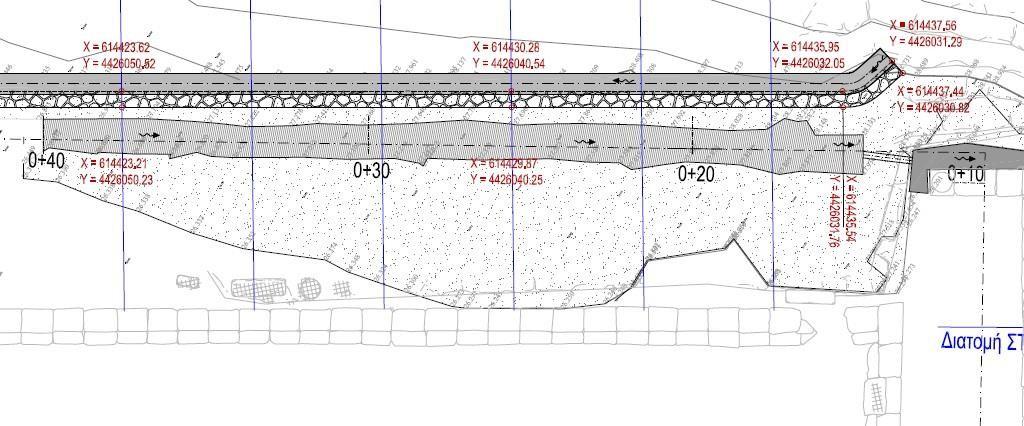

26 Εικόνα 5: Διατομή ΣΤ-ΣΤ μετά το πέρας των εργασιών στερέωσης των πρανών Αγκυρώσεις πληρώσεων βραχόμαζας με γαλβανισμένα ή ανοξείδωτα μεταλλικά στοιχεία : 30 μ. Επιφανειακή σφράγιση βραχόμαζας με κονίαμα: 70 τ.μ. Ειδικά σωληνωτά ικριώματα: 315 τ.μ. Α2. Κατασκευή αναλημματικού τοιχίου και τραπεζοειδούς τάφρου στη στέψη του Το αναλημματικό τοιχίο, συνολικού μήκους 57.5m, θα κατασκευαστεί στον πόδα των πρανών ώστε να συγκρατεί προϊόντα αποσάθρωσης και μικροκαταπτώσεις βραχωδών τεμαχίων. Το ύψος του τοιχίου είναι κυμαινόμενο από 1.20m έως 1.80m για την βορειοανατολική όψη αφού η βάση του ακολουθεί το φυσικό ανάγλυφο και αποκλιμακώνεται στην βορειοδυτική του όψη ακολουθώντας την ράμπα εισόδου στον αρχαιολογικό χώρο. Η στέψη του διαμορφώνεται σε πλάτος 0.4m σε συνδυασμό με διαμορφούμενη τραπεζοειδή τάφρο. Το πλάτος βάσης της θεμελίωσης μεταβάλλεται με βάση το αντιστηριζόμενο ύψος από 0.5m που αντιστοιχεί σε ύψος τοιχίου 1.3m σε 0.9m που αντιστοιχεί σε ύψος τοιχίου 1.8m. Σε κάθε περίπτωση δεν πραγματοποιούνται εκσκαφές επί του βραχώδους υποβάθρου αλλά καταλαμβάνεται ο διαθέσιμος χώρος. Η έδραση θα 26

27 διαμορφώνεται επί του υφιστάμενου αναγλύφου με ελάχιστες παρεμβάσεις και άρα δεν θα είναι οριζόντια. Ο τοίχος θα θεμελιώνεται επί του ψαμμιτικού υποβάθρου από τη Χ.Θ m έως τη Χ.Θ m και ακολούθως επί στερεών υπολειμμάτων παλαιότερης οικοδομικής δραστηριότητας. Θα πρέπει πριν την κατασκευή του τοιχίου και ειδικά για το τμήμα από τη Χ.Θ m έως τη Χ.Θ m να απομακρυνθούν σαθρά ή/και συμπιεστά υλικά τεχνητών επιχωματώσεων ή/και κορήματα κατά μήκος της θεμελίωσης του τοιχίου. Ο αναλημματικός τοίχος θα κατασκευαστεί από αργολιθοδομή μιας ορατής όψης με ασβεστοτσιμεντοκονίαμα των 150 kg τσιμέντου. Το συνδετικό κονίαμα θα τοποθετείται μόνο στο πυρήνα του τοιχίου δημιουργώντας οπτικά την όψη ξερολιθιάς. Στην βάση του τοιχίου θα κατασκευαστούν ανακουφιστικές οπές Ø50 ανά 3m για να εκτονώνονται υδροστατικές πιέσεις όπισθεν του τοιχίου. (Εικόνα 6) Εικόνα 6: Τυπική διατομή αναλημματικού τοίχου και αποστραγγιστικής τάφρου Η τάφρος, τραπεζοειδούς διατομής διαστάσεων πάχους 0.20mx0.20m (ύψος Χ πλάτος βάσης) θα κατασκευαστεί από σκυρόδεμα C20/25 πάχους 0.10m οπλισμένο με μονό δομικό πλέγματ188. Τα ύδατα μέσω φρεατίου θα παροχετεύονται σε εγκιβωτισμένο αγωγό Ø200 από PVC, μήκους L=15m και θα τα καταλήγουν σε κατάλληλο σημείο ΒΔ πρανή του χώρου (Εικόνα 1). Για την προστασία έναντι διάβρωσης προβλέπεται διάταξη-απόληξη υδάτων μέσω διαπλατυσμένης βάσης από οπλισμένο σκυρόδεμα C20/25 οπλισμένο με δομικό πλέγμα Τ188. (Εικόνα7) 27

28 Εικόνα 7: Κάτοψη και τομή της διαπλατυσμένης απόληξης του αποστραγγιστικού αγωγού Αργολιθοδομές με ασβεστοτσιμεντοκονίαμα μιάς ορατής όψεως : 50 κ.μ. Διαμόρφωση όψεων λιθοδομών ανώμαλου χωρικού τύπου: 80 τ.μ. Πλαστικοί σωλήνες ονομαστικής διαμέτρου D 50 mm: 20 μ. Σωλήνες αποστράγγισης συμπαγούς τοιχώματος από ΡVC-U, SDR 41, DN 200 mm : 25 μ. Προμήθεια, μεταφορά επιτόπου, διάστρωση και συμπύκνωση σκυροδέματος (C20/25) χωρίς χρήση αντλίας: 10 κ.μ. Ξυλότυποι χυτών μικροκατασκευών: 50 τ.μ. Δομικά πλέγματα Τ188: 250 κιλά Α3. Πλήρωση της υπάρχουσας διανοιγμένης τάφρου έμπροσθεν του τοιχίου Τέλος, προβλέπεται να κατασκευαστεί διάτρητος αγωγός διαμέτρου Ø200 επί διανοιγμένης τάφρου έμπροσθεν του νέου αναλημματικού τοιχίου από τη Χ.Θ έως τη Χ.Θ (Εικόνα 7), με σκοπό την αποφυγή διεργασιών αποδόμησης, αποσταθεροποίησης (υποσκαφή του αναλημματικού τοιχίου) και γενικότερα φθοράς του αρχαιολογικού χώρου, λόγω των περιβαλλοντικών συνθηκών, που ενδεχομένως να θέσουν σε κίνδυνο τους επισκέπτες του μνημείου μακροπρόθεσμα. Ο αγωγός αυτός θα μεταφέρει τα ύδατα με κατάλληλα διαμορφωμένες κλίσεις σε υφιστάμενη αρχαία τάφρο που βρίσκεται στον πόδα των νοτίων πρανών και καταλήγει στα ΝΔ πρανή του χώρου. Για να επιτευχθεί η ροή μεταξύ νέου και «παλαιού» δικτύου θα πρέπει διατρηθεί οπή Ø200 σε κατάλληλο βάθος, επί του ψαμμιτικού υποβάθρου, στη θέση Χ.Θ έως τη Χ.Θ Τα όμβρια θα παροχετεύονται μέσω εγκιβωτισμένου αγωγού Ø200, μήκους L=5m σε αρχαία διάταξη απορροής (Εικόνα 8). 28

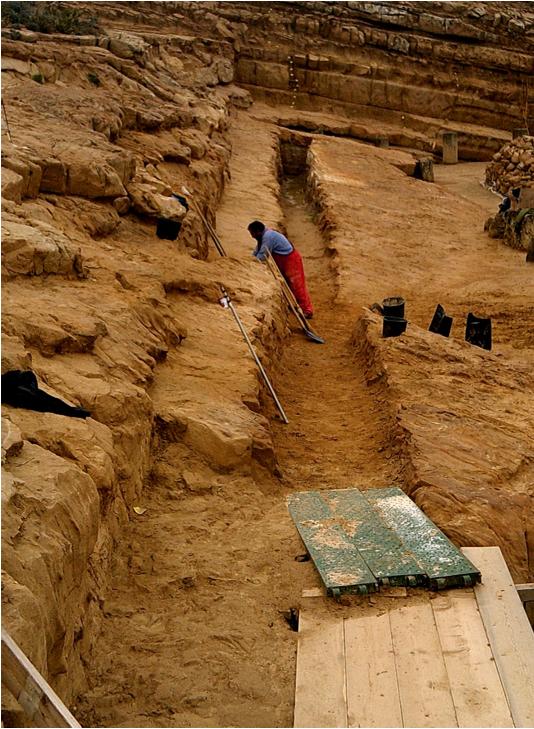

29 Στην περιοχή όπου θα τοποθετηθεί ο αγωγός επί διανοιγμένης τάφρου (Εικόνα 9- επομ. σελίδα), θα γίνουν εργασίες πλήρωσης του σκάμματος. Συγκεκριμένα (Εικόνα 8), στον πυθμένα θα διαστρωθεί αργιλικό υλικό για την επιπέδωσή του. Μετά θα τοποθετηθεί γεωύφασμα αναδιπλούμενο, το οποίο θα περικλείει το υλικό στραγγιστηρίου (εντός του οποίου θα βρίσκεται ο διάτρητος σωλήνας Φ200), για λόγους στεγάνωσης. Έπειτα το μεγαλύτερο μέρος του σκάμματος θα πληρωθεί με κοκκώδες υλικό κατηγορίας Ε4. Ολοκληρώνοντας το σκάμμα θα επιχωθεί με τελική στρώση από λιθοσύντριμμα ψαμμιτικών λίθων (Εικόνα 8). Εικόνα 8: Τυπική διατομή του αποστραγγιστικού σκάμματος έμπροσθεν του τοιχίου 29

30 Εικόνα 9: Θέση του διάτρητου αγωγού έμπροσθεν του τοιχίου και σύνδεση του με την αρχαία υπάρχουσα τάφρο Μεταβατικά επιχώματα τεχνικών έργων και επιχώματα ζώνης αγωγών: 50 κ.μ. Κατασκευή στρώσης άμμου -σκύρων μεταβλητού πάχους : 15 κ.μ. Λιθόδεμα από κροκάλες και χαλικόδεμα με 150 kg τσιμέντο ανά m 3 : 10 κ.μ. Γεωύφασμα στραγγιστηρίων : 30 τ.μ. Σωλήνες αποστράγγισης διάτρητοι από ΡVC-U, SDR 41, DN 200 mm : 40 μ. Σφραγιστική στρώση αργιλικού υλικού : 5 κ.μ. 30

31 [Β] ΠΟΙΟΤΗΤΑ ΥΛΙΚΩΝ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΡΓΑΣΙΩΝ. Η διασφάλιση της σωστής και ολοκληρωμένης εκτέλεσης όλων όσων αναφέρονται στις επόμενες παραγράφους σχετικά με τις τεχνικές προδιαγραφές προϊόντων και εργασιών που απαιτούνται, αποτελούν επίσης αντικείμενο του έργου του αναδόχου, πραγματοποιούνται με δική του ευθύνη και περιλαμβάνονται στις δαπάνες του. Τα υλικά που θα χρησιμοποιηθούν θα είναι αυτά που περιγράφονται στην μελέτη και την παρούσα διακήρυξη. Η προμήθεια και τοποθέτηση του χαλύβδινου πλέγματος που περιγράφεται στο Α1 είναι σύμφωνα με την Αναθεώρηση των Άρθρων 50%ΟΔΟ %ΟΔΟ 2653 και σύμφωνα με την ΠΕΤΕΠ Για τα αγκύρια στερέωσης του πλέγματος προβλέπονται όσα αναφέρονται στην ΠΕΤΕΠ Όσο αφορά το σκυρόδεμα που θα χρησιμοποιηθεί C20/25, θα πρέπει να είναι σύμφωνο με το ΚΤΣ-2016 (Φ.Ε.Κ. 1561/Β/ ). Το τσιμέντο πρέπει να συμφωνεί με τις απαιτήσεις του προτύπου ΕΛΟΤ ΕΝ και να φέρει σήμανση CE σύμφωνα με το πρότυπο αυτό και τις διατάξεις του άρθρου 9 του κανονισμού (ΕΕ) 305/2011. Τα αδρανή υλικά πρέπει να ικανοποιούν τις απαιτήσεις του πρότυπου ΕΛΟΤ ΕΝ και να φέρουν σήμανση CE σύμφωνα με το πρότυπο αυτό και τις διατάξεις του άρθρου 9 του κανονισμού (ΕΕ) 305/2011. Οι γεωμετρικές, φυσικές και χημικές απαιτήσεις τους θα είναι σύμφωνα με το ΚΤΣ Τα πρόσθετα σκυροδέματος πρέπει να ικανοποιούν τις απαιτήσεις του πρότυπου ΕΛΟΤ ΕΝ και να φέρουν την σήμανση CE. Το νερό ανάμειξης που θα χρησιμοποιηθεί θα πρέπει να ικανοποιεί τις απαιτήσεις του πρότυπου ΕΛΟΤ ΕΝ Ο οπλισμός σκυροδέματος που θα χρησιμοποιηθεί θα είναι από ηλεκτροσυγκολλημένα πλέγματα αδιαμόρφωτα (σε μορφή φύλλου), τεχνικής κατηγορίας Β500Α και τύπου Τ188 και θα είναι σύμφωνα με τον Κανονισμό Τεχνολογίας Χαλύβων Οπλισμού Σκυροδέματος (ΚΤΧ -2008). Ο χάλυβας πρέπει να είναι αχρησιμοποίητος, καθαρός, απαλλαγμένος από απολεπίσεις, φολίδες, αλλοιώσεις, ρωγμές, παραμορφώσεις, χαλαρές πλάκες σκουριάς ή κατάσταση που δείχνει προχωρημένη διάβρωση. Χρήση παλαιού οπλισμού ή εκ κατεδαφίσεως, απαγορεύεται απολύτως. Οι λίθοι που θα χρησιμοποιηθούν για την κατασκευή των τοιχίων θα είναι συμβατοί με τις συνθήκες του αρχαιολογικού χώρου και ύστερα από έγκριση της υπηρεσίας. Η κατασκευή των λιθοδομών θα γίνει σύμφωνα με την προδιαγραφή ΕΛΟΤ ΤΟ :2009 περί λιθόκτιστων τοίχων και ΤΔ-Δ-1081 Κονιάματα. Η σύνθεση και ο χρωματισμός των κονιαμάτων θα αποφασιστεί από την υπηρεσία ύστερα από δείγματα που θα κάνει ο ανάδοχος, χρησιμοποιώντας την κατάλληλη αναλογία λευκού τσιμέντου και χρωστικών. 31

32 Τα υλικά επίχωσης του αναλημματικού τοιχίου και πλήρωσης της τάφρου θα είναι κοκκώδη, κατηγορίας Ε4, βάσει ΕΛΟΤ ΤΟ Γενικότερα για τις εργασίες επιχώσεων θα πρέπει να ισχύουν τα : «Πρότυπα τεύχη ελαχίστων απαιτήσεων για περιφερειακά έργα» του ΥΠΕΧΩΔΕ και του Υπ. Οικονομικών ΤΔ-Δ-120 Χωματουργικές εργασίες, ΤΔ-Δ-124 Επιχώματα, ΤΔ-Δ-125, ΤΔ-Δ-128 Γεωϋφάσματα - Γεωπλέγματα, ΤΔ-Δ- 200 Εγκαταστάσεις αποστράγγισης, β) ΕΛΟΤ ΤΠ ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ (Όλα τα δελτία αυτής της κατηγορίας). Τα υλικά στραγγιστηρίου θα είναι βάσει ΕΛΟΤ ΤΟ Οι ξυλότυποι θα είναι με βάσει την ΕΤΕΠ και τα ικριώματα με βάσει την προδιαγραφή ΠΕΤΕΠ

33 [Γ] ΓΕΝΙΚΟΙ ΟΡΟΙ Γενικώς ισχύουν σε κάθε περίπτωση τα «Πρότυπα τεύχη ελαχίστων απαιτήσεων για περιφερειακά έργα» του ΥΠΕΧΩΔΕ και του Υπ. Οικονομικών καθώς και οι Ελληνικές Τεχνικές Προδιαγραφές (ΕΤΕΠ) σχετικά με την εκτέλεση των εργασιών και τις γενικότερες υποχρεώσεις του αναδόχου. Πιο ειδικά: Οι διαγωνιζόμενοι θα πρέπει να έχουν λάβει γνώση του τόπου εκτέλεσης του έργου, τον οποίο οφείλουν να επισκεφθούν για να σχηματίσουν πλήρη και σαφή εικόνα και να έχουν προσωπική αντίληψη σχετικά με τις προσβάσεις, τις ιδιαιτερότητες προσέγγισης, τη διακίνηση των μηχανημάτων τους, τις αποστάσεις και γενικά όλες τις κυκλοφοριακές συνθήκες, που μπορούν να επηρεάσουν τις συνθήκες εκτέλεσης του έργου. Η επίσκεψη στο χώρο του έργου πριν την κατάθεση της προσφοράς τους επιβεβαιώνεται με προσκόμιση σχετικής υπεύθυνης δήλωσης, η μη κατάθεση της οποίας αποτελεί λόγο αποκλεισμού του υποψηφίου. Στο έργο του αναδόχου περιλαμβάνονται η προμήθεια, η φορτοεκφόρτωση και μεταφορά επί τόπου στο εργοτάξιο, οι πλάγιες μεταφορές εντός του εργοταξίου με ή χωρίς μηχανικά μέσα και η αποθήκευση όλων των αναγκαίων υλικών και δομικών στοιχείων καθώς και των απαιτούμενων μικροϋλικών, καθώς και η δαπάνη των απαιτούμενων εργαλείων και αναλώσιμων. Όλα τα χρησιμοποιούμενα υλικά θα φέρουν σήμανση CE σύμφωνα με την Ευρωπαϊκή Νομοθεσία (ΕΕ) αριθ. 305/2011,για τη θέσπιση εναρμονισμένων όρων εμπορίας προϊόντων του τομέα των δομικών κατασκευών. Θα είναι κατάλληλα συσκευασμένα καινούργια, άριστης ποιότητας και σύμφωνα με τις προδιαγραφές και τα εγκεκριμένα πρότυπα. Θα πρέπει να είναι κατάλληλα για την προβλεπόµενη χρήση τους και να είναι συµβατά µεταξύ τους. Θα ανταποκρίνονται στα εγκεκριμένα δείγματα και θα συνοδεύονται από τα προβλεπόμενα πιστοποιητικά ελέγχου των ιδιοτήτων τους και της ποιότητάς τους και θα περιέχονται στο επίσημο Τεχνικό Φυλλάδιο της εταιρείας που τα παράγει. Στις υποχρεώσεις του αναδόχου είναι η διασφάλιση της ποιότητας των υλικών όπως ορίζονται στα σχετικά «Πρότυπα τεύχη ελαχίστων απαιτήσεων για περιφεριεακά έργα». Σε κάθε περίπτωση, κάθε υλικό που θα χρησιμοποιείται θα πρέπει να έχει την έγκριση της υπηρεσίας. Η προσκόμιση και διακίνηση των υλικών στο εργοτάξιο θα γίνεται µε φροντίδα και δαπάνες του αναδόχου κατά τους ενδεδειγμένους τρόπους ώστε αυτά να µην υφίστανται ζημιές ή άλλες αλλοιώσεις. Θα χρησιμοποιούνται και θα ενσωματώνονται στο έργο σύμφωνα µε τις προδιαγραφές αυτές και τις οδηγίες των παραγωγών ή κατασκευαστών 33

34 τους. Η αποθήκευση των προσκομιζόμενων υλικών θα γίνεται κατά τέτοιο τρόπο και χρονικό διάστημα, ώστε να αποφεύγεται και η παραμικρή αλλοίωση σ' αυτά (σύσταση, φυσική και χημική, αντοχές και λοιπές χαρακτηριστικές φυσικές και χημικές ιδιότητες, εμφάνιση, κλπ.) και θα ακολουθούνται οι υποδείξεις του παραγωγού ή κατασκευαστή τους. Η τοποθέτηση των υλικών στο έργο θα γίνεται από εκπαιδευμένα ή εξουσιοδοτημένα συνεργεία από τις εταιρείες παραγωγής ή τους νόμιμους αντιπροσώπους τους και σύμφωνα µε τις ιδιαίτερες λεπτομέρειες που αναφέρουν. Κάθε συνεργείο οφείλει να διασφαλίσει την ορθή και ασφαλή εκτέλεση των εργασιών του, σύμφωνα με τα σχέδια, τις οδηγίες χρήσης των υλικών, τα αναγραφόμενα στο παρόν και τις οδηγίες της επίβλεψης. Ο Ανάδοχος µε ευθύνη και δαπάνη του, υποχρεούται να προµηθεύσει και να µεταφέρει επί τόπου του έργου όλα τα οχήματα, µηχανήµατα, εργαλεία και λοιπό απαραίτητο εξοπλισµό για την έντεχνη και εµπρόθεσµη εκτέλεση του έργου. Αν, παρ' όλα αυτά, και κατά την απόλυτη κρίση της Υπηρεσίας, δεν κριθούν κατάλληλα ή επαρκή τα µηχανικά και λοιπά µέσα που εισκοµίσθηκαν στο έργο για την εµπρόθεσµη και έντεχνη περάτωση των εργασιών, τότε ο Ανάδοχος υποχρεούται να αντικαταστήσει ή ενισχύσει τον επί τόπου υπάρχοντα εξοπλισµό του, σύµφωνα µε τις υποδείξεις. Σε περίπτωση μη συμμόρφωσης, ο Ανάδοχος κηρύσσεται έκπτωτος. Πριν από την έναρξη οποιασδήποτε εργασίας, πρέπει να λαμβάνονται τα προβλεπόμενα, από τον κανονισμό κατεδαφίσεων, μέτρα υποστυλώσεως, καθώς και όλα τα απαραίτητα μέτρα ασφαλείας, και να ελέγχεται εάν ο χώρος είναι ελεύθερος, εάν έχει γίνει διακοπή όλων των παροχών, και εάν οι εργαζόμενοι έχουν εφοδιαστεί με τα μέτρα ατομικής προστασίας. Επίσης, πριν την έναρξη των εργασιών θα τοποθετηθούν, με ευθύνη του αναδόχου, τα απαιτούμενα, για την εκτέλεση των παραπάνω εργασιών ικριώματα. Για την τοποθέτηση των ικριωμάτων έχουν εφαρμογή: ΕΤΕΠ «Κατασκευή ικριωμάτων», ΠΔ 778/1980, ΠΔ 1073/1981, Ν 1430/1984, ΚΥΑ 16440/Φ.10.4/445/1993, ΠΔ305/1996. Κατά την εκτέλεση των εργασιών, οι διάδρομοι εργασίας καθαρίζονται, κατά διαστήματα, από τα προϊόντα της καθαίρεσης, ώστε να παραμένουν ελεύθεροι, προς ασφαλή χρήση, καθ όλη την διάρκεια της ημέρας. Στο τέλος κάθε ημέρας, τα προϊόντα των καθαιρέσεων και εκσκαφών και τα άχρηστα υλικά, θα μεταφέρονται και θα συγκεντρώνονται σε εντός του εργοταξίου θέσεις φόρτωσης, οι οποίες θα καθορίζονται από την επίβλεψη. Με την πρόοδο των εργασιών θα γίνεται η αποκομιδή τους με φορτηγό σε θέση, η oποία θα καθοριστεί από την υπηρεσία σε συνεργασία με τις αρμόδιες υπηρεσίες του Δήμου και θα είναι τέτοια ώστε να μην καταστρέφεται το τοπίο. Μετά την ολοκλήρωση των εργασιών, τα μπάζα θα καλυφθούν με χώμα για να αποφευχθεί υποβάθμισης του περιβάλλοντος. Η δαπάνη μεταφορών και 34

35 φορτοεκφορτώσεων περιλαμβάνεται στην αποζημίωση τουαναδόχου. Ο Ανάδοχος υποχρεούται µε δαπάνη του και πριν από την παράδοση προς χρήση κάθε τµήµατος έργου, καθώς και µετά την περάτωση ολόκληρου του έργου, να αφαιρέσει και αποµακρύνει από τους περί το επίµαχο τµήµα του έργου χώρους και γενικά από τα εργοτάξια, κάθε προσωρινή κατασκευή ή εγκατάσταση που απαιτήθηκε, τα απορρίµµατα, εργαλεία και ικριώµατα, µηχανήµατα, πλεονάζοντα υλικά χρήσιµα ή άχρηστα, προσωρινές εγκαταστάσεις µηχανηµάτων κτλ., να άρει κάθε βοηθητικό έργο κτλ., το οποίο θα υποδειχθεί από την Υπηρεσία ως άχρηστο ή επιζήµιο για τη µετέπειτα λειτουργία του έργου ή τµήµατος αυτού, να ισοπεδώσει τους χώρους στους οποίους αυτά είχαν αποτεθεί ή εγκατασταθεί και να παραδώσει τελείως καθαρές/ούς τόσο τις κατασκευές όσο και τους χώρους γύρω από το εργοτάξιο και γενικά να µεριµνήσει για οτιδήποτε άλλο σχετικό απαιτείται για την παράδοση του έργου ώστε να λειτουργήσει εύρυθµα, κατά τους όρους της σύµβασης. Σχετικά µε τα συναντώµενα εµπόδια στο χώρο του έργου, π.χ. αρχαιολογικά ευρήµατα, δίκτυα ΟΚΩ κτλ., ο Ανάδοχος υποχρεούται να εφαρµόζει τις διατάξεις και εντολές των αρµοδίων φορέων. Ο Ανάδοχος υποχρεούται, αµέσως µόλις διαπιστώσει την ύπαρξη αρχαιοτήτων, οποιασδήποτε ηλικίας, έργων τέχνης ή άλλων ευρηµάτων, να ειδοποιήσει την Υπηρεσία και να διακόψει αµέσως κάθε εργασία στην περιοχή των ευρηµάτων, λαµβάνοντας συγχρόνως όλα τα απαραίτητα µέτρα για την ανέπαφη διατήρηση και διαφύλαξη των υπόψη ευρηµάτων. Σε περίπτωση ατελειών ή κακοτεχνιών σε οποιαδήποτε εργασία, η Υπηρεσία επιβάλλει στον Ανάδοχο την επιδιόρθωση τους, χωρίς απαίτηση του αναδόχου για συμπληρωματική αμοιβή. Σε περίπτωση μη συμμόρφωσης με τις υποδείξεις της υπηρεσίας, ο Ανάδοχος κηρύσσεται έκπτωτος. Με την αποδοχή ανάληψης του έργου από τον ανάδοχο, αυτόματα ορίζεται ο ίδιος και ως υπεύθυνος ασφαλείας όλων των εργασιών που θα πραγματοποιηθούν. Ο Ανάδοχος οφείλει να λάβει, κατά την εκτέλεση των Έργων, όλα τα απαιτούµενα µέτρα ασφαλείας που επιβάλλονται από την ισχύουσα νοµοθεσία για την πρόληψη οποιουδήποτε ατυχήµατος και οποιασδήποτε ζηµιάς κατά τη διάρκεια εκτέλεσης των έργων. Είναι δε µόνος υπεύθυνος γι' αυτά και έχει αποκλειστικά αυτός όλες τις αστικές και ποινικές ευθύνες για κάθε τι που θα προκύψει, είτε από δική του υπαιτιότητα (από πράξεις ή/και παραλείψεις του), είτε από αµέλεια/ υπαιτιότητα του προσωπικού του, είτε από τα εργαλεία και µηχανήµατα που απασχολούνται στο έργο του και αφορούν σε οποιασδήποτε φύσης δυστυχήµατα ή ζηµιές στο προσωπικό του Αναδόχου ή σε τρίτους ή σε περιουσίες τρίτων. Όλες οι δαπάνες, που συνεπάγονται τα ανωτέρω, βαρύνουν τον Ανάδοχο και θεωρούνται ανηγµένες στις τιµές της προσφοράς του. Αντιστοίχως, η διασφάλιση της σωστής και 35

36 ολοκληρωμένης εκτέλεσης όλων όσων έχουν αναφερθεί παραπάνω, είναι ευθύνη του Αναδόχου. Τόσο για την εφαρμογή των µελετών, όσο και για την ποιότητα και αντοχή των έργων, µόνος υπεύθυνος είναι ο Ανάδοχος. Ο κάθε φύσης έλεγχος που θα ασκηθεί από την Υπηρεσία δεν απαλλάσσει µε κανένα τρόπο τον Ανάδοχο από τη σχετική ευθύνη. Το γεγονός ότι η Υπηρεσία επιβλέπει το έργο δεν απαλλάσσει τον Ανάδοχο από οποιαδήποτε ευθύνη που προκύπτει από τις συµβατικές του υποχρεώσεις και τους ισχύοντες νόµους. [Δ] ΠΕΡΙΛΑΜΒΑΝΟΜΕΝΕΣ ΔΑΠΑΝΕΣ Στις τιμές μονάδος των εργασιών της παρούσας προκήρυξης που αναφέρονται σε μονάδες περαιωμένης εργασίας περιλαμβάνονται: 1. Όλες οι εργασίες όπως αναφέρονται και περιγράφονται στο παρόν τεύχος (στο κείμενο και τις κατασκευαστικές λεπτομέρειες) καθώς και κάθε άλλη εργασία που απαιτείται για τηνπλήρη,έντεχνηκαιεµπρόθεσµηαποπεράτωσητωνεργασιών,έστωκαιπρόσθετηκαι µη ρητά αναφερόµενη στο παρόν, όπως μεταφορές, αποχωματώσεις, επιχώσεις κ.α. 2. Όλες οι απαιτούμενες δαπάνες υλικών και εξοπλισμού για την πλήρη και έντεχνη εκτέλεση των εργασιών του έργου που αναφέρονται στην προκήρυξη σύμφωνα με τους όρους της παρούσας, των σχεδίων της μελέτης και τις υποδείξεις της Υπηρεσίας. 3. Η λήψη / δημιουργία δοκιμίων από το εκάστοτε υλικό που χρησιμοποιείται στην κατασκευή, οι αντίστοιχες αναλύσεις/έλεγχοι ποιότητας σε πιστοποιημένα εργαστήρια καθώς και η μεταφορά τους σε αυτά, θα γίνει με ευθύνη και δαπάνες του Αναδόχου. 4. Ρητά καθορίζεται ότι σε κάθε τιμή μονάδας περιλαμβάνονται οι δασμοί και λοιποί φόροι, κρατήσεις, τέλη εισφοράς και δικαιώματα για προμήθειες εξοπλισμού και εφοδίων γενικά του έργου. Κατά συνέπεια και σύμφωνα με τις διατάξεις της Τελωνειακής Νομοθεσίας δεν παρέχεται ουσιαστικά στην Υπηρεσία ή σε άλλη Υπηρεσία, η δυνατότητα να εγκρίνει χορήγηση οποιασδήποτε βεβαίωσης για την παροχή οποιασδήποτε ατέλειας ή απαλλαγής από τους δασμούς και τους υπόλοιπους φόρους, εισφορές και δικαιώματα στα είδη εξοπλισμού του έργου, ούτε στους ενδιαφερόμενους δικαίωμα να ζητήσουν χορήγηση τέτοιας ατέλειας ή απαλλαγής έμμεσα ή άμεσα. Ο μειοδότης δεν απαλλάσσεται από τα τέλη διοδίων των κάθε είδους μεταφορικών μέσων. 36

37 5. Οι δαπάνες προμήθειας και μεταφοράς στους τόπους ενσωμάτωσης ή και αποθήκευσης φύλαξης, επεξεργασίας και προσέγγισης όλου του εξοπλισμού, που είναι αναγκαίος για την έντεχνη εκτέλεση των εργασιών με όλες τις απαιτούμενες φορτοεκφορτώσεις, χαμένους χρόνους μεταφορικών μέσων και τις κάθε είδους μετακινήσεις. 6. Οι δαπάνες μισθών, ημερομισθίων, υπερωριών, ασφαλίσεις (στο Ι.Κ.Α., ασφαλιστικές εταιρίες, άλλους ημεδαπούς ή / και αλλοδαπούς ασφαλιστικούς οργανισμούς κ.λπ. κατά περίπτωση, όπως απαιτείται) κ.λ.π. δώρων εορτών, επιδόματος αδείας κ.λπ., μεταφορικών μέσων μηχανημάτων, συνεργείων κ.λπ. ημεδαπού ή αλλοδαπού εργαζομένου στον τόπο του έργου. 7. Οι δαπάνες κινητοποίησης του Αναδόχου, εξεύρεσης (ενοικίαση ή αγορά), κατασκευής, οργάνωσης, διαρρύθµισης κτλ. των εργοταξιακών χώρων, των εγκαταστάσεων σ' αυτούς, των παροχών νερού, ηλεκτρικού ρεύµατος, τηλεφώνου και λοιπών ευκολιών, των σχετικών συνδέσεων, των εγκαταστάσεων γραφείων του Αναδόχου, σύµφωνα µε τους όρους δηµοπράτησης. 8. Οι δαπάνες διάθεσης, προσκόμισης και λειτουργίας των μηχανημάτων και λοιπού εξοπλισμού, που απαιτούνται για την εκτέλεση του έργου, μέσα στις οποίες περιλαμβάνονται τα μισθώματα, η μεταφορά, η συναρμολόγηση, η αποθήκευση, η φύλαξη και η ασφάλιση αυτών, η επιβάρυνση λόγω απόσβεσης, η επισκευή, η συντήρηση, η άμεση αποκατάσταση (όπου επιβάλλεται η χρήση τους για την διατήρηση του χρονοδιαγράμματος), οι ημεραργίες για οποιαδήποτε αιτία, η κάθε είδους σταλία τους εφόσον δεν οφείλονται σε υπαιτιότητα της Υπηρεσίας, η απομάκρυνση αυτών μαζί με την τυχόν απαιτούμενη διάλυση μετά το τέλος των εργασιών, οι άγονες μετακινήσεις, τα απαιτούμενα καύσιμα, λιπαντικά, ανταλλακτικά κ.λπ. Τα παραπάνω ισχύουν τόσο για τα μηχανήματα που θα χρησιμοποιούνται για την εκτέλεση των έργων, όσο και για τυχόν άλλα που θα ευρίσκονται επί τόπου των έργων έτοιμα για λειτουργία (έστω και αν δεν χρησιμοποιούνται) για την αντικατάσταση άλλων μηχανημάτων σε περίπτωση βλάβης ή για οποιαδήποτε άλλη αιτία. 9. Οι δαπάνες των κάθε είδους αντλήσεων, διευθετήσεων και λοιπών κατασκευών, για την αντιµετώπιση όλων των επιφανειακών, υπογείων και πηγαίων νερών. 10. Οι δαπάνες διατήρησης, κατά την περίοδο της κατασκευής, του χώρου του έργου καθαρού και απαλλαγµένου από ξένα προς το έργο αντικείµενα, προϊόντα εκσκαφών κτλ. και η απόδοση, µετά το τέλος των εργασιών, του χώρου καθαρού και ελεύθερου από οποιεσδήποτε κατασκευές και εµπόδια. 11. Οι δαπάνες από επιβεβλημένες καθυστερήσεις, μειωμένες αποδόσεις και μετακινήσεις μηχανημάτων και προσωπικού, που είναι πιθανόν να προκύψουν από τυχόν εμπόδια στο χώρο του έργου. 37

38 12. Οι δαπάνες πρόληψης και αποκατάστασης κάθε είδους ζημιάς και αποζημίωσης κάθε είδους βλάβης ή μη συνήθους φθοράς που θα προκληθούν κατά υλοποίηση των εργασιών και θα οφείλονται σε αμέλεια, απρονοησία, μη τήρηση, των υποδείξεων της Υπηρεσίας, και γενικότερα σε υπαιτιότητα του μειοδότη. 13. Οι δαπάνες, σε περίπτωση που αυτό απαιτείται, εξασφάλισης αναγκαίων χώρων για την εναπόθεση των μηχανημάτων κ.λπ. 14. Οι δαπάνες για τη δηµιουργία πρόσβασης και κάθε είδους προσπελάσεων στα διάφορα τµήµατα του έργου, για την κατασκευή των δαπέδων εργασίας και γενικά για κάθε βοηθητική κατασκευή που θα απαιτηθεί σε οποιοδήποτε στάδιο εργασιών, περιλαµβανοµένων και των δαπανών για την αποξήλωση και αποµάκρυνσή τους. 15. Οι κάθε είδους δαπάνες µελετών, τοπογραφήσεων, πασσαλώσεων, αναπασσαλώσεων, εγκατάστασης χωροσταθµικών αφετηριών (REPERS) που απαιτούνται για την έντεχνη εκτέλεση των εργασιών και δεν αµείβονται ιδιαίτερα, σύµφωνα µε τους λοιπούς όρους δηµοπράτησης, η σύνταξη µελετών εφαρµογής, κατασκευαστικών σχεδίων και συναρµογής µε τις συνθήκες κατασκευής για την ακριβή εκτέλεση του έργου, οι δαπάνες ανίχνευσης, εντοπισµού καθώς και οι σχετικές µελέτες αντιµετώπισης των εµποδίων που θα συναντηθούν στο χώρο εκτέλεσης του έργου, όπως αρχαιολογικά ευρήµατα, θεµέλια, υδάτινοι ορίζοντες, δίκτυα Οργανισµών Κοινής Ωφέλειας (Ο.Κ.Ω.)κτλ. 16. Οι δαπάνες προεργασίας παλαιών ή νέων επιφανειών για τις οποιεσδήποτε ασφαλτικές επιστρώσεις επ' αυτών, όπως π.χ. πικούνισµα, σκούπισµα, καθαρισµός, άρση και µεταφορά των προϊόντων που παράγονται από τις παραπάνω εργασίες κτλ. 17. Οι δαπάνες διάνοιξης τοµών ή οπών στα τοιχώµατα υφισταµένων φρεατίων αγωγών ή τεχνικών έργων, για τη σύνδεση αγωγών που συµβάλλουν σ' αυτά. [Ε] ΧΡΟΝΟΔΙΑΓΡΑΜΜΑ ΕΡΓΑΣΙΩΝ Ο ανάδοχος υποχρεούται να ολοκληρώσει τις εργασίες που περιγράφησαν παραπάνω ως και την 31/7/2019, ημερομηνία λήξης της πράξης «Ανάδειξη αρχαιολογικού χώρου Καβειρίου, νήσου Λήμνου» και σε περίπτωση παράτασης αυτής, υπάρχει η δυνατότητα παράτασης της προθεσμίας ολοκλήρωσης των εργασιών έως και 2 μήνες, δηλαδή έως 30/9/

39 [ΣΤ] ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Στην κατάθεση του φακέλου «Τεχνική Προσφορά» / «Δικαιολογητικά Συμμετοχής», οι διαγωνιζόμενοι πρέπει να προσκομίσουν: 1) Υπεύθυνη Δήλωση στην οποία θα αναγράφεται ότι έχουν επισκεφτεί τον χώρο εκτέλεσης του έργου και ότι έχουν αποκτήσει σαφή εικόνα σχετικά με τις προσβάσεις, τις ιδιαιτερότητες προσέγγισης, τη διακίνηση των μηχανημάτων τους, τις αποστάσεις και γενικά όλες τις κυκλοφοριακές συνθήκες, που μπορούν να επηρεάσουν τις συνθήκες εκτέλεσης του έργου. 2) Τεχνική έκθεση η οποία θα περιγράφει τον τρόπο εκτέλεσης των εργασιών, τις προδιαγραφές των υλικών και των μηχανημάτων, όπως αυτά περιγράφονται στις τεχνικές προδιαγραφές της παρούσας προκήρυξης. 3) Απόδειξη τεχνικής ικανότητας αναδόχου. Κατάλογο συναφών έργων στερέωσης πρανών, που πραγματοποιήθηκαν την τελευταία πενταετία από τον προσφέροντα, αναφέροντας το κόστος της συγκεκριμένης εργασίας, το οποίο πρέπει να ισούται τουλάχιστον με το ποσό της συγκεκριμένης προκήρυξης. για την απόδειξη των παραπάνω, πέρα από τον κατάλογο πρέπει να προσκομίσει τα αντίστοιχα πιστοποιητικά εμπειρίας και τις αντίστοιχες βεβαιώσεις καλής εκτέλεσης εργασιών. Κατάλογο του τεχνικού και επιστημονικού προσωπικού που θα απασχοληθούν στο έργο, με αναφορά των τίτλων σπουδών και την εμπειρία τους. Στο έργο θα πρέπει να απασχοληθεί μηχανικός με αντίστοιχη εμπειρία παρόμοιων έργων. Οι ενδιαφερόμενοι οφείλουν να προσκομίσουν τεχνική περιγραφή των μέτρων που θα λάβει ο προσφέροντας για την εξασφάλιση της ποιότητας και της ασφάλειας του έργου. 4) Απαιτούμενες πιστοποιήσεις Τα υλικά που απαιτούνται για την αποπεράτωση των εργασιών, όπως αυτά έχουν περιγραφεί άνωθεν, πρέπει να συνοδεύονται, τόσο κατά την προσκόμιση της προσφοράς όσο και κατά την παράδοση τους στον χώρο του έργου, από τα απαραίτητα τεχνικά δελτία που θα τεκμηριώνουν επαρκώς τη συμμόρφωση με τα ισχύοντα Ελληνικά ή Ευρωπαϊκά πρότυπα [ΕΤΕΠ (ΕΛΟΤ), ISO, κλπ] και τις απαιτήσεις της παρούσας Τεχνικής Έκθεσης. Σε περίπτωση που τα παραπάνω υλικά δεν παρασκευάζονται από την εταιρεία που καταθέτει την προσφορά είναι επιπλέον απαραίτητα τα τεχνικά δελτία της παρασκευάστριας εταιρείας σε μία από τις παρακάτω ευρωπαϊκές γλώσσες: Ελληνικά, Αγγλικά, Γερμανικά, Γαλλικά, Ιταλικά. Η ΕΦΑ Λέσβου διατηρεί το δικαίωμα διενέργειας ελέγχου των προϊόντων. Στην περίπτωση ελαττωματικού προϊόντος, ο ανάδοχος υποχρεούται για την αντικατάσταση του με δική του δαπάνη. Σε περίπτωση μη αντικατάστασης του ελαττωματικού προϊόντος η ΕΦΑ 39

40 Λέσβου διατηρεί το δικαίωμα λήξης της σύμβασης. Σε περίπτωση που οι ενδιαφερόμενοι δεν προσφέρουν τα υλικά όπως αυτά περιγράφονται στην παρούσα τεχνική έκθεση, τότε θα αποκλείονται από τον Διαγωνισμό. 5) Τον χρόνο εγγύησης των υλικών που θα χρησιμοποιήσουν. 6) Τη χώρα προέλευσης των υλικών. [Ζ] ΥΠΟΧΡΕΩΤΙΚΟΣ ΧΡΟΝΟΣ ΣΥΝΤΗΡΗΣΗΣ ΤΟΥ ΕΡΓΟΥ Ο χρόνος εγγύησης, κατά τον οποίο ο ανάδοχος φέρει τον κίνδυνο του έργου και υποχρεούται στην συντήρηση του, μετά την πάροδο του οποίου ενεργείται η οριστική παραλαβή, ορίζεται σε 24 μήνες. [Η] ΕΠΙΜΕΤΡΗΣΗ ΚΑΙ ΠΛΗΡΩΜΗ 1. Η επιμέτρηση των εργασιών (συνόλου ή μέρους αυτών) θα γίνει από τους επιβλέποντες μηχανικούς του έργου βάσει μετρήσεων και των συντασσόμενων επιμετρητικών σχεδίων και πινάκων, λαμβανομένων υπόψη των έγγραφων εντολών της Υπηρεσίας και των τυχόν οριζομένων ανοχών. 2. Η πληρωμή των εργασιών γίνεται βάσει της πραγματικής ποσότητας κάθε εργασίας, επιμετρημένης ως ανωτέρω με την αναφερόμενη μονάδα μέτρησης, επί την τιμή μονάδας της εργασίας, όπως αυτή καθορίζεται στην παρούσα προκήρυξη. 40

41 [Θ] ΣΧΕΔΙΑ ΓΕΩΤΕΧΝΙΚΗΣ ΜΕΛΕΤΗΣ 41

42 19PROC

43 19PROC

44 47

45 19PROC

46 49

47 50

48 51

49 19PROC

50 ΠΑΡΑΡΤΗΜΑ Β : ΤΥΠΟΠΟΙΗΜΕΝΟ ΕΝΤΥΠΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ Στοιχεία Προσφέροντος Επωνυμία: Διεύθυνση: Τηλέφωνο: Ημερομηνία: Fax: Στοιχεία Αναθέτουσας Αρχής ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ & ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Πράξη: «Ανάδειξη αρχαιολογικού χώρου Καβειρίου Λήμνου» Α/Α Α/Α Γραμμ ής ΕΙΔΟΣ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ ΑΞΙΑ ΧΩΡΙΣ ΦΠΑ ( ) ΦΠΑ ( ) ΤΙΜΗ ΜΟΝΑΔΑΣ ΣΥΝΟΛΟ % ΠΟΣΟ ΣΥΝΟΛΙΚΗ ΑΞΙΑ ΜΕ ΦΠΑ ( ) =5X6 8 9=7X8 10=7+9 1 Εφαρμογή και αγκύρωση εύκαμπτου χαλύβδινου πλέγματος επένδυσης πρανών *Στην τιμή περιλαμβάνονται όλες οι απαραίτητες εργασίες, όπως αυτές αναφέρονται στοαντίστοιχο άρθρο [Α1.1] στην παραπάνω τεχνική έκθεση καθώς και ότι άλλο δεν αναφέρεται αλλά είναι απαραίτητο για την έντεχνη κατασκευή. Κατ Αποκοπή 53

51 2 Σφράγιση και πλήρωση υποσκαφών με κονίαμα *Στην τιμή περιλαμβάνονται όλες οι απαραίτητες εργασίες, όπως αυτές αναφέρονται στο αντίστοιχο άρθρο [Α1,2] στην παραπάνω τεχνική έκθεση καθώς και ότι άλλο δεν αναφέρεται αλλά είναι απαραίτητο για την έντεχνη κατασκευή. Κατ Αποκοπή 3 Κατασκευή αναλημματικού τοιχίου και τραπεζοειδούς τάφρου στη στέψη του *Στην τιμή περιλαμβάνονται όλες οι απαραίτητες εργασίες, όπως αυτές αναφέρονται στοαντίστοιχο άρθρο [Α2] στηνπαραπάνω τεχνική έκθεση καθώς και ότι άλλο δεν αναφέρεται αλλά είναι απαραίτητο για την έντεχνη κατασκευή. Κατ Αποκοπή 54

52 4 Πλήρωσητης υπάρχουσας διανοιγμένης τάφρου έμπροσθεν του τοιχίου *Στην τιμή περιλαμβάνονται όλες οι απαραίτητες εργασίες, όπως αυτές αναφέρονται στοαντίστοιχο άρθρο [Α3] στηνπαραπάνω τεχνική έκθεση καθώς και ότι άλλο δεν αναφέρεται αλλά είναι απαραίτητο για την έντεχνη κατασκευή. Κατ Αποκοπή ΣΥΝΟΛΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ Απρόβλεπτα 10% ΓΕΝΙΚΟ ΣΥΝΟΛΟ ΧΩΡΙΣ ΦΠΑ (αριθμητικώς) ΓΕΝΙΚΟ ΣΥΝΟΛΟ ΧΩΡΙΣ ΦΠΑ (ολογράφως) 55

53 ΠΑΡΑΡΤΗΜΑ Γ : ΤΥΠΟΠΟΙΗΜΕΝΟ ΕΝΤΥΠΟ ΥΠΕΥΘΥΝΗΣ ΔΗΛΩΣΗΣ (TEΥΔ) [άρθρου 79 παρ. 4 ν. 4412/2016 (Α 147)] για διαδικασίες σύναψης δημόσιας σύμβασης κάτω των ορίων των οδηγιών Μέρος Ι: Πληροφορίες σχετικά με την αναθέτουσα αρχή/αναθέτοντα φορέα 1 και τη διαδικασία ανάθεσης Παροχή πληροφοριών δημοσίευσης σε εθνικό επίπεδο, με τις οποίες είναι δυνατή η αδιαμφισβήτητη ταυτοποίηση της διαδικασίας σύναψης δημόσιας σύμβασης: Α: Ονομασία, διεύθυνση και στοιχεία επικοινωνίας της αναθέτουσας αρχής (αα)/ αναθέτοντα φορέα (αφ) Ονομασία: ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Κωδικός Αναθέτουσας Αρχής / Αναθέτοντα Φορέα ΚΗΜΔΗΣ: Ταχυδρομική διεύθυνση / Πόλη / Ταχ. Κωδικός: Σαπφούς 22, Μυτιλήνη, Αρμόδιος για πληροφορίες: Τηλέφωνο: Ηλ. ταχυδρομείο: [ ] Διεύθυνση στο Διαδίκτυο (διεύθυνση δικτυακού τόπου): Β: Πληροφορίες σχετικά με τη διαδικασία σύναψης σύμβασης Μελπομένη Βαρδάκη (εσωτ.217) efales@culture.gr Τίτλος ή σύντομη περιγραφή της δημόσιας σύμβασης (συμπεριλαμβανομένου του σχετικού CPV): «Εργασιών στερέωσης και προστασίας πρανών στον αρχαιολογικό χώρο Καβειρίου Λήμνου» (CPV: / Εργασίες σταθεροποίησης εδάφους) Κωδικός στο ΚΗΜΔΗΣ: Η σύμβαση αναφέρεται σε έργα, προμήθειες, ή Εργασίες σταθεροποίησης εδάφους υπηρεσίες: Εφόσον υφίστανται, ένδειξη ύπαρξης σχετικών τμημάτων: Αριθμός αναφοράς που αποδίδεται στον φάκελο από την αναθέτουσα αρχή: Τμήμα Διοικητικής και Οικονομικής Υποστήριξης - Όλες οι υπόλοιπες πληροφορίες σε κάθε ενότητα του ΤΕΥΔ θα πρέπει να συμπληρωθούν από τον οικονομικό φορέα. 1 Σε περίπτωση που η αναθέτουσα αρχή /αναθέτων φορέας είναι περισσότερες (οι) της (του) μίας (ενός) θα αναφέρεται το σύνολο αυτών 56

54 Μέρος II: Πληροφορίες σχετικά με τον οικονομικό φορέα Α: Πληροφορίες σχετικά με τον οικονομικό φορέα Στοιχεία αναγνώρισης: Πλήρης Επωνυμία: Αριθμός φορολογικού μητρώου (ΑΦΜ): Εάν δεν υπάρχει ΑΦΜ στη χώρα εγκατάστασης του οικονομικού φορέα, αναφέρετε άλλον εθνικό αριθμό ταυτοποίησης, εφόσον απαιτείται και υπάρχει Ταχυδρομική διεύθυνση: Αρμόδιος ή αρμόδιοι 3 : Τηλέφωνο: Ηλ. ταχυδρομείο: Διεύθυνση στο Διαδίκτυο (διεύθυνση δικτυακού τόπου) (εάν υπάρχει): Γενικές πληροφορίες: Ο οικονομικός φορέας είναι πολύ μικρή, μικρή ή μεσαία επιχείρηση 4 ; Τρόπος συμμετοχής: Ο οικονομικός φορέας συμμετέχει στη διαδικασία σύναψης δημόσιας σύμβασης από κοινού με άλλους[4]; Απάντηση: Απάντηση: [] Ναι [] Όχι Εάν ναι, μεριμνήστε για την υποβολή χωριστού εντύπου ΤΕΥΔ από τους άλλους εμπλεκόμενους οικονομικούς φορείς. Εάν ναι: α) Αναφέρετε τον ρόλο του οικονομικού φορέα στην ένωση ή κοινοπραξία (επικεφαλής, υπεύθυνος για συγκεκριμένα καθήκοντα ): α) Απάντηση: 2 Επαναλάβετε τα στοιχεία των αρμοδίων, όνομα και επώνυμο, όσες φορές χρειάζεται. 3 Βλέπε σύσταση της Επιτροπής, της 6ης Μαΐου 2003, σχετικά με τον ορισμό των πολύ μικρών, των μικρών και των μεσαίων επιχειρήσεων (ΕΕ L 124 της , σ. 36). Οι πληροφορίες αυτές απαιτούνται μόνο για στατιστικούςσκοπούς. Πολύ μικρή επιχείρηση: επιχείρηση η οποία απασχολεί λιγότερους από 10 εργαζομένους και της οποίας ο ετήσιος κύκλος εργασιών και/ή το σύνολο του ετήσιου ισολογισμού δεν υπερβαίνει τα 2 εκατομμύρια ευρώ. Μικρή επιχείρηση: επιχείρηση η οποία απασχολεί λιγότερους από 50 εργαζομένους και της οποίας ο ετήσιος κύκλος εργασιών και/ή το σύνολο του ετήσιου ισολογισμού δεν υπερβαίνει τα 10 εκατομμύρια ευρώ. Μεσαίες επιχειρήσεις: επιχειρήσεις που δεν είναι ούτε πολύ μικρές ούτε μικρές και οι οποίες απασχολούν λιγότερους από 250 εργαζομένους και των οποίων ο ετήσιος κύκλος εργασιών δεν υπερβαίνει τα 50 εκατομμύρια ευρώ και/ή το σύνολο του ετήσιου ισολογισμού δεν υπερβαίνει τα 43 εκατομμύρια ευρώ. 57

55 β) Προσδιορίστε τους άλλους οικονομικούς φορείς που συμμετέχουν από β) κοινού στη διαδικασία σύναψης δημόσιας σύμβασης: γ) Κατά περίπτωση, επωνυμία της συμμετέχουσας ένωσης ή κοινοπραξίας. γ) Τμήματα Κατά περίπτωση, αναφορά του τμήματος ή των τμημάτων για τα οποία ο οικονομικός φορέας επιθυμεί να υποβάλει προσφορά. Απάντηση: 58

56 Β: Πληροφορίες σχετικά με τους νόμιμους εκπροσώπους του οικονομικού φορέα Κατά περίπτωση, αναφέρετε το όνομα και τη διεύθυνση του προσώπου ή των προσώπων που είναι αρμόδια/εξουσιοδοτημένα να εκπροσωπούν τον οικονομικό φορέα για τους σκοπούς της παρούσας διαδικασίας ανάθεσης δημόσιας σύμβασης: Εκπροσώπηση, εάν υπάρχει: Απάντηση: Ονοματεπώνυμο συνοδευόμενο από την ημερομηνία και τον τόπο γέννησης εφόσον απαιτείται: Θέση/Ενεργών υπό την ιδιότητα Ταχυδρομική διεύθυνση: Τηλέφωνο: Ηλεκτρονικό ταχυδρομείο: Εάν χρειάζεται, δώστε λεπτομερή στοιχεία σχετικά με την εκπροσώπηση (τις μορφές της, την έκταση, τον σκοπό ): 59

57 Μέρος III: Λόγοι αποκλεισμού Α: Λόγοι αποκλεισμού που σχετίζονται με ποινικές καταδίκες 5 Στο άρθρο 73 παρ. 1 ορίζονται οι ακόλουθοι λόγοι αποκλεισμού: 1. συμμετοχή σε εγκληματική οργάνωση 6 2. δωροδοκία 7,8 ] 3. απάτη 9 4. τρομοκρατικά εγκλήματα ή εγκλήματα συνδεόμενα με τρομοκρατικέςδραστηριότητες νομιμοποίηση εσόδων από παράνομες δραστηριότητες ή χρηματοδότηση της τρομοκρατίας παιδική εργασία και άλλες μορφές εμπορίας ανθρώπων 12. Λόγοι που σχετίζονται με ποινικές καταδίκες: Απάντηση: 5 Σύμφωνα με τις διατάξεις του άρθρου 73 παρ. 3 α, εφόσον προβλέπεται στα έγγραφα της σύμβασης είναι δυνατή η κατ' εξαίρεση παρέκκλιση από τον υποχρεωτικό αποκλεισμό για επιτακτικούς λόγους δημόσιου συμφέροντος, όπως δημόσιας υγείας ή προστασίας του περιβάλλοντος. 6 Όπως ορίζεται στο άρθρο 2 της απόφασης-πλαίσιο 2008/841/ΔΕΥ του Συμβουλίου, της 24ης Οκτωβρίου 2008, για την καταπολέμηση του οργανωμένου εγκλήματος (ΕΕ L 300 της , σ.42). 7 Σύμφωναμεάρθρο73 παρ.1(β).στονκανονισμόεεεσ(κανονισμόςεε2016/7)αναφέρεταιως διαφθορά. 8 Όπως ορίζεται στο άρθρο 3 της Σύμβασης περί της καταπολέμησης της δωροδοκίας στην οποία ενέχονται υπάλληλοι των Ευρωπαϊκών Κοινοτήτων ή των κρατών μελών της Ευρωπαϊκής Ένωσης (ΕΕ C 195 της , σ. 1) και στην παράγραφο 1 του άρθρου 2 της απόφασης-πλαίσιο 2003/568/ΔΕΥ του Συμβουλίου, της 22ας Ιουλίου 2003 για την καταπολέμηση της δωροδοκίας στον ιδιωτικό τομέα (ΕΕ L 192 της , σ. 54). Περιλαμβάνει επίσης τη διαφθορά όπως ορίζεται στο ν. 3560/2007 (ΦΕΚ 103/Α), «Κύρωση και εφαρμογή της Σύμβασης ποινικού δικαίου για τη διαφθορά και του Πρόσθετου σ αυτήν Πρωτοκόλλου» (αφορά σε προσθήκη καθόσον στο ν. Άρθρο 73 παρ. 1 β αναφέρεται η κείμενηνομοθεσία). 9 Κατά την έννοια του άρθρου 1 της σύμβασης σχετικά με τη προστασία των οικονομικών συμφερόντων των Ευρωπαϊκών Κοινοτήτων (ΕΕ C 316 της , σ. 48) όπως κυρώθηκε με το ν. 2803/2000 (ΦΕΚ 48/Α) "Κύρωση της Σύµβασης σχετικά µε την προστασία των οικονοµικών συµφερόντων των Ευρωπαϊκών Κοινοτήτων και των συναφών µε αυτήνπρωτοκόλλων. 10 Όπως ορίζονται στα άρθρα 1 και 3 της απόφασης-πλαίσιο του Συμβουλίου, της 13ης Ιουνίου 2002 για την καταπολέμηση της τρομοκρατίας (ΕΕ L 164 της , σ. 3). Αυτός ο λόγος αποκλεισμού περιλαμβάνει επίσης την ηθική αυτουργία ή την απόπειρα εγκλήματος, όπως αναφέρονται στο άρθρο 4 της εν λόγωαπόφασης-πλαίσιο. 11 Όπως ορίζεται στο άρθρο 1 της οδηγίας 2005/60/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 26ης Οκτωβρίου 2005, σχετικά με την πρόληψη της χρησιμοποίησης του χρηματοπιστωτικού συστήματος για τη νομιμοποίηση εσόδων από παράνομες δραστηριότητες και τη χρηματοδότηση της τρομοκρατίας (ΕΕ L 309 της , σ.15) που ενσωματώθηκε με το ν. 3691/2008 (ΦΕΚ 166/Α) Πρόληψη και καταστολή της νομιμοποίησης εσόδων από εγκληματικές δραστηριότητες και της χρηματοδότησης της τρομοκρατίας και άλλες διατάξεις. 12 Όπως ορίζεται στο άρθρο 2 της οδηγίας 2011/36/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 5ης Απριλίου 2011, για την πρόληψη και την καταπολέμηση της εμπορίας ανθρώπων και για την προστασία των θυμάτων της, καθώς και για την αντικατάσταση της απόφασης-πλαίσιο 2002/629/ΔΕΥ του Συμβουλίου (ΕΕ L 101 της , σ. 1) η οποία ενσωματώθηκε στην εθνική νομοθεσία με το ν. 4198/2013 (ΦΕΚ 215/Α)"Πρόληψη και καταπολέμηση της εμπορίας ανθρώπων και προστασία των θυμάτων αυτής και άλλεςδιατάξεις." 60

58 Υπάρχει αμετάκλητη καταδικαστική απόφαση εις βάρος του οικονομικού φορέα ή οποιουδήποτε προσώπου[13] το οποίο είναι μέλος του διοικητικού, διευθυντικού ή εποπτικού του οργάνου ή έχει εξουσία εκπροσώπησης, λήψης αποφάσεων ή ελέγχου σε αυτό για έναν από τους λόγους που παρατίθενται ανωτέρω (σημεία 1-6), ή καταδικαστική απόφαση η οποία έχει εκδοθεί πριν από πέντε έτη κατά το μέγιστο ή στην οποία έχει οριστεί απευθείας περίοδος αποκλεισμού που εξακολουθεί να ισχύει; [] Ναι [] Όχι Εάν η σχετική τεκμηρίωση διατίθεται ηλεκτρονικά, αναφέρετε: (διαδικτυακή διεύθυνση, αρχή ή φορέας έκδοσης, επακριβή στοιχεία αναφοράς των εγγράφων):,, 14 Εάν ναι, αναφέρετε 15 : α) Ημερομηνία της καταδικαστικής απόφασης προσδιορίζοντας α) Ημερομηνία:..., σημείο-(-α):, λόγος(-οι): ποιο από τα σημεία 1 έως 6 αφορά και τον λόγο ή τους λόγους της καταδίκης, β) Προσδιορίστε ποιος έχει καταδικαστεί β) γ) Εάν ορίζεται απευθείας στην καταδικαστική απόφαση: γ) Διάρκεια της περιόδου αποκλεισμού [ ] και σχετικό(-ά) σημείο(-α) Σε περίπτωση καταδικαστικής απόφασης, ο οικονομικός φορέας έχει λάβει μέτρα που να αποδεικνύουν την αξιοπιστία του παρά την ύπαρξη σχετικού λόγου αποκλεισμού («αυτοκάθαρση») 17 :; Εάν η σχετική τεκμηρίωση διατίθεται ηλεκτρονικά, αναφέρετε: (διαδικτυακή διεύθυνση, αρχή ή φορέας έκδοσης, επακριβή στοιχεία αναφοράς των εγγράφων): ):,,, 16 [] Ναι [] Όχι Εάν ναι, περιγράψτε τα μέτρα που λήφθηκαν 18 : : 13 Επαναλάβετε όσες φορές χρειάζεται. 15 Επαναλάβετε όσες φορές χρειάζεται. 16 Επαναλάβετε όσες φορές χρειάζεται. 17 Λαμβανομένου υπόψη του χαρακτήρα των εγκλημάτων που έχουν διαπραχθεί (μεμονωμένα, κατ εξακολούθηση, συστηματικά...), η επεξήγηση πρέπει να καταδεικνύει την επάρκεια των μέτρων που λήφθηκαν. 60

59 Β: Λόγοι που σχετίζονται με την καταβολή φόρων ή εισφορών κοινωνικής ασφάλισης και εργατική νομοθεσία Πληρωμή φόρων ή εισφορών κοινωνικής ασφάλισης: 1) Ο οικονομικός φορέας έχει εκπληρώσει όλες τις υποχρεώσεις του όσον αφορά την πληρωμή φόρων ή εισφορών κοινωνικής ασφάλισης 19, στην Ελλάδα και στη χώρα στην οποία είναι τυχόν εγκατεστημένος ; Εάν όχι αναφέρετε: Απάντηση: [] Ναι [] Όχι ΦΟΡΟΙ α) Χώρα ή κράτος μέλος για το οποίο πρόκειται: α) α) β) Ποιο είναι το σχετικό ποσό; β) β) γ) Πως διαπιστώθηκε η αθέτηση των υποχρεώσεων; ΕΙΣΦΟΡΕΣ ΚΟΙΝΩΝΙΚΗΣ ΑΣΦΑΛΙΣΗΣ 1) Μέσω δικαστικής ή διοικητικής απόφασης; γ.1) [] Ναι [] Όχι γ.1) [] Ναι [] Όχι - Η εν λόγω απόφαση είναι τελεσίδικη και [] Ναι [] Όχι [] Ναι [] Όχι δεσμευτική; - Αναφέρατε την ημερομηνία καταδίκης ή έκδοσης απόφασης - Σε περίπτωση καταδικαστικής απόφασης, εφόσον ορίζεται απευθείας σε αυτήν, τη διάρκεια της περιόδου αποκλεισμού: 2) Με άλλα μέσα; Διευκρινίστε: γ.2) γ.2) δ) Ο οικονομικός φορέας έχει εκπληρώσει τις υποχρεώσεις του είτε καταβάλλοντας τους φόρους ή τις εισφορές κοινωνικής ασφάλισης που οφείλει συμπεριλαμβανόμενων κατά περίπτωση, των δεδουλευμένων τόκων ή των προστίμων, είτε υπαγόμενος σε δεσμευτικό διακανονισμό για την καταβολή τους ; 20 δ) [] Ναι [] Όχι Εάν ναι, να αναφερθούν λεπτομερείς πληροφορίες δ) [] Ναι [] Όχι Εάν ναι, να αναφερθούν λεπτομερείς πληροφορίες 19 Στην περίπτωση που ο οικονομικός φορέας είναι Έλληνας πολίτης ή έχει την εγκατάστασή του στην Ελλάδα, οι υποχρεώσεις του που αφορούν τις εισφορές κοινωνικής ασφάλισης καλύπτουν τόσο την κύρια όσο και την επικουρική ασφάλιση (άρθρο 73 παρ. 2 δεύτερο εδάφιο). 20 Σημειώνεται ότι, σύμφωνα με το άρθρο 73 παρ. 3 περ. α και β, εφόσον προβλέπεται στα έγγραφα της σύμβασης είναι δυνατή η παρέκκλιση από τον υποχρεωτικό αποκλεισμό λόγω αθέτησης υποχρεώσεων καταβολής φόρων ή ασφαλιστικών εισφορών κατ εξαίρεση, για επιτακτικούς λόγους δημόσιου συμφέροντος, όπως δημόσιας υγείας ή προστασίας του περιβάλλοντος ή/και όταν ο αποκλεισμός θα ήταν σαφώς δυσανάλογος, ιδίως όταν μόνο μικρά ποσά των φόρων ή των εισφορών κοινωνικής ασφάλισης δεν έχουν καταβληθεί, ή όταν ο οικονομικός φορέας ενημερώθηκε σχετικά με το ακριβές ποσό που οφείλεται λόγω αθέτησης των υποχρεώσεών του όσον αφορά στην καταβολή φόρων ή εισφορών κοινωνικής ασφάλισης σε χρόνο κατά τον οποίο δεν είχε τη δυνατότητα να λάβει μέτρα, σύμφωνα με το τελευταίο εδάφιο της παραγράφου 2 του άρθρου 73, πριν από την εκπνοή της προθεσμίας αίτησης συμμετοχής ή σε ανοικτές διαδικασίες της προθεσμίας υποβολής προσφοράς 62

60 Εάν η σχετική τεκμηρίωση όσον αφορά την καταβολή των φόρων ή εισφορών κοινωνικής ασφάλισης διατίθεται ηλεκτρονικά, αναφέρετε: (διαδικτυακή διεύθυνση, αρχή ή φορέας έκδοσης, επακριβή στοιχεία αναφοράς των εγγράφων): 21 Εργατική νομοθεσία Ο οικονομικός φορέας έχει: α) τρεις (3) πράξεις επιβολής προστίμου από τα αρμόδια ελεγκτικά όργανα του Σώματος Επιθεώρησης Εργασίας για παραβάσεις της εργατικής νομοθεσίας που χαρακτηρίζονται, σύμφωνα με την υπουργική απόφαση 2063/Δ1632/2011 (Β 266), όπως εκάστοτε ισχύει, ως «υψηλής» ή «πολύ υψηλής» σοβαρότητας, οι οποίες προκύπτουν αθροιστικά από τρεις (3) διενεργηθέντες ελέγχους, ή β) δύο (2) πράξεις επιβολής προστίμου από τα αρμόδια ελεγκτικά όργανα του Σώματος Επιθεώρησης Εργασίας για παραβάσεις της εργατικής νομοθεσίας που αφορούν την αδήλωτη εργασία, οι οποίες προκύπτουν αθροιστικά από δύο (2) διενεργηθέντες ελέγχους. Απάντηση: [] Ναι [] Όχι Εάν ναι, ο οικονομικός φορέας έχει λάβει μέτρα που να αποδεικνύουν την αξιοπιστία του παρά την ύπαρξη αυτού του λόγου αποκλεισμού («αυτοκάθαρση»); [] Ναι [] Όχι Εάν το έχει πράξει, περιγράψτε τα μέτρα πουλήφθηκαν: [...] 21 Επαναλάβετε όσες φορές χρειάζεται. 63

61 Μέρος IV: Τελικές δηλώσεις Ο κάτωθι υπογεγραμμένος, δηλώνω επισήμως ότι τα στοιχεία που έχω αναφέρει σύμφωνα με τα μέρη Ι IV ανωτέρω είναι ακριβή και ορθά και ότι έχω πλήρη επίγνωση των συνεπειών σε περίπτωση σοβαρών ψευδών δηλώσεων. Ο κάτωθι υπογεγραμμένος, δηλώνω επισήμως ότι είμαι σε θέση, κατόπιν αιτήματος και χωρίς καθυστέρηση, να προσκομίσω τα πιστοποιητικά και τις λοιπές μορφές αποδεικτικών εγγράφων που αναφέρονται 22, εκτός εάν : α) η αναθέτουσα αρχή ή ο αναθέτων φορέας έχει τη δυνατότητα να λάβει τα σχετικά δικαιολογητικά απευθείας με πρόσβαση σε εθνική βάση δεδομένων σε οποιοδήποτε κράτος μέλος αυτή διατίθεται δωρεάν 23. β) η αναθέτουσα αρχή ή ο αναθέτων φορέας έχουν ήδη στην κατοχή τους τα σχετικά έγγραφα. Ο κάτωθι υπογεγραμμένος δίδω επισήμως τη συγκατάθεσή μου στ... [προσδιορισμός της αναθέτουσας αρχής ή του αναθέτοντα φορέα, όπως καθορίζεται στο μέρος Ι, ενότητα Α], προκειμένου να αποκτήσει πρόσβαση σε δικαιολογητικά των πληροφοριών τις οποίες έχω υποβάλλει στ... [να προσδιοριστεί το αντίστοιχο μέρος/ενότητα/σημείο] του παρόντος Τυποποιημένου Εντύπου Υπεύθυνης Δήλωσης για τους σκοπούς τ... [προσδιορισμός της διαδικασίας προμήθειας: (συνοπτική περιγραφή, παραπομπή στη δημοσίευση στον εθνικό τύπο, έντυπο και ηλεκτρονικό, αριθμός αναφοράς)]. Ημερομηνία, τόπος και, όπου ζητείται ή είναι απαραίτητο, υπογραφή(-ές): [ ] 22 Πρβλ και άρθρο 1 ν. 4250/ Υπό την προϋπόθεση ότι ο οικονομικός φορέας έχει παράσχει τις απαραίτητες πληροφορίες (διαδικτυακή διεύθυνση, αρχή ή φορέα έκδοσης, επακριβή στοιχεία αναφοράς των εγγράφων) που παρέχουν τη δυνατότητα στην αναθέτουσα αρχή ή στον αναθέτοντα φορέα να το πράξει. Όπου απαιτείται, τα στοιχεία αυτά πρέπει να συνοδεύονται από τη σχετική συγκατάθεση για την εν λόγωπρόσβαση. 64

62 ΠΑΡΑΡΤΗΜΑ Δ :ΣΧΕΔΙΟ ΣΥΜΒΑΣΗΣ ΣΥΜΒΑΣΗ ΓΙΑ ΤΗΝ ΥΠΗΡΕΣΙΑ Στη Μυτιλήνη σήμερα,,ημέρα,...[συμπληρώνεται η ημερομηνία υπογραφής της σύμβασης]μεταξύ: ΑΦΕΝΟΣ της Εφορείας Αρχαιοτήτων Λέσβου, η οποία εδρεύει στην οδό Σαπφούς 22, ΤΚ 81131, Μυτιλήνη, με ΑΦΜ , ΔΟΥ Δ Αθηνών (1104), όπως εκπροσωπείται νόμιμα για την υπογραφή της παρούσης από τον κ. Παύλο Τριανταφυλλίδη Προϊστάμενο της Εφορείας Αρχαιοτήτων Λέσβου, εφεξής καλούμενη «Αναθέτουσα Αρχή», και ΑΦΕΤΕΡΟΥ του, νόμιμου εκπροσώπου της Εταιρείας (ή της Ένωσης εταιρειών) με την επωνυμία και τον διακριτικό τίτλο που εδρεύει στην...,εφεξής καλούμενος «Ανάδοχος» Συμφώνησαν και έγιναν αμοιβαίως αποδεκτά τα ακόλουθα: Το αφ ενός συμβαλλόμενο Ελληνικό Δημόσιο α ν α θ έ τ ε ι στον αφ ετέρου συμβαλλόμενο «ΑΝΑΔΟΧΟ», την εκτέλεση «Εργασιών στερέωσης και προστασίας πρανών στον αρχαιολογικό χώρο Καβειρίου Λήμνου» (CPV: / Εργασίες σταθεροποίησης εδάφους), κατά τα ειδικότερα προβλεπόμενα: (α) στη με αρ.../2019 Διακήρυξη και τις τεχνικές προδιαγραφές αυτής, (β) στην τεχνική και οικονομική προσφορά του Αναδόχου, όπου δεν έρχεται σε αντίθεση με την Διακήρυξη (γ) στην κείμενη νομοθεσία και (δ) στην με αρ...απόφαση κατακύρωσης και ο «ΑΝΑΔΟΧΟΣ» δηλώνει ότι αποδέχεται ανεπιφύλαχτα την εκτέλεση των ως άνω υπηρεσιών, με τους εξής όρους και συμφωνίες: ΑΡΘΡΟ 1: ΑΝΤΙΚΕΙΜΕΝΟ ΤΗΣ ΣΥΜΒΑΣΗΣ 1. Αντικείμενο της σύμβασης είναι η εκτέλεση «Εργασιών στερέωσης και προστασίας πρανών στον αρχαιολογικό χώρο Καβειρίου Λήμνου» κατά τα ειδικότερα προβλεπόμενα στη Διακήρυξη και στις τεχνικές προδιαγραφές, οι οποίες αποτελούν αναπόσπαστο τμήμα αυτής. 2. Ο Ανάδοχος υποχρεούται να ολοκληρώσει το αντικείμενο της σύμβασης προσηκόντως και εντέχνως απαλλαγμένο ελαττωμάτων (πραγματικών και νομικών) και με όλες τις συνομολογημένες ιδιότητες. ΑΡΘΡΟ 2: ΓΕΝΙΚΕΣ ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑΔΟΧΟΥ 1. Ο Ανάδοχος υποχρεούται να εκτελέσει την υπηρεσία κατά τρόπο άρτιο και είναι υπεύθυνος για την ολοκλήρωσή του σύμφωνα με τους όρους της συμβάσεως. Ο Ανάδοχος υποχρεούται να συμπράττει με την Αναθέτουσα Αρχή κατά την υλοποίηση του έργου και για την επίλυση των προβλημάτων που δημιουργούνται κατά την εκτέλεση του έργου. 2. Ο Ανάδοχος υποχρεούται να διαθέσει όλο το απαιτούμενο προσωπικό, υλικά και οποιαδήποτε άλλα μέσα για την προσήκουσα εκτέλεση των παρεχόμενων υπηρεσιών. Ο Ανάδοχος βαρύνεται με όλες τις απαιτούμενες γενικές και ειδικές δαπάνες για την ολοκλήρωση της σύμβασης, όπως αυτή περιγράφεται στα συμβατικά τεύχη, ενδεικτικά δε με τις δαπάνες των μισθών και ημερομισθίων του προσωπικού του, των εργοδοτικών επιβαρύνσεων, φόρους, τέλη, δασμούς, ασφάλιστρα, ασφαλιστικές κρατήσεις ή επιβαρύνσεις, έξοδα και ασφάλιστρα μετακίνησης, και γενικά κάθε είδους απρόβλεπτη δαπάνη και όλες τις νόμιμες επιβαρύνσεις και κρατήσεις υπέρ του Δημοσίου ή τρίτου, που ισχύουν κατά τον χρόνο υπογραφής του Συμφωνητικού. 3. Ο Ανάδοχος έχει την υποχρέωση για την τήρηση των διατάξεων της εργατικής νομοθεσίας. Το προσωπικό που θα χρησιμοποιηθεί πρέπει να έχει τις απαραίτητες επαγγελματικές άδειες. Όλα τα οχήματα που θα απαιτηθούν για την εκτέλεση του έργου πρέπει να είναιασφαλισμένα. 4. Ο Ανάδοχος οφείλει να τηρεί τις υποχρεώσεις στους τομείς του περιβαλλοντικού, κοινωνικοασφαλιστικού και εργατικού δικαίου, που έχουν θεσπιστεί με το δίκαιο της Ένωσης, το εθνικό δίκαιο, συλλογικές συμβάσεις ή διεθνείς διατάξεις περιβαλλοντικού, κοινωνικοασφαλιστικού και εργατικού δίκαιο, οι οποίες απαριθμούνται στο Παράρτημα Χ του Προσαρτήματος Α του ν.4412/

63 5. Ο Ανάδοχος οφείλει να λαμβάνει εγκαίρως κάθε απαιτούμενο μέτρο, ώστε η Αναθέτουσα Αρχή και τα όργανα αυτής να μην υποστούν οποιαδήποτε ενόχληση ή την ελάχιστη ζημία. 6. Ο Ανάδοχος υποχρεούται να συμμορφώνεται με τις εντολές και οδηγίες της Αναθέτουσας Αρχής που αφορούν την παροχή της προμήθειας/των υπηρεσιών. 7. Ο Ανάδοχος οφείλει να αποζημιώσει την Αναθέτουσα Αρχή από οποιαδήποτε απαίτηση για ζημίες που προξενήθηκαν κατά τη διάρκεια παροχής της προμήθειας/των υπηρεσιών, καθώς και έναντι οποιωνδήποτε απαιτήσεων, διαδικασιών, ζημιών, δαπανών, χρεώσεων που προέρχονται από αυτές ή σε σχέση με αυτές. 8. Όλες οι εργασίες που είναι απαραίτητες για την εκτέλεση και ολοκλήρωση της προμήθειας/των ανατεθέντων υπηρεσιών θα διεξάγονται με τέτοιο τρόπο, ώστε να μην παρενοχλούν αδικαιολόγητα και καταχρηστικά την ηρεμία του κοινού. 9. Ο Ανάδοχος είναι υποχρεωμένος να εκτελεί την προμήθεια/τις υπηρεσίες με ασφαλή τρόπο και σύμφωνα με τους νόμους, διατάγματα, αστυνομικές και λοιπές διατάξεις και οδηγίες της Αναθέτουσας Αρχής που αφορούν την υγεία και ασφάλεια των εργαζομένων και την πρόληψη επαγγελματικού κινδύνου, και να προβαίνει χωρίς καμιά αποζημίωση στη λήψη όλων των απαραίτητων μέτρων ασφαλείας που αυτά προβλέπουν. 10. Ο Ανάδοχος πρέπει να χορηγεί στο προσωπικό τα απαιτούμενα, κατά περίπτωση εργασίας, ατομικά και ομαδικά εφόδια προστασίας και εργαλεία για ασφαλή εργασία, όπως είναι ενδεικτικά : κράνη, γυαλιά προστασίας, ζώνες ασφαλείας, ποδιές, γάντια,κλπ. 11. Ο Ανάδοχος παραμένει μόνος και αποκλειστικά υπεύθυνος για την ασφάλεια των εργαζομένων στα έργα και είναι δική του ευθύνη η λήψη των ενδεδειγμένων και σωστών μέτρων ασφαλείας και η τήρηση των σχετικών κανονισμών. Για θέματα πρόληψης ατυχημάτων ισχύουν γενικά όσα ορίζονται από την Ελληνική Νομοθεσία και μόνο σε ειδικές περιπτώσεις που δεν προβλέπονται από αυτή θα εφαρμόζονται οι διεθνείς κανονισμοί πρόληψης ατυχημάτων. 12. Ο Ανάδοχος υποχρεώνεται να ανακοινώσει στην Αναθέτουσα Αρχή τις διαταγές και εντολές των διαφόρων αρχών σχετικά με υποδεικνυόμενα μέτρα ελέγχου, ασφαλείας κλπ. που απευθύνονται ή κοινοποιούνται σε αυτόν κατά την διάρκεια εκτέλεσης της προμήθειας/των υπηρεσιών. 13. Ο Ανάδοχος είναι αποκλειστικά υπεύθυνος για την κατασκευή, προμήθεια, φύλαξη και χρήση του εξοπλισμού που απαιτείται (οχήματα, κιβώτια κλπ) για την προσήκουσα παροχή της προμήθειας/των υπηρεσιών και ευθύνεται για κάθε ζημία του. Οι εκπρόσωποι της Αναθέτουσας Αρχής μπορούν να επισκέπτονται του χώρους του Αναδόχου προκειμένου να εξετάσουν τονεξοπλισμό. 14. Όλες οι δαπάνες που συνεπάγονται τα παραπάνω βαρύνουν τονανάδοχο. ΑΡΘΡΟ3: ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΚΑΛΗΣΕΚΤΕΛΕΣΗΣ 1. ΓιατηνυπογραφήτηςπαρούσαςΣύμβασηςοΑνάδοχοςπροσκόμισεστηνΑναθέτουσαΑρχήτηνυπ αρ. εγγυητική Επιστολή Καλής Εκτέλεσης, με ημερομηνία του συνολικού ύψους... που αντιπροσωπεύει το 5% του συνολικού οικονομικού ανταλλάγματος, μη συμπεριλαμβανομένου του Φ.Π.Α., το περιεχόμενό της είναι σύμφωνο με τα οριζόμενα στο ν.4412/2016 και έχει χρόνο ισχύος μέχρι την ημέρα ολοκλήρωσης της προμήθειας/των υπηρεσιών όπως αυτή πιστοποιείται από την Επιτροπή Παρακολούθησης και Παραλαβής, οριζόμενη από την Υπηρεσία. 2. Η ανωτέρω εγγυητική Επιστολή αποδεσμεύεται και επιστρέφεται στο σύνολό της [ή στην περίπτωση που οι υπηρεσίες είναι διαιρετές και η παράδοση γίνεται τμηματικά: αποδεσμεύονται τμηματικά, κατά το ποσό που αναλογεί στην αξία του μέρους του τμήματος των προμηθειών/ή υπηρεσιών που παραλήφθηκε οριστικά] μετά την οριστική ποσοτική και ποιοτική παραλαβή του αντικειμένου της σύμβασης. σύμφωνα με τα οριζόμενα στο άρθρο 5 της παρούσας, και εάν στο πρωτόκολλο παραλαβής αναφέρονται παρατηρήσεις ή υπάρχει εκπρόθεσμη παράδοση, η παραπάνω αποδέσμευση γίνεται μετά την αντιμετώπιση, κατά τα προβλεπόμενα στα άρθρα 5 και 6 της παρούσας, των παρατηρήσεων και του εκπρόθεσμου. 3. Η εγγυητική Επιστολή εκδίδεται από πιστωτικά ιδρύματα που λειτουργούν νόμιμα στα κράτη - μέλη της Ευρωπαϊκής Ένωσης ή του Ευρωπαϊκού Οικονομικού Χώρου, ή στα κράτη-μέρη της Συμφωνίας Δημοσίων Συμβάσεων του Παγκοσμίου Οργανισμού Εμπορίου, που κυρώθηκε με το ν. 2513/1997 (Α 139) και έχουν, σύμφωνα με τις ισχύουσες διατάξεις, το δικαίωμα αυτό. Μπορεί, επίσης, να εκδίδονται από το Ε.Τ.Α.Α. - Τ.Σ.Μ.Ε.Δ.Ε. ή να παρέχεται με γραμμάτιο του Ταμείου Παρακαταθηκών και Δανείων με παρακατάθεση σε αυτό του αντίστοιχου χρηματικού ποσού. 66

64 4. Η εγγυητική Επιστολή Καλής Εκτέλεσης που προσκόμισε ο Ανάδοχος καταπίπτει: α. όπου ρητώς προβλέπεται από την παρούσα, την Διακήρυξη και τον ν.4412/2016, β. σε κάθε περίπτωση που ο Ανάδοχος παραβεί ουσιώδεις όρους τηςπαρούσας. ΑΡΘΡΟ4: ΤΙΜΗΜΑ - ΤΡΟΠΟΣΠΛΗΡΩΜΗΣ 1. Το τίμημα που υποχρεούται να καταβάλει η Αναθέτουσα Αρχή στον Ανάδοχο για την εκτέλεση της προμήθειας/υπηρεσίας (Οικονομικό Αντάλλαγμα) είναι σύμφωνα με την οικονομική προσφορά του η οποία αποτελεί αναπόσπαστο παράρτημα της σύμβασης της παρούσας διακήρυξης. 2. Δεν προβλέπεται τιμαριθμική ή άλλη αναπροσαρμογή του Οικονομικού Ανταλλάγματος. 3. Το Οικονομικό Αντάλλαγμα καταβάλλεται για το σύνολο των υποχρεώσεων του Αναδόχου όπως αυτές απορρέουν από τη Διακήρυξη, την προσφορά του και τις συνθήκες του έργου όπου θα πραγματοποιήσει την προμήθεια/υπηρεσία. 4. Η πληρωμή του Αναδόχου θα γίνει ως εξής: - Εξόφληση του 100% της συμβατικής αξίας με την οριστική παραλαβή του συνόλου της προμήθειας/υπηρεσίας. - Τμηματική εξόφληση μετά την οριστική παραλαβή κάθε μέρους των υπό προμήθεια υλικών/των υπηρεσιών σύμφωνα με το άρθρο 7 της Διακήρυξης και την τεχνική προσφορά του Αναδόχου. 5. Για την πληρωμή του Αναδόχου απαιτούνται τα κάτωθι δικαιολογητικά: α) πρωτόκολλο οριστικής ποσοτικής και ποιοτικής παραλαβής, που συντάσσεται από την Επιτροπή Παρακολούθησης και Παραλαβής, β) τιμολόγιο του Αναδόχου για την πώληση αγαθών/για την παροχή υπηρεσιών, γ) φορολογική και ασφαλιστική ενημερότητα σε ισχύ κατά την ημέρα πληρωμής δ) καθώς και όποιο άλλο δικαιολογητικό τυχόν ζητηθεί από το Λογιστήριο της Αναθέτουσας Αρχής Τα προβλεπόμενα από τις φορολογικές διατάξεις παραστατικά θα εκδίδονται στο όνομα της Αναθέτουσας Αρχής, μετά την εκτέλεση και παράδοση του έργου, κατά τα οριζόμενα στο παρόν άρθρο. Ο Ανάδοχος επιβαρύνεται με κάθε νόμιμη ασφαλιστική εισφορά και κράτηση υπέρ Νομικών Προσώπων, Ανεξάρτητων Αρχών ή άλλων Οργανισμών που κατά νόμο τον βαρύνει. Η καθαρή αξία των παραστατικών υπόκειται σε παρακράτηση φόρου εισοδήματος βάσει του Ν.4172/2013. Επίσης ο Ανάδοχος βαρύνεται με τις ακόλουθες κρατήσεις: α) Κράτηση 0,06 % υπέρ Ε.Α.ΔΗ.ΣΥ, η οποία υπολογίζεται επί της αξίας κάθε πληρωμής προ φόρων και κρατήσεων της αρχικής και κάθε συμπληρωματικής σύμβασης β) Κράτηση 0,06 % υπέρ Α.Ε.Π.Π, η οποία υπολογίζεται επί της αξίας κάθε πληρωμής προ φόρων και κρατήσεων της αρχικής και κάθε συμπληρωματικής σύμβασης. Οι κρατήσεις υπάγονται σε χαρτόσημο 3% και ΟΓΑ χαρτοσήμου που υπολογίζεται με ποσοστό 20% επί του χαρτοσήμου. ΑΡΘΡΟ5: ΤΟΠΟΣ, ΤΡΟΠΟΣ ΚΑΙ ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ ΤΗΣ ΠΡΟΜΗΘΕΙΑΣ/ΤΩΝΥΠΗΡΕΣΙΩΝ 1. Ο Ανάδοχος υποχρεούται να παρέχει την προμήθεια/τις υπηρεσίες, στον τόπο που υποδεικνύει η Αναθέτουσα Αρχή εντός μηνών από την υπογραφή της παρούσας, δηλαδή μέχρι 2. Ο Ανάδοχος κηρύσσεται έκπτωτος σε περίπτωση που λήξει ο συμβατικός χρόνος παράδοσης και δεν έχει υποβάλει έγκαιρα αίτημα παράτασής του ή έχει λήξει ο παραταθείς κατά τα ανωτέρω χρόνος, χωρίς να έχει εκτελέσει την ανατιθέμενη προμήθεια/τις ανατιθέμενες υπηρεσίες. 3. Ο συμβατικός χρόνος εκτέλεσης της προμήθειας/των υπηρεσιών μπορεί να παρατείνεται με απόφαση της Αναθέτουσας Αρχής, όταν συντρέχουν λόγοι ανωτέρας βίας ή άλλοι ιδιαιτέρως σοβαροί λόγοι που καθιστούν αντικειμενικώς αδύνατη την εμπρόθεσμη ολοκλήρωση της προμήθειας/των υπηρεσιών, χωρίς να επιβάλλονται κυρώσεις. 4. Η τροποποίηση μη ουσιωδών όρων, όπως αυτοί αναφέρονται στο άρθρο 132 του ν. 4412/2016, χωρεί κατόπιν αποφάσεως της Αναθέτουσας Αρχής, που λαμβάνεται ύστερα από γνωμοδότηση του αρμοδίου οργάνου, η οποία στη συνέχεια γίνεται αποδεκτή από τον Ανάδοχο. 5. Σε περίπτωση εκπρόθεσμης ολοκλήρωσης εφαρμόζονται οι κυρώσεις που προβλέπονται στο Ν.4412/

65 6. Η παρακολούθηση της εκτέλεσης της σύμβασης γίνεται σύμφωνα με το άρθρο 218 του ν. 4412/2016, από την αρμόδια υπηρεσία και ειδικότερα τον αρμόδιο υπάλληλο, τον επόπτη ή επιβλέποντα που εισηγείται στην Επιτροπή Παρακολούθησης και Παραλαβής που συστήνεται, σε ετήσια βάση, από την αναθέτουσα αρχή. 7. Η παραλαβή της προμήθειας/των υπηρεσιών, γίνεται από τριμελή Επιτροπή Παρακολούθησης και Παραλαβής, η οποία συντάσσει πρωτόκολλο οριστικής ποσοτικής και ποιοτικής παραλαβής. 8. Κατά τη διαδικασία της παραλαβής της προμήθειας/των υπηρεσιών καλείται να παραστεί, εφόσον το επιθυμεί, ο Ανάδοχος καθώς και οι υπεύθυνοι τεχνικοί. 9. Σε περίπτωση που η Επιτροπή Παρακολούθησης και Παραλαβής απορρίψει την προμήθεια/τις υπηρεσίες, αναφέρει στο σχετικό πρωτόκολλο τις παρεκκλίσεις που παρουσιάζονται από τους όρους της Σύμβασης και τους λόγους της απόρριψης και γνωματεύει αν μπορούν να χρησιμοποιηθούν σύμφωνα με τα οριζόμενα στο άρθρο 219 του ν.4412/ Κατά τα λοιπά εφαρμόζονται οι διατάξεις τουν.4412/2016. ΑΡΘΡΟ 6: ΕΦΑΡΜΟΣΤΕΟ ΔΙΚΑΙΟ Η παρούσα Σύμβαση διέπεται αποκλειστικά από το Ελληνικό Δίκαιο. Αποκλειστική αρμοδιότητα για την επίλυση οποιασδήποτε διαφοράς μεταξύ των μερών που απορρέει από την παρούσα έχουν τα Δικαστήρια της έδρας της Αναθέτουσας Αρχής. Σε πιστοποίηση των ανωτέρω η παρούσα σύμβαση αφού αναγνώσθηκε υπογράφεται νομίμως από τα συμβαλλόμενα μέρη σε τρία (3) όμοια πρωτότυπα ως κατωτέρω. Από τα παραπάνω 3 πρωτότυπα τα δύο παραμένουν στην Αναθέτουσα Αρχή... και ένα λαμβάνει ο Ανάδοχος. ΤΑ ΜΕΡΗ ΓΙΑ ΤΟ ΕΛΛΗΝΙΚΟ ΔΗΜΟΣΙΟ ΓΙΑ ΤΟΝ ΑΝΑΔΟΧΟ Ο Προϊστάμενος της ΕΦΑ Λέσβου Παύλος Τριανταφυλλίδης 68

66 ΠΑΡΑΡΤΗΜΑ Ε: ΥΠΟΔΕΙΓΜΑΤΑ ΕΓΓΥΗΤΙΚΩΝ ΕΠΙΣΤΟΛΩΝ ΥΠΌΔΕΙΓΜΑ ΕΓΓΥΗΤΙΚΉΣ ΕΠΙΣΤΟΛΉΣ ΚΑΛΉΣ ΕΚΤΈΛΕΣΗΣ Εκδότης (Πλήρης επωνυμία Πιστωτικού Ιδρύματος. / ΕΝΙΑΙΟ ΤΑΜΕΙΟ ΑΝΕΞΑΡΤΗΤΑ ΑΠΑΣΧΟΛΟΥΜΕΝΩΝ - ΤΟΜΕΑΣ ΣΥΝΤΑΞΗΣ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΕΡΓΟΛΗΠΤΩΝ ΔΗΜΟΣΙΩΝ ΕΡΓΩΝ (Ε.Τ.Α.Α.- Τ.Σ.Μ.Ε.Δ.Ε.) Ημερομηνία έκδοσης.. Προς: (Πλήρης επωνυμία Αναθέτουσας Αρχής/Αναθέτοντος Φορέα 1 )... (Διεύθυνση Αναθέτουσας Αρχής/Αναθέτοντος Φορέα) 2... Εγγύηση μας υπ αριθμ...ποσού...ευρώ 3. Έχουμε την τιμή να σας γνωρίσουμε ότι εγγυόμαστε με την παρούσα επιστολή ανέκκλητα και ανεπιφύλακτα παραιτούμενοι του δικαιώματος της διαιρέσεως και διζήσεως μέχρι του ποσού των ευρώ... 4 υπέρ του: (i) [σε περίπτωση φυσικού προσώπου]: (ονοματεπώνυμο, πατρώνυμο)..., ΑΦΜ:... (διεύθυνση)...,ή (ii) [σε περίπτωση νομικού προσώπου]: (πλήρη επωνυμία)...,αφμ...(διεύθυνση)..... ή (iii) [σε περίπτωση ένωσης ή κοινοπραξίας:] των φυσικών / νομικώνπροσώπων α)(πλήρηεπωνυμία)...,αφμ:...(διεύθυνση)... β)(πλήρηεπωνυμία)...,αφμ:...(διεύθυνση)... γ) (πλήρη επωνυμία)..., ΑΦΜ:...(διεύθυνση)...(συμπληρώνεται μεόλα τα μέλη της ένωσης / κοινοπραξίας) ατομικά και για κάθε μία από αυτές και ως αλληλέγγυα και εις ολόκληρο υπόχρεων μεταξύ τους, εκ της ιδιότητάς τους ως μελών της ένωσης ή κοινοπραξίας, για την καλή εκτέλεση του/ων τμήματος/των.. 5 / της υπ αριθ...σύμβασης (τίτλος σύμβασης),σύμφωνα με την (αριθμό/ημερομηνία)... Διακήρυξη / Πρόσκληση / Πρόσκληση Εκδήλωσης Ενδιαφέροντος 6... της/του (Αναθέτουσας Αρχής/Αναθέτοντοςφορέα). Το παραπάνω ποσό τηρείται στη διάθεσή σας και θα καταβληθεί ολικά ή μερικά χωρίς καμία από μέρους μας αντίρρηση, αμφισβήτηση ή ένσταση και χωρίς να ερευνηθεί το βάσιμο ή μη της απαίτησης σαςμέσα σε.... ημέρες 7 από την απλή έγγραφη ειδοποίησή σας. Η παρούσα ισχύει μέχρικαιτην...(αν προβλέπεται ορισμένος χρόνος στα έγγραφα τηςσύμβασης) ή 1 Όπως ορίζεται στα έγγραφα τηςσύμβασης. 2 Όπως ορίζεται στα έγγραφα τηςσύμβασης. 3 Ολογράφως και σε παρένθεση αριθμητικώς. Στο ποσό δεν υπολογίζεται ο ΦΠΑ. 4 Όπως υποσημείωση 3. 5 Εφόσον αφορά ανάθεση σε τμήματα συμπληρώνεται ο α/α του/ων τμήματος/των για τα οποία υπογράφεται η σχετική σύμβαση. 6 Συνοπτική περιγραφή των προς προμήθεια αγαθών / υπηρεσιών, σύμφωνα με το άρθρο 72 ν. 4412/ Να οριστεί ο χρόνος σύμφωνα με τις κείμενες διατάξεις. 69

67 μέχρις ότου αυτή μας επιστραφεί ή μέχρις ότου λάβουμε έγγραφη δήλωσή σας ότι μπορούμε να θεωρήσουμε την Τράπεζα μας απαλλαγμένη από κάθε σχετική υποχρέωση εγγυοδοσίας μας. Σε περίπτωση κατάπτωσης της εγγύησης, το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον πάγιο τέλος χαρτοσήμου. Βεβαιώνουμε υπεύθυνα ότι το ποσό των εγγυητικών επιστολών που έχουν δοθεί, συνυπολογίζοντας και το ποσό της παρούσας, δεν υπερβαίνει το όριο των εγγυήσεων που έχουμε το δικαίωμα να εκδίδουμε. (Εξουσιοδοτημένη Υπογραφή) 70

68 ΠΑΡΑΡΤΗΜΑ ΣΤ: ΤΕΥΧΟΣ ΓΕΩΤΕΧΝΙΚΗΣ ΜΕΛΕΤΗΣ 71

69

70 ΥΠΠΟΑ ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την υποστήριξη τμημάτων των πρανών του ελληνιστικού Τελεστηρίου και αναλημματικών τοιχίων του αρχαιολογικού χώρου Καβειρίου Λήμνου. ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ 1 ΕΙΣΑΓΩΓΗ ΓΕΝΙΚΑ Μετηναπό30/7/2018σύμβασηανατέθηκεαπότηνΕφορείαΑρχαιοτήτωνΛέσβουστηνεταιρεία Ε ΑΦΟΣ Σύμβουλοι Μηχανικοί Α.Ε. η εργασία με τίτλο «Σύνταξη γεωλογικής - γεωτεχνικής μελέτηςγιατηνυποστήριξητμημάτωντωνπρανώντουελληνιστικούτελεστηρίουκαι αναλημματικώντοιχίωντουαρχαιολογικούχώρουκαβειρίουλήμνου»,σταπλαίσιατουέργου: «ΑνάδειξηαρχαιολογικούχώρουΚαβειρίουΛήμνου»,ενταγμένουστοΕ.Π.«ΒόρειοΑιγαίο ». ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα έκθεση αποτελεί το τεύχος Τ.03 της γεωλογικής γεωτεχνικής μελέτης που πραγματοποιήθηκεσταπλαίσιατηςσύμβασης.αποτελείτηνγεωτεχνικήμελέτηκαιπεριλαμβάνει τα έργα στερέωσης και προστασίας των πρανών για το ελληνιστικό τελεστήριο. Πιο συγκεκριμένα σχεδιάζονται και διαστασιολογούνται τα εξής: (α) κατασκευή αναλημματικού τοιχίουστονπόδατωνβαπρανώνπουπεριλαμβάνεικαιτάφροαπορροής,και(β)μέτραπουθα εφαρμοστούν επί των ΝΑ πρανών προκειμένου αυτά να σταθεροποιηθούν και να εξασφαλιστούν από διαβρωτικέςδράσεις. Για τη σύνταξη της εργασίας εργάσθηκαν οι Γ. Ντουνιάς ρ. Πολιτικός Μηχανικός, Ε. Λυμπέρης, Γεωλόγος και Κωνσταντίνος Παπαδόπουλος Πολιτικός Μηχανικός MSc. ΙΑΘΕΣΙΜΑ ΣΤΟΙΧΕΙΑ Για την εκπόνηση της εργασίας λήφθηκαν υπόψη τα ακόλουθα στοιχεία: 1. Αεροφωτογραφίες του αρχαιολογικού χώρου, οι οποίες μας χορηγήθηκαν από την Υπηρεσία. 2. Τοπογραφικό Υπόβαθρο, το οποίο μας χορηγήθηκε από τηνυπηρεσία. 3. Βάσεις δεδομένων σεισμικών πηγών του ελληνικούχώρου: a. GreDaSS: The Greek Database of Seismogenic Sources b. Noafaults: a digital database for active faults in Greece ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ / ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ, Επικαιροποίηση μελέτης διαμόρφωσης και ανάδειξης αρχαίου Καβειρίου, Ν. Λήμνου. 5. ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ / ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ, Επικαιροποίηση μελέτης διαμόρφωσης και ανάδειξης αρχαιολογικού χώρου Καβειρίου, Ν.Λήμνου. 6. ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ ΚΑΙ ΑΘΛΗΤΙΣΜΟΥ / ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ, Μελέτη αποστράγγισης Αρχαιολογικού Χώρου Καβειρίου, Ιούνιος2015. ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. 1

71 ΥΠΠΟΑ ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την υποστήριξη τμημάτων των πρανών του ελληνιστικού Τελεστηρίου και αναλημματικών τοιχίων του αρχαιολογικού χώρου Καβειρίου Λήμνου. ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ 2 ΠΑΘΟΛΟΓΙΑ ΠΡΑΝΩΝ Ταδομικάπροβλήματατηςβραχομάζαςυπότηνεπίδρασηεξωτερικώνπαραγόντωνοδηγούνσε σταδιακή χαλάρωση αποδόμηση περιοχών των πρανών. Ως συνέπεια αυτής της διαδικασίαςυπάρχουν,σεδιαφορετικόβαθμόκατάμήκοςτουελληνιστικούτελεστηρίου,κίνδυνοι τοπικής αποσταθεροποίησης και εισόδου υλικών αποσάθρωσης ή/και μικροαστοχιών στον αρχαιολογικόχώρο. Η διαδικασία αποδόμησης δεν εξελίσσεται το ίδιο κατά μήκος των πρανών, αλλά ελέγχεται από τοπικούς παράγοντες όπως, η τεκτονική της βραχομάζας, το βάθος και η κλίση επαφής του μολασσικού υποβάθρου. Είναι προφανές ότι εάν δεν παρθούν μέτρα που θα αντιστέκονται στις διεργασίες αποδόμησης και αποσταθεροποίησης, η εξέλιξη των διεργασιών αυτών θα συνεχιστεί με αποτέλεσμα την περαιτέρω φθορά του αρχαιολογικού χώρου και ενδεχομένως να θέτουν σε κίνδυνο επισκέπτες του μνημείου. ΝΑ & NΠΛΕΥΡΑ ΕΛΛΗΝΙΣΤΙΚΟΥ ΤΕΛΕΣΤΗΡΙΟΥ Ταπρανή,μέγιστούψοςπερίτα9.0mκαιμικτέςκλίσειςμεσχεδόνκατακόρυφαπρανήστηνβάση και κλίση περί τις 50 στα ανώτερα τμήματα του πρανούς. Η όψη τους έχει διαμορφωθεί τεχνητά με βαθμιδωτή γεωμετρία κατά μήκος στρώσεων βραχώδους υποβάθρου με κύρια προεξοχή πλάτους 1.0m που κλείνει νοτιοδυτικώς στην διεύθυνση της ασυνέχειας βάσης τηςβραχομάζας. Φωτ. 2.1: Άποψη ΝΑ πρανών του ελληνιστικού τελεστηρίου. Οι μηχανισμοί αποσταθεροποίησης των πρανών ελέγχονται κυρίως από την υφιστάμενη δομή της βραχομάζας (τεκτονική), σε συνδυασμό με δυσμενείς δράσεις όπως σεισμικά φορτία, υδροστατικές πιέσεις κτλ. Αποτέλεσμα αυτών, παρατηρείται χαλάρωση και απόσπαση βραχοτεμαχίων κατά μήκος του μετώπου των στρώσεων του ψαμμίτη και με μηχανισμούς υποσκαφής που ευνοούνται από την παρουσία υποκείμενων ιλυολιθικών στρώσεων. ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. 2

72 19PROC ΥΠΠΟΑ ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την υποστήριξη τμημάτων των πρανών του ελληνιστικού Τελεστηρίου και αναλημματικών τοιχίων του αρχαιολογικού χώρου Καβειρίου Λήμνου. ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ ΒΑ & Β ΠΛΕΥΡΑ ΕΛΛΗΝΙΣΤΙΚΟΥΤΕΛΕΣΤΗΡΙΟΥ Στα πλαίσια των προτάσεων διαμόρφωσης για την ανάδειξη του ελληνιστικό τελεστηρίου, προτείνεται η κατασκευή αναλημματικού τοιχίου σχήματος «Γ» κατά μήκος της ΒΑ και Β πλευράς του τελεστηρίου ολικού μήκους περί τα 55.0m. Το τοιχίο αυτό οριοθετείτε 3.0m βορειότερα του παλαιού αναλημματικού τοίχου που είχε κατασκευαστεί από την ΙΑΣΑ και η νέα θέση του επιλέχθηκε προκειμένου να «αποσυμφορηθεί» οπτικά τομνημείο. Αναλημματικός τοίχος από ΙΑΣΑ Νέος αναλημματικός τοίχος Φωτ. 2.2: Θέση νέου αναλημματικού τοιχίου (κίτρινη διαγραμμισμένη γραμμή) Ο νέος αναλημματικός τοίχος οριοθετεί τον χώρο του μνημείου μεταξύ των πρανών που δομούν την ανατολική πλευρά και της ράμπας εισόδου που βρίσκεται στην βόρεια πλευρά του τελεστηρίου. Το αναλημματικό τοιχίο «προστατεύει» τον αρχαιολογικό χώρο με την συγκράτηση πιθανών προϊόντων αποσάθρωσης και μικροκαταπτώσεων βραχωδών τεμαχίων, από τα πρανή προς τα κατάντη. Επίσης με την κατασκευή κατάλληλης τάφρου στην στέψη του τοιχίου θα επιτυγχάνεται η αποτελεσματική αποστράγγιση των υδάτων που κινούνται επί των πρανών προς το μνημείο. Φωτ. 2.3: Άποψη πρανών και ράμπα πρόσβασης στον αρχαιολογικό χώρο (αριστερά στη φωτογραφία). ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. Ε. 3

73 ΥΠΠΟΑ ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την υποστήριξη τμημάτων των πρανών του ελληνιστικού Τελεστηρίου και αναλημματικών τοιχίων του αρχαιολογικού χώρου Καβειρίου Λήμνου. ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ 3 ΓΕΩΤΕΧΝΙΚΕΣ & Υ ΡΟΛΟΓΟΓΙΚΕΣΣΥΝΘΗΚΕΣ Με βάση τη γεωλογική γεωτεχνική μελέτη (βλέπε διαθέσιμα στοιχεία) οι γεωτεχνικές συνθήκες στις περιοχές μελέτης είναι οι εξής: ΓΕΩΤΕΧΝΙΚΕΣ ΣΥΝΘΗΚΕΣ ΠΡΑΝΩΝ ΣΤΗΝ ΝΑ ΠΛΕΥΡΑ ΤΟΥΤΕΛΕΣΤΗΡΙΟΥ Ηόψητουπρανούςείναιτεχνητάδιαμορφωμένη,μεβαθμιδωτήγεωμετρίακατάμήκοςστρώσεων βραχώδους υποβάθρου. Το ύψος όψης 2,2 8,5m αυξανόμενο προς ανατολικά. Μέση κλίση όψηςμεταξύ15-45.ηόψηβρίσκεταιυπόανασκαφικήδραστηριότητακαιέχουνκατασκευαστεί ικριώματα και προσωρινές αντιστηρίξεις κορηματικών υλικών μετά από την αποδόμηση αναλημματικού τοίχουιασα. Γεωλογικά δομείται από το σχηματισμό των Ψαμμιτών (SD), (ψαμμιτικοί πάγκοι με λεπτές ενστρώσεις ιλυόλιθων), και τον υπερκείμενο σχηματισμό Εναλλαγών Ψαμμιτών Ιλυόλιθων (μεγαλύτερη συμμετοχή ιλυολιθικών ενστρώσεων). Τμήμα του καλύπτεται από Ελουβιακό - Κολλουβιακό Μανδύα (sc), ο οποίος έχει μερικώς απομακρυνθεί. Ο μανδύας αυτός συγκρατούνταν από το τοιχίο της ΙΑΣΑ. Οι στρώσεις του υποβάθρου προσανατολίζονται περίπου εγκάρσια σε σχέση με τη διεύθυνση του πρανούς, με κλίσεις προς Ν. Οικύριοιμηχανισμοίαστοχιώνπουπαρουσιάζονταιβάσειτωνχαρακτηριστικώντηςβραχόμαζας είναι: (i) Χαλάρωση και απόσπαση βραχοτεμαχίων ψαμμίτη κατά μήκος του μετώπου των στρώσεων/ βαθμίδων του ψαμμίτη, με το μηχανισμό της υποσκαφής και ανατροπής ή πλευρικής ολίσθησης τους στο πρανές. Συνήθως πρόκειται για τεμάχη που αποσπώνται από το συνδυασμό των ασυνεχειών J2 και J3. Η υποσκαφή ευνοείται από την παρουσία υποκείμενων ιλυολιθικών στρώσεων, ή αποσαθρωμένου ψαμμίτη κατά μήκος της στρώσης. Το μέγεθος των τεμαχίων εξαρτάται από το πάχος της στρώσης και κυμαίνεται από λίθους έως τεμάχη 1m περίπου. Με αυτόν τον μηχανισμό έχουν αποσπαστεί και ολισθήσει κατά το γεωλογικό παρελθόν μεγάλα παραλληλεπίπεδατεμάχηταοποίαφαίνονταιεντόςτωνκορημάτων.ταστρώματαέχουνυποστεί μία μακροπρόθεσμη διεργασία χαλάρωσης και ερπυστικών κινήσεων στο όριο του πρανούς και το όριο των χαλαρωμένων στρωμάτων που έχουν υποστεί ερπυστικές κινήσεις ταυτίζεται με το ανάντη όριο τωνπρανών. (ii) Απόπλυση των υλικών των κορημάτων και ανάπτυξη εδαφικών αστοχιών κατά τη διάρκεια έντονων βροχοπτώσεων και αποσταθεροποίηση αρχαίων μελών που θεμελιώνονται επί των κορημάτων. ΓΕΩΤΕΧΝΙΚΕΣ ΣΥΝΘΗΚΕΣ ΠΡΑΝΩΝ ΣΤΗΝ ΒΑ & Β ΠΛΕΥΡΑ ΤΟΥΤΕΛΕΣΤΗΡΙΟΥ Γεωτεχνικές Συνθήκες Πρανών Τα πρανή είναι κυμαινόμενου ύψους και κλίσης, δηλαδή από 6.0m, μέσης κλίσης 35 στην ΝΑ πλευρά, έως τα 2.5m, μέσης κλίσης 15 στην ΒΑ πλευρά του αντίστοιχα. Τα πρανή δομούνται ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. 4

74 ΥΠΠΟΑ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ υποστήριξη τμημάτων των πρανών του ελληνιστικού ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ Τελεστηρίου και αναλημματικών τοιχίων του ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ αρχαιολογικού χώρου Καβειρίου Λήμνου. ΛΕΣΒΟΥ ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ από το σχηματισμό των Ψαμμιτών (SD), (ψαμμιτικοί πάγκοι με λεπτές ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. 5

75 ΥΠΠΟΑ ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την υποστήριξη τμημάτων των πρανών του ελληνιστικού Τελεστηρίου και αναλημματικών τοιχίων του αρχαιολογικού χώρου Καβειρίου Λήμνου. ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ ενστρώσεις ιλυόλιθων). Το ανώτερο τμήμα του καλύπτεται από μικρό πάχος Ελουβιακού Κολλουβιακού Μανδύα (sc). Οι στρώσεις του υποβάθρου προσανατολίζονται ομόρροπα (δυσμενώς) σε σχέση με τη διεύθυνση του πρανούς, με κλίσεις προς Ν. Οι κύριοι μηχανισμοί αστοχιών που παρουσιάζονται βάσει των χαρακτηριστικών της βραχόμαζας είναι παρόμοιοι με αυτούς που επικρατούν στα πρανή της ΝΑ πλευράς και είναι: (i) Χαλάρωσηκαιαπόσπασηβραχοτεμαχίωνκατάμήκοςτουμετώπουτωνστρώσεων/βαθμίδων του ψαμμίτη, με το μηχανισμό της υποσκαφής και ανατροπής ή ολίσθησηςτους. Ομηχανισμόςαυτόςεπιβεβαιώνεταικαιμετιςμικροτεκτονικέςαναλύσεις.Ηυποσκαφήευνοείται απότηνπαρουσίαυποκείμενωνιλυολιθικώνστρώσεων,ήαποσαθρωμένουψαμμίτηκατάμήκος τηςστρώσης.τομέγεθοςτωντεμαχίωνεξαρτάταιαπότοπάχοςτηςστρώσηςκαικυμαίνεταιαπό 10cmέως50cmπερίπου.Προςβόρεια,λόγωτηςγενικάήπιαςκλίσηςκαιύψουςτουπρανούς,η επικινδυνότητα είναι περιορισμένη, αλλά αυξάνεται προς νότια, όπου συνορεύει με τη ζώνη Ζ2, όπουτούψοςείναιμεγαλύτεροκαιηπαρουσίαεπισφαλώντεμαχώνπαρατηρείταισευψηλότερες θέσεις, ενώ βρίσκονται πλησιέστερα οι υφιστάμενοικίονες. (ii) Επίπεδη ολίσθηση κατά μήκος των στρώσεων. Σύμφωνα με τη μικροτεκτονική ανάλυση είναι πιθανήδυνητικάηανάπτυξηεπίπεδηςολίσθησηςκατάμήκοςτηςστρώσης,αλλάδεναναμένεται να είναι μεγάλου όγκου και μετακίνησης, καθότι και στο παρελθόν έχουν επισυμβεί παρόμοιες, ενώ η κλίση του πρανούς είναιήπια. Το διαμορφωμένο όρυγμα στην ΒΑ πλευρά του τελεστηρίου ακολουθεί την κλίση της διαμορφωμένης ράμπας εισόδου, με μέγιστο ύψος περί τα 1.8m. Αποτελείται κυρίως από τεχνητές επιχώσεις και κορήματα, ιλυοαμμώδους σύστασης με κυμαινόμενο ποσοστό σε αδρομερή υλικά. Γεωτεχνικές Συνθήκες Έδρασης ΑναλημματικούΤοιχίου Οι γεωτεχνικές συνθήκες κατά μήκος του αναλημματικού τοιχίου είναι οι εξής: Το ψαμμιτικό υπόβαθρο (SD) όπως αυτό έχει αποκαλυφθεί κατά τις ανασκαφικές εργασίες (βλέπε Φωτο 3.1). Αποτελείται από παχυστρωματώδεις ψαμμίτες έως ιλυοψαμμίτες με αραιές λεπτές ενστρώσεις (5 έως 30cm) ιλυολίθου. Ο σχηματισμός είναι βραχώδης, ελαφρά κερματισμένος. Για την γεωτεχνική ταξινόμηση του σχηματισμού, βάσει του συστήματος GSI, εκτιμάται μια διακύμανση του GSI μεταξύ GSI= Το τμήμα έδραση επί του ψαμμιτικού υποβάθρου καλύπτει 40m επί της ΒΑ πλευράς του τελεστηρίου. Υπολείμματα παλιότερης οικοδομικής δραστηριότητας (εργασίες ΙΑΣΑ) που αποτελούνται από συγκολλημένα κοκκώδη τεμάχια, γωνιώδη, ψαμμιτικής προέλευσης. Τα υπολείμματα αυτά εντοπίζονται περί τη θέση της γωνιάς του τοιχίου και μέχρι το πέρας στην Β άκρη αυτού. Εμφανίζουνδιαφορετικούβαθμούσυγκόλλησηκαιδιασωζόμενουύψους(βλέπεΦωτ.3.2&3.3). ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. 6

76 19PROC ΥΠΠΟΑ ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την υποστήριξη τμημάτων των πρανών του ελληνιστικού Τελεστηρίου και αναλημματικών τοιχίων του αρχαιολογικού χώρου Καβειρίου Λήμνου. ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ Άξονας νέου αναλημματικού τοιχίου Εμφάνιση ψαμμιτικού υποβάθρου Υλικά παλαιότερης οικοδομικής δρασηριότητας Φωτ. 3.1: Άποψη σχηματισμών έδρασης ΒΑ τμήματος του νέου αναλημματικού τοιχίου. Φωτ. 3.2: Άποψη γωνίας νέου αναλημματικού τοίχου. Εμφανίζονται στην βάση τα υπολείμματα παλιότερης οικοδομικής δραστηριότητας που αποτελούνται από συγκολλημένα κοκκώδη υλικά. ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. Ε. 7

77 19PROC ΥΠΠΟΑ ΓΕΝΙΚΗ Δ/ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ ΚΑΙ ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ ΕΦΟΡΕΙΑ ΑΡΧΑΙΟΤΗΤΩΝ ΛΕΣΒΟΥ Σύνταξη γεωλογικής - γεωτεχνικής μελέτης για την υποστήριξη τμημάτων των πρανών του ελληνιστικού Τελεστηρίου και αναλημματικών τοιχίων του αρχαιολογικού χώρου Καβειρίου Λήμνου. ΣΤΕΡΕΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ Κορήματα και υλικά τεχνητών επιχωματώσεων εσωτερικού αρχαιολογικών χώρων (a) που καλύπτουν κυρίως το ΒΑ τμήμα του τοίχου και αποτελούν εδαφικά υλικά παρόμοιας σύστασης με τα κορήματα, ιλυοαμμώδους σύστασης με κυμαινόμενο ποσοστό σε αδρομερή υλικά (βλέπε Φωτ. 3.3). Άξονας νέου αναλημματικού τοιχίου Φωτ. 3.3: Άποψη σχηματισμών έδρασης Β τμήματος του νέου αναλημματικού τοιχίου. ΣΕΙΣΜΙΚΗΕΠΙΚΙΝ ΥΝΟΤΗΤΑ ΣύμφωναμετοΕθνικόΠροσάρτηματουΕΝ1998-1,Κεφάλαιο3,Πίνακας3.1,ηχώραδιακρίνεται απόάποψησεισμικήςεπικινδυνότηταςσε3ζώνεςτιςζ1,ζ2καιζ3όπωςορίζονταιαπότονεακ 2000, τροποποίηση ως ζώνες Ι, ΙΙ και ΙΙΙαντίστοιχα. ΗνήσοςτηςΛήμνου,απόάποψησεισμικήςεπικινδυνότητας,ανήκειστηνΖώνηΙΙμετιμήμέγιστης σεισμικής επιτάχυνσης0.24. Τα εδάφη κατατάσσονται, σύμφωνα με τον ΕΝ στις κατηγορίες A, B, C, D και E που καθορίζονται από την στρωματογραφία και τις μηχανικές παραμέτρους του σχηματισμού (Πίνακας 3.1, του ΕΝ ). Η κατηγοριοποίηση αυτή πραγματοποιείται για να αποτιμηθεί η επιρροή των τοπικών εδαφικών συνθηκών κατά την σεισμική διέγερση. Οι μολασσικοί σχηματισμοί που δομούν το υπόβαθρο της περιοχής μελέτης είναι Κατηγορία Εδάφους Α. ΕΔΑΦΟΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α. Ε. 8
