1 TIPS Σελίδα 1 GI54.71-P Σύστημα υποβοήθησης "νεκρής" γωνίας εκτός λειτουργίας Mittwoch, 1. Juni :52 Αριθμός θέματος - Σύστημα υποβοήθησης "νεκρής" γωνίας εκτός λειτουργίας - Έκδοση 9 Κατασκευαστι κή ομάδα GI54.71-P Έκδοση Ισχύς Αιτία τροποποίηση ς Υποβοηθηση πορειας BR166 με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας) ή κωδικό 237 (Σύστημα ενεργής υποβοήθησης "νεκρής" γωνίας) BR204 με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας) ή κωδικό 237 (Σύστημα ενεργής υποβοήθησης "νεκρής" γωνίας) BR212 με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας) ή κωδικό 237 (Σύστημα ενεργής υποβοήθησης "νεκρής" γωνίας) κωδικό800 ή κωδικό801 ή κωδικό802 BR218 με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας) ή κωδικό 237 (Σύστημα ενεργής υποβοήθησης "νεκρής" γωνίας) κωδικό800 ή κωδικό801 ή κωδικό802 Διεύρυνση διορθωτικού μέτρου Παράπονο πελάτη Σύστημα υποβοήθησης "νεκρής" γωνίας εκτός λειτουργίας. Αιτία Υγρασία. Οδηγίες για τη διάγνωση: BR166/204 με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας): Είναι πιθανές δυσλειτουργίες στον CAN χώρου κινητήρα (CAN-C) Στους εγκεφάλους που συμμετέχουν στον CAN-C μπορεί να είναι καταχωρημένα σφάλματα επικοινωνίας CAN με τους πίσω αισθητήρες ραντάρ μικρής εμβέλειας (εγκέφαλος IRS-HLA B29/4 και IRS-HRA B29/5). Ενδεχομένως δεν είναι εφικτή η επικοινωνία διάγνωσης με τους εγκεφάλους που συμμετέχουν στον CAN-C. BR212/218 έως κωδικό 800 (έτος μοντέλου 2010) με κωδικό 234 (Σύστημα υποβοήθησης

2 TIPS Σελίδα 2 "νεκρής" γωνίας): Είναι πιθανές δυσλειτουργίες στον CAN αισθητήρα (CAN-S) Στον εγκέφαλο αισθητήρων ραντάρ (N62/1) μπορεί να είναι καταχωρημένα σφάλματα επικοινωνίας CAN με τους πίσω αισθητήρες ραντάρ μικρής εμβέλειας (B29/6 και B29/7). Ενδεχομένως δεν είναι εφικτή η επικοινωνία με τους εγκεφάλους που συμμετέχουν στον CAN-S. BR212/218 από κωδικό 801 (έτος μοντέλου 2011) με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας): Είναι πιθανές δυσλειτουργίες στον CAN μπροστινού τμήματος (CAN-G) Οι εγκέφαλοι που συμμετέχουν στον CAN-G μπορεί να παρουσιάζουν σφάλματα επικοινωνίας CAN με τους πίσω αισθητήρες ραντάρ μικρής εμβέλειας (εγκέφαλος IRS- HLA B29/4 και IRS-HRA B29/5). Ενδεχομένως δεν είναι εφικτή η επικοινωνία διάγνωσης με τους εγκεφάλους που συμμετέχουν στον CAN-G. BR166/204/212/218 με κωδικό 237 (Σύστημα ενεργής υποβοήθησης "νεκρής" γωνίας): Είναι πιθανές δυσλειτουργίες στον CAN αισθητήρα (CAN-S) Στον εγκέφαλο αισθητήρων βίντεο και ραντάρ (N62/2) μπορεί να είναι καταχωρημένα σφάλματα επικοινωνίας CAN με τους πίσω αισθητήρες ραντάρ μικρής εμβέλειας (B29/6 και B29/7). Ενδεχομένως δεν είναι εφικτή η επικοινωνία με τους εγκεφάλους που συμμετέχουν στον CAN-S. Διορθωτικό μέτρο 1. Αφαιρέστε τον πίσω προφυλακτήρα. 2. Αφαιρέστε τους πίσω αισθητήρες μικρής εμβέλειας, ελέγξτε την ηλεκτρική φίσα/επαφή για διάβρωση, ενδεχομένως επισκευάστε την. 3. Διανοίξτε πρόσθετες οπές ή/και ανοίγματα στις βάσεις στήριξης για τους πίσω αισθητήρες ραντάρ μικρής εμβέλειας (βλέπε Παραρτήματα με παραδείγματα). 4. Τοποθέτηση των αισθητήρων ραντάρ μικρής εμβέλειας (βλέπε οδηγία για την παραγγελία ανταλλακτικών). 5. Τοποθετήστε τον πίσω προφυλακτήρα. Αρχείο Bohrunge n Halter 212.pdf Ονομασία BR212, επιδιόρθωση βάσης πίσω αισθητήρων ραντάρ μικρής εμβέλειας (στο σχήμα φαίνεται η αριστερή βάση) A - Αριστερή βάση στον πίσω προφυλακτήρα B - Διάνοιξη οπών με διάμετρο 6 mm στις επισημασμένες περιοχές και απομάκρυνση ρινισμάτων. 1 - Σε αυτήν την περιοχή, 2 οπές. 2 - Στην περιοχή του στελέχους, ΚΑΜΙΑ οπή. 3 - Σε αυτήν την περιοχή, 5 οπές. 4 - Στην περιοχή του στελέχους, ΚΑΜΙΑ οπή. 5 - Σε αυτήν την περιοχή, 2 οπές. C - Βάση μετά την επεξεργασία. Οδηγία: Επεξεργαστείτε ανάλογα τη δεξιά βάση. Zuschnitt Halter W164.pdf W164, επιδιόρθωση βάσης πίσω αισθητήρων ραντάρ μικρής εμβέλειας (στο σχήμα φαίνεται η αριστερή βάση) A - Επισκόπηση πλευρικού οδηγού βάσης για πίσω προφυλακτήρα με βάση στήριξης για αισθητήρα ραντάρ μικρής εμβέλειας. B - Επισήμανση και κοπή επισημασμένων περιοχών σύμφωνα με τις διαστάσεις. Απομάκρυνση ρινισμάτων από τις ακμές κοπής. C - Βάση μετά την επεξεργασία. Οδηγία: Επεξεργαστείτε αντικατοπτρικά τη δεξιά βάση. Zuschnitt Halter X164.pdf X164, επιδιόρθωση βάσης αισθητήρων ραντάρ μικρής εμβέλειας (στο σχήμα φαίνεται η αριστερή βάση) A - Επισκόπηση πλευρικού οδηγού βάσης για πίσω προφυλακτήρα με βάση στήριξης για αισθητήρα ραντάρ μικρής εμβέλειας. B - Επισήμανση και κοπή επισημασμένων περιοχών σύμφωνα με τις διαστάσεις. Απομάκρυνση ρινισμάτων από τις ακμές κοπής. C - Βάση μετά την επεξεργασία. Οδηγία: Επεξεργαστείτε αντικατοπτρικά τη δεξιά βάση.

3 Αναφορές WIS Αριθμός εγγράφου Τίτλος Υπόδειξ η Αντιστοίχισ η AR P-0100EW Εξαγωγή, τοποθέτηση αισθητήρων για σύστημα υποβοήθησης "νεκρής" γωνίας BR212 Διορθωτικό μέτρο AR P-2200EW Συμπτώματα Εξαγωγή, τοποθέτηση πίσω προφυλακτήρα BR212 Διορθωτικό μέτρο Σύμπτωμα Ολόκληρο το όχημα / Καλωδιωση / Επικοινωνία CAN-/FlexRay / Παρουσιάζει βλάβη Ολόκληρο το όχημα / Καλωδιωση / Διαγνωση/ λογισμικο / δεν έχει δυνατότητα διάγνωσης γωνίας / δεν υπάρχει ένδειξη γωνίας / μη ομαλή εμφάνιση ένδειξης γωνίας / Μήνυμα προειδοποίησης στο όργανο πολλαπλών ενδείξεων γωνίας / εκτός λειτουργίας Εξαρτήματα Αριθμός ανταλλακ τικού ES1 ES2 Ονομασί α Ποσότητ α/ πλήθος Υπόδειξη Ηλεκτρονικό ς Κατάλογος Ανταλλακτικ ών EPC A Αισθητήρ ας ραντάρ 2 για BR166/204 με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας) X για BR212 με κωδικό 234 (Σύστημα υποβοήθησης "νεκρής" γωνίας) και κωδικό801 ή κωδικό802 (έτος μοντέλου 2011) TIPS Σελίδα 3

4 TIPS Σελίδα 4 Έκδοση Q >9 A Αισθητήρ ας ραντάρ 2 για BR166/204/212 με κωδικό 237 (Σύστημα ενεργής υποβοήθησης "νεκρής" γωνίας) και κωδικό800 ή κωδικό801 ή κωδικό802 X για BR212 με κωδικό 234 (Σύστημα ενεργής υποβοήθησης "νεκρής" γωνίας) και κωδικό800 Έκδοση Q >9 Αριθμοί εργασίας/κωδικοί βλάβης Αρ. εργασία ς Κείμενο εργασίας Χρόνο ς Κωδικός βλάβης Υπόδει ξη ΠΙΣΩ ΜΟΝΑΔΑ ΑΙΣΘΗΤΗΡΩΝ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΥΠΟΒΟΗΘΗΣΗΣ "ΝΕΚΡΗΣ" ΓΩΝΙΑΣ, ΑΡΙΘΜΟΣ:... ΑΝΤΙΚΑΤΑΣΤΑΣΗ (Ο ΠΡΟΦΥΛΑΚΤΗΡΑΣ ΕΧΕΙ ΑΦΑΙΡΕΘΕΙ) 54H ΠΛΗΡΗΣ ΕΞΑΓΩΓΗ, ΤΟΠΟΘΕΤΗΣΗ ΠΙΣΩ ΠΡΟΦΥΛΑΚΤΗΡΑ 54H1372 Από <

5 Απόσπασμα οθόνης που λήφθηκε: :53 TIPS Σελίδα 5

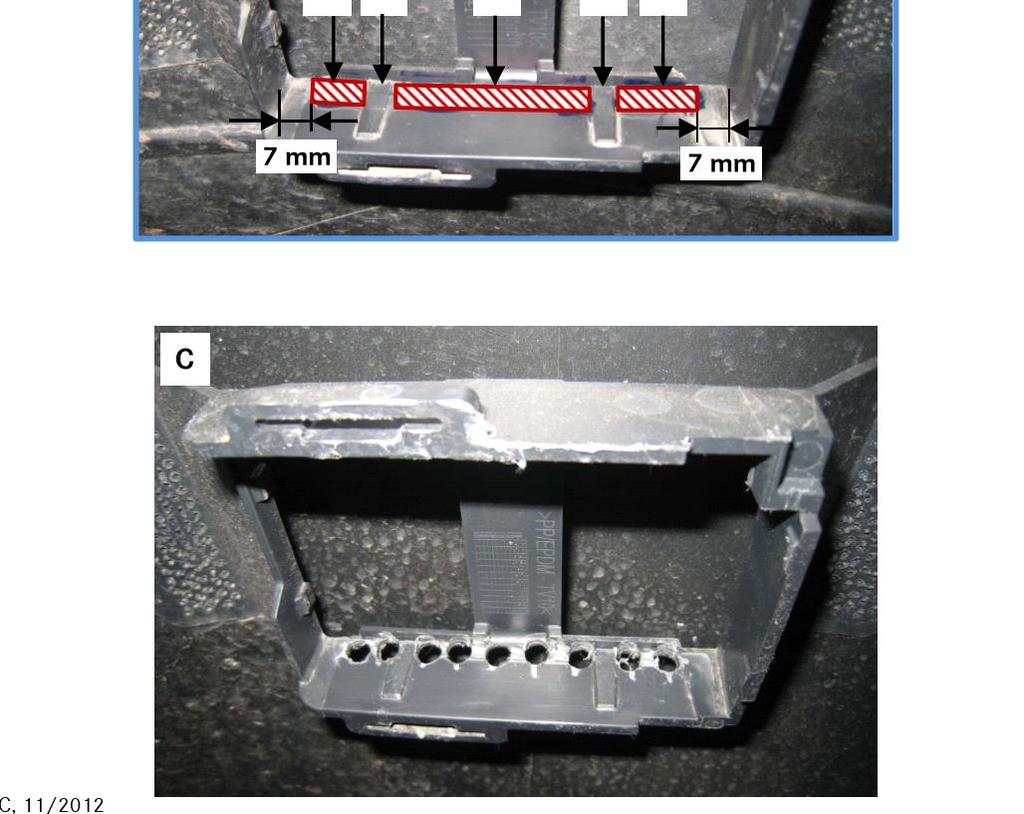

6 Απόσπασμα οθόνης που λήφθηκε: :54 TIPS Σελίδα 6
