1 Οδηγίες χρήσης γεννήτριας GB1500

2 Προσοχή! Παρακαλούμε διαβάστε προσεχτικά τις οδηγίες χρήσης και ασφάλειας πριν την λειτουργία της γεννήτριας. Ι Οδηγίες ασφαλείας Τα καυσαέρια είναι δηλητηριώδης Μην λειτουργείτε την γεννήτρια σε κλειστό χώρο διότι μπορεί να προκαλέσει λιποθυμία και τραυματισμό. Λειτουργήστε την μόνο σε χώρο με καλό εξαερισμό. Τα κάυσιμα είναι εύφλεκτα Να σβήνετε την μηχανή όταν συμπληρώνετε καύσιμα. Μην καπνίζετε και μην χειρίζεσται τα καύσιμα κοντά σε φλόγες. Εάν καταπιείτε, ειπνεύσετε ή σας μπούν στα μάτια καύσιμα επικοινωνήστε άμεσα με το γιατρό σας. Εάν τα καύσιμα έρθουν σε επαφή με το δέρμα ή τα ρούχα σας καθαρίστε τα αμέσως καλά με νερό και σαπούνι και αλλάξτε τα ρούχα που φοράτε. Όταν χρησιμοποιείτε ή μεταφέρετε το μηχάνημα, σιγουρευτείτε ότι το μηχάνημα βρίσκεται σε ευθεία. Εάν γυρίσει υπάρχει κίνδυνος διαρροής από το καρμπυρατέρ ή από το ρεζερβουάρ. Ο κινητήρας και η εξάτμιση μπορεί να είναι ζεστά Τοποθετήστε το μηχάνημα σε χώρο όπου περαστικοί ή παιδιά δεν μπορούν να έρθουν σε επαφή με την γεννήτρια. Μην τοποθετείτε εύφλεκτα υλικά κοντά στην εξάτμιση κατά την λειτουργία. Το μηχάνημα θα πρέπει να βρίσκεται τουλάχιστον 1 μέτρο μακριά από κτίρια ή άλλα εξαρτήματα για να μην υπερφορτωθεί. Προστασία ηλεκτροπληξίας Μην λειτουργείτε το μηχάνημα στην βροχή ή σε περιβάλλον με υγρασία. Μην ακουμπήσετε το μηχάνημα με βρεγμένα χέρια. Υπάρχει κίνδυνος ηλεκτροπληξίας. Σιγουρευτείτε ότι έχετε γειώσει την γεννήτρια. Σημείωση: Χρησιμοποιήστε καλώδιο γείωσης με επαρκή ικανότητα παροχής ρεύματος. Καλώδιο γείωσης Διάμετρο: 0,12mm/αμπέρ ΕΧ: 10αμπέρ x 1.2 Σημείωσεις σύνδεσης Αποφύγετε την σύνδεση της γεννήτριας με το δημόσιο δίκτυο ρεύματος. Αποφύγετε την σύνδεση της γεννήτριας παράλληλα με μια άλλη γεννήτρια. ΙΙ Λειτουργία διακοπτών Διακόπτης κινητήρα Ο διακόπτη του κινητήρα ελέγχει το σύστημα ανάφλεξης. 1. On Το σύστημα ανάφλεξης είναι ανοιχτό. Η γεννήτρια μπορεί να ξεκινήσει. 2. Off Το σύστημα ανάφλεξης είναι κλειστό. Η γεννήτρια δεν θα λειτουργεί. Διακόπτης εναλλ. Ρεύματος (AC) Ο διακόπτης εναλλ. Ρεύματος κλείνει αυτόματα όταν το φορτίο υπερβεί την αναγραφόμενη τιμή της γεννήτριας. Προσοχή: Μειώστε το φορτίο έτσι ώστε να είναι μέσα στα όρια της γεννήτραις εάν ο διακόπτης κλείσει. Διακόπτης συνεχόμενου ρεύματος (DC) Ο διακόπτης dc σβήνει αυτόματα όταν το φορτίο υπερβεί την αναγραφόμενη τιμή της γεννήτριας. ΙΙΙ Έλεγχος πριν την λειτουργία Σημείωση: Ο έλεγχος πριν την λειτουργία θα πρέπει να πραγματοποιείται πριν από κάθε χρήση της γεννήτριας. Προσοχή! Ο κινητήρας και η εξάτμιση θα είναι αρκετά ζεστά μετά από την λειτουργία της γεννήτριας. Μην ακουμπάτε το κινητήρα και την εξάτμιση ενώ είναι ακόμα ζεστά υπάρχει κίνδυνος σοβαρού τραυματισμού και εγκαυμάτων. Καύσιμα Σιγουρευτείτε ότι υπάρχουν επαρκή καύσιμα στο ρεζερβουάρ. Προτεινόμενο καύσιμο: Αμόλυβδη βενζίνη Χωρητικότητα ρεζερβουάρ: 5.3L Προσοχή! Τα καύσιμα είναι εξαιρετικά εύφλεκτα. Διαβάστε τις οδηγίες ασφαλείας προσεχτικά πριν την συμπλήρωση καυσίμων. Μην γεμίζετε πάνω από το μέγιστο σημείο, διότι υπάρχει κίνδυνος διαρροής καθώς τα καύσιμα διογκώνονται όταν θερμαίνονται. Τα καύσιμα θα πρέπει να είναι περίπου 1 ίντσα κάτω από το μέγιστο σημείο. Αφού συμπληρώσεται καύσιμα σιγουρευτείτε ότι η τάπα έχει τοποθετηθεί σωστά. Λάδι κινητήρα Σιγουρευείτε ότι το λάδι του κινητήρα είναι τοποθετημένο μέχρι το μέγιστο σημείο στο δείκτη λαδιού. Συμπληρώστε λάδι όταν χρειάζεται.

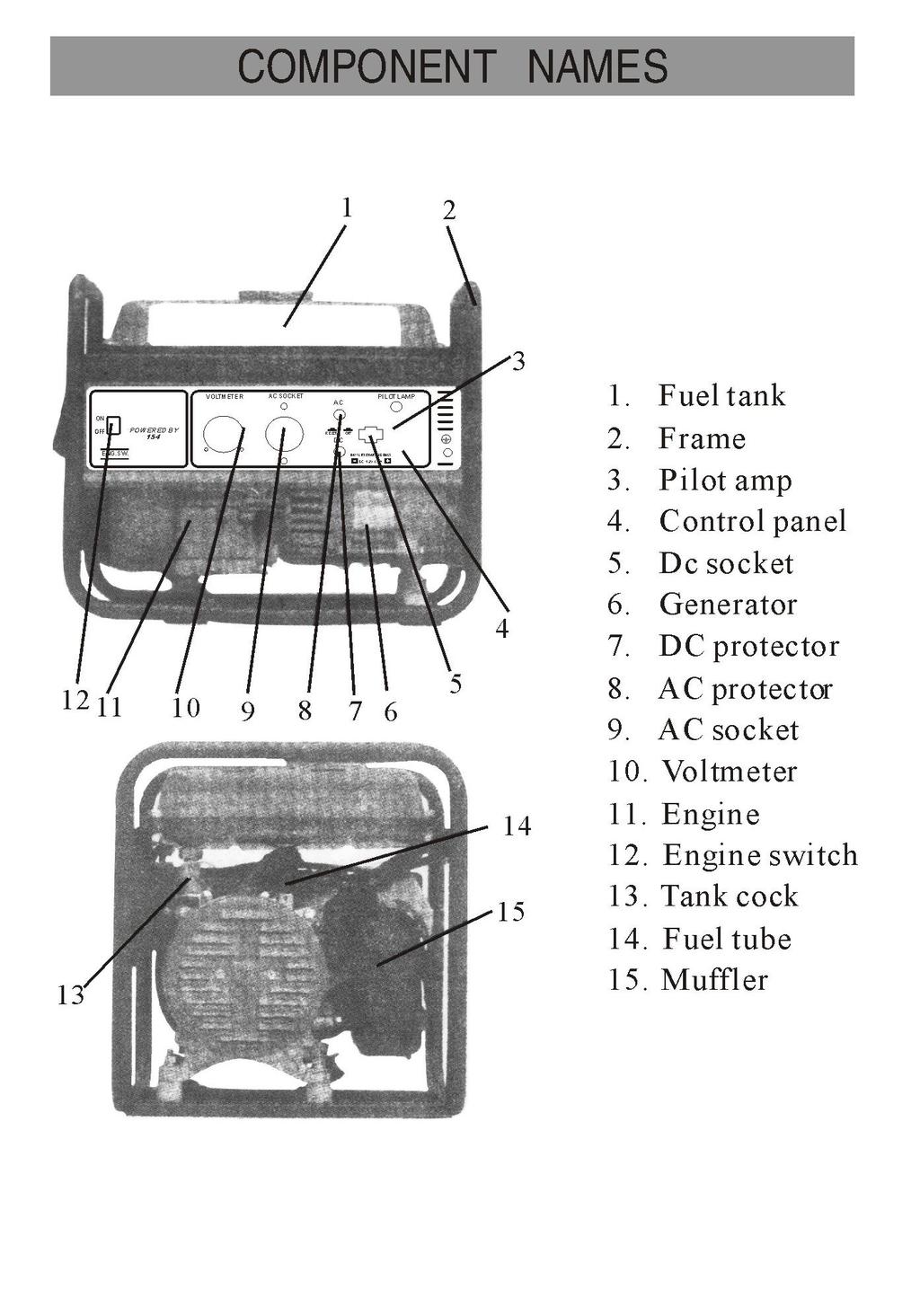

3 Προτεινόμενο λάδι Α SAE#30 ή 10W-30 ή 10W-40 B SAE#20 ή 10W-30 ή 10W-40 C SAE10W ή 10W-30 ή 10W-40 Πάνω από 35 ο C : SAE # 40 Χωρητικότητα λαδιού : 0,37l Γείωση Σιγουρευτείτε ότι έχετε γειώσει την γεννήτρια. ΙV Λειτουργία Προσοχή: Η γεννήτρια παραδίδεται χωρίς λάδι. Τοποθετήστε λάδι στο κινήτηρα πριν την εκκίνηση. Εκκίνηση κινητήρα Σημείωση: Μην συνδέσετε κάποιο εργαλείο πριν να ξεκινήσετε την γεννήτρια Τοποθετήστε το διακόπτη AC στην θέση Off. o Τοποθετήστε την βάνα καυσίμου στην θέση On. o Τοποθετήστε το διακόπτη του κινητήρα στην θέση On. o Τοποθετήστε τον μοχλό του τσοκ στην θέση «Ι Ι». Το τσοκ δεν χρειάζεται για να ξεκινήσετε ένα o o o ζεστό κινητήρα. Τραβήξτε σιγά σιγά την χειρόμιζα μέχρι να νιώσετε κάποια αντίσταση, και στην συνέχεια τραβήξτε την δυνατά. Βγάλτε τα χέρια σας από την χειρόμιζα μόλις ξεκινήσει ο κινητήρας. Ζέσταμα κινητήρα. Κινήστε το μοχλό του τσοκ προς την θέση λειτουργίας σιγά σιγά μέχρι να ζεσταθεί ο κινητήρας. Τοποθετήστε το μοχλό του τσοκ στην θέση λειτουγρίας. Σύνδεση Έξοδος ΑC Προσοχή! Σιγουρευτείτε ότι το εργαλείο είναι σβηστό πριν να το τοποθετήσετε πάνω στην γεννήτρια. Σιγουρευτείτε ότι το συνολικό φορτίο είναι μέσα στα όρια της γεννήτριας. Σιγουρευτείτε ότι το φορτίο της πρίζας είναι μέσας στα όρια της αναγραφόμενης τάσης. Ι ΙΙ ΙΙΙ ΙV V Τυλίξτε το καλώδιο 2 με 3 φορές γύρω από το πλαίσιο. Ξεκινήστε τον κινητήρα Σύνδέστε στην πρίζα Σιγουρευτείτε ότι η φωτεινή ένδειξη είναι αναμμένη ή ότι το βολτόμετρο δείχνει την αναγραφόμενη τάση Ξεκινήστε το εργαλείο που έχετε συνδέσει Μειώστε το φορτίο σύμφωνα με τα στοιχεία της γεννήτριας στην περίπτωση που η πρίζα AC σταματήσει να λειτουργεί. Έξοδος DC Σημείωση: Φόρτιση μπαταριών (εάν παρέχεται) Κόκκινο καλώδιο στο θετικό (+), μαύρο στο αρνητικό (-). Προσοχή! Αυτό το σύστημα φόρτισης είναι σχεδιασμένο να φορτίσει μπαταρίες, όχι για εκκίνηση οχημάτων. Πριν την φόρτιση κάποιας μπαταρίας διαβάστε τις οδηγίες χρήσης της μπαταρίας. Παύση κινητήρα Σημείωση: Ι ΙΙ III Σβήστε το οποιοδήποτε εργαλείο είναι συνδεδεμένο. Αποσυνδέστε οποιοδήποτε εργαλείο είναι συνδεδεμένο. Τοποθετήστε το διακόπτη του κινητήρα στην θέση Off. Τοποθετήστε την βάνα καυσίμου στην θέση Off.

4 V Συντήρηση Διάγραμμα συντήρησης Η τακτική συντήρηση είναι πολύ σημαντική για την καλύτερη και ασφαλέστερη λειτουργία. Είδος Περιγραφή Πριν την 1 ος Μηνάς ή Κάθε 3 Κάθε 6 Κάθε 12 μήνες λειτουργία 20ώρες μήνες ή μήνες ή ή 300ώρες 50ώρες 100ώρες Μπουζί Ελέγξτε και καθαρίστε. Αλλάξτε εάν χρειάζεται Λάδι Ελέγξτε Αλλάξτε Φίλτρο αέρος Καθαρίστε. Αλλάξτε εάν χρειάζεται Φίλτρο καυσίμου Καθαρίστε. Αλλάξτε εάν χρειάζεται Βαλβίδες Ελέγξτε και ρυθμίστε εάν χρειάζεται Σωληνάκι βενζίνης Ελέγξτε και αλλάξτε εάν χρειάζεται Σύστημα εξάτμισης Ελέγξτε. Αλλάξτε φλάντζες. Ελέγξτε το πλαίσιο της εξάτμισης Καρμπυρατέρ Ελέγξτε το τσοκ Σύστημα Ελέγξτε την εκκίνησης χειρόμιζα Καθαρισμός Καθαρίστε εάν εξάτμισης χρειάζεται Συνδέσης Ελέγξτε και σφίξτε εάν χρειάζεται Αλλαγή λαδιών Ι Τοποθετήστε το μηχάνημα σε επίπεδη επιφάνεια και ξεκινήστε τον κινητήρα για μερικά λεπτά. Μετά σταματήστε το κινητήρα. ΙΙ Βγάλτε την τάπα του λαδιού. ΙΙΙ Τοποθετήστε ένα κατάλληλο δοχείο συλλογής κάτω από τον κινητήρα. Βγάλτε την τάπα αποστράγγισης για να αδειάσει τελείως το λάδι. ΙV Ελέγξτε την τάπα αποστράγγισης, την φλάτζα και το O-ring. Εάν είναι χαλασμένα αλλάξτε τα. V Τοποθετήστε πάλι την τάπα αποστράγγισης. VI Τοποθετήστε λάδι μέχρι το μέγιστο σημείο. Προτεινόμενο λάδι Α SAE#30 ή 10W-30 ή 10W-40 B SAE#20 ή 10W-30 ή 10W-40 C SAE10W ή 10W-30 ή 10W-40 Πάνω από 35 ο C : SAE # 40 Σημείωση: Σιγουρευτείτε να μην εισχωρήσουν ξένα αντικείμενα στη μηχανή. Φίλτρο αέρος Προσοχή: Μην τραβήξετε το στοιχείο για να το βγάλετε. Μπορεί να το χαλάσετε. Σιγουρευτείτε ότι το υλικό του στοιχείουταιριάζει με το φίλτρο για να μην υπάρχουν διαρροές. Ο κινητήρας δεν θα πρέπει να λειτουργεί χωρίς φίλτρο αέρος, διότι μπορεί να προκαλέσει μεγάλη ζημιά στο πιστόνι και στον κύλινδρο. Προσοχή! Μην συμπληρώνετε καύσιμα καθώς καπνίζετε ή κοντά σε ανοιχτές φλόγες. Έλεγχος μπουζί Κανονικό χρώμα μπουζί: καφέ Κενό μπουζί: 0,7-0,8mm ( in)

5 Φίλτρο ρεζερβουάρ Καθαρίστε με διαλυτικό. Σκουπίστε. Προσοχή! Σιγουρευτείτε ότι η τάπα του ρεζερβουάρ είναι τοποθετημένη καλά. Προβλήματα Ο κινητήρας δεν ξεκινάει 1. Σύστημα καυσίμου Δεν υπάρχουν καύσιμα στο χώρο ανάφλεξης. Δεν υπάρχουν καύσιμα στο ρεζερβουάρ. Βάλτε καύσιμα. Βουλωμένο σωληνάκι καυσίμου. Καθαρίστε το σωληνάκι. Βουλωμένη βάνα καυσίμου. Καθαρίστε την βάνα. 2. Σύστημα ρεύματος Κακή σπίθα Το μπουζί είναι βρώμικο ή υγρό.καθαρίστε ή σκουπίστε το. Πρόβλημα στο σύστημα εκκίνησης. Επικοινωνήστε με εξουσιοδοτημένο σέρβις. 3. Ακατάλληλη συμπίεση Φθαρμένο πιστόνι και κύλινδρος. Επικοινωνήστε με εξουσιοδοτημένο σέρβις. Χαλαρές βίδες κεφαλής. Σφίξτε καλά τις βίδες. Χλασμένη φλάντζα. Αλλάξτε την φλάντζα. VI Αποθήκευση Η μακροχρόνια αποθήκευση του μηχανήματος σας θα χρειαστεί κάποια προετοιμασία για την καλύτερη προστασία του. Αδειάστε τα καύσιμα Αδειάστε το ρεζερβουάρ, την βάνα καυσίμου και το καρμπυρατέρ. Κινητήρας Ι Ρίξτε μια κουταλιά της σούπας λάδι μέσα στον κινητήρα μέσα από την τρύπα του μπουζί. ΙΙ Τραβήξτε μερικές φορές την χειρόμιζα για να διανεμηθεί παντού το λάδι. ΙΙΙ Τραβήξτε την χειρόμιζα μέχρι να νιώσετε αντίσταση. ΙV Σταμτήστε να τραβάτε. V Καθαρίστε το εξωτερικό του μηχανήματος και περάστε το με αντισκουριακό. VI Αποθηκεύστε το μηχάνημα σε ένα στεγνό χώρο, με καλό εξαερισμό και μακριά από παιδιά. Τοποθετήστε κάποιο κάλυμμα από πάνω. VII Η γεννήτρια θα πρέπει να βρίσκεται σε οριζόντια θέση. Χαρακτηριστικά Διαστάσεις: Διαστάσεις CL Ολικό μήκος (mm) Ολικό πλάτος (mm) Ολικό ύψος (mm) Καθαρό βάρος (kg) 23 25,8 Κινητήρας: Κινητήρας 154 Τύπος Μονοκύλινδρος, 4χρονος, αερόψυκτος Διάμετρος X Διαδρομή 54 x 38 Κυβισμός (cc) 87 Αναλογία συμπίεσης 7.7:1 Μέγιστη απόδοση (Kw/rpm) 1.70/4000 Λίπναση Λάδι λίπανσης Καύσιμα Αμόλυβδη βενζίνη Λάδι Λάδι 4χρονου κινητήρας Εκκίνηση Χειρόμιζα Τρόπος εξαγωγής Οριζόντιος κωνικός άξονας Ανάφλεξη T.C.I Διαστάσεις: Μοντέλο CL Τύπος Μονοφασική, χωρίς κάρβουνα Μέγιστη απόδοση (Kw) Απόδοση (kw) Στροφές Τάση ΑC 110;120;220;240 Συχνότητα Συνημίτονο ισχύος 1.0 Τάση DC (V) 12 Ρεύμα DC (A) 8.3

6

7

8

9

10

11

12

13

14
