ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC) ΩΣ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΥΔΡΑΥΛΙΚΟΥ ΥΛΙΚΟΥ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC) ΩΣ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΥΔΡΑΥΛΙΚΟΥ ΥΛΙΚΟΥ"

Transcript

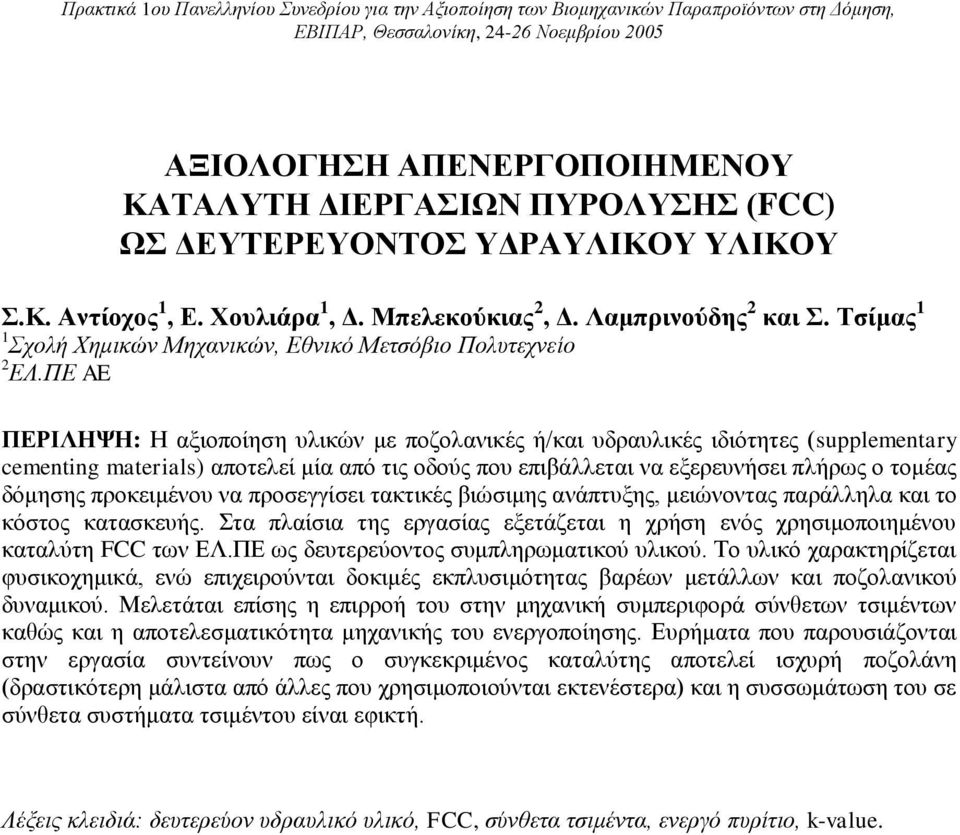

1 Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, Νοεμβρίου 2005 ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC) ΩΣ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΥΔΡΑΥΛΙΚΟΥ ΥΛΙΚΟΥ Σ.Κ. Αντίοχος 1, Ε. Χουλιάρα 1, Δ. Μπελεκούκιας 2, Δ. Λαμπρινούδης 2 και Σ. Τσίμας 1 1 Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο 2 ΕΛ.ΠΕ AE ΠΕΡΙΛΗΨΗ: Η αξιοποίηση υλικών με ποζολανικές ή/και υδραυλικές ιδιότητες (supplementary cementing materials) αποτελεί μία από τις οδούς που επιβάλλεται να εξερευνήσει πλήρως ο τομέας δόμησης προκειμένου να προσεγγίσει τακτικές βιώσιμης ανάπτυξης, μειώνοντας παράλληλα και το κόστος κατασκευής. Στα πλαίσια της εργασίας εξετάζεται η χρήση ενός χρησιμοποιημένου καταλύτη FCC των ΕΛ.ΠΕ ως δευτερεύοντος συμπληρωματικού υλικού. Το υλικό χαρακτηρίζεται φυσικοχημικά, ενώ επιχειρούνται δοκιμές εκπλυσιμότητας βαρέων μετάλλων και ποζολανικού δυναμικού. Μελετάται επίσης η επιρροή του στην μηχανική συμπεριφορά σύνθετων τσιμέντων καθώς και η αποτελεσματικότητα μηχανικής του ενεργοποίησης. Ευρήματα που παρουσιάζονται στην εργασία συντείνουν πως ο συγκεκριμένος καταλύτης αποτελεί ισχυρή ποζολάνη (δραστικότερη μάλιστα από άλλες που χρησιμοποιούνται εκτενέστερα) και η συσσωμάτωση του σε σύνθετα συστήματα τσιμέντου είναι εφικτή. Λέξεις κλειδιά: δευτερεύον υδραυλικό υλικό, FCC, σύνθετα τσιμέντα, ενεργό πυρίτιο, k-value.

2 EVALUATION OF A SPENT CATALYST FROM CRACKING PROCEDURES (FCC) FOR USE AS SUPPLEMENTARY CEMENTING MATERIAL S.K. Antiohos 1, E. Chouliara 1, D. Belekoukias 2, D. Lamprinoudis 2 and S. Tsimas 1 1 School of Chemical Engineering, National Technical University of Athens 2 ELPE S.A. ABSTRACT: Utilizing pozzolanic and/or latent hydraulic materials is one of the ways that the construction sector should look into in order to achieve sustainability and simultaneously lower the cost of construction. In the frame of this work, the feasibility of using a spent catalyst (FCC) as a supplementary cementing material was examined. The material was physicochemically characterized, whilst leaching and pozzolanic potential tests were carried out. Moreover, its effect on the strength development of blended cements and the impact of grinding on its reactivity were evaluated. Findings included in this investigation reveal that FCC is a strong catalyst (in fact more reactive than other pozzolans used extensively) and its incorporation in blended systems is feasible. Keywords: supplementary cementing material, FCC, blended cement, reactive silica, efficiency factor

3 ΕΙΣΑΓΩΓΗ Ο χρησιμοποιημένος καταλύτης FCC, όπως αυτός προκύπτει από τις διεργασίες πυρόλυσης των διυλιστηρίων, είναι ένα αργιλοπυριτικό στερεό απόβλητο. Το γεγονός πως τόσο το πυρίτιο όσο και το αργίλιο που περιέχει δείχνουν να είναι δραστικά σε αλκαλικό περιβάλλον, σε συνδυασμό με την, κατά κανόνα, μεγάλη ειδική επιφάνεια του υλικού αποτέλεσαν το έναυσμα για την πραγματοποίηση, τα τελευταία χρόνια, πληθώρας ερευνητικών προσπαθειών γύρω από την πιθανή επαναχρησιμοποίηση του σε σωρεία εφαρμογών. Ο κατασκευαστικός τομέας επέδειξε πρόσφατα ανάλογο ενδιαφέρον δεδομένου πως για χρόνια ενσωματώνει επιτυχώς ανάλογα παραπροϊόντα σε διαδικασίες παραγωγής τσιμέντου και σκυροδέματος. Η ανάγκη για αξιοποίηση στερών αποβλήτων με ποζολανικές ιδιότητες είναι επίκαιρη και επιτακτική όσο ποτέ δεδομένων των οδηγιών της Ευρωπαϊκής Ένωσης που ευνοούν, όταν δεν επιβάλλουν, την εφαρμογή πρακτικών αειφόρου ανάπτυξης. Είναι άλλωστε αποδεδειγμένο, πως όταν χρησιμοποιηθούν κατάλληλα, τα δευτερεύοντα υδραυλικά υλικά, μπορούν να συνεισφέρουν, εκτός από την ελάφρυνση του περιβαλλοντικού κόστους (μέσω της μείωσης της απαιτούμενης ενέργειας και της διατήρησης των παραδοσιακών φυσικών πρώτων υλών), στην βελτίωση των ιδιοτήτων του τελικού προϊόντος [1]. Ειδικότερα για την περίπτωση του FCC, η σχετική έρευνα έχει ενταθεί τα τελευταία χρόνια. Σύμφωνα μάλιστα με πρόσφατα αποτελέσματα [2] οι χρησιμοποιημένοι καταλύτες διαδικασιών πυρόλυσης δεν είναι επικίνδυνα (hazardous) στερεά απόβλητα και αντί να αποτίθενται στους χώρους υγειονομικής ταφής, θα πρέπει να εντάσσονται σε σύνθετα συστήματα τσιμέντου και σκυροδέματος δεδομένου πως δεν έχει παρατηρηθεί έκλυση βαρέων μετάλλων στα στραγγίσματα τους. Δουλεύοντας στην ίδια κατεύθυνση, οι Pacewska et al [3] εξέτασαν εκτενώς την φύση του καταλύτη, καταλήγοντας στο συμπέρασμα πως η ικανότητα του και ο τρόπος με τον οποίο δεσμεύει διαθέσιμη υδράσβεστο που παράγεται στο πορώδες διάλυμα της τσιμεντόπαστας είναι ανάλογη αυτής του silica fume. Οι Paya et al [4] έφεραν εις πέρας μια πιο ολοκληρωμένη μελέτη βιωσιμότητας τέτοιων υλικών σε δομικά συστήματα. Τα αποτελέσματα τους κατέδειξαν πως όταν ο καταλύτης FCC χρησιμοποιήθηκε σαν πρόσθετο συστατικό στο τσιμέντο, μπόρεσε να υποκαταστήσει μέχρι και 20% κ.β. τσιμέντο ή περίπου 10% κ.β. λεπτόκοκκων αδρανών (microfiller) στο μίγμα χωρίς να επηρεάσει την ποιότητα του κονιάματος. Με βάση τα παραπάνω στοιχεία, η παρούσα εργασία φιλοδοξεί να αναλύσει την επίπτωση του απορριπτόμενου FCC σε ορισμένες από τις σημαντικές ιδιότητες των σύνθετων τσιμέντων που το ενσωματώνουν. Αποτελεί ουσιαστικά το πρώτο μέρος μια συνεχιζόμενης ερευνητικής προσπάθειας που αποσκοπεί στον σχεδιασμό και την παραγωγή διμερών και τριμερών περιβαλλοντικά φιλικών τσιμέντων με συνδυασμούς στερεών Ελληνικών παραπροϊόντων. Προκαταρκτικά αποτελέσματα αναφορικά με τον χαρακτηρισμό του εγχώριου υλικού, την συμπεριφορά του σε δοκιμές εκπλυσιμότητας και ποζολανικού δυναμικού παρουσιάζονται πριν την ανάλυση της επιρροής αυτού στην ανάπτυξη μηχανικών αντοχών και ρυθμού αντίδρασης των εξεταζόμενων συστημάτων. ΠΕΙΡΑΜΑΤΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ Το FCC που παραλήφθηκε από την μονάδα πυρόλυσης των ΕΛ.ΠΕ στον Ασπρόπυργο είναι ένα άοσμο γκρίζο-άσπρο υλικό. Η χημική του ανάλυση καθώς και οι κύριες φυσικοχημικές του ιδιότητες παρουσιάζονται στον Πίνακα 1. Σημειώνεται πως ο προσδιορισμός των δραστικών οξειδίων του πυριτίου και ασβεστίου έγινε με βάση το EN 450-1, της υαλώδους φάσης με τις προτάσεις της RILEM (TC FAB-67 - Use of Fly Ash in Building), ενώ ως γ s ορίζεται το δραστικό κλάσμα πυριτίου, όπως αυτός προκύπτει από τον λόγο του ενεργού προς το συνολικό πυρίτιο της ποζολάνης

4 Πίνακας 1. Χημική ανάλυση και φυσικά χαρακτηριστικά πρώτων υλών Τσιμέντο F cc CaO CaO f SiO a SiO 2re n.a Al 2 O Fe 2 O MgO SO R 2 O LOI c γ s Ni Έκπλυμα (mg/l) d Co Έκπλυμα (mg/l) d - <0.01 Αδιάλυτο Υπόλειμμα (%) a Υαλώδης Φάση. S b (%) Blaine Ειδική Επιφάνειαe (m 2 /g) Ειδικό Βάρος Στον ίδιο πίνακα περιέχονται τα αποτελέσματα της δοκιμής εκπλυσιμότητας (leaching test) η οποία πραγματοποιήθηκε με βάση το DIN S4. Στα πλαίσια της εργασίας παρουσιάζονται τα αποτελέσματα για τα Co και Ni. Προς μελέτη της επίπτωσης της λεπτότητας του εξεταζόμενου παραπροϊόντος στην ποζολανική του δραστικότητα, το υλικό ενεργοποιήθηκε μηχανικά με άλεση για 10 περίπου min σε εργαστηριακό σφαιρόμυλο. Το αρχικό (as-received) και αλεσμένο υλικό συμβολίζονται στην εργασία ως F CC και F CCG αντίστοιχα. Πριν την εισαγωγή των δύο καταλυτών σε συστήματα με τσιμέντο, εκτιμήθηκε το ποζολανικό τους δυναμικό με την δοκιμή Chapelle. Σύμφωνα με αυτή την επιταχυνόμενη δοκιμή, προσδιορίστηκε το ποσοστό της υδρασβέστου που καταναλώθηκε από τους καταλύτες, σε υδατικό διάλυμα ποζολάνης:υδρασβέστου 1:1 το οποίο αντιδρά για 18 ώρες στους C (τα αποτελέσματα εκφράζονται σε g υδρασβέστου που αντέδρασε προς g ποζολάνης που χρησιμοποιήθηκε). Η επιρροή των F CC και F CCG στην εξέλιξη των μηχανικών αντοχών του τσιμέντου μελετήθηκε σε δοκίμια κονιαμάτων ακολουθώντας πιστά διαδικασίες που περιγράφονται σε προηγούμενες εργασίες (cementitious materials-to-sand ratio 1:3 και W/C M 0.5) [5,6]. Πραγματοποιήθηκε αντικατάσταση τσιμέντου από τους καταλύτες σε ποσοστό κ.β. έως και 30% και τα δοκίμια έσπασαν μετά από 1,2,7,28 και 90 ημέρες ενυδάτωσης. Παρασκευάστηκε επίσης δοκίμιο αναφοράς μόνο με τσιμέντο (control) για συγκριτικούς λόγους. Τα αποτελέσματα των θλιπτικών αντοχών χρησιμοποιήθηκαν για τον προσδιορισμό των συντελεστών αποδοτικότητας κάθε συστήματος. Παράλληλα εξετάστηκε η εφαρμογή προσεγγιστικής σχέσης, που αναπτύχθηκε σε προηγούμενη εργασία [7], η οποία συνδέει το περιεχόμενο ενεργό πυριτικό κλάσμα της ποζολάνης και τους συντελεστές αποδοτικότητας σε βάθος χρόνου.

5 ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΙ ΣΥΖΗΤΗΣΗ Χαρακτηρισμός και ιδιότητες F CC Τα δεδομένα του πίνακα 1 αποκαλύπτουν πως το F CC είναι ένα ιδιαιτέρως άμορφο (όπως φαίνεται από την υψηλή τιμή του παράγοντα S) αργιλοπυριτικό υλικό με μεγάλη ειδική επιφάνεια και υψηλό ενεργό διοξείδιο του πυριτίου. Στην πραγματικότητα, σχεδόν όλο το πυρίτιο του είναι μη κρυσταλλικό όπως πιστοποιείται από την εντυπωσιακή τιμή του γ s. Το γεγονός αυτό είναι πολύ σημαντικό δεδομένου πως το άμορφο πυρίτιο (και όχι το συνολικό) είναι αυτό που συμμετέχει στις ποζολανικές αντιδράσεις. Προφανώς αυτός είναι και ο κύριος λόγος για το μεγάλο ποζολανικό δυναμικό και των δύο μορφών του καταλύτη (αρχικού και αλεσμένου) όπως φαίνεται στον Πίνακα 2. Πίνακας 2. Αποτελέσματα δοκιμής Chapelle (gch καταναλώθηκαν /g F CC ) F CC F CCG a T F a T M a Δοκίμια που εξετάστηκαν στα πλαίσια άλλης εργασίας [6] Συγκρίνοντας τα αποτελέσματα της δοκιμής Chapelle των καταλυτών με τα αντίστοιχα για δύο είδη τεφρών (μία ασβεστούχα T F από την Πτολεμαϊδα και μια πυριτική T Μ περιοχής Μεγαλόπολης) διαπιστώνεται πως τόσο το F CC όσο και το αλεσμένο F CCG εμφανίζουν υψηλότερο ποζολανικό δυναμικό. Η δραστική επιρροή της διαδικασίας άλεσης φαίνεται καθαρά από το αναβαθμισμένο ποζολανικό δυναμικό του ενεργοποιημένου δείγματος το οποίο δεσμεύει την εντυπωσιακή ποσότητα των 0.82 g υδρασβέστου στο διάλυμα., γεγονός που είναι μια πρώτη ένδειξη πως η ποζολανική δραστικότητα του εν λόγω καταλύτη αποδίδεται τόσο στο διαθέσιμο ποσοστό ενεργών συστατικών όσο και στην ειδική επιφάνεια του. Πολύ ικανοποιητική είναι και η συμπεριφορά του καταλύτη στην δοκιμή εκπλυσιμότητας (στα εκλούσματα οι συγκεντρώσεις τόσο του Co όσο και του Ni βρέθηκαν κάτω από τα όρια), γεγονός που καθιστά βιώσιμη την εισαγωγή του σε συστήματα με τσιμέντο. Τα αποτελέσματα του συγκεκριμένου προτύπου αποτελούν μια ένδειξη πως το αντίστοιχο κονίαμα ή σκυρόδεμα μπορεί να χρησιμοποιηθεί ασφαλώς σε σειρά κατασκευών, ωστόσο και ειδικά στην περίπτωση του σκυροδέματος με F CC, μια πιο συγκεκριμένη δοκιμή εκπλυσιμότητας (η οποία θα περιλαμβάνει φαινόμενα διάχυσης) επιβάλλεται να εφαρμοστεί δεδομένου πως η έκπλυση είναι συχνά μια διαδικασία που ελέγχεται από φαινόμενα διάχυσης [8]. Μηχανική συμπεριφορά Η ανάπτυξη των θλιπτικών αντοχών των τσιμέντων με F CC συναρτήσει του χρόνου συντήρησης και του ποσοστού αντικατάστασης παρουσιάζεται στην Εικόνα 1. Είναι εμφανές πως κατά την πρώτη εβδομάδα ενυδάτωσης, τα ποζολανικά δοκίμια αναπτύσσουν αντοχή πιο αργά από το δοκίμιο αναφοράς. Σε αυτό το στάδιο, η μείωση των αντοχών των ποζολανικών δοκιμίων είναι ανάλογη της ποσότητας του καταλύτη που περιέχεται σε αυτά. Προφανώς η εισαγωγή του καταλύτη (στην αρχική του μορφή) δεν μπορεί να αντισταθμίσει (στο αρχικό στάδιο) για την αντίστοιχη απώλεια των συστατικών του κλίνκερ τα οποία είναι υπεύθυνα για την ανάπτυξη των πρώιμων αντοχών. Με το πέρας της πρώτης εβδομάδας, οι αντοχές των δοκιμίων με καταλύτη είναι ανταγωνιστικές ως προς το δοκίμιο αναφοράς με το κονίαμα με 10% F CC να αποδίδει καλύτερα από αυτό με 20% προσθήκη. Η σταδιακή βελτίωση των αντοχών των ποζολανικών δοκιμίων γίνεται ακόμα πιο εμφανής προς το τέλος της διαδικασίας ενυδάτωσης (90 ημέρες), οπότε οι αντοχές τους βελτιώνεται σημαντικά.. Διαφαίνεται πως ο ακατέργαστος καταλύτης δεν

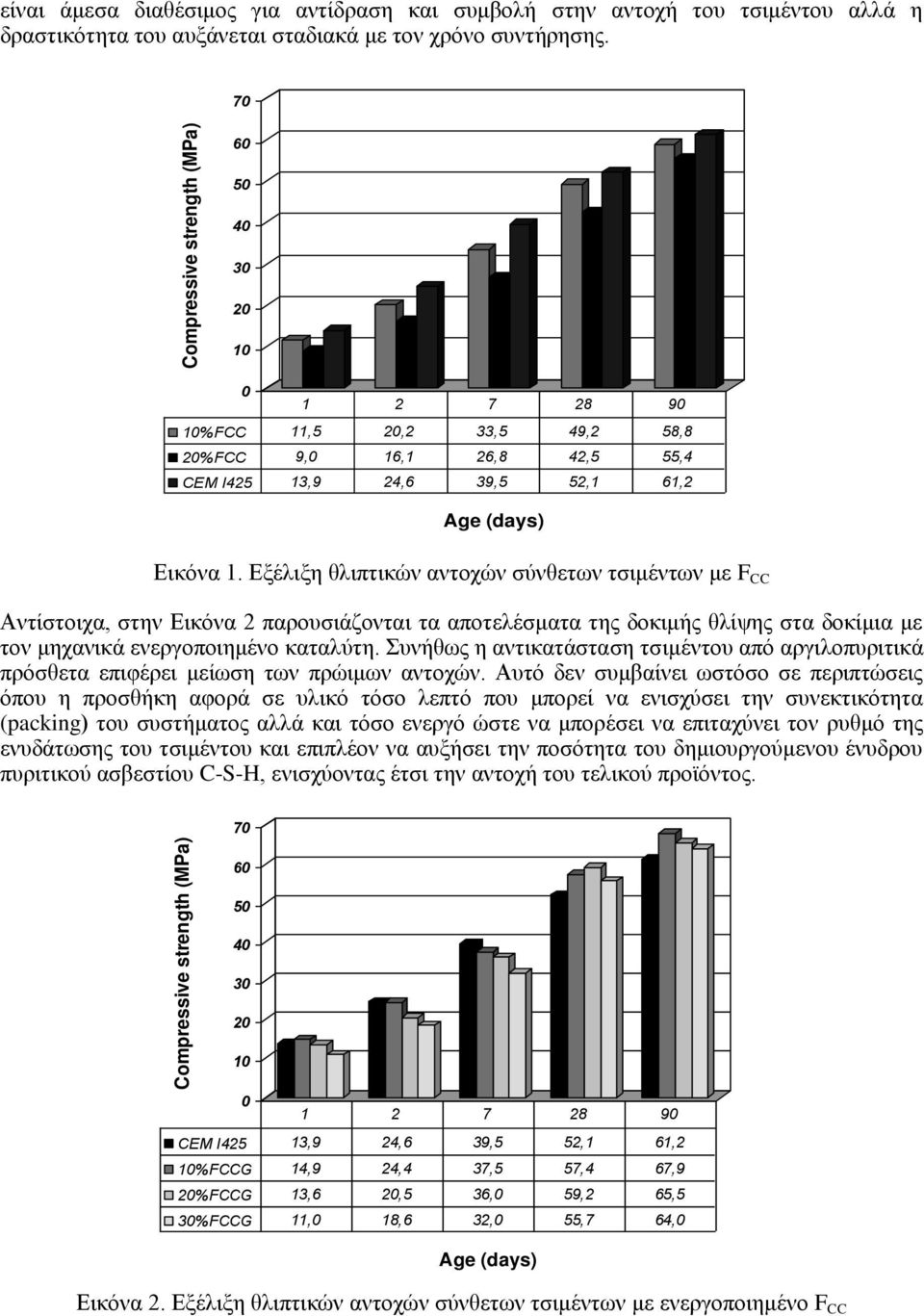

6 Compressive strength (MPa) Compressive strength (MPa) είναι άμεσα διαθέσιμος για αντίδραση και συμβολή στην αντοχή του τσιμέντου αλλά η δραστικότητα του αυξάνεται σταδιακά με τον χρόνο συντήρησης %FCC 11,5 20,2 33,5 49,2 58,8 20%FCC 9,0 16,1 26,8 42,5 55,4 CEM I425 13,9 24,6 39,5 52,1 61,2 Age (days) Εικόνα 1. Εξέλιξη θλιπτικών αντοχών σύνθετων τσιμέντων με F CC Αντίστοιχα, στην Εικόνα 2 παρουσιάζονται τα αποτελέσματα της δοκιμής θλίψης στα δοκίμια με τον μηχανικά ενεργοποιημένο καταλύτη. Συνήθως η αντικατάσταση τσιμέντου από αργιλοπυριτικά πρόσθετα επιφέρει μείωση των πρώιμων αντοχών. Αυτό δεν συμβαίνει ωστόσο σε περιπτώσεις όπου η προσθήκη αφορά σε υλικό τόσο λεπτό που μπορεί να ενισχύσει την συνεκτικότητα (packing) του συστήματος αλλά και τόσο ενεργό ώστε να μπορέσει να επιταχύνει τον ρυθμό της ενυδάτωσης του τσιμέντου και επιπλέον να αυξήσει την ποσότητα του δημιουργούμενου ένυδρου πυριτικού ασβεστίου C-S-H, ενισχύοντας έτσι την αντοχή του τελικού προϊόντος CEM I425 13,9 24,6 39,5 52,1 61,2 10%FCCG 14,9 24,4 37,5 57,4 67,9 20%FCCG 13,6 20,5 36,0 59,2 65,5 30%FCCG 11,0 18,6 32,0 55,7 64,0 Age (days) Εικόνα 2. Εξέλιξη θλιπτικών αντοχών σύνθετων τσιμέντων με ενεργοποιημένο F CC

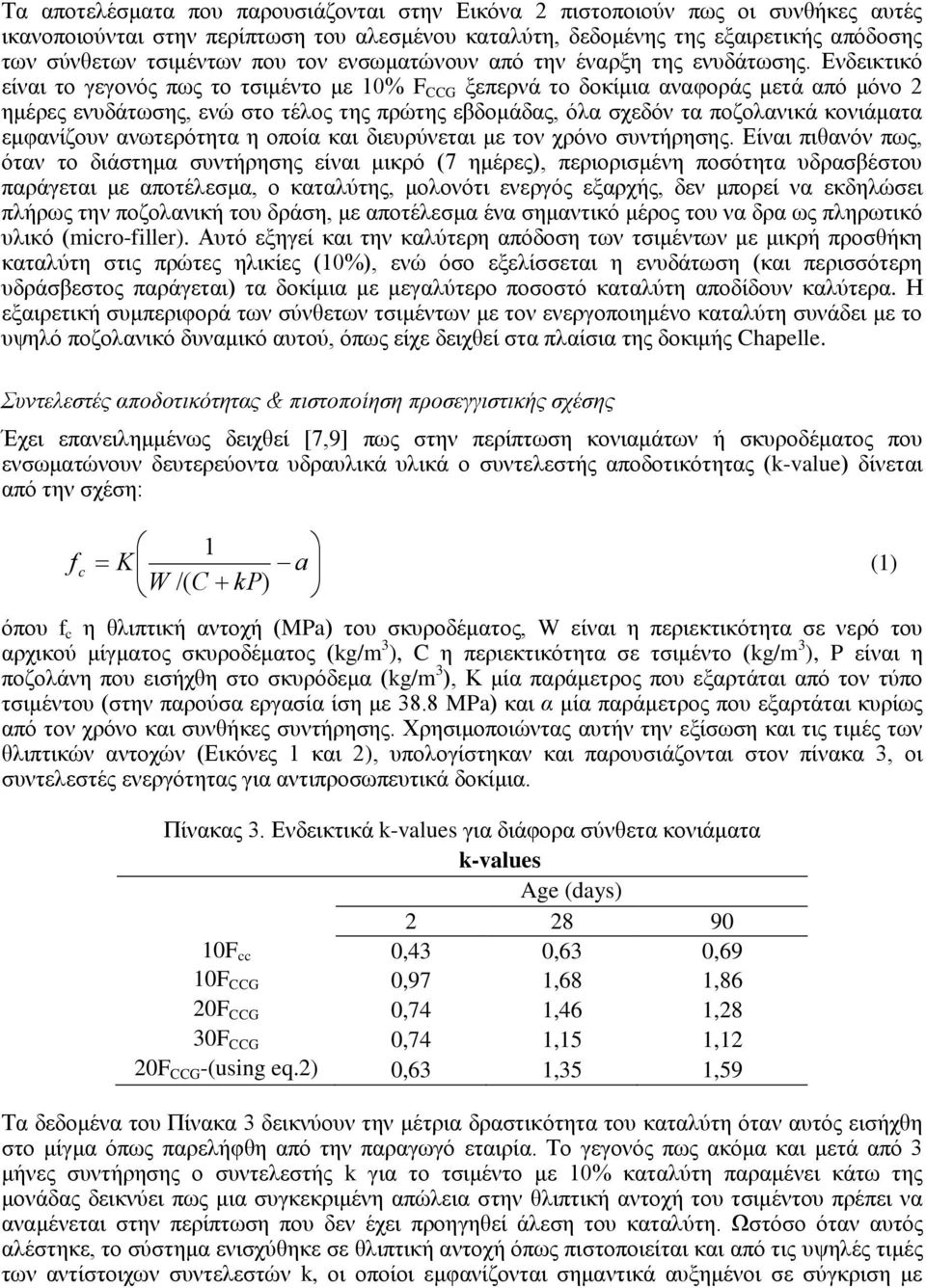

7 Τα αποτελέσματα που παρουσιάζονται στην Εικόνα 2 πιστοποιούν πως οι συνθήκες αυτές ικανοποιούνται στην περίπτωση του αλεσμένου καταλύτη, δεδομένης της εξαιρετικής απόδοσης των σύνθετων τσιμέντων που τον ενσωματώνουν από την έναρξη της ενυδάτωσης. Ενδεικτικό είναι το γεγονός πως το τσιμέντο με 10% F CCG ξεπερνά το δοκίμια αναφοράς μετά από μόνο 2 ημέρες ενυδάτωσης, ενώ στο τέλος της πρώτης εβδομάδας, όλα σχεδόν τα ποζολανικά κονιάματα εμφανίζουν ανωτερότητα η οποία και διευρύνεται με τον χρόνο συντήρησης. Είναι πιθανόν πως, όταν το διάστημα συντήρησης είναι μικρό (7 ημέρες), περιορισμένη ποσότητα υδρασβέστου παράγεται με αποτέλεσμα, ο καταλύτης, μολονότι ενεργός εξαρχής, δεν μπορεί να εκδηλώσει πλήρως την ποζολανική του δράση, με αποτέλεσμα ένα σημαντικό μέρος του να δρα ως πληρωτικό υλικό (micro-filler). Αυτό εξηγεί και την καλύτερη απόδοση των τσιμέντων με μικρή προσθήκη καταλύτη στις πρώτες ηλικίες (10%), ενώ όσο εξελίσσεται η ενυδάτωση (και περισσότερη υδράσβεστος παράγεται) τα δοκίμια με μεγαλύτερο ποσοστό καταλύτη αποδίδουν καλύτερα. Η εξαιρετική συμπεριφορά των σύνθετων τσιμέντων με τον ενεργοποιημένο καταλύτη συνάδει με το υψηλό ποζολανικό δυναμικό αυτού, όπως είχε δειχθεί στα πλαίσια της δοκιμής Chapelle. Συντελεστές αποδοτικότητας & πιστοποίηση προσεγγιστικής σχέσης Έχει επανειλημμένως δειχθεί [7,9] πως στην περίπτωση κονιαμάτων ή σκυροδέματος που ενσωματώνουν δευτερεύοντα υδραυλικά υλικά ο συντελεστής αποδοτικότητας (k-value) δίνεται από την σχέση: f 1 K a c W /( C kp ) όπου f c η θλιπτική αντοχή (MPa) του σκυροδέματος, W είναι η περιεκτικότητα σε νερό του αρχικού μίγματος σκυροδέματος (kg/m 3 ), C η περιεκτικότητα σε τσιμέντο (kg/m 3 ), P είναι η ποζολάνη που εισήχθη στο σκυρόδεμα (kg/m 3 ), Κ μία παράμετρος που εξαρτάται από τον τύπο τσιμέντου (στην παρούσα εργασία ίση με 38.8 MPa) και α μία παράμετρος που εξαρτάται κυρίως από τον χρόνο και συνθήκες συντήρησης. Χρησιμοποιώντας αυτήν την εξίσωση και τις τιμές των θλιπτικών αντοχών (Εικόνες 1 και 2), υπολογίστηκαν και παρουσιάζονται στον πίνακα 3, οι συντελεστές ενεργότητας για αντιπροσωπευτικά δοκίμια. Πίνακας 3. Ενδεικτικά k-values για διάφορα σύνθετα κονιάματα k-values Age (days) F cc 0,43 0,63 0,69 10F CCG 0,97 1,68 1,86 20F CCG 0,74 1,46 1,28 30F CCG 0,74 1,15 1,12 20F CCG -(using eq.2) 0,63 1,35 1,59 Τα δεδομένα του Πίνακα 3 δεικνύουν την μέτρια δραστικότητα του καταλύτη όταν αυτός εισήχθη στο μίγμα όπως παρελήφθη από την παραγωγό εταιρία. Το γεγονός πως ακόμα και μετά από 3 μήνες συντήρησης ο συντελεστής k για το τσιμέντο με 10% καταλύτη παραμένει κάτω της μονάδας δεικνύει πως μια συγκεκριμένη απώλεια στην θλιπτική αντοχή του τσιμέντου πρέπει να αναμένεται στην περίπτωση που δεν έχει προηγηθεί άλεση του καταλύτη. Ωστόσο όταν αυτός αλέστηκε, το σύστημα ενισχύθηκε σε θλιπτική αντοχή όπως πιστοποιείται και από τις υψηλές τιμές των αντίστοιχων συντελεστών k, οι οποίοι εμφανίζονται σημαντικά αυξημένοι σε σύγκριση με (1)

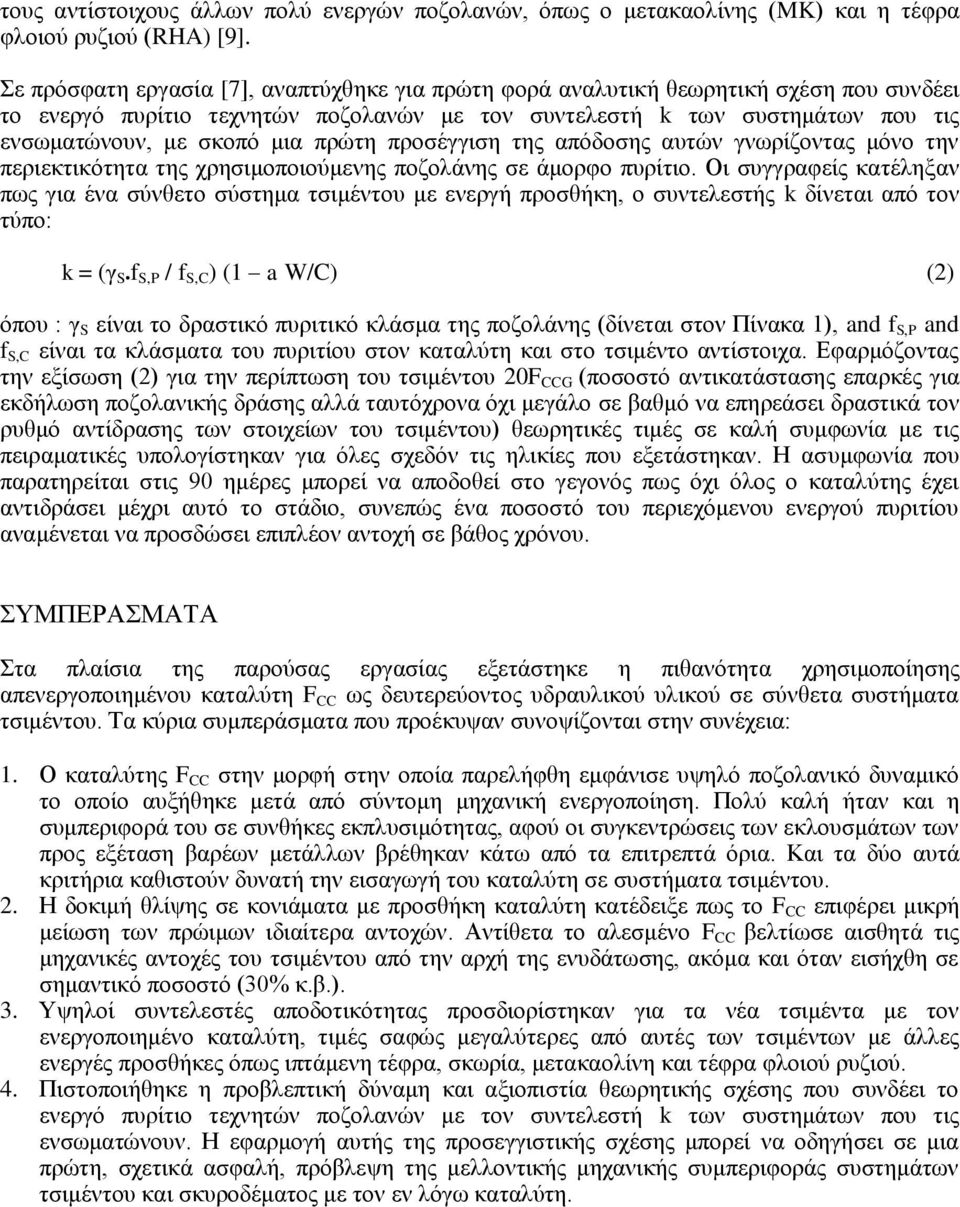

8 τους αντίστοιχους άλλων πολύ ενεργών ποζολανών, όπως ο μετακαολίνης (MK) και η τέφρα φλοιού ρυζιού (RHA) [9]. Σε πρόσφατη εργασία [7], αναπτύχθηκε για πρώτη φορά αναλυτική θεωρητική σχέση που συνδέει το ενεργό πυρίτιο τεχνητών ποζολανών με τον συντελεστή k των συστημάτων που τις ενσωματώνουν, με σκοπό μια πρώτη προσέγγιση της απόδοσης αυτών γνωρίζοντας μόνο την περιεκτικότητα της χρησιμοποιούμενης ποζολάνης σε άμορφο πυρίτιο. Οι συγγραφείς κατέληξαν πως για ένα σύνθετο σύστημα τσιμέντου με ενεργή προσθήκη, ο συντελεστής k δίνεται από τον τύπο: k = (γ S f S,P / f S,C ) (1 a W/C) (2) όπου : γ S είναι το δραστικό πυριτικό κλάσμα της ποζολάνης (δίνεται στον Πίνακα 1), and f S,P and f S,C είναι τα κλάσματα του πυριτίου στον καταλύτη και στο τσιμέντο αντίστοιχα. Εφαρμόζοντας την εξίσωση (2) για την περίπτωση του τσιμέντου 20F CCG (ποσοστό αντικατάστασης επαρκές για εκδήλωση ποζολανικής δράσης αλλά ταυτόχρονα όχι μεγάλο σε βαθμό να επηρεάσει δραστικά τον ρυθμό αντίδρασης των στοιχείων του τσιμέντου) θεωρητικές τιμές σε καλή συμφωνία με τις πειραματικές υπολογίστηκαν για όλες σχεδόν τις ηλικίες που εξετάστηκαν. Η ασυμφωνία που παρατηρείται στις 90 ημέρες μπορεί να αποδοθεί στο γεγονός πως όχι όλος ο καταλύτης έχει αντιδράσει μέχρι αυτό το στάδιο, συνεπώς ένα ποσοστό του περιεχόμενου ενεργού πυριτίου αναμένεται να προσδώσει επιπλέον αντοχή σε βάθος χρόνου. ΣΥΜΠΕΡΑΣΜΑΤΑ Στα πλαίσια της παρούσας εργασίας εξετάστηκε η πιθανότητα χρησιμοποίησης απενεργοποιημένου καταλύτη F CC ως δευτερεύοντος υδραυλικού υλικού σε σύνθετα συστήματα τσιμέντου. Τα κύρια συμπεράσματα που προέκυψαν συνοψίζονται στην συνέχεια: 1. Ο καταλύτης F CC στην μορφή στην οποία παρελήφθη εμφάνισε υψηλό ποζολανικό δυναμικό το οποίο αυξήθηκε μετά από σύντομη μηχανική ενεργοποίηση. Πολύ καλή ήταν και η συμπεριφορά του σε συνθήκες εκπλυσιμότητας, αφού οι συγκεντρώσεις των εκλουσμάτων των προς εξέταση βαρέων μετάλλων βρέθηκαν κάτω από τα επιτρεπτά όρια. Και τα δύο αυτά κριτήρια καθιστούν δυνατή την εισαγωγή του καταλύτη σε συστήματα τσιμέντου. 2. Η δοκιμή θλίψης σε κονιάματα με προσθήκη καταλύτη κατέδειξε πως το F CC επιφέρει μικρή μείωση των πρώιμων ιδιαίτερα αντοχών. Αντίθετα το αλεσμένο F CC βελτίωσε αισθητά τις μηχανικές αντοχές του τσιμέντου από την αρχή της ενυδάτωσης, ακόμα και όταν εισήχθη σε σημαντικό ποσοστό (30% κ.β.). 3. Υψηλοί συντελεστές αποδοτικότητας προσδιορίστηκαν για τα νέα τσιμέντα με τον ενεργοποιημένο καταλύτη, τιμές σαφώς μεγαλύτερες από αυτές των τσιμέντων με άλλες ενεργές προσθήκες όπως ιπτάμενη τέφρα, σκωρία, μετακαολίνη και τέφρα φλοιού ρυζιού. 4. Πιστοποιήθηκε η προβλεπτική δύναμη και αξιοπιστία θεωρητικής σχέσης που συνδέει το ενεργό πυρίτιο τεχνητών ποζολανών με τον συντελεστή k των συστημάτων που τις ενσωματώνουν. Η εφαρμογή αυτής της προσεγγιστικής σχέσης μπορεί να οδηγήσει σε μια πρώτη, σχετικά ασφαλή, πρόβλεψη της μελλοντικής μηχανικής συμπεριφοράς συστημάτων τσιμέντου και σκυροδέματος με τον εν λόγω καταλύτη.

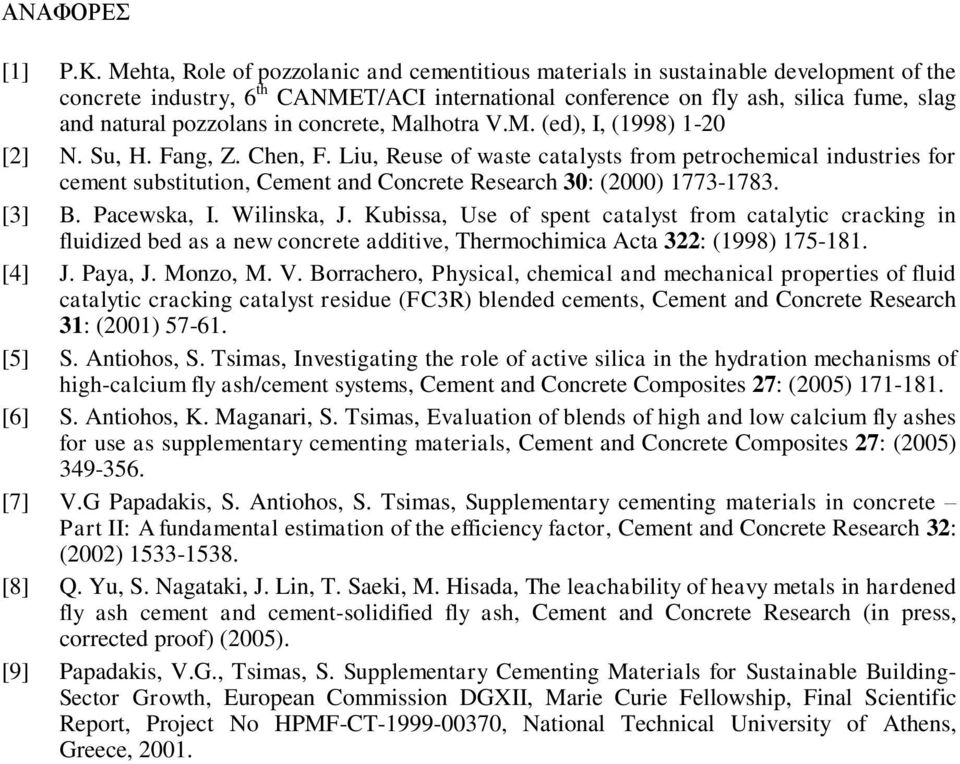

9 ΑΝΑΦΟΡΕΣ [1] P.K. Mehta, Role of pozzolanic and cementitious materials in sustainable development of the concrete industry, 6 th CANMET/ACI international conference on fly ash, silica fume, slag and natural pozzolans in concrete, Malhotra V.M. (ed), I, (1998) 1-20 [2] N. Su, H. Fang, Z. Chen, F. Liu, Reuse of waste catalysts from petrochemical industries for cement substitution, Cement and Concrete Research 30: (2000) [3] B. Pacewska, I. Wilinska, J. Kubissa, Use of spent catalyst from catalytic cracking in fluidized bed as a new concrete additive, Thermochimica Acta 322: (1998) [4] J. Paya, J. Monzo, M. V. Borrachero, Physical, chemical and mechanical properties of fluid catalytic cracking catalyst residue (FC3R) blended cements, Cement and Concrete Research 31: (2001) [5] S. Antiohos, S. Tsimas, Investigating the role of active silica in the hydration mechanisms of high-calcium fly ash/cement systems, Cement and Concrete Composites 27: (2005) [6] S. Antiohos, K. Maganari, S. Tsimas, Evaluation of blends of high and low calcium fly ashes for use as supplementary cementing materials, Cement and Concrete Composites 27: (2005) [7] V.G Papadakis, S. Antiohos, S. Tsimas, Supplementary cementing materials in concrete Part II: A fundamental estimation of the efficiency factor, Cement and Concrete Research 32: (2002) [8] Q. Yu, S. Nagataki, J. Lin, T. Saeki, M. Hisada, The leachability of heavy metals in hardened fly ash cement and cement-solidified fly ash, Cement and Concrete Research (in press, corrected proof) (2005). [9] Papadakis, V.G., Tsimas, S. Supplementary Cementing Materials for Sustainable Building- Sector Growth, European Commission DGXII, Marie Curie Fellowship, Final Scientific Report, Project No HPMF-CT , National Technical University of Athens, Greece, 2001.

ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΕΦΡΑΣ ΦΛΟΙΟΥ ΡΥΖΙΟΥ (ΤΦΡ) ΓΙΑ ΧΡΗΣΗ ΣΕ ΣΥΝΘΕΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ

ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΕΦΡΑΣ ΦΛΟΙΟΥ ΡΥΖΙΟΥ (ΤΦΡ) ΓΙΑ ΧΡΗΣΗ ΣΕ ΣΥΝΘΕΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΕΦΡΑΣ ΦΛΟΙΟΥ ΡΥΖΙΟΥ (ΤΦΡ) ΓΙΑ ΧΡΗΣΗ ΣΕ ΣΥΝΘΕΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ Στυλιανός Κ Αντίοχος Σχολή Χημικών Μηχανικών, Εργαστήριο Ανόργανης & Αναλυτικής Χημείας, ΕΜΠ. Χρίστος- Τριαντάφυλλος

Διαβάστε περισσότερα

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

Παραγωγή Σκυροδέµατος Υψηλής Περιεκτικότητας σε ύο Τύπους Ελληνικών Ιπταµένων Τεφρών και των Αναµιγµάτων τους. Σχεδιασµός, Ιδιότητες και Ενεργότητα

Παραγωγή Σκυροδέµατος Υψηλής Περιεκτικότητας σε ύο Τύπους Ελληνικών Ιπταµένων Τεφρών και των Αναµιγµάτων τους. Σχεδιασµός, Ιδιότητες και Ενεργότητα Παραγωγή Σκυροδέµατος Υψηλής Περιεκτικότητας σε ύο Τύπους Ελληνικών Ιπταµένων Τεφρών και των Αναµιγµάτων τους. Σχεδιασµός, Ιδιότητες και Ενεργότητα Σ. Αντίοχος Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών

Διαβάστε περισσότερα

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ Στυλιανός Κ Αντίοχος Δρ. Χημικός Μηχανικός, Εργαστήριο Ανόργανης & Αναλυτικής Χημείας, ΕΜΠ. Σταμάτης

Διαβάστε περισσότερα

ΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Ε.Γ. Παπαδάκης, Μ.Π. Ευσταθίου Ε.Γ. Παπαδάκης & Συνεργ., Επιστημονικό Πάρκο Πατρών Α.Ε., Οδός Σταδίου, Πλατάνι,

Διαβάστε περισσότερα

ΕΝΑΛΛΑΚΤΙΚΟΙ ΤΡΟΠΟΙ ΑΝΑΒΑΘΜΙΣΗΣ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΕΛΛΗΝΙΚΩΝ ΙΠΤΑΜΕΝΩΝ ΤΕΦΡΩΝ ΜΗ ΣΥΜΜΟΡΦΟΥΜΕΝΩΝ ΜΕ ΤΟ ΕΘΝΙΚΟ ΣΧΕΔΙΟ ΠΡΟΔΙΑΓΡΑΦΩΝ

ΕΝΑΛΛΑΚΤΙΚΟΙ ΤΡΟΠΟΙ ΑΝΑΒΑΘΜΙΣΗΣ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΕΛΛΗΝΙΚΩΝ ΙΠΤΑΜΕΝΩΝ ΤΕΦΡΩΝ ΜΗ ΣΥΜΜΟΡΦΟΥΜΕΝΩΝ ΜΕ ΤΟ ΕΘΝΙΚΟ ΣΧΕΔΙΟ ΠΡΟΔΙΑΓΡΑΦΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΕΝΑΛΛΑΚΤΙΚΟΙ ΤΡΟΠΟΙ ΑΝΑΒΑΘΜΙΣΗΣ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΕΛΛΗΝΙΚΩΝ ΙΠΤΑΜΕΝΩΝ

Διαβάστε περισσότερα

Στυλιανός ΑΝΤΙΟΧΟΣ 1, έσποινα ΦΙΛΗ 1, Χρίστος ΓΚΑΛΜΠΕΝΗΣ 1, Εµµανουήλ ΤΣΙΜΑΣ 1, Ευάγγελος ΠΑΠΑ ΑΚΗΣ 2, Αθανασία ΚΥΡΙΤΣΗ 1,

Στυλιανός ΑΝΤΙΟΧΟΣ 1, έσποινα ΦΙΛΗ 1, Χρίστος ΓΚΑΛΜΠΕΝΗΣ 1, Εµµανουήλ ΤΣΙΜΑΣ 1, Ευάγγελος ΠΑΠΑ ΑΚΗΣ 2, Αθανασία ΚΥΡΙΤΣΗ 1, Σκυρόδεµα παρουσία Ελληνικής Τέφρας Φλοιού Ρυζιού (ΤΦΡ): Σχεδιασµός, αντοχή και ανθεκτικότητα στην επίθεση χλωριόντων Greek Rice Husk Ash (RHA) in concrete: Mix design, Compressive strength and resistance

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΚΟΝΙΑ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΚΟΝΙΑ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ

Διαβάστε περισσότερα

Παραγωγή σκυροδέματος με Ελληνική τέφρα φλοιού ρυζιού (ΤΦΡ). Προσεγγίσεις και προοπτικές

Παραγωγή σκυροδέματος με Ελληνική τέφρα φλοιού ρυζιού (ΤΦΡ). Προσεγγίσεις και προοπτικές Παραγωγή σκυροδέματος με Ελληνική τέφρα φλοιού ρυζιού (ΤΦΡ). Προσεγγίσεις και προοπτικές Σ.Κ. Αντίοχος 1, Δ. Φίλη 1, Ε. Παπαδάκης 2, Α. Κυρίτση 3, Μ. Τσίμας 1, Χ.-Τ. Γκαλμπένης 1 και Σ. Τσίμας 1 1 Εργαστήριο

Διαβάστε περισσότερα

Αξιοποίηση τέφρας φλοιού ρυζιού στη παραγωγή κονιαμάτων & σκυροδέματος υψηλής ανθεκτικότητας και χαμηλού περιβαλλοντικού κόστους

Αξιοποίηση τέφρας φλοιού ρυζιού στη παραγωγή κονιαμάτων & σκυροδέματος υψηλής ανθεκτικότητας και χαμηλού περιβαλλοντικού κόστους Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24- Σεπτεμβρίου 212 Αξιοποίηση τέφρας φλοιού ρυζιού στη παραγωγή κονιαμάτων & σκυροδέματος

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ Ε.Μ.Π., 2010 1 Μεθοδολογία προσδιορισμού της αναλογίας των πρώτων

Διαβάστε περισσότερα

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος.Χ.Τσαµατσούλης, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, Τµήµα Ποιότητας Ν. Γ. Παπαγιαννάκος Καθηγητής ΕΜΠ, Τµήµα

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

Διαβάστε περισσότερα

ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ

ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ

ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ

Διαβάστε περισσότερα

ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ;

ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ; Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ; Σ. Τσίμας,

Διαβάστε περισσότερα

Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων

Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων Μ. Μπεάζη-Κατσιώτη 1, Δ. Βελισσαρίου 1, Ν. Κατσιώτης 1, Χ. Ρισκάκης 2 1 Σχολή Χημικών

Διαβάστε περισσότερα

Αξιολόγηση Ελληνικών Υδραυλικών Παραπροϊόντων ως Πρόσθετα Σκυροδέµατος

Αξιολόγηση Ελληνικών Υδραυλικών Παραπροϊόντων ως Πρόσθετα Σκυροδέµατος Αξιολόγηση Ελληνικών Υδραυλικών Παραπροϊόντων ως Πρόσθετα Σκυροδέµατος E.Γ. Παπαδάκης V. G. PAPADAKIS & ASSOCIATES, Επιστηµονικό Πάρκο Πατρών Α.Ε., Οδ. Σταδίου, Πλατάνι, 26504 Πάτρα Σ. Αντίοχος Εθνικό

Διαβάστε περισσότερα

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282)

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282) Ι. ΜΑΡΙΝΟΣ, Χηµικός Μηχανικός /ντής Ποιότητας- ιεργασιών και Περιβάλλοντος ΑΓΕΤ ΗΡΑΚΛΗΣ Σταθεροποίηση-Κατεργασία εδαφικών ή αδρανών υλικών µε υδραυλικές κονίες ΕΛΟΤ/ΕΝ 14227-01έως 14 Το πρότυπο αυτό τυποποιεί

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ

ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ Α. Μαρίνος, Γ. Μπατής, Μ. Κατσιώτη Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 8 Αθήνα Μ. Σ. Κατσιώτης Chemical Engineering

Διαβάστε περισσότερα

8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ

8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης

Διαβάστε περισσότερα

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου ΤΣΙΜΕΝΤΟ 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου 1. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το τσιμέντο είναι τεχνητή λεπτόκοκκη κονία, η οποία παρασκευάζεται με λεπτή άλεση του κλίνκερ. Κλίνκερ

Διαβάστε περισσότερα

Τσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα

Τσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα Τσιµέντα Άσβεστος παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος «Αειφόρα» τσιµέντα Φυσικά τσιµέντα Τσιµέντα Portland Non-Portland τσιµέντα Blended Portland (σύνθετα) τσιµέντα Χρονολογική σειρά Πρώτες

Διαβάστε περισσότερα

Κατασκευή οδοστρώματος από κυλινδρούμενο σκυρόδεμα με υδραυλική κονία που βασίζεται σε ασβεστούχα τέφρα

Κατασκευή οδοστρώματος από κυλινδρούμενο σκυρόδεμα με υδραυλική κονία που βασίζεται σε ασβεστούχα τέφρα Κατασκευή οδοστρώματος από κυλινδρούμενο σκυρόδεμα με υδραυλική κονία που βασίζεται σε ασβεστούχα τέφρα Ιωάννα Παπαγιάννη Καθηγήτρια Α.Π.Θ., papayian@civil.auth.gr Ελευθέριος Αναστασίου 1 Επίκουρος ΚαθηγητήςΑ.Π.Θ.,

Διαβάστε περισσότερα

Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων τύπου Portland

Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων τύπου Portland Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων

Διαβάστε περισσότερα

Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών

Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών Κ.Κ. Σίδερης, Α.Ε. Σάββα, Ι. Παπαγιάννη. Εισαγωγή Είναι γνωστό ότι ανθεκτικότητα µιας κατασκευής ονοµάζουµε την ικανότητά της

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

Διαβάστε περισσότερα

ΚΟΝΙΕΣ. Υλικά που όταν αναμιχθούν και. (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες.

ΚΟΝΙΕΣ. Υλικά που όταν αναμιχθούν και. (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες. ΚΟΝΙΕΣ Υλικά που όταν αναμιχθούν και υποστούν κατεργασία με ρευστό (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες. ΔΙΑΚΡΙΣΗ (α) Αερικές -Πήξη και σκλήρυνση σε ατμοσφαιρικό αέρα - Συντήρηση

Διαβάστε περισσότερα

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Το σκυρόδεμα είναι σύνθετο υλικό, που αποτελείται κυρίως από τσιμέντο, αδρανή και νερό,

Διαβάστε περισσότερα

Χρήση µη καταστρεπτικών µεθόδων για τον προσδιορισµό των ιδιοτήτων τσιµεντοκονιαµάτων

Χρήση µη καταστρεπτικών µεθόδων για τον προσδιορισµό των ιδιοτήτων τσιµεντοκονιαµάτων Χρήση µη καταστρεπτικών µεθόδων για τον προσδιορισµό των ιδιοτήτων τσιµεντοκονιαµάτων Use of non destructive techniques in the determination of cement mortars properties Παναγιώτα ΠΙΠΙΛΙΚΑΚΗ 1, Mάριος

Διαβάστε περισσότερα

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Γ. Τζουβαλάς Χηµικός Μχανικός ΕΜΠ, Υ.. Ν. ερµατάς Χηµικός Μηχανικός ΕΜΠ Σ. Τσίµας Χηµικός Μηχανικός, Αναπλ.

Διαβάστε περισσότερα

Δ. Χ. Τσαματσούλης 1, Χ.Α. Σταθουλοπούλου 2, Λ.Α.Πρελορέντζος 2. 1. ΧΑΛΥΨ ΔΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, d.tsamatsoulis@halyps.gr 2. Τ.Ε.Ι. Αθήνας, 1.

Δ. Χ. Τσαματσούλης 1, Χ.Α. Σταθουλοπούλου 2, Λ.Α.Πρελορέντζος 2. 1. ΧΑΛΥΨ ΔΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, d.tsamatsoulis@halyps.gr 2. Τ.Ε.Ι. Αθήνας, 1. e-περιοδικό Επιστήμης & Τεχνολογίας 64 ΚΙΝΗΤΙΚΗ ΕΝΥΔΑΤΩΣΗΣ ΤΣΙΜΕΝΤΩΝ ΠΑΡΑΓΟΜΕΝΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ΕΛΟΤ ΕΝ 197 1: ΣΧΕΔΙΑΣΜΟΣ, ΕΠΑΝΑΛΗΨΙΜΟΤΗΤΑ ΚΑΙ ΑΝΑΠΑΡΑΓΩΓΙΜΟΤΗΤΑ ΜΕΘΟΔΩΝ, ΣΥΣΧΕΤΙΣΕΙΣ ΠΑΡΑΜΕΤΡΩΝ ΕΝΥΔΑΤΩΣΗΣ

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ Ν. Κεφαλά, Α. Βασιλάκης, Λ. Ζουμπουλάκης Εργαστηριακή Μονάδα Προηγμένων και Συνθέτων Υλικών, Σχολή Χημικών

Διαβάστε περισσότερα

ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΟΥ ΠΟΣΟΣΤΟΥ ΘΕΙΙΚΩΝ ΣΕ ΤΣΙΜΕΝΤΑ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΟΡΥΚΤΕΣ ΚΑΙ ΕΝΑΛΛΑΚΤΙΚΕΣ Α ΥΛΕΣ

ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΟΥ ΠΟΣΟΣΤΟΥ ΘΕΙΙΚΩΝ ΣΕ ΤΣΙΜΕΝΤΑ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΟΡΥΚΤΕΣ ΚΑΙ ΕΝΑΛΛΑΚΤΙΚΕΣ Α ΥΛΕΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 4-6 Νοεμβρίου 005 ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΟΥ ΠΟΣΟΣΤΟΥ ΘΕΙΙΚΩΝ ΣΕ ΤΣΙΜΕΝΤΑ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΟΡΥΚΤΕΣ

Διαβάστε περισσότερα

Μελέτη μιγμάτων ακατέργαστης τέφρας και εδαφικών υλικών Εργαστήριο Δομικών Υλικών, Α.Π.Θ. Διπλωματική εργασία σε εξέλιξη

Μελέτη μιγμάτων ακατέργαστης τέφρας και εδαφικών υλικών Εργαστήριο Δομικών Υλικών, Α.Π.Θ. Διπλωματική εργασία σε εξέλιξη Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Μελέτη μιγμάτων ακατέργαστης τέφρας και εδαφικών υλικών Εργαστήριο

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΝΟΕΜΒΡΙΟΣ-ΔΕΚΕΜΒΡΙΟΣ 004 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 1 ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΥΣΤΡΑΤΙΟΣ Γ. ΜΠΑΔΟΓΙΑΝΝΗΣ Δρ Χημικός Μηχανικός Ε.Μ.Π. Επιβλέπων Καθηγητής: Σ. ΤΣΙΒΙΛΗΣ Μέλη Τριμελούς Συμβουλευτικής

Διαβάστε περισσότερα

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό

Διαβάστε περισσότερα

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 Yαλόθραυσμα και υαλοποιημένη ιπτάμενη τέφρα: δύο νέα συστατικά των δομικών υλικών Α.Καραμπέρη, Α.Μουτσάτσου Εργαστήριο Ανόργανης

Διαβάστε περισσότερα

ΕΝΥΔΑΤΩΣΗ ΚΟΙΝΟΥ ΤΣΙΜΕΝΤΟΥ και ποζολανική αντίδραση

ΕΝΥΔΑΤΩΣΗ ΚΟΙΝΟΥ ΤΣΙΜΕΝΤΟΥ και ποζολανική αντίδραση ΕΝΥΔΑΤΩΣΗ ΚΟΙΝΟΥ ΤΣΙΜΕΝΤΟΥ και ποζολανική αντίδραση Τσακαλάκης Κώστας, Καθηγητής Ε.Μ.Π., 2013 1 ΟΡΙΣΜΟΙ - Υδραυλικές ιδιότητες Είναι οι ιδιότητες που έχουν ορισμένα υλικά, όπως π.χ. το τσιμέντο, να σχηματίζουν

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΕΤΟΙΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ. Τσακαλάκης Κώστας, Καθηγητής Ε.Μ.Π., 2010 1

ΠΑΡΑΓΩΓΗ ΕΤΟΙΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ. Τσακαλάκης Κώστας, Καθηγητής Ε.Μ.Π., 2010 1 ΠΑΡΑΓΩΓΗ ΕΤΟΙΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ε.Μ.Π., 2010 1 ΠΑΡΑΓΩΓΗ ΕΤΟΙΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ε.Μ.Π., 2010 2 ΠΑΡΑΓΩΓΗ ΕΤΟΙΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ε.Μ.Π., 2010 3 ΠΑΡΑΓΩΓΗ ΕΤΟΙΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ε.Μ.Π., 2010 4 ΠΑΡΑΓΩΓΗ ΕΤΟΙΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

Πίνακας 1. Κατά βάρος σύσταση πρώτων υλών σκυροδέματος συναρτήσει του λόγου (W/C).

Πίνακας 1. Κατά βάρος σύσταση πρώτων υλών σκυροδέματος συναρτήσει του λόγου (W/C). E: Να γίνει διάκριση μεταξύ τσιμέντου και σκυροδέματος A: Το τσιμέντο είναι ένα από τα συστατικά του σκυροδέματος. Το τσιμέντο σε ανάμειξη με το νερό δημιουργεί τη συνδετική ουσία («κόλλα»), που διατηρεί

Διαβάστε περισσότερα

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ Μπενέκης Βασίλειος, Τσιβιλής Σωτήριος, Κακάλη Γλυκερία Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 80 Αθήνα ΠΕΡΙΛΗΨΗ Το Ευρωπαϊκό

Διαβάστε περισσότερα

ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ ΜΕ Η ΚΑΙ ΧΩΡΙΣ ΤΣΙΜΕΝΤΟ α) Αντοχή σε θλίψη, διάρρηξη και CBR

ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ ΜΕ Η ΚΑΙ ΧΩΡΙΣ ΤΣΙΜΕΝΤΟ α) Αντοχή σε θλίψη, διάρρηξη και CBR Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 25 ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ

Διαβάστε περισσότερα

Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος. Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π.

Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος. Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Ενότητα 5 η Ενυδάτωση κοινού τσιμέντου Portland και Ποζολάνες - ποζολανική αντίδραση Άδεια Χρήσης Το

Διαβάστε περισσότερα

Γεώργιος ΡΟΥΒΕΛΑΣ 1, Κων/νος ΞΗΝΤΑΡΑΣ / ΑΓΕΤ ΗΡΑΚΛΗΣ 2, Λέξεις κλειδιά: Αδρανή, άργιλος, ασβεστολιθική παιπάλη, ισοδύναμο άμμου, μπλε του μεθυλενίου

Γεώργιος ΡΟΥΒΕΛΑΣ 1, Κων/νος ΞΗΝΤΑΡΑΣ / ΑΓΕΤ ΗΡΑΚΛΗΣ 2, Λέξεις κλειδιά: Αδρανή, άργιλος, ασβεστολιθική παιπάλη, ισοδύναμο άμμου, μπλε του μεθυλενίου Προσδιορισμός περιεκτικότητας σε άργιλο ή πλαστικών λεπτών στα αδρανή μέσω των δοκιμών Ισοδυνάμου άμμου (ASTM D 2419-2 & EN 933 8) και Μπλε του μεθυλενίου (ΕΝ 933.9) Σύγκριση αποτελεσμάτων Determination

Διαβάστε περισσότερα

ΕΛΟΤ ΕΝ 206-1 + ΝΑ Σκυρόδεμα - Μέρος 1: Προδιαγραφή,

ΕΛΟΤ ΕΝ 206-1 + ΝΑ Σκυρόδεμα - Μέρος 1: Προδιαγραφή, ΕΛΟΤ ΕΝ 206-1 + ΝΑ Σκυρόδεμα - Μέρος 1: Προδιαγραφή, επιτελεστικότητα, παραγωγή και συμμόρφωση Τα ευρωπαϊκά πρότυπα σε σχέση με έργα από σκυρόδεμα και η οδηγία προϊόντων δομικών έργων Θόδωρος Πάνου Αρχιτέκτων

Διαβάστε περισσότερα

E I,conc = E M + E P + E T + E G (1) E M = C E c + Σ (SCM E SCM ) + A E A + W E W + D E D (2)

E I,conc = E M + E P + E T + E G (1) E M = C E c + Σ (SCM E SCM ) + A E A + W E W + D E D (2) ΤΕΧΝΙΚΗ, ΟΙΚΟΝΟΜΙΚΗ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΡΙΣΤΟΠΟΙΗΣΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑΣ ΣΚΥΡΟ ΕΜΑΤΟΣ ΣΕ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ ΜΕ ΣΤΟΧΟ ΤΗ ΒΙΩΣΙΜΗ ΚΑΤΑΣΚΕΥΗ Τ.Γ. Τάπαλη Τµήµα ιαχείρισης Περιβάλλοντος και Φυσικών Πόρων, Πανεπιστήµιο

Διαβάστε περισσότερα

ΕΦΗΜΕΡΙΣ ΤΗΣ ΚΥΒΕΡΝΗΣΕΩΣ

ΕΦΗΜΕΡΙΣ ΤΗΣ ΚΥΒΕΡΝΗΣΕΩΣ 10711 ΕΦΗΜΕΡΙΣ ΤΗΣ ΚΥΒΕΡΝΗΣΕΩΣ ΤΗΣ ΕΛΛΗΝΙΚΗΣ ΔΗΜΟΚΡΑΤΙΑΣ ΤΕΥΧΟΣ ΔΕΥΤΕΡΟ Αρ. Φύλλου 551 18 Απριλίου 2007 ΑΠΟΦΑΣΕΙΣ Αριθμ. ΔΙΠΑΔ/οικ. 281/Φ200 Έγκριση Εθνικής Τεχνικής Προδιαγραφής «ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ».

Διαβάστε περισσότερα

Γεώργιος ΜΠΑΤΗΣ 1, Αθανάσιος ΡΟΥΤΟΥΛΑΣ 2, Παρασκευή ΠΑΝΤΑΖΟΠΟΥΛΟΥ 3. Λέξεις κλειδιά: ιπτάµενη τέφρα, πορφυρίτης, αντοχές, χλωριόντα, Strain Gauges

Γεώργιος ΜΠΑΤΗΣ 1, Αθανάσιος ΡΟΥΤΟΥΛΑΣ 2, Παρασκευή ΠΑΝΤΑΖΟΠΟΥΛΟΥ 3. Λέξεις κλειδιά: ιπτάµενη τέφρα, πορφυρίτης, αντοχές, χλωριόντα, Strain Gauges 1 Βελτιστοποίηση συνδυασµού ιπτάµενης τέφρας και παραπροϊόντος κοιτάσµατος πορφυρίτη στην ανθεκτικότητα σκυροδέµατος Optimization of fly ash and porfiritis waste combination in concrete durability Γεώργιος

Διαβάστε περισσότερα

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 8: Εργαστηριακός Έλεγχος Σκυροδέματος Ευάγγελος Φουντουκίδης Τμήμα Πολιτικών

Διαβάστε περισσότερα

ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ

ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ Χ.-Τ. Γκαλµπένης 1, Κ. Τσακαλάκης 2, Σ. Τσίµας 1 1 Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου 9,

Διαβάστε περισσότερα

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Ελ. Αναστασίου Πολιτικός Μηχανικός MSc ΕΠΙΜΟΡΦΩΤΙΚΟ ΣΕΜΙΝΑΡΙΟ ΓΙΑ ΜΗΧΑΝΙΚΟΥΣ Ο ΟΣΤΡΩΜΑΤΑ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΟΙ ΡΟΜΟΙ ΤΟΥ

Διαβάστε περισσότερα

ΕΦΑΡΜΟΓΗ ΤΗΣ ΜΕΘΟΔΟΥ TAGUCHI ΣΤΗΝ ΣΥΝΔΥΑΣΜΕΝΗ ΕΠΙΔΡΑΣΗ ΤΣΙΜΕΝΤΟΛΑΣΠΗΣ ΚΑΙ ΑΣΒΕΣΤΟΛΙΘΙΚΗΣ ΠΑΙΠΑΛΗΣ ΣΕ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΑ

ΕΦΑΡΜΟΓΗ ΤΗΣ ΜΕΘΟΔΟΥ TAGUCHI ΣΤΗΝ ΣΥΝΔΥΑΣΜΕΝΗ ΕΠΙΔΡΑΣΗ ΤΣΙΜΕΝΤΟΛΑΣΠΗΣ ΚΑΙ ΑΣΒΕΣΤΟΛΙΘΙΚΗΣ ΠΑΙΠΑΛΗΣ ΣΕ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΑ Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 ΕΦΑΡΜΟΓΗ ΤΗΣ ΜΕΘΟΔΟΥ TAGUCHI ΣΤΗΝ ΣΥΝΔΥΑΣΜΕΝΗ ΕΠΙΔΡΑΣΗ ΤΣΙΜΕΝΤΟΛΑΣΠΗΣ

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ. Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος (2013)

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ. Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος (2013) ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος (2013) 1 ΧΡΟΝΟΛΟΓΙΚΗ ΕΞΕΛΙΞΗ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου

Διαβάστε περισσότερα

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Παραγωγική διαδικασία κλίνκερ/ τσιμέντου Από το λατομείο στο εργοστάσιο φορτωτής

Διαβάστε περισσότερα

ΤΣΙΜΕΝΤΟ. "Δομικά Υλικά" Παραδόσεις του Αν. Καθηγητή Ξ. Σπηλιώτη

ΤΣΙΜΕΝΤΟ. Δομικά Υλικά Παραδόσεις του Αν. Καθηγητή Ξ. Σπηλιώτη ΤΣΙΜΕΝΤΟ Βιομηχανικό, κοκκώδες υλικό σε μορφή σκόνης, που σε μίξη με το νερό σε κατάλληλη αναλογία, σχηματίζει πολτό που πήζει, σκληρύνεται και διατηρεί το σχήμα του ακόμη και στο νερό. ΠΑΡΑΣΚΕΥΗ ΤΣΙΜΕΝΤΟΥ

Διαβάστε περισσότερα

Ενότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ. Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος

Ενότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ. Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Ενότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ Άδεια Χρήσης Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

Παραγωγή ωμοπλίνθων με τη χρήση ιπτάμενης τέφρας και ερυθράς ιλύος. Masonry block production using fly ash and red mud

Παραγωγή ωμοπλίνθων με τη χρήση ιπτάμενης τέφρας και ερυθράς ιλύος. Masonry block production using fly ash and red mud Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Παραγωγή ωμοπλίνθων με τη χρήση ιπτάμενης τέφρας και ερυθράς

Διαβάστε περισσότερα

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Παραγωγική διαδικασία κλίνκερ/ τσιμέντου Από το λατομείο στο εργοστάσιο φορτωτής

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 1 Τίτλος: Μελέτη εψησιμότητας πρώτων υλών για την παρασκευή κλίνκερ Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος

Διαβάστε περισσότερα

ΣΥΝΕΔΡΙΟ: Η ΑΠΟΔΟΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΠΟΡΩΝ ΣΤΟΥΣ ΤΟΜΕΙΣ ΤΗΣ ΤΟΥΒΛΟΠΟΙΙΑΣ ΚΑΙ ΤΣΙΜΕΝΤΟΠΟΙΙΑΣ

ΣΥΝΕΔΡΙΟ: Η ΑΠΟΔΟΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΠΟΡΩΝ ΣΤΟΥΣ ΤΟΜΕΙΣ ΤΗΣ ΤΟΥΒΛΟΠΟΙΙΑΣ ΚΑΙ ΤΣΙΜΕΝΤΟΠΟΙΙΑΣ LIFE+ Περιβαλλοντική Πολιτική και Διακυβέρνηση Τίτλος Προγράμματος: Quarry Resource Efficiency Demonstration Project LIFE 11 ENV/CY/859 Ακρωνύμιο: QuaResE ΣΥΝΕΔΡΙΟ: Η ΑΠΟΔΟΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΠΟΡΩΝ ΣΤΟΥΣ ΤΟΜΕΙΣ

Διαβάστε περισσότερα

Χρήση Ανακυκλωµένων Τούβλων ως Αδρανών Σκυροδέµατος Use of recycled clay bricks as concrete aggregates

Χρήση Ανακυκλωµένων Τούβλων ως Αδρανών Σκυροδέµατος Use of recycled clay bricks as concrete aggregates Χρήση Ανακυκλωµένων Τούβλων ως Αδρανών Σκυροδέµατος Use of recycled clay bricks as concrete aggregates Σπυράγγελος ΛΥΚΟΥ ΗΣ 1, Θωµάς ΚΟΤΡΩΤΣΙΟΣ 2 Λέξεις κλειδιά: Ανακυκλωµένα τούβλα, aνακύκλωση αδρανών,

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΣΥΝΘΕΤΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΧΡΗΣΗ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΚΑΙ ΥΑΛΟΠΟΙΗΜΕΝΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ

ΑΝΑΠΤΥΞΗ ΣΥΝΘΕΤΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΧΡΗΣΗ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΚΑΙ ΥΑΛΟΠΟΙΗΜΕΝΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Χημικών Μηχανικών Τομέας Ι Χημικών Επιστημών Εργαστήριο Ανόργανης και Αναλυτικής Χημείας ΑΝΑΠΤΥΞΗ ΣΥΝΘΕΤΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΧΡΗΣΗ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΚΑΙ ΥΑΛΟΠΟΙΗΜΕΝΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ

Διαβάστε περισσότερα

Ελληνικές υγρές τέφρες: παρούσα κατάσταση και προοπτικές αξιοποίησης

Ελληνικές υγρές τέφρες: παρούσα κατάσταση και προοπτικές αξιοποίησης 2nd Hellenic Conference on Utilisation of Industrial By-Products in Construction, EVIPAR, Aiani Kozani, Greece, June 1-3, 2009 Ελληνικές υγρές τέφρες: παρούσα κατάσταση και προοπτικές αξιοποίησης Μαρία

Διαβάστε περισσότερα

ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ STEEL MAKING SLAGS FOR THE PRODUCTION OF SELF-COMPACTING CONCRETES

ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ STEEL MAKING SLAGS FOR THE PRODUCTION OF SELF-COMPACTING CONCRETES Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ

Διαβάστε περισσότερα

KONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη

KONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη KONIAMATA Μίγμα μιάς ή περισσότερων κονιών με άμμο διαμέτρου μέχρι 4mm και νερό. ΔΙΑΚΡΙΣΗ Με βάση τη χρήση (α) Κονιάματα φερόντων δομικών στοιχείων π.χ. λιθοδομές, οπτοπλινθοδομές (β) Κονιάματα μη φερόντων

Διαβάστε περισσότερα

Αξιοποίηση απορριπτόμενων υλικών από μονάδες έτοιμου σκυροδέματος και κονιαμάτων: Πρώτη προσέγγιση

Αξιοποίηση απορριπτόμενων υλικών από μονάδες έτοιμου σκυροδέματος και κονιαμάτων: Πρώτη προσέγγιση Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Αξιοποίηση απορριπτόμενων υλικών από μονάδες έτοιμου σκυροδέματος

Διαβάστε περισσότερα

Ανασκόπηση στο Πρότυπο ΕΛΟΤ ΕΝ 934-2: Πρόσθετα σκυροδέματος

Ανασκόπηση στο Πρότυπο ΕΛΟΤ ΕΝ 934-2: Πρόσθετα σκυροδέματος Ανασκόπηση στο Πρότυπο ΕΛΟΤ ΕΝ 934-2: Πρόσθετα σκυροδέματος Βιβή Δηλαβέρη, Πολιτικός Μηχανικός ΕΜΠ Υπεύθυνη Κλάδου Προσθέτων Σκυροδέματος & Τσιμέντου Αθήνα, 7 Ιουνίου 2017 Στρατηγικής Σημασίας Συνεργασία

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ Β. Tσιρίδης 1, Π. Σαμαράς 2, Α. Κούγκολος 3 και Γ. Π. Σακελλαρόπουλος 1 1 Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης και Ινστιτούτο Τεχνικής Χημικών

Διαβάστε περισσότερα

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Γ.

Διαβάστε περισσότερα

Eπίδραση µετακαολίνη στις ιδιότητες του σκυροδέµατος

Eπίδραση µετακαολίνη στις ιδιότητες του σκυροδέµατος Eπίδραση µετακαολίνη στις ιδιότητες του σκυροδέµατος Ε. Μπαδογιάννης Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών, Ηρώων Πολυτεχνείου 9, 15773, Αθήνα Ε. Χανιωτάκης A.E. ΤΣΙΜΕΝΤΩΝ ΤΙΤΑΝ, ιεύθ. Έρευνας

Διαβάστε περισσότερα

Επίδραση ορυκτών προσθέτων και αναστολέων διάβρωσης στην αντιδιαβρωτική προστασία οπλισµών σκυροδέµατος

Επίδραση ορυκτών προσθέτων και αναστολέων διάβρωσης στην αντιδιαβρωτική προστασία οπλισµών σκυροδέµατος Επίδραση ορυκτών προσθέτων και αναστολέων διάβρωσης στην αντιδιαβρωτική προστασία οπλισµών σκυροδέµατος Αθ. Ρούτουλας Καθηγητής. Τµήµα Φυσικής Χηµείας και Τεχνολογίας Υλικών, Τ.Ε.Ι. Πειραιά.. Γ. Μπατής

Διαβάστε περισσότερα

Ανθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει;

Ανθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει; Ανθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει; ΤΣΙΜΠΟΥΚΗ ΖΩΗ 1, ΚΑΡΑΓΙΑΝΝΗΣ ΓΙΑΝΝΗΣ 2 Λέξεις κλειδιά: Τσιµέντο, Σκωρία Υψικαµίνων, Θειικά ΠΕΡΙΛΗΨΗ: Εργαστηριακά

Διαβάστε περισσότερα

«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013

«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ -----------------------------------------------------------------------------------------------------------------

Διαβάστε περισσότερα

Σκυρόδεμα οπλισμένο με χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά οχημάτων

Σκυρόδεμα οπλισμένο με χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά οχημάτων Σκυρόδεμα οπλισμένο με χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά οχημάτων Κυριάκος Νεοκλέους, Κύπρος Πηλακούτας, Peter Waldron Centre for Cement and Concrete, Department of Civil and Structural

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ

ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ Σ. Κακαλιάς

Διαβάστε περισσότερα

Η Πυριτική Παιπάλη στην Κυπριακή Κατασκευαστική Βιομηχανία Silica Fume in the Cypriot Construction Industry

Η Πυριτική Παιπάλη στην Κυπριακή Κατασκευαστική Βιομηχανία Silica Fume in the Cypriot Construction Industry 1 Η Πυριτική Παιπάλη στην Κυπριακή Κατασκευαστική Βιομηχανία Silica Fume in the Cypriot Construction Industry Αντώνης ΚΑΝΕΛΛΟΠΟΥΛΟΣ 1, Μιχάλης ΠΕΤΡΟΥ 2, Ιωάννης ΙΩΑΝΝΟΥ 3, Μάριος ΜΥΡΙΑΝΘΟΠΟΥΛΟΣ 4, Αντώνης

Διαβάστε περισσότερα

Υπολογισµός Σύνθεσης Τσιµέντου και Ανάλυση Αβεβαιότητας

Υπολογισµός Σύνθεσης Τσιµέντου και Ανάλυση Αβεβαιότητας Υπολογισµός Σύνθεσης Τσιµέντου και Ανάλυση Αβεβαιότητας.Χ.Τσαµατσούλης ρ. Χηµικός Μηχανικός, ιευθυντής Συστήµατος Ποιότητας, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε. Λέξεις κλειδιά: Σύνθεση, τσιµέντο, αβεβαιότητα ΠΕΡΙΛΗΨΗ:

Διαβάστε περισσότερα

ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΚΥΒΟΛΙΘΩΝ ΟΔΟΣΤΡΩΣΙΑΣ

ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΚΥΒΟΛΙΘΩΝ ΟΔΟΣΤΡΩΣΙΑΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΚΥΒΟΛΙΘΩΝ ΟΔΟΣΤΡΩΣΙΑΣ

Διαβάστε περισσότερα

ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ

ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ 2 η Ημερίδα Έργου ENERGY WASTE Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα

Διαβάστε περισσότερα

Μελέτη της συνεργιστικής επίδρασης χλωριόντων, θειικών και νιτρωδών ιόντων στην ανθεκτικότητα τσιµεντοκονιαµάτων

Μελέτη της συνεργιστικής επίδρασης χλωριόντων, θειικών και νιτρωδών ιόντων στην ανθεκτικότητα τσιµεντοκονιαµάτων Μελέτη της συνεργιστικής επίδρασης χλωριόντων, θειικών και νιτρωδών ιόντων στην ανθεκτικότητα τσιµεντοκονιαµάτων Κ.Κ. Σίδερης Επίκουρος Καθηγητής. Τµήµα Πολιτικών Μηχανικών, ηµοκρίτειο Πανεπιστήµιο Θράκης

Διαβάστε περισσότερα

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας Επίδραση της θερµοκρασίας του δοκιµίου στα µηχανικά χαρακτηριστικά ανακυκλωµένων µε τσιµέντο µιγµάτων θραυστού αµµοχάλικου και φρεζαρισµένου ασφαλτοµίγµατος Σ. Κόλιας Αν. Καθηγητής ΕΜΠ Ε. Μαχαίρας, Μ.

Διαβάστε περισσότερα

Τεχνικές µαθηµατικές συσχετίσεις θλιπτικών αντοχών σκυροδέµατος και τσιµέντου

Τεχνικές µαθηµατικές συσχετίσεις θλιπτικών αντοχών σκυροδέµατος και τσιµέντου Τεχνικές µαθηµατικές συσχετίσεις θλιπτικών αντοχών σκυροδέµατος και τσιµέντου Κ. K. Ευαγόρου ρ. Χηµικός, ιευθυντής Ποιότητας της Τσιµεντοποιίας ΒΑΣΙΛΙΚΟΥ Κύπρου A. Γ. ηµητρίου Μεταλλειολόγος Μηχανικός,

Διαβάστε περισσότερα

Συσχέτιση αντοχών σκυροδέµατος και τσιµέντου και ανάλυση αβεβαιότητας

Συσχέτιση αντοχών σκυροδέµατος και τσιµέντου και ανάλυση αβεβαιότητας Συσχέτιση αντοχών σκυροδέµατος και τσιµέντου και ανάλυση αβεβαιότητας.χ.τσαµατσούλης ρ. Χηµικός Μηχανικός, ιευθυντής Συστήµατος Ποιότητας, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε. Λέξεις κλειδιά: Σκυρόδεµα, τσιµέντο, αντοχή

Διαβάστε περισσότερα

Κινητική ανάπτυξης αντοχών τσιµέντου

Κινητική ανάπτυξης αντοχών τσιµέντου Κινητική ανάπτυξης αντοχών τσιµέντου.χ.τσαµατσούλης ρ. Χηµικός Μηχανικός, ιευθυντής Συστήµατος Ποιότητας, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε. Λέξεις κλειδιά: Κινητική, τσιµέντο, αντοχή, ενυδάτωση ΠΕΡΙΛΗΨΗ: Στην παρούσα

Διαβάστε περισσότερα

Τσιμέντο & Σκυρόδεμα

Τσιμέντο & Σκυρόδεμα «Δομικά Υλικά» 9 ο εξαμ. Χημικών Μηχανικών ΕΜΠ ntua ACADEMIC OPEN COURSES Τσιμέντο & Σκυρόδεμα Καθ. Α. Μοροπούλου ΕΔΙΠ Κ. Λαμπρόπουλος Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons

Διαβάστε περισσότερα

Η ΙΑΧΕΙΡΙΣΗ ΤΩΝ ΛΙΓΝΙΤΙΚΩΝ ΙΠΤΑΜΕΝΩΝ ΤΕΦΡΩΝ ΩΣ Η ΛΥΣΗ ΣΤΟΝ ΡΟΜΟ ΓΙΑ ΤΗΝ ΑΕΙΦΟΡΙΑ ΤΩΝ ΟΜΙΚΩΝ ΥΛΙΚΩΝ

Η ΙΑΧΕΙΡΙΣΗ ΤΩΝ ΛΙΓΝΙΤΙΚΩΝ ΙΠΤΑΜΕΝΩΝ ΤΕΦΡΩΝ ΩΣ Η ΛΥΣΗ ΣΤΟΝ ΡΟΜΟ ΓΙΑ ΤΗΝ ΑΕΙΦΟΡΙΑ ΤΩΝ ΟΜΙΚΩΝ ΥΛΙΚΩΝ Η ΙΑΧΕΙΡΙΣΗ ΤΩΝ ΛΙΓΝΙΤΙΚΩΝ ΙΠΤΑΜΕΝΩΝ ΤΕΦΡΩΝ ΩΣ Η ΛΥΣΗ ΣΤΟΝ ΡΟΜΟ ΓΙΑ ΤΗΝ ΑΕΙΦΟΡΙΑ ΤΩΝ ΟΜΙΚΩΝ ΥΛΙΚΩΝ Σ. Τσίµας Εργαστήριο Ανόργανης και Αναλυτικής Χηµείας, Σχολή Χηµικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου

Διαβάστε περισσότερα

Χ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α

Χ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α ΧΡΗΣΗ ΑΝΑΣΤΟΛΕΩΝ ΙΑΒΡΩΣΗΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΧΑΛΥΒΑ ΣΕ ΚΟΝΙΑΜΑΤΑ Η τεχνική των SG είναι µία εργαστηριακή µέθοδος επιταχυνόµενης δοκιµής, χρήσιµη για γρήγορη εκτίµηση της διάβρωσης των σιδηροπλισµών

Διαβάστε περισσότερα

Χρήση Βιομηχανικών Παραπροϊόντων και Τεχνικών για Μείωση του Περιβαλλοντικού Κόστους των Κατασκευών

Χρήση Βιομηχανικών Παραπροϊόντων και Τεχνικών για Μείωση του Περιβαλλοντικού Κόστους των Κατασκευών Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Χρήση Βιομηχανικών Παραπροϊόντων και Τεχνικών για Μείωση του Περιβαλλοντικού

Διαβάστε περισσότερα

ΣΥΓΚΡΙΣΗ ΓΕΩΠΟΛΥΜΕΡΩΝ ΚΑΙ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΩΝ ΩΣ ΕΠΙΣΚΕΥΑΣΤΙΚΩΝ ΥΛΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΣΥΓΚΡΙΣΗ ΓΕΩΠΟΛΥΜΕΡΩΝ ΚΑΙ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΩΝ ΩΣ ΕΠΙΣΚΕΥΑΣΤΙΚΩΝ ΥΛΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΥΓΚΡΙΣΗ ΓΕΩΠΟΛΥΜΕΡΩΝ ΚΑΙ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΩΝ ΩΣ ΕΠΙΣΚΕΥΑΣΤΙΚΩΝ ΥΛΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ Σ. Αντωνοπούλου 1, Ε. Μπαδογιάννης 2, Σ. Τσιβιλής 1 1 Τομέας Χημικών Επιστημών, Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Τομέας

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ

ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, -6 Νοεμβρίου 00 ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ

Διαβάστε περισσότερα

Ο ρόλος των δεικτών ποιότητας LSF, SR και AR στη ρύθµιση της τροφοδοσίας για παραγωγή τσιµέντων συγκεκριµένου τύπου

Ο ρόλος των δεικτών ποιότητας LSF, SR και AR στη ρύθµιση της τροφοδοσίας για παραγωγή τσιµέντων συγκεκριµένου τύπου Ο ρόλος των δεικτών ποιότητας LSF, SR και AR στη ρύθµιση της τροφοδοσίας για παραγωγή τσιµέντων συγκεκριµένου τύπου Κ.Γ. Τσακαλάκης Αναπληρωτής Καθηγητής, Σχολή Μηχ. Μεταλλείων-Μεταλλουργών Ε.Μ.Π. Λέξεις

Διαβάστε περισσότερα

ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ. 5 η ΕΝΟΤΗΤΑ ΤΣΙΜΕΝΤΟ. Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης

ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ. 5 η ΕΝΟΤΗΤΑ ΤΣΙΜΕΝΤΟ. Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 5 η ΕΝΟΤΗΤΑ ΤΣΙΜΕΝΤΟ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης Creative

Διαβάστε περισσότερα

Κοκκομετρική Διαβάθμιση Αδρανών

Κοκκομετρική Διαβάθμιση Αδρανών Κοκκομετρική Διαβάθμιση Αδρανών Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) 1 Βασικά Συστατικά Σκυροδέματος + +??? Χημικώς Αδρανή Πρόσθετα Πρόσμικτα Εισαγωγή Ιδιαίτερα σημαντικός

Διαβάστε περισσότερα

Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, Νοεμβρίου 2005

Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, Νοεμβρίου 2005 Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 25 ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ

Διαβάστε περισσότερα

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, Χ. Παναγιωτοπούλου, Γ. Κακάλη, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ

ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ Γεώργιος Μπατής Καθηγητής. Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο. Παρασκευή Πανταζοπούλου Χημικός Μηχανικός. Σχολή

Διαβάστε περισσότερα

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ Αύγουστος 1999 Μεθοδολογία Οι δοκιμές

Διαβάστε περισσότερα
