1 Dell Precision 7520 Εγχειρίδιο κατόχου Μοντέλο σύμφωνα με τους κανονισμούς: P53F Τύπος σύμφωνα με τους κανονισμούς: P53F002

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός Dell Inc. ή οι θυγατρικές της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A03

3 Πίνακας περιεχομένων 1 Εκτέλεση εργασιών στον υπολογιστή σας... 7 Οδηγίες ασφαλείας...7 Απενεργοποίηση του σας Windows...8 Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...8 Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αποσυναρμολόγηση και επανασυναρμολόγηση Συνιστώμενα εργαλεία...10 Κάρτα SD Αφαίρεση κάρτας SD Τοποθέτηση κάρτας SD...10 Κάλυμμα ς Αφαίρεση του καλύμματος της ς...10 Τοποθέτηση του καλύμματος της ς Μπαταρία Προφυλάξεις για τις μπαταρίες ιόντων λιθίου...11 Αφαίρεση της ς...11 Εγκατάσταση της ς Σκληρός δίσκος Αφαίρεση του σκληρού δίσκου Εγκατάσταση του σκληρού δίσκου Σύνδεσμος καλωδίου μονάδας σκληρού δίσκου Αφαίρεση του συνδέσμου καλωδίου του σκληρού δίσκου Εγκατάσταση του συνδέσμου καλωδίου του σκληρού δίσκου...14 Πλέγμα πληκτρολογίου και πληκτρολόγιο...15 Αφαίρεση του πληκτρολογίου...15 Εγκατάσταση του πληκτρολογίου...16 Κάλυμμα βάσης...16 Αφαίρεση του καλύμματος της βάσης...16 Εγκατάσταση του καλύμματος της βάσης κάρτα SIM...17 Αφαίρεση της κάρτας SIM Εγκατάσταση της κάρτας SIM Μονάδες μνήμης Αφαίρεση της κύριας μονάδας μνήμης Τοποθέτηση της κύριας μονάδας μνήμης...19 Αφαίρεση της δευτερεύουσας μονάδας μνήμης Τοποθέτηση της δευτερεύουσας μονάδας μνήμης Κάρτα WWAN...20 Αφαίρεση της κάρτας ασύρματου δικτύου ευρείας περιοχής (WWAN) Εγκατάσταση της κάρτας WWAN Κάρτα WLAN Αφαίρεση της κάρτας ασύρματου τοπικού δικτύου (WLAN)...21 Πίνακας περιεχομένων 3

4 Εγκατάσταση της κάρτας WLAN Μονάδα δίσκου στερεάς κατάστασης προαιρετικά Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης (SSD) M Εγκατάσταση της μονάδας SSD M Μπαταρία σε σχήμα νομίσματος...23 Αφαίρεση της ς σε σχήμα νομίσματος...23 Εγκατάσταση της ς σε σχήμα νομίσματος...24 Θύρα συνδέσμου τροφοδοσίας Αφαίρεση της θύρας του συνδέσμου τροφοδοσίας...24 Εγκατάσταση της θύρας του συνδέσμου τροφοδοσίας...25 Στήριγμα παλάμης...25 Αφαίρεση του στηρίγματος παλάμης Εγκατάσταση του στηρίγματος παλάμης...27 Ηχείο...27 Αφαίρεση των ηχείων...27 Εγκατάσταση των ηχείων...28 Πλακέτα εισόδων/εξόδων...28 Αφαίρεση της αριστερής πλακέτας εισόδου/εξόδου (I/O)...28 Εγκατάσταση της αριστερής πλακέτας εισόδου/εξόδου (I/O) Αφαίρεση της δεξιάς πλακέτας εισόδου/εξόδου (I/O)...29 Εγκατάσταση της δεξιάς πλακέτας I/O ψύκτρας...31 Αφαίρεση της διάταξης της ψύκτρας Εγκατάσταση της διάταξης της ψύκτρας Κάρτα γραφικών Αφαίρεση της κάρτας γραφικών...32 Εγκατάσταση της κάρτας γραφικών...32 Πλακέτα συστήματος...33 Αφαίρεση της πλακέτας συστήματος Εγκατάσταση της πλακέτας συστήματος Μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων Αφαίρεση της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων...35 Εγκατάσταση της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων Επιφάνεια αφής...37 Αφαίρεση της επιφάνειας αφής Εγκατάσταση της επιφάνειας αφής...37 Διάταξη οθόνης Αφαίρεση της διάταξης της οθόνης...38 Εγκατάσταση της διάταξης της οθόνης...40 Πλακέτα διακόπτη τροφοδοσίας Αφαίρεση της πλακέτας διακόπτη τροφοδοσίας...40 Εγκατάσταση της πλακέτας διακόπτη τροφοδοσίας...41 Μονάδα ανάγνωσης καρτών ExpressCard Αφαίρεση της ExpressCard Εγκατάσταση της ExpressCard...42 πλακέτα USB...42 Αφαίρεση της πλακέτας USB Πίνακας περιεχομένων

5 Εγκατάσταση της πλακέτας USB...43 Στεφάνη συγκράτησης οθόνης...44 Αφαίρεση της στεφάνης συγκράτησης της οθόνης Εγκατάσταση της στεφάνης συγκράτησης της οθόνης Πλαίσιο οθόνης...45 Αφαίρεση του πλαισίου της οθόνης Εγκατάσταση του πλαισίου της οθόνης...47 Αφαίρεση του πλαισίου της οθόνης...47 Εγκατάσταση του πλαισίου της οθόνης...49 Υποστήριγμα οθόνης...50 Αφαίρεση του υποστηρίγματος της οθόνης...50 Εγκατάσταση του υποστηρίγματος της οθόνης...51 Μεντεσέδες οθόνης Αφαίρεση του μεντεσέ της οθόνης...51 Εγκατάσταση του μεντεσέ της οθόνης Καλώδιο edp Αφαίρεση του καλωδίου edp...53 Εγκατάσταση του καλωδίου edp Κάμερα Αφαίρεση της κάμερας...54 Εγκατάσταση της κάμερας...55 Κάλυμμα οθόνης Επανατοποθέτηση του καλύμματος οθόνης Τεχνολογία και εξαρτήματα...57 Προσαρμογέας ισχύος Επεξεργαστές...57 Kay Lake Επεξεργαστές Intel Core 7ης γενιάς Χαρακτηριστικά USB...58 USB 3.0 / USB 3.1 Gen 1 (SuperSpeed USB) Ταχύτητα Εφαρμογές Συμβατότητα HDMI Δυνατότητες του HDMI Πλεονεκτήματα HDMI Προδιαγραφές συστήματος...62 Πληροφορίες συστήματος...62 Επεξεργαστής Μνήμη...63 Κάρτα γραφικών...63 Ήχος...64 Επικοινωνία Αρτηρία επέκτασης Θύρες και σύνδεσμοι...64 Οθόνη Πίνακας περιεχομένων 5

6 Πληκτρολόγιο...66 Επιφάνεια αφής Κάμερα Αποθήκευση Μπαταρία...67 Προσαρμογέας AC...68 Ανεπαφική έξυπνη κάρτα Φυσικές διαστάσεις...68 Χαρακτηριστικά περιβάλλοντος Ρύθμιση συστήματος Μενού εκκίνησης Πλήκτρα πλοήγησης Επιλογές στο πρόγραμμα ρύθμισης του συστήματος...71 Επιλογές οθόνης General (Γενικά) Επιλογές οθόνης System Configuration (Διάρθρωση συστήματος)...72 Επιλογές οθόνης Video (Βίντεο)...75 Επιλογές οθόνης Security (Ασφάλεια) Επιλογές οθόνης Secure Boot (Ασφαλής εκκίνηση)...77 Επιλογές οθόνης Intel Software Guard Extensions (Επεκτάσεις προστασίας λογισμικού της Intel)...78 Επιλογές οθόνης Performance (Επιδόσεις)...78 Επιλογές οθόνης Power Management (Διαχείριση ενέργειας) Επιλογές οθόνης POST Behavior (Συμπεριφορά κατά τη διαδικασία POST)...81 Επιλογές οθόνης Manageaility (Διαχειρισιμότητα) Επιλογές οθόνης Virtualization support (Υποστήριξη εικονικοποίησης) Επιλογές οθόνης Wireless (Ασύρματη επικοινωνία)...83 Επιλογές οθόνης Maintenance (Συντήρηση) Επιλογές οθόνης System Log (Αρχείο καταγραφής συμβάντων συστήματος) Ενημέρωση του BIOS σε Windows...84 Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Εκχώρηση κωδικού πρόσβασης για τη ρύθμιση του συστήματος Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης για τη ρύθμιση συστήματος Αντιμετώπιση προβλημάτων...87 Διαγνωστικά βελτιωμένης αξιολόγησης του συστήματος πριν από την εκκίνηση epsa...87 Εκτέλεση των διαγνωστικών epsa Διαγνωστική ενδεικτική λυχνία Λυχνίες κατάστασης ς Επαναφορά του ρολογιού πραγματικού χρόνου Δοκιμές μνήμης μέσω epsa Επικοινωνία με την Dell Πίνακας περιεχομένων

7 Εκτέλεση εργασιών στον υπολογιστή σας Οδηγίες ασφαλείας Για να προστατεύσετε τον υπολογιστή σας από πιθανή ζημιά και να διασφαλίσετε την ατομική σας προστασία, ακολουθήστε τις παρακάτω οδηγίες για θέματα ασφάλειας. Αν δεν αναφέρεται κάτι διαφορετικό, για κάθε διαδικασία που περιλαμβάνεται σε αυτό το έγγραφο θεωρείται δεδομένο ότι πληρούνται οι εξής προϋποθέσεις: Διαβάσατε τις πληροφορίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας. Μπορείτε να αντικαταστήσετε ένα εξάρτημα ή, αν το αγοράσατε ξεχωριστά, να το εγκαταστήσετε εκτελώντας τα βήματα για τη διαδικασία αφαίρεσης με την αντίστροφη σειρά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αποσυνδέστε όλες τις πηγές ισχύος προτού ανοίξετε το κάλυμμα ή τα πλαίσια του υπολογιστή. Αφού τελειώσετε τις εργασίες στο εσωτερικό του υπολογιστή, επανατοποθετήστε όλα τα καλύμματα και τα πλαίσια και όλες τις βίδες προτού τον συνδέσετε στην πηγή ισχύος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για πρόσθετες πληροφορίες σχετικά με τις βέλτιστες πρακτικές ασφαλείας, ανατρέξτε στην αρχική σελίδα σχετικά με την κανονιστική συμμόρφωση στη διεύθυνση ΠΡΟΣΟΧΗ: Πολλές επισκευές είναι δυνατό να πραγματοποιηθούν μόνο από πιστοποιημένο τεχνικό συντήρησης. Θα πρέπει να πραγματοποιείτε μόνο διαδικασίες αντιμετώπισης προβλημάτων και απλές επισκευές σύμφωνα με όσα αναφέρονται στην τεκμηρίωση προϊόντος ή σύμφωνα με τις οδηγίες της ομάδας online ή τηλεφωνικής εξυπηρέτησης και υποστήριξης. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Διαβάστε και τηρείτε τις οδηγίες ασφαλείας που συνοδεύουν το προϊόν. ΠΡΟΣΟΧΗ: Προς αποφυγή ηλεκτροστατικής εκκένωσης, γειωθείτε χρησιμοποιώντας μεταλλικό περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα κάποια άβαφη μεταλλική επιφάνεια που είναι γειωμένη, προκειμένου να γειωθείτε προτού αγγίξετε τον υπολογιστή για να πραγματοποιήσετε εργασίες αποσυναρμολόγησης. ΠΡΟΣΟΧΗ: Φροντίστε να μεταχειρίζεστε τα εξαρτήματα και τις κάρτες με προσοχή. Μην αγγίζετε τα εξαρτήματα ή τις επαφές στις κάρτες. Φροντίστε να κρατάτε τις κάρτες από τα άκρα τους ή από το μεταλλικό υποστήριγμα για την τοποθέτησή τους. Φροντίστε να πιάνετε τα εξαρτήματα, όπως τον επεξεργαστή, από τις άκρες τους και όχι από τις ακίδες τους. ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, τραβήξτε τον σύνδεσμο ή τη γλωττίδα του και όχι αυτό καθαυτό το καλώδιο. Ορισμένα καλώδια έχουν συνδέσμους με γλωττίδες ασφαλείας. Αν αποσυνδέετε καλώδιο αυτού του τύπου, πιέστε πρώτα τις γλωττίδες αυτές. Όπως τραβάτε τους συνδέσμους, φροντίστε να μένουν απόλυτα ευθυγραμμισμένοι για να μη λυγίσει κάποια ακίδα τους. Επίσης, προτού συνδέσετε ένα καλώδιο, βεβαιωθείτε ότι και οι δύο σύνδεσμοί του είναι σωστά προσανατολισμένοι και ευθυγραμμισμένοι. ΣΗΜΕΙΩΣΗ: Το χρώμα του υπολογιστή σας και ορισμένων εξαρτημάτων μπορεί να διαφέρει από αυτό που βλέπετε στις εικόνες του εγγράφου. 1 Εκτέλεση εργασιών στον υπολογιστή σας 7

8 Απενεργοποίηση του σας Windows ΠΡΟΣΟΧΗ: Για να μη χαθούν δεδομένα, αποθηκεύστε και κλείστε όλα τα ανοικτά αρχεία και τερματίστε όλα τα ανοικτά προγράμματα προτού σβήσετε τον υπολογιστή σας. 1 Κάντε κλικ ή πατήστε το. 2 Κάντε κλικ ή πατήστε το και, στη συνέχεια, κάντε κλικ ή πατήστε την επιλογή Shut down (Τερματισμός λειτουργίας). ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή και όλες τις συνδεδεμένες συσκευές. Αν ο υπολογιστής σας και οι συνδεδεμένες συσκευές δεν σβήσουν αυτόματα μετά τον τερματισμό λειτουργίας του λειτουργικού σας συστήματος, πιέστε και κρατήστε πατημένο το κουμπί λειτουργίας για περίπου 6 δευτερόλεπτα για να τερματίσετε τη λειτουργία τους. Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας 1 Βεβαιωθείτε ότι η επιφάνεια εργασίας σας είναι επίπεδη και καθαρή για να μη γρατζουνιστεί το κάλυμμα του υπολογιστή. 2 Απενεργοποιήστε τον υπολογιστή σας. 3 Αν ο υπολογιστής είναι συνδεδεμένος σε κάποια συσκευή σύνδεσης, αποσυνδέστε τον. 4 Αποσυνδέστε όλα τα καλώδια δικτύου από τον υπολογιστή (εάν υπάρχουν). ΠΡΟΣΟΧΗ: Αν ο υπολογιστής σας διαθέτει θύρα RJ45, αποσυνδέστε το καλώδιο δικτύου βγάζοντάς το πρώτα από τον υπολογιστή σας. 5 Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες. 6 Ανοίξτε την οθόνη. 7 Πιέστε παρατεταμένα το κουμπί λειτουργίας για λίγα δευτερόλεπτα ώστε να γειωθεί η πλακέτα συστήματος. ΠΡΟΣΟΧΗ: Για προστασία από ηλεκτροπληξία, αποσυνδέστε τον υπολογιστή σας από την πρίζα, πριν εκτελέσετε το βήμα 8. ΠΡΟΣΟΧΗ: Για να αποφύγετε τις ηλεκτροστατικές εκκενώσεις, γειωθείτε χρησιμοποιώντας περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα μια άβαφη μεταλλική επιφάνεια και ταυτόχρονα έναν σύνδεσμο στο πίσω μέρος του υπολογιστή. 8 Αφαιρέστε κάθε εγκατεστημένη ExpressCard ή έξυπνη κάρτα από τις αντίστοιχες υποδοχές. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αφού ολοκληρώσετε όλες τις διαδικασίες επανατοποθέτησης, βεβαιωθείτε ότι συνδέσατε κάθε εξωτερική συσκευή, κάρτα και καλώδιο προτού ενεργοποιήσετε τον υπολογιστή σας. ΠΡΟΣΟΧΗ: Για να μην πάθει ζημιά ο υπολογιστής, πρέπει να χρησιμοποιείτε μόνο την που είναι σχεδιασμένη για τον συγκεκριμένο υπολογιστή Dell. Μη χρησιμοποιείτε μπαταρίες που είναι σχεδιασμένες για άλλους υπολογιστές Dell. 1 Συνδέστε κάθε εξωτερική συσκευή, π.χ. συσκευή προσομοίωσης θυρών ή βάση μέσων και επανατοποθετήστε κάθε κάρτα, π.χ. ExpressCard. 2 Συνδέστε κάθε καλώδιο τηλεφώνου ή δικτύου στον υπολογιστή σας. ΠΡΟΣΟΧΗ: Για να συνδέσετε ένα καλώδιο δικτύου, συνδέστε πρώτα το ένα του βύσμα στη συσκευή δικτύου και ύστερα το άλλο βύσμα στον υπολογιστή. 3 Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 8 Εκτέλεση εργασιών στον υπολογιστή σας

9 4 Ενεργοποιήστε τον υπολογιστή σας. Εκτέλεση εργασιών στον υπολογιστή σας 9

10 2 Συνιστώμενα εργαλεία Αποσυναρμολόγηση και επανασυναρμολόγηση Για τις διαδικασίες που παρατίθενται στο έγγραφο απαιτούνται τα εξής εργαλεία: Σταυροκατσάβιδο #0 Σταυροκατσάβιδο #1 Πλαστική σφήνα ΣΗΜΕΙΩΣΗ: Το κατσαβίδι #0 είναι για τις βίδες 0-1 και το κατσαβίδι #1 είναι για τις βίδες 2-4 Κάρτα SD Αφαίρεση κάρτας SD 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Πιέστε προς τα μέσα την κάρτα SD για να την αποδεσμεύσετε από τον υπολογιστή. 3 Αφαιρέστε την κάρτα SD από τον υπολογιστή. Τοποθέτηση κάρτας SD 1 Περάστε συρτά την κάρτα SD μέσα στην υποδοχή της τόσο ώστε να κουμπώσει στη σωστή της θέση και να ακουστεί το χαρακτηριστικό κλικ. 2 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάλυμμα ς Αφαίρεση του καλύμματος της ς 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Για να αφαιρέσετε το κάλυμμα της ς: a Σύρετε την ασφάλεια αποδέσμευσης προς το εικονίδιο ξεκλειδώματος για να αποδεσμεύσετε το κάλυμμα της ς [1]. Σύρετε και σηκώστε το κάλυμμα της ς για να το αφαιρέσετε από τον υπολογιστή [2]. 10 Αποσυναρμολόγηση και επανασυναρμολόγηση

11 Τοποθέτηση του καλύμματος της ς 1 Περάστε συρτά το κάλυμμα της ς μέσα στην υποδοχή του μέχρι να κουμπώσει στη σωστή θέση και να ακουστεί το χαρακτηριστικό κλικ. 2 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπαταρία Προφυλάξεις για τις μπαταρίες ιόντων λιθίου ΠΡΟΣΟΧΗ: Επιδείξτε προσοχή κατά τον χειρισμό μπαταριών ιόντων λιθίου. Εκφορτίστε την όσο το δυνατόν περισσότερο προτού την αφαιρέσετε από το σύστημα. Αυτό μπορεί να γίνει με την αποσύνδεση του προσαρμογέα ισχύος AC από το σύστημα, ώστε να μπορέσει να εκφορτιστεί η. Mην συνθλίψετε, πετάξετε, κόψετε ή τρυπήσετε την με ξένα αντικείμενα. Μην εκθέσετε την σε υψηλές θερμοκρασίες ή μην αποσυναρμολογήσετε τις συστοιχίες και τα στοιχεία της ς. Μην ασκήσετε πίεση στην επιφάνεια της ς. Μην λυγίσετε την. Μην χρησιμοποιήσετε εργαλεία οποιουδήποτε είδους για να ξεσφηνώσετε την. Εάν μια διασταλεί και σφηνώσει σε μια συσκευή, μην προσπαθήσετε να την βγάλετε, γιατί η διάτρηση, η κάμψη ή η σύνθλιψη μιας ς ιόντων λιθίου μπορεί να είναι επικίνδυνη. Σε μια τέτοια περίπτωση θα πρέπει να αντικατασταθεί ολόκληρο το σύστημα. Επικοινωνήστε με την Υποστήριξη στη διεύθυνση για βοήθεια και περαιτέρω οδηγίες. Αγοράζετε πάντα αυθεντικές μπαταρίες από τη διεύθυνση ή από εξουσιοδοτημένους συνεργάτες και μεταπωλητές της Dell. Αφαίρεση της ς 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το κάλυμμα της ς. Αποσυναρμολόγηση και επανασυναρμολόγηση 11

12 3 Για να αφαιρέσετε την : a Σύρετε την ασφάλεια αποδέσμευσης προς το εικονίδιο ξεκλειδώματος για να ξεκλειδώσετε την [1]. Σηκώστε την και αφαιρέστε την από τον υπολογιστή [2]. Εγκατάσταση της ς 1 Περάστε την συρτά μέσα στην υποδοχή της τόσο ώστε να κουμπώσει στη σωστή της θέση και να ακουστεί το χαρακτηριστικό κλικ. 2 Τοποθετήστε το κάλυμμα της ς. 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Σκληρός δίσκος Αφαίρεση του σκληρού δίσκου 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς 3 Για να αφαιρέσετε τον σκληρό δίσκο: a Αφαιρέστε τις βίδες M3,0x3,0 που συγκρατούν τον σκληρό δίσκο στον υπολογιστή [1]. Σηκώστε την ασφάλεια του σκληρού δίσκου για να τον αποδεσμεύσετε [2]. c Σύρετε και σηκώστε τον σκληρό δίσκο από τον υπολογιστή [3]. 12 Αποσυναρμολόγηση και επανασυναρμολόγηση

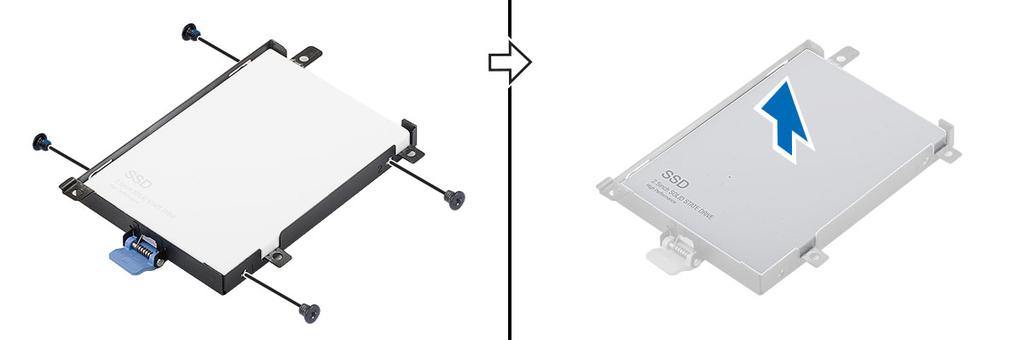

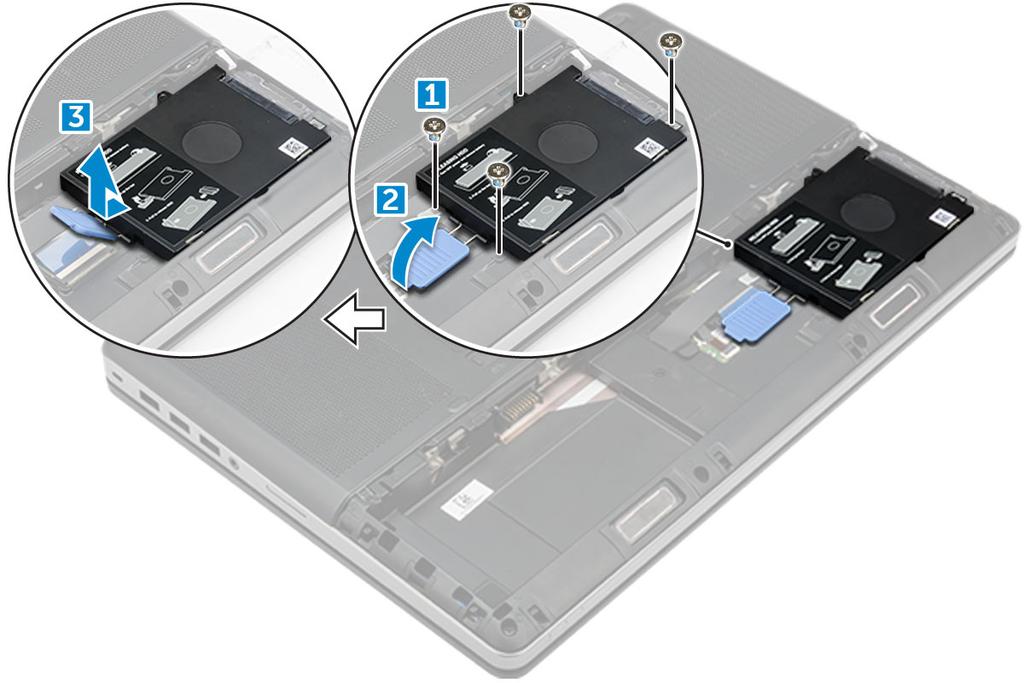

13 4 Αφαιρέστε τις βίδες M3,0x3,0 που συγκρατούν τον σκληρό δίσκο. Σηκώστε τον σκληρό δίσκο από το υποστήριγμα. Εγκατάσταση του σκληρού δίσκου 1 Επανατοποθετήστε τις βίδες M3,0x3,0 που συγκρατούν τον σκληρό δίσκο στο υποστήριγμά του. 2 Τοποθετήστε τον σκληρό δίσκο μέσα στην υποδοχή του στον υπολογιστή. 3 Επανατοποθετήστε τις βίδες M3,0x3,0 που συγκρατούν τον σκληρό δίσκο στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αποσυναρμολόγηση και επανασυναρμολόγηση 13

14 Σύνδεσμος καλωδίου μονάδας σκληρού δίσκου Αφαίρεση του συνδέσμου καλωδίου του σκληρού δίσκου 1 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος 3 Για να αφαιρέσετε το σύνδεσμο καλωδίου του σκληρού δίσκου: a Αφαιρέστε τις βίδες M2,5x5,0 που συγκρατούν το σύνδεσμο του σκληρού δίσκου στην πλακέτα συστήματος [1]. Αφαιρέστε το σύνδεσμο καλωδίου του σκληρού δίσκου από τον υπολογιστή [2]. Εγκατάσταση του συνδέσμου καλωδίου του σκληρού δίσκου 1 Συνδέστε το καλώδιο του σκληρού δίσκου στην πλακέτα συστήματος. 2 Εισάγετε και περάστε το καλώδιο μέσα στο κανάλι της διαδρομής του. 3 Επανατοποθετήστε τις βίδες M2,5x5,0 που συγκρατούν το σύνδεσμο καλωδίου του σκληρού δίσκου στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a σκληρός δίσκος κάλυμμα βάσης 14 Αποσυναρμολόγηση και επανασυναρμολόγηση

15 c d κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλέγμα πληκτρολογίου και πληκτρολόγιο Αφαίρεση του πληκτρολογίου 1 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c κάλυμμα ς σκληρός δίσκος 3 Για να αφαιρέσετε το καλώδιο του πληκτρολογίου: a Ξεκολλήστε την ταινία για να αποκτήσετε πρόσβαση στο καλώδιο του πληκτρολογίου [1]. Αποσυνδέστε τα καλώδια του πληκτρολογίου από την πλακέτα της επιφάνειας αφής [2] 4 Για να αφαιρέσετε το πληκτρολόγιο: a Χρησιμοποιώντας ένα πλαστικό αιχμηρό αντικείμενο, ξεσφηνώστε το πλαίσιο του πληκτρολογίου πρώτα από το κάτω μέρος και στη συνέχεια από το πάνω μέρος και αφαιρέστε το από τον υπολογιστή [1, 2, 3]. Αφαιρέστε τις βίδες M2,0x2,5 που συγκρατούν το πληκτρολόγιο στον υπολογιστή [4]. c Σηκώστε και σύρετε το πληκτρολόγιο για να το αφαιρέσετε από τον υπολογιστή [5]. Αποσυναρμολόγηση και επανασυναρμολόγηση 15

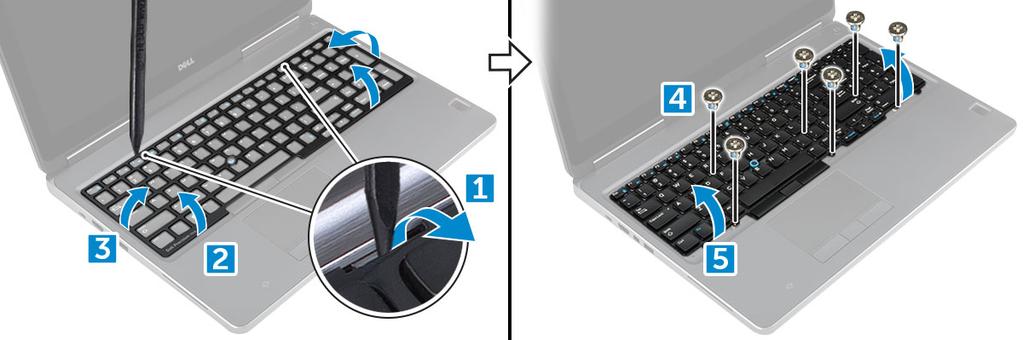

16 Εγκατάσταση του πληκτρολογίου 1 Ευθυγραμμίστε το πληκτρολόγιο και περάστε τα καλώδια από την κάτω πλευρά του διαμερίσματος. 2 Πιέστε το πληκτρολόγιο και ευθυγραμμίστε το με το διαμέρισμά του. 3 Επανατοποθετήστε τις βίδες για να στερεώσετε το πληκτρολόγιο στον υπολογιστή. 4 Σύρετε το πλαίσιο του πληκτρολογίου και ευθυγραμμίστε το με τη θέση του στον υπολογιστή. Βεβαιωθείτε ότι το πλαίσιο του πληκτρολογίου κούμπωσε στη σωστή θέση και ότι ακούστηκε το χαρακτηριστικό κλικ. 5 Συνδέστε τα καλώδια δεδομένων του πληκτρολογίου στην πλακέτα της επιφάνειας αφής. ΣΗΜΕΙΩΣΗ: Φροντίστε να τυλίξετε το καλώδιο δεδομένων του πληκτρολογίου ώστε να είναι τέλεια ευθυγραμμισμένο. 6 Κολλήστε την ταινία στα καλώδια δεδομένων του πληκτρολογίου. 7 Εγκαταστήστε τα εξής εξαρτήματα: a c σκληρός δίσκος κάλυμμα ς 8 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάλυμμα βάσης Αφαίρεση του καλύμματος της βάσης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς 3 Για να αφαιρέσετε το κάλυμμα της βάσης: a Αφαιρέστε τις βίδες M2,5x5,0 που συγκρατούν το κάλυμμα της βάσης στον υπολογιστή [1]. Σύρετε και σηκώστε το κάλυμμα της βάσης για να το απομακρύνετε από τον υπολογιστή [2]. 16 Αποσυναρμολόγηση και επανασυναρμολόγηση

17 Εγκατάσταση του καλύμματος της βάσης 1 Σύρετε το κάλυμμα της βάσης για να το ευθυγραμμίσετε με τις οπές των βιδών πάνω στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,5x5,0 για να στερεώσετε το κάλυμμα της βάσης στον υπολογιστή. 3 Εγκαταστήστε τα εξής εξαρτήματα: a κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. κάρτα SIM Αφαίρεση της κάρτας SIM 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c κάλυμμα ς κάλυμμα βάσης 3 Για να αφαιρέσετε την κάρτα SIM πιέστε την προς τα μέσα για να αποδεσμευτεί. ΣΗΜΕΙΩΣΗ: Κατά την εγκατάσταση και την αφαίρεση της κάρτας SIM, να βεβαιώνεστε πάντα ότι έχετε δημιουργήσει αντίγραφα ασφαλείας των δεδομένων. Αποσυναρμολόγηση και επανασυναρμολόγηση 17

18 Εγκατάσταση της κάρτας SIM 1 Περάστε συρτά την κάρτα SIM μέσα στην υποδοχή της και πιέστε την μέχρι να κουμπώσει και να ακουστεί το χαρακτηριστικό κλικ. ΣΗΜΕΙΩΣΗ: Κατά την εγκατάσταση και την αφαίρεση της κάρτας SIM, να βεβαιώνεστε πάντα ότι έχετε δημιουργήσει αντίγραφα ασφαλείας των δεδομένων. 2 Εγκαταστήστε τα εξής εξαρτήματα: a c κάλυμμα βάσης κάλυμμα ς 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδες μνήμης Αφαίρεση της κύριας μονάδας μνήμης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς 18 Αποσυναρμολόγηση και επανασυναρμολόγηση

19 c κάλυμμα βάσης 3 Για να αφαιρέσετε την κύρια μονάδα μνήμης: a Ξεσφηνώστε τους συνδετήρες συγκράτησης από τη μονάδα μνήμης ώστε να ανασηκωθεί η μονάδα. Σηκώστε τη μονάδα μνήμης και αφαιρέστε την από τον υπολογιστή. Τοποθέτηση της κύριας μονάδας μνήμης 1 Περάστε τη μονάδα μνήμης μέσα στην υποδοχή της. ΣΗΜΕΙΩΣΗ: Η τοποθέτηση μίας ή τριών μονάδων μνήμης θα προκαλέσει προβλήματα απόδοσης του συστήματος. 2 Πιέστε τους συνδετήρες για να στερεώσετε τη μονάδα μνήμης στην πλακέτα συστήματος. 3 Εγκαταστήστε τα εξής εξαρτήματα: a c κάλυμμα βάσης κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση της δευτερεύουσας μονάδας μνήμης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς c σκληρός δίσκος d πληκτρολόγιο 3 Για να αφαιρέσετε τη δευτερεύουσα μονάδα μνήμης: a Αφαιρέστε τη βίδα που συγκρατεί το προστατευτικό της μνήμης [1]. Αποσυναρμολόγηση και επανασυναρμολόγηση 19

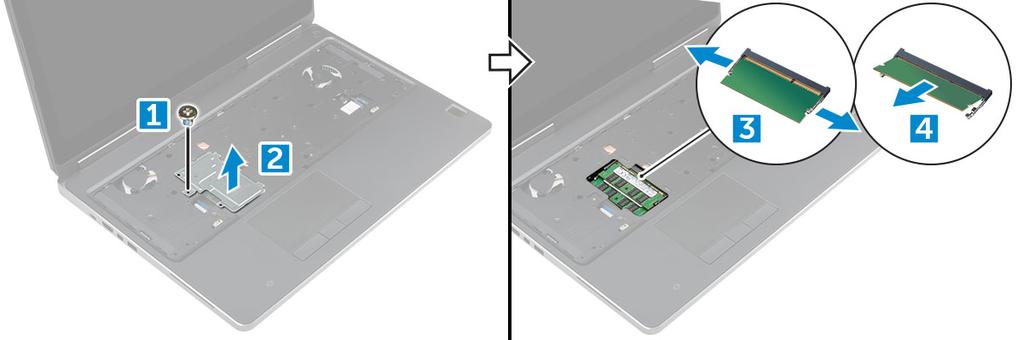

20 Σηκώστε το προστατευτικό της μνήμης και αφαιρέστε το από τον υπολογιστή [2]. c Ξεσφηνώστε τα κλιπ συγκράτησης από τη μονάδα μνήμης ώστε να ανασηκωθεί η μονάδα [3]. d Σηκώστε τη μονάδα μνήμης και αφαιρέστε την από τον υπολογιστή [4]. Τοποθέτηση της δευτερεύουσας μονάδας μνήμης 1 Περάστε τη μονάδα μνήμης μέσα στην υποδοχή της. 2 Πιέστε τους συνδετήρες για να στερεώσετε τη μονάδα μνήμης στην πλακέτα συστήματος. 3 Τοποθετήστε το προστατευτικό της μνήμης στην αρχική θέση του πάνω στη μονάδα μνήμης και σφίξτε τη βίδα για να το στερεώσετε στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a c d πληκτρολόγιο σκληρός δίσκος κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάρτα WWAN Αφαίρεση της κάρτας ασύρματου δικτύου ευρείας περιοχής (WWAN) ΣΗΜΕΙΩΣΗ: Ανάλογα με τη διαμόρφωση που επιλέγετε, μπορεί να έχετε ή να μην έχετε κάρτα WWAN. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c κάλυμμα ς κάλυμμα βάσης 3 Για να αφαιρέσετε την κάρτα WWAN: a Αποσυνδέστε τα καλώδια της κεραίας που είναι συνδεδεμένα στην κάρτα WWAN και βγάλτε τα από τη διαδρομή τους [1]. Αφαιρέστε τη βίδα M2,0x3,0 που συγκρατεί την κάρτα WWAN στον υπολογιστή [2]. c Αφαιρέστε την κάρτα WWAN από τον υπολογιστή [3]. 20 Αποσυναρμολόγηση και επανασυναρμολόγηση

21 Εγκατάσταση της κάρτας WWAN ΣΗΜΕΙΩΣΗ: Ανάλογα με τη διαμόρφωση που επιλέγετε, μπορεί να έχετε ή να μην έχετε κάρτα WWAN. 1 Τοποθετήστε συρτά την κάρτα WWAN μέσα στην υποδοχή της. 2 Επανατοποθετήστε τη βίδα M2,0x3,0 για να στερεώσετε την κάρτα WWAN στον υπολογιστή. 3 Περάστε τα καλώδια της κεραίας μέσα από τα κανάλια της διαδρομής τους και συνδέστε τα στην κάρτα WWAN. 4 Εγκαταστήστε τα εξής εξαρτήματα: a c κάλυμμα βάσης κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάρτα WLAN Αφαίρεση της κάρτας ασύρματου τοπικού δικτύου (WLAN) 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c κάλυμμα ς κάλυμμα βάσης 3 Για να αφαιρέσετε την κάρτα WLAN από τον υπολογιστή: a Αφαιρέστε τη βίδα M2,0x3,0 που συγκρατεί την κάρτα WLAN στον υπολογιστή [1]. Αφαιρέστε το προστατευτικό που συγκρατεί τα καλώδια της κεραίας [2]. c Αποσυνδέστε τα καλώδια της κεραίας που είναι συνδεδεμένα στην κάρτα WLAN, βγάλτε τα από τη διαδρομή τους και αφαιρέστε την κάρτα WLAN από τον υπολογιστή [3,4]. Αποσυναρμολόγηση και επανασυναρμολόγηση 21

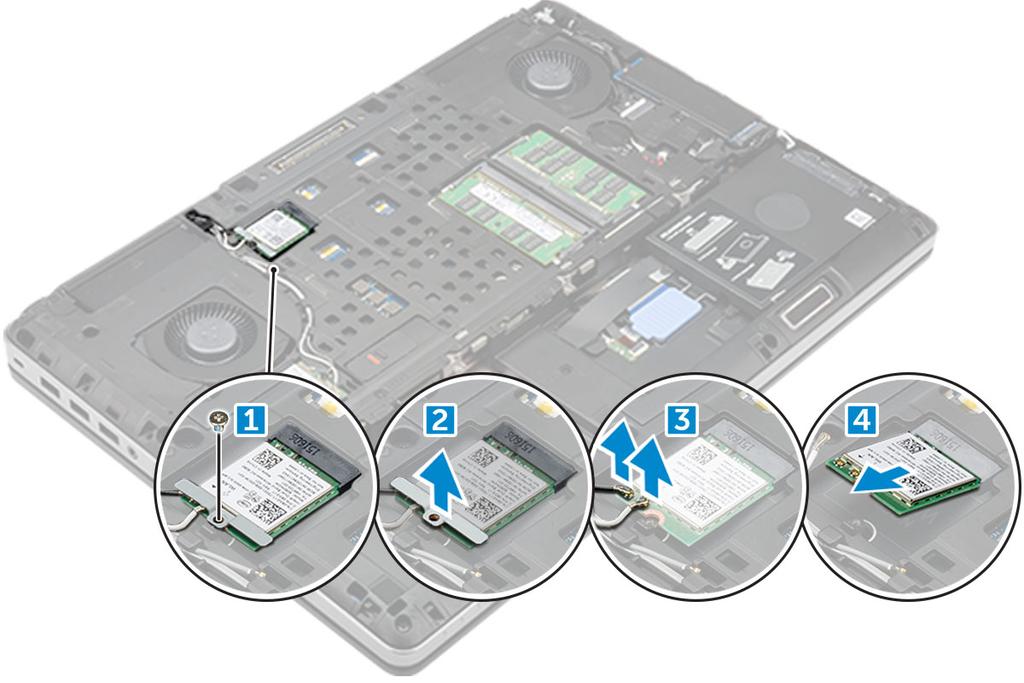

22 Εγκατάσταση της κάρτας WLAN 1 Τοποθετήστε την κάρτα WLAN μέσα στην υποδοχή της στον υπολογιστή. 2 Περάστε τα καλώδια της κεραίας μέσα από το κανάλι της διαδρομής τους και συνδέστε τα στην κάρτα WLAN. 3 Ευθυγραμμίστε το προστατευτικό και σφίξτε τη βίδα M2,0x3,0 για να στερεώσετε την κάρτα WLAN στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a c κάλυμμα βάσης κάλυμμα ς 5 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα δίσκου στερεάς κατάστασης προαιρετικά Αφαίρεση της μονάδας δίσκου στερεάς κατάστασης (SSD) M.2 1 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c κάλυμμα ς κάλυμμα βάσης 3 Για να αφαιρέσετε τη μονάδα SSD: a Αφαιρέστε τη βίδα M2,0X3,0 που συγκρατεί τη θερμική πλάκα πάνω στον υπολογιστή. 22 Αποσυναρμολόγηση και επανασυναρμολόγηση

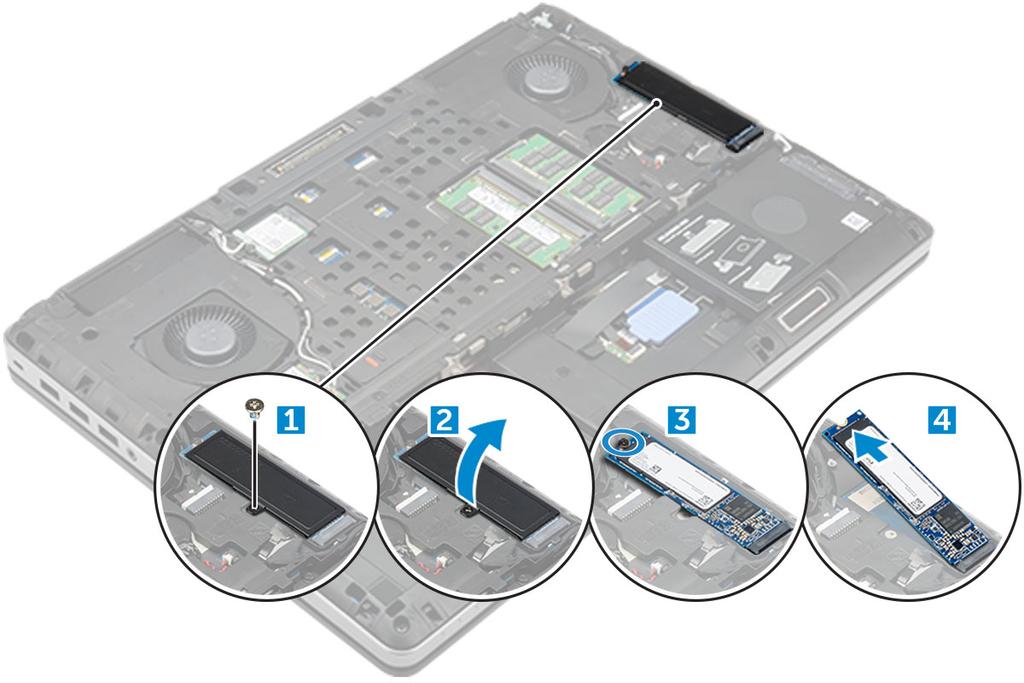

23 c d Αφαιρέστε τη θερμική πλάκα από τον υπολογιστή. Αφαιρέστε τη βίδα M2,0X3,0 που συγκρατεί την SSD στον υπολογιστή. Αφαιρέστε την SSD από τον υπολογιστή. Εγκατάσταση της μονάδας SSD M.2 1 Τοποθετήστε την SSD μέσα στην υποδοχή της. 2 Επανατοποθετήστε τη βίδα M2,0x3,0 για να στερεώσετε την SSD στον υπολογιστή. 3 Τοποθετήστε τη θερμική πλάκα στην SSD. 4 Επανατοποθετήστε τη βίδα M2,0x3,0 για να στερεώσετε τη θερμική πλάκα στον υπολογιστή. 5 Εγκαταστήστε τα εξής εξαρτήματα: a c κάλυμμα βάσης κάλυμμα ς 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μπαταρία σε σχήμα νομίσματος Αφαίρεση της ς σε σχήμα νομίσματος 1 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c κάλυμμα ς κάλυμμα βάσης 3 Για να αφαιρέσετε την σε σχήμα νομίσματος: Αποσυναρμολόγηση και επανασυναρμολόγηση 23

24 a Αποσυνδέστε το καλώδιο της ς σε σχήμα νομίσματος από τον υπολογιστή [1]. Ξεσφηνώστε και σηκώστε την σε σχήμα νομίσματος από τον υπολογιστή [2]. Εγκατάσταση της ς σε σχήμα νομίσματος 1 Επανατοποθετήστε την σε σχήμα νομίσματος μέσα στην υποδοχή της στον υπολογιστή. 2 Συνδέστε το καλώδιο της ς σε σχήμα νομίσματος στον υπολογιστή. ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το καλώδιο της ς σε σχήμα νομίσματος δεν προεξέχει από το διαμέρισμα της ς. 3 Εγκαταστήστε τα εξής εξαρτήματα: a c κάλυμμα βάσης κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Θύρα συνδέσμου τροφοδοσίας Αφαίρεση της θύρας του συνδέσμου τροφοδοσίας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c κάλυμμα ς κάλυμμα βάσης 3 Για να αφαιρέσετε τη θύρα του συνδέσμου τροφοδοσίας: a Αποσυνδέστε το καλώδιο του συνδέσμου τροφοδοσίας από τον υπολογιστή [1]. 24 Αποσυναρμολόγηση και επανασυναρμολόγηση

25 Αφαιρέστε τη βίδα M2,5x5,0 για να αφαιρέσετε το βραχίονα από τον υπολογιστή. c Αφαιρέστε τη θύρα του συνδέσμου τροφοδοσίας από τον υπολογιστή [2]. Εγκατάσταση της θύρας του συνδέσμου τροφοδοσίας 1 Επανατοποθετήστε το καλώδιο του συνδέσμου τροφοδοσίας στον υπολογιστή. 2 Περάστε το καλώδιο μέσα στο κανάλι της διαδρομής του. 3 Σφίξτε τη βίδα M2,5x5,0 για να στερεώσετε τη θύρα του συνδέσμου τροφοδοσίας στον υπολογιστή. 4 Συνδέστε το καλώδιο του συνδέσμου τροφοδοσίας. 5 Εγκαταστήστε τα εξής εξαρτήματα: a κάλυμμα βάσης c κάλυμμα ς 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Στήριγμα παλάμης Αφαίρεση του στηρίγματος παλάμης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς c κάλυμμα βάσης d σκληρός δίσκος e πληκτρολόγιο 3 Από το κάτω μέρος του υπολογιστή, αφαιρέστε τις 15 βίδες (M2,5x5,0, M2,0x8,0, M2,0x3,0) οι οποίες συγκρατούν το στήριγμα παλάμης στον υπολογιστή. Αποσυναρμολόγηση και επανασυναρμολόγηση 25

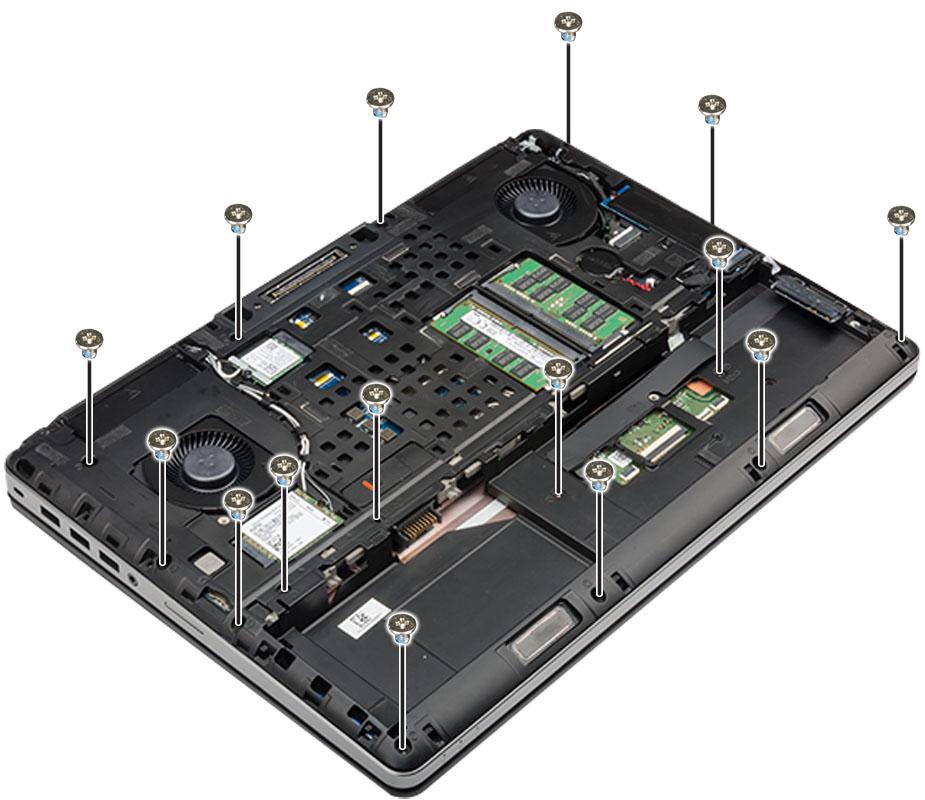

26 4 Για να αφαιρέσετε το στήριγμα παλάμης: a Ανασηκώστε τη γλωττίδα και αποσυνδέστε το καλώδιο του ανεμιστήρα [1] και το καλώδιο της πλακέτας συστήματος [2]. Αφαιρέστε τις 11 βίδες (M2,5x5,0, M2,0x3,0) που συγκρατούν το στήριγμα παλάμης στον υπολογιστή [3]. c Χρησιμοποιώντας ένα πλαστικό αιχμηρό αντικείμενο αποδεσμεύστε τις γλωττίδες από τα άκρα του στηρίγματος παλάμης και αφαιρέστε το στήριγμα παλάμης από τον υπολογιστή [4]. 26 Αποσυναρμολόγηση και επανασυναρμολόγηση

27 Εγκατάσταση του στηρίγματος παλάμης 1 Ευθυγραμμίστε το στήριγμα παλάμης στον υπολογιστή και πιέστε το μέχρι να κουμπώσει στη σωστή του θέση. 2 Επανατοποθετήστε τις 11 βίδες M2,5x5,0, M2,0x3,0) που συγκρατούν το στήριγμα παλάμης στον υπολογιστή. 3 Συνδέστε τα εξής καλώδια: a καλώδιο πλακέτας συστήματος καλώδιο ανεμιστήρα 4 Γυρίστε ανάποδα τον υπολογιστή και σφίξτε τις 15 βίδες (M2,5x5,0, M2,0x8,0, M2,0x3,0) στο κάτω μέρος του υπολογιστή. 5 Εγκαταστήστε τα εξής εξαρτήματα: a πληκτρολόγιο σκληρός δίσκος c κάλυμμα βάσης d e κάλυμμα ς 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Ηχείο Αφαίρεση των ηχείων 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς c κάλυμμα βάσης d σκληρός δίσκος e πληκτρολόγιο f στήριγμα παλάμης 3 Για να αφαιρέσετε το ηχείο: a Αποσυνδέστε το καλώδιο των ηχείων από την πλακέτα συστήματος [1]. Αφαιρέστε το καλώδιο των ηχείων και αφαιρέστε το καλώδιο από τις γλωττίδες της διαδρομής του. c Σηκώστε τα ηχεία μαζί με το καλώδιό τους και αφαιρέστε τα από τον υπολογιστή [2]. Αποσυναρμολόγηση και επανασυναρμολόγηση 27

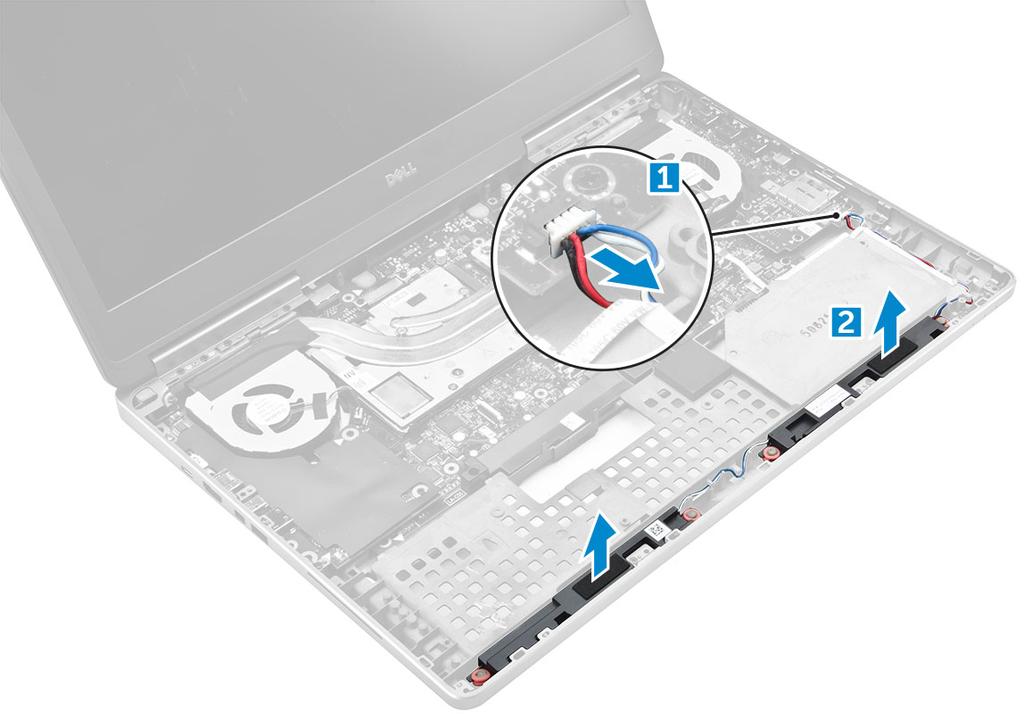

28 Εγκατάσταση των ηχείων 1 Ευθυγραμμίστε τα ηχεία στις υποδοχές τους στον υπολογιστή. 2 Περάστε το καλώδιο των ηχείων στις γλωττίδες της διαδρομής του επάνω στον υπολογιστή. 3 Συνδέστε το καλώδιο των ηχείων στην πλακέτα συστήματος. 4 Εγκαταστήστε τα εξής εξαρτήματα: a στήριγμα παλάμης πληκτρολόγιο c σκληρός δίσκος d κάλυμμα βάσης e f κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα εισόδων/εξόδων Αφαίρεση της αριστερής πλακέτας εισόδου/εξόδου (I/O) 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς c κάλυμμα βάσης d σκληρός δίσκος e πληκτρολόγιο f στήριγμα παλάμης 28 Αποσυναρμολόγηση και επανασυναρμολόγηση

29 3 Για να αφαιρέσετε την πλακέτα I/O: a Αφαιρέστε τις βίδες M2,5x5,0 που συγκρατούν το υποστήριγμα του συνδέσμου Thunderolt στον υπολογιστή [1]. Σηκώστε το υποστήριγμα από το σύνδεσμο thunderolt [2]. c Αφαιρέστε τις βίδες M2,5x5,0 που συγκρατούν την πλακέτα I/O στον υπολογιστή [3]. d Ανασηκώστε την πλακέτα I/O για να την αφαιρέσετε από τον υπολογιστή. Εγκατάσταση της αριστερής πλακέτας εισόδου/εξόδου (I/O) 1 Περάστε συρτά την πλακέτα I/O μέσα στην υποδοχή της στον υπολογιστή. 2 Εγκαταστήστε το υποστήριγμα της θύρας thunderolt. 3 Επανατοποθετήστε τις βίδες M2,5x5,0 για να στερεώσετε την πλακέτα I/O στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a c d e f στήριγμα παλάμης πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς 5 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση της δεξιάς πλακέτας εισόδου/εξόδου (I/O) 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a Κάρτα SD κάλυμμα ς Αποσυναρμολόγηση και επανασυναρμολόγηση 29

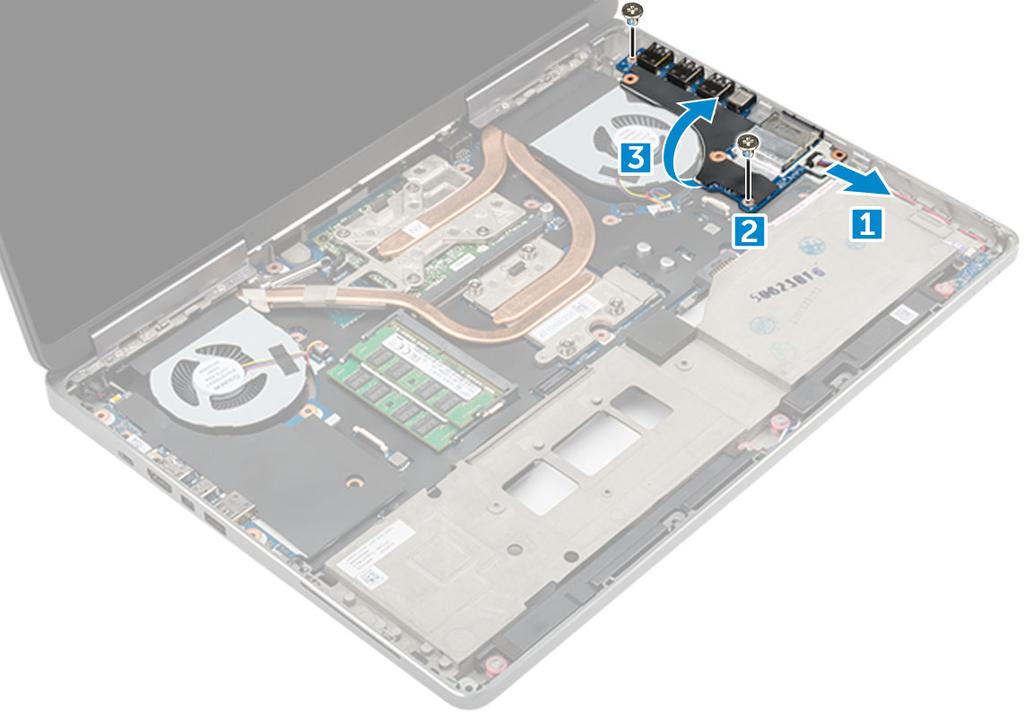

30 c d e f g κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης 3 Για να αφαιρέσετε την πλακέτα I/O: a Αποσυνδέστε το καλώδιο του δεξιού ηχείου από την πλακέτα I/O [1]. Αφαιρέστε τις βίδες M2,5x5,0 που συγκρατούν την πλακέτα I/O στον υπολογιστή [2]. c Ανασηκώστε την πλακέτα I/O και αφαιρέστε την από τον υπολογιστή [3]. Εγκατάσταση της δεξιάς πλακέτας I/O 1 Συνδέστε το καλώδιο συνδέσμου της πλακέτας I/O και περάστε συρτά την πλακέτα I/O μέσα στην υποδοχή της στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,5x5,0 για να στερεώσετε την πλακέτα I/O στον υπολογιστή. 3 Συνδέστε το καλώδιο των ηχείων στην πλακέτα I/O. 4 Εγκαταστήστε τα εξής εξαρτήματα: a c d e f g στήριγμα παλάμης πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς Κάρτα SD 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 30 Αποσυναρμολόγηση και επανασυναρμολόγηση

31 ψύκτρας Αφαίρεση της διάταξης της ψύκτρας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης 3 Για να αφαιρέσετε την ψύκτρα: a Αποσυνδέστε τα καλώδια του ανεμιστήρα από τον υπολογιστή [1, 2]. Χαλαρώστε τις μη αποσπώμενες βίδες M2,5x5,0 που συγκρατούν τη διάταξη της ψύκτρας στον υπολογιστή [3]. ΣΗΜΕΙΩΣΗ: Αφαιρέστε τις βίδες που συγκρατούν την ψύκτρα στην πλακέτα συστήματος με τη σειρά που αναγράφεται στην ψύκτρα δίπλα στις βίδες [1, 2, 3, 4, 5, 6, 7, 8]. c Ξεκολλήστε την ταινία από τη διάταξη της ψύκτρας. d Σηκώστε τη διάταξη της ψύκτρας και αφαιρέστε την από τον υπολογιστή [4]. Εγκατάσταση της διάταξης της ψύκτρας 1 Εισάγετε ξανά τη διάταξη της ψύκτρας στην υποδοχή της. 2 Κολλήστε την ταινία στη διάταξη της ψύκτρας. 3 Σφίξτε τις μη αποσπώμενες βίδες M2,5x5,0 για να στερεώσετε τη διάταξη της ψύκτρας στον υπολογιστή. ΣΗΜΕΙΩΣΗ: Σφίξτε τις βίδες στην πλακέτα συστήματος με τη σειρά που αναγράφεται πάνω στην ψύκτρα δίπλα στις βίδες [1, 2, 3, 4, 5, 6, 7, 8]. 4 Συνδέστε τα καλώδια του ανεμιστήρα στην πλακέτα συστήματος. 5 Εγκαταστήστε τα εξής εξαρτήματα: a c d στήριγμα παλάμης πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης Αποσυναρμολόγηση και επανασυναρμολόγηση 31

32 e f κάλυμμα ς 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάρτα γραφικών Αφαίρεση της κάρτας γραφικών 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης ψύκτρα 3 Για να αφαιρέσετε την κάρτα γραφικών: a Αφαιρέστε τις βίδες M2,0x3,0 που συγκρατούν την κάρτα γραφικών στον υπολογιστή [1]. Αφαιρέστε την κάρτα γραφικών από τον υπολογιστή [2]. Εγκατάσταση της κάρτας γραφικών 1 Περάστε συρτά την κάρτα γραφικών μέσα στην αρχική της θέση στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,0x3,0 για να στερεώσετε την κάρτα γραφικών στον υπολογιστή. 3 Εγκαταστήστε τα εξής εξαρτήματα: a ψύκτρα 32 Αποσυναρμολόγηση και επανασυναρμολόγηση

33 c d e f g στήριγμα παλάμης πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα συστήματος Αφαίρεση της πλακέτας συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h i j k l m n o p q r Κάρτα SD κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο καλώδιο σκληρού δίσκου τη δευτερεύουσα μνήμη την πρωτεύουσα μνήμη Κάρτα WLAN κάρτα WWAN M.2 κάρτα SSD κάρτα γραφικών θύρα συνδέσμου τροφοδοσίας στήριγμα παλάμης πλακέτα I/O (αριστερά) πλακέτα I/O (δεξιά) ψύκτρα 3 Για να αποσυνδέσετε και να αφαιρέσετε το καλώδιο edp: a Αφαιρέστε τις βίδες M2,5x5,0 που συγκρατούν το προστατευτικό περίβλημα στην πλακέτα συστήματος [1]. Σηκώστε το μεταλλικό προστατευτικό περίβλημα από το καλώδιο edp [2]. c Αποσυνδέστε το καλώδιο edp [3]. d Σηκώστε τη γλωττίδα και αποσυνδέστε το καλώδιο του συνδέσμου τροφοδοσίας [4]. Αποσυναρμολόγηση και επανασυναρμολόγηση 33

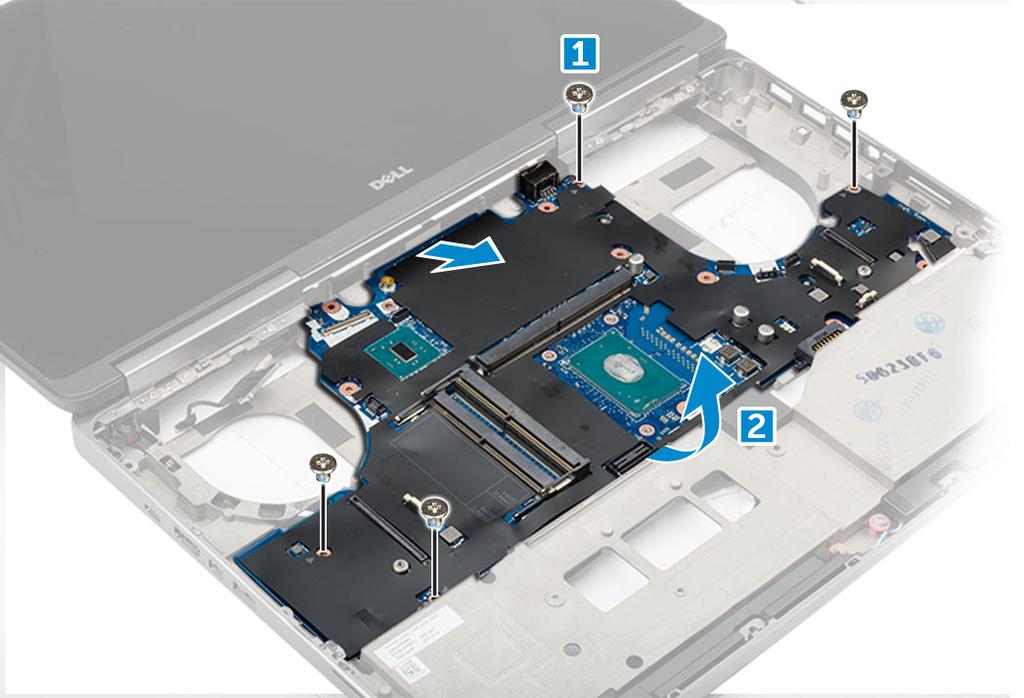

34 4 Για να αφαιρέσετε την πλακέτα συστήματος: a Αφαιρέστε τις βίδες M2,5X5,0 που συγκρατούν την πλακέτα συστήματος [1]. Μετακινήστε συρτά την πλακέτα συστήματος και σηκώστε την από τον υπολογιστή [2]. Εγκατάσταση της πλακέτας συστήματος 1 Ευθυγραμμίστε την πλακέτα συστήματος στην αρχική της θέση πάνω στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2.5x5.0 για να στερεώσετε την πλακέτα συστήματος στον υπολογιστή. 3 Συνδέστε τα εξής καλώδια: a θύρα ισχύος 34 Αποσυναρμολόγηση και επανασυναρμολόγηση

35 edp 4 Τοποθετήστε το μεταλλικό υποστήριγμα και σφίξτε τη βίδα M2,5x5,0 για να στερεώσετε το καλώδιο edp στον υπολογιστή. 5 Εγκαταστήστε τα εξής εξαρτήματα: a c d e f g h i j k l m n o p q r ψύκτρα πλακέτα I/O (δεξιά) πλακέτα I/O (αριστερά) στήριγμα παλάμης θύρα συνδέσμου τροφοδοσίας κάρτα γραφικών M.2 κάρτα SSD κάρτα WWAN Κάρτα WLAN την πρωτεύουσα μνήμη τη δευτερεύουσα μνήμη καλώδιο HDD πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς Κάρτα SD 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων Αφαίρεση της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h i j k l m n o Κάρτα SD κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο καλώδιο σκληρού δίσκου τη δευτερεύουσα μνήμη την πρωτεύουσα μνήμη Κάρτα WLAN κάρτα WWAN M.2 κάρτα SSD κάρτα γραφικών θύρα συνδέσμου τροφοδοσίας στήριγμα παλάμης 3 Για να αφαιρέσετε τη μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων: a Ξεκολλήστε την κολλητική ταινία που συγκρατεί τη μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων [1]. Αφαιρέστε και ανασηκώστε τις βίδες M2,0X3 που συγκρατούν το μεταλλικό υποστήριγμα στο περίβλημα [2]. c Αποσυνδέστε το καλώδιο και ανασηκώστε τη μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων από το περίβλημα [3]. Αποσυναρμολόγηση και επανασυναρμολόγηση 35

36 Εγκατάσταση της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων 1 Ευθυγραμμίστε τη μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων στην αρχική της θέση πάνω στο περίβλημα. 2 Συνδέστε το καλώδιο της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων. 3 Τοποθετήστε το μεταλλικό υποστήριγμα στο περίβλημα. 4 Τοποθετήστε τις βίδες M2,0x3 στη θέση τους για να στερεώσετε τη μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων στο περίβλημα. 5 Κολλήστε την κολλητική ταινία για να στερεώσετε τη μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων. 6 Εγκαταστήστε τα εξής εξαρτήματα: a c d e f g h i j k l m n o στήριγμα παλάμης θύρα συνδέσμου τροφοδοσίας κάρτα γραφικών M.2 κάρτα SSD κάρτα WWAN Κάρτα WLAN την πρωτεύουσα μνήμη τη δευτερεύουσα μνήμη καλώδιο HDD πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς Κάρτα SD 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 36 Αποσυναρμολόγηση και επανασυναρμολόγηση

37 Επιφάνεια αφής Αφαίρεση της επιφάνειας αφής 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης πλακέτα συστήματος 3 Για να αφαιρέσετε την επιφάνεια αφής: a Σηκώστε και αποσυνδέστε το καλώδιο της επιφάνειας αφής από τον υπολογιστή [1]. Αφαιρέστε τις βίδες M2,0X3 που συγκρατούν την επιφάνεια αφής στον υπολογιστή [2]. c Σηκώστε την επιφάνεια αφής από τον υπολογιστή [3]. Εγκατάσταση της επιφάνειας αφής 1 Τοποθετήστε την επιφάνεια αφής μέσα στην υποδοχή στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,0X3 που συγκρατούν την επιφάνεια αφής πάνω στον υπολογιστή. 3 Συνδέστε το καλώδιο της επιφάνειας αφής στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a πλακέτα συστήματος στήριγμα παλάμης Αποσυναρμολόγηση και επανασυναρμολόγηση 37

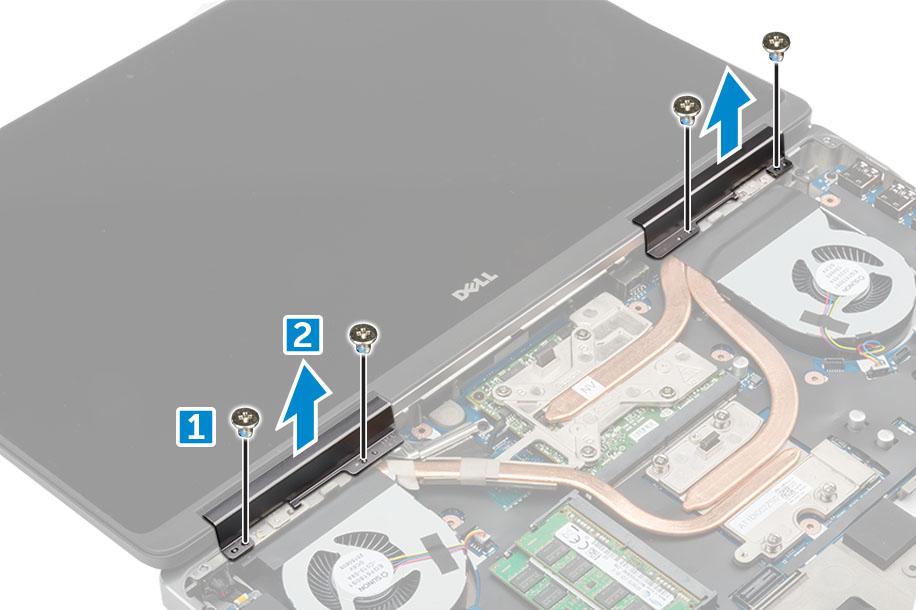

38 c d e f g πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Διάταξη οθόνης Αφαίρεση της διάταξης της οθόνης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο Κάρτα WLAN κάρτα WWAN στήριγμα παλάμης 3 Για να αφαιρέσετε το κάλυμμα του μεντεσέ: a Αφαιρέστε τις βίδες M2,5x4,0 που συγκρατούν τα καλύμματα των μεντεσέδων [1]. Αφαιρέστε τα καλύμματα των μεντεσέδων από τον υπολογιστή [2]. 4 Για να αποσυνδέσετε τα καλώδια της κεραίας: a Γυρίστε τον υπολογιστή ανάποδα και αφαιρέστε τις βίδες M2,0X3 από τον υπολογιστή [1]. Τραβήξτε τα καλώδια της κεραίας και βγάλτε τα από την οπή της διαδρομής τους [2]. 38 Αποσυναρμολόγηση και επανασυναρμολόγηση

39 5 Για να αφαιρέσετε τη διάταξη οθόνης: a Γυρίστε ανάποδα τον υπολογιστή και ανοίξτε την οθόνη. Αφαιρέστε τη βίδα M2,0X3 που συγκρατεί το υποστήριγμα καλωδίου edp [1]. c Αφαιρέστε το υποστήριγμα καλωδίου edp [2]. d Ξεκολλήστε την ταινία που υπάρχει στην ψύκτρα και αποσυνδέστε το καλώδιο edp από την πλακέτα συστήματος [3]. e Αφαιρέστε τις βίδες M2,0X3 που συγκρατούν τη διάταξη της οθόνης στον υπολογιστή και αφαιρέστε την από τον υπολογιστή [4]. Αποσυναρμολόγηση και επανασυναρμολόγηση 39

40 Εγκατάσταση της διάταξης της οθόνης 1 Περάστε τη διάταξη της οθόνης μέσα στις υποδοχές της στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,0X3 για να στερεώσετε τη διάταξη της οθόνης στη θέση της. 3 Κολλήστε την ταινία στην ψύκτρα. 4 Συνδέστε το καλώδιο edp στους συνδέσμους του στην πλακέτα συστήματος. 5 Περάστε τα καλώδια της κεραίας ασύρματης επικοινωνίας μέσα από την οπή της διαδρομής τους πάνω στο πλαίσιο. 6 Επανατοποθετήστε τις βίδες M2,0X3 της διάταξης οθόνης στην κάτω και πίσω πλευρά του υπολογιστή. 7 Ευθυγραμμίστε το κάλυμμα του μεντεσέ της οθόνης και σφίξτε τις βίδες M2,5x4,0 για να το στερεώσετε στον υπολογιστή. 8 Συνδέστε τα καλώδια της κεραίας στους συνδέσμους τους. 9 Εγκαταστήστε τα εξής εξαρτήματα: a στήριγμα παλάμης κάρτα WWAN c Κάρτα WLAN d πληκτρολόγιο e σκληρός δίσκος f κάλυμμα βάσης g h κάλυμμα ς 10 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα διακόπτη τροφοδοσίας Αφαίρεση της πλακέτας διακόπτη τροφοδοσίας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης 3 Για να αφαιρέσετε την πλακέτα διακόπτη τροφοδοσίας: a Αποσυνδέστε το καλώδιο της πλακέτας διακόπτη τροφοδοσίας από τον υπολογιστή [1]. Αφαιρέστε τις βίδες M2,0x3 που συγκρατούν την πλακέτα διακόπτη τροφοδοσίας στον υπολογιστή [2]. c Αφαιρέστε την πλακέτα διακόπτη τροφοδοσίας από τον υπολογιστή [3]. 40 Αποσυναρμολόγηση και επανασυναρμολόγηση

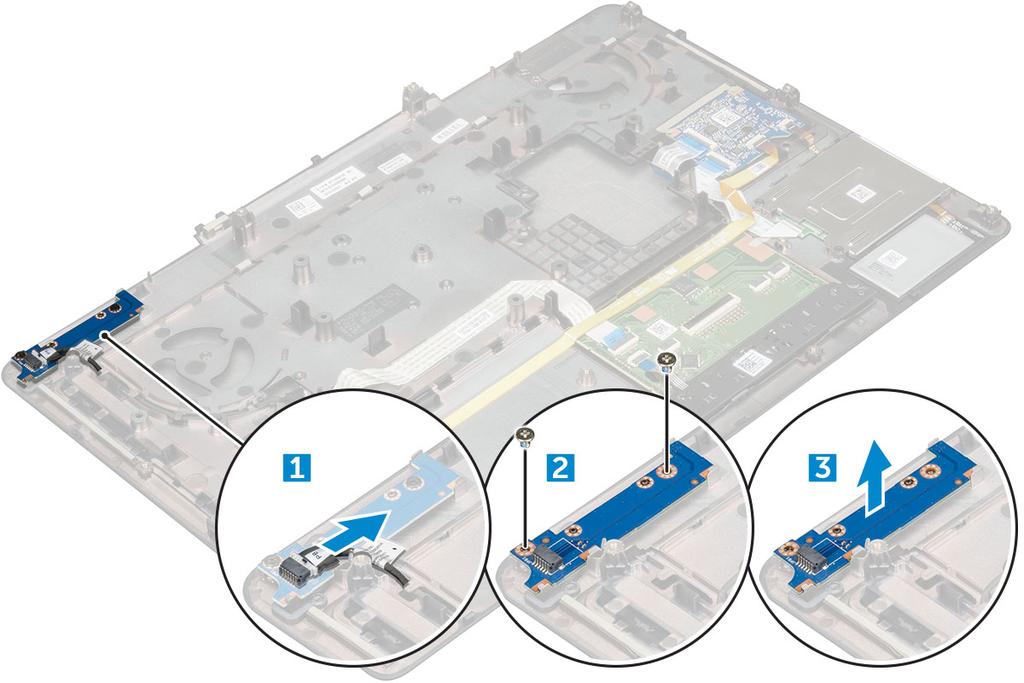

41 Εγκατάσταση της πλακέτας διακόπτη τροφοδοσίας 1 Τοποθετήστε τον διακόπτη τροφοδοσίας μέσα στην υποδοχή πάνω στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,0X3 που συγκρατούν την πλακέτα διακόπτη τροφοδοσίας πάνω στον υπολογιστή. 3 Συνδέστε το καλώδιο της πλακέτας διακόπτη τροφοδοσίας στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a στήριγμα παλάμης πληκτρολόγιο c σκληρός δίσκος d κάλυμμα βάσης e f κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα ανάγνωσης καρτών ExpressCard Αφαίρεση της ExpressCard 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς c κάλυμμα βάσης d σκληρός δίσκος e πληκτρολόγιο Αποσυναρμολόγηση και επανασυναρμολόγηση 41

42 f στήριγμα παλάμης 3 Για να αφαιρέσετε την ExpressCard: a Αποσυνδέστε το καλώδιο της ExpressCard από τον υπολογιστή [1]. Αφαιρέστε τις βίδες M2,5x5,0 που συγκρατούν την ExpressCard στον υπολογιστή [2]. c Αφαιρέστε την πλακέτα της ExpressCard από τον υπολογιστή [3]. Εγκατάσταση της ExpressCard 1 Τοποθετήστε την ExpressCard επάνω στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,5x5,0 που συγκρατούν την ExpressCard στον υπολογιστή. 3 Συνδέστε το καλώδιο της ExpressCard. 4 Εγκαταστήστε τα εξής εξαρτήματα: a στήριγμα παλάμης πληκτρολόγιο c σκληρός δίσκος d κάλυμμα βάσης e f κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. πλακέτα USB 42 Αποσυναρμολόγηση και επανασυναρμολόγηση

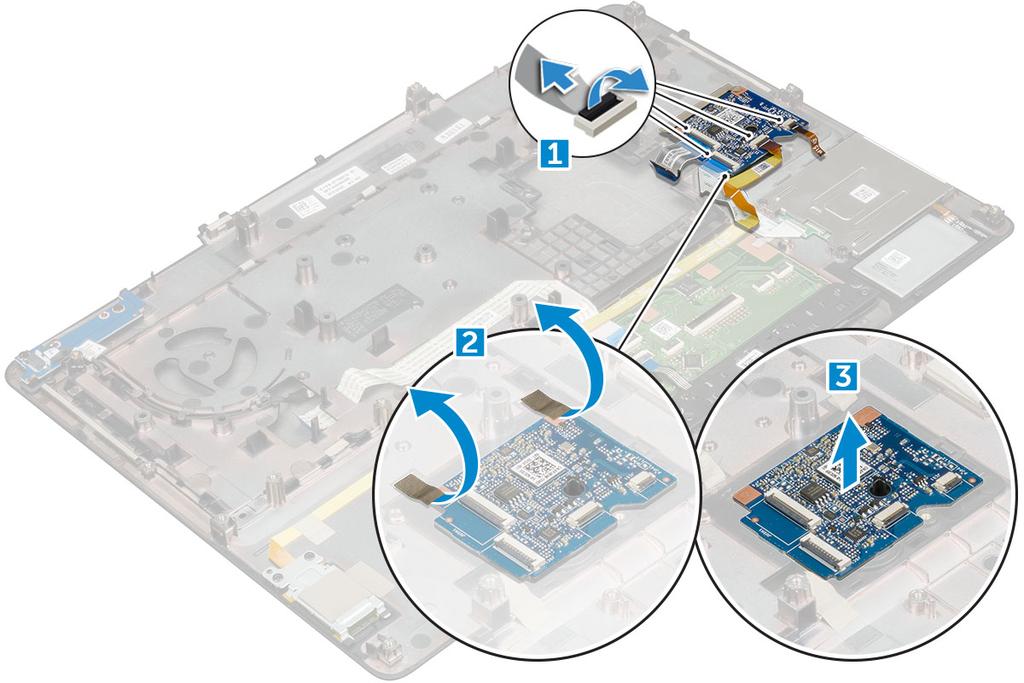

43 Αφαίρεση της πλακέτας USB 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης 3 Για να αφαιρέσετε την πλακέτα USB: a Αποσυνδέστε το καλώδιο της πλακέτας USB από τον υπολογιστή [1]. Αφαιρέστε την κολλητική ταινία που συγκρατεί την πλακέτα USB στον υπολογιστή [2]. c Σηκώστε την πλακέτα των λυχνιών USB από τον υπολογιστή [3]. Εγκατάσταση της πλακέτας USB 1 Τοποθετήστε την πλακέτα USB επάνω στον υπολογιστή. 2 Κολλήστε την κολλητική ταινία που συγκρατεί την πλακέτα USB στον υπολογιστή 3 Συνδέστε το καλώδιο της πλακέτας USB. 4 Εγκαταστήστε τα εξής εξαρτήματα: a στήριγμα παλάμης πληκτρολόγιο c σκληρός δίσκος d κάλυμμα βάσης Αποσυναρμολόγηση και επανασυναρμολόγηση 43

44 e f κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Στεφάνη συγκράτησης οθόνης Αφαίρεση της στεφάνης συγκράτησης της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης διάταξη οθόνης 3 Για να αφαιρέσετε τη στεφάνη συγκράτησης οθόνης: a Ξεσφηνώστε όλα τα άκρα της στεφάνης συγκράτησης της οθόνης [1, 2, 3] χρησιμοποιώντας ένα πλαστικό αιχμηρό αντικείμενο. 44 Αποσυναρμολόγηση και επανασυναρμολόγηση

45 Εγκατάσταση της στεφάνης συγκράτησης της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Τοποθετήστε τη στεφάνη συγκράτησης της οθόνης επάνω στη διάταξη της οθόνης. 2 Πιέστε τα άκρα της στεφάνης συγκράτησης της οθόνης τόσο ώστε να κουμπώσει στη σωστή της θέση επάνω στη διάταξη της οθόνης και να ακουστεί το χαρακτηριστικό κλικ. 3 Εγκαταστήστε τα εξής εξαρτήματα: a c d e f g διάταξη οθόνης στήριγμα παλάμης πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλαίσιο οθόνης Αφαίρεση του πλαισίου της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε το παρακάτω βήμα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης διάταξη οθόνης στεφάνη συγκράτησης οθόνης 3 Για να αφαιρέσετε τις βίδες από το πλαίσιο της οθόνης: a Αφαιρέστε τις βίδες M2,0X3 που συγκρατούν το πλαίσιο της οθόνης στη διάταξή της [1]. Σηκώστε το πλαίσιο της οθόνης και γυρίστε το ανάποδα για να αποκτήσετε πρόσβαση στο καλώδιο edp [2]. Αποσυναρμολόγηση και επανασυναρμολόγηση 45

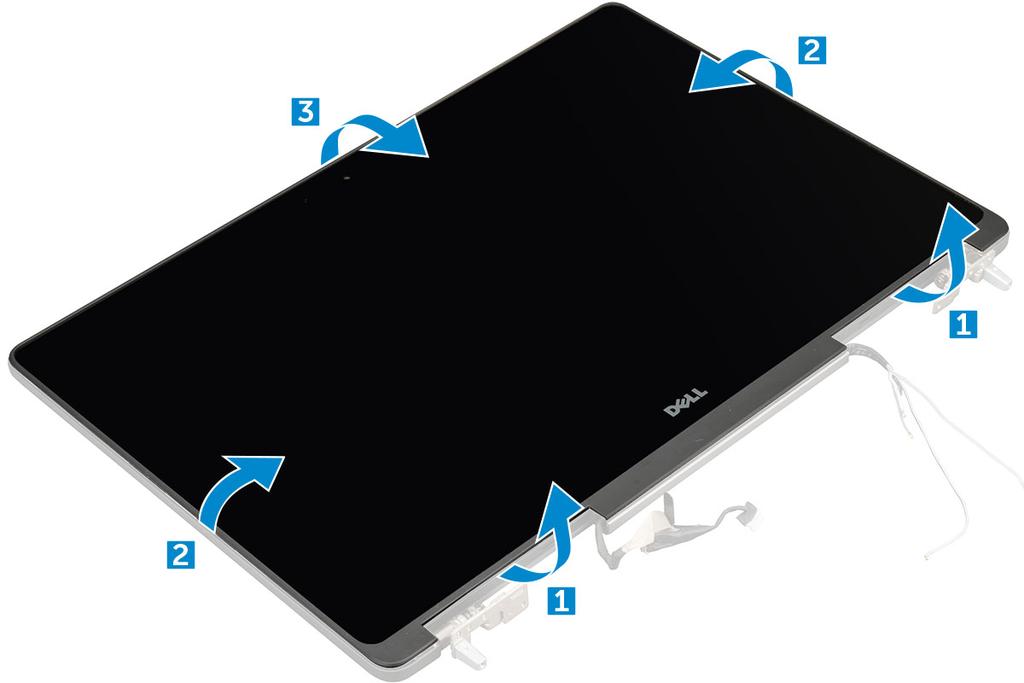

46 4 Για να αφαιρέσετε το πλαίσιο της οθόνης: a Ξεκολλήστε την κολλητική ταινία για να αποκτήσετε πρόσβαση στο καλώδιο edp [1]. Αφαιρέστε την μπλε κολλητική ταινία [2]. c Ανασηκώστε τη μεταλλική γλωττίδα του πλαισίου της οθόνης [3]. d Αποσυνδέστε το καλώδιο και ανασηκώστε το πλαίσιο της οθόνης. 46 Αποσυναρμολόγηση και επανασυναρμολόγηση

47 Εγκατάσταση του πλαισίου της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Για να εγκαταστήσετε το πλαίσιο της οθόνης: a Συνδέστε το καλώδιο edp στον σύνδεσμό του στην πίσω πλευρά του πλαισίου της οθόνης και κολλήστε την κολλητική ταινία. Ευθυγραμμίστε το πλαίσιο της οθόνης με τις γλωττίδες στη διάταξη της οθόνης. c Επανατοποθετήστε τις βίδες M2,0x3 που συγκρατούν το πλαίσιο της οθόνης στη διάταξη της οθόνης. 2 Εγκαταστήστε τα εξής εξαρτήματα: a στεφάνη συγκράτησης οθόνης διάταξη οθόνης c στήριγμα παλάμης d πληκτρολόγιο e σκληρός δίσκος f κάλυμμα βάσης g h κάλυμμα ς 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση του πλαισίου της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα με λειτουργία αφής, εκτελέστε το παρακάτω βήμα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς c κάλυμμα βάσης d σκληρός δίσκος e πληκτρολόγιο f στήριγμα παλάμης g διάταξη οθόνης h στεφάνη συγκράτησης οθόνης 3 Για να αφαιρέσετε το πλαίσιο της οθόνης: a Με μια πλαστική σφήνα σηκώστε τα άκρα του πλαισίου της οθόνης για να το αποδεσμεύσετε από τη διάταξη της οθόνης. Αποσυναρμολόγηση και επανασυναρμολόγηση 47

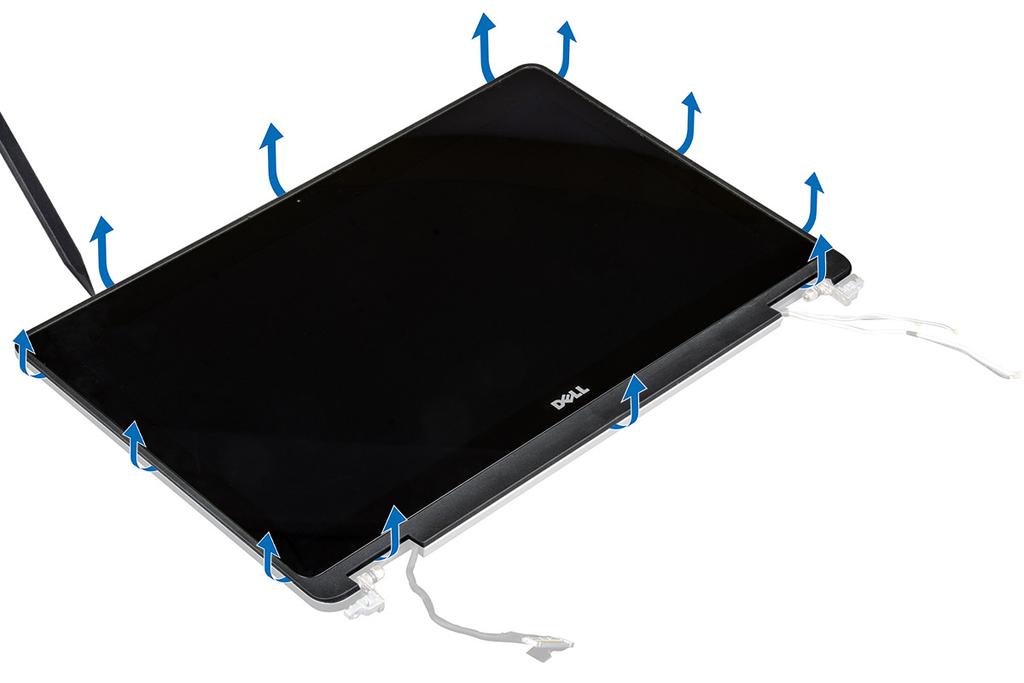

48 Σηκώστε το πλαίσιο της οθόνης και γυρίστε το ανάποδα για να αποκτήσετε πρόσβαση στα καλώδια edp και οθόνης. c Ξεκολλήστε την κολλητική ταινία για να αποκτήσετε πρόσβαση στο καλώδιο edp [1, 3]. d Αποσυνδέστε τα καλώδια edp και οθόνης από τον σύνδεσμό τους στην πίσω πλευρά του πλαισίου της οθόνης [2,, 4, 6]. 48 Αποσυναρμολόγηση και επανασυναρμολόγηση

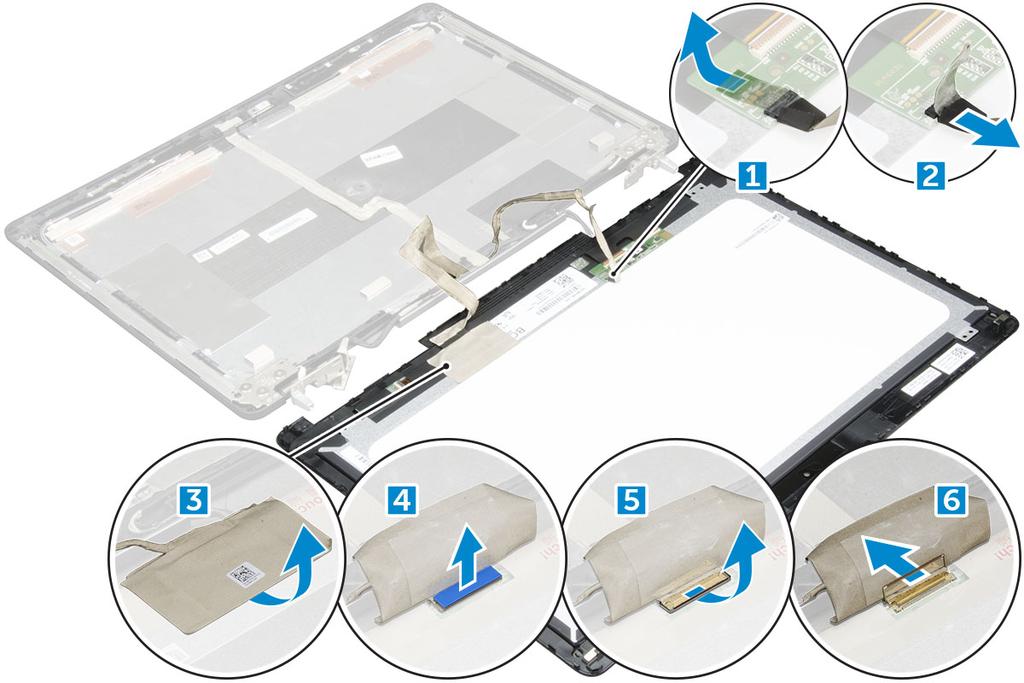

49 Εγκατάσταση του πλαισίου της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα με λειτουργία αφής, εκτελέστε τα παρακάτω βήματα. 1 Για να εγκαταστήσετε το πλαίσιο της οθόνης σε συστήματα με λειτουργία αφής: a Τοποθετήστε το πλαίσιο της οθόνης επάνω σε επίπεδη επιφάνεια. Συνδέστε τα καλώδια edp και οθόνης στον σύνδεσμό του στην πίσω πλευρά του πλαισίου της οθόνης και κολλήστε την κολλητική ταινία. c Γυρίστε ανάποδα τη διάταξη της οθόνης. d Ευθυγραμμίστε το πλαίσιο της οθόνης με τις γλωττίδες στη διάταξη της οθόνης. e Πιέστε τα άκρα του πλαισίου της οθόνης για να το στερεώσετε στη διάταξη της οθόνης. 2 Εγκαταστήστε τα εξής εξαρτήματα: a στεφάνη συγκράτησης οθόνης διάταξη οθόνης c στήριγμα παλάμης d πληκτρολόγιο e σκληρός δίσκος f κάλυμμα βάσης g h κάλυμμα ς 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αποσυναρμολόγηση και επανασυναρμολόγηση 49

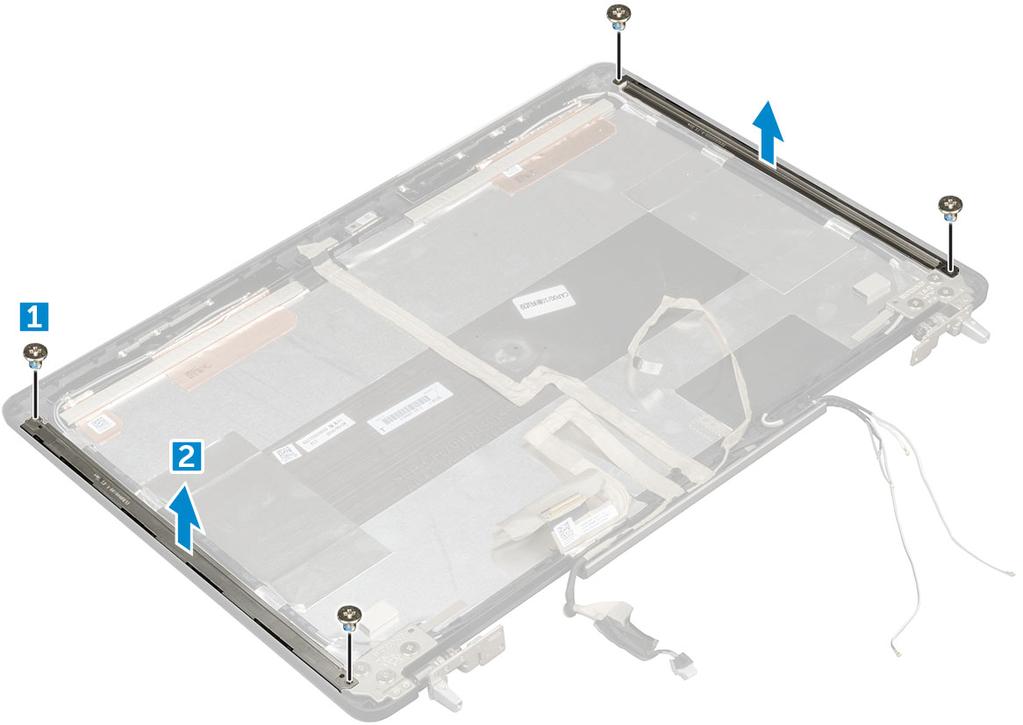

50 Υποστήριγμα οθόνης Αφαίρεση του υποστηρίγματος της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h i κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης διάταξη οθόνης στεφάνη συγκράτησης οθόνης πλαίσιο οθόνης 3 Για να αφαιρέσετε το υποστήριγμα της οθόνης: a Αφαιρέστε τις βίδες M2,5x4,0 που συγκρατούν το κάλυμμα της οθόνης [1]. Αφαιρέστε τα υποστηρίγματα της οθόνης από το κάλυμμα οθόνης [2]. 50 Αποσυναρμολόγηση και επανασυναρμολόγηση

51 Εγκατάσταση του υποστηρίγματος της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Τοποθετήστε τα υποστηρίγματα της οθόνης στις υποδοχές τους στο κάλυμμα της οθόνης. 2 Επανατοποθετήστε τις βίδες M2,5x4,0 για να στερεώσετε το υποστήριγμα της οθόνης. 3 Εγκαταστήστε τα εξής εξαρτήματα: a c d e f g h i πλαίσιο οθόνης στεφάνη συγκράτησης οθόνης διάταξη οθόνης στήριγμα παλάμης πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μεντεσέδες οθόνης Αφαίρεση του μεντεσέ της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h i κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης διάταξη οθόνης στεφάνη συγκράτησης οθόνης πλαίσιο οθόνης 3 Για να αφαιρέσετε τον μεντεσέ της οθόνης: a Αφαιρέστε τις βίδες M2,5x4,0 που συγκρατούν τους μεντεσέδες της οθόνης [1]. Αφαιρέστε τους μεντεσέδες της οθόνης από το κάλυμμα της οθόνης [2]. Αποσυναρμολόγηση και επανασυναρμολόγηση 51

52 Εγκατάσταση του μεντεσέ της οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Τοποθετήστε τον μεντεσέ της οθόνης στη θέση του πάνω στο κάλυμμα της οθόνης. 2 Επανατοποθετήστε τις βίδες M2,5x4,0 για να στερεώσετε το μεντεσέ της οθόνης. 3 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης στεφάνη συγκράτησης οθόνης c διάταξη οθόνης d στήριγμα παλάμης e πληκτρολόγιο f σκληρός δίσκος g κάλυμμα βάσης h i κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Καλώδιο edp 52 Αποσυναρμολόγηση και επανασυναρμολόγηση

53 Αφαίρεση του καλωδίου edp ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h i κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης διάταξη οθόνης στεφάνη συγκράτησης οθόνης πλαίσιο οθόνης 3 Για να αφαιρέσετε το καλώδιο edp: a Ξεκολλήστε το καλώδιο edp [1]. Βγάλτε το καλώδιο edp από τη διαδρομή του από το κάλυμμα της οθόνης [2, 3]. Εγκατάσταση του καλωδίου edp ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Περάστε το καλώδιο edp στο κάλυμμα της οθόνης. 2 Συνδέστε το καλώδιο edp στο κάλυμμα της οθόνης. 3 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης Αποσυναρμολόγηση και επανασυναρμολόγηση 53

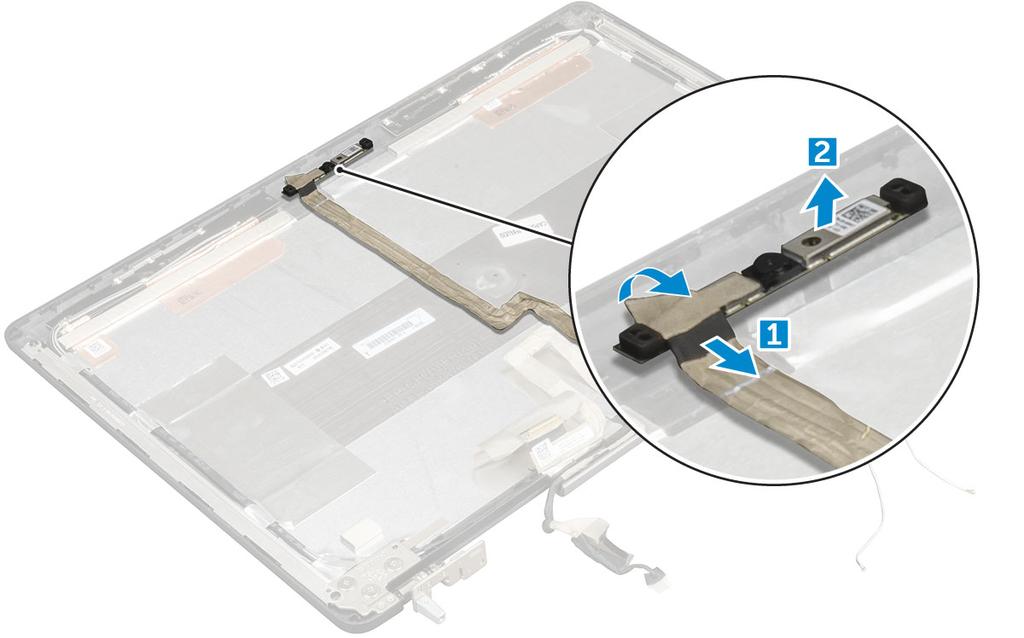

54 c d e f g h i στεφάνη συγκράτησης οθόνης διάταξη οθόνης στήριγμα παλάμης πληκτρολόγιο σκληρός δίσκος κάλυμμα βάσης κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάμερα Αφαίρεση της κάμερας ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a c d e f g h κάλυμμα ς κάλυμμα βάσης σκληρός δίσκος πληκτρολόγιο στήριγμα παλάμης διάταξη οθόνης στεφάνη συγκράτησης οθόνης 3 Για να αφαιρέσετε την κάμερα: a Ξεκολλήστε το καλώδιο edp και αποσυνδέστε το καλώδιο της κάμερας από τον υπολογιστή [1]. Σηκώστε τη μονάδα της κάμερας από τον υπολογιστή [2]. 54 Αποσυναρμολόγηση και επανασυναρμολόγηση

55 Εγκατάσταση της κάμερας ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Τοποθετήστε τη μονάδα της κάμερας μέσα στην υποδοχή της στον υπολογιστή. 2 Συνδέστε το καλώδιο της κάμερας. 3 Προσαρτήστε το καλώδιο edp. 4 Εγκαταστήστε τα εξής εξαρτήματα: a στεφάνη συγκράτησης οθόνης διάταξη οθόνης c στήριγμα παλάμης d πληκτρολόγιο e σκληρός δίσκος f κάλυμμα βάσης g h κάλυμμα ς 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάλυμμα οθόνης Επανατοποθέτηση του καλύμματος οθόνης ΣΗΜΕΙΩΣΗ: Για συστήματα χωρίς λειτουργία αφής εκτελέστε τα παρακάτω βήματα. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα ς c κάλυμμα βάσης d σκληρός δίσκος e πληκτρολόγιο f στήριγμα παλάμης g διάταξη οθόνης h στεφάνη συγκράτησης οθόνης i πλαίσιο οθόνης j υποστήριγμα οθόνης k μεντεσές οθόνης l κάμερα m Καλώδιο edp Αποσυναρμολόγηση και επανασυναρμολόγηση 55

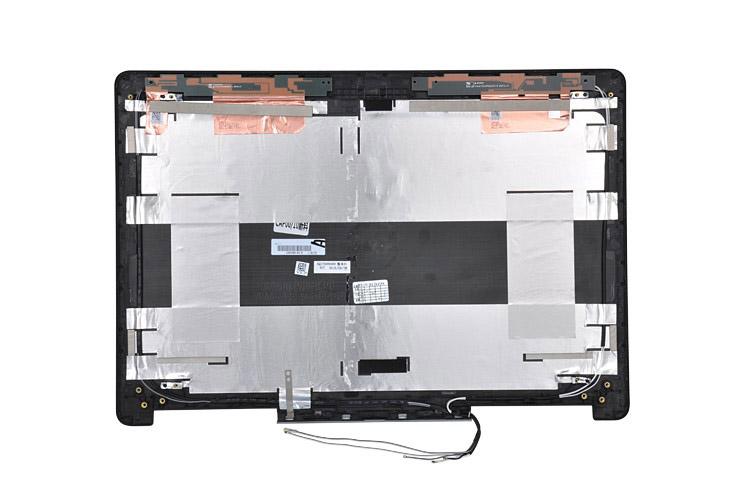

56 Το εξάρτημα που σας μένει είναι το κάλυμμα οθόνης. 3 Εγκαταστήστε τα εξής εξαρτήματα: a Καλώδιο edp κάμερα c μεντεσές οθόνης d υποστήριγμα οθόνης e πλαίσιο οθόνης f στεφάνη συγκράτησης οθόνης g διάταξη οθόνης h στήριγμα παλάμης i πληκτρολόγιο j σκληρός δίσκος k κάλυμμα βάσης l m κάλυμμα ς 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 56 Αποσυναρμολόγηση και επανασυναρμολόγηση

57 Τεχνολογία και εξαρτήματα 3 Αυτό το κεφάλαιο περιγράφει την τεχνολογία και τα εξαρτήματα που διαθέτει το σύστημα. Θέματα: Προσαρμογέας ισχύος Επεξεργαστές Χαρακτηριστικά USB HDMI 1.4 Προσαρμογέας ισχύος Αυτός ο φορητός υπολογιστής διατίθεται με προσαρμογέα ισχύος 180 W. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όποτε αποσυνδέετε το καλώδιο του προσαρμογέα ισχύος από τον φορητό υπολογιστή, πιάστε τον σύνδεσμο και όχι το ίδιο το καλώδιο και ύστερα τραβήξτε τον γερά αλλά απαλά για να μην πάθει ζημιά το καλώδιο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο προσαρμογέας ισχύος λειτουργεί με ηλεκτρικές πρίζες σε όλο τον κόσμο. Ωστόσο, οι σύνδεσμοι τροφοδοσίας και τα πολύπριζα διαφέρουν ανάλογα με τη χώρα. Η χρήση μη συμβατού καλωδίου ή η ακατάλληλη σύνδεση του καλωδίου στο πολύπριζο ή στην πρίζα ενδέχεται να προκαλέσει πυρκαγιά ή βλάβη στον εξοπλισμό. Επεξεργαστές Ο Latitude 7520 διατίθεται με έναν από τους παρακάτω επεξεργαστές: Επεξεργαστές 7ης γενιάς (KayLake) Intel Core Xeon E3-1535M v6 (τετραπύρηνος Xeon, 3,10 GHz, 4,20 GHz Turo, 8 MB, 45 W) Intel Core Xeon E3-1505M v6 (τετραπύρηνος Xeon, 3,00 GHz, 4,00 GHz Turo, 8 MB, 45 W) Intel Core i7-7920hq (τετραπύρηνος, 3,10 GHz, 4,10 GHz Turo, 8 MB, 45 W) Intel Core i7-7820hq (τετραπύρηνος, 2,90 GHz, 3,90 GHz Turo, 8 MB, 45 W) Intel Core i7-7700hq (τετραπύρηνος, 2,80 GHz, 3,80 GHz Turo, 6 MB, 45 W) χωρίς vpro Intel Core i5-7440hq (τετραπύρηνος, 2,80 GHz, 3,80 GHz Turo, 6 MB, 45 W) Intel Core i5-7300hq (τετραπύρηνος, 2,50 GHz, 3,50 GHz Turo, 6 MB, 45 W) Επεξεργαστές 6ης γενιάς (SkyLake) Intel Core Xeon E3-1575M v5 (τετραπύρηνος Xeon, 3,00 GHz, 3,90 GHz Turo, 8 MB, 45 W) Intel Core Xeon E3-1545M v5 (τετραπύρηνος Xeon, 2,90 GHz, 3,80 GHz Turo, 8 MB, 45 W) Intel Core i7-6920hq (τετραπύρηνος, 2,90 GHz, 3,80 GHz Turo, 8 MB, 45 W) Intel Core i7-6820hq (τετραπύρηνος 2,70 GHz, 3,60 GHz Turo, 8 MB, 45 W) ΣΗΜΕΙΩΣΗ: Η ταχύτητα και οι επιδόσεις του ρολογιού ποικίλλουν και εξαρτώνται από τον φόρτο εργασίας και άλλες μεταβλητές συνθήκες. Τεχνολογία και εξαρτήματα 57

58 Kay Lake Επεξεργαστές Intel Core 7ης γενιάς Η οικογένεια επεξεργαστών Intel Core 7ης γενιάς (Kay Lake) είναι ο διάδοχος των επεξεργαστών 6ης γενιάς (Skylake). Στα κύρια χαρακτηριστικά της περιλαμβάνονται: Τεχνολογία διαδικασίας κατασκευής Intel 14 nm Τεχνολογία Intel Turo Boost Τεχνολογία Intel Hyper-Threading Ενσωματωμένα οπτικά μέσα της Intel Γραφικά HD Intel εξαιρετικά βίντεο, επεξεργασία και των παραμικρών λεπτομερειών στα βίντεο Intel Quick Sync Video άριστη δυνατότητα βιντεοδιάσκεψης, γρήγορη επεξεργασία και δημιουργία βίντεο Intel Clear Video HD βελτιώσεις στην οπτική ποιότητα και τη χρωματική πιστότητα για αναπαραγωγή HD και καθηλωτική περιήγηση στο We Ενσωματωμένος ελεγκτής μνήμης Intel Smart Cache Προαιρετική τεχνολογία Intel vpro (στα μοντέλα i5/i7) με Active Management Technology 11.6 Τεχνολογία Intel Rapid Storage ΣΗΜΕΙΩΣΗ: Τα Windows 7 και 8 δεν υποστηρίζονται από συστήματα με επεξεργαστές 7ης γενιάς Χαρακτηριστικά USB Το Universal Serial Bus (Ενιαίος σειριακός δίαυλος), ή USB, παρουσιάστηκε το Απλοποίησε σημαντικά τη σύνδεση μεταξύ κεντρικών υπολογιστών και περιφερειακών συσκευών, όπως τα ποντίκια, οι εξωτερικές μονάδες αποθήκευσης και οι εκτυπωτές. Ας ρίξουμε μια γρήγορη ματιά στην εξέλιξη της διεπαφής USB χρησιμοποιώντας ως πηγή αναφοράς τον παρακάτω πίνακα. Πίνακας 1. Εξέλιξη USB Τύπος Ταχύτητα μεταφοράς δεδομένων Κατηγορία Έτος πρώτης κυκλοφορίας USB Mps Μεγάλη ταχύτητα 2000 USB 3.0 / USB 3.1 1ης γενιάς 5 Gps Υπερυψηλή ταχύτητα 2010 USB 3.1 Gen 2 10 Gps Υπερυψηλή ταχύτητα 2013 USB 3.0 / USB 3.1 Gen 1 (SuperSpeed USB) Εδώ και χρόνια, το USB 2.0 έχει καθιερωθεί ως το de facto πρότυπο διεπαφής στον κόσμο των προσωπικών υπολογιστών, καθώς έχουν πωληθεί περίπου 6 δισεκατομμύρια συσκευές, ωστόσο η ανάγκη για μεγαλύτερες ταχύτητες αυξάνεται λόγω του όλο και ταχύτερου υλικού των υπολογιστών και των όλο και μεγαλύτερων απαιτήσεων εύρους ζώνης. Τώρα, το USB 3.0 / USB 3.1 Gen 1 έχει την απάντηση στις ανάγκες των καταναλωτών με μια ταχύτητα θεωρητικά 10πλάσια εκείνης του προκατόχου του. Συνοπτικά, τα χαρακτηριστικά του USB 3.1 Gen 1 είναι τα εξής: Υψηλότερες ταχύτητες μεταφοράς δεδομένων (έως και 5 Gps) Αυξημένη μέγιστη ισχύς της ς και αυξημένη απορρόφηση ρεύματος από τις συσκευές για καλύτερη κάλυψη των αναγκών συσκευών με υψηλή κατανάλωση ισχύος Νέα χαρακτηριστικά διαχείρισης ενέργειας Πλήρως αμφίδρομες μεταφορές δεδομένων και υποστήριξη για νέους τύπους μεταφοράς Συμβατότητα με την προγενέστερη διεπαφή USB Τεχνολογία και εξαρτήματα

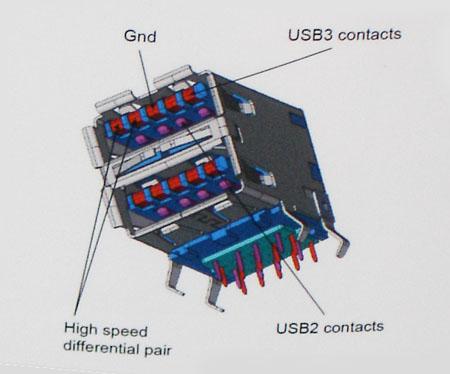

59 Νέοι σύνδεσμοι και νέο καλώδιο Τα παρακάτω θέματα καλύπτουν μερικές από τις συχνότερες ερωτήσεις σχετικά με το USB 3.0 / USB 3.1 Gen 1. Ταχύτητα Η νέα προδιαγραφή USB 3.0 / USB 3.1 Gen 1 καθορίζει 3 λειτουργίες ταχύτητας. Πρόκειται για τις λειτουργίες SuperSpeed, Hi-Speed και Full-Speed. Η νέα λειτουργία SuperSpeed έχει ταχύτητα μεταφοράς δεδομένων 4,8 Gps. Παρόλο που η προδιαγραφή διατηρεί τις λειτουργίες Hi-Speed και Full-Speed USB, περισσότερο γνωστές ως USB 2.0 και 1.1 αντίστοιχα, η ταχύτητά τους εξακολουθεί να είναι 480 Mps και 12 Mps αντίστοιχα και διατηρούνται για να εξασφαλιστεί η συμβατότητα με προηγούμενες εκδόσεις. Το USB 3.0 / USB 3.1 Gen 1 επιτυγχάνει την πολύ υψηλότερη απόδοση με τις παρακάτω τεχνικές αλλαγές: Έχει προστεθεί μια επιπλέον φυσική αρτηρία παράλληλα με την υπάρχουσα αρτηρία USB 2.0 (ανατρέξτε στην παρακάτω εικόνα). Η διεπαφή USB 2.0 είχε τέσσερα σύρματα (τροφοδοσία, γείωση και ένα ζεύγος για διαφορικά δεδομένα). Το USB 3.0 / USB 3.1 Gen 1 προσθέτει άλλα τέσσερα για δύο ζεύγη διαφορικών σημάτων (λήψη και μετάδοση), έχοντας συνολικά οκτώ συνδέσεις στις υποδοχές και την καλωδίωση. Το USB 3.0 / USB 3.1 Gen 1 χρησιμοποιεί την αμφίδρομη διεπαφή δεδομένων, σε αντίθεση με την ημιαμφίδρομη διάταξη του USB 2.0. Το αποτέλεσμα είναι 10πλάσιο θεωρητικό εύρος ζώνης. Σήμερα, με τα βίντεο υψηλής ευκρίνειας, τις συσκευές αποθήκευσης με χωρητικότητα terayte και τις ψηφιακές φωτογραφικές μηχανές πολλών megapixel, υπάρχουν όλο και μεγαλύτερες απαιτήσεις από τις μεταφορές δεδομένων, επομένως το USB 2.0 μπορεί να μην είναι αρκετά γρήγορο. Επιπλέον, καμία σύνδεση USB 2.0 δεν θα μπορούσε ποτέ να πλησιάσει τη θεωρητική μέγιστη διεκπεραιωτικότητα των 480 Mps, καθώς στην πράξη οι μεταφορές δεδομένων γίνονται με ταχύτητα περίπου 320 Mps (40 MB/s). Αντίστοιχα, οι συνδέσεις USB 3.0 / USB 3.1 Gen 1 δεν θα επιτύχουν ποτέ την ταχύτητα των 4,8 Gps. Στην πράξη, η μέγιστη ταχύτητα θα είναι 400 MB/s με τις επιβαρύνσεις. Επομένως, το USB 3.0 / USB 3.1 Gen 1 είναι 10 φορές ταχύτερο από το USB 2.0. Εφαρμογές Το USB 3.0 / USB 3.1 Gen 1 ανοίγει νέους δρόμους και παρέχει περισσότερες δυνατότητες στις συσκευές για να προσφέρουν μια καλύτερη συνολική εμπειρία. Ενώ ως τώρα το USB βίντεο ήταν μόλις ανεκτό (όσον αφορά τη μέγιστη ανάλυση, το χρόνο καθυστέρησης και τη συμπίεση βίντεο), μπορούμε εύκολα να φανταστούμε ότι με 5πλάσιο έως 10πλάσιο διαθέσιμο εύρος ζώνης οι λύσεις USB βίντεο θα λειτουργούν πολύ καλύτερα. Το DVI μονής σύνδεσης απαιτεί διεκπεραιωτικότητα σχεδόν 2 Gps. Ενώ τα Τεχνολογία και εξαρτήματα 59
