Latitude in-1. Εγχειρίδιο κατόχου. Μοντέλο σύμφωνα με τους κανονισμούς: P29S Τύπος σύμφωνα με τους κανονισμούς: P29S001

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Latitude in-1. Εγχειρίδιο κατόχου. Μοντέλο σύμφωνα με τους κανονισμούς: P29S Τύπος σύμφωνα με τους κανονισμούς: P29S001"

Transcript

1 Latitude in-1 Εγχειρίδιο κατόχου Μοντέλο σύμφωνα με τους κανονισμούς: P29S Τύπος σύμφωνα με τους κανονισμούς: P29S001

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός Dell Inc. ή οι θυγατρικές της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A00

3 Πίνακας περιεχομένων 1 Εκτέλεση εργασιών στον υπολογιστή σας... 7 Οδηγίες ασφαλείας...7 Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας...7 Απενεργοποίηση του υπολογιστή σας Windows Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αφαίρεση και εγκατάσταση εξαρτημάτων...9 Λίστα μεγεθών βιδών... 9 Συνιστώμενα εργαλεία... 9 Κάρτα Micro Secure Digital (SD)...10 Αφαίρεση της κάρτας Micro Secure Digital (SD)...10 Εγκατάσταση της κάρτας Micro Secure Digital (SD) Κάρτα μονάδας ταυτότητας συνδρομητή (Subscriber Identity Module (SIM)) Αφαίρεση της κάρτας micro SIM ή του δίσκου καρτών micro SIM...10 Κάλυμμα βάσης...10 Αφαίρεση του καλύμματος της βάσης...10 Εγκατάσταση του καλύμματος της βάσης...11 Μπαταρία Προφυλάξεις για τις μπαταρίες ιόντων λιθίου Αφαίρεση της μπαταρίας Τοποθέτηση της μπαταρίας...13 Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe Αφαίρεση της κάρτας NVMe SSD Εγκατάσταση της NVMe SSD Κάρτα WLAN Αφαίρεση της κάρτας WLAN...14 Εγκατάσταση της κάρτας WLAN...15 Κάρτα WWAN...16 Αφαίρεση της κάρτας WWAN Εγκατάσταση της κάρτας WWAN Πλακέτα τροφοδοσίας...16 Αφαίρεση της πλακέτας τροφοδοσίας Εγκατάσταση της πλακέτας τροφοδοσίας...17 Ηχείο Αφαίρεση της μονάδας των ηχείων Εγκατάσταση της μονάδας των ηχείων Πλακέτα μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων Αφαίρεση της πλακέτας της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων...20 Εγκατάσταση της πλακέτας της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων Πλακέτα ενδεικτικών λυχνιών...21 Αφαίρεση της πλακέτας των λυχνιών LED...21 Εγκατάσταση της πλακέτας των λυχνιών LED Κλωβός έξυπνης κάρτας...22 Πίνακας περιεχομένων 3

4 Αφαίρεση του κλωβού έξυπνων καρτών...22 Εγκατάσταση του κλωβού έξυπνων καρτών Ψύκτρα Αφαίρεση της διάταξης της ψύκτρας...24 Εγκατάσταση της διάταξης της ψύκτρας...25 Διάταξη οθόνης...25 Αφαίρεση της διάταξης της οθόνης...25 Εγκατάσταση της διάταξης της οθόνης...28 Αφαίρεση ομοιώματος δίσκου καρτών SIM...28 Πλακέτα συστήματος...29 Αφαίρεση πλακέτας συστήματος Εγκατάσταση πλακέτας συστήματος...32 Ρολόι πραγματικού χρόνου (RTC) Αφαίρεση του ρολογιού πραγματικού χρόνου (RTC) Εγκατάσταση του ρολογιού πραγματικού χρόνου (RTC) Πληκτρολόγιο Αφαίρεση της διάταξης του πληκτρολογίου...34 Αφαίρεση του πληκτρολογίου από τον δίσκο του...36 Εγκατάσταση του πληκτρολογίου στον δίσκο του...36 Εγκατάσταση της διάταξης του πληκτρολογίου...36 Πλαίσιο οθόνης Αφαίρεση του πλαισίου της οθόνης...37 Εγκατάσταση του πλαισίου της οθόνης...39 Πλακέτα αισθητήρα G...39 Αφαίρεση της πλακέτας του αισθητήρα G...39 Εγκατάσταση της πλακέτας του αισθητήρα G...40 Κάμερα Αφαίρεση της κάμερας...40 Εγκατάσταση της κάμερας...41 Στήριγμα παλάμης...41 Επανατοποθέτηση του στηρίγματος παλάμης Τεχνολογία και εξαρτήματα...44 Προσαρμογέας ισχύος...44 Επεξεργαστές...44 Εντοπισμός επεξεργαστών στα Windows Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Task Manager (Διαχείριση Εργασιών) Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Resource Monitor (Εποπτεία πόρων) Πλινθιοσύνολο Εντοπισμός του chipset μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows Δυνατότητες μνήμης Επαλήθευση μνήμης συστήματος στο πρόγραμμα ρύθμισης...47 Επαλήθευση μνήμης συστήματος Δοκιμές μνήμης μέσω epsa Πίνακας περιεχομένων

5 Οθόνη Επιλογές οθόνης...48 Εντοπισμός του προσαρμογέα οθόνης...48 Αλλαγή της ανάλυσης της οθόνης...48 Σύνδεση με εξωτερικές συσκευές παρουσίασης...49 Δυνατότητες κάμερας Εντοπισμός της κάμερας μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows Εκκίνηση της κάμερας (Windows 7, 8.1 και 10)...50 Εκκίνηση της εφαρμογής της κάμερας...50 Σκληρός δίσκος Επιλογές αποθήκευσης...51 Αναγνώριση της συσκευής αποθήκευσης στο BIOS...51 Εντοπισμός συσκευής αποθήκευσης στα Windows Χαρακτηριστικά USB USB 3.0 / USB 3.1 Gen 1 (SuperSpeed USB)...52 Ταχύτητα...52 Εφαρμογές Συμβατότητα HDMI Δυνατότητες HDMI Πλεονεκτήματα HDMI Προδιαγραφές συστήματος...56 Προδιαγραφές συστήματος Προδιαγραφές επεξεργαστή Προδιαγραφές μνήμης Προδιαγραφές κάρτας γραφικών...57 Προδιαγραφές οθόνης Προδιαγραφές κάρτας ήχου...58 Επιλογές αποθήκευσης...58 Προδιαγραφές επικοινωνίας Προδιαγραφές Near Field Communication (NFC) Προδιαγραφές μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων Προδιαγραφές θυρών και συνδέσμων Προδιαγραφές επιφάνειας αφής Προδιαγραφές κάμερας...60 Προδιαγραφές κάμερας υπερύθρων...60 Προδιαγραφές οθόνης Προδιαγραφές προσαρμογέα AC Προδιαγραφές μπαταρίας...62 Προδιαγραφές φυσικών χαρακτηριστικών Προδιαγραφές περιβάλλοντος Ρύθμιση συστήματος Μενού εκκίνησης...65 Πλήκτρα πλοήγησης...66 Πίνακας περιεχομένων 5

6 Επιλογές στο πρόγραμμα ρύθμισης του συστήματος...66 Επιλογές οθόνης General (Γενικά) Επιλογές οθόνης System Configuration (Διάρθρωση συστήματος)...67 Επιλογές οθόνης Video (Βίντεο)...70 Επιλογές οθόνης Security (Ασφάλεια) Επιλογές οθόνης Secure Boot (Ασφαλής εκκίνηση)...72 Επιλογές οθόνης Intel Software Guard Extensions (Επεκτάσεις προστασίας λογισμικού Intel)...72 Επιλογές οθόνης Performance (Επιδόσεις)...73 Επιλογές οθόνης διαχείρισης ενέργειας Επιλογές στην οθόνη της συμπεριφοράς κατά τη διαδικασία POST Ρυθμισιμότητα Επιλογές οθόνης Virtualization support (Υποστήριξη εικονικοποίησης) Επιλογές οθόνης Wireless (Ασύρματη επικοινωνία)...78 Επιλογές οθόνης Maintenance (Συντήρηση) Επιλογές οθόνης System logs (Αρχεία καταγραφής συστήματος)...79 Ενημέρωση του BIOS σε Windows...79 Κωδικός πρόσβασης στο σύστημα και κωδικός πρόσβασης για τη ρύθμιση Εκχώρηση κωδικού πρόσβασης στο σύστημα και κωδικού πρόσβασης για τη ρύθμιση Διαγραφή ή αλλαγή υπάρχοντος κωδικού πρόσβασης στο σύστημα και/ή κωδικού πρόσβασης για τη ρύθμιση Αντιμετώπιση προβλημάτων Διαγνωστικά βελτιωμένης αξιολόγησης του συστήματος πριν από την εκκίνηση (Enhanced Pre-Boot System Assessment (epsa)) Εκτέλεση των διαγνωστικών epsa...82 Διαγνωστική ενδεικτική λυχνία Επικοινωνία με την Dell Πίνακας περιεχομένων

7 Εκτέλεση εργασιών στον υπολογιστή σας Οδηγίες ασφαλείας Για να προστατεύσετε τον υπολογιστή σας από πιθανή ζημιά και να διασφαλίσετε την ατομική σας προστασία, ακολουθήστε τις παρακάτω οδηγίες για θέματα ασφάλειας. Αν δεν αναφέρεται κάτι διαφορετικό, για κάθε διαδικασία που περιλαμβάνεται σε αυτό το έγγραφο θεωρείται δεδομένο ότι πληρούνται οι εξής προϋποθέσεις: Διαβάσατε τις πληροφορίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας. Μπορείτε να επανατοποθετήσετε κάποιο εξάρτημα ή, εάν το αγοράσατε ξεχωριστά, να το τοποθετήσετε εκτελώντας τη διαδικασία αφαίρεσης με αντίστροφη σειρά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αποσυνδέστε όλες τις πηγές ισχύος προτού ανοίξετε το κάλυμμα ή τα πλαίσια του υπολογιστή. Αφού τελειώσετε τις εργασίες στο εσωτερικό του υπολογιστή, επανατοποθετήστε όλα τα καλύμματα και τα πλαίσια και όλες τις βίδες προτού τον συνδέσετε στην πηγή ισχύος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε τις οδηγίες που παραλάβατε μαζί με τον υπολογιστή σας και αφορούν θέματα ασφάλειας προτού εκτελέσετε οποιαδήποτε εργασία στο εσωτερικό του. Για πρόσθετες πληροφορίες σχετικά με τις βέλτιστες πρακτικές ασφαλείας, ανατρέξτε στην αρχική σελίδα σχετικά με την κανονιστική συμμόρφωση στη διεύθυνση ΠΡΟΣΟΧΗ: Πολλές επισκευές είναι δυνατό να πραγματοποιηθούν μόνο από πιστοποιημένο τεχνικό συντήρησης. Θα πρέπει να πραγματοποιείτε μόνο διαδικασίες αντιμετώπισης προβλημάτων και απλές επισκευές σύμφωνα με όσα αναφέρονται στην τεκμηρίωση προϊόντος ή σύμφωνα με τις οδηγίες της ομάδας online ή τηλεφωνικής εξυπηρέτησης και υποστήριξης. Η εγγύησή σας δεν καλύπτει ζημιές λόγω εργασιών συντήρησης που δεν είναι εξουσιοδοτημένες από τη Dell. Διαβάστε και τηρείτε τις οδηγίες ασφαλείας που συνοδεύουν το προϊόν. ΠΡΟΣΟΧΗ: Προς αποφυγή ηλεκτροστατικής εκκένωσης, γειωθείτε χρησιμοποιώντας μεταλλικό περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα κάποια άβαφη μεταλλική επιφάνεια που είναι γειωμένη, προκειμένου να γειωθείτε προτού αγγίξετε τον υπολογιστή για να πραγματοποιήσετε εργασίες αποσυναρμολόγησης. ΠΡΟΣΟΧΗ: Φροντίστε να μεταχειρίζεστε τα εξαρτήματα και τις κάρτες με προσοχή. Μην αγγίζετε τα εξαρτήματα ή τις επαφές στις κάρτες. Φροντίστε να κρατάτε τις κάρτες από τα άκρα τους ή από το μεταλλικό υποστήριγμα για την τοποθέτησή τους. Φροντίστε να πιάνετε τα εξαρτήματα, όπως τον επεξεργαστή, από τις άκρες τους και όχι από τις ακίδες τους. ΠΡΟΣΟΧΗ: Όταν αποσυνδέετε ένα καλώδιο, τραβήξτε τον σύνδεσμο ή τη γλωττίδα του και όχι αυτό καθαυτό το καλώδιο. Ορισμένα καλώδια έχουν συνδέσμους με γλωττίδες ασφαλείας. Αν αποσυνδέετε καλώδιο αυτού του τύπου, πιέστε πρώτα τις γλωττίδες αυτές. Όπως τραβάτε τους συνδέσμους, φροντίστε να μένουν απόλυτα ευθυγραμμισμένοι για να μη λυγίσει κάποια ακίδα τους. Επίσης, προτού συνδέσετε ένα καλώδιο, βεβαιωθείτε ότι και οι δύο σύνδεσμοί του είναι σωστά προσανατολισμένοι και ευθυγραμμισμένοι. ΣΗΜΕΙΩΣΗ: Το χρώμα του υπολογιστή σας και ορισμένων εξαρτημάτων μπορεί να διαφέρει από αυτό που βλέπετε στις εικόνες του εγγράφου. Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας 1 Βεβαιωθείτε ότι η επιφάνεια εργασίας σας είναι επίπεδη και καθαρή για να μη γρατζουνιστεί το κάλυμμα του υπολογιστή. 2 Απενεργοποιήστε τον υπολογιστή σας. 3 Αν ο υπολογιστής είναι συνδεδεμένος με κάποια συσκευή σύνδεσης, αποσυνδέστε τον. 1 Εκτέλεση εργασιών στον υπολογιστή σας 7

8 4 Αποσυνδέστε όλα τα καλώδια δικτύου από τον υπολογιστή (εάν υπάρχουν). ΠΡΟΣΟΧΗ: Αν ο υπολογιστής σας διαθέτει θύρα RJ45, αποσυνδέστε το καλώδιο δικτύου βγάζοντάς το πρώτα από τον υπολογιστή σας. 5 Αποσυνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές από τις ηλεκτρικές τους πρίζες. 6 Ανοίξτε την οθόνη. 7 Πιέστε παρατεταμένα το κουμπί λειτουργίας για λίγα δευτερόλεπτα ώστε να γειωθεί η πλακέτα συστήματος. ΠΡΟΣΟΧΗ: Για προστασία από ηλεκτροπληξία, αποσυνδέστε τον υπολογιστή σας από την πρίζα, πριν εκτελέσετε το βήμα 8. ΠΡΟΣΟΧΗ: Προς αποφυγή ηλεκτροστατικής εκκένωσης, γειωθείτε χρησιμοποιώντας μεταλλικό περικάρπιο γείωσης ή αγγίζοντας κατά διαστήματα κάποια άβαφη μεταλλική επιφάνεια την ίδια στιγμή που έρχεστε σε επαφή με έναν σύνδεσμο στο πίσω μέρος του υπολογιστή. 8 Αφαιρέστε κάθε εγκατεστημένη ExpressCard ή έξυπνη κάρτα από τις αντίστοιχες υποδοχές. Απενεργοποίηση του υπολογιστή σας Windows 10 ΠΡΟΣΟΧΗ: Για να μη χαθούν δεδομένα, αποθηκεύστε και κλείστε όλα τα ανοικτά αρχεία και τερματίστε όλα τα ανοικτά προγράμματα προτού σβήσετε τον υπολογιστή σας. 1 Κάντε κλικ ή πατήστε το. 2 Κάντε κλικ ή πατήστε το και, στη συνέχεια, κάντε κλικ ή πατήστε την επιλογή Shut down (Τερματισμός λειτουργίας). ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή και όλες τις συνδεδεμένες συσκευές. Αν ο υπολογιστής σας και οι συνδεδεμένες συσκευές δεν σβήσουν αυτόματα μετά τον τερματισμό λειτουργίας του λειτουργικού σας συστήματος, πιέστε και κρατήστε πατημένο το κουμπί λειτουργίας για περίπου 6 δευτερόλεπτα για να τερματίσετε τη λειτουργία τους. Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας Αφού ολοκληρώσετε όλες τις διαδικασίες επανατοποθέτησης, βεβαιωθείτε ότι συνδέσατε κάθε εξωτερική συσκευή, κάρτα και καλώδιο προτού ενεργοποιήσετε τον υπολογιστή σας. ΠΡΟΣΟΧΗ: Για να μην πάθει ζημιά ο υπολογιστής, πρέπει να χρησιμοποιείτε μόνο την μπαταρία που είναι σχεδιασμένη για τον συγκεκριμένο υπολογιστή Dell. Μη χρησιμοποιείτε μπαταρίες που είναι σχεδιασμένες για άλλους υπολογιστές Dell. 1 Συνδέστε κάθε εξωτερική συσκευή, π.χ. συσκευή προσομοίωσης θυρών ή βάση μέσων και επανατοποθετήστε κάθε κάρτα, π.χ. ExpressCard. 2 Συνδέστε κάθε καλώδιο τηλεφώνου ή δικτύου στον υπολογιστή σας. ΠΡΟΣΟΧΗ: Για να συνδέσετε ένα καλώδιο δικτύου, συνδέστε πρώτα το ένα του βύσμα στη συσκευή δικτύου και ύστερα το άλλο βύσμα στον υπολογιστή. 3 Συνδέστε τον υπολογιστή σας και όλες τις προσαρτημένες συσκευές στις ηλεκτρικές τους πρίζες. 4 Ενεργοποιήστε τον υπολογιστή σας. 8 Εκτέλεση εργασιών στον υπολογιστή σας

9 Αφαίρεση και εγκατάσταση εξαρτημάτων Η ενότητα αυτή παρέχει αναλυτικές πληροφορίες για το πώς θα αφαιρέσετε ή θα εγκαταστήσετε τα εξαρτήματα στον υπολογιστή σας. Λίστα μεγεθών βιδών 2 Πίνακας 1. Latitude Λίστα μεγεθών βιδών Εξάρτημα M2,5 x 5 M2,0 x 2 M2,0 x 3 M2,0 x 4L M 2,0 x 1,7 M 2 2,0 x 2,0 Πίσω κάλυμμα 8 (μη αποσπώμενες βίδες) Μπαταρία 4 Ψύκτρα 4 Ανεμιστήρας συστήματος 1 1 κάρτα WWAN 1 Κάρτα WLAN 1 Θύρα συνδέσμου τροφοδοσίας 2 Υποστήριγμα EDP 2 Κουμπιά επιφάνειας αφής Μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων 2 1 Θήκη μονάδας ανάγνωσης έξυπνων καρτών 1 πλακέτα λυχνιών LED 2 Πλάκα υποστήριξης πληκτρολογίου 13 Πληκτρολόγιο 6 Πλακέτα συστήματος 6 υποστήριγμα SSD Συνιστώμενα εργαλεία 2 (μη αποσπώμε νες βίδες) Για τις διαδικασίες που παρατίθενται στο έγγραφο απαιτούνται τα εξής εργαλεία: Αφαίρεση και εγκατάσταση εξαρτημάτων 9

10 Σταυροκατσάβιδο #0 Σταυροκατσάβιδο #1 Πλαστική σφήνα ΣΗΜΕΙΩΣΗ: Το κατσαβίδι #0 είναι για τις βίδες 0-1 και το κατσαβίδι #1 είναι για τις βίδες 2-4 Κάρτα Micro Secure Digital (SD) Αφαίρεση της κάρτας Micro Secure Digital (SD) 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Πιέστε προς τα μέσα την κάρτα microsd για να την απελευθερώσετε από τον υπολογιστή. 3 Σύρετε την κάρτα microsd και αφαιρέστε την από τον υπολογιστή. Εγκατάσταση της κάρτας Micro Secure Digital (SD) 1 Σύρετε την κάρτα microsd μέσα στην υποδοχή μέχρι να κουμπώσει στη θέση της και να ακουστεί το χαρακτηριστικό κλικ. 2 Ακολουθήστε τις διαδικασίες που παρατίθενται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάρτα μονάδας ταυτότητας συνδρομητή (Subscriber Identity Module (SIM)) Αφαίρεση της κάρτας micro SIM ή του δίσκου καρτών micro SIM ΠΡΟΣΟΧΗ: Η αφαίρεση της κάρτας micro SIM όταν ο υπολογιστής είναι ενεργοποιημένος μπορεί να προκαλέσει απώλεια δεδομένων ή βλάβη της κάρτας. Βεβαιωθείτε ότι ο υπολογιστής σας είναι απενεργοποιημένος ή οι συνδέσεις δικτύου είναι αδρανοποιημένες. ΣΗΜΕΙΩΣΗ: Η υποδοχή κάρτας micro SIM υπάρχει μόνο σε συστήματα που διαθέτουν κάρτα WWAN. 1 Περάστε μέσα στην οπή της ακίδας στην υποδοχή καρτών micro SIM έναν συνδετήρα ή ένα εργαλείο αφαίρεσης καρτών micro SIM. 2 Χρησιμοποιήστε ένα αιχμηρό αντικείμενο για να τραβήξετε την υποδοχή καρτών micro SIM. 3 Αν υπάρχει κάρτα micro SIM, αφαιρέστε την από την υποδοχή καρτών micro SIM. Κάλυμμα βάσης Αφαίρεση του καλύμματος της βάσης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Χαλαρώστε τις μη αποσπώμενες βίδες M2,5 x 5,0 που συγκρατούν το κάλυμμα της βάσης στον υπολογιστή. 10 Αφαίρεση και εγκατάσταση εξαρτημάτων

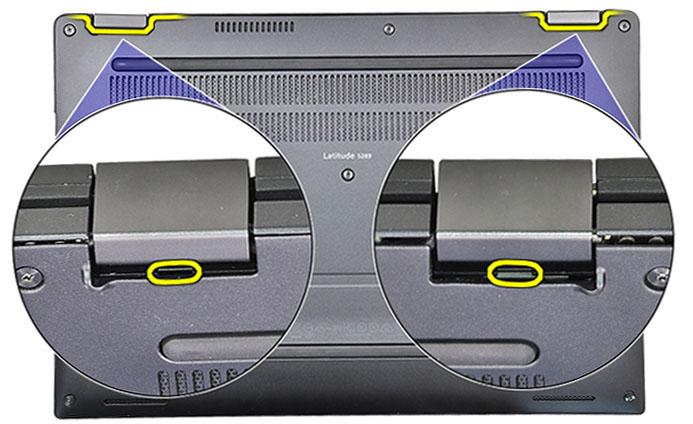

11 3 Χρησιμοποιήστε μια πλαστική σφήνα για να ξεσφηνώσετε το κάλυμμα της βάσης ξεκινώντας από τους μεντεσέδες στην πάνω πλευρά του καλύμματος της βάσης και αφαιρέστε το από τον υπολογιστή. ΣΗΜΕΙΩΣΗ: Οι εσοχές βρίσκονται κοντά στις αρθρώσεις στο πίσω μέρος του υπολογιστή. Εγκατάσταση του καλύμματος της βάσης 1 Ευθυγραμμίστε τις γλωττίδες του καλύμματος της βάσης στις υποδοχές που βρίσκονται στα άκρα του υπολογιστή. 2 Πιέστε τα άκρα του καλύμματος τόσο ώστε να κουμπώσει στη σωστή του θέση και να ακουστεί το χαρακτηριστικό κλικ. 3 Σφίξτε τις μη αποσπώμενες βίδες M2,5 x 5,0 για να στερεώσετε το κάλυμμα της βάσης στον υπολογιστή. 4 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 11

12 Μπαταρία Προφυλάξεις για τις μπαταρίες ιόντων λιθίου ΠΡΟΣΟΧΗ: Επιδείξτε προσοχή κατά τον χειρισμό μπαταριών ιόντων λιθίου. Εκφορτίστε την μπαταρία όσο το δυνατόν περισσότερο προτού την αφαιρέσετε από το σύστημα. Αυτό μπορεί να γίνει με την αποσύνδεση του προσαρμογέα ισχύος AC από το σύστημα, ώστε να μπορέσει να εκφορτιστεί η μπαταρία. Mην συνθλίψετε, πετάξετε, κόψετε ή τρυπήσετε την μπαταρία με ξένα αντικείμενα. Μην εκθέσετε την μπαταρία σε υψηλές θερμοκρασίες ή μην αποσυναρμολογήσετε τις συστοιχίες και τα στοιχεία της μπαταρίας. Μην ασκήσετε πίεση στην επιφάνεια της μπαταρίας. Μην λυγίσετε την μπαταρία. Μην χρησιμοποιήσετε εργαλεία οποιουδήποτε είδους για να ξεσφηνώσετε την μπαταρία. Εάν μια μπαταρία διασταλεί και σφηνώσει σε μια συσκευή, μην προσπαθήσετε να την βγάλετε, γιατί η διάτρηση, η κάμψη ή η σύνθλιψη μιας μπαταρίας ιόντων λιθίου μπορεί να είναι επικίνδυνη. Σε μια τέτοια περίπτωση θα πρέπει να αντικατασταθεί ολόκληρο το σύστημα. Επικοινωνήστε με την Υποστήριξη στη διεύθυνση για βοήθεια και περαιτέρω οδηγίες. Αγοράζετε πάντα αυθεντικές μπαταρίες από τη διεύθυνση ή από εξουσιοδοτημένους συνεργάτες και μεταπωλητές της Dell. Αφαίρεση της μπαταρίας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b Κάρτα microsd κάλυμμα βάσης 3 Για να αφαιρέσετε την μπαταρία: a Ανασηκώστε την ταινία και αποσυνδέστε το καλώδιο της μπαταρίας από τον σύνδεσμο στην πλακέτα συστήματος [1]. b Αφαιρέστε τις βίδες M2,0 x 4L που συγκρατούν την μπαταρία στον υπολογιστή [2]. c Ανασηκώστε την μπαταρία και αφαιρέστε την από τον υπολογιστή [3]. 12 Αφαίρεση και εγκατάσταση εξαρτημάτων

13 Τοποθέτηση της μπαταρίας 1 Περάστε την μπαταρία μέσα στην υποδοχή της στον υπολογιστή. 2 Συνδέστε το καλώδιο της μπαταρίας στον σύνδεσμό του στην πλακέτα συστήματος. 3 Τοποθετήστε τις βίδες M2 x 4L στη θέση τους για να στερεώσετε την μπαταρία στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b κάλυμμα βάσης Κάρτα SD 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Μονάδα δίσκου στερεάς κατάστασης (Solid State Drive (SSD)) PCIe Αφαίρεση της κάρτας NVMe SSD 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c Κάρτα microsd κάλυμμα βάσης μπαταρία ΣΗΜΕΙΩΣΗ: Δεν χρειάζεται να αφαιρέσετε την μπαταρία, καθώς μπορείτε να αποσυνδέσετε το καλώδιο της μπαταρίας από την πλακέτα συστήματος. 3 Για να αφαιρέσετε την κάρτα NVMe SSD: a Αφαιρέστε τις βίδες M2,0 x 3,0 που συγκρατούν το θερμικό υποστήριγμα της μονάδας SSD και ανασηκώστε το θερμικό υποστήριγμα [1]. Αφαίρεση και εγκατάσταση εξαρτημάτων 13

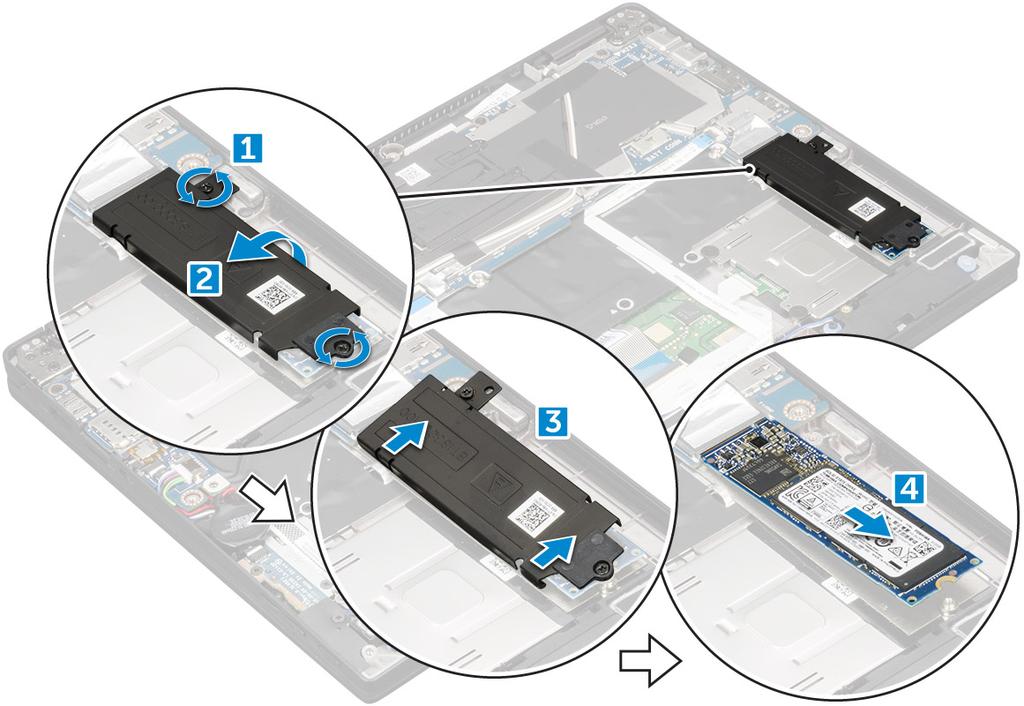

14 b Σύρετε το θερμικό υποστήριγμα και αφαιρέστε το από την κάρτα SSD [2]. c Σύρετε την κάρτα SSD και αφαιρέστε την από την υποδοχή στον υπολογιστή [3]. Εγκατάσταση της NVMe SSD 1 Τοποθετήστε την κάρτα NVMe SSD στον σύνδεσμο. 2 Τοποθετήστε το θερμικό υποστήριγμα πάνω από την κάρτα SSD. 3 Επανατοποθετήστε τις βίδες M2,0 x 3,0 για να στερεώσετε το θερμικό υποστήριγμα της μονάδας SSD. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b c μπαταρία ΣΗΜΕΙΩΣΗ: Εάν δεν έχετε αφαιρέσει την μπαταρία, πρέπει να συνδέσετε το καλώδιο της μπαταρίας στην πλακέτα συστήματος. κάλυμμα βάσης Κάρτα microsd 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάρτα WLAN Αφαίρεση της κάρτας WLAN 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c Κάρτα microsd κάλυμμα βάσης μπαταρία 14 Αφαίρεση και εγκατάσταση εξαρτημάτων

15 ΣΗΜΕΙΩΣΗ: Δεν χρειάζεται να αφαιρέσετε την μπαταρία, καθώς μπορείτε να αποσυνδέσετε το καλώδιο της μπαταρίας από την πλακέτα συστήματος. 3 Για να αφαιρέσετε την κάρτα WLAN: a Αφαιρέστε τη βίδα M2,0 x 3,0 που συγκρατεί το μεταλλικό υποστήριγμα στην κάρτα WLAN [1]. b Σηκώστε το μεταλλικό υποστήριγμα [2]. c Αποσυνδέστε τα καλώδια της κάρτας WLAN από τους συνδέσμους τους στην κάρτα WLAN [3]. d Αφαιρέστε την κάρτα WLAN από τον υπολογιστή [4]. Εγκατάσταση της κάρτας WLAN 1 Περάστε την κάρτα WLAN μέσα στον σύνδεσμό της στην πλακέτα συστήματος. 2 Συνδέστε τα καλώδια της κάρτας WLAN στους συνδέσμους τους στην κάρτα WLAN. 3 Τοποθετήστε το μεταλλικό υποστήριγμα και τοποθετήστε τη βίδα M2,0 x 3,0 στη θέση της για να στερεώσετε την κάρτα WLAN στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b c μπαταρία ΣΗΜΕΙΩΣΗ: Εάν δεν έχετε αφαιρέσει την μπαταρία, τότε πρέπει να συνδέσετε το καλώδιο της μπαταρίας στην πλακέτα συστήματος. κάλυμμα βάσης Κάρτα microsd 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 15

16 Κάρτα WWAN Αφαίρεση της κάρτας WWAN 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c Κάρτα microsd κάλυμμα βάσης μπαταρία ΣΗΜΕΙΩΣΗ: Δεν χρειάζεται να αφαιρέσετε την μπαταρία, καθώς μπορείτε να αποσυνδέσετε το καλώδιο της μπαταρίας από την πλακέτα συστήματος. 3 Για να αφαιρέσετε την κάρτα WWAN: a b c d Αφαιρέστε τη βίδα M2,0 x 3,0 που συγκρατεί το μεταλλικό υποστήριγμα στην κάρτα WWAN. Σηκώστε το μεταλλικό υποστήριγμα που συγκρατεί την κάρτα WWAN. Αποσυνδέστε τα καλώδια της κάρτας WWAN από τους συνδέσμους στην κάρτα WWAN. Σηκώστε την κάρτα WWAN από τον υπολογιστή. Εγκατάσταση της κάρτας WWAN 1 Περάστε την κάρτα WWAN μέσα στον σύνδεσμό της στην πλακέτα συστήματος. 2 Συνδέστε τα καλώδια της κάρτας WWAN στους συνδέσμους τους στην κάρτα WWAN. 3 Τοποθετήστε το μεταλλικό υποστήριγμα και επανατοποθετήστε τη βίδα M2,0 x 3,0 για να στερεώσετε την κάρτα WLAN στον υπολογιστή. 4 Εγκαταστήστε τα εξής εξαρτήματα: a b c μπαταρία ΣΗΜΕΙΩΣΗ: Εάν δεν έχετε αφαιρέσει την μπαταρία, τότε πρέπει να συνδέσετε το καλώδιο της μπαταρίας στην πλακέτα συστήματος. κάλυμμα βάσης Κάρτα microsd 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Ο αριθμός IMEI βρίσκεται και πάνω στην κάρτα WWAN. Πλακέτα τροφοδοσίας Αφαίρεση της πλακέτας τροφοδοσίας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a Κάρτα microsd b Υποδοχή καρτών SIM ΣΗΜΕΙΩΣΗ: Ο δίσκος καρτών SIM διατίθεται μόνο εάν ο υπολογιστής παραδίδεται με μια κάρτα WWAN. c κάλυμμα βάσης d μπαταρία 3 Για να αφαιρέσετε την πλακέτα τροφοδοσίας: 16 Αφαίρεση και εγκατάσταση εξαρτημάτων

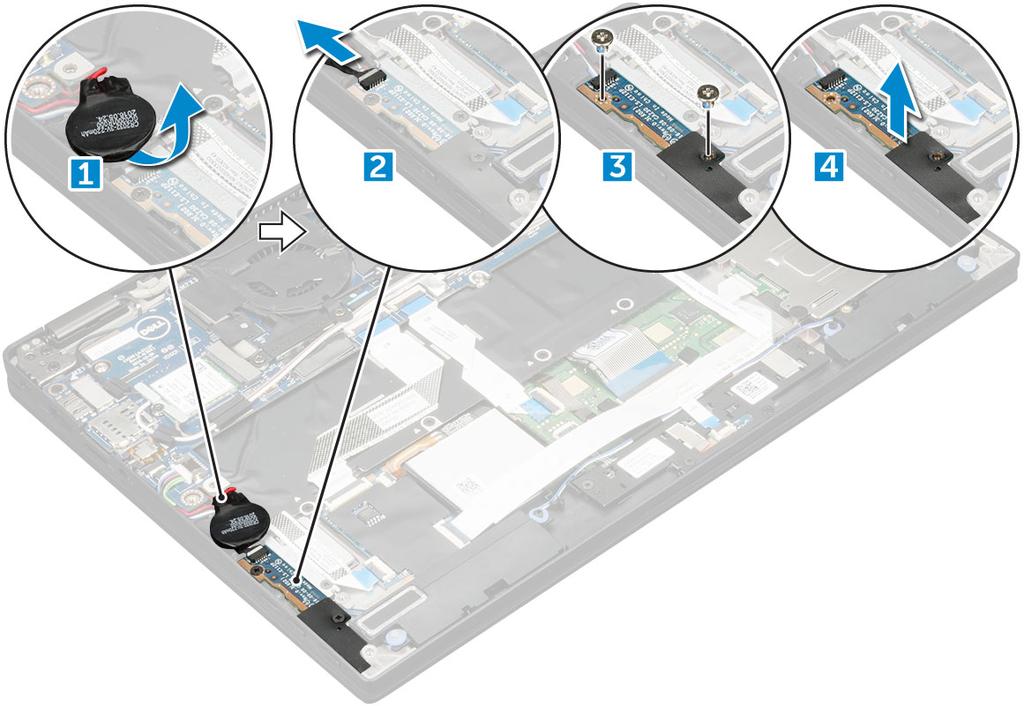

17 a Αφαιρέστε την μπαταρία σε σχήμα νομίσματος που είναι στερεωμένη στον υπολογιστή [1]. b Αποσυνδέστε το καλώδιο τροφοδοσίας από την πλακέτα συστήματος [2]. c Αφαιρέστε τις βίδες M2,0x3,0 για να απελευθερώσετε την πλακέτα τροφοδοσίας [3]. d Ανασηκώστε την πλακέτα τροφοδοσίας και αφαιρέστε την από τον υπολογιστή [4]. Εγκατάσταση της πλακέτας τροφοδοσίας 1 Τοποθετήστε την πλακέτα τροφοδοσίας μέσα στην υποδοχή. 2 Επανατοποθετήστε τις βίδες M2,0x3,0 για να στερεώσετε την πλακέτα τροφοδοσίας στον υπολογιστή. 3 Συνδέστε το καλώδιο της πλακέτας τροφοδοσίας στον σύνδεσμο στην πλακέτα συστήματος. 4 Στερεώστε την μπαταρία σε σχήμα νομίσματος μέσα στην υποδοχή στον υπολογιστή. 5 Εγκαταστήστε τα εξής εξαρτήματα: a μπαταρία b κάλυμμα βάσης c Κάρτα microsd 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Ηχείο Αφαίρεση της μονάδας των ηχείων 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a Κάρτα microsd b κάλυμμα βάσης c μπαταρία Αφαίρεση και εγκατάσταση εξαρτημάτων 17

18 d πλακέτα τροφοδοσίας 3 Για να αποσυνδέσετε τα καλώδια: a Αποσυνδέστε και διπλώστε πίσω το καλώδιο της έξυπνης κάρτας [1]. b Αποσυνδέστε και διπλώστε πίσω το καλώδιο της πλακέτας λυχνιών LED [2]. 4 Για να αποδεσμεύσετε τη μονάδα των ηχείων: a Αποσυνδέστε το καλώδιο των ηχείων από τον σύνδεσμό του στην πλακέτα συστήματος [1]. b Βγάλτε το καλώδιο των ηχείων αφαιρώντας τις ταινίες που το συγκρατούν [2]. 18 Αφαίρεση και εγκατάσταση εξαρτημάτων

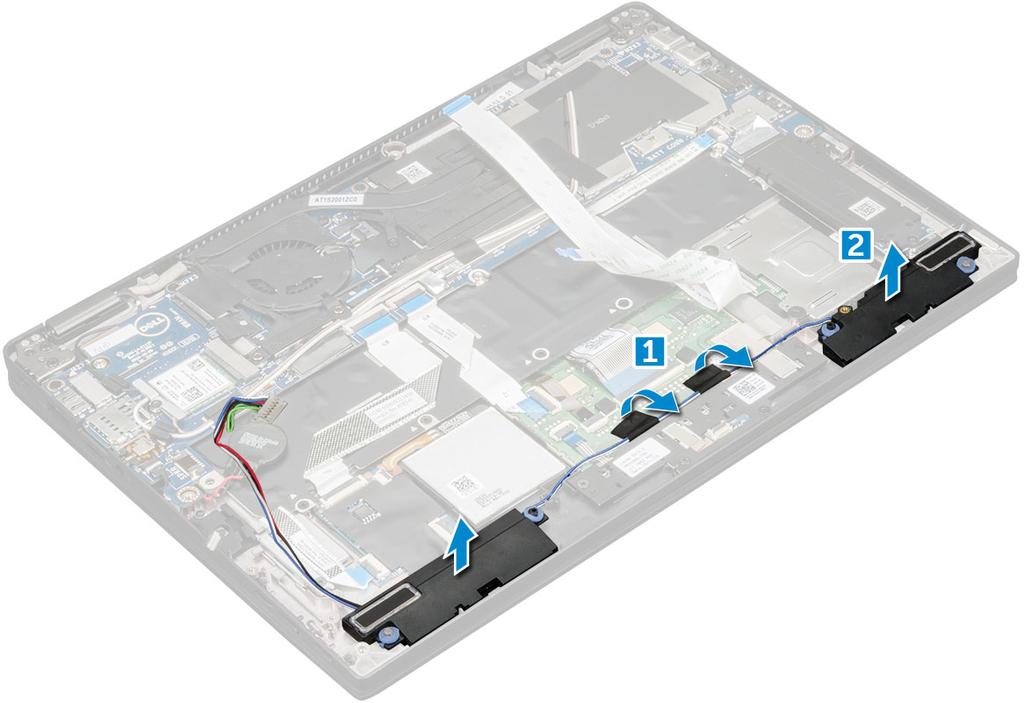

19 5 Για να αφαιρέσετε τη μονάδα των ηχείων: a Βγάλτε το καλώδιο των ηχείων από τους συνδετήρες δρομολόγησης κοντά στο στήριγμα παλάμης [1]. b Ανασηκώστε τη μονάδα ηχείων και αφαιρέστε την από τον υπολογιστή. ΣΗΜΕΙΩΣΗ: Μπορείτε να χρησιμοποιήσετε μια πλαστική σφήνα για να ανασηκώσετε τη μονάδα ηχείων και να την αφαιρέσετε από τον υπολογιστή. Εγκατάσταση της μονάδας των ηχείων 1 Τοποθετήστε τη μονάδα ηχείων μέσα στις υποδοχές της στον υπολογιστή. 2 Τοποθετήστε το καλώδιο των ηχείων μέσα στο κανάλι δρομολόγησης και στερεώστε το με ταινίες. 3 Συνδέστε το καλώδιο των ηχείων στον σύνδεσμό του στην πλακέτα συστήματος. 4 Συνδέστε το καλώδιο LED στον σύνδεσμο στο στήριγμα παλάμης. 5 Εγκαταστήστε τα εξής εξαρτήματα: a b c d πλακέτα τροφοδοσίας μπαταρία κάλυμμα βάσης microsd 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων Αφαίρεση και εγκατάσταση εξαρτημάτων 19

20 Αφαίρεση της πλακέτας της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c microsd κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε τη μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων: a Αφαιρέστε την μπαταρία σε σχήμα νομίσματος που είναι συνδεδεμένη στο καλώδιο των ηχείων [1]. b Αποσυνδέστε το καλώδιο της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων από την πλακέτα της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων και την πλακέτα USH [2]. c Αφαιρέστε τη βίδα M2 x 3 που συγκρατεί το υποστήριγμα της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων [3]. d Ανασηκώστε το υποστήριγμα της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων από την πλακέτα της [3]. e Ανασηκώστε την πλακέτα της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων και αφαιρέστε την από την υποδοχή στον υπολογιστή. ΣΗΜΕΙΩΣΗ: Η μονάδα ανάγνωσης δακτυλικών αποτυπωμάτων είναι επικολλημένη και μπορεί να χρειαστείτε μια πλαστική σφήνα για να την ανασηκώσετε. Εγκατάσταση της πλακέτας της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων 1 Εγκαταστήστε την πλακέτα της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων στην υποδοχή. 2 Τοποθετήστε το υποστήριγμα της πλακέτας ανάγνωσης δακτυλικών αποτυπωμάτων στην πλακέτα. 3 Επανατοποθετήστε τη βίδα M2 x 3 για να στερεώσετε το υποστήριγμα στην πλακέτα. 20 Αφαίρεση και εγκατάσταση εξαρτημάτων

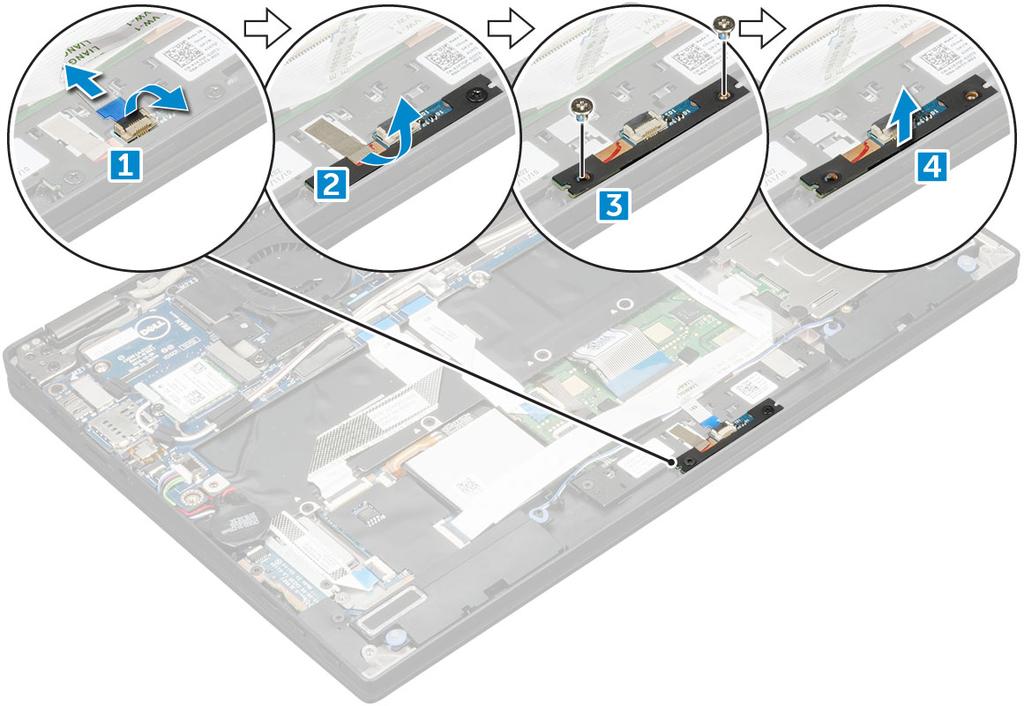

21 4 Συνδέστε το καλώδιο της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων στην πλακέτα της μονάδας ανάγνωσης δακτυλικών αποτυπωμάτων και στην πλακέτα USH. 5 Στερεώστε την μπαταρία σε σχήμα νομίσματος στο καλώδιο των ηχείων. 6 Εγκαταστήστε τα εξής εξαρτήματα: a b c μπαταρία κάλυμμα βάσης microsd 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα ενδεικτικών λυχνιών Αφαίρεση της πλακέτας των λυχνιών LED 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c microsd κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε την πλακέτα των λυχνιών LED: a Αποσυνδέστε το καλώδιο της πλακέτας λυχνιών LED από την πλακέτα [1]. b Αφαιρέστε την ταινία που συγκρατεί την πλακέτα λυχνιών LED στο πλαίσιο της οθόνης αφής [2]. c Αφαιρέστε τις βίδες M2 x 3 που συγκρατούν την πλακέτα λυχνιών LED [3]. d Ανασηκώστε την πλακέτα λυχνιών LED και αφαιρέστε την από τον υπολογιστή [4]. Αφαίρεση και εγκατάσταση εξαρτημάτων 21

22 Εγκατάσταση της πλακέτας των λυχνιών LED 1 Τοποθετήστε την πλακέτα λυχνιών LED στην υποδοχή. 2 Επανατοποθετήστε τις βίδες M2 x 3 για να στερεώσετε την πλακέτα λυχνιών LED. 3 Κολλήστε την ταινία για να στερεώσετε την πλακέτα λυχνιών LED. 4 Συνδέστε το καλώδιο της πλακέτας LED στην πλακέτα LED. 5 Εγκαταστήστε τα εξής εξαρτήματα: a μπαταρία b κάλυμμα βάσης c Κάρτα SD 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κλωβός έξυπνης κάρτας Αφαίρεση του κλωβού έξυπνων καρτών ΣΗΜΕΙΩΣΗ: Αφαιρείτε πάντα την έξυπνη κάρτα από τη μονάδα ανάγνωσης έξυπνων καρτών. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d microsd κάλυμμα βάσης μπαταρία Κάρτα SSD 3 Για να αποσυνδέσετε τα καλώδια: a Αποσυνδέστε το καλώδιο έξυπνων καρτών [1] και διπλώστε το μακριά από τον κλωβό έξυπνων καρτών. b Αποσυνδέστε το καλώδιο της πλακέτας λυχνιών LED [2] και διπλώστε το μακριά από τον κλωβό έξυπνων καρτών. c Ξεκολλήστε το θερμικό υπόθεμα της μονάδας SSD από την υποδοχή της μονάδας SSD [3]. ΣΗΜΕΙΩΣΗ: Μπορεί να χρειαστεί να ασκήσετε δύναμη για να ξεκολλήσετε το θερμικό υπόθεμα της μονάδας SSD. 22 Αφαίρεση και εγκατάσταση εξαρτημάτων

23 4 Για να αφαιρέσετε τον κλωβό έξυπνων καρτών: a Αφαιρέστε τις βίδες M2,0 x 1,7 που συγκρατούν τον κλωβό έξυπνων καρτών στον υπολογιστή [1]. b Ανασηκώστε τον κλωβό έξυπνων καρτών και αφαιρέστε τον από τον υπολογιστή [2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 23

24 Εγκατάσταση του κλωβού έξυπνων καρτών 1 Σύρετε τον κλωβό έξυπνων καρτών μέσα στην υποδοχή για να τον ευθυγραμμίσετε με τις υποδοχές των βιδών στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,0 x 1,7 για να στερεώσετε τον κλωβό έξυπνων καρτών στον υπολογιστή. 3 Στερεώστε το θερμικό υπόθεμα στην υποδοχή της μονάδας SSD. 4 Στερεώστε το καλώδιο της πλακέτας λυχνιών LED και συνδέστε το στην πλακέτα λυχνιών LED στον υπολογιστή. 5 Στερεώστε το καλώδιο έξυπνων καρτών και συνδέστε το στην πλακέτα USH του υπολογιστή. 6 Εγκαταστήστε τα εξής εξαρτήματα: a b c d Κάρτα SSD μπαταρία κάλυμμα βάσης microsd 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Ψύκτρα Αφαίρεση της διάταξης της ψύκτρας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c microsd κάλυμμα βάσης μπαταρία 3 Για να αφαιρέσετε τη διάταξη της ψύκτρας. a Αποσυνδέστε το καλώδιο του ανεμιστήρα από την πλακέτα συστήματος [1]. b Αφαιρέστε τις βίδες M2,0 x 3,0 που συγκρατούν τον ανεμιστήρα στην πλακέτα συστήματος. c Αφαιρέστε τις βίδες M2,0 x 3,0 που συγκρατούν την ψύκτρα στην πλακέτα συστήματος [2]. d Ανασηκώστε τη διάταξη της ψύκτρας και αφαιρέστε την από την πλακέτα συστήματος. 24 Αφαίρεση και εγκατάσταση εξαρτημάτων

25 Εγκατάσταση της διάταξης της ψύκτρας 1 Ευθυγραμμίστε τη διάταξη της ψύκτρας με τις υποδοχές για τις βίδες στην πλακέτα συστήματος. 2 Επανατοποθετήστε τις βίδες M2,0 x 3,0 για να στερεώσετε την ψύκτρα στην πλακέτα συστήματος. ΣΗΜΕΙΩΣΗ: Σφίξτε τις βίδες στην πλακέτα συστήματος με τη σειρά των αριθμών επεξήγησης [1, 2, 3, 4] όπως υποδεικνύεται επάνω στην ψύκτρα. 3 Επανατοποθετήστε τις βίδες M2,0 x 3,0 για να στερεώσετε τον ανεμιστήρα στην πλακέτα συστήματος. 4 Συνδέστε το καλώδιο του ανεμιστήρα στον σύνδεσμό του στην πλακέτα συστήματος. 5 Εγκαταστήστε τα εξής εξαρτήματα: a b μπαταρία κάλυμμα βάσης 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Διάταξη οθόνης Αφαίρεση της διάταξης της οθόνης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a microsd b κάλυμμα βάσης c μπαταρία d Κάρτα WLAN e κάρτα WWAN Αφαίρεση και εγκατάσταση εξαρτημάτων 25

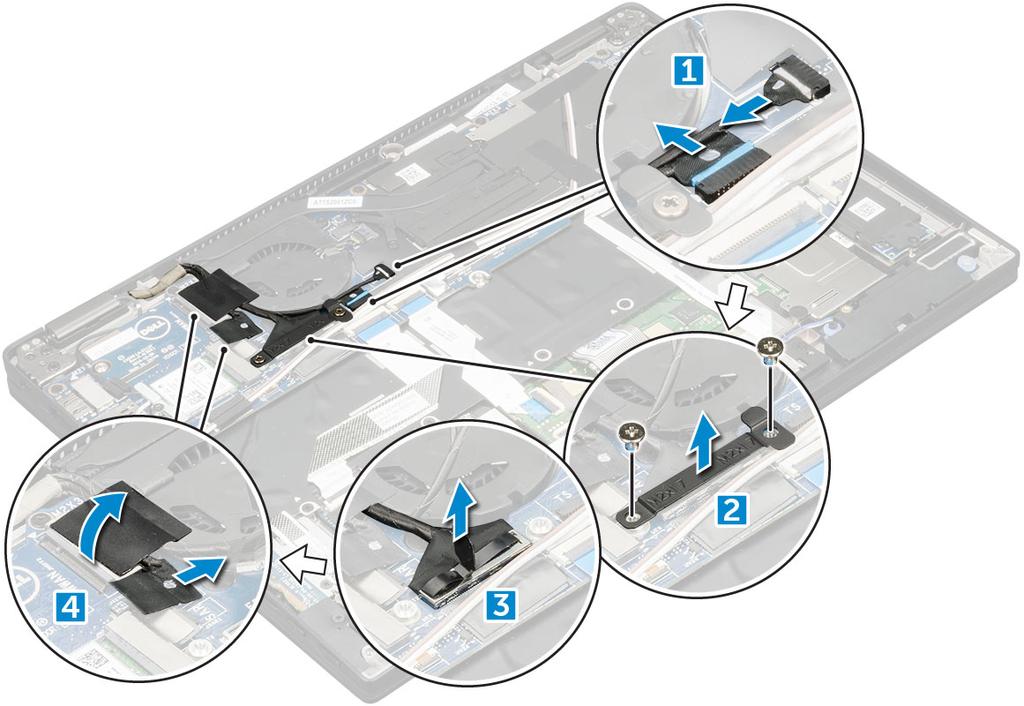

26 3 Ξεκολλήστε τις ταινίες που συγκρατούν τα καλώδια της κεραίας και βγάλτε τα καλώδια από τους συνδετήρες δρομολόγησης. 4 Αποσυνδέστε τα εξής: a Καλώδιο κάμερας υπερύθρων και οθόνης αφής [1]. b Αφαιρέστε τις βίδες M 2 x 1,7L που συγκρατούν το υποστήριγμα edp, ανασηκώστε το και αφαιρέστε το από τον υπολογιστή [2]. c Αποσυνδέστε το καλώδιο edp από την πλακέτα συστήματος [3]. d Αποσυνδέστε τα καλώδια του αισθητήρα G και του edp [4]. 26 Αφαίρεση και εγκατάσταση εξαρτημάτων

27 5 Ανασηκώστε τη βάση του υπολογιστή και αφαιρέστε την από τη διάταξη της οθόνης. 6 Για να αφαιρέσετε τη διάταξη της οθόνης: a Τοποθετήστε τη βάση του υπολογιστή με τη διάταξη της οθόνης σε γωνία 270 μοιρών (φορητός υπολογιστής) ή 90 μοιρών (tablet). ΣΗΜΕΙΩΣΗ: Αν το σύστημα χρησιμοποιείται ως φορητός υπολογιστής, η διάταξη της οθόνης θα πρέπει να σχηματίζει γωνία 270 μοιρών, ενώ για πλήρως κλειστή διαμόρφωση tablet η οθόνη θα πρέπει να σχηματίζει γωνία 90 μοιρών. b Αφαιρέστε τις βίδες M2,5 x 4,0 που συγκρατούν τα υποστηρίγματα των μεντεσέδων της οθόνης [1]. c Ανασηκώστε τη διάταξη της οθόνης και αφαιρέστε την από τον υπολογιστή [2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 27

28 Εγκατάσταση της διάταξης της οθόνης 1 Τοποθετήστε τη βάση του υπολογιστή σε μια επίπεδη επιφάνεια. 2 Εγκαταστήστε τη διάταξη της οθόνης ευθυγραμμίζοντάς τη με τις υποδοχές για τις βίδες στον μεντεσέ της οθόνης. 3 Επανατοποθετήστε τις βίδες M2,5 x 4,0 για να στερεώσετε τη διάταξη της οθόνης. 4 Κλείστε τη διάταξη της οθόνης και γυρίστε ανάποδα τον υπολογιστή. 5 Συνδέστε τα εξής καλώδια: a b c Καλώδιο αισθητήρα G και καλώδιο edp Τοποθετήστε το υποστήριγμα edp στο καλώδιο edp και επανατοποθετήστε τη βίδα M 2 x 1,7L στο υποστήριγμα. Καλώδια κάμερας υπερύθρων και οθόνης αφής 6 Περάστε τα καλώδια της κεραίας μέσα από τα κλιπ δρομολόγησης 7 Στερεώστε τις ταινίες για να ασφαλίσετε τα καλώδια της κεραίας στην πλακέτα συστήματος. 8 Εγκαταστήστε τα εξής εξαρτήματα: a b c d e κάρτα WWAN Κάρτα WLAN μπαταρία κάλυμμα βάσης microsd 9 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση ομοιώματος δίσκου καρτών SIM Για τα μοντέλα που διαθέτουν κάρτα WWAN, ο δίσκος καρτών SIM πρέπει να αφαιρεθεί από το σύστημα πριν από την αφαίρεση της πλακέτας συστήματος. Για να αφαιρέσετε τον δίσκο καρτών SIM από το σύστημα, ακολουθήστε τα βήματα που περιγράφονται στην ενότητα αποσυναρμολόγησης του εγχειριδίου σέρβις. Για τα μοντέλα που διαθέτουν μόνο κάρτα ασύρματου δικτύου, το ομοίωμα 28 Αφαίρεση και εγκατάσταση εξαρτημάτων

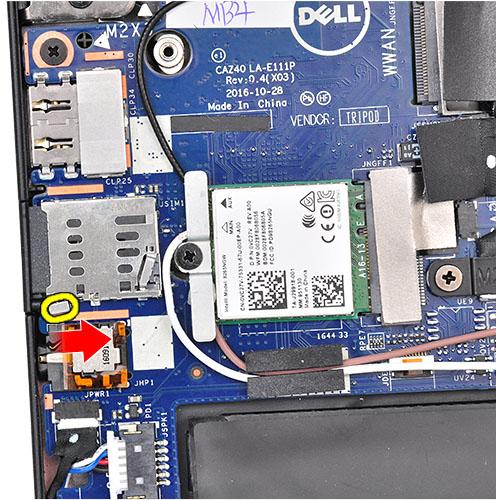

29 δίσκου καρτών SIM πρέπει να αφαιρεθεί από το σύστημα πριν από την αφαίρεση της πλακέτας συστήματος. Ακολουθούν τα βήματα που απαιτούνται για την αφαίρεση του ομοιώματος δίσκου καρτών SIM. 1 Σπρώξτε προς τα μέσα το μάνταλο αποδέσμευσης που βρίσκεται στην υποδοχή της κάρτας SIM. 2 Βγάλτε συρτά το ομοίωμα δίσκου καρτών SIM από το σύστημα. Πλακέτα συστήματος Αφαίρεση πλακέτας συστήματος 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a microsd b Υποδοχή καρτών SIM Αν το σύστημά σας διαθέτει κάρτα WWAN, θα περιλαμβάνει ένα ομοίωμα δίσκου καρτών SIM. c Ομοίωμα δίσκου καρτών SIM d κάλυμμα βάσης e μπαταρία f Κάρτα SSD g Κάρτα WLAN h κάρτα WWAN i διάταξη ψύκτρας 3 Αποσυνδέστε από την πλακέτα συστήματος τα εξής καλώδια: a καλώδιο επιφάνειας αφής b Καλώδιο USH c καλώδιο κάρτας ενδεικτικής λυχνίας Αφαίρεση και εγκατάσταση εξαρτημάτων 29

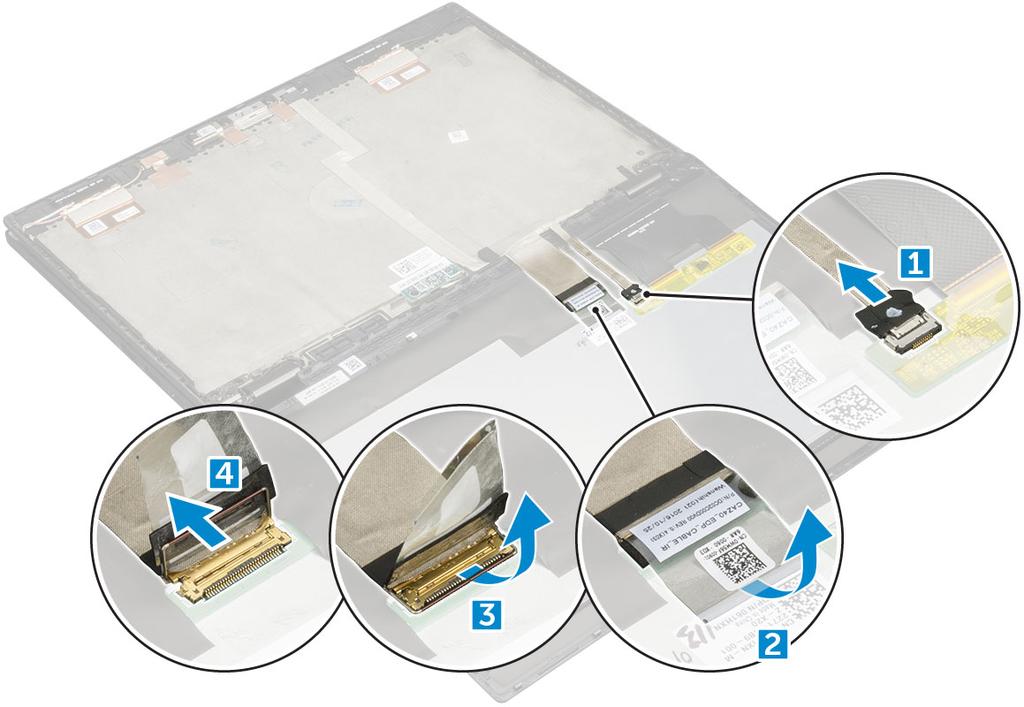

30 4 Αποσυνδέστε το καλώδιο edp: ΣΗΜΕΙΩΣΗ: Για να αποσυνδέσετε το καλώδιο edp, αφαιρέστε τις βίδες M 2 x 1,7L που συγκρατούν το υποστήριγμα edp, ανασηκώστε το και βγάλτε το από τον υπολογιστή. Αποσυνδέστε το καλώδιο edp από την πλακέτα συστήματος. 5 Για να απελευθερώσετε τα καλώδια: a Γυρίστε την μπαταρία σε σχήμα νομίσματος για να αποκαλύψετε το καλώδιο των ηχείων [1]. b Αποσυνδέστε το καλώδιο των ηχείων από την πλακέτα συστήματος [2]. c Αποσυνδέστε το καλώδιο της πλακέτας τροφοδοσίας από την πλακέτα συστήματος [3]. 30 Αφαίρεση και εγκατάσταση εξαρτημάτων

31 6 Ξεκολλήστε τις ταινίες που συγκρατούν τα καλώδια της κεραίας και βγάλτε τα καλώδια από τους συνδετήρες δρομολόγησης. 7 Για να αφαιρέσετε την πλακέτα συστήματος: a Αφαιρέστε τις βίδες M2,0 x 4L που συγκρατούν το υποστήριγμα της θύρας USB Type-C [1]. b Ανασηκώστε το υποστήριγμα της θύρας USB Type-C και αφαιρέστε το από τη μονάδα Type-C [2]. c Αφαιρέστε τις βίδες M2,0 x 3,0 που συγκρατούν την πλακέτα συστήματος στον υπολογιστή [3]. d Ανασηκώστε την πλακέτα συστήματος και αφαιρέστε την από τον υπολογιστή [4]. Αφαίρεση και εγκατάσταση εξαρτημάτων 31

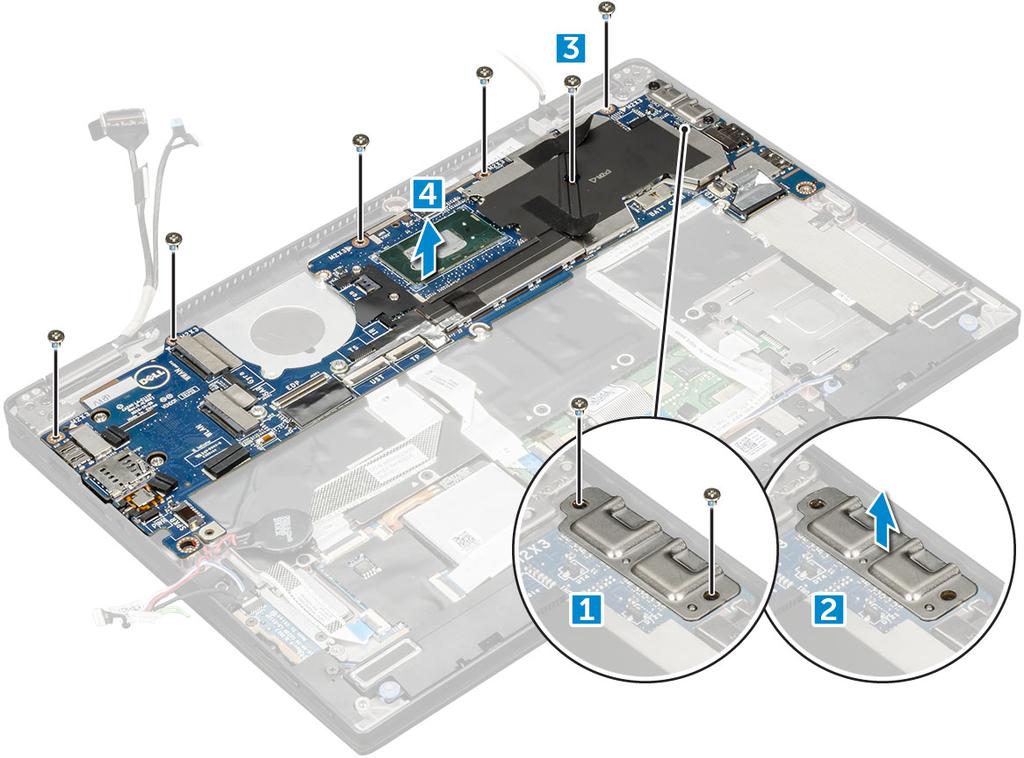

32 Εγκατάσταση πλακέτας συστήματος 1 Ευθυγραμμίστε την πλακέτα συστήματος με τις υποδοχές για τις βίδες στον υπολογιστή. 2 Επανατοποθετήστε τις βίδες M2,0 x 3,0 για να στερεώσετε την πλακέτα συστήματος στον υπολογιστή. 3 Τοποθετήστε το υποστήριγμα της θύρας USB Type-C στη μονάδα Type-C. 4 Επανατοποθετήστε τις βίδες M 2,0 x 4L για να στερεώσετε το υποστήριγμα της θύρας USB Type-C στη μονάδα Type-C. 5 Περάστε το καλώδιο της κεραίας μέσα από τους συνδετήρες δρομολόγησης και κολλήστε τις ταινίες για να στερεώσετε τα καλώδια της κεραίας. 6 Συνδέστε την πλακέτα κουμπιού λειτουργίας και το καλώδιο των ηχείων στην πλακέτα συστήματος. 7 Στερεώστε την μπαταρία σε σχήμα νομίσματος στο καλώδιο των ηχείων. 8 Συνδέστε τα καλώδια της πλακέτας USH, της πλακέτας επιφάνειας αφής και της πλακέτας λυχνιών LED στην πλακέτα συστήματος. 1 ΣΗΜΕΙΩΣΗ: If your computer has a WWAN card, then SIM card tray installation is a requirement. 9 Εγκαταστήστε τα εξής εξαρτήματα: a b c d e f g h μονάδα ψύκτρας κάρτα WWAN Κάρτα WLAN Κάρτα SSD μπαταρία κάλυμμα βάσης Υποδοχή καρτών SIM microsd 10 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 32 Αφαίρεση και εγκατάσταση εξαρτημάτων

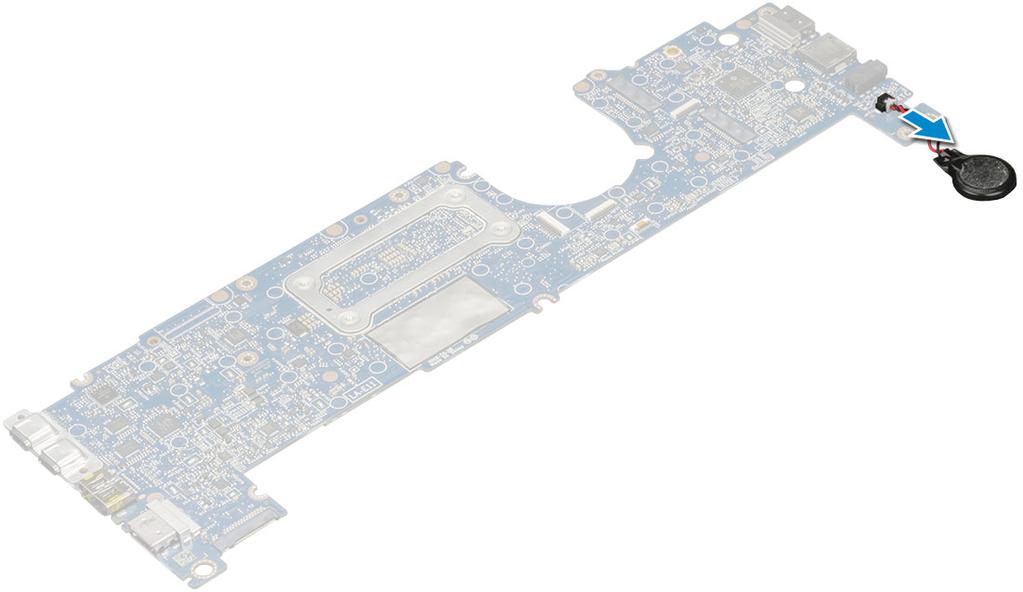

33 Ρολόι πραγματικού χρόνου (RTC) Αφαίρεση του ρολογιού πραγματικού χρόνου (RTC) 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάρτα microsd b Υποδοχή καρτών SIM c d e f g h i ΣΗΜΕΙΩΣΗ: Ο δίσκος καρτών SIM διατίθεται μόνο εάν ο υπολογιστής παραδίδεται με μια κάρτα WWAN. κάλυμμα βάσης μπαταρία Κάρτα SSD Κάρτα WLAN κάρτα WWAN διάταξη ψύκτρας πλακέτα συστήματος ΣΗΜΕΙΩΣΗ: Το ρολόι πραγματικού χρόνου (RTC) βρίσκεται στην πλακέτα συστήματος, συνεπώς απαιτείται αφαίρεση της πλακέτας συστήματος. 3 Αποσυνδέστε το καλώδιο του ρολογιού πραγματικού χρόνου (RTC) για να το απελευθερώσετε από την πλακέτα συστήματος. Εγκατάσταση του ρολογιού πραγματικού χρόνου (RTC) 1 Συνδέστε το καλώδιο της μπαταρίας σε σχήμα νομίσματος στην πλακέτα συστήματος. 2 Εγκαταστήστε τα εξής εξαρτήματα: a πλακέτα συστήματος b τη μονάδα ψύκτρας c κάρτα WWAN d Κάρτα WLAN e Κάρτα SSD Αφαίρεση και εγκατάσταση εξαρτημάτων 33

34 f g h i μπαταρία κάλυμμα βάσης microsd Υποδοχή καρτών SIM 3 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Το RTC βρίσκεται στην πλακέτα συστήματος. Για αυτόν τον λόγο η πλακέτα συστήματος πρέπει να εγκαθίσταται μετά την εγκατάσταση του RTC. Πληκτρολόγιο Αφαίρεση της διάταξης του πληκτρολογίου ΣΗΜΕΙΩΣΗ: Το πληκτρολόγιο μαζί με τον δίσκο του απαρτίζουν τη διάταξη του πληκτρολογίου. 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d e f g h i microsd Υποδοχή καρτών SIM ΣΗΜΕΙΩΣΗ: Ο δίσκος καρτών SIM διατίθεται μόνο εάν ο υπολογιστής παραδίδεται με μια κάρτα WWAN. κάλυμμα βάσης μπαταρία Κάρτα SSD Κάρτα WLAN κάρτα WWAN διάταξη ψύκτρας πλακέτα συστήματος 3 Ξεκολλήστε και αποσυνδέστε τα εξής καλώδια: a καλώδιο πλακέτας λυχνιών LED [1] b θερμικό υπόθεμα SSD [2] c καλώδια πληκτρολογίου και οπισθοφωτισμού πληκτρολογίου [3] 34 Αφαίρεση και εγκατάσταση εξαρτημάτων

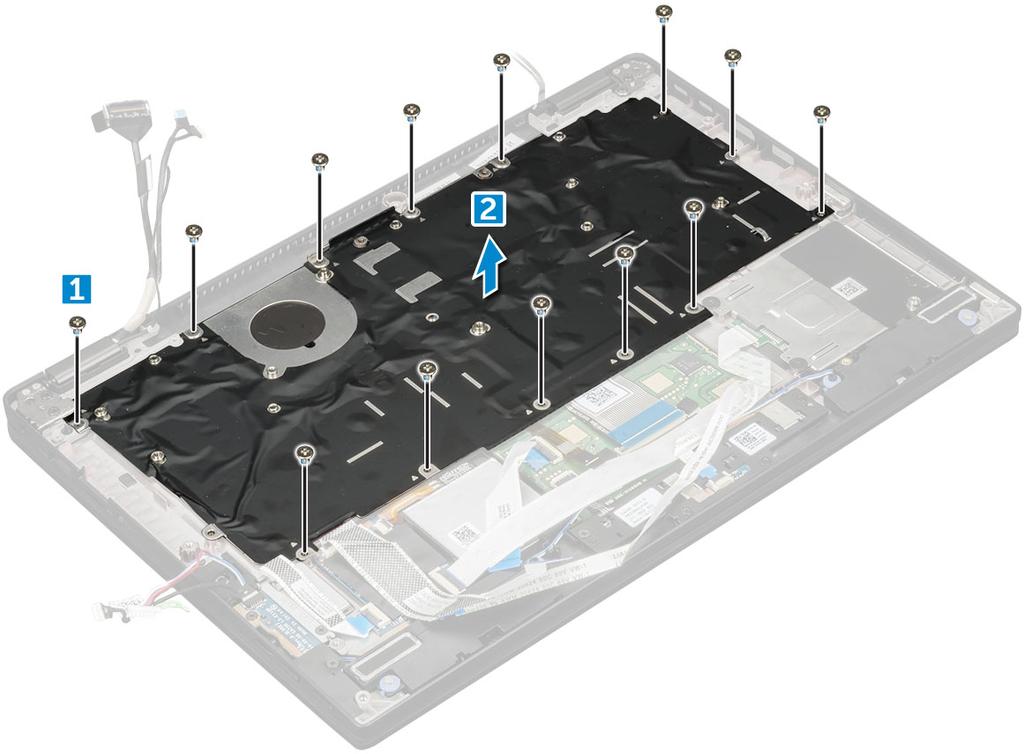

35 4 Για να αφαιρέσετε το πληκτρολόγιο: a Αφαιρέστε τις βίδες M2,0 x 3,0 που συγκρατούν το πληκτρολόγιο στο περίβλημα [1]. b Ανασηκώστε το πληκτρολόγιο και αφαιρέστε το από το περίβλημα [2]. Αφαίρεση και εγκατάσταση εξαρτημάτων 35

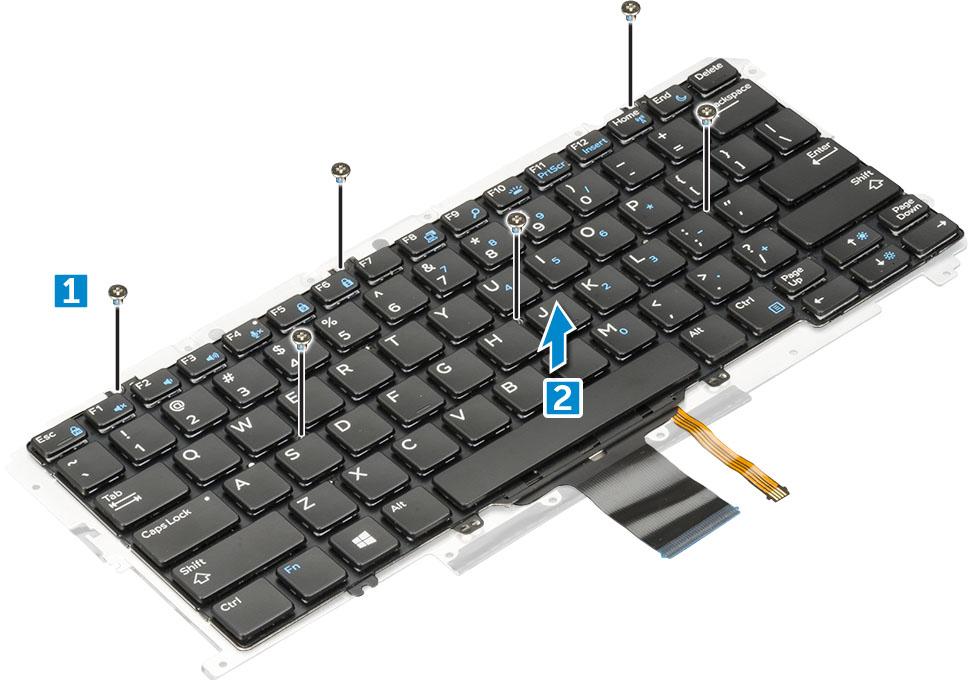

36 Αφαίρεση του πληκτρολογίου από τον δίσκο του 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε το πληκτρολόγιο. 3 Αφαιρέστε το πληκτρολόγιο από τον δίσκο υποστήριξής του: a Αφαιρέστε τις βίδες M2,0 x 2,0 που συγκρατούν το πληκτρολόγιο στη διάταξή του [1]. b Ανασηκώστε το πληκτρολόγιο και αφαιρέστε το από τον δίσκο υποστήριξής του [2]. Εγκατάσταση του πληκτρολογίου στον δίσκο του 1 Ευθυγραμμίστε το πληκτρολόγιο με τις υποδοχές για τις βίδες στον δίσκο του. 2 Σφίξτε τις βίδες M2,0 x 2,0 για να στερεώσετε το πληκτρολόγιο στον δίσκο του. 3 Εγκαταστήστε το πληκτρολόγιο. Εγκατάσταση της διάταξης του πληκτρολογίου ΣΗΜΕΙΩΣΗ: Το πληκτρολόγιο μαζί με τον δίσκο του απαρτίζουν τη διάταξη του πληκτρολογίου. 1 Ευθυγραμμίστε τη διάταξη του πληκτρολογίου με τις υποδοχές για τις βίδες στο περίβλημα. 2 Επανατοποθετήστε τις δύο βίδες M2,0 x 3,0 που συγκρατούν το πληκτρολόγιο στο περίβλημα. 3 Στερεώστε και συνδέστε τα καλώδια πληκτρολογίου και οπισθοφωτισμού πληκτρολογίου στο πληκτρολόγιο. 4 Στερεώστε το καλώδιο της πλακέτας λυχνιών LED στο πληκτρολόγιο. 5 Στερεώστε το θερμικό υπόθεμα SSD στη μονάδα SSD. ΣΗΜΕΙΩΣΗ: Αν ο υπολογιστής σας διαθέτει κάρτα WWAN, η εγκατάσταση δίσκου καρτών SIM είναι υποχρεωτική. 6 Εγκαταστήστε τα εξής εξαρτήματα: a πλακέτα συστήματος b μονάδα ψύκτρας c κάρτα WWAN 36 Αφαίρεση και εγκατάσταση εξαρτημάτων

37 d Κάρτα WLAN e Κάρτα SSD f μπαταρία g κάλυμμα βάσης h microsd i Υποδοχή καρτών SIM 7 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλαίσιο οθόνης Αφαίρεση του πλαισίου της οθόνης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d e f microsd κάλυμμα βάσης μπαταρία Κάρτα WLAN κάρτα WWAN διάταξη οθόνης 3 Για να απελευθερώσετε το πλαίσιο της οθόνης: a Ξεσφηνώστε το πλαίσιο της οθόνης από τους μεντεσέδες της οθόνης [1]. b Πιέστε τους μεντεσέδες της οθόνης ώστε να βγουν από τις εσοχές στην κάτω πλευρά [2]. c Συνεχίστε τη διαδικασία γύρω από τις άλλες πλευρές για να απελευθερώσετε το πλαίσιο της οθόνης [3,4]. 4 Γυρίστε ανάποδα το πλαίσιο της οθόνης. Αφαίρεση και εγκατάσταση εξαρτημάτων 37

38 5 Αποσυνδέστε τα εξής καλώδια: a Καλώδιο αισθητήρα G [1]. b Ξεκολλήστε την ταινία που συγκρατεί το καλώδιο της οθόνης [2]. c Ανασηκώστε τη μεταλλική γλωττίδα που συγκρατεί το καλώδιο της οθόνης [3]. d Αποσυνδέστε το καλώδιο της οθόνης από το πλαίσιό της. 38 Αφαίρεση και εγκατάσταση εξαρτημάτων

39 Εγκατάσταση του πλαισίου της οθόνης 1 Τοποθετήστε το πλαίσιο της οθόνης κοντά στο τμήμα του καλύμματος της οθόνης που έχει απομείνει. 2 Συνδέστε το καλώδιο της οθόνης από το κάλυμμα της οθόνης στο πλαίσιο της οθόνης. 3 Κολλήστε την ταινία για να στερεώσετε το καλώδιο της οθόνης στο πλαίσιο της οθόνης. 4 Συνδέστε το καλώδιο του αισθητήρα G στον σύνδεσμο στο πλαίσιο της οθόνης. 5 Γυρίστε ανάποδα το πλαίσιο της οθόνης πάνω στο κάλυμμα της οθόνης. 6 Πιέστε τα άκρα για να στερεώσετε το πλαίσιο της οθόνης στη διάταξη της οθόνης. 7 Εγκαταστήστε τα εξής εξαρτήματα: a b c d e Κάρτα WLAN κάρτα WWAN μπαταρία κάλυμμα βάσης microsd 8 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Πλακέτα αισθητήρα G Αφαίρεση της πλακέτας του αισθητήρα G 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a b c d e f g microsd κάλυμμα βάσης μπαταρία Κάρτα WLAN κάρτα WWAN διάταξη οθόνης πλαίσιο οθόνης 3 Για να αφαιρέσετε την πλακέτα του αισθητήρα G: a Αφαιρέστε τη βίδα M2,0 x 3,0 που συγκρατεί την πλακέτα του αισθητήρα G στο κάλυμμα της οθόνης [1]. b Γυρίστε ανάποδα την πλακέτα του αισθητήρα G για να αποκαλυφθεί το καλώδιο της οθόνης [2]. c Αποσυνδέστε το καλώδιο της οθόνης από την πλακέτα του αισθητήρα G [3]. Αφαίρεση και εγκατάσταση εξαρτημάτων 39

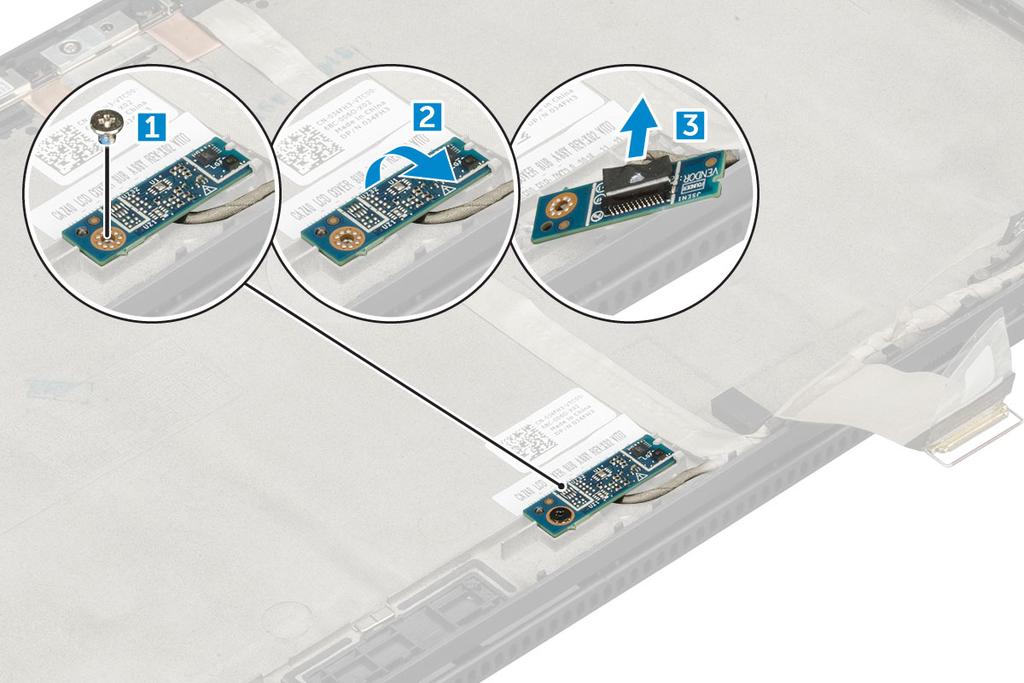

40 Εγκατάσταση της πλακέτας του αισθητήρα G 1 Τοποθετήστε την πλακέτα του αισθητήρα G πάνω στο κάλυμμα της οθόνης. 2 Συνδέστε το καλώδιο της οθόνης στην πλακέτα του αισθητήρα G. 3 Γυρίστε ανάποδα την πλακέτα του αισθητήρα G για να την ευθυγραμμίσετε με την υποδοχή για τη βίδα στο κάλυμμα της οθόνης. 4 Επανατοποθετήστε τη βίδα M2,0 x 3,0 που συγκρατεί την πλακέτα του αισθητήρα G στο κάλυμμα της οθόνης. 5 Εγκαταστήστε τα εξής εξαρτήματα: a b c d e f πλαίσιο οθόνης Κάρτα WLAN κάρτα WWAN μπαταρία κάλυμμα βάσης microsd 6 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Κάμερα Αφαίρεση της κάμερας 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a microsd b κάλυμμα βάσης c μπαταρία 40 Αφαίρεση και εγκατάσταση εξαρτημάτων

41 d e f g Κάρτα WLAN κάρτα WWAN διάταξη οθόνης πλαίσιο οθόνης 3 Για να αφαιρέσετε την κάμερα: a Αποσυνδέστε το καλώδιο της κάμερας από τη μονάδα της [1]. b Ξεκολλήστε τη μονάδα της κάμερας, ανασηκώστε την και αφαιρέστε την από το κάλυμμα της οθόνης [2]. Εγκατάσταση της κάμερας 1 Τοποθετήστε τη μονάδα της κάμερας στην υποδοχή στο κάλυμμα της οθόνης. 2 Κολλήστε τη μονάδα της κάμερας για να τη στερεώσετε στο κάλυμμα της οθόνης. 3 Συνδέστε το καλώδιο της κάμερας στον σύνδεσμό του στη μονάδα της κάμερας. 4 Εγκαταστήστε τα εξής εξαρτήματα: a πλαίσιο οθόνης b διάταξη οθόνης c Κάρτα WLAN d κάρτα WWAN e μπαταρία f κάλυμμα βάσης g microsd 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Στήριγμα παλάμης Αφαίρεση και εγκατάσταση εξαρτημάτων 41

42 Επανατοποθέτηση του στηρίγματος παλάμης 1 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Πριν από την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. 2 Αφαιρέστε τα εξής εξαρτήματα: a κάλυμμα βάσης b μπαταρία c μονάδα SSD d Κάρτα WLAN e κάρτα WWAN f πλακέτα τροφοδοσίας g διάταξη ψύκτρας h ρολόι πραγματικού χρόνου (RTC) i πλακέτα λυχνιών LED j ηχείο k κλωβό έξυπνων καρτών l διάταξη οθόνης m πλακέτα συστήματος n πληκτρολόγιο Το εξάρτημα που σας μένει είναι το στήριγμα παλάμης. 3 Επανατοποθετήστε το στήριγμα παλάμης. 4 Εγκαταστήστε τα εξής εξαρτήματα: a διάταξη πληκτρολογίου b πλακέτα συστήματος c διάταξη οθόνης d κλωβό έξυπνων καρτών e ηχείο f πλακέτα λυχνιών LED g ρολόι πραγματικού χρόνου (RTC) 42 Αφαίρεση και εγκατάσταση εξαρτημάτων

43 h ψύκτρα i πλακέτα τροφοδοσίας j Κάρτα WLAN k κάρτα WWAN l PCIe SSD m μπαταρία n κάλυμμα βάσης 5 Ακολουθήστε τη διαδικασία που παρατίθεται στην ενότητα Μετά την εκτέλεση εργασιών στο εσωτερικό του υπολογιστή σας. Αφαίρεση και εγκατάσταση εξαρτημάτων 43

44 Τεχνολογία και εξαρτήματα 3 Αυτό το κεφάλαιο περιγράφει την τεχνολογία και τα εξαρτήματα που διαθέτει το σύστημα. Θέματα: Προσαρμογέας ισχύος Επεξεργαστές Πλινθιοσύνολο Δυνατότητες μνήμης Οθόνη Δυνατότητες κάμερας Σκληρός δίσκος Χαρακτηριστικά USB HDMI 1.4 Προσαρμογέας ισχύος Αυτός ο φορητός υπολογιστής διατίθεται με προσαρμογέα ισχύος 45 W και 65 W. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όποτε αποσυνδέετε το καλώδιο του προσαρμογέα ισχύος από τον φορητό υπολογιστή, πιάστε τον σύνδεσμο και όχι το ίδιο το καλώδιο και ύστερα τραβήξτε τον γερά αλλά απαλά για να μην πάθει ζημιά το καλώδιο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο προσαρμογέας ισχύος λειτουργεί με ηλεκτρικές πρίζες σε όλο τον κόσμο. Ωστόσο, οι σύνδεσμοι τροφοδοσίας και τα πολύπριζα διαφέρουν ανάλογα με τη χώρα. Η χρήση μη συμβατού καλωδίου ή η ακατάλληλη σύνδεση του καλωδίου στο πολύπριζο ή στην πρίζα ενδέχεται να προκαλέσει πυρκαγιά ή βλάβη στον εξοπλισμό. Επεξεργαστές Ο Latitude 5289 διατίθεται με έναν από τους παρακάτω επεξεργαστές: Επεξεργαστής Intel Core i3-7100u (cache 3 MB, 3,90 GHz) Επεξεργαστής Intel Core i5-7200u (cache 3 MB, έως 3,10 GHz) Επεξεργαστής Intel Core i5-7300u (cache 3 MB, έως 3,50 GHz) Επεξεργαστής Intel Core i7-7600u (cache 4 MB, έως 3,90 GHz) ΣΗΜΕΙΩΣΗ: Η ταχύτητα και οι επιδόσεις του ρολογιού ποικίλλουν και εξαρτώνται από τον φόρτο εργασίας και άλλες μεταβλητές συνθήκες. Εντοπισμός επεξεργαστών στα Windows 10 1 Πληκτρολογήστε Device Manager (Διαχείριση Συσκευών) στο πεδίο Ask me anything (Ρωτήστε με οτιδήποτε). Παρουσιάζεται το παράθυρο Device Manager (Διαχείριση Συσκευών). 2 Κάντε κλικ στην επιλογή Processor (Επεξεργαστής). Εμφανίζονται οι πληροφορίες του επεξεργαστή. 44 Τεχνολογία και εξαρτήματα

45 Αριθμός 1. Επεξεργαστής Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Task Manager (Διαχείριση Εργασιών) 1 Κάντε δεξί κλικ στη γραμμή εργασιών. Επιλέξτε Task Manager (Διαχείριση Εργασιών). 2 Μπορείτε επίσης να μεταβείτε στη δυνατότητα Task Manager (Διαχείριση Εργασιών) πατώντας τον συνδυασμό πλήκτρων CTRL +ALT+DEL. Παρουσιάζεται το παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). 3 Κάντε κλικ στην καρτέλα Performance (Επιδόσεις) στο παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). Τεχνολογία και εξαρτήματα 45

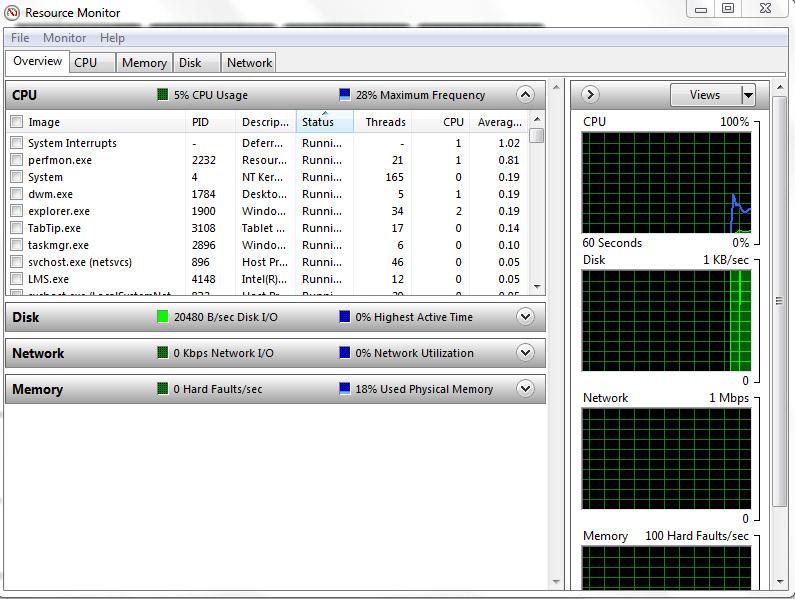

46 Επαλήθευση της χρήσης του επεξεργαστή μέσω της δυνατότητας Resource Monitor (Εποπτεία πόρων) 1 Κάντε δεξί κλικ στο tablet. 2 Επιλέξτε τη δυνατότητα Start Task Manager (Εκκίνηση Διαχείρισης Εργασιών). Παρουσιάζεται το παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). 3 Κάντε κλικ στην καρτέλα Performance (Επιδόσεις) στο παράθυρο Windows Task Manager (Διαχείριση Εργασιών των Windows). Παρουσιάζονται οι αναλυτικές πληροφορίες για τις επιδόσεις του επεξεργαστή. 4 Κάντε κλικ στην επιλογή Open Resource Monitor (Άνοιγμα εποπτείας πόρων). Πλινθιοσύνολο Το chipset είναι ενσωματωμένο στον επεξεργαστή. Εντοπισμός του chipset μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows 10 ΣΗΜΕΙΩΣΗ: Οι πληροφορίες chipset που εμφανίζονται είναι μια γενική εικόνα και μπορεί να διαφέρουν από τις πραγματικές. 1 Πληκτρολογήστε Device Manager (Διαχείριση Συσκευών) στο πεδίο Ask me anything (Ρωτήστε με οτιδήποτε). Εμφανίζεται το παράθυρο Device Manager (Διαχείριση Συσκευών). 2 Αναπτύξτε την επιλογή System Devices (Συσκευές συστήματος) και αναζητήστε το πλινθιοσύνολο (chipset). 46 Τεχνολογία και εξαρτήματα

47 Δυνατότητες μνήμης Η μνήμη είναι ενσωματωμένη στην πλακέτα συστήματος και δεν μπορεί να αντικατασταθεί ως μονάδα. Ο Latitude 5289 υποστηρίζει τις ακόλουθες διαμορφώσεις μνήμης: 16 GB MHz LPDDR3 4 GB MHz LPDDR3 8 GB MHz LPDDR3 Επαλήθευση μνήμης συστήματος στο πρόγραμμα ρύθμισης 1 Ενεργοποιήστε ή επανεκκινήστε τον φορητό υπολογιστή σας. 2 Όταν εμφανιστεί το λογότυπο της Dell, πιέστε το πλήκτρο F2. Εμφανίζεται το μήνυμα "Entering BIOS setup" (Είσοδος στη ρύθμιση BIOS). 3 Στο αριστερό τμήμα του παραθύρου επιλέξτε τις δυνατότητες Settings > General > System Information (Ρυθμίσεις > Γενικά > Πληροφορίες συστήματος). Οι πληροφορίες για τη μνήμη παρουσιάζονται στο δεξί τμήμα του παραθύρου. Επαλήθευση μνήμης συστήματος Windows 10 1 Κάντε κλικ στο κουμπί Windows και επιλέξτε All Settings (Όλες οι ρυθμίσεις) > System (Σύστημα). 2 Στην ενότητα System (Σύστημα), επιλέξτε About (Πληροφορίες). Τεχνολογία και εξαρτήματα 47

48 Δοκιμές μνήμης μέσω epsa 1 Ενεργοποιήστε ή επανεκκινήστε τον υπολογιστή σας. 2 Πατήστε F12 ή πατήστε Fn+PWR για εκκίνηση του διαγνωστικού ελέγχου epsa. Γίνεται εκκίνηση της διαδικασίας αξιολόγησης του συστήματος πριν από την εκκίνηση (Pre-Boot System Assessment - PSA) στον υπολογιστή σας. ΣΗΜΕΙΩΣΗ: Αν περιμένετε πολλή ώρα και εμφανίζεται το λογότυπο του λειτουργικού συστήματος, συνεχίστε να περιμένετε μέχρι να εμφανιστεί η οθόνη σύνδεσης/οθόνη επιφάνειας εργασίας. Απενεργοποιήστε τον υπολογιστή και προσπαθήστε ξανά. Εάν ο έλεγχος της μνήμης έχει ως αποτέλεσμα 25 ή λιγότερα σφάλματα, τότε η βασική λειτουργία RMT διορθώνει τα ελαττώματα αυτόματα. Ο έλεγχος θα δείξει ένα επιτυχές αποτέλεσμα καθώς τα σφάλματα έχουν καταργηθεί. Εάν ο έλεγχος της μνήμης έχει ως αποτέλεσμα σφάλματα, η βασική λειτουργία RMT αποκρύπτει τα ελαττωματικά μπλοκ της μνήμης και έχει επιτυχές αποτέλεσμα χωρίς να απαιτείται αντικατάσταση της μνήμης. Εάν ο έλεγχος της μνήμης έχει ως αποτέλεσμα περισσότερα από 50 σφάλματα, τότε ο έλεγχος διακόπτεται και το αποτέλεσμα δείχνει ότι απαιτείται αντικατάσταση της μονάδας μνήμης. Οθόνη Η ενότητα της οθόνης περιγράφει αναλυτικά τον εντοπισμό του προσαρμογέα οθόνης από το Device Manager (Διαχείριση Συσκευών), καθώς και τα βήματα για την αλλαγή της ανάλυσης της οθόνης. Περιέχει επίσης πληροφορίες για τη σύνδεση πολλών οθονών. Επιλογές οθόνης Αυτός ο φορητός υπολογιστής διατίθεται με οθόνη αφής 12,5" FHD με κρύσταλλο Corning Gorilla Glass 4 (1.920 x 1.080). Εντοπισμός του προσαρμογέα οθόνης 1 Πληκτρολογήστε Device Manager (Διαχείριση Συσκευών) στο πεδίο Ask me anything (Ρωτήστε με οτιδήποτε). Εμφανίζεται το παράθυρο Device Manager (Διαχείριση Συσκευών). 2 Αναπτύξτε την επιλογή Display adapters (Προσαρμογείς οθόνης). Εμφανίζονται οι πληροφορίες του προσαρμογέα οθόνης. Αριθμός 2. Προσαρμογέας οθόνης Αλλαγή της ανάλυσης της οθόνης 1 Κάντε δεξί κλικ στην επιφάνεια εργασίας και επιλέξτε Display Settings (Ρυθμίσεις οθόνης). 2 Πατήστε ή κάντε κλικ στην επιλογή Advanced display settings (Ρυθμίσεις οθόνης για προχωρημένους). 3 Επιλέξτε την επιθυμητή ανάλυση από την αναπτυσσόμενη λίστα και πατήστε την επιλογή Apply (Εφαρμογή). 48 Τεχνολογία και εξαρτήματα

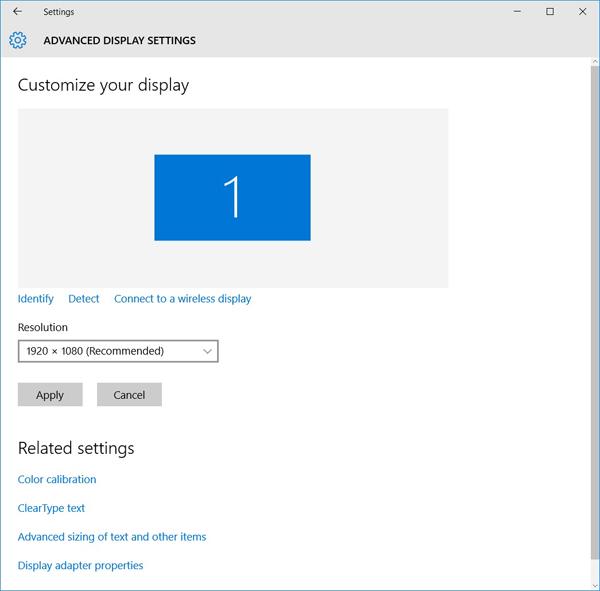

49 Σύνδεση με εξωτερικές συσκευές παρουσίασης Για να συνδέσετε τον υπολογιστή σας με εξωτερική συσκευή παρουσίασης, ακολουθήστε τα εξής βήματα: 1 Βεβαιωθείτε ότι ο προβολέας είναι ενεργοποιημένος και συνδέστε το καλώδιό του σε μια θύρα βίντεο στον υπολογιστή. 2 Πιέστε το πλήκτρο με το λογότυπο των Windows ταυτόχρονα με το πλήκτρο P. 3 Επιλέξτε έναν από τους εξής τρόπους λειτουργίας: PC screen only (Μόνο στην οθόνη του υπολογιστή) Duplicate (Αναπαραγωγή) Extend (Επέκταση) Second Screen only (Μόνο στη δεύτερη οθόνη) ΣΗΜΕΙΩΣΗ: Για περισσότερες πληροφορίες ανατρέξτε στο έγγραφο που παραλάβατε μαζί με τη συσκευή παρουσίασης που διαθέτετε. Δυνατότητες κάμερας Αυτός ο φορητός υπολογιστής διατίθεται με μπροστινή κάμερα με ανάλυση εικόνας x 720 (μέγιστη). Διατίθεται επίσης μπροστινή κάμερα υπερύθρων. Η κάμερα βρίσκεται στο κέντρο της επάνω πλευράς της οθόνης. Εντοπισμός της κάμερας μέσω της δυνατότητας Device Manager (Διαχείριση Συσκευών) στα Windows 10 1 Στο πλαίσιο Search (Αναζήτηση) πληκτρολογήστε τη φράση device manager (Διαχείριση Συσκευών) και πατήστε την για να αρχίσει η αναζήτηση. 2 Κάτω από τη δυνατότητα Device Manager (Διαχείριση Συσκευών) αναπτύξτε την επιλογή Imaging devices (Συσκευές απεικόνισης). Τεχνολογία και εξαρτήματα 49

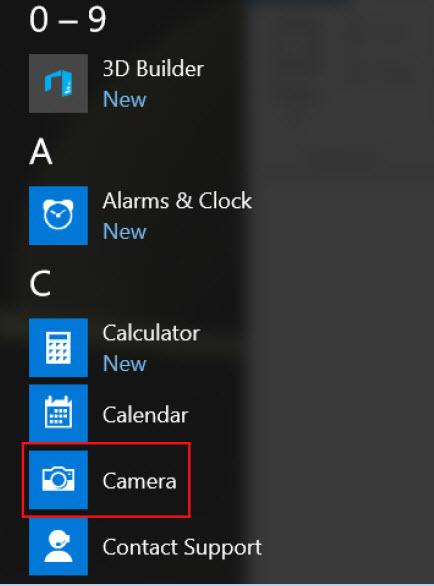

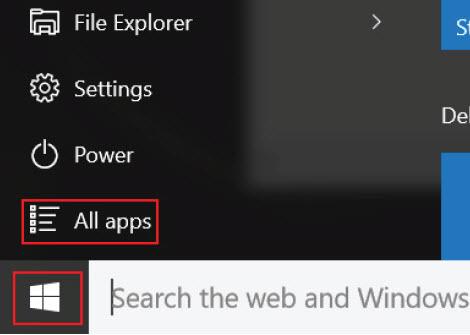

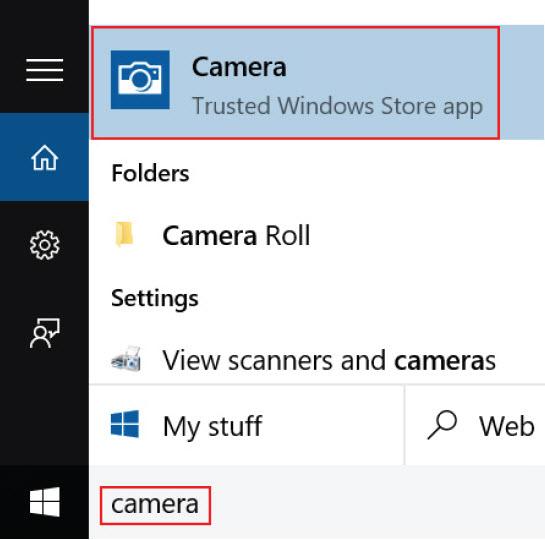

50 Εκκίνηση της κάμερας (Windows 7, 8.1 και 10) Για να θέσετε σε λειτουργία την κάμερα, ανοίξτε μια εφαρμογή που την χρησιμοποιεί. Για παράδειγμα, εάν πατήσετε στο λογισμικό Skype που συνοδεύει τον φορητό υπολογιστή σας, η κάμερα ενεργοποιείται. Αντίστοιχα, αν συνομιλείτε στο διαδίκτυο και η εφαρμογή που χρησιμοποιείτε ζητήσει πρόσβαση στην κάμερα web, η κάμερα web θα τεθεί σε λειτουργία. Εκκίνηση της εφαρμογής της κάμερας 1 Πατήστε ή κάντε κλικ στο κουμπί Windows και επιλέξτε τη δυνατότητα All apps (Όλες οι εφαρμογές). 2 Από τη λίστα των εφαρμογών επιλέξτε την εφαρμογή Camera (Κάμερα). 3 Αν η εφαρμογή Camera (Κάμερα) δεν είναι διαθέσιμη στη λίστα των εφαρμογών, εκτελέστε αναζήτηση για να τη βρείτε. 50 Τεχνολογία και εξαρτήματα

51 Σκληρός δίσκος Αυτή η ενότητα εξηγεί πώς μπορείτε να εντοπίσετε τον τύπο του σκληρού δίσκου που είναι εγκατεστημένος στο σύστημα. Επιλογές αποθήκευσης Αυτός ο φορητός υπολογιστής υποστηρίζει SSD M.2 SATA και M.2 PCIe NVMe. Αναγνώριση της συσκευής αποθήκευσης στο BIOS 1 Ενεργοποιήστε ή επανεκκινήστε τον φορητό σας υπολογιστή. 2 Όταν εμφανιστεί το λογότυπο της Dell, για είσοδο στο πρόγραμμα ρύθμισης του BIOS εκτελέστε μία από τις εξής ενέργειες: Πατήστε το F2 μέχρι να εμφανιστεί το μήνυμα Entering BIOS setup (Είσοδος στη ρύθμιση BIOS). Για είσοδο στο μενού Boot selection (Επιλογή εκκίνησης), πατήστε F12. Η συσκευή αποθήκευσης (σκληρός δίσκος ή SSD) αναφέρεται κάτω από την επιλογή System Information (Πληροφορίες συστήματος) στην ομάδα General (Γενικά). Εντοπισμός συσκευής αποθήκευσης στα Windows 10 1 Πληκτρολογήστε (Device Manager) Διαχείριση Συσκευών στο πεδίο I'm Cortana, Ask me anything (Γεια, είμαι η Cortana. Ρωτήστε με ό,τι θέλετε). Παρουσιάζεται το παράθυρο Device Manager (Διαχείριση Συσκευών). 2 Κάντε κλικ στην επιλογή Disk Drives (Μονάδες δίσκου). Εμφανίζονται οι συσκευές αποθήκευσης που είναι εγκατεστημένες στο σύστημα. Χαρακτηριστικά USB Η καθολική σειριακή αρτηρία (Universal Serial Bus), πασίγνωστη ως USB, πρωτοεμφανίστηκε στον κόσμο των υπολογιστών το 1996 και απλοποίησε κατά πολύ τη σύνδεση μεταξύ κεντρικού υπολογιστή και περιφερειακών συσκευών, π.χ. ποντικιών και πληκτρολογίων, εξωτερικών σκληρών δίσκων ή μονάδων οπτικού δίσκου, Bluetooth και πολλών άλλων περιφερειακών συσκευών που κυκλοφορούν στην αγορά. Τεχνολογία και εξαρτήματα 51

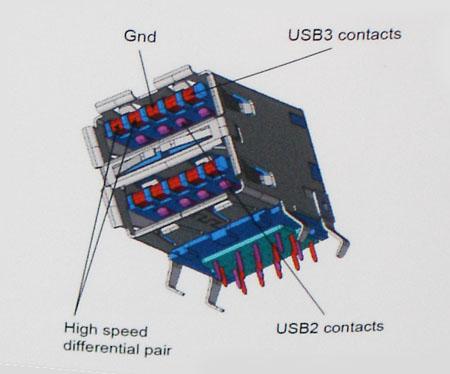

52 Ας ρίξουμε μια γρήγορη ματιά στην εξέλιξη της διεπαφής USB χρησιμοποιώντας ως πηγή αναφοράς τον παρακάτω πίνακα. Πίνακας 2. Εξέλιξη USB Τύπος Ταχύτητα μεταφοράς δεδομένων Κατηγορία Έτος πρώτης κυκλοφορίας USB 3.0 / USB 3.1 Gen 1 5 Gbps Υπερυψηλή ταχύτητα 2010 USB Mbps Μεγάλη ταχύτητα 2000 USB Mbps Μέγιστη ταχύτητα 1998 USB 1.0 1,5 Mbps Χαμηλή ταχύτητα 1996 USB 3.0 / USB 3.1 Gen 1 (SuperSpeed USB) Εδώ και χρόνια, το USB 2.0 έχει καθιερωθεί ως το de facto πρότυπο διεπαφής στον κόσμο των προσωπικών υπολογιστών, καθώς έχουν πωληθεί περίπου 6 δισεκατομμύρια συσκευές, ωστόσο η ανάγκη για μεγαλύτερες ταχύτητες αυξάνεται λόγω του όλο και ταχύτερου υλικού των υπολογιστών και των όλο και μεγαλύτερων απαιτήσεων εύρους ζώνης. Τώρα, το USB 3.0 / USB 3.1 Gen 1 έχει την απάντηση στις ανάγκες των καταναλωτών με μια ταχύτητα θεωρητικά 10πλάσια εκείνης του προκατόχου του. Συνοπτικά, τα χαρακτηριστικά του USB 3.1 Gen 1 είναι τα εξής: Υψηλότερες ταχύτητες μεταφοράς δεδομένων (έως 5 Gbps) Αυξημένη μέγιστη ισχύς της μπαταρίας και αυξημένη απορρόφηση ρεύματος από τις συσκευές για καλύτερη κάλυψη των αναγκών συσκευών με υψηλή κατανάλωση ισχύος Νέα χαρακτηριστικά διαχείρισης ενέργειας Πλήρως αμφίδρομες μεταφορές δεδομένων και υποστήριξη για νέους τύπους μεταφοράς Συμβατότητα με την προγενέστερη διεπαφή USB 2.0 Νέοι σύνδεσμοι και νέο καλώδιο Τα παρακάτω θέματα καλύπτουν μερικές από τις συχνότερες ερωτήσεις σχετικά με το USB 3.0 / USB 3.1 Gen 1. Ταχύτητα Η νέα προδιαγραφή USB 3.0 / USB 3.1 Gen 1 καθορίζει 3 λειτουργίες ταχύτητας. Πρόκειται για τις λειτουργίες SuperSpeed, Hi-Speed και Full-Speed. Η νέα λειτουργία SuperSpeed έχει ταχύτητα μεταφοράς δεδομένων 4,8 Gbps. Παρόλο που η προδιαγραφή διατηρεί τις λειτουργίες Hi-Speed και Full-Speed USB, περισσότερο γνωστές ως USB 2.0 και 1.1 αντίστοιχα, η ταχύτητά τους εξακολουθεί να είναι 480 Mbps και 12 Mbps αντίστοιχα και διατηρούνται για να εξασφαλιστεί η συμβατότητα με προηγούμενες εκδόσεις. Το USB 3.0 / USB 3.1 Gen 1 επιτυγχάνει την πολύ υψηλότερη απόδοση με τις παρακάτω τεχνικές αλλαγές: Έχει προστεθεί μια επιπλέον φυσική αρτηρία παράλληλα με την υπάρχουσα αρτηρία USB 2.0 (ανατρέξτε στην παρακάτω εικόνα). Η διεπαφή USB 2.0 είχε τέσσερα σύρματα (τροφοδοσία, γείωση και ένα ζεύγος για διαφορικά δεδομένα). Το USB 3.0 / USB 3.1 Gen 1 προσθέτει άλλα τέσσερα για δύο ζεύγη διαφορικών σημάτων (λήψη και μετάδοση), έχοντας συνολικά οκτώ συνδέσεις στις υποδοχές και την καλωδίωση. Το USB 3.0 / USB 3.1 Gen 1 χρησιμοποιεί την αμφίδρομη διεπαφή δεδομένων, σε αντίθεση με την ημιαμφίδρομη διάταξη του USB 2.0. Το αποτέλεσμα είναι 10πλάσιο θεωρητικό εύρος ζώνης. 52 Τεχνολογία και εξαρτήματα

53 Σήμερα, με τα βίντεο υψηλής ευκρίνειας, τις συσκευές αποθήκευσης με χωρητικότητα terabyte και τις ψηφιακές φωτογραφικές μηχανές πολλών megapixel, υπάρχουν όλο και μεγαλύτερες απαιτήσεις από τις μεταφορές δεδομένων, επομένως το USB 2.0 μπορεί να μην είναι αρκετά γρήγορο. Επιπλέον, καμία σύνδεση USB 2.0 δεν θα μπορούσε ποτέ να πλησιάσει τη θεωρητική μέγιστη διεκπεραιωτικότητα των 480 Mbps, καθώς στην πράξη οι μεταφορές δεδομένων γίνονται με ταχύτητα περίπου 320 Mbps (40 MB/s). Αντίστοιχα, οι συνδέσεις USB 3.0 / USB 3.1 Gen 1 δεν θα επιτύχουν ποτέ την ταχύτητα των 4,8 Gbps. Στην πράξη, η μέγιστη ταχύτητα θα είναι 400 MB/s με τις επιβαρύνσεις. Επομένως, το USB 3.0 / USB 3.1 Gen 1 είναι 10 φορές ταχύτερο από το USB 2.0. Εφαρμογές Το USB 3.0 / USB 3.1 Gen 1 ανοίγει νέους δρόμους και παρέχει περισσότερες δυνατότητες στις συσκευές για να προσφέρουν μια καλύτερη συνολική εμπειρία. Ενώ ως τώρα το USB βίντεο ήταν μόλις ανεκτό (όσον αφορά τη μέγιστη ανάλυση, το χρόνο καθυστέρησης και τη συμπίεση βίντεο), μπορούμε εύκολα να φανταστούμε ότι με 5πλάσιο έως 10πλάσιο διαθέσιμο εύρος ζώνης οι λύσεις USB βίντεο θα λειτουργούν πολύ καλύτερα. Το DVI μονής σύνδεσης απαιτεί διεκπεραιωτικότητα σχεδόν 2 Gbps. Ενώ τα 480 Mbps ήταν περιοριστικά, τα 5 Gbps επαρκούν και με το παραπάνω. Καθώς υπόσχεται ταχύτητα 4,8 Gbps, το νέο πρότυπο θα βρει εφαρμογή σε ορισμένα προϊόντα που δεν χρησιμοποιούσαν το USB ως τώρα, όπως εξωτερικά συστήματα αποθήκευσης RAID. Παρακάτω παρατίθενται ορισμένα από τα διαθέσιμα προϊόντα με SuperSpeed USB 3.0 / USB 3.1 Gen 1: Εξωτερικοί σκληροί δίσκοι για επιτραπέζιους υπολογιστές USB 3.0 / USB 3.1 Gen 1 Φορητοί σκληροί δίσκοι USB 3.0 / USB 3.1 Gen 1 Σταθμοί σύνδεσης και προσαρμογείς USB 3.0 / USB 3.1 Gen 1 Μονάδες flash και συσκευές ανάγνωσης USB 3.0 / USB 3.1 Gen 1 Μονάδες δίσκου στερεάς κατάστασης USB 3.0 / USB 3.1 Gen 1 RAID USB 3.0 / USB 3.1 Gen 1 Μονάδες οπτικού δίσκου για πολυμέσα Συσκευές πολυμέσων Δικτύωση Κάρτες προσαρμογέων και διανομείς USB 3.0 / USB 3.1 Gen 1 Συμβατότητα Τα καλά νέα είναι ότι το USB 3.0 / USB 3.1 Gen 1 έχει σχεδιαστεί προσεκτικά από την αρχή για να συνυπάρχει αρμονικά με το USB 2.0. Πρώτα απ' όλα, ενώ το USB 3.0 / USB 3.1 Gen 1 καθορίζει νέες φυσικές συνδέσεις, άρα και νέα καλώδια, για να εκμεταλλευτεί τη δυνατότητα μεγαλύτερης ταχύτητας του νέου πρωτοκόλλου, η ίδια η υποδοχή εξακολουθεί να έχει το ίδιο ορθογώνιο σχήμα, με τις τέσσερις επαφές USB 2.0 στην ίδια ακριβώς θέση. Τα καλώδια USB 3.0 / USB 3.1 Gen 1 έχουν πέντε νέες συνδέσεις για τη μεταφορά Τεχνολογία και εξαρτήματα 53
