1 Android TV Dongle Μοντέλο/Model: TBA3901 Γρήγορος Οδηγός Εκκίνησης Quick Start Guide 1

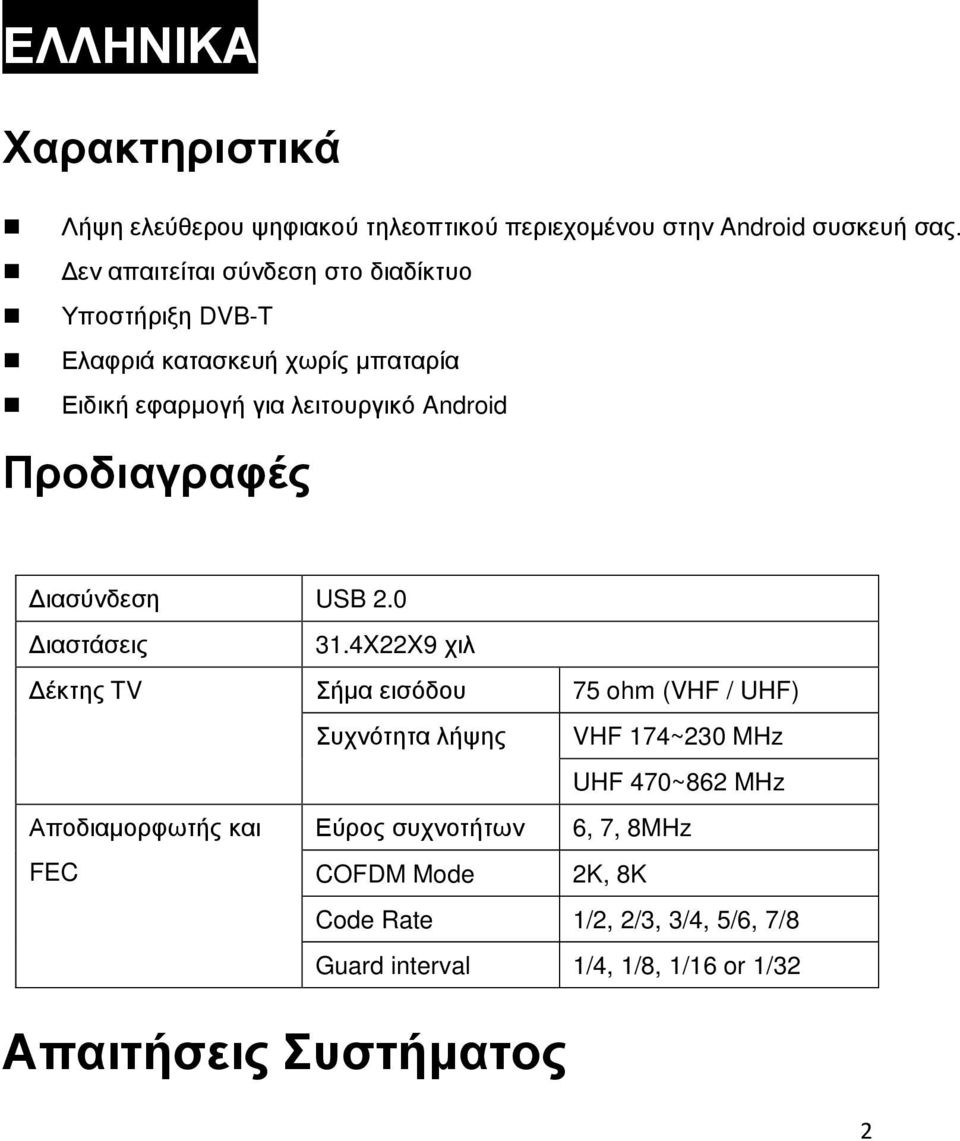

2 ΕΛΛΗΝΙΚΑ Χαρακτηριστικά Λήψη ελεύθερου ψηφιακού τηλεοπτικού περιεχομένου στην Android συσκευή σας. Δεν απαιτείται σύνδεση στο διαδίκτυο Υποστήριξη DVB-T Ελαφριά κατασκευή χωρίς μπαταρία Ειδική εφαρμογή για λειτουργικό Android Προδιαγραφές Διασύνδεση USB 2.0 Διαστάσεις 31.4X22X9 χιλ Δέκτης TV Σήμα εισόδου 75 ohm (VHF / UHF) Συχνότητα λήψης VHF 174~230 MHz UHF 470~862 MHz Αποδιαμορφωτής και Εύρος συχνοτήτων 6, 7, 8MHz FEC COFDM Mode 2K, 8K Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 Guard interval 1/4, 1/8, 1/16 or 1/32 Απαιτήσεις Συστήματος 2

Προδιαγραφές Διασύνδεση USB 2.0 Διαστάσεις 31.

3 Συσκευή Android Dual Core (με διπλό πυρήνα) και υποστήριξη Neon (π.χ. Tegra3) Android ( Ice Cream Sandwich ) ή νεότερο λειτουργικό σύστημα DTT/Freeview/DVB-T εκπομπή σήματος Κανάλια HD, κωδικοποιημένα προγράμματα και εκπομπές DVB-T2 δεν υποστηρίζονται Η συσκευή Android πρέπει να υποστηρίζει USB OTG Λίστα συμβατών συσκευών (οι συμβατές συσκευές ενδέχεται να είναι πολύ περισσότερες, αλλά λόγω πρακτικών περιορισμών δεν έχουν δοκιμαστεί όλες) : Samsung Galaxy Nexus Samsung Galaxy SII Samsung Galaxy SIII Samsung Galaxy S4 Samsung Galaxy Note Samsung Galaxy Note2 Samsung Galaxy Note 8.0 Samsung Galaxy Note adapter needed Samsung Galaxy TAB 2 - adapter needed Asus Nexus 7 Asus MEMO Pad Asus EeePad2 (TF201) Acer ICONIA Tab A510 ARCHOS 101 XS HTC ONE X(OS above) HTC ONE X Plus (OS above) RockChip RK3066 device(os above) 3

υποστηρίζει USB OTG Λίστα συμβατών συσκευών (οι συμβατές συσκευές ενδέχεται να είναι πολύ περισσότερες, αλλά λόγω πρακτικών περιορισμών δεν έχουν δοκιμαστεί όλες) : Samsung Galaxy Nexus Samsung

4 Sony ARC S, LT18i Sony Xperia Z Mi 2S(OS above) Plug Impact 2 Kruger&Matz Tablet 7" model KM0793 Modecom FreeTAB 9701 HD Σημαντική Σημείωση: Η εφαρμογή υποστηρίζει MPEG-2 και MPEG-4/H.264 εκπομπές σε standard definition. Κανάλια HD, κωδικοποιημένα κανάλια και εκπομπές DVB-T2 δεν υποστηρίζονται. Μπορούμε να εγγυηθούμε την πλήρη συμβατότητα με τα μοντέλα της παραπάνω λίστας. Παρόλα αυτά, σε περίπτωση όπου η συσκευή σας δεν αναγράφεται παραπάνω, μπορείτε να κατεβάσετε και να δοκιμάσετε τη δωρεάν εφαρμογή από το Google Play και να ελέγξετε τη συμβατότητα της συσκευής σας. 4

1 above) Plug Impact 2 Kruger&Matz Tablet 7" model KM0793 Modecom FreeTAB 9701 HD Σημαντική Σημείωση: Η εφαρμογή υποστηρίζει MPEG-2 και MPEG-4/H.

5 Λογισμικό εφαρμογή Air DTV Περιγραφή: Μετατρέψτε τη συσκευή σας Android σε μια φορητή τηλεόραση! Μέσω της εφαρμογής αυτής σε συνδυασμό με τη συσκευή αυτή, απολαύστε ζωντανά τηλεοπτικά προγράμματα ενώ βρίσκεστε εν κινήσει. Σχετικά με τη συσκευή αυτή: Η εφαρμογή απαιτεί την ύπαρξη της συσκευής TBA3901. Ο μικρών διαστάσεων τηλεοπτικός αυτός δέκτης συνδέεται απευθείας στη συσκευή σας Android και λαμβάνει το εκπεμπόμενο ψηφιακό τηλεοπτικό σήμα (DTT/Freeview) μέσω της παρεχόμενης μινι-τηλεσκοπικής κεραίας. Το TBA3901 δεν απαιτεί την ύπαρξη σύνδεσης στο διαδίκτυο, και επομένως μπορείτε ελεύθερα και παντού να απολαύσετε δωρεάν τηλεοπτικό πρόγραμμα.. Χαρακτηριστικά: - υποστήριξη ελεύθερου εναέριου ψηφιακού τηλεοπτικού σήματος DVB-T - υποστήριξη EPG - υποστήριξη εγγραφής - υποστήριξη πολυκάναλου ήχου - υποστήριξη υποτίτλων 5

Σχετικά με τη συσκευή αυτή: Η εφαρμογή απαιτεί την ύπαρξη της συσκευής TBA3901.

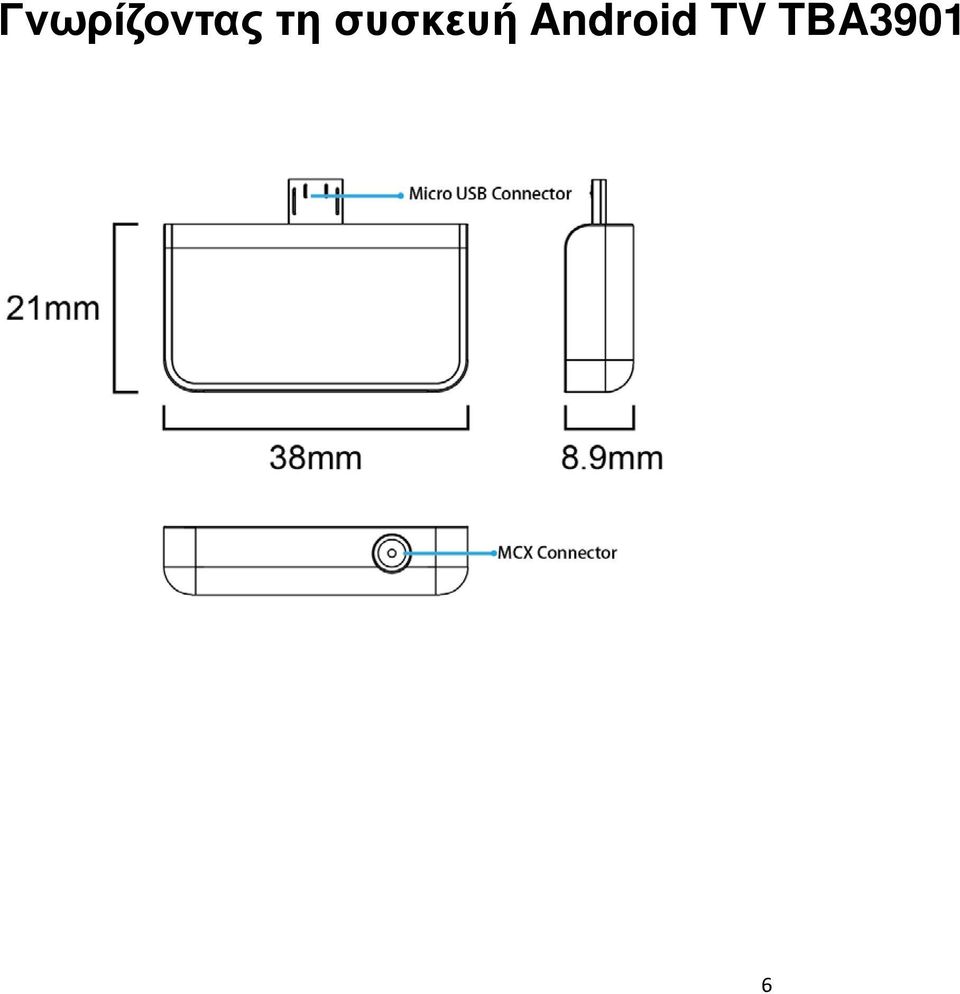

6 Γνωρίζοντας τη συσκευή Android TV TBA3901 6

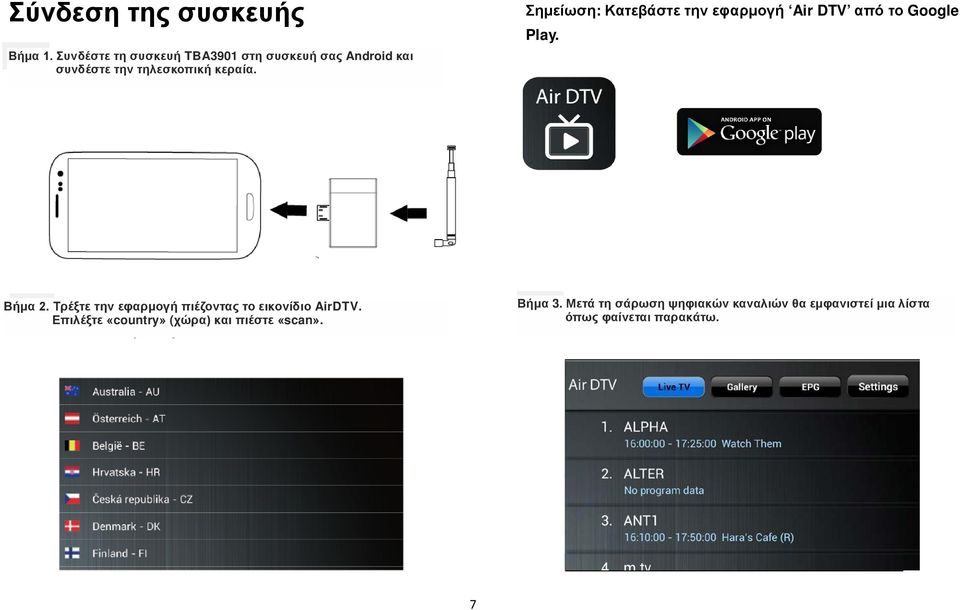

7 Σύνδεση της συσκευής Βήμα 1. Συνδέστε τη συσκευή TBA3901 στη συσκευή σας Android και συνδέστε την τηλεσκοπική κεραία. Σημείωση: Κατεβάστε την εφαρμογή Air DTV από το Google Play. Βήμα 2. Τρέξτε την εφαρμογή πιέζοντας το εικονίδιο AirDTV. Επιλέξτε «country» ( χώρα) και πιέστε «scan». Βήμα. Μετά τη σάρωση ψηφιακών καναλιών θα εμφανιστεί μια λίστα 3 όπως φαίνεται παρακάτω. 7

Σημείωση: Κατεβάστε την εφαρμογή Air DTV από το Google Play. Βήμα 2.

8 Βήμα 4. Επεξηγήσεις μάσκας λειτουργίας Βήμα 5. Στο μενού ρυθμίσεων (settings), επιλέξτε Video Decoder και μετά επιλέξτε Hardware Decoder, για να έχετε προβολή υψηλής ευκρίνειας. Πίσω Πληροφορίες Καναλιού Σήμα Λίστα Καναλιών Εγγραφή Ρυθμίσεις Ήχος Στιγμιότυπο Οθόνη Σημείωση για την ανακύκλωση Α.Μ.Π (ΠΔ 117/2004) Το προϊόν που αγοράσατε έχει σχεδιαστεί και κατασκευαστεί με υλικά υψηλών προδιαγραφών και εξαρτήματα που μπορούν να ανακυκλωθούν και να ξαναχρησιμοποιηθούν. Το σύμβολο υποδεικνύει ότι η ηλεκτρικές και ηλεκτρονικές συσκευές, στο τέλος της ζωής τους, θα πρέπει να μεταφέρονται σε ειδικούς χώρους απορριμμάτων, ξεχωριστά από τα σκουπίδια του σπιτιού σας. Παρακαλούμε, ρωτήστε τον τοπικό σας δήμο για τον χώρο απόρριψης ηλεκτρικών και ηλεκτρονικών συσκευών ή για τοποθεσία απόρριψης συσκευών προς ανακύκλωση. Στις χώρες της Ευρωπαϊκής Ένωσης, υπάρχουν σημεία συγκέντρωσης χρησιμοποιημένων ηλεκτρικών και ηλεκτρονικών συσκευών. Παρακαλούμε, βοηθήστε μας να προστατέψουμε το περιβάλλον που ζούμε! 8

Το σύμβολο υποδεικνύει ότι η ηλεκτρικές και ηλεκτρονικές συσκευές, στο τέλος της ζωής τους, θα πρέπει να μεταφέρονται σε ειδικούς χώρους απορριμμάτων, ξεχωριστά από τα σκουπίδια του σπιτιού σας.

9 Δήλωση συμμόρφωσης Το προϊόν αυτό συμμορφώνεται με τις απαιτήσεις των παρακάτω οδηγιών: EMC Directive: 2004 / 108 / EC Restriction of Hazardous Substance (RoHS) Directive: 2002/95/EC ΑΠΟΚΛΕΙΣΤΙΚΟΣ ΑΝΤΙΠΡΟΣΩΠΟΣ Αμοιρίδης Σαββίδης Α.Ε. Βασ. Όλγας 33 T.K Θεσσαλονίκη Τηλ: , , Fax: Ποσειδώνος 45 Τ.Κ Μοσχάτο Τηλ: , Fax:

ΑΝΤΙΠΡΟΣΩΠΟΣ Αμοιρίδης Σαββίδης Α.Ε. Βασ. Όλγας 33 T.K.

10 ENGLISH Features Receive free digital TV on your Android device No internet connection required Support DVB-T Battery-less design and light-weight Special App for Android Specifications Interface USB 2.0 Dimension 31.4X22X9 mm TV Tuner Input Signal 75 ohm (VHF / UHF) Receiving Frequency VHF 174~230 MHz UHF 470~862 MHz Demodulator and FEC Channel Bandwidth 6, 7, 8MHz COFDM Mode 2K, 8K Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 Guard interval 1/4, 1/8, 1/16 or 1/32 System Requirements 10

4X22X9 mm TV Tuner Input Signal 75 ohm (VHF / UHF) Receiving Frequency VHF 174~230 MHz UHF 470~862 MHz Demodulator and

11 Android device with a dual-core CPU and NEON support (e.g. Tegra3) Android ( Ice Cream Sandwich ) or above DTT/Freeview/DVB-T coverage High definition channels, encrypted programs and DVB-T2 broadcasts are not supported. Android device need support USB OTG Supporting model list : Samsung Galaxy Nexus Samsung Galaxy SII Samsung Galaxy SIII Samsung Galaxy S4 Samsung Galaxy Note Samsung Galaxy Note2 Samsung Galaxy Note 8.0 Samsung Galaxy Note adapter needed Samsung Galaxy TAB 2 - adapter needed Asus Nexus 7 Asus MEMO Pad Asus EeePad2 (TF201) Acer ICONIA Tab A510 ARCHOS 101 XS HTC ONE X(OS above) HTC ONE X Plus (OS above) RockChip RK3066 device(os above) Sony ARC S, LT18i 11

Android device need support USB OTG Supporting model list : Samsung Galaxy Nexus Samsung Galaxy SII Samsung Galaxy SIII Samsung Galaxy S4 Samsung Galaxy Note Samsung Galaxy

12 Sony Xperia Z Mi 2S(OS above) Plug Impact 2 Kruger&Matz Tablet 7" model KM0793 Modecom FreeTAB 9701 HD Important note: The App supports MPEG-2 and MPEG-4/H.264 video in standard definition. High definition channels, encrypted programs and DVB-T2 broadcasts are not supported. We only guarantee that the support list can be used normally. If your Android device is not in this list, please download and launch the free android app from Google Play to check whether you ll be able to enjoy live TV with Android TV. 12

MPEG-4/H.264 video in standard definition. High definition channels, encrypted programs and DVB-T2 broadcasts are not supported.

13 Software Air DTV app Description: Turn your Android device into a portable television! Use this app with Air DTV Mobile TV tuner to enjoy live TV anywhere you go. About the Air DTV Mobile TV tuner: This app requires the Air DTV Mobile device. The compact TV tuner connects directly to your Android device and receives digital TV (DTT/Freeview) via its supplied miniature telescopic antenna. Air DTV Mobile doesn t need an internet connection so you can enjoy live TV as long as you want, without touching your data plan. Features: - support free to air DVB-T - support EPG - support record - support multi channels audio - support subtitle Getting know the Android TV Dongle 13

The compact TV tuner connects directly to your Android device and receives digital TV (DTT/Freeview) via its supplied miniature telescopic antenna.

14 14

15 How to connect Android TV Dongle Note: Please download Air DTV app from Google Play. Step 4. Playback 15

16 Interface instruction Notice about recycling Your product is designed and manufactured with high quality materials and components which can be recycled and reused. This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately from your household waste. Please dispose of this equipment at your local community waste collection/recycling centre. In the European Union there are separate collection systems for used electrical and electronic products. Please help us to conserve the environment we live in! 16

This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately from your household

17 DECLARATION OF CONFORMITY This product complies with the requirement of below directives: EMC Directive: 2004 / 108 / EC Restriction of Hazardous Substance (RoHS) Directive: 2002/95/EC EXCLUSIVE IMPORTER IN GREECE: Amiridis Savidis S.A. 33, Vas. Olgas Street P.C Thessaloniki, Greece. Tel: , , Fax: Posidonos St. P.C Moschato, Athens, Greece Tel: , Fax:

Olgas Street P.C. 54641 Thessaloniki, Greece. Tel: +30 2310-850107, 2310-850108, Fax: +30 2310-867835 45 Posidonos St.
