1 Παρουσίαση φορητού υπολογιστή Οδηγός χρήσης

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Οι ονοµασίες Microsoft και Windows είναι σήµατα κατατεθέντα της εταιρίας Microsoft Corporation στις Η.Π.Α. Η ονοµασία Bluetooth είναι εµπορικό σήµα που ανήκει στον κάτοχο αυτού και χρησιµοποιείται από τη Hewlett-Packard Company µε την άδειά του. Το λογότυπο SD είναι εµπορικό σήµα που ανήκει στον κάτοχό του. Σηµείωση για το προϊόν Αυτός ο οδηγός χρήσης περιγράφει λειτουργίες που είναι κοινές στα περισσότερα µοντέλα. Ορισµένες λειτουργίες µπορεί να µην είναι διαθέσιµες στο δικό σας υπολογιστή. Οι πληροφορίες στο παρόν έγγραφο µπορεί να αλλάξουν χωρίς προειδοποίηση. Οι µοναδικές εγγυήσεις για τα προϊόντα και τις υπηρεσίες της HP είναι αυτές που ορίζονται στις ρητές δηλώσεις εγγύησης που συνοδεύουν αυτά τα προϊόντα και αυτές τις υπηρεσίες. Τίποτα από όσα αναφέρονται στο παρόν δεν πρέπει να εκληφθεί ως πρόσθετη εγγύηση. Η HP δεν θα φέρει ευθύνη για τεχνικά ή συντακτικά σφάλµατα ή παραλείψεις που περιλαµβάνονται στο παρόν. Πρώτη έκδοση: Νοέµβριος 2008 Κωδικός εγγράφου:

3 Προειδοποίηση σχετικά µε την ασφάλεια ΠΡΟΕΙ /ΣΗ! Για να µειώσετε την πιθανότητα τραυµατισµού λόγω θερµότητας ή υπερθέρµανσης του υπολογιστή, µην τοποθετείτε τον υπολογιστή απευθείας στα πόδια σας και µην φράζετε τους αεραγωγούς του. Χρησιµοποιείτε τον υπολογιστή µόνο πάνω σε σκληρή και επίπεδη επιφάνεια. Βεβαιωθείτε ότι ο αεραγωγός δεν φράζεται από κάποια άλλη σκληρή επιφάνεια, όπως έναν προαιρετικό εκτυπωτή που βρίσκεται δίπλα στον υπολογιστή ή από κάποια µαλακή επιφάνεια, όπως µαξιλάρια ή χοντρά υφάσµατα. Επίσης, µην αφήνετε το τροφοδοτικό AC να έρθει σε επαφή µε το δέρµα σας ή µαλακή επιφάνεια, όπως µαξιλάρια, χαλιά ή υφάσµατα, κατά τη διάρκεια της λειτουργίας. Ο υπολογιστής και το τροφοδοτικό AC πληρούν τα όρια θερµοκρασίας για επιφάνειες όπου έχει πρόσβαση ο χρήστης, όπως αυτά ορίζονται από το πρότυπο IEC (International Standard for Safety of Information Technology Equipment). iii

4 iv Προειδοποίηση σχετικά µε την ασφάλεια

5 Πίνακας περιεχοµένων 1 Εντοπισµός υλικού 2 Στοιχεία Στοιχεία πάνω πλευράς... 2 TouchPad... 2 Φωτεινές ενδείξεις... 3 Κουµπιά, ηχεία και συσκευή ανάγνωσης αποτυπωµάτων... 4 Πλήκτρα... 6 Οθόνη... 7 Στοιχεία πρόσοψης... 8 πίσω πλευράς... 9 Στοιχεία δεξιάς πλευράς... 9 Στοιχεία αριστερής πλευράς Στοιχεία βάσης Ασύρµατες κεραίες Πρόσθετα στοιχεία υλικού Ετικέτες Ευρετήριο v

6 vi

7 1 Εντοπισµός υλικού Για να εµφανίσετε µια λίστα µε το υλικό που είναι εγκατεστηµένο στον υπολογιστή, ακολουθήστε τα παρακάτω βήµατα: 1. Επιλέξτε Έναρξη > Υπολογιστής > Ιδιότητες συστήµατος. 2. Στο αριστερό τµήµα του παραθύρου, επιλέξτε ιαχείριση Συσκευών. Με τη ιαχείριση Συσκευών µπορείτε επίσης να προσθέσετε υλικό ή να τροποποιήσετε διαµορφώσεις συσκευών. ΣΗΜΕΙΩΣΗ Τα Windows περιλαµβάνουν τη λειτουργία ελέγχου λογαριασµού χρήστη για τη βελτίωση της ασφάλειας του υπολογιστή. Για εργασίες όπως εγκατάσταση εφαρµογών, εκτέλεση βοηθητικών προγραµµάτων ή αλλαγή ρυθµίσεων των Windows, ίσως σας ζητηθεί η άδεια ή ο κωδικός πρόσβασής σας. Για περισσότερες πληροφορίες, ανατρέξτε στη Βοήθεια των Windows. 1

8 2 Στοιχεία Στοιχεία πάνω πλευράς TouchPad (1) Φωτεινή ένδειξη TouchPad Λευκό: Το TouchPad είναι ενεργοποιηµένο. Πορτοκαλί: Το TouchPad είναι απενεργοποιηµένο. (2) TouchPad* Μετακινεί το δείκτη και επιλέγει ή ενεργοποιεί στοιχεία στην οθόνη. (3) Αριστερό κουµπί TouchPad* Λειτουργεί όπως το αριστερό κουµπί ενός εξωτερικού ποντικιού. (4) Κουµπί ενεργοποίησης/απενεργοποίησης TouchPad Ενεργοποιεί/απενεργοποιεί το TouchPad. (5) Ζώνη κατακόρυφης κύλισης TouchPad* Πραγµατοποιεί κύλιση επάνω ή κάτω. (6) εξί κουµπί TouchPad* Λειτουργεί όπως το δεξί κουµπί ενός εξωτερικού ποντικιού. *Σε αυτό τον πίνακα περιγράφονται οι εργοστασιακές ρυθµίσεις. Για να εµφανίσετε ή να αλλάξετε τις προτιµήσεις της συσκευής κατάδειξης, επιλέξτε Έναρξη > Πίνακας Ελέγχου > Υλικό και Ήχος > Ποντίκι. 2 Κεφάλαιο 2 Στοιχεία

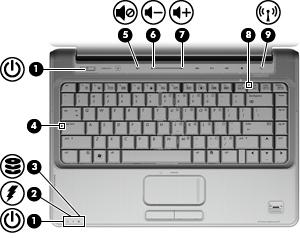

9 Φωτεινές ενδείξεις ΣΗΜΕΙΩΣΗ ενότητα. Ο υπολογιστής σας ίσως να διαφέρει λίγο από αυτόν που εικονίζεται στην παρούσα (1) Φωτεινές ενδείξεις λειτουργίας (2)* Αναµµένες: Ο υπολογιστής είναι ενεργοποιηµένος. Αναβοσβήνουν: Ο υπολογιστής είναι σε αναστολή λειτουργίας. Σβηστές: Ο υπολογιστής είναι απενεργοποιηµένος ή σε αδρανοποίηση. (2) Φωτεινή ένδειξη µπαταρίας Αναµµένη: Η µπαταρία φορτίζεται. Αναβοσβήνει: Η µπαταρία, η οποία είναι η µόνη διαθέσιµη πηγή τροφοδοσίας, έχει φτάσει σε χαµηλό επίπεδο φόρτισης. Σβηστή: Αν ο υπολογιστής είναι συνδεδεµένος σε εξωτερική πηγή τροφοδοσίας, τότε η φωτεινή ένδειξη είναι σβηστή όταν όλες οι µπαταρίες του υπολογιστή είναι πλήρως φορτισµένες. Αν ο υπολογιστής δεν είναι συνδεδεµένος σε εξωτερική πηγή τροφοδοσίας, τότε η φωτεινή ένδειξη παραµένει σβηστή µέχρι η µπαταρία να φτάσει σε χαµηλό επίπεδο φόρτισης. (3) Φωτεινή ένδειξη µονάδας Αναβοσβήνει: Πραγµατοποιείται πρόσβαση στη µονάδα σκληρού δίσκου ή στη µονάδα οπτικού δίσκου (µόνο σε επιλεγµένα µοντέλα). Αναµµένη: Το HP ProtectSmart Hard Drive Protection έχει ασφαλίσει προσωρινά την εσωτερική µονάδα σκληρού δίσκου και τη µονάδα σκληρού δίσκου στη θέση SmartBay, εφόσον υπάρχει. (4) Φωτεινή ένδειξη Caps lock Αναµµένη: Η λειτουργία Caps lock είναι ενεργοποιηµένη. Στοιχεία πάνω πλευράς 3

10 (5) Φωτεινή ένδειξη αποκοπής ήχου Λευκό: Ο ήχος του υπολογιστή είναι ενεργοποιηµένος. Πορτοκαλί: Ο ήχος του υπολογιστή είναι απενεργοποιηµένος. (6) Φωτεινή ένδειξη µείωσης ήχου Αναµµένη: Η ζώνη κύλισης έντασης χρησιµοποιείται για µείωση του ήχου του ηχείου. (7) Φωτεινή ένδειξη αύξησης ήχου Αναµµένη: Η ζώνη κύλισης έντασης χρησιµοποιείται για αύξηση του ήχου του ηχείου. (8) Φωτεινή ένδειξη Num lock Αναµµένη: Η λειτουργία Num lock είναι ενεργοποιηµένη ή έχει ενεργοποιηθεί το ενσωµατωµένο αριθµητικό πληκτρολόγιο. (9) Φωτεινή ένδειξη ασύρµατης λειτουργίας Μπλε: Μια ενσωµατωµένη συσκευή ασύρµατης λειτουργίας, όπως συσκευή ασύρµατης σύνδεσης σε τοπικό δίκτυο (WLAN) ή/και συσκευή Bluetooth, είναι ενεργοποιηµένη. Πορτοκαλί: Όλες οι ασύρµατες συσκευές είναι απενεργοποιηµένες. *Οι 2 φωτεινές ενδείξεις λειτουργίας εµφανίζουν τις ίδιες πληροφορίες. Η φωτεινή ένδειξη του κουµπιού λειτουργίας είναι ορατή µόνο όταν ο υπολογιστής είναι ανοικτός. Η φωτεινή ένδειξη λειτουργίας που βρίσκεται στην πρόσοψη του υπολογιστή είναι ορατή ανεξάρτητα από το αν ο υπολογιστής είναι ανοικτός ή κλειστός. Κουµπιά, ηχεία και συσκευή ανάγνωσης αποτυπωµάτων ΣΗΜΕΙΩΣΗ ενότητα. Ο υπολογιστής σας ίσως να διαφέρει λίγο από αυτόν που εικονίζεται στην παρούσα 4 Κεφάλαιο 2 Στοιχεία

11 (1) Ηχεία (2) Πραγµατοποιούν αναπαραγωγή ήχου. (2) Κουµπί λειτουργίας* Όταν ο υπολογιστής είναι απενεργοποιηµένος, πατήστε το κουµπί για να τον ενεργοποιήσετε. Όταν ο υπολογιστής είναι ενεργοποιηµένος, πατήστε σύντοµα το κουµπί για να εκκινήσετε την αναστολή λειτουργίας. Όταν ο υπολογιστής είναι σε αναστολή λειτουργίας, πατήστε το κουµπί σύντοµα για να πραγµατοποιήσετε έξοδο από την αναστολή λειτουργίας. Όταν ο υπολογιστής είναι σε αδρανοποίηση, πατήστε το κουµπί σύντοµα για να πραγµατοποιήσετε έξοδο από την αδρανοποίηση. Εάν ο υπολογιστής δεν αποκρίνεται και οι διαδικασίες τερµατισµού των Windows δεν είναι αποτελεσµατικές, πατήστε παρατεταµένα το κουµπί λειτουργίας για τουλάχιστον 5 δευτερόλεπτα για να απενεργοποιήσετε τον υπολογιστή. Για περισσότερες πληροφορίες σχετικά µε τις ρυθµίσεις παροχής ενέργειας, επιλέξτε Έναρξη > Πίνακας Ελέγχου > Σύστηµα και Συντήρηση > Επιλογές ενέργειας. (3) Κουµπί MediaSmart Εκκινεί το πρόγραµµα MediaSmart (για µοντέλα που έχουν προεγκατεστηµένο το πρόγραµµα MediaSmart). ΣΗΜΕΙΩΣΗ Εάν ο υπολογιστής έχει ρυθµιστεί να απαιτεί κωδικό πρόσβασης για τη σύνδεση, ενδέχεται να σας ζητηθεί να συνδεθείτε στα Windows. Το MediaSmart εκκινείται αφού συνδεθείτε. Για περισσότερες πληροφορίες, ανατρέξτε στη Βοήθεια και υποστήριξη. (4) Κουµπί αποκοπής ήχου Πραγµατοποιεί αποκοπή και επαναφορά του ήχου του ηχείου. (5) Ζώνη κύλισης έντασης Ρυθµίζει την ένταση του ηχείου. Σύρετε το δάχτυλό σας προς τα αριστερά για να µειώσετε την ένταση και προς τα δεξιά για να την αυξήσετε. Μπορείτε, επίσης, να πατήσετε το σύµβολο "µείον" στη ζώνη κύλισης για να µειώσετε την ένταση ή το σύµβολο "συν" στη ζώνη κύλισης για να αυξήσετε την ένταση. (6) Κουµπί προηγούµενου/κίνησης προς τα πίσω Εάν το κουµπί πατηθεί µία φορά, γίνεται αναπαραγωγή του προηγούµενου κοµµατιού ή κεφαλαίου. Εάν το κουµπί πατηθεί ταυτόχρονα µε το πλήκτρο fn, γυρίζει τα µέσα προς τα πίσω. (7) Κουµπί αναπαραγωγής/παύσης Πραγµατοποιεί αναπαραγωγή ή προσωρινή διακοπή των µέσων. (8) Κουµπί επόµενου/γρήγορης κίνησης προς τα µπρος Εάν το κουµπί πατηθεί µία φορά, γίνεται αναπαραγωγή του επόµενου κοµµατιού ή κεφαλαίου. (9) Κουµπί διακοπής ιακόπτει την αναπαραγωγή. Προχωράει γρήγορα τα µέσα προς τα εµπρός, αν πατηθεί ταυτόχρονα µε το πλήκτρο fn. (10) Κουµπί ασύρµατης λειτουργίας Ενεργοποιεί ή απενεργοποιεί την ασύρµατη λειτουργία αλλά δεν δηµιουργεί ασύρµατη σύνδεση. ΣΗΜΕΙΩΣΗ Για τη δηµιουργία ασύρµατης σύνδεσης, πρέπει να εγκαταστήσετε πρώτα ένα ασύρµατο δίκτυο. Στοιχεία πάνω πλευράς 5

12 (11) Συσκευή ανάγνωσης δακτυλικών αποτυπωµάτων (µόνο σε επιλεγµένα µοντέλα) Επιτρέπει τη σύνδεση στα Windows µε τη χρήση αποτυπώµατος αντί κωδικού πρόσβασης. *Σε αυτό τον πίνακα περιγράφονται οι εργοστασιακές ρυθµίσεις. Για πληροφορίες σχετικά µε την αλλαγή των εργοστασιακών ρυθµίσεων, ανατρέξτε στους οδηγούς χρήσης που βρίσκονται στη Βοήθεια και υποστήριξη. Πλήκτρα ΣΗΜΕΙΩΣΗ ενότητα. Ο υπολογιστής σας ίσως να διαφέρει λίγο από αυτόν που εικονίζεται στην παρούσα (1) Πλήκτρο esc Εµφανίζει πληροφορίες συστήµατος, όταν πατηθεί σε συνδυασµό µε το πλήκτρο fn. (2) Πλήκτρο fn Εκτελεί λειτουργίες του συστήµατος που χρησιµοποιούνται συχνά, όταν πατηθεί σε συνδυασµό µε πλήκτρο λειτουργίας ή µε το πλήκτρο esc. (3) Πλήκτρο µε το λογότυπο των Windows Εµφανίζει το µενού Έναρξη των Windows. (4) Πλήκτρο εφαρµογών Windows Εµφανίζει ένα µενού συντόµευσης για τα στοιχεία που βρίσκονται κάτω από το δείκτη. (5) Πλήκτρα ενσωµατωµένου αριθµητικού πληκτρολογίου Μπορούν να χρησιµοποιηθούν όπως τα πλήκτρα ενός εξωτερικού αριθµητικού πληκτρολογίου. (6) Πλήκτρα λειτουργιών Εκτελούν λειτουργίες του συστήµατος που χρησιµοποιούνται συχνά, όταν πατηθούν σε συνδυασµό µε το πλήκτρο fn. 6 Κεφάλαιο 2 Στοιχεία

13 Οθόνη ΣΗΜΕΙΩΣΗ ενότητα. Ο υπολογιστής σας ίσως να διαφέρει λίγο από αυτόν που εικονίζεται στην παρούσα (1) ιακόπτης εσωτερικής οθόνης Απενεργοποιεί την οθόνη εάν είναι κλειστή ενώ ο φορητός υπολογιστής είναι ενεργοποιηµένος. (2) Εσωτερικά ψηφιακά µικρόφωνα διπλής συστοιχίας (2) (3) Φωτεινή ένδειξη ενσωµατωµένης κάµερας web (µόνο σε επιλεγµένα µοντέλα) (4) Ενσωµατωµένη κάµερα web (µόνο σε επιλεγµένα µοντέλα) Πραγµατοποιούν εγγραφή ήχου. Αναµµένη: Η ενσωµατωµένη κάµερα web χρησιµοποιείται. Πραγµατοποιεί εγγραφή βίντεο και λήψη φωτογραφιών. Στοιχεία πάνω πλευράς 7

14 Στοιχεία πρόσοψης (1) Φωτεινή ένδειξη λειτουργίας Αναµµένη: Ο υπολογιστής είναι ενεργοποιηµένος. Αναβοσβήνει: Ο υπολογιστής είναι σε αναστολή λειτουργίας. Σβηστή: Ο υπολογιστής είναι απενεργοποιηµένος ή σε αδρανοποίηση. (2) Φωτεινή ένδειξη µπαταρίας Αναµµένη: Η µπαταρία φορτίζεται. Αναβοσβήνει: Η µπαταρία, η οποία είναι η µόνη διαθέσιµη πηγή τροφοδοσίας, έχει φτάσει σε χαµηλό ή οριακά χαµηλό επίπεδο φόρτισης. Σβηστή: Αν ο υπολογιστής είναι συνδεδεµένος σε εξωτερική πηγή τροφοδοσίας, τότε η φωτεινή ένδειξη είναι σβηστή όταν όλες οι µπαταρίες του υπολογιστή είναι πλήρως φορτισµένες. Αν ο υπολογιστής δεν είναι συνδεδεµένος σε εξωτερική πηγή τροφοδοσίας, τότε η φωτεινή ένδειξη παραµένει σβηστή µέχρι η µπαταρία να φτάσει σε επίπεδο χαµηλής ισχύος. (3) Φωτεινή ένδειξη µονάδας Αναβοσβήνει: Πραγµατοποιείται πρόσβαση στη µονάδα σκληρού δίσκου ή στη µονάδα οπτικού δίσκου (µόνο σε επιλεγµένα µοντέλα). Αναµµένη: Το HP ProtectSmart Hard Drive Protection έχει ασφαλίσει προσωρινά την εσωτερική µονάδα σκληρού δίσκου και τη µονάδα σκληρού δίσκου στη θέση SmartBay, εφόσον υπάρχει. (4) Αισθητήρες υπερύθρων Λαµβάνουν σήµα από το τηλεχειριστήριο HP (µόνο σε επιλεγµένα µοντέλα). (5) Υποδοχή για είσοδο ήχου (µικρόφωνο) Συνδέει ένα προαιρετικό µικρόφωνο µε ακουστικά, ένα µικρόφωνο στερεοφωνικής συστοιχίας ή ένα µονοφωνικό µικρόφωνο για υπολογιστή. (6) Υποδοχές για έξοδο ήχου (ακουστικά) (2) Παράγουν ήχο υπολογιστή κατά τη σύνδεση σε προαιρετικά ενεργά στερεοφωνικά ηχεία, ακουστικά, ακουστικά αυτιών, ακουστικά µε µικρόφωνο ή τηλεοπτικό σύστηµα ήχου. 8 Κεφάλαιο 2 Στοιχεία

15 πίσω πλευράς Αεραγωγός Επιτρέπει τη ροή αέρα για την ψύξη των εσωτερικών εξαρτηµάτων. ΣΗΜΕΙΩΣΗ Ο ανεµιστήρας του υπολογιστή εκκινείται αυτόµατα για την ψύξη των εσωτερικών εξαρτηµάτων και την πρόληψη της υπερθέρµανσης. Η ενεργοποίηση και απενεργοποίηση του ανεµιστήρα κατά τη διάρκεια της λειτουργίας του υπολογιστή είναι φυσιολογικές ενέργειες. Στοιχεία δεξιάς πλευράς ΣΗΜΕΙΩΣΗ ενότητα. Ο υπολογιστής σας ίσως να διαφέρει λίγο από αυτόν που εικονίζεται στην παρούσα (1) SmartBay Υποστηρίζει µονάδα οπτικού δίσκου ή µονάδα σκληρού δίσκου (2) Θύρες USB (2) Χρησιµοποιούνται για τη σύνδεση προαιρετικών συσκευών USB. (3) Υποδοχή κεραίας τηλεόρασης/καλωδιακής (µόνο σε επιλεγµένα µοντέλα) (4) Υποδοχή RJ-11 (µόντεµ) (µόνο σε επιλεγµένα µοντέλα) Συνδέει µια κεραία τηλεόρασης, µια ψηφιακή καλωδιακή συσκευή ή µια δορυφορική συσκευή που λαµβάνει τυπικές ή υψηλής ευκρίνειας τηλεοπτικές εκποµπές. Χρησιµοποιείται για τη σύνδεση καλωδίου µόντεµ. (5) Υποδοχή τροφοδοσίας Χρησιµοποιείται για τη σύνδεση τροφοδοτικού AC. πίσω πλευράς 9

16 Στοιχεία αριστερής πλευράς (1) Υποδοχή καλωδίου ασφαλείας Χρησιµοποιείται για την προσάρτηση ενός προαιρετικού καλωδίου ασφαλείας στον υπολογιστή. ΣΗΜΕΙΩΣΗ Το καλώδιο ασφαλείας είναι σχεδιασµένο να λειτουργεί αποτρεπτικά αλλά ενδέχεται να µην µπορεί να προστατεύσει τον υπολογιστή από ακατάλληλο χειρισµό ή κλοπή. (2) Θύρα εξωτερικής οθόνης Χρησιµοποιείται για τη σύνδεση εξωτερικής οθόνης VGA ή συσκευής προβολής. (3) Θύρα επέκτασης 3 Χρησιµοποιείται για τη σύνδεση του υπολογιστή σε προαιρετική συσκευή επιτραπέζιας σύνδεσης ή προαιρετικό προϊόν επέκτασης. ΣΗΜΕΙΩΣΗ Ο υπολογιστής έχει µία µόνο θύρα επέκτασης. Ο όρος θύρα επέκτασης 3 περιγράφει τον τύπο της θύρας επέκτασης. (4) Yποδοχή RJ-45 (δικτύου) Χρησιµοποιείται για τη σύνδεση καλωδίου δικτύου. (5) Θύρα HDMI Χρησιµοποιείται για τη σύνδεση προαιρετικής συσκευής εικόνας ή ήχου, όπως τηλεόραση υψηλής ευκρίνειας ή οποιαδήποτε συµβατή ψηφιακή συσκευή ή συσκευή ήχου. (6) Θύρα esata/usb Χρησιµοποιείται για τη σύνδεση στοιχείων esata υψηλής απόδοσης, όπως µια εξωτερική µονάδα σκληρού δίσκου esata, ή συνδέει µια προαιρετική συσκευή USB. (7) Φωτεινή ένδειξη υποδοχής ψηφιακών µέσων Αναµµένη: Πραγµατοποιείται πρόσβαση στην ψηφιακή κάρτα µνήµης. (8) Υποδοχή ψηφιακών µέσων Υποστηρίζει τις παρακάτω µορφές προαιρετικών ψηφιακών καρτών: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Κάρτα µνήµης Secure Digital (SD) Κάρτα xd-picture (XD) (9) Υποδοχή ExpressCard Υποστηρίζει προαιρετικές κάρτες ExpressCard/ Κεφάλαιο 2 Στοιχεία

17 Στοιχεία βάσης (1) Θέση µονάδας σκληρού δίσκου/µονάδας WLAN έχεται τη µονάδα σκληρού δίσκου και τη µονάδα ασύρµατου LAN (WLAN). ΠΡΟΣΟΧΗ Για να µην παρουσιαστεί αδυναµία απόκρισης του συστήµατος, η αντικατάσταση της µονάδας ασύρµατης λειτουργίας πρέπει να γίνεται µόνο µε µονάδα ασύρµατης λειτουργίας που φέρει έγκριση για χρήση σε υπολογιστή από τον κυβερνητικό φορέα που ρυθµίζει τις ασύρµατες συσκευές στη χώρα ή την περιοχή σας. Εάν αντικαταστήσετε τη µονάδα και, στη συνέχεια, εµφανιστεί ένα προειδοποιητικό µήνυµα, αφαιρέστε τη µονάδα για να αποκατασταθεί η λειτουργία του υπολογιστή και επικοινωνήστε µε την τεχνική υποστήριξη µέσα από τη Βοήθεια και υποστήριξη. (2) Ασφάλεια απελευθέρωσης SmartBay Απελευθερώνει τη µονάδα SmartBay. (3) Θέση µονάδας επέκτασης µνήµης Περιέχει τις 2 υποδοχές της µνήµης. (4) Θήκη Mini Card Σε επιλεγµένα µοντέλα, δέχεται µονάδα ασύρµατου WAN (WWAN) ή/και την κάρτα δέκτη τηλεόρασης. ΠΡΟΣΟΧΗ Για να µην παρουσιαστεί αδυναµία απόκρισης του συστήµατος, η αντικατάσταση της µονάδας ασύρµατης λειτουργίας πρέπει να γίνεται µόνο µε µονάδα ασύρµατης λειτουργίας που φέρει έγκριση για χρήση σε υπολογιστή από τον κυβερνητικό φορέα που ρυθµίζει τις ασύρµατες συσκευές στη χώρα ή την περιοχή σας. Εάν αντικαταστήσετε τη µονάδα και, στη συνέχεια, εµφανιστεί ένα προειδοποιητικό µήνυµα, αφαιρέστε τη µονάδα για να αποκατασταθεί η λειτουργία του υπολογιστή και επικοινωνήστε µε την τεχνική υποστήριξη µέσα από τη Βοήθεια και υποστήριξη. (5) Ασφάλεια απελευθέρωσης µπαταρίας Χρησιµοποιείται για την αφαίρεση της µπαταρίας από τη θήκη της. (6) Υποδοχή κάρτας SIM (µόνο σε επιλεγµένα µοντέλα) Περιέχει κάρτα SIM (subscriber identity module). Η υποδοχή της κάρτας SIM βρίσκεται στο εσωτερικό της θήκης µπαταρίας. (7) Θήκη µπαταρίας Χρησιµοποιείται για τη συγκράτηση της µπαταρίας. (8) Αεραγωγοί (3) ιευκολύνουν τη ροή αέρα για την ψύξη των εσωτερικών εξαρτηµάτων. Στοιχεία βάσης 11

18 ΣΗΜΕΙΩΣΗ Ο ανεµιστήρας του υπολογιστή εκκινείται αυτόµατα για την ψύξη των εσωτερικών εξαρτηµάτων και την πρόληψη της υπερθέρµανσης. Η ενεργοποίηση και απενεργοποίηση του ανεµιστήρα κατά τη διάρκεια της λειτουργίας του υπολογιστή είναι φυσιολογικές ενέργειες. 12 Κεφάλαιο 2 Στοιχεία

19 Ασύρµατες κεραίες (1) Κεραίες WWAN (2)* Αποστέλλουν και λαµβάνουν ασύρµατα σήµατα για την επικοινωνία µε ασύρµατα δίκτυα ευρείας ζώνης (WWAN). (2) Κεραίες WLAN (2)* Αποστέλλουν και λαµβάνουν ασύρµατα σήµατα για την επικοινωνία µε ασύρµατα τοπικά δίκτυα (WLAN). *Οι κεραίες αυτές δεν είναι ορατές από το εξωτερικό του υπολογιστή. Για βέλτιστη µετάδοση, διατηρείτε τις περιοχές που βρίσκονται ακριβώς γύρω από τις κεραίες απαλλαγµένες από εµπόδια. Για να δείτε τις σηµειώσεις κανονισµών για ασύρµατες συσκευές, ανατρέξτε στην ενότητα του οδηγού Σηµειώσεις κανονισµών, ασφαλείας και περιβάλλοντος που ισχύει για τη χώρα ή την περιοχή σας. Οι σηµειώσεις αυτές βρίσκονται στη Βοήθεια και υποστήριξη. Ασύρµατες κεραίες 13

20 Πρόσθετα στοιχεία υλικού (1) Καλώδιο τροφοδοσίας* Χρησιµοποιείται για τη σύνδεση ενός τροφοδοτικού εναλλασσόµενου ρεύµατος (AC) σε πρίζα εναλλασσόµενου ρεύµατος (AC). (2) Τροφοδοτικό AC Μετατρέπει το εναλλασσόµενο ρεύµα (AC) σε συνεχές (DC). (3) Μπαταρία* Τροφοδοτεί τον υπολογιστή, όταν δεν είναι συνδεδεµένος σε εξωτερική πηγή τροφοδοσίας. *Οι µπαταρίες και τα καλώδια τροφοδοσίας διαφέρουν ανάλογα µε την περιοχή και τη χώρα. 14 Κεφάλαιο 2 Στοιχεία

21 3 Ετικέτες Οι ετικέτες που βρίσκονται πάνω στον υπολογιστή παρέχουν πληροφορίες που µπορεί να χρειαστείτε όταν επιλύετε προβλήµατα συστήµατος ή ταξιδεύετε στο εξωτερικό µε τον υπολογιστή σας. Ετικέτα εξυπηρέτησης πελατών Παρέχει σηµαντικές πληροφορίες, όπως: Όνοµα προϊόντος (1). Πρόκειται για το όνοµα προϊόντος που βρίσκεται στην πρόσοψη του φορητού υπολογιστή. Σειριακός αριθµός (s/n) (2). Πρόκειται για έναν αλφαριθµητικό κωδικό που είναι µοναδικός για κάθε προϊόν. Κωδικός εξαρτήµατος/κωδικός προϊόντος (p/n) (3). Αυτός ο αριθµός παρέχει συγκεκριµένες πληροφορίες σχετικά µε τα στοιχεία υλικού του προϊόντος. Ο κωδικός εξαρτήµατος βοηθά έναν τεχνικό εξυπηρέτησης να διαπιστώσει ποια στοιχεία και εξαρτήµατα απαιτούνται. µοντέλου (4). Πρόκειται για τον πιο σηµαντικό αριθµό που χρειάζεστε για να εντοπίσετε έγγραφα, προγράµµατα οδήγησης και υποστήριξη για το φορητό υπολογιστή. Όταν επικοινωνείτε µε την τεχνική υποστήριξη, θα πρέπει να έχετε διαθέσιµες αυτές τις πληροφορίες. Η ετικέτα εξυπηρέτησης πελατών βρίσκεται στην κάτω πλευρά του υπολογιστή. Πιστοποιητικό γνησιότητας της Microsoft Περιλαµβάνει το κλειδί του προϊόντος Windows. Ενδέχεται να χρειαστείτε τον αριθµό - κλειδί του προϊόντος για ενηµέρωση ή αντιµετώπιση προβληµάτων του λειτουργικού συστήµατος. Το πιστοποιητικό αυτό βρίσκεται στο κάτω µέρος του υπολογιστή. Ετικέτα κανονισµών Παρέχει πληροφορίες κανονισµών σχετικά µε τον υπολογιστή. Η ετικέτα κανονισµών βρίσκεται στο εσωτερικό της υποδοχής της µπαταρίας. Ετικέτα έγκρισης µόντεµ Παρέχει πληροφορίες κανονισµών σχετικά µε το µόντεµ και παραθέτει τις εταιρικές σηµάνσεις έγκρισης που απαιτούνται από ορισµένες χώρες ή περιοχές στις οποίες έχει εγκριθεί η χρήση του µόντεµ. Ενδεχοµένως να χρειαστείτε τις πληροφορίες αυτές όταν ταξιδεύετε στο εξωτερικό. Η ετικέτα έγκρισης µόντεµ βρίσκεται στο εσωτερικό της θέσης της µονάδας σκληρού δίσκου. Ετικέτες πιστοποίησης ασύρµατης συσκευής (µόνο σε επιλεγµένα µοντέλα) Περιλαµβάνουν πληροφορίες σχετικά µε τις προαιρετικές ασύρµατες συσκευές, καθώς και τις σηµάνσεις έγκρισης ορισµένων χωρών ή περιοχών, όπου έχει εγκριθεί η χρήση της συσκευής. Η προαιρετική συσκευή 15

22 µπορεί να είναι µια συσκευή ασύρµατης σύνδεσης σε τοπικό δίκτυο (WLAN) ή µια προαιρετική συσκευή Bluetooth. Εάν το µοντέλο του υπολογιστή σας περιλαµβάνει µία ή περισσότερες ασύρµατες συσκευές, τότε θα συνοδεύεται και από µία ή περισσότερες ετικέτες πιστοποίησης. Ενδεχοµένως να χρειαστείτε τις πληροφορίες αυτές όταν ταξιδεύετε στο εξωτερικό. Οι ετικέτες πιστοποίησης ασύρµατης συσκευής βρίσκονται στο εσωτερικό της θήκης Mini Card. Ετικέτα SIM (µόνο σε επιλεγµένα µοντέλα) Παρέχει τον αριθµό ICCID (Integrated Circuit Card Identifier) της κάρτας SIM. Η ετικέτα αυτή βρίσκεται στο εσωτερικό της θέσης µπαταρίας. Ετικέτα σειριακού αριθµού µονάδας HP Broadband Wireless Παρέχει το σειριακό αριθµό της µονάδας HP Broadband Wireless. Η ετικέτα αυτή βρίσκεται στο εσωτερικό της θέσης µπαταρίας. 16 Κεφάλαιο 3 Ετικέτες

23 Ευρετήριο Α αεραγωγοί, αναγνώριση 9 αεραγωγοί, εντοπισµός 11 αριθµός-κλειδί προϊόντος 15 ασύρµατες κεραίες 13 ασφάλεια απελευθέρωση µπαταρίας 11 απελευθέρωση SmartBay 11 ασφάλεια απελευθέρωσης µπαταρίας, εντοπισµός 11 ασφάλεια απελευθέρωσης SmartBay, εντοπισµός 11 διακόπτης εσωτερικής οθόνης, εντοπισµός 7 διακόπτης οθόνης, εντοπισµός 7 Ε ενσωµατωµένη κάµερα web, εντοπισµός 7 εσωτερικά ψηφιακά µικρόφωνα διπλής συστοιχίας, εντοπισµός 7 ετικέτα έγκρισης µόντεµ 15 ετικέτα εξυπηρέτησης 15 ετικέτα πιστοποίησης ασύρµατης συσκευής 16 ετικέτα πιστοποιητικού αυθεντικότητας 15 ετικέτα πιστοποιητικού αυθεντικότητας της Microsoft 15 ετικέτα σειριακού αριθµού µονάδας HP Broadband Wireless 16 ετικέτα Bluetooth 16 ετικέτα SIM 16 ετικέτα WLAN 16 ετικέτες έγκριση µόντεµ 15 ετικέτα εξυπηρέτησης 15 κανονισµοί 15 πιστοποίηση ασύρµατης συσκευής 16 πιστοποιητικό αυθεντικότητας της Microsoft 15 Bluetooth 16 HP Broadband 16 SIM 16 WLAN 16 Ζ ζώνη κύλισης έντασης, εντοπισµός 5 Η ηχεία, εντοπισµός 5 Θ θέσεις µονάδα µνήµης 11 µονάδα σκληρού δίσκου 11 θέση µονάδας επέκτασης µνήµης, εντοπισµός 11 θέση µονάδας σκληρού δίσκου, εντοπισµός 11 θήκες µπαταρία 11, 15 Μini Card 11 θήκη µπαταρίας, εντοπισµός 11 θήκη Μini Card, εντοπισµός 11 θύρα εξωτερικής οθόνης, εντοπισµός 10 θύρα επέκτασης, εντοπισµός 10 θύρα οθόνης, εξωτερική 10 θύρα esata/usb, εντοπισµός 10 θύρα HDMI, αναγνώριση 10 θύρες εξωτερική οθόνη 10 επέκταση 10 esata/usb 10 HDMI 10 USB 9 θύρες USB, αναγνώριση 9 Κ καλώδιο τροφοδοσίας, αναγνώριση 14 καλώδιο, τροφοδοσία 14 κάµερα web, εντοπισµός 7 κεραίες 13 κεραίες WLAN, εντοπισµός 13 κεραίες WWAN, εντοπισµός 13 κουµπί αναπαραγωγής/παύσης, εντοπισµός 5 κουµπί αποκοπής ήχου, εντοπισµός 5 κουµπί ασύρµατης λειτουργίας, εντοπισµός 5 κουµπί διακοπής, εντοπισµός 5 κουµπί ενεργοποίησης/ απενεργοποίησης TouchPad 2 κουµπί επόµενου/γρήγορης κίνησης προς τα µπρος, εντοπισµός 5 κουµπί λειτουργίας, εντοπισµός 5 κουµπί προηγούµενου/κίνησης προς τα πίσω, εντοπισµός 5 κουµπί MediaSmart, εντοπισµός 5 κουµπιά αναπαραγωγή/παύση 5 αποκοπή ήχου 5 ασύρµατη λειτουργία 5 διακοπή 5 ενεργοποίηση/απενεργοποίηση TouchPad 2 επόµενο/γρήγορη κίνηση εµπρός 5 λειτουργίας 5 Ευρετήριο 17

24 προηγούµενο/κίνηση προς τα πίσω 5 MediaSmart 5 TouchPad 2 κουµπιά δραστηριότητας µέσων, εντοπισµός 5 Λ λειτουργικό σύστηµα αριθµός-κλειδί προϊόντος 15 ετικέτα πιστοποιητικού αυθεντικότητας της Microsoft 15 Μ µονάδα WLAN 11, 16 µονάδα WWAN 11 µπαταρία, αναγνώριση 14 Ο όνοµα και αριθµός προϊόντος, υπολογιστής 15 Π περιοχές κύλισης, TouchPad 2 πλήκτρα εφαρµογές Windows 6 λειτουργία 6 λογότυπο των Windows 6 πληκτρολόγιο 6 esc 6 fn 6 πλήκτρα λειτουργιών, αναγνώριση 6 πλήκτρα πληκτρολογίου, αναγνώριση 6 πλήκτρο εφαρµογών Windows, αναγνώριση 6 πλήκτρο εφαρµογών, Windows 6 πλήκτρο µε λογότυπο Windows, αναγνώριση 6 πλήκτρο esc, αναγνώριση 6 πλήκτρο fn, αναγνώριση 6 πληροφορίες κανονισµών ετικέτα έγκρισης µόντεµ 15 ετικέτα κανονισµών 15 πληροφορίες συσκευής ετικέτες πιστοποίησης ασύρµατης συσκευής 16 Σ σειριακός αριθµός, υπολογιστής 15 στοιχεία αριστερή πλευρά 10 βάση 11 δεξιά πλευρά 9 πάνω πλευρά 2 πίσω πλευρά 9 πρόσθετο υλικό 14 πρόσοψη 8 συσκευή ανάγνωσης αποτυπωµάτων, εντοπισµός 6 Τ τροφοδοτικό AC, αναγνώριση 14 Υ υποδοχές είσοδος ήχου (µικρόφωνο) 8 έξοδος ήχου (ακουστικά) 8 καλώδιο ασφαλείας 10 κάρτα SIM 11 κεραία τηλεόρασης/ καλωδιακή 9 µονάδα µνήµης 11 ψηφιακά µέσα 10 ExpressCard 10 RJ-11 (µόντεµ) 9 RJ-45 (δικτύου) 10 υποδοχές ακουστικών (έξοδος ήχου) 8 υποδοχές για έξοδο ήχου (ακουστικά), αναγνώριση 8 υποδοχή για είσοδο ήχου (µικρόφωνο), αναγνώριση 8 υποδοχή καλωδίου ασφαλείας, αναγνώριση 10 υποδοχή κάρτας SIM, εντοπισµός 11 υποδοχή κεραίας τηλεόρασης/ καλωδιακής, εντοπισµός 9 υποδοχή µικροφώνου (είσοδος ήχου) 8 υποδοχή τροφοδοσίας, εντοπισµός 9 υποδοχή ψηφιακών µέσων, αναγνώριση 10 υποδοχή ExpressCard, εντοπισµός 10 υποδοχή RJ-11 (µόντεµ), εντοπισµός 9 υποδοχή RJ-45 (δικτύου), εντοπισµός 10 υποδοχή, τροφοδοσία 9 Φ φακός υπερύθρων, αναγνώριση 8 φωτεινές ενδείξεις αποκοπή ήχου 4 ασύρµατη λειτουργία 4 αύξηση έντασης 4 ενσωµατωµένη κάµερα web 7 λειτουργία 3 λειτουργίας 8 µείωση έντασης 4 µονάδα 3 µονάδα δίσκου 8 µπαταρία 3, 8 υποδοχή ψηφιακών µέσων 10 caps lock 3 num lock 4 TouchPad 2 φωτεινές ενδείξεις λειτουργίας, αναγνώριση 3 φωτεινές ενδείξεις λειτουργίας, εντοπισµός 8 φωτεινή ένδειξη αποκοπής ήχου, εντοπισµός 4, 5 φωτεινή ένδειξη ασύρµατης λειτουργίας, εντοπισµός 4 φωτεινή ένδειξη αύξησης ήχου, εντοπισµός 4 φωτεινή ένδειξη ενσωµατωµένης κάµερας web, εντοπισµός 7 φωτεινή ένδειξη µείωσης ήχου, εντοπισµός 4 φωτεινή ένδειξη µονάδας δίσκου, εντοπισµός 8 φωτεινή ένδειξη µονάδας, αναγνώριση 3 φωτεινή ένδειξη µπαταρίας, αναγνώριση 3 φωτεινή ένδειξη µπαταρίας, εντοπισµός 8 φωτεινή ένδειξη υποδοχής ψηφιακών µέσων, εντοπισµός Ευρετήριο

25 φωτεινή ένδειξη caps lock, αναγνώριση 3 φωτεινή ένδειξη num lock, εντοπισµός 4 φωτεινή ένδειξη TouchPad, εντοπισµός 2 Χ χρήση του υπολογιστή κατά τη διάρκεια ταξιδιών ετικέτα έγκρισης µόντεµ 15 ετικέτες πιστοποίησης ασύρµατης συσκευής 16 Ψ ψηφιακά µικρόφωνα διπλής συστοιχίας, εντοπισµός 7 S SmartBay, εντοπισµός 9 T TouchPad αναγνώριση 2 κουµπιά 2 περιοχές κύλισης 2 Ευρετήριο 19
