Σύστημα ελέγχου με αντιστάθμιση και ρύθμιση ηλιακού FW 200 για λέβητες με Heatronic 3 με δυνατότητα σύνδεσης στο BUS Οδηγίες εγκατάστασης και χρήσης

Transcript

1 R Σύστημα ελέγχου με αντιστάθμιση και ρύθμιση ηλιακού FW 200 για λέβητες με Heatronic 3 με δυνατότητα σύνδεσης στο US Οδηγίες εγκατάστασης και χρήσης GR

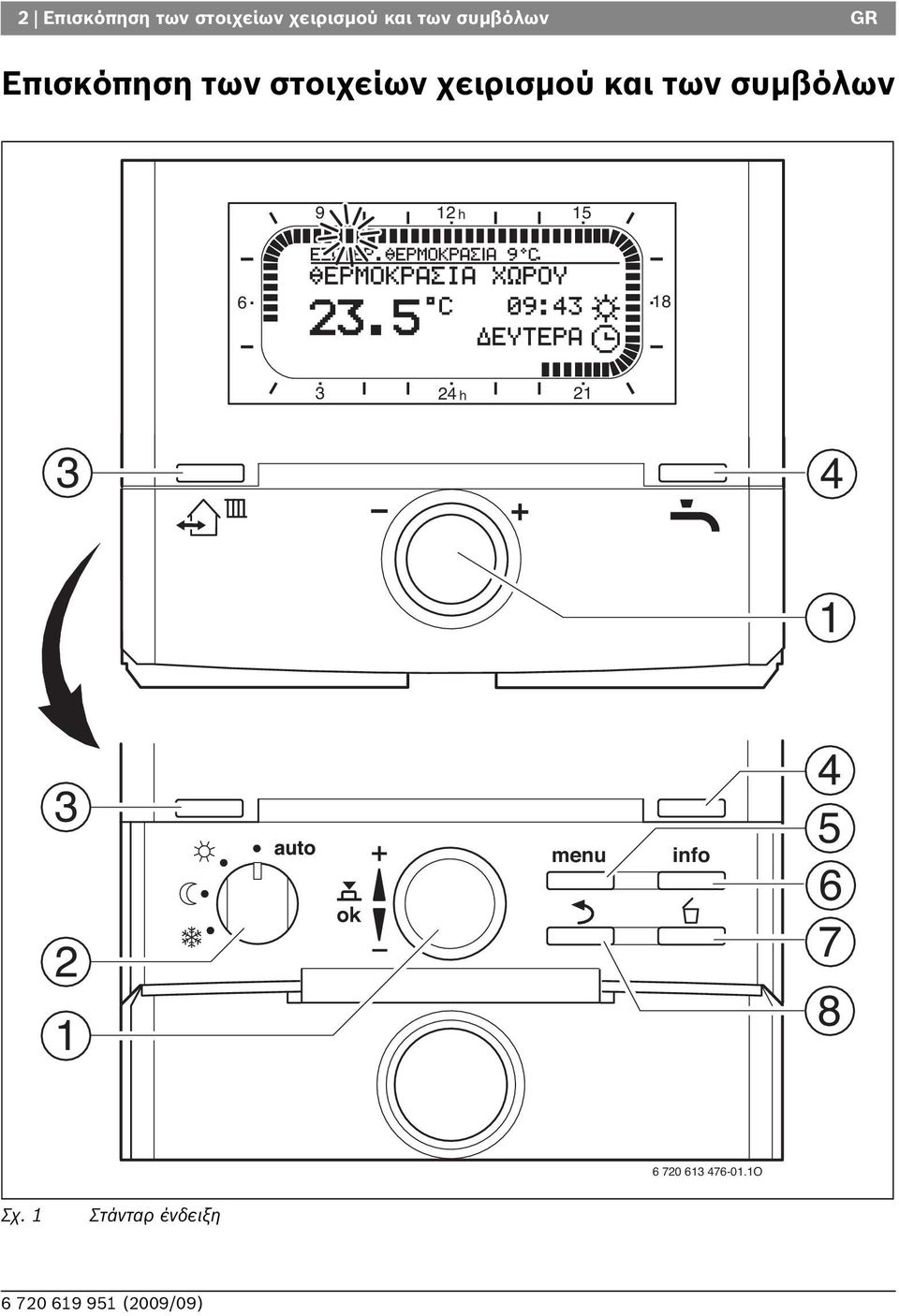

2 2 Επισκόπηση των στοιχείων χειρισμού και των συμβόλων GR Επισκόπηση των στοιχείων χειρισμού και των συμβόλων 9 12 h h menu info O Σχ. 1 Στάνταρ ένδειξη

3 GR Επισκόπηση των στοιχείων χειρισμού και των συμβόλων 3 Στοιχεία χειρισμού 1 Περιστρέψτε το κουμπί επιλογής προς την κατεύθυνση +: Επιλέξτε επάνω Μενού/Κείμενα πληροφοριών ή ορίστε υψηλότερη τιμή Περιστρέψτε το κουμπί επιλογής προς την κατεύθυνση : Επιλέξτε κάτω Μενού/Κείμενα πληροφοριών ή ορίστε χαμηλότερη τιμή Πατήστε το κουμπί επιλογής : Άνοιγμα μενού ή Eπιβεβαίωση ρύθμισης/τιμής Εναλλαγή κυκλώματος θέρμανσης 2 Διακόπτης τρόπων λειτουργίας για κυκλώματα θέρμανσης: Αυτόματη λειτουργία ΣυνεχώςΘΕΡΜΑΝΣΗ ΣυνεχώςOIKONOMIA ΣυνεχώςΠΑΓΕΤΟΣ 3 Πλήκτρο : Για να περάσετε στην επόμενη ζεύξη και στον αντίστοιχο τρόπο λειτουργίας = ΘΕΡΜΑΝΣΗ = OIKONOMIA = ΠΑΓΕΤΟΣ Για να φέρετε το κύκλωμα θέρμανσης στην τρέχουσα ώρα. 4 Πλήκτρο : Για να ενεργοποιήσετε αμέσως την παραγωγή ζεστού νερού (η ενεργοποιημένη λειτουργία δεν μπορεί να απενεργοποιηθεί πριν από την πάροδο του σταθερού διαστήματος). Το μπόιλερ θερμαίνεται για 60 λεπτά μέχρι την επιθυμητή θερμοκρασία ή ο λέβητας Combi παραμένει στη λειτουργία comfort για 30 λεπτά. Πίν. 1 Στοιχεία χειρισμού 5 menu Πλήκτρο : Άνοιγμα/κλείσιμο μενού Άνοιγμα ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥΠιέστε το για περ. 3 δευτερόλεπτα 6 Πλήκτρο info : Εμφάνιση τιμών 7 Πλήκτρο : Διαγραφή/επαναφορά τιμής 8 Πλήκτρο : Εμφάνιση υπερκείμενου επιπέδου μενού Πίν. 1 Για την απλούστευση της περαιτέρω περιγραφής τα στοιχεία χειρισμού και οι τρόποι λειτουργίας χαρακτηρίζονται εν μέρει μόνο με σύμβολα, π. χ. ή. ή. τα επίπεδα μενού χωρίζονται από το σύμβολο > π. χ. ΔΙΑΚΟΠΕΣ > Έναρξη.

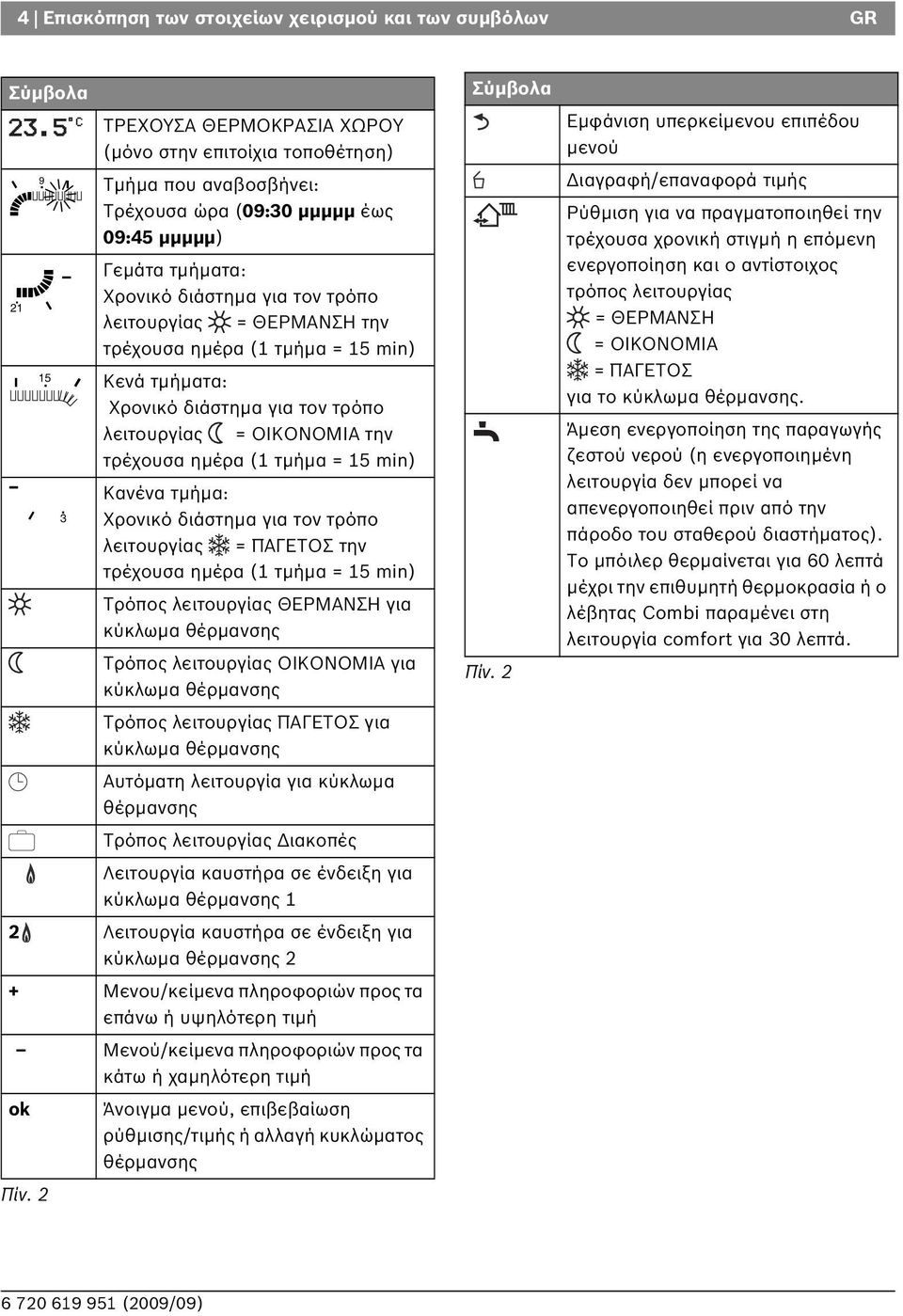

4 4 Επισκόπηση των στοιχείων χειρισμού και των συμβόλων GR Σύμβολα ΤΡΕΧΟΥΣΑ ΘΕΡΜΟΚΡΑΣΙΑ ΧΩΡΟΥ (μόνο στην επιτοίχια τοποθέτηση) 9 Τμήμα που αναβοσβήνει: Τρέχουσα ώρα (09:30 μμμμμ έως 09:45 μμμμμ) Γεμάτα τμήματα: Χρονικό διάστημα για τον τρόπο 21 λειτουργίας = ΘΕΡΜΑΝΣΗ την τρέχουσα ημέρα (1 τμήμα = 15 min) 15 Κενά τμήματα: Χρονικό διάστημα για τον τρόπο λειτουργίας = OIKONOMIA την τρέχουσα ημέρα (1 τμήμα = 15 min) Κανένα τμήμα: 3 Χρονικό διάστημα για τον τρόπο λειτουργίας = ΠΑΓΕΤΟΣ την τρέχουσα ημέρα (1 τμήμα = 15 min) Τρόπος λειτουργίας ΘΕΡΜΑΝΣΗ για κύκλωμα θέρμανσης Τρόπος λειτουργίας OIKONOMIA για κύκλωμα θέρμανσης Τρόπος λειτουργίας ΠΑΓΕΤΟΣ για κύκλωμα θέρμανσης Αυτόματη λειτουργία για κύκλωμα θέρμανσης Τρόπος λειτουργίας Διακοπές Λειτουργία καυστήρα σε ένδειξη για κύκλωμα θέρμανσης 1 2 Λειτουργία καυστήρα σε ένδειξη για κύκλωμα θέρμανσης 2 + Μενου/κείμενα πληροφοριών προς τα επάνω ή υψηλότερη τιμή Mενού/κείμενα πληροφοριών προς τα κάτω ή χαμηλότερη τιμή ok Άνοιγμα μενού, επιβεβαίωση ρύθμισης/τιμής ή αλλαγή κυκλώματος θέρμανσης Πίν. 2 Σύμβολα Πίν. 2 Εμφάνιση υπερκείμενου επιπέδου μενού Διαγραφή/επαναφορά τιμής Ρύθμιση για να πραγματοποιηθεί την τρέχουσα χρονική στιγμή η επόμενη ενεργοποίηση και ο αντίστοιχος τρόπος λειτουργίας = ΘΕΡΜΑΝΣΗ = OIKONOMIA = ΠΑΓΕΤΟΣ για το κύκλωμα θέρμανσης. Άμεση ενεργοποίηση της παραγωγής ζεστού νερού (η ενεργοποιημένη λειτουργία δεν μπορεί να απενεργοποιηθεί πριν από την πάροδο του σταθερού διαστήματος). Το μπόιλερ θερμαίνεται για 60 λεπτά μέχρι την επιθυμητή θερμοκρασία ή ο λέβητας Combi παραμένει στη λειτουργία comfort για 30 λεπτά.

5 GR Πίνακας περιεχομένων 5 Πίνακας περιεχομένων Πίνακας περιεχομένων Πληροφορίες για την τεκμηρίωση Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Ερμηνεία Συμβόλων Οδηγίες για την ασφάλειά σας Στοιχεία εξαρτήματος Συσκευασία Τεχνικά χαρακτηριστικά Καθαρισμός Πρόσθετος εξοπλισμός Παράδειγμα εγκατάστασης Εγκατάσταση (μόνο για τον τεχνικό) Τοποθέτηση Τοποθέτηση στο λέβητα Επίτοιχη τοποθέτηση Τοποθέτηση του εξωτερικού αισθητηρίου Συναρμολόγηση του πρόσθετου εξοπλισμού Απόρριψη Σύνδεση με το ηλεκτρικό δίκτυο Ηλεκτρική σύνδεση στο λέβητα Ηλεκτρική σύνδεση στον τοίχο Έναρξη λειτουργίας (μόνο για τον ειδικό) Χειρισμός Αλλαγή θερμοκρασίας χώρου και τρόπου λειτουργίας Αλλαγή θερμοκρασίας χώρου με (για περιορισμένο χρονικό διάστημα) Αλλαγή τρόπου λειτουργίας (για περιορισμένο χρονικό διάστημα) Αλλαγή τρόπου λειτουργίας ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ με (για περιορισμένο χρονικό διάστημα) Mόνιμη αλλαγή τρόπου λειτουργίας για τη θέρμανση Χειρισμός των μενού Παράδειγμα προγραμματισμού Διαγραφή προγραμματισμών η επαναφορά τους στην αρχική τους κατάσταση Ρύθμιση του ΚΥΡΙΩΣ MENU Επισκόπηση και ρυθμίσεις του ΚΥΡΙΩΣ MENU ΚΥΡΙΩΣ MENU: ΔΙΑΚΟΠΕΣ ΚΥΡΙΩΣ MENU: ΘΕΡΜΑΝΣΗ ΚΥΡΙΩΣ MENU: ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ΚΥΡΙΩΣ MENU: ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ ΚΥΡΙΩΣ MENU: ΗΛΙΑΚΟΣ ΠPOΓPAM ΔIAKOΠΩN Πρόγραμμα θέρμανσης Πρόγραμμα χρόνου / επιπέδων θερμοκρασίας Θερμοκρασία για τους τρόπους λειτουργίας και την ταχύτητα θέρμανσης Πρόγραμμα ζεστού νερού Τρόποι λειτουργίας των προγραμμάτων ζεστού νερού Πρόγραμμα επιπέδου ώρας/ θερμοκρασίας για ζεστό νερό μέσω μπόιλερ Πρόγραμμα χρόνου για ζεστό νερό με λέβητα Combi Πρόγραμμα χρόνου για κυκλοφορητή ανακυκλοφορίας (μόνο με μπόιλερ) Παράμετροι για το ζεστό νερό Θερμική απολύμανση του ζεστού νερού χρήσης Γενικές ρυθμίσεις ΩΡΑ, ΗΜΕΡΟΜΗΝΙΑ και ΕΝΑΛΛΑΓΗ ΚΑΛΟΚΑΙΡΙ/ΧΕΙΜΩΝΑ Μορφές ένδειξης

6 6 Πίνακας περιεχομένων GR Φραγή διακοπ ΓΛΩΣΣA Ρυθμίσεις ηλιακού Ενδείξεις πληροφοριών Ρύθμιση του μενού ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ (μόνο για τον τεχνικό) Επισκόπηση και ρυθμίσεις του μενού ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: ΠΑΡΑΜ/ΣΗ ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: ΠΑΡΑΜΕΤΡΟΙ ΘΕΡΜΑΝΣΗΣ ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: ΠΑΡΑΜ/ΣΗ ΗΛΙΑΚΟΥ ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: ΠΑΡΑΜΕΤΡΟΙ ΗΛΙΑΚΟΥ ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: ΒΛΑΒΕΣ ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: ΔΙΕΥΘΥΝΣΗ SERVICE ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: INFO ΣΥΣΤΗΜΑΤΟΣ ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ: ΣΤΕΓΝΩΜΑ ΔΑΠΕΔΟΥ Παραμετροποίηση συστήματος θέρμανσης Παράμετροι για θέρμανση Παράμετροι για ολόκληρο το δίκτυο θέρμανσης Παράμετροι για τα κυκλώματα θέρμανσης Παραμετροποίηση ηλιακού συστήματος Παράμετροι για ηλιακό σύστημα Παράμετροι για το βασικό σύστημα ηλιακού Παράμετροι για υποστήριξη της θέρμανσης με ηλιακό Παράμετροι για τη δεύτερη σειρά συλλεκτών Παράμετροι για το σύστημα μεταφόρτωσης ηλιακού Παράμετροι για ΠΡΩΤΕΥΟΝ/ ΔΕΥΤΕΡΕΥΟΝ Παράμετροι για εξωτερικό εναλλάκτη Παράμετροι για τη θερμική απολύμανση Παράμετροι για τη βελτιστοποίηση ηλιακού Θέση του ηλιακού συστήματος σε λειτουργία Ιστορικό βλαβών Εμφάνιση και ρύθμιση της Διεύθυνσης SERVICE Εμφάνιση πληροφοριών συστήματος Λειτουργία στεγνώματος δαπέδου Αποκατάσταση βλαβών Αποκατάσταση βλαβών με ένδειξη Αποκατάσταση βλάβης χωρίς ένδειξη Υποδείξεις για την εξοικονόμηση ενέργειας Προστασία του περιβάλλοντος Μεμονωμένες ρυθμίσεις των προγραμμάτων χρόνου Πρόγραμμα θέρμανσης για το κύκλωμα θέρμανσης 1 και το κύκλωμα θέρμανσης Πρόγραμμα ζεστού νερού Ζεστό νερό πρόγραμμα ανακυκλοφορίας

7 GR Πληροφορίες για την τεκμηρίωση 7 Πληροφορίες για την τεκμηρίωση Υπόδειξη για τις οδηγίες χρήσης Παραδώστε όλα τα συνοδευτικά έγγραφα στον ιδιοκτήτη. Αν......αναζητάτε τις υποδείξεις ασφαλείας και την επεξήγηση των συμβόλων, διαβάστε το κεφάλαιο 1....θέλετε να αποκτήσετε μια γενική εικόνα της δομής και της λειτουργίας αυτού του εξαρτήματος, διαβάστε το κεφάλαιο 2. Εκεί θα βρείτε και τα Τεχνικά Χαρακτηριστικά.... είστε ΤΕΧΝΙΚΟΣ και θέλετε να μάθετε πώς εγκαθίσταται, συνδέεται ηλεκτρικά και τίθεται σε λειτουργία αυτό το εξάρτημα, διαβάστsε τα κεφάλαια 3 και 4. θέλετε να μάθετε με ποιον τρόπο πραγματοποιείται ο χειρισμός και ο προγραμματισμός αυτού του εξαρτήματος, διαβάστε τα κεφάλαια 5, 6 και 12. Εκεί θα βρείτε και επισκοπήσεις των βασικών ρυθμίσεων και των περιοχών ρύθμισης των μενού. Στους πίνακες μπορείτε να σημειώσετε τις ρυθμίσεις σας.... θέλετε να προβληθούν πληροφορίες για την εγκατάσταση θέρμανσης, διαβάστε το κεφάλαιο είστε ΤΕΧΝΙΚΟΣ και θέλετε να πραγματοποιήσετε ρυθμίσεις τεχνικού ή να προβληθούν πληροφορίες συστήματος, διαβάστε το κεφάλαιο 8. Εκεί θα βρείτε και επισκοπήσεις των βασικών ρυθμίσεων και των περιοχών ρύθμισης των μενού. Στους πίνακες μπορείτε να σημειώσετε τις ρυθμίσεις σας.... αναζητάτε επισκοπήσεις της αποκατάστασης βλαβών, διαβάστε το κεφάλαιο αναζητάτε συμβουλές για την εξοικονόμηση ενέργειας, διαβάστε το κεφάλαιο 10. Συμπληρωματικά έγγραφα για τον τεχνικό (δεν συμπεριλαμβάνονται στο περιεχόμενο της συσκευασίας) Εκτός από τις παρούσες οδηγίες χρήσης που σας παραδίδονται διατίθενται επιπροσθέτως και τα παρακάτω έγγραφα: Κατάλογος ανταλλακτικών Τετράδιο σέρβις (για εντοπισμό βλαβών και έλεγχο λειτουργίας) Μπορείτε να ζητήσετε αυτά τα έγγραφα από το osch τμήμα πληροφοριών. Θα βρείτε τη διεύθυνση επικοινωνίας στην πίσω σελίδα αυτών των οδηγιών χρήσης.

8 8 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας GR 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Ερμηνεία Συμβόλων Οι οδηγίες ασφαλείας στο κείμενο σημαδεύονται μ ένα προειδοποιητικό τρίγωνο. Λέξεις-κλειδιά χαρακτηρίζουν τη σοβαρότητα του κινδύνου ο οποίος δημιουργείται όταν δεν τηρηθούν τα προστατευτικά μέτρα. Προσοχή σημαίνει ότι μπορεί να προκληθούν μικρές υλικές ζημιές. Προειδοποίηση σημαίνει ότι μπορεί να προκληθούν βλάβες σε άτομα ή βαριές υλικές ζημιές. Κίνδυνος σημαίνει ότι μπορεί να προκληθούν σοβαρές βλάβες σε άτομα. Σε ιδιαίτερα σοβαρές περιπτώσεις υπάρχει κίνδυνος ζωής. Οι υποδείξεις στο κείμενο χαρακτηρίζονται από το διπλανό σύμβολο. Οι υποδείξεις περιέχουν σημαντικές πληροφορίες σε περιπτώσεις στις οποίες δεν απειλείται ούτε η ανθρώπινη ζωή ούτε οι συσκευές. 1.2 Οδηγίες για την ασφάλειά σας Για την ασφαλή λειτουργία της συσκευής πρέπει να τηρείτε αυτές τις οδηγίες χειρισμού. Συναρμολογήστε και θέστε σε λειτουργία το λέβητα και τα υπόλοιπα πρόσθετα εξαρτήματα ακολουθώντας τις αντίστοιχες οδηγίες. Η συναρμολόγηση του πρόσθετου εξοπλισμού πρέπει να διεξάγεται αποκλειστικά από εξουσιοδοτημένο τεχνικό. Το εξάρτημα αυτό επιτρέπεται να χρησιμοποιηθεί μόνο σε συνδυασμό με τις αναφερόμενες συσκευές θέρμανσης. Δώστε προσοχή στο σχεδιάγραμμα συνδεσμολογίας! Μη συνδέσετε με κανέναν τρόπο αυτό το εξάρτημα στο ηλεκτρικό δίκτυο 230 V. Πριν συναρμολογήσετε αυτό το εξάρτημα: Διακόψτε την τροφοδότηση (με 230 V AC) της συσκευής θέρμανσης και των άλλων συσκευών που είναι συνδεμένες στο US. Για τοποθέτηση στον τοίχο: Μην τοποθετείτε το εξάρτημα αυτό σε χώρους όπου επικρατούν συνθήκες υγρασίας. Ενημερώστε τον πελάτη σχετικά με τον τρόπο λειτουργίας του εξαρτήματος και βοηθήστε τον να εξοικοιωθεί με το χειρισμό του. Κίνδυνος εγκαύματος από τη θερμική απολύμανση: Eπιτηρείτε οπωσδήποτε τη σύντομη λειτουργία με θερμοκρασία ζεστού νερού άνω των 60 C ή εγκαταστήστε θερμοστατική βάνα ανάμειξης (τρίοδη) νερού χρήσης. Εάν υπάρχει κίνδυνος παγετού, αφήστε το λέβητα ενεργοποιημένο και λάβετε υπόψη σας τις υποδείξεις για την αντιπαγετική προστασία.

9 GR Στοιχεία εξαρτήματος 9 2 Στοιχεία εξαρτήματος To FW 200 μπορεί να συνδεθεί μόνο σε συσκευή θέρμανσης με Heatronic 3 με δυνατότητα σύνδεσης στο US. Ο αυτοματισμός χρησιμεύει στην προβολή των πληροφοριών του λέβητα και της εγκατάστασης και στην τροποποίηση των εμφανιζόμενων τιμών. Ο αυτοματισμός σε συνδυασμό με πλακέτα IPM... είναι ένας αυτοματισμός με αντιστάθμιση για δύο κυκλώματα θέρμανσης και παρασκευή ζεστού νερού με προγράμματα χρόνου: Θέρμανση : Για ένα κύκλωμα θέρμανσης διατίθενται 6 εβδομαδιαία προγράμματα θέρμανσης με 6 χρόνους ενεργοποίησης ανά ημέρα (ένα πρόγραμμα είναι ενεργό). Ζεστό νερό : Εβδομαδιαίο πρόγραμμα ζεστού νερού με 6 χρόνους ενεργοποίησης ανά ημέρα. Επιλογές: Χειριστήριο F 10 για κυκλώματα θέρμανσης 1 και 2. Χειριστήριο F 100 με πλακέτα IPM... για επέκταση με έως και 4 κυκλώματα θέρμανσης. Πλακέτα ISM 1 για την ηλιακή παραγωγή ζεστού νερού. Πλακέτα ISM 2 για την παραγωγή ζεστού νερού χρήσης από ηλιακό σύστημα. Το σύστημα ελέγχου διαθέτει εφεδρική ισχύ τουλάχ. 6 ώρες. Αν στο σύστημα ελέγχου δεν υπάρξει τροφοδοσία τάσης για μεγαλύτερο χρονικό διάστημα απ'όσο διαρκεί η εφεδρική ισχύς, διαγράφεται η ώρα και η ημερομηνία. Όλες οι άλλες ρυθμίσεις διατηρούνται. Δυνατότητες τοποθέτησης: Στο λέβητα με Heatronic 3 με δυνατότητα σύνδεσης στο US Επίτοιχη τοποθέτηση με σύνδεση US για το λέβητα με Heatronic 3 με δυνατότητα σύνδεσης στο US 2.1 Συσκευασία Σχ x 2x Περιεχόμενο παραγγελίας 1 Άνω τμήμα του συστήματος ελέγχου 2 Βάση για επίτοιχη τοποθέτηση 3 Συρόμενο πλαίσιο 4 Οδηγίες εγκατάστασης και χρήσης 5 Εξωτερικό αισθητήριο θερμοκρασίας με υλικό στερέωσης R

10 10 Στοιχεία εξαρτήματος GR 2.2 Τεχνικά χαρακτηριστικά Διαστάσεις Σχ. 8, Σελίδα 14 Ονομαστική τάση Ονομαστικό ρεύμα (χωρίς φωτισμό) V DC 6 ma Έξοδος συστήματος ελέγχου Διπολικό US Επιτρ. θερμ. περιβάλλοντος C Κατηγορία προστασίας Τύπος προστασίας: - Έχει εγκατασταθεί στο Heatronic 3 - Επίτοιχη τοποθέτηση Πίν. 3 Τεχνικά στοιχεία III IPX2D IP20 C Ω AF C Ω AF ± Πρόσθετος εξοπλισμός Βλέπε και τιμοκατάλογο! IPM 1: Πλακέτα για τον έλεγχο ενός με τρίοδη ή κύκλωμα θέρμανσης χωρίς τρίοδη. IPM 2: Πλακέτα για τον έλεγχο έως και δύο κυκλωμάτων θέρμανσης με ανάμειξη (τρίοδη). Ο έλεγχος ενός κυκλώματος θέρμανσης χωρίς ανάμειξη (τρίοδη) στο σύστημα θέρμανσης είναι εφικτός. ISM 1: Πλακέτα για τον έλεγχο της ηλιακής παραγωγής ζεστού νερού. ISM 2: Πλακέτα για τον έλεγχο της ηλιακής παραγωγής ζεστού νερού. IUM 1: Πλακέτα για τον έλεγχο των εξωτερικών διατάξεων ασφαλείας. F 10: Χειριστήριο για ένα κύκλωμα θέρμανσης με ή χωρίς τρίοδη που ρυθμίζεται μέσωfw 200. F 100: Χειριστήριο με ένδειξη απλού κειμένου για τη ρύθμιση ενός κυκλώματος θέρμανσης με ή χωρίς τρίοδη. αρ. 1143: Kαλωδίωση με στήριγμα για την εγκατάσταση μιας πλακέτας (π. χ. IPM 1) στο λέβητα. Πίν. 4 Τιμές μέτρησης εξωτερικού αισθητηρίου θερμοκρασίας 2.3 Καθαρισμός Εάν χρειαστεί, τρίψτε με ένα υγρό πανί το περίβλημα του αυτοματισμού. Μην χρησιμοποιείτε ισχυρά ή διαβρωτικά απορρυπαντικά.

11 GR Στοιχεία εξαρτήματος Παράδειγμα εγκατάστασης T 1 FK F 100 2) FW 200 1) IPM 2 F 10 2) F 100 IPM 2 F V AC 230 V AC FW 200 1) HK 1 HK 2 HK 3 HK 4 AF WW HP 230 V/AC T 1 T 2 T 3 T 4 KW TWM MF 1 MF 2 MF 3 MF 4 SP P 1 P 2 P 3 P 4 SF T 2 T 3 T 4 VF M M 1 M M 2 M M 3 M M 4 S...solar HW M DWU ISM V/AC O Σχ. 3 Απλοποιημένη σχηματική απεικόνιση της εγκατάστασης (απεικόνιση για τη συναρμολόγηση και περαιτέρω δυνατότητες στα έγγραφα σχεδιασμού) AF Αισθητήρας εξωτερικής θερμοκρασίας F 10 XEIPIΣTHPIO F 100 XEIPIΣTHPIO FK Επίπεδος συλλέκτης FW 200 Σύστημα ελέγχου με αντιστάθμιση και ρύθμιση ηλιακού HK Κυκλώματα θέρμανσης IPM 2 Πλακέτα για δύο κυκλώματα θέρμανσης ISM 2 Πλακέτα για παρασκευή ζεστού νερού χρήσης και υποστήριξη της θέρμανσης με ηλιακό σύστημα HP Κυκλοφορητής θέρμανσης HW Υδραυλική γέφυρα KW Σύνδεση κρύου νερού M Σερβοκινητήρας βάνας ανάμιξης (τρίοδης) MF Αισθητήρας θερμοκρασίας προσαγωγήςκυκλώματος θέρμανσης με ανάμειξη (τρίοδη) T 1 Αισθητήρας θερμοκρασίας συλλέκτη T 2 Αισθητήριο θερμοκρασίας μπόιλερ στην πλευρά του νερού θέρμανσης κάτω T 3 Αισθητήριο θερμοκρασίας μπόιλερ στην πλευρά του νερού θέρμανσης στο κέντρο T 4 Αισθητήρας θερμοκρασίας επιστροφής δικτύου θέρμανσης P Κυκλοφορητής κυκλώματος θέρμανσης SP κυκλοφοριτής ηλιακού DWU Τρίοδη υποστήριξης S...solar Μπόιλερ συνδυασμένης λειτουργίας SF Αισθητήρας θερμοκρασίας μπόιλερ (NTC) T Επιτηρητής θερμοκρασίας TWM Θερμοστατική τρίοδος βάνα VF Κοινός αισθητήρας προσαγωγής WW Σύνδεση ζεστού νερού 1) To FW 200 μπορεί να τοποθετηθεί στο λέβητα ή στον τοίχο. 2) Προαιρετικά F 10 ή F 100

12 12 Εγκατάσταση (μόνο για τον τεχνικό) GR 3 Εγκατάσταση (μόνο για τον τεχνικό) Για την αναλυτική σχηματική απεικόνιση της εγκατάστασης για τη συναρμολόγηση των υδραυλικών εξαρτημάτων και των αντίστοιχων στοιχείων ελέγχου ανατρέξτε στα έγγραφα σχεδιασμού ή στην τεχνική μελέτη. Αφαιρέστε το κάλυμμα και το τυφλό κάλυμμα Κίνδυνος: από ηλεκτροπληξία! Πριν συναρμολογήσετε αυτό το εξάρτημα: Διακόψτε την τροφοδότηση (με 230 V AC) της συσκευής θέρμανσης και των άλλων συσκευών που είναι συνδεμένες στο US Σχ. 5 Τοποθετήστε το επάνω τμήμα στους οδηγούς R 3.1 Τοποθέτηση Τοποθέτηση στο λέβητα Για αναλυτική περιγραφή των εξαρτημάτων του λέβητα, βλ. οδηγίες εγκατάστασης του λέβητα. Αφαιρέστε το περίβλημα. Σχ R Σχ R

13 GR Εγκατάσταση (μόνο για τον τεχνικό) 13 Το επάνω τμήμα πρέπει να ασφαλίσει και το κάλυμμα να τοποθετηθεί R Σχ. 7

14 14 Εγκατάσταση (μόνο για τον τεχνικό) GR Επίτοιχη τοποθέτηση Η ποιότητα ρύθμισης του συστήματος ελέγχου εξαρτάται από το σημείο τοποθέτησης. Αφαιρέστε το πάνω τμήμα και το συρόμενο πλαίσιο από τη βάση. Το σημείο τοποθέτησης (= δωμάτιο-οδηγός) πρέπει να ενδείκνυται για τη ρύθμιση των αντίστοιχων κυκλωμάτων θέρμανσης. Επιλέξτε το σημείο τοποθέτησης mm 35 mm 0,3 m 0,3 m 119 mm 1,2-1,5 m 0,6 m J Σχ. 9 Σχ R Η επιφάνεια τοποθέτησης στον τοίχο πρέπει να είναι επίπεδη.

15 GR Εγκατάσταση (μόνο για τον τεχνικό) 15 Τοποθετήστε τη βάση R 3,5 mm 6 mm 6 mm 3,5 mm Σχ. 10 Πραγματοποιήστε την ηλεκτρική σύνδεση ( Σχ. 14 στη 15 Σελίδα 18). Τοποθετήστε το πάνω τμήμα και το συρόμενο πλαίσιο στη βάση R Σχ. 11

16 16 Εγκατάσταση (μόνο για τον τεχνικό) GR Τοποθέτηση του εξωτερικού αισθητηρίου Η ποιότητα ρύθμισης εξαρτάται από το σημείο τοποθέτησης του εξωτερικού αισθητηρίου AF Επιλέξτε το σημείο τοποθέτησης. W NW SW N S NO SO O 1/2 H (min 2m) 1/2 Y H Y H 1/2 H (min 2m) R Σχ. 12

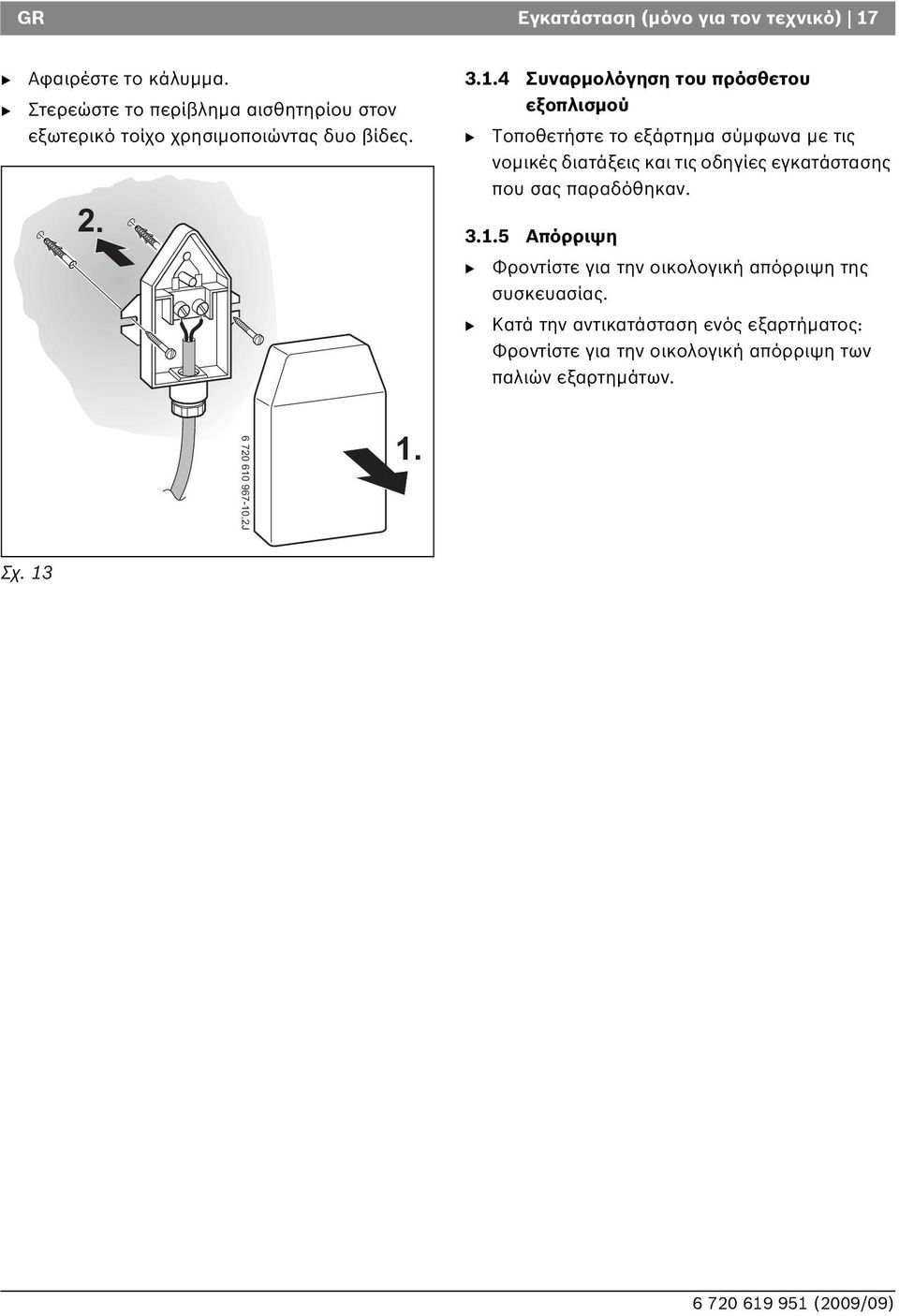

17 GR Εγκατάσταση (μόνο για τον τεχνικό) 17 Αφαιρέστε το κάλυμμα. Στερεώστε το περίβλημα αισθητηρίου στον εξωτερικό τοίχο χρησιμοποιώντας δυο βίδες Συναρμολόγηση του πρόσθετου εξοπλισμού Τοποθετήστε το εξάρτημα σύμφωνα με τις νομικές διατάξεις και τις οδηγίες εγκατάστασης που σας παραδόθηκαν Απόρριψη Φροντίστε για την οικολογική απόρριψη της συσκευασίας. Κατά την αντικατάσταση ενός εξαρτήματος: Φροντίστε για την οικολογική απόρριψη των παλιών εξαρτημάτων J 1. Σχ. 13

18 18 Εγκατάσταση (μόνο για τον τεχνικό) GR 3.2 Σύνδεση με το ηλεκτρικό δίκτυο Ηλεκτρική σύνδεση στο λέβητα Mε την τοποθέτηση του αυτοματισμού δημιουργείται αυτόματα η σύνδεση US μέσω των τριών επαφών ( Σχ. 6 στη Σελίδα 12). AF Heatronic 3 ST 19 A F FW 200 Για να αποφευχθούν ενδεχόμενες επαγωγικές επιδράσεις: Όλα τα καλώδια χαμηλής τάσης πρέπει να τοποθετηθούν ξεχωριστά από τα ηλεκτροφόρα καλώδια 230 V ή 400 V (ελάχιστη απόσταση 100 mm). Όταν υπάρχουν εξωτερικές επιδράσεις πρέπει να χρησιμοποιηθούν καλώδια θωρακισμένα. Έτσι τα καλώδια θωρακίζονται κατά εξωτερικών επιδράσεων (π. χ. από καλώδια υψηλών τάσεων, εναέρια καλώδια, ραδιοφωνικές και τηλεοπτικές συσκευές, ερασιτεχνικούς σταθμούς ραδιοεπικοινωνίας, συσκευές μικροκυμάτων κτλ.). Σχ R Ο αυτοματισμός είναι εγκατεστημένος μέσω επαφών US στο Heatronic 3 με δυνατότητα σύνδεσης στο US. AF Heatronic 3 Μέσω της τρίτης επαφής ο αυτοματισμός αναγνωρίζει ότι είναι τοποθετημένος στο λέβητα. FW 200 ST 19 A F R Ηλεκτρική σύνδεση στον τοίχο Σύνδεση US από το σύστημα ελέγχου σε περαιτέρω συνδεόμενους στο US: Χρησιμοποιήστε ηλεκτρικά καλώδια, που να αντιστοιχούν τουλάχιστον στον τύπο κατασκευής H05 VV-... (NYM-I...). Επιτρεπόμενα μήκη αγωγού από το Heatronic 3 με δυνατότητα σύνδεσης στο US στο σύστημα ελέγχου: Πίν. 5 Μήκος αγωγού Διατομή 80 m 0,40 mm m 0,50 mm m 0,75 mm m 1,00 mm m 1,50 mm 2 Σχ. 15 Σύστημα ελέγχου συνδεδεμένο στο Heatronic 3 με δυνατότητα σύνδεσης στο US. Όταν οι διατομές των αγωγών των συνδέσεων US είναι διαφορετικές: Συνδέστε τις συνδέσεις US μέσω ενός κιβωτίου σύνδεσης.

19 GR Εγκατάσταση (μόνο για τον τεχνικό) 19 A J Σχ mm 100 mm Σύνδεση των συνδέσεων US μέσω κιβωτίου σύνδεσης (A) Επιτρεπόμενα μήκη αγωγών για εξωτερικό αισθητήριο θερμοκρασίας: Μήκος αγωγού Διατομή 20 m 0,75 mm ,50 mm 2 30 m 1,00 mm ,50 mm 2 30 m 1,50 mm 2 Πίν. 6

20 20 Έναρξη λειτουργίας (μόνο για τον ειδικό) GR 4 Έναρξη λειτουργίας (μόνο για τον ειδικό) Ρυθμίστε το διακόπτη κωδικοποίησης στο IPM 1 και στο IPM 2 σύμφωνα με τα στοιχεία των συνοδευτικών οδηγιών. Ενεργοποιήστε την εγκατάσταση. F 10 και το F 100 σύμφωνα με τα στοιχεία των συνοδευτικών οδηγιών. Περιγραφή των στοιχείων χειρισμού Σελίδα 2. Πραγματοποιήστε πλήρωση και εξαέρωση του ηλιακού συστήματος σύμφωνα με τα έγγραφα του ηλιακού συστήματος και προετοιμάστε το για την έναρξη λειτουργίας σύμφωνα με το κεφάλαιο 8.4 στη Σελίδα 76. Προσαρμόστε τις περαιτέρω ρυθμίσεις στο τρέχον ηλιακό σύστημα, κεφάλαιο 8.5 από Σελίδα 77. Θέστε το ηλιακό σύστημα σε λειτουργία, κεφάλαιο στη Σελίδα 86. Κατά την πρώτη έναρξη λειτουργίας ή μετά από ολικό Reset (επαναφορά όλων των ρυθμίσεων) προβάλλεται η γλώσσα που έχει οριστεί στη βασική ρύθμιση. Επιλέξτε τη γλώσσα με και επιβεβαιώστε με. Εάν έχει σημειωθεί υπέρβαση του χρόνου της εφεδρικής ισχύος, ρυθμίστε την ώρα και την ημερομηνία. Επιλέξτε την ώρα με και επιβεβαιώστε με. Επιλέξτε το λεπτό με και επιβεβαιώστε με. Επιλέξτε το έτος με και επιβεβαιώστε με. Επιλέξτε το μήνα με και επιβεβαιώστε με. Επιλέξτε την ημέρα με και επιβεβαιώστε με. Κατά την έναρξη λειτουργίας ξεκινά η αυτόματη διαμόρφωση του συστήματος (περιμένετε 60 δευτερόλεπτα και ακολουθήστε τις υποδείξεις που εμφανίζονται). Προσαρμόστε τις περαιτέρω ρυθμίσεις στην τρέχουσα εγκατάσταση, κεφάλαιο 6 από Σελίδα 29 και κεφάλαιο 8 από Σελίδα 58.

21 GR Χειρισμός 21 5 Χειρισμός Οι πληροφορίες που προβάλλονται στη βασική οθόνη ( Σχ. 1 στη Σελίδα 2) και ο χειρισμός ισχύουν πάντα μόνο για ένα κύκλωμα θέρμανσης. Οι ενδείξεις πληροφοριών που ισχύουν για το άλλο κύκλωμα: Ενώ εμφανίζεται η βασική οθόνη μετάβαση με στο άλλο κύκλωμα θέρμανσης. 5.1 Αλλαγή θερμοκρασίας χώρου και τρόπου λειτουργίας Αλλαγή θερμοκρασίας χώρου με (για περιορισμένο χρονικό διάστημα) Για τη μόνιμη αλλαγή της επιθυμητής θερμοκρασίας χώρου, κεφάλαιο στη Σελίδα 41. Η λειτουργία αυτή είναι διαθέσιμη, όταν το κύκλωμα θέρμανσης δεν ρυθμίζεται μέσω χειριστηρίου F 100: Ο θερμοστάτης παρέχει τη δυνατότητα ρύθμισης της επιθυμητής θερμοκρασίας χώρου για τον εκάστοτε τρόπο λειτουργίας. Αυτός ο καθορισμός θερμοκρασίας δεν ισοδυναμεί με την πραγματική θερμοκρασία χώρου. Πρόκειται για μία κατευθυντήρια τιμή που επηρεάζει την απαιτούμενη θερμοκρασία προσαγωγής για το κύκλωμα θέρμανσης. Ρυθμίστε την επιθυμητή θερμοκρασία χώρου με. Διακόπτης τρόπων λειτουργίας στη θέση : Η τροποποιηθείσα θερμοκρασία ισχύει μέχρι τον επόμενο χρόνο ενεργοποίησης. Στη συνέχεια ισχύει η θερμοκρασία που καθορίστηκε για το χρόνο ενεργοποίησης. Διακόπτης τρόπων λειτουργίας στη θέση / / : Η τροποποιηθείσα θερμοκρασία ισχύει μέχρι την επόμενη περιστροφή του διακόπτη τρόπων λειτουργίας. Στη συνέχεια ισχύει η θερμοκρασία που καθορίστηκε για τον επιλεγμένο τρόπο λειτουργίας Αλλαγή τρόπου λειτουργίας (για περιορισμένο χρονικό διάστημα) Για μόνιμη αλλαγή του τρόπου λειτουργίας, κεφάλαιο στη Σελίδα 22. Χρησιμοποιήστε αυτή τη λειτουργία, αν πρόκειται να πάτε πιο νωρίς για ύπνο, να λείψετε από το σπίτι για περισσότερη ώρα ή να επιστρέψετε νωρίτερα σε αυτό. Η λειτουργία αυτή είναι διαθέσιμη, όταν το κύκλωμα θέρμανσης δεν ρυθμίζεται μέσω χειριστηρίου F 100 και η αυτόματη λειτουργία είναι ενεργοποιημένη: Πατήστε για λίγο, για να πραγματοποιηθεί την τρέχουσα χρονική στιγμή η επόμενη ενεργοποίηση και ο αντίστοιχος τρόπος λειτουργίας ΘΕΡΜΑΝΣΗ / OIKONOMIA / ΠΑΓΕΤΟΣ για το αντίστοιχο κύκλωμα θέρμανσης. Στην ένδειξη προβάλλονται τα τροποποιημένα δεδομένα. Κρατήστε πατημένο το και ταυτόχρονα περιστρέψτε το, για να τροποποιήσετε τον επόμενο χρόνο ενεργοποίησης. Ο χρόνος ενεργοποίησης μπορεί να ρυθμιστεί σε τιμή που να κυμαίνεται μεταξύ της τρέχουσας ώρας και του μεθεπόμενου χρόνου ενεργοποίησης. Σε περίπτωση υπέρβασης του επόμενου χρόνου ενεργοποίησης του προγράμματος θέρμανσης, η λειτουργία επανέρχεται στην αρχική της κατάσταση και η αυτόματη λειτουργία είναι και πάλι ενεργή. Πρόωρη διακοπή λειτουργίας: Πατήστε άλλη μια φορά σύντομα.

22 22 Χειρισμός GR Αλλαγή τρόπου λειτουργίας ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ με (για περιορισμένο χρονικό διάστημα) Χρησιμοποιήστε αυτή τη λειτουργία εάν χρειάζεστε νερό εκτός των προγραμματισμένων χρόνων ενεργοποίησης. Πατήστε σύντομα το, για να ενεργοποιήσετε αμέσως την παραγωγή ζεστού νερού (η ενεργοποιημένη λειτουργία δεν μπορεί να απενεργοποιηθεί πριν από την πάροδο του σταθερού διαστήματος): Το μπόιλερ θερμαίνεται για 60 λεπτά μέχρι να φτάσει στη μέγιστη ρυθμισμένη θερμοκρασία του προγράμματος ζεστού νερού. Στο λέβητα COMI η λειτουργία comfort είναι ενεργή για 30 λεπτά. Στην ένδειξη προβάλλονται τα τροποποιημένα δεδομένα. Σε περίπτωση υπέρβασης του προκαθορισμένου χρόνου, η λειτουργία επανέρχεται στην αρχική της κατάσταση και η αυτόματη λειτουργία είναι και πάλι ενεργή Mόνιμη αλλαγή τρόπου λειτουργίας για τη θέρμανση Το νερό θερμαίνεται ανεξάρτητα από τη θέση του διακόπτη τρόπων λειτουργίας σύμφωνα με το πρόγραμμα ζεστού νερού ( κεφάλαιο 6.4 από Σελίδα 42). Συνεχής θέρμανση Το σύστημα ελέγχου ρυθμίζει συνεχώς τη θερμοκρασία στις τιμές που έχουν οριστεί για τη θερμοκρασία χώρου στο υπομενού ΕΠΙΠΕΔΑ ΘΕΡΜΟΚΡΑΣΙΑΣ για ΘΕΡΜΑΝΣΗ ( κεφάλαιο στη Σελίδα 41). Το πρόγραμμα θέρμανσης δεν λαμβάνεται υπόψη. Συνεχής εξοικονόμηση Το σύστημα ελέγχου ρυθμίζει συνεχώς τη θερμοκρασία στις τιμές που έχουν οριστεί για τη θερμοκρασία χώρου στο υπομενού ΕΠΙΠΕΔΑ ΘΕΡΜΟΚΡΑΣΙΑΣ για OIKONOMIA ( κεφάλαιο στη Σελίδα 41). Το πρόγραμμα θέρμανσης δεν λαμβάνεται υπόψη. Συνεχής αντιπαγετική προστασία Το σύστημα ελέγχου ρυθμίζει συνεχώς τη θερμοκρασία στις τιμές που έχουν οριστεί για τη θερμοκρασία χώρου στο υπομενού ΕΠΙΠΕΔΑ ΘΕΡΜΟΚΡΑΣΙΑΣ για ΠΑΓΕΤΟΣ ( κεφάλαιο στη Σελίδα 41). Το πρόγραμμα θέρμανσης δεν λαμβάνεται υπόψη. Aυτόματη λειτουργία (βασική ρύθμιση) Αυτόματη εναλλαγή ανάμεσα στους τρόπους λειτουργίας ΘΕΡΜΑΝΣΗ / OIKONOMIA / ΠΑΓΕΤΟΣ σύμφωνα με το ενεργό πρόγραμμα θέρμανσης. Ο αυτοματισμός ρυθμίζει τις θερμοκρασίες χώρου στις τιμές που ρυθμίστηκαν στο υπομενού ΕΠΙΠΕΔΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ( κεφάλαιο στη Σελίδα 41).

23 GR Χειρισμός Χειρισμός των μενού Βασική δομή της πλοήγησης μενού: Τα ονόματα μεταβλητών ή τα ονόματα υπομενού εμφανίζονται αριστερά. Το επιλεγμένο όνομα τονίζεται με σκούρο χρώμα. Οι τιμές μεταβλητών προβάλλονται δεξιά δίπλα ή κάτω από το όνομα. Mε εμφανίζονται τα υπομενού ή ενεργοποιείται ο τρόπος λειτουργίας Αλλαγή (η τιμή μεταβλητής αναβοσβήνει). Όσο ένα όνομα είναι σκούρο, μπορεί να γίνει menu πλοήγηση στα μενού με / / /, χωρίς να τροποποιηθεί κάποια τιμή. Τα βέλη στο αριστερό περιθώριο δείχνουν αν υπάρχουν περαιτέρω στοιχεία μενού. Μια τιμή μεταβλητής που αναβοσβήνει μπορεί να τροποποιηθεί με. Μια τιμή μεταβλητής που αναβοσβήνει μπορεί να επανέλθει στη βασική ρύθμιση με. Η αλλαγή τίθεται σε ισχύ με πάτημα του και το όνομα προβάλλεται και πάλι σκούρο. Εάν πραγματοποιηθεί έξοδος από τον τρόπο λειτουργίας Αλλαγή με κάποιο άλλο πλήκτρο εκτός από το, η αλλαγή απορρίπτεται και παραμένει σε ισχύ η αρχική τιμή Παράδειγμα προγραμματισμού Τα βήματα προγραμματισμού πρέπει να εκτελούνται πάντα βάσει της ίδιας αρχής. Οι λειτουργίες των στοιχείων χειρισμού και η σημασία των συμβόλων περιγράφονται στις σελίδες 2 και 3. Εάν επιθυμείτε π.χ. να εισαγάγετε ένα πρόγραμμα θέρμανσης ακολουθήστε τα βήματα προγραμματισμού που περιγράφονται στη συνέχεια. Όταν μια λειτουργία είναι κλειδωμένη, εμφανίζεται κείμενο βοήθειας. Σε αυτήν την περίτπωση ακολουθήστε τις οδηγίες που εμφανίζονται. Χειρισμός Ένδειξη 9 12 h 15 Ανοίξτε το κάλυμμα. Εξακολουθεί να προβάλλεται η στάνταρ ένδειξη h O πατήστε Εμφάνιση του κύριου μενού: 9 12 h 15 menu Ο φωτισμός οθόνης ενεργοποιείται και εμφανίζεται το κύριο μενού h O Πίν. 7

24 24 Χειρισμός GR Χειρισμός Περιστρέψτε πατήστε Επιλογή του μενού: Σε αυτό το παράδειγμα θέστε τη σήμανση στο στοιχείο μενού "ΘΕΡΜΑΝΣΗ". Εμφανίζονται περαιτέρω μενού, όταν περιστρέφεται κι άλλο το κουμπί. Ένδειξη 9 12 h h O 9 12 h 15 Επιβεβαιώστε το επιλεγμένο στοιχείο μενού "ΘΕΡΜΑΝΣΗ" h O πατήστε 9 12 h 15 Σε αυτό το παράδειγμα αφ26 ήστε τη σήμανση στο στοιχείο μενού "ΠΡΟΓΡΑΜΜΑ" και επιβεβαιώστε h O Περιστρέψτε Σε αυτό το παράδειγμα θέστε τη σήμανση στο στοιχείο μενού "ΑΛΛΑΓΗ" h Επιβεβαιώστε το στοιχείο μενού "ΑΛΛΑΓΗ" h O Πάτημα 9 12 h 15 Πάτημα Σε αυτό το παράδειγμα αφήστε τη σήμανση στο στοιχείο μενού "ΠΡΟΓΡΑΜΜΑ Α" και επιβεβαιώστε h 21 Περιστρέψτε Σε αυτό το παράδειγμα αφήστε τη σήμανση στο στοιχείο μενού "ΔΕΥΤΕΡΑ" και επιβεβαιώστε. Ο δακτύλιος τμήματος για το πρόγραμμα θερμανσης προβάλλετται μόνο όταν για όλες τις επιλεγμένες ημέρες της εβδομάδος είναι κοινές οι ζεύξεις (π. χ. όλες οι ζεύξεις για το στοιχείο μενού "ΔΕ-ΠΑ" όμοιες) O 9 12 h h O Πίν. 8

25 GR Χειρισμός 25 Χειρισμός πατήστε Πίν. 8 πατήστε Περιστρέψτε Επιβεβαιώστε το στοιχείο μενού "ΔΕΥΤΕΡΑ". Το επόμενο υπομενού με τις προγραμματισμένες εκ των προτέρων ζεύξεις και τους τρόπους λειτουργίας P1 έως P6 εμφανίζεται. Χειρισμός Ρύθμιση των τιμών: Σε αυτό το παράδειγμα αφήστε τη σήμανση στο στοιχείο μενού P1 και επιβεβαιώστε. Ο χρόνος ενεργοποίησης που θα τροποποιηθεί και το αντίστοιχο τμήμα αναβοσβήνουν. Σε αυτό το παράδειγμα ρυθμίστε τη ζεύξη στις 05:30. αυτόχρονα τροποποιούνται τα αντίστοιχα τμήματα. Ένδειξη 9 12 h h O Ένδειξη 9 12 h h O 9 12 h πατήστε Η ζεύξη αποθηκεύεται και ο τρόπος λειτουργίας που θα αλλαχθεί καθώς και το τμήμα της νέας ζεύξης αναβοσβήνει. Εάν π. χ. στο στοιχείο μενού "ΔΕ-ΠΑ" αλλαχθεί και αποθηκευθεί μία ζεύξη, η αλλαγή εφαρμόζεται ταυτόχρονα και στην περίπτωση των επιμέρους ημερών "ΔΕΥΤΕΡΑ" έως "ΠΑΡΑΣΚΕΥΗ" h O Περιστρέψτε Σε αυτό το παράδειγμα ρυθμίστε τον τρόπο 9 12 h 15 λειτουργίας σε "OIKONOMIA". Ταυτόχρονα τροποποιούνται τα αντίστοιχα τμήματα πατήστε Πίν. 9 Ο τρόπος λειτουργίας αποθηκεύεται. Η ρύθμιση του P1 έχει ολοκληρωθεί. Ο τροποποιηθείς χρόνος ενεργοποίησης και τρόπος λειτουργίας καθώς και τα τροποποιηθέντα τμήματα προβάλλονται. Ρυθμίστε περαιτέρωχρόνους ενεργοποίησης και τους τρόπους λειτουργίας P2 έως P6 με τον τρόπο που περιγράφηκε h O

26 26 Χειρισμός GR Χειρισμός Ένδειξη Εμφάνιση υπερκείμενου επιπέδου μενου: Πάτημα -ή- Περιστρέψτε Εμφανίστε το υπερκείμενο μενού h h Θέστε τη σήμανση στο στοιχείο μενού " ΠΙΣΩ" O Πάτημα Επιβεβαιώστε το επιλεγμένο στοιχείο μενού " ΠΙΣΩ". Το υπερκείμενο μενού εμφανίζεται. Τερματισμός του προγραμματισμού: menu 9 12 h 15 Πάτημα Το σύστημα ελέγχου λειτουργεί τώρα με τα νέα προγραμματισμένα δεδομένα h O Πίν. 9

27 GR Χειρισμός Διαγραφή προγραμματισμών η επαναφορά τους στην αρχική τους κατάσταση Χειρισμός Διαγραφή προγραμματισμένων τιμών: Επιλέξτε και αντικαταστήστε την τιμή που θέλετε να διαγράψετε, π.χ. το χρόνο ενεργοποίησης στο P1 όπως περιγράφεται στο κεφάλαιο από Σελίδα 23. -ήπατήστε Ο διαγραμμένος χρόνος ενεργοποίησης αναβοσβήνει και επίσης διαγράφεται ο αντίστοιχος τρόπος 6 λειτουργίας. Ταυτόχρονα τροποποιούνται τα αντίστοιχα τμήματα. Ένδειξη 9 12 h h O 9 12 h 15 Πατήστε 2 φορές Η ρύθμιση αποθηκεύεται menu 3 Πραγματοποιήστε έξοδο από το μενού και επιστρέψτε στη βασική οθόνη. Πάτημα Eπαναφορά ενός προγράμματος (π.χ. Πρόγραμμα θέρμανσης): Με τον τρόπο που περιγράφεται στο κεφάλαιο από Σελίδα 23 επιλέξτε και επιβεβαιώστε το στοιχείο μενού "ΠΡΟΓΡΑΜΜΑ Α". Περιστρέ ψτε Σε αυτό το παράδειγμα θέστε τη σήμανση στο στοιχείο μενού "ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤ. ΡΥΘΜ." h h O h 21 Πάτημα Επιβεβαιώστε το στοιχείο μενού "ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤ. ΡΥΘΜ.". Η τιμή που θα τροποποιηθεί αναβοσβήνει O Πίν. 10

28 28 Χειρισμός GR Περιστρέ ψτε Χειρισμός Θέστε το στοιχείο μενού "ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤ. ΡΥΘΜ." στο "ΝΑΙ". Ένδειξη 9 12 h Πάτημα Επιβεβαιώστε την επαναφορά του προγράμματος. Μετά το τέλος της επαναφοράς εμφανίζεται ένα κείμενο βοήθειας. Επιστρέψτε στο μενού. 3 24h O 9 12 h 15 Πάτημα menu Πάτημα Πίν. 10 Πραγματοποιήστε έξοδο από το μενού και επιστρέψτε στη βασική οθόνη h O Χειρισμός Ένδειξη Επαναφορά όλων των ρυθμίσεων (μόνο για τον τεχνικό): Με αυτήν τη λειτουργία όλες οι ρυθμίσεις του ΚΥΡΙΩΣ MENU και ΕΠΙΠΕΔΟ ΤΕΧΝΙΚΟΥ επανέρχονται στην εργοστασιακή ρύθμιση! Στη συνέχεια ο τεχνικός πρέπει να θέσει την εγκατάσταση εκ νέου σε λειτουργία! Εάν έχει οριστεί η στάνταρ ένδειξη: menu Κρατήστε τα και πατημένα ταυτόχρονα, μέχρι να προβληθεί το ακόλουθο κείμενο προειδοποίησης με λειτουργία αντίστροφης μέτρησης 10 δευτερολέπτων: h h O 9 12 h 15 Εάν επιθυμείτε την επαναφορά όλων των ρυθμίσεων: menu Συνεχίστε να κρατάτε τα και πατημένα ταυτόχρονα, μέχρι να εμφανιστεί το ακόλουθο κείμενο βοήθειας: O Πατήστε το για να ολοκληρωθεί η επαναφορά. Ολες οι ρυθμίσεις επανέρχονται στη βασική ρύθμιση και η εγκατάσταση πρέπει να τεθεί εκ νέου σε λειτουργία από τον τεχνικό. Πίν h

29 GR Ρύθμιση του ΚΥΡΙΩΣ MENU 29 6 Ρύθμιση του ΚΥΡΙΩΣ MENU Η πλοήγηση στη διάρθρωση μενού, ο προγραμματισμός, η διαγραφή τιμών και η επαναφορά στη βασική ρύθμιση περιγράφονται αναλυτικά στο κεφάλαιο 5.2 από Σελίδα Επισκόπηση και ρυθμίσεις του ΚΥΡΙΩΣ MENU Οι παρακάτω πίνακες χρησιμεύουν στην επισκόπηση της διάρθρωσης μενού (στήλη 1). Το βάθος μενού παριστάνεται με διαφορετικές γκρι αποχρώσεις. Π. χ. στο μενού ΘΕΡΜΑΝΣΗ > ΠΡΟΓΡΑΜΜΑ τα υπομενού ΑΛΛΑΓΗ και ΠΡΟΒΟΛΗ βρίσκονται στο ίδιο επίπεδο. στην επισκόπηση των εργοστασιακών ρυθμίσεων (στήλη 2), για την επαναφορά επιμέρους στοιχείων μενού στην εργοστασιακή ρύθμιση. στην επισκόπηση των περιοχών ρύθμισης των επιμέρους στοιχείων μενού (στήλη 3). στην καταχώριση της προσωπικής ρύθμισης (στήλη 4). στην εύρεση της αναλυτικής περιγραφής για τα επιμέρους στοιχεία μενού (στήλη 5). Τα στοιχεία μενού εμφανίζονται μόνο αν τα τμήματα της εγκατάστασης υπάρχουν και/ή είναι ενεργοποιημένα και εάν γίνονται επεμβάσεις σε αυτά με χειριστήριο. Ορισμένα στοιχεία μενού δεν εμφανίζονται, διότι είναι απενεργοποιημένα λόγω ρύθμισης σε άλλο στοιχείο μενού. Ρυθμίζετε τα στοιχεία μενού πάντα με τη σειρά ή προσπερνάτε τα χωρίς να τα τροποποιήσετε. Κατ' αυτόν τον τρόπο ρυθμίζονται αυτόματα ή δεν εμφανίζονται τα επόμενα στοιχεία μενού.

30 30 Ρύθμιση του ΚΥΡΙΩΣ MENU GR ΚΥΡΙΩΣ MENU: ΔΙΑΚΟΠΕΣ Διάρθρωση μενού ΔΙΑΚΟΠΕΣ ΕΝΑΡΞΗ.. ΤΕΛΟΣ.. ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 1 ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 2 ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ΑΝΑΚΥΚΛΟΦΟΡΙΑ ΖΝΧ ΘΕΡΜΙΚΗ ΑΠΟΛΥΜΑΝΣΗ Βασική ρύθμιση Περιοχή ρύθμισης Σήμερα... 31/12/2099 (σε βήματα έτους/μήνα/ημέρας) Ημερομηνία έναρξης... 31/12/2099 (σε βήματα έτους/μήνα/ημέρας) ΠΑΓΕΤΟΣ ΠΑΓΕΤΟΣ / OIKONOMIA / ΘΕΡΜΑΝΣΗ / ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΠΑΓΕΤΟΣ ΠΑΓΕΤΟΣ / OIKONOMIA / ΘΕΡΜΑΝΣΗ / ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΛΕΙΣΤΟ 1) ΚΛΕΙΣΤΟ / ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ / ΑΝΟΙΧΤΟ 1) 15 C 2) 15 C C / ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ 2) ΚΛΕΙΣΤΟ ΚΛΕΙΣΤΟ ΚΛΕΙΣΤΟ / ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ / ΑΝΟΙΧΤΟ ΚΛΕΙΣΤΟ / ΑΝΟΙΧΤΟ Πίν. 12 1) Παραγωγή ζεστού νερού με λέβητα συνδιασμένης λειτουργεία 2) Παραγωγή ζεστού νερού μέσω μπόιλερ Προσωπική ρύθμιση Περιγραφή από Σελίδα 39

31 GR Ρύθμιση του ΚΥΡΙΩΣ MENU ΚΥΡΙΩΣ MENU: ΘΕΡΜΑΝΣΗ Διάρθρωση μενού ΘΕΡΜΑΝΣΗ Βασική ρύθμιση Περιοχή ρύθμισης Προσωπική ρύθμιση ΠΡΟΓΡΑΜΜΑ ΕΝΕΡΓΟ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 1 A: A:ΠΡΟΓΡΑΜΜΑ A...F: ΠΡΟΓΡΑΜΜΑ A ΠΡΟΓΡΑΜΜΑ F Όνομα (χρόνοι προγράμματος με ενεργοποίησης δυνατότητα αλλαγής) του προγράμματος Πίν. 13 ΟΙΚΟΓΕΝΕΙΑ) ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 2 D: ΠΡΟΓΡΑΜΜΑ D (χρόνοι ενεργοποίησης του προγράμματος ΟΙΚΟΓΕΝΕΙΑ) A:ΠΡΟΓΡΑΜΜΑ A...F: ΠΡΟΓΡΑΜΜΑ F Όνομα προγράμματος με δυνατότητα αλλαγής) Περιγραφή από Σελίδα 40

32 32 Ρύθμιση του ΚΥΡΙΩΣ MENU GR Προσωπική Διάρθρωση μενού ΘΕΡΜΑΝΣΗ Βασική ρύθμιση Περιοχή ρύθμισης ρύθμιση ΑΛΛΑΓΗ A: ΠΡΟΓΡΑΜΜΑ A... F: ΠΡΟΓΡΑΜΜΑ F ΑΛΛΑΓΗ ΜΕ ΑΛΛΟ OΧΙ ΠΡΟΓΡ ΚAΘΕ ΗΜΕΡΑ P1, P2... P6 ΔΕ-ΠΑ P1, P2... P6 ΣΑ-ΚΥ OΧΙ / A: ΠΡΟΓΡΑΜΜΑ A... F: ΠΡΟΓΡΑΜΜΑ F (όνομα προγράμματος μπορεί να τροποποιηθεί) / ΜΙΣΗ ΜΕΡΑ, ΠΡΩΙ / ΜΙΣΗ ΜΕΡΑ, ΑΠΟΓΕΥΜΑ / ΟΛΗ ΜΕΡΑ / ΟΛΗ ΜΕΡΑ,ΜΕΣΗΜΕΡΙ / ΟΙΚΟΓΕΝΕΙΑ / ΟΙΚΟΓΕΝΕΙΑ ΝΩΡΙΣ / ΟΙΚΟΓΕΝΕΙΑ ΑΡΓΑ / ΗΛΙΚΙΩΜΕΝΟΙ Πίνακας στη σελίδα 108 Περιγραφή από Σελίδα 40 Πίν. 13 P1, P2... P6 ΔΕΥΤΕΡΑ, ΤΡΙΤΗ... ΚΥΡΙΑΚΗ P1, P2... P6 ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤ. ΡΥΘΜ. ΟΝΟΜΑ ΠΡΟΓΡΑΜΜΑΤΟΣ OΧΙ Όπως έχει επιλεγεί στο μενού ΑΛΛΑΓΗ, π. χ.: ΠΡΟΓΡΑΜΜΑ A OΧΙ / ΝΑΙ Αλλαγή ονόματος προγράμματος

33 GR Ρύθμιση του ΚΥΡΙΩΣ MENU 33 Προσωπική Περιγραφή Διάρθρωση μενού ΘΕΡΜΑΝΣΗ Βασική ρύθμιση Περιοχή ρύθμισης ρύθμιση από Σελίδα ΠΡΟΒΟΛΗ A: ΠΡΟΓΡΑΜΜΑ A...F: ΠΡΟΓΡΑΜΜΑ F ΜΙΣΗ ΜΕΡΑ, ΠΡΩΙ ΜΙΣΗ ΜΕΡΑ, ΑΠΟΓΕΥΜΑ ΟΛΗ ΜΕΡΑ ΟΛΗΜΕΡΑ,ΜΕΣΗΜΕΡΙ ΟΙΚΟΓΕΝΕΙΑ ΟΙΚΟΓΕΝΕΙΑ ΝΩΡΙΣ ΟΙΚΟΓΕΝΕΙΑ ΑΡΓΑ ΗΛΙΚΙΩΜΕΝΟΙ ΚAΘΕ ΗΜΕΡΑ ΚAΘΕ ΗΜΕΡΑ ΔΕ-ΠΑ ΣΑ-ΚΥ ΔΕΥΤΕΡΑ, ΤΡΙΤΗ... ΚΥΡΙΑΚΗ 40 Πίν. 13

34 34 Ρύθμιση του ΚΥΡΙΩΣ MENU GR Προσωπική Διάρθρωση μενού ΘΕΡΜΑΝΣΗ Βασική ρύθμιση Περιοχή ρύθμισης ρύθμιση ΠΑΡΑΜΕΤΡΟΣ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 1 Περιγραφή από Σελίδα ΕΠΙΠΕΔΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΘΕΡΜΑΝΣΗ 21,0 C 0,0 C... 30,0 C C (όχι χαμηλότερος από OIKONOMIA) OIKONOMIA 15,0 C 0,0 C C (όχι C χαμηλότερος από ΠΑΓΕΤΟΣ και όχι υψηλότερα από ΘΕΡΜΑΝΣΗ) ΠΑΓΕΤΟΣ 5,0 C 0,0 C C C (όχι υψηλότερη από OIKONOMIA) ΤΑΧΥΤΗΤΑ ΘΕΡΜΑΝΣΗΣ ΚΑΝΟΝΙΚΗ ΟΙΚΟΝΟΜΙΚΗ / ΚΑΝΟΝΙΚΗ / ΓΡΗΓΟΡΗ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 2 ΕΠΙΠΕΔΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΘΕΡΜΑΝΣΗ 21,0 C 0,0 C... 30,0 C C (όχι χαμηλότερος από OIKONOMIA) OIKONOMIA 15,0 C 0,0 C C C (όχι χαμηλότερος από ΠΑΓΕΤΟΣ και όχι υψηλότερα από ΘΕΡΜΑΝΣΗ) ΠΑΓΕΤΟΣ 5,0 C 0,0 C C C (όχι υψηλότερη από OIKONOMIA) ΤΑΧΥΤΗΤΑ ΘΕΡΜΑΝΣΗΣ ΚΑΝΟΝΙΚΗ ΟΙΚΟΝΟΜΙΚΗ / ΚΑΝΟΝΙΚΗ / ΓΡΗΓΟΡΗ 41 Πίν. 13

35 GR Ρύθμιση του ΚΥΡΙΩΣ MENU ΚΥΡΙΩΣ MENU: ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Διάρθρωση μενού ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Βασική ρύθμιση Περιοχή ρύθμισης Προσωπική ρύθμιση ΖΝΧ ΚΑΙ ΑΝΑΚΥΚΛΟΦΟΡΙΑ ΞΕΧΩΡΙΣΤΟ ΞΕΧΩΡΙΣΤΟ ΠΡΟΓΡΑΜΜΑ / ΠΡΟΓΡΑΜΜΑ ΒΑΣΗ ΠΡΟΓΡΑΜ. ΘΕΡΜ. ΠΡΟΓΡΑΜΜΑ ΖΝΧ 1) ΑΛΛΑΓΗ ΚAΘΕ ΗΜΕΡΑ P1, P2... P6 ΔΕ-ΠΑ P1, P2... P6 ΣΑ-ΚΥ Πίνακας στη σελίδα 111 P1, P2... P6 ΔΕΥΤΕΡΑ, ΤΡΙΤΗ... ΚΥΡΙΑΚΗ P1, P2... P6 ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤ. OΧΙ OΧΙ / ΝΑΙ ΡΥΘΜ. ΠΡΟΒΟΛΗ ΚAΘΕ ΗΜΕΡΑ / ΔΕ-ΠΑ / ΣΑ-ΚΥ / ΔΕΥΤΕΡΑ, ΤΡΙΤΗ... ΚΥΡΙΑΚΗ ΠΡΟΓΡ. ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ 1) ΑΛΛΑΓΗ ΚAΘΕ ΗΜΕΡΑ P1, P2... P6 ΔΕ-ΠΑ P1, P2... P6 ΣΑ-ΚΥ Πίνακα στη σελίδα 112 P1, P2... P6 ΔΕΥΤΕΡΑ, ΤΡΙΤΗ... ΚΥΡΙΑΚΗ P1, P2... P6 ΕΠΑΝΑΦΟΡΑ ΕΡΓΟΣΤ. OΧΙ OΧΙ / ΝΑΙ ΡΥΘΜ. ΠΡΟΒΟΛΗ ΚAΘΕ ΗΜΕΡΑ / ΔΕ-ΠΑ / ΣΑ-ΚΥ / ΔΕΥΤΕΡΑ, ΤΡΙΤΗ... ΚΥΡΙΑΚΗ Πίν. 14 Περιγραφή από Σελίδα 42 44

36 36 Ρύθμιση του ΚΥΡΙΩΣ MENU GR Διάρθρωση μενού Βασική Προσωπική ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ ρύθμιση Περιοχή ρύθμισης ρύθμιση ΠΑΡΑΜΕΤΡΟΣ ΘΕΡΜΟΚ.ΜΠΟΙΛΕΡ ΣΕ 60 C 15 C C C ΥΨΗΛΟ ΕΠΙΠΕΔΟ ΦΟΡΤΙΣΗΣ ΘΕΡΜΟΚ.ΜΠΟΙΛΕΡ ΣΕ 50 C 15 C C C ΧΑΜΗΛΟ ΕΠΙΠΕΔΟ ΦΟΡΤΙΣΗΣ ΠΡΟΤΕΡΑΙΟΤΗΤΑ ΖΝΧ ΠΡΟΤΕΡΑΙΟΤΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑ / ΤΑ ΜΕΡΙΚΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑ ΑΝΑΚΥΚΛΟΦΟΡΙΑ ON 4/h 1/h... 7/h /h ΘΕΡΜΙΚΗ ΑΠΟΛΥΜΑΝΣΗ ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΧΕΙΡΟΚΙΝΗΤΗ ΧΕΙΡΟΚΙΝΗΤΗ ΛΕΙΤΟΥΡ. / ΛΕΙΤΟΥΡ. ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΜΜΙΑ ΚΑΜΜΙΑ ΛΕΙΤΟΥΡΓΙΑ / ΛΕΙΤΟΥΡΓΙΑ ΕΚΚΙΝΗΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ / ΣΤΑΜΑΤΗΜΑ ΩΡΑ 01:00 h 12:00 h... 11:45 h h ΧΡΟΝΟΣ ΖΕΥΞΗΣ 7 d 1 d d d Πίν. 14 1) Μόνο στο ΞΕΧΩΡΙΣΤΟ ΠΡΟΓΡΑΜΜΑ Περιγραφή από Σελίδα 45 46

37 GR Ρύθμιση του ΚΥΡΙΩΣ MENU ΚΥΡΙΩΣ MENU: ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ Διάρθρωση μενού ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ Βασική ρύθμιση Περιοχή ρύθμισης Προσωπική ρύθμιση ΩΡΑ ΚΑΙ ΗΜΕΡΟΜΗΝΙΑ ΩΡΑ : 12:00 μμ... 11:59 μμ (σε βήματα ωρών/λεπτών) ΗΜΕΡΟΜΗΝΙΑ.. 01/01/ /12/2099 (σε βήματα έτους/μήνα/ ημέρας) ΕΝΑΛΛΑΓΗ ΚΑΛΟΚΑΙΡΙ/ ΝΑΙ ΝΑΙ / OΧΙ ΧΕΙΜΩΝΑ ΡΥΘΜΙΣΕΙΣ ΩΡΑΣ 0,0 s/εβδομάδα 60,0 s/εβδομάδα... s/εβδομάδα +60,0 s/εβδομάδα ΤΥΠΟΣ ΟΘΟΝΗΣ ΗΜΕΡΟΜΗΝΙΑ ΗΗ.ΜΜ.ΧΧΧΧ ΗΗ.ΜΜ.ΧΧΧΧ ή ΜΜ/ΗΗ/ΧΧΧΧ ΚΟΝΤΡΑΣΤ ΟΘΟΝΗΣ ανάλογα με τον 25%... 75% εργοστασιακό % έλεγχο ΠΛΗΡΟΦΟΡΙΕΣ ΣΤΗΝ ΒΑΣΙΚΗ ΟΘΟΝΗ Χωρίς ISM και μπόιλερ: ΕΞΩΤΕΡ. ΘΕΡΜΟΚΡΑΣΙΑ Χωρίς ISM, με μπόιλερ: ΕΞΩΤΕΡ. ΘΕΡΜΟΚΡΑΣΙΑ Mε ISM και μπόιλερ: ΚΥΚΛΟΦ. ΗΛΙΑΚΟΥ Mε ISM χωρίς μπόιλερ: ΚΥΚΛΟΦ. ΗΛΙΑΚΟΥ ΕΞΩΤΕΡ. ΘΕΡΜΟΚΡΑΣΙΑ / ΗΜΕΡΟΜΗΝΙΑ ΕΞΩΤΕΡ. ΘΕΡΜΟΚΡΑΣΙΑ / ΗΜΕΡΟΜΗΝΙΑ / ΘΕΡΜΟΚΡΑΣΙΑ ΖΝΧ ΚΥΚΛΟΦ. ΗΛΙΑΚΟΥ / ΚΕΡΔΟΣ ΗΛΙΑΚΟΥ / ΕΞΩΤΕΡ. ΘΕΡΜΟΚΡΑΣΙΑ / ΗΜΕΡΟΜΗΝΙΑ / ΘΕΡΜΟΚΡΑΣΙΑ ΖΝΧ ΚΥΚΛΟΦ. ΗΛΙΑΚΟΥ / ΚΕΡΔΟΣ ΗΛΙΑΚΟΥ / ΕΞΩΤΕΡ. ΘΕΡΜΟΚΡΑΣΙΑ / ΗΜΕΡΟΜΗΝΙΑ Περιγραφήα πό σελίδα ΚΛΕΙΔΩΜΑ ΠΛΗΚΤΡΩΝ ΚΛΕΙΣΤΟ ΚΛΕΙΣΤΟ / ΑΝΟΙΧΤΟ 47 ΓΛΩΣΣΑ Pусский Pусский / Українська / 47 Български / Ελληνικά Πίν

38 38 Ρύθμιση του ΚΥΡΙΩΣ MENU GR ΚΥΡΙΩΣ MENU: ΗΛΙΑΚΟΣ Διάρθρωση μενού ΗΛΙΑΚΟΣ Βασική ρύθμιση Περιοχή ρύθμισης Τ2: MAX ΘΕΡΜ. ΗΛΙΑΚΟΥ 60 C 15 C C C ΤΒ: MAX ΘΕΡΜ.ΜΠΟΙΛΕΡ Β 60 C 15 C C C ΤC: MAX ΘΕΡΜ.ΜΠΟΙΛΕΡ C 60 C 15 C C C ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΖΝΧ 0 K 0 K (= λειτουργία off) K K ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΕΠΙΡΟΗΣ 0 K 0 K (= λειτουργία off)... 5 K K ΚΥΚΛ. ΘΕΡΜ. 1 ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΕΠΙΡΟΗΣ ΚΥΚΛ. ΘΕΡΜ. 2 0 K 0 K (= λειτουργία off)... 5 K K Πίν. 16 Προσωπική ρύθμιση Περιγραφήα πό σελίδα 48

39 GR Ρύθμιση του ΚΥΡΙΩΣ MENU ΠPOΓPAM ΔIAKOΠΩN Κύριο μενού: ΔΙΑΚΟΠΕΣ Διάρθρωση μενού και περιοχές ρύθμισης Σελίδα 30 Χρησιμοποιήστε αυτό το μενού, εάν επιθυμείτε για περισσότερες μέρες μια ειδική λειτουργία χωρίς να τροποποιήσετε τις προσωπικές ρυθμίσεις των επιμέρους προγραμμάτων και παραμέτρων. Στο πρόγραμμα διακοπών τα κυκλώματα θέρμανσης και η παρασκευή ζεστού νερού χρήσης τίθενται στον τρόπο λειτουργίας που έχει ρυθμιστεί στο πρόγραμμα διακοπών (η αντιπαγετική προστασία είναι εξασφαλισμένη). Όταν το πρόγραμμα διακοπών είναι ενεργό, στη βασική ένδειξη εμφανίζεται και π. χ. ΔΙΑΚΟΠΕΣ ΕΩΣ Πρόωρη διακοπή προγράμματος διακοπών: Επιλέξτε το μενού ΔΙΑΚΟΠΕΣ > ΕΝΑΡΞΗ και πατήστε. Στην ένδειξη εμφανίζεται --:--:----. Πατήστε το κουμπί επιλογής, για να αποθηκεύσετε τη ρύθμιση. ΕΝΑΡΞΗ: Εάν η ημερομηνία για ΕΝΑΡΞΗ είναι η τρέχουσα, το πρόγραμμα διακοπών ξεκινά αμέσως. Εάν η ημερομηνία για ΕΝΑΡΞΗ συμπίπτει με την επόμενη μέρα ή με κάποια μετέπειτα ημέρα, το πρόγραμμα διακοπών ξεκινά στις 00:00 ΤΕΛΟΣ: Το πρόγραμμα διακοπών τερματίζεται στις 11:59 μμ της καθορισμένης ημέρας. ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ1: Τρόπος λειτουργίας για το κύκλωμα θέρμανσης 1 κατά τη διάρκεια του προγράμματος διακοπών. ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ2: Τρόπος λειτουργίας για το κύκλωμα θέρμανσης 2 κατά τη διάρκεια του προγράμματος διακοπών. ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ: Τρόπος λειτουργίας για την παραγωγή ζεστού νερού κατά τη διάρκεια του προγράμματος διακοπών. ΑΝΑΚΥΚΛΟΦΟΡΙΑ ΖΝΧ: Τρόπος λειτουργίας για τον κυκλοφορητή ανακυκλοφορίας κατά τη διάρκεια του προγράμματος διακοπών. ΘΕΡΜΙΚΗ ΑΠΟΛΥΜΑΝΣΗ: Τρόπος λειτουργίας για τη θερμική απολύμανση του ζεστού νερού κατά τη διάρκεια του προγράμματος διακοπών.

40 40 Ρύθμιση του ΚΥΡΙΩΣ MENU GR 6.3 Πρόγραμμα θέρμανσης Κύριο μενού: ΘΕΡΜΑΝΣΗ Διάρθρωση μενού και περιοχές ρύθμισης Σελίδα Πρόγραμμα χρόνου / επιπέδων θερμοκρασίας Mενού: ΘΕΡΜΑΝΣΗ > ΠΡΟΓΡΑΜΜΑ Χρησιμοποιήστε αυτό το μενού, εάν επιθυμείτε για το εκάστοτε κύκλωμα θέρμανσης ένα πρόγραμμα θέρμανσης με προσωπικό προφίλ χρόνου/ επιπέδων θερμοκρασίας. Τα προγράμματα θέρμανσης είναι ενεργά, μόνο αν ο διακόπτης τρόπων λειτουργίας έχει τεθεί στο. [ C] Σχ. 17 Ρυθμίστε το σύστημα ελέγχου θερμοκρασίας προσαγωγής στο λέβητα στη μέγιστη απαιτούμενη θερμοκρασία προσαγωγής. Ρυθμίστε μία φορά τα προγράμματα για τις σημαντικότερες καταστάσεις χρήσης (π. χ. πρωινή βάρδια, βραδινή βάρδια, διακοπές στο σπίτι, κ.τ.λ.), ώστε να μπορεί να ενεργοποιηθεί αργότερα γρήγορα το κατάλληλο πρόγραμμα. Παράδειγμα Πρόγραμμα θέρμανσης με προφίλ χρόνου / επιπέδων θερμοκρασίας Mενού: ΘΕΡΜΑΝΣΗ > ΠΡΟΓΡΑΜΜΑ > ΕΝΕΡΓΟ Επιλέξτε και ενεργοποιήστε πρόγραμμα θέρμανσης για κύκλωμα θέρμανσης 1 και κύκλωμα θέρμανσης 2. [t] J Mενού: ΘΕΡΜΑΝΣΗ > ΠΡΟΓΡΑΜΜΑ > ΑΛΛΑΓΗ Δυνατότητες ρύθμισης: Έως και έξι χρόνοι ενεργοποίησης ανά ημέρα με τρεις διαφορετικούς τρόπους λειτουργίας (ΘΕΡΜΑΝΣΗ / OIKONOMIA / ΠΑΓΕΤΟΣ ). Κατ' επιλογή για κάθε μέρα διαφορετικές ώρες ή οι ίδιες ώρες για: Κάθε μέρα (ΚAΘΕ ΗΜΕΡΑ) Δευτέρα έως Παρασκευή (ΔΕ-ΠΑ) Σάββατο και Κυριακή (ΣΑ-ΚΥ) Η συντομότερη περίοδος ενεργοποίησης είναι 15 λεπτά (= 1 τμήμα). Αντιγραφή και ρύθμιση 6 προσωπικών προγραμμάτων θέρμανσης: Αντιγραφή προρυθμισμένου προγράμματος θέρμανσης. Ρυθμίστε τις προσωπικές ζεύξεις και τους αντίστοιχους τρόπους λειτουργίας: Απενεργοποιήστε τους χρόνους ενεργοποίησης που δεν χρειάζεστε με διαγραφή. ΚAΘΕ ΗΜΕΡΑ: άθε μέρα θα ξεκινάει την ίδια ώρα ο επιλεγμένος τρόπος λειτουργίας. ΔΕ-ΠΑ: Δευτέρα έως Παρασκευή θα ξεκινάει την ίδια ώρα ο επιλεγμένος τρόπος λειτουργίας. ΣΑ-ΚΥ: Σάββατο και Κυριακή θα ξεκινάει την ίδια ώρα ο επιλεγμένος τρόπος λειτουργίας. Επιμέρους ημέρα της εβδομάδας (π. χ. ΠΕΜΠΤΗ): Κάθε Πέμπτη θα ξεκινάει την ίδια ώρα ο επιλεγμένος τρόπος λειτουργίας. Εάν οι ζεύξεις και οι τρόποι λειτουργίας δεν αλλάξουν, προσπεράστε αυτά τα σημεία με ή.

41 GR Ρύθμιση του ΚΥΡΙΩΣ MENU 41 Επαναφορά προγράμματος θέρμανσης στη βασική ρύθμιση ελίδα 27. Αλλάξτε το όνομα για το πρόγραμμα θέρμανσης με και. Οι 18 χαρακτήρες που εμφανίζονται μπορούν να αντικατασταθούν μεμονωμένα με επιλογή των διαθέσιμων γραμμάτων και αριθμών. Mενού: ΘΕΡΜΑΝΣΗ > ΠΡΟΓΡΑΜΜΑ > ΠΡΟΒΟΛΗ Αν ο προγραμματισμός για την ΠΕΜΠΤΗ π.χ. διαφέρει από αυτόν για τις υπόλοιπες ημέρες της εβδομάδας, εμφανίζεται στις επιλογές ΚAΘΕ ΗΜΕΡΑ και ΔΕ-ΠΑ σε όλες τις τιμές ΑΠΟ --:--. Αυτό σημαίνει ότι δεν υπάρχουν κοινοί χρόνοι ενεργοποίησης και τρόποι λειτουργίαςγια αυτήν την επιλογή. Εισαγωγή κενού διαστήματος: Εάν ο τρέχων χαρακτήρας είναι σκούρος, διαγράψτε τον με (κενό διάστημα = _ ). Δείτε τους χρόνους ενεργοποίησης και τους αντίστοιχους τρόπους λειτουργίας των προγραμμάτων θέρμανσης για ΚAΘΕ ΗΜΕΡΑ, ΔΕ-ΠΑ, ΣΑ-ΚΥ ή την επιμέρους ημέρα της εβδομάδας ως δακτύλιο τμημάτων Θερμοκρασία για τους τρόπους λειτουργίας και την ταχύτητα θέρμανσης Mενού: ΘΕΡΜΑΝΣΗ > ΠΑΡΑΜΕΤΡΟΣ Χρησιμοποιήστε αυτό το μενού, για να προσαρμόσετε μόνιμα τα επίπεδα θερμοκρασίας για τους 3 τρόπους λειτουργίας (ΘΕΡΜΑΝΣΗ / OIKONOMIA / ΠΑΓΕΤΟΣ ) και την ταχύτητα θέρμανσης στις προσωπικές σας επιθυμίες και στους χώρους κατοικίας σας. Mενού: ΘΕΡΜΑΝΣΗ > ΠΑΡΑΜΕΤΡΟΣ > ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ > ΕΠΙΠΕΔΑ ΘΕΡΜΟΚΡΑΣΙΑΣ Ρυθμίστε ΕΠΙΘΥΜΗΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΧΩΡΟΥ για τους τρόπους λειτουργίας του ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ1 και/ή ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ2: ΘΕΡΜΑΝΣΗ = μέγιστη απαιτούμενη θερμοκρασία (π.χ. όταν στο χώρο διαμένουν άτομα και επιθυμούν μια άνετη θερμοκρασία χώρου). OIKONOMIA = μέση απαιτούμενη θερμοκρασία (π.χ. όταν μια χαμηλότερη θερμοκρασία χώρου επαρκεί ή όλοι οι ένοικοι απουσιάζουν ή κοιμούνται και δεν πρέπει να μειωθεί πολύ η θερμοκρασία του κτιρίου). ΠΑΓΕΤΟΣ = ελάχιστη απαιτούμενη θερμοκρασία (π.χ. όταν όλοι οι ένοικοι απουσιάζουν ή κοιμούνται και υπάρχει περιθώριο να μειωθεί η θερμοκρασία του κτιρίου). Η παρουσία κατοικίδιων ζώων και η ύπαρξη φυτών πρέπει να λαμβάνονται υπόψη. Mενού: ΘΕΡΜΑΝΣΗ > ΠΑΡΑΜΕΤΡΟΣ > ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ > ΤΑΧΥΤΗΤΑ ΘΕΡΜΑΝΣΗΣ Ρυθμίστα ταχύτητα θέρμανσης για το ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ1 και/ή ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ2. ΟΙΚΟΝΟΜΙΚΗ = Το κτίριο θερμαίνεται αργά και έτσι εξοικονομείται ενέργεια. ΚΑΝΟΝΙΚΗ = Το κτίριο θερμαίνεται με «κανονική» ταχύτητα. ΓΡΗΓΟΡΗ = Το κτίριο θερμαίνεται γρήγορα και έτσι εξασφαλίζεται άνετη θερμοκρασία στο έπακρο.

42 42 Ρύθμιση του ΚΥΡΙΩΣ MENU GR 6.4 Πρόγραμμα ζεστού νερού Κύριο μενού: ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Διάρθρωση μενού και περιοχές ρύθμισης Σελίδα Τρόποι λειτουργίας των προγραμμάτων ζεστού νερού Mενού: ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ > ΖΝΧ ΚΑΙ ΑΝΑΚΥΚΛΟΦΟΡΙΑ Με αυτό το μενού μπορείτε κατ' επιλογή να ενεργοποιήσετε το ατομικό σας πρόγραμμα ζεστού νερού. Συνιστώμενη τιμή για εγκαταστάσεις με χειριστήριο F ή- Θέστε το θερμοστάτη ζεστού νερού στο λέβητα στη μέγιστη απαιτούμενη θερμοκρασία ζεστού νερού. Εάν υπάρχει συνδεδεμένο μπόιλερ μετά τον υδραυλικό διαχωρισμό στο IPM, θέστε το θερμοστάτη προσαγωγής στο λέβητα στο δεξιό αναστολέα. να συνδέσετε το πρόγραμμα ζεστού νερού με το δικό σας πρόγραμμα θέρμανσης. Αυτό είναι χρήσιμο, αν αλλάζετε συχνά από το ένα πρόγραμμα θέρμανσης στο άλλο. Σε αυτή την περίπτωση το πρόγραμμα θέρμανσης προσαρμόζεται αυτόματα. Συνιστώμενη τιμή για εγκαταστάσεις χωρίς χειριστήριο F 100. ΒΑΣΗ ΠΡΟΓΡΑΜ. ΘΕΡΜ. (Aυτόματη λειτουργία μαζί με το πρόγραμμα θέρμανσης): Με μπόιλερ: Σύμφωνα με τη ρυθμισμένη θερμοκρασία ζεστού νερού στο ΘΕΡΜΟΚ.ΜΠΟΙΛΕΡ ΣΕ ΥΨΗΛΟ ΕΠΙΠΕΔΟ ΦΟΡΤΙΣΗΣ 1), όταν ένα από τα κυκλώματα θέρμανσης λειτουργεί με τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ ή αν 1) Ρύθμιση θερμοκρασίας ζεστού νερού κεφάλαιο στη σελίδα 45 εντός της επόμενης ώρας θα τεθεί στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ. Ειδάλλως, σύμφωνα με τη θερμοκρασία ζεστού νερού που ρυθμίστηκε στο ΘΕΡΜΟΚ.ΜΠΟΙΛΕΡ ΣΕ ΧΑΜΗΛΟ ΕΠΙΠΕΔΟ ΦΟΡΤΙΣΗΣ 1), όταν ένα από τα κυκλώματα θέρμανσης λειτουργεί με τον τρόπο λειτουργίας OIKONOMIA. Ειδάλλως, ζεστό νερό ΠΑΓΕΤΟΣ (15 C σταθερή τιμή). Με λέβητα Combi: Ζεστό νερό ΑΝΟΙΧΤΟ, όταν ένα από τα κυκλώματα θέρμανσης λειτουργεί με τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ ή αν λειτούργησε εντός της τελευταίας ώρας με τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ. Ειδάλλως, ζεστό νερό ΚΛΕΙΣΤΟ Mε ΑΝΑΚΥΚ/ΡΙΑ ΖΝΧ για μπόιλερ: ΑΝΑΚΥΚ/ΡΙΑ ΖΝΧ ΑΝΟΙΧΤΟ και εκκινήσεις κυκλοφορητή ανακυκλοφορίας σύμφωνα με τη ρύθμιση ( κεφάλαιο στη σελίδα 45), εάν ένα από τα κυκλώματα θέρμανσης βρίσκεται στον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ. Ειδάλλως, ΑΝΑΚΥΚ/ΡΙΑ ΖΝΧ ΚΛΕΙΣΤΟ. ΞΕΧΩΡΙΣΤΟ ΠΡΟΓΡΑΜΜΑ (ανεξάρτητα προγράμματα χρόνου): Αυτόματη εναλλαγή μεταξύ ζεστού νερού ΑΝΟΙΧΤΟ 2) / ΚΛΕΙΣΤΟ 2) ή διάφορες θερμοκρασίες ζεστού 3) και κυκλοφορητή ανακυκλοφορίας ΑΝΟΙΧΤΟ / ΚΛΕΙΣΤΟ σύμφωνα με τα εισαχθέντα προγράμματα. Εκκινήσεις κυκλοφορητή ανακυκλοφορίας σύμφωνα με τη ρύθμιση ( κεφάλαιο στη σελίδα 45). 2) Ζεστό νερό με λέβητα Combi 3) νερούζεστό νερό μέσω μπόιλερ
