ΗΛΕΚΤΡΟΝΙΚΗ ΜΟΝΑΔΑ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΕΛΕΓΧΟΥ D-PELLET 32.8 MULTI PELLET ΞΥΛΟΥ ΒΙΟΜΑΖΑΣ ΠΕΤΡΕΛΑΙΟΥ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΗΛΕΚΤΡΟΝΙΚΗ ΜΟΝΑΔΑ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΕΛΕΓΧΟΥ D-PELLET 32.8 MULTI PELLET ΞΥΛΟΥ ΒΙΟΜΑΖΑΣ ΠΕΤΡΕΛΑΙΟΥ"

Transcript

1 ΗΛΕΚΤΡΟΝΙΚΗ ΜΟΝΑΔΑ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΕΛΕΓΧΟΥ D-PELLET 32.8 MULTI PELLET ΞΥΛΟΥ ΒΙΟΜΑΖΑΣ ΠΕΤΡΕΛΑΙΟΥ Το παρόν ΕΓΧΕΙΡΙΔΙΟ πρέπει να φυλάσσεται επιμελώς για κάθε συμβουλευτική ανάγνωση και οι οδηγίες που περιλαμβάνονται σε αυτό πρέπει να λαμβάνονται προσεκτικά υπ όψιν πριν τη χρήση της συσκευής 0

2 ΠΕΡΙΕΧΟΜΕΝΑ 1.0 Γενικές οδηγίες για την ασφάλεια κατά την εγκατάσταση Εγκατάσταση Τοποθέτηση της μονάδας νερού Σύνδεση στο ηλεκτρικό δίκτυο Σύνδεση στον καπναγωγό Σύνδεση εξαγωγής καυσαερίων Εγκατάσταση αγωγού αναρρόφησης αέρα καύσης Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά καυσίμου Καυστήρας ΜS - Τεχνικά χαρακτηριστικά Σχετικά με D-Pellet... 9 Διεπαφή Χρήστη Προεπισκόπηση Οθόνες ενδείξεων Οθόνη εισόδων Οθόνη εξόδων Προστασία οθόνης Μενού χρήστη Πλοήγηση Ρυθμίσεις Μενού διαχείρισης Πλοήγηση Ρυθμίσεις Συντομεύσεις Ταχεία ρύθμιση θερμοκρασίας λειτουργίας Ταχεία ρύθμιση ισχύος λειτουργίας Ταχεία επιλογή Γκρουπ ρυθμίσεων Ταχεία ενεργοποίηση τροφοδότη (Λειτουργία ελέγχου) Λειτουργία Ενεργοποίηση - Απενεργοποίηση Εντολές λειτουργίας / Θερμοστάτες Περίοδοι λειτουργίας Εκκίνηση Λειτουργία Επίλογος Φάσεις λειτουργίας ΈΛΕΓΧΟΣ ΚΛΕΙΣΤΟΣ ΑΔΡΑΝΕΙΑ ΛΕΙΤΟΥΡΓΙΑ ΕΛΕΓΧΟΥ ΕΞΟΔΩΝ ΣΦΑΛΜΑ ΑΡΧΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ ΠΡΟΘΕΡΜΑΝΣΗ ΤΡΟΦΟΔΟΣΙΑ AΝΑΜΟΝΗ ΦΛΟΓΑΣ ΠΡΟ-ΛΕΙΤΟΥΡΓΙΑ (Προετοιμασία φλόγας) AΥΤΟΜΑΤΗ ΕΚΚΙΝΗΣΗ (EXTRA) ΧΕΙΡΟΚΙΝΗΤΗ ΕΚΚΙΝΗΣΗ ΕΝΙΣΧΥΣΗ ΛΕΙΤΟΥΡΓΙΑ (ΙΣΧΥΣ) TΑΚΤΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ ΣΥΝΕΧΗΣ ΑΝΑΜΟΝΗ ΠΕΡΙΟΔΙΚΗ ΑΝΑΜΟΝΗ ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ

3 12.0 Ρυθμίσεις Διαμόρφωση Σφάλματα Κωδικοί σφάλματος Άρση σφάλματος Τεχνικά χαρακτηριστικά Όρια Συντήρηση - Καθαρισμός της συσκευής Περιοδικός καθαρισμός Ετήσιος καθαρισμός ΕΓΓΥΗΣΗ ΦΥΛΛΟ ΣΤΟΙΧΕΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ...35 ΦΥΛΛΟ ΚΑΠΝΟΔΟΧΟΥ

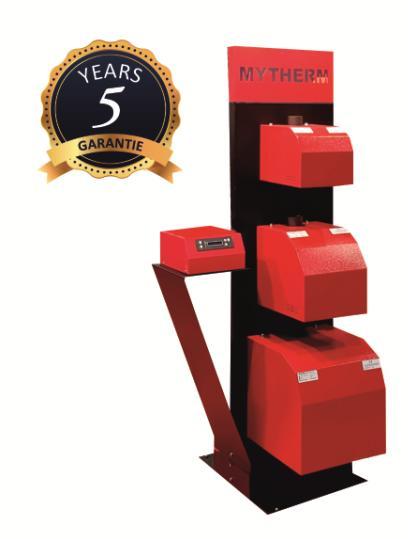

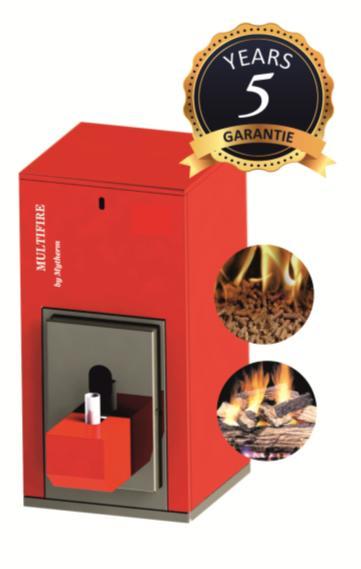

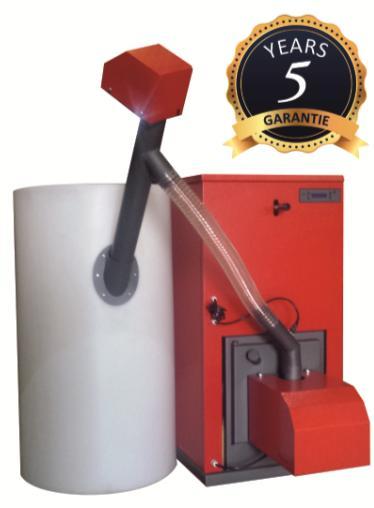

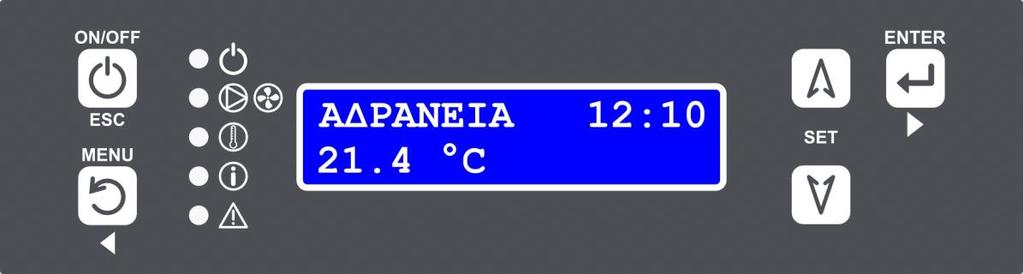

4 MYTHERM MS BURNER / WD MULTIFIRE D-Pellet Αγαπητέ πελάτη Σας ευχαριστούμε που επιλέξατε τα προϊόντα της MYTHERM για την κάλυψη των αναγκών σας. Τα προϊόντα μας είναι σχεδιασμένα και κατασκευασμένα με σκοπό την μέγιστη απόδοση, τη φιλικότητα προς το χρήστη και την εύκολη συντήρησή τους, σύμφωνα με τα ευρωπαϊκά πρότυπα και κανονισμούς. Είναι τεχνολογικά προηγμένα προϊόντα με όλες τις απαραίτητες πιστοποιήσεις και έχουν σκοπό την απρόσκοπτη και συνεχή λειτουργία. Το παρόν εγχειρίδιο είναι μία απλοποιημένη απεικόνιση των προϊόντων και γι αυτό ενδέχεται να υπάρχουν μικρές διαφοροποιήσεις από το τελικό προϊόν. Αποτελεί αναπόσπαστο και ουσιαστικό μέρος του προϊόντος, θα πρέπει να παραδοθεί από τον τεχνικό εγκατάστασης στο χρήστη, ο οποίος πρέπει να το διατηρήσει επιμελώς για κάθε περαιτέρω συμβουλευτική ανάγνωση. Το ίδιο εγχειρίδιο οδηγιών πρέπει να συνοδεύει τη συσκευή σε περίπτωση που αυτή πουληθεί ή μεταφερθεί. Η εγκατάσταση πρέπει να γίνεται βάσει των ισχυόντων προτύπων και σύμφωνα με τις οδηγίες του κατασκευαστή που αναγράφονται στο παρόν εγχειρίδιο. Η εσφαλμένη εγκατάσταση μπορεί να γίνει αιτία τραυματισμού προσώπων, ζώων ή ζημίας αντικειμένων, για τις οποίες δεν ευθύνεται ο κατασκευαστής. Οι ζημίες που προκαλούνται από την εσφαλμένη εγκατάσταση, χρήση, μετατροπές ή και επισκευές από μη εξουσιοδοτημένο προσωπικό ή λόγω χρήσης μη γνησίων ανταλλακτικών και γενικά οι ζημιές που οφείλονται στη μη τήρηση των οδηγιών του κατασκευαστή, αποκλείουν οποιαδήποτε αστική ή ποινική ευθύνη του κατασκευαστή. Η εγκατάσταση των συσκευών (καυστήρας MS,λέβητας WD) θα πρέπει να γίνεται από εξειδικευμένο προσωπικό και κατόπιν θα πρέπει να ενημερωθεί ο τελικός χρήστης για τη λειτουργία και τη συντήρηση της συσκευής. Σε κάθε περίπτωση συντήρησης ή επισκευής θα πρέπει ή συσκευή να αποσυνδέεται από τη τάση του δικτύου μέσω του γενικού διακόπτη της συσκευής. Μονάδα ελέγχου καυστήρων στερεού καυσίμου (βιομάζας/πέλλετ/ξύλου) Δυνατότητα διαμόρφωσης τύπου λέβητα (Αερόθερμο, Λέβητας νερού, Υβριδικός). Δυνατότητα διαμόρφωσης τύπου καυσίμου (Ξύλο, Πέλλετ) Λειτουργία πίνακα αυτονομίας για 3 σπίτια ή 3 χώρους( για αερόθερμο). Αναλογική μεταβολή της ισχύος/φωτιάς ανάλογα με τις απαιτήσεις-κατανάλωση Δυνατότητα ανάγνωσης μιας σειράς σημάτων διακοπτικών στοιχείων (μέχρι 3 ταυτόχρονα) 8 Γκρουπ ρυθμίσεων που συμπεριλαμβάνουν και τη διαμόρφωση. Μενού διαχείρισης με κωδικό. Δυνατότητα επιλογής μέχρι 20 καταχωρίσεων στο Μενού (Μενού Χρήστη). 2 Γλώσσες (Αγγλικά, Ελληνικά). 3

5 1.0 Γενικές οδηγίες για την ασφάλεια κατά την εγκατάσταση Η ευθύνη για τις ενέργειες εγκατάστασης των συσκευών βαρύνουν τον εγκαταστάτη απ τον οποίο ζητείται να κάνει το σχετικό έλεγχο του καπναγωγού, του αγωγού αναρρόφησης του αέρα και της σωστής τοποθέτησης της συσκευής σύμφωνα με τους ισχύοντες κανονισμούς. Κατά την εγκατάσταση της συσκευής θα πρέπει να τηρούνται όσα προβλέπονται από τους ισχύοντες κανονισμούς όσον αφορά στην εκκένωση καυσαερίων με καπναγωγό. Παρακαλούμε όπως λάβετε υπ' όψιν ότι η εγκατάσταση και η δοκιμή της συσκευής πρέπει να γίνεται αποκλειστικά από το εξειδικευμένο τεχνικό προσωπικό όσον αφορά στη σωστή τοποθέτηση του προϊόντος στο οποίο επιπλέον θα πρέπει να έχει ελεγχθεί η απόδοση ελκυσμού του καπναγωγού, τόσο πριν όσο και κατά τη διάρκεια της καύσης. Κατά την εγκατάσταση της συσκευής πρέπει να τηρούνται όλοι οι ισχύοντες κανονισμοί, συμπεριλαμβανομένων και όσων αναφέρονται σε ευρωπαϊκούς κανονισμούς. Σε αντίθετη περίπτωση η συσκευή δεν καλύπτεται από εγγύηση. Προσοχή! Τη συσκευή ΔΕΝ ΠΡΕΠΕΙ να την εγκαθιστά ο χρήστης από μόνος του. Θα πρέπει τα τηρούνται τα παρακάτω: Η τακτική συντήρηση της συσκευής και της εγκατάστασης πρέπει να γίνεται μια φορά το χρόνο από εξουσιοδοτημένο τεχνικό προσωπικό. Σε αντίθετη περίπτωση, η εγγύηση εκπίπτει για όλο το χρονικό διάστημα για το οποίο ήταν καλυμμένη η συσκευή. Καθόσον η συσκευή καταναλώνει αέρα για την καύση, θα πρέπει να προβλεφθεί η ύπαρξη σημείου αναρρόφησης αέρα στο εσωτερικό του χώρου εγκατάστασης της συσκευής. Πριν από κάθε έναυση (μετά από σφάλμα ή καθαρισμό ή διακοπή ρεύματος) βεβαιωθείτε ότι η εστία έχει τοποθετηθεί σωστά και δεν έχει γεμίσει με στάχτη ή pellet, όπως επίσης και ότι η σύνδεση στο ηλεκτρικό δίκτυο έχει γίνει σωστά. Η πόρτα της συσκευής κατά τη διάρκεια λειτουργίας θα πρέπει να είναι ασφαλισμένη. Σε περίπτωση λανθασμένης έναυσης μην επαναλάβετε τη διαδικασία εάν πρώτα δεν αφαιρέσετε το συσσωρευμένο pellet. Θυμηθείτε να απομακρύνετε από την καπνοδόχο τον αισθητήρα χώρου που βρίσκεται στο πίσω μέρος της συσκευής. Κατά την αρχική έναυση μπορεί να υπάρχει διαφυγή κακοσμίας η οποία οφείλεται σε υπερθέρμανση των βαμμένων τμημάτων. Συνιστάται να μην παραμένετε στο χώρο όπου είναι εγκατεστημένη η συσκευή και να αερίζετε τον χώρο. Για την καλή λειτουργία βεβαιωθείτε ότι ο αγωγός εκκένωσης των καυσαερίων δεν είναι μπλοκαρισμένος και ότι η συσκευή συντηρείται τακτικά. Πριν την εγκατάσταση είναι απαραίτητο να βεβαιωθείτε ότι η επιφάνεια στην οποία πρόκειται να τοποθετηθεί η συσκευή μπορεί να αντέξει το βάρος. 4

6 Τοποθετήστε μια προστατευτική πλάκα για το πάτωμα ως βάση για τη συσκευή, ιδιαιτέρως εάν πρόκειται για δάπεδο από εύφλεκτο υλικό (πχ παρκέ ή μοκέτα). Η βάση θα πρέπει να προεξέχει από τη συσκευή τουλάχιστον cm. Συνιστάται να υπάρχει απόσταση ασφαλείας τουλάχιστον 40 cm από τα πλαϊνά της συσκευής και από πιθανά εύφλεκτα υλικά, όπως για παράδειγμα ταπετσαρίες, κλπ. Η ίδια προσοχή πρέπει να δίνεται και όσον αφορά υλικά ευαίσθητα στη θερμότητα, όπως έπιπλα, πολυθρόνες, κουρτίνες και γενικά άλλα στοιχεία διακόσμησης. Μην τοποθετείτε τη συσκευή σε στενούς χώρους (εντοιχισμός) ή με τρόπο τέτοιο ώστε να παρεμποδίζεται η σωστή κυκλοφορία του αέρα σ' αυτήν. Η έλλειψη ελκυσμού από μέρους των καπναγωγών, η παρεμπόδιση ή η φραγή της εισαγωγής του αέρα στην εστία, αλλοιώνουν τη λειτουργία της συσκευής με αποτέλεσμα - λόγω της καθυστέρησης της έναρξης της καύσης - να δίνεται λανθασμένη εντολή για προμήθεια μεγαλύτερης ποσότητας pellet στην εστία. Η υπερβολική ποσότητα καπνού στο χώρο καύσης μπορεί να προκαλέσει την αυτόματη ανάφλεξη των υπαρχόντων αερίων μέσω βίαιης φλόγας. Σε τέτοιες περιπτώσεις συνιστάται να μην ανοίγετε ποτέ την πόρτα της συσκευής. Μη χρησιμοποιείτε εύφλεκτα υγρά για την έναυση της φλόγας. Όταν η συσκευής είναι σε λειτουργία, δεν θα πρέπει να ακουμπάτε πάνω στο γυαλί ούτε στη λαβή της πόρτας. Μην αφήνετε παιδιά κοντά στη συσκευής όταν αυτή είναι σε λειτουργία καθόσον υπάρχει κίνδυνος σοβαρών εγκαυμάτων. Μην επεμβαίνετε στη συσκευής. Επιτρέπονται μόνο οι διαδικασίες που αφορούν την κανονική της χρήση ή οι διαδικασίες που συνιστώνται στο παρόν εγχειρίδιο για την επίλυση μικρών προβλημάτων. Αποσυνδέετε πάντα τη συσκευή από το ηλεκτρικό δίκτυο πριν από οποιαδήποτε επέμβαση σε αυτή. Σε περίπτωση που πρέπει να αφαιρεθεί ένα ξένο σώμα το οποίο έχει σφηνώσει, θυμηθείτε ότι πρέπει πρώτα να αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο βγάζοντας την πρίζα. Η φάση της αυτόματης έναυσης της συσκευής είναι η πιο πολύπλοκη για το λόγο αυτό και για την αποφυγή τυχόν προβλημάτων, συνιστάται να διατηρείτε την εστία πάντα καθαρή. Για την καλή λειτουργία της συσκευής θα πρέπει να χρησιμοποιείτε μόνο pellet ξύλου διαμέτρου 6 mm πιστοποιημένης ποιότητος. Τα χαρακτηριστικά που αναφέρονται στο παρόν εγχειρίδιο μπορούν να υποστούν μεταβολές βάσει των συνθηκών εγκατάστασης και του χρησιμοποιούμενου pellet. Αποφεύγετε το στέγνωμα των ρούχων ακουμπώντας τα πάνω στη συσκευή. Μην στεγνώνετε τα ρούχα ακουμπώντας τα μπροστά στη συσκευή σε απόσταση μικρότερη των 2 (δύο) μέτρων. Μην ανοίγετε την θύρα της συσκευής κατά τη διάρκεια της λειτουργίας της. Μην χρησιμοποιείτε τη συσκευή ως αποτεφρωτήρα για παράδειγμα για χαρτιά, πλαστικά, χαρτόνια, περιοδικά, εφημερίδες, κλπ. Μη χρησιμοποιείτε καύσιμες ύλες διαφορετικές από αυτές που προβλέπονται. 2.0 Εγκατάσταση 2.1 Τοποθέτηση της μονάδας νερού Συνιστούμε την τοποθέτηση της μονάδος νερού σε προστατευόμενο από τις διάφορες καιρικές συνθήκες χώρο, σε περίπτωση τοποθέτησης εκτός κατοικίας. Μια κακή τοποθέτηση μπορεί να προκαλέσει μειωμένη απόδοση της μονάδος έως και ανεπανόρθωτη βλάβη. Αυτό μπορεί να ακυρώσει την ισχύ της εγγύησης. Ο χώρος τοποθέτησης της μονάδος μπορεί να είναι εντός κατοικίας με το πλεονέκτημα της εκμετάλλευσης των θερμικών απωλειών ή σε εξωτερικό χώρο. 5

7 Σε κάθε περίπτωση η μονάδα πρέπει να είναι προσβάσιμη για έλεγχο και service και τροφοδοσία pellet. Πριν τη λειτουργία της μονάδος φροντίζουμε και ελέγχουμε όλο το υδραυλικό δίκτυο για διαρροές και στεγανότητα. Ελέγχουμε η πίεση νερού να βρίσκεται κάτω από 3 bar, ελέγχουμε τη βαλβίδα ασφαλείας και το αυτόματο εξαεριστικό ότι λειτουργούν, φροντίζουμε όλο το δίκτυο νερού να είναι απαλλαγμένο από αέρα και όλες οι βάνες να είναι ανοικτές. Η ρύθμιση και αρχική λειτουργία της μονάδας πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό από την κατασκευάστρια εταιρεία ή από εξειδικευμένο προσωπικό σύμφωνα με τις παρούσες οδηγίες. 2.2 Σύνδεση στο ηλεκτρικό δίκτυο Η σύνδεση της συσκευής στο ηλεκτρικό δίκτυο με τάση 220 V γίνεται με πρίζα που διαθέτει γείωση. Πρώτα όμως θα πρέπει να βεβαιωθείτε ότι η τάση είναι η σωστή για τη συσκευή. Για την αποφυγή βραχυκυκλώματος, βεβαιωθείτε ότι το καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο δεν έρχεται σε επαφή με ζεστά τμήματα της συσκευής και δεν συνθλίβεται σε κάποιο σημείο απ' αυτή. Βεβαιωθείτε ότι έχετε αποσυνδέσει τη συσκευή, από το ηλεκτρικό δίκτυο πριν προβείτε σε οποιαδήποτε λειτουργία συντήρησης και/ή ελέγχου. 2.3 Σύνδεση στον καπναγωγό Η σύνδεση στον καπναγωγό πρέπει να γίνεται βάσει της πιστοποίησης και σύμφωνα με τους ισχύοντες κανονισμούς. Πρόκειται για μια σημαντική διαδικασία η οποία μπορεί να έχει συνέπειες στη σωστή λειτουργία της συσκευής εάν δεν πραγματοποιηθεί από εξουσιοδοτημένο τεχνικό προσωπικό. Θα πρέπει να υπενθυμίσουμε ότι οι εγκαταστάσεις που γίνονται από μη εξουσιοδοτημένο προσωπικό και μη τηρώντας όσα προβλέπονται από τους κανονισμούς, έχουν ως αποτέλεσμα την έκπτωση της εγγύησης. Πριν την εγκατάσταση θα πρέπει να βεβαιωθείτε ότι η εσωτερική διατομή καθώς και το ύψος του καπναγωγού επιτρέπουν να γίνεται ο σωστός ελκυσμός. Επιπλέον βεβαιωθείτε ότι ο καπναγωγός δεν έχει φράξει ή ότι δεν είναι λάθος εγκατεστημένος. Στο σημείο σύνδεσης των σωλήνων των καπναγωγών δεν επιτρέπεται η μείωση της διαμέτρου σε σχέση με την προβλεπόμενη έξοδο της συσκευής μέσω της τοποθέτησης συστολών. Για να εξασφαλίσετε τη σωστή λειτουργία αποφεύγετε την τοποθέτηση οριζοντίων τμημάτων καθότι μπορεί να γεμίσουν στάχτη με αποτέλεσμα τη μείωση της προβλεπόμενης διατομής. Επιπλέον δεν θα πρέπει να τοποθετείται μεγάλος αριθμός καμπύλων. Η σύνδεση γενικά των καμπύλων θα πρέπει να γίνεται με σταθερό τρόπο έτσι ώστε να εξασφαλίζεται η μέγιστη ασφάλεια και να ελαχιστοποιούνται οι απώλειες φορτίου. Μην ανοίγετε την πόρτα της συσκευής όταν είναι αναμμένη ή όταν είναι στην διαδικασία κλεισίματος. Μην ακουμπάτε την συσκευή όταν είναι αναμμένη, υπάρχει κίνδυνος σοβαρού εγκαύματος 6

8 Όταν η διαδρομή εξαγωγής καυσαερίων είναι μεγαλύτερη των 10 m και σε συνθήκες μειωμένου ελκυσμού (παρουσία μεγάλου αριθμού καμπύλων, μεγάλα οριζόντια τμήματα, ακατάλληλα τερματικά εκκένωσης, κ.λ.π) η εξαγωγή των καυσαερίων μπορεί να μην είναι η βέλτιστη. Σε αυτή την περίπτωση απαιτείται καπνοδόχος διαμέτρου 100mm (Κυρίως σε μεγάλα μηχανήματα άνω των 40 kw) Λόγω ότι η συσκευή μπορεί να δουλέψει με χαμηλή έξοδο καυσαερίων κάτω από 120 C απαιτείται μονωμένη καπνοδόχος και στην έξοδο της συσκευής ταφ καθαρισμού με διάταξη απομάκρυνσης συμπυκνωμάτων. Εάν η συσκευή τοποθετηθεί σε εσωτερικό χώρο χωρίς αυτόνομη παροχή νωπού αέρα, είναι απαραίτητη η σύνδεση της συσκευής στην είσοδο νωπού αέρα από το περιβάλλον με αγωγό. (Σχήμα 1) Σε περίπτωση τοποθέτησης οριζοντίων τμημάτων καπνοδόχου φροντίζουμε να υπάρχει μία ελαφριά κλίση περίπου 5 προς το ταφ καθαρισμού. 2.4 Σύνδεση εξαγωγής καυσαερίων Είναι υποχρεωτικό η διαδικασία σύνδεσης της εξαγωγή των καυσαερίων να πραγματοποιείται από κατάλληλα εξειδικευμένο προσωπικό και βάσει των ισχυόντων κανονισμών. Η εξαγωγή των καυσαερίων μπορεί να συνδεθεί με καπναγωγό στον τοίχο με έξοδο πάνω από τη σκεπή (εξαγωγή καυσαερίων Ø 80 mm, μόνο με μία καμπύλη 90 ) ή με καπναγωγό εκτός τοίχου (εκκένωση καυσαερίων Ø 80 mm, με δύο καμπύλες 90 η καθεμία). Η εξαγωγή των καυσαερίων πρέπει να γίνεται με τον μικρότερο δυνατό αριθμό καμπύλων και ανύψωση τουλάχιστον κατά δύο μέτρα για την εξασφάλιση του φυσικού ελκυσμού σε περίπτωση δυσλειτουργίας του ανεμιστήρα εξαγωγής καυσαερίων ή σε περίπτωση διακοπής της ηλεκτρικής παροχής. Η σωστή λειτουργία της συσκευής μεταβάλλεται σε συνάρτηση με την εγκατάσταση. Η κατασκευάστρια εταιρεία δεν φέρει ουδεμία ευθύνη σε περίπτωση που η συσκευή δεν ανταποκρίνεται στα χαρακτηριστικά που αναφέρονται από τον κατασκευαστή, σε περίπτωση λανθασμένης εγκατάστασης. Η τοποθέτηση θα πρέπει να γίνεται με σωλήνες που διαθέτουν εσωτερικά σιλικονούχα στεγανωτικά, (τσιμούχες) ειδικά στηρίγματα και τάπα καθαρισμού. Σχήμα 1 - Τρόποι εγκατάστασης 7

9 2.5 Εγκατάσταση αγωγού αναρρόφησης αέρα καύσης Η συσκευή λαμβάνει από το περιβάλλον τον απαραίτητο για την καύση αέρα. Αυτός θα πρέπει να αναπληρώνεται μέσω των κατάλληλων οπών εισαγωγής του αέρα, οι οποίες πρέπει να είναι προστατευμένες από σχάρες, όπως αναφέρεται από τον κανονισμό UNI Θα πρέπει να γίνεται περιοδικός έλεγχος για να βεβαιωθείτε ότι τα ανοίγματα αέρα δεν έχουν φράξει. Μην συνδέετε στην ίδια καπνοδόχο περισσότερα από μία συσκευή ή ένα τζάκι Θα θέλαμε να σας υπενθυμίσουμε ότι είναι απαραίτητο: Να υπάρχει το κατάλληλο άνοιγμα εισαγωγής αέρα Τα οριζόντια τμήματα πρέπει να έχουν κλίση >5 και μήκος < 2 m Tο κάθετο τμήμα πρέπει να έχει ύψος > 2,5 m Ο καπναγωγός (σύνδεση με την εξαγωγή καυσαερίων) πρέπει να είναι προσβάσιμος Συνιστάται η στεγανοποίηση της σύνδεσης του καπναγωγού και του σημείου εξόδου των καυσαερίων με κόλλα ή άλλο στεγανωτικό αντοχής στις υψηλές θερμοκρασίες Συνιστάται να υπάρχει ένας συλλέκτης στάχτης. 3.0 Τεχνικά χαρακτηριστικά 3.1 Τεχνικά χαρακτηριστικά καυσίμου Το pellet είναι ένα προϊόν που αποτελείται από διαφόρους τύπους ξύλου που έχουν συμπιεστεί μέσω μηχανικών διαδικασιών και σύμφωνα με όσα απαιτούνται από τους κανονισμούς για την προστασία του περιβάλλοντος. Το pellet είναι ένα προϊόν που παράγεται από διάφορα είδη ξύλου, υπολείμματα ή υποπροϊόντα ξύλου η ακόμα και από υπολείμματα αγροτικής καλλιέργειας π.χ. υπολείμματα δημητριακών (άχυρο), υπολείμματα αραβοσίτου, υπολείμματα βαμβακοκαλλιέργειας, υπολείμματα ρυζιού κ.λ.π. Οι συσκευές στις οποίες αναφερόμαστε λειτουργούν αποτελεσματικά και χωρίς προβλήματα αποκλειστικά καταναλώνοντας pellet από ξύλο με μέγιστη απόδοση και ελάχιστη συντήρηση. Η αποτελεσματικότητα και η θερμική ικανότητα της συσκευής μπορούν να μεταβληθούν ανάλογα με τον τύπο και την ποιότητα του pellet. Για την καλύτερη λειτουργία, συνιστάται η χρήση pellet με τα ακόλουθα χαρακτηριστικά : Διάμετρος 6 mm Μήκος 30mm Μέγιστο ποσοστό υγρασίας 8 9% Μην χρησιμοποιείτε τη φλόγα της συσκευής για την έναυση π.χ τσιγάρων, κεριών, κ.λ.π Απαγορεύεται η χρήση εύκαμπτης καπνοδόχου, κυρίως αλουμινίου, υπάρχει κίνδυνος πυρκαγιάς. Το pellet πρέπει να φυλάσσεται σε ξηρό περιβάλλον και όχι πολύ κρύο. 8

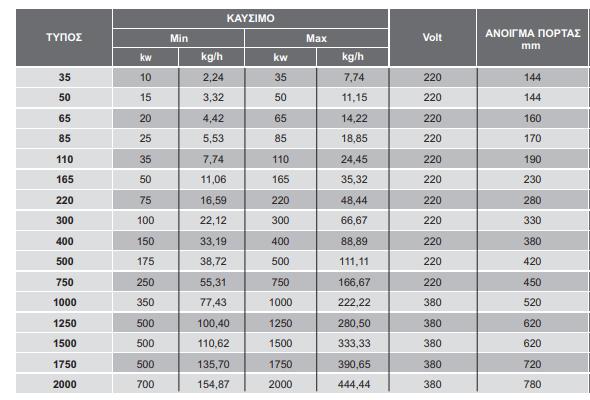

10 Συνιστάται να φυλάσσονται τα σακιά με pellet σε χώρους όπου η τιμή θερμοκρασίας και υγρασίας είναι αποδεκτή. Το κρύο pellet (<5 C) μειώνει τη θερμική ικανότητα του καυσίμου και απαιτεί καλύτερο καθαρισμό της εστίας και όλου του θαλάμου καύσης. Οι μετρήσεις έγιναν με pellet διαμέτρου 6 mm ισχύος 5 kw και ποσοστό υγρασίας 8 % 3.2 Καυστήρας ΜS- Τεχνικά χαρακτηριστικά 4.0 Σχετικά με D-Pellet Το D-Pellet, είναι ένα σύστημα που ελέγχει ένα λέβητα νερού, αερόθερμου ή ακόμα ένα ταυτόχρονο συνδυασμό αυτών των 2. Ακόμα ο ελεγκτής έχει διαμορφωθεί ώστε να ελέγχει το λέβητα WD πέλλετ/βιομάζας και ξύλου και το καυστήρα MS ταυτόχρονα ή ανεξάρτητα. Το D-Pellet υποστηρίζει 8 Γκρουπ ρυθμίσεων, στα οποία αποθηκεύονται εκτός από τις όποιες ρυθμίσεις, αλλά και όλες οι επιλογές του τύπου λέβητα, καυσίμου, λειτουργίες εισόδου εξόδου κτλ. Αυτό σημαίνει ότι το κάθε γκρουπ αλλάζει τελείως τη λειτουργία του λέβητα. Έτσι για το λέβητα WD MULTIFIRE υπάρχouv 2 γκρουπ επιλογής ένα που είναι ρυθμισμένο για ξύλο με τις ρυθμίσεις έναυσης, λειτουργίας και αναμονής και ένα για πέλλετ με τις ρυθμίσεις εκκίνησης, λειτουργίας και αναμονής για τον έλεγχο του καυστήρα MS.Η αλλαγή τους μπορεί να γίνεται πολύ εύκολα από τον τελικό χρήστη. (Το D-Pellet μπορεί να υποστηρίξει ξεχωριστή λειτουργία για νερά χρήσης ή να λειτουργήσει και ως πίνακας αυτονομίας για 3 σπίτια, ή 3 χώρους(αερόθερμο). Μπορεί να ελέγξει χωριστά τις καταναλώσεις(κυκλοφορητές) για τον κάθε ένα από τους 3 θερμοστάτες. Δείτε και αυτονομία παρ.3 9

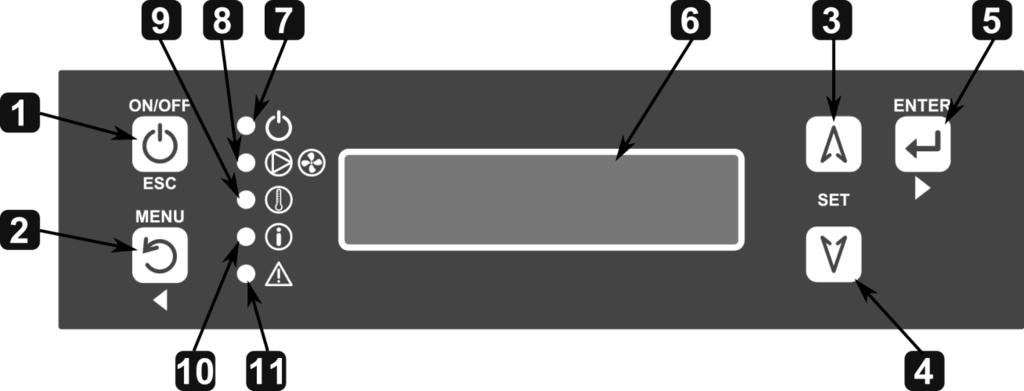

11 Διεπαφή Χρήστη 4.1 Προεπισκόπηση Εικόνα 1 1. Πλήκτρο<ON/OFF(ESC)> Με απλό πάτημα: - Ενεργοποιεί τον καυστήρα, - Στη λειτουργίας ξύλου εκκινεί τον ανεμιστήρα καύσης, - Σε μενού, προκαλεί την έξοδο τελείως από το μενού, - Κατά την επεξεργασία κάποιας τιμής προκαλεί έξοδο χωρίς καταχώρηση της τιμής. - Κατά την επεξεργασία κειμένου προκαλεί έξοδο με καταχώρηση του κειμένου. - Στην περίπτωση που είναι ενεργοποιημένη η κατάσταση εξασθενημένης φλόγας προκαλεί έξοδο από την κατάσταση και μηδενισμό των χρόνων ενεργοποίησής της. Με παρατεταμένο πάτημα: - Σβήνει τον καυστήρα εκτελώντας όλες τις απαραίτητες ενέργειες (πιθανή έναυση, καθαρισμός χώρου καύσης κτλ) Με παρατεταμένο πάτημα 2η φορά: - Σβήνει και απενεργοποιεί τον καυστήρα. 2. Πλήκτρο <MENU( )> Με απλό πάτημα: - Ανοίγει το μενού του Χρήστη. - Μέσα σε κάποιο μενού προκαλεί έξοδο από το μενού, - Κατά την επεξεργασία κάποιας τιμής προκαλεί έξοδο χωρίς καταχώρηση της τιμής. Με παρατεταμένο πάτημα ανοίγει το μενού επιλογής γκρουπ ρυθμίσεων. 3. Πλήκτρο <ΠΆΝΩ(+)> Πλήκτρο αύξησης και πλοήγησης. Με απλό πάτημα: - Ενεργοποιεί την οθόνη ρύθμισης θερμοκρασίας νερών ή χώρου - Σε μενού, προκαλεί κύλιση του μενού προς τα πάνω - Κατά την ρύθμιση κάποιας τιμής, προκαλεί αύξηση της τιμής, - Κατά την επιλογή μιας τιμής από λίστα, προκαλεί κύλιση της λίστας τιμών προς τα πάνω Με παρατεταμένο πάτημα: - Ενεργοποιεί την οθόνη ταχείας ρύθμισης ισχύος λειτουργίας σελ. - Σε συνδυασμό με το πλήκτρο <ΚΆΤΩ(-)>, αλλάζει την τρέχουσα οθόνη Ενδείξεων 4. Πλήκτρο <ΚΆΤΩ(-)> Πλήκτρο μείωσης και πλοήγησης. Με απλό πάτημα: - Ενεργοποιεί την οθόνη ρύθμισης θερμοκρασίας νερών ή χώρου - Σε μενού, προκαλεί κύλιση του μενού προς τα κάτω - Κατά την ρύθμιση κάποιας τιμής, προκαλεί μείωση της τιμής, - Κατά την επιλογή μιας τιμής από λίστα, προκαλεί κύλιση της λίστας τιμών προς τα κάτω. Με παρατεταμένο πάτημα: - Ενεργοποιεί την οθόνη ταχείας ρύθμισης ισχύος λειτουργίας σελ. - Σε συνδυασμό με το πλήκτρο <ΠΑΝΩ(-)>, αλλάζει την τρέχουσα οθόνη Ενδείξεων 10

12 5.Πλήκτρο<ENTER( )> Πλήκτρο επιβεβαίωσης. Με απλό πάτημα: - Μέσα σε κάποιο μενού, επιλέγει και ανοίγει το συγκεκριμένα μενού. - Κατά την επεξεργασία κάποιας τιμής, καταχωρεί την τιμή στον ελεγκτή. Με παρατεταμένο πάτημα: - Όταν το σύστημα είναι στη φάση <ΚΛΕΙΣΤΟΣ>ή στη φάση <ΑΔΡΑΝΕΙΑ>,ενεργοποιεί την οθόνη ταχεία ενεργοποίηση ταχύτητας τροφοδότη λειτουργίας ελέγχου 6. Οθόνη Η οθόνη όπου εμφανίζονται όλες οι πληροφορίες και τα μενού του καυστήρα. Η οθόνη μπορεί να απενεργοποιείται μετά από ρυθμιζόμενο χρόνο. Αν απενεργοποιηθεί, επανέρχεται με οποιοδήποτε πλήκτρο. Σε αυτή την 7. Ενδεικτική λυχνία λειτουργίας. περίπτωση η κανονική λειτουργία του πλήκτρου αγνοείται. Ανάβει όταν ο καυστήρας βρίσκεται σε λειτουργία. Δηλαδή όταν εκτελεί εκκίνηση ή υπάρχει φωτιά στο χώρο καύσης. 8. Ενδεικτική λυχνία κατανάλωσης 9. Ενδεικτική λυχνία θερμοστάτη 10. Ενδεικτική λυχνία ειδοποιήσεων 11. Ενδεικτική λυχνία Σφάλματος Ανάβει όταν κάποιος κυκλοφορητής ή κάποιος ανεμιστήρας χώρου που είναι επιλεγμένοι από τη διαμόρφωση είναι ενεργοποιημένοι. Ανάβει όταν κάποιος εξωτερικός θερμοστάτης (επαφή κλειστή) ή όταν κάποιος εικονικός θερμοστάτης χώρου είναι ενεργοποιημένος. Ανάβει όταν - Στο μενού διαχείρισης όταν η τρέχουσα ρύθμιση είναι διαθέσιμη και στο μενού του χρήστη. - Σε λειτουργία ξύλου, ο ελεγκτής λειτουργεί σε κατάσταση εξασθενημένης φωτιάς. Ανάβει όταν υπάρχει σφάλμα. 11

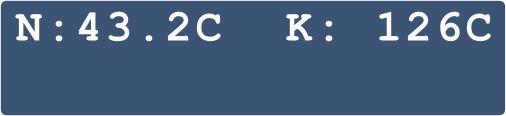

13 Οθόνες ενδείξεων Οθόνη ενδείξεων είναι μια σειρά από πληροφορίες που εμφανίζονται στην οθόνη όταν ο ελεγκτής δεν βρίσκεται σε κάποιο μενού ή σε κάποια οθόνη ρύθμισης. Στον ελεγκτή υπάρχουν τρεις οθόνες ενδείξεων. Η εναλλαγή τους γίνεται πιέζοντας παρατεταμένα τα πλήκτρα <ΠΆΝΩ(+)> και <ΚΑΤΩ(-)> και η εμφάνισή τους γίνεται κυκλικά με τη σειρά κύρια οθόνη οθόνη εισόδων οθόνη εξόδων κοκ. 5.1 Κύρια οθόνη Κάθε φορά που ο ελεγκτής εκκινεί(από εφαρμογή τροφοδοσίας), η επιλεγμένη οθόνη ενδείξεων είναι η κύρια οθόνη. Σε αυτή φαίνονται οι εξής πληροφορίες. Η φάση λειτουργίας που βρίσκεται ο λέβητας τη δεδομένη χρονική στιγμή. Η ώρα και Στην δεύτερη γραμμή από αριστερά προς τα δεξιά φαίνονται οι δύο πρώτες ενεργοποιημένες θερμοκρασίες. Πχ: Σε ένα αερόθερμο δύο χώρων με απενεργοποιημένη τη θερμοκρασία νερών και ενεργοποιημένες τις θερμοκρασίες χώρου 1 και χώρου 2, εμφανίζονται οι θερμοκρασίες χώρου 1 και χώρου 2. Με ενεργοποιημένες όλες τις θερμοκρασίες εμφανίζονται οι θερμοκρασία νερών και η θερμοκρασία χώρου 1, ακόμα και αν ο ελεγκτής είναι ρυθμισμένος για αερόθερμο. 5.2 Οθόνη εισόδων Η οθόνη εισόδων εμφανίζει με τη σειρά από αριστερά προς τα δεξιά και από πάνω προς τα κάτω, όσες τιμές εισόδου είναι ενεργοποιημένες (αισθητήρια). <μπροστά από κάθε τιμή υπάρχει ένας χαρακτήρας. Ν: Η θερμοκρασία νερών του λέβητα Χ: Για θερμοκρασία χώρου (αν υπάρχει αισθητήριο) Κ: Η θερμοκρασία καυσαερίων. 5.3 Οθόνη εξόδων Η οθόνη εξόδων εμφανίζει με τη σειρά από αριστερά προς τα δεξιά και από πάνω προς τα κάτω, μέχρι 4 τιμές από τις: Ταχύτητα τροφοδότη, Ταχύτητα ανεμιστήρα καύσης σαλ, Ταχύτητα ανεμιστήρα καύσης %, ταχύτητα ανεμιστήρα χώρου 1, ταχύτητα ανεμιστήρα χώρου 2, ταχύτητα ανεμιστήρα χώρου 3. Σε περίπτωση που είναι ενεργοποιημένες περισσότερες από 4 έξοδοι, τότε εμφανίζονται οι πρώτες 4 ενεργοποιημένες.

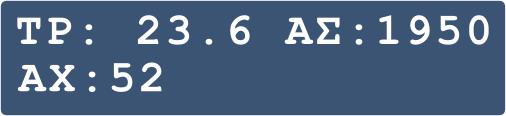

14 13 Μπροστά από κάθε τιμή υπάρχουν 2 χαρακτήρες: ΤΡ: Για ταχύτητα τροφοδότη (σε % λειτουργίας) ΑΣ: Για ταχύτητα. (σε στροφές ανά λεπτό) μόνο όταν υπάρχει το αισθητήριο στροφών. ΑΚ: Για ταχύτητα ανεμιστήρα (σε % λειτουργίας στο dimmer εξόδου) Χ1: Για ταχύτητα ανεμιστήρα χώρου 1 σε % Χ2: Για ταχύτητα ανεμιστήρα χώρου 2 σε % Χ3: Για ταχύτητα ανεμιστήρα χώρου 3 σε % 5.4 Προστασία οθόνης Η οθόνη, μετά από ένα χρονικό διάστημα στο οποίο δεν πιέζεται κάποιο πλήκτρο, μπορεί να σβήνει για προστασία. Το χρονικό διάστημα αυτό είναι ρυθμιζόμενο. Η οθόνη επανέρχεται με το πάτημα οποιουδήποτε πλήκτρου. Σε αυτή την περίπτωση η κανονική λειτουργία του πλήκτρου που πατήθηκε αγνοείται. Όσο η οθόνη είναι απενεργοποιημένη ο ελεγκτής λειτουργεί κανονικά. Ακόμα οι ενδεικτικές λυχνίες συνεχίζουν να λειτουργούν, ώστε να υπάρχει συνεχής πληροφόρηση στον χρήστη. Η ρύθμιση του χρονικού ορίου γίνεται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΛΟΙΠΕΣ ΡΥΘΜΙΣΕΙΣ>Χρον.Ορ.Οθόνης Σημείωση: Αν η ρύθμιση είναι [0], τότε η προστασία απενεργοποιείται και η οθόνη λειτουργεί συνεχώς. 6.0 Μενού χρήστη Το μενού χρήστη είναι δυναμικό μενού στο οποίο η πρόσβαση δεν προστατεύεται από κωδικό. Σε αυτό το μενού ο τελικός χρήστης μπορεί να βρει ρυθμίσεις τις οποίες του επιτρέπεται από τον κατασκευαστή να αλλάξει. 6.1 Πλοήγηση Το Μενού Χρήστη ενεργοποιείται όσο ο ελεγκτής βρίσκεται σε κάποια οθόνη ενδείξεων, πατώντας το πλήκτρο <ΜENU( )>. Αμέσως στην πρώτη γραμμή της οθόνης θα εμφανιστεί η ένδειξη ΜENΟΥ και η παράμετρος που είναι προς επεξεργασία ή κάποιο υπομενού στην δεύτερη. Πατώντας τα πλήκτρα <ΠΆΝΩ(+)> και <ΚΆΤΩ(-)> γίνεται η πλοήγηση στις παραμέτρους που υπάρχουν στο Μενού Χρήστη. Πατώντας <ENTER( )> αν στη δεύτερη γραμμή είναι επιλεγμένη μια παράμετρος, τότε γίνεται εισαγωγή στην οθόνη ρύθμισης αυτής της παραμέτρου. Αν στη δεύτερη γραμμή είναι επιλεγμένο ένα υπομενού τότε γίνεται εισαγωγή σε αυτό το υπομενού. Το πλήκτρο <MENU( )> προκαλεί επιστροφή στο προηγούμενο μενού ή έξοδο από το μενού, αν δεν υπάρχει προηγούμενο. Το πλήκτρο <ON/OFF(ESC)> προκαλεί επιστροφή στην οθόνη ενδείξεων σε κάθε περίπτωση. Όσο ο ελεγκτής βρίσκεται σε κάποιο μενού/υπομενού, στην πρώτη γραμμή εμφανίζεται ο τίτλος του μενού και στην δεύτερη γραμμή το επιλεγμένο αντικείμενο που μπορεί να είναι υπομενού ή παράμετρος. Όσο ο ελεγκτής βρίσκεται στη ρύθμιση κάποιας παραμέτρου, τότε στην πρώτη γραμμή εμφανίζεται ο τίτλος της παραμέτρου και στην δεύτερη γραμμή η τιμή προς επεξεργασία. 6.2 Ρυθμίσεις Η ρύθμιση των παραμέτρων γίνεται με πλοήγηση και εισαγωγή στην εν λόγο οθόνη ρύθμισης. Με τα πλήκτρα <ΠΆΝΩ(+)> και <ΚΆΤΩ(-)> γίνεται η αλλαγή τιμής ή αλλαγή μέσα από μια λίστα τιμών. Η καταχώρηση της τιμής γίνεται με το πλήκτρο <ENTER( )>. Τα πλήκτρα <ON/OFF(ESC)> και <MENU( )> προκαλούν επιστροφή χωρίς την καταχώρηση της νέας τιμής.

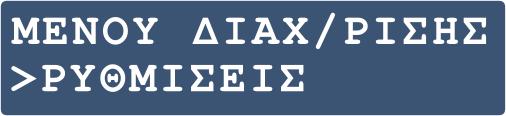

15 Μενού διαχείρισης Το μενού διαχείρισης είναι το βασικό μενού του κατασκευαστή και περιέχει όλες τις ρυθμίσεις που μπορούν να γίνουν στον ελεγκτή. Από αυτό το μενού τροποποιείται ο τύπος του λέβητα, του καυσίμου καθώς και όλες οι πιθανές ρυθμίσεις για την λειτουργία. Η επέμβαση στις ρυθμίσεις εδώ θα πρέπει να γίνεται από εξειδικευμένα άτομα. Τα περιεχόμενα βασικά μενού είναι: >ΡΥΘΜΙΣΕΙΣ παρ.6,>διαμορφωση παρ.7,>λοιπεσ ΡΥΘΜΙΣΕΙΣ παρ.8 και η εμφάνιση του κάθε υπομενού ή της κάθε ρύθμισης εξαρτάται από τη διαμόρφωση του συστήματος. 7.1 Πλοήγηση Το μενού διαχείρισης ενεργοποιείται όσο ο ελεγκτής βρίσκεται σε κάποια οθόνη ενδείξεων, κρατώντας πατημένα τα πλήκτρα <ON/OFF(ESC)> και <ΚΆΤΩ(-)>. Ο ελεγκτής σε αυτή την φάση θα ζητήσει κωδικό. Κατά την εισαγωγή του κωδικού το '<' δείχνει τον χαρακτήρα υπό επεξεργασία. Τα πλήκτρα <ΠΑΝΩ(+)> και <ΚΑΤΩ(- )> αλλάζουν τον τρέχοντα χαρακτήρα που δείχνει το '<'. Το πλήκτρο <MENU( )> σβήνει ένα χαρακτήρα και το πλήκτρο <ΕΝΤΕR(FWD)> προσθέτει ένα χαρακτήρα κάνοντας αντιγραφή του προηγούμενου στον τρέχον. Η καταχώρηση του κειμένου γίνεται με το πλήκτρο <ON/OFF(ESC)>. Αν η εισαγωγή του κωδικού είναι επιτυχής, αμέσως στην πρώτη γραμμή της οθόνης θα εμφανιστεί η ένδειξη ΜENΟΥ ΔΙΑΧ/ΡΙΣΗΣ και η παράμετρος που είναι προς επεξεργασία ή το επιλεγμένο υπομενού στην δεύτερη. Πατώντας τα πλήκτρα <ΠΑΝΩ(+)> και <ΚΑΤΩ(-)> γίνεται η πλοήγηση στις παραμέτρους που υπάρχουν στο Μενού Διαχείρισης. Πατώντας το πλήκτρο <ENTER( )> αν στη δεύτερη γραμμή είναι επιλεγμένη μια παράμετρος, τότε γίνεται εισαγωγή στην οθόνη ρύθμισης αυτής της παραμέτρου. Αν στη δεύτερη γραμμή είναι επιλεγμένο ένα υπομενού τότε γίνεται εισαγωγή σε αυτό το υπομενού. Τα πλήκτρα <ON/OFF(ESC)> και <MENU( )> προκαλούν επιστροφή στο προηγούμενο μενού ή έξοδο από το μενού, αν δεν υπάρχει προηγούμενο. Όσο ο ελεγκτής βρίσκεται σε κάποιο μενού/υπομενού, στην πρώτη γραμμή εμφανίζεται ο τίτλος του μενού και στην δεύτερη γραμμή το επιλεγμένο αντικείμενο που μπορεί να είναι υπομενού ή παράμετρος. Όσο ο ελεγκτής βρίσκεται στη ρύθμιση κάποιας παραμέτρου, τότε στην πρώτη γραμμή εμφανίζεται ο τίτλος της παραμέτρου και στην δεύτερη γραμμή η τιμή προς επεξεργασία. 7.2 Ρυθμίσεις Η ρύθμιση των παραμέτρων γίνεται με πλοήγηση και εισαγωγή στην εν λόγο οθόνη ρύθμισης. Με τα πλήκτρα <ΠΑΝΩ(+)> και <ΚΑΤΩ(-)> γίνεται η αλλαγή τιμής ή αλλαγή μέσα από μια λίστα τιμών. Η καταχώρηση της τιμής γίνεται με το πλήκτρο <ENTER( )>. Τα πλήκτρα <ON/OFF(ESC)> και <MENU( )> προκαλούν επιστροφή χωρίς την καταχώρηση της νέας τιμής.

16 8.0 Συντομεύσεις Εκτός από τα μενού ο ελεγκτής επιτρέπει την αλλαγή ορισμένων ρυθμίσεων απευθείας από κάποια οθόνη ενδείξεων δίχως να είναι απαραίτητη η πλοήγηση πρώτα σε κάποιο μενού. Αυτό είναι δυνατό μέσω συντομεύσεων του πληκτρολογίου. Οι ρυθμίσεις που γίνονται μέσω συντομεύσεων είναι: Θερμοκρασία λειτουργίας, είτε πρόκειται για αερόθερμο είτε για λέβητα νερού. Ισχύ λειτουργίας. Τρέχον γκρουπ ρυθμίσεων Ενεργοποίηση τροφοδότη, μέσω λειτουργίας ελέγχου. Αναλυτικά έχουμε. 8.1 Ταχεία ρύθμιση θερμοκρασίας λειτουργίας Η ρύθμιση αφορά την επιθυμητή θερμοκρασία νερών αν πρόκειται για λέβητα νερού ή υβριδικό, ή την επιθυμητή θερμοκρασία χώρου 1 για αερόθερμο. Η οθόνη ρύθμισης της θερμοκρασίας ενεργοποιείται όσο ο ελεγκτής βρίσκεται σε κάποια οθόνη ενδείξεων, πατώντας ένα από τα πλήκτρα <ΠΆΝΩ(+)> ή <ΚΆΤΩ(-)>. Στη συνέχεια με τα ίδια πλήκτρα γίνεται η επιλογή της επιθυμητής τιμής. Η καταχώρηση της τιμής γίνεται με το πλήκτρο <ENTER( )>. Τα πλήκτρα <ON/OFF(ESC)> και <MENU( )> προκαλούν επιστροφή χωρίς την καταχώρηση της νέας τιμής. Η επιθυμητή θερμοκρασία είναι μια παράμετρος που ανήκει στις ρυθμίσεις θερμοστατών. Η καταχώρηση νέας επιθυμητής θερμοκρασίας έχει ταυτόχρονη επίδραση και στις αντίστοιχες ρυθμίσεις θερμοκρασία ενεργοποίησης και θερμοκρασία απενεργοποίησης του θερμοστάτη. Οι νέες τιμές τους υπολογίζονται με βάση τη ρύθμιση αυτόματη υστέρηση. Έτσι για παράδειγμα αν η αυτόματη υστέρηση είναι 2 C και η επιθυμητή θερμοκρασία ρυθμιστεί 21 C, τότε αυτόματα η θερμοκρασία ενεργοποίησης θα γίνει 20 C και η θερμοκρασία απενεργοποίησης 22 C. Η αυτόματη υστέρηση έχει επίδραση μόνο όταν η επιθυμητή θερμοκρασία ρυθμίζεται από την οθόνη ταχείας ρύθμισης και όχι όταν γίνεται μέσα από το μενού διαχείρισης. 8.2 Ταχεία ρύθμιση ισχύος λειτουργίας Η ρύθμιση αφορά την ισχύ λειτουργίας.η οθόνη ρύθμισης της ισχύος λειτουργίας ενεργοποιείται όσο ο ελεγκτής βρίσκεται σε κάποια οθόνη ενδείξεων, κρατώντας πατημένα ένα από τα πλήκτρα <ΠΆΝΩ(+)> ή <ΚΆΤΩ(-)>. Στη συνέχεια με τα ίδια πλήκτρα γίνεται η επιλογή της επιθυμητής ρύθμισης. Η καταχώρηση της τιμής γίνεται με το πλήκτρο <ENTER( )>. Τα πλήκτρα <ON/OFF(ESC)> και <MENU( )> προκαλούν επιστροφή χωρίς την καταχώρηση της νέας τιμή 8.3 Ταχεία επιλογή Γκρουπ ρυθμίσεων Οι ρυθμίσεις του ελεγκτή είναι αποθηκευμένες σε γκρουπ. Το κάθε 15

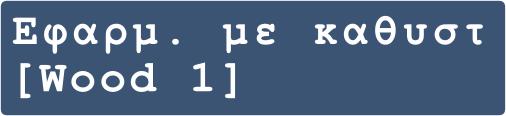

17 16 γκρουπ ρυθμίσεων περιέχει ότι ρυθμίσεις βρίσκονται στο μενού διαχείρισης και στο μενού συντόμευσεις. Συνολικά μπορούν να δημιουργηθούν και να αποθηκευτούν 8 διαφορετικά γκρουπ. Έτσι έχουμε: Για το καυστήρα MS ένα γκρουπ[pellet] και για το λέβητα WD ένα γκρουπ [ksilo] όπου από τη διαμόρφωση είναι ρυθμισμένο για ξύλο με όλες τις ρυθμίσεις του και ένα γκρουπ [Pellet] για πέλλετ με τις ρυθμίσεις του ξεχωριστά. Η εναλλαγή μεταξύ των γκρουπ μπορεί να γίνει και αυτή χωρίς να είναι απαραίτητη η πλοήγηση πρώτα σε κάποιο μενού. Η οθόνη επιλογής επιλογή Γκρουπ ενεργοποιείται όσο ο ελεγκτής βρίσκεται σε κάποια οθόνη ενδείξεων, κρατώντας πατημένο το πλήκτρο <MENU( )>. Στη συνέχεια με τα πλήκτρα <ΠΑΝΩ(+)> και <ΚΆΤΩ(- )> γίνεται η επιλογή του επιθυμητού γκρουπ από μια λίστα με τα υπάρχοντα γκρουπ. Η επιλογή του γκρουπ γίνεται με το πλήκτρο <ENTER( )>. Τα πλήκτρα <ON/OFF(ESC)> και <MENU( )> προκαλούν επιστροφή χωρίς την αλλαγή σε νέο γκρουπ. Ο ελεγκτής μπορεί να καθυστερήσει την εναλλαγή γκρουπ σε περίπτωση που αυτή δεν είναι ασφαλές να πραγματοποιηθεί. Αυτό συμβαίνει όταν ο ελεγκτής βρίσκεται σε κάποιο στάδιο λειτουργίας. Στην περίπτωση αυτή η εναλλαγή θα πραγματοποιηθεί όταν ο ελεγκτής μεταβεί στη φάση <ΚΛΕΙΣΤΟΣ> ή <ΑΔΡΑΝΕΙΑ> και στην οθόνη θα εμφανιστεί το κατάλληλο μήνυμα. Ετσι στον λέβητα WD MULTIFIRE όπου υπάρχει ένα γκρουπ για ξύλο και ένα για πέλλετ, αν η εναλλαγή γίνει όσο ο ελεγκτής βρίσκεται σε λειτουργία ξύλου, το σύστημα θα συνεχίσει στη λειτουργία ξύλου και θα κάνει την μετάβαση στο γκρουπ για πέλλετ, όταν σβήσει η φωτιά. 8.4 Ταχεία ενεργοποίηση τροφοδότη (Λειτουργία ελέγχου) Μετά την εγκατάσταση του συστήματος(καυστήρας MS,λέβητας WD) χρειάζεται ο εγκαταστάτης να ενεργοποιήσει τον τροφοδότη, χωρίς να ενεργοποιήσει ολόκληρο το σύστημα. Αυτό μπορεί να γίνει για παράδειγμα, για να γεμίσει ο κοχλίας του τροφοδότη. Η συντόμευση αυτή ενεργοποιεί τον τροφοδότη σε λειτουργία ελέγχου σε μια ταχύτητα (97%) και τον απενεργοποιεί σε μηδενική ταχύτητα(0.0%), ακυρώνοντας ταυτόχρονα και την λειτουργία ελέγχου. Η οθόνη ρύθμισης της ταχύτητας του τροφοδότη ενεργοποιείται όσο ο ελεγκτής βρίσκεται σε κάποια οθόνη ενδείξεων, και μόνο για τις φάσεις λειτουργίας <ΚΛΕΙΣΤΟΣ> και <ΑΔΡΑΝΕΙΑ>, κρατώντας πατημένο το πλήκτρο <ENTER( )>. Στη συνέχεια με τα πλήκτρα <ΠΑΝΩ(+)> και <ΚΆΤΩ(-)> γίνεται η επιλογή της επιθυμητής ρύθμισης. Η καταχώρηση της τιμής γίνεται με το πλήκτρο <ENTER( )>. Τα πλήκτρα <ON/OFF(ESC)> και <MENU( )> προκαλούν επιστροφή χωρίς την καταχώρηση της νέας τιμής. Η ταχεία ρύθμιση του τροφοδότη ενεργοποιεί την λειτουργία ελέγχου. Η λειτουργία όμως αυτή έχει χρονικό όριο με αποτέλεσμα να απενεργοποιείται μετά το πέρας του ορίου αυτού.η ταχεία ρύθμιση του τροφοδότη επηρεάζει ταυτόχρονα και την ταχύτητα του βοηθητικού τροφοδότη με βάση την ρυθμισμένη αναλογία.

18 9.0 Λειτουργία 9.1 Ενεργοποίηση - Απενεργοποίηση Ο ελεγκτής, όσο λειτουργεί, βρίσκεται πάντα σε κάποια φάση λειτουργίας. Για να λειτουργήσει ο λέβητας και ο ελεγκτής να βρίσκεται σε κάποια φάση λειτουργίας θα πρέπει πρώτα να ενεργοποιηθεί. Ο ελεγκτής θεωρείται ενεργοποιημένος όταν βρίσκεται σε οποιαδήποτε φάση εκτός από τη φάση <ΚΛΕΙΣΤΟΣ>. Όταν είναι απενεργοποιημένος στην οθόνη εμφανίζεται ως φάση λειτουργίας η ένδειξη ΚΛΕΙΣΤΟΣ. Ενώ όσο είναι ενεργοποιημένος εμφανίζεται η εκάστοτε φάση στην οποία βρίσκεται την κάθε στιγμή. Ο ελεγκτής μπορεί να ενεργοποιείται και να απενεργοποιείται με αρκετούς τρόπους που εξαρτώνται από τις ενέργειες του χρήστη, τη διαμόρφωση του συστήματος ή κάποιο σφάλμα. Ποιο συγκεκριμένα, Όσο είναι κλειστός ενεργοποιείται από: Πάτημα του πλήκτρου <ON/OFF(ESC)>. Τότε ο ελεγκτής μεταβαίνει στην φάση <ΑΔΡΑΝΕΙΑ>. Στην περίπτωση που η εκκίνηση είναι απενεργοποιημένη ή το είδος καυσίμου είναι ξύλο, τότε ο ελεγκτής παρακάμπτει την αδράνεια και μεταβαίνει κατευθείαν σε εκκίνηση-λειτουργία. Δείτε εκκίνηση παρ.5.1 και διαμόρφωση παρ.7 Όσο είναι ενεργοποιημένος, απενεργοποιείται από: Παρατεταμένο πάτημα του πλήκτρου <ON/OFF(ESC)>. Ο ελεγκτής σε αυτή την περίπτωση θα μεταβεί στη φάση <ΚΛΕΙΣΤΟΣ> μόνο αν στο χώρο καύσης δεν υπάρχει καύσιμο. Αν υπάρχει τότε θα επιστρέψει στην φάση <ΚΛΕΙΣΤΟΣ> αφού εκτελέσει πρώτα όλο το σενάριο εκκίνησης και το σενάριο επιλόγου, χωρίς την αναμονή, όποια και αν είναι αυτά. Όταν συμβεί αυτό στην οθόνη θα εμφανιστεί για 5 sec η ένδειξη ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ. Για να απενεργοποιηθεί ο ελεγκτής άμεσα θα πρέπει να πατηθεί παρατεταμένα το πλήκτρο <ON/OFF(ESC)> για δεύτερη φορά. Κάποιο σφάλμα, όπως για παράδειγμα τα σφάλματα αισθητηρίων. Μετά την αναγνώριση/απομάκρυνση των εν λόγω σφαλμάτων, ο ελεγκτής μεταβαίνει στη φάση <ΚΛΕΙΣΤΟΣ>. Δείτε και σφάλματα σελ. Όσο είναι σε κατάσταση σβησίματος, απενεργοποιείται από: Παρατεταμένο πάτημα του πλήκτρου <ON/OFF(ESC)>. Η κατάσταση του ελεγκτή διατηρείται ανάμεσα από τις διακοπές της τάσης τροφοδοσίας. Έτσι πχ αν ο ελεγκτής ήταν ενεργοποιημένος και διακοπεί η τάση τροφοδοσίας, όταν το σύστημα επανέρθει και δεν υπάρχει φωτιά στο χώρο καύσης, ο ελεγκτής θα μεταβεί στη φάση <ΑΔΡΑΝΕΙΑ> και όχι στη φάση <ΚΛΕΙΣΤΟΣ>. 9.2 Εντολές λειτουργίας / Θερμοστάτες Ο ελεγκτής υποστηρίζει τρεις εξωτερικούς θερμοστάτες και υλοποιεί τέσσερις εικονικούς(εσωτερικούς) θερμοστάτες. Ανάλογα με την διαμόρφωση του συστήματος οι θερμοστάτες αυτοί συνδυάζονται μεταξύ τους ώστε να δημιουργήσουν 3 εντολές λειτουργίας. Οι εντολές αυτές με τη σειρά τους είναι υπεύθυνες τόσο για την εκκίνηση του συστήματος όσο για τον τερματισμό και για το ποια κατανάλωση είναι ενεργοποιημένη. Στο βασίκο εξοπλίσμο του MS και WD περιλαμβάνεται μία έξοδος(ψυχρή επαφή) για σύνδεση με εξωτερικό θερμοστάτη Θερμοκρασία λειτουργίας Οι εικονικοί θερμοστάτες παρέχουν στον ελεγκτή την επιθυμητή θερμοκρασία λειτουργίας. Αυτή είναι η εκάστοτε θερμοκρασία που το σύστημα ελέγχου προσπαθεί να κρατάει σταθερή. Για να το επιτύχει αυτό, προσαρμόζει αυτόματα την ισχύ ώστε η μετρούμενη θερμοκρασία να είναι πάντα ίση με την θερμοκρασία λειτουργίας. Για παράδειγμα, σε ένα λέβητα νερού με θερμοκρασία 1 65 o C ο ελεγκτής προσαρμόζει την ισχύ ώστε να νερά να έχουν διαρκώς τη θερμοκρασία 65 o C Τρέχουσα θερμοκρασία Η θερμοκρασία που μετράται από τα αισθητήρια και της οποίας η τιμή είναι αυτή που πρέπει να ελεγχθεί από το σύστημα ελέγχου ονομάζεται τρέχουσα θερμοκρασία. Για ένα σύστημα νερού ή υβριδικό, η θερμοκρασία αυτή παρέχεται από το σήμα εισόδου., ενώ για ένα αερόθερμο, όταν αυτό λειτουργεί από την εντολή 1, από το σήμα εισόδου, όταν λειτουργεί από την εντολή 2, από το σήμα εισόδου και όταν λειτουργεί από την εντολή 3, από το σήμα 17

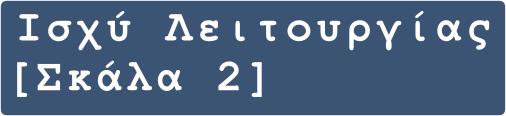

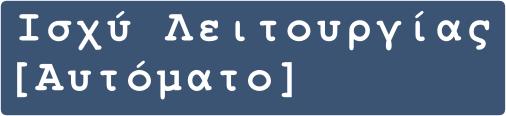

19 18 εισόδου. Η θερμοκρασία αυτή τροφοδοτείται στον ελεγκτή ελέγχου ώστε αυτό με τη σειρά του να μπορεί να προσαρμόζει την ισχύ του λέβητα Αυτόματο Όταν είναι επιλεγμένο το πρόγραμμα αυτόματης ρύθμισης της ισχύος από τη ρύθμιση (παρ.5.2), ο ελεγκτής εκκινεί και αδρανοποιείται με βάση τις εντολές λειτουργίας. Όταν ο ελεγκτής θα εισέλθει στη φάση λειτουργίας <ΛΕΙΤΟΥΡΓΙΑ> τότε η ισχύ θα ρυθμίζεται αυτόματα ώστε η τρέχουσα θερμοκρασία να είναι ίση με την επιθυμητή θερμοκρασία Χειροκίνητο Όταν η ρύθμιση (παρ 5,2), είναι σε κάποια τιμή διαφορετική από το αυτόματο, τότε ο ελεγκτής δεν εκκινεί και αδρανοποιείται με βάση τις εντολές λειτουργίας. Αντίθετα εισέρχεται αυτόματα σε σενάριο λειτουργίας με το που θα ενεργοποιηθεί αγνοώντας τις εντολές λειτουργίας τόσο για την ενεργοποίησή, όσο και για την απενεργοποίηση του. Στην περίπτωση που είναι ενεργοποιημένο το σήμα εισόδου και απενεργοποιηθεί ο θερμοστάτης νερών, δηλαδή η θερμοκρασία νερών υπερβεί τη ζητούμενη, τότε ο ελεγκτής μεταβαίνει στην περίοδο επιλόγου και αγνοεί την όποια φάση αναμονής εκτελώντας τις υπόλοιπες Ισχύ εξασθενημένης φωτιάς Στην περίπτωση του λέβητα WD που το καύσιμο είναι [Ξύλο] και είναι ενεργοποιημένο το σήμα, ο ελεγκτής προσφέρει μια λειτουργία εξοικονόμησης. Η λειτουργία αυτή είναι η κατάσταση εξασθενημένης φωτιάς. Η κατάσταση αυτή ενεργοποιείται όσο ο ελεγκτής βρίσκεται στη φάση <ΛΕΙΤΟΥΡΓΙΑ> και η θερμοκράσια καυσαερίων είναι χαμηλότερη από τη ρύθμιση Ρυθμίσεις >Ορια λειτουργίας>εξασθ.φωτιας>θερμοκρασία και Χρόνος, από το μενού. Ο ελεγκτής όσο βρίσκεται στην κατάσταση αυτή λειτουργεί με ισχύ Ρυθμίσεις>Ισχυ>Ισχυ Εξασθ.Φωτιας από το μενου. Ακόμα είναι ενεργοποιημένη η ενδεικτική λυχνία ειδοποιήσεων. Για να επανέρθει θα πρέπει: Η να επανέλθει πάνω από την ρύθμιση του ορίου. Ή Να πατηθεί το πλήκτρο <ON/OFF(ESC)>, όσο ο ελεγκτής βρίσκεται σε κάποια οθόνη ενδείξεων Περίοδοι λειτουργίας Η λειτουργία του συστήματος χωρίζεται σε περιόδους και φάσεις. Η κάθε περίοδος μπορεί να έχει καμία ή αρκετές φάσεις. Η εναλλαγή των φάσεων και των περιόδων γίνεται αυτόματα. Οι περίοδοι λειτουργίας είναι οι: εκκίνηση, λειτουργία και επίλογος. Ποιο αναλυτικά: 10.1 Εκκίνηση Εκκίνηση του συστήματος σημαίνει ότι ο ελεγκτής εισέρχεται σε μια κατάσταση αυτόματης εναλλαγής φάσεων για την έναυση ή και την διατήρηση φωτιάς στο χώρο καύσης, ανάλογα πάντα με την διαμόρφωση. Η σειρά με την οποία εναλλάσσονται οι φάσεις της εκκίνησης ονομάζεται σενάριο εκκίνησης και προσαρμόζεται αυτόματα για κάθε τύπο καυσίμου και είδος λέβητα. Για τον κάθε τύπο και το κάθε είδος καυσίμου τα σενάρια είναι:

20 19 Τύπος καυσίμου Τύπος Εκκίνησης Έναυσμα [Πέλλετ] [ΝΑΙ] Εντολή θερμοστάτη (από <ΑΔΡΑΝΕΙΑ>). Σενάριο εκκίνησης <ΑΡΧΙΚΟΣΚΑΘΑΡΙΣΜOΣ>, <ΠΡΟΘEΡΜΑΝΣΗ>, <ΤΡΟΦΟΔΟΣIΑ>, <ΑΝΑΜΟΝHΦΩΤΙAΣ>, <ΠΡΟ-ΛΕΙΤΟΥΡΓIΑ> [ΟΧΙ] Πλήκτρο <ON/OFF(ESC)> <ΠΡΟ-ΛΕΙΤΟΥΡΓIΑ> [Ξύλο] [ΝΑΙ] Πλήκτρο <ON/OFF(ESC)> <ΑΥΤOΜΑΤΗΕΚΚIΝΗΣΗ>, <ΕΝIΣΧΥΣΗ> [ΟΧΙ] Πλήκτρο <ON/OFF(ESC)> <ΧΕΙΡΟΚIΝΗΤΗΕΚΚIΝΗΣΗ>, <ΕΝIΣΧΥΣΗ> Όπως φαίνεται και από τον παραπάνω πίνακα, ο ελεγκτής εκκινεί με το πλήκτρο <ON/OFF(ESC)>, εκτός από την περίπτωση που ο λέβητας είναι ρυθμισμένος για [πέλλετ] όπου εκκινεί αυτόματα από εντολή θερμοστάτη. Για να συμβεί αυτό ο ελεγκτής πρέπει να είναι ενεργοποιημένος και να βρίσκεται στη φάση λειτουργίας <ΑΔΡΑΝΕΙΑ>. Η λειτουργία της κάθε φάσης περιγράφεται αναλυτικά παρακάτω. Στην περίπτωση που ο ελεγκτής βρίσκεται στο σενάριο εκκίνησης και διακοπεί η εντολή λειτουργίας, τότε ο ελεγκτής επιστρέφει στην <ΑΔΡΑΝΕΙΑ> μόνο εφόσον στο χώρο καύσης δεν υπάρχει καύσιμο. Αν υπάρχει τότε θα επιστρέψει στην <ΑΔΡΑΝΕΙΑ> αφού εκτελέσει πρώτα όλο το σενάριο εκκίνησης και το σενάριο επιλόγου, όποια και αν είναι αυτά Λειτουργία Ο ελεγκτής βρίσκεται σε περίοδο λειτουργίας όταν έχει τελειώσει το σενάριο εκκίνησης και υπάρχει κάποια εντολή λειτουργίας. Σε αυτή την περίοδο εκτελεί το σενάριο λειτουργίας. Τύπος Καυσίμου [Πέλλετ] [Ξύλο] <ΛΕΙΤΟΥΡΓΙΑ>, <ΤΑΚΤΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ> <ΛΕΙΤΟΥΡΓΙΑ> Σενάριο λειτουργίας Αν φύγει η εντολή λειτουργίας τότε ο ελεγκτής μεταβαίνει στην επόμενη περίοδο, που είναι ο επίλογος Επίλογος Ο ελεγκτής εισέρχεται στην περίοδο επίλογος όταν όσο λειτουργεί απενεργοποιηθούν οι εντολές λειτουργίας. Μετά το τέλος αυτού του σεναρίου ο ελεγκτής μεταβαίνει στη φάση <ΑΔΡΑΝΕΙΑ>. Τύπος Καυσίμου Τύπος Αναμονής Σενάριο επιλόγου [Πέλλετ] [Χωρίς] <ΚΑΘΑΡΙΣΜOΣ> [Περιοδική] <ΠΕΡΙΟΔΙΚH ΑΝΑΜΟΝH>, <ΚΑΘΑΡΙΣΜOΣ> [Συνεχής] <ΣΥΝΕΧHΣ ΑΝΑΜΟΝH>, <ΚΑΘΑΡΙΣΜOΣ> [Ξύλο] [Χωρίς] - [Περιοδική] <ΠΕΡΙΟΔΙΚH ΑΝΑΜΟΝH> [Συνεχής] <ΣΥΝΕΧHΣ ΑΝΑΜΟΝH> Όπως φαίνεται από τον παραπάνω πίνακα, υπάρχει περίπτωση (Ξύλο-χωρίς αναμονή), ο ελεγκτής να μην εισέλθει καθόλου σε αυτήν την περίοδο. Ακόμα στην περίπτωση του πέλλετ, ο ελεγκτής εκτελεί πάντα καθαρισμό στο τέλος. Στην περίπτωση που ο ελεγκτής βρίσκεται στο σενάριο επιλόγου, έχει ολοκληρώσει τη όποια φάση αναμονής και ενεργοποιηθεί κάποια εντολή λειτουργίας, τότε ο ελεγκτής θα μεταβεί στο σενάριο εκκίνησης μόνο εφόσον ολοκληρώσει το σενάριο επιλόγου, εισέλθει στην <ΑΔΡΑΝΕΙΑ> και η εντολή λειτουργίας παραμένει ενεργή. Στην περίπτωση του λέβητα νερού ή υβριδικού, όταν απενεργοποιηθεί η εντολή λειτουργίας λόγο του εσωτερικού θερμοστάτη νερών, τότε ο ελεγκτής μεταβαίνει στην περίοδο επιλόγου και αγνοεί την όποια φάση αναμονής εκτελώντας τις υπόλοιπες.

21 11.0 Φάσεις λειτουργίας Η λειτουργία του ελεγκτή χωρίζεται σε φάσεις λειτουργίας. Η κάθε φάση λειτουργίας ελέγχει ορισμένες λειτουργίες εξόδου, με βάση τα σήματα εισόδου και την κατάσταση του συστήματος. Αναλυτικά η λειτουργία του ελεγκτή σε κάθε φάση είναι: 11.1 ΈΛΕΓΧΟΣ Με την εφαρμογή της τάσης τροφοδοσίας η συσκευή πραγματοποιεί έναν έλεγχο για την περίπτωση που υπάρχει φωτιά στο χώρο καύσης. Αν υπάρχει φωτιά και η φωτεινότητα είναι μεγαλύτερη απο τη τιμή που έχει προκαθοριστή ή η θερμοκρασία καυσαερίων είναι μεγαλύτερη τότε ο ελεγκτής ανοίγει αυτόματα και μεταβαίνει στην φάση <ΛΕΙΤΟΥΡΓΙΑ>, χωρίς να αποθηκεύσει την ενεργοποίηση στην μνήμη. Αν υπάρχει φωτιά και η φωτεινότητα ή η θερμοκρασία καυσαερίων είναι μικρότερη τότε ο ελεγκτής μεταβαίνει στη φάση <ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ> αν υπάρχει και μετά στη φάση <ΑΔΡΑΝΕΙΑ> χωρίς να αποθηκεύσει την ενεργοποίηση στην μνήμη. Αν δεν υπάρχει φωτιά τότε ο ελεγκτής μεταβαίνει στη φάση <ΑΔΡΑΝΕΙΑ> ή στη φάση <ΚΛΕΙΣΤΟΣ>, ανάλογα με το αν ήταν ενεργοποιημένος ή απενεργοποιημένος πριν τη διακοπή της τάσης τροφοδοσίας. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΡΥΘΜΙΣΕΙΣ > Φάσεις λειτουργίας > Ελεγχος ΚΛΕΙΣΤΟΣ Όσο το σύστημα είναι κλειστό, οι εντολές λειτουργίας αγνοούνται, οι είσοδοι είναι ενεργοποιημένες και οι λειτουργίες εξόδου είναι απενεργοποιημένες εκτός από π.χ. το κυκλοφορήτη που συνεχίζει να λειτουργεί εφόσον η θερμοκρασία του νερού βρίσκεται έντος των ορίων λειτουργίας του. Οι έξοδοι αυτές εκτελούν ένα μέρος των λειτουργιών τους για λόγους ασφάλειας ΑΔΡΑΝΕΙΑ Όσο το σύστημα είναι ενεργοποιημένο, αλλά δεν υπάρχει φωτιά στο χώρο καύσης και δεν υπάρχει εντολή λειτουργίας ο ελεγκτής βρίσκεται σε αδράνεια. Σε αυτή τη φάση ο ελεγκτής αναμένει εντολή ενεργοποίησης (θερμοστάτη) ή πλήκτρο ενεργοποίησης για να εκκινήσει. Σε αυτή τη φάση εισέρχεται ο ελεγκτής μόλις ενεργοποιηθεί ή μετά από τον επίλογο προηγούμενης λειτουργίας ΛΕΙΤΟΥΡΓΙΑ ΕΛΕΓΧΟΥ ΕΞΟΔΩΝ Ο ελεγκτής υποστηρίζει μια ειδική φάση λειτουργίας στην οποία όλες οι έξοδοι ελέγχονται από τον χρήστη και όχι από το σύστημα ελέγχου. Η φάση αυτή ενεργοποιείται από το ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΛΟΙΠΕΣ ΡΥΘΜΙΣΕΙΣ>Λειτουργια Ελεγχου ή από την ταχεία ενεργοποίηση τροφοδότη (παρ.5.4) Οι έξοδοι που μπορούν να ελεγχθούν είναι: Ταχύτητα Ανεμιστήρα καύσης %. Ταχύτητα Ανεμιστήρα χώρου 1. Ενεργοποίση Κυκλοφορητή 20

22 21 Ταχύτητα Τροφοδότη Ταυτόχρονα με την ενεργοποίηση του τροφοδότη, εάν δεν είναι ήδη ενεργοποιημένος ο δεύτερος τροφοδότης, ενεργοποιείται με βάση την αναλογία που είναι ρυθμισμένος. Η ταχύτητα του τροφοδότη ενεργοποιείται για λίγο χρόνο για λόγους ασφάλειας. Αντισταση Ταυτόχρονα με την ενεργοποίηση του αναφλεκτήρα, εαν δεν είναι ήδη ενεργοποιημένος κάποιος ανεμιστήρας καύσης, τότε ενεργοποιείται στην ελάχιστη τιμή του. Η φάση απενεργοποιείται από το μενού ή μετά από το χρόνο ασφαλείας ΣΦΑΛΜΑ Σε αυτό το στάδιο μεταβαίνει ο καυστήρας/λέβητας όταν αναγνώσει οποιοδήποτε σφάλμα. Στην οθόνη εμφανίζεται ο αριθμός του σφάλματος, η ώρα στην οποία αναγνώστηκε το σφάλμα και η περιγραφή του σφάλματος. Από αυτό το στάδιο ο ελεγκτής εξέρχεται με διαφορετικούς τρόπους ανάλογα με τον τύπο του σφάλματος. Για περισσότερες λεπτομέρειες δείτε (παρ.σφαλματα) Αυτή η φάση ελέγχει τις λειτουργίες εξόδου με διαφορετικό τρόπο ανάλογα με το είδος του σφάλματος ΑΡΧΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ Στη φάση αυτή ο ελεγκτής χρησιμοποιεί τον ανεμιστήρα καύσης για να καθαρίσει το χώρο καύσης από υπολείμματα. Ο ελεγκτής μένει σε αυτή τη φάση για χρόνο t, ο ανεμιστήρας λειτουργεί με Χ%. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΑΡΧΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ ΠΡΟΘΕΡΜΑΝΣΗ Στη φάση αυτή ο ελεγκτής ενεργοποιεί τον αναφλεκτήρα, ώστε να τον προετοιμάσει για την επόμενη φάση. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΠΡΟΘΕΡΜΑΝΣΗ ΤΡΟΦΟΔΟΣΙΑ Στη φάση αυτή ο ελεγκτής τροφοδοτεί με πέλλετ το χώρο καύσης ώστε να δημιουργήσει ένα απόθεμα για να γίνει δυνατή η έναυση.ο τροφοδότης λειτουργεί με Χ% ο ανεμιστήρας με Χ% και η διαδικασία διαρκεί για χρόνο t Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΤΡΟΦΟΔΟΣΙΑ AΝΑΜΟΝΗ ΦΛΟΓΑΣ Στη φάση αυτή εισέρχεται ο ελεγκτής μετά την τροφοδοσία. Σε αυτή τη φάση μένει ο ελεγκτής τουλάχιστον για χρόνο t ελάχιστο και το πολύ για χρόνο t μεγιστο. Αν μέσα σε αυτό το χρόνο αντιληφθεί την ύπαρξη φλόγας τότε μεταβαίνει στη φάση <ΠΡΟ-ΛΕΙΤΟΥΡΓΊΑ>. Αλλιώς το σενάριο εκκίνησης τερματίζεται και δημιουργείται σφάλμα. Ο ελεγκτής αντιλαμβάνεται ότι υπάρχει φλόγα αν μετρήσει αύξηση στη θερμοκρασία καυσαερίων ή στη φωτεινότητα της φλόγας. Στην περίπτωση που είναι ενεργοποιημένο το σήμα φωτεινότητας τότε αυτό έχει προτεραιότητα σε σχέση με το σήμα θερμοκρασιας καυσαερίων. Στην περίπτωση που κανένα από τα παραπάνω σήματα δεν είναι ενεργοποιημένο, τότε ο ο ελεγκτής μένει σε αυτή τη φάση για τον ελάχιστο ρυθμισμένο χρόνο t ελάχιστο και μεταβαίνει στην επόμενη χωρίς σφάλμα. Η ταχύτητα του ανεμιστήρα καύσης % σε αυτή τη φάση είναι Χ%. Οι ταχύτητες των ανεμιστήρων περιοδικά λειτουργούν

23 προς μια ταχύτητα ριπής για τον ανεμιστήρα καύσης % ταχύτητα ριπής.η ριπή αυτή δημιουργείται ανά χρόνο t περίοδος ριπής και κρατάει χρόνο t χρόνος ριπής. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΑΝΑΜΟΝΗ ΦΛΟΓΑΣ ΠΡΟ-ΛΕΙΤΟΥΡΓΙΑ (Προετοιμασία φλόγας) Σε αυτή τη φάση γίνεται η προετοιμασία της φλόγας, ώστε στην επόμενη φάση που είναι η <ΛΕΙΤΟΥΡΓΙΑ>, η φλόγα να είναι ικανοποιητική. Σε αυτή τη φάση ακόμα, καίγεται και το αρχικό απόθεμα που δημιουργήθηκε για την έναυση. Ο ελεγκτής μένει σε αυτή τη φάση για χρόνο t, ο τροφοδότης λειτουργεί με X%, ο ανεμιστήρας καύσης λειτουργεί με X%, και ο αναφλεκήρας είναι απενεργοποιημένος. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΠΡΟ-ΛΕΙΤΟΥΡΓΙΑ AΥΤΟΜΑΤΗ ΕΚΚΙΝΗΣΗ (EXTRA) Αυτή η φάση είναι η φάση εκκίνησης ξυλολέβητα WD με αυτόματη έναυση. Σε αυτή τη φάση ο ελεγκτής ενεργοποιεί τον εκκινητή και κρατάει μια σταθερή ροή αέρα στο χώρο καύσης ώστε να επιτευχθεί έναυση. Ο ελεγκτής αντιλαμβάνεται ότι υπάρχει φλόγα αν μετρήσει αύξηση στη θερμοκρασία καυσαερίων για χρόνο t. Αν περάσει ο χρόνος t μέγιστο χωρίς έναυση τότε το σενάριο εκκίνησης τερματίζεται δημιουργείται σφάλμα. Στην περίπτωση που κανένα από τα παραπάνω σήματα δεν είναι ενεργοποιημένο, τότε ο ο ελεγκτής μένει σε αυτή τη φάση για τον ελάχιστο ρυθμισμένο χρόνο t και μεταβαίνει στην επόμενη φάση χωρίς σφάλμα. Ο ελεγκτής μένει σε αυτή τη φάση τουλάχιστον χρόνο t ελάχιστο και το πολύ για χρόνο t μέγιστο. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΑΥΤΟΜΑΤΗ ΕΚΚΙΝΗΣΗ ΧΕΙΡΟΚΙΝΗΤΗ ΕΚΚΙΝΗΣΗ Αυτή η φάση είναι η φάση εκκίνησης του ξυλολέβητα WD χωρίς αυτόματη έναυση. Σε αυτή τη φάση ο ελεγκτής κρατάει μια σταθερή ροή αέρα στο χώρο καύσης ώστε να βοηθηθεί η έναυση που πρέπει να γίνει από τον χρήστη. Ο ελεγκτής μένει σε αυτή τη φάση για χρόνο t, ο ανεμηστήρας λειτουργεί με Χ%,. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΧΕΙΡ.ΕΚΚΙΝΗΣΗ ΕΝΙΣΧΥΣΗ Σε αυτή τη φάση εισέρχεται ο ελεγκτής μετά την φάση εκκίνησης του ξυλολέβητα. Σε αυτή τη φάση ο ελεγκτής αυξάνει διαρκώς τη ροή αέρα στο χώρο καύσης ώστε να βοηθηθεί την ενίσχυση της φλόγας για την επόμενη φάση που είναι η <ΛΕΙΤΟΥΡΓΙΑ>. Ο ελεγκτής μένει σε αυτή τη φάση για χρόνο t, ο ανεμηστήρας αυξάνει την ταχύτητα του από αυτή που έχει την ώρα που εισέρχεται ο ελεγκτής στη φάση μέχρι την μέγιστη τιμή. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΕΝΙΣΧΥΣΗ. Οι ρυθμίσεις των μέγιστων και ελάχιστων είναι οι γενικές ρυθμίσεις ισχύος που πραγματοποιούνται από τα μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ>ΙΣΧΥ>ΑΝΕΜΗΣΤΗΡΑΣ>ΜΕΓΙΣΤΟ/ΕΛΑΧΙΣΤΟ ΛΕΙΤΟΥΡΓΙΑ (ΙΣΧΥΣ) Αυτόματο Σ' αυτή τη φάση ο καυστήρας λειτουργεί με ενεργοποιημένο το σύστημα ελέγχου. Η ταχύτητα των τροφοδοτών και των ανεμιστήρων καύσης ρυθμίζονται αυτόματα ώστε να επιτυγχάνεται η επιθυμητή θερμοκρασία λειτουργίας. Όταν πχ για ένα λέβητα νερού, τα νερά είναι πολύ κρύα ο καυστήρας δουλεύει στη μέγιστη ισχύ και άρα οι τροφοδότες και οι ανεμιστήρες καύσης βρίσκονται στις μέγιστες τιμές αντίστοιχα. Όταν είναι πολύ ζεστά βρίσκονται στις ελάχιστες. Το σύστημα ελέγχου είναι ένας PID controler που υπολογίζει διαρκώς την επιθυμητή τιμή της ισχύος του καυστήρα με 22

24 23 βάση τη τρέχουσα θερμοκρασία και την θερμοκρασία λειτουργίας. Η τιμή αυτή της ισχύος ορίζει και τις τρέχουσες τιμές των ανεμιστήρων καύσης και των τροφοδοτών οι οποίες κυμαίνονται μεταξύ των μέγιστων και ελάχιστων ορίων, όπως αυτά ρυθμίζονται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΙΣΧΥ. Έτσι για παράδειγμα αν τα όρια λειτουργίας για τον Τροφοδότη είναι 20% και 60%, τότε καθ' όλη τη λειτουργία του συστήματος ο θα λειτουργεί μεταξύ αυτών των τιμών για να ελέγχει την ισχύ. Η απόκριση του PID γίνεται πιο επιθετική καθώς οι ρυθμίσεις της θερμοκρασίας ενεργοποίησης και απενεργοποίησης του τρέχον θερμοστάτη είναι όλο και πιο κοντά. Χειροκίνητο Όταν είναι επιλεγμένο κάποιο χειροκίνητο πρόγραμμα, τότε ο ελεγκτής δεν ενεργοποιεί τον PID. Αντίθετα λειτουργεί με βάση την επιλεγμένη σκάλα ισχύος διαρκώς. Η τιμή της ισχύος για κάθε σκάλα ρυθμίζεται από τις ρυθμίσεις: % Χ για τη σκάλα 1 % Χ για τη σκάλα 2 % Χ για τη σκάλα 3 % Χ για τη σκάλα 4 Την τιμή αυτή χρησιμοποιεί ο ελεγκτής για να ορίσει τις τρέχουσες τιμές των ανεμιστήρων καύσης και των τροφοδοτών. Καταστολέας καυσαερίων Η ισχύ του συστήματος σε αυτή τη φάση, είτε η ισχύ ρυθμίζεται αυτόματα, είτε ρυθμίζεται χειροκίνητα, επηρεάζεται και από το σήμα, αν αυτό είναι ενεργοποιημένο. Σ' αυτή την περίπτωση υπάρχει και ένα σύστημα που προστατεύει από την πολύ υψηλή ή χαμηλή θερμοκρασία καυσαερίων. Το σύστημα αυτό ονομάζεται καταστολέας καυσαερίων. Η λειτουργία του ελέγχεται από τις ρυθμίσεις στο μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΙΣΧΥ>ΑΝΩ ΘΕΡΜΟΚΡΑΣΙΑ>ΑΝΩ ΚΑΤΑΣΤΟΛΗ/ΚΑΤΩ ΚΑΤΑΣΤΟΛΗ. Οι ρυθμίσεις αυτές αφορούν σε κάποια όρια θερμοκρασίας που όταν το σήμα, τα υπερβεί το σύστημα ελέγχου αρχίζει να αυξάνει ή να μειώνει την ισχύ του ούτως ώστε η να επανέρθει μέσα στα όρια. Η λειτουργία αυτή μπορεί καλύτερα να εξηγηθεί με ένα παράδειγμα. ΑΝΩ.ΘΕΡΜΟΚΡΑΣΙΑ Ανω καταστολή =210 o C Κάτω καταστολή =190 o C ΚΑΤΩ.ΘΕΡΜΟΚΡΑΣΙΑ Ανω καταστολή =110 o C Κάτω καταστολή =100 o C Λειτουργία: Όσο τα καυσαέρια είναι μεταξύ 110 o C και 190 o C η τρέχουσα ισχύ δεν επηρεάζεται. Όσο η θερμοκρασία υπερβαίνει τους 190 o C, τόσο η ισχύ του καυστήρα μειώνεται. Στους 210 o C οι ταχύτητες των τροφοδοτών και των ανεμιστήρων καύσης είναι πλέον στις ελάχιστες τιμές. Αυτό έχει σαν αποτέλεσμα η θερμοκρασία των καυσαερίων να επανέρχεται. Η μείωση της ισχύος γίνεται προοδευτικά όσο η αυξάνεται από τους 190 o C στους 210 o C. Όσο η θερμοκρασία μειώνεται κάτω από τους 110 o C, τόσο η ισχύ του καυστήρα αυξάνεται. Στους 100 o C οι ταχύτητες των τροφοδοτών και των ανεμιστήρων καύσης είναι πλέον στις μέγιστες τιμές. Αυτό έχει σαν αποτέλεσμα η θερμοκρασία των καυσαερίων να επανέρχεται. Η αύξηση της ισχύος γίνεται προοδευτικά όσο η μειώνεται από τους 110 o C στους 100 o C.

25 Διάγραμμα TΑΚΤΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ Όσο το σύστημα [πέλλετ] λειτουργεί σε χαμηλή ισχύ, λόγο της χαμηλής ροής αέρα στο χώρο καύσης και της χαμηλής θερμοκρασίας, δημιουργείται πρόβλημα καθαρισμού. Ένα μικρό μέτρο προστασίας είναι ο <ΤΑΚΤΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ>. Σ' αυτή τη φάση ο ελεγκτής εισέρχεται περιοδικά όσο βρίσκεται στη φάση <ΛΕΙΤΟΥΡΓΙΑ> και ο τύπος του είναι [πέλλετ]. Ο ελεγκτής εισέρχεται σε αυτή τη φάση μετά από χρόνο t περίοδος και μένει σε αυτή τη φάση για χρόνο t χρονος. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΤΑΚΤΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ ΣΥΝΕΧΗΣ ΑΝΑΜΟΝΗ Ένα σύστημα στερεού καυσίμου δεν έχει την ίδια ευελιξία στην έναυση με ένα υγρού ή αέριου. Έτσι κοινή τακτική είναι η προσπάθεια μείωσης των εναύσεων. Για να επιτευχθεί αυτό, ο ελεγκτής μετά την απενεργοποίηση των εντολών λειτουργίας εισέρχεται σε μια φάση αναμονής, στην οποία συντηρεί τη φλόγα, ούτως ώστε η επιστροφή του στη φάση <ΛΕΙΤΟΥΡΓΊΑ> να είναι άμεση, μόλις εμφανιστεί κάποια εντολή. Ο ελεγκτής μένει σε αυτή τη φάση το πολύ για χρόνο t χρόνος. Μετά μεταβαίνει στην επόμενη φάση του σεναρίου επιλόγου. Ο τροφοδότης, και ο ανεμιστήρας. λειτουργούν με βάση την ισχύ ΙΣΧΥ>ΤΡΟΦΟΔΟΤΗΣ/ΑΝΕΜΗΣΤΗΡΑΣ>ΕΛΑΧΙΣΤΗ Στη φάση αυτή είναι ενεργοποιημένος και ο καταστολέας καυσαερίων από τη φάση <ΛΕΙΤΟΥΡΓΙΑ> Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΣΥΝΕΧΕΙΣ ΑΝΑΜΟΝΗ ΠΕΡΙΟΔΙΚΗ ΑΝΑΜΟΝΗ Ένα είδος αναμονής που βολεύει για λέβητες ξύλου ή άλλων καυσίμων που σβήνουν δύσκολα είναι η <ΠΕΡΙΟΔΙΚΉ ΑΝΑΜΟΝΉ>. Σε αυτή τη φάση, με την απουσία εντολών λειτουργίας, ο ελεγκτής απενεργοποιείται και ενεργοποιείται σε περιοδική βάση, ίσα ίσα για την συντήρηση της φωτιάς. Ο ελεγκτής μένει σε αυτή τη φάση το πολύ για χρόνο t χρόνος. Μετά μεταβαίνει στην επόμενη φάση του σεναρίου επιλόγου. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΠΕΡΙΟΔΙΚΗ ΑΝΑΜΟΝΗ. Οι ρυθμίσεις των μέγιστων και ελάχιστων είναι οι γενικές ρυθμίσεις ισχύος που πραγματοποιούνται από τα μενού ΙΣΧΥ ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ 24

26 25 Σ' αυτή τη φάση ο ελεγκτής καθαρίζει το χώρο καύσης από καύσιμο ώστε να είναι άδειος για την επόμενη έναυση. Ο ελεγκτής μένει σε αυτή τη φάση τουλάχιστον για χρόνο t ελάχιστο και το πολύ για χρόνο t μέγιστο. Αν μέσα σε αυτό το χρονικό διάσημα η φωτινότητα πέσει κάτω από lux απενερ/σης ή η θερμοκρασία καυσαερίων πέσει κάτω από t απενεργ/σης, τότε η φάση τερματίζεται και ο ελεγκτής μεταβαίνει στην φάση <ΑΔΡΑΝΕΙΑ>. Στην περίπτωση που είναι ενεργοποιημένο το σήμα φωτεινότητας τότε αυτό έχει προτεραιότητα σε σχέση με το σήμα θερμοκρασίας καυσαερίων. Οι ανεμιστήρες καύσης κατά την είσοδο του ελεγκτή σε αυτή τη φάση και για χρόνο t συγκράτησης διατηρούν την ταχύτητα που είχαν πριν. Μετά από αυτό το χρόνο και για όλη την υπόλοιπη διάρκεια της φάσης ο ανεμιστήρας λετουργεί στο 95%. Ο τροφοδότης απενεργοποιείται. Οι ρυθμίσεις αυτής της φάσης πραγματοποιούνται από το μενού ΜΕΝΟΥ ΔΙΑΧ/ΣΕΙΣ>ΡΥΘΜΙΣΕΙΣ>ΦΑΣΕΙΣ ΛΕΙΤ/ΓΙΑΣ>ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ Ρυθμίσεις 12.1 Διαμόρφωση Ο ελεγκτής D-Pellet, μπορεί να προσαρμοστεί και να ελέγξει μια μεγάλη γκάμα καυστήρων αερόθερμων κτλ. Μάλιστα μπορεί ακόμα να αλλάζει τελείως λειτουργία και ρυθμίσεις, αλλάζοντας απλά το τρέχον γκρουπ ρυθμίσεων. Αυτό το πετυχαίνει μεσώ της διαμόρφωσης. Διαμόρφωση είναι οι πληροφορίες και οι ρυθμίσεις για τον τύπο, τη συμπεριφορά και το καύσιμο του λέβητα, συμπεριλαμβανομένων των εισόδων και εξόδων που χρησιμοποιούνται. Στο μενού αυτό δέν επιτρέπεται καμία μεταβολή και επέμβαση πέρα απο τεχνίκο της εταιρίας.

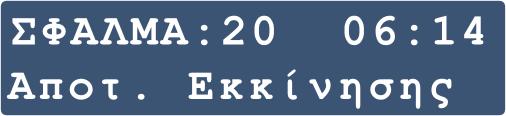

27 13.0 Σφάλματα 13.1 Κωδικοί σφάλματος Περιγραφή Αιτία Λειτουργία E01 Αποτυχία Μνήμης Δυσλειτουργία στο σύστημα ελέγχου. Το σύστημα δεν εκκινεί και όλες οι λειτουργίες του παραμένουν απενεργοποιημένες. Το σφάλμα αυτό ΔΕΝ απενεργοποιείται. Αν το σφάλμα δεν είναι μόνιμο, ο ελεγκτής επανέρχεται μετά από επαναφορά της τάσης Ε05 Εξωτερικό σφάλμα Ε10 ΑισθητήριοΝερών Ε11 Αισθητήριο Χώρου 1 Ε12 Αισθητήριο Χώρου 2 Ε13 Αισθητήριο Χώρου 3 E14 Αισθητήριο Καυσαερίων E15 Αισθητήριο Φωτεινότητας Η επαφή του σήματος εισόδου άνοιξε. Το αισθητήριο, είναι αποσυνδεμένο, βραχυκυκλωμένο ή ανοιχτό Το αισθητήριο είναι αποσυνδεμένο, βραχυκυκλωμένο ή ανοιχτό Το αισθητήριο είναι αποσυνδεμένο, βραχυκυκλωμένο ή ανοιχτό Το αισθητήριο είναι αποσυνδεμένο, βραχυκυκλωμένο ή ανοιχτό Το αισθητήριο είναι αποσυνδεμένο, βραχυκυκλωμένο ή ανοιχτό Το αισθητήριο είναι βραχυκυκλωμένο. E16 Αισθητήρας Στροφών Ο δεν λειτουργεί ή το αισθητήριο στροφών παρουσιάζει βλάβη. Ε20 Αποτυχία Εκκίνησης Ε21 Υψηλά Καυσαέρια Κατά τη φάση <ΑΝΑΜΟΝΉΦΛΌΓΑΣ>ή <ΑΥΤΌΜΑΤΗΕΚΚΊΝΗΣΗ>η φωτεινότητα ή η θερμοκρασία καυσαερίων δεν αυξήθηκαν όσο πρέπει κατά τα χρονικά όρια των φάσεων αυτών. Η θερμοκρασία καυσαερίων ξεπέρασε το όριο ΑΝΩ ΣΦΑΛΜΑΤΟΣ για χρόνο t (ΟΡΙΑ ΛΕΙΤΟΥΡΓΙΑΣ>ΘΕΡΜΟΚΡΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ>ΑΝΩ ΣΦΑΛΜΑ) τροφοδοσίας. Ο λέβητας απενεργοποιείται. Οι λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι λειτουργίες εξόδου, και παραμένουν ενεργοποιημένες. Οι υπόλοιπες λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι υπόλοιπες λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι υπόλοιπες λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι υπόλοιπες λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι υπόλοιπες λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι λειτουργίες εξόδου παραμένουν ενεργές. Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται Οι υπόλοιπες λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι λειτουργίες εξόδου παραμένουν ενεργές. Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας μεταβαίνει σε φάση <ΤΕΛΙΚΟΣΚΑΘΑΡΙΣΜΟΣ>αν υπάρχει στο σενάριο. Οι λειτουργίες εξόδου παραμένουν ενεργές. Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. 26

28 27 Ε22 Χαμηλά Καυσαέρια Ε23 Χαμηλή φωτεινότητα Η θερμοκρασία καυσαερίων ήταν κάτω από το όριο ΚΑΤΩ ΣΦΑΛΜΑΤΟΣ για χρόνο t (ΟΡΙΑ ΛΕΙΤΟΥΡΓΙΑΣ>ΘΕΡΜΟΚΡΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ>ΚΑΤΩ ΣΦΑΛΜΑ) Η ήταν κάτω από το όριο s290για χρόνο s291 E24 Αποτυχία Φωτιάς - - Ε30 Υπερθέρμανση Η θερμοκρασία νερών ξεπέρασε το ΑΝΩ ΟΡΙΟ Ο λέβητας μεταβαίνει σε φάση <ΤΕΛΙΚΟΣΚΑΘΑΡΙΣΜΟΣ>αν υπάρχει στο σενάριο. Οι λειτουργίες εξόδου παραμένουν ενεργές. Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας μεταβαίνει σε φάση <ΤΕΛΙΚΟΣΚΑΘΑΡΙΣΜΟΣ>αν υπάρχει στο σενάριο. Οι λειτουργίες εξόδου παραμένουν ενεργές. Τα σήματα εισόδου παραμένουν ενεργά. Το σύστημα δεν επανέρχεται σε λειτουργία αν δεν αρθεί το σφάλμα από το χρήστη. Ο λέβητας απενεργοποιείται. Οι λειτουργίες εξόδου κυκλοφορητών παραμένουν ενεργές. Οι υπόλοιπες λειτουργίες εξόδου απενεργοποιούνται Τα σήματα εισόδου παραμένουν ενεργά. Επαναφέρεται το θερμικό ασφαλείας Στη λειτουργία ξύλου ο λέβητας επανέρχεται αυτόματα στη φάση <ΛΕΙΤΟΥΡΓΙΑ>όταν η επανέλθει Άρση σφάλματος Για να γίνει άρση του σφάλματος θα πρέπει: Το σφάλμα να έχει αποκατασταθεί. Να κρατηθεί πατημένο το πλήκτρο <ON/OFF(ESC)

29 14.0 Τεχνικά χαρακτηριστικά 14.1 Όρια Κύκλωμα εισόδου Κύκλωμα εξόδου (ΟUT 5, OUT6) Ακροδέκτες N-L Ονομαστική τάση 250V AC Τάση τροφοδοσίας 230VAC ±10% Ικανότητα μεταγωγής 3KVA (12A /250VAC) Ονομαστική 2.8VA (2.4W) Ασφάλεια Όχι κατανάλωση Κύκλος λειτουργίας 100% Μηχανική αντοχή 10 x 10 6 ενέργειες Ηλεκτρική αντοχή 30 x kVA ωμικό φορτίο, 85 o C Είσοδοι (DIN) Συνθήκες Περιβάλλοντος Τάση Απλή Θερμοκρασία o C ενεργοποίησης επαφή περιβάλλοντος Τάση στους ακροδέκτες 12VDC±10% Θερμοκρασία αποθήκευσης o C Κύκλωμα εξόδου (OUT1, OUT2, OUT3, Βάρος OUT4) Ονομαστική τάση 250V AC Καθαρό 850gr Ονομαστική ισχύ εξόδου 1000VA (4A/250VAC) Μεικτό Χωρίς συσκε υασία Ασφάλεια Ναι (4Α) Διάγραμμα 7 28

30 Διάγραμμα 8 29

31 Συντήρηση - Καθαρισμός της συσκευής Για τη σωστή λειτουργία της σόμπας και τη βέλτιστη απόδοση είναι απαραίτητο να γίνονται συχνά κάποιες απλές διαδικασίες καθαρισμού. Πριν γίνει οποιαδήποτε ενέργεια συντήρησης θα πρέπει να ληφθούν τα ακόλουθα μέτρα: Βεβαιωθείτε ότι η συσκευή είναι σβηστή και σε χαμηλή θερμοκρασία και δε δύναται να λειτουργήσει πριν το πέρας του καθαρισμού. Βεβαιωθείτε ότι οι στάχτες του σταχτοδοχείου είναι σβηστές. Θα πρέπει να χρησιμοποιούνται πάντα τα κατάλληλα εργαλεία για τη συντήρηση. Αφού τελειώσει η συντήρηση και πριν τεθεί εκ νέου η σόμπα σε λειτουργία, ελέγξτε ότι όλα τα τμήματα έχουν τοποθετηθεί πάλι στις αρχικές τους θέσεις καθώς επίσης και ότι έχει γίνει το ίδιο με όλα τα προστατευτικά συστήματα. Χρησιμοποιείτε μόνο γνήσια ή εξουσιοδοτημένα ανταλλακτικά. Σε περίπτωση τοποθέτησης ανταλλακτικών και εξαρτημάτων πέραν των προδιαγραφών της εταιρείας, παύει να ισχύει η εγγύηση. Οποιαδήποτε τροποποίηση ή αντικατάσταση εξαρτήματος της συσκευής πρέπει να γίνει με τις οδηγίες και την έγκριση του κατασκευαστή. Η εταιρεία δε φέρει καμία ευθύνη για τυχόν επεμβάσεις και τροποποιήσεις στη μονάδα χωρίς την έγγραφη έγκρισή της. Προσοχή! Εκτελέστε τον καθαρισμό αποκλειστικά και μόνο εφόσον η σόμπα είναι σβηστή και έχει κρυώσει. Συνιστάται ο συχνός έλεγχος για την απομάκρυνση της στάχτης που εναπομένει στο εσωτερικό της εστίας - μπούκας. Η χρήση της ηλεκτρικής σκούπας μπορεί να διευκολύνει τη διαδικασία του καθαρισμού. Βγάζουμε τη γλώσσα από το μπροστινό σημείο της εστίας- μπούκας για πιο εύκολο καθαρισμό και φροντίζουμε για τη σωστή επανατοποθέτηση της. Τα μέρη του καυστήρα Εικόνα 2

32 31 Εικόνα Περιοδικός καθαρισμός Πρέπει να γίνεται από ειδικά εξειδικευμένο τεχνικό προσωπικό ένας πλήρης περιοδικός καθαρισμός εφόσον παραστεί ανάγκη. Αυτό εξαρτάται και από την ποιότητα του pellet, τον χρόνο λειτουργίας και την αποτελεσματικότητα της καπνοδόχου. Παρακάτω δίδονται οδηγίες: Γενικός εσωτερικός καθαρισμός του εναλλάκτη από το εσωτερικό τμήμα του φλογοθαλάμου στο πάνω σημείο και στο πίσω μέρος, στην απέναντι πλευρά, στην τάπα του αγωγού καυσαερίων. (Εικόνα 42) Καθαρισμός του λέβητα (φλογοθάλαμο, τούμπα, καπνοδόχο) Συνίσταται ο καθαρισμός του ventilatοr από σκόνη. Έλεγχος και καθαρισμός του σωλήνα εισαγωγής νωπού αέρα. Έλεγχος της λειτουργίας των αντιστάσεων έναυσης. Οπτικός έλεγχος των ηλεκτρικών καλωδίων, των συνδέσεων και του καλωδίου τροφοδοσίας. Καθαρισμός του δοχείου pellet και έλεγχος του κοχλία τροφοδοσίας pellet. Έλεγχος και καθαρισμός του σωλήνα και των εξαρτημάτων του καπναγωγού Ετήσιος καθαρισμός Πρέπει να γίνεται από το ειδικά εξειδικευμένο τεχνικό προσωπικό, ένας ετήσιος καθαρισμός, ακολουθώντας τις εξής οδηγίες: Ο ετήσιος καθαρισμός είναι απαραίτητος εφόσον δεν πραγματοποιηθούν περιοδικοί καθαρισμοί. Στον ετήσιο καθαρισμό έχουμε το χρόνο πέρα από τον καθαρισμό της συσκευής να κάνουμε και μία συντήρηση ελέγχοντας και αποκαθιστώντας πιθανές αιτίες προβλημάτων π.χ. φθαρμένα καλώδια, καμένα τμήματα υαλοκόρδονου κλπ. Πιθανή υποψία υγρασίας ή διαρροής πρέπει να αποκαθίσταται άμεσα.

33 Εικόνα 4 Λέβητας νερού MLS 32

34 ΕΓΓΥΗΣΗ Δίδεται εγγύηση 5 ετών για τη συσκευή και αφορά τα μηχανικά μέρη και την στεγανότητα της συσκευής. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας 1 έτους για τα εξαρτήματα και τα ηλεκτρικά μέρη. Προϋπόθεση ισχύς της εγγύησης, να ακολουθούνται οι οδηγίες και οι όροι του εντύπου της εγγύησης. Σε καμία περίπτωση η εταιρεία δεν είναι υποχρεωμένη να αντικαταστήσει όλη τη συσκευή. Η εγγύηση υποχρεώνει την εταιρεία σε αντικατάσταση των αποδεδειγμένα ελαττωματικών μερών και εξαρτημάτων για τα οποία θα αποδειχθεί η υπαιτιότητά. Σε περίπτωση που η επισκευή ή η αντικατάσταση μερών και εξαρτημάτων απαιτεί την επιστροφή της μονάδος στην εταιρεία, όλα τα έξοδα μεταφοράς και ασφάλειας, βαρύνουν τον πελάτη. Συσκευές στις οποίες δημιουργήθηκε πρόβλημα σε μέρη και εξαρτήματα με συνέπεια την δυσλειτουργία αυτής από κακή χρήση και ακατάλληλο υλικό, η εταιρεία δε φέρει καμία ευθύνη. Οποιαδήποτε επισκευή και συντήρηση επιβαρύνουν αποκλειστικά τον πελάτη. Ειδικότερα για τα ηλεκτρικά (μοτέρ, αισθητήρια κλπ) και ηλεκτρονικά μέρη η εγγύηση ισχύει μόνο σε υπαιτιότητα λόγω ελαττωματικής κατασκευής ή εγκατάστασης του εργοστασίου κατασκευής κατά τη συναρμολόγηση. Σε αντίθετη περίπτωση από κακή χρήση ή κακή συνδεσμολογία δεν ισχύει η εγγύηση. Η συσκευή πριν φύγει από την παραγωγή, ελέγχεται τεχνικά και οπτικά για την αρτιότητά της και την εμφάνισή της. Δοκιμάζεται και λειτουργεί σε όλες τις φάσεις. Η εταιρεία δε φέρει καμία ευθύνη για φθορές κατά τη μεταφορά, την αποσυσκευασία και την τοποθέτηση στο χώρο.

35 34 ΠΡΟΣΟΧΗ ΣΤΑ ΠΑΡΑΚΑΤΩ Η ΣΥΜΠΛΗΡΩΣΗ ΤΩΝ ΠΑΡΑΚΑΤΩ ΦΥΛΛΩΝ ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΗ ΓΙΑ ΤΗ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΑΙ ΠΡΟΫΠΟΘΕΣΗ ΓΙΑ ΤΗΝ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΕΓΓΥΗΣΗΣ ΑΠΟΤΕΛΕΙ Η ΑΠΟΣΤΟΛΗ ΣΤΗΝ ΕΤΑΙΡΙΑ ΤΟΥ ΑΠΟΚΟΜΜΑΤΟΣ ΤΗΣ ΕΓΓΥΗΣΗΣ ΥΠΟΓΕΓΡΑΜΜΕΝΗΣ, ΜΑΖΙ ΜΕ ΤΟ ΦΥΛΛΑ ΠΟΥ ΑΚΟΛΟΥΘΟΥΝ (ΦΥΛΛΟ ΣΤΟΙΧΕΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ & ΦΥΛΛΟ ΚΑΠΝΟΔΟΧΟΥ) Η ΕΤΑΙΡΙΑ ΔΕΝ ΦΕΡΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΚΑΙ ΔΕΝ ΑΝΑΛΑΜΒΑΝΕΙ ΚΑΜΙΑ ΥΠΟΧΡΕΩΣΗ ΣΕ ΣΥΣΚΕΥΕΣ ΠΟΥ ΣΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥΣ ΔΕΝ ΤΗΡΗΘΗΚΑΝ ΟΙ ΚΑΝΟΝΕΣ ΟΡΘΗΣ ΤΟΠΟΘΕΤΗΣΗΣ ΠΡΟΣΟΧΗ ΣΕ ΚΑΘΕ ΑΛΛΑΓΗ ΥΛΙΚΟΥ PELLET ΔΙΟΤΙ ΕΝΔΕΧΕΤΑΙ Η ΣΥΣΚΕΥΗ ΝΑ ΘΕΛΕΙ ΕΠΑΝΑΡΥΘΜΙΣΗ ΑΠΟ ΤΟΝ ΤΕΧΝΙΚΟ. Η ΚΑΥΣΗ PELLET ΕΊΝΑΙ Ο ΙΔΑΝΙΚΟΣ ΣΥΝΔΥΑΣΜΟΣ ΟΙΚΟΝΟΜΙΑΣ-ΘΕΡΜΑΝΣΗΣ ΚΑΙ ΑΥΤΟΝΟΜΙΑΣ ΑΛΛΑ ΠΡΟΫΠΟΘΕΤΕΙ ΤΗ ΣΩΣΤΗ ΕΠΙΛΟΓΗ ΣΥΣΚΕΥΗΣ ΚΑΙ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΠΟ ΑΔΕΙΟΥΧΟ ΤΕΧΝΙΚΟ ΚΑΘΩΣ ΚΑΙ THN ΑΡΧΙΚΗ THΣ ΡΥΘΜΙΣΗ ΑΠΌ ΕΓΚΕΚΡΙΜΕΝΟ ΤΕΧΝΙΚΟ ΑΛΛΑ ΚΑΙ ΤΗ ΧΡΗΣΗ ΠΙΣΤΟΠΟΙΗΜΕΝΟΥ ΚΑΥΣΙΜΟΥ PELLET.

36 35 ΦΥΛΛΟ ΣΤΟΙΧΕΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΗΜΕΡ.... ΚΑΤΟΧΟΣ - ΧΡΗΣΤΗΣ ΤΥΠΟΣ ΣΥΣΚΕΥΗΣ SERIAL NUMBER Ονοματεπώνυμο Τύπος συσκευής Αριθμός Serial Number ΠΡΟΜΗΘΕΥΤΗΣ ΣΥΣΚΕΥΗΣ ΥΔΡΑΥΛΙΚΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΗΛΕΚΤΡΟΛΟΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΓΚΑΤΑΣΤΑΤΗΣ ΚΑΠΝΟΔΟΧΟΥ ΕΛΚΥΣΜΟΣ ΚΑΠΝΟΔΟΧΟΥ ΕΓΚΕΚΡΙΜΕΝΟΣ ΤΕΧΝΙΚΟΣ ΡΥΘΜΙΣΗΣ (ΑΠΟ ΤΗΝ ΕΤΑΙΡΕΙΑ) ΑΝΟΔΙΚΗ ΠΡΟΣΤΑΣΙΑ ΑΥΤΟΝΟΜΗ ΑΣΦΑΛΙΣΜΕΝΗ ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΠΑΡΟΧΗ ΣΧΕΔΙΟ (ΦΥΛΛΟ) ΚΑΠΝΟΔΟΧΟΥ ΤΥΠΟΣ PELLLET ( ΞΥΛΟΥ ) Ονοματεπώνυμο Ονοματεπώνυμο Ονοματεπώνυμο Ονοματεπώνυμο Pa Ονοματεπώνυμο ΕΠΙΣΥΝΑΨΗ ΦΙΡΜΑ - ΕΡΓΟΣΤΑΣΙΟ ΠΙΣΤΟΠΟΙΗΣΗ

37 ΦΥΛΛΟ ΚΑΠΝΟΔΟΧΟΥ ΗΜ/ΝΙΑ : ΠΕΛΑΤΗΣ: ΠΡΟΜΗΘΕΥΤΗΣ: ΤΥΠΟΣ: SERIAL NUMBER: KATAΚΟΡΥΦΑ ΤΜΗΜΑΤΑ : ΟΡΙΖΟΝΤΙΑ ΤΜΗΜΑΤΑ : ΓΩΝΙΕΣ 90 : ΓΩΝΙΕΣ 45 : ΤΑΦ : ΚΑΠΕΛΟ : ΦΙΛΤΡΟ ΣΤΑΧΤΗΣ : ΣΥΝΔΕΣΗ ΣΕ ΑΛΛΗ ΚΑΠΝΟΔΟΧΟ : m m τεμ. τεμ. τεμ. τεμ. τεμ. τεμ. ΠΑΡΑΤΗΡΗΣΕΙΣ : ΧΡΗΣΤΗΣ ΣΥΣΚΕΥΗΣ : ΤΕΧΝΙΚΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ : 36

38 37 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΣΥΣΚΕYHΣ ΕΙΝΑΙ ΑΠΟΛΥΤΩΣ ΑΠΑΡΑΙΤΗΤΟ ΝΑ ΓΙΝΕΙ ΑΠΟ ΑΔΕΙΟΥΧΟΥΣ ΕΓΚΑΤΑΣΤΑΤΕΣ ΚΑΙ ΝΑ ΕΧΟΥΝ ΤΗΡΗΘΕΙ ΤΑ ΚΑΤΩΘΙ: Η ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΣΥΝΔΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΓΙΝΕΤAI ΑΠΟ ΑΔΕΙΟΥΧΟ ΗΛΕΚΤΡΟΛΟΓΟ Η ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΚΑΠΝΟΔΟΧΟΥ ΕΙΝΑΙ ΑΠΟΛΥΤΩΣ ΑΠΑΡΑΙΤΗΤΟ ΝΑ ΓΙΝΕΙ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΚΑΝΟΝΙΣΜΟ Ε.Λ.Ο.Τ 447 DIN 4705 ΓΙΑ ΤΗ ΣΩΣΤΗ,ΑΣΦΑΛΗ ΚΑΙ ΟΙΚΟΝΙΜΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΣΥΣΚΕΥΣΗΣ. Η ΣΥΣΚΕΥΗ ΠΡΕΠΕΙ ΝΑ ΛΕΙΤΟΥΡΓΕΙ ΜΕ ΚΑΤ ΕΛΑΧΙΣΤΟ 2,5m ΚΑΘΕΤΗ ΚΑΠΝΟΔΟΧΟ ΚΑΙ ΚΑΤΑ ΜΕΓΙΣΤΟ ΔΥΟ ΑΛΛΑΓΕΣ ΚΑΤΕΥΘΥΝΣΗΣ ΚΑΙ ΜΕ ΜΕΓΙΣΤΟ ΟΡΙΖΟΝΤΙΟ ΤΜΗΜΑ ΜΙΣΟΥ ΜΕΤΡΟΥ. ΓΙΑ ΚΑΘΕ ΕΠΙΠΛΕΟΝ ΑΛΛΑΓΗ ΚΑΤΕΥΘΥΝΣΗΣ Η ΕΠΙΠΛΕΟΝ ΟΡΙΖΟΝΤΙΟ ΤΜΗΜΑ ΕΝΟΣ ΜΕΤΡΟΥ ΠΡΕΠΕΙ ΝΑ ΠΡΟΣΤΕΘΕΙ 1,5m ΚΑΘΕΤΗΣ ΚΑΠΝΟΔΟΧΟΥ. ΕΑΝ Η ΚΑΠΝΟΔΟΧΟΣ ΞΕΠΕΡΝΑΕΙ ΣΝΟΛΙΚΑ ΤΑ ΕΠΤΑ ΜΕΤΡΑ ΠΡΟΤΕΙΝΕΤΑΙ Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ Ø 80 ΜΕ Ø100. ΤΑ ΕΞΩΤΕΡΙΚΑ ΤΜΗΜΑΤΑ ΤΗΣ ΚΑΠΝΟΔΟΧΟΥ ΠΡΕΠΕΙ ΑΠΑΡΑΙΤΗΤΩΣ ΝΑ ΕΙΝΑΙ ΜΟΝΩΜΕΝΑ. ΑΠΑΓΟΡΕΥΕΤΑΙ Η ΧΡΗΣΗ ΕΥΚΑΜΠΤΟΥ ΑΕΡΑΓΩΓΟΥ ΓΙΑ ΚΑΠΝΟΔΟΧΟ. ΕΑΝ Η ΣΥΣΚΕΥΗ ΤΟΠΟΘΕΤΗΘΕΙ ΣΕ ΕΣΩΤΕΡΙΚΟ ΧΩΡΟ ΕΙΝΑΙ ΑΠΟΛΥΤΩΣ ΑΠΑΡΑΙΤΗΤΗ Η ΣΥΝΔΕΣΗ ΤΗΣ ΠΑΡΟΧΗΣ ΝΩΠΟΥ ΑΕΡΑ ΣΤΟ ΠΙΣΩ ΜΕΡΟΣ ΤΗΣ ΜΟΝΑΔΟΣ Η ΤΟΠΟΘΕΤΗΣΗ ΘΥΡΙΔΑΣ ΕΞΙΣΟΡΡΟΠΗΣΗΣ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΥΠΟΠΙΕΣΗΣ. ΕΙΝΑΙ ΑΠΟΛΥΤΩΣ ΑΠΑΡΑΙΤΗΤΗ Η ΤΟΠΟΘΕΤΗΣΗ ΑΥΤΟΜΑΤΟΥ ΠΥΡΟΣΒΕΣΤΗΡΑ ΣΤΟ ΛΕΒΗΤΟΣΤΑΣΙΟ. ΕΙΝΑΙ ΑΠΟΛΥΤΩΣ ΑΠΑΡΑΙΤΗΤΗ Η ΤΟΠΟΘΕΤΗΣΗ ΑΝΟΔΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΟΤΑΝ ΤΟ ΚΥΚΛΩΜΑ ΝΕΡΟΥ ΕΧΕΙ ΑΝΟΜΟΙΑ ΥΛΙΚΑ. ΣΤΙΣ ΣΥΣΚΕΥΕΣ ΝΕΡΟΥ ΠΡΕΠΕΙ ΟΠΩΣΔΗΠΟΤΕ ΝΑ ΤΟΠΟΘΕΤΗΘΕΙ ΒΑΛΒΙΔΑ ΑΣΦΑΛΕΙΑΣ 3 Bar ΣΤΟ ΥΔΡΑΥΛΙΚΟ ΚΥΚΛΩΜΑ ΚΑΙ ΝΑ ΦΡΟΝΤΙΣΟΥΜΕ ΝΑ ΓΙΝΕΙ ΕΞΑΕΡΩΣΗ ΣΤΟ ΚΥΚΛΩΜΑ ΤΟΥ ΝΕΡΟΥ. ΠΡΟΣΟΧΗ ΣΤΗΝ ΣΥΝΔΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ (ΨΥΧΡΗ ΕΠΑΦΗ) - OΧΙ ΤΑΣΗ 220 V ΚΑΤΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΦΡΟΝΤΙΣΤΕ ΝΑ ΥΠΑΡΧΕΙ ΣΤΟ ΠΛΑΙ ΚΑΙ ΠΙΣΩ ΧΩΡΟΣ ΤΟΥΛΑΧΙΣΤΟΝ 40cm ΓΙΑ ΑΣΦΑΛΕΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ SERVICE (BΛΕΠΕ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗ) ΠΡΙΝ ΤΗΝ ΕΝΑΥΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΕΛΕΓΞΤΕ ΤΗΝ ΠΟΙΟΤΗΤΑ ΤΟΥ ΚΑΥΣΙΜΟΥ ( PELLET / ΜΠΡΙΓΚΕΤΑ / ΞΥΛΟΥ) ΤΑ ΣΤΕΡΕΑ ΚΑΥΣΙΜΑ ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΟ ΝΑ ΑΠΟΘΗΚΕΥΟΝΤΑΙ ΣΕ ΞΗΡΟ ΚΑΙ ΣΤΕΓΑΣΜΕΝΟ ΧΩΡΟ ΤΟ ΠΡΩΤΟ ΑΝΑΜΜΑ ΤΗΣ ΣΥΣΚΕΥΗΣ ΕΙΝΑΙ ΑΠΟΛΥΤΩΣ ΑΠΑΡΑΙΤΗΤΟ, ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ ΑΠΟ ΑΔΕΙΟΥΧΟ ΕΓΚΑΤΑΣΤΑΤΗ Ο ΟΠΟΙΟΣ ΘΑ ΦΕΡΕΙ ΚΑΙ ΤΗΝ ΕΥΘΥΝΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ. Η ΣΥΣΚΕΥΗ ΤΟΠΟΘΕΤΕΙΤΑΙ ΚΑΙ ΣΥΝΤΗΡΕΙΤΑΙ ΑΠΟ ΑΔΕΙΟΥΧΟΥΣ ΕΓΚΑΤΑΣΤΑΤΕΣ KAI ΣΥΝΤΗΡΗΤΕΣ. Η ΕΤΑΙΡΕΙΑ ΔΕ ΦΕΡΕΙ ΟΥΔΕΜΙΑ ΕΥΘΥΝΗ ΑΠΟ ΚΑΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΟΔΗΓΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΤΗΝ ΧΡΗΣΗ ΜΗ ΠΙΣΤΟΠΟΙΗΜΕΝΟΥ ΥΛΙΚΟΥ ΚΑΥΣΙΜΟΥ (PELLET/ ΜΠΡΙΓΚΕΤΑ / ΞΥΛΟΥ) ΓΙΑ ΤΗΝ ΕΠΙΛΟΓΗ ΤΟΥ ΤΥΠΟΥ ΚΑΙ ΤΗΣ ΙΣΧΥΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΕΙΝΑΙ ΑΠΑΡΑΙΤΗΤΗ Η ΜΕΛΕΤΗ ΘΕΡΜΙΚΩΝ ΑΠΩΛΕΙΩΝ ΤΟΥ ΧΩΡΟΥ ΑΠΌ ΕΜΠΕΙΡΟ ΚΑΙ ΥΠΕΥΘΥΝΟ ΜΗΧΑΝΙΚΟ H ΑΔΕΙΟΥΧΟ ΕΓΚΑΤΑΣΤΑΤΗ Ο ΟΠΟΙΟΣ ΘΑ ΦΕΡΕΙ ΚΑΙ ΤΗΝ ΕΥΘΥΝΗ ΤΗΣ ΕΠΙΛΟΓΗΣ Η ΕΤΑΙΡΙΑ MIK EUROPE -MYTHERM - ΕΓΓΥΑΤΑΙ ΤΗΝ ΣΥΣΚΕΥΗ ΚΑΙ ΕΙΝΑΙ ΥΠΟΧΡΕΩΜΕΝΗ ΑΠO ΤΟΝ ΝΟΜΟ ΝΑ ΚΑΛΥΠΕΙ ΑΣΤΟΧΙΕΣ ΚΑΤΑΣΚΕΥΗΣ ΚΑΙ ΥΛΙΚΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΗΝ ΠΑΡΕΧΟΜΕΝΗ ΕΓΓΥΗΣΗ ΣΤΟ ΠΡΟΒΛΕΠΟΜΕΝΟ ΔΙΑΣΤΗΜΑ, ΝΑ ΔΙΑΤΗΡΕΙ STOCK ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΚΑΙ ΕΞΑΡΤΗΜΑΤΩΝ, ΝΑ ΕΠΙΜΟΡΦΩΝΕΙ ΚΑΙ ΝΑ ΕΚΠΑΙΔΕΥΕΙ ΤΟΥΣ ΕΓΚΑΤΑΣΤΑΤΕΣ ΚΑΙ ΣΥΝΤΗΡΗΤΕΣ ΤΩΝ ΣΥΣΚΕΥΩΝ ΜΕ ΣΕΜΙΝΑΡΙΑ ΚΑΙ ΝΑ ΤΟΥΣ ΠΑΡΕΧΕΙ ΤΗΛΕΦΩΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ ΜΕΤΑΦΟΡΑΣ ΤΕΧΝΟΓΝΩΣΙΑΣ ΣΕ ΑΥΤΟΥΣ ΚΑΙ ΜΟΝΟ ΣΕ ΑΥΤΟΥΣ ΟΠΟΤΕ ΥΠΑΡΧΕΙ Η ΑΝΑΓΚΗ ΓΙΑ ΑΥΤΟ.

39 38 Η ΕΤΑΙΡΙΑ ΔΕΝ ΔΙΑΘΕΤΕΙ ΤΑ ΜΕΣΑ ΝΑ ΕΓΚΑΘΙΣΤΑ ΚΑΙ ΝΑ ΣΥΝΤΗΡΕΙ ΤΙΣ ΣΥΣΚΕΥΕΣ Η' ΝΑ ΕΠΙΣΚΕΥΑΖΕΙ ΤΙΣ ΣΥΣΚΕΥΕΣ ΣΤΟΝ ΧΩΡΟ ΤΟΥ ΧΡΗΣΤΗ, ΟΥΤΕ ΜΠΟΡΕΙ ΝΑ ΡΥΘΜΙΖΕΙ, ΕΠΙΔΙΟΡΘΩΝΕΙ ΚΑΙ ΝΑ ΕΠΙΣΚΕΥΑΖΕΙ ΤΙΣ ΣΥΣΚΕΥΕΣ ΤΗΛΕΦΩΝΙΚΑ. ΑΥΤΟ ΕΓΚΥΜΟΝΕΙ ΚΙΝΔΥΝΟΥΣ ΠΕΡΑΙΤΕΡΩ ΒΛΑΒΗΣ. Η ΤΗΛΕΦΩΝΙΚΗ ΒΟΗΘΕΙΑ ΠΟΥ ΔΙΝΕΤΑΙ ΑΠΟ ΤΗΝ ΕΤΑΙΡΙΑ ΓΙΝΕΤΑΙ ΚΑΛΗ ΤΗ ΠΙΣΤΕΙ, ΜΕ ΕΥΘΥΝΗ ΤΟΥ ΧΡΗΣΤΗ ΚΑΙ ΔΕΝ ΥΠΟΚΑΘΙΣΤΑ ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΤΟΝ ΣΥΝΤΗΡΗΤΗ ΤΗΣ ΣΥΣΚΕΥΗΣ Η ΕΤΑΙΡΙΑ ΠΑΡΑΓΕΙ ΚΑΙ ΕΜΠΟΡΕΥΕΤΑΙ ΣΥΜΦΩΝΑ ΜΕ ΤΟΥΣ ΕΥΡΩΠΑΙΚΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ ISO - CE- ΕΝ - ΣΤΟ ΠΛΑΙΣΙΟ ΑΥΤΌ ΕΙΝΑΙ ΑΠΟΛΥΤΩΣ ΑΠΑΡΑΙΤΗΤΟ, ΓΙΑ ΤΗΝ ΙΣΧΥ ΤΗΣ ΕΓΓΥΗΣΗΣ Η ΑΠΟΔΟΧΗ ΚΑΙ ΤΗΡΗΣΗ ΤΩΝ ΠΡΟΑΝΑΦΕΡΘΕΝΤΩΝ ΚΑΙ Η ΑΠΟΣΤΟΛΗ ΤΩΝ ΠΑΡΑΚΑΤΩ ΣΤΗΝ ΕΤΑΙΡΙΑ. 1. ΕΝΤΥΠΟ ΤΗΣ ΕΓΓΥΗΣΗΣ 2. ΑΡΧΕΙΟ ΣΤΑΤΙΣΤΙΚΟΥ ΕΛΕΓΧΟΥ (ΣΥΜΠΛΗΡΩΜΕΝΟ) 3. ΕΝΤΥΠΟ ΚΑΠΝΟΔΟΧΟΥ. Η ΕΤΑΙΡΑ ΔΕΝ ΕΙΝΑΙ ΥΠΟΧΡΕΩΜΕΝΗ ΝΑ ΠΑΡΕΧΕΙ ΚΑΜΙΑ ΒΟΗΘΕΙΑ ΚΑΙ ΕΝΗΜΕΡΩΣΗ ΓΙΑ ΣΥΣΚΕΥΕΣ ΓΙΑ ΤΙΣ ΟΠOΙΕΣ ΔΕΝ ΕΛΑΒΕ ΤΑ ΑΝΩΤΕΡΩ ΕΝΤΥΠΑ.

40 39
