1 SD Ορθοστάτης για επίπεδους συλλέκτες Solar 3000 TF / Solar 4000 TF GR Οδηγίες συναρμολόγησης για τον ειδικό

2 2 Περιεχόμενα GR Περιεχόμενα 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Γενικές υποδείξεις ασφαλείας Πριν από τη συναρμολόγηση Αποστάσεις των τριγώνων μεταξύ τους Περιεχόμενο παραγγελίας Πρόσθετα απαιτούμενα βοηθητικά μέσα Γωνία τοποθέτησης των συλλεκτών Υπολογισμός αναγκαίου χώρου Ελάχιστη απόσταση σε συστοιχίες συλλεκτών πολλαπλών σειρών Αναγκαίος χώρος και ευθυγράμμιση της συστοιχίας συλλεκτών Δημιουργία σύνδεσης στέγης Κοίλα κεραμίδια Επίπεδα κεραμίδια Κυματοειδή φύλλα Ξυλοσκεπή Μεταλλική στέγη Ταράτσα Ταράτσα: δυνάμεις που ασκούνται ανά σημείο σύνδεσης για διαμόρφωση του υποστηρίγματος Τοποθέτηση ορθοστάτη Προσυναρμολόγηση τριγώνων στο έδαφος Συναρμολόγηση των τριγώνων πάνω στη σύνδεση στέγης Συναρμολόγηση πάνω στις βίδες αγκύρωσης Συναρμολόγηση πάνω σε ειδικούς γάντζους (ξυλοσκεπή) Συναρμολόγηση πάνω σε υποστήριγμα του πελάτη (ταράτσα) Συναρμολόγηση ραγών προφίλ και διατάξεων προστασίας από ολίσθηση Συναρμολόγηση συρματόσχοινου ως σύνδεσμος κατά του ανέμου σε κάθετους συλλέκτες Ευθυγράμμιση εξαρτημάτων Σύσφιξη βιδών Συναρμολόγηση των συλλεκτών

3 GR Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 3 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι λέξεις κλειδιά στην αρχή μιας προειδοποιητικής υπόδειξης επισημαίνουν το είδος και τη σοβαρότητα των συνεπειών που ενέχει η μη τήρηση των μέτρων για την αποφυγή του κινδύνου. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών. ΚΙΝΔΥΝΟΣ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης θανατηφόρων τραυματισμών. Σημαντικές πληροφορίες Περαιτέρω σύμβολα Σύμβολο B Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται και πλαισιώνονται με ένα γκρι προειδοποιητικό τρίγωνο σε γκρι φόντο. Εάν υπάρχει κίνδυνος λόγω ρεύματος στο προειδοποιητικό τρίγωνο υπάρχει σύμβολο κεραυνού αντί για θαυμαστικό. Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνται με το διπλανό σύμβολο. Διαχωρίζονται με γραμμές επάνω και κάτω από το κείμενο. Ερμηνεία Ενέργεια Παραπομπή σε άλλα σημεία του εγγράφου ή σε άλλα έγγραφα Παράθεση/καταχώριση στη λίστα Πίν. 1 Παράθεση/καταχώριση στη λίστα (2ο επίπεδο) 1.2 Γενικές υποδείξεις ασφαλείας Σχετικά με τις παρούσες οδηγίες Οι παρούσες οδηγίες περιγράφουν τη συναρμολόγηση των εξαρτημάτων του ορθοστάτη για συλλέκτες σε επίπεδες και κεκλιμένες στέγες. Λειτουργούν συμπληρωματικά στις οδηγίες συναρμολόγησης στη στέγη. Οι παρούσες οδηγίες συναρμολόγησης εξαρτημάτων καθώς και οι οδηγίες τοποθέτησης στη στέγη περιέχουν σημαντικές πληροφορίες για την ασφαλή και σωστή συναρμολόγηση και απευθύνονται στον ειδικό. B Διαβάστε προσεκτικά και φυλάξτε τις οδηγίες. B Τηρείτε τις υποδείξεις και τα στοιχεία των οδηγιών συναρμολόγησης στη στέγη. B Τηρείτε τις υποδείξεις ασφαλείας για να αποφευχθούν κίνδυνοι σωματικών βλαβών και υλικών ζημιών. Κανονισμοί και οδηγίες B Κατά τη συναρμολόγηση τηρείτε τους κανονισμούς και τις οδηγίες που ισχύουν στη χώρα σας! Προδιαγραφόμενη χρήση B Η συναρμολόγηση πρέπει να πραγματοποιείται μόνο σε στέγες με επαρκή αντοχή. Κατά τη διαδικασία αυτήν λαμβάνετε υπόψη το πρόσθετο φορτίο στέγης συμπερ. των συλλεκτών και ενδεχ. ζητήστε τη συμβουλή μηχανικού. B Τοποθετείτε τη βάση στήριξης μόνο σε στέγες με κλίση 0-36 (ή 0-15, Σχ. 7). B Χρησιμοποιείτε τη βάση στήριξης μόνο για βάρος χιονιού μέχρι 2,0 kn/m 2 και σε ύψος τοποθέτησης μέχρι 20 m. Με τη χρήση κατάλληλων εξαρτημάτων είναι εφικτά μεγαλύτερα φορτία. B Εάν υπάρχει κίνδυνος συσσώρευσης μεγάλου όγκου χιονιού στους συλλέκτες (προς την κορυφή της στέγης), η συσσώρευση χιονιού πρέπει να εμποδιστεί τοποθετώντας κατάλληλες σχάρες συγκράτησης. B Μην προσαρμόζετε την κατασκευή του στηρίγματος (π.χ. διάτρηση). Εξαίρεση: βράχυνση των ράβδων στήριξης για προσαρμογή της γωνίας τοποθέτησης. B Ο ορθοστάτης έχει σχεδιαστεί αποκλειστικά για την ασφαλή στερέωση συλλεκτών. Μην τοποθετείτε άλλου είδους εξοπλισμούς (π.χ. κεραίες).

4 4 Πριν από τη συναρμολόγηση GR 2 Πριν από τη συναρμολόγηση 2.1 Αποστάσεις των τριγώνων μεταξύ τους mm mm ~1100 mm V Σχ. 1 Κύρια βάση στήριξης και επέκταση βάσης στήριξης V Σχ. 2 Κύρια βάση στήριξης και πρόσθετο στήριγμα (σε 2 συλλέκτες) Σχ V Κύρια βάση στήριξης και πρόσθετο στήριγμα (σε πάνω από 2 συλλέκτες)

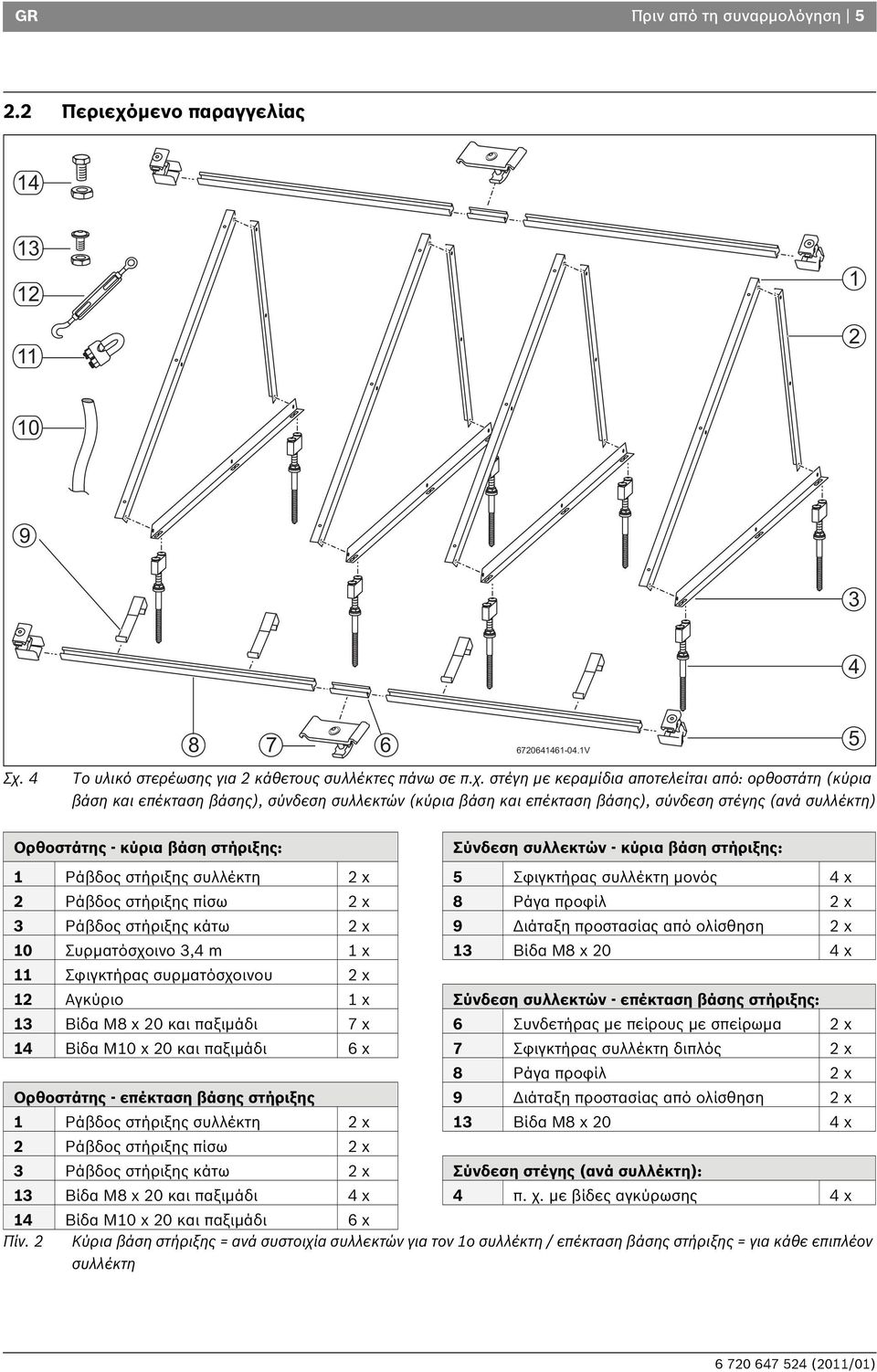

5 GR Πριν από τη συναρμολόγηση Περιεχόμενο παραγγελίας Σχ V Το υλικό στερέωσης για 2 κάθετους συλλέκτες πάνω σε π.χ. στέγη με κεραμίδια αποτελείται από: ορθοστάτη (κύρια βάση και επέκταση βάσης), σύνδεση συλλεκτών (κύρια βάση και επέκταση βάσης), σύνδεση στέγης (ανά συλλέκτη) 5 Ορθοστάτης - κύρια βάση στήριξης: Σύνδεση συλλεκτών - κύρια βάση στήριξης: 1 Ράβδος στήριξης συλλέκτη 2 x 5 Σφιγκτήρας συλλέκτη μονός 4 x 2 Ράβδος στήριξης πίσω 2 x 8 Ράγα προφίλ 2 x 3 Ράβδος στήριξης κάτω 2 x 9 Διάταξη προστασίας από ολίσθηση 2 x 10 Συρματόσχοινο 3,4 m 1 x 13 Βίδα M8 x 20 4 x 11 Σφιγκτήρας συρματόσχοινου 2 x 12 Αγκύριο 1 x Σύνδεση συλλεκτών - επέκταση βάσης στήριξης: 13 Βίδα M8 x 20 και παξιμάδι 7 x 6 Συνδετήρας με πείρους με σπείρωμα 2 x 14 Βίδα M10 x 20 και παξιμάδι 6 x 7 Σφιγκτήρας συλλέκτη διπλός 2 x 8 Ράγα προφίλ 2 x Ορθοστάτης - επέκταση βάσης στήριξης 9 Διάταξη προστασίας από ολίσθηση 2 x 1 Ράβδος στήριξης συλλέκτη 2 x 13 Βίδα M8 x 20 4 x 2 Ράβδος στήριξης πίσω 2 x 3 Ράβδος στήριξης κάτω 2 x Σύνδεση στέγης (ανά συλλέκτη): 13 Βίδα M8 x 20 και παξιμάδι 4 x 4 π. χ. με βίδες αγκύρωσης 4 x 14 Βίδα M10 x 20 και παξιμάδι 6 x Πίν. 2 Κύρια βάση στήριξης = ανά συστοιχία συλλεκτών για τον 1ο συλλέκτη / επέκταση βάσης στήριξης = για κάθε επιπλέον συλλέκτη

6 6 Πριν από τη συναρμολόγηση GR 2.3 Πρόσθετα απαιτούμενα βοηθητικά μέσα 5mm 17 mm (2x) 13mm (max. 36 ) (max. 15 ) = + = SD Σχ. 7 Γωνία τοποθέτησης σε κεκλιμένες στέγες 9/16" (15 mm) SD Σχ Γωνία τοποθέτησης των συλλεκτών /16" (15 mm) =30-45 =45-60 = TL Σχ Προσαρμόστε τις πίσω ράβδους στήριξης και ενδεχ. την πρόσθετη ράβδο στήριξης (με διακεκομμένες γραμμές) για κλίση 15 ή 20 (ράβδος στήριξης μη βραχυμένη = κλίση 35 ) = SD Σχ. 6 Καθορίστε το εύρος χρήσης και τη γωνία τοποθέτησης

7 GR Πριν από τη συναρμολόγηση Υπολογισμός αναγκαίου χώρου Αναγκαίος χώρος και ευθυγράμμιση της συστοιχίας συλλεκτών Ελάχιστη απόσταση σε συστοιχίες συλλεκτών πολλαπλών σειρών z = w 10 z = 10 w y X SD SD Σχ. 9 Σκίαση σε συστοιχίες συλλεκτών πολλαπλών σειρών Σχ. 10 Τύποι για τον υπολογισμό της ελάχιστης απόστασης από τα άκρα της στέγης (βλέπε Σχ. 11 και 12) Διάσταση X σε κάθετους συλλέκτες = 15 = 20 = 35 z mm 4616 mm 5782 mm mm 3925 mm 4743 mm mm 3484 mm 4072 mm mm 3170 mm 3602 mm z mm 2930 mm 3244 mm mm 2744 mm 2965 mm mm 2587 mm 2729 mm mm 2460 mm 2533 mm Πίν. 3 Ελάχιστη απόσταση σε κάθετους συλλέκτες Σχ SD Ελάχιστη απόσταση από τα άκρα σε κεκλιμένες στέγες

8 8 Πριν από τη συναρμολόγηση GR z z B A SD Σχ. 14 Αναγκαίος χώρος συστοιχίας συλλεκτών Σχ SD Ελάχιστη απόσταση από τα άκρα σε ταράτσες Αριθμός συλλεκτών Διάσταση A 2 2,20 m 3 3,30 m 4 4,40 m 5 5,50 m 6 6,60 m 7 7,70 m 8 8,80 m 9 9,90 m 10 11,00 m Πίν. 4 Αναγκαίος χώρος (πλάτος πεδίου) Γωνία κλίσης Διάσταση B 15 1,99 m 20 1,94 m 35 1,93 m Πίν. 5 Αναγκαίος χώρος (βάθος πεδίου) SD Σχ. 13 Ευθυγράμμιση της συστοιχίας συλλεκτών

9 GR Δημιουργία σύνδεσης στέγης 9 3 Δημιουργία σύνδεσης στέγης Αποστάσεις της σύνδεσης στέγης (επιμήκεις οπές της ράβδου στήριξης κάτω) βλέπε Σελίδα Κοίλα κεραμίδια Δημιουργήστε τη σύνδεση στέγης με βίδες αγκύρωσης (βλέπε οδηγίες "Στέγη", Κυματοειδή φύλλα). 3.2 Επίπεδα κεραμίδια Δημιουργήστε τη σύνδεση στέγης με ειδικούς γάντζους (βλέπε οδηγίες "Στέγη", Ξυλοσκεπή). 3.3 Κυματοειδή φύλλα Δημιουργήστε τη σύνδεση στέγης με βίδες αγκύρωσης (βλέπε οδηγίες "Στέγη", Κυματοειδή φύλλα). 3.4 Ξυλοσκεπή Δημιουργήστε τη σύνδεση στέγης με ειδικούς γάντζους (βλέπε οδηγίες "Στέγη", Ξυλοσκεπή). 3.5 Μεταλλική στέγη Δημιουργήστε τη σύνδεση στέγης με βίδες αγκύρωσης (βλέπε οδηγίες "Στέγη", Μεταλλική στέγη). 3.6 Ταράτσα Η σύνδεση στέγης κατά τη συναρμολόγηση σε ταράτσα πρέπει να πραγματοποιηθεί από τον πελάτη (π.χ. πάνω σε πλακοδοκό, Σχ. 18). Κατά τη διαδικασία αυτή δεν πρέπει να προκληθεί ζημιά στη στέγη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η στέγη μπορεί να υποστεί ζημιά. B Λάβετε υπόψη τη στατική μελέτη της στέγης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ηλιακό σύστημα μπορεί να υποστεί ζημιά. B Η σύνδεση στέγης πρέπει να γίνει έτσι από τον πελάτη, ώστε να απορροφούνται οι δυνάμεις του ανέμου που ασκούνται πάνω στους συλλέκτες (βλέπε Πίν. 6) Ταράτσα: δυνάμεις που ασκούνται ανά σημείο σύνδεσης για διαμόρφωση του υποστηρίγματος έως 2,0 kn/m 2 φορτίο χιονιού στην επιφάνεια βάσης Γωνία του ορθοστάτη Ώση 1) Πίεση 2) Αναρρόφηση 2) 15 0,66 kn 3,00 kn -2,49 kn 20 0,88 kn 2,95 kn -2,50 kn 35 1,47 kn 2,51 kn -2,52 kn Πίν. 6 όταν: κλίση στέγης 0 / μέγιστη ταχύτητα ανέμου 151 km/h / ύψος κτιρίου 20 m / βάση DIN 1055, μέρος ) παράλληλα προς τη στέγη 2) κάθετα προς τη στέγη

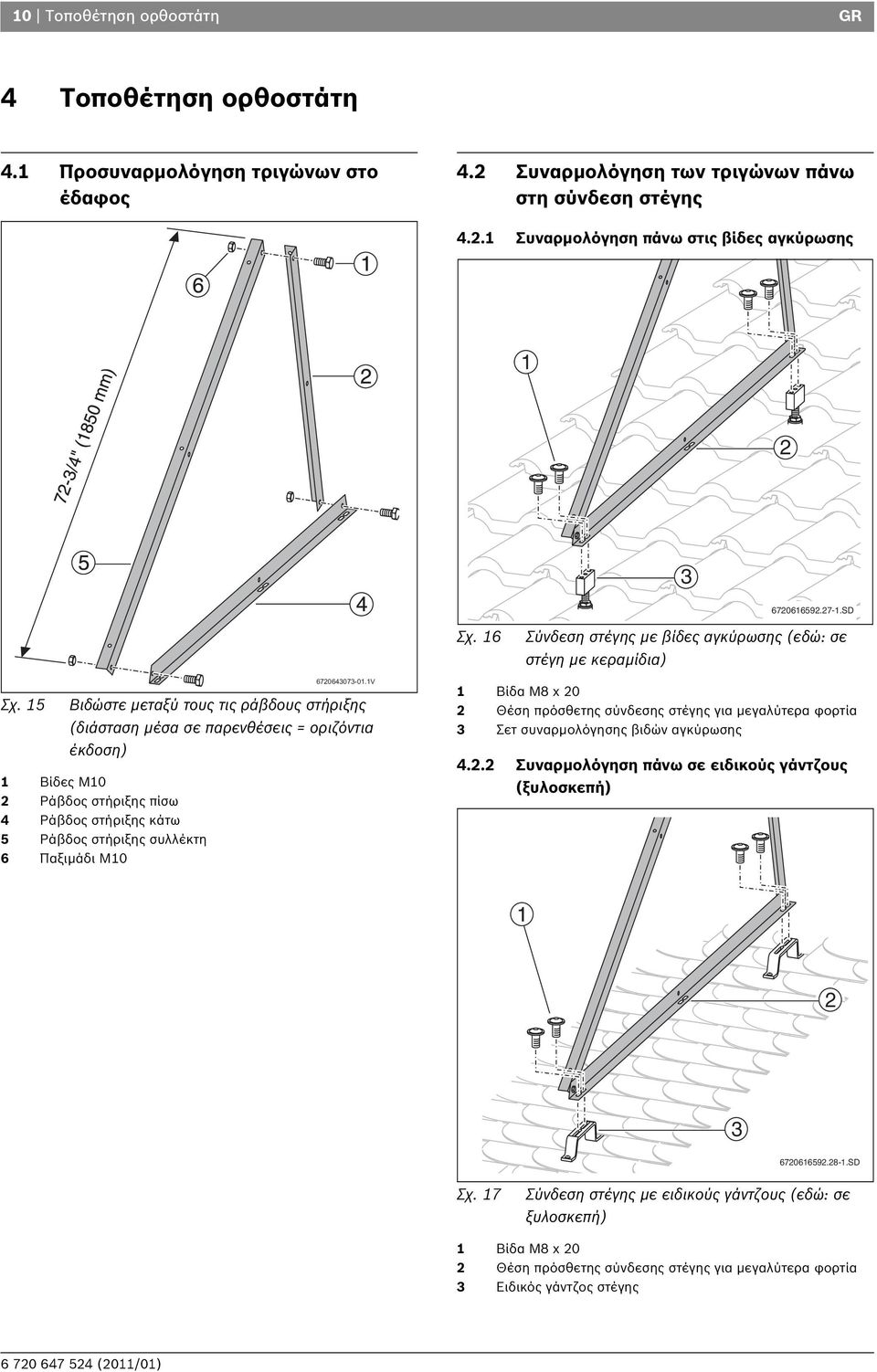

10 10 Τοποθέτηση ορθοστάτη GR 4 Τοποθέτηση ορθοστάτη 4.1 Προσυναρμολόγηση τριγώνων στο έδαφος 4.2 Συναρμολόγηση των τριγώνων πάνω στη σύνδεση στέγης Συναρμολόγηση πάνω στις βίδες αγκύρωσης SD Σχ. 16 Σύνδεση στέγης με βίδες αγκύρωσης (εδώ: σε στέγη με κεραμίδια) Σχ. 15 Βιδώστε μεταξύ τους τις ράβδους στήριξης (διάσταση μέσα σε παρενθέσεις = οριζόντια έκδοση) 1 Βίδες M10 2 Ράβδος στήριξης πίσω 4 Ράβδος στήριξης κάτω 5 Ράβδος στήριξης συλλέκτη 6 Παξιμάδι M V 1 Βίδα M8 x 20 2 Θέση πρόσθετης σύνδεσης στέγης για μεγαλύτερα φορτία 3 Σετ συναρμολόγησης βιδών αγκύρωσης Συναρμολόγηση πάνω σε ειδικούς γάντζους (ξυλοσκεπή) SD Σχ. 17 Σύνδεση στέγης με ειδικούς γάντζους (εδώ: σε ξυλοσκεπή) 1 Βίδα M8 x 20 2 Θέση πρόσθετης σύνδεσης στέγης για μεγαλύτερα φορτία 3 Ειδικός γάντζος στέγης

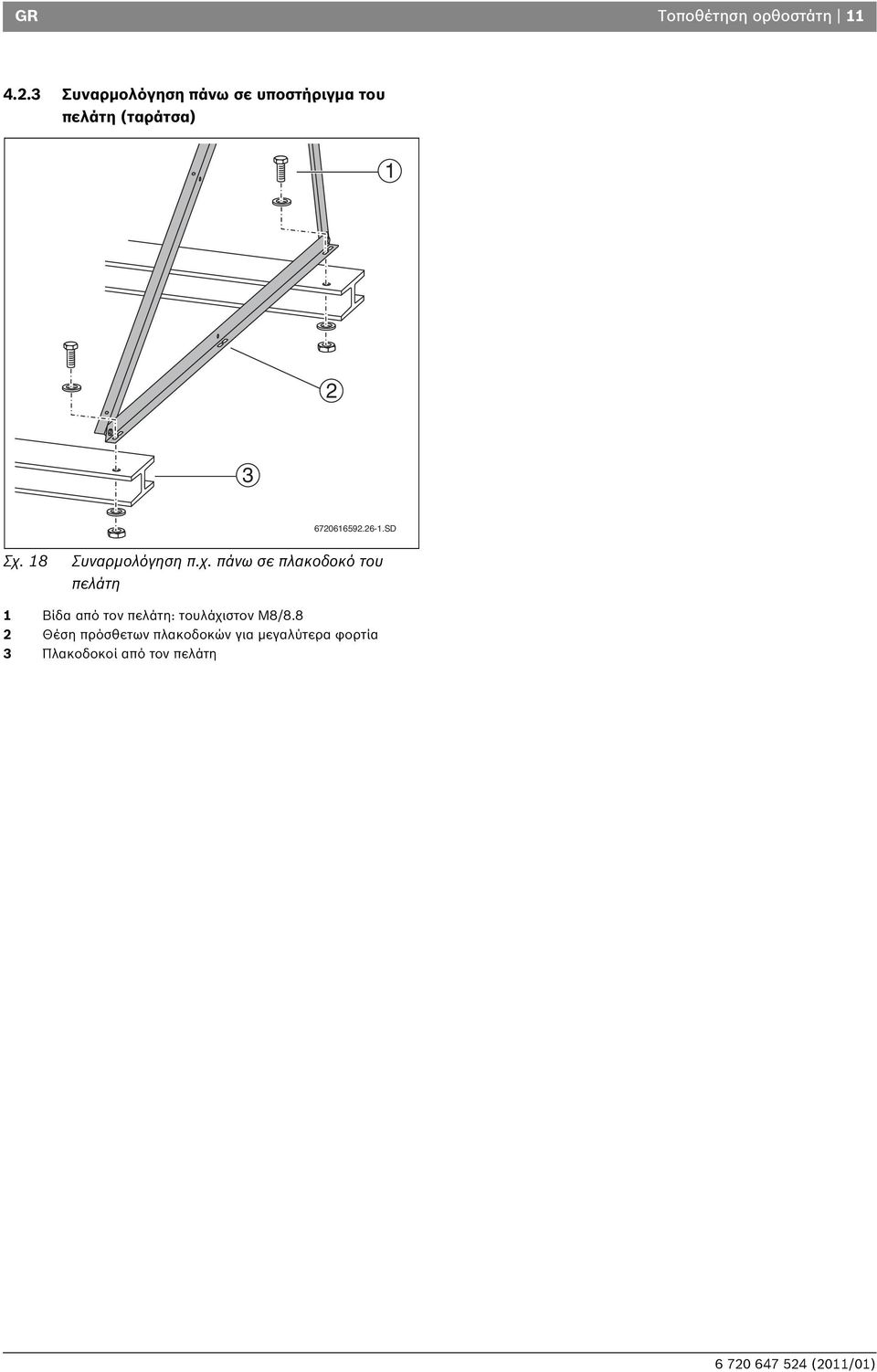

11 GR Τοποθέτηση ορθοστάτη Συναρμολόγηση πάνω σε υποστήριγμα του πελάτη (ταράτσα) SD Σχ. 18 Συναρμολόγηση π.χ. πάνω σε πλακοδοκό του πελάτη 1 Βίδα από τον πελάτη: τουλάχιστον M8/8.8 2 Θέση πρόσθετων πλακοδοκών για μεγαλύτερα φορτία 3 Πλακοδοκοί από τον πελάτη

12 12 Τοποθέτηση ορθοστάτη GR 4.3 Συναρμολόγηση ραγών προφίλ και διατάξεων προστασίας από ολίσθηση SD Σχ. 19 Συναρμολόγηση ραγών προφίλ πάνω στα τρίγωνα 1 Σύσφιξη των πείρων με σπείρωμα M10 για ασφάλιση 2 Άνω ράγες προφίλ 3 Θέση πρόσθετων ραγών προφίλ για μεγαλύτερα φορτία 4 Κάτω ράγες προφίλ SD SD Σχ. 20 Όταν γέρνουν οι ράγες προφίλ, τοποθετήστε από κάτω κατάλληλα στηρίγματα (έλεγχος π.χ. με ράμα) Σχ. 21 Συναρμολόγηση της διάταξης προστασίας από ολίσθηση σε κάτω ράγες προφίλ 1 Οπές στερέωσης για τη διάταξη προστασίας από ολίσθηση 2 Ασφάλιση της διάταξης προστασίας από ολίσθηση

13 GR Τοποθέτηση ορθοστάτη Συναρμολόγηση συρματόσχοινου ως σύνδεσμος κατά του ανέμου σε κάθετους συλλέκτες SD Σχ. 22 Σωστή συναρμολόγηση συρματόσχοινου ως σύνδεσμος κατά του ανέμου SD Σχ. 23 Τοποθετείτε το σύνδεσμο κατά του ανέμου (συρματόσχοινο) πάντα σε δύο κάθετους συλλέκτες 1 Αγκύριο 2 Παξιμάδι M8 3 Σφιγκτήρας συρματόσχοινου 4 Βίδα M8 x 20 5 Συρματόσχοινο ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση από μη επαρκώς στερεωμένο σύνδεσμο κατά του ανέμου. B Σφίξτε επαρκώς τη βίδα και το παξιμάδι κάτω (Σχ. 23, θέση 2).

14 14 Τοποθέτηση ορθοστάτη GR 4.5 Ευθυγράμμιση εξαρτημάτων SD Σχ Σύσφιξη βιδών SD Σχ. 25 Επαρκής σύσφιξη όλων των βιδών 4.7 Συναρμολόγηση των συλλεκτών Για τα υπόλοιπα βήματα συναρμολόγησης που περιγράφονται παρακάτω, ανατρέξτε στις οδηγίες συναρμολόγησης στη στέγη: Συναρμολόγηση των συλλεκτών Συναρμολόγηση αισθητήρα συλλέκτη Σύνδεση των συλλεκτικών αγωγών Τελικές εργασίες και εργασίες ελέγχου

15 GR 15 Σημειώσεις
