1 ΕΝΕΡΓΕΙΑΚΗ ΕΣΤΙΑ ΚΑΛΟΡΙΦΕΡ ΧΙΤΩΝΙΟΥ ΝΕΡΟΥ ΤΕΧΝΙΚΟΣ ΟΔΗΓΟΣ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ, ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣ. Κωδικός TC / Αρ.ανασκόπισης 01/04/20

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΔΙΕΥΚΡΙΝΗΣΗ 1.1. ΠΡΟΔΙΑΓΡΑΦΟΜΕΝΗ ΧΡΗΣΗ 1.2. ΠΕΡΙΕΧΟΜΕΝΟ ΚΑΙ ΣΚΟΠΟΣ ΤΟΥ ΤΕΧΝΙΚΟΥ ΟΔΗΓΟΥ 1.3. ΔΙΑΤΗΡΗΣΗ ΤΟΥ ΤΕΧΝΙΚΟΥ ΟΔΗΓΟΥ 1.4. ΑΝΑΒΑΘΜΙΣΗ ΕΓΧΕΙΡΙΔΙΟΥ 1.5. ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ 1.6. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ 1.7. ΕΓΤΥΗΣΗ 1.8. ΕΞΑΙΡΕΣΗ ΕΥΘΥΝΗΣ ΚΑΤΑΣΚΕΥΑΣΤΗ 1.9. ΠΡΟΔΙΑΓΡΑΦΟΜΕΝΗ ΧΡΗΣΗ ΕΠΙΘΕΩΡΗΣΗ / ΣΥΝΤΗΡΗΣΗ 1.. ΑΝΤΑΛΛΑΚΤΙΚΑ 1.12 ΠΑΡΑΔΟΣΗ 2. ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 2.1 ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΟΝ ΣΥΝΑΡΜΟΛΟΓΗΤΗ 2.2 ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ 2.3 ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΟ ΣΥΝΤΗΡΗΤΗ 3. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ 3.1. ΠΕΡΙΓΡΑΦΗ 3.2. ΠΙΝΑΚΙΔΑ ΑΝΑΓΝΩΡΙΣΗΣ 3.3. ΑΝΑΦΛΕΞΗ 4. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ 5. ΘΕΣΗ ΕΓΚΑΤΑΤΑΣΗΣ 5.1. ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ 5.2. ΚΑΠΝΟΔΟΧΟΣ, ΚΕΦΑΛΗ ΚΑΠΝΟΔΟΧΟΥ 5.3. ΤΟΠΟΘΕΤΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ 5.4. ΡΥΘΜΙΣΗ ΥΨΟΥΣ 5.5. ΕΞΩΤΕΡΙΚΟ ΣΤΟΜΙΟ ΕΙΣΟΔΟΥ ΑΕΡΑ 5.6. ΣΥΝΔΕΣΗ ΑΓΩΓΩΝ ΑΝΑΡΡΟΦΗΣΗΣ ΚΑΥΣΑΕΡΙΩΝ 5.7. ΥΔΡΑΥΛΙΚΗ ΣΥΝΔΕΣΗ 5.8. ΕΠΙΚΑΛΥΨΗ ΛΕΒΗΤΑ ΚΑΙ ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΡΥΘΜΙΣΗ ΒΑΛΒΙΔΑΣ ΚΑΠΝΩΝ 6. ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΜΟΝΑΔΑΣ 6.1. ΕΠΕΞΗΓΗΣΗ ΣΥΝΔΕΣΗΣ ΔΥΚΤΙΟΥ ΘΕΡΜΑΝΣΗΣ ΚΑΝΟΝΕΣ ΓΙΑ ΤΗ ΣΩΣΤΗ ΡΟΗ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΕΝΕΡΓΕΙΑΚΟΥ ΤΖΑΚΙΟΥ 6.2. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΤΖΑΚΙΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΤΖΑΚΙΟΥ ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΔΙΑΣΤΟΛΗΣ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΚΥΚΛΟΦΟΡΗΤΗ ΣΥΝΔΕΣΗ ΓΙΑ ΠΑΡΑΓΩΓΗ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ 6.3. ΣΥΝΔΕΣΗ ΣΕ ΗΔΗ ΥΠΑΡΧΟΝ ΚΛΕΙΣΤΟ ΣΥΣΤΗΜΑ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΥΝΔΕΣΗ 6.4. ΣΧΕΔΙΑΓΡΑΜΜΑΤΑ ΜΗΧΑΝΗΣ 7. ΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΙ ΧΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ 7.1. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΕΚ ΜΕΡΟΥΣ ΤΟΥ ΙΔΙΟΚΤΗΤΗ ΠΡΩΤΗ ΕΝΑΥΣΗ ΣΥΝΙΣΤΩΜΕΝΟ ΚΑΥΣΙΜΟ ΕΛΕΓΧΟΣ ΚΑΥΣΗΣ ΑΝΟΙΓΜΑ ΠΟΡΤΑΣ 8. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ 8.1. ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ 8.2. ΚΑΘΑΡΙΣΜΟΣ ΚΡΥΣΤΑΛΛΟΥ ΠΟΡΤΑΣ 8.3. ΚΑΘΑΡΙΣΜΟΣ ΕΣΤΙΑΣ ΑΝΑΥΣΗΣ ΚΑΙ ΔΟΧΕΙΟΥ ΣΤΑΧΤΗΣ 8.4. ΚΑΘΑΡΙΣΜΟΣ ΚΑΠΝΟΔΟΧΟΥ 9. ΠΛΗΡΟΦΟΡΕΙΕΣ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΑΠΟΡΡΙΨΗΣ ΕΞΑΡΤΗΜΑΤΩΝ 10. ΝΑ ΖΗΤΉΣΕΙ ΤΕΧΝΙΚΉ ΒΟΉΘΕΙΑ Κωδικός TC / Αρ.ανασκόπισης 01/04/20 2

3 Οι συσκευές θέρμανσης GIROLMI modello TC είναι κατασκευασμένες και πιστοποιημένες σύμφωνα με τους ευρωπαϊκούς κανόνες αφαλείας 98/37/CE και CE Ο τεχνικός οδηγός απευθύνεται στους αγοραστές, εγκατάστατες, τεχνικούς και συντηρητές της συσκευής. Σε περίπτωση αμφιβολιών και για οποιαδήποτε διευκρίνηση ο πελατης παρακαλείται να επικοινωνήσει με τον κατασκευαστή, ή με το κέντρο εξυπηρετησης πελατών, δηλώνοντας τον αριθμό της παραγράφου για την οποία χρειάζεται εξηγησεις. Αγαπητέ πελάτη, Επιθυμούμε καταρχάς να σας ευχαριστήσουμε που προτιμήσατε το προϊόν μας και σας συγχαίρουμε για την επιλογή. Για τη σωστή χρήση του τζακιού TERMO CMINO MODELLO TC σας καλούμε να ακολουθήσετε προσεχτικά τις οδηγίες που σας παρέχονται σε αυτό το τεχνικό οδηγό 1 ΔΙΕΥΚΡΙΝΗΣΗ Εάν δεν έχουν γίνει κατανοητές όλες οι οδηγίες του τεχνικού οδηγού, παρακαλείται ο αγοραστής να συμβουλευτεί το εξειδικευμένο προσωπικό GIROLMI. Η GIROLMI διατηρεί το δικαίωμα να επιφέρει ανά πάσα στιγμή και χωρίς προειδοποίηση τις αλλαγές που θεωρεί σκόπιμες για τα προϊόντα της, για οποιαδήποτε ανάγκη τεχνικού και λειτουργικού χαρακτήρα. 1.1 ΠΡΟΔΙΑΓΡΑΦΟΜΕΝΗ ΧΡΗΣΗ Οι συσκευές GIROLMI MODELLO TC προορίζονται για τη θέρμανση νερού βάση ανοιχτού συστηματος, σε κατοικίες και γραφεία. Η εξ ολοκλήρου μεταλλική δομη τους σε συνδιασμό με το θάλαμο καύσης που κλείνει με πόρτα από υαλοκεραμικό κρυσταλλο, καθιστούν αυτές τις συσκευές κατάλληλες για τη θέρμανση του χώρου. Για μέγιστη θερμική απόδοση κρατάτε κλειστή τη πόρτα της μηχανής. Η συσκευή αυτή προορίζεται μόνο για τη χρήση για την οποία εχει μελετηθεί. Κάθε άλλη χρήση πρέπει να θεωρείται ακατάλληλη. ΠΡΟΣΟΧΗ: Η χρήση αφορά μόνο τα συστηματα αρίστης κατάστασης. Το τζάκι GIRO- LMI είναι συσκευή κατάλληλη μόνο για εσωτερικούς χώρους ΠΕΡΙΕΧΟΜΕΝΟ ΚΑΙ ΣΚΟΠΟΣ ΤΟΥ ΤΕΧΝΙΚΟΥ ΟΔΗΓΟΥ ΣΚΟΠΟΣ Ο παρών τεχνικός οδηγός αποτελεί αναπόσπαστο τμήμα της μηχανής. Για μια μακροχρόνια, σωστή και σίγουρη χρήση της μηχανης συνιστάται η ανάγνωση του. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 3

4 ΠΕΡΙΕΧΟΜΕΝΟ Ο παρών τεχνικός οδηγός περιέχει απαραίτητα στοιχεία και πληροφορίες για τη συναρμολόγηση, την εγκατάσταση και την ασφαλή χρήση των μηχανών TERMOCMI- NO TC, e 35. Διαβάστε προσεχτικά τον οδηγό για να εξασφαλίσετε μια υψηλή απόδοση και μακροζωία του τζακιού ΔΙΑΤΗΡΗΣΗ ΤΟΥ ΤΕΧΝΙΚΟΥ ΟΔΗΓΟΥ ΔΙΑΤΗΡΗΣΗ ΚΑΙ ΣΥΜΒΟΥΛΕΥΣΗ Φυλάχτε προσεχτικά τον οδηγό για οποιαδήποτε μελλοντική χρήση από τους τεχνικούς. Ο παρών τεχνικός οδηγός αποτελεί αναπόσπαστο κομμάτι της μηχανής. ΑΠΩΛΕΙΑ Η ΚΛΟΠΗ Σε περίπτωση απώλειας η κλοπής του εγχειριδίου, ζητήστε την εκτύπωση αντίγραφου, παρέχοντας το κωδικό του προϊόντος στην εταιρία ΑΝΑΒΑΘΜΙΣΗ ΕΓΧΕΙΡΙΔΙΟΥ Ο παρών οδηγός εγγυάται την άριστη κατάσταση του προϊόντος τη στιγμή της αγοράς. Η GIROLMI διατηρεί το δικαίωμα να επιφερει ανά πάσα στιγμή και χωρίς προειδοποίηση τις αλλαγές που θεωρεί σκόπιμες για τα προϊόντα της για οποιαδήποτε ανάγκη τεχνικού η λειτουργικού χαρακτήρα. Εάν ο αγοραστης επιθυμεί ενα αντίγραφο του οδηγού, οφείλει να παρέχει στην εταιρία το κωδικό του προϊόντος. 1.5 ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΠΛΗΡΟΦΟΡΙΕΣ Σε περίπτωση ανάγκης πληροφοριών εκ μέρους της εταιρίας παρακαλείστε να παρέχετε το κωδικό του προϊόντος που βλέπετε στη πινακίδα αναγνώρισης, ή τον αριθμό ανασκόπισης που αναγράφεται στο τέλος κάθε σελίδας, ή τις πληροφορίες αναγνώρισης απ τις τελευταίες σελίδες του οδηγού. ΕΥΘΥΝΗ Η GIROLMI δε φέρει καμία ευθύνη για ατυχήματα που οφείλονται στην έλλειψη προσοχης όσον αφορά στα μέτρα ασφαλείας, στην εγκατάσταση και χρήση του περιεχομένου αυτού του οδηγού Κωδικός TC / Αρ.ανασκόπισης 01/04/20 4

5 Επίσης η GIROLMI εξαιρείται απο κάθε άλλη ευθύνη που αφορά τη μη ορθή χρήση της μηχανής, την ανακατασκευή της και τη χρησιμοποίηση μη αυθεντικών ανταλλακτικών. ΣΥΝΤΗΡΗΣΗ Η ΣΥΝΤΗΡΗΣΗ ΑΠΑΙΤΕΙ ΤΟ ΕΞΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ. ΕΥΘΥΝΗ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Την απόλυτη ευθύνη για τη σωστή εγκατάσταση της μηχανής αναλαμβάνει ο τεχνικός ο οποίος θα πρεπει να ελεγξει τη σωστή λειτουργία της καπνοδόχου, της εξόδου αέρα και όλες τις οδηγίες για τη σωστή εγκατάσταση. Ταυτόχρονα πρέπει να γίνονται σεβαστοί οι νόμοι και οι κανόνες ασφαλείας του κράτους αλλά και οι ευρωπαϊκοί όπου εγκαθίστανται η μηχανή. ΧΡΗΣΗ Το προϊόν αυτο συμμορφώνεται όσον αφορά στη κατασκευή και τη λειτουργία με τους κανονισμους της ευρωπαϊκής ένωσης, καθώς και με τους συμπληρωματικούς κανονισμούς ΒΑΣΙΚΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ )Οδηγία 73/23/CEE: Ηλεκτρολογικό υλικό που προορίζεται να χρησιμοποιηθεί εντός ορίων τάσεως. B) Οδηγία /336/CEE: για την ηλεκτρομαγνητική συμβατότητα C) Οδηγία /106/CEE: για τις Μηχανές D) Οδηγία 85/3/CEE: για τις ζημιές από ελαττωματικά μηχανηματα. E) Πρότυπο UNI EN 13229: Βασικές απαιτήσεις λειτουργίας και ασφάλειας 1.7 ΕΓΓΥΗΣΗ Ο χρήστης για να μπορεί να επωφεληθεί της εγγύησης, πρέπει να διαβάσει προσεχτικά τις προϋποθεσεις του οδηγού και συγκεκριμένα: Η συσκευή να χρησιμοποιείται σύμφωνα με τις οδηγίες χρήσης Συνέπεια στη συντήρηση. Η συσκευή να εγκατασταθεί από τεχνικό ή εξειδικευμένο άτομο που έχει αξιολογήσει ως κατάλληλα όλα τα χαρακτηριστικά του χώρου εγκατάστασης σύμφωνα με την ισχύουσα νομοθεσία και τις οδηγίες που συνοδεύουν όλα τα προϊόντα Η εγγύηση καλύπτει όλα τα ελαττώματα κατασκευής και αστοχίας υλικού εκτός από: - Το υαλοκεραμικό κρύσταλλο, τις τσιμούχες, τις ηλεκτρικές συσκευές και όλα τα εξαρτήματα που υπόκεινται σε φυσιολογική φθορά. -Βλάβες που οφείλονται σε λανθασμένη εγκατάσταση της συσκευής ή προκαλούνται από ατμοσφαιρικά και ηλεκτροχημικά φαινόμενα, πυρκαγιά, ελλειπή συντήρηση, μετατροπή του προϊόντος, αναποτελεσματικότητα ή/και ακαταλληλότητα της καπνοδόχου ή/και σε άλλες αιτίες που δεν εξαρτώνται από το προϊόν. -Βλάβες που οφείλονται στην υπερθέρμανση του τζακιού (συνεπώς στη λανθασμένη χρήση της συσκευής), από καύση υλικών που δεν ανταποκρίνονται στον τύπο και στην ποσότητα στις οδηγίες του πίνακα ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ του παρόντος εγχειριδίου χρήσης. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 5

6 Εξαιρούνται επίσης από την εγγύηση τα φαινομενικά ελαττώματα υλικών που χρησιμοποιούνται στις επενδύσεις και οφείλονται στα φυσικά τους χαρακτηριστικά, όπως - Νερά στο μάρμαρο - Παραμόρφωση του ξύλου λόγω της φυσικής επεξεργασίας στο χρόνο. - Μικρορωγμές σε κατασκευές από τσιμέντο ή/και πυρίμαχο υλικό οι οποίες δεν μπορούν να θεωρηθούν ελαττώματα λόγω των χαρακτηριστικών και του τύπου των εξαρτημάτων. Η Girolami Caminetti δεν φέρει καμία ευθύνη για ενδεχόμενα ατυχήματα ή για τις βλάβες που οφείλονται σε βλάβη ή αναγκαστική διακοπή χρήσης της συσκευής. Η Girolami Caminetti. δεν ευθύνεται επίσης για ενδεχόμενες δαπάνες που οφείλονται σε: - Αφαίρεση και ανακατασκευή έργων τοιχοποιίας, κορμού - Τοποθέτηση επένδυσης - Βαφή -Προβλημάτων λόγω λανθασμένης εγκατάστασης ή/και εργασιών αντικατάστασης ενδεχόμενων ελαττωματικών τμημάτων. Εξαιρουνται απο την εγγυηση τα έξοδα μεταφοράς καθως και οι βλάβες που οφείλονται στη μεταφορά, οι βλάβες λόγω λανθασμένης εγκατάστασης και συντήρησης. Εξαιρούνται επίσης απ την εγγύηση βλάβες που οφείλονται σε φυσικούς παράγωντες, περιβαλλοντολογικές καταστροφές, πυρκαγιές, ελαττωματικά ηλεκτρικά και υδραυλικά συστήματα που δεν συμμορφώνονται με τις οδηγίες και τους διεθνείς κανόνες. Για ενδεχόμενες επισκευές απευθύνεστε μόνο στο εξουσιοδοτημένο σέρβις του κατασκευαστή ζητώντας τη χρήση γνήσιων ανταλλακτικών. Η μη τήρηση των παραπάνω μπορεί να επηρεάσει τη σωστή λειτουργία και την ασφάλεια της συσκευής. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ατυχήματα ή τις βλάβες που οφείλονται σε λανθασμένη εγκατάσταση,συντήρηση και χρήση. Για οποιαδήποτε τεχνικη παρεμβαση, παρακαλούμε να απευθυνθείτε στο σημείο πώλησης. Η Girolami Caminetti δεν αναλαμβάνει καμία ευθύνη για προβλήματα που οφείλονται σε ελαττωματική λειτουργία της καπνοδόχου. Παρόλο που στο τεχνικό οδηγό παρέχονται όλες οι οδηγίες για τη σωστή εγκατάσταση της, μπορεί να παρουσιαστούν προβλήματα που δεν είναι προβλέψιμα (λόγω κλιματικών, γεωφυσικών και γεωλογικών παραγόντων). Γι αυτό το λόγο ο αγοραστής πρέπει να απευθυνθεί σε έμπειρους τεχνικούς που θα αναλάβουν την ευθύνη. Οποιαδήποτε τεχνική παρέμβαση περιλαμβάνεται στην εγγύηση, θα πραγματοποιηθεί εφόσον τα ελαττωματικά εξαρτήματα είναι προσβάσιμα. Σε αντίθετη περίπτωση, η Girolami Caminetti δεν θα προχωρήσει σε αντικατάσταση αυτών και διεκδικεί το δικαίωμα αποζημίωσης τόσο της επίσκεψης, όσο και των όρων εργασίας. Η Girolami Caminetti διευκρινίζει ότι δεν περιλαμβάνονται στην εγγυηση εξαρτήματα που δεν έχουν κατασκευαστεί από την εταιρία. Για τυχόν προβλήματα παρακαλείστε να απευθυνθείτε στην αρμόδια κατασκευαστική εταιρία. Η παράβλεψη του περιεχομένου του οδηγού αυτού οδηγεί σε αυτοματη ακύρωση της εγγύησης. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 6

7 1.8. ΕΞΑΙΡΕΣΗ ΕΥΘΥΝΗΣ ΚΑΤΑΣΚΕΥΑΣΤΗ. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ατυχήματα ή βλάβες που οφείλονται σε λανθασμένη εγκατάσταση, συντήρηση και χρήση. Συγκεκριμενα: Εγκατάσταση που δε συμμορφώνεται στους κανονισμούς και στους νόμους ασφαλείας. Παράβλεψη του περιεχομένου του οδηγού. Εγκατάσταση απο μη εξειδικευμένο και έμπειρο προσωπικό. Χρησιμοποίηση που δεν ανταποκρίνεται στους κανονισμούς. Τροποποιήσεις και επισκευές χωρίς την εξουσιοδότηση του κατασκευαστή. Χρησιμοποίηση ανταλλακτικών που δεν είναι αυθεντικά ή που θεωρούνται ακατάλληλα για το συγκεκριμένο μοντελο. Ελλειψη συντήρησης. Εκτακτες καταστάσεις. 1.9.ΧΕΙΡΙΣΤΗΣ Ο χειριστής πρέπει να είναι ενήλικος και να διαθέτει τις αναγκαίες τεχνικές γνώσεις, τις οποίες μπορεί να αποκτήσει με την προσεκτική ανάγνωση του τεχνικού οδηγού, προκειμένου να διασφαλίζεται η σωστή λειτουργία και συντήρηση του λέβητα. Είναι επικίνδυνο να επιτρέπετε σε παιδιά να πλησιάζουν το τζακι χωρίς επιτήρηση καθώς η συσκευή διαθέτει επιφάνειες (θερμικό κρύσταλλο) που φτάνουν πολύ υψηλές θερμοκρασίες κατά τη διάρκεια της λειτουργίας ΕΠΙΘΕΩΡΗΣΗ Η Girolami αναλαμβάνει τη λύση οποιουδήποτε τεχνικού προβληματος που αφορά στη χρήση και τη συντήρηση εφ όρου ζωής, με τη προϋπόθεση ότι γίνονται σεβαστοί οι κανόνες εγκατάστασης. Η Girolami Caminetti δεν αναλαμβάνει τα έξοδα αποσυναρμολόγησης και επανασυναρμολόγησης της επένδυσης της μηχανής εφόσον δεν εχει εγκατασταθεί από τους τεχνικούς της. Τα κεντρικά γραφεία ειναι στη διάθεσή σας για οποιαδήποτε ανάγκη και για τη συμφώνηση του διαστήματος τεχνικής επεμβασης. 1.. ΑΝΤΑΛΛΑΚΤΙΚΑ Χρησιμοποιείτε αποκλειστικά αυθεντικά ανταλλακτικά. Μη περιμένετε την ολική φθορά τους πριν την αντικατάστασή τους. Αυτό θα χρησιμεύσει στην αποφυγή ατυχημάτων εξαιτίας της ξαφνικής θραύσης του εξαρτήματος καθως και την αποφυγή του σοβαρου τραυματισμού ατόμων. Πραγματοποιείτε τακτικους ελέγχους συντήρησης που θα διαβάσετε στη παράγραφο «ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ» 1.12 ΠΑΡΑΔΟΣΗ ΤΗΣ ΜΗΧΑΝΗΣ Η εκφόρτωση της συσκευής μπορεί να γίνει με ανύψωση χρησιμοποιώντας γερανό ή ανυψωτικό με ικανότητα ανώτερη από το βάρος της και συρματόσχοινο με γάντζο στο ένα άκρο (μήκος συρματόσχοινου τουλάχιστον 1 m). Η μεταφορά της συσκευής μπορεί να γίνει με φορτηγό, πλοίο, τρένο και αεροπλάνο. Η συσκευή αποστέλλεται συνήθως συσκευασμένη και στερεωμένη σε ξύλινη παλέτα για να διευκολύνεται η μετακίνησή της. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 7

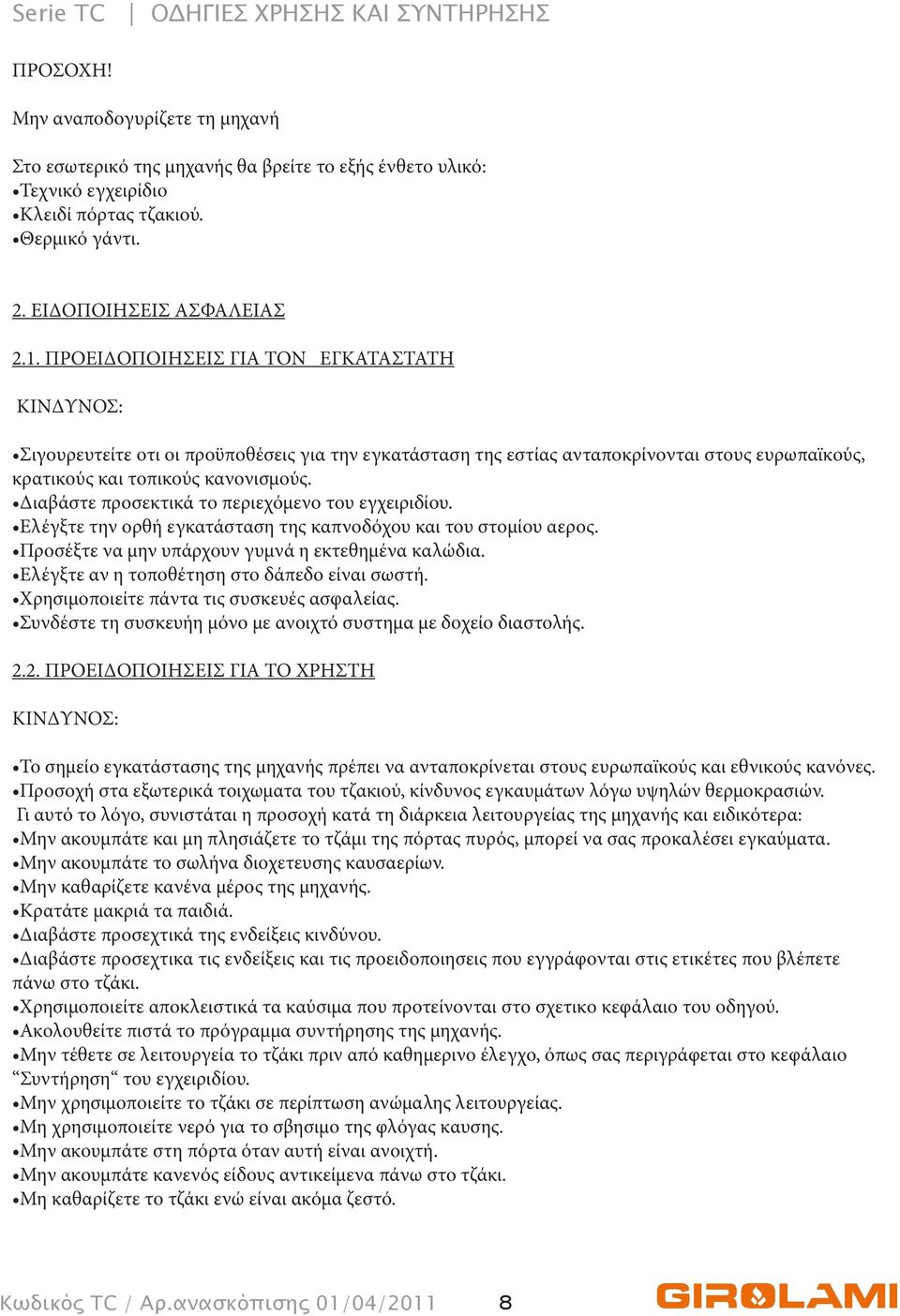

8 ΠΡΟΣΟΧΗ! Μην αναποδογυρίζετε τη μηχανή Στο εσωτερικό της μηχανής θα βρείτε το εξής ένθετο υλικό: Τεχνικό εγχειρίδιο Κλειδί πόρτας τζακιού. Θερμικό γάντι. 2. ΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ 2.1. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ ΚΙΝΔΥΝΟΣ: Σιγουρευτείτε οτι οι προϋποθέσεις για την εγκατάσταση της εστίας ανταποκρίνονται στους ευρωπαϊκούς, κρατικούς και τοπικούς κανονισμούς. Διαβάστε προσεκτικά το περιεχόμενο του εγχειριδίου. Ελέγξτε την ορθή εγκατάσταση της καπνοδόχου και του στομίου αερος. Προσέξτε να μην υπάρχουν γυμνά η εκτεθημένα καλώδια. Ελέγξτε αν η τοποθέτηση στο δάπεδο είναι σωστή. Χρησιμοποιείτε πάντα τις συσκευές ασφαλείας. Συνδέστε τη συσκευήη μόνο με ανοιχτό συστημα με δοχείο διαστολής ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ ΚΙΝΔΥΝΟΣ: Το σημείο εγκατάστασης της μηχανής πρέπει να ανταποκρίνεται στους ευρωπαϊκούς και εθνικούς κανόνες. Προσοχή στα εξωτερικά τοιχωματα του τζακιού, κίνδυνος εγκαυμάτων λόγω υψηλών θερμοκρασιών. Γι αυτό το λόγο, συνιστάται η προσοχή κατά τη διάρκεια λειτουργείας της μηχανής και ειδικότερα: Μην ακουμπάτε και μη πλησιάζετε το τζάμι της πόρτας πυρός, μπορεί να σας προκαλέσει εγκαύματα. Μην ακουμπάτε το σωλήνα διοχετευσης καυσαερίων. Μην καθαρίζετε κανένα μέρος της μηχανής. Κρατάτε μακριά τα παιδιά. Διαβάστε προσεχτικά της ενδείξεις κινδύνου. Διαβάστε προσεχτικα τις ενδείξεις και τις προειδοποιησεις που εγγράφονται στις ετικέτες που βλέπετε πάνω στο τζάκι. Χρησιμοποιείτε αποκλειστικά τα καύσιμα που προτείνονται στο σχετικο κεφάλαιο του οδηγού. Ακολουθείτε πιστά το πρόγραμμα συντήρησης της μηχανής. Μην τέθετε σε λειτουργεία το τζάκι πριν από καθημερινο έλεγχο, όπως σας περιγράφεται στο κεφάλαιο Συντήρηση του εγχειριδίου. Μην χρησιμοποιείτε το τζάκι σε περίπτωση ανώμαλης λειτουργείας. Μη χρησιμοποιείτε νερό για το σβησιμο της φλόγας καυσης. Μην ακουμπάτε στη πόρτα όταν αυτή είναι ανοιχτή. Μην ακουμπάτε κανενός είδους αντικείμενα πάνω στο τζάκι. Μη καθαρίζετε το τζάκι ενώ είναι ακόμα ζεστό. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 8

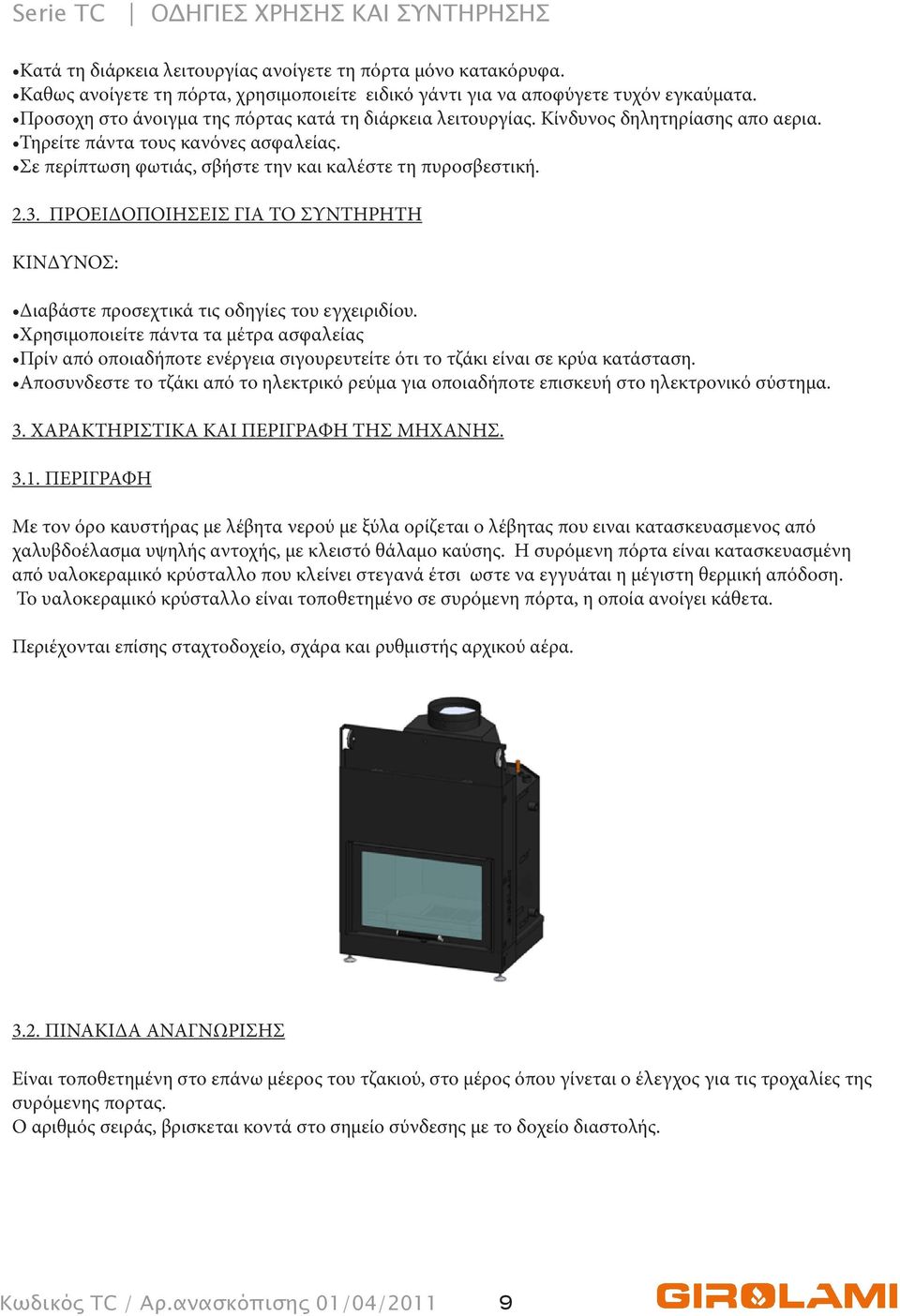

9 Κατά τη διάρκεια λειτουργίας ανοίγετε τη πόρτα μόνο κατακόρυφα. Καθως ανοίγετε τη πόρτα, χρησιμοποιείτε ειδικό γάντι για να αποφύγετε τυχόν εγκαύματα. Προσοχη στο άνοιγμα της πόρτας κατά τη διάρκεια λειτουργίας. Κίνδυνος δηλητηρίασης απο αερια. Τηρείτε πάντα τους κανόνες ασφαλείας. Σε περίπτωση φωτιάς, σβήστε την και καλέστε τη πυροσβεστική ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟ ΣΥΝΤΗΡΗΤΗ ΚΙΝΔΥΝΟΣ: Διαβάστε προσεχτικά τις οδηγίες του εγχειριδίου. Χρησιμοποιείτε πάντα τα μέτρα ασφαλείας Πρίν από οποιαδήποτε ενέργεια σιγουρευτείτε ότι το τζάκι είναι σε κρύα κατάσταση. Αποσυνδεστε το τζάκι από το ηλεκτρικό ρεύμα για οποιαδήποτε επισκευή στο ηλεκτρονικό σύστημα. 3. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΜΗΧΑΝΗΣ ΠΕΡΙΓΡΑΦΗ Με τον όρο καυστήρας με λέβητα νερού με ξύλα ορίζεται ο λέβητας που ειναι κατασκευασμενος από χαλυβδοέλασμα υψηλής αντοχής, με κλειστό θάλαμο καύσης. Η συρόμενη πόρτα είναι κατασκευασμένη από υαλοκεραμικό κρύσταλλο που κλείνει στεγανά έτσι ωστε να εγγυάται η μέγιστη θερμική απόδοση. Το υαλοκεραμικό κρύσταλλο είναι τοποθετημένο σε συρόμενη πόρτα, η οποία ανοίγει κάθετα. Περιέχονται επίσης σταχτοδοχείο, σχάρα και ρυθμιστής αρχικού αέρα ΠΙΝΑΚΙΔΑ ΑΝΑΓΝΩΡΙΣΗΣ Είναι τοποθετημένη στο επάνω μέερος του τζακιού, στο μέρος όπου γίνεται ο έλεγχος για τις τροχαλίες της συρόμενης πορτας. Ο αριθμός σειράς, βρισκεται κοντά στο σημείο σύνδεσης με το δοχείο διαστολής. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 9

10 3.3 ΚΑΥΣΗ Πολλοί ειναι οι παράγοντες που καθιστούν επαρκή την καύση απο άποψη θερμικής απόδοσης και χαμηλων καυσαερίων (CO-μονοξείδιο του άνθρακα).κάποιοι παράγοντες εξαρτωνται απο την επάρκεια της καύσης, ενω άλλοι εξαρτωνται από περιβαλλοντικούς παράγοντες, αλλά και από τη σωστή εγκατάσταση και συντήρηση της μηχανής και της καπνοδόχου. Μερικοί σημαντικοί παράγοντες: Καπνοί καυσίμου. Ποιότητα ξύλου (υγρασία και διαστάσεις). Χαρακτηριστικά του συστηματος αδειάσματος προϊόντων καύσης. Στις επόμενες παραγράφους περιγράφονται οι κανόνες που πρεπει να ακολουθηθούν για να επιτραπεί η μεγιστη απόδοση του προϊόντος. Για τη μέγιστη απόδοση είναι απαραίτητη η χρησιμοποίηση καυσίμου καλής ποιότητας, όπως η οξιά, χωρις υγρασία. Η τοποθέτηση των κομμένων ξύλων πρέπει να είναι τέτοια ώστε να επιτρέπεται η σωστή κυκλοφορία του αέρα όπως φαίνεται στη παρακάτω φωτογραφία. Ο χώρος καύσης πρέπει να είναι ελαφρά ανοιχτός (σχεδον 4 mm) και η πόρτα κλειστή. 4. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ. Συνιστούμε να αποσυσκευάσετε τη μηχανή μονο όταν πλέον βρίσκεστε στο τόπο συναρμολόγησης. Η μηχανή παραδίδεται με όλα τα τμήματα απ τα οποία αποτελείται. Προσοχή να μη γύρετε τη μηχανή. Συνιστάται η μέγιστη σύνεση κατά τη διάρκεια των διαφόρων φάσεων εκφόρτωσης και μετακίνησης με αργές και συνεχείς κινήσεις. Η εκφόρτωση της συσκευής μπορεί να γίνει με ανύψωση χρησιμοποιώντας γερανό ή ανυψωτικό με ικανότητα ανώτερη από το βάρος της. Ο εκφορτωτής εχει την απολυτη ευθύνη της άρσης της μηχανής. ΠΡΟΣΟΧΗ: Κρατάτε τα απορρήματα της συσκευασίας (πολυεστέρας, πολυστυρέίνιο) μακριά απ τα παιδιά. Κίνδυνος ασφυξίας. Η συσκευή παραδίδεται πλήρης. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 10

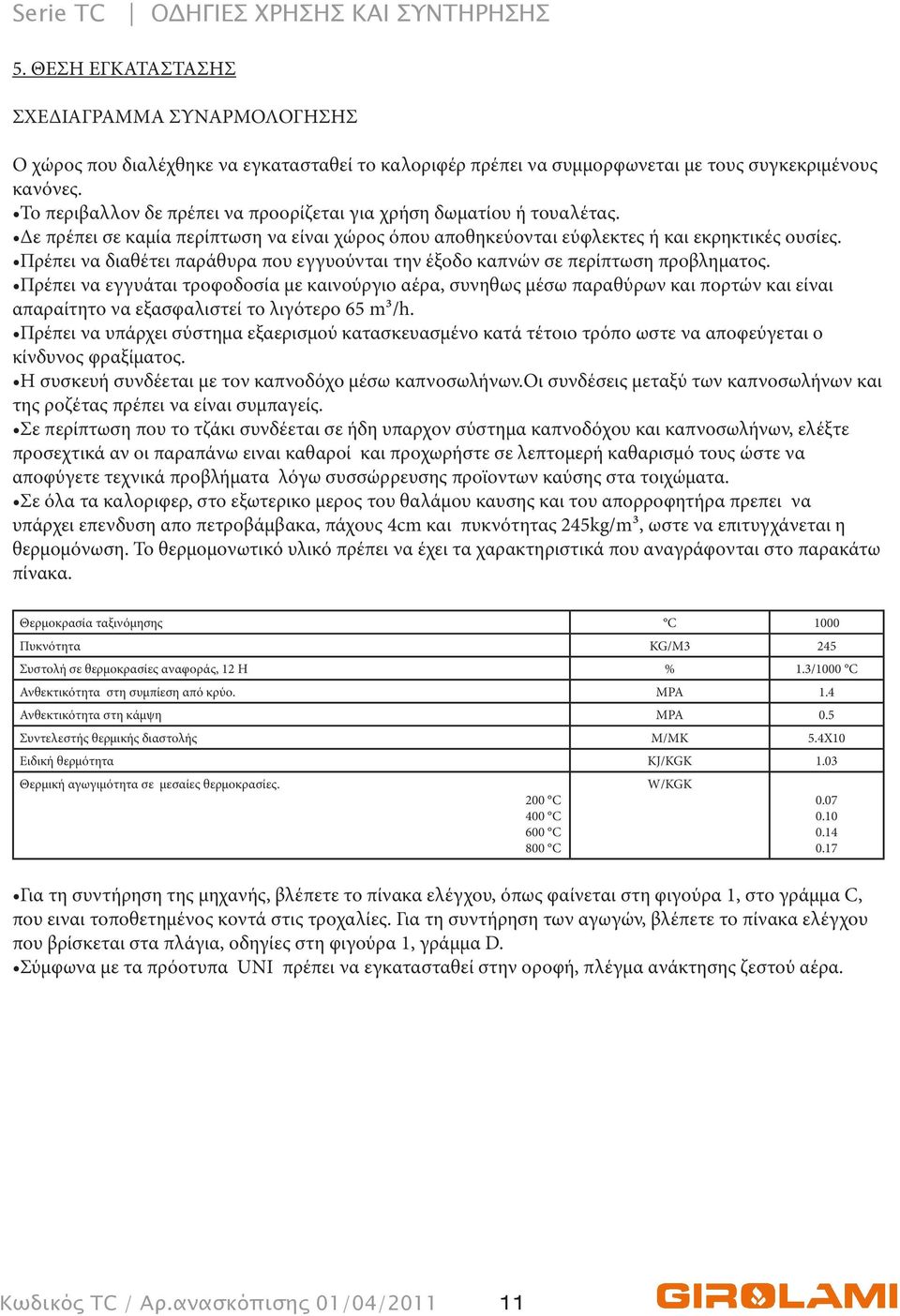

11 5. ΘΕΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ Ο χώρος που διαλέχθηκε να εγκατασταθεί το καλοριφέρ πρέπει να συμμορφωνεται με τους συγκεκριμένους κανόνες. Το περιβαλλον δε πρέπει να προορίζεται για χρήση δωματίου ή τουαλέτας. Δε πρέπει σε καμία περίπτωση να είναι χώρος όπου αποθηκεύονται εύφλεκτες ή και εκρηκτικές ουσίες. Πρέπει να διαθέτει παράθυρα που εγγυούνται την έξοδο καπνών σε περίπτωση προβληματος. Πρέπει να εγγυάται τροφοδοσία με καινούργιο αέρα, συνηθως μέσω παραθύρων και πορτών και είναι απαραίτητο να εξασφαλιστεί το λιγότερο 65 m³/h. Πρέπει να υπάρχει σύστημα εξαερισμού κατασκευασμένο κατά τέτοιο τρόπο ωστε να αποφεύγεται ο κίνδυνος φραξίματος. Η συσκευή συνδέεται με τον καπνοδόχο μέσω καπνοσωλήνων.οι συνδέσεις μεταξύ των καπνοσωλήνων και της ροζέτας πρέπει να είναι συμπαγείς. Σε περίπτωση που το τζάκι συνδέεται σε ήδη υπαρχον σύστημα καπνοδόχου και καπνοσωλήνων, ελέξτε προσεχτικά αν οι παραπάνω ειναι καθαροί και προχωρήστε σε λεπτομερή καθαρισμό τους ώστε να αποφύγετε τεχνικά προβλήματα λόγω συσσώρρευσης προϊοντων καύσης στα τοιχώματα. Σε όλα τα καλοριφερ, στο εξωτερικο μερος του θαλάμου καυσης και του απορροφητήρα πρεπει να υπάρχει επενδυση απο πετροβάμβακα, πάχους 4 και πυκνότητας 2kg/m³, ωστε να επιτυγχάνεται η θερμομόνωση. Το θερμομονωτικό υλικό πρέπει να έχει τα χαρακτηριστικά που αναγράφονται στο παρακάτω πίνακα. Θερμοκρασία ταξινόμησης C 1000 Πυκνότητα KG/M3 2 Συστολή σε θερμοκρασίες αναφοράς, 12 H % 1.3/1000 C Ανθεκτικότητα στη συμπίεση από κρύο. MP 1.4 Ανθεκτικότητα στη κάμψη MP 0.5 Συντελεστής θερμικής διαστολής M/MK 5.4X10 Ειδική θερμότητα KJ/KGK 1.03 Θερμική αγωγιμότητα σε μεσαίες θερμοκρασίες. 200 C 400 C 600 C 800 C W/KGK Για τη συντήρηση της μηχανής, βλέπετε το πίνακα ελέγχου, όπως φαίνεται στη φιγούρα 1, στο γράμμα C, που ειναι τοποθετημένος κοντά στις τροχαλίες. Για τη συντήρηση των αγωγών, βλέπετε το πίνακα ελέγχου που βρίσκεται στα πλάγια, οδηγίες στη φιγούρα 1, γράμμα D. Σύμφωνα με τα πρόοτυπα UNI πρέπει να εγκατασταθεί στην οροφή, πλέγμα ανάκτησης ζεστού αέρα. Κωδικός TC / Αρ.ανασκόπισης 01/04/20

12 ΕΙΚ.1: Ανάρτηση με επικάληψη από αδρανή υλικά. ) ΕΞΟΔΟΣ ΔΕΥΤΕΡΟΓΕΝΟΥΣ ΑΕΡΑ ΚΑΥΣΗΣ B) ΕΙΣΟΔΟΣ ΑΡΧΙΚΟΥ ΑΕΡΑ C)ΘΑΛΑΜΟΣ ΚΕΝΤΡΙΚΟΥΕΛΕΓΧΟΥ D) ΘΑΛΑΜΟΣ ΠΛΕΥΡΙΚΟΥ ΕΛΕΓΧΟΥ E) ΣΩΛΗΝΑΣ ΚΑΠΝΩΝ F) ΘΕΡΜΟΜΟΝΩΣΗ ΜΕ ΕΠΙΚΑΛΥΨΗ ΑΛΟΥΜΙΝΙΟΥ G) ΕΠΕΝΔΥΣΗ ΚΑΙ ΠΥΡΙΜΑΧΟΣ ΣΚΕΛΕΤΟΣ H) ΒΕΝΤΙΛΑΤΕΡ ΕΙΚ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Την ευθύνη για τη τοποθέτηση του θαλάμου, αναλαμβάνει αποκλειστικά ο χρήστης της μηχανής, ο οποίος πρέπει να ζητήσει να γίνουν και οι απαραίτητοι έλεγχοι όσον αφορά τη συναρμολόγηση. Ο χρήστης πρέπει να συμμορφωθεί με όλους του κανόνες ασφαλείας, τοπικούς, εθνικούς και ευρωπαικούς. ΚΙΝΔΥΝΟΣ: Οι θάλαμοι τοποθετούνται πάνω σε πυρίμαχο οριζόντιο πάτωμα(μάρμαρο,τερακότα,κ.α) με την αντίστοιχη αντοχή,αναλόγως με το βάρος τους. Σε κάθε περίπτωση, είναι δυνατή η κατανομή του βάρους του λέβητα τοποθετώντας χαλύβδινες πλάκες κάτω από τα πόδια στήριξης. Το δάπεδο πρέπει να είναι κατασκευασμένο με άκαυστα υλικά που δεν επηρεάζονται από τη θερμότητα. Η εγκατάσταση του λέβητα πρεπει να γίνει μόνο από τον εξειδικευμένο τεχνικό της εταιρίας μας. Σε περίπτωση που καλέσετε άλλο τεχνικό, παρακαλείστε να εξακριβωσετε τις ικανότητες του. Ο εγκαταστάτης πριν προσβεί στη συναρμολόγηση, πρέπει να σιγουρευτεί οτι πληρούνται οι κανόνες ασφαλείας και ειδικότερα: )Να μην εργάζεται κάτω απο δύσκολες συνθήκες. B)Να εργάζεται κάτω απο άριστη ψυχοσωματικη κατάσταση και να χρησιμοποιεί όλα τα μέσα πρόληψης ατυχημάτων. C)Να φοράει τα απαραίτητα γάντια. D)Να φοράει τα καταλληλα υποδήματα E)Να σιγουρευτεί ότι ο χωρος εγκατάστασης της μηχανής ειναι ελεύθερος απο εμπόδια. ΑΠΟΣΤΑΣΗ ΑΣΦΑΛΕΙΑΣ ΑΠΟ ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ Κωδικός TC / Αρ.ανασκόπισης 01/04/20 12

13 Αποστασεις ασφαλείας απο ευφλεκτο υλικο: i. απόσταση από πλάγια εύφλεκτη επιφάνεια: = 100 mm ii. απόσταση από την οπισθια εύφλεκτη επιφάνεια: B = 100 mm iii. πάχος μονωτικού υλικού πλάγιας/οπίσθιας επιφάνειας : C = 80 mm iv. απόσταση από εύφλεκτο δάπεδο: D = 200 mm v. πάχος μονοτικού υλικού δαπεδου: E = 0 mm ΕΥΦΛΕΚΤΗ ΕΠΙΦΑΝΕΙΑ Ελάχιστη κεντρική απόσταση απο εύφλεκτο υλικό: R = 100 ΕΥΦΛΕΚΤΗ ΕΠΙΦΑΝΕΙΑ Ελάχιστες τομές εισόδου/εξόδου: - ελάχιστη τομή εισόδου αέρα: ver. = 300 ² ver. 35 = 400 ² - ελάχιστη τομή εισόδου αέρα: B ver. = 500 ² ver. 35 = 600 ² Εσωτερικήη διάμετρος : D = Ø 200 mm Κωδικός TC / Αρ.ανασκόπισης 01/04/20 13

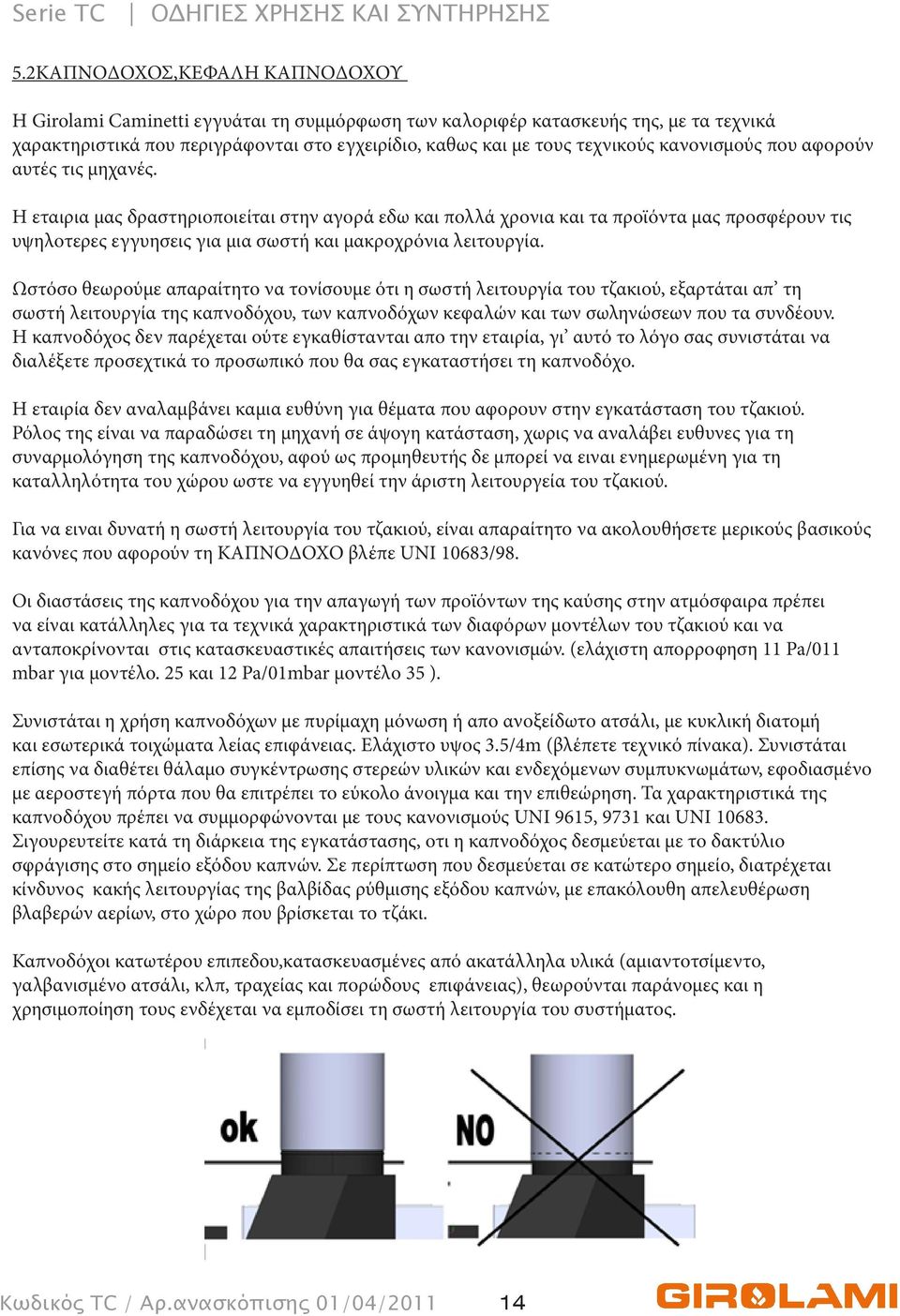

14 5.2ΚΑΠΝΟΔΟΧΟΣ,ΚΕΦΑΛΗ ΚΑΠΝΟΔΟΧΟΥ Η Girolami Caminetti εγγυάται τη συμμόρφωση των καλοριφέρ κατασκευής της, με τα τεχνικά χαρακτηριστικά που περιγράφονται στο εγχειρίδιο, καθως και με τους τεχνικούς κανονισμούς που αφορούν αυτές τις μηχανές. Η εταιρια μας δραστηριοποιείται στην αγορά εδω και πολλά χρονια και τα προϊόντα μας προσφέρουν τις υψηλοτερες εγγυησεις για μια σωστή και μακροχρόνια λειτουργία. Ωστόσο θεωρούμε απαραίτητο να τονίσουμε ότι η σωστή λειτουργία του τζακιού, εξαρτάται απ τη σωστή λειτουργία της καπνοδόχου, των καπνοδόχων κεφαλών και των σωληνώσεων που τα συνδέουν. Η καπνοδόχος δεν παρέχεται ούτε εγκαθίστανται απο την εταιρία, γι αυτό το λόγο σας συνιστάται να διαλέξετε προσεχτικά το προσωπικό που θα σας εγκαταστήσει τη καπνοδόχο. Η εταιρία δεν αναλαμβάνει καμια ευθύνη για θέματα που αφορουν στην εγκατάσταση του τζακιού. Ρόλος της είναι να παραδώσει τη μηχανή σε άψογη κατάσταση, χωρις να αναλάβει ευθυνες για τη συναρμολόγηση της καπνοδόχου, αφού ως προμηθευτής δε μπορεί να ειναι ενημερωμένη για τη καταλληλότητα του χώρου ωστε να εγγυηθεί την άριστη λειτουργεία του τζακιού. Για να ειναι δυνατή η σωστή λειτουργία του τζακιού, είναι απαραίτητο να ακολουθήσετε μερικούς βασικούς κανόνες που αφορούν τη ΚΑΠΝΟΔΟΧΟ βλέπε UNI 10683/98. Οι διαστάσεις της καπνοδόχου για την απαγωγή των προϊόντων της καύσης στην ατμόσφαιρα πρέπει να είναι κατάλληλες για τα τεχνικά χαρακτηριστικά των διαφόρων μοντέλων του τζακιού και να ανταποκρίνονται στις κατασκευαστικές απαιτήσεις των κανονισμών. (ελάχιστη απορροφηση Pa/0 mbar για μοντέλο. και 12 Pa/01mbar μοντέλο 35 ). Συνιστάται η χρήση καπνοδόχων με πυρίμαχη μόνωση ή απο ανοξείδωτο ατσάλι, με κυκλική διατομή και εσωτερικά τοιχώματα λείας επιφάνειας. Ελάχιστο υψος 3.5/4m (βλέπετε τεχνικό πίνακα). Συνιστάται επίσης να διαθέτει θάλαμο συγκέντρωσης στερεών υλικών και ενδεχόμενων συμπυκνωμάτων, εφοδιασμένο με αεροστεγή πόρτα που θα επιτρέπει το εύκολο άνοιγμα και την επιθεώρηση. Τα χαρακτηριστικά της καπνοδόχου πρέπει να συμμορφώνονται με τους κανονισμούς UNI 96, 9731 και UNI Σιγουρευτείτε κατά τη διάρκεια της εγκατάστασης, οτι η καπνοδόχος δεσμεύεται με το δακτύλιο σφράγισης στο σημείο εξόδου καπνών. Σε περίπτωση που δεσμεύεται σε κατώτερο σημείο, διατρέχεται κίνδυνος κακής λειτουργίας της βαλβίδας ρύθμισης εξόδου καπνών, με επακόλουθη απελευθέρωση βλαβερών αερίων, στο χώρο που βρίσκεται το τζάκι. Καπνοδόχοι κατωτέρου επιπεδου,κατασκευασμένες από ακατάλληλα υλικά (αμιαντοτσίμεντο, γαλβανισμένο ατσάλι, κλπ, τραχείας και πορώδους επιφάνειας), θεωρούνται παράνομες και η χρησιμοποίηση τους ενδέχεται να εμποδίσει τη σωστή λειτουργία του συστήματος. Κωδικός TC / Αρ.ανασκόπισης 01/04/20

15 Για μια ΙΔΑΝΙΚΗ ΑΠΟΡΡΟΦΗΣΗ ελέξτε οτι η καπνοδόχος είναι ελεύθερη απο τυχών εμποδια όπως στενώσεις, οριζόντιες διαδρομες, γωνίες. Για ενδεχόμενες αλλαγες στον άξονα πρέπει να υπολογίζεται πάντα μια μέγιστη κλίση, καλύτερα ακόμα μια κλίση 30. Σε οποιαδηποτε περίπτωση πρεπει να εγγυάται η ΕΛΑΧΙΣΤΗ ΑΠΑΡΑΙΤΗΤΗ ΑΠΟΡΡΟΦΗΣΗ, που για την έκδοση είναι Pa/0,m/bar και για την έκδοση 35 είναι 12Pa/0,12m/bar. Για τον έλεγχο της ελάχιστης απορροφησης απευθυνθείτε σε έμπειρο εξειδικευμένο προσωπικό. Για τη σύνδεση με κεφαλές καπνοδόχου που δεν είναι στον ίδιο άξονα σε σχέση με την έξοδο καπναερίων του λέβητα, οι αλλαγές κατεύθυνσης θα πρέπει να γίνονται με ειδικά ρυθμιζόμενα ρακόρ/γωνίες με μέγιστη κλίση. Η ΚΕΦΑΛΗ ΤΗΣ ΚΑΠΝΟΔΟΧΟΥ πρέπει να είναι ΑΝΤΙΑΝΕΜΙΚΗ με ανάλογη εσωτερική διατομή της και η ωφέλιμη διατομή εξόδου της δεν πρέπει να ειναι μικρότερη απ το διπλάσιο της καπνοδόχου. Για την αποφυγή δυσκολιών στην απορρόφηση, κάθε τζάκι θα πρέπει να έχει την προσωπική του καπνοδόχο, η οποία θα πρέπει να είναι ανεξάρτητη. (αποφύγετε συνδέσεις του τύπου εικ.1). Σε περίπτωση παρουσίας περισσότερων καπνοδόχων στην οροφή, συνιστάται να βρίσκονται σε απόσταση 2 μέτρων η μία απ την άλλη και η κεφαλή να ξεπερνάει την άλλη σε ύψος, τουλάχιστον κατά 40 (βλ. Εικ. 2). Αν οι δύο κεφαλές έχουν το ίδιο ύψος, προτείνεται διαχωριστικό διάφραγμα. Υπενθυμίζουμε οτι είναι απαραίτητος ο τακτικός καθαρισμός της καπνοδόχου με σκοπό την αποφυγή ατυχημάτων απο πυρκαγιά, αλλά και για να εγγυηθεί η σωστη λειτουργία του τζακιού. Για το καθαρισμό ειναι καλύτερο να διατήθεται επί της καπνοδόχου μια θυρίδα ελέγχου, για την ανάκτηση της βρωμιάς. Παρακάτω βλεπετε ένα παράδειγμα θυρίδας ελέγχου, που αν εγκατασταθεί όπως την εικόνα μπορει να χρησιμοποιηθεί και για το συντονισμό της βαλβίδας καπνών. Εικ. 1 Εικ. 2 Κωδικός TC / Αρ.ανασκόπισης 01/04/20

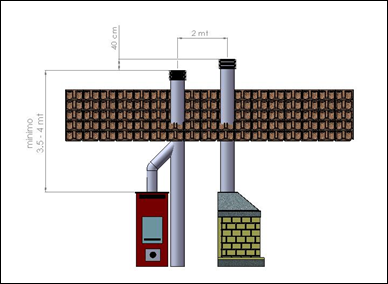

16 Στην εικ. 3 (ΕΥΘΕΙΑ ΟΡΟΦΗ, Β ΤΕΧΝΙΚΟΣ ΟΓΚΟΣ) και εικ.4 (ΟΡΟΦΗ ΚΕΚΛΙΜΕΝΗ, Β ΠΕΡΑ ΑΠ ΤΗ ΚΟΡΥΦΟΓΡΑΜΜΗ) παρουσιάζονται τα δεδομένα των προδιαγραφών UNI 10683/98, σχετικά με τις αποστάσεις των κεφαλών της καπνοδόχου. (εικ. 5). Εικ. 3 Εικ. 4 Σε περίπτωση που η καπνοδόχος ήταν προηγουμένως συνδεδεμένη με άλλη συσκευή, είναι απαραίτητο να προχωρήσετε σε προσεχτικό καθαρισμό, για να αποφύγετε ανωμαλίες κατά τη διάρκεια λειτουργίας και για να αποφύγετε κίνδυνο φωτιάς που μπορεί να προκληθεί από τα συμπυκνώματα των προηγούμενων προϊόντων καύσης που εναποθηκεύτηκαν στα τοιχώματα της καπνοδόχου. Υπό κανονικές συνθηκες ο καθαρισμός πρέπει να εκτελείται απαραιτητως μια φορά το χρόνο. FIG 5 UNI 10683/98 Καπνοδόχοι. Αποστασεις και τοποθετηση. Κληση σετγης Αποσταση μεταξύ κορυφης και τζακιού Ελαχιστη αποσταση του τζακιου (αποσταση εξοδου) a (M) (M) μικρότερη από 1,85m 0,50m πάνω από τη κορυφή μεγαλύτερη από 1,85m 1,00m από τη κορυφή 30 μικρότερη από 1,50m 0,50m πάνω από τη κορυφή μεγαλύτερη από 1,50m 1,30m από τη κορυφή μικρότερη αποό1,30m 0,50m πάνω από τη κορυφή μεγαλύτερη από 1,30m 2,00m από τη κορυφή 60 μικρότερη απο 1,20m 0,50m πάνω από τη κορυφή μεγαλύτερη από 1,20m 2,60m από τη κορυφή Κωδικός TC / Αρ.ανασκόπισης 01/04/20 16

17 5.3 ΓΕΝΙΚΟΣ ΕΛΕΓΧΟΣ ΠΡΙΝ ΤΟ ΑΝΑΜΑ Προχωρηστε στη πληρωση του σώματος της μηχανης, για να αντιληφθείτε τον όγκο των διαφόρων μελών του τζακιού και το χώρο των εισόδων αερα. Το επίπεδο της εστίας φωτιάς πρέπει να συμπηπτει με το επίπεδο του κορμού. Αφήστε απόσταση τουλάχιστον 5mm ανάμεσα στο λέβητα και στα διάφορα εξαρτήματα της επένδυσης, έτσι ώστε να διασφαλίζεται ο αναγκαίος χώρος για τη συνήθη και ανεπαίσθητη διαστολή της συσκευής κατά τη διάρκεια της λειτουργίας ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Η επένδυση του λέβητα, ανεξαρτήτου υλικού, πρέπει να ειναι αυτοφερόμενη και να μην έρχεται σε επαφή με το τζάκι. (φυσικά εξαιρούνται οι επενδύσεις της σειράς Frame Step και επενδύσεις που έχουν κατασκευαστεί για ειδικές περιπτώσεις απο τη Girolami Caminetti). Το ίδιο ισχύει και για τη καπνοδόχο, δε πρεπει να στηρίζει το βάρος της στο τζάκι. Για τη κατασκευή του κορμού συνιστάται η χρήση πάνελ γυψοσανίδας έτσι ώστε να μην υπερφορτώνεται η επένδυση στο κατω μέρος. Η γυψοσανίδα πρέπει να είναι μονωμένη (ή να έχει τοποθετηθεί εκτος ακτίνας της εστίας καύσης, βλ. UNI 10683/98) και να απέχει απ το τζάκι τουλαχιστον 5 mm, ωστε να επιτρέπεται η ελεύθερη ροή του αέρα και να αποφεύγεται ο κίνδυνος υπερθέρμανσης. Πιθανές επενδύσεις απο εύφλεκτο υλικό τοποθετημένες πάνω απ τη γεννήτρια, πρέπει να περιορίζονται απο μονωτικό μη εύφλεκτο υλικό. Οι επενδύσεις της Girolami ειναι κατασκευασμένες σύμφωνα με τα νόμιμα μέτρα ασφαλείας ΠΡΟΣΑΡΜΟΓΗ ΥΨΟΥΣ Για να προσαρμόσετε το ύψος του τζακιου (ύψος εστιας φωτιάς) θα είναι αρκετό να χρησιμοποιήσετε τις βίδες της βάσης. Γυρίστε τις βίδες μέχρι να φέρετε το αντικείμενο στο επιθυμητό υψος σε σχέση με την επένδυση. Εικ ΕΞΩΤΕΡΙΚΟ ΣΤΟΜΙΟ ΑΕΡΑ Εγκαταστείστε στόμιο εισόδου εξωτερικού αέρα, διαμέτρου 20, κατω απ το θάλαμο καύσης (δεν είναι απαραίτητο να συνδέσετε την έξοδο με σωλήνα μέχρι το καύσιμο). Με αυτό το τρόπο διασφαλίζεται και η σωστή καύση και η διάχυση της θερμότητας στα τοιχώματα της επένδυσης.. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 17

18 5.6.ΣΥΝΔΕΣΗ ΜΕ ΤΗ ΚΑΠΝΟΔΟΧΟ Οι διαστάσεις της καπνοδόχου πρέπει να ανταποκρίνονται με όσα εχουν ελεγχθεί στο σχετικο δελτίο. Ειναι προτιμότερο να πραγματοποιηθεί η συνδεση για την έξοδο καπνων, μεταξυ του τζακιού και της καπνοδόχου, μέσω μεταλλικών σωλήνων κατάλληλου πάχους, προσέχοντας να μην ξεπεραστεί η κλήση,εφόσον η καπνοδόχος δεν ειναι κάθετη στο τζακι. Οταν έχει πραγματοποιηθεί η σύνδεση είναι προτιμότερο να απομονωθουν οι σωλήνες εξόδου των καπνών με πετροβάμβακα, καλυμμένο εξωτερικά απο φύλλο αλλουμινίου. Μη χρησιμοποιείτε υαλοβάμβακα ή άλλο μονωτικό υλικό με χάρτινη επικάλυψη: κίνδυνος ανάφλεξης. Μη χρησιμοποιείτε ελαστικούς σωλήνες, μικρότερου πάχους και αμιαντοτσίμεντο: αντιστέκονται λιγότερο στη θερμοκρασία και έχουν ελαφρότερη συμπυκνωση. 5.7 ΣΥΝΔΕΣΗ ΑΙΣΘΗΤΗΡΑ ΝΕΡΟΥ Ο αισθητήρας ανίχνευσης θερμοκρασίας του νερού που βρίσκεται στο πίνακα ελέγχου του ηλεκτρικού συστήματος, πρέπει να τοποθετηθεί μέσω μικροτερων σωληνώσεων κοντά στο δοχείο διαστολής, που βρίσκεται στο υψηλότερο σημείο του συστήματος. 5.8ΕΠΙΚΑΛΥΨΗ ΛΕΒΗΤΑ Κ ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ Για τη δημιουργία του κορμού του λέβητα συνιστάται η χρήση πάνελ γυψοσανίδας έτσι ώστε να μην υπερφορτώνεται η κατασκευή. Επιπλέον μπορει να δουλευτεί ευκολα και να μετακινηθεί ανά πάσα στιγμή χωρίς προβλήματα. Ο κορμός δεν πρέπει να κατασκευάζεται από μάρμαρο η ξύλο. ΚΙΝΔΥΝΟΣ Κατά τη διάρκεια κατασκευής του κορμού προστατεύστε τη κορνίζα της συρρόμενης πόρτας με φύλλα από νάιλον. Αυτό το κάνετε για να εμποδίσετε να μπεί σκονη, βερνίκι η άλλες ουσίες που πιθανώς να εμποδίσουν την ολίσθηση της πόρτας. Αφαιρέστε το προστατευτικό κάλυμα αφου έχετε τελειώσει τη δουλειά. Πρίν προχωρήσετε στην οριστική τοποθέτηση, καλό είναι να γίνει μια δοκιμή για τον έλεγχο των καπνών, δηλαδή, μια πρωτη δοκιμή του τζακιού με ανοιχτή πόρτα ΣΗΜΑΝΤΙΚΟ: φροντίστε πάντα για την ελεύθερη πρόσβαση στα μηχανικά μερη του τζακιού κατά τη κατασκευή του κορμού ΒΑΛΒΙΔΑ ΚΑΠΝΩΝ: ΡΥΘΜΙΣΗ ΤΟ ΕΝΕΡΓΕΙΑΚΟ ΤΖΑΚΙ παραδίδεται με αυτόματη βαλβίδα καπνων. Η βαλβίδα ανοίγει αυτόματα με την άρση του μαντάλου, ενω παραμένει κλειστή όταν ανοίγουμε τη πόρτα. ΣΥΝΙΣΤΑΤΑΙ ΤΟ ΑΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ ΜΕΣΩ ΚΛΕΙΔΙΟΥ, ΜΟΝΟ ΟΤΑΝ ΤΟ ΤΖΑΚΙ ΕΙΝΑΙ ΣΒΗΣΤΟ. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 18

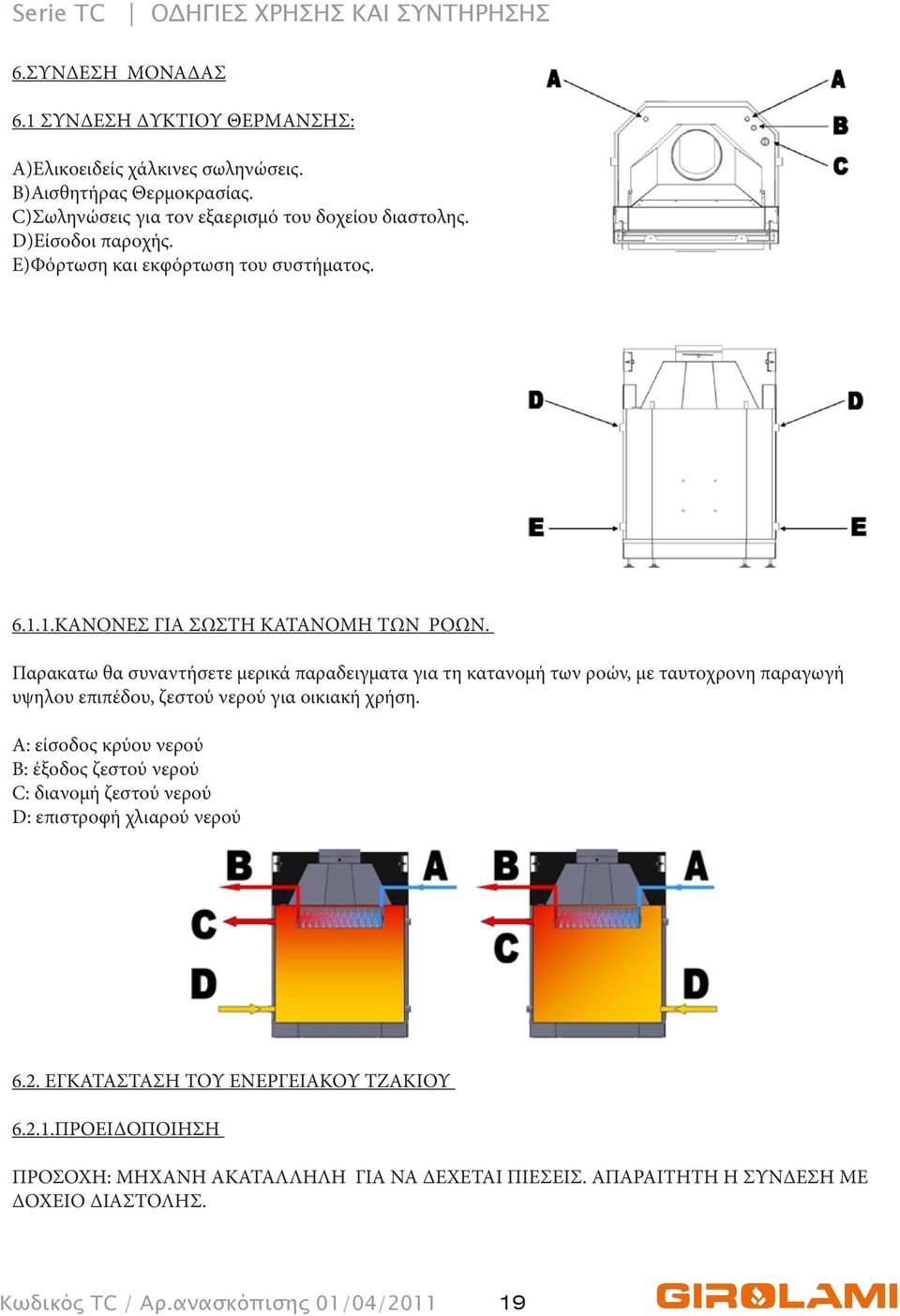

19 6.ΣΥΝΔΕΣΗ ΜΟΝΑΔΑΣ 6.1 ΣΥΝΔΕΣΗ ΔΥΚΤΙΟΥ ΘΕΡΜΑΝΣΗΣ: )Ελικοειδείς χάλκινες σωληνώσεις. B)Αισθητήρας Θερμοκρασίας. C)Σωληνώσεις για τον εξαερισμό του δοχείου διαστολης. D)Είσοδοι παροχής. E)Φόρτωση και εκφόρτωση του συστήματος ΚΑΝΟΝΕΣ ΓΙΑ ΣΩΣΤΗ ΚΑΤΑΝΟΜΗ ΤΩΝ ΡΟΩΝ. Παρακατω θα συναντήσετε μερικά παραδειγματα για τη κατανομή των ροών, με ταυτοχρονη παραγωγή υψηλου επιπέδου, ζεστού νερού για οικιακή χρήση. : είσοδος κρύου νερού B: έξοδος ζεστού νερού C: διανομή ζεστού νερού D: επιστροφή χλιαρού νερού 6.2. ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΕΝΕΡΓΕΙΑΚΟΥ ΤΖΑΚΙΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ: ΜΗΧΑΝΗ ΑΚΑΤΑΛΛΗΛΗ ΓΙΑ ΝΑ ΔΕΧΕΤΑΙ ΠΙΕΣΕΙΣ. ΑΠΑΡΑΙΤΗΤΗ Η ΣΥΝΔΕΣΗ ΜΕ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 19

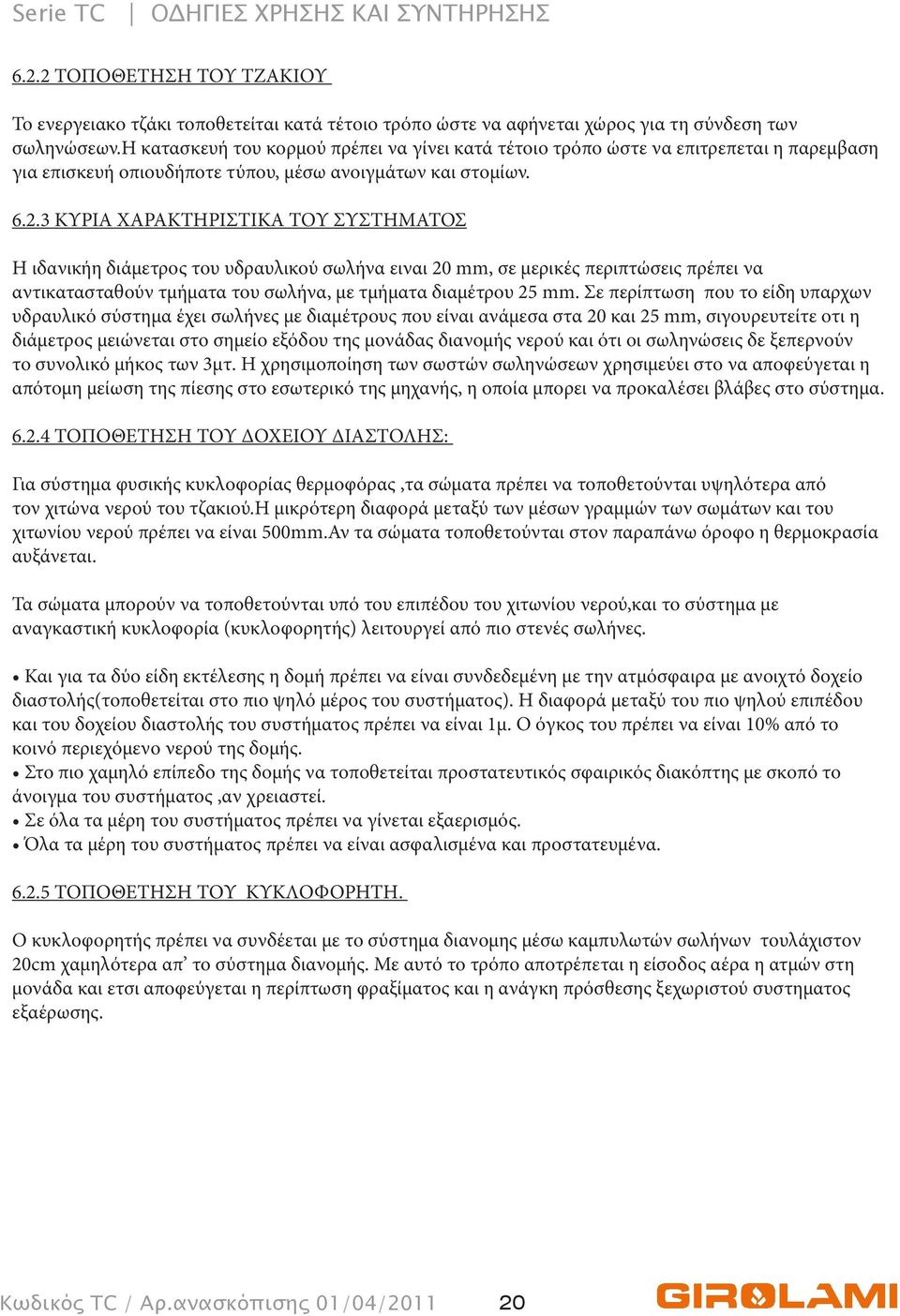

20 6.2.2 ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΤΖΑΚΙΟΥ Το ενεργειακο τζάκι τοποθετείται κατά τέτοιο τρόπο ώστε να αφήνεται χώρος για τη σύνδεση των σωληνώσεων.η κατασκευή του κορμού πρέπει να γίνει κατά τέτοιο τρόπο ώστε να επιτρεπεται η παρεμβαση για επισκευή οπιουδήποτε τύπου, μέσω ανοιγμάτων και στομίων ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ Η ιδανικήη διάμετρος του υδραυλικού σωλήνα ειναι 20 mm, σε μερικές περιπτώσεις πρέπει να αντικατασταθούν τμήματα του σωλήνα, με τμήματα διαμέτρου mm. Σε περίπτωση που το είδη υπαρχων υδραυλικό σύστημα έχει σωλήνες με διαμέτρους που είναι ανάμεσα στα 20 και mm, σιγουρευτείτε οτι η διάμετρος μειώνεται στο σημείο εξόδου της μονάδας διανομής νερού και ότι οι σωληνώσεις δε ξεπερνούν το συνολικό μήκος των 3μτ. Η χρησιμοποίηση των σωστών σωληνώσεων χρησιμεύει στο να αποφεύγεται η απότομη μείωση της πίεσης στο εσωτερικό της μηχανής, η οποία μπορει να προκαλέσει βλάβες στο σύστημα ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΔΙΑΣΤΟΛΗΣ: Για σύστημα φυσικής κυκλοφορίας θερμοφόρας,τα σώματα πρέπει να τοποθετούνται υψηλότερα από τον χιτώνα νερού του τζακιού.η μικρότερη διαφορά μεταξύ των μέσων γραμμών των σωμάτων και του χιτωνίου νερού πρέπει να είναι 500mm.Αν τα σώματα τοποθετούνται στον παραπάνω όροφο η θερμοκρασία αυξάνεται. Τα σώματα μπορούν να τοποθετούνται υπό του επιπέδου του χιτωνίου νερού,και το σύστημα με αναγκαστική κυκλοφορία (κυκλοφορητής) λειτουργεί από πιο στενές σωλήνες. Και για τα δύο είδη εκτέλεσης η δομή πρέπει να είναι συνδεδεμένη με την ατμόσφαιρα με ανοιχτό δοχείο διαστολής(τοποθετείται στο πιο ψηλό μέρος του συστήματος). Η διαφορά μεταξύ του πιο ψηλού επιπέδου και του δοχείου διαστολής του συστήματος πρέπει να είναι 1μ. Ο όγκος του πρέπει να είναι 10% από το κοινό περιεχόμενο νερού της δομής. Στο πιο χαμηλό επίπεδο της δομής να τοποθετείται προστατευτικός σφαιρικός διακόπτης με σκοπό το άνοιγμα του συστήματος,αν χρειαστεί. Σε όλα τα μέρη του συστήματος πρέπει να γίνεται εξαερισμός. Όλα τα μέρη του συστήματος πρέπει να είναι ασφαλισμένα και προστατευμένα ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΚΥΚΛΟΦΟΡΗΤΗ. Ο κυκλοφορητής πρέπει να συνδέεται με το σύστημα διανομης μέσω καμπυλωτών σωλήνων τουλάχιστον 20 χαμηλότερα απ το σύστημα διανομής. Με αυτό το τρόπο αποτρέπεται η είσοδος αέρα η ατμών στη μονάδα και ετσι αποφεύγεται η περίπτωση φραξίματος και η ανάγκη πρόσθεσης ξεχωριστού συστηματος εξαέρωσης. Κωδικός TC / Αρ.ανασκόπισης 01/04/20 20
