1 ΠΙΝΑΚΑΣ ΠΑΡΑΛΑΒΗΣ (4.1) ΑΝΑΙΣΘΗΣΙΟΛΟΓΙΚΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣ TOY OIKOY GE HELTHCARE ΤΥΠΟΣ AISYS CARESTATION ME MONITOR CARESCAPE B850, ΥΨΗΛΩΝ ΑΠΑΙΤΗΣΕΩΝ ΤΥΠΟΥ Α 1.1 Αναισθησιολογικό συγκρότημα κατάλληλο για χορήγηση αναισθησίας σε ενήλικες. Το συγκρότημα να αποτελείται από: α. Μηχάνημα αναισθησίας β. Αναπνευστήρα γ. Monitor αναπνευστικών παραμέτρων δ. Monitor ζωτικών λειτουργιών 1.1 α, β, γ. 1.1.δ Προσφέρεται αναισθησιολογικό συγκρό-τημα υψηλών απαιτήσεων κατάλληλο για χορήγηση αναισθησίας σε ενήλικες Το συγκρότημα αποτελείται από : α. Μηχάνημα αναισθησίας με κωδικό β. Αναπνευστήρας με ελληνικό menu και κωδικό γ. Monitor αναπνευστικών παραμέτρων (τύπος Aisys). δ. Monitor ζωτικών λειτουργιών (τύπος Β850). με κωδικό τμχ. ε. Δύο εξαερωτές 1.1 ε ε. Δύο εξαερωτές (τύπος Aladin 2). με κωδικούς (Sevo) (Des) ΣΕΛ. 1/28

2 1.2 Να υπάρχει επικοινωνία μεταξύ των επιμέρους τμημάτων του συγκροτήματος. 1.2, Υπάρχει επικοινωνία μεταξύ των επιμέρους τμημάτων του συγκροτήματος μεσω τoυ Unity Net Work I.D το οποίο και προσφέρεται στη βασική σύνθεση Υποδομή για σύνδεση με κεντρικό σύστημα διαχείρισης δεδομένων ασθενούς (PDMS) ούτως ώστε το σύνολο των πληροφοριών και των δεδομένων να μπορούν να μεταδίδονται ηλεκτρονικά σε ένα αρχείο το οποίο θα αποτελεί το ολοκληρωμένο αρχείο του ασθενούς. Το συγκρότημα να αναρτάται επί της αναισθησιολογικής στήλης και να διαθέτει: α. Συρτάρια αποθήκευσης παρελκομένων β. Επιφάνεια γραφής με φωτισμό γ. Βάσεις/ βραχίονες/ θέσεις/ ράφια για την τοποθέτηση των monitor και συσκευών 1.4, 1.5, 1.6, Το συγκρότημα είναι έτοιμο να συνδεθεί με κεντρικό σύστημα διαχείρισης δεδομένων ασθενούς (PDMS) ούτως ώστε το σύνολο των πληροφοριών & των δεδομένων να μεταδίδονται ηλεκτρονικά σε ένα αρχείο το οποίο θα αποτελεί το ολοκληρωμένο αρχείο του ασθενούς με κωδικούς Το συγκρότημα Aisys φέρεται σε τροχήλατη βάση του ιδίου κατασκευαστικού οίκου με τέσσερις αντιστατικούς τροχούς και σύστημα φρένων, αναρτάται δε επίσης επί αναισθησιολογικής στήλης με το κιτ με κωδικό & διαθέτει : 1.5. α. Δύο (2) μεγάλα συρτάρια αποθήκευσης παρελκομένων β. Επιφάνεια γραφής με φωτισμό γ. Βάσεις βραχίονες/θέσεις/ ράφια για την τοποθέτηση των monitor και επιπρόσθετων συσκευών που προσφέρονται με κωδικό και βραχίονας στήριξης οθόνης B850 με κωδικό Μ ΣΕΛ. 2/28

3 ΜΗΧΑΝΗΜΑ ΑΝΑΙΣΘΗΣΙΑΣ ΠΝΕΥΜΑΤΙΚΗ ΚΑΙ ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ Αέρια τροφοδοσίας: Αέρας, Ο 2 και N 2 O με χρωματικά κωδικοποιημένους σωλήνες παροχής και συνδετικά αντίστοι-χα του χώρου εγκατάστασης Εύρος πίεσης αερίων τροφοδοσίας 4 bar ±30% Εφεδρικό σύστημα αερίων τροφοδοσίας με ενσωματωμένη διάταξη ανάρτησης δύο κωδικοποιημένων φιαλών (Ο 2 και N 2 O) και ενσωματωμένους μειωτήρες έως Αέρια τροφοδοσίας : Αέρας, Ο 2 και N 2 O με χρωματικά κωδικοποιημένους σωλήνες παροχής και συνδετι-κά αντίστοιχα του χώρου εγκατά-στασης με κωδικό Και σωλήνες τροφοδοσίας Ο2/Ν2Ο/Air/Vac και αντίστοιχα συνδετικά του χώρου εγκατάστασης με κωδικούς : Εύρος πίεσης αερίων τροφοδοσίας : 2,8 έως 6,1 bar Εφεδρικό σύστημα αερίων τροφοδοσίας : με ενσωματούμενη διάταξη ανάρτησης δύο κωδικοποιημένων φιαλών (Ο 2 και N 2 O) pin index και ενσωματωμένους μειωτήρες, με κωδικούς (kit O2) (kit N 2 O) ΣΕΛ. 3/28

4 Ενδείξεις πιέσεων αερίων τροφοδοσίας από κεντρική παροχή και από εφεδρικές φιάλες Ηλεκτρική τροφοδοσία: 230V/50Hz AC Τύπος μπαταρίας: Ενσωματωμένη, επαναφορτιζόμενη Χρόνος αυτονομίας τυπικής λειτουργίας 1hr Βοηθητικοί ρευματολήπτες: Τουλάχιστον τρεις για σύνδεση περιφερικών συσκευών Σύστημα επείγουσας λειτουργίας σε περίπτωση βλάβης ή μόνιμης πτώσης της ηλεκτρικής τροφοδοσίας Ψηφιακές ενδείξεις πιέσεων αερίων τροφοδοσίας από κεντρική παροχή και από εφεδρικές φιάλες Ηλεκτρική τροφοδοσία : V / 50Hz AC Τύπος μπαταρίας : Ενσωματωμένη, επαναφορτιζόμενη Χρόνος αυτονομίας : έως 90 min Βοηθητικοί ρευματολήπτες: Τέσσερις αυτασφαλιζόμενοι για σύνδεση περιφερικών συσκευών με κωδικό Διαθέτει α) ενσωματωμένο εναλλακτικό ροόμετρο Ο 2, το οποίο ενεργοποιείται αυτόματα σε περίπτωση βλαβών ή σφαλμάτων. Μπορεί να ενεργοποιηθεί και χειροκίνητα. Δύναται να παρέχει μίγμα Ο 2 και πτητικού STD β) Φέρει εφεδρικό ενσωματωμένο ροόμετρο Ο 2 ανεξάρτητης ηλεκτρικής τροφοδοσίας (βοηθητικό οξυγόνο). με κωδικό ΣΕΛ. 4/28

5 ΣΥΣΤΗΜΑ ΜΙΞΗΣ ΦΡΕΣΚΩΝ ΑΕΡΙΩΝ Μίκτης φρέσκων αερίων ηλεκτρονικός με δυνατότητα επιλογής μίγματος φρέσκων αερίων Ο 2 /πεπιεσμένου αέρα ή Ο 2 /Ν 2 Ο Εύρος ροής φρέσκων αερίων 0,3-10L/min Χορήγηση Low flow και Minimal flow αναισθησίας Αυτόματη διακοπή παροχής N 2 O (με οπτική και ηχητική ένδειξη) και λειτουργία με πεπιεσμένο αέρα, σε περίπτωση διακοπής της παροχής Ο 2 Μίκτης φρέσκων αερίων ηλεκτρονικός με δυνατότητα επιλογής μίγματος φρέσκων αερίων Ο 2 /πεπιεσμένου αέρα ή Ο 2 /Ν 2 Ο. Ο χρόνος που απαιτείται για να επιτευχθεί η επιθυμητή αναλογία των φρέσκων αερίων, δεν ξεπερνά τα 500msec (χρόνος απόκρισης) (ταχύτερος μίκτης). Διαθέτει διπλούς αισθητήρες ροής ηλεκτρονικά ελεγχόμενους (μοναδικότης) οι οποίοι ελέγχουν 200 φορές το δευτερόλεπτο την ροή του αερίου. Εύρος ροής φρέσκων αερίων έως 15 L/min με ακρίβεια: ολικής ροής ±10% Ο 2 ±5% & αερίου εξισορρόπησης ±5% Καταλληλότητα για χορήγηση Low flow και Minimal flow αναισθησίας Αυτόματη διακοπή παροχής N 2 O (με οπτική και ηχητική ένδειξη ανά 10sec) & λειτουργία με πεπιεσμένο αέρα, σε περίπτωση διακοπής της παροχής Ο 2. ΣΕΛ. 5/28

6 Διασφάλιση χορήγησης μίγματος φρέσκων αερίων με FiO 2 25% όταν το μίγμα φρέσκων αερίων είναι N 2 O ΣΥΣΤΗΜΑ ΕΞΑΕΡΩΣΗΣ ΠΤΗΤΙΚΩΝ ΑΝΑΙΣΘΗΤΙΚΩΝ Τρόπος λειτουργίας: Ηλεκτρονικό σύστημα εξαέρωσης πτητικού αναισθητικού ή πνευματικό με ηλεκτρονικό έλεγχο. Διασφάλισης χορήγησης μίγματος φρέσκων αερίων με FiO 2 25% όταν το μίγμα φρέσκων αερίων είναι N 2 O με ηλεκτρονικό υποξικό σύστημα Τρόπος λειτουργίας : Ηλεκτρονικό σύστημα εξαέρωσης πτητικού αναισθητικού. Συνεχής ηλεκτρονική μέτρηση συγκέντρωσης πτητικού εισπνεομένου-εκπνεομένου και αυτόματη αναγνώριση αυτού. Ακρίβεια χορήγησης πτητικού : Σεβοφλουρανίου ± 0,2 vol.%. Δεσφλουρανίου ± 0,5 vol.%. Για παροχή πτητικού με υψηλότερη δυνατή ακρίβεια, το σύστημα αντισταθμίζει αυτόματα την πίεση & την θερμοκρασία σε κάθε επιθυμητή ροή. ΠΟΣΤΗΤΕΣ Δύο εξαερωτές για σεβοφλουράνιο και δεσφλουράνιο έως Παρέχονται δύο εξαερωτές για σεβοφλουράνιο και δεσφλουράνιο Α.Aladin 2 SEVO με κωδικό Β. Aladin 2 DES με κωδικό ΣΕΛ. 6/28

7 Σύστημα ασφαλούς πλήρωσης πτητικού. Οπτικοακουστική προειδοποίηση χαμηλής στάθμης πτητικού Σύστημα ασφαλούς πλήρωσης πτητικού (quick fill) για sevoflurane, ενώ ο εξαερωτής Desflurane διαθέτει ειδικό στόμιο στο οποίο προσαρμόζεται απ ευθείας ο περιέκτης του πτητικού. Έτσι δεν υπάρχει διαρροή προς το περιβάλλον κατά την πλήρωσή τους. Οπτικοακουστική προειδοποίηση χαμηλής στάθμης πτητικού Σύστημα αποφυγής χορήγησης μίγματος πτητικών Το σύστημα δεν χορηγεί μίγμα πτητικού διότι διαθέτει ηλεκτρονικό σύστημα εξαέρωσης το οποίο δέχεται ένα δοχείο πτητικού, επιλογής του αναισθησιολό-γου, έτσι δεν επιτρέπει την ταυτόχρονη χορήγηση μίγματος πτητικού. 2.4 ΣΥΣΤΗΜΑ ΑΣΘΕΝΟΥΣ Βαλβίδα παροχής 100% Ο 2 με αυτόματη επιστροφή στη θέση ηρεμίας. Βαλβίδα παροχής 100% Ο 2 με αυτόματη επιστροφή στη θέση ηρεμίας (Ο 2 Flush) ΣΕΛ. 7/28

8 2.4.2 Κύκλωμα επανεισπνοής με απορροφητή CO 2 και ρυθμιζόμενη βαλβίδα περιορισμού πίεσης (APL) Δυνατότητα παράκαμψης και διεγχειρητικής αντικατάστασης του απορροφητή CO 2 Κύκλωμα επανεισπνοής τύπου ABS με απορροφητή CO 2 και ρυθμιζόμενη βαλβίδα περιορισμού πίεσης (APL) με δυνατότητα παράκαμψης (ezchange) και διεγχειρητικής αντικατάστασης του απορροφητή CO 2 με κωδικό Μ Διατίθενται κάνιστρα μιας και πολλαπλών χρήσεων με κωδικούς και κύκλωμα ασθενούς με κωδικό Μ έως Πρόσθετη έξοδος φρέσκων αερίων κατάλληλη για σύνδεση ανοικτών κυκλωμάτων Πρόσθετη έξοδος φρέσκων αερίων κατάλληλη για σύνδεση ανοικτών κυκλωμάτων τύπος SCGO με κωδικό Σύστημα απαγωγής αερίων αναισθησίας. Σύστημα απαγωγής αερίων αναισθησίας τύπου ανάλογα της εγκατάστασης του Νοσοκομείου με κωδικό ΣΕΛ. 8/28

9 2.5 ΕΛΕΓΧΟΙ ΚΑΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Έλεγχος συστήματος με αυτοματοποιημένη διαδικασία. Ο αυτόματος έλεγχος συστήματος, μέσω του menu ελέγχου, ο χρήστης επιλέγει διαδικασία Σύστημα και αυτόματα ξεκινά η διαδικασία, η οποία ελέγχει τον διακόπτη, ασκού/ αυτόματου τις σωστές πιέσεις αερίου, την λειτουργία και διαρροή του αναπνευστήρα, την τροφοδοσία της μπαταρίας & τάσης δικτύου, την συμμόρφωση με το δίκτυο και την λειτουργία ελέγχου ροής. Ταυτόχρονα απεικονίζει στην οθόνη κάθε βήμα ελέγχου Έλεγχος διαρροών με αυτοματοποιημένη διαδικασία Ο έλεγχος διαρροών γίνεται με πλήρως αυτοματοποιημένη διαδικασία. Το σύστημα διαθέτει τρεις αισθητήρες ροής. Ένα στην βαλβίδα εισπνοής εσωτερικά και εξωτερικά έναν στην εισπνοή και έναν στην εκπνοή. Σε κάθε αναπνοή μετρά τον εισπνεόμενο και εκπνεόμενο όγκο με ακρίβεια 1ml και αντιλαμβάνεται άμεσα την οποιαδήποτε μεταβολή του όγκου αναπνοής (TV). Σημαίνει συναγερμό για διαρροή και αντισταθμίζει αυτόματα τον όγκο. ΣΕΛ. 9/28

10 2.5.3 Έλεγχος εξαερωτών Πραγματοποίηση επί μέρους ελέγχων ΕΠΙΠΛΕΟΝ 2.6 ΔΥΝΑΤΟΤΗΤΕΣ Ενσωματωμένα στο μηχάνημα αναισθησίας: Αναρρόφηση και βοηθητικό ροόμετρο Ο 2 3. ΑΝΑΠΝΕΥΣΤΗΡΑΣ Έλεγχος εξαερωτών με αυτοματοποιημένη διαδικασία. Οι εξαερωτές πτητικού είναι χρωματικά κωδικοποιημένοι και ηλεκτρονικά κωδικοποιημένοι, έχουν θύρες πλήρωσης με σημάνσεις αναφοράς. Η ηλεκτρονική μονάδα (E-CAIO) ελέγχει την ροή και συγκέντρωση του πτητικού. Δυνατότητα επί μέρους πραγματοποίησης ελέγχων Μέσω του παραθύρου ΕΛΕΓΧΟΣ επιλέγεται το : Μεμον. : Έλεγχοι Αναρρόφηση και βοηθητικό ροόμετρο Ο 2 STD ενσωματωμένα στο μηχάνημα αναισθησίας με κωδικό ΤΡΟΠΟΙ ΑΕΡΙΣΜΟΥ για μέχρι και : κωδικός Χειροκίνητος αερισμός Χειροκίνητος αερισμός Ελεγχόμενου όγκου Ελεγχόμενου όγκου (VCV) Ελεγχόμενης πίεσης Ελεγχόμενης πίεσης (PCV) Συγχρονισμένος διαλείπων υποχρεωτικός αερισμός Ελεγχόμενης πίεσης με εγγυημένο όγκο Συγχρονισμένος διαλείπων υποχρεωτικός αερισμός σε όγκο & πίεση (SIMV-VC, SIMV-PC) Ελεγχόμενης πίεσης με εγγυημένο όγκο (PCV-VG) ΣΕΛ. 10/28

11 3.1.6 Υποστηριζόμενης πίεσης με Υποστηριζόμενης πίεσης υποστήριξη άπνοιας και μετάπτωση με εφεδρικό αερισμό σε εφεδρικό αερισμό με άπνοιας προκαθορισμένες παραμέτρους Συνεχούς θετικής πίεσης Συνεχούς θετικής πίεσης CPAP Επιπλέον Αερισμός καρδιακής παράκαμψης ΡΥΘΜΙΣΕΙΣ 3.2 ΠΑΡΑΜΕΤΡΩΝ ΑΕΡΙΣΜΟΥ Όγκος αναπνοής ml Όγκος αναπνοής ml σε αερισμό όγκου ml σε αερισμό πίεσης Συχνότητα αναπνοών 4-80 bpm Συχνότητα αναπνοών bpm PEEP έως 30 cmh 2 O PEEP off 4-30 cmh2o Εισπνευστική πίεση: 5-60 cmh 2 O Εισπνευστική πίεση 5-60 cmh2o Λόγος Ι:Ε 1:4 έως 2:1 Λόγος Ι:Ε 1:8 έως 2: Πυροδότηση ροής με Πυροδότηση ροής με χαμηλή χαμηλή ευαισθησία ευαισθησία από 0,2 l/min Εισπνευστική παύση Εισπνευστική παύση 5-50% 3.3 ΣΥΝΑΓΕΡΜΟΙ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ Κατά λεπτό αερισμού Κατά λεπτό αερισμού υψηλόςχαμηλός Πίεσης αεραγωγών Υψηλή-χαμηλή πίεση αεραγωγών Αναπνευστικής συχνότητας Αναπνευστικής συχνότητας χαμηλού-υψηλού ρυθμού ΣΕΛ. 11/28

12 3.3.4 Άπνοιας Άπνοιας Διαρροής Διαρροής Παρατεταμένης υψηλής πίεσης Παρατεταμένης υψηλής πίεσης 3.4 ΕΠΙΠΛΕΟΝ ΔΥΝΑΤΟΤΗΤΕΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ελληνικό μενού λειτουργίας Ελληνικό μενού λειτουργίας. Όλα τα παράθυρα ρυθμίσεων, τα μηνύματα, οι πληροφορίες και οι οδηγίες είναι στα ελληνικά με κωδικό Αυτόματη αντιστάθμιση παρεχόμενων όγκων Αυτόματη αντιστάθμιση παρεχόμενων όγκων Αποστείρωση αισθητηρίων και βαλβίδων που έρχονται σε επαφή με τα αναπνεόμενα αέρια σε κλίβανο ατμού άνω των 120 ο C Παραδίδετε με αισθητήρια & βαλβίδες που έρχονται σε επαφή με τα αναπνεόμενα αέρια σε κλίβανο ατμού άνω των 120 ο C με κωδικό τμχ 10 τμχ. ΣΕΛ. 12/28

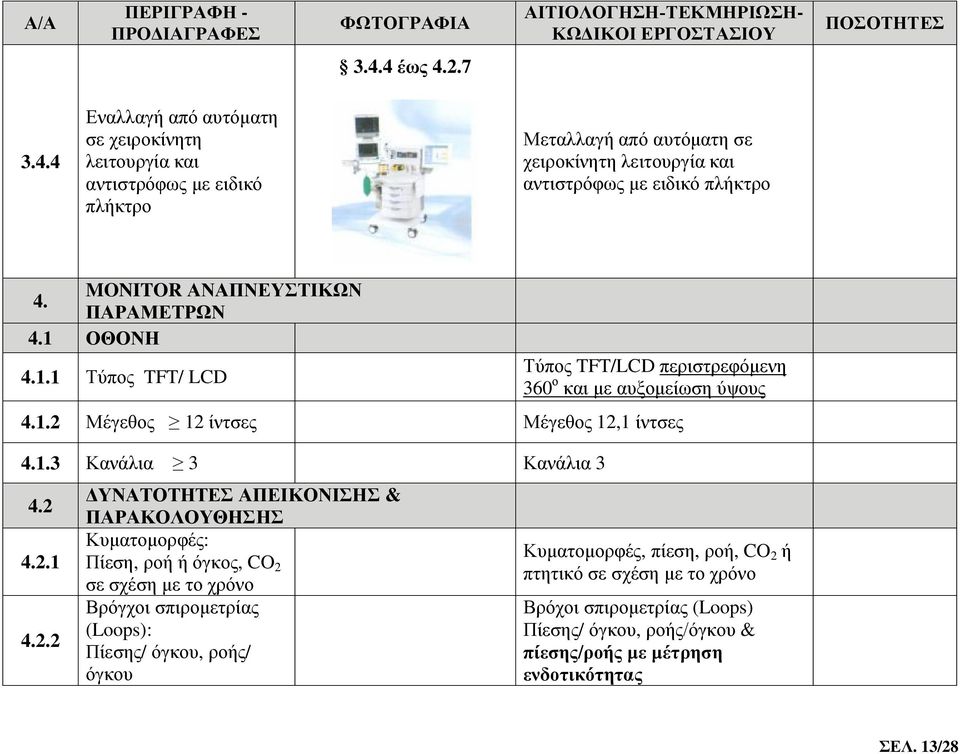

13 3.4.4 έως Εναλλαγή από αυτόματη σε χειροκίνητη λειτουργία και αντιστρόφως με ειδικό πλήκτρο Μεταλλαγή από αυτόματη σε χειροκίνητη λειτουργία και αντιστρόφως με ειδικό πλήκτρο 4. MONITOR ΑΝΑΠΝΕΥΣΤΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ 4.1 ΟΘΟΝΗ Τύπος TFT/ LCD Τύπος TFT/LCD περιστρεφόμενη 360 ο και με αυξομείωση ύψους Μέγεθος 12 ίντσες Μέγεθος 12,1 ίντσες Κανάλια 3 Κανάλια ΔΥΝΑΤΟΤΗΤΕΣ ΑΠΕΙΚΟΝΙΣΗΣ & ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ Κυματομορφές: Πίεση, ροή ή όγκος, CO 2 σε σχέση με το χρόνο Βρόγχοι σπιρομετρίας (Loops): Πίεσης/ όγκου, ροής/ όγκου Κυματομορφές, πίεση, ροή, CO 2 ή πτητικό σε σχέση με το χρόνο Βρόχοι σπιρομετρίας (Loops) Πίεσης/ όγκου, ροής/όγκου & πίεσης/ροής με μέτρηση ενδοτικότητας ΣΕΛ. 13/28

14 Τάσεις (μνήμη δεδομένων/ trends): Απεικόνιση γραφημάτων και πινάκων χρονικού διαστήματος από 1 έως 24 ώρες όλων των παρακολουθούμενων παραμέτρων Μέγιστη, μέση και τελοεκπνευστική πίεση αεραγωγών Τάσεις (μνήμη δεδομένων/ trends) Απεικόνιση γραφημάτων και πινάκων χρονικού διαστήματος από 1 έως 24 ώρες όλων των επιλεγόμενων και παρακολουθούμενων παραμέτρων. Οι πληροφορίες μνήμης αποθηκεύονται κάθε ένα (1)λεπτό Μέγιστη, μέση & τελοεκπνευστική πίεση αεραγωγών Όγκος αναπνοής Όγκος αναπνοής Όγκος ανά λεπτό Όγκος ανά λεπτό Αναπνευστική συχνότητα Αναπνευστική συχνότητα έως Συγκέντρωση Ο 2 εισπνοής και εκπνοής Συγκέντρωση Ο 2 εισπνοής εκπνοής και ανάδειξη διαφοράς αυτών και με τον ενισχυτή καπνογραφίας με κωδικό Ε-CAIO ΣΕΛ. 14/28

15 4.2.9 Συγκέντρωση Ν 2 Ο Συγκέντρωση Ν 2 Ο και με τον ενισχυτή Ε-CAIO Συγκέντρωση CO 2 εισπνοής και εκπνοής Συγκέντρωση CO 2 εισπνοής και εκπνοής και με τον ενισχυτή Ε- CAIO Συγκέντρωση πτητικών εισπνοής και εκπνοής Ελάχιστη κυψελιδική συγκέντρωση πτητικών (MAC) ΕΠΙΠΛΕΟΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Αυτόματη αναγνώριση πτητικού με ανίχνευση μίγματος πτητικών Συγκέντρωση πτητικών εισπνοής και εκπνοής με τον ενισχυτή Ε- CAIO Ελάχιστη κυψελιδική συγκέντρωση πτητικών (MAC) υπολογιζόμενη, βάση της ηλικίας του ασθενή. Αυτόματη αναγνώριση πτητικού με δυνατότητα ανίχνευσης μίγματος πτητικών με τον ενισχυτή Ε-CAIO Αισθητήρες μέτρησης και ανάλυσης αερίων οι οποίοι να μην απαιτούν συντήρηση και να μην είναι αναλώσιμοι Αισθητήρες μέτρησης & ανάλυσης αερίων που δεν απαιτούν συντήρηση και δεν είναι αναλώσιμοι. Του οξυγόνου δε είναι παραμαγνητικός ενώ των υπολοίπων υπέρυθρης τεχνολογίας με τον ενισχυτή Ε- CAIO. ΣΕΛ. 15/28

16 Συναγερμοί ρυθμιζόμενοι για όλες τις παρακολουθούμενες παραμέτρους Συναγερμοί ρυθμιζόμενοι για όλες τις παρακολουθούμενες παραμέτρους. Οι συναγερμοί είναι διαβαθμισμένοι με χρώμα και ήχο ανάλογα της κρισιμότητάς τους. Διαθέτει και ιστορικό συναγερμών. MONITOR ΖΩΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΤΥΠΟΣ CARESCAPE B850 με κωδικό ΟΘΟΝΗ έως Τύπος TFT/ LCD, περιστρεφόμενη Τύπος TFT/ LCD, περιστρεφόμενη 380 Κωδικός Μέγεθος 15 ίντσες Κανάλια 8 Μέγεθος 19 ίντσες Κωδικός Κανάλια 8 ταυτόχρονα και έως 14 σε υπερθέσεις. Διαθέτει θέση για 7 ενισχυτές με κωδικό Μ ΣΕΛ. 16/28

17 Α/Α ΠΑΡΑΚΟΛΟΥΘΟΥΜΕΝΕΣ ΖΩΤΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ΕΝΙΣΧΥΤΗΣ PDM με κωδικό και Λογισμικό με κωδικό Ηλεκτροκαρδιογράφημα Με τον ενισχυτή PDM έως Λήψη φαινομένου μέσω 5πολικού καλωδίου, με προσθαφαιρούμε-νους ακροδέκτες. Να δέχεται και δεκαπολικό καλώδιο Λήψη φαινομένου μέσω 5πολικού καλωδίου, με δυνατότητα προσθαφαιρούμενων ακροδεκτών. Δέχεται & δεκαπολικό καλώδιο Ανίχνευση κακής σύνδεσης ή ηλεκτρικής διακοπής ηλεκτροδίου με αλλαγή σε διαθέσιμο ηλεκτρόδιο και ειδοποίηση του χρήστη Απεικόνιση του αριθμού σφύξεων, ακόμη και στις περιπτώσεις κακής σύνδεσης ή διακοπής του καλωδίου ECG Ανίχνευση κακής σύνδεσης ή ηλεκτρικής διακοπής ηλεκτροδίου με αλλαγή σε διαθέσιμο ηλεκτρόδιο και ειδοποίηση του χρήστη Απεικόνιση του αριθμού σφύξεων, ακόμη & στις περιπτώσεις κακής σύνδεσης ή διακοπής του καλωδίου ECG με λήψη από άλλη παράμετρο (SpO 2, IBP, NIBP). Ο πολυενισχυτής PDM διαθέτει ειδικό αλγόριθμο (IntelliRate) ο οποίος λαμβάνει τις μετρήσεις του ΚΡ από όλες τις διαθέσιμες παραμέτρους και εξάγει την ακριβέστερη δυνατή τιμή του ΚΡ απορρίπτοντας τις ψευδομετρήσεις. ΣΕΛ. 17/28

18 Απεικόνιση απαγωγών με επιλογή οποιασδήποτε από τις απαγωγές, με παράλληλη δυνατότητα ανίχνευσης βηματοδότη Ανάλυση διαστήματος ST σε όλες τις απαγωγές με απεικόνιση γραφήματος Ανάλυση αρρυθμιών, για όλους τους τύπους αρρυθμιών Λήψη Αναπνοής μέσω των ηλεκτροδίων του ΗΚΓ με απεικόνιση κυματομορφής και ψηφιακής ένδειξης του αριθμού αναπνοών 5.3 Οξυμετρία (SpO 2 ) Λήψη φαινομένου με αισθητήρα δακτύλου πολλαπλών χρήσεων. Απεικόνιση απαγωγών Δυνατότητα επιλογής οποιασδήποτε από τις απαγωγές, με παράλληλη δυνατότητα ανίχνευσης βηματοδότη Ανάλυση διαστήματος ST σε όλες τις απαγωγές με απεικόνιση γραφήματος ισχαιμικού φορτίου Λογισμικό Ek-Pro ανάλυση αρρυθμιών Ανάλυση και αποθήκευση στιγμιότυπων ΗΚΓ για όλους τους τύπους αρρυθμιών, συμπεριλαμβανομένης και της κολπικής μαρμαρυγής(afib). Η ανάλυση γίνεται με την παρακολούθηση τεσσάρων (4) απαγωγών ταυτόχρονα για αποφυγή ψευδοαρρυθμιών. Λήψη Αναπνοής μέσω των ηλεκτροδίων του ΗΚΓ με απεικόνιση κυματομορφής και ψηφιακής ένδειξης του αριθμού αναπνοών Με τον ενισχυτή PDM με οξυμετρία τεχνολογίας Masimo και κωδικό Λήψη φαινομένου με αισθητήρα δακτύλου πολλαπλών χρήσεων. Διατίθενται και αισθητήρες άλλων τύπων ΣΕΛ. 18/28

19 Απεικόνιση πληθυσμογραφικής καμπύλης και αριθμού σφύξεων Ακρίβεια μετρήσεων με υψηλή ακρίβεια σε συνθήκες χαμηλής αιμάτωσης και συνεχούς κίνησης. Αριθμός σφύξεων bpm κλίμακες καμπύλης 2, 5, 10, 20, 50 mod% ή αυτόματη επιλογή % ±2 5.4 Αιματηρές πιέσεις Λήψη φαινομένου μέσω μορφομετατροπέων πολλαπλών ή μιας χρήσης Πλήθος λαμβανόμενων πιέσεων: 4 Απεικόνιση κυματομορφής και τιμών με τιμές συστολικής, διαστολικής και μέσης Υπέρθεση κυματομορφών με δυνατότητα διενέργειας μετρήσεων Ονοματοδοσία πιέσεων με επιλογή του χρήστη Υπολογισμός πίεσης ενσφήνωσης (Wedge pressure) Με τον ενισχυτή PDM και κωδικό λογισμικού Λήψη φαινομένου μέσω μορφομετατροπέων πολλαπλών ή μιας χρήσης Πλήθος λαμβανόμενων πιέσεων 4. Απεικόνιση κυματομορφών και τιμών με τιμές συστολικής, διαστολικής και μέσης Υπέρθεση κυματομορφών με δυνατότητα διενέργειας μετρήσεων με την βοήθεια δρομέα Ονοματοδοσία πιέσεων με επιλογή του χρήστη Υπολογισμός πίεσης ενσφήνωσης (Wedge pressure) ΣΕΛ. 19/28

20 Υπολογισμός δείκτη διάχυσης (CPP) στην ενδοκράνια 5.5 Αναίμακτη πίεση (NIBP) Με τον ενισχυτή PDM Λήψη φαινομένου με περιχειρίδα σύμφωνα με την ταλαντωσιμετρική μέθοδο Απεικόνιση τιμών με τιμές συστολικής, διαστολικής και μέσης Τρόπος μετρήσεων χειροκίνητα ή αυτόματα με επιλογή χρονικών διαστημάτων από το χρήστη Υπολογισμός δείκτη διάχυσης (CPP) στην ενδοκράνια πίεση Λήψη φαινομένου με περιχειρίδα σύμφωνα με την ταλαντωσιμετρική μέθοδο Απεικόνιση τιμών με τιμές συστολικής, διαστολικής και μέσης, με αντίστοιχα όρια συναγερμού Τρόπος μετρήσεων Χειροκίνητα ή αυτόματα με επιλογή χρονικών διαστημάτων από το χρήστη από 1min έως 24 ώρες 5.6 Θερμοκρασία Με τον ενισχυτή PDM Λήψη φαινομένου μέσω αισθητήρων πολλαπλών και μιας χρήσης για λήψη θερμοκρασίας δέρματος ή οισοφάγου/ πρωκτού Λήψη φαινομένου μεσω αισθητήρων πολλαπλών ή μιας χρήσης για λήψη θερμοκρασίας δέρματος ή οισοφάγου/ πρωκτού/ρινική/τυμπανική/ μασχαλιαία/αεραγωγού/δωματίου / μυοκαρδίου/πυρήνα επιφάνειας Πλήθος λαμβανόμενων θερμοκρασιών: 2 Πλήθος λαμβανόμενων θερμοκρασιών 2 με δυνατότητα λήψης 5 θερμοκρασιών, με προσθήκη ενισχυτών. ΣΕΛ. 20/28

21 5.6.3 Απεικόνιση τιμών με ψηφιακή ένδειξη των δύο θερμοκρασιών και της διαφοράς τους Απεικόνιση τιμών με ψηφιακή ένδειξη των δύο θερμοκρασιών και της διαφοράς τους 5.7 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΕΠΙΠΛΕΟΝ ΦΑΙΝΟΜΕΝΩΝ Με τον ενισχυτή PDM Καρδιακή παροχή με μέθοδο θερμοαραίωσης Καρδιακή παροχή με μέθοδο θερμοαραίωσης και κωδικό λογισμικού Μ Α/Α Βάθος αναισθησίας μέσω αισθητήρων λήψης δεδομένων ηλεκτρικής εγκεφαλικής δραστηριότητας από το μέτωπο του ασθενούς (Bispectral index) Βάθος αναισθησίας με τον ενισχυτή BIS μέσω αισθητήρων λήψης δεδομένων ηλεκτρικής εγκεφαλικής δραστηριότητας από το μέτωπο του ασθενούς (Bispectral index) και κωδικό Ε-BIS ΣΕΛ. 21/28

22 SvO 2 ΔΥΝΑΤΟΤΗΤΕΣ ΠΡΟΑΙΡΕΤΙΚΗΣ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΕΠΙΠΛΕΟΝ ΦΑΙΝΟΜΕΝΩΝ (ΔΕΝ ΣΥΜΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΣΤΗ ΣΥΝΘΕΣΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ) Ηλεκτροεγκεφαλογράφη μα 4 καναλιών με δυνατότητες ανάλυσης και απεικόνισης Ενισχυτής ηλεκτροεγκεφαλογράφηματος 4 καναλιών Ανάλυση φάσματος κατά Fourier. Επιπρόσθετα τα δύο κανάλια μπορούν να χρησιμοποιηθούν για μέτρηση, ακουστικών προκλητών δυναμικών (ΑΕΡ) για τον έλεγχο της κωματώδους κατάστασης του ασθενή. Οι κυματομορφές αποθηκεύονται (trends) και κωδικός E-EEG Ενισχυτής για μέτρηση του κορεσμού φλεβικού οξυγόνου (SvO 2 ) μετράται μέσω καθετήρων Edwards ή συμβατών. Η μέθοδος είναι ηλεκτροφοτομετρική χρησιμοποιώντας εκπομπή ερυθρού & υπερερύθρου από LED, κωδικός E-COPSV ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΔΥΝΑΤΟΤΗΤΕΣ Τύποι ενισχυτών παρακολουθούμενων φαινομένων : Βυσματούμενοι σε μία ή ξεχωριστές μονάδες Τύποι ενισχυτών παρακολουθούμενων φαινομένων βυσματούμενοι σε μία & ξεχωριστές μονάδες ΣΕΛ. 22/28

23 Δυνατότητα σύνδεσης καταγραφικού δύο καναλιών (το καταγραφικό δεν περιλαμβάνεται στη σύνθεση του εξοπλισμού) Νευροδιεγέρτης με προσθήκη ενισχυτή ή ανεξάρτητης συσκευής. Τάσεις (μνήμη δεδομένων/trends) Απεικόνιση γραφημάτων και πι-νάκων χρονικού διαστήματος από 1 έως 24 ώρες όλων των παρακολουθούμενων παραμέτρων Πρόγραμμα αιμοδυναμικών υπολογισμών Πρόγραμμα υπολογισμού δοσολογίας φαρμάκων έως Προαιρετική σύνδεση καταγραφικού τεσσάρων καναλιών με κωδικό PRN50-M Ενισχυτής μέτρησης νευροδιέγερσης για συνεχή μέτρηση της νευρομυϊκής διέγερσης. Αποθήκευση τιμών και δημιουργίας ιστογραμμάτων, χρησιμοποιείται και στην περιοχική αναισθησία για εντοπισμό νεύρου με κωδικό Ε-ΝΜΤ. Τάσεις (μνήμη δεδομένων/ trends) Απεικόνιση γραφημάτων και πινάκων χρονικού διαστήματος από 1 έως 24 ώρες όλων των παρακολουθούμενων παραμέτρων Διαθέτει προγράμματα αιμοδυναμικών, οξυγόνωσης και αναπνευστικής κατάστασης Πρόγραμμα υπολογισμού δοσολογίας φαρμάκων ΣΕΛ. 23/28

24 5.9.7 Συναγερμοί ρυθμιζόμενοι για όλες τις παρακολουθούμενες παραμέτρους Συναγερμοί ρυθμιζόμενοι για όλες τις παρακολουθούμενες παραμέτρους Ηλεκτρική προστασία από ρεύματα απινίδωσης και χειρουργικής διαθερμίας Ηλεκτρική προστασία από ρεύματα απινίδωσης και χειρουργικής διαθερμίας ΔΙΑΣΥΝΔΕΣΕΙΣ Έξοδοι: VGA για σύνδεση απομακρυσμένης οθόνης Ethernet για σύνδεση με Κεντρικό Σταθμό Έξοδοι VGA για σύνδεση απομακρυσμένης οθόνης και Ethernet για σύνδεση με Κεντρικό Σταθμό Είσοδοι: Για σύνδεση περιφερικών συσκευών και συλλογή πληροφοριών Είσοδοι Αναλογικές και ψηφιακές για σύνδεση περιφερικών συσκευών και συλλογή πληροφοριών (Unity Network). ΣΕΛ. 24/28

25 6. ΑΙΤΙΟΛΟΓΗΣΗ- ΤΕΚΜΗΡΙΩΣΗ-ΚΩΔΙΚΟΙ ΕΡΓΟΣΤΑΣΙΟΥ ΣΥΝΟΔΕΥΤΙΚΑ ΑΝΑΛΩΣΙΜΑ ΑΠΑΡΑΙΤΗΤΑ ΓΙΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΤΟΥ ΑΝΑΙΣΘΗΣΙΟΛΟΓΙΚΟΥ ΜΗΧΑΝΗΜΑΤΟΣ 6.1. Ένα 3πολικό/5πολικό καλώδιο ΗΚΓ. Ένα 3πολικό/5πολικό καλώδιο ΗΚΓ. Κωδικός : Set 3 ακροδεκτών ΗΚΓ. Set 3 ακροδεκτών ΗΚΓ. Κωδικός : Set 5 ακροδεκτών ΗΚΓ. Set 5 ακροδεκτών ΗΚΓ. Κωδικός : Συνδετικό καλώδιο οξυμετρίας τεχνολογίας Masimo. Συνδετικό καλώδιο οξυμετρίας τεχνολογίας Masimo. Κωδικός : Αισθητήρας οξυμετρίας δακτύλου τεχνολογίας Masimo. Αισθητήρας οξυμετρίας δακτύλου τεχνολογίας Masimo. Κωδικός : ΣΕΛ. 25/28

26 ΑΙΤΙΟΛΟΓΗΣΗ- ΤΕΚΜΗΡΙΩΣΗ-ΚΩΔΙΚΟΙ ΕΡΓΟΣΤΑΣΙΟΥ 6.6. Δύο (2) καλώδια διαχωρισμού αιματηρών πιέσεων, ανά δύο. Δύο (2) καλώδια διαχωρισμού αιματηρών πιέσεων, ανά δύο. Κωδικός : τμχ Ένα (1) καλώδιο διαχωρισμού θερμοκρασίας Ένα (1) καλώδιο διαχωρισμού θερμοκρασίας Κωδικός : Δύο (2) αισθητήρες θερμοκρασίας Δύο (2) αισθητήρες θερμοκρασίας Κωδικός : Μ τμχ Set σωλήνων δειγματοληψίας καπνογράφου Set σωλήνων δειγματοληψίας καπνογράφου Κωδικός : τμχ Μία (1) υδατοπαγίδα Μία (1) υδατοπαγίδα Κωδικός : ΣΕΛ. 26/28

27 ΑΙΤΙΟΛΟΓΗΣΗ- ΤΕΚΜΗΡΙΩΣΗ-ΚΩΔΙΚΟΙ ΕΡΓΟΣΤΑΣΙΟΥ Καλώδιο καρδιακής παροχής Καλώδιο καρδιακής παροχής Κωδικός : Καλώδιο και σετ αισθητήρων BIS Καλώδιο και σετ αισθητήρων BIS Κωδικός : Καλώδιο σύνδεσης περιχειρίδων Καλώδιο σύνδεσης περιχειρίδων Κωδικός : Περιχειρίδα κανονική ενηλίκων Περιχειρίδα κανονική ενηλίκων Κωδικός : CLN-ADLT- 2SUB Περιχειρίδα μεγάλη ενηλίκων Περιχειρίδα μεγάλη ενηλίκων Κωδικός : CLN- LGADLT-2SUB ΣΕΛ. 27/28

28 ΑΙΤΙΟΛΟΓΗΣΗ- ΤΕΚΜΗΡΙΩΣΗ-ΚΩΔΙΚΟΙ ΕΡΓΟΣΤΑΣΙΟΥ Περιχειρίδα παίδων Περιχειρίδα παίδων Κωδικός : CLN-CHLD- 2SUB ΣΗΜΕΙΩΣΗ : Οι ποσότητες των κωδικών που είναι υπογραμμισμένοι είναι μέρος της βασικής σύνθεσης. Για την InterMedica Τζανιδάκης Εμμ. Τ. Τζανιδάκη ΣΕΛ. 28/28
