1 Mobile Mapping Λογισµικό για το MobileMapper 6 Οδηγός σύντοµης λειτουργίας

2 English Copyright Notice Copyright 2008 Magellan Navigation, Inc. All rights reserved. Trademarks All product and brand names mentioned in this publication are trademarks of their respective holders. Magellan Professional Products - Limited Warranty (North, Central and South America) Magellan Navigation warrants their GPS receivers and hardware accessories to be free of defects in material and workmanship and will conform to our published specifications for the product for a period of one year from the date of original purchase. THIS WARRANTY APPLIES ONLY TO THE ORIGINAL PURCHASER OF THIS PRODUCT. In the event of a defect, Magellan Navigation will, at its option, repair or replace the hardware product with no charge to the purchaser for parts or labor. The repaired or replaced product will be warranted for 90 days from the date of return shipment, or for the balance of the original warranty, whichever is longer. Magellan Navigation warrants that software products or software included in hardware products will be free from defects in the media for a period of 30 days from the date of shipment and will substantially conform to the then-current user documentation provided with the software (including updates thereto). Magellan Navigation's sole obligation shall be the correction or replacement of the media or the software so that it will substantially conform to the thencurrent user documentation. Magellan Navigation does not warrant the software will meet purchaser's requirements or that its operation will be uninterrupted, error-free or virus-free. Purchaser assumes the entire risk of using the software. PURCHASER'S EXCLUSIVE REMEDY UNDER THIS WRITTEN WARRANTY OR ANY IMPLIED WARRAN- TY SHALL BE LIMITED TO THE REPAIR OR RE- PLACEMENT, AT MAGELLAN NAVIGATION'S OPTION, OF ANY DEFECTIVE PART OF THE RE- CEIVER OR ACCESSORIES WHICH ARE COVERED BY THIS WARRANTY. REPAIRS UNDER THIS WAR- RANTY SHALL ONLY BE MADE AT AN AUTHORIZED MAGELLAN NAVIGATION SERVICE CENTER. ANY REPAIRS BY A SERVICE CENTER NOT AUTHO- RIZED BY MAGELLAN NAVIGATION WILL VOID THIS WARRANTY. To obtain warranty service the purchaser must obtain a Return Materials Authorization (RMA) number prior to shipping by calling (press option #1) (U.S.) or (International), or by submitting a repair request on-line at: rma.asp. The purchaser must return the product postpaid with a copy of the original sales receipt to the address provided by Magellan Navigation with the RMA number. Purchaser s return address and the RMA number must be clearly printed on the outside of the package. Magellan Navigation reserves the right to refuse to provide service free-of-charge if the sales receipt is not provided or if the information contained in it is incomplete or illegible or if the serial number is altered or removed. Magellan Navigation will not be responsible for any losses or damage to the product incurred while the product is in transit or is being shipped for repair. Insurance is recommended. Magellan Navigation suggests using a trackable shipping method such as UPS or FedEx when returning a product for service. EXCEPT AS SET FORTH IN THIS LIMITED WAR- RANTY, ALL OTHER EXPRESSED OR IMPLIED WARRANTIES, INCLUDING THOSE OF FITNESS FOR ANY PARTICULAR PURPOSE, MERCHANT- ABILITY OR NON-INFRINGEMENT, ARE HEREBY DISCLAIMED AND IF APPLICABLE, IMPLIED WAR- RANTIES UNDER ARTICLE 35 OF THE UNITED NA- TIONS CONVENTION ON CONTRACTS FOR THE INTERNATIONAL SALE OF GOODS. Some national, state, or local laws do not allow limitations on implied warranty or how long an implied warranty lasts, so the above limitation may not apply to you. The following are excluded from the warranty coverage: (1) periodic maintenance and repair or replacement of parts due to normal wear and tear; (2) batteries and finishes; (3) installations or defects resulting from installation; (4) any damage caused by (i) shipping, misuse, abuse, negligence, tampering, or improper use; (ii) disasters such as fire, flood, wind, and lightning; (iii) unauthorized attachments or modification; (5) service performed or attempted by anyone other than an authorized Magellan Navigations Service Center; (6) any product, components or parts not manufactured by Magellan Navigation; (7) that the receiver will be free from any claim for infringement of any patent, trademark, copyright or other proprietary right, including trade secrets; and (8) any damage due to accident, resulting from inaccurate satellite transmissions. Inaccurate transmissions can occur due to changes in the position, health or geometry of a satellite or modifications to the receiver that may be required due to any change in the GPS. (Note: Magellan Navigation GPS receivers use GPS or GPS+GLONASS to obtain position, velocity and time information. GPS is operated by the U.S. Government and GLONASS is the Global Navigation Satellite System of the Russian Federation, which are solely responsible for the accuracy and maintenance of their systems. Certain conditions can cause inaccuracies which could require modifications to the receiver. Examples of such conditions include but are not limited to changes in the GPS or GLONASS transmission.) Opening, dismantling or repairing of this product by anyone other than an authorized Magellan Navigation Service Center will void this warranty. MAGELLAN NAVIGATION SHALL NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES WHATSOEVER, INCLUDING BUT NOT LIMITED TO LOST PROFITS, DAMAGES RESULTING FROM DE- LAY OR LOSS OF USE, LOSS OF OR DAMAGES ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY EVEN THOUGH CAUSED BY NEGLIGENCE OR OTHER FAULT OFMAGELLAN NAVIGATION OR NEGLIGENT USAGE OF THE PRODUCT. IN NO EVENT WILL MAGELLAN NAVI- GATION BE RESPONSIBLE FOR SUCH DAMAGES, EVEN IF MAGELLAN NAVIGATION HAS BEEN AD- VISED OF THE POSSIBILITY OF SUCH DAMAGES. This written warranty is the complete, final and exclusive agreement between Magellan Navigation and the purchaser with respect to the quality of performance of the goods and any and all warranties and representations. This warranty sets forth all of Magellan Navigation's responsibilities regarding this product. This limited warranty is governed by the laws of the State of California, without reference to its conflict of law provisions or the U.N. Convention on Contracts for the International Sale of Goods, and shall benefit Magellan Navigation, its successors and assigns.

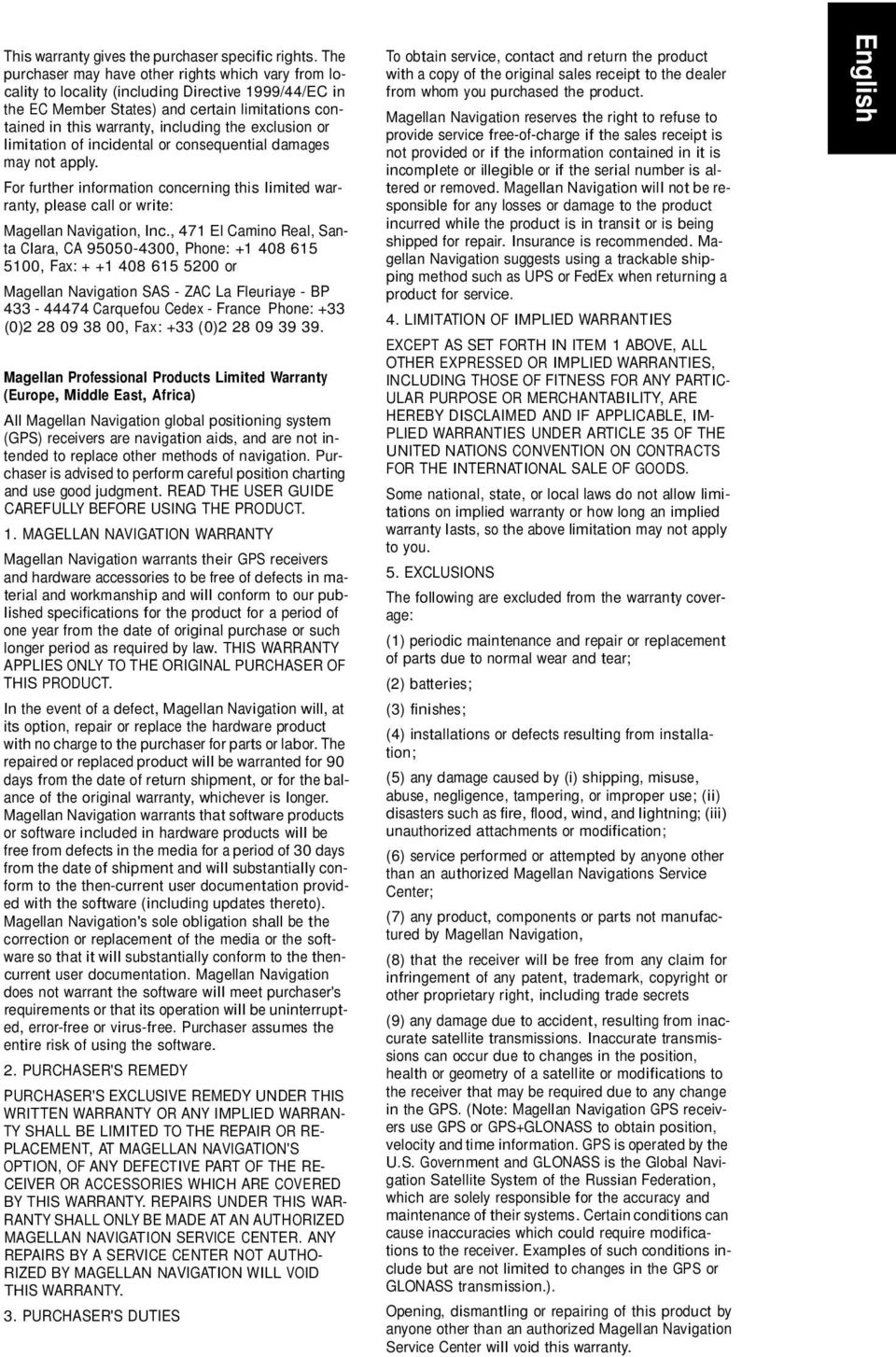

3 This warranty gives the purchaser specific rights. The purchaser may have other rights which vary from locality to locality (including Directive 1999/44/EC in the EC Member States) and certain limitations contained in this warranty, including the exclusion or limitation of incidental or consequential damages may not apply. For further information concerning this limited warranty, please call or write: Magellan Navigation, Inc., 471 El Camino Real, Santa Clara, CA , Phone: , Fax: or Magellan Navigation SAS - ZAC La Fleuriaye - BP Carquefou Cedex - France Phone: +33 (0) , Fax: +33 (0) Magellan Professional Products Limited Warranty (Europe, Middle East, Africa) All Magellan Navigation global positioning system (GPS) receivers are navigation aids, and are not intended to replace other methods of navigation. Purchaser is advised to perform careful position charting and use good judgment. READ THE USER GUIDE CAREFULLY BEFORE USING THE PRODUCT. 1. MAGELLAN NAVIGATION WARRANTY Magellan Navigation warrants their GPS receivers and hardware accessories to be free of defects in material and workmanship and will conform to our published specifications for the product for a period of one year from the date of original purchase or such longer period as required by law. THIS WARRANTY APPLIES ONLY TO THE ORIGINAL PURCHASER OF THIS PRODUCT. In the event of a defect, Magellan Navigation will, at its option, repair or replace the hardware product with no charge to the purchaser for parts or labor. The repaired or replaced product will be warranted for 90 days from the date of return shipment, or for the balance of the original warranty, whichever is longer. Magellan Navigation warrants that software products or software included in hardware products will be free from defects in the media for a period of 30 days from the date of shipment and will substantially conform to the then-current user documentation provided with the software (including updates thereto). Magellan Navigation's sole obligation shall be the correction or replacement of the media or the software so that it will substantially conform to the thencurrent user documentation. Magellan Navigation does not warrant the software will meet purchaser's requirements or that its operation will be uninterrupted, error-free or virus-free. Purchaser assumes the entire risk of using the software. 2. PURCHASER'S REMEDY PURCHASER'S EXCLUSIVE REMEDY UNDER THIS WRITTEN WARRANTY OR ANY IMPLIED WARRAN- TY SHALL BE LIMITED TO THE REPAIR OR RE- PLACEMENT, AT MAGELLAN NAVIGATION'S OPTION, OF ANY DEFECTIVE PART OF THE RE- CEIVER OR ACCESSORIES WHICH ARE COVERED BY THIS WARRANTY. REPAIRS UNDER THIS WAR- RANTY SHALL ONLY BE MADE AT AN AUTHORIZED MAGELLAN NAVIGATION SERVICE CENTER. ANY REPAIRS BY A SERVICE CENTER NOT AUTHO- RIZED BY MAGELLAN NAVIGATION WILL VOID THIS WARRANTY. 3. PURCHASER'S DUTIES To obtain service, contact and return the product with a copy of the original sales receipt to the dealer from whom you purchased the product. Magellan Navigation reserves the right to refuse to provide service free-of-charge if the sales receipt is not provided or if the information contained in it is incomplete or illegible or if the serial number is altered or removed. Magellan Navigation will not be responsible for any losses or damage to the product incurred while the product is in transit or is being shipped for repair. Insurance is recommended. Magellan Navigation suggests using a trackable shipping method such as UPS or FedEx when returning a product for service. 4. LIMITATION OF IMPLIED WARRANTIES EXCEPT AS SET FORTH IN ITEM 1 ABOVE, ALL OTHER EXPRESSED OR IMPLIED WARRANTIES, INCLUDING THOSE OF FITNESS FOR ANY PARTIC- ULAR PURPOSE OR MERCHANTABILITY, ARE HEREBY DISCLAIMED AND IF APPLICABLE, IM- PLIED WARRANTIES UNDER ARTICLE 35 OF THE UNITED NATIONS CONVENTION ON CONTRACTS FOR THE INTERNATIONAL SALE OF GOODS. Some national, state, or local laws do not allow limitations on implied warranty or how long an implied warranty lasts, so the above limitation may not apply to you. 5. EXCLUSIONS The following are excluded from the warranty coverage: (1) periodic maintenance and repair or replacement of parts due to normal wear and tear; (2) batteries; (3) finishes; (4) installations or defects resulting from installation; (5) any damage caused by (i) shipping, misuse, abuse, negligence, tampering, or improper use; (ii) disasters such as fire, flood, wind, and lightning; (iii) unauthorized attachments or modification; (6) service performed or attempted by anyone other than an authorized Magellan Navigations Service Center; (7) any product, components or parts not manufactured by Magellan Navigation, (8) that the receiver will be free from any claim for infringement of any patent, trademark, copyright or other proprietary right, including trade secrets (9) any damage due to accident, resulting from inaccurate satellite transmissions. Inaccurate transmissions can occur due to changes in the position, health or geometry of a satellite or modifications to the receiver that may be required due to any change in the GPS. (Note: Magellan Navigation GPS receivers use GPS or GPS+GLONASS to obtain position, velocity and time information. GPS is operated by the U.S. Government and GLONASS is the Global Navigation Satellite System of the Russian Federation, which are solely responsible for the accuracy and maintenance of their systems. Certain conditions can cause inaccuracies which could require modifications to the receiver. Examples of such conditions include but are not limited to changes in the GPS or GLONASS transmission.). Opening, dismantling or repairing of this product by anyone other than an authorized Magellan Navigation Service Center will void this warranty. English

4 English 6. EXCLUSION OF INCIDENTAL OR CONSEQUEN- TIAL DAMAGES MAGELLAN NAVIGATION SHALL NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES WHATSOEVER, INCLUDING BUT NOT LIMITED TO LOST PROFITS, DAMAGES RESULT- ING FROM DELAY OR LOSS OF USE, LOSS OF OR DAMAGES ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY EVEN THOUGH CAUSED BY NEGLIGENCE OR OTHER FAULT OFMAGELLAN NAVIGATION OR NEGLIGENT USAGE OF THE PRODUCT. IN NO EVENT WILL MA- GELLAN NAVIGATION BE RESPONSIBLE FOR SUCH DAMAGES, EVEN IF MAGELLAN NAVIGA- TION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. Some national, state, or local laws do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. 7. COMPLETE AGREEMENT This written warranty is the complete, final and exclusive agreement between Magellan Navigation and the purchaser with respect to the quality of performance of the goods and any and all warranties and representations. THIS WARRANTY SETS FORTH ALL OF MAGELLAN NAVIGATION'S RESPONSIBILITIES REGARDING THIS PRODUCT. THIS WARRANTY GIVES YOU SPECIFIC RIGHTS. YOU MAY HAVE OTHER RIGHTS WHICH VARY FROM LOCALITY TO LOCALITY (including Directive 1999/44/EC in the EC Member States) AND CER- TAIN LIMITATIONS CONTAINED IN THIS WARRAN- TY MAY NOT APPLY TO YOU. 8. CHOICE OF LAW. This limited warranty is governed by the laws of France, without reference to its conflict of law provisions or the U.N. Convention on Contracts for the International Sale of Goods, and shall benefit Magellan Navigation, its successors and assigns. THIS WARRANTY DOES NOT AFFECT THE CUS- TOMER'S STATUTORY RIGHTS UNDER APPLICA- BLE LAWS IN FORCE IN THEIR LOCALITY, NOR THE CUSTOMER'S RIGHTS AGAINST THE DEALER ARISING FROM THEIR SALES/PURCHASE CON- TRACT (such as the guarantees in France for latent defects in accordance with Article 1641 et seq of the French Civil Code). For further information concerning this limited warranty, please call or write: Magellan Navigation SAS - ZAC La Fleuriaye - BP Carquefou Cedex - France. Phone: +33 (0) , Fax: +33 (0)

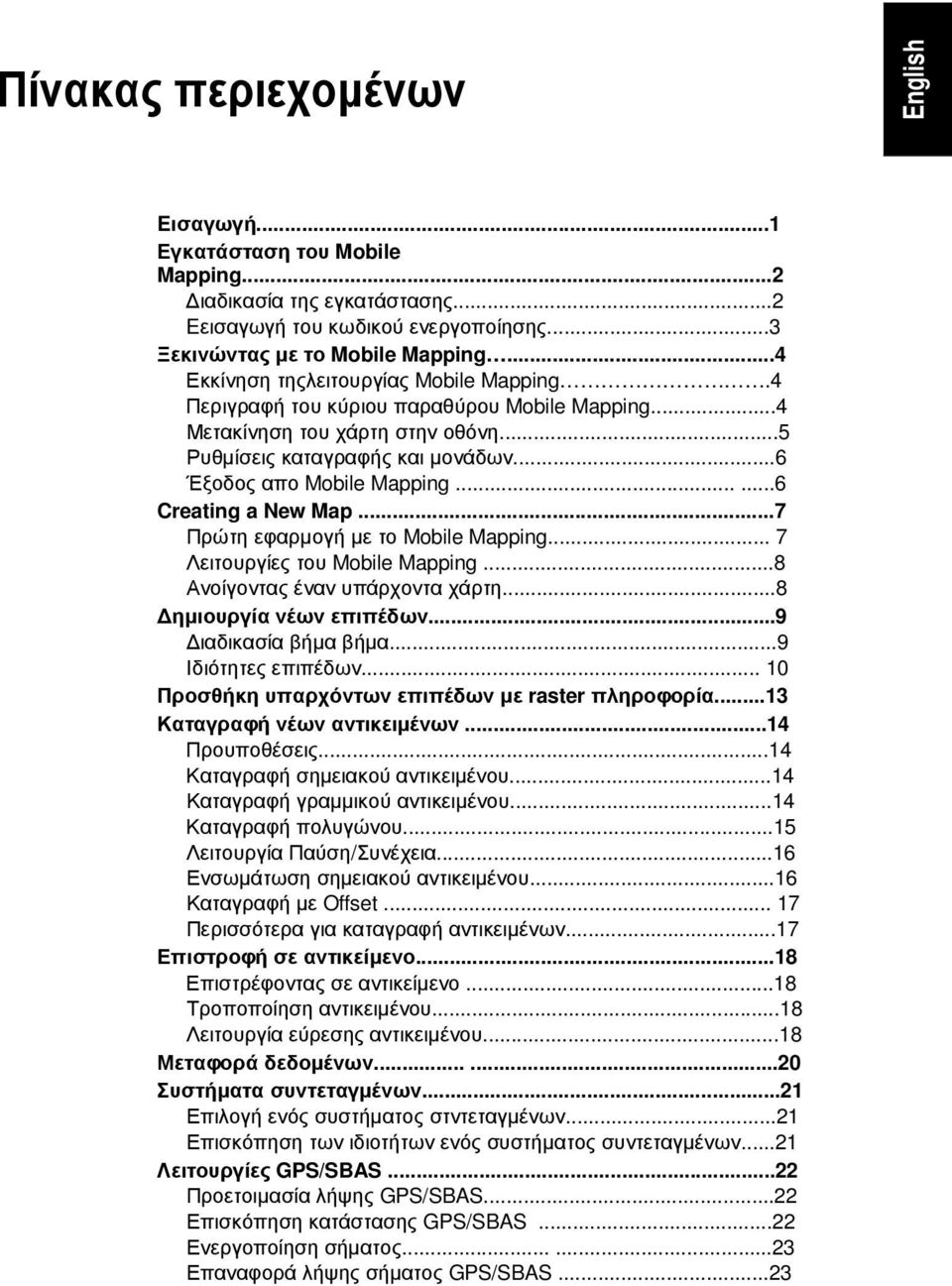

5 Πίνακας περιεχοµένων English Eισαγωγή...1 Εγκατάσταση του Mobile Mapping...2 ιαδικασία της εγκατάστασης...2 Eεισαγωγή του κωδικού ενεργοποίησης...3 Ξεκινώντας µε το Mobile Mapping...4 Εκκίνηση τηςλειτουργίας Mobile Mapping.4 Περιγραφή του κύριου παραθύρου Mobile Mapping...4 Μετακίνηση του χάρτη στην οθόνη...5 Ρυθµίσεις καταγραφής και µονάδων...6 Έξοδος απο Mobile Mapping Creating a New Map...7 Πρώτη εφαρµογή µε το Mobile Mapping... 7 Λειτουργίες του Mobile Mapping...8 Ανοίγοντας έναν υπάρχοντα χάρτη...8 ηµιουργία νέων επιπέδων...9 ιαδικασία βήµα βήµα...9 Ιδιότητες επιπέδων Προσθήκη υπαρχόντων επιπέδων µε raster πληροφορία...13 Καταγραφή νέων αντικειµένων...14 Προυποθέσεις...14 Καταγραφή σηµειακού αντικειµένου...14 Καταγραφή γραµµικού αντικειµένου...14 Καταγραφή πολυγώνου...15 Λειτουργία Παύση/Συνέχεια...16 Ενσωµάτωση σηµειακού αντικειµένου...16 Καταγραφή µε Offset Περισσότερα για καταγραφή αντικειµένων...17 Επιστροφή σε αντικείµενο...18 Επιστρέφοντας σε αντικείµενο...18 Τροποποίηση αντικειµένου...18 Λειτουργία εύρεσης αντικειµένου...18 Μεταφορά δεδοµένων Συστήµατα συντεταγµένων...21 Επιλογή ενός συστήµατος στντεταγµένων...21 Επισκόπηση των ιδιοτήτων ενός συστήµατος συντεταγµένων...21 Λειτουργίες GPS/SBAS...22 Προετοιµασία λήψης GPS/SBAS...22 Επισκόπηση κατάστασης GPS/SBAS...22 Ενεργοποίηση σήµατος Επαναφορά λήψης σήµατος GPS/SBAS...23

6

7 Ελληνικά Εισαγωγή H εφαρµογή Mobile Mapping για το Mobile Mapper 6 είναι ένα φιλικό προς το χρήστη, πρόγραµα που αποσκοπά σε γενικές χρήσεις GIS για φορητή συσκευή. Ελληνικά Παρέχεται σε CD στο oποίο βρίσκεται το αρχείο για την εύκολη εγκατατάσταση του απο Η/Υ. Με την εφαρµογή αυτή, η συλλογή των GIS δεδοµένων αρχίζει µε την δηµιουργία ενός χάρτη (*.map αρχείο) και για τον οποίο θα πρέπει να ορίσετε ένα σύστηµα συντεταγµένων. Στη συνέχεια χρειάζεται να προσθέσετε ή να δηµιούργησετε επίπεδα, δηλαδή συγκεκριµένα προφίλ στα οποία θα ορίσετε τους τύπους των δεδοµένων που θέλετε να καταγράψετε (σηµεία, γραµµές, πολύγωνα), µαζί µε τα χαρακτηριστικά τους. To πρόγραµµα αποθηκεύει τα επίπεδα σαν ξεχωριστά αρχεία SHP (µαζί µε τα SHX και DBF αρχεία) Οι πληροφορίες των καταγραφών αποθηκεύονται στο σύστηµα συντεταγµένων του χάρτη που έχετε επιλέξει. Στην οθόνη του χάρτη εµφανίζονται ολα τα χαρακτηριστικά που καταγράφετε, βασισµένα στις γραφικές παραµέτρους που έχουν επιλεγεί για κάθε επίπεδο. Ακόµα µπορείτε να µεταφερθείτε γραφικά σε όλες τις υπάρχουσες καταγραφές. Τα αρχεία των δεδοµένων µπορούν εύκολα να αποθηκευτούν στον Η/Υ χρησιµοποιώντας το USB καλώδιο που συνοδεύει το Mobile Mapper 6. 1

8 Ελληνικά Εγκατάσταση του Mobile Mapping Σε αυτήν την ενότητα περιγράφεται πως εγκαθίσταται η λειτουργία Mobile Mapping από το CD, χρησιµοποιώντας Η/Υ. Αν έχετε Windows XP στον Η/Υ σας (ή και παλαιότερο λειτουργικό σύστηµα) θα χρειαστεί να εγκαταστήσετε το Microsoft Active Sync σ αυτόν. Αν, αντίθετα, έχετε Windows Vista, δεν απαιτείται κατά κανόνα να εγκαταστήστε κάποιο επιπλέον πρόγραµµα στον υπολογιστή. Παρ όλα αυτά, αν η εγκατάσταση του λογισµικού αποτύχει, θα πρέπει να εγκαταστήσετε το Windows Mobile Device Center και στη συνέχεια να συνεχίσετε µε την εγκατάσταση του Mobile Mapping. Οι τελευταίες εκδόσεις των ActiveSync και Device Center µπορούν να βρεθούν στιε ιστοσελίδες της Microsoft χωρίς χρέωση. Ακόµα, οι εφαρµογές ActiveSync 4.5 και Device Center 6.1 µπορούν να εγκατασταθούν απευθείας από το Mobile Mapping CD. ιαδικασία της εγκατάστασης Συνδέστε το Mobile Mapper 6 µε τον Η/Υ µε το USB καλώδιο. Ανoίξτε το Mobile Mapper 6. Τοποθετήστε το CD στον Η/Υ και αυτόµατα ανοίγει το αρχείο εγκατάστασης. Πατήστε στην επιλογή Install Mobile Mapping 1.xx. Ανοίγει το Mobile Mapping Setup Wizard. Πατήστε Next. Κρατήστε τις προεπιλεγµένες ρυθµίσεις (default settings) και απλά πιέστε Next. Επιβεβαιώστε την εγκατάσταση απλά πατώντας Next ξανά. Η εφαρµογή Wizard αντιγράφει τα αρχεία εγκατάστασης στο Mobile Mapper 6. Στο τέλος αυτής της διαδικασίας, εµφανίζεται παράθυρο ζητώντας να ελέγξετε την οθόνη της συσκευής αν χρειάζονται επιπρόσθετα βήµατα για να ολοκληρώσετε την εγκατάσταση. Πατήστε ΟΚ και Close για να ολοκληρώσετε την διαδικασία όσον αφορά τον Η/Υ. Το Mobile Mapper 6 σας ζητά να καθορίσετε την τοποθεσία της εγκατάστασης ( η προεπιλεγµένη επιλογή Device ). 2

9 Πατήστε Install στο κάτω µέρος της οθόνης. Το αρχείο CAB εγκαθίσταται. Περιµένετε ως ότου ολοκληρωθεί η εγκατάσταση και εµφανιστεί ένα µήνυµα περί επιτυχούς εγκατάστασης. Πατήστε ΟΚ για να κλείσετε το παράθυρο της εγκατάστασης. Η φάση της εγκατάστασης έχει πλέον τελειώσει. Η εφαρµογή εµφανίζεται τώρα στην αρχική οθόνη. Ελληνικά Εισαγωγή του κωδικού ενεργοποίησης εν µπορείτε να χρησιµοποίησετε το Mobile Mapping αν πρώτα δεν εισάγετε κωδικό. Ο κωδικός αυτός υπάρχει πάνω στο CD και είναι προιόν του σειριακού αριθµού του λογισµικού. Για να εισάγετε τον κωδικό: Πατήστε στο εικονίδιο Mobile Mapping στην αρχική οθόνη. Εµφανίζεται µήνυµα που περιλαµβάνει τον σειραικό αριθµό του προϊόντος και ένα κενό πεδίο Πληκτρολογήστε τον κωδικό απο το CD στο κενό αυτό πεδίο Πατήστε ΟΚ για να επικυρώσετε την είσοδο του κωδικού. Αν τα δεδοµένα σειριακός αριθµός/κωδικός ταιριάζουν, η εφαρµογή αρχίζει µόλις πατήσετε ΟΚ. 3

10 Ελληνικά Ξεκινώντας µε το Mobile Mapping Εκκίνηση της λειτουργίας Mobile Mapping Απο την αρχική οθόνη, πατήστε Start->Mobile Mapping ή και στην αρχική οθόνη την εντολή Mobile Mapping. Το αρχικό κεντρικό παράθυρο της εφαρµογής εµφανίζεται παρακάτω. Περιγραφή του κύριου παραθύρου Mobile Mapping [11][10] [9] [1] [2] [8] [3] [4] [5] [6] [7] [1]: Ο αριθµός των δορυφόρων που χρησιµοποιεί ο δέκτης, τρέχουσα τιµή για το PDOP, αποτέλεσµα της γεωµετρίας των δορυφόρων και SBAS, όταν ο δέκτης χρησιµοποιεί διορθώσεις απο δορυφόρους SBAS. Αυτή η πληροφορία δεν εµφανίζεται µέχρι ο δέκτης να υπολογίσει την θέση του. [2]: Το σύµβολο αυτό υποδεικνύει την τρέχουσα θέση σας. Η µύτη του τριγώνου έχει κατεύθυνση προς την τελευταία κίνηση σας. [3]: Πληροφορία Zoom. Η συγκεκριµένη τιµή προσδιορίζεται µε βάση την θέση της τρεχουσας επιλεγµένης µονάδας. [4]: Τρέχουσα θέση δέκτη (δεν εµφανίζονται συντεταγµένες αν ο δέκτης δεν έχει υπολογίσει τη θέση του) [5]: Πλήκτρο Καταγραφή. Χρησιµοποιείστε το πλήκτρο για να καταγράψετε δεδοµένα. Έχει γκρι απόχρωση αν ο δέκτης δεν έχει υπολογίσει τη θέση και δεν έχει προστεθεί επίπεδο στον χάρτη. Μπορείτε να χρησιµοποιήσετε είτε το πλήκτρο στην οθόνη της εφαρµογής, είτε στο πληκτρολόγιο της συσκευής για να ενεργοποιήσετε αυτή τη λειτουργία. [6]: Πλήκτρο για να εµφανίσετε ή να αποκρύψετε το εικονικό πληκτρολόγιο. Μόλις το πληκτρολόγιο εµφανίζεται, το βέλος στα δεξιά του πλήκτρου, 4

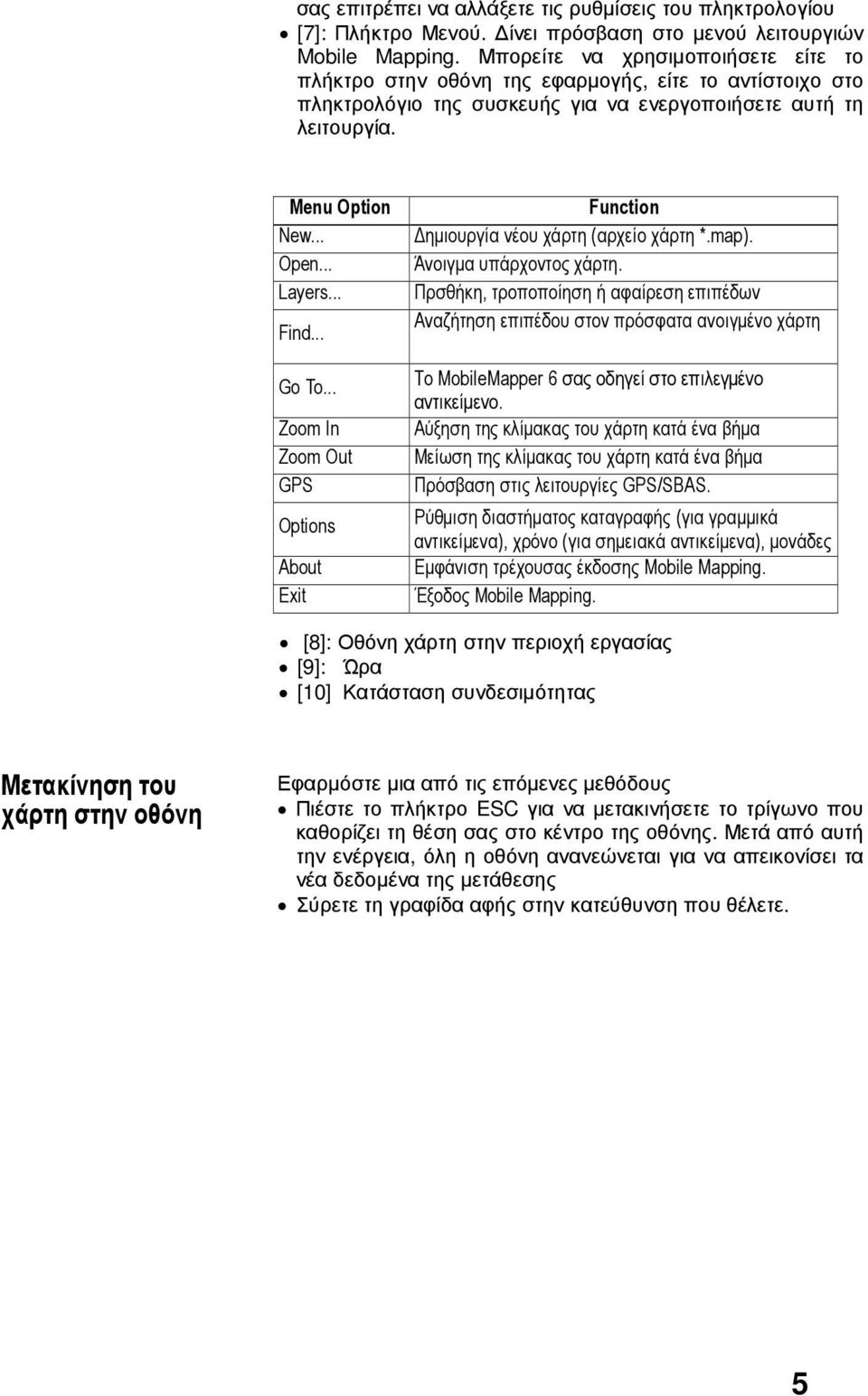

11 σας επιτρέπει να αλλάξετε τις ρυθµίσεις του πληκτρολογίου [7]: Πλήκτρο Μενού. ίνει πρόσβαση στο µενού λειτουργιών Mobile Mapping. Μπορείτε να χρησιµοποιήσετε είτε το πλήκτρο στην οθόνη της εφαρµογής, είτε το αντίστοιχο στο πληκτρολόγιο της συσκευής για να ενεργοποιήσετε αυτή τη λειτουργία. Menu Option New... Open... Layers... Find... Go To... Zoom In Zoom Out GPS Options About Exit Function ηµιουργία νέου χάρτη (αρχείο χάρτη *.map). Άνοιγµα υπάρχοντος χάρτη. Πρσθήκη, τροποποίηση ή αφαίρεση επιπέδων Αναζήτηση επιπέδου στον πρόσφατα ανοιγµένο χάρτη Το MobileMapper 6 σας οδηγεί στο επιλεγµένο αντικείµενο. Αύξηση της κλίµακας του χάρτη κατά ένα βήµα Μείωση της κλίµακας του χάρτη κατά ένα βήµα Πρόσβαση στις λειτουργίες GPS/SBAS. Ρύθµιση διαστήµατος καταγραφής (για γραµµικά αντικείµενα), χρόνο (για σηµειακά αντικείµενα), µονάδες Εµφάνιση τρέχουσας έκδοσης Mobile Mapping. Έξοδος Mobile Mapping. [8]: Οθόνη χάρτη στην περιοχή εργασίας [9]: Ώρα [10] Κατάσταση συνδεσιµότητας Μετακίνηση του χάρτη στην οθόνη Εφαρµόστε µια από τις επόµενες µεθόδους Πιέστε το πλήκτρο ESC για να µετακινήσετε το τρίγωνο που καθορίζει τη θέση σας στο κέντρο της οθόνης. Μετά από αυτή την ενέργεια, όλη η οθόνη ανανεώνεται για να απεικονίσει τα νέα δεδοµένα της µετάθεσης Σύρετε τη γραφίδα αφής στην κατεύθυνση που θέλετε. 5

12 Ελληνικά Ρυθµίσεις καταγραφής και µονάδων Πατήστε Μενού>Επιλογές...Μια νέα οθόνη εµφανίζεται στην οποία µπορείτε να θέσετε όλες τις ρυθµίσεις καταγραφής: Χρόνος υπολογισµού σηµείου: χρονικό διάστηµα κατά το οποίο ο δέκτης πρέπει να µην κινείται για να καταγραφεί ένα σηµείο. Προεπιλεγµένο τα 10 δευτερόλεπτα. Η εφαρµογή θα υπολογίσει το µέσο όρο των θέσεων µετά απο αυτό το χρονικό διάστηµα ενώ εµφανίζεται και µήνυµα µόλις ολοκληρωθεί η διαδικασία. ιάστηµα καταγραφής γραµµής ή πολυγώνου: χρονικό διάστηµα ή απόσταση κατά την οποία θα γίνεται η καταγραφή γραµµικών ή πολυγωνικών χαρακτηριστικών (π.χ σηµείο κάθε 2 sec ή κάθε 2 m). Καταγραφή µε offset: η λειτουργία αυτή σας επιτρέπει να καταγράψετε αντικείµενα σε απόσταση µε συγκεκριµένh µετάθεση (offset) (βλ. αντικείµενα καταγραφής µε offset στη σελίδα 17). Πατήστε στην καρτέλα Μονάδες στο κάτω µέρος της οθόνης. Στην οθόνη αυτή δίνεται η δυνατότητα να επιλέξετε τις µονάδες που θα εµφανίζονται στην οθόνη σας: Μονάδες απόστασης: Επιλέξτε χιλιοµέτρα/µέτρα ή µίλια/πόδια Μονάδες εµβαδού: Επιλέξτε τετραγωνικά µέτρα, τετραγωνικά χιλιόµετρα, εκτάρια ή ακρ. Πιέστε οκ για να επικυρώσετε τις αλλαγές σας. Έξοδος απο Mobile Mapping Χρησιµοποιήστε την επιλογή Μενού>Έξοδος για να εξέλθετε από το πρόγραµµα Προσοχή! Πατώντας στην πάνω δεξιά γωνία της οθόνης απλά ελαχιστοποιείτε την εφαρµογή χωρίς να εξέρχεστε απο αυτήν. 6

13 ηµιουργία νέου χάρτη Πρώτη εφαρµογή µε το Mobile Mapping Ελληνικά Αφού εισάγετε τον κωδικό ενεργοποίησης, εµφανίζεται η οθόνη του χάρτη. Ακολουθήστε τη διαδικασία για τη δηµιουργία ενός χάρτη. 1. Πιέστε Μενού> ηµιουργία Εισάγετε τις ακόλουθες παραµέτρους: Name/Όνοµα: Εισάγετε ένα όνοµα για το χάρτη µε το εικονικό πληκτρολόγιο Folder/Φάκελος: Επιλέξτε ένα φάκελο και τοποθεσία για να αποθηκεύσετε το χάρτη που δηµιουργείτε (βλ. επίσης και παρακάτω Location/Τοποθεσία) Η επιλογή None/κανένα αντιστοιχεί είτε στο φάκελο My documents/τα αρχεία µου στην εσωτερική µνήµη, είτε στην κάρτα µνήµης. Οποιαδήποτε άλλη επιλογή, διαθέσιµη απο τη λίστα µπορεί να αποτελέσει υπο-φάκελο στο My documents/τα αρχεία µου στην εσωτερική µνήµη, είτε στην κάρτα µνήµης. Αν θέλετε να χρησιµοποιήσετε ειδικό φάκελο για να αποθηκεύετε τα αρχεία του χάρτη, πρώτα δηµιουργήσετε τον µε το File Explorer. Νέους φακέλους µπορείτε µόνο να δηµιουργήσετε στον φάκελο My documents/τα αρχεία µου ή στην κάρτα µνήµης. Type/Τυπος: ιατηρήστε τη µοναδική και προκαθορισµένη επιλογή, Map files (*.map). Όλα τα αρχεία χάρτη που δηµιουργήθηκαν µε Mobile Mapping έχουν την επέκταση map. Location/Τοποθεσία: Επιλέξτε την τοποθεσία αποθήκευσης για τα αρχεία χαρτών. Μπορείτε να επιλέξετε είτε Main memory/εσωτερική µνήµη, είτε κάρτα µνήµης αν έχει εισαχθεί κάποια στο Mobile Mapper 6. 3.Πατήστε το Save/Αποθήκευση για να συνεχίσετε. Το πρόγραµµα σας ζητά να ορίσετε τις επόµενες παραµέτρους για το χάρτη: Σύστηµα συντεταγµένων: Επιλέξτε τη χώρα που εργάζεστε (πχ GREECE). Μπορείτε ακόµα να επιλέξετε και παγκόσµια συστήµατα όπως UTM, WGS etc. Αναφορά: Ο αριθµός των διαθέσιµων επιλογών εξαρτάται απο τη χώρα που έχετε επιλέξει. Επιλέξτε την κατάλληλη αναφορά για το χάρτη (πχ CGRS87 για την ΕΓΣΑ87). Για περισσότερες πληροφορίες για τα συστήµατα συντεταγµένων, βλ. Συστήµατα Συντεταγµένων στη σελίδα 21. 7

14 Ελληνικά Προβολή: Ο αριθµός των διαθέσιµων επιλογών εξαρτάται απο τη χώρα που έχετε επιλέξει. Επιλέξτε την κατάλληλη προβολή για το χάρτη. Επιλέξτε Γεωγραφικό πλάτος/γεωγραφικό µήκος για καµία προβολή ή CGRS87 για την ΕΓΣΑ87. 4.Πιέστε οκ για να δηµιουργήσετε το αρχείο χάρτη. Το πρόγραµµα σας ζητά να προσθέσετε επίπεδα είτε δηµιουργώντας νέα είτε επιλέγοντας υπάρχοντα. Βλ. ηµιουργία νέων επιπέδων στη σελ. 9 για περισσότερες πληροφορίες. Μόλις αποθηκεύετε το νέο χάρτη, ανοίγει αυτόµατα κλείνοντας τον προηγούµενο ανοιχτό. Λειτουργίες του Mobile Mapping Την επόµενη φορά που θα εκκινήσετε την εφαρµογή Mobile Mapping, θα ενεργοποιηθεί ο τελευταίος χάρτης που ανοίξατε. Αν αυτός ο χάρτης δεν υπάρχει πλέον στον δέκτη, τότε ένα µήνυµα θα σας ειδοποιήσει οτί το πρόγραµµα δεν µπορεί να ανοίξει κανένα χάρτη. Θα χρειαστεί να δηµιουργήσετε ένα νέο χάρτη ή να ανοίξετε έναν υπάρχοντα. Ανοίγοντας έναν υπάρχοντα χάρτη Πατήστε Μενου>Άνοιγµα...Η εφαρµογή αναζητά όλους τους φακέλους για τους χάρτες που είναι αποθηκευµένοι στο Mobile Mapper 6. Ανοίγει ένα νέο παράθυρο µε όλους τους υπάρχοντες χάρτες. Πατήστε στο όνοµα του χάρτη που θέλετε να ανοίξετε. Το αρχείο ανοίγει και σας µεταφέρει στην οθόνη του χάρτη µε όλα τα αντικείµενα που έχουν καταγραφεί στα επίπεδα του χάρτη. 8

15 ηµιουργία νέων επιπέδων ιαδικασία βήµα-βήµα Υπάρχουν δύο διαφορετικές επιλογές για την δηµιουργία ενός νέου επιπέδου. Με τον χάρτη ανοιχτό στην τρέχουσα εφαρµογή πατήστε Μενού>Επίπεδα...και µετά πατήστε το πλήκτρο Προσθήκη. Με τον χάρτη ανοιχτό στην τρέχουσα εφαρµογή πατήστε Μενού>Άνοιγµα...για να δηµιουργήσετε ένα νέο χάρτη για τον οποίο το πρόγραµµα θα σας ζητήσει να προσθέσετε επίπεδα, είτε δηµιουργώντας νέα, είτε επιλέγοντας υπάρχοντα. Ελληνικά Από την οθόνη ηµιουργία νέου επιπέδου, ακολουθήστε τα παρακάτω: 1. Πατήστε το πλήκτρο ηµιουργία νέου επιπέδου. 2. Εισάγετε τις ακόλουθες παραµέτρους: Name/Όνοµα: Εισάγετε ένα όνοµα για το επίπεδο χρησιµοποιώντας το εικονικό πληκτρολόγιο. Το όνοµα του επιπέδου θα πρέπει να περιγράφει τους τύπους των αντικειµένων που θα συλλεχθούν σ αυτό το επίπεδο. Folder/Φάκελος: Επιλέξτε το φάκελο που θα αποθηκεύσετε το επίπεδο. Αυτή η επιλογή συνδυάζεται και µε την επιλογή του χώρου τοποθέτησης (βλ. Τοποθεσία) Η επιλογή None/κανένα αντιστοιχεί είτε στο φάκελο My documents/τα αρχεία µου στην εσωτερική µνήµη, είτε στην κάρτα µνήµης. Οποιαδήποτε άλλη επιλογή, διαθέσιµη απο τη λίστα µπορεί να αποτελέσει υπο-φάκελο στο My documents/τα αρχεία µου στην εσωτερική µνήµη, είτε στην κάρτα µνήµης. Αν θέλετε να χρησιµοποιήσετε ειδικό φάκελο για να αποθηκεύετε τα αρχεία του χάρτη, πρώτα δηµιουργήσετε τον µε το File Explorer. Νέους φακέλους µπορείτε µόνο να δηµιουργήσετε στον φάκελο My documents/τα αρχεία µου ή στην κάρτα µνήµης. Type/Τύπος: Υπάρχουν τρεις επιλογές, η καθεµιά η οποία αντιστοιχεί σε συγεκριµένο τύπο αντικειµένων (σηµείο, γραµµή, πολύγωνο) που θα συλλεχθεί στο επίπεδο. Όλα τα επίπεδα που δηµιουργήθηκαν µε το Mobile Mapping έχουν την επέκταση shp. Location/Τοποθεσία: Επιλέξτε το χώρο αποθήκευσης για το επίπεδο. Μπορείτε να επιλέξετε είτε την εσωτερική µνήµη, είτε την κάρτα µνήµης εφ όσον υπάρχει στο Mobile Mapper 6. 9

16 Ελληνικά 3. Πατήστε το πλήκτρο Αποθήκευση. Το πρόγραµµα σας ζητά να ορίσετε τις ιδιότητες του επιπέδου. Ο πίνακας, παρακάτω,συνοψίζει τις διαφορετικές ιδιότητες που θα ορίσετε για το επίπεδο, σύµφωνα µε τον τύπο του. Ιδιότητες Σηµείο Γραµµή Πολύγωνο Σύµβολο Χρώµα Στυλ Πλήρωση Χαρακτηριστικά Κλίµακα Για περισσότερες πληροφορίες στις ιδιότητες του επιπέδου και τον τρόπο που ορίζετε τα χαρακτηριστικά του, βλ. Ιδιότητες επιπέδων στη σελ Πατήστε οκ όταν ολοκληρώσετε µε τις ιδιότητες του επιπέδου. Αυτό σας οδηγεί πίσω στην λίστα των επιπέδων στην οποία µπορείτε να δείτε το όνοµα του επιπέδου που µόλις δηµιουργήσατε. Το νεό επίπεδο αυτόµατα προστίθεται στον χάρτη. 5. Ενεργοποιήστε ή απενεργοποιήστε το κελί αντίστοιχα πριν το όνοµα του επιπέδου για να εµφανίσετε ή να αποκρύψετε ένα επίπεδο απο την οθόνη του χάρτη. Με την εµφάνιση ενός επιπέδου, εµφανίζονται όλα τα αντικείµενα σ αυτό το επίπεδο. 6. Πατήστε οκ για να επιστρέψετε στην οθόνη του χάρτη. Σηµαντικό! Ένα νέο επίπεδο που δηµιουργείται είναι µέρος του χάρτη. Οσο δεν καταγράφετε ένα αντικείµενο µε βάση αυτό το επίπεδο, εξακολουθείτε να µπορείτε να προσθέσετε νέα χαρακτηριστικά στο επίπεδο αλλά όταν ένα αντικείµενο καταγραφεί δεν επιτρέπονται άλλες αλλαγές στο επίπεδο. Ιδιότητες επιπέδων Σύµβολο Υπάρχουν 20 διαθέσιµοι τύποι συµβόλων για να ένα σηµειακό αντικείµενο στην οθόνη του χάρτη. Χρώµα Υπάρχουν 15 διαθέσιµα χρώµατα να αντιστοιχήσετε µια γραµµή ή την γραµµή ενός πολυγώνου στην οθόνη του χάρτη. Στυλ Υπάρχουν 4 διαφορετικά στυλ γραµµής για να απεικονιστεί µια γραµµή στην οθόνη του χάρτη όσον αφορά το πάχος της. Πλήρωση Υπάρχουν 7 διαφορετικοί σχεδιασµοί για να γεµίσει µια έκταση που αντιστοιχεί σε ένα αντικείµενο πλυγώνου. 10

17 Κλίµακα Αυτή η ρύθµιση χρησιµοποιείται για να εµφανίσει ή να αποκρύψει ένα επίπεδο στο χάρτη, βάσει της κλίµακας που εφαρµόζεται. Η κλίµακα του επιπέδου λειτουργεί σαν κατώφλι, µε τέτοιο τρόπο ώστε να καθορίζει να µην εµφανίζεται αν η κλίµακα του χάρτη είναι µικρότερη από αυτό το κατώφλι. Χαρακτηριστικά Τα χαρακτηριστικά είναι σηµαντικό τµήµα ενός επιπέδου µιας και είναι σχεδιασµένα να παρέχουν συγκεκριµένες πληροφορίες για κάθε καταγραφή πέρα απο τη θέση. εν υπάρχει περιορισµός για τον αριθµό των χαρακτηριστικών που µπορείτε να συµπεριλάβετε σε ένα επίπεδο. Κάθε χαρακτηριστικό καθορίζεται από ένα όνοµα (10 χαρακτήρων µέγιστο) και ένα τύπο. Υπάρχουν 6 διαφορετικοί τύποι χαρακτηριστικών, όπως συνοψίζεται παρακάτω. English Ελληνικά Χαρακτηριστικό Σκοπός Επιπλέον πληροφορία Κείµενο Αριθµοί Εικόνα Εισαγωγή περιγραφής. Εισαγωγή κωδικού. Εισαγωγή εικόνας η οποία λαµβάνεται από την εσωτερική φωτογραφική µηχανή. Ηµεροµηνία Εισαγωγή ηµεροµηνίας. - Ναι/Οχι Ειασαγωγή Ναι/Οχι Μέγιστος αριθµός χαρακτήρων. Μέγιστος αριθµός χαρακτήρων και δεκαδικών ψηφίων. - - Μενού Εισαγωγή προεπιλεγµένης πληροφορίας Προεπιλεγµένες πληροφορίες. 11

18 Ελληνικά Μερικά χρήσιµα χαρακτηριστικά µε προκαθορισµένα ονόµατα εµφανίζονται για κάθε τύπο επιπέδου (βλ. πίνακα παρακάτω). Είναι στην ευχέρεια σας αν θα τα δηµιουργήσετε. Ονοµασία Χαρακτηριστικού Τύπος Χαρακτηριστικού Επίπεδο σηµείου Επίπεδο γραµµής Επίπεδο πολυγώνου Εικόνα Εικόνα Μήκος Αριθµοί Περίµετρος Αριθµοί Περιοχή Αριθµοί Χρησιµοποιώντας το χαρακτηριστικό µήκος το πρόγραµµα αποδίδει αυτόµατα το µήκος µιας γραµµής σαν ένα από τα χαρακτηριστικά της. Το µήκος µιας γραµµής υπολογίζεται όσο περπατάτε πάνω στη γραµµή. Το αποτέλεσµα εµφανίζεται µόνο µετά τη διακοπή καταγραφής της γραµµής και όταν επιθεωρείτε ξανά όλα τα χαρακτηριστικά της. Η ίδια διαδικασία συµβαίνει και µε τα χαρακτηριστικα περίµετρος και Περιοχή -> εµβαδό ενός πολυγώνου. Σηµαντικό! Μόλις ένα επίπεδο δηµιουργηθεί, τα χαρακτηριστικά ενός επιπέδου δεν µπορούν να διαγραφούν ή να τροποποιηθούν. Αν δηµιουργείτε ένα επίπεδο και κάνετε ένα σφάλµα στον καθορισµό ενός από τα χαρακτηριστικά του, τότε θα χρειαστεί να διαγράψετε το επίπεδο και να το ξαναδηµιουργήσετε. Προσθήκη χαρακτηριστικών σε ένα επίπεδο Από την καρτέλα Χαρακτηριστικά του επιπέδου, στο παράθυρο Ιδιότητες επίπεδου, πατήστε το πλήκτρο Προσθήκη... Εισάγετε ένα όνοµα για το χαρακτηριστικό µε το εικονικό πληκτρολόγιο Επιλέξτε τον τύπο του χαρ/κού. Αν επιθυµείτε καθορίστε τις επιπρόσθετες µια ή δύο παραµέτρους Πατήστε το πλήκτρο Προσθήκη. Αυτό σας µεταφέρει στην καρτέλα Χαρακτηριστικά στην οποία έχει δηµιουργηθεί το χαρακτηριστικό που δηµιουργήσατε. Επαναλάβετε τα προηγούµενα τέσσερα βήµατα για όλα τα χαρακρηστικά που επθυµείτε να προσθέσετε. 12

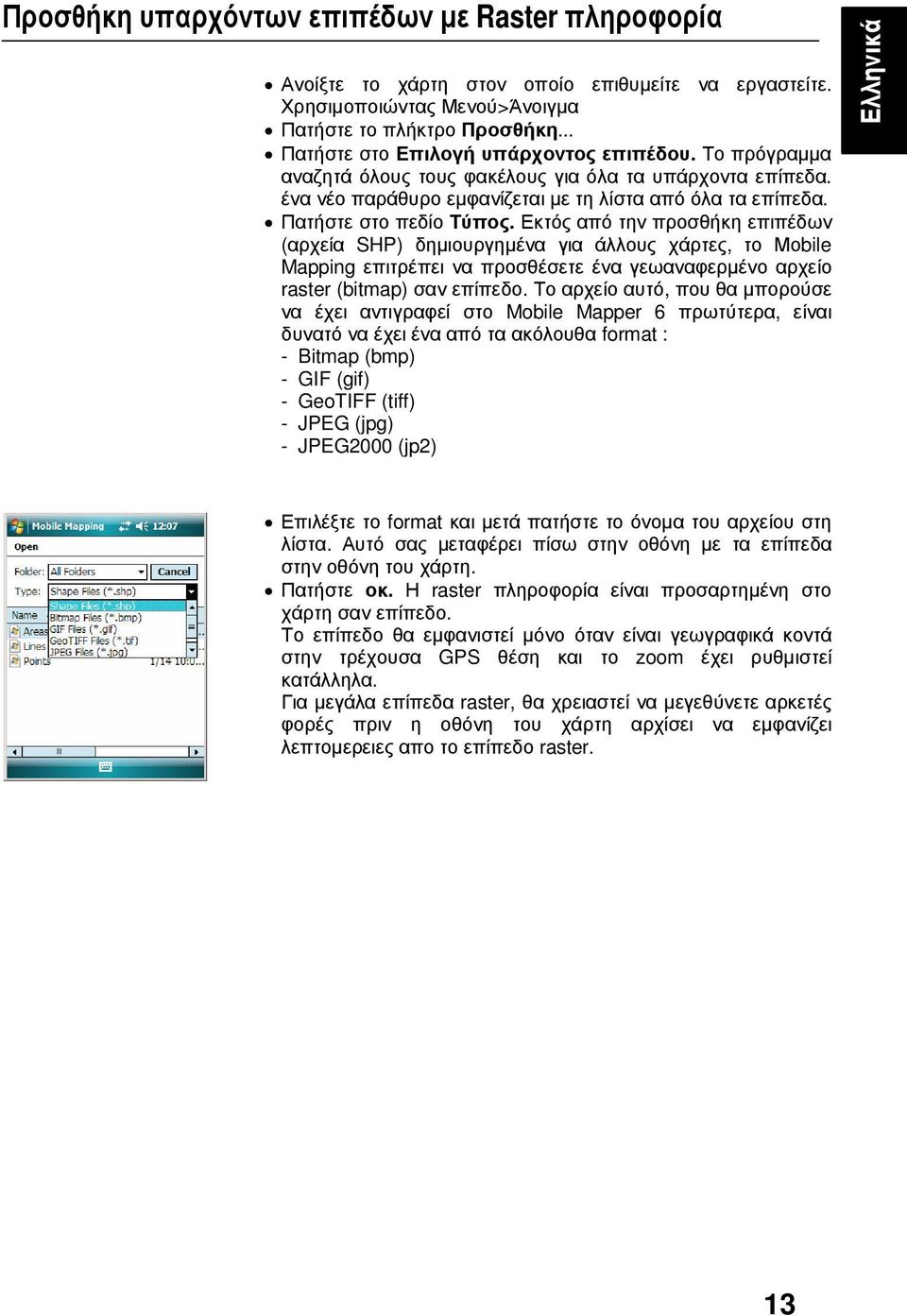

19 Προσθήκη υπαρχόντων επιπέδων µε Raster πληροφορία Ανοίξτε το χάρτη στον οποίο επιθυµείτε να εργαστείτε. Χρησιµοποιώντας Μενού>Άνοιγµα Πατήστε το πλήκτρο Προσθήκη... Πατήστε στο Επιλογή υπάρχοντος επιπέδου. Το πρόγραµµα αναζητά όλους τους φακέλους για όλα τα υπάρχοντα επίπεδα. ένα νέο παράθυρο εµφανίζεται µε τη λίστα από όλα τα επίπεδα. Πατήστε στο πεδίο Τύπος. Εκτός από την προσθήκη επιπέδων (αρχεία SHP) δηµιουργηµένα για άλλους χάρτες, το Μοbile Mapping επιτρέπει να προσθέσετε ένα γεωαναφερµένο αρχείο raster (bitmap) σαν επίπεδο. Το αρχείο αυτό, που θα µπορούσε να έχει αντιγραφεί στο Mobile Mapper 6 πρωτύτερα, είναι δυνατό να έχει ένα από τα ακόλουθα format : - Bitmap (bmp) - GIF (gif) - GeoTIFF (tiff) - JPEG (jpg) - JPEG2000 (jp2) Ελληνικά Επιλέξτε το format και µετά πατήστε το όνοµα του αρχείου στη λίστα. Αυτό σας µεταφέρει πίσω στην οθόνη µε τα επίπεδα στην οθόνη του χάρτη. Πατήστε οκ. Η raster πληροφορία είναι προσαρτηµένη στο χάρτη σαν επίπεδο. Το επίπεδο θα εµφανιστεί µόνο όταν είναι γεωγραφικά κοντά στην τρέχουσα GPS θέση και το zoom έχει ρυθµιστεί κατάλληλα. Για µεγάλα επίπεδα raster, θα χρειαστεί να µεγεθύνετε αρκετές φορές πριν η οθόνη του χάρτη αρχίσει να εµφανίζει λεπτοµερειες απο το επίπεδο raster. 13

20 Ελληνικά Καταγραφή νέων αντικειµένων Προϋποθέσεις Το Mobile Mapper 6 είναι ενεργό και το πρόγραµµα Mobile Mapping είναι σε λειτουργία. Ένας χάρτης είναι ανοιχτός και ο οποίος περιέχει ένα ή παραπάνω επίπεδα. Σε αυτήν την ενότητα υποθέτουµε ότι ο χάρτης περιέχει ένα επίπεδο σηµείων µε όνοµα Σηµεία, ένα επίπεδο γραµµών µε όνοµα Γραµµές και ένα επίπεδο για πολύγωνα µε όνοµα Πολύγωνα. Όλα τα επίπεδα έχουν ρυθµιστεί να εµφανίζονται στην οθόνη του χάρτη. Οι παράµετροι καταγραφής και µονάδων έχουν ρυθµιστεί να ικανοποιούν τις απαιτήσεις σας. Η κατάσταση υποδοχής του σήµατος είναι καλή ( αριθµός δορυφόρων>4, PDOP<5) Καταγραφή σηµειακού αντικειµένου Σταθείτε κοντά στο σηµείο που θέλετε να καταγράψετε. Πατήστε καταγραφή (ή πατήστε το πλήκτρο LOG). Εµφανίζεται ένα µενού µε όλα τα επίπεδα στο χάρτη Σηµείωση: Άν ο χάρτης περιέχει µόνο ένα επίπεδο, τότε δεν θα εµφανιστεί καθόλου το µενού και αµέσως θα αρχίσει να καταγράφεται το σηµείο. Πατήστε στο επίπεδο σηµείων (µε όνοµα Σηµεία στο παράδειγµα µας). Η λειτουργία Mobile Mapping αρχίζει αυτόµατα να καταγράφει το σηµείο. Περιµένετε για την υπολογιστική µε µέσο όρο διαδικασία καταγραφής, διατηρώντας τον δέκτη σταθερό και βλέποντας την γραµµή προόδου. Το πρόγραµµα αυτόµατα σας µεταφέρει στη λίστα µε τα χαρακτηριστικά. Καθορίστε κάθε χαρακτηριστικό για το σηµείο (βλ. Καθορισµός χαρακτηριστικών σελ. 15) Πατήστε οκ για να επιστρέψετε στο χάρτη, ο οποίος τώρα εµφανίζει την τοποθεσία του σηµείου µε βάση τον καθορισµό των ιδιοτήτων του επιπέδου... Καταγραφή γραµµικού αντικειµένου Σταθείτε στην αρχή της γραµµής που θέλετε να καταγράψετε. Πατήστε καταγραφή (ή πατήστε το πλήκτρο LOG). Εµφανίζεται ένα µενού µε όλα τα επίπεδα στο χάρτη Πατήστε στο επίπεδο γραµµών (µε όνοµα Γραµµές στο παράδειγµα µας). Η λειτουργία Mobile Mapping αρχίζει αυτόµατα να καταγράφει τη γραµµή. Ξεκινήστε να περπατάτε κατα τη διεύθυνση της γραµµής. Θα δείτε να σχεδιάζεται µια γραµµή όσο περπατάτε. 14

21 Μόλις φτάσετε στο τέλος της γραµµής, πατήστε Καταγραφή και επιλέξτε ιακοπή. Το πρόγραµµα αυτόµατα σας µεταφέρει στη λίστα µε τα χαρακτηριστικά. Καθορίστε κάθε χαρακτηριστικό για τη γραµµή (βλ. Καθορισµός χαρακτηριστικών σελ. 15) Πατήστε οκ για να επιστρέψετε στο χάρτη, ο οποίος τώρα εµφανίζει την τοποθεσία και σχήµα της γραµµής µε βάση τον καθορισµό των ιδιοτήτων του επιπέδου... Ελληνικά Καταγραφή πολυγώνου Σταθείτε στην αρχή του πολυγώνου που θέλετε να καταγράψετε. Πατήστε καταγραφή (ή πατήστε το πλήκτρο LOG). Εµφανίζεται ένα µενού µε όλα τα επίπεδα στο χάρτη Πατήστε στο επίπεδο πολυγώνων (µε όνοµα πολύγωνα στο παράδειγµα µας). Η λειτουργία Mobile Mapping αρχίζει αυτόµατα να καταγράφει το πολύγωνο. Ξεκινήστε να περπατάτε κατα τη γραµµή που ορίζει το πολύγωνο. Θα δείτε να σχεδιάζεται µια γραµµή όσο περπατάτε. Μόλις φτάσετε στο τέλος του πολυγώνου (για παράδειγµα το πρώτο σηµείο), πατήστε Καταγραφή και επιλέξτε ιακοπή. Το πρόγραµµα αυτόµατα σας µεταφέρει στη λίστα µε τα χαρακτηριστικά. Σηµείωση: εν χρειάζεται να επιστρέψετε στο αρχικό σηµείο. Όπου κι αν βρίσκεστε επιλέξτε ιακοπή και το πρόγραµµα αυτόµατα θα κλείσει το πολύγωνο ενώνοντας µε µια ευθεία γραµµή το τρέχον σηµείο µε το αρχικό σηµείο του πολυγώνου. Καθορίστε κάθε χαρακτηριστικό για τη γραµµή (βλ. Καθορισµός χαρακτηριστικών σελ. 15) Πατήστε οκ για να επιστρέψετε στο χάρτη, ο οποίος τώρα εµφανίζει την τοποθεσία και σχήµα του πολυγώνου Καθορισµός χαρακτηριστικών Με βάση τον τύπο του χαρακτηριστικού, θα πρέπει να ακολουθήσετε τα παρακάτω: Για χαρακτηριστικό κειµένου, εισάγετε το κείµενο σας χρησιµοποιώντας το εικονικό πληκτρολόγιο και πατήστε οκ. Για αριθµητικό χαρακτηριστικό, εισάγετε τον αριθµό µε το ίδιο τρόπο και πατήστε οκ. Για χαρακτηριστικό εικόνας, το επόµενο µενού εµφανίζεται: 15

22 Ελληνικά - Κάµερα: Ενεργοποιείται το λογισµικό της φωτογραφικής µηχανής µε το οποίο µπορείτε να συλλέξετε µια φωτογραφία. Για περισσότερες πληροφορίες για την κάµερα, δείτε και τον Γρήγορο Οδηγό ηια το Mobile Mapper 6. Αφού πάρετε τη φωτογραφία, το αρχείο jpg αυτόµατα εκχωρείται στο χαρακτηριστικό. - Προβολή: Σας επιτρέπει να έχετε εποπτεία της εικόνας - Επιλογή: Σας επιτρέπει να εµφανίσετε µε τη σειρά όλες τις φωτογραφίες για να επιλέξετε ποια θα συνδέσετε µε το χαρακτηριστικό - Μεταφορά: Σας επιτρέπει να ακυρώσετε το επιλεγµένο αρχειο jpg από το χαρακτηριστικό. Αυτή η διαδικασία δεν διαγράφει τη φωτογραφία. Για χαρακτηριστικό ηµεροµηνίας, η τρέχουσα ηµεροµηνία αυτόµατα εκχωρείται στο χαρακτηριστικό. Για να την αλλάξετε, πατήστε στο χαρακτηριστικό της ηµεροµηνίας και επιλέξτε τη νέα ηµεροµηνία απο το ηµερολόγιο και πατήστε οκ. Για χαρακτηριστικό Ναι/Όχι, η προκαθορισµένη επιλογή είναι Όχι. Πατήστε στο όνοµα του χαρακτηριστικού για να το αλλάξετε και πατήστε οκ. Λειτουργία Παύση/Συνέχεια Καθώς καταγράφετε µια γραµµή ή ένα πολύγωνο, µπορεί να χρειαστείτε να σταµατήσετε την καταγραφή επειδή εξωτερικοί παράγοντες το επιβάλλουν ή επειδή επιθυµείτε να ενσωµατώσετε ένα σηµείο (βλ ενσωµάτωση σηµειακού αντικειµένου σελ. 16). Ακολουθήστε την παρακάτω διαδικασία: Πατήστε Καταγραφή>Παύση για να σταµατήσετε προσωρινά την καταγραφή Αργότερα, µόλις είστε ξανά έτοιµοι να συνεχίσετε την καταγραφή, πατήστε Καταγραφή>Συνέχεια για να επανεκκινήσει την καταγραφή Ενσωµάτωση σηµειακού αντικειµένου Καθώς καταγράφετε µια γραµµή ή ένα πολύγωνο, είναι πιθανό να θέλετε να καταγράψετε ένα ενδιαφέρον σηµείο κατά τη διάρκεια. Ακολουθήστε την παρακάτω διαδικασία: Πατήστε Καταγραφή>Παύση για να σταµατήσετε προσωρινά την καταγραφή Μετακινηθείτε στο σηµειο που θέλετε να καταγράψετε Πατήστε Καταγραφή>Ενσωµάτωση>(αντίστοιχο όνοµα επιπέδου) Η εφαρµογή Mobile Mapping αρχίζει να καταγράφει το σηµείο σας να ήταν σηµειακό αντικείµενο. Μεταφερθείτε ξανά εκεί που αφήσατε τη γραµµή ή το πολύγωνο Πατήστε Καταγραφή>Συνέχεια για να συνεχίσετε µε την καταγραφή της γραµµής ή του πολυγώνου. 16

23 Σηµαντικό: Επίσης, µπορείτε να ενσωµατώσετε ένα σηµείο σε µία καταγραφή µίας γραµµής ή ενός πολυγώνου χωρίς να χρειάζεται να σταµατήσετε την καταγραφή και των δύο αντίστοιχα. Left Καταγραφή µε Offset Right Όπως αναφέρθηκε στις Ρυθµίσεις Καταγραφής και Μονάδες στη σελ. 6, µπορείτε να καταγράψετε ένα αντικείµενο µε συγκεκριµένη απόσταση απο τη τρέχουσα GPS θέση. Όταν η λειτουργία Καταγραφή µε offset ενεργοποιηθεί, θα εµφανιστεί µια πρόσθετη οθόνη µόλις αρχίσετε την καταγραφή, ζητώντας σας να καθορίσετε τα παρακάτω: Κατεύθυνση. Για γραµµή ή πολύγωνο, καθορίζετε αν το αντικείµενο που θέλετε να καταγράψετε είναι αριστερά ή δεξιά σας. Αζιµούθιο. ίνετε τον προσανατολισµό του offset. Μία πυξίδα χρειάζεται για τη µέτρηση της γωνίας αυτής. Οριζόντια απόσταση από το αντικείµενο. Μια προσέγγιση της απόστασης στην ακρίβεια του µισού µέτρου είναι ανεκτή. Περισσότερα για καταγραφή αντικειµένων Μέχρι σηµεία µπορούν να καταγραφούν σε µία γραµµή ή ένα πολύγωνο Μόλις καταγράφετε µία µεγάλη γραµµή ή ένα πολύγωνο, το πρόγραµµα θα αποθηλευσει αυτόµατα την εισερχόµενη πληροφορία κάθε 10 λεπτά συµπλήρωσης καταγραφής. Αν χρειαστεί να τοποθετήσετε νέες µπαταρίες κατα τη διάρκεια της καταγραφής, µόλις εκκινήσετε εκ νέου τη λειτουργία θα δείτε οτι τµήµα της καταγραφής του αντικειµένου και η κατάσταση καταγραφής είναι Παύση. Προτείνεται να σταµατήσετε την καταγραφή του αντικειµένου ώστε η πληροφορία να αποθηκευτεί µόνιµα στο αρχείο SHP. 17
