ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ"

Transcript

1 Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, -6 Νοεμβρίου 00 ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ Χ.-Τ. Γκαλμπένης, Α. Μιχαλίτση, Σ. Τσίμας Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου 9, Πολυτεχνειούπολη Ζωγράφου, Τ.Κ. 773 ΠΕΡΙΛΗΨΗ: Αντικείμενο της παρούσας εργασίας αποτελεί η δυνατότητα αξιοποίησης οικοδομικών απορριμμάτων στη βιομηχανία τσιμέντου, ως υποκατάστατων των φυσικών πρώτων υλών. Για τον σκοπό αυτό ένα δείγμα αναφοράς (βιομηχανική φαρίνα) και πέντε τροποποιημένα δείγμτα που περιέχουν οικοδομικά απορρίμματα σε ποσοστό 0, 0, 60, 80 και 00%, παρασκευάσθηκαν και υποβλήθηκαν σε θερμική κατεργασία σε διάφορες θερμοκρασίες από 000 C έως 0 C. Η επίδραση των οικοδομικών απορριμμάτων στην εψησιμότητα των διαφόρων συνθέσεων αποτιμηθήκε με βάση το ποσοστό της ελευθέρας ασβέστου (fcao) που παρέμενε στα δείγματα με το πέρας της θερμικής κατεργασίας καθώς και από τον υπολογισμό των δεικτών εψησιμότητας. Τα προϊόντα της έψησης στους 0 C (κλίνκερ) εξετάστηκαν ως προς την ορυκτολογική τους σύσταση με Περίθλαση Ακτίνων Χ (XRD). Τα αποτελέσματα της ανωτέρω μελέτης κατέδειξαν ότι η προσθήκη των οικοδομικών απορριμμάτων συμβάλλει στην βελτίωση της εψησιμότητας των διαφόρων συνθέσεων της φαρίνας του τσιμέντου ενώ τόσο η δομή όσο και οι ιδιότητες των παραγόμενων κλίνκερ δεν διαφοροποιούνται σε σχέση με το κλίνκερ που προκύπτει από την βιομηχανική φαρίνα. Λέξεις κλειδιά: φαρίνα τσιμέντου, ανακυκλωμένα αδρανή σκυροδέματος, ανακυκλωμένα αδρανή τοιχοποιίας, μελέτη εψησιμότητας, κλίνκερ τσιμέντου

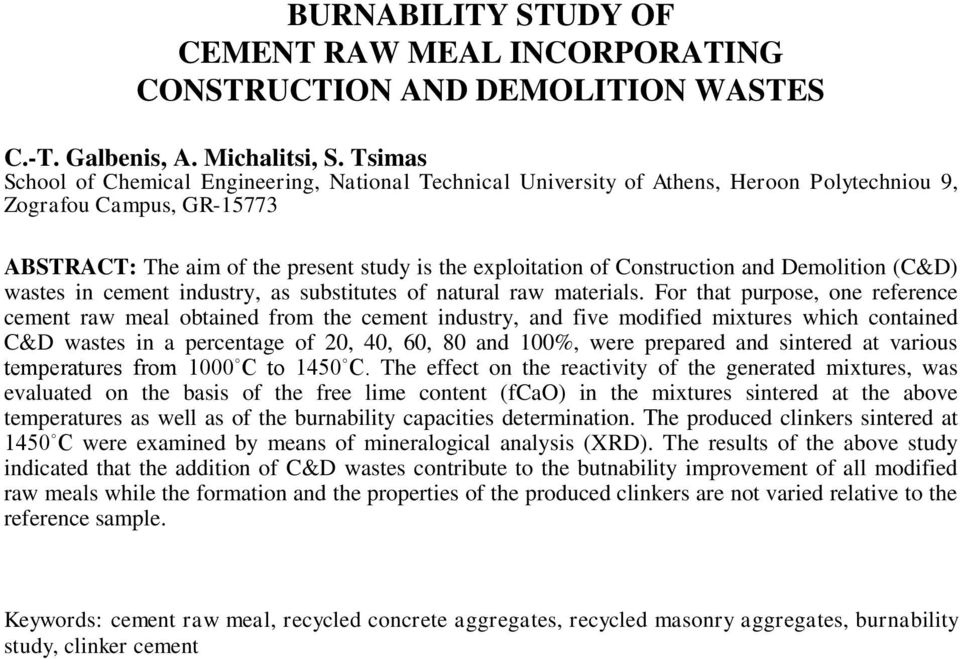

2 BURNABILITY STUDY OF CEMENT RAW MEAL INCORPORATING CONSTRUCTION AND DEMOLITION WASTES C.-T. Galbenis, A. Michalitsi, S. Tsimas School of Chemical Engineering, National Technical University of Athens, Heroon Polytechniou 9, Zografou Campus, GR-773 ABSTRACT: The aim of the present study is the exploitation of Construction and Demolition (C&D) wastes in cement industry, as substitutes of natural raw materials. For that purpose, one reference cement raw meal obtained from the cement industry, and five modified mixtures which contained C&D wastes in a percentage of 0, 0, 60, 80 and 00%, were prepared and sintered at various temperatures from 000 C to 0 C. The effect on the reactivity of the generated mixtures, was evaluated on the basis of the free lime content (fcao) in the mixtures sintered at the above temperatures as well as of the burnability capacities determination. Τhe produced clinkers sintered at 0 C were examined by means of mineralogical analysis (XRD). The results of the above study indicated that the addition of C&D wastes contribute to the butnability improvement of all modified raw meals while the formation and the properties of the produced clinkers are not varied relative to the reference sample. Keywords: cement raw meal, recycled concrete aggregates, recycled masonry aggregates, burnability study, clinker cement

3 ΕΙΣΑΓΩΓΗ Τα οικοδομικά απορρίμματα αποτελούν μεγάλο μέρος του συνόλου των στερεών απορριμμάτων στις περισσότερες αστικές περιοχές. Σημαντικές ποσότητες προκύπτουν καθημερινά από οικοδομικές εργασίες κάθε είδους, έργα τεχνικών υποδομών, εκσκαφές και φυσικές ή τεχνολογικές καταστροφές [,]. Τα απορρίμματα που παράγονται από τις ανωτέρω δραστηριότητες είναι σχεδόν στο σύνολό τους αδρανή υλικά, δηλαδή υλικά τα οποία δεν υφίστανται καμία σημαντική χημική, φυσική ή βιολογική μετατροπή και για αυτόν τον λόγο μπορούν να θεωρηθούν ιδιαίτερα φιλικά προς το περιβάλλον []. Ο κύριος όγκος των οικοδομικών απορριμμάτων αποτελείται από σκυρόδεμα, υλικά τοιχοποιίας (τούβλα, κονιάματα), άσφαλτο, γυαλί, ξύλο, πλαστικό, χάλυβα, αλουμίνιο κλπ [,3]. Τα υλικά αυτά είναι ανακυκλώσιμα και επομένως μπορούν να οδηγηθούν σε μονάδες ανακύκλωσης παρέχοντας νέα εκμεταλλεύσιμα δομικά υλικά. Από την άλλη πλευρά, το ενδιαφέρον των τσιμεντοβιομηχανιών στη χρήση εναλλακτικών υλικών για αντικατάσταση μέρους των συμβατικών πρώτων υλών ολοένα και αυξάνεται. Διάφορες εναλλακτικές πρώτες ύλες, κυρίως παραπροϊόντα βιομηχανικών διεργασιών, έχουν προταθεί για τον ανωτέρω σκοπό. Σύμφωνα με βιβλιογραφικά δεδομένα [,,6], χαρακτηριστικά παραδείγματα τέτοιων υλικών είναι η ερυθρά ιλύς, η ιπτάμενη τέφρα, η σκωρία υψικαμίνων, η τέφρα φλοιού ρυζιού κ.α. Η αξιοποίηση των προαναφερθέντων παραπροϊόντων επιτρέπει στις βιομηχανίες τσιμέντου να διαδραματίσουν κυρίαρχο ρόλο στην ανακύκλωσή τους ενώ παράλληλα συμβάλλει ουσιαστικά στη μείωση των εξορυσσόμενων φυσικών πρώτων υλών. Σημείο προβληματισμού της παρούσας εργασίας αποτέλεσε η δυνατότητα αξιοποίησης των οικοδομικών απορριμμάτων, ως υποκατάστατων των φυσικών πρώτων υλών, στη βιομηχανία τσιμέντου. Έμφαση δόθηκε στον χημικό και ορυκτολογικό χαρακτηρισμό και στον προσδιορισμό των κατάλληλων αναλογιών ανάμιξης των πρώτων υλών. Ακολούθησε μελέτη εψησιμότητας των προκυπτουσών συνθέσεων φαρίνας στη θερμοκρασιακή περιοχή από 000 C έως 0 C ενώ μελετήθηκε η δομή των παραγόμενων κλίνκερ (0 C) προκειμένου να διασφαλιστεί η ολοκλήρωση της διαδικασίας της έψησης. ΣΧΕΔΙΑΣΜΟΣ ΠΕΙΡΑΜΑΤΙΚΟΥ ΜΕΡΟΥΣ Πρώτες ύλες και μέθοδοι προσδιορισμού της σύστασής τους Τα οικοδομικά απορρίμματα που μελετήθηκαν είναι τα Ανακυκλωμένα Αδρανή Σκυροδέματος (ΑΑΣ) και τα Ανακυκλωμένα Αδρανή Τοιχοποιίας (ΑΑΤ), που προέρχονται από εργασίες κατεδάφισης κτιρίων. Η συλλογή των ΑΑΣ και ΑΑΤ έγινε από μονάδα ανακύκλωσης αδρανών υλικών με έδρα το Σχιστό Κορυδαλλού. Τα ΑΑΣ συλλέχθηκαν στο κλάσμα 0-8mm ενώ το κλάσμα συλλογής των ΑΑΤ ήταν >3mm. Επίσης συλλέχθηκε επαρκής ποσότητα φαρίνας τσιμέντου από γνωστή ελληνική τσιμεντοβιομηχανία. Η Βιονηχανική Φαρίνα (ΒΦ) παρουσίασε υπόλειμμα στο κόσκινο των 90μm περίπου %. Για την επίτευξη των επόμενων βημάτων της παρούσας εργασίας (προσδιορισμός σύστασης πρώτων υλών και συνθέσεων φαρίνας τσιμέντου), επαρκής ποσότητα ΑΑΣ και ΑΑΤ

4 λειοτριβήθηκε σε εργαστηριακό σφαιρόμυλο τύπου Bond, προκειμένου να αποκτήσουν ενιαία λεπτότητα με την ΒΦ. Για τον προσδιορισμό της σύστασης των πρώτων υλών πραγματοποιήθηκε χημική και ορυκτολογική ανάλυση. Η χημική ανάλυση έγινε με τη βοήθεια φασματοφωτόμετρου φθορισμού ακτίνων Χ (X-Ray Fluorescence - XRF) ενώ για τον εντοπισμό των κύριων ορυκτολογικών φάσεων σε κρυσταλλική μορφή χρησιμοποιήθηκε η μέθοδος της περίθλασης με ακτίνες Χ (X-Ray Diffraction - XRD). Προσδιορισμός συνθέσεων φαρίνας τσιμέντου Για τον προσδιορισμό των αναλογιών ανάμιξης της ΒΦ με τα ΑΑΣ και τα ΑΑΤ, τηρήθηκαν όλοι οι προβλεπόμενοι περιορισμοί που τίθενται από του κύριους δείκτες (Πυριτικός δείκτης - Sm, Αργιλικός Δείκτης - Am, Βαθμός κορεσμού σε άσβεστο - LSF, και Υδραυλικός δείκτης - Hm) των πρώτων υλών και από την ορυκτολογική σύσταση των παραγόμενων κλίνκερ με βάση τους τύπους του Bogue. Ο προσδιορισμός των συνθέσεων των πρώτων υλών έγινε με τη βοήθεια υπολογιστικού προγράμματος με σκοπό την παραγωγή τελικών προϊόντων (κλίνκερ) με τη μεγαλύτερη δυνατή αξιοπιστία. Η παρούσα μελέτη προέβλεπε την εργαστηριακή παρασκευή πέντε συνθέσεων φαρίνας τσιμέντου. Η ΒΦ αποτέλεσε την φαρίνα αναφοράς για τις υπόλοιπες συνθέσεις (Φ, Φ, Φ3, Φ, Φ), οι οποίες περιείχαν οικοδομικά απορρίμματα σε ποσοστό 0, 0, 60, 80 και 00% αντίστοιχα. Για την παρασκευή όλων των συνθέσεων, οι πρώτες ύλες αναμίχθηκαν προς πλήρη ομογενοποίησή τους σε εργαστηριακό σφαιρόμυλο. Ο έλεγχος της ομοιογένειας του μίγματος των πρώτων υλών, πραγματοποιήθηκε με την συνήθη μέθοδο δειγματοληψίας κόνεων (gr) και υπολογισμό της απώλειας πύρωσής τους στους 000 C για μία ώρα. Με το πέρας της διαδικασίας ομογενοποίησης, το υπόλειμμα στα 90μm όλων των συνθέσεων (συμπεριλαμβανομένης και της ΒΦ) παρέμεινε ενιαίο (περίπου 7%). Μελέτη εψησιμότητας και παραγωγή κλίνκερ τσιμέντου Η μελέτη εψησιμότητας των προκυπτουσών συνθέσεων περιελάμβανε την θερμική τους κατεργασία στις ακόλουθες θερμοκρασίες: 000 C, 00 C, 00 C, 300 C, 30 C, 00 C και 0 C. Πριν την έψηση, όλες οι φαρίνες μορφοποιήθηκαν με τη προσθήκη απιονισμένου νερού σε σφαιρίδια διαμέτρου μέχρι cm και ξηράνθηκαν στους 0 C για h. Οι μορφοποιημένες φαρίνες τοποθετήθηκαν σε κάψες από λευκόχρυσο (Pt) και εισήχθησαν σε προγραμματιζόμενο φούρνο υψηλών θερμοκρασιών στην επιθυμητή θερμοκρασία για min ώστε να διασφαλιστεί η ολοκλήρωση της έψησης. Με το πέρας των min, τα δείγματα εξήλθαν από τον φούρνο και ψύχθηκαν ταχέως με τη βοήθεια ψυχρού ρεύματος από μηχανικό ανεμιστήρα για την αποφυγή σχηματισμού ανεπιθύμητων ορυκτολογικών φάσεων (γ-c S). Η αποτίμηση της εψησιμότητας έγινε με βάση το ποσοστό της ελευθέρας ασβέστου (fcao) που δεν αντέδρασε με κάποια από τα ορυκτολογικά συστατικά των παραγόμενων προϊόντων στις ανωτέρω θερμοκρασίες έψησης. Ο προσδιορισμός του fcao έγινε σύμφωνα με το πρότυπο ASTM C -03. Από τι μετρούμενες τιμές fcao έγινε εξαγωγή των δεικτών εψησιμότητας (Burnability Capacity - BC) σύμφωνα με τις σχέσεις (), (), και (3) [6]: 600 BC () C C fcao 000 C + fcao 00 C + fcao 00 C + 3fCaO 300 C + fcao 30 C + fcao 00 C + fcao 0 C ()

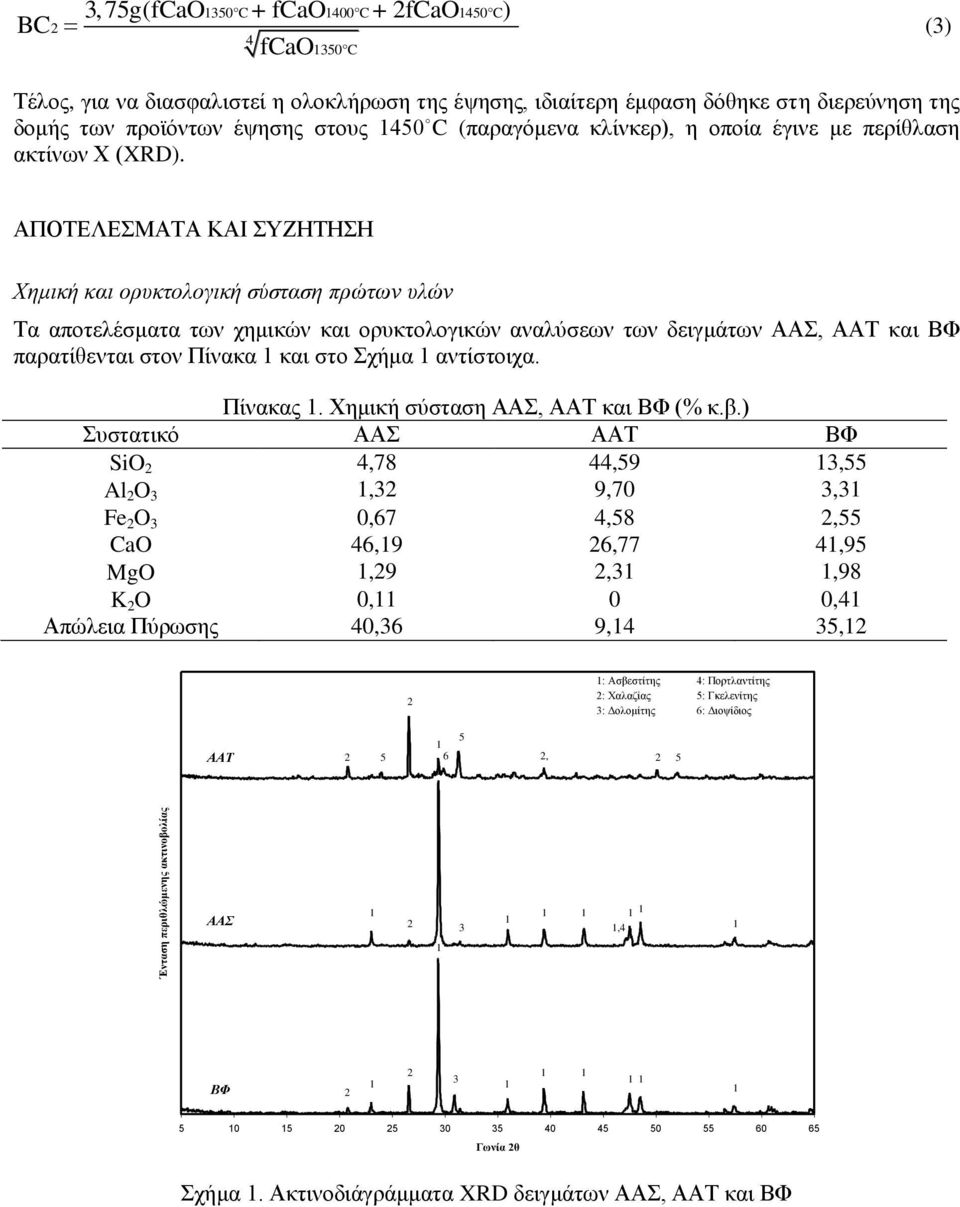

5 Ένταση περιθλώμενης ακτινοβολίας 3,7g(fCaO 30 C + fcao 00 C + fcao 0 C) BC (3) fcao30 C Τέλος, για να διασφαλιστεί η ολοκλήρωση της έψησης, ιδιαίτερη έμφαση δόθηκε στη διερεύνηση της δομής των προϊόντων έψησης στους 0 C (παραγόμενα κλίνκερ), η οποία έγινε με περίθλαση ακτίνων Χ (XRD). ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΙ ΣΥΖΗΤΗΣΗ Χημική και ορυκτολογική σύσταση πρώτων υλών Τα αποτελέσματα των χημικών και ορυκτολογικών αναλύσεων των δειγμάτων ΑΑΣ, ΑΑΤ και ΒΦ παρατίθενται στον Πίνακα και στο Σχήμα αντίστοιχα. Πίνακας. Χημική σύσταση ΑΑΣ, ΑΑΤ και ΒΦ (% κ.β.) Συστατικό ΑΑΣ ΑΑΤ ΒΦ SiO,78,9 3, Al O 3,3 9,70 3,3 Fe O 3 0,67,8, CaO 6,9 6,77,9 MgO,9,3,98 K O 0, 0 0, Απώλεια Πύρωσης 0,36 9, 3, : Ασβεστίτης : Χαλαζίας 3: Δολομίτης : Πορτλαντίτης : Γκελενίτης 6: Διοψίδιος ΑΑΤ 6, ΑΑΣ 3, ΒΦ Γωνία θ Σχήμα. Ακτινοδιάγράμματα XRD δειγμάτων ΑΑΣ, ΑΑΤ και ΒΦ

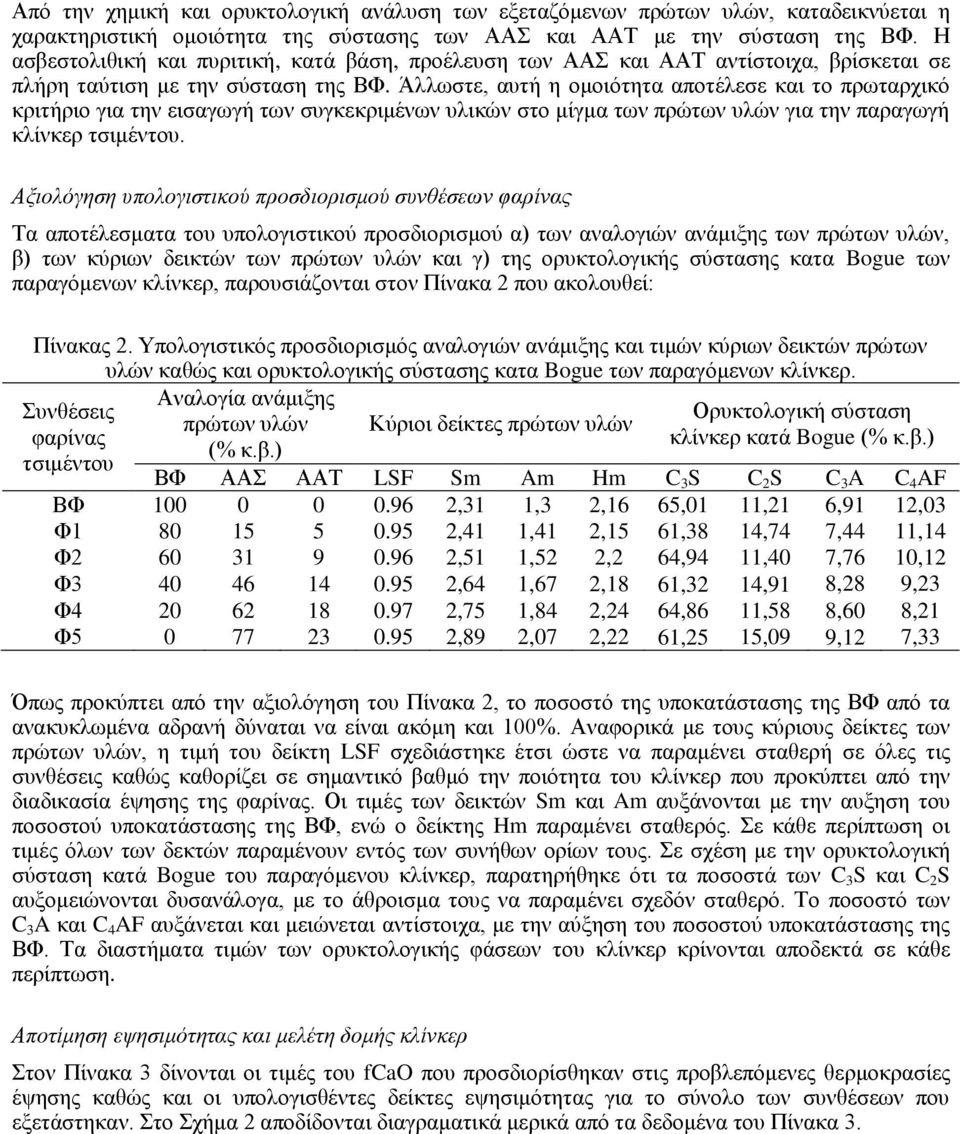

6 Από την χημική και ορυκτολογική ανάλυση των εξεταζόμενων πρώτων υλών, καταδεικνύεται η χαρακτηριστική ομοιότητα της σύστασης των ΑΑΣ και ΑΑΤ με την σύσταση της ΒΦ. Η ασβεστολιθική και πυριτική, κατά βάση, προέλευση των ΑΑΣ και ΑΑΤ αντίστοιχα, βρίσκεται σε πλήρη ταύτιση με την σύσταση της ΒΦ. Άλλωστε, αυτή η ομοιότητα αποτέλεσε και το πρωταρχικό κριτήριο για την εισαγωγή των συγκεκριμένων υλικών στο μίγμα των πρώτων υλών για την παραγωγή κλίνκερ τσιμέντου. Αξιολόγηση υπολογιστικού προσδιορισμού συνθέσεων φαρίνας Τα αποτέλεσματα του υπολογιστικού προσδιορισμού α) των αναλογιών ανάμιξης των πρώτων υλών, β) των κύριων δεικτών των πρώτων υλών και γ) της ορυκτολογικής σύστασης κατα Bogue των παραγόμενων κλίνκερ, παρουσιάζονται στον Πίνακα που ακολουθεί: Πίνακας. Υπολογιστικός προσδιορισμός αναλογιών ανάμιξης και τιμών κύριων δεικτών πρώτων υλών καθώς και ορυκτολογικής σύστασης κατα Bogue των παραγόμενων κλίνκερ. Αναλογία ανάμιξης Ορυκτολογική σύσταση πρώτων υλών Κύριοι δείκτες πρώτων υλών κλίνκερ κατά Bogue (% κ.β.) (% κ.β.) Συνθέσεις φαρίνας τσιμέντου ΒΦ ΑΑΣ ΑΑΤ LSF Sm Am Hm C 3 S C S C 3 A C AF ΒΦ ,3,3,6 6,0, 6,9,03 Φ ,,, 6,38,7 7,, Φ ,,, 6,9,0 7,76 0, Φ ,6,67,8 6,3,9 8,8 9,3 Φ ,7,8, 6,86,8 8,60 8, Φ ,89,07, 6,,09 9, 7,33 Όπως προκύπτει από την αξιολόγηση του Πίνακα, το ποσοστό της υποκατάστασης της ΒΦ από τα ανακυκλωμένα αδρανή δύναται να είναι ακόμη και 00%. Αναφορικά με τους κύριους δείκτες των πρώτων υλών, η τιμή του δείκτη LSF σχεδιάστηκε έτσι ώστε να παραμένει σταθερή σε όλες τις συνθέσεις καθώς καθορίζει σε σημαντικό βαθμό την ποιότητα του κλίνκερ που προκύπτει από την διαδικασία έψησης της φαρίνας. Οι τιμές των δεικτών Sm και Am αυξάνονται με την αυξηση του ποσοστού υποκατάστασης της ΒΦ, ενώ ο δείκτης Hm παραμένει σταθερός. Σε κάθε περίπτωση οι τιμές όλων των δεκτών παραμένουν εντός των συνήθων ορίων τους. Σε σχέση με την ορυκτολογική σύσταση κατά Bogue του παραγόμενου κλίνκερ, παρατηρήθηκε ότι τα ποσοστά των C 3 S και C S αυξομειώνονται δυσανάλογα, με το άθροισμα τους να παραμένει σχεδόν σταθερό. Το ποσοστό των C 3 A και C AF αυξάνεται και μειώνεται αντίστοιχα, με την αύξηση του ποσοστού υποκατάστασης της ΒΦ. Τα διαστήματα τιμών των ορυκτολογικής φάσεων του κλίνκερ κρίνονται αποδεκτά σε κάθε περίπτωση. Αποτίμηση εψησιμότητας και μελέτη δομής κλίνκερ Στον Πίνακα 3 δίνονται οι τιμές του fcao που προσδιορίσθηκαν στις προβλεπόμενες θερμοκρασίες έψησης καθώς και οι υπολογισθέντες δείκτες εψησιμότητας για το σύνολο των συνθέσεων που εξετάστηκαν. Στο Σχήμα αποδίδονται διαγραματικά μερικά από τα δεδομένα του Πίνακα 3.

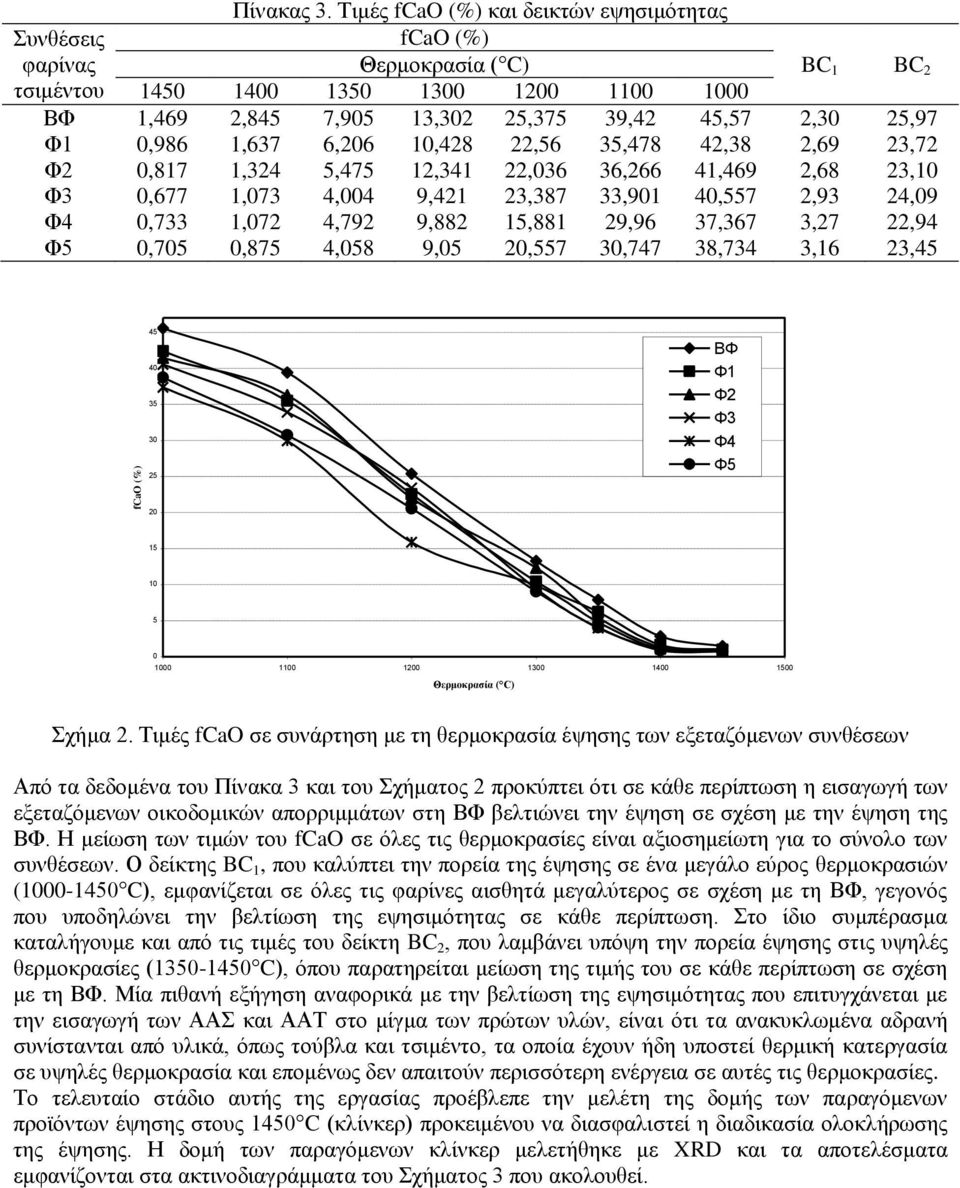

7 fcao (%) Συνθέσεις φαρίνας τσιμέντου Πίνακας 3. Τιμές fcao (%) και δεικτών εψησιμότητας fcao (%) Θερμοκρασία ( C) BC BC ΒΦ,69,8 7,90 3,30,37 39,,7,30,97 Φ 0,986,637 6,06 0,8,6 3,78,38,69 3,7 Φ 0,87,3,7,3,036 36,66,69,68 3,0 Φ3 0,677,073,00 9, 3,387 33,90 0,7,93,09 Φ 0,733,07,79 9,88,88 9,96 37,367 3,7,9 Φ 0,70 0,87,08 9,0 0,7 30,77 38,73 3,6 3, ΒΦ Φ Φ Φ3 Φ Φ Θερμοκρασία ( C) Σχήμα. Τιμές fcao σε συνάρτηση με τη θερμοκρασία έψησης των εξεταζόμενων συνθέσεων Από τα δεδομένα του Πίνακα 3 και του Σχήματος προκύπτει ότι σε κάθε περίπτωση η εισαγωγή των εξεταζόμενων οικοδομικών απορριμμάτων στη ΒΦ βελτιώνει την έψηση σε σχέση με την έψηση της ΒΦ. Η μείωση των τιμών του fcao σε όλες τις θερμοκρασίες είναι αξιοσημείωτη για το σύνολο των συνθέσεων. Ο δείκτης BC, που καλύπτει την πορεία της έψησης σε ένα μεγάλο εύρος θερμοκρασιών (000-0 C), εμφανίζεται σε όλες τις φαρίνες αισθητά μεγαλύτερος σε σχέση με τη ΒΦ, γεγονός που υποδηλώνει την βελτίωση της εψησιμότητας σε κάθε περίπτωση. Στο ίδιο συμπέρασμα καταλήγουμε και από τις τιμές του δείκτη BC, που λαμβάνει υπόψη την πορεία έψησης στις υψηλές θερμοκρασίες (30-0 C), όπου παρατηρείται μείωση της τιμής του σε κάθε περίπτωση σε σχέση με τη ΒΦ. Μία πιθανή εξήγηση αναφορικά με την βελτίωση της εψησιμότητας που επιτυγχάνεται με την εισαγωγή των ΑΑΣ και ΑΑΤ στο μίγμα των πρώτων υλών, είναι ότι τα ανακυκλωμένα αδρανή συνίστανται από υλικά, όπως τούβλα και τσιμέντο, τα οποία έχουν ήδη υποστεί θερμική κατεργασία σε υψηλές θερμοκρασία και επομένως δεν απαιτούν περισσότερη ενέργεια σε αυτές τις θερμοκρασίες. Το τελευταίο στάδιο αυτής της εργασίας προέβλεπε την μελέτη της δομής των παραγόμενων προϊόντων έψησης στους 0 C (κλίνκερ) προκειμένου να διασφαλιστεί η διαδικασία ολοκλήρωσης της έψησης. Η δομή των παραγόμενων κλίνκερ μελετήθηκε με XRD και τα αποτελέσματα εμφανίζονται στα ακτινοδιαγράμματα του Σχήματος 3 που ακολουθεί.

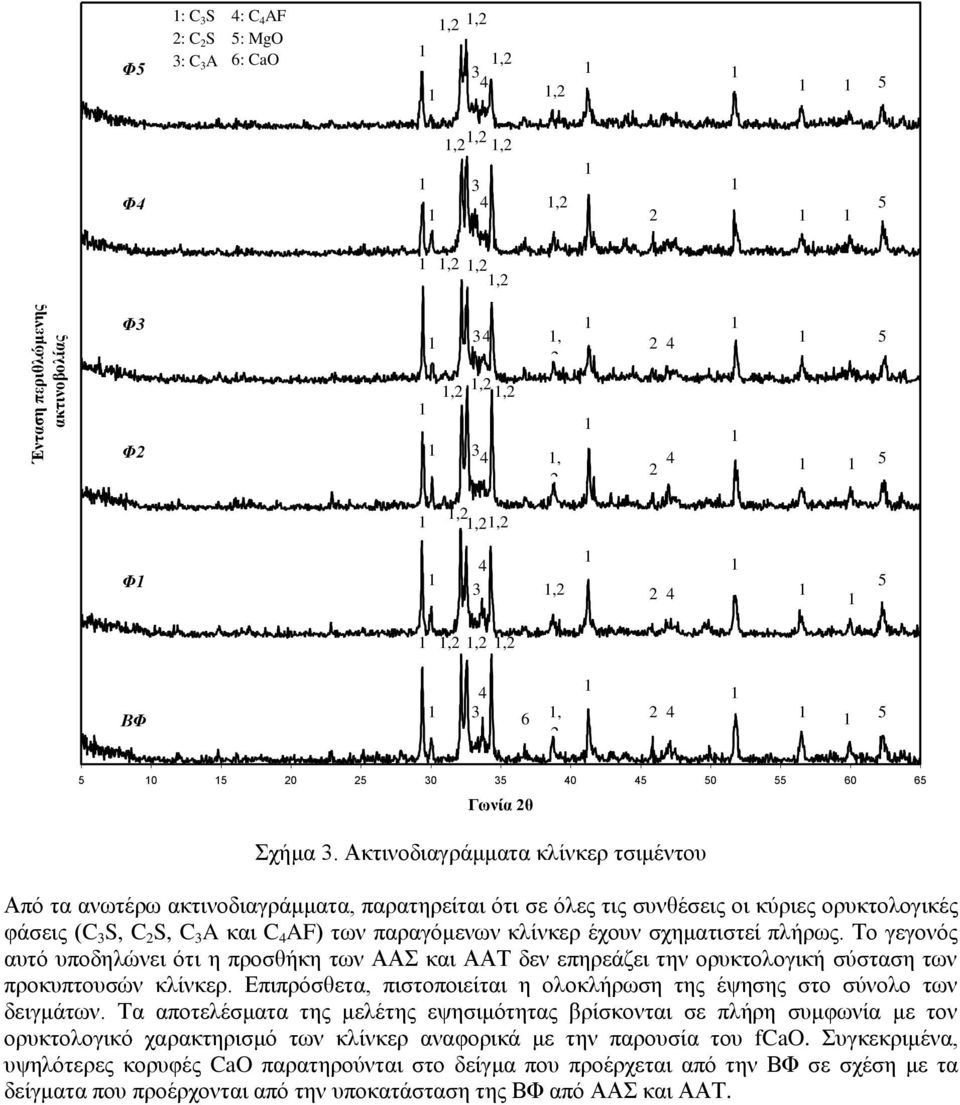

8 Ένταση περιθλώμενης ακτινοβολίας Φ : C 3 S : C S 3: C 3 A : C AF : MgO 6: CaO,,, 3, Φ,,, 3,,,, Φ3 Φ 3,,, 3,,,,, Φ 3,,,, ΒΦ 3 6, Γωνία θ Σχήμα 3. Ακτινοδιαγράμματα κλίνκερ τσιμέντου Από τα ανωτέρω ακτινοδιαγράμματα, παρατηρείται ότι σε όλες τις συνθέσεις οι κύριες ορυκτολογικές φάσεις (C 3 S, C S, C 3 A και C AF) των παραγόμενων κλίνκερ έχουν σχηματιστεί πλήρως. Το γεγονός αυτό υποδηλώνει ότι η προσθήκη των ΑΑΣ και ΑΑΤ δεν επηρεάζει την ορυκτολογική σύσταση των προκυπτουσών κλίνκερ. Επιπρόσθετα, πιστοποιείται η ολοκλήρωση της έψησης στο σύνολο των δειγμάτων. Τα αποτελέσματα της μελέτης εψησιμότητας βρίσκονται σε πλήρη συμφωνία με τον ορυκτολογικό χαρακτηρισμό των κλίνκερ αναφορικά με την παρουσία του fcao. Συγκεκριμένα, υψηλότερες κορυφές CaO παρατηρούνται στο δείγμα που προέρχεται από την ΒΦ σε σχέση με τα δείγματα που προέρχονται από την υποκατάσταση της ΒΦ από ΑΑΣ και ΑΑΤ.

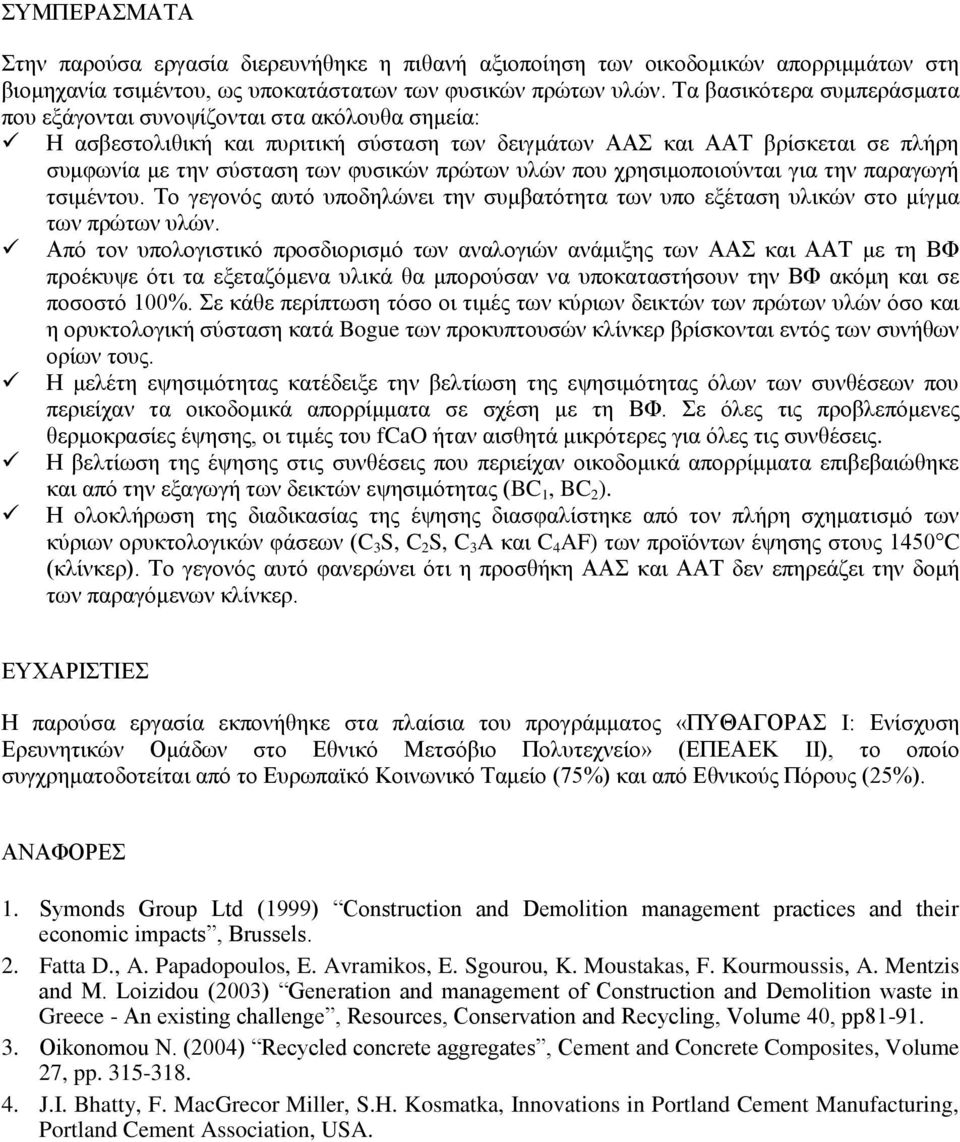

9 ΣΥΜΠΕΡΑΣΜΑΤΑ Στην παρούσα εργασία διερευνήθηκε η πιθανή αξιοποίηση των οικοδομικών απορριμμάτων στη βιομηχανία τσιμέντου, ως υποκατάστατων των φυσικών πρώτων υλών. Τα βασικότερα συμπεράσματα που εξάγονται συνοψίζονται στα ακόλουθα σημεία: Η ασβεστολιθική και πυριτική σύσταση των δειγμάτων ΑΑΣ και ΑΑΤ βρίσκεται σε πλήρη συμφωνία με την σύσταση των φυσικών πρώτων υλών που χρησιμοποιούνται για την παραγωγή τσιμέντου. Το γεγονός αυτό υποδηλώνει την συμβατότητα των υπο εξέταση υλικών στο μίγμα των πρώτων υλών. Από τον υπολογιστικό προσδιορισμό των αναλογιών ανάμιξης των ΑΑΣ και ΑΑΤ με τη ΒΦ προέκυψε ότι τα εξεταζόμενα υλικά θα μπορούσαν να υποκαταστήσουν την ΒΦ ακόμη και σε ποσοστό 00%. Σε κάθε περίπτωση τόσο οι τιμές των κύριων δεικτών των πρώτων υλών όσο και η ορυκτολογική σύσταση κατά Bogue των προκυπτουσών κλίνκερ βρίσκονται εντός των συνήθων ορίων τους. Η μελέτη εψησιμότητας κατέδειξε την βελτίωση της εψησιμότητας όλων των συνθέσεων που περιείχαν τα οικοδομικά απορρίμματα σε σχέση με τη ΒΦ. Σε όλες τις προβλεπόμενες θερμοκρασίες έψησης, οι τιμές του fcao ήταν αισθητά μικρότερες για όλες τις συνθέσεις. Η βελτίωση της έψησης στις συνθέσεις που περιείχαν οικοδομικά απορρίμματα επιβεβαιώθηκε και από την εξαγωγή των δεικτών εψησιμότητας (BC, BC ). Η ολοκλήρωση της διαδικασίας της έψησης διασφαλίστηκε από τον πλήρη σχηματισμό των κύριων ορυκτολογικών φάσεων (C 3 S, C S, C 3 A και C AF) των προϊόντων έψησης στους 0 C (κλίνκερ). Το γεγονός αυτό φανερώνει ότι η προσθήκη ΑΑΣ και ΑΑΤ δεν επηρεάζει την δομή των παραγόμενων κλίνκερ. ΕΥΧΑΡΙΣΤΙΕΣ Η παρούσα εργασία εκπονήθηκε στα πλαίσια του προγράμματος «ΠΥΘΑΓΟΡΑΣ I: Ενίσχυση Ερευνητικών Ομάδων στο Εθνικό Μετσόβιο Πολυτεχνείο» (ΕΠΕΑΕΚ II), το οποίο συγχρηματοδοτείται από το Ευρωπαϊκό Κοινωνικό Ταμείο (7%) και από Εθνικούς Πόρους (%). ΑΝΑΦΟΡΕΣ. Symonds Group Ltd (999) Construction and Demolition management practices and their economic impacts, Brussels.. Fatta D., A. Papadopoulos, E. Avramikos, E. Sgourou, K. Moustakas, F. Kourmoussis, A. Mentzis and M. Loizidou (003) Generation and management of Construction and Demolition waste in Greece - An existing challenge, Resources, Conservation and Recycling, Volume 0, pp Oikonomou N. (00) Recycled concrete aggregates, Cement and Concrete Composites, Volume 7, pp J.I. Bhatty, F. MacGrecor Miller, S.H. Kosmatka, Innovations in Portland Cement Manufacturing, Portland Cement Association, USA.

10 . P.E Tsakiridis, S. Agatzini-Leonardou and P. Oustadakis (00) Red mud addition in the raw meal for the production Portland cement clinker, Journal of Hazardous Materials, Volume 6, pp G. Kakali, S.Tsivilis, K.Kolovos, K. Choupa, T.Perraki, M. Perraki, M. Stamatakis and Gh. Vasilatos (003) Use of secondary mineralizing raw materials in cement production. The case study of stibnite ore, Materials Letters, Volume 7, pp

ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ

ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ Χ.-Τ. Γκαλµπένης 1, Κ. Τσακαλάκης 2, Σ. Τσίµας 1 1 Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου 9,

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

Διαβάστε περισσότερα

ΔΙΑΧΕΙΡΙΣΗ ΟΙΚΟΔΟΜΙΚΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ Η ΠΑΡΟΥΣΑ ΚΑΤΑΣΤΑΣΗ ΣΤΗΝ ΕΛΛΑΔΑ

ΔΙΑΧΕΙΡΙΣΗ ΟΙΚΟΔΟΜΙΚΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ Η ΠΑΡΟΥΣΑ ΚΑΤΑΣΤΑΣΗ ΣΤΗΝ ΕΛΛΑΔΑ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΑΧΕΙΡΙΣΗ ΟΙΚΟΔΟΜΙΚΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ Η ΠΑΡΟΥΣΑ ΚΑΤΑΣΤΑΣΗ ΣΤΗΝ ΕΛΛΑΔΑ

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ Ε.Μ.Π., 2010 1 Μεθοδολογία προσδιορισμού της αναλογίας των πρώτων

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ Ν. Κεφαλά, Α. Βασιλάκης, Λ. Ζουμπουλάκης Εργαστηριακή Μονάδα Προηγμένων και Συνθέτων Υλικών, Σχολή Χημικών

Διαβάστε περισσότερα

Γεώργιος ΡΟΥΒΕΛΑΣ 1, Κων/νος ΞΗΝΤΑΡΑΣ / ΑΓΕΤ ΗΡΑΚΛΗΣ 2, Λέξεις κλειδιά: Αδρανή, άργιλος, ασβεστολιθική παιπάλη, ισοδύναμο άμμου, μπλε του μεθυλενίου

Γεώργιος ΡΟΥΒΕΛΑΣ 1, Κων/νος ΞΗΝΤΑΡΑΣ / ΑΓΕΤ ΗΡΑΚΛΗΣ 2, Λέξεις κλειδιά: Αδρανή, άργιλος, ασβεστολιθική παιπάλη, ισοδύναμο άμμου, μπλε του μεθυλενίου Προσδιορισμός περιεκτικότητας σε άργιλο ή πλαστικών λεπτών στα αδρανή μέσω των δοκιμών Ισοδυνάμου άμμου (ASTM D 2419-2 & EN 933 8) και Μπλε του μεθυλενίου (ΕΝ 933.9) Σύγκριση αποτελεσμάτων Determination

Διαβάστε περισσότερα

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ Ο ΙΚΩΝ ΕΡΓΩΝ : ΕΝΑ ΒΗΜΑ ΠΡΟΣ ΤΗΝ ΑΕΙΦΟΡΟ ΑΝΑΠΤΥΞΗ

Η ΧΡΗΣΗ ΤΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ Ο ΙΚΩΝ ΕΡΓΩΝ : ΕΝΑ ΒΗΜΑ ΠΡΟΣ ΤΗΝ ΑΕΙΦΟΡΟ ΑΝΑΠΤΥΞΗ Η ΧΡΗΣΗ ΤΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ Ο ΙΚΩΝ ΕΡΓΩΝ : ΕΝΑ ΒΗΜΑ ΠΡΟΣ ΤΗΝ ΑΕΙΦΟΡΟ ΑΝΑΠΤΥΞΗ Κεχαγιά Φωτεινή*, Τσώχος Γεώργιος** * Πολιτικός Μηχανικός, Υπ. ιδ., Τµήµα Πολιτικών Μηχανικών Α.Π.Θ.,

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ. Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος (2013)

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ. Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος (2013) ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος (2013) 1 ΧΡΟΝΟΛΟΓΙΚΗ ΕΞΕΛΙΞΗ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ Κ. Τσακαλάκης, Τεχνολογία Παραγωγής Τσιμέντου

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος.Χ.Τσαµατσούλης, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, Τµήµα Ποιότητας Ν. Γ. Παπαγιαννάκος Καθηγητής ΕΜΠ, Τµήµα

Διαβάστε περισσότερα

ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ

ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ NATIONAL TECHNICAL UNIVERSITY OF ATHENS ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ ΜΑΡΤΙΟΣ-ΑΠΡΙΛΙΟΣ 2008 1 ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ & ( ITTC,. ISO 9002) ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ LABORATORY

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

Διαβάστε περισσότερα

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, Χ. Παναγιωτοπούλου, Γ. Κακάλη, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,

Διαβάστε περισσότερα

Αξιοποίηση απορριπτόμενων υλικών από μονάδες έτοιμου σκυροδέματος και κονιαμάτων: Πρώτη προσέγγιση

Αξιοποίηση απορριπτόμενων υλικών από μονάδες έτοιμου σκυροδέματος και κονιαμάτων: Πρώτη προσέγγιση Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Αξιοποίηση απορριπτόμενων υλικών από μονάδες έτοιμου σκυροδέματος

Διαβάστε περισσότερα

Αξιοποίηση Σιδηραλούμινας στην παραγωγή μπελιτικού τύπου «πράσινων» τσιμέντων

Αξιοποίηση Σιδηραλούμινας στην παραγωγή μπελιτικού τύπου «πράσινων» τσιμέντων Αξιοποίηση Σιδηραλούμινας στην παραγωγή μπελιτικού τύπου «πράσινων» τσιμέντων Ι. Βαγγελάτος, Ι. Ποντίκης, Δ. Μπουφούνος και Γ. Ν. Αγγελόπουλος, * Εργαστήριο Υλικών και Μεταλλουργίας, Τμήμα Χημικών Μηχανικών

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ: κ. ΚΟΝΙΤΟΠΟΥΛΟΣ ΓΕΩΡΓΙΟΣ

ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ: κ. ΚΟΝΙΤΟΠΟΥΛΟΣ ΓΕΩΡΓΙΟΣ ΑΛΕΞΑΝΔΡΕΙΟ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΕΡΓΩΝ ΥΠΟΔΟΜΗΣ ΜΑΘΗΜΑ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ: κ. ΚΟΝΙΤΟΠΟΥΛΟΣ ΓΕΩΡΓΙΟΣ ΣΚΥΡΟΔΕΜΑ ΑΠΟ

Διαβάστε περισσότερα

Σκυρόδεμα οπλισμένο με χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά οχημάτων

Σκυρόδεμα οπλισμένο με χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά οχημάτων Σκυρόδεμα οπλισμένο με χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά οχημάτων Κυριάκος Νεοκλέους, Κύπρος Πηλακούτας, Peter Waldron Centre for Cement and Concrete, Department of Civil and Structural

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ-ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΜΠΛΟΥΤΙΣΜΟΥ ΜΕΤΑΛΛΕΥΜΑΤΩΝ Καθηγητής: Τσακαλάκης Κώστας ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 Λ. Ναλµπαντιάν Ινστιτούτο Τεχνικής Χηµικών ιεργασιών, ΕΚΕΤΑ, Τ.Θ. 361, 57001, Θέρµη,Θεσσαλονίκη

Διαβάστε περισσότερα

Δ. Χ. Τσαματσούλης 1, Χ.Α. Σταθουλοπούλου 2, Λ.Α.Πρελορέντζος 2. 1. ΧΑΛΥΨ ΔΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, d.tsamatsoulis@halyps.gr 2. Τ.Ε.Ι. Αθήνας, 1.

Δ. Χ. Τσαματσούλης 1, Χ.Α. Σταθουλοπούλου 2, Λ.Α.Πρελορέντζος 2. 1. ΧΑΛΥΨ ΔΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, d.tsamatsoulis@halyps.gr 2. Τ.Ε.Ι. Αθήνας, 1. e-περιοδικό Επιστήμης & Τεχνολογίας 64 ΚΙΝΗΤΙΚΗ ΕΝΥΔΑΤΩΣΗΣ ΤΣΙΜΕΝΤΩΝ ΠΑΡΑΓΟΜΕΝΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ΕΛΟΤ ΕΝ 197 1: ΣΧΕΔΙΑΣΜΟΣ, ΕΠΑΝΑΛΗΨΙΜΟΤΗΤΑ ΚΑΙ ΑΝΑΠΑΡΑΓΩΓΙΜΟΤΗΤΑ ΜΕΘΟΔΩΝ, ΣΥΣΧΕΤΙΣΕΙΣ ΠΑΡΑΜΕΤΡΩΝ ΕΝΥΔΑΤΩΣΗΣ

Διαβάστε περισσότερα

Στρατηγική αντιμετώπισης της Κλιματικής Αλλαγής

Στρατηγική αντιμετώπισης της Κλιματικής Αλλαγής Στρατηγική αντιμετώπισης της Κλιματικής Αλλαγής Κείμενο θέσεων και πολιτικής του Ομίλου ΤΙΤΑΝ ΤΟ ΠΡΟΒΛΗΜΑ Κατά τα τελευταία 100 χρόνια η συγκέντρωση CO2 στην ατμόσφαιρα έχει αυξηθεί κυρίως λόγω της χρήσης

Διαβάστε περισσότερα

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 Yαλόθραυσμα και υαλοποιημένη ιπτάμενη τέφρα: δύο νέα συστατικά των δομικών υλικών Α.Καραμπέρη, Α.Μουτσάτσου Εργαστήριο Ανόργανης

Διαβάστε περισσότερα

ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ

ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ 2 η Ημερίδα Έργου ENERGY WASTE Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα

Διαβάστε περισσότερα

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος ΠΡΑΞΗ ΕΘΝΙΚΗΣ ΕΜΒΕΛΕΙΑΣ «Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Δευτέρα 25 Μαΐου, 2015 Ημερίδα - Κ.Ε.Δ.Ε.Α. Θεσσαλονίκη Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου

Διαβάστε περισσότερα

Βιώσιμες πρακτικές ολοκληρωμένης διαχείρισης στερεών αποβλήτων

Βιώσιμες πρακτικές ολοκληρωμένης διαχείρισης στερεών αποβλήτων Βιώσιμες πρακτικές ολοκληρωμένης διαχείρισης στερεών αποβλήτων ΕΠ.ΑΝ.Α. Α.Ε. Επεξεργασία Ανάκτηση Αποβλήτων Α.Ε. Α.Ε. Corporate Waste & Recycling Conference, Conference, 26.06.2012, Αμφιθέατρο ΟΤΕ Academy,

Διαβάστε περισσότερα

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282)

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282) Ι. ΜΑΡΙΝΟΣ, Χηµικός Μηχανικός /ντής Ποιότητας- ιεργασιών και Περιβάλλοντος ΑΓΕΤ ΗΡΑΚΛΗΣ Σταθεροποίηση-Κατεργασία εδαφικών ή αδρανών υλικών µε υδραυλικές κονίες ΕΛΟΤ/ΕΝ 14227-01έως 14 Το πρότυπο αυτό τυποποιεί

Διαβάστε περισσότερα

Συµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες

Συµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες Συµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες Behaviour of limestone cement concrete in combined chloride

Διαβάστε περισσότερα

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Γ. Τζουβαλάς Χηµικός Μχανικός ΕΜΠ, Υ.. Ν. ερµατάς Χηµικός Μηχανικός ΕΜΠ Σ. Τσίµας Χηµικός Μηχανικός, Αναπλ.

Διαβάστε περισσότερα

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Γ.

Διαβάστε περισσότερα

ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ ΜΕ Η ΚΑΙ ΧΩΡΙΣ ΤΣΙΜΕΝΤΟ α) Αντοχή σε θλίψη, διάρρηξη και CBR

ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ ΜΕ Η ΚΑΙ ΧΩΡΙΣ ΤΣΙΜΕΝΤΟ α) Αντοχή σε θλίψη, διάρρηξη και CBR Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 25 ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ

Διαβάστε περισσότερα

Χρήση Ανακυκλωµένων Τούβλων ως Αδρανών Σκυροδέµατος Use of recycled clay bricks as concrete aggregates

Χρήση Ανακυκλωµένων Τούβλων ως Αδρανών Σκυροδέµατος Use of recycled clay bricks as concrete aggregates Χρήση Ανακυκλωµένων Τούβλων ως Αδρανών Σκυροδέµατος Use of recycled clay bricks as concrete aggregates Σπυράγγελος ΛΥΚΟΥ ΗΣ 1, Θωµάς ΚΟΤΡΩΤΣΙΟΣ 2 Λέξεις κλειδιά: Ανακυκλωµένα τούβλα, aνακύκλωση αδρανών,

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΜΕΝΩΝ ΕΛΑΣΤΙΚΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΛΙΘΩΝ

ΑΞΙΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΜΕΝΩΝ ΕΛΑΣΤΙΚΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΛΙΘΩΝ ΑΞΙΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΜΕΝΩΝ ΕΛΑΣΤΙΚΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΛΙΘΩΝ Μαυρίδου Σ. 1, Σικαλίδης Κ. 2 και Οικονόμου Ν. 3 1 Δρ. Πολιτικός Μηχανικός ΑΠΘ, Χηλής 29, 55132, Θεσσαλονίκη, E-mail: smavrido@civil.auth.gr

Διαβάστε περισσότερα

Η βιομηχανική συμβίωση ως μοχλός βιώσιμης ανάπτυξης

Η βιομηχανική συμβίωση ως μοχλός βιώσιμης ανάπτυξης Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Χημικών Μηχανικών Η βιομηχανική συμβίωση ως μοχλός βιώσιμης ανάπτυξης Καθηγήτρια Μαρία Λοϊζίδου Αθήνα, 3/4/2014 Βιομηχανική Συμβίωση Ως Βιομηχανική Συμβίωση (Industrial

Διαβάστε περισσότερα

ΣΥΝΕΔΡΙΟ: Η ΑΠΟΔΟΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΠΟΡΩΝ ΣΤΟΥΣ ΤΟΜΕΙΣ ΤΗΣ ΤΟΥΒΛΟΠΟΙΙΑΣ ΚΑΙ ΤΣΙΜΕΝΤΟΠΟΙΙΑΣ

ΣΥΝΕΔΡΙΟ: Η ΑΠΟΔΟΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΠΟΡΩΝ ΣΤΟΥΣ ΤΟΜΕΙΣ ΤΗΣ ΤΟΥΒΛΟΠΟΙΙΑΣ ΚΑΙ ΤΣΙΜΕΝΤΟΠΟΙΙΑΣ LIFE+ Περιβαλλοντική Πολιτική και Διακυβέρνηση Τίτλος Προγράμματος: Quarry Resource Efficiency Demonstration Project LIFE 11 ENV/CY/859 Ακρωνύμιο: QuaResE ΣΥΝΕΔΡΙΟ: Η ΑΠΟΔΟΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΠΟΡΩΝ ΣΤΟΥΣ ΤΟΜΕΙΣ

Διαβάστε περισσότερα

Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα»

Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα» ENERGY WASTE Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα» Παρουσίαση έργου ENERGY WASTE Κατασκευή

Διαβάστε περισσότερα

Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων τύπου Portland

Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων τύπου Portland Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων

Διαβάστε περισσότερα

Ιδιότητες Ψυχρής Ροής Προϊόντων Πετρελαίου

Ιδιότητες Ψυχρής Ροής Προϊόντων Πετρελαίου ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Σχολή Χημικών Μηχανικών Τομέας Σύνθεση & Ανάπτυξης Βιομηχανικών Διεργασιών & Συστημάτων Εργαστήριο Καυσίμων & Λιπαντικών Εργαστηριακή Άσκηση Ιδιότητες Ψυχρής Ροής Προϊόντων

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ

ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ ΟΔΗΓΙΕΣ ΕΡΓΑΣΤΗΡΙΑΚΗΣ ΑΣΚΗΣΗΣ ΥΓΡΗΣ ΕΚΧΥΛΙΣΗΣ Ελένη Παντελή, Υποψήφια Διδάκτορας Γεωργία Παππά, Δρ. Χημικός Μηχανικός

Διαβάστε περισσότερα

Αξιολόγηση Ημιαγώγιμων Υμενίων Σεληνιούχου Καδμίου Σε Υπόστρωμα Νικελίου Για Φωτοβολταϊκές Εφαρμογές

Αξιολόγηση Ημιαγώγιμων Υμενίων Σεληνιούχου Καδμίου Σε Υπόστρωμα Νικελίου Για Φωτοβολταϊκές Εφαρμογές ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΔΟΣΗΣ ΠΛΗΡΟΦΟΡΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Αξιολόγηση Ημιαγώγιμων Υμενίων Σεληνιούχου Καδμίου Σε Υπόστρωμα

Διαβάστε περισσότερα

Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά

Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά Environmental problem solving, Case study for the steel industry Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά «Συστήµατα Περιβαλλοντικής Πιστοποίησης στους τοµείς της κατεργασίας

Διαβάστε περισσότερα

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ Ti ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ Ε. Πουλάκης, Κ. Φιλιππόπουλος Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου

Διαβάστε περισσότερα

Δημήτρης Ξεύγενος, Υποψήφιος Διδάκτωρ ΕΜΠ

Δημήτρης Ξεύγενος, Υποψήφιος Διδάκτωρ ΕΜΠ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ TOMEAΣ ΧΗΜΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΜΟΝΑΔΑ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ Δ. Ξεύγενος, Π. Μιχαηλίδης, Κ. Δημόπουλος, Μ. Λοϊζίδου Δημήτρης Ξεύγενος, Υποψήφιος

Διαβάστε περισσότερα

ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ;

ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ; Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ; Σ. Τσίμας,

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ «ΕΝΑΛΛΑΚΤΙΚΗ ΔΙAΧΕIΡΙΣΗ ΑΣΤΙΚΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ» Του φοιτητή Κασαπιάν Αρτίν Αρ. Μητρώου: 2000.05.0042 Επιβλέπων Καθηγητής Παλαιολόγος Ευάγγελος

Διαβάστε περισσότερα

ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ

ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ Σ. Ροκίδη, Π. Γ. Κουτσούκος Τµήµα Χηµικών Μηχανικών, Πανεπιστήµιο Πατρών & Ινστιτούτο Επιστηµών Χηµικής Μηχανικής ΠΕΡΙΛΗΨΗ Στην

Διαβάστε περισσότερα

Προσδιορισμός ελεύθερου κρυσταλλικού διοξειδίου του πυριτίου (χαλαζία) στην ελληνική τσιμεντοβιομηχανία

Προσδιορισμός ελεύθερου κρυσταλλικού διοξειδίου του πυριτίου (χαλαζία) στην ελληνική τσιμεντοβιομηχανία Προσδιορισμός ελεύθερου κρυσταλλικού διοξειδίου του πυριτίου (χαλαζία) στην ελληνική τσιμεντοβιομηχανία Ξ. Κομηνός 1, Λ. Ραντίν 2, Σ. Κωνσταντοπούλου 2, Ε. Κολυφέτης 3 1: Εργαστήριο Βιοχημείας Τοξικολογίας

Διαβάστε περισσότερα

TERMS USED IN STANDARDIZAfiON OF CHEMICAL FOOD ANALYSIS SUMMARY

TERMS USED IN STANDARDIZAfiON OF CHEMICAL FOOD ANALYSIS SUMMARY ΑΠΟΔΟΣΗ ΞΕΝΟΓΛΩΣΣΩΝ ΟΡΩΝ ΚΑΤΑ ΤΗΝ ΤΥΠΟΠΟΙΗΣΗ ΤΗΣ ΟΡΟΛΟΓΙΑΣ ΧΗΜΙΚΩΝ ΑΝΑΛΥΣΕΩΝ ΤΡΟΦΙΜΩΝ Τεχνική Επιτροπή ΕΛΟΤ 85 "Τρόφιμα", Κ. Τζιά, I. Σαριδάκης ΠΕΡΙΛΗΨΗ Το αντικείμενο της εργασίας είναι η απόδοση των

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 5 η ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ Ι ΚΑΤΑΣΚΕΥΗ ΕΠΙΜΕΤΡHΣΗ ΥΠΟΓΕΙΟΥ ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟΥ ΙΑΦΡΑΓΜΑΤΟΣ ΜΕ ΤΣΙΜΕΝΤΕΝΕΣΕΙΣ

ΑΣΚΗΣΗ 5 η ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ Ι ΚΑΤΑΣΚΕΥΗ ΕΠΙΜΕΤΡHΣΗ ΥΠΟΓΕΙΟΥ ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟΥ ΙΑΦΡΑΓΜΑΤΟΣ ΜΕ ΤΣΙΜΕΝΤΕΝΕΣΕΙΣ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ MΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝ. ΓΕΩΛΟΓΙΑΣ & Υ ΡΟΓΕΩΛΟΓΙΑΣ ΗΡΩΩΝ ΠΟΛΥΤΕΧΝΕΙΟΥ 9, 157 80 ΖΩΓΡΑΦΟΥ, ΑΘΗΝΑ NATIONAL TECHNICAL

Διαβάστε περισσότερα

Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού στην παραγωγή τσιμέντου

Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού στην παραγωγή τσιμέντου Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΣΕ ΚΥΚΛΟΥΣ ΨΥΞΗΣ- ΑΠΟΨΥΞΗΣ ΔΙΑΠΕΡΑΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΠΑΡΑΠΡΟΪΟΝΤΑ ΚΑΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΒΛΗΤΑ

ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΣΕ ΚΥΚΛΟΥΣ ΨΥΞΗΣ- ΑΠΟΨΥΞΗΣ ΔΙΑΠΕΡΑΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΠΑΡΑΠΡΟΪΟΝΤΑ ΚΑΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΒΛΗΤΑ Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΣΕ ΚΥΚΛΟΥΣ ΨΥΞΗΣ- ΑΠΟΨΥΞΗΣ ΔΙΑΠΕΡΑΤΟΥ

Διαβάστε περισσότερα

έσποινα ΤΕΛΩΝΙΑΤΗ, Γεώργιος ΡΟΥΒΕΛΑΣ, Ιωάννης ΚΑΡΑΘΑΝΑΣΗΣ Λέξεις κλειδιά : βαρέα σκυροδέµατα, ακτινοβολία, αντοχή

έσποινα ΤΕΛΩΝΙΑΤΗ, Γεώργιος ΡΟΥΒΕΛΑΣ, Ιωάννης ΚΑΡΑΘΑΝΑΣΗΣ Λέξεις κλειδιά : βαρέα σκυροδέµατα, ακτινοβολία, αντοχή Σκυρόδεµα µεγάλου ειδικού βάρους, Πρώτες Ύλες Παραγωγής, Εργαστηριακή Παρασκευή, Πειραµατικός Έλεγχος Αντίστασης/Προσβολής σε Ακτινοβολία Heavyweight concrete, Raw Materials, Laboratory Trial Mix, Test

Διαβάστε περισσότερα

ΦΥΣΙΚΟΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΟΥ ΠΕΡΙΕΧΕΙ ΘΕΡΜΟΠΛΑΣΤΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ ΩΣ ΑΔΡΑΝΗ

ΦΥΣΙΚΟΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΟΥ ΠΕΡΙΕΧΕΙ ΘΕΡΜΟΠΛΑΣΤΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ ΩΣ ΑΔΡΑΝΗ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΦΥΣΙΚΟΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΟΥ ΠΕΡΙΕΧΕΙ ΘΕΡΜΟΠΛΑΣΤΙΚΑ

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ ΤΜΗΜΑ ΝΟΣΗΛΕΥΤΙΚΗΣ. Πτυχιακή Εργασία

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ ΤΜΗΜΑ ΝΟΣΗΛΕΥΤΙΚΗΣ. Πτυχιακή Εργασία ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ ΤΜΗΜΑ ΝΟΣΗΛΕΥΤΙΚΗΣ Πτυχιακή Εργασία ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΚΑΙ ΕΝΑΛΛΑΚΤΙΚΕΣ ΘΕΡΑΠΕΙΕΣ ΩΣ ΠΡΟΣ ΤΗ ΔΙΑΧΕΙΡΙΣΗ ΤΟΥ ΠΟΝΟΥ ΣΕ ΑΣΘΕΝΕΙΣ ΜΕ ΚΑΡΚΙΝΟ. Ονοματεπώνυμο:

Διαβάστε περισσότερα

Ενεργειακή Αξιοποίηση Αστικών Απορριμμάτων με τη Τεχνολογία της Αεριοποίησης Πλάσματος

Ενεργειακή Αξιοποίηση Αστικών Απορριμμάτων με τη Τεχνολογία της Αεριοποίησης Πλάσματος ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Εργαστήριο Θερμοδυναμικής και Φαινομένων Μεταφοράς Ηρώων Πολυτεχνείου 9, Πολυτεχνειούπολη Ζωγράφου, 15780, Αθήνα Ενεργειακή Αξιοποίηση Αστικών Απορριμμάτων

Διαβάστε περισσότερα

Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΛΕΠΤΟΑΛΕΣΜΕΝΟΥ ΕΓΧΡΩΜΟΥ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΣΕ ΔΟΜΙΚΑ ΥΛΙΚΑ

Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΛΕΠΤΟΑΛΕΣΜΕΝΟΥ ΕΓΧΡΩΜΟΥ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΣΕ ΔΟΜΙΚΑ ΥΛΙΚΑ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΛΕΠΤΟΑΛΕΣΜΕΝΟΥ ΕΓΧΡΩΜΟΥ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΣΕ ΔΟΜΙΚΑ

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ ΑΡΓΙΛΟΥΧΩΝ ΜΙΓΜΑΤΩΝ ΜΕ ΠΡΟΣΘΗΚΗ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΑΠΟ ΤΗ ΔΙΕΡΓΑΣΙΑ BAYER

ΜΕΛΕΤΗ ΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ ΑΡΓΙΛΟΥΧΩΝ ΜΙΓΜΑΤΩΝ ΜΕ ΠΡΟΣΘΗΚΗ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΑΠΟ ΤΗ ΔΙΕΡΓΑΣΙΑ BAYER Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΜΕΛΕΤΗ ΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ ΑΡΓΙΛΟΥΧΩΝ ΜΙΓΜΑΤΩΝ ΜΕ ΠΡΟΣΘΗΚΗ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ

Διαβάστε περισσότερα

Η ΕΠΙΔΡΑΣΗ ΤΗΣ ΑΙΘΑΝΟΛΗΣ,ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΚΑΙ ΤΟΥ ΑΙΘΥΛΟΤΡΙΤΟΤΑΓΗ ΒΟΥΤΥΛΑΙΘΕΡΑ ΣΤΙΣ ΙΔΙΟΤΗΤΕΣ ΤΗΣ ΒΕΝΖΙΝΗΣ

Η ΕΠΙΔΡΑΣΗ ΤΗΣ ΑΙΘΑΝΟΛΗΣ,ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΚΑΙ ΤΟΥ ΑΙΘΥΛΟΤΡΙΤΟΤΑΓΗ ΒΟΥΤΥΛΑΙΘΕΡΑ ΣΤΙΣ ΙΔΙΟΤΗΤΕΣ ΤΗΣ ΒΕΝΖΙΝΗΣ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Η ΕΠΙΔΡΑΣΗ ΤΗΣ ΑΙΘΑΝΟΛΗΣ,ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΚΑΙ ΤΟΥ ΑΙΘΥΛΟΤΡΙΤΟΤΑΓΗ ΒΟΥΤΥΛΑΙΘΕΡΑ ΣΤΙΣ ΙΔΙΟΤΗΤΕΣ ΤΗΣ ΒΕΝΖΙΝΗΣ ΟΝΟΜΑΤΕΠΩΝΥΜΟ

Διαβάστε περισσότερα

Μικροδομή πυροσυσσωματωμένων τεφρών καύσης λιγνίτη. Microstructure of sintered lignite combustion ashes

Μικροδομή πυροσυσσωματωμένων τεφρών καύσης λιγνίτη. Microstructure of sintered lignite combustion ashes Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Μικροδομή πυροσυσσωματωμένων τεφρών καύσης λιγνίτη A. Μουτσάτσου

Διαβάστε περισσότερα

ιάβρωση οπλισµού κονιαµάτων µε ασβεστολιθικά τσιµέντα σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες

ιάβρωση οπλισµού κονιαµάτων µε ασβεστολιθικά τσιµέντα σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες ιάβρωση οπλισµού κονιαµάτων µε ασβεστολιθικά τσιµέντα σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες Corrosion behaviour of limestone cement mortars in combined chloride

Διαβάστε περισσότερα

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ Ι 2 Κατηγορίες Υλικών ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Παραδείγματα Το πεντάγωνο των υλικών Κατηγορίες υλικών 1 Ορυκτά Μέταλλα Φυσικές πηγές Υλικάπουβγαίνουναπότηγημεεξόρυξηήσκάψιμοή

Διαβάστε περισσότερα

Πρότυπος οπλισμός Νεοκλέους, Πηλακούτας και Tlemat. σκυροδέματος: χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά αυτοκινήτων

Πρότυπος οπλισμός Νεοκλέους, Πηλακούτας και Tlemat. σκυροδέματος: χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά αυτοκινήτων Πρότυπος οπλισμός σκυροδέματος: χαλύβδινες ίνες ανακυκλωμένες από μεταχειρισμένα ελαστικά αυτοκινήτων Κυριάκος Νεοκλέους Κύπρος Πηλακούτας Houssam Tlemat Centre for Cement and Concrete, Department of Civil

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΝΟΕΜΒΡΙΟΣ-ΔΕΚΕΜΒΡΙΟΣ 004 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 1 ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΥΣΤΡΑΤΙΟΣ Γ. ΜΠΑΔΟΓΙΑΝΝΗΣ Δρ Χημικός Μηχανικός Ε.Μ.Π. Επιβλέπων Καθηγητής: Σ. ΤΣΙΒΙΛΗΣ Μέλη Τριμελούς Συμβουλευτικής

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ. Πτυχιακή εργασία ΑΓΧΟΣ ΚΑΙ ΚΑΤΑΘΛΙΨΗ ΣΕ ΓΥΝΑΙΚΕΣ ΜΕ ΚΑΡΚΙΝΟΥ ΤΟΥ ΜΑΣΤΟΥ ΜΕΤΑ ΑΠΟ ΜΑΣΤΕΚΤΟΜΗ

ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ. Πτυχιακή εργασία ΑΓΧΟΣ ΚΑΙ ΚΑΤΑΘΛΙΨΗ ΣΕ ΓΥΝΑΙΚΕΣ ΜΕ ΚΑΡΚΙΝΟΥ ΤΟΥ ΜΑΣΤΟΥ ΜΕΤΑ ΑΠΟ ΜΑΣΤΕΚΤΟΜΗ ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΥΓΕΙΑΣ Πτυχιακή εργασία ΑΓΧΟΣ ΚΑΙ ΚΑΤΑΘΛΙΨΗ ΣΕ ΓΥΝΑΙΚΕΣ ΜΕ ΚΑΡΚΙΝΟΥ ΤΟΥ ΜΑΣΤΟΥ ΜΕΤΑ ΑΠΟ ΜΑΣΤΕΚΤΟΜΗ ΧΡΥΣΟΒΑΛΑΝΤΗΣ ΒΑΣΙΛΕΙΟΥ ΛΕΜΕΣΟΣ 2014 ΤΕΧΝΟΛΟΓΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ

Διαβάστε περισσότερα

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Το σκυρόδεμα είναι σύνθετο υλικό, που αποτελείται κυρίως από τσιμέντο, αδρανή και νερό,

Διαβάστε περισσότερα

ΤΕΧΝΙΚΗ ΑΝΟΡΓΑΝΩΝ ΚΑΙ ΗΛΕΚΤΡΟΧΗΜΙΚΩΝ ΒΙΟΜΗΧΑΝΙΩΝ

ΤΕΧΝΙΚΗ ΑΝΟΡΓΑΝΩΝ ΚΑΙ ΗΛΕΚΤΡΟΧΗΜΙΚΩΝ ΒΙΟΜΗΧΑΝΙΩΝ ΤΕΧΝΙΚΗ ΑΝΟΡΓΑΝΩΝ ΚΑΙ ΗΛΕΚΤΡΟΧΗΜΙΚΩΝ ΒΙΟΜΗΧΑΝΙΩΝ Επιστήμη και Τεχνολογία Τσιμέντου Σταμάτης Τσίμας Καθηγητής ΕΜΠ ΑΝΟΡΓΑΝΕΣ ΒΙΟΜΗΧΑΝΙΕΣ Επιστήμη και Τεχνολογία Τσιμέντου Σταμάτης Τσίμας Καθηγητής ΕΜΠ Δομή

Διαβάστε περισσότερα

ICT use and literature courses in secondary Education: possibilities and limitations

ICT use and literature courses in secondary Education: possibilities and limitations ICT use and literature courses in secondary Education: possibilities and limitations Papakonstantinou Paraskevi 1st Gymnasium of Artemis Eastern Attica parkpap@gmail.com Abstract The present research paper

Διαβάστε περισσότερα

ΟΙΚΟΝΟΜΙΚΗ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΗΣ ΧΡΗΣΗΣ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΠΡΟΪΟΝΤΩΝ

ΟΙΚΟΝΟΜΙΚΗ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΗΣ ΧΡΗΣΗΣ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΠΡΟΪΟΝΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΟΙΚΟΝΟΜΙΚΗ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΗΣ ΧΡΗΣΗΣ ΙΠΤΑΜΕΝΗΣ

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΛΙΓΝΙΤΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΛΑΦΡΟΑ ΡΑΝΩΝ ΚΑΙ ΕΛΑΦΡΟΣΚΥΡΟ ΕΜΑΤΟΣ

ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΛΙΓΝΙΤΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΛΑΦΡΟΑ ΡΑΝΩΝ ΚΑΙ ΕΛΑΦΡΟΣΚΥΡΟ ΕΜΑΤΟΣ ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΛΙΓΝΙΤΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΛΑΦΡΟΑ ΡΑΝΩΝ ΚΑΙ ΕΛΑΦΡΟΣΚΥΡΟ ΕΜΑΤΟΣ Ι ΑΚΤΟΡΙΚΗ ΙΑΤΡΙΒΗ του ΑΝΑΓΝΩΣΤΟΠΟΥΛΟΥ ΙΑΣΟΝΑ Υποβληθείσα στο Τµήµα Χηµικών Μηχανικών του Πανεπιστηµίου Πατρών

Διαβάστε περισσότερα

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό

Διαβάστε περισσότερα

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Ελ. Αναστασίου Πολιτικός Μηχανικός MSc ΕΠΙΜΟΡΦΩΤΙΚΟ ΣΕΜΙΝΑΡΙΟ ΓΙΑ ΜΗΧΑΝΙΚΟΥΣ Ο ΟΣΤΡΩΜΑΤΑ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΟΙ ΡΟΜΟΙ ΤΟΥ

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΕΙΡΑΙΩΣ ΣΧΟΛΗ ΝΑΥΤΙΛΙΑΣ & ΒΙΟΜΗΧΑΝΙΑΣ ΤΜΗΜΑ ΝΑΥΤΙΛΙΑΚΩΝ ΣΠΟΥΔΩΝ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ στη «ΝΑΥΤΙΛΙΑ»

ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΕΙΡΑΙΩΣ ΣΧΟΛΗ ΝΑΥΤΙΛΙΑΣ & ΒΙΟΜΗΧΑΝΙΑΣ ΤΜΗΜΑ ΝΑΥΤΙΛΙΑΚΩΝ ΣΠΟΥΔΩΝ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ στη «ΝΑΥΤΙΛΙΑ» ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΕΙΡΑΙΩΣ ΣΧΟΛΗ ΝΑΥΤΙΛΙΑΣ & ΒΙΟΜΗΧΑΝΙΑΣ ΤΜΗΜΑ ΝΑΥΤΙΛΙΑΚΩΝ ΣΠΟΥΔΩΝ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ στη «ΝΑΥΤΙΛΙΑ» ΟΔΗΓΙΕΣ ΓΙΑ ΔΙΠΛΩΜΑΤΙΚΕΣ ΕΡΓΑΣΙΕΣ Α. ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΕΚΠΟΝΗΣΗΣ ΔΙΠΛΩΜΑΤΙΚΩΝ

Διαβάστε περισσότερα

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ Αύγουστος 1999 Μεθοδολογία Οι δοκιμές

Διαβάστε περισσότερα

Δ. Κουρκούμπας, Γ. Θεοπούλου, Π. Γραμμέλης, Σ. Καρέλλας

Δ. Κουρκούμπας, Γ. Θεοπούλου, Π. Γραμμέλης, Σ. Καρέλλας Chemical Process and Energy Resources Institute Centre for Research and Technology Hellas ΑΝΑΛΥΣΗ ΚΥΚΛΟΥ ΖΩΗΣ ΚΟΜΠΟΣΤΟΠΟΙΗΣΗΣ ΠΡΟΔΙΑΛΕΓΜΕΝΟΥ ΟΡΓΑΝΙΚΟΥ ΚΛΑΣΜΑΤΟΣ ΣΕ ΕΛΛΗΝΙΚΟ ΝΗΣΙ Σάββατο 1 Δεκεμβρίου 2012

Διαβάστε περισσότερα

Νανοσύνθετα πολυαιθυλενίου υψηλής πυκνότητας (HDPE) / νανοϊνών χαλκού (Cu-nanofibers) με βελτιωμένη σταθερότητα στην υπεριώδη ακτινοβολία

Νανοσύνθετα πολυαιθυλενίου υψηλής πυκνότητας (HDPE) / νανοϊνών χαλκού (Cu-nanofibers) με βελτιωμένη σταθερότητα στην υπεριώδη ακτινοβολία ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ Πρόγραμμα Μεταπτυχιακών Σπουδών ΦΥΣΙΚΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Νανοσύνθετα πολυαιθυλενίου υψηλής πυκνότητας (HDPE) / νανοϊνών

Διαβάστε περισσότερα

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials, Third Edition, Pearson Education, 2007 1 Κεραµικάκαιγυαλιά Τα

Διαβάστε περισσότερα

EXPANDEX ΑΘΟΡΥΒΟ ΙΟΓΚΩΤΙΚΟ ΥΛΙΚΟ

EXPANDEX ΑΘΟΡΥΒΟ ΙΟΓΚΩΤΙΚΟ ΥΛΙΚΟ EXPANDEX ΑΘΟΡΥΒΟ ΙΟΓΚΩΤΙΚΟ ΥΛΙΚΟ Το υλικό µε την εµπορική ονοµασία EXPANDEX είναι ένα µη εκρηκτικό χηµικό µέσο εξόρυξης σκληρών και συµπαγών υλικών, όπως τα διάφορα πετρώµατα, το σκυρόδεµα κλπ. Γι αυτό

Διαβάστε περισσότερα

Σύγκριση κόστους θέρµανσης από διάφορες τεχνολογίες

Σύγκριση κόστους θέρµανσης από διάφορες τεχνολογίες ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΘΕΡΜΟΤΗΤΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΤΜΟΚΙΝΗΤΗΡΩΝ ΚΑΙ ΛΕΒΗΤΩΝ Δρ. Εμμανουήλ Κακαράς, Καθηγητής ΕΜΠ Δρ. Σωτήριος Καρέλλας, Επικ. Καθηγητής ΕΜΠ ΠΟΛΥΤΕΧΝΕΙΟΥΠΟΛΗ

Διαβάστε περισσότερα

ΕΦΑΡΜΟΓΗ ΕΥΤΕΡΟΒΑΘΜΙΑ ΕΠΕΞΕΡΓΑΣΜΕΝΩΝ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ ΣΕ ΦΥΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΚΛΙΝΗΣ ΚΑΛΑΜΙΩΝ

ΕΦΑΡΜΟΓΗ ΕΥΤΕΡΟΒΑΘΜΙΑ ΕΠΕΞΕΡΓΑΣΜΕΝΩΝ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ ΣΕ ΦΥΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΚΛΙΝΗΣ ΚΑΛΑΜΙΩΝ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΚΡΗΤΗΣ ΤΜΗΜΑ ΦΥΣΙΚΩΝ ΠΟΡΩΝ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΦΑΡΜΟΓΗ ΕΥΤΕΡΟΒΑΘΜΙΑ ΕΠΕΞΕΡΓΑΣΜΕΝΩΝ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ ΣΕ ΦΥΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΚΛΙΝΗΣ ΚΑΛΑΜΙΩΝ ΕΠΙΜΕΛΕΙΑ: ΑΡΜΕΝΑΚΑΣ ΜΑΡΙΝΟΣ ΧΑΝΙΑ

Διαβάστε περισσότερα

Προσδιορισμός Θείου σε προϊόντα πετρελαίου

Προσδιορισμός Θείου σε προϊόντα πετρελαίου Προσδιορισμός Θείου σε προϊόντα πετρελαίου Η περιεκτικότητα του καυσίμου σε θείο, εξαρτάται από το είδος του αργού πετρελαίου από το οποίο προήλθε. Το θείο περιέχεται στο καύσιμο σαν ετεροάτομο στους υδρογονάνθρακες

Διαβάστε περισσότερα

ECOELASTIKA ΑΕ ΕΚΕΤΑ/ΙΔΕΠ

ECOELASTIKA ΑΕ ΕΚΕΤΑ/ΙΔΕΠ Μελέτη για τον προσδιορισμό του ποσοστού σύρματος, της συγκέντρωση τέφρας και της σύσταση τέφρας σε κύρια στοιχεία και ιχνοστοιχεία, για ελαστικά τα οποία χρησιμοποιούνται στην τσιμεντοβιομηχανία ECOELASTIKA

Διαβάστε περισσότερα

ΧΗΜΙΚΗ ΑΠΟΣΑΘΡΩΣΗ Σ' όλα τα επίπεδα και σ' όλα τα περιβάλλοντα, η χηµική αποσάθρωση εξαρτάται οπό την παρουσία νερού καθώς και των στερεών και αερίων

ΧΗΜΙΚΗ ΑΠΟΣΑΘΡΩΣΗ Σ' όλα τα επίπεδα και σ' όλα τα περιβάλλοντα, η χηµική αποσάθρωση εξαρτάται οπό την παρουσία νερού καθώς και των στερεών και αερίων ΑΠΟΣΑΘΡΩΣΗ Η αποσάθρωση ορίζεται σαν η διάσπαση και η εξαλλοίωση των υλικών κοντά στην επιφάνεια της Γης, µε τοσχηµατισµό προιόντων που είναι σχεδόν σε ισορροπία µε τηνατµόσφαιρα, την υδρόσφαιρα και τη

Διαβάστε περισσότερα

ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΒΑΛΕΝΤΙΝΑ ΠΑΠΑΔΟΠΟΥΛΟΥ Α.Μ.: 09/061. Υπεύθυνος Καθηγητής: Σάββας Μακρίδης

ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΒΑΛΕΝΤΙΝΑ ΠΑΠΑΔΟΠΟΥΛΟΥ Α.Μ.: 09/061. Υπεύθυνος Καθηγητής: Σάββας Μακρίδης Α.Τ.Ε.Ι. ΙΟΝΙΩΝ ΝΗΣΩΝ ΠΑΡΑΡΤΗΜΑ ΑΡΓΟΣΤΟΛΙΟΥ ΤΜΗΜΑ ΔΗΜΟΣΙΩΝ ΣΧΕΣΕΩΝ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ «Η διαμόρφωση επικοινωνιακής στρατηγικής (και των τακτικών ενεργειών) για την ενδυνάμωση της εταιρικής

Διαβάστε περισσότερα

ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΚΠΟΜΠΩΝ ΑΕΡΙΩΝ ΡΥΠΩΝ ΒΕΝΖΙΝΟΚΙΝΗΤΩΝ ΟΧΗΜΑΤΩΝ ΕΥΤΕΡΟΥ ΕΞΑΜΗΝΟΥ 2009

ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΚΠΟΜΠΩΝ ΑΕΡΙΩΝ ΡΥΠΩΝ ΒΕΝΖΙΝΟΚΙΝΗΤΩΝ ΟΧΗΜΑΤΩΝ ΕΥΤΕΡΟΥ ΕΞΑΜΗΝΟΥ 2009 ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΚΠΟΜΠΩΝ ΑΕΡΙΩΝ ΡΥΠΩΝ ΒΕΝΖΙΝΟΚΙΝΗΤΩΝ ΟΧΗΜΑΤΩΝ ΕΥΤΕΡΟΥ ΕΞΑΜΗΝΟΥ 2009 *.Βαρθολοµαίος 1,Β.Μπαρλάκας 2,Κ.Βασδέκης 1 1 Εργαστήριο Εφαρµοσµένης Φυσικής, Τµήµα οχηµάτων, ΑΤΕΙΘ 2 Αριστοτέλειο Πανεπιστήµιο

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΒΩΞΙΤΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΒΩΞΙΤΩΝ Το 1844 ο Γάλλος επιστήμονας Dufrenoy χαρακτήρισε το ορυκτό που μελετήθηκε το 1821 απο το Γάλλο χημικός Berthier στο χωριό Les Baux, της Ν. Γαλλίας ως

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ Β. Tσιρίδης 1, Π. Σαμαράς 2, Α. Κούγκολος 3 και Γ. Π. Σακελλαρόπουλος 1 1 Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης και Ινστιτούτο Τεχνικής Χημικών

Διαβάστε περισσότερα

E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας

E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας Τίτλος Παραδοτέου: Πειράματα σε κλίνες άμμου Κατάσταση Παραδοτέου: Σε εξέλιξη 1 ΠΕΡΙΛΗΨΗ Στην Ε.Ε.4 πραγματοποιήθηκαν

Διαβάστε περισσότερα

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ 157 80 ΖΩΓΡΑΦΟΥ Παραγωγικές Διεργασίες Eξαγωγική Μεταλλουργία

Διαβάστε περισσότερα

Αθήνα, Φεβρουάριος 2013

Αθήνα, Φεβρουάριος 2013 «Ανακύκλωση στο Σπίτι -Ανάπτυξη και επίδειξη ενός οικολογικού, καινοτόμου συστήματος για την οικιακή ανακύκλωση αποβλήτων» Recycling@Home - LIFE11 ENV/GR/000950 Παραδοτέο Ε.1.2.: 1 η Συνάντηση Διεύθυνσης

Διαβάστε περισσότερα

ΧΡΗΣΗ ΜΕΤΑΛΛΟΥΡΓΙKHΣ ΣΚΩΡΙΑΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΟΛΙΣΘΗΡΩΝ ΨΥΧΡΩΝ ΛΕΠΤΟΤΑΠHΤΩΝ

ΧΡΗΣΗ ΜΕΤΑΛΛΟΥΡΓΙKHΣ ΣΚΩΡΙΑΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΟΛΙΣΘΗΡΩΝ ΨΥΧΡΩΝ ΛΕΠΤΟΤΑΠHΤΩΝ ΧΡΗΣΗ ΜΕΤΑΛΛΟΥΡΓΙKHΣ ΣΚΩΡΙΑΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΟΛΙΣΘΗΡΩΝ ΨΥΧΡΩΝ ΛΕΠΤΟΤΑΠHΤΩΝ Ν.Οικονόμου Εργαστήριο Δομικών Υλικών, Τμήμα Πολιτικών Μηχανικών ΑΠΘ, 54124 Θεσσαλονίκη Π. Εσκίογλου Εργαστήριο Μηχανικών Επιστημών

Διαβάστε περισσότερα

Επίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος

Επίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος Επίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος Κ.Γ. Τρέζος, Δ.Θ. Σαγιάς Εργαστήριο Ωπλισμένου Σκυροδέματος Ε.Μ.Π. Λέξεις κλειδιά: Συνάφεια, χάλυβας οπλισμού σκυροδέματος, πυρκαγιά, υψηλές

Διαβάστε περισσότερα

ΔΙΑΜΟΡΦΩΣΗ ΣΧΟΛΙΚΩΝ ΧΩΡΩΝ: ΒΑΖΟΥΜΕ ΤΟ ΠΡΑΣΙΝΟ ΣΤΗ ΖΩΗ ΜΑΣ!

ΔΙΑΜΟΡΦΩΣΗ ΣΧΟΛΙΚΩΝ ΧΩΡΩΝ: ΒΑΖΟΥΜΕ ΤΟ ΠΡΑΣΙΝΟ ΣΤΗ ΖΩΗ ΜΑΣ! ΔΙΑΜΟΡΦΩΣΗ ΣΧΟΛΙΚΩΝ ΧΩΡΩΝ: ΒΑΖΟΥΜΕ ΤΟ ΠΡΑΣΙΝΟ ΣΤΗ ΖΩΗ ΜΑΣ! ΘΥΜΑΡΑ Μ. Μ. 11 Ο Γυμνάσιο Πειραιά, Δ/νση Β/Θμιας Εκπ/σης Πειραιά e-mail: margthym@yahoo.gr ΠΕΡΙΛΗΨΗ Το πρόγραμμα της διαμόρφωσης των σχολικών

Διαβάστε περισσότερα

ΧΡΗΣΗ ΜΕΤΑΛΛΟΥΡΓΙKHΣ ΣΚΩΡΙΑΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΟΛΙΣΘΗΡΩΝ ΨΥΧΡΩΝ ΛΕΠΤΟΤΑΠHΤΩΝ

ΧΡΗΣΗ ΜΕΤΑΛΛΟΥΡΓΙKHΣ ΣΚΩΡΙΑΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΟΛΙΣΘΗΡΩΝ ΨΥΧΡΩΝ ΛΕΠΤΟΤΑΠHΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΜΕΤΑΛΛΟΥΡΓΙKHΣ ΣΚΩΡΙΑΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΟΛΙΣΘΗΡΩΝ ΨΥΧΡΩΝ

Διαβάστε περισσότερα

Η ΑΝΑΓΚΗ ΓΙΑ ΠΟΣΟΤΙΚΟΠΟΙΗΣΗ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ

Η ΑΝΑΓΚΗ ΓΙΑ ΠΟΣΟΤΙΚΟΠΟΙΗΣΗ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ Η ΑΝΑΓΚΗ ΓΙΑ ΠΟΣΟΤΙΚΟΠΟΙΗΣΗ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ Οι Ενόργανες Μέθοδοι Ανάλυσης είναι σχετικές μέθοδοι και σχεδόν στο σύνολο τους παρέχουν την αριθμητική τιμή μιας φυσικής ή φυσικοχημικής ιδιότητας, η

Διαβάστε περισσότερα

ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC) ΩΣ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΥΔΡΑΥΛΙΚΟΥ ΥΛΙΚΟΥ

ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC) ΩΣ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΥΔΡΑΥΛΙΚΟΥ ΥΛΙΚΟΥ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC)

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΧΩΡΟΤΑΞΙΑΣ ΠΟΛΕΟΔΟΜΙΑΣ ΚΑΙ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΑΝΑΠΤΥΞΗΣ

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΧΩΡΟΤΑΞΙΑΣ ΠΟΛΕΟΔΟΜΙΑΣ ΚΑΙ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΑΝΑΠΤΥΞΗΣ A ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΧΩΡΟΤΑΞΙΑΣ ΠΟΛΕΟΔΟΜΙΑΣ ΚΑΙ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΑΝΑΠΤΥΞΗΣ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ΘΕΜΑ: Εκπονητής: Νικολιδάκης Αντώνιος Επιβλέπων Καθηγητής: Κούγκολος Αθανάσιος

Διαβάστε περισσότερα

Ενεργειακό περιεχόμενο Αστικών Στερεών Αποβλήτων και Υπολειμμάτων και οι επιπτώσεις του στη σκοπιμότητα Μονάδων Θερμικής Επεξεργασίας

Ενεργειακό περιεχόμενο Αστικών Στερεών Αποβλήτων και Υπολειμμάτων και οι επιπτώσεις του στη σκοπιμότητα Μονάδων Θερμικής Επεξεργασίας Εργαστήριο Μετάδοσης Θερμότητας και Περιβαλλοντικής Μηχανικής Τμήμα Μηχανολόγων Μηχανικών Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης Ενεργειακό περιεχόμενο Αστικών Στερεών Αποβλήτων και Υπολειμμάτων και οι

Διαβάστε περισσότερα

ΕΚΘΕΣΗ A1701/2014 ΟΡΓΑΝΟΛΗΠΤΙΚΗΣ ΑΝΑΛΥΣΗΣ ΔΕΙΓΜΑΤΟΣ ΥΔΡΟΜΕΛΟΥ

ΕΚΘΕΣΗ A1701/2014 ΟΡΓΑΝΟΛΗΠΤΙΚΗΣ ΑΝΑΛΥΣΗΣ ΔΕΙΓΜΑΤΟΣ ΥΔΡΟΜΕΛΟΥ EΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ, ΤΟΜΕΑΣ IV ΤΟΜΕΑΣ ΣΥΝΘΕΣΗΣ & ΑΝΑΠΤΥΞΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΔΙΑΔΙΚΑΣΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΤΡΟΦΙΜΩΝ Ηρώων Πολυτεχνείου 5, Πολυτεχνειούπολη Ζωγράφου,

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 5 ΑΔΡΑΝΗ ΥΛΙΚΑ. Ν. Σαμπατακάκης Καθηγητής Εργαστήριο Τεχνικής Γεωλογίας Παν/μιο Πατρών

ΚΕΦΑΛΑΙΟ 5 ΑΔΡΑΝΗ ΥΛΙΚΑ. Ν. Σαμπατακάκης Καθηγητής Εργαστήριο Τεχνικής Γεωλογίας Παν/μιο Πατρών ΚΕΦΑΛΑΙΟ 5 ΑΔΡΑΝΗ ΥΛΙΚΑ Αδρανή υλικά είναι τα διαβαθμισμένα, ορυκτής ή βιομηχανικής προέλευσης υλικά, που χρησιμοποιούνται είτε με κάποιο συγκολλητικό μέσο (για παρασκευή κονιαμάτων, σκυροδεμάτων κλπ.)

Διαβάστε περισσότερα
