1 Λευκά & εκτυπώσιμα Πάνελ Υπέρυθρης Θέρμανσης έως και Η πλέον οικονομική και υγιεινή θέρμανση!

2 Πάνελ Υπέρυθρης Θέρμανσης Θερμανθείτε με την απόλυτη και πλέον υγιεινή τεχνολογία θέρμανσης Χάρη στην απευθείας μετάδοση της θερμότητας στα στερεά σώματα χωρίς απώλειες για τη θέρμανση του αέρα, τα Ισοθερμικά Πάνελ Υπέρυθρης Θέρμανσης αποτελούν την απόλυτη επιλογή για κάθε χώρο Εκτυπώσιμο - Λευκό Aποδοτική εκπομπή θερμότητας Νιώστε ζέστη στο σώμα σας και όχι στον αέρα Η υπέρυθρη θέρμανση εκπέμπεται απευθείας στα σώματα και δεν επηρεάζεται από την ύπαρξη ή μη αέρα στο χώρο. Συνεπώς οι τοίχοι, το δάπεδο, η οροφή, τα έπιπλα και οι ζωντανοί οργανισμοί θερμαίνονται απευθείας και αντανακλούν θερμότητα, χωρίς μεγάλη διαφορά θερμοκρασίας μεταξύ δαπέδου και οροφής (έως 2 C). Είναι η υπέρυθρη θέρμανση ασφαλής για τον άνθρωπο; και μάλιστα ευεργετική! Η Υπέρυθρη θέρμανση αξιοποιείται σε μια σειρά από ιατρικές εφαρμογές, ενώ έχει επιστημονικά αποδειχθεί πως η έκθεσή μας σε αυτή αυξάνει το αίσθημα ευεξίας και φτιάχνει τη διάθεση, ενώ ανακουφίζει από τα συμπτώματα ασθενειών όπως το κρυολόγημα και οι ρευματισμοί. Ευεργετικές επιδράσεις Νιώστε καλύτερα, κάθε μέρα Η Υπέρυθρη (υπό - ερυθρή, χαμηλότερες συχνότητες από το φως) θερμική εκπομπή αποτελεί το κύριο μέρος της ηλιακής ακτινοβολίας, που είναι ευεργετική για όλους τους ζωντανούς οργανισμούς. Δεν πρέπει να συγχέεται με την Υπεριώδη (υπέρ - ιώδες, υψηλότερες συχνότητες από το φως) ακτινοβολία του ήλιου είναι επιβλαβής και πρέπει να αποφεύγεται η μακρά έκθεση σε αυτή. Οφέλη για την Υγεία Βελτιώστε την ποιότητα ζωής σας Η υπέρυθρη θέρμανση είναι ευεργετική ειδικά σε άτομα με ρευματοπάθειες, άσθμα και αλλεργίες. Τα οφέλη περιλαμβάνουν: Περιορισμό της κυκλοφορίας σκόνης στον αέρα Αποτροπή δημιουργίας μούχλας στους τοίχους Τόνωση του ανοσοποιητικού Αντιμετώπιση ρευματισμών Διέγερση του μεταβολισμού Αποτοξίνωση Αύξηση της δερματικής μικροκυκλοφορίας

3 Πως λειτουργούν τα πάνελ Υπέρυθρης Θερμότητας; Σαν λάμπες χωρίς φως, ή σαν θερμοπομποί μεγάλης απόδοσης. Τα πάνελ Crystal Heating χρησιμοποιούν ειδικό φιλμ από υλικό χαμηλής αγωγιμότητας το οποίο επιτυγχάνει τη μέγιστη θερμοκρασία με τη χαμηλότερη κατανάλωση ηλεκτρικής ενέργειας. Σε τι διαφέρουν τα πάνελ Υπέρυθρης Εκπομπής από τους θερμοπομπούς; Α. Θερμοπομπός με αντιστάσεις Τα πάνελ είναι οι θερμοπομποί με τη μεγαλύτερη απόδοση και τη χαμηλότερη κατανάλωση. Οι θερμοπομποί καταναλώνουν μεγάλες ποσότητες ηλεκτρικής ενέργειας, επειδή θερμαίνονται με ηλεκτρικές αντιστάσεις. Έτσι, η θερμοκρασία τους δεν υπερβαίνει τους 70 C. Το αποτέλεσμα είναι να ζεσταίνουν κυρίως τον αέρα και λιγότερο τα στερεά σώματα. Τα πάνελ με φιλμ χαμηλής ηλεκτρικής αγωγιμότητας, αναπτύσσουν υψηλότερη θερμοκρασία από τους θερμοπομπούς (>100 C) με πολύ μικρότερη κατανάλωση ρεύματος. Θερμαίνουν κατά 90% τα στερεά σώματα και μόλις κατά 10% τον αέρα. Β. Δίπολο Πάνελ Υπέρυθρης Θέρμανσης 1. Eξωτερική μεταλλική επιφάνεια 2. Μονωτικό υλικό 3. Φιλμ χαμηλής αγωγιμότητας 4. Ηλεκτρόδια 5. Μονωτικό υλικό 6. Εξωτερική μεταλλική επιφάνεια Λαμπτήρας Πυρακτώσεως Φως με μεγάλη εκπομπή θερμότητας Οι γνωστές μας λάμπες, οι οποίες εκπέμπουν πολύ φως και αναπτύσσουν πολύ υψηλή επιφανειακή θερμοκρασία. Λάμπα Φθορισμού (Ψυχρό Φως) Φως με ελάχιστη εκπομπή θερμότητας Οι λάμπες φθορισμού εκπέμπουν πολύ φως, αλλά στο άγγιγμα είναι ψυχρές. Θερμότητα Φως Λάμπες Υπερύθρων, Αλογόνου, Quartz κ.λ.π. Μέγιστη εκπομπή θερμότητας με λίγο φως Τόσο οι λάμπες υπερύθρων όσο και μια εστία φωτιάς (π.χ. ένα τζάκι) εκπέμπουν άμεσα αισθητή θερμότητα προς τα στερεά σώματα και χαμηλή ποσότητα φωτός. Θερμοπομποί με αντιστάσεις Εκπομπή θερμότητας χωρίς φως και υψηλή κατανάλωση ρεύματος Οι θερμοπομποί θερμαίνονται με τη χρήση αντιστάσεων, καταναλώνοντας υψηλές ποσότητες ηλεκτρικής ενέργειας για τη θέρμανση του αέρα. Η επιφανειακή τους θερμοκρασία δεν υπερβαίνει τους 70 C. Πάνελ Υπέρυθρης Θέρμανσης Μέγιστη εκπομπή Θερμότητας χωρίς φως και χαμηλή κατανάλωση Τα πάνελ Υπέρυθρης Θέρμανσης επιτυγχάνουν μέγιστη εκπομπή θερμότητας με χαμηλή ηλεκτρική κατανάλωση και δεν εκπέμπουν ορατό φως. Αναπτύσσουν επιφανειακή θερμοκρασία άνω των 100 C αλλά λόγω της κατανομής της σε μεγάλη επιφάνεια, δεν είναι επικύνδυνα αν τα ακουμπήσετε με γυμνό χέρι. Έχουν πιστοποιητικά ασφάλειας από την Ευρωπαϊκή ένωση.

4 Πως υπολογίζω τα κατάλληλα πάνελ για το χώρο μου; Για να υπολογίσετε μόνοι σας την απαιτούμενη εγκατάσταση πάνελ για κάθε χώρο, πρέπει να συμπληρώσετε τα xαρακτηριστικά του χώρου σας στην εύχρηστη Φόρμα Υπολογισμού που θα βρείτε στην ιστοσελίδα μας: Υποστήριξη > Υπολογισμός Ισχύος Infrared Επίσης, εάν υποβάλετε τα συμπληρωμένα στοιχεία, θα επικοινωνήσουμε εμείς μαζί σας για περισσότερες διευκρινίσεις. Πως θα εγκαταστήσω σωστά τα πάνελ στο χώρο μου; Η εκπεμπόμενη από τα πάνελ θερμότητα, μοιάζει με μια ευρεία δέσμη φωτός. Τοποθετήστε τα πάνελ σας έτσι ώστε να «φωτίζουν» τα σημεία που θέλετε να θερμάνετε. Θα πρέπει όμως να εξασφαλίσετε πως θα «φωτίζει» σωστά το χώρο που θέλετε να θερμάνετε, χωρίς σπατάλη ενέργειας για τα σημεία που δεν θέλετε να «φωτίσετε». Τοποθέτηση στον τοίχο Συστήνεται το πάνω μέρος των πάνελ να βρίσκεται κοντά στο ύψος του ώμου. Τοποθέτηση στην οροφή Θερμάνετε το χώρο ακόμη κι αν δεν έχετε ελεύθερους τοίχους Ευρεία εκπομπή θερμότητας Τοποθετείστε έτσι τα πάνελ, ώστε να αποφύγετε τη δημιουργία «σκιάς» από παρακείμενες επιφάνειες. Σωστός προσανατολισμός των πάνελ Τοποθετήστε τα ώστε να βλέπουν προς τους εσωτερικούς τοίχους. Μπαλκόνι Δωμάτιο Δωμάτιο Δωμάτιο

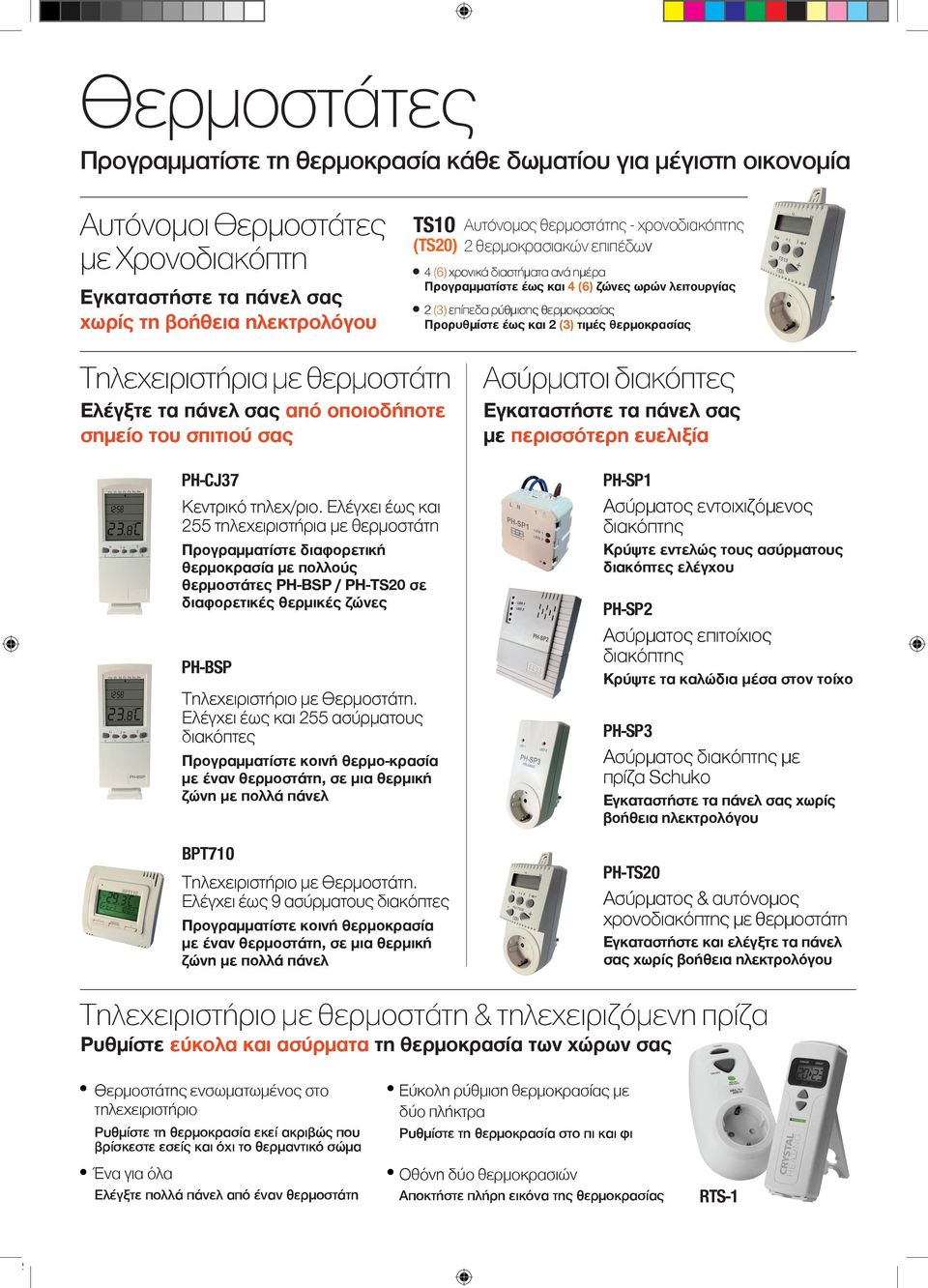

5 Θερμοστάτες Προγραμματίστε τη θερμοκρασία κάθε δωματίου για μέγιστη οικονομία Αυτόνομοι Θερμοστάτες με Xρονοδιακόπτη Εγκαταστήστε τα πάνελ σας χωρίς τη βοήθεια ηλεκτρολόγου TS10 Αυτόνομος θερμοστάτης - χρονοδιακόπτης (TS20) 2 θερμοκρασιακών επιπέδων 4 (6) χρονικά διαστήματα ανά ημέρα Προγραμματίστε έως και 4 (6) ζώνες ωρών λειτουργίας 2 (3) επίπεδα ρύθμισης θερμοκρασίας Προρυθμίστε έως και 2 (3) τιμές θερμοκρασίας Τηλεχειριστήρια με θερμοστάτη Ελέγξτε τα πάνελ σας από οποιοδήποτε σημείο του σπιτιού σας PH-CJ37 Κεντρικό τηλεχ/ριο. Ελέγχει έως και 255 τηλεχειριστήρια με θερμοστάτη Προγραμματίστε διαφορετική θερμοκρασία με πολλούς θερμοστάτες PH-BSP / PH-TS20 σε διαφορετικές θερμικές ζώνες PH-BSP Τηλεχειριστήριο με Θερμοστάτη. Ελέγχει έως και 255 ασύρματους διακόπτες Προγραμματίστε κοινή θερμο-κρασία με έναν θερμοστάτη, σε μια θερμική ζώνη με πολλά πάνελ BPT710 Τηλεχειριστήριο με Θερμοστάτη. Ελέγχει έως 9 ασύρματους διακόπτες Προγραμματίστε κοινή θερμοκρασία με έναν θερμοστάτη, σε μια θερμική ζώνη με πολλά πάνελ Ασύρματοι διακόπτες Εγκαταστήστε τα πάνελ σας με περισσότερη ευελιξία PH-SP1 Ασύρματος εντοιχιζόμενος διακόπτης Κρύψτε εντελώς τους ασύρματους διακόπτες ελέγχου PH-SP2 Ασύρματος επιτοίχιος διακόπτης Κρύψτε τα καλώδια μέσα στον τοίχο PH-SP3 Ασύρματος διακόπτης με πρίζα Schuko Εγκαταστήστε τα πάνελ σας χωρίς βοήθεια ηλεκτρολόγου PH-TS20 Ασύρματος & αυτόνομος χρονοδιακόπτης με θερμοστάτη Εγκαταστήστε και ελέγξτε τα πάνελ σας χωρίς βοήθεια ηλεκτρολόγου Τηλεχειριστήριο με θερμοστάτη & τηλεχειριζόμενη πρίζα Ρυθμίστε εύκολα και ασύρματα τη θερμοκρασία των χώρων σας Θερμοστάτης ενσωματωμένος στο τηλεχειριστήριο Ρυθμίστε τη θερμοκρασία εκεί ακριβώς που βρίσκεστε εσείς και όχι το θερμαντικό σώμα Ένα για όλα Ελέγξτε πολλά πάνελ από έναν θερμοστάτη Εύκολη ρύθμιση θερμοκρασίας με δύο πλήκτρα Ρυθμίστε τη θερμοκρασία στο πι και φι Οθόνη δύο θερμοκρασιών Αποκτήστε πλήρη εικόνα της θερμοκρασίας RTS-1

6

7 ΠΙΝΑΚΑΣ ΚΑΛΥΨΗΣ ΧΩΡΩΝ (ΤΕΤΡΑΓΩΝΙΚΑ ΜΕΤΡΑ)

8

9 ΠΙΝΑΚΑΣ ΚΑΛΥΨΗΣ ΧΩΡΩΝ (ΤΕΤΡΑΓΩΝΙΚΑ ΜΕΤΡΑ)

10 Ζητήστε τις ειδικές τιμές προσφοράς στα συνεργαζόμενα καταστήματα Μοντέλο I-75 I-75Τ I-100 I-100Τ Λιανική τιμή (με ΦΠΑ) Τιμή Προσφοράς (με ΦΠΑ) Ωριαία Κατανάλωση ( /ώρα) [Κ]* Ωριαία Κατ/ση ( /ώρα) Μειωμένο [Μ]* Ώρες κατανάλωσης Με 1 [Κ]/[Μ] 10/24 10/24 7/16 7/16 Δίπολο Εκτυπώσιμο Πρόσοψη Θερμαντική κάλυψη (μ 2 ) Ηλεκτρική Κατανάλωση (W) Για να προσδιορίσετε ακριβώς τα τετραγωνικά που καλύπτει κάθε πάνελ Οριζόντια τοποθέτηση σε τοίχο Κατακόρυφη τοποθέτηση σε τοίχο Τοποθέτηση σε οροφή Κατάλληλο για λουτρό Θερμοστάτης με χρονοδιακόπτη Ενσωματωμένος θερμοστάτης Μήκος καλωδίου (μέτρα) Πλάτος (εκ.) Ύψος (εκ.) Βάθος (εκ.) 5 Βάρος (κιλά) Θερμοκρασία επιφάνειας ( C) CE RoHS Χώρα κατασκευής *Οι υπολογισμοί έχουν γίνει με το τελευταίο αυξημένο τιμολόγιο της ΔΕΗ του Μέγιστη Χρέωση ΔΕΗ: 0,196 /kwh. Μειωμένη Χρέωση ΔΕΗ (2π.μ.-π.μ. & 3:30-5:30μ.μ): 0,05 /kwh Για να προσδιορίσετε ακριβώς τα τετραγωνικά που καλύπτει κάθε πάνελ CRYSTAL HEATING, στη δική σας περιοχή: 1. Συμβουλευτείτε τους τοπικούς πίνακες CRYSTAL HEATING των συνεργατών μας 2. Χρησιμοποιείστε τη δωρεάν Οnline Εφαρμογή Υπολογισμού στο Για να εκτυπώσετε στα πάνελ σας το θέμα ή την εικόνα που επιθυμείτε, ακολουθήστε τις οδηγίες στο H θερμοκρασία επιφανείας που αναγράφεται στις προδιαγραφές του προϊόντος είναι η μέγιστη που μπορεί να επιτευχθεί και ενδέχεται να διαφέρει κατά περίσταση. Παράγοντες όπως οι διακυμάνσεις της τάσης δικτύου, η θερμοκρασία περιβάλλοντος καθώς και ο τρόπος και χώρος τοποθέτησης ενδέχεται να μεταβάλλουν την θερμοκρασία επιφανείας ολικά ή μερικά.

11 PRINT S /53 PRINT-S 199 Διαθέσιμο 11/ /39 PRINT /24 PRINT L /20 PRINT /16 PRINT-L /13 στη δική σας περιοχή, χρησιμοποιείστε τη δωρεάν εφαρμογή υπολογισμού στο , , , , , Ταϊβάν Κίνα Μ. Βρετανία I-75Τ I-75 PRINT-75

12 Δίπολα Ισοθερμικά Πάνελ Υπέρυθρης θέρμανσης Επιτύχετε ακόμη μεγαλύτερη θερμαντική απόδοση. Ζεσταθείτε με άμεση εκπομπή θερμότητας από την πρόσοψη και διάχυτη θερμότητα από την πίσω όψη Εκτυπώσιμα πάνελ Εκτυπώστε το με το θέμα που θέλετε Mετατρέψτε το σε έργο τέχνης και διακοσμήστε παράλληλα το χώρο σας Θερμοστάτες με χρονοδιακόπτη Προγραμματίστε τη θερμοκρασία κάθε δωματίου για μέγιστη οικονομία Διαμορφώστε το πιο οικονομικό πρόγραμμα καθημερινής λειτουργίας των πάνελ για ένα ή περισσότερα δωμάτια Τα παρακάτω κόστη υπολογίζονται με χρήση των θερμοστατών μας και τη μέση κατανάλωση που είναι 10% μικρότερη από τη μέγιστη ισχύ Για μέγιστη εξοικονόμηση συνιστούμε να εκμεταλλευτείτε το μειωμένο τιμολόγιο της ΔΕΗ με τους μοναδικούς Θερμοστάτες μας που είναι αυτόματοι και προγραμματιζόμενοι με Χρονοδιακόπτη Οικονομική σύγκριση με άλλα είδη θέρμανσης * ** Κόστος Λειτουργίας * Κόστος Αγοράς / Εγκατάστασης *Κόστος Συντήρησης Απαιτούμενος καθαρισμός Εστιασμένη θέρμανση χωρίς ζεστό αέρα σε περιοχές που δε χρειάζεται Ελάχιστες απώλειες θερμότητας λόγω των μη απαιτούμενων εξαερισμών Υπέρυθρα Πάνελ Kαλοριφέρ με πετρέλαιο Ετησίως Ηλεκτρικά κλιματιστικά & θερμαντικά Ετησίως Θέρμανση Pellet Κάθε 3 ημέρες Eνεργειακό Τζάκι Καθημερινά Aντλίες θερμότητας Ετησίως Καλοριφέρ με φυσικό αέριο Ετησίως *Eνδεικτικό κτίριο 100 τ.μ., γεωγραφική/κλιματική ζώνη B, Αττική, υψόμετρο 0-500μ., διπλοί υαλοπίνακες 15m², έτος κατασκευής Συμπεριλαμβάνεται ο καυστήρας / λέβητας, σωληνώσεις, σώματα, 1 τόνος δεξαμενή πετρελαίου, θερμομόνωση καμινάδας και κόστος τοποθέτησης 2. Συμπεριλαμβάνεται το κόστος τοποθέτησης και τα σώματα 3. Συμπεριλαμβάνεται ο καυστήρας, 300 kg δεξαμενή pellet, θερμομόνωση καμινάδας και κόστος τοποθέτησης 4. Συμπεριλαμβάνεται η μονάδα, θερμομόνωση καμινάδας και κόστος τοποθέτησης 5. Συμπεριλαμβάνεται το κόστος τοποθέτησης και τα σώματα 6. Συμπεριλαμβάνεται ο καυστήρας, σωληνώσεις, μετρητής, τέλη ελέγχου, τέλη σύνδεσης (εταιρεία αερίου και κόστος τοποθέτησης σε αλλαγή υφιστάμενης εγκατάστασης πετρελαίου διαμερίσματος πολυκατοικίας ** Για τον υπολογισμό του κόστους λειτουργίας, έχουν ληφθεί υπ όψιν οι παρακάτω παράμετροι: Μήνες λειτουργίας: 5,5 Ώρες λειτουργίας / ημέρα: 6 Θερμογόνος δύναμη ξύλου 4,9 kwh/kg Θερμογόνος δύναμη πετρελαίου 10,1 kwh/lt Θερμογόνος δύναμη φυσικού αερίου 9,4 kwh/nm³ Συντελεστές απόδοσης: Λέβητας Pellet 0.5 Ενεργειακό τζάκι 0.50 Λέβητας πετρελαίου 0.5 Λέβητας αερίου 0.90 Θερμοπομποί 1.00 Inverter 3.20 Mέγιστη χρέωση ΔΕΗ: 0,196 /kwh Μειωμένη χρέωση ΔΕΗ (2π.μ.-π.μ. & 3:30-5:30μ.μ): 0,05 /kwh Τιμή Πετρελαίου: 1,37 /lt Τιμή Φυσικού Αερίου: 0,07 kwh Ξύλο Pellet: 0,33 /kg Για την υπέρυθρη θέρμανση: Οι ενδεικτικές ώρες λειτουργίας των infrared και η αναγκαία ισχύς σε Watt, υπολογίζοντα με βάση τη διατήρηση θερμοκρασίας 22 C. Το κόστος υπολογίζεται με χρήση θερμοστατών της εταιρίας μας και την πραγματική μέση κατανάλωση, η οποία είναι μικρότερη κατά 15% από τη μέγιστη ισχύ βάσει τεχνικών προδιαγραφών Αίαντος 3α Βριλήσσια H Crystal Audio είναι Ελληνική εταιρεία υψηλής τεχνολογίας, που τα προϊόντα της διακρίνονται με πολλά βραβεία στο εξωτερικό
