MAKING MODERN LIVING POSSIBLE. UniLynx Indoor. Εγχειρίδιο εγκατάστασης. ULX 1800i ULX 3000i ULX 3600i ULX 5400i SOLAR INVERTERS

Transcript

1 MAKING MODERN LIVING POSSIBLE UniLynx Indoor Εγχειρίδιο εγκατάστασης ULX 1800i ULX 3000i ULX 3600i ULX 5400i SOLAR INVERTERS

2 Περιεχόμενα Περιεχόμενα 1. Εισαγωγή 2 Εισαγωγή 2 Βήματα εγκατάστασης 2 Σημαντικές πληροφορίες ασφαλείας 3 Διακόπτης ΣΡ (διακόπτης φορτίου ΦΒ) 4 Επισκόπηση μετατροπέα 4 2. Εγκατάσταση και Ρύθμιση 5 Εγκατάσταση και Ρύθμιση 5 Τοποθέτηση και Αφαίρεση 6 Άνοιγμα του μετατροπέα 7 Σύνδεση των σειρών 8 Σύνδεση ΕΡ 9 3. Προδιαγραφές 12 Προδιαγραφές 12 L _27 1

3 1. Εισαγωγή 1 1. Εισαγωγή 1.1. Εισαγωγή Το παρόν εγχειρίδιο περιγράφει την εγκατάσταση και τη ρύθμιση των φωτοβολταϊκών μετατροπέων Danfoss. Όλα τα άτομα που εγκαθιστούν μετατροπείς θα πρέπει να είναι εκπαιδευμένα και εξοικειωμένα με τους γενικούς κανόνες ασφαλείας που πρέπει να τηρούνται κατά τη διάρκεια εργασιών που αφορούν ηλεκτρικό εξοπλισμό. Το προσωπικό εγκατάστασης θα πρέπει επίσης να είναι εξοικειωμένο με τις τοπικές απαιτήσεις, κανόνες και κανονισμούς, όπως επίσης και με τις απαιτήσεις ασφάλειας. Ο μετατροπέας ULX είναι ένας μετατροπέας βασιζόμενος σε μετασχηματιστή, με γαλβανική μόνωση. Εικόνα 1.1: Σειρά μετατροπέων εσωτερικού χώρου ULX Βήματα εγκατάστασης 1. Διαβάστε το εγχειρίδιο, δίνοντας ιδιαίτερη προσοχή στην ενότητα περί ασφάλειας. 2. Εγκαταστήστε το μετατροπέα σύμφωνα με το Κεφάλαιο Εγκαταστήστε το ΕΡ: δείτε την ενότητα Σύνδεση ΕΡ. 4. Εγκαταστήστε το ΦΒ. Θυμηθείτε το μπλοκ ακροδέκτη εάν απαιτείται παράλληλη σύνδεση: δείτε ενότητα Σύνδεση Μονάδων (δείτε επίσης Άνοιγμα του Μετατροπέα). 5. Ενεργοποιήστε το ΕΡ στο διακόπτη δικτύου ρεύματος. 6. Ρυθμίστε τη γλώσσα και τη χώρα σύμφωνα με τις οδηγίες που εμφανίζονται στην οθόνη. 7. Ενεργοποιήστε το ΦΒ, μετακινώντας το διακόπτη ΣΡ στη θέση "ON". 8. Ο μετατροπέας είναι τώρα έτοιμος για λειτουργία. 2 L _27

4 1. Εισαγωγή Σημαντικές πληροφορίες ασφαλείας 1 Πληροφορίες ασφαλείας, σημαντικές για την ανθρώπινη ασφάλεια. Τυχόν παράβαση των προειδοποιήσεων ενδέχεται να καταλήξει σε τραυματισμό ή θάνατο. Πληροφορίες σημαντικές για την προστασία της ιδιοκτησίας. Τυχόν παράβαση αυτού του τύπου πληροφοριών ενδέχεται να προκαλέσει ζημία και απώλεια ιδιοκτησίας. Σ η μ ε ί ω σ χ: Χρήσιμες συμπληρωματικές πληροφορίες ή "Συμβουλές και Κόλπα" για συγκεκριμένα ζητήματα. Διαβάστε το παρόν πριν προβείτε σε εγκατάσταση, λειτουργία ή συντήρηση του μετατροπέα. Πριν από την εγκατάσταση: Ελέγξτε για τυχόν βλάβη στο μετατροπέα και τη συσκευασία. Εάν έχετε οποιαδήποτε αμφιβολία, επικοινωνήστε με τον προμηθευτή πριν εγκαταστήσετε το μετατροπέα. Ελέγξτε τις τάσεις των ηλιακών μονάδων και βεβαιωθείτε ότι βρίσκονται εντός των ορίων των προδιαγραφών του μετατροπέαdanfoss, πριν τις συνδέσετε με το μετατροπέα (βλ. ενότητα "Σύνδεση Μονάδων"). Εγκατάσταση: Μόνο εκπαιδευμένο και εξουσιοδοτημένο προσωπικό, εξοικειωμένο με τους τοπικούς ηλεκτρικούς κανονισμούς, μπορεί να εγκαταστήσει το μετατροπέα. Για τη βέλτιστη ασφάλεια, ακολουθήστε τα βήματα που περιγράφονται στο παρόν εγχειρίδιο. Να θυμάστε ότι ο μετατροπέας έχει δύο πλευρές που φέρουν τάση, την είσοδο ΦΒ και το δίκτυο ΕΡ. Αποσύνδεση του μετατροπέα: Πάντα να αποσυνδέετε πρώτα τη γραμμή ΕΡ! Στη συνέχεια αποσυνδέστε τις γραμμές ΦΒ. Σημειώστε ότι ο μετατροπέας μπορεί να φορτωθεί με πολύ υψηλές τάσεις σε επικίνδυνα επίπεδα ακόμη και όταν είναι αποσυνδεδεμένος από το δίκτυο και τις ηλιακές μονάδες. Περιμένετε τουλάχιστον 15 λεπτά πριν συνεχίσετε, αφού τον έχετε αποσυνδέσει από το δίκτυο και τα πανέλα ΦΒ. Λειτουργία του μετατροπέα: Πριν συνδέσετε το δίκτυο ΣΡ στο μετατροπέα, βεβαιωθείτε ότι το κάλυμμα της εγκατάστασης έχει τοποθετηθεί και πάλι στη θέση του. Ο μετατροπέας δεν θα πρέπει να είναι ανοιχτός κατά τη διάρκεια της λειτουργίας. Συντήρηση και μετατροπή: Μόνο εξουσιοδοτημένο προσωπικό επιτρέπεται να επισκευάζει ή να τροποποιεί το μετατροπέα. Για να διασφαλίσετε βέλτιστη ασφάλεια για το χρήστη και το περιβάλλον, θα πρέπει να χρησιμοποιείτε μόνο τα αυθεντικά ανταλλακτικά που διαθέτει ο προμηθευτής σας. Παράμετροι ασφάλειας λειτουργίας: Τυχόν μη εξουσιοδοτημένες αλλαγές των παραμέτρων ασφάλειας λειτουργίας ενδέχεται να προκαλέσει τραυματισμό ή ατυχήματα σε άτομα ή το μετατροπέα. Επιπλέον, θα οδηγήσει σε ακύρωση όλων των πιστοποιητικών έγκρισης λειτουργίας του μετατροπέα. Οι μετατροπείς Danfoss στο εύρος ULX είναι σχεδιασμένοι σύμφωνα με το Γερμανικό πρότυπο VDE (Φεβρουάριος 2006). Εάν δεν χρησιμοποιούνται αυθεντικά ανταλλακτικά, η συμμόρφωση προς τις κατευθυντήριες γραμμές ΕΚ αναφορικά με την ηλεκτρική ασφάλεια, την ηλεκτρομαγνητική συμβατότητα και την ασφάλεια των μηχανημάτων δεν είναι εγγυημένη. L _27 3

5 1. Εισαγωγή Διακόπτης ΣΡ (διακόπτης φορτίου ΦΒ) Διακόπτης ΣΡ (διακόπτης φορτίου ΦΒ), για ασφαλή αποσύνδεση του ρεύματος ΣΡ Εικόνα 1.2: Διακόπτης ΣΡ (διακόπτης φορτίου ΦΒ) Επισκόπηση μετατροπέα Περιοχή σύνδεσης Εικόνα 1.3: Επισκόπηση μετατροπέα - Εσωτερικού χώρου 1. Σύνδεση ΕΡ 2. RS Σύνδεση ΦΒ 4 L _27

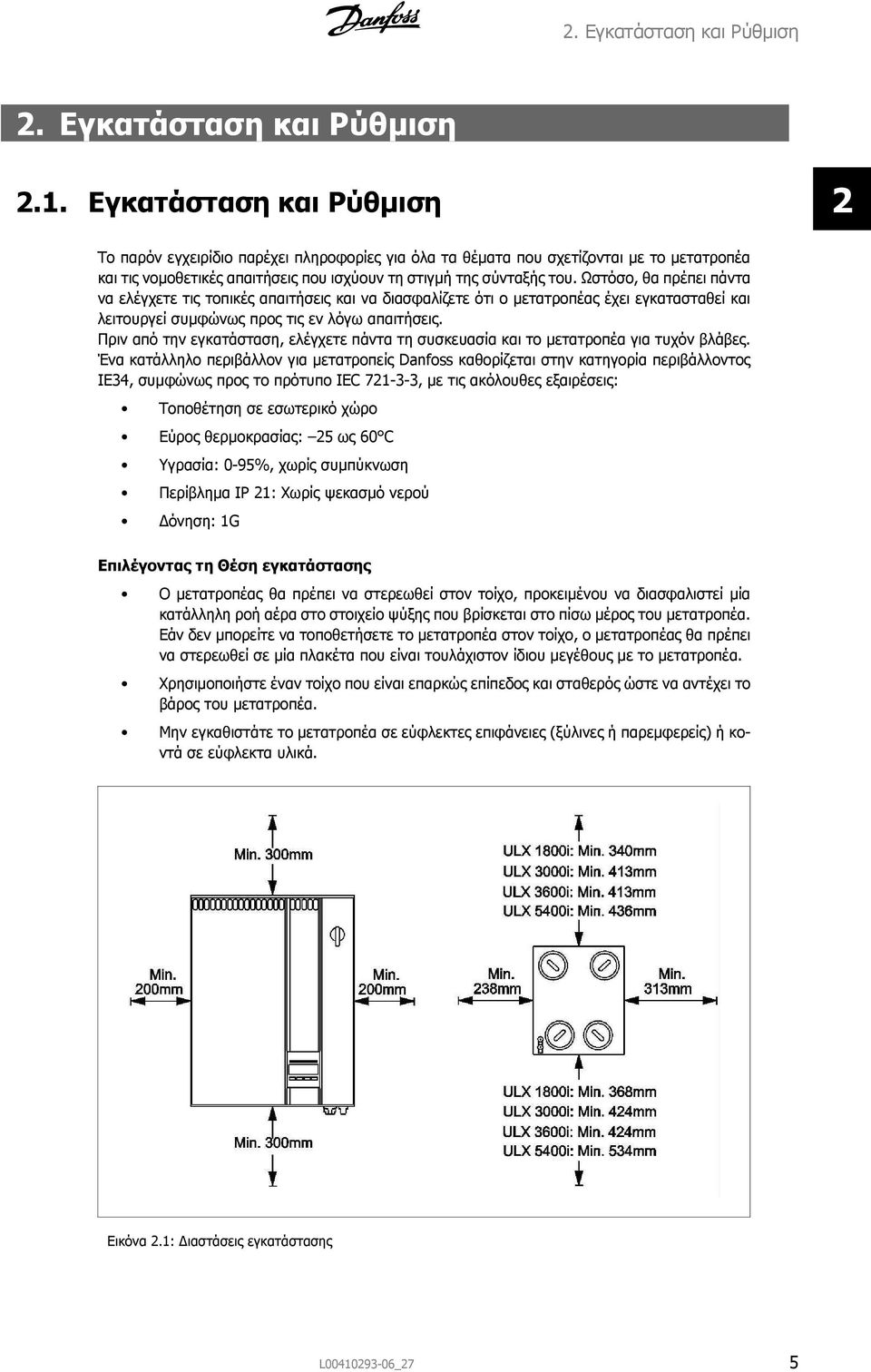

6 2. Εγκατάσταση και Ρύθμιση 2. Εγκατάσταση και Ρύθμιση 2.1. Εγκατάσταση και Ρύθμιση 2 Το παρόν εγχειρίδιο παρέχει πληροφορίες για όλα τα θέματα που σχετίζονται με το μετατροπέα και τις νομοθετικές απαιτήσεις που ισχύουν τη στιγμή της σύνταξής του. Ωστόσο, θα πρέπει πάντα να ελέγχετε τις τοπικές απαιτήσεις και να διασφαλίζετε ότι ο μετατροπέας έχει εγκατασταθεί και λειτουργεί συμφώνως προς τις εν λόγω απαιτήσεις. Πριν από την εγκατάσταση, ελέγχετε πάντα τη συσκευασία και το μετατροπέα για τυχόν βλάβες. Ένα κατάλληλο περιβάλλον για μετατροπείς Danfoss καθορίζεται στην κατηγορία περιβάλλοντος IE34, συμφώνως προς το πρότυπο IEC , με τις ακόλουθες εξαιρέσεις: Τοποθέτηση σε εσωτερικό χώρο Εύρος θερμοκρασίας: 25 ως 60 C Υγρασία: 0-95%, χωρίς συμπύκνωση Περίβλημα IP 21: Χωρίς ψεκασμό νερού Δόνηση: 1G Επιλέγοντας τη Θέση εγκατάστασης Ο μετατροπέας θα πρέπει να στερεωθεί στον τοίχο, προκειμένου να διασφαλιστεί μία κατάλληλη ροή αέρα στο στοιχείο ψύξης που βρίσκεται στο πίσω μέρος του μετατροπέα. Εάν δεν μπορείτε να τοποθετήσετε το μετατροπέα στον τοίχο, ο μετατροπέας θα πρέπει να στερεωθεί σε μία πλακέτα που είναι τουλάχιστον ίδιου μεγέθους με το μετατροπέα. Χρησιμοποιήστε έναν τοίχο που είναι επαρκώς επίπεδος και σταθερός ώστε να αντέχει το βάρος του μετατροπέα. Μην εγκαθιστάτε το μετατροπέα σε εύφλεκτες επιφάνειες (ξύλινες ή παρεμφερείς) ή κοντά σε εύφλεκτα υλικά. Εικόνα 2.1: Διαστάσεις εγκατάστασης L _27 5

7 2. Εγκατάσταση και Ρύθμιση 2 Εικόνα 2.2: Πρότυπα εγκατάστασης Τύπος μετατροπέα Βάρος, kg Διαστάσεις, Μ Π Υ, mm ULX 1800i 14 kg ULX 3000i / 3600i 20 kg ULX 5400i 23 kg Πίνακας 2.1: Βάρος και διαστάσεις μετατροπέα Τοποθέτηση και Αφαίρεση Βραχίονας επιτοίχιας στερέωσης Ο βραχίονας επιτοίχιας στερέωσης στερεώνεται στον τοίχο με τέσσερις κοχλίες, μέγιστης διαμέτρου 8 mm. Επιλέξτε τον κατάλληλο τύπο και τις κατάλληλες διαστάσεις κοχλία ανάλογα με το υλικό του τοίχου και το μέγεθος του μετατροπέα. Βεβαιωθείτε ότι η κατασκευή του τοίχου, ο τύπος των κοχλιών, και τα βύσματα τοίχου μπορούν να φέρουν με ασφάλεια το βάρος του μετατροπέα και του βραχίονα επιτοίχιας στερέωσης. Εικόνα 2.3: Βραχίονας επιτοίχιας στερέωσης 6 L _27

8 2. Εγκατάσταση και Ρύθμιση Τοποθέτηση Σύρετε το μετατροπέα προς τα πάνω μέχρι ο μετατροπέας να "τσουγκρίσει" στις επάνω υποδοχές του βραχίονα επιτοίχιας στερέωσης, και χαμηλώστε το μετατροπέα μέχρι να τοποθετηθεί σωστά στις υποδοχές του βραχίονα επιτοίχιας στερέωσης (1). Σπρώξτε το κάτω άκρο του μετατροπέα προς τον τοίχο, ώστε το ελατήριο κλειδώματος να "κλειδώσει" στη θέση του. Βεβαιωθείτε ότι ο μετατροπέας έχει πλέον τοποθετηθεί με ασφάλεια στο βραχίονα επιτοίχιας στερέωσης. 2 Εικόνα 2.4: Τοποθέτηση Αφαίρεση Εισάγετε ένα κατσαβίδι ή παρόμοιο εργαλείο στην πλαϊνή υποδοχή του βραχίονα επιτοίχιας στερέωσης (1). Κινήστε το κατσαβίδι προς τα πάνω, απομακρύνοντας παράλληλα το μετατροπέα από τον τοίχο, μέχρι να αποδεσμευθεί το ελατήριο κλειδώματος. Απομακρύνετε το κάτω μέρος του μετατροπέα από τον τοίχο (2). Σύρετε το μετατροπέα προς τα πάνω, μέχρι να αποδεσμευθεί από το βραχίονα επιτοίχιας στερέωσης και αφαιρέστε τον από τον τοίχο (3). Εικόνα 2.5: Αφαίρεση Άνοιγμα του μετατροπέα Εικόνα 2.6: Άνοιγμα του μετατροπέα Ακολουθήστε τα παρακάτω βήματα για να ανοίξετε το μετατροπέα: 1. Ξεβιδώστε τον κοχλία στο διακόπτη ΣΡ και αφαιρέστε το κουμπί. 2. Ξεβιδώστε τους 2 κοχλίες που συγκρατούν το κάλυμμα στη θέση του. 3. Τραβήξτε το κάλυμμα προς τα πάνω. 4. Γείρετε και απομακρύνετε από το μετατροπέα τραβώντας προς τα πάνω. 5. Αποσυνδέστε το καλώδιο γείωσης πριν αφαιρέσετε το κάλυμμα του καλωδίου. Ακολουθήστε την παρακάτω διαδικασία για να κλείσετε το μετατροπέα: 1. Εκτελέστε τα προηγούμενα βήματα αντίστροφα. L _27 7

9 2. Εγκατάσταση και Ρύθμιση Σύνδεση των σειρών Τα τερματικά με κοχλία θα πρέπει να χρησιμοποιηθούν μόνο για το σετ Master/ Slave. ΜΗΝ τα χρησιμοποιείτε για τη σύνδεση των μονάδων ΦΒ. Τα τερματικά με κοχλία δεν αποσυνδέονται από το μετατροπέα μέσω του διακόπτη ΣΡ. Εικόνα 2.7: Σύνδεση ΦΒ Σ η μ ε ί ω σ χ: Βεβαιωθείτε ότι οι αγωγοί ΦΒ από τα ηλιακά πανέλα είναι συνδεδεμένα με το μετατροπέα με τη σωστή πολικότητα. Ο μετατροπέας δεν θα υποστεί οποιαδήποτε βλάβη, αλλά δεν θα παράγει ενέργεια μέχρις ότου διορθωθεί η πολικότητα. Η μέγιστη τάση εισόδου, ως καθορίζεται στις προδιαγραφές, θα πρέπει να είναι υψηλότερη από την τάση ανοιχτού κυκλώματος Τυπικής Συνθήκης Ελέγχου (STC) για τις μονάδες / διάταξη ΦΒ πολλαπλασιαζόμενη με έναν παράγοντα 1,13. Λάβετε υπόψη ότι οι μονάδες λεπτής ταινίας ενδέχεται να παράγουν υψηλότερη έξοδο τάσης και ένταση πριν από την αρχική αποδιαβάθμιση, και βεβαιωθείτε ότι ο τύπος UOC, STC x 1.13 UMAX, inv ισχύει επίσης στην περίπτωση αυτή. Απλή διάταξη Η απλή διάταξη χρησιμοποιείται όταν τα πανέλα ΦΒ έχουν διαφορετικές γωνίες, προσανατολισμό, ή τύπο. Αυτή είναι η προεπιλεγμένη ρύθμιση Παράλληλη διάταξη Η παράλληλη διάταξη χρησιμοποιείται όταν όλα τα πανέλα ΦΒ είναι πανομοιότυπα τόσο από άποψη τύπου όσο και από άποψη εγκατάστασης συστήματος. Ρύθμιση Master/Slave για παράλληλη διάταξη. Εικόνα 2.8: Παράλληλη διάταξη Ο μετατροπέας εκτελεί έναν αυτόματο έλεγχο διαμόρφωσης ΦΒ, αμέσως μετά τη σύνδεσή του στο δίκτυο. Κατά τη διάρκεια του ελέγχου αυτού, καθορίζεται η διαμόρφωση των μονάδων ΦΒ. 8 L _27

10 2. Εγκατάσταση και Ρύθμιση Η κατάσταση του ελέγχου και το αποτέλεσμα εμφανίζονται στην οθόνη, στο μενού Β. Ο μετατροπέας θα λειτουργεί πάντα συμφώνως προς τη διαμόρφωση των μονάδων ΦΒ Σύνδεση ΕΡ Ο μετατροπέας πρέπει να είναι συνδεδεμένος με καλώδιο γείωσης, προκειμένου να αποφευχθεί τυχόν τραυματισμός του χρήστη. Βεβαιωθείτε ότι το δίκτυο ΕΡ είναι απενεργοποιημένο στο διακόπτη τροφοδοσίας ισχύος, πριν συνδέσετε το καλώδιο τροφοδοσίας ισχύος. 2 Βεβαιωθείτε ότι η τροφοδοσία ισχύος είναι αποδεσμευμένη χρησιμοποιώντας το διακόπτη αποσύνδεσης ισχύος, πριν συνδέσετε το καλώδιο τροφοδοσίας ισχύος. Όταν συνδέετε το καλώδιο τροφοδοσίας ισχύος στην πρίζα, βεβαιωθείτε ότι όλα τα καλώδια είναι σωστά συνδεδεμένα, ώστε να αποφευχθούν τυχόν κακές συνδέσεις. Η σύνδεση στο δίκτυο ΕΡ πραγματοποιείται μέσω ενός συνδετήρα ΕΡ. Ο συνδετήρας βρίσκεται στο εξωτερικό του θαλάμου. Εγκατάσταση του συνδετήρα ΕΡ: Πρώτα σύρετε τον κοχλία πίεσης και το δακτύλιο στεγανοποίησης επάνω στο καλώδιο. Συνδέστε μεμονωμένα τους εσωτερικούς κλώνους στην αντίστοιχη υποδοχή, ανά σειρά: - Συνδέστε τον αγωγό γείωσης PE στον ακροδέκτη κοχλία με το σύμβολο της γείωσης. - Συνδέστε το μηδενικό αγωγό Ν στον ακροδέκτη κοχλία. - Συνδέστε τη φάση L στον ακροδέκτη κοχλία L Βεβαιωθείτε ότι οι εσωτερικοί κλώνοι είναι συνδεδεμένοι σωστά. Σύρετε το καπάκι επάνω από την υποδοχή δακτυλίου, μέχρι το μάνδαλο κλειδώματος να βρεθεί στη σωστή θέση. Τώρα σύρετε το δακτύλιο στεγανοποίησης στο καπάκι, και σφίξτε τον κοχλία πίεσης. L _27 9

11 2. Εγκατάσταση και Ρύθμιση 2 Εικόνα 2.9: Καλώδιο ΕΡ Απαιτήσεις καλωδίου ΕΡ Συνιστάται μία συνολική απώλεια της τάξης του 1% κατά τη διαστασιολόγηση των καλωδίων ΕΡ, μεταξύ των μετατροπέων και του μετρητή ενέργειας. Οι διατομές καλωδίου που καθορίζονται ακολούθως συνιστώνται για μήκη καλωδίων ως 10 m. Προδιαγραφή ULX 1800i ULX 3000i / 3600i ULX 5400i Όταν επιλέγετε καλώδιο για την εγκατάσταση ΕΡ, βεβαιωθείτε ότι συμμορφώνεστε προς τους τοπικούς και εθνικούς κανονισμούς. Συνιστώμενες ελάχιστες απαιτήσεις καλωδίου (καλώδιο με επικάλυψη PVC) > 1,5 mm 2 με διπλή μόνωση, εγκεκριμένο καλώδιο καλωδίωσης σπιτιού > 2,5 mm 2 με διπλή μόνωση, εγκεκριμένο καλώδιο καλωδίωσης σπιτιού > 4,0 mm 2 με διπλή μόνωση, εγκεκριμένο καλώδιο καλωδίωσης σπιτιού Εσωτερική χρήση 500 [V] 500 [V] 500 [V] Εύρος θερμοκρασίας C C C Εκτεταμένο εύρος θερμοκρασίας C C C Μέγ. εσωτ. χώρου 10 mm 10 mm 10 mm Πίνακας 2.2: Απαιτήσεις καλωδίου ΕΡ Ασφάλειες Ο κύριος σκοπός της ασφάλειας είναι να προστατεύει την εγκατάσταση έναντι βραχυκυκλωμάτων. Συνιστάται να χρησιμοποιείτε μία αργή ασφάλεια, κατηγορίας Γ. Όταν επιλέγετε την ασφάλεια για την εγκατάσταση ΕΡ, βεβαιωθείτε ότι συμμορφώνεστε προς τους τοπικούς και εθνικούς κανονισμούς. Προδιαγραφή ULX 1800i ULX 3000i / 3600i ULX 5400i Ασφάλεια Ένταση 16A 16A 25A Τάση 240V 240V 240V Πίνακας 2.3: Συνιστώμενες ασφάλειες 10 L _27

12 2. Εγκατάσταση και Ρύθμιση Ένας αυτόματος έλεγχος του μετατροπέα μπορεί να εκκινηθεί με τη χρήση του Λογισμικού Αυτοδοκιμής Μετατροπέα. Διαβάστε προσεκτικά το εγχειρίδιο Αυτοδοκιμής πριν θέσετε σε λειτουργία το λογισμικό. Το λογισμικό και το εγχειρίδιο διατίθενται δωρεάν. Για περισσότερες λεπτομέρειες, επικοινωνήστε με τον προμηθευτή σας. Το λογισμικό χρησιμοποιείται σε συνδυασμό με ένα μετασχηματιστή RS485 σε USB, με στόχο την επικοινωνία μεταξύ μετατροπέα και Η/Υ. Ένας τέτοιος μετασχηματιστής μπορεί να αγοραστεί σε οποιονδήποτε λιανοπωλητή εξοπλισμού υπολογιστών. 2 Σ η μ ε ί ω σ χ: Ο μετατροπέας αυτός είναι διεθνής μετατροπέας. Ο μετατροπέας αυτός έχει εγκριθεί και πιστοποιηθεί για λειτουργία σε 16 χώρες. Δεν έχουν καθοριστεί ρυθμίσεις χώρας για το μετατροπέα αυτό. Δεν πρόκειται να λειτουργήσει εάν πρώτα δεν καθοριστούν οι εν λόγω ρυθμίσεις. Βεβαιωθείτε ότι όλες οι συνδέσεις έχουν τη σωστή πολικότητα και ότι τα καλώδια έχουν συνδεθεί με ασφάλεια. Ενεργοποιήστε το δίκτυο ΕΡ. Η οθόνη θα σας ζητήσει να ρυθμίσετε τη "Γλώσσα". Εικόνα 2.10: Γλώσσα Εικόνα 2.11: Χώρα Πατήστε για να διατρέξετε τη λίστα με τις διαθέσιμες γλώσσες. Επιλέξτε την επιθυμητή γλώσσα πατώντας "ΟΚ". Η οθόνη τώρα θα δείχνει το πεδίο "Χώρα" στη γλώσσα που επιλέχθηκε προηγουμένως. Πατήστε για να διατρέξετε τη λίστα με τις χώρες. Επιλέξτε την επιθυμητή χώρα στην οποία εγκαθίσταται ο μετατροπέας, και πατήστε "ΟΚ". Επικυρώστε την επιλογή σας πατώντας "ΟΚ" Οι ρυθμίσεις για την επιλεγμένη χώρα έχουν πλέον ενεργοποιηθεί, και ο μετατροπέας είναι έτοιμος να παρέχει ενέργεια στο δίκτυο ΕΡ. Ο μετατροπέας θα εκκινήσει αυτόματα εάν διατίθεται επαρκής ηλιακή ακτινοβολία. Η εκκίνηση θα διαρκέσει μερικά λεπτά. Κατά τη διάρκεια αυτής της περιόδου, ο μετατροπέας θα διεξάγει μία αυτοδοκιμή. Ο μετατροπέας συμμορφώνεται με τα τοπικά και εθνικά πρότυπα μόνο εάν έχει επιλεγεί η σωστή χώρα. Η επιλογή διαφορετικής χώρας από αυτή στην οποία έχει εγκατασταθεί ο μετατροπέας ενδέχεται να έχει σοβαρές συνέπειες. L _27 11

13 3. Προδιαγραφές 3. Προδιαγραφές 3.1. Προδιαγραφές 3 Παράμετρος Συνθήκη Προδιαγραφή UGRID Τάση δικτύου ΕΡ V AC FGRID Συχνότητα δικτύου ΕΡ Ρυθμίσεις 50/60 Hz 46-55/55-65 HZ TMAX Μέγιστη θερμοκρασία λειτουργίας 60 C περιβάλλοντος TMIN Ελάχιστη θερμοκρασία λειτουργίας -25 C περιβάλλοντος TNOM Ονομαστική θερμοκρασία λειτουργίας Ονομαστική ισχύς 25 C περιβάλλοντος Σχετική υγρασία 0-95% χωρίς συμπύκνωση Βαθμονόμηση περιβλήματος IP 21 Ακουστικός θόρυβος SWL 45 dba PF Συντελεστής ισχύος P > 20 % 0,97 ITHD Συνολική αρμονική παραμόρφωση PNOM < 5 % Κατηγορία ασφαλείας Πλήρης μετατροπέας Κατηγορία I Κατηγορία γαλβανικής μόνωσης Διεπαφή επικοινωνίας Κατηγορία II Προστασία υπέρτασης Κοινή λειτουργία 4 kv Προστασία έναντι διαχωρισμού Παράθυρο U/F σε νησίδες Ανίχνευση διαχωρισμού σε νησίδες Επιλογές ENS συμφ. με VDE ENS Περιορισμός 10 λεπτών μέσης 1% απώλεια ισχύος στο καλώδιο ΕΡ Συμφ. με EN50160 τάσης δικτύου ΕΡ Προστασία ανεστραμμένης πολικότητας Ενσωματωμένη Κατηγορία υπέρτασης Σύμφωνα με το IEC III Βαθμός μόλυνσης Σύμφωνα με το IEC Διακόπτης ΣΡ Ενσωματωμένος, συμφ. με VDE Γαλβανική μόνωση Μετατροπέας Μετασχηματιστής με γαλβανική μόνωση Πίνακας 3.1: Προδιαγραφές Παράμετρος ULX 1800i ULX 3000i ULX 3600i ULX 5400i Είσοδος Ονομαστική ισχύς εισόδου ΣΡ 1800 W 3000 W 3600 W 5400 W Μέγ. ισχύς ΣΡ 1950 W 3200 W 3900 W 5850 W Δυνατότητα εκκίνησης 20 W Κατανάλωση ισχύος (απενεργοποιημένος) <0,2 W Κατανάλωση ισχύος (λειτουργία αναμονής) 8 W Εύρος τάσης εισόδου (μέτρια τάση) V Εύρος τάσης εισόδου (υψηλή τάση) V Τάση εκκίνησης εισόδου (μέτρια/υψηλή τάση) 125 V / 250 V Μέγ. έυρος τάσης εισόδου (μέτρια/υψηλή τάση) Απλή 450 V / 600 V διάταξη σειρών Μέγ. έυρος τάσης εισόδου (μέτρια/υψηλή τάση) Παράλληλη 410 V / 550V διάταξη σειρών Μέγ. ένταση εισόδου στους 40 C (μέτρια τάση) 10 A 2 x 10 A *) 2 x 10 A *) 3 x 10 A *) Μέγ. ένταση εισόδου στους 40 C (υψηλή τάση) 7 A 2 x 7 A *) 2 x 7 A *) 3 x 7 A *) Ανεξάρτητοι ιχνηλάτες MPP Έξοδος Ονομαστική ισχύς εξόδου στους 25 C 1650 W 2750 W 3300 W 4600 W Μέγ. ισχύς εξόδου (ανάλογα με τη θερμοκρασία) 1800 W 3000 W 3600 W 5000/5400 W 1) Ονομαστική ένταση εξόδου 6,5 A 11,3 A 13 A 19 A Μέγ. ένταση εξόδου 8 A 13 A 15,5 A 23 A Μεγ. αποδοτικότητα 93,7 94,2 94,2 94,3 Ευρωπαϊκή αποδοτικότητα, Master/Slave 91,6 92,9 93,4 93,4 Βάρος (συμπ. του βραχίονα επιτοίχιας στερέωσης) 14 kg 20 kg 20 kg 23 kg Διαστάσεις Μ Π Υ, mm (συμπ. του βραχίονα επιτοίχιας στερέωσης) Πίνακας 3.2: Προδιαγραφή για Μετατροπείς ULX 1) Εξαρτώνται από τη ρύθμιση χώρας/ρυθμιζόμενες. *) Μεγ. 16 A ανά μονάδα. 12 L _27
