ΑΣΦΑΛΕΙΑ ΕΡΓΑΣΙΑΣ ;;;;

Transcript

1 ΑΣΦΑΛΕΙΑ ΕΡΓΑΣΙΑΣ ;;;;

2 Ασφάλεια στην εργασία είναι το αποτέλεσμα της ικανότητας των εργαζομένων να προσδιορίζουν τις επισφαλείς συμπεριφορές και συνθήκες και να παίρνουν τα ενδεδειγμένα μέτρα για την εξάλειψή τους.

3 ΓΙΑΤΙ ΠΡΟΚΑΛΟΥΜΕ ΑΤΥΧΗΜΑΤΑ Επιθυμία να «κόβουμε δρόμο» (να συντομεύουμε τις διαδικασίες)-βιασύνη Πεποίθηση ότι οι κανόνες είναι υπερβολικοί Συνήθεια να παραβιάζουμε τους κανόνες Ροπή στο να δείχνουμε ότι «τα καταφέρνουμε με λίγα έξοδα» (καλή εντύπωση στη Διοίκηση!!!) Δυσκολία επικοινωνίας-παρανοήσεις-γλώσσα Θράσος-Αδιαφορία-Ανέντιμη συμπεριφορά- Έλλειψη συναδελφικού πνεύματος

4 ΕΡΓΟΤΑΞΙΑΚΑ ΑΤΥΧΗΜΑΤΑ

5 ΑΙΤΙΕΣ ΑΤΥΧΗΜΑΤΩΝ Ανασφαλείς συνθήκες 4% 96% Ανασφαλείς ενέργειες

6 ΑΝΑΣΦΑΛΕΙΣ ΕΝΕΡΓΕΙΕΣ. Unsafe acts

7 ΑΙΤΙΕΣ ΑΤΥΧΗΜΑΤΩΝ Οι ικανοί,οι δραστήριοι και οι εργατικοί κάνουν συνήθως τα πιο πολλά σφάλματα. Συνήθως τα σφάλματα που οδηγούν σε ατυχήματα έχουν παρόμοια μορφή μεταξύ τους και συγγενή αίτια.

8 ΑΣΦΑΛΕΙΑ ΕΡΓΑΣΙΑΣ ;;;; 40 XΡΟΝΙΑ ΣΤΗΝ ΔΟΥΛΕΙΑ ΚΑΙ ΈΝΑ ΜΟΝΑΧΑ ΑΤΥΧΗΜΑ! ΚΑΑΛΑ ΕΙΝΑΙ.

9 ΣΤΗΝ ΕΛΛΑΔΑ Είναι γνωστό ότι τα εργατικά ατυχήματα καταγράφονται ελλιπώς στη χώρα μας, ακόμη όμως και με αυτά τα ελλιπή στοιχεία. Από το 2000 μέχρι σήμερα περισσότεροι από εργαζόμενοι έχουν χάσει την ζωή τους σε ώρα εργασίας και χιλιάδες είναι οι εργαζόμενοι που έχουν τραυματιστεί σοβαρά. Συνεπώς: Kάθε 3 μέρες ένας εργαζόμενος πεθαίνει από εργατικό ατύχημα στη χώρα μας και χιλιάδες είναι τα θύματα των επαγγελματικών ασθενειών. ABB Group May 4, 2015 Slide 9

10 ΠΝΕΥΜΑ ΑΣΦΑΛΕΙΑΣ Η ποιότητα του Πνεύματος Ασφαλείας και των Προδιαγραφών Λειτουργίας που θα επικρατήσουν είναι καθοριστικά για το αναμενόμενο Επίπεδο Απόδοσης.

11 ΗΛΕΚΤΡΙΚΑ ΑΤΥΧΗΜΑΤΑ 20% ΤΩΝ ΑΤΥΧΗΜΑΤΩΝ Η-Μ ΕΡΓΟΤΑΞΙΩΝ ΟΦΕΙΛΟΝΤΑΙ ΣΤΟΝ ΗΛΕΚΤΡΙΣΜΟ

12 ΤΙ ΕΙΝΑΙ ΕΡΓΑΣΙΑ ΥΠΟ ΤΑΣΗ ;

13 ΤΙ ΕΙΝΑΙ ΕΡΓΑΣΙΑ ΥΠΟ ΤΑΣΗ ; «Εργάζομαι υπό τάση» δε σημαίνει μόνο ότι πιάνω ενεργά, «θερμά» μέρη με τα χέρια, ακόμα και αν φοράω γάντια, αν πατώ σε ειδικό σκαμνί, πάνω σε μονωτικό τάπητα, με ειδικά υποδήματα και αν χρησιμοποιώ μονωμένα εργαλεία.

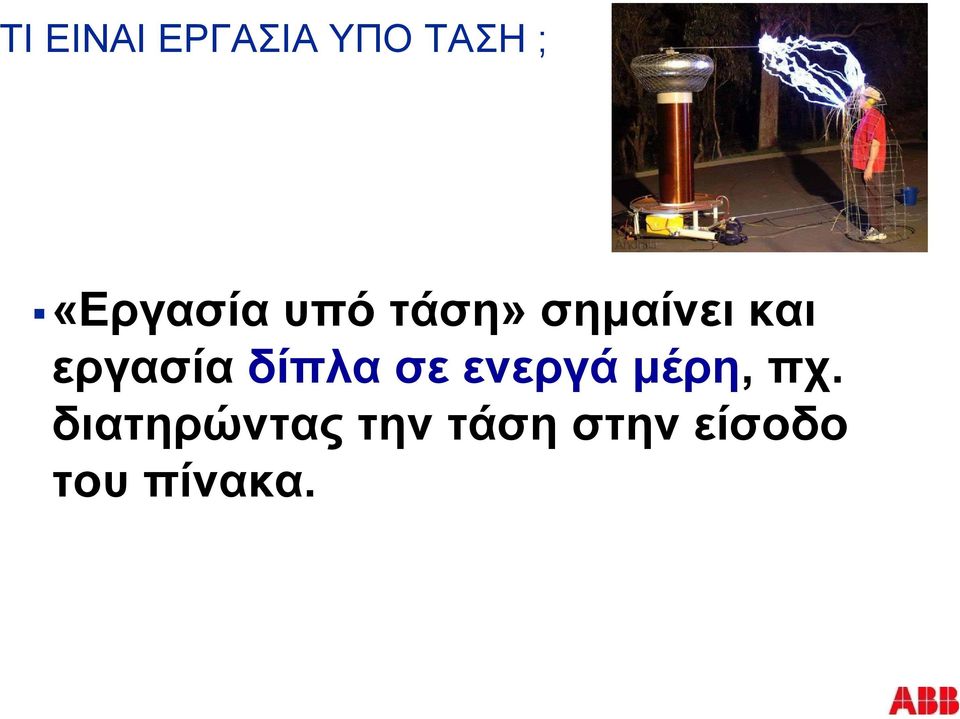

14 ΤΙ ΕΙΝΑΙ ΕΡΓΑΣΙΑ ΥΠΟ ΤΑΣΗ ; «Εργασία υπό τάση» σημαίνει και εργασία δίπλα σε ενεργά μέρη, πχ. διατηρώντας την τάση στην είσοδο του πίνακα.

15 ΚΑΝΟΝΑΣ! Κατά τις ηλεκτρολογικές εργασίες είναι επιβεβλημένο να έχει επιβεβαιωμένα διακοπεί και κλειδωθεί η τάση και να γειωθούν τα προσβάσιμα μέρη. Εργασίες σε ενεργοποιημένα συστήματα, χωρίς διακοπή της τάσης, εκτελούνται μόνο κατ εξαίρεση, με πολύ ειδικές διαδικασίες, από ειδικά, εξουσιοδοτημένα και επιτηρούμενα συνεργεία και με πολύ εξειδικευμένο εξοπλισμό.

16 OI ΗΛΕΚΤΡΙΚΟΙ ΚΙΝΔΥΝΟΙ HΛΕΚΤΡΙΚΟ ΤΟΞΟ ΕΚΡΗΞΗ,ΦΩΤΙΑ ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΑΠΟ ΕΠΑΦΗ, ΑΜΕΣΗ Ή ΕΜΜΕΣΗ ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΑΠO ΒΗΜΑΤΙΚΕΣ ΤΑΣΕΙΣ PCBs H/M ΑΚΤΙΝΟΒΟΛΙΑ SF6 ΚΑΥΣΤΙΚΑ ΣΥΣΣΩΡΕΥΤΩΝ-ΕΚΡΗΞΕΙΣ ΥΔΡΟΓΟΝΟΥ ΣΤΑΤΙΚΟΣ ΗΛEKΤΡΙΣΜΟΣ

17 ΗΛΕΚΤΡΟΠΛΗΞΙΑ

18 ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΑΜΕΣΗ ΕΠΑΦΗ Το θύμα «γεφυρώνει» δύο σημεία που κανονικά βρίσκονται υπό διαφορά δυναμικού Δυσμενέστερη πορεία ρεύματος: Αριστερό χέρι Δεξί χέρι Αριστερό χέρι Αριστερό πέλμα

19 ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΕΜΜΕΣΗ ΕΠΑΦΗ Το θύμα έρχεται σε επαφή με σώμα που εξ αιτίας σφάλματος βρίσκεται υπό τάση Κινητήρας με εσωτερικό σφάλμα: «Μία φάση σε επαφή με το μεταλλικό περίβλημά του»

20 ΕΠΙΚΙΝΔΥΝΕΣ ΤΑΣΕΙΣ Τάσεις 50V ac ή 120V dc μπορούν να προκαλέσουν ζημιές στο ανθρώπινο σώμα. Όμως έχουν σημειωθεί θάνατοι ακόμα και με 32V Η εναλλασσόμενη τάση είναι 3 φορές πιο επικίνδυνη από τη συνεχή!

21 ΕΠΙΚΙΝΔΥΝΕΣ ΤΑΣΕΙΣ AC 3 5 φορές πιο επικίνδυνη από DC. Η χαμηλή συχνότητα (πχ Hz) είναι πιο επικίνδυνη από υψηλή γιατί η υψηλή συχνότητα ως λιγότερο διεισδυτική, ταξιδεύει στο δέρμα και βλάπτει λιγότερο τα εσωτερικά όργανα, πχ. την καρδιά. Με DC τάση, οι μύες σφίγγουν και το θύμα δε μπορεί να αφήσει κάτι που κρατά. Χαρακτηριστικό της AC τάσης είναι οι καρδιοαναπνευστικές βλάβες

22 ΕΠΙΚΙΝΔΥΝΕΣ ΤΑΣΕΙΣ ΘΥΜΑΤΑ ΤΩΝ ΤΑΣΕΩΝ (V) Victims V 39% <100V 5% >600V 11% V 45% >600V V V <100V

23 ΕΠΙΚΙΝΔΥΝΕΣ ΤΑΣΕΙΣ Και εξοπλισμός χαμηλής τάσης μπορεί να γίνει επικίνδυνος: 220V Μετασχηματιστής 220/24V έχει λόγο n = = 9, 17 24V 2200 Έστω αριθμός σπειρών n 1 =2200, n 2 =240 = 9, Αν από σφάλμα γεφυρωθούν στο πρωτεύον 1200 σπείρες τότε: n = = 4, και U 2 =24V 52,8V Διότι 220 4,17=52,8V

24 ΤΟ ΕΠΙΚΙΝΔΥΝΟ ΡΕΥΜΑ Ρεύμα μεγαλύτερο των 10mA μπορεί να προκαλέσει βλάβες στον άνθρωπο υπό προυποθέσεις.

25 ΧΡΟΝΟΣ ΕΚΘΕΣΗΣ Σε < 1A και <100ms σχετικά μικρές πιθανότητες βλάβών ms :κοιλ.μαρμαρυγή και υπερσυστολές εξαρτώμενες από το ρεύμα >600ms : πάντα κοιλ.μαρμαρυγή και υπερσυστολές

26 ΕΞΑΡΤΗΣΗ ΤΟΥ ΚΙΝΔΥΝΟΥ Η ζημιά στον άνθρωπο από χαμηλή τάση προέρχεται συνήθως από τη διέλευση ρεύματος μέσα από το σώμα. Μια τιμή αντίστασης του σώματος, τάξης 1000Ω, άγει στα 220V ac περίπου 220mA,αν η είσοδος γίνει από τα χέρια και η έξοδος από τα πέλματα των ποδιών. Αν το θύμα ακουμπά την πλάτη του σε τοίχο ή πίνακα, η αντίστασή του πέφτει στα επίπεδα των 400Ω οπότε το ρεύμα είναι της τάξης του 0.5Α. Άρα εργασίες σε στενούς χώρους ή γονατιστά περικλείουν πολύ σοβαρότερο κίνδυνο.

27 ΕΞΑΡΤΗΣΗ ΤΟΥ ΚΙΝΔΥΝΟΥ Η τιμή αντίστασης του στεγνού-καθαρού ανθρωπίνου σώματος συνήθως είναι της τάξης των Ω. Όμως με υγρασία, ιδρώτα κλπ., πέφτει συνήθως πολύ κάτω από τα 1.000Ω. Eίναι πολύ πιο επικίνδυνες οι εργασίες υπό τάση: με ιδρώτα σε υγρό δάπεδο με βρεγμένα παπούτσια με βρεγμένα ρούχα με βρεγμένα χέρια κάτω από βροχή.

28 ΕΞΑΡΤΗΣΗ ΤΟΥ ΚΙΝΔΥΝΟΥ TO BΡΕΞΙΜΟ ΗΛΕΚΤΡΟ- ΦΟΡΩΝ ΑΓΩΓΩΝ ΜΠΟΡΕΙ ΝΑ ΕΙΝΑΙ ΘΑΝΑΤΗΦΟΡΟ

29 ΒΛΑΒΕΣ ΣΤΟΝ ΑΝΘΡΩΠΟ ΑΠΟ ΤΟΝ ΗΛΕΚΤΡΙΣΜΟ Η βλάβη του συστήματος καρδιάς-κυκλοφορίας αίματος εξαρτάται από: Τάση (V) Συχνότητα (Hz) AC/DC Χρόνο έκθεσης Διαδρομή (χέρι-χέρι /χέρι-πόδι, κλπ.) Ιδρώτα-Ρύπανση Μυϊκή μάζα (μεγάλη μυϊκή μάζα μικρότερη αντίσταση μεγαλύτερο ρεύμα δυσμενέστερο αποτέλεσμα) Λίπος (πολύ λίπος μεγαλύτερη αντίσταση μικρότερο ρεύμα μικρότερη ζημιά) Φύλλο Στιγμή προσβολής σε σχέση με τον κύκλο λειτουργίας της καρδιάς

30 ΕΙΣΟΔΟΣ ΕΞΟΔΟΣ ΡΕΥΜΑΤΟΣ

31 ΕΓΚΑΥΜΑΤΑ ΑΠΟ ΔΙΕΛΕΥΣΗ ΗΛΕΚΤΡΙΣΜΟΥ Εγκαύματα από είσοδο έξοδο ηλ.ρεύματος Εγκαύματα από αέρια ηλ.τόξου

32 ΗΛΕΚΤΡΙΚΑ ΕΓΚΑΥΜΑΤΑ

33 ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΑΠΟ ΒΗΜΑΤΙΚΕΣ ΤΑΣΕΙΣ

34 TAΣΕΙΣ ΒΗΜΑΤΙΚΕΣ Το θύμα γεφυρώνει μια τάση που παράγεται από τη ροή ρεύματος επί του εδάφους λόγω ανωμαλίας

35 ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΑΠΟ ΑΜΕΣΗ ΕΠΑΦΗ Ή ΒΗΜΑΤΙΚΕΣ ΤΑΣΕΙΣ

36 ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΑΠΟ ΑΜΕΣΗ ΕΠΑΦΗ Ή ΒΗΜΑΤΙΚΕΣ ΤΑΣΕΙΣ Τα λάστιχα του οχήματος δεν εξασφαλίζουν μόνωση από το έδαφος! Έκθεση σε βηματική τάση ανάλογη του ανοίγματος του βήματος!

37 ΓΡΑΜΜΗ 46,000 volt ABB Group May 4, 2015 Slide 37

38 Eyewitness: "In a split second the whole crane, cab, everything exploded in flames." ABB Group May 4, 2015 Slide 38

39 ABB Group May 4, 2015 Slide 39

40 ABB Group May 4, 2015 Slide 40

41 Slabs of concrete are lifted in the air. ABB Group May 4, 2015 Slide 41

42 ABB Group May 4, 2015 Slide 42

43 ABB Group May 4, 2015 Slide 43

44 ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΑΠΟ ΒΗΜΑΤΙΚΕΣ ΤΑΣΕΙΣ ΕΠΑΦΗ ΜΕ ΕΝΑΕΡΙΑ ΓΡΑΜΜΗ Ή ΥΠΟΓΕΙΟ ΚΑΛΩΔΙΟ Πηδήξτε αμέσως έξω από το όχημα. Όταν θα πατάτε στο έδαφος να βρίσκεστε μακριά από το σώμα και ποτέ σε επαφή με αυτό! Στο έδαφος να αγγίζουν μόνο τα πόδια ενωμένα, όχι και τα χέρια. Απομακρυνθείτε με πολύ μικρά πηδηματάκια με ενωμένα τα πόδια (καγκουρό) ή με πάρα πολύ μικρά βήματα. Η «βηματική τάση» μπορεί να σας σκοτώσει. Διακόψτε την τάση ή ειδοποιήστε τη ΔΕΗ. Απαγορεύστε προσέγγιση σε μεγάλη απόσταση (>30m).

45 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΕΙΝΑΙ Η ΠΙΟ ΕΠΙΚΙΝΔΥΝΗ, ΘΑΝΑΤΗΦΟΡΟΣ ΚΑΙ ΚΑΤΑΣΤΡΟΦΙΚΗ ΕΚΔΗΛΩΣΗ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Πειραματική εκτέλεση ηλεκτρικού τόξου σε εργαστήρια της ΑΒΒ (δοκιμή τόξου EN )

46 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ - ΒΡΑΧΥΚΥΚΛΩΜΑ

47 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ - ΒΡΑΧΥΚΥΚΛΩΜΑ ΗΛ. ΤΟΞΟ ΒΡΑΧΥΚΥΚΛΩΜΑ ΑΛΛΑ ΤΟ ΗΛ. ΤΟΞΟ ΕΞΕΛΙΣΣΕΤΑΙ ΣΕ ΒΡΑΧΥΚΥΚΛΩΜΑ ΚΑΙ ΤΟ ΒΡΑΧΥΚΥΚΛΩΜΑ ΜΠΟΡΕΙ ΝΑ ΕΞΕΛΙΧΘΕΙ ΣΕ ΤΟΞΟ!

48 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΣΕΙΡΑΣ - ΠΑΡΑΛΛΗΛΟ

49 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ

50 Οι γειωτές που δεν είναι ταχυγειωτές παρουσιάζουν αυξημένο κίνδυνο.

51 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ - ΠΟΣΟ ΣΥΧΝΟ ΕΙΝΑΙ; Στις ΗΠΑ εκδηλώνονται κάθε μέρα 5-10 περιπτώσεις τόξων σε ηλεκτρολογικό εξοπλισμό. Τουλάχιστον η μία είναι είναι θανατηφόρα...

52 ABB DC ΤΟΞΟ ΑΠO ΜΠΑΤΑΡΙΑ

53 ΕΚΡΗΞΗ ΜΕΤ/ΤΗ ΛΑΔΙΟΥ

54 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΣΕ ΠΙΝΑΚΕΣ ΜΤ ABB ΤΟΞΟ ΣΤΑ 11kV ΑΠΟΤΕΛΕΣΜΑ: 2 ΕΓΚΑΥΜΑΤΙΕΣ

55 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ - ΕΞΕΛΙΞΗ Γεφύρωση μέσω καλού αγωγού (π.χ. Σύρμα) που εξαερώνεται. Διάσπαση μόνωσης αέρα (π.χ. Πλησίασμα αγωγών από ηλεκτρικές δυνάμεις ή υπέρταση ή παρεμβολή αερίου,ατμών ή ενίσχυση της εντασης του ηλ.πεδίου). Γεφύρωση μέσω υλικού μέτριας αγωγιμότητας (π.χ. νερό, ποντίκι, κλπ.). Ερπυσμός πάνω σε σκόνες, λάδι, υγρασία κλπ. Μείωση απόστασης μόνωσης με παρέμβαση αγώγιμου ή μη αγώγιμου αντικειμένου ΙΟΝΙΣΜΟΣ ΑΓΩΓΙΜΟ ΚΑΝΑΛΙ ΑΓΩΓΙΜΟ ΣΥΝΝΕΦΟ ΤΡΙΠΟΛΙΚΟ ΒΡΑΧΥΚΥΚΛΩΜΑ ΓΕΦΥΡΩΣΗ ΕΙΣ-ΕΞ ΔΙΑΚΟΠΤΗ

56 ΕΝΕΡΓΕΙΑ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ ΔΙΑΣΤΗΜΙΚΟ ΛΕΩΦΟΡΕΙΟ ~ 50 MW ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΣΤΑ 20kV 250 MVA

57 Η ΕΝΕΡΓΕΙΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ (ΕΡΓΟ) =Ρ Α = ισχύς τόξου = 10 ως 40MW Ε n= 1-πολικό 2-πολικό 3-πολικό = 3 t n= I t συνήθως 300ms ως 4s (κορυφή σε 30ms!) U ΙΙ dt = a k 3 ως 120MWs 60% 10% 20-30% Θέρμανση Καύση Υλικού Ακτινοβολία Ε<0,5MWs= ΑΚΙΝΔΥΝΗ 55000HP,όσο η ισχύς ενός ΤΑΝΚΕΡ t!! Στη Μέση Τάση Συνήθως 5 ως 30kΑ Τάση κατά μήκος τόξου, σταθερή, ανεξάρτητη της τάσης δικτύου, ανάλογη των αποστάσεων, συνήθως Uα = 0,075 ως 1,3kV

58 Η ΘΕΡΜΟΤΗΤΑ ΑΠΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ Η πιο ισχυρή πηγή θερμότητας μετά το Laser!

59 ΘΕΡΜΟΤΗΤΑ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ Η αναπτυσσόμενη θερμοκρασία στον πυρήνα του τόξου μέχρι ο C, φτάνει στο 4-πλάσιο της επιφανειακής θερμοκρασίας του ηλίου Το ηλεκτρικό τόξο είναι μετά το laser η ισχυρότερη πηγή θερμικής ενέργειας Ο άνθρωπος με έκθεση σε 70 ο C επί 1s, έχει ολική καταστροφή κυττάρων δέρματος. Η θερμότητα σε μορφή IR-ακτινοβολίας ταξιδεύει με την ταχύτητα του φωτός.

60 ΤΗΞΗ ΕΞΑΕΡΩΣΗ ΜΕΤΑΛΛΩΝ ΑΠΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΑΠΩΛΕΙΑ ΖΥΓΩΝ! (εξαέρωση) ΠΡΙΝ ΜΕΤΑ ΤΟ ΤΟΞΟ 15kA/ 1,5s

61 ΤΗΞΗ ΕΞΑΕΡΩΣΗ ΜΕΤΑΛΛΩΝ ΑΠΟ ΤΟ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ Ατμοί μετάλλων = Πλάσμα = Αγώγιμο αέριο 16,4cm 3 Cu αεριοποιημένα καλύπτουν 1m 3 (2,5 x 2,5 x 2,5)cm (100 x 100 x 100)cm

62 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΣΤΗ ΧΤ

63 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΣΤΗ ΧΤ

64 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΣΤΗ ΧΤ ΥΠΕΡΥΘΡΗ ΦΩΤΟΓΡΑΦΙΑ ΑΝΘΡΩΠΟΥ ΠΟΥ ΕΧΕΙ ΑΝΑΦΛΕΓΕΙ ΑΠΟ ΑΕΡΙΑ ΤΟΞΟΥ ΧΤ

65 Η ΠΙΕΣΗ ΑΕΡΙΩΝ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Κατανομή πίεσης μπροστά σε πεδίο ΜΤ που έχει υποστεί τόξο Και η έκρηξη έχει εκτονωθεί από πάνω.

66 Η ΠΙΕΣΗ ΑΕΡΙΩΝ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Πιέσεις μέχρι 100t/m 2 (=10at) (Με πίεση < 19t/m 2 καταστρέφονται οι ανθρώπινοι πνεύμονες,δηλ. με περ.90% περισσότερη της ατμοσφαιρικής) Εκτίναξη μεταλλικών μερών με ταχύτητες > 300m/s (> 1000km/h) Ακαριαίος αποκεφαλισμός χαλύβδινων κοχλιών Φ10mm

67 H ΠΙΕΣΗ ΑΕΡΙΩΝ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Τοίχος με τούβλα πέφτει με ΔΡ>3mb (0,003 at=0,03t/m 2 =30kg/m mb=1at=10t/m=1000kg/m2) Τοιχίο μπετόν πέφτει με ΔΡ>50mb (0,051at=0,51t/m 2 =510kg/m 2 ) Η πίεση πάνω σε πόρτα 1m 2 του πεδίου μπορεί να φτάσει τους 100t!

68 Η ΔΙΑΡΚΕΙΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Ενέργεια τόξου I2t Ανάφλεξη σιδήρου Ανάφλεξη χαλκού Φωτιά στα καλώδια Χρόνος διακοπής

69 ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ: Η ΚΡΙΣΙΜΟΤΗΤΑ ΤΟΥ ΧΡΟΝΟΥ ΑΝ Η ΔΙΑΚΟΠΗ ΓΙΝΕΙ ΜΕΣΑ ΣΕ : 35ms Προσωπικό και εξοπλισμός έχουν υψηλές πιθανότητες μηδενικής φθοράς 100ms Το Προσωπικό Υ/Σ έχει αρκετές πιθανότητες μηδενικής φθοράς. Μόνο ο ευρισκόμενος δίπλα στον πίνακα κινδυνεύει από σοβαρά εγκαύματα και ο χτυπημένος πίνακας από μερικές φθορές 500ms Μηδενικές πιθανότητες σωτηρίας προσωπικού του υποσταθμού. Kαταστροφή όλου του υποσταθμού.

70 ΑΝΙΧΝΕΥΣΗ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Το τόξο γίνεται συνήθως αντιληπτό από ισχυρή λάμψη και ήχο σαν κανονιά ή πυροβολισμό ή χτύπημα μαστιγíου. Είναι πιθανό όμως ακόμα και να μην ακουστεί. Συνήθως ακολουθούν πυκνοί μαύροι καπνοί, έντονη μυρωδιά και διακύμανση τάσης (πχ. στα φώτα) ή διακοπή τάσης. Ήχος «τσ-τσ-τσ» που δυναμώνει. Η χαρακτηριστική «οσμή» του αέρα και σπινθηρισμοί φανερώνουν φαινόμενο κορώνα που κάτω από ορισμένες προϋποθέσεις μπορεί να εξελιχθεί σε τόξο. Με όργανα η ανίχνευση της διάθεσης δημιουργίας τόξου γίνεται με ακουστικά υπερήχων, φωτογράφηση υπεριώδους φωτός και ηλεκτρικό θόρυβο σε ραδιοσυχνότητες ΑΜ.

71 ΑΝΙΧΝΕΥΣΗ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Οπτικοί Ανιχνευτές Τόξου Εντολή διακοπής σε χρόνο τάξης 2ms προς προπορευόμενο διακόπτη

72 ΑΝΙΧΝΕΥΣΗ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Ανιχνευτές πίεσης τόξου

73 META TO ΤΟΞΟ Η λευκή σκόνη που επικάθεται μετά το τόξο είναι τοξική. Ερεθίζει δέρμα και πνεύμονες. Προσεκτική αναρρόφηση με ηλ.σκούπα Χρήση μάσκας Καλό πλύσιμο Oι μονωτήρες πιθανό να έχουν ένα φιλμ χαλκού Ισχυρές ηλεκτρικές δυνάμεις η πίεση και η θερμότητα έχουν καταπονήσει σημαντικά τον εξοπλισμό

74 ΑΙΤΙΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ Ξεχασμένα εργαλεία μετά από εργασίες, βίδες κλπ εξαρτήματα. Παραγωγή όζοντος από μερικές εκφορτίσεις Σκόνη ακαθαρσίες. Ατμοσφαιρικές υπερτάσεις. Υπερτάσεις διακοπής ή χειρισμών. Λανθασμένη εκούσια γείωση. Κακοί γειωτές Ζώα,πτηνά Μονοπολικά βραχυκυκλώματα ως προς γη

75 ΑΙΤΙΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ Υποβάθμιση των μονώσεων Σπινθηρισμοί από χαλαρές συνδέσεις. Υδρατμοί - Υγρασία Νερό. Θραύση μονωτικών από δυνάμεις βραχυκυκλωμάτων. Επέμβαση ανθρώπου υπό τάση, πλησίασμα σε ενεργά μέρη. Σεισμός. Σε περιβάλλον με ατμούς εύφλεκτων, όπως πετρελαιοειδή, υδρογόνο κλπ οι πιθανότητες τόξου είναι υψηλότερες. Παραμόρφωση ζυγών από δυνάμεις σε βραχυκυκλώματα.

76 ΕΙΣΟΔΟΣ ΖΩΩΝ - ΤΡΩΚΤΙΚΩΝ

77

78 ΕΙΣΟΔΟΣ ΖΩΩΝ - ΤΡΩΚΤΙΚΩΝ

79 ΜΕΡΙΚΕΣ ΕΚΦΟΡΤΙΣΕΙΣ Εκφόρτιση:Ανεπιθύμητη (συνήθως),απότομη, στιγμιαία,διακεκομμένη ή και διαρκής ροή ρεύματος μεταξύ δύο υπό τάση σημείων μέσω αερίου ή αέρα «Μερική εκφόρτιση» είναι μια ηλεκτρική εκφόρτιση που δε γεφυρώνει πλήρως το διάστημα μεταξύ των υπό διαφορά δυναμικού μερών (ηλεκτροδίων). Συμβαίνει σε ρωγμές μέσα σε στερεά, σε φυσαλίδες αερίων σε υγρά ή γύρω από ένα ηλεκτρόδιο στον αέρα). (=corona) Παρατηρείται σε εξοπλισμό ΜΤ-ΧΤ, με γερασμένη ή φθαρμένη ή ελαττωματική μόνωση και μπορεί να αναπτύσσεται μέχρι την πλήρη διασπάση της μόνωσης.

80 ΣΗΜΑΔΙΑ ΜΕΡΙΚΩΝ ΕΚΦΟΡΤΙΣΕΩΝ Δενδροειδείς ανθρακώσεις λόγω μερικών εκφορτίσεων Οι ανθρακώσεις μπορούν να προετοιμάσουν συνθήκες διαπήδησης

81

82 ΟΙ ΜΟΝΩΣΕΙΣ H τήρηση επαρκών μονώσεων είναι εξαιρετικά σημαντική για την αποφυγή τόξου και ηλεκτροπληξίας Οι μονώσεις εξασθενούν με το χρόνο = φυσική γήρανση Ο χρόνος ζωής με διατήρηση ασφαλών ιδιοτήτων του υπό τάση ευρισκόμενου ηλ. εξοπλισμού είναι περιορισμένος (πχ:30-40 χρόνια). Το περιβάλλον, το ύψος και η ποιότητα της διαρκούς τάσης και ιδίως οι υπερτάσεις καταπονούν τη μόνωση. Η θερμοκρασία είναι καθοριστική.

83 ΣΦΑΛΜΑ ΜΟΝΩΣΕΩΝ Ατύχημα ηλεκτροπληξίας Eκρηξη από ηλ. τόξο Βραχυκύκλωμα Καταστροφή εξοπλισμού Λειτουργικές ανωμαλίες Διαρροή-Απώλεια ενέργειας

84 ΕΛΕΓΧΟΣ ΜΟΝΩΣΕΩΝ ΜEGGER Η μεγγερομέτρηση είναι ένας εύκολος, φθηνός και στοιχειώδης έλεγχος για τον εντοπισμό συνήθως υπάρχοντος - όχι επικείμενου - σοβαρού προβλήματος. MEGGER : ΧΤ: V MT:2,5-5.10kV Ελάχιστη τιμή ασφαλείας : 1kΩ/V

85 ΕΛΕΓΧΟΣ ΜΟΝΩΣΕΩΝ EΛΕΓΧΟΣ ΜΟΝΩΣΕΩΝ : Περιοδικά (πχ κάθε 2 χρόνια) Πριν την πρώτη θέση σε λειτουργία Μετά από επισκευή Μετά από μακροχρόνια μη λειτουργία /αποθήκευση

86 ΑΠΟΦΥΓΗ ΣΥΝΕΠΕΙΩΝ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Χειρισμός του διακόπτη με το αριστερό χέρι. Ο χειριστής στέκεται πλευρικά Ο χειρισμός διακόπτη από απόσταση. Είναι ένας πολύ καλός τρόπος προστασίας Ένδυση προστασίας έναντι τόξου κατά NFPA 70 Ε, κατηγορία 4 (μέγιστη ασφάλεια)

87 ΑΠΟΦΥΓΗ ΣΥΝΕΠΕΙΩΝ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ

88 ΜΕΤΡΑ ΑΠΟΦΥΓΗΣ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Μην απομακρύνετε καλύψεις ζυγών ΜΤ, ενώ οι ζυγοί είναι ενεργοί. Μην ανοίγετε πόρτες ενεργοποιημένων πεδίων ΜΤ. Μη δείχνετε με το δάκτυλο μέσα σε ενεργοποιημένα πεδία, κινδυνεύετε από το Φαινόμενο Ακίδας!

89 ΜΕΤΡΑ ΑΠΟΦΥΓΗΣ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ Μελετητική πρόνοια Επιστημονικός σχεδιασμός Καλά υλικά Κατασκευαστικά μέτρα Πειραματική επιβεβαίωση Λειτουργικά μέτρα Συντήρηση Τήρηση των Κανόνων Ασφαλείας Εργασίας

90 ΓΕΝΙΚΟΙ ΚΑΝΟΝΕΣ ΕΡΓΑΣΙΩΝ ΥΠΟ ΤΑΣΗ Μην εκτελείτε εργασία υπό τάση αν: δεν είστε εξουσιοδοτημένος είστε μόνος στο χώρο δεν είστε εκπαιδευμένος και γνώστης δεν έχετε τηρήσει τους «4 κανόνες» (Διακοπή-Απομόνωση-Γείωση-Διασφάλιση)

91 ΓΕΝΙΚΟΙ ΚΑΝΟΝΕΣ ΕΡΓΑΣΙΩΝ ΥΠΟ ΤΑΣΗ Μην εμπιστεύεστε αβασάνιστα πληροφορίες και σχέδια. Λάθη μπορούν να υπάρχουν πάντα. Μπορεί να υπάρχουν λανθασμένες ή ξεχασμένες (άκυρες) πινακίδες ή να μην υπάρχουν πινακίδες εκεί όπου θα έπρεπε να υπάρχουν. Ερευνήστε και βεβαιώστε μόνοι όλες τις συνθήκες και καταστάσεις.

92 ΓΕΝΙΚΟΙ ΚΑΝΟΝΕΣ ΕΡΓΑΣΙΩΝ ΥΠΟ ΤΑΣΗ Κατά την εκτέλεση εργασιών υπό τάση ένα και μόνο άτομο κατάλληλων γνώσεων και πείρας προΐσταται και δίνει οδηγίες. Παίρνετε πληροφορίες μόνο από εξουσιοδοτημένα άτομα. ΔΙΠΛΟΤΣΕΚΑΡΕΤΕ!

93 ΓΕΝΙΚΟΙ ΚΑΝΟΝΕΣ ΕΡΓΑΣΙΩΝ ΥΠΟ ΤΑΣΗ Κακά σημάδια: μυρωδιές καπνός ήχος «τσ-τσ-τσ» που δυναμώνει μικρές μωβ εκκενώσεις (σπινθηρισμοί) θερμάνσεις στοιχείων ΔΙΑΚΟΨΤΕ ΤΗΝ ΤΑΣΗ ΑΜΕΣΩΣ ΚΑΙ ΑΝΑΖΗΤΗΣΤΕ ΤΑ ΑΙΤΙΑ

94 ΓΕΝΙΚΟΙ ΚΑΝΟΝΕΣ ΕΡΓΑΣΙΩΝ ΥΠΟ ΤΑΣΗ Κατά τη διάρκεια καταιγίδων, ιδίως όταν ακούγονται βροντές και φαίνονται λάμψεις κεραυνών, η εργασία υπό τάση είναι ιδιαίτερα επικίνδυνη.υπάρχει πιθανότητα να επάγονται πολύ ισχυρές ατμοσφαιρικές τάσεις στο δίκτυο, με τιμές πολλαπλάσιες των ονομαστικών. ΔΙΑΚΟΨΤΕ ΕΡΓΑΣΙΕΣ ΥΠΟ ΤΑΣΗ ΚΑΤΑ ΤΗΝ ΚΑΤΑΙΓΙΔΑ!

95 ΟΙ ΒΑΣΙΚΟΙ ΚΑΝΟΝΕΣ ΕΡΓΑΣΙΩΝ ΣΕ Υ/Σ ΟΙ ΒΑΣΙΚΟΙ ΚΑΝΟΝΕΣ ΕΡΓΑΣΙΑΣ ΣΕ Υ/Σ ΜΗΝ ΕΚΤΕΛΕΙΣ ΕΡΓΑΣΙΕΣ ΜΟΝΟΣ ΣΟΥ ΣΤΟ ΧΩΡΟ ΠΡΙΝ ΕΠΕΜΒΕΙΣ ΣΤΟΥΣ ΠΙΝΑΚΕΣ ΚΑΝΕ ΤΑ ΕΞΗΣ: 1. ΕΚΤΕΛΕΣΕ ΔΙΑΚΟΠΗ ΤΑΣΗΣ Βεβαιώσου ότι άνοιξες το σωστό διακόπτη και ότι δεν υπάρχει άλλος τρόπος ρευματοδότησης μέσω άλλης εισόδου (πχ.γεννήτρια).έλεγξε τα σχέδια! 2. ΕΞΑΣΦΑΛΙΣΕ ΤΗΝ ΑΠΑΓΟΡΕΥΣΗ ΕΠΑΝΑ- ΣΥΝΔΕΣΗΣ ΑΠΟ ΑΛΛΟΥΣ Χρησιμοποίησε το προσωπικό σου λουκέτο και κράτα το κλειδί πάνω σου.

96 TA ΚΥΡΙΑ ΒΗΜΑΤΑ ΑΣΦΑΛΟΥΣ ΕΡΓΑΣΙΑΣ ΣΕ Υ/Σ 3. ΕΠΙΒΕΒΑΙΩΣΕ ΤΗΝ ΑΠΟΥΣΙΑ ΤΗΣ ΤΑΣΗΣ ΜΕ ΟΡΓΑΝΑ ΔΟΚΙΜΗΣ Πρώτα βεβαιώσου ότι το δοκιμαστικό όργανο λειτουργεί σωστά. 4. ΒΡΑΧΥΚΥΚΛΩΣΕ ΚΑΙ ΓΕΙΩΣΕ ΤΙΣ 3 ΦΑΣΕΙΣ Χρησιμοποίησε τα κατάλληλα μέσα, όχι αυτοσχέδιες αρματούρες, βέργες κ.λ.π. 5. ΧΡΗΣΙΜΟΠΟΙΗΣΕ ΤΙΣ ΚΑΤΑΛΛΗΛΕΣ ΠΙΝΑΚΙΔΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ ΚΑΙ ΚΑΛΥΨΕ ΚΑΛΑ ΤΑ ΥΠΟ ΤΑΣΗ ΜΕΡΗ Προσοχή στον τρόπο τοποθέτησης για να μη φύγουν πινακίδες και καλύψεις. Χρησιμοποίησε σύμβολα προειδοποίησης, αν υπάρχει ξενόγλωσσο προσωπικό. Χρησιμοποίησε ασπροκόκκινες ταινίες και αναλάμποντες φανούς.

97 TA ΚΥΡΙΑ ΒΗΜΑΤΑ ΑΣΦΑΛΟΥΣ ΕΡΓΑΣΙΑΣ ΣΕ Υ/Σ Προσδιόρισε το σημείο εργασίας Αποσύνδεσε διασφάλισε αποφυγή επανασύνδεσης (κλείδωσε) Καλύψεις - Σημάνσεις Προσοχή όταν βρίσκεσαι κοντά σε γυμνούς αγωγούς - ΜΑΠ Έλεγξε αν η εγκατάσταση είναι «νεκρή» Γείωσε και βραχυχκύκλωσε Έκδωσε άδεια εργασίας

98 LOCΚOUT - TAGOUT

99 LOCΚOUT - TAGOUT Oι ηλεκτρομηχανικές μανδαλώσεις δεν είναι πάντα αξιόπιστες και ασφαλείς. Χαλάνε ή παραβιάζονται Απαιτείται οπτική επιβεβαίωση της διακοπής/γείωσης και διασφάλιση με ατομικά λουκέτα όλων των εμπλεκόμενων

100 ΤΟ ΚΛΕΙΔΩΜΑ ΤΗΣ ΤΑΣΗΣ REECE SAFETY PRODUCTS Ltd

101 ΤΟ ΚΛΕΙΔΩΜΑ ΤΗΣ ΤΑΣΗΣ ΚΛΕΙΔΩΜΑ ΔΙΑΚΟΠΤΗ ΣΗΜΑΝΣΗ ΜΑΠ ΓΑΝΤΙΑ-ΜΑΣΚΑ-ΚΡΑΝΟΣ ΔΥΣΚΑΥΣΤΗ ΦΟΡΜΑ

102 ΤΟ ΚΛΕΙΔΩΜΑ ΤΗΣ ΤΑΣΗΣ Ασφαλίζετε τη διακοπή τάσης ή / και την περιστασιακή γείωση με το προσωπικό σας λουκέτο. Αν εκτελούνται εργασίες από περισσότερα άτομα σε διάφορες θέσεις, βάζει ο καθένας το δικό του προσωπικό λουκέτο.

103 ΤΟ ΚΛΕΙΔΩΜΑ ΤΗΣ ΤΑΣΗΣ - LOCKOUT - TAGOUT HASPs

104 ΤΟ ΚΛΕΙΔΩΜΑ ΤΗΣ ΤΑΣΗΣ - LOCKOUT - TAGOUT

105 ΤΟ ΚΛΕΙΔΩΜΑ ΤΗΣ ΤΑΣΗΣ - LOCKOUT - TAGOUT

106 ΤΟ ΚΛΕΙΔΩΜΑ ΤΗΣ ΤΑΣΗΣ - LOCKOUT - TAGOUT

107 ΚΑΛΥΨΗ ΥΠΟ ΤΑΣΗ ΜΕΡΩΝ

108 KΑΛΥΨΗ ΥΠΟ ΤΑΣΗ ΜΕΡΩΝ Εξοπλισμός για κάλυψη υπό χαμηλή τάση μερών κατά τις εργασίες.

109 ΚΑΛΥΨΗ ΥΠΟ ΤΑΣΗ ΜΕΡΩΝ

110 ΠΕΡΙΟΡΙΣΜΟΣ ΠΡΟΣΒΑΣΗΣ ΣΤΟ ΧΩΡΟ ΕΡΓΑΣΙΩΝ

111 ΠΕΡΙΟΡΙΣΜΟΣ ΠΡΟΣΒΑΣΗΣ ΣΤΟ ΧΩΡΟ ΕΡΓΑΣΙΩΝ

112 ΓΕΙΩΣΗ ΕΡΓΑΣΙΑΣ

113 ΤΑΞΗ ΣΤΟΥΣ ΗΛΕΚΤΡΙΚΟΥΣ ΧΩΡΟΥΣ ΑΤΑΞΙΑ ΣΤΑ ΗΛΕΚΤΡΙΚΑ ΣΥΣΤΗΜΑΤΑ ΚΙΝΔΥΝΟΣ

114 ΤΑΞΗ ΣΤΟΥΣ ΗΛΕΚΤΡΙΚΟΥΣ ΧΩΡΟΥΣ ΤΑΞΗ ΣΤΟΥΣ ΗΛ.ΠΙΝΑΚΕΣ ΚΑΙ ΣΤΟΥΣ ΗΛ. ΧΩΡΟΥΣ ΒΑΣΙΚΟΣ ΠΑΡΑΓΟΝΤΑΣ ΑΣΦΑΛΕΙΑΣ

115 ΚΑΘΑΡΙΟΤΗΤΑ ΣΤΟΥΣ ΗΛΕΚΤΡΙΚΟΥΣ ΧΩΡΟΥΣ

116

117 ΚΑΘΑΡΙΟΤΗΤΑ ΣΤΟΥΣ ΗΛΕΚΤΡΙΚΟΥΣ ΧΩΡΟΥΣ Η καθαριότητα στους ηλ.πίνακες και γενικά στον ηλ.εξοπλισμό εσωτερικού και εξωτερικού χώρου, είναι πολύ σημαντικός παράγοντας ασφαλείας. Οι ρίποι, πλην των δυσλειτουργιών, μπορούν να προκαλέσουν τόξα ή διαρροές και κατά συνέπεια σοβαρά ατυχήματα. Ο καθαρισμός ηλ.συστημάτων προϋποθέτει όλες τις αναγκαίες προφυλάξεις των γενικών ηλεκτρολογικών εργασιών. ΔΙΑΚΟΠΗ -ΕΛΕΓΧΟΣ ΓΕΙΩΣΗ -ΔΙΑΣΦΑΛΙΣΗ

118 ΚΑΘΑΡΙΟΤΗΤΑ ΣΤΟΥΣ ΗΛΕΚΤΡΙΚΟΥΣ ΧΩΡΟΥΣ Μη φυσάτε τους πίνακες με κομπρεσέρ. Ο αέρας υπό πίεση σπρώχνει και συγκεντρώνει τους ρίπους ώστε η απομάκρυνσή τους να γίνεται αδύνατη. Μπορεί να υγράνει τον ηλ.εξοπλισμό ή ακόμα και να τον βρέξει, γιατί συνήθως περιέχει μόρια νερού. Λιπαίνει τα ηλ.μέρη εφόσον, όπως συνήθως, τα κεντρικά συστήματα αέρα έχουν λιπαντές. Μπορεί να σπρώξει βίδες, χαλαρά καλώδια και άλλα αφανή, ξεχασμένα μικροαντικείμενα, ώστε να προκληθεί βραχυκύκλωμα ή τόξο.

119 ΚΑΘΑΡΙΟΤΗΤΑ ΣΤΟΥΣ ΗΛΕΚΤΡΙΚΟΥΣ ΧΩΡΟΥΣ Καθαρισμός ηλ. στοιχείων με χλιαρό απιονισμένο νερό, σαμπουάν με ουδέτερο ph (baby shampoo) και καθαρό ύφασμα που δεν αφήνει χνούδι. Καλό στέγνωμα με στεγνά καθαρά πανιά και σεσουάρ μαλλιών.

120 ΑΣΦΑΛΗ ΗΛΕΚΤΡΟΣΤΑΣΙΑ Πρόσβαση για πυβοσβεστικά οχήματα Προστασία από αέρια τόξου Αεριαγωγοί Ύψος χώρου >1m πάνω από τα πεδία

121 Ο ΡΟΛΟΣ ΤΟΥ ΕΝΕΡΓΕΙΑΚΟΥ ΥΠΟΣΤΑΘΜΟΥ Υποβιβασμός της τάσης ΥΥΤ ΥΤ, ΥΤ ΜΤ, ΜΤ ΧΤ μέσω μετασχηματιστών. Προστασία των μετασχηματιστών. Κατανομή στο δίκτυο (γραμμές τροφοδοσίας φορτίων). Διακοπή-ζεύξη γραμμών τροφοδοσίας φορτίου- Επιλογή «διαδρομών» (=χειρισμοί). Προστασία καλωδίων μεταφοράς. Αντιστάθμιση άεργου ισχύος

122 ΟΙ ΚΙΝΔΥΝΟΙ ΣΤΟΥΣ Υ/Σ Βραχυκυκλώματα Δυο αγωγοί με διαφορετικό δυναμικό έρχονται σε επαφή άμεσα ή έμμεσα. Η αντίσταση της διαδρομής του ρεύματος γίνεται ελάχιστη. Έτσι το ρεύμα που περνά γίνεται μέγιστο (ka;) σύμφωνα με τον Ωμ U Ι = R Υπερφορτίσεις Τα φορτία που «πέφτουν» πάνω σε μια γραμμή ή έναν μετασχηματιστή είναι υψηλότερα από όσα μπορούν να «σηκώσουν». Διαρροές Το ρεύμα δεν ακολουθεί την κανονική πορεία του μέσα από τους αγωγούς αλλά βρίσκει παράπλευρο δρόμο π.χ. μέσα από τη γη Υπερτάσεις Λόγω ατμοσφαιρικών ή άλλων φαινομένων η τάση στους αγωγούς αυξάνει υπέρμετρα πάνω από τα όρια αντοχής των μονώσεων Τόξα Ιονίζεται ο αέρας ανάμεσα σε σημεία διαφορετικού δυναμικού και παράγεται εκκένωση φορτίων σε μορφή έκρηξης

123 ΔΙΑΝΟΜΕΣ ΜΤ

124 ΠΙΝΑΚΕΣ Μ.Τ.

125 ΜΕΡΙΚΩΣ ΔΙΑΜΕΡΙΣΜΑΤΟΠΟΙΗΜΕΝΑ ΠΕΔΙΑ ΜΕ ΣΤΑΘΕΡΑ ΔΙΑΚΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ UNIMIX

126 ΜΕΡΙΚΩΣ ΔΙΑΜΕΡΙΣΜΑΤΟΠΟΙΗΜΕΝΑ ΠΕΔΙΑ ΜΕ ΣΤΑΘΕΡΑ ΔΙΑΚΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ UNISEC

127 EN ΠΡΟΣΒΑΣΙΜΟΤΗΤΑ Loss of service continuity LSC 1 Για άνοιγμα πόρτας πρέπει να είναι «νεκρό» όλο το πεδίο LSC 2Α Όπως LSC 1 με εξαίρεση ζυγούς LSC 2Β Φυσικός διαχωρισμός χώρων ζυγώνδιακοπτικών- καλωδίων- CT/VT. Όπως LSC2A με εξαίρεση τα καλώδια.

128 EN ΤΑΞΗ ΔΙΑΧΩΡΙΣΤΙΚΩΝ Partition class (Κλάση διαχωρισμού διαμερισμάτων) PM PI Μεταλλικά διαχωριστικά Ένα ή περισσότερα μονωτικά και shutters διαχωριστικά ή shutters όλα γειωμένα όλα με δοκιμή τύπου

129 ΚΥΡΙΑ ΔΙΑΚΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ ΜΤ Αυτόματοι διακόπτες (circuit breakers) Αποζεύκτες φορτίου (load brake switches/ on - load isolators / loαd disconnectors) Αποζεύκτες κενού (no load isolators / disconnectors / isolators) Ασφαλειαποζεύκτες - ασφάλειες (fused disconnectors/ - fuses). Γειωτές (earthing switches) Επαφείς (contactors)

130 ΑΥΤΟΜΑΤΟΙ ΔΙΑΚΟΠΤΕΣ ΜΤ ΝΑ ΠΡΟΗΓΕΙΤΑΙ ΑΠΟΖΕΥΚΤΗΣ

131 ΑΥΤΟΜΑΤΟΙ ΔΙΑΚΟΠΤΕΣ ΜΤ ΣΥΡΟΜΕΝΟΣ ΔΙΑΚΟΠΤΗΣ

132 ΓΕΙΩΤΗΣ ΜΤ

133 ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΕΝΤΑΣΗΣ εντολή "Άνοιξε" δείγμα Ι

134 ΕΛΕΓΧΟΣ ΔΙΑΚΟΠΤΩΝ & ΣΥΣΤ.ΠΡΟΣΤΑΣΙΑΣ ΜΤ εντολή "Άνοιξε" δείγμα Ι

135 ΘΥΡΙΔΑ ΧΤ ΠΕΔΙΟΥ ΜΤ
