1 Εγχειρίδιο Χρήσης GPS-200 Συσκευή Λήψης και Διαχείρισης Σήματος GPS Αναπαραγωγής Μedia

2 Περιεχόμενα Συσκευασίας Συσκευή GPS-200 Τηλεχειριστήριο Κεραία GPS Καλώδια Σύνδεσης Τερματικών 1

3 Γενική περιγραφή Συσκευή Λήψης και Διαχείρισης Σήματος GPS Αναπαραγωγής Μedia Χαρακτηριστικά Χαμηλού κόστους δέκτης σήματος σε συνδυασμό με αναπαραγωγή αρχείων πολυμέσων. Ποικίλες δυνατότητες συνδεσιμότητας, χαμηλή κατανάλωση, μικρό μέγεθος και εύκολη εγκατάσταση. Υποστηρίζει ποικιλία τύπων αρχείων βίντεο, δύο κανάλια υψηλής ποιότητας εξόδου ήχου. Μπορεί να συνδεθεί απευθείας με DVD αυτοκινήτου και πηγές ήχου και εικόνας. Ενσωματωμένος δέκτης υψηλής ευαισθησίας προτύπου SiRF- STAR III GPS. Με παρεχόμενη εξωτερική ενεργή κεραία GPS. Λειτουργία GPS από την κάρτα SD. Ενδεικτικό LED λειτουργίας. Λειτουργία μέσω τηλεχειριστηρίου ή της οθόνης αφής. Προδιαγραφές Ειδικά Χαρακτηριστικά Παράμετροι συστήματος Συχνότητα 400ΜΗΖ Επεξεργαστής Samsung S3C2440A-40 SDRAM 64MB ROM 64MB Κάρτες SD 1GB προαιρετική και επεκτάσιμη μέχρι 2GB Λειτουργικό WINCE 4.2 NET Τύπος Λογισμικού ARMV4 2

4 Βασικές Παράμετροι Τύπος Εξόδου Βίντεο Τάση Εξόδου Βίντεο Ανάλυση Έξοδος Φωνής Ισχύς Εξόδου Φωνής Βάρος Μέγεθος Θερμοκρασίες Χρήσης Θερμοκρασίες Φύλαξης Περιθώρια υγρασίας κατά τη λειτουργία Περιθώρια υγρασίας κατά τη φύλαξη Τάση λειτουργίας Μέση ενεργειακή κατανάλωση Ενργειακή κατανάλωση αναμονής Ενεργειακή κατανάλωση αναποτελεσματικής ACC Composite / Analog RGB 1.0Vpp/78Ω Τύπος Composite 320x240, Analog RGB ρυθμιζόμενη κάτω από 640x400 Double track stereo CD tone Double track 0.25W/CHANEL ή single track 1W Περίπου 250 gr (Μ x Π x Υ) 120mm x 107mm x 26mm -10 ο C 60 o C -20 ο C 70 o C 45% 80% 30% 90% DC 12V 3W 180mW <12mW Παράμετροι GPS Πλακέτα SiRF Star III Συχνότητα 1,575 GHZ Κώδικας C/A MHZ Κανάλια 20 Τύπος κεραίας εξωτερική ενεργή κεραία GPS Ευαισθησία Εντοπισμού -159dBm Ακρίβεια Θέσης 10m, 2D RMS - 5m, 2D RMS, Ενεργοποιημένο WAAS Μονάδα Ταχύτητας 0,1m/s Συχνότητα Ανανέωσης 1HZ Χρόνος Hot εκκίνησης Περίπου 1s Χρόνος Warm εκκίνησης Περίπου 38s Χρόνος Cold εκκίνησης Περίπου 42s Μέγιστο ύψος θέσης 18000m Μέγιστη ταχύτητα 515m/s 3

5 Επιτάχυνση <4g Τύπος κεραίας GPS Εξωτερική κεραμική κεραία Ενίσχυση κεραίας 27dB Τάση κεραίας 5V±5% Φόρτος κεραίας 15mA Τύπος σύνδεσης κεραίας 90 μοιρών bend SMA plug Οπίσθιες Θύρες 4

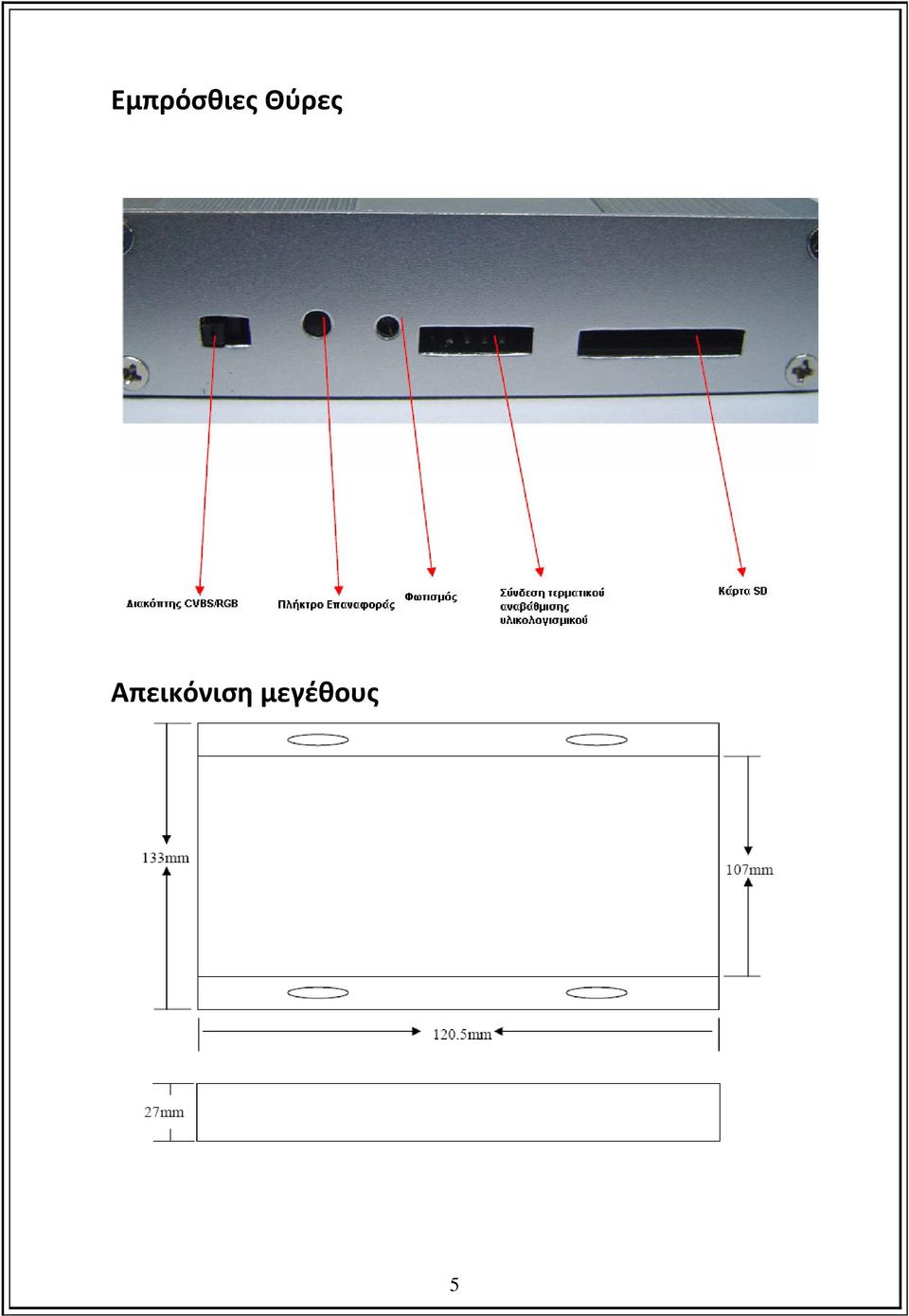

6 Εμπρόσθιες Θύρες Απεικόνιση μεγέθους 5

7 Περιγραφή συνδέσεων Θέση Περιγραφή Θέση Περιγραφή 1 Left-channel audio output 11 Right-channel audio output 2 GND 12 YM 3 RED/Y signal output 13 Composite sync singal output 4 BLUE/AV signal output 14 GREEN/C signal output 5 Video GND 15 Effective voice output/irgnd 6 Infrared input 16 IR power output 7 SPEAKER- 17 SPEAKER+ 8 YP 18 XM/RXD 9 GND 19 XP 10 ACC input 20 Car power input+12v 6

8 Περιγραφή της σύνδεσης υπέρυθρων (J23) Με την είσοδο AV 5pin, μπορείτε να συνδέσετε εξωτερικό δέκτη υπερύθρων. Τάση Εισόδου: 3,3 V Περιγραφή: 1/2 etr210, 3 IRGND, 4/5 VDD-IR 7

9 Περιγραφή της σύνδεσης AV/Audio (J2) Left/right channel audio έξοδος, CVBS έξοδος Definition: 1 IIS-RO,2 IIS-LO,3 NetR 22_1,4/5 CVBS-BOU 8

10 Περιγραφή Λογισμικού Το λειτουργικό σύστημα είναι wince.net 4.2 CORE Ο τύπος λογισμικού είναι ARMV4. Εάν χρειάζεστε SDK παρακαλώ επικοινωνήστε μαζί μας. Το σύστημα GPS χρησιμοποιεί τη θύρα COM2 σε ρυθμό μετάδοσης Η έξοδος βίντεο Composite παραδίδει ανάλυση 320x240p, ενώ η έξοδος RGB μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη. Εάν επιθυμείτε να χρησιμοποιήσετε το τηλεχειριστήριο πρέπει να εισάγετε τον κωδικό του τηλεχειριστηρίου και τον αντίστοιχο κωδικό του λογισμικού πλοήγησης. Εγκατάσταση Λογισμικού Πλοήγησης Εισάγετε την κάρτα SD με το λογισμικό πλοήγησης. Μετά την εκκίνηση πατήστε το πλήκτρο OPTION ώστε να εισαχθείτε στη επιφάνεια διαμόρφωσης ρυθμίσεων. Πιέστε το πλήκτρο Navigation Setting για να διαμορφωθούν οι επιλογές πλοήγησης. Πιέστε το πλήκτρο Open File και επιλέξτε το εκτελέσιμο αρχείο από την κάρτα SD (το εκτελέσιμο αρχείο έχει την επέκταση.exe). Μετά την επιλογή αυτή κάντε την επιλογή Activate navigation software automatically when start, ώστε το σύστημα να εκκινεί αυτόματα το λογισμικό πλοήγησης κατά την έναρξη λειτουργίας του συστήματος. Αφού τελειώσετε με την παραπάνω διαδικασία εξέλθετε από τη λειτουργία ρύθμισης παραμέτρων της πλοήγησης και από το βασικό μενού πιέστε Navigation ώστε να εκκινήσετε το λογισμικό πλοήγησης. 9

11 Περιγραφή Λειτουργίας Συνδέστε την τροφοδοσία της συσκευής στον αναπτήρα του αυτοκινήτου και αναμείνατε έως ότου εμφανιστεί το λογότυπο και ο κέρσορας. Μετά από 6 δευτερόλεπτα το σύστημα θα παρουσιάσει το βασικό μενού, όπως απεικονίζεται παρακάτω: Πιέστε το πλήκτρο επιλογών στο σύστημα των ρυθμίσεων. (Option) για είσοδο 10

12 Πιέστε το πλήκτρο ώστε να διορθώσετε την ακρίβεια της οθόνης αφής. Ακολουθήστε και πιέστε στο την ειδική παραπάνω ένδειξη σε όλες τις περιοχές της οθόνης διαδοχικά. Εάν η ρύθμιση πραγματοποιηθεί σωστά ένα μήνυμα OK θα εμφανιστεί και οι ρυθμίσεις θα αποθηκευθούν, ενώ μπορείτε να εξέλθετε της διαδικασίας πατώντας σε οποιοδήποτε σημείο της οθόνης. Εάν η ρύθμιση δεν είναι επιτυχής το σύστημα θα εκκινήσει εκ νέου τη διαδικασία. Εγκατάσταση Λογισμικού Πλοήγησης Εισάγετε την κάρτα SD στην οποία βρίσκεται το λογισμικό πλοήγησης. Πιέστε το πλήκτρο επιλογών (Option) σύστημα των ρυθμίσεων. για είσοδο στο 11

13 Πιέστε το πλήκτρο Navigation Setting διαμορφωθούν οι επιλογές πλοήγησης. για να Πιέστε το πλήκτρο παρακάτω επιλογές. ώστε να παρουσιαστούν οι Επιλέξτε το εκτελέσιμο αρχείο από την κάρτα SD (το εκτελέσιμο αρχείο έχει την επέκταση.exe). Στη συνέχεια επιβεβαιώστε με το πλήκτρο, οπότε και θα απεικονιστούν οι παρακάτω επιλογές του βασικού μενού. 12

14 Από το βασικό μενού πιέστε Navigation ώστε να εκκινήσετε το λογισμικό πλοήγησης. Αναπαραγωγή Αρχείων Ήχου Στο βασικό μενού επιλέξτε την λειτουργία αναπαραγωγής (Audio Player), όπως παρουσιάζεται παρακάτω. 13

15 Πατήστε το πλήκτρο για να επιλέξετε το αρχείο που θέλετε να αναπαράγετε, οπότε και οι ακόλουθες επιλογές παρουσιάζονται. 14

16 Μπορείτε να επιλέξτε όλα τα αρχεία για αναπαραγωγή με το πλήκτρο, οπότε η παρακάτω οθόνη εμφανίζεται. Αφού επιλέξετε τα αρχεία που επιθυμείτε να αναπαραχθούν πιέστε το πλήκτρο οθόνη αναπαραγωγής. ώστε το σύστημα να επανέλθει στην Μπορείτε να συνεχίσετε την προσθαφαίρεση των αρχείων πατώντας το πλήκτρο. Για να επιστρέψετε στην κεντρική οθόνη αναπαραγωγής, ενώ είστε εντός του μενού προσθαφαίρεσης, πιέστε το πλήκτρο. Πατώντας το πλήκτρο μπορείτε να ξεκινήσετε την αναπαραγωγή. 15

17 Βασικά πλήκτρα ελέγχου Παύση Επόμενο κομμάτι Προηγούμενο κομμάτι Λειτουργία LOOP Λειτουργία Τυχαίας Αναπαραγωγής Αποκοπή εξόδου ήχου Ένταση Ήχου Διαγραφή Επιλεγμένων Αρχείων από τη Λίστα Αναπαραγωγής Διαγραφή Όλων των Αρχείων από τη Λίστα Αναπαραγωγής Έξοδος από το πρόγραμμα αναπαραγωγής Σημείωση Η ένταση της εξόδου ήχου και το σημείο αναπαραγωγής είναι ρυθμιζόμενες παράμετροι μέσω των αντίστοιχων μπαρών. 16

18 Αναπαραγωγή Αρχείων Βίντεο Στο βασικό μενού επιλέξτε την λειτουργία αναπαραγωγής (Video Player), όπως παρουσιάζεται παρακάτω. Στη συνέχεια εμφανίζεται η βασική οθόνη αναπαραγωγής αρχείων Βίντεο. 17

19 Πατήστε το πλήκτρο για να επιλέξετε το αρχείο που θέλετε να αναπαράγετε, οπότε και οι ακόλουθες επιλογές παρουσιάζονται. Μπορείτε να επιλέξτε όλα τα αρχεία για αναπαραγωγή με το πλήκτρο, οπότε η παρακάτω οθόνη εμφανίζεται. Αφού επιλέξετε τα αρχεία που επιθυμείτε να αναπαραχθούν πιέστε το πλήκτρο οθόνη αναπαραγωγής. ώστε το σύστημα να επανέλθει στην 18

20 Μπορείτε να συνεχίσετε την προσθαφαίρεση των αρχείων πατώντας το πλήκτρο. Για να επιστρέψετε στην κεντρική οθόνη αναπαραγωγής, ενώ είστε εντός του μενού προσθαφαίρεσης, πιέστε το πλήκτρο. Πατώντας το πλήκτρο μπορείτε να ξεκινήσετε την αναπαραγωγή. Πατώντας το πλήκτρο θα παραμετροποιηθεί η αναπαραγωγή για απεικόνιση φόρμας

21 Πατώντας το πλήκτρο μπορείτε να παραμετροποιήσετε την αναπαραγωγή για απεικόνιση πλήρους οθόνης όπως φαίνεται παρακάτω. Βασικά πλήκτρα ελέγχου (Βίντεο) Παύση Επόμενο κομμάτι Προηγούμενο κομμάτι Αποκοπή εξόδου ήχου Ένταση Ήχου Διαγραφή Επιλεγμένων Αρχείων από τη Λίστα Αναπαραγωγής Διαγραφή Όλων των Αρχείων από τη Λίστα Αναπαραγωγής Έξοδος από το πρόγραμμα αναπαραγωγής Σημείωση Η ένταση της εξόδου ήχου και το σημείο αναπαραγωγής είναι ρυθμιζόμενες παράμετροι μέσω των αντίστοιχων μπαρών. 20

22 Ρυθμίσεις Στο κεντρικό μενού του συστήματος επιλέξτε να εισέλθει το σύστημα στο μενού ρυθμίσεων. (option) για Πατήστε το πλήκτρο συστήματος. ώστε να ρυθμίσετε τη γλώσσα του Αφού επιλέξετε την επιθυμητή γλώσσα πιέστε το πλήκτρο OK. 21

23 Πατήστε το πλήκτρο οθόνης. ώστε να ρυθμίσετε το κεντράρισμα της Με τα πλήκτρα κατεύθυνσης μπορείτε να κεντράρετε την οθόνη όπως επιθυμείτε και στη συνέχεια να επιβεβαιώστε την επιλογή σας με το πλήκτρο OK. Στο κεντρικό μενού ρυθμίσεων του συστήματος επιλέξτε για να ρυθμίσετε την ώρα και την ημερομηνία του συστήματος. Κάνετε τη ρύθμιση με επιλογή του αντίστοιχου πεδίου και των πλήκτρων κατεύθυνσης πάνω ή κάτω και τέλος επιβεβαιώνετε την αλλαγή με το πλήκτρο ΟΚ. 22

24 Στο κεντρικό μενού ρυθμίσεων του συστήματος επιλέξτε για να ρυθμίσετε την έξοδο ήχου του συστήματος. Κάνετε τη ρύθμιση με επιλογή του αντίστοιχου πεδίου και των πλήκτρων κατεύθυνσης και τέλος επιβεβαιώνετε την αλλαγή με το πλήκτρο ΟΚ. 23

25 Λειτουργίες Τηλεχειριστηρίου Πέρασμα σε Ενεργοποίηση / Απενεργοποίηση Μενού Έξοδος Κλείδωμα Διαδρομής Πλήκτρα κατεύθυνσης Πλήκτρο Επιβεβαίωσης Πλήκτρα αυξομείωσης έντασης ήχου Πλήκτρα αυξομείωσης ΖΟΟΜ Νυχτερινή Ημερίσια Λειτουργία 24

26 ΕΥΡΕΤΗΡΙΟ Περιεχόμενα Συσκευασίας...1 Γενική περιγραφή...2 Χαρακτηριστικά...2 Προδιαγραφές Ειδικά Χαρακτηριστικά...2 Οπίσθιες Θύρες...4 Εμπρόσθιες Θύρες...5 Απεικόνιση μεγέθους...5 Περιγραφή συνδέσεων...6 Περιγραφή της σύνδεσης υπέρυθρων (J23)...7 Περιγραφή της σύνδεσης AV/Audio (J2)...8 Περιγραφή Λογισμικού...9 Εγκατάσταση Λογισμικού Πλοήγησης...9 Περιγραφή Λειτουργίας...10 Εγκατάσταση Λογισμικού Πλοήγησης...11 Αναπαραγωγή Αρχείων Ήχου...13 Βασικά πλήκτρα ελέγχου...16 Αναπαραγωγή Αρχείων Βίντεο...17 Βασικά πλήκτρα ελέγχου (Βίντεο)...20 Ρυθμίσεις...21 Λειτουργίες Τηλεχειριστηρίου
