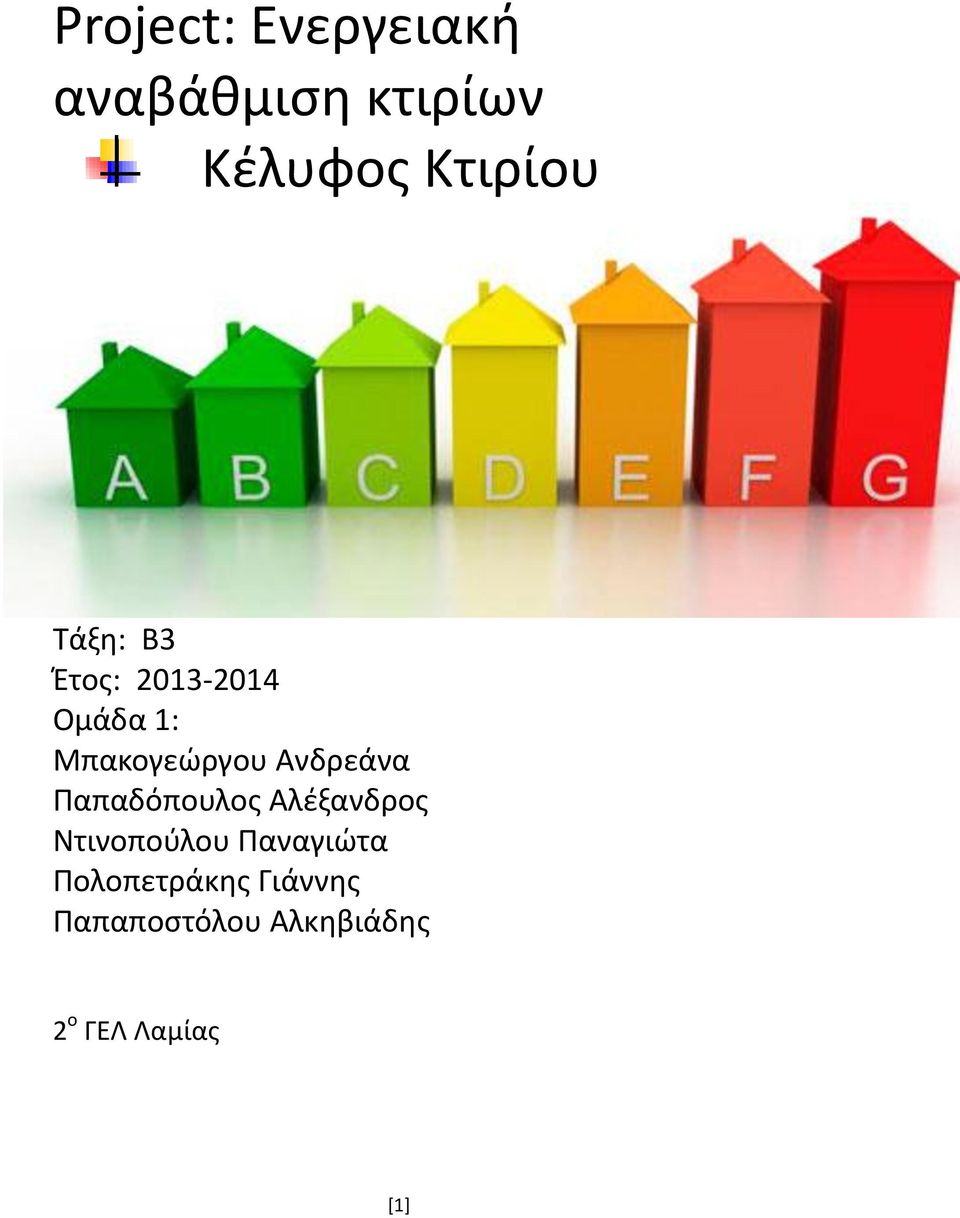

1 Project: Ενεργειακή αναβάθμιση κτιρίων Κέλυφος Κτιρίου Tάξη: Β3 Έτος: Ομάδα 1: Μπακογεώργου Ανδρεάνα Παπαδόπουλος Αλέξανδρος Ντινοπούλου Παναγιώτα Πολοπετράκης Γιάννης Παπαποστόλου Αλκηβιάδης 2 ο ΓΕΛ Λαμίας [1]

2 Περιεχόμενα Κεφάλαια Σελίδες Τι είναι θερμομόνωση 3 Ποια είναι τα θερμομονωτικά υλικά 4,5,6,7,8 Πώς τοποθετούνται τα θερμομονωτικά υλικά στο κτίριο.8,9 Εταιρίες 9,10,11,12,13,14,15,16 [2]

3 Τι είναι θερμομόνωση; Θερμική μόνωση, ή επικρατέστερα θερμομόνωση χαρακτηρίζεται γενικά οποιοδήποτε μέτρο που λαμβάνεται για τη μείωση της μεταφοράς θερμότητας (η θερμικής ενέργειας) μεταξύ αντικειμένων σε θερμική επαφή (αγώγιμη), ή από θερμική ακτινοβολία. Η Θερμική μόνωση μπορεί να αφορά αντικείμενα π.χ. ενδύματα, αγωγούς, φούρνους, λέβητες κ.λπ., ή (κυρίως) χώρους π.χ. κτίρια, βιομηχανικοί χώροι, μεγάλοι ψυκτικοί θάλαμοι κ.λπ. Αυτή επιτυγχάνεται με διάφορες μεθόδους ή διαδικασίες, καθώς και με προσθήκη (επένδυση, στρώση κ.λπ.) κατάλληλων αντικειμένων και υλικών καλούμενα θερμομονωτικά υλικά. Σημαντικότεροι λόγοι που επιβάλουν θερμομόνωση είναι τόσο η εξοικονόμηση ενέργειας (ηλεκτρικού, καυσίμων κ.λπ) όσο και η προστασία των εργαζομένων ή διακινουμένων πλησίον θερμικών πηγών από κίνδυνο ατυχημάτων, εγκαυμάτων κ.λπ. μέχρι και της άνετης συνεχούς παραμονής τους, όπως π.χ. σε κτίρια, μέσα μεταφοράς κ.λπ. Χαρακτηριστικά επιδόσεων του συστήματος: Αντίσταση διαπερατότητας υδρατμών: μ=30-70 Θερμική αγωγιμότητα: λ= W/mK Πλεονεκτήματα εξωτερικής θερμομόνωσης Προστασία από την υγρασία και τη μούχλα Στεγάνωση όλων των προσόψεων Μέγιστη θερμομόνωση Αποφυγή ρηγματώσεων Εξοικονόμηση ενέργειας Μεγάλη διάρκεια ζωής [3]

4 Θερμομονωτικά υλικά που μπορεί κανείς να βρει στην ελληνική αγορά ΜΟΝΩΤΙΚΑ ΥΛΙΚΑ Μαγνησιακή σανίδα Τσιμεντοσανίδα Εξηλασμένη Πολυστερίνη Φελλός Ανακλαστική Μόνωση Ηχοαπορροφητικά υλικά Υαλοβάμβακας Περλίτης Κρυσταλλικής Τεχνολογίας Γεωυφάσματα Πετροβάμβακας Διογκωμένη Πολυστερίνη Ασφαλτόπανα Κρυσταλλικής Τεχνολογίας [4] Αφρός Πολυουρεθάνης Ορυκτοβάμβακας ς

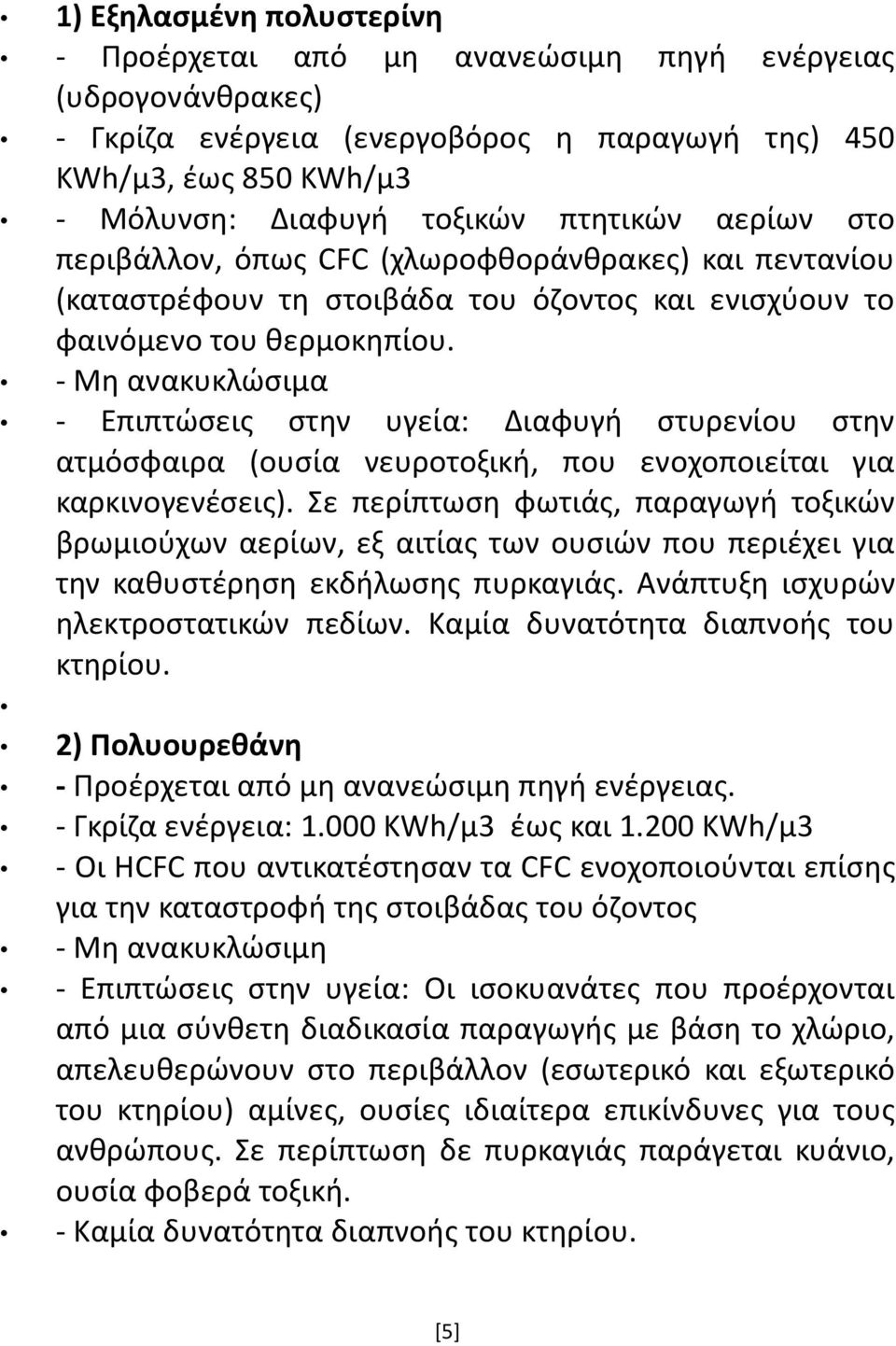

5 1) Εξηλασμένη πολυστερίνη - Προέρχεται από μη ανανεώσιμη πηγή ενέργειας (υδρογονάνθρακες) - Γκρίζα ενέργεια (ενεργοβόρος η παραγωγή της) 450 KWh/μ3, έως 850 KWh/μ3 - Μόλυνση: Διαφυγή τοξικών πτητικών αερίων στο περιβάλλον, όπως CFC (χλωροφθοράνθρακες) και πεντανίου (καταστρέφουν τη στοιβάδα του όζοντος και ενισχύουν το φαινόμενο του θερμοκηπίου. - Μη ανακυκλώσιμα - Επιπτώσεις στην υγεία: Διαφυγή στυρενίου στην ατμόσφαιρα (ουσία νευροτοξική, που ενοχοποιείται για καρκινογενέσεις). Σε περίπτωση φωτιάς, παραγωγή τοξικών βρωμιούχων αερίων, εξ αιτίας των ουσιών που περιέχει για την καθυστέρηση εκδήλωσης πυρκαγιάς. Ανάπτυξη ισχυρών ηλεκτροστατικών πεδίων. Καμία δυνατότητα διαπνοής του κτηρίου. 2) Πολυουρεθάνη - Προέρχεται από μη ανανεώσιμη πηγή ενέργειας. - Γκρίζα ενέργεια: KWh/μ3 έως και KWh/μ3 - Οι HCFC που αντικατέστησαν τα CFC ενοχοποιούνται επίσης για την καταστροφή της στοιβάδας του όζοντος - Μη ανακυκλώσιμη - Επιπτώσεις στην υγεία: Οι ισοκυανάτες που προέρχονται από μια σύνθετη διαδικασία παραγωγής με βάση το χλώριο, απελευθερώνουν στο περιβάλλον (εσωτερικό και εξωτερικό του κτηρίου) αμίνες, ουσίες ιδιαίτερα επικίνδυνες για τους ανθρώπους. Σε περίπτωση δε πυρκαγιάς παράγεται κυάνιο, ουσία φοβερά τοξική. - Καμία δυνατότητα διαπνοής του κτηρίου. [5]

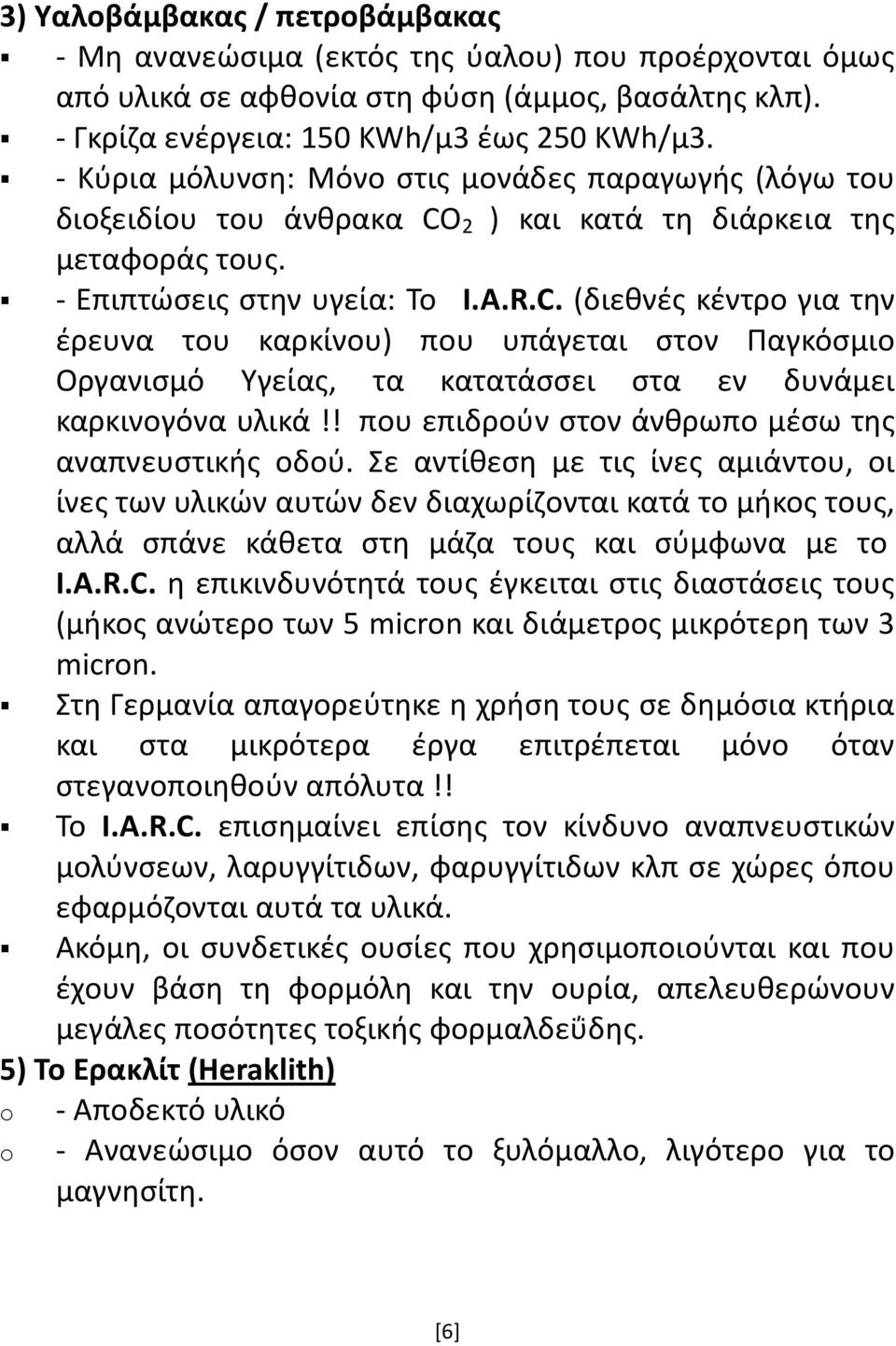

6 3) Υαλοβάμβακας / πετροβάμβακας - Μη ανανεώσιμα (εκτός της ύαλου) που προέρχονται όμως από υλικά σε αφθονία στη φύση (άμμος, βασάλτης κλπ). - Γκρίζα ενέργεια: 150 KWh/μ3 έως 250 KWh/μ3. - Κύρια μόλυνση: Μόνο στις μονάδες παραγωγής (λόγω του διοξειδίου του άνθρακα CO 2 ) και κατά τη διάρκεια της μεταφοράς τους. - Επιπτώσεις στην υγεία: Το I.A.R.C. (διεθνές κέντρο για την έρευνα του καρκίνου) που υπάγεται στον Παγκόσμιο Οργανισμό Υγείας, τα κατατάσσει στα εν δυνάμει καρκινογόνα υλικά!! που επιδρούν στον άνθρωπο μέσω της αναπνευστικής οδού. Σε αντίθεση με τις ίνες αμιάντου, οι ίνες των υλικών αυτών δεν διαχωρίζονται κατά το μήκος τους, αλλά σπάνε κάθετα στη μάζα τους και σύμφωνα με το I.A.R.C. η επικινδυνότητά τους έγκειται στις διαστάσεις τους (μήκος ανώτερο των 5 micron και διάμετρος μικρότερη των 3 micron. Στη Γερμανία απαγορεύτηκε η χρήση τους σε δημόσια κτήρια και στα μικρότερα έργα επιτρέπεται μόνο όταν στεγανοποιηθούν απόλυτα!! Το I.A.R.C. επισημαίνει επίσης τον κίνδυνο αναπνευστικών μολύνσεων, λαρυγγίτιδων, φαρυγγίτιδων κλπ σε χώρες όπου εφαρμόζονται αυτά τα υλικά. Ακόμη, οι συνδετικές ουσίες που χρησιμοποιούνται και που έχουν βάση τη φορμόλη και την ουρία, απελευθερώνουν μεγάλες ποσότητες τοξικής φορμαλδεΰδης. 5) Το Ερακλίτ (Heraklith) o - Αποδεκτό υλικό o - Ανανεώσιμο όσον αυτό το ξυλόμαλλο, λιγότερο για το μαγνησίτη. [6]

7 o - Γκρίζα ενέργεια: Απαιτεί λιγότερη (αλλά παρόλα αυτά αρκετή) ενέργεια για την παραγωγή του, μικρότερη πάντως, των άλλων υλικών. o - Σημαντικό η Ελλάδα είναι χώρα παραγωγός μαγνησίου!! o - Εύκολα ανακυκλώσιμο. o - Επιπτώσεις στην υγεία: Όλα τα υλικά στα οποία ανήκει και το Ερακλίτ δεν παρουσιάζουν προβλήματα για την υγεία των κατοίκων ενός κτηρίου. Καίγονται δύσκολα σε περίπτωση πυρκαγιάς και δεν απελευθερώνουν τοξικές ουσίες. Παρουσιάζουν μικρή, όμως αγωγιμότητα στα ηλεκτρικά πεδία, εξαιτίας του τσιμέντου (γι αυτό και επιμένω στις σωστές γειώσεις του οπλισμού του σκυροδέματος). o Στην Ευρώπη βρίσκουμε 3 υλικά: το Heraklith, το Fibralith, και το Eco-lith. Στην Ελλάδα δυστυχώς έχουμε μόνο το πρώτο 6) Ο διογκωμένος φελλός o - Ανανεώσιμη πηγή. o - Γκρίζα ενέργεια: Χαμηλή κατανάλωση ενέργειας για την παραγωγή του 80 έως 90 KWh/μ3 o - Ανακυκλώσιμο, κατά 100%. o - Επιπτώσεις στην υγεία:απόλυτα φιλικό και υγιεινό. Προσοχή όμως γιατί κάποιοι κατασκευαστές χρησιμοποιούν κατά την τοποθέτησή του, συνθετικές κόλλες, που περιέχουν φορμαλδεΰδη!! Γι αυτό να ζητάτε πάντα πιστοποιητικά σύμφωνα με τον σχετικό κανονισμό της Ευρωπαϊκής Ένωσης. o - Δυστυχώς αρκετά πιο ακριβό, από άλλα υλικά. (Πάντα, είχα την απορία, γιατί η Ελλάδα δεν προωθεί μια πολιτική φυτέματος φελλόδενδρων, που ανήκουν στην οικογένεια των quertus - βαλανιδιών. Σήμερα η Πορτογαλία παράγει το 70% των αναγκών της Ε.Ε....) o Έχοντας δουλέψει αρκετά χρόνια στη Γαλλία κι έχοντας σχεδιάσει κτήρια και στην Ελβετία και στην Βόρειο Ιταλία, πάντα απορούσα γιατί στην Ελλάδα δεν μπορεί να βρει κανείς τα εξής εξαίρετα και οικολογικά θερμομονωτικά υλικά, [7]

8 o o o o o o τα οποία μπορεί κανείς, να βρει εύκολα σε όλες τις άλλες Ευρωπαϊκές χώρες: 1) Λιναρόμαλλο 2) Ρολό από ίνες κοκκοφοίνικα 3) Μονωτικό ρολό από υπολείμματα βαμβακιού (τύπου ISO COTTON) 4) Τζίβα (σε φύλλα και λωρίδες) και τέλος 5) Διογκωμένο (σε κόκκους) άργιλο Και τα πέντε παραπάνω υλικά, κοστίζουν ελάχιστα, είναι 100% ανακυκλώσιμα, και 100% φιλικά προς το περιβάλλον και τον άνθρωπο. Επίσης η Ελλάδα διαθέτει και λινάρι και βαμβάκι και άργιλο. Δεν διαθέτει όμως ακόμη την κατάλληλη αγορά και ακόμη χειρότερα οι διαμορφωτές της κοινής γνώμης οι έλληνες μηχανικοί αγνοούν, ακόμη τραγικά την διάσταση της οικολογίας στα υλικά που χρησιμοποιούν στις οικοδομές τους... Πώς τοποθετούνται τα θερμομονωτικά υλικά στο κτίριο ; Εξωτερική θερμομόνωση τοιχοποιίας - δοκών υποστυλωμάτων! Οι βασικοί τρόποι θερμομόνωσης της εξωτερικής τοιχοποιίας, δοκών και υποστυλωμάτων είναι οι [8]

9 ακόλουθοι: 1) Θερμομόνωση εξωτερικής τοιχοποιίας 2) Θερμομόνωση στην εσωτερική επιφάνεια 3) Θερμομόνωση στην εξωτερική επιφάνεια 4) Θερμομόνωση στον πυρήνα Χρήση θερμομονωτικών τούβλων Στις περιπτώσεις θερμομόνωσης τοίχου, σε όποια θέση και να τοποθετηθεί η θερμομόνωση θα πρέπει: Να παρέχει επαρκή θερμική αντίσταση ώστε να πληρούνται οι ελάχιστες απαιτήσεις θερμομόνωσης. Να παρέχει ένα συνεχές θερμομονωτικό στρώμα χωρίς θερμογέφυρες. Να αντιστέκεται στη διείσδυση νερού Θερμομόνωση Δοκών - Υποστυλωμάτων: Θερμομόνωση στην εσωτερική παρειά Θερμομόνωση στην εξωτερική παρειά Η εταιρία ΚELYFOS Το Kelyfos SYSTEM είναι το μοναδικό ολοκληρωμένο σύστημα εξωτερικής ανακαίνισης και θερμομόνωσης για υφιστάμενα και νεοαναγειρόμενα κτίρια που καλύπτει τις ανάγκες θερμομόνωσης 100% του [9]

10 κτιρίου. Τοιχοποιία, Δώματα/στέγες και ανοίγματα. Με την εφαρμογή του ολοκληρωμένου συστήματος Kelyfos επιτυγχάνεται εξοικονόμηση ενέργειας για θέρμανση και ψύξη έως και 55%. Με ευθύνη, επαγγελματισμό και εγγυήσεις κατασκευής προσφέρουμε: Kelyfos Wall Το Kelyfos Wall είναι ολοκληρωμένο σύστημα πολλαπλών στρώσεων, εξωτερικής θερμομόνωσης που αξιοποιεί τις θερμομονωτικές πλάκες εξηλασμένης πολυστερίνης XENERGY της εταιρίας DOW Το Kelyfos Wall είναι πιστοποιημένο σύστημα από τονεοτα (αριθμός πιστοποίησης ΕΤΑ-06/0252) και υπερκαλύπτει έως και 12 φορές τις ελάχιστες απαιτήσεις της ευρωπαικής προδιαγραφής ETAG 2004( για την αξιολόγηση συστημάτων εξωτερικής θερμομόνωσης στην ευρώπη). Kelyfos Openings Θερμομονωτικά κουφώματα Alumil-Kelyfos Openings Θερμοδιακοπτόμενα κουφώματα αλουμινίου Kelyfos Thermo by ALUMIL με τους υψηλότερους δείκτες θερμομόνωσης. Η Polykem σε συνεργασία με την Alumil, το μεγαλύτερο παραγωγό συστημάτων αλουμινίου στην Ελλάδα, προσφέρει σειρές που καλύπτουν τις πιο απαιτητικές θερμομονωτικές προδιαγραφές, πλαισιώνοντας το σύστημα εξωτερικής θερμομόνωσης Kelyfos Wall με λύσεις και για τα ανοίγματα του κτιρίου. [10]

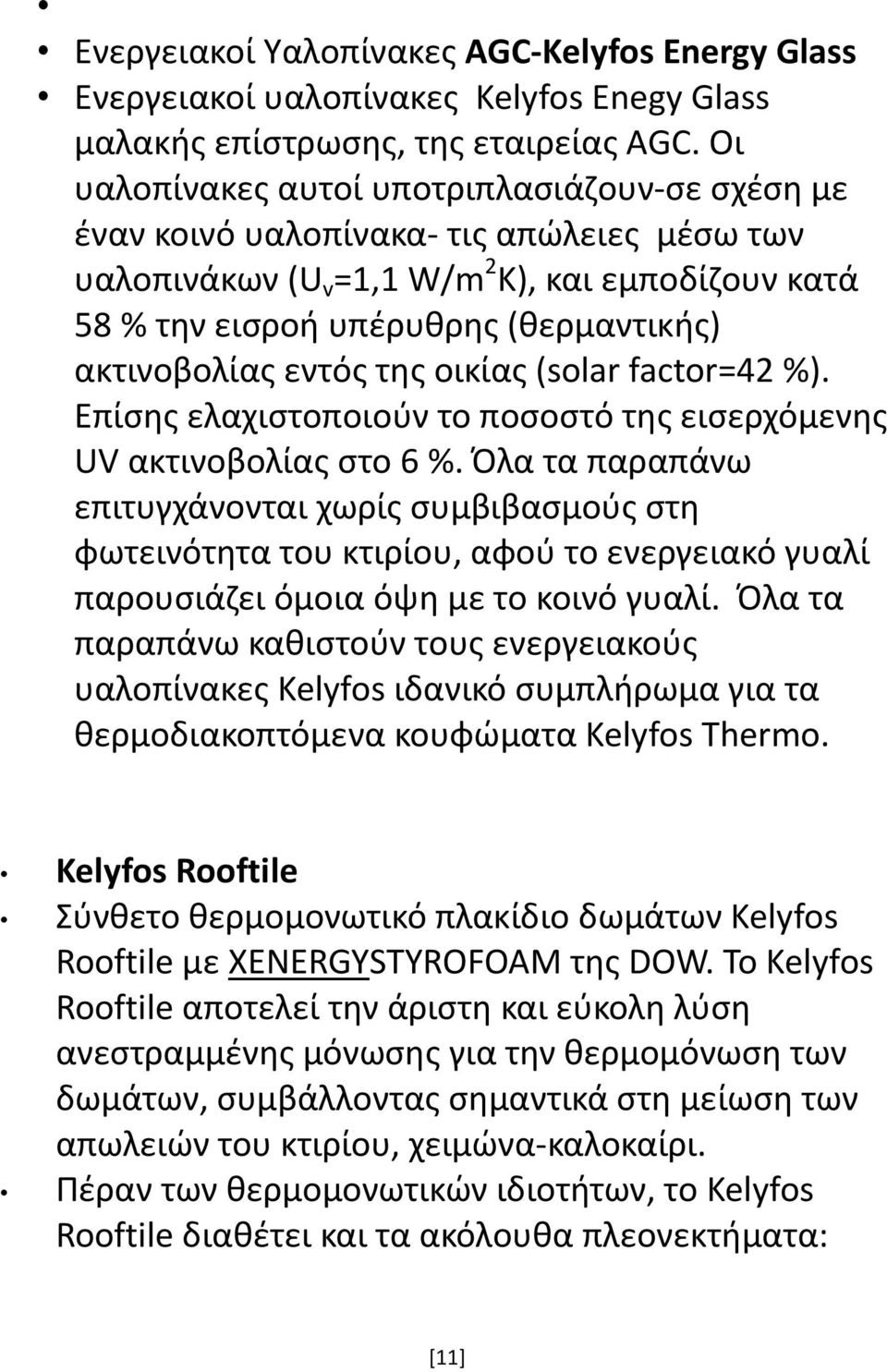

11 Ενεργειακοί Υαλοπίνακες AGC-Kelyfos Energy Glass Ενεργειακοί υαλοπίνακες Kelyfos Enegy Glass μαλακής επίστρωσης, της εταιρείας AGC. Οι υαλοπίνακες αυτοί υποτριπλασιάζουν-σε σχέση με έναν κοινό υαλοπίνακα- τις απώλειες μέσω των υαλοπινάκων (U v =1,1 W/m 2 K), και εμποδίζουν κατά 58 % την εισροή υπέρυθρης (θερμαντικής) ακτινοβολίας εντός της οικίας (solar factor=42 %). Επίσης ελαχιστοποιούν το ποσοστό της εισερχόμενης UV ακτινοβολίας στο 6 %. Όλα τα παραπάνω επιτυγχάνονται χωρίς συμβιβασμούς στη φωτεινότητα του κτιρίου, αφού το ενεργειακό γυαλί παρουσιάζει όμοια όψη με το κοινό γυαλί. Όλα τα παραπάνω καθιστούν τους ενεργειακούς υαλοπίνακες Kelyfos ιδανικό συμπλήρωμα για τα θερμοδιακοπτόμενα κουφώματα Kelyfos Thermo. Kelyfos Rooftile Σύνθετο θερμομονωτικό πλακίδιο δωμάτων Kelyfos Rooftile με XENERGYSTYROFOAM της DOW. Το Kelyfos Rooftile αποτελεί την άριστη και εύκολη λύση ανεστραμμένης μόνωσης για την θερμομόνωση των δωμάτων, συμβάλλοντας σημαντικά στη μείωση των απωλειών του κτιρίου, χειμώνα-καλοκαίρι. Πέραν των θερμομονωτικών ιδιοτήτων, το Kelyfos Rooftile διαθέτει και τα ακόλουθα πλεονεκτήματα: [11]

12 Χρήση του καλύτερου θερμομονωτικού υλικού της αγοράς, του Styrofoam XENERGY της DOW. Προστασία του δώματος από καιρικές καταπονήσεις Προστασία της υφιστάμενης στεγάνωσης του δώματος από γήρανση και θερμική καταπόνηση. Ευκολία και ταχύτητα τοποθέτησης με απλή απόθεση. Μικρό βάρος (46kg/m2) κατάλληλο για δώματα ελάχιστου φορτίου πλακόστρωσης, χωρίς κίνδυνο υφαρπαγής από τον άνεμο. Απάλειψη θερμικών γεφυρών, χάρη στη ραμποτέ διαμόρφωση των πλευρών του πλακιδίου Δυνατότητα επαναχρησιμοποίησης σε προσθήκη ή επέκταση κτιρίου Καλαίσθητη τελική επιφάνεια Προϊόν συνεργασίας των: Ο όμιλος FIBRAN H FIBRAN ιδρύεται το 1974 στην Θεσσαλονίκη από τον σημερινό της πρόεδρο κ. Δημήτριο Αναστασιάδη. Από το 1995 πρωταγωνιστεί στο χώρο παραγωγής μονωτικών υλικών στον Ελλαδικό και στον Ευρωπαϊκό χώρο. Σήμερα διαθέτει συνολικά 6 υπερσύγχρονες βιομηχανικές μονάδες παραγωγής μονωτικών υλικών (Εξηλασμένης Πολυστερίνης, Πετροβάμβακα και Διογκωμένης Πολυστερίνης) καθώς και Γυψοσανίδας. [12]

13 Στην Ελλάδα, στις βιομηχανικές εγκαταστάσεις στην Τερπνή Σερρών, παράγονται προϊόντα πετροβάμβακα με την εμπορική ονομασία FIBRANgeo και προϊόντα εξηλασμένης πολυστερίνης με την εμπορική ονομασία FIBRANxps. Άλλες μονάδες παραγωγής εξηλασμένης πολυστερίνης βρίσκονται στην Πορτογαλία, στη Βουλγαρία και στη Σλοβενία. Η FIBRAN σήμερα είναι στην τρίτη θέση από πλευράς παραγωγικότητας εξηλασμένης πολυστερίνης σε ολόκληρη την Ευρώπη. Στην Ιταλία η FIBRAN έχει επενδύσει στην παραγωγή προϊόντων γύψου (γυψοσανίδες και ενσακισμένα προϊόντα) καθώς και την διανομή μονωτικών, στεγανωτικών υλικών και προϊόντων ξηράς δόμησης. Τέλος, στην ΠΓΔΜ η FIBRAN δραστηριοποιείται παραγωγικά με την διογκωμένη πολυστερίνη. Προϊόντα της εταιρείας μας διανέμονται, είτε μέσω θυγατρικών επιχειρήσεων, είτε μέσω δικτύου εξουσιοδοτημένων συνεργατών και πρακτόρων, σε περισσότερες από τριάντα χώρες παγκοσμίως και στις πέντε ηπείρους. Παράλληλα, η FIBRAN διαθέτει πλούσια ερευνητική δράση μέσα από τη συνεργασία της με εκπαιδευτικά ιδρύματα τόσο της Ελλάδας, όσο και του εξωτερικού. Σκοπός της FIBRAN είναι να παρέχει ολοκληρωμένες λύσεις και προϊόντα για την προστασία οικοδομικών και βιομηχανικών κατασκευών και να επενδύει στη συνεχή επιμόρφωση του τεχνικού κόσμου με εκδόσεις [13]

14 συγγραμμάτων και εγχειριδίων, λογισμικών προγραμμάτων, ενώ παράλληλα διοργανώνει με μεγάλη συχνότητα επιστημονικά σεμινάρια και συνέδρια στην Ελλάδα και στον εξωτερικό. ΟΜΙΛΟΣ Polykem Η ΠΟΛΥΚΕΜ ξεκίνησε to 1984, με αρχικό μετοχικό κεφάλαιο δρχ., ανθρώπινο δυναμικό 5 ατόμων και μοναδικό αντικείμενο την διανομή των προϊόντων STYROFOAM, για να εξελιχθεί σε έναν δυναμικό διανομέα μιας μεγάλης ποικιλίας μονωτικών και δομικών υλικών που απασχολεί σήμερα περίπου 70 εργαζόμενους. Η μεγάλη επιτυχία της ΠΟΛΥΚΕΜ στη διανομή των θερμομονωτικών DOW, οδήγησε και άλλες μεγάλες εταιρίες δομικών υλικών να επιδιώξουν τη διανομή των προϊόντων τους από την ΠΟΛΥΚΕΜ. Έτσι σε σύντομο χρονικό διάστημα η ΠΟΛΥΚΕΜ επεκτάθηκε στους τομείς στεγάνωσης, ξηρής δόμησης, γεωσυνθετικών, και λοιπών ειδικών δομικών υλικών. Με την εισαγωγή των νέων αυτών προϊόντων στη γκάμα των υλικών της, η POLYKEM καθιερώθηκε ως ένας από τους μεγαλύτερους προμηθευτές και διανομείς εξειδικευμένων υλικών στον κατασκευαστικό και επισκευαστικό τομέα. [14]

15 Σήμερα η ΠΟΛΥΚΕΜ διαθέτει ιδιόκτητες αποθήκες σε Κρυονέρι, Οινόφυτα και Καλοχώρι, ένα δίκτυο 155 dealers, δική της αλύσιδα franchise καταστημάτων πώλησης δομικών υλικών,ergoland, ενώ αριθμεί 10 θυγατρικές εταιρείες σε Βουλγαρία, Σερβία, Ρουμανία, Σκόπια και Τουρκία, μέσω των οποίων ασκεί παρόμοιες επιχειρηματικές δραστηριότητες. Μερικά έτη-σταθμοί στην λειτουργία και ανάπτυξη της εταιρείας είναι τα ακόλουθα: Το 1999 αποτελεί έναν βασικό σταθμό στην ιστορία της ΠΟΛΥΚΕΜ, καθώς η RAVAGO Groupγίνεται ο μεγαλύτερος μέτοχος της εταιρείας, δίνοντας νέα ώθηση στην ήδη δυναμική παρουσία της και διανοίγοντας νέους ορίζοντες στην παγκόσμια αγορά. Το 2002 Η ΠΟΛΥΚΕΜ ξεκινά την καινοτόμο για την Ελληνική αγορά αλυσίδα καταστημάτων franchise με την ονομάσια ERGOLAND που αφορά αποκλειστικά σε διανομή δομικών υλικών. Το 2004 η ΠΟΛΥΚΕΜ παρουσιάζει το KELYFOS, ένα σύστημα εξωτερικής θερμόμονωσης, το οποίο στα επόμενα έτη εξελίχθηκε στο μοναδικό ολοκληρωμένο σύστημα στην Ελληνική αγορά. Το 2009 είναι επίσης ένα σημαντικό έτος για την ανάπυξη της εταιρείας με την ίδρυση τηςravago [15]

16 Building & Construction Solutions SA, στην οποία συμμετέχουν η ΠΟΛΥΚΕΜ και οι θυγατρικές αυτής. [16]
