ΣΠΜΕ ΗΜΕΡΙΔΑ ΣΠΜΕ. Έκδοση Οικοδομικών Αδειών & Πολεοδομίες. Σάββατο 21 Ιουνίου 2008

Transcript

1 ΔΕΛΤΙΟ ΣΠΜΕ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ Νo 360 Μάιος 2008 ISSN Χ ΚΩΔΙΚΟΣ: 2545 Γέφυρες και Φωτοβολταϊκά: σήμανση, σηματοδότηση, μέτρηση Συγκριτική παρουσίαση των ιδιοτήτων ανοξείδωτου χάλυβα και ράβδων FRP Κτιριακό συγκρότημα γραφείων στην Κάτω Κηφισιά ΗΜΕΡΙΔΑ ΣΠΜΕ Έκδοση Οικοδομικών Αδειών & Πολεοδομίες Σάββατο 21 Ιουνίου 2008 Αίθουσα Αντιπροσωπείας Τ.Ε.Ε. (Καρ. Σερβίας 4, 5ος όροφος)

2

3

4

5

6

7

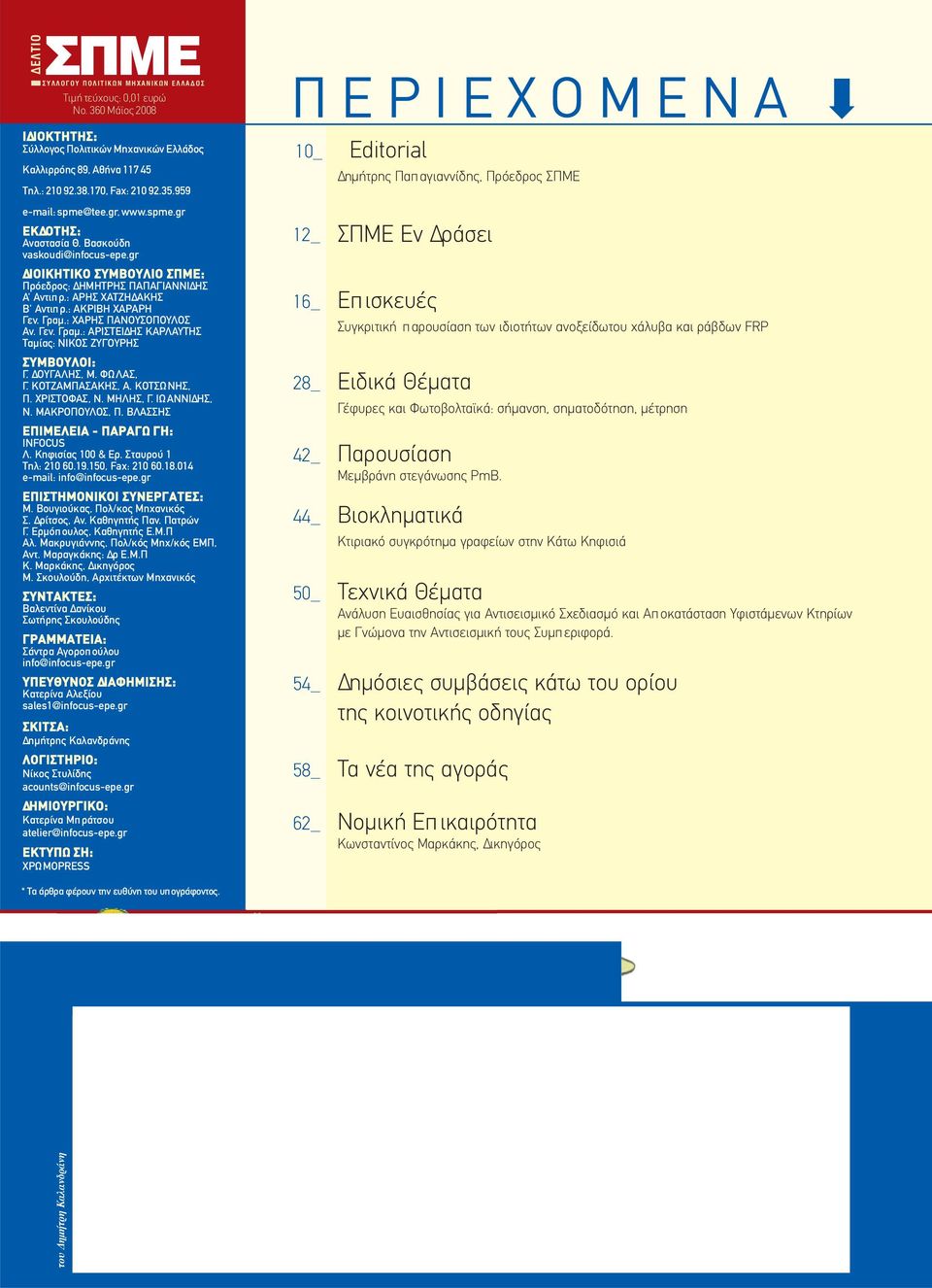

8 ΔΕΛΤΙΟ ΣΠΜΕ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ Τιμή τεύχους: 0,01 ευρώ Νο. 360 Mάϊος 2008 ΙΔΙΟΚΤΗΤΗΣ: Σύλλογος Πολιτικών Μηχανικών Ελλάδος Καλλιρρόης 89, Αθήνα Τηλ.: , Fax: ΕΚΔΟΤΗΣ: Αναστασία Θ. Βασκούδη ΔΙΟΙΚΗΤΙΚΟ ΣΥΜΒΟΥΛΙΟ ΣΠΜΕ: Πρόεδρος: ΔΗΜΗΤΡΗΣ ΠΑΠΑΓΙΑΝΝΙΔΗΣ Α' Αντιπρ.: ΑΡΗΣ ΧΑΤΖΗΔΑΚΗΣ Β' Αντιπρ.: ΑΚΡΙΒΗ ΧΑΡΑΡΗ Γεν. Γραμ.: ΧΑΡΗΣ ΠΑΝΟΥΣΟΠΟΥΛΟΣ Αν. Γεν. Γραμ.: ΑΡΙΣΤΕΙΔΗΣ ΚΑΡΛΑΥΤΗΣ Ταμίας: ΝΙΚΟΣ ΖΥΓΟΥΡΗΣ ΣΥΜΒΟΥΛΟΙ: Γ. ΔΟΥΓΑΛΗΣ, Μ. ΦΩΛΑΣ, Γ. ΚΟΤΖΑΜΠΑΣΑΚΗΣ, Α. ΚΟΤΣΩΝΗΣ, Π. ΧΡΙΣΤΟΦΑΣ, Ν. ΜΗΛΗΣ, Γ. ΙΩΑΝΝΙΔΗΣ, Ν. ΜΑΚΡΟΠΟΥΛΟΣ, Π. ΒΛΑΣΣΗΣ ΕΠΙΜΕΛΕΙΑ - ΠΑΡΑΓΩ ΓΗ: INFOCUS Λ. Κηφισίας 100 & Ερ. Σταυρού 1 Τηλ: , Fax: info@infocus-epe.gr ΕΠΙΣΤΗΜΟΝΙΚΟΙ ΣΥΝΕΡΓΑΤΕΣ: Μ. Βουγιούκας, Πολ/κος Μηχανικός Σ. Δρίτσος, Αν. Καθηγητής Παν. Πατρών Γ. Ερμόπουλος, Καθηγητής Ε.Μ.Π Αλ. Μακρυγιάννης, Πολ/κός Μηχ/κός ΕΜΠ, Αντ. Μαραγκάκης: Δρ E.M.Π Κ. Μαρκάκης, Δικηγόρος Μ. Σκουλούδη, Αρχιτέκτων Μηχανικός ΣΥΝΤΑΚΤΕΣ: Βαλεντίνα Δανίκου Σωτήρης Σκουλούδης ΓΡΑΜΜΑΤΕΙΑ: Σάντρα Αγοροπούλου info@infocus-epe.gr ΥΠΕΥΘΥΝΟΣ ΔΙΑΦΗΜΙΣΗΣ: Κατερίνα Αλεξίου sales1@infocus-epe.gr ΣΚΙΤΣΑ: Δημήτρης Καλανδράνης ΛΟΓΙΣΤΗΡΙΟ: Νίκος Στυλίδης acounts@infocus-epe.gr ΔΗΜΙΟΥΡΓΙΚΟ: Kατερίνα Μπράτσου atelier@infocus-epe.gr ΕΚΤΥΠΩ ΣΗ: ΧΡΩΜΟPRESS ΠΕΡΙΕΧΟΜΕΝΑ. 10_ Editorial Δημήτρης Παπαγιαννίδης, Πρόεδρος ΣΠΜΕ 12_ ΣΠΜΕ Εν Δράσει 16_ Επ ισκευές Συγκριτική παρουσίαση των ιδιοτήτων ανοξείδωτου χάλυβα και ράβδων FRP 28_ Ειδικά Θέματα Γέφυρες και Φωτοβολταϊκά: σήμανση, σηματοδότηση, μέτρηση 42_ Παρουσίαση Μεμβράνη στεγάνωσης PmB. 44_ Βιοκληματικά Κτιριακό συγκρότημα γραφείων στην Κάτω Κηφισιά του Δημήτρη Καλανδράνη 50_ Τεχνικά Θέματα Ανάλυση Ευαισθησίας για Αντισεισμικό Σχεδιασμό και Αποκατάσταση Υφιστάμενων Κτηρίων με Γνώμονα την Αντισεισμική τους Συμπεριφορά. 54_ Δημόσιες συμβάσεις κάτω του ορίου της κοινοτικής οδηγίας 58_ Τα νέα της αγοράς 62_ Νομική Επ ικαιρότητα Κωνσταντίνος Μαρκάκης, Δικηγόρος * Τα άρθρα φέρουν την ευθύνη του υπογράφοντος.

9

10 EDITORIAL Δ. Παπαγιαννίδης Πρόεδρος ΣΠΜΕ Σεισμοί και κατασκευές Ο Σύλλογος Πολιτικών Μηχανικών Ελλάδος παρακολουθεί με μεγάλη ανησυχία την προβολή από τα ΜΜΕ όχι την πορεία αποκατάστασης των ζημιών από τον φονικό σεισμό στην Ηλεία και στην Αχαία, αλλά την γνωστή κωμικοτραγική πλέον διαμάχη των σεισμολόγων για τις δήθεν προβλέψεις τους για τον χρόνο, το μέγεθος και τον τόπο του τελευταίου σεισμού. Οι σεισμοί των τελευταίων δεκαετιών σε όλο τον κόσμο αλλά και πρόσφατα στην χώρα μας, έχουν θέσει με μεγάλη ένταση το μείζον κοινωνικό και οικονομικό θέμα των επεμβάσεων στα κτίρια τα οποία υπέστησαν βλάβες αλλά και της βελτιώσεως της συμπεριφοράς των υφισταμένων κτιρίων έναντι μελλοντικών σεισμών. Όπως διαπιστώνεται και από στοιχεία του Τεχνικού Επιμελητηρίου Ελλάδας ΤΕΕ, ( ), το 75% των κτιρίων της χώρας χτίστηκε πριν το 1985, που ξεκίνησε να ισχύει ο προηγούμενος αντισεισμικός κανονισμός. Τα περισσότερα από αυτά έχουν χτιστεί στην περίοδο και διέπονταν από τον παλιό κανονισμό του Συγκεκριμένα, το 32% του κτιριακού αποθέματος της Ελλάδας χτίστηκε πριν από το 1959 και δεν διέπετο από κανέναν αντισεισμικό κανονισμό, ενώ 46% έχει χτιστεί στην περίοδο ισχύος του Β.Δ. του Δεν πρέπει πάντως να ξεχνάμε, ότι αρκετές παλιές αλλά και νεότερες κατασκευές είναι αυθαίρετες και οι αντισεισμικές προδιαγραφές τους είναι τουλάχιστον επισφαλείς. Όλες οι προαναφερθείσες κατασκευές χαρακτηρίζονται, σε διαφορετικό βαθμό η καθεμία, από σημαντικές αδυναμίες σε σχέση με την αντισεισμικότητά τους. Αναφέρουμε εδώ μερικά ενδεικτικά ερωτήματα που καλείται να απαντήσει ο συνάδελφος Πολιτικός Μηχανικός που μελετά τις επεμβάσεις σε μια υφιστάμενη κατασκευή: Ενώ η μελέτη και κατασκευή των νέων κτιρίων καθώς και τα υλικά των νέων κατασκευών καλύπτονται από πλήθος κανονισμών και προδιαγραφών, δεν συμβαίνει το ίδιο με τις υπάρχουσες κατασκευές. Το σημερινό (μη ικανοποιητικό) επίπεδο γνώσεων σε θέματα προσεισμικών και μετασεισμικών παρεμβάσεων, αλλά και το πλήθος και το πολύπλοκο των προβλημάτων πού σχετίζονται με τα θέματα των επεμβάσεων καθιστούν δυσχερή την ρύθμισή τους δια μέσου ενός ενιαίου κανονιστικού κειμένου. Ο ΟΑΣΠ έχει ήδη εκδώσει σχετικό εγχειρίδιο με συστάσεις για προσεισμικές και μετασεισμικές επεμβάσεις ενώ αναμένεται το τελικό κείμενο του ΚΑΝΟΝΙΣΜΟΥ ΕΠΕΜΒΑΣΕΩΝ για να αποτελέσουμε την πρώτη χώρα που θα αποκτήσει παρόμοιο Κανονισμό. Αποτίμηση της απομένουσας φέρουσας ικανότητας μιας υφιστάμενης κατασκευής (με η χωρίς βλάβες) Στάθμη φέρουσας ικανότητας η οποία θα πρέπει να εξασφαλίζεται στο δόμημα μετά τις επεμβάσεις Υπολογισμός των δυσκαμψιών των επί μέρους δομικών στοιχείων μετά από την εκδήλωση βλαβών και μετά από την επέμβαση Υπ ολογισμός της φέρουσας ικανότητας μιας διατομής/ενός στοιχείου μετά από την επέμβαση Βαθμός μονολιθικότητας Μεταφορά δυνάμεων σε διεπιφάνειες παλαιών και νέων υλικών Χειρισμός των προσθέτων υλικών/ μεθόδων επεμβάσεως/ προσομοιωμάτων σχεδιασμού από απόψεως αξιοπιστίας- επί μέρους συντελεστές ασφαλείας κ.α. Ο ΣΠΜΕ έχει ήδη αναπ τύξει σημαντική δραστηριότητα στον τομέα και αναφέρομαι συγκεκριμένα: Κοινοτική Πρωτοβουλία EUROFORM με θέμα «Αποκατάσταση Μνημείων και Κτιρίων Ειδικής Σημασίας».Επιμορφώθηκαν περίπου 500 Πολιτικοί Μηχανικοί σε σεμιναριακούς κύκλους και στην συνέχεια με συμμετοχή σε πιλοτικές εφαρμογές

11 Εκδόσεις του ΣΠΜΕ για τον ΕΑΚ 2000 και ΕΚΩΣ 2000 (με συναφή σχόλια) και διοργάνωση ενημερωτικών ημερίδων, σε όλη την χώρα, για την εφαρμογή των νέων κανονισμών σε συνεργασία με τον ΟΑΣΠ. Έκδοση με παραδείγματα εφαρμογής των νέων κανονισμών και ειδικής έκδοσης με λεπτομέρειες οπλισμών. Διοργάνωση ημερίδων στην Περιφέρεια σχεδιασμού και οργάνωσης της αντισεισμικής π ροστασίας κτιρίων. Διεξαγωγή Διεθνούς Συνεδρίου (Νοέμβριος 2008 με θέμα «ΣΕΙΣΜΟΙ & ΚΑΤΑΣΚΕΥΕΣ» σε συνεργασία με τον ΟΑΣΠ, WCCE και ECCE. Υποβολή θεσμικών προτάσεων στην Πολιτεία (Θεσμικό πλαίσιο παραγωγής ιδιωτικών έργων, Μητρώο συντήρησης κτιρίων, Προσεισμικός έλεγχος για τα δημόσια κτίρια, Εκπαίδευση τεχνιτών, Πλαίσιο αρμοδιοτήτων και ευθυνών στην κατασκευή κ.α.) Βρισκόμαστε σε συνεργασία με τον ΟΑΣΠ πού επιτελεί ήδη σημαντικό έργο στον τομέα του σχεδιασμού και της οργάνωσης της αντισεισμικής προστασίας. Στο σημείο αυτό θέτουμε εκ νέου ΔΥΟ ξεχωριστά θέματα πού μας απασχολούν σαν Μηχανικούς, επιστήμονες και πολίτες Να τροποποιηθεί το άρθρο 286 του ΚΠΔ πού καθιστά τους Μηχανικούς, τους υπεύθυνους επιστήμονες, μελετητές και κατασκευαστές «διαρκείς διαθέσιμους ενόχους» και «εξιλαστήρια θύματα» διαφόρων σκοπιμοτήτων. Πως επιχειρείται να απονεμηθεί επαγγελματική ισοτιμία με τους αποφοίτους ΤΕΙ όταν δεν πληρούνται τα προαπαιτούμενα εκπαιδευτικά κριτήρια για ασφαλή σχεδιασμό των κατασκευών που οι Έλληνες Διπλωματούχοι Πολιτικοί Μηχανικοί αποκτούν μετά από σκληρές σπουδές 5 ετών; Πρέπει να αναδείξουμε τον υπεύθυνο και κοινωνικά κρίσιμο ρόλο του Πολιτικού Μηχανικού που εγγυάται σήμερα στον πολίτη την ΑΣΦΑΛΕΙΑ και ΠΟΙΟΤΗΤΑ των κτιρίων, την ΑΝΤΙΣΕΙΣΜΙΚΗ ΑΝΤΟΧΗ και ΠΡΟΣΤΑΣΙΑ.

12 ΕΝ ΔΡΑΣΕΙ ΗΜΕΡΙΔΑ ΒΟΛΟΣ Με μεγάλη επιτυχία πραγματοποιήθηκε η Ημερίδα που διοργάνωσε ο Σύλλογος Πολιτικών Μηχανικών Ελλάδος σε συνεργασία με το Περιφερειακό Τμήμα Τ.Ε.Ε. Ν. ΜΑΓΝΗΣΙΑΣ, το Τ.Τ. Σ.Π.Μ.Ε. Ν. ΜΑΓΝΗΣΙΑΣ και την ΠΕΔΜΕΔΕ Περιφερειακό Τμήμα Ν. ΜΑΓΝΗΣΙΑΣ την Παρασκευή 6 Ιουνίου 2008, στο ΒΟΛΟ με θέμα "Προσθήκες - Ενισχύσεις - Επισκευές". Στην ημερίδα παρέστησαν ο πρόεδρος του περιφερειακού τμήματος του Τ.Ε.Ε. συν. Σωκράτης Αναγνώστου, ο πρόεδρος του ΣΠΜΕ συν. Δημήτρης Παπαγιαννίδης, τα μέλη του Σ.Π.Μ.Ε. Νίκος Ζυγούρης, Γιάννης Κοτσαμπασάκης, ο πρόεδρος του Τοπικού τμήματος κος Κ. Καραγιάννης, ο πρόεδρος του ΠΕΔΜΕΔΕ Ν. Μαγνησίας είναι Ιωάννης Τσιρνόβας, εκπρόσωπος του Νομάρχη Μαγνησίας κ.α. Ομιλητές στην ημερίδα ήταν οι κ.κ.: Χρονόπουλος Μιλτιάδης Επιστημονικός Συνεργάτης Ε.Μ.Π., Βουγιούκας Εμμανουήλ Επιστημονικός Συνεργάτης Ε.Μ.Π., Δρίτσος Στέφανος Τακτικός Καθηγητής Παν. Πατρών, Μουγιάκος Σαράντος Μεταλλουργός Μηχανικός Ε.Μ.Π., Γιαννόπουλος Πλούταρχος Δρ Πολ. Μηχ/κος, Αν. Καθηγητής Ε.Μ.Π. ΠΡΟΕΔΡΕΙΟ: Νικος Ζυγούρης, Κώστας Καραγιάννης, Ιωάννη Τσιρνόβας Δημήτρης Παπαγιαννίδης πρόεδρος Σ.Π.Μ.Ε.

13

14 ΕΝ ΔΡΑΣΕΙ ΗΜΕΡΙΔΑ ΣΥΖΗΤΗΣΗ: Εκδοση οικοδομικών αδειών & π ολεοδομίες 09:30 10:00 Υποδοχή Χαιρετισμοί 10:00 10:15 Σύλλογος Πολιτικών Μηχανικών Ελλάδος Γενική Εισήγηση 10:15 10:30 Μόνιμη Επιτροπή Νέων Πολιτικών Μηχανικών ΣΠΜΕ Γενική Εισήγηση 10:30 11:00 Μαργαρίτου Αικατερίνη, Διευθύντρια Πολεοδομίας Κεντρικού Τομέα Αθηνών «Ισχύον θεσμικό πλαίσιο έκδοσης οικοδομικών αδειών» 11:00 11:30 Χατζηδάκης Άρης, Α Αντιπρόεδρος Σ.Π.Μ.Ε. «Προτάσεις για τη βελτίωση του υπάρχοντος θεσμικού πλαισίου» 11:30 12:00 Δήμας Θεόδωρος, Διευθυντής Πολεοδομίας Αιγάλεω «Ισχύον και προτεινόμενο οργανόγραμμα μιας πολεοδομικής υπηρεσίας» 12:00 12:30 Διάλειμμα 12:30 13:00 Γαβριλάκης Ιωάννης, Διευθυντής Πολεοδομίας Αργυρούπολης «Προδιαγραφές ελέγχου στατικών μελετών και θέματα ελέγχου επικινδυνότητας κτιρίων» 13:00 13:30 Ζυγούρης Νικόλαος, Ταμίας Σ.Π.Μ.Ε. «Τρόπος έκδοσης οικοδομικών αδειών από την οπτική γωνία του μελετητή-μηχανικού» 13:30 14:00 Κυριακόπουλος Ιωάννης, Αναπλ. Γενικός Γραμματέας Προεδρείου Αντιπροσωπείας Τ.Ε.Ε. «Τρόπος υπολογισμού των αμοιβών ιδιωτικών έργων μέσω του ΤΕΕ» 14:00 15:00 Ερωτήσεις - Συμπεράσματα Είσοδος Ελεύθερη Σάββατο 21 Ιουνίου 2008 Αίθουσα Αντιπροσωπείας Τ.Ε.Ε. (Καρ. Σερβίας 4, 5ος όροφος) Οργανωτική Επιτροπή: Κοτζαμπασάκης Γιάννης, Βαλσαμής Αλέξανδρος, Βλάσσης Παναγιώτης, Γιαννούλης Νίκος, Μυγδάλης Μπάμπης, Χριστόφας Παναγιώτης 14 ΔΕΛΤΙΟ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ

15

16 ΕΠΙΣΚΕΥΕΣ Συγκριτική π αρουσίαση των ιδιοτήτων ανοξείδωτου χάλυβα και ράβδων FRP Λυραντζάκη Φωτεινή Η εργασία αυτή παρουσιάστηκε στο 13 ο Φοιτητικό Συνέδριο «Επισκευές Κατασκευών 2007» που πραγματοποιήθηκε στην Πάτρα στις Φεβρουαρίου 2007 στα πλαίσια του μαθήματος «Ενισχύσεις- Επισκευές Κατασκευών από Οπλισμένο Σκυρόδεμα». Ο ανθρακούχος χάλυβας είναι το κατεξοχήν χρησιμοποιούμενο υλικό για την όπλιση κατασκευών σκυροδέματος. Στην επικράτησή του συντέλεσαν οι εξαιρετικές ιδιότητες που τον χαρακτηρίζουν αντοχή, πλαστιμότητα, συνεργασία με το σκυρόδεμα σε συνδυασμό με το χαμηλό κόστος και την πλήρως βιομηχανοποιημένη διαδικασία παραγωγής. Παρόλα τα σημαντικά τους π λεονεκτήματα, οι χαλύβδινες ράβδοι αντιμετωπίζουν προβλήματα διάβρωσης που μπορούν να οδηγήσουν σε υποβάθμιση των χαρακτηριστικών τους. Ωστόσο, το υγιές σκυρόδεμα αποτελεί ένα φυσικό εμπόδιο στην επαφή των ράβδων με τα διαβρωτικά μέσα (οξυγόνο, διοξείδιο του θείου, χλωριόντα κλπ). Αυτό εξασφαλίζεται με το κατάλληλο πάχος επικάλυψης. Επιπλέον η αλκαλικότητα του σκυροδέματος (ph ), λόγω της δημιουργίας υδροξειδίου του ασβεστίου κατά την ενυδάτωση του τσιμέντου, συντελεί στη δημιουργία ενός στρώματος π αθητικής π ροστασίας στην επιφάνεια των οπλισμών, που μειώνει σημαντικά το ρυθμό διάβρωσης. Οι μηχανισμοί αυτοί συνήθως προσφέρουν επαρκή διαβρωτική προστασία, ώστε να είναι δυνατή η μόρφωση ασφαλών και λειτουργικών κατασκευών. Συνεπώς το πρόβλημα της διάβρωσης φαντάζει δευτερεύον για την πλειοψηφία των κοινών οικοδομικών έργων. Δεν ισχύει όμως το ίδιο και για κατασκευές εκτεθειμένες σε έντονα διαβρωτικά περιβάλλοντα, όπως γέφυρες, κατασκευές σε λιμένες καθώς και καταστρώματα γεφυρών όπου γίνεται χρήση αντιπαγωτικών αλάτων. Στις περιπτώσεις αυτές ο συνδυασμός της υγρασίας, των ιόντων χλωρίου και των θερμοκρασιακών μεταβολών οδηγούν σε μείωση της αλκαλικότητας του σκυροδέματος και άρα αύξηση του κινδύνου διάβρωσης των οπλισμών. Τη διάβρωση ακολουθεί η πτώση των μηχανικών ιδιοτήτων του σκυροδέματος καθώς και η απώλεια λειτουργικότητας των κατασκευών. [1] Τα όσα αναφέρθηκαν παραπάνω έκαναν επιτακτική την ανάγκη δημιουργίας οπλισμών, ισάξιων με το χάλυβα όσον αφορά τις μηχανικές του ιδιότητες και τα πλεονεκτήματά του, ανθεκτικών όμως στη διάβρωση. Παραδείγματα τέτοιων οπλισμών είναι οι χαλύβδινες ράβδοι επικαλυμμένες με εποξειδικές ρητίνες, ο ανοξείδωτος χάλυβας, οι ράβδοι από ινωπλισμένα πολυμερή (FRP rebars), ράβδοι από τιτάνιο κτλ. Επίσης έχουν αναπτυχθεί και διάφορες μέθοδοι προστασίας των χαλύβδινων οπλισμών όπως η καθοδική προστασία, ειδικοί τύποι τσιμέντου βελτιωμένου με διάφορα πρόσμικτα, καθώς και τοποθέτηση αδιάβρωχων μεμβρανών ή και άλλων υλικών στην επιφάνεια μελών από σκυρόδεμα [15]. Στόχος της παρούσας εργασίας είναι να αναδειχθούν τα χαρακτηριστικά των ράβδων οπλισμού από FRP και από ανωξείδωτο χάλυβα, που τα κάνουν αποτελεσματικά στην προστασία των κατασκευών από τη διάβρωση και να εξαχθεί κάποιο συμπέρασμα, όσο είναι δυνατό, σχετικά με το ποιο από τα δυο αυτά υλικά είναι πιο αποτελεσματικό για το σκοπό αυτό και σε ποιες περιπτώσεις. Κατά την εκπόνηση αυτής της εργασίας εκτός από τις αναφερόμενες πηγές, χρησιμοποιήθηκε το βιβλίο του Μ.Ν. Φαρδή «Μαθήματα Οπλισμένου Σκυροδέματος» και ο Κανονισμός Τεχνολογίας Χαλύβων Οπλισμού Σκυροδέματος για τη μελέτη των ποιοτικών χαρακτηριστικών του χάλυβα. Τέλος, πληροφορίες σχετικές με τα ινοπλισμένα πολυμερή αντλήθηκαν από εργασίες στα πλαίσια του μεταπτυχιακού μαθήματος «Προηγμένα Υλικά και Εφαρμογές σε Νέες Κατασκευές και Ενισχύσεις» [17], [18]. ΑΝΟΞΕΙΔΩ ΤΟΣ ΧΑΛΥΒΑΣ Με τον όρο ανοξείδωτοι χάλυβες αναφερόμαστε σε μια ειδική κατηγορία χαλύβων, κατασκευασμένων από κράματα που περιέχουν στοιχεία όπως το χρώμιο, το νικέλιο, το μολυβδαίνιο, το τιτάνιο κ.α [3]. Το χρώμιο είναι υπεύθυνο για τη δημιουργία, στην επιφάνεια των ανοξείδωτων ράβδων, ενός πολύ λεπτού στρώματος οξειδίου του χρωμίου ( παθητικό) με εξαιρετική πρόσφυση σε αυτήν, το οποίο λειτουργεί ως ασπίδα προστασίας από τη διάβρωση. Το παθητικό αυτό στρώμα έχει την ικανότητα να ξαναδημιουργείται σε περίπτωση τοπικών αφαιρέσεων του υλικού [12]. Ανάλογα με τη χημική τους σύσταση οι ανοξείδωτοι χάλυβες χωρίζονται σε 60 και πλέον κατηγορίες ποιότητας, ενώ ανάλογα με τη μικρογραφική τους δομή κατατάσσονται σε τέσσερις τύπους (σε κάθε περίπτωση περιέχουν ελάχιστο άνθρακα). Μαρτενσιτικοί Φερριτικοί Ωστενιτικοί Φερριτικοί-Ωστενιτικοί (Duplex) [2] Οι τρεις τελευταίοι είναι και οι αυτοί που χρησιμοποιούνται στις κατασκευές οπλισμένου σκυροδέματος, με τους ωστενιτικούς να είναι οι πιο δημοφιλείς. Χρησιμοποιούνται με τη μορφή ευθύγραμμων ράβδων με επιφανειακές ραβδώσεις, των 12 ή 14 μέτρων και διατίθενται σε διαμέτρους από 6 έως 40 mm (εύρος διαμέτρων αντίστοιχο με το διατιθέμενο για ράβδους συμβατικού χάλυβα) [3]. ΕΙΚ_2 Ράβδοι Συμβατικού και Ανοξείδωτου Χάλυβα ΕΙΚ_1 Ράβδοι Ανοξείδωτου Χάλυβα [19] 16 ΔΕΛΤΙΟ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ

17 ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΑΝΟΞΕΙΔΩ ΤΟΥ ΧΑΛΥΒΑ Οι διάφορες ιδιότητες του ανοξείδωτου χάλυβα καθορίζονται από τη χημική του σύσταση και ιδιαίτερα από την κραματοποίησή του. Οι κυριότερες φυσικές ιδιότητες π ου αφορούν τη χρήση του στο σκυρόδεμα, είναι η πυκνότητα, η θερμική κατεργασία, η μαγνητική ιδιότητα και ο συντελεστής θερμικής διαστολής. Με τον τελευταίο, να είναι η σημαντικότερη από κατασκευαστικής άποψης. Οι φερριτικοί χάλυβες έχουν περίπου την ίδια τιμή με το σκυρόδεμα, για το συντελεστή αυτό. Ωστόσο οι ωστενιτικοί έχουν μεγαλύτερο συντελεστή θερμικής διαστολής, γεγονός που θεωρητικά μπορεί να προκαλέσει ρηγμάτωση σε βαριές κατασκευές σκυροδέματος εκτεθειμένες σε υψηλές θερμοκρασίες. Ωστόσο κάτι τέτοιο δεν έχει επιβεβαιωθεί πειραματικά. Επίσης, έχουν διαφορετική τιμή για το συντελεστή αυτό και από το μαύρο χάλυβα, γεγονός το οποίο θα πρέπει να λαμβάνεται υπ όψη στο σχεδιασμό στοιχείων όπ ου συνυπ άρχουν τα δυο υλικά. Στον π ίνακα π ου ακολουθεί αναγράφονται χαρακτηριστικές τιμές των παραπάνω ιδιοτήτων Συντελεστής Θερμική Θερμικής Πυκνότητα κατεργασία διαστολής g/cm3 W/m C cm/cm C Μαγνητικός Φερριτικός χάλυβας 7,7 23 1,2*10-5 Ναι Ωστενιτικός χάλυβας 7,8-8, ,7*10-5 Όχι Duplex steel 7,7 20 1,3*10-5 Ναι ΠΙΝ_1 Φυσικές ιδιότητες ανοξείδωτου χάλυβα [3] Επ ίσης αυτό το είδος χάλυβα χαρακτηρίζεται απ ό: Εξαιρετική αντοχή στη διάβρωση. Με τους ωστενιτικούς και τους Duplex να είναι ιδιαίτερα ανθεκτικοί ακόμη και σε π εριβάλλοντα με υψηλή π εριεκτικότητα σε χλωριόντα. Συγκολλήσιμοι. Για το σκοπό αυτό είναι απαραίτητη η χρήση ειδικών ηλεκτροδίων. Ενώ, ιδιαίτερη προσοχή συνιστάται στις περιοχές συγκόλλησης, οι οποίες είναι ευαίσθητες σε διάβρωση και σ αυτές είναι πιθανό να εμφανιστούν μειωμένες αντοχές! Βάρος περίπου ίσο με αυτό του συμβατικού χάλυβα Μαγνητίζονται [3] Σε περιπτώσεις όπου ο ανοξείδωτος χάλυβας έρχεται σε επαφή με το συμβατικό, ενδέχεται να σχηματιστεί γαλβανικό μακροστοιχείο, το οποίο όμως προκαλεί ασήμαντη αύξηση του ρυθμού διάβρωσης λόγω ύπαρξης του ανοξείδωτου χάλυβα [2]. ΘΕΡΜΟΚΡΑΣΙΑΚΕΣ ΕΠΙΔΡΑΣΕΙΣ Γενικά οι ανοξείδωτοι χάλυβες αντέχουν σε υψηλές θερμοκρασίες. Ενδεικτικά αναφέρεται ότι σε θερμοκρασία 500 ο C η μείωση του συμβατικού ορίου διαρροής είναι πολύ μικρή. Είναι προφανές ότι είναι ανθεκτικοί σε πυρκαϊά. [3]. ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Όλκιμη συμπεριφορά χωρίς ωστόσο να παρουσιάζουν ένα σαφές όριο διαρροής. Για το λόγο αυτό συνήθως ως χαρακτηριστι-

18 ΕΠΙΣΚΕΥΕΣ κό τους αναφέρεται ένα συμβατικό όριο διαρροής (Rp0,2) που αντιστοιχεί σε μόνιμη π λαστική π αραμόρφωση 0,2 %. Μέτρο ελαστικότητας παρόμοιο με αυτό του συμβατικού χάλυβα 200GPa. Οι ανοξείδωτοι χάλυβες παράγονται σε τέσσερις κατηγορίες ανάλογα με τα μηχανικά τους χαρακτηριστικά και ανεξάρτητα από τη χημική τους σύσταση. Ακολουθούν οι μηχανικές ιδιότητες των κατηγοριών αυτών, σύμφωνα με το υπό επεξεργασία Ευρωπαικό πρότυπο [3] 0.2%Proof Total Strength Elongation Rp0.2 at maximum Strength (Mpa) force Agt(%) grade Fractile Minimum Fractile Minimum value value value InE InE InE InE ΡΑΒΔΟΙ ΑΠΟ ΙΝΩ ΠΛΙΣΜΕΝΑ ΠΟΛΥΜΕΡΗ (FRP REBARS) Τα σύνθετα υλικά προέρχονται από συνδυασμό ινών (γυαλιού, άνθρακα, αραμιδίου) σε μήτρα επ οξειδικής ρητίνης. Οι ίνες απ ο- τελούν το φορέα ανάληψης δυνάμεων (κατά κανόνα εφελκυστικών) παράλληλα στη διεύθυνση τους. Η μήτρα αποτελεί τη συγκολλητική ουσία μεταξύ των ινών, τις προστατεύει και εξασφαλίζει τη μεταφορά δυνάμεων σε αυτές. Τα FRPs κατατάσσονται σε τρεις μεγάλες κατηγορίες ανάλογα με τον τύπο ινών από τις οποίες είναι κατασκευασμένα: GFRP από ίνες γυαλιού CFRP από ίνες άνθρακα. AFRP από ίνες αραμιδίου [4] Διατίθενται σε μεγάλη ποικιλία διαμέτρων, ανάλογη με αυτή που ισχύει για το συμβατικό χάλυβα [8]. ΠΙΝ_2 Μηχανικές ιδιότητες ανοξείδωτου χάλυβα [3] Παρακάτω π αρατίθεται ενδεικτικά, ένα τυπ ικό διάγραμμα τάσεων παραμορφώσεων του ανοξείδωτου και του συμβατικού χάλυβα για λόγους καλύτερης κατανόησης της συμπεριφοράς των δυο υλικών. ΔΙΑΓΡ_1 Τυπικό Διάγραμμα Τάσεων- Παραμορφώσεων για Ανοξείδωτο και Συμβατικό Χάλυβα [12] ΚΟΣΤΟΣ Το κόστος του ανοξείδωτου χάλυβα κυμαίνεται από 6 έως 10 ευρώ το κιλό, ανάλογα με τη διατομή των ράβδων και την κατηγορία στην οποία ανήκουν. Τιμή που είναι κατά 10 περίπου φορές αυξημένη με αυτή του συμβατικού χάλυβα [10], [15]. ΕΙΚ_3 Είδη ράβδων FRP [16] ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Μερικές από τις βασικές ιδιότητες των σύνθετων υλικών όλων των τύπων ινών, παρατίθενται παρακάτω Δεν προσβάλλονται από τα χλωριόντα και έχουν αντοχή σε όξινα π εριβάλλοντα Βάρος περίπου ίσο με το 1/4-1/5 του βάρους των μεταλλικών οπ λισμών Δεν επ ηρεάζονται απ ό μαγνητικά π εδία και ραδιοσυχνότητες. Κακοί αγωγοί της θερμότητας και του ηλεκτρισμού [5] GFRP CFRP AFRP Πυκνότητα 1,25-2,10 1,5-1,60 1,25-1,40 g/cm 3 ΠΙΝ_3 Τυπικές τιμές πυκνοτήτων [6] Κρίνεται χρήσιμο να αναφερθούν ξεχωριστά κάποιες ιδιότητες που αφορούν συγκεκριμένους τύπους ινών: Μειωμένη αντοχή των ινών γυαλιού σε αλκαλικό περιβάλλον όπως αυτό του σκυροδέματος Πολύ καλή συμπεριφορά των ινών αραμιδίου σε κρουστικά φορτία [4] 18 ΔΕΛΤΙΟ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ

19

20 ΕΠΙΣΚΕΥΕΣ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Οι μηχανικές ιδιότητες των σύνθετων οπλισμών καθορίζουν τη συμπεριφορά τους στις διάφορες μορφές καταπονήσεων (εφελκυσμό, θλίψη, διάτμηση, κτλ). Οι σημαντικότερες από αυτές ακολουθούν. Είναι ανισοτροπικά υλικά Γραμμική ελαστική συμπεριφορά μέχρι την αστοχία (κατά την καταπόνησή τους σε εφελκυσμό ή/ και θλίψη ). Χαμηλή θλιπτική αντοχή ανάλογα με τον τύπο των ινών. Πρακτικά θεωρείται αμελητέα. Σε πειραματικές δοκιμές για τις Ιδιότητες Ράβδων FRP σε θλίψη έχουν προκύψει θλιπτικές αντοχές ίσες με το 55,78 και 20% των εφελκυστικών αντοχών για τις ίνες γυαλιού, άνθρακα και αραμιδίου αντίστοιχα. Οι αντίστοιχοι συντελεστές για τα μέτρα ελαστικότητας είναι 80,85 και 100%. Η καμπτική αντοχή των ράβδων δεν επηρεάζεται από τη θλιπτική αντοχή του σκυροδέματος. Οι καμπτικές δυνάμεις μεταφέρονται μέσω της ρητίνης στις ίνες. Διατμητική αντοχή χαμηλή συγκριτικά με τους μεταλλικούς οπλισμούς [13]. Γενικά χαμηλή αντοχή σε συνάφεια λόγω μειωμένης χημικής πρόσφυσης του υλικού με το σκυρόδεμα και μειωμένης μηχανικής εμπλοκής (αδυναμία της επιφάνειας των ράβδων μεταφοράς σημαντικών τάσεων που οφείλεται στη χαμηλή διατμητική αντοχή της ρητίνης) [7]. Η αντοχή συνάφειας δε φαίνεται να επηρεάζεται από τη θλιπτική αντοχή του σκυροδέματος (σε αντίθεση με τις χαλύβδινες ράβδους). [13] Η κάμψη των ράβδων δεν μπορεί να γίνει στο εργοτάξιο. Αν για κάποιο έργο απαιτούνται κεκαμμένες ράβδοι αυτό θα πρέπει να γίνει κατά τη διαδικασία παραγωγής τους [5]. Στον πίνακα που ακολουθεί αναγράφονται τυπικές τιμές των μηχανικών ιδιοτήτων των ράβδων FRP. Ενώ το διάγραμμα 2, είναι ενδεικτικό της συμπεριφοράς τους σε εφελκυσμό. Οι καμπύλες αυτές είναι αποτέλεσμα μιας σειράς πειραμάτων σε δοκίμια ράβδων CFRP. Την ίδια συμπεριφορά ακολουθούν και τα AFRP και GFRP [6]. Εφελκυστικές Ιδιότητες Τύποι ράβδων AFRP CFRP GFRP Τάση διαροής Δεν υπάρχει Δεν υπάρχει Δεν υπάρχει f yt (Mpa) Max Αντοχή σε εφελκ f yu (Mpa) Μέτρο Ελαστικότητας E ft *10 3 (Gpa) Μέγιστη Παραμόρφωση 1,4-1,9 0,5-1,7 1,2-2,7 ε ut (%) ΠΙΝ_4 Τυπικές Ιδιότητες Ράβδων FRP σε εφελκυσμό [6] ΔΙΑΓΡ_2 Πειραματικές καμπύλες τάσεων- παραμορφώσεων ράβδων CFRP [6] ΘΕΡΜΟΚΡΑΣΙΑΚΕΣ ΕΠΙΔΡΑΣΕΙΣ Η αύξηση της θερμοκρασίας πέρα από κάποια τιμή, που είναι ίση με τη θερμοκρασία υαλώδους μετάπτωσης (Τg) και εξαρτάται από τον τύπο της ρητίνης (συνήθως ο C ), προκαλεί σημαντική υποβάθμιση των μηχανικών ιδιοτήτων των ρητινών. Ενδεικτικά αναφέρεται ότι θερμοκρασίες της τάξης των 250 ο C μειώνουν την εφελκυστική αντοχή των GFRP και CFRP κατά 20% [13]. Είναι προφανές ότι υψηλότερες θερμοκρασίες όπως αυτές που αναπτύσσονται κατά τη διάρκεια μιας πυρκαϊάς, προκαλούν πλήρη αποσύνθεση των ρητινών και επομένως οι ράβδοι FRP δεν μπορούν να φέρουν τάσεις. Βέβαια οι ράβδοι οπλισμού βρίσκονται μέσα στα μέλη σκυροδέματος δεν κινδυνεύουν να καούν, λόγω έλλειψης οξυγόνου. Ενώ, μειωμένη είναι και η συνάφεια των οπλισμών σε υψηλές θερμοκρασίες. Ωστόσο κατάρρευση της κατασκευής αναμένεται να συμβεί σε πολύ υψηλότερες θερμοκρασίες [4]. ΧΡΟΝΙΚΑ ΕΞΑΡΤΩ ΜΕΝΗ ΣΥΜΠΕΡΙΦΟΡΑ Σημαντικός παράγοντας που επηρεάζει τη μακροχρόνια συμπεριφορά των σύνθετων ράβδων είναι ο ερπυσμός. Οι ράβδοι FRP, κατά τη φόρτιση τους υπό σταθερή εφελκυστική τάση για κάποιο χρονικό διάστημα ίσο με το χρόνο αντοχής τους, είναι πιθανόν να αστοχήσουν λόγω ερπυστικής διάρρηξης (creep rupture) (ο συμβατικός χάλυβας μπορεί να έχει τέτοιου είδους αστοχία μόνο σε υψηλές θερμοκρασίες που αναπτύσσονται κατά τη διάρκεια μιας πυρκαϊάς). Ο τύπος της αστοχίας εξαρτάται σε μεγάλο βαθμό από τον τύπο των ινών των ράβδων [6]. Τα ανθρακονήματα φαίνεται να έχουν πρακτικά μηδενικές ερπυστικές παραμορφώσεις, ενώ οι ίνες γυαλιού έχουν το μεγαλύτερο πρόβλημα [13]. ΑΛΛΕΣ ΠΑΡΑΜΕΤΡΟΙ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΤΩ Ν ΣΥΝΘΕΤΩ Ν ΥΛΙΚΩ Ν Τα σύνθετα υλικά χρησιμοποιούνται ως μια εναλλακτική λύση για την όπλιση κατασκευών σκυροδέματος εκτεθειμένων σε διαβρωτικά περιβάλλοντα, λόγω της ανθεκτικότητάς τους. Οι μηχανικές ιδιότητες των υλικών αυτών καθορίζονται από το είδος των ινών τους. Όμως σε επιθετικά περιβάλλοντα, η ρητίνη, που σε κανονικές συνθήκες προστατεύει τις ίνες από επι- 20 ΔΕΛΤΙΟ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ

21

22 ΕΠΙΣΚΕΥΕΣ βλαβείς παράγοντες, μπορεί να ρηγματωθεί αφήνοντας τις ίνες εκτεθειμένες σε αυτούς. Κάποιοι από αυτούς αναφέρονται παρακάτω σε συνδυασμό με τις επιπτώσεις τους. Υγρασία. Γενικά τα σύνθετα υλικά έχουν πολύ καλή συμπεριφορά στην υγρασία. Ωστόσο μετά από μακροχρόνια έκθεση κάποιοι συνδυασμοί ινών-ρητίνης μπορεί να παρουσιάσουν προβλήματα. Όμως, τις περισσότερες φορές, το σκυρόδεμα αποτελεί αποτελεσματική ασπίδα προστασίας για τους οπλισμούς [4]. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΟΠΛΙΣΜΟΥ ΑΠΟ ΑΝΟΞΕΙΔΩ ΤΟ ΧΑΛΥΒΑ ΣΕ ΣΧΕΣΗ ΜΕ ΤΙΣ ΣΥΝΘΕΤΕΣ ΡΑΒΔΟΥΣ Ένα βασικό πλεονέκτημα που έχουν οι ανοξείδωτοι χάλυβες σε σχέση με τα σύνθετα υλικά είναι η πλάστιμη συμπεριφορά των στοιχείων σκυροδέματος τα οποία οπλίζουν. Αυτό πρακτικά σημαίνει ότι δίνουν κάποια προειδοποίηση πριν την αστοχία τους. Επίσης ακολουθούν τους ίδιους κανόνες σχεδιασμού με το συμβατικό χάλυβα, σε αντίθεση με τα FRP που λόγω του ψαθυρού τρόπου αστοχίας τους (γραμμική ελαστική συμπεριφορά) έχουν ιδιαίτερες απαιτήσεις όσον αφορά το σχεδιασμό των κατασκευών, οι οποίες δεν είναι ακόμη γνωστές στην πλειονότητα των μηχανικών. Τέλος έχουν εξαιρετική συμπεριφορά σε υψηλές θερμοκρασίες και καλή εργασιμότητα, ενώ δεν επηρεάζονται από μακροχρόνιες φορτίσεις. Όξινο περιβάλλον. Η παρουσία διαφόρων τύπων αλάτων σε συνδυασμό με θερμοκρασιακούς παράγοντες μπορούν να προκαλέσουν υποβάθμιση των μηχανικών χαρακτηριστικών των ράβδων [13]. Αλκαλικό περιβάλλον. Σύμφωνα με σχετικές έρευνες, τα ανθρακονήματα δε φαίνεται να επηρεάζονται. Σε αντίθεση με τις ίνες γυαλιού που είναι ιδιαίτερα ευπαθείς (εκτός από αυτές που προστατεύονται από θερμοπλαστικές ρητίνες). Οι ίνες αραμιδίου παρουσιάζουν ενδιάμεση συμπεριφορά [14]. Η υπεριώδης ακτινοβολία επηρεάζει την εξωτερική στρώση ρητίνης επιφέροντας ενδεχομένως μείωση της αντοχής των σύνθετων ράβδων μέχρι και 40%. Ωστόσο το πρόβλημα αυτό παρακάμπτεται με χρήση πρόσμικτων ουσιών στις ρητίνες [13]. Τα σύνθετα υλικά είναι ανθεκτικά στη γαλβανική διάβρωση, με εξαίρεση αυτά που περιέχουν ανθρακονήματα [4]. Πολύ καλή συμπεριφορά σε κρουστικά φορτία, ιδιαίτερα οι ίνες αραμιδίου. Πολύ καλή συμπεριφορά σε κόπωση [13] ΚΟΣΤΟΣ Σύμφωνα με στοιχεία που προέρχονται από εταιρεία παραγωγής ράβδων FRP στην Αμερική το κόστος για τα GFRP κυμαίνεται από 0,85 έως 5,94 ευρώ/m και για τα CFRP από 5,91 έως 9,45 ευρώ/m [8]. Δεδομένου ότι στην Ελλάδα δεν υπάρχουν βιομηχανίες παραγωγής σύνθετων υλικών, το κόστος των εισαγόμενων ράβδων αναμένεται να είναι γύρω στις 10 φορές πάνω από την τιμή του συμβατικού χάλυβα ανάλογα με τη διάμετρο των ράβδων και το υλικό των ινών [9]. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΟΠΛΙΣΜΟΥ ΑΠΟ ΡΑΒΔΟΥΣ FRP ΣΕ ΣΧΕΣΗ ΜΕ ΤΙΣ ΡΑΒΔΟΥΣ ΑΠΟ ΑΝΟΞΕΙΔΩ ΤΟ ΧΑΛΥΒΑ Βασικό πλεονέκτημα των ράβδων FRP είναι οι εξαιρετικά υψηλές εφελκυστικές αντοχές τους και η δυνατότητα παραγωγής προιόντων ανάλογα με τις απαιτήσεις των έργων όσον αφορά τον τύπο των ινών, το ογκομετρικό ποσοστό καθώς και τη διεύθυνσή τους. Με τον τρόπο αυτό διορθώνονται αρκετά από τα αρνητικά χαρακτηριστικά τους που αναφέρθηκαν παραπάνω, όπως η μειωμένη διατμητική αντοχή. Επίσης τα σύνθετα υλικά είναι πολύ πιο ελαφριά από τους μεταλλικούς οπλισμούς, ιδιότητα που διευκολύνει κατά πολύ την τοποθέτησή τους από τους εργάτες και μειώνει αρκετά το κόστος μεταφοράς. Δεν ηλεκτρίζονται, δε μαγνητίζονται. ΣΥΜΠΕΡΑΣΜΑΤΑ- ΕΦΑΡΜΟΓΕΣ Δεδομένου ότι και τα δυο είδη οπλισμών είναι ανθεκτικά σε διάβρωση, μπορούν να χρησιμοποιηθούν σε κατασκευές εκτεθειμένες σε έντονα διαβρωτικά περιβάλλοντα όπως γέφυρες, παραθαλάσσια έργα, έργα οδοποιίας όπου γίνεται χρήση αντιπαγωτικών αλάτων κτλ. Ωστόσο, λόγω της γραμμικής ελαστικής συμπεριφοράς των ράβδων FRP, της περιορισμένης μέχρι στιγμής έρευνας και της ελλειπούς γνώσης όλων των παραμέτρων που καθορίζουν τη συμπεριφορά τους, καθώς και της μικρής εμπειρίας λόγω περιορισμένης εφαρμογής τους, ίσως θα ήταν καλύτερο να προτιμούνται οι ανοξείδωτοι χάλυβες ως εναλλακτικός οπλισμός. Παρόλαυτά, οι σύνθετοι οπλισμοί είναι καταλληλότεροι, για την όπλιση κατασκευών όπου υπάρχουν ιατρικά όργανα και γενικότερα μηχανήματα ευαίσθητα σε ηλεκτρομαγνητικά πεδία, όπως επίσης και σε κατασκευές όπου απαιτείται ανθεκτικότητα σε κρουστικά φορτία, όπως είναι οι πυλώνες γεφυρών. Τέλος, θα μπορούσαν να αποτελούν καλή λύση και σε περιπτώσεις όπου επιδιώκεται η μείωση του ίδιου βάρους της κατασκευής. Σε κάθε περίπτωση πάντως, θα πρέπει να γίνεται προσεκτική αξιολόγηση των απαιτήσεων της κάθε κατασκευής, προκειμένου να χρησιμοποιηθούν τα κατάλληλα υλικά και να αξιοποιηθούν όσο το δυνατόν καλύτερα οι ιδιότητές τους, ώστε να περιοριστεί όσο γίνεται περισσότερο ο προϋπολογισμός του έργου (δεδομένης της εξαιρετικά υψηλής τιμής 22 ΔΕΛΤΙΟ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ

23

24 ΕΠΙΣΚΕΥΕΣ των δυο υλικών σε σχέση με το συμβατικό χάλυβα). Μια συνηθισμένη πρακτική που αποσκοπεί στη μείωση του κόστους και την εκμετάλευση των ιδιοτήτων του μαύρου χάλυβα, είναι η τοποθέτηση ανθεκτικών οπλισμών στις εξωτερικές διατομές των στοιχείων και σε αυτές που είναι πιο ευπαθείς στις περιβαλλοντικές επιδράσεις, ενώ στις εσωτερικές διατομές (με τη μεγαλύτερη επικάλυψη σκυροδέματος) τοποθετούνται συμβατικοί χαλύβδινοι οπλισμοί. Τέλος, στον προϋπολογισμό του έργου θα πρέπει να λαμβάνεται υπ όψιν και η μακροχρόνια απόσβεση των εξόδων περάτωσης του έργου, λόγω μειωμένων επισκευαστικών απαιτήσεων και της αυξημένης κατά πολύ διάρκειας ζωής της κατασκευής! 8. www. fiberglass.com 9. Σ. Η. Δρίτσος, (2006) Ενισχύσεις / Επισκευές κατασκευών από οπλισμένο σκυρόδεμα, Εκδόσεις Πανεπιστημίου Πατρών, σσ info@moatsos 11. Jennifer L. Kepler, David Darwin,Carl E. Locke, Jr, (2000) Evaluation of Corrosion Protection Methods for Reinforced Concrete Highway Structures, σσ ΒΙΒΛΙΟΓΡΑΦΙΑ 1. Antonio R. Mendoza, (2003) Corrosion of Reinforcing Steel in Loaded Cracked Concretes exposed to Deicing Salts, σσ Παναγιώτης Μαυροειδής, Eλένη Ρακαντά, Γεώργιος Μπατής, (2006) Ανοξείδωτοι Χάλυβες Οπλισμού Σκυροδέματος: Μηχανικές ιδιότητες και συμπεριφορά απέναντι στην διάβρωση, 15 ο Ελληνικό Συνέδριο Οπλισμένου Σκυροδέματος-Αλεξανδρούπολη Ulf Nrnberger, (2005) Stainless Steel Reinforcement A Survey, Otto-Graf- Journal Vol. 16, σσ /ogj_2005/beitrag_06_nuernberger.pdf 4. Αθανάσιος Χ. Τριανταφύλλου, (2006) Ενισχύσεις κατασκευών οπλισμένου σκυροδέματος και φέρουσας τοιχοποιίας με σύνθετα υλικά, κεφ 2 και Com 6. Ching Chiaw Choo, (2005) Investigation of Rectangular Concrete Columns Reinforced or Prestressed with Fiber Reinforced Polymer (FRP) Bars or Tendons, σσ Dissertation_Final.pdf 7. Ταστάνη Σ., Πανταζοπούλου Σ, (2000) Πειραματική διερεύνηση της Συνάφειας Σύνθετων Ράβδων Οπλισμού Σκυροδέματος, Πρακτικά Ά Ελληνικού Συνεδρίου Σύνθετων Υλικών 13. Francesco Micelli, Antonio Nanni, (2001) Guide for the Design and Construction of Concrete Reinforced with FRP Bars, σσ Micelli, F. and A. Nanni, (2001) Issues Related to Durability of FRP Reinforcement for RC Structures Exposed to Accelarated Ageing Tests, ASC 16th Annual Conference -Virginia Tech, Blacksburg, VA, Sept. 9-12, 2001, M.W. Hyer and A.C. Loos, Eds.,Paper 056, 12 pp. issues.pdf 15. Αθανάσιος Χ. Τριανταφύλλου, (2002) Δομικά Υλικά, κεφ.7 σσ , κεφ. 11 σσ A. Katz, N. Berman and L.C. Bank, (1999) Effect of High Temperature on the Bond Strength of FRP Rebars, ASCE Journal of Composites for Construction, Vol. 3, No. 2, σσ BermanBankJCC1999.pdf 17. Φαράντος Αθανάσιος, (2006) Οπλισμένο Σκυρόδεμα με Ράβδους από FRP Μπάρος Δημήτριος, (2006) Χρήση Ράβδων FRP ως Μέσο Όπλισης Κατασκευών Σκυροδέματος: Διαδικασίες Διαστασιολόγησης Σύγχρονες Αντιλήψεις ΔΕΛΤΙΟ ΣΥΛΛΟΓΟΥ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΛΛΑΔΟΣ
