1 10 th maintenance FORUM εταιρίας τηλεπικοινωνιών. Η εμπειρία του ΟΤΕ. Ιωάννης Κουκουσέλης Διπλ. Ηλεκτρολόγος Μηχανικός Προϊστάμενος Τμήματος Σχεδιασμού Η/Μ Υποδομών Υποδιεύθυνση Υλοποίησης Η/Μ & Ενεργειακών Υποδομών Σταθερής & Κινητής Διεύθυνση Υλοποίησης Υποδομών Σταθερής & Κινητής 1

2 Περιεχόμενα Εισαγωγή Βασικός ηλεκτρομηχανολογικός εξοπλισμός Η επόμενη μέρα 2

3 Εισαγωγή Ο ΟΤΕ είναι ο μεγαλύτερος τηλεπικοινωνιακός πάροχος στην Ελλάδα, ενώ μαζί με τις θυγατρικές του αποτελεί σήμερα έναν από τους κορυφαίους τηλεπικοινωνιακούς ομίλους στη Νοτιοανατολική Ευρώπη. 3

4 Εισαγωγή Ξεκινώντας από το 1996, το Ελληνικό Δημόσιο μείωσε σταδιακά τη συμμετοχή του στο μετοχικό κεφάλαιο του ΟΤΕ. Στις 14 Μαΐου 2008 υπεγράφη συμφωνία ανάμεσα στην Ελληνική Κυβέρνηση και στην Deutsche Telekom σχετικά με τη συμμετοχή της τελευταίας στο μετοχικό κεφάλαιο του ΟΤΕ. Το ποσοστό της Deutsche Telekom στον ΟΤΕ ανέρχεται, από τις 11 Ιουλίου 2011, σε 40% και του Ελληνικού Δημοσίου σε 10%. Ιδιώτες Επενδυτές 8,0% Ιδιες Μετοχές 0,1% Deutsche Telecom 40,0% Θεσμικοί επενδυτές 41,9% Ελληνικό Δημόσιο 10,0% 4

5 Εισαγωγή Ιστορικά, οι υπηρεσίες φωνής της σταθερής τηλεφωνίας αποτέλεσαν το κύριο αντικείμενο των δραστηριοτήτων του OTE, χάρη στο οποίο θεμελιώθηκε το όνομα και η φήμη του. Ο ΟΤΕ παραμένει ο κύριος πάροχος σταθερής τηλεφωνίας στην Ελλάδα, προσφέροντας ένα μεγάλο αριθμό από προγράμματα και υπηρεσίες φωνής σε καταναλωτές, σε επιχειρήσεις και οργανισμούς της Ελλάδας και του εξωτερικού. Στο εμπορικό χαρτοφυλάκιο της εταιρείας περιλαμβάνονται ωστόσο και προϊόντα που συνδυάζουν υπηρεσίες φωνής, ευρυζωνικού Internet και τα τελευταία χρόνια υπηρεσίες ψηφιακής τηλεόρασης. 5

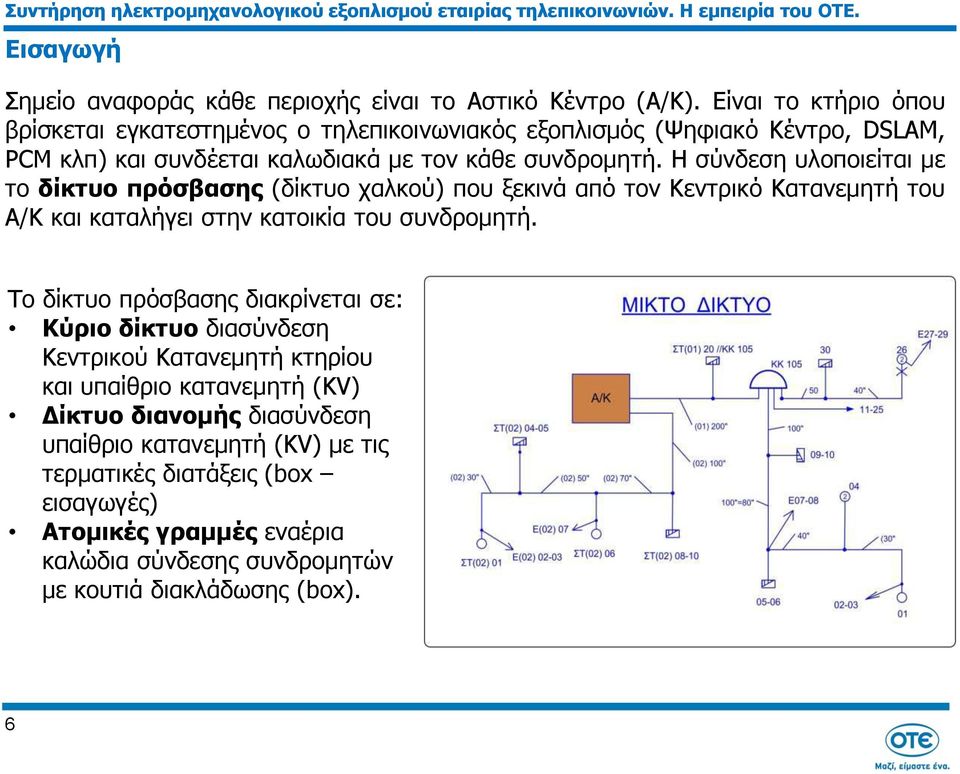

6 Εισαγωγή Σημείο αναφοράς κάθε περιοχής είναι το Αστικό Κέντρο (Α/Κ). Είναι το κτήριο όπου βρίσκεται εγκατεστημένος ο τηλεπικοινωνιακός εξοπλισμός (Ψηφιακό Κέντρο, DSLAM, PCM κλπ) και συνδέεται καλωδιακά με τον κάθε συνδρομητή. Η σύνδεση υλοποιείται με το δίκτυο πρόσβασης (δίκτυο χαλκού) που ξεκινά από τον Κεντρικό Κατανεμητή του Α/Κ και καταλήγει στην κατοικία του συνδρομητή. Το δίκτυο πρόσβασης διακρίνεται σε: Κύριο δίκτυο διασύνδεση Κεντρικού Κατανεμητή κτηρίου και υπαίθριο κατανεμητή (KV) Δίκτυο διανομής διασύνδεση υπαίθριο κατανεμητή (KV) με τις τερματικές διατάξεις (box εισαγωγές) Ατομικές γραμμές εναέρια καλώδια σύνδεσης συνδρομητών με κουτιά διακλάδωσης (box). 6

7 Εισαγωγή Σχηματική περιγραφή αστικού δικτύου ΟΤΕ Οι ηλεκτρομηχανολογικές υποδομές καλούνται να υποστηρίξουν την λειτουργία του τηλεπικοινωνιακού εξοπλισμού και κατά κύριο λόγο βρίσκονται στα Αστικά Κέντρα. 7

8 Περιεχόμενα Εισαγωγή Βασικός ηλεκτρομηχανολογικός εξοπλισμός Η επόμενη μέρα 8

9 Βασικός ηλεκτρομηχανολογικός εξοπλισμός Οι βασικότερες εγκαταστάσεις είναι: Περιγραφή Πλήθος Υποσταθμοί Μέσης Τάσης 160 Ηλεκτροπαραγωγά Ζεύγη Συστοιχίες Συσσωρευτών Ανορθωτικά συγκροτήματα Συστήματα Αδιάλειπτης Παροχής 930 Κλιματιστικά τηλεπικοινωνιακών χώρων Εγκαταστάσεις Πυρανίχνευσης 875 Αεροσυμπιεστές Ξηρού Πεπιεσμένου Αέρα 480 Είναι μόνο αυτές??? 9

10 Βασικός ηλεκτρομηχανολογικός εξοπλισμός Τύποι εξοπλισμού ΕΙΔΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΚΛΙΜΑΤΙΣΜΟΣ ΘΕΡΜΟΫΔΡΑΥΛΙΚΑ ΗΛΕΚΤΡΟΠΑΡΟΧΙΚΑ ΥΠΟΣΤΑΘΜΟΙ ΜΕΣΗΣ ΤΑΣΗΣ ΠΥΡΑΝΙΧΝΕΥΣΗ ΑΝΕΛΚΥΣΤΗΡΕΣ ΣΥΣΤ. ΑΣΦΑΛΕΙΑΣ CCTV ΜΕΓΑΦΩΝΙΚΕΣ ΕΓΚ/ΣΕΙΣ ΦΩΤΙΣΜΟΣ ΡΕΥΜΑΤΟΔΟΤΕΣ ΠΙΝΑΚΕΣ ΔΙΑΝΟΜΗ AC ΑΣΘΕΝΗ ΓΕΙΩΣΕΙΣ ΑΝΤΙΚΕΡΑΥΝΙΚΗ ΠΡΟΣΤΑΣΙΑ VRV ΑΕΡΑΓΩΓΟΙ ΣΤΟΜΙΑ ΑΦΥΓΡΑΝΤΕΣ ΕΝΑΛΛΑΚΤΗΣ ΑΕΡΑ ΑΕΡΑ ΕΞΑΕΡΙΣΜΟΣ ΑΠΑΓΩΓΗ ΗΜΙΚΕΝΤΡΙΚΗ ΚΜ ΚΚΜ ΚΛ. ΕΛΕΓΧΟΥ ΑΠ ΕΥΘΕΙΑΣ ΕΚΤΟΝΩΣΗΣ ΚΛ. ΕΛΕΓΧΟΥ ΨΥΧΡΟΥ ΝΕΡΟΥ ΨΥΚΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΠΥΡΓΟΣ ΨΥΞΗΣ ΤΟΠΙΚΗ ΚΛΙΜ. ΜΟΝΑΔΑ ΨΥΓΕΙΑ ΨΥΚΤΕΣ ΝΕΡΟΥ ΗΛΕΚΤΡ/ΓΑ ΖΕΥΓΗ (ΕΗΖ) ΑΝΟΡΘΩΤΙΚΑ ΣΥΓΚΡ/ΤΑ ΣΥΣΤΟΙΧΙΕΣ ΣΥΣΣΩΡΕΥΤΩΝ ΠΙΝΑΚΕΣ ΔΙΑΝΟΜΗ DC UPS ΞΠΑ ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ ΔΙΚΤΥΑ ΣΩΛΗΝΩΣΕΩΝ FCU ΠΙΕΣΤΙΚΑ-ΑΝΤΛΗΤΙΚΑ ΣΥΓΚΡ/ΤΑ ΥΔΡΕΥΣΗ ΑΠΟΧΕΤΕΥΣΗ ΑΠΟΣΚΛΗΡΥΝΤΕΣ ΝΕΡΟΥ 10

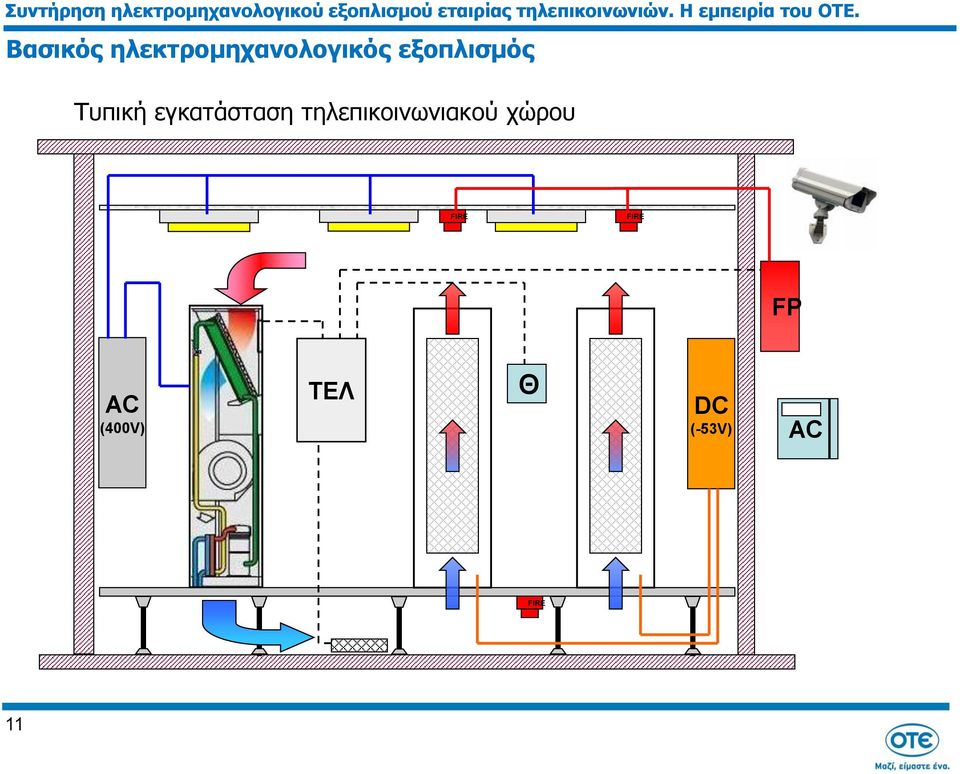

11 Βασικός ηλεκτρομηχανολογικός εξοπλισμός Τυπική εγκατάσταση τηλεπικοινωνιακού χώρου FIRE FIRE FP AC (400V) ΤΕΛ Θ DC (-53V) AC FIRE 11

12 Βασικός ηλεκτρομηχανολογικός εξοπλισμός Τυπική χωροθέτηση ηλεκτρομηχανολογικών υποδομών Α/Κ ΟΤΕ ΑΝΟΡΘΩΤΕΣ ΣΥΣΣΩΡΕΥΤΕΣ ΠΕΔΙΑ ΧΤ Μ/Σ ΞΠΑ ΠΕΔΙΑ ΜΤ ΧΩΡΟΣ ΔΕΗ ΕΗΖ 12

13 Βασικός ηλεκτρομηχανολογικός εξοπλισμός Διάγραμμα ηλ. διανομής (ΠΥΚΝΩΤΕΣ) ΚΟΙΝΑ (ΦΩΤΙΣΜΟΣ) (Γ.Δ.X.T.) ΜΕΤΑΓΩΓΗ ΑΠΑΡΑΙΤΗΤΑ (ΚΥΨΕΛΗ Μ.Τ. ΧΩΡΟΣ ΔΕΗ) (ΚΥΨΕΛΗ Μ.Τ.) (ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ) ~ = ~ = = ~ ΑΔΙΑΛΕΙΠΤΗ ΤΡΟΦΟΔΟΣΙΑ DC ΤΡΟΦΟΔΟΣΙΑ 13

14 Βασικός ηλεκτρομηχανολογικός εξοπλισμός Διάγραμμα ηλ. διανομής (ΠΥΚΝΩΤΕΣ) ΚΟΙΝΑ (ΦΩΤΙΣΜΟΣ) (Γ.Δ.X.T.) ΜΕΤΑΓΩΓΗ ΑΠΑΡΑΙΤΗΤΑ (ΚΥΨΕΛΗ Μ.Τ. ΧΩΡΟΣ ΔΕΗ) (ΚΥΨΕΛΗ Μ.Τ.) (ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ) ~ = ~ = = ~ ΑΔΙΑΛΕΙΠΤΗ ΤΡΟΦΟΔΟΣΙΑ DC ΤΡΟΦΟΔΟΣΙΑ 14

15 Περιεχόμενα Εισαγωγή Βασικός ηλεκτρομηχανολογικός εξοπλισμός Η επόμενη μέρα 15

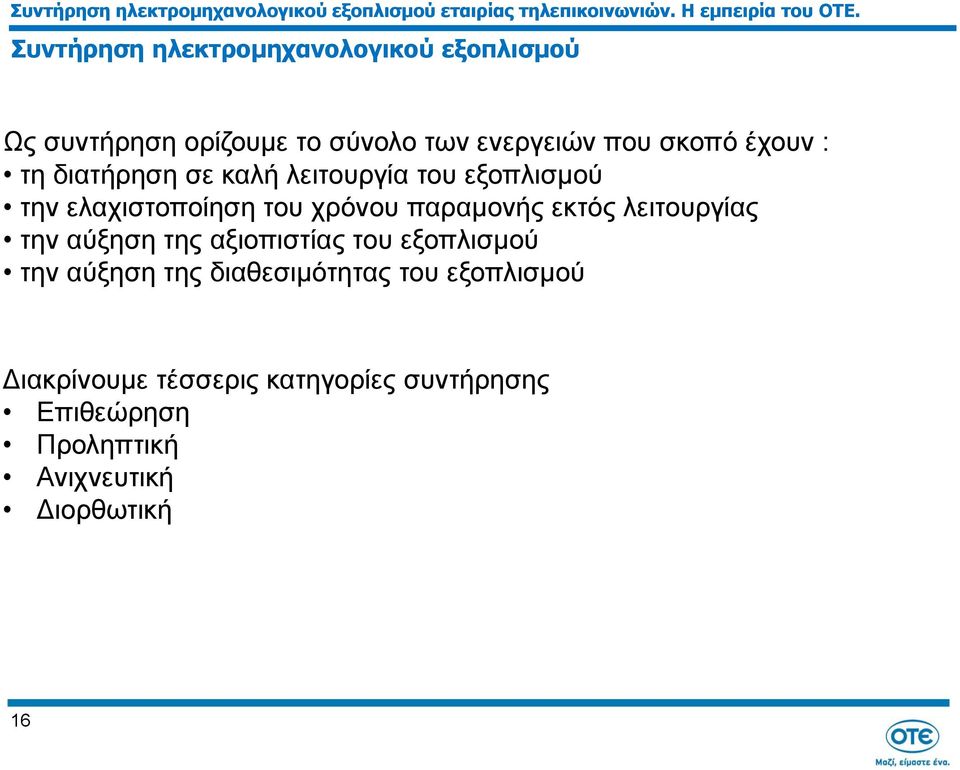

16 Ως συντήρηση ορίζουμε το σύνολο των ενεργειών που σκοπό έχουν : τη διατήρηση σε καλή λειτουργία του εξοπλισμού την ελαχιστοποίηση του χρόνου παραμονής εκτός λειτουργίας την αύξηση της αξιοπιστίας του εξοπλισμού την αύξηση της διαθεσιμότητας του εξοπλισμού Διακρίνουμε τέσσερις κατηγορίες συντήρησης Επιθεώρηση Προληπτική Ανιχνευτική Διορθωτική 16

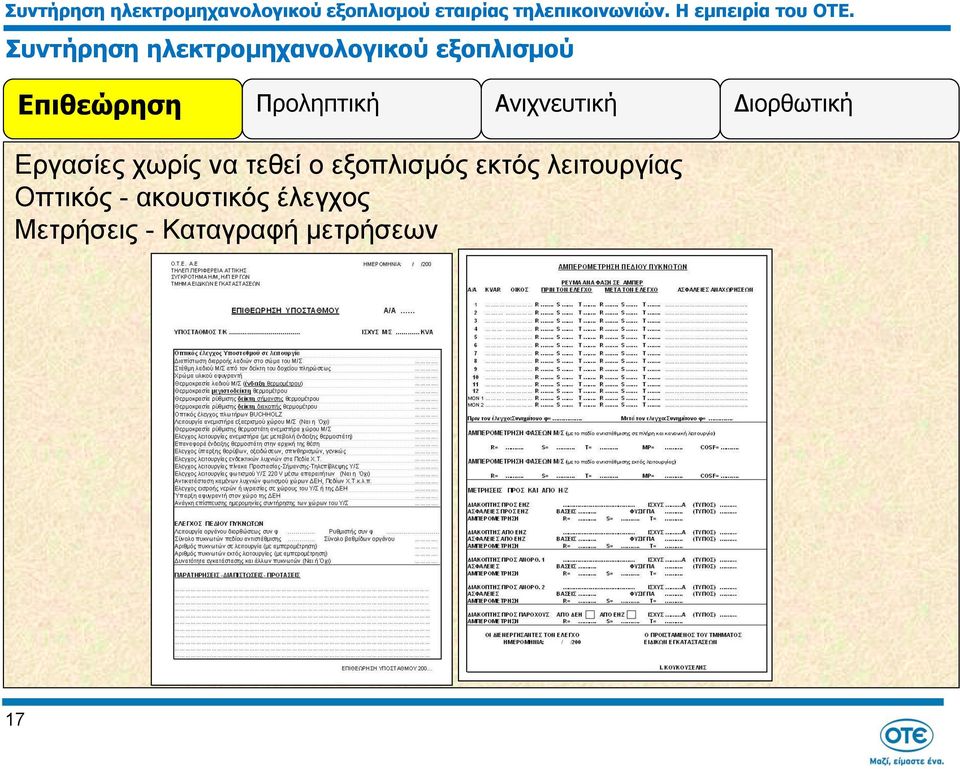

17 Επιθεώρηση Προληπτική Ανιχνευτική Διορθωτική Εργασίες χωρίς να τεθεί ο εξοπλισμός εκτός λειτουργίας Οπτικός - ακουστικός έλεγχος Μετρήσεις - Καταγραφή μετρήσεων 17

18 Επιθεώρηση Προληπτική Ανιχνευτική Διορθωτική Περιοδικές προγραμματισμένες εργασίες συντήρησης Εφαρμογή του ετήσιου προγράμματος συντήρησης Διακοπή λειτουργίας του εξοπλισμού 18

19 Επιθεώρηση Προληπτική Ανιχνευτική Διορθωτική Ανίχνευση επερχόμενης βλάβης με σύστημα τηλεπίβλεψης Πίν. Πυρανίχνευσης Μετρητές Ενέργειας Αισθητήρια: 1. Διαρροής Νερού 2. Νωπού Αέρα Τοπικός Ελεγκτής Κτηρίου (ΤΕΛ) UPS, ΞΠΑ 19

20 Επιθεώρηση Προληπτική Ανιχνευτική Διορθωτική Εκτελείται σε περίπτωση βλάβης. Ανίχνευση βλάβης από το σύστημα τηλεπίβλεψης Ενημέρωση κέντρου ελέγχου NOC 20

21 21 Ετήσιο πρόγραμμα συντήρησης A/A ΕΙΔΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΠΑΙΤΟΥΜΕΝΕΣ ΣΥΝΤΗΡΗΣΗΕΙΣ / ΕΤΟΣ 1 ΥΠΟΣΤΑΘΜΟΣ ΜΕΣΗΣ ΤΑΣΗΣ - ΣΥΝΤΗΡΗΣΗ 1 2 ΥΠΟΣΤΑΘΜΟΣ ΜΕΣΗΣ ΤΑΣΗΣ - ΕΠΙΘΕΩΡΗΣΗ 1 3 ΠΙΝΑΚΑΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 1 4 ΠΙΝΑΚΑΣ ΠΥΡΟΚΑΤΑΣΒΕΣΗΣ 1 5 ΣΗΜΕΙΟ ΠΥΡΑΝΙΧΝΕΥΣΗΣ 1 6 ΜΕΓΑΦΩΝΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ 1 7 ΚΛΕΙΣΤΟ ΚΥΚΛΩΜ. TV Τ.Ε.Κ - ΧΩΡΟΥ Φ.Σ 2 8 ΣΥΣΤΗΜ ΣΥΝΑΓΕΡΜΟΥ Τ.Ε.Κ - ΧΩΡΟΥ Φ.Σ 2 9 ΚΛΕΙΣΤΟ ΚΥΚΛΩΜΑ TV ΚΤΗΡΙΟΥ 1 10 ΣΥΣΤΗΜΑ ΣΥΝΑΓΕΡΜΟΥ ΚΤΗΡΙΟΥ 1 11 ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΚΤΙΡΙΟΥ 2 14 ΨΥΚΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ 1 15 ΜΟΝΑΔΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΑΕΡΑ 2 16 ΠΥΡΓΟΣ ΨΥΞΕΩΣ 1 17 ΑΝΤΛΙΑ 1 18 ΕΝΑΛΛΑΚΤΗΣ ΑΕΡΑ 2 19 ΚΑΣΣΕΤΑ - ΚΑΝΑΛΑΤΗ ΚΛΙΜ. ΜΟΝΑΔΑ 2 20 VRV 2 21 ΚΛΙΜΑΤΙΣΤΙΚΗ ΜΟΝΑΔΑ ΚΛΕΙΣΤΟΥ ΕΛΕΓΧΟΥ 2 22 ΗΜΙΚ/ΚΗ ΚΛΙΜ/ΚΗ ΜΟΝΑΔΗ 2 23 ΤΟΠΙΚΟ ΚΛΙΜΑΤΙΣΤΙΚΟ 2 24 ΨΥΓΕΙΟ-ΨΥΚΤΗΣ ΝΕΡΟΥ-ΑΦΥΓΡΑΝΤΗΣ 1 25 ΕΞΑΕΡΙΣΜΟΣ ΣΥΣΣΩΡΕΥΤΩΝ-ΑΠΑΓΩΓΗ ΑΕΡΑ 1 26 ΔΙΚΤΥΟ ΑΕΡΑΓΩΓΩΝ-ΣΤΟΜΙΑ 1 27 ΧΗΜΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ ΥΔΡ/ΚΤΟΥ ΣΥΜΠΥΚΝΩΤΗ 1 28 ΦΙΛΤΡΑ ΚΛΙΜΑΤΙΣΤΙΚΗΣ ΜΟΝΑΔΑΣ 1

22 Η παρακολούθηση των εγκαταστάσεων επιτρέπει την καλύτερη ενεργειακή διαχείριση του εξοπλισμού και την εφαρμογή λύσεων εξοικονόμησης ενέργειας Ηλεκτρική κατανάλωση (MWh) ΟΤΕ Δικτυο Σταθερης ΟΤΕ Σχολάζουσα χωρητικότητα. Κλείσιμο ανενεργών πορτών. Αντικατάσταση παλαιών Α/Σ και UPS με νέα υψηλού βαθμού απόδοσης. Κλείσιμο κεντρικών κλιματιστικών εγκαταστάσεων. Αύξηση κατά 2 ο C setpoint κλιματισμού. Εφαρμοζόμενες λύσεις εξοικονόμησης ενέργειας Παρακολούθηση νέων τιμολογίων ΔΕΗ. Εξοικονόμηση το kwh 22

23 Εκτέλεση εργασιών Οι εργασίες εκτελούνται από προσωπικό του ΟΤΕ, σε περιοχές που υπάρχει σχετική δυνατότητα, είτε από εξωτερικούς συνεργάτες. Ανάθεση εργασιών Για την ανάθεση των εργασιών στο προσωπικό ο ΟΤΕ χρησιμοποιεί την εφαρμογή WFM (WorkForce Management). Με τη χρήση της εφαρμογής προβάλλονται αυτόματα στη φορητή συσκευή του τεχνικού (netbook) οι εργασίες που πρέπει να διεκπεραιώσει. Επί πλέον ο συντονιστής παρακολουθεί σε πραγματικό χρόνο την εξέλιξη των εργασιών που έχει αναθέσει σε κάθε τεχνικό. WFM 23

24 Μηχανοργάνωση της συντήρησης Η/Μ Το μεγάλο πλήθος των ηλεκτρομηχανολογικών (Η/Μ) και ηλεκτροπαροχικών (Η/Π) εγκαταστάσεων του ΟΤΕ, δημιούργησε από παλιά την ανάγκη ύπαρξης μιας εφαρμογής μηχανοργάνωσης. Έτσι Μάρτιο του 2012 προμηθεύτηκε από την εταιρία ATLANΤIS Engineering την εφαρμογή AIMMS ver

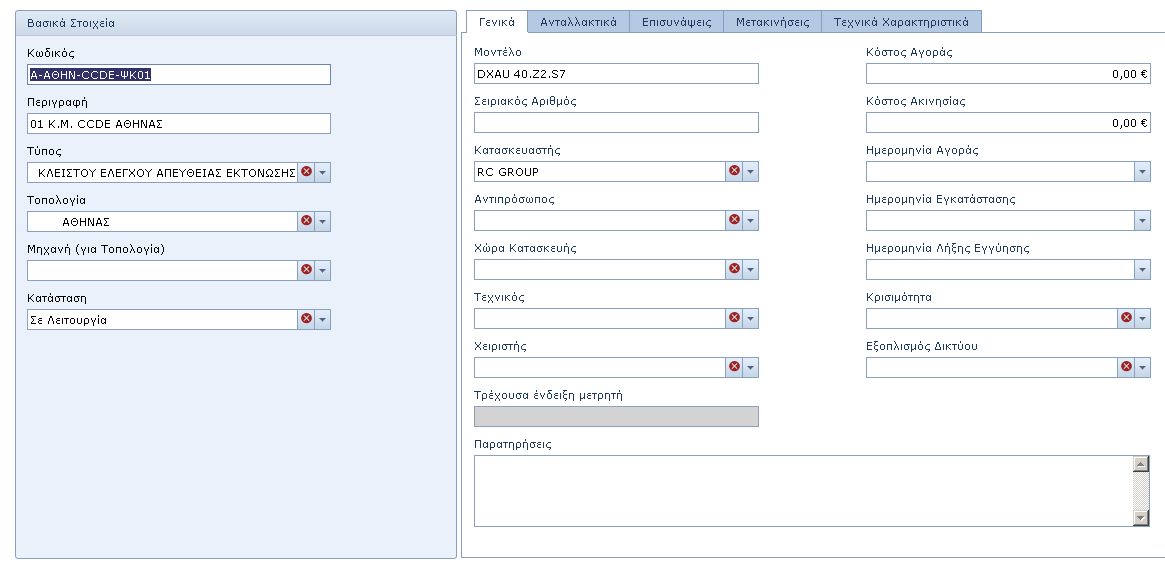

25 Μηχανοργάνωση της συντήρησης Η/Μ (καρτέλα μηχανής) 25

26 Μηχανοργάνωση της συντήρησης Η/Μ (καρτέλα μηχανής) 26

27 Μηχανοργάνωση της συντήρησης Η/Μ (βιβλιοθήκη προληπτικής μηχανής) 27

28 Διασύνδεση AIMMS - WFM AIMMS Βάση Δεδομένων Μηχανές - Εξοπλισμός Βιβλιοθήκη προληπτικών συντηρήσεων Εργασία Προληπτικής Συντήρησης WFM 28

29 Περιεχόμενα Εισαγωγή Βασικός ηλεκτρομηχανολογικός εξοπλισμός Η επόμενη μέρα 29

30 Η επόμενη μέρα Οι απαιτήσεις των χρηστών για ποιοτικότερες υπηρεσίες και μεγαλύτερες ταχύτητες διαρκώς αυξάνουν. Η επόμενη μέρα στις τηλεπικοινωνίες είναι η ανάπτυξη των δικτύων νέας γενιάς (NGA). Οι οπτικές ίνες διεισδύουν όλο και περισσότερο στα δίκτυα πρόσβασης. FTTx όπου x=c (Cabinet) =B (Building) =H (Home) co C B H 30

31 Η επόμενη μέρα Η λύση FTTC. Από το παλιό KV στη νέα καμπίνα Η νέα καμπίνα είναι ηλεκτροδοτούμενη και περιέχει ενεργό εξοπλισμό. Σημαντικό τμήμα των Η/Μ υποδομών μεταφέρονται πλέον από το Α/Κ στις καμπίνες. 31

32 10 th maintenance FORUM Ευχαριστώ πολύ για την προσοχή σας! Ιωάννης Κουκουσέλης Διπλ. Ηλεκτρολόγος Μηχανικός Προϊστάμενος Τμήματος Σχεδιασμού Η/Μ Υποδομών Υποδιεύθυνση Υλοποίησης Η/Μ & Ενεργειακών Υποδομών Σταθερής & Κινητής Διεύθυνση Υλοποίησης Υποδομών Σταθερής & Κινητής 32
