MultiSync FE1250+ Οδηγίες Χρήσης

Transcript

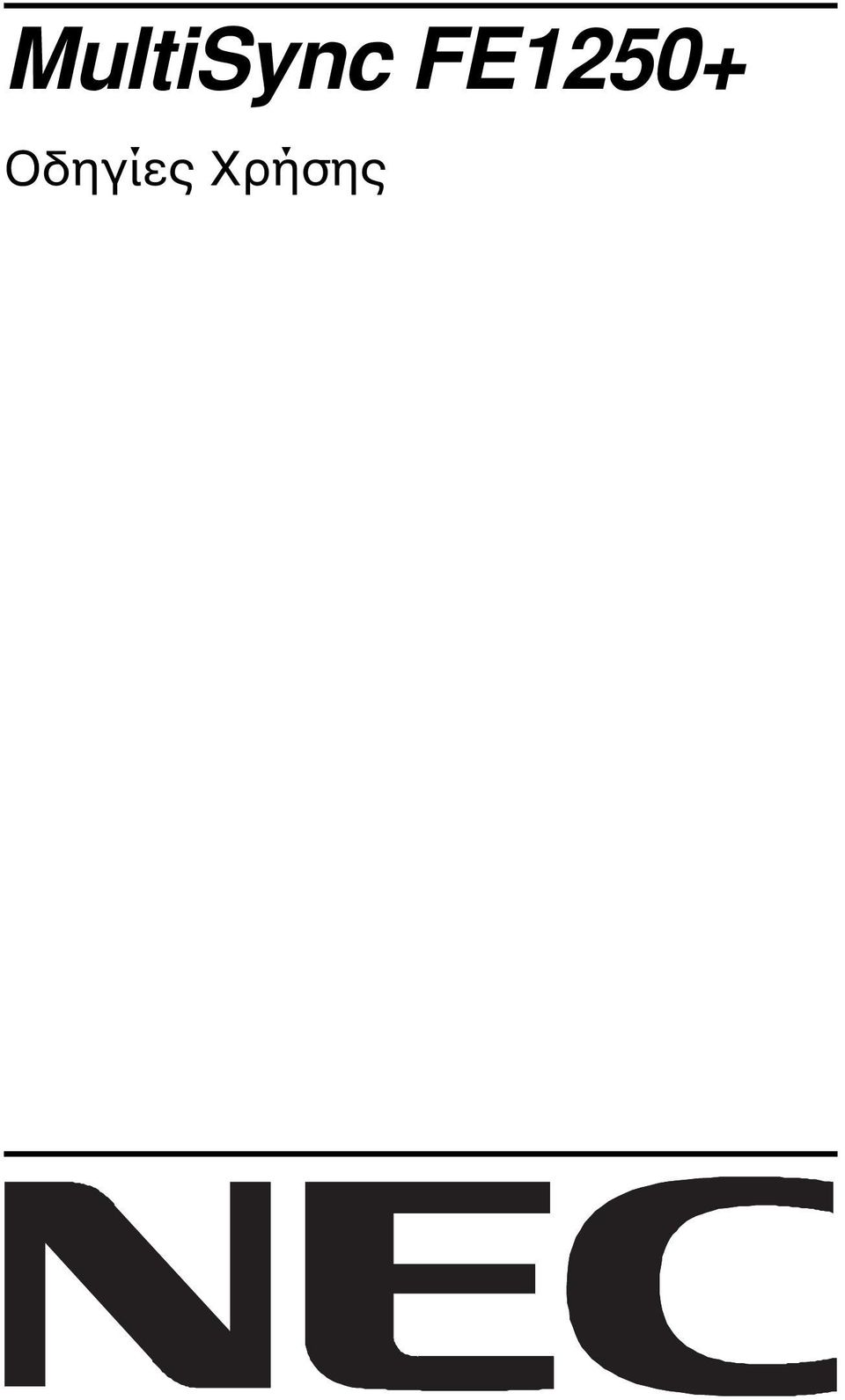

1 MultiSync FE1250+ Οδηγίες Χρήσης

2 Για χρήση του Πελάτη στις ΗΠΑ ή τον Καναδά ήλωση Συµµόρφωσης του Υπουργείου Επικοινωνιών του Καναδά DOC: Αυτή η ψηφιακή συσκευή Κατηγορίας B συµµορφώνεται µε όλες τις απαιτήσεις του Καναδικού Κανονισµού για Εξοπλισµό που Προκαλεί Παρεµβολές. C-UL: Φέρει την Ενδειξη C-UL και συµµορφώνεται µε τους Καναδικούς Κανονισµούς Ασφαλείας σύµφωνα µε το CSA C22.2 #950. Πληροφορίες FCC 1. Χρησιµοποιήστε τα προδιαγραφόµενα καλώδια που παρέχονται µε την έγχρωµη οθόνη MultiSync NSV1117STTKW ώστε να µην υπάρχουν παρεµβολές στη ραδιοφωνική και τηλεοπτική λήψη. (1) Xρησιµοποιήστε το παρεχόµενο καλώδιο ρεύµατος ή κάποιο αντίστοιχο για να εξασφαλίσετε τη συµµόρφωση µε την FCC. (2) Θωρακισµένο καλώδιο οπτικού σήµατος. Η χρήση άλλων καλωδίων και αντάπτορ µπορεί να προκαλέσει παρεµβολές στη ραδιοφωνική και τηλεοπτική λήψη. 2. Αυτός ο εξοπλισµός έχει δοκιµασθεί και βρεθεί σε συµµόρφωση µε τους περιορισµούς για ψηφιακή συσκευή Κατηγορίας B, σύµφωνα µε το άρθρο 15 των Κανονισµών της FCC. Αυτοί οι περιορισµοί έχουν τεθεί για την παροχή λογικής προστασίας ενάντια στις βλαβερές παρεµβολές σε κατοικηµένη περιοχή. Αυτός ο εξοπλισµός παράγει, χρησιµοποιεί και µπορεί να εκπέµψει ενέργεια σε ραδιοσυχνότητες και, εάν δεν τοποθετηθεί και χρησιµοποιηθεί σύµφωνα µε τις οδηγίες, µπορεί να προκαλέσει επικίνδυνες παρεµβολές στις ραδιοεπικοινωνίες. Εντούτοις, δεν υπάρχει καµία εγγύηση ότι δεν θα υπάρξουν παρεµβολές σε κάποια συγκεκριµένη εγκατάσταση. Εάν αυτός ο εξοπλισµός προκαλέσει βλαβερές παρεµβολές στη ραδιοφωνική ή τηλεοπτική λήψη, πράγµα που µπορεί να εξακριβωθεί θέτοντας εκτός λειτουργίας τον εξοπλισµό και στη συνέχεια θέτοντάς τον πάλι εντός λειτουργίας, ο χρήστης πρέπει να προσπαθήσει να διορθώσει τις παρεµβολές, λαµβάνοντας ένα ή περισσότερα από τα ακόλουθα µέτρα: - Αλλάξετε τον προσανατολισµό ή τη θέση της κεραίας λήψης. - Αυξήστε την απόσταση ανάµεσα στον εξοπλισµό και τον δέκτη. - Συνδέστε τον εξοπλισµό σε µία διαφορετική πρίζα ή κύκλωµα από αυτό στο οποίο είναι συνδεδεµένος ο δέκτης. - Συµβουλευτείτε τον αντιπρόσωπό σας ή έναν έµπειρο τεχνικό ραδιοφώνου/τηλεόρασης για βοήθεια. Εάν είναι απαραίτητο, ο χρήστης θα πρέπει να επικοινωνήσει µε τον αντιπρόσωπο ή έναν έµπειρο τεχνικό ραδιοφώνου/τηλεόρασης για πρόσθετες υποδείξεις. Ο χρήστης µπορεί να βρει χρήσιµο το ακόλουθο φυλλάδιο, που έχει ετοιµάσει η FCC (Federal Communications Commission Οµοσπονδιακή Επιτροπή Επικοινωνιών): ψhow to Identify and Resolve Radio-TV Interference Problems (Πώς να Αναγνωρίσετε και να Επιλύσετε τα Προβλήµατα Ραδιοτηλεοπτικών Παρεµβολών). Αυτό το φυλλάδιο διατίθεται από το Κυβερνητικό Γραφείο Τύπου των ΗΠΑ (U.S. Government Printing Office), Washington, D.C., 20402, Stock No εν υπάρχουν εξαρτήµατα στο εσωτερικό της συσκευής τα οποία µπορεί να επισκευάσει ο χρήστης. Μην επιχειρήσετε να κάνετε τροποποιήσεις σε αυτόν τον εξοπλισµό. Αν τροποποιηθεί, η FCC µπορεί να ακυρώσει την άδεια για τη λειτουργία του εξοπλισµού. ήλωση VCCI Ελληνικά Ελληνικά-1

3 ήλωση ήλωση ση του Κατασκευαστή Πιστοποιούµε µε το παρόν ότι η έγχρωµη οθόνη MultiSync FE1250+ (NSV1117STTKW) συµµορφώνεται µε την Οδηγία του Ευρωπαïκού Συµβουλίου 73/23/ΕΟΚ: - EN Οδηγία του Ευρωπαïκού Συµβουλίου 89/336/ΕΟΚ: - EN EN EN EN και φέρει την ένδειξη NEC-Mitsubishi Electric Visual Systems Corporation , Shibaura, Minato-Ku Tokyo , JAPAN Ελληνικά-2

4 Οδηγίες Ασφαλείας ΠPΟΕΙ ΟΠΟΙΗΣΗ ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΟΝ ΚΙΝ ΥΝΟ ΠΥPΚΑΓΙΑΣ Ή ΗΛΕΚΤPΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒPΟΧΗ Ή ΥΓPΑΣΙΑ. ΕΠΙΣΗΣ, ΜΗ ΧPΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΠΟΛΩΜΕΝΟ ΦΙΣ ΑΥΤΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΜΕ ΥΠΟ ΟΧΗ ΚΑΛΩ ΙΟΥ ΕΠΕΚΤΑΣΗΣ βη ΑΛΛΕΣ ΕΞΟ ΟΥΣ ΕΑΝ ΟΙ ΑΚPΟ ΕΚΤΕΣ ΤΟΥ ΦΙΣ ΕΝ ΜΠΟPΟΥΝ ΝΑ ΕΙΣΑΧΘΟΥΝ ΠΛΗPΩΣ. ΑΠΟΦΥΓΕΤΕ ΝΑ ΑΝΟΙΓΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΚΑΘΩΣ ΣΤΟ ΕΣΩΤΕPΙΚΟ ΥΠΑPΧΟΥΝ ΕΞΑPΤΗΜΑΤΑ ΜΕ ΥΨΗΛΗ ΤΑΣΗ. ΓΙΑ ΤΟ ΣΕPΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟ ΟΤΗΜΕΝΟ ΠPΟΣΩΠΙΚΟ ΤΟΥ ΣΕPΒΙΣ. ΠPΟΣΟΧΗ Ελληνικά ΠPΟΣΟΧΗ ΚΙΝ ΥΝΟΣ ΗΛΕΚΤPΟΠΛΗΞΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝ ΥΝΟ ΗΛΕΚΤPΟΠΛΗΞΙΑΣ, ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΤΟ ΚΑΛΩ ΙΟ PΕΥΜΑΤΟΣ ΕΝ ΕΙΝΑΙ ΤΟΠΟΘΕΤΗΜΕΝΟ ΣΤΗΝ ΠPΙΖΑ. ΓΙΑ ΝΑ ΑΠΟΣΥΝ ΕΣΕΤΕ ΠΛΗPΩΣ ΤΗ ΣΥΣΚΕΥΗ ΑΠΟ ΤΗΝ ΗΛΕΚΤPΙΚΗ ΤPΟΦΟ ΟΣΙΑ, ΑΠΟΣΥΝ ΕΣΤΕ ΤΟ ΚΑΛΩ ΙΟ PΕΥΜΑΤΟΣ ΑΠΟ ΤΗΝ ΠPΙΖΑ. ΜΗΝ ΑΦΑΙPΕΙΤΕ ΤΟ ΚΑΛΥΜΜΑ (ΜΠPΟΣΤΙΝΟ Ή ΠΙΣΩ). ΕΝ ΥΠΑPΧΟΥΝ ΕΞΑPΤΗΜΑΤΑ ΣΤΟ ΕΣΩΤΕPΙΚΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΤΑ ΟΠΟΙΑ ΜΠΟPΕΙ ΝΑ ΕΠΙΣΚΕΥΑΣΕΙ Ο ΧPΗΣΤΗΣ. ΓΙΑ ΤΟ ΣΕPΒΙΣ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΕΞΟΥΣΙΟ ΟΤΗΜΕΝΟ ΠPΟΣΩΠΙΚΟ ΤΟΥ ΣΕPΒΙΣ. Αυτό το σύµβολο προειδοποιεί το χρήστη ότι στο εσωτερικό της συσκευής υπάρχουν εξαρτήµατα χωρίς µόνωση µε αρκετά υψηλή τάση ώστε να προκληθεί ηλεκτροπληξία. Συνεπώς, είναι επικίνδυνο να αγγίζετε τα εξαρτήµατα στο εσωτερικό της συσκευής. Αυτό το σύµβολο προειδοποιεί το χρήστη ότι περιλαµβάνονται σηµαντικές οδηγίες σχετικά µε τη λειτουργία και τη συντήρηση αυτής της συσκευής. Συνεπώς, πρέπει να τις διαβάσετε προσεκτικά ώστε να αποφύγετε τυχόν προβλήµατα. ENERGY STAR είναι σήµα κατατεθέν για τις ΗΠΑ. Ολες οι άλλες φίρµες και τα ονόµατα προïόντων αποτελούν σήµατα κατατεθέντα των αντίστοιχων κατόχων. Ως εταίρος της ENERGY STAR, η NEC-Mitsubishi Electric Visual Systems Corporation έχει αποφασίσει ότι αυτό το προïόν συµµορφώνεται µε τις γενικές οδηγίες της ENERGY STAR για αποδοτικότητα της ενέργειας. Το έµβληµα ENERGY STAR δεν αντιπροσωπεύει την υποστήριξη οποιουδήποτε προïόντος ή υπηρεσίας από την ΕPA. Ολα τα κατατεθέντα σήµατα που χρησιµοποιούνται σε αυτό το εγχειρίδιο είναι ιδιοκτησία των αντίστοιχων κατόχων. Ελληνικά-3

5 TCO 99 Συγχαρητήρια! Μόλις αγοράσατε ένα προïόν µε έγκριση και σήµανση TCO 99! Με την εκλογή σας αποκτήσατε ένα προïόν σχεδιασµένο για επαγγελµατική χρήση. Η αγορά σας συνεισφέρει επίσης στη µείωση των περιβαλλοντικών επιβαρύνσεων καθώς και στην περαιτέρω εξέλιξη ηλεκτρονικών προïόντων αβλαβών για το περιβάλλον. Γιατί έχουµε υπολογιστές µε περιβαλλοντική σήµανση; Σε πολλές χώρες, η περιβαλλοντική σήµανση έχει γίνει µία µέθοδος ενθάρρυνσης της παραγωγής προïόντων και υπηρεσιών αβλαβών για το περιβάλλον. Το βασικό πρόβληµα, τουλάχιστον σε ότι αφορά τους υπολογιστές και τα άλλα ηλεκτρονικά εξαρτήµατα, είναι ότι χρησιµοποιούνται ουσίες βλαβερές για το περιβάλλον, τόσο στα ίδια τα προïόντα όσο και κατά την κατασκευή τους. Επειδή µέχρι σήµερα δεν είναι δυνατό να ανακυκλωθεί ικανοποιητικά η πλειοψηφία των ηλεκτρονικών εξαρτηµάτων, οι περισσότερες από αυτές τις πιθανώς βλαβερές ουσίες αργά ή γρήγορα εισχωρούν στη φύση. Υπάρχουν επίσης άλλα χαρακτηριστικά των υπολογιστών, όπως τα επίπεδα κατανάλωσης ενέργειας, τα οποία είναι σηµαντικά τόσο από την άποψη του εσωτερικού (εργασιακού) όσο και του εξωτερικού (φυσικού) περιβάλλοντος. Εφόσον όλες οι µέθοδοι παραγωγής ηλεκτρισµού έχουν αρνητικές επιπτώσεις στο περιβάλλον (π.χ. όξινες εκποµπές που επηρεάζουν το κλίµα, ραδιενεργά απόβλητα), είναι πολύ σηµαντική η εξοικονόµηση ενέργειας. Ο ηλεκτρονικός εξοπλισµός στα γραφεία συχνά λειτουργεί χωρίς διακοπή και συνεπώς καταναλώνεται µεγάλη ποσότητα ενέργειας. Τι περιλαµβάνει η σήµανση; Το προïόν αυτό πληροί τις προδιαγραφές του προγράµµατος TCO 99 που χρησιµοποιείται διεθνώς για την περιβαλλοντική σήµανση των προσωπικών ηλεκτρονικών υπολογιστών. Αυτό το πρόγραµµα σήµανσης εξελίχθηκε ως κοινή προσπάθεια από την TCO (Την Σουηδική Συνοµοσπονδία Επαγγελµατιών Εργαζοµένων), τη Σουηδική Εταιρεία για την Προστασία της Φύσης και την Εθνική Επιτροπή Ενέργειας της Σουηδίας. Οι απαιτήσεις έγκρισης καλύπτουν ένα ευρύ φάσµα θεµάτων: περιβάλλον, εργονοµία, ευκολία στη χρήση, εκποµπές ηλεκτρικών και µαγνητικών πεδίων, κατανάλωση ενέργειας και ασφάλεια από ηλεκτροπληξία και πυρκαγιά. Ελληνικά-4

6 Οι περιβαλλοντικές απαιτήσεις αφορούν περιορισµούς σχετικά µε την παρουσία και τη χρήση βαρέων µετάλλων, βρωµιούχων και χλωριούχων επιβραδυντικών φλόγας, χλωροφθορανθράκων (φρέον) και χλωριούχων διαλυτών, καθώς και άλλων ουσιών. Το προïόν πρέπει να είναι κατάλληλο για ανακύκλωση και ο κατασκευαστής είναι υποχρεωµένος να εφαρµόζει πολιτική προστασίας του περιβάλλοντος σε όλες τις χώρες όπου δραστηριοποιείται η εταιρεία. Οι ενεργειακές απαιτήσεις περιλαµβάνουν την απαίτηση µείωσης της κατανάλωσης ενέργειας από τον υπολογιστή και/ή την οθόνη έπειτα από ένα συγκεκριµένο χρονικό διάστηµα αδράνειας, σε ένα ή περισσότερα στάδια. Η επανενεργοποίηση του υπολογιστή πρέπει να γίνεται µέσα σε ένα λογικό για τον χρήστη χρονικό διάστηµα. Τα προïόντα που φέρουν την σήµανση πρέπει να πληρούν τις πιο αυστηρές περιβαλλοντικές απαιτήσεις, για παράδειγµα, σχετικά µε τη µείωση των ηλεκτρικών και µαγνητικών πεδίων, τη φυσική και οπτική εργονοµία και τη λειτουργικότητα. Παρακάτω θα βρείτε µία σύντοµη περίληψη των περιβαλλοντικών απαιτήσεων τις οποίες πληροί αυτό το προïόν. Μπορείτε να παραγγείλετε το έγγραφο µε όλα τα περιβαλλοντικά κριτήρια στη διεύθυνση: TCO Development SE Στοκχόλµη Φαξ: (Internet): development@tco.se Μπορείτε επίσης να πάρετε τις τρέχουσες πληροφορίες σχετικά µε τα προïόντα που έχουν πάρει έγκριση και σήµανση από το TCO 99 µέσω Internet, χρησιµοποιώντας τη διεύθυνση: Ελληνικά Περιβαλλοντικές Απαιτήσεις Επιβραδυντικά Φλόγας Τα επιβραδυντικά φλόγας βρίσκονται στις πλακέτες τυπωµένων κυκλωµάτων, σε σύρµατα, καλώδια και περιβλήµατα. Σκοπός τους είναι να εµποδίσουν ή τουλάχιστο να καθυστερήσουν την εξάπλωση της φωτιάς. Μέχρι 30% από το πλαστικό του κιβωτίου του υπολογιστή αποτελείται από ουσίες επιβράδυνσης φλόγας. Τα περισσότερα επιβραδυντικά φλόγας περιέχουν βρώµιο ή χλώριο, και αυτά τα επιβραδυντικά φλόγας σχετίζονται χηµικά µε µία άλλη οµάδα περιβαλλοντικών τοξινών, τα PCB. Και τα επιβραδυντικά φλόγας που περιέχουν βρώµιο ή χλώριο και τα PCB θεωρούνται ότι επιφέρουν σοβαρές επιπτώσεις στην υγεία, όπως βλάβη στο αναπαραγωγικό σύστηµα των πτηνών και των θηλαστικών που τρέφονται µε άρια, εξαιτίας της βιοσυσσωρευτικής* διαδικασίας. Τα επιβραδυντικά φλόγας έχουν εντοπιστεί και στο ανθρώπινο αίµα και οι ερευνητές φοβούνται ότι ίσως προκαλούν ανωµαλίες στην ανάπτυξη των εµβρύων. Ελληνικά-5

7 Οι κανονισµοί του ΤCO 99 ορίζουν ότι τα πλαστικά εξαρτήµατα που ζυγίζουν περισσότερο από 25 γραµµάρια, δεν πρέπει να περιέχουν επιβραδυντικά φλόγας µε οργανικές ενώσεις βρώµιου ή χλωρίου. Επιτρέπεται η χρήση των επιβραδυντικών φλόγας στις πλακέτες των τυπωµένων κυκλωµάτων, εφόσον δεν υπάρχουν υποκατάστατα. Κάδµιο** Το κάδµιο υπάρχει στις επαναφορτιζόµενες µπαταρίες και στα χρωµατικά στρώµατα ορισµένων οθονών. Το κάδµιο βλάπτει το νευρικό σύστηµα και σε µεγάλες δόσεις είναι τοξικό. Οι σχετικές απαιτήσεις του ΤCO 99 ορίζουν ότι οι µπαταρίες, τα χρωµατικά στρώµατα των οθονών και τα ηλεκτρικά ή ηλεκτρονικά εξαρτήµατα δεν πρέπει να περιέχουν κάδµιο. Υδράργυρος** Ο υδράργυρος µερικές φορές βρίσκεται στις µπαταρίες, τα ρελέ και τους διακόπτες. Ο υδράργυρος βλάπτει το νευρικό σύστηµα και σε µεγάλες δόσεις είναι τοξικός. Οι σχετικές απαιτήσεις του ΤCO 99 ορίζουν ότι οι µπαταρίες δεν πρέπει να περιέχουν υδράργυρο. εν πρέπει επίσης να υπάρχει υδράργυρος σε κανένα από τα ηλεκτρικά ή ηλεκτρονικά εξαρτήµατα της οθόνης µε τη σχετική σήµανση. Χλωροφθοράνθρακες (φρέον) Οι σχετικές απαιτήσεις του TCO 99 ορίζουν ότι κατά την κατασκευή και τη συναρµολόγηση του προïόντος δεν πρέπει να χρησιµοποιούνται ούτε χλωροφθοράνθρακες ούτε υδροχλωροφθοράνθρακες. Μερικές φορές οι χλωροφθοράνθρακες (φρέον) χρησιµοποιούνται για τον καθαρισµό των πλακετών τυπωµένων κυκλωµάτων. Οι χλωροφθοράνθρακες διασπούν το όζον και συνεπώς καταστρέφουν το στρώµα του όζοντος στην στρατόσφαιρα, προκαλώντας αύξηση της προσπίπτουσας υπεριώδους ακτινοβολίας στη γη και αυξάνοντας κατά συνέπεια τις πιθανότητες για καρκίνους του δέρµατος (κακοήθη µελανώµατα). Μόλυβδος** Ο µόλυβδος µπορεί να υπάρχει στους σωλήνες και τις οθόνες εικόνας, στις κολλήσεις και τους πυκνωτές. Ο µόλυβδος βλάπτει το νευρικό σύστηµα και σε µεγαλύτερες δόσεις, µπορεί να προκαλέσει δηλητηρίαση. Οι σχετικοί κανονισµοί του ΤCO 99 επιτρέπουν τη χρήση του µολύβδου στις περιπτώσεις που δεν υπάρχει ακόµη υποκατάστατο. * Βιοσυσσωρευτικές χαρακτηρίζονται οι ουσίες που συσσωρεύονται µέσα στους ζωντανούς οργανισµούς. ** Ουσίες όπως ο µόλυβδος, το κάδµιο και ο υδράργυρος είναι βαριά µέταλλα τα οποία είναι βιοσυσσωρευτικά. Ελληνικά-6

8 Περιεχόµενα Η συσκευασία* της νέας σας οθόνης MultiSync FE1250+ πρέπει να περιλαµβάνει τα ακόλουθα: Οθόνη ΜultiSync FE1250+ µε βάση κλίσης/περιστροφής Καλώδιο Pεύµατος Καλώδιο Σήµατος Οδηγίες Χρήσης CD-ROM: Το CD-ROM περιλαµβάνει πλήρεις Οδηγίες Χρήσης σε µορφή PDF και αρχεία για τα Windows (αρχείο πληροφοριών και έγχρωµη ανάλυση). Για να δείτε τις πλήρεις Οδηγίες Χρήσης, θα πρέπει να έχετε εγκαταστήσει στον υπολογιστή σας το πρόγραµµα Acrobat Reader 4.0. Ελληνικά Οδηγίες Χρήσης Καλώδιο Pεύµατος CD-ROM Καλώδιο Σήµατος * Θυµηθείτε να φυλάξετε το αρχικό κουτί και τα υλικά συσκευασίας για να τα χρησιµοποιήσετε σε περίπτωση µεταφοράς ή αποστολής της οθόνης. Ελληνικά-7

9 Γρήγορη Εκκίνηση Για να συνδέσετε την οθόνη MultiSync FE1250+ στο σύστηµα σας, ακολουθήστε τις παρακάτω οδηγίες: 1. Κλείστε τον διακόπτη λειτουργίας του υπολογιστή σας. 2. Εάν χρειάζεται, εγκαταστήστε την κάρτα οθόνης στον υπολογιστή σας. Για περισσότερες πληροφορίες, συµβουλευτείτε το εγχειρίδιο της κάρτας οθόνης. 3. Για Υπολογιστή PC: Συνδέστε το φις mini D-SUB 15 ακίδων του καλωδίου σήµατος, στο συνδετήρα της κάρτας οθόνης του υπολογιστή σας (Σχήµα A.1). Σφίξτε όλες τις βίδες. Για Macintosh: Συνδέστε το αντάπτορ καλωδίου για Macintosh (δεν περιλαµβάνεται) στο συνδετήρα της οθόνης του Macintosh (Σχήµα B.1). Συνδέστε το φις mini D-SUB 15 ακίδων του καλωδίου σήµατος, στο αντάπτορ του καλωδίου για Macintosh στον υπολογιστή (Σχήµα B.1). Σφίξτε όλες τις βίδες. 4. Το αρχείο πληροφοριών Windows 95/98/2000 για την οθόνη MultiSync περιέχεται στο CD-ROM, το οποίο παραδίδεται µαζί µε την οθόνη. 5. Συνδέστε το ένα άκρο του καλωδίου ρεύµατος στην οθόνη MultiSync FE1250+ και το άλλο άκρο στην πρίζα (Σχήµα Γ.1). 6. Ανοίξτε το διακόπτη λειτουργίας της οθόνης (Σχήµα.1) και του υπολογιστή. ΣΗΜΕΙΩΣΗ: Αν αντιµετωπίσετε οποιοδήποτε πρόβληµα, συµβουλευτείτε το κεφάλαιο Εντοπισµού Βλαβών σε αυτό το Εγχειρίδιο Χρήσης. Καλώδιο Σήµατος Φις mini D-SUB, 15 ακίδων Σχήµα A.1 Ελληνικά-8

10 Καλώδιο Σήµατος Υπολογιστής Αντάπτορ για Macintosh (δεν περιλαµβάνεται) Σχήµα Β.1 Φις mini D-SUB, 15 ακίδων Ελληνικά Πρίζα Καλώδιο Pεύµατος Σχήµα Γ.1 ιακόπτης Λειτουργίας Σχήµα.1 Ελληνικά-9

11 Πλήκτρα ελέγχου Τα πλήκτρα ελέγχου ΟSM (On-Screen Manager - ιαχειριστή Οθόνης) στο µπροστινό µέρος της οθόνης, λειτουργούν µε τον παρακάτω τρόπο: EXIT CONTROL / (ΕΛΕΓΧΟΣ) CONTROL -/+ (ΕΛΕΓΧΟΣ) PROCEED RESET Κύριο Μενού Υποµενού Εξοδος από το µενού OSM. Εξοδος στο κύριο µενού OSM. Μετακινεί την επιλεγµένη περιοχή πάνω/κάτω για την επιλογή ενός πλήκτρου ελέγχου. Μετακινεί την επιλεγµένη περιοχή αριστερά/δεξιά για την επιλογή µίας λειτουργίας ελέγχου. εν εκτελείται καµία λειτουργία. Επαναφέρει όλες τις λειτουργίες ελέγχου µέσα στο επιλεγµένο µενού στις εργοστασιακές ρυθµίσεις. Μετακινεί την επιλεγµένη περιοχή πάνω/κάτω για την επιλογή ενός πλήκτρου ελέγχου. Μετακινεί την µπάρα προς την κατεύθυνση - ή + για αύξηση ή µείωση της σχετικής ρύθµισης. Εκτελείται µόνο έλεγχος ή είσοδος σε δευτερεύον µενού, υποµενού. Επαναφέρει την επιλεγµένη λειτουργία ελέγχου στην εργοστασιακή ρύθµιση. ΣΗΜΕΙΩΣΗ: Όταν πιέσετε το πλήκτρο RESET στο κύριο µενού και στο υποµενού, εµφανίζεται ένα προειδοποιητικό παράθυρο, το οποίο σας επιτρέπει να ακυρώσετε τη λειτουργία επαναφοράς. Οταν είναι ενεργοποιηµένα τα πλήκτρα ελέγχου OSM, εµφανίζονται εικονίδια στο επάνω µέρος του µενού. Εάν εµφανίζεται ένα βέλος ( ) σε κάποιο υποµενού, αυτό δείχνει ότι υπάρχουν περισσότερες διαθέσιµες επιλογές. Για να έχετε πρόσβαση σε κάποιο υποµενού, πιέστε το πλήκτρο PROCEED. Πλήκτρα ελέγχου Φωτεινότητας/Αντίθεσης Φωτεινότητα: Pυθµίζει τη συνολική φωτεινότητα της εικόνας και του φόντου της οθόνης. Αντίθεση: Pυθµίζει τη φωτεινότητα της οθόνης σχετικά µε το φόντο. Αποµαγνητισµός: Εξουδετερώνει τα παραµένοντα µαγνητικά πεδία, τα οποία αλλοιώνουν τη σωστή σάρωση των δεσµών των ηλεκτρονίων και επηρεάζουν την καθαρότητα των χρωµάτων της οθόνης, την εστίαση και τη σύγκλιση. Μόλις ενεργοποιήσετε αυτήν τη λειτουργία, η εικόνα στην οθόνη σας θα αναπηδήσει και θα τρεµοπαίξει ελαφρά καθώς αποµαγνητίζεται η οθόνη. Ελληνικά-10

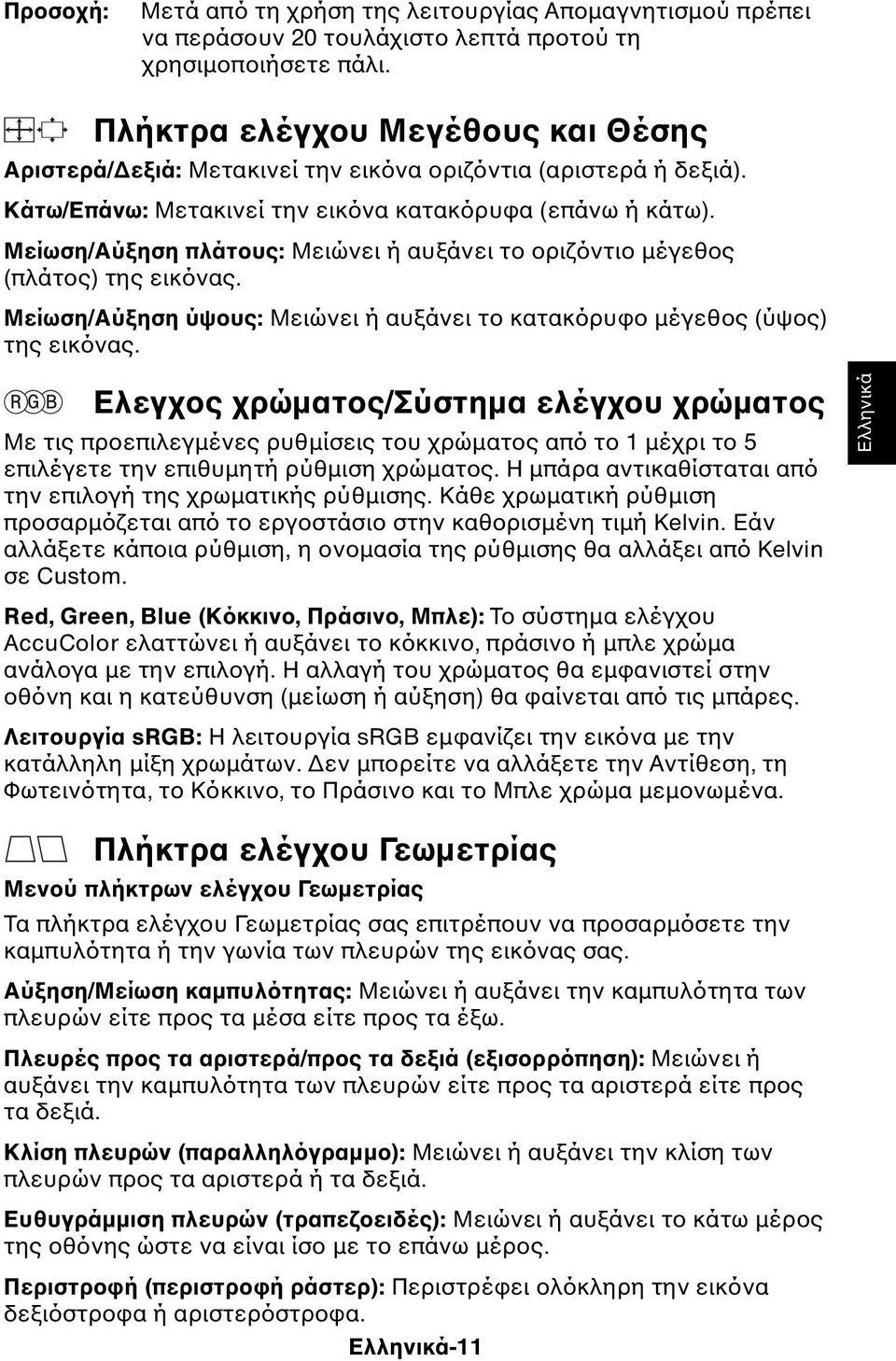

12 Προσοχή: Μετά από τη χρήση της λειτουργίας Αποµαγνητισµού πρέπει να περάσουν 20 τουλάχιστο λεπτά προτού τη χρησιµοποιήσετε πάλι. Πλήκτρα ελέγχου Μεγέθους και Θέσης Αριστερά/ εξιά: Μετακινεί την εικόνα οριζόντια (αριστερά ή δεξιά). Κάτω/Επάνω: Μετακινεί την εικόνα κατακόρυφα (επάνω ή κάτω). Μείωση/Αύξηση πλάτους: Μειώνει ή αυξάνει το οριζόντιο µέγεθος (πλάτος) της εικόνας. Μείωση/Αύξηση ύψους: Μειώνει ή αυξάνει το κατακόρυφο µέγεθος (ύψος) της εικόνας. Ελεγχος χρώµατος/σύστηµα ελέγχου χρώµατος Με τις προεπιλεγµένες ρυθµίσεις του χρώµατος από το 1 µέχρι το 5 επιλέγετε την επιθυµητή ρύθµιση χρώµατος. Η µπάρα αντικαθίσταται από την επιλογή της χρωµατικής ρύθµισης. Κάθε χρωµατική ρύθµιση προσαρµόζεται από το εργοστάσιο στην καθορισµένη τιµή Kelvin. Εάν αλλάξετε κάποια ρύθµιση, η ονοµασία της ρύθµισης θα αλλάξει από Kelvin σε Custom. Red, Green, Blue (Κόκκινο, Πράσινο, Μπλε): Το σύστηµα ελέγχου AccuColor ελαττώνει ή αυξάνει το κόκκινο, πράσινο ή µπλε χρώµα ανάλογα µε την επιλογή. Η αλλαγή του χρώµατος θα εµφανιστεί στην οθόνη και η κατεύθυνση (µείωση ή αύξηση) θα φαίνεται από τις µπάρες. Λειτουργία srgb: Η λειτουργία srgb εµφανίζει την εικόνα µε την κατάλληλη µίξη χρωµάτων. εν µπορείτε να αλλάξετε την Αντίθεση, τη Φωτεινότητα, το Κόκκινο, το Πράσινο και το Μπλε χρώµα µεµονωµένα. Ελληνικά Πλήκτρα ελέγχου Γεωµετρίας Μενού πλήκτρων ελέγχου Γεωµετρίας Τα πλήκτρα ελέγχου Γεωµετρίας σας επιτρέπουν να προσαρµόσετε την καµπυλότητα ή την γωνία των πλευρών της εικόνας σας. Αύξηση/Μείωση καµπυλότητας: Μειώνει ή αυξάνει την καµπυλότητα των πλευρών είτε προς τα µέσα είτε προς τα έξω. Πλευρές προς τα αριστερά/προς τα δεξιά (εξισορρόπηση): Μειώνει ή αυξάνει την καµπυλότητα των πλευρών είτε προς τα αριστερά είτε προς τα δεξιά. Κλίση πλευρών (παραλληλόγραµµο): Μειώνει ή αυξάνει την κλίση των πλευρών προς τα αριστερά ή τα δεξιά. Ευθυγράµµιση πλευρών (τραπεζοειδές): Μειώνει ή αυξάνει το κάτω µέρος της οθόνης ώστε να είναι ίσο µε το επάνω µέρος. Περιστροφή (περιστροφή ράστερ): Περιστρέφει ολόκληρη την εικόνα δεξιόστροφα ή αριστερόστροφα. Ελληνικά-11

13 Εργαλεία 1 Εξουδετέρωση θορύβου Moire: Ο θόρυβος moirι είναι µία κυµατοµορφή που µπορεί ορισµένες φορές να εµφανιστεί στην οθόνη. Η µορφή αυτή επαναλαµβάνεται και εµφανίζεται επάνω στην εικόνα και την παραµορφώνει. Κατά την διάρκεια της χρήσης ορισµένων εφαρµογών, η κυµατοειδής αυτή µορφή γίνεται πιο εµφανής απ ότι σε άλλες περιπτώσεις. Για να περιορίσετε το θόρυβο moire, ρυθµίστε το επίπεδο χρησιµοποιώντας τα πλήκτρα ελέγχου /+. Βασική Σύγκλιση: Ευθυγραµµίζει και τα τρία χρώµατα (Κ,Π,Μ) για το σχηµατισµό ενός µοναδικού χρώµατος (λευκό). Ο σκοπός αυτού του πλήκτρου ελέγχου είναι να διασφαλιστεί η καλύτερη δυνατή καθαρότητα και ευκρίνεια της λευκής γραµµής που σχηµατίζεται στην οθόνη. Χρησιµοποιήστε το πλήκτρο Οριζοντίου ελέγχου για να ρυθµίσετε την ευθυγράµµιση των λευκών γραµµών στην κατεύθυνση πάνω/κάτω. Χρησιµοποιήστε το πλήκτρο Καθέτου ελέγχου για να ρυθµίσετε την ευθυγράµµιση των λευκών γραµµών στην κατεύθυνση αριστερά/δεξιά. ιόρθωση Γωνιών: Σας επιτρέπει να ρυθµίσετε τη γεωµετρία των γωνιών της εικόνας Πάνω Τµήµα, Εξισορρόπηση Πάνω Τµήµατος, Κάτω Τµήµα, Εξισορρόπηση Κάτω Τµήµατος. Linearity (Γραµµικότητα): Η επιλογή γραµµικότητας σας επιτρέπει να προσαρµόσετε τις αποστάσεις των περιοχών της οθόνης σας. Ο σκοπός αυτής της λειτουργίας ελέγχου είναι να βεβαιωθείτε ότι ένας κύκλος 2 cm είναι πραγµατικά κύκλος 2 cm σε οποιαδήποτε θέση της οθόνης. Ο αλύτερος τρόπος για να καθορίσετε την κατακόρυφη γραµµικότητα είναι ο ακόλουθος: Χαράξτε παράλληλες, ισαπέχουσες, οριζόντιες γραµµές, χρησιµοποιώντας κάποια σχεδιαστική εφαρµογή που διαθέτει χάρακα. Χρησιµοποιήστε τη λειτουργία ελέγχου Κατακόρυφης Ισορροπίας για να µετακινήσετε τις γραµµές κοντά στο επάνω και στο κάτω µέρος της οθόνης. Χρησιµοποιήστε τον Κατακόρυφο έλεγχο για να ρυθµίσετε την απόσταση ανάµεσα στις γραµµές κοντά στο κέντρο και στο επάνω µέρος της οθόνης σας. Ελεγχος GlobalSync: Εξουδετερώνει τις παρεµβολές που µπορεί να προκαλέσει το γήινο µαγνητικό πεδίο στην εικόνα. Οταν βρίσκεστε στα υποµενού (Ανω Αριστερά / TOP LEFT, Ανω εξιά / TOP RIGHT, Κάτω Αριστερά / BOTTOM LEFT ή Κάτω εξιά / BOTTOM RIGHT), χρησιµοποιήστε τα πλήκτρα ελέγχου /+ για να ρυθµίσετε µε ακρίβεια τις διορθώσεις GlobalSync. Σηµείωση: Η NEC συνιστά να κάνετε διόρθωση GlobalSync εκτελώντας ταυτόχρονα µία τυπική εφαρµογή όπως ένα φύλλο εργασίας ή ένα έγγραφο κειµένου. Ελληνικά-12

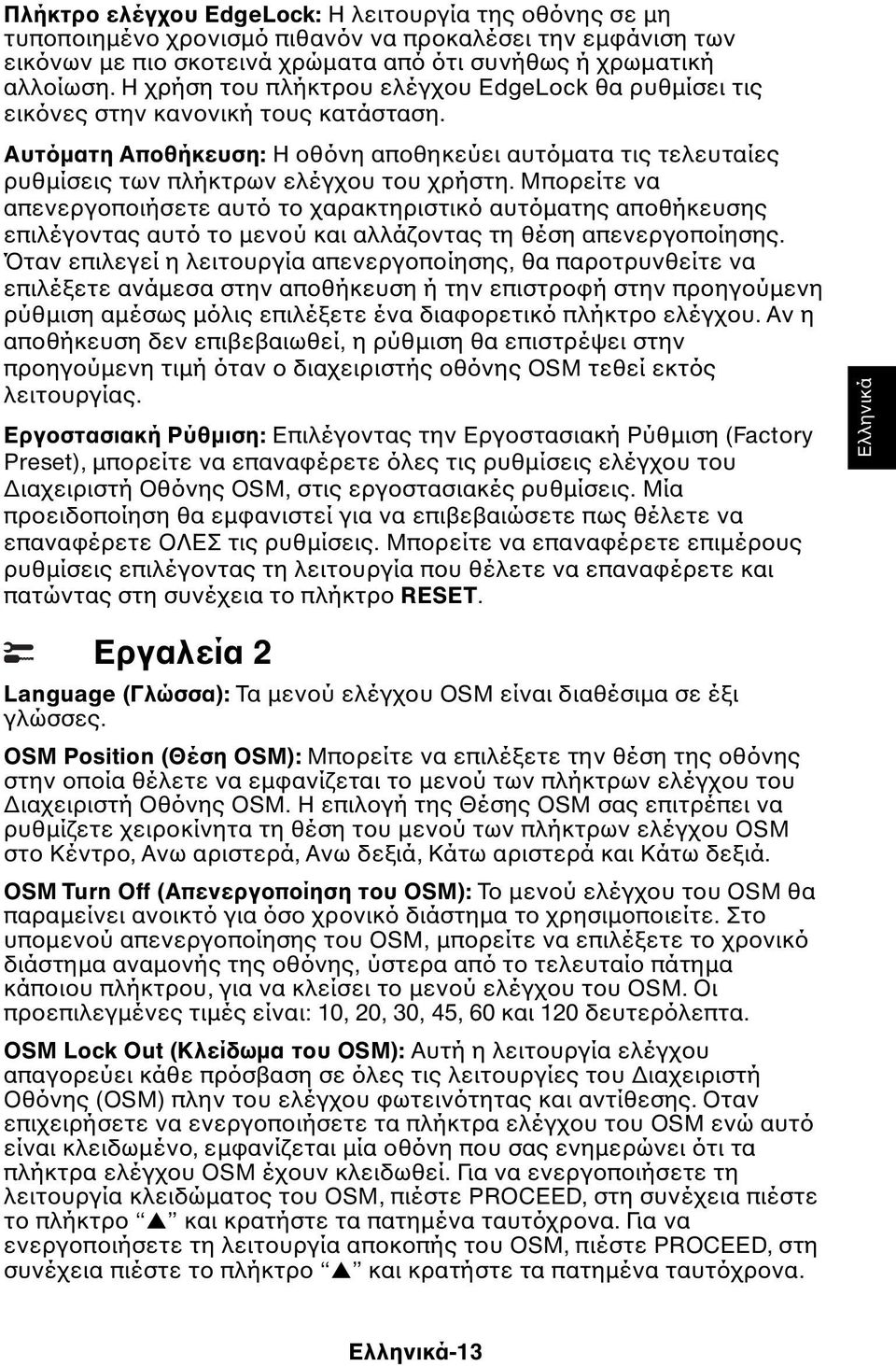

14 Πλήκτρο ελέγχου EdgeLock: Η λειτουργία της οθόνης σε µη τυποποιηµένο χρονισµό πιθανόν να προκαλέσει την εµφάνιση των εικόνων µε πιο σκοτεινά χρώµατα από ότι συνήθως ή χρωµατική αλλοίωση. Η χρήση του πλήκτρου ελέγχου EdgeLock θα ρυθµίσει τις εικόνες στην κανονική τους κατάσταση. Αυτόµατη Αποθήκευση: Η οθόνη αποθηκεύει αυτόµατα τις τελευταίες ρυθµίσεις των πλήκτρων ελέγχου του χρήστη. Μπορείτε να απενεργοποιήσετε αυτό το χαρακτηριστικό αυτόµατης αποθήκευσης επιλέγοντας αυτό το µενού και αλλάζοντας τη θέση απενεργοποίησης. Όταν επιλεγεί η λειτουργία απενεργοποίησης, θα παροτρυνθείτε να επιλέξετε ανάµεσα στην αποθήκευση ή την επιστροφή στην προηγούµενη ρύθµιση αµέσως µόλις επιλέξετε ένα διαφορετικό πλήκτρο ελέγχου. Αν η αποθήκευση δεν επιβεβαιωθεί, η ρύθµιση θα επιστρέψει στην προηγούµενη τιµή όταν ο διαχειριστής οθόνης OSM τεθεί εκτός λειτουργίας. Εργοστασιακή Pύθµιση: Επιλέγοντας την Εργοστασιακή Pύθµιση (Factory Preset), µπορείτε να επαναφέρετε όλες τις ρυθµίσεις ελέγχου του ιαχειριστή Οθόνης OSM, στις εργοστασιακές ρυθµίσεις. Μία προειδοποίηση θα εµφανιστεί για να επιβεβαιώσετε πως θέλετε να επαναφέρετε ΟΛΕΣ τις ρυθµίσεις. Μπορείτε να επαναφέρετε επιµέρους ρυθµίσεις επιλέγοντας τη λειτουργία που θέλετε να επαναφέρετε και πατώντας στη συνέχεια το πλήκτρο RESET. Ελληνικά Εργαλεία 2 Language (Γλώσσα): Τα µενού ελέγχου OSM είναι διαθέσιµα σε έξι γλώσσες. OSM Position (Θέση OSM): Μπορείτε να επιλέξετε την θέση της οθόνης στην οποία θέλετε να εµφανίζεται το µενού των πλήκτρων ελέγχου του ιαχειριστή Οθόνης OSM. Η επιλογή της Θέσης OSM σας επιτρέπει να ρυθµίζετε χειροκίνητα τη θέση του µενού των πλήκτρων ελέγχου OSM στο Κέντρο, Ανω αριστερά, Ανω δεξιά, Κάτω αριστερά και Κάτω δεξιά. OSM Turn Off (Απενεργοποίηση του OSM): Το µενού ελέγχου του OSM θα παραµείνει ανοικτό για όσο χρονικό διάστηµα το χρησιµοποιείτε. Στο υποµενού απενεργοποίησης του OSM, µπορείτε να επιλέξετε το χρονικό διάστηµα αναµονής της οθόνης, ύστερα από το τελευταίο πάτηµα κάποιου πλήκτρου, για να κλείσει το µενού ελέγχου του OSM. Οι προεπιλεγµένες τιµές είναι: 10, 20, 30, 45, 60 και 120 δευτερόλεπτα. OSM Lock Out (Κλείδωµα του OSM): Αυτή η λειτουργία ελέγχου απαγορεύει κάθε πρόσβαση σε όλες τις λειτουργίες του ιαχειριστή Οθόνης (OSM) πλην του ελέγχου φωτεινότητας και αντίθεσης. Οταν επιχειρήσετε να ενεργοποιήσετε τα πλήκτρα ελέγχου του OSM ενώ αυτό είναι κλειδωµένο, εµφανίζεται µία οθόνη που σας ενηµερώνει ότι τα πλήκτρα ελέγχου OSM έχουν κλειδωθεί. Για να ενεργοποιήσετε τη λειτουργία κλειδώµατος του OSM, πιέστε PROCEED, στη συνέχεια πιέστε το πλήκτρο και κρατήστε τα πατηµένα ταυτόχρονα. Για να ενεργοποιήσετε τη λειτουργία αποκοπής του OSM, πιέστε PROCEED, στη συνέχεια πιέστε το πλήκτρο και κρατήστε τα πατηµένα ταυτόχρονα. Ελληνικά-13

15 Σύστηµα IPM, Λειτουργία Κλεισίµατος: Ενεργοποίηση: Το σύστηµα IPM λειτουργεί κανονικά και αξιοποιούνται όλα τα στάδια εξοικονόµησης ενέργειας. Απενεργοποίηση: Η λειτουργία απενεργοποίησης του Συστήµατος IPM δεν χρησιµοποιείται. ΣΗΜΕΙΩΣΗ: Για βασικά συστήµατα και κάρτες γραφικών, διατηρήστε την εργοστασιακή ρύθµιση στη λειτουργία Ενεργοποίηση. Πληροφορίες Τρόπος Λειτουργίας Οθόνης: είχνει τον παρόντα τρόπο λειτουργίας και τη ρύθµιση συχνότητας της οθόνης. Πληροφορίες για την οθόνη: ηλώνει το µοντέλο και τους αριθµούς σειράς της οθόνης σας. Ειδοποίηση ανανέωσης: Ενα µήνυµα θα σας ειδοποιεί, εάν ο ρυθµός ανανέωσης του σήµατος που αποστέλλεται στην οθόνη από τον υπολογιστή, είναι πολύ χαµηλός. Για περαιτέρω πληροφορίες, συµβουλευτείτε το εγχειρίδιο της κάρτας γραφικών ή του συστήµατος σας. Ελληνικά-14

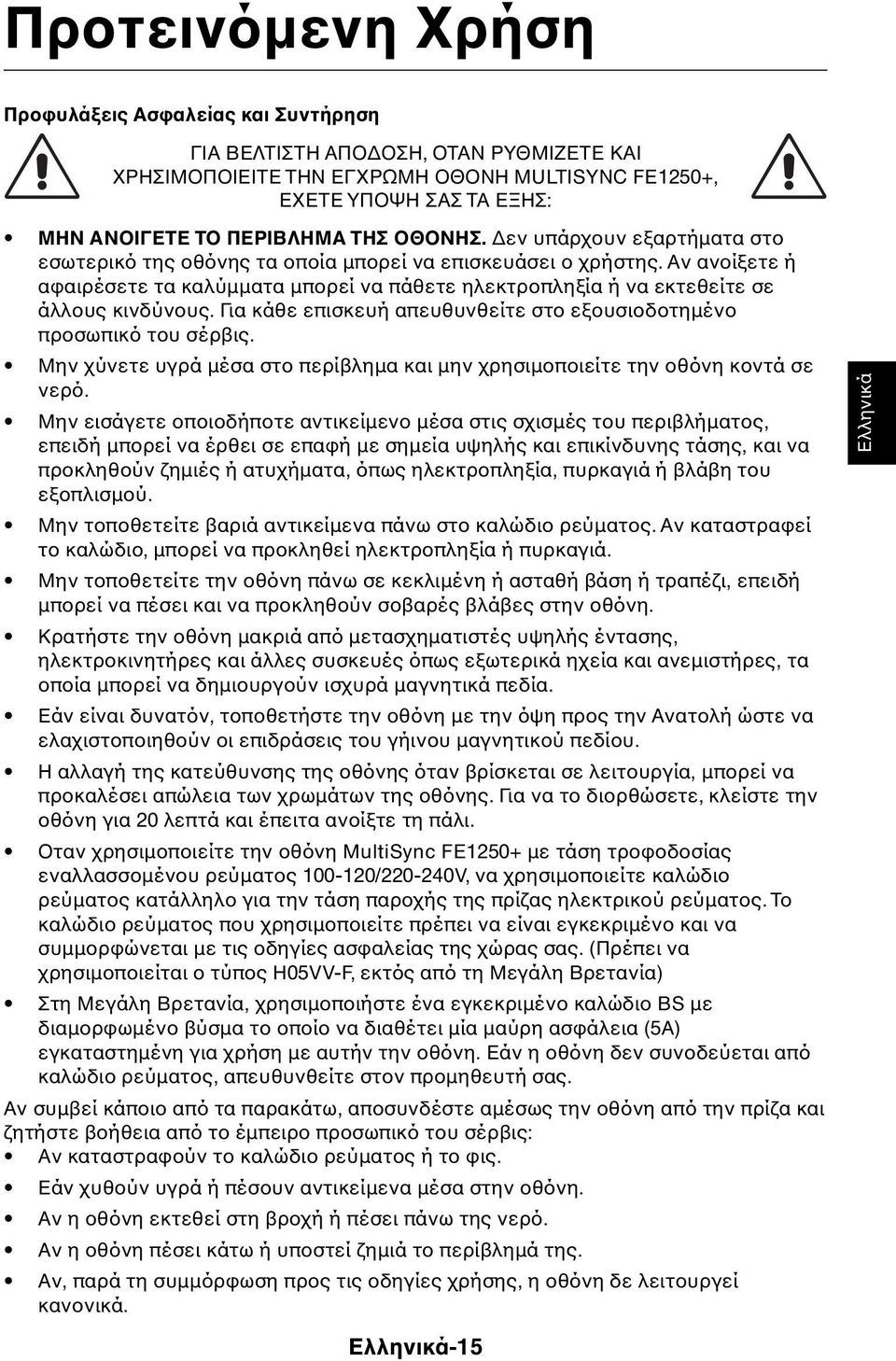

16 Προτεινόµενη Χρήση Προφυλάξεις Ασφαλείας και Συντήρηση ΓΙΑ ΒΕΛΤΙΣΤΗ ΑΠΟ ΟΣΗ, ΟΤΑΝ PΥΘΜΙΖΕΤΕ ΚΑΙ ΧPΗΣΙΜΟΠΟΙΕΙΤΕ ΤΗΝ ΕΓΧPΩΜΗ ΟΘΟΝΗ MULTISYNC FE1250+, ΕΧΕΤΕ ΥΠΟΨΗ ΣΑΣ ΤΑ ΕΞΗΣ: ΜΗΝ ΑΝΟΙΓΕΤΕ ΤΟ ΠΕPΙΒΛΗΜΑ ΤΗΣ ΟΘΟΝΗΣ. εν υπάρχουν εξαρτήµατα στο εσωτερικό της οθόνης τα οποία µπορεί να επισκευάσει ο χρήστης. Αν ανοίξετε ή αφαιρέσετε τα καλύµµατα µπορεί να πάθετε ηλεκτροπληξία ή να εκτεθείτε σε άλλους κινδύνους. Για κάθε επισκευή απευθυνθείτε στο εξουσιοδοτηµένο προσωπικό του σέρβις. Μην χύνετε υγρά µέσα στο περίβληµα και µην χρησιµοποιείτε την οθόνη κοντά σε νερό. Μην εισάγετε οποιοδήποτε αντικείµενο µέσα στις σχισµές του περιβλήµατος, επειδή µπορεί να έρθει σε επαφή µε σηµεία υψηλής και επικίνδυνης τάσης, και να προκληθούν ζηµιές ή ατυχήµατα, όπως ηλεκτροπληξία, πυρκαγιά ή βλάβη του εξοπλισµού. Μην τοποθετείτε βαριά αντικείµενα πάνω στο καλώδιο ρεύµατος. Αν καταστραφεί το καλώδιο, µπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά. Μην τοποθετείτε την οθόνη πάνω σε κεκλιµένη ή ασταθή βάση ή τραπέζι, επειδή µπορεί να πέσει και να προκληθούν σοβαρές βλάβες στην οθόνη. Κρατήστε την οθόνη µακριά από µετασχηµατιστές υψηλής έντασης, ηλεκτροκινητήρες και άλλες συσκευές όπως εξωτερικά ηχεία και ανεµιστήρες, τα οποία µπορεί να δηµιουργούν ισχυρά µαγνητικά πεδία. Εάν είναι δυνατόν, τοποθετήστε την οθόνη µε την όψη προς την Ανατολή ώστε να ελαχιστοποιηθούν οι επιδράσεις του γήινου µαγνητικού πεδίου. Η αλλαγή της κατεύθυνσης της οθόνης όταν βρίσκεται σε λειτουργία, µπορεί να προκαλέσει απώλεια των χρωµάτων της οθόνης. Για να το διορθώσετε, κλείστε την οθόνη για 20 λεπτά και έπειτα ανοίξτε τη πάλι. Οταν χρησιµοποιείτε την οθόνη MultiSync FE1250+ µε τάση τροφοδοσίας εναλλασσοµένου ρεύµατος / V, να χρησιµοποιείτε καλώδιο ρεύµατος κατάλληλο για την τάση παροχής της πρίζας ηλεκτρικού ρεύµατος. Το καλώδιο ρεύµατος που χρησιµοποιείτε πρέπει να είναι εγκεκριµένο και να συµµορφώνεται µε τις οδηγίες ασφαλείας της χώρας σας. (Πρέπει να χρησιµοποιείται ο τύπος H05VV-F, εκτός από τη Μεγάλη Βρετανία) Στη Μεγάλη Βρετανία, χρησιµοποιήστε ένα εγκεκριµένο καλώδιο BS µε διαµορφωµένο βύσµα το οποίο να διαθέτει µία µαύρη ασφάλεια (5A) εγκαταστηµένη για χρήση µε αυτήν την οθόνη. Εάν η οθόνη δεν συνοδεύεται από καλώδιο ρεύµατος, απευθυνθείτε στον προµηθευτή σας. Αν συµβεί κάποιο από τα παρακάτω, αποσυνδέστε αµέσως την οθόνη από την πρίζα και ζητήστε βοήθεια από το έµπειρο προσωπικό του σέρβις: Αν καταστραφούν το καλώδιο ρεύµατος ή το φις. Εάν χυθούν υγρά ή πέσουν αντικείµενα µέσα στην οθόνη. Αν η οθόνη εκτεθεί στη βροχή ή πέσει πάνω της νερό. Αν η οθόνη πέσει κάτω ή υποστεί ζηµιά το περίβληµά της. Αν, παρά τη συµµόρφωση προς τις οδηγίες χρήσης, η οθόνη δε λειτουργεί κανονικά. Ελληνικά-15 Ελληνικά

17 Αφήστε αρκετό χώρο γύρω από την οθόνη για επαρκή αερισµό και ύξη. Μην καλύπτετε τα ανοίγµατα αερισµού και µην τοποθετείτε την οθόνη κοντά σε σώµατα καλοριφέρ ή άλλες πηγές θερµότητας. Μην τοποθετείτε κανένα αντικείµενο στο πάνω µέρος της οθόνης. Ο συνδετήρας του καλωδίου τροφοδοσίας αποτελεί το κύριο µέσο ΠPΟΣΟΧΗ αποσύνδεσης του συστήµατος από το ρεύµα. Η οθόνη πρέπει να εγκατασταθεί κοντά σε πρίζα παροχής ρεύµατος ώστε να είναι εύκολη η πρόσβαση. Μεταχειρίζεστε µε προσοχή την οθόνη κατά τις µεταφορές. Φυλάξτε τα υλικά της συσκευασίας για τις µεταφορές. Η ΣΩΣΤΗ ΘΕΣΗ ΚΑΙ PΥΘΜΙΣΗ ΤΗΣ ΟΘΟΝΗΣ ΜΠΟPΕΙ ΝΑ ΜΕΙΩΣΕΙ ΤΗΝ ΚΟΠΩΣΗ ΤΩΝ ΜΑΤΙΩΝ, ΤΩΝ ΩΜΩΝ ΚΑΙ ΤΟΥ ΑΥΧΕΝΑ. ΚΑΤΑ ΤΗΝ ΕΠΙΛΟΓΗ ΘΕΣΗΣ ΤΗΣ ΟΘΟΝΗΣ ΕΛΕΓΞΤΕ ΤΑ ΕΞΗΣ: Pυθµίστε το ύψος της οθόνης έτσι ώστε η κορυφή της να βρίσκεται στο ίδιο ύψος ή λίγο χαµηλότερα από το ύψος των µατιών. Το ύψος της οθόνης να είναι τέτοιο ώστε όταν κοιτάζετε το κέντρο της, να βλέπετε µε κλίση προς τα κάτω. Τοποθετήστε την οθόνη σε απόσταση από τα µάτια σας µεταξύ 40 και 70 εκατοστά. Η βέλτιστη απόσταση είναι 60 εκατοστά. Περιοδικά, να ξεκουράζετε τα µάτια σας εστιάζοντας σε κάποιο αντικείµενο που βρίσκεται τουλάχιστον 6 µέτρα µακριά. Ανοιγοκλείνετε τα µάτια σας συχνά. Τοποθετήστε την οθόνη υπό γωνία 90 ως προς το παράθυρο ή άλλες πηγές φωτισµού για να ελαχιστοποιήσετε το θάµπωµα και τις αντανακλάσεις. Pυθµίστε την κλίση της οθόνης έτσι ώστε να µην αντανακλάται πάνω της ο φωτισµός από την οροφή. Αν το ανακλώµενο φως σας εµποδίζει να βλέπετε την εικόνα της οθόνης, χρησιµοποιήστε ένα κατάλληλο φίλτρο. Καθαρίζετε την οθόνη τακτικά. Για να αποµακρύνετε τη σκόνη χρησιµοποιήστε τεµάχιο µαλακού υφάσµατος που δεν ξεφτίζει και µη διαβρωτικό διάλυµα καθαρισµού χωρίς οινόπνευµα ή υγρό καθαρισµού τζαµιών. Pυθµίστε τα χειριστήρια φωτεινότητας και αντίθεσης της οθόνης για να βελτιώσετε την αναγνωσιµότητά της. Χρησιµοποιήστε εξάρτηµα συγκράτησης των εγγράφων, τοποθετώντας το δίπλα στην οθόνη. Οταν πληκτρολογείτε, τοποθετήστε αυτό που κοιτάζετε πολύ συχνά κατευθείαν µπροστά σας ώστε να ελαχιστοποιήσετε τις στροφές της κεφαλής. Εξετάζετε τακτικά τα µάτια σας στον οφθαλµίατρο. Εργονοµία Για να επιτύχετε τα µέγιστα οφέλη από την εργονοµία, σας συνιστούµε τα εξής: Pυθµίστε το πλήκτρο ελέγχου Φωτεινότητας µέχρις ότου εξαφανιστεί το ράστερ του φόντου Μη ρυθµίζετε το πλήκτρο ελέγχου Αντίθεσης στη µέγιστη τιµή Χρησιµοποιήστε τις εργοστασιακές ρυθµίσεις των πλήκτρων ελέγχου Μεγέθους και Θέσης µε τυποποιηµένα σήµατα Χρησιµοποιήστε τις εργοστασιακές ρυθµίσεις των πλήκτρων ελέγχου Pύθµισης Χρώµατος και Πλευρών Αριστερά/ εξιά Χρησιµοποιήστε σήµατα non-interlaced µε συχνότητα κάθετης ανανέωσης µεταξύ Hz Μη χρησιµοποιείτε ως πρωτεύον χρώµα το µπλε σε σκούρο φόντο, επειδή θα είναι δύσκολο να διαβάσετε την οθόνη και µπορεί να προκληθεί κόπωση στα µάτια λόγω ανεπαρκούς αντίθεσης φωτεινότητας Ελληνικά-16

18 Προδιαγραφές Προδιαγραφές Οθόνης Καθοδικός Σωλήνας Σήµα Εισόδου Χρώµατα Εικόνας ιαγώνιος: Ορατό Πλαίσιο Video (Εικόνας): Sync (Συγχρονισµός): Αναλογική είσοδος: MultiSync FE εκατοστά/22 ίντσες 50,8 εκατοστά/20 ίντσες Απεριόριστος Αριθµός Χρωµάτων Σηµειώσεις απόκλιση 90, µέγεθος κόκκου 0,24 mm, φώσφορος χαµηλής αντίστασης, καθοδικός σωλήνας τεχνολογίας aperture grille, επικάλυψη οθόνης πολλαπλής στρώσης, για προστασία έναντι στατικού ηλεκτρισµού, οθόνη τύπου dark-tint και OptiClear. ΑΝΑΛΟΓΙΚΟ 0,7 Vp-p/75 Ω Χωριστός συγχρονισµός Στάθµη TTL Οριζόντιος Συγχρονισµός ( Θετικός/Αρνητικός) (Στάθµη TTL) Κάθετος Συγχρονισµός. ( Θετικός/Αρνητικός) (Στάθµη TTL) Σύνθετος Συγχρονισµός ( Θετικός/Αρνητικός) (Στάθµη TTL) Εξαρτάται από την κάρτα οθόνης που χρησιµοποιείτε. Ελληνικά Περιοχή Συγχρονισµού Οριζόντια: Κάθετη: Συµβατές Αναλύσεις Ανάλυση βασισµένη µόνο σε οριζόντιες και κάθετες συχνότητες Ενεργή Επιφάνεια Οθόνης (Εργοστασιακή ρύθµιση) Οριζόντια: Κάθετη: 30 khz ως 110 khz 50 Hz ως 160 Hz 640 x 60 ως 160 Hz 800 x 55 ως 160 Hz 832 x 55 ως 160 Hz 1024 x 55 ως x 55 ως x 55 ως 102 Hz 1600 x 55 ως 88 Hz x 55 ως 78 Hz 1800 x 55 ως 73 Hz 1856 x 55 ως 75 Hz 1920 x 55 ως 73 Hz 396 mm 297 mm Αυτόµατα Αυτόµατα Μερικά συστήµατα ενδέχεται να µην υποστηρίζουν όλους τους αναφερόµενους τρόπους λειτουργίας H NEC-Mitsubishi Electronics Display προτείνει να χρησιµοποιείται ανάλυση στα 85 Hz για βέλτιστη απόδοση εικόνας. Εξαρτάται από το χρησιµοποιούµενο χρονισµό σήµατος και δεν περιλαµβάνει την επιφάνεια του περιθωρίου. Ενεργή Επιφάνεια Οθόνης (Πλήρης Σάρωση) Τροφοδοσία 406 mm 305 mm ΕP / V, 50/60 Hz Εξαρτάται από το χρησιµοποιούµενο χρονισµό σήµατος και δεν περιλαµβάνει την επιφάνεια του περιθωρίου. Ονοµαστικό Pεύµα 1,3 A στα V / 0,6 A στα V ιαστάσεις Βάρος Συνθήκες Περιβάλλοντος Θερµοκρασία Λειτουργίας: Υγρασία: Υψόµετρο: Θερµοκρασία Αποθήκευσης: Υγρασία: Υψόµετρο: 495 (Π) x 493,5 (Υ) x 473 (Β) mm 19,8 (Π) x 19,7 (Υ) x 18,9 (Β) ίντσες 29,7 kg/65,6 lbs 10 C ως +35 C 30% ως 80% 0 ως m -20 C ως +60 C 10% ως 90% 0 ως m ΣΗΜΕΙΩΣΗ: Οι Τεχνικές Προδιαγραφές µπορεί να τροποποιηθούν χωρίς προειδοποίηση. Ελληνικά-17

19 Ιδιαίτερα Χαρακτηριστικά Επίπεδος Καθοδικός Σωλήνας τεχνολογίας Aperture Grille : Παρέχει µοναδική ποιότητα απεικόνισης µε επίπεδη πρακτικά εικόνα χωρίς παραµορφώσεις και µε µειωµένο θάµπωµα λόγω αντανακλάσεων µε αποτέλεσµα να βλέπετε στην οθόνη το ίδιο µε αυτό που εµφανίζεται και στην εκτύπωση. Η ευθυγράµµιση των µορίων φωσφόρου του καθοδικού σωλήνα αποδίδει ανώτερη κάθετη ανάλυση µε βελτιωµένη φωτεινότητα για πιο οµοιόµορφη αντίθεση εικόνας. Επιφάνεια οθόνης τύπου OptiClear: Μειώνει τις ανακλάσεις και το θάµπωµα και αυξάνει την αντίθεση χωρίς να επηρεάζεται αρνητικά το επίπεδο εστίασης, η ευκρίνεια ή η φωτεινότητα. Το µέγεθος κόκκου 0,24 mm, σε συνδυασµό µε την τεχνολογία καθοδικού σωλήνα επίπεδης οθόνης, εξασφαλίζει καθαρότητα και ευκρίνεια τόσο στο κείµενο όσο και στα γραφικά. ιπλή υναµική Εστίαση της έσµης: Εξασφαλίζει συνεχή και µε ακρίβεια ρύθµιση εστίασης της δέσµης ηλεκτρονίων και άριστη ποιότητα εικόνας, ακόµη και στην περιφέρεια της οθόνης. Σύστηµα Ελέγχου των Χρωµάτων: Σας παρέχει τη δυνατότητα να επιλέγετε µεταξύ πέντε ρυθµίσεων χρώµατος για την οθόνη σας, ανάλογα µε τις προσωπικές σας προτιµήσεις. Πλήκτρα ελέγχου OSM (On-Screen Manager): Σας παρέχουν τη δυνατότητα γρήγορης και εύκολης ρύθµισης όλων των παραµέτρων της εικόνας µέσω απλών στη χρήση µενού που εµφανίζονται στην οθόνη. Χαρακτηριστικά Εργονοµικού Σχεδιασµού: Χρησιµοποιεί σε µεγάλο βαθµό την εργονοµία για να βελτιώσει το εργασιακό περιβάλλον, προστατεύει την υγεία του χρήστη και εξοικονοµεί χρήµατα. Τα παραδείγµατα περιλαµβάνουν πλήκτρα ελέγχου OSM για γρήγορες και εύκολες ρυθµίσεις της εικόνας, περιστρεφόµενη βάση κάθετα/οριζόντια για επιλογή οπτικής γωνίας, µικρό ίχνος και συµµόρφωση µε τις οδηγίες MPRII για χαµηλότερη εκποµπή ακτινοβολίας. Plug and Play: Η λύση της Microsoft µε το λειτουργικό σύστηµα Windows 95/98/2000 απλοποιεί τη διαµόρφωση και την εγκατάσταση επιτρέποντας στην οθόνη να στέλνει τις δυνατότητες και τα χαρακτηριστικά της (όπως το µέγεθος της οθόνης και τις συµβατές αναλύσεις) κατευθείαν στον υπολογιστή σας, βελτιώνοντας έτσι αυτόµατα την απόδοση της οθόνης. Ελληνικά-18

20 Σύστηµα IPM (Intelligent Power Manager - Ευφυές Σύστηµα ιαχείρισης της Ενέργειας): Παρέχει ένα επαναστατικό σύστηµα εξοικονόµησης ενέργειας που επιτρέπει στην οθόνη να αλλάζει σε κατάσταση χαµηλότερης κατανάλωσης ρεύµατος όταν είναι ανοιχτή αλλά δεν χρησιµοποιείται, εξοικονοµώντας έτσι δύο τρίτα από το κόστος της κανονικής κατανάλωσης ρεύµατος της οθόνης, µειώνοντας τις εκποµπές ακτινοβολίας καθώς και τα έξοδα κλιµατισµού στο χώρο εργασίας. Τεχνολογία Μειωµένου Μαγνητικού Πεδίου: Μειώνει τις εκποµπές ακτινοβολίας από το µαγνητικό και ηλεκτρικό πεδίο του εναλλασσοµένου ρεύµατος και το στατικό ηλεκτρισµό, εφαρµόζοντας εργονοµικές πρακτικές σχετικά µε πιθανούς κινδύνους από την παρατεταµένη χρήση της οθόνης του υπολογιστή. Τεχνολογία Πολλαπλής Συχνότητας: Pυθµίζει αυτόµατα την οθόνη στη συχνότητα σάρωσης της κάρτας οθόνης, επιλέγοντας αυτόµατα την απαιτούµενη ανάλυση. υνατότητα FullScan (Πλήρους Σάρωσης): Σας παρέχει τη δυνατότητα να χρησιµοποιήσετε ολόκληρη την επιφάνεια της οθόνης στις περισσότερες επιλογές ανάλυσης, αυξάνοντας έτσι σηµαντικά το µέγεθος της εικόνας. Πλήκτρο Ελέγχου GlobalSync/Corner Purity: Σας επιτρέπει να ρυθµίσετε εύκολα την ευκρίνεια στις τέσσερις γωνίες της οθόνης. GTF Auto Adjust: Σας επιτρέπει να ρυθµίσετε εύκολα και γρήγορα το σωστό οριζόντιο και κάθετο µέγεθος και τη θέση. Πλήκτρο Ελέγχου Σύγκλισης: Σας επιτρέπει να ρυθµίσετε την οριζόντια και κάθετη σύγκλιση στο πάνω και στο κάτω µέρος για να διασφαλιστεί η καλύτερη δυνατή καθαρότητα και ευκρίνεια της λευκής γραµµής που σχηµατίζεται στην οθόνη. Ελληνικά Ελληνικά-19
