1 DIAGRAMAS DE INTERACCIÓN (PARTE III) RESISTENCIA DE SECCIONES CIRCULARES SOMETIDAS A FLEXIÓN COMPUESTA RECTA Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

COMPUESTA RECTA Diagramas de Interacción Parte III.

2 Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

3 DIAGRAMA III.1 f c = 20 MPa y γ = 0,50. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

4 DIAGRAMA III.2 f c = 20 MPa y γ = 0,60. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

5 DIAGRAMA III.3 f c = 20 MPa y γ = 0,70. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

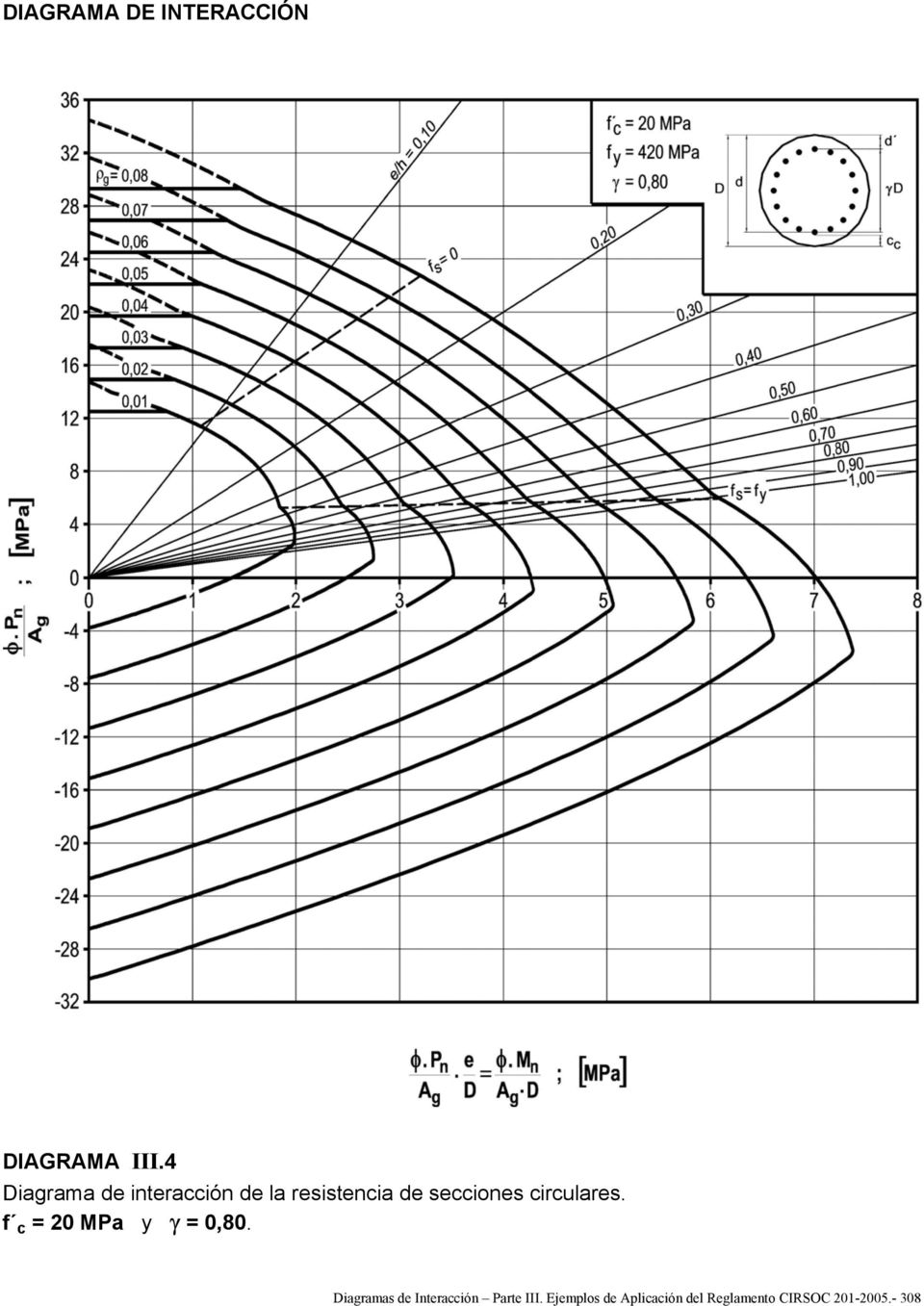

6 DIAGRAMA III.4 f c = 20 MPa y γ = 0,80. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

7 DIAGRAMA III.5 f c = 20 MPa y γ = 0,90. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

8 DIAGRAMA III.6 f c = 25 MPa y γ = 0,50. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

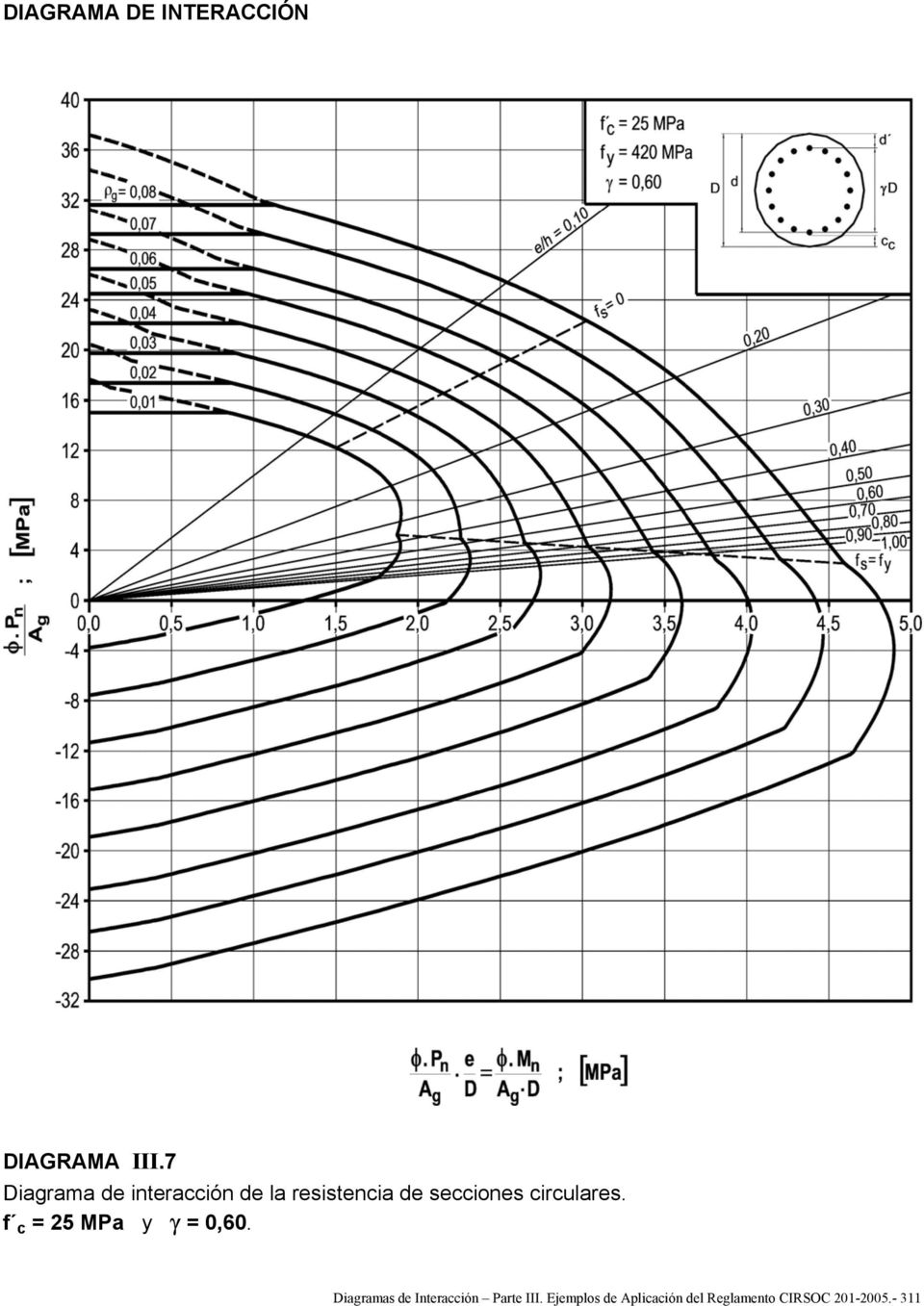

9 DIAGRAMA III.7 f c = 25 MPa y γ = 0,60. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

10 DIAGRAMA III.8 f c = 25 MPa y γ = 0,70. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

11 DIAGRAMA III.9 f c = 25 MPa y γ = 0,80. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

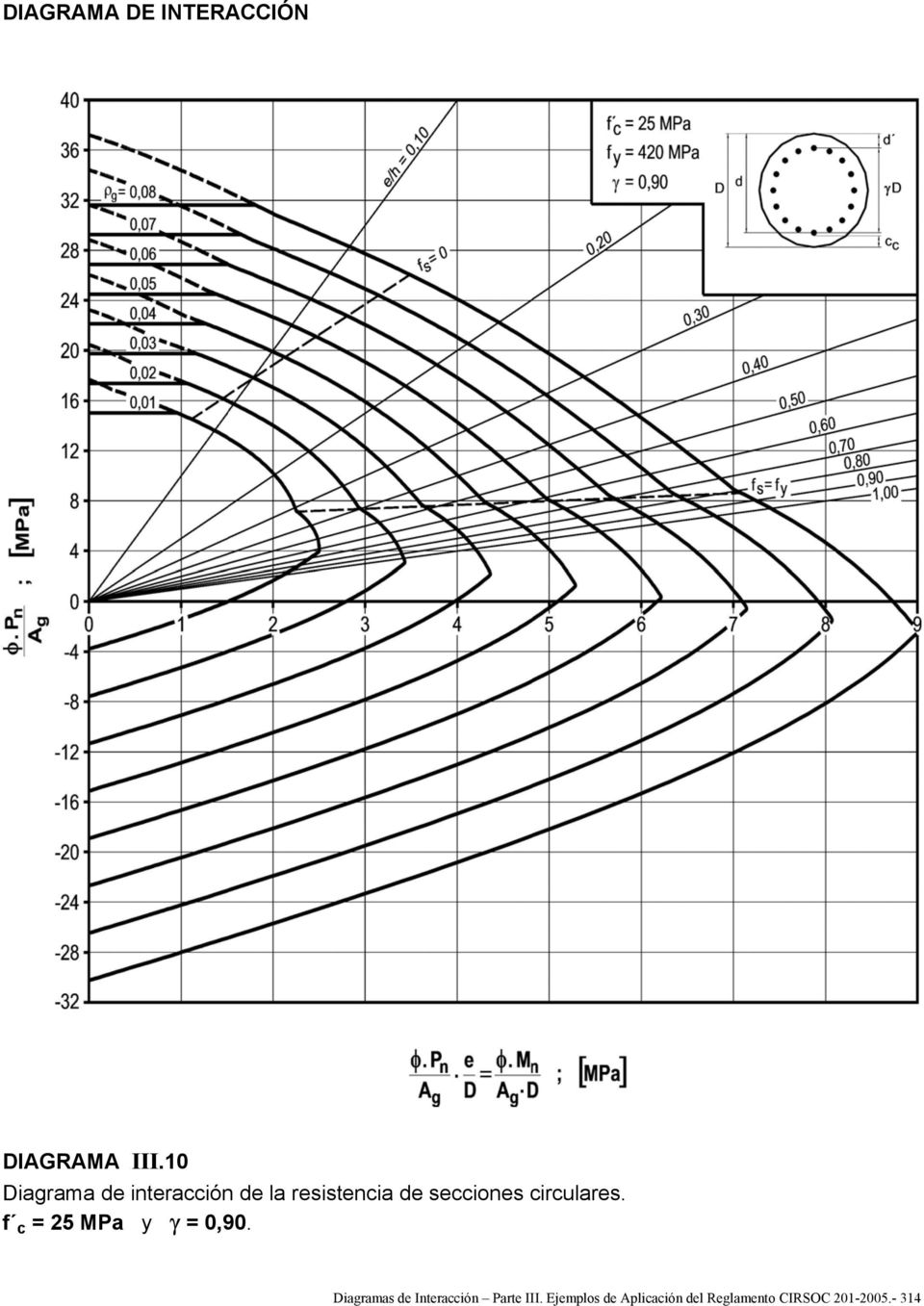

12 DIAGRAMA III.10 f c = 25 MPa y γ = 0,90. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

13 DIAGRAMA III.11 f c = 30 MPa y γ = 0,50. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

14 DIAGRAMA III.12 f c = 30 MPa y γ = 0,60. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

15 DIAGRAMA III.13 f c = 30 MPa y γ = 0,70. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

16 DIAGRAMA III.14 f c = 30 MPa y γ = 0,80. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

17 DIAGRAMA III.15 f c = 30 MPa y γ = 0,90. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

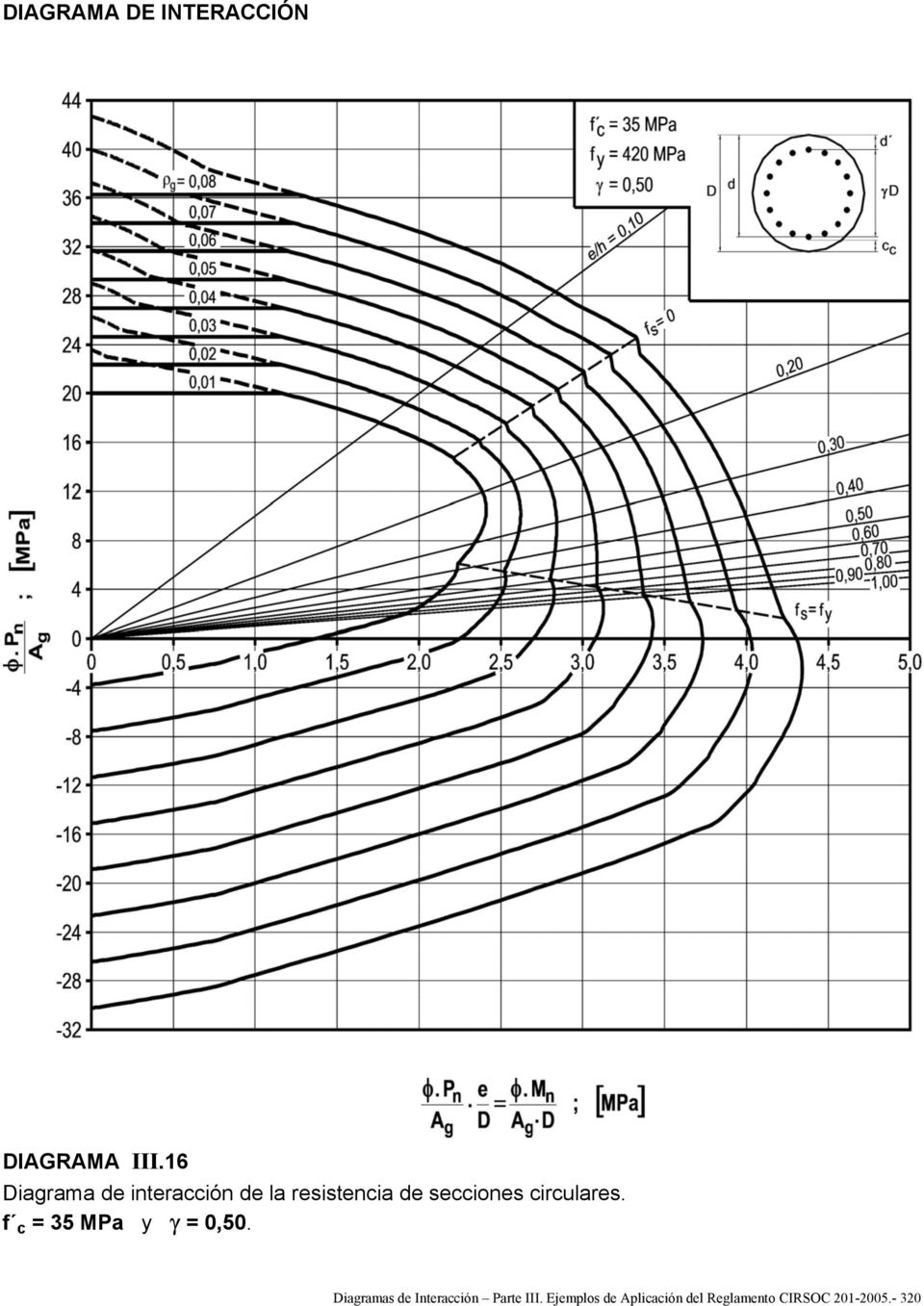

18 DIAGRAMA III.16 f c = 35 MPa y γ = 0,50. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

19 DIAGRAMA III.17 f c = 35 MPa y γ = 0,60. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

20 DIAGRAMA III.18 f c = 35 MPa y γ = 0,70. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

21 DIAGRAMA III.19 f c = 35 MPa y γ = 0,80. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

22 DIAGRAMA III.20 f c = 35 MPa y γ = 0,90. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

23 DIAGRAMA III.21 f c = 40 MPa y γ = 0,50. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

24 DIAGRAMA III.22 f c = 40 MPa y γ = 0,60. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

25 DIAGRAMA III.23 f c = 40 MPa y γ = 0,70. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

26 DIAGRAMA III.24 f c = 40 MPa y γ = 0,80. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

27 DIAGRAMA III.25 f c = 40 MPa y γ = 0,90. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

28 DIAGRAMA III.26 f c = 50 MPa y γ = 0,50. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

29 DIAGRAMA III.27 f c = 50 MPa y γ = 0,60. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

30 DIAGRAMA III.28 f c = 50 MPa y γ = 0,70. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

31 DIAGRAMA III.29 f c = 50 MPa y γ = 0,80. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC

32 DIAGRAMA III.30 f c = 50 MPa y γ = 0,90. Diagramas de Interacción Parte III. Ejemplos de Aplicación del Reglamento CIRSOC
