1 Μεταλλικά & Πολυεστερικά Ερμάρια Οδηγός Επιλογής 2012

2 Περιεχόμενα Εισαγωγή 0/2 Βιομηχανικά κουτιά Thalassa TBS - TBP Θερμοπλαστικά βιομηχανικά κουτιά 1/1 Επίτοιχα ερμάρια Spacial CRN Ερμάρια από χάλυβα 2/6 Spacial S3X Ερμάρια από ανοξείδωτο χάλυβα 2/9 Thalassa PLM Πολυεστερικά ερμάρια 2/12 Επιδαπέδια ερμάρια Spacial SF Επεκτεινόμενα ερμάρια από χάλυβα 3/6 Spacial SM Μονομπλόκ ερμάρια από χάλυβα 3/10 Εξαρτήματα Εξαρτήματα για εγκατάσταση υλικών 4/2 Εξαρτήματα για διανομή ενέργειας 4/10 Εξαρτήματα για όδευση καλωδίων 4/12 Παρελκόμενα θυρών 4/14 Τερματικοί διακόπτες θυρών & φωτισμός 4/15 Εξαρτήματα γείωσης 4/16 Σύστημα θερμικής διαχείρισης ClimaSys Εισαγωγή και οδηγός επιλογής 5/2 ClimaSys CV Συστήματα εξαερισμού 5/8 ClimaSys CR Θερμαντικές αντιστάσεις 5/18 ClimaSys CC Θερμικός έλεγχος 5/21 Τεχνικά παραρτήματα Πρότυπα και πιστοποιήσεις 6/2 Βαθμοί προστασίας: IK και IP 6/4 Κατάταξη NEMA και UL 6/6 Ιδιότητες υλικών 6/8 Ευρετήριο κωδικών 7/1 0/1

3 Βιομηχανικά Ερμάρια Schneider Electric Ο ειδικός σε εφαρμογές με υψηλές απαιτήσεις στεγανότητας Ιστορικό Τα βιομηχανικά ερμάρια της Schneider Electric αποτελούν τη συγχώνευση δύο ιστορικών εταιριών και επωνυμιών που ιδρύθηκαν το 1958, την ισπανικής προέλευσης Himel και τη γαλλικής προέλευσης Sarel. Αυτές οι δύο εταιρίες, με εμπειρία άνω των 50 ετών, έχουν καθιερωθεί ως οι κορυφαίοι ειδικοί στο σχεδιασμό, παραγωγή και εμπορία ερμαρίων, κατάλληλων για εγκατάσταση υλικών αυτοματισμού και ηλεκτρολογικού εξοπλισμού, που προσφέρουν προστασία και ασφάλεια σε κάθε είδους περιβαλλοντικές συνθήκες. Τα βιομηχανικά ερμάρια της Schneider Electric αποτελούν τη συγχώνευση των ιστορικών επωνυμιών Sarel και Himel m 2 Βιομηχανικές εγκαταστάσεις εργαζόμενοι Αφοσιωμένοι στην ανάπτυξη, παραγωγή και προσφορά προϊόντων που να καλύπτουν τις ανάγκες σας. 3 Λύσεις σε υλικά Χάλυβας Ανοξείδωτος χάλυβας Πολυεστέρας Ο πελάτης είναι πάντα στο επίκεντρο όλων των ενεργειών μας Από τους χρήστες και τους υπεύθυνους προμηθειών μέχρι τα καταστήματα εμπορίας ηλεκτρολογικού εξοπλισμού και τις τεχνικές εταιρίες, η Schneider Electric ενσωματώνει τις προσδοκίες τους στη γενική εμπορική της προσέγγιση, παρέχοντας: Προϊόντα Εξοπλισμός και υλικά κατασκευής που δίνουν λύση σε όλες τις συνθήκες εγκατάστασης, ανεξάρτητα από τη διαμόρφωση ή την εφαρμογή, με κάθε εγγύηση ποιότητας, αξιοπιστίας, ταχύτητας και ευκολίας χρήσης. Υπηρεσίες Διαμορφώστε τα προϊόντα με βάση τις απαιτήσεις σας και καλύψτε εξειδικευμένες ανάγκες με τη μεγαλύτερη δυνατή ευελιξία, αποτελεσματικότητα και κορυφαία ποιότητα. Με αυτή την προσέγγιση, η Schneider Electric συμβάλλει στην ανταγωνιστικότητα των πελατών της. Σας βοηθούμε να αξιοποιήσετε στο μέγιστο την ενέργειά σας 0/2

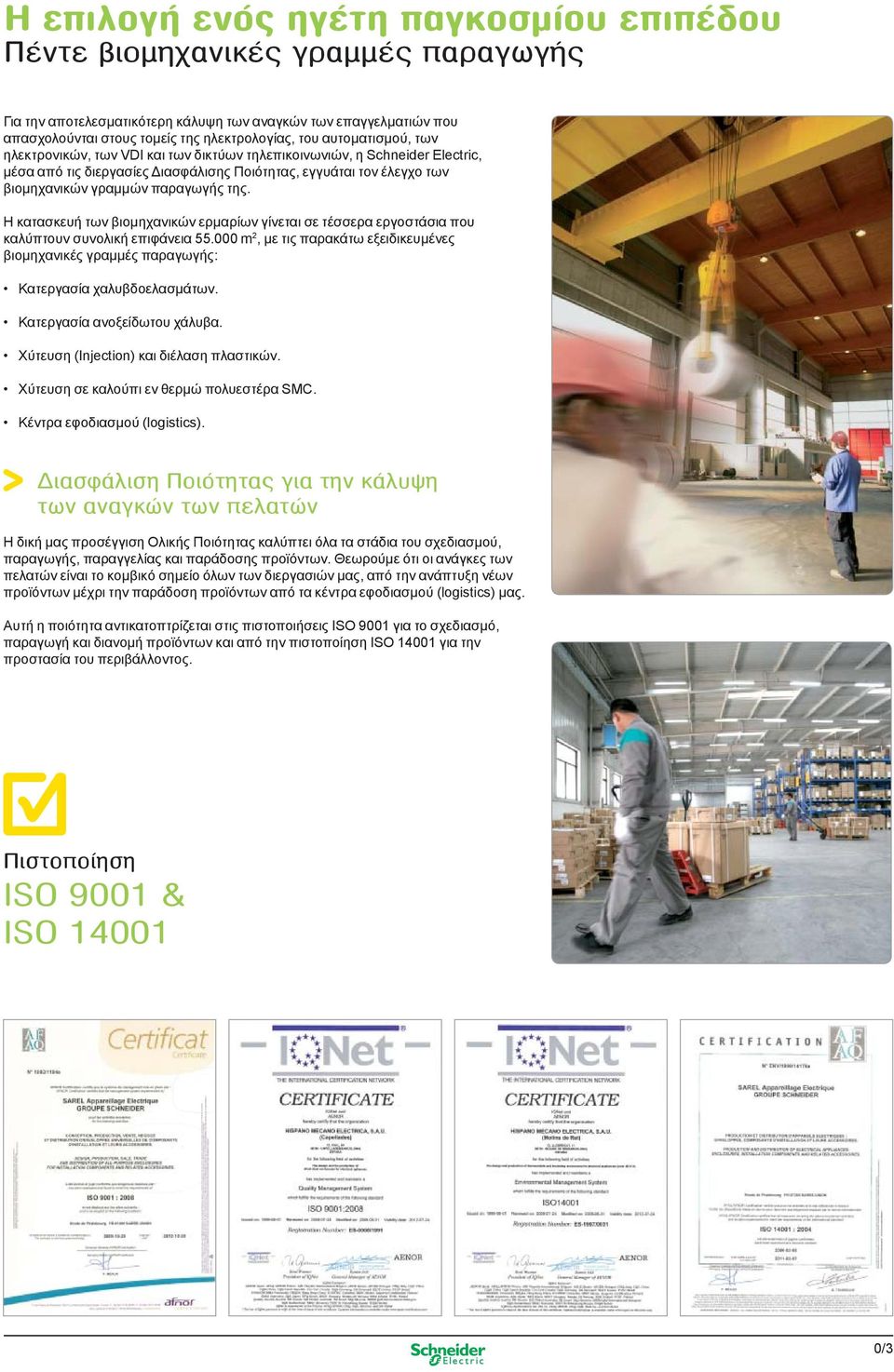

4 Η επιλογή ενός ηγέτη παγκοσμίου επιπέδου Πέντε βιομηχανικές γραμμές παραγωγής Για την αποτελεσματικότερη κάλυψη των αναγκών των επαγγελματιών που απασχολούνται στους τομείς της ηλεκτρολογίας, του αυτοματισμού, των ηλεκτρονικών, των VDI και των δικτύων τηλεπικοινωνιών, η Schneider Electric, μέσα από τις διεργασίες Διασφάλισης Ποιότητας, εγγυάται τον έλεγχο των βιομηχανικών γραμμών παραγωγής της. Η κατασκευή των βιομηχανικών ερμαρίων γίνεται σε τέσσερα εργοστάσια που καλύπτουν συνολική επιφάνεια m 2, με τις παρακάτω εξειδικευμένες βιομηχανικές γραμμές παραγωγής: Κατεργασία χαλυβδοελασμάτων. Κατεργασία ανοξείδωτου χάλυβα. Χύτευση (Injection) και διέλαση πλαστικών. Χύτευση σε καλούπι εν θερμώ πολυεστέρα SMC. Κέντρα εφοδιασμού (logistics). ιασφάλιση Ποιότητας για την κάλυψη των αναγκών των πελατών Η δική μας προσέγγιση Ολικής Ποιότητας καλύπτει όλα τα στάδια του σχεδιασμού, παραγωγής, παραγγελίας και παράδοσης προϊόντων. Θεωρούμε ότι οι ανάγκες των πελατών είναι το κομβικό σημείο όλων των διεργασιών μας, από την ανάπτυξη νέων προϊόντων μέχρι την παράδοση προϊόντων από τα κέντρα εφοδιασμού (logistics) μας. Αυτή η ποιότητα αντικατοπτρίζεται στις πιστοποιήσεις ISO 9001 για το σχεδιασμό, παραγωγή και διανομή προϊόντων και από την πιστοποίηση ISO για την προστασία του περιβάλλοντος. Πιστοποίηση ISO 9001 & ISO /3

5 Βιομηχανικά Ερμάρια Schneider Electric Οι σειρές μας προσφέρουν λύσεις για κάθε εφαρμογή Spacial Μεταλλικά ερμάρια και κουτιά Η σειρά Spacial, αποτελείται από μικρά κουτιά μέχρι μεγάλα επιδαπέδια πεδία, παρέχοντας σας τη δυνατότητα να βρείτε την ιδανική λύση για τις ανάγκες σας. Επιπλέον, διαθέτει μεγάλη ποικιλία σε εύχρηστα παρελκόμενα που σας βοηθά να εξοικονομήσετε χρόνο κατά τις εργασίες σας. Επιλέξτε μεταξύ χάλυβα ή ανοξείδωτου χάλυβα, ανάλογα με το περιβάλλον εγκατάστασης. Στα προσφερόμενα προϊόντα ανοξείδωτου χάλυβα μπορείτε να βρείτε την ιδανική λύση όταν το ζητούμενο είναι η καθαριότητα ή όταν οι συνθήκες είναι ιδιαίτερα διαβρωτικές. Thalassa Πολυεστερικά ερμάρια Χωρίς την κατάλληλη προστασία, μία εγκατάσταση που λειτουργεί σε αντίξοο περιβάλλον μπορεί να βρεθεί εκτεθειμένη σε χημικές ή άλλες πολύ ισχυρές ουσίες. Ειδικά σχεδιασμένη για να παρέχει αποτελεσματική προστασία στην εγκατάστασή σας, η σειρά Thalassa έχει εγγυημένη αντοχή στις δύσκολες εξωτερικές συνθήκες, αποτελούμενη από κουτιά και ερμάρια, όλα κατασκευασμένα από πολυεστέρα ενισχυμένο με ίνες γυαλιού (FRP). Τα βιομηχανικά κουτιά Thalassa από ABS ή πολυκαρβονικό πλαστικό είναι ανθεκτικά, εύκολα στην εγκατάσταση και σχεδιασμένα για χρήση σε ιδιαίτερα απαιτητικά περιβάλλοντα. ClimaSys Θερμική διαχείριση Η διατήρηση της κατάλληλης θερμοκρασίας στο εσωτερικό των ερμαρίων είναι ουσιώδους σημασίας για τη μεγιστοποίηση της διάρκειας ζωής των εγκατεστημένων συσκευών. Στη σειρά ClimaSys θα βρείτε την κατάλληλη λύση για να ικανοποιήσετε τις ανάγκες σας σε αερισμό, ψύξη και θέρμανση, καθώς και μονάδες ελέγχου της θερμοκρασίας, της υγρασίας και πολλών άλλων παραμέτρων. CaSys Εφαρμογές δικτύωσης και εξυπηρετητών (server) Μία ολοκληρωμένη σειρά για την καλωδίωση τοπικών δικτύων, σχεδιασμένη για την υποστήριξη κάθε εφαρμογής δικτύωσης και εξυπηρετητών (server). Διαθέτουμε τις κατάλληλες λύσεις και διαστάσεις, από κουτιά μικρών διαστάσεων μέχρι μεγάλα ικριώματα (rack) για βιομηχανικές χρήσεις, συμπεριλαμβανομένων κιτ ερμαρίων τα οποία σας καλύπτουν σε απαιτήσεις εγκατάστασης σε περιορισμένους χώρους, όπως server room. Αυτός ο κατάλογος παρουσιάζει μία επιλεγμένη προσφορά από τις παραπάνω σειρές. 0/4

6 Προϊόντα βιομηχανίας και έργων υποδομής Ένα υλικό για κάθε περιβάλλον Χάλυβας Εσωτερική εγκατάσταση σε βιομηχανικό περιβάλλον βαρέως τύπου Το περιβάλλον σε βιομηχανικές παραγωγικές μονάδες είναι ιδιαίτερα απαιτητικό, όσον αφορά στην προστασία ηλεκτρολογικού και ηλεκτρονικού εξοπλισμού από εισροή σκόνης και υγρών και έναντι μηχανικής καταπόνησης. Συνεπώς, αυτό το περιβάλλον χρειάζεται μία προσφορά προϊόντων που να δίνει λύση στις ειδικές απαιτήσεις και ευκολία στην εγκατάσταση. Ερμάρια γενικής χρήσης για τη βιομηχανία. Ερμάρια E.M.C. για προστασία από ηλεκτρομαγνητικές διαταραχές (με κατεργασία Aluzinc). Ερμαρία ATEX, αντί - εκρηκτικού τύπου. > Λύση: Η σειρά Spacial από χάλυβα (επίτοιχα και επιδαπέδια ερμάρια, μονομπλόκ και επεκτεινόμενα). Ανοξείδωτος χάλυβας 304L - 316L Απαιτητικό βιομηχανικό περιβάλλον Οι κλάδοι των τροφίμων και ποτών καθώς και των φαρμακευτικών, πετροχημικών και έργων υποδομής είναι ιδιαίτερα απαιτητικοί όσον αφορά στην υγιεινή και στην αντοχή στη διάβρωση. Με δύο ποιότητες ανοξείδωτου χάλυβα: Ανοξείδωτος χάλυβας 304L: Ανθεκτικός στη διάβρωση και επιδεχόμενος καθαρισμού (χρησιμοποιείται συχνά σε περιβάλλον παραγωγής τροφίμων). Ανοξείδωτος χάλυβας 316L, γνωστός και ως ανοξείδωτος χάλυβας για εφαρμογές ναυτιλίας : Πολύ μεγάλη αντοχή στη διάβρωση (περιβάλλον με μεγάλη περιεκτικότητα σε αλάτι ή χλώριο). Σειρά ερμαρίων ATEX, αντί - εκρηκτικού τύπου. > Λύση: Η σειρά Spacial από ανοξείδωτο χάλυβα (επίτοιχα και επιδαπέδια ερμάρια, μονομπλόκ και επεκτεινόμενα). Πολυεστέρας ενισχυμένος με ίνες γυαλιού και πλαστικό (ABS, πολυκαρβονικό) Εγκαταστάσεις υποδομής και βιομηχανικά περιβάλλοντα Οι πίνακες που εγκαθίστανται σε εξωτερικό περιβάλλον μπορεί να εκτίθενται στο έντονο ηλιακό φως, στη βροχή, σε ομίχλη με υψηλή περιεκτικότητα σε αλάτι, σε ακραίες θερμοκρασίες, σε εισροή υγρών, σε χημικά και διαβρωτικά στοιχεία, καθώς επίσης μπορεί να έρχονται και σε επαφή με το κοινό. Ερμάρια γενικής χρήσης για τη βιομηχανία. Ερμάρια ATEX, αντί-εκρηκτικού τύπου. > Λύση: Η σειρά Thalassa (κουτιά, επίτοιχα και επιδαπέδια ερμάρια). Αυτός ο κατάλογος παρουσιάζει μία επιλεγμένη προσφορά από τις παραπάνω σειρές. 0/5

7 Μεταλλικά ερμάρια Spacial Κουτιά Από 74 x 74 mm μέχρι 500 x 300 mm S44 Βιομηχανικά κουτιά IP 66 S57 Κουτιά με βιδωτό κάλυμμα IP 66 S24 Κουτιά ασφαλείας IP 55 SDB Κουτιά διασύνδεσης Επίτοιχα ερμάρια Από 300 x 200 mm μέχρι 1200 x 1000 mm CRN Επίτοιχα ερμάρια από χάλυβα S3DB Κλεμοκιβώτια S3DBFL Κλεμοκιβώτια με προ-διάτρητα τμήματα FL21 S3DM Ερμάρια διανομής για υλικά ράγας VDM Ερμάρια 19 S3DEX Ερμάρια αντί εκρηκτικού τύπου S3HF Ερμάρια EMC (Ηλεκτρομαγνητική συμβατότητα) S3CM Ερμάρια αυτοματισμού για διάλογο ανθρώπου - μηχανής Επιδαπέδια ερμάρια Από 500 x 500 mm μέχρι 2200 x 1600 mm SM Επιδαπέδια, μονομπλόκ πεδία SF Επιδαπέδια, επεκτεινόμενα πεδία Eφαρμογές διαμερισματοποίησης Ικριώματα (racks) PC Ηλεκρονικές εφαρμογές ιανομή ενέργειας Εφαρμογή Prisma Plus Εφαρμογές για αυτοκινητοβιομηχανία Πίνακες ελέγχου Από 1000 x 600 mm μέχρι 1400 x 1600 mm SD Πίνακες ελέγχου SDF Πίνακες ελέγχου με κονσόλα ClimaSys Θερμική διαχείριση CV-CA Φυσικός και τεχνητός εξαερισμός CE Εναλλάκτες CU Κλιματιστικές μονάδες 0/6 Εξαρτήματα Εγκατάσταση υλικών Αυτός ο κατάλογος παρουσιάζει μία επιλεγμένη προσφορά από τις παραπάνω σειρές. ιανομή ενέργειας ιαχείριση καλωδίων

8 Ανοξείδωτα ερμάρια Spacial Πολυεστερικά και πλαστικά ερμάρια Thalassa PLS Πολυεστερικά αρθρωτά κουτιά TBP Πολυκαρβονικά βιομηχανικά κουτιά TBS Βιομηχανικά κουτιά ABS S3X Επίτοιχα ερμάρια S3XEX Ερμάρια αντί εκρηκτικού τύπου PLM Πολυεστερικά επίτοιχα ερμάρια PLMEX Ερμάρια αντί εκρηκτικού τύπου SMX Επιδαπέδια μονομπλόκ ερμάρια PC Rack SFX Επιδαπέδια επεκτεινόμενα ερμάρια PLA Πολυεστερικά επιδαπέδια ερμάρια PLD Πολυεστερικά επιδαπέδια ερμάρια SDX Κονσόλες ελέγχου CR Θερμαντικές αντιστάσεις CC Έλεγχος θερμοκρασίας ProClima 5.0 Λογισμικό θερμικών υπολογισμών Φωτισμός & πρίζες Παρελκόμενα θυρών Γείωση Αυτός ο κατάλογος παρουσιάζει μία επιλεγμένη προσφορά από τις παραπάνω σειρές. 0/7

9 Εργαλεία επιλογής Η διεύθυνση μας στο διαδίκτυο σας παρέχει πρόσβαση σε όλα τα προϊόντα της Schneider Electric σε ελάχιστα κλικ του ποντικιού σας με απευθείας συνδέσμους προς: Μία ολοκληρωμένη βιβλιοθήκη τεχνικών εγγράφων, καταλόγων, FAQ, φυλλαδίων κλπ. Πιστοποιητικά. Σχέδια 2D & 3D. Ηλεκτρονικό κατάλογο επιλογής. Μπορείτε να βρείτε επίσης εικονογραφημένες γενικές περιγραφές, ενημερώσεις, στις οποίες μπορείτε να εγγραφείτε και ως συνδρομητές για τη λήψη τους, κατάλογο υπεύθυνων επικοινωνίας για κάθε χώρα και άλλες χρήσιμες πληροφορίες. Λογισμικά Spacial.pro Το Spacial.pro σας βοηθάει να συντάσσετε προσφορές για ηλεκτρικούς πίνακες με βάση την τυποποιημένη προσφορά της σειράς μεταλλικών ερμαρίων Spacial. Το λογισμικό σας παρέχει τη δυνατότητα διαμόρφωσης προσφοράς για ολόκληρο έργο με πολλούς ηλεκτρικούς πίνακες σε λίγα λεπτά, με αυτόματη δημιουργία της λίστας υλικών και σχέδια 2D σε πρόσοψη / πλάγια όψη. ProClima Υπολογίστε την εσωτερική θερμοκρασία που αναπτύσσεται στον πίνακα λαμβάνοντας υπόψη τις συνθήκες εγκατάστασης, τον περιβάλλοντα χώρο και το εγκατεστημένο υλικό. Το λογισμικό προτείνει εξαρτήματα θερμικής διαχείρησης (φίλτρα, ανεμιστήρες, εναλλάκτες, κλιματιστικές μονάδες ) που πρέπει να χρησιμοποιηθούν προκειμένου να κρατηθεί η εσωτερική θερμοκρασία στα επιθυμητά επίπεδα. Spacial.ref Thalassa.ref Οι ηλεκτρονικοί οδηγοί επιλογής σας επιτρέπουν να επιλέξετε τα καλύτερα προϊόντα από τις πλήρεις σειρές μας, χωρίς τον κίνδυνο να κάνετε λάθη, καθώς η επιλογή των ερμαρίων και των παρελκόμενων γίνεται αυτόματα, εξοικονομώντας χρόνο και χρήμα. 0/8

10 Τα βασικά σημεία για την επιλογή του ερμαρίου σας Περιβάλλον Σελίδες Εσωτερική ή εξωτερική εγκατάσταση; 6/5 Είδος ατμόσφαιρας: κανονική, υψηλή περιεκτικότητα σε αλάτι ή διαβρωτικά στοιχεία. 6/5 Απαιτείται σκέπαστρο; (Ναι/Όχι). 2/21, 3/21 Επιθυμητός τύπος υλικού (χάλυβας / ανοξείδωτος χάλυβας / πολυεστέρας / θερμοπλαστικό). 2/2 Τεχνικές προδιαγραφές IP IK 6/4 Ύψος (Η) x Πλάτος (W) x Βάθος (D) 1/4, 2/4, 3/4 Εγκατάσταση: επίτοιχη με άγκιστρα στερέωσης, ή σε στύλο ή επιδαπέδια. 2/19, 2/20, 3/16 ΘΥΡΑ / ΚΑΛΥΜΜΑ Διαφανές (πόρτα με τζάμι, διαφανές παράθυρο που επιτρέπει την οπτική επαφή και την πρόσβαση στο εσωτερικό του ερμαρίου ενώ διατηρείται ο βαθμός στεγανότητας). 2/4, 3/4, 4/14 Τύπος κλειδαριάς. 2/22-2/24, 3/23 Ηλεκτρική συνέχεια, καλώδια γείωσης. 4/16 Όδευση καλωδίων στη πόρτα. 4/12 Εξαρτήματα συντήρησης (στήριγμα πόρτας, τερματικός διακόπτης πόρτας κλπ.). 3/22, 4/15 ΣΩΜΑ Είσοδος καλωδίων (πλάκα στυπιοθλιπτών). 2/18, 3/19 Είσοδος καλωδίων (στυπιοθλίπτης καλωδίου) και στήριγμα καλωδίων. 4/12 ΕΓΚΑΤΑΣΤΑΣΗ ΥΛΙΚΩΝ Τύπος πλάτης στήριξης υλικών (απλή & διάτρητη πλάτη/ορθοστάτες) ή σύστημα σασί με ράγες και μετώπες για εγκατάσταση υλικών ράγας. 4/2-4/6, 4/10 Ράγες ολίσθησης με ρυθμιζόμενο βήμα για τη ρύθμιση βάθους τοποθέτησης της πλάτης στήριξης. 4/4 Προφίλ στήριξης υλικών (γενικής χρήσης, ταχείας σύνδεσης ή βαρέως φορτίου) για υλοποίηση της στήριξης σε οποιοδήποτε σημείο μέσα σε επιδαπέδιο ερμάριο. 4/8 ΘΕΡΜΙΚΗ ΔΙΑΧΕΙΡΙΣΗ Γρίλιες αερισμού, τεχνητός εξαερισμός, θερμαντική αντίσταση, θερμοστάτης. 5/1 ΜΕΤΑΦΟΡΑ Κρίκοι ανάρτησης. 3/20 Τόπος παράδοσης, τρόπος παράδοσης, μέθοδος εκφόρτωσης 0/9

11 1/2

12 Βιομηχανικά κουτιά Thalassa TBS - TBP Θερμοπλαστικά βιομηχανικά κουτιά Thalassa TBP: Βιομηχανικά κουτιά από πολυκαρβονικό (UL) 1/2 Thalassa TBS: Βιομηχανικά κουτιά από ABS Οδηγός επιλογής και διαστάσεις 1/4 Παρελκόμενα 1/5 1/1

13 Thalassa TBS - TBP Βιομηχανικά κουτιά IP 66, IK 07 και IK 08, ιδανικά για κάθε είδους συνθήκες! Στεγανότητα IP 66 σε όλες τις σειρές. Εύκολη εγκατάσταση 3 τρόποι ανάρτησης του κουτιού στα στηρίγματα του. Εύκολη χρήση Απαιτείται μόνο η χρήση ενός εργαλείου: ίσιο κατσαβίδι. Απλότητα Πείροι στερέωσης στο κάλυμμα, όλοι με την ίδια διάμετρο. Χρησιμοποιείται μόνο ένας τύπος βίδας. Στιβαρότητα Έως IK 08. Ελαφρά και ανθεκτικά Κουτιά που ζυγίζουν μόνο λίγες δεκάδες γραμμάρια, μπορούν να αντέξουν σε κτυπήματα πολλών κιλών. Ασφάλεια Προστασία έναντι ηλεκτροπληξίας, διπλή μόνωση, κλάση II. Αισθητική Καμπυλωτή σχεδίαση με στόχο τη μεγιστοποίηση της στιβαρότητας και της στεγανότητας. Αρθρωτά Απλή και λογική σειρά σε διαστάσεις πλάτους, ύψους και βάθους. Πολυ-λειτουργικά Μεγάλο εύρος επιλογών για την είσοδο καλωδίων και τον εσωτερικό εξοπλισμό. 1/2

14 Thalassa TBS - TBP Θερμοπλαστικά βιομηχανικά κουτιά Εισαγωγή Γενικά χαρακτηριστικά Μεγάλο εύρος διαστάσεων (Υ, Π, Β). Κλείδωμα του κουτιού για διαστάσεις από 116 x 116 x 62 mm: Κλείδωμα καλύμματος με 4 πλαστικές βίδες συγκράτησης με χοντρό σπείρωμα, έξω από τη στεγανοποιημένη περιοχή. Τα 4 πόδια - εξοχές του καλύμματος εξασφαλίζουν στιβαρή και άριστη εφαρμογή κατά την τοποθέτησή του. Δυνατότητα τοποθέτησης μεντεσέδων σε όλα τα καλύμματα των 20 mm (σελίδα 1/5). Υλικά Κουτιά από ABS: IK 07 (2J) κατά IEC Αντοχή σε τεστ με πυρακτωμένο σύρμα: 650 C κατά IEC Θερμοκρασία χρήσης: -25 C C. Θερμοκρασία εγκατάστασης: -15 C C. Πολυκαρβονικά κουτιά: IK 08 (5J) κατά IEC Αντοχή σε τεστ με πυρακτωμένο σύρμα: 960 C. Θερμοκρασία χρήσης: -25 C C. Θερμοκρασία εγκατάστασης: -15 C C. Πιστοποίηση κατά UL 508A. Αυτοσβενόμενο κατά UL 94 V0. Στήριξη Έξω από τη στεγανοποιημένη περιοχή, σε 4 σημεία στις γωνίες για κουτιά με διαστάσεις από 138 x 93 x 72 mm. Από το πίσω μέρος του κουτιού με 2 ή 4 επιμήκης οπές που χρειάζονται διάτρηση. Με άγκιστρα στερέωσης (κωδ. NSYAEFTB). Εγκατάσταση εξοπλισμού Πείροι για τη στερέωση του εξοπλισμού στο σώμα και το κάλυμμα του κουτιού με ειδικές βίδες που δεν χρειάζονται παξιμάδι 4 mm (κωδ. NSYAMFSTB, βίδα 4 x 10 mm με Pozidriv και κεφαλή με ίσια εγκοπή ). Επιλογή τοποθέτησης ραγών, πλάτης στήριξης (σελίδα 1/7). Τεχνικά χαρακτηριστικά IP 66 κατά IEC NEMA 4.4X κατά Nema 250. Κλάση II κατά IEC Χρώμα: Σώμα: RAL 7035 γκρι. Κάλυμμα: RAL 7035 γκρι. Μονωτικό πλαστικό υλικό χωρίς αλογόνο. Αντοχή σε χημικές ουσίες και ατμοσφαιρικούς παράγοντες: βλ. τεχνικά παραρτήματα. Έκλυση θερμότητας Χρησιμοποιείστε κατάλληλη μέθοδο υπολογισμού κατά IEC Προαιρετικά διαθέσιμες βαλβίδες αντι-συμπύκνωσης, εμποδίζουν τη συσσώρευση υγρασίας στο εσωτερικό του κουτιού. Πιστοποιήσεις IEC πιστοποίηση από TUV. SEMKO, DEMKO. UL: σειρά από πολυκαρβονικό. Προϊόν φιλικό προς το περιβάλλον. Επιλέξτε το υλικό σύμφωνα με το περιβάλλον εγκατάστασης ABS για συμβατικές εφαρμογές (IK 07) με τις συνήθεις συνθήκες καταπόνησης. Πολυκαρβονικό για αυξημένη μηχανική αντοχή και για εξωτερική εγκατάσταση ή απευθείας έκθεση σε ακτινοβολία UV. Πολυκαρβονικό πιστοποιημένο κατά UL. 1/3

15 Thalassa TBS - TBP Θερμοπλαστικά βιομηχανικά κουτιά Κουτιά από ABS ή πολυκαρβονικό με χαμηλό κάλυμμα IP 66 - NEMA 4.4X. IK 07 (ABS) - IK 08 (PC). RAL 7035 γκρι. Κουτιά με βάθος 54 έως 128 mm με καλύμματα ύψους 10 και 20 mm. Αδιαφανές κάλυμμα. Μεντεσέδες: διατίθενται ως προαιρετικό εξάρτημα (μόνο για τα καλύμματα ύψους 20 mm). Συνολικές εξωτερικές διαστάσεις (mm) Συνολικές εσωτερικές διαστάσεις (mm) Σώμα (mm) Κάλυμμα (mm) Αδιαίρετη ποσότητα Βίδα καλύμματος Κουτιά από ABS IP 66 - IK 07 Κουτιά PC-UL IP 66 - IK 08 Ύψος Πλάτος Βάθος Ύψος Πλάτος Βάθος Πλαστική NSYTBS11116 NSYTBP Πλαστική NSYTBS16128 NSYTBP Πλαστική NSYTBS19128 NSYTBP Πλαστική NSYTBS19168 NSYTBP Πλαστική NSYTBS24198 NSYTBP Πλαστική NSYTBS NSYTBP Πλαστική NSYTBS NSYTBP Εσωτερικές διαστάσεις (mm) Στερέωση του κουτιού (mm) (εξωτερική σήμανση) Διαστάσεις Στερέωση παρελκόμενων (mm) (εσωτερική σήμανση) Κωδικός κουτιού H L P A B C D E F G X Y NSYTBS11116 NSYTBP NSYTBS16128 NSYTBP NSYTBS19128 NSYTBP NSYTBS19168 NSYTBP NSYTBS24198 NSYTBP NSYTBS NSYTBP NSYTBS NSYTBP H: Ύψος L: Πλάτος P: Βάθος C X A P F Y B D L G E H 1/4

16 Thalassa TBS - TBP Εξαρτήματα Εξαρτήματα καλύμματος Σετ 2 μεντεσέδων Η χρήση των μεντεσέδων δεν επηρεάζει τον βαθμό προστασίας IP 66 του κουτιού. Μπορούν να τοποθετηθούν σε όλα τα καλύμματα. Επιτρέπουν το άνοιγμα του καλύμματος πλήρως κατά 200. Μέγιστο αποδεκτό φορτίο : 10 kg/m 2 (κάλυμμα με μεντεσέδες). Παραδίδονται με τα στηρίγματα και τις απαραίτητες οδηγίες για εγκατάσταση (2 τεμ. ανά σετ). Περιγραφή Σετ 2 μεντεσέδων Αδιαίρετη ποσότητα Ύψος καλύμματος (mm) 20 1 NSYAEDH20TB Πρακτικά στοιχεία Η χρήση μεντεσέδων επιτρέπει γωνία ανοίγματος > 200. Οι μεντεσέδες δε χρειάζονται μηχανική κατεργασία και τοποθετούνται εύκολα ακόμα και με το κουτί ήδη εξοπλισμένο με υλικά. Χρήση συνδετήρων προσαρμογής καλύμματος κλικ Αφαίρεση Tοποθέτηση Τοποθέτηση μεντεσέδων Αντάπτορας 1/5

17 Thalassa TBS - TBP Εξαρτήματα Εξαρτήματα στήριξης. Φυσικός αερισμός. Σετ από τέσσερα άγκιστρα στερέωσης Η χρήση των άγκιστρων στερέωσης δεν επηρεάζει τον βαθμό προστασίας IP 66 του κουτιού. Επιλογή κατακόρυφης ή οριζόντιας εγκατάστασης. Το κιτ αποτελείται από 4 άγκιστρα και βίδες. Τοποθέτηση με μία και μοναδική βίδα την τελευταία στιγμή, με το κουτί κλειστό και εφοδιασμένο με υλικά. Μέγιστο αποδεκτό φορτίο στο σώμα: 30 kg/m 2, στο κάλυμμα: 10 kg/m 2. Περιγραφή Σετ από 4 άγκιστρα στερέωσης Αδιαίρετη ποσότητα Κωδικός 1 NSYAEFTB A+37 A+17.5 A Άγκιστρα στερέωσης (εσωτερικές διαστάσεις) A A-22.5 A-6.5 A-22.5 Στεγανή βαλβίδα αντι-συμπύκνωσης Ελέγχει την πίεση για την αποφυγή συμπύκνωσης, μετά από αύξηση της εσωτερικής θερμοκρασίας. Η χρήση της βαλβίδας δεν επηρεάζει τον βαθμό προστασίας IP 66 του κουτιού (η βαλβίδα έχει ΙΡ68). Υλικό: PA6-V2, πολυμερισμένη ακρυλική μεμβράνη. Θερμοκρασία χρήσης: C. Οπή Παροχή αέρα (1) Διαφορά πίεσης (2) Αδιαίρετη ποσότητα Κωδικός M12 16 λίτρα/ώρα P < 1 bar 10 NSYCAG12LPH1 (1) Παροχή αέρα σε ΔΡ = 0,7 bar. (2) Συνθήκη για IP 68. Εφαρμογές Προστασία εξοπλισμού για φωτιστικά, βιομηχανικό έλεγχο, μεταφορά, αντλίες κ.λπ. 1/6

18 Thalassa TBS - TBP Εξαρτήματα στήριξης υλικών Εξαρτήματα εγκατάστασης Πλάτες στήριξης υλικών Πλάτες στήριξης υλικών από γαλβανισμένο χάλυβα (πάχος: 1,5 mm). Οι πλάτες διατίθενται χωρίς βίδες. Στερέωση με βίδες που δεν χρειάζονται παξιμάδι 4 mm, Pozidrive και με κεφαλή ευθείας εγκοπής, κωδ. NSYAMFSTB. Γαλβανισμένη πλάτη στήριξης υλικών. Πλάτη στήριξης Κουτί (mm) Διαστάσεις (mm) Κωδικός Ύψος Πλάτος A B Αδιαίρετη ποσότητα NSYAMPM1916TB NSYAMPM2419TB NSYAMPM2924TB NSYAMPM3429TB Πακέτο 100 βίδες 4 x 10 mm NSYAMFSTB - 1 A 5,5 5,5 9,5 25 B Ράγες Παρέχεται ράγα 15 x 5 mm για κλέμες. Για την ανύψωση της ράγας χρησιμοποιείστε τους αποστάτες κωδ. NSYAMFET154TB, NSYAMFET204TB, NSYAMFET304TB και τις βίδες NSYAMFESTB. Συμμετρικές ράγες DIN (35 X 7.5 mm). Παρέχονται χωρίς βίδες. Στερέωση των ραγών με βίδες που δεν χρειάζονται παξιμάδι 4 mm (δε συμπεριλαμβάνονται), Pozidrive και με κεφαλή ευθείας εγκοπής, κωδ. NSYAMFSTB. Κουτί με δύο ράγες 35 x 7.5 mm. 7, x Για κουτιά με ύψος ή πλάτος 35 x 7.5 mm (mm) Κωδικός Αδιαίρετη ποσότητα 105 NSYAMRD11357TB NSYAMRD16357TB NSYAMRD19357TB NSYAMRD24357TB NSYAMRD29357TB NSYAMRD34357TB 10 1/7

19 2/2

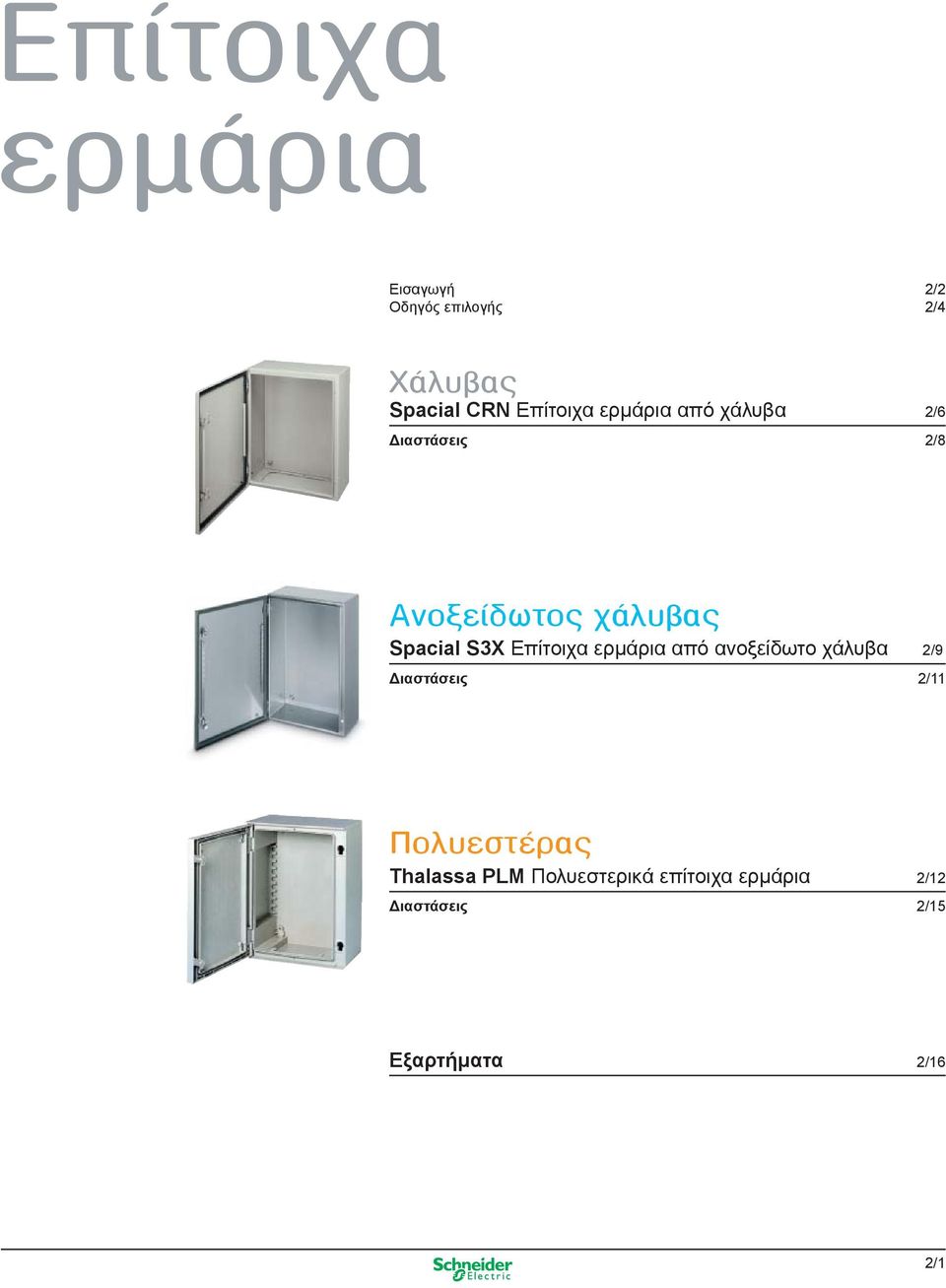

20 Επίτοιχα ερμάρια Εισαγωγή 2/2 Οδηγός επιλογής 2/4 Χάλυβας Spacial CRN Επίτοιχα ερμάρια από χάλυβα 2/6 Διαστάσεις 2/8 Ανοξείδωτος χάλυβας Spacial S3X Επίτοιχα ερμάρια από ανοξείδωτο χάλυβα 2/9 Διαστάσεις 2/11 Πολυεστέρας Thalassa PLM Πολυεστερικά επίτοιχα ερμάρια 2/12 Διαστάσεις 2/15 Εξαρτήματα 2/16 2/1

21 Επίτοιχα ερμάρια Συστήματα εγκατάστασης υλικών και καλωδίωσης για την στήριξη του εξοπλισμού και την όδευση των καλωδίων Spacial CRN Ερμάρια από χάλυβα Θερμική διαχείριση για τον έλεγχο της εσωτερικής θερμοκρασίας και υγρασίας 3 Λύσεις σε υλικά Χάλυβας Ανοξείδωτος χάλυβας Πολυεστέρας Εξοικονόμηση χρόνου και ευκολία στην εγκατάσταση του εξοπλισμού...με ενσωματωμένη πλάκα εισόδου καλωδίων και απευθείας εγκατάσταση της πλάτης στήριξης υλικών. Τα ερμάρια Spacial CRN είναι σχεδιασμένα για την προστασία του εξοπλισμού σας σε οποιαδήποτε εσωτερική εγκατάσταση σε αντίξοο & ρυπαρό περιβάλλον, όπως: > Μηχανήματα > Εγκαταστάσεις παραγωγής > Κέντρα αποθηκών και διανομής κ.λπ. Ανεξάρτητα από το περιβάλλον εγκατάστασης, μπορείτε να επιλέξετε το υλικό ανάλογα με τις ανάγκες σας: Χάλυβας, Ανοξείδωτος χάλυβας ή Πολυεστέρας. Τα ερμάρια μας έχουν τις ίδιες διαστάσεις και κοινά τα περισσότερα εξαρτήματα στήριξης εξοπλισμού, καλωδίωσης και εγκατάστασης... Για να σας διευκολύνουν στην επιλογή σας και για να κάνουν ακόμα πιο εύκολη και ασφαλή την εργασία σας! Μηχανήματα Βιομηχανία 2/2

22 Ευκολία στην επιλογή, ευκολία στην παραγγελία, ευκολία στη χρήση! Spacial S3X Ερμάρια από ανοξείδωτο χάλυβα Thalassa PLM Πολυεστερικά ερμάρια Ανθεκτικά και αντιβακτηριδιακά Ασφάλεια και περιορισμένη συντήρηση...κατασκευάζονται με τη χρήση πολύ ανθεκτικών στη διάβρωση υλικών με τέλειο φινίρισμα, ώστε να περιορίζεται ο κίνδυνος μόλυνσης. Τα ερμάρια Spacial S3X κατά κανόνα χρησιμοποιούνται: > Στον κλάδο των τροφίμων και ποτών καθώς και στον κλάδο των φαρμάκων, όπου είναι απαραίτητο να επιτρέπεται ο καθαρισμός με νερό υπό πίεση για την παρεμπόδιση της ανάπτυξης βακτηριδίων. > Στους κλάδους των στερεών και αερίων καυσίμων, λόγω της αντίστασής τους στις χημικές ουσίες....χάρη στό ανθεκτικό και απόλυτα μονωτικό υλικό κατασκευής (Κλάση II). Τα ερμάρια Thalassa PLM προσφέρουν εξαιρετική απόδοση: > Σε υπαίθριες εφαρμογές, όπως οδικές και σιδηροδρομικές υποδομές, αεροδρόμια και λιμένες. Σ αυτές περιλαμβάνονται και περιβάλλοντα με υψηλή περιεκτικότητα σε αλάτι. > Σε περιβάλλον με υψηλή συγκέντρωση όξινων ή αλκαλικών ουσιών όπου απαιτείται η χρήση αντιδιαβρωτικών υλικών. Τρόφιμα και ποτά Υγρά και αέρια καύσιμα Αφαλάτωση Μηχανήματα 2/3

23 Spacial CRN - S3X Thalassa PLM Επίτοιχα ερμάρια Οδηγός επιλογής Διαστάσεις Μεταλλικά ερμάρια Spacial CRN χωρίς πλάτη στήριξης υλικών Ανοξείδωτα ερμάρια (304L) Spacial S3X χωρίς πλάτη στήριξης υλικών Πολυεστερικά ερμάρια Thalassa PLM χωρίς πλάτη στήριξης υλικών H W D Με μεταλλική πόρτα Με γυάλινη πόρτα Με ανοξείδωτη πόρτα Με πολυεστερική πόρτα Με γυάλινη πόρτα Απλή μεταλλική Διάτρητη πλάτη στήριξης πλάτη στήριξης υλικών υλικών Ορθοστάτης από αλουμίνιο * NSYCRN NSYMM NSYCRN NSYS3X NSYPLM3025 NSYMM3025 NSYMDVR NSYCRN NSYMM3025 NSYMDVR NSYCRN33150 NSYS3X3315 NSYMM33 NSYMF33 NSYMDVR NSYCRN43150 NSYS3X4315 NSYMM43 NSYMF43 NSYMDVR NSYCRN43200 NSYS3X4320 NSYPLM43 NSYMM43 NSYMF43 NSYMDVR NSYCRN44200 NSYS3X4420 NSYMM44 NSYMF44 NSYMDVR NSYCRN54150 NSYMM54 NSYMF54 NSYMDVR NSYCRN54200 NSYS3X5420 NSYPLM54 NSYMM54 NSYMF54 NSYMDVR NSYCRN64200 NSYS3X6420 NSYMM64 NSYMF64 NSYMDVR NSYCRN64250 NSYCRN64250T NSYPLM64 NSYPLM64T NSYMM64 NSYMF64 NSYMDVR NSYCRN65200 NSYMM65 NSYMF65 NSYMDVR NSYCRN66250 NSYS3X6625 NSYMM66 NSYMF66 NSYMDVR NSYCRN75200 NSYMM75 NSYMF75 NSYMDVR NSYCRN75250 NSYCRN75250T NSYS3X7525 NSYMM75 NSYMF75 NSYMDVR NSYPLM75 NSYPLM75T NSYMM75 NSYMF75 NSYMDVR NSYCRN86200 NSYMM86 NSYMF86 NSYMDVR NSYCRN86250 NSYS3X8625 NSYMM86 NSYMF86 NSYMDVR NSYCRN86300 NSYCRN86300T NSYPLM86 NSYPLM86T NSYMM86 NSYMF86 NSYMDVR NSYCRN88300 NSYS3X8830 NSYMM88 NSYMF88 NSYMDVR NSYCRN NSYMM108 NSYMF108 NSYMDVR NSYCRN NSYCRN108300T NSYS3X10830 NSYMM108 NSYMF108 NSYMDVR NSYPLM108 NSYPLM108T NSYMM108 NSYMF108 NSYMDVR10 * Για την τοποθέτηση ορθοστατών από αλουμίνιο απαιτείται να παραγγελθεί και ο κωδικός NSYAMCSF. 2/4 Άγκιστρα στερέωσης για τοίχο (x4) Χάλυβας NSYPFCR Ανοξείδωτος χάλυβας Πολυεστέρας Στερέωση NSYPFCX NSYPFPLM Πλαστικά παξιμάδια και βίδες για απευθείας στήριξη συμμετρικών ραγών στις ειδι- NSYTCSPLM κές εσοχές στην πλάτη των ερμαρίων PLM Ειδικές βίδες που δεν χρειάζονται παξιμάδι για την στήριξη NSYS13M5HS της διάτρητης πλάτης στήριξης υλικών Εξαγωνική βίδα M6 x 12 για τους NSYS12M6H ορθοστάτες αλουμινίου Εξαγωνική βίδα M6 x 16 για ορθοστάτες αλουμινίου NSYS16M6H Εξαγωνική βίδα M6 x 18 για NSYS18M6H ορθοστάτες αλουμινίου Παξιμάδι M6 για ορθοστάτες αλουμινίου NSYNM6 Παρελκόμενα θυρών Εξάρτημα για στήριξη καναλιού καλωδίων στη πόρτα που μπορεί να συνδυαστεί με υλικά 22 mm (x 10) Πλαστική θήκη εγγράφων A4, d = 20 mm Πλαστική θήκη εγγράφων A4, d = 40 mm Πλαστικό παράθυρο 248 x 235 x 13 Πλαστικό παράθυρο 78 x 95 x 15 Φωτιστικό νέον, μαγνητικό ή μηχανικής στερέωσης Φωτισμός Τερματικός διακόπτης πόρτας CRN/S3X NSYSPCP NSYDPA4 NSYDPA44 NSYVA2736M NSYVA274M NSYLAC75 NSYINLCRN Μεμβράνες εισόδου καλωδίων FL21 Μεμβράνη με NSYAECPFLT7 7 ανοίγματα Μεμβράνη με NSYAECPFLT25 25 ανοίγματα Μεμβράνη με NSYAECPFLT35 35 ανοίγματα Στεγανοποιητικό λάστιχο IP67 M12 IMT36179 M16 IMT36180 M20 IMT36181 M25 IMT36182 M32 IMT36183 M40 IMT36184 M50 IMT36185 Αποχέτευση συμπυκνωμάτων νερού Τάπα για απομάκρυνση νερού NSYVEA9

24 Spacial CRN - S3X Thalassa PLM Επίτοιχα ερμάρια Οδηγός επιλογής Σκέπαστρο CRN Σκέπαστρο S3X Ράγες ολίσθησης για στερέωση πλάτης υλικών με δυνατότητα ρύθμισης βάθους CRN/S3X Ράγες ολίσθησης για στερέωση πλάτης υλικών με δυνατότητα ρύθμισης βάθους PLM Στήριξη σε στύλο CRN/S3X Στήριξη σε στύλο PLM Σασί αποτελούμενο από ράγες και μετώπες για στήριξη υλικών ράγας Πλάκα εισόδου/ εξόδου καλωδίων CRN Προσαρμογέας για FL21 μεμβράνη εισόδου/εξόδου καλωδίων CRN NSYTLCRNO NSYTJ2515 NSYTX2515 NSYTLCRNA NSYSDCR200 NSYTLCRNA NSYTJ3015 NSYTX3015 NSYSFPSC30 NSYTLCRNB NSYTJ3015 NSYTX3015 NSYSFPSC30 NSYTLCRNB NSYTJ3020 NSYTX3020 NSYSDCR200 NSYDPLM200 NSYSFPSC30 NSYSFP300 NSYTLCRNB NSYTJ4020 NSYTX4020 NSYSDCR200 NSYSFPSC40 NSYTLCRNC NSYTFL21CRNC NSYSFPSC40 NSYTLCRNB NSYTJ4020 NSYTX4020 NSYSDCR200 NSYDPLM200 NSYSFPSC40 NSYSFP400 NSYTLCRNC NSYTFL21CRNC NSYTJ4020 NSYTX4020 NSYSDCR200 NSYSFPSC40 NSYTLCRNC NSYTFL21CRNC NSYTJ4025 NSYSDCR250 NSYDPLM250 NSYSFPSC40 NSYSFP400 NSYDLA48P NSYTLCRNC NSYTFL21CRNC NSYSDCR200 NSYSFPSC50 NSYTLCRND NSYTFL21CRND NSYTJ6025 NSYTX6025 NSYSDCR250 NSYSFPSC60 NSYTLCRND NSYTFL21CRND NSYSDCR200 NSYSFPSC50 NSYTLCRND NSYTFL21CRND NSYTJ5025 NSYTX5025 NSYSDCR250 NSYSFPSC50 NSYDLA88 NSYTLCRND NSYTFL21CRND NSYDPLM300 NSYSFP500 NSYDLA88 NSYSDCR200 NSYSFPSC60 NSYTLCRND NSYTFL21CRND NSYTJ6025 NSYTX6025 NSYSDCR250 NSYSFPSC60 NSYTLCRND NSYTFL21CRND NSYTJ6030 NSYSDCR300 NSYDPLM300 NSYSFPSC60 NSYSFP600 NSYDLA112 NSYTLCRND NSYTFL21CRND NSYTJ8030 NSYTX8030 NSYSDCR300 NSYSFPSC80 NSYTLCRNC NSYTFL21CRNC NSYSDCR250 NSYSFPSC80 NSYTLCRNC NSYTFL21CRNC NSYTJ8030 NSYTX8030 NSYSDCR300 NSYSFPSC80 NSYDLA234 NSYTLCRNC NSYTFL21CRNC NSYDPLM350 NSYDLA234 Γείωση Καλώδιο γείωσης μήκος 160mm, NSYEL166D8 6 mm 2 Καλώδιο γείωσης μήκος 350mm, NSYEL3525D8 25 mm 2 Μπάρα γείωσης με 87 σημεία σύνδεσης 2 στηρίγματα μπάρας γείωσης 2 στηρίγματα μπάρας γείωσης + ράγας NSYECB1M153 NSYEDCOS NSYEDCOC Κλειδαριές και κλειδιά για Spacial CRN βλ. σελίδα 2/22 για Spacial S3X βλ. σελίδα 2/23 για Thalassa PLM βλ. σελίδα 2/24 Εξαερισμός Εξαεριστήρες με φίλτρο 230V 115V 85 m 3 /ώρα, 125 x 125 mm NSYCVF85M230PF NSYCVF85M115PF 165 m 3 /ώρα, 223 x 223 mm NSYCVF165M230PF NSYCVF165M115PF 300 m 3 /ώρα, 223 x 223 mm NSYCVF300M230PF NSYCVF300M115PF 560 m 3 /ώρα, 291 x 291 mm NSYCVF560M230PF NSYCVF560M115PF 850 m 3 /ώρα, 291 x 291 mm NSYCVF850M230PF NSYCVF850M115PF Σχάρες εξαγωγής RAL 7035 RAL 7032 cover Σχάρα 125 x 125 mm NSYCAG125LPF NSYCAG125LPC Σχάρα 223 x 223 mm NSYCAG223LPF NSYCAG223LPC Σχάρα 291 x 291 mm NSYCAG291LPF NSYCAG291LPC Κάλυμμα προστασίας IP 55 Alu zinc Ανοξείδωτο ατσάλι Για 125 x 125 mm NSYCAP125LXF NSYCAP125LXF Για 223 x 223 mm NSYCAP223LXF NSYCAP223LXF Θέρμανση Θερμαντικές αντιστάσεις V 20W NSYCR20WU2 55W NSYCR55WU2 90W NSYCR100WU2 Έλεγχος Μηχανικός V Θερμοστάτης (επαφή NC) NSYCCOTHC Θερμοστάτης (επαφή NO) NSYCCOTHO Μηχανικός 230V 115V Ηλεκτρονικός θερμοστάτης NSYCCOTH230VID NSYCCOTH120VID Ηλ/κός θερ/της και υγροστάτης NSYCCOHYT230VID NSYCCOHYT120VID Ηλεκτρονικός υγροστάτης NSYCCOHY230VID 2/5
