1 Σειρά μαθημάτων iguess inotes v10.1 This project has been funded with support from the European Commission. This publication reflects the views only of the author, and the Commission cannot be held responsible for any use which may be made of the information

2

3 Περιεχόμενα inote 1 Πως μπορώ να ανοίξω/ να εισάγω ένα υπάρχον επίπεδο πληροφοριών; 5 inote 2 Πως μπορώ να χρησιμοποιήσω ένα αρχείο Excel στο ArcGIS; 6 inote 3 Πως μπορώ να ενώσω πίνακες; 7 inote 4 Πως μπορώ να αντιγράψω ένα επίπεδο δεδομένων; 8 inote 5 Πως μπορώ να μετονομάσω ένα επίπεδο δεδομένων; 8 inote 6 Πως μπορώ να δημιουργήσω ερώτημα για ένα επίπεδο δεδομένων; 9 inote 7 Πως μπορώ να προσθέσω ένα επίπεδο δεδομένων στον πίνακα χαρακτηριστικών; 10 inote 8 Πως μπορώ να υπολογίσωτ τη γεωμετρία και να την σώσω σε ένα πίνακα δεδομένων; 11 inote 9 Πως μπορώ να δημιουργήσω μια ζώνη επιρροής; 12 inote 10 Πως μπορώ να πάρω την τομή δύο επιπέδων; 14 inote 11 Πως μπορώ να κάνω μεγένθυνση /σμίκρυνση; 15 inote 12 Πως μπορώ να σχεδιάσω/γραμμή/πολύγωνο και να προσθέσω πληροφορίες; 16 inote 13 Πως μπορώ να αλλάξω ένα σημειακό σύμβολο; 18 inote 14 Πως μπορώ να προσθέσω μια υπερσύνδεση σε μία οντότητα; 19 inote 15 Πως μπορώ να αλλάξω το χάρτη και να Εμφανίσω μονάδες; 20 inote 16 Πως μπορώ να μετρήσω ένα μήκος; 21 inote 17 Πως μπορώ να προσδιορίσω την επιλογήη ενός χρώμματος βασισμένο στην αξία ενός πεδίου; 22 inote 18 Πως μπορώ να μετακινήσω; 23 inote 19 Πως μπορώ να εκτυπώσω; 23 inote 20 Πως μπορώ να δημιουργήσω ένα νέο επίπεδο πληροφοριών; 24 inote 21 Πως μπορώ να αποθηκευσω μια εργασία; 26 inote 22 Πως μπορώ να δημιουργήσω ένα γεωγραφικό χάρτη; 26 inote 23 Πως μπορώ να εμφανίσω γραφήματα σε χάρτη; 27 inote 24 Πως μπορώ να εμφανίσω μια πληροφορία πάνω στο χάρτη χρησιμοποιώντας το εργαλείο Display XY Data 28 inote 25 Πως μπορώ να δημιουργήσω έναν νέο πίνακα βάσης δεδομένων; 29 inote 26 Πως μπορώ να ονομάσω μια οντότητα πάνω στο χάρτη; 31 inote 27 Πως μπορώ να ενεργοποιήσω την εργαλειοθήκη; 32 3

4 inote 28 Πως μπορώ να ανοίξω τον πίνακα των χαρακτηριστικών; 32 inote 29 Πως μπορώ να κάνω μεγέθυνση σε επιλεγμένο θεματικό επίπεδο; 33 inote 30 Πως μπορώ να εισάγω δεδομένα σε πίνακα δεδομένων ή σε πίνακα χαρακτηριστικών; 34 inote 31 Πως μπορώ να ταξινομήσω δεδομένα από ένα πίνακα χαρακτηριστικών; 36 inote 32 Πως μπορώ να επιλέξω οντότητεςορίζοντας κριτήρια από ένα πίνακα χαρακτηριστικών; 37 inote 33 Πως μπορώ να χρησιμοποιήσω το εργαλέιο identify (προσδιορίζω); 39 inote 34 Πως μπορώ να κατηγοριοποιήσω και να αλλάξω κατηγορίες σε ένα χάρτη με σύμβολά ή χρώματα; 40 inote 35 Πως μπορώ να επιλέξω μι αοντότητα από ένα πίνακα χαρακτηριστικών; 42 inote 36 HΠως μπρώ να εισάγω γραφήματα στη διάταξη ενός χάρτη; 43 inote 37 Πως μπορώ να ενώσω δύο θεματικά πεδία; 45 inote 38 Πως μπορώ να συνοψίσω δεδομένα σε ένα πίνακα δεδομένων; 46 inote 39 Πως μπορώ να χρησιμοποιήσω το περιβάλλον snapping; 47 inote 40 Πως μπορώ να γεωαναφέρω μι αεικόνα; 49 inote 41 Πως μπορώ να ορίσω ένα σύστημα συντεταγμένων; 52 inote 42 Πως μπορώ να εξάγω ένα χάρτη σε άλλη μορφή αρχείου; 53 inote 43 Πως μπορώ να χρησιμοποιήσω την εργαλειοθήκη επιπτώσεων; 54 inote 44 How can I add data from a remote server? 55 inote 45 Πως μπορώ να χρησιμοποιήσω το εργαλείο σύναψης; 57 inote 46 Πως μπορώ να μοιρασω ένα Χάρτη μέσω ArcGIS Online; 58 inote 47 Πως μπορώ να προσθέψω δεδομένα από το ArcGIS Online; 61 inote 48 Πως μπορώ να εξάγω δεδομένα σε ένα νέο αρχείο shp; 62 inote 49 Πως μπορώ να κάνω υπολογισμούς σε ένα πίνακα χαρακτηριστικών; 63 inote 50 Πώς μπορώ να αποθηκεύσω σχετικά ονόματα διαδρομών σε πηγές δεδομένων; 64 4

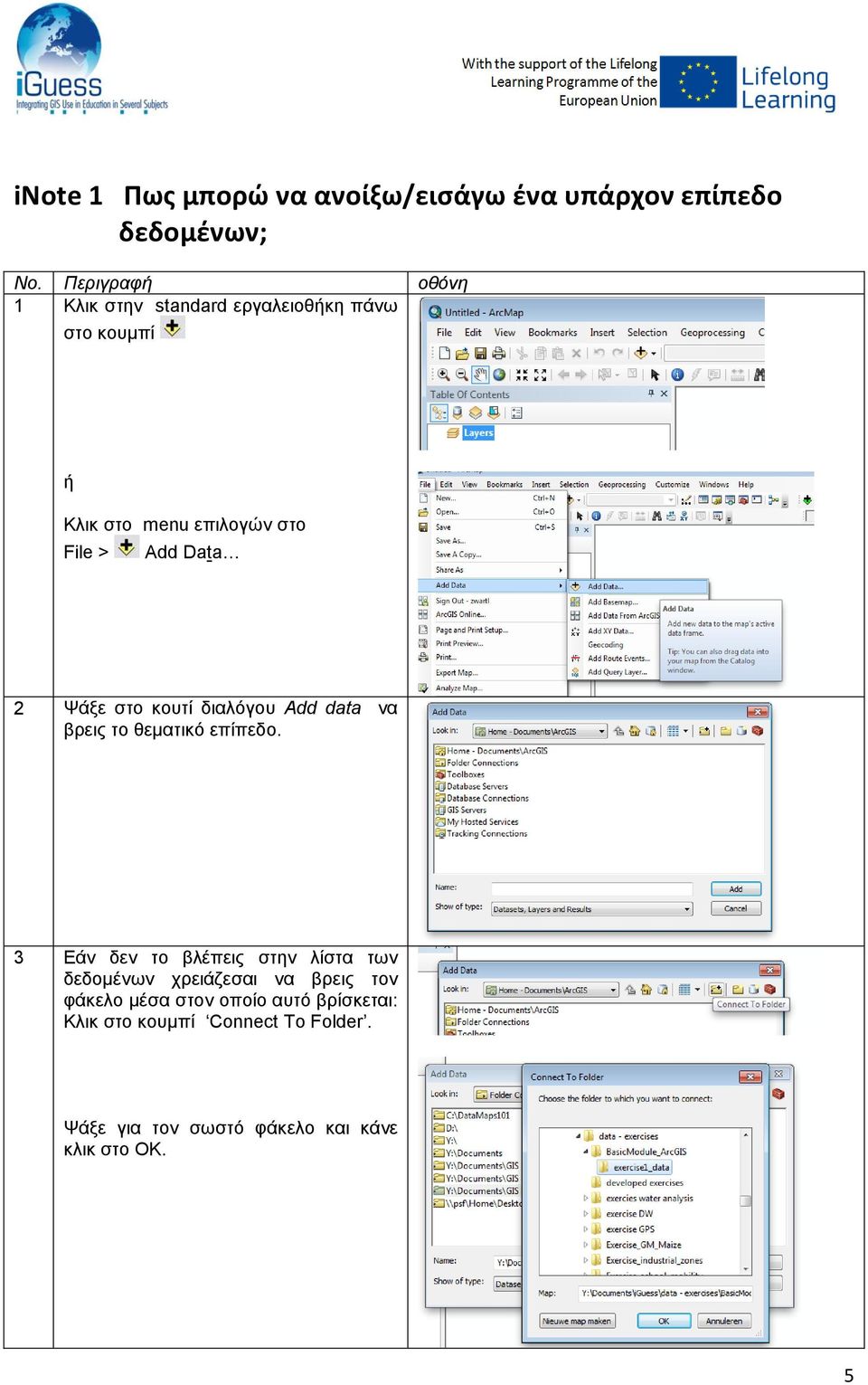

5 inote 1 Πως μπορώ να ανοίξω/εισάγω ένα υπάρχον επίπεδο δεδομένων; No. Περιγραφή οθόνη 1 Κλικ στην standard εργαλειοθήκη πάνω στο κουμπί ή Κλικ στο menu επιλογών στο File > Add Data 2 Ψάξε στο κουτί διαλόγου Add data να βρεις το θεματικό επίπεδο. 3 Εάν δεν το βλέπεις στην λίστα των δεδομένων χρειάζεσαι να βρεις τον φάκελο μέσα στον οποίο αυτό βρίσκεται: Κλικ στο κουμπί Connect To Folder. Ψάξε για τον σωστό φάκελο και κάνε κλικ στο OK. 5

6 4 Επέλεξε το σωστό θεματικό επίπεδο. Κλικ στο Add. 5 Το επίπεδο εμφανίζεται στον πίνακα περιεχομένων και εμφανίζεται και στο παράθυρο εμφάνισης του χάρτη. inote 2 Πως μπορώ να χρησιμοποιήσω ένα αρχείο Excel στο ΑrcGIS; No. Περιγραφή οθόνη 1 Τα αρχεία Excel μπορούν να χρησιμοποιηθούν όπως ένας πίνακας χαρακτηριστικών (attribute table) στο ArcGIS εφόσον ορισμένες αρχές τηρηθούν: Example: 1 Στο ArcGIS, κάθε στήλη μπορεί να θεωρηθεί είναι ως ένα πεδίο δεδομένων 2 Στην πρώτη σειρά θα πρέπει να γράψετε τα ονόματα που θέλετε να έχουν τα πεδία στον πινάκα των χαρακτηριστικών 3 Μετά την πρώτη σειρά, κάθε επόμενη σειρά είναι μια επόμενη καταγραφή Συμβουλή: Βεβαιωθείτε ότι δεν έχετε εισγει ακούσια ένα κενό διάστημα πριν από την εισαγωγή των δεδομένων σε ένα κελί, αν αντιμετωπίζετε προβλήματα με κάποια αρχεία όταν ενώσετε τον πίνακα χαρακτηριστικών με ένα shapefile, πιθανότατα να έχετε εισάγει κατά λάθος ένα κενό 6

7 inote 3 Πως μπορώ να ενώσω πίνακες; 2 Δύο πίνακες με δεδομένα μπορούν να ενωθούν άσχετα από την μορφή τους εφόσον μοιράζονται ένα κοινό πεδίο (το όνομα του πεδίου μπορεί να είναι διαφορετικό από τον ένα πίνακα στον άλλο). 3 Δεξί-κλικ στο επίπεδο πληροφορίας (πίνακα) που θέλεις να ενώσεις, επέλεξε Joins and Relates και κλικ Join. 4 Κλικ στην πρώτη επιλογή και στο πρώτο βελάκι (αναδιπλώμενο μενού) και επέλεξε Join attributes from a table. Κλικ στο δεύτερο βελάκι από κάτω και κλικ στο όνομα του πεδίου και στο επίπεδο το οποίο θέλεις να πραγματοποιηθεί η ένωση (το κοινό πεδίο). Κλικ στο τρίτο βελάκι για να διαλέξεις τον πίνακα που θα ενώσεις το επίπεδο. Εάν ο πίνακας δεν έχει προστεθεί στο πρόγραμμά, κλικ το κουμπί για να ψάξεις για αυτό στο δίσκο. Κλικ στο τέταρτο βελάκι και κλικ στο πεδίο στον πίνακα στο οποίο θα πρέπει να γίνει η ένωση (το κοινό πεδίο). Κλικ OK. Τα περιγραφικά στοιχεία του πίνακα έχουν συνδεθεί με τα χαρακτηριστικά του πίνακα του θεματικού επιπέδου. 7

8 inote 4 Πως μπορώ να αντιγράψω ένα επίπεδο δεδομένων; 1 Δεξί κλικ στο επίπεδο και επιλογή αντιγραφή copy από το menu 2 Δεξί-κλικ πάνω στα επίπεδα Layers και επιλογή επικόλληση Paste layer(s). inote 5 Πως μπορώ να μετονομάσω ένα επίπεδο δεδομένων; 1 Μπορείς να μετονομάσεις ένα επίπεδο κάνοντας διπλό κλικ, αργά, στο όνομα του επιπέδου. Ή Δεξί κλικ στο όνομα του επιπέδου και επέλεξε Properties 8

9 Στην πρώτη καρτέλα μπορείς να μετονομάσεις το επίπεδο. μετά την μετονομασία κλικ στο OK. inote 6 Πως μπορώ να δημιουργήσω ερώτημα για ένα επίπεδο δεδομένων; 1 Δεξί-κλικ στο επίπεδο και επιλογή ιδιότητες properties. 2 Από τις properties (ιδιότητες) επιλέγεις ορισμός ερωτήματος definition query και κλικ στ κουμπί δημιουργία ερώτησης query builder 3 Δώσε τα κριτήρια της ερώτησής σου. Η εικόνα δίνει ένα παράδειγμα. Χρησιμοποίησε το κουμπί Get Unique Values για να διαλέξεις την τιμή που θα παρουσιαστεί στα δεδομένα του πεδίου. Με το ερώτημα στο παράδειγμα, μόνο οι καταγραφές με τιμή 1 στο πεδίο των δεδομένων GM θα επιλεγούν και θα εμφανιστούν στον πίνακα των περιγραφικών χαρακτηριστικών και στην οθόνη. 9

10 inote 7 Πως μπορώ να προσθέσω ένα νέο πεδίο δεδομένων στον πίνακα περιγραφικών χαρακτηριστικών; No. Description Screenshot 1 Δεξί-κλικ στο επίπεδο και διάλεξε Open Attribute Table Κλικ στο κουμπί Options Επιλογή Add Field από το μενού 2 Δώσε ένα όνομα στο πεδίο δεδομένων και επέλεξε τον κατάλληλο τύπο για τα δεδομένα που θέλεις να εισάγεις στο συγκεκριμένο πεδίο. Data type Precision (field length) Scale (decimal places) Short integer Long integer 1 4 (Oracle) 1 5 (SQL Server, PostgreSQL) 5 (DB2, Informix) 5 10 (Oracle) 6-10 (PostgreSQL) 6-9 (DB2, Informix, and SQL Server) 0 0 Float Double

11 inote 8 Πως μπορώ να υπολογίσω τη γεωμετρία και να την αποθηκεύσω στον πίνακα περιγραφικών χαρακτηριστικών; 1 Άνοιξε την εργαλειοθήκη Editor κάνοντας κλικ στο Κλικ στο Start editing. 2 Επέλεξε το πεδίο δεδομένων (π.χ.. Surface ), όπου θέλεις στο ArcMap να βάλεις περιοχές των πολυγώνων. Εάν δεν έχεις δημιουργήσει ακόμα αυτό το πεδίο δεδομένων θα πρέπει να το δημιουργήσεις πρώτα. 2 Δεξί-κλικ στο όνομα του πεδίου (π.χ. Surface ) και επέλεξε Calculate geometry 3 Επιλέγεις Area για να υπολογίσεις την έκταση. Το ArcMap τώρα αυτόματα υπολογίζει την έκταση όλων των πολυγώνων. Εάν έχεις ένα shapefile με πολύγραμμή μπορείς να υπολογίσεις το μήκος των γραμμών με παρόμοιο τρόπο. 11

12 4 Δεξί-κλικ στο πεδίο Surface, επέλεξε Statistics. 5 Θα εμφανιστεί ένα παράθυρο σαν αυτό αριστερά, όπου μπορείς να βρεις τα στατιστικά στοιχεία για την περιοχή των πολυγώνων. inote 9 Πως μπορώ να δημιουργήσω μια ζώνη επιρροής; 1 Επέλεξε το επίπεδο δεδομένων που θέλεις γύρω του να δημιουργήσεις τις ζώνες επιρροής και κάνε κλικ στο εργαλείο Arc toolbox από την εργαλειοθήκη. 2 Επέλεξε Analysis tools, Proximity, Buffer 12

13 3 Επέλεξε από το Input Features το επίπεδο γύρω από το οποίο θέλεις να δημιουργήσεις τη ζώνη επιρροής. Επίσης παρακάτω στο output, το ArcGIS υποθέτει ότι θα σχηματιστεί ένα νέο σχηματικό επίπεδο με νέα πληροφορία (.shp). Άφησε το όπως είναι. Γράψε παρακάτω την απόσταση που θέλεις για τη ζώνη επιρροής που θα δημιουργήσεις. 4 Το ArcMap θα δημιουργήσει ένα νέο σχηματικό επίπεδο με την νέα πληροφορία των ζωνών επιρροής. 13

14 inote 10 Πως μπορώ να πάρω την τομή δύο θεματικών επιπέδων; 1 Επέλεξε το θεματικό επίπεδο που θέλεις να πάρεις την τομή και κάνε στην εικόνα Arctoolbox εργαλειοθήκη στην 2 Επέλεξε Analysis tools, Overlay, Intersect 3 Επέλεξε στο πεδίο Input Featuers τα επίπεδα που θέλεις να πάρεις την τομή 4 Το ArcMap θα δημιουργήσει ένα νέο σχηματικό επίπεδο με πληροφορίες (.shp) με τις περιοχές της τομή. Το επίπεδο με τις πληροφορίες θα δημιουργηθεί και θα κάνετε κλικ στο ΟΚ. 14

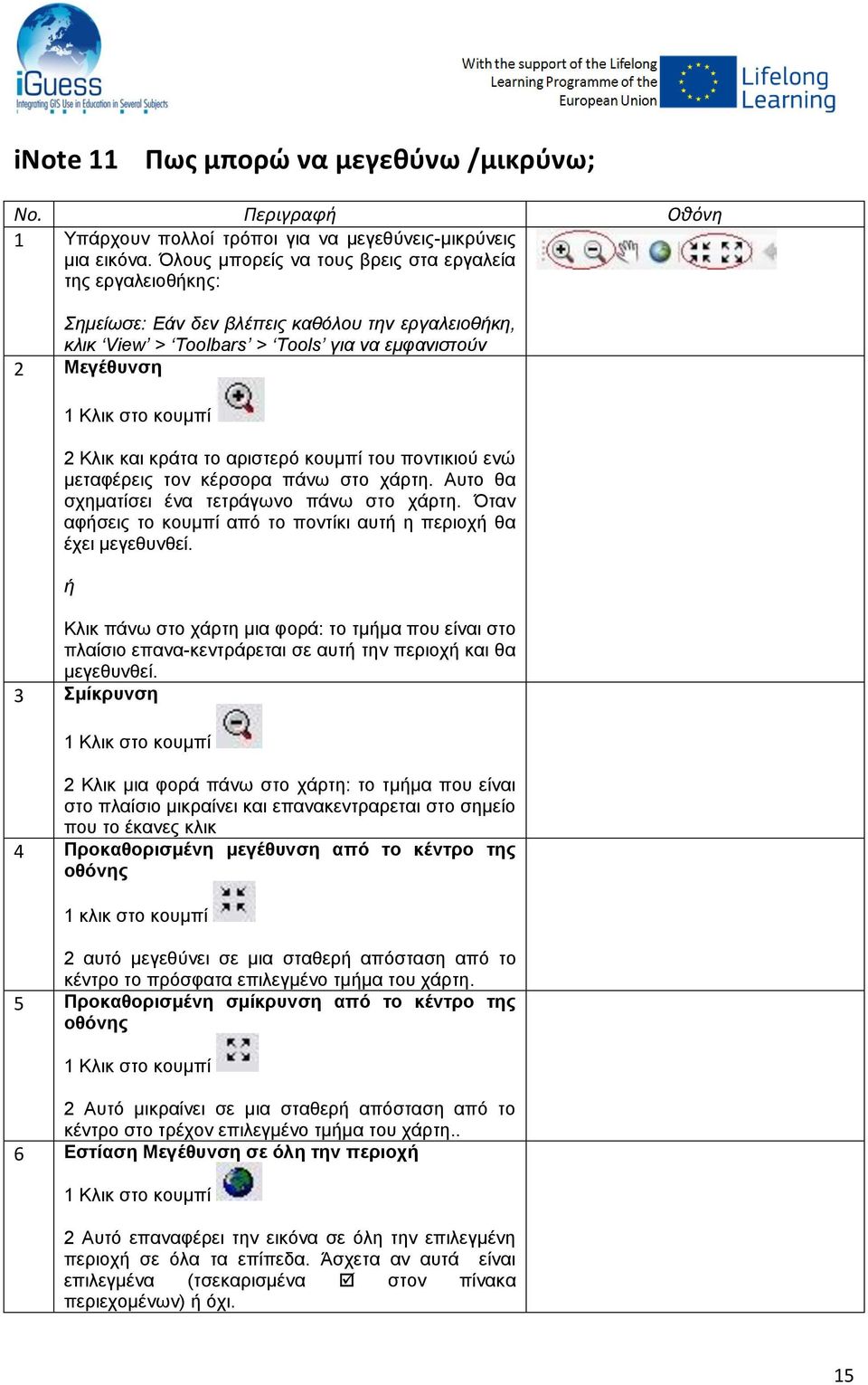

15 inote 11 Πως μπορώ να μεγεθύνω /μικρύνω; 1 Υπάρχουν πολλοί τρόποι για να μεγεθύνεις-μικρύνεις μια εικόνα. Όλους μπορείς να τους βρεις στα εργαλεία της εργαλειοθήκης: Σημείωσε: Εάν δεν βλέπεις καθόλου την εργαλειοθήκη, κλικ View > Toolbars > Tools για να εμφανιστούν 2 Μεγέθυνση 1 Κλικ στο κουμπί 2 Κλικ και κράτα το αριστερό κουμπί του ποντικιού ενώ μεταφέρεις τον κέρσορα πάνω στο χάρτη. Αυτο θα σχηματίσει ένα τετράγωνο πάνω στο χάρτη. Όταν αφήσεις το κουμπί από το ποντίκι αυτή η περιοχή θα έχει μεγεθυνθεί. ή Κλικ πάνω στο χάρτη μια φορά: το τμήμα που είναι στο πλαίσιο επανα-κεντράρεται σε αυτή την περιοχή και θα μεγεθυνθεί. 3 Σμίκρυνση 1 Κλικ στο κουμπί 2 Κλικ μια φορά πάνω στο χάρτη: το τμήμα που είναι στο πλαίσιο μικραίνει και επανακεντραρεται στο σημείο που το έκανες κλικ 4 Προκαθορισμένη μεγέθυνση από το κέντρο της οθόνης 1 κλικ στο κουμπί 2 αυτό μεγεθύνει σε μια σταθερή απόσταση από το κέντρο το πρόσφατα επιλεγμένο τμήμα του χάρτη. 5 Προκαθορισμένη σμίκρυνση από το κέντρο της οθόνης 1 Κλικ στο κουμπί 2 Αυτό μικραίνει σε μια σταθερή απόσταση από το κέντρο στο τρέχον επιλεγμένο τμήμα του χάρτη.. 6 Εστίαση Μεγέθυνση σε όλη την περιοχή 1 Κλικ στο κουμπί 2 Αυτό επαναφέρει την εικόνα σε όλη την επιλεγμένη περιοχή σε όλα τα επίπεδα. Άσχετα αν αυτά είναι επιλεγμένα (τσεκαρισμένα στον πίνακα περιεχομένων) ή όχι. 15

16 inote 12 Πως μπορώ να σχεδιάσω/γραμμή/πολύγωνο και να προσθέσω πληροφορίες; Εάν χρειάζεται, δημιουργήστε ένα νέο θεματικό επίπεδο σε μορφή σχηματικού αρχείου.shp (= shapefile) πρώτα μέσα στο ArcCatalog. 1 Ανοίξτε το ArcMap, κλικ στο κουμπί Add Data και επιλέξτε το νέο θεματικό πεδίο που δημιουργήσατε in ArcCatalog 2 Στην εργαλειοθήκη του Editor κάντε κλικ στο Start Editing Σημείωσε: εάν δεν φαίνεται η εργαλειοθήκη Editor, κλικ στο View > Toolbars > Editor για να είναι εμφανιστεί 3 Επιλέξτε τον φάκελο που περιέχει το επίπεδο που θέλετε να ετοιμάσετε (διασκευάσετε). Κλικ OK. 16

17 4 Κλικ στην εικόνα δημιουργίας νέων οντοτήτων Στο παράθυρο Create Features, κλικ στο φάκελο shapefile που θέλεις να επεξεργαστείς. Εξαρτάται από το είδος θεματικού επιπέδου θέλεις να επεξεργαστείς (σημείο, πολυγραμμή, πολύγωνο) είσαι έτοιμος να σχεδιάσεις ένα νέο σημείο,πολυγραμμή ή πολύγωνο πάνω στο χάρτη. 5 Για να δημιουργήσεις μια οντότητα, αριστερό κλικ κάθε φορά που θέλεις να προσθέσεις ένα κόμβο και μια νέα γραμμή για κάθε τμήμα της πολυγραμμής ή του πολυγώνου. Όταν τελειώσεις, διπλό κλικ για σχεδιαστεί η οντότητα. Υπόδειξη: Όταν κάνεις ένα λάθος, μπορείς να επανορθώσεις το σχέδιο σου πιέζοντας ctrl + z. 6 Στο πίνακα περιεχομένων, δεξί-κλικ στο επίπεδοπου έχεις δημιουργήσει και άνοιξε τον πίνακα περιγραφικών χαρακτηριστικών (Open the Attribute Table).. 7 Στο πίνακα συμπλήρωνω την επιλεγμένη οντότητα με τα χαρακτηριστικά της: όνομα,. 17

18 8 Όταν τελειώσεις, άνοιξε την εργαλειοθήκη του Editor και κλικ στο Save Edits και έπειτα Stop Editing. Σημείωσε: από καιρού εις καιρό να αποθηκεύεις τη εργασία σου κάνοντας κλικ Save Edits inote 13 Πως μπορώ να αλλάξω τα σημειακά σύμβολα; 1 Διπλό-κλικ πάνω στο σύμβολο που θέλεις να αλλάξεις στον πίνακα περιεχομένων 2 Επιλέξτε ένα νέο σύμβολο από το παράθυρο επιλογή συμβόλου (symbol selector). Κλικ OK. 18

19 inote 14 Πώς μπορώ να προσθέσω μια υπερσύνδεση σε μια οντότητα; 1 Επιλέξτε το εργαλείο identify από την εργαλειοθήκη, και κλικ στην οντότητα που θέλεις να προσθέσεις μια σύνδεση. 2 Στο παραθυρο Identify, δεξί-κλικ στο γκρι τετράγωνο και επιλέξτε Add Hyperlink από το μενού. 3 Ψάξτε για το σωστό φάκελο που θέλεις να προσθέσεις και πάτησε ΟΚ. 4 Μόλις προσθέσεις μια υπερσύνδεση κάπου, το εργαλείο της υπερσύνδεσης (Hyperlink tool) θα γίνει κίτρινο. Κλικ πάνω στο Hyperlink tool στην εργαλειοθήκη. Ο κέρσορά σας θα αλλάξει και θα πάρει τη μορφή του εργαλείου της υπερσύνδεσης. 5 Δείξτε την οντότητα με την αιχμή του κέρσορά σας, μέχρι που ο κέρσορας να ξαναγίνει μαύρος. Κλικ στην οντότητα και ο φάκελος ή η εικόνα θα ανοίξει σε ένα νέο παράθυρο. 19

20 inote 15 Πως μπορώ να αλλάξω το χάρτη και τις μονάδες στην οθόνη; 1 Επιλέξτε Data Frame Properties από το μενού View. 2 Επιλέξτε την ετικέτα General και διαλέξτε τις σωστές μονάδες για τον χάρτη και Display units, από το πτυσσόμενο μενού. Σημείωσε: εάν η χωρική αναφορά του πλαισίου των δεδομένων είναι άγνωστη επιλέξτε τόσο τις μονάδες για το χάρτη όσο και την εμφάνιση των μονάδων. Ειδάλλως, εάν οι χωρική αναφορά του πλαισίου των δεδομένων του χάρτη είναι ήδη καθορισμένη, επιλέξτε μόνο την εμφάνιση των μονάδων. 20

21 inote 16 Πως μπορώ να μετρήσω μήκος; 1 Κλικ πάνω στην εικόνα του εργαλείου μέτρησης στην εργαλειοθήκη. Συμβουλή: Αυτή μπορεί να βρίσκεται σε οποιαδήποτε θέση στην οθόνη. Εάν δεν μπορείς να την βρεις, ίσως να έχει απενεργοποιηθεί. Ενεργοποίησε την εργαλειοθήκη με δεξί κλικ στη γκρι περιοχή της εργαλειοθήκης και επέλεξε την εργαλειοθήκη (toolbar) για τα εργαλεία (tools) από τον κατάλογο.. 2 Σχεδίασε μια γραμμή για την απόσταση που θέλεις να μετρήσεις. Η απόσταση θα εμφανιστεί σε ένα ξεχωριστό παράθυρο στην οθόνη σου. 21

22 inote 17 Πως μπορώ να προσδιορίσω την επιλογή ενός χρώματος στο πεδίο (field value); 1 Στον πίνακα περιεχομένων, διπλό κλικ πάνω στο όνομα του θεματικού επιπέδου και επιλογή της ετικέτας Symbology Ή δεξί-κλικ στο όνομα του θεματικού επιπέδου και κλικ στο Properties και μετά επιλογή την επικέτα Symbology. 2 Κλικ στο Categories, και έπειτα Unique Values Κάτω από το πεδίο Value Field, κλικ στο πτυσσόμενο μενού με από το βελάκι και επιλογή του πεδίου που θέλεις να συμβολίσεις 3 Κλικ στο κουμπί Add All Values button, (κάθε τιμή του πεδίου θα εμφανιστεί) Για κάθε τιμή επέλεξε ένα συγκεκριμένο χρώμα. Ξετσεκάρησε (όλες τις άλλες τιμές) Κλικ OΚ 22

23 inote 18 Πως μπορώ να μετατοπίζω (pan); 1 Το κουμπί Pan μπορείτε να το βρείτε στην εργαλειοθήκη των εργαλείων Σημείωση: εάν δεν το βλέπετε στην εργαλειοθήκη καθόλου, κάντε κλικ View > Toolbars > Tools για να εμφανιστεί 2 Κλικ στο κουμπί Pan 3 Τοποθετήστε τον κέρσορα σε οποιοδήποτε σημείο του χάρτη. 4 Κρατήστε πατημένο το αριστερό κουμπί στο ποντίκι και σύρατε προς οποιαδήποτε κατεύθυνση 5 Αφήστε το κουμπί στο ποντίκι. inote 19 Πως μπορώ να εκτυπώσω; 1 Επέλεξε Print από το μενού File 2 Στο Print παράθυρο έχεις την δυνατότητα να ρυθμίσεις μερικές επιλογές για τη εκτύπωση. 23

24 inote 20 Πως μπορώ να δημιουργήσω ένα νέο θεματικό επίπεδο; 1 Νέα θεματικά επίπεδα σε μορφή.shp (=shapefiles) και πίνακες για βάσεις δεδομένων δημιουργούνται ArcCatalog. Κλικ την εικόνα ArcCatalog για να ανοίξει το παράθυρο του ArcCatalog. 2 Στο παράθυρο ArcCatalog, ψάξε στον σωστό φάκελο. Δεξί κλικ στο φάκελο, και διάλεξε New > Shapefile. Εάν ο κατάλληλος φάκελος δεν υπάρχει ήδη, θα πρέπει να τον δημιουργήσετε πρώτα, επιλέγοντας New > Folder. 24

25 3 Δώστε στο θεματικό επίπεδο ένα όνομα. Διάλεξε το σωστό τύπο της οντότητας, που σημαίνει ότι εξαρτάται αν θέλεις να σχεδιάσεις σημεία, πολύγραμμες, πολύγωνα στο θεματικό επίπεδο. Πατάτε στο κουμπί Edit και μια νέα οθόνη εμφανίζεται Διάλεξε ή εισήγαγε, ένα σύστημα συντεταγμένων. Προτείνετε να εισάγετε το σύστημα συντεταγμένων του χάρτη του χάρτη υποβάθρου με τον οποίο εργαζόσαστε στην άσκησή σας. 25

26 inote 21 Πως μπορώ να αποθηκεύσω μια εργασία; 1 Οι εργασίες μπορούν να αποθηκευτούν, ως ένα ArcMap έγγραφο, επιλέγοντας Save από το μενού File. Το πλεονέκτημα είναι ότι όταν ανοίγεις ένα αρχείο που έχει αποθηκευτεί στο ArcMap, όλα τα δεδομένα των επιπέδων και οι πίνακες με τα δεδομένα θα είναι ήδη φορτωμένα στον πίνακα περιεχομένων inote 22 Πως μπορώ να δημιουργήσω ένα γεωγραφικό χάρτη; 1 Γυρίστε στην προβολή του χάρτη κάνοντας κλικ πάνω στην εικόνα lay-out. 2 Στην προβολή του χάρτη, κάνε κλικ στο Insert και διάλεξε North Arrow (για τον προσανατολισμό), Scale Bar (για την κλίμακα), Legend (για το υπόμνημα), Μπορεί να χρειαστείς επίσης εργαλεία πλοήγησης (π.χ. μεγέθυνση, κλπ) που να επισυνάψεις στην προβολή του χάρτη. Γι αυτό εμφάνισε την εργαλειοθήκη για την προβολή κάνοντας κλικ στο 'View' στο κυρίως μενού. Από την λίστα που εμφανίζεται επιλέξτε 'Toolbars' και μετά επιλέξτε 'Layout'.. 26

27 3 Διαμόρφωση του υπομνήματος: Στο πρώτο βήμα της διαμόρφωσης του υπομνήματος, θα πρέπει να επιλέξεις ποια επίπεδα θέλεις να συμπεριλαμβάνονται στο υπόμνημά σου. Στα επόμενα βήματα μπορείς να αλλάξεις την προβολή του υπομνήματος. inote 23 Πως μπορώ να παρουσιάσω γραφήματα πάνω στο χάρτη; 1 Στον πίνακα περιεχομένων, δεξί-κλικ πάνω στο όνομα του θεματικού επιπέδουo που θέλεις να φτιάξεις το γράφημα. Διάλεξε Properties. 27

28 2 Επιλέξτε την ετικέτα Symbology. Επιλέξτε Charts και επιλέξτε τον τύπο του γραφήματος που θέλετε να δημιουργήσετε. Διάλεξε τα πεδία με τα δεδομένα που θέλεις να δείξεις πάνω στο χάρτη και πρόσθεσέ τα κάνοντας κλικ στο κουμπί >. Μπορείς να διαλέξεις διαφορετικό χρώμα σχήματος εάν θέλεις. inote 24 Πως μπορώ να εμφανίσω μια πληροφορία πάνω στο χάρτη χρησιμοποιώντας το εργαλείο Display XY Data 1 Στον πίνακα περιεχομένων, δεξί-κλικ στον πίνακα (π.χ. dbase, Excel, ή Notepad) που περιέχουν τα δεδομένα των x,y συντεταγμένων. Επέλεξε Display XY Data. 28

29 2 Καθορίστε τα πεδία από τον πίνακα της βάσης δεδομένων (dbase) που περιέχει τις X και Y συντεταγμένες και ορίστε το σύστημα συντεταγμένων. 3 Το ArcMap αυτόματα θα σχηματίσει τις οντότητες στο χάρτη, στη σωστή θέση. inote 25 Πως μπορώ να δημιουργήσω έναν καινούριο πίνακα βάσης δεδομένων (dbase Table); No. Description Screenshot 1 Νέοι σχηματικοί φάκελοι (shapefiles) και πίνακες βάσης δεδομένων (dbase Tables) γίνονται μέσα από το ArcCatalog. Κλικ στην εικόνα ArcCatalog για να ανοίξει το παράθυρο του ArcCatalog. 29

30 2 Στο παράθυρο ArcCatalog, ψάξε το σωστό φάκελο. Δεξί-κλικ στο φάκελο και επέλεξε New > dbase Table. Εάν δεν υπάρχει ο σωστός φάκελος ήδη, θα πρέπει να τον δημιουργήσεις πρώτα, επιλέγοντας New > Folder. 3 Ο dbase Table αμέσως εμφανίζεται στα περιεχόμενα του παραθύρου. Δεξί-κλικ και μετονόμασε τη βάση δεδομένων (database). Ο πίνακας έχει τελειώσει τώρα, θα μπορείς έτσι να προσθέσεις τα πεδία των δεδομένων στη βάση δεδομένων αργότερα, όταν θα δουλεύεις με αυτή. 30

31 inote 26 Πως μπορώ να ονομάσω μια οντότητα στο χάρτη; 1 Διπλό κλικ στο όνομα του θεματικού πεδίου και επιλέξτε την ετικέτα Labels. Ή δεξί κλικ στο όνομα του θεματικού πεδίου και κλικ στο Properties και επιλέξτε την ετικέτα Labels. Επιλέξτε Label features in this layer. Μετά επιλέξτε το σωστό πεδίο (Label Field) που θα ονομάσετε: κλικ στο πτυσσόμενο βέλος και επιλέξτε το πεδίο που θέλετε να ονομάσετε. Επιλέξτε τη γραμματοσειρά και το μέγεθος από το Text Symbol. Κλικ OΚ. 2 Εάν θέλετε να κρύψετε (ή να επανεμφανίσετε) τις ετικέτες: Δεξί-κλικ στο θεματικό επίπεδο και κλικ στο Label Features στο πτυσσόμενο μενού. 31

32 inote 27 Πως μπορώ να ενεργοποιήσω μια εργαλειοθήκη; 1 Μερικές φορές, μια εργαλειοθήκη που χρειάζεστε δεν είναι ενεργοποιημένη ακόμη. Για να μπορέσετε να την ενεργοποιήσετε, πρέπει να πάτε στο μενού στο Customize, επιλέξτε Toolbars και κλικ στην εργαλειοθήκη που χρειάζεστε. inote 28 Πως μπορώ να ανοίξω ένα πίνακα περιγραφικών χαρακτηριστικών (attribute table); 1 Για να ανοίξεις τον πίνακα περιγραφικών χαρακτηριστικών σε ένα θεματικό επίπεδο, δεξί-κλικ στο όνομα αυτού του επιπέδου και στον πίνακα των περιεχομένων που ανοίγει, επιλέξτε Open Attribute Table. 32

33 inote 29 Πως μπορώ να κάνω πλήρη μεγέθυνση σε επιλεγμένη οντότητα (επίπεδο); 1 Εάν θέλεις να προσαρμόσεις την μεγέθυνση ενός θεματικού επιπέδου ακριβώς στα όρια του χάρτη στη θέαση του παραθύρου, μπορείς να μεγεθύνεις το επίπεδο στην πλήρη οθόνη. Δεξί-κλικ σε αυτό το θεματικό επίπεδο και στον πίνακα περιεχομένων επιλέξτε το «Zoom to Layer». Ή: Δεξί-κλικ πάνω στο χάρτη που βλέπεις στο παράθυρο και επιλέξτε Full Extent από την λίστα των περιεχομένων του μενού. 33

34 inote 30 Πως μπορώ να εισάγω δεδομένα σε μια βάση δεδομένων ή στον πίνακα περιγραφικών χαρακτηριστικών; 0 Σιγουρέψου ότι η εργαλειοθήκη του Editor είναι διαθέσιμη (στο μενού Customize > Toolbars ). 1 Άνοιξε τον πίνακα της βάσης δεδομένων(dbase Table) ή τον πίνακα περιγραφικών χαρακτηριστικών (attribute table) ενός θεματικού επιπέδου: α) attribute table: Δεξί-click στο όνομα του επιπέδου στον πίνακα περιεχομένων, και επέλεξε Open Attribute Table από την λίστα. β) dbase Table: Δεξί-κλικ στο dbase Table στον πίνακα περιεχομένων, και επέλεξε Open. 34

35 2 Όταν ο dbase Table ή ο attribute table είναι ανοικτός, επέλεξε Editor από την εργαλειοθήκη του Editor και επέλεξε Start Editing. Μια καινούρια σειρά θα εμφανιστεί και μπορείς να αρχίσεις να εισάγεις τα δεδομένα σου. 3 Όταν θα έχεις εισάγει όλα τα δεδομένα σου, επέλεξε Stop Editing and αποθήκευσε τις αλλαγές σου. 35

36 inote 31 Πως μπορώ να ταξινομήσω δεδομένα στον πίνακα περιγραφικών χαρακτηριστικών; 1 Στον πίνακα περιεχομένων, δεξί - κλικ στο όνομα του θεματικού επιπέδου (π.χ. SEISMOI) και επιλέξτε Open Attribute Table. Βλέπετε όλο τα δεδομένα στον πίνακα των περιγραφικών χαρακτηριστικών τα οποία σχετίζονται με τις οντότητες στο χάρτη. Κινήστε την μπάρα μέχρι κάτω για να δείτε περισσότερα δεδομένα. Κάντε κλικ στο πεδίο (τίτλο στήλης) για να το επιλέξετε. 2 Τώρα μπορείτε να ταξινομήσετε το περιεχόμενο του πεδίου: Δεξί-κλικ στον τίτλο και κλικ στην ταξινόμηση κατά ανιούσα Sort Ascending ή κατιούσα Sort Descending. 36

37 inote 32 Πως μπορώ να κάνω επιλογή με βάση κάποιο κριτήριο από τον πίνακα περιγραφικών χαρακτηριστικών; No. Περιγραφή οθόνη 1 Δεξί-κλικ στο θεματικό επίπεδο στον πίνακα περιεχομένων και επιλέξτε Open Attribute Table από τη λίστα που εμφανίζεται. Κλικ στο αναπτυσσόμενο μενού πάνω στην αριστερή γωνία του πίνακα των χαρακτηριστικών και επιλέξτε Select by attributes από την αναδιπλωμένη λίστα. 37

38 2 Στο παράθυρο διαλόγου select by attributes που εμφανίζεται, μπορείτε να ορίσετε τα κριτήρια με τα οποία θέλετε να γίνει η επιλογή των οντοτήτων σας. Επιλέξτε το κατάλληλο πεδίο δεδομένων (σε αυτή την περίπτωση π.χ. TOT_POP ) κάνοντας διπλό κλικ σε αυτό. Δημιουργήστε το ερώτημά σας χρησιμοποιώντας τα κουμπιά (=, <, >, κλπ.) (σε αυτή την περίπτωση π.χ. >= ). Χρησιμοποιήστε το «Get Unique Values» κουμπί για να πάρετε μια λίστα από όλες τις τιμές του θεματικού επιπέδου που έχετε εμφανίσει. Διπλόκλικ στην τιμή που θέλεις να ορίσεις (σε αυτή την περίπτωση π.χ ). Η πληροφορία αυτή τώρα που εμφανίζεται στην κάτω περιοχή του παραθύρου διαλόγου (δηλ. ο σχηματισμός ερώτησης είναι, σε αυτή την περίπτωση: όλες οι χώρες με συνολικό πληθυσμό τουλάχιστον ). Επιπλέον θα μπορούσατε να δημιουργήσετε μια νέα πιο πολύπλοκη επιλογή χαρακτηριστικών χρησιμοποιώντας και άλλες σχέσεις όπως το AND, OR, NOT, και παρενθέσεςι () (π.χ. σε αυτή την περίπτωση: όλες οι χώρες με συνολικό πληθυσμό τουλάχιστον AND τουλάχιστον 50% του συνολικού πληθυσμού που ζει σε αστικές περιοχές). Επίσης μπορείτε να 38

39 πληκτρολογήσετε το τύπο του ερωτήματος που θέλετε να θέσετε. Για να ελέγξετε, ότι δεν υπάρχουν λογικά λάθη στην έκφραση σας κάντε κλικ στο «Verify Button». 3 Κλικ στην ετικέτα «Apply» στο κάτω μέρος του παραθύρου διαλόγου και κλείσε το. Τώρα μπορείς να δείτε όλες τις οντότητες που πληρούν την έκφραση του ερωτήματος σας που έχετε επιλέξει στον πίνακα των χαρακτηριστικών. Όταν κλείσετε τον πίνακα χαρακτηριστικών, όλες οι επιλεγμένες οντότητες εμφανίζονται εντονότερα χρωματισμένες πάνω στον χάρτη. Τώρα μπορείτε να συνεχίσετε με την επιλογή σας. Δεξί-κλικ στο layer στον πίνακα των περιεχομένων και πλοηγηθείτε στο υπό-μενού Selection. Εδώ μπορείτε π.χ. να δημιουργήσετε ένα νέο layer από τις επιλεγμένες οντότητες inote 33 Πως μπορώ να χρησιμοποιήσω το εργαλείο (identify)για να βλέπω πληροφορίες; 1 Το εργαλείο με το οποίο βλέπω πληροφορίες για τα γεωγραφικά δεδομένα μπορείτε να το βρείτε στην 39

40 εργαλειοθήκη των εργαλείων Tools.* Επιλέξτε το κάνοντας κλικ στο εικονίδιο. Ο κέρσοράς σας θα αλλάξει και τώρα μπορείτε να πάρετε πληροφορίες για τις οντότητες κάνοντας απλά κλικ πάνω σε αυτές. * Σιγουρέψου ότι η εργαλειοθήκη είναι ενεργοποιημένη: menu Customize > Toolbars > Tools. inote 34 Πως μπορώ να κατηγοριοποιήσω και να αλλάξω κατηγορίες σε ένα χάρτη με σύμβολα; 1 Στο πίνακα περιεχομένων, δεξί-κλικ πάνω στο επίπεδο πληροφοριών που περιλαμβάνει τις οντότητες που θέλετε να κατηγοριοποιήσετε σύμφωνα με τις τιμές τους. Επιλέξτε Properties από την λίστα από του περιεχομένου που εμφανίζεται. Τώρα, το παράθυρο διαλόγου για το επίπεδο (layer properties) ανοίγει. 40

41 2a Επιλέξτε την ετικέτα και μετά επιλέξτε Symbology και μετά επιλέξτε Quantities Graduated symbols (1). Επιλέξτε το πεδίο που περιέχει τις τιμές που θέλετε να κατηγοριοποιήσετε και να δείξετε στο χάρτη (2). Ορίστε των αριθμό των κατηγοριών (3) και επιλέξτε την μέθοδο ταξινόμησης (4) ή ορίστε τις κατηγορίες με το χέρι, πράγμα το οποίο μπορείτε να κάνετε πληκτρολογώντας στο πλαίσιο ταξινόμησης (5). Κλικ στο κουμπί «ΟΚ» για να δεις τις ταξινομημένες πληροφορίες στο χάρτη. 2b Εάν θέλεις να δεις τις τιμές των δεδομένων στο χάρτη με διαβάθμιση χρωματική (αντί για το σύμβολο μέγεθος) επιλέξτε Graduated colors (1) και επιλέξτε από τη χρωματική παλέτα / αυτήν που προτιμάτε (ή καθορίστε την με το χέρι) (2). Εάν θέλετε να δείξετε τις διαφορετικές κατηγορίες με διαφορετικά χρώματα πάνω στο χάρτη (αντί για το σύμβολο μέγεθος), επιλέξτε Διαμορφώστε τις παραμέτρους σας με τον ίδιο τρόπο όπως στο βήμα 2a (graduated symbols). 41

42 inote 35 Πως μπορώ να επιλέξω μια οντότητα από τον πίνακα των περιγραφικών χαρακτηριστικών; 1 Στον πίνακα περιεχομένων, δεξί-κλικ στο όνομα του θεματικού επιπέδου, που θέλετε να επιλέξετε.. Επιλέξτε Open Attribute Table. 2 Για να επιλέξετε μια οντότητα, κλικ στο γκρι κουτί στα αριστερά της εγγραφής. Η επιλεγμένη εγγραφή θα φωτιστεί έντονα γαλάζια. Για να επιλέξετε περισσότερες από μια οντότητες ταυτόχρονα, κρατήστε το πλήκτρο Ctrl πατημένο, κάντε κλικ στο μικρό γκρι κουτί στα αριστερά από την πρώτη εγγραφή στο πίνακα, και σύρετε το ποντίκι σας. Οι επιλεγμένες εγγραφές θα φωτιστούν έντονα γαλάζια. Όταν κλείσετε τον Attribute Table, όλες οι οντότητες που έχουν επιλεγεί θα φωτιστούν έντονα και πάνω στο χάρτη. 42

43 inote 36 Πως μπορώ να εισάγω γραφήματα στη διάταξη ενός χάρτη; No. Description Screenshot 1 Από το κυρίως menu επιλέξτε View > Graphs και επιλέξτε Create Graph. 2 Ακολουθήστε τις εντολές στο παράθυρο διαλόγου Create Graph Wizard για να επιλέξετε τον τύπο του γραφήματος, το layer/table που περιέχει τα δεδομένα για το γράφημα, την τιμή του πεδίου (Value field), τον τίτλο του πεδίου (label field), την διάταξη του γραφήματος (graph layout) και τελικά να προσθέσετε αρκετές σειρές. Κλικ Next και επιλέξτε τίτλο για το γράφημά σας, το X- και Y-άξονα και επεξεργαστείτε την τελική διάταξη. Τελικά, κλικ OK. Ένα νέο παράθυρο θα ανοίξει στο ArcMap δείχνοντας το γράφημά σας. 43

44 3 Για να εισάγετε το γράφημα μέσα στο χάρτη, δεξί - κλικ στο παράθυρο του γραφήματος και επιλέξτε Add to layout. Το ArcMap τώρα αυτόματα μεταβαίνει στην προβολή διάταξης (βλ. inote 22). Μέσα στην προβολή του χάρτη μπορείτε να τοποθετήσετε το γράφημα (καθώς και τον χάρτη) στη θέση που εσείς προτιμάτε. 4 Μπορείτε επίσης να προσαρμόσετε το μέγεθος και τις ιδιότητες του γραφήματος, σύροντας τα άκρα του γραφήματος, ώστε να προσαρμοστεί (1) ή κάνοντας διπλό κλικ πάνω στο γράφημα μέσα στην εικόνα της προβολής. Ένα νέο κουτί διαλόγου (2) θα ανοίξει στο οποίο μπορείς να αλλάξεις τη θέση και το μέγεθος του γραφήματος επίσης. Κλείστε όλα τα επιπλέον παράθυρα και διαλόγους όταν έχετε τελειώσει όλες τις προσαρμογές σας. 5 Για να προσαρμόσετε τις ιδιότητες ενός υπάρχοντος διαγράμματος πλοηγηθείτε στο View > Graphs στο κυρίως menu. Κλικ στο [name of the graph] (τίτλο του γραφήματος). Ένα νέο παράθυρο διαλόγου θα ανοίξει στο ArcMap με το γράφημα. Δεξί-κλικ στο παράθυρο και από το πτυσσόμενο μενού και επιλέξτε Properties Ένα νέο παράθυρο διαλόγου ανοίγει όπου μπορείτε να (ξανά)προσαρμόσετε τις ρυθμίσεις του γραφήματος που είχατε ορίσει στο βήμα 2. 44

45 inote 37 Πως μπορώ να ενώσω τα δεδομένα δύο θεματικών πεδίων; No Περιγραφή Οθόνη 1 Ανοίξτε το παράθυρο του ArcToolbox 2 Επιλέξτε την επιλογή Merge στο Data Management Tools > General > Merge. Το κουτί διαλόγου Merge θα ανοίξει. 45

46 3 Στο κουτί διαλόγου Merge ψάξτε για να θέσετε τα δεδομένα (= σετ δεδομένων που θέλετε να συνδυαστούν σε ένα μόνο κοινό σετ δεδομένων) και ονομάσετε το σχηματικό επίπεδο που προέκυψε. Τα πεδία δεδομένων από τα εισαγόμενα σετ δεδομένων θα εμφανιστούν στο παράθυρο Field Map. Μπορείτε να διαγράψετε και να προσθέσετε πεδία δεδομένων κάνοντας κλικ στο συν (+) και να προσθέσετε πεδία δεδομένων ανάλογα. Τα πεδία εμφανίζονται με την ίδια μορφή (π.χ. κείμενο, ακέραιος αριθμός, δύο, ) και το ίδιο όνομα θα συνδυαστεί αυτόματα. 4 Κλικ OK και το νέο σας ενοποιημένο σχηματικό επίπεδο δεδομένων θα προστεθεί στον πίνακα περιεχομένων του ArcMap. inote 38 Πως μπορώ να συνοψίσω δεδομένα στους πίνακες δεδομένων; No Περιγραφή Οθόνη 1 Ανοίξτε τον Attribute Table των δεδομένων που θέλετε να συνοψίσετε. 2 Δεξί-κλικ στο τίτλο του πεδίου στον attribute table και επιλέξτε Summarize από το μενού που εμφανίζεται. 46

47 3 Επιλέξτε το πεδίο που θα συνοψίσετε, τσεκάρετε για κάθε πεδίο δεδομένων τα κουτάκια της σύνοψης στατιστικών (summary statistics) τα (maximum, minimum, sum, first, last,... ) που θέλεις να εξαχθούν ως αποτελέσματα και να εισαχθούν στον πίνακα και δώστε ένα όνομα σε αυτά τα δεδομένα. 4 Κλικ OK. Και έλεγξε αν ο νέος πίνακας προστέθηκε στο χάρτη σου. inote 39 Πως μπορώ να χρησιμοποιήσω το περιβάλλον snapping; No Περιγραφή Οθόνη Το περιβάλλον snapping μπορεί να σε βοηθήσει, για παράδειγμα, οντότητες ή νέα τμήματα οντοτήτων σε ήδη υπάρχουσες οντότητες. να συνδέσεις νέες 1 Κλικ στο κουμπί Editor : A Επιλέξτε Options Ή Β Ανοίξτε την Snapping Toolbar από την αναδιπλώμενη λίστα και επιλέξτε Snapping > Snapping Toolbar 47

48 2A Επιλέξτε Options Εισάγετε την επιθυμητή ανοχή του snapping. Η ανοχή του snapping είναι η απόσταση μέσα στην οποία ο δείκτης ή ένα χαρακτηριστικό συνδέεται σε μια άλλη θέση. Εάν το στοιχείο που συνδέθηκε (όπως μία κορυφή ή ακμή) είναι μέσα στην απόσταση που ορίζεται, ο δείκτης θα εξασφαλίσει αυτόματα στην θέση. 3Β Ανοίξτε την Snapping Toolbar Θέστε την ανοχή του snapping. Επιλέξτε Options και εισάγετε την επιθυμητή ανοχή του snapping. 48

49 inote 40 Πως μπορώ να γεωαναφέρω μια εικόνα; Πριν ξεκινήσεις για να κάνεις μια γεωαναφορά σε μια εικόνα, πρέπει πρώτα να έχεις τις συντεταγμένες 4 θέσεων που βρίσκονται σε ίσες αποστάσεις μεταξύ τους και είναι εμφανή σημεία στην επιφάνεια. Μπορείς να πάρεις αυτές τις συντεταγμένες στο πεδίο, με ένα εργαλείο που μπορείς να πάρεις συντεταγμένες όπως το GPS, ή μπορείς να τις βρει από το γραφείο σου, χρησιμοποιώντας το Google Earth. 1 Κάνε κλικ πάνω στο κουμπί Add data button και πρόσθεσε ένα γεωαναφερμένο χάρτη, και την εικόνα που χρειάζεται να γεωαναφέρεις. 2 Μεγέθυνε τον χάρτη, στην περιοχή στην περιοχή που καλύπτει η φωτογραφία που θέλεις να γεωαναφέρεις. 3 Στην εργαλειοθήκη για την γεωαναφορά, κάνε κλικ στο Georeferencing και επέλεξε Fit to display. Σιγουρέψου ότι έχεις επιλέξει το σωστό επίπεδο. Η εικόνα τώρα θα φαίνεται στην οθόνη σου. Στο επόμενο βήμα πρέπει να σχεδιάσεις τις συντεταγμένες των εμφανών σημείων στο χάρτη σου χρησιμοποιώντας το εργαλείο Display XY Data. Γι αυτό χρειάζεται πρώτα να δημιουργήσεις ένα πίνακα dbase που θα υπάρχουν οι συντεταγμένες (inote 25), ή θα βάλεις τις συντεταγμένες σε ένα αρχείο υπολογιστικού φύλλου (inote2). 4 Κλικ στο κουμπί «Add Table» και πρόσθεσε των πίνακα δεδομένων (dbase Table) ή το αρχείο του υπολογιστικού φύλλου που περιέχει τις συντεταγμένες των ορόσημων από τον πίνακα των περιεχομένων. Στον πίνακα των περιεχομένων, δεξί-κλικ στα δεδομένα που 49

50 περιέχουν τις XY συντεταγμένες. Επιλέξτε Display XY Data. Ορίστε τα πεδία από τον πίνακα dbase που περιέχουν τις X και Y συντεταγμένες και κλικ OK. Οι (τέσσερεις) θέσεις τώρα θα εμφανιστούν ως σημεία στην οθόνη σας (απενεργοποιήστε την επιφανειακή εικόνα στον πίνακα των περιεχομένων για να δείτε τον υποκείμενο χάρτη όπως στο στιγμιότυπο οθόνης δεξιά). 50

51 7 Κλικ στο κουμπί Add Control Points και ξεκινήστε να ταιριάξετε την εικόνα σας στα συγκεκριμένα σημεία. Κλικ στην θέση του πρώτου ορόσημου της εικόνας που θέλετε να γεωαναφέρετε. Ένα σταυρόνημα πράσινο εμφανίζεται. Απενεργοποιήστε την εικόνα που γεωαναφέρετε, για να δείτε τον υποκείμενο χάρτη με τα σημεία ελέγχου. Τώρα κλικ στο σημείο στην οθόνη σας που ταιριάζει με αυτό του οροσήμου και ένα κόκκινο σταυρόνημα για το πρώτο σημείο θα εμφανιστεί. Επαναλάβατε το ίδιο για όλα τα σημεία και θα προσέξετε ότι η εικόνα σας θα μετατοπιστεί και θα ευθυγραμμιστεί σωστά με το χάρτη υποβάθρου. Εάν έχετε αναφέρει όλα τα ορόσημά σας, κλικ στο "Update Georeferencing" στην εργαλειοθήκη Georeferencing. Τα σταυρονήματα θα εξαφανιστούν. Ένα κοιτάξετε στο φάκελο που έχετε σώσει την δορυφορική σου εικόνα, θα προσέξετε ότι το ArcGIS δημιούργησε διάφορα αρχεία, που συνοδεύουν το αρχείο της δορυφορικής σου εικόνας. Αυτοί είναι φάκελοι που αποθήκευσαν τις πληροφορίες για την γεωαναφορά. Η δορυφορική σας εικόνα είναι τώρα γεωαναφερμένη! Εάν ανοίξετε τώρα μια νέα εργασία στο ArcGIS και προσθέσετε ένα χάρτη βάσης και την επιφανειακή εικόνα, η εικόνα θα εμφανιστεί στη σωστή γεωγραφική θέση στο χάρτη. 51

52 inote 41 Πως μπορώ να ορίσω ένα σύστημα συντεταγμένων; No Περιγραφή Οθόνη 1 Κλικ στο "View" από το κυρίως μενού και επιλέξτε "Data Frame Properties" από την αναπτυσσόμενη λίστα. 2 Πηγαίνετε στην ετικέτα Coordinate System και επιλέξτε το σωστό Γεωγραφικό Σύστημα Συντεταγμένων και Προβολικό Σύστημα Συντεταγμένων από την λίστα. Κλικ στο κουμπί Apply Λεπτομέρειες για το σύστημα συντεταγμένων θα εμφανιστούν στο παράθυρο του τρέχοντος συστήματος συντεταγμένων. 52

53 inote 42 Πως μπορώ να εξάγω ένα χάρτη σε μια άλλης μορφής αρχείο; No Περιγραφή Οθόνη 1 Κλικ στο File στο κυρίως menu και επιλέξτε Export Map από την αναπτυσσόμενη λίστα. 2 Δώστε στο αρχείο σας ένα όνομα και επιλέξτε τη μορφη του αρχείου που θέλετε να το σώσετε. 53

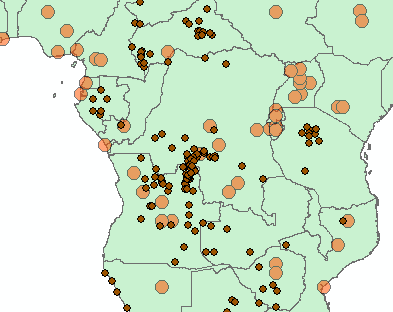

54 inote 43 Πώς μπορώ να χρησιμοποιήσω τη γραμμή εργαλείων των αποτελέσματων (effects); No Περιγραφή Οθόνη 1 Δεξί-κλικ στην γκρι περιοχή πίσω από τις επικεφαλίδες του μενού για να εμφανιστεί η αναπτυσσόμενη λίστα με τις γραμμές εργαλείων. Επιλέξτε την εργαλειοθήκη Effects από την λίστα. 2 Στην εργαλειοθήκη Effects, επιλέξτε το στοχευμένο επίπεδο και κλικ στο εργαλείο: 3 - το Swiper tool Αριστερό-κλικ και σύρε τον κέρσορα πάνω στην οθόνη. Με αυτό τον τρόπο μπορείς να κάνεις wipe off το θεματικό επίπεδο που έχεις. - το Transparency tool με αυτό μπορείς να κάνεις ένα θεματικό σου επίπεδο διάφανο. Μπορείς να επιλέξεις πόσο διάφανο θέλεις να γίνει. - το Flicker tool με αυτό το εργαλείο μπορείς να ανοίξεις ή να κλείσεις το θεματικό σου πεδίο. Μπορείς να προσαρμόσεις την ταχύτητα. 54

55 inote 44 Πως μπορώ να προσθέσω δεδομένα από ένα μακρινό εξυπηρετητή; 1 Επιλέξτε το κουμπί Add Data και επιλέξτε GIS Servers 2 Επιλέξτε τον τύπο του εξυπηρετητή (server) που θέλετε και κλικ στο Add WMS (Web Map Server) 55

56 3 Εισήγαγε το όνομα του εξυπηρετητή (server) στην θέση για την διεύθυνση URL, με ένα πρόθεμα 4 Πατήστε το κουμπί Get layers. 5 Επιλέξτε το επίπεδο/α των γεωγραφικών δεδομένων και πατήστε το κουμπί OK για να τα ανεβάσεις στο ArcMap. Σημειώστε ότι ο server θα είναι διαθέσιμος από το παράθυρο διαλόγου την επόμενη φορά όταν πατήσετε το κουμπί Add data. 56

57 6 Μπορείτε τώρα να διαχειριστείτε τα γεωγραφικά δεδομένα τα οποία έχουν αποθηκευτεί σε μια μακρινή θέση στον WMS server. inote 45 Πως μπορώ να χρησιμοποιήσω το εργαλείο επισύναψης; 1 Άνοιξε το ArcToolbox πατώντας το κατάλληλο κουμπί στη διεπαφή του χρήστη 2 Επέλεξε τη λειτουργία Clip από το μενού Analysis tools Extract 57

58 3 Ορίστε τα εισαγόμενα επίπεδα καθώς και το σχήμα του επιπέδου επισύναψης (shape of the clip layer) στο παράθυρο διαλόγου. Παρακαλώ σημειώστε ότι τα επισυναπτόμενα χαρακτηριστικά που ορίζονται πρέπει να είναι πολύγονα, ενώ η εισαγωγή μπορεί να είναι είτε σημείο, είτε γραμμή ή πολύγωνο. Θέστε την τάξη των χαρακτηριστικών που πρέπει να έχει το παραγόμενο προϊόν κάπου μέσα στο σύστημα των αρχείων. 4 Πιέστε το κουμπί OK και περιμένετε για το αποτέλεσμα. Το αποτέλεσμα έχει προστεθεί στον πίνακα περιεχομένων εκ προοιμίου. 5 Συγχαρητήρια! Μπορείτε τώρα να επισυνάψετε ένα επίπεδο που βασίζεται στην επέκταση και να διαμορφώσετε ένα άλλο! inote 46 Πως μπορώ να μοιραστώ ένα χάρτη μέσα από το ArcGIS Online; 1 Ανοίξτε το παράθυρο διαλόγου ArcGIS Online από το menu File και συνδεθείτε, ή απευθείας επιλέξτε Sign In από το menu. 58

59 2 Επιλέξτε Share as από το menu File. Μοιραστείτε την εργασίας σας ως Map Package. 3 Έάν θέλετε να μοιραστείτε την εργασίας σας ως Map Package, συμπληρώστε την ζητούμενη πληροφορία σε όλα τα τμήματα του menu. Όταν είσαστε έτοιμοι, πατήστε Analyse. 59

60 Αν υπάρχουν προβλήματα, το ArcGIS θα σας δώσει μια εικόνα των λαθών Διπλό-κλικ στο κατάλογο των λαθών και μπορείτε να λύσετε τα προβλήματα. Μπορεί να ζητηθεί να ορίσετε ένα σύστημα συντεταγμένων για τα shapefiles που δημιουργήσατε, αν δεν έχετε ορίσει ακόμα σύστημα συντεταγμένων. Επιλέξτε το σύστημα συντεταγμένων του βασικού χάρτη σε αυτό το βήμα. Εάν δεν εμφανίζεται κανένα λάθος τότε κάντε κλικ στο Analyse, το ArcGIS ανεβάζει την εργασία σας αν συμφωνείτε να σώσετε το έγγραφο και δημιουργήσετε το πακέτο του χάρτη. 60

61 5 Μπορείτε να έχετε πρόσβαση στους χάρτες σας από την ετικέτα My Maps and Data, μέσα από το παραθυρο διαλόγου του ArcGIS Online στο menu File. Ή να σερφάρετε στο και να συνδεθείτε. Μπορείτε να βρείτε την εργασία σας κάτω από το κουμπί My content. inote 47 Πως μπορώ να προσθέσω δεδομένα από το ArcGIS Online; 1 Κλικ στη σελίδα Add Data και επιλέξτε Add data from ArcGIS Online. Το παράθυρο ArcGIS online εμφανίζεται. Εάν συνδεθείτε, μπορείτε να ψάξετε, να διαβάσετε, και να χρησιμοποιήσετε διάφορα δεδομένα online στο ArcGIS online. 61

62 inote 48 Πως μπορώ να εξάγω δεδομένα σε ένα νέο αρχείο shapefile; 1 Δεξί -κλικ στο αρχείο των δεδομένων που θέλετε να εξάγετε στο νέο αρχείο shapefile και κλικ στο Data>Export data Δώστε στο νέο αρχείο shapefile ένα όνομα και σώστε το στον κατάλληλο φάκελο. 62

63 inote 49 Πως μπορώ να κάνω υπολογισμούς σε ένα πίνακα χαρακτηριστικών; 0 Εάν δεν είστε σε μια περίοδο λειτουργίας της επεξεργασίας ακόμα, ξεκινήστε πρώτα το editing. Αν η εργαλειοθήκη του editor δεν είναι ακόμα ενεργή, ενεργοποιήστε την πρώτα κάνοντας κλικ: Customize >Toolbars > Editor 1 Ανοίξτε τον πίνακα χαρακτηριστικών (inote 28) Επιλέξτε το πεδίο (κλικ στο όνομα του αρχείου) που περιέχει τις πληροφορίες που θέλετε να υπολογίσετε. Δεξί - κλικ στο όνομα του πεδίου και επιλέξτε Field Calculator. 2 Στο παράθυρο του Field Calculator, δημιουργήστε τον τύπο με διπλό κλικ στα πεδία από το menu Fields και κάνοντας κλικ στα κουμπιά χειρισμού. Μετά κλικ OK. 63

64 inote 50 Πως μπορώ να αποθηκεύσω σχετικά ονόματα διαδρομών σε πηγές δεδομένων; 1 Επιλέξτε Map Document Properties από το menu File. 2 Επιλέξτε το πλαίσιο για να αποθηκεύσει το ArcGIS σχετικά ονόματα διαδρομών σε πηγές δεδομένων. Χά ρ η στ η ν : ESRI Ευρώπης για τη δωρεά ArcGIS v 10.1 στα μέλη του έργου και των συμμετεχόντων στο πρόγραμμα μαθημάτων iguess 2 64
