ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Type C

Transcript

1 DIGITAL TTL POWER ZOOM FLASH ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Type C Nissin Japan Ltd., Tokyo Nissin Marketing Ltd., Hong Kong PHOTOZONE C0111 REV. 1.0 Σας ευχαριστούμε που επιλέξατε ένα προϊόν της Nissin Πριν το χρησιμοποιήσετε παρακαλούμε διαβάστε προσεκτικά τις οδηγίες χρήσης τους φλάς καθώς και της μηχανής σας προκειμένου να καταννοήσετε καλύτερα τον τρόπο λειτουργίας τους και της μεταξύ τους συνεργασίας To Nissin Di66 Mark II για Canon έχει σχεδιαστεί για Canon digital SLR, με την τελευταία τεχνολογία TTL για τον έλεγχο του, και τη μοναδική λειτουργία της Nissin με την έγχρωμη περιστρεφόμενη οθόνη για εύκολο χειρισμό. Συνεργάζεται αυτόματα με το σύστημα Canon ETTL/ ETTL II auto-flash. Το Di66 ΙΙ μοντέλο C δε συνεργάζεται με άλλες μάρκες που έχουν TTL λειτουργίες. ΑΠΛΗ ΛΕΙΤΟΥΡΓΙΑ Όταν προσαρμόζουμε το φλάς Di66 ΙΙ στη μηχανή οι βασικές λειτουργίες έκθεσης του φλας ελέγχονται πλήρως από τη μηχανή. Η φιλοσοφία είναι η ίδια με το (τυχόν) ενσωματωμένο φλας της μηχανής σας. ΕΠΙΠΛΕΟΝ ΛΕΙΤΟΥΡΓΙΕΣ Το Di66 ΙΙ διαθέτει μια πληθώρα επιπλέον λειτουργιών όπως ασύρματη TTL (εκτός μηχανής) τεχνολογία, υψηλή ταχύτητα συγχρονισμού, συχνες επαναλαμβανόμενες φλασιές, εξωτερική ρύθμιση προτεραιότητας διαφράγματος (Av) κτλ. Συμβατά μοντέλα μηχανών ΜΟΝΑΔΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Η έγχρωμη οθόνη περιστρέφεται αυτόματα προκειμένου να είναι πιο εύκολη και φιλική η λειτουργία ως προς το χρήστη Για τη συμβατότητα των μοντέλων παρακαλούμε συμβουλευτείτε τον αντίστοιχο πίνακα στην ιστοσελίδα της Nissin ή 1 2

2 Οδηγίες Ασφαλείας Οι οδηγίες ασφαλείας περιέχουν σημαντικές πληροφορίες όσον αφορά την ασφαλή χρήση του προϊόντος. Παρακαλούμε διαβάστε τις παρακάτω πληροφορίες προσεκτικά πριν χρησιμοποιήσετε το προϊόν. ΠΡΟΣΟΧΗ Αυτή η επισήμανση αναφέρεται στους κινδύνους που εγκυμονεί η χρήση του φλας. Μην αγγίζετε τα εσωτερικά μέρη του φλας σε περίπτωση πτώσης και ανοίγματος ή θραύσης της μονάδος του φλας. Μη φωτογραφίζετε με φλας απευθείας προς το ανθρώπινο μάτι και από κοντινή απόσταση. Μπορεί να προκληθούν ζημιές στα μάτια. Συνίσταται όταν φωτογραφίζετε με φλάς και ειδικά μωρά η απόσταση από το θέμα σας να είναι τουλάχιστον 1 μέτρο. Εναλλακτικά μπορείτε να χρησιμοποιήσετε διαχυτή (diffuser) ή να φωτογραφίζετε υπο γωνία με ανάκλαση ( bounce) στρέφοντας την κεφαλή σε κάποια τοίχο ή την οροφή (κατα προτίμηση λευκά). Η μονάδα του φλας περιέχει τμήματα υψηλής τάσης. Μην προσπαθήσετε να ανοίξετε ή να επιδιορθώσετε μόνοι σας το φλας. Σε περίπτωση βλάβης επιστρέψτε το στο κατάστημα όπου το αγοράσατε ή στο εξουσιοδοτημένο κέντρο επισκευών Μη χρησιμοποιείτε τη μονάδα φλας εντός εύφλεκτων αερίων, χημικών ή αντίστοιχων υλικών. Μπορεί να προκληθεί φωτιά ή ηλεκτροπληξία. Μη χρησιμοποιείτε το φλας με βρεγμένα χέρια ή μες στο νερό. Το φλάς περιέχει στοιχεία υψηλής τάσης και μπορεί να προκληθεί ηλεκτροπληξία.. ΠΡΟΦΥΛΑΞΕΙΣ Αυτό το σήμα αναφέρεται στις συνθήκες προφύλαξης. Μην αφήνετε ή μην αποθηκεύετε τη μονάδα φλάς σε υψηλές θερμοκρασίες άνω των 0 0C Το φλάς δεν είναι αδιάβροχο. Προστατέψτε το από βροχή, χιόνι και υγρασία. Μη χρησιμοποιείτε βενζίνη, διαλυτικά ή αλκοολούχα διαλύματα για να το καθαρίσετε. Μη χρησιμοποιείτε το φλάς με μηαχνές που δεν είναι συμβατό. Υπάρχει κίνδυνος να καταστραφεί η πολικότητα της μηχανής σας. Ονοματολογία Επιφάνεια διάχυσης φωτός Κεφαλή φλας Ασύρματος πομπός Δευτερεύων Φλας Ασύρματος/slave αισθητήρας AF-φώς υποβοήθησης Ποδαράκι προσαρμογής Περιστρεφόμενη Οθόνη Κουμπί πολλαπλών λειτουργιών Επιλογέας Επιλογέας Επιλογέας Λάμπα Πιλότος- Κουμπί δοκιμής φλας Fill-in ανακλαστήρας X- θύρα USB θύρα Εξωτερικό Κάλυμμα Υποδοχή Power Pack Εξωτερικός αισθητήρας έκθεσης Δακτύλιος κλειδώματος Επαφές Hotshoe Ακίδα ασφάλισης Φορέας μπαταριών Διακόπτης On/Off (Κουμπί κλειδώματος μονάδος) Μετακινήστε τις μπαταρίες αν δεν πρόκειται χρησιμοποιήσετε το φλάς για μεγάλο χρονικό διάστημα. Αποφεύγετε τις δονήσεις και τα χτυπήματα στο φλάς. Όταν χρησιμοποιείτε εξωτερική τροφοδοσία (power pack) διαβάστε προσεκτικά τις αντίστοιχες οδηγίες Βάση στήριξης Μαλακή θήκη Επιπλέον φορέας μπαταριών (προαιρετικός 3 ΟΘΟΝΗ MENU ΒΑΣΙΚΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΠΡΟΧΩΡΗΜΕΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Di66 ΙΙ Επιλογές Flash και αντίστοιχες λειτουργίες. Πλήρως αυτόματη λειτουργία Επιλογή λειτουργίας TTL Χειροκίνητη λειτουργία Στροβοσκοπική λειτουργία Ασύρματη εξ αποστάσεως λειτουργία Προσαρμοσμένη λειτουργία Η χρήση εξειδικευμένων λειτουργιών είναι δυνατή σε ορισμένα προγράμματα της μονάδος του φλας Προχωρημένη Επιλεγμένο πρόγραμμα λειτουργια Δευτερεύων φλας Πρόγραμμα TTL Χειροκίνητο Πρόγραμμα Χειροκίνητο Zoom Πρόγραμμα TTL Χειροκίνητο Πρόγραμμα Βοηθητιό (slave) φλας Χειροκίνητο Πρόγραμμα Ρύθμιση F.Stop *1 Χειροκίνητο Πρόγραμμα Ρύθμιση ISO *2 Χειροκίνητο Πρόγραμμα *1 Αποτελεσματικό στη λειτουργία βοηθητικού (Slave) και με χειροκίνητη διαχείριση της ισχύος του φλάς σε αναλογικές μηχανές *2 Αποτελεσματικό στη λειτουργία βοηθητικού (Slave) σε χρήση με αναλογικές μηχανές Πλήρως αυτόματο Η λειτουργία του φλας ελέγχεται πλήρως από τη μηχανή για την κατάλληλη έκθεση Σελ. 10 Λειτουργίες που ρυθμίζονται από τη μηχανή Η μονάδα του φλάς ελέγχεται αυτόματα από τη μηχανή Πρόγραμμα TTL Σελ. Ο φωτισμός του φλας ελέγχεται πλήρως από τη μηχανή αλλά η έκθεση μπορεί να ρυθμιστεί FE. Lock FE. Lock Σελ. 3 Η έκθεση του φλάς μπορεί να κλειδωθεί στο κυρίως θέμα αλλάζοντας το καρέ μας. Χειροκίνητη λειτουργία Σελ. 17 Χειροκίνητη λειτουργία Επιλέγετε χειροκίνητα την επιθυμητή ισχύ στο φλας, Λειτουργία Προτεραιότητας διαφράγματος (Av)- Επιλέξτε το f-stop στη μονάδα φλάς Στροβοσκοπική Σελ. 23 Πολλαπλές λάμψεις για λήψη πολλαπλών φωτογραφιών σε ένα μόνο καρέ. Ασύρματη εξ αποστάσεως λειτουργία Σελ. 25 Τοποθετήστε πολλαπλό αριθμό φλας (ασύρματα) εκτός μηχανής και αξιοποιήστε δδημιουργικά τη λειτουργία TTL Προσαρμοσμένη λειτουργία Σελ. 33 Μια ποικιλία προεπιλεγμένων λειτουργιών είναι διαθέσιμες σύμφωνα με τις επιλογές σας 5 6

3 ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Τοποθετώντας τις μπαταρίες Το Di66 ΙΙ διαθέτει διπλή λειτουργία εξοικονόμησης ενέργειας. Συνιστώμενες μπαταρίες - Αλκαλικές,Λιθίου, Ni-MH. 1. Μετακινήστε το φορέα των μπαταριών και τοποθετήστε x size AA μπαταρίες όπως φαίνεται στην εικόνα. 2. Η θήκη των μπαταριών είναι έτσι σχεδιασμένη ώστε οι ίδιοι πόλοι να έχουν την ίδια φορά ώστε να αποφεύγονται λάθη σε συνθήκες χαμηλού φωτισμού. 3. Τα σύμβολα +/- είναι σημασμένα ξεκάθαρα x. Τοποθετήστε το φορέα μπαταριών ξανά στο φλάς. Όταν ο χρόνος φόρτισης υπερβαίνει τα sec., αντικαταστήστε τις μπαταρίες με καινούριες ή επαναφορτίστε τις μπαταρίες (για επαναφορτιζόμενες μπαταρίες). ΣΗΜ. Συνιστάται και οι μπαταρίες να αντικαθίστανται ταυτόχρονα και να είναι καινούριες. Λάθος τοποθέτηση θα μας προκαλέσει δυσλειτουργία Το φλάς τίθεται εκτός λειτουργίας (σε θέση αναμονής stand-by ), σε περίπου 30 δευτερόλεπτα από την τελευταία χρήση ή την τελευταία ρύθμιση. Για μεγαλύτερη εξοικονόμηση μπορείτε να επιλέξετε από την αντίστοιχη προσαρμοσμένη λειτουργία. Σε αυτή την περίπτωση η οθόνη σβήνει ύστερα από δευτερόλεπτα. Όταν το Di66 ΙΙ βρίσκεται σε κατάσταση αναμονής η οθόνη είναι σβηστή και η λάμπα Πιλότος αναβοσβήνει ανά 2 δευτερόλεπτα υποδεικνύοντας ότι το φλάς είναι σε κατάσταση αναμονής. Για να επαναφέρετε τη μονάδα του φλάς στην αρχική κατάσταση πιέστε το κουμπί του κλείστου της μηχανής κατά το ήμισυ ή πιέζοντας κάποιο κουμπί του φλάς. Στην περίπτωση που το Di66 ΙΙ δε χρησιμοποιηθεί για παραπάνω από 30 λεπτά. Το φλάς σβήνει οριστικά προκειμένου να μην υπάρχει καμμία απώλεια στις μπαταρίες. Για να το ενεργοποιήσουμε ξανά συμβουλευτείτε τα βήματα ενεργοποιήσης του φλας. Στην περίπτωση που λειτουργούμε το Di66 ΙΙ εκτός μηχανής σε κάποια λειτουργία (Ασύρματα TTL flash-slave, Λειτουργία ως βοηθητικό-slave), συνίσταται να αλλάξετε το χρόνο απενεργοποίησης. Συμβουλευτείτε τις προσαρμοσμένες λειτουργίες στη σελίδα 33. Η λειτουργία, το πρόγραμμα και η ισχύς αποθηκεύονται στη μνήμη του φλάς πριν την απενεργοποιήση, οι οποίες επανέρχονται όταν το ενεργοποιήσουμε ξανά. 7 Τοποθετώντας το Di66 ΙΙ στη μηχανή 1. Θέστε εκτός λειτουργίας το φλάς και τη μηχανή 2. Χαλαρώστε το δακτύλιο ασφαλείας του Di 66II όπως φαίνεται στην εικόνα. 3. Τοποθετήστε το ποδαράκι του φλάς στην αντίστοιχη υποδοχή της μηχανής.. Σφίξτε το δακτύλιο προς την αντίστροφη φορά και ασφαλίστε το φλας. 5. Η ακίδα ασφαλείας εξέρχεται προκειμένου να γατζώσει το ποδαράκι του φλάς στο πέδιλο της μηχανής για μεγαλύτερη ασφάλεια Μετακινώντας το Di66 ΙΙ από τη μηχανή Χαλαρώστε το δακτύλιο ασφαλείας από το ποδαράκι του Di66 ΙΙ και σύρετε το έξω από το πέδιλο της μηχανής. Σιγουρευτείτε ότι ο δακτύλιος ασφαλέιας έχει χαλαρώσει εντελώς και ότι η ακίδα σφαλείας έχει επιστρέψει στην αρχική θέση Ενεργοποιώντας τη μονάδα του φλάς Πιέστε το κουμπί on/off. Στην οθόνη εμφανίζεται το A, ενώ έχει τεθεί το πρόγραμμα A. Η λάμπα πιλότος ανάβει κόοκινη δείχνοντας ότι η μονάδα του φλάς φορτίζει. Σε μερικά δευτερόλεπτα η λάμπα γίνεται πράσινη. Η οθόνη σβήνει ύστερα από 30 δευτερόλεπτα. Για δοκιμή του φλάς πιέστε τη λάμπα πιλότο. Για να απενεργοποιήσετε το φλάς χειροκίνητα πιέστε το κουμπί on/off για περίπου 2 δευτερόλεπτα ΕΠΙΛΕΓΟΝΤΑΣ ΠΡΟΓΡΑΜΜΑ - ΛΕΙΤΟΥΡΓΙΑ Πλήρως αυτόματος έλεγχος του φλας Οι επιλογές που μπορούν να επιλεχθούν στη μηχανή: (Αυτόματο), (Πρόγραμμα), Tv (Προτεραιότητα ταχύτητος), Av (Πρ/τα δια/γματος), (Χειροκίνητο), A-DEP Αυτόματο βάθος πεδίου, Πορτρέτο, Τοπίο, Κοντινά, Αθλήματα, Νυχτερινά πορτρέτα. Σε όλες τις παραπάνω επιλογές, το Di66 Mark II συνεργάζεται πλήρως αυτόματα με τη λειτουργία ETTL / ETTL II για τον έλεγχο του φλάς. Τοποθετήστε το Di66 ΙΙ στη μηχανή και πιέστε το κουμπί on/off για να ενεργοποιήσετε το φλάς. Στην οθόνη θα εμφανιστεί το A, η πλήρως αυτόματη λειτουργία. Το Di66 ΙΙ ελέγχεται πλήρως από το πρόγραμμα της μηχανής Πιέστε το κουμπί on/off άλλη μια φορά προκειμένου να κλειδώσετε αυτή τη λειτουργία στο φλάς.(πιέστε το ξανά για να το ξεκλειδώσετε). Όλες οι απαραίτητες ενέργειες για αυτή τη λειτουργία έχουν γίνει. Όταν η λάμπα Πιλότος ανάβει πράσινη, πιέστε το κουμπί του κλείστρου κατά το ήμισυ για να εστιάσετε στο θέμα σας. Το διάφραγμα, η ταχύτητα, η ένδειξη του () ) φλάς εμφανίζονται στην οθόνη και στο προσοφθάλμιο της μηχανής. Πιέστε το κουμπί του κλείστρου και το Di66 ΙΙ αστράφτει. Η έλεγχος της ισχύος του φλάς ελέγχεται από τη μηχανή και η κατάλληλη έκθεση επιλέγεται αυτόματα. Όταν αλλάζετε το εστιακό μηκος του φακού σας το Di66 ΙΙ αποκρίνεται άμεσα και τίθεται αυτόματα η επιθυμητή γωνία για το εύρος του φωτισμού. 9 10

4 Το αντίστοιχο εστιακό μήκος του φακού εμφανίζεται και στη οθόνη του φλας. Έκθεση και εκτίμηση της ισχύοςτου φλας μέσω TTL Το Di66 ΙΙ καλύπτει εστιακό εύρος που αντιστοιχεί από 2mm σε 105mm στο εστιακό μηκος του φακού (Full frame format/35mm film ). Επιλέξτε αυτό το πρόγραμμα, και το μόνο που έχετε να κάνετε είναι να επιλέξετε το εστιακό μήκος του φακού και να κάνετε τις επιθυμητές λήψεις. Το Di66 ΙΙ συμπληρώνει απόλυτα το φωτογραφικό εξοπλισμό σας Προκειμένου να πραγματοποιήσετε δημιουργικές και ζωντανές λήψεις. Σε αυτή τη λειτουργία οι περισσότερες ενέργειες πραγματοποιούνται από Με το σύστημα ελέγχου του φλάς μέσω TTL, η ισχύς του φλάς ρυθμίζεται αυτόματα από τη μηχανή για την επιθυμητή έκθεση. Μπορούμε να μαλακώσουμε ή να δυναμώσουμε τη λάμψη του κυρίως θέματος μας χωρίς να επηρρεάσουμε το φωτισμό του φόντου μας. Το Di66 ΙΙ μας δίνει αυτή τη δυνατότητα εύκολα ανάλογα την περίσταση. Οι παρακάτω επιλογές μπορούν να επιλεγούν στη μηχανή μας: (Αυτόματο), (Πρόγραμμα), Tv (Προτεραιότητα ταχύτητος), Av (Προτ. διαφράγματος), (Χειροκίνητη) A-DEP Αυτόματο βάθος πεδίου, Mode Shutter Speed Aperture ting Control on the camera Πορτρέτο, Τοπίο, Κοντινό, Αθλήματα, Νυχτερινά πορτρέτα. Tv Av Χειροκίνητα Χειροκίνητα Χειροκίνητα Χειροκίνητα Οποιαδήποτε επιθυμητή ταχήτητα μπορεί να επιλεχθεί. Οποιαδήποτε τιμή διαφράγματος μπορεί να επιλεχθεί. Κάθε συνδυασμός ταχύτητος διαφράγματος επιλέγεται Σε όλες τις παραπάνω επιλογές, το Di66 Mark II συνεργάζεται πλήρως αυτόματα με τη λειτουργία ETTL / ETTL II για τον έλεγχο του φλάς. Τοποθετήστε το Di66 ΙΙ στη μηχανή σας και πιέστε το κουμπί on/off για να το ενεργοποιήσετε Στην οθόνη εμφανίζεται το A.Πιέστε set και στην οθόνη θα εμφανιστούν τα 6 εικονίδια (όπως στην εικόνα). Επιλέξτε TTL πατώντας το και το. αλλιώς η οθόνη θα επιστρέψει στην αρχική επιλογή A mode ύστερα από δευτερόλεπτα περίπου. Η τιμή της ισοστάθμισης TTL έκθεσης είναι 0.0Ev όπως εμφανίζεται στην αρχική ρύθμιση. Η ισοστάθμιση έκθεσης TTL διαβαθμίζεται σε 19 βαθμίδες ανά 0.3Ev από εώς +3.0Ev. 11 Πιέστε το παρόν κουμπί επιλέξτε την επιθυμητή τιμή και το set Για να κλειδώσετε αυτή τη ρύθμιση, πιέστε το κουμπί on/off. (Πατήστε το ξανά για να το ξεκλειδώσετε) Κάντε τη λήψη και το θέμα σας θα έχει φωτιστεί με τον επιθυμητό φωτισμό χωρίς να επηρρεάζεται ο φωτισμός του φόντου μας όπως αναμενόταν. Σε μερικά μοντέλα, ο έλεγχος διαβάθμισης της έκθεσης TTL μπορεί να επιλεγεί από τη μηχανή. Η τιμή που έχουμε επιλέξει στο φλάς αθροίζεται στην τυχόν τιμή που έχουμε επιλέξει στη μηχανή μας. Ο οθόνη του φλάς μας εμφανίζει την επιλεγμένη τιμή του φλάς και όχι το Τυχόν άθροισμα. Επιλέξτε το πρόγραμμα στη μηχανή, επιλέξτε την επιθυμητή τιμή του TTL στο φλάς και κάντε τις επιθυμητές λήψεις. Σχεδόν όλες οι απαραίτητες διεργασίες πραγματοποιούνται από τη μηχανή για τη σωστή έκθεση του φλας. Εσείς απλά επιλέγετε τις κατάλληλες ρυθμίσεις. ΠΡΟΧΩΡΗΜΕΝΕΣ ΡΥΘΜΙΣΕΙΣ Η ρύθμιση μιας προχωρημένης λειτουργίας σας επιτρέπει να πετύχετε δημιουργικές λήψεις με τη χρής του φλας. Για δημιουργικές λήψεις οι παρακάτω λειτουργίες και οι κατάλληλες ρυθμίσεις μπορούν να επιλεγούν στο φλάς σας. Χρήση δευτερεύοντος φλάς Το Di66 ΙΙ διαθέτει μια μικρότερη μονάδα φλάς κάτω από το κυρίως φλάς. Αυτό το μικρό φλάς μας παρέχει συμπληρωματικό φωτισμό (fill-in) όταν στρέφουμε την κεφαλή του κύριου φλάς προς άλλη κατεύθυνση. Π.χ λήψη πορτρέτων Στην οθόνη με την ένδειξη TTL πιέστε το κουμπί για 2 δευτερόλεπτα. Η οθόνη TTL Advance εμφανίζεται. Με το επιλέξτε το Subflash και με το την ισχύ Και το αλλιώς αναμείνατε δευτερόλεπτα για να Επιστρέψετε στην αρχική TTL οθόνη. Οι κάτωθι βαθμίδες () είναι ενδεικτικές ανάλογα με τις Απαιτήσεις της φωτογράφισης. Subflash power Guide No. at ISO100 1/1 (Full power) 1/2.5 1/ 6 1/ 1/16 3 1/32 2 1/ / 1 Η λειτουργία του δευτερεύοντος φλάς είναι δυνατή μόνο στην περίπτωση που έχουμε δώσει κλιση στην κεφαλή και η ένδειξη SUB εμφανίζεται κατά την κλίση της κεφαλής. Όταν επιστρέφουμε την 13 κεφαλή στην κανονική της θέση η 1 ένδειξη εξαφανίζεται.

5 Συγχρονισμός Hi Χειροκίνητη λειτουργία zoom Η θέση του ανακλαστήρα στο εσωτερίκο της κεφαλής στο Di66 ΙΙ μπορεί να To Di66 Mark II μπορεί να ρυθμιστεί ανάλογα με τη μηχανή σε ταχύτητες ρυθμιστεί χειροκίνητα. μέχρι 1/000 του δευτερολέπτου. Προκειμένου να επιλέξουμε ένα εύρος διαφορετικό από αυτό που αντιστοιχεί Στην οθόνη λειτουργιών TTL πιέστε το στο φακό μας είτε ευρύτερο είτε στενότερο θα κάνουμε χρήση αυτής της λειτουργίας. Επίσης είναι χρήσιμη στην περίπτωση που χρησιμοποιούμε το Η οθόνη TTL Advance εμφανίζεται Di66 ΙΙ εκτός μηχανής ή με αναλογικές μηχανές. Σε αυτή την περίπτωση το Επιλέξτε Hi-Speed με φλάς δεν ανταποκρίνεται στις κινήσεις του φακού. Επιλέξτε On για High-Speed Sync με Στην οθόνη TTL πιέστε για 2 δευτερα το κουμπί αλλιώς Πιέστε το επιστρέφει στην αρχική οθόνη και τα αντίστοιχα κουμπιά. τα κυμπιά. ή αναμείνατε δεύτερα μέχρι να επιστρέψει η οθόνη στην αρχική λειτουργία. Εμφανίζεται η σελίδα Advance TTL. Πιέστε για 2 δεύτερα. Το σχέδιο H εμφανίζεται στην επάνω δεξιά γωνία υποδηλώνοντας τη επιλέγοντας τη χειροκίνητη θέση zoom (Μ.zoom) High-Speed λειτουργία. ή αναμείνατε δευτερόλεπτα προκειμένου να Έκθεση φλας με Bracketing (FEB) επιστρέψετε στην αρχική οθόνη λειτουργίας TTL. Επιλέγετε το επιθυμητό εστιακό μήκος από 2mm εώς 105mm Το Di66 Mark II υποστηρίζει τη λειτουργία τοποθέτησης (bracketing) σε κι έπειτα πιέστε το κουμπί set. Θα πρέπει να σημειωθεί ότι στη διαβάθμισεις 0.3Ev συγκεκριμένη λειτουργία δεν αλλάζει πλέον αυτόματα η θέση καρέ με διαφορετική έκθεση στο κάθε καρέ. Ρυθμίστε ανάλογα την ταχύτητα του ανακλαστήρα στο εσωτερικό της κεφαλής του Di66 ΙΙ. και τον αριθμό των καρέ στο drive της μηχανής. Συμβουλευτείτε το εγχειρίδιο της μηχανής σας. Συγχρονισμός 2ης (πίσω) κουρτίνας Στην οθόνη TTL του φλας πιέστε το Το φλάς συνήθως συγχρονίζει με το κλείστρο της μηχανής όταν ανοίγει Επιλέξτε Bracketing II μπορεί να ρυθμιστεί έτσι ώστε το να έχουμε τη λάμψη από το φλάς λίγο πριν Bracketing με του. Ανατρέξτε στο εγχειρίδιο της μηχανής σας για λεπτομέρειες. Πιέστε το Στην οθόνη λειτουργιών TTL πιέστε το για 2 δευτερόλεπτα. 0.3 εώς 3. ή αναμείνατε δευτερόλεπτα για να επιστρέψετε στην Το σύμβολο BKT1 εμφανίζεται στην επάνω δεξιά γωνία της οθόνης. τα αντίστοιχα κουμπιά. 2nd για συγχρονισμό 2ης κ. από το αντίστοιχο κουμπί. οθόνη λειτουργιών TTL. Εμφανίζεται η οθόνη TTL Advanc. K τα αντίστοιχα κουμπιά. Επίλέξτε την επιθυμητό EV βήμα λειτουργία ένα κινούμενο θέμα απεικονίζεται με με ίχνη (γραμμές) κίνησης πίσω Πιέστε το για 2 δευτερόλεπτα. με τα αντίστοιχα κουμπιά. Επιλέξτε On για Bracketing με κλείσει το κλείστρο (συγχρονισμός 2ης κουρτίνας). Χρησιμοποιώντας αυτή τη Επιλέξτε Εμφανίζεται η σελίδα της οθόνης TTL. (Συγχρονισμός 1ης κουρτίνας) Για φωτογράφιση με αργές ταχύτητες το 66 Mark Επιλέξτε Curtain με εντός του εύρους των 3Ev. Θα λάβετε 3 συνεχόμενα πιέζοντας τα αντίστοιχα κουμπιά. ή αναμείνατε δεύτερα για να επιστρέψει στην αρχική οθόνη TTL Το σύμβολο >>> εμφανίζεται στην επάνω δεξιά γωνία για το συγχρονισμό της 2ης κουρτίνας, όταν δεν εμφανίζεται έχουμε τον σύνηθη συγχρονισμό. (1η κουρτίνα) Σημείωση: Λειτουργία ) Σπόρ Full Auto, Πορτρέτο Τοπίο Close-up, Νυχτερινά πορτρέτα. Όταν ρυθμίζουμε τη μηχανή σε αυτά τα προγράμματα το Di66 Mark II τίθεται αυτόματα σε TTL-AUTO λειτουργία. Σε αυτή τη θέση το επίπεδο της έκθεσης TTL δε μπορεί να αλλαχτεί. Όλες οι υπόλοιπες προχωρημένες λειτουργίες είναι διαθέσιμες. 15 Χειροκίνητος χειρισμός ισχύος 16 Στην περίπτωση των αναλογικών μηχανών η ευαισθησια (ISO) δεν μεταφέρεται από τη μηχανή. Επιλέξτε στη μηχανή το πρόγραμμα: ή Σε αυτή την περίπτωση η ευαισθησία του φίλμ (ISO) v Η ισχύς του φλάς μπορεί να τεθεί χειροκίνητα. Ο φωτογράφος μπορεί να επιλέξει την επιθυμητή έκθεση που ανταποκρίνεται στην ανάλογη ισχύ με την αντίστοιχη τιμή διαφράγματος στη μηχανή. Υπάρχουν 22 διαφορετικές βαθμίδες ισχύος από πλήρη μέχρι το 1/ της ισχύος, σε βήματα του 1/3. Επιλέξτε στη μηχανή το, επιλέξτε M / Av και έπειτα το set Πιέστε M και Μετά την επιθυμητή ισχύ και set he και η απόσταση. Πιέστε το μέχρι να πάτε στη γραμμή ISO και στη συνέχεια πιέζετε το μέχρι να εμφανιστεί η επιθυμητή τιμή (ISO). Πιέστε το set για να αποθηκευτεί η συγκεκριμένη ρύθμιση ή αναμείνατε δευτερόλεπτα προκειμένου να επιστρέψετε στην αρχική ή. v οθόνη M της χειροκίνητης λειτουργίας. Από τα 6 εικονίδια στο Di66 Mark II επιλέξτε το Μ/Αν, με τα πρέπει να οριστεί χειροκίνητα έτσι ώστε να εμφανίζεται. Η κατάλληλη έκθεση καθορίζεται από την απόσταση μηχανής-θέματος, την τιμή της ευαισθησίας (ISO) και την τιμή του διαφράγματος στη μηχανή. Η απόσταση εμφανίζεται στην οθόνη. Η πληροφορία της ευαισθησίας (ISO) μεταφέρεται αυτόματα από τη μhχανή. Η τιμή του διαφράγματος F. stop που έχετε επιλέξει στη μηχανή πρέπει να επιλεγεί χειροκίνητα και στο φλάς. Για να εμφανιστεί η απόσταση θέματος-μηχανής στην 9.0 οθόνη, απαιτείται ο ορισμός του διαφράγματος F. Stop. Πιέστε set για 2 δεύτερα, η οθόνη πάει στη λειτουργία Μ Advanced με την ένδειξη M στην οθόνη. Μετακινήστε στη γραμμή F.Stop και εν συνέχεια πιέστε μέχρι να εμφανιστεί τιμή F.Stop της μηχανής. Πιέστε το κουμπί on/off για να κλειδώσετε τη ρύθμιση. (Πιέστε το ξανά για να την ξεκλειδώσετε) Η απόσταση μεταβάλεται αυτόματα κέθε φορά που αλλάζουμε το εστιακό μήκος και την ευαισθησία ISO στη μηχανή ή επιλέγοντας διαφορετικό επίπεδο ισχύος. 17 1

6 Ρυθμίζοντας το Di 66 MarkII ως κυρίως ΡΥΘΜΙΣΕΙΣ ΠΡΟΧΩΡΗΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ φλάς: Το κυρίως φλάς είναι μία μονάδα.τοποθετήστε το κυρίως φλάς στη μηχανή Σε αυτή την ενότητα παρουσιάζονται οι ρυθμίσεις προχωρημένων λειτουργιών. Λειτουργία 2ου φλάς Σελ. 1 Χειροκίνητη λειτουργία zoom Σελ. 15 Λειτουργία βοηθητικού (slave) Σελ. 19 και θέστε το σε λειτουργία. Επιλέξτε χειροκίνητη λειτουργία (Μ) ή ενεργοποιήστε το ενσωματωμένο φλάς της μηχανής σας. Δώστε προσοχή ποια λειτουργία επιλέγετε Το Di66 ΙΙ μπορεί να λειτουργήσει σαν δευτερεύων φλάς (slave) σε όλες τις ανάλογα με το σύστημα (ψηφιακό ή αναλογικό). περιπτώσεις. Μπορείτε να κάνετε δημιουργικές λήψεις με διαφορετικούς Ρυθμίζοντας το Di66 ΙΙ ως βοηθητικό: φωτισμούς υπό διαφορετικές γωνίες. Οι 2 παρακάτω επιλογές σαν βοηθητικό Πλλαπλός αριθμός φλάς μπορούν να (slave) παρέχονται σε συνεργασία με το κυρίως φλάς. επιλεχθούν. Ενεργοποιήστε το Di66 ΙΙ και Slave Digital (SD) για ψηφιακές με σύστημα προ-φλασιάς και η επιλογή Slave επιλέξτε την κατάλληλη λειτουργία SD ή SF. Film (SF) για αναλογικές. Όταν έχει ρυθμιστεί ως βοηθητικό το φωτάκι LED SD: Σε αυτή τη λειτουργία το Di66 ΙΙ συγχρονίζεται με το σύστημα της αναβοσβήνει κόκκινο ανα 2 δευτερόλεπτα ότι το προ-φλασιάς. Το κυρίως φλάς θα πρέπει να τεθεί στη θέση TTL/ETTL II. φλάς είναι σε κατάσταση βοηθητικής λειτουργίας. SF: Σε αυτή τη λειτουργία το Di66 ΙΙ συγχρονίζεται με το παραδοσιακό Βεβαιωθείτε ότι η λειτουργία SD ή SF που έχετε επιλέξει σύστημα των αναλογικών μηχανών. Το κυρίως φλάς πρέπει να τεθεί στη πρέπει να ταιριάζει με την αντίστοιχη του κυρίως φλάς. χειροκίνητη θέση. Στροβοσκοπικές λήψεις σε στούντιο συγχρονίζονται σε αυτή Χρησιμοποιήστε την αντίστοιχη βάση. Τοποθετήστε το Di66 ΙΙ τη λειτουργία. Αυτή η λειτουργία είναι δυνατή σε ανοιχτούς χώρους αλλά και σε στην αντίστοιχη βάση η οποία μπορεί να τοποθετηθεί είτε σε συνεργασία με τα παραδοσιακά φλάς τρίποδο είτε σε επίπεδη θέση. Πώς βρίσκουμε τη λειτουργία SD ή SF? Τοποθετήστε το βοηθητικό φλάς στην επιθυμητή θέση με την Επιλέξτε τη θέση SD στο βοηθητικό φλάς και πατήστε το κουμπί του κλείστρου κεφαλή στην επιθυμητή κατεύθυνση. Ο αισθητήρας του προκειμένου να αστράψει το κυρίως φλάς. Το βοηθητικό φλάς ενεργοποιείται αν βοηθητικού φλάς θα πρέπει να στοχεύει στον αισθητήρα του το κυρίως φλάς είναι SD, αλλά δεν αστράφτει αν το κυρίως φλάς είναι τύπου κυρίως φλάς.! ΣΗΜ. SF. Αντίστοιχα αν το βοηθητικό είναι σε θέση SF, έχουμε ανάλογες περιπτώσεις. Μεταλλικοί αντάπτορες ή αξεσουάρ δε συνίστώνται για τη στερέωση του φλάς γιατί μπορεί να προκληθεί ζημιά στις ηλεκτρικές επαφές του φλάς. Για να θέσετε το Di66 ΙΙ σε λειτουργία βοηθητικού, πιέστε το μέχρι να πάει στην ένδειξη Slave μετά επιλέξτε SD ή SF πιέζοντας Όταν χρησιμοποιούμε το Di66 ΙΙ σαν βοηθητικό η κεφαλή zoom τίθεται ανάλογα με το σύστημα αυτόματα στη χειροκίνητη θέση (Manual) στα at 2mm. Η κεφαλή μπορεί να λειτουργίας του κυρίως φλάς. τοποθετηθεί χειροκίνητα σε οποιαδήποτε άλλη επιθυμητή θέση είναι διαθέσιμη. Σε αυτή τη λειτουργία συνίσταται ο χρονοδιακόπτης απενεργοποιήσης να Πιέστε το ή ή αναμείνατε δευτερόλεπτα τίθεται στα 60min. ή να απενεργοποιείται εντελώς. Η γωνία που καλύπτει ο προκειμένου να επιστρέψετε στην αρχική οθόνη 19 αισθητήρας είναι 100 μοίρες περίπου. λειτουργιών Μ Advance της χειροκίνητης λειτουργίας. Σε αυτή την περίπτωση επαναρρυθμίστε την τιμή F. Stop στη μηχανή. Επιλογή Λειτουργίας Av. Επιλέξτε στη μηχανή το πρόγραμμα: ή ή Στις αναλογικές μηχανές, οι πληροφορίες για τις τιμές ISO και του διαφράγματος F. Stop δε μεταφέρονται από τη μηχανή. Σε αυτή την v περίπτωση, επιλέγετε την τιμή ISO στη σελίδα Advanced του Di66 ΙΙ. Η ένταση του φλάς ελέγχεται αυτόματα από τον αισθητήρα που βρίσκεται στη Πιέστε set για 2 δευτερόλεπτα η οθόνη πάει στη λειτουργία Advanced μονάδα του φλάς και όχι μέσω του συστήματος μέτρησης TTL. Επιλέξτε το στη σελιδα Av. επιθυμητό διάφραγμα F. Stop στο Di66 ΙΙ και το αντίστοιχο διάφραγμα F. Stop στη μηχανή. Η ένταση καθορίζεται σύμφωνα με την απόσταση του θέματος. Επιλέξτε το πρόγραμμα ή v στη μηχανή σας. Επιλέξτε Μ/Αν με το αντίστοιχο από τα 6 εικονίδια, πιέστε και το Πιέστε Av και set Σε αυτή την επιλογή παρουσιάζονται οι ρυθμίσεις προχωρημένων λειτουργιών.. Λειτουργία 2ου φλάς Σελ. 1 Χειροκίνητη λειτουργία zoom Σελ. 15 Λειτουργία βοηθητικού (slave) Σελ. 19. Η τιμή F. Stop εμφανίζεται στην οθόνη σε σχέση με την τιμή ευαισθησίας ISO που έχουμε επιλέξει στη μηχανή. Πιέστε ΡΥΘΜΙΣΕΙΣ ΠΡΟΧΩΡΗΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ επιλέξτε την τιμή F. Stop και set στη μονάδα του φλάς. Πιέστε το κουμπί on/off για να κλειδώσετε τη ρύθμιση. (Πιέστε το ξανά για να το ξεκλειδώσετε). Επιλέξτε την τιμή F. Stop στη μηχανή. Στην οθόνη εμφανίζονται η επιλεγμένη τιμή F. Stop, η μέγιστη απόσταση θέματος-μηχανής για σωστή έκθεση Επίπρόσθετα με το πρόγραμμα χειροκίνητου χειρισμού της ισχύος η λειτουργία του βοηθητικού (slave) φλάς υποστηρίζεται και από το πρόγραμμα λειτουργίας Av. Ρυθμίστε το βοηθητικό φλάς: Επιλέξτε τη ρύθμιση SD ή SF και το επιθυμητό διάφραγμα F.stop καθώς και την τιμή ISO στο βοηθητικό φλάς. Όσον αφορά τις ρυθμίσεις στο κυρίως φλάς συμβουλευτείτε το εγχειρίδιο με τις οδηγίες χρήσεως - Σελίδα 19. και το επιλεγμένο εστιακό μήκος. Η ένταση του φωτός ελέγχεται αυτόματα εντός της ενδεικτικής απόστασης. Η πλησιέστερη απόσταση μηχανής θέματος είναι περίπου 1.0 μέτρο.η απόσταση κυμαίνεται μεταβάλλοντας το διάφραγμα και το εστιακό μήκος. Αυτή η λειτουργία (Αν ) του φλάς Di 66 II δε συνδυάζεται με την αντίστοιχη τιμή διαφράγματος της μηχανής. Η τιμή του διαφράγματος στο φλάς δε ρυθμίζεται από τη μηχανή. Όταν μεταβάλλουμε την τιμή ISO στη μηχανή η τιμή F. Stop του φλάς μεταβάλλεται αντίστοιχα

7 Πολλαπλό φλάς (Επαναληπτικές/Στροβοσκοπικές )! ΣΗΜ. Επιλέξτε το πρόγραμμα στη μηχανή: Οι επαναλαμβανόμενες λάμψεις του φλάς πάνω στο θέμα μας παγώνουν την Η επιλογή της ταχύτητας κλείστρου στη μηχανή σας υπολογίζεται ως Αριθμός λάμψεων Συχνότητα Ταχύτητα κλείστρου την ακολουθία των καρέ της κίνησης σε ένα μόνο καρέ. Σε αυτό το πρόγραμμα το επίπεδο ισχύος, η συχνότητα και αριθμός των Για παράδειγμα : λάμψεις σε 10Hz λάμψεων πρέπει να επιλεγούν αρχικά στη μονάδα του φλάς. Η ταχύτητα που θα επιλεγεί στη μηχανή μας πρέπει να είναι 2 δευτερόλεπτα ή παραπάνω. Ταχύτητα κλείστρου βήτα (Β) μπορεί να επιλεγεί. Διαβάθμιση ισχύος: Η διαβάθμιση ισχύος παρέχεται σε 5 βήματα, από 1/ εώς 1/ της ισχύος. Συχνότητα : 10 2 Πίνακας όσον αφορά τον αριθμό των λάμψεων Hz Αριθμός λάμψεων : 1/ Μπορούν να επιλεγούν από 1 εώς 90 λάμψεις. 1/ / / / Μπορούν να επιλεγούν από1 Hz εώς 90 Hz. Ισχύς Επιλέξτε το πρόγραμμα Μ στη μηχανή σας. Επιλέξτε την ταχύτητα κλείστρου στη μηχανή σας σύμφωνα με τον πίνακα που παρατίθεται στην επόμενη σελίδα. Επιλέξτε το αντίστοιχο από τα 6 εικονίδια στο Di66 πατώντας τα και set. Εμφανίζεται η οθόνη με τις προεπιλεγμένες ρυθμίσεις όπως φαίνεται στην εικόνα. Σε αυτό το πρόγραμμα ο ανακλαστήρας της κεφαλής zoom ρυθμίζεται αυτόματα. Μπορείτε να επιλέξτε είτε αυτόματη είτε χειροκίνητη λειτουργία. Επιλέξτε τη λειτουργία και με τα την επιθυμητή τιμή βήμα βήμα. Πιέστε το κουμπί on/off για να κλειδωθεί αυτή τη ρύθμιση. Πιέστε το set ή αναμείνατε δευτερόλεπτα για να ! Προσοχή Όταν χρησιμοποιείτε εξωτερική πηγή τροφοδοσίας (power pack), μπορείτε να τραβήξετε συνεχόμενα καρέ με την επιλογή πολλαπλού φλάς. Μην πραγματοποιήσετε παραπάνω από 10 συνεχόμενες λήψεις σε αυτή τη λειτουργία. Αφήστε να μεσολαβήσει ένα διάστημα λεπτών μεταξύ των λήψεων. Η πηγή τροφοδοσίας του φλάς μπορεί να υπερθερμανθεί και να προκαλέσει σοβαρή ζημιά στη μονάδα του φλάς. Οι βασικές λειτουργίες εξαρτώνται από τις μπαταρίες στο φορέα του φλάς. Όταν αυτές οι μπαταρίες εξαντληθούν το φλάς δε δουλεύει. Αντικαταστήστε τις μπαταρίες όταν ο χρόνος επαναφόρτισης των κυρίως μπαταριών υπερβαίνει τα δευτερόλεπτα. Συμβουλευθείτε τη σελίδα 36. επιστρέψετε στην αρχική οθόνη της λειτουργίας πολλαπλού φλάς. Η χρήση τριπόδου συνίσταται σε αυτή τη λειτουργία Ασύρματη εξ αποστάσεως λειτουργία Τα κάτωθι προγράμματα μπορούν να επιλεγούν στη μηχανή: (Αυτόματο), Av (Πρόγραμμα), Tv (Προτ.Διαφράγματος), (Προτεραιότητα ταχύτητος), (Χειροκίνητο) Το Di66 ΙΙ παρέχει δύο δυνατότητες για ασύρματη χρήση εκτός μηχανής. Αυτή η σελίδα εξηγεί την ασύρματη εξ αποστάσεως λειτουργία του φλάς. (Η άλλη λειτουργία του για χρήση ως βοηθητικού είναι δυνατή στα προγράμματα M και Av. Σελ. αναφοράς 19/ 22). Η μονάδα του φλάς που είναι τοποθετημένη στη μηχανή μας συνδεδεμένη μέσω καλωδίου TTL off-camera flash είναι Master flash. Η κυρίως μονάδα master φλάς μπορεί να είναι μόνο μία. Η μονάδα φλάς που τοποθετείται εκτός μηχανής είναι η ασύρματη Remote Flash. Πολλαπλός αριθμός φλάς μπορεί να τοποθετηθεί και να ελέγχεται σε 3 διαφορετικές ομάδες (A, B and C group). κανάλια επικοινωνίας είναι προρυθμισμένα για τη μετάδοση σήματος μεταξύ της κύριας και των ασύρματων μονάδων. Δυνατοί συνδυασμοί φλάς μηχανών Πίνακας συνδυασμών ασύρματων (Wireless) TTL Flash Κυρίως (Master) Επιλογή ομάδος (Group) Ασύρματο φλας Nissin Di66 Nissin Di66 Mark II Canon 50EX Canon 50EX Ενσωματωμένο φλας Nissin Di66 * A (A+B+C) Nissin Di66 Mark II A:B Nissin Di622 Mark II A:B C Canon 60D Canon 30EX Canon 7D Canon 30EX C MR-1EX (Ring flash) ST-E2 (Commander) 25 Canon EX (Wireless TTL ONLY) A (A+B+C) A:B Canon 50EX Canon 50EX Το εξ αποστάσεως (remote) φλάς (Slave flash) Δεν υπάρχει περιορισμός στον αριθμό των βοηθητικών (slave) φλάς που μπορούν να τεθούν ταυτόχρονα. Ωστόσο συνίσταται να θέτουμε καθε φορά 3 μονάδες φλάς το μέγιστο σε μια ομάδα (group), γιατί μπορεί να δημιουργηθούν μεταξύ τους παρεμβολές. Χρησιμοποιήστε τη βάση που παρέχεται για να τοποθετήσετε ως βοηθητικό φλάς. Η βάση παρέχει τη δυνατότητα να το τοποθετήσουμε σε τρίποδο, σε επίπεδη επιφάνεια, ή σε στηρίγματα φωτιστικών βιδώνοντας τη βίδα στη βάση. Όταν θέτουμε το Di66 ΙΙ ως βοηθητικό, συνίσταται να ακυρώσουμε τη λειτουργία εξοικονόμησης ενέργειας ή να τη θέσουμε στα 60 λεπτά. Συμβουλευτείτε τις προρυθμισμένες λειτουργίες στη σελίδα 33. Συμβουλευτείτε το εγχειρίδιο του κυρίως φλάς γιατί μπορεί να διαφέρουν ανάλογα το μοντέλο. Σε αυτή τη λειτουργία το Di66 ΙΙ τίθεται αυτόματα σε χειροκίνητο χειρισμό της κεφαλής zoom στα 2mm με σκοπό να καλύπτεται όσο το δυνατόν πιο ευρεία γωνία. Μπορείτε να επιλέξετε το επιθυμητό εύρος γωνίας χειροκίνητα.. Τοποθετήστε το βοηθητικό φλας λαμβάνοντας υπόψη τα κάτωθι: 1.Το βοηθητικό φλάς δε ρίχνει το φώς του απευθείας στο φακό της μηχανής. 2.Ο ασύρματος αισθητήρας του remote flash δεν καλύπτεται. 3.Το remote φλάς δεν είναι τοποθετημένο πίσω από το κυρίως (master).. Η άμεση επαφή του αισθητήρα του remote φλάς με το ηλιακό φώς μπορεί να μειώσει σε μεγάλο βαθμό την αποτελεσματικότητα του. Σε αυτή την περίπτωση η ασύρματη TTL λειτουργία μπορεί να μη δουλεύει σωστά.η δημιουργία ενός σκίαστρου στον αισθητήρα θα μας βοηθήσει στην επίλυση του προβλήματος αυτού. Που βρίσκεται ο αισθητήρας του remote φλάς? Ο αισθητήρας βρίσκεται πίσω από το όνομα Nissin DIGITAL στην κεντρική επιφάνεια στη μπροστινή πλευρά του Di66 ΙΙ. Η γωνία κάλυψης του αισθητήρα είναι περίπου 100 μοίρες. *MR-1EX / ST-E2 not supported 26

8 Ρυθμίζοντας το κυρίως (Master) φλάς Μονή ομάδα βοηθητικών φλας (Ρύθμιση ομάδος Α) 1. Μετακινήστε το δρομέα στο Group A Οι επιλογές στο κυρίως (Master) φλάς είναι TTL και M (χειροκίνητη). Το κυρίως 2. Μετακινήστε το δρομέα στο Flash mode και επιλέξτε TTL ή M φλάς ορίζει το κανάλι της ραδιοσυχνότητας, τη θέση της κεφαλής zoom, τις επιλογές Επιλέγοντας TTL λειτουργίας και τις ρυθμίσεις τόσο για το ίδιο όσο και για τα εξ αποστάσεως 1. Μετακινήστε το δρομέα στο Value Adjustment (ρύθμιση τιμών) και Στην κυρίως σελίδα επιλέξτε το επίπεδο έκθεσης EV. Επιλέξτε τη θέση ασύρματη (Wireless).. 2. Μετακινήστε το δρομέα στο M (Master) κύριο φλας. 3. Επιλέξτε TTL ή --- (flash-off) στο μενού Flash Mode Στη σελίδα Wireless. Όταν το TTL επιλέγεται, μετακινήστε το δρομέα στο Value Adjustment Επιλέξτε θέση (Μ) Master- Κύριο. (ρύθμιση τιμών) και επιλέξτε το επίπεδο έκθεσης EV. 5. Μετακινήστε το δρομέα στο M (Master). Στην κυρίως σελίδα (Μaster) 6. Επιλέξτε TTL ή --- (FLASH OFF) στο μενού Flash Mode. Μετακινήστε το δρομέα και επιλέξτε τις κατάλληλες τιμές 7. Όταν το TTL επιλέγεται, μετακινήστε το δρομέα στο Flash Adjustment σύμφωνα με τις οδηγίες της τελευταίας γραμμής. και επιλέξτε το επίπεδο ισχύος. Δρομέας Ρύθμιση τιμών Επιλέγοντας M 1. Μετακινήστε το δρομέα στο Flash Adjustment και επιλέξτε το επίπεδο Επιλογή καναλιού ισχύος. Επιλέξτε ανάμεσα στα κανάλια : Ch1, Ch2, Ch3 & Ch 2. Μετακινήστε το δρομέα στο M (Master) κύριο φλας. 3. Επιλέξτε Μ ή --- (FLASH OFF) στο μενού Flash Mode. Επιλογή zoom:. Όταν το Μ επιλέγεται, μετακινήστε το δρομέα στο Flash Adjustment Επιλέξτε ανάμεσα στις θέσεις: Auto, 2mm, 2mm, και επιλέξτε το επίπεδο ισχύος. 35mm, 50mm, 70mm, 5mm, 105mm Σημείωση: Όταν ρυθμίζεται στην επιλογή--- (FLASH OFF),το κύριο φλάς μπορεί Επιλογή ομάδος να αστράφτει όταν πατάμε το κουμπί του κλείστρου. Ωστόσο αυτή η λάμψη αφορά Ρύθμιση τιμών Ομάδα τον έλεγχο (pre-flash) της έντασης πριν την απελευθέρωση του κλείστρου και δε Ev compensation at TTL mode M = Master Flash σχετίζεται με την κύρια λάμψη. (-3.0Ev to +3.0Ev) A = Ομάδα A Διαβάθμιση ισχύος στη θέση M B = Ομάδα B Πολλαπλές ομάδες βοηθητικών φλας (Ρύθμιση ομάδων B & C ) (1/1, 1/2, 1/, 1/, 1/16, C = Ομάδα C Η ομάδα A ΠΡΕΠΕΙ πρέπι να ρυθμιστεί προκειμένου να προσθέσουμε την Flash Mode 1/32, 1/6, 1/) ομάδα B. TTL = TTL Mode Προσθέτωντας την ομάδα B M = Manual Mode Όταν έχει επιλεγεί η TTL λειτουργία στην ομάδα A --- = Flash off 1. Μετακινήστε το δρομέα στο GROUP B, και επιλέξτε TTL στο πλαίσιο 27 λειτουργιών Μετακινήστε το δρομέα στο Flash Adjustment και επιλέξτε το επίπεδο ισχύος μεταξύ των ομάδων Group A και Group B. ^Το επίπεδο ισχύος μπορεί να επιλεγεί μεταξύ 13 διαφορετικών συνδυασμών όπως A:B = :1 5.6:1 :1 2.:1 2:1 1.:1 1:1 1:1. 1:2 1:2. 1: 1:5.6 and 1: 3. Μετακινήστε το δρομέα στο M (Master).. Επιλέξτε TTL ή --- (FLASH OFF) στο μενού Flash Mode. 5. Όταν το TTL επιλέγεται, μετακινήστε το δρομέα στο Flash Adjustment και ρυθμίστε το επίπεδο EV έκθεσης. Όταν το M επιλέγεται στην ομάδα A 1. Μετακινήστε το δρομέα στο GROUP B, επιλέξτε Μ στο πλαίσιο λειτουργιών. 2. Μετακινήστε το δρομέα στο Flash Adjustment, επιλέξτε το επίπεδο ισχύος 3. Μετακινήστε το δρομέα στο M (Master).. Επιλέξτε Μ ή --- (FLASH OFF) στο μενού Flash Mode. 5. Όταν το Μ επιλέγεται, μετακινήστε το δρομέα στο Flash Adjustment και επιλέξτε το επίπεδο ισχύος. Προσθέτοντας την ομάδα C Οι ομάδες A & B (A:B) ΠΡΕΠΕΙ να ρυθμιστούν προκειμένου να προσθέσουμε την ομάδα C. ^Η ομάδα C ρυθμίζεται ανεξάρτητα από τους συνδυασμούς ισχύος.. Επιλέξτε Μ ή --- (FLASH OFF) στο μενού Flash Mode. 5. Όταν το Μ επιλέγεται, μετακινήστε το δρομέα στο Flash Adjustment και επιλέξτε το επίπεδο ισχύος. ^Η τεχνολογία χρήσης 3 ομάδων ως βοηθητικών συνίσταται προκειμένου να απαλύνουμε ή να σβήσουμε τις σκιές πίσω από το θέμα μας που μπορεί να προκαλούνται από το φως που προέρχεται από την ομάδα A και/ή B. Ρυθμίζοντας το εξ αποστάσεως (remote) φλάς Ομάδα (Group) A Ομάδα (Group) B Master Flash Όταν έχει επιλεγεί η TTL λειτουργία στις ομάδες A & Β 1. Μετακινήστε το δρομέα στο GROUP C, επιλέξτε TTL στο πλαίσιο λειτουργιών. 2. Μετακινήστε το δρομέα στο Flash Adjustment and select the EV compensation. 3. Μετακινήστε το δρομέα στο to M (Master).. Επιλέξτε TTL ή --- (FLASH OFF) στο μενού Flash Mode. 5. Όταν το TTL επιλέγεται, μετακινήστε το δρομέα στο Flash Adjustment και ρυθμίστε το επίπεδο EV έκθεσης. Όταν έχει επιλεγεί η Μ λειτουργία στις ομάδες A & Β 1. Μετακινήστε το δρομέα στο to GROUP C, and select M in the Flash Adjustment. 2. Μετακινήστε το δρομέα στο Flash Adjustment, επιλέξτε το επίπεδο ισχύος 3. Μετακινήστε το δρομέα στο M (Master). Ομάδα (Group) C ΔΗΜΙΟΥΡΓΙΚΕΣ ΛΗΨΕΙΣ ΜΕ ΦΛΑΣ: Επιλεξτε το κύριο (master) φλάς. Επιλέξτε βοηθητικά φλάς. Βεβαιωθείτε ότι το κανάλι και οι ομάδα επικοινωνίας είναι σωστά ρυθμισμένα. Τοποθετήστε το κύριο φλάς στη μηχανή και τα βοηθητικά στις επιθυμητές θέσεις εντός της επιθυμητής απόστασης. Το εύρος συνεργασίας κύριου φλάς με τα βοηθητικά κυμαίνεται από 7 εώς 10 μέτρα περίπου ανάλογα τις συνθήκες

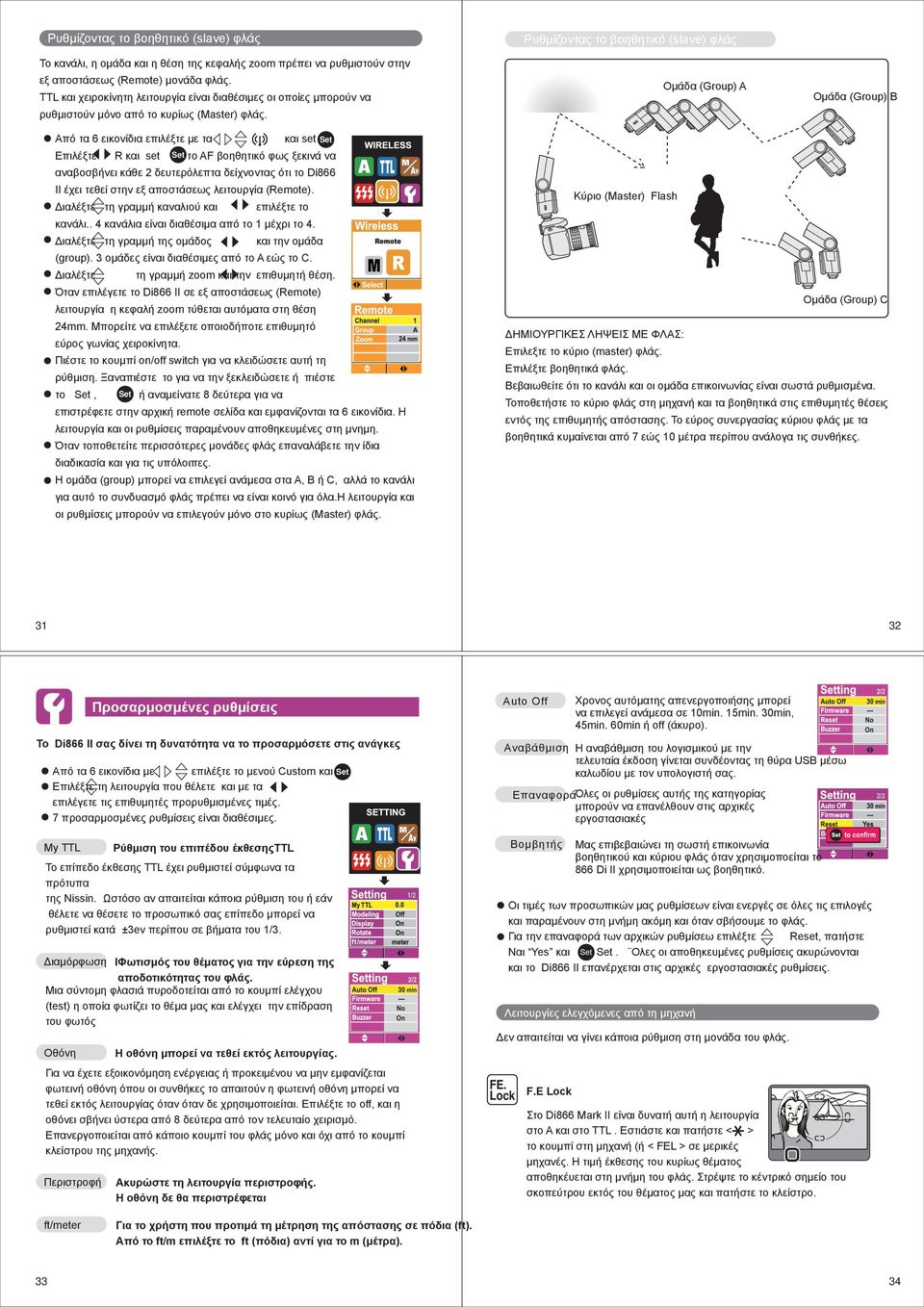

9 Ρυθμίζοντας το βοηθητικό (slave) φλάς Το κανάλι, η ομάδα και η θέση της κεφαλής zoom πρέπει να ρυθμιστούν στην εξ αποστάσεως (Remote) μονάδα φλάς. TTL και χειροκίνητη λειτουργία είναι διαθέσιμες οι οποίες μπορούν να ρυθμιστούν μόνο από το κυρίως (Master) φλάς. Ρυθμίζοντας το βοηθητικό (slave) φλάς Ομάδα (Group) A Ομάδα (Group) B Από τα 6 εικονίδια επιλέξτε με τα και set Επιλέξτε R και set. το AF βοηθητικό φως ξεκινά να αναβοσβήνει κάθε 2 δευτερόλεπτα δείχνοντας ότι το Di66 ΙΙ έχει τεθεί στην εξ αποστάσεως λειτουργία (Remote). Διαλέξτε τη γραμμή καναλιού και επιλέξτε το κανάλι.. κανάλια είναι διαθέσιμα από το 1 μέχρι το. Διαλέξτε τη γραμμή της ομάδος και την ομάδα (group). 3 ομάδες είναι διαθέσιμες από το A εώς το C. Διαλέξτε τη γραμμή zoom και την επιθυμητή θέση. Όταν επιλέγετε το Di66 ΙΙ σε εξ αποστάσεως (Remote) λειτουργία η κεφαλή zoom τύθεται αυτόματα στη θέση 2mm. Μπορείτε να επιλέξετε οποιοδήποτε επιθυμητό εύρος γωνίας χειροκίνητα. Πιέστε το κουμπί on/off switch για να κλειδώσετε αυτή τη ρύθμιση. Ξαναπιέστε το για να την ξεκλειδώσετε ή πιέστε το, ή αναμείνατε δεύτερα για να επιστρέφετε στην αρχική remote σελίδα και εμφανίζονται τα 6 εικονίδια. Η λειτουργία και οι ρυθμίσεις παραμένουν αποθηκευμένες στη μνημη. Όταν τοποθετείτε περισσότερες μονάδες φλάς επαναλάβετε την ίδια διαδικασία και για τις υπόλοιπες. Η ομάδα (group) μπορεί να επιλεγεί ανάμεσα στα A, B ή C, αλλά το κανάλι για αυτό το συνδυασμό φλάς πρέπει να είναι κοινό για όλα.η λειτουργία και οι ρυθμίσεις μπορούν να επιλεγούν μόνο στο κυρίως (Master) φλάς. Κύριο (Master) Flash Ομάδα (Group) C ΔΗΜΙΟΥΡΓΙΚΕΣ ΛΗΨΕΙΣ ΜΕ ΦΛΑΣ: Επιλεξτε το κύριο (master) φλάς. Επιλέξτε βοηθητικά φλάς. Βεβαιωθείτε ότι το κανάλι και οι ομάδα επικοινωνίας είναι σωστά ρυθμισμένα. Τοποθετήστε το κύριο φλάς στη μηχανή και τα βοηθητικά στις επιθυμητές θέσεις εντός της επιθυμητής απόστασης. Το εύρος συνεργασίας κύριου φλάς με τα βοηθητικά κυμαίνεται από 7 εώς 10 μέτρα περίπου ανάλογα τις συνθήκες Προσαρμοσμένες ρυθμίσεις Το Di66 ΙΙ σας δίνει τη δυνατότητα να το προσαρμόσετε στις ανάγκες Από τα 6 εικονίδια με επιλέξτε τo μενού Custom και Επιλέξτε τη λειτουργία που θέλετε και με τα επιλέγετε τις επιθυμητές προρυθμισμένες τιμές. 7 προσαρμοσμένες ρυθμίσεις είναι διαθέσιμες. My TTL Ρύθμιση του επιπέδου έκθεσηςttl Το επίπεδο έκθεσης TTL έχει ρυθμιστεί σύμφωνα τα πρότυπα της Nissin. Ωστόσο αν απαιτείται κάποια ρύθμιση του ή εάν θέλετε να θέσετε το προσωπικό σας επίπεδο μπορεί να ρυθμιστεί κατά ±3ev περίπου σε βήματα του 1/3. Διαμόρφωση IΦωτισμός του θέματος για την εύρεση της αποδοτικότητας του φλάς. Μια σύντομη φλασιά πυροδοτείται από το κουμπί ελέγχου (test) η οποία φωτίζει το θέμα μας και ελέγχει την επίδραση του φωτός Οθόνη Η οθόνη μπορεί να τεθεί εκτός λειτουργίας. Για να έχετε εξοικονόμηση ενέργειας ή προκειμένου να μην εμφανίζεται φωτεινή οθόνη όπου οι συνθήκες το απαιτούν η φωτεινή οθόνη μπορεί να τεθεί εκτός λειτουργίας όταν όταν δε χρησιμοποιείται. Επιλέξτε το off, και η οθόνει σβήνει ύστερα από δεύτερα από τον τελευταίο χειρισμό. Επανεργοποιείται από κάποιο κουμπί του φλάς μόνο και όχι από το κουμπί κλείστρου της μηχανής. Περιστροφή Ακυρώστε τη λειτουργία περιστροφής. Η οθόνη δε θα περιστρέφεται Οι τιμές των προσωπικών μας ρυθμίσεων είναι ενεργές σε όλες τις επιλογές και παραμένουν στη μνήμη ακόμη και όταν σβήσουμε το φλάς. Για την επαναφορά των αρχικών ρυθμίσεω επιλέξτε Reset, πατήστε Ναι Yes και set. Ολες οι αποθηκευμένες ρυθμίσεις ακυρώνονται και το Di66 ΙΙ επανέρχεται στις αρχικές εργοστασιακές ρυθμίσεις. Λειτουργίες ελεγχόμενες από τη μηχανή Δεν απαιτείται να γίνει κάποια ρύθμιση στη μονάδα του φλάς. FE. Lock Auto Off Αναβάθμιση Η αναβάθμιση του λογισμικού με την τελευταία έκδοση γίνεται συνδέοντας τη θύρα USB μέσω καλωδίου με τον υπολογιστή σας. ΕπαναφοράΌλες οι ρυθμίσεις αυτής της κατηγορίας μπορούν να επανέλθουν στις αρχικές εργοστασιακές Βομβητής F.E Lock Χρονος αυτόματης απενεργοποιήσης μπορεί να επιλεγεί ανάμεσα σε 10min. 15min. 30min, 5min. 60min ή off (άκυρο). Μας επιβεβαιώνει τη σωστή επικοινωνία βοηθητικού και κύριου φλάς όταν χρησιμοποείται το 66 Di II χρησιμοποιείται ως βοηθητικό. Στο Di66 Mark II είναι δυνατή αυτή η λειτουργία στο A και στο TTL. Εστιάστε και πατήστε < > το κουμπί στη μηχανή (ή < FEL > σε μερικές μηχανές. Η τιμή έκθεσης του κυρίως θέματος αποθηκέυεται στη μνήμη του φλάς. Στρέψτε το κέντρικό σημείο του σκοπεύτρου εκτός του θέματος μας και πατήστε το κλείστρο. ft/meter Για το χρήστη που προτιμά τη μέτρηση της απόστασης σε πόδια (ft). Από το ft/m επιλέξτε το ft (πόδια) αντί για το m (μέτρα). 33 3

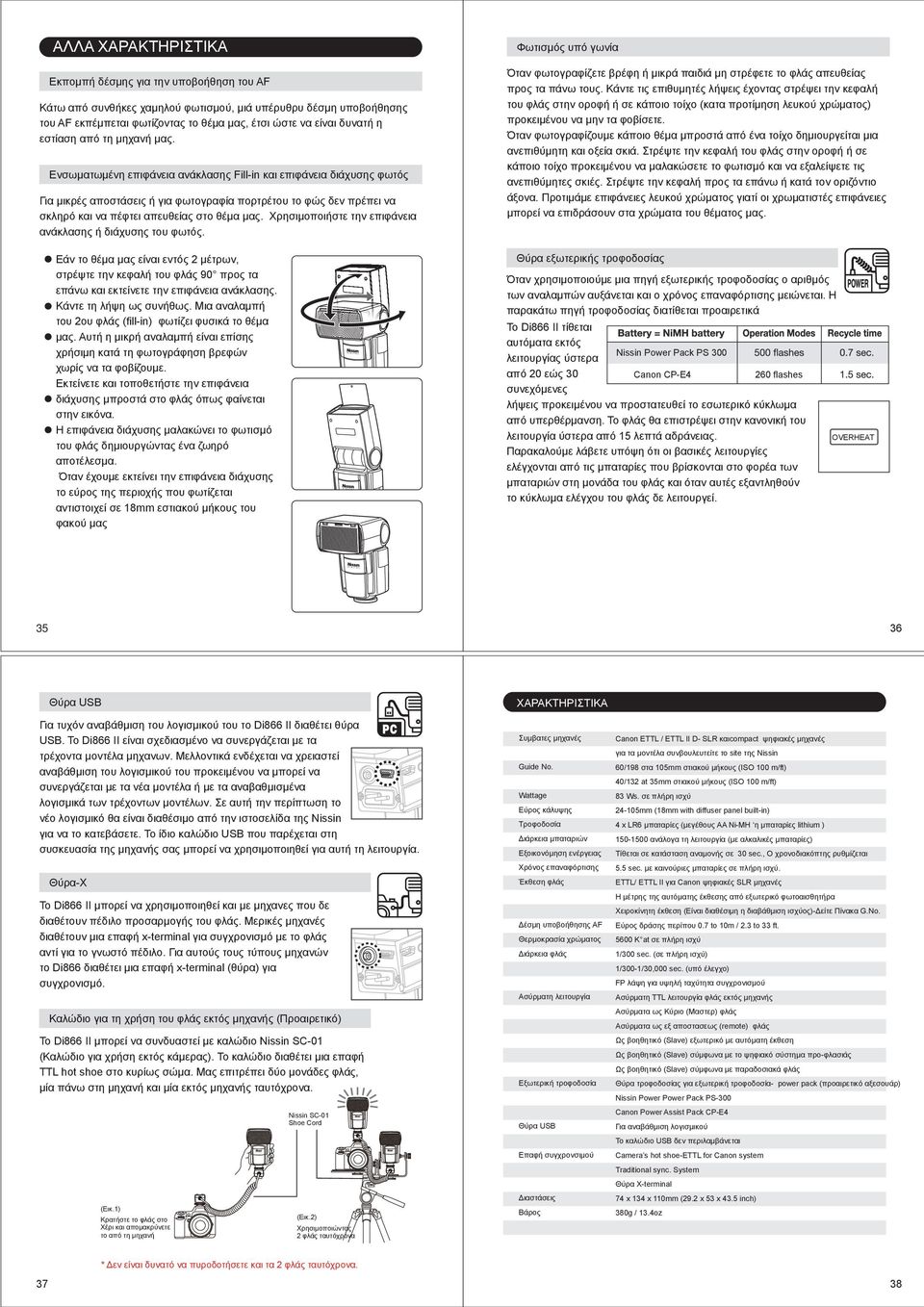

10 ΑΛΛΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Εκπομπή δέσμης για την υποβοήθηση του AF Κάτω από συνθήκες χαμηλού φωτισμού, μιά υπέρυθρυ δέσμη υποβοήθησης του AF εκπέμπεται φωτίζοντας το θέμα μας, έτσι ώστε να είναι δυνατή η εστίαση από τη μηχανή μας. Ενσωματωμένη επιφάνεια ανάκλασης Fill-in και επιφάνεια διάχυσης φωτός Για μικρές αποστάσεις ή για φωτογραφία πορτρέτου το φώς δεν πρέπει να σκληρό και να πέφτει απευθείας στο θέμα μας. Χρησιμοποιήστε την επιφάνεια ανάκλασης ή διάχυσης του φωτός. Εάν το θέμα μας είναι εντός 2 μέτρων, στρέψτε την κεφαλή του φλάς 90 προς τα επάνω και εκτείνετε την επιφάνεια ανάκλασης. Κάντε τη λήψη ως συνήθως. Μια αναλαμπή του 2ου φλάς (fill-in) φωτίζει φυσικά το θέμα μας. Αυτή η μικρή αναλαμπή είναι επίσης χρήσιμη κατά τη φωτογράφηση βρεφών χωρίς να τα φοβίζουμε. Εκτείνετε και τοποθετήστε την επιφάνεια διάχυσης μπροστά στο φλάς όπως φαίνεται στην εικόνα. Η επιφάνεια διάχυσης μαλακώνει το φωτισμό του φλάς δημιουργώντας ένα ζωηρό αποτέλεσμα. Όταν έχουμε εκτείνει την επιφάνεια διάχυσης το εύρος της περιοχής που φωτίζεται αντιστοιχεί σε 1mm εστιακού μήκους του φακού μας Φωτισμός υπό γωνία Όταν φωτογραφίζετε βρέφη ή μικρά παιδιά μη στρέφετε το φλάς απευθείας προς τα πάνω τους. Κάντε τις επιθυμητές λήψεις έχοντας στρέψει την κεφαλή του φλάς στην οροφή ή σε κάποιο τοίχο (κατα προτίμηση λευκού χρώματος) προκειμένου να μην τα φοβίσετε. Όταν φωτογραφίζουμε κάποιο θέμα μπροστά από ένα τοίχο δημιουργείται μια ανεπιθύμητη και οξεία σκιά. Στρέψτε την κεφαλή του φλάς στην οροφή ή σε κάποιο τοίχο προκειμένου να μαλακώσετε το φωτισμό και να εξαλείψετε τις ανεπιθύμητες σκιές. Στρέψτε την κεφαλή προς τα επάνω ή κατά τον οριζόντιο άξονα. Προτιμάμε επιφάνειες λευκού χρώματος γιατί οι χρωματιστές επιφάνειες μπορεί να επιδράσουν στα χρώματα του θέματος μας. Θύρα εξωτερικής τροφοδοσίας Όταν χρησιμοποιούμε μια πηγή εξωτερικής τροφοδοσίας ο αριθμός των αναλαμπών αυξάνεται και ο χρόνος επαναφόρτισης μειώνεται. Η παρακάτω πηγή τροφοδοσίας διατίθεται προαιρετικά Το Di66 ΙΙ τίθεται αυτόματα εκτός Nissin Power Pack PS 300 λειτουργίας ύστερα από εώς 30 Canon CP-E 260 flashes συνεχόμενες λήψεις προκειμένου να προστατευθεί το εσωτερικό κύκλωμα από υπερθέρμανση. Το φλάς θα επιστρέψει στην κανονική του λειτουργία ύστερα από 15 λεπτά αδράνειας. OVERHEAT Παρακαλούμε λάβετε υπόψη ότι οι βασικές λειτουργίες ελέγχονται από τις μπαταρίες που βρίσκονται στο φορέα των μπαταριών στη μονάδα του φλάς και όταν αυτές εξαντληθούν το κύκλωμα ελέγχου του φλάς δε λειτουργεί Θύρα USB Για τυχόν αναβάθμιση του λογισμικού του το Di66 ΙΙ διαθέτει θύρα USB. Το Di66 ΙΙ είναι σχεδιασμένο να συνεργάζεται με τα τρέχοντα μοντέλα μηχανων. Μελλοντικά ενδέχεται να χρειαστεί αναβάθμιση του λογισμικού του προκειμένου να μπορεί να συνεργάζεται με τα νέα μοντέλα ή με τα αναβαθμισμένα λογισμικά των τρέχοντων μοντέλων. Σε αυτή την περίπτωση το νέο λογισμικό θα είναι διαθέσιμο από την ιστοσελίδα της Nissin για να το κατεβάσετε. Το ίδιο καλώδιο USB που παρέχεται στη συσκευασία της μηχανής σας μπορεί να χρησιμοποιηθεί για αυτή τη λειτουργία. Θύρα-X Το Di66 ΙΙ μπορεί να χρησιμοποιηθεί και με μηχανες που δε διαθέτουν πέδιλο προσαρμογής του φλάς. Μερικές μηχανές διαθέτουν μια επαφή x-terminal για συγχρονισμό με το φλάς αντί για το γνωστό πέδιλο. Για αυτούς τους τύπους μηχανών το Di66 διαθέτει μια επαφή x-terminal (θύρα) για συγχρονισμό. Καλώδιο για τη χρήση του φλάς εκτός μηχανής (Προαιρετικό) Το Di66 ΙΙ μπορεί να συνδυαστεί με καλώδιο Nissin SC-01 (Καλώδιο για χρήση εκτός κάμερας). Το καλώδιο διαθέτει μια επαφή TTL hot shoe στο κυρίως σώμα. Μας επιτρέπει δύο μονάδες φλάς, μία πάνω στη μηχανή και μία εκτός μηχανής ταυτόχρονα. (Εικ.1) Κρατήστε το φλάς στο Χέρι και απομακρύνετε το από τη μηχανή Nissin SC-01 Shoe Cord (Εικ.2) Χρησιμοποιώντας 2 φλάς ταυτόχρονα ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συμβατες μηχανές Guide No. Wattage Εύρος κάλυψης Τροφοδοσία Διάρκεια μπαταριών Εξοικονόμηση ενέργειας Χρόνος επαναφόρτισης Έκθεση φλάς Δέσμη υποβοήθησης AF Θερμοκρασία χρώματος Διάρκεια φλάς Ασύρματη λειτουργία Εξωτερική τροφοδοσία Θύρα USB Επαφή συγχρονσιμού Διαστάσεις Βάρος Canon ETTL / ETTL II D- SLR καιcompact ψηφιακές μηχανές για τα μοντέλα συνβουλευτείτε το site της Nissin 60/19 στα 105mm στιακού μήκους (ISO 100 m/ft) 0/132 at 35mm στιακού μήκους (ISO 100 m/ft) 3 Ws. σε πλήρη ισχύ 2-105mm (1mm with diffuser panel built-in) x LR6 μπαταρίες (μεγέθους AA Ni-MH η μπαταρίες lithium ) ανάλογα τη λειτουργία (με αλκαλικές μπαταρίες) Τίθεται σε κατάσταση αναμονής σε 30 sec., Ο χρονοδιακόπτης ρυθμίζεται 5.5 sec. με καινούριες μπαταρίες σε πλήρη ισχύ. ETTL/ ETTL II για Canon ψηφιακές SLR μηχανές Η μέτρης της αυτόματης έκθεσης από εξωτερικό φωτοαισθητήρα Χειροκίνητη έκθεση (Είναι διαθέσιμη η διαβάθμιση ισχύος)-δείτε Πίνακα G.No. Εύρος δράσης περίπου 0.7 to 10m / 2.3 to 33 ft K at σε πλήρη ισχύ 1/300 sec. (σε πλήρη ισχύ) 1/300-1/30,000 sec. (υπό έλεγχο) FP λάψη για υψηλή ταχύτητα συγχρονισμού Ασύρματη TTL λειτουργία φλάς εκτός μηχανής Ασύρματα ως Κύριο (Μαστερ) φλάς Ασύρματα ως εξ αποστασεως (remote) φλάς Ως βοηθητικό (Slave) εξωτερικό με αυτόματη έκθεση Ως βοηθητικό (Slave) σύμφωνα με το ψηφιακό σύστημα προ-φλασιάς Ως βοηθητικό (Slave) σύμφωνα με παραδοσιακά φλάς Θύρα τροφοδοσίας για εξωτερική τροφοδοσία- power pack (προαιρετικό αξεσουάρ) Nissin Power Power Pack PS-300 Canon Power Assist Pack CP-E Για αναβάθμιση λογισμικού Το καλώδιο USB δεν περιλαμβάνεται Camera s hot shoe-ettl for Canon system Traditional sync. System Θύρα X-terminal 7 x 13 x 110mm (29.2 x 53 x 3.5 inch) 30g / 13.oz * Δεν είναι δυνατό να πυροδοτήσετε και τα 2 φλάς ταυτόχρονα. 37 3

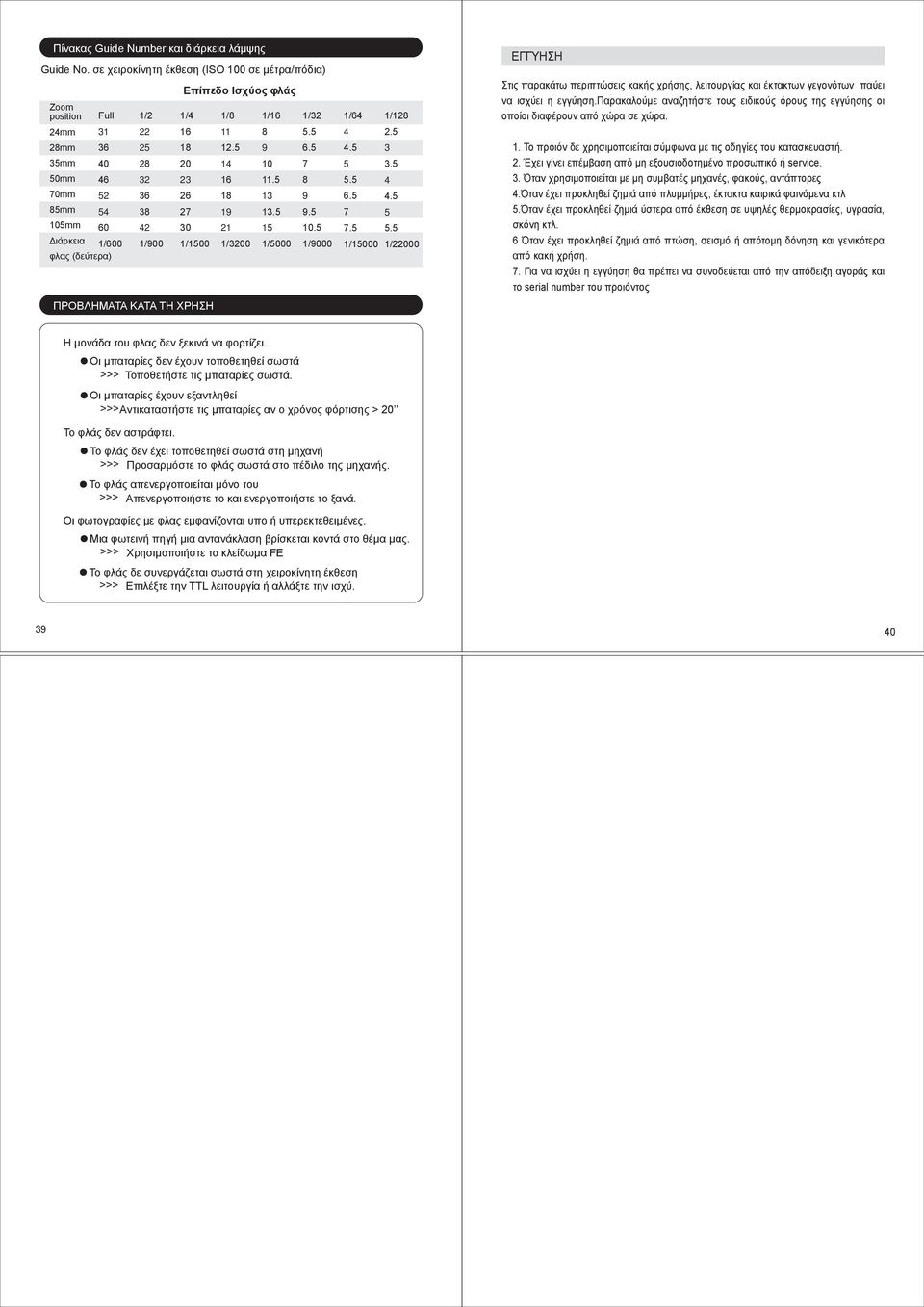

11 Πίνακας Guide Number και διάρκεια λάμψης ΕΓΓΥΗΣΗ Guide No. σε χειροκίνητη έκθεση (ISO 100 σε μέτρα/πόδια) Επίπεδο Ισχύος φλάς Zoom position Full 1/2 1/ 1/ 1/16 1/32 1/6 1/ 2mm mm mm mm mm mm mm /900 1/1500 1/30 1/5000 1/9000 1/ /200 Διάρκεια 1/600 φλας (δεύτερα) Στις παρακάτω περιπτώσεις κακής χρήσης, λειτουργίας και έκτακτων γεγονότων παύει να ισχύει η εγγύηση.παρακαλούμε αναζητήστε τους ειδικούς όρους της εγγύησης οι οποίοι διαφέρουν από χώρα σε χώρα. 1. Το προιόν δε χρησιμοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή. 2. Έχει γίνει επέμβαση από μη εξουσιοδοτημένο προσωπικό ή service. 3. Όταν χρησιμοποιείται με μη συμβατές μηχανές, φακούς, αντάπτορες.όταν έχει προκληθεί ζημιά από πλυμμήρες, έκτακτα καιρικά φαινόμενα κτλ 5.Όταν έχει προκληθεί ζημιά ύστερα από έκθεση σε υψηλές θερμοκρασίες, υγρασία, σκόνη κτλ. 6 Όταν έχει προκληθεί ζημιά από πτώση, σεισμό ή απότομη δόνηση και γενικότερα από κακή χρήση. 7. Για να ισχύει η εγγύηση θα πρέπει να συνοδεύεται από την απόδειξη αγοράς και το serial number του προιόντος ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗ ΧΡΗΣΗ Η μονάδα του φλας δεν ξεκινά να φορτίζει. Οι μπαταρίες δεν έχουν τοποθετηθεί σωστά >>> Τοποθετήστε τις μπαταρίες σωστά. Οι μπαταρίες έχουν εξαντληθεί >>> Αντικαταστήστε τις μπαταρίες αν ο χρόνος φόρτισης > Το φλάς δεν αστράφτει. Το φλάς δεν έχει τοποθετηθεί σωστά στη μηχανή >>> Προσαρμόστε το φλάς σωστά στο πέδιλο της μηχανής. Το φλάς απενεργοποιείται μόνο του >>> Απενεργοποιήστε το και ενεργοποιήστε το ξανά. Οι φωτογραφίες με φλας εμφανίζονται υπο ή υπερεκτεθειμένες. Μια φωτεινή πηγή μια αντανάκλαση βρίσκεται κοντά στο θέμα μας. >>> Χρησιμοποιήστε το κλείδωμα FE Το φλάς δε συνεργάζεται σωστά στη χειροκίνητη έκθεση >>> Επιλέξτε την TTL λειτουργία ή αλλάξτε την ισχύ. 39 0
