8 Περιεχόµενα Τι είναι το MobileMapper 6?...1 Περιεχόµενα πακέτου &Τεχνικέςπροδιαγραφές...2 Περιεχόµενα πακέτου...2 Προαιρετικά πρόσθετα...2 Λειτουργικό σύστηµα...2 Χαρακτηριστικά GPS... 2 Περιβάλλον χρήστη...2 ιαθέσιµο λογισµικό...3 Φυσικά χαρακτηριστικά...3 Μνήµη...3 Ισχύς...3 Άλλα χαρακτηριστικά...3 Περιγραφή...4 Μπροστινή όψη...4 Οπίσθια όψη...5 Side View (Left)...5 Side View (Right)...6 Top View...6 Rubber Flaps...6 Χρήση για πρώτη φορά...7 Είσοδος νέων µπαταριών...7 Άνοιγµα του δέκτη...7 Ρύθµιση φωτισµού...8 Άλλες προκαταρκτικές ρυθµίσεις...8 Σωστή θέση του δέκτη Εγκατάσταση νέου λογισµικού...10 Από κάρτα SD...10 Από τον Η/Υ σας...10 Χρησιµοποιώντας Videos & φωτογραφίες...12 Χρησιµοποιώντας την κάµερα... ηµιουργία ενός video.. Αλλαγή ρυθµίσεων εικόνας...14 Σύνδεση στο Internet...15 Creating a Bluetooth Connection with a Mobile Phone...15 Creating a GPRS Connection Via a Mobile Phone...16 Using Internet Explorer...17 Subsequent Uses...17 Ending a GPRS Connection...17 Wireless Manager...17 Using Windows Mobile 6 Software...18

9

10

11 Τί είναι το MobileMapper 6? Σας ευχαριστούµε που αγοράσατε το MobileMapper 6 από τη Magellan. Ο οδηγός λειτουργίας σας παρέχει χρήσιµες πληροφορίες για το δέκτη σας. Θα σας βοηθήσει, επίσης,στα πρώτα σας βήµατα µε το Mobile Mapper 6 στο πεδίο. Το MobileMapper 6 είναι φορητή συσκευή GPS και συλλογή GIS δεδοµένων που ενσωµατώνει έναν GPS δέκτη υψηλής ευαισθησίας, συµβατό µε SBAS σήµα σε λειτουργικό σύστηµα Windows Mobile (έκδοση 6). Το Mobile Mapper 6 είναι σχεδιασµό για όλες τις GIS εφαρµογές σας. Καθώς διαθέτει ανοιχτό λογισµικό σας επιτρέπει να επιλέξετε το GIS πρόγραµµα που σας ταιριάζει. 1

12 Περιεχόµενα πακέτου & Τεχνικές προδιαγραφές Περιεχόµενα πακέτου MobileMapper 6 GPS δέκτης USB καλώδιο 2 x AA µπαταρίες Spare stylus (5) CD Σύντοµου οδηγού Προαιρετικά πρόσθετα Εξωτερική κεραία Windshield mount Cigarette lighter power adapter AC adapter ισχύος Θήκη µεταφοράς Λειτουργικό σύστηµα Microsoft Windows Mobile έκδοση 6 Επεξεργαστής: 400 MHz Bluetooth ασύρµατη τεχνολογία, Object Push Profile USB περιβάλλον (συσκευή µόνο) GPS Χαρακτηριστικά Περιβάλλον χρήστη GPS ακρίβεια (µε SBAS): 2-5 µέτρα Κανάλια: 12 (L1 συχνότητα) Τύπος κεραίας: Patch Συµβατά πρωτόκολα: NMEA και SiRF Συχνότητα καταγραφής: 1 Hz Οθόνη αφής Εικονικό πληκτρολόγιο Αναγνώριση γραφικού χαρακτήρα Ηχητικές ειδοποίησεις Φωτισµός οθόνης 2

13 ιαθέσιµο λειτουργικό Windows Mobile Έκδοση 6, που περιλαµβάνει: ActiveSync Αριθµοµηχανή Ηµερολόγιο Σηµειώσεις Explorer αρχείων Internet Explorer Office Mobile (Excel Mobile, PowerPoint Mobile, Word Mobile) Pictures και Videos Viewer Windows Media Player, κ.ά.. Φυσικά χαρακτηριστικά Μνήµη Ισχύς Άλλα χαρακτηριστικά Μέγεθος: 14.6 x 6.4 x 2.9 εκ. (5.75 x 2.5 x 1.13 ) Βάρος (µαζί µε µπαταρίες): 224 γρ. Μέγεθος οθόνης: 2.7 (6.86 εκ.) Ανάλυση οθόνης: QVGA (240 x 320 pixels) Περιβάλλον: IPX7, -20 µέχρι +50 C, πτώση 1 µέτρο. Υποδοχή κάρτας SD 128-MB NAND Flash µνήµη 64-MB SDRAM µνήµη 2 x κανονικές AA µπαταρίες ιάρκεια µπαταρίας: 10 ώρες Κάµερα: Ενσωµατωµένη 2-megapixel CMOS Μικρόφωνο και ηχείο Αισθητήρες: e-compass, G-sensor, βαρόµετρο LED Flashlight Γλώσσες: Αγγλικά, Γαλλικά, Ισπανικά, Γερµανικά, Ελληνικά, Ιταλικά, Ιαπωνικά, Κορεάτικα, Πορτογάλικα, Simplified Chinese, Παραδοσιακά Κινέζικα. 3

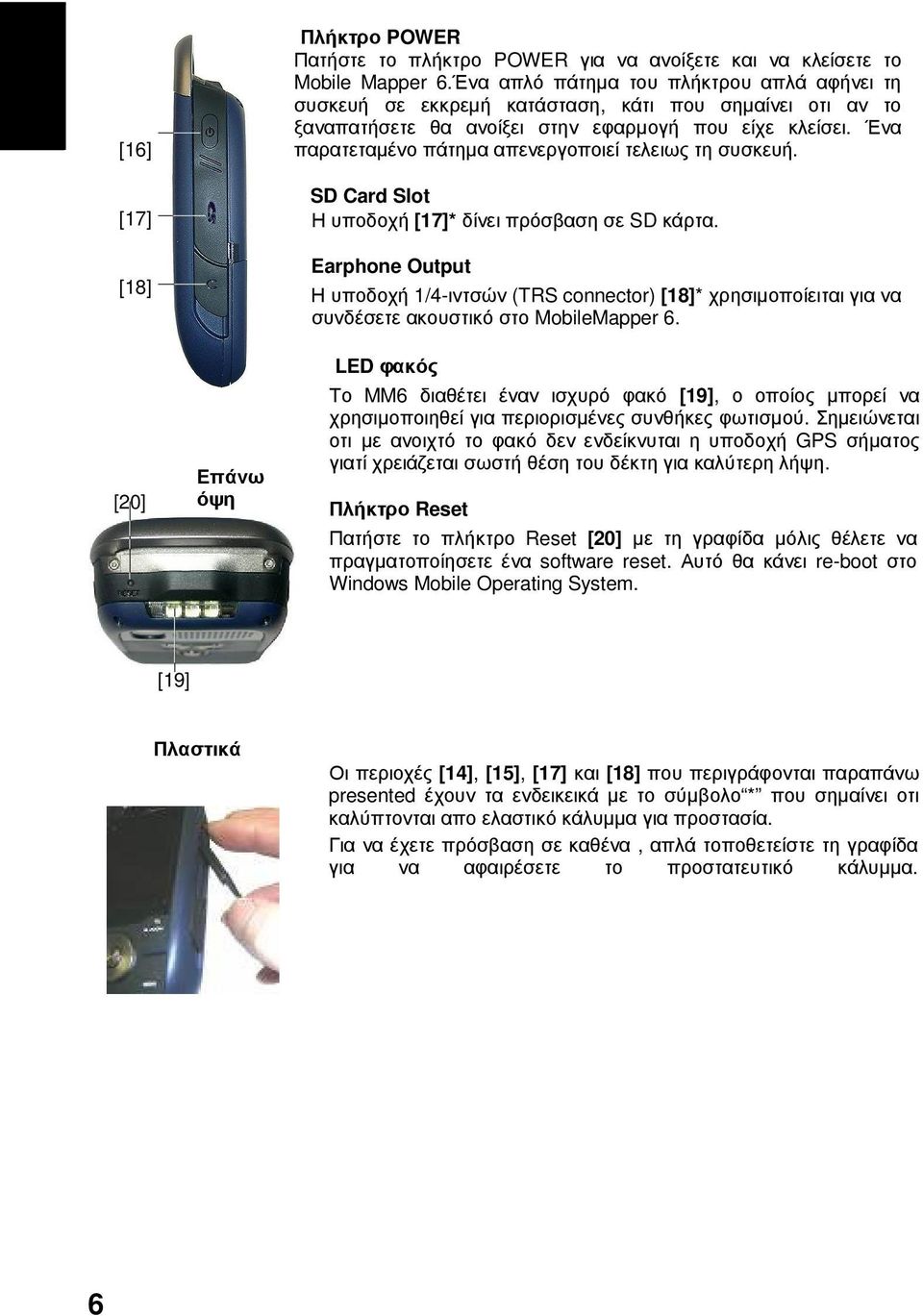

14 Περιγραφή Μπροστινή όψη Οθόνη Η οθόνη [1] είναι 2.7-ιντσών έγχρωµη QVGA οθόνη αφής. [1] Πληκτρολόγιο και Scroll, Enter πλήκτρα Το πληκτρολόγιο [2] περιέχει τα παρακάτω: +ZOOM και ZOOM-: Χρησιµοποιείστε αυτά τα πλήκτρα για να προσαρµόσετε την κλίµακα του χάρτη (για λογισµικά που περιέχουν χάρτες). [6] LOG, MENU, ESC πλήκτρα: Αυτά τα πλήκτρα είναι για συγκεκριµένες εφαρµογές απο λογισµικά. εν έχουν καµία επίδραση για τις συνηθισµένες Windows εφαρµογές, πλην του πλήκτρου ESC για ορισµένες περιπτώσεις. Το πλήκτρο Enter [3] χρησιµοποιείται για να επικυρώσει και να εκκινήσει επιλεγµένες εντολές. Το πλήκτρο Scroll [4] είναι ο δακτύλιος γύρω απο το πλ. Enter. Μετακινεί τον κέρσορα στην οθόνη µεταξύ πεδίων, µεταξύ επιλογών σε µενού, και µεταξύ γεωγραφικών τοποθεσιών στην οθόνη του χάρτη. [2] [5] [3] [4] [7] Γραφίδα αφής Η γραφίδα αφής [5] µπορεί να χρησιµοποιηθεί για εργασία κατευθείαν στην οθόνη αφής. Όταν δεν είναι σε χρήση παραµένει σε ειδική υποδοχή στο δέκτη [5]. Ενσωµατωµένη κεραία Το MobileMapper 6 χρησιµοποιεί ενσωµατωµένη κεραία [6]. Ο δέκτης θα πρέπει να κρατείται µε σωστό τρόπο για να βελτιστοποιήσει την υποδοχή του σήµατος από τους. Μικρόφωνο Ένα µικρόφωνο χρησιµοποιείται για καταγραφή ήχου. Κρατήστε την υποδοχή [7] καθαρή κατα την καταγραφή 4

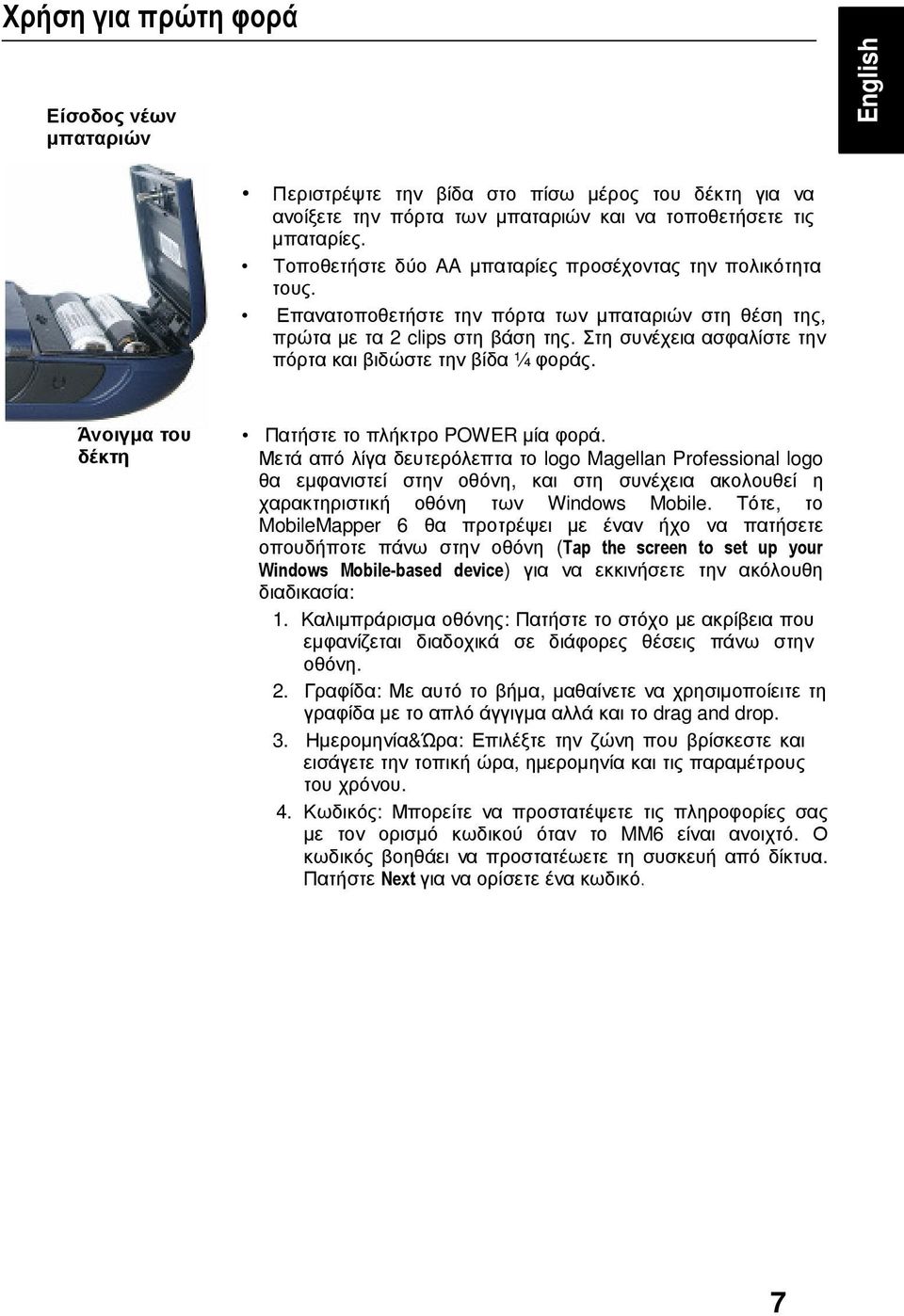

15 [8] Οπίσθια όψη [9] Φακός κάµερας ιατηρήστε τον φακό χωρίς παρεµβολή εµποδίων [8] για συλλογή φωτογραφιών ή videos. Ηχείο Το MobileMapper περιέχει ενσωµατωµένο ηχείο υψηλής ποιότητας [9], το οποίο µπορεί να χρησιµοποιηθεί από λογισµικό που υποστηρίζει ηχητικές εφαρµογές. Σύνδεση USB Χρησιµοποίηστε τη θύρα [10] για να πραγµατοπιηθεί επικοινωνία µεσω του καλωδίου USB της Magellan µε το δέκτη. Η θύρα USB του MobileMapper 6 χρησιµοποιείται για αποκλειστική επικοινωνία µε τον Η/Υ µέσω ActiveSync. Με αυτό το καλώδιο, το MobileMapper 6 τροφοδοτείται από τον Η/Υ και οι µπαταρίες δεν χρησιµοποιούνται και δεν φορτίζουν. [10] [11] [12] Αριστερή όψη [13] [14] [15] Μπαταρίες Ο δέκτης χρησιµοποιεί δύο κανονικές µπαταρίες AA batteries, είτε επεναφορτιζόµενες είτε αλκαλικές. Για να έχετε πρόσβαση στο τµήµα των µπαταριών [11], απελευθερώστε την ειδική βίδα ¼ φοράς [12]. Πλήκτρο φωτεινότητας Το πλήκτρο αυτό [13] έχει δύο λειτουργίες: Φωτεινότητα οθόνης: Πατήστε το πλήκτρο για να αλλάξετε την φωτεινότητα της οθόνης. Υπάρχουν 5 διαφορετικά κυµαινόµενα επίπεδα. Κάθε νέο πάτηµα σας επιτρέπει να εοιλέξετε το επόµενο επίπεδο Έντονο φώς: Παρατεταµένο πάτηµα του πλήκτρου (για περίπου 2 δευτερόλεπτα) θα ενεργοποίησει το έντονο φως. Για να το απενεργοποίησετε, κρατήστε το πλήκτρο µέχρι να σβήσει. Κλείδωµα Ρυθµίζοντας το πλήκτρο [14]* σε HOLD παγώνει την οθόνη και µετατρέπει τη γραφίδα και τα πλήκτρα ανενεργά. Χρησιµοποίηστε το για προστασία από απρόσεκτη ενέργεια. Υποδοχή για εξωτερική κεραία Χρησιµοποίηστε την υποδοχή [15]* για να συνδέσετε εξωτερική κεραία στο δέκτη. Μόλις µια εξωτερική κεραία είναι συνδεδεµένη, η εσωτερική κεραία αυτόµατα αποσυνδέεται. 5

16 [16] [17] [18] [20] Επάνω όψη Πλήκτρο POWER Πατήστε το πλήκτρο POWER για να ανοίξετε και να κλείσετε το Mobile Mapper 6.Ένα απλό πάτηµα του πλήκτρου απλά αφήνει τη συσκευή σε εκκρεµή κατάσταση, κάτι που σηµαίνει οτι αν το ξαναπατήσετε θα ανοίξει στην εφαρµογή που είχε κλείσει. Ένα παρατεταµένο πάτηµα απενεργοποιεί τελειως τη συσκευή. SD Card Slot Η υποδοχή [17]* δίνει πρόσβαση σε SD κάρτα. Earphone Output Η υποδοχή 1/4-ιντσών (TRS connector) [18]* χρησιµοποίειται για να συνδέσετε ακουστικό στο MobileMapper 6. LED φακός Το MM6 διαθέτει έναν ισχυρό φακό [19], ο οποίος µπορεί να χρησιµοποιηθεί για περιορισµένες συνθήκες φωτισµού. Σηµειώνεται οτι µε ανοιχτό το φακό δεν ενδείκνυται η υποδοχή GPS σήµατος γιατί χρειάζεται σωστή θέση του δέκτη για καλύτερη λήψη. Πλήκτρο Reset Πατήστε το πλήκτρο Reset [20] µε τη γραφίδα µόλις θέλετε να πραγµατοποίησετε ένα software reset. Αυτό θα κάνει re-boot στο Windows Mobile Operating System. [19] Πλαστικά Οι περιοχές [14], [15], [17] και [18] που περιγράφονται παραπάνω presented έχουν τα ενδεικεικά µε το σύµβολο * που σηµαίνει οτι καλύπτονται απο ελαστικό κάλυµµα για προστασία. Για να έχετε πρόσβαση σε καθένα, απλά τοποθετείστε τη γραφίδα για να αφαιρέσετε το προστατευτικό κάλυµµα. 6

17 Χρήση για πρώτη φορά Είσοδος νέων µπαταριών Περιστρέψτε την βίδα στο πίσω µέρος του δέκτη για να ανοίξετε την πόρτα των µπαταριών και να τοποθετήσετε τις µπαταρίες. Τοποθετήστε δύο AA µπαταρίες προσέχοντας την πολικότητα τους. Επανατοποθετήστε την πόρτα των µπαταριών στη θέση της, πρώτα µε τα 2 clips στη βάση της. Στη συνέχεια ασφαλίστε την πόρτα και βιδώστε την βίδα ¼ φοράς. Άνοιγµα του δέκτη Πατήστε το πλήκτρο POWER µία φορά. Μετά από λίγα δευτερόλεπτα το logo Magellan Professional logo θα εµφανιστεί στην οθόνη, και στη συνέχεια ακολουθεί η χαρακτηριστική οθόνη των Windows Mobile. Τότε, το MobileMapper 6 θα προτρέψει µε έναν ήχο να πατήσετε οπουδήποτε πάνω στην οθόνη (Tap the screen to set up your Windows Mobile-based device) για να εκκινήσετε την ακόλουθη διαδικασία: 1. Καλιµπράρισµα οθόνης: Πατήστε το στόχο µε ακρίβεια που εµφανίζεται διαδοχικά σε διάφορες θέσεις πάνω στην οθόνη. 2. Γραφίδα: Με αυτό το βήµα, µαθαίνετε να χρησιµοποίειτε τη γραφίδα µε το απλό άγγιγµα αλλά και το drag and drop. 3. Ηµεροµηνία&Ώρα: Επιλέξτε την ζώνη που βρίσκεστε και εισάγετε την τοπική ώρα, ηµεροµηνία και τις παραµέτρους του χρόνου. 4. Κωδικός: Μπορείτε να προστατέψετε τις πληροφορίες σας µε τον ορισµό κωδικού όταν το MM6 είναι ανοιχτό. Ο κωδικός βοηθάει να προστατέωετε τη συσκευή από δίκτυα. Πατήστε Next για να ορίσετε ένα κωδικό. 7

18 Αρχική οθόνη 5. Μπορείτε να καθορίσετε και λογαριασµό .πατήστε Next και εισάγετε επιτυχώς την διεύθυνση , όνοµα, όνοµα λογαριασµού, user name, password και αυτόµατο χρονικό διάκενο για αποστολή και παραλαβή. Κλείστε το παράθυρο Inbox. Αυτό σας οδηγεί στην αρχική οθόνη. Ρύθµιση φωτισµού Αλλες προκαταρκτικές ρυθµίσεις Πατήστε το πλήκτρο Flashlight σύντοµα µε επανάληψη για να φτάσετε το επιθυµητο επίπεδο φωτισµού. (Το πλήκτρο βρίσκεται στο πάνω και αριστερό µέρος του δέκτη). Πατήστε Start, και στη συνέχεια Settings. Παρακάτω είναι οι υπόλοιπες ρυθµίσεις: Ρύθµιση ισχύος Πατήστε δύο φορές στο εικονίδιο Power. Η καρτέλα Battery εµφανίζει το υπολοιποµένο επίπεδο µπαταρίας σε ποσοστό. Αυτή η ένδειξη δεν έχει νόηµα όταν ο δέκτης τροφοδοτείται από εξωτερική µονάδα. Πατήστε στην καρτέλα Advanced. Αυτή καρτέλα σας επιτρέπει να ρυθµίσετε αυτόµατο κλείσιµο αν ο δέκτης παραµείνει για κάποιο χρονικό διάστηµα ανενεργός και το οποίο επίσης ορίζεται. Ρυθµίζεται εξίσου και για τροφοδοσία από εξωτερική µονάδα. Πατήστε ok για να επιβεβαιώσετε τις αλαγές και κλείστε το παράθυρο Power. 8

19 Τοπικές ρυθµίσεις Πατήστε στο εικονίδιο Regional Settings. Στην καρτέλα Region, επιλέξτε την χώρα σας. Με τις άλλες καρτέλες ορίστε τοπικές ρυθµίσεις: Format αριθµών Επιλογή νοµίσµατος Format ηµεροµηνίας & ώρας Πατήστε ok για να επιβεβαιώσετε τις αλαγές και κλείστε το παράθυρο Regional Settings. Σωστή θέση του δέκτη Χρησιµοποιείστε το MobileMapper 6 κατάλληλα για να λαµβάνετε ευκολότερα το σήµα από τους δορυφόρους. Ο δέκτης έχει την καλύτερη λήψη του σήµατος αν το κρατάτε σε γωνία 45 µοιρών από τον ορίζοντα και σχετικά αποµακρυσµένα από το σώµα σας. 9

20 Εγκατάσταση νέου προγράµµατος Από κάρτα SD Αν το πρόγραµµα υπάρχει µέσα σε µία κάρτα SDf the, ακολουθήστε τις παρακάτω οδηγίες: Τοποθετήστε την κάρτα SD στην υποδοχή του MobileMapper 6. Πατήστε Start, και στη συνέχεια File Explorer. Στην γραµµή µενού, πατήστε στο My Device και επιλέξτε Storage Card.Τώρα εµφανίζονται τα περιεχόµενα αρχεία της κάρτας. Αναζητήστε το αρχείο εγκατάστασης του νέου προγράµµατος. Πατήστε στο όνοµα του αρχείου για να ξεκινήσει η εγκατάσταση και ακολουθήστε τις οδηγίες για να ολοκληρωθεί η διαδικασία. Από τον Η/Υ σας Αν το αρχείο εγκατάστασης δεν µπορεί να διαχειριστεί απευθείας από το MobileMapper 6, τότε µπορείτε να χρησιµοποίησετε τον προσωπικό σας υπολογιστή µέσω σύνδεσης Microsoft ActiveSync για να µεταφέρετε τα αρχεία από τον υπολογιστή στο MobileMapper 6. Αυτό σηµαίνει οτι η λειτουργία ActiveSync θα πρέπει πρώτα να εγκατασταθεί στον υπολογιστή σας αν δεν την έχετε. Μπορείτε να κατεβάσετε το λογισµικό δωρεάν από τη ιστοσελίδα: Επιλέξτε την έκδοση ActiveSync που αντιστοιχεί στον Η/Υ σας. Ακολουθήστε την διαδικασία. Συνδέστε το καλώδιο USB στο MobileMapper 6 και σε µία υποδοχή USB στον Η/Υ σας. Ανοίξτε το MobileMapper 6. Περιµένετε από τον υπολογιστή να ενεργοποίησει τη σύνδεση ActiveSync. Θα ακολουθήσει και ηχητική ειδοποίηση. Στον υπολογιστή, κλείστε το Synchronization Setup Wizard µε Cancel. Στη γραµµή µενού του παραθύρου Microsoft ActiveSync, πατήστε Explore. Από το παράθυρο Mobile device, αναζητήστε στον Η/Υ το φάκελο που περιέχει το αρχείο εγκατάστασης. Τρέξτε το αρχείο από τον υπολογιστή και ακολουθήστε τη διαδικασία για να εγκαταστήσετε το πρόγραµµα στο MobileMapper 6. Παρακαλω ανατρέξτε και στο εγχειρίδιο του λογισµικού που αποθηκεύετε για περισσότερες λεπτοµέρειες. 10
