1 Οδηγίες χρήσης και τοποθέτησης Απορροφητήρες DA DA EXT Διαβάστε προσεκτικά τις οδηγίες χρήσης πριν από την τοποθέτηση - σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. el - GR M.-Nr

2 Πίνακας περιεχομένων Προστασία περιβάλλοντος... 3 Υποδείξεις ασφαλείας... 4 Περιγραφή λειτουργίας Περιγραφή συσκευής Miele@home Con@activity Χειρισμός Έναρξη λειτουργίας του μοτέρ Επιλογή βαθμίδας ισχύος Εντατική βαθμίδα Παράταση λειτουργίας Διακοπή λειτουργίας του μοτέρ Λειτουργία φωτισμού εστιών Μείωση φωτισμού εστιών Διακοπή φωτισμού εστιών Μετρητής ωρών λειτουργίας Ενημέρωση από τον μετρητή ωρών λειτουργίας Αλλαγή των ωρών λειτουργίας του μετρητή Καθαρισμός και περιποίηση Περίβλημα Απορροφητική επιφάνεια και φίλτρο λίπους Αλλαγή λυχνίας αλογόνου Service Διαστάσεις συσκευής Απόσταση μεταξύ εστιών και απορροφητήρα (S) Τοποθέτηση Εξαρτήματα τοποθέτησης Φύλλο οδηγιών τοποθέτησης Προστατευτική μεμβράνη Αποσυναρμολόγηση Αγωγός εξαγωγής αέρα Ατμοπαγίδα Σιγαστήρας Ηλεκτρική σύνδεση Λειτουργία με τη μονάδα ελέγχου (μοντούλ) DSM Σύνδεση ενός διακόπτη επαφής παραθύρου Δυναμικά ελεύθερη σύνδεση Σύνδεση ενός διακόπτη φωτισμού Τεχνικά χαρακτηριστικά

3 Προστασία περιβάλλοντος Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζημιές κατά τη μεταφορά της. Τα υλικά συσκευασίας έχουν επιλεγεί με ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριμμάτων: Αυτά τα υλικά μην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριμμάτων προς ανακύκλωση. Έτσι συμβάλλετε στην οικονομία σε πρώτες ύλες και στη μείωση του όγκου απορριμμάτων. Διάφορα τμήματα της συσκευασίας (π.χ. πλαστικές μεμβράνες, φελιζόλ) μπορεί να είναι επικίνδυνα για τα παιδιά. Κίνδυνος ασφυξίας! Φυλάσσετε αυτά τα μέρη της συσκευασίας μακριά από παιδιά και φροντίστε να πεταχτούν όσο το δυνατόν πιο σύντομα. Αξιοποίηση της παλιάς συσκευής Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές διατηρούν ακόμη ορισμένα από τα υλικά τους σε καλή κατάσταση. Περιέχουν όμως και βλαβερές ουσίες που ήταν απαραίτητες για τη λειτουργία και την ασφάλεια τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλμένης χρήσης, αυτές οι ουσίες μπορεί ν' αποτελέσουν κίνδυνο για την δημόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καμία περίπτωση την παλιά συσκευή σας στον πλησιέστερο σκουπιδότοπο. Εκμεταλλευτείτε αντίθετα τους ειδικούς χώρους συγκέντρωσης του δήμου σας για την παράδοση και την αξιοποίηση των παλιών ηλεκτρονικών και ηλεκτρικών συσκευών σας. Φροντίζετε, ώστε οι παλιές συσκευές σας να φυλάσσονται μακριά από παιδιά μέχρι την παράδοσή τους. 3

4 Υποδείξεις ασφαλείας Αυτή η συσκευή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Η παραβίαση της σωστής χρήσης της συσκευής είναι επικίνδυνη και για το χειριστή και για τη συσκευή. Πριν χρησιμοποιήσετε για πρώτη φορά τη συσκευή, διαβάζετε προσεκτικά τις οδηγίες χρήσης. Σας ενημερώνουν για την ασφάλεια, την τοποθέτηση, το χειρισμό και τη συντήρηση της συσκευής. Έτσι, προστατεύετε τον εαυτό σας και αποφεύγετε τυχόν βλάβες. Φυλάσσετε τις οδηγίες χρήσης και σε περίπτωση που η συσκευή αλλάξει ιδιοκτήτη μην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Η συσκευή αυτή προορίζεται για οικιακή χρήση, καθώς και για χρήση σε παρόμοιο περιβάλλον, όπως για παράδειγμα: - σε καταστήματα, γραφεία και σε παρόμοιους εργασιακούς χώρους - σε αγροκτήματα - σε δωμάτια ξενοδοχείων, πανδοχείων και άλλων παρόμοιων εγκαταστάσεων Χρησιμοποιείτε τον απορροφητήρα αποκλειστικά για οικιακή χρήση για την απορρόφηση και τον καθαρισμό υδρατμών, που προκύπτουν κατά το μαγείρεμα. Όλα τα άλλα είδη χρήσης είναι ακατάλληλα. Η MIELE δεν ευθύνεται για βλάβες, οι οποίες έχουν προκληθεί από αντίξοες συνθήκες χρήσης ή από λάθος χειρισμό. Δεν επιτρέπεται η χρήση της συσκευής από άτομα, τα οποία λόγω της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εμπειρίας ή λόγω ά- γνοιας δεν είναι σε θέση να τη χειριστούν με ασφάλεια. Επιτρέπεται μόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόμου. Προστασία για τα παιδιά Επιτηρείτε πάντα τα παιδιά που παίζουν κοντά στον απορροφητήρα και μην τα αφήνετε ποτέ να παίζουν με τη συσκευή. Η χρήση του απορροφητήρα από παιδιά μπορεί να γίνει μόνο εφόσον σιγουρευτείτε απόλυτα, ότι έχουν καταλάβει το χειρισμό του, και ότι τους έχουν γίνει κατανοητοί οι κίνδυνοι ενός λανθασμένου χειρισμού. Λάβετε υπόψη σας, στους απορροφητήρες με λυχνίες αλογόνου, ότι κατά τη λειτουργία της συσκευής οι λυχνίες αναπτύσσουν υψηλές θερμοκρασίες, οι οποίες παραμένουν ακόμη για λίγο χρόνο μετά τη διακοπή λειτουργίας τους. Κρατήστε τα παιδιά μακριά από τις λυχνίες, μέχρι να σιγουρευτείτε ότι μπορούν να τις αγγίξουν χωρίς κανένα κίνδυνο εγκαύματος. 4

5 Υποδείξεις ασφαλείας Τεχνική ασφάλεια Πριν από την τοποθέτηση της συσκευής, ελέγχετε, αν υπάρχουν ορατές εξωτερικές ζημιές. Αν συμβαίνει αυτό, δεν επιτρέπεται να προχωρήσετε στην τοποθέτηση ή στη λειτουργία της συσκευής. Βεβαιωθείτε πριν από τη σύνδεση, ότι τα στοιχεία της πινακίδας τύπου της συσκευής (τάση και συχνότητα) συμφωνούν με εκείνα του ηλεκτρικού σας δικτύου (βλέπε κεφ. "Ηλεκτρική σύνδεση"), για να μην προκληθεί καμία βλάβη στη συσκευή. Αν έχετε αμφιβολίες, ρωτήστε τον ηλεκτρολόγο σας. Η ηλεκτρική ασφάλεια της συσκευής είναι τότε μόνο εγγυημένη, όταν είναι συνδεδεμένη η συσκευή με σύστημα γείωσης, σύμφωνα με τις ισχύουσες προδιαγραφές. Ελέγχετε, αν πράγματι υπάρχει αυτή η προστασία και αν έχετε αμφιβολία, ειδοποιήστε κάποιον ειδικό τεχνικό να ελέγξει τις εγκαταστάσεις του σπιτιού σας. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ζημιές που προκαλούνται από απουσία ή διακοπή της γείωσης (π.χ. ηλεκτροπληξία). Ανοίγετε το περίβλημα της συσκευής μόνο όπως περιγράφεται στα κεφάλαια που αναφέρονται στην εγκατάσταση και τον καθαρισμό της. Μην ανοίγετε άλλα μέρη της συσκευής. Σε περίπτωση που αγγίξετε ηλεκτροφόρα καλώδια ή γίνουν αλλαγές στα ηλεκτρικά ή μηχανικά μέρη της συσκευής, αυτό θα είναι επικίνδυνο για εσάς και μπορεί να δημιουργήσει ανωμαλίες στη λειτουργία της συσκευής. Η εγκατάσταση, οι επισκευές και η συντήρηση πρέπει να γίνονται μόνο από ειδικευμένους τεχνικούς, αλλιώς μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για το χειριστή για τους οποίους καμία ευθύνη δεν φέρει ο κατασκευαστής. Διάφορα μέρη της συσκευής που έχουν υποστεί βλάβη, θα πρέπει να α- ντικατασταθούν μόνο με γνήσια ανταλλακτικά της εταιρείας Miele. Μόνο έτσι, μπορούμε να εγγυηθούμε, ότι η συσκευή θα ανταποκρίνεται πλήρως στις προδιαγραφές ασφαλείας με τις οποίες έχει κατασκευαστεί. Χρησιμοποιείτε τον απορροφητήρα αφού γίνει η τοποθέτησή του. Μόνο έ- τσι, θα είναι εγγυημένη η ασφαλής λειτουργία του. 5

6 Υποδείξεις ασφαλείας Κατά τις εργασίες εγκατάστασης και συντήρησης όπως και κατά την επισκευή, ο απορροφητήρας θα πρέπει να αποσυνδέεται τελείως από το ηλεκτρικό δίκτυο. Η συσκευή αποσυνδέεται τότε μόνον, όταν: έχετε κλείσει τις ασφάλειες στον ηλεκτρικό πίνακα, έχετε αφαιρέσει τις βιδωτές ασφάλειες από τον ηλεκτρικό πίνακα. έχετε αποσυνδέσει τη συσκευή από το ηλεκτρικό δίκτυο. Για να αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο, μην τραβάτε το καλώδιο αλλά το φις από την πρίζα. Για τη σύνδεση της συσκευής με το ηλεκτρικό δίκτυο δεν επιτρέπεται να χρησιμοποιηθεί πολύπριζο ή επέκταση καλωδίου (μπαλαντέζα). Η επέκταση καλωδίου ή το πολύπριζο δεν εγγυώνται την απαιτούμενη ασφάλεια της συσκευής (π.χ. κίνδυνος υπερθέρμανσης). Στις συσκευές που συνδέονται με εξωτερικό μοτέρ (τύπου EXT) πρέπει επιπρόσθετα να συνδέσετε και τις δύο μονάδες στο καλώδιο σύνδεσης με τους ακροδέκτες σύνδεσης. Αυτές οι συσκευές μπορούν να συνδυαστούν μόνο με ένα εξωτερικό μοτέρ της Miele. Η τοποθέτηση και ο εντοιχισμός αυτής της συσκευής σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία) πρέπει να γίνεται μόνο από υπεύθυνα συνεργεία / υπεύθυνους τεχνικούς και μόνο αν τηρούνται όλες οι προϋποθέσεις ασφαλούς λειτουργίας. Ταυτόχρονη λειτουργία σε χώρο που λειτουργεί και άλλου είδους θέρμανση Προσοχή: βλαβερές αναθυμιάσεις! Όταν στο χώρο που λειτουργεί ο α- πορροφητήρας, υπάρχουν και εστίες θέρμανσης εξαρτώμενες από την ανανέωση του αέρα (π.χ. σόμπες αερίου, πετρελαίου ή κάρβουνου, θερμοσίφωνο ή θέρμανση αερίου, boiler, εστίες, φούρνοι), πρέπει να δοθεί ιδιαίτερη προσοχή στις συνθήκες λειτουργίας. Ο απορροφητήρας με λειτουργία εξαγωγής αέρα, α- κόμη και με σύνδεση σε εξωτερικό μοτέρ, απορροφάει κατά τη λειτουργία του μεγάλη ποσότητα αέρα από το χώρο που βρίσκεται, αλλά και από τα διπλανά δωμάτια, έτσι ώστε να μην υπάρχει αρκετός αέρας για την καύση των υπολοίπων εστιών θέρμανσης. Χωρίς λοιπόν την απαραίτητη τροφοδότηση των εστιών αυτών θέρμανσης με φρέσκο αέρα, δημιουργείται μια υποπίεση, η οποία επιδρά αρνητικά στη διαδικασία καύσης. Από την καμινάδα ή το φρεάτιο εξαερισμού μπορεί να εισχωρήσουν στα δωμάτια βλαβερές αναθυμιάσεις. 6

7 Υποδείξεις ασφαλείας Για να λειτουργεί λοιπόν ο απορροφητήρας ταυτόχρονα με άλλες εστίες θέρμανσης χωρίς κανένα πρόβλημα, θα πρέπει να επιτευχθεί μια υποπίεση το ανώτερο 4 Pa (0,04 mbar), ούτως ώστε να μην υπάρχει κίνδυνος επαναρρόφησης των καυσαερίων που δημιουργούν οι εστίες θέρμανσης. Το κατάλληλο επίπεδο υποπίεσης επιτυγχάνεται, όταν έχετε προβλέψει στο χώρο ένα μόνιμο άνοιγμα (π.χ. σε μια πόρτα ή ένα παράθυρο), έτσι ώστε να εισέρχεται πάντα φρέσκος αέρας στους εσωτερικούς χώρους. Εδώ πρέπει να δοθεί ιδιαίτερη προσοχή στη διάμετρο του ανοίγματος. Το άνοιγμα ενός κοινού τηλεσκοπικού σωλήνα τοίχου δεν επαρκεί για τη σωστή τροφοδότηση των χώρων με φρέσκο αέρα. Κατά τον υπολογισμό περιεκτικότητας σε οξυγόνο αέρα, πρέπει να γίνει μέτρηση όλων των χώρων μιας κατοικίας. Συμβουλευτείτε έναν κατάλληλο τεχνικό καμινάδων. Για την ασφαλή λειτουργία μπορεί να είναι απαραίτητο να, συνδυάσετε τον απορροφητήρα με ένα διακόπτη επαφής παράθυρου, ο οποίος θα επιτρέπει τη λειτουργία της συσκευής μόνον όταν το παράθυρο είναι αρκετά ανοικτό ή τίθεται σε λειτουργία αυτόματα ένα μοτέρ εισροής αέρα ή να ενεργοποιείται ένας μηχανισμός για να ανοίγει ένα κλαπέτο εισροής αέρα, όταν τεθεί σε λειτουργία ο απορροφητήρας ή διακόπτεται αυτόματα η λειτουργία των εστιών θέρμανσης που εξαρτώνται από την ανανέωση του αέρα, ό- ταν τεθεί σε λειτουργία ο απορροφητήρας. Η μονάδα ελέγχου (μοντούλ) Miele DSM 400 σας δίνει τη δυνατότητα να συνδυάσετε τα κατάλληλα εξαρτήματα με τον απορροφητήρα (βλέπε κεφ. "Λειτουργία με τη μονάδα ελέγχου (μοντούλ) DSM 400"). Τη μονάδα μπορείτε να την προμηθευτείτε ως πρόσθετο εξάρτημα από το τμήμα ανταλλακτικών της Miele. Συμβουλευτείτε έναν κατάλληλο τεχνικό. Αν ο απορροφητήρας σας πρόκειται να λειτουργεί μόνο με ανακύκλωση αέρα, οι παραπάνω περιορισμοί δεν ισχύουν. 7

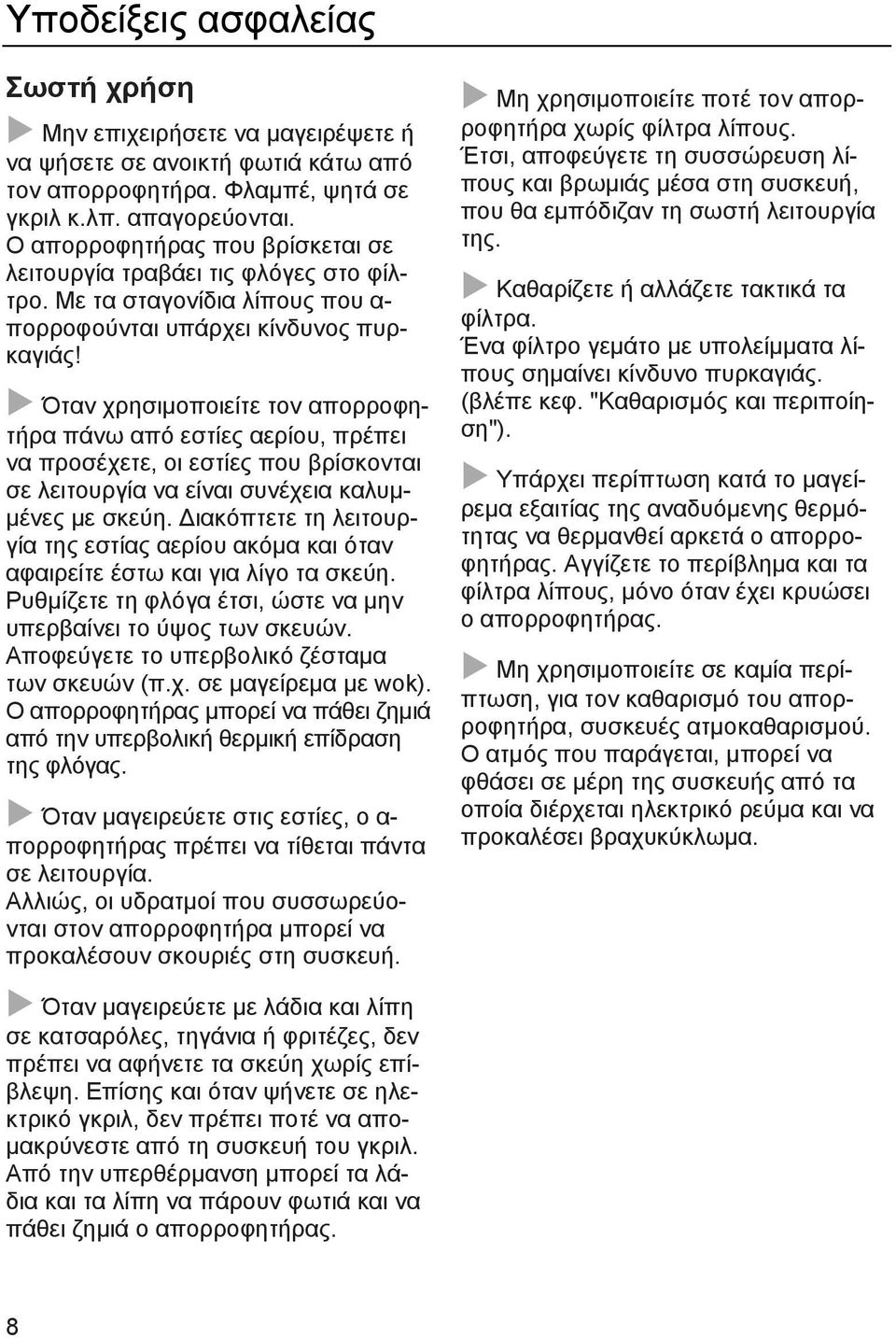

8 Υποδείξεις ασφαλείας Σωστή χρήση Μην επιχειρήσετε να μαγειρέψετε ή να ψήσετε σε ανοικτή φωτιά κάτω από τον απορροφητήρα. Φλαμπέ, ψητά σε γκριλ κ.λπ. απαγορεύονται. Ο απορροφητήρας που βρίσκεται σε λειτουργία τραβάει τις φλόγες στο φίλτρο. Με τα σταγονίδια λίπους που α- πορροφούνται υπάρχει κίνδυνος πυρκαγιάς! Όταν χρησιμοποιείτε τον απορροφητήρα πάνω από εστίες αερίου, πρέπει να προσέχετε, οι εστίες που βρίσκονται σε λειτουργία να είναι συνέχεια καλυμμένες με σκεύη. Διακόπτετε τη λειτουργία της εστίας αερίου ακόμα και όταν αφαιρείτε έστω και για λίγο τα σκεύη. Ρυθμίζετε τη φλόγα έτσι, ώστε να μην υπερβαίνει το ύψος των σκευών. Αποφεύγετε το υπερβολικό ζέσταμα των σκευών (π.χ. σε μαγείρεμα με wok). Ο απορροφητήρας μπορεί να πάθει ζημιά από την υπερβολική θερμική επίδραση της φλόγας. Όταν μαγειρεύετε στις εστίες, ο α- πορροφητήρας πρέπει να τίθεται πάντα σε λειτουργία. Αλλιώς, οι υδρατμοί που συσσωρεύονται στον απορροφητήρα μπορεί να προκαλέσουν σκουριές στη συσκευή. Μη χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρα λίπους. Έτσι, αποφεύγετε τη συσσώρευση λίπους και βρωμιάς μέσα στη συσκευή, που θα εμπόδιζαν τη σωστή λειτουργία της. Καθαρίζετε ή αλλάζετε τακτικά τα φίλτρα. Ένα φίλτρο γεμάτο με υπολείμματα λίπους σημαίνει κίνδυνο πυρκαγιάς. (βλέπε κεφ. "Καθαρισμός και περιποίηση"). Υπάρχει περίπτωση κατά το μαγείρεμα εξαιτίας της αναδυόμενης θερμότητας να θερμανθεί αρκετά ο απορροφητήρας. Αγγίζετε το περίβλημα και τα φίλτρα λίπους, μόνο όταν έχει κρυώσει ο απορροφητήρας. Μη χρησιμοποιείτε σε καμία περίπτωση, για τον καθαρισμό του απορροφητήρα, συσκευές ατμοκαθαρισμού. Ο ατμός που παράγεται, μπορεί να φθάσει σε μέρη της συσκευής από τα οποία διέρχεται ηλεκτρικό ρεύμα και να προκαλέσει βραχυκύκλωμα. Όταν μαγειρεύετε με λάδια και λίπη σε κατσαρόλες, τηγάνια ή φριτέζες, δεν πρέπει να αφήνετε τα σκεύη χωρίς επίβλεψη. Επίσης και όταν ψήνετε σε ηλεκτρικό γκριλ, δεν πρέπει ποτέ να απομακρύνεστε από τη συσκευή του γκριλ. Από την υπερθέρμανση μπορεί τα λάδια και τα λίπη να πάρουν φωτιά και να πάθει ζημιά ο απορροφητήρας. 8

9 Υποδείξεις ασφαλείας Σωστή τοποθέτηση Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή των εστιών που χρησιμοποιείτε, για να γνωρίζετε αν είναι δυνατή η λειτουργία απορροφητήρα πάνω από τις εστίες. Αν δεν έχουν οριστεί μεγαλύτερες αποστάσεις ασφαλείας από τον κατασκευαστή των εστιών, θα πρέπει να τηρούνται μεταξύ των εστιών και της κάτω γωνίας του απορροφητήρα οι αποστάσεις ασφαλείας που αναφέρονται στο κεφάλαιο "Διαστάσεις συσκευής". Αν λειτουργούν διάφορα είδη εστιών κάτω από τον απορροφητήρα, για τα ο- ποία ισχύουν διαφορετικές αποστάσεις ασφαλείας, θα πρέπει να επιλεγεί η μεγαλύτερη απόσταση ασφαλείας που έ- χει δοθεί. Πρόσθετα εξαρτήματα Πρόσθετα εξαρτήματα επιτρέπεται να τοποθετηθούν στη συσκευή μόνο όταν αυτά διατίθενται από τη Miele. Αν τοποθετηθούν πρόσθετα μέρη άλλων εταιρειών, τότε οτιδήποτε σχετίζεται με την εγγύηση και ασφάλεια του προϊόντος παύει να ισχύει. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για βλάβες που προκύπτουν από λανθασμένη χρήση ή αμέλεια των υποδείξεων ασφαλείας. Η τοποθέτηση του απορροφητήρα πάνω από εστίες καύσης στερεών καυσίμων δεν επιτρέπεται. Χρησιμοποιείτε για τον αεραγωγό μόνο σωλήνες ή αγωγούς από άφλεκτο υλικό, όπως τους διαθέτει το τμήμα α- νταλλακτικών της Miele. Ο αέρας που βγαίνει από τον απορροφητήρα δεν θα πρέπει να περνάει από καμινάδα καλοριφέρ πετρελαίου ή αερίου που βρίσκεται σε λειτουργία, ούτε από φρεάτιο που χρησιμεύει για τον εξαερισμό χώρων, όπου λειτουργεί τζάκι. Σε περίπτωση που ο εξαγόμενος αέρας οδηγείται μέσα από καμινάδα ή φρεάτιο, εκτός λειτουργίας, τότε θα πρέπει να δοθεί ιδιαίτερη προσοχή στους κανονισμούς που ισχύουν για αυτό σε κάθε χώρα. 9

10 Περιγραφή λειτουργίας Ο απορροφητήρας αυτός λειτουργεί: με εξαγωγή αέρα: με εξωτερικό μοτέρ: (Στις συσκευές τύπου EXT) Ο αέρας που απορροφάται, καθαρίζεται από το φίλτρο λίπους και οδηγείται, μέσα από την απορροφητική επιφάνεια, προς τα έξω. Σε περίπτωση που το δικό σας σύστημα εξαερισμού δεν είναι κατάλληλα εξοπλισμένο, η συσκευή συνοδεύεται από ένα προστατευτικό διάφραγμα. Αυτό τοποθετείται στο στόμιο εξαγωγής αέρα του απορροφητήρα. Το προστατευτικό διάφραγμα εξασφαλίζει ότι, όταν η συσκευή είναι εκτός λειτουργίας, δεν γίνεται ανεπιθύμητη α- νταλλαγή αέρα ανάμεσα στο χώρο ε- γκατάστασης και στον εξωτερικό αέρα. Όταν η συσκευή είναι εκτός λειτουργίας, το διάφραγμα είναι κλειστό. Όταν θέτετε τον απορροφητήρα σε λειτουργία, τότε ανοίγει το διάφραγμα και έτσι οι υδρατμοί της κουζίνας μπορούν, χωρίς κανένα εμπόδιο, να διοχετεύονται προς τα έξω. Οι απορροφητήρες τύπου EXT, είναι ειδικά κατασκευασμένοι για τη σύνδεση με εξωτερικό μοτέρ, δηλαδή το μοτέρ απορρόφησης τοποθετείται σε έναν ε- ξωτερικό χώρο της δικής σας επιλογής. Το εξωτερικό μοτέρ συνδέεται με τον απορροφητήρα μέσω ενός ειδικού ηλεκτρικού καλωδίου και η λειτουργία του κατευθύνεται από τον πίνακα χειρισμού του απορροφητήρα. 10

11 Περιγραφή συσκευής 11

12 Περιγραφή συσκευής Προσθήκη Καμίνι Οδηγός υδρατμών Πίνακας χειρισμού Φωτισμός εστιών Φίλτρο λίπους Απορροφητική επιφάνεια Πλήκτρο φωτισμού εστιών Με το πλήκτρο αυτό μπορείτε να ανάψετε και να σβήσετε το φως για τις εστίες καθώς και να μειώσετε την έντασή του. Πλήκτρο λειτουργίας/ διακοπής για το μοτέρ Πλήκτρα ρύθμισης ισχύος Πλήκτρο παράτασης λειτουργίας Με το πλήκτρο αυτό μπορείτε να ενεργοποιήσετε την παράταση λειτουργίας. Όταν λήξει ο χρόνος παράτασης 5 ή 15 λεπτών, παύει αυτομάτως και η λειτουργία του μοτέρ. Πλήκτρο φίλτρου λίπους Η λυχνία του πλήκτρου ανάβει, όταν η απορροφητική επιφάνεια και το φίλτρο λίπους χρειάζονται καθαρισμό. Με αυτό το πλήκτρο μπορείτε κάθε φορά, μετά τον καθαρισμό του φίλτρου λίπους, να μηδενίζετε τον μετρητή ωρών λειτουργίας (βλέπε κεφ. "Καθαρισμός και περιποίηση"). Ακόμα μπορείτε να ενημερωθείτε για τον αριθμό ωρών του μετρητή και να αλλάξετε τις ώρες λειτουργίας του μετρητή. Για τον χειρισμό των λειτουργιών διαβάστε προσεκτικά το κεφάλαιο "Χειρισμός" 12

13 + + Αυτός ο απορροφητήρας έχει δυνατότητα επικοινωνίας Η πρόσθετη μονάδα επικοινωνίας XKM 2000 DA επιτρέπει τον αυτόματο έ- λεγχο του απορροφητήρα σε συνάρτηση με την κατάσταση λειτουργίας μίας αυτόνομης ηλεκτρικής εστίας Miele. Προϋπόθεση για την επικοινωνία είναι ο εξοπλισμός και της εστίας με την αντίστοιχη μονάδα επικοινωνίας. Η εστία μεταφέρει τις πληροφορίες για την κατάσταση λειτουργίας της μέσω του ηλεκτρικού δικτύου (Powerline) στον απορροφητήρα. dai2385 Μόλις τεθεί η εστία σε λειτουργία, α- νοίγει ο οδηγός υδρατμών, ενεργοποιείται ο φωτισμός εστιών και μετά από λίγο τίθεται σε λειτουργία και το μοτέρ του απορροφητήρα. Κατά το μαγείρεμα, ο απορροφητήρας επιλέγει αυτόματα την αντίστοιχη βαθμίδα ισχύος, ανάλογα με τον α- ριθμό των ενεργοποιημένων εστιών και των αντίστοιχων βαθμίδων μαγειρέματος. Μετά το μαγείρεμα και την παράταση λειτουργίας του μοτέρ απορροφητήρα, διακόπτεται αυτόματα η λειτουργία του μοτέρ και του φωτισμού ε- στιών. Ο οδηγός υδρατμών παραμένει ανοικτός. Περισσότερες πληροφορίες για τη λειτουργία θα βρείτε στις οδηγίες χρήσης του XKM 2000 DA. Η μονάδα επικοινωνίας XKM 2000 DA τοποθετείται κατά την εγκατάσταση του απορροφητήρα στην περιοχή του μοτέρ και ενώνεται με το ηλεκτρονικό του α- πορροφητήρα. Η τοποθέτηση πρέπει να γίνει από έναν τεχνικό του Miele Service ή από ειδικό ηλεκτρολόγο. 13

14 Χειρισμός Έναρξη λειτουργίας του μοτέρ Πιέζετε το πλήκτρο λειτουργίας / διακοπής. Αυτομάτως το μοτέρ λειτουργεί στη βαθμίδα ισχύος "II". Ανάβει η ενδεικτική λυχνία. Αν ο απορροφητήρας είναι συνδεδεμένος με ένα διακόπτη επαφής παραθύρου μέσω της μονάδας ελέγχου (μοντούλ) DSM 400, δεν μπορείτε να θέσετε σε λειτουργία το μοτέρ όταν το παράθυρο είναι κλειστό. Η ενδεικτική λυχνία αναβοσβήνει. Επιλογή βαθμίδας ισχύος Αυτόματη διακοπή λειτουργίας της εντατικής βαθμίδας Έχετε τη δυνατότητα να ρυθμίσετε με τέτοιο τρόπο την εντατική βαθμίδα, ώ- στε το μοτέρ να επανέρχεται πάντα μετά από 10 λεπτά αυτόματα στην βαθμίδα ισχύος "ΙΙΙ". Για να γίνει αυτό πρέπει να έχει διακοπεί η λειτουργία του μοτέρ και του φωτισμού των εστιών. Πιέζετε το πλήκτρο παράτασης λειτουργίας περίπου 10 δευτερόλεπτα. Η πρώτη λυχνία ένδειξης των βαθμίδων ισχύος ανάβει. Πιέζετε κατόπιν διαδοχικά: Με τα πλήκτρα " / +" επιλέγετε την επιθυμητή βαθμίδα ισχύος. Πλήκτρο "+" = υψηλότερη ισχύς Πλήκτρο " " = χαμηλότερη ισχύς Για το κανονικό μαγείρεμα ρυθμίζετε, ανάλογα πάντα με την ένταση των υ- δρατμών, τις βαθμίδες ισχύος από "I" ως "III". Εντατική βαθμίδα Για το σύντομο τηγάνισμα και το βράσιμο με έντονη δημιουργία οσμών μπορείτε να χρησιμοποιήσετε βαθμίδα "IV" ως εντατική βαθμίδα. το πλήκτρο για το φωτισμό εστιών το πλήκτρο " " και μετά πάλι το πλήκτρο για το φωτισμό εστιών. 14

15 Χειρισμός Αν δεν έχει ενεργοποιηθεί η αυτόματη διακοπή λειτουργίας, αναβοσβήνουν οι λυχνίες των βαθμίδων ισχύος "Ι" και "ΙV". Για να ενεργοποιήσετε την αυτόματη διακοπή λειτουργίας πιέζετε το πλήκτρο "+". Οι λυχνίες των βαθμίδων ισχύος "Ι" και "ΙV" ανάβουν σταθερά. Για να απενεργοποιήσετε την αυτόματη διακοπή λειτουργίας πιέζετε το πλήκτρο " ". Παράταση λειτουργίας Μετά το μαγείρεμα, είτε ο απορροφητήρας λειτουργεί με ανακύκλωση είτε με εξαγωγή αέρα, συνιστάται να αφήνετε το μοτέρ του να λειτουργεί για λίγα λεπτά ακόμη. Έτσι, ο αέρας της κουζίνας παραμένει καθαρός, χωρίς υδρατμούς και ενοχλητικές οσμές. Επιλέγοντας την παράταση λειτουργίας, το μοτέρ παύει να λειτουργεί αυτομάτως μετά την πάροδο του χρόνου που έχετε επιλέξει. Επιβεβαιώνετε τη διαδικασία με το πλήκτρο παράτασης λειτουργίας. Αν δεν εκτελέσετε την επιβεβαίωση μέσα σε 4 λεπτά μετά τον προγραμματισμό, η συσκευή αυτομάτως αναγνωρίζει τα "παλιά" στοιχεία. Μετά το μαγείρεμα και ενόσω ο α- πορροφητήρας βρίσκεται ακόμη σε λειτουργία πατάτε το πλήκτρο για την παράταση λειτουργίας: 1 φορά : η λειτουργία του μοτέρ διακόπτεται μετά από 5 λεπτά (αριστερή λυχνία). 2 φορές : η λειτουργία του μοτέρ διακόπτεται μετά από 15 λεπτά (δεξιά λυχνία). Για να απενεργοποιήσετε τη ρύθμιση παράτασης, πατάτε άλλη μια φορά το πλήκτρο παράτασης. Η λειτουργία του μοτέρ δεν διακόπτεται αυτόματα. Διακοπή λειτουργίας του μοτέρ Πατώντας το πλήκτρο λειτουργίας / διακοπής, διακόπτετε τη λειτουργία του μοτέρ. Η ενδεικτική λυχνία σβήνει. 15

16 Χειρισμός Λειτουργία φωτισμού εστιών Μπορείτε να ανάψετε ή να σβήσετε το φως εστιών ανεξάρτητα από τη λειτουργία του μοτέρ. Για να λειτουργήσει ο φωτισμός, πατάτε σύντομα το πλήκτρο φωτισμού εστιών. Ανάβει η ενδεικτική λυχνία. Ο φωτισμός λειτουργεί με τη μεγαλύτερή του ένταση. Αυτόματη διακοπή λειτουργίας Αν αφήσετε τον απορροφητήρα να λειτουργεί, χωρίς να ανανεώσετε καμία από τις ρυθμίσεις του, μετά από 10 ώ- ρες η λειτουργία του μοτέρ διακόπτεται αυτομάτως. Ο φωτισμός παραμένει ε- νεργοποιημένος. Για την επαναλειτουργία του μοτέρ πατάτε το πλήκτρο λειτουργίας / διακοπής. Μείωση φωτισμού εστιών Έχετε τη δυνατότητα να ρυθμίσετε την ένταση φωτισμού που επιθυμείτε. Για να γίνει αυτό, κρατάτε πατημένο το πλήκτρο φωτισμού εστιών, ενόσω το φως εστιών είναι αναμμένο. Η φωτεινότητα αρχίζει να μειώνεται, χωρίς διαβάθμιση, μέχρι να αφήσετε το πλήκτρο ελεύθερο. Αν κρατήσετε εκ νέου πατημένο το πλήκτρο φωτισμού εστιών, η φωτεινότητα αρχίζει πάλι να αυξάνεται, μέχρι να αφήσετε το πλήκτρο ελεύθερο. Κρατώντας για μεγαλύτερο διάστημα πατημένο το πλήκτρο, ακολουθεί συνεχόμενη αλλαγή φωτεινής / σκοτεινής ρύθμισης. Διακοπή φωτισμού εστιών Με ένα σύντομο πάτημα του πλήκτρου φωτισμού εστιών, το φως σβήνει. Η ενδεικτική λυχνία σβήνει. 16

17 Χειρισμός Μετρητής ωρών λειτουργίας Η διάρκεια χρόνου λειτουργίας του α- πορροφητήρα καταγράφεται στη μνήμη της συσκευής. Μετά από χρόνο λειτουργίας 30 ωρών, ανάβει η ενδεικτική λυχνία του φίλτρου λίπους, γεγονός που σημαίνει ότι πρέπει να καθαρίσετε την απορροφητική επιφάνεια και το φίλτρο λίπους. Στη συνέχεια πρέπει να μηδενίσετε τον μετρητή ωρών λειτουργίας. Για να γίνει αυτό, κρατάτε πατημένο το πλήκτρο φίλτρου λίπους για περίπου 3 δευτερόλεπτα. Η λυχνία του πλήκτρου σβήνει. Αρχίζουν να αναβοσβήνουν μία ή περισσότερες ενδεικτικές λυχνίες των πλήκτρων " / +". Ο αριθμός των λυχνιών που αναβοσβήνουν υποδεικνύει το ποσοστό ωρών λειτουργίας που έχει καλυφθεί, από τις ρυθμισμένες ώρες λειτουργίας: 1η ενδεικτική λυχνία = 25 % 2η ενδεικτική λυχνία = 50 % 3η ενδεικτική λυχνία = 75 % 4η ενδεικτική λυχνία = 100 % Όταν διακόπτετε τη λειτουργία του α- πορροφητήρα και όταν μεσολαβεί διακοπή ρεύματος, οι ώρες λειτουργίας που έχουν καλυφθεί παραμένουν στη μνήμη της συσκευής. Ενημέρωση από τον μετρητή ωρών λειτουργίας Πριν από τη λήξη του προγραμματισμένου χρόνου, μπορείτε να ενημερωθείτε για το ποσοστό κάλυψης του χρόνου που έχετε ρυθμίσει. Θέτετε σε λειτουργία το μοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Πατάτε το πλήκτρο φίλτρου λίπους. 17

18 Χειρισμός Αλλαγή των ωρών λειτουργίας του μετρητή Μπορείτε να ρυθμίσετε το μετρητή ωρών λειτουργίας, ανάλογα με τις συνήθειές σας στο μαγείρεμα. Επιλέγετε 20, 30, 40 ή 50 ώρες. Αν τσιγαρίζετε και τηγανίζετε συχνά, συνιστάται να ρυθμίζετε ένα σύντομο χρόνο μετρητή. Αν μαγειρεύετε άπαχα φαγητά ή με ελάχιστα λίπη, ρυθμίζετε το μεγαλύτερο χρόνο μετρητή. Αν μαγειρεύετε μόνο σε αραιά χρονικά διαστήματα, είναι λογικό να ρυθμίσετε ένα σύντομο χρόνο μετρητή, γιατί τα λίπη που παραμένουν για μεγάλο διάστημα σκληραίνουν και ο καθαρισμός του φίλτρου γίνεται δύσκολος. Οι λυχνίες των πλήκτρων " /+" δείχνουν τον επιλεγμένο χρόνο: 1η λυχνία από αριστερά = 20 ώρες 2η λυχνία από αριστερά = 30 ώρες 3η λυχνία από αριστερά = 40 ώρες 4η λυχνία από αριστερά = 50 ώρες Επιλέγετε με τα πλήκτρα " /+" τον επιθυμητό χρόνο. Επιβεβαιώνετε τη διαδικασία πατώντας το πλήκτρο φίλτρου λίπους. Αν δεν εκτελέσετε την επιβεβαίωση μέσα σε 4 λεπτά μετά τον προγραμματισμό, η συσκευή αυτομάτως αναγνωρίζει τα "παλαιά" στοιχεία. Διακόπτετε τη λειτουργία του μοτέρ, πατώντας το πλήκτρο λειτουργίας / διακοπής. Πατάτε ταυτόχρονα το πλήκτρο παράτασης λειτουργίας και το πλήκτρο φίλτρου λίπους. Η ενδεικτική λυχνία του πλήκτρου φίλτρου λίπους και μία από τις ενδεικτικές λυχνίες των πλήκτρων " /+" αναβοσβήνουν. 18

19 Χειρισμός Αν κατά τη λειτουργία γίνει μία φορά μπλε η ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας, ενεργοποιήθηκε κατά λάθος ένας επιπλέον μετρητής ωρών λειτουργίας, που δεν είναι απαραίτητος. Για να απενεργοποιήσετε: Όταν είναι απενεργοποιημένη η τουρμπίνα πιέζετε το πλήκτρο + και το πλήκτρο των ωρών λειτουργίας. Η ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας γίνεται μπλε και ανάβει μια ενδεικτική λυχνία των πλήκτρων -/+. Πιέζετε το πλήκτρο + τόσο συχνά, έως ότου ανάψει η τέταρτη λυχνία των πλήκτρων -/+. Επιβεβαιώστε τη λειτουργία με το πλήκτρο ωρών λειτουργίας. Σβήνουν όλες οι ενδεικτικές λυχνίες. 19

20 Καθαρισμός και περιποίηση Πριν από κάθε εργασία συντήρησης και περιποίησης αποσυνδέετε τον απορροφητήρα από το ηλεκτρικό δίκτυο, δηλαδή βγάζετε το φις του ηλεκτρικού καλωδίου της συσκευής από την πρίζα ή κατεβάζετε την ασφάλεια στον η- λεκτρικό πίνακα ή αν η ασφάλεια είναι βιδωτή, την ξεβιδώνετε και την αφαιρείτε. Περίβλημα Γενικές οδηγίες Οι επιφάνειες του απορροφητήρα είναι ευαίσθητες σε γρατσουνιές και χαράγματα. Γι' αυτό λάβετε υπόψη σας τις υποδείξεις καθαρισμού που ακολουθούν. Καθαρίζετε όλες τις επιφάνειες και τα όργανα χειρισμού μόνο με ένα απορροφητικό πανί και ζεστό σαπουνόνερο. Στη συνέχεια σκουπίζετε τις επιφάνειες με ένα στεγνό μαλακό πανί. Καθαρίζετε τα όργανα χειρισμού μόνο με ένα πολύ καλά στυμμένο πανί ή σφουγγάρι, για να μην εισχωρήσει υγρασία στα ηλεκτρονικά μέρη της συσκευής. Δεν επιτρέπεται να χρησιμοποιείτε: καθαριστικά που περιέχουν σόδα, ο- ξέα, χλώριο ή χημικούς διαλύτες, δυνατά καθαριστικά, όπως π.χ. σκόνες ή γαλάκτωμα, καθώς και σκληρά σφουγγάρια όπως π.χ. αυτά για κατσαρόλες ή χρησιμοποιημένα σφουγγάρια με υπολείμματα από κάποιο δυνατό καθαριστικό. Ιδιαίτερες υποδείξεις για συσκευές με ανοξείδωτο περίβλημα (δεν ισχύει για τα όργανα χειρισμού) Εκτός από τις γενικές υποδείξεις, κατάλληλο για τον καθαρισμό των ανοξείδωτων επιφανειών είναι και ένα ήπιο καθαριστικό για ανοξείδωτα. Για να μη λερωθούν πάλι γρήγορα οι επιφάνειες, μπορείτε να χρησιμοποιήσετε ένα υλικό περιποίησης ανοξείδωτων επιφανειών (τέτοια υλικά μπορείτε να προμηθευτείτε και από το τμήμα α- νταλλακτικών της Miele). Απλώνετε ε- λάχιστη ποσότητα από το υλικό προσεκτικά πάνω στην επιφάνεια με ένα μαλακό πανί. Ιδιαίτερες υποδείξεις για συσκευές με χρωματιστή επίστρωση στο περίβλημα (Ειδική παραγγελία) Είναι αναπόφευκτο να δημιουργηθούν μικρές γρατσουνιές στην επιφάνεια κατά τον καθαρισμό. Αυτές μπορεί ιδιαίτερα στα σκούρα χρώματα και σε συνδυασμό με τον φωτισμό αλογόνου της κουζίνας να επηρεάσουν την εξωτερική εμφάνιση. 20

21 Καθαρισμός και περιποίηση Ιδιαίτερες υποδείξεις για τα όργανα χειρισμού Αν παραμείνουν για μεγαλύτερο χρονικό διάστημα λεκέδες πάνω στα όργανα χειρισμού μπορεί να αλλοιωθούν ή να αλλάξει το χρώμα τους. Γι' αυτό απομακρύνετε άμεσα όλους τους λεκέδες που δημιουργούνται. Για τον καθαρισμό τους ακολουθείτε τις γενικές οδηγίες αυτού του κεφαλαίου. Μη χρησιμοποιείτε απορρυπαντικά για ανοξείδωτες επιφάνειες στον καθαρισμό των πλήκτρων του πίνακα χειρισμού. Ιδιαίτερες υποδείξεις για γυάλινες ε- πιφάνειες Πέρα από τις γενικές οδηγίες καθαρισμού, μπορείτε να χρησιμοποιήσετε ένα κοινό καθαριστικό γυάλινων επιφανειών του εμπορίου. Αποφεύγετε τη χρήση σπρέι φούρνων. Απορροφητική επιφάνεια και φίλτρο λίπους Το σετ αυτό, που αποτελείται από α- πορροφητική επιφάνεια και επαναχρησιμοποιούμενο μεταλλικό φίλτρο λίπους, συγκρατεί διάφορα στέρεα συστατικά από τους υδρατμούς του μαγειρέματος (λίπος, σκόνη κ.λπ.), εμποδίζοντας έτσι τη συσσώρευση βρωμιάς μέσα στη συσκευή. Καθαρίζετε την απορροφητική επιφάνεια και το φίλτρο λίπους, το αργότερο όταν ανάψει η ενδεικτική λυχνία του. Συνιστάται ο καθαρισμός του κάθε 3 ως 4 εβδομάδες, έτσι ώστε να αποφύγετε τη σκλήρυνση των λεκέδων λίπους με τη συνεχή χρήση. Ένα φίλτρο με πολλά υπολείμματα λίπους περικλείει κίνδυνο φωτιάς! Για να αποφύγετε βλάβες του φίλτρου και της επιφάνειας μαγειρέματος, κρατήστε καλά το φίλτρο λίπους και τις απορροφητικές επιφάνειες κατά τον χειρισμό τους. Αφαίρεση της απορροφητικής επιφάνειας Βγάζετε πρώτα το πάνω άκρο της απορροφητικής επιφάνειας και σπρώχνετε το κάτω τμήμα ελαφρά προς τα δεξιά. Στη συνέχεια, αφαιρείτε την επιφάνεια προς τα εμπρός. 21

22 Καθαρισμός και περιποίηση Αφαίρεση του φίλτρου λίπους Αφαιρείτε από μπροστά το φίλτρο, τραβώντας το από τη λαβή του. Καθαρισμός του φίλτρου λίπους στο χέρι Καθαρίζετε το φίλτρο λίπους με τη βοήθεια μιας βούρτσας σε ζεστό σαπουνόνερο και την προσθήκη ενός ήπιου απορρυπαντικού. Μη χρησιμοποιείτε συμπυκνωμένα απορρυπαντικά. Δεν επιτρέπεται να χρησιμοποιείτε: καθαριστικά που διαλύουν τα άλατα, καθαριστικά σε σκόνη ή γαλάκτωμα ή άλλου είδους δυνατά πολυκαθαριστικά. σπρέι φούρνου Καθαρισμός του φίλτρου λίπους στο πλυντήριο πιάτων Τοποθετείτε όσο γίνεται τα φίλτρα λίπους κάθετα στο κάτω κάνιστρο. Προσέξτε, ώστε να μπορεί να μετακινείτε ο βραχίονας εκτόξευσης. Πλένετε τα φίλτρα λίπους το μέγιστο σε πρόγραμμα 65 C. Αν έχετε πλυντήριο πιάτων της Miele επιλέγετε το αυτόματο πρόγραμμα. Επιλέγετε ήπια καθαριστικά για το πλυντήριο πιάτων. Κατά το πλύσιμο των φίλτρων λίπους σε πλυντήριο πιάτων, ανάλογα με το απορρυπαντικό που χρησιμοποιείτε, μπορεί να αλλοιωθεί το χρώμα στην εσωτερική επιφάνειά τους. Αυτό δεν έχει καμία επίδραση στη λειτουργικότητα των φίλτρων. Μετά τον καθαρισμό, τοποθετείτε το φίλτρο για να στεγνώσει πάνω σε μια απορροφητική πετσέτα. Καθαρίζετε την απορροφητική επιφάνεια σύμφωνα με τις οδηγίες στο κεφάλαιο "Περίβλημα" αυτής της ενότητας. Στο διάστημα αυτό καθαρίζετε τα υ- πολείμματα λίπους από όλα τα εσωτερικά μέρη της συσκευής και το αυλάκι περισυλλογής νερού στο κάτω τμήμα του περιβλήματος που φθάνετε. Έτσι προφυλάσσεστε ακόμη περισσότερο από κίνδυνο πυρκαγιάς. Μετά τον καθαρισμό, πατάτε το πλήκτρο φίλτρου λίπους για περίπου 3 δευτερόλεπτα, για να μηδενίσετε τον μετρητή ωρών λειτουργίας. Η λυχνία του πλήκτρου σβήνει. Αν καθαρίσετε την απορροφητική επιφάνεια και το φίλτρο λίπους πριν λήξει ο χρόνος του μετρητή, μπορείτε να μηδενίσετε το μετρητή, πατώντας για περ. 6 δευτερόλεπτα το πλήκτρο φίλτρου λίπους. 22
