Έγχρωμο καταδυτικό κομπιούτερ. Εγχειρίδιο οδηγιών

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Έγχρωμο καταδυτικό κομπιούτερ. Εγχειρίδιο οδηγιών"

Transcript

1 Εγχειρίδιο οδηγιών Έγχρωμο καταδυτικό κομπιούτερ

2 Καταδυτικό κομπιούτερ ICON HD ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1 ΕΙΣΑΓΩΓΗ ΓΛΩΣΣΑΡΙ ΚΑΤΑΣΤΑΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΝΕΡΓΟΠΟΙΗΣΗ ICON HD ΚΑΙ ΒΑΣΙΚΟΥ ΜΕΝΟΥ ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΗ ΜΠΑΤΑΡΙΑ ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ ΣΥΝΔΕΣΗ ICON HD ΣΕ Η/Υ ΕΠΙΛΟΓΕΣ ΔΙΑΜΟΡΦΩΣΗΣ ΟΘΟΝΗΣ ΛΕΙΤΟΥΡΓΙΑ ΚΟΥΜΠΙΩΝ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ (ICE) ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΦΙΑΛΗΣ (ΠΡΟΑΙΡΕΤΙΚΗ) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ICON HD 7 2 ΜΕΝΟΥ, ΡΥΘΜΙΣΕΙΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ PRE-DIVE (ΕΝΑΡΞΗ ΚΑΤΑΔΥΣΗΣ) ΡΥΘΜΙΣΕΙΣ SET DIVE (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ) MODE (ΛΕΙΤΟΥΡΓΙΑ) P FACTOR (ΤΙΜΗ P) ALTITUDE (ΥΨΟΜΕΤΡΟ) GAS INTEGRATION (ΕΝΣΩΜΑΤΩΣΗ ΑΕΡΙΩΝ) ΚΩΔΙΚΟΣ ΧΡΩΜΑΤΟΣ ΓΙΑ ΠΕΔΙΑ ΕΥΡΟΥΣ ΠΙΕΣΗΣ WATER (ΝΕΡΟ) LINKED MAP (ΣΥΝΔΕΔΕΜΕΝΟΣ ΧΑΡΤΗΣ) DISPLAY (ΟΘΟΝΗ) AUDIBLE ALARMS (ΑΚΟΥ. ΠΡΟΕΙΔ.) UNCONTROLLED ASCENT (ΑΝΕΞ. ΑΝΑΔΥΣΗ) ΔΙΑΓΡΑΦΗ ΑΠΑΖΩΤΩΣΗΣ SET COMPUTER (ΡΥΘΜΙΣΕΙΣ ΥΠΟΛΟΓΙΣΤΗ) LANGUAGE (ΓΛΩΣΣΑ) TIME (ΩΡΑ) UNITS (ΜΟΝΑΔΕΣ) BRIGHTNESS (ΦΩΤΕΙΝΟΤΗΤΑ) LCD ADJUSTMENT (ΡΥΘΜΙΣΗ LCD) BACKLIGHT TIMER (ΧΡΟΝΟΜΕΤΡΟ ΦΩΤΙΣΜΟΥ) DECLINATION (ΑΠΟΚΛΙΣΗ) COMPASS CALIBRATION (ΔΙΟΡΘΩΣΗ ΠΥΞΙΔΑΣ) ABOUT ICON HD (ΠΛΗΡΟΦΟΡΙΕΣ ICON HD) ΨΗΦΙΑΚΗ ΠΥΞΙΔΑ ΟΡΙΣΜΟΣ ΣΗΜΕΙΟΥ ΑΝΑΦΟΡΑΣ LOGBOOK (ΗΜΕΡΟΛΟΓΙΟ) DIVE PLANNER (ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΤΑΔΥΣΗΣ) ΧΑΡΤΕΣ ΚΑΙ ΦΩΤΟΓΡΑΦΙΕΣ BUTTON LOCK (ΚΛΕΙΔΩΜΑ) 12 3 ΚΑΤΑΔΥΣΗ ΜΕ ΤΟ ICON HD ΛΙΓΑ ΛΟΓΙΑ ΣΧΕΤΙΚΑ ΜΕ ΤΟ NITROX ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΡΥΘΜΟΣ ΑΝΟΔΟΥ MOD/PPO CNS = 100% ΠΑΡΑΛΕΙΨΗ ΣΤΑΣΗΣ ΑΠΟΣΥΜΠΙΕΣΗΣ ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ MISSED DECO STOP (ΠΑΡΑΛΕΙΨΗ ΣΤΑΣΗΣ ΑΠΟΣΥΜΠΙΕΣΗΣ) ΧΑΜΗΛΗ ΠΙΕΣΗ ΦΙΑΛΗΣ (ΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ Η ΠΡΟΑΙΡΕΤΙΚΗ ΜΟΝΑΔΑ ΦΙΑΛΗΣ) ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ ΠΛΗΡΟΦΟΡΙΕΣ ΟΘΟΝΗΣ ΠΡΟΒΟΛΗ EXTENDED ΚΑΙ PROFILE ΠΥΞΙΔΑ ΠΡΟΒΟΛΗ ΧΑΡΤΩΝ ΚΑΤΑ ΤΗΝ ΚΑΤΑΔΥΣΗ ΜΕΤΑ ΑΠΟ ΤΗΝ ΚΑΤΑΔΥΣΗ ΚΑΤΑΔΥΣΗ ΜΕ ΠΕΡΙΣΣΟΤΕΡΑ ΑΠΟ ΕΝΑ ΜΕΙΓΜΑΤΑ ΑΕΡΙΩΝ ΟΡΙΣΜΟΣ ΠΕΡΙΣΣΟΤΕΡΩΝ ΑΕΡΙΩΝ ΑΠΟ ΕΝΑ ΑΛΛΑΓΗ ΑΕΡΙΟΥ ΕΙΔΙΚΕΣ ΠΕΡΙΠΤΩΣΕΙΣ ΕΠΙΣΤΡΟΦΗ ΣΕ ΜΕΙΓΜΑ ΑΕΡΙΩΝ ΜΕ ΧΑΜΗΛΟΤΕΡΗ ΣΥΓΚΕΝΤΡΩΣΗ ΟΞΥΓΟΝΟΥ ΚΑΤΑΔΥΣΗ ΣΕ ΒΑΘΟΣ ΜΕΓΑΛΥΤΕΡΟ ΤΟΥ MOD ΜΕΤΑ ΑΠΟ ΑΛΛΑΓΗ ΑΕΡΙΟΥ TTR ΣΕ ΚΑΤΑΔΥΣΗ ΜΕ ΠΕΡΙΣΣΟΤΕΡΑ ΜΕΙΓΜΑΤΑ ΑΕΡΙΩΝ ΑΠΟ ΕΝΑ ΗΜΕΡΟΛΟΓΙΟ ΓΙΑ ΚΑΤΑΔΥΣΕΙΣ ΜΕ ΠΕΡΙΣΣΟΤΕΡΑ ΜΕΙΓΜΑΤΑ ΑΕΡΙΩΝ ΑΠΟ ΕΝΑ ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΒΥΘΟΜΕΤΡΟ-ΧΡΟΝΟΜΕΤΡΟ ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΒΥΘΟΜΕΤΡΟΥ-ΧΡΟΝΟΜΕΤΡΟΥ ΠΡΟΚΛΗΘΕΙΣΑ ΑΠΟ ΠΑΡΑΒΑΣΗ ΚΑΤΑΔΥΣΗΣ 20 4 ΦΡΟΝΤΙΔΑ ICON HD ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΥΝΤΗΡΗΣΗ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ ΣΤΟ ICON HD ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ ΣΤΗ ΜΟΝΑΔΑ ΦΙΑΛΗΣ ΕΓΓΥΗΣΗ ΕΞΑΙΡΕΣΕΙΣ ΑΠΟ ΤΗΝ ΕΓΓΥΗΣΗ ΠΩΣ ΜΠΟΡΩ ΝΑ ΒΡΩ ΤΟ ΣΕΙΡΙΑΚΟ ΑΡΙΘΜΟ ΠΡΟΪΟΝΤΟΣ 21 5 ΑΠΟΡΡΙΨΗ ΤΗΣ ΣΥΣΚΕΥΗΣ 21 2

3 1 ΕΙΣΑΓΩΓΗ 1.1 ΓΛΩΣΣΑΡΙ AIR: ASC: AVG: CNS: DESAT: D-TIME: FAST: Ενσωμάτωση αερίων: Αλλαγή αερίου: Max depth (μέγιστο βάθος): MOD: Πολλά αέρια: Nitrox: NO-FLY (ΑΠΑΓΟΡΕΥΣΗ ΠΤΗΣΗΣ): Χρόνος no deco (χωρίς ανάγκη αποσυμπίεσης): Κατάδυση με αέρα. Συνολικός χρόνος ανόδου, ο χρόνος που χρειάζεστε για να αναδυθείτε από το βάθος στο οποίο βρίσκεστε στην επιφάνεια σε μια κατάδυση αποσυμπίεσης, με συμπεριλαμβανόμενες όλες τις στάσεις αποσυμπίεσης και με υποτιθέμενο ρυθμό ανόδου 10 m/min ή 33 ft/min. Μέσο βάθος, υπολογίζεται από την έναρξη της κατάδυσης. Κεντρικό νευρικό σύστημα. Η ρύθμιση CNS% χρησιμοποιείται για την ποσοτικοποίηση των τοξικών επιπτώσεων του οξυγόνου. Χρόνος απαζώτωσης. Ο χρόνος που χρειάζεται ο οργανισμός για να εξαλείψει το άζωτο που λαμβάνει κατά την κατάδυση. Χρόνος κατάδυσης, ο συνολικός χρόνος σε βάθος μεγαλύτερο από 1,2 m/4 ft. Υπερβολικά γρήγορη ανάδυση Λειτουργία με την οποία οι πληροφορίες πίεσης φιάλης περιλαμβάνονται στους υπολογισμούς του Icon HD και προβάλλονται στην οθόνη του κομπιούτερ. Η αλλαγή από ένα αναπνεύσιμο αέριο σε ένα άλλο. Το μέγιστο βάθος που επιτυγχάνεται κατά τη διάρκεια της κατάδυσης. Μέγιστο βάθος λειτουργίας. Πρόκειται για το βάθος στο οποίο η μερική πίεση οξυγόνου (ppo2) φτάνει στο μέγιστο επιτρεπόμενο επίπεδο (ppo2max). Η κατάδυση σε βάθος μεγαλύτερο του MOD θα εκθέσει το δύτη σε μη ασφαλή επίπεδα ppo2. Αναφέρεται σε κατάδυση στην οποία χρησιμοποιούνται περισσότερα από ένα αναπνεύσιμα αέρια (αέρας και/ή Nitrox). Αναπνεύσιμο μείγμα οξυγόνου και αζώτου, με συγκέντρωση οξυγόνου ίση ή πάνω από 22%. Ελάχιστο χρονικό διάστημα κατά το οποίο ο δύτης δεν μπορεί να ταξιδέψει με αεροπλάνο. Το χρονικό διάστημα για το οποίο μπορείτε να παραμείνετε στο τρέχον βάθος και, ωστόσο, να πραγματοποιήσετε άμεση άνοδο στην επιφάνεια χωρίς να χρειάζεται να κάνετε τις υποχρεωτικές στάσεις αποσυμπίεσης. O2: Οξυγόνο. Η συγκέντρωση οξυγόνου που χρησιμοποιείται από το κομπιούτερ σε όλους O2%: τους υπολογισμούς. Τιμές εξατομίκευσης, οι οποίες επιτρέπουν στο χρήστη να επιλέξει μεταξύ Τιμή P: του βασικού αλγόριθμου αποσυμπίεσης (P0) και ενός προοδευτικά πιο συντηρητικού αλγόριθμου (P1, P2). Pairing (Σύνδεση): ppo2: ppo2max: Βάθος αλλαγής: SURF INT: Safety stop: Timer (Χρονόμετρο): TTR: Η επίτευξη μιας κωδικοποιημένης επικοινωνίας μέσω ραδιοσυχνοτήτων (RF) μεταξύ του Icon HD και μιας αποκλειστικής συσκευής, όπως μιας μονάδας φιάλης. Μερική πίεση οξυγόνου. Πρόκειται για την πίεση του οξυγόνου στο αναπνεύσιμο μείγμα. Αποτελεί συνάρτηση του βάθους και της συγκέντρωσης οξυγόνου. Τιμή ppo2 μεγαλύτερη των 1,6 bar θεωρείται επικίνδυνη. Η μέγιστη επιτρεπόμενη τιμή για την ppo2. Μαζί με τη συγκέντρωση οξυγόνου καθορίζει το MOD. Το βάθος στο οποίο ο δύτης προγραμματίζει να αλλάξει σε μείγμα με υψηλότερη συγκέντρωση οξυγόνου εφόσον χρησιμοποιεί την επιλογή πολλών αερίων. Χρόνος επιφανείας, ο χρόνος που παρήλθε από τον τερματισμό της κατάδυσης. Σταση ασφαλειας. Χρονόμετρο, το οποίο χρονομετρά, για παράδειγμα, ορισμένα τμήματα της κατάδυσης. Χρόνος ως τη ρεζέρβα, είναι το χρονικό διάστημα για το οποίο ο δύτης μπορεί να παραμείνει στο τρέχον βάθος προτού χρησιμοποιήσει τη ρεζέρβα φιάλης. 3

4 Καταδυτικό κομπιούτερ ICON HD 1.2 ΚΑΤΑΣΤΑΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ Οι λειτουργίες του κομπιούτερ Icon HD μπορούν να χωριστούν σε τρεις κατηγορίες, με καθεμία από αυτές να αντιστοιχεί σε μια συγκεκριμένη κατάσταση λειτουργίας: Κατάσταση λειτουργίας surface (επιφάνεια): το κομπιούτερ δεν βρέχεται και είναι στην ξηρά. Σε αυτήν την κατάσταση λειτουργίας μπορείτε να αλλάξετε τις ρυθμίσεις, να εξετάσετε το ημερολόγιό σας, να χρησιμοποιήσετε τον προγραμματισμό κατάδυσης, να δείτε τον υπολειπόμενο χρόνο απαζώτωσης μετά από μια κατάδυση, να «κατεβάσετε» στοιχεία σε Η/Υ και πολλά άλλα. Κατάσταση λειτουργίας dive (κατάδυση): το κομπιούτερ βρίσκεται σε βάθος ίσο ή μεγαλύτερο των 1,2 m/4 ft. Σε αυτήν την κατάσταση λειτουργίας, το Icon HD παρακολουθεί το βάθος, το χρόνο, τη θερμοκρασία και εκτελεί όλους τους υπολογισμούς αποσυμπίεσης. Η συγκεκριμένη κατάσταση λειτουργίας διακρίνεται σε 4 υποκατηγορίες: - pre-dive (έναρξη κατάδυσης) (το Icon HD βρίσκεται στην επιφάνεια, αλλά παρακολουθεί ενεργά την πίεση περιβάλλοντος, ώστε να μπορεί να ξεκινήσει τους υπολογισμούς σε μια κατάδυση μόλις βυθιστεί σε βάθος μεγαλύτερο των 1,2 m/4 ft). - dive (κατάδυση) - surfacing (ανάδυση στην επιφάνεια) (το Icon HD βρίσκεται στην επιφάνεια με την ολοκλήρωση της κατάδυσης. Ο υπολογισμός του χρόνου κατάδυσης διακόπτεται, αλλά αν ο δύτης εισέλθει στο νερό μέσα σε τρία λεπτά, ο υπολογισμός της κατάδυσης ξεκινά και πάλι με συμπεριλαμβανόμενο το χρόνο επιφανείας. Με αυτήν τη λειτουργία ένας δύτης θα μπορούσε, για παράδειγμα, να αναδυθεί στιγμιαία για να ορίσει ένα σημείο αναφοράς προς την κατεύθυνση του σκάφους, κατόπιν να καταδυθεί ξανά και να κολυμπήσει προς το σκάφος). - post-dive (μετά την κατάδυση) (μετά από τα τρία λεπτά στην κατάσταση ανάδυσης στην επιφάνεια, το Icon HD κλείνει το ημερολόγιο και επαναφέρει την οθόνη με το χρόνο απαζώτωσης, το χρόνο απαγόρευσης πτήσης και το χρόνο επιφανείας. Οι ενδείξεις αυτές παραμένουν μέχρι να μηδενιστούν τόσο ο χρόνος απαζώτωσης, όσο και ο χρόνος απαγόρευσης πτήσης). Κατάσταση λειτουργίας sleep (αναμονή): το κομπιούτερ είναι στην επιφάνεια χωρίς να έχει πραγματοποιηθεί καμία λειτουργία για 1 λεπτό (10 λεπτά από την κατάσταση λειτουργίας έναρξης κατάδυσης). Παρόλο που το κομπιούτερ φαίνεται τελείως απενεργοποιημένο, είναι ακόμα ενεργό. Το Icon HD υπολογίζει την απαζώτωση των ιστών και ελέγχει την πίεση περιβάλλοντος κάθε 20 δευτερόλεπτα για την αδιάλειπτη παρακολούθηση του περιβάλλοντος. 1.3 ΕΝΕΡΓΟΠΟΙΗΣΗ ICON HD ΚΑΙ ΒΑΣΙΚΟΥ ΜΕΝΟΥ Για να ενεργοποιήσετε το κομπιούτερ, πατήστε οποιοδήποτε κουμπί. Η οθόνη θα εμφανίσει το βασικό μενού. Θεωρήστε το σαν την αρχική σελίδα του καινούριου σας καταδυτικού κομπιούτερ. Από εδώ ξεκινούν όλα. Μόλις βρεθείτε στο βασικό μενού, θα δείτε τη γνώριμη διεπιφάνεια χρήστη των κομπιούτερ icon. Ξεκινώντας από επάνω αριστερά, θα δείτε στη σειρά: - DIVE (ΚΑΤΑΔΥΣΗ): θέτει το Icon HD στην κατάσταση λειτουργίας pre-dive (έναρξη κατάδυσης), - SETTINGS (ΡΥΘΜΙΣΕΙΣ): εδώ μπορείτε να ορίσετε το μείγμα Nitrox, να επιλέξετε τη γλώσσα σας και να κάνετε πολλές άλλες ρυθμίσεις, - COMPASS (ΠΥΞΙΔΑ): από το συγκεκριμένου μενού μπορείτε να χρησιμοποιήσετε την πυξίδα ενώ βρίσκεστε στην επιφάνεια, για παράδειγμα, προκειμένου να ορίσετε ένα σημείο αναφοράς, το οποίο θα εμφανίσετε αργότερα κατά τη διάρκεια της κατάδυσης για να κατευθυνθείτε προς ένα ναυάγιο, - LOGBOOK (ΗΜΕΡΟΛΟΓΙΟ): μπορείτε να εξετάσετε τις καταδύσεις σας σε αριθμητική και γραφιστική μορφή. Η μνήμη του Icon HD μπορεί να αποθηκεύσει πλήρεις πληροφορίες για τις τελευταίες 100 ώρες κατάδυσης, σε ρυθμό δειγματοληψίας των 5 δευτερολέπτων, - PLANNER (ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ): προγραμματίστε την επόμενη κατάδυσή σας, - MAPS (ΧΑΡΤΕΣ): προβάλετε όλους τους χάρτες που έχετε φορτώσει στο Icon HD, - PHOTOS (ΦΩΤΟΓΡΑΦΙΕΣ): προβάλετε όλες τις εικόνες που έχετε φορτώσει στο Icon HD, - BUTTON LOCK (ΚΛΕΙΔΩΜΑ) : κλειδώνει τα κουμπιά, ώστε να μην εξαντληθεί κατά λάθος η μπαταρία κατά τη διάρκεια της διαδρομής. 1.4 ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΗ ΜΠΑΤΑΡΙΑ Το Icon HD χρησιμοποιεί επαναφορτιζόμενη μπαταρία ιόντων λιθίου. Μια πλήρης φόρτιση επιτρέπει έως και 5-7 ώρες κατάδυσης, ανάλογα με τη χρήση του φωτισμού υψηλής έντασης και τη θερμοκρασία του νερού. Η οθόνη σάς ειδοποιεί για την κατάσταση της μπαταρίας. Οι τέσσερις πιθανές περιπτώσεις περιγράφονται παρακάτω: - Το σύμβολο της πλήρους πράσινης μπαταρίας υποδεικνύει ότι το Icon HD είναι φορτισμένο σε ποσοστό %. - Το σύμβολο της εν μέρει γεμάτης πράσινης μπαταρίας υποδεικνύει ότι το Icon HD είναι φορτισμένο σε ποσοστό 35-70%, το οποίο επαρκεί για μια ασφαλή κατάδυση. - Το σύμβολο της εν μέρει γεμάτης κίτρινης μπαταρίας υποδεικνύει ότι το Icon HD είναι φορτισμένο σε ποσοστό 25-35%. Αν η φόρτιση του Icon είναι μεταξύ 25 και 35% κατά τη στιγμή της ενεργοποίησης, εμφανίζεται η ακόλουθη οθόνη που σας προτρέπει να φορτίσετε την μπαταρία. Θα πρέπει να φορτίσετε το Icon HD με την πρώτη ευκαιρία, ωστόσο, μπορείτε να παρακάμψετε αυτήν την οθόνη πατώντας. Με μια «κίτρινη» μπαταρία, θα μπορέσετε να κάνετε κατάδυση μίας ώρας σε νερά με ήπια θερμοκρασία. - Το σύμβολο της εν μέρει γεμάτης κόκκινης μπαταρίας υποδεικνύει ότι το Icon HD είναι φορτισμένο σε ποσοστό 0-25%. Το ποσοστό αυτό δεν επαρκεί για μια ασφαλή κατάδυση και για το λόγο αυτό το κομπιούτερ τίθεται εκτός λειτουργίας. Μόλις ενεργοποιήσετε το Icon HD, βλέπετε την ακόλουθη οθόνη. Μπορείτε να δείτε το ακριβές επίπεδο φόρτισης της μπαταρίας στο μενού ABOUT Icon HD (ΠΛΗΡΟΦΟΡΙΕΣ Icon HD). Στην περίπτωση που το φορτίο της μπαταρίας πέσει κάτω από το 35% κατά τη διάρκεια μιας κατάδυσης, στην οθόνη θα εμφανιστεί το μήνυμα LOW BATTERY (ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ). Όταν δείτε το συγκεκριμένο μήνυμα, θα πρέπει να σκεφτείτε να ξεκινήσετε τη διαδικασία για μια ασφαλή ανάδυση καθώς η φόρτιση της μπαταρίας ενδέχεται να μην επαρκεί για τη συνέχιση της κατάδυσης. 4

5 - Σε περίπτωση που, κατά την έναρξη της κατάδυσης, η μπαταρία είναι φορτισμένη σε ποσοστό κάτω του 35%, μπορεί να προκληθεί δυσλειτουργία του κομπιούτερ κατά τη διάρκεια της κατάδυσης. Επαναφορτίστε την μπαταρία αμέσως μόλις δείτε αυτό το μήνυμα. - Αν δεν χρησιμοποιήσατε το κομπιούτερ σας για μεγάλο χρονικό διάστημα, σας συμβουλεύουμε να ελέγξετε το επίπεδο ισχύος της μπαταρίας και να την επαναφορτίσετε, αν απαιτείται. - Η θερμοκρασία μπορεί να επηρεάσει σε σημαντικό βαθμό την απόδοση της μπαταρίας. Η προειδοποίηση χαμηλής μπαταρίας μπορεί να εμφανιστεί κατά την κατάδυση σε νερά με χαμηλή θερμοκρασία, ακόμα κι όταν θεωρείτε ότι η μπαταρία πρέπει να είναι επαρκώς φορτισμένη. - Σας συμβουλεύουμε να επαναφορτίσετε την μπαταρία, αν σκοπεύετε να καταδυθείτε σε ψυχρά νερά. Η επαναφορτιζόμενη μπαταρία έχει διάρκεια ζωής για περίπου 500 κύκλους φόρτισης. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mares αν χρειάζεται να την αντικαταστήσετε ΣΥΝΔΕΣΗ ICON HD ΣΕ Η/Υ Για να συνδέσετε το Icon HD σε Η/Υ ή σε υπολογιστή Macintosh, χρησιμοποιήστε το ειδικό κλιπ και το καλώδιο USB. Μόλις γίνει η σύνδεση, στην οθόνη του Icon HD εμφανίζεται το σύμβολο USB. Κατά τη διάρκεια της κατάδυσης, μπορείτε να αλλάζετε ελεύθερα από την προβολή EXTENDED στην προβολή PROFILE και αντίστροφα πατώντας το. Μπορείτε να εμφανίσετε την ψηφιακή πυξίδα σε οποιαδήποτε από τις δύο προβολές οθόνης. Η οθόνη με την πυξίδα εμφανίζει επίσης πληροφορίες σχετικά με το βάθος και το χρόνο χωρίς αποσυμπίεση (ή το συνολικό χρόνο ανόδου στην περίπτωση αποσυμπίεσης) ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Για να φορτίσει πλήρως μια εντελώς κενή μπαταρία χρειάζονται περίπου 4 ώρες εφόσον χρησιμοποιείται ο αντάπτορας που συνοδεύει το κομπιούτερ. Ενδέχεται να χρειαστούν μέχρι και 8 ώρες όταν χρησιμοποιείται ένας τυπικός αντάπτορας, καθώς όλοι οι αντάπτορες δεν τροφοδοτούν με την ίδια ισχύ ρεύματος τη θύρα USB. Για να φορτίσετε την μπαταρία, χρησιμοποιήστε το ειδικό κλιπ και το καλώδιο USB, συνδέοντας την απευθείας σε μια παροχή ρεύματος ή στη θύρα USB ενός Η/Υ. Όταν γίνεται απευθείας σύνδεση σε πρίζα ρεύματος, θα δείτε μια οθόνη που υποδεικνύει την τρέχουσα κατάσταση της μπαταρίας, καθώς και το σύμβολο ενός βύσματος που υποδεικνύει ότι η μπαταρία φορτίζει. Μόλις η μπαταρία φορτίσει πλήρως, η ένδειξη του ποσοστού φόρτισης αντικαθίσταται από το σύμβολο του κεραυνού. 1.5 ΕΠΙΛΟΓΕΣ ΔΙΑΜΟΡΦΩΣΗΣ ΟΘΟΝΗΣ Στην κατάσταση λειτουργίας dive (κατάδυση), το Icon HD εμφανίζει δεδομένα σε μία από τις δυο προεπιλεγμένες προβολές οθόνης: EXTENDED (ΑΝΑΛΥΤΙΚΗ ΠΡΟΒΟΛΗ) και PROFILE (ΠΡΟΦΙΛ). - Στην προβολή EXTENDED, η οθόνη εμφανίζει όλες τις πληροφορίες με τη μορφή αριθμών και ελάχιστη βοήθεια γραφημάτων. Πατώντας, μπορείτε να εμφανίσετε επιπρόσθετες πληροφορίες. - Στην προβολή PROFILE, η οθόνη εμφανίζει το χρόνο χωρίς αποσυμπίεση και το βάθος σε ψηφιακή μορφή, καθώς και μια γραφική αναπαράσταση του προφίλ κατάδυσης που ενημερώνεται κάθε 20 δευτερόλεπτα. Πατώντας, μπορείτε να εμφανίσετε επιπρόσθετες πληροφορίες. Το Icon HD διαθέτει επίσης μια κατάσταση λειτουργίας bottom timer (βυθόμετροχρονόμετρο), με την αντίστοιχη παράμετρο BOTTOM TIMER (ΒΥΘΟΜΕΤΡΟ- ΧΡΟΝΟΜΕΤΡΟ), στην οποία το κομπιούτερ λειτουργεί ως ψηφιακό βυθόμετρο και δεν εκτελεί κανέναν υπολογισμό αποσυμπίεσης. 1.6 ΛΕΙΤΟΥΡΓΙΑ ΚΟΥΜΠΙΩΝ Το Icon HD διαθέτει τέσσερα κουμπιά. Αυτά τα κουμπιά επιτρέπουν την πρόσβαση στα μενού και την αλλαγή των ρυθμίσεων όταν το κομπιούτερ είναι σε κατάσταση λειτουργίας surface (επιφάνεια). Κατά τη διάρκεια της κατάδυσης, με αυτά αλλάζετε τις οθόνες, εμφανίζετε τη λειτουργία πυξίδας ή χάρτη, καθώς και περαιτέρω πληροφορίες στην οθόνη του κομπιούτερ. Η λειτουργία κάθε κουμπιού υποδεικνύεται από ένα εικονίδιο ακριβώς πάνω από το ίδιο το κουμπί. Σε ορισμένες περιπτώσεις, για παράδειγμα, όταν ο δύτης διαγράφει ένα σημείο αναφοράς στην ψηφιακή πυξίδα ή όταν ανακαλεί τη λειτουργία αλλαγής 5

6 Καταδυτικό κομπιούτερ ICON HD αερίου σε μια κατάδυση πολλών αερίων, ένα κουμπί μπορεί να εκτελέσει δύο λειτουργίες, ανάλογα με το αν ο δύτης το πατήσει και το αφήσει ή το πατήσει και το κρατήσει πατημένο για ένα δευτερόλεπτο. : πρόσβαση στην κατάσταση λειτουργίας COMPASS (ΠΥΞΙΔΑ) : αλλαγή από την κατάσταση προβολής EXTENDED στην κατάσταση προβολής PROFILE και αντίστροφα : προβολή επιπρόσθετων πληροφοριών : επιστροφή σε συνοπτικές πληροφορίες : προβολή χάρτη της περιοχής κατάδυσης (αν είναι αποθηκευμένος στη μνήμη) : πάτημα κουμπιού - ορισμός σημείου αναφοράς, πάτημα κουμπιού το οποίο παραμένει πατημένο - διαγραφή σημείου αναφοράς (κατάσταση λειτουργίας COMPASS (ΠΥΞΙΔΑ)) : εμφάνιση χρονόμετρου (κατάσταση λειτουργίας COMPASS (ΠΥΞΙΔΑ)) : απόκρυψη χρονόμετρου (κατάσταση λειτουργίας COMPASS (ΠΥΞΙΔΑ)) : ενεργοποίηση χρονόμετρου (κατάσταση λειτουργίας COMPASS (ΠΥΞΙΔΑ) και BOTTOM TIMER (ΒΥΘΟΜΕΤΡΟ- ΧΡΟΝΟΜΕΤΡΟ)) : το κουμπί πατιέται και παραμένει πατημένο: εμφάνιση μενού αλλαγής αερίου (αν ισχύει) : επιστροφή στο βασικό μενού (από την κατάσταση λειτουργίας pre-dive (έναρξη κατάδυσης)) 1.7 ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ (ICE) Το Icon HD σάς επιτρέπει να καταχωρήσετε προσωπικά σας στοιχεία, όπως όνομα, στοιχεία επικοινωνίας, αριθμό τηλεφώνου σε περίπτωση έκτακτης ανάγκης, ασφαλιστήρια συμβόλαια και αλλεργίες. Αυτά τα στοιχεία καταχωρούνται μέσω του λογισμικού Η/Υ Dive Organizer. Εναλλακτικά, η καταχώρηση μπορεί να γίνει επίσης μέσω του λογισμικού Divers Diary για υπολογιστές Mac. Η πρώτη γραμμή των στοιχείων ICE εμφανίζεται στην επάνω αριστερή γωνία του βασικού μενού. 1.8 ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΦΙΑΛΗΣ (ΠΡΟΑΙΡΕΤΙΚΗ) Το Icon HD διαθέτει αποκλειστική, πατενταρισμένη τεχνολογία αμφίδρομης επικοινωνίας χωρίς παρεμβολές χάρη στην οποία μπορεί να επικοινωνεί μέχρι και με 3 μονάδες φιάλης για πληροφορίες σχετικά με την πίεση φιάλης και την κατανάλωση αερίου. Κάθε μονάδα φιάλης πρέπει να τοποθετείται σε έξοδο υψηλής πίεσης ενός ρυθμιστή πρώτου σταδίου. Για να εμφανίζει το Icon HD πληροφορίες σχετικά με την πίεση φιάλης και την κατανάλωση αερίου, πρέπει πρώτα να δημιουργήσετε ένα κανάλι επικοινωνίας μεταξύ της μονάδας φιάλης και του Icon HD. Η διαδικασία αυτή ονομάζεται pairing (σύνδεση, σύζευξη). Χρειάζεται να πραγματοποιηθεί μόνο μία φορά και διασφαλίζει μια διαρκή σύνδεση χωρίς παρεμβολές μεταξύ των δύο συσκευών. Η μονάδα φιάλης δεν χρειάζεται να προσαρτηθεί στο πρώτο στάδιο για τη διαδικασία σύνδεσης. - Μεταβείτε σε SET DIVE / GAS INTEGRATION / PAIR DEVICES (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ / ΕΝΣΩΜΑΤΩΣΗ ΑΕΡΙΩΝ/ PAIR DEVICES (ΣΥΝΔΕΣΗ ΣΥΣΚΕΥΩΝ)) - Τοποθετήστε το Icon HD σε απόσταση περίπου 5 cm / 2 ιντσών από τη μονάδα φιάλης. - Πατήστε SELECT (ΕΠΙΛΟΓΗ) και περιμένετε μέχρι η ράβδος προόδου να φτάσει ως το τέλος. Θα δείτε είτε το μήνυμα PAIRING SUCCESSFUL (ΕΠΙΤΥΧΗΣ ΣΥΝΔΕΣΗ) είτε το μήνυμα PAIRING NOT SUCCESSFUL (ΑΝΕΠΙΤΥΧΗΣ ΣΥΝΔΕΣΗ). Στην πρώτη περίπτωση, η σύνδεση ήταν επιτυχής, στη δεύτερη θα πρέπει να επαναλάβετε τη διαδικασία. Για να τοποθετήσετε τη μονάδα φιάλης στο ρυθμιστή πρώτου σταδίου, αφαιρέστε πρώτα το βύσμα από την έξοδο υψηλής πίεσης, στη συνέχεια περιστρέψτε προσεκτικά τη μονάδα φιάλης με το χέρι μέχρι να νιώσετε ελάχιστη αντίσταση και, τέλος, χρησιμοποιήστε ένα κλειδί 19 mm για να τη σφίξετε. - Μην ασκείτε υπερβολική δύναμη στη μονάδα φιάλης ενώ την κρατάτε από το πλαστικό καπάκι. - Μην σφίγγετε υπερβολικά όταν χρησιμοποιείτε το κλειδί: ο στεγανοποιητικός δακτύλιος ασφαλίζει μόλις νιώσετε την πρώτη αντίσταση. Ο μόνος λόγος που χρησιμοποιείτε κλειδί για να σφίξετε λίγο παραπάνω είναι για να μην λασκάρει από μόνη της η μονάδα φιάλης στο πέρασμα του χρόνου. - Επιλέξτε το κανάλι που θέλετε να αντιστοιχίσετε με τη συσκευή (αν αυτή είναι η μοναδική σας μονάδα φιάλης για κατάδυση με ένα αέριο, επιλέξτε G1. Τα G2 και G3 χρησιμοποιούνται για καταδύσεις με πολλά αέρια. Περισσότερες πληροφορίες σχετικά με τα παραπάνω στην ενότητα 3.6.). HP 6

7 2.1 PRE-DIVE (ΕΝΑΡΞΗ ΚΑΤΑΔΥΣΗΣ) HP Χρησιμοποιήστε αυτό το μενού, ώστε το Icon HD να είναι έτοιμο για λειτουργία κατά την κατάδυση. Έτσι, θα διασφαλίσετε ότι το Icon HD θα ξεκινήσει να παρακολουθεί την κατάδυση μόλις φτάσετε σε βάθος 1,2 m/4 ft. Αν ξεκινήσετε την κατάδυση χωρίς να θέσετε το Icon HD σε κατάσταση λειτουργίας έναρξης κατάδυσης, το Icon HD θα μεταβεί αυτόματα σε κατάσταση λειτουργίας κατάδυσης, αλλά με μια χρονική καθυστέρηση έως και 20 δευτερολέπτων από τη στιγμή που θα βυθιστείτε στο νερό. HP Η μονάδα φιάλης της Mares επικοινωνεί μέσω ραδιοσυχνοτήτων με το Icon HD. Για καλύτερη μετάδοση, συνιστάται η τοποθέτηση του πομπού όπως υποδεικνύουν οι παρακάτω εικόνες. - Η μονάδα φιάλης της Mares έχει εύρος περίπου 1,5 m/5 ft. - Για να μεγιστοποιείται η διάρκεια ζωής της μπαταρίας, η μονάδα φιάλης απενεργοποιείται αυτόματα όταν δεν υπάρχει αλλαγή πίεσης για πάνω από 1 λεπτό. Απενεργοποιείται επίσης αυτόματα όταν η πίεση είναι ίση ή μικρότερη από 10 bar/145 psi. - Αν η μπαταρία μιας μονάδας φιάλης είναι αδύναμη, το Icon HD σάς ειδοποιεί με ένα μήνυμα οθόνης το οποίο παραπέμπει στο κανάλι που αντιστοιχεί στην εν λόγω μονάδα φιάλης. - Μην φυλάσσετε τη μονάδα φιάλης κοντά σε πηγή ισχυρών μαγνητικών πεδίων, όπως η τηλεόραση ή ο φούρνος μικροκυμάτων. Η μονάδα φιάλης ενδέχεται να παραμείνει στη λειτουργία υψηλής ισχύος και, έτσι, η μπαταρία να εξαντληθεί πολύ γρήγορα. - Κατά την κατάδυση με περισσότερα μείγματα αερίων από ένα, οι φιάλες G1, G2 και G3 πρέπει να ρυθμίζονται σε όλο και μεγαλύτερα επίπεδα οξυγόνου. Ανατρέξτε στην ενότητα 3.6 για περισσότερες πληροφορίες σχετικά με την κατάδυση με πολλά αέρια. - Μια μονάδα φιάλης μπορεί να συνδεθεί μόνο σε ένα κανάλι σε ένα Icon HD. Αν συνδέσετε την ίδια μονάδα φιάλης σε ένα δεύτερο κανάλι στο ίδιο Icon HD ή σε ένα δεύτερο Icon HD, το πρώτο θα διαγραφεί. Ωστόσο, οι μελλοντικές εκδόσεις υλισμικού θα επιτρέπουν τη σύνδεση μιας μονάδας φιάλης σε περισσότερα από ένα καταδυτικά κομπιούτερ Icon HD, ώστε να μπορείτε, για παράδειγμα, να έχετε πρόσβαση στα δεδομένα πίεσης φιάλης του «ζευγαριού» σας. Μετά από μια επιτυχή σύνδεση του G1 στο Icon HD, η οθόνη «pre-dive» (έναρξη κατάδυσης) θα εμφανίσει την πίεση φιάλης σε bar ή psi. Αν η φιάλη G1 δεν έχει συνδεθεί, το Icon HD θα εμφανίσει ένα κενό πεδίο αντί για μια τιμή πίεσης. Αν το G1 έχει συνδεθεί, αλλά το Icon HD δεν λαμβάνει κανένα σήμα, θα εμφανίσει την ένδειξη αντί για μια τιμή πίεσης. Ανατρέξτε στο κεφάλαιο 4 για πληροφορίες σχετικά με την αντικατάσταση της μπαταρίας στη μονάδα φιάλης. 1.9 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ICON HD Το Icon HD απενεργοποιείται αυτόματα μετά από 1 λεπτό αν δεν πραγματοποιηθεί καμία λειτουργία στην κατάσταση λειτουργίας surface (επιφάνεια) και μετά από 10 λεπτά αν δεν πραγματοποιηθεί καμία λειτουργία στην κατάσταση λειτουργίας pre-dive (έναρξη κατάδυσης). Μπορείτε επίσης να το απενεργοποιήσετε εσείς από το βασικό μενού, επιλέγοντας το εικονίδιο BUTTON LOCK (ΚΛΕΙΔΩΜΑ). 2 ΜΕΝΟΥ, ΡΥΘΜΙΣΕΙΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ Το παρόν κεφάλαιο περιγράφει αναλυτικά όλα τα μενού, τις ρυθμίσεις και τις λειτουργίες του καταδυτικού κομπιούτερ Icon HD. - Αν παραμείνετε στην κατάσταση λειτουργίας pre-dive (έναρξη κατάδυσης) για μεγαλύτερο διάστημα από 10 λεπτά χωρίς να πατήσετε κανένα κουμπί, το Icon HD απενεργοποιείται. - Συνιστάται να θέτετε το Icon HD σε κατάσταση λειτουργίας pre-dive πριν από την εμβύθιση. Διαφορετικά, ενδέχεται να υπάρξει μια χρονική καθυστέρηση έως και 20 s αναφορικά με την παρακολούθηση της κατάδυσης από το Icon HD. 2.2 ΡΥΘΜΙΣΕΙΣ Το μενού SETTINGS (ΡΥΘΜΙΣΕΙΣ) του Icon HD σάς δίνει πρόσβαση στις λειτουργίες ή σας επιτρέπει να αλλάξετε τις ρυθμίσεις. Μόλις μεταβείτε στο συγκεκριμένο μενού, θα δείτε τρία υπομενού: το SET DIVE (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ), όπου μπορείτε να ορίσετε παραμέτρους σχετικά με την κατάδυση, το SET COMPUTER (ΡΥΘΜΙΣΕΙΣ ΥΠΟΛΟΓΙΣΤΗ), όπου μπορείτε να ορίσετε παραμέτρους σχετικά με το καταδυτικό κομπιούτερ και το ABOUT Icon HD (ΠΛΗΡΟΦΟΡΙΕΣ Icon HD), όπου μπορείτε να βρείτε πληροφορίες για το δικό σας Icon HD, καθώς και στατιστικά στοιχεία για τις καταδύσεις που πραγματοποιήθηκαν με το κομπιούτερ. Ακολουθεί μια σύντομη περιγραφή του κάθε μενού. 7

8 Καταδυτικό κομπιούτερ ICON HD ΜΕΝΟΥ Περιγραφή SET DIVE (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ) MODE (ΛΕΙΤΟΥΡΓΙΑ) P FACTOR (ΤΙΜΗ P) ALTITUDE (ΥΨΟΜΕΤΡΟ) GAS IN TEGRATION (ΕΝΣΩΜΑΤΩΣΗ ΑΕΡΙΩΝ) WATER (ΝΕΡΟ) LINKED MAP (ΣΥΝΔΕΔΕΜΕΝΟΣ ΧΑΡΤΗΣ) DISPLAY (ΟΘΟΝΗ) AUDIBLE ALARMS (ΑΚΟΥ. ΠΡΟΕΙΔ.) UNCONTROLLED ASCENT (ΑΝΕΞ. ΑΝΑΔΥΣΗ) ERASE DESAT (ΔΙΑΓΡΑΦΗ DESAT) Σας επιτρέπει να επιλέξετε μεταξύ κατάστασης λειτουργίας αέρα, nitrox και βυθόμετρουχρονόμετρου. Στην περίπτωση της λειτουργίας με nitrox, εδώ ορίζετε το O2% και το ppo2max. Σας επιτρέπει να επιλέξετε μεταξύ του βασικού αλγόριθμου (P0) και ενός προοδευτικά πιο συντηρητικού αλγόριθμου (P1, P2). Σας επιτρέπει να ορίσετε τον αλγόριθμο στη λειτουργία υψόμετρου για την κατάδυση σε ορεινές λίμνες. Σας επιτρέπει να συγχρονίσετε το Icon HD με τις προαιρετικές μονάδες φιάλης και να καθορίσετε όλες τις παραμέτρους που αφορούν την ενσωμάτωση αερίων (όγκος φιάλης, πίεση λειτουργίας φιάλης, ρεζέρβα φιάλης κ.λπ.). Σας επιτρέπει να επιλέξετε μεταξύ αλμυρού και γλυκού νερού. Σας επιτρέπει να επιλέξετε ένα χάρτη τον οποίο μπορείτε να εμφανίσετε στην οθόνη κατά τη διάρκεια της κατάδυσης. Σας επιτρέπει να ορίσετε την προκαθορισμένη οθόνη (EXTENDED ή PROFILE). Αυτή θα είναι η οθόνη του Icon HD μόλις ξεκινά η κατάδυση και την οποία θα επαναφέρει το κομπιούτερ σε περίπτωση συναγερμού ή προειδοποιητικού μηνύματος. Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε όλες τις ακουστικές προειδοποιήσεις του Icon HD. Σας επιτρέπει να απενεργοποιήσετε την παράβαση κατάδυσης λόγω ανεξέλεγκτης ανάδυσης. Η λειτουργία αυτή προορίζεται μόνο για εκπαιδευτές κατάδυσης, οι οποίοι μπορεί να βρεθούν σε μια τέτοια κατάσταση λόγω των απαιτήσεων στο πλαίσιο της διδασκαλίας. Σας επιτρέπει να μηδενίσετε τον κορεσμό αζώτου, απαλείφοντας έτσι τις επιπτώσεις μιας προηγούμενης κατάδυσης. Η λειτουργία αυτή προορίζεται μόνο για άτομα που σκοπεύουν να δανείσουν το κομπιούτερ τους σε άλλο δύτη ο οποίος δεν έχει πραγματοποιήσει κατάδυση τις τελευταίες 24 ώρες. ΜΕΝΟΥ Περιγραφή SET COMPUTER (ΡΥΘΜΙΣΕΙΣ ΥΠΟΛΟΓΙΣΤΗ) LANGUAGE (ΓΛΩΣΣΑ) TIME (ΩΡΑ) UNITS (ΜΟΝΑΔΕΣ) BRIGHTNESS (ΦΩΤΕΙΝΟΤΗΤΑ) LCD ADJUSTMENT (ΡΥΘΜΙΣΗ LCD) BACKLIGHT TIMER (ΧΡΟΝΟΜΕΤΡΟ ΦΩΤΙΣΜΟΥ) DECLINATION (ΑΠΟΚΛΙΣΗ) COMPASS CALIBRATION (ΔΙΟΡΘΩΣΗ ΠΥΞΙΔΑΣ) Σας επιτρέπει να ορίσετε τη γλώσσα για τη διεπιφάνεια χρήστη, όλα τα μενού και τα προειδοποιητικά μηνύματα κατά τη διάρκεια της κατάδυσης. Σας επιτρέπει να ορίσετε την ημερομηνία και την ώρα. Σας επιτρέπει να επιλέξετε μεταξύ των μονάδων του διεθνούς μετρικού συστήματος (m, C, bar) ή του βρετανικού αυτοκρατορικού συστήματος (ft, F, psi) Σας επιτρέπει να ορίσετε τη μέγιστη τιμή έντασης για το φωτισμό οθόνης. Επιτρέπει την αντιστάθμιση σε περίπτωση παραμόρφωσης στην οθόνη. Σας επιτρέπει να ορίσετε το χρονικό διάστημα μετά το οποίο ο φωτισμός οθόνης μεταβαίνει από τη μέγιστη στη χαμηλή ισχύ. Σας επιτρέπει να αντισταθμίσετε τη διαφορά μεταξύ γεωγραφικού και μαγνητικού βορρά στην ψηφιακή πυξίδα. Σας επιτρέπει να βαθμονομήσετε ξανά την πυξίδα SET DIVE (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ) MODE (ΛΕΙΤΟΥΡΓΙΑ) Σε αυτό το μενού μπορείτε να ορίσετε τον τύπο αερίου που θα αναπνέετε κατά τη διάρκεια της κατάδυσης (AIR (ΑΕΡΑΣ) ή NITROX, με συμπεριλαμβανόμενη την επιλογή MULTIGAS (ΠΟΛΛΑ ΑΕΡΙΑ)). Μπορείτε επίσης να ρυθμίσετε το Icon HD στην κατάσταση λειτουργίας BOTTOM TIMER (ΒΥΘΟΜΕΤΡΟ- ΧΡΟΝΟΜΕΤΡΟ), με το Icon HD να δείχνει μόνο την ώρα, το βάθος και τη θερμοκρασία: σε αυτήν την περίπτωση, δεν θα εκτελεί κανέναν υπολογισμό αποσυμπίεσης και δεν θα εμφανίζει τυχόν προειδοποιήσεις. Χρησιμοποιήστε τα και για να επισημάνετε την επιλογή σας, κατόπιν πατήστε SELECT (ΕΠΙΛΟΓΗ) για να την ενεργοποιήσετε. Η επιλογή AIR (ΑΕΡΑΣ) ισοδυναμεί με τη ρύθμιση του NITROX στο 21% και ppo2max ίσο με 1.4bar. Όταν επιλέγετε NITROX, μεταβαίνετε σε ένα υπομενού στο οποίο μπορείτε να ορίσετε το ποσοστό οξυγόνου στο μείγμα (O2%) και τη μέγιστη τιμή της μερικής πίεσης οξυγόνου (ppo2max) για μέχρι τρία αναπνεύσιμα μείγματα. Η μέγιστη δυνατή τιμή για την ppo2max είναι 1,6 bar. Οι περισσότεροι εκπαιδευτικοί φορείς συνιστούν να μην γίνεται υπέρβαση των 1,4 bar. Μόλις μεταβείτε σε αυτό το μενού, χρησιμοποιήστε τα και για να αλλάξετε το O2% και δείτε πώς αυτό επηρεάζει το μέγιστο βάθος λειτουργίας (MOD). Κατόπιν, πατήστε NEXT (ΕΠΟΜΕΝΟ) για να μεταβείτε στην ppo2max και χρησιμοποιήστε τα και για να αλλάξετε την τιμή, προσέχοντας και πάλι πώς αυτό επηρεάζει το MOD. Πατήστε SET (ΡΥΘΜΙΣΗ) για να αποθηκεύσετε και να εξέλθετε από το μενού. Λάβετε υπόψη σας ότι μπορείτε να πατήσετε BACK (ΠΙΣΩ) αφού ορίσετε το O2% για να αποθηκεύσετε την τιμή και να εξέλθετε από το μενού παραλείποντας τη ρύθμιση ppo2max. - Η κατάδυση με μείγματα Nitrox πρέπει να διεξάγεται μόνο από πεπειραμένους δύτες, οι οποίοι έχουν λάβει την κατάλληλη εκπαίδευση από διεθνώς αναγνωρισμένο φορέα. - Πριν από κάθε κατάδυση και αφού αλλάξετε τη φιάλη, θα πρέπει να διασφαλίζετε ότι η καθορισμένη συγκέντρωση οξυγόνου στο Icon HD αντιστοιχεί στη συγκέντρωση οξυγόνου στη φιάλη. Η ρύθμιση εσφαλμένης συγκέντρωσης οξυγόνου μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή το θάνατο. Αυτό είναι επίσης το μενού όπου ορίζετε τα αέρια αποσυμπίεσης, αν η κατάδυση γίνεται με περισσότερα από ένα αέρια. Ανατρέξτε στο κεφάλαιο 3.6 για περισσότερες πληροφορίες σχετικά με την κατάδυση με περισσότερα αέρια από ένα. 8

9 P FACTOR (ΤΙΜΗ P) Το Icon HD σάς επιτρέπει να ορίσετε έναν πρόσθετο προσωπικό συντελεστή ασφαλείας για εκείνες τις περιστάσεις όπου θέλετε να είστε ιδιαίτερα προσεκτικός, όπως μετά από μια μακρόχρονη περίοδο αδράνειας ή όταν σχεδιάζετε μια επίπονη κατάδυση. Σε αυτό το μενού μπορείτε να επιλέξετε μεταξύ του βασικού αλγόριθμου (P0), μιας πιο συντηρητικής τιμής (P2) και μιας ενδιάμεσης (P1). Η επιλογή του P FACTOR (ΤΙΜΗ Ρ) θα αντανακλάται στον προγραμματισμό κατάδυσης ALTITUDE (ΥΨΟΜΕΤΡΟ) Η ατμοσφαιρική πίεση είναι συνάρτηση του υψομέτρου και των καιρικών συνθηκών. Η ατμοσφαιρική πίεση που σας περιβάλλει είναι ένας σημαντικός παράγοντας που πρέπει να λαμβάνεται υπόψη για την κατάδυση, καθώς επιδρά στη λήψη και στην ακόλουθη αποβολή του αζώτου. Πάνω από ένα συγκεκριμένο υψόμετρο, ο αλγόριθμος αποσυμπίεσης πρέπει να αλλάζει προκειμένου να αντισταθμίζεται η επίδραση από την αλλαγή της ατμοσφαιρικής πίεσης. Όταν καταδύεστε σε ορεινή λίμνη, βρείτε ποιο είναι το υψόμετρο και επιλέξτε το εύρος υψόμετρου από τις τέσσερις διαθέσιμες επιλογές του Icon HD: - A0: από τη στάθμη της θάλασσας ως τα 700 m/3300 ft περίπου, - A1: από τα 700 m/2300 ft περίπου ως τα 1500 m/4900 ft περίπου, - A2: από τα 1500 m/4900 ft περίπου ως τα 2400 m/7900 ft περίπου, - A3: από τα 2400 m/7900 ft περίπου ως τα 3700 m/12100 ft περίπου, - Δεν συνιστάται η κατάδυση σε υψόμετρο μεγαλύτερο των 3700 m / ft. Αν κάνετε κάτι τέτοιο, ρυθμίστε το Icon HD στη λειτουργία BOTTOM TIMER (ΒΥΘΟΜΕΤΡΟ- ΧΡΟΝΟΜΕΤΡΟ) και βρείτε καταδυτικούς πίνακες για το κατάλληλο υψόμετρο. Η κατάδυση σε ορεινές λίμνες χωρίς να έχει γίνει πρώτα η κατάλληλη ρύθμιση υψομέτρου στο Icon HD μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή το θάνατο GAS INTEGRATION (ΕΝΣΩΜΑΤΩΣΗ ΑΕΡΙΩΝ) Το συγκεκριμένο μενού περιέχει πέντε υπομενού. Το πρώτο σάς επιτρέπει να συνδέσετε τις μονάδες φιάλης στο Icon HD. Ανατρέξτε στην ενότητα 1.8. για την περιγραφή της διαδικασίας σύνδεσης. Το δεύτερο μενού, TANK VOLUME (ΟΓΚΟΣ ΦΙΑΛΗΣ), σας επιτρέπει να ορίζετε το μέγεθος του όγκου της φιάλης, ξεχωριστά για το G1, G2 και G3. Η συγκεκριμένη παράμετρος είναι σημαντική για τη σωστή εκτίμηση της κατανάλωσης αερίου σε l/min ή cu ft /min. Η προεπιλεγμένη ρύθμιση είναι 12 l στο διεθνές μετρικό σύστημα και 80 κυβικά πόδια στο βρετανικό αυτοκρατορικό σύστημα. Στην περίπτωση της ρύθμισης σύμφωνα με το βρετανικό αυτοκρατορικό σύστημα, έχει ύψιστη σημασία να ορίσετε επίσης τη σωστή πίεση λειτουργίας της φιάλης, εφόσον το μέγεθος της φιάλης παραπέμπει στη συγκεκριμένη πίεση. Στο τρίτου μενού, OPERATING TANK PRESSURE (ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΦΙΑΛΗΣ), καθορίζετε την ονομαστική πίεση πλήρωσης των φιαλών σας. Αυτή μπορεί να καθοριστεί για κάθε φιάλη ξεχωριστά (G1, G2 ή G3). Η συγκεκριμένη τιμή χρησιμοποιείται για την προσαρμογή σε κλίμακα της γραφικής αναπαράστασης φιάλης στην προβολή PROFILE, αλλά και για τον καθορισμό των πεδίων εύρους πίεσης για τον κωδικό χρώματος (περιγράφεται στην ενότητα ). Όταν έχουν ρυθμιστεί οι μονάδες ft/ F/psi, η τιμή αυτή είναι σημαντική επειδή μαζί με τον όγκο φιάλης επιτρέπει στο Icon HD να εκτιμήσει σωστά την κατανάλωση αερίου σε cu ft/min. Οι προεπιλεγμένες τιμές είναι τα 200 bar και τα 3000 psi. Στο τέταρτο μενού, MID TANK WARNING (ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΙΣΗΣ ΦΙΑΛΗΣ), ορίζεται η τιμή με την οποία το Icon HD ενεργοποιεί την προειδοποίηση μισής φιάλης. Αυτή μπορεί να καθοριστεί για κάθε φιάλη ξεχωριστά (G1, G2 ή G3). Ο δύτης μπορεί να την ορίσει οπουδήποτε μεταξύ bar / psi. Η συγκεκριμένη τιμή χρησιμοποιείται επίσης στον καθορισμό των πεδίων εύρους πίεσης για τον κωδικό χρώματος, όπως περιγράφεται παρακάτω. Οι προεπιλεγμένες τιμές είναι τα 100 bar και 1500 psi. Στο πέμπτο και τελευταίο μενού, TANK RESERVE (ΡΕΖΕΡΒΑ ΦΙΑΛΗΣ), ορίζεται η τιμή με την οποία θα ενεργοποιείται μια προειδοποίηση, καθώς θα πρέπει πάντοτε να είστε στην επιφάνεια προτού επιτευχθεί αυτό το επίπεδο. Επιπλέον, αυτή η τιμή χρησιμοποιείται για τον υπολογισμό της τιμής TTR (βλ. ενότητα και 3.3.1). Αυτή μπορεί να καθοριστεί για κάθε φιάλη ξεχωριστά (G1, G2 ή G3). Οι προεπιλεγμένες τιμές είναι τα 50 bar και 750 psi ΚΩΔΙΚΟΣ ΧΡΩΜΑΤΟΣ ΓΙΑ ΠΕΔΙΑ ΕΥΡΟΥΣ ΠΙΕΣΗΣ Εκτός από μια αριθμητική τιμή για την πίεση φιάλης, το Icon HD χρησιμοποιεί και κωδικό χρώματος, ώστε ο δύτης να μπορεί να αντιληφθεί άμεσα με μια ματιά την πίεση της φιάλης. Στην προβολή EXTENDED και στην προβολή COMPASS (ΠΥΞΙΔΑ), το χρώμα εφαρμόζεται στο φόντο του πεδίου που περιέχει τις πληροφορίες για την πίεση της φιάλης, ενώ στην προβολή PROFILE, το χρώμα εφαρμόζεται στο εσωτερικό του εικονογράμματος φιάλης. Το εύρος πίεσης από την πίεση λειτουργίας της φιάλης έως την κενή φιάλη χωρίζεται σε 5 πεδία, από το ΜΠΛΕ, το ΠΡΑΣΙΝΟ, το ΚΙΤΡΙΝΟ και το ΠΟΡΤΟΚΑΛΙως το ΚΟΚΚΙΝΟ. Τα πεδία καθορίζονται ως εξής: ΜΠΛΕ: το πάνω μισό μεταξύ τιμής OPERΑTING TΑΝΚ PRESSURE (ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΦΙΑΛΗΣ) και τιμής MID TANK WARNING (ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΙΣΗΣ ΦΙΑΛΗΣ) (προεπιλεγμένη τιμή: πάνω από 150 bar / 2250 psi) ΠΡΑΣΙΝΟ: το κάτω μισό μεταξύ τιμής OPERATING TANK PRESSURE (ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΦΙΑΛΗΣ) και τιμής MID TANK WARNING (ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΙΣΗΣ ΦΙΑΛΗΣ) (προεπιλεγμένη τιμή: μεταξύ 150 bar / 2250 psi και 100 bar / 1500 psi) ΚΙΤΡΙΝΟ: πάνω μισό μεταξύ τιμής MID TANK WARNING (ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΙΣΗΣ ΦΙΑΛΗΣ) και τιμής TANK RESERVE (ΡΕΖΕΡΒΑ ΦΙΑΛΗΣ) (προεπιλεγμένη τιμή: μεταξύ 100 bar / 1500 psi και 75 bar / 1000 psi) ΠΟΡΤΟΚΑΛΙ: κάτω μισό μεταξύ τιμής MID TANK WARNING (ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΙΣΗΣ ΦΙΑΛΗΣ) και TANK RESERVE (ΡΕΖΕΡΒΑ ΦΙΑΛΗΣ) (προεπιλεγμένη τιμή: μεταξύ 75 bar / 1000 psi και 50 bar / 750 psi) ΚΟΚΚΙΝΟ: κάτω από τιμή TANK RESERVE (ΡΕΖΕΡΒΑ ΦΙΑΛΗΣ) (προεπιλεγμένη τιμή: κάτω από 50 bar / 750 psi) 9

10 Καταδυτικό κομπιούτερ ICON HD WATER (ΝΕΡΟ) Μπορείτε να ρυθμίσετε το κομπιούτερ για λειτουργία με γλυκό ή αλμυρό νερό, ανάλογα με το πού πρόκειται να γίνει η κατάδυση. Η ρύθμιση εσφαλμένου τύπου νερού συνεπάγεται σφάλμα στη μέτρηση του βάθους με απόκλιση περίπου 3% (π.χ. σε βάθος 30 m/100 ft, κομπιούτερ ρυθμισμένο για αλμυρό νερό θα δείξει 29 m/97 ft στο γλυκό νερό, ενώ κομπιούτερ ρυθμισμένο για γλυκό νερό θα δείξει 31 m/103 ft στο αλμυρό νερό). Λάβετε υπόψη σας ότι αυτό δεν επηρεάζει τη σωστή λειτουργία του κομπιούτερ, εφόσον το κομπιούτερ εκτελεί όλους τους υπολογισμούς βασιζόμενο αποκλειστικά στις μετρήσεις πίεσης LINKED MAP (ΣΥΝΔΕΔΕΜΕΝΟΣ ΧΑΡΤΗΣ) Σε αυτό το μενού, μπορείτε να επιλέξετε ένα χάρτη τον οποίο μπορείτε να εμφανίσετε αργότερα κατά τη διάρκεια της κατάδυσης. Αν δεν επιλέξετε κάποιο χάρτη, το αντίστοιχο κουμπί θα είναι απενεργοποιημένο κατά τη διάρκεια της κατάδυσης DISPLAY (ΟΘΟΝΗ) Σε αυτό το μενού μπορείτε να ορίσετε την προτιμώμενη μορφή οθόνης, επιλέγοντας μεταξύ της προβολής EXTENDED και PROFILE. Το Icon HD θα ξεκινήσει την κατάδυση με την επιλεγμένη προβολή οθόνης, την οποία και επαναφέρει σε περίπτωση προειδοποίησης. Μπορείτε, ωστόσο, να εναλλάσσετε τις καταστάσεις λειτουργίας οθόνης όποτε θελήσετε κατά τη διάρκεια της κατάδυσης πατώντας το AUDIBLE ALARMS (ΑΚΟΥ. ΠΡΟΕΙΔ.) Σε αυτό το μενού μπορείτε να απενεργοποιήσετε τις ακουστικές προειδοποιήσεις. Η απενεργοποίηση των ακουστικών προειδοποιήσεων μπορεί να σας θέσει σε εν δυνάμει επικίνδυνες καταστάσεις και να έχει ως αποτέλεσμα σοβαρό τραυματισμό ή το θάνατο UNCONTROLLED ASCENT (ΑΝΕΞ. ΑΝΑΔΥΣΗ) Ως ανεξέλεγκτη ανάδυση ορίζεται εκείνη κατά την οποία διατηρήθηκε ταχύτητα ίση ή μεγαλύτερη από 12 m/min / 40 ft/min για μεγαλύτερη απόσταση από τα δύο τρίτα της ανοδικής διαδρομής του δύτη. Αυτό ισχύει μόνο για καταδύσεις σε βάθος μεγαλύτερο των 12 m/40 ft. Σε μια τέτοια περίπτωση, λόγω του επικίνδυνου σχηματισμού φυσαλίδων, το Icon HD κλειδώνει για 24 ώρες, ώστε να σας αποτρέψει από το να καταδυθείτε ξανά. Σε αυτό το μενού, έχετε την επιλογή να απενεργοποιήσετε το κλείδωμα του κομπιούτερ στην περίπτωση ανεξέλεγκτης ανάδυσης. - Μια ανεξέλεγκτη ανάδυση αυξάνει τον κίνδυνο νόσου των δυτών (DCS). - Αυτή η λειτουργία προορίζεται μόνο για ιδιαίτερα έμπειρους δύτες, όπως εκπαιδευτές κατάδυσης, οι οποίοι αναλαμβάνουν πλήρως την ευθύνη για τις συνέπειες απενεργοποίησής της ΔΙΑΓΡΑΦΗ ΑΠΑΖΩΤΩΣΗΣ Το Icon HD σάς επιτρέπει να μηδενίσετε το χρόνο απαζώτωσης. Τυχόν πληροφορίες για τον κορεσμό των ιστών από μια πρόσφατη κατάδυση θα μηδενιστούν και το κομπιούτερ δεν θεωρεί την επόμενη κατάδυση ως επαναληπτική κατάδυση. Η λειτουργία αυτή είναι χρήσιμη όταν ο χρήστης δανείζει το κομπιούτερ σε άλλο δύτη ο οποίος δεν καταδύθηκε τις τελευταίες 24 ώρες. Η κατάδυση μετά από μηδενισμό του χρόνου απαζώτωσης είναι εξαιρετική επικίνδυνη και υπάρχει μεγάλη πιθανότητα να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μη μηδενίζετε το χρόνο απαζώτωσης, αν δεν υπάρχει ένας καλός λόγος για κάτι τέτοιο. Μόλις μεταβείτε στο μενού, θα δείτε μια γραφική αναπαράσταση του φορτίου σε όλους τους ιστούς με βάση τον υπολογισμό αποσυμπίεσης. Για να αποτρέψετε την ακούσια διαγραφή του χρόνου απαζώτωσης, θα πρέπει να καταχωρήσετε τον κωδικό ασφαλείας μόλις αποφασίσετε να προχωρήσετε στο μηδενισμό. Ο κωδικός ασφαλείας είναι Αφού καταχωρήσετε τον κωδικό ασφαλείας, θα λάβετε μια επιβεβαίωση για την επιτυχή ολοκλήρωση της διαδικασίας SET COMPUTER (ΡΥΘΜΙΣΕΙΣ ΥΠΟΛΟΓΙΣΤΗ) LANGUAGE (ΓΛΩΣΣΑ) Σε αυτό το μενού μπορείτε να ορίσετε τη γλώσσα για τη διεπιφάνεια χρήστη και τα προειδοποιητικά μηνύματα κατά τη διάρκεια της κατάδυσης TIME (ΩΡΑ) Αυτό το μενού σας επιτρέπει να ρυθμίζετε τη μορφή της ώρας, την ώρα και την ημερομηνία UNITS (ΜΟΝΑΔΕΣ) Μπορείτε να επιλέξετε μεταξύ των μονάδων του διεθνούς μετρικού συστήματος (βάθος σε μέτρα, θερμοκρασία σε C, πίεση φιάλης σε bar) και των μονάδων του βρετανικού αυτοκρατορικού συστήματος (βάθος σε πόδια, θερμοκρασία σε F, πίεση φιάλης σε psi) BRIGHTNESS (ΦΩΤΕΙΝΟΤΗΤΑ) Αυτό το μενού σάς επιτρέπει να αλλάξετε τη φωτεινότητα της οθόνης στη λειτουργία υψηλής ισχύος (βλ. ενότητα ) για προσαρμογή στα διάφορα επίπεδα των συνθηκών φωτισμού. Μόλις μεταβείτε σε αυτό το μενού, στην οθόνη εμφανίζεται μια ράβδος κύλισης. Χρησιμοποιήστε το και το για να ρυθμίσετε το επίπεδο φωτεινότητας LCD ADJUSTMENT (ΡΥΘΜΙΣΗ LCD) Αυτό το μενού σάς επιτρέπει να βελτιστοποιήσετε την οθόνη. Χρησιμοποιήστε το και το και παρατηρήστε πώς επηρεάζεται η οθόνη ελέγχου. 10

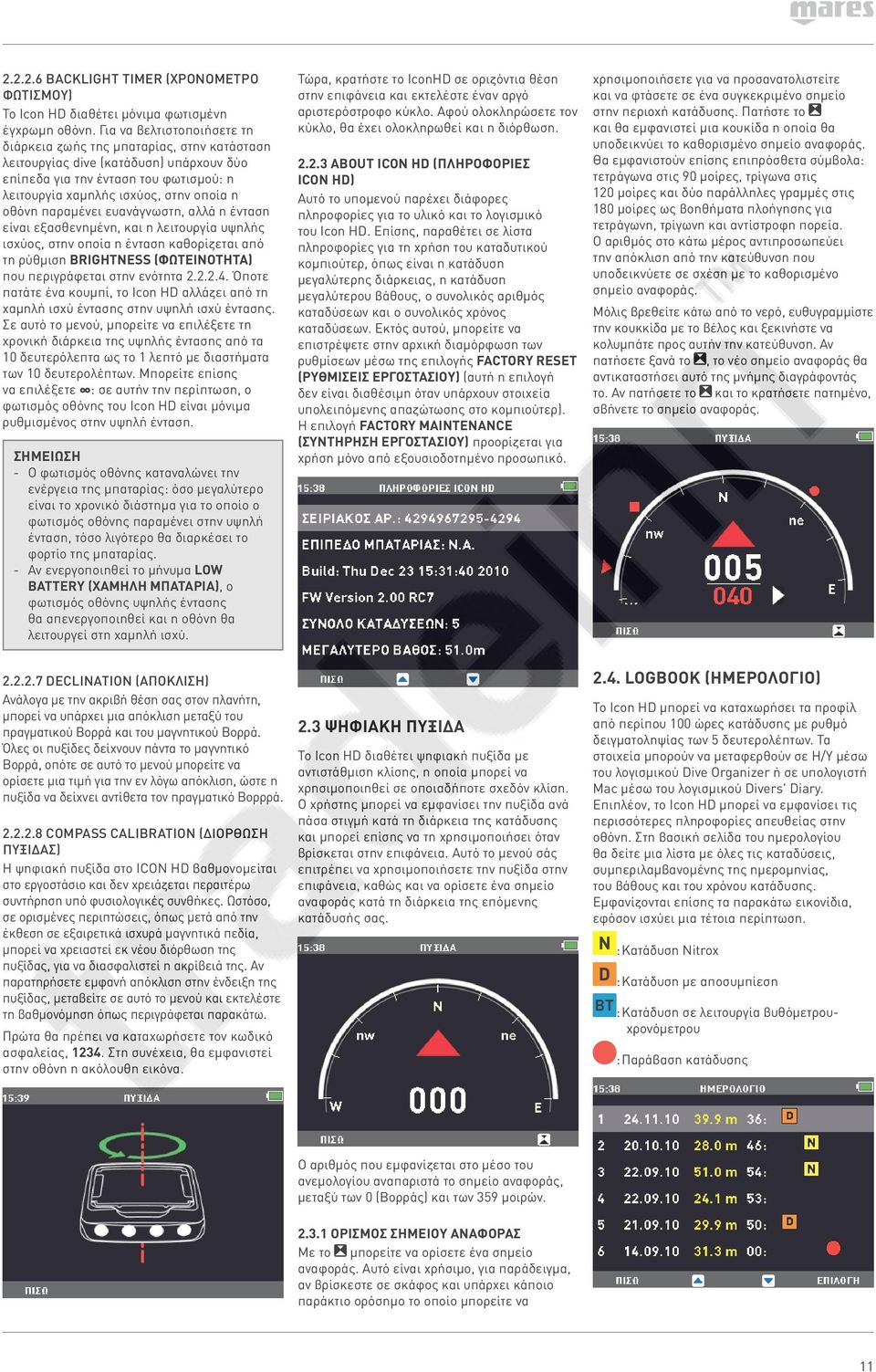

11 BACKLIGHT TIMER (ΧΡΟΝΟΜΕΤΡΟ ΦΩΤΙΣΜΟΥ) To Icon HD διαθέτει μόνιμα φωτισμένη έγχρωμη οθόνη. Για να βελτιστοποιήσετε τη διάρκεια ζωής της μπαταρίας, στην κατάσταση λειτουργίας dive (κατάδυση) υπάρχουν δύο επίπεδα για την ένταση του φωτισμού: η λειτουργία χαμηλής ισχύος, στην οποία η οθόνη παραμένει ευανάγνωστη, αλλά η ένταση είναι εξασθενημένη, και η λειτουργία υψηλής ισχύος, στην οποία η ένταση καθορίζεται από τη ρύθμιση BRIGHTNESS (ΦΩΤΕΙΝΟΤΗΤΑ) που περιγράφεται στην ενότητα Όποτε πατάτε ένα κουμπί, το Icon HD αλλάζει από τη χαμηλή ισχύ έντασης στην υψηλή ισχύ έντασης. Σε αυτό το μενού, μπορείτε να επιλέξετε τη χρονική διάρκεια της υψηλής έντασης από τα 10 δευτερόλεπτα ως το 1 λεπτό με διαστήματα των 10 δευτερολέπτων. Μπορείτε επίσης να επιλέξετε : σε αυτήν την περίπτωση, ο φωτισμός οθόνης του Icon HD είναι μόνιμα ρυθμισμένος στην υψηλή ένταση. - Ο φωτισμός οθόνης καταναλώνει την ενέργεια της μπαταρίας: όσο μεγαλύτερο είναι το χρονικό διάστημα για το οποίο ο φωτισμός οθόνης παραμένει στην υψηλή ένταση, τόσο λιγότερο θα διαρκέσει το φορτίο της μπαταρίας. - Αν ενεργοποιηθεί το μήνυμα LOW BATTERY (ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ), ο φωτισμός οθόνης υψηλής έντασης θα απενεργοποιηθεί και η οθόνη θα λειτουργεί στη χαμηλή ισχύ. Τώρα, κρατήστε το IconHD σε οριζόντια θέση στην επιφάνεια και εκτελέστε έναν αργό αριστερόστροφο κύκλο. Αφού ολοκληρώσετε τον κύκλο, θα έχει ολοκληρωθεί και η διόρθωση ABOUT ICON HD (ΠΛΗΡΟΦΟΡΙΕΣ ICON HD) Αυτό το υπομενού παρέχει διάφορες πληροφορίες για το υλικό και το λογισμικό του Icon HD. Επίσης, παραθέτει σε λίστα πληροφορίες για τη χρήση του καταδυτικού κομπιούτερ, όπως είναι η κατάδυση μεγαλύτερης διάρκειας, η κατάδυση μεγαλύτερου βάθους, ο συνολικός αριθμός καταδύσεων και ο συνολικός χρόνος καταδύσεων. Εκτός αυτού, μπορείτε να επιστρέψετε στην αρχική διαμόρφωση των ρυθμίσεων μέσω της επιλογής FACTORY RESET (ΡΥΘΜΙΣΕΙΣ ΕΡΓΟΣΤΑΣΙΟΥ) (αυτή η επιλογή δεν είναι διαθέσιμη όταν υπάρχουν στοιχεία υπολειπόμενης απαζώτωσης στο κομπιούτερ). Η επιλογή FACTORY MAINTENANCE (ΣΥΝΤΗΡΗΣΗ ΕΡΓΟΣΤΑΣΙΟΥ) προορίζεται για χρήση μόνο από εξουσιοδοτημένο προσωπικό. χρησιμοποιήσετε για να προσανατολιστείτε και να φτάσετε σε ένα συγκεκριμένο σημείο στην περιοχή κατάδυσης. Πατήστε το και θα εμφανιστεί μια κουκίδα η οποία θα υποδεικνύει το καθορισμένο σημείο αναφοράς. Θα εμφανιστούν επίσης επιπρόσθετα σύμβολα: τετράγωνα στις 90 μοίρες, τρίγωνα στις 120 μοίρες και δύο παράλληλες γραμμές στις 180 μοίρες ως βοηθήματα πλοήγησης για τετράγωνη, τρίγωνη και αντίστροφη πορεία. Ο αριθμός στο κάτω μέρος αντιπροσωπεύει την απόκλιση από την κατεύθυνση που υποδεικνύετε σε σχέση με το καθορισμένο σημείο αναφοράς. Μόλις βρεθείτε κάτω από το νερό, ευθυγραμμίστε την κουκκίδα με το βέλος και ξεκινήστε να κολυμπάτε προς αυτήν την κατεύθυνση. Αν πατήσετε ξανά το, το νέο σημείο αναφοράς θα αντικαταστήσει αυτό της μνήμης διαγράφοντάς το. Αν πατήσετε το και το κρατήσετε πατημένο, σβήνετε το σημείο αναφοράς DECLINATION (ΑΠΟΚΛΙΣΗ) Ανάλογα με την ακριβή θέση σας στον πλανήτη, μπορεί να υπάρχει μια απόκλιση μεταξύ του πραγματικού Βορρά και του μαγνητικού Βορρά. Όλες οι πυξίδες δείχνουν πάντα το μαγνητικό Βορρά, οπότε σε αυτό το μενού μπορείτε να ορίσετε μια τιμή για την εν λόγω απόκλιση, ώστε η πυξίδα να δείχνει αντίθετα τον πραγματικό Βορρρά COMPASS CALIBRATION (ΔΙΟΡΘΩΣΗ ΠΥΞΙΔΑΣ) Η ψηφιακή πυξίδα στο ICON HD βαθμονομείται στο εργοστάσιο και δεν χρειάζεται περαιτέρω συντήρηση υπό φυσιολογικές συνθήκες. Ωστόσο, σε ορισμένες περιπτώσεις, όπως μετά από την έκθεση σε εξαιρετικά ισχυρά μαγνητικά πεδία, μπορεί να χρειαστεί εκ νέου διόρθωση της πυξίδας, για να διασφαλιστεί η ακρίβειά της. Αν παρατηρήσετε εμφανή απόκλιση στην ένδειξη της πυξίδας, μεταβείτε σε αυτό το μενού και εκτελέστε τη βαθμονόμηση όπως περιγράφεται παρακάτω. Πρώτα θα πρέπει να καταχωρήσετε τον κωδικό ασφαλείας, Στη συνέχεια, θα εμφανιστεί στην οθόνη η ακόλουθη εικόνα. 2.3 ΨΗΦΙΑΚΗ ΠΥΞΙΔΑ Το Icon HD διαθέτει ψηφιακή πυξίδα με αντιστάθμιση κλίσης, η οποία μπορεί να χρησιμοποιηθεί σε οποιαδήποτε σχεδόν κλίση. Ο χρήστης μπορεί να εμφανίσει την πυξίδα ανά πάσα στιγμή κατά τη διάρκεια της κατάδυσης και μπορεί επίσης να τη χρησιμοποιήσει όταν βρίσκεται στην επιφάνεια. Αυτό το μενού σάς επιτρέπει να χρησιμοποιήσετε την πυξίδα στην επιφάνεια, καθώς και να ορίσετε ένα σημείο αναφοράς κατά τη διάρκεια της επόμενης κατάδυσής σας LOGBOOK (ΗΜΕΡΟΛΟΓΙΟ) Το Icon HD μπορεί να καταχωρήσει τα προφίλ από περίπου 100 ώρες κατάδυσης με ρυθμό δειγματοληψίας των 5 δευτερολέπτων. Τα στοιχεία μπορούν να μεταφερθούν σε Η/Υ μέσω του λογισμικού Dive Organizer ή σε υπολογιστή Mac μέσω του λογισμικού Divers' Diary. Επιπλέον, το Icon HD μπορεί να εμφανίσει τις περισσότερες πληροφορίες απευθείας στην οθόνη. Στη βασική σελίδα του ημερολογίου θα δείτε μια λίστα με όλες τις καταδύσεις, συμπεριλαμβανομένης της ημερομηνίας, του βάθους και του χρόνου κατάδυσης. Εμφανίζονται επίσης τα παρακάτω εικονίδια, εφόσον ισχύει μια τέτοια περίπτωση. : Κατάδυση Nitrox : Κατάδυση με αποσυμπίεση : Κατάδυση σε λειτουργία βυθόμετρουχρονόμετρου : Παράβαση κατάδυσης Ο αριθμός που εμφανίζεται στο μέσο του ανεμολογίου αναπαριστά το σημείο αναφοράς, μεταξύ των 0 (Βορράς) και των 359 μοιρών ΟΡΙΣΜΟΣ ΣΗΜΕΙΟΥ ΑΝΑΦΟΡΑΣ Με το μπορείτε να ορίσετε ένα σημείο αναφοράς. Αυτό είναι χρήσιμο, για παράδειγμα, αν βρίσκεστε σε σκάφος και υπάρχει κάποιο παράκτιο ορόσημο το οποίο μπορείτε να 11

12 Καταδυτικό κομπιούτερ ICON HD Πατώντας το SELECT (ΕΠΙΛΟΓΗ) μεταβαίνετε στις λεπτομέρειες της κατάδυσης και από εκεί μπορείτε να μεταβείτε στο προφίλ βάθους και θερμοκρασίας της ίδιας της κατάδυσης. 2.5 DIVE PLANNER (ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΑΤΑΔΥΣΗΣ) Αυτή η λειτουργία σάς επιτρέπει να μετακινείστε με κύλιση στα όρια χωρίς ανάγκη αποσυμπίεσης, λαμβάνοντας αυτόματα υπόψη τον υπολειπόμενο κορεσμό των διαμερισμάτων ιστών από προηγούμενη κατάδυση. Στους χρόνους που εμφανίζονται όταν μετακινείστε με κύλιση στα όρια χωρίς ανάγκη αποσυμπίεσης λαμβάνονται υπόψη οι καταχωρημένες πληροφορίες στο υπομενού SETTINGS (ΡΥΘΜΙΣΕΙΣ): υψόμετρο, προσωπικός συντελεστής ασφαλείας, αέρας ή, στην περίπτωση κατάδυσης με Nitrox, οι τιμές για το ποσοστό οξυγόνου και τη μέγιστη μερική πίεσή του. Για κάθε βάθος, η οθόνη εμφανίζει τον αντίστοιχο χρόνο χωρίς ανάγκη αποσυμπίεσης, ο οποίος εκφράζεται σε λεπτά. Αν είναι επιλεγμένη η κατάσταση λειτουργίας Nitrox, το μέγιστο βάθος που εμφανίζεται στον προγραμματισμό περιορίζεται από το MOD. Ο προγραμματισμός κατάδυσης ενεργοποιείται μόνο εφόσον είναι ρυθμισμένη η κατάσταση λειτουργίας AIR (ΑΕΡΑΣ) ή NITROX. 2.6 ΧΑΡΤΕΣ ΚΑΙ ΦΩΤΟΓΡΑΦΙΕΣ Τα συγκεκριμένα μενού σάς επιτρέπουν να προβάλετε όλους τους χάρτες και τις εικόνες που έχετε φορτώσει στο Icon HD μέσω του λογισμικού Dive Organizer ή Divers Diary. Μπορείτε να φορτώσετε στο Icon οποιοδήποτε αρχείο σε μορφή JPEG. Λάβετε υπόψη σας ότι μόνο τα αρχεία που παρατίθενται ως χάρτες μπορούν να επιλεγούν από τη λειτουργία LINKED MAP (ΣΥΝΔΕΔΕΜΕΝΟΣ ΧΑΡΤΗΣ), η οποία περιγράφεται στην ενότητα Η μνήμη του Icon HD μπορεί να αποθηκεύσει περίπου 50 χάρτες και εικόνες συνολικά. 2.7 BUTTON LOCK (ΚΛΕΙΔΩΜΑ) Αυτή η λειτουργία σάς επιτρέπει να κλειδώσετε τα κουμπιά, για να αποτρέπεται η ακούσια ενεργοποίηση του κομπιούτερ. Είναι πολύ χρήσιμη, για παράδειγμα, όταν ταξιδεύετε προς μια περιοχή κατάδυσης, καθώς το Icon HD μπορεί να εξαντλήσει ακούσια την μπαταρία πριν από την κατάδυση. Για να κλειδώσετε τα κουμπιά, πατήστε και κρατήστε πατημένο το SELECT (ΕΠΙΛΟΓΗ) για ένα δευτερόλεπτο από το βασικό μενού ή πατήστε το κανονικά όταν το εικονίδιο BUTTON LOCK (ΚΛΕΙΔΩΜΑ) είναι επισημασμένο. Με την ενέργεια αυτή η οθόνη θα μαυρίσει. Για να ξεκλειδώσετε τα κουμπιά, πατήστε το αριστερό κουμπί και στη συνέχεια το δεξί. Τώρα θα εμφανιστεί ξανά η βασική οθόνη. 3 ΚΑΤΑΔΥΣΗ ΜΕ ΤΟ ICON HD 3.1 ΛΙΓΑ ΛΟΓΙΑ ΣΧΕΤΙΚΑ ΜΕ ΤΟ NITROX Με τον όρο Nitrox περιγράφονται τα αναπνεύσιμα αέρια από μείγματα οξυγόνουαζώτου με ποσοστό οξυγόνου μεγαλύτερο από 21% (αέρας). Επειδή το Nitrox περιέχει λιγότερο άζωτο απ'ό,τι ο αέρας, στο ίδιο βάθος ο οργανισμός του δύτη λαμβάνει λιγότερο άζωτο απ' ό,τι σε μια κατάδυση με αναπνεύσιμο αέρα. Ωστόσο, η αυξημένη συγκέντρωση οξυγόνου στο Nitrox συνεπάγεται αύξηση της μερικής πίεσης οξυγόνου στο αναπνεύσιμο μείγμα στο ίδιο βάθος. Σε υψηλότερη μερική πίεση από την ατμοσφαιρική, το οξυγόνο μπορεί να έχει τοξικές επιπτώσεις στον ανθρώπινο οργανισμό. Αυτές μπορούν να ταξινομηθούν σε δύο κατηγορίες: - Αιφνίδιες επιπτώσεις λόγω μερικής πίεσης οξυγόνου μεγαλύτερης από 1,4 bar. Δεν σχετίζονται με τη διάρκεια της έκθεσης στη μερική πίεση οξυγόνου και το ακριβές επίπεδο της μερικής πίεσης στο οποίο λαμβάνουν χώρα ενδέχεται να ποικίλλει. Είναι κοινώς αποδεκτό ότι τιμές μερικής πίεσης έως 1,4 bar είναι ανεκτές και αρκετοί εκπαιδευτικοί φορείς συνηγορούν υπέρ μιας μέγιστης μερικής πίεσης οξυγόνου έως τα 1,6 bar. - Επιπτώσεις από παρατεταμένη έκθεση σε μερική πίεση οξυγόνου πάνω από 0,5 bar λόγω επανειλημμένων και/ή παρατεταμένων καταδύσεων. Μπορούν να επηρεάσουν το κεντρικό νευρικό σύστημα και προκαλούν βλάβη στους πνεύμονες ή σε άλλα ζωτικά όργανα. Το Icon HD σάς προφυλάσσει από αυτές τις δύο κατηγορίες επιπτώσεων με τους ακόλουθους τρόπους (εφόσον είναι ρυθμισμένο στη λειτουργία AIR (ΑΕΡΑΣ) ή NITROX): Προστασία από αιφνίδιες επιπτώσεις: Το Icon HD διαθέτει ρύθμιση προειδοποίησης MOD για καθορισμένη από το χρήστη ppo2max. Καθώς καταχωρείτε τη συγκέντρωση οξυγόνου για την κατάδυση, το Icon HD εμφανίζει το αντίστοιχο MOD για την καθορισμένη ppo2max. Η προεπιλεγμένη εργοστασιακή τιμή της ppo2max είναι 1,4 bar. Αυτή η τιμή μπορεί να ρυθμιστεί σύμφωνα με τις προτιμήσεις σας μεταξύ των 1,2 και 1,6 bar. Ανατρέξτε στην ενότητα για περισσότερες πληροφορίες σχετικά με την αλλαγή της συγκεκριμένης ρύθμισης. Αν το Icon HD είναι ρυθμισμένο στη λειτουργία AIR (ΑΕΡΑΣ), η προεπιλεγμένη τιμή της ppo2max είναι 1,4 bar. Προστασία από επιπτώσεις λόγω παρατεταμένης έκθεσης: Το Icon HD «ανιχνεύει» την έκθεση μέσω του CNS % (Κεντρικό νευρικό σύστημα). Σε επίπεδα ίσα ή μεγαλύτερα του 100% υπάρχει ο κίνδυνος επιπτώσεων από παρατεταμένη έκθεση και, για το λόγο αυτό, το Icon HD θα εκπέμψει προειδοποίηση σε περίπτωση που επιτευχθεί το συγκεκριμένο επίπεδο CNS%. Το Icon HD σάς προειδοποιεί επίσης όταν το επίπεδο CNS φτάσει στο 75%. Λάβετε υπόψη σας ότι το CNS% είναι ανεξάρτητο από την τιμή ppo2max που καθορίζει ο χρήστης. 3.2 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ Το Icon HD μπορεί να σας προειδοποιήσει για πιθανώς επικίνδυνες καταστάσεις. Υπάρχουν έξι διαφορετικές προειδοποιήσεις: - Προειδοποίηση για ρυθμό ανόδου, - Υπέρβαση ασφαλούς ppo2/mod, - CNS =100%, - Παράλειψη στάσης αποσυμπίεσης, - Χαμηλή πίεση φιάλης, - Χαμηλή μπαταρία κατά τη διάρκεια της κατάδυσης. Στη λειτουργία βυθόμετρου, όλες οι προειδοποιήσεις είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΕΣ (OFF) εκτός από την προειδοποίηση χαμηλής μπαταρίας. - Οι προειδοποιήσεις είναι οπτικές και ακουστικές, όπως περιγράφεται με λεπτομέρειες παρακάτω. - Αν ενεργοποιηθεί κάποια προειδοποίηση ενώ βρίσκεστε στην κατάσταση λειτουργίας COMPASS (ΠΥΞΙΔΑ), το Icon HD θα επαναφέρει την καθορισμένη προεπιλεγμένη οθόνη του κομπιούτερ (EXTENDED ή PROFILE) ώστε να εμφανίσει σωστά το μήνυμα που σχετίζεται με την προειδοποίηση. - Η προειδοποίηση ρυθμού ανόδου έχει προτεραιότητα έναντι άλλων προειδοποιήσεων, αν αυτές ενεργοποιηθούν ταυτόχρονα. 12

13 3.2.1 ΡΥΘΜΟΣ ΑΝΟΔΟΥ Αμέσως μόλις μειωθεί το βάθος, το Icon HD ενεργοποιεί τον αλγόριθμο ελέγχου ρυθμού ανόδου και εμφανίζει με αριθμητική μορφή και γράφημα την υπολογισμένη τιμή. Η γρήγορη ανάδυση αυξάνει τον κίνδυνο νόσου αποσυμπίεσης. Αν το Icon HD καθορίσει ένα ρυθμό ανόδου 10 μέτρων ανά λεπτό/ 30 ποδιών ανά λεπτό ή υψηλότερο, ενεργοποιείται η προειδοποίηση γρήγορης ανόδου: εκπέμπεται μια ακουστική προειδοποίηση, τα βέλη στην αριστερή ράβδο γίνονται κόκκινα και εμφανίζεται το μήνυμα SLOW DOWN (ΕΠΙΒΡΑΔΥΝΣΗ) στο κάτω μέρος της οθόνης. Αυτή η ένδειξη παραμένει μέχρι ο ρυθμός ανόδου να μειωθεί στα 10 μέτρα ανά λεπτό/ 30 πόδια ανά λεπτό ή σε λιγότερα. Αν ο ρυθμός ανόδου υπερβεί τα 12 μέτρα ανά λεπτό/ 40 πόδια ανά λεπτό σε βάθος κάτω των 12 μέτρων/ 40 ποδιών, το μήνυμα στην οθόνη αλλάζει σε UNCONTR. ASCENT (ΑΝΕΞ. ΑΝΑΔΥΣΗ). Αν μια ταχύτητα άνω των 12 μέτρων ανά λεπτό/ 40 ποδιών ανά λεπτό διατηρηθεί για τα δύο τρίτα ή περισσότερο του βάθους στο οποίο ενεργοποιήθηκε για πρώτη φορά η προειδοποίηση, το Icon HD θεωρεί ότι σημειώθηκε παράβαση κατάδυσης και στην οθόνη εμφανίζεται η ένδειξη VIOLATION - ASCENT (ΠΑΡΑΒΑΣΗ - ΑΝΕΞ. ΑΝΑΔΥΣΗ). Στην περίπτωση αυτή, αν μετά από την ανάδυση στην επιφάνεια ο δύτης επιχειρήσει επαναληπτική κατάδυση, το Icon HD θα λειτουργεί μόνο ως βυθόμετρο και χρονομετρητής (κατάσταση λειτουργίας Βυθόμετρο-Χρονόμετρο) και θα εμφανίσει το μήνυμα LOCKED BY PREVIOUS DIVE (ΚΛΕΙΔ. ΑΠΟ ΠΡΟΗΓΟΥΜΕΝΗ ΚΑΤΑΔΥΣΗ). Μπορείτε να απενεργοποιήσετε τη λειτουργία ανεξέλεγκτης ανάδυσης στο υπομενού SET DIVE (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ). Αυτή η ενέργεια θα πρέπει να γίνεται μόνο από ιδιαίτερα έμπειρους δύτες, οι οποίοι αναλαμβάνουν πλήρως την ευθύνη για τις συνέπειες MOD/ppO2 - Δεν θα πρέπει να γίνεται υπέρβαση του MOD. Αν αγνοήσετε την προειδοποίηση, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. - Η υπέρβαση της τιμής ppo2 των 1,6 bar μπορεί να οδηγήσει σε ξαφνικούς σπασμούς με αποτέλεσμα σοβαρό τραυματισμό ή το θάνατο. Όταν ο δύτης φτάνει σε βάθος στο οποίο η ppo2 του εισπνεόμενου αερίου υπερβαίνει το μέγιστο όριο που καταχωρήθηκε στην αντίστοιχη ρύθμιση (από 1,2 ως 1,6 bar), εκπέμπεται μια ακουστική προειδοποίηση, το βάθος εμφανίζεται με κόκκινο χρώμα και στο κάτω μέρος της οθόνης προβάλλεται το μήνυμα MOD EXCEEDED (ΥΠΕΡΒΑΣΗ MOD). Όταν ενεργοποιηθεί η ειδοποίηση MOD, αναδυθείτε αμέσως μέχρι να σταματήσει η ειδοποίηση. Η μη τήρηση αυτών των οδηγιών μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο CNS = 100% Όταν το CNS φτάνει στο 100%, υπάρχει κίνδυνος τοξικότητας οξυγόνου. Ξεκινήστε τη διαδικασία για τον τερματισμό της κατάδυσης. Το Icon HD παρακολουθεί την τοξικότητα οξυγόνου μέσω του CNS%, το οποίο βασίζεται στις συστάσεις για τα όρια έκθεσης που είναι αποδεκτά σήμερα. Η τοξικότητα εκφράζεται ως ποσοστιαία τιμή που κυμαίνεται από 0% ως 100%. Όταν η τιμή υπερβαίνει το 75%, γίνεται κόκκινη και εμφανίζεται το προειδοποιητικό μήνυμα CNS > 75%. Αν το επίπεδο τοξικότητας οξυγόνου φτάσει στο 75%, ανεβείτε σε βάθος πιο κοντά στην επιφάνεια, για να μειώσετε το φορτίο οξυγόνου, και σκεφτείτε να τερματίσετε την κατάδυση. Όταν το επίπεδο τοξικότητας οξυγόνου προσεγγίζει το 100%, εμφανίζεται το προειδοποιητικό μήνυμα CNS > 100%. Το προειδοποιητικό μήνυμα και το ακουστικό σήμα επαναλαμβάνονται για 5 δευτερόλεπτα σε διαστήματα του ενός λεπτού μετά την πρώτη εμφάνιση και για όσο χρονικό διάστημα η τιμή CNS παραμένει ίση ή μεγαλύτερη από 100%. Σκεφτείτε να τερματίσετε άμεσα την κατάδυση! Η κατάδυση με τοξικότητα οξυγόνου σε επίπεδα ίσα ή μεγαλύτερα του 75% μπορεί να σας θέσει σε μια εν δυνάμει επικίνδυνη κατάσταση, η οποία ενδέχεται να έχει ως αποτέλεσμα σοβαρό τραυματισμό ή το θάνατο. Η προειδοποίηση θα παραμείνει, ωσότου ο δύτης ανέβει σε ύψος επαρκές, ώστε η ppo2 να επανέλθει εντός των καθορισμένων ορίων. Ενώ είναι ενεργοποιημένη η προειδοποίηση, η λειτουργία χάρτη είναι απενεργοποιημένη και η πυξίδα μπορεί να εμφανιστεί μόνο για 10 δευτερόλεπτα, μετά από τα οποία θα εμφανιστεί ξανά η προεπιλεγμένη οθόνη με το μήνυμα προειδοποίησης ΠΑΡΑΛΕΙΨΗ ΣΤΑΣΗΣ ΑΠΟΣΥΜΠΙΕΣΗΣ Η παράλειψη μιας υποχρεωτικής στάσης αποσυμπίεσης ενδέχεται να οδηγήσει σε σοβαρό τραυματισμό ή το θάνατο. Αν ανεβείτε πάνω από το βάθος της στάσης αποσυμπίεσης κατά περισσότερο από 0,3 μέτρα (1 πόδι), εμφανίζεται ένα ανάποδο κόκκινο τρίγωνο, εκπέμπεται μια ακουστική προειδοποίηση και εμφανίζεται το μήνυμα BACK TO STOP DEPTH (ΠΙΣΩ ΣΤΟ ΒΑΘΟΣ 13

14 Καταδυτικό κομπιούτερ ICON HD ΣΤΑΣΕΩΝ) στο κάτω μέρος της οθόνης. Αυτή η προειδοποίηση παραμένει ενεργοποιημένη μέχρι να επιστρέψετε στο σωστό βάθος. Λάβετε υπόψη ότι όσο είναι ενεργοποιημένη η προειδοποίηση, δεν μπορείτε να συμβουλευτείτε το χάρτη και μπορείτε να προβάλετε την πυξίδα μόνο για 10 δευτερόλεπτα, προτού η οθόνη επιστρέψει στην προεπιλεγμένη προβολή. - Όταν ενεργοποιείται η ειδοποίηση για την παράλειψη της στάσης αποσυμπίεσης, η απαζώτωση στα εξομοιωμένα διαμερίσματα ιστών διακόπτεται και συνεχίζεται μόνον αφού ο δύτης επιστρέψει στο σωστό βάθος για τη στάση. - Ποτέ μην ξεπερνάτε κατά την άνοδο το εμφανιζόμενο βάθος για τη στάση αποσυμπίεσης ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ MISSED DECO STOP (ΠΑΡΑΛΕΙΨΗ ΣΤΑΣΗΣ ΑΠΟΣΥΜΠΙΕΣΗΣ) Αν υπάρξει υπέρβαση του βάθους στάσης μεγαλύτερη του 1 μέτρου (3 ποδιών) για παραπάνω από τρία λεπτά, το Icon HD θεωρεί ότι σημειώθηκε παράβαση κατάδυσης και στην οθόνη εμφανίζεται η ένδειξη VIOLATION - DECO (ΠΑΡΑΒΑΣΗ ΑΠΩΛ. ΑΠΟΣ.) μαζί με το σύμβολο. οι πληροφορίες πίεσης της φιάλης, αλλά και το εκτιμώμενο χρονικό διάστημα για το οποίο μπορείτε να παραμείνετε ακόμα στο τρέχον βάθος σας, με βάση την τρέχουσα κατανάλωση αερίου, προτού χρειαστείτε τη ρεζέρβα φιάλης. Το διάστημα αυτό ονομάζεται TTR Time To Reserve (χρόνος ως τη ρεζέρβα). Όταν κατά τη διάρκεια μια κατάδυσης με αποσυμπίεση, το Icon HD υπολογίσει ένα διάστημα TTR μικρότερο από το συνολικό χρόνου ανόδου, ενεργοποιεί μια προειδοποίηση LOW TANK PRESSURE (ΧΑΜΗΛΗ ΠΙΕΣΗ ΦΙΑΛΗΣ). Σε αυτήν την περίπτωση, συνιστάται αυστηρά να ξεκινήσετε την άνοδο προς την επιφάνεια, ώστε να μη μείνετε χωρίς αναπνεύσιμο αέριο κατά τη διάρκεια της στάσης αποσυμπίεσης. Επιπλέον, όταν η πίεση της φιάλης φτάσει στην τιμή που διευκρινίζεται στη ρύθμιση TANK RESERVE (ΡΕΖΕΡΒΑ ΦΙΑΛΗΣ), στην οθόνη εμφανίζεται για 10 δευτερόλεπτα το μήνυμα TANK RESERVE REACHED (ΦΙΑΛΗ ΣΕ ΕΠΙΠΕΔΟ ΡΕΖΕΡΒΑΣ). ΜΠΑΤΑΡΙΑ) θα εμφανιστεί ξανά μετά από 10 δευτερόλεπτα Όταν εμφανιστεί αυτή η προειδοποίηση, θα πρέπει να τερματίσετε την κατάδυση, με ασφάλεια, χωρίς καθυστέρηση. Αν η μπαταρία εξαντληθεί τελείως κατά τη διάρκεια ή αμέσως μετά από μια κατάδυση, το Icon θα χάσει τις πληροφορίες φορτίου αζώτου στους ιστούς και, κατά συνέπεια, δεν θα υπολογίσει σωστά την επόμενη κατάδυση. Μην καταδύεστε για 24 ώρες μετά από μια κατάδυση στην οποία η μπαταρία εξαντλήθηκε τελείως. Εκτός από την παρακολούθηση της δικής του μπαταρίας, το Icon HD παρακολουθεί επίσης την κατάσταση της μπαταρίας σε όλες τις συνδεδεμένες μονάδες φιάλης και σας ενημερώνει όταν υπάρχει χαμηλή μπαταρία που θα πρέπει να αντικατασταθεί. Το μήνυμα G1 (ή G2 ή G3) LOW BATTERY (ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ) εμφανίζεται στην οθόνη ανά διαστήματα των 4 δευτερολέπτων ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ Στην περίπτωση αυτή, αν μετά από την ανάδυση στην επιφάνεια ο δύτης επιχειρήσει επαναληπτική κατάδυση, το Icon HD θα λειτουργήσει μόνο ως βυθόμετρο και χρονομετρητής (κατάσταση λειτουργίας Βυθόμετρο-Χρονόμετρο) και θα εμφανίσει το μήνυμα LOCKED BY PREVIOUS DIVE (ΚΛΕΙΔ. ΑΠΟ ΠΡΟΗΓΟΥΜΕΝΗ ΚΑΤΑΔΥΣΗ) ΧΑΜΗΛΗ ΠΙΕΣΗ ΦΙΑΛΗΣ (ΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ Η ΠΡΟΑΙΡΕΤΙΚΗ ΜΟΝΑΔΑ ΦΙΑΛΗΣ) Όταν το Icon HD χρησιμοποιείται σε συνδυασμό με τη μονάδα φιάλης αμφίδρομης επικοινωνίας, στην οθόνη όχι μόνο εμφανίζονται με σαφήνεια Μην ξεκινάτε μια κατάδυση αν, ενώ βρίσκεστε στην επιφάνεια, στην οθόνη εμφανιστεί το μήνυμα LOW BATTERY (ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ). Το κομπιούτερ ενδέχεται να μη λειτουργήσει σωστά κατά τη διάρκεια της κατάδυσης, με αποτέλεσμα σοβαρό τραυματισμό ή το θάνατο. Αν το Icon HD ανιχνεύσει εξασθενημένο επίπεδο ισχύος της μπαταρίας, θα εμφανίσει το μήνυμα LOW BATTERY (ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ) στην οθόνη. Στην κατάσταση LOW BATTERY (ΧΑΜΗΛΗ ΜΠΑΤΑΡΙΑ), η λειτουργία χάρτη είναι απενεργοποιημένη, όπως και τα ηχητικά σήματα, ενώ ο φωτισμός μειώνεται σε επίπεδο ασφαλείας χαμηλής κατανάλωσης (διασφαλίζεται η αναγνωσιμότητα της οθόνης). Μπορείτε ακόμη να μεταβείτε στην πυξίδα, αλλά το μήνυμα LOW BATTERY (ΧΑΜΗΛΗ 3.3 ΠΛΗΡΟΦΟΡΙΕΣ ΟΘΟΝΗΣ Αν το Icon HD ήταν ρυθμισμένο στη λειτουργία έναρξης κατάδυσης, μόλις ο δύτης βυθιστεί στο νερό, θα ξεκινήσει αμέσως να παρακολουθεί την κατάδυση. Διαφορετικά, θα ενεργοποιηθεί αυτόματα μέσα σε 20 δευτερόλεπτα μόλις ο δύτης φτάσει σε βάθος των 1,2 m/4 ft. Με το Icon HD μπορείτε να επιλέξετε πώς θα παρουσιάζονται οι πληροφορίες στην οθόνη. Οι τρόποι προβολής περιγράφονται στις επόμενες ενότητες. 14

15 3.3.1 ΠΡΟΒΟΛΗ EXTENDED ΚΑΙ PROFILE Στην αναλυτική προβολή EXTENDED οι πληροφορίες της κατάδυσης παρουσιάζονται σε κυρίως αριθμητική μορφή. Ειδικότερα, εμφανίζονται οι ακόλουθες πληροφορίες: - χρόνος χωρίς αποσυμπίεση (συνολικός χρόνος ανόδου σε περίπτωση καταδύσεων με αποσυμπίεση) - τρέχον βάθος - χρόνος κατάδυσης - θερμοκρασία - περιγραφή χρησιμοποιούμενου αερίου - πίεση φιάλης (σε περίπτωση χρήσης μονάδας φιάλης) - TTR (χρόνος ως τη ρεζέρβα, σε περίπτωση χρήσης μονάδας φιάλης) - κανονικοποιημένη κατανάλωση αερίου σε l/min ή cu ft/min ως την επιφάνεια (σε περίπτωση χρήσης μονάδας φιάλης) - ράβδος κύλισης για βάθος - γράφημα ράβδου αζώτου - ταχύτητα ανόδου/καθόδου, σε αριθμητική μορφή και με γράφημα ράβδου Πατώντας το, εμφανίζονται επίσης το CNS%, το μέσο βάθος, η ώρα της ημέρας, η κατάσταση μπαταρίας, η τιμή P και οι ρυθμίσεις υψομέτρου. Επιπλέον, στα δεξιά της ράβδου κύλισης για το βάθος, εμφανίζονται με τη σειρά το μέγιστο βάθος, η στάση ασφαλείας και οι βαθιές στάσεις, αν υπάρχουν. Στην προβολή PROFILE (ΠΡΟΦΙΛ) οι πληροφορίες της κατάδυσης εμφανίζονται κυρίως σε μορφή γραφήματος. Ειδικότερα, εμφανίζονται οι ακόλουθες πληροφορίες: - χρόνος χωρίς αποσυμπίεση (συνολικός χρόνος ανόδου σε περίπτωση καταδύσεων με αποσυμπίεση) - τρέχον βάθος - προφίλ κατάδυσης το οποίο ενημερώνεται κάθε 20 δευτερόλεπτα (σε περίπτωση αποσυμπίεσης, συμπεριλαμβάνεται το προφίλ ανόδου) με συμπεριλαμβανόμενες οριζόντιες γραμμές που συμβολίζουν όλες τις στάσεις - περιγραφή χρησιμοποιούμενου αερίου - πίεση φιάλης (σε περίπτωση χρήσης μονάδας φιάλης) - επίπεδο πλήρωσης φιάλης (σε περίπτωση χρήσης μονάδας φιάλης) - TTR (χρόνος ως τη ρεζέρβα, σε περίπτωση χρήσης μονάδας φιάλης) - γράφημα ράβδου αζώτου - ταχύτητα ανόδου/καθόδου, σε αριθμητική μορφή και με γράφημα ράβδου Πατώντας το, εμφανίζονται επίσης ο χρόνος κατάδυσης, το CNS% και η θερμοκρασία. Στην περίπτωση αποσυμπίεσης, πατώντας το η οθόνη μεγεθύνει τις λεπτομέρειες ανόδου, ενώ συμπεριλαμβάνονται μεμονωμένες ετικέτες που υποδεικνύουν τις βαθύτερες στάσεις (μέχρι τρεις). Το βάθος δίνεται σε ανάλυση των 10 cm έως τα 99,9 μέτρα και, κατόπιν, σε ανάλυση του 1 m. Όταν το βάθος εμφανίζεται σε πόδια, η ανάλυση είναι πάντα 1 πόδι. Σε βάθος μικρότερο από 1,2 m/4 ft, η οθόνη εμφανίζει την ένδειξη ---. Το μέγιστο δυνατό βάθος είναι 150 m/492 ft. Ο χρόνος κατάδυσης εμφανίζεται σε λεπτά. Αν, κατά τη διάρκεια μιας κατάδυσης, ανεβείτε στην επιφάνεια, ο χρόνος που πέρασε στην επιφάνεια θα μετρηθεί μόνο αν καταδυθείτε ξανά κάτω από τα 1,2 m/4 ft μέσα σε 3 λεπτά. Αυτό επιτρέπει σύντομες περιόδους προσανατολισμού. Όσο βρίσκεστε στην επιφάνεια, το κομπιούτερ δεν εμφανίζει το προοδευτικό πέρασμα του χρόνου, ωστόσο ο χρόνος «τρέχει» στο παρασκήνιο. Μόλις ξεκινήσετε την κάθοδο προς το βυθό, θα ξεκινήσει και πάλι η μέτρηση του χρόνου, με συμπεριλαμβανόμενο το διάστημα που περάσατε στην επιφάνεια. Το χρονικό διάστημα no deco (χωρίς αποσυμπίεση) υπολογίζεται σε πραγματικό χρόνο και ενημερώνεται συνεχώς. Ο μέγιστος χρόνος χωρίς αποσυμπίεση που εμφανίζεται είναι τα 99 λεπτά. Αν παραμείνετε σε βάθος πέρα από χρόνο χωρίς ανάγκη αποσυμπίεσης μηδέν λεπτών, θα μεταβείτε σε κατάσταση λειτουργίας αποσυμπίεσης: δεν μπορείτε πλέον να επιχειρήσετε άμεση άνοδο στην επιφάνεια και το Icon HD εμφανίζει μια ΥΠΟΧΡΕΩΤΙΚΗ στάση αποσυμπίεσης. Αντί για το χρόνο χωρίς ανάγκη αποσυμπίεσης, εμφανίζει το συνολικό χρόνο ανόδου (ASC), ο οποίος συμπεριλαμβάνει κάθε στάση αποσυμπίεσης καθώς και τον απαιτούμενο χρόνο για να διανύσετε την κάθετη απόσταση ως την επιφάνεια με ταχύτητα 10 m/ min / 33 ft/min. Ο χρόνος ASC περιλαμβάνει επίσης τη διάρκεια κάθε βαθιάς στάσης. Επιπλέον, μικρές ετικέτες εμφανίζουν τις λεπτομέρειες των στάσεων όσον αφορά το βάθος και τη διάρκειά τους, στα δεξιά της ράβδου κύλισης για το βάθος. ΒΑΘΙΕΣ στάσεις, στάσεις ΑΠΟΣΥΜΠΙΕΣΗΣ και στάσεις ΑΣΦΑΛΕΙΑΣ: - Μια στάση ΑΣΦΑΛΕΙΑΣ υποδεικνύεται αμέσως μόλις το βάθος της κατάδυσης υπερβεί τα 10 m / 33 ft. Έχει διάρκεια 3 λεπτών και διεξάγεται σε βάθος μεταξύ 6 m/ 20 ft και 3m/ 10 ft στο τέλος μιας κατάδυσης πριν από την ανάδυση στην επιφάνεια. Μια τέτοια στάση ΔΕΝ είναι υποχρεωτική, αλλά ΣΥΝΙΣΤΑΤΑΙ ΙΔΙΑΙΤΕΡΩΣ. Εμφανίζεται πάντα με ΠΡΑΣΙΝΟ χρώμα. - Οι στάσεις ΑΠΟΣΥΜΠΙΕΣΗΣ παράγονται προοδευτικά όσο παραμένετε στο βυθό πέρα από το χρονικό διάστημα χωρίς ανάγκη αποσυμπίεσης. Οι στάσεις ΑΠΟΣΥΜΠΙΕΣΗΣ είναι ΥΠΟΧΡΕΩΤΙΚΕΣ και εμφανίζονται πάντοτε με ΠΟΡΤΟΚΑΛΙ χρώμα. - Οι ΒΑΘΙΕΣ στάσεις παράγονται καθώς προσεγγίζετε το όριο χωρίς ανάγκη αποσυμπίεσης. Μπορείτε να έχετε μία στάση των 2 λεπτών ή δύο στάσεις του 1 λεπτού. Οι ΒΑΘΙΕΣ στάσεις ΔΕΝ είναι υποχρεωτικές και εμφανίζονται πάντοτε με ΜΠΛΕ χρώμα. Σε όλες τις καταδύσεις, πραγματοποιείτε πάντοτε μια στάση ασφαλείας στα 3 και 6 μέτρα/ 10 και 20 πόδια για 3 λεπτά, ακόμα κι αν δεν απαιτείται στάση αποσυμπίεσης. Οι στάσεις εμφανίζονται μαζί με το βάθος και τη διάρκειά τους. Αν υπολογιστούν περισσότερες στάσεις από όσες μπορούν να εμφανιστούν ταυτόχρονα, προβάλλονται μόνο οι βαθύτερες. Μόλις διαγραφεί μια στάση, αφαιρείται από την οθόνη και εμφανίζεται η επόμενη στη σειρά. Μόλις φτάσετε στο βέλτιστο εύρος για τη διεξαγωγή μιας στάσης, η ετικέτα που περιγράφει τη στάση μεγεθύνεται και εμφανίζει τον υπολειπόμενο χρόνο (προβολή EXTENDED) ή εμφανίζεται μια ράβδος προόδου στο κάτω μέρος του προφίλ κατάδυσης, η οποία αναπαριστά οπτικά το πέρασμα του χρόνου (προβολή PROFILE). Για ΒΑΘΙΕΣ στάσεις και στάσεις ΑΣΦΑΛΕΙΑΣ εκτελείται απλώς αντίστροφη μέτρηση. Για στάσεις ΑΠΟΣΥΜΠΙΕΣΗΣ, εφόσον η διάρκεια είναι στενά συνδεδεμένη με το ακριβές βάθος, εμφανίζονται μόνο τα λεπτά. 15

16 Καταδυτικό κομπιούτερ ICON HD - Αν το Icon HD δεν λαμβάνει κανένα σήμα από τη μονάδα φιάλης για 45 δευτερόλεπτα, η τιμή πίεσης αντικαθίσταται από την ένδειξη ---. Ελέγξτε τη θέση του Icon HD σε σχέση με τη μονάδα φιάλης. Ξεκινήστε να αναδύεστε αν δεν λαμβάνετε ένδειξη πίεσης φιάλης, εκτός και αν διαθέτετε ανταλλακτικό μανόμετρο. - Αν η πίεση φιάλης φτάσει στα 10 bar/145 psi, η μονάδα φιάλης θα απενεργοποιηθεί και το Icon HD δεν θα εμφανίζει πλέον την πίεση φιάλης. Το διάστημα TTR (χρόνος ως τη ρεζέρβα) είναι ο χρόνος για τον οποίο μπορείτε να παραμείνετε στο τρέχον βάθος αναπνέοντας με τον τρέχοντα ρυθμό προτού επιτευχθεί η καθορισμένη από το χρήστη τιμή ρεζέρβας φιάλης ΠΥΞΙΔΑ Κατά τη διάρκεια μιας στάσης αποσυμπίεσης, εμφανίζονται τα ακόλουθα σύμβολα: Το Icon HD χρειάζεται περίπου 2 λεπτά για να αναλύσει το μοντέλο αναπνοής σας, συνεπώς το διάστημα TTR δεν εμφανίζεται στα πρώτα λεπτά της κατάδυσης. Το γράφημα της ράβδου αζώτου βρίσκεται στην αριστερή πλευρά της οθόνης. Αναπαριστά τον κορεσμό αζώτου στον κυρίως θάλαμο ιστού. Το γράφημα ράβδου αποτελείται από δέκα τμήματα, τα οποία σταδιακά αλλάζουν χρώμα από πράσινο σε κόκκινο κατά τη διάρκεια της κατάδυσης. Όσα περισσότερα κόκκινα τμήματα βλέπετε, τόσο πιο κοντά βρίσκεστε στα όρια χωρίς αποσυμπίεση. Μόλις εισέλθετε σε μια κατάσταση υποχρεωτικής στάσης αποσυμπίεσης, όλα τα τμήματα θα γίνουν κόκκινα. Κατά τη διάρκεια της κατάδυσης, μπορείτε να έχετε πρόσβαση στην πυξίδα πατώντας από την προβολή EXTENDED ή PROFILE Στην κατάσταση λειτουργίας COMPASS (ΠΥΞΙΔΑ), στην πάνω σειρά της οθόνης εμφανίζονται πληροφορίες σχετικά με το χρόνο χωρίς αποσυμπίεση (ή το συνολικό χρόνο ανόδου στην περίπτωση καταδύσεων αποσυμπίεσης), το βάθος και την πίεση της φιάλης (εφόσον χρησιμοποιείται η μονάδα φιάλης). Στο αριστερό περιθώριο της οθόνης εμφανίζεται, ως συνήθως, το γράφημα κορεσμού αζώτου ή ο ρυθμός ανόδου. : κάτω από το βάθος στάσης αποσυμπίεσης, : βέλτιστο εύρος για τη στάση αποσυμπίεσης, : πάνω από το βάθος της στάσης αποσυμπίεσης, απαιτείται άμεση κάθοδος! Η πίεση φιάλης βασίζεται στο σήμα από τη μονάδα φιάλης. Η μονάδα φιάλης έχει εύρος 1,5 m/5 ft. Εκτός από την εμφάνιση της αριθμητικής τιμής, το Icon HD χρησιμοποιεί και κωδικό χρώματος για να υποδείξει ένα πεδίο του εύρους πίεσης της φιάλης, όπως περιγράφεται στην ενότητα Κατά τη διάρκεια του χρόνου επιφανείας, τα τμήματα θα αλλάζουν σταδιακά χρώμα από κόκκινο σε πράσινο καθώς το Icon HD παρακολουθεί την απαέρωση των ιστών σας. Ρυθμός ανόδου/καθόδου: στην περίπτωση μιας αλλαγής στο βάθος η οποία υπερβαίνει τα 80 cm / 3 ft, το Icon HD υπολογίζει την αντίστοιχη ταχύτητα ανόδου ή καθόδου και την εμφανίζει στην αριστερή πλευρά της οθόνης, με αριθμητική τιμή και με ράβδο βέλους, η οποία, καθ' όλη τη διάρκεια της ανόδου ή της καθόδου, αντικαθιστά το γράφημα της ράβδου αζώτου. Κάθε βέλος στη ράβδο βέλους εκφράζει ταχύτητα περίπου 2 m/min ή 6 ft/min. Τα βέλη αυτά γίνονται κόκκινα για ταχύτητες που υπερβαίνουν τα 10 m/min / 33 ft/min. Με το μπορείτε να ορίσετε ένα σημείο αναφοράς. Θα εμφανιστεί μια κουκίδα η οποία θα υποδεικνύει το καθορισμένο σημείο αναφοράς. Θα εμφανιστούν επίσης επιπρόσθετα σύμβολα: τετράγωνα στις 90 μοίρες, τρίγωνα στις 120 μοίρες και δύο παράλληλες γραμμές στις 180 μοίρες ως βοηθήματα πλοήγησης για τετράγωνη, τρίγωνη και αντίστροφη πορεία. Ο αριθμός στο κάτω μέρος αντιπροσωπεύει την απόκλιση από την κατεύθυνση που υποδεικνύετε σε σχέση με το καθορισμένο σημείο αναφοράς. Αν πατήσετε ξανά το, το νέο σημείο αναφοράς θα αντικαταστήσει αυτό της μνήμης διαγράφοντάς το. Αν πατήσετε το και το κρατήσετε πατημένο, σβήνετε το σημείο αναφοράς. 16

17 Πατώντας το, η πάνω σειρά θα διαχωριστεί στα δύο και ένα χρονόμετρο θα εμφανιστεί στη δεύτερη σειρά. Χρησιμοποιήστε το για να ενεργοποιήσετε το χρονόμετρο. Κάθε φορά που πατάτε το, το χρονόμετρο επανεκκινείται από το 00:00. Πατώντας το, η πάνω σειρά επιστρέφει στο πλήρες μέγεθος, αλλά το χρονόμετρο θα συνεχίσει να λειτουργεί στο παρασκήνιο, εφόσον έχει ενεργοποιηθεί. Η οθόνη παραμένει στη λειτουργία πυξίδας μέχρι να πατήσετε ή μέχρι να ενεργοποιηθεί κάποια προειδοποίηση. Σε αυτήν την περίπτωση, η οθόνη επιστρέφει στην κατάσταση προβολής που ορίστηκε στη ρύθμιση SET DIVE/DISPLAY (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ/ ΟΘΟΝΗ) για καλύτερη προβολή του μηνύματος της προειδοποίησης. 3.4 ΠΡΟΒΟΛΗ ΧΑΡΤΩΝ ΚΑΤΑ ΤΗΝ ΚΑΤΑΔΥΣΗ Για να εμφανίσετε ένα χάρτη που επιλέξατε στο SET DIVE/LINKED MAP (ΡΥΘΜΙΣΕΙΣ ΚΑΤΑΔΥΣΗΣ/ΣΥΝΔΕΔΕΜΕΝΟΣ ΧΑΡΤΗΣ), πατήστε. Ο χάρτης θα παραμείνει στην οθόνη για 10 δευτερόλεπτα και, έπειτα, η οθόνη θα επιστρέψει στις πληροφορίες για την κατάδυση. Μπορείτε να πατήσετε το για να επιστρέψετε στη βασική οθόνη, προτού περάσουν τα 10 δευτερόλεπτα. 3.5 ΜΕΤΑ ΑΠΟ ΤΗΝ ΚΑΤΑΔΥΣΗ Μόλις επιστρέψετε στην επιφάνεια, το Icon HD μεταβαίνει αρχικά στην κατάσταση λειτουργίας που ονομάζεται ανάδυση στην επιφάνεια. Αυτή η κατάσταση λειτουργίας σάς επιτρέπει να συνεχίσετε την κατάδυση, μετά από ένα σύντομο χρονικό διάστημα προσανατολισμού. Στην οθόνη εμφανίζεται μια αντίστροφη μέτρηση 3 λεπτών, ένα προφίλ της κατάδυσης, το μέγιστο βάθος σας, ο χρόνος κατάδυσης, το μέσο βάθος και, στην περίπτωση καταδύσεων nitrox, το CNS% στο τέλος της κατάδυσης. Όταν το κομπιούτερ χρησιμοποιείται σε συνδυασμό με την προαιρετική μονάδα φιάλης, στην οθόνη εμφανίζεται επίσης η πίεση της φιάλης. Εφόσον καταδυθείτε εκ νέου προτού ολοκληρωθεί η αντίστροφη μέτρηση των 3 λεπτών, ο χρόνος κατάδυσης θα συνεχίσει από εκεί που είχε σταματήσει, συμπεριλαμβανομένου του χρόνου παραμονής στην επιφάνεια. Αν δεν καταδυθείτε πριν από το τέλος της αντίστροφης μέτρησης, το Icon HD θεωρεί ότι η κατάδυση ολοκληρώθηκε, καταγράφει τα δεδομένα στο ημερολόγιο και μεταβαίνει στην κατάσταση λειτουργίας postdive (μετά την κατάδυση). Στην οθόνη μετά την κατάδυση εμφανίζονται οι εξής πληροφορίες: αποσυμπίεση) ή 24 ωρών (για καταδύσεις αποσυμπίεσης και επαναλαμβανόμενες). Ως εκ τούτου, ορισμένες φορές ο χρόνος απαζώτωσης μπορεί να είναι συντομότερος από το χρόνο απαγόρευσης πτήσης. Αυτό συμβαίνει, διότι ο χρόνος απαζώτωσης υπολογίζεται από τον αλγόριθμο με βάση το πραγματικό προφίλ της κατάδυσης, ενώ ο χρόνος απαγόρευσης πτήσης αποτελεί ένα κοινά αποδεκτό πρότυπο στο χώρο των καταδύσεων. Δεδομένου ότι οι πραγματικές επιπτώσεις πτήσης μετά από κατάδυση δεν ερευνήθηκαν ποτέ πλήρως, η συγκεκριμένη προσέγγιση συνάδει με τη φιλοσοφία μας. Ταξίδι με αεροπλάνο ενώ το Icon HD εμφανίζει το μήνυμα NO-FLY (ΑΠΑΓΟΡΕΥΣΗ ΠΤΗΣΗΣ) μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή το θάνατο. - Ο χρόνος επιφανείας (SURF. INT.): εμφανίζεται από τη στιγμή που ολοκληρώνεται η κατάδυση (3 λεπτά μετά την ανάδυση στην επιφάνεια) και η ένδειξη παραμένει για όσο εναπομένει χρόνος απαζώτωσης ή χρόνος απαγόρευσης πτήσης στο κομπιούτερ. Η οθόνη εμφανίζει επίσης τα βασικά δεδομένα της τελευταίας κατάδυσης: μέγιστο βάθος, θερμοκρασία, χρόνο κατάδυσης, μέσο βάθος, CNS%, μέγιστο ρυθμό ανόδου, αρχική, τελική και διαφορική πίεση φιάλης. Επιπλέον, το αριστερό γράφημα ράβδου εμφανίζει το υπολογισμένο φορτίο αζώτου στον κυρίως ιστό. Μπορείτε να το χρησιμοποιήσετε για να εκτιμήσετε την πρόοδό σας αναφορικά με την αποβολή του αζώτου καθώς ο χρόνος επιφανείας αυξάνεται. Το Icon HD συνεχίζει την εκτέλεση υπολογισμών αποσυμπίεσης (αποβολή αζώτου) εφόσον υπάρχει υπολειπόμενος χρόνος απαζώτωσης ή χρόνος απαγόρευσης πτήσης. Η ενέργεια αυτή υποδεικνύεται από μια κόκκινη λυχνία LED που αναβοσβήνει. - Στην περίπτωση κάποιας προειδοποίησης, το Icon HD επιστρέφει αυτόματα στις βασικές πληροφορίες του κομπιούτερ. - Ο χάρτης είναι στατικός και δεν αλλάζει καθώς κολυμπάτε κατά τη διάρκεια της κατάδυσης. - Ο υπολειπόμενος χρόνος απαζώτωσης (DESAT TIME): υπολογίζεται βάσει του μοντέλου αποσυμπίεσης στο κομπιούτερ. Αν ξεκινήσετε οποιαδήποτε κατάδυση ενώ υπολείπεται χρόνος απαζώτωσης στο κομπιούτερ σας, η κατάδυση θα θεωρηθεί επαναλαμβανόμενη, δηλαδή το Icon HD θα συνυπολογίσει το προϋπάρχον φορτίο αζώτου στο σώμα σας. - Ο χρόνος απαγόρευσης πτήσης (NO-FLY TIME): πρόκειται για τη χρονική περίοδο κατά τη διάρκεια της οποίας η έκθεση στη χαμηλή πίεση της καμπίνας ενός αεροπλάνου ενδέχεται να προκαλέσει νόσο των δυτών. Στο Icon HD εφαρμόζεται, σύμφωνα με τις συστάσεις του NOAA, DAN και άλλων φορέων, μια τυπική αντίστροφη μέτρηση 12 ωρών (για μη επαναλαμβανόμενες καταδύσεις χωρίς 17

18 Καταδυτικό κομπιούτερ ICON HD 3.6 ΚΑΤΑΔΥΣΗ ΜΕ ΠΕΡΙΣΣΟΤΕΡΑ ΑΠΟ ΕΝΑ ΜΕΙΓΜΑΤΑ ΑΕΡΙΩΝ - Η κατάδυση με περισσότερα από ένα μείγματα αερίων ενέχει πολύ μεγαλύτερο κίνδυνο από την κατάδυση με ένα μόνο μείγμα αερίων και σφάλματα από το δύτη ενδέχεται να οδηγήσουν σε σοβαρό τραυματισμό ή το θάνατο. - Σε καταδύσεις με περισσότερα από ένα μείγματα αερίων, να βεβαιώνεστε πάντοτε ότι αναπνέετε από τη φιάλη που σκοπεύατε να χρησιμοποιήσετε. Η χρήση μείγματος με υψηλή συγκέντρωση οξυγόνου στο λάθος βάθος μπορεί να σας σκοτώσει ακαριαία. - Σημαδεύετε όλους τους ρυθμιστές και τις φιάλες, ώστε να μην μπορείτε να τους/τις μπερδέψετε σε καμία περίπτωση. - Πριν από κάθε κατάδυση και μετά από αλλαγή μιας φιάλης, διασφαλίζετε ότι κάθε μείγμα αερίων είναι ρυθμισμένο στη σωστή τιμή για την αντίστοιχη φιάλη. Το Icon HD σάς επιτρέπει να χρησιμοποιήσετε έως και τρία μείγματα αερίων κατά τη διάρκεια της κατάδυσης (αέρα και Nitrox μόνο). Τα τρία μείγματα επισημαίνονται ως G1, G2 και G3 και πρέπει να είναι σε αύξουσα σειρά βάσει της περιεκτικότητας σε οξυγόνο, δηλαδή το G1 έχει τη χαμηλότερη συγκέντρωση οξυγόνου, το G2 μια ενδιάμεση τιμή και το G3 την υψηλότερη συγκέντρωση οξυγόνου και από τα τρία μείγματα. Μπορείτε επίσης να ρυθμίσετε δύο ή περισσότερες φιάλες στην ίδια συγκέντρωση οξυγόνου. Αν καταδύεστε με μόνο δύο μείγματα, θα χρησιμοποιείτε τις φιάλες G1 και G2. Τα βάθη στα οποία επιτρέπεται να χρησιμοποιούνται τα διάφορα αέρια υποδεικνύονται με γραφικές ενδείξεις σε διαφορετικές αποχρώσεις του μπλε: - G1 αέριο βυθού: σκούρο μπλε, - G2 αέριο διαδρομής: ανοιχτό μπλε, - G3 αέριο αποσυμπίεσης: γαλάζιο. Το Icon HD μπορεί να εμφανίσει την πίεση φιάλης από κάθε φιάλη αν ο αντίστοιχος ρυθμιστής πρώτου σταδίου είναι εξοπλισμένος με μονάδα φιάλης Mares, η οποία έχει συνδεθεί όπως περιγράφεται στην ενότητα 1.8. Λάβετε υπόψη σας ότι το Icon HD μπορεί να προγραμματιστεί και να χρησιμοποιηθεί για κατάδυση με περισσότερα από ένα μείγματα αερίων είτε χρησιμοποιείτε μονάδες φιάλης για το καθένα από αυτά είτε όχι. Μπορείτε να ορίσετε όλα τα αέρια με το ίδιο ποσοστό οξυγόνου. Δεν μπορείτε να αλλάξετε το αέριο σε βάθος όπου η μερική πίεση οξυγόνου για το συγκεκριμένο αέριο είναι μεγαλύτερη από τη ρυθμισμένη μέγιστη τιμή ΟΡΙΣΜΟΣ ΠΕΡΙΣΣΟΤΕΡΩΝ ΑΕΡΙΩΝ ΑΠΟ ΕΝΑ Τα χαρακτηριστικά των αερίων πρέπει να καταχωρούνται στο κομπιούτερ πριν από την κατάδυση. Στη συνέχεια, οφείλετε εσείς οι ίδιοι να ενημερώνετε το Icon HD για το αέριο που χρησιμοποιείτε κατά τις διάφορες φάσεις της κατάδυσης. - Αν καταδύεστε χρησιμοποιώντας μόνο ένα αέριο, επιλέξτε G1 και αποεπιλέξτε τα άλλα δύο. - Για καταδύσεις με δύο αέρια, επιλέξτε G1 και G2 και αποεπιλέξτε το τρίτο. - Όταν ενεργοποιείτε το G2 και το G3, πρέπει πρώτα να ορίσετε το G2 και μετά το G3. - Δεν μπορείτε να ενεργοποιήσετε το G3 χωρίς να έχετε ενεργοποιήσει πρώτα το G2. - Το G2 δεν μπορεί να έχει μεγαλύτερο ποσοστό οξυγόνου από το G3. - Αν ορίσετε το G2 στο OFF, το G3 θα ρυθμιστεί επίσης αυτόματα στο OFF. - Το MOD για τα G2 και G3 είναι το βάθος αλλαγής για το αντίστοιχο αέριο. Αυτό χρησιμοποιεί το Icon HD για τους υπολογισμούς του, τις προειδοποιήσεις του και τα συνιστώμενα σημεία αλλαγής. - Η ρύθμιση μιας φιάλης στο OFF δεν επηρεάζει τη σύνδεση της αντίστοιχης μονάδας. Για να χρησιμοποιήσετε πολλά αέρια, θα χρειαστεί να ενεργοποιήσετε τα αέρια και να ορίσετε το ποσοστό οξυγόνου και την τιμή ppo2max για καθένα από αυτά, όπως υποδεικνύεται στην ακόλουθη σειρά εικόνων. Να θυμάστε ότι το MOD για τα G2 και G3 είναι το βάθος στο οποίο το Icon HD θα σας προτρέψει να προβείτε σε αλλαγή αερίου (βλ. ενότητα παρακάτω) ΑΛΛΑΓΗ ΑΕΡΙΟΥ Στη διάρκεια καταδύσεων με μείγματα Nitrox, όταν η λειτουργία αλλαγής αερίου είναι ενεργοποιημένη, το τρίτο κουμπί από αριστερά έχει δύο λειτουργίες, οι οποίες υποδεικνύονται από ένα διπλό εικονίδιο: 18

19 Στιγμιαίο πάτημα: εμφανίζει την οθόνη πρόσθετων πληροφοριών. Παρατεταμένο πάτημα (1 δευτερόλεπτο): εμφανίζει την οθόνη αλλαγής αερίου. Το Icon HD ξεκινά πάντοτε την κατάδυση με το G1, που έχει το χαμηλότερο ποσοστό οξυγόνου. Κατά τη διάρκεια της ανάδυσης, όταν φτάνετε στο βάθος που αντιστοιχεί στο MOD του G2, το Icon HD εκπέμπει ένα ακουστικό σήμα και εμφανίζει το μήνυμα GAS 1 -> GAS 2 (ΑΕΡΙΟ 1 -> ΑΕΡΙΟ 2) στο κάτω μέρος της οθόνης. Πατήστε το για να εκτελέσετε κύλιση στα διαθέσιμα αέρια και, έπειτα, πατήστε το για να το ενεργοποιήσετε. Ο υπολογισμός αποσυμπίεσης θα εκφράζει την αλλαγή του αναπνεύσιμου αερίου. Επιπλέον, στην οθόνη θα εμφανιστεί το σύμβολο του νέου αερίου και η συγκέντρωσή του σε οξυγόνο TTR ΣΕ ΚΑΤΑΔΥΣΗ ΜΕ ΠΕΡΙΣΣΟΤΕΡΑ ΜΕΙΓΜΑΤΑ ΑΕΡΙΩΝ ΑΠΟ ΕΝΑ Το Icon HD καθορίζει το διάστημα TTR με βάση το πρότυπο αναπνοής σας, την πίεση φιάλης για το αέριο που αναπνέετε την τρέχουσα στιγμή και τον υπολογισμένο χρόνο αποσυμπίεσης αποκλειστικά για το συγκεκριμένο αέριο. Δεν λαμβάνει υπόψη άλλες φιάλες παρά μόνο αυτή από την οποία αναπνέετε εκείνη τη στιγμή, συνεπώς η πραγματική αυτονομία σας ενδέχεται να είναι μεγαλύτερη. Για το λόγο αυτό, η προειδοποίηση TTR γίνεται απλώς μια ειδοποίηση 10 δευτερολέπτων όταν είναι ορισμένα περισσότερα αέρια από ένα ΗΜΕΡΟΛΟΓΙΟ ΓΙΑ ΚΑΤΑΔΥΣΕΙΣ ΜΕ ΠΕΡΙΣΣΟΤΕΡΑ ΜΕΙΓΜΑΤΑ ΑΕΡΙΩΝ ΑΠΟ ΕΝΑ Για καταδύσεις με περισσότερα μείγματα αερίων από ένα, το Icon HD προσθέτει πληροφορίες σχετικά με τη συγκέντρωση οξυγόνου, την αρχική, τελική και διαφορική πίεση για όλα τα αέρια που χρησιμοποιούνται. Στο προφίλ κατάδυσης, τα σημεία αλλαγής εμφανίζονται στη γραμμή χρόνου. - Το Icon HD θα επιτρέψει την αλλαγή μόνο αν το βάθος είναι μικρότερο από το MOD που αντιστοιχεί στην καθορισμένη μέγιστη ppo2. - Το Icon HD δεν θα επιτρέψει την αλλαγή αερίου αν βρίσκεστε σε μεγαλύτερο βάθος. - Το μήνυμα στο κάτω μέρος της οθόνης παραμένει μόνο για 20 δευτερόλεπτα. Μπορείτε, ωστόσο, να εμφανίσετε ανά πάσα στιγμή την οθόνη αλλαγής αερίου και να αλλάξετε σε άλλο αέριο εφόσον το βάθος στο οποίο βρίσκεστε επιτρέπει την ενεργοποίηση του αερίου. - Η ίδια διαδικασία επαναλαμβάνεται όταν προσεγγίζετε το MOD για το G3 με το μήνυμα GAS 2 -> GAS 3 (ΑΕΡΙΟ 2 -> ΑΕΡΙΟ 3). - Αν έχετε ορίσει τα G1, G2 και G3 και δεν αλλάξατε από το G1 στο G2, μόλις φτάσετε στο MOD για το G3, η οθόνη θα εμφανίσει το μήνυμα GAS 1 -> GAS 3 (ΑΕΡΙΟ 1 -> ΑΕΡΙΟ 3). Στο σημείο αυτό, κρατώντας πατημένο για 1 δευτερόλεπτο το, εμφανίζεται η οθόνη αλλαγής αερίου: αυτή εμφανίζει τα καθορισμένα αέρια, με το ενεργοποιημένο αέριο εκείνη τη στιγμή να υποδεικνύεται από ένα κίτρινο βέλος. Μπορείτε να δείτε αυτήν την οθόνη ανά πάσα στιγμή κατά τη διάρκεια της κατάδυσης, για παράδειγμα, προκειμένου να ελέγξετε την πίεση φιάλης και το προγραμματισμένο σημείο αλλαγής του G2 και του G3. - Μπορείτε να επιλέξετε ένα άλλο αέριο χρησιμοποιώντας το, αν επιτρέπεται σε αυτό το βάθος. - Μπορείτε να εξέλθετε από αυτήν την κατάσταση λειτουργίας χωρίς να αλλάξετε το αέριο πατώντας. - Αν έχει οριστεί μόνο ένα αέριο, το κομπιούτερ δεν θα μεταβεί σε αυτό το μενού ΕΙΔΙΚΕΣ ΠΕΡΙΠΤΩΣΕΙΣ ΕΠΙΣΤΡΟΦΗ ΣΕ ΜΕΙΓΜΑ ΑΕΡΙΩΝ ΜΕ ΧΑΜΗΛΟΤΕΡΗ ΣΥΓΚΕΝΤΡΩΣΗ ΟΞΥΓΟΝΟΥ Ενδέχεται να υπάρξουν περιπτώσεις στις οποίες να πρέπει να επιστρέψετε στη ρύθμιση αερίου με χαμηλότερη συγκέντρωση οξυγόνου από αυτό που αναπνέετε εκείνη τη στιγμή. Για παράδειγμα, αυτό μπορεί να συμβεί αν θέλετε να κατεβείτε σε μεγαλύτερο βάθος από το MOD για το τρέχον αέριο ή, για παράδειγμα, αν έχετε μείνει χωρίς αέριο στη ρύθμιση G3 κατά τη διάρκεια της αποσυμπίεσης. Για να προβείτε σε αυτήν την ενέργεια, πατήστε απλώς και κρατήστε πατημένο το για να εμφανίσετε την οθόνη αλλαγής αερίου. Χρησιμοποιήστε το για να επιλέξετε ένα άλλο αέριο και, στη συνέχεια, πατήστε για να το ενεργοποιήσετε ΚΑΤΑΔΥΣΗ ΣΕ ΒΑΘΟΣ ΜΕΓΑΛΥΤΕΡΟ ΤΟΥ MOD ΜΕΤΑ ΑΠΟ ΑΛΛΑΓΗ ΑΕΡΙΟΥ Αν, μετά την αλλαγή σε μείγμα αερίων με υψηλότερη συγκέντρωση οξυγόνου, υπάρξει ακούσια κάθοδος σε βάθος μεγαλύτερο του MOD για το συγκεκριμένο μείγμα, η προειδοποίηση MOD θα απενεργοποιηθεί άμεσα. Είτε αλλάξτε ξανά σε μείγμα αερίων κατάλληλο για το συγκεκριμένο βάθος ή ανεβείτε πάνω από το MOD για το μείγμα αερίων που αναπνέετε. 3.7 ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΒΥΘΟΜΕΤΡΟ-ΧΡΟΝΟΜΕΤΡΟ Όταν το Icon HD είναι ρυθμισμένο στην κατάσταση λειτουργίας BOTTOM TIMER (ΒΥΘΟΜΕΤΡΟ-ΧΡΟΝΟΜΕΤΡΟ), θα παρακολουθεί μόνο το βάθος, το χρόνο, την πίεση φιάλης και τη θερμοκρασία και δεν θα εκτελεί κανένα υπολογισμό αποσυμπίεσης. Ο μέγιστος χρόνος κατάδυσης που εμφανίζεται στη λειτουργία βυθόμετρου είναι 999 λεπτά και 59 δευτερόλεπτα. Μπορείτε να αλλάξετε σε λειτουργία βυθόμετρου-χρονόμετρου μόνο εφόσον έχει παρέλθει τελείως ο χρόνος απαζώτωσης στο κομπιούτερ. Όλες οι ακουστικές και οπτικές προειδοποιήσεις, πέρα από την προειδοποίηση χαμηλής μπαταρίας, απενεργοποιούνται. 19

20 Καταδυτικό κομπιούτερ ICON HD Οι καταδύσεις στην κατάσταση λειτουργίας βυθόμετρου γίνονται με δική σας ευθύνη για τους ενδεχόμενους κινδύνους. Μετά από μια κατάδυση σε λειτουργία βυθόμετρου, θα πρέπει να περιμένετε τουλάχιστον 24 ώρες προτού καταδυθείτε ξανά χρησιμοποιώντας κομπιούτερ αποσυμπίεσης. Κατά τη διάρκεια μιας κατάδυσης σε λειτουργία βυθόμετρου, εμφανίζονται οι ακόλουθες πληροφορίες: - τρέχον βάθος - μέγ. βάθος - μέσο βάθος - χρονόμετρο - χρόνος κατάδυσης - θερμοκρασία - ώρα της ημέρας - κατάσταση μπαταρίας - πίεση φιάλης - σε περίπτωση ανόδου: ταχύτητα ανόδου (σε m/min ή ft/min). Το χρονόμετρο μηδενίζεται μέσω του. Πατώντας και κρατώντας πατημένο το ίδιο κουμπί, εμφανίζεται η οθόνη αλλαγής αερίου. Το μόνο αποτέλεσμα από την αλλαγή μειγμάτων αερίων στην κατάσταση λειτουργίας βυθόμετρου-χρονόμετρου είναι ότι εμφανίζεται η πίεση της πρόσφατα επιλεγμένης φιάλης αντί για την τρέχουσα ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΒΥΘΟΜΕΤΡΟΥ-ΧΡΟΝΟΜΕΤΡΟΥ ΠΡΟΚΛΗΘΕΙΣΑ ΑΠΟ ΠΑΡΑΒΑΣΗ ΚΑΤΑΔΥΣΗΣ Κατά τη διάρκεια κατάδυσης με αέρα ή μείγματα Nitrox, μπορεί να προκύψουν οι ακόλουθες παραβάσεις: - Ανεξέλεγκτη ανάδυση. - Παράλειψη στάσης αποσυμπίεσης. Στην περίπτωση παράβασης, το Icon HD θα απαγορέψει τη χρήση της κατάστασης λειτουργίας Air (Αέρας) και Nitrox για 24 ώρες και θα επιτρέπει τη λειτουργία μόνο στην κατάσταση Bottom Timer (Βυθόμετρο- Χρονόμετρο), εμφανίζοντας συνεχώς το μήνυμα LOCKED BY PREVIOUS DIVE (ΚΛΕΙΔ. ΑΠΟ ΠΡΟΗΓΟΥΜΕΝΗ ΚΑΤΑΔΥΣΗ). 4 ΦΡΟΝΤΙΔΑ ICON HD 4.1 ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Υψόμετρο λειτουργίας: - με αποσυμπίεση από τη στάθμη της θάλασσας ως περίπου τα 3700 m/12100 ft - χωρίς αποσυμπίεση (λειτουργία βυθόμετρου) σε οποιοδήποτε υψόμετρο Πρότυπο αποσυμπίεσης: RGBM Mares-Wienke (10 ιστοί) Μέτρηση βάθους: - Μέγιστο βάθος που εμφανίζεται: 150 m/492 ft - Ανάλυση: 0,1 m ως τα 99,9 m και 1 m σε βάθος μεγαλύτερο από 100 m. Η ανάλυση σε ft είναι πάντα 1 ft. - Αντιστάθμιση θερμοκρασίας για τη μέτρηση μεταξύ -10 C και +50 C / 14 F και 122 F - Ακρίβεια από 0 ως 80 m/262 ft: 1% ±0,2 m/1 ft Μέτρηση θερμοκρασίας: - Εύρος μέτρησης: -10 C ως +50 C / 14 F ως 122 F - Ανάλυση: 1 C / 1 F - Ακρίβεια: ± 2 C / ± 4 F Ψηφιακή πυξίδα: - ανάλυση: 1 - ακρίβεια: ± 1 + 5% γωνίας κλίσης (παράδειγμα: σε κλίση 50, η ακρίβεια είναι ±3,5 ) - γωνία κλίσης: ως 80 - ρυθμός ανανέωσης: 1 s Ρολόι: ρολόι χαλαζία, προβολή ώρας, ημερομηνίας, χρόνου κατάδυσης ως τα 999 λεπτά Συγκέντρωση οξυγόνου: δυνατότητα ρύθμισης μεταξύ 21% και 99%, εύρος τιμών ppo2max μεταξύ 1,2 και 1,6 bar Μνήμη ημερολογίου: πάνω από 100 ώρες προφίλ κατάδυσης με ρυθμό δειγματοληψίας των 5 δευτερολέπτων Θερμοκρασία λειτουργίας: -10 C ως +50 C / 14 F ως 122 F Θερμοκρασία φύλαξης: -20 ως 70 C / -4 ως 158 F Οθόνη: - Διαγώνιος: 2,7 - Τεχνολογία: TFT - Ανάλυση: QVGA 320*240 - Χρώματα: Φωτεινότητα 420cd/m² - Ορυκτό κρύσταλλο Παροχή ισχύος: Icon HD: - επαναφορτιζόμενη μπαταρία ιόντων λιθίου με ένδειξη φορτίου μπαταρίας - θερμοκρασία λειτουργίας - αποφόρτιση: από -10 ως +50 C / 14 ως 122 F - φόρτιση: από 0 ως 45 C / 32 ως 113 F - διάρκεια μπαταρίας από μία φόρτιση: περίπου 5-7 ώρες κατάδυσης. Η πραγματική διάρκεια της μπαταρίας εξαρτάται από τη χρήση του φωτισμού υψηλής έντασης και τη θερμοκρασία του νερού. - διάρκεια ζωής της μπαταρίας: περίπου 500 κύκλοι φόρτισης Μονάδα φιάλης: - CR123 - Διάρκεια ζωής μπαταρίας: καταδύσεις. Η πραγματική διάρκεια ζωής της μπαταρίας εξαρτάται από τον αριθμό καταδύσεων κάθε χρόνο, τη διάρκεια της κάθε κατάδυσης και τη θερμοκρασία του νερού. 4.2 ΣΥΝΤΗΡΗΣΗ Το μανόμετρο της φιάλης και τα εξαρτήματα του προϊόντος που χρησιμοποιούνται για τη μέτρηση της πίεσης φιάλης θα πρέπει να υποβάλλονται σε σέρβις από εξουσιοδοτημένο αντιπρόσωπο της Mares κάθε δεύτερο χρόνο ή μετά από 200 καταδύσεις (όποιο από τα δύο συμβαίνει πρώτο). Επιπλέον, η ακρίβεια της μέτρησης βάθους πρέπει να εξακριβώνεται κάθε δύο χρόνια. Πέρα από τους παραπάνω ελέγχους, το Icon HD δεν απαιτεί ουσιαστικά συντήρηση. Το μόνο που χρειάζεται να κάνετε είναι να το ξεπλένετε προσεκτικά με γλυκό νερό μετά από κάθε κατάδυση (αποφεύγοντας τυχόν χημικά προϊόντα) και να φορτίζετε την μπαταρία εφόσον απαιτείται. Για να αποφύγετε πιθανά προβλήματα με το Icon HD και να διασφαλίσετε μια μακροχρόνια διάρκεια λειτουργίας, τηρείτε τις ακόλουθες συστάσεις: - αποφύγετε πτώσεις ή τραντάγματα του Icon HD, - μην αφήνετε το Icon HD εκτεθειμένο στην έντονη, άμεση ηλιακή ακτινοβολία, - μη φυλάσσετε το Icon HD σε σφραγισμένη συσκευασία, διασφαλίζετε πάντοτε τον ελεύθερο αερισμό. Αν παρατηρήσετε ενδείξεις υγρασίας στο εσωτερικό τοίχωμα του ορυκτού κρυστάλλου, μεταφέρετε άμεσα το Icon HD σε ένα εξουσιοδοτημένο κέντρο επισκευών της Mares. Ο ορυκτός κρύσταλλος δεν εξαιρείται από πιθανές γρατζουνιές λόγω ακατάλληλης χρήσης. Μην εμφυσάτε πεπιεσμένο αέρα στο Icon HD, καθώς κάτι τέτοιο μπορεί να προκαλέσει ζημιά στην περιοχή του αισθητήρα πίεσης. 20
