1 ΣΧΟΛΗ ΔΙΟΙΚΗΣΗΣ ΚΑΙ ΟΙΚΟΝΟΜΙΑΣ ΤΜΗΜΑ ΤΗΛΕΠΛΗΡΟΦΟΡΙΚΗΣ ΚΑΙ ΔΙΟΙΚΗΣΗΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ του ΣΑΜΑΡΑ ΙΩΑΝΝΗ-ΓΕΩΡΓΙΟΥ ΔΙΑΧΕΙΡΙΣΗ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΔΟΣΗΣ Επιβλέπων Καθηγητής Λάππας Κωνσταντίνος Άρτα, 2006

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΣΥΣΤΗΜΑΤΑ ΔΙΑΧΕΙΡΙΣΗΣ ΔΙΚΤΥΟΥ SDH (ΣΥΓΧΡΟΝΗΣ ΨΗΦΙΑΚΗΣ ΙΕΡΑΡΧΙΑΣ) 1.1. ΤΕΧΝΟΛΟΓΙΑ ΨΗΦΙΑΚΗΣ ΜΕΤΑΔΟΣΗΣ Ιστορικό Αρχές Πλησιόχρονης μετάδοσης 1.2. ΣΥΓΧΡΟΝΗ ΜΕΤΑΔΟΣΗ 1.3. ΣΤΟΙΧΕΙΑ ΔΙΚΤΥΟΥ ΤΟΥ SDH ΔΙΑΧΕΙΡΙΣΤΗ Τερματικά ή Τερματικοί Πολυπλέκτες Αναγεννητές REGs (Regenerators) Πολυπλέκτες Προσθαφαίρεσης ADMs (Add/Drop Multiplexers) Μεταγωγοί Ψηφιακής Διασύνδεσης DXCs (Digital Cross- Connect Switches) Τμήματα (Sections), Γραμμές (Lines) και Διαδρομές (Paths) 1.4. ΔΙΑΧΕΙΡΙΣΗ ΔΙΚΤΥΩΝ SDH ΤΟΥ ΟΤΕ 1.5. ΔΙΑΧΕΙΡΙΣΤΗΣ ΣΤΟΙΧΕΙΩΝ ΔΙΚΤΥΟΥ 1353 WX ΤΗΣ ALCATEL 1.6. ΔΙΑΧΕΙΡΙΣΤΗΣ ΣΤΟΙΧΕΙΩΝ ΔΙΚΤΥΟΥ 1353SH ΤΗΣ ALCATEL Περιγραφή της Αρχιτεκτονικής του 1353SH Βασικές Λειτουργίες του 1353 SH 1.7. ΔΙΑΧΕΙΡΙΣΤΕΣ ΣΤΟΙΧΕΙΩΝ ΔΙΚΤΥΟΥ MV36/38 ΤΗΣ MARCONI Γενικές Λειτουργίες Λειτουργικότητες του MV Λειτουργικότητες του MV ΔΙΑΧΕΙΡΙΣΤΗΣ ΣΤΟΙΧΕΙΩΝ ΔΙΚΤΥΟΥ EMOS ΤΗΣ SIEMENS Λειτουργίες του EMOS 1.9. ΔΙΑΧΕΙΡΙΣΤΗΣ ΣΤΟΙΧΕΙΩΝ ΔΙΚΤΥΟΥ ENMS ΤΗΣ SIEMENS Ο ENMS Εξυπηρετητής Δικτύου (NetServer) Ο ENMS Εξυπηρετητής Ο ENMS Πελάτης Το Δίκτυο Επικοινωνίας Δεδομένων (DCN) Αποθήκευση Δεδομένων Διεπαφή του Χρήστη Σελίδα 2 από 65

3 1.10. ΔΙΑΧΕΙΡΙΣΤΗΣ ΣΤΟΙΧΕΙΩΝ ΔΙΚΤΥΟΥ SXEM ΤΗΣ SIEMENS Λειτουργίες Διαχείρισης του SXEM Λειτουργίες Διαχείρισης GCL Λειτουργίες Διαχείρισης NEML Ολοκλήρωση του SXEM με το TNMS 2. ΔΙΑΧΕΙΡΙΣΗ ΟΠΤΙΚΩΝ ΔΙΚΤΥΩΝ 2.1. ΕΙΣΑΓΩΓΗ 2.2. ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΤΟΙΧΕΙΑ ΔΙΚΤΥΟΥ 2.3. Η ΕΞΕΛΙΞΗ ΤΩΝ ΔΙΚΤΥΩΝ WDM ΔΙΑΧΕΙΡΙΣΗ ΟΠΤΙΚΟΥ ΔΙΚΤΥΟΥ 3. ΔΙΑΧΕΙΡΙΣΗ ΑΣΥΜΜΕΤΡΗΣ ΨΗΦΙΑΚΗΣ ΣΥΝΔΡΟΜΗΤΙΚΗΣ ΓΡΑΜΜΗΣ ADSL (ASYMMETRIC DIGITAL SUBSCRIBER LINE) 3.1. ΤΕΧΝΟΛΟΓΙΑ ADSL Ρόλος του ADSL Δικτύου Πρόσβασης σε ένα Συνολικό Δίκτυο ADSL Αρχιτεκτονική Σχήματα των ADSL Καναλιών Σχήματα της ADSL Κωδικοποίησης 3.2. ΔΙΑΧΕΙΡΙΣΗ ΤΟΥ ADSL ADSL Στοιχεία διαχείρισης δικτύου Διαχείριση διάρθρωσης του ADSL Διαχείριση Απόδοσης του ADSL Γραμμή ΜΙΒ του ADSL που βασίζεται στο SNMP Ολοκλήρωση της ΜΙΒ με Συνολα Διεπαφών στην ΜΙΒ Κατατομές Διάρθρωσης για το ADSL Σελίδα 3 από 65

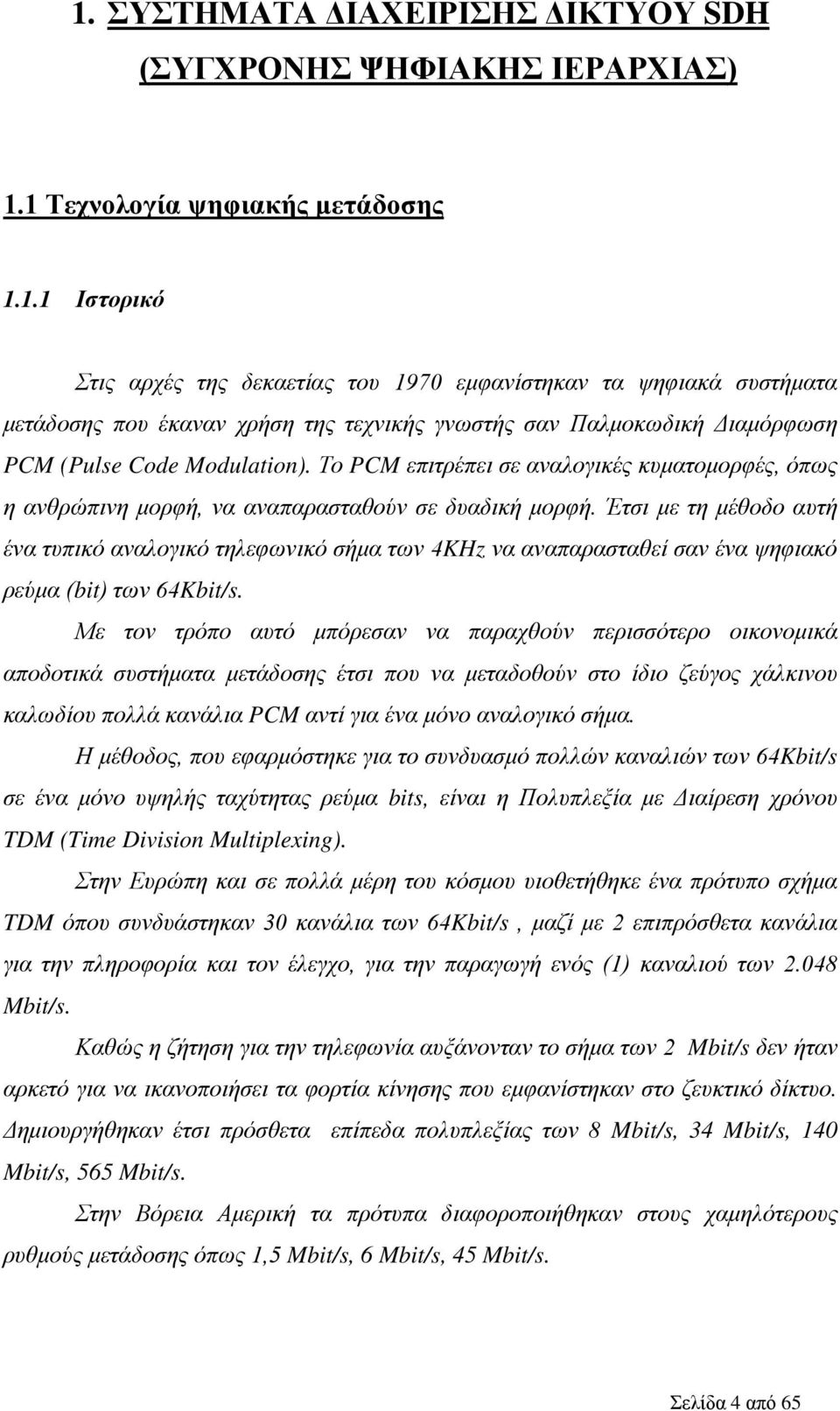

4 1. ΣΥΣΤΗΜΑΤΑ ΔΙΑΧΕΙΡΙΣΗΣ ΔΙΚΤΥΟΥ SDH (ΣΥΓΧΡΟΝΗΣ ΨΗΦΙΑΚΗΣ ΙΕΡΑΡΧΙΑΣ) 1.1 Τεχνολογία ψηφιακής μετάδοσης Ιστορικό Στις αρχές της δεκαετίας του 1970 εμφανίστηκαν τα ψηφιακά συστήματα μετάδοσης που έκαναν χρήση της τεχνικής γνωστής σαν Παλμοκωδική Διαμόρφωση PCM (Pulse Code Modulation). Το PCM επιτρέπει σε αναλογικές κυματομορφές, όπως η ανθρώπινη μορφή, να αναπαρασταθούν σε δυαδική μορφή. Έτσι με τη μέθοδο αυτή ένα τυπικό αναλογικό τηλεφωνικό σήμα των 4KHz να αναπαρασταθεί σαν ένα ψηφιακό ρεύμα (bit) των 64Kbit/s. Με τον τρόπο αυτό μπόρεσαν να παραχθούν περισσότερο οικονομικά αποδοτικά συστήματα μετάδοσης έτσι που να μεταδοθούν στο ίδιο ζεύγος χάλκινου καλωδίου πολλά κανάλια PCM αντί για ένα μόνο αναλογικό σήμα. Η μέθοδος, που εφαρμόστηκε για το συνδυασμό πολλών καναλιών των 64Kbit/s σε ένα μόνο υψηλής ταχύτητας ρεύμα bits, είναι η Πολυπλεξία με Διαίρεση χρόνου TDM (Time Division Multiplexing). Στην Ευρώπη και σε πολλά μέρη του κόσμου υιοθετήθηκε ένα πρότυπο σχήμα TDM όπου συνδυάστηκαν 30 κανάλια των 64Kbit/s, μαζί με 2 επιπρόσθετα κανάλια για την πληροφορία και τον έλεγχο, για την παραγωγή ενός (1) καναλιού των Mbit/s. Καθώς η ζήτηση για την τηλεφωνία αυξάνονταν το σήμα των 2 Mbit/s δεν ήταν αρκετό για να ικανοποιήσει τα φορτία κίνησης που εμφανίστηκαν στο ζευκτικό δίκτυο. Δημιουργήθηκαν έτσι πρόσθετα επίπεδα πολυπλεξίας των 8 Mbit/s, 34 Mbit/s, 140 Mbit/s, 565 Mbit/s. Στην Βόρεια Αμερική τα πρότυπα διαφοροποιήθηκαν στους χαμηλότερους ρυθμούς μετάδοσης όπως 1,5 Mbit/s, 6 Mbit/s, 45 Mbit/s. Σελίδα 4 από 65

5 1.1.2 Αρχές Πλησιόχρονης μετάδοσης Η παραπάνω ιεραρχία της πολυπλεξίας φαίνεται αρχικά απλή, αλλά στην πράξη υπάρχουν επιπλοκές γιατί κατά την πολυπλεξία ενός αριθμού καναλιών των 2 Mbit/s που κατασκευάζονται από διαφορετικές εταιρείες, παρατηρήθηκαν ελαφρώς διαφορετικοί ρυθμοί bits. Έπρεπε τα κανάλια αυτά των 2 Mbit/s πριν διεμπλακούν να έρθουν στον ίδιο ρυθμό bits προσθέτοντας εικονικά bits πληροφορίας ή bits αιτιολόγησης. Τα bits αιτιολόγησης αναγνωρίζονται σαν τέτοια κατά τη διάρκεια της αποπολυπλεξίας και απορρίπτονται αφήνοντας το αρχικό σήμα καθαρό. Αυτή η διεργασία είναι γνωστή σαν πλησιόχρονη λειτουργία (plesiochronous operation) δηλαδή πλησίον της σύγχρονης. Προβλήματα με το συγχρονισμό συμβαίνουν σε κάθε επίπεδο της ιεραρχίας πολυπλεξίας κι έτσι bits αιτιολόγησης προστίθενται σε κάθε στάδιο. Η χρήση της πλησιόχρονης ιεραρχίας κατά μήκος όλης της ιεραρχίας καθιέρωσε και τον όρο Πλησιόχρονη Ψηφιακή Ιεραρχία PDH (Plesiochronous Digital Hierarchy). 1.2 Σύγχρονη Μετάδοση Η μείωση του κόστους των ολοκληρωμένων κυκλωμάτων και οι εξελίξεις στα συστήματα μετάδοσης οπτικών ινών κατέληξαν στο ότι η τεχνολογία PDH δεν ήταν αρκετά ευέλικτη κι ούτε μπορούσε να ικανοποιήσει τις τα νέα συστήματα. Σαν αποτέλεσμα ήταν η ανάπτυξη της σύγχρονης μετάδοσης που κάλυψε τις οποίες αδυναμίες της PDH αλλά το σπουδαιότερο να εξάγει ατομικά κυκλώματα από συστήματα υψηλής χωρητικότητας, χωρίς να χρειαστεί να γίνει αποπολυπλεξία σε όλο το σύστημα. Η σύγχρονη μετάδοση προσφέρει πολλά πλεονεκτήματα τόσο στους χρήστες τηλεπικοινωνιακών δικτύων όσο και στους τελικούς χρήστες για τους παρακάτω λόγους: Έχει σχεδιαστεί για τηλεπικοινωνιακά δίκτυα ευέλικτα και μειωμένου κόστους Παρέχει ενσωματωμένη χωρητικότητα σήματος για προχωρημένη διαχείριση δικτύου και δυνατότητες συντήρησής του. Σελίδα 5 από 65

6 Παρέχει δυνατότητες ευέλικτης μεταφοράς σήματος που έχουν σχεδιαστεί για υπάρχοντα και μελλοντικά σήματα. Επιτρέπει μια μόνο υποδομή τηλεπικοινωνιακού δικτύου διασυνδέοντας δικτυακό εξοπλισμό προερχόμενο από διαφορετικούς κατασκευαστές Τα Συστήματα Σύγχρονης Ψηφιακής Ιεραρχίας SDH (Synchronous Digital Hierarchy είναι η τελευταία λέξη της τεχνολογίας στον τομέα μετάδοσης και αποτελούν τα σημεία απομάστευσης (drop) και συγκέντρωσης (insert) της τηλεφωνικής κίνησης από και προς το δίκτυο μετάδοσης με ρυθμούς 155 και 622Mbps. Η λειτουργία τους στηρίζεται στη χρήση υπολογιστικών συστημάτων και προγραμμάτων με βάση τα οποία γίνεται η διαχείριση της τηλεφωνικής κίνησης, καθώς επίσης η επικοινωνία με τα κεντρικά συστήματα διαχείρισης και ελέγχου. Σελίδα 6 από 65

7 1.3 Στοιχεία Δικτύου του SDH Διαχειριστή Ο εξοπλισμός μετάδοσης που διαχειρίζεται ο SDH Διαχειριστής αποτελείται από: Τερματικές διατάξεις (Terminal devices) που καθορίζουν τα όρια ενός SDH δικτύου. Συλλέγουν bytes για να σταλούν στο SDH δίκτυο και παραδίδουν bytes που φθάνουν από το SDH δίκτυο. Αναγεννητές REGs (Regenerators) που επανα-δημιουργούν ένα σήμα έτσι ώστε να μπορεί να σταλεί κατά μήκος μεγάλων αποστάσεων. Πολυπλέκτες Προσθαφαίρεσης, ADMs (Add/drop multiplexers) που συνδυάζουν και διαιρούν σήματα. Μεταγωγούς Ψηφιακής διασύνδεσης, DXCs (Digital Cross-Connect switches) που δρομολογούν την κίνηση και καθιστούν δυνατή την κατασκευή πολύπλοκων δικτύων με μεγάλη χωρητικότητα εφεδρείας (backup) και πλεονασμού (redundancy) Τερματικά ή Τερματικοί Πολυπλέκτες, ΤΜ (Terminal Multiplexers) Το ακραίο σημείο μιας SDH μετάδοσης ονομάζεται τερματικό ή τερματικός πολυπλέκτης, ΤΜ. Ένα τερματικό απλά είναι οποιαδήποτε πηγή ή προορισμός των SDH σημάτων. Ένας τερματικός πολυπλέκτης είναι μία διάταξη που λειτουργεί ως ένα σημείο αναμετάδοσης (relay) μεταξύ ενός ηλεκτρικού δικτύου και ενός SDH δικτύου. Ένας τερματικός πολυπλέκτης εισάγει σήματα από την κλασική πλησιόχρονη ιεραρχία σε εξερχόμενα SDH σήματα και τα εξάγει από τα εισερχόμενα SDH σήματα Αναγεννητές REGs (Regenerators) Σελίδα 7 από 65

8 Αν η απόσταση μεταξύ δύο τερματικών είναι μεγάλη, τότε το σήμα θα πρέπει να αναγεννηθεί σε ένα ή περισσότερα σημεία μεταξύ των τερματικών, όπως απεικονίζεται στο Σχήμα 1-1. Ένας αναγεννητής ονομάζεται επίσης και επαναλήτπης (repeater). Σχήμα 1-1 Αναγεννώντας ένα σήμα Πολυπλέκτες Προσθαφαίρεσης ADMs (Add/Drop Multiplexers) "Οι πολυπλέκτες προσθαφαίρεσης" (ADMs) μπορούν να εισάγουν ή να εξάγουν και τα PDH και τα SDH σήματα από το πλαίσιο του σήματος χωρίς να εκτελέσουν μία προκαταρκτική λειτουργία πολυπλεξίας ή αποπολυπλεξίας όπως απεικονίζεται και στο Σχήμα 1-2. Ένα ΑDΜ Περνάει ορισμένα από τα σήματά του κατευθείαν απλά επαναλαμβάνοντας τα bits σε μία νέα ίνα. Δέχεται νέα σήματα και τα συνδυάζει (τα "προσθέτει") στη ροή του σε μία νέα ίνα. Εξάγει τα επιλεγμένα σήματα και τα δίνει στην έξοδο (τα "αφαιρεί") τοπικά. Εκτελεί "αφαίρεση και επανάληψη" για ένα ρεύμα που χρειάζεται να αντιγραφεί σε πολλές κατευθύνσεις. Το επιλεγμένο σήμα αφαιρείται τοπικά, αλλά επίσης επαναλαμβάνεται σε μία νέα ίνα. Σελίδα 8 από 65

9 Σχήμα 1-2 Λειτουργία ADM Πολυπλέκτη Μεταγωγοί Ψηφιακής Διασύνδεσης DXCs (Digital Cross-Connect Switches) Ένας πολυπλέκτης προσθαφαίρεσης είναι μία πολύ απλή διάταξη που απλώς συλλέγει και απομακρύνει σήματα. Ένα DXC διαθέτει περισσότερη ευφυΐα. Όπως απεικονίζεται στο Σχήμα 1-3 μπορεί να λάβει σήματα σε αρκετές θύρες εισόδου, να αποπολυπλέξει τα σήματα, να επιλέξει μία θύρα εξόδου και να επαναπολυπλέξει τα σήματα που εξέρχονται από οποιαδήποτε θύρα. Στην ουσία το DXC παρέχει στο δίκτυο δυνατότητες δρομολόγησης, δηλαδή, δρομολογεί ένα σήμα σε ένα συγκεκριμένο προορισμό Τμήματα (Sections), Γραμμές (Lines) και Διαδρομές (Paths) Τα τερματικά, οι αναγεννητές, οι πολυπλέκτες και τα DXC αποτελούν τύπους SDH κόμβων. Οι ομότιμοι SDH κόμβοι "επικοινωνούν" μεταξύ τους μέσω τμημάτων, γραμμών και διαδρομών. Τμήμα: Η απόσταση μεταξύ δύο γειτονικών κόμβων Γραμμή: Μία απόσταση που δε διαθέτει αναγεννητή ως τελικό -σημείο. Μία γραμμή ενδέχεται να διασταυρωθεί σε ένα ή περισσότερα τμήματα. Διαδρομή: Μία απόσταση της οποίας τα τελικά σημεία είναι τερματικά. Μία διαδρομή ενδέχεται να διασταυρωθεί με ένα ή περισσότερα τμήματα καθώς και με μία ή περισσότερες γραμμές. Σελίδα 9 από 65

10 Σχήμα 1-3 Μεταγωγέας Ψηφιακής Διασύνδεσης 1.4 Διαχείριση Δικτύων SDH του ΟΤΕ Για λόγους τεχνολογικής ισορροπίας το δίκτυο SDH του οργανισμού περιλαμβάνει εξοπλισμό προερχόμενο από τρεις κατασκευαστές, τους Siemens, Intracom και Alcatel, οι οποίοι παρέχουν και διαφορετικά συστήματα διαχείρισης. Λεπτομερής αναφορά στα συστήματα αυτά ακολουθεί στη συνέχεια. Στα σχήματα 1-4, 1-5 και 1-6 απεικονίζεται η επιθυμητή αρχιτεκτονική του συστήματος διαχείρισης Δικτύων SDH για τα Β' Επίπεδα Διαχείρισης Αθήνας, Θεσσαλονίκης και Πάτρας αντίστοιχα. Στα σχήματα αυτά περιλαμβάνονται και τα συστήματα διαχείρισης των μικροκυματικών ζεύξεων SDH. Συνολικά, για τη διαχείριση των δικτύων SDH του Οργανισμού διατίθενται 14 Εξυπηρετητές στα Β' Επίπεδα Διαχείρισης καθώς και 16 σταθμοί εργασίας ενώ στα Γ' Επίπεδα Διαχείρισης υπάρχουν 92 σταθμοί εργασίας. Οι παραπάνω εξυπηρετητές διαχειρίζονται συνολικά τα ακόλουθα στοιχεία δικτύου: 283 Τερματικούς Πολυπλέκτες 139 Αναγεννητές 1040 Πολυπλέκτες Προσθαφαίρεσης 18 Μεταγωγείς Ψηφιακής Εγκάρσιας Σύνδεσης Σελίδα 10 από 65

11 Στη συνέχεια δίδεται η γεωγραφική θέση των 18 DXC. 1. Εννέα (9) DXC του Οίκου Siemens. Θα εποπτεύονται από δύο (2) Διαχειριστές Στοιχείων Δικτύου τύπου SXEM, που εγκαθίστανται στο Α' Επίπεδο Διαχείρισης, με την ακόλουθη κατανομή: (i) SXEM-1: για την εποπτεία των DXC (SXA) των θέσεων: 1) Άρης 2) Αθηνά 3) Σόλωνος 4) Κάρολος (ii) SXEM-2: για την εποπτεία των DXC (SXA) των θέσεων: 1) Κεραμεικός 2) Ρέντης 3) Ακρόπολη 4) Πειραιάς 5) Μύκονος 2. Επτά (7) DXC Marconi του Οίκου Intracom. Θα εποπτεύονται από Διαχειριστές Στοιχείων Δικτύου MV-36 (Marconi), κατανεμημένα ως εξής: (i) MV-36 Β' Επιπέδου Αθήνας. Θα καλύπτει τα ακόλουθα DXC: 1) Κωλέττη 2) Διοικητικό Μέγαρο (Μαρούσι) 3) Αλεξάνδρα 4) Αλυσίδα 5) Χαλάνδρι (ii) MV-36 Β' Επιπέδου Θεσ/νίκης. Θα εποπτεύει το DXC της θέσης Ερμού, (iii) MV-36 Β' Επιπέδου Πάτρας. Θα εποπτεύει το DXC της θέσης Κοκκίνι Κέρκυρας. Σημειώνεται ότι οι διαχειριστές MV-36 διαχειρίζονται όλα τα συστήματα πολυπλεξίας της Marconi (ADM, REG & DXC). 3. Δύο DXC Alcatel, του Οίκου Anco, εγκατεστημένα στις θέσεις Χανιά και Ηράκλειο. Θα εποπτεύονται από την εφαρμογή 1353 WX που είναι εγκατεστημένη στο Α' Επίπεδο Διαχείρισης. Σελίδα 11 από 65

12 Σχήμα 1-4 Σύστημα Διαχείρισης Δικτύων SDH για Β' Επίπεδο Αθήνας Σχήμα 1-5 Σύστημα Διαχείρισης Δικτύων SDH για Β' Επίπεδο Θεσ/νίκης Σελίδα 12 από 65

13 Στο Σχήμα 1-7 απεικονίζονται οι δακτύλιοι κορμού του δικτύου SDH. Αφορούν δακτυλίους των 2.5 Gbit/s (STM-16). Ο σκοπός τους είναι να διασυνδέουν ευρύτερες γεωγραφικές περιοχές. Από αυτούς κρέμονται πιο μικροί δακτύλιοι (155 Mbit/s και 622 Mbit/s). Οι μικρότεροι αυτοί δακτύλιοι επικοινωνούν μεταξύ τους είτε μέσω των δακτυλίων κορμού είτε μέσω DXC. Σημειώνεται ότι σε επίπεδο δακτυλίου κορμού δεν υπάρχουν DXCs. Επίσης στον Πίνακα 1-1 που ακολουθεί περιλαμβάνονται χαρακτηριστικά των δακτυλίων κορμού. Πίνακας 1-1 Δίκτυα SDH σε αρχιτεκτονική Δακτυλίου Δακτύλιος Χωρητικότητα Δακτυλίου σε Μήκος δακτυλίου σε Km 155 Mbps/σύστημα μετάδοσης (Χ=χερσαίο, Υ=υποβρύχιο) Δ.Κ. 1 16/ 2,5 Gbps 1320 Χ.ΚΟΙ Υ.ΚΟΙ =1490 Δ.Κ.2 16/ 2,5 Gbps 1030 Χ.ΚΟΙ =1030 Δ.Κ. 3 16/2,5 Gbps 950 Χ.ΚΟΙ Υ.ΚΟΙ =1570 Δ.Κ / 2,5 Gbps 390 Χ.ΚΟΙ = 390 Δ.Κ / 2,5 Gbps 590 Χ.ΚΟΙ + 60 Υ.ΚΟΙ = 650 Δ.Κ. 8 16/ 2,5 Gbps 450 Χ.ΚΟΙ Υ.ΚΟΙ =1550 ΣΥΝΟΛΟ 96 Σελίδα 13 από 65

14 NML TIER 2 MV 38 TNMS Αθήνας EML MV 36 ENMS Αθήνας EMOS NE ADM, REG & DXC All Marconi ADM, REG Σ.8002 ADM & REG Siemens Παλ.συμβ. Οπτικά και Ρ/Η φορείς P/H SDH Siemens MW Σχήμα 1-6 Σύστημα Διαχείρισης Δικτύων SDH για Β' Επίπεδο Πάτρας 1.5 Διαχειριστής Στοιχείων Δικτύου 1353 WX της Alcatel To Alcatel 1353 WX παρέχει στο χειριστή τις λειτουργικότητες της Διαχείρισης Στοιχείων για το DXC της Alcatel 1641 SX. Στα πλαίσια των δικτύων η λειτουργικότητα της Διαχείρισης Δικτύου παρέχεται από το Alcatel 1354 RM. Και τα δύο αυτά συστήματα το 1353 WX και το 1354 RM παρακολουθούν και διαμορφώνουν DXC 1641 SX της Alcatel. To Alcatel 1641 SX μπορεί να προσπελαστεί μέσω τριών διεπαφών σε ένα δίκτυο: Σελίδα 14 από 65

15 Σχήμα 1-7 Δακτύλιοι κορμού Δικτύου SDH Τον Εξοπλισμό Πρόσβασης Χρήστη UAE (User Access Equipment) o οποίος βρίσκεται κοντά στο DXC και είναι αφιερωμένος σε ένα μόνο DXC. Ο τοπικός χειριστής λειτουργεί από το τοπικό UAE. Σελίδα 15 από 65

16 Το 1353 WX της Alcatel, το οποίο βρίσκεται στο κέντρο του Συστήματος Λειτουργίας και μπορεί να προσπελάσει περισσότερα των 32 DXCs. Ο χειριστής στο Στρώμα Διαχείρισης Στοιχείων Δικτύου λειτουργεί από το απομακρυσμένο UAE για πολλαπλά DXC. Το 1354 RM της Alcatel το οποίο βρίσκεται στο κέντρο του Συστήματος Λειτουργίας και παρέχει μία επισκόπηση του ολικού δικτύου. Ο χειριστής στο Στρώμα Διαχείρισης Δικτύου λειτουργεί από το 1354 KM Alcatel το οποίο προσπελαύνει τα 1641 SX Alcatel μέσω του 1353 WX της Alcatel Όσα αναφέρθηκαν συνοψίζονται στο Σχήμα 1-8 στο οποίο απεικονίζεται η διάρθρωση του δικτύου για τη διαχείριση των DXC 1641 SX. Σχήμα 1-8 Διάρθρωση του δικτύου διαχείρισης των DXC 1641 SX Το Σύγχρονο Ψηφιακό Σύστημα Εγκάρσιας Σύνδεσης DXC (Digital Cross-Connect Σύστημα) 1641 SX της Alcatel διευθετεί τη ζεύξη μεταξύ της Σελίδα 16 από 65

17 σύγχρονης και της πλησιόχρονης ιεραρχίας. Η μη διακοπτόμενη παροχή των διαδρομών μετάδοσης η υψηλή διαθεσιμότητα και η μετάβαση από την πλησιόχρονη στη σύγχρονη ιεραρχία και αντίστροφα συντηρείται από το ειδικά αναπτυσσόμενο υλικό και λογισμικό ελέγχου. Το λογισμικό ελέγχου, μαζί με την σχετική διεπαφή χρήστη, παρέχουν έναν εύκολο χειρισμό του συστήματος και των κόμβων του δικτύου. To DXC 1641 SX Alcatel παρέχει τις θύρες για σύγχρονα STM-N σήματα και πλησιόχρονα σήματα των 2, 34 και 140 Mbit/s. Τα πλησιόχρονα σήματα μετατρέπονται επομένως και πακετοποιούνται σε ιδεατούς κλωβούς και επομένως μετάγονται στον Πίνακα 1641 SX Alcatel. Όλες οι σχετικές λειτουργίες του DXC 1641 SX Alcatel παρέχονται με τον κατάλληλο πλεονασμό. 1.6 Διαχειριστής Στοιχείων Δικτύου 1353SH της Alcatel Το 1353 SH είναι ένα προϊόν με στόχο τη διαχείριση δικτύων και στοιχείων δικτύου μετάδοσης προερχόμενα από την Alcatel. To 1353 SH είναι Διαχειριστής Στοιχείων Δικτύου και ολοκληρώνεται στον 1354 RM που είναι προϊόν της Alcatel για Διαχείριση Δικτύου. Πιο συγκεκριμένα το 1353 SH διαχειρίζεται ADM, REG, SDH ΡαδιοΕπαναλήπτες, PDH ΡαδιοΤερματικά και Επαναλήπτες, Συστήματα Γραμμής (Τερματικά και Επαναλήπτες), εξοπλισμό WDM επίγειο και υποβρύχιο κ.λ.π Περιγραφή της Αρχιτεκτονικής του 1353SH Στο Σχήμα 13-9 απεικονίζεται ένα παράδειγμα της αρχιτεκτονικής του 1353SH (υλικό και πρωτόκολλα) ενώ τα διάφορα συστατικά από τα οποία αποτελείται ο Διαχειριστής Στοιχείων Δικτύου αναλύονται στη συνέχεια. Σταθμοί εργασίας WS (Workstations) Ένα WS εξασφαλίζει στο χρήστη την πρόσβαση είτε στις εφαρμογές διαχείρισης που υλοποιούνται στο OSS είτε στα Στοιχεία Δικτύου ΚΕ Σελίδα 17 από 65

18 υλοποιώντας την απαιτούμενη Διεπαφή Ανθρώπου-Μηχανής ΗΜΙ (Human Machine Interface) για την πραγματοποίηση αυτής της επικοινωνίας. Υπάρχουν τρεις τύποι Σταθμών εργασίας για τον SDH Διαχειριστή. Σταθμός Εργασίας Παρουσίασης (Presentation WS), ο οποίος εκτελεί διεργασίες παρουσίασης δηλαδή, διεργασίες που σχετίζονται με τη διεπαφή χρήστη. Ο χρόνος ζωής αυτών των διεργασιών είναι μία σύνοδος χρήστη. Σταθμός Εργασίας Εξυπηρετητή (Server WS), ο οποίος εκτελεί διεργασίες εφαρμογής δηλαδή, διεργασίες που σχετίζονται με το λειτουργικό τμήμα της εφαρμογής διαχείρισης, αλλά ενδέχεται επίσης να εκτελέσει και διεργασίες παρουσίασης. Κύριος Σταθμός Εργασίας (Master WS), ο οποίος εκτελεί ειδικές διεργασίες που χρησιμοποιεί ο Διαχειριστής (Administrator) του SDH Συστήματος Διαχείρισης. Σε αυτό το σταθμό εργασίας μπορούν επίσης να εκτελεστούν και άλλες διεργασίες. Χ Τερματικά XT (Χ Terminals) Ένα XT είναι μία μονάδα που υποστηρίζει μία οθόνη γραφικών και χρησιμοποιεί το πρωτόκολλο TCP/IP. Με τα XT όλοι οι χρήστες διαμοιράζονται διευκολύνσεις κεντρικού υπολογιστή όπως η CPU, χώρο στο δίσκο και μονάδες για εφεδρική αποθήκευση (backup). Στοιχεία Δικτύου Πύλης GNE (Gateway Network Elements) Η λειτουργία δρομολόγησης της επιτήρησης πραγματοποιείται από ένα συγκεκριμένο Στοιχείο Δικτύου που ονομάζεται Στοιχείο Δικτύου Πύλης που συγκεντρώνει τις δραστηριότητες διαχείρισης που αφορούν ορισμένα ΝΕ υπό τον έλεγχο του. Με αυτή την ιδιότητα μετατρέπει (προσαρμόζει, φιλτράρει ή συμπυκνώνει) την πληροφορία που προέρχεται από τα ΝΕ στη μορφή που απαιτείται από το OSS. Όπως κάθε άλλο ΝΕ μπορεί να χειριστεί κίνηση μετάδοσης. Σελίδα 18 από 65

19 Σχήμα 1-9 Παράδειγμα Αρχιτεκτονικής του 1353 SH (υλικό και πρωτόκολλα) Τοπικό Τερματικό CT (Craft Terminal) Σχετίζεται με ένα συγκεκριμένο ΝΕ και εξασφαλίζει τοπική πρόσβαση σε αυτό. Έχοντας αυτή την ιδιότητα το CT εμφανίζει την κατάσταση των ΝΕ (συναγερμούς, μετρητές απόδοσης) και καθιστά δυνατή την πραγματοποίηση ενδεχόμενης διαμόρφωσης ρυθμίσεων. Πρωτόκολλα QB3*, QECC* Τα πρωτόκολλα αυτά έχουν αναπτυχθεί από την Alcatel, είναι επομένως ιδιοταγή (proprietary) και χρησιμοποιούνται το μεν QB3* μόνο για την επικοινωνία μεταξύ του OSS και των GNE, το δε QECC* μόνο για την Σελίδα 19 από 65

20 επικοινωνία μεταξύ των GNE και των ΝΕ. Ο 1353 SH μπορεί να διαχειριστεί τοπικά και/ή απομακρυσμένα Στοιχεία Δικτύου. Μπορεί επίσης να διαχειριστεί δίκτυα δακτυλίου, γραμμικά δίκτυα και τερματικά Στοιχεία Δικτύου Βασικές Λειτουργίες του 1353 SH Διαχείριση Συστήματος: Αφορά λειτουργική περιοχή που είναι προσβάσιμη μόνο από το Διαχειριστή (Administrator) του συστήματος, όπως εκκίνηση και τερματισμός του συστήματος, προσθήκη WS και XT, backup του συστήματος και ανάκτηση αυτού σε περίπτωση αποτυχίας κ.λ.π. Διαχείριση Ασφάλειας: Αφορά την πρόσβαση στο σύστημα διαχείρισης(αλλαγή κωδικών πρόσβασης), την πρόσβαση στους χάρτες απεικόνισης των ΝΕ και την εκχώρηση αρμοδιοτήτων στους χρήστες. Διαχείριση Κατασκευής (Τοπολογίας Δικτύου): Αφορά την τοπολογία του τηλεπικοινωνιακού δικτύου όπως μπορεί να ειδωθεί από την γραφική διεπαφή του χρήστη. Διαχείριση Στοιχείων Δικτύου: Αφορά τη διαχείριση του εξοπλισμού μετάδοσης που υπάρχει στο δίκτυο, όπως διαμόρφωση των ΝΕ, επίβλεψη τους, αλλαγή καρτών, διαμόρφωση των σχημάτων προστασίας (σε περίπτωση αποτυχίας του εξοπλισμού), διαχείριση χρόνου και συγχρονισμού, διαχείριση δομής πλαισίου κ.λ.π. Διαχείριση Λογισμικού: Αφορά την υποστήριξη του(ων) πακέτου(ων) λογισμικού που υπάρχουν στα ΝΕ και των εφαρμογών που εκτελούνται σε κάθε ΝΕ. Διαχείριση Συναγερμών: Αφορά τον τρόπο με τον οποίο μη φυσιολογική λειτουργία του συστήματος γίνεται αντιληπτή και αντιμετωπίζεται. Οι οντότητες υπό διαχείριση μεταδίδουν συναγερμούς στο OSS το οποίο τους επεξεργάζεται στη συνέχεια. Παρακολούθηση Απόδοσης: Αποτελείται από ένα σύνολο λειτουργιών που αξιολογούν και δημιουργούν αναφορές σχετικά με την συμπεριφορά των στοιχείων δικτύου και την αποτελεσματικότητα τους που σχετίζεται με τις Σελίδα 20 από 65

21 επικοινωνίες που συμβαίνουν στο δίκτυο. Υποστήριξη Χρήστη: Αφορά πολλούς ελέγχους, εφαρμογές και ενδείκτες που χρησιμοποιούνται στην καθημερινή εργασία ρουτίνας του χρήστη όπως εκτύπωση αρχείων, ηλεκτρονικό ταχυδρομείο, μεταβολή των ρυθμίσεων του περιβάλλοντος εργασίας κ.λ.π. 1.7 Διαχειριστές Στοιχείων Δικτύου MV36/38 της Marconi Γενικές Λειτουργίες Τόσο ο MV36 όσο και ο MV38 είναι προϊόντα που χρησιμοποιούνται στη διαχείριση του SDH εξοπλισμού, για παράδειγμα: ADM των 155 Mbit/s (MSH11 και MSH11c - ADM1) ADM των 622 Mbit/s (MSH31 - ADM4) ADM των 622 Mbit/s (MSH41C - ADM4/1) TM των 2,5 Gbit/s (MSH50/MSH53 - TM16) ADM των 2,5 Gbit/s (MSH51C - ADM16) To αντίστοιχο DXC των 32/128/256/ STM-1 (MSH83/MSH80/MSH84 - DXC 4/1) To αντίστοιχο DXC των 512 STM-1 (MSH91 - DXC 4/4) Ο MV36 καλύπτει τη λειτουργία του στρώματος διαχείρισης στοιχείων δικτύου. Ο MV38 καλύπτει τη λειτουργία του στρώματος διαχείρισης δικτύου και διαχείρισης υπηρεσιών. Είναι πολύ πιθανό να χρησιμοποιηθεί ο MV36 και ο MV38 μαζί για να χειριστούν όλες τις λειτουργίες σε ένα ειδικό υπό-δίκτυο. Στο Σχήμα απεικονίζεται η αρχιτεκτονική της διαχείρισης δικτύου με χρήση των συστημάτων διαχείρισης MV36/38 Σελίδα 21 από 65

22 1.7.2 Λειτουργικότητες τον MV36 Οι λειτουργικότητες του MV36 Διαχειριστή Στοιχείων Δικτύου είναι οι ακόλουθες: Διεπαφή του Στοιχείου Δικτύου με το Κέντρο Διαχείρισης Δικτύου NMC (Network Management Center) (μέσω Gateway, NSAP, MAC) Διαχείριση της αυτό-διάρθρωσης (κάρτες) Διαχείριση του συγχρονισμού Διαχείριση των συναγερμών των Στοιχείων Δικτύου (Προτεραιότητα, Κατηγορίες, Ενεργοποίηση, Αναγνώριση, Ιστορικό) Διαχείριση των Ενεργών Συναγερμών σε όλο το Δίκτυο (Παρακολούθηση των συναγερμών) Διαχείριση των Cross-Connections σε επίπεδο Στοιχείου Δικτύου (SNC Προστασία, MSP Προστασία, Ν+1 Προστασία) Διαχείριση των δεδομένων Απόδοσης Διαχείριση των Λειτουργιών Συντήρησης (Βρόχοι ελέγχου, Φόρτωμα και Αναβάθμιση Λογισμικού στο Στοιχείο Δικτύου) Διαχείριση των Χείριστων του Συστήματος (Δημιουργία νέων MV36 χρηστών, Δικαιώματα Χρηστών, Διαμερισμός του δικτύου) Λειτουργικότητες τον MV38 Οι λειτουργικότητες του MV38 Διαχειριστή είναι οι ακόλουθες: Διεπαφή προς το Διαχειριστή Στοιχείων δικτύου (Προσθήκη Στοιχείων Δικτύου που ανήκουν στους συνδεδεμένους Διαχειριστές Στοιχείων Δικτύου, Επαλήθευση και Ευθυγράμμιση των Βάσεων Δεδομένων Διαχειριστή Δικτύου/Διαχειριστή Στοιχείων) Διαχείριση των Στοιχείων Δικτύου σε Δικτυακή Βάση (γνώση της τοπολογίας του δικτύου: δημιουργία υποδικτύου, ορισμός θέσεων και ζεύξεων μεταξύ κόμβων) Διαχείριση της παροχής των κυκλωμάτων από άκρο σε άκρο καθορίζοντας το αρχικό Στοιχείο Δικτύου και το τελικό Στοιχείο Δικτύου στο χάρτη γραφικών (που περιλαμβάνει το κύκλωμα προστασίας SNC) Σελίδα 22 από 65

23 Διαχείριση των ενεργών συναγερμών για κάθε κύκλωμα Διαχείριση των δεδομένων απόδοσης που σχετίζονται με κάθε κύκλωμα Διαχείριση των χειριστών του συστήματος (Δημιουργία νέων χρηστών MV38, δικαιώματα χρηστών, διαμερισμός του δικτύου). Σχήμα 1-10 Αρχιτεκτονική Διαχείρισης Δικτύου MV36/ Διαχειριστής Στοιχείων Δικτύου EMOS της Siemens Το Σύστημα Λειτουργιών Διαχείρισης Στοιχείων Δικτύου EM-OS (Element Management Operations System) είναι ένα προϊόν για διαχείριση εξοπλισμού SDH (όπως ADM, αναγεννητές, τερματικά). Στο Σχήμα 1-11 απεικονίζεται η θέση του EMOS στην ιεραρχία ενός ΤΜΝ. Στη συνέχεια αναλύονται τα δομοστοιχεία αυτής της ιεραρχίας. Σύστημα Λειτουργιών Διαχείρισης Δικτύου SDH SMN-OS (SDH Management Network Operations System) Σελίδα 23 από 65

24 LCT = Τοπικό Τερματικό (Local Craft Terminal) Σχήμα 1-11 To EMOS στην Ιεραρχία του ΤΜΝ Είναι ένα σύστημα λειτουργιών που εκτελεί την παρακολούθηση, την ανάλυση και τον έλεγχο των λειτουργιών σε συμφωνία με τις αιτήσεις που φθάνουν από το δίκτυο. Εξυπηρετητής των ΝΕ Αποτελεί μία διάταξη διαμεσολάβησης MD (mediation device) που χρησιμοποιείται για τη μετατροπή του ιδιογενούς πρωτοκόλλου στοιχείων δικτύου και του Q3 πρωτοκόλλου. Αυτό το σύστημα μπορεί επίσης να λειτουργήσει ως ένας αυτόνομος διαχειριστής στοιχείων δικτύου. EMOS Διαχειρίζεται μεσαία περιφερειακά δίκτυα SDH. Τα Στοιχεία Δικτύου είναι τα διάφορα SDH προϊόντα όπως Σύγχρονοι Πολυπλέκτες Προσθαφαίρεσης SMA (Synchronous Multiplex Add/Drop), Σύγχρονες Γραμμές SL (Synchronous Lines), Σύγχρονες Ραδιοκυματικές Ζεύξεις SRT (Synchronous Radio Trunk) κλπ. Σελίδα 24 από 65

25 Q-Διεπαφή Μία διεπαφή που παρέχει μία ζεύξη επικοινωνίας μεταξύ του εξοπλισμού και του Διαχειριστή Στοιχείων. ΝΕ Το Στοιχείο Δικτύου με τις ειδικές Qx λειτουργίες διεπαφής από τον προμηθευτή Λειτουργίες τον EMOS Διαχείριση Βλαβών Προτρέπει με ακουστικές και οπτικές ενδείξεις για συναγερμούς Η κατάσταση των συναγερμών και η σοβαρότητα τους αναπαρίσταται με χρώματα Κυκλικό αρχείο εγγραφής για συναγερμούς Λίστα συναγερμών για τρέχοντες συναγερμούς Θέτει τις παραμέτρους των συναγερμών Επαλήθευση των συναγερμών Διαχείριση Διάρθρωσης Διάρθρωση των ψηφιακών διασυνδέσεων Επανα-αρχικοποίηση Διάρθρωση των ΝΕ Ανάκτηση και αποθήκευση της διάρθρωσης των ΝΕ Επαλήθευση των δεδομένων των ΝΕ Διάρθρωση των ιχνών Διαχείριση Απόδοσης Εμφάνιση των δεδομένων απόδοσης των ΝΕ που συλλέγονται από το EMOS ή τα ΝΕ Αρχικοποίηση των κατωφλίων απόδοσης των ΝΕ Διαχείριση Ασφάλειας Προστασία με κωδικό προστασίας 5 διαφορετικά επίπεδα χρήσης αποσύνδεση λόγω μη δραστηριότητας Σελίδα 25 από 65

26 αρχειοθέτηση του συστήματος/backup από/σε ταινία κυκλικά αρχεία εγγραφής των συναλλαγών 1.9 Διαχειριστής Στοιχείων Δικτύου ENMS της Siemens Το Σύστημα Διαχείρισης Ακραίου Δικτύου ENMS (Edge Network Management System) είναι ένα προϊόν για ολοκληρωμένη διαχείριση εξοπλισμού SDH, WDM, PDH/Πρόσβασης με κεντρική επίβλεψη και διάρθρωση του συνολικού δικτύου, συμπεριλαμβανομένου και του DCN. Στο Σχήμα 1-12 απεικονίζεται η τοπολογία ενός δικτύου μισθωμένων γραμμών όπου συνοψίζονται όσα αναφέρθηκαν. Η διαχείριση στα δύο επίπεδα, στο επίπεδο δικτύου και στο επίπεδο στοιχείων δικτύου παρέχει περιβάλλον φιλικό προς το χρήστη και διαχείριση των συνδέσεων από άκρο σε άκρο. To ENMS έχει σχεδιαστεί ως ένα πολυχρηστικό σύστημα βασισμένο σε αρχιτεκτονική πελάτη/εξυπηρετητή. Το υλικό του συστήματος περιλαμβάνει έναν ή περισσότερους τυπικούς υπολογιστές και τα Microsoft Windows NT χρησιμοποιούνται ως λειτουργικό σύστημα. Για λόγους διαχείρισης μικρών δικτύων τα λειτουργικά τμήματα του λογισμικού για τον ENMS πελάτη, τον ENMS εξυπηρετητή και τον ENMS εξυπηρετητή δικτύου εγκαθίστανται σε ένα μόνο προσωπικό υπολογιστή όπως απεικονίζεται και στο Σχήμα Για ευρύτερα δίκτυα τα λειτουργικά τμήματα του λογισμικού κατανέμονται μεταξύ ενός αριθμού προσωπικών υπολογιστών όπως απεικονίζονται στα Σχήματα 1-4 και 1-5. Στη συνέχεια ακολουθεί μία περιγραφή των δομοστοιχείων από τα οποία αποτελούνται οι διάφορες διαρθρώσεις του ENMS. Σελίδα 26 από 65

27 Σχήμα 1-12 Η τοπολογία ενός δικτύου μισθωμένων γραμμών Ο ENMS Εξυπηρετητής Δικτύου (NetServer) Ο ENMS Εξυπηρετητής Δικτύου δρα ως μονάδα διαμεσολάβησης για το Δίκτυο Επικοινωνίας Δεδομένων (DCN) που συνδέεται σε αυτό. Η κύρια δραστηριότητα του Εξυπηρετητή Δικτύου είναι η επεξεργασία μεγάλων συνόλων δεδομένων τα οποία δρομολογούνται από το DCN και περνούν στο ENMS σε ελαχιστοποιημένη μορφή. Ο Εξυπηρετητής Δικτύου επεξεργάζεται όλα τα σχετικά δεδομένα των στοιχείων δικτύου. Ανάλογα με το μέγεθος του δικτύου το σύστημα ενδέχεται να διαθέτει ένα ή ορισμένους ENMS Εξυπηρετητές Δικτύου Ο ENMS Εξυπηρετητής Ο ENMS Εξυπηρετητής είναι το κεντρικό στοιχείο του ENMS. Περιέχει όλες τις λειτουργίες διαχείρισης για το στρώμα δικτύου. Διαχειρίζεται τους ENMS Εξυπηρετητές Δικτύου, αποθηκεύει όλα τα δεδομένα για το επίπεδο δικτύου και τα Σελίδα 27 από 65

28 στοιχεία των κυκλικών αρχείων δεδομένων. Επιπλέον, ο εξυπηρετητής υποστηρίζει την SNMP διεπαφή για ένα σύστημα διαχείρισης υψηλότερου επιπέδου. Ένα σύστημα έχει μόνο έναν ENMS εξυπηρετητή. Σχήμα 1-13 Μικρή διάρθρωση του ENMS Σχήμα 1-14 Μεσαία διάρθρωση του ENMS Σελίδα 28 από 65

29 Σχήμα 1-15 Μεγάλη Διάρθρωση του ENMS Ο ENMS Πελάτης Ο ENMS Πελάτης είναι η διεπαφή του χειριστή. Παρέχει πρόσβαση σε όλες τις λειτουργίες διαχείρισης του ENMS Εξυπηρετητή. Επιπλέον, ο Πελάτης περιέχει τις εφαρμογές της διαχείρισης των στοιχείων για τους ξεχωριστούς τύπους των στοιχείων δικτύου. Ορισμένοι ENMS Πελάτες μπορούν να καθοδηγηθούν ταυτόχρονα από έναν ENMS εξυπηρετητή. Η σύνδεση μέσω Modem/ISDN ή μέσω Μισθωμένης Γραμμής-WAN καθιστά δυνατή τη λειτουργία από απόσταση (απομακρυσμένος Πελάτης). Σελίδα 29 από 65

30 1.9.4 Το Δίκτυο Επικοινωνίας Δεδομένων (DCN) Η λογική σύνδεση του DCN με το ENMS είναι εφικτή με τη βοήθεια ενός Οδηγού Επικοινωνιών (ComDriver, Communications Driver).To ENMS επιτρέπει σε διαρθρώσεις δικτύου SDH να συνδεθούν μέσω των ακόλουθων τύπων του DCN: QD2/B3 και QST/B3 (Ethernet) για διαρθρώσεις δικτύου SDH/WDM. QD2/SISA (RS485, 64 Kbit/s) για διαρθρώσεις δικτύου ΡDΗ/Πρόσβασης Αποθήκευση Δεδομένων Η αρχή της αποθήκευσης δεδομένων του ENMS βελτιστοποιείται για τις απαιτήσεις υψηλής απόδοσης των ΤΜΝ συστημάτων και χαρακτηρίζεται από την κατανομή των δεδομένων μεταξύ του ENMS Εξυπηρετητή Δικτύου και του ENMS Εξυπηρετητή. Οι χειριστές μπορούν να έχουν πρόσβαση στα δεδομένα που χρειάζονται μέσω της ENMS διεπαφής χρήστη. Για αναλύσεις ειδικές προς το χειριστή του δικτύου και για αυτοκαθορισμένες αναφορές, τα NMS δεδομένα είναι διαθέσιμα σε διεπαφές εξαγωγής και μπορούν να εισαχθούν σε διάφορες εφαρμογές, (όπως βάσεις δεδομένων, λογιστικά φύλλα) Διεπαφή του Χρήστη To ENMS παρέχει μία τυπική διεπαφή χρήστη για τα διάφορα στρώματα διαχείρισης όπως απεικονίζονται στο Σχήμα Σελίδα 30 από 65
