1 Περιεχόµενα Β. ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΟΠΤΙΚΟΑΚΟΥΣΤΙΚΩΝ ΜΕΣΩΝ... 5 ΓΕΝΙΚΑ... 5 Β1. ΗΧΗΤΙΚΟ ΣΥΣΤΗΜΑ... 6 ΕΙΣΑΓΩΓΗ Ηχεία τεχνολογίας Constant Curvature Line Array Ηχεία χαμηλών συχνοτήτων Ηχεία χαμηλών συχνοτήτων με διπλό Πλαίσια κρέμασης Ηχεία πλήρους φάσματος με διπλό woofer Ηχείο πλήρους φάσματος 12 monitor Τελικοί ενισχυτές ισχύος 2000W/4Ω Τελικός ενισχυτής ισχύος1200w/4ω Τελικοί ενισχυτές 800W/4Ω Ψηφιακοί επεξεργαστές σήματος Τετρακάναλες κάρτες εισόδου Τετρακάναλες κάρτες εξόδου Gigabit Ethernet switcher Ηχεία Studio Monitor Ψηφιακή κονσόλα FOH μίξης 48 καναλιών Ψηφιακά stage box 32 εισόδων 8 εξόδων Ψηφιακό stage box 16 εξόδων 8 εισόδων Υπολογιστής με πρόγραμμα εγγραφής Ψηφιακοί μίκτες για in-ear monitoring Splitter & Power Distributor Ακουστικά in-ear monitor Εξωτερικές κατευθυντικές κεραίες Splitter σήματος κεραίας συχνοτήτων VHF Ψηφιακοί δέκτες ασύρματων μικροφώνων Ψηφιακοί πομποί τύπου ταμπακιέρας Μικρόφωνα κεφαλής Interface Ethernet Πυκνωτικά μικρόφωνα πέτου Μικρόφωνα μεγάλου διαφράγματος Πυκνωτικά μικρόφωνα γενικής χρήσης Β.[1]

2 31. Δυναμικά μικρόφωνα φωνής Δυναμικό μικρόφωνο για μπότα Πυκνωτικά μικρόφωνα «πουράκια» Δυναμικά μικρόφωνα για drums Επιδαπέδιες βάσεις μικροφώνων Βάση μικροφώνου μπότας Υπολογιστής για έλεγχο επεξεργαστών και ενισχυτών Μεταλλικά ικριώματα (RACK) Β2. ΣΥΣΤΗΜΑ SURROUND ΕΙΣΑΓΩΓΗ Ψηφιακός Προβολέας τεχνολογίας DMD 2Κ Επεξεργαστής DOLBY DIGITAL SURROUND EX Screen Server Monitor Panel ακρόασης 8 καναλιών Αυτόματος μεταγωγός ήχου Ενισχυτές ισχύος Μεταλλικό ικρίωμα rack Περιφερειακά ηχεία surround Βάσεις ηχείων Β3. ΣΥΝΕΔΡΙΑΚΟ ΣΥΣΤΗΜΑ ΕΙΣΑΓΩΓΗ - ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Κεντρική συνεδριακή μονάδα Μονάδα Προέδρου Μονάδα Συνέδρου Gooseneck Μικροφώνου Καλώδια προέκτασης Καλώδια προέκτασης Gooseneck μικροφώνου Πυκνωτική κάψα μικροφώνου Β4. ΣΥΣΤΗΜΑ ΦΩΤΙΣΜΟΥ ΕΙΣΑΓΩΓΗ Κεντρική ψηφιακή κονσόλα φωτισμού Εξωτερική οθόνη κονσόλας Ψηφιακός εξασθενητής φωτισμού Προγραμματιζόμενο χειριστήριο εξασθενητή φωτισμού Β.[2]

3 60. Χειριστήριο εξασθενητή φωτισμού Φωτιστικά Cyclorama με LED Zoomspot 45 ο -75 Ο Zoomspot 26 ο -50 Ο Zoomspot 12ο-28ο Ρομποτικές κεφαλές LED Προβολέας Παρακολούθησης Βάση στήριξης Μηχανή ομίχλης Μηχανή strobo Διανεμητής σημάτων DMX Λυχνία πυράκτωσης 600W Λυχνία υψηλής πίεσης Συνδετήρες φωτιστικών σωμάτων Β5. ΣΥΣΤΗΜΑ ΕΙΚΟΝΑΣ ΚΑΙ VIDEO ΕΙΣΑΓΩΓΗ Μίκτης video Video splitter Καταγραφικό video σε σκληρό δίσκο Video server Επιλογέας πηγών video Μετατροπέας VGA σε video Video matrix Οθόνη προβολής Οθόνη προβολής Τετραπλές οθόνες παρακολούθησης Οθόνη monitor Κάμερες σταθερές Κάμερα κινούμενη Χειριστήριο για κάμερες Βιντεοπροβολέας Οθόνη προβολής βιντεοπροβολέα Οθόνη προβολής για κινηματογράφο Μεταλλικό ικρίωμα εγκατάστασης συστήματος video Β.[3]

4 Β6. ΣΥΣΤΗΜΑ ΕΝΔΟΕΠΙΚΟΙΝΩΝΙΑΣ & CUE LIGHT ΕΙΣΑΓΩΓΗ Σταθερή κεντρική μονάδα δύο καναλιών Σταθερός σταθμός επικοινωνίας Φορητός σταθμός επικοινωνίας Δυναμικό gooseneck μικρόφωνο Set ακουστικών με ενσωματωμένο μικρόφωνο Κονσόλα χειρισμού φωτεινών σημάτων Δέκτης φωτεινών σημάτων Β7. ΕΓΚΑΤΑΣΤΑΣΗ ΜΕΓΑΦΩΝΩΝ Σχεδιασμός της εγκατάστασης Κεντρική μονάδα συστήματος αναγγελιών Ψηφιακή κονσόλα αναγγελιων Μονάδα επέκτασης ψηφιακής κονσόλας Μονάδα επέκτασης συστήματος Τελικός ενισχυτής 240W Κάρτα διασύνδεσης Μονάδα επείγουσας παροχής τροφοδοσίας Τροφοδοτικές μονάδες ισχύος Πλαίσιο εγκατάστασης τροφοδοτικών CD player Ψηφιακός Ραδιοφωνικός Δέκτης Επίτοιχος ρυθμιστής έντασης Κόρνες εξωτερικών χώρων Ηχεία ψευδοροφής Μεταλλικό ικρίωμα εγκατάστασης συστήματος αναγγελιών Β8. ΚΟΝΣΟΛΑ ΔΙΕΥΘΥΝΤΗ ΣΚΗΝΗΣ Κονσόλα διευθυντή σκηνής Β.[4]

5 Β. ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΟΠΤΙΚΟΑΚΟΥΣΤΙΚΩΝ ΜΕΣΩΝ ΓΕΝΙΚΑ Η παρούσα Τεχνική Περιγραφή αναφέρεται στη µελέτη των εγκαταστάσεων οτικοακουστικών µέσων του Πολιτιστικού Κέντρου του ήµου Αµπελοκήπων. Όλα τα οπτικοακουστικά µέσα θα πρέπει να προµηθευτούν από έναν προµηθευτή για το λόγο ότι προτιµάται όλα τα µέσα να είναι του ίδιου τύπου και της ίδιας κατασκευάστριας εταιρείας για λόγους οµοιογένειας και καλύτερης τεχνικής υποστήριξης. Στην τιµή αυτού του υποέργου συµπεριλαµβάνεται η προµήθεια µε τα µικροϋλικά σύνδεσης και την εργασία πλήρους εγκατάστασης, δηλ. προµήθεια και προσκόµιση επί τόπου του έργου και εργασία συναρµολόγησης σύνδεσης δοκιµών ρυθµίσεων µετρήσεων προς παράδοση σε λειτουργία. Στις παρακάτω τεχνικές προδιαγραφές, όπου αναφέρεται επωνυµία εταιρείας ή τύπος µηχανήµατος, που παραπέµπει σε συγκεκριµένη εταιρεία, αυτό να εκληφθεί ως «ενδεικτικού τύπου». Τα υπό προµήθεια είδη θα έχουν τουλάχιστον ισοδύναµα ή καλύτερα τεχνικά χαρακτηριστικά επισηµαίνοντας όµως, επί ποινή αποκλεισµού, τις διαφορές µε τις τεχνικές προδιαγραφές της παρούσης µελέτης και τις διαφορές στο τελικό αποτέλεσµα το οποίο θα πρέπει να είναι ισοδύναµο. Η περιγραφή περιλαµβάνει τα ακόλουθα: Το ηχητικό σύστηµα της αίθουσας θεαµάτων και θα την καλύπτει ηχητικά ανάλογα µε την λειτουργία της (θέατρο, Κινηµατογράφος, Συναυλία, Χορός, Οµιλία...) Σύστηµα Surround για την Λειτουργία του Κινηµατογράφου Συνεδριακό σύστηµα Σύστηµα Φωτισµού Σύστηµα Εικόνας και Video Σύστηµα Ενδοεπικοινωνίας Μεγαφωνική εγκατάσταση Κονσόλα ιευθυντή σκηνής Β.[5]

6 Β1. ΗΧΗΤΙΚΟ ΣΥΣΤΗΜΑ ΕΙΣΑΓΩΓΗ Το συνολικό ηχητικό σύστηµα της αιθούσης µπορεί να θεωρηθεί σαν τέσσερα ανεξάρτητα αλλά συνεργαζόµενα συστήµατα. Αυτά συνδυάζονται και επικοινωνούν, µε την βοήθεια του πέµπτου συστήµατος που είναι το σύστηµα διασύνδεσης και ελέγχου. Το πρώτο σύστηµα είναι το βασικό ηχητικό σύστηµα της αιθούσης το οποίο αποτελείται από τρείς(3) συστοιχίες αναρτηµένων ηχείων τεχνολογίας ConstantCurvatureLineArray µε αναρτηµένα και τα ηχεία χαµηλών του συστήµατος, τα ηχεία subwoofer, τον ψηφιακό επεξεργαστή του συστήµατος του οποίου οι ρυθµίσεις, ο προγραµµατισµός και οι παράµετροι θα ελέγχονται µέσω δικτύου Ethernet και τους αντίστοιχους τελικούς ενισχυτές του συστήµατος των οποίων και αυτών οι παράµετροι θα ελέγχονται µέσω δικτύου Ethernet. Το σύστηµα αυτό θα χρησιµοποιείται και στις περιπτώσεις που θα λειτουργεί η αίθουσα σαν κινηµατογράφος και τα ηχεία του θα παίζουν τα κανάλια L, R, C και το κανάλι των subwoofer µέσω ενός συστήµατος αυτόµατης εναλλαγής πηγών. Το δεύτερο σύστηµα είναι το τµήµα των monitor και των sidefilled που απευθύνεται στους µουσικούς η τους ηθοποιούς, γενικότερα τους συµµετέχοντες στα δρώµενα επάνω στην σκηνή. Το σύστηµα συµπληρώνεται από τον ψηφιακό επεξεργαστή και τους αντίστοιχους ενισχυτές, συσκευές οι οποίες όπως και οι αντίστοιχες του πρώτου συστήµατος- προγραµµατίζονται, ρυθµίζονται και ελέγχονται µέσω δικτύου Ethernet. Το τρίτο σύστηµα είναι το τµήµα surround του ηχητικού συστήµατος το οποίο θα χρησιµοποιείται κυρίως όταν η αίθουσα θα λειτουργεί σαν κινηµατογράφος αλλά και σε κάθε άλλη περίπτωση που θα χρειάζεται surroundeffect για κάποια παραγωγή θεατρική, µουσική η οτιδήποτε άλλο. Η περιγραφή του συστήµατος αυτού γίνεται σε ξεχωριστό τµήµα των προδιαγραφών. Το τέταρτο σύστηµα είναι το τµήµα των εισόδων που είναι κυρίως µικρόφωνα ενσύρµατα και ασύρµατα κατάλληλα ώστε να καλύψουν κάθε ανάγκη της αίθουσας. Θα υπάρχει ένα σύστηµα µε ψηφιακά ασύρµατα µικρόφωνα που θα είναι βάσει των επερχόµενων επιτρεπόµενων συχνοτήτων εκποµπής για ασύρµατα µικρόφωνα στην περιοχή των UHF,µε στενότερο εύρος καναλιού, έτσι ώστε να υπάρχει η δυνατότητα για µεγαλύτερο αριθµό συγχρόνως χρησιµοποιούµενων µικροφώνων, µε εξωτερικές κατευθυντικές κεραίες έτσι ώστε να υπάρχει δυνατότερο σήµα λήψης για να αποφεύγονται οι παρεµβολές και ενσωµατωµένα συστήµατα συµπίεσης, αυτόµατης ανίχνευσης κενών καναλιών και δυνατότητα εναλλαγής των µικροφώνων. Το σύστηµα των ασύρµατων µικροφώνων θα συνδέεται µέσω διαµεσολαβητή (interface) µε το δίκτυο Ethernet που θα είναι αποκλειστικά για τον ήχο και µε το κατάλληλο λογισµικό θα γίνεται ο έλεγχος και η παρακολούθηση των παραµέτρων των ασυρµάτων µικροφώνων. Στο ίδιο σύστηµα θα υπάρχουν επίσης διάφορα άλλα ενσύρµατα µικρόφωνα που θα χρησιµοποιούνται κατά περίπτωση κατά τις διαφορετικές χρήσεις της αιθούσης. Το τελευταίο σύστηµα αποτελείται από τις δύο ψηφιακές κονσόλες µίξης ήχου( µία για FOH (FrontOfHouse) µια για monitor), από τα ψηφιακά stagebox, τα router,τους ψηφιακούς µίκτες για τα inearmonitor και τα ηχεία monitor του ηχολήπτη και τους υπολογιστές που τρέχουν τα απαραίτητα διαγνωστικά προγράµµατα. Οι ψηφιακές κονσόλες θα βρίσκονται η µία στο controlroom και η άλλη σε καθορισµένο σηµείο των παρασκηνίων. Θα υπάρχει εναλλακτική θέση της κονσόλας στο κέντρο της αιθούσης, για αυτό τον λόγο θα υπάρχει αναµονή καλωδίου δικτύου σε µεταλλικό κιβώτιο κάτω από τα Β.[6]

7 καθίσµατα όπως και παροχή ρεύµατος. Σε κάθε rack θα υπάρχει από ένα splitter δικτύου 8 θέσεων, έτσι ώστε να δηµιουργείται ένα ενιαίο δίκτυο ελέγχου και ρυθµίσεων που θα καταλήγει στο controlroom. Το ψηφιακό πολυκαλώδιο θα έχει την δυνατότητα να µεταφέρει µέχρι 160 κανάλια στα 24bit και µε συχνότητα δειγµατοληψίας τα 96Khz. Στο δίκτυο του ψηφιακού πολυκαλωδίου θα είναι συνδεδεµένα οι δύο ψηφιακές κονσόλες, τα ψηφιακά κουτιά εισόδων, τα ψηφιακά κουτιά εξόδου για να µπορούν να συνδέονται αναλογικά στο σύστηµα διάφορα συστήµατα εξωτερικά (OBVAN, ηχογραφήσεις κλπ) και οι ψηφιακοί µίκτες για τα in-earmonitor. Αναλυτικότερα το ηχητικό σύστηµα θα περιλαµβάνει: 1. Ηχεία τεχνολογίας Constant Curvature Line Array Τα ηχεία θα σχηµατίζουν τρείς συστοιχίες (αριστερά δεξιά κέντρο), θα είναι αναρτηµένα από ειδικά πλαίσια ανάρτησης µε ελάχιστο designfactor 7:1 και στις 2 συστοιχίες (αριστερά, δεξιά) θα είναι αναρτηµένο πάνω από τα ηχεία το ηχείο χαµηλών συχνοτήτων µε woofer 18. Θα πρέπει να είναι όσο το δυνατόν ελαφρότερα και ως εκ τούτου οι µονάδες µεγαφώνων που θα χρησιµοποιούν θα πρέπει να έχουν µαγνήτες νεοδυµίου. Θα πρέπει να έχουν ενσωµατωµένο απλό σύστηµα ανάρτησης σταθερής γωνίας για εύκολη κρέµαση. Θα είναι δύο δρόµων µε ενσωµατωµένο διαχωριστή συχνοτήτων µε συχνότητα αποκοπής τα 1200Hz και θα έχουν ένα µεγάφωνο χαµηλών συχνοτήτων 12 και driver υψηλών συχνοτήτων τοποθετηµένα σε χοάνη ConstantCurvature. Η απόκριση συχνότητας θα είναι 75Hz-20Khz±3db, η διασπορά του θα είναι 100ºΧ15ºστον οριζόντιο και τον κατακόρυφο άξονα. Η ευαισθησία του ηχείου θα είναι 95dbSPL ενώ το µέγιστο SPLτουλάχιστον 130dbpeak. Η σύνθετη αντίσταση του ηχείου θα είναι 8Ω και η continious ισχύς του θα είναι απο 800W. Θα πρέπει να είναι κατασκευασµένο από κόντρα πλακέ σηµύδας πάχους 18mm και το βάρος του να µην ξεπερνά τα 22Kg. Θα συνοδεύονται από τα καλώδια σύνδεσης µε τους ενισχυτές µε τα αντίστοιχα βύσµατα speakon και στις δύο άκρες τους. 2. Ηχεία χαµηλών συχνοτήτων 18 Τα ηχεία χαµηλών συχνοτήτων θα βρίσκονται πάνω από τα ηχεία των δύο συστοιχιών δεξιά και αριστερά της σκηνής και θα είναι αναρτηµένα από τα ειδικά πλαίσια ανάρτησης. Θα έχουν ένα woofer 18 νεοδυµίου µε ισχύ 800Wcontinious,σύνθετης αντίστασης 8Ω. Θα πρέπει να έχουν ενσωµατωµένο απλό σύστηµα ανάρτησης για εύκολη κρέµαση. Θα είναι εµπρόσθιας φόρτωσης (front-loaded) µε οπή εξαερισµού (ventedenclosure). H απόκριση συχνότητας θα είναι 34Hz-220Hz ±3db, µε ευαισθησία 95 dbspl και µέγιστο SPLτουλάχιστον 128db. Θα πρέπει να είναι κατασκευασµένο από κόντρα πλακέ σηµύδας πάχους 18mm και το βάρος του να µην ξεπερνά τα 40Kg. Θα συνοδεύονται από τα καλώδια σύνδεσης µε τους ενισχυτές µε τα αντίστοιχα βύσµατα Β.[7]

8 speakon και στις δύο άκρες τους. 3. Ηχεία χαµηλών συχνοτήτων µε διπλό 18 Τα ηχεία χαµηλών συχνοτήτων µε δύο woofer 18 θα είναι επιδαπέδια και θα τοποθετηθούν σε προεπιλεγµένες θέσεις στο εµπρόσθιο µέρος της αίθουσας κάτω από την σκηνή και στον άξονα των δύο συστοιχιών των ηχείων. Θα έχουν δύο µεγάφωνα χαµηλών συχνοτήτων µε ισχύ τουλάχιστον 1000W έκαστο σε καµπίνα εµπρόσθιας φόρτωσης (front-loaded) µε µεγάλες οπές εξαερισµού (ventedenclosure) για µικρότερη παραµόρφωση. Η απόκριση συχνότητας θα είναι 37Hz-120Hz ±3db, µε ευαισθησία 99dbSPL στο 1w/1m και µέγιστο SPLτου 138dbpeak. H σύνθετη αντίσταση του κάθε ηχείου θα είναι 4Ω και το βάρος του δεν πρέπει να ειναι παραπάνω απο 85kg.H ισχύς τους σε παράλληλη λειτουργεία των δύο µεγαφώνων θα είναι 2000Wcontinious / 4000Wprogram /8000Wpeak. Θα συνοδεύονται από τα καλώδια σύνδεσης µε τους ενισχυτές µε τα αντίστοιχα βύσµατα speakon και στις δύο άκρες τους. 4. Πλαίσια κρέµασης Θα πρέπει να είναι σχεδιασµένα για τα συγκεκριµένα ηχεία, να έχουν ένα κατ ελάχιστον designfactor 7:1, να µπορεί να «σηκώσει» µέχρι 6 δορυφόρους, 6 subwoofer η οποιονδήποτε συνδυασµό τους µέχρι 6 ηχεία συνολικό αριθµό. 5. Ηχεία πλήρους φάσµατος µε διπλό woofer 15 Τα ηχεία αυτά θα τοποθετηθούν στα πλάγια της σκηνής και θα λειτουργούν σαν side-fill σε περιπτώσεις συναυλιών, θεατρικών παραστάσεων και γενικά όπου χρειάζεται monitor σύστηµα.θα είναι παθητικά δύο δρόµων µε 2 woofer 15" και κόρνα HF 1". υνατότητα ανάρτησης από ειδικά σηµεία πάνω στο ηχείο σηµείων µε υποδοχές Μ10. Σύστηµα προστασίας υψηλών συχνοτήτων. Θα πρέπει να έχουν ισχύ 600Wcontinious /1200Wprogram/ 2400Wpeak. Η απόκριση συχνότητας θα είναι 48Hz-19Khz µε ευαισθησία µεγαλύτερη των 99dBSPL και µέγιστο SPL 134dB, η διασπορά τους πρέπει να είναι 90ºΧ50ºστον οριζόντιο και τον κατακόρυφο άξονα, η συχνότητα αποκοπής του ενσωµατωµένου διαχωριστή συχνοτήτων θα είναι 1300Hz και θα είναι εξωτερικά επιλέξιµη η χρήση του έτσι ώστε τα ηχεία να δουλεύουν είτε µε διενίσχυση είτε παθητικά. Η σύνθετη αντίσταση του ηχείου θα είναι 4Ω. Το βάρος τους δεν πρέπει να ξεπερνάει τα 35Kg και το ύψος τους να είναι λιγότερο από 110cm. Θα συνοδεύονται από τα καλώδια σύνδεσης µε τους ενισχυτές µε τα αντίστοιχα βύσµατα speakon και στις δύο άκρες τους. 6. Ηχείο πλήρους φάσµατος 12 monitor Τα ηχεία monitor θα είναι πλήρους φάσµατος δύο µεγαφώνων, µε µεγάφωνο χαµηλών woofer12 Β.[8]

9 και 1'' διαφραγµα στις υψηλες συχνότητες. Θα είναι συµπαγή και ελαφρά για να είναι εύκολα στην χρήση τους αλλά και κατά την µεταφορά και την αποθήκευση τους όταν δεν χρησιµοποιούνται. Τ Η ισχύς τους θα είναι 300Wcontinious / 600Wprogram/.1200Wpeak, η απόκριση συχνότητας θα είναι 62Hz-19Khz ±3db µε ευαισθησία 95dbSPL και µέγιστο SPLτουλάχιστον 125dB, η διασπορά τους θα είναι 90ºΧ50ºστον οριζόντιο και τον κατακόρυφο άξονα, η συχνότητα αποκοπής του ενσωµατωµένου διαχωριστή συχνοτήτων θα είναι 2000Hz. Η σύνθετη αντίσταση του ηχείου θα είναι 8Ω. Το βάρος τους δεν πρέπει να ξεπερνάει τα 17Kg και θα πρέπει η καµπίνα τους να έχει κατάλληλο σχήµα για να τοποθετείται ορίζοντα επάνω στην σκηνή και να έχει την κατάλληλη κλίση για χρήση σαν monitor. Θα συνοδεύονται από τα καλώδια τους µε µήκος 20 µέτρα έκαστο για σύνδεση µε τους ενισχυτές µε τα αντίστοιχα βύσµατα speakon και στις δύο άκρες τους. 7. Τελικοί ενισχυτές ισχύος 2000W/4Ω Οι τελικοί ενισχυτές θα βρίσκονται σε µεταλλικό ικρίωµα στα παρασκήνια της αιθούσης και θα συνδέονται µε τα αντίστοιχα ηχεία. Στο ίδιο ικρίωµα θα βρίσκονται οι αυτόµατοι µεταγωγοί ήχου, ο επεξεργαστής σήµατος και το Ethernetsplitter. Οι ενισχυτές θα είναι τεχνολογίας switchingclassi µε ισχύ 2Χ2000W/4Ω 2Χ1800W/2Ω & 3600W/4Ω σε συνδεσµολογίας γέφυρας(bridge). Θα έχουν σύνδεση RJ45 για να συνδέονται µε το δίκτυο Ethernet έτσι ώστε να διαχειρίζονται µέσω αποµακρυσµένου ηλεκτρονικού υπολογιστή. Θα έχουν εξελιγµένο τροφοδοτικό που θα επιτρέπει την λειτουργία τους σε οποιαδήποτε τάση δικτύου. Το κύκλωµα ψύξης θα ελέγχεται από µικροεπεξεργαστή και οι ανεµιστήρες θα έχουν ρυθµιζόµενη ταχύτητα περιστροφής αναλόγως της θερµοκρασίας έτσι ώστε να διατηρείται σε χαµηλά επίπεδα ο παραγόµενος θόρυβος. Θα έχουν σύστηµα προστασίας 5 διαφορετικών σηµείων µε 5 led ενδείξεως διαφόρων καταστάσεων. Θα έχουν επίσης διακόπτες ευαισθησίας εισόδου, επιλογής τρόπου λειτουργίας (stereo,bridge,y). Ο λόγος σήµατος προς θόρυβο θα είναι καλύτερος από 110db, η συνολική αρµονική παραµόρφωση θα πρέπει σε πλήρη ισχύ και για όλο το φάσµα των ακουστικών συχνοτήτων να είναι µικρότερη από 0,35% και το dampingfactor να είναι µεγαλύτερο από Θα πρέπει να έχουν βύσµατα εξόδου speakon&bindingpost 5 σηµείων και να έχουν ύψος 2U. Θα συνοδεύονται από τα κατάλληλα µικροφωνικά καλώδια για σύνδεση µε τον επεξεργαστή σήµατος όπως επίσης και µε καλώδιο δικτύου µε το splitter που και αυτό θα βρίσκεται στο ίδιο ικρίωµα. 8. Τελικός ενισχυτής ισχύος1200w/4ω Και αυτός ο τελικός ενισχυτής θα βρίσκεται σε µεταλλικό ικρίωµα στα παρασκήνια της αιθούσης Β.[9]

10 και θα συνδέεται µε τα αντίστοιχα ηχεία. Σε αυτό το ικρίωµα εκτός των ενισχυτών θα βρίσκεται και η κεντρική µονάδα του συνεδριακού συστήµατος και θα αποτελούν το ικρίωµα των ενισχυτών των monitor. Ο ενισχυτής θα έχει οθόνη LCD όπου θα δίνονται πληροφορίες για την κατάσταση και τις εσωτερικές ρυθµίσεις του ενισχυτή. Επίσης στην πίσω όψη θα έχει βύσµα USB για επιτόπου σύνδεση, έλεγχο και ρύθµιση του εσωτερικού επεξεργαστή ήχου (DSP) που θα διαθέτει ο ενισχυτής. Το κύκλωµα ψύξης θα ελέγχει τους ανεµιστήρες που θα έχουν ρυθµιζόµενη ταχύτητα περιστροφής αναλόγως της θερµοκρασίας έτσι ώστε να διατηρείται σε χαµηλά επίπεδα ο παραγόµενος θόρυβος. Θα έχει εξελιγµένο σύστηµα προστασίας όπου θα περιλαµβάνεται έλεγχος βραχυκυκλώµατος, ανοικτού κυκλώµατος, παρουσίας συνεχούς τάσης στην έξοδο, αντίσταση φορτίου εκτός προδιαγραφών, θερµοκρασίας, υψί- συχνη υπερφόρτωση, εσωτερικά σφάλµατα. Η ισχύς του ενισχυτή πρέπει να είναι 2Χ1200W/4Ω, 2Χ1600W/2Ω και 3200W/4Ω bridge, o λόγος σήµατος προς θόρυβο θα είναι 100dΒ, και το dampingfactor να είναι µεγαλύτερο από 500. Θα πρέπει να έχει βύσµατα εξόδου speakon&bindingpost 5 σηµείων και να έχει ύψος 2U. Θα πρέπει να µπορεί να οδηγεί ηχεία σύνθετης αντίστασης µέχρι 2Ω & σε bridgemode 4Ω Θα συνοδεύεται από τα κατάλληλα µικροφωνικά καλώδια για την σύνδεση του µε τον επεξεργαστή σήµατος που θα βρίσκεται στο ίδιο ικρίωµα. 9. Τελικοί ενισχυτές 800W/4Ω Και αυτός ο τελικός ενισχυτής θα βρίσκεται σε µεταλλικό ικρίωµα στα παρασκήνια της αιθούσης και θα συνδέεται µε τα αντίστοιχα ηχεία. Σε αυτό το ικρίωµα εκτός των ενισχυτών θα βρίσκεται και η κεντρική µονάδα του συνεδριακού συστήµατος και θα αποτελούν το ικρίωµα των ενισχυτών των monitor. Ο ενισχυτής θα έχει οθόνη LCD όπου θα δίνονται πληροφορίες για την κατάσταση και τις εσωτερικές ρυθµίσεις του ενισχυτή. Επίσης στην πίσω όψη θα έχει βύσµα USB για επιτόπου σύνδεση, έλεγχο και ρύθµιση του εσωτερικού επεξεργαστή ήχου (DSP) που θα διαθέτει ο ενισχυτής. Το κύκλωµα ψύξης θα ελέγχει τους ανεµιστήρες που θα έχουν ρυθµιζόµενη ταχύτητα περιστροφής αναλόγως της θερµοκρασίας έτσι ώστε να διατηρείται σε χαµηλά επίπεδα ο παραγόµενος θόρυβος. Θα έχει εξελιγµένο σύστηµα προστασίας όπου θα περιλαµβάνεται έλεγχος βραχυκυκλώµατος, ανοικτού κυκλώµατος, παρουσίας συνεχούς τάσης στην έξοδο, αντίσταση φορτίου εκτός προδιαγραφών, θερµοκρασίας, υψί- συχνη υπερφόρτωση, εσωτερικά σφάλµατα. Η ισχύς του ενισχυτή πρέπει να είναι 2Χ800W/4Ω, 2Χ1000W/2Ω και 2000W/4Ω bridge, o λόγος σήµατος προς θόρυβο θα είναι 100dΒ, και το dampingfactor να είναι µεγαλύτερο από 500. Θα πρέπει να έχει βύσµατα εξόδου speakon&bindingpost 5 σηµείων και να έχει ύψος 2U. Θα πρέπει να µπορεί να οδηγεί ηχεία σύνθετης αντίστασης µέχρι 2Ω & σε bridgemode 4Ω Β.[10]

11 Θα συνοδεύεται από τα κατάλληλα µικροφωνικά καλώδια για την σύνδεση του µε τον επεξεργαστή σήµατος που θα βρίσκεται στο ίδιο ικρίωµα. 10. Ψηφιακοί επεξεργαστές σήµατος 11. Τετρακάναλες κάρτες εισόδου 12. Τετρακάναλες κάρτες εξόδου Οι ψηφιακοί επεξεργαστές σήµατος θα είναι modulardsp που θα προγραµµατίζονται για κάθε διαφορετική χρήση της αίθουσας. Θα έχουν τέσσερα slot που θα παίρνουν κάρτες εξόδου η εισόδου(αναλόγως των απαιτήσεων) κάθε κάρτα από αυτές θα έχει τέσσερα κανάλια ήχου. Για την συγκεκριµένη εγκατάσταση κάθε ένας επεξεργαστής σήµατος θα είναι εξοπλισµένος µε δύο κάρτες εισόδου και δύο κάρτες εξόδου έτσι ώστε ο κάθε ένας να διαχειρίζεται οκτώ κανάλια εισόδου και οκτώ εξόδου. Θα συνδέονται µέσω δικτύου Ethernet και θα µπορούν να προγραµµατίζονται, να χειρίζονται και να ελέγχονται µέσω αυτής της σύνδεσης. Θα διαθέτουν 12 εισόδους ελέγχου και έξη εξόδους. Όλες οι είσοδοι και οι έξοδοι θα είναι σε βύσµατα phoenix. Στην πρόσοψη της συσκευής και για κάθε κανάλι εισόδου η εξόδου θα υπάρχουν 3 ενδεικτικά led που θα δείχνουν εάν υπάρχει σήµα συγχρονισµού η phantompower, παρουσία σήµατος και clip. Επίσης θα υπάρχει οθόνη υγρών κρυστάλλων µε διάφορες πληροφορίες για την λειτουργία και την κατάσταση της συσκευής. Το κάθε κανάλι εισόδου θα έχει ρυθµιζόµενο gain έως +48db και επιλεγόµενο µέσω προγράµµατος phantompower. Η δυναµική περιοχή θα πρέπει να είναι τουλάχιστον 105db µε αρµονική παραµόρφωση < 0,01%. Όλες οι είσοδοι και οι έξοδοι θα πρέπει να είναι ηλεκτρονικά ισορροπηµένες (electronicallybalanced). Οι είσοδοι θα πρέπει να δεχθούν σήµα +20dbU ενώ οι έξοδοι θα πρέπει να µπορούν να αποδώσουν σήµα +19dbU σε ένα εύρος συχνοτήτων 20Hz-20Khz (+0,5db/-1db). Ο χρόνος καθυστέρησης (latency) για το Α/D πρέπει να είναι <38.7/Fs ενώ για την µετατροπή D/A δεν πρέπει να ξεπερνάει τα 28/Fs. Από τους επεξεργαστές ο ένας θα βρίσκεται στο ικρίωµα του κυρίως ηχητικού συστήµατος θα παίρνει σήµατα από τις εξόδους LCR της κονσόλας και από τις εξόδους L,C,R,Sub του επεξεργαστή DOLBY και µε µικροφωνικά καλώδια και θα τροφοδοτεί τους ενισχυτές ισχύος. Ό άλλος επεξεργαστής θα βρίσκεται στο ικρίωµα των monitor θα παίρνει σήµα µε µικροφωνικά καλώδια από το ψηφιακό stagebox και θα τροφοδοτεί τους ενισχυτές των monitor και τους ενισχυτές των side-filled. 13. GigabitEthernetswitcher Τα τέσσερα switcher θα τοποθετηθούν το ένα στο ικρίωµα των ενισχυτών monitor του ηχητικού συστήµατος, ένα στο rackτου digitalsnakeκαι δύο στην αίθουσα ελέγχου του συστήµατος. Θα µπορούν να τοποθετηθούν σε ικρίωµα 19, θα έχουν ύψος 1U και το κάθε ένα θα έχει 16 πόρτες gigabitethernet Β.[11]

12 (10/100/1000 Mbps) σε βύσµα RJ Ηχεία StudioMonitor Στον χώρο ελέγχου των συστηµάτων θα τοποθετηθεί ένα ζεύγος ηχείων monitor για προακρόαση και παρακολούθηση του προγράµµατος από τον τεχνικό ήχου. Τα µόνιτορς πρέπει να είναι µαγνητικά θωρακισµένο. Η καµπίνα θα είναι κατασκευασµένη απο χυτό αλουµίνιο.θα φέρουν Woofer 5" και tweeter ¾" µεταλλικού θόλου Αναλογική είσοδος&έξοδοςbalancedµε βύσµατα XLR. ιακόπτης On/Off. Να περιλαµβάνει επιτραπέζια βάση. Το βάρος τους να µην ξεπερνάει τα 6kg/τεµάχιο. Τα ηχεία αυτά πρέπει να είναι studiomonitor να έχουν δύο ενσωµατωµένους ενισχυτές οδήγησης των µεγαφώνων τους, να έχουν ισχύ 40W για τον καθένα από αυτούς (bass-high ) να έχουν ένα tweeter ¾" και woofer5 µε πηνίο αλουµινίου για ανώτερη ηχητική συµπεριφορά. Πρέπει να έχουν απόκριση συχνότητας 60Hz-20Khz ±2db η καλύτερη και µέγιστο SPL (ζεύγος)µεγαλύτερο ή ίσο των 100dΒ. Πρέπει να έχουν ρυθµιστικά για treble&για bassroll-off@ 85Ηzκαθώς και ρυθµιστικό έντασης στην πρόσοψη του monitor Η αρµονική τους παραµόρφωση σε συχνότητες >100Ηz θα είναι µικρότερη του 0,5%. Θα συνοδεύεται από τα κατάλληλα µικροφωνικά καλώδια σύνδεσης και θα παίρνει σήµα από την έξοδο monitor της κονσόλας. 15. Ψηφιακή κονσόλα FOH µίξης 48 καναλιών Οι δύο ψηφιακές κονσόλες θα είναι πανοµοιότυπες και θα χρησιµοποιηθούν η µία για FOH και θα είναι τοποθετηµένη στον χώρο ελέγχου ενώ η δεύτερη θα χρησιµοποιηθεί για κονσόλα monitor και θα είναι τοποθετηµένη στα παρασκήνια σε σηµείο µε εύκολη επικοινωνία µε την σκηνή και τον διευθυντή σκηνής. Θα υπάρχει και µία τρίτη θέση όπου θα µπορεί να συνδεθεί η κονσόλα στο κέντρο της αιθούσης κατά την διάρκεια δοκιµών, προβών κλπ για αµεσότερη συνεννόηση των τεχνικών. Στο σηµείο αυτό θα υπάρχει µεταλλικό κουτί κάτω από τα καθίσµατα που θα περιλαµβάνει ένα καλώδιο δικτύου το οποίο θα ξεκινάει από το splitter του stage box και µια παροχή ρεύµατος. Οι Ψηφιακές κονσόλες πρέπει 48 εισόδων µε 18 buses και 8 matrices.θα πρέπει να είναι διατεταγµένα σε τέσσερα layer, στο πρώτο να βρίσκονται τα κανάλια 1-24 στο δεύτερο 25-48, στο τρίτο τα AUX BUS/DCA Master ενώ το τέταρτο θα είναι καθοριζόµενο από τον χρήστη και θα µπορεί να έχει κανάλια εισόδου, κανάλια εξόδου, aux out κλπ Η εσωτερική επεξεργασία τους θα γίνεται στα 56-bit µε AD/DA µετατροπείς στα 24-bit / 44.1kHz ή 24-bit /48kHz. Θα έχουν έγχρωµη υψηλής ανάλυσης 800Χ480 LCD οθόνη ελέγχου. Με motorized Fader ταοποίαθαείναι touch Sensitivity. Θα έχουν υψηλής ποιότητας προ- ενισχυτές mic στα 24bit. Θα υποστηρίζουν ψηφιακό πρωτόκολλο µεταφοράς που µέσω σύνδεσης Cat5e επιτρέπει την ασφαλή µεταφορά ηχητικών σηµάτων. Η καθυστέρηση του δικτύου κατά την µεταφορά 40 καναλιών ήχου δεν πρέπει να ξεπερνάει τα 2.8msec. Β.[12]

13 Το κάθε κανάλι όταν επιλεγεί θα έχει αναλυτικό τµήµα Channel Edit µε χρωµατικό κώδικα για κάθε παράµετρο ελέγχου. Κάθε κανάλι εισόδου θα πρέπει να διαθέτει: Αναλυτικό EQ 4 περιοχών µε Freq, Gain και Q,Compressor, GATE/ EXPANDER και LIMITER µε βιβλιοθήκη presets για κάθε µονάδα. Θα πρέπει να έχει 8 αναλογικές εισόδους και οκτώ αναλογικές εξόδους για γρήγορη σύνδεση κάποιας επιπρόσθετης συσκευής. Θα έχει έξοδο USB όπου θα µπορεί να συνδεθεί stick USB η εξωτερικός σκληρός δίσκος για να ηχογραφείται η κύρια έξοδος (Master L-R). Θα πρέπει να υποστηρίζει συστήµατα ηχείων LCR, όπως και ψηφιακά συστήµατα in-ear monitor. Θα µπορεί να επιλεγεί χρήση των ενσωµατωµένων EQ είτε µε γραφικά EQ 31 περιοχών είτε µε παραµετρικό EQ 8 περιοχών. Θα πρέπει να έχει δεύτερη έξοδο USB για σύνδεση µε υπολογιστή και να συνοδεύεται από κατάλληλο πρόγραµµα ελέγχου της κονσόλας µέσω αυτού. 16. Ψηφιακά stagebox 32 εισόδων 8 εξόδων Το ψηφιακό stagebox θα έχει 32 εισόδους και 8 εξόδους όλες σε βύσµατα XLR τριών επαφών Οι είσοδοι θα µπορούν να δέχονται σήµατα στάθµηςlineαλλά και micοπότε να µην χρειάζεται να χρησιµοποιηθούν DIboxes. Για την σύνδεση του µε το δίκτυο θα έχει δυο εξόδους σε βύσµα RJ45 τύπου Ethercon. Οι µετατροπές A/D και D/A θα είναι 24bit/96Khz. Οι είσοδοι θα έχουν υψηλής ποιότητας προ- ενισχυτές µε δυνατότητα σύνδεσης µικροφωνικού σήµατος η σήµατος επιπέδου line, θα έχουν ελεγχόµενο phantompower µε οπτική ένδειξη και εξασθένηση σε κάθε κανάλι. Το εύρος των σηµάτων εισόδου θα πρέπει να είναι -65 έως +10dbU µε µέγιστο τα +28dbU. Θα πρέπει να έχει εύρος δυναµικής περιοχής τουλάχιστον 110 db και crosstalkκαλύτερο απο -80db. Θα πρέπει να έχει στάθµη θορύβου εισόδου καλύτερη από -125dbU Θα πρέπει να έχει ενδεικτικά LeDλειτουργιών όπωςpower, CTRL, ALARM,MUTEALL, INT, Θα έχει µια είσοδο µε βύσµα DB-9 για έλεγχο και µία οπτική έξοδο σε βύσµα TOSLINK. Θα πρέπει να έχει είσοδο για εξωτερικό εφεδρικό τροφοδοτικό Θα καταλαµβάνει 6U στο ικρίωµα και θα συνδεθεί µε καλώδιο UTPcat5 µε το Ethernetsplitter που θα είναι στο ικρίωµα του ψηφιακού πολυ-καλωδίου. 17. Ψηφιακό stagebox 16 εξόδων 8 εισόδων Το ψηφιακό stagebox θα έχει 16 εξόδους και 8 εισόδους όλες σε βύσµατα XLR τριών επαφών. Για την σύνδεση του µε το δίκτυο θα έχει µία έξοδο σε βύσµα RJ45 τύπου Ethercon. Οι µετατροπές A/D και D/A θα είναι 24bit/96Khz. Οι έξοδοι θα έχουν υψηλής ποιότητας προ-ενισχυτές µε στάθµη σήµατος line ενώ οι είσοδοι θα έχουν την δυνατότητα σύνδεσης µικροφωνικού σήµατος η σήµατος επιπέδου line, θα έχουν ελεγχόµενο phantompower µε οπτική ένδειξη και εξασθένηση σε κάθε κανάλι. Β.[13]

14 Το εύρος των σηµάτων εξόδου και εισόδου θα είναι -65 έως +4dbU µε µέγιστο τα +22dbU. Θα έχει εύρος δυναµικής περιοχής 110 db και crosstalk -80db. Θα έχει µια είσοδο µε βύσµα DB-9 για έλεγχο και µία οπτική έξοδο σε βύσµα TOSLINK. Θα καταλαµβάνει 4U στο ικρίωµα. Το stagebox θα τοποθετηθεί στο ισόγειο σε σηµείο εύκολα προσβάσιµο από την είσοδο του κτιρίου για χρήση µε OBVAN και γενικότερα µε συνδέσεις εκτός κτιρίου, θα συνδεθεί µε καλώδιο UTPcat5 µε το Ethernetsplitter που θα βρίσκεται στο ικρίωµα του ψηφιακού πολυκαλωδίου. 18. Υπολογιστής µε πρόγραµµα εγγραφής Στο ψηφιακό σύστηµα ελέγχου και µετάδοσης του ηχητικού σήµατος συνδέεται και ένας υπολογιστής ο οποίος θα «τρέχει» το πρόγραµµα ελέγχου της κονσόλας FOH µέσω τοπικής σύνδεσης USB,το πρόγραµµα ελέγχου του αποµακρυσµένου ελέγχου του ψηφιακού πολυκαλωδίου και το πρόγραµµα ηχογράφησης µε δυνατότητα εγγραφής 48 καναλιών ήχου µε ποιότητα 24bit/96Khz. Ο υπολογιστής θα συνδέεται µε καλώδιο UTPcat5 µε την ψηφιακή κονσόλα ήχου από όπου θα αντλεί τα δεδοµένα. Έτσι θα είναι δυνατή η ηχογράφηση είτε του σήµατος stereo από την έξοδο της κονσόλας µέσω της ενσωµατωµένης USB θύρας είτε η πολυκάναλη εγγραφή για περαιτέρω επεξεργασία. Ο υπολογιστής θα πρέπει κατ ελάχιστον να έχει επεξεργαστή IntelPentiumG GHz Λειτουργικό σύστηµα Windows 8 64 Bit,Μνήµη 4 GBDDR MHz,Σκληρό δίσκο1 TB 7200 rpm,οθόνη 18.5" 1366 x 768,κάρτα γραφικών IntelHDgraphics η αντίστοιχη, κάρτα δικτύου Gigabit, ethernet,οθόνη 18,5 ανάλυσης 1366Χ768, πληκτρολόγιο, ποντίκι και DVD +/- RWDoublelayer 19. Ψηφιακοί µίκτες για in-ear monitoring Οι ψηφιακοί µίκτες θα συνδέονται µέσω ενός poweroverethernetsplitter µε το ψηφιακό πολυκαλώδιο και θα µπορούν να έχουν τον έλεγχο 40 καναλιών µέσα από 16 στερεοφωνικά group. Το κάθε ένα από αυτά τα group θα έχει τριών περιοχών EQ, ποτενσιόµετρο έντασης, pan, και εφφέ βάθους. Θα έχει δύο εξόδους για ακουστικά µε ποτενσιόµετρο έντασης εξόδου, δύο εξόδους line για να συνδέονται αυτοενισχυόµενα monitor, µια έξοδο για ηχογράφηση και µια βοηθητική είσοδο για σύνδεση πχ µετρονόµου η κάποιας άλλης συσκευής. Η τροφοδότηση της συσκευής θα γίνεται µέσω του poweroverethernetsplitter. Οι µετατροπές A/D και D/A θα είναι 24bit/96Khz. Για την σύνδεση τους µε το δίκτυο θα έχουν µία έξοδο σε βύσµα RJ45 τύπου Ethercon και θα συνδεθούν µε ένα καλώδιο UTPcat5e µε το splitter που θα βρίσκεται στο ικρίωµα του ψηφιακού πολυκαλωδίου. 20. Splitter&PowerDistributor Οι ψηφιακοί µίκτες συνδέονται στο splitter το οποίο τους τροφοδοτεί µε τάση λειτουργίας 48V µέσω Β.[14]

15 των καλωδίων σύνδεσης cat5. Το splitter θα έχει σύστηµα αυτόµατης αναγνώρισης και όταν συνδέεται µια συσκευή που δεν τροφοδοτείται µέσω δικτύου δεν δίνει τάση στην συγκεκριµένη έξοδο. Κατά αυτόν τον τρόπο µπορεί να χρησιµοποιηθεί και σαν απλό splitter. Θα πρέπει να έχει δέκα βύσµατα RJ45 τύπου Ethercon και να έχει 8 ενδεικτικά led παρουσίασης τάσης στο βύσµα, δέκα ενδεικτικά led σύνδεσης και δέκα ενδεικτικά led όταν ανταλλάσσονται δεδοµένα. Θα καταλαµβάνει 2Uστο ικρίωµα του ψηφιακού πολυκαλωδίου και θα συνδέεται µε το splitter του ψηφιακού πολυκαλωδίου. 21. Ακουστικά in-ear monitor Τα ακουστικά για τα in-earmonitor θα έχουν απόκριση συχνότητας 12Hz-23,5Khz, σύνθετη ωµική αντίσταση 16Ω, ευαισθησία 121 db/mw, θα έχει τουλάχιστον 1 µέτρο καλώδιο σύνδεσης που θα καταλήγει σε επιχρυσωµένο stereomini-jack. Θα συνοδεύεται από τρία µεγέθη σφουγγαράκια (S/M/L) και θήκη φύλαξης. 22. Εξωτερικές κατευθυντικές κεραίες Θα µπορούν να χρησιµοποιηθούν σε εσωτερικούς αλλά και εξωτερικούς χώρους, θα είναι ενεργές, θα ενσωµατώνουν ενισχυτή κεραίας και θα έχουν συνολική ενίσχυση 21,5db. Θα λειτουργούν στην περιοχή των MHz και θα έχουν γωνία κάλυψης 70º. Θα τροφοδοτείται από το splitter κεραίας. Θα συνοδεύονται από τα καλώδια σύνδεσης τα οποία θα είναι υψίσυχνα καλώδια τύπου RG-58 θα έχουν βύσµατα BNC και στις δύο άκρες τους και θα έχουν µήκος 25 µέτρα. 23. Splitter σήµατος κεραίας συχνοτήτων VHF Tosplitter θα πρέπει να έχει εύρος ενίσχυσης 365Mhz, θα τροφοδοτείται µε σήµα από τις δύο εξωτερικές ενεργές κεραίες και θα διανέµει αυτό το σήµα στους ψηφιακούς δέκτες του συστήµατος. Θα έχει δύο εισόδους µε βύσµα BNC και δέκα εξόδους ( πέντε ανά κανάλι εισόδου) µε βύσµα BNC οµοίως. Θα πρέπει να έχει δύο ενδεικτικά led όπου θα δείχνουν σωστή η εσφαλµένη σύνδεση καλωδίων και κεραιών. Θα πρέπει να έχει τρείς µικροδιακόπτες για την ρύθµιση της καλύτερης προσαρµογής της συσκευής µε το σύστηµα καλωδίου-κεραίας. Θα πρέπει να έχει εξασθενητές σήµατος από 0 έως 14 db σε βήµατα των 2db. Θα συνοδεύεται από εξωτερικό τροφοδοτικό και µε δέκα καλώδια σύνδεσης µε τους δέκτες. Θα βρίσκεται τοποθετηµένο στο µεταλλικό ικρίωµα µε το σύστηµα των ασύρµατων µικροφώνων. 24. Ψηφιακοί δέκτες ασύρµατων µικροφώνων Οι ψηφιακοί δέκτες θα είναι τελευταίας τεχνολογίας, θα λαµβάνουν στις περιοχές Ι και ΙΙ δηλαδή σε συχνότητες 548,1-697,9MΗz και 710,1-864,9ΜHz περιοχές συχνοτήτων οι οποίες έχουν δοθεί για χρήση µε ασύρµατα ηχητικά συστήµατα µετά την διεθνώς ανακατανοµή της µπάντας των UHF λόγω Β.[15]

16 της επερχόµενης ψηφιακής τηλεόρασης. Θα πρέπει ο κάθε δέκτης να έχει εύρος συχνοτήτων λήψης>=155μmhz. Θα έχει 40 προεπιλεγµένες συχνότητες λήψης και θα πρέπει να υπάρχουν διαθέσιµα ταυτοχρόνως περισσότερα από 100 κανάλια επικοινωνίας έτσι ώστε το σύστηµα να µπορεί να λειτουργεί απρόσκοπτα ακόµα και αν υπάρχουν ισχυρές παρεµβολές. Θα έχουν δυνατότητα κωδικοποιηµένης εκποµπής για ασφαλέστερη µετάδοση του σήµατος. Ο δέκτης θα επικοινωνεί µε τον ποµπό µέσω ασύρµατης υπέρυθρης ζεύξης έτσι ώστε να αποστέλλονται στοιχεία για τις συχνότητες και τα δεδοµένα εγκατάστασης. Θα υπάρχει LCDdisplay στην πρόσοψη του δέκτη µε ενδείξεις για την στάθµη του σήµατος RF του µικροφώνου, τον εναποµείναντα χρόνο της µπαταρίας την στάθµη του ακουστικού σήµατος, την συχνότητα εκποµπής και την ονοµασία του ποµπού. Θα έχει ενσωµατωµένα low-cut φίλτρα, EQ 3 περιοχών, συµπιεστή και περιοριστή σήµατος. Η ευαισθησία εισόδου θα είναι 10dbµV, το σύστηµα λήψης θα είναι ψηφιακό truediversity, η διαµόρφωση του σήµατος θα είναι ψηφιακή και το εύρος ζώνης για κάθε κανάλι εκποµπής θα είναι µικρότερο από 200Khz. Η ηχητική απόκριση συχνότητας θα είναι 20Hz-20Khz ±3db η συνολική παραµόρφωση µικρότερη από 0,05% και ο λόγος σήµατος προς θόρυβο 115db. Η κάθε συσκευή θα έχει δύο digitaltruediversity δέκτες µε ύψος 1U. Θα βρίσκονται τοποθετηµένοι στο ικρίωµα µε το σύστηµα των ασύρµατων µικροφώνων και θα συνοδεύονται από καλώδια µικροφωνικά µε βύσµατα XLR και στις δύο άκρες που θα συνδέουν τους δέκτες µε το ψηφιακό stagebox. 25. Ψηφιακοί ποµποί τύπου ταµπακιέρας Για θεατρική χρήση αλλά και σε περιπτώσεις οµιλητών θα χρησιµοποιούµε ασύρµατα µικρόφωνα πέτου η κεφαλής. Αυτά συνδέονται µε «ταµπακιέρες» ποµποί σχήµατος ταµπακιέρας µε µανταλάκι στήριξης στην ζώνη η σε µη εµφανές σηµείο του φέροντα. Θα πρέπει να συµβαδίζουν µε τα χαρακτηριστικά των ψηφιακών ασύρµατων δεκτών δηλαδή θα πρέπει να έχουν µεγάλο εύρος ζώνης της τάξεως των 155MHz, µέχρι 50 mw ισχύ εξόδου, ενσωµατωµένο display µε ενδείξεις εναποµείναντα χρόνου µπαταρίας ισχύς εξόδου, κανάλι εκποµπής και συχνότητα εκποµπής. Θα έχει σύστηµα επικοινωνίας µε υπέρυθρες ακτίνες για ανταλλαγή δεδοµένων µε τον δέκτη, το A/D θα είναι 24bit/44,1 Khz, η ψηφιακή καθυστέρηση θα είναι 4 msec, και ο λόγος σήµατος προς θόρυβο 115db. Ό χρόνος εκποµπής θα είναι 8 ώρες µε δύο µπαταρίες µεγέθους ΑΑ. 26. Μικρόφωνα κεφαλής Πυκνωτικό µικρόφωνο κεφαλής καρδιοειδούς πολικού διαγράµµατος µε ευαισθησία 35mV/Pa, απόκριση συχνότητας 80ΗZ-20Khz, µε µέγιστο SPL 130dΒ µε παραµόρφωση 3% και λόγο σήµατος προς θόρυβο 72db. Β.[16]

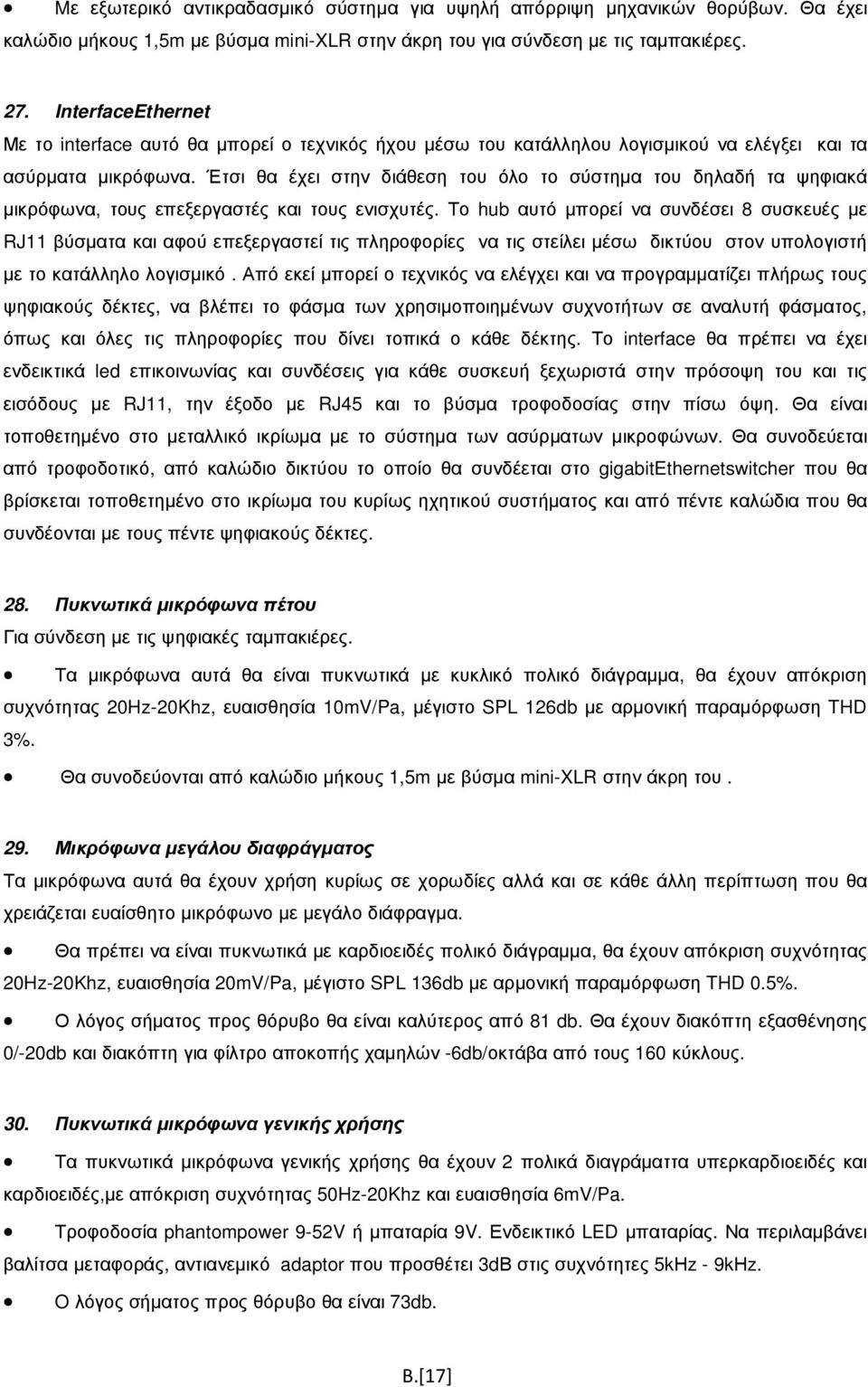

17 Mε εξωτερικό αντικραδασµικό σύστηµα για υψηλή απόρριψη µηχανικών θορύβων. Θα έχει καλώδιο µήκους 1,5m µε βύσµα mini-xlr στην άκρη του για σύνδεση µε τις ταµπακιέρες. 27. InterfaceEthernet Με το interface αυτό θα µπορεί ο τεχνικός ήχου µέσω του κατάλληλου λογισµικού να ελέγξει και τα ασύρµατα µικρόφωνα. Έτσι θα έχει στην διάθεση του όλο το σύστηµα του δηλαδή τα ψηφιακά µικρόφωνα, τους επεξεργαστές και τους ενισχυτές. Το hub αυτό µπορεί να συνδέσει 8 συσκευές µε RJ11 βύσµατα και αφού επεξεργαστεί τις πληροφορίες να τις στείλει µέσω δικτύου στον υπολογιστή µε το κατάλληλο λογισµικό. Από εκεί µπορεί ο τεχνικός να ελέγχει και να προγραµµατίζει πλήρως τους ψηφιακούς δέκτες, να βλέπει το φάσµα των χρησιµοποιηµένων συχνοτήτων σε αναλυτή φάσµατος, όπως και όλες τις πληροφορίες που δίνει τοπικά ο κάθε δέκτης. Το interface θα πρέπει να έχει ενδεικτικά led επικοινωνίας και συνδέσεις για κάθε συσκευή ξεχωριστά στην πρόσοψη του και τις εισόδους µε RJ11, την έξοδο µε RJ45 και το βύσµα τροφοδοσίας στην πίσω όψη. Θα είναι τοποθετηµένο στο µεταλλικό ικρίωµα µε το σύστηµα των ασύρµατων µικροφώνων. Θα συνοδεύεται από τροφοδοτικό, από καλώδιο δικτύου το οποίο θα συνδέεται στο gigabitethernetswitcher που θα βρίσκεται τοποθετηµένο στο ικρίωµα του κυρίως ηχητικού συστήµατος και από πέντε καλώδια που θα συνδέονται µε τους πέντε ψηφιακούς δέκτες. 28. Πυκνωτικά µικρόφωνα πέτου Για σύνδεση µε τις ψηφιακές ταµπακιέρες. Τα µικρόφωνα αυτά θα είναι πυκνωτικά µε κυκλικό πολικό διάγραµµα, θα έχουν απόκριση συχνότητας 20Hz-20Khz, ευαισθησία 10mV/Pa, µέγιστο SPL 126db µε αρµονική παραµόρφωση THD 3%. Θα συνοδεύονται από καλώδιο µήκους 1,5m µε βύσµα mini-xlr στην άκρη του. 29. Μικρόφωνα µεγάλου διαφράγµατος Τα µικρόφωνα αυτά θα έχουν χρήση κυρίως σε χορωδίες αλλά και σε κάθε άλλη περίπτωση που θα χρειάζεται ευαίσθητο µικρόφωνο µε µεγάλο διάφραγµα. Θα πρέπει να είναι πυκνωτικά µε καρδιοειδές πολικό διάγραµµα, θα έχουν απόκριση συχνότητας 20Hz-20Khz, ευαισθησία 20mV/Pa, µέγιστο SPL 136db µε αρµονική παραµόρφωση THD 0.5%. Ο λόγος σήµατος προς θόρυβο θα είναι καλύτερος από 81 db. Θα έχουν διακόπτη εξασθένησης 0/-20db και διακόπτη για φίλτρο αποκοπής χαµηλών -6db/οκτάβα από τους 160 κύκλους. 30. Πυκνωτικά µικρόφωνα γενικής χρήσης Τα πυκνωτικά µικρόφωνα γενικής χρήσης θα έχουν 2 πολικά διαγράµαττα υπερκαρδιοειδές και καρδιοειδές,µε απόκριση συχνότητας 50Hz-20Khz και ευαισθησία 6mV/Pa. Τροφοδοσία phantompower 9-52V ή µπαταρία 9V. Ενδεικτικό LED µπαταρίας. Να περιλαµβάνει βαλίτσα µεταφοράς, αντιανεµικό adaptor που προσθέτει 3dΒ στις συχνότητες 5kΗz - 9kΗz. O λόγος σήµατος προς θόρυβο θα είναι 73db. Β.[17]

18 Επίσης θα υπάρχει ένας ακόµα ενσωµατωµένος διακόπτης για να θέτει εντός ένα φίλτρο αποκοπής χαµηλών από τους 80 κύκλους καθώς και διακόπτης 0db/-10db 31. υναµικά µικρόφωνα φωνής Τα δυναµικά µικρόφωνα για χρήση σε φωνή θα έχουν υπερκαρδιοειδές πολικό διάγραµµα, απόκριση συχνότητας 70Hz-20Khz και ευαισθησία 2,6mV/Pa. Θα έχουν µέγιστο SPL 156db µε συνολική αρµονική παραµόρφωση 3%. 32. υναµικό µικρόφωνο για µπότα Το δυναµικό µικρόφωνο για την µπότα θα πρέπει να είναι καρδιοειδούς διαγράµµατος απόκριση συχνότητας 20Hz-17Khz και ευαισθησία 1,8mV/Pa.Θα είναι µεταλλικής κατασκευής µε βάρος όχι µεγαλύτερο των 400gr. Θα συνοδεύονται από καλώδιο µικροφώνου µήκους 15m για σύνδεση µε το ψηφιακό stagebox. 33. Πυκνωτικά µικρόφωνα «πουράκια» Πυκνωτικά µικρόφωνα ειδικά σχεδιασµένα για γενικές εφαρµογές όπως επίσης για κρουστά και overhead. Με καρδιοειδές πολικό διάγραµµα, απόκριση συχνότητας 20Hz-20Khz, ευαισθησία 7mV/Pa. Ο λόγος σήµατος προς θόρυβο θα είναι καλύτερος από 61dB-Α. Θα πρέπει να µπορεί να δεχθεί τουλάχιστον 130dB σήµατος απαραµόρφωτα Θα συνοδεύονται από καλώδιο µικροφώνου µήκους 15m για σύνδεση µε το ψηφιακό stagebox. 34. υναµικά µικρόφωνα για drums Αυτά τα δυναµικά µικρόφωνα θα πρέπει να είναι σχεδιασµένα για drums και κρουστά µε δυνατότητα ανάρτησης πάνω στα τύµπανα µεταλλικής κατασκευής. Το δυναµικό µικρόφωνο για τα τύµπανα θα πρέπει να είναι καρδιοειδούς διαγράµµατος απόκριση συχνότητας 75Hz-17Khz και ευαισθησία 2,2mV/Pa.Θα είναι µεταλλικής κατασκευής µε βάρος όχι µεγαλύτερο των 300gr. Θα πρέπει να είναι σχεδιασµένα για να αντέχουν σε κτυπήµατα και να έχουν εξελιγµένη ανάρτηση για να αποφεύγονται οι µηχανικοί θόρυβοι. Πρέπει να έχειmaxsplτουλάχιστον 156db Θα συνοδεύονται από κατάλληλη βάση στήριξης στο στεφάνι των τυµπάνων Θα συνοδεύονται από καλώδιο µικροφώνου µήκους 15m για σύνδεση µε το ψηφιακό stage box. 35. Επιδαπέδιες βάσεις µικροφώνων Bάση µικροφώνου µε τρίποδο υψηλής αντοχής µαύρου χρώµατος. Ρυθµιζόµενο ύψος από 1m έως 1,7m ανοικτή. Βάρος βάσης όχι µεγαλύτερο των 2,7 Kg. 36. Βάση µικροφώνου µπότας Β.[18]

19 Bάση µικροφώνου κάσας τυµπάνων επιδαπέδια υψηλής αντοχής µαύρου χρώµατος. Ύψος έως 0,60m. Βάρος βάσης έως 2.0 Kg. 37. Υπολογιστής για έλεγχο επεξεργαστών και ενισχυτών Στο ψηφιακό τµήµα του ηχητικού συστήµατος συνδέεται και ένας υπολογιστής ο οποίος θα «τρέχει» το πρόγραµµα ελέγχου και ρυθµίσεως µέσα από το οποίο θα ελέγχονται τα ψηφιακά ασύρµατα µικρόφωνα, οι ψηφιακοί επεξεργαστές σήµατος, οι ενισχυτές του κυρίως ηχητικού συστήµατος και οι ενισχυτές του τµήµατος surround. Ο υπολογιστής θα πρέπει κατ ελάχιστον να έχει Ο υπολογιστής θα πρέπει κατ ελάχιστον να έχει επεξεργαστή IntelPentiumG GHz Λειτουργικό σύστηµα Windows 8 64 Bit,Μνήµη 4 GBDDR MHz,Σκληρό δίσκο1 TB 7200 rpm,οθόνη 18.5" 1366 x 768, κάρτα γραφικών IntelHDgraphics η αντίστοιχη, κάρτα δικτύου Gigabit, ethernet, οθόνη 18,5 ανάλυσης 1366Χ768, πληκτρολόγιο, ποντίκι και DVD +/- RWDoublelayer. Επίσης στον υπολογιστή πρέπει να υπάρχει συνδεµένο ειδικό interface για τον έλεγχο των ενισχυτών του ηχητικού συστήµατος µέσω καλωδιακής και ασύρµατης σύνδεσης ethernet. 38. Μεταλλικά ικριώµατα (RACK) Τα ικριώµατα τοποθέτησης των µηχανηµάτων θα είναι µεταλλικά µε εύκολη πρόσβαση και από τις δύο όψεις στο εσωτερικό του, θα έχουν εσωτερικό πλάτος 19 ( 48εκ), ύψος 12U και βάθος 47εκ. Με ράγες στήριξης εµπρός και πίσω. Καλωδίωση Τα καλώδια του συστήµατος όπως προδιαγράφηκαν θα συνοδεύουν κάθε συσκευή και θα ισχύουν τα εξής. Για µεν τα µικροφωνικά καλώδια θα πρέπει να είναι εύκαµπτα µε ένα ζεύγος αγωγών και µπλεντάζ. Η εξωτερική επένδυση θα πρέπει να είναι από PVC, η εξωτερική διάµετρος να µην ξεπερνά τα 6,5mm και η χωρητικότητα του καλωδίου µεταξύ των αγωγών δεν πρέπει να ξεπερνά τα 60pF/m. Τα δε καλώδια των ηχείων θα είναι twinaxial,, θα έχουν διατοµή 2Χ2,5mm², αντίσταση <8Ω/Km εξωτερική µόνωση από PVC. Θα είναι πολύκλωνα 50Χ0,25mm και η εξωτερική τους διάµετρος δεν θα ξεπερνά τα 9mm. Τα παραπάνω καλώδια σύνδεσης( µικροφωνικά ή ηχείων...) µεταξύ των διάφορων περιοχών είναι υποχρέωση του αναδόχου της εργολαβίας Κατασκευή Πολιτιστικού Κέντρου ήµου Αµπελοκήπων και θα δοθεί σαν υποδοµή.τα καλώδια που συνοδεύουν τα υλικά του εξοπλισµού, των µεταξύ των συνδέσεων στον ίδιο χώρο, τυχόν επεκτάσεων και οι αντίστοιχοι ακροδέκτες είναι στην υποχρέωση του Αναδόχου της Προµήθειας επίπλων και οπτικοακουστικών µέσων Πολιτιστικού Κέντρου του δήµου Αµπελοκήπων. Β.[19]

20 Β2. ΣΥΣΤΗΜΑ SURROUND ΕΙΣΑΓΩΓΗ To σύστηµα του κινηµατογράφου θα συνεργάζεται µε το κυρίως ηχητικό σύστηµα της αιθούσης και θα το συµπληρώνει για να λειτουργούν και τα δύο συστήµατα µαζί έτσι ώστε να δηµιουργείται ένα πλήρες σύστηµα κινηµατογραφικού ήχου.θα έχει τη δυνατότητα αναπαραγωγής αρχείων JPEG 2000, MPEG-2 κτλ. από διακοµιστή (server), ο οποίος θα συνεργάζεται µε τον βιντεοπροβολέα ψηφιακού κινηµατογράφου. Τόσο ο προβολέας, όσο και ο διακοµιστής συµµορφώνονται απόλυτα µε την προδιαγραφή DCI και θα συνοδεύονται από ειδικό λογισµικό επιτήρησης-διαχείρισης.ο ανωτέρω εξοπλισµός θα στεγαστεί σε τροχήλατη ειδική βάση µεταβλητής κλίσης, που θα εξασφαλίζει την βέλτιστη γωνία προβολής. Tο σύστηµα surround θα αποτελείται από τον ψηφιακό προβολέα 2Κ, τον αναγνώστη Dolby, τον videoserver, τον επεξεργαστή ρύθµισης του ήχου και ελέγχου των ηχείων, τις µονάδες αυτόµατης µεταγωγής των σηµάτων προς τα κυρίως ηχεία είτε µε το ηχητικό από τον επεξεργαστή Dolby είτε από την FOH κονσόλα, την µονάδα προακρόασης των σηµάτων που οδεύουν προς τους ενισχυτές και την έξοδο τους, τους αντίστοιχους ενισχυτές και τα περιφερειακά ηχεία µε τις βάσεις στήριξης τους. Αναλυτικότερα το σύστηµα surround θα περιλαµβάνει τα ακόλουθα: 1 Ένας ψηφιακός προβολέας υψηλής ανάλυσης 2Κ. 2 Έναν αποκωδικοποιητή DOLBY DIGITAL SURROUND EX 3 Ενα Screen Server µε ενσωµατωµένο 4 Ένα Monitor Panel ακρόασης 8 καναλιών 5 Ένα Ψηφιακό επεξεργαστή σήµατος 6 ύο αυτόµατους µεταγωγούς ήχου 7 Τρείς Ενισχυτές ισχύος 8 Ένα µεταλλικό ικρίωµα rack 19 9 ώδεκα περιφερειακά ηχεία (surround) 10 ώδεκα βάσεις ηχείων 11 ύο Τετρακάναλες κάρτες εισόδου ψηφιακού επεξεργαστή 12 ύο τετρακάναλες κάρτες εξόδου ψηφιακού επεξεργαστή 13 Καλωδίωση 39. Ψηφιακός Προβολέας τεχνολογίας DMD 2Κ. Ο ψηφιακός προβολέας θα αποτελείται από προβολέα 2Κ µε τον κατάλληλο φακό προβολής και ειδικό τραπέζι προβολής. Προβολέας Θα προβάλλει πάνω στην οθόνη προβολής κινηµατογράφου η οποία περιγράφεται παρακάτω. Θα τοποθετηθούν στον ειδικό χώρο της κινηµατογραφικής προβολής(µηχανής) όπως φαίνονται στα σχέδια. Β.[20]
