1 NSI-30/NSO-30 Eπιτοίχια Μονάδα Wall Mounted Unit Your-conditions

2

3 Περιεχόμενα Ελληνικά / Greek 3 English / Αγγλικά 32 Δομή και μηχανισμοί Λειτουργία του τηλεχειριστηρίου Φροντίδα και συντήρηση Λειτουργίες και Εύρος θερμοκρασιών λειτουργίας 5 Μηχανισμοί χειρισμού 6 Τεχνικά χαρακτηριστικά 8 Σημαντικές παρατηρήσεις 9 Περιγραφή της δομής 10 Όνομα και λειτουργία - Τηλεχειριστήριου 11 Όνομα και λειτουργία - Τηλεχειριστήριου (Μετακινήστε το κάλυμμα) 12 Λειτουργία COOL 13 Λειτουργία HEAT 14 Λειτουργία DRY 15 Λειτουργία SLEEP 16 Λειτουργία AUTO 17 Λειτουργία TIMER 18 Πώς να εισάγετε μπαταρίες 19 Λειτουργία ανάγκης 20 Ρύθμιση της διεύθυνσης ροής του αέρα 20 Ειδική λειτουργία 21 Συνθήκες λειτουργίας 21 Προσοχή κατά την εγκατάσταση 22 Φροντίδα και συντήρηση 23 Όταν υπάρχει βλάβη 24 Διάγραμμα διαστάσεων εγκατάστασης 25 Θέση εγκατάστασης 26 Εγκατάσταση εσωτερικής μονάδας 27 Εγκατάσταση εξωτερικής μονάδας 29 Έλεγχος ρουτίνας μετά την εγκατάσταση 31 Παρακαλούμε διαβάστε το εγχειρίδιο του χρήστη προσεκτικά, πριν τη χρήση

4 Για να αποφευχθεί δημιουργία σπινθηρισμού κατά την έναρξη της λειτουργίας του αεροσυμπιεστή (τεχνική διαδικασία) εφαρμόστε τις κάτωθι προϋποθέσεις εγκατάστασης. 1. Το NSI/NSO-30 θα πρέπει να συνδεθεί σε πηγή με σχετική αντίσταση, όχι μεγαλύτερη των Zmax=0,267 Ω. 2. Η ηλεκτρική σύνδεση του κλιματιστικού πρέπει να γίνει στην κύρια παροχή ρεύματος, η οποία θα πρέπει να είναι χαμηλής αντίστασης. Κανονικά, η απαιτούμενη αντίσταση ορίζεται σε ένα σημείο τήξεως 32Α. 3. Δεν πρέπει να συνδεθεί καμιά άλλη συσκευή σε αυτή την γραμμή ρεύματος. 4. Για αποδοχή των όρων ηλεκτρικής εγκατάστασης, παρακαλώ ανατρέξτε στο συμβόλαιό σας με τον παροχέα ρεύματος, για το αν ισχύουν περιορισμοί για συσκευές όπως πλυντήρια, κλιματιστικά ή ηλεκτρικοί φούρνοι. 5. Για λεπτομέρειες της ενέργειας του κλιματιστικού, ανατρέξτε στην καρτέλα τεχνικών χαρακτηριστικών του προϊόντος. 6. Για οποιαδήποτε ερώτηση απευθυνθείτε στον τοπικό αντιπρόσωπο. 7. Αυτό το προϊόν δεν πρέπει να απορριφθεί μαζί με τα οικιακά απορρίμματα. Πρέπει να απορριφθεί σε εγκεκριμένο μέρος ανακύκλωσης ηλεκτρικών και ηλεκτρονικών συσκευών. 8 Η εσωτερική ασφάλεια: T5AL, AC250V, εξωτερική: T3.15AL, AC250V.

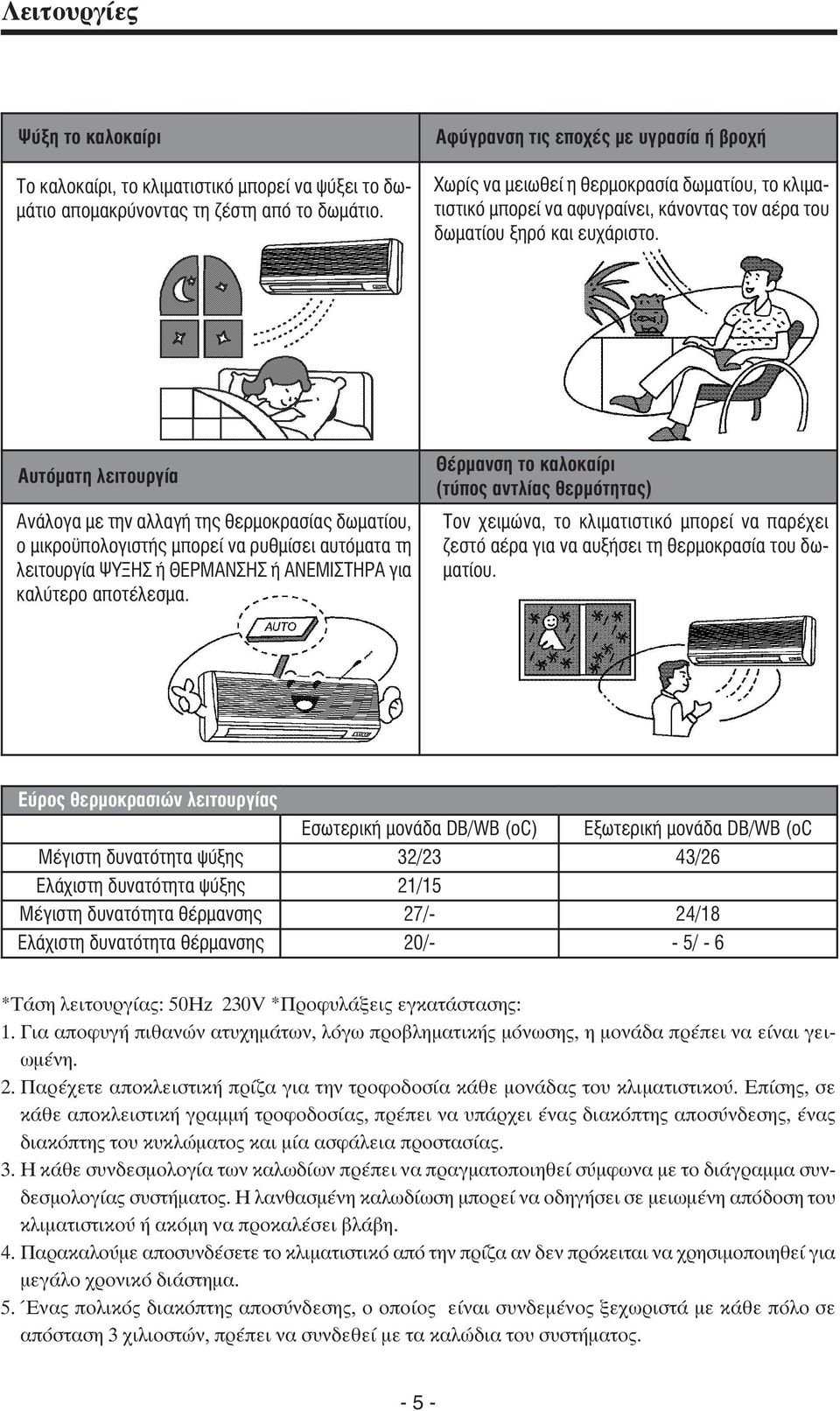

5 Λειτουργίες Ψύξη το καλοκαίρι Το καλοκαίρι, το κλιματιστικό μπορεί να ψύξει το δωμάτιο απομακρύνοντας τη ζέστη από το δωμάτιο. Αφύγρανση τις εποχές με υγρασία ή βροχή Χωρίς να μειωθεί η θερμοκρασία δωματίου, το κλιματιστικό μπορεί να αφυγραίνει, κάνοντας τον αέρα του δωματίου ξηρό και ευχάριστο. Αυτόματη λειτουργία Ανάλογα με την αλλαγή της θερμοκρασίας δωματίου, ο μικροϋπολογιστής μπορεί να ρυθμίσει αυτόματα τη λειτουργία ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ ή ΑΝΕΜΙΣΤΗΡΑ για καλύτερο αποτέλεσμα. Θέρμανση το καλοκαίρι (τύπος αντλίας θερμότητας) Τον χειμώνα, το κλιματιστικό μπορεί να παρέχει ζεστό αέρα για να αυξήσει τη θερμοκρασία του δωματίου. Εύρος θερμοκρασιών λειτουργίας Εσωτερική μονάδα DB/WB (oc) Εξωτερική μονάδα DB/WB (oc Μέγιστη δυνατότητα ψύξης 32/23 43/26 Ελάχιστη δυνατότητα ψύξης 21/15 Μέγιστη δυνατότητα θέρμανσης 27/- 24/18 Ελάχιστη δυνατότητα θέρμανσης 20/- - 5/ - 6 *Τάση λειτουργίας: 50Hz 230V *Προφυλάξεις εγκατάστασης: 1. Για αποφυγή πιθανών ατυχημάτων, λόγω προβληματικής μόνωσης, η μονάδα πρέπει να είναι γειωμένη. 2. Παρέχετε αποκλειστική πρίζα για την τροφοδοσία κάθε μονάδας του κλιματιστικού. Επίσης, σε κάθε αποκλειστική γραμμή τροφοδοσίας, πρέπει να υπάρχει ένας διακόπτης αποσύνδεσης, ένας διακόπτης του κυκλώματος και μία ασφάλεια προστασίας. 3. Η κάθε συνδεσμολογία των καλωδίων πρέπει να πραγματοποιηθεί σύμφωνα με το διάγραμμα συνδεσμολογίας συστήματος. Η λανθασμένη καλωδίωση μπορεί να οδηγήσει σε μειωμένη απόδοση του κλιματιστικού ή ακόμη να προκαλέσει βλάβη. 4. Παρακαλούμε αποσυνδέσετε το κλιματιστικό από την πρίζα αν δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα. 5. Ένας πολικός διακόπτης αποσύνδεσης, ο οποίος είναι συνδεμένος ξεχωριστά με κάθε πόλο σε απόσταση 3 χιλιοστών, πρέπει να συνδεθεί με τα καλώδια του συστήματος

6 Μηχανισμοί χειρισμού Ψύξη το καλοκαίρι Συνδεδεμένες με σωλήνες, η εσωτερική και εξωτερική μονάδα σχηματίζουν ένα σύστημα ψύξης. Με κατανάλωση ενέργειας, ο αεροσυμπιεστής αναρροφά ψυκτικούς ατμούς χαμηλής θερμοκρασίας και πίεσης από τον εξατμιστήρα της εσωτερικής μονάδας, τους συμπιέζει προς αέριο υψηλής θερμοκρασίας και πίεσης, το οποίο στη συνέχεια απελευθερώνει στον συμπυκνωτή της εξωτερικής μονάδας. Με τη βοήθεια του ανεμιστήρα αξονικής ροής, η θερμότητα του αερίου μετακινείται προς τον εξωτερικό αέρα η οποία έπειτα μετατρέπεται σε υγρό. Μετά από ρύθμιση του τριχοειδή σωλήνα, το υγρό μειώνει θερμοκρασία και πίεση και ρέει μέσα στον εξατμιστήρα. Εκεί, με τη βοήθεια του ανεμιστήρα σταυρωτής ροής, το υγρό απορροφά θερμότητα από τον αέρα του δωματίου, εξατμίζεται και μετατρέπεται σε ατμούς χαμηλής πίεσης οι οποίοι στη συνέχεια ρέουν προς τον αεροσυμπιεστή ξανά, ξεκινώντας έτσι τον επόμενο κύκλο ψύξης. Ως εκ τούτου, η θερμότητα μεταφέρεται από τον εσωτερικό στον εξωτερικό χώρο και το δωμάτιο γίνεται δροσερό. Κύκλος εξαερισμού Ο κύκλος εξαερισμού χωρίζεται σε δύο μέρη, ένα εσωτερικό και ένα εξωτερικό μέρος. Με τη λειτουργία του ανεμιστήρα σταυρωτής ροής, ο αέρας του δωματίου ρέει δια μέσου τον φίλτρων, εναλλάσσει θερμότητα μέσα στον ατμοποιητή και στη συνέχεια επιστρέφει στο δωμάτιο. Με αυτό τον τρόπο, ο αέρας του δωματίου μπορεί να είναι δροσερότερος και αφυγραμένος. Την ίδια στιγμή, ο αέρας που αναρροφάται από τον ανεμιστήρα σταυρωτής ροής, ρέει δια μέσου του συμπυκνωτή και εναλλάσσει τη θερμότητα. Κύκλος θέρμανσης Ο τύπος της αντλίας θερμότητας του κλιματιστικού, χρησιμοποιεί ένα μετατροπέα (ηλεκτρομαγνητική βαλβίδα 4 κατευθύνσεων), για να αλλάξει την διεύθυνση της ροής. Στην περίπτωση της θέρμανσης, η ψυκτική ουσία εισάγεται πρώτα στον εσωτερικό εναλλάκτη θερμότητας, απελευθερώνει θερμότητα και συμπυκνώνεται. Έπειτα, εισέρχεται στον εξωτερικό εναλλάκτη θερμότητας, απορροφά θερμότητα και εξατμίζεται. Χάρη στο γεγονός ότι η καταναλισκόμενη ενέργεια μετατρέπεται σε θερμότητα η οποία απελευθερώνεται στο δωμάτιο, η αποδοτικότητα της θέρμανσης είναι πολύ καλή

7 Σχηματικό διάγραμμα (1) Σχηματικό διάγραμμα του τύπου μόνο ψύξη 1. Αεροσυμπιεστής 2. Εξωτερικός εναλλάκτης θερμότητας 3. Φίλτρο 4. Τριχοειδής σωλήνας 5. Βαλβάδα παύσης 6. Συδετικοί αγωγοί 7. Εσωτερικός εναλλάκτης θερμότητας 8. Συσσωρευτής (2) Σχηματικό διάγραμμα τύπου αντλίας θερμότητας 1. Αεροσυμπιεστής 2. Ηλεκτρομαγνητική βαλβίδα 4 κατευθύνσεων 3. Εξωτερικός εναλλάκτης θερμότητας 4. Φίλτρο 5. Κυριος τριχοειδής σωλήνας 6. Βαλβίδα μη επιστροφής 7. Βοηθητικός τριχοειδής σωλήνας 8. Βαλβίδα παύσης 9. Συνδετικοί αγωγοί 10. Εσωτερικός εναλλάκτης θερμότητας 11.Συσσωρευτής - 7 -

8 Τεχνικά χαρακτηριστικά Μοντέλο ΝSΙ/NSO 30 Λειτουργίες Ψύξη/Θέρμανση Απόδοση Ψύξης (W) 8206 Απόδοση θέρμανσης (W) 8793 Τροφοδοσία Ρεύμα εισόδου Ισχύς εισόδου Ψυκτικό υγρό Θόρυβος db (A) Τύπος κλίματος Προστασία υγρασίας Απομόνωση Διαστάσεις (mm) Βάρος (kg) Ψύξη (W) Θέρμανση (W) Ψύξη (W) Θέρμανση (W) Εσωτερικός Εξωτερικός Εσωτερική μονάδα Εξωτερική μονάδα Εσωτερική μονάδα Εξωτερική μονάδα 230V ~ 50Hz R410A02600g T1 IP24 I 1178*326* *340*847 17, Όλα τα παραπάνω είναι δοκιμασμένα σύμφωνα με GB/T Όλα τα παραπάνω μπορούν να αλλάξουν χωρίς προειδοποίηση. Είναι τα τελευταία και πιο ακριβή χαρακτηριστικά που σημειώνονται στην καρτέλα τεχνικών χαρακτηριστικών του κλιματιστικού σας

9 Σημαντικές παρατηρήσεις Το κλιματιστικό πρέπει να λειτουργεί σε σταθερή ισχύ εύρους V ~ 1Ph, αλλιώς θα προκληθεί έντονος κραδασμός του αεροσυμπιεστή, που θα οδηγήσει σε καταστροφή του συστήματος ψύξης. Μην κόβετε ή τραβάτε με δύναμη τα καλώδια παροχής ρεύματος και τα καλώδια σύνδεσης. Μην εισάγετε ξένα υλικά στο στόμιο εισόδου ή εξόδου του αέρα, είναι πολύ επικίνδυνο. Κλείστε τις πόρτες και τα παράθυρα όταν χρησιμοποιείται το κλιματιστικό, για να αποφύγετε διαρροή της ψύξης ή τηθέρμανσης, που επηρεάζει τη λειτουργία του κλιματιστικού. Εάν ο αέρας του δωματίου είναι θολός, πρέπει να ανοίξετε λίγο μια πόρτα ή ένα παράθυρο για να εισέλθει φρέσκος εξωτερικός αέρας. Μόνο ένας ειδικευμένος τεχνικός μπορεί να χειριστεί την βαλβίδα παύσης της εξωτερικής μονάδας, αλλιώς είναι δυνατό να υπάρξει διαρροή ψυκτικού υγρού και ο αεροσυμπιεστής να καταστραφεί. Αργοπορία έναρξης λειτουργίας Για να αποφύγετε πιθανή ενεργοποιήση του συστήματος προστασίας από υπερφόρτωση ή άλλων συστημάτων ασφαλείας, έχουμε σχεδιάσει μια αργοπορία 3 ~ 4 λεπτών πριν την έναρξη του κύκλου ψύξης, θέρμανσης ή αφύγρανσης για τις ακόλουθες περιπτώσεις: Άμεση επανεκκίνηση μετά από παύση. Ρύθμιση του τρόπου λειτουργίας. Μυρωδιά Μερικές φορές, υπάρχει μια μυρωδιά προερχόμενη από την εσωτερική μονάδα, η οποία δεν υποδεικνύει πιθανό μηχανικό πρόβλημα, αλλά οφείλεται στο ανακάτεμα του αέρα με τη μυρωδιά από τα έπιπλα ή τον καπνό του τσιγάρου κ.λπ Ηλεκτρικό κύκλωμα Θα πρέπει να χρησιμοποιηθεί ένα ειδικό ηλεκτρικό κύκλωμα. Μη χρησιμοποιείτε μακρύτερα καλώδια. Μην χρησιμοποιείτε την ίδια πρίζα με άλλες ηλεκτρικές συσκευές, έτσι ώστε να αποφύγετε πιθανή πρόκληση φωτιάς κ.λπ

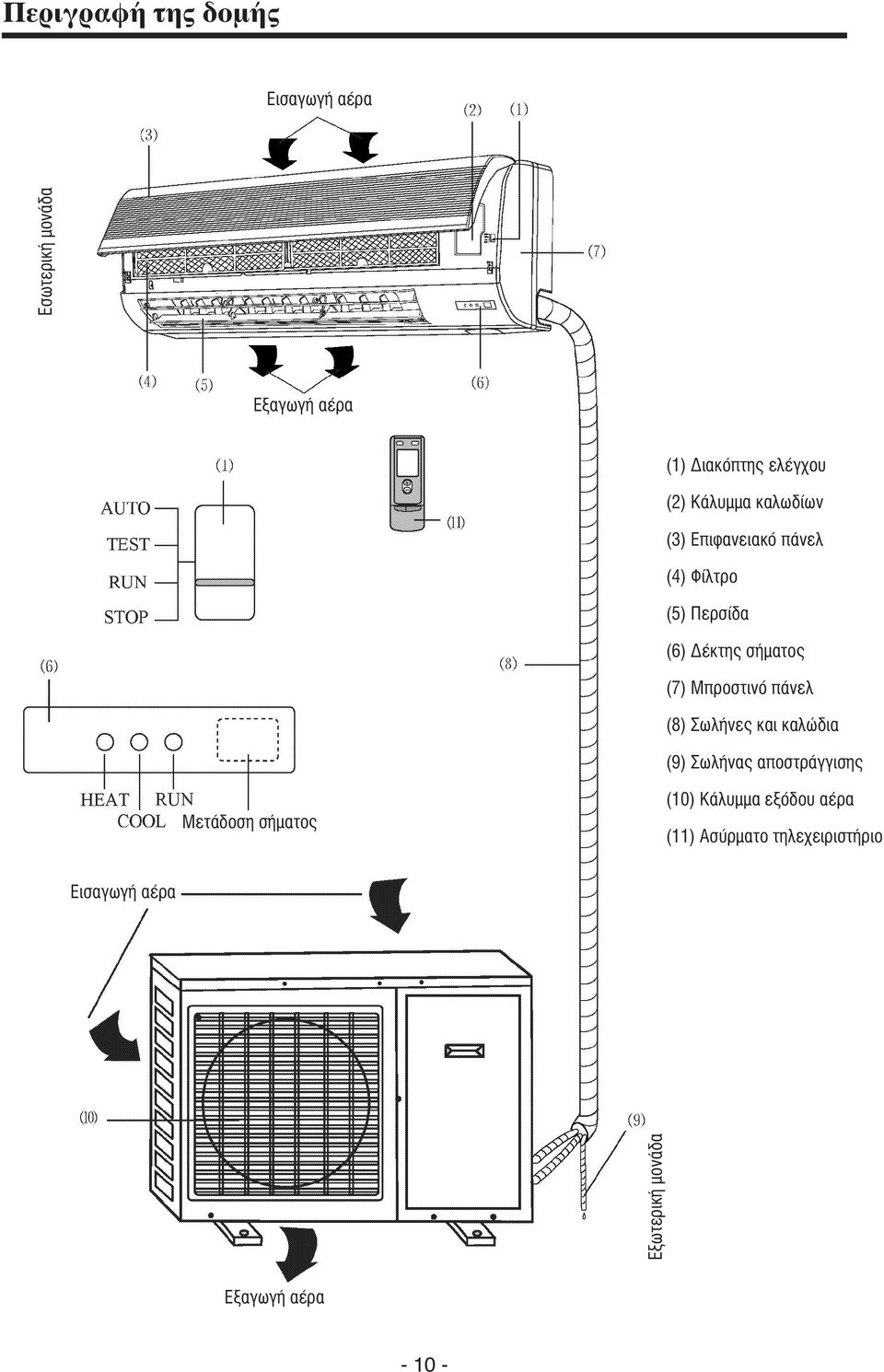

10 Περιγραφή της δομής Εισαγωγή αέρα Εξαγωγή αέρα (1) Διακόπτης ελέγχου (2) Κάλυμμα καλωδίων (3) Επιφανειακό πάνελ (4) Φίλτρο (5) Περσίδα (6) Δέκτης σήματος (7) Μπροστινό πάνελ (8) Σωλήνες και καλώδια (9) Σωλήνας αποστράγγισης Μετάδοση σήματος Εισαγωγή αέρα Εξωτερική μονάδα Εσωτερική μονάδα (10) Κάλυμμα εξόδου αέρα (11) Ασύρματο τηλεχειριστήριο Εξαγωγή αέρα

11 Διαδικασίες χειρισμού του τηλεχειριστηρίου Όνομα και Λειτουργία Τηλεχειριστηρίου Σημείωση: Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια μεταξύ του δέκτη και του τηλεχειριστηρίου. Το σήμα του τηλεχειριστηρίου μπορεί να ληφθεί σε απόσταση μέχρι και 10 μέτρα. Μη ρίχνετε ή πετάτε το τηλεχειριστήριο. Μην τοποθετείτε το τηλεχειριστήριο σε μέρη που εκτίθενται άμεσα σε ηλιακή ακτινοβολία. Κουμπί περιστροφής Όταν πατάτε αυτό το κουμπί οι περσίδες περιστρέφονται αυτόματα έως ότου ξαναπατήσετε το κουμπί. Κουμπί ΑΝΕΜΙΣΤΗΡΑ Πατήστε αυτό το κουμπί για να ρυθμίσετε την ταχύτητα του ανεμιστήρα. Κουμπί ΘΕΡΜΟΚΡΑΣΙΑΣ: Πατώντας μια φορά το + η θεοκρασία αυξαίνεται κατά 1 ο C, ενώ πατώντας μια φορά το, μειώνεται κατά 1 ο C. Στην λειτουργιά ΨΥΞΗΣ η θερμοκρασία μπορεί να επιλεγεί από τους 16 μέχρι τους 30 ο C. Στην λειτουργιά ΑΦΥΓΡΑΝ- ΣΗΣ η θερμοκρασία μπορεί να επιλεγεί από τους 16 μέχρι τους 30 ο C. Στην λειτουργιά ΘΕΡΜΑΝΣΗΣ η θερμοκρασία μπορεί να επιλεγεί από τους 16 μέχρι τους 30 ο C. ΨΥΞΗ ΑΦΥΓΡΑΝΣΗ ΑΜΕΝΙΣΤΗΡΑΣ ΘΕΡΜΑΝΣΗ Κουμπί ΛΕΙΤΟΥΡΓΙΑΣ Πατήστε αυτό το κουμπί για να αλλάξετε τον τρόπο λειτουργίας της συσκευής. ΑΝΟΙΧΤΟ/ΚΛΕΙΣΤΟ Πατήστε αυτό το κουμπί για ανοίξετε ή να κλείσετε την συσκευή

12 Διαδικασίες χειρισμού του τηλεχειριστηρίου Όνομα και Λειτουργία Τηλεχειριστηρίου. (Μετακινείστε το κάλυμμα) Σημείωση: Αυτός ο τύπος τηλεχειριστηρίου είναι καινούργιος - ορισμένα κουμπιά του τηλεχειριστηρίου τα οποία δεν είναι διαθέσιμα για αυτό το κλιματιστικό δεν θα περιγραφούν παρακάτω. Οθόνη υγρών κρυστάλλων. Εμφανίζει όλες οι λειτουργίες. Κουμπί ΑΝΑΜΟΝΗΣ Πιεστέ το κουμπί για να θέσετε την συσκευή σε κατάσταση αναμονής. Κουμπί ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΤΟΥ ΧΡΟ- ΝΟΔΙΑΚΟΠΤΗ (TIMER OFF) Για να απενεργοποιήσετε αυτόματα τη συσκευή, επιλέξτε ένα χρονικό περιθώριο από 0 έως 24 ώρες. Κουμπί ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΤΟΥ ΧΡΟΝΟΔΙΑΚΟΠΤΗ (TIMER ON) Για να ενεργοποιήσετε αυτόμα - τα τη συσκευή επιλέξτε ένα χρονικό περιθώριο από 0 έως 24 ώρες

13 Διαδικασίες χειρισμού του τηλεχειριστηρίου Λειτουργία ΨΥΞΗΣ Ανάλογα με τη διαφορά μεταξύ της θερμοκρασίας του δωματίου και της επιλεγμένης θερμοκρασίας, ο μικροϋπολογιστής μπορεί να ρυθμίσει την ψύξη. Εάν η θερμοκρασία του δωματίου είναι υψηλότερη από την επιλεγμένη θερμοκρασία, ο αεροσυμπιεστής εκτελεί τη λειτουργία ψύξης. Εάν η θερμοκρασία του δωματίου είναι χαμηλότερη, ο αεροσυμπιεστής σταματά και λειτουργεί μόνο ο κινητήρας του εσωτερικού ανεμιστήρα. Η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ θα πρέπει να κυμαίνεται από 16 έως 30 o C. 4. Πατήστε FAN για να ρυθμίσετε την ταχύτητα του ανεμιστήρα. 3. Κουμπί SWING Οταν πατάτε του κουμπί οι περσίδες έως ότου ξαναπατή στε το κουμπί. 5. Πατήστε το κουμπί TEMP. Για να ρυθμίσετε την θερμοκράσια. 2. Λειτουργία Πατήστε αυτό το κουμπί για να ελέγξετε τον τρόπο λειτουγίας της συσκευής. 1. Ανοικτό/Κλειστό Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε την συσκευή

14 Διαδικασίες χειρισμού του τηλεχειριστηρίου Λειτουργία ΘΕΡΜΑΝΣΗΣ Εάν η θερμοκρασία του δωματίου είναι χαμηλότερη από την επιλεγμένη θερμοκρασία, ο αεροσυμπιεστής εκτελεί την λειτουργία ΘΕΡΜΑΝΣΗΣ. Εάν η θερμοκρασία του δωματίου είναι υψηλότερη από την επιλεγμένη θερμοκρασία, ο αεροσυμπιεστής και ο εξωτερικός ανεμιστήρας σταματούν, ενώ συνεχίζει να λειτουργεί μόνο ο εσωτερικός ανεμιστήρας. Η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ θα πρέπει να κυμαίνεται από 16 έως 30 o C. 3. Κουμπί SWING Όταν πατάτε το κουμπί οι περσίδες μετακινούνται έως ότου ξαναπατήστε το κουμπί. 4. Πατήστε FAN για να ρυθμίσετε την ταχύτητα του αναμιστήρα. 5. Πατήστε το κουμπί TEMP Για να ρυθμίσετε την ταχύτητα του ανεμιστήρα. 1. Ανοικτό/Κλειστό Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε την συσκευή. 2. Λειτουργία Πατήστε αυτό το κουμπί για να ελέγξετε τον τρόπο λειτουργίας της συσκευής

15 Διαδικασίες χειρισμού του τηλεχειριστηρίου Λειτουργία ΑΦΥΓΡΑΝΣΗΣ Εάν η θερμοκρασία του δωματίου είναι μεγαλύτερη από την επιλεγμένη θερμοκρασία, ο συμπιεστής, ο εξωτερικός και εσωτερικός κινητήρας σταματούν. Εάν η θερμοκρασία του δωματίου κυμαίνεται μεταξύ ±2 o C της επιλεγμένης θερμοκρασίας, τότε το κλιματιστικό εκτελεί λειτουργία αφύγρανσης. Εάν η θερμοκρασία του δωματίου είναι υψηλότερη από την επιλεγμένη θερμοκρασία, το κλιματιστικό εκτελεί λειτουργία ΨΥΞΗΣ. Η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ, θα πρέπει να κυμαίνεται από 16 έως 30 o C 3. Κουμπί SWING Οταν πατάτε του κουμπί οι περσίδες έως ότου ξαναπατή στε το κουμπί. 5. Πατήστε το κουμπί TEMP. για να επιλέξετε την κατάλληλη ΡΥΘΜΙΣΗ θερμο κράσιας. 2. Λειτουργία Πατήστε αυτό το κουμπί για να ελέγξετε τον τρόπο λειτουγίας της συσκευής. 1. Ανοικτό/Κλειστό Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε την συσκευή

16 Διαδικασίες χειρισμού του τηλεχειριστηρίου Λειτουργία ΑΝΑΜΟΝΗΣ (SLEEP) Όταν η μονάδα ψύχει ή αφυγραίνει, εάν ρυθμιστεί η λειτουργία ΑΝΑΜΟΝΗΣ, η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ, θα αυξηθεί κατά 1 o C σε μία ώρα και κατά 2 o C σε δύο ώρες. Ο εσωτερικός ανεμιστήρας λειτουργεί σε χαμηλή ταχύτητα. Όταν η μονάδα θερμαίνει, εάν ρυθμιστεί η λειτουργία ΑΝΑΜΟΝΗΣ, η ΕΠΙΛΕΓΜΕΝΗ ΘΕΡ- ΜΟΚΡΑΣΙΑ, θα αυξηθεί κατά 1 o C σε μία ώρα και κατά 2 o C σε δύο ώρες. Ο εσωτερικός ανεμιστήρας λειτουργεί σε χαμηλή ταχύτητα. 4. Πατήστε FAN για να ρυθμίσετε την ταχύτητα του ανεμιστήρα. 3. Κουμπί SWING Οταν πατάτε του κουμπί οι περσίδες έως ότου ξαναπατή στε το κουμπί. 6. Κουμπί SLEEP Πιέστε το, για να ενεργοποίη σετε τη λειτουργία ΑΝΑΜΟΝΗΣ 5. Πατήστε το κουμπί TEMP. Για να ρυθμίσετε την θερμοκράσια. 2. Λειτουργία Πατήστε αυτό το κουμπί για να ελέγξετε τον τρόπο λειτουγίας της συσκευής. 1. Ανοικτό/Κλειστό Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε την συσκευή

17 Διαδικασίες χειρισμού του τηλεχειριστηρίου ΑΥΤΟΜΑΤΗ λειτουργία Στην αυτόματη λειτουργία, η επιλεγμένη θερμοκρασία είναι σταθερή στους 25 o C για τη λειτουργία ψύξης και 20 o C για τη λειτουργία θέρμανσης. 1. Ανοικτό/Κλειστό Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε την συσκευή. 2. Ο μικροεπεξεργαστής μπορεί να ρυθμίσει αυτόματα την λειτουργία σύμφωνα με την θερμοκρασία του δωματίου

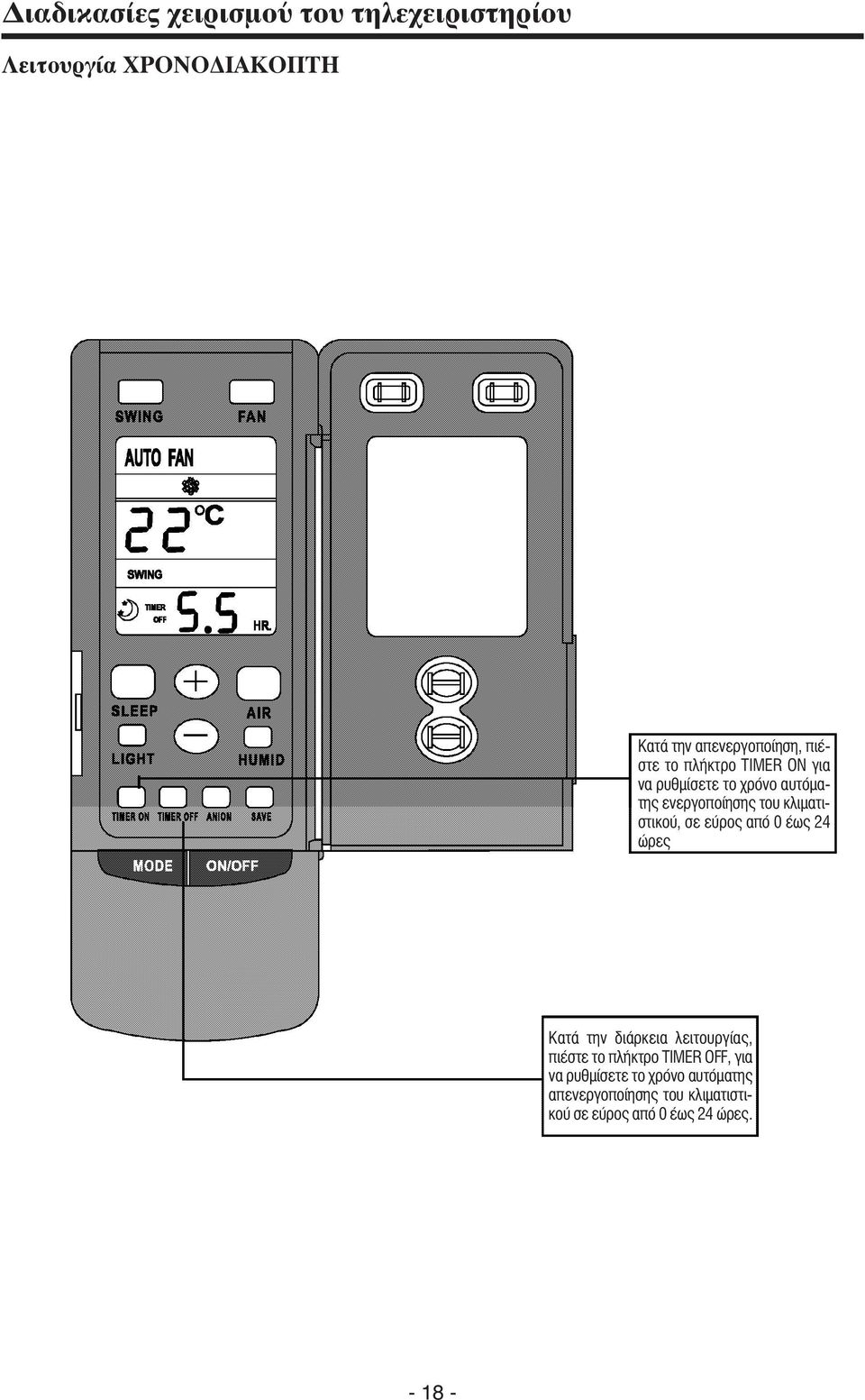

18 Διαδικασίες χειρισμού του τηλεχειριστηρίου Λειτουργία ΧΡΟΝΟΔΙΑΚΟΠΤΗ Κατά την απενεργοποίηση, πιέστε το πλήκτρο TIMER ON για να ρυθμίσετε το χρόνο αυτόματης ενεργοποίησης του κλιματιστικού, σε εύρος από 0 έως 24 ώρες Κατά την διάρκεια λειτουργίας, πιέστε το πλήκτρο TIMER OFF, για να ρυθμίσετε το χρόνο αυτόματης απενεργοποίησης του κλιματιστι - κού σε εύρος από 0 έως 24 ώρες

19 Διαδικασίες χειρισμού του τηλεχειριστηρίου Πώς να εισάγετε μπαταρίες 1. Απομακρύνετε το κάλυμμα από το πίσω μέρος του τηλεχειριστηρίου. 2. Εισάγεται τις 2 μπαταρίες (δύο μπαταρίες ΑΑΑ ξηρού φορτίου) και πιέστε το κουμπί ACL. 3. Επανατοποθετείστε το κάλυμμα. ΣΗΜΕΙΩΣΗ: Μην μπερδεύετε καινούργιες με μεταχειρισμένες ή διαφορετικές μπαταρίες. Αφαιρείτε τις μπαταρίες όταν το τηλεχειριστήριο δε χρησιμοποιείται για μεγάλο χρονικό διάστημα. Το σήμα του τηλεχειριστηρίου μπορεί να ληφθεί σε απόσταση μέχρι και 10 μέτρα. 2. Εισάγετε 2 μπαταρίες ΑΑΑ 1. Τραβήξτε το κάλυμμα. 3. Επανατοποθετήστε το κάλλυμα

20 Λειτουργία ανάγκης Λειτουργία ανάγκης Εάν το ασύρματο τηλεχειριστήριο χαθεί, ανοίξτε το επιφανειακό φύλλο και κάντε τα ακόλουθα: Χειροκίνητος διακόπτης (Auto, Test, Run, Stop) α. Όταν στρέψετε τον διακόπτη στην θέση Auto, η μονάδα θα εφαρμόσει την Αυτόματη λειτουργία, εάν υπάρχει σήμα από το τηλεχειριστήριο, η μονάδα θα λειτουργήσει με βάση αυτό. β. Όταν στρέψετε τον διακόπτη στην θέση Test, η μονάδα θα εφαρμόσει την λειτουργία Ψύξης, ο εσωτερικός ανεμιστήρας θα λειτουργήσει σε μέγιστη ταχύτητα, εάν υπάρχει σήμα από το τηλεχειριστήριο, η μονάδα θα λειτουργήσει με βάση αυτό, για να προστατέψει αυτή τη φορά το διακόπτη χαμηλής πίεσης. γ. Όταν στρέψετε το διακόπτη στην θέση Run, η μονάδα θα εφαρμόσει τις διαταγές του τηλεχειριστηρίου. δ. Όταν στρέψετε το διακόπτη στην θέση Stop, η μονάδα θα σταματήσει να λειτουργεί. Ρύθμιση της κατεύθυνσης ροής του αέρα 1. Ρύθμιση της κατακόρυφης ροής 2. Ρύθμιση της οριζόντιας ροής Με το ασύρματο τηλεχειριστήριο, μπορείτε να ρυθμίσετε την κατεύθυνση του αέρα, στρέφοντας τις κατακόρυφες περσίδες προς τα πάνω ή προς τα κάτω, είτε αυτόματα είτε σταματώντας σε ορισμένη γωνία. * Πατήστε το κουμπί SWING, οι περσίδες θα αρχίσουν να περιστρέφονται και θα σταματήσουν όταν το ξαναπατήσετε. Στρέψτε τις οριζόντιες περσίδες με το χέρι, όπως φαίνεται στο σχήμα, και ρυθμίστε τη ροή του αέρα προς τα δεξιά, προς τα αριστερά ή και προς τις τρείς κατευθύνσεις, έτσι ώστε να έχετε ομοιόμορφη θερμοκρασία σε όλο το δωμάτιο. Περσίδες Ρυθμίζοντας την κατεύθυνση του αέρα αρίστερα / δεξία

21 Ειδική λειτουργία Ειδική λειτουργία Αργοπορία στη θέρμανση Για να αποφύγετε τον κρύο αέρα, ο εσωτερικός ανεμιστήρας δεν ξεκινά, μέχρι ο αεροσυμπιεστής να λειτουργήσει για 30 δευτερόλεπτα. Για να διατηρηθεί η ζέστη, όταν η θερμοκρασία του δωματίου φτάσει την επιλεγμένη θερμοκρασία και ο αεροσυμπιεστής σταματήσει, ο εσωτερικός ανεμιστήρας δουλεύει σε χαμηλή ταχύτητα. Όταν το ρεύμα κοπεί Όλες οι λειτουργίες σταματούν. Πατήστε το κουμπί ON/OFF, για να επαναφέρεται τις λειτουργίες. Εάν υπάρχουν λάθη στη λειτουργία, βγάλτε την πρίζα και επανατοποθετήστε την καλά, στη συνέχεια πατήστε το κουμπί ON/OFF. Συνθήκες λειτουργίας Λειτουργία ΨΥΞΗΣ Αποφυγή ψύξης του εξατμιστήρα Η εξωτερική θερμοκρασία θα πρέπει να κυμαίνεται από 18 έως 43 o C, αλλιώς είναι πιθανό το κλιμα - τιστικό να καταστραφεί. Η θερμοκρασία του δωματίου θα πρέπει να κυμαίνεται από 16 έως 32 o C. Η υγρασία του δωματίου θα πρέπει να είναι χαμη - λότερη από 80%, αλλιώς είναι πιθανό να συγκε - ντρωθεί στην επιφάνεια του κλιματιστικού και να υπάρξει σχηματισμός νερού. Μετά από συνεχόμενη λειτουργία του αεροσυμπιε - στή για 6 λεπτά, όταν ο σωλήνας του εξατμιστήρα έχει θερμοκρασία 0 o C για τρία λεπτά, ο αεροσυ - μπιεστής και ο εξωτερικός ανεμιστήρας σταματούν, ενώ ο εσωτερικός ανεμιστήρας συνεχίζει να λειτουργεί. Όταν η θερμοκρασία του σωλήνα του εξατμιστήρα δεν είναι χαμηλότερη από 10 o C, το κλιματιστικό επανέρχεται στην προηγούμενη λειτουργία, μετά από πάροδο 3 λεπτών. Λειτουργία ΑΦΥΓΡΑΝΣΗΣ Λειτουργία ΘΕΡΜΑΝΣΗΣ Η εξωτερική θερμοκρασία θα πρέπει να κυμαίνεται από 18 έως 43 o C, αλλιώς είναι πιθανό το κλιματιστι κό να καταστραφεί. Η θερμοκρασία του δωματίου θα πρέπει να κυμαίνεται από 16 έως 32 o C. Η εξωτερική θερμοκρασία θα πρέπει να είναι μεγαλύτερη από -5 o C, αλλιώς είναι πιθανό να ενεργο - ποιηθούν τα εσωτερικά συστήματα ασφα λείας και το κλιματιστικό να μην ξεκινήσει τη λειτουργία του

22 Προσοχή κατά την εγκατάσταση Προσοχή κατά την εγκατάσταση Θέση εγκατάστασης Αποστραγγίστε το συμπυκνωμένο νερό από την εσωτερική μονάδα, μέσω επίγειου σωλήνα. Τοποθετήστε την εσωτερική μονάδα μακριά από τηλεόραση ή ραδιόφωνο κ.λπ. για να αποφύγετε παρεμπόδιση της εικόνας ή του ήχου. Σε παραθαλάσσιες περιοχές ή σε μέρη που βρίσκονται κοντά σε θερμές πηγές και είναι μολυσμένα με θειούχο αέριο ή σε άλλες περιοχές με ιδιαίτερα χαρακτηριστικά, παρακαλώ επικοινωνήστε με τον αντιπρόσωπο πριν τη χρήση. Αποφύγετε την τοποθέτηση σε μέρος που υπάρχει πιθανότητα για διαρροή υγραερίου. Αποφύγετε άλλες πηγές θερμότητας ή άμεση έκθεση στην ηλιακή ακτινοβολία. Αποφύγετε μέρη στα οποία έχουν πρόσβαση παιδιά. Θέση εγκατάστασης Θόρυβος. Τοποθετήστε τη μονάδα σε σταθερό μέρος για να αποφύγετε μετάδοση ή αύξηση του θορύβου και δόνηση της μονάδας. Μην τοποθετείτε αντικείμενα μπροστά από την έξοδο του αέρα της εξωτερικής μονάδας, για να αποφύγετε αύξηση του θορύβου. Σιγουρευτείτε ότι δεν ενοχλείτε του γείτονες με ζεστό αέρα ή θόρυβο από την εξωτερική μονάδα. Παρακαλώ επικοινωνήστε με τον αντιπρόσωπο το συντομότερο δυνατό σε περίπτωση ύπαρξης παράξενου θορύβου κατά τη λειτουργία. Θέση εγκατάστασης Για μετακίνηση του κλιματιστικού σε κάποιο άλλο μέρος, απαιτείται η παρουσία εξειδικευμένου τεχνικού. Για το λόγο αυτό επικοινωνήστε πρώτα με τον αντιπρόσωπο. Πρέπει να συνδέονται με το έδαφος. Πρέπει να χρησιμοποιούν εκτιμώμενη τάση και ηλεκτρικό κύκλωμα ειδικό για κλιματιστικά. Αποφύγετε τα πολύμπριζα σε σχήμα χταποδιού, τα οποία υπερθερμαίνονται. Μην τραβάτε με δύναμη τα καλώδια. Για να εγκαταστήσετε ένα διακόπτη προστασίας από διαρροές, παρακαλώ επικοινωνήστε με τον ηλεκτρολόγο. Επιλέξτε κατάλληλη ασφάλεια, η οποία να ικανοποιεί τις ισχύουσες προδιαγραφές. Οι ηλεκτρικά καλώδια θα πρέπει να είναι αρκετά συμπαγή. Καλώδιο γείωσης Μην συνδέετε το καλώδιο γείωσης στα ακόλουθα μέρη Σωλήνας νερού Μερικές φορές, χρησιμοποιού - νται στους σωλήνες ύδρευσης πλαστικά υλικά, όπως το πολυαιθυλένιο, τα οποία δεν είναι κατάλληλα για γείωση. Σωλήνας υγραερίου Εάν υπάρξει τυχαία ηλεκτρική διαρροή, από το κλιματιστικό, είναι δυνατό να προκληθεί φω - τιά ή έκρηξη

23 Φροντίδα και συντήρηση Καθαρισμός της μονάδας 1.Απενεργοποιήστε τη μονάδα πριν το καθάρισμα. 2. Καθαρίστε τα επιφανειακό πάνελ με ένα μαλακό και καλά στυμμένο πανί, το οποίο είχατε προηγουμένως μουσκέ - ψει σε ζεστό νε ρό θερμο κρασίας μικρoτερης των 40 o C. 3. Μην χρησιμοποιείται χημικά διαλύματα για το καθάρισμα. Καθαρισμός των φίλτρων Τα φίλτρα του αέρα πρέπει να καθαρίζονται μία φορά ανά δεύτερη εβδομάδα. 1. Ανοίξτε το εμπρόσθιο πάνελ μόνο αφού το κλιματιστικό έχει σταματήσει να λειτουργεί. (1) Τραβήξτε προς τα πάνω (και τις δύο πλευρές του φύλλου). (2) Σπρώξτε τα φίλτρα προς τα πάνω μέχρι να απελευθερωθούν από το μπροστινό φύλλο. (3) Τραβήξτε προς κάτω και βγάλτε τα φίλτρα. 2. Καθαρίστε τα φίλτρα με μια ηλεκτρική σκούπα ή κτυπώντας τα απαλά. Εάν είναι πολύ βρώμικα, πλύνετε τα σε ζεστό νερό θερμοκρασίας μικρότερης των 40 o C, στο οποίο έχετε διαλύ σει ουδέτερο απορρυπαντικό. Στη συνέχεια στεγνώστε καλά, με κρύο αέρα. 4. Μην ρίχνετε άμεσα νερό πάνω στην εσωτερική μονάδα, στην οποία βρίσκονται ένας μικροϋπολογιστής και ένα ηλεκτρικό κύκλωμα, τα οποία δεν πρέπει να έρθουν σε επαφή με το νερό. 3. Εισάγετε τα φίλτρα στην αρχική τους θέση, έπειτα σπρώξτε προς τα κάτω και κλείστε το επιφανειακό φύλλο. Ελέγξτε το καλώδιο της γείωσης. Ελέγξτε την είσοδο και την έξοδο του αέρα στην εξωτερική μονάδα

24 Όταν υπάρξει κάποια βλάβη Παρακαλώ ελέγξτε τα ακόλουθα πριν ζητήσετε επισκευή του κλιματιστικού σας. Έτσι θα εξοικονομείστε χρόνο και χρήμα. Φαινόμενο Το κλιματιστικό δεν Λειτουργεί καθόλου. Η απόδοση της ψύξης δεν είναι ικανοποιητική. Το ασύρματο τηλεχειριστήριο δεν είναι διαθέσιμο Ρέει θολός αέρας. Αντιμετώπιση προβλήματος Είναι πτώση του ρεύματος; Είναι η μονάδα αποσυνδεδεμένη από την πρίζα; Έχει πέσει η ασφάλεια ή είναι κλειστός ο διακόπτης; Είναι η τάση μεγαλύτερη από 264V ή μικρότερη από 206V; Είναι η ρύθμιση του χρονομέτρου κατάλληλη; Παρεμποδίζεται η είσοδος ή έξοδος του αέρα; Υπάρχουν άλλες θερμαντικές συσκευές στο δωμάτιο; Είναι πολύ βρώμικα τα φίλτρα; Είναι ο εσωτερικός ανεμιστήρας ρυθμισμένος στην χαμηλή ταχύτητα; Είναι η ρύθμιση του χρονομέτρου κατάλληλη; Συχνή αλλαγή των λειτουργιών, σε μερικές περιπτώσεις προκαλεί δυσλειτουργία του τηλεχειριστηρίου. Παρακαλούμε αποσυνδέστε και επανασυνδέστε τη μονάδα με την πρίζα και πιθανόν να είναι εντάξει. Ελέγξτε τις μπαταρίες του τηλεχειριστηρίου, εάν η τάση τους είναι μικρή, αλλάξτε τες. Εάν το τηλεχειριστήριο δείχνει θαμπά ή εμφανίζει όλα τα σύμβολα, παρακαλώ αλλάξτε μπαταρίες. Στη λειτουργία ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ, μερικές φορές ρέει θολός αέρας από την εσωτερική μονάδα, εξ αιτίας του ότι ο υγρός αέρας πάγωσε γρήγορα. Σταματήστε αμέσως όλες τις λειτουργίες, αποσυνδέστε την μονάδα από την πρίζα και επικοινωνήστε με τον αντιπρόσωπο, στις ακόλουθες περιπτώσεις. Η λειτουργία ξεκινά ή σταματά ακανόνιστα. Η ασφάλεια ή ο διακόπτης πέφτουν συχνά. Αν από απροσεξία η μονάδα βραχεί με νερό ή κάτι άλλο πέσει μέσα στο κλιματιστικό. Τα ηλεκτρικά καλώδια έχουν ζεσταθεί αρκετά ή υπάρχουν ρωγμές στα εξωτερικά περιβλήματά τους. Σε άλλες παράξενες καταστάσεις

25 Διάγραμμα διαστάσεων εγκατάστασης Απόσταση από το ταβάνι Απόσταση από τον τοίχο Απόσταση από τον τοίχο Μεριά αποβολής αέρα Απόσταση από το πάτωμα Τρύπα σωληνόσεων Μονωτική ταινία ΣΗΜΑΝΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ Η εγκατάσταση πρέπει να γίνει από εκπαιδευμένο και εξειδικευμένο προσωπικό, σύμφωνα με αυτό το εγχειρίδιο χρήσης. Επικοινωνήστε με το κέντρο τεχνικής υποστήριξης πριν την εγκατάσταση έτσι ώστε να αποφύγετε πιθανή βλάβη οφειλόμενη σε μη επαγγελματική εγκατάσταση. Όταν σηκώνεται και μετακινείτε τις μονάδες, πρέπει να καθοδηγείστε από εκπαιδευμένο και εξειδικευμένο προσωπικό. Η απόσταση μεταξύ της εξόδου του αέρα και ενός εύφλεκτου υλικού πρέπει να είναι μεγαλύτερη των 50 μέτρων, εάν η συσκευή θέρμανσης είναι εφοδιασμένη. Απόσταση από το κάλλυμα Είσοδος αέρα Έξοδος Αέρα Απόσταση από τον τοίχο Έξοδος Αέρα
