1 NA JEDNOM MJESTU SVE ZA GRIJANJE, HLAĐENJE I KLIMATIZACIJU

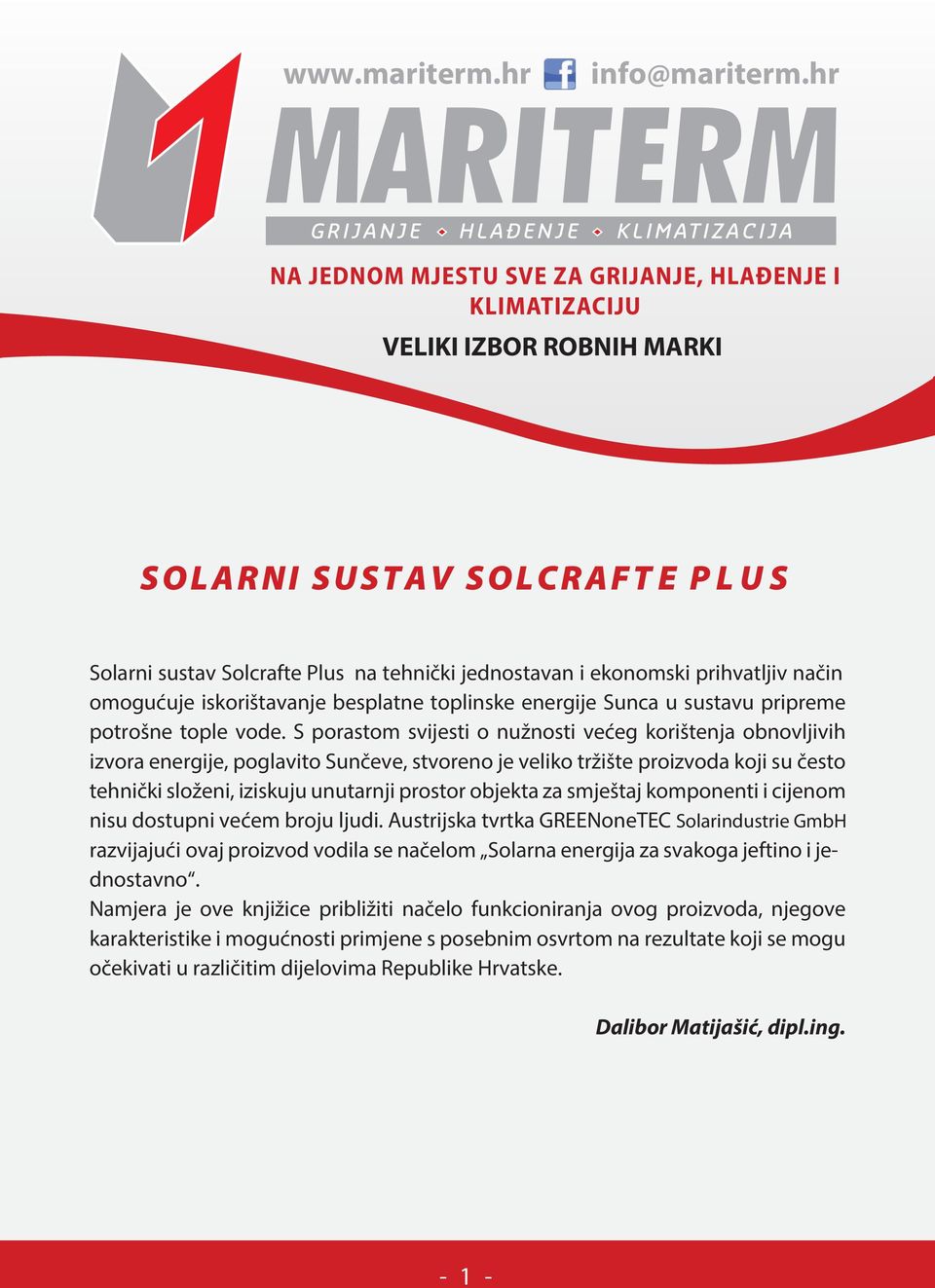

2 NA JEDNOM MJESTU SVE ZA GRIJANJE, HLAĐENJE I KLIMATIZACIJU VELIKI IZBOR ROBNIH MARKI SOLARNI SUSTAV SOLCRAFT E P L U S Solarni sustav Solcrafte Plus na tehnički jednostavan i ekonomski prihvatljiv način omogućuje iskorištavanje besplatne toplinske energije Sunca u sustavu pripreme potrošne tople vode. S porastom svijesti o nužnosti većeg korištenja obnovljivih izvora energije, poglavito Sunčeve, stvoreno je veliko tržište proizvoda koji su često tehnički složeni, iziskuju unutarnji prostor objekta za smještaj komponenti i cijenom nisu dostupni većem broju ljudi. Austrijska tvrtka GREENoneTEC Solarindustrie GmbH razvijajući ovaj proizvod vodila se načelom Solarna energija za svakoga jeftino i jednostavno. Namjera je ove knjižice približiti načelo funkcioniranja ovog proizvoda, njegove karakteristike i mogućnosti primjene s posebnim osvrtom na rezultate koji se mogu očekivati u različitim dijelovima Republike Hrvatske. Dalibor Matijašić, dipl.ing

3 Zašto ugraditi solarni sustav? Pitanje je koje će si zasigurno postaviti svatko tko planira investirati u tom smjeru. Ranije su dva najčešća razloga bila ekonomska računica i nedostupnost konvencionalnih oblika energije. Iako ta dva razloga i nadalje ostaju relevantna, društvene vrijednosti koje se u novije vrijeme promoviraju dodaju još neke argumente u prilog odluci o kupnji jednog takvog sustava. Jedan od njih je dakako ekološki, kojim se apelira na povećanje udjela korištenja obnovljivih izvora energije u koje spada i Sunčeva energija, i samim tim smanjenje emisije štetnih tvari u okoliš. U tom smislu su potpisani i protokoli koji obvezuju pristupnike (države) na postupno smanjivanje emisije. Da bi se to ostvarilo potrebno je kod ljudi razvijati svijest o nužnosti većeg korištenja besplatnih i neiscrpnih izvora energije. Postoji još jedan argument o kojem se možda manje razmišlja a to je energetska neovisnost. U vremenima kada čovjek neprimjetno postaje sve više ovisan na svim poljima, saznanje da ima mogućnost zadovoljenja jedne od osnovnih životnih potreba, neovisno o utjecaju društva, također može biti argument u prilog odluci za kupnju solarnog sustava. Vrste solarnih sustava Na tržištu postoje brojne inačice solarnih sustava koji se međusobno bitno ne razlikuju ali s obzirom na način funkcioniranja mogu se podijeliti u dvije osnovne grupe: sustavi sa prisilnom cirkulacijom koji za pravilno funcioniranje trebaju električnu energiju za pogon cirkulacijske pumpe i sustavi sa prirodnom cirkulacijom koji funkcioniraju na termodinamičkom principu cirkulacije zbog razlike temperature. Oba sustava imaju svoje prednosti i nedostatke a odluka o izboru u znatnoj mjeri ovisi o namjeni sustava i potrebama korisnika

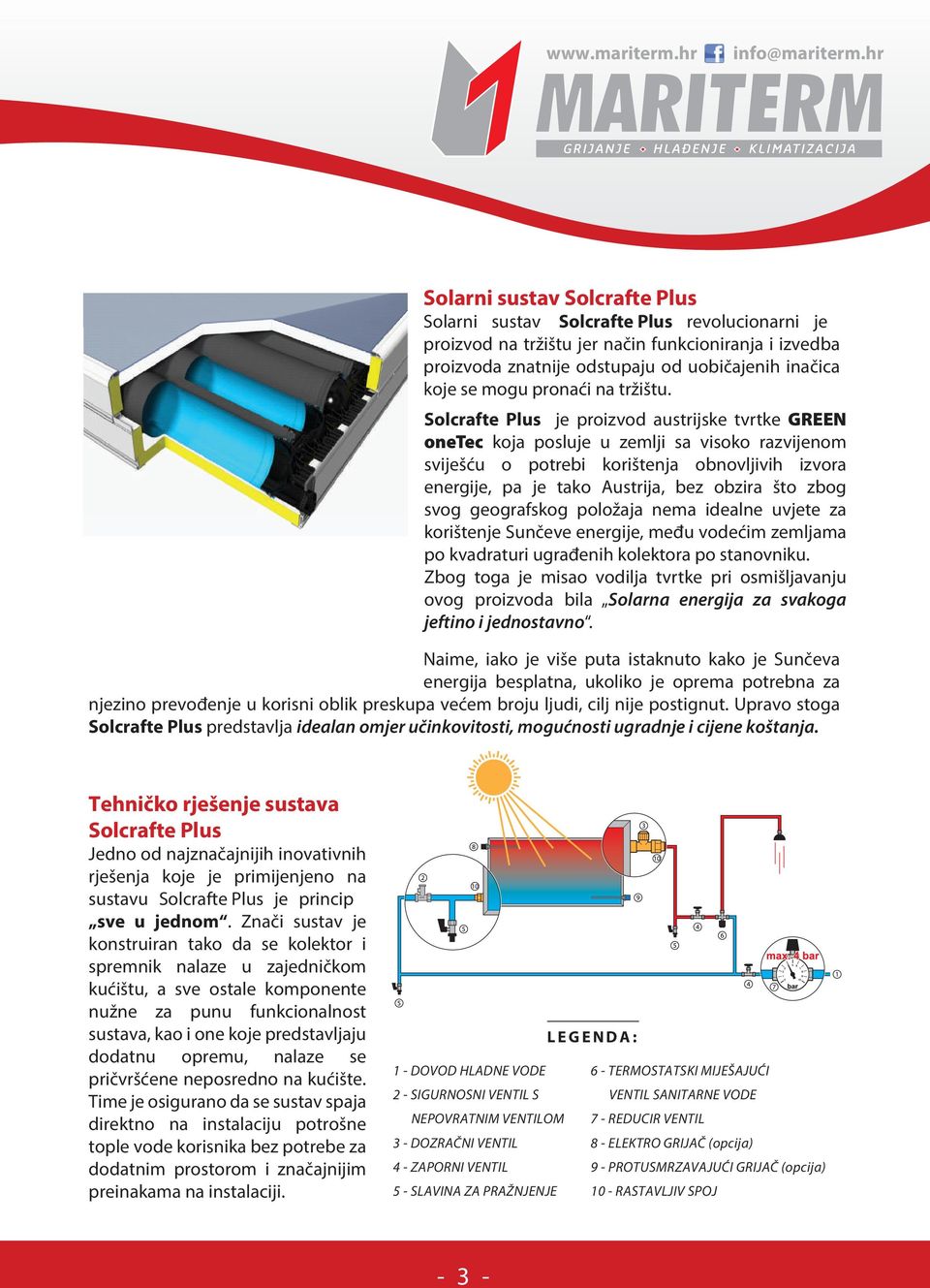

4 Solarni sustav Solcrafte Plus Solarni sustav Solcrafte Plus revolucionarni je proizvod na tržištu jer način funkcioniranja i izvedba proizvoda znatnije odstupaju od uobičajenih inačica koje se mogu pronaći na tržištu. Solcrafte Solcrafte Plus Plus je je proizvod proizvod austrijske austrijske tvrtke tvrtke GREEN GREEN onetec onetec koja koja posluje posluje u u zemlji zemlji sa sa visoko visokorazvijenom razvijenom sviješću sviješću o potrebi potrebi korištenja korištenja obnovljivih obnovljivih izvora izvora energije, energije, pa pa je je tako tako Austrija, Austrija, bez bez obzira obzira što što zbog zbog svog svog geografskog geografskog položaja položaja nema nema idealne idealne uvjete uvjete za za korištenje korištenje Sunčeve Sunčeve energije, energije, među među vodećim vodećim zemljama zemljama po kvadraturi po ugrađenih kvadraturi kolektora po stanovniku. ugrađenih Zbog toga kolektora je misao vodilja po stanovniku. tvrtke pri Zbog osmišljavanju toga je misao ovog vodilja proizvoda tvrtke bila pri Solarna osmišljavanju energija ovog za proizvoda svakoga bila jeftino Solarna i jednostavno. energija za svakoga jeftino i jednostavno. Naime, iako je više puta istaknuto kako je Sunčeva energija besplatna, ukoliko je oprema potrebna za njezino prevođenje u korisni oblik preskupa većem broju ljudi, cilj nije postignut. Upravo stoga Solcrafte Plus predstavlja idealan omjer učinkovitosti, mogućnosti ugradnje i cijene koštanja. Tehničko rješenje sustava Solcrafte Plus Jedno od najznačajnijih inovativnih rješenja koje je primijenjeno na sustavu Solcrafte Plus je princip sve u jednom. Znači sustav je konstruiran tako da se kolektor i spremnik nalaze u zajedničkom kućištu, a sve ostale komponente nužne za punu funkcionalnost sustava, kao i one koje predstavljaju dodatnu opremu, nalaze se pričvršćene neposredno na kućište. Time je osigurano da se sustav spaja direktno na instalaciju potrošne tople vode korisnika bez potrebe za dodatnim prostorom i značajnijim preinakama na instalaciji. LEGENDA: 1 - DOVOD HLADNE VODE 6 - TERMOSTATSKI MIJEŠAJUĆI 2 - SIGURNOSNI VENTIL S VENTIL SANITARNE VODE NEPOVRATNIM VENTILOM 7 - REDUCIR VENTIL 3 - DOZRAČNI VENTIL 8 - ELEKTRO GRIJAČ (opcija) 4 - ZAPORNI VENTIL 9 - PROTUSMRZAVAJUĆI GRIJAČ (opcija) 5 - SLAVINA ZA PRAŽNJENJE 10 - RASTAVLJIV SPOJ - 3 -

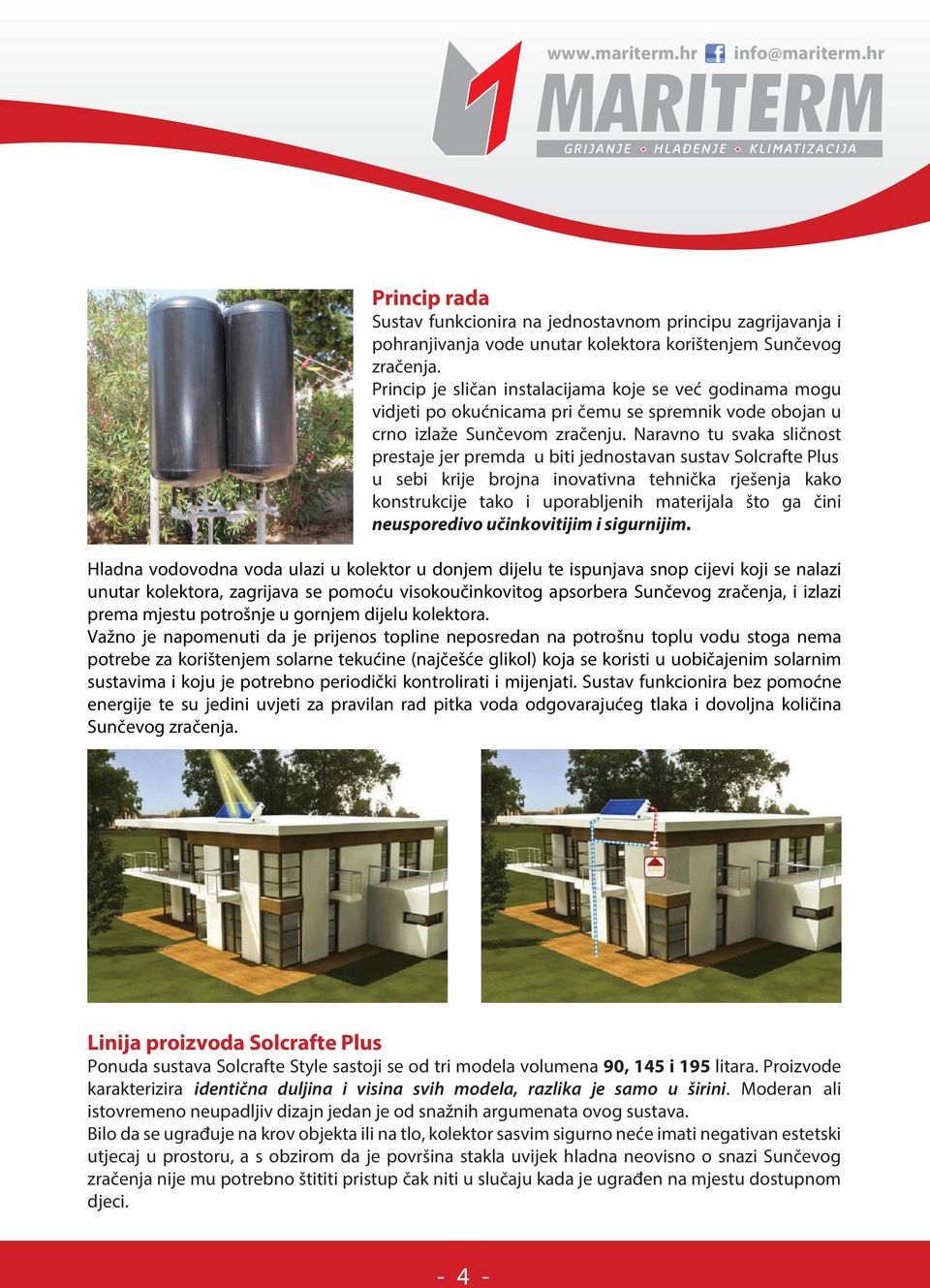

5 Princip rada Sustav funkcionira na jednostavnom principu zagrijavanja i pohranjivanja vode unutar kolektora korištenjem Sunčevog zračenja. Princip je sličan instalacijama koje se već godinama mogu vidjeti po okućnicama pri čemu se spremnik vode obojan u crno izlaže Sunčevom zračenju. Naravno tu svaka sličnost prestaje jer premda u biti jednostavan sustav Solcrafte Plus u sebi krije brojna inovativna tehnička rješenja kako konstrukcije tako i uporabljenih materijala što ga čini neusporedivo učinkovitijim i sigurnijim. Hladna vodovodna voda ulazi u kolektor u donjem dijelu te ispunjava snop cijevi koji se nalazi unutar kolektora, zagrijava se pomoću visokoučinkovitog apsorbera Sunčevog zračenja, i izlazi prema mjestu potrošnje u gornjem dijelu kolektora. Važno je napomenuti da je prijenos topline neposredan na potrošnu toplu vodu stoga nema potrebe za korištenjem solarne tekućine (najčešće glikol) koja se koristi u uobičajenim solarnim sustavima i koju je potrebno periodički kontrolirati i mijenjati. Sustav funkcionira bez pomoćne energije te su jedini uvjeti za pravilan rad pitka voda odgovarajućeg tlaka i dovoljna količina Sunčevog zračenja. Linija proizvoda Solcrafte Plus Ponuda sustava Solcrafte Style sastoji se od tri modela volumena 90, 145 i 195 litara. Proizvode karakterizira identična duljina i visina svih modela, razlika je samo u širini. Moderan ali istovremeno neupadljiv dizajn jedan je od snažnih argumenata ovog sustava. Bilo da se ugrađuje na krov objekta ili na tlo, kolektor sasvim sigurno neće imati negativan estetski utjecaj u prostoru, a s obzirom da je površina stakla uvijek hladna neovisno o snazi Sunčevog zračenja nije mu potrebno štititi pristup čak niti u slučaju kada je ugrađen na mjestu dostupnom djeci

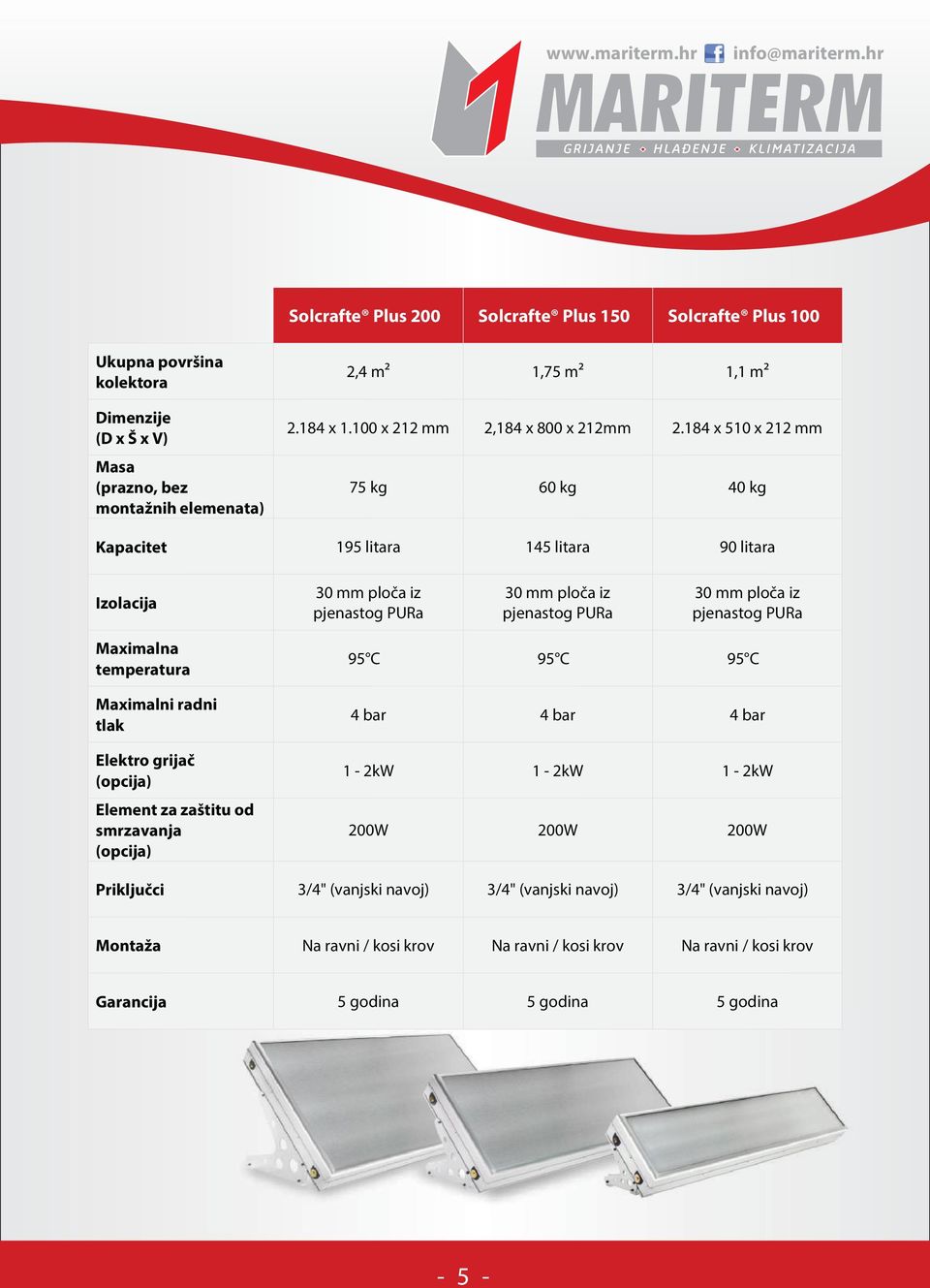

6 Solcrafte Plus 200 Solcrafte Plus 150 Solcrafte Plus 100 Ukupna površina kolektora Dimenzije (D x Š x V) Masa (prazno, bez montažnih elemenata) 2,4 m² 1,75 m² 1,1 m² x x 212 mm 2,184 x 800 x 212mm x 510 x 212 mm 75 kg 60 kg 40 kg Kapacitet 195 litara 145 litara 90 litara Izolacija 30 mm ploča iz pjenastog PURa 30 mm ploča iz pjenastog PURa 30 mm ploča iz pjenastog PURa Maximalna temperatura Maximalni radni tlak Elektro grijač (opcija) Element za zaštitu od smrzavanja (opcija) 95 C 95 C 95 C 4 bar 4 bar 4 bar 1-2kW 1-2kW 1-2kW 200W 200W 200W Priključci 3/4" (vanjski navoj) 3/4" (vanjski navoj) 3/4" (vanjski navoj) Montaža Na ravni / kosi krov Na ravni / kosi krov Na ravni / kosi krov Garancija 5 godina 5 godina 5 godina - 5 -

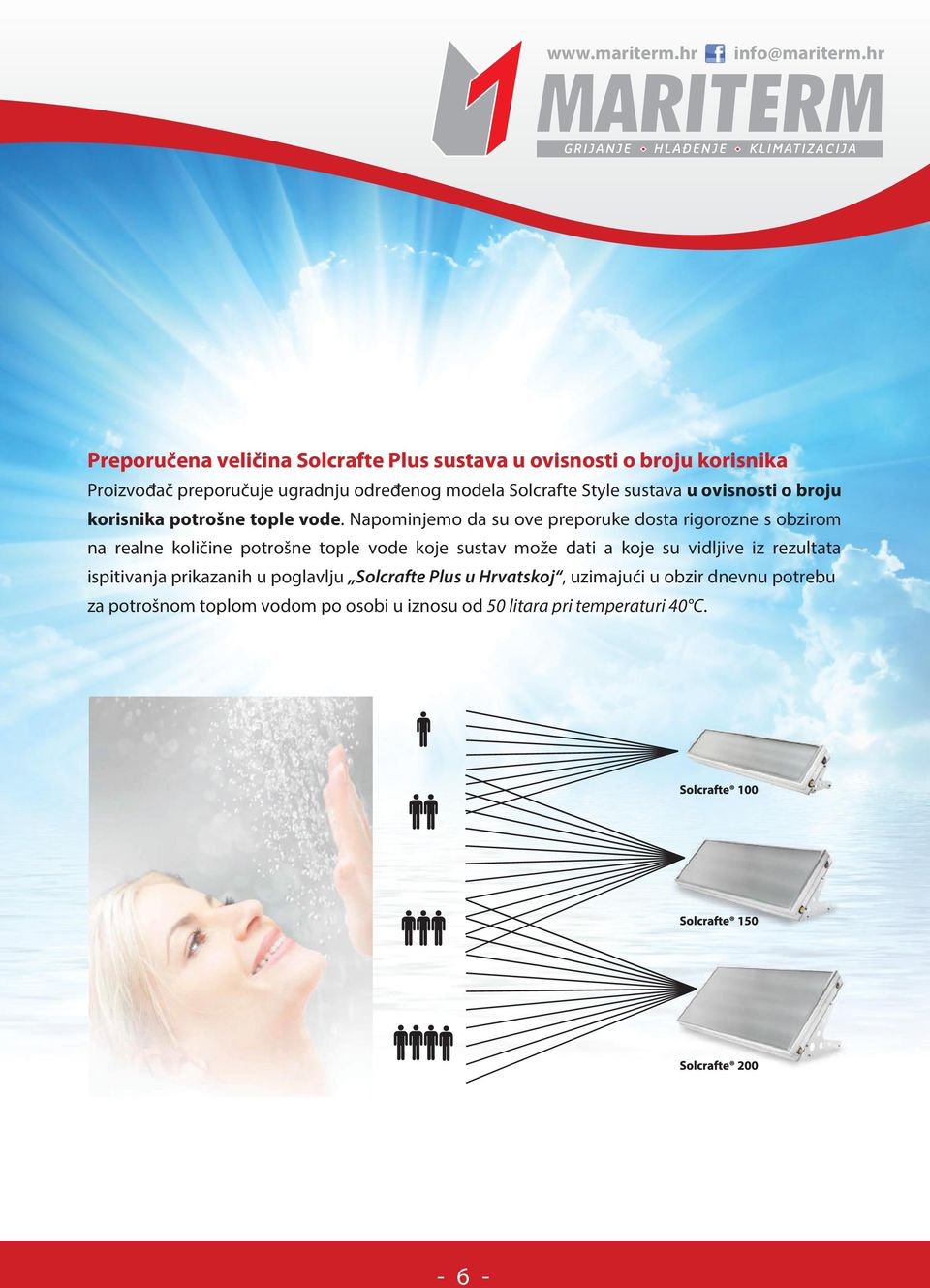

7 Preporučena veličina Solcrafte Plus sustava u ovisnosti o broju korisnika Proizvođač preporučuje ugradnju određenog modela Solcrafte Style sustava u ovisnosti o broju korisnika potrošne tople vode. Napominjemo da su ove preporuke dosta rigorozne s obzirom na realne količine potrošne tople vode koje sustav može dati a koje su vidljive iz rezultata ispitivanja prikazanih u poglavlju Solcrafte Plus u Hrvatskoj, uzimajući u obzir dnevnu potrebu za potrošnom toplom vodom po osobi u iznosu od 50 litara pri temperaturi 40 C

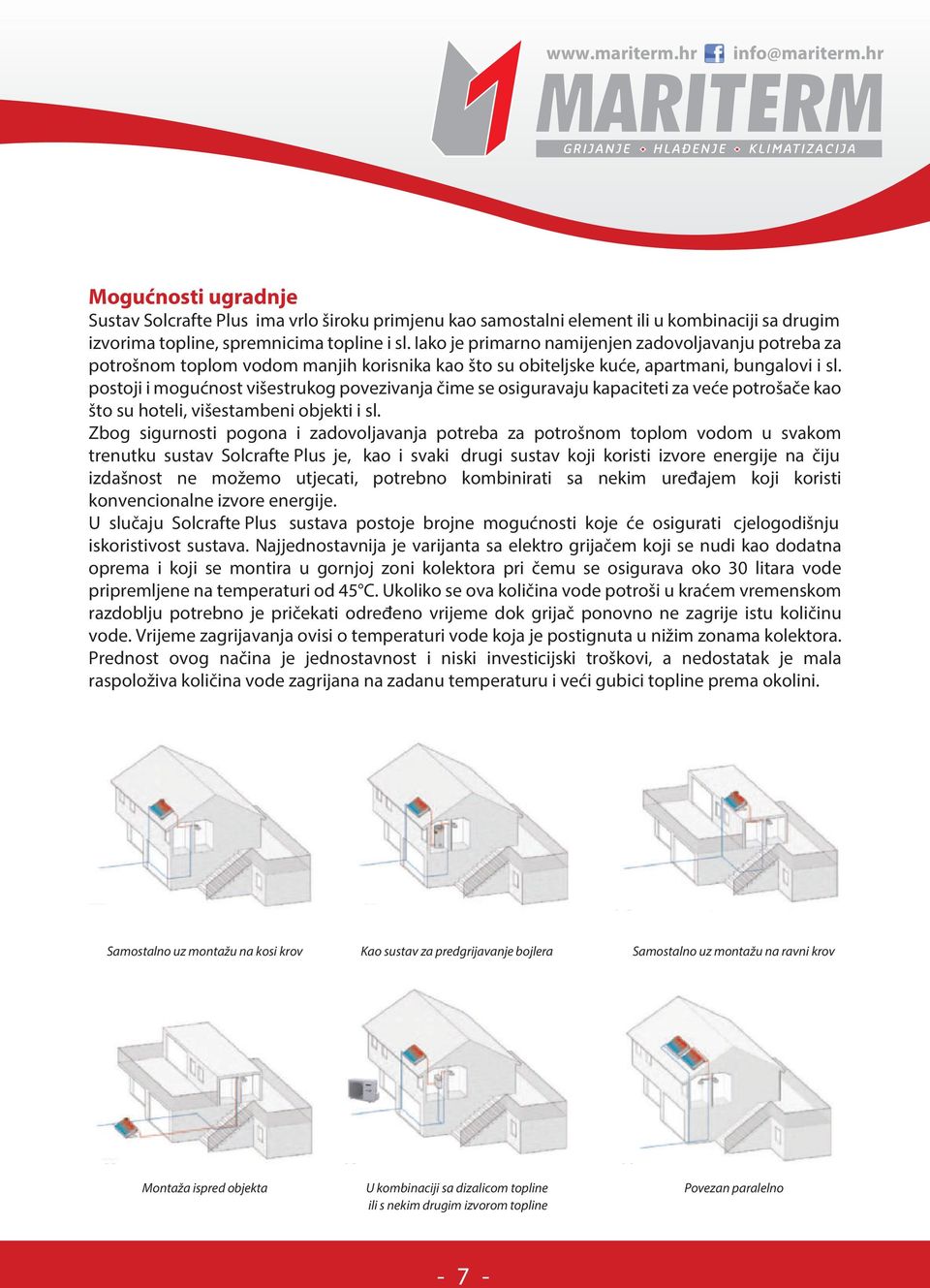

8 Mogućnosti ugradnje Sustav Solcrafte Plus ima vrlo široku primjenu kao samostalni element ili u kombinaciji sa drugim izvorima topline, spremnicima topline i sl. Iako je primarno namijenjen zadovoljavanju potreba za potrošnom toplom vodom manjih korisnika kao što su obiteljske kuće, apartmani, bungalovi i sl. postoji i mogućnost višestrukog povezivanja čime se osiguravaju kapaciteti za veće potrošače kao što su hoteli, višestambeni objekti i sl. Zbog sigurnosti pogona i zadovoljavanja potreba za potrošnom toplom vodom u svakom trenutku sustav Solcrafte Plus je, kao i svaki drugi sustav koji koristi izvore energije na čiju izdašnost ne možemo utjecati, potrebno kombinirati sa nekim uređajem koji koristi konvencionalne izvore energije. U slučaju Solcrafte Plus sustava postoje brojne mogućnosti koje će osigurati cjelogodišnju iskoristivost sustava. Najjednostavnija je varijanta sa elektro grijačem koji se nudi kao dodatna oprema i koji se montira u gornjoj zoni kolektora pri čemu se osigurava oko 30 litara vode pripremljene na temperaturi od 45 C. Ukoliko se ova količina vode potroši u kraćem vremenskom razdoblju potrebno je pričekati određeno vrijeme dok grijač ponovno ne zagrije istu količinu vode. Vrijeme zagrijavanja ovisi o temperaturi vode koja je postignuta u nižim zonama kolektora. Prednost ovog načina je jednostavnost i niski investicijski troškovi, a nedostatak je mala raspoloživa količina vode zagrijana na zadanu temperaturu i veći gubici topline prema okolini. Samostalno uz montažu na kosi krov Kao sustav za predgrijavanje bojlera Samostalno uz montažu na ravni krov Montaža ispred objekta U kombinaciji sa dizalicom topline ili s nekim drugim izvorom topline Povezan paralelno - 7 -

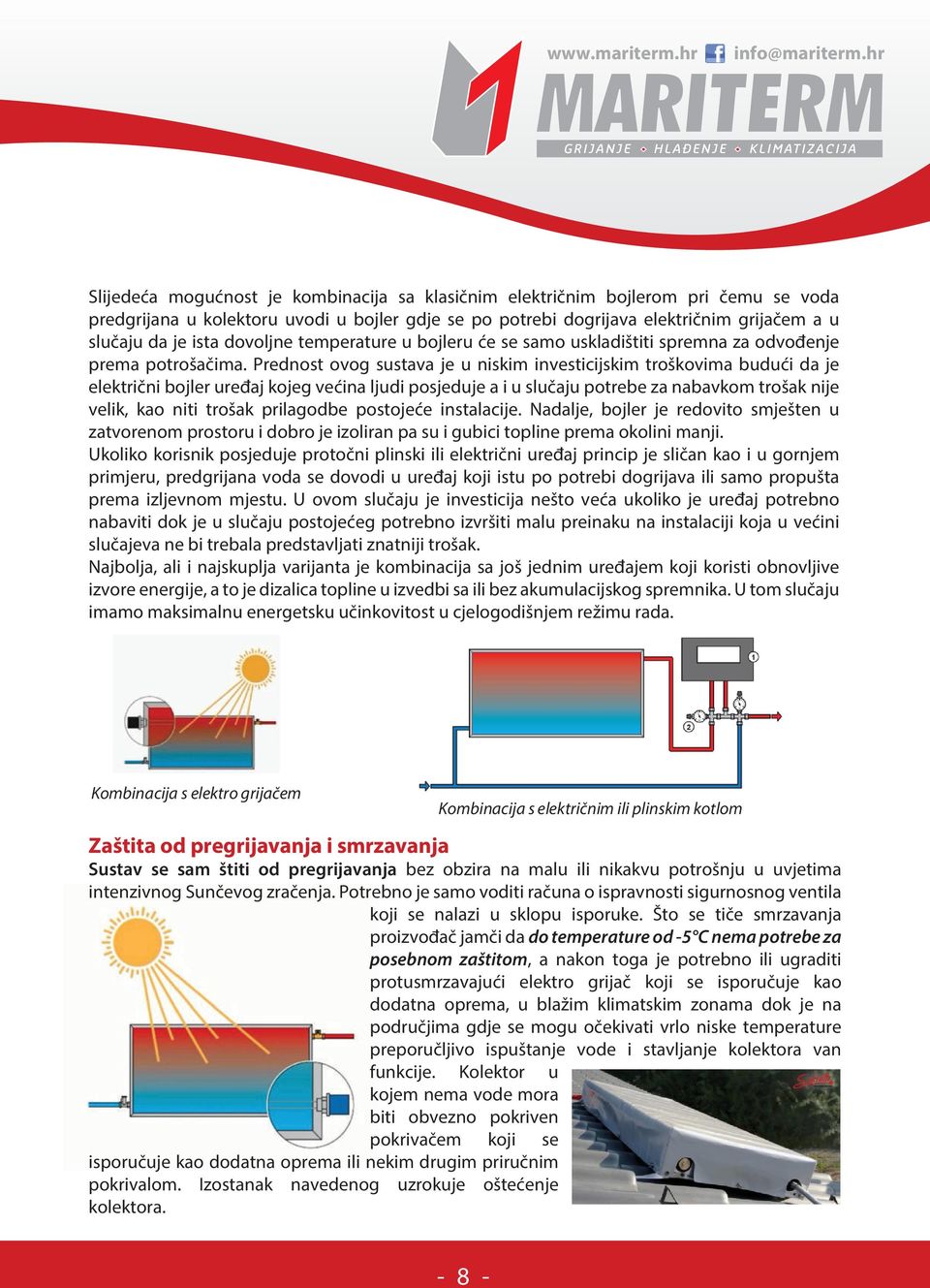

9 Slijedeća mogućnost je kombinacija sa klasičnim električnim bojlerom pri čemu se voda predgrijana u kolektoru uvodi u bojler gdje se po potrebi dogrijava električnim grijačem a u slučaju da je ista dovoljne temperature u bojleru će se samo uskladištiti spremna za odvođenje prema potrošačima. Prednost ovog sustava je u niskim investicijskim troškovima budući da je električni bojler uređaj kojeg većina ljudi posjeduje a i u slučaju potrebe za nabavkom trošak nije velik, kao niti trošak prilagodbe postojeće instalacije. Nadalje, bojler je redovito smješten u zatvorenom prostoru i dobro je izoliran pa su i gubici topline prema okolini manji. Ukoliko korisnik posjeduje protočni plinski ili električni uređaj princip je sličan kao i u gornjem primjeru, predgrijana voda se dovodi u uređaj koji istu po potrebi dogrijava ili samo propušta prema izljevnom mjestu. U ovom slučaju je investicija nešto veća ukoliko je uređaj potrebno nabaviti dok je u slučaju postojećeg potrebno izvršiti malu preinaku na instalaciji koja u većini slučajeva ne bi trebala predstavljati znatniji trošak. Najbolja, ali i najskuplja varijanta je kombinacija sa još jednim uređajem koji koristi obnovljive izvore energije, a to je dizalica topline u izvedbi sa ili bez akumulacijskog spremnika. U tom slučaju imamo maksimalnu energetsku učinkovitost u cjelogodišnjem režimu rada. Kombinacija s elektro grijačem Kombinacija s električnim ili plinskim kotlom Zaštita od pregrijavanja i smrzavanja Sustav se sam štiti od pregrijavanja bez obzira na malu ili nikakvu potrošnju u uvjetima intenzivnog Sunčevog zračenja. Potrebno je samo voditi računa o ispravnosti sigurnosnog ventila koji se nalazi u sklopu isporuke. Što se tiče smrzavanja proizvođač jamči da do temperature od -5 C nema potrebe za posebnom zaštitom, a nakon toga je potrebno ili ugraditi protusmrzavajući elektro grijač koji se isporučuje kao dodatna oprema, u blažim klimatskim zonama dok je na područjima gdje se mogu očekivati vrlo niske temperature preporučljivo ispuštanje vode i stavljanje kolektora van funkcije. Kolektor u kojem nema vode mora biti obvezno pokriven pokrivačem koji se isporučuje kao dodatna oprema ili nekim drugim priručnim pokrivalom. Izostanak navedenog uzrokuje oštećenje kolektora

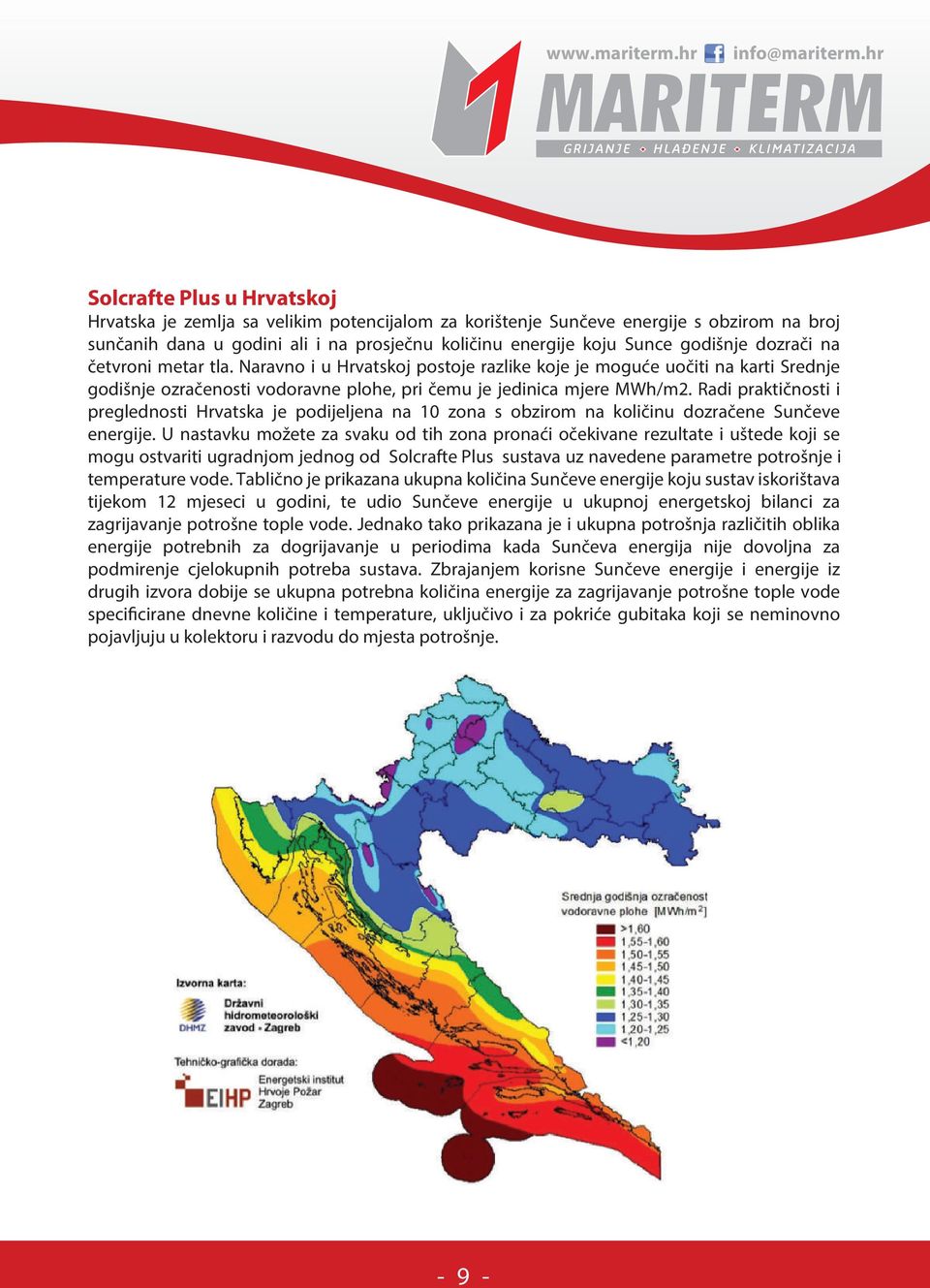

10 Solcrafte Plus u Hrvatskoj Hrvatska je zemlja sa velikim potencijalom za korištenje Sunčeve energije s obzirom na broj sunčanih dana u godini ali i na prosječnu količinu energije koju Sunce godišnje dozrači na četvroni metar tla. Naravno i u Hrvatskoj postoje razlike koje je moguće uočiti na karti Srednje godišnje ozračenosti vodoravne plohe, pri čemu je jedinica mjere MWh/m2. Radi praktičnosti i preglednosti Hrvatska je podijeljena na 10 zona s obzirom na količinu dozračene Sunčeve energije. U nastavku možete za svaku od tih zona pronaći očekivane rezultate i uštede koji se mogu ostvariti ugradnjom jednog od Solcrafte Plus sustava uz navedene parametre potrošnje i temperature vode. Tablično je prikazana ukupna količina Sunčeve energije koju sustav iskorištava tijekom 12 mjeseci u godini, te udio Sunčeve energije u ukupnoj energetskoj bilanci za zagrijavanje potrošne tople vode. Jednako tako prikazana je i ukupna potrošnja različitih oblika energije potrebnih za dogrijavanje u periodima kada Sunčeva energija nije dovoljna za podmirenje cjelokupnih potreba sustava. Zbrajanjem korisne Sunčeve energije i energije iz drugih izvora dobije se ukupna potrebna količina energije za zagrijavanje potrošne tople vode specificirane dnevne količine i temperature, uključivo i za pokriće gubitaka koji se neminovno pojavljuju u kolektoru i razvodu do mjesta potrošnje

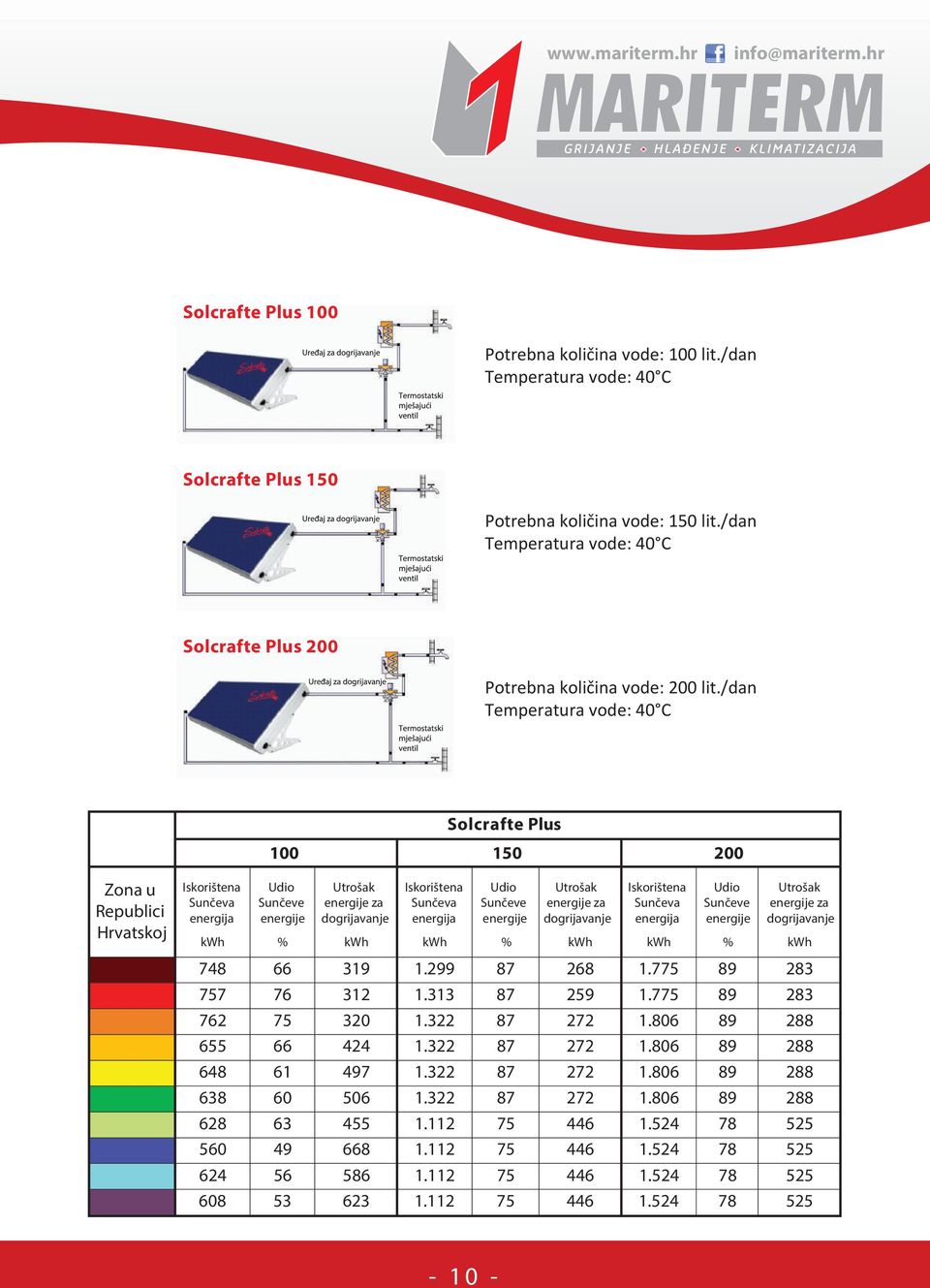

11 Solcrafte Plus 100 Solcrafte Plus 150 Solcrafte Plus 200 Solcrafte Plus Zona u Republici Hrvatskoj Iskorištena Sunčeva energija kwh Udio Sunčeve energije % Utrošak energije za dogrijavanje Iskorištena Sunčeva energija Udio Sunčeve energije Utrošak energije za dogrijavanje Iskorištena Sunčeva energija Udio Sunčeve energije Utrošak energije za dogrijavanje kwh kwh % kwh kwh % kwh

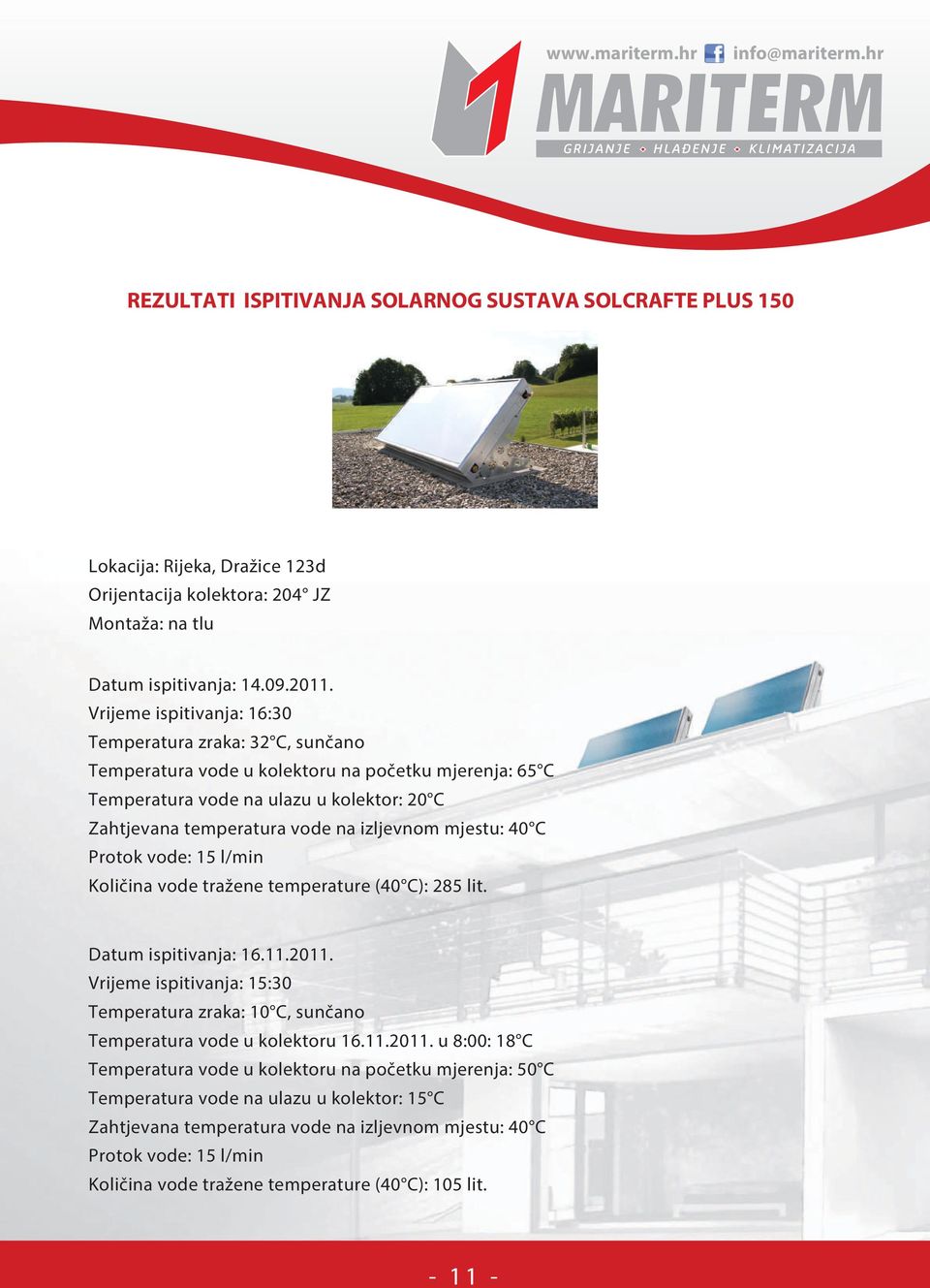

12 REZULTATI ISPITIVANJA SOLARNOG SUSTAVA SOLCRAFTE PLUS 150 Lokacija: Rijeka, Dražice 123d Orijentacija kolektora: 204 JZ Montaža: na tlu Datum ispitivanja: Vrijeme ispitivanja: 16:30 Temperatura zraka: 32 C, sunčano Temperatura vode u kolektoru na početku mjerenja: 65 C Temperatura vode na ulazu u kolektor: 20 C Zahtjevana temperatura vode na izljevnom mjestu: 40 C Protok vode: 15 l/min Količina vode tražene temperature (40 C): 285 lit. Datum ispitivanja: Vrijeme ispitivanja: 15:30 Temperatura zraka: 10 C, sunčano Temperatura vode u kolektoru u 8:00: 18 C Temperatura vode u kolektoru na početku mjerenja: 50 C Temperatura vode na ulazu u kolektor: 15 C Zahtjevana temperatura vode na izljevnom mjestu: 40 C Protok vode: 15 l/min Količina vode tražene temperature (40 C): 105 lit

13 CJENIK Solcrafte Plus 100: 7.080,00 kn Solcrafte Plus 150: 9.769,00 kn Solcrafte Plus 200: ,00 kn Pribor za paralelnu ugradnju: 269,00 kn Pribor za ugradnju pod kutom 30 ili 45 : 807,00 kn Solcrafte čahura za osjetnik: 179,00 kn Solcrafte elektro grijač 1kW: 807,00 kn Solcrafte elektro grijač 2 kw: 851,00 kn Solcrafte protusmrzavajući grijač 200W: 807,00 kn Solcrafte pokrivač SC 100: 717,00 kn Solcrafte pokrivač SC 150: 807,00 kn Solcrafte pokrivač SC 200: 896,00 kn

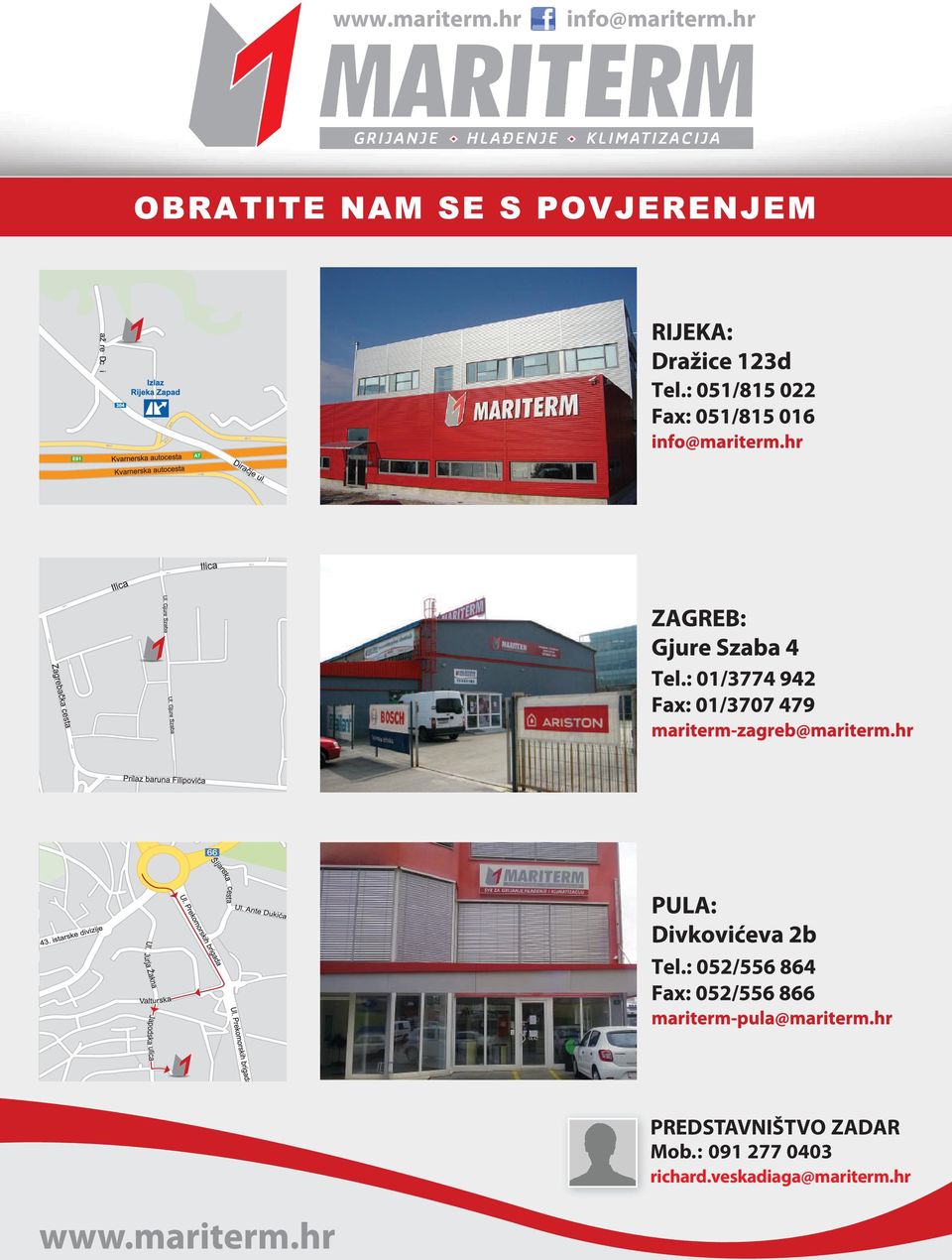

14 NA JEDNOM MJESTU SVE ZA GRIJANJE, HLAÐENJE I KLIMATIZACIJU RIJEKA DRAŽICE 123 d ZAGREB GJURE SZABA 4 PULA DIVKOVIĆEVA 2b
