2 PROGRAM ŠKOLENIA Kremnica PREDSTAVENIE 1. Profil spoločnosti KLIMAVEX a.s. CHLADENIE 2. Základy chladenia 3. Chillery a fancoily 4. Splity a multisplity a zaujímavé produkty Airwell a PANASONIC 5. VRF systém PANASONIC ODVLHČOVANIE 7. Predstavenie spoločnosti DANTHERM 8. Odvlhčovače a odvlhčovacie jednotky DanX INTERNETOVÁ STRÁNKA KLIMAVEX a.s. 9. Funkcie a využitie Ivan Varga obchodný riaditeľ

3 Predstavenie spoločnosti Vznik spoločnosti v roku 1947 Sídlo firmy v Paríži Zastúpenie značky v krajinách: Francúzko, Taliansko, Nemecko, Veľka Británia, Španielsko, Rusko, Turecko, Austrália, Argentína, Grécko a iné. Výrobné závody vo Francúzsku, Taliansku, Izraeli a Číne cca 2000 zamestnancov Produkcia jednotiek ročne

4 Výrobné závody AIRWELL v Európe 4

5 Chladenie 2 druhy chladenia vodné (nepriame chladenie) freonové (priame chladenie) R134a, R407c, R410A, atď. Priama expanzia Teplota výstupného vzduchu = 13 C Teplota výparníka musí byť = 7 C Vysoké COP Nepriama expanzia Teplota výstupného vzduchu = 13 C Teplota vystupujúcej chladiacej vody = 7 C Teplota výparníka chillera musí byť = 2 C Nižšie COP + naviac PI čerpadiel

6 VODNÉ CHLADENIE

7 Vodné chladenie CHILLERY

8 VODNÉ CHLADENIE Chillery Chiller (tzv.zdroj chladu) zabezpečuje studenú vodu pre: chladenie technológie fancoily alebo VZT jednotky s vodným chladičom K chillerom je možné pripojiť: hydraulický modul (obsahuje exp.nádobu, 1 alebo 2 čerpadlá, poistné ventily) celoročné chladenie, pri potrebe chladiť celoročne, v tom prípade ale potrebujeme aj nemrznúcu zmes do vody v prípade, ak je umiestnený chiller vo vonkajšom prostredí. Chiller môže byť vo vyhotovení: LEN CLADENIE alebo TEPELNÉ ČERPADLO

9 VODNÉ CHLADENIE Chillery Delenie chillerov 1. so vzduchom chladeným kondenzátorom axiálne alebo riadiálne ventilátory 2. s vodou chladeným kondenzátorom suchý chladič alebo chladiaca veža 1. s oddeleným kondenzátorom kondenzátor alebo zberač chladiva

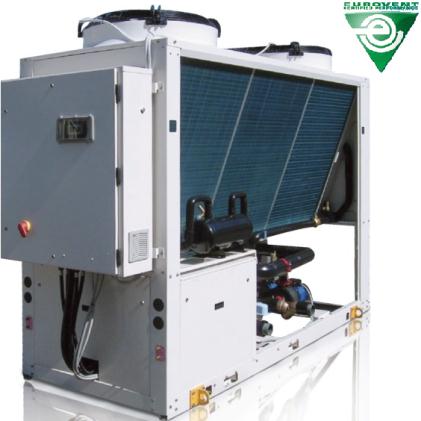

10 Chillery Chillery so vzduchom chladeným kondenzátorom Označujú sa ako kompakty, keďže výparník aj kondenzátor sú umiestnené v jednej časti. Odvod tepla z kondenzátora sa realizuje pomocou ventilátorov. Chillery s axiálnymi ventilátormi sú vhodné do vonkajšieho prostredia (na strechu, plošinu, terén) a chillery s radiálnymi ventilátormi sú vhodné do vnútorného prostredia, pričom ventilátory sú napojené na potrubie, cez ktoré je teplo odvádzané do exteriéru. Ich jednoduchosť vyplýva z toho, že pri inštalácii je potrebné zrealizovať len vodné pripojenia. Pri týchto chilleroch je možné použiť okrem klasického oddeleného hydraulického modulu aj zabudovaný, ktorý šetrí miesto potrebné pre inštaláciu. Pri návrhu týchto chillerov v režime chladenia je potrebné zohľadniť teplotný spád (12/7 C), externú teplotu vzduchu (32 C) a nadmorskú výšku. Pre režim vykurovania je okrem už spomenutých údajov potrebné zohľadniť aj prevádzkové parametre v zime a to teplotný spád (40/45 C), externú teplotu vzduchu (7 C).

11 Chillery Chillery so vzduchom chladeným kondenzátorom Výhody : Bez chladiacich veží = menšia údržba Dobrý výkon pri čiastočnej záťaži Lepšia funkčnosť pri nižších teplotách Kompaktné riešenia Nevýhody : Menší celkový výkon ako vodou chladené Kratšia životnosť (15-20 rokov) - exteriér Axiálne ventilátory Všeobecne používané Jednotky s nízkou hlučnosťou = znižovanie otáčok Malý alebo žiadny dispozičný tlak ESP Radiálne ventilátory Špeciálne aplikácie, vnútorná inštalácia Vysoký tlak ESP, pripojenie potrubia

12 Chillery Chillery s vodou chladeným kondenzátorom Použitie do vnútorného prostredia (strojovňa), pričom odvod tepla z kondenzátora sa realizuje pomocou suchého chladiča alebo chladiacej veže. Pri návrhu týchto chillerov v režime chladenia je potrebné zohľadniť teplotný spád (12/7 C), externú teplotu vzduchu (32 C) a nadmorskú výšku. Pre režim vykurovania je okrem už spomenutých údajov potrebné zohľadniť aj prevádzkové parametre v zime (teplotný spád (40/45 C), externú teplotu vzduchu (7 C). Používajú len oddelený hydraulický modul.

13 Chillery Chillery s vodou chladeným kondenzátorom Výhody: Veľký výkon pri plnom chladiacom výkone Dlhšia životnosť inštalácia v interiéri Nevýhody Výkon klesá pri menšej záťaži Vyššie investičné náklady Spotreba vody Problém pri nízkych teplotách zamŕzanie Veľká cena údržby (Legionela) Odvod kondenzačného výkonu Suché chladiče Otvorené chladiace veže Uzavreté chladiace veže

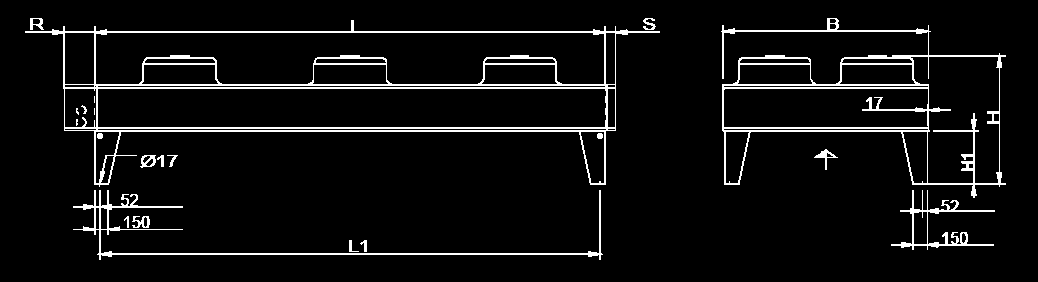

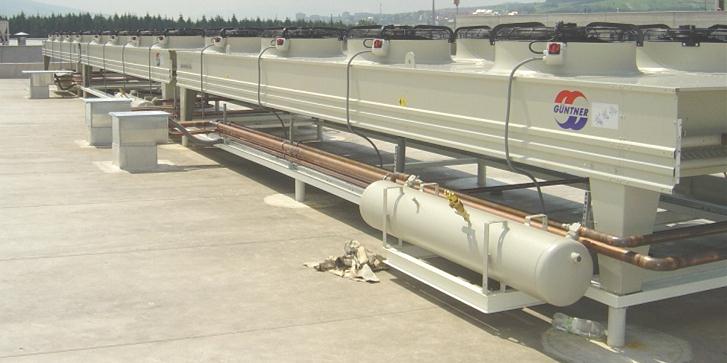

14 Chillery Suchý chladič Pre návrh je potrebných 5 faktorov: Potrebný výkon (kondenzačný t.j. chladiaci výkon chillera + príkon) Pracovná látka (voda, etylénglykol, propylénglykol) Teplota vody na vstupe a výstupe Vonkajšia teplota Hlučnosť

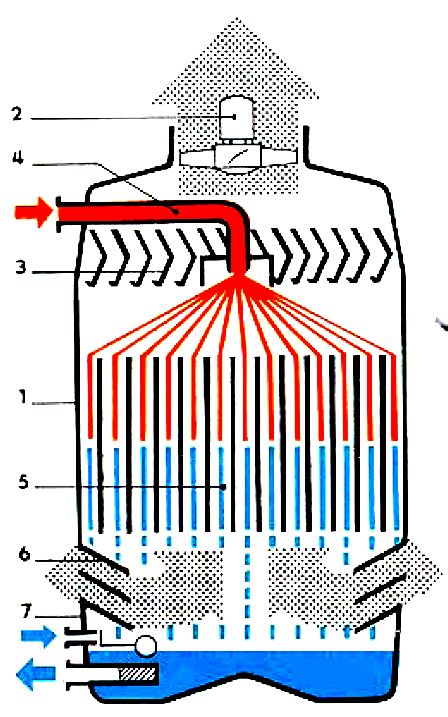

15 Chillery Chladiaca veža Aj pri návrhu chladiacej veže je potrebné poznať spomínané parametre. Na obrázku je jednoduchá otvorená chladiaca veža, pričom základný princíp je: horúca voda sa rozprašuje na lamely, ktoré sú chladené vzduchom a potom sa ochladená voda vracia do kondenzátora. Tu dochádza k veľkej spotrebe vody spôsobenej jej odparovaním

16 Chillery Chillery s oddeleným kondenzátorom Použitie do vnútorného prostredia (strojovňa), pričom oddelený kondenzátor sa montuje do vonkajšieho prostredia. Tieto chillery pracujú len v režime chladenia. Pri ich návrhu je potrebné zohľadniť teplotný spád (12/7 C), kondenzačnú teplotu (45 C) a nadmorskú výšku. Používajú len oddelený hydraulický modul.

17 Chillery Oddelený hydromodul Obsahuje: akumulačku, expanzku, čerpadlo (1 alebo 2), automatický odvzdušňovací ventil, poistný ventil a riadiacu dosku.

18 - Chillery sú opláštené panelmi z pozinkovanej ocele natrenej vypaľovacím om - Všetky jednotky sú kompletne zmontované (chladiaci okruh, elektro) - Po montáži sa vykonáva úplná prevádzková skúška (výstupná kontrola) - Kompaktné jednotky majú plnú náplň chladiva a oleja - Doskové výparníky izolované PUR penou a vybavené ohrevom - Vnútorné komponenty od renomovaných výrobcov kompresory Copeland, Maneurop, Refcomp, Bitzer komponenty chladiaceho okruhu Danfoss elektro komponenty ABB, Carel čerpadlá Grundfos, Wilo, Lowara 18

19 - Diaľkové ovládanie - Celoročný systém - Triedič pri inštalácii viacerých chillerov - Akustické opláštenie kompresorov, čerpadiel - Pružné antivibračné podložky - HP / LP manometre - Desuperheater, úplná rekuperácia - Kontrola sledu fáz 19

20 Chráni výparník pred zamrznutím, v prípade že v systéme je nedostatočný prietok vody (napr. poškodenie čerpadla). Montáž v smere prúdenia vody. Zapojenie na svorky 1,2 normálne otvorený po dosiahnutí prietoku sa kontakt zopne Zapojenie na svorky 1,3 normálne uzavretý po dosiahnutí prietoku sa kontakt rozopne 20

21 Systémy pracujúce pod zavedeným BMS: - BacNet - ModBus - Lonwork Ak zákazník nemá BMS: - Interface kit ethernet / pcoweb control (obsahuje ModBus) (Možnosť diaľkovej regulácie a sledovania chladiča cez internet.) 21

22 Chillery dopyt

23 23

24 Vodné chladenie Fancoily

25 VODNÉ CHLADENIE Fancoily Ponúkame fancoily od 2 výrobcov AIRWELL (francúzsko, výroba v tilliers FR) SABIANA (taliansko, výroba v Corbette IT)

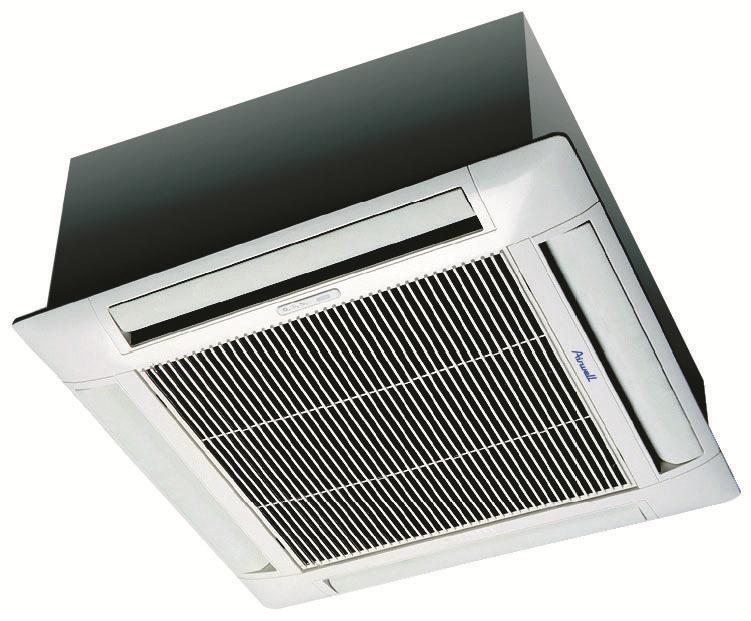

26 Parapetno-podstropné opláštené Parapetno-podstropné neopláštené Potrubné Nástenné Kazetové Kazetové 26

27 27

28 VODNÉ CHLADENIE Fancoily Návrh Potrebné údaje pre návrh: Koľko rúrkový systém? (2-rúrkový, 4-rúrkový) Nadmorská výška? (čím väčšia výška n.m., tým nižší výkon) Pracovný teplotný spád, glykol, faktor znečistenia? strana vody: chladenie (12/7 C, 12/6 C...) vykurovanie (70/60, 80/60, 50/40...) strana vzduchu: chladenie 27 C/19 C suchý / mokrý teplomer, R.H. vykurovanie (20 C...) Príslušenstvo? (čerstvý vzduch, protimrazový termostat...) Regulačné ventily? (2-cestný, 4-cestný) Ovládač? (riadenie ventilátora, ventilu...)

29 Predstavenie spoločnosti Heating & Cooling Systems prvý elektrický ventilátor s automatickým natáčaním prvá okenná klimatizácia uviedol PANASONIC prvé tepelné čerpadlo vzduch-voda prvý japonský výrobca klimatizácií v Európe integrovanie ionizátora do klimatizácií inteligentné klimatizácie ETHEREA EcoNavi a Nano-G vysokoúčinné tepelné čerpadlá AQUAREA vzduch voda VRF systém (akvizícia SANYO) plynové jednotky GHP - Najviac vyrobených kompresorov (viac ako 100 miliónov!)

30

31 zaujímavosti Heating & Cooling Systems ECONAVI systém skúma úroveň aktivity, smer prúdenia vzduchu, šetrí energiu Nanoe-G odstraňuje 99% baktérii, vírusov a plesní z ovzdušia Hlučnosť od 20dB(A) Energetická trieda A (4,67 etherea 9) Ovládanie mobilným telefónom alebo cez web pomocou intesis home

32

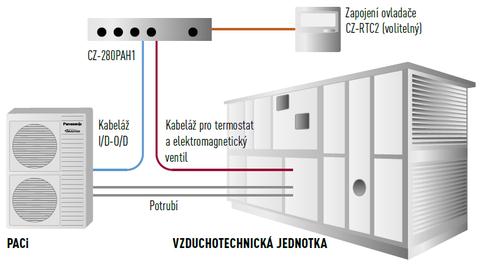

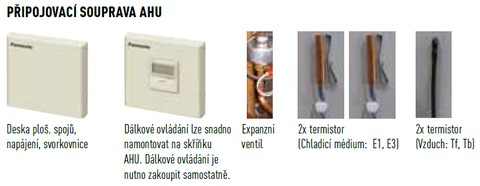

33 zaujímavosti Heating & Cooling Systems Použitie inverterových kondenzačných jednotiek PACi a ECOi pre priame výparníky vo VZT jednotkách. Pomocou AHU Boxu: Obsahuje exp.ventil 3 x čidlo + potrebný ovládač CZ- RTC2

34 VRF systémy 2 trubkové systémy ECOi (od 20 do 170kW) 2 trubkové systémy ECOi s antikoróznou úpravou pre extrémne podmienky 2 trubkové systémy ECOi s HiCOP 3 trubkové systém ECOi s možnosťou chladenia a vykurovania zároveň (HEAT RECOVERY) 2 trubkové systémy Mini ECOi (od 12kW do 15kW) 2 trubkové plynové jednotky GHP (od 45kW do 160kW) 3 trubkové plynové jednotky GHP s možnosťou chladenia a vykurovania zároveň Možnosť doplnkového vodného výmenníka na výrobu teplej alebo studenej vody.

35

36

37

38 ODVLHČOVACIE BAZÉNOVÉ JEDNOTKY

39 Dantherm Air Handling predstavenie spoločnosti - Spoločnosť založená v roku Aktuálne cca 540 zamestnancov spolu - Sídlo spoločnosti SKIVE, Dánsko - Pobočky (holdingové spoločnosti) v Anglicku, - Nórsku, Švédsku, USA a Číne - Obrat 2010 = 625 mil eur - Spoločnosť využíva svoje dlhoročné skúsenosti v oblasti termodynamických procesov pri výrobe a vývoji ohrievačov, chladiacich zariadení, odvlhčovacích a vetracích zariadení pre bazénové, priemyselné a domáce použitie a pri výrobe výmenníkov - Cieľom spoločnosti je neustálym vývojom nových výrobkov s vysokým dôrazom na kvalitu vybudovať a udržať si na trhu pozíciu, ktorá im zaručí, že sa pre svojich partnerov a zákazníkov stanú preferovaným partnerom v oblasti svojho výrobného segmentu.

40 Produktové portfólium Free coolingové jednotky pre telekomunikácie Odvlhčovacie jednotky Vykurovacie jednotky pre priemyselné objekty Klimatizačné jednotky pre vojenský priemysel Vetracie a odvlhčovacie jednotky

41 Prečo je dôležité vetranie? Odparovanie vody Dezinfekcia vody Ľudia Vlhkosť Chlórový zápach Čerstvý vzduch

42 Prečo kontrolovať vlhkosť? Nezabezpečenie okolitej vlhkosti pod prípustnú hranicu spôsobuje poškodzovanie konštrukcie budovy čo môže následne viesť k ohromným škodám. Odporúčaná vlhkosť pre bazénové priestory: 50% - 60% RH Zabezpečiť komfortné a pohodlné podmienky pre užívateľov. Odporúčaná hodnota absolútnej vlhkosti: pod 14,3 g/kg

43 Prečo čerstvý vzduch? Zabezpečiť legislatívne podmienky týkajúce sa verejných bazénových priestorov. Odporúčaná hodnota pre prívod čerstvého vzduchu: 10m3 / m2 bazénového povrchu Zabezpečiť komfortné a pohodlné podmienky pre užívateľov. Odstránenie chlórového zápachu

44 Veľký rozdiel teplôt medzi vonkajším a vnútorným vzduchom a energetické nároky potrebné na ohriatie vzduchu sú dôležitým ukazovateľom prečo by sa mali zákazníci orientovať na čo najefektívnejšie riešenie. Najefektívnejší spôsob využitie rekuperácie tepla. Rôzne spôsoby rekuperácie tepla: - Doskový krížový rekuperátor: - Najčastejšie použitie - Vysoká účinnosť - Bez pohyblivých častí - Tepelné čerpadlo: - Často používaný ako druhý (doplnkový) systém rekuperácie - S použitím krížového doskového rekuperátora dosahuje skoro 100% účinnosť - Najtradičnejší spôsob odvlhčenia v nočnej prevádzke

45 Zostavné odvlhčovanie bazénové jednotky DanX

46 DanX bazénové odvlhčovacie jednotky Modulárne vetracie jednotky s alebo bez tepelného čerpadla a krížovým doskovým rekuperátorom určené pre odvlhčenie a vetranie bazénových priestorov vrátane regulácie.

47 DAN X Dostupné modely DanX XWPS s rekuperátorom a tepelným čerpadlom DanX XKS s rekuperátorom, bez tepelného čerpadla DanX - AF s tepelným čerpadlom cirkulačné jednotky

48 DanX riadené odlvhčenie bazénovej haly Hlavné charakteristiky DanX XWPS, XKS a AF patria do série špeciálne navrhnutých jednotiek pre odvetranie a odvlhčenie bazénových priestorov súkromné bazény, verejné bazény, hotelové bazény, aquaparky,... Patria medzi jednotky s najväčšou odolnosťou voči korózii trieda 4 podľa EN (špeciálne vnútorné nátery epoxidové nátery, práškové nátery vypekané v peci) a jednotky s energetickou účinnosťou dosahujúcou 100% - pri spätnom získaní tepla z vnútorného priestoru. Zabezpečujú kontrolovanú výmenu a odvlhčenie vnútorného vzduchu Vzduchové výkony: 1500m3/h 32000m3/h.

49 DAN X DanX XKS jednotky odvlhčujú vnútorný vzduch s pomocou vonkajšieho suchého vzduchu. Pre získanie čo najväčšej energie z vnútorného vzduchu sú tieto jednotky vybavené jednostupňovým krížovým doskovým rekuperátorom s účinnosťou okolo cca 65%-75%. Odporúčané použitie tohto typu odvlhčovacej jednotky je pre klimatické podmienky kde vonkajšia teplota v zimných mesiacoch je nad 0 C a v letných mesiacoch je vonkajšia teplota vysoká. DanX XKS 2/4 3/6 5/10 7/14 9/18 12/24 16/32 Vzduchový výkon[m3] Odvlhčovací výkon[l/h]* Parametre: Vnútorný vzduch 30 C/54%RH. Podiel čerstvého vzduchu 30%. Čerstvý vzduch 5 C/85%

50 DAN X DanX XWPS jednotky odvlhčujú vnútorný vzduch s pomocou vonkajšieho suchého vzduchu. Pre získanie čo najväčšej energie z odsávaného vlhkého vzduchu sú tieto jednotky vybavené 2-stupňovým systémom rekuperácie - krížovým doskovým rekuperátorom a tepelným čerpadlom Odporúčané použitie tohto typu odvlhčovacej jednotky je pre klimatické podmienky kde vonkajšia teplota v zimných mesiacoch je pod 0 C. DanX XWPS 2/4 3/6 5/10 7/14 9/18 12/24 16/32 Vzduchový výkon[m3/h] Odvlhčovací výkon [L/H]* Parametre: Vnútorný vzduch 30 C/54%RH. Podiel čerstvého vzduchu 30%. Čerstvý vzduch 5 C/85%

51 DAN X DanX AF jednotky odvlhčujú vnútorný vzduch s pomocou tepelného čerpadla prostredníctvom cirkulácie vzduchu. Najčastejšie sa tento systém používa pre malé súkromné alebo verejné bazény (napr. v hotelových zariadeniach), kde nie je potrebné privádzať 100% čerstvého vzduchu alebo v oblastiach kde je vysoká okolitá vlhkosť a teplota. Nižšie nároky na inštalačný priestor. Možnosť montáže aj pod strop. Jednotky môžu byť vybavené aj vodou chladeným kondenzátorom napr. pre ohrev sanitárnej vody. DanX AF AF 3/6 AF 5/10 AF 5/10s AF 7/14 AF 7/14s AF 12/24 AF 12/24s Vzduchový výkon [m3/h] Odvlhčovací výkon [L/H]* Parametre: Vnútorný vzduch 30 C/54%RH. Podiel čerstvého vzduchu 20%. Čerstvý vzduch 5 C/85%

52 DAN X XWPS hlavné výhody. Odvlhčovacia jednotka špeciálne navrhnutá pre agresívne bazénové prostredie 2 stupňový systém rekuperácie účinnosť rekuperácie do 100% Tepelné čerpadlo s vysokoúčinným SCROLL kompresorom a vysokým COP Voliteľný vodou chladený kondenzátor pre ešte lepšie využitie energie Krížový doskový rekuperátor s účinnosťou do 80% Filtre na nasávaní a prívode s nízkou tlakovou stratou Nízka hodnota SFP je zabezpečená nízkou vnútornou tlakovou stratou a vysokoúčinnými plug ventilátormi. Kompaktné zariadenie pozostávajúce iba z troch samostatných častí rýchla a jednoduchá inštalácia pri verziách XK 2/4 9/18

53 DAN X XKS hlavné výhody. Odvlhčovacia jednotka špeciálne navrhnutá pre agresívne bazénové prostredie 2 stupňový systém rekuperácie účinnosť rekuperácie do 100% Krížový doskový rekuperátor s účinnosťou do 80% Filtre na nasávaní a prívode s nízkou tlakovou stratou Nízka hodnota SFP je zabezpečená nízkou vnútornou tlakovou stratou a vysokoúčinnými plug ventilátormi. Kompaktné zariadenie pozostávajúce iba z troch samostatných častí rýchla a jednoduchá inštalácia pri verziách XK 2/4 9/18

54 DAN X komponenty Rám jednotky z profilov z pozinkovanej ocele (za horúca) s izoláciou, hliníkovými rohmi a ošetrený epoxidovým práškovým náterom (70μm) pred montážou Opláštenie sendvičové panely z pozinkovanej ocele (za horúca) (275g/m2), 50mm minerálna vlna medzi panelmi. Možnosť voľby vnútorného epoxidového práškového náteru (70μm) - antikorózna trieda CL4. Vnútorné panely - z pozinkovanej ocele (za horúca) (275g/m2), 30mm minerálna vlna medzi panelmi - ošetrené epoxidovým práškovým náterom (70μm) pred montážou. Základový rám každá sekcia je uložená na samostatnom ráme z pozinkovanej ocele. Základový rám je dodávaný s nastaviteľnými nožičkami pre vyváženie jednotky v prípade nerovností. Antikorózna trieda štandardne CL2 Antikorózna trieda CL4 v prípade objednania jednotky s vnútorným epoxidovým práškovým náterom (70μm) podľa EN

55 DAN X komponenty Opláštenie/konštrukcia navrhnutá podľa EN 1886 kategórie: Mechanická pevnosť: D1 (vychýlenie 4mm) Netesnosť opláštenie: L2 Netesnosť filtra: F8 Tepelný prestup: T3 (1,0<U<1,4 Tepelný most: TB3 (0,45<kB<0,60) Filter F7 na prívode, F5 alebo F7 na odvode Všetky úpínacie zariadenia, skrutky, matice sú z nerezovej ocele alebo obsahujú špeciálnu povrchovú úpravu. Motory plug ventilátory riadené frekvenčnými meničmi alebo ventilátory s remeňovým pohonom štandardne dvojotáčkové. Epoxidová povrchová úprava hliníkového krížového doskového rekuperátora. Účinnosť rekuperátora 55-80% (v závislosti od podmienok). Servomotory IP 66 špeciálne navrhnuté pre agresívne bazénové prostredie s napájaním 24V

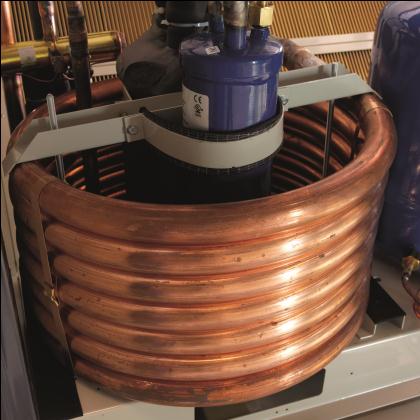

56 DAN X komponenty Výmenníky (výparník a kondenzátor) s medenými rúrkami, hliníkovým rámom a hliníkovými lamelami s povrchovou epoxidovou úpravou. Výparník a kondenzátor pri XWPS s extra epoxidovou povrchovou úpravou. Tepelné čerpadlo obsahuje všetky potrebné prvky chladiaceho okruhu výparník, kondenzátor, kompresor scroll R407C, expanzný ventil, priehľadítko, filter dehydrátor, HP a LP manometre,... Vymeniteľné lamely eliminátora kvapiek (XWPS) pre rýchlosť do 4 m/s Vodný a ani vodou chladený kondenzátor neobsahujú prvky vodného okruhu čerpadlo, uzatváracie ventily, filter zabezpečí vodár/kurenár. Vodný vykurovací výmenník medené rúrky a hliníkové lamely s možnosťou dodania termostatu protimrazovej ochrany a dvoj alebo trojcestného ventilu s pohonom.

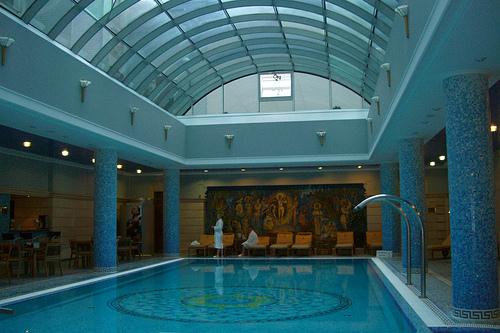

57 Wellness hotel Bystrá DanX 2/4 vzduchový výkon 3000m3/h DanX 7/14 vzduchový výkon 14000m3/h 57

58 TEPELNÉ ČERPADLÁ PANASONIC AQUAREA 58

59 Internetová stránka KLIMAVEX a.s. 59

60 60

61 Ďakujem za pozornosť 61
