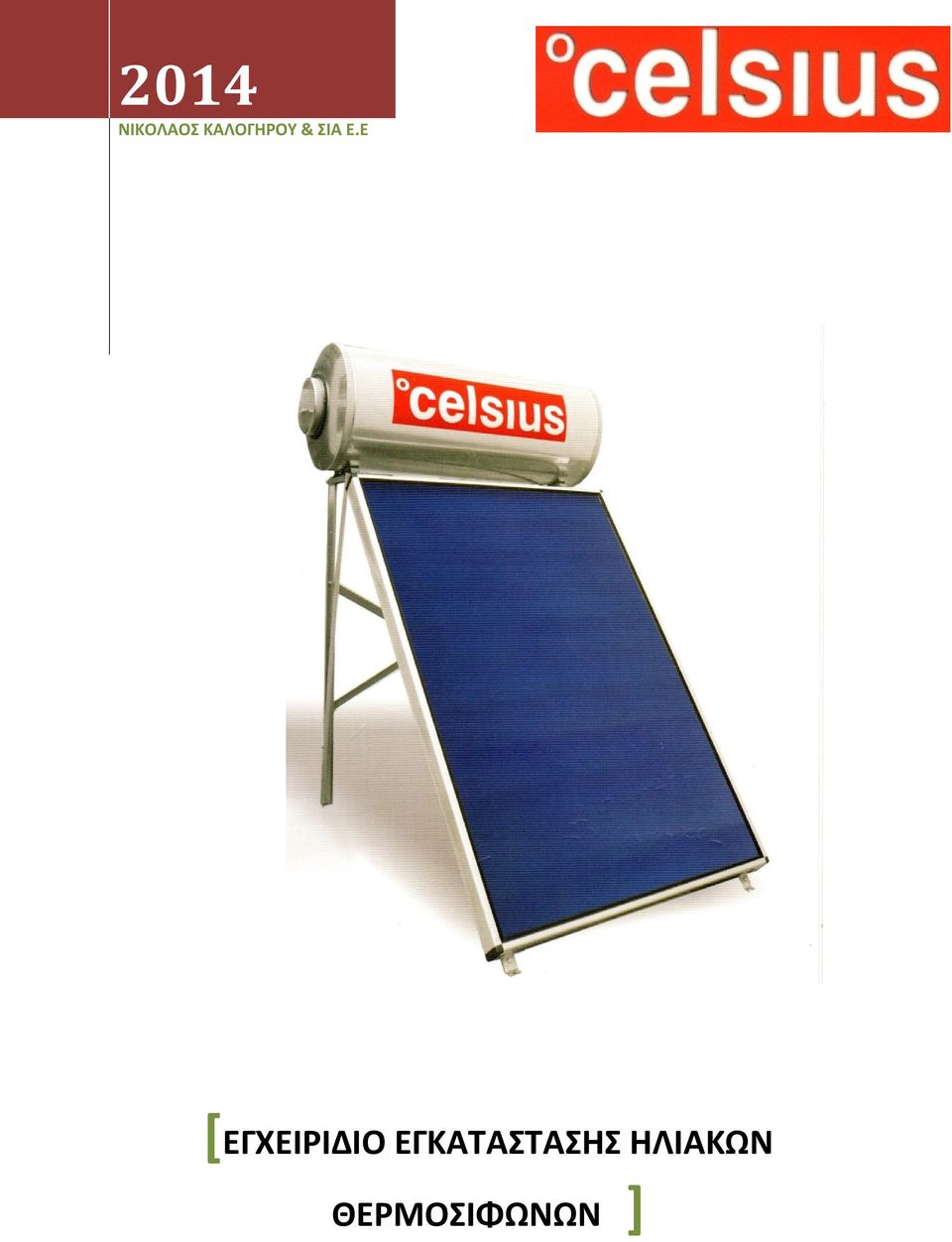

1 2014 ΝΙΚΟΛΑΟΣ ΚΑΛΟΓΗΡΟΥ & ΣΙΑ Ε.Ε [ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΗΛΙΑΚΩΝ ΘΕΡΜΟΣΙΦΩΝΩΝ ]

2 Αγαπητέ πελάτες! Σας παρακαλούμε όπως διαβάσετε με προσοχή τις πιο κάτω οδηγίες οι οποίες έχουν ως σκοπό την ασφαλή εγκατάσταση και τη απρόσκοπτη λειτουργία της συσκευής ΠΡΟΣΟΧΗ!! Η εγκατάσταση της συσκευής χωρίζεται σε δύο μέρη α) την υδραυλική η οποία θα πραγματοποιείται από αδειούχο εγκαταστάτη υδραυλικό και β) την ηλεκτρολογική η οποία πραγματοποιείται από αδειούχο εγκαταστάτη ηλεκτρολόγο. Γενικά Το παρόν εγχειρίδιο εγκατάστασης περιέχει χρήσιμες πληροφορίες για τη σωστή τοποθέτηση του συστήματος. Πριν από την έναρξη συμβουλευτείτε παρακαλώ τις οδηγίες που περιλαμβάνονται στο εγχειρίδιο. Οι οδηγίες παρουσιάζονται σε σχηματική μορφή. Οδηγίες ασφαλείας Αυτή η παράγραφος εξηγεί τις γενικές προφυλάξεις ασφάλειας που είναι απαραίτητες για την ασφαλή εγκατάσταση. Διαβάστε προσεκτικά τις οδηγίες ασφάλειας πριν την έναρξη των εργασιών εγκατάστασης. Η παραβίαση των οδηγιών ασφάλειας μπορεί να προκαλέσει σοβαρούς, ακόμη και θανάσιμους, τραυματισμούς. Τα διάφορα εξαρτήματα που απαρτίζουν την βάση μπορούν να χρησιμοποιηθούν μόνο για τους συγκεκριμένους λόγους για τους οποίους προορίζονται. Φοράτε κατάλληλα παπούτσια με αντιολισθητικό πέλμα Προσέξτε για την διέλευση καλωδίων στο χώρο εγκατάστασης Να φέρετε πάντα τον εξοπλισμό ασφαλείας και να παίρνετε όλες τις προφυλάξεις ακλουθώντας πάντα τις οδηγίες. Μη βάζετε σε κίνδυνο την ατομική σας ακεραιότητα Φοράτε πάντα κράνος ασφαλείας Φοράτε πάντα προστατευτικά γάντια κατά την εγκατάσταση

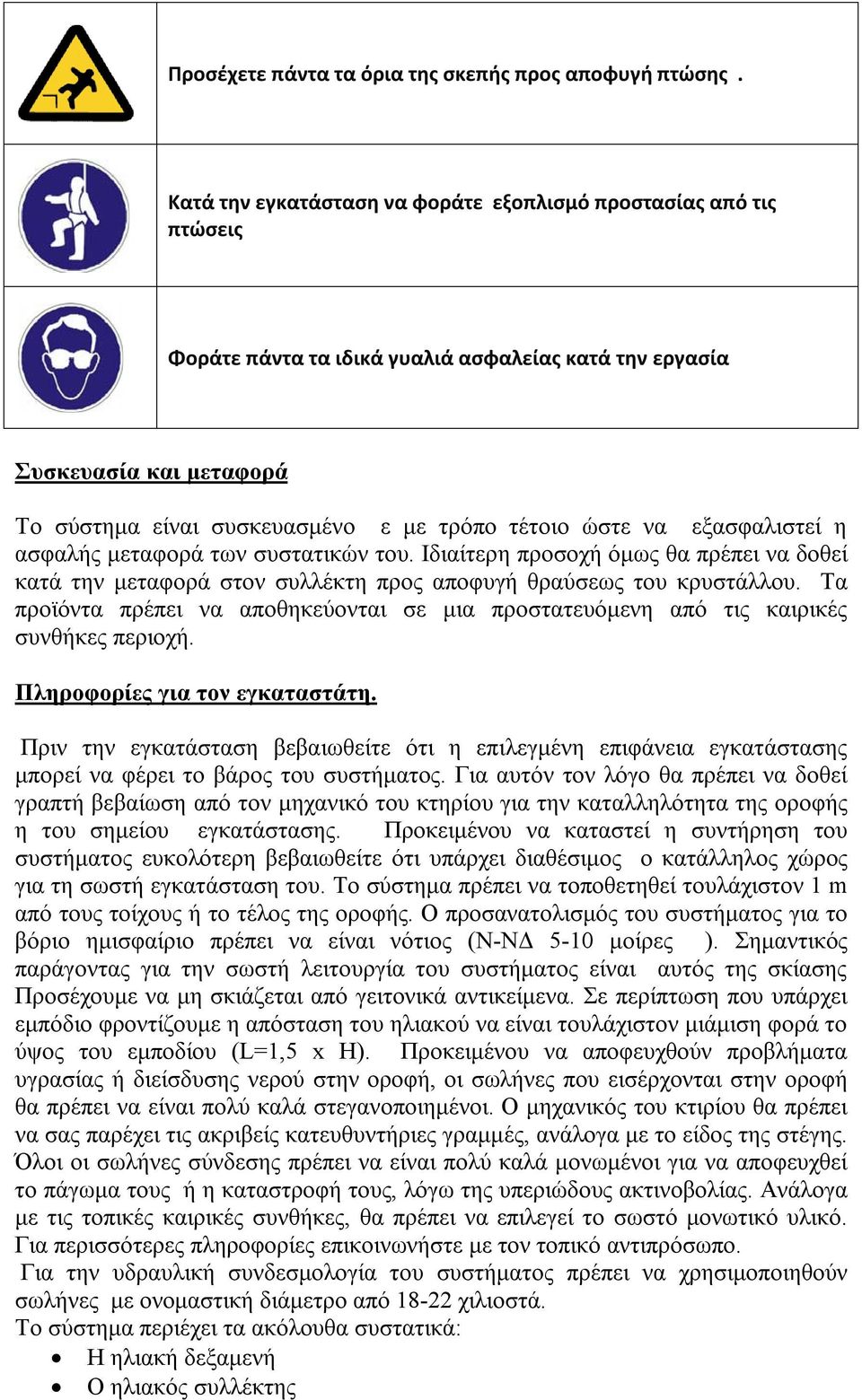

3 Προσέχετε πάντα τα όρια της σκεπής προς αποφυγή πτώσης. Κατά την εγκατάσταση να φοράτε εξοπλισμό προστασίας από τις πτώσεις Φοράτε πάντα τα ιδικά γυαλιά ασφαλείας κατά την εργασία Συσκευασία και μεταφορά Το σύστημα είναι συσκευασμένο ε με τρόπο τέτοιο ώστε να εξασφαλιστεί η ασφαλής μεταφορά των συστατικών του. Ιδιαίτερη προσοχή όμως θα πρέπει να δοθεί κατά την μεταφορά στον συλλέκτη προς αποφυγή θραύσεως του κρυστάλλου. Τα προϊόντα πρέπει να αποθηκεύονται σε μια προστατευόμενη από τις καιρικές συνθήκες περιοχή. Πληροφορίες για τον εγκαταστάτη. Πριν την εγκατάσταση βεβαιωθείτε ότι η επιλεγμένη επιφάνεια εγκατάστασης μπορεί να φέρει το βάρος του συστήματος. Για αυτόν τον λόγο θα πρέπει να δοθεί γραπτή βεβαίωση από τον μηχανικό του κτηρίου για την καταλληλότητα της οροφής η του σημείου εγκατάστασης. Προκειμένου να καταστεί η συντήρηση του συστήματος ευκολότερη βεβαιωθείτε ότι υπάρχει διαθέσιμος ο κατάλληλος χώρος για τη σωστή εγκατάσταση του. Το σύστημα πρέπει να τοποθετηθεί τουλάχιστον 1 m από τους τοίχους ή το τέλος της οροφής. Ο προσανατολισμός του συστήματος για το βόριο ημισφαίριο πρέπει να είναι νότιος (Ν-ΝΔ 5-10 μοίρες ). Σημαντικός παράγοντας για την σωστή λειτουργία του συστήματος είναι αυτός της σκίασης Προσέχουμε να μη σκιάζεται από γειτονικά αντικείμενα. Σε περίπτωση που υπάρχει εμπόδιο φροντίζουμε η απόσταση του ηλιακού να είναι τουλάχιστον μιάμιση φορά το ύψος του εμποδίου (L=1,5 x H). Προκειμένου να αποφευχθούν προβλήματα υγρασίας ή διείσδυσης νερού στην οροφή, οι σωλήνες που εισέρχονται στην οροφή θα πρέπει να είναι πολύ καλά στεγανοποιημένοι. Ο μηχανικός του κτιρίου θα πρέπει να σας παρέχει τις ακριβείς κατευθυντήριες γραμμές, ανάλογα με το είδος της στέγης. Όλοι οι σωλήνες σύνδεσης πρέπει να είναι πολύ καλά μονωμένοι για να αποφευχθεί το πάγωμα τους ή η καταστροφή τους, λόγω της υπεριώδους ακτινοβολίας. Ανάλογα με τις τοπικές καιρικές συνθήκες, θα πρέπει να επιλεγεί το σωστό μονωτικό υλικό. Για περισσότερες πληροφορίες επικοινωνήστε με τον τοπικό αντιπρόσωπο. Για την υδραυλική συνδεσμολογία του συστήματος πρέπει να χρησιμοποιηθούν σωλήνες με ονομαστική διάμετρο από χιλιοστά. Το σύστημα περιέχει τα ακόλουθα συστατικά: Η ηλιακή δεξαμενή Ο ηλιακός συλλέκτης

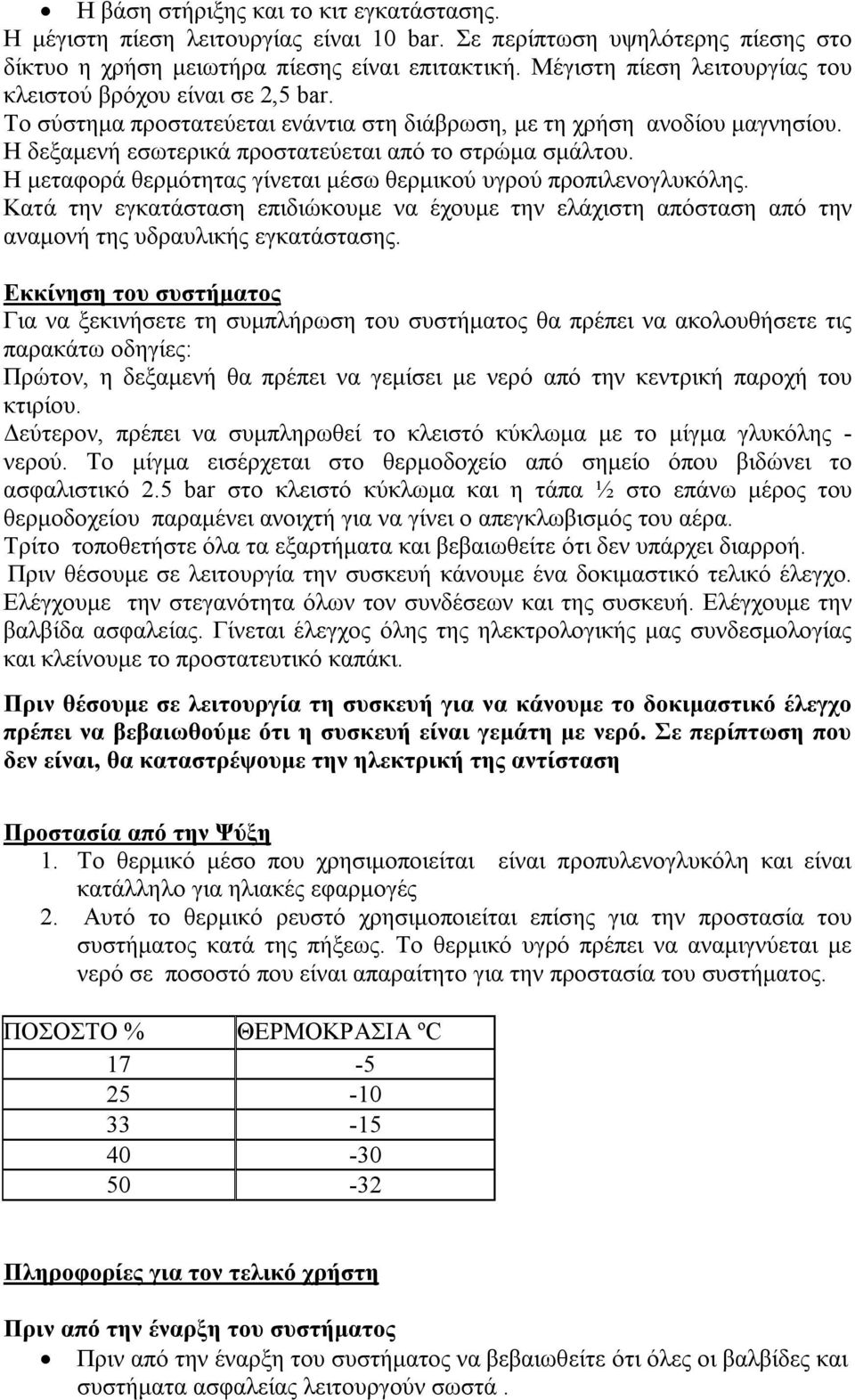

4 Η βάση στήριξης και το κιτ εγκατάστασης. Η μέγιστη πίεση λειτουργίας είναι 10 bar. Σε περίπτωση υψηλότερης πίεσης στο δίκτυο η χρήση μειωτήρα πίεσης είναι επιτακτική. Μέγιστη πίεση λειτουργίας του κλειστού βρόχου είναι σε 2,5 bar. Το σύστημα προστατεύεται ενάντια στη διάβρωση, με τη χρήση ανοδίου μαγνησίου. Η δεξαμενή εσωτερικά προστατεύεται από το στρώμα σμάλτου. Η μεταφορά θερμότητας γίνεται μέσω θερμικού υγρού προπιλενογλυκόλης. Κατά την εγκατάσταση επιδιώκουμε να έχουμε την ελάχιστη απόσταση από την αναμονή της υδραυλικής εγκατάστασης. Εκκίνηση του συστήματος Για να ξεκινήσετε τη συμπλήρωση του συστήματος θα πρέπει να ακολουθήσετε τις παρακάτω οδηγίες: Πρώτον, η δεξαμενή θα πρέπει να γεμίσει με νερό από την κεντρική παροχή του κτιρίου. Δεύτερον, πρέπει να συμπληρωθεί το κλειστό κύκλωμα με το μίγμα γλυκόλης - νερού. Το μίγμα εισέρχεται στο θερμοδοχείο από σημείο όπου βιδώνει το ασφαλιστικό 2.5 bar στο κλειστό κύκλωμα και η τάπα ½ στο επάνω μέρος του θερμοδοχείου παραμένει ανοιχτή για να γίνει ο απεγκλωβισμός του αέρα. Τρίτο τοποθετήστε όλα τα εξαρτήματα και βεβαιωθείτε ότι δεν υπάρχει διαρροή. Πριν θέσουμε σε λειτουργία την συσκευή κάνουμε ένα δοκιμαστικό τελικό έλεγχο. Ελέγχουμε την στεγανότητα όλων τον συνδέσεων και της συσκευή. Ελέγχουμε την βαλβίδα ασφαλείας. Γίνεται έλεγχος όλης της ηλεκτρολογικής μας συνδεσμολογίας και κλείνουμε το προστατευτικό καπάκι. Πριν θέσουμε σε λειτουργία τη συσκευή για να κάνουμε το δοκιμαστικό έλεγχο πρέπει να βεβαιωθούμε ότι η συσκευή είναι γεμάτη με νερό. Σε περίπτωση που δεν είναι, θα καταστρέψουμε την ηλεκτρική της αντίσταση Προστασία από την Ψύξη 1. Το θερμικό μέσο που χρησιμοποιείται είναι προπυλενογλυκόλη και είναι κατάλληλο για ηλιακές εφαρμογές 2. Αυτό το θερμικό ρευστό χρησιμοποιείται επίσης για την προστασία του συστήματος κατά της πήξεως. Το θερμικό υγρό πρέπει να αναμιγνύεται με νερό σε ποσοστό που είναι απαραίτητο για την προστασία του συστήματος. ΠΟΣΟΣΤΟ % ΘΕΡΜΟΚΡΑΣΙΑ ºC Πληροφορίες για τον τελικό χρήστη Πριν από την έναρξη του συστήματος Πριν από την έναρξη του συστήματος να βεβαιωθείτε ότι όλες οι βαλβίδες και συστήματα ασφαλείας λειτουργούν σωστά.

5 Βεβαιωθείτε ότι το σύστημα είναι γεμάτο με νερό Βεβαιωθείτε ότι το σύστημα είναι γεμάτο με γλυκόλη. Σε περίπτωση οποιασδήποτε βλάβης παρακαλούμε επικοινωνήστε με τον τοπικό αντιπρόσωπο. Κανονική λειτουργία των βαλβίδων ασφαλείας Το σύστημα είναι εξοπλισμένο με μία βαλβίδα ασφαλείας 3 bar για την προστασία του κλειστού βρόχου. Αυτή η βαλβίδα θα πρέπει να παραμείνει ανοικτή όταν η εσωτερική πίεση του κλειστού βρόχου είναι υψηλότερη από 3 bar. Υπερθέρμανση παγετός 1. Προς αποφυγή της υπερθέμανσης, συνιστάται η κάλυψη των συλλεκτών αρχίζοντας από το κάτω μέρος κατά την καλοκαιρινή περίοδο ή όταν το σύστημα πρόκειται να παραμείνει εκτός λειτουργίας για μεγάλο χρονικό διάστημα. 2. Το σύστημα προστατεύεται από το πάγωμα, με χρήση προπυλενογλυκόλης. Τα επίπεδα της γλυκόλης πρέπει να ελέγχονται κάθε χρόνο από εξουσιοδοτημένο τεχνικό. Ανάλογα με τις τοπικές συνθήκες, θα πρέπει να συνιστάται από τον τοπικό αντιπρόσωπο η σωστή αναλογία του ψυκτικού υγρού. Παρακολουθείστε τη λειτουργία του ηλιακού σας τις πρώτες ημέρες μετά την εγκατάσταση του. Ιδιαίτερα προσέξτε μήπως εμφανισθεί τυχόν διαρροή σε κάποιο από τα σημεία σύνδεσης. Συντήρηση Για την μακροζωία την καλή λειτουργία της μονάδος αλλά και για την κάλυψη της από την εγγύηση της εταιρείας η διενέργεια εργασιών συντήρησης είναι απαραίτητη. Κάθε 2 χρόνια θα πρέπει να γίνεται καθαρισμός της αντίστασης από τα άλατα τα όποια έχουν ως αποτέλεσμα την μειωμένη απόδοση της μονάδας και γρηγορότερη φθορά του θερμαντικού στοιχείου. Άλατα επίσης επικάθονται και μέσα στο θερμοδοχείο τα οποία θα πρέπει και αυτά να απομακρύνονται παράλληλα με τον καθαρισμό της αντίστασης. Επίσης ανά τακτά χρονικά διαστήματα θα πρέπει να γίνεται και αλλαγή των ράβδων καθοδικής προστασίας (ράβδος μαγνησίου). Ο χρόνος αντικατάστασής της είναι συνδεδεμένος με την σκληρότητα του νερού του δημοσίου δικτύου. Για αυτό τον λόγο θα πρέπει κάθε χρόνο να ελέγχεται και μόλις φθαρεί προχωράμε σε αντικατάσταση της. Δηλαδή, αν κατά τον ετήσιο έλεγχο που πραγματοποιούμε παρατηρήσουμε ότι το μήκος της ράβδου είναι μικρότερο των 100mm ή η διάμετρος μικρότερη των 10 mm ή και τα 2 μαζί, τότε η αντικατάσταση της καθοδικής προστασίας κρίνεται επιτακτική. Επίσης ελέγχουμε την σωστή λειτουργία της βαλβίδας εκτόνωσης Για να γίνουν οι πιο πάνω εργασίες θα πρέπει να ακολουθηθούν τα πιο κάτω βήματα: 1) Αποσυνδέουμε την συσκευή από το ρεύμα 2) Αδειάζουμε την μονάδα από νερό 3) Βγάζουμε την αντίσταση πάνω στην όποια βρίσκεται και η ράβδος μαγνησίου Η συντήρηση επίσης περιλαμβάνει:

6 Έλεγχος των βαλβίδων ασφαλείας Έλεγχος της στάθμης της γλυκόλης στον κλειστό βρόχο. Εάν είναι αναγκαίο, πρέπει να συμπληρώνεται με την αναγκαία ποσότητα. Έλεγχος των σωλήνων σύνδεσης μεταξύ συλλέκτη και της δεξαμενής. Αντικατάσταση των παρεμβυσμάτων στεγανοποίησης των σωλήνων, εάν είναι απαραίτητο. ΠΡΟΣΟΧΗ :Το σύστημα μπορεί να φτάσει πολύ υψηλές θερμοκρασίες. Για το λόγο αυτό είναι θα πρέπει να είσαστε πολύ προσεκτικοί ιδιαίτερα ηλιόλουστες μέρες, ώστε να αποφευχθούν οι τραυματισμοί. Για να έχουμε πρόσβαση στο ηλεκτρολογικό τμήμα της συσκευής θα πρέπει να απομακρύνουμε το προστατευτικό κάλυμμα ξεβιδώνοντας του τους κοχλίες συγκράτησης θερμοστάτης Φλάντζα αντίστασης Ελαστική φλάντζα Θερμοστάτης Ράβδος μαγνησίου Ηλεκτρική αντίσταση

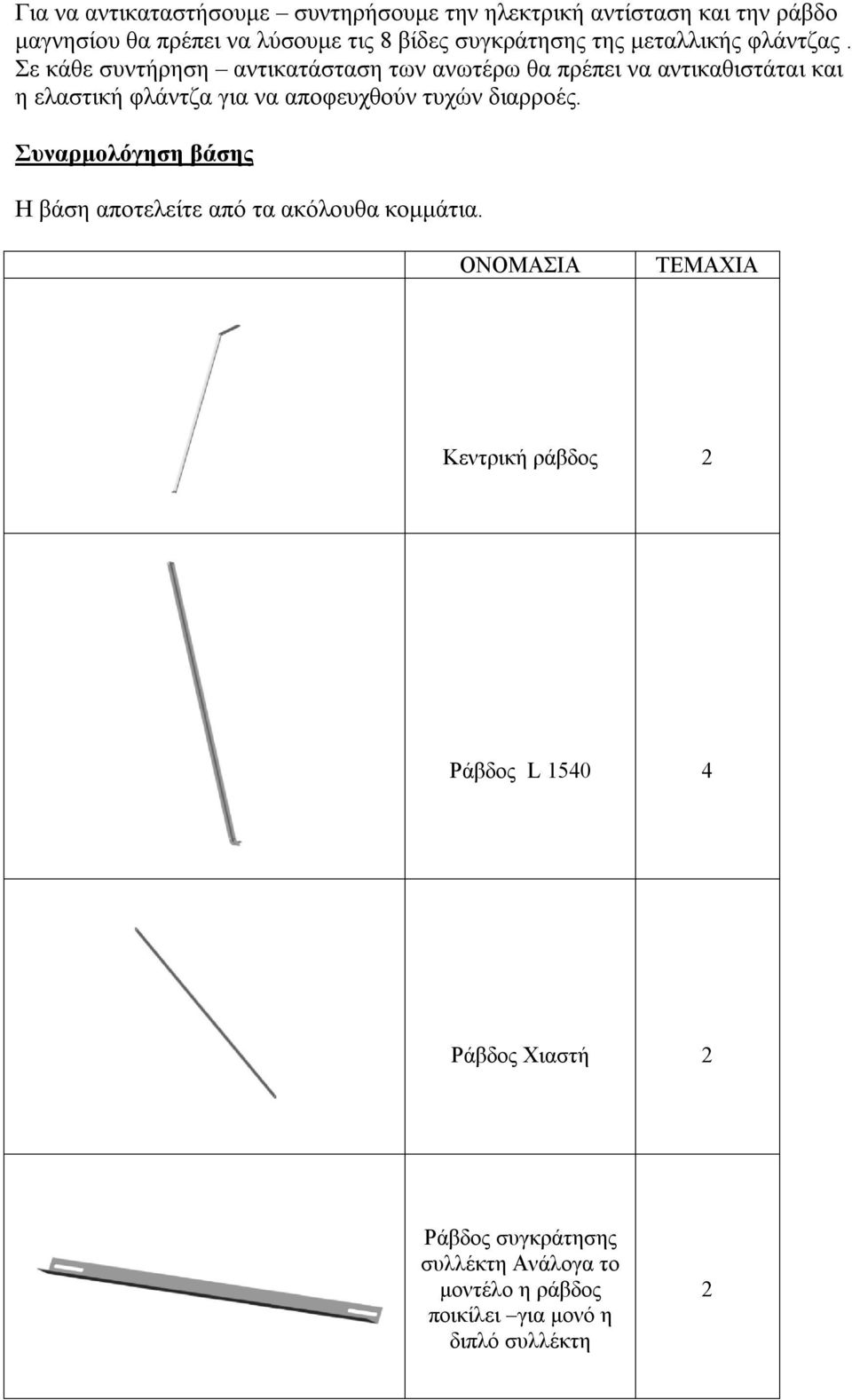

7 Για να αντικαταστήσουμε συντηρήσουμε την ηλεκτρική αντίσταση και την ράβδο μαγνησίου θα πρέπει να λύσουμε τις 8 βίδες συγκράτησης της μεταλλικής φλάντζας. Σε κάθε συντήρηση αντικατάσταση των ανωτέρω θα πρέπει να αντικαθιστάται και η ελαστική φλάντζα για να αποφευχθούν τυχών διαρροές. Συναρμολόγηση βάσης Η βάση αποτελείτε από τα ακόλουθα κομμάτια. ΟΝΟΜΑΣΙΑ ΤΕΜΑΧΙΑ Κεντρική ράβδος 2 Ράβδος L Ράβδος Χιαστή 2 Ράβδος συγκράτησης συλλέκτη Ανάλογα το μοντέλο η ράβδος ποικίλει για μονό η διπλό συλλέκτη 2

8 U- συγκράτησης θερμοδοχείου 2 Α Β Μοντέλο Α Β λίτ μονού συλλέκτη λίτρα διπλού συλλέκτη λίτρα διπλού συλλέκτη

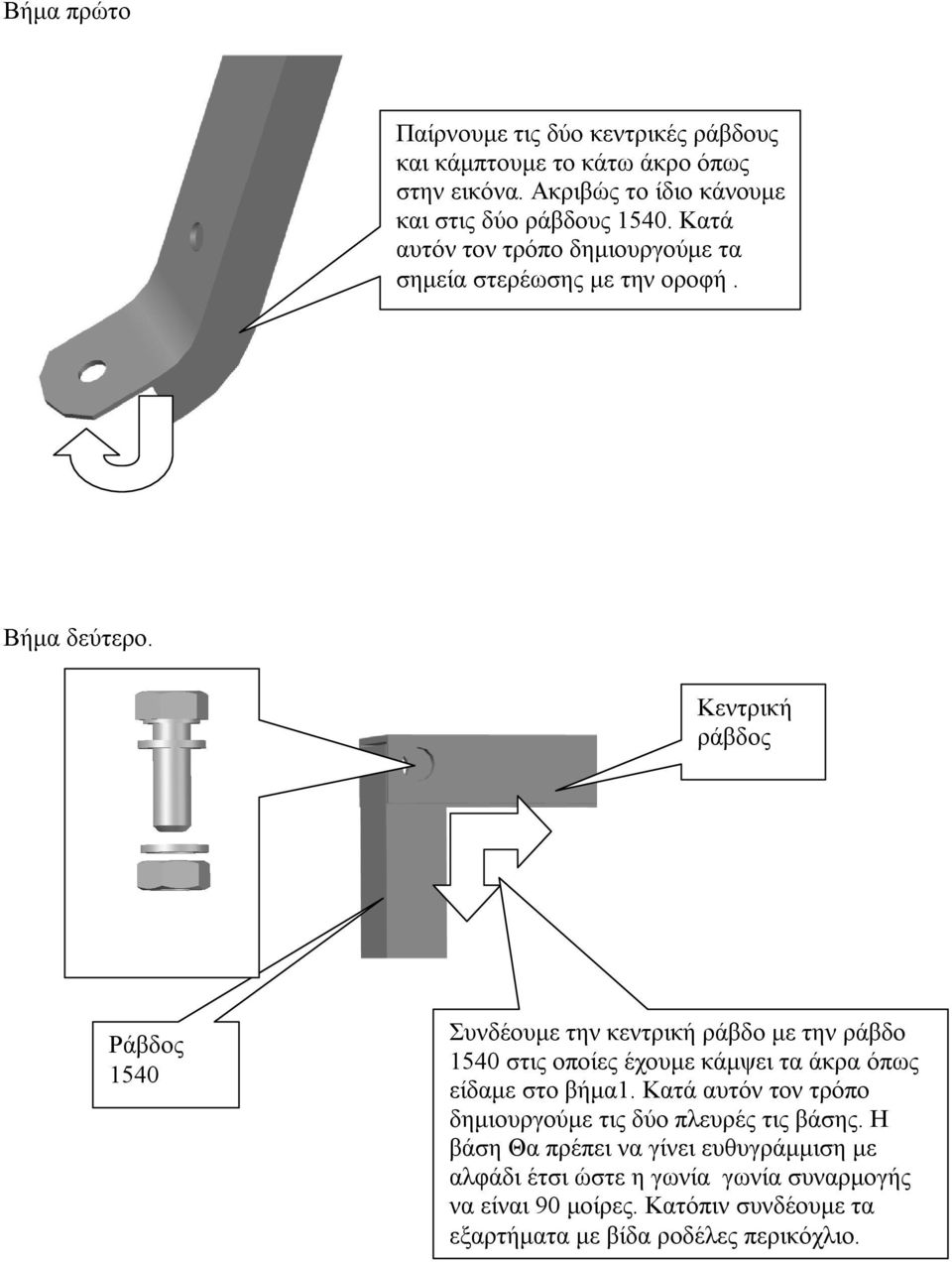

9 Βήμα πρώτο Παίρνουμε τις δύο κεντρικές ράβδους και κάμπτουμε το κάτω άκρο όπως στην εικόνα. Ακριβώς το ίδιο κάνουμε και στις δύο ράβδους Κατά αυτόν τον τρόπο δημιουργούμε τα σημεία στερέωσης με την οροφή. Βήμα δεύτερο. Κεντρική ράβδος Ράβδος 1540 Συνδέουμε την κεντρική ράβδο με την ράβδο 1540 στις οποίες έχουμε κάμψει τα άκρα όπως είδαμε στο βήμα1. Κατά αυτόν τον τρόπο δημιουργούμε τις δύο πλευρές τις βάσης. Η βάση Θα πρέπει να γίνει ευθυγράμμιση με αλφάδι έτσι ώστε η γωνία γωνία συναρμογής να είναι 90 μοίρες. Κατόπιν συνδέουμε τα εξαρτήματα με βίδα ροδέλες περικόχλιο.

10 Βήμα τρίτο Κατόπιν παίρνουμε τις ράβδους 1540 και την κεντρική ράβδο τις οποίες έχουμε συνδέσει στα βήματα 1 και 2 και τις συνδέουμε με την ράβδο 1540 της οποία η πλευρά δεν έχει καμφθεί. Η σύνδεση γίνεται με βίδα, ροδέλες και περικόχλιο Ράβδος 1540 Μετά την εκτέλεση των βημάτων 1,2,3 θα πρέπει να έχουμε το ποιο κάτω αποτέλεσμα Αριστερή πλευρά (όπως κοιτάμε) Δεξιά πλευρά (όπως κοιτάμε)

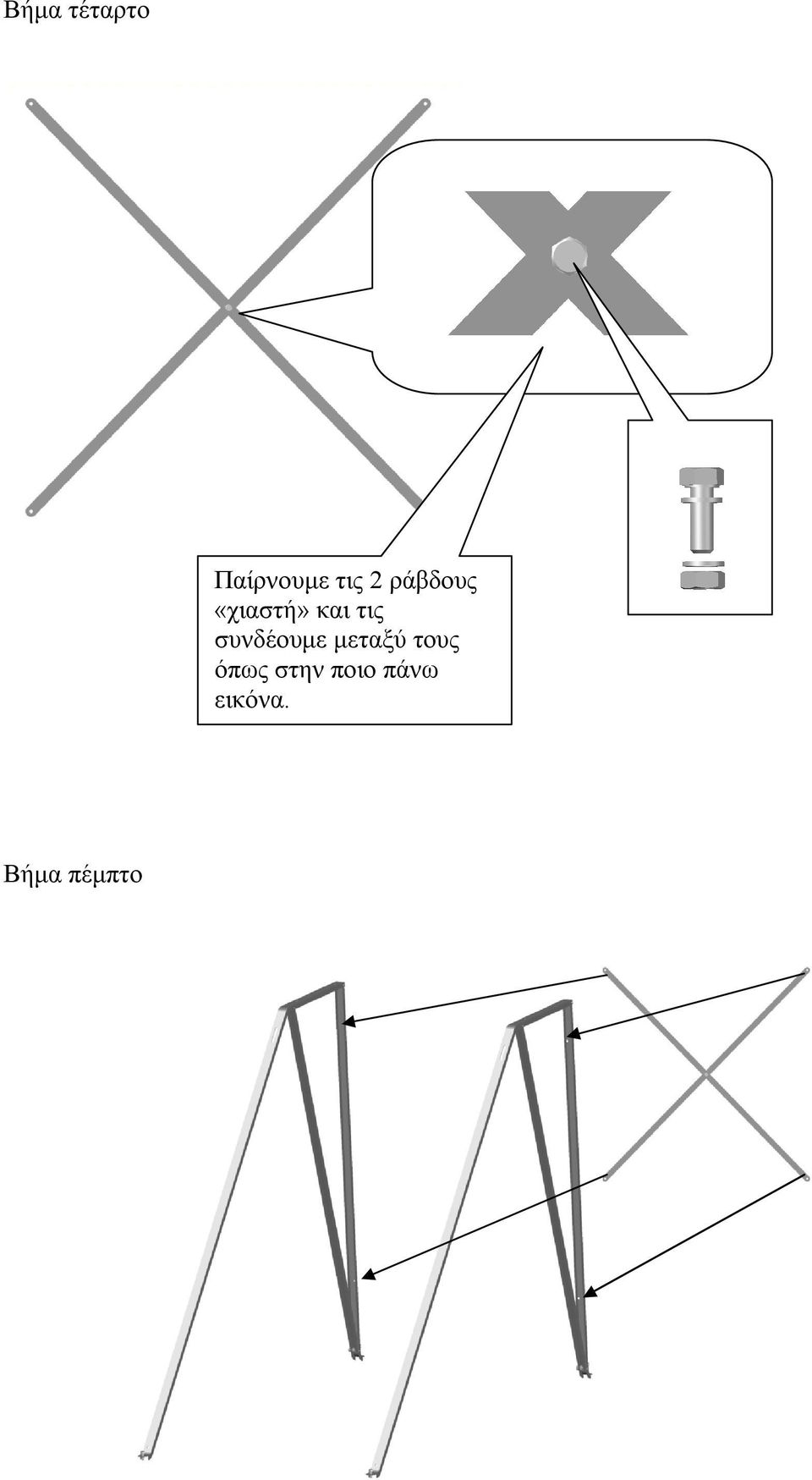

11 Βήμα τέταρτο Παίρνουμε τις 2 ράβδους «χιαστή» και τις συνδέουμε μεταξύ τους όπως στην ποιο πάνω εικόνα. Βήμα πέμπτο

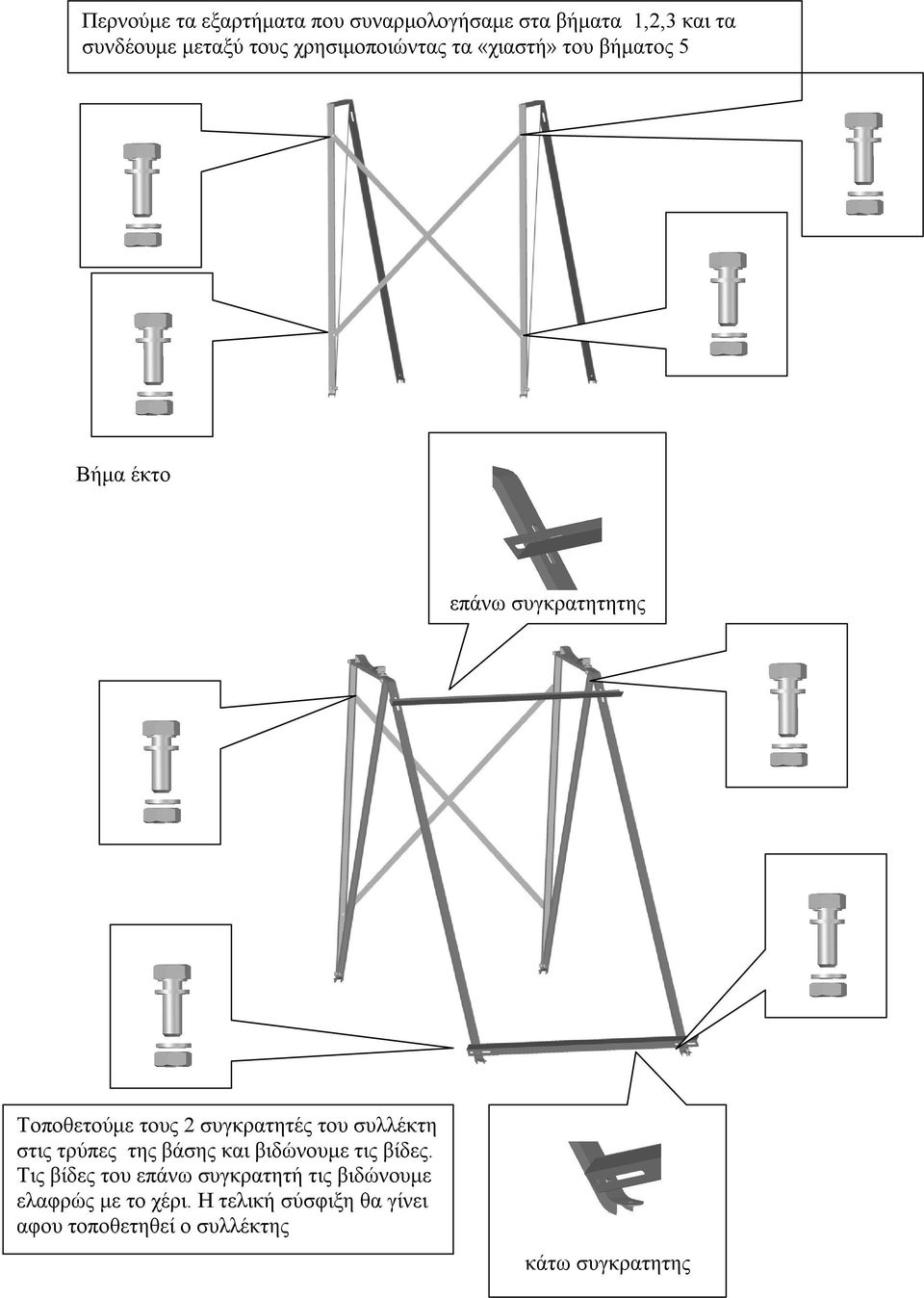

12 Περνούμε τα εξαρτήματα που συναρμολογήσαμε στα βήματα 1,2,3 και τα συνδέουμε μεταξύ τους χρησιμοποιώντας τα «χιαστή» του βήματος 5 Βήμα έκτο επάνω συγκρατητητης Τοποθετούμε τους 2 συγκρατητές του συλλέκτη στις τρύπες της βάσης και βιδώνουμε τις βίδες. Τις βίδες του επάνω συγκρατητή τις βιδώνουμε ελαφρώς με το χέρι. Η τελική σύσφιξη θα γίνει αφου τοποθετηθεί ο συλλέκτης κάτω συγκρατητης

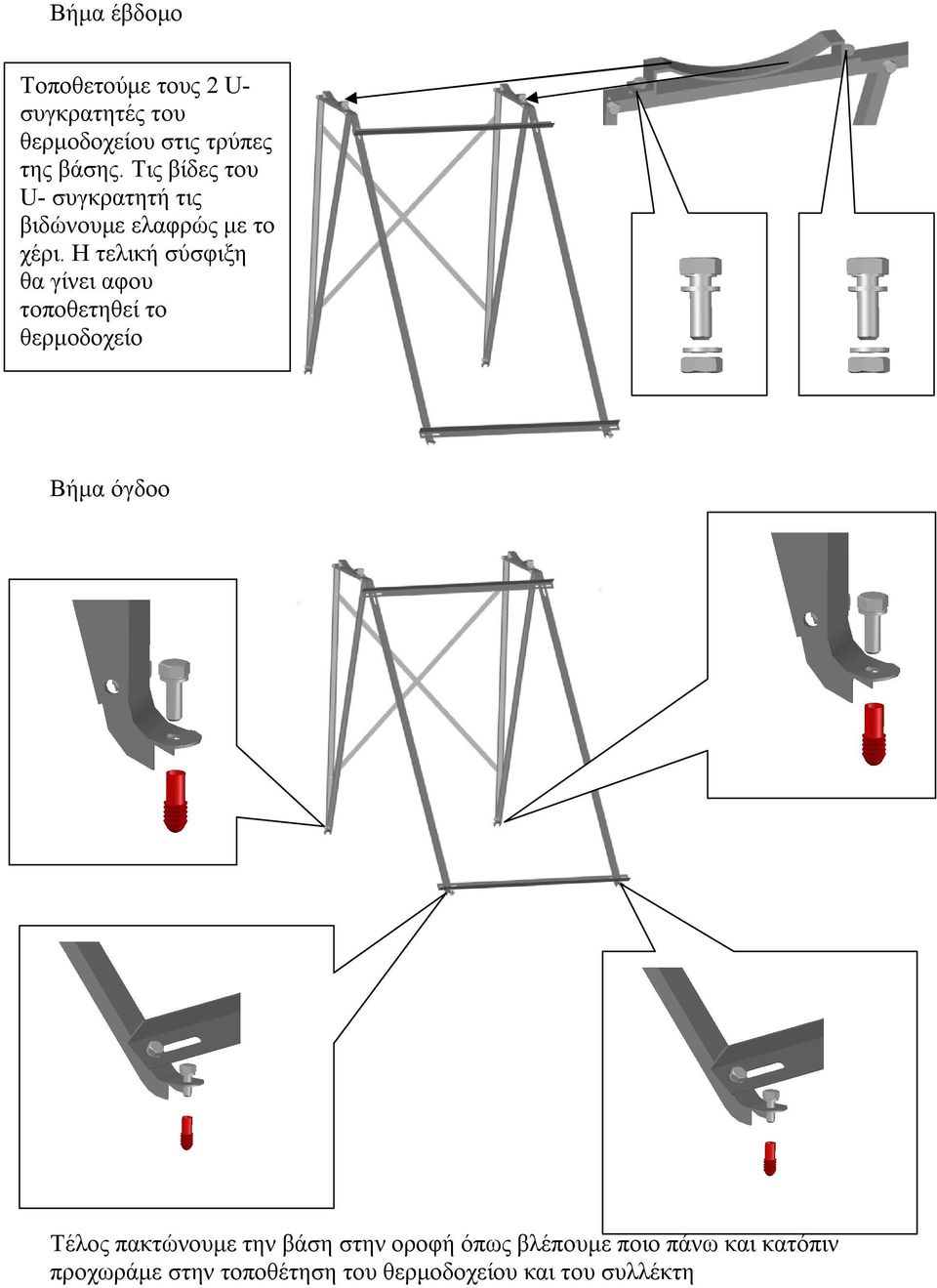

13 Βήμα έβδομο Τοποθετούμε τους 2 U- συγκρατητές του θερμοδοχείου στις τρύπες της βάσης. Τις βίδες του U- συγκρατητή τις βιδώνουμε ελαφρώς με το χέρι. Η τελική σύσφιξη θα γίνει αφου τοποθετηθεί το θερμοδοχείο Βήμα όγδοο Τέλος πακτώνουμε την βάση στην οροφή όπως βλέπουμε ποιο πάνω και κατόπιν προχωράμε στην τοποθέτηση του θερμοδοχείου και του συλλέκτη

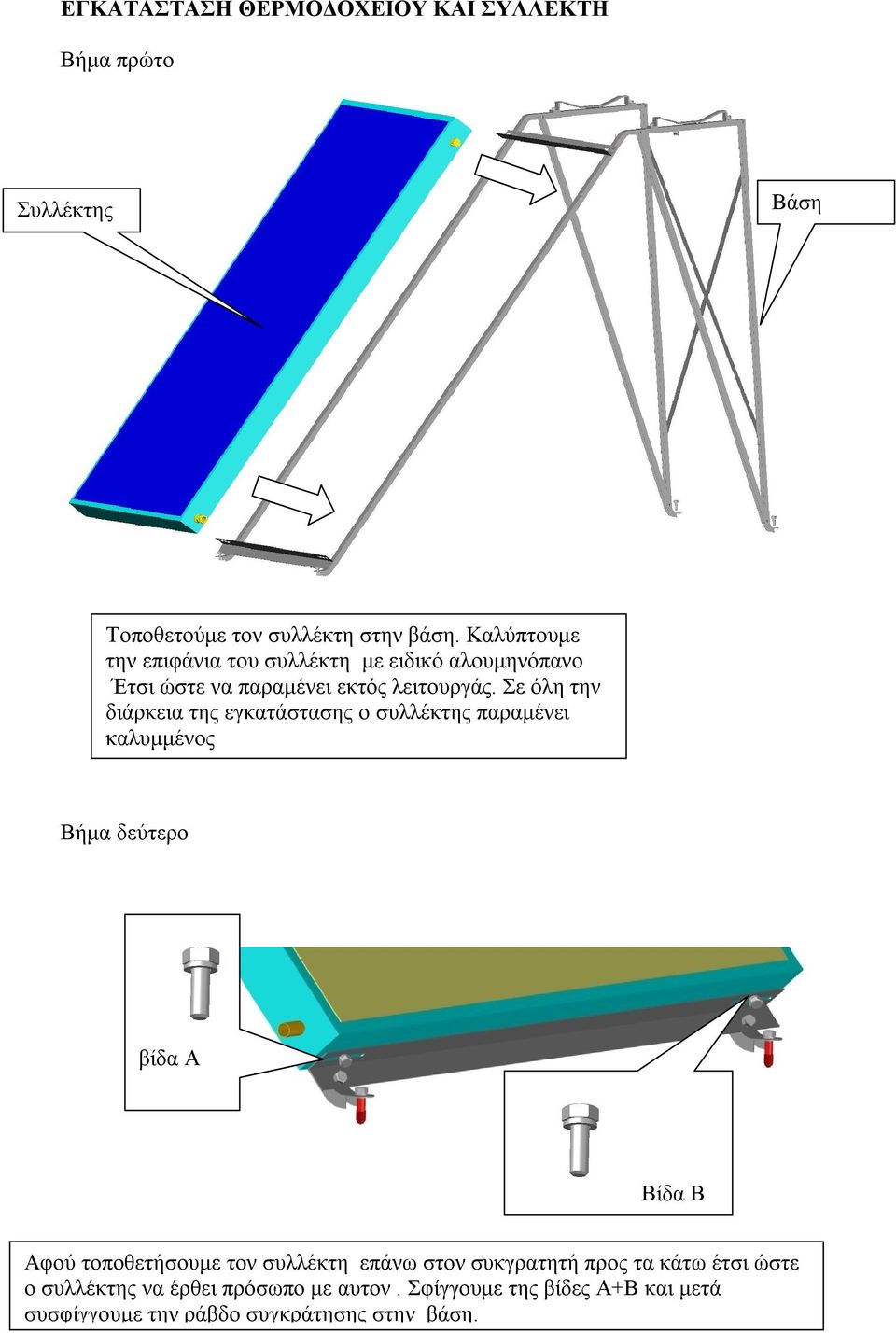

14 ΕΓΚΑΤΑΣΤΑΣΗ ΘΕΡΜΟΔΟΧΕΙΟΥ ΚΑΙ ΣΥΛΛΕΚΤΗ Βήμα πρώτο Συλλέκτης Βάση Τοποθετούμε τον συλλέκτη στην βάση. Καλύπτουμε την επιφάνια του συλλέκτη με ειδικό αλουμηνόπανο Έτσι ώστε να παραμένει εκτός λειτουργάς. Σε όλη την διάρκεια της εγκατάστασης ο συλλέκτης παραμένει καλυμμένος Βήμα δεύτερο βίδα Α Βίδα Β Αφού τοποθετήσουμε τον συλλέκτη επάνω στον συκγρατητή προς τα κάτω έτσι ώστε ο συλλέκτης να έρθει πρόσωπο με αυτον. Σφίγγουμε της βίδες Α+Β και μετά συσφίγγουμε την ράβδο συγκράτησης στην βάση.

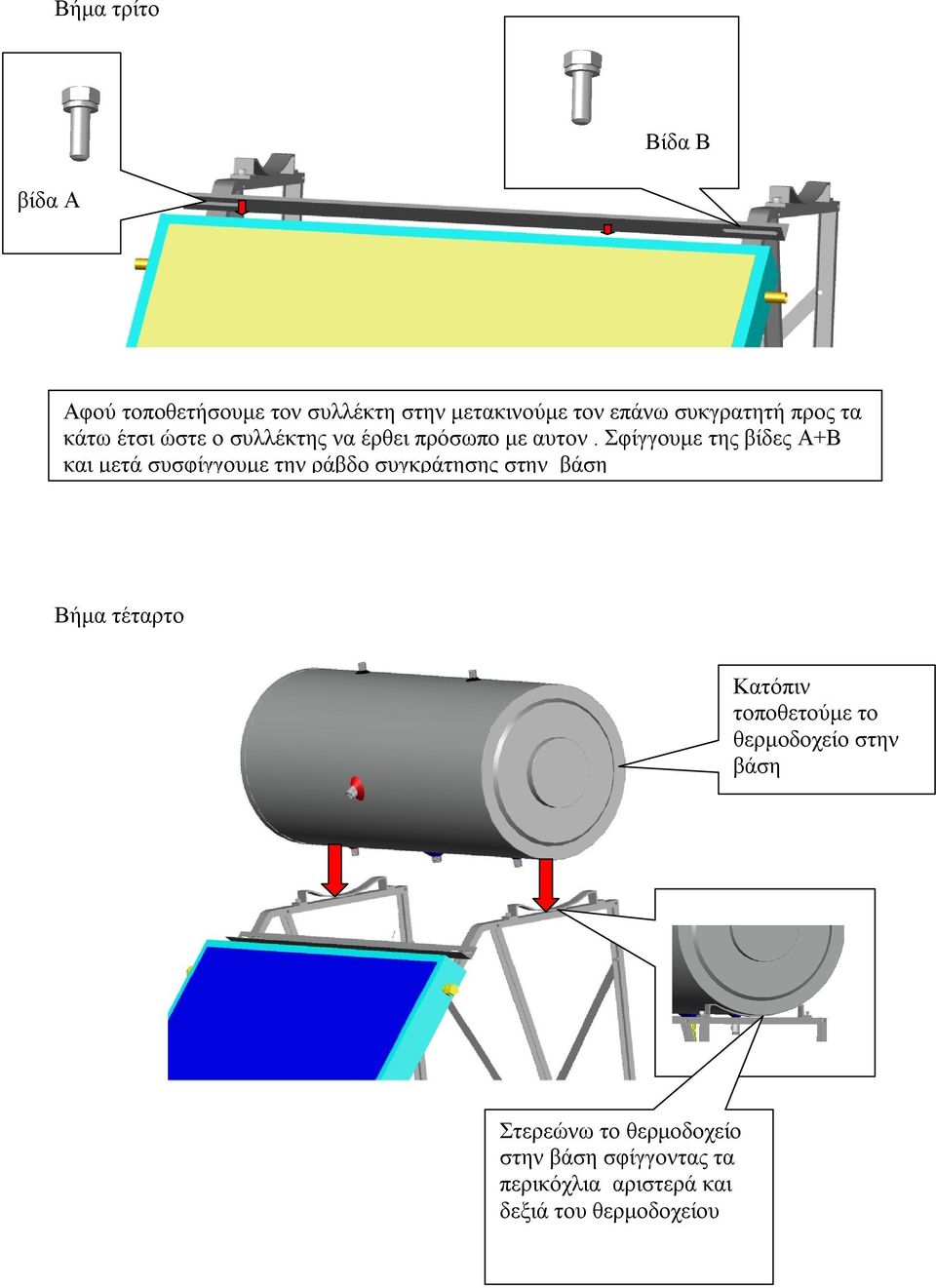

15 Βήμα τρίτο Βίδα Β βίδα Α Αφού τοποθετήσουμε τον συλλέκτη στην μετακινούμε τον επάνω συκγρατητή προς τα κάτω έτσι ώστε ο συλλέκτης να έρθει πρόσωπο με αυτον. Σφίγγουμε της βίδες Α+Β και μετά συσφίγγουμε την ράβδο συγκράτησης στην βάση Βήμα τέταρτο Κατόπιν τοποθετούμε το θερμοδοχείο στην βάση Στερεώνω το θερμοδοχείο στην βάση σφίγγοντας τα περικόχλια αριστερά και δεξιά του θερμοδοχείου

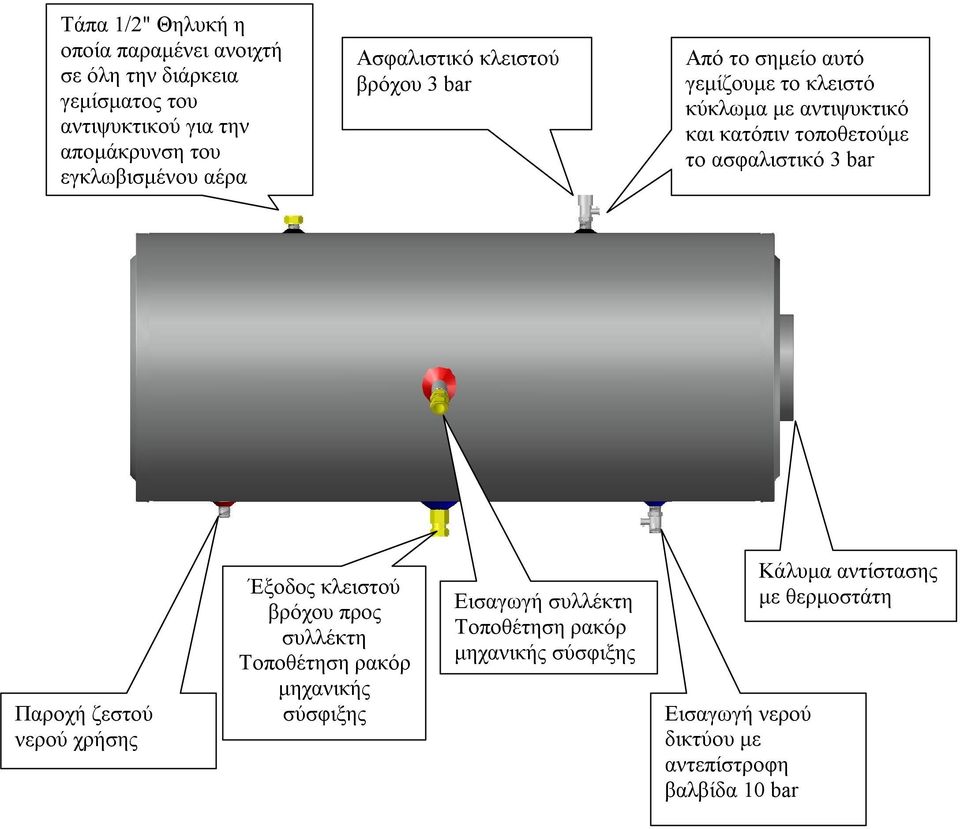

16 Τάπα 1/2" Θηλυκή η οποία παραμένει ανοιχτή σε όλη την διάρκεια γεμίσματος του αντιψυκτικού για την απομάκρυνση του εγκλωβισμένου αέρα Ασφαλιστικό κλειστού βρόχου 3 bar Από το σημείο αυτό γεμίζουμε το κλειστό κύκλωμα με αντιψυκτικό και κατόπιν τοποθετούμε το ασφαλιστικό 3 bar Παροχή ζεστού νερού χρήσης Έξοδος κλειστού βρόχου προς συλλέκτη Τοποθέτηση ρακόρ μηχανικής σύσφιξης Εισαγωγή συλλέκτη Τοποθέτηση ρακόρ μηχανικής σύσφιξης Εισαγωγή νερού δικτύου με αντεπίστροφη βαλβίδα 10 bar Κάλυμα αντίστασης με θερμοστάτη

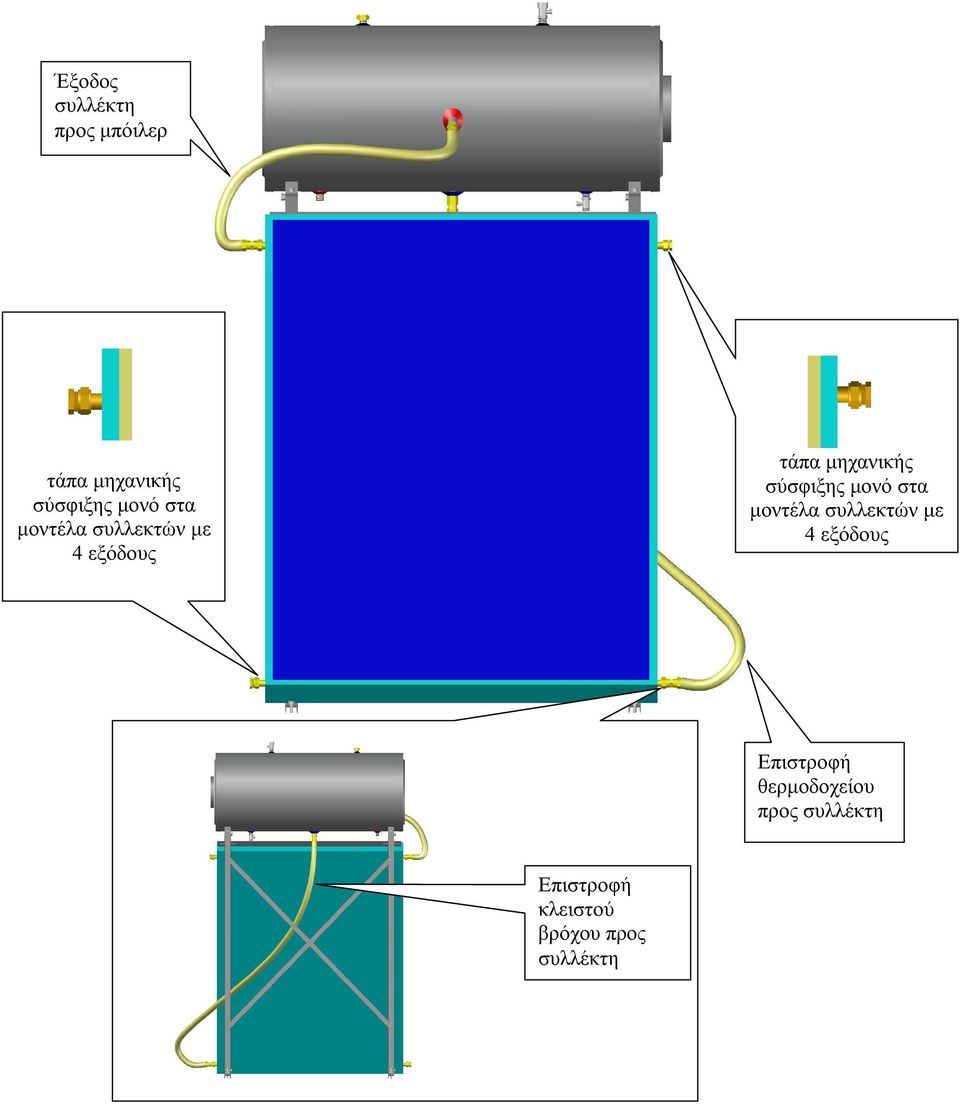

17 Έξοδος συλλέκτη προς μπόιλερ τάπα μηχανικής σύσφιξης μονό στα μοντέλα συλλεκτών με 4 εξόδους τάπα μηχανικής σύσφιξης μονό στα μοντέλα συλλεκτών με 4 εξόδους Επιστροφή θερμοδοχείου προς συλλέκτη Επιστροφή κλειστού βρόχου προς συλλέκτη

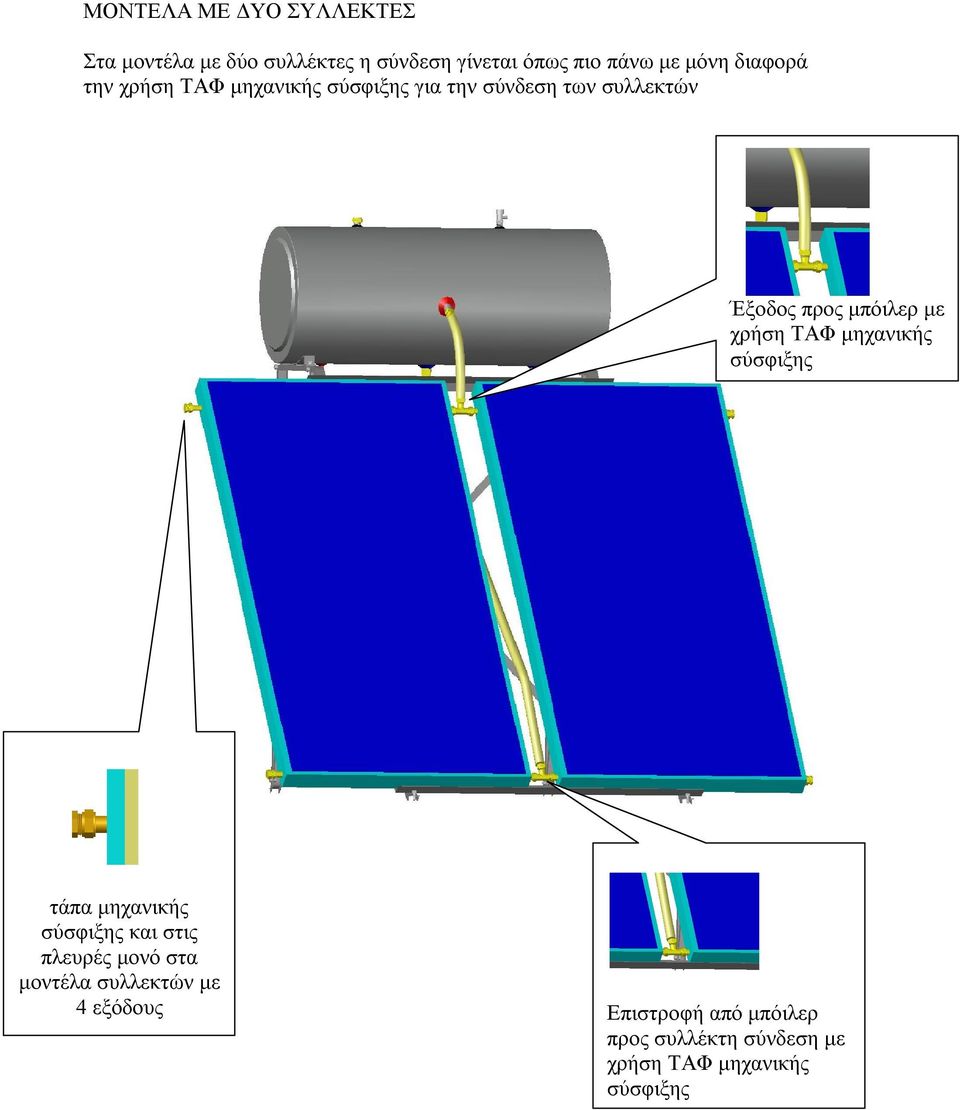

18 ΜΟΝΤΕΛΑ ΜΕ ΔΥΟ ΣΥΛΛΕΚΤΕΣ Στα μοντέλα με δύο συλλέκτες η σύνδεση γίνεται όπως πιο πάνω με μόνη διαφορά την χρήση ΤΑΦ μηχανικής σύσφιξης για την σύνδεση των συλλεκτών Έξοδος προς μπόιλερ με χρήση ΤΑΦ μηχανικής σύσφιξης τάπα μηχανικής σύσφιξης και στις πλευρές μονό στα μοντέλα συλλεκτών με 4 εξόδους Επιστροφή από μπόιλερ προς συλλέκτη σύνδεση με χρήση ΤΑΦ μηχανικής σύσφιξης

19 Ηλεκτρολογική εγκατάσταση Για να συνδέσουμε την αντίσταση του θερμοσίφωνα πρέπει να αφαιρέσουμε το προστατευτικό κάλυμμα του θερμοδοχείου Προστατευτικό κάλυμμα Η σύνδεση του ηλιακού θερμοσίφωνα στο ηλεκτρολογικό δίκτυο γίνεται μέσω διπολικού διακόπτη του οποίου η απόσταση διαχωρισμού των επαφών είναι τουλάχιστον 4mm. Προσοχή, η σύνδεση γίνεται απευθείας στο θερμοστάτη και όχι στην αντίσταση. Ο θερμοστάτης έχει κλειστές τις επαφές του όσο η θερμοκρασία του νερού είναι μικρότερη από αυτήν που έχει επιλεγεί από το "κουμπί" ρύθμισής του. Η πρόσβαση στο "κουμπί" ρύθμισης γίνεται ανοίγοντας το προστατευτικό καπάκι στην θέση της αντίστασης και γίνεται πάντα με ΚΑΤΕΒΑΣΜΈΝΟ τον διακόπτη του θερμοσίφωνα. Για τους θερμοσίφωνες οι οποίοι είναι εφοδιασμένοι με αντίσταση 4 KW οι αγωγοί της παροχής είναι διατομής τεσσάρων καρέ, δηλαδή τεσσάρων τετραγωνικών χιλιοστών. Στον πίνακα πρέπει απαραίτητα να υπάρχει αντιηλεκτροπληξιακό ρελέ διαρροής που να καλύπτει και τον θερμοσίφωνα. Η θερμοκρασία που επιλέγουμε έχει άμεση σχέση με την κατανάλωση και κατ' επέκταση με τα χρήματα που πληρώνουμε. Η μικρότερη θερμοκρασία είναι και η πιο οικονομική. Συνηθισμένες τιμές επιλεγόμενης θερμοκρασίας είναι από 45 έως 70 βαθμούς Κελσίου Πλήρωση ηλιακού θερμοσίφωνα ΠΡΟΣΟΧΗ Η πλήρωση του θερμοσίφωνα με νερό θα πρέπει να γίνει μετά την ολοκλήρωση και της ηλεκτρολογικής εγκατάστασης προς αποφυγή ατυχήματος. Για να επιτύχουμε σωστό γέμισμα του ηλιακού θερμοσίφωνα θα πρέπει να δημιουργήσουμε μια δίοδο απεγκλωβισμού του αέρα από το θερμοδοχείο. Αυτό γίνεται ανοίγοντας την παροχή ζεστού νερού της συσκευής.
