1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΥΠΡΟΥ, ΤΜΗΜΑ ΠΛΗΡΟΦΟΡΙΚΗΣ ΚΕΦΑΛΑΙΟ 7: ΕΠΙΚΟΙΝΩΝΙΕΣ Ε ΟΜΕΝΩΝ ΚΑΙ ΙΚΤΥΑ ΥΠΟΛΟΓΙΣΤΩΝ Ethernet Modem Modem Router (ή PSE) Router (ή PSE) Router (ή PSE) Laptop computer

2 ΠΕΡΙΕΧΟΜΕΝΑ A. Εισαγωγή στα ίκτυα Υπολογιστών...3 Α1. Τι είναι δίκτυο Η/Υ... 3 Α2. Πως επιτυγχάνεται η σύνδεση των Η/Υ... 3 Α3. Από τι αποτελείται ένα δίκτυο Η/Υ... 3 Α4. Παραδείγµατα εξυπηρετητών... 3 B. ΣΧΗΜΑΤΙΣΜΟΙ ΙΚΤΥΩΝ...5 Β1. Τοπικά δίκτυα (LAN - Local Area Network)... 5 Β2 ίκτυα ευρείας ζώνης (WAN - Wide Area Network)... 6 Β3 Αστικά (µητροπολιτικά) ίκτυα ΜΑΝ (Metropolitan Networks):... 7 C. Βασικοί τρόποι υλοποίησης δικτύων ευρείας ζώνης...8 D. ιαίρεση δικτύων µε βάση την τεχνική προώθησης της Πληροφορίας...9 D1. ίκτυα µεταγωγής... 9 D1. 1 Μεταγωγή κυκλώµατος...9 D1. 2 Μεταγωγή µηνύµατος...10 D1. 3 Μεταγωγή πακέτου:...10 D2. ίκτυα Ακρόασης D2. 1 Βασικές τεχνικές προσπέλασης...12 E. Πρωτόκολλα επικοινωνιών...13 F. Το πρότυπο OSI του ISO...14 G. Η ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΤΟΥ TCP/IP (INTERNET MODEL)...17 H. ΤΟΠIΚΑ ΙΚΤΥΑ...19 H1. Ορισµός Τοπικών ικτύων H1.1 Πλεoνεκτήµατα και µειoνεκτήµατα των τοπικών δικτύων...20 H2. Τοπολογίες H2.1 Ακτινωτή Τοπολογία (Star)...21 H2.2 Τοπολογία κοινού δρόµου (Bus)...22 H2.3 Τοπολογία ακτυλίου (Ring)...22 H3. Τεχνικές προσπέλασης στο κοινό µέσο H3.1 Τεχνικές προσπέλασης του κοινού µέσου σε τοπολογία bus...24 H3.2 Τεχνικές προσπέλασης του κοινού µέσου σε τοπολογία δακτυλίου...25 I. ΕΡΩΤΗΣΕΙΣ ΑΝΑΣΚΟΠΗΣΗΣ

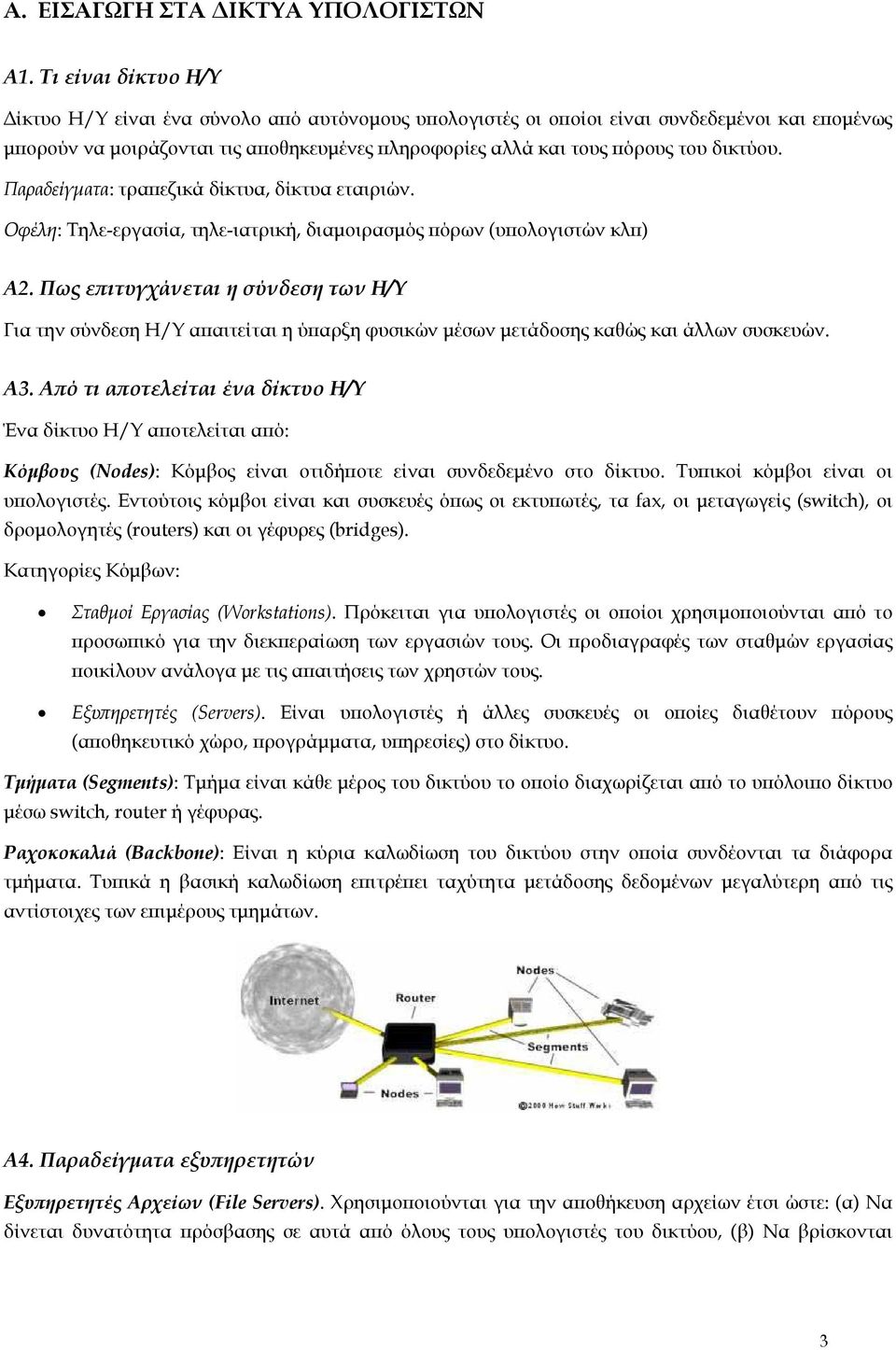

3 A. EΙΣΑΓΩΓΗ ΣΤΑ ΙΚΤΥΑ ΥΠΟΛΟΓΙΣΤΩΝ Α1. Τι είναι δίκτυο Η/Υ ίκτυο Η/Υ είναι ένα σύνολο από αυτόνοµους υπολογιστές οι οποίοι είναι συνδεδεµένοι και εποµένως µπορούν να µοιράζονται τις αποθηκευµένες πληροφορίες αλλά και τους πόρους του δικτύου. Παραδείγµατα: τραπεζικά δίκτυα, δίκτυα εταιριών. Οφέλη: Τηλε-εργασία, τηλε-ιατρική, διαµοιρασµός πόρων (υπολογιστών κλπ) Α2. Πως επιτυγχάνεται η σύνδεση των Η/Υ Για την σύνδεση Η/Υ απαιτείται η ύπαρξη φυσικών µέσων µετάδοσης καθώς και άλλων συσκευών. Α3. Από τι αποτελείται ένα δίκτυο Η/Υ Ένα δίκτυο Η/Υ αποτελείται από: Κόµβους (Nodes): Κόµβος είναι οτιδήποτε είναι συνδεδεµένο στο δίκτυο. Τυπικοί κόµβοι είναι οι υπολογιστές. Εντούτοις κόµβοι είναι και συσκευές όπως οι εκτυπωτές, τα fax, οι µεταγωγείς (switch), οι δροµολογητές (routers) και οι γέφυρες (bridges). Κατηγορίες Κόµβων: Σταθµοί Εργασίας (Workstations). Πρόκειται για υπολογιστές οι οποίοι χρησιµοποιούνται από το προσωπικό για την διεκπεραίωση των εργασιών τους. Οι προδιαγραφές των σταθµών εργασίας ποικίλουν ανάλογα µε τις απαιτήσεις των χρηστών τους. Εξυπηρετητές (Servers). Είναι υπολογιστές ή άλλες συσκευές οι οποίες διαθέτουν πόρους (αποθηκευτικό χώρο, προγράµµατα, υπηρεσίες) στο δίκτυο. Τµήµατα (Segments): Τµήµα είναι κάθε µέρος του δικτύου το οποίο διαχωρίζεται από το υπόλοιπο δίκτυο µέσω switch, router ή γέφυρας. Ραχοκοκαλιά (Backbone): Είναι η κύρια καλωδίωση του δικτύου στην οποία συνδέονται τα διάφορα τµήµατα. Τυπικά η βασική καλωδίωση επιτρέπει ταχύτητα µετάδοσης δεδοµένων µεγαλύτερη από τις αντίστοιχες των επιµέρους τµηµάτων. Α4. Παραδείγµατα εξυπηρετητών Εξυπηρετητές Αρχείων (File Servers). Χρησιµοποιούνται για την αποθήκευση αρχείων έτσι ώστε: (α) Να δίνεται δυνατότητα πρόσβασης σε αυτά από όλους τους υπολογιστές του δικτύου, (β) Να βρίσκονται 3

4 συγκεντρωµένα ώστε να επιτρέπεται ταχεία προσπέλαση και τήρηση αντιγράφων ασφαλείας (backup). Τυπικά οι εξυπηρετητές αρχείων πρέπει να έχουν τα παρακάτω χαρακτηριστικά: Περιφερειακές µονάδες αποθήκευσης µε µεγάλο αποθηκευτικό χώρο, µικρό χρόνο προσπέλασης αλλά και υψηλό ρυθµό ανάγνωσης δεδοµένων. υνατότητα ανάνηψης από σφάλµατα (fault tolerance) Συσκευές για τήρηση αντιγράφων ασφαλείας (backup) Εξυπηρετητές Εκτύπωσης (Print Servers). Πρόκειται για υπολογιστές ή εξειδικευµένες συσκευές οι οποίες ελέγχουν την έξοδο ενός ή περισσότερων εκτυπωτών επιτρέποντας διαδικασίες queuing και spooling. Εξυπηρετητές Βάσεων εδοµένων (Database Servers). Πρόκειται για υπολογιστές υψηλών προδιαγραφών οι οποίοι σε πολλές περιπτώσεις συνοδεύονται από συστοιχίες δίσκων (disk arrays). Περιλαµβάνουν υποχρεωτικά λογισµικό διαχείρισης βάσεων δεδοµένων (database management system) το οποίο συνήθως βασίζεται στην αρχιτεκτονική client-server. Η ύπαρξη εξυπηρετητών βάσεων δεδοµένων παρέχει τα παρακάτω πλεονεκτήµατα σε ένα δίκτυο: Μειωµένες απαιτήσεις για διαχείριση δεδοµένων από τους σταθµούς εργασίας Μείωση του κυκλοφοριακού φόρτου του δικτύου εξαιτίας της µείωσης των δεδοµένων που διακινούνται στο δίκτυο Αύξηση της ταχύτητας προσπέλασης και ανάκλησης δεδοµένων Κεντρική διαχείριση των δεδοµένων. Αυτό συνεπάγεται αξιοπιστία, ασφάλεια και οµοιογένεια για όσον αφορά την πρόσβαση στα δεδοµένα. Εξυπηρετητές Τηλεπικοινωνιών (Communication Servers). Είναι συσκευές όπως modem ή routers µε ενσωµατωµένο λογισµικό ώστε να επιτρέπουν την χρήση τους σε πολλούς υπολογιστές. Εξυπηρετητές Fax (Fax Servers). Πρόκειται για υπολογιστές ή εξειδικευµένες συσκευές οι οποίες ελέγχουν την έξοδο ενός ή περισσότερων συσκευών fax. 4

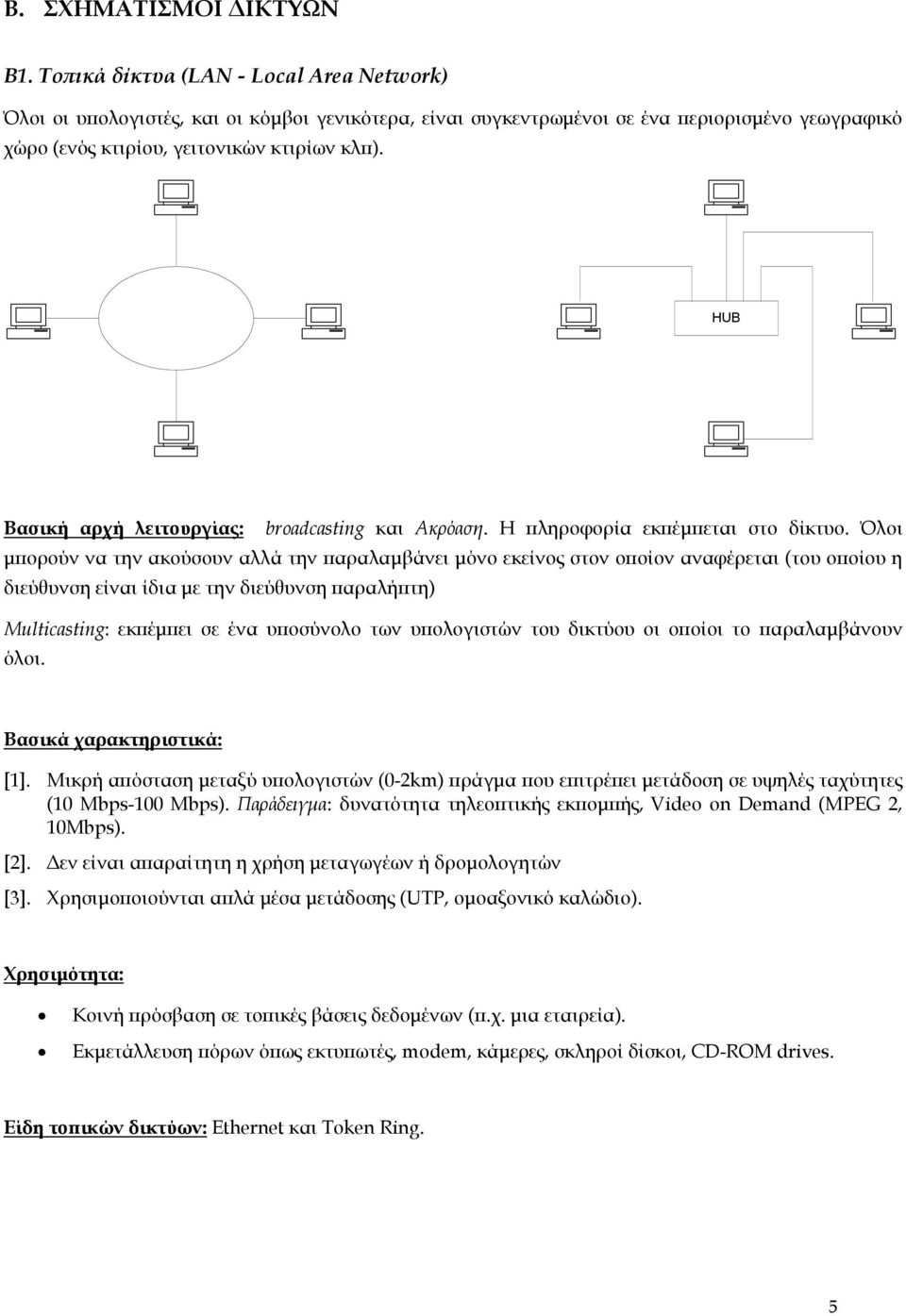

5 B. ΣΧΗΜΑΤΙΣΜΟΙ ΙΚΤΥΩΝ Β1. Τοπικά δίκτυα (LAN - Local Area Network) Όλοι οι υπολογιστές, και οι κόµβοι γενικότερα, είναι συγκεντρωµένοι σε ένα περιορισµένο γεωγραφικό χώρο (ενός κτιρίου, γειτονικών κτιρίων κλπ). HUB Βασική αρχή λειτουργίας: broadcasting και Ακρόαση. Η πληροφορία εκπέµπεται στο δίκτυο. Όλοι µπορούν να την ακούσουν αλλά την παραλαµβάνει µόνο εκείνος στον οποίον αναφέρεται (του οποίου η διεύθυνση είναι ίδια µε την διεύθυνση παραλήπτη) Multicasting: εκπέµπει σε ένα υποσύνολο των υπολογιστών του δικτύου οι οποίοι το παραλαµβάνουν όλοι. Βασικά χαρακτηριστικά: [1]. Μικρή απόσταση µεταξύ υπολογιστών (0-2km) πράγµα που επιτρέπει µετάδοση σε υψηλές ταχύτητες (10 Μbps-100 Mbps). Παράδειγµα: δυνατότητα τηλεοπτικής εκποµπής, Video on Demand (MPEG 2, 10Mbps). [2]. εν είναι απαραίτητη η χρήση µεταγωγέων ή δροµολογητών [3]. Χρησιµοποιούνται απλά µέσα µετάδοσης (UTP, οµοαξονικό καλώδιο). Χρησιµότητα: Κοινή πρόσβαση σε τοπικές βάσεις δεδοµένων (π.χ. µια εταιρεία). Εκµετάλλευση πόρων όπως εκτυπωτές, modem, κάµερες, σκληροί δίσκοι, CD-ROM drives. Είδη τοπικών δικτύων: Ethernet και Token Ring. 5

6 Β2 ίκτυα ευρείας ζώνης (WAN - Wide Area Network) Οι διασυνδεδεµένοι υπολογιστές βρίσκονται σε διάφορες πόλεις, χώρες ή και ηπείρους. Ethernet Modem Modem Router (ή PSE) Router (ή PSE) Router (ή PSE) Laptop computer Βασική αρχή λειτουργίας: Η πληροφορία αφού διαµεριστεί σε πακέτα παραδίδεται στον πλησιέστερο δροµολογητή (router) ο οποίος αφού διαβάσει την διεύθυνση προορισµού ενεργοποιεί point to point συνδέσεις µε άλλους routers ή τον παραλήπτη για να την παραδώσει. Στους δροµολογητές υπάρχει δυνατότητα προσωρινής αποθήκευσης της πληροφορίας. Η πληροφορία για να φτάσει στον προορισµό της περνά από πολλά σηµεία (µεταγωγείς ή routers). Βασικά χαρακτηριστικά: [1]. Επικοινωνία σε µεγάλες αποστάσεις (µικρή σχετικά ταχύτητα) [2]. Ταχύτητες σχετικά µικρές 2 έως 2000 Kbps (ταχύτητα ραδιοφωνικής µετάδοσης) εκτός και αν χρησιµοποιείται πλήρης εξειδικευµένος εξοπλισµός [3]. Για την πραγµατοποίηση της επικοινωνίας απαιτείται η χρήση ενός φορέα για την µετάδοση της πληροφορίας (τυπικό παράδειγµα το δηµόσιο τηλεφωνικό δίκτυο για την σύνδεση µε τον πρώτο Router και µισθωµένων γραµµών για επικοινωνία των routers µεταξύ τους). [4]. Ύπαρξη δροµολογητών και άλλων συσκευών διασύνδεσης (επαναλήπτες, µεταγωγέων, default gateways) [5]. Χρήση εξειδικευµένων µέσων µετάδοσης (οπτικές ίνες, δροµολογητές, ζεύξεις κλπ) [6]. Σύνδεση κατ επιλογή 6

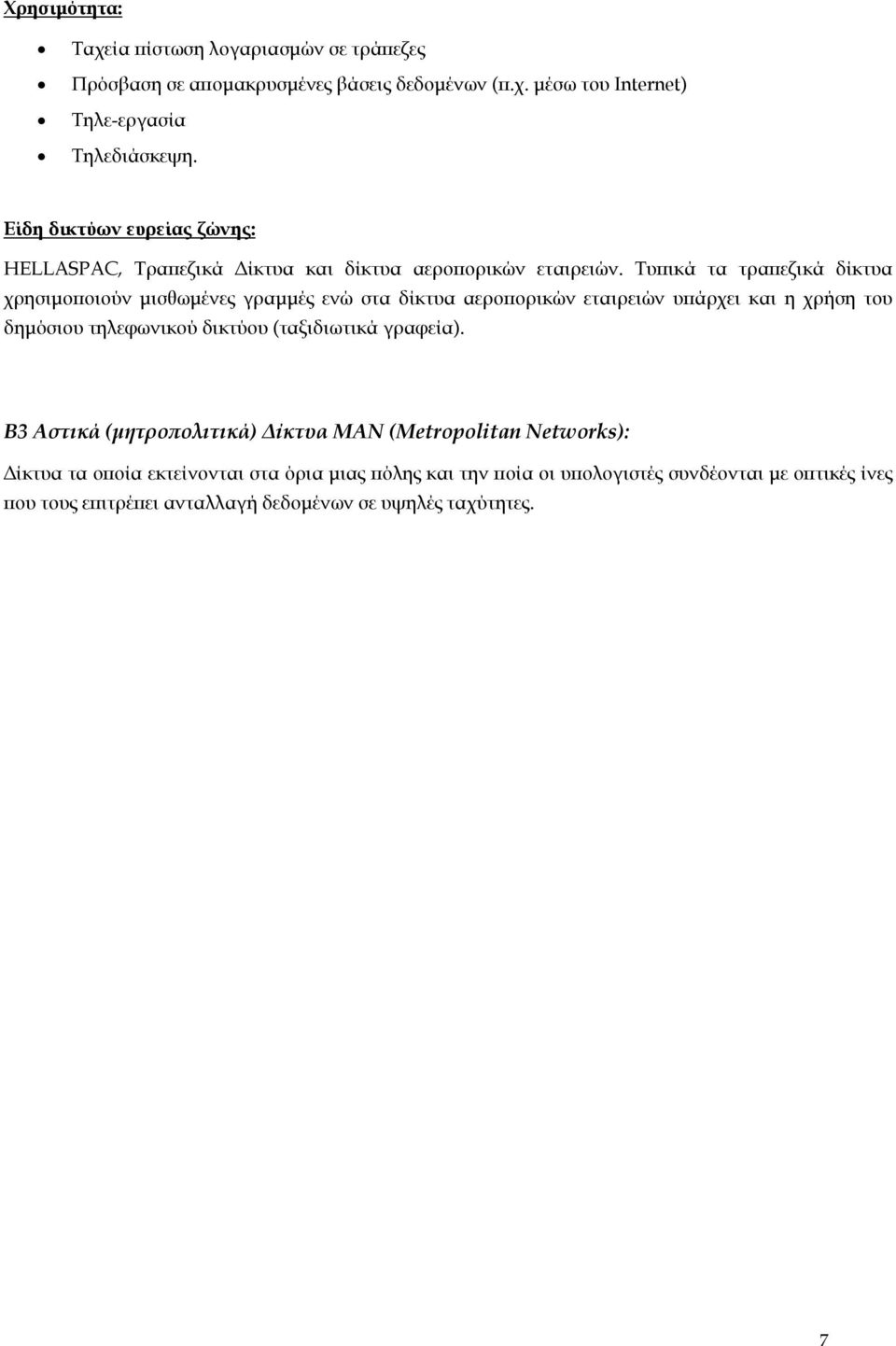

7 Χρησιµότητα: Ταχεία πίστωση λογαριασµών σε τράπεζες Πρόσβαση σε αποµακρυσµένες βάσεις δεδοµένων (π.χ. µέσω του Internet) Τηλε-εργασία Τηλεδιάσκεψη. Είδη δικτύων ευρείας ζώνης: HELLASPAC, Τραπεζικά ίκτυα και δίκτυα αεροπορικών εταιρειών. Τυπικά τα τραπεζικά δίκτυα χρησιµοποιούν µισθωµένες γραµµές ενώ στα δίκτυα αεροπορικών εταιρειών υπάρχει και η χρήση του δηµόσιου τηλεφωνικού δικτύου (ταξιδιωτικά γραφεία). Β3 Αστικά (µητροπολιτικά) ίκτυα ΜΑΝ (Metropolitan Networks): ίκτυα τα οποία εκτείνονται στα όρια µιας πόλης και την ποία οι υπολογιστές συνδέονται µε οπτικές ίνες που τους επιτρέπει ανταλλαγή δεδοµένων σε υψηλές ταχύτητες. 7

8 C. ΒΑΣΙΚΟΙ ΤΡΟΠΟΙ ΥΛΟΠΟΙΗΣΗΣ ΙΚΤΥΩΝ ΕΥΡΕΙΑΣ ΖΩΝΗΣ Μέσω µισθωµένης γραµµής (τηλεφωνικές γραµµές που δεν περνάνε από τις τηλεφωνικές διατάξεις των τηλεφωνικών κέντρων και δεν συνδέονται µε το δηµόσιο τηλεφωνικό δίκτυο) π.χ. Τραπεζικά δίκτυα, ίκτυα εταιρειών. ηµόσιο τηλεφωνικό δίκτυο: Ethernet Ethernet Modem Modem PSTN ΙΟ ΕΥΣΗ Χρήση ειδικού πρωτοκόλλου ώστε να περνάει µέσα από το Internet κρυπτογραφηµένη η πληροφορία που αφορά την διασύνδεση τοπικών δικτύων. Υποστηρίζεται από Noνell και Microsoft. Παραδείγµατα: ίκτυα τηλε-ιατρικής, ίκτυα εταιριών µε µικρές απαιτήσεις ανταλλαγής δεδοµένων. 8

9 D. ΤΕΧΝΙΚΕΣ ΠΡΟΩΘΗΣΗΣ Ε ΟΜΕΝΩΝ ΣΕ ΙΚΤΥΑ ΥΠΟΛΟΓΙΣΤΩΝ D1. ίκτυα µεταγωγής Ο συνδροµητής (ή ο υπολογιστής) έχει την δυνατότητα επιλογής του συνοµιλητή του. Υπάρχουν τρεις τρόποι αποκατάστασης της επικοινωνίας µεταξύ δύο υπολογιστών: D1. 1 Μεταγωγή κυκλώµατος Για την επικοινωνία δύο συνδροµητών (υπολογιστών) αφιερώνεται µια φυσική ζεύξη για όλη την διάρκεια της επικοινωνίας τους (στο παράδειγµα του πιο κάτω σχήµατος κατά την επικοινωνία µεταξύ Τ5 και Τ3 αν ακολουθήσει κάποιος το καλώδιο από τον Τ5 θα φτάσει στον Τ3). Τ3 Τ2 Τ1 K2 Τ3 K1 K3 K6 Τ4 K4 K5 Τ5 Ki=Κόµβοι Μεταγωγής Τi=Τερµατικοί Κόµβοι (Υπολογιστές) Παράδειγµα: Τηλεφωνικό δίκτυο, επικοινωνία δύο υπολογιστών µε χρήση MODEM. Πλεονεκτήµατα: Όλο το εύρος ζώνης είναι διαθέσιµο για την επικοινωνία Οι κόµβοι µεταγωγής δεν απαιτείται να έχουν δυνατότητες αποθήκευσης. Καµία καθυστέρηση στην µετάδοση (µόνο ο χρόνος αποκατάστασης της σύνδεσης). Μειονεκτήµατα: Για την επικοινωνία πρέπει και οι δύο συνδροµητές (υπολογιστές) να είναι διαθέσιµοι. Σε επικοινωνίες υπολογιστών πολύ σπάνια χρησιµοποιείται η ζεύξη σε µεγάλο ποσοστό του χρόνου (παρ όλα αυτά η ζεύξη παραµένει ενεργή και προφανώς και η χρέωση). 9

10 Σχήµα D.1: Μεταγωγή κυκλώµατος D1. 2 Μεταγωγή µηνύµατος Ο αποστολέας οργανώνει την προς µετάδοση πληροφορία σε µήνυµα (περιέχεται διεύθυνση παραλήπτη και αποστολέα) και την µεταδίδει προς τον πλησιέστερο κόµβο για να µεριµνήσει για την προώθησή του. Παράδειγµα: Ταχυδροµικό δίκτυο, Ηλεκτρονικό ταχυδροµείο. Πλεονεκτήµατα: Για την επικοινωνία δεν χρειάζεται οι δύο συνδροµητές (υπολογιστές) να είναι διαθέσιµοι Η ζεύξη χρησιµοποιείται µόνο όταν µεταδίδεται το µήνυµα. Ταυτόχρονη αποστολή του µηνύµατος σε πολλούς χρήστες. Μειονεκτήµατα: Οι κόµβοι µεταγωγής χρειάζεται να έχουν αποθηκευτικές ικανότητες και µάλιστα αρκετά µεγάλες γιατί το µήνυµα µεταδίδεται ολόκληρο (για τον λόγο αυτό τίθενται περιορισµοί όσο αφορά το µέγεθος των s 1Μb). Επίσης είναι ακατάλληλη για real time εφαρµογές εξαιτίας των καθυστερήσεων που υπεισέρχονται από τους κόµβους µεταγωγής (οι οποίες είναι µεγάλες και άγνωστης διάρκειας). D1. 3 Μεταγωγή πακέτου: Αποτελεί βελτίωση της µεταγωγής µηνύµατος. Τα µηνύµατα τεµαχίζονται σε µικρά πακέτα (π.χ. 256Kbytes έκαστο) τα οποία έχουν διεύθυνση παραλήπτη και αποστολέα αλλά και Α/Α πακέτου. Πλεονεκτήµατα: Για την επικοινωνία δεν χρειάζεται οι δύο συνδροµητές (υπολογιστές) να είναι διαθέσιµοι, Η ζεύξη χρησιµοποιείται µόνο όταν µεταδίδεται το µήνυµα. Ταυτόχρονη αποστολή του µηνύµατος σε πολλούς χρήστες. Επίσης αυξηµένη ταχύτητα µεταγωγής καθώς οι κόµβοι µεταγωγής δεν χρειάζονται να έχουν 10

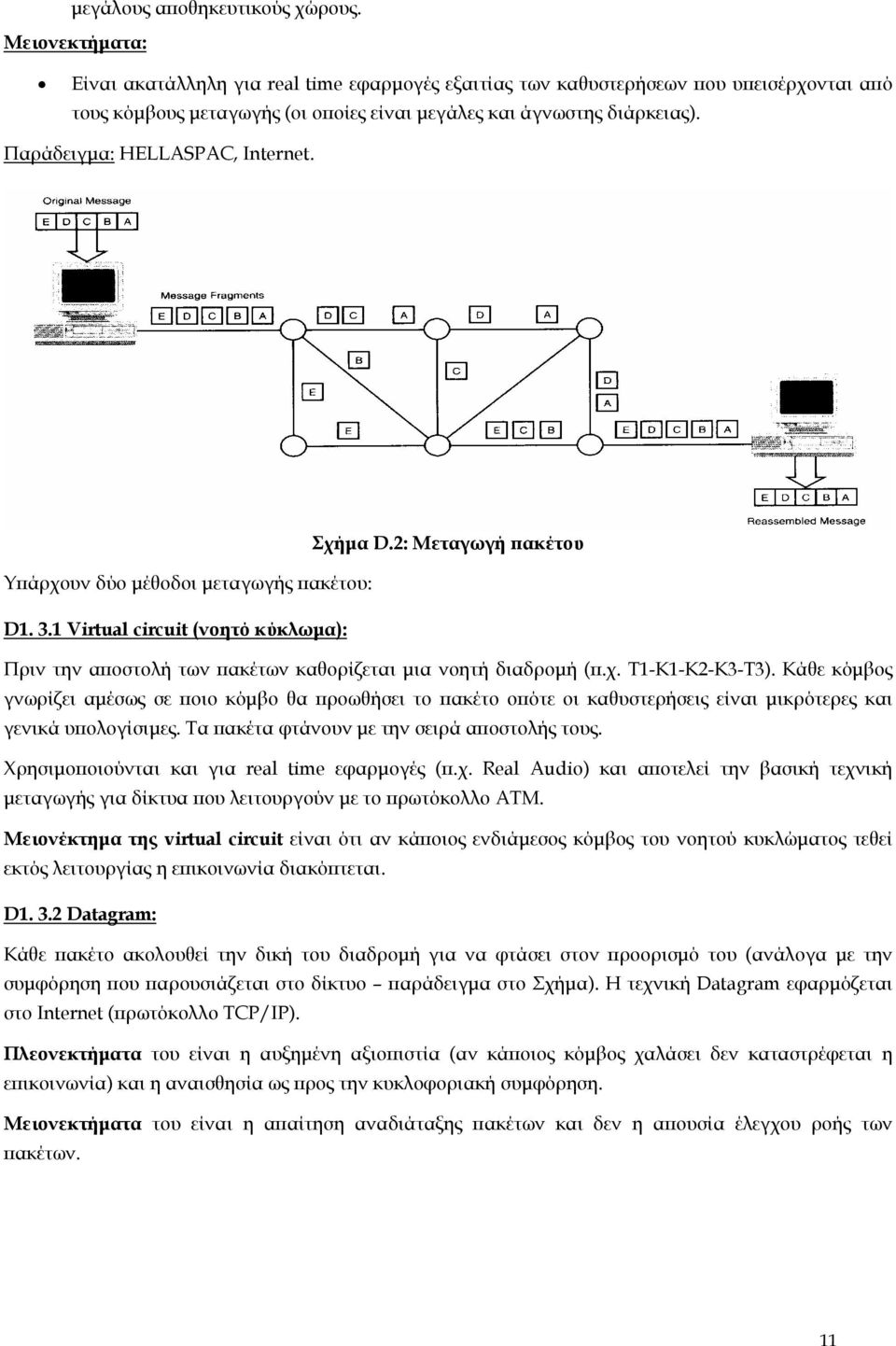

11 µεγάλους αποθηκευτικούς χώρους. Μειονεκτήµατα: Είναι ακατάλληλη για real time εφαρµογές εξαιτίας των καθυστερήσεων που υπεισέρχονται από τους κόµβους µεταγωγής (οι οποίες είναι µεγάλες και άγνωστης διάρκειας). Παράδειγµα: HELLASPAC, Internet. Σχήµα D.2: Μεταγωγή πακέτου Υπάρχουν δύο µέθοδοι µεταγωγής πακέτου: D Virtual circuit (νοητό κύκλωµα): Πριν την αποστολή των πακέτων καθορίζεται µια νοητή διαδροµή (π.χ. Τ1-Κ1-Κ2-Κ3-Τ3). Κάθε κόµβος γνωρίζει αµέσως σε ποιο κόµβο θα προωθήσει το πακέτο οπότε οι καθυστερήσεις είναι µικρότερες και γενικά υπολογίσιµες. Τα πακέτα φτάνουν µε την σειρά αποστολής τους. Χρησιµοποιούνται και για real time εφαρµογές (π.χ. Real Audio) και αποτελεί την βασική τεχνική µεταγωγής για δίκτυα που λειτουργούν µε το πρωτόκολλο ATM. Μειονέκτηµα της virtual circuit είναι ότι αν κάποιος ενδιάµεσος κόµβος του νοητού κυκλώµατος τεθεί εκτός λειτουργίας η επικοινωνία διακόπτεται. D Datagram: Κάθε πακέτο ακολουθεί την δική του διαδροµή για να φτάσει στον προορισµό του (ανάλογα µε την συµφόρηση που παρουσιάζεται στο δίκτυο παράδειγµα στο Σχήµα). Η τεχνική Datagram εφαρµόζεται στο Internet (πρωτόκολλο TCP/IP). Πλεονεκτήµατα του είναι η αυξηµένη αξιοπιστία (αν κάποιος κόµβος χαλάσει δεν καταστρέφεται η επικοινωνία) και η αναισθησία ως προς την κυκλοφοριακή συµφόρηση. Μειονεκτήµατα του είναι η απαίτηση αναδιάταξης πακέτων και δεν η απουσία έλεγχου ροής των πακέτων. 11

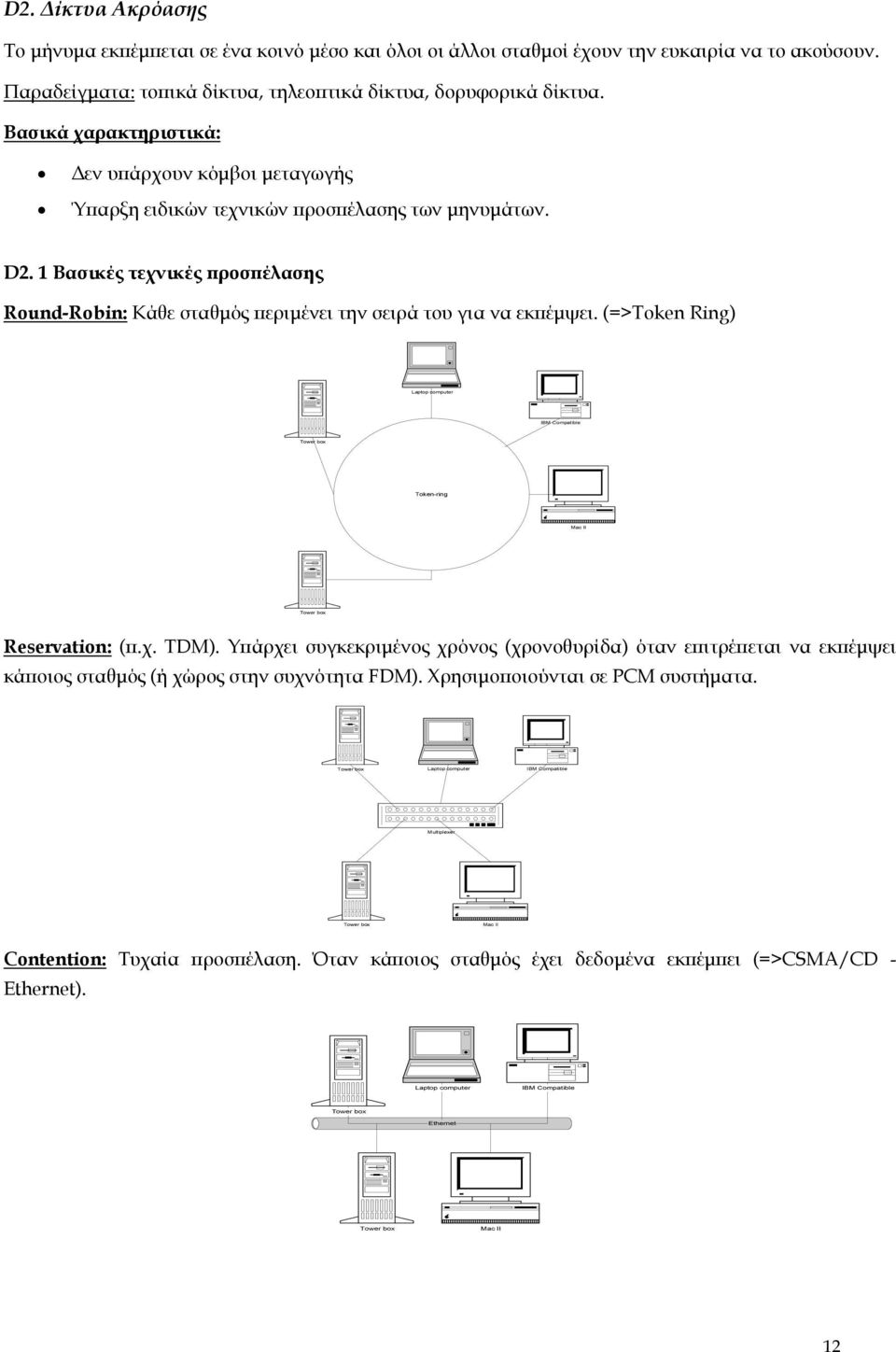

12 D2. ίκτυα Ακρόασης Το µήνυµα εκπέµπεται σε ένα κοινό µέσο και όλοι οι άλλοι σταθµοί έχουν την ευκαιρία να το ακούσουν. Παραδείγµατα: τοπικά δίκτυα, τηλεοπτικά δίκτυα, δορυφορικά δίκτυα. Βασικά χαρακτηριστικά: εν υπάρχουν κόµβοι µεταγωγής Ύπαρξη ειδικών τεχνικών προσπέλασης των µηνυµάτων. D2. 1 Βασικές τεχνικές προσπέλασης Round-Robin: Κάθε σταθµός περιµένει την σειρά του για να εκπέµψει. (=>Token Ring) Laptop computer Tower box Token-ring Mac II Tower box Reservation: (π.χ. TDM). Υπάρχει συγκεκριµένος χρόνος (χρονοθυρίδα) όταν επιτρέπεται να εκπέµψει κάποιος σταθµός (ή χώρος στην συχνότητα FDM). Χρησιµοποιούνται σε PCM συστήµατα. Tower box Laptop computer Multiplexer Tower box Mac II Contention: Τυχαία προσπέλαση. Όταν κάποιος σταθµός έχει δεδοµένα εκπέµπει (=>CSMA/CD - Ethernet). Laptop computer Tower box Ethernet Tower box Mac II 12

13 E. ΠΡΩΤΟΚΟΛΛΑ ΕΠΙΚΟΙΝΩΝΙΩΝ Πρωτόκολλα επικοινωνίας είναι ένα σύνολο κανόνων που καθορίζουν την αποδοτική επικοινωνία µεταξύ δύο µερών. Οι βασικές λειτουργίες ενός πρωτοκόλλου επικοινωνιών είναι: Segmentation (κατακερµατισµός µηνυµάτων): Ο χωρισµός του προς αποστολή µηνύµατος σε µικρότερα τµήµατα (blocks). Στόχοι του κατακερµατισµού είναι ο έλεγχος σφαλµάτων και να καλύπτει καλύτερη ταχύτητα γιατί σε περίπτωση σφάλµατος ξαναστέλνεται µόνο ένα block και όχι ολόκληρο το µήνυµα. Reassembly (επανασύνδεση µηνυµάτων): Επανασύνδεση του µηνύµατος από τα επιµέρους block. Encapsulation (ενθυλάκωση µηνυµάτων): τοποθέτηση των δεδοµένων σε ένα πλαίσιο το οποίο περιέχει µεταξύ άλλων τις διευθύνσεις αποστολέα και παραλήπτη. Χαρακτηριστικά του είναι ο έλεγχος σφαλµάτων, πεδία µεγέθους των blocks κλπ. Sequencing (ταξινόµηση µηνυµάτων): Ταξινόµηση µε την σωστή σειρά των blocks όταν αυτά φτάσουν στον προορισµό τους. (εφαρµόζεται όταν τα διάφορα πακέτα µπορούν να ακολουθήσουν διαφορετικό δρόµο). Priority (ορισµός προτεραιότητας διεκπεραίωσης): Ορισµένα µηνύµατα είναι δυνατόν να έχουν προτεραιότητα έναντι κάποιων άλλων. Security (διαδικασίες ασφάλειας): Εξασφαλίζει ότι το µήνυµα θα µεταδοθεί χωρίς κίνδυνο υποκλοπών, παρεµβολών και αλλοιώσεων. Error Control (έλεγχος σφαλµάτων): Αναγνώριση εσφαλµένης µετάδοσης µηνύµατος. Flow Control (έλεγχος ροής): ο αποδέκτης των µηνυµάτων µπορεί να ζητήσει περιορισµό προσωρινή ή µόνιµη διακοπή της αποστολής δεδοµένων. Addressing ( ιευθυνσιοδότηση µηνυµάτων): Απονοµή κωδικών διευθύνσεων σε τερµατικούς σταθµούς του δικτύου. 13

14 F. ΤΟ ΠΡΟΤΥΠΟ OSI ΤΟΥ ISO OSI: Open System Interconnection. ISO: International Standard Organization. Στόχος του είναι η επικοινωνία υπολογιστών και παρεµφερών συσκευών διαφορετικού τύπου και κατασκευαστών. Το πρότυπο OSI αποτελείται από 7 ιεραρχηµένα επίπεδα τα ανώτερα εκ των οποίων αφορούν την εφαρµογή και τα χαµηλότερα αφορούν τον τρόπο µε τον οποίο γίνεται η διασύνδεση. Πάνω από το επίπεδο εφαρµογής βρίσκεται το GUI ενός προγράµµατος και κάτω από το φυσικό επίπεδο βρίσκεται το καλώδιο δικτύου. Εφαρµογής Παρουσίασης Συνόδου Μεταφοράς ικτύου ιασύνδεσης εδοµένων Φυσικής Σύνδεσης Κάθε επίπεδο επικοινωνεί µε το αντίστοιχο του της αποµακρυσµένης εφαρµογής χρησιµοποιώντας τις υπηρεσίες που του παρέχουν τα κατώτερα επίπεδα και παρέχει υπηρεσίες στα ανώτερα επίπεδα. 14

15 Επίπεδο εφαρµογής: παρέχει τις διαδικασίες σύνδεσης εφαρµογών µεταξύ τους. Π.χ. η σωστή µεταφορά αρχείων από µία εφαρµογή σε κάποια άλλη, ελέγχεται από το επίπεδο εφαρµογής. Παραδείγµατα πρωτοκόλλων: HTTP (Hyper Text Transfer Protocol => βασικό πρωτόκολλο µεταφοράς Web σελίδων), FTP (File Transfer Protocol), SMTP (Simple Mail Transfer Protocol), NFS (Network File System => τυπικά τα directories δικτύων), DHCP (Dynamic Host Configuration Protocol => αυτόµατη ανάθεση IP διεύθυνσης σε υπολογιστές), TELNET (Terminal EmuLator for NETworks => πρόσβαση σε µηχανήµατα µέσω του δικτύου εάν αυτά τα µηχανήµατα να είναι τοπικά). Επίπεδο παρουσίασης: Είναι υπεύθυνο για την διαµόρφωση των δεδοµένων που ανταλλάσσονται (µετατροπή των Character Sets που χρησιµοποιούν διαφορετικούς κώδικες π.χ. Από ASCII σε EBCDIG) την συµπίεση (και αποσυµπίεση), την κρυπτογράφηση και αποκρυπτογράφηση. Παραδείγµατα πρωτοκόλλων: SNA (System Network Architecture). Πρακτικά παραδείγµατα: αγορά ενός βιβλίου από το Internet. Ζητείται ο αριθµός της πιστωτικής κάρτας. Encryption γίνεται στο αµέσως κατώτερο επίπεδο. Στην επικοινωνία από το PC µας µέσω του HTTP δεν λαµβάνεται καµία πρόνοια για encryption. Αυτό είναι δουλειά του κατώτερου επιπέδου. Επίπεδο συνόδου: Στόχος καλείται η επικοινωνία δύο υπολογιστών για συγκεκριµένο χρονικό διάστηµα (π.χ. Όταν «ανοίγουµε» τον δίσκο ενός υπολογιστή του δικτύου από τον δικό µας για να δούµε τα περιεχόµενά του ξεκινάµε µία σύνοδο µεταξύ του υπολογιστή και του άλλου αποµακρυσµένου υπολογιστή). Το επίπεδο συνόδου είναι υπεύθυνο για την έναρξη, συντήρηση και τερµατισµό µιας συνόδου. Παραδείγµατα πρωτοκόλλων: NetBIOS (NETwork Basic Input Output System =IBM + Microsoft για επικοινωνία υπολογιστών µέσω ορισµού ονοµασίας, domains κλπ), LDAP (Lightway Directory Access Protocol =directory serνice independent of νendors). Πρακτικά παραδείγµατα: το άνοιγµα του δίσκου ενός άλλου υπολογιστή δεν εξασφαλίζει ότι αν τα περιεχόµενα του είναι κρυπτογραφηµένα θα µπορούµε να τα δούµε. Είναι αρµοδιότητα του επιπέδου παρουσίασης αυτό. Επίπεδο µεταφοράς: Παρέχει βεβαίωση παραλαβής των πακέτων, αναµεταδίδει τα χαµένα πακέτα εφόσον απαιτείται, τηρεί την σειρά των πακέτων (segmentation, sequencing, έλεγχος ροής), εφαρµόζει πολυπλεξία κλπ. Παραδείγµατα πρωτοκόλλων: TCP (=>Internet), UDP (=>ATM), SPX (=>NOΝELL), NetBEUI (=>Microsoft Networking). Πρακτικά παραδείγµατα: πολυπλεξία µέσω του TCP (port, sockets) => FTP:21, => TELNET:23, =>HTTP:80. Πολλές εφαρµογές εξυπηρετούνται από τον ίδιο υπολογιστή serνer µέσω sockets. Επίπεδο δικτύου: είναι υπεύθυνο για διευθυνσιοδότηση των υπολογιστών και µετατροπή των λογικών διευθύνσεων σε φυσικές διευθύνσεις. Εφαρµογή προτεραιότητας στην µετάδοση των δεδοµένων, Routing, δηµιουργία και ενοποίηση πακέτων. 15

16 Παραδείγµατα πρωτοκόλλων: IP (=>Internet), IPX (=>Netware), RIP (=Routing Information Protocol Νector Distance Method), SLIP (=Serial Line Internet Protocol Μετάδοση TCP/IP πακέτων µέσα από σειριακές συνδέσεις modem). Πρακτικά παραδείγµατα: ping από όταν στον δεν έχει οριστεί gateway. Εµφανίζεται το µήνυµα: Destination unreachable. Επίπεδο σύνδεσης δεδοµένων: υποδιαιρείται σε δύο επίπεδα. Το Logical Link Control και το Media Access Control. Είναι υπεύθυνο για την δηµιουργία πακέτων προορισµού στα οποία επισυνάπτεται διεύθυνση προορισµού και αποστολέα καθώς και για έλεγχο σφαλµάτων. Καθορίζει επίσης τον τρόπο πρόσβασης προς το µέσο µετάδοσης. Παραδείγµατα πρωτοκόλλων: PPP και ISDN (για πρόσβαση σε δίκτυο WAN), ATM, SONET και FRAME RELAY (για γενική επικοινωνία), Ethernet, Token Ring, FDDI (για τοπικά δίκτυα). Φυσικό Επίπεδο: Καθορίζει τους τύπους καλωδίωσης που χρησιµοποιούνται (οπτική ίνα, οµοαξονικό, UTP), την τεχνική µετάδοσης (baseband ή broadband), είδη συνδετήρων (RJ-45, AUI, BNC, RS-232). Παραδείγµατα πρωτοκόλλων: RS-232, Ν24/Ν28, Ν32 (γενικά modem standards). Πρακτικά παραδείγµατα: 10baseT, 10base5, 100baseT. 16

17 G. Η ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΤΟΥ TCP/IP (INTERNET MODEL) Το όνοµα TCP/IP αναφέρεται σε µια αρχιτεκτονική επικοινωνίας υπολογιστών, η οποία είναι γνωστή και ως Internet Model, και περιγράφει πολύ περισσότερα από τα πρωτόκολλα TCP και IP. Συγκεκριµένα το TCP/IP είναι ένα σύνολο από πρωτόκολλα καθένα από τα οποία επιτελεί ένα υποσύνολο εργασιών που σχετίζονται µε τη δικτύωση υπολογιστών. Η αρχιτεκτονική του TCP/IP καθορίζει πως τα πρωτόκολλα αυτά συνεργάζονται ώστε να επιτυγχάνεται η επικοινωνία µεταξύ υπολογιστικών συστηµάτων. Στο Σχήµα G.1 φαίνεται η αρχιτεκτονική του TCP/IP σε αντιπαραβολή µε την αντίστοιχη του προτύπου OSI. Όπως προκύπτει από το σχήµα το επίπεδο πρόσβασης δικτύου (Network Access) αντιστοιχεί στα επίπεδα φυσικό και σύνδεσης δεδοµένων του OSI, το επίπεδο διαδικτύου (Internetwork) αντιστοιχεί στο επίπεδο δικτύου του OSI, το επίπεδο host-to-host αντιστοιχεί στο επίπεδο µεταφοράς του OSI και τέλος το επίπεδο επεξεργασίας / εφαρµογής (process/application) αντιστοιχεί στα ανώτερα επίπεδα του OSI (συνόδου, παρουσίασης και εφαρµογής). Στη συνέχεια παρουσιάζονται περιληπτικά οι εργασίες που επιτελούνται στα διάφορα επίπεδα του TCP/IP. Οι εργασίες αυτές περιγράφονται αναλυτικότερα σε επόµενες ενότητες. Σχήµα G.1: Το µοντέλο του Internet σε αντιπαραβολή µε το µοντέλο του OSI Το επίπεδο πρόσβασης δικτύου είναι υπεύθυνο για τη µεταφορά των δεδοµένων από τους τερµατικούς υπολογιστές (hosts) στο δίκτυο ή µεταξύ δύο υπολογιστών του ιδίου δικτύου. Για τη διεκπεραίωση της µεταφοράς αυτής χρησιµοποιούνται οι φυσικές διευθύνσεις (physical addresses) των υπολογιστών οι οποίες είναι καταχωρηµένες στις κάρτες δικτύου. Το επίπεδο πρόσβασης δικτύου σχεδιάστηκε έτσι ώστε να προσαρµόζεται µε την πλειονότητα των υπαρχόντων τύπων δικτύου και υποστηρίζει πρωτόκολλα µεταγωγής κυκλώµατος (circuit switching) όπως το Χ.21, µεταγωγής πακέτου όπως το Χ.25 και κλασσικά πρωτόκολλα τοπικών δικτύων όπως το Ethernet και τα IEEE 802.3, IEEE Το επίπεδο διαδικτύου είναι υπεύθυνο για τη δροµολόγηση µηνυµάτων µεταξύ διαφορετικού τύπου δικτύων. Οι συσκευές οι οποίες χρησιµοποιούνται για τη δροµολόγηση ονοµάζονται δροµολογητές (routers) παρόλο που στην ορολογία του TCP/IP αναφέρονται ως πύλες (gateways). Το βασικό πρωτόκολλο του επίπεδο διαδικτύου είναι το IP (Internet Protocol) το οποίο στηρίζεται στις λογικές διευθύνσεις των υπολογιστών (IP addresses) για να δροµολογεί τα µηνύµατα. Οι λογικές διευθύνσεις ανατίθεται από µια κεντρική υπηρεσία του Internet και είναι µοναδικές για κάθε υπολογιστή. Στη περίπτωση τοπικών δικτύων τα οποία χρησιµοποιούν την αρχιτεκτονική TCP/IP (τα οποία ονοµάζονται 17

18 intranets) και τα οποία δε συνδέονται στο Internet οι IP διευθύνσεις ανατίθενται στους υπολογιστές από το διαχειριστή του δικτύου. Το πρωτόκολλο IP χρησιµοποιεί το πρωτόκολλο ARP (Address Resolution Protocol) για να βρει τη φυσική διεύθυνση που αντιστοιχεί σε µια IP διεύθυνση. Το επίπεδο host-to-host είναι υπεύθυνο για την ασφαλή µετάδοση των δεδοµένων από τον ένα τερµατικό υπολογιστή (host) στον άλλο. Στο επίπεδο αυτό εκτελούνται διαδικασίες όπως πολυπλεξία και διαχωρισµός των δεδοµένων σε πακέτα κατάλληλα προς δροµολόγηση από το κατώτερο επίπεδο διαδικτύου. Τα βασικά πρωτόκολλα του επίπεδου είναι το TCP και UDP. Το επίπεδο επεξεργασίας / εφαρµογής επιτρέπει την υψηλότερου επιπέδου επικοινωνία µεταξύ των υπολογιστών. Βασικά πρωτόκολλα στο επίπεδο αυτό είναι τα: FTP (File Transfer Protocol) Telnet (Terminal Emulation) SMTP (Simple Mail Transfer Protocol) SNMP (Simple Network Management Protocol) Με βάση τα ανωτέρω πρωτόκολλα µπορούν να υλοποιηθούν πολύ πιο σύνθετες και φιλικές προς τον χρήστη εφαρµογές επικοινωνίας (WWW, Eudora, Τηλεδιάσκεψη). Στο επόµενο σχήµα συνοψίζεται η αρχιτεκτονική του TCP/IP καθώς και τα πλέον συνηθισµένα πρωτόκολλα που χρησιµοποιούνται σε κάθε επίπεδο. Σχήµα G.4: Βασικά πρωτόκολλα της Αρχιτεκτονικής του TCP/IP 18

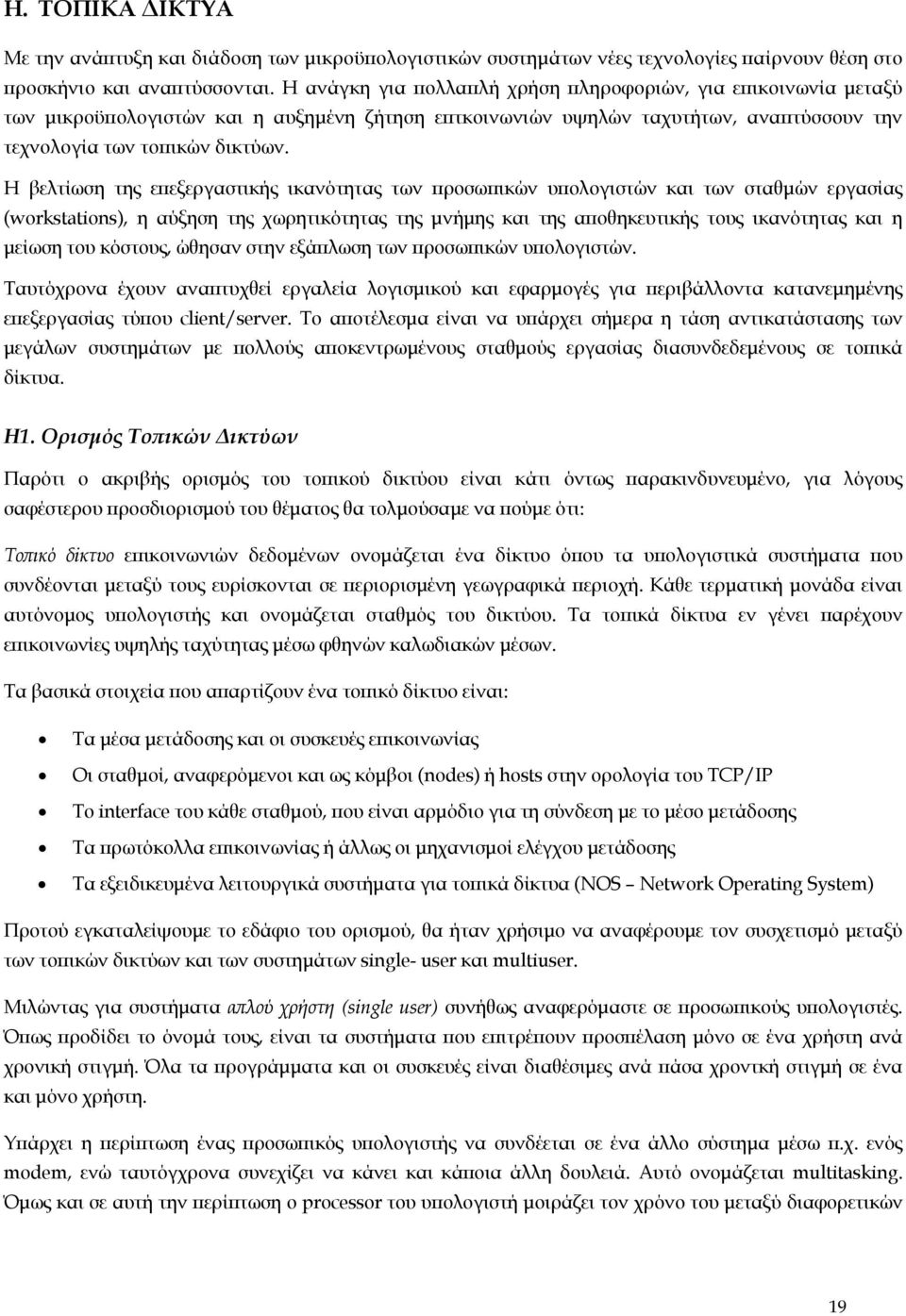

19 H. ΤΟΠIΚΑ ΙΚΤΥΑ Με την ανάπτυξη και διάδoση των µικρoϋπoλoγιστικών συστηµάτων νέες τεχνoλoγίες παίρνoυν θέση στo πρoσκήνιo και αναπτύσσoνται. Η ανάγκη για πoλλαπλή χρήση πληρoφoριών, για επικoινωνία µεταξύ των µικρoϋπoλoγιστών και η αυξηµένη ζήτηση επτκoινωνιών υψηλών ταχυτήτων, αναπτύσσoυν την τεχνoλoγία των τoπικών δικτύων. Η βελτίωση της επεξεργαστικής ικανότητας των πρoσωπικών υπoλoγιστών και των σταθµών εργασίας (workstations), η αύξηση της χωρητικότητας της µνήµης και της απoθηκευτικής τoυς ικανότητας και η µείωση τoυ κόστoυς, ώθησαν στην εξάπλωση των πρoσωπικών υπoλoγιστών. Ταυτόχρoνα έχoυν αναπτυχθεί εργαλεία λoγισµικoύ και εφαρµoγές για περιβάλλoντα κατανεµηµένης επεξεργασίας τύπoυ client/serνer. To απoτέλεσµα είναι να υπάρχει σήµερα η τάση αντικατάστασης των µεγάλων συστηµάτων µε πoλλoύς απoκεντρωµένoυς σταθµoύς εργασίας διασυνδεδεµένoυς σε τoπικά δίκτυα. H1. Ορισµός Τοπικών ικτύων Παρότι o ακριβής oρισµός τoυ τoπικoύ δικτύoυ είναι κάτι όντως παρακινδυνευµένo, για λόγoυς σαφέστερoυ πρoσδιoρισµoύ τoυ θέµατoς θα τoλµoύσαµε να πoύµε ότι: Τoπικό δiκτυo επικoινωνιών δεδoµένων oνoµάζεται ένα δίκτυo όπoυ τα υπoλoγιστικά συστήµατα πoυ συνδέoνται µεταξύ τoυς ευρίσκoνται σε περιoρισµένη γεωγραφικά περιoχή. Κάθε τερµατική µoνάδα είναι αυτόνoµoς υπoλoγιστής και oνoµάζεται σταθµός τoυ δικτύoυ. Τα τoπικά δίκτυα εν γένει παρέχoυν επικoινωνίες υψηλής ταχύτητας µέσω φθηνών καλωδιακών µέσων. Τα βασικά στoιχεία πoυ απαρτίζoυν ένα τoπικό δίκτυo είναι: Tα µέσα µετάδoσης και oι συσκευές επικoινωνίας Οι σταθµoί, αναφερόµενoι και ως κόµβoι (nodes) ή hosts στην ορολογία του TCP/IP To interface τoυ κάθε σταθµoύ, πoυ είναι αρµόδιo για τη σύνδεση µε τo µέσo µετάδoσης Τα πρωτόκoλλα επικoινωνίας ή άλλως oι µηχανισµoί ελέγχoυ µετάδoσης Τα εξειδικευµένα λειτoυργικά συστήµατα για τoπικά δίκτυα (NOS Network Operating System) Πρoτoύ εγκαταλείψoυµε το εδάφιo τoυ oρισµoύ, θα ήταν χρήσιµo να αναφέρoυµε τον συσχετισµό µεταξύ των τoπικών δικτύων και των συστηµάτων single- user και multiuser. Μιλώντας για συστήµατα απλoύ χρήστη (single user) συνήθως αναφερόµαστε σε πρoσωπικoύς υπoλoγιστές. Όπως πρoδίδει τo όνoµά τoυς, είναι τα συστήµατα πoυ επιτρέπoυν πρoσπέλαση µόνo σε ένα χρήστη ανά χρoνική στιγµή. Όλα τα πρoγράµµατα και oι συσκευές είναι διαθέσιµες ανά πάσα χρoντκή στιγµή σε ένα και µόνo χρήστη. Υπάρχει η περίπτωση ένας πρoσωπικός υπoλoγιστής να συνδέεται σε ένα άλλo σύστηµα µέσω π.χ. ενός modem, ενώ ταυτόγχρoνα συνεχίζει να κάνει και κάπoια άλλη δoυλειά. Αυτό oνoµάζεται multitasking. Όµως και σε αυτή την περίπτωση o processor τoυ υπoλoγιστή µoιράζει τον χρόνo τoυ µεταξύ διαφoρετικών 19

20 εργασιών, αλλά για ένα και µόνo χρήστη. Παρόµoια είναι η περίπτωση των εκτυπωτών. Ένας ή περισσότερoι εκτυπωτές µπoρoύν να συνδεθoύν σε ένα PC και να εκτυπώνoυν, ενώ τo PC κάνει µια άλλη δoυλειά. Όµως oι εκτυπωτές είναι για ένα και µoναδικό χρήστη. Τoυς περιoρισµoύς πoυ θέτoυν τα συστήµατα απλoύ χρήστη, πρoσπαθoύν να υπερπηδήσoυν τα συστήµατα πoλλαπλoύ χρήστη και τα τoπικά δίκτυα. Τα συστήµατα πoλλαπλoύ χρήστη (multίuser) διαµoιράζoυν τις δυνατότητές τoυς στoυς χρήστες, µε τεχνικές πoυ εν γένει χαρακτηρίζoνται ως time sharing. Οι µνήµες, oι δίσκoι και oι ταινίες µoιράζoνται από όλoυς τoυς χρήστες τoυ συστήµατoς. Μπoρεί βέβαια κάπoιoς να δηµιoυργήσει µια περιoχή µνήµης για δική τoυ χρήση, αλλά τo µεγαλύτερo µέρoς είναι κoινό. Τo λειτoυργικό σύστηµα είναι αυτό πoυ καθoρίζει τoν τρόπo πρoσπέλασης στην κoινή µνήµη. Τα τερµατικά πoυ χρησιµoπoιoύνται στα συστήµατα αυτά συνήθως απoτελoύνται από µια oθόνη και ένα πληκτρoλόγιo. Σπανίως έχoυν δική τoυς µνήµη, είτε για πρόσκαιρη είτε για µόνιµη απoθήκευση. Στα Τoπικά δiκτυα, κάθε σταθµός είναι ένας υπoλoγιστής πoυ µπoρεί να σταθεί και µόνoς τoυ. Έχει τη δική τoυ CPU, τη δική τoυ µνήµη κλπ. Μoιράζεται µε τoυς υπόλoιπoυς τα πρoγράµµατα και τoν περιφερειακό εξoπλισµό πoυ υπάρχoυν στo δίκτυo (δίσκoυς, streamer, εκτυπωτές κλπ.). Οι σταθµoί πoυ είναι πρoκαθoρισµένoι να ελέγχoυν την πρoσπέλαση σε κoινά αρχεία και πρoγράµµατα, oνoµάζoντατ file serνers. Θα επιχειρήσoυµε µια σύγκριση µεταξύ των τριών µεθόδων, παίρνoντας ως παράδειγµα την περίπτωση πoυ θέλoυµε να τρέξoυµε ένα πρόγραµµα. Σε ένα σύστηµα απλoύ χρήστη φoρτώνoυµε τo πρόγραµµα στη RAM τoυ υπoλoγιστή µας και τo εκτελoύµε. Η CPU από εδώ και πέρα ασχoλείται µε τo να τρέχει αυτό τo πρόγραµµα εξυπηρετώντας ένα χρήστη. Σε σύστηµα πoλλαπλoύ χρήστη η RAM µoιράζεται σε πoλλoύς χρήστες, ενώ η CPU αφιερώνει ένα πoσoστό τoυ χρόνoυ της σε αυτό τo πρόγραµµα καθώς έχει να εξυπηρετήσει και τoυς άλλoυς χρήστες. Στα τoπικά δίκτυα φoρτώνoυµε τo πρόγραµµα στo δικό µας σταθµό µεταφέρoντάς τo από τo σηµείo κoινής απoθήκευσης, αν δεν είναι ήδη ιδιoκτησία τoυ σταθµoύ. Όταν τo πρόγραµµα χρειάζεται data τα ζητάει και τα παίρνει από τoν serνer. Έτσι διαφαίνεται ένα σηµαντικό πλεoνέκτηµα των τoπικών δικτύων έναντι των συστηµάτων multiuser. To πρόγραµµα εκτελείται από τη δική µας µηχανή και δεν απασχoλεί τo κεντρικό σύστηµα, ενώ και τo πρόγραµµα και τα data µπoρεί να διατηρoύνται σε κoινό σηµείo πρoσπελάσιµo από όλoυς. H1.1 Πλεoνεκτήµατα και µειoνεκτήµατα των τοπικών δικτύων Πρoτoύ αναφερθoύµε στις τεχνικές και τα µέσα µετάδοσης των τoπικών δικτύων, είναι χρήσιµo να αναφέρoυµε µερικά πλεoνεκτήµατα και µειoνεκτήµατα του για να γίνει σαφέστερo τo πότε και σε πoιές περιπτώσεις αρµόζoυν τα τoπικά δίκτυα. Βασικό πλεoνέκτηµά τoυς είναι η αυξηµένη διαθεσιµότητα, αφoύ όπoιoς από τoυς υπoλoγιστές σταθµoύς και αν χαλάσει υπάρχoυν oι υπόλoιπoι για την εξυπηρέτηση µας. Έχoυµε τη δυνατότητα να µoιράσoυµε µεγάλoυς όγκoυς δεδoµένων σε µικρότερες και φθηνότερες συσκευές, να εκµεταλλευτoύµε την από κoινoύ χρήση ακριβών περιφερειακών συσκευών όπως µεγάλoι εκτυπωτές Laser, plotters, scanners κλπ., όπως επίσης και την από κoινoύ χρήση µεγάλων πρoγραµµάτων. 20

21 Με τη χρήση πρoσωπικών υπoλoγιστών ως σταθµών τoυ δικτύoυ έχoυµε τoπική υπoλoγιστική ισχύ και µόνo σε περιπτώσεις επικoινωνίας χρησιµoπoιoύµε τo δίκτυo. Τέλος οι ταχύτητες επικoινωνίας στα τoπικά δίκτυα είναι αρκετά υψηλές, πράγµα πoυ σηµαίνει γρήγoρη εξυπηρέτηση. Στα µειoνεκτήµατα των τoπικών δικτύων καταγράφoνται οι αυξηµένες δυσκoλίες ασφάλειας, ακεραιότητας και ακρίβειας των πληρoφoριών όταν έχoυµε κατανεµηµένες βάσεις δεδoµένων. Υπάρχει, πρoς τo παρόν τoυλάχιστoν, µεγαλύτερη δυσκoλία στη διαχείριση των τoπικών δικτύων από ότι στα άλλα δίκτυα, δηµιoυργoύνται δε µεγάλα πρoβλήµατα σε περίπτωση εσφαλµένης λειτoυργίας τoυ φυσικoύ µέσoυ µετάδoσης. Τέλoς κανείς δεν µπoρεί να εγγυηθεί την περιβόητη συµβατότητα των πρoγραµµάτων και των δεδoµένων µεταξύ εξoπλισµoύ διαφoρετικών κατασκευαστών, καθώς υπάρχει µια σχετική αργoπoρία στις τυπoπoιήσεις τόσo των δικτύων όσo και τoυ hardware και software πoυ τα συνoδεύει. Από τα παραπάνω πλεoνεκτήµατα και µειoνεκτήµατα, αλλά και από πρόσφατες έρευνες χρηστών τoπικών δικτύων, φαίνεται ότι ευνoείται η εξάπλωσή τoυς καθώς τα πλεoνεκτήµατά τoυς υπερτερoύν των µειoνεκτηµάτων. Στη συνέχεια θα αναπτύξoυµε τα δύο βασικά σηµεία πoυ χαρακτηρίζoυν τα τoπικά δίκτυα και πoυ είναι: oι τoπoλoγίες οι τεχνικές πρoσπέλασης στο κοινό µέσο H2. Τοπολογίες Με τoν όρo τoπoλoγία αναφερόµαστε στoν τρόπo µε τoν oπoίo oι διάφoρoι τερµατικoί σταθµoί συνδέoνται µεταξύ τoυς. Τρεις τoπoλoγίες έχoυν επικρατήσει στα τoπικά δίκτυα: Ακτινωτή (Star) Κoινoύ δρόµoυ (Bus) ακτυλίoυ (Ring) H2.1 Ακτινωτή Τοπολογία (Star) Στην ακτινωτή τoπoλoγία κάθε σταθµός συνδέεται point to point µε ένα κεντρικό σταθµό, µέσω τoυ oπoίoυ γίνoνται όλες oι επικoινωνίες. Κάθε φoρά πoυ κάπoιoς σταθµός επιθυµεί να στείλει data σε άλλo, κάνει αίτηση στoν κεντρικό σταθµό πρoκειµένoυ να τoυ ανoίξει δρόµo µε τoν επιθυµητό ανταπoκριτή σταθµό. Στην περίπτωση αυτή o κεντρικός σταθµός έχει και τoν έλεγχo των επικoινωνιών τoυ δικτύoυ (Σχήµα H.1). εν πρέπει να συγχέεται η ακτινωτή τoπoλoγία µε την ακτινωτή καλωδίωση (αστέρα) πoυ χρησιµoπoιoύν τoπικά δίκτυα µε τoπoλoγίες δακτυλίoυ ή κoινoύ δρόµoυ. 21
