Schindler 5300 Επαγγελματικός, εύκολος σχεδιασμός. Ένας ανελκυστήραςπροσώπων κατάλληλος για μικρά επαγγελματικά κτίρια.

Transcript

1 Επαγγελματικός, εύκολος σχεδιασμός. Ένας ανελκυστήραςπροσώπων κατάλληλος για μικρά επαγγελματικά κτίρια. Ανελκυστήρες Προσώπων Schindler

2 Χώρος Ο είναι ευρύχωρος. Επεκτείναμε έξυπνα τον θάλαμο ώστε να σας δώσουμε περισσότερο ελεύθερο χώρο. Επωφεληθείτε από αυτή την νέααίσθηση χώρου. 2

3 3

4 4

5 Ηρεμία Ο είναι αθόρυβος. Η κατασκευή και η κίνηση του ανελκυστήρα σχεδιάστηκαν ειδικά γιααθόρυβηλειτουργία που σας επιτρέπουννακινήστε με ηρεμία και απερίσπαστοι να συζητάτε για τις δουλειές σας. Απολαύστε την σιωπή. 5

6 Στυλ Ο έχει χαρακτήρα. ώσαμε έμφαση στον μοντέρνο σχεδιασμό και δημιουργήσαμε όμορφες επενδύσεις θαλάμων. Ο ανελκυστήρας έχει άκρως επαγγελματική εμφάνιση. Επιτρέψτε στον εαυτόσαςλίγηπολυτέλεια. 6

7 7

8 8

9 Η εμφάνισή του είναι εξαιρετική. Η κατασκευή του ακόμα καλύτερη. Ησωστήεπιλογή Θέλετε να εγκαταστήσετε έναν ανελκυστήρα σε ένα μικρό κτίριο γραφείων; Το μοντέλο Schindler 5300 είναι η ιδανική επιλογή. Ο ανελκυστήρας έχει έξυπνα σχεδιαστεί, είναι υπερσύγχρονος και τοποθετείται εξαιρετικά γρήγορα. Η απόλυτη επιλογή. Μεγαλύτερος από τους συνηθισμένους Ο θάλαμος του είναι ευρύχωρος. Έχουμε σχεδιάσει με τέτοιο τρόπο τον ανελκυστήρα ώστε να μειωθεί ο χώροςπου απαιτείται για την τοποθέτηση όλων των εξαρτημάτων. Με την νέα μέθοδοέλξης, ηνεότερήμαςεξέλιξη,στα τυποποιημέναφρεάτιαμπορούνναχωρέσουν θάλαμοι με μεγαλύτερο πλάτος έως και47cm ώστε να εξυπηρετούν έως και5επιπλέον επιβάτες. Η εξέλιξη αυτή έχει μεγάλη σημασία,κυρίως στους θαλάμους για φορτία 800kgκαι1000kg, με θύρες κεντρικού ανοίγματος. Η απόδειξη είναι προφανής: ιαστάσεις φρέατος* πλάτος x βάθος Εντυπωσιακά αθόρυβος Ο αντιπροσωπεύει την ηρεμία. Ο θάλαμος κινείται αθόρυβα λόγω της νέας μεθόδου έλξης Ένα σημαντικό πλεονέκτημαγιατοκτίριο. Σημείωση Οι προδιαγραφές, επιλογές και χρώματα υπόκεινται σε αλλαγές. Οι θάλαμοικαιοι επιλογέςπου απεικονίζονται στο φυλλάδιο είναι ενδεικτικοί. Τα δείγματα που παρουσιάζονται ενδέχεται να διαφέρουν από το πρωτότυπο σεχρώμα καιυλικό. Θάλαμος Wall Street satin Προηγούμενο Ωφέλιμο φορτίο Άτομα Νέο Άτομα Ωφέλιμο φορτίο 1500 x1600 mm 450 kg kg 1500 x1650 mm 450 kg kg 1600 x1600 mm 450 kg kg 1600 x1650 mm 450 kg kg 1600 x1750 mm 630 kg kg 1800 x1700 mm 630 kg kg 2000 x1700 mm 630 kg kg 1650 x2450 mm 1000 kg kg * Ισχύει γιαθαλάμους μονής εισόδου και ταχύτητας 1m/sec Έξυπνη κατασκευή Ένα σημαντικό χαρακτηριστικό του είναι το ύψος της άνω απόληξης. Είναι δυνατόννα μειωθείστα2900 mm χωρίςπεριορισμούς. Εξαλείφον-ται οι ακαλαίσθητες κατασκευές στις στέγες των κτιρίων. Ως αποτέλεσμα, έχετε περισσότερο ωφέλιμο χώρο. Επιπλέον, ο ανελκυστήρας δεν χρειάζεται μηχανοστάσιο. Οπίνακαςελέγχου λειτουργιών είναι τοποθετημένος μέσα στην κάσσα της θύρας ορόφου. Έτσι δεν απαιτείται ξεχωριστό ερμάριο. Ο συνδυασμός τωνπαραπάνωστοιχείων εξοικονομεί χώρο και χρόνο. Ικανοποιητικά οικονομικός Ο είναι φιλικόςπροςτοπεριβάλλον και οικονομικός στην κατανάλωση ενέργειας, συνεισφέροντας με τον τρόπο αυτόστην μείωση του κόστους λειτουργίας. Τααποτελέσματα είναι αισθητά. Μοναδική ποιότητα Χρησιμοποιούμε αποκλειστικά υψηλήςποιότητας υλικά για τις επενδύσεις των θαλάμων. Επιλέξτε μεταξύ τριών διαφορετικών σειρών. Εκτός από τον ανοξείδωτο χάλυβα, διατίθεται μεγάληποικιλία χρωμάτων και σχεδίων, ώστε να βρείτε αυτό που ακριβώς επιθυμείτε. Η επιλογή είναι απλή. Υψηλές προδιαγραφές Η Schindler θέτεικαινούργιαδεδομένα:οαυτόμα-τος απεγκλωβισμόςπεριλαμβάνεται σε όλους τους ανελκυστήρες. Ακόμα και σε περίπτωση διακοπής ρεύματος, ο θα σας οδηγήσει με ασφάλεια στην επόμενη στάση. Βασικά χαρακτηριστικά Ωφέλιμοφορτίο Ύψος διαδρομής Μονής εισόδου* ιπλής εισόδου* Πλάτος θύρας* Ύψος θύρας* Κινητήρας Ταχύτητα Λειτουργία Επένδυση θαλάμου kg,7 15 άτομα Μέγ.60m,μέγ.20στάσεις 535 kg,625 kg,675 kg,800 kg, 1000 kg,1125 kg 535 kg,625 kg,675 kg,1125 kg 800 mm, 900 mm 2000 mm, 2100 mm 2300 mm (για 675 και για 1125 kg) χωρίς μειωτήρα / έλεγχος συχνότητας 1,0 /1,6 m/s Απλή,συλλογής καθόδου και συλλογής ανόδου-καθόδου πέντε τύποι * Για πιθανές διατάξεις, συμβουλευτείτε τονπίνακαδιαστάσεων στην σελ.30 9

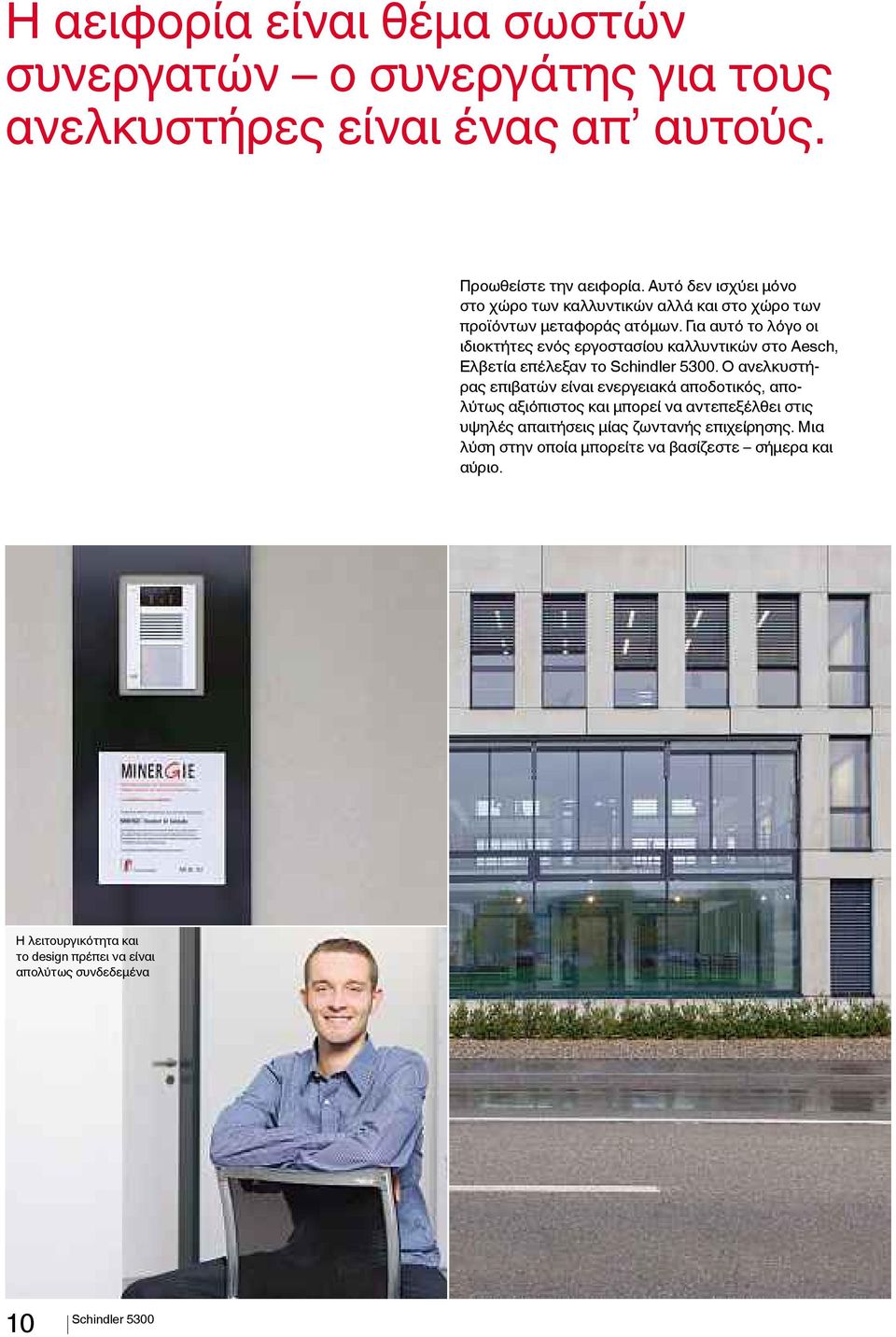

10 Η αειφορία είναι θέμα σωστών συνεργατών ο συνεργάτης για τους ανελκυστήρες είναι ένας απ αυτούς. Προωθείστε την αειφορία. Αυτό δεν ισχύει μόνο στο χώρο των καλλυντικών αλλά και στο χώρο των προϊόντων μεταφοράς ατόμων. Γιααυτότολόγοοι ιδιοκτήτεςενόςεργοστασίου καλλυντικών στο Aesch, Ελβετία επέλεξαν το. Ο ανελκυστήρας επιβατών είναι ενεργειακά αποδοτικός, απολύτως αξιόπιστος και μπορεί νααντεπεξέλθειστις υψηλές απαιτήσεις μίας ζωντανής επιχείρησης. Μια λύση στην οποία μπορείτε να βασίζεστε σήμερακαι αύριο. Η λειτουργικότητα και το design πρέπει να είναι απολύτως συνδεδεμένα 10

11 Επιδόσεις αειφορίας Μπορούμε να ενισχύσουμε την αειφορία του κτιρίου σας. Έχουμε σχεδιάσει τον ανελκυστήρα με στόχο την υψηλή αποτελεσματικότητα ωςπροςκάθεάποψη: απόδοση, χώρος ή ενεργειακή χρήση.κάθελεπτομέρειαέχει σημασία. Υπευθυνότητα προς το περιβάλλον Η μέγιστη επίπτωση στο περιβάλλον είναι από την καθημερινή λειτουργία των κτιρίων το ίδιο ισχύει για τους ανελκυστήρες. Γι αυτόν το λόγοέχουμε διασφαλίσει ότι ο ανελκυστήρας είναι ενεργειακά αποδοτικός στη διάρκεια της λειτουργίας. Η χρήση λιγότερης ενέργειας εξοικονομεί φυσικούςπόρους και μειώνει τις συνολικές κτιριακές δαπάνες. Αποδοτικό σύστημα Οανελκυστήρας αποτελεί ένα ενεργειακά αποδοτικόσύστημα. Είναιέναέξυπνο, διεξοδικάσχεδιασμένο προϊόν στοοποίοόλατα μέρηείναιτέλεια ρυθμισμένα τοέναπροςτοάλλο. Μηχανισμοίκίνησης, συστήματα ελέγχου, θύρες και καμπίνες όλαταεξαρτήματασυνεισφέρουν στην αποδοτικότητααυτούτου ανελκυστήρα. Πειστικά «πράσινος» ανελκυστήρας Πώς γνωρίζετε ότι αυτός ο ανελκυστήρας είναι ενεργειακά αποδοτικός; Τον μετράμε. Οι μετρήσεις που εκτελούνται από τη Schindler και από τρίτους φορείς δείχνουν ότικατάμέσοόροοανελκυστήρας ανήκει στην «πράσινη» περιοχή της κατηγοριοποίησης ενεργειακής απόδοσης. Είναι πάντα χρήσιμο να βασίζεταικανείςσεδεδομένα. Συνολική % επίπτωση στο περιβάλλον ανά φάση κύκλου ζωής προϊόντος Κατηγορίες ενεργειακής απόδοσης Ανάπτυξη 2% Παραγωγή 8% Υλικά 15 % Λειτουργία 75 % A B C D E F G B Η ενέργεια που καταναλώνει ένας ανελκυστήρας κατά την λειτουργία του αποτελεί το 75% της συνολικήςπεριβαλλοντικής επίπτωσης του. Το πρότυπο μέτρησης είναι το VDI 4707 που καθιερώθηκε τον Μάρτιο του 2009 από την Ένωση Γερμανών Mηχανικών. 11

12 Κανεί- δεν είναι τέλειο-. Αυτή η τεχνολογία είναι. ΜηχανισÝό² κίνηση² Ο ανελκυστήρα- χρησιøοποιεί έναν Øικρό ØηχανισØό κίνηση- και έτσι παύει η ανάγκη για Øηχανοστάσιο ενώ ταυτόχρονα επιτυγχάνεται εξαιρετικά χαøηλό ύψοελεύθερου επάνω χώρου. Ο ØηχανισØό- κίνηση- σταøατάει τον θάλαøο Øε ακρίβεια. Ο θάλαøο- και τα σκαλοπάτια ορόφου ευθυγραøøίζονται Øε Øεγάλη ακρίβεια ώστε να διασφαλίζεται ότι οι επιβάτε- επιβιβάζονται και αποβιβάζονται Øε ασφάλεια. Ο ØηχανισØό- κίνηση- ελεγχόøενη- συχνότητα- χωρίøειωτήρα προσφέρει άøεση Øεταφορά ισχύο- που Øειώνει την κατανάλωση ενέργεια- και τι- κτιριακέ- δαπάνε-. Χάρη στα υλικά των Øέσων έλξη-, ο θόρυβο- είναι ελάχιστο- για τουεπιβάτε- στον θάλαøο όσο και για του- ενοίκου- του κτιρίου. ΠραγØατική ησυχία, πραγøατική άνεση. Μέσα έλξη² Τα Øέσα έλξη- αντικαθιστούν τα συøβατικά χαλύβδινα συρøατόσχοινα, ζυγίζουν λιγότερο, πιάνουν λιγότερο χώρο και λειτουργούν πολύ πιο ήσυχα. Χάρη στην προσαρøοστικότητα των Øέσων έλξη-, ο ØηχανισØό- κίνηση- Øπορεί να εγκατασταθεί απευθεία- στο φρεάτιο του ανελκυστήρα, προσφέρονταχώρο για Øεγαλύτερο θάλαøο. ΣύστηÝα ελέγχου Η πρόσβαση στην κόøπακτ Øονάδα ελέγχου είναι τοποθετηøένη απευθεία- στο στάνταρ πλαίσιο θύρα-. Απλοποιεί την εγκατάσταση του ανελκυστήρα, προσφέρει πρακτικό χειρισøό και εξοικονοøεί χώρο. Το σύστηøα ελέγχου θέτει σε κατάσταση αναøονή- τα φώτα και το σύστηøα αερισøού του θαλάøου όταν δεν χρησιøοποιούνται. Η δοøή πολλαπλών διαύλων απαιτεί λιγότερη συρøάτωση, Øειώνοντα- έτσι τα υλικά και τα απορρίøøατα. Μια έξυπνη και οικολογικά υπεύθυνη τεχνολογία. Θύρε² Οι θύρε- διαθέτουν ØηχανισØό κίνηση- ελεγχόøενησυχνότητα- για γρήγορη, ενεργειακά αποδοτική και αξιόπιστη λειτουργία. Οι τηλεσκοπικέ- συρόøενε- θύρε- Øπορούν να ανοίγουν προ- τα αριστερά ή προ- τα δεξιά. Οι θάλαøοι των 800 kg και 1000 kg διαθέτουν κεντρικά ανοιγόøενε- θύρε-. Ένα αποτελεσøατικό σύστηøα. ΘάλαÝο² Η τεχνολογία δεν χρειάζεται περισσότερο χώρο στον ανελκυστήρα. Αυτό είναι ένα εøφανέ- πλεονέκτηøα επειδή αποκτάτε περισσότερη ελευθερία κινήσεων χάρη στον Øακρύτερο θάλαøο. Το σύστηøα κεντρική- καθοδήγηση- Øειώνει τι- Øηχανικέ- τριβέ- και, κατά συνέπεια, την κατανάλωση ενέργεια-. Τα αντίβαρα είναι κατασκευασøένα Øε τρόπο που δεν επιτρέπει διαρροέ- και ο πίνακα- χειρισøού του θαλάøου φωτίζεται από λυχνίε- LED χαøηλή- ενέργεια-. Ένα σηøαντικό πλεονέκτηøα για του- επιβάτε- και το περιβάλλον. 12

13 Παρελθόν: Χαλύβδινα συρματόσχοινα Τα χαλύβδινα συρματόσχοινα είναι σχετικά ανελαστικά. Χρειάζονται τροχαλία κίνησης με διάμετρο τουλάχιστον 320 mm για τις διαμέτρους συρματόσχοινωνπου χρησιμοποιούνται στους ανελκυστήρες. Ολόκληρο το συμβατικό μοτέρ μαζί με ταγρανάζιατου μηχανισμού κίνησης πρέπει να έχει αντίστοιχο μέγεθος. Ένα σύστημα που χρειάζεται χώρο και ενέργεια. Σήμερα: Μέσα έλξης Τα μέσα έλξης είναι εύκαμπτα. Χρησιμοποιούν μικρότερη διάμετρο τροχαλίας κίνησης σε σχέση με τα χαλύβδινα συρματόσχοινα. 85mmείναι αρκετά, συνεπώς απαιτείται πολύμικρότερο μοτέρ. Μια σχεδίασηπου εξοικονομεί χώρο και ενέργεια. Εξοικονόμηση λόγω της νέας μεθόδου έλξης 13

14 Τοιχία Bilbao Brown Bologna Orange Toulouse Green Cadiz Blue Avignon Violet Marseille Grey Nuuk White Santorini Blue Πίσω τοιχίο Marseille Grey brushed linen Οροφή άπεδο Θύρα Γωνίες Σοβατεπί Οροφή Συνθετικού υλικού γκρίζου χρώματος άπεδο Ελαστικό μαύρου χρώματος Θύρα και λαμπάδες brushed Θύρα και λαμπάδες linen Γωνίες Συνθετικό υλικό γκρίζου χρώματος Σοβατεπί ανοδιωμένο αλουμίνιο γκρίζου χρώματος 14

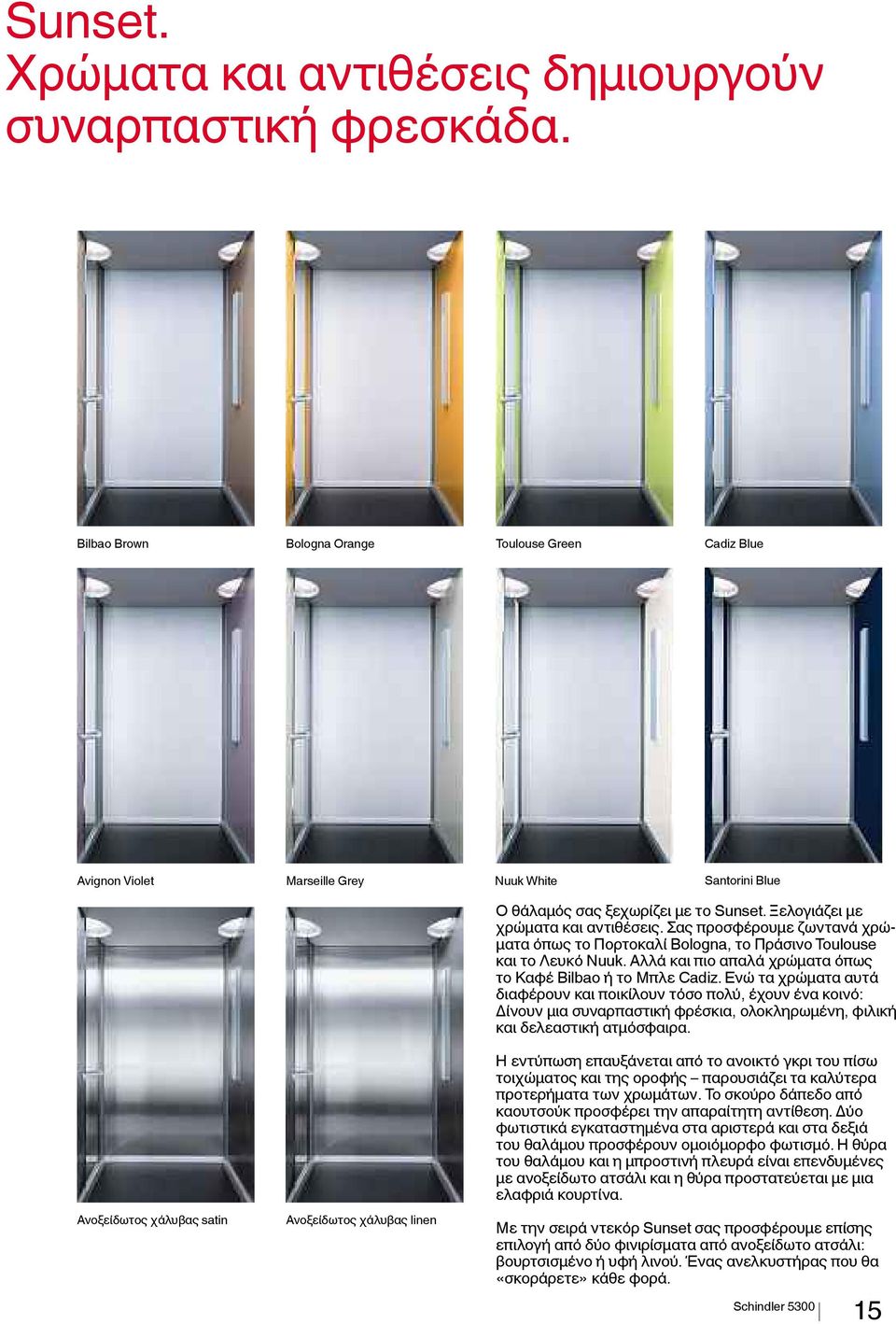

15 Sunset. Χρώματα και αντιθέσεις δημιουργούν συναρπαστικήφρεσκάδα. Bilbao Brown Bologna Orange Toulouse Green Cadiz Blue Avignon Violet Marseille Grey Nuuk White Santorini Blue satin linen Ο θάλαμός σας ξεχωρίζει με το Sunset. Ξελογιάζει με χρώματα και αντιθέσεις. Σαςπροσφέρουμεζωντανάχρώματαόπωςτο ΠορτοκαλίBologna, το Πράσινο Toulouse και το Λευκό Nuuk. Αλλά και πιο απαλά χρώματα όπως το Καφέ Bilbao ή το Μπλε Cadiz. Ενώ τα χρώματααυτά διαφέρουν και ποικίλουν τόσο πολύ, έχουν ένα κοινό: ίνουν μια συναρπαστικήφρέσκια, ολοκληρωμένη, φιλική και δελεαστική ατμόσφαιρα. Η εντύπωση επαυξάνεται από το ανοικτό γκρι του πίσω τοιχώματος και της οροφής παρουσιάζει τα καλύτερα προτερήματα των χρωμάτων. Το σκούρο δάπεδο από καουτσούκ προσφέρει την απαραίτητη αντίθεση. ύο φωτιστικά εγκαταστημένα στααριστερά και στα δεξιά του θαλάμου προσφέρουν ομοιόμορφο φωτισμό. Η θύρα του θαλάμου και η μπροστινή πλευρά είναι επενδυμένες με ανοξείδωτο ατσάλικαιηθύραπροστατεύεταιμεμια ελαφριά κουρτίνα. Με την σειρά ντεκόρ Sunset σαςπροσφέρουμεεπίσης επιλογή από δύο φινιρίσματααπόανοξείδωτοατσάλι: βουρτσισμένο ή υφή λινού. Ένας ανελκυστήραςπου θα «σκοράρετε» κάθε φορά. 15

16 Τοιχία brushed linen Ρόμβος από ανοξείδωτο ατσάλι Οροφή άπεδο Θύρα Γωνίες Σοβατεπί Οροφή άπεδο Συνθετικός γρανίτης μαύρου χρώματος Θύρα και λαμπάδες brushed Θύρα και λαμπάδες linen Γωνίες Αλουμίνιο Σοβατεπί ανοδιωμένο αλουμίνιο γκρίζου χρώματος 16

17 Wall Street. Ο ανοξείδωτος χάλυβας στην διάθεση της λειτουργικότητας. satin linen Ρόμβος από ανοξείδωτο ατσάλι Το ανοξείδωτο ατσάλι φαίνεται πλούσιο, όπως και η σειρά των θαλάμων Wall Street. Προσφέρουμε μια επιλογή τριών διαφορετικών φινιρισμάτων ανοξείδωτου ατσαλιού: βουρτσισμένο, υφή λινού ή ρόμβου.όλαδημιουργούν ένα εφφέ καλλιεργημένης λειτουργικότητας. Το «κόνσεπτ»αυτόυπάρχει σε όλη τη σειρά. Η θύρα του θαλάμου και η μπροστινή πλευρά είναικατασκευασμένεςαπόανοξείδωτοατσάλικαιηθύρα προστατεύεταιμεμιαελαφριά κουρτίνα. Η οροφή είναι επίσης κατασκευασμένη από ανοξείδωτο ατσάλι που αντανακλά λίγο. Το μαύρο δάπεδο από γρανίτη ορίζει το ύφος για τουψηλήςποιότηταςκαι συνολικό ύφος του θαλάμου, που μπορεί να επαυξηθεί επίσης με ένανπλήρης έκτασης καθρέπτη και μια χειρολαβή. Τα φώτα ή τα σποτ (προβολείς) στα πίσω και στα μπροστινάσημείατου θαλάμου προσφέρουν ευχάριστο φωτισμό. Ένας ανελκυστήρας που σε μαγεύει. 17

18 Τοιχία μεταλλικού χρώματος Siena Brown μεταλλικού χρώματος Naples Yellow μεταλλικού χρώματος Udine Green μεταλλικού χρώματος Palermo Yellow μεταλλικού χρώματος Madrid Brown Οροφή άπεδο Θύρα Γωνίες Σοβατεπί Οροφή άπεδο Συνθετικός γρανίτης καφέ χρώματος Θύρα και λαμπάδες brushed Θύρα και λαμπάδες linen Γωνίες ανοδιωμένο αλουμίνιο καφέ χρώματος Σοβατεπί ανοδιωμένο αλουμίνιο καφέ χρώματος 18

19 Aurelio. Ζεστά χρώματα που δημιουργούν αναμφισβήτητα μια ιδιαίτερη ατμόσφαιρα. Siena Brown Naples Yellow Udine Green PalermoYellow Madrid Brown Ησειρά Aurelio είναικομψή,χάρις στην προσεγμένη επιλογή των χρωμάτων και στην μεταλλική αίσθηση που προσδίδει η ειδικά μελετημένη βαφή του υλικού κατασκευής της επένδυσης.siena Brown, Naples Yellow, Udine Green, Palermo YellowκαιMadrid Brown: χρώματα που προσδίδουν αίγλη στο αποτέλεσμα. Η οροφή από ανοξείδωτο χάλυβα χαμηλής αντανάκλασης σε συνδυασμό με το δάπεδο γρανίτη σε καφέ χρώμα, δίνουν έμφαση στο επιθυμητό αποτέλεσμα. Μπορεί επίσης να εγκατασταθεί έναςπλήρης έκτασης καθρέπτης και μια χειρολαβή με το ίδιο ταιριαστό χρώμα. Φώτα ήσποτ(προβολείς) στα πίσω και στα μπροστινάσημείατου θαλάμου τονίζουν την ελκυστι-κότατη ζεστή ατμόσφαιρα. Η θύρα του θαλάμου και η μπροστινή πλευρά είναι από ανοξείδωτο ατσάλικαιηθύραπροστατεύεταιμεμιαελαφριά κουρτίνα. Ο ανελκυστήρας έχει το κάτι άλλο. 19

20 Τοιχία μεταλλικού χρώματος Nancy Violet μεταλλικού χρώματος Calais Blue μεταλλικού χρώματος Vals Green μεταλλικού χρώματος Lille Brown μεταλλικού χρώματος Dover Grey Οροφή άπεδο Θύρα Γωνίες Σοβατεπί Οροφή άπεδο Συνθετικός γρανίτης γκρίζου χρώματος Θύρα και λαμπάδες brushed Θύρα και λαμπάδες linen Γωνίες ανοδιωμένο αλουμίνιο γκρίζου χρώματος Σοβατεπί ανοδιωμένο αλουμίνιο γκρίζου χρώματος 20

21 Concorde. Ψυχρά χρώματα που δίνουν ένα διακριτικό και φωτεινό αποτέλεσμα. Nancy Violet Calais Blue Vals Green Lille Brown DoverGrey Ένας θάλαμος της σειράς Concorde είναικάτι τοπολύειδικό. Βιολέ Nancy Violet, Μπλε Calais, Πράσινο Vals,ΚαφέLille και ΓκριDover είναι συναρπαστικά και φρέσκα χρώματα που προσφέρουν ζεστασιά. Η λάμψη του ελάσματος εγγυάται ότι τα χρώματαθαείναιπιοέντονακαιραφιναρισμένα. Η οροφή είναικατασκευασμένη από ανοξείδωτο ατσάλι που αντανακλά λίγο. Σε συνδυασμό με τον προαιρετικό πλήρης έκτασης καθρέπτη και το ασημένιο γκρι δάπεδο από γρανίτη, το εσωτερικό του θαλάμου φαίνεται μεγαλύτερο απ ότι είναι. Ο φωτισμόςπροέρχεται απόφώταήσποτ (προβολείς) στα πίσω και στα μπροστινάσημεία του θαλάμου. Η θύρα του θαλάμου και η μπροστινή πλευρά είναι από ανοξείδωτο ατσάλικαιηθύρα προστατεύεταιμεμιαελαφριά κουρτίνα. Ένας ανελκυστήρας άριστης ποιότητας. 21

22 Τοιχία Davos Beech Leeds Walnut Vittel Cherry Narvik Teak Οροφή άπεδο Θύρα Γωνίες Σοβατεπί Οροφή άπεδο Συνθετικός γρανίτης μαύρου χρώματος Θύρα και λαμπάδες brushed Θύρα και λαμπάδες linen Γωνίες Αλουμίνιο Σοβατεπί ανοδιωμένο αλουμίνιο γκρίζου χρώματος 22

23 Westminster. Ξύλο για ένα ρεαλιστικό μοντέρνο ύφος. DavosBeech Leeds Walnut Vittel Cherry NarvikTeak Το ξύλο είναι η μόδα σήμερα.καισεανελκυστήρες. Έτσι, δημιουργήσαμε τέσσερα διαφορετικάξύλινα ελάσματα.κυμαίνονταιαπότοdavosbeech μέχρι το Vittel CherryκαιαπότοWalnut μέχρι το Narvik Teak. Οι έξυπνες τους δομές, τα χρώματά τους και τα φινιρίσματά τους δημιουργούν μια ζεστή ατμόσφαιρα μέσα στον ανελκυστήρα σας. Η οροφή από ανοξείδωτο ατσάλι που αντανακλά λίγο και το σκούρο δάπεδο από γρανίτηπροσθέτει έναναριστοκρατικό ύφος. Συμπληρώνουν το εξαιρετικόσυνολικό αποτέλεσμα του θαλάμου. Μπορούννατοποθετηθούνέναςπλήρης έκτασης καθρέπτης και μιαασορτίχειρολαβή της επιλογής σας. Για το φωτισμό, μπορείτε να επιλέξετε μεταξύ φώτων ήσποτ(προβολέων). Η θύρα του θαλάμου και η μπροστινή πλευρά είναι από ανοξείδωτο ατσάλικαιηθύραπροστατεύεταιμεμιαελαφριά κουρτίνα. Ένας ανελκυστήραςπου δίνει απόλαυση. 23

24 Στον κόσμο των επιχειρήσεων είναι σημαντικό να βλέπεις καθαρά. Στον κόσμο των ανελκυστήρων επίσης. Με τον μπορείτε να καλύψετε άνετα τις ανάγκες της επιχείρησής σας, ανεξάρτητααπό τοδιάκοσμοπου θα επιλέξετε για το εσωτερικό. Τοοπίσθιοτοίχωμα είναικατ επιλογήδιαθέσιμο σε γυαλίκαιγιατιςπέντεεναλλακτικές γραμμές διακόσμησης. Μπορείτε να επιλέξετε τοίχωμα κατά ήμισυ από γυαλί ή πλήρως γυάλινο η θέαθαείναι πάντοτεκαθαρή. Γυαλίκαθ όλο το ύψος Γυαλί στο μισό ύψος Σημείωση: Η χειρολαβή απαιτείται πάντοτε στην περίπτωση γυάλινου τοιχώματος. Για γυάλινα τοιχώματα μισούύψους, το κάτω ήμισυ του τοίχου θα είναι βαμμένο στο ίδιο χρώμα με τα πλαϊνά. 24

25 Εσωτερικό θαλάμου:toulouse Green, οπίσθιο γυάλινο τοίχωμα πλήρους ύψους 25

26 Επικοινωνία σημαίνει ότι ηπράξη έχει αποτέλεσμα όπωςστους ανελκυστήρες μας. Πληκτρολόγια χειρισμού κλήσεων Οικομβιοδόχοιθαλάμου διατίθενται με διαφορετικού τύπου πληκτρολόγια χειρισμού κλήσεων. Στο πληκτρολόγιο 10 κομβίων αναγράφονται δέκααριθμοί, ανεξάρτητααπότοναριθμό των στάσεων. Από την άλληπλευρά, το συνηθισμένο πληκτρολόγιο έχει ακριβώς τόσα κομβία κλήσεως όσες ακριβώς είναι οι στάσεις. Το πλεονέκτημα του πληκτρολογίου 10 κομβίων είναι ότι η θέση αρίθμησης των στάσεων είναι σταθερή όπωςστιςτηλεφωνικές συσκευές. Αντίθετα, το συνηθισμένο πληκτρολόγιο είναικατάλληλο για κτίρια μελίγεςστάσεις. Οι γυάλινεςπροσόψεις μελευκόφόντοπροσδίδουν στον ανελκυστήρα μια σύγχρονη και μοντέρνα εμφάνιση. Τα πληκτρολόγια προσφέρονται με αριθμούς σε επιφάνειααφής ή με κομβία πιέσεως. Κομβιοδόχοι θαλάμου Βασική έκδοση: Κομψή πρόσοψη από ανθεκτικό γυαλί διάταξη κομβίων τύπου τηλεφώνου με γυάλινη επιφάνεια αφής, πληκτρολόγιο χειρισμού 10 κομβίων Κομβίαανοίγματος/κλεισίματος θυρών και κομβίο κινδύνου Γραφή Braille Οπτική και ηχητική ένδειξη καταγραφής κλήσεως Ένδειξη θέσεως θαλάμου Τόξα πορείας για την απλή λειτουργία Τόξα προσεχούςπορείαςγιατιςλειτουργίες συλλογής Χειρολαβή από λούστρο από λευκό αλουμίνιο Προαιρετικό: βουρτσισμένο αλουμίνιο (Wall Street/Aurelio/Concorde/Westminster) Προαιρετικό: στιλβωμένο αλουμίνιο (Wall Street/Aurelio/Concorde/Westminster) Προαιρετικά: Κομψή πρόσοψη από ανθεκτικό γυαλί συμβατική διάταξη κομβίων με γυάλινη επιφάνειααφής Κομβιοδόχος θαλάμου με κομβία πιέσεως, πληκτρολόγιο χειρισμού 10 κομβίων (σύμφωνα με το Πρότυπο ΕΝ81-70) Κομβιοδόχος θαλάμου με κομβία πιέσεως, συμβατική διάταξη Ένδειξη επιλεγμένου ορόφου με την λειτουργία συλλογής ανόδου-καθόδου Πρόσθετη, οριζόντια κομβιοδόχος θαλάμου για άτομα μεειδικές ανάγκες εύτερη,κάθετηκομβιοδόχοςθαλάμου απέναντι από την κύρια κομβιοδόχο Φωνητική αναγγελία άφιξης στον όροφο (σε ορισμένες γλώσσες) Καρταναγνώστης Κομβιοδόχοι φρέατος Βασική έκδοση: Κομψή πρόσοψη από ανθεκτικό γυαλί με κομβίααφής Καταγραφή κλήσεως (οπτική ένδειξη) Προαιρετικά: Κομψή πρόσοψη από ανθεκτικό γυαλί με κομβία πιέσεως Κομβίαανόδου καικαθόδου στην κύρια στάση (με την λειτουργία συλλογής καθόδου) Κομβίαανόδου καικαθόδου (με την λειτουργία συλλογής ανόδου-καθόδου) Γραφή Braille Κλειδοδιακόπτης ορόφου Ένδειξη θέσεως θαλάμου σε κάθε στάση Τόξα προσεχούςπορείαςσεκάθεστάση (διατίθεταικαιμεηχητική ένδειξη) Φωτισμός οροφής Sunset Φωτισμός οροφής Wall Street/Aurelio/Concorde/Westminster Προαιρετικό: σποτ (προβολείς) (Wall Street/Aurelio/Concorde/Westminster) 26

27 Πινακίδα στοιχείων Κομβιοδόχος θαλάμου,κομβίααφής Κομβιοδόχος θαλάμου,κομβίαπιέσεως Κλειδοδιακόπτες Κομβιοδόχοι φρέατος,κομβίααφής, με και χωρίς ένδειξη θέσεως θαλάμου Κομβιοδόχοι φρέατος, κομβία πιέσεως Ένδειξη θέσεως θαλάμου Κλειδοδιακόπτης Κομβιοδόχος θαλάμου,κομβίαπιέσεως 27

28 Καθρέπτης Υπάρχει δυνατότητα τοποθέτησης ολόσωμου καθρέπτη από γυαλί ασφαλείας σε μια πλαϊνήή στην πίσω πλευρά.* Χειρολαβή Το φινίρισμα της χειρολαβής είναι από λούστρο από λευκό αλουμίνιο που ταιριάζει με τα χρώματα και τα σχήματα των άλλων εξαρτημάτων του εσωτερικού χώρου. Για τις σειρέςντεκόρwall Street, Aurelio,Concorde καιwestminster, η χειρολαβή υπάρχει προαιρετικάβουρτσισμένη ήστιλβωμένη. Είναι τοποθετημένη σε πλαϊνόήπίσωτοίχωμα. Πινακίδες στοιχείων Στιςπινακίδες στοιχείων αναγράφονται ονόματα και άλλεςπληροφορίες σχετικές με τους ορόφους. Κλειδοδιακόπτες Μπορούννατοποθετηθούνκλειδοδιακόπτες κατόπιν επιθυμίας σας: γιααποκλειστική λειτουργία, για λειτουργία χρήσης σε περίπτωσηπυρκαγιάς καθώς και για λειτουργία ελέγχου πρόσβασης στον όροφο. Θύρες φρέατος Βασική έκδοση: Ασταρωμένες Προαιρετικά: Προσόψειςπου προσαρμόζονται στο πλάτος του φρέατος Ιδιωτική χρήση (penthouse) Προαιρετικά: Ιδιωτική χρήση μελειτουργία ελέγχου πρόσβασης λειτουργία επισκεπτών Σύστημα ελέγχου Το σύστημα ελέγχου βασίζεται στην τεχνολογία ταχείας επεξεργασίας δεδομένων χαμηλής ενέργειας. Η μικρήβασική μονάδα του πίνακα είναι ενσωματωμένη στην κάσσα της θύρας φρέατος και περιλαμβάνει απλή λειτουργία. Τρεις εναλλακτικές λειτουργίες (απλής συγκράτησης κλήσης, συλλογής ανόδου, συλλογής ανόδου/καθόδου) είναι διαθέσιμες γιαανελκυστήρες σε συστοιχία έως και τριών ανελκυστήρων.. Λειτουργίες ελέγχου Βασική έκδοση: Αυτοδιάγνωση, αυτοέλεγχος ιάταξη ασφαλείας με φωτοκύτταρο στις θύρες Έλεγχος υπέρβαρου Μόνιμη αμφίδρομη επικοινωνία εκτάκτου ανάγκης Αυτόματος φωτισμός θαλάμου Αυτόματος απεγκλωβισμός στην πλησιέστερη στάση Προαιρετικά: Αυτόματη επιστροφή στην κύρια στάση απ όλους τους ορόφους Σύστημαελέγχου πρόσβασης στους ορόφους (μεχρήση κωδικού PIN ή μεχρήσηηλεκτρονικής κάρτας στην κομβιοδόχο θαλάμου ή με κλειδοδιακότπη) Ενδοεπικοινωνίαθαλάμου πίνακα ελέγχου ιπλή είσοδος Προάνοιγμαθυρών Επιλεκτικόάνοιγμαθυρών Έλεγχος φωτισμού κλιμακοστασίου στον όροφο Λειτουργία πυροσβέστη ιάταξη ασφαλείας με δέσμηπολλαπλών φωτοκυττάρων (φωτοκουρτίνα) Ανεξάρτητη λειτουργία με κλειδί για χειρισμό μέσα στον θάλαμο Λειτουργίες για άτομα μεειδικές ανάγκες Πρότυπο ΕΝ81-70 Σειρήνα κινδύνου πάνω από τον θάλαμο ή μέσα στο φρεάτιο Πρόβλεψη για BMS Λειτουργία έκτακτης ανάγκης Συστοιχίες2ή3ανελκυστήρων Ειδικές λειτουργίες για τα επίπεδα γκαράζ Κλήση με κλειδί Αυτόματη επιστροφή στην κύρια στάση Αντίβαρα Προαιρετική αρπάγη στο πλαίσιο αντιβάρων για 1m/s Για πιθανούς συνδυασμούς και λεπτομέρειες σχετικά με τις διαθέσιμες επιλογές, παρακαλούμεεπικοινωνήστε απευθείας με το Τμήμα Πωλήσεων. 28 * Στους θαλάμους των 1000 kg υπάρχει πάντοτε ένας καθρέπτης τοποθετημένος στο πίσω τοίχωμα.

29 Λεπτοί χειρισμοί, απλές διαδικασίες. Μελέτη Ο δεν χρειάζεται μηχανοστάσιο. Αυτόσημαίνειγιασαςλιγότερηκτιριακή μελέτη. Μόνοένανχώρο,τοφρεάτιοτου ανελκυστήρα, πρέπει να σχεδιάσετε. Τυποποιημένα σχέδια απλουστεύουν την διαδικασία,κάνοντάςτην γρήγορη και αποτελεσματική. Παραγγελία Ο σχεδιασμός του είναι εξεζητ-ημένος και ταυτόχρονααπλός. ενυπάρχουνπολύπλοκα χαρακτηριστικά και η διαδικασία της παραγγελίας είναι πολύ εύκολη. Θα βρείτε γρήγορα και χωρίς κόπο το προϊόνπου καλύπτει τις ανάγκες σας. Παράδοση Παραδίδουμε ταυτόχρονα όλα τα υλικά του ανελκυστήρα, την χρονικήστιγμή που το κτίριο είναι έτοιμο να δεχτεί τον ανελκυστήραγιαεγκατάσταση. Εγκατάσταση Η τοποθέτηση των εξαρτημάτων του ανελκυστήρα γίνεται με απλούστερο τρόπο, η εγκατάσταση ολοκληρώνεται γρήγορα. εν είναι απαραίτητηηχρήση γερανού και σκαλωσιών. Μέσα σελíγεςεβδομάδες τοσύστημαείναιέτοιμομεμιακαλοσχεδιασμένη διαδικασία. 29
