1 Τρύπημα Back

2 60 Τρύπημα Επισκόπηση Εξαρτήματα Bosch 11/12 Οδηγός για την επιλογή του σωστού εργαλείου τρυπήματος Αυτές οι σελίδες είναι πολύτιμη βοήθεια για το χρήστη ηλεκτρικών εργαλείων. Πληροφορούν για την σωστή χρήση του εξαρτήματος με το αντίστοιχο ηλεκτρικό εργαλείο και για την καταλληλότητα των διαφόρων εξαρτημάτων τρυπήματος στα συνηθισμένα υλικά. Οι υποδείξεις δεν είναι δεσμευτικές ούτε περιλαμβάνουν όλο το φάσμα των εφαρμογών. Οι σύμβουλοι της Bosch βρίσκονται στη διάθεσή σας για περισσότερες πληροφορίες. Συχνά δε λαμβάνεται υπόψη η αλληλεξάρτηση του ηλεκτρικού εργαλείου και του τρυπανιού. Μόνο όταν συνειδητοποιηθεί αυτή η σχέση και ληφθεί υπόψη, βελτιστοποιείται η διάρκεια ζωής των εργαλείων και το αποτέλεσμα της εργασίας. Δράπανο/Κρουστικό δράπανο έως 600 W Δράπανο/ Κρουστικό δράπανο έως 700 W Δράπανο/ Κρουστικό δράπανο έως W Δράπανο/ Κρουστικό δράπανο έως W Δραπανοκατσάβιδο μπαταρίας Δράπανο μπαταρίας Κρουστικό δράπανο μπαταρίας Τρυπάνια μετάλλου Φρεζάκια διάνοιξης ελασμάτων Ατσαλοτρύπανα Τρυπάνια ξύλου Τρυπάνια ξύλου Ελικοειδή τρυπάνια Τρυπάνια εγκαταστάσεων και καλουπώματος Επίπεδα φρεζοτρύπανα Self Cut Τρυπάνια μεντεσέδων Τρυπάνια καλλιτεχνίας HM/ Clean Hinge έως 20 mm πάνω από 30 mm έως 10 mm έως 13 mm έως 20 mm έως 15 mm έως 25 mm έως 32 mm έως 18 mm έως 32 mm 18 mm 30 mm έως 40 mm έως 50 mm έως 50 mm Κόφτες δίσκων/ φρεζάκια ρόζων έως 40 mm Τρυπάνια μπετόν και τρυπάνια πέτρας Blue Granite Silver Percussion Impact έως 12 mm έως 20 mm έως 12 mm έως 25 mm έως 12 mm έως 20 mm Τρυπάνια πολλαπλής χρήσης και περιστροφικά τρυπάνια Multi Construction έως 20 mm Expert for Ceramic έως 16 mm Ποτηροκορώνες και ποτηροτρύπανα Ποτηροκορώνες έως 68 mm Διαμαντοποτηροτρύπανα Ποτηροπρίονα έως 82 mm έως 82 mm έως 40 mm έως 60 mm έως 80 mm έως 152 mm

3 Εξαρτήματα Bosch 11/12 Τρύπημα Επισκόπηση 61 Επεξεργασία μετάλλου και συνθετικού υλικού Η επεξεργασία αυτών των υλικών, εφόσον υπάρχει η δυνατότητα, πρέπει να γίνεται με ψύξη. Στην πράξη όμως αυτό δεν συμβαίνει πάντα με τα δράπανα που κυκλοφορούν στην αγορά. Γι αυτόν το λόγο τα τρυπάνια HSS είναι σχεδιασμένα έτσι, ώστε να εξασφαλίζεται η γρήγορη απομάκρυνση των γρεζιών. Γενικά στα σκληρά υλικά με κοντό γρέζι πρέπει να χρησιμοποιούνται τρυπάνια με μεγάλη γωνία μύτης και μικρή πλευρική αρνητική γωνία αφαίρεσης υλικού. Στα μαλακά και ανθεκτικά υλικά με μακρύ γρέζι πρέπει να χρησιμοποιούνται τρυπάνια με μεγαλύτερη γωνία μύτης και μεγάλη πλευρική αρνητική γωνία αφαίρεσης υλικού. A Β C Τύπος N Κανονική έκδοση Πλευρική αρνητική γωνία αφαίρεσης υλικού =1 έως 40 Μύτη Η Πλευρική αρνητική γωνία αφαίρεσης υλικού =10 έως 19 Μύτη W Πλευρική αρνητική γωνία αφαίρεσης υλικού =27 έως 45 A Β C D Σταυρωτό τρόχισμα κατά DIN 1412 C Κωνικό τρόχισμα Προεκταμένη εγκάρσια μύτη κατά DIN 1412 A Σταυρωτό τρόχισμα, βελτιστοποιημένο για σκληρότατο χάλυβα

4 62 Τρύπημα Επισκόπηση Εξαρτήματα Bosch 11/12 Μέταλλα Αντοχή εφελκυσμού N/mm2 Σκληρότητα Rockwell Ιδανική μύτη τρυπανιού Ιδανική πλευρική αρνητική γωνία αφαίρεσης υλικού HSS-R DIN 338 HSS-R DIN 1897 HSS-G DIN 338 HSS-G DIN 340 HSS-Co DIN 338 HSS-TiN DIN 338 Συνιστούμενη ψύξη Απλός δομικός χάλυβας 350 HRB 62 A N Γαλάκτωμα τρυπήματος, λάδι κοπής Απλός δομικός χάλυβας 750 HRC 21 A/B/C N Γαλάκτωμα τρυπήματος, λάδι κοπής Χαλυβδόφυλλα 800 HRC 22 A N Γαλάκτωμα τρυπήματος, εστερικό λάδι Απλός εργαλειοχάλυβας Εργαλειοχάλυβας ενισχυμένος με κράμα Εργαλειοχάλυβας ενισχυμένος με κράμα 800 HRC 22 A/B/C N Γαλάκτωμα τρυπήματος, λάδι κοπής 880 HRC 26 A N Γαλάκτωμα τρυπήματος, εστερικό λάδι 1000 HRC 31 A/D N Γαλάκτωμα τρυπήματος, εστερικό λάδι Ανοξείδωτοι χάλυβες 550 HRB 85 A/D N Εστερικό λάδι, λάδι κοπής Ανοξείδωτοι χάλυβες 1100 HRC 34 D N Εστερικό λάδι, λάδι κοπής Πυρίμαχοι χάλυβες 800 HRC 22 D N Εστερικό λάδι, λάδι κοπής Ελαστικός χάλυβας 1100 HRC 34 A/D N Εστερικό λάδι, λάδι κοπής Φαιός χυτοσίδηρος 800 HRC 22 A/C/D N Στεγνά Σφυρηλατήσιμος χυτοσίδηρος 700 HRB 95 A/C/D N Γαλάκτωμα τρυπήματος, λάδι κοπής Χυτοχάλυβας 770 HRC 20 A/C/D N Γαλάκτωμα τρυπήματος, λάδι κοπής Χυτοχάλυβας 1100 HRC 34 D N Γαλάκτωμα τρυπήματος, λάδι κοπής Καθαρό αλουμίνιο 180 D W Γαλάκτωμα τρυπήματος, λάδι κοπής Κράμα αλουμινίου 350 A N/W Γαλάκτωμα τρυπήματος, λάδι κοπής Καθαρός χαλκός D W Γαλάκτωμα τρυπήματος, λάδι κοπής Κράμα χαλκού A/B N/W Γαλάκτωμα τρυπήματος, λάδι κοπής Μπρούντζος A/B N Στεγνά Ορείχαλκος A/B Η Γαλάκτωμα τρυπήματος Μαγνήσιο D N Στεγνά, ποτέ με νερό Συνθετικά υλικά Αντοχή εφελκυσμού N/mm2 Σκληρότητα Rockwell Ιδανική μύτη τρυπανιού Ιδανική πλευρική αρνητική γωνία αφαίρεσης υλικού HSS-R DIN 338 HSS-R DIN 1897 HSS-G DIN 338 HSS-G DIN 340 HSS-Co DIN 338 HSS-TiN DIN 338 Συνιστούμενη ψύξη PVC, πολυαμίδιο A/B/C N/W Νερό Πλέξιγκλας A/B/C N Νερό Βακελίτης A/B/C N Νερό Pertinax A/B/C N Στεγνά Resopal A/B/C N Στεγνά Σκληρό καουτσούκ A/B/C N Στεγνά

5 Εξαρτήματα Bosch 11/12 Τρύπημα Επισκόπηση 63 Επεξεργασία μπετόν και πέτρας Για γενικές εργασίες σε μπετόν και σε οπλισμένο μπετόν συνιστά η Bosch κυρίως τα τρυπάνια πιστολέτου με υποδοχή SDS-plus ή SDS-max. Για μπετόν, τοιχοποιία, πλακίδια και πολυστρωμικά υλικά υπάρχει διαθέσιμη μια πλατιά επιλογή από τρυπάνια κυλινδρικού στελέχους με επικάλυψη σκληρομετάλλου. Πεδίο εφαρμογής Τρυπάνια μπετόν Blue Granite Τρυπάνια μπετόν Silver Percussion Τρυπάνια πέτρας Impact Τρυπάνια πλακακιών Expert for Ceramic X5L Τρυπάνια πολλαπλών χρήσεων Multi Construction Κρουστικά και περιστροφικά τρυπάνια κυλινδρικά Speed X S4L Τρυπάνια πιστολέτου SDS-plus Rebar Cutter Ποτηροκορώνες Speed X Τρυπάνια πιστολέτου SDS-max Ram X Τρυπάνια ξεπεράσματος Ποτηροκορώνες Μπετόν B35 οπλισμένο * Μπετόν B45 οπλισμένο * Μπετόν B35 Μπετόν B45 Πορώδες σκυρόδεμα Ασβεστόλιθος Τοιχοποιία Τούβλα ψημένα Συμπαγή τούβλα Τούβλα με τρύπες * Κεραμίδια * * Γρανίτης Σχιστόλιθος * * Μάρμαρο * Μάρμαρο, σκληρό Πλακάκια * * Κεραμικά * * Γυψοσανίδες * Ινοσανίδες συγκολλημένες με τσιμέντο Συγκολλημένες με τσιμέντο μοριοσανίδες Μαλακό ξύλο * Σκληρό ξύλο * Καπλαντισμένες μοριοσανίδες * Καπλαντισμένες με πλαστικό μοριοσανίδες και ινοσασανίδες Συνθετικά υλικά * Πολυστρωμικά υλικά * * * * * μόνο περιστροφική χρήση

6 64 Τρύπημα Επισκόπηση Εξαρτήματα Bosch 11/12 Ξύλο και υλικά ξύλου Τρυπάνια ξύλου Ελικοειδή τρυπάνια Τρυπάνια διάνοιξης Τρυπάνια σκληρομετάλλου Τρυπάνια μεντεσέ Multi Construction Τρυπάνια πολλαπλών χρήσεων Τρυπάνια εγκαταστάσεων και καλουπώματος Επίπεδα φρεζοτρύπανα Μαλακό ξύλο Σκληρό ξύλο Τροπικά ξύλα Κολλητό ξύλο Καπλαντισμένες μοριοσανίδες Καπλαντισμένες με πλαστικό μοριοσανίδες και ινοσασανίδες Resopal Φορμάικα Συγκολλημένες με τσιμέντο μοριοσανίδες Γυψοσανίδες Πλάκες υαλοβάμβακα Πορώδες σκυρόδεμα Θερμοπλαστικά Ντουροπλαστικά Υλικό σκληρού αφρώδους Κατάλληλος αριθμός στροφών και ψυκτικού υγρού Διάρκεια ζωής Ο ιδανικός αριθμός στροφών αναφέρεται στη μέση ταχύτητα κοπής. Τόσο η γεωμετρία του τρυπανιού όσο και η προώθηση του τρυπανιού επηρεάζουν σημαντικά το σωστό αριθμό στροφών. Για τους παραπάνω λόγους ο πίνακας είναι μόνο ενδεικτικός, ωστόσο βασίζεται σε πολύχρονη πείρα στην χρήση ηλεκτρικών εργαλείων. Η διάρκεια ζωής του τρυπανιού αυξάνεται μέχρι και 6 φορές με την χρήση της σωστής ψύξης. Μέταλλα Αντοχή εφελκυσμού N/mm2 Σκληρότητα Rockwell Ιδανική μύτη τρυπανιού Κατάλληλος τύπος τρυπανιού Ταχύτητα κοπής μέτρα/λεπτό D 2 mm D 5 mm D 10 mm D 15 mm D 20 mm Συνιστούμενη ψύξη Απλός δομικός χάλυβας Απλός δομικός χάλυβας 350 HRB 62 A N Γαλάκτωμα τρυπήματος, λάδι κοπής 750 HRC 21 A/B/C N Γαλάκτωμα τρυπήματος, λάδι κοπής Χαλυβδόφυλλα 800 HRC 22 A N Γαλάκτωμα τρυπήματος Απλός εργαλειοχάλυβας Εργαλειοχάλυβας ενισχυμένος με κράμα Εργαλειοχάλυβας ενισχυμένος με κράμα 800 HRC 22 A/B/C N Γαλάκτωμα τρυπήματος, λάδι κοπής 880 HRC 26 A N Γαλάκτωμα τρυπήματος, εστερικό λάδι 1000 HRC 31 A/D N Γαλάκτωμα τρυπήματος, εστερικό λάδι

7 Εξαρτήματα Bosch 11/12 Τρύπημα Επισκόπηση 65 Μέταλλα Αντοχή εφελκυσμού N/mm2 Σκληρότητα Rockwell Ιδανική μύτη τρυπανιού Κατάλληλος τύπος τρυπανιού Ταχύτητα κοπής μέτρα/λεπτό D 2 mm D 2 mm D 5 mm D 5 mm D 10 mm D 15 mm D 20 mm Συνιστούμενη ψύξη Ανοξείδωτοι χάλυβες 550 HRB 85 A/D N Εστερικό λάδι, λάδι κοπής Ανοξείδωτοι χάλυβες 1100 HRC 34 D N Εστερικό λάδι, λάδι κοπής Πυρίμαχοι χάλυβες 800 HRC 22 D N Εστερικό λάδι, λάδι κοπής Ελαστικός χάλυβας 1100 HRC 34 A/D N Εστερικό λάδι, λάδι κοπής Φαιός χυτοσίδηρος 800 HRC 22 A/C/D N Στεγνά Σφυρηλατήσιμος χυτοσίδηρος 700 HRC 95 A/C/D N Γαλάκτωμα τρυπήματος, λάδι κοπής Χυτοχάλυβας 770 HRC 20 A/C/D N Γαλάκτωμα τρυπήματος, λάδι κοπής Χυτοχάλυβας 1100 HRC 34 D N Γαλάκτωμα τρυπήματος, λάδι κοπής Καθαρό αλουμίνιο 180 D W Γαλάκτωμα τρυπήματος, λάδι κοπής Κράμα αλουμινίου 350 A N/W Γαλάκτωμα τρυπήματος, λάδι κοπής Καθαρός χαλκός D W Γαλάκτωμα τρυπήματος, λάδι κοπής Κράμα χαλκού A/B N/W Γαλάκτωμα τρυπήματος, λάδι κοπής Μπρούντζος A/B N Στεγνά Ορείχαλκος A/B Η Γαλάκτωμα τρυπήματος Μαγνήσιο D N Στεγνά, ποτέ με νερό Συνθετικά υλικά PVC, πολυαμίδιο A/B/C N/W Νερό Πλέξιγκλας A/B/C N Νερό Βακελίτης A/B/C N Νερό Pertinax A/B/C N Στεγνά Resopal A/B/C N Στεγνά Σκληρό καουτσούκ A/B/C N Στεγνά Πίνακας αριθμού στροφών για τρυπάνια ξύλου Τρυπάνια ξύλου στάνταρ Ξυλοτρύπανο μηχανής με μύτη M Μήκος 250 Μήκος Διάμετρος σε mm Αριθμός στροφών/min -1 Διάμετρος σε mm Αριθμός στροφών/min -1 Αριθμός στροφών/min -1 Επίπεδο φρεζοτρύπανο Ξυλοτρύπανο με φρεζάκι Τρυπάνι καλουπώματος και τρυπάνι εγκαταστάσεων Τρυπάνι καλουπώματος και τρυπάνι εγκαταστάσεων με στέλεχος υποδοχής SDS-plus Διάμετρος σε mm Αριθμός στροφών/min -1 Διάμετρος σε mm Αριθμός στροφών/min -1 Διάμετρος σε mm Αριθμός στροφών/min -1 Διάμετρος σε mm Αριθμός στροφών/min -1 Ελικοειδές τρυπάνι Μήκος 235 Μήκος Διάμετρος σε mm Αριθμός στροφών/min -1 Αριθμός στροφών/min -1 Τρυπάνι μεντεσέ Τρυπάνι καλλιτεχνίας, Clean Hinge Τρυπάνι μεντεσέδων Κόφτης δίσκων / φρεζάκι ρόζων Διάμετρος σε mm Αριθμός στροφών/min -1 Διάμετρος σε mm Αριθμός στροφών/min -1 Διάμετρος σε mm Αριθμός στροφών/min -1 Διάμετρος σε mm Αριθμός στροφών/min -1

8 66 Τρύπημα Επισκόπηση Εξαρτήματα Bosch 11/12 Διάμετρος για κοχλιοτομημένές οπές Σπείρωμα Διάμετρος τρυπήματος σε mm Σπείρωμα Διάμετρος τρυπήματος σε mm Σπείρωμα Διάμετρος τρυπήματος σε mm Σπείρωμα Διάμετρος τρυπήματος σε mm Μετρικό κανονικό σπείρωμα ISO κατά DIN 13 M 1,0 0,75 M 2,3 1,90 M 6 5,00 M 18 15,50 M 42 37,50 M 1,1 0,85 M 2,5 2,00 M 7 6,00 M 20 17,50 M 45 40,50 M 1,2 0,95 M 2,6 2,10 M 8 6,80 M 22 19,50 M 48 43,00 M 1,4 1,10 M 3,0 2,50 M 9 7,80 M 24 21,00 M 52 47,00 M 1,4 1,25 M 3,5 2,90 M 10 8,50 M 27 24,00 M 56 50,50 M 1,7 1,30 M 4,0 3,30 M 11 9,50 M 30 26,50 M 60 54,50 M 1,7 1,40 M 4,5 3,80 M 12 10,20 M 33 29,50 M 64 58,00 M 2,0 1,60 M 5,0 4,20 M 14 12,00 M 36 32,00 M 68 62,00 Μετρικό λεπτό σπείρωμα ISO κατά DIN 13 M 3 x 0,35 2,6 M 7 x 0,75 6,2 M 18 x 1,5 16,5 M 30 x 1,5 28,5 M 42 x 1,5 40,50 M 3,5 x 0,35 3,1 M 8 x 0,75 7,2 M 20 x 1,5 18,5 M 32 x 1,5 30,5 M 45 x 1,5 43,50 M 4 x 0,35 3,6 M 9 x 1 8,0 M 22 x 1,5 20,5 M 33 x 1,5 31,5 M 48 x 1,5 46,50 M 4 x 0,5 3,5 M 10 x 1 9,0 M 24 x 1,5 22,5 M 35 x 1,5 33,5 M 50 x 1,5 48,50 M 4,5 x 0,5 4,0 M 11 x 1 10,0 M 25 x 1,5 23,5 M 36 x 1,5 34,5 M 5 x 0,5 4,5 M 12 x 1,5 10,5 M 26 x 1,5 24,5 M 38 x 1,5 36,5 M 5,5 x 0,5 5,0 M 14 x 1,5 12,5 M 27 x 1,5 25,5 M 39 x 1,5 37,5 M 6 x 0,75 5,2 M 16 x 1,5 14,5 M 28 x 1,5 26,5 M 40 x 1,5 38,5 Σπείρωμα Whitworth κατά DIN 11 W 1/16" 1,15 W 7/32" 4,60 W 1/2" 10,50 W 1" 22,00 W 1 5/8" 35,50 W 3/32" 1,90 W 1/4" 5,10 W 9/16" 12,10 W 1 1/8" 24,75 W 1 3/4" 39,00 W 1/8" 2,60 W 5/16" 6,50 W 5/8" 13,50 W 1 1/4" 27,75 W 1 7/8" 41,50 W 5/32" 3,20 W 3/8" 7,90 W 3/4" 16,50 W 1 3/8" 30,50 W 2" 44,50 W 3/16" 3,70 W 7/16" 9,30 W 7/8" 19,25 W 1 1/2" 33,50 Σπείρωμα σωλήνα Whitworth κατά DIN-ISO 228 G 1/8" 8,80 G 3/4" 24,50 G 1 3/8" 42,00 G 2 1/2" 72,50 G 3 3/4" 104,00 G 1/4" 11,80 G 7/8" 28,25 G 1 1/2" 45,50 G 2 3/4" 79,00 G 4" 110,50 G 3/8" 15,25 G 1" 30,75 G 1 3/4" 51,50 G 3" 85,50 G 1/2" 19,00 G 1 1/8" 35,50 G 2" 57,00 G 3 1/4" 91,50 G 5/8" 21,00 G 1 1/4" 39,50 G 2 1/4" 63,00 G 3 1/2" 98,00 Σπείρωμα Διάμετρος τρυπήματος σε mm Εξωτερικό σπείρωμα (μπουλόνι) κατά ISO 724 (μετρικό): Στο μετρικό σπείρωμα ISO οι γωνίες των πλευρών είναι 60 Τα σπειρώματα χωρίζονται σε σπειρώματα κανονικού ή λεπτού τύπου Εσωτερικό σπείρωμα (παξιμάδι) Whitworth (ίντσα): Το σπείρωμα Whitworth διαθέτει μια γωνία πλευρών από 55 Κατά κανόνα οι ονομαστικές διαστάσεις αναφέρονται σε ίντσες Εσωτερικό σπείρωμα κατά ISO 724 (μετρικό): Στο κανονικό σπείρωμα αναφέρεται μόνο η εξωτερική διάμετρος, π.χ. Μ 12 Στο λεπτό σπείρωμα εκτός από την εξωτερική διάμετρο αναφέρεται και το βήμα, π.χ. M 12 x 1,5 D 3 Διάμετρος πυρήνα D 2 Διάμετρος πλευράς D Εξωτερική διάμετρος D 1 Διάμετρος πυρήνα D 2 Διάμετρος πλευράς D Ονομαστική διάσταση του σπειρώματος/εξωτερική διάμετρος D 1 Διάμετρος πυρήνα D 2 Διάμετρος πλευράς D Ονομαστική διάσταση του σπειρώματος/εξωτερική διάμετρος

9 Εξαρτήματα Bosch 11/12 Τρύπημα Τρυπάνια μετάλλου 67 Τρυπάνια μετάλλου, κυλινδρικό και εξάγωνο στέλεχος υποδοχής Τρυπάνια μετάλλου HSS-R, DIN 338 Σελίδα 68 Τρυπάνια μετάλλου HSS-R, DIN 1897 Σελίδα 73 Τρυπάνια μετάλλου HSS-G, DIN 338 και DIN 340 Σελίδα 77 Τρυπάνια μετάλλου HSS-G με εξάγωνο στέλεχος, DIN 338 Σελίδα 89 Διπλά τρυπάνια HSS-G Σελίδα 91 Τρυπάνια μετάλλου HSS-Co, DIN 338 Σελίδα 92 Τρυπάνια μετάλλου HSS-TiN, DIN 338 Σελίδα 97 Διευρυντικά τρυπάνια, φρεζοτρύπανα και κλιμακωτά τρυπάνια Σελίδα 100

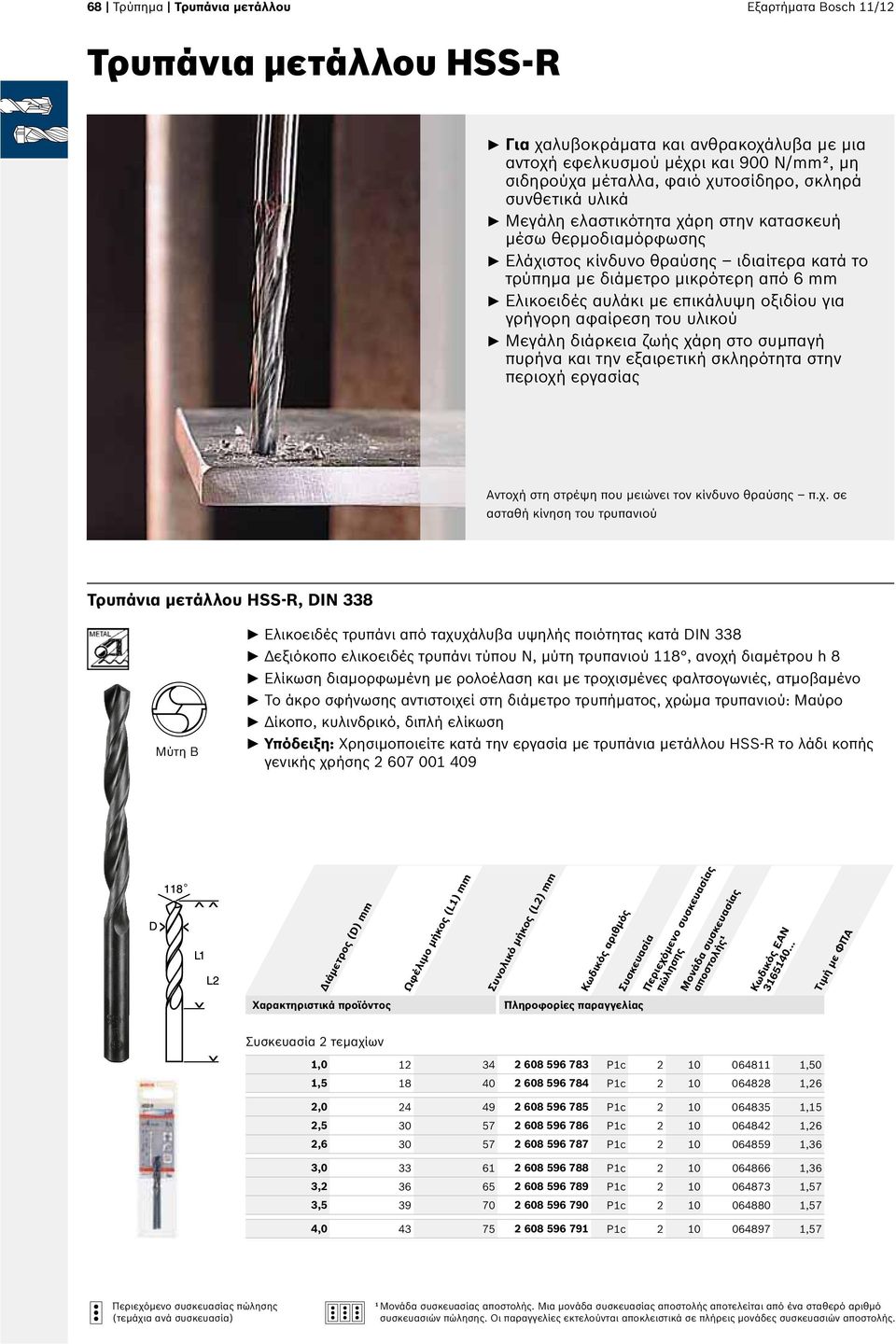

10 68 Τρύπημα Τρυπάνια μετάλλου Εξαρτήματα Bosch 11/12 Τρυπάνια μετάλλου HSS-R Για χαλυβοκράματα και ανθρακοχάλυβα με μια αντοχή εφελκυσμού μέχρι και 900 N/mm², μη σιδηρούχα μέταλλα, φαιό χυτοσίδηρο, σκληρά συνθετικά υλικά Μεγάλη ελαστικότητα χάρη στην κατασκευή μέσω θερμοδιαμόρφωσης Ελάχιστος κίνδυνο θραύσης ιδιαίτερα κατά το τρύπημα με διάμετρο μικρότερη από 6 mm Ελικοειδές αυλάκι με επικάλυψη οξιδίου για γρήγορη αφαίρεση του υλικού Μεγάλη διάρκεια ζωής χάρη στο συμπαγή πυρήνα και την εξαιρετική σκληρότητα στην περιοχή εργασίας Αντοχή στη στρέψη που μειώνει τον κίνδυνο θραύσης π.χ. σε ασταθή κίνηση του τρυπανιού Τρυπάνια μετάλλου HSS-R, DIN 338 Μύτη B Ελικοειδές τρυπάνι από ταχυχάλυβα υψηλής ποιότητας κατά DIN 338 Δεξιόκοπο ελικοειδές τρυπάνι τύπου N, μύτη τρυπανιού 118, ανοχή διαμέτρου h 8 Ελίκωση διαμορφωμένη με ρολοέλαση και με τροχισμένες φαλτσογωνιές, ατμοβαμένο Το άκρο σφήνωσης αντιστοιχεί στη διάμετρο τρυπήματος, χρώμα τρυπανιού: Μαύρο Δίκοπο, κυλινδρικό, διπλή ελίκωση Υπόδειξη: Χρησιμοποιείτε κατά την εργασία με τρυπάνια μετάλλου HSS-R το λάδι κοπής γενικής χρήσης Ωφέλιμο μήκος (L1) mm 2 τεμαχίων 1, P1c ,50 1, P1c ,26 2, P1c ,15 2, P1c ,26 2, P1c ,36 3, P1c ,36 3, P1c ,57 3, P1c ,57 4, P1c ,57 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

11 Εξαρτήματα Bosch 11/12 Τρύπημα Τρυπάνια μετάλλου 69 Τρυπάνια μετάλλου HSS-R, DIN 338 Ωφέλιμο μήκος (L1) mm 1 τεμαχίου 4, PC1d ,15 4, PC1d ,15 4, PC1d ,15 5, PC1d ,15 5, PC1d ,36 6, PC1d ,47 6, PC1d ,64 7, PC1d ,89 7, PC1d ,96 8, PC1d ,20 8, PC1d ,27 9, PC1d ,69 10, PC1d ,07 11, PC1d ,81 12, PC1d ,75 13, PC1d ,31 10 τεμαχίων 1, C0f ,07 1, C0f ,51 1, C0f ,51 1, C0f ,51 1, C0f ,51 1, C0f ,09 1, C0f ,51 1, C0f ,51 1, C0f ,51 1, C0f ,51 2, C0f ,39 2, C0f ,26 2, C0f ,98 2, C0f ,51 2, C0f ,51 2, C0f ,02 2, C0f ,23 2, C0f ,86 2, C0f ,23 2, C0f ,86 3, C0f ,23 3, C0f ,62 3, C0f ,69 3, C0f ,62 3, C0f ,38 3, C0f ,52 3, C0f ,43 3, C0f ,43 3, C0f ,38 3, C0f ,11 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

12 70 Τρύπημα Τρυπάνια μετάλλου Εξαρτήματα Bosch 11/12 Τρυπάνια μετάλλου HSS-R, DIN 338 Ωφέλιμο μήκος (L1) mm 10 τεμαχίων 4, C0f ,45 4, C0f ,50 4, C0f ,67 4, C0f ,22 4, C0f ,09 4, C0f ,43 4, C0f ,09 4, C0f ,09 4, C0f ,53 4, C0f ,37 5, C0f ,53 5, C0f ,49 5, C0f ,49 5, C0f ,96 5, C0f ,68 5, C0f ,77 5, C0f ,80 5, C0f ,35 5, C0f ,80 5, C0f ,80 6, C0f ,64 6, C0f ,51 6, C0f ,51 6, C0f ,51 6, C0f ,04 6, C0f ,07 6, C0f ,65 6, C0f ,42 6, C0f ,43 6, C0f ,65 7, C0f ,80 7, C0f ,42 7, C0f ,42 7, C0f ,42 7, C0f ,65 7, C0f ,36 7, C0f ,39 7, C0f ,97 7, C0f ,05 7, C0f ,05 8, C0f ,70 8, C0f ,05 8, C0f ,05 8, C0f ,05 8, C0f ,05 8, C0f ,24 8, C0f ,46 8, C0f ,46 8, C0f ,46 8, C0f ,46 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

13 Εξαρτήματα Bosch 11/12 Τρύπημα Τρυπάνια μετάλλου 71 Τρυπάνια μετάλλου HSS-R, DIN 338 Ωφέλιμο μήκος (L1) mm 10 τεμαχίων 9, C0f ,25 9, C0f ,86 9, C0f ,86 9, C0f ,86 9, C0f ,86 9, C0f ,99 9, C0f ,18 9, C0f ,40 9, C0f ,40 9, C0f ,40 10, C0f ,09 5 τεμαχίων 10, C0f ,65 10, C0f ,65 10, C0f ,92 10, C0f ,92 10, C0f ,38 10, C0f ,65 10, C0f ,65 10, C0f ,65 10, C0f ,31 11, C0f ,35 11, C0f ,31 11, C0f ,31 11, C0f ,31 11, C0f ,63 11, C0f ,20 11, C0f ,63 11, C0f ,63 11, C0f ,63 11, C0f ,63 12, C0f ,36 12, C0f ,80 12, C0f ,37 12, C0f ,37 12, C0f ,37 12, C0f ,88 12, C0f ,77 12, C0f ,77 12, C0f ,77 12, C0f ,77 13, C0f ,07 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

14 72 Τρύπημα Τρυπάνια μετάλλου Εξαρτήματα Bosch 11/12 Τρυπάνια μετάλλου HSS-R, DIN 338 με κοντό στέλεχος Ελικοειδές τρυπάνι από ταχυχάλυβα υψηλής ποιότητας κατά DIN 338 Δεξιόκοπο ελικοειδές τρυπάνι τύπου N, μύτη τρυπανιού 118, ανοχή διαμέτρου h 8 Ελίκωση διαμορφωμένη με ρολοέλαση και με τροχισμένες φαλτσογωνιές, ατμοβαμένο Το άκρο σφήνωσης είναι μικρότερο από τη διάμετρο τρυπήματος, χρώμα τρυπανιού: Μαύρο Δίκοπο, κυλινδρικό, διπλή ελίκωση Μύτη B Ωφέλιμο μήκος (L1) mm Διάμετρος στελέχους d mm 10, P1c , P1c , P1c , P1c ,22 12, P1c ,95 13, P1c ,95 13, P1c ,31 14, P1c ,31 14, P1c ,00 15, P1c ,28 15, P1c ,40 16, P1c ,10 16, P1c ,46 17, P1c ,06 18, P1c ,78 19, P1c ,91 20, P1c ,96 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

15 Εξαρτήματα Bosch 11/12 Τρύπημα Τρυπάνια μετάλλου 73 Τρυπάνια αμαξώματος HSS-R Για δομικό χάλυβα, μέταλλα με κράμα και μη σιδηρούχα μέταλλα με μια αντοχή εφελκυσμού μέχρι και 900 N/mm² Για τρύπημα λαμαρινών και σωλήνων με ένα πάχος τοιχώματος από 2 έως 6 mm Κατάλληλα για σταθερή λειτουργία και ιδιαίτερα κατάλληλα για δράπανα χεριού Τρύπημα με ακρίβεια χιλιοστού χωρίς ποντάρισμα χάρη στην αυτοκεντραριζόμενη μύτη του τρυπανιού Ιδιαίτερα κοντά τρυπάνια για στενά σημεία Ελίκωση με ιδανικό ωφέλιμο μήκος για τις πιο συνηθισμένες εργασίες Αυτοκεντραριζόμενη μύτη τρυπανιού για ακριβές τρύπημα χωρίς ποντάρισμα Καθαρό τρύπημα, ακόμα και στενά σημεία Τρυπάνια αμαξώματος HSS-R, DIN 1897 Ελικοειδές τρυπάνι από ταχυχάλυβα υψηλής ποιότητας κατά DIN 1897 Δεξιόκοπο ελικοειδές τρυπάνι τύπου N, μύτη τρυπήματος 118, σταυρωτό τρόχισμα κατά DIN 1412 C, ανοχή διαμέτρου h 8 Ελίκωση διαμορφωμένη με ρολοέλαση και με τροχισμένες φαλτσογωνιές, ατμοβαμένο Το άκρο σφήνωσης αντιστοιχεί στη διάμετρο τρυπήματος, χρώμα τρυπανιού: Μαύρο Δίκοπο, κυλινδρικό, διπλή ελίκωση Μύτη Α Ωφέλιμο μήκος (L1) mm 10 τεμαχίων 2, C0f ,58 2, C0f ,58 3, C0f ,58 3, C0f ,49 3, C0f ,04 3, C0f ,49 3, C0f ,49 3, C0f ,96 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

16 74 Τρύπημα Τρυπάνια μετάλλου Εξαρτήματα Bosch 11/12 Τρυπάνια αμαξώματος HSS-R, DIN 1897 Ωφέλιμο μήκος (L1) mm 10 τεμαχίων 4, C0f ,96 4, C0f ,96 4, C0f ,96 4, C0f ,11 4, C0f ,98 4, C0f ,98 4, C0f ,14 5, C0f ,24 5, C0f ,33 5, C0f ,33 5, C0f ,33 5, C0f ,86 5, C0f ,86 5, C0f ,86 5, C0f ,01 5, C0f ,01 6, C0f ,01 6, C0f ,49 5 τεμαχίων 7, C0f ,21 8, C0f ,05 9, C0f ,23 10, C0f ,79 Σετ τρυπανιών μετάλλου HSS-R (ρολοελασμένα), DIN 338 Διάμετρος mm Σετ τρυπανιών μετάλλου HSS-R 5 τεμαχίων, DIN 338 2,0 3,0 4,0 5,0 6, P1c ,74 Σετ τρυπανιών μετάλλου HSS-R 6 τεμαχίων, DIN 338 2,0 3,0 4,0 5,0 6,0 8, P1k ,41 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

17 Εξαρτήματα Bosch 11/12 Τρύπημα Τρυπάνια μετάλλου 75 Σετ τρυπανιών μετάλλου HSS-R (ρολοελασμένα), DIN 338 Διάμετρος mm Σετ τρυπανιών μετάλλου HSS-R 10 τεμαχίων, DIN 338 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10, P1k ,97 Σετ τρυπανιών μετάλλου HSS-R 13 τεμαχίων, DIN 338 1,5 2,0 2,5 3,0 3,2 3,5 4,0 4,5 4,8 5,0 5,5 6,0 6, P1k ,68 Σετ τρυπανιών μετάλλου HSS-R 19 τεμαχίων, DIN 338 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10, P1k ,60 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

18 76 Τρύπημα Τρυπάνια μετάλλου Εξαρτήματα Bosch 11/12 Σετ τρυπανιών μετάλλου HSS-R (ρολοελασμένα), DIN 338 Διάμετρος mm Σετ τρυπανιών μετάλλου HSS-R 19 τεμαχίων, DIN 338 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10, M1a ,77 Σετ τρυπανιών μετάλλου HSS-R 25 τεμαχίων, DIN 338 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10,0 10,5 11,0 11,5 12,0 12,5 13, M1a ,89 Σετ τρυπανιών μετάλλου 7 τεμαχίων 2,0 3,0 4,0 5,0 6,0 8,0 10, P1k ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

19 Εξαρτήματα Bosch 11/12 Τρύπημα Τρυπάνια μετάλλου 77 Τρυπάνια μετάλλου HSS-G Για χαλυβοκράματα και ανθρακοχάλυβα με μια αντοχή εφελκυσμού μέχρι και 900 N/mm², χυτοχάλυβα, φαιό χυτοσίδηρο, πορώδη σίδηρο, σφυρηλατήσιμο χυτοσίδηρο, μη σιδηρούχα μέταλλα, σκληρά συνθετικά υλικά Τα τροχισμένα με ακρίβεια ατσαλοτρύπανα HSS-G τρυπούν έως και 40 % πιο γρήγορα ή απαιτούν μέχρι και 50 % μικρότερη πίεση στο τρύπημα απ ό,τι τα τρυπάνια HSS με κωνικό τρόχισμα Η αυτοκεντραριζόμενη μύτη του τρυπανιού με σταυρωτό τρόχισμα καθιστά περιττό το ποντάρισμα ή το προτρύπημα έως 10 mm διάμετρο Τα τρυπάνια HSS-G είναι διαθέσιμα σε δύο ποιότητες. Τα τρυπάνια Topline για τις υψηλότερες απαιτήσεις και τα στάνταρ τρυπάνια για την επαγγελματική χρήση Πρόοδος τρυπήματος [mm/min] BOSCH HSS-G Topline Κωνικό τρόχισμα HSS-G Δύναμη προσπίεσης [N] Τρυπάνια μετάλλου HSS-G: 40 % πιο γρήγορα ή 50 % μικρότερη δύναμη πίεσης Τρυπάνια μετάλλου HSS-G Topline, DIN 338 Ελικοειδή τρυπάνια από ταχυχάλυβα υψηλής ποιότητας κατά DIN 338 Δεξιόκοπο ελικοειδές τρυπάνι τύπου N, μύτη τρυπήματος 135, σταυρωτό τρόχισμα κατά DIN 1412 C, ανοχή διαμέτρου h 8 Το άκρο σφήνωσης αντιστοιχεί στη διάμετρο τρυπήματος, χρώμα τρυπανιού: Μεταλλικό Δίκοπο, κυλινδρικό, διπλή ελίκωση Υπόδειξη: Χρησιμοποιείτε κατά την εργασία με τρυπάνια μετάλλου HSS-G το λάδι κοπής γενικής χρήσης Μύτη Α Ωφέλιμο μήκος (L1) mm 2 τεμαχίων 1, P1c ,97 1, P1c ,20 2, P1c ,27 2, P1c ,41 2, P1c ,66 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.

20 78 Τρύπημα Τρυπάνια μετάλλου Εξαρτήματα Bosch 11/12 Τρυπάνια μετάλλου HSS-G Topline, DIN 338 Ωφέλιμο μήκος (L1) mm 2 τεμαχίων 3, P1c ,36 3, P1c ,83 3, P1c ,83 3, P1c ,28 3, P1c ,67 4, P1c ,67 1 τεμαχίου 4, PC1d ,27 4, PC1d ,27 4, PC1d ,27 4, PC1d ,45 4, PC1d ,69 5, PC1d ,90 5, PC1d ,90 5, PC1d ,30 5, PC1d ,28 6, PC1d ,77 6, PC1d ,77 6, PC1d ,09 7, PC1d ,44 7, PC1d ,65 7, PC1d ,65 8, PC1d ,48 8, PC1d ,48 9, PC1d ,55 9, PC1d ,46 10, PC1d ,53 10, PC1d ,20 11, PC1d ,59 11, PC1d ,36 12, PC1d ,83 12, PC1d ,60 13, PC1d ,19 ¹ αποστολής. Μια μονάδα συσκευασίας αποστολής αποτελείται από ένα σταθερό αριθμό συσκευασιών. Οι παραγγελίες εκτελούνται αποκλειστικά σε πλήρεις μονάδες συσκευασιών αποστολής.
