2 ήλωση συµµόρφωσης Jungheinrich AG, Am Stadtrand 35, D Hamburg Κατασκευαστής ή όµιλος τοπικών αντιπροσώπων Τύπος Επιλογή Αρ. σειράς Έτος κατασκευής ETV 110 ETV 112 ETV 114 ETV 116 Πρόσθετα στοιχεία Κατ εντολήν Ηµεροµηνία g ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΟΚ 1009.GR Οι υπογράφοντες βεβαιώνουν διά της παρούσης ότι ο λεπτοµερώς περιγραφόµενος µηχανοκίνητος µεταφορέας διαδρόµου συµµορφώνεται προς την Κοινοτική Οδηγία 2006/42/ΕΚ (Μηχανές) καθώς την Κοινοτική Οδηγία 2004/108/ΕΟΚ (Ηλεκτροµαγνητική Συµβατότητα), συµπεριλαµβανοµένων των τροποποιήσεων και των νοµοθετικών διαταγµάτων για τη µεταφορά των Οδηγιών στην εθνική νοµοθεσία. Οι υπογράφοντες και µόνο είναι σε κάθε περίπτωση εξουσιοδοτηµένοι να συντάσσουν τα τεχνικά έγγραφα. 1

3 GR

4 Σηµαντικές επισηµάνσεις για τη µεταφορά και το µοντάρισµα σκελετών ανύψωσης σε περονοφόρα οχήµατα µε προωθητικές κολόνες Μεταφορά Η µεταφορά µπορεί να γίνεται µε τρεις διαφορετικούς τρόπους, ανάλογα µε το κατασκευαστικό ύψος του σκελετού ανύψωσης και τις κατά τόπους συνθήκες στο χώρο χρήσης: Ορθοστατούµενο, µε µονταρισµένο σκελετό ανύψωσης (όταν πρόκειται για χαµηλά κατασκευαστικά ύψη) Ορθοστατούµενο, µε εν µέρει µονταρισµένο και αντίθετα ως προς την οροφή προστασίας του οδηγού κεκλιµένο σκελετό ανύψωσης (όταν πρόκειται για µέσο κατασκευαστικό ύψος). Ο υδραυλικός αγωγός για τη λειτουργία ανύψωσης είναι αποχωρισµένος. Ορθοστατούµενο, µε εν µέρει ντεµονταρισµένο σκελετό ανύψωσης (όταν πρόκειται για µεγάλα κατασκευαστικά ύψη). Οι υδραυλικοί αγωγοί µεταξύ βασικής συσκευής και σκελετού ανύψωσης είναι αποχωρισµένοι. f Οδηγίες ασφαλείας για ην συναρµολόγηση και την έναρξη της λειτουργίας Η συναρµολόγηση του οχήµατος στο χώρο χρήσης, η έναρξη της λειτουργίας και η κατάρτιση του οδηγού επιτρέπεται να διενεργούνται αποκλειστικά από προσωπικό που έχει εκπαιδευτεί και εξουσιοδοτηθεί από τον κατασκευαστή. Οι υδραυλικοί αγωγοί στο σηµείο τοµής µεταξύ βασικής συσκευής και σκελετού ανύψωσης καθώς και το ίδιο το όχηµα επιτρέπεται να τίθενται σε λειτουργία µόνον, αφού θα έχει µονταριστεί πρωτύτερα κανονικά ο σκελετός ανύψωσης GR 1

5 GR

6 Πρόλογος Για την ασφαλή χρήση του µεταφορέα διαδρόµου απαιτούνται γνώσεις που παρέχονται από τις παρούσες ΠΡΩΤΟΤΥΠΕΣ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ. Οι πληροφορίες παρουσιάζονται µε τρόπο σύντοµο και συνοπτικό. Τα κεφάλαια είναι ταξινοµηµένα κατά γράµµατα. Κάθε κεφάλαιο ξεκινάει µε τη σελίδα 1. Τα στοιχεία σελίδας περιλαµβάνουν το γράµµα του κεφαλαίου και τον αριθµό σελίδας. Παράδειγµα: Η σελίδα Β 2 είναι η δεύτερη σελίδα του κεφαλαίου Β. Οι παρούσες οδηγίες χρήσης περιλαµβάνουν την τεκµηρίωση διαφόρων εκδόσεων οχηµάτων. Κατά το χειρισµό και την εκτέλεση εργασιών συντήρησης πρέπει να εφαρµόζεται η περιγραφή που αφορά τον εκάστοτε τύπο οχήµατος. F M t o Οι υποδείξεις ασφαλείας και οι σηµαντικές επεξηγήσεις επισηµαίνονται µέσω των ακόλουθων εικονογραµµάτων: Παρατίθεται µπροστά από υποδείξεις ασφαλείας που πρέπει να τηρούνται για την αποφυγή κινδύνων για τον άνθρωπο. Παρατίθεται µπροστά από υποδείξεις που πρέπει να τηρούνται για την αποφυγή υλικών ζηµιών. Παρατίθεται µπροστά από υποδείξεις και επεξηγήσεις. Επισηµαίνει το στάνταρ εξοπλισµό. Επισηµαίνει τον πρόσθετο εξοπλισµό. Φροντίζουµε για τη συνεχή εξέλιξη των συσκευών µας. Ζητάµε την κατανόησή σας για την επιφύλαξη που διατηρούµε αναφορικά µε αλλαγές στη µορφή, τον εξοπλισµό και την τεχνολογία. Ως εκ τούτου, από το περιεχόµενο των παρουσών οδηγιών χρήσης δεν µπορούν να προκύψουν απαιτήσεις για συγκεκριµένες ιδιότητες της συσκευής. ικαιώµατα πνευµατικής ιδιοκτησίας Τα δικαιώµατα πνευµατικής ιδιοκτησίας παραµένουν στη JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - ΓΕΡΜΑΝΙΑ Τηλέφωνο: +49 (0) 40/ GR

7 0108.GR

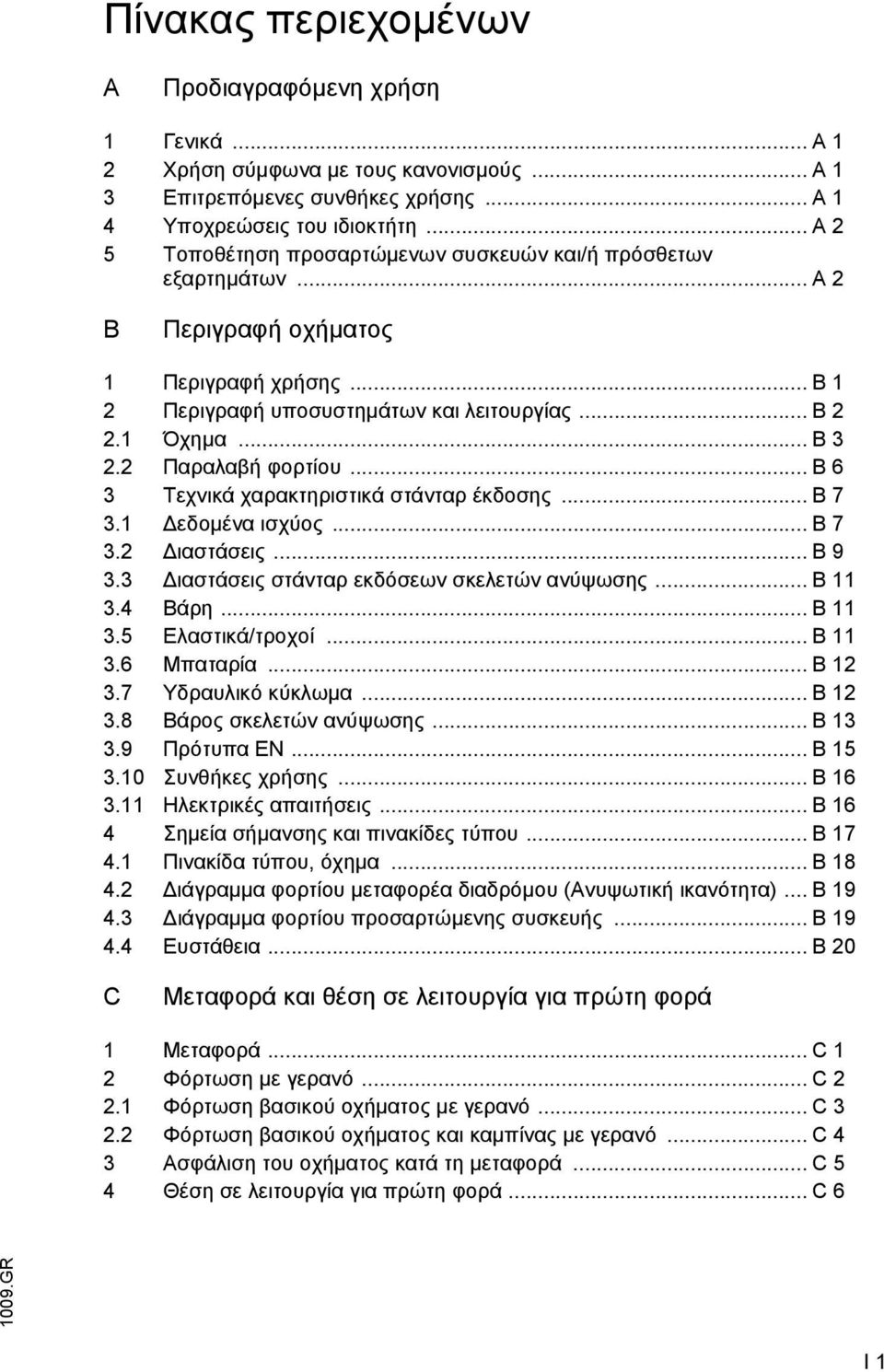

8 Πίνακας περιεχοµένων A Προδιαγραφόµενη χρήση 1 Γενικά... A 1 2 Χρήση σύµφωνα µε τους κανονισµούς... A 1 3 Επιτρεπόµενες συνθήκες χρήσης... A 1 4 Υποχρεώσεις του ιδιοκτήτη... A 2 5 Τοποθέτηση προσαρτώµενων συσκευών και/ή πρόσθετων εξαρτηµάτων... A 2 B Περιγραφή οχήµατος 1 Περιγραφή χρήσης... B 1 2 Περιγραφή υποσυστηµάτων και λειτουργίας... B Όχηµα... B Παραλαβή φορτίου... B 6 3 Τεχνικά χαρακτηριστικά στάνταρ έκδοσης... B εδοµένα ισχύος... B ιαστάσεις... B ιαστάσεις στάνταρ εκδόσεων σκελετών ανύψωσης... B Βάρη... B Ελαστικά/τροχοί... B Μπαταρία... B Υδραυλικό κύκλωµα... B Βάρος σκελετών ανύψωσης... B Πρότυπα EN... B Συνθήκες χρήσης... B Ηλεκτρικές απαιτήσεις... B 16 4 Σηµεία σήµανσης και πινακίδες τύπου... B Πινακίδα τύπου, όχηµα... B ιάγραµµα φορτίου µεταφορέα διαδρόµου (Ανυψωτική ικανότητα)... B ιάγραµµα φορτίου προσαρτώµενης συσκευής... B Ευστάθεια... B 20 C Μεταφορά και θέση σε λειτουργία για πρώτη φορά 1 Μεταφορά... C 1 2 Φόρτωση µε γερανό... C Φόρτωση βασικού οχήµατος µε γερανό... C Φόρτωση βασικού οχήµατος και καµπίνας µε γερανό... C 4 3 Ασφάλιση του οχήµατος κατά τη µεταφορά... C 5 4 Θέση σε λειτουργία για πρώτη φορά... C GR I 1

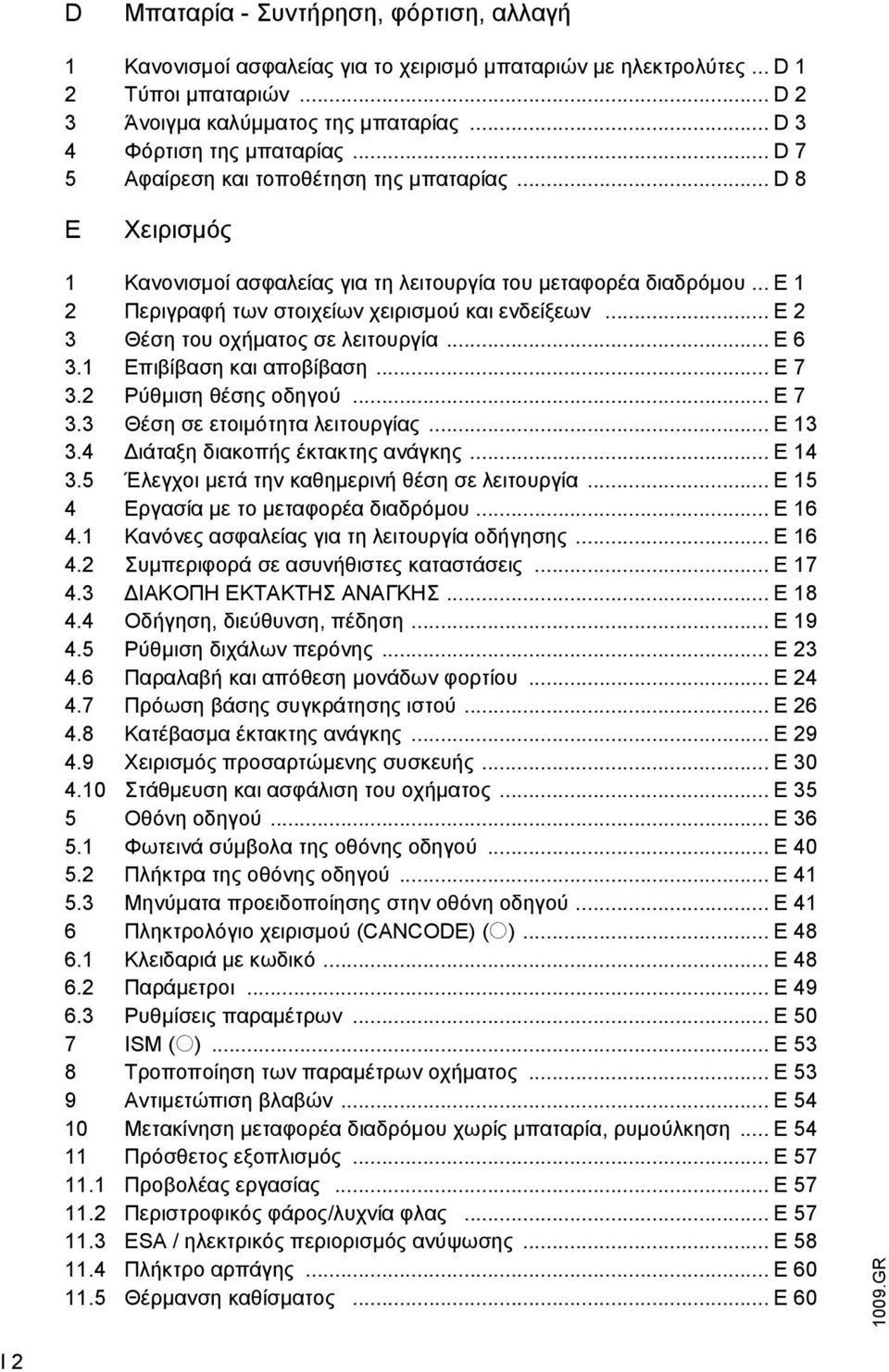

9 D Μπαταρία - Συντήρηση, φόρτιση, αλλαγή 1 Κανονισµοί ασφαλείας για το χειρισµό µπαταριών µε ηλεκτρολύτες... D 1 2 Τύποι µπαταριών... D 2 3 Άνοιγµα καλύµµατος της µπαταρίας... D 3 4 Φόρτιση της µπαταρίας... D 7 5 Αφαίρεση και τοποθέτηση της µπαταρίας... D 8 E Χειρισµός 1 Κανονισµοί ασφαλείας για τη λειτουργία του µεταφορέα διαδρόµου... E 1 2 Περιγραφή των στοιχείων χειρισµού και ενδείξεων... E 2 3 Θέση του οχήµατος σε λειτουργία... E Επιβίβαση και αποβίβαση... E Ρύθµιση θέσης οδηγού... E Θέση σε ετοιµότητα λειτουργίας... E ιάταξη διακοπής έκτακτης ανάγκης... E Έλεγχοι µετά την καθηµερινή θέση σε λειτουργία... E 15 4 Εργασία µε το µεταφορέα διαδρόµου... E Κανόνες ασφαλείας για τη λειτουργία οδήγησης... E Συµπεριφορά σε ασυνήθιστες καταστάσεις... E ΙΑΚΟΠΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ... E Οδήγηση, διεύθυνση, πέδηση... E Ρύθµιση διχάλων περόνης... E Παραλαβή και απόθεση µονάδων φορτίου... E Πρόωση βάσης συγκράτησης ιστού... E Κατέβασµα έκτακτης ανάγκης... E Χειρισµός προσαρτώµενης συσκευής... E Στάθµευση και ασφάλιση του οχήµατος... E 35 5 Οθόνη οδηγού... E Φωτεινά σύµβολα της οθόνης οδηγού... E Πλήκτρα της οθόνης οδηγού... E Μηνύµατα προειδοποίησης στην οθόνη οδηγού... E 41 6 Πληκτρολόγιο χειρισµού (CANCODE) (o)... E Κλειδαριά µε κωδικό... E Παράµετροι... E Ρυθµίσεις παραµέτρων... E 50 7 ISM (o)... E 53 8 Τροποποίηση των παραµέτρων οχήµατος... E 53 9 Αντιµετώπιση βλαβών... E Μετακίνηση µεταφορέα διαδρόµου χωρίς µπαταρία, ρυµούλκηση... E Πρόσθετος εξοπλισµός... E Προβολέας εργασίας... E Περιστροφικός φάρος/λυχνία φλας... E ESA / ηλεκτρικός περιορισµός ανύψωσης... E Πλήκτρο αρπάγης... E Θέρµανση καθίσµατος... E GR I 2

10 11.6 Μετασχηµατιστής τάσης 12 V DC / 24 V DC... E Καµπίνα παντός καιρού... E Παραβ ολικός καθρέφτης... E Αφαιρούµενο προστατευτικό πλέγµα φορτίου... E Λειτουργική µονάδα πρόσβασης ISM... E Συναρµολόγηση και υδραυλικές συνδέσεις πρόσθετων προσαρτώµενων συσκευών... E 65 F Συντήρηση του µεταφορέα διαδρόµου 1 Ασφάλεια λειτουργίας και προστασία περιβάλλοντος... F 1 2 Προδιαγραφές ασφαλείας για τη συντήρηση... F 2 3 Συντήρηση και επιθεώρηση... F 6 4 Λίστα ελέγχου συντήρησης για το ETV F 7 5 Σχεδιάγραµµα συντήρησης ETV F Μέσα λειτουργίας και σχεδιάγραµµα λίπανσης... F Μέσα λειτουργίας... F Ποσότητες πλήρωσης δεξαµενής... F 12 6 Υποδείξεις για τη συντήρηση... F Προετοιµασία του οχήµατος για τις εργασίες συντήρησης και σέρβις.f Ελέγξτε τη στερέωση των τροχών... F Αποµάκρυνση του καλύµµατος καθίσµατος... F Έλεγχος της στάθµης του υδραυλικού λαδιού... F Άνοιγµα του καλύµµατος ασφαλείας... F Άνοιγµα του καλύµµατος ταµπλό... F Έλεγχος ηλεκτρικών ασφαλειών... F Εκ νέου θέση σε λειτουργία... F 17 7 Ακινητοποίηση του µεταφορέα διαδρόµου... F Μέτρα πριν από την ακινητοποίηση... F Μέτρα κατά τη διάρκεια της ακινητοποίησης... F Εκ νέου θέση σε λειτουργία µετά από ακινητοποίηση... F 18 8 Έλεγχος ασφαλείας µετά από κάποιο χρονικό διάστηµα και ασυνήθιστα φαινόµενα... F 18 9 Οριστική θέση εκτός λειτουργίας, απόρριψη... F Μέτρηση κραδασµών στους οποίους εκτίθεται το ανθρώπινο σώµα.. F GR I 3

11 I GR

12 Παράρτηµα Οδηγίες χρήσης µπαταρίας έλξης JH Οι παρούσες οδηγίες χρήσης ισχύουν αποκλειστικά για τύπους µπαταρίας της επωνυµίας Jungheinrich. Εάν χρησιµοποιηθούν µπαταρίες άλλης εταιρίας, πρέπει να ληφθούν υπόψη οι οδηγίες χρήσης του εκάστοτε κατασκευαστή GR 1

13 GR

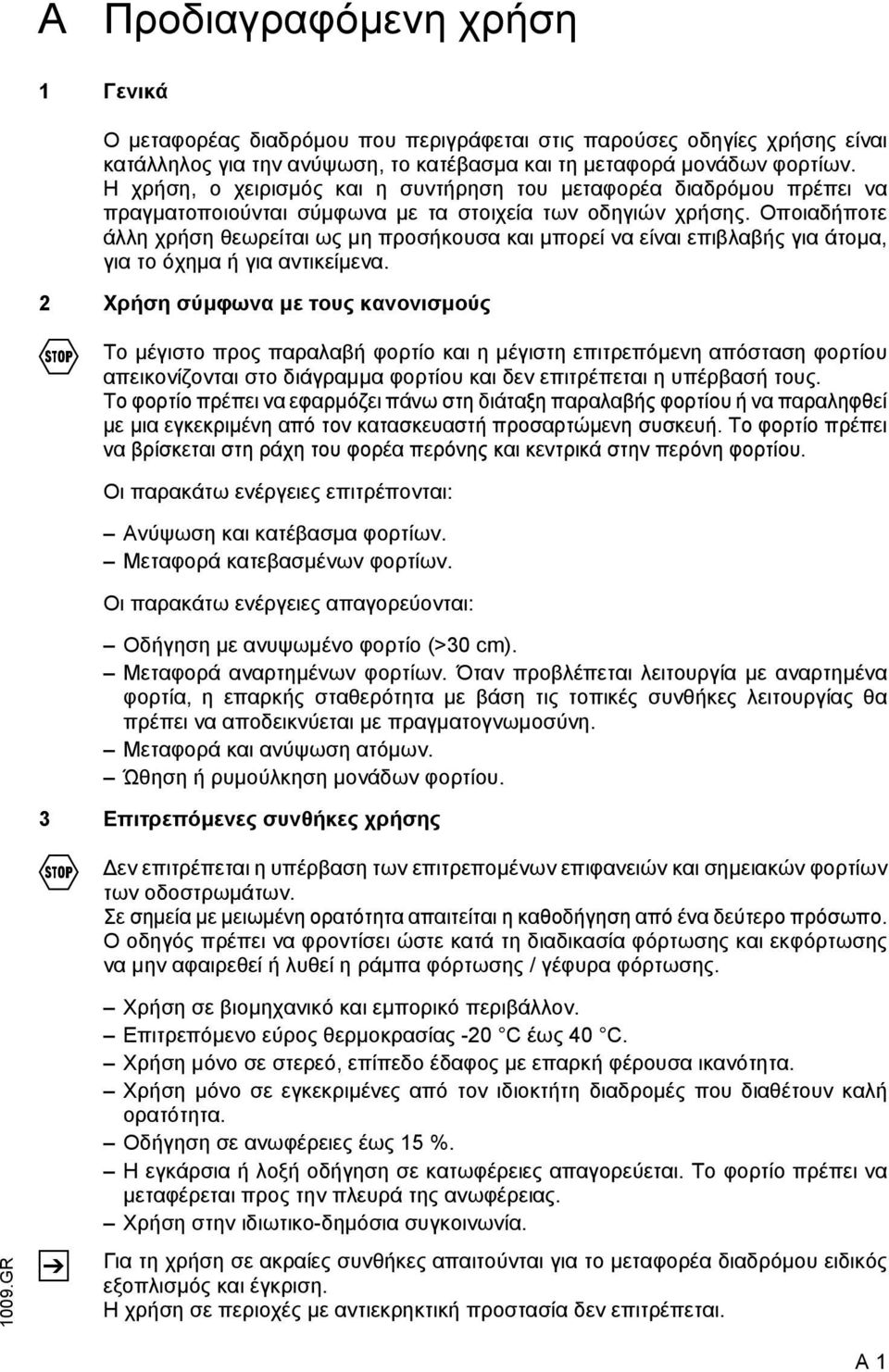

14 A Προδιαγραφόµενη χρήση 1 Γενικά O µεταφορέας διαδρόµου που περιγράφεται στις παρούσες οδηγίες χρήσης είναι κατάλληλος για την ανύψωση, το κατέβασµα και τη µεταφορά µονάδων φορτίων. Η χρήση, ο χειρισµός και η συντήρηση του µεταφορέα διαδρόµου πρέπει να πραγµατοποιούνται σύµφωνα µε τα στοιχεία των οδηγιών χρήσης. Οποιαδήποτε άλλη χρήση θεωρείται ως µη προσήκουσα και µπορεί να είναι επιβλαβής για άτοµα, για το όχηµα ή για αντικείµενα. 2 Χρήση σύµφωνα µε τους κανονισµούς F Το µέγιστο προς παραλαβή φορτίο και η µέγιστη επιτρεπόµενη απόσταση φορτίου απεικονίζονται στο διάγραµµα φορτίου και δεν επιτρέπεται η υπέρβασή τους. Το φορτίο πρέπει να εφαρµόζει πάνω στη διάταξη παραλαβής φορτίου ή να παραληφθεί µε µια εγκεκριµένη από τον κατασκευαστή προσαρτώµενη συσκευή. Το φορτίο πρέπει να βρίσκεται στη ράχη του φορέα περόνης και κεντρικά στην περόνη φορτίου. Οι παρακάτω ενέργειες επιτρέπονται: Ανύψωση και κατέβασµα φορτίων. Μεταφορά κατεβασµένων φορτίων. Οι παρακάτω ενέργειες απαγορεύονται: Οδήγηση µε ανυψωµένο φορτίο (>30 cm). Μεταφορά αναρτηµένων φορτίων. Όταν προβλέπεται λειτουργία µε αναρτηµένα φορτία, η επαρκής σταθερότητα µε βάση τις τοπικές συνθήκες λειτουργίας θα πρέπει να αποδεικνύεται µε πραγµατογνωµοσύνη. Μεταφορά και ανύψωση ατόµων. Ώθηση ή ρυµούλκηση µονάδων φορτίου. 3 Επιτρεπόµενες συνθήκες χρήσης F εν επιτρέπεται η υπέρβαση των επιτρεποµένων επιφανειών και σηµειακών φορτίων των οδοστρωµάτων. Σε σηµεία µε µειωµένη ορατότητα απαιτείται η καθοδήγηση από ένα δεύτερο πρόσωπο. Ο οδηγός πρέπει να φροντίσει ώστε κατά τη διαδικασία φόρτωσης και εκφόρτωσης να µην αφαιρεθεί ή λυθεί η ράµπα φόρτωσης / γέφυρα φόρτωσης GR Χρήση σε βιοµηχανικό και εµπορικό περιβάλλον. Επιτρεπόµενο εύρος θερµοκρασίας -20 C έως 40 C. Χρήση µόνο σε στερεό, επίπεδο έδαφος µε επαρκή φέρουσα ικανότητα. Χρήση µόνο σε εγκεκριµένες από τον ιδιοκτήτη διαδροµές που διαθέτουν καλή ορατότητα. Οδήγηση σε ανωφέρειες έως 15 %. Η εγκάρσια ή λοξή οδήγηση σε κατωφέρειες απαγορεύεται. Το φορτίο πρέπει να µεταφέρεται προς την πλευρά της ανωφέρειας. Χρήση στην ιδιωτικο-δηµόσια συγκοινωνία. Για τη χρήση σε ακραίες συνθήκες απαιτούνται για το µεταφορέα διαδρόµου ειδικός εξοπλισµός και έγκριση. Η χρήση σε περιοχές µε αντιεκρηκτική προστασία δεν επιτρέπεται. A 1

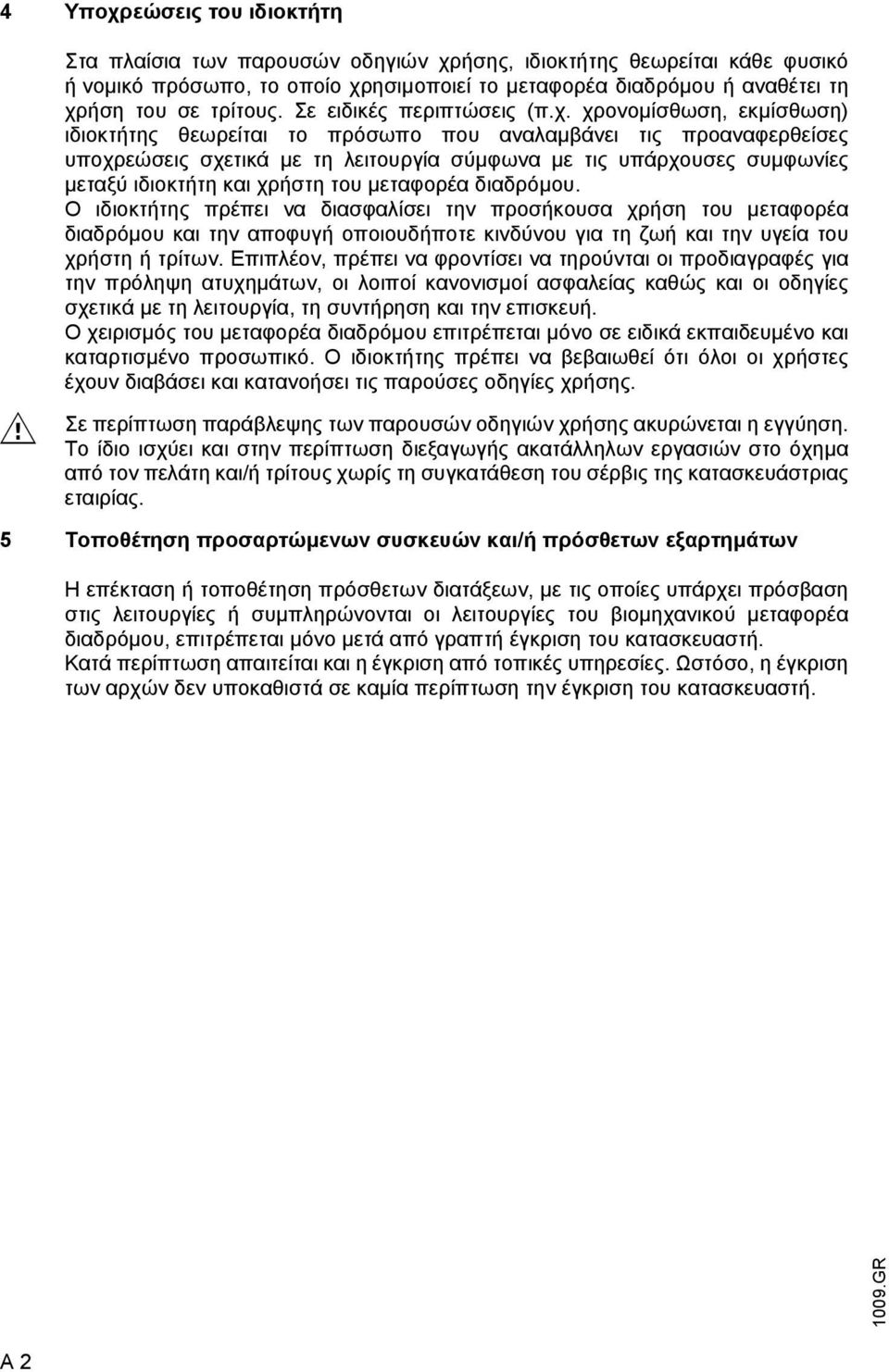

15 4 Υποχρεώσεις του ιδιοκτήτη M Στα πλαίσια των παρουσών οδηγιών χρήσης, ιδιοκτήτης θεωρείται κάθε φυσικό ήνοµικό πρόσωπο, το οποίο χρησιµοποιεί το µεταφορέα διαδρόµου ή αναθέτει τη χρήση του σε τρίτους. Σε ειδικές περιπτώσεις (π.χ. χρονοµίσθωση, εκµίσθωση) ιδιοκτήτης θεωρείται το πρόσωπο που αναλαµβάνει τις προαναφερθείσες υποχρεώσεις σχετικά µε τη λειτουργία σύµφωνα µε τις υπάρχουσες συµφωνίες µεταξύ ιδιοκτήτη και χρήστη του µεταφορέα διαδρόµου. Ο ιδιοκτήτης πρέπει να διασφαλίσει την προσήκουσα χρήση του µεταφορέα διαδρόµου και την αποφυγή οποιουδήποτε κινδύνου για τη ζωή και την υγεία του χρήστη ή τρίτων. Επιπλέον, πρέπει να φροντίσει να τηρούνται οι προδιαγραφές για την πρόληψη ατυχηµάτων, οι λοιποί κανονισµοί ασφαλείας καθώς και οι οδηγίες σχετικά µε τη λειτουργία, τη συντήρηση και την επισκευή. Ο χειρισµός του µεταφορέα διαδρόµου επιτρέπεται µόνο σε ειδικά εκπαιδευµένο και καταρτισµένο προσωπικό. Ο ιδιοκτήτης πρέπει να βεβαιωθεί ότι όλοι οι χρήστες έχουν διαβάσει και κατανοήσει τις παρούσες οδηγίες χρήσης. Σε περίπτωση παράβλεψης των παρουσών οδηγιών χρήσης ακυρώνεται η εγγύηση. Το ίδιο ισχύει και στην περίπτωση διεξαγωγής ακατάλληλων εργασιών στο όχηµα από τον πελάτη και/ή τρίτους χωρίς τη συγκατάθεση του σέρβις της κατασκευάστριας εταιρίας. 5 Τοποθέτηση προσαρτώµενων συσκευών και/ή πρόσθετων εξαρτηµάτων Η επέκταση ή τοποθέτηση πρόσθετων διατάξεων, µε τις οποίες υπάρχει πρόσβαση στις λειτουργίες ή συµπληρώνονται οι λειτουργίες του βιοµηχανικού µεταφορέα διαδρόµου, επιτρέπεται µόνο µετά από γραπτή έγκριση του κατασκευαστή. Κατά περίπτωση απαιτείται και η έγκριση από τοπικές υπηρεσίες. Ωστόσο, η έγκριση των αρχών δεν υποκαθιστά σε καµία περίπτωση την έγκριση του κατασκευαστή GR A 2

16 B Περιγραφή οχήµατος 1 Περιγραφή χρήσης Το ETV είναι ένα ηλεκτρικό ανυψωτικό µηχάνηµα ανοιχτού τύπου µε ιστό ώθησης και µε πλευρικό κάθισµα οδηγού σε έκδοση τριών τροχών. Προορίζεται για χρήση σε επίπεδο έδαφος για την ανύψωση και τη µεταφορά εµπορευµάτων. ιαθέτει τη δυνατότητα υποδοχής παλετών µε ανοικτά επιδαπέδια στηρίγµατα ή µε εγκάρσιες σανίδες εκτός και εντός της περιοχής των τροχών φορτίου ή των τροχήλατων. Επίσης, µπορεί να φορτώνει να εκφορτώνει στοίβες φορτίων και να τα µεταφέρει σε µακρές διαδροµές. Η ανυψωτική ικανότητα πρέπει να λαµβάνεται από την πινακίδα τύπου. Τύπος Ανυψωτική ικανότητα Κέντρο βάρους φορτίου ETV kg 600 mm ETV kg 600 mm ETV kg 600 mm ETV kg 600 mm 1009.GR B 1

17 2 Περιγραφή υποσυστηµάτων και λειτουργίας Θέση Χαρακτηρισµός Θέση Χαρακτηρισµός 1 t Ιστός ανύψωσης µε ελεύθερη 9 t Πεντάλ φρένου ορατότητα 2 t Προστατευτική οροφή οδηγού 10 t Πεντάλ γκαζιού 3 t Κύλινδρος ελεύθερης διαδροµής (όχι σε διπλό σκελετό ανύψωσης T) 11 t Πεντάλ απασφάλισης φορέα µπαταρίας 4 t Solo-Pilot 12 t Οθόνη οδηγού o Multi-Pilot (πολυ-πιλότος) 13 t ιακόπτης µε κλειδί δύο βαθµίδων µε πρόσθετο κλειδί (σέρβις) 5 t Τροχοί φορτίου o CANCODE 6 t Βραχίονες τροχού o Λειτουργική µονάδα πρόσβασης ISM 7 t Κινητήριος τροχός 14 t ιακόπτης ΙΑΚΟΠΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ 8 t Κουµπί ελέγχου ετοιµότητας χειριστή t Στάνταρ εξοπλισµός o Πρόσθετος εξοπλισµός 1009.GR B 2

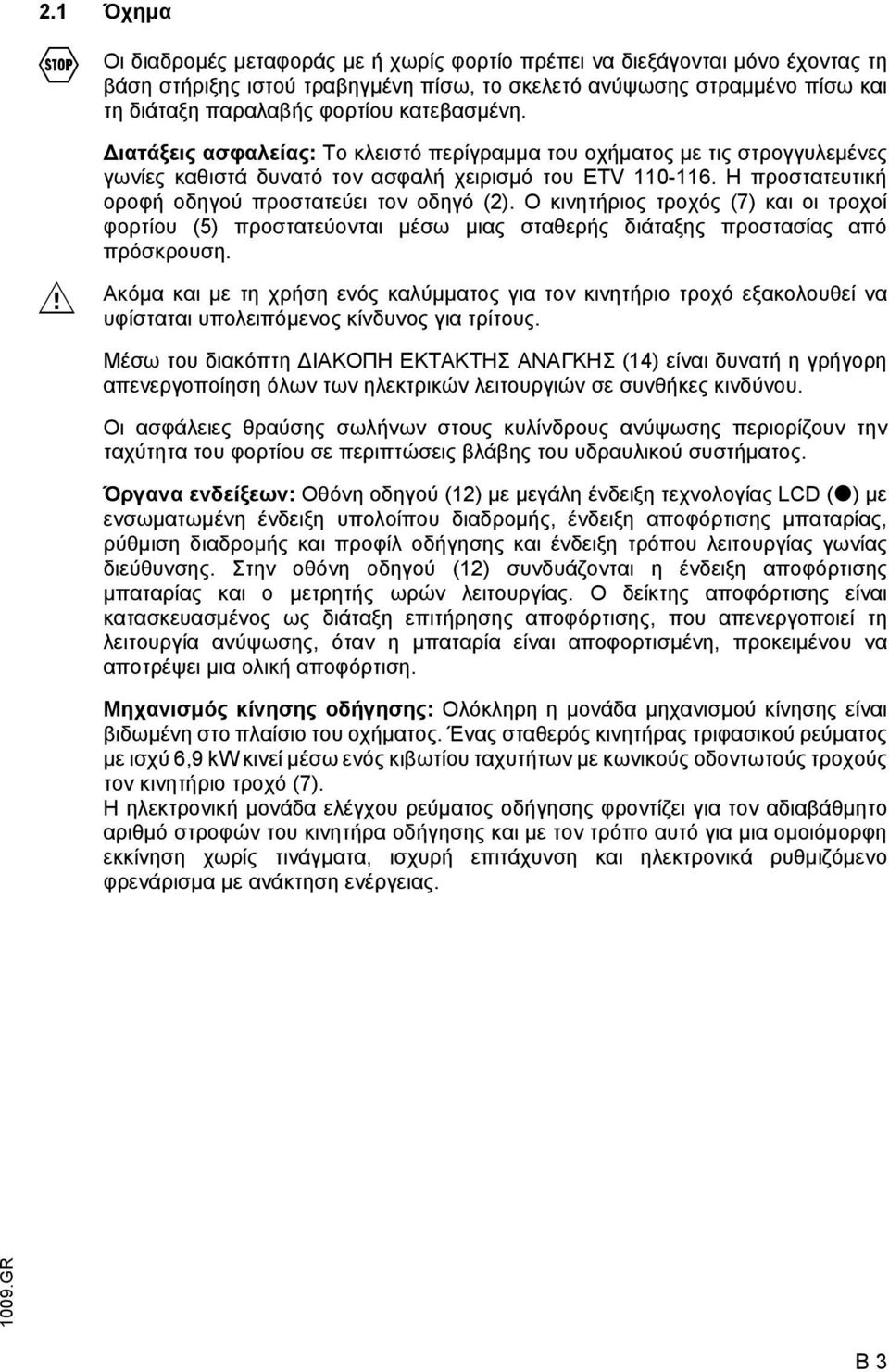

18 2.1 Όχηµα F Οι διαδροµές µεταφοράς µε ή χωρίς φορτίο πρέπει να διεξάγονται µόνο έχοντας τη βάση στήριξης ιστού τραβηγµένη πίσω, το σκελετό ανύψωσης στραµµένο πίσω και τη διάταξη παραλαβής φορτίου κατεβασµένη. M ιατάξεις ασφαλείας: Το κλειστό περίγραµµα του οχήµατος µε τις στρογγυλεµένες γωνίες καθιστά δυνατό τον ασφαλή χειρισµό του ETV Η προστατευτική οροφή οδηγού προστατεύει τον οδηγό (2). Ο κινητήριος τροχός (7) και οι τροχοί φορτίου (5) προστατεύονται µέσω µιας σταθερής διάταξης προστασίας από πρόσκρουση. Ακόµα και µε τη χρήση ενός καλύµµατος για τον κινητήριο τροχό εξακολουθεί να υφίσταται υπολειπόµενος κίνδυνος για τρίτους. Μέσω του διακόπτη ΙΑΚΟΠΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ (14) είναι δυνατή η γρήγορη απενεργοποίηση όλων των ηλεκτρικών λειτουργιών σε συνθήκες κινδύνου. Οι ασφάλειες θραύσης σωλήνων στους κυλίνδρους ανύψωσης περιορίζουν την ταχύτητα του φορτίου σε περιπτώσεις βλάβης του υδραυλικού συστήµατος. Όργανα ενδείξεων: Οθόνη οδηγού (12) µε µεγάλη ένδειξη τεχνολογίας LCD (t) µε ενσωµατωµένη ένδειξη υπολοίπου διαδροµής, ένδειξη αποφόρτισης µπαταρίας, ρύθµιση διαδροµής και προφίλ οδήγησης και ένδειξη τρόπου λειτουργίας γωνίας διεύθυνσης. Στην οθόνη οδηγού (12) συνδυάζονται η ένδειξη αποφόρτισης µπαταρίας και ο µετρητής ωρών λειτουργίας. Ο δείκτης αποφόρτισης είναι κατασκευασµένος ως διάταξη επιτήρησης αποφόρτισης, που απενεργοποιεί τη λειτουργία ανύψωσης, όταν η µπαταρία είναι αποφορτισµένη, προκειµένου να αποτρέψει µια ολική αποφόρτιση. Μηχανισµός κίνησης οδήγησης: Ολόκληρη η µονάδα µηχανισµού κίνησης είναι βιδωµένη στο πλαίσιο του οχήµατος. Ένας σταθερός κινητήρας τριφασικού ρεύµατος µε ισχύ 6,9 kw κινεί µέσω ενός κιβωτίου ταχυτήτων µε κωνικούς οδοντωτούς τροχούς τον κινητήριο τροχό (7). Η ηλεκτρονική µονάδα ελέγχου ρεύµατος οδήγησης φροντίζει για τον αδιαβάθµητο αριθµό στροφών του κινητήρα οδήγησης και µε τον τρόπο αυτό για µια οµοιόµορφη εκκίνηση χωρίς τινάγµατα, ισχυρή επιτάχυνση και ηλεκτρονικά ρυθµιζόµενο φρενάρισµα µε ανάκτηση ενέργειας GR B 3

19 Σύστηµα πέδησης: Το ηλεκτρικό σύστηµα πέδησης αποτελείται από δύο ανεξάρτητα συστήµατα πέδησης. Με πάτηµα του πεντάλ φρένου ενεργοποιείται µια πέδηση µε αντιστροφή διαδοχής του κινητήρα οδήγησης. Το χειρόφρενο ενεργοποιείται ηλεκτρικά και επενεργεί µηχανικά (ελατήριο πίεσης) πάνω σε ένα µαγνητικό φρένο που είναι τοποθετηµένο στο µηχανισµό κίνησης. Το φρένο αυτό χρησιµεύει και για πέδηση έκτακτης ανάγκης. Όταν το χειρόφρενο είναι τραβηγµένο ανάβει µια προειδοποιητική ένδειξη. Βλάβες στο σύστηµα διεύθυνσης και πέδησης (ενεργοποίηση διακοπής έκτακτης ανάγκης) εµφανίζονται στην οθόνη οδηγού. Η ενεργοποίηση του πεντάλ φρένου ενώ το όχηµα είναι ακίνητο, οδηγεί στην ενεργοποίηση του χειρόφρενου. Σχέδιο ασφαλείας έκτακτης διακοπής: Η διακοπή έκτακτης ανάγκης ελέγχεται από τη µονάδα ελέγχου οδήγησης ή διεύθυνσης. Κατά τον εντοπισµό σφαλµάτων ενεργοποιείται αυτόµατα µια πέδηση του οχήµατος ως την ακινητοποίησή του. Οι ενδείξεις ελέγχου στην οθόνη οδηγού υποδεικνύουν την έκτακτη διακοπή. Κάθε φορά που το όχηµα τίθεται σε λειτουργία, το σύστηµα διεξάγει αυτοδιαγνωστικό έλεγχο και απασφαλίζει το φρένο στάθµευσης (= διακοπή έκτακτης ανάγκης) µόνο εφόσον ο έλεγχος της ικανότητας λειτουργίας είχε θετικά αποτελέσµατα. Σύστηµα διεύθυνσης: Ηλεκτρικό σύστηµα διεύθυνσης, που συστρέφει µέσω ενός κυλινδρικού µηχανισµού µετάδοσης κίνησης το µηχανισµό κίνησης. Μέσω του τρόπου λειτουργίας σέρβις της οθόνης οδηγού είναι δυνατή η εναλλαγή µεταξύ 2 τρόπων λειτουργίας: 180 (t) 360 (o, συνεχής) Ως αισθητήρας διεύθυνσης λειτουργεί το ρυθµιζόµενο στη θέση του τιµόνι. Θέση οδηγού: Η θέση του οδηγού είναι εργονοµική και κατασκευασµένη για να παρέχει µεγάλο χώρο για τα πόδια. Παρέχεται η δυνατότητα ρύθµισης του καθίσµατος του οδηγού, της κεφαλής διεύθυνσης και του Solo Pilot ή Multi-Pilot (o) µε σκοπό τη σωστή στάση του σώµατος στο κάθισµα. Τα πεντάλ γκαζιού και φρένου είναι διατεταγµένα όπως και στα αυτοκίνητα ιδιωτικής χρήσης. Curve Control: Αυτόµατη µείωση της ταχύτητας κατά την πορεία σε στροφές. Το Curve Control περιορίζει την ταχύτητα οδήγησης και την επιτάχυνση κατά την πορεία σε στροφές. Ο κίνδυνος της ασταθούς ταλάντωσης ή ανατροπής µειώνεται. Κουµπί ελέγχου ετοιµότητας χειριστή: To κουµπί ελέγχου ετοιµότητας χειριστή αριστερά στο χώρο ποδιών πρέπει να είναι πατηµένος, για να µπορεί ο οδηγός να χρησιµοποιήσει το µεταφορέα διαδρόµου. Όταν το πόδι αποµακρύνεται από τον κουµπί ελέγχου ετοιµότητας χειριστή, µπλοκάρουν οι λειτουργίες ανύψωσης και οδήγησης. Οι λειτουργίες διεύθυνσης και πέδησης παραµένουν ενεργές. Η λειτουργία του κουµπιού ελέγχου ετοιµότητας χειριστή µπορεί να ρυθµιστεί έτσι, ώστε κατά την απελευθέρωσή του να ενεργοποιείται µετά από κάποιο χρόνο που ρυθµίζεται το χειρόφρενο. (Προστασία έναντι ακούσιας κύλισης) 1009.GR B 4

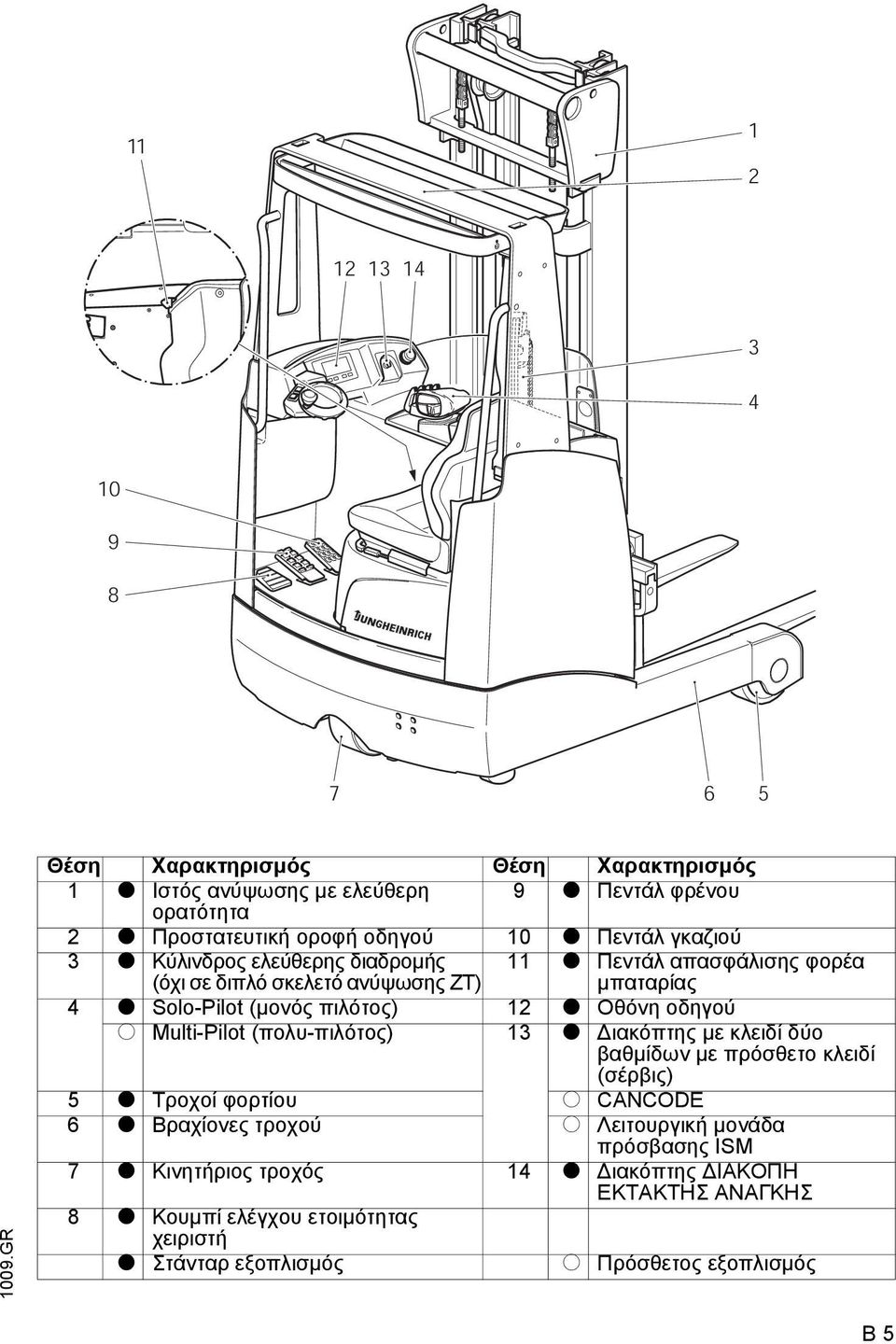

20 GR Θέση Χαρακτηρισµός Θέση Χαρακτηρισµός 1 t Ιστός ανύψωσης µε ελεύθερη 9 t Πεντάλ φρένου ορατότητα 2 t Προστατευτική οροφή οδηγού 10 t Πεντάλ γκαζιού 3 t Κύλινδρος ελεύθερης διαδροµής (όχι σε διπλό σκελετό ανύψωσης T) 11 t Πεντάλ απασφάλισης φορέα µπαταρίας 4 t Solo-Pilot (µονός πιλότος) 12 t Οθόνη οδηγού o Multi-Pilot (πολυ-πιλότος) 13 t ιακόπτης µε κλειδί δύο βαθµίδων µε πρόσθετο κλειδί (σέρβις) 5 t Τροχοί φορτίου o CANCODE 6 t Βραχίονες τροχού o Λειτουργική µονάδα πρόσβασης ISM 7 t Κινητήριος τροχός 14 t ιακόπτης ΙΑΚΟΠΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ 8 t Κουµπί ελέγχου ετοιµότητας χειριστή t Στάνταρ εξοπλισµός o Πρόσθετος εξοπλισµός B 5

21 Στοιχεία χειρισµού και ενδείξεων: Τα στοιχεία χειρισµού και τα όργανα ενδείξεων είναι εποπτικά τοποθετηµένα στη θέση του οδηγού. Τα στοιχεία χειρισµού (4) µε λογική διάρθρωση παρέχουν τη δυνατότητα χειρισµού µε το ένα χέρι των λειτουργιών κατεύθυνσης οδήγησης, ανύψωσης/κατεβάσµατος, ώθησης ιστού µπροστά/πίσω, κλίσης ιστού, πλευρικής ώθησης αριστερά/δεξιά στη λειτουργία πλευρικού ολισθητήρα (πρόσθετο υδραυλικό κύκλωµα HF5 (o)) και κόρνας. Υδραυλικό σύστηµα: Συγκρότηµα αντλιών µε κινητήρα τριφασικού ρεύµατος και αθόρυβη αντλία ακριβείας υψηλής πίεσης. Ο έλεγχος της εγκατάστασης πραγµατοποιείται µέσω του Solo-Pilot (t) ή του Multi-Pilot (o) (4). Ηλεκτρικό σύστηµα: Σύστηµα 48 V ως σύστηµα δύο αγωγών. Εργοστασιακή ηλεκτρονική µονάδα ελέγχου µηχανισµού κίνησης, ανύψωσης και διεύθυνσης. Η ηλεκτρονική µονάδα µηχανισµού ελέγχου ρυθµίζει αδιαβάθµητα την ταχύτητα οδήγησης και επιτρέπει την πέδηση µε αντιστροφή διαδοχής κατά την εναλλαγή της κατεύθυνσης πορείας. Με την οθόνη οδηγού (12) ρυθµίζονται οι παράµετροι οδήγησης και ανύψωσης ανάλογα µε τις υπάρχουσες ανάγκες. Οι προειδοποιητικές ενδείξεις, οι υποδείξεις λανθασµένων χειρισµών και οι λειτουργίες σέρβις εµφανίζονται επίσης στην οθόνη οδηγού. 2.2 Παραλαβή φορτίου Βάση στήριξης ιστού: Η βάση στήριξης ιστού εδράζεται σε τροχούς υποστήριξης. Η κίνηση πρόωσης ή επαναφοράς επιτυγχάνεται άµεσα µέσω ενός απλού τηλεσκοπικού κυλίνδρου ώθησης. Οι ράγες ολίσθησης για τη βάση στήριξης ιστού είναι στον ETV 114/116 βιδωµένες πάνω στους βραχίονες τροχού (6). Στον ETV 110/112 οι ράγες ολίσθησης είναι ενσωµατωµένες στους βραχίονες τροχού (6). Σκελετός ανύψωσης: Τα οχήµατα είναι εξοπλισµένα στη βάση στήριξης ιστού µε τηλεσκοπικούς σκελετούς ανύψωσης για ελεύθερη ορατότητα που µπορούν να κλίνουν πάνω σε έδρανα. Ρυθµιζόµενοι πλευρικοί κύλινδροι αιχµαλωτίζουν την πλευρική πίεση στο φορέα περόνης, όταν το φορτίο εδράζεται στη µία πλευρά. Οι διχάλες περόνης είναι τοποθετηµένες µε δυνατότητα µετατόπισης στο φορέα περόνης. Στον τριπλό ιστό διπλής ανύψωσης (D) η πρώτη ανύψωση της ολισθαίνουσας βάσης υποδοχής φορτίου (ελεύθερη ανύψωση) πραγµατοποιείται χωρίς µεταβολή του ύψους εγκατάστασης µέσω ενός µικρού κυλίνδρου ελεύθερης ανύψωσης που είναι τοποθετηµένος έξω από το κέντρο (3). Στον τηλεσκοπικό ιστό (T) η ελεύθερη διαδροµή ανύψωσης περιορίζεται λόγω κατασκευής στα 80 mm. Προσαρτώµενες συσκευές: Είναι δυνατός ο εξοπλισµός µε µηχανικές και υδραυλικές προσαρτώµενες συσκευές ως πρόσθετος εξοπλισµός GR B 6

22 3 Τεχνικά χαρακτηριστικά στάνταρ έκδοσης ήλωση τεχνικών χαρακτηριστικών κατά VDI Με την επιφύλαξη τεχνικών αλλαγών και βελτιώσεων. 3.1 εδοµένα ισχύος ETV 110/112 Χαρακτηρισµός ETV 110 ETV 112 Q Ανυψωτική ικανότητα kg (όπου C=600mm) γ Απόσταση κέντρου βάρους φορτίου mm Ταχύτητα οδήγησης Κατεύθυνση µηχανισµού κίνησης, κατεύθυνση περόνης 11,0 / 10,0 11,0 / 10,0 km/h Ταχύτητα ανύψωσης µε / χωρίς φορτίο Ταχύτητα κατεβάσµατος µε / χωρίς φορτίο Ταχύτητα ώθησης µε / χωρίς φορτίο Ικανότητα αναρρίχησης µε / χωρίς φορτίο Μέγ. ικανότητα αναρρίχησης (KB 5 λεπτά) µε / χωρίς φορτίο 1) Ύψος ανύψωσης έως 6500 mm 0,15 m/s Ύψος ανύψωσης έως 7700 mm 0,10 m/s 0,48 / 0,70 0,43 / 0,70 m/s (±10%) 0,50 / 0,50 0,50 / 0,50 m/s (-15%) 0,2 1) έως 5600 mm 0,2 1) έως 5600 mm m/s 7 / 10 7 / 10 % 10 / / 15 % Χρόνος επιτάχυνσης µε/χωρίς φορτίο 4,8/4,4 4,9/4,4 s Κινητήρας οδήγησης, ισχύς S2 60min. 6,9 6,9 kw Κινητήρας οδήγησης, ισχύς σε S3 15% kw 1009.GR B 7

23 ETV 114/116 Χαρακτηρισµός ETV 114 ETV 116 Q Ανυψωτική ικανότητα kg (όπου C=600mm) γ Απόσταση κέντρου βάρους φορτίου mm Ταχύτητα οδήγησης Κατεύθυνση µηχανισµού κίνησης, κατεύθυνση περόνης 10,0 / 9,0 10,0 / 9,0 km/h Ταχύτητα ανύψωσης µε / χωρίς φορτίο Ταχύτητα κατεβάσµατος µε / χωρίς φορτίο Ταχύτητα ώθησης µε / χωρίς φορτίο Ικανότητα αναρρίχησης µε / χωρίς φορτίο Μέγ. ικανότητα αναρρίχησης (KB 5 λεπτά) µε / χωρίς φορτίο 1) Ύψος ανύψωσης έως 6500 mm 0,15 m/s Ύψος ανύψωσης έως 7700 mm 0,10 m/s 0,37 / 0,65 0,33 / 0,65 m/s (±10%) 0,50 / 0,50 0,50 / 0,50 m/s (-15%) 0,2 1) έως 5600 mm 0,2 1) έως 5600 mm m/s 7 / 10 7 / 10 % 10 / / 15 % Χρόνος επιτάχυνσης µε/χωρίς φορτίο 5,1/4,8 5,2/4,8 s Κινητήρας οδήγησης, ισχύς S2 60min. 6,9 6,9 kw Κινητήρας οδήγησης, ισχύς σε S3 15% kw 1009.GR B 8

24 3.2 ιαστάσεις (Όλες οι τιµές σε mm) ETV 110/112 (280Ah) D-GE Χαρακτηρισµός ETV 110 ETV 112 s Ύψος χαµηλωµένης περόνης φορτίου h 6 Ύψος πάνω από την προστατευτική οροφή l 1 Συνολικό µήκος 1965 α) 1965 α) l 4 Πρόωση 515 β) 600 β) l 7 Μήκος πάνω από τους βραχίονες τροχού β 1 / β 2 Συνολικό πλάτος Wa Ακτίνα στροφής Ast Εύρος διαδρόµου εργασίας 2659 / / 2565 σε παλέτες 800 x 1200 κατά µήκος Ast Εύρος διαδρόµου εργασίας 2603 / / 2365 σε παλέτες 1000 x 1200 εγκάρσια Για το βάρος οχήµατος βλέπε πινακίδα τύπου, όχηµα α) Μήκος περόνης 800 mm β) Ισχύει για µπαταρία 280 Ah. ιαφορετικά µεγέθη µπαταρίας µεταβάλλουν την τιµή αυτή. ETV 114/116 (420Ah) D-GΕ Χαρακτηρισµός ETV 114 ETV 116 s Ύψος χαµηλωµένης περόνης φορτίου h 6 Ύψος πάνω από την προστατευτική οροφή l 1 Συνολικό µήκος 1996 α) 2068 α) l 4 Πρόωση 622 β) 600 β) l 7 Μήκος πάνω από τους βραχίονες τροχού β 1 / β 2 Συνολικό πλάτος Wa Ακτίνα στροφής Ast Εύρος διαδρόµου εργασίας 2692 / / 2668 σε παλέτες 800 x 1200 κατά µήκος Ast Εύρος διαδρόµου εργασίας 2650 / 2396 ) 2715 / 2468 σε παλέτες 1000 x 1200 εγκάρσια Για το βάρος οχήµατος βλέπε πινακίδα τύπου, όχηµα α) Μήκος περόνης 800 mm β) Ισχύει για µπαταρία 420 Ah. ιαφορετικά µεγέθη µπαταρίας µεταβάλλουν την τιµή αυτή GR B 9

25 β α β h 4 α h 3 h 1 l 4 l h 6 h 2 c h 7 Q h 8 m 2 l y l 7 l 1 x s e b 2 b 5 b 3 b 4 b 11 b 1 a 2 W a A st a GR B 10

26 3.3 ιαστάσεις στάνταρ εκδόσεων σκελετών ανύψωσης ETV 110/ Βάρη ETV 114/116 (Όλες οι τιµές σε kg) α) Ισχύει για ETV 110/112 µε µπαταρία 280 Ah και ETV 114/116 µε µπαταρία 420 Ah. ιαφορετικά µεγέθη µπαταρίας µεταβάλλουν την τιµή αυτή. 3.5 Ελαστικά/τροχοί Χαρακτηρισµός Τηλεσκοπικός ιστός (ΖΤ) Τριπλός ιστός διπλής ανύψωσης (D) h 1 Ύψος κατασκευής mm h 2 Ελεύθερη διαδροµή mm ανύψωσης h 3 Ανύψωση mm h 4 Μέγ. ύψος mm Χαρακτηρισµός Τηλεσκοπικός ιστός (ΖΤ) Τριπλός ιστός διπλής ανύψωσης (D) h 1 Ύψος κατασκευής mm h 2 Ελεύθερη διαδροµή mm ανύψωσης h 3 Ανύψωση mm h 4 Μέγ. ύψος mm Ονοµασία ETV 110 ETV 112 ETV 114 ETV 116 Ίδιο βάρος µε µπαταρία α) Φορτίο άξονα χωρίς φορτίο µπροστά/πίσω 1587/ / / /1228 Φορτίο άξονα περόνη εµπρός µε φορτίο µπροστά/πίσω 634/ / / /4110 Φορτίο άξονα περόνη πίσω µε φορτίο µπροστά/πίσω 1282/ / / / GR Ονοµασία ETV 110 ETV 112 ETV 114 ETV 116 Μέγεθος ελαστικών, µπροστά 343x x x x114 Μέγεθος ελαστικών, πίσω 230x85 230x85 285x x100 Τροχοί, αριθµός µπροστά/πίσω 1x/2 1x/2 1x/2 1x/2 (x=κινούµενοι) Ελαστικά (από συµπαγές Vulkollan Vulkollan Vulkollan Vulkollan καουτσούκ, Superelastik, αέρος, πολυουρεθάνης) B 11

27 3.6 Μπαταρία Βλέπε τύπους µπαταριών στο κεφάλαιο D. 3.7 Υδραυλικό κύκλωµα Ονοµασία ETV 110/112 ETV 114/116 Πίεση λειτουργίας για προσαρτώµενες συσκευές 150 bar 150 bar Ροή λαδιού για προσαρτώµενες συσκευές 20 l/min 20 l/min 1009.GR B 12

28 3.8 Βάρος σκελετών ανύψωσης Το βάρος του σκελετού ανύψωσης µπορεί να προσδιοριστεί µε τους τύπους υπολογισµού που δίνονται παρακάτω. Τα απαιτούµενα δεδοµένα όπως όνοµα οχήµατος, τύπος κατασκευής και µήκος του εκτεταµένου σκελετού ανύψωσης (ύψος ανύψωσης) αναγράφονται στην πινακίδα τύπου. Το βάρος του ανυψωτικού οχήµατος και της µπαταρίας αναγράφονται στην πινακίδα τύπου Παράδειγµα προσδιορισµού βάρους σκελετού ανύψωσης ETV 116 GNE D xxx kg xxx kg 38 Όνοµα οχήµατος (31): ETV 116 Σκελετός ανύψωσης (42): ιαδοκίδα, GNE Βάρος σκελετού ανύψωσης = 0,63 x ύψος ανύψωσης (42) kg Βάρος σκελετού ανύψωσης = 0,63 x kg = 1304 kg Επισκόπηση των εφαρµοζόµενων τύπων Σειρά οχηµάτων Τύπος κατασκευής Υπολογισµός ETV/ETM 110/112 T Βάρος = 0,90 x ύψος ανύψωσης kg D Βάρος = 0,81 x ύψος ανύψωσης kg ETV/ETM 114/116 T Βάρος = 0,65 x ύψος ανύψωσης kg D θερµής Βάρος = 0,63 x ύψος ανύψωσης kg ελασµατοποίησης D, GHH ψυχρής Βάρος = 0,74 x ύψος ανύψωσης kg όλκησης 1009.GR B 13
