ELDES ALARM ESIM264 GSM ALARM AND MANAGEMENT SYSTEM. Greek/English manual.

Transcript

1 :. 257 & 36, : ,.,. : , Fax: : 31,..: ,., : , Fax: info@tridimas.gr GSM ALARM AND MANAGEMENT SYSTEM Greek/English manual ELDES ALARM ESIM264

2 Συνοπτικό ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΓΙΑ ΠΕΡΣΕΑ με πληκτρολόγιο EKB3 ΟΠΛIΣΗ-ΑΦΟΠΛIΣΗ. Για να οπλίσει το σύστημα εισάγουμε τον εργοστασιακό κωδικό,ο οποίος είναι 1111.Μετά από την όπλιση το κόκκινο led(armed)θα ανάψει Αντίστοιχα για την αφόπλιση εισάγουμε πάλι 1111 και το κόκκινο led(armed)θα σβήσει. ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΧΡΗΣΤΗ. Για να αλλαχθεί ο κωδικός χρήστη εισάγουμε τον κωδικό του εγκαταστάτη *1470#.Εάν ο κωδικός εισαχθεί σωστά το κόκκινο led(armed)θα αναβοσβήνει και εισάγουμε 63, παλαιό κωδικό πρόσβασης πληκτρολογίου και νέο κωδικό πρόσβασης πληκτρολογίου: [63xxxxyyyy#] όπου xxxx παλαιός κωδικός πληκτρολογίου, yyyy νέος κωδικός πληκτρολογίου. Ζώνες παράκαμψης Για να παρακαμφθεί οποιαδήποτε ζώνη, χρησιμοποιείστε την εντολή [BYPSxxyyyy#], όπου BYPS (παράκαμψη) είναι ένα πλήκτρο όπου αναγράφεται η συγκεκριμένη εντολή, xx- ο αριθμός της ζώνης(με 0x και yyyy ο κωδικός πρόσβασης του πληκτρολογίου. Χρησιμοποιείστε την ίδια εντολή για να ενεργοποιήσετε τις ζώνες παράκαμψης. Η ζώνη μπορεί να παρακαμφθεί μόνο προσωρινά και μετά την ενεργοποίηση απενεργοποίηση του συστήματος, αυτό θα ενεργοποιηθεί ξανά ΟΠΛΙΣΗ ΜΕ STAY Εφόσον ο εγκαταστάτης έχει επιλέξει μέσα από τον προγραμματισμό τις ζώνες που θέλει παραμονής στο χώρο(stay),το σύστημα καταλαβαίνει αυτόματα ότι πρέπει να μπει σε λειτουργία STAY απο τη ζώνη καθυστέρησης. Εάν μέσα στο χρόνο εξόδου για τη ζώνη καθυστέρησης (κεντρική είσοδος)ανοίξουμε την πόρτα της εισόδου τότε θα γίνει κανονική όπλιση(χωρίς STAY) ΧΩΡΙΣΜΑ ΠΛΗΚΤΡΟΛΟΓΙΟΥ (PARTITIONS) Οποιοδήποτε πληκτρολόγιο EKB3 μπορεί να ρυθμιστεί για να δουλέψει με ένα η δύο partitions. Για να μπορέσετε να διαπιστώσετε σε ποιο partition δουλεύει καλύτερα ένα συγκεκριμένο πληκτρολόγιο, ελέγξτε την στήλη στην οποία λειτουργεί το πράσινο LED, με την ονομασία READY (σε ετοιμότητα) Α ή Β. εάν δουλεύει στην στήλη Α, αυτό σημαίνει ότι λειτουργεί στο partition 0 και αν στην στήλη Β partition 1. ΠΡΟΒΛΗΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ Η κίτρινη ένδειξη LED η οποία ονομάζεται SYSTEM (σύστημα) υποδεικνύει προβλήματα στο σύστημα. Για να ελεγχθεί το συγκεκριμένο πρόβλημα χρησιμοποιείστε την εντολή [CODE#] (κωδικός),που βρίσκεται σε ένα αντίστοιχο πλήκτρο. Το σύστημα προειδοποιεί για 15 δευτερόλεπτα με κόκκινες ενδείξεις LED. Τα συγκεκριμένα προβλήματα αναφέρονται στον ακόλουθο πίνακα. Αριθμός ζώνης Πρόβλημα 1 Ζώνες 2 Εφεδρική μπαταρία 3 Ισχύς ρεύματος 4 Χρόνος 5 Υψηλές ζώνες* 6 Σύνδεση στο παγκόσμιο σύστημα κινητής επικοινωνίας (GSM) *ΟΙ υψηλές ζώνες είναι προβληματικές ζώνες πάνω από το 12. Εάν το κίτρινο LED, το οποίο ονομάζεται SYSTEM (σύστημα) αναβοσβήνει, αυτό σημαίνει ότι υπάρχουν παραβιασμένες ζώνες πάνω από το 12. Για να ελέγξετε πια ζώνη έχει παραβιαστεί

3 χρησιμοποιείστε την εντολή [CODE1] (κωδικός 1), η οποία αναγράφεται σε ένα αντίστοιχο πλήκτρο. Εάν το κίτρινο LED το οποίο ονομάζεταιsystem (σύστημα) είναι ενεργό, τότε αυτό σημαίνει ότι υπάρχουν παραβιασμένες ζώνες. 12. Για να ελεγχθεί ποια ζώνη έχει παραβιαστεί χρησιμοποιείστε την εντολή [CODE2], η οποία αναγράφεται σε ένα αντίστοιχο πλήκτρο. Το πληκτρολόγιο θα δώσει έναν κωδικό παραβιασμένης ζώνης. Για να ανακαλύψετε ποια ζώνη η πάνω από 12 είναι παραβιασμένη, χρησιμοποιείστε μία φόρμουλα Β+Α, π.χ. αν το σύστημα δώσει τις ζώνες 5 και 10, αυτό σημαίνει ότι η παραβιασμένη ζώνη είναι 10+5=35. A (αναβοσβήνει) B (συνεχώς αναμμένη) 8 Αριθμός ζώνης 1 = 1 Αριθμός ζώνης 7 = 12 Αριθμός ζώνης 2 = 2 Αριθμός ζώνης 8 = 18 Αριθμός ζώνης 3 = 3 Αριθμός ζώνης 9 = 24 Αριθμός ζώνης 4 = 4 Αριθμός ζώνης 10 = 30 Αριθμός ζώνης 5 = 5 Αριθμός ζώνης 11 = 36 Αριθμός ζώνης 6 = 6 Αριθμός ζώνης 12 = 42 ΣΥΝΟΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΓΙΑ ΠΕΡΣΕΑ ΜΕ ΠΛΗΚΤΡΟΛΟΓΙΟ EKB2 LCD ΟΠΛIΣΗ-ΑΦΟΠΛIΣΗ. Για να οπλίσει το σύστημα εισάγουμε τον εργοστασιακό κωδικό οποίος είναι 1111 ΟΚ. Μετά από την όπλιση στην οθόνη θα εμφανιστεί το λουκέτο οπλισμένο. Αντίστοιχα για την αφόπλιση εισάγουμε πάλι 1111 ΟΚ και εμφανίζεται το λουκέτο αφοπλισμένο. ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΧΡΗΣΤΗ. Για να αλλαχθεί ο κωδικός χρήστη εισάγουμε τον κωδικό του εγκαταστάτη μέσα από το μενού πατώντας OK ΡΥΘΜΙΣΕΙΣ>1470 ΟΚ>ΟΡΙΣΜΟΣ ΠΡΩΤΑΡΧΙΚΟΥ>ΚΩΔΙΚΟΣ>ΚΩΔΙΚΟΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ ΖΩΝΕΣ ΠΑΡΑΚΑΜΨΗΣ (BYPAS) Για να παρακάμψουμε οποιαδήποτε ζώνη (BYPAS) ΟΚ ΠΑΡΑΚΑΜΨΗ > ΛΙΣΤΑ ΠΑΡΑΚΑΜΨΗΣ1 Μπορούμε να παρακάμψουμε την ζώνη μόνο προσωρινά και μετά την ενεργοποίηση απενεργοποίηση του συστήματος, αυτό θα ενεργοποιηθεί ξανά. ΟΠΛΙΣΗ ΜΕ STAY Εφόσον ο εγκαταστάτης έχει επιλέξει μέσα από τον προγραμματισμό τις ζώνες που θέλει παραμονής στο χώρο(stay),το σύστημα καταλαβαίνει αυτόματα ότι πρέπει να μπει σε λειτουργία STAY από τη ζώνη καθυστέρησης. Εάν μέσα στο χρόνο εξόδου για τη ζώνη καθυστέρησης (κεντρική είσοδος)ανοίξουμε την πόρτα της εισόδου τότε θα γίνει κανονική όπλιση(χωρίς STAY) ΧΩΡΙΣΜΑ ΠΛΗΚΤΡΟΛΟΓΙΟΥ (PARTITIONS) Οποιοδήποτε πληκτρολόγιο EKB2 μπορεί να ρυθμιστεί για να δουλέψει με ένα η δύο partitions. Για να μπορέσετε να διαπιστώσετε σε ποιο partition δουλεύει καλύτερα ένα συγκεκριμένο πληκτρολόγιο, ελέγξτε την οθόνη αν αναγράφει PARTITION1 ή PARTITION2 ΠΡΟΒΛΗΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ Η ενδείξεις στο μενού ΟΚ ΠΡΟΒΛΗΜΑΤΑ υποδεικνύουν προβλήματα στο σύστημα. Αριθμός ζώνης Προβλήματος 1 Τ1 Ζώνες 2 Τ2 Εφεδρική μπαταρία 3 Τ3 Ισχύς ρεύματος 4 Τ4 Χρόνος 5 Τ5 Υψηλές ζώνες* 6 Τ6 Σύνδεση στο παγκόσμιο σύστημα κινητής επικοινωνίας (GSM)

4 Εγχειρίδιο 1.0 Οδηγίες ασφαλείας Παρακαλώ διαβάστε και ακολουθήστε τις συγκεκριμένες οδηγίες ασφαλείας, ώστε να εξασφαλιστεί η ασφάλεια τόσο των χειριστών, όσο και όσων βρίσκονται κοντά: Το σύστημα συναγερμού ESIM264 (στη συνέχεια θα αναφέρεται ως σύστημα ή ανιχνευτής) έχει ραδιοφωνικό πομποδέκτη, ο οποίος λειτουργεί μέσω του παγκόσμιου συστήματος κινητής επικοινωνίας στις μπάντες 850/900/1800/1900. Μην χρησιμοποιείτε το σύστημα σε σημεία που μπορεί να παρεμβαίνουν και άλλες συσκευές και να δημιουργούν πιθανό κίνδυνο. Μην χρησιμοποιείτε το σύστημα μαζί/ παράλληλα με ιατρικές συσκευές. Μην χρησιμοποιείτε το σύστημα σε επικίνδυνο περιβάλλον Μην εκθέτετε το σύστημα σε υψηλά επίπεδα υγρασίας, χημικό περιβάλλον ή μηχανική πρόσκρουση Μην προσπαθήσετε να επιδιορθώσετε μόνοι σας το σύστημα Η ετικέτα του συστήματος βρίσκεται στην κάτω πλευρά της συσκευής.! Το σύστημα ESIM264 είναι μια συσκευή που υπάρχει σε περιορισμένες περιοχές πρόσβασης. Οποιαδήποτε επισκευή του συστήματος πρέπει να γίνεται μονάχα από καταρτισμένο και εξειδικευμένο προσωπικό.! Το σύστημα πρέπει να παίρνει ρεύμα 16-24V 50Hz~1.5A εναλλασσόμενο ή 18-24V Α συνεχές, το οποίο πρέπει να εγκριθεί από το δεδομένο LST EN και υπάρχει εύκολη πρόσβαση.! Κάθε πρόσθετη συσκευή, η οποία συνδέεται στο σύστημα ESIM264 (υπολογιστής, αισθητήρες, εφεδρείες κτλ) πρέπει να εγκρίνεται από τα δεδομένα της LST EN ! Πρέπει να υπάρχει πρόσβαση στην εξωτερική παροχή ενέργειας και μπορεί να συνδεθεί με εναλλασσόμενο ρεύμαμονάχα στον χώρο εγκατάστασης με διακόπτη αυτόματουκυκλώματος 2 πόλων, ικανό για αποσύνδεση του κυκλώματος στην περίπτωση μικρού κυκλώματος ή συνθηκών μεγαλύτερης κυκλοφορίας ρεύματος. Ο διακόπτης ανοιχτού κυκλώματος πρέπει να έχει ένα κενό ανάμεσα στις συνδέσεις περισσότερο από 3mm.! Η ενέργεια ρεύματος και η εφεδρική μπαταρία πρέπει να αποσυνδεθεί προτού ξεκινήσει οποιαδήποτε εγκατάσταση ή εργασία συντονισμού. Η εγκατάσταση ή συντήρηση του συστήματος δεν πρέπει να γίνεται κατά τη διάρκεια άσχημων καιρικών συνθηκών.! Το σύστημα πρέπει να λειτουργεί μόνο με εγκεκριμένη εφεδρική μπαταρία, ώστε να αποφεύγονται κίνδυνοι πυρκαγιάς ή έκρηξης. Ιδιαίτερη προσοχή πρέπει να δοθεί στην σύνδεση των θετικών και αρνητικών πόλων.! Η εφεδρική μπαταρία πρέπει να ενεργοποιηθεί, μέσω της σύνδεσης, η οποία σε περίπτωση ζημιάς θα έχει ως αποτέλεσμα την αποσύνδεση ενός από τους πόλους της μπαταρίας. 1

5 ! Η συσκευή απενεργοποιείται από το διπολικό διακόπτη και αποσυνδέοντας τη σύνδεση της εφεδρικής μπαταρίας.! Ασφάλεια τύπου F1-Αργή ζημιά της 3 Α. Η αντικατάσταση ασφαλειών πρέπει να είναι ακριβώς όπως υποδεικνύεται από τον κατασκευαστή.! Αν χρησιμοποιείτε επίπεδο ασφαλείας υπολογιστή κλάσης Ι για την εγκατάσταση των παραμέτρων, τότε η σύνδεση θα πρέπει να γίνει στο έδαφος.! για να αποφύγετε τον κίνδυνο πυρκαγιάς ή έκρηξης, το σύστημα θα πρέπει να χρησιμοποιηθεί μονάχα με εγκεκριμένη εφεδρική μπαταρία. Ιδιαίτερη προσοχή πρέπει να δοθεί όταν συνδέονται οι θετικοί και αρνητικοί πόλοι της μπαταρίας. Ο εξοπλισμός ηλεκτρικών και ηλεκτρονικών αποβλήτων (WEEE) που υποδεικνύεται στο προϊόν αυτό (βλέπετε δεξιά) ή η τεκμηρίωσή του, επισημαίνει ότι το προϊόν δεν πρέπει να εκτίθεται σε οικιακά απόβλητα. Για να αποφευχθεί πιθανή βλάβη στην ανθρώπινη υγεία και /ή στο περιβάλλον, το προϊόν πρέπει να εκτίθεται σε μία αποδεκτή και περιβαλλοντολογικά ασφαλή διαδικασία ανακύκλωσης. Για περισσότερες πληροφορίες σχετικά με την σωστή έκθεση του προϊόντος, επικοινωνήστε με τον προμηθευτή του συστήματος ή την τοπική αρχή, η οποία είναι υπεύθυνη για τα απορρίμματα στην περιοχή σας. Απαγορεύεται η αναδημοσίευση ELDES UAB, Απαγορεύεται αυστηρά η αντιγραφή και διανομή των πληροφοριών του συγκεκριμένου εγγράφου ή η προώθηση σε ένα τρίτο μέρος εφόσον δεν έχει προηγηθεί γραπτή εξουσιοδότηση από την ELDES UAB. H ELDES UAB διατηρεί το δικαίωμα να ανανεώσει ή να διαμορφώσει αυτό το έγγραφο και / ή τα σχετιζόμενα προϊόντα χωρίς προειδοποίηση. Με το έγγραφο αυτό η ELDES UAB δηλώνει ότι το παγκόσμιο (GSM) συγκεκριμένο ΣΥΣΤΗΜΑ ΣΥΝΑΓΕΡΜΟΥ ELDES ESIM264 πληροί τις βασικές προϋποθέσεις και τους υπόλοιπους σχετικούς όρους της Οδηγίας 1999/5/EC. Η δήλωση συμμόρφωσης υπάρχει στην ιστοσελίδα Περιορισμένη Ευθύνη Ο αγοραστής πρέπει να συμφωνήσει ότι το σύστημα θα μειώσει την πιθανότητα πυρκαγιάς, κλοπής, ληστείας ή άλλων κινδύνων, αλλά δεν μπορεί να εγγυηθεί την αποφυγή τέτοιων γεγονότων. H ELDES UAB δεν φέρει καμία ευθύνη σε ό,τι αφορά προσωπική απώλεια, ή απώλεια περιουσίας ή εσόδων, όσο χρησιμοποιείται αυτό το σύστημα. Η ευθύνη της ELDES UAB σύμφωνα με τους τοπικούς νόμους δεν ξεπερνά την αξία του συστήματος. Η ELDES UAB δεν συνδέεται με κανέναν πάροχο κινητής τηλεφωνίας, για αυτό δεν είναι υπεύθυνη για την ποιότητα των υπηρεσιών κινητής τηλεφωνίας. Εγγύηση Κατασκευαστή Το σύστημα έχει 24μηνη εγγύηση από τον κατασκευαστή ELDES UAB. Η περίοδος εγγύησης ξεκινά από την ημέρα που ο τελικός χρήστης αποκτά το σύστημα. Η εγγύηση ισχύει μόνο εφόσον το σύστημα χρησιμοποιείται όπως πρέπει και σύμφωνα με τις οδηγίες που υπάρχουν στο εγχειρίδιο και στις συγκεκριμένες λειτουργικές συνθήκες. Η απόδειξη πρέπει να κρατηθεί για να αποδεικνύει την ημερομηνία απόκτησης. 2

6 Η εγγύηση είναι άκυρη εφόσον το σύστημα έχει εκτεθεί σε μηχανική πρόσκρουση, χημικά, υψηλά επίπεδα υγρασίας, υγρά, διαβρωτικό και επικίνδυνο περιβάλλον ή σε άλλους παράγοντες ανωτέρας βίας. Περιεχόμενα συσκευασίας: 1. Συναγερμός ELDES ESIM264.ποσότητα 1 2. Μικρόφωνο ποσότητα 1 3. Κεραία Παγκοσμίου Συστήματος Κινητής Επικοινωνίας.ποσότητα 1 4. Μικρός βομβητής..ποσότητα 1 5. Καλώδιο σύνδεσης μπαταρίας... ποσότητα 1 6. Εγχειρίδιο χρήστη ESIM ποσότητα 1 7. Αντιστάσεις 5,6Om.. ποσότητα 6 8. Αντιστάσεις 3,3kΟm ποσότητα 6 Σχετικά με το Εγχειρίδιο Χρήστη Το κείμενο αυτό περιγράφει την εγκατάσταση και λειτουργία του συστήματος ασφαλείας. Είναι πολύ σημαντικό να διαβάσετε το Εγχειρίδιο Χρήστη πριν ξεκινήσετε να χρησιμοποιείτε το σύστημα. Στα δύο πρώτα κεφάλαια βρίσκεται ένας οδηγός γρήγορης εκκίνησης. Τα κεφάλαια 3 και 4 περιγράφουν πρόσθετες δυνατότητες του συστήματος. ΠΕΡΙΕΧΟΜΕΝΑ 1. Γενικές Πληροφορίες 1.1 Λειτουργία Περιγραφή Λειτουργίας Τεχνικές Προδιαγραφές Βύσμα και Λειτουργικότητα Διόδου εκπομπής φωτός Σύνδεση Κυκλώματος Εγκατάσταση Συστήματος 7 2. Αρχική λειτουργία συστήματος και βασικές εντολές ελέγχου 2.1 Εμβέλεια ραδιοφωνικού σήματος Επιλογή γλώσσας συσκευής και επιβεβαίωση κεντρικού Αριθμού SMS Αλλαγή κωδικού κού πρόσβασης Αριθμοί χρήστη Αποθήκευση ή αλλαγή αριθμών Επιβεβαίωση αποθηκευμένων ν αριθμών Διαγραφή αποθηκευμένων αριθμών Ρύθμιση ημερομηνίας μηνίας και ώρας Πρόσθετες δυνατότητες τες του συστήματος το 3.1 Είσοδοι ζώνης συναγερμού και ελεγχόμενες εγχ αποδόσεις Ζώνη, ελεγχόμενη απόδοση και ρύθμιση συστήματος. ΚΑΤΑΣΤΑΣΗ. 10 ΣΗ Αλλαγή κειμένου συναγερμού και ελεγχόμενης απόδοσης Ενεργές / ανενεργές ζώνες Εισαγωγή γ και τερματισμός χρονικής επιβεβαίωσης...11 βα. 3.2 Πλήκτρο i Διαχείριση ελεγχόμενης ε ενη απόδοσης Cx. Χρονόμετρο Διαμόρφωση σειρήνας Εξωτερικός έλεγχος παροχής ενέργειας Πληροφορίες για την ένδειξη της κατάστασης μηνυμάτων SMS 3

7 (ισχύς σήματος, κατάσταση, θερμοκρασία) Ακρόαση απομακρυσμένου Μικροφώνου Φραγή εισερχόμενων αριθμών Μήνυμα συναγερμού λόγω ορίου θερμοκρασίας Διαβίβαση μηνύματος SMS σε πολλαπλούς χρήστες Πληροφόρηση μηνύματος SMS για την ενεργοποίηση / απενεργοποίηση Συστήματος Χρήση ασύρματων συσκευών Παράρτημα 4.1 Αποκατάσταση εργοστασιακών ρυθμίσεων Λογισμικό, εργαλείο διαμόρφωσης ELDES Τεχνική Υποστήριξη Κατάλογος βασικών λειτουργιών Γενικές Πληροφορίες 1.1 Λειτουργικότητα Το σύστημα ESIM264, είναι ένας μικροελεγκτής και αποτελεί κυρίως ένα σύστημα ασφαλείας για σπίτια, εξοχικά, γκαράζ και άλλα κτίρια, τα οποία έχουν τη δυνατότητα να δεχτούν ηλεκτρικές συσκευές και όργανα που υποστηρίζονται από το παγκόσμιο δίκτυο κινητής τηλεφωνίας. Μπορεί να χρησιμοποιηθεί ως σύστημα εσωτερικού τηλεφώνου. Το σύστημα μπορεί να χρησιμοποιηθεί στις ακόλουθες περιπτώσεις: Ασφάλεια περιουσίας Έλεγχος θερμοστάτη, θέρμανσης και κλιματισμού, παρακολούθηση θερμοκρασίας Έλεγχος φωτισμού, ποτίσματος κήπου, αντλίας νερού και άλλων ηλεκτρικών εξοπλισμών μέσω μηνυμάτων SMS Δυνατότητα ηχητικής κάλυψης από απόσταση μέσω μικροφώνου, για ότι συμβαίνει στην ασφαλισμένη περιοχή Κατάσταση ρεύματος ισχύος 230V, ενημέρωση με μήνυμα SMS. 1.2 Περιγραφή Λειτουργίας Όταν το σύστημα είναι συνδεδεμένο με το τηλέφωνο, δεν υπάρχει καμία χρονική καθυστέρηση. Το σύστημα ενεργοποιείται άμεσα. Εν των μεταξύ, το σύστημα έχει μία χρονοκαθυστέρηση 15 δευτερολέπτων πριν την ενεργοποίησή του, με σκοπό να δοθεί χρόνος μέχρι να εγκαταλείψει ο χρήστης τον χώρο, στην περίπτωση που χρησιμοποιείται το πλήκτρο i ή το πληκτρολόγιο. Η χρονοκαθυστέρηση αποτελεί μία παράμετρο, η οποία διαμορφώνεται από τον ίδιο τον χρήστη (βλέπε ενότητα 3.1.4). Ένας μικρός βομβητής και / ή δίοδος εκπομπής φωτός θα ενημερώσει εφόσον υπάρχει χρονοκαθυστέρηση. Το σύστημα ασφάλειας συναγερμού δεν θα τεθεί σε λειτουργία, εάν είναι ενεργή κάποια από τις ζώνες, κάτι για το οποίο θα ενημερωθεί ο χρήστης μέσω μηνύματος SMS. Όλες οι ζώνες μπορούν να διαμορφωθούν ως ζώνες Καθυστέρησης, με 15 δευτερόλεπτα καθυστέρηση στην ενεργοποίησή τους. Αυτό επιτρέπει στον χρήστη να απενεργοποιήσει το σύστημα χρησιμοποιώντας το πλήκτρο i ή το πληκτρολόγιο. Ο χρήστης ενημερώνεται για τη διαδικασία της καθυστέρησης με ηχητικό και φωτεινό σήμα. Ο χρήστης πρέπει να εισάγει το πλήκτρο i, να σχηματίσει τον κωδικό πρόσβασης στο πληκτρολόγιο και ή να απενεργοποιήσει την τηλεφωνική κλήση πριν το τέλος της χρονοκαθυστέρησης, διαφορετικά το σύστημα θα αρχίσει να χτυπάει και θα αναφέρει συναγερμό. Ο ενεργοποιημένος συναγερμός μπορεί να απενεργοποιηθεί με τον ίδιο τρόπο, χρησιμοποιώντας το πλήκτρο i, το πληκτρολόγιο ή μέσω τηλεφωνικής κλήσης. 4

8 Όλες οι ζώνες ασφαλείας του ESIM264 μπορούν να διαμορφωθούν, ώστε να λειτουργούν σε κάθε έναν από τους ακόλουθους τύπους λειτουργίας: Ακολουθίας- αυτός ο τύπος ζώνης δεν αντιδρά και τίθεται σε κατάσταση συναγερμού εφόσον παραβιαστεί κατά τη διάρκεια του τύπου Καθυστέρηση (χρονική καθυστέρηση μέχρι να εισαχθεί ο κωδικός ασφαλείας και να απενεργοποιηθεί το σύστημα). Άμεση- αυτός ο τύπος ζώνης τίθεται άμεσα σε κατάσταση συναγερμού εφόσον παραβιαστεί. Συνήθως αυτός ο τύπος ζώνης χρησιμοποιείται για πόρτες, παράθυρα και άλλους ανιχνευτές. Καθυστέρησης- αυτός ο τύπος ζώνης δεν αντιδρά στην παραβίαση για 15 δευτερόλεπτα και ο συγκεκριμένος χρόνος ρυθμίζεται για να απενεργοποιείται το σύστημα μέσω πληκτρολογίου. Επίσης αυτός ο τύπος ζώνης χρησιμοποιείται συνήθως για να συνδέσει τις επαφές στις πόρτες εισόδου. Όταν η ζώνη Καθυστέρηση δεν έχει παραβιαστεί κατά τη διάρκεια της διαδικασίας ενεργοποίησης, το σύστημα περνάει στον τύπο Αναμονή. 24 Ώρες- αυτός ο τύπος ζώνης χρησιμοποιείται για να συνδέσει τους αισθητήρες, οι οποίοι πρέπει να είναι σε λειτουργία διαρκώς, ακόμα και όταν το σύστημα είναι απενεργοποιημένο. Οι περισσότερες από αυτές τις ζώνες χρησιμοποιούνται για να συνδέσουν μηχανές γόμωσης, οι οποίες ανιχνεύουν όταν είναι σε λειτουργία οι υπέρυθροι αισθητήρες, ή το κουτί ασφαλείας. Φωτιά- αυτός ο τύπος ζώνης χρησιμοποιείται για να είναι διαρκώς συνδεδεμένοι οι αισθητήρες καπνού και τα μόνιτορ, ακόμα και όταν το σύστημα δεν είναι σε λειτουργία. Ο συναγερμός της ζώνης φωτιάς αναβοσβήνει (με διακοπές). Σιωπηλός- αυτή η ζώνη λειτουργεί ως 24ωρη ζώνη. Η μόνη διαφορά είναι ότι όταν υπάρξει παραβίαση, το σύστημα δεν ενεργοποιεί τη σειρήνα. Ενεργοποίηση Απενεργοποίηση- σε αυτή τη ζώνη, το σύστημα ασφαλείας μπορεί να ενεργοποιηθεί / απενεργοποιηθεί αναβοσβήνοντας σε ένα χαμηλό επίπεδο, όχι συντομότερο από 3 δευτερόλεπτα. Αυτός ο τύπος μπορεί να ρυθμιστεί μόνο για μια ζώνη. Καμία αντίσταση δεν συνδέεται όταν χρησιμοποιείται ένας τύπος σύνδεσης 6 ζωνών, ενώ η είσοδος πρέπει να είναι πρέπει να είναι ΝΟ (συνήθως ανοιχτή). Εάν χρησιμοποιούνται οι ζώνες Ζ2-Ζ6, ο ρυθμός που αναβοσβήνει πρέπει να μεταφερθεί με αντίσταση 5.6k, ενώ για τις ζώνες Ζ7-Ζ12 με αντίσταση 3.3k. Αναμονής- αυτός ο τύπος επιτρέπει στους χρήστες να ενεργοποιούν και να απενεργοποιούν το σύστημα συναγερμού, ενώ βρίσκονται στις ασφαλισμένες περιοχές. Εάν η ζώνη Καθυστέρηση δεν παραβιάζεται κατά τη διάρκεια καθυστέρησης εξόδου, το σύστημα θα παρακάμψει όλες τις ζώνες αναμονής. Εάν οποιαδήποτε πόρτα ή παράθυρο ανοίξουν χωρίς να έχει πρώτα απενεργοποιηθεί το σύστημα- αυτό θα προκαλέσει την ενεργοποίηση του συναγερμού. Αυτός ο τύπος χρησιμοποιείται συνήθως τη νύχτα. Το σύστημα ασφαλείας ELDES ESIM264 με το πρόσθετο μοντέλο EWT1 μπορούν να λειτουργούν ως σημεία πρόσβασης για τις ασύρματες συσκευές ELDES: υπέρυθροι αισθητήρες EWP1, μοντέλα επέκτασης EW1 και EW2, σειρήνες και επαφές μαγνητικής πόρτας EWD1. Η ELDES ESIM264 μπορεί να λειτουργήσει με μέχρι 16 ασύρματες συσκευές, οι οποίες μπορούν να βρίσκονται σε απόσταση μέχρι 150 μ. από το κεντρικό σύστημα ασφαλείας. Για περισσότερες πληροφορίες σχετικά με τον ασύρματο εξοπλισμό, παρακαλώ διαβάστε τα εγχειρίδια για τις ασύρματες συσκευές. Για ασύρματη σύνδεση χρησιμοποιείται συχνότητα χωρίς ανάγκη άδειας 868MHz. Το ESIM264 έχει μια υποδοχή διασύνδεσης, η οποία χρησιμοποιείται για τη σύνδεση μέχρι 4 πληκτρολογίων. Η λειτουργία αυτή επιτρέπει την εγκατάσταση συστημάτων ασφαλείας σε κτίρια με πολλαπλές εισόδους. Εάν το σύστημα έχει πολλαπλά πληκτρολόγια, μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί από οποιοδήποτε από αυτά. Η υποδοχή αυτή χρησιμοποιείται επίσης για τη σύνδεση του μοντέλου επέκτασης EPGM1, το οποίο επεκτείνει τον αριθμό των ζωνών εισαγωγής σε επιπλέον 16 ζώνες και προγραμματισμένες- σε ακόμα 2. Το σύστημα έχει λειτουργία ελέγχου της μπαταρίας. Η λειτουργία αυτή ελέγχει την ποιότητα της μπαταρίας και ενημερώνει για την ανάγκη αντικατάστασή της. Όταν το σύστημα στείλει μήνυμα για την αντικατάσταση της μπαταρίας, συστήνεται να αντικατασταθεί η εφεδρική μπαταρία. Η ESIM264 χρησιμοποιεί μνήμη EEPROM, έτσι ακόμα και σε πλήρη διακοπή ρεύματος, το σύστημα δε χάνει τις ρυθμίσεις διαμόρφωσης. Το σύστημα ασφαλείας ELDES 5

9 ESIM264 μεταφέρει μηνύματα πρωτοκόλλου Επαφής ID. Αυτό επιτρέπει να συνδεθούν συστήματα ασφαλείας στους Σταθμούς Ελέγχου. Το ESIM264 έχει μια λειτουργία, η οποία ελέγχει την κατάσταση της σειρήνας. Αν το σύστημα χάσει τη σύνδεση με τη σειρήνα, θα προκληθεί άμεσα ενεργοποίηση του συναγερμού και οι χρήστες θα ενημερωθούν για αυτό. 1.3 Τεχνικές Προδιαγραφές Ηλεκτρικές και μηχανικές προδιαγραφές Παροχή ρεύματος 16-24V 50Hz~1.5 Α μάξιμουμ ή 18-24V ,5 Α μάξιμουμ Ρεύμα σε αναμονή χωρίς εξωτερικούς Έως 80mA αισθητήρες και πληκτρολόγιο Τάση εφεδρικής μπαταρίας, χωρητικότητα 12V ; 1,3-7Ah Τύπος εφεδρικής μπαταρίας Μολύβδου οξέος Μέγιστη χρέωση ρεύματος μπαταρίας 900mA Συχνότητα μόντεμ παγκόσμιου συστήματος 850/900/1800/1900MHz κινητής επικοινωνίας Αριθμοί ζωνών στον πίνακα 6 (τύπος 12 ATZ) Ονομαστική αντίσταση εισόδου 5,6kOm (τύπος ATZ: 5,6kOm και 3,3kOm) Αριθμοί απόδοσης στον πίνακα 4x 500mA (12προαιρετικά) Απόδοση σε κύκλωμα C1-C4 Απόδοση ανοιχτού διακόπτη. Η απόδοση βρίσκεται στο COM Απόδοση μέγιστων παραμέτρων Ρεύμα-100mA, τάση-30v Απόδοση σειρήνας όταν είναι Σύνδεση στο COM ενεργοποιημένη Τάση ενέργειας βοηθητικού εξοπλισμού 13,8V συνεχές Μέγιστη συσσώρευση ρεύματος βοηθητικού 1A μάξιμουμ εξοπλισμού και σειρήνων +5V μέγιστη τάση ρεύματος πλήκτρου 150mA μάξιμουμ Τάση ρεύματος του πλήκτρου 5Vσυνεχές Διαστάσεις 140x100x18mm Λειτουργικό εύρος θερμοκρασίας οC Τύπος αισθητήρων θερμοκρασίας DS18S20, DS18B20 Πλήκτρο i, / ΜΕΓΙΣΤΟ Υποστηρικτική ποσότητα πληκτρολογίων 4 EKB2 και 1 EKB1 Συχνότητα μεταφοράς λήψης ραδιοφώνου Μhz MHz * Μέχρι 30m στα κτίρια, μέχρι 150 m σε Εύρος επικοινωνίας ασυρμάτου* ανοιχτούς χώρους Μέγιστος αριθμός ασύρματων συσκευών* 16 Κλείδωμα γεγονότων 1000 Μέγιστος υποστηρικτικός αριθμών Ζωνών 44 Μέγιστος υποστηρικτικός αριθμός απόδοσης 44 Επικοινωνίες ID επαφής, Ademco, SMS, Φωνητικές Κλήσεις *χρησιμοποιείται μόνο στο σύστημα ESIM264 με το μοντέλο EWT1 6

10 1.4 Βύσματα και λειτουργία των Διόδων Εκπομπής Φωτός (LED) Σύντομη επεξήγηση βασικών σημείων GSM Modem Δίκτυο GSM 850/900/1800/1900 MHz Μόντεμ Κάρτα SIM Κάρτα SIM DEF Βύσματα για αποκατάσταση εργοστασιακών ρυθμίσεων USB Μικρό Βύσμα USB Ασφάλεια Ασφάλεια 3 Α Κεραία SMA Τύπος Βύσματος Κεραίας Παγκόσμιου Συστήματος Κινητής Επικοινωνίας Τύποι Πρόσθετοι τύποι βύσματος Λειτουργία διόδων εκπομπής φωτός ΚΑΤΑΣΤΑΣΗ PWR Ζ6 Ζ5 Ζ4 Ζ3 Ζ2 Ζ1 C1 C2 ΔΙΚΤΥΟ Υποδεικνύει λειτουργία μικροελεγκτή Παροχή ενέργειας ΟΚ Ενεργοποίηση ζώνης Ζ6 (τύπος ATZ:Ζ6 και Z12) Ενεργοποίηση ζώνης Ζ5 (τύπος ATZ:Ζ5 και Z11) Ενεργοποίηση ζώνης Ζ4 (τύπος ATZ:Ζ4 και Z10) Ενεργοποίηση ζώνης Ζ3 (τύπος ATZ:Ζ3 και Z9) Ενεργοποίηση ζώνης Ζ2 (τύπος ATZ:Ζ2 και Z8) Ενεργοποίηση ζώνης Ζ1 (τύπος ATZ:Ζ1 και Z7) C1 ελεγχόμενη PGM ΟN C2 ελεγχόμενη PGM ΟN Ισχύς δικτύου Παγκόσμιου Συστήματος Κινητής Επικοινωνίας Λειτουργικότητα Βύσματος Ζ1;Ζ2;Ζ3;Ζ4;Ζ5;Ζ6 ΑΤΖ: Ζ1;Ζ2;Ζ3;Ζ4;Ζ5;Ζ6;Ζ7;Ζ8;Ζ9;Ζ10;Ζ11;Ζ12 COM Προστατευμένες ζώνες εισόδου Κοινός κωδικός επιστροφής για όλες τις ζώνες ΔΕΔΟΜΕΝΑ Πλήκτρο i, πληκτρολόγιο ή κωδικός αισθητήρα θερμοκρασίας +5V Τάση αισθητήρων θερμοκρασίας MIC- Αρνητική είσοδος μικροφώνου MIC+ Θετική είσοδος μικροφώνου BUZ- Αρνητική είσοδος συσκευής (βομβητή) εκπομπής ηχητικού σήματος BUZ+ Θετική είσοδος συσκευής (βομβητή) εκπομπής ηχητικού σήματος C1;C2;C3;C4 Ελεγχόμενες αποδόσεις C1, C2, C3 και C4 7

11 BELL- Αρνητική είσοδος ηχητικής σειρήνας BELL+ Θετική είσοδος ηχητικής σειρήνας AUX- Αρνητική παροχή 13.8V για βοηθητικό εξοπλισμό και σειρήνα AUX+ Θετική παροχή 13.8V για βοηθητικό εξοπλισμό και σειρήνα AC/DC (Εναλλασσόμενο/ συνεχές) Θετική είσοδος παροχής ρεύματος G Πράσινο καλώδιο επικοινωνίας (για πληκτρολόγιο, κεραία κ.α.) Υ Κίτρινο καλώδιο επικοινωνίας (για πληκτρολόγιο, κεραία κ.α.) AKU- Αρνητική είσοδος εφεδρικής μπαταρίας AKU+ Θετική είσοδος εφεδρικής μπαταρίας 1.5 Κύκλωμα σύνδεσης (Σχεδιάγραμμα) Τρόποι σύνδεσης Ζωνών Συναγερμού Τρόπος Νο.1 (Σχεδιάγραμμα) Κανονικά ανοιχτή σύνδεση με τέλος γραμμής αντίστασης 5,6KΩ Τρόπος Νο.2 (Σχεδιάγραμμα) Κανονικά κλειστή σύνδεση με τέλος γραμμής αντίστασης 5,6 KΩ Τρόπος Νο.3 (Σχεδιάγραμμα) Tamper και τέλος γραμμής αντίστασης 5,6KΩ και 3,3 ΚΩ γραμμής αντίστασης με κανονικά κλειστή σύνδεση. Τρόπος Νο.4 (Σχεδιάγραμμα) Τρόπος ΑΤΖ: τέλος γραμμής αντίστασης 5,6ΚΩ και κανονικά κλειστή σύνδεση με 3,3ΚΩ τέλος γραμμής αντίστασης και κανονικά κλειστή σύνδεση. Τρόπος Νο.5 (Σχεδιάγραμμα) Τρόπος ΑΤΖ: Tamper, τέλος γραμμής αντίστασης 5,6 ΚΩ με κανονικά κλειστή σύνδεση και τέλος γραμμής αντίστασης 3,3ΚΩ με κανονικά κλειστή σύνδεση. 8

12 1.6 Εγκατάσταση συστήματος Το σύστημα μπορεί να εγκατασταθεί μονάχα σε ένα μεταλλικά ή μη-εύφλεκτο πλαστικό κουτί. Όταν χρησιμοποιείται μεταλλικό κουτί είναι απαραίτητο να γειώνεται, χρησιμοποιώντας καλώδια κίτρινου/ πράσινου χρώματος. Για τη σύνδεση του μετασχηματιστή των 230V, χρησιμοποιείστε ένα διπλό, απομονωμένο, σπειροειδές καλώδιο 3x0,75mm2. Το βασικό κύκλωμα του μετασχηματιστή πρέπει να συνδεθεί με ασφάλεια 0,5 Α. τα καλώδια ισχύος 230V δεν μπορούν να ομαδοποιηθούν με ομάδα καλωδίων χαμηλής τάσης. Για τη σύνδεση της παροχής ρεύματος και των βυσμάτων απόδοσης, χρησιμοποιείστε ένα σπείρωμα με διαστάσεις καλωδίου 2x0,75mm2. Για τη σύνδεση των βυσμάτων εισόδου / απόδοσης χρησιμοποιείστε σπείρωμα, με διαστάσεις καλωδίου 0.50mm2. 1. Τοποθετήστε την κάρτα SIM στην βάση αλλά σιγουρευτείτε ότι το αίτημα για εισαγωγή του κωδικού πρόσβασης της κάρτας SIM είναι άχρηστο (ο κωδικός πρόσβασης μπορεί να είναι άχρηστος βάζοντας την κάρτα SIM στο κινητό τηλέφωνο και ακολουθώντας τις κατάλληλες οδηγίες. Η κάρτα SIM δεν θα πρέπει να έχει κανένα διαθέσιμο μήνυμα SMS. Στη συνέχεια συνδέστε την κεραία. 2. Εγκαταστήσετε τη συσκευή ακουστικού σήματος κοντά στο πλήκτρο i ώστε να ακούγεται να ορίζει ή να ακυρώνει την περίοδο παρέλευσης του χρόνου. Η δίοδος εκπομπής φωτός πρέπει να χρησιμοποιείται αντί για την συσκευή ηχητικής ειδοποίησης, ή από κοινού. Εσωκλείεται το ED1, το οποίο συστήνεται για άνετη εγκατάσταση. 3. Συνδέστε το κύκλωμα, όπως δείχνει το σκίτσο Νο.3 4. Συνδέστε την εφεδρική μπαταρία και τον μετασχηματιστή. Το σύστημα θα ξεκινήσει σε λιγότερο από ένα λεπτό. Ο δείκτης PWR θα αναφέρει την κατάσταση εξωτερικής παροχής ενέργειας. Ο δείκτης ΚΑΤΑΣΤΑΣΗ θα αναβοσβήνει, κάτι που υποδηλώνει την επιτυχημένη λειτουργία του μικροελεγκτή.! Το σύστημα μπορεί να χρησιμοποιηθεί χωρίς το πλήκτρο i, αλλά είναι καλό να υπάρχει σαν κουμπί εκτάκτου ανάγκης, σε περίπτωση που το κινητό σας τηλέφωνο είναι νεκρό ή το έχετε χάσει. Επίσης, το πλήκτρο i, μπορεί να χρησιμοποιηθεί ως το κύριο πλήκτρο για την ενεργοποίηση ή απενεργοποίηση του συστήματος.! Για να αυξηθεί η αξιοπιστία του συστήματος, σας συστήνετε να μην χρησιμοποιείτε προπληρωμένες κάρτες SIM. Το σύστημα θα μπορούσε να αποτύχει να στείλει οποιοδήποτε μήνυμα αν δεν υπάρχει υπόλοιπο στον προπληρωμένο λογαριασμό. Επίσης, σας συστήνετε να απενεργοποιήσετε την προώθηση κλήσης και τη λειτουργία ηχητικού μηνύματος.! Σας συστήνετε να διαλέξετε τον ίδιο πάροχο κινητής τηλεφωνίας, καθώς οι περισσότεροι χρήστες χρησιμοποιούν τη γρήγορη και αξιόπιστη παράδοση μηνυμάτων SMS και τις τηλεφωνικές συνδέσεις.! Παρά το ότι η εγκατάσταση του συστήματος συναγερμού ESIM264 δεν είναι πολύπλοκη, σας συστήνετε να επιλέξετε την δυνατότητα παρουσίασης της από ένα άτομο με βασικές γνώσεις στην ηλεκτρική μηχανική και στα ηλεκτρονικά, ώστε να αποφευχθεί οποιαδήποτε ζημιά στο σύστημα. 9

13 2. Αρχική λειτουργία συστήματος και βασικές εντολές συστήματος ΠΟΛΥ ΣΗΜΑΝΤΙΚΟ!!! Το σύμβολο κάτω παύλα _ στο εγχειρίδιο αυτό χρησιμοποιείται αντιπροσωπεύοντας το κενό. Όταν γράφετε μήνυμα SMS, κάθε σύμβολο κάτω παύλας θα πρέπει να αντικαθίσταται από ένα μόνο κενό. Ο συμβολισμός ΧΧΧΧ-σημαίνει κωδικός πρόσβασης. Μην αφήνετε κανένα κενό διάστημα στην αρχή και το τέλος του μηνύματος. Για να ρυθμίσετε τις παραμέτρους του συστήματος ESIM264 ευκολότερα και γρηγορότερα, μπορείτε να χρησιμοποιήσετε τον υπολογιστή, το καλώδιο USB και το πρόγραμμα διαμόρφωσης ESIM264 Εργαλείο Διαμόρφωσης. Μπορείτε να ενημερωθείτε περισσότερο στο κεφάλαιο 4.2. Τα βασικά βήματα διαμόρφωσης: Επιλέξτε την γλώσσα της συσκευής (δείτε περισσότερα στο κεφάλαιο 2.2) Αλλάξτε τον εξ ορισμού κωδικό πρόσβασης με έναν καινούριο (δείτε περισσότερα στα κεφάλαια 2.3) Εισάγετε ως πρώτο χρήστη NR1 (δείτε περισσότερα στο κεφάλαιο 2.4) Αφού ολοκληρώσετε τα βήματα αυτά, στη συνέχεια μπορείτε ελεύθερα να κάνετε τις υπόλοιπες διαμορφώσεις. 2.1 Ισχύς σήματος Συνδέστε την εξωτερική παροχή ρεύματος και περιμένετε να ανάψει η ένδειξη PWR. Το ΔΙΚΤΥΟ θα αρχίσει να αναβοσβήνει όταν το σύστημα συνδεθεί με το δίκτυο κινητής τηλεφωνίας. Προσπαθήστε να διαλέξετε το σημείο τοποθέτησης της κεραίας GSM με την μεγαλύτερη ισχύ σήματος, βασιζόμενοι στη συχνότητα με την οποία θα αναβοσβήνει. Δείκτης Δικτύου που αναβοσβήνει OFF (μη ενεργό) Κάθε 3 δευτερόλεπτα Κάθε 1 δευτερόλεπτο Αρκετές φορές το δευτερόλεπτο Συνεχώς ON (ενεργό). Ερμηνεία Καμία σύνδεση με το δίκτυο Χαμηλή σύνδεση με το δίκτυο Μεσαία σύνδεση με το δίκτυο Καλή σύνδεση με το δίκτυο Τέλεια σύνδεση με το δίκτυο 2.2 Επιλογή γλώσσας συσκευής και επιβεβαίωση κεντρικού αριθμού SMS Η γλώσσα μέσω της οποίας επικοινωνεί η συσκευή με τον χρήστη, μπορεί να επιλεγεί προτού αλλαχτεί ο εργοστασιακά ρυθμισμένος κωδικός πρόσβασης. Για να αλλαχτεί η γλώσσα στο σύστημα, η οποία είναι ήδη διαμορφωμένη ρυθμίστε τις εργοστασιακές ρυθμίσεις όπως περιγράφονται στο παράρτημα 4.1. Στείλτε μήνυμα SMS με τον απαιτούμενο κωδικό γλώσσας στον αριθμό της κάρτας SIM που εισάγεται στο σύστημα ESIM 264. Π.χ., εάν θέλετε να εισάγετε την αγγλική γλώσσα στείλτε το ακόλουθο SMS μήνυμα: EN δευτερόλεπτα αργότερα θα λάβετε ένα SMS μήνυμα : Εγκαταστάθηκε γλώσσα τα αγγλικά. Πηγαίνετε στο κεφάλαιο 2.2 σχετικά με την λήψη του μηνύματος. Διαφορετικά ελέγξτε για τη σύνδεση στο δίκτυο και καλέστε το σύστημα ESIM264 από το κινητό σας και περιμένετε μέχρι το σύστημα να απορρίψει την κλήση σας. Θα πρέπει να λάβετε ένα μήνυμα SMS, το οποίο θα σας ζητάει να αλλάξετε τον εργοστασιακά ρυθμισμένο κωδικό πρόσβασης. Διαφορετικά ελέγξτε για σύνδεση με το δίκτυο και αλλάξτε τον κεντρικό αριθμό SMS. 10

14 Ο κεντρικός αριθμός SMS βρίσκεται στην κάρτα SIM, για τον λόγο αυτό εάν η κάρτα SIM έχει χρησιμοποιηθεί για να σταλούν μηνύματα SMS με ένα κινητό τηλέφωνο δεν χρειάζεται να αλλάξετε τον κεντρικό αριθμό SMS. Συχνά ο κεντρικός αριθμός SMS είναι ήδη αποθηκευμένος στην κάρτα SIM από πάροχο κινητής τηλεφωνίας. Ο κεντρικός αριθμός μπορεί να εισαχθεί στέλνοντας μήνυμα SMS: ΧΧΧΧ_SMS_ Ο κεντρικός αριθμός SMS παρέχεται από πάροχο δικτύου κινητής τηλεφωνίας. Πίνακας πιθανών γλωσσών Γλώσσα Κωδικός λιθουανικά LT αγγλικά ΕΝ ρώσικα RU εσθονικά EE λετονικά LV γερμανικά DE 2.3 Αλλαγή κωδικού πρόσβασης Όλες οι εντολές των SMS ξεκινούν με έναν κωδικό πρόσβασης, για αυτό σας παρακαλούμε να τον απομνημονεύσετε καλά. Ο κωδικός πρόσβασης, ο οποίος είναι ρυθμισμένος από τον κατασκευαστή είναι τέσσερα μηδενικά 0000, το οποίο είναι απαραίτητο να αλλαχθεί. Ο εργοστασιακά ρυθμισμένος κωδικός πρόσβασης μπορεί να αλλάξει στέλνοντας ένα μήνυμα SMS στο ESIM264: 0000_PSW_XXXX Για να αντικαταστήσετε τον κωδικό πρόσβασής σας, στείλτε μήνυμα SMS: YYYY_PSW_XXXX Η ένδειξη ΧΧΧΧ σημαίνει οποιαδήποτε τέσσερα νούμερα εκτός από τέσσερα μηδενικά. Μη αριθμητικά στοιχεία όπως τελείες, παρενθέσεις, κενά, δεν επιτρέπονται. Η ένδειξη YYYY εννοεί τον κωδικό πρόσβασης του παλαιού συστήματος. 2.4 Αριθμοί χρηστών Το σύστημα ESIM264 επιτρέπει να προγραμματιστούν εκ των προτέρων μέχρι και πέντε διαφορετικά νούμερα κινητών τηλεφώνων, τα οποία θα έχουν πρόσβαση και θα ελέγχουν το σύστημα. Το νούμερο NR1 είναι υποχρεωτικό ενώ άλλα μπορούν να παραληφθούν. Όλα τα νούμερα πρέπει να εισάγονται ξεκινώντας με τον διεθνή κωδικό της χώρας. Για παράδειγμα ο διεθνής κωδικός για την Λιθουανία είναι 370, για το Η.Β.-44. Τα νούμερα θα πρέπει να εισάγονται βασιζόμενα στην προτεραιότητα, από τη στιγμή που το σύστημα θα προσπαθήσει να επικοινωνήσει με τα πρώτα νούμερα που έχουν εισαχθεί και σε περίπτωση αποτυχίας θα ακολουθήσει με το δεύτερο και ου το καθεξής Αποθήκευση ή αλλαγή αριθμών Στείλτε μήνυμα SMS: XXXX_NR1: _NR2: _NR3: _NR4: _NR5:

15 Πρέπει αρχικά να αντικατασταθεί με τους αριθμούς χρηστών. Οι αριθμοί δεν πρέπει να εισάγονται όλοι ή σε λογική ακολουθία αμέσως Επιβεβαίωση των αποθηκευμένων αριθμών Στείλτε μήνυμα SMS: XXXX_HELPNR Το σύστημα θα απαντήσει με όλους τους εκ των προτέρων προγραμματισμένους αριθμούς Διαγραφή αποθηκευμένων αριθμών Οι εκ των προτέρων προγραμματισμένοι αριθμοί μπορούν να σβηστούν στέλνοντας μήνυμα SMS με τους αριθμούς που θα πρέπει να διαγραφούν. XXXX_NR2:DEL_NR3:DEL_NR4:DEL_NR5:DEL Το σύστημα δεν επιτρέπει να διαγραφεί ο πρώτος αριθμός ΝΡ1. Αυτός μπορεί μονάχα να αλλαχτεί. 2.5 Ρύθμιση ημερομηνίας και ώρας Είναι σημαντικό να ρυθμιστεί σωστά η ημερομηνία και η ώρα, έτσι ώστε το σύστημα να μπορεί να στέλνει αναφορές σε συγκεκριμένες στιγμές. Η ημερομηνία και η ώρα μπορούν να ρυθμιστούν στέλνοντας το ακόλουθο τυποποιημένο μήνυμα SMS: ΧΧΧΧ_ΜΜΜΜ.mn.dd_va:mi Το ΜΜΜΜ- σημαίνει χρόνο, το mn- μήνα,το dd- ημέρα, το hh-ώρα, το mi-λεπτά. 3. Πρόσθετες δυνατότητες του συστήματος 3.1 Εισαγωγή ζωνών συναγερμού και ελεγχόμενη απόδοση.! Η ενεργοποιημένη ζώνη μπορεί να δουλέψει με εφτά διαφορετικούς τρόπους: Συνεχές, στιγμιαίο, Με καθυστέρηση, 24 ώρες, Σε περίπτωση φωτιάς, Σιωπηλός, Ενεργοποίηση απενεργοποίηση (δείτε το κεφάλαιο 1.2). Για να ενεργοποιήσετε ή να απενεργοποιήσετε κάθε ένα από αυτούς τους τρόπους, μπορείτε να το κάνετε μονάχα χρησιμοποιώντας το λειτουργικό σύστημα Εργαλείο Διαμόρφωσης ELDES Ρυθμίσεις συστήματος και ζώνης. ΚΑΤΑΣΤΑΣΗ Για να δείτε τα εργοστασιακά ρυθμισμένα κείμενα για τις ενεργοποιημένες ζώνες και τα ελεγχόμενα ονόματα απόδοσης καθώς και τις πρόσφατες ρυθμίσεις και κατάσταση, στείλτε το παρακάτω μήνυμα SMS: XXXX_STATUS Θα λάβετε την απάντηση με μηνύματα SMS: Π.χ.: 12

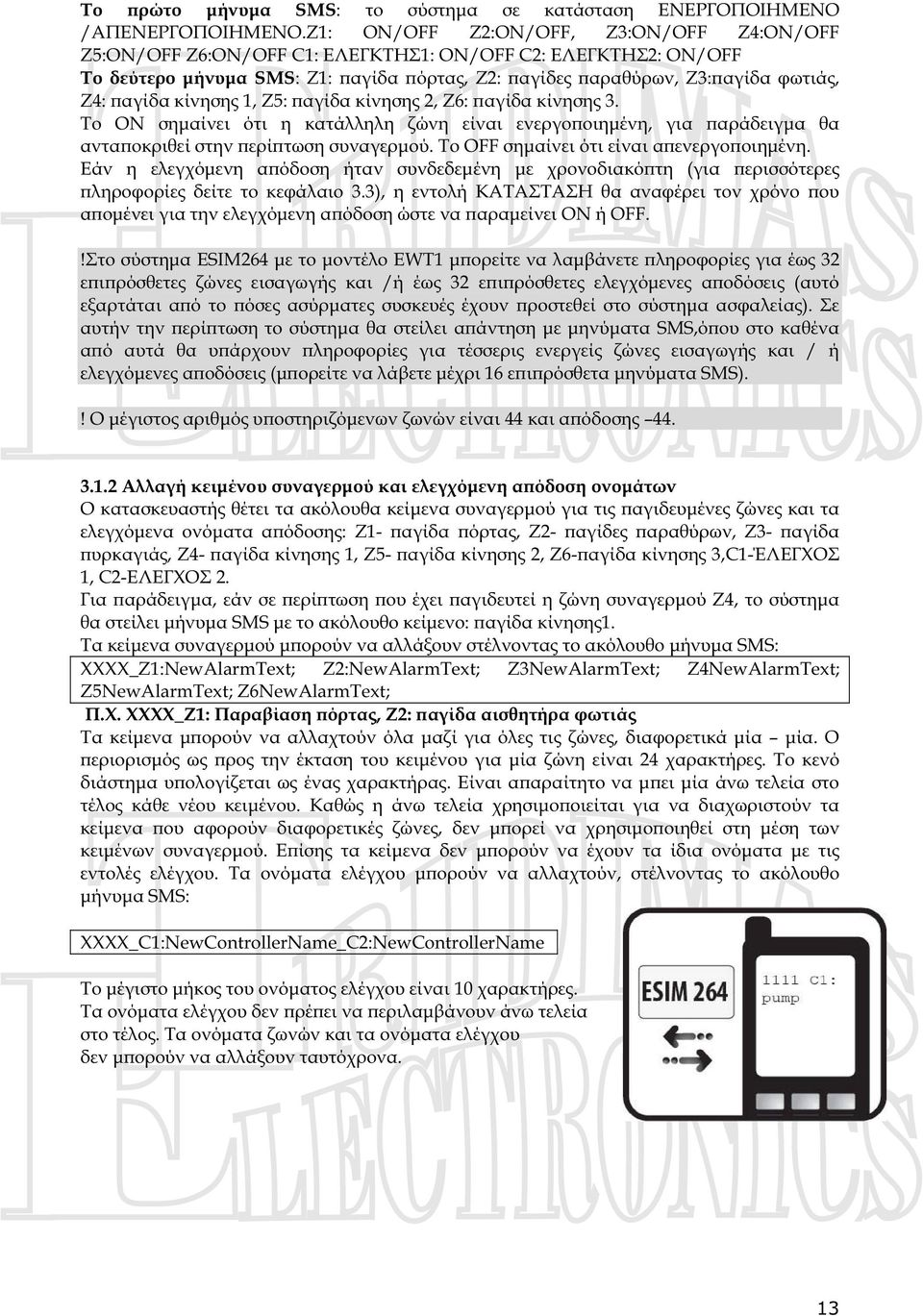

16 Το πρώτο μήνυμα SMS: το σύστημα σε κατάσταση ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ /ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ.Z1: ON/OFF Z2:ON/OFF, Z3:ON/OFF Z4:ON/OFF Z5:ON/OFF Z6:ON/OFF C1: ΕΛΕΓΚΤΗΣ1: ON/OFF C2: ΕΛΕΓΚΤΗΣ2: ON/OFF Το δεύτερο μήνυμα SMS: Ζ1: παγίδα πόρτας, Z2: παγίδες παραθύρων, Ζ3:παγίδα φωτιάς, Ζ4: παγίδα κίνησης 1, Ζ5: παγίδα κίνησης 2, Ζ6: παγίδα κίνησης 3. Το ON σημαίνει ότι η κατάλληλη ζώνη είναι ενεργοποιημένη, για παράδειγμα θα ανταποκριθεί στην περίπτωση συναγερμού. Το OFF σημαίνει ότι είναι απενεργοποιημένη. Εάν η ελεγχόμενη απόδοση ήταν συνδεδεμένη με χρονοδιακόπτη (για περισσότερες πληροφορίες δείτε το κεφάλαιο 3.3), η εντολή ΚΑΤΑΣΤΑΣΗ θα αναφέρει τον χρόνο που απομένει για την ελεγχόμενη απόδοση ώστε να παραμείνει ΟΝ ή OFF.!Στο σύστημα ESIM264 με το μοντέλο EWT1 μπορείτε να λαμβάνετε πληροφορίες για έως 32 επιπρόσθετες ζώνες εισαγωγής και /ή έως 32 επιπρόσθετες ελεγχόμενες αποδόσεις (αυτό εξαρτάται από το πόσες ασύρματες συσκευές έχουν προστεθεί στο σύστημα ασφαλείας). Σε αυτήν την περίπτωση το σύστημα θα στείλει απάντηση με μηνύματα SMS,όπου στο καθένα από αυτά θα υπάρχουν πληροφορίες για τέσσερις ενεργείς ζώνες εισαγωγής και / ή ελεγχόμενες αποδόσεις (μπορείτε να λάβετε μέχρι 16 επιπρόσθετα μηνύματα SMS).! Ο μέγιστος αριθμός υποστηριζόμενων ζωνών είναι 44 και απόδοσης Αλλαγή κειμένου συναγερμού και ελεγχόμενη απόδοση ονομάτων Ο κατασκευαστής θέτει τα ακόλουθα κείμενα συναγερμού για τις παγιδευμένες ζώνες και τα ελεγχόμενα ονόματα απόδοσης: Z1- παγίδα πόρτας, Ζ2- παγίδες παραθύρων, Ζ3- παγίδα πυρκαγιάς, Ζ4- παγίδα κίνησης 1, Ζ5- παγίδα κίνησης 2, Ζ6-παγίδα κίνησης 3,C1-ΈΛΕΓΧΟΣ 1, C2-ΕΛΕΓΧΟΣ 2. Για παράδειγμα, εάν σε περίπτωση που έχει παγιδευτεί η ζώνη συναγερμού Ζ4, το σύστημα θα στείλει μήνυμα SMS με το ακόλουθο κείμενο: παγίδα κίνησης1. Τα κείμενα συναγερμού μπορούν να αλλάξουν στέλνοντας το ακόλουθο μήνυμα SMS: XXXX_Z1:NewAlarmText; Z2:NewAlarmText; Z3NewAlarmText; Z4NewAlarmText; Z5NewAlarmText; Z6NewAlarmText; Π.Χ. ΧΧΧΧ_Ζ1: Παραβίαση πόρτας, Ζ2: παγίδα αισθητήρα φωτιάς Τα κείμενα μπορούν να αλλαχτούν όλα μαζί για όλες τις ζώνες, διαφορετικά μία μία. Ο περιορισμός ως προς την έκταση του κειμένου για μία ζώνη είναι 24 χαρακτήρες. Το κενό διάστημα υπολογίζεται ως ένας χαρακτήρας. Είναι απαραίτητο να μπει μία άνω τελεία στο τέλος κάθε νέου κειμένου. Καθώς η άνω τελεία χρησιμοποιείται για να διαχωριστούν τα κείμενα που αφορούν διαφορετικές ζώνες, δεν μπορεί να χρησιμοποιηθεί στη μέση των κειμένων συναγερμού. Επίσης τα κείμενα δεν μπορούν να έχουν τα ίδια ονόματα με τις εντολές ελέγχου. Τα ονόματα ελέγχου μπορούν να αλλαχτούν, στέλνοντας το ακόλουθο μήνυμα SMS: XXXX_C1:NewControllerName_C2:NewControllerName Το μέγιστο μήκος του ονόματος ελέγχου είναι 10 χαρακτήρες. Τα ονόματα ελέγχου δεν πρέπει να περιλαμβάνουν άνω τελεία στο τέλος. Τα ονόματα ζωνών και τα ονόματα ελέγχου δεν μπορούν να αλλάξουν ταυτόχρονα. 13

17 3.1.3 Ενεργές / Ανενεργές ζώνες Ενεργή Ζώνη XXXX_Z1:ON; Z2:ON;Z3:ON;Z4:ON; Z5:ON; Z6:ON; Ανενεργή Ζώνη Κάθε ζώνη μπορεί να απενεργοποιηθεί, στέλνοντας το ακόλουθο μήνυμα SMS: XXXX_Z1:OFF; Z2:OFF;Z3:OFF;Z4:OFF; Z5:OFF; Z6:OFF; Οι ζώνες μπορούν να ενεργοποιηθούν /απενεργοποιηθούν μαζί ή κάθε μία ξεχωριστά Εισαγωγή και τερματισμός χρονικής επιβεβαίωσης Ο κατασκευαστής θέτει χρόνο καθυστέρησης 15 δευτερολέπτων για να φύγει από το κτίριο από την στιγμή που το σύστημα ασφαλείας ενεργοποιείται είτε από το πληκτρολόγιο είτε από το πλήκτρο i. Αυτή η παράμετρος μπορεί να ρυθμιστεί με ένα μήνυμα SMS ή ένα εργαλείο διαμόρφωσης. Είναι κοινή παράμετρος για ολόκληρο το σύστημα. Ο χρόνος καθυστέρησης χρησιμοποιείται για την εισαγωγή κωδικού ασφαλείας ή για την ενεργοποίηση του πλήκτρου i όταν απενεργοποιείται το σύστημα ασφαλείας. Ο κατασκευαστής θέτει χρόνο καθυστέρησης 15 δευτερολέπτων, κάτι που μπορεί να ρυθμιστεί ξεχωριστά για κάθε ζώνη Καθυστέρησης. Η λειτουργία αυτή είναι χρήσιμη όταν υπάρχουν πολλές είσοδοι και χρειάζεται να ρυθμιστεί διαφορετικός χρόνος καθυστέρησης για κάθε διαφορετική ζώνη. Ο χρόνος ζώνης Ζ1 μπορεί επίσης να ρυθμιστεί με ένα μήνυμα SMS. Ο χρονικός τερματισμός μπορεί να επιβεβαιωθεί με μήνυμα SMS: XXXX_INPUT:SSI:SSO Όπου υπάρχει η ένδειξη SSI-αυτή αφορά την ζώνη καθυστέρησης Ζ1 μετά από ενεργοποίηση σε δευτερόλεπτα. Η ένδειξη SSO- τερματισμός χρονικής επιβεβαίωσης μετά από ενεργοποίηση. Δεν υπάρχει χρονικός τερματισμός εφόσον η περίοδος είναι ρυθμισμένη στο Πλήκτρα ibutton! Το πρώτο πλήκτρο i μπορεί να συνδεθεί με το σύστημα απλά ακουμπώντας το στο σύστημα αναγνώρισης, χωρίς να χρειαστεί να στείλετε κανένα μήνυμα SMS. Θα ακουστεί ένας ηχητικός ήχος από το σύστημα δύο φορές, ο οποίος θα επιβεβαιώνει την επιτυχημένη σύνδεση του πλήκτρου i και το πλήκτρο θα αποθηκευτεί στην κύρια μνήμα του συστήματος. Άλλα πλήκτρα i μπορούν να συνδεθούν εισάγοντας έναν συγκεκριμένο τρόπο μέσω μηνύματος SMS: XXXX_IBPROG:ON Ο μοναδικός κωδικός της θα αντιγραφεί από το σύστημα. Ξανά, η επιτυχημένη λειτουργία του θα επιβεβαιωθεί από ένα διπλό ηχητικό σήμα. Το σύστημα επιτρέπει να συνδεθούν και θα αποθηκευτούν μέχρι και πέντε πλήκτρα i. Π.χ. το σύστημα θα αποθηκεύσει κάθε νέο πλήκτρο, μέχρι και πέντε. Όταν θα έχουν συνδεθεί και αποθηκευτεί όλα τα πλήκτρα, είναι απαραίτητο να σταλεί το ακόλουθο μήνυμα SMS: XXXX_IBPROG:OFF Η εντολή αυτού του μηνύματος θα μπλοκάρει την πρόσθεση άλλων, νέων πλήκτρων. Αν δεν πετύχει η αποστολή του συγκεκριμένου μηνύματος, το σύστημα δεν θα αποδεχτεί ούτε θα 14

18 συνδεθεί με το πλήκτρο i. Το πλήκτρο i μπορεί να διαγραφεί ένα κάθε φορά, ή όλα μαζί με μήνυμα: ΧΧΧΧ_RESETIB Η εντολή αυτού του μηνύματος θα διαγράψει όλα τα αποθηκευμένα πλήκτρα, ενώ τα καινούρια πλήκτρα θα προστεθούν, όπως περιγράφετε παραπάνω. 3.3 Διαχείριση ελεγχόμενης απόδοσης CX. Χρονόμετρο. Το σύστημα συναγερμού ESIM264 έχει 4 ανοιχτούς συλλέκτες ελεγχόμενης απόδοσης C1, C2, C3 και C4. Μπορούν να χρησιμοποιηθούν για να ελέγξουν πολλές ηλεκτρικές συσκευές, όπως τους ηλεκτρικούς σωλήνες, τη θέρμανση, τον φωτισμό, κ.α. Όταν συνδεθούν οι αποδόσεις, ανταποκρίνονται στις πρόκες που καρφώνονται στο έδαφος. Σύνδεση απόδοσης: XXXX_C1:ON Αποσύνδεση απόδοσης: XXXX_C1:OFF Μπορούν να εγκατασταθούν ελεγχόμενα ονόματα απόδοσης αντί για C1, C2, C3 ή C4. Χρονόμετρο Το σύστημα συναγερμού ESIM264 διαθέτει εσωτερικό χρονόμετρο. Αυτό επιτρέπει σε κάθε ελεγχόμενη απόδοση να ενεργοποιείται ή να απενεργοποιείται για μια συγκεκριμένη χρονική περίοδο Θα πρέπει να αποσταλεί η παρακάτω εντολή μηνύματος: XXXX_C1:ON/OFF:VV.MM.SS ΟN: ενεργοποίηση απόδοσης. OFF-απενεργοποίηση, νν-ώρες, έγκυρο εύρος [00-24] mm-λεπτά, έγκυρο εύρος [00-60] ss- δευτερόλεπτα, έγκυρο εύρος [00-60]. Δεν επιτρέπεται να έχουν όλα τα εύροι μηδενικό σύνολο. 3.4 Διαμόρφωση σειρήνας Η διαμόρφωση που έχει γίνει από τον κατασκευαστή για τον συναγερμό της Σειρήνας είναι 1 λεπτό. Ο χρήστης μπορεί να αλλάξει αυτήν την χρονική περίοδο ή να αποσυνδέσει εντελώς την σειρήνα. Αυτό μπορεί να γίνει με ένα μήνυμα SMS: XXXX_SIREN:T Το Τ μπορεί να έχει εύρος [0-5]: 0- απενεργοποίηση Σειρήνας, 1-1λεπτό, 2-2λεπτά, κτλ. Η μέγιστη επιτρεπτή περίοδος είναι 5 λεπτά. Για την περίοδο που χτυπάει η σειρήνα μπορεί να υπάρξει ενημέρωση μέσω μηνύματος SMS: XXXX_SIREN Το σύστημα θα σας αποστείλει τις ρυθμίσεις για τη σειρήνα. 15

19 3.5 Έλεγχος εξωτερικής παροχής ενέργειας Το σύστημα ESIM264 θα δίνει αναφορά κάθε φορά που η παροχή ρεύματος ισχύος 230 V κόβεται ή αποκαθίσταται. Σε κάποια απομακρυσμένα σημεία, όπου η παροχή ρεύματος δεν είναι αξιόπιστη, το σύστημα μπορεί να διαμορφωθεί, ώστε να αποφευχθούν αυτές οι αλλαγές. Στείλτε SMS: XXXX_M:OFF Ή μπορεί να ενεργοποιηθεί μέσω μηνύματος SMS: XXXX_M:ON 3.6 ΠΛΗΡΟΦΟΡΙΕΣ σχετικά με την ένδειξη της κατάστασης μηνυμάτων SMS (ισχύς σήματος, κατάσταση, θερμοκρασία) Το σύστημα ασφαλείας ESIM264 μπορεί να δώσει πληροφορίες οποιαδήποτε στιγμή σχετικά με την κατάστασή του, την ισχύ του σήματος, την κατάσταση της ζώνης. Την ίδια στιγμή μπορεί να γίνει έλεγχος στο σύστημα. Εφόσον λαμβάνεται το απαντητικό μήνυμα, αυτό σημαίνει ότι το σύστημα λειτουργεί άψογα. Αυτό είναι ιδιαίτερα χρήσιμο για τους χρήστες με προπληρωμένες κάρτες SIM. Μπορεί να γίνει έλεγχος για να επιβεβαιωθεί ότι η κάρτα μπορεί να στείλει SMS. Στείλτε μήνυμα SMS: XXXX_INFO Το απαντητικό μήνυμα θα ληφθεί π.χ :15 Σύστημα ενεργοποιημένο / απενεργοποιημένο Σωστή Ισχύς Σήματος, Εξωτερική παροχή ενέργειας ΟΚ. Θερμοκρασία 20οC. Ζ1:ΟΚ/ALARM Ζ2:ΟΚ/ALARM Ζ3:ΟΚ/ALARM Ζ4:ΟΚ/ALARM Ζ5:ΟΚ/ALARM Ζ6:ΟΚ/ALARM Όπου υπάρχει ΟΚ- σημαίνει ότι η ζώνη δεν ήταν ενεργοποιημένη, και ALARM- εφόσον ήταν ενεργοποιημένη. Σύμφωνα με την εργοστασιακή ρύθμιση, αυτό το μήνυμα θα στέλνεται καθημερινά στις 11:00 το πρωί. Αυτοί οι παράμετροι θα διαμορφωθούν με μήνυμα SMS: XXXX_INFO:PP.VV Ερμηνεία: PP-περίοδος μηνύματος σε μέρες, αξιόπιστο εύρος [00-10], VV-χρόνος από τη στιγμή που έχει σταλεί το μήνυμα, αξιόπιστο εύρος [00-23] Αν το εύρος στο PP είναι 0 και στο VV [1-23], τότε η περιοδική κατάσταση μηνυμάτων θα σταλεί πολλαπλές φορές ανά ημέρα, με την περίοδο να χαρακτηρίζεται ως χρόνος VV. Π.χ. XXXX_info:0.2, σημαίνει ότι το μήνυμα κατάστασης θα στέλνετε κάθε 2 ώρες. Για να απενεργοποιηθούν τα μηνύματα περιοδικής κατάστασης, στείλτε μήνυμα SMS: XXXX_INFO:00.00 Το μήνυμα κατάστασης INFO δεν θα σταλεί παρά μονάχα αν συνδεθούν ή ισχύσουν οι παράμετροι από τον κατασκευαστή. 16

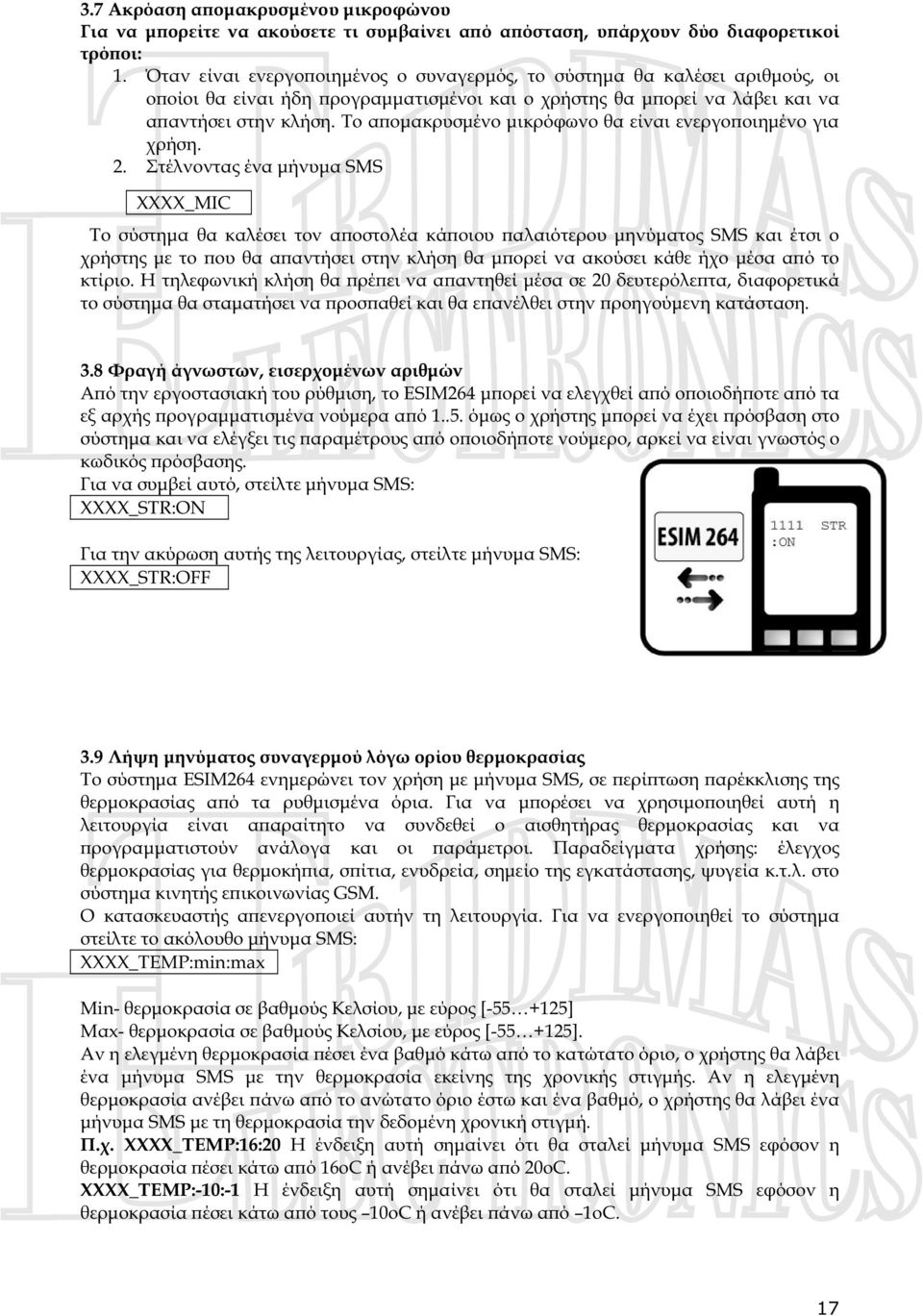

20 3.7 Ακρόαση απομακρυσμένου μικροφώνου Για να μπορείτε να ακούσετε τι συμβαίνει από απόσταση, υπάρχουν δύο διαφορετικοί τρόποι: 1. Όταν είναι ενεργοποιημένος ο συναγερμός, το σύστημα θα καλέσει αριθμούς, οι οποίοι θα είναι ήδη προγραμματισμένοι και ο χρήστης θα μπορεί να λάβει και να απαντήσει στην κλήση. Το απομακρυσμένο μικρόφωνο θα είναι ενεργοποιημένο για χρήση. 2. Στέλνοντας ένα μήνυμα SMS XXXX_MIC Το σύστημα θα καλέσει τον αποστολέα κάποιου παλαιότερου μηνύματος SMS και έτσι ο χρήστης με το που θα απαντήσει στην κλήση θα μπορεί να ακούσει κάθε ήχο μέσα από το κτίριο. Η τηλεφωνική κλήση θα πρέπει να απαντηθεί μέσα σε 20 δευτερόλεπτα, διαφορετικά το σύστημα θα σταματήσει να προσπαθεί και θα επανέλθει στην προηγούμενη κατάσταση. 3.8 Φραγή άγνωστων, εισερχομένων αριθμών Από την εργοστασιακή του ρύθμιση, το ESIM264 μπορεί να ελεγχθεί από οποιοδήποτε από τα εξ αρχής προγραμματισμένα νούμερα από όμως ο χρήστης μπορεί να έχει πρόσβαση στο σύστημα και να ελέγξει τις παραμέτρους από οποιοδήποτε νούμερο, αρκεί να είναι γνωστός ο κωδικός πρόσβασης. Για να συμβεί αυτό, στείλτε μήνυμα SMS: ΧΧΧΧ_STR:ON Για την ακύρωση αυτής της λειτουργίας, στείλτε μήνυμα SMS: XXXX_STR:OFF 3.9 Λήψη μηνύματος συναγερμού λόγω ορίου θερμοκρασίας Το σύστημα ESIM264 ενημερώνει τον χρήση με μήνυμα SMS, σε περίπτωση παρέκκλισης της θερμοκρασίας από τα ρυθμισμένα όρια. Για να μπορέσει να χρησιμοποιηθεί αυτή η λειτουργία είναι απαραίτητο να συνδεθεί ο αισθητήρας θερμοκρασίας και να προγραμματιστούν ανάλογα και οι παράμετροι. Παραδείγματα χρήσης: έλεγχος θερμοκρασίας για θερμοκήπια, σπίτια, ενυδρεία, σημείο της εγκατάστασης, ψυγεία κ.τ.λ. στο σύστημα κινητής επικοινωνίας GSM. Ο κατασκευαστής απενεργοποιεί αυτήν τη λειτουργία. Για να ενεργοποιηθεί το σύστημα στείλτε το ακόλουθο μήνυμα SMS: XXXX_TEMP:min:max Min- θερμοκρασία σε βαθμούς Κελσίου, με εύρος [ ] Μαx- θερμοκρασία σε βαθμούς Κελσίου, με εύρος [ ]. Αν η ελεγμένη θερμοκρασία πέσει ένα βαθμό κάτω από το κατώτατο όριο, ο χρήστης θα λάβει ένα μήνυμα SMS με την θερμοκρασία εκείνης της χρονικής στιγμής. Αν η ελεγμένη θερμοκρασία ανέβει πάνω από το ανώτατο όριο έστω και ένα βαθμό, ο χρήστης θα λάβει ένα μήνυμα SMS με τη θερμοκρασία την δεδομένη χρονική στιγμή. Π.χ. XXXX_TEMP:16:20 Η ένδειξη αυτή σημαίνει ότι θα σταλεί μήνυμα SMS εφόσον η θερμοκρασία πέσει κάτω από 16οC ή ανέβει πάνω από 20οC. XXXX_TEMP:-10:-1 Η ένδειξη αυτή σημαίνει ότι θα σταλεί μήνυμα SMS εφόσον η θερμοκρασία πέσει κάτω από τους 10οC ή ανέβει πάνω από 1oC. 17
