W1070/W1080ST Ψηφιακός Προβολέας Σειρά Οικιακού κινηµατογράφου (Home Cinema) Εγχειρίδιο χρήστη

Transcript

1 W1070/W1080ST Ψηφιακός Προβολέας Σειρά Οικιακού κινηµατογράφου (Home Cinema) Εγχειρίδιο χρήστη

2 Περιεχόµενα Σηµαντικές πληροφορίες ασφαλείας... 4 Επισκόπηση... 8 Περιεχόµενα συσκευασίας...8 Αντικατάσταση µπαταριών τηλεχειριστηρίου...9 Πραγµατική εµβέλεια τηλεχειριστηρίου...9 Χαρακτηριστικά προβολέα...10 Εξωτερική όψη προβολέα...12 Χειριστήρια και λειτουργίες...13 Πίνακας ελέγχου...13 Τηλεχειριστήριο...14 Τοποθέτηση του προβολέα Επιλογή µιας θέσης...15 Επίτευξη του επιθυµητού µεγέθους εικόνας προβολής...16 Τρόπος καθορισµού της θέσης του προβολέα για ένα δεδοµένο µέγεθος οθόνης...16 Τρόπος προσδιορισµού του συνιστώµενου µεγέθους οθόνης για µια δεδοµένη απόσταση...16 ιαστάσεις προβολής...18 Μετατόπιση φακού προβολής κάθετα...22 Σύνδεση µε εξοπλισµό βίντεο Προετοιµασία...23 Σύνδεση συσκευών HDMI...24 Σύνδεση συσκευών βίντεο µε σήµα συνιστωσών (component-video)...24 Σύνδεση συσκευών µε σήµα S-Video ή βίντεο...25 Σύνδεση ενός υπολογιστή...25 Χρήση του προβολέα Ενεργοποίηση του προβολέα...26 Επιλογή πηγής εισόδου Μικρό-συντονισµός του µεγέθους και της ευκρίνειας της εικόνας Χρήση των µενού Ασφάλεια του προβολέα Χρήση κλειδαριάς τύπου καλωδίου.29 Αξιοποίηση της λειτουργίας κωδικού πρόσβασης Ρύθµιση της προβαλλόµενης εικόνας Ρύθµιση της γωνίας προβολής ιόρθωση της παραµόρφωσης εικόνας Χρήση των καταστάσεων προκαθορισµένης ρύθµισης και ρύθµισης χρήστη Μικρό-συντονισµός της ποιότητας εικόνας Προηγµένη ρύθµιση ποιότητας εικόνας Ρύθµιση του ήχου Επιλογή του λόγου διαστάσεων.. 41 Μεγέθυνση και αναζήτηση λεπτοµερειών Λειτουργία σε περιβάλλον µε µεγάλο υψόµετρο Προβολή περιεχοµένου 3D Εξατοµίκευση της εµφάνισης του µενού του προβολέα Κλείδωµα των πλήκτρων λειτουργίας Απενεργοποίηση του προβολέα.. 45 Μενού εµφανιζόµενα επί της οθόνης (OSD) Πρόσθετες πληροφορίες Φροντίδα του προβολέα Πληροφορίες λάµπας Υπολογισµός των ωρών χρήσης της λάµπας Παράταση της διάρκειας ζωής της λάµπας Περιεχόµενα

3 Επιλογή του χρόνου αντικατάστασης της λάµπας Αντικατάσταση της λάµπας Ενδείκτες Αντιµετώπιση Προβληµάτων Προδιαγραφές Πληροφορίες εγγύησης και Πνευµατικής ιδιοκτησίας Περιεχόµενα 3

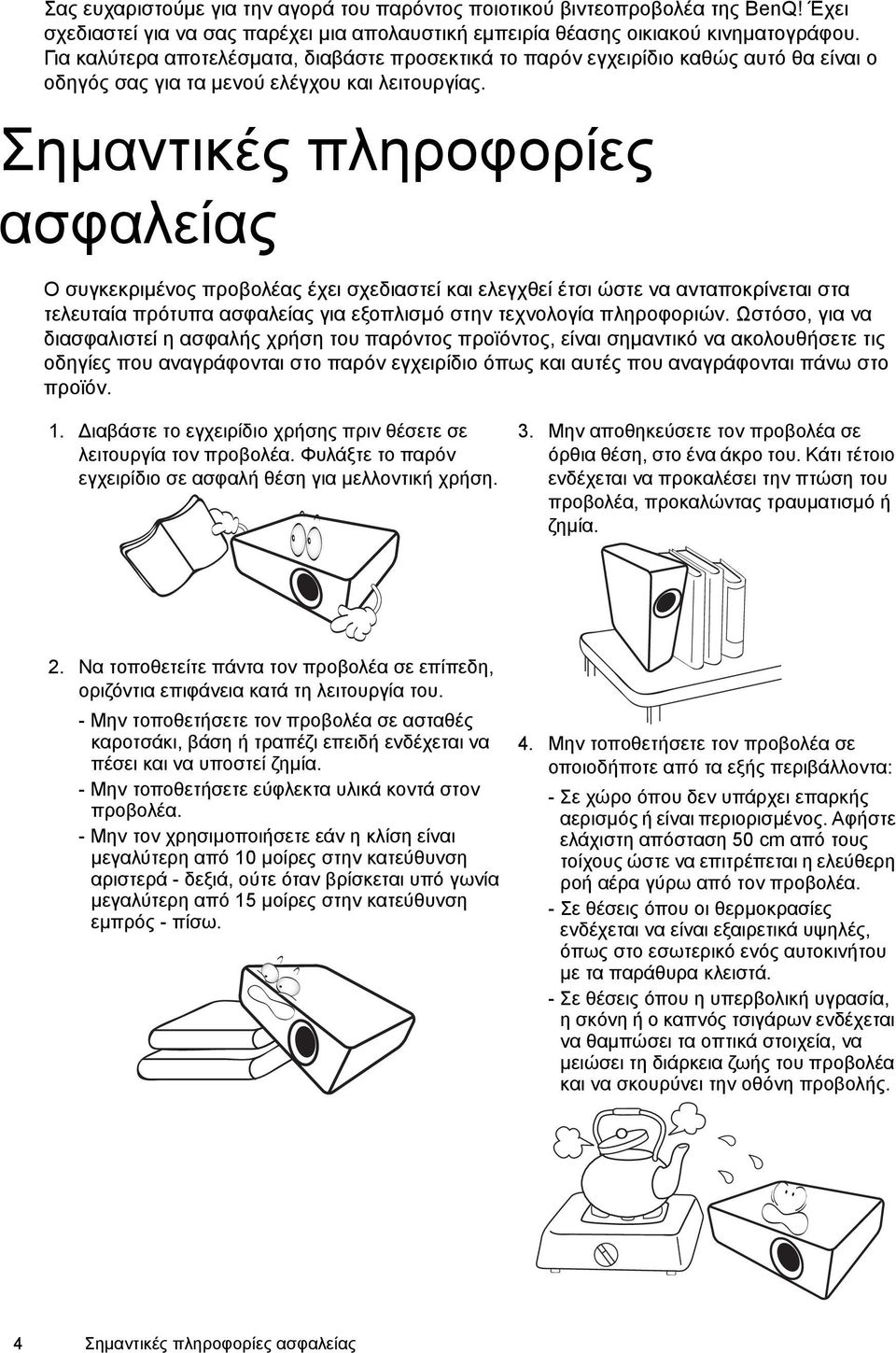

4 Σας ευχαριστούµε για την αγορά του παρόντος ποιοτικού βιντεοπροβολέα της BenQ! Έχει σχεδιαστεί για να σας παρέχει µια απολαυστική εµπειρία θέασης οικιακού κινηµατογράφου. Για καλύτερα αποτελέσµατα, διαβάστε προσεκτικά το παρόν εγχειρίδιο καθώς αυτό θα είναι ο οδηγός σας για τα µενού ελέγχου και λειτουργίας. Σηµαντικές πληροφορίες ασφαλείας Ο συγκεκριµένος προβολέας έχει σχεδιαστεί και ελεγχθεί έτσι ώστε να ανταποκρίνεται στα τελευταία πρότυπα ασφαλείας για εξοπλισµό στην τεχνολογία πληροφοριών. Ωστόσο, για να διασφαλιστεί η ασφαλής χρήση του παρόντος προϊόντος, είναι σηµαντικό να ακολουθήσετε τις οδηγίες που αναγράφονται στο παρόν εγχειρίδιο όπως και αυτές που αναγράφονται πάνω στο προϊόν. 1. ιαβάστε το εγχειρίδιο χρήσης πριν θέσετε σε λειτουργία τον προβολέα. Φυλάξτε το παρόν εγχειρίδιο σε ασφαλή θέση για µελλοντική χρήση. 3. Μην αποθηκεύσετε τον προβολέα σε όρθια θέση, στο ένα άκρο του. Κάτι τέτοιο ενδέχεται να προκαλέσει την πτώση του προβολέα, προκαλώντας τραυµατισµό ή ζηµία. 2. Να τοποθετείτε πάντα τον προβολέα σε επίπεδη, οριζόντια επιφάνεια κατά τη λειτουργία του. - Μην τοποθετήσετε τον προβολέα σε ασταθές καροτσάκι, βάση ή τραπέζι επειδή ενδέχεται να πέσει και να υποστεί ζηµία. - Μην τοποθετήσετε εύφλεκτα υλικά κοντά στον προβολέα. - Μην τον χρησιµοποιήσετε εάν η κλίση είναι µεγαλύτερη από 10 µοίρες στην κατεύθυνση αριστερά - δεξιά, ούτε όταν βρίσκεται υπό γωνία µεγαλύτερη από 15 µοίρες στην κατεύθυνση εµπρός - πίσω. 4. Μην τοποθετήσετε τον προβολέα σε οποιοδήποτε από τα εξής περιβάλλοντα: - Σε χώρο όπου δεν υπάρχει επαρκής αερισµός ή είναι περιορισµένος. Αφήστε ελάχιστη απόσταση 50 cm από τους τοίχους ώστε να επιτρέπεται η ελεύθερη ροή αέρα γύρω από τον προβολέα. - Σε θέσεις όπου οι θερµοκρασίες ενδέχεται να είναι εξαιρετικά υψηλές, όπως στο εσωτερικό ενός αυτοκινήτου µε τα παράθυρα κλειστά. - Σε θέσεις όπου η υπερβολική υγρασία, η σκόνη ή ο καπνός τσιγάρων ενδέχεται να θαµπώσει τα οπτικά στοιχεία, να µειώσει τη διάρκεια ζωής του προβολέα και να σκουρύνει την οθόνη προβολής. 4 Σηµαντικές πληροφορίες ασφαλείας

5 - Σε θέσεις κοντά σε συναγερµούς πυρκαγιάς. - Σε θέσεις µε θερµοκρασία περιβάλλοντος πάνω από 35 C/95 F. - Σε θέσεις όπου το υψόµετρο είναι µεγαλύτερο από 1500 µέτρα/4920 πόδια πάνω από το επίπεδο της θάλασσας. 7. Μην πατάτε επάνω στον προβολέα και µην τοποθετείτε αντικείµενα επάνω του πόδια 5. Μην φράσσετε τις οπές αερισµού όταν ο προβολέας είναι σε λειτουργία (ακόµη και σε κατάσταση αναµονής): - Μην καλύπτετε τον προβολέα µε οποιοδήποτε αντικείµενο. - Μην τοποθετήσετε τον προβολέα πάνω σε κουβέρτα, σκέπασµα κρεβατιού ή οποιαδήποτε άλλη µαλακή επιφάνεια. 8. Μην αφήνετε υγρά δίπλα στον προβολέα. Τυχόν υγρά που θα εισχωρήσουν µέσα στον προβολέα σας θα καταστήσουν άκυρη την εγγύηση. Εάν ο προβολέας βραχεί, αποσυνδέστε τον από το σηµείο τροφοδοσίας και καλέστε την BenQ για την επισκευή του προβολέα. 9. Μην κοιτάζετε απευθείας στο φακό του προβολέα όταν είναι σε λειτουργία. Ενδέχεται να προκληθεί ζηµία στην όρασή σας. 6. Σε χώρους όπου η παροχή ρεύµατος δικτύου ενδέχεται να παρουσιάζει διακυµάνσεις της τάξης ±10 volt, συνιστάται η σύνδεση του προβολέα µέσω ενός σταθεροποιητή ισχύος, προστατευτικού υπέρτασης ή αδιάλειπτης παροχής ισχύος (UPS) ανάλογα µε την περίπτωση. Σηµαντικές πληροφορίες ασφαλείας 5

6 10. Μην λειτουργείτε τη λάµπα του προβολέα πέρα από την ονοµαστική διάρκεια ζωής της λάµπας. Η υπερβολική λειτουργία της λάµπας πέρα από την ονοµαστική διάρκεια ζωής µπορεί να προκαλέσει τη θραύση της λάµπας σε σπάνιες περιπτώσεις. 13. Ποτέ µην προσπαθήσετε να αντικαταστήσετε τη διάταξη της λάµπας µέχρις ότου να ψυχθεί ο προβολέας και να αφαιρεθεί από την πρίζα. 14. Όταν πιστεύετε ότι απαιτείται συντήρηση ή επισκευή, πηγαίνετε τον προβολέα µόνο σε κάποιον κατάλληλα ειδικευµένο τεχνικό. 11. Η λάµπα αναπτύσσει εξαιρετικά υψηλή θερµοκρασία κατά τη διάρκεια λειτουργίας. Αφήστε τον προβολέα να ψυχθεί για περίπου 45 λεπτά πριν την αφαίρεση της διάταξης της λάµπας για αντικατάσταση. 12. Ο προβολέας αυτός έχει την ικανότητα προβολής ανεστραµµένων εικόνων για εγκατάσταση στο ταβάνι. Για την τοποθέτηση χρησιµοποιήστε µόνο το κιτ τοποθέτησης της BenQ. 15. Μην προσπαθήσετε να αποσυναρµολογήσετε τον προβολέα. Υπάρχουν επικίνδυνα υψηλές τάσεις στο εσωτερικό του οι οποίες µπορεί να προκαλέσουν το θάνατο εάν έρθετε σε επαφή µαζί τους. Το µόνο εξάρτηµα που µπορεί να συντηρηθεί από το χρήστη είναι η λάµπα η οποία διαθέτει το δικό της αποσπώµενο κάλυµµα. Βλέπε σελίδα 55. Σε καµία περίπτωση δεν θα πρέπει να αφαιρέσετε κάποιο άλλο κάλυµµα. Απευθυνθείτε µόνο σε κατάλληλα ειδικευµένο προσωπικό για τη συντήρηση. 6 Σηµαντικές πληροφορίες ασφαλείας

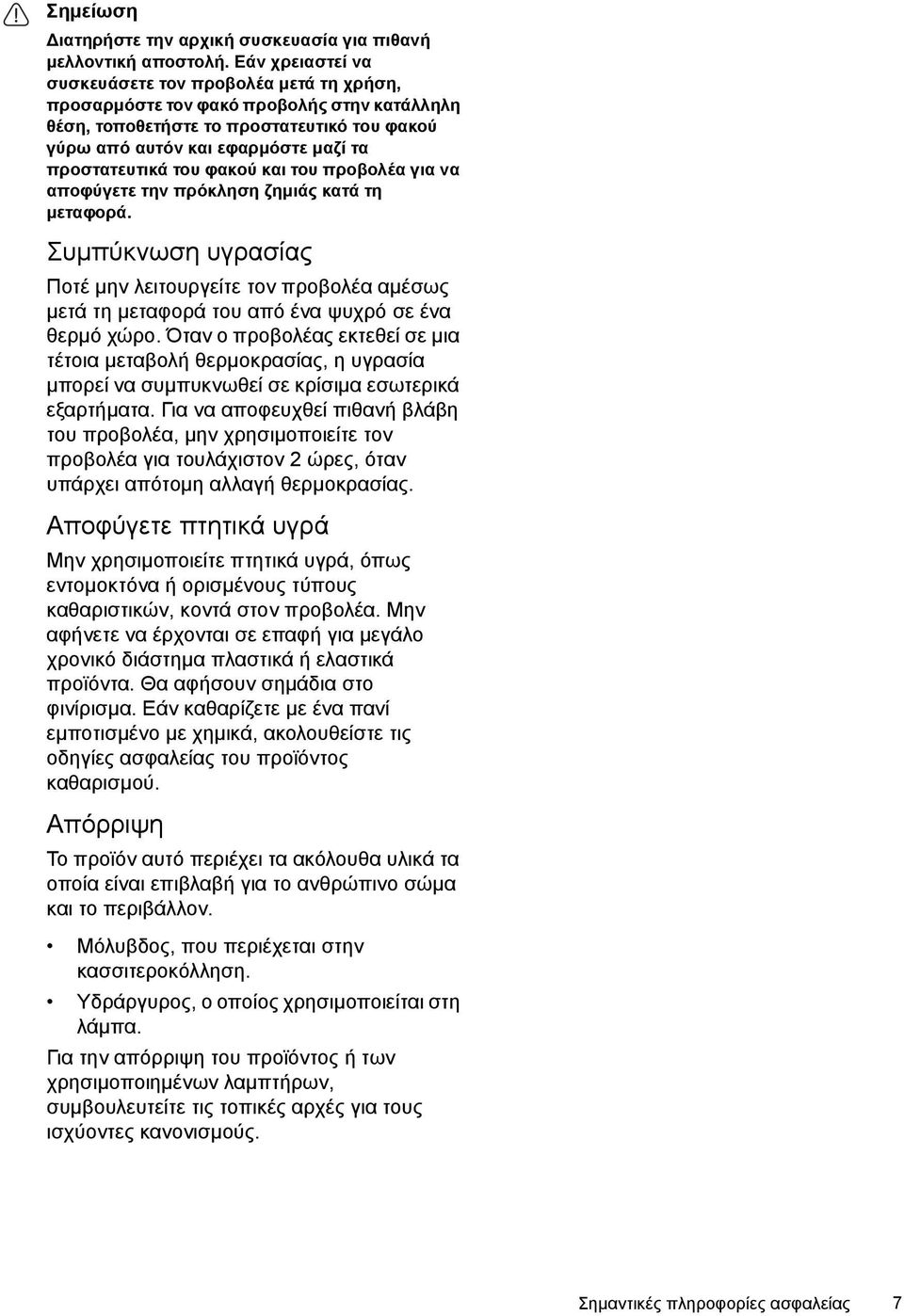

7 Σηµείωση ιατηρήστε την αρχική συσκευασία για πιθανή µελλοντική αποστολή. Εάν χρειαστεί να συσκευάσετε τον προβολέα µετά τη χρήση, προσαρµόστε τον φακό προβολής στην κατάλληλη θέση, τοποθετήστε το προστατευτικό του φακού γύρω από αυτόν και εφαρµόστε µαζί τα προστατευτικά του φακού και του προβολέα για να αποφύγετε την πρόκληση ζηµιάς κατά τη µεταφορά. Συµπύκνωση υγρασίας Ποτέ µην λειτουργείτε τον προβολέα αµέσως µετά τη µεταφορά του από ένα ψυχρό σε ένα θερµό χώρο. Όταν ο προβολέας εκτεθεί σε µια τέτοια µεταβολή θερµοκρασίας, η υγρασία µπορεί να συµπυκνωθεί σε κρίσιµα εσωτερικά εξαρτήµατα. Για να αποφευχθεί πιθανή βλάβη του προβολέα, µην χρησιµοποιείτε τον προβολέα για τουλάχιστον 2 ώρες, όταν υπάρχει απότοµη αλλαγή θερµοκρασίας. Αποφύγετε πτητικά υγρά Μην χρησιµοποιείτε πτητικά υγρά, όπως εντοµοκτόνα ή ορισµένους τύπους καθαριστικών, κοντά στον προβολέα. Μην αφήνετε να έρχονται σε επαφή για µεγάλο χρονικό διάστηµα πλαστικά ή ελαστικά προϊόντα. Θα αφήσουν σηµάδια στο φινίρισµα. Εάν καθαρίζετε µε ένα πανί εµποτισµένο µε χηµικά, ακολουθείστε τις οδηγίες ασφαλείας του προϊόντος καθαρισµού. Απόρριψη Το προϊόν αυτό περιέχει τα ακόλουθα υλικά τα οποία είναι επιβλαβή για το ανθρώπινο σώµα και το περιβάλλον. Μόλυβδος, που περιέχεται στην κασσιτεροκόλληση. Υδράργυρος, ο οποίος χρησιµοποιείται στη λάµπα. Για την απόρριψη του προϊόντος ή των χρησιµοποιηµένων λαµπτήρων, συµβουλευτείτε τις τοπικές αρχές για τους ισχύοντες κανονισµούς. Σηµαντικές πληροφορίες ασφαλείας 7

8 Επισκόπηση Περιεχόµενα συσκευασίας Αφαιρέστε προσεκτικά τη συσκευασία και επιβεβαιώστε ότι διαθέτετε τα ακόλουθα εξαρτήµατα. Ορισµένα από τα εξαρτήµατα, µπορεί να µην είναι διαθέσιµα ανάλογα µε τη χώρα αγοράς. Ελέγξτε ανάλογα µε τη χώρα αγοράς. Ορισµένα από τα αξεσουάρ µπορεί να διαφέρουν από χώρα σε χώρα. Η κάρτα εγγύησης παρέχεται µόνο σε ορισµένες χώρες. Για περισσότερες πληροφορίες, παρακαλούµε απευθυνθείτε στο σηµείο αγοράς. W1070 W1080ST Προβολέας Τηλεχειριστήριο Μπαταρίες Κάρτα εγγύησης Εγχειρίδιο χρήστη σε CD Οδηγός γρήγορης εκκίνησης Καλώδιο τροφοδοσίας Καλώδιο VGA Σάκος µεταφοράς (W1080ST µόνο) 8 Επισκόπηση

9 Αντικατάσταση µπαταριών τηλεχειριστηρίου 1. Για να ανοίξετε το κάλυµµα µπαταριών, γυρίστε το τηλεχειριστήριο ανάποδα ώστε να βλέπετε το πίσω µέρος του, πατήστε τη λαβή δαχτύλου του καλύµµατος και ωθήστε την προς τα πάνω στην κατεύθυνση του βέλους όπως απεικονίζεται. Το κάλυµµα θα αφαιρεθεί. 2. Αφαιρέστε τυχόν υπάρχουσες µπαταρίες (εάν απαιτείται) και τοποθετήστε δύο νέες µπαταρίες τύπου ΑΑΑ τηρώντας την πολικότητα των µπαταριών όπως υποδεικνύεται στη βάση του διαµερίσµατος µπαταριών. Το θετικό (+) πηγαίνει στο θετικό και το αρνητικό (-) πηγαίνει στο αρνητικό. 3. Τοποθετήστε ξανά το κάλυµµα στη θέση του ευθυγραµµίζοντας το µε τη βάση και ωθώντας το προς τα κάτω στη θέση του. Σταµατήστε µόλις ασφαλιστεί στη θέση του. Μην αφήνετε το τηλεχειριστήριο και τις µπαταρίες σε υπερβολικά ζεστό ή υγρό περιβάλλον όπως στην κουζίνα, στο µπάνιο, στη σάουνα, στο λιακωτό ή σε ένα κλειστό αυτοκίνητο. Αντικαταστήστε µόνο µε µπαταρίες ίδιου ή ισοδύναµου τύπου σύµφωνα µε τις υποδείξεις του κατασκευαστή µπαταριών. Απορρίψτε τις χρησιµοποιηµένες µπαταρίες σύµφωνα µε τις οδηγίες του κατασκευαστή µπαταριών και τους τοπικούς κανονισµούς της χώρας σας. Μην πατάτε ποτέ τις µπαταρίες µέσα στη φωτιά. Ενδέχεται να εκραγούν. Εάν οι µπαταρίες έχουν εξαντληθεί ή εάν δεν πρόκειται να χρησιµοποιήσετε το τηλεχειριστήριο για µεγάλο χρονικό διάστηµα, αφαιρέστε τις µπαταρίες ώστε να αποφύγετε τυχόν ζηµία στο τηλεχειριστήριο λόγω διαρροής των µπαταριών. Πραγµατική εµβέλεια τηλεχειριστηρίου Για να λειτουργήσει σωστά, θα πρέπει να κρατήσετε το τηλεχειριστήριο υπό γωνία έως 30 µοίρες κάθετα προς τον(τους) αισθητήρα(ες) τηλεχειριστηρίου IR (υπέρυθρων) του προβολέα. Η απόσταση µεταξύ τηλεχειριστηρίου και αισθητήρα(ων) δεν θα πρέπει να υπερβαίνει τα 8 µέτρα (~ 26 πόδια). Ββεαιωθείτε ότι δεν υπάρχουν εµπόδια µεταξύ τηλεχειριστηρίου και αισθητήρα(ων) IR στον προβολέα που θα µπορούσαν να εµποδίσουν τη δέσµη υπέρυθρων ακτίνων. Χειρισµός προβολέα από την πρόσοψη Χειρισµός προβολέα από το πάνω µέρος Περίπου +15º Περίπου +15º Επισκόπηση 9

10 Τοποθέτηση του προβολέα στο ταβάνι Επιθυµούµε να έχετε µια ευχάριστη εµπειρία κατά τη χρήση του προβολέα BenQ, έτσι πρέπει να σας επιστήσουµε την προσοχή για την αποφυγή πρόκλησης βλάβης σε ανθρώπους και εξοπλισµό. Εάν σκοπεύετε να τοποθετήσετε τον προβολέα στο ταβάνι, σας συνιστούµε να χρησιµοποιήσετε το κατάλληλο κιτ τοποθέτησης στο ταβάνι της BenQ και να βεβαιωθείτε για την ασφαλή εγκατάσταση του. Εάν χρησιµοποιείτε ένα κιτ τοποθέτησης προβολέα στο ταβάνι άλλου κατασκευαστή, υπάρχει κίνδυνος πτώσης του προβολέα από το ταβάνι λόγω λανθασµένης στήριξης µέσω της χρήσης λανθασµένου µετρητή ή βιδών ακατάλληλου µήκους. Μπορείτε να αγοράσετε ένα κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ από το σηµείο αγοράς του προβολέα BenQ. Η BenQ συνιστά επίσης την αγορά µιας ξεχωριστής κλειδαριάς ασφαλείας Kensington τύπου καλωδίου και τη σωστή προσαρµογή της τόσο στην υποδοχή κλειδαριάς Kensington του προβολέα όσο και στη βάση στήριξης της βάσης ταβανιού. Αυτό θα αποτελέσει το ρόλο της δευτερεύουσας συγκράτησης του προβολέα σε περίπτωση που χαλαρώσει η βάση του ταβανιού. Χαρακτηριστικά προβολέα Συµβατός µε Full HD Ο προβολέας είναι συµβατός µε Τυπικής Ευκρίνειας (Standard Definition) TV (SDTV) 480i, 576i, Βελτιωµένης Ευκρίνειας τηλεόραση (EDTV) 480p, 576p και Υψηλής Ευκρίνειας (High Definition) TV (HDTV) 720p, µορφής 1080i/p 60Hz, µε τη µορφή 1080p να παρέχει µια πραγµατική αναπαραγωγή εικόνας 1:1. Υψηλή ποιότητα εικόνας Ο προβολέας παρέχει εικόνα υψηλής ποιότητας λόγω της υψηλής του ανάλυσης, της εξαιρετικής φωτεινότητας σε λειτουργία οικιακού κινηµατογράφου, του υψηλού λόγου αντίθεσης, των ζωντανών χρωµάτων και της πλούσιας αναπαραγωγής της κλίµακας του γκρι. Υψηλή φωτεινότητα Ο προβολέας χαρακτηρίζεται από υπέρ υψηλή φωτεινότητα για την επίτευξη εξαιρετικής ποιότητας εικόνας σε συνθήκες φωτισµού περιβάλλοντος, υπερκερνώντας τους συνηθισµένους προβολείς. Ζωντανή αναπαραγωγή χρωµάτων Ο προβολέας χαρακτηρίζεται από έναν τροχό χρωµάτων 6 τµηµάτων για την αναπαραγωγή ρεαλιστικού βάθους χρώµατος και εύρους που είναι ανέφικτο µε τροχούς χρωµάτων µε λιγότερα τµήµατα. Πλούσια κλίµακα του γκρι Κατά τη θέαση σε σκοτεινό περιβάλλον, ο αυτόµατος έλεγχος "gamma" παρέχει εξαιρετική απεικόνιση της κλίµακας του γκρι η οποία αποκαλύπτει λεπτοµέρειες σε σκιές και σε νυχτερινές ή σκούρες σκηνές. Μεγάλη ποικιλία εισόδων και διαµορφώσεων βίντεο Ο προβολέας υποστηρίζει µια µεγάλη ποικιλία εισόδων σύνδεσης βίντεο και τον εξοπλισµό υπολογιστή, περιλαµβάνοντας component video (σήµα συνιστωσών), S-Video, και composite video (σύνθετο σήµα), καθώς και διπλό HDMI, PC και ένα διεγέρτη εξόδου για αυτόµατες οθόνες. 10 Επισκόπηση

11 ISF πιστοποιηµένος έλεγχος καλιµπραρίσµατος Για την επίτευξη ενός υψηλότερου επιπέδου απόδοσης, ο προβολέας ενσωµατώνει ρυθµίσεις κατάστασης λειτουργίας ISF ΝΥΧΤΑ και ISF ΗΜΕΡΑ στα µενού OSD που διαθέτει, οι οποίες απαιτούν επαγγελµατικού επιπέδου καλιµπράρισµα από εξουσιοδοτηµένους εγκαταστάτες ISF. Λειτουργία 3D Για να απολαµβάνετε ταινίες 3D, βίντεο και αθλητικά γεγονότα µε έναν πιο ρεαλιστικό τρόπο παρουσιάζοντας το βάθος των εικόνων µέσω HDMI. Ενσωµατωµένο(α) ηχείο(α) Ενσωµατωµένο(α) ηχείο(α) τα οποία παρέχουν µονοφωνικό ήχο όταν συνδεθεί είσοδος ήχου. Ενορατική µετατόπιση φακού (W1070) Ο ενορατικός έλεγχος του µοχλού µετακίνησης του φακού παρέχει ευελιξία στην εγκατάσταση του προβολέα. Μικρή µεγέθυνση εικόνας (W1080ST) Η προβολή µικρής µεγέθυνσης εικόνας παρέχει ποιότητα εικόνας 1080p µε µικρότερη απόσταση προβολής. SmartEco Με την τεχνολογία SmartEco εξοικονοµείται ενέργεια στην κατανάλωση ισχύος της λάµπας έως και 70% ανάλογα µε το επίπεδο φωτεινότητας περιεχοµένου όταν επιλέξετε τη λειτουργία SmartEco. Επισκόπηση 11

12 Εξωτερική όψη προβολέα Μπροστινή και άνω πλαϊνή όψη W W1080ST Πίσω και κάτω πλευρική όψη Βλέπε "Σύνδεση µε εξοπλισµό βίντεο" σελίδα 23 για λεπτοµέρειες σύνδεσης Πίνακας ελέγχου (Βλέπε "Πίνακας ελέγχου" σελίδα 13 για λεπτοµέρειες.) 2. Κάλυµµα λάµπας 3. Αεραγωγός (έξοδος θερµού αέρα) 4. Κουµπί ταχείας απελευθέρωσης 5. Κάλυµµα φακού 6. Μοχλός µετακίνησης φακού 7. ακτύλιος εστίασης και µεγέθυνσης 8. Οπή εξαερισµού (εισαγωγή ψυχρού αέρα) 9. Σχάρα ηχείου 10.Μπροστινός αισθητήρας υπέρυθρων IR 11. Φακός προβολής 12.Θύρες HDMI 13.Ακροδέκτης εξόδου 12VDC Χρησιµοποιείται για τη διέγερση εξωτερικών συσκευών όπως µια ηλεκτρική οθόνη ή τον έλεγχο φωτισµού κ.λπ. Συµβουλευτείτε τον αντιπρόσωπό σας για τον τρόπο σύνδεσης αυτών των συσκευών. 14.Είσοδοι σήµατος συνιστωσών (Component Video) (RCA) υποστήριξη σήµατος βίντεο Y/PB/PR ή Y/CB/CR 15.Θύρα Mini USB (χρησιµοποιείται για σέρβις) 16.RGB (PC)/Τζακ εισόδου σήµατος συνιστωσών (Component video) (YPbPr/YCbCr) 17.Θύρα ελέγχου RS-232 Χρησιµοποιείται για τη διασύνδεση µε έναν υπολογιστή ή ένα σύστηµα ελέγχου/αυτοµατοποίησης οικιακού κινηµατογράφου. 18.Είσοδος S-Video (µίνι 4 ακροδεκτών DIN) Είσοδος Σύνθετου σήµατος (Composite Video) (RCA) 19.Τζακ εισόδου ήχου (Α/ ) 20.Τζακ εισόδου ήχου Τζακ εξόδου ήχου 21.Είσοδος καλωδίου παροχής AC 22.Πίσω πέλµα ρύθµισης 23.Οπές για στήριξη στο ταβάνι 24.Υποδοχή κλειδαριάς Kensington 12 Επισκόπηση

13 Χειριστήρια και λειτουργίες Πίνακας ελέγχου ακτύλιος εστίασης Ρυθµίζει την εστίαση της προβαλλόµενης εικόνας. 2. ακτύλιος µεγέθυνσης Ρυθµίζει το µέγεθος της εικόνας. 3. Ενδεικτική λυχνία POWER (ΤΡΟΦΟ ΟΣΙΑΣ) Ανάβει ή αναβοσβήνει όταν ο προβολέας βρίσκεται σε λειτουργία. 4. MENU/EXIT Ενεργοποιεί το µενού απεικόνισης στην οθόνη (OSD). Επιστρέφει στο προηγούµενο µενού OSD, εξέρχεται και αποθηκεύει τις ρυθµίσεις µενού. 5. Πάνω αισθητήρας IR τηλεχειριστηρίου 6. Τροφοδοσία Ρεύµατος/Λειτουργία Εναλλάσσει την κατάσταση του προβολέα µεταξύ αναµονής και λειτουργίας. 7. Αριστερά/ Μειώνει την ένταση ήχου του προβολέα. 8. ECO BLANK Χρησιµοποιείται για να διαγράψει την εικόνα της οθόνης. 9. Προειδοποιητική λυχνία ΘΕΡΜΟΚΡΑΣΙΑΣ Ανάβει κόκκινο εάν η θερµοκρασία του προβολέα γίνει πολύ υψηλή. 10.Ενδεικτική λυχνία ΛΑΜΠΑΣ Υποδεικνύει την κατάσταση της λάµπας. Ανάβει ή αναβοσβήνει όταν η λάµπα του προβολέα παρουσιάσει πρόβληµα. 11. AUTO Προσδιορίζει αυτόµατα τους βέλτιστους χρονισµούς εικόνας για την εµφανιζόµενη εικόνα. 12.Πλήκτρα τραπεζοειδούς παραµόρφωσης/βελών ( / Πάνω, / Κάτω) ιορθώνει χειροκίνητα παραµορφωµένες εικόνες που προκαλούνται από προβολή υπό γωνία. 13. εξιά/ Αυξάνει την ένταση ήχου του προβολέα. Όταν ενεργοποιηθεί το µενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #7, #12 και #13 χρησιµοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυµητών στοιχείων µενού και την πραγµατοποίηση ρυθµίσεων. 14.MODE/ENTER Επιλέγει µια διαθέσιµη λειτουργία διαµόρφωσης εικόνας. Ενεργοποιεί το επιλεγµένο στοιχείο του µενού απεικόνισης στην οθόνη (OSD). 15.SOURCE Εµφανίζει τη γραµµή επιλογής πηγής. Επισκόπηση 13

14 Τηλεχειριστήριο Τροφοδοσία Ρεύµατος/Λειτουργία Εναλλάσσει την κατάσταση του προβολέα µεταξύ αναµονής και λειτουργίας. 2. Info Εµφανίζει τις πληροφορίες κατάστασης του προβολέα. 3. MENU/EXIT Ενεργοποιεί το µενού απεικόνισης στην οθόνη (OSD). Επιστρέφει στο προηγούµενο µενού OSD, εξέρχεται και αποθηκεύει τις ρυθµίσεις µενού. 4. Αριστερά 5. MODE/ENTER Επιλέγει µια διαθέσιµη λειτουργία διαµόρφωσης εικόνας. Ενεργοποιεί το επιλεγµένο στοιχείο µενού από το µενού απεικόνισης στην οθόνη (OSD). 6. ECO BLANK Χρησιµοποιείται για να διαγράψει την εικόνα της οθόνης. 7. Πλήκτρα τραπεζοειδούς παραµόρφωσης/βελών ( / Πάνω, / Κάτω) ιορθώνει χειροκίνητα παραµορφωµένες εικόνες που προκαλούνται από προβολή υπό γωνία SmartEco Εµφανίζει τη γραµµή επιλογής λειτουργίας λάµπας. (Κανονικό/Οικονοµικό/ SmartEco) 9. Aspect Επιλέγει το λόγο διάστασης προβολής. 10.Digital Zoom (+, -) Αυξάνει ή µειώνει το µέγεθος της προβαλλόµενης εικόνας. 11. Πλήκτρα ρύθµισης ποιότητας εικόνας (Brightness, Contrast, Color, Tint) Εµφανίζει τις µπάρες ρύθµισης για την προσαρµογή των κατάλληλων τιµών ποιότητας εικόνας. 12.3D Setting Εισάγει απευθείας τις ρυθµίσεις 3D. 13.AUTO Προσδιορίζει αυτόµατα τους βέλτιστους χρονισµούς εικόνας για την εµφανιζόµενη εικόνα. 14. εξιά Όταν ενεργοποιηθεί το µενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #4, #7 και #14 χρησιµοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυµητών στοιχείων µενού και την πραγµατοποίηση ρυθµίσεων. 15.SOURCE Εµφανίζει τη γραµµή επιλογής πηγής. 16.Volume +/- Ρυθµίζει το επίπεδο ήχου. 17.Mute Εναλλάσσει τον ήχο προβολέα µεταξύ ενεργοποίησης και απερνεργοποίησης. 18.Freeze Παγώνει την προβαλλόµενη εικόνα. 19.Test Εµφανίζει τη διάταξη ελέγχου. 20.CC Εµφανίζει την περιγραφή όρων βίντεο στην οθόνη που παρέχεται για τους θεατές µε προβλήµατα ακοής. 21.3D Invert Εναλλάσσει τη λειτουργία αντιστροφής µεταξύ ενεργού/ανενεργού. 14 Επισκόπηση

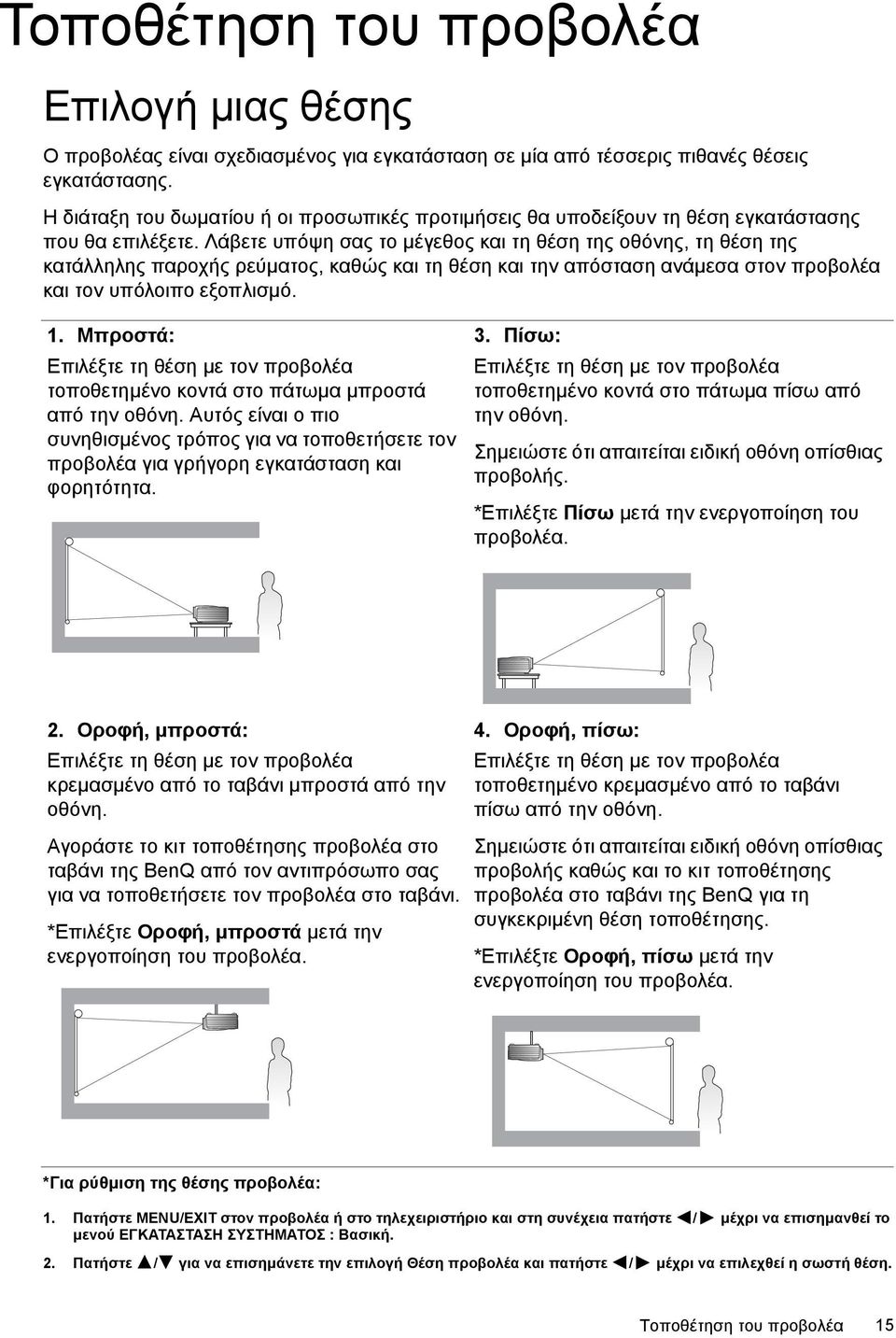

15 Τοποθέτηση του προβολέα Επιλογή µιας θέσης Ο προβολέας είναι σχεδιασµένος για εγκατάσταση σε µία από τέσσερις πιθανές θέσεις εγκατάστασης. Η διάταξη του δωµατίου ή οι προσωπικές προτιµήσεις θα υποδείξουν τη θέση εγκατάστασης που θα επιλέξετε. Λάβετε υπόψη σας το µέγεθος και τη θέση της οθόνης, τη θέση της κατάλληλης παροχής ρεύµατος, καθώς και τη θέση και την απόσταση ανάµεσα στον προβολέα και τον υπόλοιπο εξοπλισµό. 1. Μπροστά: Επιλέξτε τη θέση µε τον προβολέα τοποθετηµένο κοντά στο πάτωµα µπροστά από την οθόνη. Αυτός είναι ο πιο συνηθισµένος τρόπος για να τοποθετήσετε τον προβολέα για γρήγορη εγκατάσταση και φορητότητα. 3. Πίσω: Επιλέξτε τη θέση µε τον προβολέα τοποθετηµένο κοντά στο πάτωµα πίσω από την οθόνη. Σηµειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής. *Επιλέξτε Πίσω µετά την ενεργοποίηση του προβολέα. 2. Οροφή, µπροστά: Επιλέξτε τη θέση µε τον προβολέα κρεµασµένο από το ταβάνι µπροστά από την οθόνη. Αγοράστε το κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ από τον αντιπρόσωπο σας για να τοποθετήσετε τον προβολέα στο ταβάνι. *Επιλέξτε Οροφή, µπροστά µετά την ενεργοποίηση του προβολέα. 4. Οροφή, πίσω: Επιλέξτε τη θέση µε τον προβολέα τοποθετηµένο κρεµασµένο από το ταβάνι πίσω από την οθόνη. Σηµειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής καθώς και το κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ για τη συγκεκριµένη θέση τοποθέτησης. *Επιλέξτε Οροφή, πίσω µετά την ενεργοποίηση του προβολέα. *Για ρύθµιση της θέσης προβολέα: 1. Πατήστε MENU/EXIT στον προβολέα ή στο τηλεχειριστήριο και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική. 2. Πατήστε / για να επισηµάνετε την επιλογή Θέση προβολέα και πατήστε / µέχρι να επιλεχθεί η σωστή θέση. Τοποθέτηση του προβολέα 15

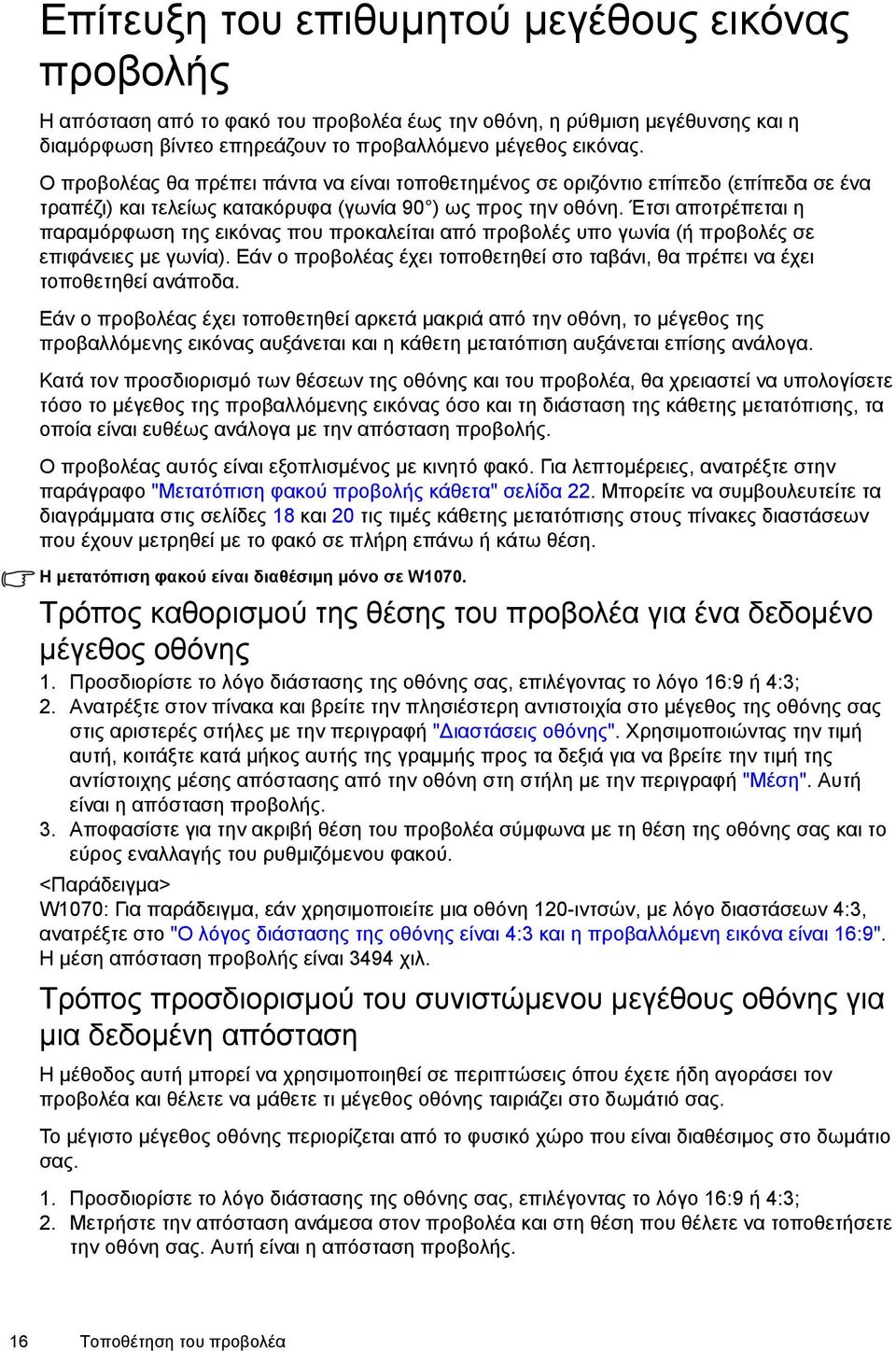

16 Επίτευξη του επιθυµητού µεγέθους εικόνας προβολής Η απόσταση από το φακό του προβολέα έως την οθόνη, η ρύθµιση µεγέθυνσης και η διαµόρφωση βίντεο επηρεάζουν το προβαλλόµενο µέγεθος εικόνας. Ο προβολέας θα πρέπει πάντα να είναι τοποθετηµένος σε οριζόντιο επίπεδο (επίπεδα σε ένα τραπέζι) και τελείως κατακόρυφα (γωνία 90 ) ως προς την οθόνη. Έτσι αποτρέπεται η παραµόρφωση της εικόνας που προκαλείται από προβολές υπο γωνία (ή προβολές σε επιφάνειες µε γωνία). Εάν ο προβολέας έχει τοποθετηθεί στο ταβάνι, θα πρέπει να έχει τοποθετηθεί ανάποδα. Εάν ο προβολέας έχει τοποθετηθεί αρκετά µακριά από την οθόνη, το µέγεθος της προβαλλόµενης εικόνας αυξάνεται και η κάθετη µετατόπιση αυξάνεται επίσης ανάλογα. Κατά τον προσδιορισµό των θέσεων της οθόνης και του προβολέα, θα χρειαστεί να υπολογίσετε τόσο το µέγεθος της προβαλλόµενης εικόνας όσο και τη διάσταση της κάθετης µετατόπισης, τα οποία είναι ευθέως ανάλογα µε την απόσταση προβολής. Ο προβολέας αυτός είναι εξοπλισµένος µε κινητό φακό. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Μετατόπιση φακού προβολής κάθετα" σελίδα 22. Μπορείτε να συµβουλευτείτε τα διαγράµµατα στις σελίδες 18 και 20 τις τιµές κάθετης µετατόπισης στους πίνακες διαστάσεων που έχουν µετρηθεί µε το φακό σε πλήρη επάνω ή κάτω θέση. Η µετατόπιση φακού είναι διαθέσιµη µόνο σε W1070. Τρόπος καθορισµού της θέσης του προβολέα για ένα δεδοµένο µέγεθος οθόνης 1. Προσδιορίστε το λόγο διάστασης της οθόνης σας, επιλέγοντας το λόγο 16:9 ή 4:3; 2. Ανατρέξτε στον πίνακα και βρείτε την πλησιέστερη αντιστοιχία στο µέγεθος της οθόνης σας στις αριστερές στήλες µε την περιγραφή " ιαστάσεις οθόνης". Χρησιµοποιώντας την τιµή αυτή, κοιτάξτε κατά µήκος αυτής της γραµµής προς τα δεξιά για να βρείτε την τιµή της αντίστοιχης µέσης απόστασης από την οθόνη στη στήλη µε την περιγραφή "Μέση". Αυτή είναι η απόσταση προβολής. 3. Αποφασίστε για την ακριβή θέση του προβολέα σύµφωνα µε τη θέση της οθόνης σας και το εύρος εναλλαγής του ρυθµιζόµενου φακού. <Παράδειγµα> W1070: Για παράδειγµα, εάν χρησιµοποιείτε µια οθόνη 120-ιντσών, µε λόγο διαστάσεων 4:3, ανατρέξτε στο "Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόµενη εικόνα είναι 16:9". Η µέση απόσταση προβολής είναι 3494 χιλ. Τρόπος προσδιορισµού του συνιστώµενου µεγέθους οθόνης για µια δεδοµένη απόσταση Η µέθοδος αυτή µπορεί να χρησιµοποιηθεί σε περιπτώσεις όπου έχετε ήδη αγοράσει τον προβολέα και θέλετε να µάθετε τι µέγεθος οθόνης ταιριάζει στο δωµάτιό σας. Το µέγιστο µέγεθος οθόνης περιορίζεται από το φυσικό χώρο που είναι διαθέσιµος στο δωµάτιο σας. 1. Προσδιορίστε το λόγο διάστασης της οθόνης σας, επιλέγοντας το λόγο 16:9 ή 4:3; 2. Μετρήστε την απόσταση ανάµεσα στον προβολέα και στη θέση που θέλετε να τοποθετήσετε την οθόνη σας. Αυτή είναι η απόσταση προβολής. 16 Τοποθέτηση του προβολέα

17 3. Ανατρέξτε στον πίνακα και βρείτε την πλησιέστερη αντιστοιχία στη µέτρησή σας στη στήλη µέσης απόστασης από την οθόνη µε την περιγραφή "Μέση". Ελέγξτε ότι η απόσταση που µετρήσατε βρίσκεται ανάµεσα στις ελάχιστες και µέγιστες αποστάσεις που αναφέρονται σε κάθε πλευρά της µέσης τιµής απόστασης. 4. Χρησιµοποιώντας την τιµή αυτή, κοιτάξτε κατά µήκος της γραµµής προς τα αριστερά για να βρείτε την αντίστοιχη διαγώνιο οθόνης που αναφέρεται σε αυτή τη γραµµή. Αυτό είναι το µέγεθος της εικόνας προβολής του προβολέα στη συγκεκριµένη απόσταση προβολής. <Παράδειγµα> W1070: Για παράδειγµα, εάν έχετε µια οθόνη µε λόγο διάστασης 16:9 και η µετρηθείσα απόσταση προβολής είναι 4500 χιλ, ανατρέξτε στο "Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόµενη εικόνα είναι 16:9". Η πλησιέστερη αντιστοίχιση στη στήλη "Μέση" είναι εκ. Εάν κοιτάξετε κατά µήκος αυτής της γραµµής θα παρατηρήσετε ότι απαιτείται οθόνη 170 ιντσών. Εξετάζοντας τις τιµές ελάχιστης και µέγιστης απόστασης προβολής στις στήλες του "Απόσταση προβολής <D> [χιλ.]" σελίδα 18 εµφανίζεται ότι η µετρηθείσα απόσταση προβολής των 4500 χιλ ταιριάζει επίσης µε µεγέθη οθόνης της τάξεως των 150 και 190-ιντσών. Ο προβολέας µπορεί να ρυθµιστεί (χρησιµοποιώντας τον έλεγχο µεγέθυνσης) σε αυτά τα διαφορετικά µεγέθη οθόνης στην απόσταση προβολής. Έχετε υπόψη σας ότι τα διαφορετικά αυτά µεγέθη οθόνης έχουν διαφορετικές τιµές κάθετης µετατόπισης. Εάν τοποθετήσετε τον προβολέα σε µια διαφορετική θέση (σε σχέση µε αυτή που συνιστάται), θα πρέπει να του δώσετε κλίση προς τα επάνω ή προς τα κάτω ώστε να κεντράρετε την εικόνα στην οθόνη. Σε αυτές τις περιπτώσεις, θα παρουσιαστεί κάποια παραµόρφωση της εικόνας. Χρησιµοποιήστε τη λειτουργία των πλήκτρων τραπεζοειδούς παραµόρφωσης για να διορθώσετε την παραµόρφωση. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο " ιόρθωση της παραµόρφωσης εικόνας" σελίδα 31. Τοποθέτηση του προβολέα 17

18 ιαστάσεις προβολής Εγκατάσταση για οθόνη λόγου διαστάσεων 16:9 Εγκατάσταση στο πάτωµα Εγκατάσταση στο ταβάνι <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Οθόνη <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <G> <F> <G>: Κέντρο του φακού W1070 Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόµενη εικόνα είναι 16:9 ιαγώνιος <Α> [ιντσών (χιλ.)] ιαστάσεις οθόνης Ύψος <B> [χιλ.] Πλάτος <C> [χιλ.] Απόσταση προβολής <D> [χιλ.] Ελαχ. απόσταση (µε µέγιστη µεγέθυνση) Μέση Μεγ. απόσταση (µε ελάχιστη µεγέθυνση) Κατώτερη/ Ανώτερη θέση φακού <E> [χιλ.] 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5969) Οι παραπάνω µετρήσεις είναι κατά προσέγγιση και µπορεί να διαφέρουν ελαφρώς από τις πραγµατικές µετρήσεις. Αναφέρονται µόνο τα προτεινόµενα µεγέθη οθόνης. Εάν το µέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, επικοινωνήστε µε τον αντιπρόσωπό σας για βοήθεια. 18 Τοποθέτηση του προβολέα

19 W1080ST Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόµενη εικόνα είναι 16:9 ιαγώνιος <Α> [ιντσών (χιλ.)] ιαστάσεις οθόνης Ύψος <B> [χιλ.] Πλάτος <C> [χιλ.] Απόσταση προβολής <D> [χιλ.] Ελαχ. απόσταση (µε µέγιστη µεγέθυνση) Μέση Μεγ. απόσταση (µε ελάχιστη µεγέθυνση) Κατώτερη/ Ανώτερη θέση φακού <E> [χιλ.] 30 (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Οι παραπάνω µετρήσεις είναι κατά προσέγγιση και µπορεί να διαφέρουν ελαφρώς από τις πραγµατικές µετρήσεις. Αναφέρονται µόνο τα προτεινόµενα µεγέθη οθόνης. Εάν το µέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, επικοινωνήστε µε τον αντιπρόσωπό σας για βοήθεια. Τοποθέτηση του προβολέα 19

20 Εγκατάσταση για οθόνη λόγου διαστάσεων 4:3 Οι εικόνες και ο παρακάτω πίνακας παρέχονται για τους χρήστες που διαθέτουν ήδη οθόνη µε λόγο διάστασης 4:3 ή που σκοπεύουν να αγοράσουν οθόνη µε λόγο διάστασης 4:3 για προβολή εικόνας µε λόγο διαστάσεων 16:9. Εγκατάσταση στο πάτωµα Εγκατάσταση στο ταβάνι <A> <B> <H> <F> <G> <A> <H> <E> <D> <F>: Οθόνη W1070 <C> <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <B> <G>: Κέντρο του φακού Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόµενη εικόνα είναι 16:9 ιαστάσεις οθόνης Απόσταση προβολής <D> [χιλ.] Κατώτερη/ Ελαχ. Μεγ. Ανώτερη ιαγώνιος Ύψος Πλάτος απόσταση απόσταση θέση φακού <Α> <B> <C> Μέση (µε µέγιστη (µε ελάχιστη <E> [ιντσών (χιλ.)] [χιλ.] [χιλ.] µεγέθυνση) µεγέθυνση) [χιλ.] Οι παραπάνω µετρήσεις είναι κατά προσέγγιση και µπορεί να διαφέρουν ελαφρώς από τις πραγµατικές µετρήσεις. Αναφέρονται µόνο τα προτεινόµενα µεγέθη οθόνης. Εάν το µέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, επικοινωνήστε µε τον αντιπρόσωπό σας για βοήθεια. <F> <G> Ύψος εικόνας <H> [χιλ.] 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) Τοποθέτηση του προβολέα
