Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού στην παραγωγή τσιμέντου

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού στην παραγωγή τσιμέντου"

Transcript

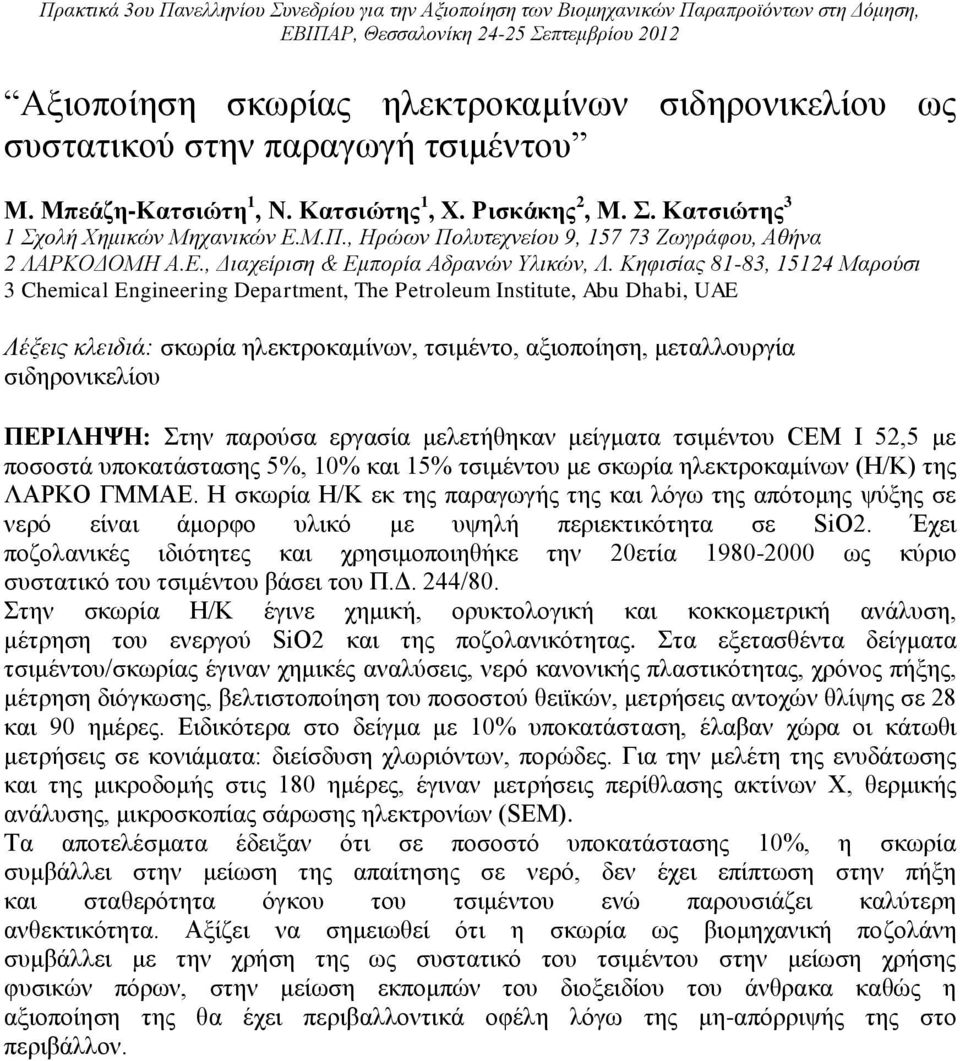

1 Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη Σεπτεμβρίου 2012 Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού στην παραγωγή τσιμέντου Μ. Μπεάζη-Κατσιώτη 1, Ν. Κατσιώτης 1, Χ. Ρισκάκης 2, Μ. Σ. Κατσιώτης 3 1 Σχολή Χημικών Μηχανικών Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, Ζωγράφου, Αθήνα 2 ΛΑΡΚΟΔΟΜΗ Α.Ε., Διαχείριση & Εμπορία Αδρανών Υλικών, Λ. Κηφισίας 81-83, Μαρούσι 3 Chemical Engineering Department, The Petroleum Institute, Abu Dhabi, UAE Λέξεις κλειδιά: σκωρία ηλεκτροκαμίνων, τσιμέντο, αξιοποίηση, μεταλλουργία σιδηρονικελίου ΠΕΡΙΛΗΨΗ: Στην παρούσα εργασία μελετήθηκαν μείγματα τσιμέντου CEM I 52,5 με ποσοστά υποκατάστασης 5%, 10% και 15% τσιμέντου με σκωρία ηλεκτροκαμίνων (Η/Κ) της ΛΑΡΚΟ ΓΜΜΑΕ. Η σκωρία Η/Κ εκ της παραγωγής της και λόγω της απότομης ψύξης σε νερό είναι άμορφο υλικό με υψηλή περιεκτικότητα σε SiO2. Έχει ποζολανικές ιδιότητες και χρησιμοποιηθήκε την 20ετία ως κύριο συστατικό του τσιμέντου βάσει του Π.Δ. 244/80. Στην σκωρία Η/Κ έγινε χημική, ορυκτολογική και κοκκομετρική ανάλυση, μέτρηση του ενεργού SiO2 και της ποζολανικότητας. Στα εξετασθέντα δείγματα τσιμέντου/σκωρίας έγιναν χημικές αναλύσεις, νερό κανονικής πλαστικότητας, χρόνος πήξης, μέτρηση διόγκωσης, βελτιστοποίηση του ποσοστού θειϊκών, μετρήσεις αντοχών θλίψης σε 28 και 90 ημέρες. Ειδικότερα στο δείγμα με 10% υποκατάσταση, έλαβαν χώρα οι κάτωθι μετρήσεις σε κονιάματα: διείσδυση χλωριόντων, πορώδες. Για την μελέτη της ενυδάτωσης και της μικροδομής στις 180 ημέρες, έγιναν μετρήσεις περίθλασης ακτίνων Χ, θερμικής ανάλυσης, μικροσκοπίας σάρωσης ηλεκτρονίων (SEM). Τα αποτελέσματα έδειξαν ότι σε ποσοστό υποκατάστασης 10%, η σκωρία συμβάλλει στην μείωση της απαίτησης σε νερό, δεν έχει επίπτωση στην πήξη και σταθερότητα όγκου του τσιμέντου ενώ παρουσιάζει καλύτερη ανθεκτικότητα. Αξίζει να σημειωθεί ότι η σκωρία ως βιομηχανική ποζολάνη συμβάλλει με την χρήση της ως συστατικό του τσιμέντου στην μείωση χρήσης φυσικών πόρων, στην μείωση εκπομπών του διοξειδίου του άνθρακα καθώς η αξιοποίηση της θα έχει περιβαλλοντικά οφέλη λόγω της μη-απόρριψής της στο περιβάλλον.

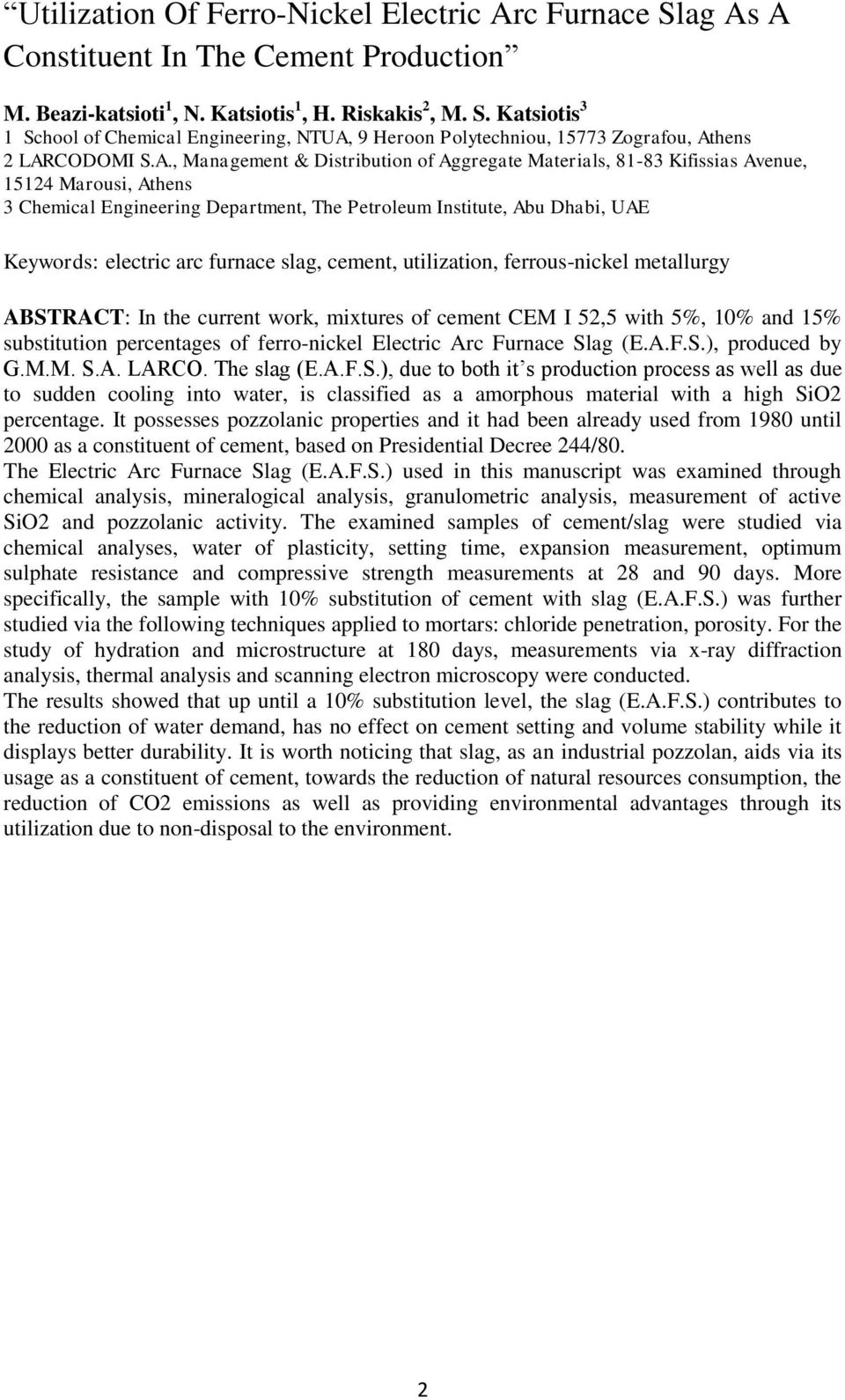

2 Utilization Of Ferro-Nickel Electric Arc Furnace Slag As A Constituent In The Cement Production M. Beazi-katsioti 1, N. Katsiotis 1, H. Riskakis 2, M. S. Katsiotis 3 1 School of Chemical Engineering, NTUA, 9 Heroon Polytechniou, Zografou, Athens 2 LARCODOMI S.A., Management & Distribution of Aggregate Materials, Kifissias Avenue, Marousi, Athens 3 Chemical Engineering Department, The Petroleum Institute, Abu Dhabi, UAE Keywords: electric arc furnace slag, cement, utilization, ferrous-nickel metallurgy ABSTRACT: In the current work, mixtures of cement CEM I 52,5 with 5%, 10% and 15% substitution percentages of ferro-nickel Electric Arc Furnace Slag (E.A.F.S.), produced by G.M.M. S.A. LARCO. The slag (E.A.F.S.), due to both it s production process as well as due to sudden cooling into water, is classified as a amorphous material with a high SiO2 percentage. It possesses pozzolanic properties and it had been already used from 1980 until 2000 as a constituent of cement, based on Presidential Decree 244/80. The Electric Arc Furnace Slag (E.A.F.S.) used in this manuscript was examined through chemical analysis, mineralogical analysis, granulometric analysis, measurement of active SiO2 and pozzolanic activity. The examined samples of cement/slag were studied via chemical analyses, water of plasticity, setting time, expansion measurement, optimum sulphate resistance and compressive strength measurements at 28 and 90 days. More specifically, the sample with 10% substitution of cement with slag (E.A.F.S.) was further studied via the following techniques applied to mortars: chloride penetration, porosity. For the study of hydration and microstructure at 180 days, measurements via x-ray diffraction analysis, thermal analysis and scanning electron microscopy were conducted. The results showed that up until a 10% substitution level, the slag (E.A.F.S.) contributes to the reduction of water demand, has no effect on cement setting and volume stability while it displays better durability. It is worth noticing that slag, as an industrial pozzolan, aids via its usage as a constituent of cement, towards the reduction of natural resources consumption, the reduction of CO2 emissions as well as providing environmental advantages through its utilization due to non-disposal to the environment. 2

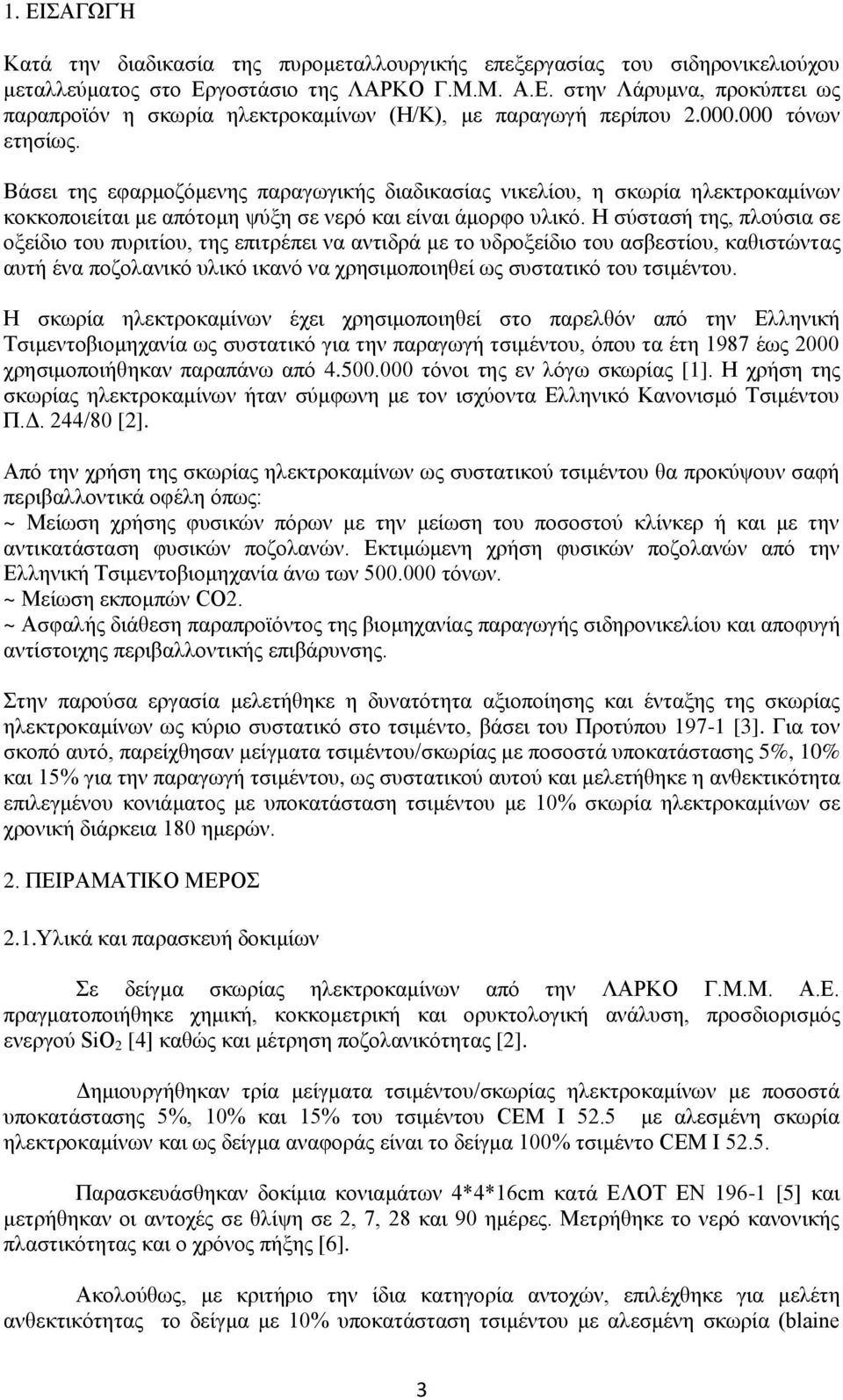

3 1. ΕΙΣΑΓΩΓΉ Κατά την διαδικασία της πυρομεταλλουργικής επεξεργασίας του σιδηρονικελιούχου μεταλλεύματος στο Εργοστάσιο της ΛΑΡΚΟ Γ.Μ.Μ. Α.Ε. στην Λάρυμνα, προκύπτει ως παραπροϊόν η σκωρία ηλεκτροκαμίνων (Η/Κ), με παραγωγή περίπου τόνων ετησίως. Βάσει της εφαρμοζόμενης παραγωγικής διαδικασίας νικελίου, η σκωρία ηλεκτροκαμίνων κοκκοποιείται με απότομη ψύξη σε νερό και είναι άμορφο υλικό. Η σύστασή της, πλούσια σε οξείδιο του πυριτίου, της επιτρέπει να αντιδρά με το υδροξείδιο του ασβεστίου, καθιστώντας αυτή ένα ποζολανικό υλικό ικανό να χρησιμοποιηθεί ως συστατικό του τσιμέντου. Η σκωρία ηλεκτροκαμίνων έχει χρησιμοποιηθεί στο παρελθόν από την Ελληνική Τσιμεντοβιομηχανία ως συστατικό για την παραγωγή τσιμέντου, όπου τα έτη 1987 έως 2000 χρησιμοποιήθηκαν παραπάνω από τόνοι της εν λόγω σκωρίας [1]. Η χρήση της σκωρίας ηλεκτροκαμίνων ήταν σύμφωνη με τον ισχύοντα Ελληνικό Κανονισμό Τσιμέντου Π.Δ. 244/80 [2]. Από την χρήση της σκωρίας ηλεκτροκαμίνων ως συστατικού τσιμέντου θα προκύψουν σαφή περιβαλλοντικά οφέλη όπως: ~ Μείωση χρήσης φυσικών πόρων με την μείωση του ποσοστού κλίνκερ ή και με την αντικατάσταση φυσικών ποζολανών. Εκτιμώμενη χρήση φυσικών ποζολανών από την Ελληνική Τσιμεντοβιομηχανία άνω των τόνων. ~ Μείωση εκπομπών CO2. ~ Ασφαλής διάθεση παραπροϊόντος της βιομηχανίας παραγωγής σιδηρονικελίου και αποφυγή αντίστοιχης περιβαλλοντικής επιβάρυνσης. Στην παρούσα εργασία μελετήθηκε η δυνατότητα αξιοποίησης και ένταξης της σκωρίας ηλεκτροκαμίνων ως κύριο συστατικό στο τσιμέντο, βάσει του Προτύπου [3]. Για τον σκοπό αυτό, παρείχθησαν μείγματα τσιμέντου/σκωρίας με ποσοστά υποκατάστασης 5%, 10% και 15% για την παραγωγή τσιμέντου, ως συστατικού αυτού και μελετήθηκε η ανθεκτικότητα επιλεγμένου κονιάματος με υποκατάσταση τσιμέντου με 10% σκωρία ηλεκτροκαμίνων σε χρονική διάρκεια 180 ημερών. 2. ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ 2.1.Υλικά και παρασκευή δοκιμίων Σε δείγμα σκωρίας ηλεκτροκαμίνων από την ΛΑΡΚΟ Γ.Μ.Μ. Α.Ε. πραγματοποιήθηκε χημική, κοκκομετρική και ορυκτολογική ανάλυση, προσδιορισμός ενεργού SiO 2 [4] καθώς και μέτρηση ποζολανικότητας [2]. Δημιουργήθηκαν τρία μείγματα τσιμέντου/σκωρίας ηλεκτροκαμίνων με ποσοστά υποκατάστασης 5%, 10% και 15% του τσιμέντου CEM I 52.5 με αλεσμένη σκωρία ηλεκτροκαμίνων και ως δείγμα αναφοράς είναι το δείγμα 100% τσιμέντο CEM I Παρασκευάσθηκαν δοκίμια κονιαμάτων 4*4*16cm κατά ΕΛΟΤ ΕΝ [5] και μετρήθηκαν οι αντοχές σε θλίψη σε 2, 7, 28 και 90 ημέρες. Μετρήθηκε το νερό κανονικής πλαστικότητας και ο χρόνος πήξης [6]. Ακολούθως, με κριτήριο την ίδια κατηγορία αντοχών, επιλέχθηκε για μελέτη ανθεκτικότητας το δείγμα με 10% υποκατάσταση τσιμέντου με αλεσμένη σκωρία (blaine 3

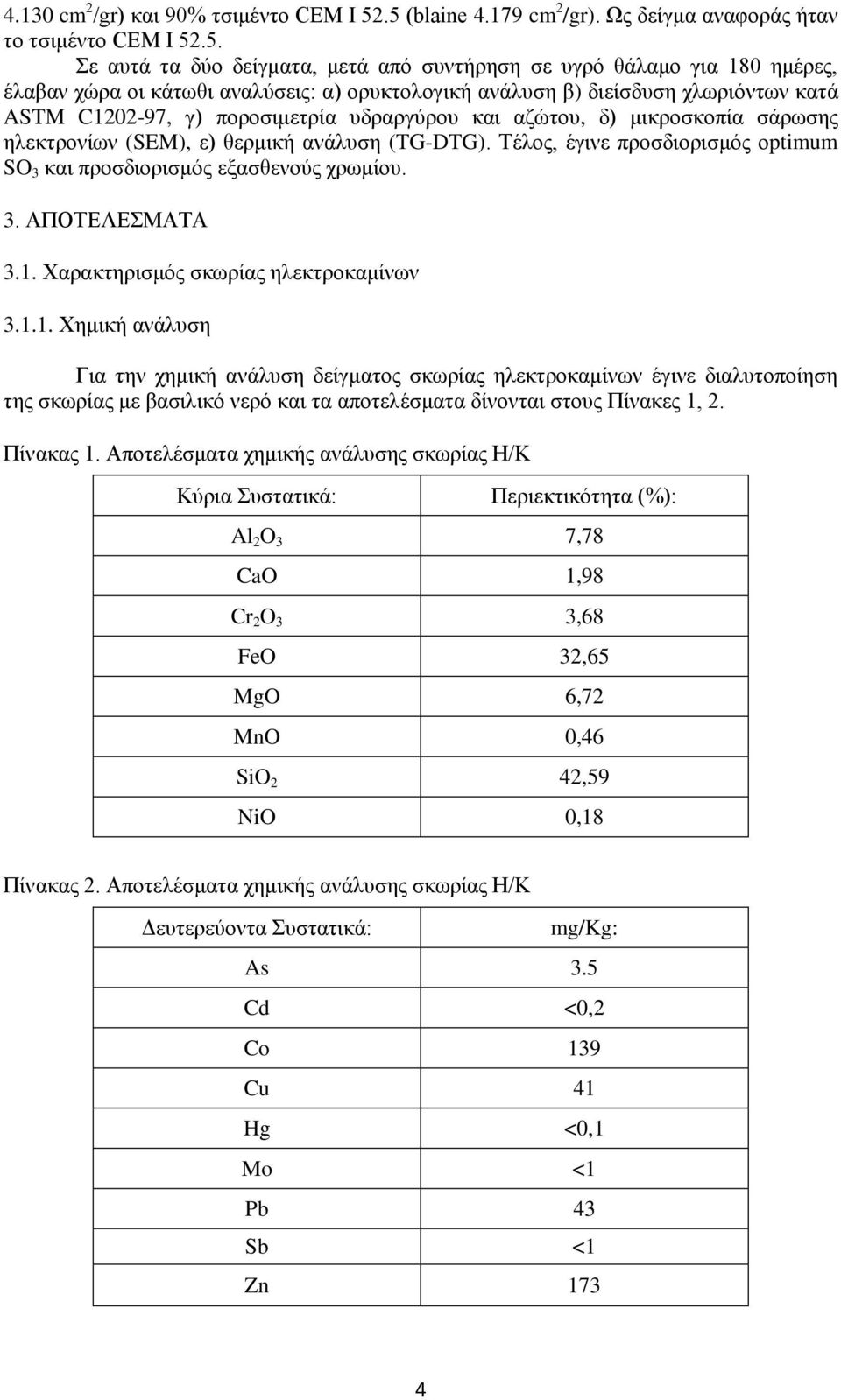

4 4.130 cm 2 /gr) και 90% τσιμέντο CEM I 52.5 (blaine cm 2 /gr). Ως δείγμα αναφοράς ήταν το τσιμέντο CEM I Σε αυτά τα δύο δείγματα, μετά από συντήρηση σε υγρό θάλαμο για 180 ημέρες, έλαβαν χώρα οι κάτωθι αναλύσεις: α) ορυκτολογική ανάλυση β) διείσδυση χλωριόντων κατά ASTM C , γ) ποροσιμετρία υδραργύρου και αζώτου, δ) μικροσκοπία σάρωσης ηλεκτρονίων (SEM), ε) θερμική ανάλυση (TG-DTG). Τέλος, έγινε προσδιορισμός optimum SO 3 και προσδιορισμός εξασθενούς χρωμίου. 3. ΑΠΟΤΕΛΕΣΜΑΤΑ 3.1. Χαρακτηρισμός σκωρίας ηλεκτροκαμίνων Χημική ανάλυση Για την χημική ανάλυση δείγματος σκωρίας ηλεκτροκαμίνων έγινε διαλυτοποίηση της σκωρίας με βασιλικό νερό και τα αποτελέσματα δίνονται στους Πίνακες 1, 2. Πίνακας 1. Αποτελέσματα χημικής ανάλυσης σκωρίας Η/Κ Κύρια Συστατικά: Περιεκτικότητα (%): Al 2 O 3 7,78 CaO 1,98 Cr 2 O 3 3,68 FeO 32,65 MgO 6,72 MnO 0,46 SiO 2 42,59 NiO 0,18 Πίνακας 2. Αποτελέσματα χημικής ανάλυσης σκωρίας Η/Κ Δευτερεύοντα Συστατικά: mg/kg: As 3.5 Cd <0,2 Co 139 Cu 41 Hg <0,1 Mo <1 Pb 43 Sb <1 Zn 173 4

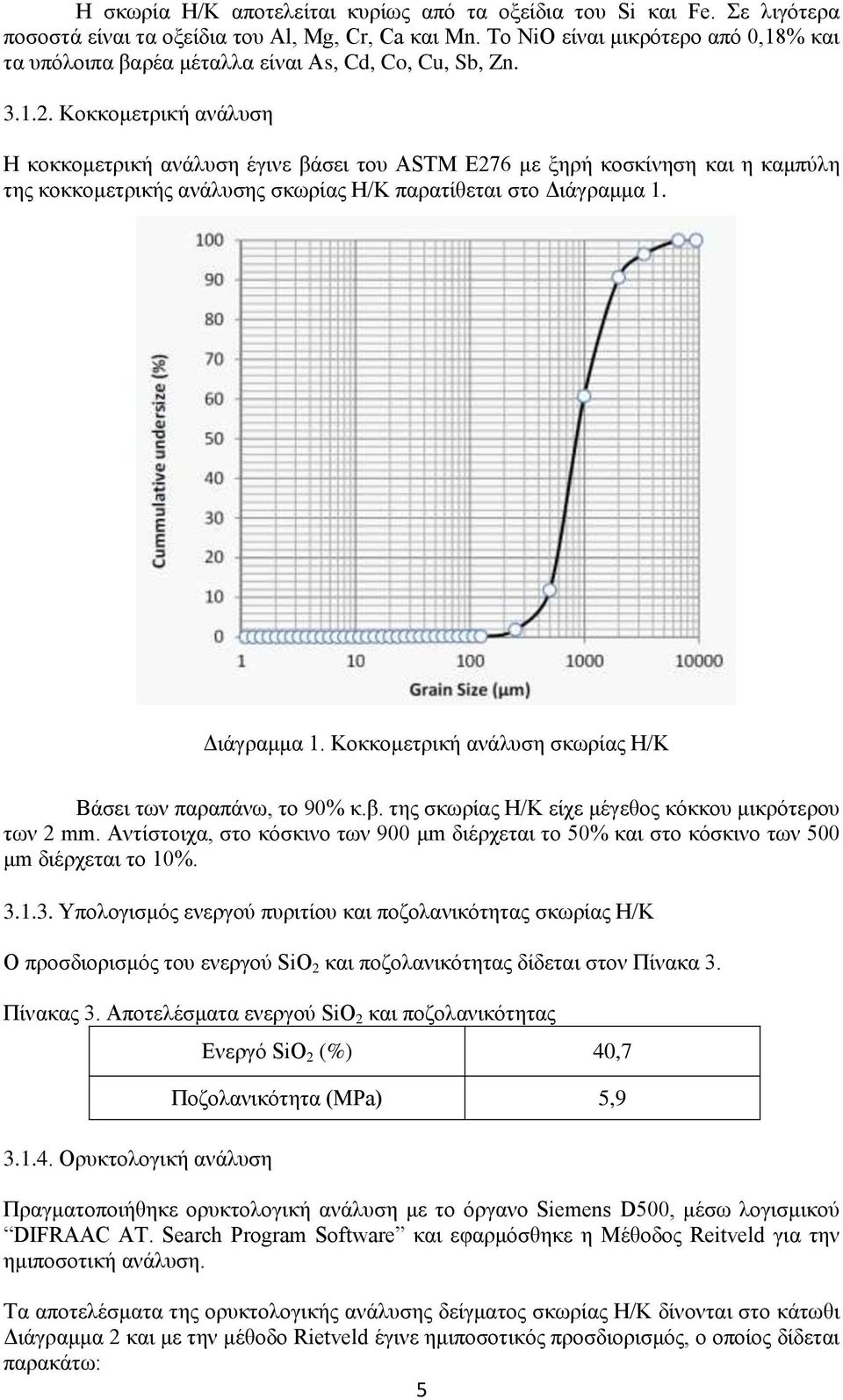

5 Η σκωρία Η/Κ αποτελείται κυρίως από τα οξείδια του Si και Fe. Σε λιγότερα ποσοστά είναι τα οξείδια του Al, Mg, Cr, Ca και Mn. Το NiO είναι μικρότερο από 0,18% και τα υπόλοιπα βαρέα μέταλλα είναι As, Cd, Co, Cu, Sb, Zn Κοκκομετρική ανάλυση Η κοκκομετρική ανάλυση έγινε βάσει του ASTM E276 με ξηρή κοσκίνηση και η καμπύλη της κοκκομετρικής ανάλυσης σκωρίας Η/Κ παρατίθεται στο Διάγραμμα 1. Διάγραμμα 1. Κοκκομετρική ανάλυση σκωρίας Η/Κ Βάσει των παραπάνω, το 90% κ.β. της σκωρίας Η/Κ είχε μέγεθος κόκκου μικρότερου των 2 mm. Αντίστοιχα, στο κόσκινο των 900 μm διέρχεται το 50% και στο κόσκινο των 500 μm διέρχεται το 10% Υπολογισμός ενεργού πυριτίου και ποζολανικότητας σκωρίας Η/Κ Ο προσδιορισμός του ενεργού SiO 2 και ποζολανικότητας δίδεται στον Πίνακα 3. Πίνακας 3. Αποτελέσματα ενεργού SiO 2 και ποζολανικότητας Ορυκτολογική ανάλυση Ενεργό SiO 2 (%) 40,7 Ποζολανικότητα (MPa) 5,9 Πραγματοποιήθηκε ορυκτολογική ανάλυση με το όργανο Siemens D500, μέσω λογισμικού DIFRAAC AT. Search Program Software και εφαρμόσθηκε η Μέθοδος Reitveld για την ημιποσοτική ανάλυση. Τα αποτελέσματα της ορυκτολογικής ανάλυσης δείγματος σκωρίας Η/Κ δίνονται στο κάτωθι Διάγραμμα 2 και με την μέθοδο Rietveld έγινε ημιποσοτικός προσδιορισμός, ο οποίος δίδεται παρακάτω: 5

6 γ-fe 2 O 3 (μαγκεμίτης): 2% Αμορφη φάση: 98% Διάγραμμα 2. Ορυκτολογική ανάλυση της σκωρίας ηλεκτροκαμίνων Η ορυκτολογική ανάλυση δείχνει ότι η σκωρία ηλεκτροκαμίνων είναι άμορφο υλικό κατά ποσοστό 98% Αποτελέσματα τριών μειγμάτων σκωρίας ηλεκτροκαμίνων και τσιμέντου Μετρήσεις αντοχών Τα αποτελέσματα των αντοχών σε θλίψη για τα τρία μελετηθέντα δείγματα δίνονται στον Πίνακα 4. 6

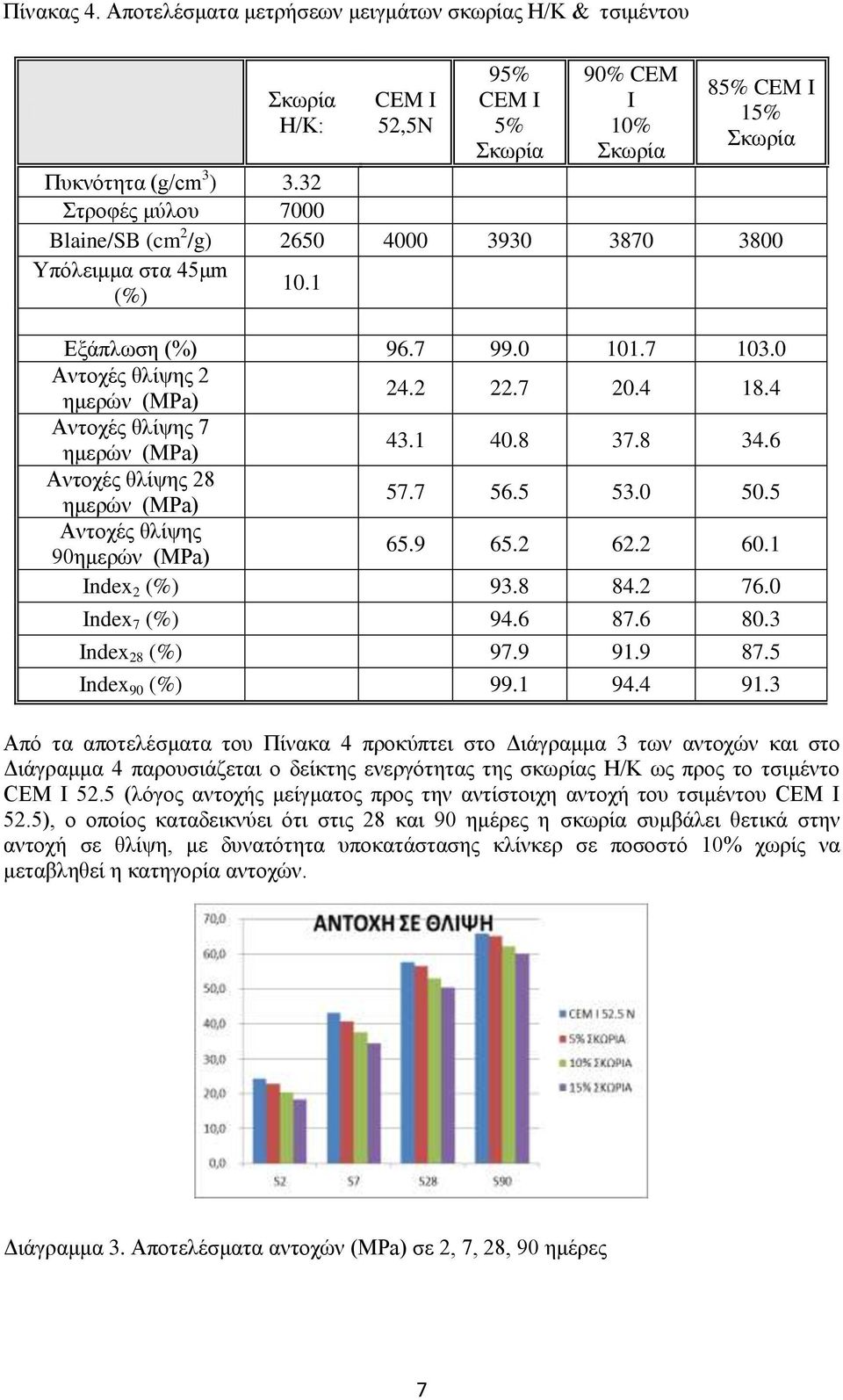

7 Πίνακας 4. Αποτελέσματα μετρήσεων μειγμάτων σκωρίας Η/Κ & τσιμέντου Σκωρία Η/Κ: CEM I 52,5N 95% CEM I 5% Σκωρία 90% CEM I 10% Σκωρία 85% CEM I 15% Σκωρία Πυκνότητα (g/cm 3 ) 3.32 Στροφές μύλου 7000 Blaine/SB (cm 2 /g) Υπόλειμμα στα 45μm (%) 10.1 Εξάπλωση (%) Αντοχές θλίψης 2 ημερών (MPa) Αντοχές θλίψης 7 ημερών (MPa) Αντοχές θλίψης 28 ημερών (MPa) Αντοχές θλίψης 90ημερών (MPa) Index 2 (%) Index 7 (%) Index 28 (%) Index 90 (%) Από τα αποτελέσματα του Πίνακα 4 προκύπτει στο Διάγραμμα 3 των αντοχών και στο Διάγραμμα 4 παρουσιάζεται ο δείκτης ενεργότητας της σκωρίας Η/Κ ως προς το τσιμέντο CEM I 52.5 (λόγος αντοχής μείγματος προς την αντίστοιχη αντοχή του τσιμέντου CEM I 52.5), ο οποίος καταδεικνύει ότι στις 28 και 90 ημέρες η σκωρία συμβάλει θετικά στην αντοχή σε θλίψη, με δυνατότητα υποκατάστασης κλίνκερ σε ποσοστό 10% χωρίς να μεταβληθεί η κατηγορία αντοχών. Διάγραμμα 3. Αποτελέσματα αντοχών (MPa) σε 2, 7, 28, 90 ημέρες 7

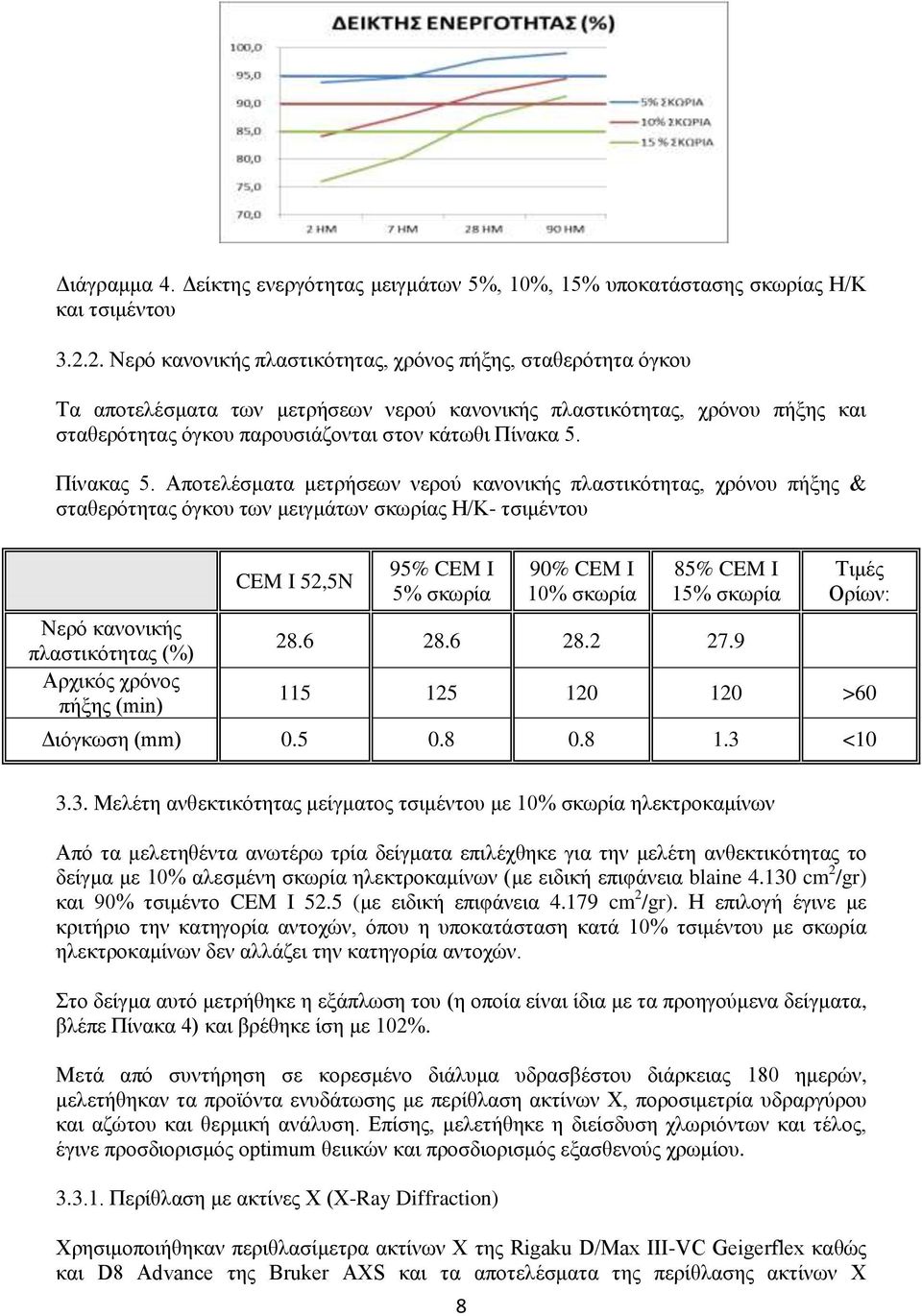

8 Διάγραμμα 4. Δείκτης ενεργότητας μειγμάτων 5%, 10%, 15% υποκατάστασης σκωρίας Η/Κ και τσιμέντου Νερό κανονικής πλαστικότητας, χρόνος πήξης, σταθερότητα όγκου Τα αποτελέσματα των μετρήσεων νερού κανονικής πλαστικότητας, χρόνου πήξης και σταθερότητας όγκου παρουσιάζονται στον κάτωθι Πίνακα 5. Πίνακας 5. Αποτελέσματα μετρήσεων νερού κανονικής πλαστικότητας, χρόνου πήξης & σταθερότητας όγκου των μειγμάτων σκωρίας Η/Κ- τσιμέντου Νερό κανονικής πλαστικότητας (%) Αρχικός χρόνος πήξης (min) CEM I 52,5N 95% CEM I 5% σκωρία 90% CEM I 10% σκωρία 85% CEM I 15% σκωρία Τιμές Ορίων: >60 Διόγκωση (mm) < Μελέτη ανθεκτικότητας μείγματος τσιμέντου με 10% σκωρία ηλεκτροκαμίνων Από τα μελετηθέντα ανωτέρω τρία δείγματα επιλέχθηκε για την μελέτη ανθεκτικότητας το δείγμα με 10% αλεσμένη σκωρία ηλεκτροκαμίνων (με ειδική επιφάνεια blaine cm 2 /gr) και 90% τσιμέντο CEM I 52.5 (με ειδική επιφάνεια cm 2 /gr). Η επιλογή έγινε με κριτήριο την κατηγορία αντοχών, όπου η υποκατάσταση κατά 10% τσιμέντου με σκωρία ηλεκτροκαμίνων δεν αλλάζει την κατηγορία αντοχών. Στο δείγμα αυτό μετρήθηκε η εξάπλωση του (η οποία είναι ίδια με τα προηγούμενα δείγματα, βλέπε Πίνακα 4) και βρέθηκε ίση με 102%. Μετά από συντήρηση σε κορεσμένο διάλυμα υδρασβέστου διάρκειας 180 ημερών, μελετήθηκαν τα προϊόντα ενυδάτωσης με περίθλαση ακτίνων Χ, ποροσιμετρία υδραργύρου και αζώτου και θερμική ανάλυση. Επίσης, μελετήθηκε η διείσδυση χλωριόντων και τέλος, έγινε προσδιορισμός optimum θειικών και προσδιορισμός εξασθενούς χρωμίου Περίθλαση με ακτίνες Χ (X-Ray Diffraction) Χρησιμοποιήθηκαν περιθλασίμετρα ακτίνων Χ της Rigaku D/Max III-VC Geigerflex καθώς και D8 Advance της Bruker AXS και τα αποτελέσματα της περίθλασης ακτίνων Χ 8

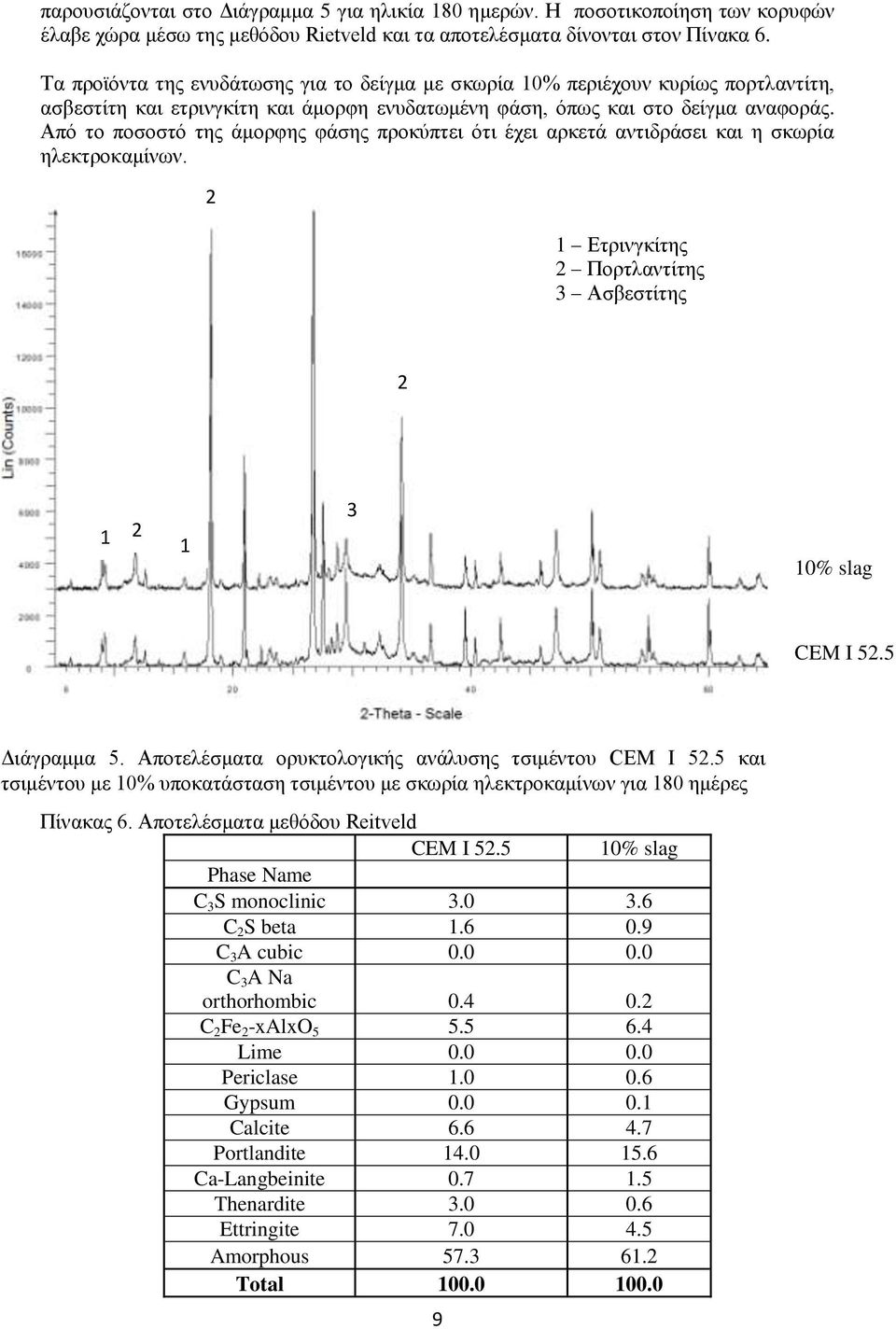

9 παρουσιάζονται στο Διάγραμμα 5 για ηλικία 180 ημερών. Η ποσοτικοποίηση των κορυφών έλαβε χώρα μέσω της μεθόδου Rietveld και τα αποτελέσματα δίνονται στον Πίνακα 6. Τα προϊόντα της ενυδάτωσης για το δείγμα με σκωρία 10% περιέχουν κυρίως πορτλαντίτη, ασβεστίτη και ετρινγκίτη και άμορφη ενυδατωμένη φάση, όπως και στο δείγμα αναφοράς. Από το ποσοστό της άμορφης φάσης προκύπτει ότι έχει αρκετά αντιδράσει και η σκωρία ηλεκτροκαμίνων. 2 1 Ετρινγκίτης 2 Πορτλαντίτης 3 Ασβεστίτης % slag CEM I 52.5 Διάγραμμα 5. Αποτελέσματα ορυκτολογικής ανάλυσης τσιμέντου CEM I 52.5 και τσιμέντου με 10% υποκατάσταση τσιμέντου με σκωρία ηλεκτροκαμίνων για 180 ημέρες Πίνακας 6. Αποτελέσματα μεθόδου Reitveld CEM I % slag Phase Name C 3 S monoclinic C 2 S beta C 3 A cubic C 3 A Na orthorhombic C 2 Fe 2 -xalxo Lime Periclase Gypsum Calcite Portlandite Ca-Langbeinite Thenardite Ettringite Amorphous Total

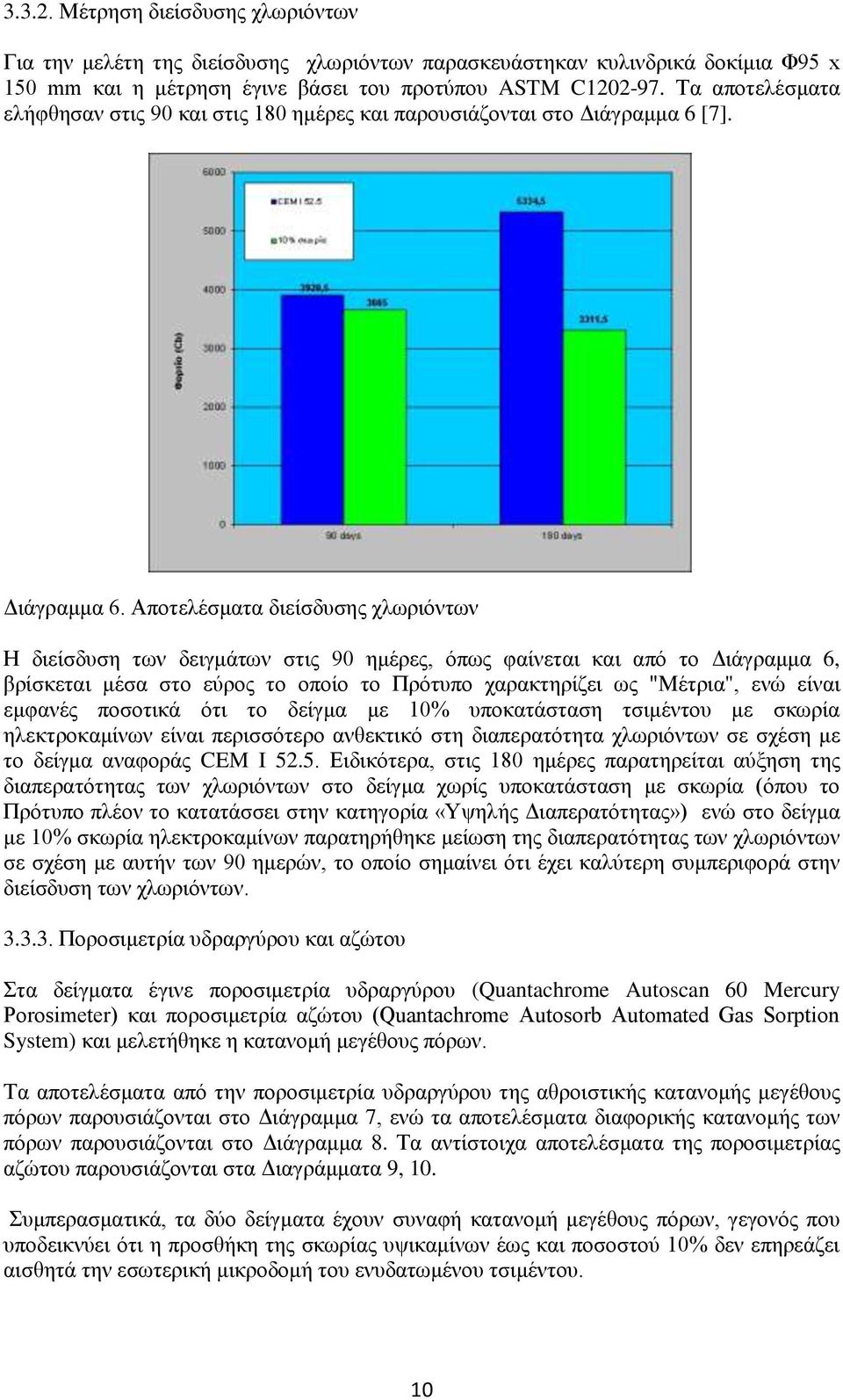

10 Μέτρηση διείσδυσης χλωριόντων Για την μελέτη της διείσδυσης χλωριόντων παρασκευάστηκαν κυλινδρικά δοκίμια Φ95 x 150 mm και η μέτρηση έγινε βάσει του προτύπου ASTM C Τα αποτελέσματα ελήφθησαν στις 90 και στις 180 ημέρες και παρουσιάζονται στο Διάγραμμα 6 [7]. Διάγραμμα 6. Αποτελέσματα διείσδυσης χλωριόντων Η διείσδυση των δειγμάτων στις 90 ημέρες, όπως φαίνεται και από το Διάγραμμα 6, βρίσκεται μέσα στο εύρος το οποίο το Πρότυπο χαρακτηρίζει ως "Μέτρια", ενώ είναι εμφανές ποσοτικά ότι το δείγμα με 10% υποκατάσταση τσιμέντου με σκωρία ηλεκτροκαμίνων είναι περισσότερο ανθεκτικό στη διαπερατότητα χλωριόντων σε σχέση με το δείγμα αναφοράς CEM I Ειδικότερα, στις 180 ημέρες παρατηρείται αύξηση της διαπερατότητας των χλωριόντων στο δείγμα χωρίς υποκατάσταση με σκωρία (όπου το Πρότυπο πλέον το κατατάσσει στην κατηγορία «Υψηλής Διαπερατότητας») ενώ στο δείγμα με 10% σκωρία ηλεκτροκαμίνων παρατηρήθηκε μείωση της διαπερατότητας των χλωριόντων σε σχέση με αυτήν των 90 ημερών, το οποίο σημαίνει ότι έχει καλύτερη συμπεριφορά στην διείσδυση των χλωριόντων Ποροσιμετρία υδραργύρου και αζώτου Στα δείγματα έγινε ποροσιμετρία υδραργύρου (Quantachrome Autoscan 60 Mercury Porosimeter) και ποροσιμετρία αζώτου (Quantachrome Autosorb Automated Gas Sorption System) και μελετήθηκε η κατανομή μεγέθους πόρων. Τα αποτελέσματα από την ποροσιμετρία υδραργύρου της αθροιστικής κατανομής μεγέθους πόρων παρουσιάζονται στο Διάγραμμα 7, ενώ τα αποτελέσματα διαφορικής κατανομής των πόρων παρουσιάζονται στο Διάγραμμα 8. Τα αντίστοιχα αποτελέσματα της ποροσιμετρίας αζώτου παρουσιάζονται στα Διαγράμματα 9, 10. Συμπερασματικά, τα δύο δείγματα έχουν συναφή κατανομή μεγέθους πόρων, γεγονός που υποδεικνύει ότι η προσθήκη της σκωρίας υψικαμίνων έως και ποσοστού 10% δεν επηρεάζει αισθητά την εσωτερική μικροδομή του ενυδατωμένου τσιμέντου. 10

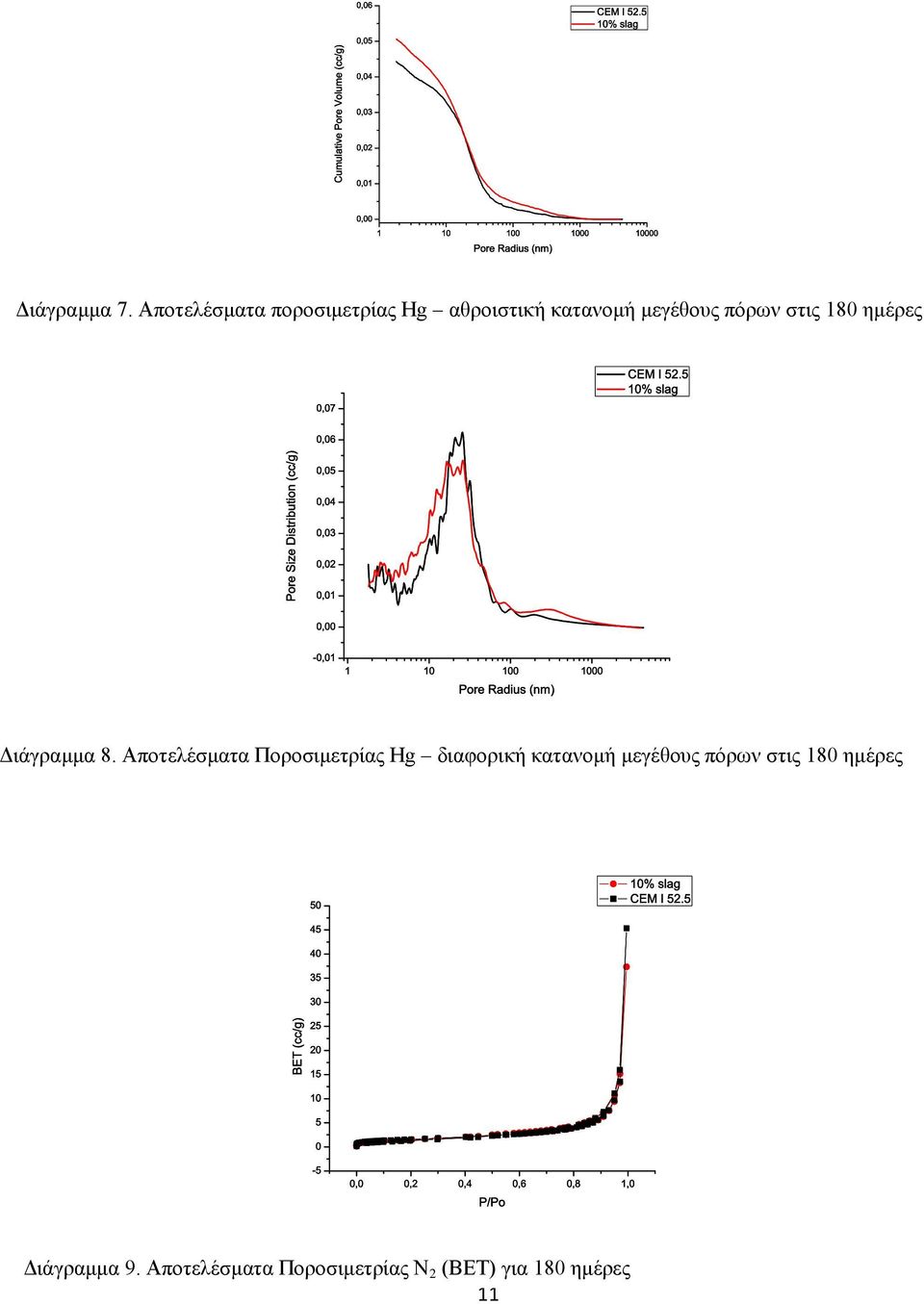

11 Διάγραμμα 7. Αποτελέσματα ποροσιμετρίας Hg αθροιστική κατανομή μεγέθους πόρων στις 180 ημέρες Διάγραμμα 8. Αποτελέσματα Ποροσιμετρίας Hg διαφορική κατανομή μεγέθους πόρων στις 180 ημέρες Διάγραμμα 9. Αποτελέσματα Ποροσιμετρίας N 2 (BET) για 180 ημέρες 11

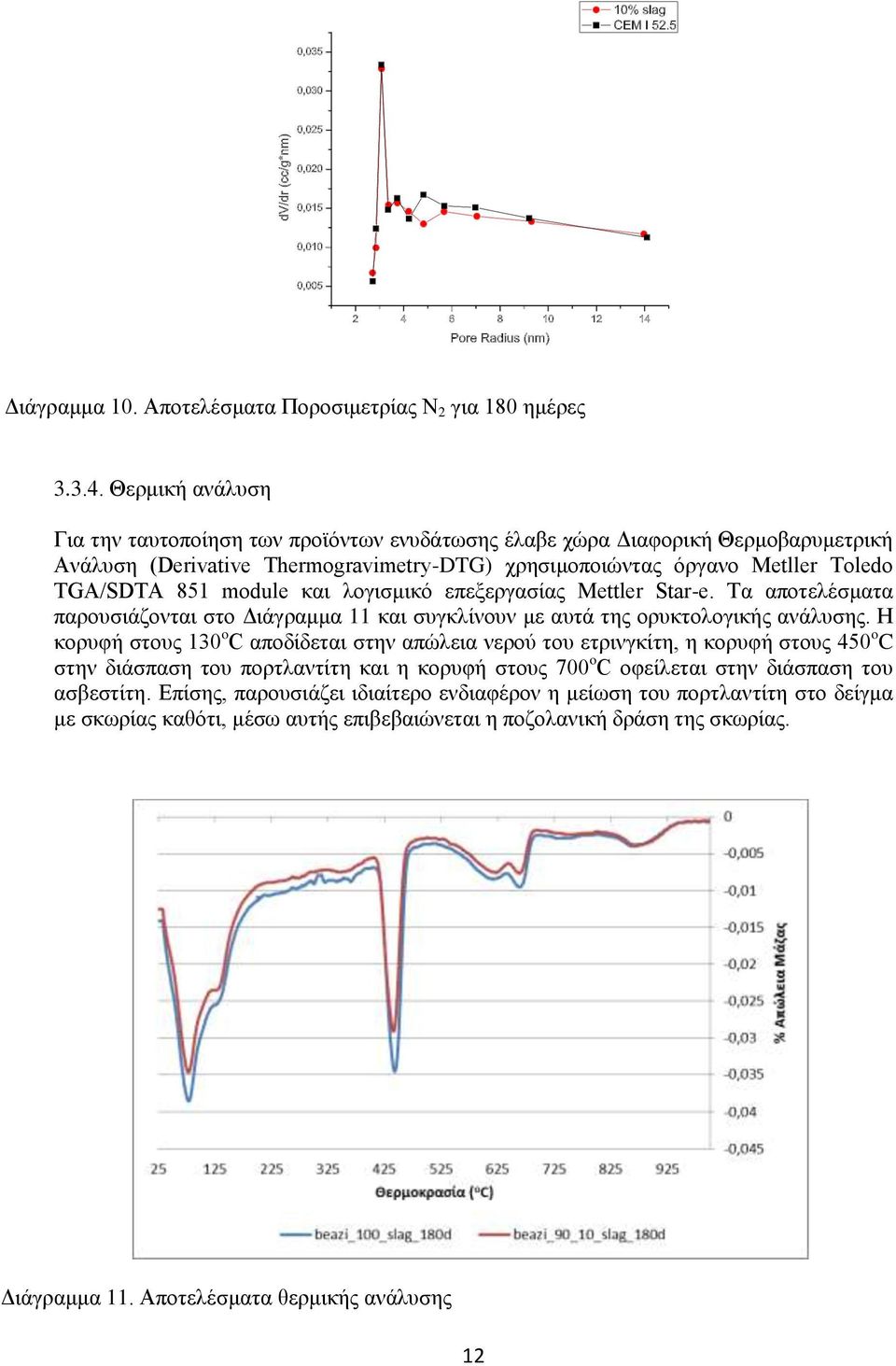

12 Διάγραμμα 10. Αποτελέσματα Ποροσιμετρίας N 2 για 180 ημέρες Θερμική ανάλυση Για την ταυτοποίηση των προϊόντων ενυδάτωσης έλαβε χώρα Διαφορική Θερμοβαρυμετρική Ανάλυση (Derivative Thermogravimetry-DTG) χρησιμοποιώντας όργανο Metller Toledo TGA/SDTA 851 module και λογισμικό επεξεργασίας Mettler Star-e. Τα αποτελέσματα παρουσιάζονται στο Διάγραμμα 11 και συγκλίνουν με αυτά της ορυκτολογικής ανάλυσης. Η κορυφή στους 130 o C αποδίδεται στην απώλεια νερού του ετρινγκίτη, η κορυφή στους 450 o C στην διάσπαση του πορτλαντίτη και η κορυφή στους 700 o C οφείλεται στην διάσπαση του ασβεστίτη. Επίσης, παρουσιάζει ιδιαίτερο ενδιαφέρον η μείωση του πορτλαντίτη στο δείγμα με σκωρίας καθότι, μέσω αυτής επιβεβαιώνεται η ποζολανική δράση της σκωρίας. Διάγραμμα 11. Αποτελέσματα θερμικής ανάλυσης 12

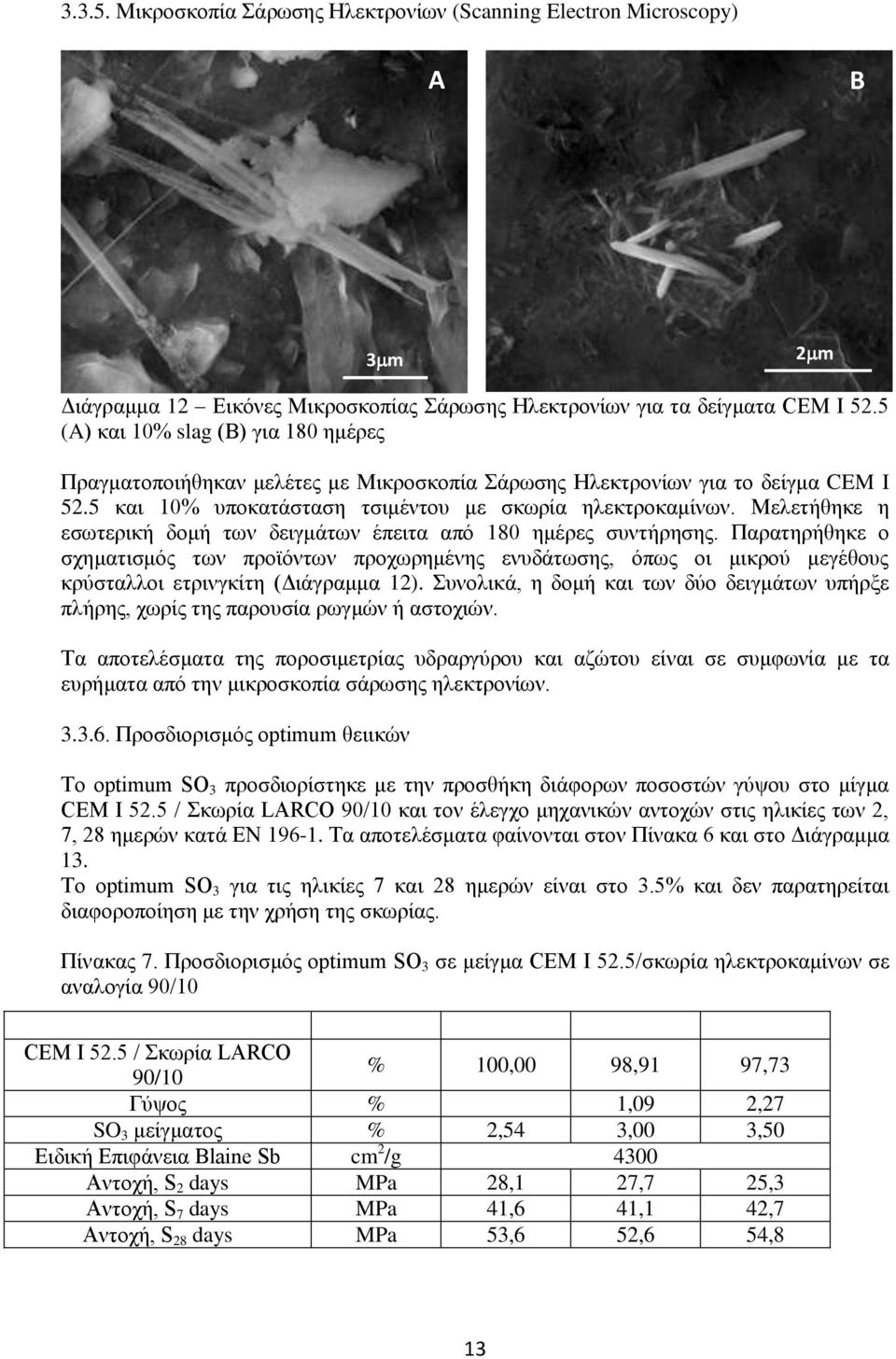

13 Μικροσκοπία Σάρωσης Ηλεκτρονίων (Scanning Electron Microscopy) Α Β 3 m 2 m Διάγραμμα 12 Εικόνες Μικροσκοπίας Σάρωσης Ηλεκτρονίων για τα δείγματα CEM I 52.5 (A) και 10% slag (Β) για 180 ημέρες Πραγματοποιήθηκαν μελέτες με Μικροσκοπία Σάρωσης Ηλεκτρονίων για το δείγμα CEM I 52.5 και 10% υποκατάσταση τσιμέντου με σκωρία ηλεκτροκαμίνων. Μελετήθηκε η εσωτερική δομή των δειγμάτων έπειτα από 180 ημέρες συντήρησης. Παρατηρήθηκε ο σχηματισμός των προϊόντων προχωρημένης ενυδάτωσης, όπως οι μικρού μεγέθους κρύσταλλοι ετρινγκίτη (Διάγραμμα 12). Συνολικά, η δομή και των δύο δειγμάτων υπήρξε πλήρης, χωρίς της παρουσία ρωγμών ή αστοχιών. Τα αποτελέσματα της ποροσιμετρίας υδραργύρου και αζώτου είναι σε συμφωνία με τα ευρήματα από την μικροσκοπία σάρωσης ηλεκτρονίων Προσδιορισμός optimum θειικών Το optimum SO 3 προσδιορίστηκε με την προσθήκη διάφορων ποσοστών γύψου στο μίγμα CEM I 52.5 / Σκωρία LARCO 90/10 και τον έλεγχο μηχανικών αντοχών στις ηλικίες των 2, 7, 28 ημερών κατά ΕΝ Τα αποτελέσματα φαίνονται στον Πίνακα 6 και στο Διάγραμμα 13. Το optimum SO 3 για τις ηλικίες 7 και 28 ημερών είναι στο 3.5% και δεν παρατηρείται διαφοροποίηση με την χρήση της σκωρίας. Πίνακας 7. Προσδιορισμός optimum SO 3 σε μείγμα CEM I 52.5/σκωρία ηλεκτροκαμίνων σε αναλογία 90/10 CEM I 52.5 / Σκωρία LARCO 90/10 % 100,00 98,91 97,73 Γύψος % 1,09 2,27 SO 3 μείγματος % 2,54 3,00 3,50 Ειδική Επιφάνεια Blaine Sb cm 2 /g 4300 Αντοχή, S 2 days MPa 28,1 27,7 25,3 Αντοχή, S 7 days MPa 41,6 41,1 42,7 Αντοχή, S 28 days MPa 53,6 52,6 54,8 13

14 Διάγραμμα 13. Διάγραμμα προσδιορισμού optimum SO 3 σε μείγμα CEM I 52.5/σκωρία ηλεκτροκαμίνων σε αναλογία 90/ Προσδιορισμός εξασθενούς χρωμίου Για τον έλεγχο της επίδρασης του εξασθενούς χρωμίου, ακολουθήθηκε η διαδικασία βάσει του ΕΝ [8]. Τα αποτελέσματα δείχνουν ότι η υποκατάσταση με σκωρία κατά 10% δεν επηρεάζει την περιεκτικότητα του τσιμέντου σε Cr6+: μετρήθηκε 12,8 ppm στο CEM I 52.5 και 12,4 ppm στο μείγμα τσιμέντου με υποκατάσταση 10% σκωρίας ηλεκτροκαμίνων. 4. ΣΥΜΠΕΡΑΣΜΑΤΑ 1. Η σκωρία ηλεκτροκαμίνων από την παραγωγή σιδηρονικελίου, λόγω της παραγωγικής διαδικασίας αυτής και της απότομης ψύξης της σε νερό, είναι άμορφο υλικό με υψηλό ποσοστό ενεργού πυριτίου (SiO 2 ) ίσο με 40,7%. Έχει ποζολανικές ιδιότητες, ικανοποιώντας την απαίτηση του ΕΝ περί ελαχίστης περιεκτικότητας σε SiO 2 ίσης με 25%. Η ποζολανικότητα της σκωρίας ηλεκτροκαμίνων κατά τον παλαιό κανονισμό (Π.Δ. 244/80) είναι 5,9 N/mm 2 έναντι 5 N/mm 2 ως ελαχίστης απαίτησης. 2. Η ενεργότητα της αλεσμένης σκωρίας (Sb=2.650 cm 2 /gr) από άποψη αντοχών στα τρία ποσοστά υποκατάστασης (5%, 10%, 15%) για ηλικίες 28 και 90 ημερών είναι αντίστοιχη της ενεργότητας του Portland τσιμέντου. 3. Η σκωρία συμβάλλει στην μείωση της απαίτησης σε νερό, πράγμα που σημαίνει ότι με την ίδια εργασιμότητα, θα λάβει χώρα περαιτέρω αύξηση των αντοχών του σκυροδέματος. Δεν υπάρχει επίπτωση στην πήξη ή στην σταθερότητα όγκου του τσιμέντου κατά ΕΝ Η μελέτη ανθεκτικότητας, χρονικής διάρκειας 180 ημερών, δείγματος τσιμέντου CEM I 52.5 (Sb=4.179 cm 2 /gr) με υποκατάσταση 10% αλεσμένης σκωρίας ηλεκτροκαμίνων (Sb=4.130 cm 2 /gr) έδειξε ότι τα προϊόντα της ενυδάτωσης ήταν ίδια με του τσιμέντου. Ταυτοποιήθηκαν τα προϊόντα ενυδάτωσης μέσω θερμικής ανάλυσης, περίθλασης ακτίνων Χ και είναι ασβεστίτης, πορτλαντίτης και ετρινγκίτης. Ειδικότερα δε, η θερμική ανάλυση έδειξε ότι στο δείγμα με 10% σκωρία παρατηρήθηκε μείωση του πορτλαντίτη, η οποία επιβεβαιώνει την ποζολανική δράση της σκωρίας. 5. Βάσει της ποροσιμετρίας αζώτου και υδραργύρου φαίνεται ότι το δείγμα με 10% υποκατάσταση με σκωρία και το δείγμα αναφοράς (CEM I 52.5) έχουν συναφή κατανομή μεγέθους πόρων, δηλαδή ότι η σκωρία ηλεκτροκαμίνων δεν αλλάζει την 14

15 μικροδομή του τσιμέντου. Επιβεβαιώθηκαν τα αποτελέσματα αυτά και μέσω ηλεκτρονικής μικροσκοπίας σάρωσης. 6. Το δείγμα με 10% υποκατάσταση σκωρίας ηλεκτροκαμίνων είναι περισσότερο ανθεκτικό στην διείσδυση χλωριόντων σε σχέση με το δείγμα αναφοράς CEM I Βάσει των ανωτέρω συμπερασμάτων, φαίνεται ότι υπάρχει δυνατότητα ένταξης της σκωρίας, σαν βιομηχανική ποζολάνη, ως συστατικό του τσιμέντου (κύριο ή δευτερεύον) βάσει του ΕΝ Η εκμετάλλευση της σκωρίας καταπολεμά την κλιματική αλλαγή μέσω της μείωσης των εκπομπών του διοξειδίου του άνθρακα (καθότι απαιτείται μικρότερη ποσότητα τσιμέντου) όσο και προσφέρει βιώσιμες λύσεις σε θέματα κόστους, κατανάλωσης και εξόρυξης φυσικών πόρων, σε θέματα αξιοποίησης βιομηχανικών παραπροϊόντων όπως καθώς και ανταπεξέρχεται στις μοντέρνες προκλήσεις και ανάγκες των συγχρόνων υποδομών και δομημάτων. ΒΙΒΛΙΟΓΡΑΦΙΑ [1] Τελική Έκθεση Τυποποιητική Ένταξη της Σκωρίας Ηλεκτροκαμίνων της παραγωγής Νικελίου στο Πρότυπο EN 197-1: Κοινά τσιμέντα, ως συστατικού των κοινών τσιμέντων, Επιστημονική Υπεύθυνος: Μαργαρίτα Μπεάζη-Κατσιώτη, Νοέμβριος 2011 [2] ΠΔ 244/80: Περί κανονισμού Τσιμέντων για έργα από Σκυρόδεμα (Προεντεταμένο, Οπλισμένο και Άοπλο) [3] ΕΛΟΤ ΕΝ 197-1: Τσιμέντο - Μέρος 1: Σύνθεση, προδιαγραφές και κριτήρια συμμόρφωσης για κοινά τσιμέντα [4] ΕΛΟΤ ΕΝ 196-2: Μέθοδοι Δοκιμών Τσιμέντου - Μέρος 2: Χημική ανάλυση τσιμέντου [5] ΕΛΟΤ ΕΝ 196-1: Μέθοδοι δοκιμών τσιμέντου - Μέρος 1 : Προσδιορισμός αντοχών [6] ΕΛΟΤ ΕΝ 196-3: Μέθοδοι Δοκιμών Τσιμέντου - Μέρος 3: Προσδιορισμός χρόνου πήξης και σταθερότητας όγκου [7] ASTM C : Standard Test Method for Electrical Indication of Concrete's Ability to Resist Chloride Ion Penetration [8] EN : Μέθοδοι δοκιμής κονίας Μέρος 10: Προσδιορισμός του υδατοδιαλυτού χρωμίου (VI) που περιέχεται στην κονία 15

Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων

Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων Μ. Μπεάζη-Κατσιώτη 1, Δ. Βελισσαρίου 1, Ν. Κατσιώτης 1, Χ. Ρισκάκης 2 1 Σχολή Χημικών

Διαβάστε περισσότερα

Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων τύπου Portland

Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων τύπου Portland Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Αξιοποίηση σκωριών EAFS ως πρόσθετο υλικό για την παραγωγή τσιμέντων

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ Ε.Μ.Π., 2010 1 Μεθοδολογία προσδιορισμού της αναλογίας των πρώτων

Διαβάστε περισσότερα

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282)

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282) Ι. ΜΑΡΙΝΟΣ, Χηµικός Μηχανικός /ντής Ποιότητας- ιεργασιών και Περιβάλλοντος ΑΓΕΤ ΗΡΑΚΛΗΣ Σταθεροποίηση-Κατεργασία εδαφικών ή αδρανών υλικών µε υδραυλικές κονίες ΕΛΟΤ/ΕΝ 14227-01έως 14 Το πρότυπο αυτό τυποποιεί

Διαβάστε περισσότερα

Ανθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει;

Ανθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει; Ανθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει; ΤΣΙΜΠΟΥΚΗ ΖΩΗ 1, ΚΑΡΑΓΙΑΝΝΗΣ ΓΙΑΝΝΗΣ 2 Λέξεις κλειδιά: Τσιµέντο, Σκωρία Υψικαµίνων, Θειικά ΠΕΡΙΛΗΨΗ: Εργαστηριακά

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

Διαβάστε περισσότερα

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ

ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ

Διαβάστε περισσότερα

Επίδραση των κρυσταλλικών προσμείκτων PRAH στην ανθεκτικότητα των σκυροδεμάτων

Επίδραση των κρυσταλλικών προσμείκτων PRAH στην ανθεκτικότητα των σκυροδεμάτων Επίδραση των κρυσταλλικών προσμείκτων PRAH στην ανθεκτικότητα των σκυροδεμάτων Influence of PRAH crystalline admixtures on the durability of concretes Koσμάς ΣΙΔΕΡΗΣ 1, Χρήστος ΤΑΣΣΟΣ 2, Αλέξανδρος ΧΑΤΖΟΠΟΥΛΟΣ

Διαβάστε περισσότερα

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου ΤΣΙΜΕΝΤΟ 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου 1. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το τσιμέντο είναι τεχνητή λεπτόκοκκη κονία, η οποία παρασκευάζεται με λεπτή άλεση του κλίνκερ. Κλίνκερ

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ

ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ Α. Μαρίνος, Γ. Μπατής, Μ. Κατσιώτη Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 8 Αθήνα Μ. Σ. Κατσιώτης Chemical Engineering

Διαβάστε περισσότερα

ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ

ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ ΥΠΟΚΑΤΑΣΤΑΣΗ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΑΠΟ ΑΝΑΚΥΚΛΩΜΕΝΑ ΥΛΙΚΑ ΚΑΤΕ ΑΦΙΣΗΣ ΚΤΙΡΙΩΝ Χ.-Τ. Γκαλµπένης 1, Κ. Τσακαλάκης 2, Σ. Τσίµας 1 1 Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου 9,

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΚΑΙ ΣΥΜΜΟΡΦΩΣΗΣ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ (Η/Κ) ΠΑΡΑΓΩΓΗΣ ΣΙΔΗΡΟΝΙΚΕΛΙΟΥ, ΤΣΙΜΕΝΤΩΝ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΩΝ ΜΕ ΣΚΩΡΙΑ Η/Κ

ΜΕΛΕΤΗ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΚΑΙ ΣΥΜΜΟΡΦΩΣΗΣ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ (Η/Κ) ΠΑΡΑΓΩΓΗΣ ΣΙΔΗΡΟΝΙΚΕΛΙΟΥ, ΤΣΙΜΕΝΤΩΝ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΩΝ ΜΕ ΣΚΩΡΙΑ Η/Κ ΜΕΛΕΤΗ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΣΥΜΠΕΡΙΦΟΡΑΣ ΚΑΙ ΣΥΜΜΟΡΦΩΣΗΣ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ (Η/Κ) ΠΑΡΑΓΩΓΗΣ ΣΙΔΗΡΟΝΙΚΕΛΙΟΥ, ΤΣΙΜΕΝΤΩΝ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΩΝ ΜΕ ΣΚΩΡΙΑ Η/Κ STUDY OF THE ENVIRONMENTAL BEHAVIOUR AND COMPLIANCE OF

Διαβάστε περισσότερα

«Σύνθεση γεωπολυμερών από ιπτάμενη τέφρα ιατρικών αποβλήτων»

«Σύνθεση γεωπολυμερών από ιπτάμενη τέφρα ιατρικών αποβλήτων» «Σύνθεση γεωπολυμερών από ιπτάμενη τέφρα ιατρικών αποβλήτων» Μιμιλίδου Αλίκη Μηχανικός Περιβάλλοντος MSc e-mail: mimilidou7@gmail.com Ομάδα συνεργασίας MSc Τζανάκος Κων/νος Dr Αναστασιάδου Καλιόπη Καθ.

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

Διαβάστε περισσότερα

ECOELASTIKA ΑΕ ΕΚΕΤΑ/ΙΔΕΠ

ECOELASTIKA ΑΕ ΕΚΕΤΑ/ΙΔΕΠ Μελέτη για τον προσδιορισμό του ποσοστού σύρματος, της συγκέντρωση τέφρας και της σύσταση τέφρας σε κύρια στοιχεία και ιχνοστοιχεία, για ελαστικά τα οποία χρησιμοποιούνται στην τσιμεντοβιομηχανία ECOELASTIKA

Διαβάστε περισσότερα

«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013

«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ -----------------------------------------------------------------------------------------------------------------

Διαβάστε περισσότερα

Εφαρμογή Ανακυκλωμένων Υλικών στο Σκυρόδεμα Πλεονεκτήματα και Μειονεκτήματα

Εφαρμογή Ανακυκλωμένων Υλικών στο Σκυρόδεμα Πλεονεκτήματα και Μειονεκτήματα Εφαρμογή Ανακυκλωμένων Υλικών στο Σκυρόδεμα Πλεονεκτήματα και Μειονεκτήματα Ελευθέριος Αναστασίου, Επικ. Καθηγητής, Τμήμα Πολιτικών Μηχανικών Εναλλακτικά υλικά στο σκυρόδεμα Εναλλακτικές κονίες συστατικά

Διαβάστε περισσότερα

8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ

8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης

Διαβάστε περισσότερα

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Δέσποινα Στεφοπούλου Επιβλέπων: Κωνσταντίνος Κορδάτος Στην παρούσα διπλωματική εργασία παρασκευάστηκαν

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΚΟΝΙΑ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΚΟΝΙΑ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ

Διαβάστε περισσότερα

Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά

Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά Environmental problem solving, Case study for the steel industry Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά «Συστήµατα Περιβαλλοντικής Πιστοποίησης στους τοµείς της κατεργασίας

Διαβάστε περισσότερα

6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ

6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος.Χ.Τσαµατσούλης, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, Τµήµα Ποιότητας Ν. Γ. Παπαγιαννάκος Καθηγητής ΕΜΠ, Τµήµα

Διαβάστε περισσότερα

Μελέτη Βλαπτικότητας Δολομιτικών Αδρανών Λόγω Αλκαλο-Ανθρακικής Αντίδρασης Evaluation of Alkali-Carbonate Reactivity of Dolomitic Aggregates

Μελέτη Βλαπτικότητας Δολομιτικών Αδρανών Λόγω Αλκαλο-Ανθρακικής Αντίδρασης Evaluation of Alkali-Carbonate Reactivity of Dolomitic Aggregates 6ο Συνέδριο Σκυροδέματος, ΤΕΕ, ΕΤΕΚ, 2-2/0/ 200, Πάφος, Κύπρος Μελέτη Βλαπτικότητας Δολομιτικών Αδρανών Λόγω Αλκαλο-Ανθρακικής Αντίδρασης Evaluation of Alkali-Carbonate Reactivity of Dolomitic Aggregates

Διαβάστε περισσότερα

Παραγωγή ανθεκτικών σκυροδεμάτων με χρήση αδρανών σκωρίας κάδου

Παραγωγή ανθεκτικών σκυροδεμάτων με χρήση αδρανών σκωρίας κάδου Παραγωγή ανθεκτικών σκυροδεμάτων με χρήση αδρανών σκωρίας κάδου Koσμάς Κ. Σίδερης Αναπληρωτής Καθηγητής Δ.Π.Θ., kksider@civil.duth.gr Αλέξανδρος Χατζόπουλος Πολ. Μηχανικός, υπ. Διδάκτορας Δ.Π.Θ., achatzop@civil.duth.gr

Διαβάστε περισσότερα

Αξιολόγηση της διαµόρφωσης της πορώδους µικροδοµής τσιµεντοκονιαµάτων από τετραµερή σύνθετα τσιµέντα και της επίδρασής της στην ανθεκτικότητα

Αξιολόγηση της διαµόρφωσης της πορώδους µικροδοµής τσιµεντοκονιαµάτων από τετραµερή σύνθετα τσιµέντα και της επίδρασής της στην ανθεκτικότητα Αξιολόγηση της διαµόρφωσης της πορώδους µικροδοµής τσιµεντοκονιαµάτων από τετραµερή σύνθετα τσιµέντα και της επίδρασής της στην ανθεκτικότητα Assessment of the evolution of porous microstructure of quaternary

Διαβάστε περισσότερα

Τσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα

Τσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα Τσιµέντα Άσβεστος παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος «Αειφόρα» τσιµέντα Φυσικά τσιµέντα Τσιµέντα Portland Non-Portland τσιµέντα Blended Portland (σύνθετα) τσιµέντα Χρονολογική σειρά Πρώτες

Διαβάστε περισσότερα

ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ

ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ Σ. Ροκίδη, Π. Γ. Κουτσούκος Τµήµα Χηµικών Μηχανικών, Πανεπιστήµιο Πατρών & Ινστιτούτο Επιστηµών Χηµικής Μηχανικής ΠΕΡΙΛΗΨΗ Στην

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΔΡ. Α. ΞΕΝΙΔΗΣ ΔΙΑΛΕΞΗ 1. ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΠΡΩΤΕΣ ΥΛΕΣ ΑΔΕΙΑ ΧΡΗΣΗΣ 2 Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Γ.

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ

ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ

Διαβάστε περισσότερα

Βελτιστοποίηση του ποσοστού θειϊκών σε τσιµέντα που παράγονται

Βελτιστοποίηση του ποσοστού θειϊκών σε τσιµέντα που παράγονται Βελτιστοποίηση του ποσοστού θειϊκών σε τσιµέντα που παράγονται σύµφωνα µε το πρότυπο ΕΛΟΤ ΕΝ 197-1..Χ. Τσαµατσούλης ρ. Χηµικός Μηχανικός, Συντονιστής Ποιότητας, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε Ν. Νικολακάκος Χηµικός

Διαβάστε περισσότερα

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Ελ. Αναστασίου Πολιτικός Μηχανικός MSc ΕΠΙΜΟΡΦΩΤΙΚΟ ΣΕΜΙΝΑΡΙΟ ΓΙΑ ΜΗΧΑΝΙΚΟΥΣ Ο ΟΣΤΡΩΜΑΤΑ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΟΙ ΡΟΜΟΙ ΤΟΥ

Διαβάστε περισσότερα

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Το σκυρόδεμα είναι σύνθετο υλικό, που αποτελείται κυρίως από τσιμέντο, αδρανή και νερό,

Διαβάστε περισσότερα

Ενότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ. Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος

Ενότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ. Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Ενότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ Άδεια Χρήσης Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

ΕΠΕΣ. Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας

ΕΠΕΣ. Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας Ουρανια Τσιούλου Λέκτορας Πανεπιστήμιο Μπράιτον, O.Tsioulou@brighton.ac.uk Ανδρέας Λαμπρόπουλος Επίκουρος Καθηγητής Πανεπιστήμιο Μπράιτον, A.Lampropoulos@brighton.ac.uk

Διαβάστε περισσότερα

Επίδραση του τύπου του τσιμέντου στην ανθεκτικότητα των σκυροδεμάτων έναντι ενανθράκωσης

Επίδραση του τύπου του τσιμέντου στην ανθεκτικότητα των σκυροδεμάτων έναντι ενανθράκωσης Επίδραση του τύπου του τσιμέντου στην ανθεκτικότητα των σκυροδεμάτων έναντι ενανθράκωσης Influence of the type of cement on durability of concrete against carbonation Χρήστος ΤΑΣΣΟΣ 1, Koσμάς ΣΙΔΕΡΗΣ 2,

Διαβάστε περισσότερα

Γεώργιος ΡΟΥΒΕΛΑΣ 1, Κων/νος ΞΗΝΤΑΡΑΣ / ΑΓΕΤ ΗΡΑΚΛΗΣ 2, Λέξεις κλειδιά: Αδρανή, άργιλος, ασβεστολιθική παιπάλη, ισοδύναμο άμμου, μπλε του μεθυλενίου

Γεώργιος ΡΟΥΒΕΛΑΣ 1, Κων/νος ΞΗΝΤΑΡΑΣ / ΑΓΕΤ ΗΡΑΚΛΗΣ 2, Λέξεις κλειδιά: Αδρανή, άργιλος, ασβεστολιθική παιπάλη, ισοδύναμο άμμου, μπλε του μεθυλενίου Προσδιορισμός περιεκτικότητας σε άργιλο ή πλαστικών λεπτών στα αδρανή μέσω των δοκιμών Ισοδυνάμου άμμου (ASTM D 2419-2 & EN 933 8) και Μπλε του μεθυλενίου (ΕΝ 933.9) Σύγκριση αποτελεσμάτων Determination

Διαβάστε περισσότερα

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ Μπενέκης Βασίλειος, Τσιβιλής Σωτήριος, Κακάλη Γλυκερία Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 80 Αθήνα ΠΕΡΙΛΗΨΗ Το Ευρωπαϊκό

Διαβάστε περισσότερα

HELECO 05. Αθανάσιος Νταγκούµας, Νίκος Λέττας, ηµήτρης Τσιαµήτρος, Γρηγόρης Παπαγιάννης, Πέτρος Ντοκόπουλος

HELECO 05. Αθανάσιος Νταγκούµας, Νίκος Λέττας, ηµήτρης Τσιαµήτρος, Γρηγόρης Παπαγιάννης, Πέτρος Ντοκόπουλος HELECO 05 ΟΙΚΟΝΟΜΙΚΕΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΕΠΙΠΤΩΣΕΙΣ ΑΠΟ ΤΗΝ ΕΦΑΡΜΟΓΗ ΕΝΟΣ ΣΥΣΤΗΜΑΤΟΣ ΙΑΧΕΙΡΙΣΗΣ ΚΑΤΑΝΑΛΩΣΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΣΕ ΕΥΡΩΠΑΪΚΟ ΕΠΙΠΕ Ο Αθανάσιος Νταγκούµας, Νίκος Λέττας, ηµήτρης Τσιαµήτρος,

Διαβάστε περισσότερα

ΑΝΑΜΙΞΗ (ΣΥΝΘΕΣΗ) ΑΔΡΑΝΩΝ ΥΛΙΚΩΝ

ΑΝΑΜΙΞΗ (ΣΥΝΘΕΣΗ) ΑΔΡΑΝΩΝ ΥΛΙΚΩΝ Άσκηση 2 ΑΝΑΜΙΞΗ (ΣΥΝΘΕΣΗ) ΑΔΡΑΝΩΝ ΥΛΙΚΩΝ 2.1. Γενικά 2.2. Παράδειγμα 2.3. 1 η μέθοδος (διαδοχικών προσεγγίσεων) 2.4. 2 η μέθοδος (ελαχίστων τετραγώνων) 2.5. Άσκηση 1 2.6. Άσκηση 2 2.1. ΓΕΝΙΚΑ Κατά τη

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ

ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ Γεώργιος Μπατής Καθηγητής. Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο. Παρασκευή Πανταζοπούλου Χημικός Μηχανικός. Σχολή

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ STEEL MAKING SLAGS FOR THE PRODUCTION OF SELF-COMPACTING CONCRETES

ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ STEEL MAKING SLAGS FOR THE PRODUCTION OF SELF-COMPACTING CONCRETES Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ

Διαβάστε περισσότερα

ιερεύνηση δυνατότητας χρησιµοποίησης Πορφυρίτη κοιτάσµατος «Σκουριές» Χαλκιδικής στην παραγωγή ποζολανικών τσιµέντων

ιερεύνηση δυνατότητας χρησιµοποίησης Πορφυρίτη κοιτάσµατος «Σκουριές» Χαλκιδικής στην παραγωγή ποζολανικών τσιµέντων ιερεύνηση δυνατότητας χρησιµοποίησης Πορφυρίτη κοιτάσµατος «Σκουριές» Χαλκιδικής στην παραγωγή ποζολανικών τσιµέντων Π. Πανταζοπούλου Χηµικός Μηχανικός. Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο.

Διαβάστε περισσότερα

Συγκριτική µελέτη τσιµέντων ΙΙ42.5Ν και ΙΙ Β - Μ /42.5Ν

Συγκριτική µελέτη τσιµέντων ΙΙ42.5Ν και ΙΙ Β - Μ /42.5Ν Συγκριτική µελέτη τσιµέντων ΙΙ42.5Ν και ΙΙ Β - Μ /42.5Ν Κ. Κ. Σίδερης Επικ. Καθηγητής, ηµοκρίτειο Πανεπιστήµιο Θράκης, Τµήµα Πολιτικών Μηχανικών, Εργαστήριο οµικών Υλικών. Θ. Φιλίππου & Ι. Μαρίνος ΧΜ,

Διαβάστε περισσότερα

KONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη

KONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη KONIAMATA Μίγμα μιάς ή περισσότερων κονιών με άμμο διαμέτρου μέχρι 4mm και νερό. ΔΙΑΚΡΙΣΗ Με βάση τη χρήση (α) Κονιάματα φερόντων δομικών στοιχείων π.χ. λιθοδομές, οπτοπλινθοδομές (β) Κονιάματα μη φερόντων

Διαβάστε περισσότερα

Εισαγωγή σκωριών EAFS στο μίγμα Α! υλών για την παράγωγη τσιμέντων μπελιτικού τύπου

Εισαγωγή σκωριών EAFS στο μίγμα Α! υλών για την παράγωγη τσιμέντων μπελιτικού τύπου Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη -5 Σεπτεμβρίου 0 Εισαγωγή σκωριών EAFS στο μίγμα Α! υλών για την παράγωγη τσιμέντων μπελιτικού

Διαβάστε περισσότερα

E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας

E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας Τίτλος Παραδοτέου: Πειράματα σε κλίνες άμμου Κατάσταση Παραδοτέου: Σε εξέλιξη 1 ΠΕΡΙΛΗΨΗ Στην Ε.Ε.4 πραγματοποιήθηκαν

Διαβάστε περισσότερα

Κονιάματα με φυσική υδραυλική άσβεστο για την επισκευή και αποκατάσταση ιστορικών μνημείων

Κονιάματα με φυσική υδραυλική άσβεστο για την επισκευή και αποκατάσταση ιστορικών μνημείων 1 Κονιάματα με φυσική υδραυλική άσβεστο για την επισκευή και αποκατάσταση ιστορικών μνημείων Μortars based on natural hydraulic lime for the repair and restoration of historic monuments Αβραμίδης Παναγιώτης,

Διαβάστε περισσότερα

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ Στυλιανός Κ Αντίοχος Δρ. Χημικός Μηχανικός, Εργαστήριο Ανόργανης & Αναλυτικής Χημείας, ΕΜΠ. Σταμάτης

Διαβάστε περισσότερα

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 Yαλόθραυσμα και υαλοποιημένη ιπτάμενη τέφρα: δύο νέα συστατικά των δομικών υλικών Α.Καραμπέρη, Α.Μουτσάτσου Εργαστήριο Ανόργανης

Διαβάστε περισσότερα

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, Χ. Παναγιωτοπούλου, Γ. Κακάλη, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,

Διαβάστε περισσότερα

Κοκκομετρική Διαβάθμιση Αδρανών

Κοκκομετρική Διαβάθμιση Αδρανών Κοκκομετρική Διαβάθμιση Αδρανών Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) 1 Βασικά Συστατικά Σκυροδέματος + +??? Χημικώς Αδρανή Πρόσθετα Πρόσμικτα Εισαγωγή Ιδιαίτερα σημαντικός

Διαβάστε περισσότερα

ΕΝΥΔΑΤΩΣΗ ΚΟΙΝΟΥ ΤΣΙΜΕΝΤΟΥ και ποζολανική αντίδραση

ΕΝΥΔΑΤΩΣΗ ΚΟΙΝΟΥ ΤΣΙΜΕΝΤΟΥ και ποζολανική αντίδραση ΕΝΥΔΑΤΩΣΗ ΚΟΙΝΟΥ ΤΣΙΜΕΝΤΟΥ και ποζολανική αντίδραση Τσακαλάκης Κώστας, Καθηγητής Ε.Μ.Π., 2013 1 ΟΡΙΣΜΟΙ - Υδραυλικές ιδιότητες Είναι οι ιδιότητες που έχουν ορισμένα υλικά, όπως π.χ. το τσιμέντο, να σχηματίζουν

Διαβάστε περισσότερα

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Γ. Τζουβαλάς Χηµικός Μχανικός ΕΜΠ, Υ.. Ν. ερµατάς Χηµικός Μηχανικός ΕΜΠ Σ. Τσίµας Χηµικός Μηχανικός, Αναπλ.

Διαβάστε περισσότερα

Λέξεις κλειδιά: Αδρανή σκωρίας (slag aggregates), ανθεκτικότητα (durability, αειφορία (sustainability)

Λέξεις κλειδιά: Αδρανή σκωρίας (slag aggregates), ανθεκτικότητα (durability, αειφορία (sustainability) Παρασκευή σκυροδεμάτων με χρήση αδρανών σκωρίας ηλεκτρικού κλιβάνου: συμβολή στην αύξηση της ανθεκτικότητας και της αειφορίας των κατασκευών Production of concretes using slag aggregates: increasing the

Διαβάστε περισσότερα

Ανασκόπηση στο Πρότυπο ΕΛΟΤ ΕΝ 934-2: Πρόσθετα σκυροδέματος

Ανασκόπηση στο Πρότυπο ΕΛΟΤ ΕΝ 934-2: Πρόσθετα σκυροδέματος Ανασκόπηση στο Πρότυπο ΕΛΟΤ ΕΝ 934-2: Πρόσθετα σκυροδέματος Βιβή Δηλαβέρη, Πολιτικός Μηχανικός ΕΜΠ Υπεύθυνη Κλάδου Προσθέτων Σκυροδέματος & Τσιμέντου Αθήνα, 7 Ιουνίου 2017 Στρατηγικής Σημασίας Συνεργασία

Διαβάστε περισσότερα

Αικατερίνη ΜΗΛΙΟΠΟΥΛΟΥ 1

Αικατερίνη ΜΗΛΙΟΠΟΥΛΟΥ 1 Σύγκριση αποτελεσμάτων εργαστηριακών δοκιμών σε αδρανή υλικά με αμερικανικά (ASTM) και ευρωπαϊκά (ΕΝ) πρότυπα δοκιμών Comparison of laboratory test results on aggregates conducted according to American

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΝΟΕΜΒΡΙΟΣ-ΔΕΚΕΜΒΡΙΟΣ 004 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 1 ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΥΣΤΡΑΤΙΟΣ Γ. ΜΠΑΔΟΓΙΑΝΝΗΣ Δρ Χημικός Μηχανικός Ε.Μ.Π. Επιβλέπων Καθηγητής: Σ. ΤΣΙΒΙΛΗΣ Μέλη Τριμελούς Συμβουλευτικής

Διαβάστε περισσότερα

«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013

«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ -----------------------------------------------------------------------------------------------------------------

Διαβάστε περισσότερα

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Παραγωγική διαδικασία κλίνκερ/ τσιμέντου Από το λατομείο στο εργοστάσιο φορτωτής

Διαβάστε περισσότερα

ΑΣΚΗΣΕΙΣ ΜΑΘΗΜΑΤΟΣ: ΕΔΑΦΟΜΗΧΑΝΙΚΗ ΚΑΙ ΣΤΟΙΧΕΙΑ ΘΕΜΕΛΙΩΣΕΩΝ ΔΙΔΑΣΚΩΝ: Κ. Λουπασάκης. Ασκήσεις 1-6: Φυσικά Χαρακτηριστικά Εδαφών

ΑΣΚΗΣΕΙΣ ΜΑΘΗΜΑΤΟΣ: ΕΔΑΦΟΜΗΧΑΝΙΚΗ ΚΑΙ ΣΤΟΙΧΕΙΑ ΘΕΜΕΛΙΩΣΕΩΝ ΔΙΔΑΣΚΩΝ: Κ. Λουπασάκης. Ασκήσεις 1-6: Φυσικά Χαρακτηριστικά Εδαφών ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ MΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝ. ΓΕΩΛΟΓΙΑΣ & ΥΔΡΟΓΕΩΛΟΓΙΑΣ ΗΡΩΩΝ ΠΟΛΥΤΕΧΝΕΙΟΥ 9, 157 80 ΖΩΓΡΑΦΟΥ, ΑΘΗΝΑ NATIONAL TECHNICAL

Διαβάστε περισσότερα

Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος. Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Ενότητα 7 η Παραγωγή Έτοιμου Σκυροδέματος

Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος. Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Ενότητα 7 η Παραγωγή Έτοιμου Σκυροδέματος Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Ενότητα 7 η Παραγωγή Έτοιμου Σκυροδέματος Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

Συσχέτιση της αντοχής του κισηροδέματος με τον λόγο ενεργού νερού προς τσιμέντο A correlation of pumice concrete strength with water to cement ratio

Συσχέτιση της αντοχής του κισηροδέματος με τον λόγο ενεργού νερού προς τσιμέντο A correlation of pumice concrete strength with water to cement ratio Συσχέτιση της αντοχής του κισηροδέματος με τον λόγο ενεργού νερού προς τσιμέντο A correlation of umice concrete strength with water to cement ratio Βασίλης ΚΑΛΟΪΔΑΣ 1 Λέξεις κλειδιά: κισηρόδεμα, αντοχή,ενεργό

Διαβάστε περισσότερα

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ Αύγουστος 1999 Μεθοδολογία Οι δοκιμές

Διαβάστε περισσότερα

Υδραυλικά κονιάματα με νανοτιτανία, μια καινοτόμα λύση στις αποκαταστάσεις μνημείων και μνημειακών κατασκευών

Υδραυλικά κονιάματα με νανοτιτανία, μια καινοτόμα λύση στις αποκαταστάσεις μνημείων και μνημειακών κατασκευών Υδραυλικά κονιάματα με νανοτιτανία, μια καινοτόμα λύση στις αποκαταστάσεις μνημείων και μνημειακών κατασκευών ΜΕΤΑΠΤΥΧΙΑΚΗ ΦΟΙΤΗΤΡΙΑ: ΚΑΠΕΤΑΝΑΚΗ ΚΑΛΗ ΕΠΙΒΛΕΠΟΥΣΑ: ΠΑΓΩΝΑ ΜΑΡΑΒΕΛΑΚΗ Σχολή Αρχιτεκτόνων Μηχανικών

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 1 Τίτλος: Μελέτη εψησιμότητας πρώτων υλών για την παρασκευή κλίνκερ Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

έσποινα ΤΕΛΩΝΙΑΤΗ, Γεώργιος ΡΟΥΒΕΛΑΣ, Ιωάννης ΚΑΡΑΘΑΝΑΣΗΣ Λέξεις κλειδιά : βαρέα σκυροδέµατα, ακτινοβολία, αντοχή

έσποινα ΤΕΛΩΝΙΑΤΗ, Γεώργιος ΡΟΥΒΕΛΑΣ, Ιωάννης ΚΑΡΑΘΑΝΑΣΗΣ Λέξεις κλειδιά : βαρέα σκυροδέµατα, ακτινοβολία, αντοχή Σκυρόδεµα µεγάλου ειδικού βάρους, Πρώτες Ύλες Παραγωγής, Εργαστηριακή Παρασκευή, Πειραµατικός Έλεγχος Αντίστασης/Προσβολής σε Ακτινοβολία Heavyweight concrete, Raw Materials, Laboratory Trial Mix, Test

Διαβάστε περισσότερα

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ

Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου. Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Διαδικασία Έλεγχου παραγωγής Κλίνκερ/ Τσιμέντου Χαράλαμπος ΚΟΥΡΗΣ Διευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ ΗΡΑΚΛΗΣ Παραγωγική διαδικασία κλίνκερ/ τσιμέντου Από το λατομείο στο εργοστάσιο φορτωτής

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 4 Τίτλος: Μελέτη της συμπεριφοράς δομικού υλικού σε θερμοκρασιακή περιοχή πέραν της θερμοκρασίας παραγωγής του Ονόματα Καθηγητών: Κακάλη Γ.,

Διαβάστε περισσότερα

Χρήση ποζολανικών τσιμέντων σε σκυροδέματα υψηλής επίδοσης. Utilization of pozzolanic cements in high performance concrete

Χρήση ποζολανικών τσιμέντων σε σκυροδέματα υψηλής επίδοσης. Utilization of pozzolanic cements in high performance concrete Χρήση ποζολανικών τσιμέντων σε σκυροδέματα υψηλής επίδοσης Utilization of pozzolanic cements in high performance concrete Δημήτρης ΤΣΑΜΑΤΣΟΥΛΗΣ 1, Δημήτρης ΤΣΙΦΤΣΟΓΛΟΥ 2, Γιώργος ΜΠΑΜΠΑΚΑΣ 3 Λέξεις κλειδιά:

Διαβάστε περισσότερα

η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ

η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Ανθεκτικότητα κατασκευών από σκυρόδεμα : η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Διάβρωση οπλισμού στο Σκυρόδεμα Διάβρωση οπλισμού Ενανθράκωση Χλωριόντα

Διαβάστε περισσότερα

AΝΑΛΟΓΙΑ ΜΑΖΩΝ ΣΤΟΧΕΙΩΝ ΧΗΜΙΚΗΣ ΕΝΩΣΗΣ

AΝΑΛΟΓΙΑ ΜΑΖΩΝ ΣΤΟΧΕΙΩΝ ΧΗΜΙΚΗΣ ΕΝΩΣΗΣ 2 ο Γυμνάσιο Καματερού 1 ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΗΣ ΥΛΗΣ 1. Πόσα γραμμάρια είναι: ι) 0,2 kg, ii) 5,1 kg, iii) 150 mg, iv) 45 mg, v) 0,1 t, vi) 1,2 t; 2. Πόσα λίτρα είναι: i) 0,02 m 3, ii) 15 m 3, iii) 12cm

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ

ΑΞΙΟΠΟΙΗΣΗ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ Ε. Φρογουδάκης, Υ. Κυριλλίδη

Διαβάστε περισσότερα

Πίνακας 1. Κατά βάρος σύσταση πρώτων υλών σκυροδέματος συναρτήσει του λόγου (W/C).

Πίνακας 1. Κατά βάρος σύσταση πρώτων υλών σκυροδέματος συναρτήσει του λόγου (W/C). E: Να γίνει διάκριση μεταξύ τσιμέντου και σκυροδέματος A: Το τσιμέντο είναι ένα από τα συστατικά του σκυροδέματος. Το τσιμέντο σε ανάμειξη με το νερό δημιουργεί τη συνδετική ουσία («κόλλα»), που διατηρεί

Διαβάστε περισσότερα

ΚΟΝΙΕΣ. Υλικά που όταν αναμιχθούν και. (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες.

ΚΟΝΙΕΣ. Υλικά που όταν αναμιχθούν και. (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες. ΚΟΝΙΕΣ Υλικά που όταν αναμιχθούν και υποστούν κατεργασία με ρευστό (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες. ΔΙΑΚΡΙΣΗ (α) Αερικές -Πήξη και σκλήρυνση σε ατμοσφαιρικό αέρα - Συντήρηση

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ

ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, -6 Νοεμβρίου 00 ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ Β. Tσιρίδης 1, Π. Σαμαράς 2, Α. Κούγκολος 3 και Γ. Π. Σακελλαρόπουλος 1 1 Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης και Ινστιτούτο Τεχνικής Χημικών

Διαβάστε περισσότερα

Συµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες

Συµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες Συµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες Behaviour of limestone cement concrete in combined chloride

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΜΕΝΩΝ ΕΛΑΣΤΙΚΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΛΙΘΩΝ

ΑΞΙΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΜΕΝΩΝ ΕΛΑΣΤΙΚΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΛΙΘΩΝ ΑΞΙΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΜΕΝΩΝ ΕΛΑΣΤΙΚΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΛΙΘΩΝ Μαυρίδου Σ. 1, Σικαλίδης Κ. 2 και Οικονόμου Ν. 3 1 Δρ. Πολιτικός Μηχανικός ΑΠΘ, Χηλής 29, 55132, Θεσσαλονίκη, E-mail: smavrido@civil.auth.gr

Διαβάστε περισσότερα

Κινητική ανάπτυξης αντοχών τσιµέντου

Κινητική ανάπτυξης αντοχών τσιµέντου Κινητική ανάπτυξης αντοχών τσιµέντου.χ.τσαµατσούλης ρ. Χηµικός Μηχανικός, ιευθυντής Συστήµατος Ποιότητας, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε. Λέξεις κλειδιά: Κινητική, τσιµέντο, αντοχή, ενυδάτωση ΠΕΡΙΛΗΨΗ: Στην παρούσα

Διαβάστε περισσότερα

Διπλωματική Εργασία. Μελέτη των μηχανικών ιδιοτήτων των stents που χρησιμοποιούνται στην Ιατρική. Αντωνίου Φάνης

Διπλωματική Εργασία. Μελέτη των μηχανικών ιδιοτήτων των stents που χρησιμοποιούνται στην Ιατρική. Αντωνίου Φάνης Διπλωματική Εργασία Μελέτη των μηχανικών ιδιοτήτων των stents που χρησιμοποιούνται στην Ιατρική Αντωνίου Φάνης Επιβλέπουσες: Θεοδώρα Παπαδοπούλου, Ομότιμη Καθηγήτρια ΕΜΠ Ζάννη-Βλαστού Ρόζα, Καθηγήτρια

Διαβάστε περισσότερα

Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών

Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών Κ.Κ. Σίδερης, Α.Ε. Σάββα, Ι. Παπαγιάννη. Εισαγωγή Είναι γνωστό ότι ανθεκτικότητα µιας κατασκευής ονοµάζουµε την ικανότητά της

Διαβάστε περισσότερα

Χ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α

Χ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α ΧΡΗΣΗ ΑΝΑΣΤΟΛΕΩΝ ΙΑΒΡΩΣΗΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΧΑΛΥΒΑ ΣΕ ΚΟΝΙΑΜΑΤΑ Η τεχνική των SG είναι µία εργαστηριακή µέθοδος επιταχυνόµενης δοκιµής, χρήσιµη για γρήγορη εκτίµηση της διάβρωσης των σιδηροπλισµών

Διαβάστε περισσότερα

Παραγωγή Κυβολίθων Πεζοδρόµησης µε χρήση Ιπτάµενης Τέφρας Πτολεµαϊδας

Παραγωγή Κυβολίθων Πεζοδρόµησης µε χρήση Ιπτάµενης Τέφρας Πτολεµαϊδας Ινστιτούτο Τεχνολογίας & Εφαρµογών Στερεών Καυσίµων Ηµερίδα: «K-clusters / Ανάπτυξη νέων προϊόντων µε τη χρήση Ιπτάµενης Τέφρας στη. Μακεδονία» Πέµπτη 28 Σεπτεµβρίου 2006, ΤΕΕ. Μακεδονίας Παραγωγή Κυβολίθων

Διαβάστε περισσότερα

Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ Νικ. Μαρσέλλος Πολ. Μηχανικός Ε.Μ.Π.

Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ Νικ. Μαρσέλλος Πολ. Μηχανικός Ε.Μ.Π. Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1 Νικ Μαρσέλλος Πολ Μηχανικός ΕΜΠ Μάρτιος 2012 Κανονισμοί Σκυροδέματος Κυβικά Δοκίμια 20x20x20 cm 20cm 3mm 5mm 7mm ΒΔ/54* Β80 ΠΤΠ-504 Β120 + Σ100

Διαβάστε περισσότερα

Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1

Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1 Ημερίδες / ΤΕΕ ΤΔΚ - ΤΑΚ Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1 Νικ. Μαρσέλλος Πολ. Μηχανικός Ε.Μ.Π. Μάιος, 2011 Κανονισμοί Σκυροδέματος 20cm Κυβικά Δοκίμια 20x20x20 cm Β.Δ./54* Β80 ΠΤΠ-504

Διαβάστε περισσότερα

Κονιάματα με υαλόθραυσμα: Μηχανική αντοχή και Ανθεκτικότητα έναντι περιβαλλοντικών προσβολών και υψηλών θερμοκρασιών

Κονιάματα με υαλόθραυσμα: Μηχανική αντοχή και Ανθεκτικότητα έναντι περιβαλλοντικών προσβολών και υψηλών θερμοκρασιών Κονιάματα με υαλόθραυσμα: Μηχανική αντοχή και Ανθεκτικότητα έναντι περιβαλλοντικών προσβολών και υψηλών θερμοκρασιών Mortars with glass cullet: Mechanical strength and Durability in environmental attack

Διαβάστε περισσότερα

ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΟΥ ΠΟΣΟΣΤΟΥ ΘΕΙΙΚΩΝ ΣΕ ΤΣΙΜΕΝΤΑ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΟΡΥΚΤΕΣ ΚΑΙ ΕΝΑΛΛΑΚΤΙΚΕΣ Α ΥΛΕΣ

ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΟΥ ΠΟΣΟΣΤΟΥ ΘΕΙΙΚΩΝ ΣΕ ΤΣΙΜΕΝΤΑ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΟΡΥΚΤΕΣ ΚΑΙ ΕΝΑΛΛΑΚΤΙΚΕΣ Α ΥΛΕΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 4-6 Νοεμβρίου 005 ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΟΥ ΠΟΣΟΣΤΟΥ ΘΕΙΙΚΩΝ ΣΕ ΤΣΙΜΕΝΤΑ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΟΡΥΚΤΕΣ

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ

ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ Σ. Κακαλιάς

Διαβάστε περισσότερα

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό

Διαβάστε περισσότερα

Μελέτη φυσικοµηχανικών ιδιοτήτων τσιµέντων που προέρχονται από υποκατάσταση των πρώτων υλών τους µε οικοδοµικά απορρίµµατα

Μελέτη φυσικοµηχανικών ιδιοτήτων τσιµέντων που προέρχονται από υποκατάσταση των πρώτων υλών τους µε οικοδοµικά απορρίµµατα Μελέτη φυσικοµηχανικών ιδιοτήτων τσιµέντων που προέρχονται από υποκατάσταση των πρώτων υλών τους µε οικοδοµικά απορρίµµατα Χ.-Τ. Γκαλµπένης Μηχανικός Μεταλλείων-Μεταλλουργός, Υποψήφιος ιδάκτωρ Σχολής Χηµικών

Διαβάστε περισσότερα

ΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Ε.Γ. Παπαδάκης, Μ.Π. Ευσταθίου Ε.Γ. Παπαδάκης & Συνεργ., Επιστημονικό Πάρκο Πατρών Α.Ε., Οδός Σταδίου, Πλατάνι,

Διαβάστε περισσότερα

Conductivity Logging for Thermal Spring Well

Conductivity Logging for Thermal Spring Well /.,**. 25 +,1- **-- 0/2,,,1- **-- 0/2, +,, +/., +0 /,* Conductivity Logging for Thermal Spring Well Koji SATO +, Tadashi TAKAYA,, Tadashi CHIBA, + Nihon Chika Kenkyuusho Co. Ltd., 0/2,, Hongo, Funabashi,

Διαβάστε περισσότερα

Η ΕΛΛΗΝΙΚΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΣΙ ΗΡΟΝΙΚΕΛΙΟΥ - ΠΡΟΟΠΤΙΚΕΣ

Η ΕΛΛΗΝΙΚΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΣΙ ΗΡΟΝΙΚΕΛΙΟΥ - ΠΡΟΟΠΤΙΚΕΣ Η ΕΛΛΗΝΙΚΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΣΙ ΗΡΟΝΙΚΕΛΙΟΥ - ΠΡΟΟΠΤΙΚΕΣ ρ Ιωάννης Κοντός Μηχανικός Μεταλλείων - Μεταλλουργός ΛΑΡΚΟ ΓΕΝΙΚΗ ΜΕΤΑΛΛΕΥΤΙΚΗ ΚΑΙ ΜΕΤΑΛΛΟΥΡΓΙΚΗ ΑΕ ΓΕΝΙΚΑ 1963: Ίδρυση της εταιρίας από τον

Διαβάστε περισσότερα

ΤΣΙΜΕΝΤΟ. "Δομικά Υλικά" Παραδόσεις του Αν. Καθηγητή Ξ. Σπηλιώτη

ΤΣΙΜΕΝΤΟ. Δομικά Υλικά Παραδόσεις του Αν. Καθηγητή Ξ. Σπηλιώτη ΤΣΙΜΕΝΤΟ Βιομηχανικό, κοκκώδες υλικό σε μορφή σκόνης, που σε μίξη με το νερό σε κατάλληλη αναλογία, σχηματίζει πολτό που πήζει, σκληρύνεται και διατηρεί το σχήμα του ακόμη και στο νερό. ΠΑΡΑΣΚΕΥΗ ΤΣΙΜΕΝΤΟΥ

Διαβάστε περισσότερα

Ανθεκτικότητα σκυροδέµατος µε ασβεστολιθικά τσιµέντα σε περιβάλλον θειικών ιόντων

Ανθεκτικότητα σκυροδέµατος µε ασβεστολιθικά τσιµέντα σε περιβάλλον θειικών ιόντων Ανθεκτικότητα σκυροδέµατος µε ασβεστολιθικά τσιµέντα σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, K. Σωτηριάδης, Γ. Μεχίλη, Α. Πλιακοπάνου, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,

Διαβάστε περισσότερα
