1 Πέδιλα ΠΕΡΙΕΧΟΜΕΝΑ 1. Υπ ολογισμοί τμήματος κατασκευής : ΠΕΔΙΛΟ-001, Μεμονωμένο, κεντρικό πέδιλο, με ροπ ή και σεισμό 1.1. Διαστάσεις-Υλικά-Φορτία 1.2. Κανονισμοί 1.3. Ελεγχοι φέρουσας ικανότητας εδάφους Φόρτιση 1.35xΜόνιμα xΚινητά 1.4. Εντατικά μεγέθη για διαστασιολόγηση ωπ λισμένου σκυροδέματος Φόρτιση 1.35xΜόνιμα xΚινητά 1.5. Διαστασιολόγηση έναντι κάμψης 1.6. Διαστασιολόγηση έναντι διάτμησης 1.7. Διαστασιολόγηση έναντι διάτρησης 1.8. Αγκυρώσεις οπ λισμών 1.9. Κατάλογος οπ λισμού

2 Πέδιλα Πέδιλα 1. Υπολογισμοί τμήματος κατασκευής : ΠΕΔΙΛΟ-001 Μεμονωμένο, κεντρικό πέδιλο, με ροπή και σεισμό (ΕΚΩΣ 2000) C25/30 - S500 qu = N/mm Pg = kn Pq = kn Mxxg = 20.00kNm Mxxq = 10.00kNm Mxxe = 0.00kNm Myyg = 10.00kNm Myyq = 5.00kNm Myye = 0.00kNm Σκυρόδεμα-Χάλυβας : C25/30-S500 (ΕΚΩΣ, 2, 3) Επικάλυψη οπλισμού: Cnom=75 mm (ΕΚΩΣ, 5.1) Βάρος σκυροδέματος: 25.0 kn/m³ γc=1.50, γs=1.15 (ΕΚΩΣ, Πιν. 6.5) 1.1. Διαστάσεις-Υλικά-Φορτία Διαστάσεις Πέδιλο Lx= m Ly= m Υποστύλωμα cx= m cy= m Υψος πεδίλου h= m Βάθος πεδίλου hf= m Εμβαδόν βάσης πεδίλου A= 2.56 m² Ογκος πεδίλου V= 1.54 m³ Υλικά πεδίλου Σκυρόδεμα-Χάλυβας: C25/30-S500 (ΕΚΩΣ 2000, 2, 3) Επικάλυψη οπλισμού: Cnom=75 mm (ΕΚΩΣ, 5.1) Ωφέλιμο ύψος διατομής =h-1, 1=Cnomc+(3/2)Φ=75+3x12/2=93mm, =600-93=507mm Εδαφος Θλιπτική αντοχή εδάφους qu= N/mm² (MPa) Ειδικό βάρος εδάφους γ= kn/m³ Φορτία Μόνιμα Κινητά Ιδιο βάρος kn [ 1.54x25.00] Βάρος επίχωσης kn [( 2.56x )x17.00] Κατακόρυφο φορτίο kn Ροπή Mxx knm Ροπή Myy knm

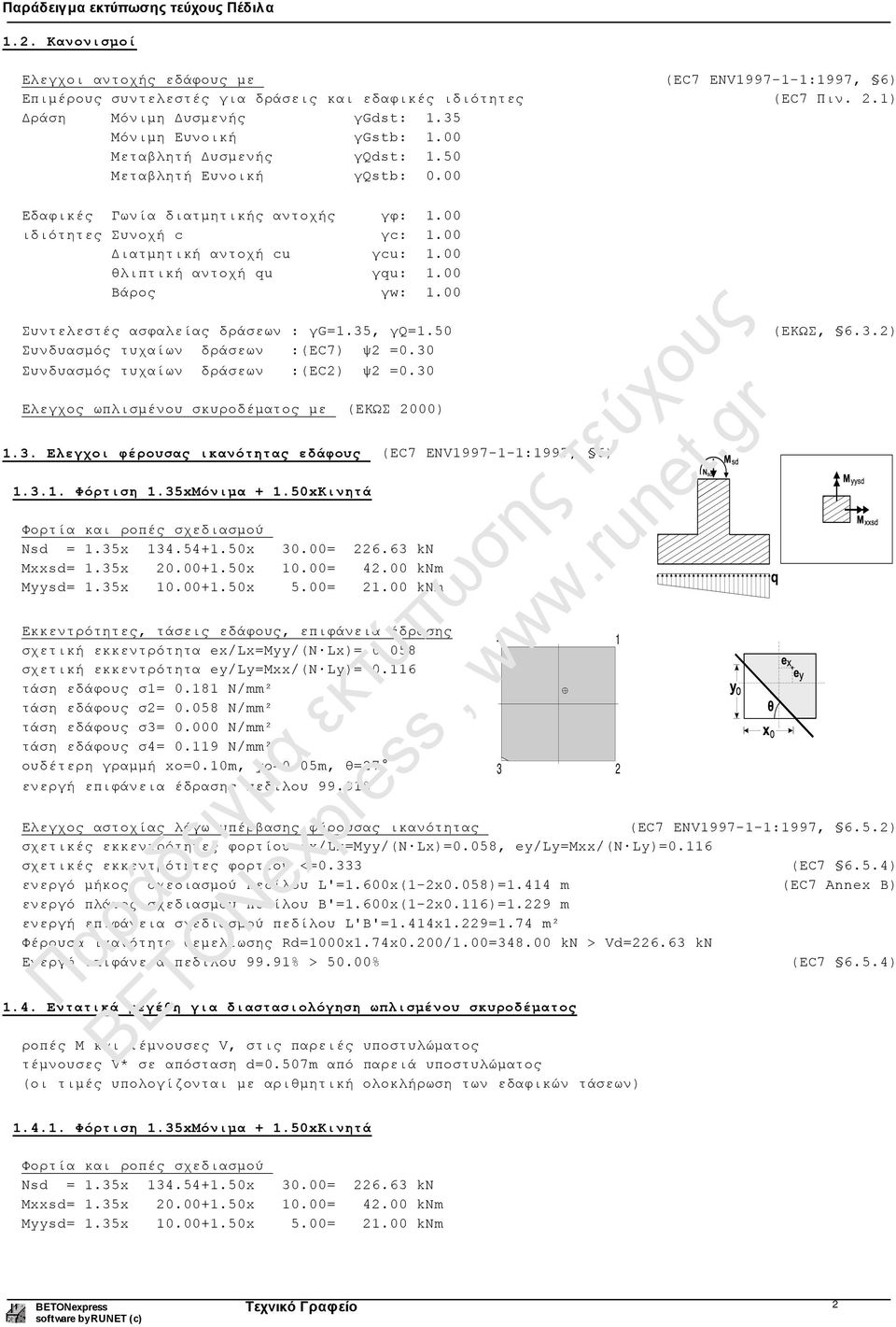

3 Πέδιλα 1.2. Κανονισμοί Ελεγχοι αντοχής εδάφους με (EC7 ENV :1997, 6) Επιμέρους συντελεστές για δράσεις και εδαφικές ιδιότητες (EC7 Πιν. 2.1) Δράση Μόνιμη Δυσμενής γgst: 1.35 Μόνιμη Ευνοική γgstb: 1.00 Μεταβλητή Δυσμενής γqst: 1.50 Μεταβλητή Ευνοική γqstb: 0.00 Εδαφικές Γωνία διατμητικής αντοχής γφ: 1.00 ιδιότητες Συνοχή c γc: 1.00 Διατμητική αντοχή cu γcu: 1.00 θλιπτική αντοχή qu γqu: 1.00 Βάρος γw: 1.00 Συντελεστές ασφαλείας δράσεων : γg=1.35, γq=1.50 (ΕΚΩΣ, 6.3.2) Συνδυασμός τυχαίων δράσεων :(EC7) ψ2 =0.30 Συνδυασμός τυχαίων δράσεων :(EC2) ψ2 =0.30 Ελεγχος ωπλισμένου σκυροδέματος με (ΕΚΩΣ 2000) 1.3. Ελεγχοι φέρουσας ικανότητας εδάφους (EC7 ENV :1997, 6) Φόρτιση 1.35xΜόνιμα xΚινητά Φορτία και ροπές σχεδιασμού Ns = 1.35x x 30.00= kn Mxxs= 1.35x x 10.00= knm Myys= 1.35x x 5.00= knm Εκκεντρότητες, τάσεις εδάφους, επιφάνεια έδρασης σχετική εκκεντρότητα ex/lx=myy/(n Lx)= σχετική εκκεντρότητα ey/ly=mxx/(n Ly)= τάση εδάφους σ1= N/mm² τάση εδάφους σ2= N/mm² τάση εδάφους σ3= N/mm² τάση εδάφους σ4= N/mm² ουδέτερη γραμμή xo=0.10m, yo=0.05m, θ=27 ενεργή επιφάνεια έδρασης πεδίλου 99.91% 4 1 Ελεγχος αστοχίας λόγω υπέρβασης φέρουσας ικανότητας (EC7 ENV :1997, 6.5.2) σχετικές εκκεντρότητες φορτίου ex/lx=myy/(n Lx)=0.058, ey/ly=mxx/(n Ly)=0.116 σχετικές εκκεντρότητες φορτίου <=0.333 (EC ) ενεργό μήκος σχεδιασμού πεδίλου L'=1.600x(1-2x0.058)=1.414 m (EC7 Annex B) ενεργό πλάτος σχεδιασμού πεδίλου B'=1.600x(1-2x0.116)=1.229 m ενεργή επιφάνεια σχεδιασμού πεδίλου L'B'=1.414x1.229=1.74 m² Φέρουσα ικανότητα θεμελίωσης R=1000x1.74x0.200/1.00= kn > V= kn Ενεργή επιφάνεια πεδίλου 99.91% > 50.00% (EC ) 1.4. Εντατικά μεγέθη για διαστασιολόγηση ωπλισμένου σκυροδέματος ροπές M και τέμνουσες V, στις παρειές υποστυλώματος τέμνουσες V* σε απόσταση =0.507m από παρειά υποστυλώματος (οι τιμές υπολογίζονται με αριθμητική ολοκλήρωση των εδαφικών τάσεων) Φόρτιση 1.35xΜόνιμα xΚινητά Φορτία και ροπές σχεδιασμού Ns = 1.35x x 30.00= kn Mxxs= 1.35x x 10.00= knm Myys= 1.35x x 5.00= knm 2

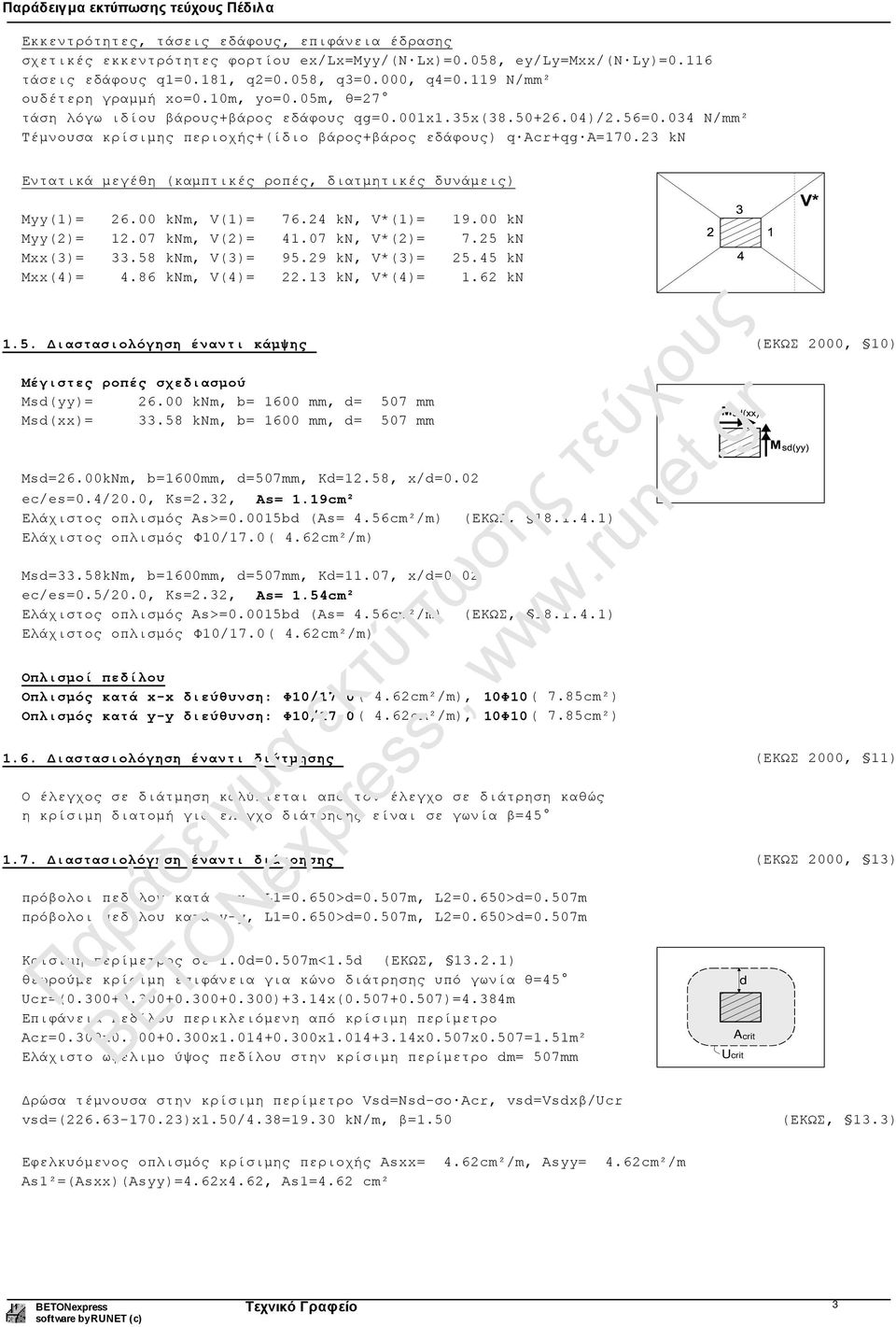

4 Πέδιλα Εκκεντρότητες, τάσεις εδάφους, επιφάνεια έδρασης σχετικές εκκεντρότητες φορτίου ex/lx=myy/(n Lx)=0.058, ey/ly=mxx/(n Ly)=0.116 τάσεις εδάφους q1=0.181, q2=0.058, q3=0.000, q4=0.119 N/mm² ουδέτερη γραμμή xo=0.10m, yo=0.05m, θ=27 τάση λόγω ιδίου βάρους+βάρος εδάφους qg=0.001x1.35x( )/2.56=0.034 N/mm² Τέμνουσα κρίσιμης περιοχής+(ίδιο βάρος+βάρος εδάφους) q Acr+qg A= kn Εντατικά μεγέθη (καμπτικές ροπές, διατμητικές δυνάμεις) Myy(1)= knm, V(1)= kn, V*(1)= kn Myy(2)= knm, V(2)= kn, V*(2)= 7.25 kn Mxx(3)= knm, V(3)= kn, V*(3)= kn Mxx(4)= 4.86 knm, V(4)= kn, V*(4)= 1.62 kn 1.5. Διαστασιολόγηση έναντι κάμψης (ΕΚΩΣ 2000, 10) Μέγιστες ροπές σχεδιασμού Ms(yy)= knm, b= 1600 mm, = 507 mm Ms(xx)= knm, b= 1600 mm, = 507 mm Ms=26.00kNm, b=1600mm, =507mm, K=12.58, x/=0.02 ec/es=0.4/20.0, Ks=2.32, As= 1.19cm² Ελάχιστος οπλισμός As>=0.0015b (As= 4.56cm²/m) (ΕΚΩΣ, ) Ελάχιστος οπλισμός Φ10/17.0( 4.62cm²/m) Ms=33.58kNm, b=1600mm, =507mm, K=11.07, x/=0.02 ec/es=0.5/20.0, Ks=2.32, As= 1.54cm² Ελάχιστος οπλισμός As>=0.0015b (As= 4.56cm²/m) (ΕΚΩΣ, ) Ελάχιστος οπλισμός Φ10/17.0( 4.62cm²/m) Οπλισμοί πεδίλου Οπλισμός κατά x-x διεύθυνση: Φ10/17.0( 4.62cm²/m), 10Φ10( 7.85cm²) Οπλισμός κατά y-y διεύθυνση: Φ10/17.0( 4.62cm²/m), 10Φ10( 7.85cm²) 1.6. Διαστασιολόγηση έναντι διάτμησης (ΕΚΩΣ 2000, 11) Ο έλεγχος σε διάτμηση καλύπτεται από τον έλεγχο σε διάτρηση καθώς η κρίσιμη διατομή για έλεγχο διάτρησης είναι σε γωνία β= Διαστασιολόγηση έναντι διάτρησης (ΕΚΩΣ 2000, 13) πρόβολοι πεδίλου κατά x-x, L1=0.650>=0.507m, L2=0.650>=0.507m πρόβολοι πεδίλου κατά y-y, L1=0.650>=0.507m, L2=0.650>=0.507m Κρίσιμη περίμετρος σε 1.0=0.507m<1.5 (ΕΚΩΣ, ) θεωρούμε κρίσιμη επιφάνεια για κώνο διάτρησης υπό γωνία θ=45 Ucr=( )+3.14x( )=4.384m Επιφάνεια πεδίλου περικλειόμενη από κρίσιμη περίμετρο Acr=0.300x x x x0.507x0.507=1.51m² Ελάχιστο ωφέλιμο ύψος πεδίλου στην κρίσιμη περίμετρο m= 507mm Δρώσα τέμνουσα στην κρίσιμη περίμετρο Vs=Ns-σo Acr, vs=vsxβ/ucr vs=( )x1.50/4.38=19.30 kn/m, β=1.50 (ΕΚΩΣ, 13.3) A Ucrit crit Εφελκυόμενος οπλισμός κρίσιμης περιοχής Asxx= 4.62cm²/m, Asyy= 4.62cm²/m As1²=(Asxx)(Asyy)=4.62x4.62, As1=4.62 cm² 3

5 Πέδιλα Τέμνουσα αντοχής χωρίς οπλισμό διάτμησης Vr1 (ΕΚΩΣ, ) Vr1=τr k (1.2+40ρ1) bw, tr=0.30 N/mm², k=1.0 ρ1=as1/(bw )=462/(1000x507)=0.0009, vr1=0.001x0.30x1.0(1.2+40x )x1000x507=188.00kN/m Vs=19.30 kn/m <= Vr1= kn/m, διάτμηση και διάτρηση ΟΚ 45 a= m 1.8. Αγκυρώσεις οπλισμών (ΕΚΩΣ 2000, 17.6) x=h/2=0.300m, R=1000x0.181x0.300x1.600=86.80 kn e=0.15b=0.045m ze=0.545 m, zi=0.900=0.456m Fs=R ze/zi=86.80x0.545/0.456= kn As,req=Fs/fy=1000x103.67/435=238 mm² Βασικό μήκος αγκύρωσης (ΕΚΩΣ, Εξ.17.1, Εξ.17.2) lb=(φ/4)(fy/fb)=(10/4)x(435/2.70)=403mm A fb=2.25x1.00x(fctk0.05/γc)=2.70 MPa (ΕΚΩΣ, 17.5) lb,net=lb.(as,req/as,prov)=403x(238/785)=122mm Απαιτούμενο μήκος αγκύρωσης (ΕΚΩΣ, ) lb=0.70x122=85mm, Cnom=75mm>3Φ=30mm Ελάχιστο μήκος αγκύρωσης lb,min=max(0.30lb,10φ,100mm)=121mm Απαιτούμενο μήκος αγκύρωσης διαμήκους οπλισμού Lb=130mm =0.130m lb=130mm<(x-cnom)= Υπάρχει επαρκές μήκος αγκύρωσης 1.9. Κατάλογος οπλισμού α/α είδ. οπλισμός [mm] τεμμ. g/m [kg/m] μήκος [m] l x b R βάρος [kg] Ολικό βάρος [kg] z e Fs e N B E b Fc F s,max z i h 4

6 Μόνιμο Κινητό Σεισμός N [kn] Mxx [knm] Myy [knm] Γενικά 10/17 (10 10) Μεμονωμένο, κεντρικό πέδιλο, με ροπή και σεισμό Σκυρόδεμα και Χάλυβας: C25/30 - S500 Επικάλυψη οπλισμού: Cnom=75 mm Θλιπτική αντοχή εδάφους: 0.20 [N/mm²] 10/17 (10 10) Θλιπ τική αντοχή εδάφους: 0.20 [N/mm²] Κατάλογος οπλισμού # οπλισμός [mm] τεμμ. Κανονισμοί Φορτία Eurocoe 1 ENV , Δράσεις, συνδυασμοί φορτίσεων Μόνιμο Κινητό Σεισμός Eurocoe 1 ENV , Φορτία (μόνιμα-μεταβλητά) N [kn] Eurocoe 2 ENV , Ωπλισμένο σκυρόδεμα Mxx [knm] Eurocoe 7 ENV , Γεωτεχνικός σχεδιασμός Eurocoe 8 EN1998-5, Αντισεισμικός σχεδιασμός Myy [knm] [mm] 1.20 g/m [kg/m] μήκος [m] βάρος [kg] 1 F F Ογκος σκυροδέματος πεδίλου V= 1.54 [m³] Βάρος οπλισμού G=17.76 [kg] Ολικό βάρος [kg] Μελέτη: Μεμονομένο κεντρικό πέδιλο ΠΕΔΙΛΟ-001 Κλίμακα : 1:40 Υπογραφή:
