Ελληνική Απόδοση. ΕΥΡΩΚΩ ΙΚΑΣ 2: Σχεδιασµός φορέων από Σκυρόδεµα Μέρος 1-1: Γενικοί Κανόνες και Κανόνες για κτίρια. Στάδιο 64 CEN

Transcript

1 EN :2003 (GR) EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM ΕΥΡΩΠΑΪΚΟ ΠΡΟΤΥΠΟ EN : 2004 (GR) Οκτώβριος 2004 Ελληνική Απόδοση ΕΥΡΩΚΩ ΙΚΑΣ 2: Σχεδιασµός φορέων από Σκυρόδεµα Μέρος 1-1: Γενικοί Κανόνες και Κανόνες για κτίρια Στάδιο 64 CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Ευρωπαϊκή Επιτροπή Τυποποίησης Κέντρο ιαχείρισης: rue de Stassart 36, B-1050 Brussels 2004 CEN EN :2004 GR

2 EN :2003 (GR) Πίνακας Περιεχοµένων 1. Γενικά 1.1 Πεδίο εφαρµογής Πεδίο εφαρµογής του Ευρωκώδικα Πεδίο εφαρµογής του Μέρους 1.1 του Ευρωκώδικα Παραποµπές σε κανονιστικά κείµενα Γενικά πρότυπα αναφοράς Άλλα πρότυπα αναφοράς 1.3 Παραδοχές 1.4 ιάκριση µεταξύ αρχών και κανόνων εφαρµογής 1.5 Ορισµοί Γενικά Πρόσθετοι όροι και ορισµοί που χρησιµοποιούνται στο παρόν Πρότυπο Προκατασκευασµένοι φορείς Άοπλα ή ελαφρώς οπλισµένα στοιχεία από σκυρόδεµα Τένοντες χωρίς συνάφεια και εξωτερικοί τένοντες Προένταση 1.6 Σύµβολα 2. Βάσεις του σχεδιασµού 2.1 Απαιτήσεις Βασικές απαιτήσεις Έλεγχοι αξιοπιστίας Συµβατικός χρόνος ζωής, ανθεκτικότητα σε διάρκεια και ποιοτικός έλεγχος 2.2 Αρχές σχεδιασµού µε βάση τις οριακές καταστάσεις 2.3 Βασικές µεταβλητές ράσεις και περιβαλλοντικές επιρροές Γενικά Θερµοκρασιακές επιρροές ιαφορικές καθιζήσεις / µετακινήσεις Προένταση Ιδιότητες υλικών και προϊόντων Γενικά Συρρίκνωση και ερπυσµός Παραµορφώσεις του σκυροδέµατος Γεωµετρικά στοιχεία Γενικά Πρόσθετες απαιτήσεις για έγχυτους πασσάλους 2.4 Έλεγχος βάσει της µεθόδου των επιµέρους συντελεστών Γενικά Τιµές σχεδιασµού Επιµέρους συντελεστής για τη δράση της συρρίκνωσης Επιµέρους συντελεστές για την προένταση Επιµέρους συντελεστής για τα φορτία κόπωσης Επιµέρους συντελεστές για τα υλικά Επιµέρους συντελεστές για τα υλικά της θεµελίωσης Συνδυασµοί δράσεων Έλεγχος στατικής ισορροπίας ΕΣΙ

3 EN :2003 (GR) 2.5 Σχεδιασµός επικουρούµενος από δοκιµές 2.6 Πρόσθετες απαιτήσεις για τις θεµελιώσεις 2.7 Απαιτήσεις για τα στοιχεία σύνδεσης 3. Υλικά 3.1 Σκυρόδεµα Γενικά Αντοχή Ελαστικές παραµορφώσεις Ερπυσµός και συρρίκνωση Σχέση έντασης - παραµόρφωσης για τη µη-γραµµική ανάλυση Θλιπτική και εφελκυστική αντοχή σχεδιασµού Σχέσεις έντασης - παραµόρφωσης για το σχεδιασµό των διατοµών Καµπτική εφελκυστική αντοχή Περισφιγµένο σκυρόδεµα 3.2 Χάλυβας οπλισµών Γενικά Ιδιότητες Αντοχή Χαρακτηριστικά πλαστιµότητας Συγκόλληση Κόπωση Παραδοχές σχεδιασµού 3.3 Χάλυβας προέντασης Γενικά Ιδιότητες Αντοχή Χαρακτηριστικά πλαστιµότητας Κόπωση Παραδοχές σχεδιασµού Τένοντες προέντασης µε περίβληµα 3.4 ιατάξεις για την επιβολή της προέντασης Αγκυρώσεις και σύνδεσµοι Γενικά Μηχανικές ιδιότητες Αγκύρωση τενόντων ιατάξεις αγκύρωσης και ζώνες αγκύρωσης Εξωτερικοί τένοντες χωρίς συνάφεια Γενικά Αγκυρώσεις 4. Ανθεκτικότητα σε διάρκεια και επικάλυψη οπλισµών 4.1 Γενικά 4.2 Περιβαλλοντικές συνθήκες 4.3 Απαιτήσεις ανθεκτικότητας σε διάρκεια 4.4 Μέθοδοι ελέγχου Επικάλυψη οπλισµών Γενικά Ελάχιστη επικάλυψη, c min Ανοχές σχεδιασµού 5. Ανάλυση του δοµικού συστήµατος 5.1 Γενικά

4 EN :2003 (GR) Γενικές απαιτήσεις Ειδικές απαιτήσεις για τις θεµελιώσεις Περιπτώσεις και συνδυασµοί φορτίσεων Επιρροές δευτέρας τάξεως 5.2 Γεωµετρικές ατέλειες 5.3 Προσοµοίωση του φορέα Μοντέλα για την ανάλυση του δοµικού συστήµατος Γεωµετρικά δεδοµένα Συνεργαζόµενο πλάτος πλακοδοκών (για όλες τις οριακές καταστάσεις) Θεωρητικό άνοιγµα δοκών και πλακών στα κτίρια 5.4 Γραµµική ελαστική ανάλυση 5.5 Γραµµική ανάλυση µε περιορισµένη ανακατανοµή 5.6 Πλαστική ανάλυση Γενικά Πλαστική ανάλυση δοκών, πλαισίων και πλακών ιαθέσιµη ικανότητα στροφής Ανάλυση µε µοντέλα θλιπτήρων ελκυστήρων 5.7 Μη-γραµµική ανάλυση 5.8 Επιρροές δευτέρας τάξεως σε στοιχεία µε αξονικό φορτίο Ορισµοί Γενικά Απλοποιηµένα κριτήρια για τον έλεγχο των επιρροών δευτέρας τάξεως Κριτήριο λυγηρότητας σε µεµονωµένα στοιχεία Λυγηρότητα και ενεργό µήκος µεµονωµένων στοιχείων Επιρροές δευτέρας τάξεως στο σύνολο του κτιρίου Ερπυσµός Μέθοδοι ανάλυσης Γενική µέθοδος Ανάλυση δευτέρας τάξεως βάσει ονοµαστικών δυσκαµψιών Γενικά Ονοµαστική δυσκαµψία Μέθοδος του συντελεστή επαύξησης των ροπών Μέθοδος ανάλυσης βάσει ονοµαστικών καµπυλοτήτων Γενικά Καµπτικές ροπές Καµπυλότητα ιαξονική κάµψη 5.9 Στρέβλωση υψίκορµων δοκών 5.10 Προεντεταµένα στοιχεία και κατασκευές Γενικά ύναµη προέντασης κατά την τάνυση Μέγιστη δύναµη τάνυσης Περιορισµός των τάσεων του σκυροδέµατος Μετρήσεις ύναµη προέντασης Άµεσες απώλειες προέντασης κατά την προένταση πριν τη διάστρωση του σκυροδέµατος

5 EN :2003 (GR) Άµεσες απώλειες προέντασης κατά την προένταση µετά τη σκλήρυνση του σκυροδέµατος Απώλειες λόγω της άµεσης παραµόρφωσης του σκυροδέµατος Απώλειες λόγω τριβών Απώλειες στη αγκύρωση Χρόνιες απώλειες κατά την προένταση πριν ή µετά τη σκλήρυνση Συνεκτίµηση της προέντασης στην ανάλυση Επιρροή της προέντασης στην οριακή κατάσταση αστοχίας Επιρροή της προέντασης στις οριακές καταστάσεις λειτουργικότητας και κόπωσης 5.11 Ανάλυση ορισµένων δοµικών στοιχείων µε ιδιαιτερότητες 6. Οριακές καταστάσεις αστοχίας (ΟΚΑ) 6.1 Κάµψη µε ή χωρίς αξονική δύναµη 6.2 ιάτµηση Γενική διαδικασία ελέγχου Στοιχεία στα οποία δεν απαιτείται κατά το σχεδιασµό οπλισµός διάτµησης Στοιχεία στα οποία απαιτείται κατά το σχεδιασµό οπλισµός διάτµησης ιάτµηση στη σύνδεση πελµάτων κορµού πλακοδοκών ιάτµηση στη διεπιφάνεια σκυροδεµάτων που διαστρώθηκαν σε διαφορετικό χρόνο 6.3 Στρέψη Γενικά ιαδικασία σχεδιασµού Στρέψη µε παρεµποδιζόµενη στρέβλωση 6.4 ιάτρηση Γενικά Κατανοµή φορτίων και βασική περίµετρος ελέγχου Υπολογισµός της τέµνουσας διάτρησης Αντοχή σε διάτρηση πλακών και βάσεων υποστυλωµάτων χωρίς οπλισµό διάτµησης Αντοχή σε διάτρηση πλακών και βάσεων υποστυλωµάτων µε οπλισµό διάτµησης 6.5 Σχεδιασµός βάσει µοντέλων θλιπτήρων ελκυστήρων Γενικά Θλιπτήρες Ελκυστήρες Κόµβοι 6.6 Αγκυρώσεις και ενώσεις οπλισµών 6.7 Περιοχές µε συγκεντρωµένη φόρτιση 6.8 Κόπωση Προϋποθέσεις ελέγχου Εσωτερικές δυνάµεις και τάσεις για τον έλεγχο σε κόπωση Συνδυασµός δράσεων ιαδικασία ελέγχου για χαλαρό οπλισµό και για χάλυβα προέντασης Έλεγχος βάσει του εύρους διακύµανσης τάσεων που αντιστοιχεί σε συγκεκριµένο βαθµό βλάβης Άλλοι έλεγχοι Έλεγχος σκυροδέµατος υπό θλίψη ή διάτµηση 7. Οριακές καταστάσεις λειτουργικότητας (ΟΚΛ)

6 EN :2003 (GR) 7.1 Γενικά 7.2 Περιορισµός τάσεων 7.3 Περιορισµός της ρηγµάτωσης Γενικές αρχές Απαιτούµενος ελάχιστος οπλισµός Έλεγχος ρηγµάτωσης χωρίς υπολογισµούς Υπολογισµός του εύρους ρωγµής 7.4 Περιορισµός των παραµορφώσεων Γενικές αρχές Περιπτώσεις όπου µπορεί να παραληφθούν οι υπολογισµοί Υπολογιστικός έλεγχος παραµορφώσεων 8. Κατασκευαστική διαµόρφωση των οπλισµών και των τενόντων προέντασης Γενικά 8.1 Γενικά 8.2 Απόσταση οπλισµών 8.3 Επιτρεπόµενες διάµετροι τυµπάνου για καµπυλούµενες ράβδους 8.4 Αγκύρωση διαµήκων ράβδων Γενικά Οριακή τάση συνάφειας Βασικό µήκος αγκύρωσης Μήκος αγκύρωσης σχεδιασµού 8.5 Αγκύρωση συνδετήρων και οπλισµού διάτµησης 8.6 Αγκύρωση µε συγκόλληση ράβδων 8.7 Ενώσεις µε υπερκάλυψη και µε κοχλίωση Γενικά Ενώσεις µε υπερκάλυψη Μήκος υπερκάλυψης Εγκάρσιος οπλισµός στη ζώνη υπερκάλυψης Εγκάρσιος οπλισµός για εφελκυόµενες ράβδους Εγκάρσιος οπλισµός για µονίµως θλιβόµενες ράβδους Υπερκάλυψη συγκολλητών πλεγµάτων µε ράβδους από νευροχάλυβα Υπερκάλυψη κυρίου οπλισµού Υπερκάλυψη δευτερεύοντος οπλισµού και οπλισµού διανοµής 8.8 Συµπληρωµατικοί κανόνες για ράβδους µεγάλης διαµέτρου 8.9 έσµες ράβδων Γενικά Αγκύρωση δεσµών ράβδων Ένωση µε υπερκάλυψη δεσµών ράβδων 8.10 Τένοντες προέντασης ιάταξη τενόντων και περιβληµάτων Γενικά Τένοντες τανυόµενοι πριν τη διάστρωση του σκυροδέµατος Τένοντες τανυόµενοι µετά τη σκλήρυνση του σκυροδέµατος Αγκύρωση τενόντων τανυόµενων πριν τη διάστρωση του σκυροδέµατος Γενικά Μεταβίβαση της προέντασης Αγκύρωση της εφελκυστικής δύναµης κατά την ΟΚΑ Ζώνες αγκύρωσης σε στοιχεία µε προένταση µετά τη σκλήρυνση του σκυροδέµατος

7 EN :2003 (GR) Αγκυρώσεις και αρµοκλείδες τενόντων προέντασης Εκτροπείς 9. Κατασκευαστική διαµόρφωση δοµικών στοιχείων και ειδικοί κανόνες 9.1 Γενικά 9.2 οκοί ιαµήκεις οπλισµοί Ελάχιστα και µέγιστα ποσοστά οπλισµού Άλλες κατασκευαστικές διατάξεις ιάταξη του διαµήκους εφελκυόµενου οπλισµού Αγκύρωση των κάτω ράβδων σε ακραίες στηρίξεις Αγκύρωση των κάτω ράβδων σε ενδιάµεσες στηρίξεις Οπλισµός διάτµησης Οπλισµός στρέψης Επιφανειακός οπλισµός Έµµεσες στηρίξεις 9.3 Συµπαγείς πλάκες Οπλισµός κάµψης Γενικά Οπλισµός πλακών κοντά στις στηρίξεις Οπλισµός στις γωνίες Οπλισµός στα ελεύθερα άκρα Οπλισµός διάτµησης 9.4 Μυκητοειδείς πλάκες Πλάκες επί εσωτερικών υποστυλωµάτων Πλάκες επί περιµετρικών υποστυλωµάτων Οπλισµός διάτρησης 9.5 Υποστυλώµατα Γενικά ιαµήκης οπλισµός Εγκάρσιος οπλισµός 9.6 Τοιχώµατα Γενικά Κατακόρυφος οπλισµός Οριζόντιος οπλισµός Εγκάρσιος οπλισµός 9.7 Υψίκορµες δοκοί 9.8 Θεµελιώσεις Κεφαλόδεσµοι Πέδιλα υποστυλωµάτων και τοιχωµάτων Γενικά Αγκύρωση ράβδων Συνδετήριες δοκοί Πέδιλα υποστυλωµάτων επί βράχου Έγχυτοι πάσσαλοι 9.9 Περιοχές µε ασυνέχειες στη γεωµετρία ή τη ροή των δυνάµεων 9.10 Συστήµατα σύνδεσης Γενικά ιαστασιολόγηση των ελκυστήρων Γενικά Περιµετρικοί ελκυστήρες

8 EN :2003 (GR) Εσωτερικοί ελκυστήρες Οριζόντιοι ελκυστήρες σε υποστυλώµατα ή τοιχώµατα Κατακόρυφοι ελκυστήρες Συνέχεια και αγκύρωση ελκυστήρων 10. Συµπληρωµατικοί κανόνες για προκατασκευασµένα στοιχεία και κατασκευές από σκυρόδεµα 10.1 Γενικά Ειδικοί όροι που χρησιµοποιούνται στην παρούσα ενότητα 10.2 Βάσεις του σχεδιασµού, θεµελιώδεις απαιτήσεις 10.3 Υλικά Σκυρόδεµα Αντοχή Ερπυσµός και συρρίκνωση Χάλυβας προέντασης (λείπει) Τεχνολογικές ιδιότητες του χάλυβα προέντασης 10.4 (λείπει) 10.5 Ανάλυση του δοµικού συστήµατος Γενικά Απώλειες προέντασης Λείπουν 10.6 ως Ειδικοί κανόνες σχεδιασµού και κατασκευαστικής διαµόρφωσης Ροπές λόγω σύνδεσης των πλακών Συνδέσεις τοιχωµάτων πατωµάτων Συστήµατα πατωµάτων Συνδέσεις και στηρίξεις προκατασκευασµένων στοιχείων Υλικά Γενικοί κανόνες σχεδιασµού και κατασκευαστικής διαµόρφωσης των συνδέσεων Συνδέσεις που µεταβιβάζουν θλιπτικές δυνάµεις Συνδέσεις που µεταβιβάζουν τέµνουσα Συνδέσεις που µεταβιβάζουν καµπτικές ροπές ή εφελκυστικές δυνάµεις Ηµι-αρθρώσεις Αγκύρωση οπλισµών στις στηρίξεις Εφέδρανα Γενικά Εφέδρανα για συνδεδεµένα (µη-µεµονωµένα) στοιχεία Εφέδρανα για µεµονωµένα στοιχεία Θεµελιώσεις µε εντορµίες Γενικά Εντορµίες µε οδοντωτή επιφάνεια Εντορµίες µε λεία επιφάνεια Συστήµατα σύνδεσης 11. Κατασκευές από ελαφροσκυρόδεµα 11.1 Γενικά Πεδίο εφαρµογής Ειδικά σύµβολα 11.2 Βάσεις του σχεδιασµού 11.3 Υλικά

9 EN :2003 (GR) Σκυρόδεµα Ελαστικές παραµορφώσεις Ερπυσµός και συρρίκνωση Σχέσεις έντασης - παραµόρφωσης για την ανάλυση του δοµικού συστήµατος Θλιπτική και εφελκυστική αντοχή σχεδιασµού Σχέσεις έντασης - παραµόρφωσης για τη διαστασιολόγηση των διατοµών Περισφιγµένο σκυρόδεµα 11.4 Ανθεκτικότητα σε διάρκεια και επικάλυψη οπλισµών Περιβαλλοντικές συνθήκες Επικάλυψη και ιδιότητες σκυροδέµατος 11.5 Ανάλυση του δοµικού συστήµατος ιαθέσιµη ικανότητα στροφής 11.6 Οριακές καταστάσεις αστοχίας Στοιχεία στα οποία δεν απαιτείται κατά το σχεδιασµό οπλισµός διάτµησης Στοιχεία στα οποία απαιτείται κατά το σχεδιασµό οπλισµός διάτµησης Στρέψη ιαδικασία σχεδιασµού ιάτρηση Αντίσταση σε διάτρηση πλακών και βάσεων υποστυλωµάτων χωρίς οπλισµό διάτµησης Αντίσταση σε διάτρηση πλακών και βάσεων υποστυλωµάτων µε οπλισµό διάτµησης Περιοχές µε συγκεντρωµένα φορτία Κόπωση 11.7 Οριακές καταστάσεις λειτουργικότητας 11.8 Κατασκευαστική διαµόρφωση του οπλισµού Γενικά Επιτρεπόµενες διάµετροι τυµπάνου για καµπυλούµενες ράβδους Οριακή τάση συνάφειας 11.9 Κατασκευαστική διαµόρφωση δοµικών στοιχείων και ειδικοί κανόνες Συµπληρωµατικοί κανόνες για προκατασκευασµένα στοιχεία και κατασκευές από σκυρόδεµα (λείπει) Άοπλες και ελαφρώς οπλισµένες κατασκευές 12. Άοπλες και ελαφρώς οπλισµένες κατασκευές 12.1 Γενικά 12.2 Βάσεις του σχεδιασµού Αντοχή 12.3 Υλικά Σκυρόδεµα: πρόσθετες παραδοχές σχεδιασµού 12.4 (λείπει) 12.5 Ανάλυση του δοµικού συστήµατος: Οριακές καταστάσεις αστοχίας 12.6 Οριακές καταστάσεις αστοχίας Αντίσταση σχεδιασµού για κάµψη µε αξονική δύναµη Τοπική αστοχία ιάτµηση Στρέψη

10 EN :2003 (GR) Οριακές καταστάσεις αστοχίας λόγω παραµόρφωσης του δοµικού συστήµατος (λυγισµός) Λυγηρότητα υποστυλωµάτων και τοιχωµάτων Απλοποιηµένη µέθοδος για υποστυλώµατα και τοιχώµατα 12.7 Οριακές καταστάσεις λειτουργικότητας 12.8 (λείπει) 12.9 Κατασκευαστική διαµόρφωση δοµικών στοιχείων και ειδικοί κανόνες οµικά στοιχεία Κατασκευαστικοί αρµοί Πεδιλολωρίδες και πέδιλα Παραρτήµατα Α (Πληροφοριακό) Β (Πληροφοριακό) C (Κανονιστικό) D (Πληροφοριακό) Ε (Πληροφοριακό) F (Πληροφοριακό) G (Πληροφοριακό) Η (Πληροφοριακό) I (Πληροφοριακό) J (Πληροφοριακό) Τροποποίηση των επιµέρους συντελεστών για τα υλικά Παραµορφώσεις λόγω ερπυσµού και συρρίκνωσης Ιδιότητες του οπλισµού Μέθοδος λεπτοµερούς υπολογισµού των απωλειών προέντασης λόγω χαλάρωσης Ενδεικτικές κατηγορίες αντοχής για την ανθεκτικότητα σε διάρκεια Σχέσεις για τον οπλισµό υπό συνθήκες έντασης εντός επιπέδου Αλληλεπίδραση εδάφους κατασκευής Επιρροές δευτέρας τάξεως στο σύνολο του φορέα Ανάλυση µυκητοειδών πλακών και τοιχωµάτων Παραδείγµατα περιοχών µε ασυνέχειες στη γεωµετρία ή τη ροή των δυνάµεων

11 EN :2003 (GR) Πρόλογος Το παρόν Ευρωπαϊκό Πρότυπο ΕΝ 1992, Ευρωκώδικας 2: Σχεδιασµός των κατασκευών από σκυρόδεµα: Γενικοί κανόνες και κανόνες για κτίρια, έχει συνταχθεί από την Τεχνική Επιτροπή CEN/TC250 «Ευρωκώδικες για τις Κατασκευές», η Γραµµατεία της οποίας βρίσκεται στο Βρετανικό Ινστιτούτο Προτύπων (BSI). H CEN/TC250 έχει την ευθύνη όλων των Ευρωκωδίκων για τις Κατασκευές. Το κείµενο του σχεδίου του παρόντος προτύπου τέθηκε σε επίσηµη ψηφοφορία και εγκρίθηκε από τη CEN ως ΕΝ στις YYYY-MM-DD. O παρών Ευρωκώδικας αντικαθιστά τα πρότυπα ENV , ENV , ENV , ENV , ENV και Υπόβαθρο του προγράµµατος των Ευρωκωδίκων Το 1975 η Επιτροπή των Ευρωπαϊκών Κοινοτήτων αποφάσισε την έναρξη ενός προγράµµατος δράσης στον τοµέα των κατασκευών, βάσει του άρθρου 95 της Συνθήκης. Στόχος του προγράµµατος ήταν η άρση των τεχνικών εµποδίων στο εµπόριο και η εναρµόνιση των τεχνικών προδιαγραφών. Στα πλαίσια αυτού του προγράµµατος, η Επιτροπή πήρε την πρωτοβουλία να θεσπίσει ένα σύνολο εναρµονισµένων τεχνικών κανόνων για το σχεδιασµό των κατασκευών, οι οποίοι, σε πρώτη φάση, θα χρησιµοποιούνταν εναλλακτικά προς τους εθνικούς κανονισµούς που ίσχυαν στα Κράτη-Μέλη και, τελικώς, θα τους αντικαθιστούσαν. Για δεκαπέντε χρόνια η Επιτροπή µε την αρωγή µιας Συντονιστικής Επιτροπής από Αντιπροσώπους των Κρατών-Μελών, προχώρησε στην ανάπτυξη του προγράµµατος των Ευρωκωδίκων, το οποίο οδήγησε στην πρώτη γενιά Ευρωπαϊκών κανονισµών στη δεκαετία του 80. Το 1989 η Επιτροπή και τα Κράτη-Μέλη της ΕΕ (Ευρωπαϊκής Ένωσης) και της EΖΕΣ (Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών) αποφάσισαν, βάσει µιας συµφωνίας 1 µεταξύ της Επιτροπής και της CEN, να µεταβιβάσουν την προετοιµασία και τη δηµοσίευση των Ευρωκωδίκων στη CEN µέσω µιας σειράς Εντολών, µε σκοπό να τους προσδώσει στο µέλλον το καθεστώς του Ευρωπαϊκού Προτύπου (ΕΝ). Αυτό συνδέει de facto τους Ευρωκώδικες µε τις προβλέψεις όλων των Κατευθυντήριων Οδηγιών του Συµβουλίου και/ή των Αποφάσεων της Επιτροπής που αναφέρονται στα Ευρωπαϊκά πρότυπα (π.χ. την Κατευθυντήρια Οδηγία του Συµβουλίου 89/106/EEC για τα προϊόντα του κατασκευαστικού τοµέα CPD και τις Κατευθυντήριες Οδηγίες του Συµβουλίου 93/37/EEC, 92/50/EEC και 89/440/EEC για τα δηµόσια έργα και υπηρεσίες, και τις ανάλογες Κατευθυντήριες Οδηγίες της ΕΖΕΣ που εκδόθηκαν µε στόχο τη συγκρότηση της εσωτερικής αγοράς). Το Πρόγραµµα των Ευρωκωδίκων για τις Κατασκευές περιλαµβάνει τα παρακάτω πρότυπα, που ενγένει συντίθενται από έναν αριθµό µερών: EN 1990 Ευρωκώδικας 0: Βάσεις του Σχεδιασµού των Κατασκευών EN 1991 Ευρωκώδικας 1: ράσεις επί των Κατασκευών 1 Συµφωνία µεταξύ της Επιτροπής των Ευρωπαϊκών Κοινοτήτων και της Ευρωπαϊκής Επιτροπής Προτυποποίησης (CEN) σχετικά µε τη δουλειά επί των Ευρωκωδίκων για το σχεδιασµό κτιρίων και λοιπών κατασκευών Πολιτικού Μηχανικού (BC/CEN/03/89)

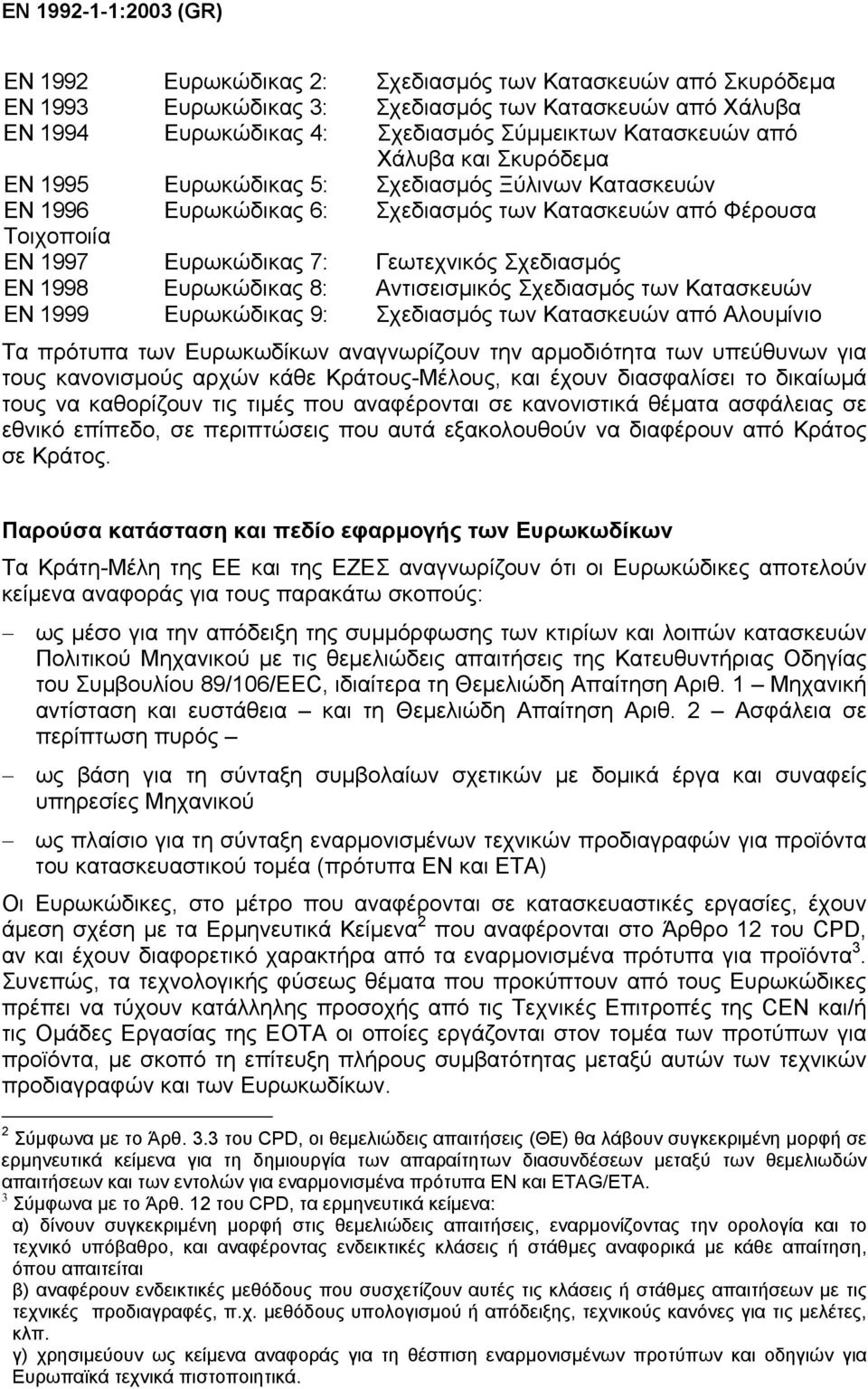

12 EN :2003 (GR) EN 1992 Ευρωκώδικας 2: Σχεδιασµός των Κατασκευών από Σκυρόδεµα EN 1993 Ευρωκώδικας 3: Σχεδιασµός των Κατασκευών από Χάλυβα EN 1994 Ευρωκώδικας 4: Σχεδιασµός Σύµµεικτων Κατασκευών από Χάλυβα και Σκυρόδεµα EN 1995 Ευρωκώδικας 5: Σχεδιασµός Ξύλινων Κατασκευών EN 1996 Ευρωκώδικας 6: Σχεδιασµός των Κατασκευών από Φέρουσα Τοιχοποιία EN 1997 Ευρωκώδικας 7: Γεωτεχνικός Σχεδιασµός EN 1998 Ευρωκώδικας 8: Αντισεισµικός Σχεδιασµός των Κατασκευών ΕN 1999 Ευρωκώδικας 9: Σχεδιασµός των Κατασκευών από Αλουµίνιο Τα πρότυπα των Ευρωκωδίκων αναγνωρίζουν την αρµοδιότητα των υπεύθυνων για τους κανονισµούς αρχών κάθε Κράτους-Μέλους, και έχουν διασφαλίσει το δικαίωµά τους να καθορίζουν τις τιµές που αναφέρονται σε κανονιστικά θέµατα ασφάλειας σε εθνικό επίπεδο, σε περιπτώσεις που αυτά εξακολουθούν να διαφέρουν από Κράτος σε Κράτος. Παρούσα κατάσταση και πεδίο εφαρµογής των Ευρωκωδίκων Τα Κράτη-Μέλη της ΕΕ και της EΖΕΣ αναγνωρίζουν ότι οι Ευρωκώδικες αποτελούν κείµενα αναφοράς για τους παρακάτω σκοπούς: ως µέσο για την απόδειξη της συµµόρφωσης των κτιρίων και λοιπών κατασκευών Πολιτικού Μηχανικού µε τις θεµελιώδεις απαιτήσεις της Κατευθυντήριας Οδηγίας του Συµβουλίου 89/106/EEC, ιδιαίτερα τη Θεµελιώδη Απαίτηση Αριθ. 1 Μηχανική αντίσταση και ευστάθεια και τη Θεµελιώδη Απαίτηση Αριθ. 2 Ασφάλεια σε περίπτωση πυρός ως βάση για τη σύνταξη συµβολαίων σχετικών µε δοµικά έργα και συναφείς υπηρεσίες Μηχανικού ως πλαίσιο για τη σύνταξη εναρµονισµένων τεχνικών προδιαγραφών για προϊόντα του κατασκευαστικού τοµέα (πρότυπα ΕΝ και ΕΤΑ) Οι Ευρωκώδικες, στο µέτρο που αναφέρονται σε κατασκευαστικές εργασίες, έχουν άµεση σχέση µε τα Ερµηνευτικά Κείµενα 2 που αναφέρονται στο Άρθρο 12 του CPD, αν και έχουν διαφορετικό χαρακτήρα από τα εναρµονισµένα πρότυπα για προϊόντα 3. Συνεπώς, τα τεχνολογικής φύσεως θέµατα που προκύπτουν από τους Ευρωκώδικες πρέπει να τύχουν κατάλληλης προσοχής από τις Τεχνικές Επιτροπές της CEN και/ή τις Οµάδες Εργασίας της ΕΟΤΑ οι οποίες εργάζονται στον τοµέα των προτύπων για προϊόντα, µε σκοπό τη επίτευξη πλήρους συµβατότητας µεταξύ αυτών των τεχνικών προδιαγραφών και των Ευρωκωδίκων. 2 Σύµφωνα µε το Άρθ. 3.3 του CPD, οι θεµελιώδεις απαιτήσεις (ΘΕ) θα λάβουν συγκεκριµένη µορφή σε ερµηνευτικά κείµενα για τη δηµιουργία των απαραίτητων διασυνδέσεων µεταξύ των θεµελιωδών απαιτήσεων και των εντολών για εναρµονισµένα πρότυπα ΕΝ και ETAG/ETA. 3 Σύµφωνα µε το Άρθ. 12 του CPD, τα ερµηνευτικά κείµενα: α) δίνουν συγκεκριµένη µορφή στις θεµελιώδεις απαιτήσεις, εναρµονίζοντας την ορολογία και το τεχνικό υπόβαθρο, και αναφέροντας ενδεικτικές κλάσεις ή στάθµες αναφορικά µε κάθε απαίτηση, όπου απαιτείται β) αναφέρουν ενδεικτικές µεθόδους που συσχετίζουν αυτές τις κλάσεις ή στάθµες απαιτήσεων µε τις τεχνικές προδιαγραφές, π.χ. µεθόδους υπολογισµού ή απόδειξης, τεχνικούς κανόνες για τις µελέτες, κλπ. γ) χρησιµεύουν ως κείµενα αναφοράς για τη θέσπιση εναρµονισµένων προτύπων και οδηγιών για Ευρωπαϊκά τεχνικά πιστοποιητικά.

13 EN :2003 (GR) Τα πρότυπα των Ευρωκωδίκων παρέχουν κοινούς κανόνες για το σχεδιασµό των κατασκευών, για καθηµερινή χρήση στα πλαίσια του σχεδιασµού ολόκληρων κατασκευών ή τµηµάτων τους, είτε παραδοσιακής είτε και καινοτοµικής φύσεως. Ασυνήθεις µορφές κατασκευών ή συνθήκες σχεδιασµού δεν καλύπτονται πλήρως, και απαιτούν πρόσθετη εµπειρία και γνώση από τον µελετητή Μηχανικό στις περιπτώσεις αυτές. Εθνικά πρότυπα για την εφαρµογή των Ευρωκωδίκων Τα Εθνικά πρότυπα για την εφαρµογή των Ευρωκωδίκων θα περιλαµβάνουν το πλήρες κείµενο του Ευρωκώδικα (περιλαµβανοµένων και τυχόν παραρτηµάτων), όπως δηµοσιεύθηκε από τη CEN, στο οποίο θα µπορεί να προτάσσεται µια σελίδα µε τον Εθνικό τίτλο και τον Εθνικό πρόλογο, και µπορεί να συνοδεύεται από ένα Εθνικό Προσάρτηµα. Το Εθνικό Προσάρτηµα µπορεί να περιλαµβάνει µόνο πληροφορίες σχετικά µε εκείνες τις παραµέτρους που έχουν αφεθεί στον Ευρωκώδικα ανοιχτές για επιλογή σε εθνικό επίπεδο, γνωστές ως Εθνικώς Προσδιοριζόµενες Παράµετροι, και προορίζονται για χρήση στο σχεδιασµό των κτιρίων και λοιπών κατασκευών Πολιτικού Μηχανικού στην αντίστοιχη χώρα, ήτοι: τιµές και/ή κλάσεις για τις οποίες δίνονται εναλλακτικές τιµές στον Ευρωκώδικα τιµές για χρήση σε περιπτώσεις που στον Ευρωκώδικα δίνεται µόνο ένα σύµβολο δεδοµένα ειδικά για τη χώρα (γεωγραφικά, κλιµατολογικά, κλπ.) τη διαδικασία που πρέπει να ακολουθηθεί, σε περιπτώσεις που στον Ευρωκώδικα δίνονται εναλλακτικές διαδικασίες. Μπορεί να περιλαµβάνει: αποφάσεις σχετικές µε την εφαρµογή των πληροφοριακών παραρτηµάτων αναφορές σε συµβατές συµπληρωµατικές πληροφορίες για υποβοήθηση του χρήστη στην εφαρµογή του Ευρωκώδικα. ιασύνδεση Ευρωκώδικων και εναρµονισµένων τεχνικών προδιαγραφών (ΕΝ και ΕΤΑ) για προϊόντα Υπάρχει ανάγκη για συµβατότητα µεταξύ εναρµονισµένων τεχνικών προδιαγραφών για προϊόντα του κατασκευαστικού τοµέα και των τεχνικών κανόνων για τα έργα 4. Επιπλέον, όλες οι πληροφορίες που συνοδεύουν την Κοινή Ευρωπαϊκή (CE) Σήµανση των προϊόντων του κατασκευαστικού τοµέα που αναφέρονται στον Ευρωκώδικα, πρέπει να αναφέρουν σαφώς τις τιµές των Εθνικώς Προσδιοριζόµενων Παραµέτρων που έχουν ληφθεί υπόψη. Πρόσθετες πληροφορίες που αναφέρονται ειδικότερα στο πρότυπο EN Το πρότυπο EN περιγράφει τις αρχές και τις απαιτήσεις ασφάλειας, λειτουργικότητας και ανθεκτικότητας σε διάρκεια για τις κατασκευές από σκυρόδεµα, 4 βλ. Άρθ. 3.3 και Άρθ. 12 του CPD, καθώς επίσης και τις παραγράφους 4.2, 4.3.1, και 5.2 του ID 1.

14 EN :2003 (GR) καθώς και τις ειδικές διατάξεις για τα κτίρια. Βασίζεται στη λογική των οριακών καταστάσεων σε συνδυασµό µε τη µέθοδο των επιµέρους συντελεστών. Το πρότυπο EN προορίζεται για να χρησιµοποιείται απευθείας για το σχεδιασµό των νέων κατασκευών, σε συνδυασµό µε άλλα µέρη του ΕΝ 1992 και των Ευρωκωδίκων ΕΝ 1990, 1991, 1997 και Το πρότυπο EN χρησιµεύει επίσης ως κείµενο αναφοράς για άλλες Τεχνικές Επιτροπές της CEN που ασχολούνται µε θέµατα κατασκευών. Το πρότυπο EN προορίζεται για χρήση από: επιτροπές σύνταξης άλλων προτύπων για το σχεδιασµό των κατασκευών και συναφών προϊόντων, τις δοκιµές, και την εκτέλεση των έργων πελάτες (π.χ. για τη διατύπωση των ειδικότερων απαιτήσεών τους σχετικά µε τη στάθµη αξιοπιστίας και την ανθεκτικότητα σε διάρκεια) µελετητές και κατασκευαστές τις αρµόδιες αρχές. Οι αριθµητικές τιµές των επιµέρους συντελεστών και λοιπών παραµέτρων που σχετίζονται µε την αξιοπιστία συνιστώνται ως βασικές τιµές που παρέχουν µια επαρκή στάθµη αξιοπιστίας. Έχουν επιλεγεί µε την παραδοχή ότι υφίσταται µια κατάλληλη στάθµη εργοταξίου και ποιοτικού ελέγχου. Όποτε το Πρότυπο ΕΝ χρησιµοποιείται ως κείµενο αναφοράς από άλλες Τεχνικές Επιτροπές της CEN, πρέπει να υιοθετούνται οι ίδιες αριθµητικές τιµές. Εθνικό Προσάρτηµα του ΕΝ Το παρόν πρότυπο περιλαµβάνει τιµές µε υποσηµειώσεις που υποδεικνύουν τις περιπτώσεις όπου ενδεχοµένως να χρειαστεί να γίνει επιλογή σε εθνικό επίπεδο. Εποµένως το Εθνικό Κείµενο Εφαρµογής του ΕΝ πρέπει να περιλαµβάνει ένα Εθνικό Προσάρτηµα που θα περιλαµβάνει όλες τις εθνικώς προσδιοριζόµενες παραµέτρους που θα χρησιµοποιούνται για το σχεδιασµό των κτιρίων και των έργων Πολιτικού Μηχανικού που κατασκευάζονται στην υπόψη χώρα. Εθνική επιλογή επιτρέπεται στο ΕΝ στα παρακάτω εδάφια:

15 EN :2003 (GR) (3) (1) (1) (2) (3) (1) (1) (2) (2) (2)P (4) (1)P (2)P (3)P (2) (5) (7) (3) (5) (6) (7) (8) (13) (2) (3) (4) (1)P 5.2 (5) 5.5 (4) (4) (1) (1) (2) (1) (3) (6) (1)P (2) (4) (5) (2) (2) (3) (1)P (1) (6) (2) (3) (4) (6) (6) (1) (2) (4) (6) (1) (5) (1) (2) (1) 7.2 (2) 7.2 (3) 7.2 (5) (5) (4) (2) 8.2 (2) 8.3 (2) 8.6 (2) 8.8 (1) (1) (3) (1) (1) (4) (5) (6) (7) (8) (3) 9.4.3(1) (1) (2) (3) (3) (1) (1) 9.7 (1) (3) (1) (1) (2) (1) (3) (4) (2) (3) (4) (2) (1)P (2)P (1) (1) (2) (1) (1) (1) (2) A.2.1 (1) A.2.1 (2) A.2.2 (1) A.2.2 (2) A.2.3 (1) C.1 (1) C.1 (3) E.1 (2) J.1 (3) J.2.2 (2) J.3 (2) J.3 (3)

16 EN :2003 (GR) ΚΕΦΑΛΑΙΟ 1 ΓΕΝΙΚΑ 1.1 Πεδίο εφαρµογής Πεδίο εφαρµογής του Ευρωκώδικα 2 (1)Α Ο Ευρωκώδικας 2 ισχύει για το σχεδιασµό των κτιρίων και των έργων Πολιτικού Μηχανικού που κατασκευάζονται από άοπλο, οπλισµένο και προεντεταµένο σκυρόδεµα. Είναι συµβατός µε τις αρχές και τις απαιτήσεις ασφαλείας και λειτουργικότητας των κατασκευών, τις βάσεις του σχεδιασµού και ελέγχου τους που περιλαµβάνονται στο Πρότυπο ΕΝ 1990: Βάσεις του σχεδιασµού των κατασκευών. (2)Α Ο Ευρωκώδικας 2 καλύπτει µόνο τις απαιτήσεις αντοχής, λειτουργικότητας, ανθεκτικότητας σε διάρκεια και πυρασφάλειας των κατασκευών από σκυρόδεµα. εν καλύπτονται άλλες απαιτήσεις, π.χ. αναφορικά µε τη θερµοµόνωση ή ηχοµόνωση. (3)Α Ο Ευρωκώδικας 2 προορίζεται για χρήση σε συνδυασµό µε τα πρότυπα: ΕΝ 1990: Βάσεις του σχεδιασµού των κατασκευών ΕΝ 1991: ράσεις επί των κατασκευών hen s: οµικά προϊόντα σχετιζόµενα µε τις κατασκευές από σκυρόδεµα ENV 16370: Εκτέλεση έργων από σκυρόδεµα ΕΝ 1997: Γεωτεχνικός σχεδιασµός ΕΝ 1998: Αντισεισµικός σχεδιασµός των κατασκευών, όταν οι κατασκευές από σκυρόδεµα βρίσκονται σε περιοχές µε σεισµική επικινδυνότητα. (4) Α Ο Ευρωκώδικας 2 περιλαµβάνει τα ακόλουθα µέρη: Μέρος 1.1: Γενικοί κανόνες και κανόνες για κτίρια Μέρος 1.2: Σχεδιασµός για πυρασφάλεια Μέρος 2: Γέφυρες από οπλισµένο και προεντεταµένο σκυρόδεµα Μέρος 3: Υδατοδεξαµενές και κατασκευές υπό υδατοφόρτιση Πεδίο εφαρµογής του Μέρους 1.1 του Ευρωκώδικα 2 (1)Α Το Μέρος 1.1 του Ευρωκώδικα 2 περιλαµβάνει τις βασικές αρχές του σχεδιασµού των κατασκευών από άοπλο, οπλισµένο και προεντεταµένο σκυρόδεµα, µε συνήθη ή ελαφρά αδρανή, καθώς και τους ειδικούς κανόνες για κτίρια. (2)Α Το Μέρος 1.1 πραγµατεύεται τα ακόλουθα αντικείµενα: Κεφάλαιο 1: Εισαγωγή Κεφάλαιο 2: Βάσεις του σχεδιασµού Κεφάλαιο 3: Υλικά Κεφάλαιο 4: Ανθεκτικότητα σε διάρκεια και επικάλυψη οπλισµών Κεφάλαιο 5: Ανάλυση του δοµικού συστήµατος Κεφάλαιο 6: Οριακές καταστάσεις αστοχίας Κεφάλαιο 7: Οριακές καταστάσεις λειτουργικότητας

17 EN :2003 (GR) Κεφάλαιο 8: Κατασκευαστική διαµόρφωση των χαλαρών οπλισµών και των τενόντων προέντασης Γενικά Κεφάλαιο 9: Κατασκευαστική διαµόρφωση δοµικών στοιχείων και ειδικοί κανόνες Κεφάλαιο 10: Συµπληρωµατικοί κανόνες για προκατασκευασµένα στοιχεία και κατασκευές από σκυρόδεµα Κεφάλαιο 11: Κατασκευές από ελαφροσκυρόδεµα Κεφάλαιο 12: Άοπλες και ελαφρώς οπλισµένες κατασκευές (3)Α Τα Κεφάλαια 1 και 2 περιλαµβάνουν διατάξεις επιπρόσθετες σ αυτές που δίνονται στο ΕΝ 1990 «Βάσεις του σχεδιασµού των κατασκευών» (4)Α Το παρόν Μέρος 1.1 δεν καλύπτει: τη χρήση απλού οπλισµού ( plain reinforcement) την πυρασφάλεια επιµέρους θέµατα που αναφέρονται σε ειδικές κατασκευές (όπως τα ψηλά κτίρια) επιµέρους θέµατα που αναφέρονται σε ειδικούς τύπους έργων Πολιτικού Μηχανικού (όπως κοιλαδογέφυρες, συνήθεις γέφυρες, φράγµατα, δοχεία πίεσης, υπεράκτιες εξέδρες ή κατασκευές υπό υδατοφόρτιση) σκυρόδεµα χωρίς λεπτόκοκκα αδρανή και στοιχεία από κυψελοσκυρόδεµα, καθώς και εκείνα µε βαρέα αδρανή ή που περιλαµβάνουν διατοµές από δοµικό χάλυβα (βλέπε Ευρωκώδικα 4 για τις σύµµεικτες κατασκευές). 1.2 Παραποµπές σε κανονιστικά κείµενα (1)Α Τα παρακάτω κανονιστικά κείµενα περιλαµβάνουν διατάξεις οι οποίες, µέσω παραποµπής στο παρόν κείµενο, καθίστανται τµήµα του παρόντος ευρωπαϊκού προτύπου. Για τις παραποµπές σε κείµενα µε συγκεκριµένη ηµεροµηνία, δεν ισχύουν µεταγενέστερες προσθήκες ή τροποποιήσεις αυτών των κειµένων. Ωστόσο, στους συµµετέχοντες σε συµφωνίες που βασίζονται στο παρόν Ευρωπαϊκό πρότυπο συνιστάται να εξετάσουν τη δυνατότητα υιοθέτηση των πιο πρόσφατων εκδόσεων των κανονιστικών κειµένων που δίνονται στη συνέχεια. Για τις παραποµπές σε κείµενα χωρίς συγκεκριµένη ηµεροµηνία, ισχύει η πιο πρόσφατη έκδοση του αναφερόµενου κανονιστικού κειµένου Γενικά πρότυπα αναφοράς ΕΝ 1990: Βάσεις του σχεδιασµού των κατασκευών ΕΝ : ράσεις επί των κατασκευών: Θερµικές δράσεις ΕΝ : ράσεις επί των κατασκευών: ράσεις στη φάση της εκτέλεσης των έργων Άλλα πρότυπα αναφοράς ΕΝ 1997: Γεωτεχνικός σχεδιασµός ΕΝ 197-1: Τσιµέντο: Σύνθεση, προδιαγραφές και κριτήρια συµµόρφωσης για κοινά τσιµέντα ΕΝ 206-1: Σκυρόδεµα: Σύνθεση, επιτελεστικότητα, παραγωγή και συµµόρφωση
