ΕΠΙΘΕΩΡΗΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΨΥΞΗΣ ΚΑΙ ΚΛΙΜΑΤΙΣΜΟΥ

Transcript

1 ΕΠΙΘΕΩΡΗΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΨΥΞΗΣ ΚΑΙ ΚΛΙΜΑΤΙΣΜΟΥ Τµήµα Μηχανολογίας Εργαστήριο Ενεργειακών και Περιβαλλοντικών Ερευνών (Ψυκτικών ιατάξεων Κλιµατισµού & Εναλλακτικών Μορφών Ενέργειας) ιευθυντής: Καθ. Μιχάλης Γρ. Βραχόπουλος Συν- Συγραφείς: υδρ Χρ. Ζιούτης, υδρ Μιχ. Μέντζος Συνδιοργανωτές: KEKAΠΕΛ ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ Central Hellas University of Applied Sciences 1

2 ΕΓΚΑΤΑΣΤΑΣΗΣ ΨΥΞΗΣ ΚΑΙ ΚΛΙΜΑΤΙΣΜΟΥ Περιεχόµενα 1. Εκτίµηση καταλληλότητας εξοπλισµού 2. Ανάκτηση Θερµότητας 3. Ανεµιστήρες 4. Φίλτρα 5. Υγραντήρες αφυγραντήρες 6. Κεντρικές µονάδες 7. Πύργοι ψύξης 8. Αντλίες 9. Αεραγωγοί 10. Τοπικές µονάδες 2

3 Βασικές απαιτήσεις συστήµατος Ένα σύστηµα κλιµατισµού πρέπει να µπορεί Να καλύπτει τις ηµερήσιες και ετήσιες διακυµάνσεις τόσο των εξωτερικών φορτίων (θερµοκρασία, υγρασία, ανεµόπτωση και ηλιακή ακτινοβολία) όσο και των εσωτερικών φορτιών (άνθρωποι, φώτα, µηχανήµατα και συσκευές). Να καλύπτει τόσο τα µέγιστα φορτία όσο και τα µερικά φορτία θέρµανσης και ψύξης (αισθητά και λανθάνοντα). Να εξασφαλίζει τον απαραίτητο αερισµό χωρίς ανεπιθύµητα ρεύµατα ή δηµιουργία υπερβολικού θορύβου και κραδασµών. 3

4 Βασικές απαιτήσεις συστήµατος Καθορισµός εξωτερικών συνθηκών Τη θερµοκρασία (ξηρού θερµοµέτρου). Τη σχετική υγρασία. Τους ανέµους που επικρατούν στην περιοχή. Την ηλιακή ακτινοβολία. Καθορισµός εσωτερικών συνθηκών Τη θερµοκρασία (ξηρού θερµοµέτρου). Τη σχετική υγρασία. Το βαθµό καθαρότητας του αέρα. Την επιτρεπόµενη ταχύτητα κίνησης του αέρα. Την ποσότητα νωπού αέρα αερισµού. Την επιτρεπόµενη στάθµη θορύβου. 4

5 Δίκτυα διανοµής αέρα Μέγιστες επιτρεπόµενες ταχύτητες για µεταλλικούς αεραγωγούς χαµηλής ταχύτητας Αξιολόγηση της γενικής διάταξης των αεραγωγών Την επιλογή του κατάλληλου συστήµατος αερισµού κλιµατισµού. Τον υπολογισµό των θερµικών και ψυκτικών φορτίων κάθε χώρου. Τον υπολογισµό των ποσοτήτων του αέρα που απαιτείται σε κάθε χώρο. 5

6 Δίκτυα διανοµής αέρα Γενικές αρχές Οι λειτουργικές απαιτήσεις του προβλεπόµενου συστήµατος αερισµού κλιµατισµού. Οι αρχιτεκτονικές και στατικές απαιτήσεις και του κτηρίου (π.χ. διαθέσιµος χώρος για εγκατάσταση αεραγωγών, πρόβλεψη ψευδοροφών κ.λπ.). Οι απαιτήσεις των λοιπών ηλεκτροµηχανολογικών εγκαταστάσεων (π.χ. εναρµόνιση της διάταξης των στοµίων µε την διάταξη των φωτιστικών σωµάτων κ.λπ.). Η απλοποίηση των εργασιών και η επίτευξη της βέλτιστης δυνατής λύσης µεταξύ του βέλτιστου κόστους αρχικής εγκατάστασης (διατοµές αεραγωγών) και του βέλτιστου κόστους λειτουργίας (ισχύς ανεµιστήρων). Οι απαιτούµενες προβλέψεις και προσβάσεις, τόσο για την διαδικασία ελέγχου και ρύθµισης όσο και για την καλή λειτουργία και συντήρηση. Τους ισχύοντες κανονισµούς και διατάξεις πυρασφάλειας. Την επιτρεπόµενη στάθµη θορύβου κάθε χώρου 6

7 Δίκτυα σωληνώσεων Τύποι σωλήνων Σιδηροσωλήνες Χαλυβδοσωλήνες Χαλκοσωλήνες Πλαστικοί σωλήνες, (PEXa, HDPE etc) κυρίως λόγω της µεγαλύτερης καθαρότητας και αντοχής σε διαβρώσεις που παρουσιάζουν στα δίκτυα παροχής ψυχρού νερού Σε κάθε περίπτωση η χρησιµοποίηση των πλαστικών σωλήνων θα πρέπει να γίνεται µε ιδιαίτερη προσοχή λόγω του µεγάλου συντελεστή θερµικής διαστολής και της µικρότερης µηχανικής αντοχής που έχουν 7

8 Δίκτυα σωληνώσεων Καταλληλότητα υλικού σωλήνων Τις πιέσεις και συνθήκες λειτουργίας κάθε εγκατάστασης. Την αποφυγή ηλεκτρολυτικής διάβρωσης λόγω επαφής ανόµοιων µετάλλων. Την οικονοµικότητα της όλης εγκατάστασης. Τις απαιτούµενες προβλέψεις για τον εξαερισµό των υψηλών σηµείων των δικτύων. Τις απαιτούµενες προβλέψεις για τον καθαρισµό των δικτύων τόσο στην αρχική πλήρωση, όσο και κατά την κανονική τους λειτουργία Την επίτευξη της βέλτιστης δυνατής λύσης µεταξύ του βέλτιστου κόστους αρχικής εγκατάστασης (διατοµές σωλήνων) και του βέλτιστου κόστους λειτουργίας (ισχύς αντλιών). Τις απαιτούµενες προβλέψεις και προσβάσεις διαδικασίες του ελέγχου και της ρύθµισης όσο και για την καλή λειτουργία και συντήρηση. Την επίτευξη κατά το δυνατόν ίσης πτώσης πίεσης σε όλους τους κλάδους. Τα µεγάλα και ασύµµετρα δίκτυα συνιστάται να διαµορφώνονται σαν δίκτυα αντιστρόφου επιστροφής. 8

9 Εναλλάκτες θερµότητας 9

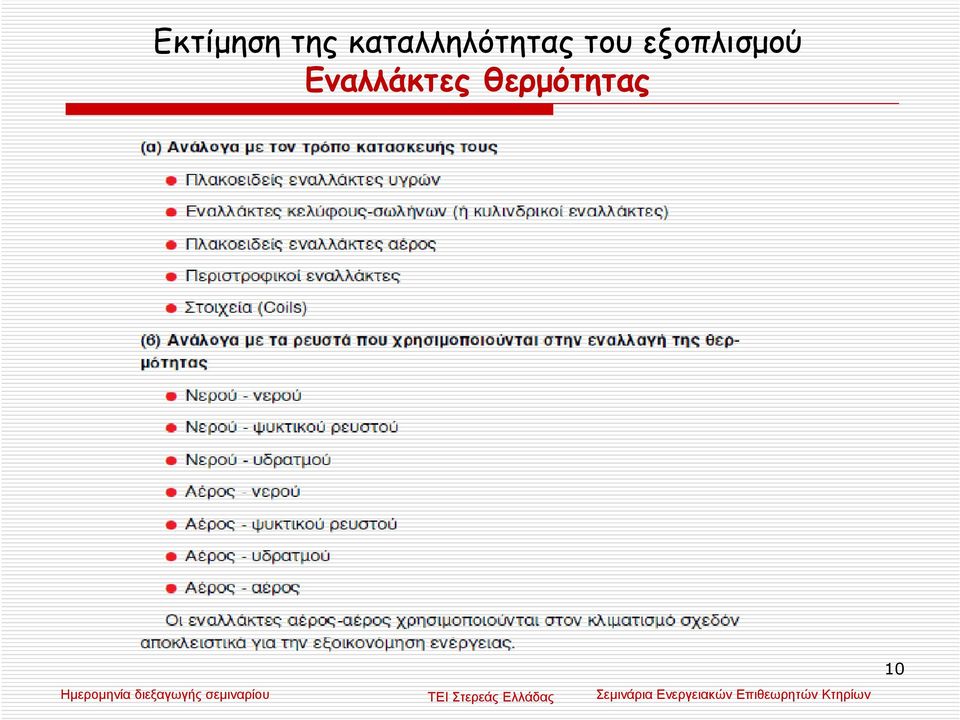

10 Εναλλάκτες θερµότητας 10

11 Εναλλάκτες θερµότητας 11

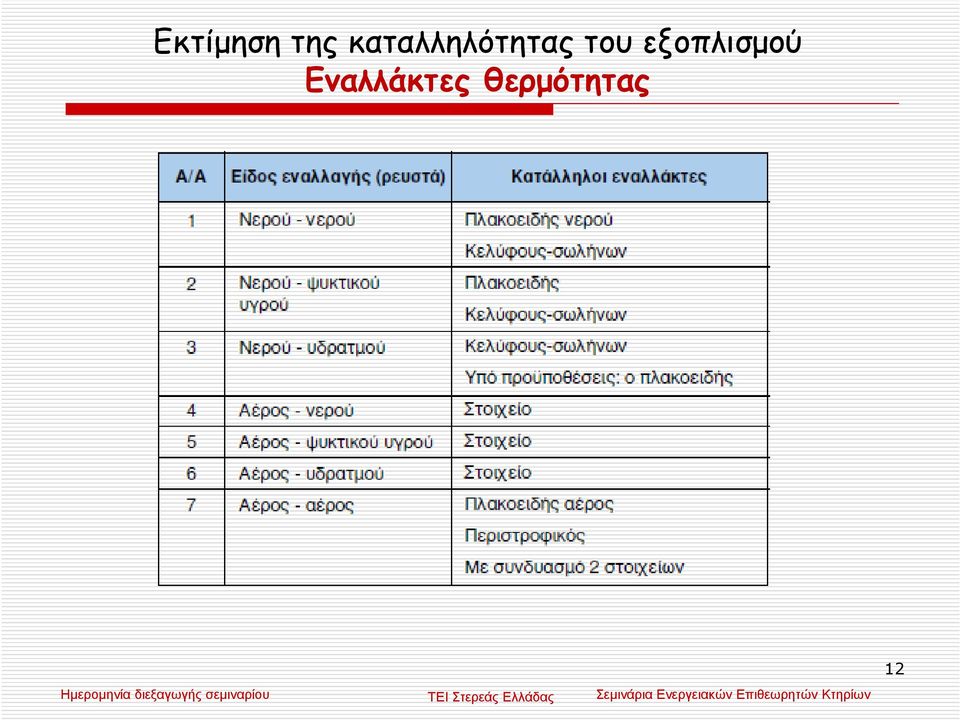

12 Εναλλάκτες θερµότητας 12

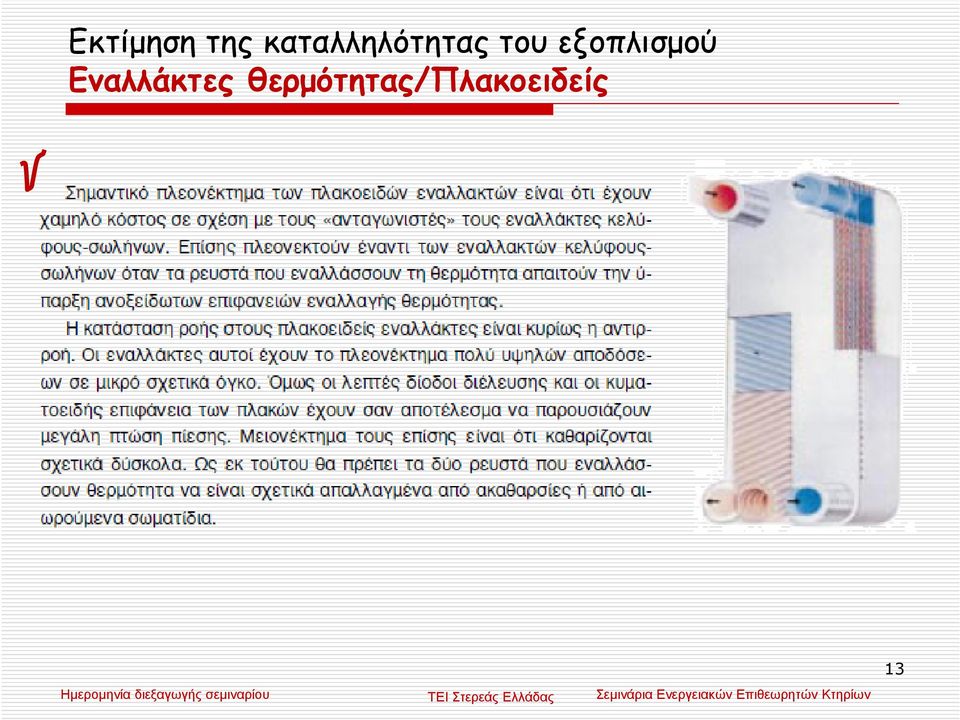

13 Εναλλάκτες θερµότητας/πλακοειδείς 13

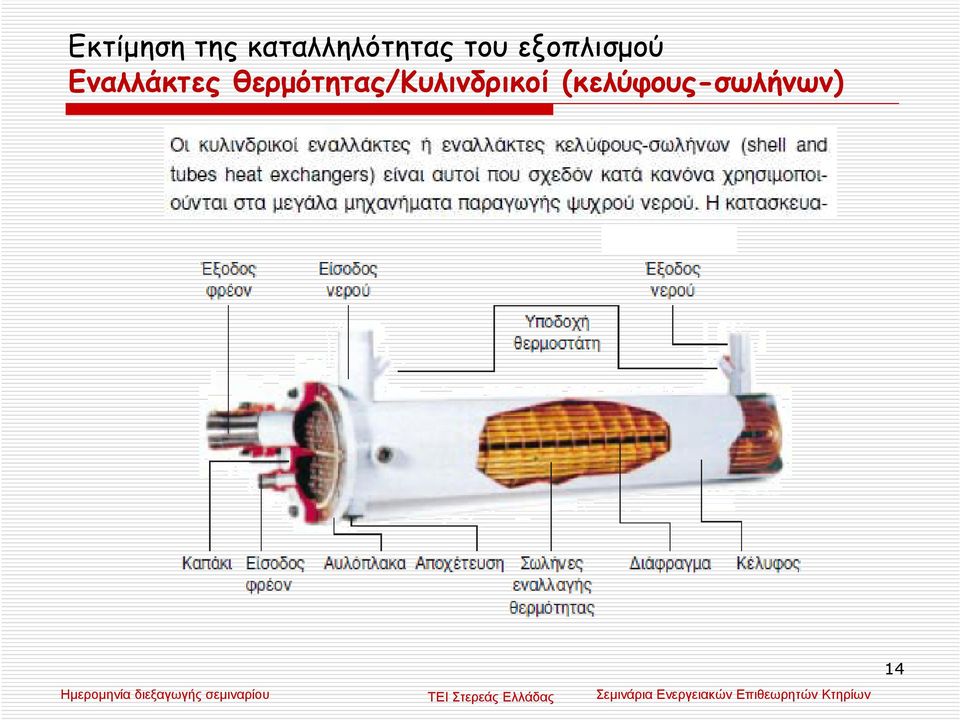

14 Εναλλάκτες θερµότητας/κυλινδρικοί (κελύφους-σωλήνων) 14

15 Εναλλάκτες θερµότητας/κυλινδρικοί (κελύφους-σωλήνων) 15

16 Εναλλάκτες θερµότητας/κυλινδρικοί (κελύφους-σωλήνων) 16

17 Εναλλάκτες θερµότητας/ Στοιχείο (coil) 17

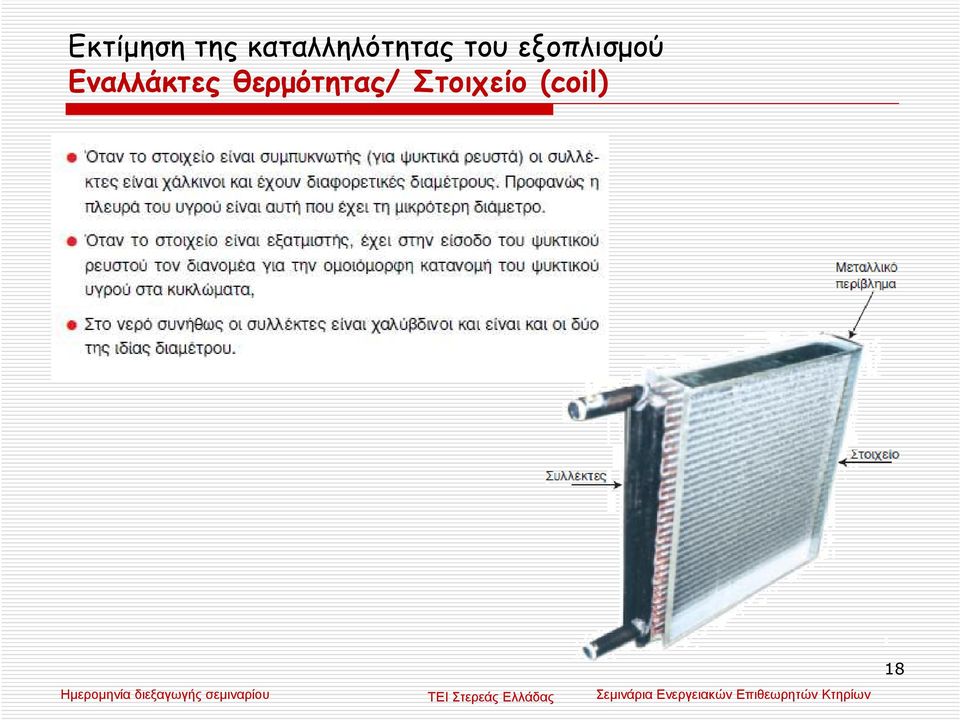

18 Εναλλάκτες θερµότητας/ Στοιχείο (coil) 18

19 Εναλλάκτες θερµότητας/ Στοιχείο (coil)

20 ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ Πλακοειδείς εναλλάκτες(plate heat exchangers) Οι πλάκες του εναλλάκτη διαχωρίζουν πλήρως τα δυο ρευστά, που δεν αναµιγνύονται. Τα ρευστά κυκλοφορούν σε µια διάταξη αντιρροής (counter flow), ή σταυροροής (crossflow), χωρίς ανάµειξη. Νωπός αέρας Απορριπτόµενος αέρας Νωπός αέρας Αέρας απαγωγής (επιστροφής) Αέρας προσαγωγής Αέρας απαγωγής (επιστροφής) Απορριπτόµενος αέρας Αέρας προσαγωγής 20

21 ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ Run-Around Coil Χρησιµοποιείται ένα ενδιάµεσο ψυκτικό ρευστό (πχ αιθυλενογλυκόλη) που κυκλοφορεί σε ένα κλειστό κύκλωµα µεταξύ του αέρα απαγωγής (air exhaust) και προσαγωγής (air supply). Ποσοστό ανάκτησης αισθητής θερµότητας 60-65%. 21

22 ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ Περιστρεφόµενος τροχός (Rotating wheel) Ανταλλαγή θερµότητας και υγρασίας, σε µια διάταξη αέρααέρα (ανάκτηση αισθητής - sensible και λανθάνουσας - latent θερµότηττας). Sensible wheels (τροχοί αισθητής θερµότητας), enthalpy wheels (τροχοί ενθαλπίας), desiccant wheels (τροχοί προσροφητικών υλικών). Το σύστηµα είναι ένας εναλλάκτης αντιρροής??? 22

23 ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ Όταν απορρίπτεται αέρας από ένα χώρο σε θερµοκρασία διαφορετική από τη θερµοκρασία του εξωτερικού περιβάλλοντος, είναι πολύ πιθανό ότι χάνεται ενέργεια. Ο αέρας που απορρίπτεται πρέπει να αναπληρωθεί από φρέσκο εξωτερικό αέρα. Ιδιαίτερα όταν ο χώρος κατοικείται, ο αέρας πρέπει να προσαχθεί µε µια ορισµένη θερµοκρασία ώστε να δηµιουργεί αίσθηµα άνεσης. Η διαδικασία αυτή της αναπλήρωσης του απορριπτόµενου αέρα απαιτεί την πρόσδωση ή την αφαίρεση θερµότητας, ανάλογα µε την εποχή του έτους και τις συνθήκες του εσωτερικού και του εξωτερικού περιβάλλοντος. 23

24 ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ Ο αέρας απορρίπτεται από ένα χώρο, γιατί πρέπει να αποµακρυνθούν οι επιβλαβείς ουσίες τις οποίες περιέχει. Οι πλέον κοινές από αυτές τις ουσίες είναι το διοξείδιο του άνθρακα και η υγρασία. Και οι δύο είναι το αποτέλεσµα της παρουσίας ανθρώπων µέσα στους χώρους. Υπάρχουν και άλλες ουσίες που πρέπει να αποµακρυνθούν µε την απόρριψη του αέρα, όπως η σκόνη, το διοξείδιο του θείου, το χλώριο κ.ά. 24

25 ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ Με τα συστήµατα ανάκτησης ενέργειας, η ενέργεια που περιέχει το ρεύµα του απορριπτόµενου αέρα µεταφέρεται στο ρεύµα του φρέσκου εξωτερικού αέρα. ηλαδή το καλοκαίρι το ρεύµα απόρριψης προψύχει το ζεστό νωπό αέρα (π.χ. 40 C), µε αέρα που απορρίπτεται στους 27 C. Το χειµώνα το ίδιο ρεύµα προθερµαίνει τον κρύο νωπό αέρα (π.χ. 0 C), µε αέρα που απορρίπτεται στους 21 C. Οι ρυπογόνες ουσίες πρέπει όµως να παραµένουν στο αέρα απόρριψης. ηλαδή τα συστήµατα ανάκτησης ενέργειας ενώ πρέπει να επιτρέπουν τη µετάδοση θερµότητας πρέπει να αποτρέπουν τη µετάδοση ρύπων. 25

26 ΑΝΑΚΤΗΣΗ ΘΕΡΜΟΤΗΤΑΣ Στις προσπάθειες να ικανοποιηθούν οι παραπάνω απαιτήσεις και ταυτόχρονα να µειωθεί το λειτουργικό κόστος µιας εγκατάστασης κλιµατισµού αναπτύχθηκαν διάφοροι τύποι εναλλακτών θερµότητας και συστηµάτων ανάκτησης θερµότητας. Οι διαφορές ανάµεσα στους διάφορους τύπους συσκευών, υλικών και συστηµάτων καθορίζονται κυρίως από τις λειτουργικές απαιτήσεις. Οι απαιτήσεις αυτές είναι συνήθως η ανάγκη για ψύξη, θέρµανση, ύγρανση ή αφύγρανση του αέρα, η διαθεσιµότητα του χώρου και η απόσταση ανάµεσα στο σηµείο απόρριψης του αέρα του χώρου και στο σηµείο λήψης του νωπού αέρα. 26

27 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Οι κυριότερες συσκευές ανάκτησης θερµότητας στα συστήµατα κλιµατισµού είναι: α) Οι εναλλάκτες θερµότητας αέρα-αέρα (fixed plate exchangers) Αυτοί είναι πλακοειδείς εναλλάκτες διασταυρούµενης ροής, µέσα στους οποίους γίνεται ανάκτηση της αισθητής θερµότητας του αέρα που απορρίπτεται στο ύπαιθρο από το νωπό αέρα που προσάγεται στους χώρους. Τοποθετούνται συνήθως µέσα στην κλιµατιστική µονάδα. 27

28 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Η ανάκτηση θερµότητας επιτυγχάνεται µε την εναλλαγή θερµότητας µεταξύ του νωπού αέρα και του απορριπτόµενου αέρα µέσω λεπτών επιφανειών που συνήθως είναι µεταλλικές και απέχουν µεταξύ τους από 2.5 έως 12.5 mm. Πλεονέκτηµα: δεν έχουν λειτουργικά µέρη. Μειονέκτηµα: δεν εναλλάσσουν υγρασία, αυξάνουν την πτώση πίεσης του αέρα. Πλακοειδής εναλλάκτης Αέρααέρα κατάλληλος για εξοικονόµηση ενέργειας 28

29 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Τα δύο ρεύµατα αέρα διασταυρώνονται πάνω στον εναλλάκτη. Οι δύο δίοδοι του αέρα είναι σαφώς διαχωρισµένες µεταξύ τους και δεν γίνεται ανάµιξη των δύο ρευµάτων του αέρα. Ο βαθµός απόδοσης κυµαίνεται από 40% έως 60%, ανάλογα µε την κατασκευή και τις ταχύτητες του αέρα. Πλακοειδής εναλλάκτης Αέρα-αέρα κατασκευαστική διαµόρφωση - ροές 29

30 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ γ) Οι αναγεννητικοί εναλλάκτες θερµότητας (rotary wheel exchangers) Ο αναγεννητικός εναλλάκτης είναι ένας περιστρεφόµενος δίσκος µε τα εξής χαρακτηριστικά: - αποτελείται από κατάλληλο πορώδες υλικό µε ικανότητα κατακράτησης θερµότητας (και σε πολλές περιπτώσεις και υγρασίας) - περιστρέφεται αργά ( στροφές/λεπτό) - διαρρέεται στη µια κατεύθυνση από τον απορριπτόµενο στο ύπαιθρο αέρα και στην άλλη κατεύθυνση από εξωτερικό νωπό αέρα. 30

31 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Αναγεννητικός εναλλάκτης Τοποθέτηση µέσα στην Κ.Κ.Μ. Αναγεννητικός εναλλάκτης Αέρα-αέρα σε ΚΚΜ 31

32 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Εξωτερική εµφάνιση Περιστροφικού εναλλάκτης Αέρα-αέρα 32

33 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Ο αναγεννητής εισέρχεται αρχικά στον αγωγό του θερµού αέρα και κατόπιν στον αγωγό του ψυχρού αέρα και διαρρέεται από τα ρεύµατα αυτά αξονικά. Όταν ένα τµήµα της περιστρεφόµενης επιφάνειας βρίσκεται στο θερµό ρεύµα αέρα, το ψύχει κατακρατώντας θερµότητα (και υγρασία). Όταν µετά αυτό το τµήµα του περιστροφικού εναλλάκτη βρεθεί στο ρεύµα του ψυχρού αέρα, τότε τη θερµότητα (και την υγρασία) που είχε κατακρατήσει, την αποδίδει στο ρεύµα ψυχρού αέρα. Με τον τρόπο αυτό, η αισθητή θερµότητα (και η υγρασία εάν το υλικό είναι υγροσκοπικό) µεταφέρεται από το θερµό ρεύµα αέρα στο ψυχρό. Το αντίστροφο συµβαίνει το θέρος. 33

34 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Για να αποφεύγεται η µετάδοση ρύπων, είναι απαραίτητο να προτάσσονται φίλτρα αέρα και στα δύο ρεύµατα, για να διατηρούνται οι δίοδοι του αέρα καθαρές. Οβαθµόςαπόδοσηςκυµαίνεταιαπό 65%έως 80%.Οι τιµές αυτές όµως ισχύουν, όπως και στις προηγούµενες περιπτώσεις, για καινούργιες συσκευές, µε καθαρές επιφάνειες εναλλαγής. Με την πάροδο όµως του χρόνου, οι βαθµοί απόδοσης πέφτουν σηµαντικά, ιδιαίτερα όταν δεν γίνεται συντήρηση. Η πτώση του βαθµού απόδοσης οφείλεται στην επικάθηση σκόνης, σκουριά κ.λπ. 34

35 ΣΥΣΚΕΥΕΣ ΑΝΑΚΤΗΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 35

36 Ανεµιστήρες Τύπος του ανεµιστήρα Ο τύπος του ανεµιστήρα (π.χ. αξονικός, φυγοκεντρικός µε πτερύγια κεκλιµένα προς τα εµπρός, φυγοκεντρικός µε πτερύγια κεκλιµένα προς τα πίσω κλπ.) πρέπει να βασίζεται στις ιδιαίτερες απαιτήσεις κάθε εγκατάστασης, σε συνδυασµό µε τα ιδιαίτερα χαρακτηριστικά κάθε ανεµιστήρα ώστε σε κάθε περίπτωση να έχουµε τη βέλτιστη δυνατή λύση. Γενικά σε δίκτυα αεραγωγών µπορούν να χρησιµοποιηθούν αξονικοί ή φυγοκεντρικοί ανεµιστήρες, ενώ στις περιπτώσεις που δεν υπάρχουν αεραγωγοί και η αντίσταση στη ροή του αέρα είναι µικρή, χρησιµοποιούνται ελικοειδείς ανεµιστήρες. Οι φυγοκεντρικοί ανεµιστήρες είναι κατάλληλοι για εγκαταστάσεις κλιµατισµού άνεσης, που απαιτούν σχετικά χαµηλές στάθµες θορύβου, ενώ οι αξονικοί ανεµιστήρες χρησιµοποιούνται περισσότερο σε βιοµηχανικές εγκαταστάσεις, όπου οι επιτρεπόµενες στάθµες θορύβου είναι πιο υψηλές και µεγαλύτερες παροχές, µικρού δικτύου. 36

37 Ανεµιστήρες Φυγοκεντρικός ανεµιστήρας Αξονικός ανεµιστήρας 37

38 Ανεµιστήρες Τύπος του ανεµιστήρα Από τους φυγοκεντρικούς ανεµιστήρες: Ο τύπος που έχει πτερύγια κεκλιµένα προς τα εµπρός, χρησιµοποιείται σ' όλες σχεδόν τις συνήθεις εγκαταστάσεις κλιµατισµού άνεσης, που απαιτούν χαµηλές στάθµες θορύβου και δίκτυα αεραγωγών χαµηλής πίεσης (500 Ρa). Ο τύπος που έχει πτερύγια κεκλιµένα προς τα πίσω χρησιµοποιείται σε βιοµηχανικές εγκαταστάσεις ή σε µεγάλες εγκαταστάσεις που απαιτούν υψηλό βαθµό απόδοσης και µείωση του κόστους λειτουργίας. Επίσης χρησιµοποιούνται σε εγκαταστάσεις που απαιτούν µέσες πιέσεις (500Ρa µέχρι 2500Ρa) και χρησιµοποιούν ανεµιστήρες σε παράλληλη λειτουργία Πτερωτή ανεµιστήρα υψηλής πίεσης 38

39 Ανεµιστήρες Μέγεθος ανεµιστήρα Γενικά η επιλογή του µεγέθους ενός ανεµιστήρα δεν οδηγεί ποτέ σε µονοσήµαντη λύση. Συνήθως προκύπτουν τουλάχιστον δύο µεγέθη ανεµιστήρων, που πληρούν τις βασικές απαιτήσεις της εγκατάστασης (παροχή στατική πίεση), έχουν όµως διαφορετικό βαθµό απόδοσης και απορροφούµενη ισχύ. Έτσι σε κάθε περίπτωση η εκτίµηση του µεγέθους του ανεµιστήρα πρέπει να δίνει την βέλτιστη δυνατή λύση, τόσο από τεχνική όσο και από οικονοµική άποψη και να αποτελεί τη "χρυσή τοµή" µεταξύ αρχικού κόστους και κόστους λειτουργίας Η διαδικασία εκτίµησης του µεγέθους του ανεµιστήρα γίνεται από τις χαρακτηριστικές καµπύλες, τους πίνακες απόδοσης των κατασκευαστών σύµφωνα µε τα παρακάτω βασικά δεδοµένα: Συνολική παροχή αέρα. Στατική πίεση δικτύου αεραγωγών. Πυκνότητα αέρα (συνήθως ρ=1.2kg/m 3 ) 39

40 Ανεµιστήρες Παράδειγµα Το δίκτυο έχει παροχή αέρα 1120lit/S και η ολική πτώση πίεσης 0,54kPa. Ο κατασκευαστής υπολόγισε ότι η δική του ΚΚΜ θα έχει πτώση πίεσης 0,11kPa, δηλαδή συνολικά 0,54+0,11=0,65kPa. Στο σχήµα παρουσιάζεται ότι οι δυο ευθείες συναντώνται µεταξύ των καµπυλών 2000 και 2400rpm. Αρα θα πρέπει ο ανεµιστήρας να λειτουργήσει στις 2200rpm. Επίσης διαπιστώνεται ότι ο θόρυβος θα είναι 80dba και η απορροφούµενη ισχύς είναι 1kW (ο κινητήρας θα πρέπει να είναι µεγαλύτερης ισχύος). Ο βαθµός απόδοσης του ανεµιστήρα θα είναι 72% (ικανοποιητικός) 40

41 Ανεµιστήρες Παράδειγµα 41

42 Ανεµιστήρες Παράδειγµα 42

43 Ανεµιστήρες ιατάξεις ανεµιστήρα-κινητήρα Για την µείωση στροφών, µε αλλαγή των τροχαλιών µπορεί να επιτευχθεί χωρίς προβλήµατα. Απλά µετατοπίζεται το σηµείο λειτουργίας και µειώνεται ο βαθµός απόδοσης. Στην περίπτωση όµως της αύξησης των στροφών πρέπει να ελέχθη η επάρκεια του ηλεκτροκινητήρα επειδή η ισχύς είναι ανάλογη του κύβου των στροφών. Στην περίπτωση σχεδιασµού ΚΚΜ προδιαγράφεται ηλεκτροκινητήρας για µεταβολή (αύξηση) µέχρι και 25% των στροφών. Η ισχύς που απαιτείται µεταβάλλεται : 43

44 Ανεµιστήρες Παράδειγµα Ανεµιστήρας ΚΚΜ λειτουργεί σε 1600rpm και ο κινητήρας απορροφά ισχύ 1,2kW. Απαιτείται αύξηση των στροφών του σε 2000rpm. Να υπολογιστεί η απορροφούµενη ισχύς του ηλεκτροκινητήρα; Συνεπάγεται διπλασιασµός της ισχύος για αύξηση των στροφών κατά 25% 44

45 Ανεµιστήρες Επιτρεπόµενη στάθµη θορύβου ανεµιστήρα Η επιτρεπόµενη στάθµη θορύβου του ανεµιστήρα είναι προφανώς συνάρτηση της επιτρεπόµενης στάθµης θορύβου του χώρου που εξυπηρετεί αυτός και της εν γένει µορφής και διαµόρφωσης του αντίστοιχου δικτύου αεραγωγών. Για ένα συγκεκριµένο τύπο ανεµιστήρα, η στάθµη του παραγόµενου θορύβου είναι µικρότερη όσο µεγαλύτερος είναι ο βαθµός απόδοσής του. Κατά συνέπεια η επιλογή ενός µεγέθους ανεµιστήρα µε µεγαλύτερο βαθµό απόδοσης, εκτός του ότι µειώνει την απορροφούµενη ισχύ και το κόστος λειτουργίας, µειώνει ταυτόχρονα και τη στάθµη του παραγόµενου θορύβου. Η ταχύτητα εξόδου του αέρα από τον ανεµιστήρα δεν µπορεί να χρησιµοποιηθεί ως κριτήριο του παραγόµενου θορύβου, γιατί µία χαµηλή ταχύτητα εξόδου δεν εξασφαλίζει υποχρεωτικά την αθόρυβη λειτουργία του ανεµιστήρα. 45

46 Ανεµιστήρες Επιτρεπόµενη στάθµη θορύβου ανεµιστήρα Καθορισµός παρακάτω πρόσθετων στοιχείων Οι στροφές του ανεµιστήρα. Ο βαθµός απόδοσης. Η απορροφούµενη ισχύς. Το µέγεθος και τα ηλεκτρικά χαρακτηριστικά του ηλεκτροκινητήρα. Η επιθυµητή συναρµογή (στήριξη πτερωτής και κινητήρα, τρόπος µετάδοσης της κίνησης), η φορά περιστροφής του ανεµιστήρα και η θέση του στοµίου κατάθλιψης. Οι διαστάσεις και το βάρος του ανεµιστήρα. Η στάθµη του παραγόµενου θορύβου. Τα ειδικά εξαρτήµατα και χαρακτηριστικά που πιθανόν να απαιτούνται (π.χ. ρυθµιστικά διαφράγµατα, αντιδονητικά στηρίγµατα, αντιεκρηκτική κατασκευή, αντιοξειδωτικές επικαλύψεις κλπ.) 46

47 Ανεµιστήρες Παγίδα Ήχου Ηχοπαγίδες αγωγών 47

48 Φίλτρα Κατηγορίες φίλτρων Ο τρόπος που µετράται η ικανότητα φιλτραρίσµατος διαφέρει για κάθε είδος φίλτρου. Τα G, µετρούνται µε το ποσοστό της σκόνης που συγκρατούν και συµβολίζεται µε Am, ονοµάζεται δε συγκράτηση. Λ.χ. G2 συγκρατεί 65~80% της σκόνης 48

49 Φίλτρα Πάνω από την κατηγορία G4 το Am δεν είναι πλέον το κατάλληλο µέγεθος για να αποδώσει την ικανότητα φιλτραρίσµατος και χρησιµοποιείται το µέγεθος Απόδοση, συµβολίζεται δε µε Εm. Που βεβαίως δεν είναι ποσοστό συγκρατουµένων σωµατιδίων Τα απόλυτα φίλτρα µετρούνται µε άλλο τρόπο και χαρακτηρίζονται από την ικανότητα να συγκρατούν µικροσκοπικούς κόκκους σκόνης, µε αυστηρά καθορισµένη διάµετρο, δηλαδή 49

50 Φίλτρα 50

51 Φίλτρα Φίλτρο ΚΚΜ, µε επιτρεπόµενη ταχύτητα αέρα 1,5m/s και µετωπική στο στοιχείο 2,5m/s. Με τη µορφή αυτή αυξάνεται η συνολική επιφάνεια του φίλτρου και µειώνεται η κάθετη συνιστώσα της ταχύτητας σε αυτό. 51

52 Φίλτρα Σακόφιλτρο, τοποθετηµένο σε ΚΚΜ. Αυτά είναι από G4~F9 και η επιτρεπόµενη µετωπική ταχύτητα του αέρα είναι, ανάλογα µε το είδος του υλικού, από 2,5 ~ 3,2m/s 52

53 Φίλτρα 53

54 Ηλεκτρικές αντιστάσεις Χρησιµοποιούνται για την αναθέρµανση κατά το θέρος. Κατά κανόνα τοποθετούνται µακριά από τα σηµεία που δηµιουργείται υγρασία και συχνά µέσα στον αεραγωγό ή στην έξοδο του ανεµιστήρα προσαγωγής. 54

55 Υγραντήρες Υγραντήρες, βασικά εξαρτήµατα χειµερινού κλιµατισµού. Απαιτούν αυξηµένη συντήρηση και επιφέρουν κινδύνους, ιδίως εάν υπάρχουν ηλεκτρικές αντιστάσεις στην ΚΚΜ 55

56 Υγραντήρες 56

57 ΑΦΥγραντήρες Σταγονοσυλλέκτης 57

58 Κλιµατιστικές µονάδες - κεντρικές κλιµατιστικές µονάδες Τύπος κλιµατιστικής µονάδας Ο βασικός τύπος και η συγκρότηση µίας κεντρικής κλιµατιστικής µονάδας (µιας ζώνης, διπλού αεραγωγού, πολυζωνική κλπ.) εξαρτάται από το προβλεπόµενο σύστηµα κλιµατισµού, Ηεπιλογή ορισµένων δευτερευόντων χαρακτηριστικών (οριζόντια ή κατακόρυφη µονάδα, θέση στοµίου κατάθλιψης κλπ.) εξαρτάται από το διαθέσιµο για την εγκατάσταση χώρο και την εν γένει µορφή και διαµόρφωση του δικτύου των αεραγωγών Μέγεθος κλιµατιστικής µονάδας Η εκτίµηση του µεγέθους µιας κεντρικής κλιµατιστικής µονάδας (K.K.M.) περιλαµβάνει συνήθως δύο στάδια Την εκτίµηση του µεγέθους της µονάδας. Την εκτίµηση του µεγέθους του στοιχείου (ή των στοιχείων). Το µέγεθος, της κεντρικής κλιµατιστικής µονάδας γίνεται από τους πίνακες των κατασκευαστών µε βάση τα παρακάτω βασικά δεδοµένα Συνολική παροχή αέρα. Μέγιστη επιτρεπόµενη µετωπική ταχύτητα στο ψυκτικό στοιχείο. Εξωτερική στατική πίεση 58

59 Κλιµατιστικές µονάδες - κεντρικές κλιµατιστικές µονάδες Μέγεθος κλιµατιστικής µονάδας Σηµειώνεται ότι θα πρέπει να γίνεται πάντοτε διάκριση µεταξύ της συνολικής ποσότητας αέρα (Supply Air Quantity) που παρέχει ο ανεµιστήρας και της ποσότητας του κλιµατιζόµενου αέρα (Dehumidified Air Quantity) που περνάει από το ψυκτικό στοιχείο µιας µονάδας Οι ποσότητες αυτές δεν είναι πάντοτε ίσες (περίπτωση παράκαµψης ψυκτικού στοιχείου µονάδας, σύστηµα κλιµατισµού δύο αγωγών κλπ.), γι' αυτό και η µετωπική ταχύτητα στο ψυκτικό στοιχείο, πρέπει να υπολογίζεται πάντοτε µε την ποσότητα του κλιµατιζόµενου αέρα και όχι µε τη συνολική ποσότητα του αέρα Η µετωπική ταχύτητα στο ψυκτικό στοιχείο των κλιµατιστικών µονάδων δεν πρέπει να υπερβαίνει τα 3,0 m/s (600 fpm). Συνιστάται πάντως να χρησιµοποιούνται µετωπικές ταχύτητες στο ψυκτικό στοιχείο ίσες µε 2,5 2,75 m/s ( fpm). 59

60 Κλιµατιστικές µονάδες - κεντρικές κλιµατιστικές µονάδες Μέγεθος κλιµατιστικής µονάδας Στις περιπτώσεις που προβλέπεται µόνο θέρµανση του αέρα η µετωπική ταχύτητα στο θερµαντικό στοιχείο µπορεί να λάβει τιµές µέχρι 3,5 m/s (700 fpm) ή και ακόµα µεγαλύτερες ανάλογα µε την ικανότητα της µονάδας Στην περίπτωση που η µονάδα διαθέτει κοινό θερµαντικό και ψυκτικό στοιχείο, ο έλεγχος του στοιχείου αυτού γίνεται µε βάση τις απαιτήσεις ψύξης και συνήθως επαρκεί για τις κανονικές συνθήκες θέρµανσης. Μετά τον έλεγχο του µεγέθους της µονάδας και των στοιχείων, ο έλεγχος ολοκληρώνεται µε τον έλεγχο της συνολικής στατικής πίεσης (εξωτερικής και εσωτερικής) του ανεµιστήρα της µονάδας ώστε, να καθορισθούν για τον ανεµιστήρα αυτόν και τα υπόλοιπα στοιχεία που απαιτούνται (στροφές, βαθµός απόδοσης, απορροφούµενη ισχύς κλπ.) 60

61 Κλιµατιστικές µονάδες - κεντρικές κλιµατιστικές µονάδες Τελικά θα καθορισθούν συνολικά τα παρακάτω στοιχεία: Για τη µονάδα Τύπος και συγκρότηση µονάδας. Συνολική παροχή αέρα. Παροχή κλιµατιζόµενου αέρα (που περνά από το ψυκτικό στοιχείο). Μετωπική ταχύτητα στο ψυκτικό στοιχείο. Ολική στατική πίεση ανεµιστήρα. Στροφές ανεµιστήρα. Βαθµός απόδοσης και απορροφούµενη ισχύς ανεµιστήρα. Ισχύς και ηλεκτρικά χαρακτηριστικά ανεµιστήρα. Διαστάσεις και βάρος µονάδας. Στάθµη παραγόµενου θορύβου. Για το ψυκτικό στοιχείο Ολικό ψυκτικό φορτίο. Θερµοκρασία ξηρού και υγρού θερµοµέτρου του εισερχοµένου και εξερχοµένου αέρα. Θερµοκρασία εισόδου εξόδου του ψυχρού νερού. Παροχή ψυχρού νερού. 61

62 Κλιµατιστικές µονάδες - κεντρικές κλιµατιστικές µονάδες Τελικά θα καθορισθούν συνολικά τα παρακάτω στοιχεία: Για το θερµαντικό στοιχείο Θερµικό φορτίο. Θερµοκρασία ξηρού υγρού θερµοµέτρου του εισερχοµένου και εξερχοµένου αέρα. Θερµοκρασία εισόδου εξόδου του ζεστού νερού. Παροχή ζεστού νερού. Για τον υγραντήρα Τύπος. Ικανότητα ύγρανσης. Για τα φίλτρα Τύπος φίλτρων. Μετωπική ταχύτητα. Αρχική και τελική πτώση πίεσης 62

63 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Αεραγωγοί Παροχή αέρα σε όλους τούς κλάδους. Πτώση πίεσης στο µακρύτερο κλάδο στους αεραγωγούς παροχής και επιστροφής. Υλικό κατασκευής αεραγωγού. Τύπος κατασκευής αεραγωγού (παραλληλόγραµµος, στρογγυλός, οβάλ, κ.ά.). Τύπος µόνωσης. Τύπος στοµίων διανοµής αέρα. Τυχόν ύπαρξη τερµατικών µονάδων (µονάδες µεταβλητού όγκου, µονάδες ανεµιστήρας στοιχείου, κ.ά.) Ανεµιστήρες Κατασκευαστής, τύπος, διάταξη Περιστροφή, µετάδοση κίνησης, ταχύτητα περιστροφής Λειτουργική κατάσταση (ευθυγράµµιση, καθαριότητα) Εφαρµογή (παροχή, επιστροφή, απόρριψη) 63

64 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Κινητήρες Τύπος, στροφές, FLA, Full Load Amperes (fully loaded motor current), LRA, Locked Rotor Amperes (max current spike during a motor start), LRA = FLA x 5 Μέτρηση τάσης, έντασης, σε λειτουργικές συνθήκες Εφαρµογή (ανεµιστήρας, αντλία, κ.ά.) Μονάδες Παραγωγής Ψύξης (Μονάδες Απευθείας Εκτόνωσης, Αερόψυκτοι Συµπυκνωτές) Κατασκευαστής, τύπος συµπιεστού/ών, αποφόρτιση σε µερικό φορτίο Τάση, FLA, LRA, Ψυκτικό µέσο Λειτουργικές πιέσεις και θερµοκρασίες αναρρόφησης και κατάθλιψης ψυκτικού. Θερµοκρασία περιβάλλοντος & καταγραφή της ώρας του ελέγχου Κατάσταση συµπυκνωτή (καθαρός, κ.ά.) Τύπος συµπυκνωτή (αερόψυκτος, εξατµιστικός) Μέτρηση ηλεκτρικής τάσης και έντασης κατά την λειτουργία 64

65 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Πύργος Ψύξης Θερµοκρασίες εισόδου και εξόδου του αέρα (Ξηρός βολβός, υγρός βολβός) Θερµοκρασία εισόδου/εξόδου νερού συµπύκνωσης Κατάσταση λεκάνης συγκέντρωσης νερού συµπύκνωσης Κατάσταση πλωτήρα πρόσθεσης νερού Μονάδες Ανεµιστήρα Στοιχείου (Fan Coil Units) νερού ή απευθείας εκτόνωσης Καταγραφή πληροφοριών όπως στους κινητήρες και ανεµιστήρες Τύπος ψυκτικού στοιχείου Παροχή αέρα Θερµοκρασίες εισόδου, εξόδου και φρέσκου αέρα (εάν υπάρχει) Τύπος φίλτρων Κατάσταση µονάδος και διαφραγµάτων ρύθµισης αέρα (εάν υπάρχουν) Εξωτερική στατική πίεση (µονάδες µε αεραγωγούς) 65

66 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Ψυκτικά/Θερµαντικά στοιχεία Διαστάσεις Παροχή αέρα Μετωπική ταχύτητα αέρα στο στοιχείο Θερµοκρασίες εισόδου/εξόδου αέρα Θερµοκρασίες εισόδου/εξόδου νερού (στοιχεία νερού) Θερµοκρασία εξάτµισης (στοιχείο απευθείας εκτόνωσης) Πτώση πίεσης αέρα στο στοιχείο Πτώση πίεσης νερού στο στοιχείο Αριθµός και µέγεθος εκτονωτικών βαλβίδων στοιχείο απευθείας εκτόνωσης Στόµια προσαγωγής/επιστροφής αέρα Κατασκευαστής τύπος/µέγεθος Παροχή αέρα Πρότυπο ροής αέρα Ύψος οροφής 66

67 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Μονάδες µεταβλητής παροχής Κατασκευαστής Παροχή αέρα Στατική πίεση εισόδου/εξόδου Τύπος ελέγχου θερµοκρασίας Ψυκτικά Συγκροτήµατα Ψυκτικός Κύκλος Συµπίεσης Κατασκευαστής, Τύπος, Ονοµαστική Ψυκτική απόδοση. Στοιχεία εναλλακτών (εξατµιστής/συµπυκνωτής) Πτώση πίεσης στους εναλλάκτες. Τρόπος ελέγχου ψυκτικής απόδοσης Σηµεία ρύθµισης (set points) λειτουργίας της µονάδας Στοιχεία συµπιεστών (τύπος, τάση, ένταση, στροφές κλπ) Θερµοκρασίες/πιέσεις αναρρόφησης & συµπύκνωσης Σηµείο ρύθµισης υπερπίεσης Μέγεθος αντιστάσεων στροφαλοθαλάµου Τύπος ψυκτικού µέσου. 67

68 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Αντλίες Στοιχεία ηλεκτροκινητήρων και προδιαγραφές συνθηκών λειτουργίας. Ευθυγράµµιση αντλίας/κινητήρα. Έλεγχος ταχύτητας και φοράς περιστροφής Λειτουργία της αντλίας σε κλειστή θέση (shut off test), καταγραφή των µετρήσεων, ρύθµιση του νεκρού σηµείου. Κατασκευαστής & λειτουργικά στοιχεία (καµπύλες λειτουργίας) Εναλλάκτες εξοικονόµησης ενέργειας Τύπος εναλλάκτη, κατασκευαστής Θερµοκρασίες εισόδου/εξόδου κρύου αέρα Θερµοκρασίες εισόδου/εξόδου αέρα απόρριψης Σωληνώσεις Σωστός σχεδιασµός πρωτευόντων/δευτερευόντων κυκλωµάτων Ύπαρξη και σωστή εγκατάσταση εξαεριστικών, βαλβίδων αποµόνωσης, µετρητών ροής, ρυθµιστικών βαλβίδων, κλπ. Θέση δοχείων διαστολής και δοχείων αδράνειας. Κατάσταση µόνωσης σωληνώσεων/εξαρτηµάτων. 68

69 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Ψυκτικά Συγκροτήµατα Ψυκτικός Κύκλος Απορρόφησης Κατασκευαστής, Τύπος, Ονοµαστική Ψυκτική απόδοση. Στοιχεία εναλλακτών (ατµοποιητής/συµπυκνωτής, απορροφητής, γεννήτρια) Πτώση πίεσης στους εναλλάκτες. Τρόπος ελέγχου ψυκτικής απόδοσης Σηµεία ρύθµισης (set points) λειτουργίας της µονάδας Στοιχεία ατµού/ζεστού νερού στην γεννήτρια (θερµοκρασίες, πιέσεις κλπ) Στοιχεία καυστήρα, ρύθµιση (συγκροτήµατα απευθείας καύσης) Έλεγχος αντλιών διαλύµατος βρωµιούχου λιθίου Έλεγχος κατάστασης διαλύµατος Έλεγχος προσθέτων (inhibitors) στο διάλυµα βρωµιούχου λιθίου Συµπυκνωτές (αερόψυκτοι/εξατµιστικο εξατµιστικοί) Κατασκευαστής/µέγεθος Θερµοκρασίες περιβάλλοντος λειτουργίας είσοδος/ έξοδος αέρα Στοιχεία κινητήρων ανεµιστήρων αντλιών Ψυκτικό µέσο 69

70 Καταγραφή του επιµέρους εξοπλισµού που αποτελεί ένα σύστηµα κλιµατισµού Απαιτούµενες πληροφορίες κατά την επιθεώρηση µιας εγκατάστασης κλιµατισµού Πύργοι ψύξης Κατασκευαστής/µέγεθος Στοιχεία ηλεκτροκινητήρων ανεµιστήρων Κατάσταση εναλλακτών εναλλαγής θερµότητας Καταγραφή θερµοκρασιών λειτουργίας (θερµοκρασίες εισόδου/εξόδου αέρα ξηρού/υγρού βολβού, θερµοκρασία εισόδου/εξόδου νερού συµπύκνωσης) Κατάσταση πλωτήρα συµπλήρωσης νερού Κατάσταση βαλβίδας υπερχείλισης Στοιχεία αντλίας κυκλοφορίας νερού συµπύκνωσης Με την αντλία σε θέση OFF, έλεγχος τής στατικής πίεσης στην είσοδο της αντλίας (έλεγχος θετικού µανοµετρικού αναρρόφησης και σύγκριση µε τα στοιχεία του κατασκευαστή για την αποφυγή σπηλαίωσης) Έλεγχος λειτουργίας ελεγκτού χαµηλής θερµοκρασίας νερού συµπύκνωσης εάν υπάρχει. Έλεγχος ακροφυσίων ψεκασµού 70

71 Έλεγχος δικτύου αεραγωγών Στόµια και συσκευές διανοµής του αέρα Τα στόµια και οι συσκευές διανοµής του αέρα πρέπει να είναι τοποθετηµένα στις προβλεπόµενες, από τη µελέτη, θέσεις. Όπου, για κατασκευαστικούς λόγους, αυτό είναι αδύνατο, πρέπει να γίνεται κατάλληλη τροποποίηση του σχεδίου και να ακολουθούνται οι βασικοί κανόνες επιλογής και σχεδίασης των στοµίων και των συσκευών διανοµής αέρα. Κατά την εγκατάσταση των στοµίων και συσκευών διανοµής αέρα πρέπει: Να τοποθετούνται σε κατάλληλη θέση ώστε τα σηµεία χειρισµού να είναι προσιτά. Να δίνεται προσοχή για να µην καταστρέφεται η εξωτερική εµφάνισή τους. Η σύνδεση τους µε τον αεραγωγό να είναι στεγανή και να χρησιµοποιείται το κατάλληλο στεγανωτικό παρέµβυσµα. Να ελέγχεται η ροή του αέρα από τον αεραγωγό προς το στόµιο και να προβλέπεται κατάλληλο µέσο ρύθµισης (π.χ. ρυθµιστικό πτερύγιο) ώστε η ροή να είναι κανονική 71

72 Έλεγχος δικτύου αεραγωγών Μονώσεις αεραγωγών Το είδος και το πάχος της µόνωσης των αεραγωγών καθορίζεται στη µελέτη και σύµφωνα µε τις οδηγίες ΤΟΤΕΕ. Οι µονώσεις των αεραγωγών κατασκευάζονται για να ελαττώσουν τις θερµικές απώλειες και για να µη δηµιουργούνται συµπυκνώµατα στην εξωτερική επιφάνεια των αεραγωγών. Για το σκοπό αυτό πρέπει: Η µόνωση να είναι συνεχής χωρίς διακοπές. Η µόνωση να έχει εξωτερικό µανδύα (π.χ. αλουµινόφυλλο) του οποίου η στεγανότητα να είναι απόλυτη. Σε εξωτερικούς αεραγωγούς η µόνωση να επικαλύπτεται µε υλικό που να αντέχει στα νερά και τις καιρικές συνθήκες 72

73 Έλεγχος δικτύου αεραγωγών Μονώσεις αεραγωγών Σε περίπτωση που η µελέτη προβλέπει εσωτερική µόνωση των αεραγωγών, πρέπει: Να αυξάνονται κατάλληλα οι διαστάσεις των αεραγωγών ώστε να µην περιορίζεται η διατοµή τους από το πάχος της µόνωσης (η πρόβλεψη πρέπει να έχει γίνει στην µελέτη). Η µόνωση να κατασκευάζεται συνεχής και λεία χωρίς άσκοπες προεξοχές. Να δίνεται ιδιαίτερη προσοχή στη συγκόλληση και στερέωση της µόνωσης στα τοιχώµατα του αεραγωγού για να µην ξεκολλά µε την ροή του αέρα. Εφόσον οι αεραγωγοί τοποθετούνται σε υπαίθριο χώρο να στεγανοποιούνται οι αρµοί ώστε να µην εισχωρεί υγρασία στο µονωτικό υλικό. Εφόσον χρησιµοποιείται υαλοβάµβακας πρέπει η εσωτερική επιφάνειά του που έρχεται σε επαφή µε τον αέρα να καλύπτεται µε κατάλληλο προστατευτικό υλικό (π.χ. ύφασµα, ή αλουµινόφυλλο), ώστε να µην παρασύρονται ίνες υαλοβάµβακα που είναι επικίνδυνες στην υγεία 73

74 Έλεγχος δικτύου αεραγωγών Έλεγχος των αεραγωγών Η καλή λειτουργία όλων των διαφραγµάτων και διατάξεων ρύθµισης της παροχής και ροής του αέρα Οι πιθανές διαρροές αέρα. Σχετικά µε το θέµα των διαρροών σηµειώνεται ότι συνιστάται αντί του ελέγχου στεγανότητας να γίνεται ο έλεγχος της σωστής κατασκευής και τοποθέτησης των αεραγωγών ώστε να ελαχιστοποιηθούν οι διαρροές. Η σωστή τοποθέτηση των στοµίων, µονάδων ανεµιστήρων και λοιπών συσκευών. Η σωστή στήριξη των αεραγωγών προς αποφυγή κραδασµών. Η σωστή λειτουργία των αρχιτεκτονικών στοιχείων που συνδυάζονται µε τους αεραγωγούς. 74
