1 Θερμοστάτες Ελεγκτές ενδοδαπέδιας Ελεγκτές θέρμανσης Αντισταθμίσεις Διαφορικοί θερμοστάτες Έξυπνο σπίτι Pocket Home Βάνες 3-οδες, 4-οδες, κατεύθυνσης, ανάμειξης και φορτίου Αυτονομία θέρμανσης 5-1

2 Ψηφιακή θερμοστατική κεφαλή HD-13 Η πιο αθόρυβη θερμοστατική κεφαλή στην αγορά με δυνατότητα χρονοπρογραμματισμού. Προσαρμόζεται αυτόματα στο διακόπτη και έχει ένδειξη για το ποσοστό ανοίγματος του διακόπτη. Αυτόματη λειτουργία κατά της ανάπτυξης αλάτων. Υτόματο κλείδωμα σε περίπτωση που ανιχνευθεί απότομη αλλαγή της θερμοκρασίας σε ένα δωμάτιο (π.χ. άνοιγμα παραθύρου). Αντιπαγετική προστασία, αυτόματη εναλλαγή χειμών/θέρους και δυνατότητα ρύθμισης θερμοκρασίας ανα 0,5 ο C. HD-13 42,00 *Ανάλογα με το διακόπτη προσφέρονται προσαρμογείς για όλους τους τύπους. Δείτε σχετικό κατάλογο στο τέλος του καταλόγου των αυτοματισμών Ψηφιακή θερμοστατική κεφαλή HD-13L Η πιο αθόρυβη θερμοστατική κεφαλή στην αγορά με δυνατότητα χρονοπρογραμματισμού και φωτιζόμενη οθόνη. Δυνατότητα ελέγχου θερμοκρασίας σε 2 διαφορετικά επίπεδα. Προσαρμόζεται αυτόματα στο διακόπτη και έχει ένδειξη για το ποσοστό ανοίγματος του διακόπτη. Αυτόματη λειτουργία κατά της ανάπτυξης αλάτων. Υτόματο κλείδωμα σε περίπτωση που ανιχνευθεί απότομη αλλαγή της θερμοκρασίας σε ένα δωμάτιο (π.χ. άνοιγμα παραθύρου). Αντιπαγετική προστασία, αυτόματη εναλλαγή χειμών/θέρους και δυνατότητα ρύθμισης θερμοκρασίας ανα 0,5 ο C. HD-13L 50,00 *Ανάλογα με το διακόπτη προσφέρονται προσαρμογείς για όλους τους τύπους. Δείτε σχετικό κατάλογο στο τέλος του καταλόγου των αυτοματισμών Ψηφιακός προγραμματιζόμενος θερμοστάτης PT10 Δυνατότητα για 4 προγραμματισμούς ανά ημέρα. Εύκολη εγκατάσταση και λειτουργία. PT-10 38,00 Ψηφιακός προγραμματιζόμενος θερμοστάτης PT-22 Εύκολη διαχείριση με ροδέλα. Εβδομαδιαίος προγραμματισμός με 6 αλλαγές θερμοκρασίας ανα ημέρα. Προγραμματισμός σε βήματα των 10 λεπτών και των 0,5 ο C.Μεγάλη, ευανάγνωστη, φωτιζόμενη οθόνη. Ρυθμιζόμενη υστέρηση. Λειτουργία διακοπών και αντιπαγετική προστασία. Λειτουργία για μικρής διάρκειας αλλαγές στη θερμοκρασία. Λειτουργία ελέγχου συνδέσεων και αυτόματη εναλλαγή ώρας μεταξύ χειμών/θέρους. PT-22 72,00 5-2

3 Έξυπνος ψηφιακός προγραμματιζόμενος θερμοστάτης PT-32 O θερμοστάτης αυτού του τύπου μπορεί να συνδεθεί με όλα τα συστήματα θέρμανσης που απαιτούν ψυχρή επαφή. Με 9 εβδομαδιαία προγράμματα και δυνατότητα για 6 θερμοκρασιακές αλλαγές ημερησίως σε βήματα των 10 λεπτών και 0,5 ο C. Μεγάλη ευανάγνωστη φωτιζόμενη οθόνη. Δυνατότητα λειτουργίας με πρωτόκολλο PI ή με υστέρηση. Λειτουργία προθέρμανσης. Λειτουργία για μικρής διάρκειας αλλαγές στη θερμοκρασία. Λειτουργία ελέγχου συνδέσεων και αυτόματη εναλλαγή χειμών/θέρους. Λειτουργία διακοπών και καλοκαιριού. Κλείδωμα πληκτρολογίου, αντιπαγετική προστασία, ένδειξη συνολικών ωρών λειτουργίας λέβητα και υπενθύμιση για συντήρηση. PT ,00 Ψηφιακός προγραμματιζόμενος θερμοστάτης PT-32GST με GSM Θερμοστάτης με ενσωματωμένο GSM. Είναι δυνατόν να συνδυαστεί με όλους του λέβητες που απαιτούν ψυχρή επαφή. Δυνατότητα λειτουργίας με το πρωτόκολλο PID (συνεχής σύγκριση της επιθυμητής θερμοκρασίας με την παρούσα θερμοκρασία και προσαρμογή του θερμοστάτη στις συνθήκες). 9 εβδομαδιαίοι προγραμματισμοί με δυνατότητα εως 6 εναλλαγών μέσα στην ημέρα. Προγραμματισμός σε βήματα των 10 λεπτών και των 0,5 ο C. Μεγάλη ευανάγνωστη οθόνη. Δυνατότητα λειτουργίας είτε με ρύθμιση υστέρησης, είτε με το πρωτόκολλο PI είτε με το πρωτόκολλο PID. Λειτουργία προθέρμανσης, θέρους και διακοπών. Επιλογή μεταξύ ζυγής και μονής εβδομάδας. Διόρθωση θερμοκρασίας. Αυτόματη αλλαγή ώρας μεταξύ χειμών/θέρους. Κλείδωμα πληκτρολογίου. Ένδειξη συνολικών ωρών λειτουργίας λέβητα και ένδειξη για service λέβητα. Λειτουργία αυτοελέγχου συνδέσεων. ΝΕΟ!!! Σύντομα εφαρμογή android και στα αγγλικά δωρεάν PT-32GST 285,00 Ψηφιακός προγραμματιζόμενος θερμοστάτης με πρωτόκολλο Opentherm Χρήσιμοποιείται σε περίπτωση που ενεργοποιεί συσκευή που απαιτεί πρωτόκολλο Opentherm για τη λειτουργία της. Τα υπόλοιπα χαρακτηριστικά είναι όμοια με του PT-32. Προγραμματισμός εβδομαδιαίου προγράμματος για ζεστό νερό με δυνατότητα τριών ημερήσιων αλλαγών. PT-52OT 105,00 Ασύρματος Θερμοστάτης BPT-012 Aσύρματος θερμοστάτης με εύκολη λειτουργία και συνδέσεις που δεν χρειάζονται καλώδια και επεμβάσεις στους τοίχους. Ακτίνα 35m. ΒPT ,00 5-3

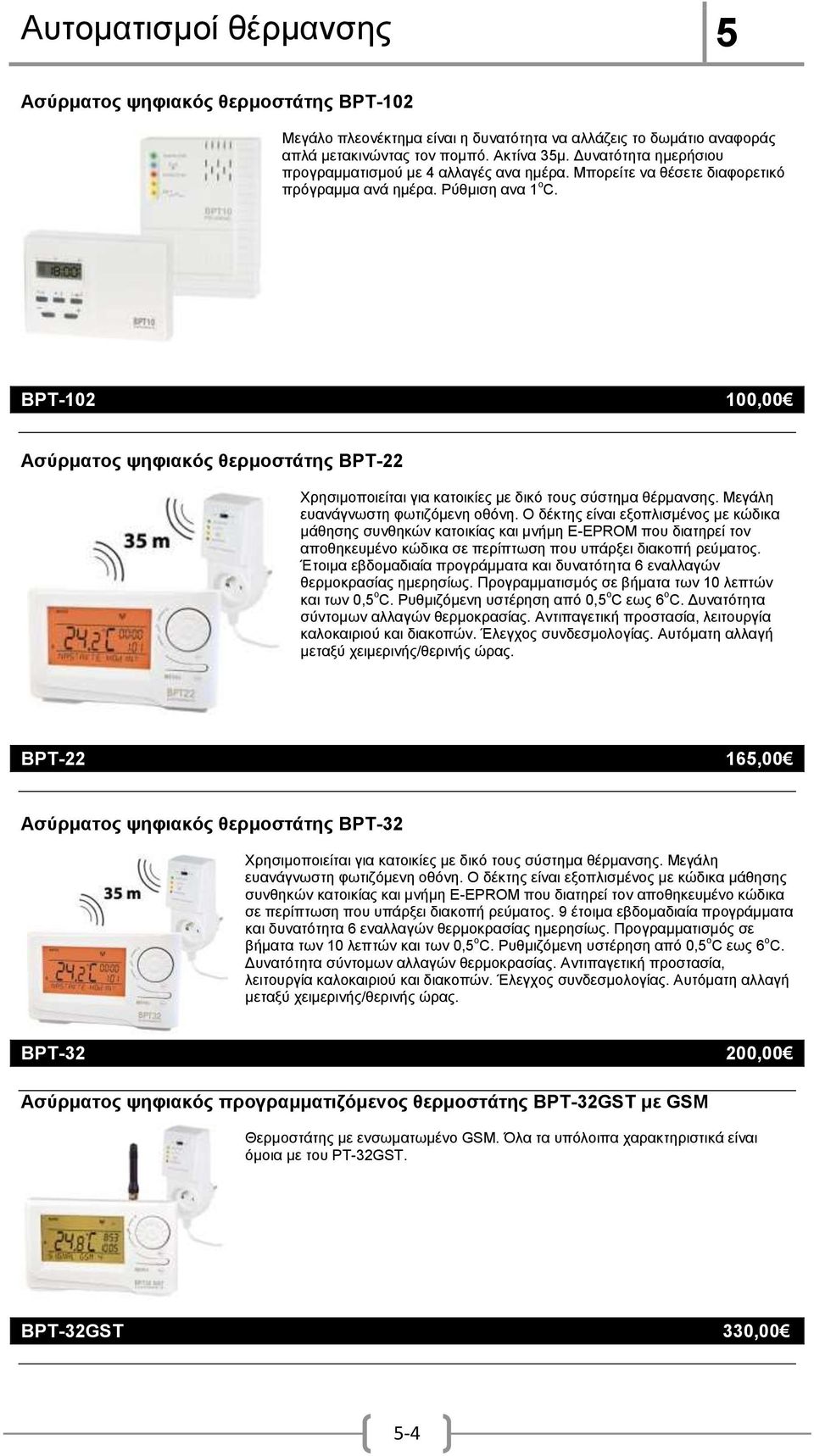

4 Ασύρματος ψηφιακός θερμοστάτης BPT-102 Μεγάλο πλεονέκτημα είναι η δυνατότητα να αλλάζεις το δωμάτιο αναφοράς απλά μετακινώντας τον πομπό. Ακτίνα 35μ. Δυνατότητα ημερήσιου προγραμματισμού με 4 αλλαγές ανα ημέρα. Μπορείτε να θέσετε διαφορετικό πρόγραμμα ανά ημέρα. Ρύθμιση ανα 1 ο C. ΒPT ,00 Ασύρματος ψηφιακός θερμοστάτης BPT-22 Χρησιμοποιείται για κατοικίες με δικό τους σύστημα θέρμανσης. Μεγάλη ευανάγνωστη φωτιζόμενη οθόνη. Ο δέκτης είναι εξοπλισμένος με κώδικα μάθησης συνθηκών κατοικίας και μνήμη E-EPROM που διατηρεί τον αποθηκευμένο κώδικα σε περίπτωση που υπάρξει διακοπή ρεύματος. Έτοιμα εβδομαδιαία προγράμματα και δυνατότητα 6 εναλλαγών θερμοκρασίας ημερησίως. Προγραμματισμός σε βήματα των 10 λεπτών και των 0,5 ο C. Ρυθμιζόμενη υστέρηση από 0,5 ο C εως 6 ο C. Δυνατότητα σύντομων αλλαγών θερμοκρασίας. Αντιπαγετική προστασία, λειτουργία καλοκαιριού και διακοπών. Έλεγχος συνδεσμολογίας. Αυτόματη αλλαγή μεταξύ χειμερινής/θερινής ώρας. ΒPT ,00 Ασύρματος ψηφιακός θερμοστάτης BPT-32 Χρησιμοποιείται για κατοικίες με δικό τους σύστημα θέρμανσης. Μεγάλη ευανάγνωστη φωτιζόμενη οθόνη. Ο δέκτης είναι εξοπλισμένος με κώδικα μάθησης συνθηκών κατοικίας και μνήμη E-EPROM που διατηρεί τον αποθηκευμένο κώδικα σε περίπτωση που υπάρξει διακοπή ρεύματος. 9 έτοιμα εβδομαδιαία προγράμματα και δυνατότητα 6 εναλλαγών θερμοκρασίας ημερησίως. Προγραμματισμός σε βήματα των 10 λεπτών και των 0,5 ο C. Ρυθμιζόμενη υστέρηση από 0,5 ο C εως 6 ο C. Δυνατότητα σύντομων αλλαγών θερμοκρασίας. Αντιπαγετική προστασία, λειτουργία καλοκαιριού και διακοπών. Έλεγχος συνδεσμολογίας. Αυτόματη αλλαγή μεταξύ χειμερινής/θερινής ώρας. ΒPT ,00 Ασύρματος ψηφιακός προγραμματιζόμενος θερμοστάτης BPT-32GST με GSM Θερμοστάτης με ενσωματωμένο GSM. Όλα τα υπόλοιπα χαρακτηριστικά είναι όμοια με του PT-32GST. ΒPT-32GST 330,00 5-4

5 ΈΛΕΓΧΟΣ ΚΥΚΛΩΜΑΤΩΝ ΕΝΔΟΔΑΠΕΔΙΑΣ Κεντρική Μονάδα διαχείρισης PT-41CJ O τύπος ρύθμισης καθώς και ο προγραμματισμός της θερμοκρασίας γίνεται απο τη μονάδα. Η κεντρική μονάδα μεταφέρει τις πληροφορίες στις μονάδες PT-41M & PT-41S και με τη σειρά τους αυτές οι μονάδες ανοιγουν τις αυτόνομες ζώνες, τον κυκλοφορητή και τη μονάδα θέρμανσης. Το συνολικό σύστημα μπορεί να ελέγξει εως 32 ζώνες. 6 προγράμματα / ημέρα με max 32 προγράμματα ανά εβδομάδα. Επιλογή τύπου ελέγχου μεταξύ πρωτοκόλλου PI και υστέρησης. Λειτουργία θέρους. Δυνατότητα προγραμματισμού ανα 10λεπτα. Ακρίβεια θερμοκρασίας 0,5 ο C. PT-41CJ 110,00 Μονάδα ελέγχου κυκλωμάτων ενδοδαπέδιας PT-41M (Master) Aυτή η μονάδα (master) έχει τη δυνατότητα να ελέγχει τη θερμοκρασία σε 6 δωμάτια, να εέλχει το λέβητα και τον κυκλοφορητή. PT-41M 148,00 Eπέκταση ελέγχου κυκλωμάτων ενδοδαπέδιας PT-41S (Slave) Aποτελλεί μοναδα επέκτασης του συστήματος (slave). Κάθε μονάδα αυτού του τύπου είναι δυνατον να ελέγξει εως και 8 δωμάτια. Έτσι συνολικά το σύστημα μπορεί να διαχειριστεί εως 32 δωμάτια. PT-41S 148,00 5-5

6 Θερμοηλεκτρική κεφαλή για συλλέκτες ενδοδαπέδιας SEH30.23 SEH ,00 Τροφοδότης ρεύματος AD-05DIN για τις μονάδες PT41-Master & PT-41 - Slave AD-05DIN 90,00 Αντισταθμιστικός ελεγκτής συστήματος θέρμανσης Ρυθμιστής θέρμανσης τρίοδων και τετράοδων βανών και επιλογή λειτουργιών ανάλογα με το σύστημα θέρμανσης. Δυνατότητα χρήσης σε συστήματα μονών και πολλαπλών κυκλωμάτων (σώματα, ενδοδαπέδια, κ.α.) Δυνατότητα ελέγχου δοχείων ΖΝΧ και αδρανείας Δυνατότητα ρύθμισης της θερμοκρασίας του νερού επιστροφής σε συστήματα στερεών καυσίμων όταν ο λέβητας δεν περιλαμβάνει αντιστάθμιση Τύποι Ρύθμισης Ρύθμιση ανάλογα με την θερμοκρασία του χώρου (τύπος PI) Αντιστάθμιση εξωτερικού περιβάλλοντος και διόρθωση σύμφωνα με την θερμοκρασία δωματίου Αντιστάθμιση εξωτερικού περιβάλλοντος σύμφωνα με την εξωτερική θερμοκρασία Ρύθμιση σύμφωνα με τη θερμοκρασία της βάνας Ρύθμιση σύμφωνα με τη θερμοκρασία επιστροφής Λειτουργίες 7 Eβδομαδιαία προγράμματα 6 προγράμματα ημερησίως Τύποι λειτουργίας MANU/MANU OFF, AUTO/AUTO OFF Ευανάγνωστη φωτιζόμενη οθόνη Aντιπαγετική Προστασία Σύνδεση και έλεγχος εως 4 αισθητήρων θερμοκρασίας (2xCT01-10k, 1x CT02-10k περιλαμβάνονται Δυνατότητα σύνδεσης για απομακρυσμένο έλεγχο θερμοστάτη 5-6

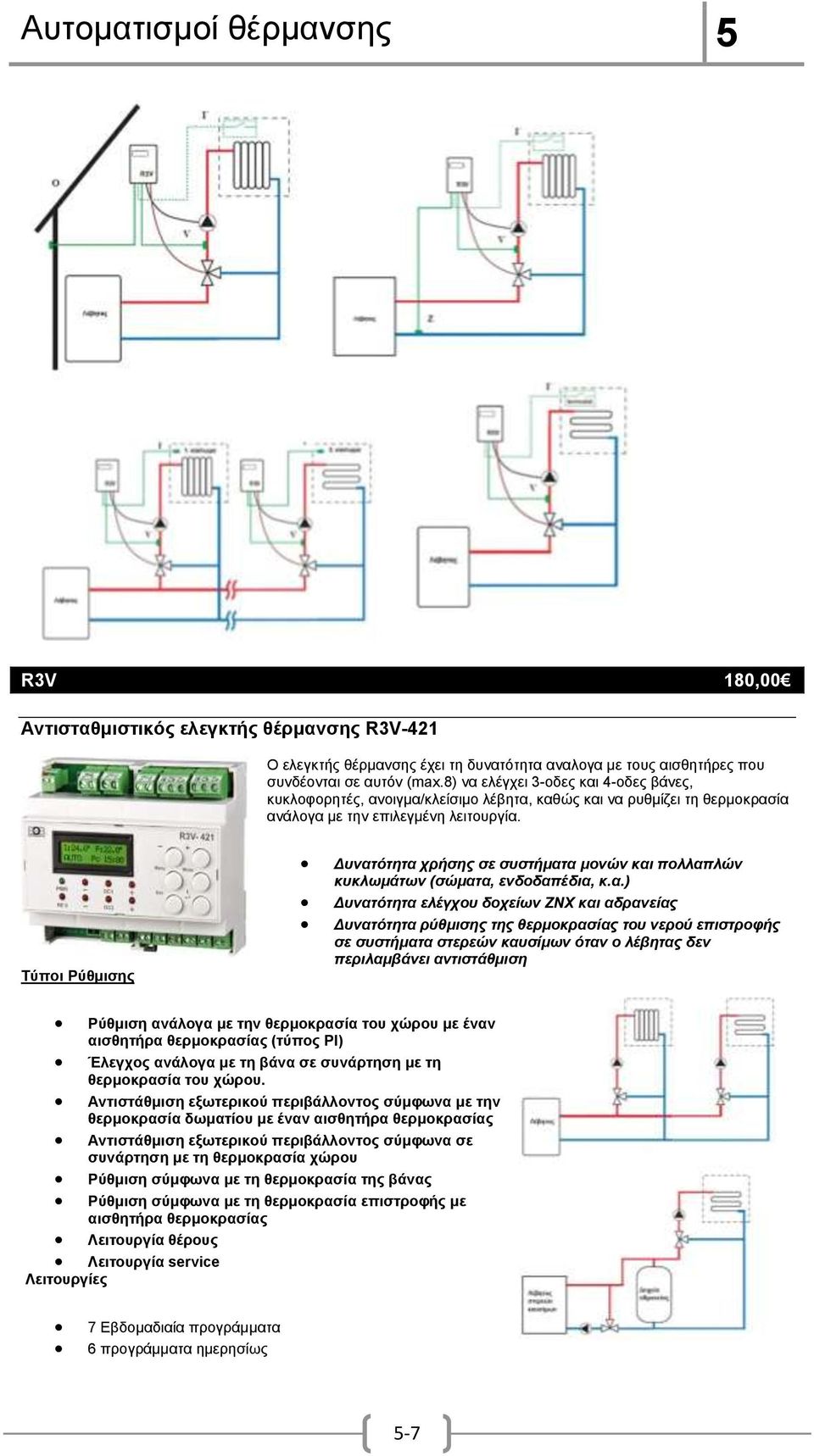

7 R3V 180,00 Αντισταθμιστικός ελεγκτής θέρμανσης R3V-421 Ο ελεγκτής θέρμανσης έχει τη δυνατότητα αναλογα με τους αισθητήρες που συνδέονται σε αυτόν (max.8) να ελέγχει 3-οδες και 4-οδες βάνες, κυκλοφορητές, ανοιγμα/κλείσιμο λέβητα, καθώς και να ρυθμίζει τη θερμοκρασία ανάλογα με την επιλεγμένη λειτουργία. Τύποι Ρύθμισης Δυνατότητα χρήσης σε συστήματα μονών και πολλαπλών κυκλωμάτων (σώματα, ενδοδαπέδια, κ.α.) Δυνατότητα ελέγχου δοχείων ΖΝΧ και αδρανείας Δυνατότητα ρύθμισης της θερμοκρασίας του νερού επιστροφής σε συστήματα στερεών καυσίμων όταν ο λέβητας δεν περιλαμβάνει αντιστάθμιση Ρύθμιση ανάλογα με την θερμοκρασία του χώρου με έναν αισθητήρα θερμοκρασίας (τύπος PI) Έλεγχος ανάλογα με τη βάνα σε συνάρτηση με τη θερμοκρασία του χώρου. Αντιστάθμιση εξωτερικού περιβάλλοντος σύμφωνα με την θερμοκρασία δωματίου με έναν αισθητήρα θερμοκρασίας Αντιστάθμιση εξωτερικού περιβάλλοντος σύμφωνα σε συνάρτηση με τη θερμοκρασία χώρου Ρύθμιση σύμφωνα με τη θερμοκρασία της βάνας Ρύθμιση σύμφωνα με τη θερμοκρασία επιστροφής με αισθητήρα θερμοκρασίας Λειτουργία θέρους Λειτουργία service Λειτουργίες 7 Eβδομαδιαία προγράμματα 6 προγράμματα ημερησίως 5-7

8 Τύποι λειτουργίας MANU/ΑUTO/OFF Καταγράφει τη μέγιστη θερμοκρασία του λέβητα Αυτόματη προσαρμογή της βάνας Αυτόματο backup και επαναφορά ρυθμίσεων σε περίπτωση διακοπής μικρότερης απο 4 ώρες Ευανάγνωστη φωτιζόμενη οθόνη Aντιπαγετική Προστασία Σύνδεση και έλεγχος εως 8 αισθητήρων θερμοκρασίας R3V ,00 Αντισταθμιστικός ελεγκτής θέρμανσης INT0129 Ελέγχει ηλεκτροβάνες σε σχέση με τη θερμοκρασία προσαγωγής στο σύστημα θέρμανσης. Χρησιμοποιείται επίσης για τον έλεγχο της θερμοκρασίας σε δοχείο αδρανείας με τον έλεγχο βάνας ανάμειξης.η ρύθμιση της θερμοκρασίας πρoσαγωγής γίνεται με 3 τρόπους: α)χειροκίνητα απο τη συσκευή, β) σύμφωνα με τη θερμοκρασία εξωτερικού περιβάλλοντος και γ) απο θερμοστάτη χώρου. Δυνατότητα χρήσης πλήρως αναλογικών βανών. Πολλαπλά συστήματα προστασίας απο παγετό ή υπερθέρμανση. Περιλαμβάνει 4 αισθητήρια Pt1000. INT ,00 5-8

9 Αντισταθμιστικός ελεγκτής θέρμανσης INT για εως 4 κυκλώματα ανάμειξης Ελέγχει ηλεκτροβάνες σε σχέση με τη θερμοκρασία προσαγωγής στο σύστημα θέρμανσης. Δυνατότητα ελέγχου 3 κινητήρων 2 θέσεων και ενός κινητήρα πλήρως αναλογικού. Χρησιμοποιείται επίσης για τον έλεγχο της θερμοκρασίας σε δοχείο αδρανείας με τον έλεγχο βάνας ανάμειξης.η ρύθμιση της θερμοκρασίας πρσαγωγής γίνεται με 3 τρόπους: α)χειροκίνητα απο τη συσκευή, β) σύμφωνα με τη θερμοκρασία εξωτερικού περιβάλλοντος και γ) απο θερμοστάτη χώρου. Δυνατότητα χρήσης πλήρως αναλογικών βανών. Πολλαπλά συστήματα προστασίας απο παγετό ή υπερθέρμανση. Περιλαμβάνει 6 αισθητήρια Pt1000. INT ,00 Ελεγκτής θέρμανσης με δυνατότητα αντιστάθμισης τύπου MR-TR & MR-TR Plus Εφαρμογή με σώματα Εφαρμογή με ενδοδαπέδια Πρόκειται για έναν αντισταθμιστικό ελεγκτή θέρμανσης. Είναι ένα σύστημα με έλεγχο 3-ων σημείων (PID) που λειτουργεί σαν συνάρτηση της εξωτερικής θερμοκρασίας και σε συνδυασμό με την μονάδα του χώρου AS2000E επιτρέπει τη ακριβή ρύθμιση της θερμοκρασίας του κυκλώματος 5-9

10 Χαρακτηριστικά Ενδείξη LED για την κατάσταση που βρίσκεται η μονάδα Έξοδος για έλεγχο κινητήρα UNI 3P ή MV120 και κυκλοφορητή. Λειτουργία κυκλοφορητή και βάνας κάθε 72 ώρες για 30 με σκοπό την αποφυγή μπλοκαρίσματος. Λειτουργία service Ένδειξη σφάλματος αισθητήρων με LED Ψηφιακή απεικόνιση όλων των παραμέτρων Ένδειξη στην οθόνη των ζητούμενων θερμοκρασιών Παροχή 230VAC/50Hz Κατανάλωση: 5VA Ευρος θερμοκρασίας δωματίου: 5-25 ο C Tύπος αισθητήρων KTY Χαρακτηριστικά ελεγκτή AS2000-E Δυνατότητα εβδομαδιαίου και ημερήσιου χρονοπρογραμματισμού με επιλογή ανάμεσα σε 2 συστήματα θέρμανσης: α) σύμφωνα με τη θερμοκρασία χώρου και β) σύμφωνα με τη διόρθωση θερμοκρασίας της ροής ανάμειξης ROTOTEMP MR-TR (χωρίς τον ελεγκτή χώρου AS2000-E) 290,00 ROTOTEMP MR-TR Plus (συμπεριλαμβάνει τον ελεγκτή χώρου AS2000-E) 455,00 Ελεγκτής θέρμανσης με δυνατότητα αντιστάθμισης τύπου MR-NP & MR-NP Plus Ελεγκτής σχεδιασμένος να ρυθμίζει τη θέρμανση σωμάτων λέβητες αερίου ή οποιοδήποτε σύστημα χαμηλής θερμοκρασίας. Πρόκειται για έναν ελεγκτή 2 σημείων (PI) που λειτουργεί σαν συνάρτηση της εξωτερικής θερμοκρασίας και σε συνδυασμό με τη μονάδα ελέγχου διόρθωσης θερμοκρασίας χώρου επιτρέπει την ακριβή ρύθμιση της θερμοκρασίας χώρου. 5-10

11 Χαρακτηριστικά Ενδείξη LED για την κατάσταση που βρίσκεται η μονάδα Έξοδος για έλεγχο κινητήρα UNI 3P ή MV120 και κυκλοφορητή. Λειτουργία κυκλοφορητή και βάνας κάθε 72 ώρες για 30 με σκοπό την αποφυγή μπλοκαρίσματος. Λειτουργία service Ένδειξη σφάλματος αισθητήρων με LED Ψηφιακή απεικόνιση όλων των παραμέτρων Ένδειξη στην οθόνη των ζητούμενων θερμοκρασιών Παροχή 230VAC/50Hz Κατανάλωση: 5VA Ευρος θερμοκρασίας δωματίου: 5-25 ο C Tύπος αισθητήρων KTY Χαρακτηριστικά ελεγκτή AS2000-E Δυνατότητα εβδομαδιαίου και ημερήσιου χρονοπρογραμματισμού με επιλογή ανάμεσα σε 2 συστήματα θέρμανσης: α) σύμφωνα με τη θερμοκρασία χώρου και β) σύμφωνα με τη διόρθωση θερμοκρασίας της ροής ανάμειξης ROTOTEMP MR-NP (χωρίς τον ελεγκτή χώρου AS2000-E) 290,00 ROTOTEMP MR-NP Plus (συμπεριλαμβάνει τον ελεγκτή χώρου AS2000-E) 455,00 Αντισταθμιστικός ελεγκτής θέρμανσης DINREG με έλεγχο λέβητα Βασικές λειτουργίες: Οι αισθητήρες θερμοκρασίας περιλαμβάνονται στην τιμή!!!! Η αρχή λειτουργίας του δυναμικού ελεγκτή έχει να κάνει με τη μέτρηση της θερμοκρασίας του νερού στο κύκλωμα θέρμανσης καθώς και με τη θερμοκρασία του νερού στο επιμέρους μικρότερο κύκλωμα του λέβητα οπότε με τον συνδυασμό των μετρούμενων παραμέτρων καθορίζεται η θέση της τετράοδης βάνας και τελικά ελέγχεται η λειτουργία του λέβητα. Το σύστημα κεντρικής θέρμανσης είναι εξοπλισμένο με μια τεράοδη βάνα που παρέχει προστασία απο την διάβρωση που είναι δυνατόν να προκληθεί απο χαμηλής θερμοκρασία επιστρεφόμενο νερό. Με αυτό τον τρόπο αποφεύγονατι οι δυσμενείς συνέπειες που προκύπτουν απο τον καθορισμό της καμπύλης θέρμανσης. Ο ελεγκτής μπορεί να λειτουργεί είτε σαν δυναμικός ελεγκτής είτε σαν αντισταθμιστικός ελεγκτής. Μετράει την θερμοκρασία του νερού σε 3 σημεία (έξοδος λέβητα Κ, Θερμοκρασία επιστροφής V και θερμοκρασία ζεστού νερού στο κύκλωμα θέρμανσης μετά την βάνα ανάμειξης O) Μετράει την εξωτερική θερμοκρασία Α Μετράει τη θερμοκρασία χώρου RT Σταματάει τη λειτουργία του λέβητα σε περίπτωση που αυτή ξεπεράσει μια καθορισμένη τιμή (αισθητήρας Κ) με τιμές απο (+75 ο C)-(+90 o C) Ανοίγει τη βάνα ανάμειξης, ξεκινάει τον κυκλοφορητή και σταματάει τη λειτουργία του λέβητα σε περίπτωση που η θερμοκρασία του αισθητήρα Κ ξεπεράσει την προκαθορισμένη τιμή (+85 ο C) - (+105 o C) Kλείνει τη βάνα ανάμειξης και ξεκινά τον λέβητα σε περίπτωση που η θερμοκρασία επιστροφής στο λέβητα (αισθητήρας V) είναι χαμηλότερη απo(+25 ο C)-(+65 o C) Aνοίγει τη βάνα ανάμειξης και ξεκινάει το λέβητα σε περίπτωση που η θερμοκρασία του νερού μετά απο την βάνα ανάμειξης (αισθητήρας O) πέσει κάτω απο μια προϋπολογισμένη τιμή (Thset). Το όριο λειτουργίας αλλάζει αυτόματα απο τον αισθητήρα εξωτερικής θερμοκρασίας A. Αν δεν έχει τοποθετηθεί θερμοστάτης χώρου η λειτουργία αυτή μπορεί να χρησιμοποιηθεί για αντισταθμιστική λειτουργία της κεντρικής θέρμανσης σε πολλαπλά συστήματα ή μεγάλης κλίμακας εφαρμογές Αντιπαγετική προστασία συστήματος θέρμανσης. Κλέινει εξαναγκαστικά την βάνα ανάμειξης σε συστήματα με θερμοστάτη χώρου ανεξάρτητα απο την εντολή που δίνεται σε περίπτωση υπέρβασης της προκαθορισμένης θερμοκρασίας. Ελέγχει τη βάνα ανάμειξης ανάλογα με το θερμοστάτη χώρου. Παρέχει ζεστό νερό χειμώνα/καλοκαίρι Δυνατότητα προτεραιοτήτων μεταξύ ζεστού νερού και θέρμανσης Έλεγχος κυκλοφορητή και βάνας ζεστού νερού Αυτόματη μετάβαση σε λειτουργία θέρους αν ο θερμοστάτης χώρου μετά τη βάνα ανάμειξης 'Ο' δεν δώσει εντολή έναρξης για προκαθορισμένη διάρκεια ωρών μετά την τελευταία εντολή. 5-11

12 Σαφής διαχωρισμός της λειτουργίας θέρους που καθορίζεται απο το γεγονός οτι ο λέβητας δεν μπορεί να ξεκινήσει σε περίπτωση που η θερμοκρασία επιστροφής είναι κάτω απο μια προκαθοριμένη τιμή Tkset, καθώς οι κυκλοφορητές Ρ1 & Ρ2 είναι κλειστοί. Αυτόματη εναλλαγή σε λειτουργία χειμώνα σε περίπτωση που δώσει εντολή ο θερμοστάτης χώρου ή σε περίπτωση που η θερμοκρασία του νερού που μετράται απο τον αισθητήρα Ο είναι χαμηλότερη απο την Thset. Δίνει εντολή περιοδικά στους κυκλοφορητές να λειτουργήσουν για αποφυγή προβλημάτων σε περίπτωση που έχουν προηγηθεί μεγάλα διαστήματα που το σύστημα είναι ανενεργό και με τον τρόπο αυτό αποφεύγονται μπλοκαρίσματα των κυκλοφορητών. DINREG 535,

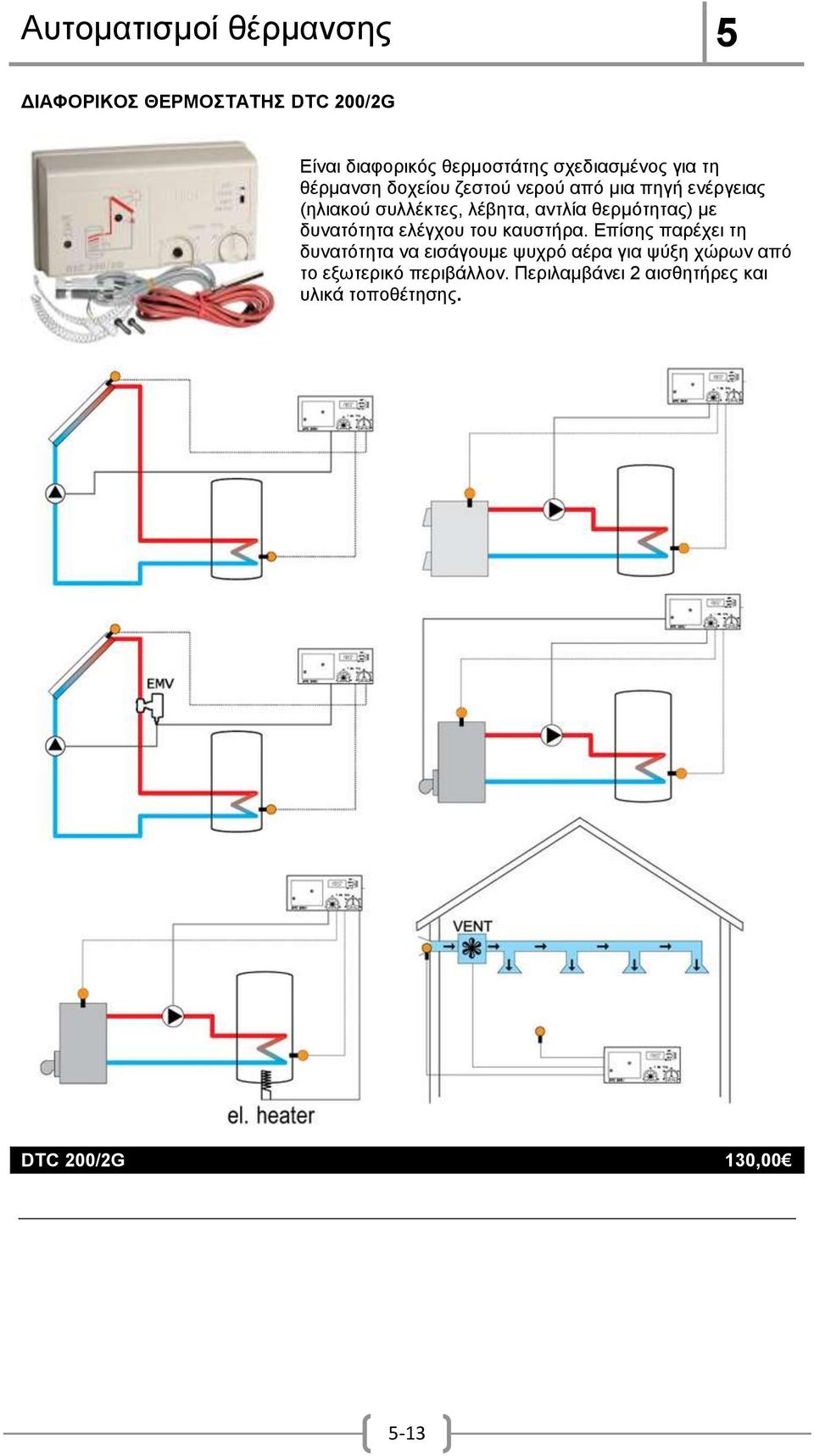

13 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DTC 200/2G Είναι διαφορικός θερμοστάτης σχεδιασμένος για τη θέρμανση δοχείου ζεστού νερού από μια πηγή ενέργειας (ηλιακού συλλέκτες, λέβητα, αντλία θερμότητας) με δυνατότητα ελέγχου του καυστήρα. Επίσης παρέχει τη δυνατότητα να εισάγουμε ψυχρό αέρα για ψύξη χώρων από το εξωτερικό περιβάλλον. Περιλαμβάνει 2 αισθητήρες και υλικά τοποθέτησης. DΤC 200/2G 130,

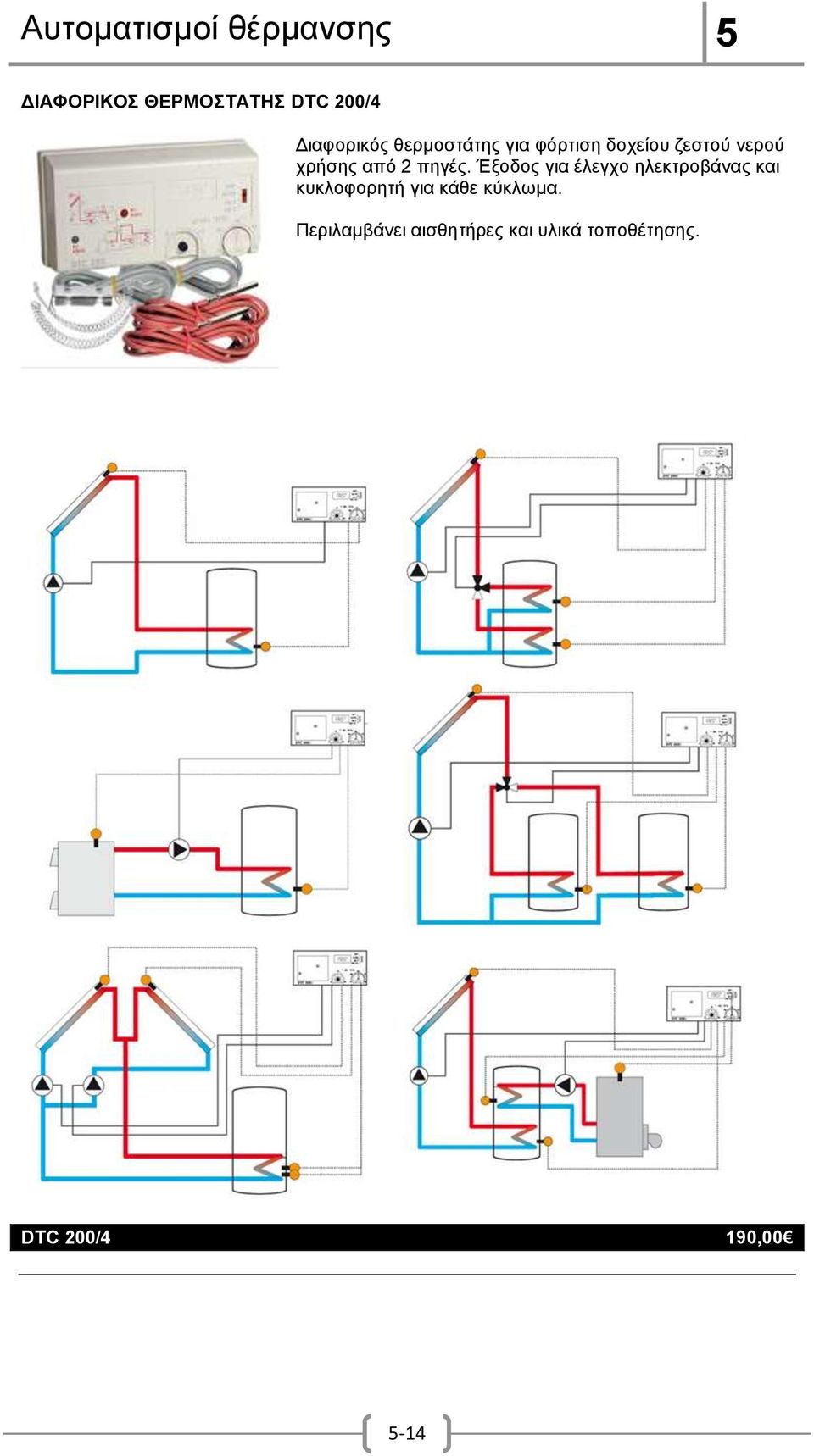

14 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DTC 200/4 Διαφορικός θερμοστάτης για φόρτιση δοχείου ζεστού νερού χρήσης από 2 πηγές. Έξοδος για έλεγχο ηλεκτροβάνας και κυκλοφορητή για κάθε κύκλωμα. Περιλαμβάνει αισθητήρες και υλικά τοποθέτησης. DΤC 200/4 190,

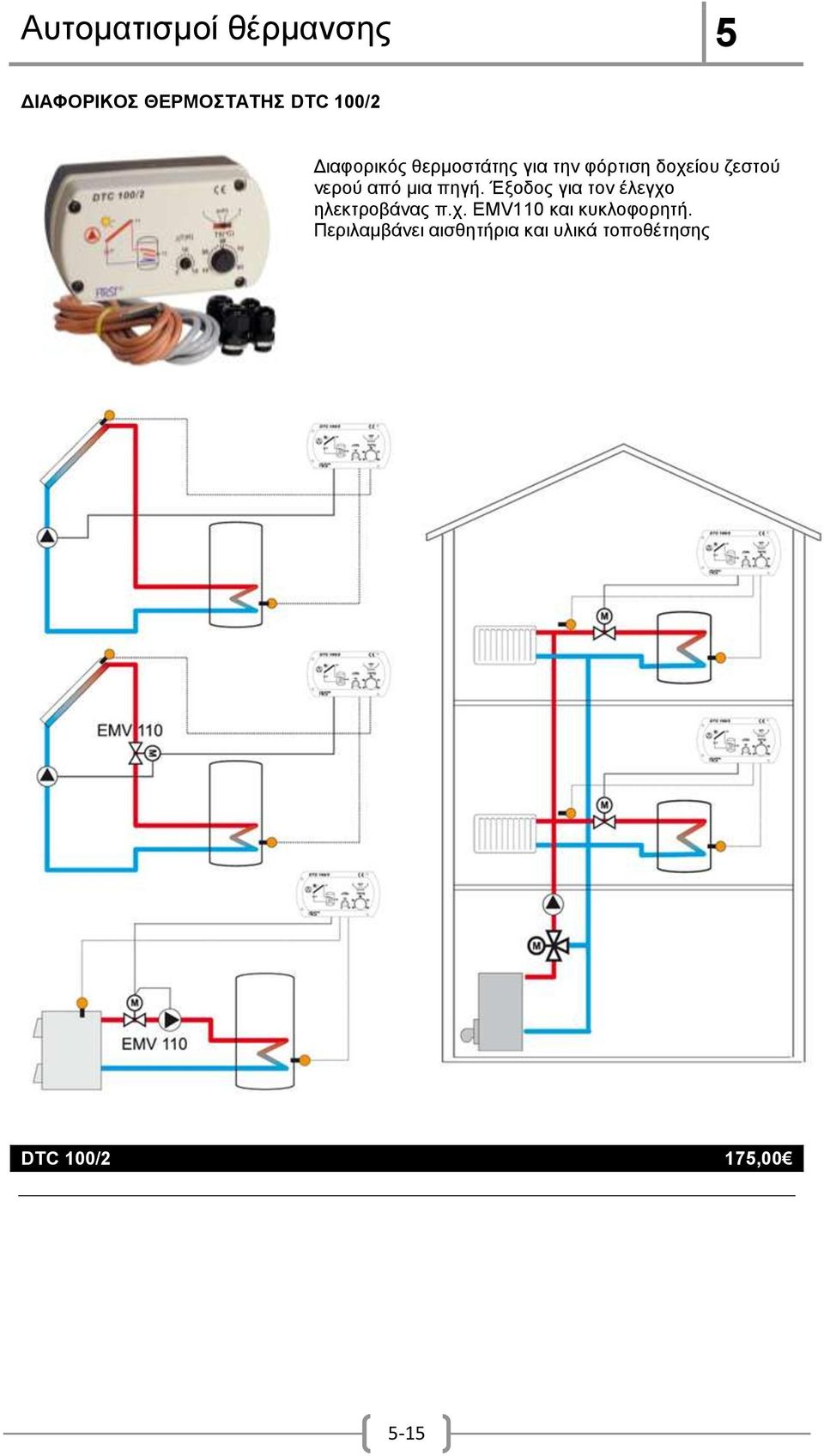

15 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DTC 100/2 Διαφορικός θερμοστάτης για την φόρτιση δοχείου ζεστού νερού από μια πηγή. Έξοδος για τον έλεγχο ηλεκτροβάνας π.χ. EMV110 και κυκλοφορητή. Περιλαμβάνει αισθητήρια και υλικά τοποθέτησης DΤC 100/2 175,

16 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DTC 100/2 TDG Δυνατότητα φόρτισης δοχείου ζεστού νερού από μια πηγή με δυνατότητα ελέγχου καυστήρα. Περιλαμβάνει αισθητήρια και υλικά στερέωσης. DΤC 100/2 ΤDG 210,

17 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DTC 100/4 TD Για φόρτιση δοχείου ζεστού νερού από 2 πηγές με δυνατότητα ελέγχου του καυστήρα. Περιλαμβάνει αισθητήρια και υλικά στερέωσης DΤC 100/4 ΤD 290,

18 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DT3 Δεν υπάρχει περιορισμός στο μήκος των αισθητήρων. Η οθόνη έχει ενδείξεις τόσο για τη θερμοκρασια των πανελ όσο και για τη θερμοκρασία του δοχείου. Η συσκευή δεν επιτρέπει τη λειτουργία του κυκλοφορητή των ηλιακών όταν η θερμοκρασία των ηλιακών είναι κάτω απο 40oC. Eλέγχει τη λειτουργία ηλεκτρικών αντιστάσεων η αναμεικτικής βαλβίδας ανάλογα με τη θερμοκρασία των ηλιακών. Περιλαμβάνει 2 αισθητήρια!!! DΤ3 100,00 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DT3.1 Ελέγχει παραμέτρους όπως η πραγματική θερμοκρασία των πανελ αλλά και αυτή που έχουμε θέσει, θερμοκρασία κάτω από την οποία το δοχείο ζεστένεται από τα πανελ, μέγιστη θερμοκρασία δοχείου, ελάχιστη & μέγιστη θερμοκρασία ηλιακών πανελ, θερμοκρασία απόψυξης ηλιακών πανελ, ελάχιστη θερμοκρασία δοχείου. Παρέχεο προστασία στο δοχείο απο υπερθέρμανση και στα πανελ απο υπερθέρμανση και πάγο. Περιλαμβάνει 2 αισθητήρια Pt1000 (-50 up to +200 C)!!! 5-18

19 DΤ ,00 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DT3.3 Δεν υπάρχει περιορισμός στο μήκος των αισθητήρων. Έλεγχος εως και 2 δοχείων. Η οθόνη έχει ενδείξεις τόσο για τη θερμοκρασια των πανελ όσο και για τη θερμοκρασία του δοχείου. Η συσκευή δεν επιτρέπει τη λειτουργία του κυκλοφορητή των ηλιακών όταν η θερμοκρασία των ηλιακών είναι κάτω απο 40oC. Eλέγχει τη λειτουργία ηλεκτρικών αντιστάσεων η αναμεικτικής βαλβίδας ανάλογα με τη θερμοκρασία των ηλιακών. Δυνατότητα να δίνεται προτεραιότητα σε ένα δοχείο. Περιλαμβάνει 3 αισθητήρια Pt1000 (-50 up to +200 C). DΤ ,00 ΔΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ DT3.4 Δεν υπάρχει περιορισμός στο μήκος των αισθητήρων. Έλεγχος εως και 2 δοχείων. Η οθόνη έχει ενδείξεις τόσο για τη θερμοκρασια των πανελ όσο και για τη θερμοκρασία του δοχείου. Η συσκευή δεν επιτρέπει τη λειτουργία του κυκλοφορητή των ηλιακών όταν η θερμοκρασία των ηλιακών είναι κάτω απο 40oC. Eλέγχει τη λειτουργία ηλεκτρικών αντιστάσεων η αναμεικτικής βαλβίδας ανάλογα με τη θερμοκρασία των ηλιακών. Δυνατότητα να δίνεται προτεραιότητα σε ένα δοχείο. Προστασία απο υπερθερμάνσεις ή πάγωμα όλων των μερών του συστήματος. Περιλαμβάνει 4 αισθητήρια Pt1000 (-50 up to +200 C). 5-19

20 DΤ ,00 Διαφορικός ελεγκτής DTC500 Διαφορικός ελεγκτής με 10 προκαθορισμένα συστήματα για τα οποία οι παράμετροι είναι προρυθμισμένες. 5-20

21 Μπορούν να ρυθμιστούν οι παρακάτω παράμετροι: Ελάχιστη θερμοκρασία πηγής (χαμηλή θερμοκρασία συλλεκτών) Υστέρηση αισθητήρων Τ1,Τ2,Τ3,Τ4 Θερμοκρασία Διαφορά θερμοκρασίας (Τ1-Τ2 ή Τ3-Τ4) Αντιπαγετική προστασία συλλεκτών Ψύξη δοχείου ζεστού νερού σε περίπτωση υπερθέρμανσης Μέγιστη θερμοκρασία συλλεκτών Οικονομική θερμοκρασία ζεστού νερού Λειτουργία αντιμπλοκαρίσματος Ανοιγμα/Κλείσιμο κυκλώματος θέρμανσης Χρονοκαθυστέρηση εξόδου R5 σε περίπτωση ηλεκτρικού στοιχείου θέρμανσης Επιλογή ελέγχου ταχύτητας κυκλοφορητή (30%-100% σε βήματα του 7%) Λειτουργίες ασφαλείας Περιλαμβάνονται 4 αισθητήρες PT1000 DTC ,00 Διαφορικός ελεγκτής δοχείου αποθήκευσης ΙΝΤ-129 Ελέγχει και ενεργοποιεί τον κυκλοφορητή ανάλογα με τη θερμοκρασία του δοχείου. Αποτελεί διαφορικό ελεγκτή για τη φόρτιση του δοχείου. Περιλαμβάνει 2 αισθητήρια Pt1000 (-50 up to +200 C). ΙΝΤ ,00 ΕΞΥΠΝΗ ΔΙΑΧΕΙΡΙΣΗ ΘΕΡΜΑΝΣΗΣ POCKET HOME Το έξυπνο σύστημα διαχείρισης του συστήματος θέρμανσης που σας επιτρέπει να ελέγχετε τη θερμοκρασία σε κάθε δωμάτιο/χώρο ξεχωριστά ανάλογα με τις συνθήκες που επιθυμείτε να επικρατούν σε αυτά. Έτσι για παράδειγμα στο σαλόνι μπορείτε να έχετε 21 ο C ενώ στα υπνοδωμάτια 19 ο C ενώ μπορείτε σε κάποιο χώρο που δεν έχει καθημερινή χρήση μπορείτε να έχετε 16 ο C. Mε αυτό τον τρόπο επιτυγχάνεται εξοικονόμηση που μπορεί να φτάσει και το 30% και η απόσβεση του συστήματος τελικά μπορεί να γίνει σε 2-3 χρόνια. Πλεονέκτημα του συστήματος είναι ότι δεν απαιτούνται υδραυλικές εργασίες ή μερεμέτια εντός της κατοικίας ενώ το σύστημα είναι ασύρματο κάτι που δίνει απόλυτη ελευθερία στην εγκατάσταση. Υπάρχει επίσης δυνατότητα ελέγχου του συστήματος Pocket Home από το κινητό τηλέφωνο με συσκευή android ή ακόμη και μέσα από software με ιδιαίτερα χαμηλό κόστος. 5-21

22 ΕΞΥΠΝΗ ΔΙΑΧΕΙΡΙΣΗ ΘΕΡΜΑΝΣΗΣ POCKET HOME 5-22

23 Κεντρική μονάδα διαχείρισης PH-CJ37BT (Bluetooth) Αποτελεί την κεντρική μονάδα διαχείρισης του συστήματος Pocket Home και συνεργάζεται με όλες τις μονάδες ελέγχου επιμέρους συσκευών. Δυνατότητα νε ελέγχεται μέσω bluetooth απο κινητό που βρίσκεται στον ίδιο χώρο. Δυνατότητα ελέγχου μέσω υπολογιστή. Δυνατότητα να συνδέσετε μονάδα Ethernet / Wi-Fi και ελέγχου μέσω Internet. Δυνατότητα να επεκτείνει το εύρος λειτουργία χρησιμοποιώντας επέκταση με αποτέλεσμα να είναι δυνατόν να ελέγχει έως και 255 στοιχεία με διαφορετικές λειτουργίες. Πρώιμη ενεργοποίηση της θέρμανσης. Υστέρηση (0,1 ο C εως 1,5 ο C με βήμα 0,1 ο C). Έλεγχος με πρωτόκολλο PI. Λειτουργία θέρους. Λειτουργία διακοπών. PH-CJ37BT 255,00 Κεντρική μονάδα διαχείρισης PH-CJ37GST (με GSM & Bluetooth) Αποτελεί την κεντρική μονάδα διαχείρισης του συστήματος Pocket Home και συνεργάζεται με όλες τις μονάδες ελέγχου επιμέρους συσκευών. Όμοιες λειτουργίες με το μοντέλο ΒΤ. Ενσωματωμένο GSM και μονάδα Bluetooth, το οποίο μπορεί να ελέγχει όλα τα στοιχεία του συστήματος εξ αποστάσεως χρησιμοποιώντας οποιοδήποτε τηλέφωνο μέσω SMS ή smartphones. PH-CJ37GST 315,00 Mονάδα ελέγχου λέβητα PH-PK20 Η μονάδα αυτή σύμφωνα με τις πληροφορίες που λαμβάνει από την κεντρική μονάδα δίνει εντολή στο λέβητα να σταματήσει ή να ξεκινήσει PH-ΡΚ20 100,

24 Mονάδα ελέγχου λέβητα PH-PK21 Η μονάδα αυτή σύμφωνα με τις πληροφορίες που λαμβάνει από την κεντρική μονάδα δίνει εντολή στο λέβητα να σταματήσει ή να ξεκινήσει. PH-ΡΚ21 100,00 Ασύρματη ψηφιακή θερμοστατική κεφαλή PH-HD23 Τοποθετείται στα σώματα για τον έλεγχο ανα δωμάτιο. Περιλαμβάνει τις λειτουργίες της κεφαλής HD13. Επικοινωνεί ασύρματα με την κεντρική μονάδα διαχείρισης. PH-HD23 70,00 Ασύρματη θερμοστατική κεφαλή PH-HD03 χωρίς οθόνη LCD Τοποθετείται στα σώματα για τον έλεγχο ανα δωμάτιο. Επικοινωνεί ασύρματα με την κεντρική μονάδα διαχείρισης. PH-HD03 60,00 Aσύρματος ελεγκτής συστημάτων ηλεκτρικής θέρμανσης ή και ψύξης (air-condition) PH-TS20 Ελέγχει ηλεκτρικές συσκευές θέρμανσης και ψύξης (air-condition) και δίνει εντολές στην κεντρική μονάδα διαχείρισης. PH-ΤS20 75,

25 Ασύρματος ελεγκτής ενδοδαπέδιας θέρμανσης PH-BP1SET Δίνει εντολή σε κυκλοφορητές ή τρίοδες να ανοίξουν/κλείσουν. Αποτελείται από 2 μέρη τον πομπό και τον δέκτη.ο πομπός σύμφωνα με τη θερμοκρασία δωματίου που είναι τοποθετημένος στέλνει πληροφορίες στο δέκτη για έναρξη του κυκλοφορητή που αντιστοιχεί στη ζώνη που βρίσκεται ο πομπός. PH-ΒΡ1SET 145,00 Ασύρματος θερμοστάτης για ζωνικό έλεγχο συστήματος ενδοδαπέδιας θέρμανσης PH- BP1-V Πομπός για το ζωνικό έλεγχο ενδοδαπέδιας θέρμανσης. Ο πομπός PH-BP1-V σε συνδυασμό με το δέκτη εως 9 καναλιών (PH-BP1-P9) χρησιμοποιείται για τον έλεγχο σε ζώνες συστήματος ενδοδαπέδιας θέρμανσης. Ένας δέκτης τύπου PH-P1-P9 μπορεί να ελέγξει εως 9 πομπούς τύπου PH-BP1-V. PH-ΒΡ1-V 55,00 Aσύρματος δέκτης συστήματος ενδοδαπέδιας θέρμανσης για έλεγχο ζωνών PH-BP1- P9 Μπορεί να ελέγξει εως 9 πομπούς PH-BP1-V. Σε συνδυασμό με μια κεντρική μονάδα διαχείρισης μπορεί να υπάρχει συνολικός έλεγχος από ένα μόνο σημείο. Η κύρια λειτουργία του δέκτη είναι ο έλεγχος της λειτουργίας θερμοηλεκτρικών κινητήρων. PH-ΒΡ1-Ρ9 187,

26 Τοπική ασύρματη μονάδα διαχείρισης PH-BHD Χρησιμοποιείται κυρίως για τον έλεγχο των θερμοστατικών κεφαλών σε ένα χώρο. Η μονάδα αυτή δίνει εντολή στην κεντρική μονάδα διαχείρισης. Μπορεί να ελέγξει εως 255 θερμοστατικές κεφαλές τύπου PH-HD23/PH-03. PH-BHD 100,00 Δέκτης ενεργοποίησης συσκευής PH-WS01 Ενεργοποιεί την συνδεδεμένη συσκευή ανάλογα με τον προγραμματισμό που έχει γίνει στην κεντρική μονάδα διαχείρισης. O δέκτης μπορεί να ελεγχθεί ασύρματα από το κλειδί PH-WS10. PH-WS01 73,00 Δέκτης ενεργοποίησης συσκευής PH-WS02 Ενεργοποιεί την συνδεδεμένη συσκευή ανάλογα με τον προγραμματισμό που έχει γίνει στην κεντρική μονάδα διαχείρισης. O δέκτης μπορεί να ελεγχθεί ασύρματα από το κλειδί PH-WS10. PH-WS02 73,

27 Δέκτης ενεργοποίησης συσκευής PH-WS03 Ενεργοποιεί την συνδεδεμένη συσκευή ανάλογα με τον προγραμματισμό που έχει γίνει στην κεντρική μονάδα διαχείρισης. O δέκτης μπορεί να ελεγχθεί ασύρματα από το κλειδί PH-WS10. PH-WS03 73,00 Xειριστήριο απομακρυσμένης ενεργοποίησης συσκευών PH-WS10 Χρησιμοποιείται σε συνδυασμό με την κεντρική μονάδα για να αλλάξει τον προγραμματισμό λειτουργίας των δεκτών PH-WS01/01/03. Μπορεί να ελέγξει εως 2 δέκτες. PH-WS03 68,00 Λειτουργία Ethernet PRE-10 Χρησιμοποείται για τη σύνδεση των παρελκομένων του συστήματος Pocket Home (κεντρικές μονάδες, PT41, κ.α) μέσω Ethernet. H συνδεδεμένη συσκευή μπορεί να ελέγχεται από LAN ή από το internet από οπουδήποτε στον κόσμο. Έτσι δίνεται η δυνατότητα για έλεγχο μέσω υπολογιστή ή μέσω smartphone με την εφαρμογή για android που παρέχεται δωρεάν. Έτσι μέσω αυτών των τρόπων ο χρήστης μπορεί να δει πληροφορίες για την κεντρική μονάδα, να δεί τη θερμοκρασία του κάθε στοιχείου ξεχωριστά αλλά κα πλήθος άλλων λειτουργιών για έλεγχο των σημαντικότερων παραμέτρων του συστήματος. PRE ,00 Λειτουργία Ethernet PRE-20 Χρησιμοποείται για τη σύνδεση των παρελκομένων του συστήματος Pocket Home (κεντρικές μονάδες, PT41, κ.α) σε δίκτυο Wifi και έτσι η συσκευή μπορεί να ελέγχεται από κάθε υπολογιστή που βρίσκεται στο δίκτυο ή μέσω internet από οπουδήποτε στον κόσμο. Έτσι δίνεται η δυνατότητα για έλεγχο μέσω υπολογιστή ή μέσω smartphone με την εφαρμογή για android που παρέχεται δωρεάν. Έτσι μέσω αυτών των τρόπων ο χρήστης μπορεί να δει πληροφορίες για την κεντρική μονάδα, να δεί τη θερμοκρασία του κάθε στοιχείου ξεχωριστά αλλά κα πλήθος άλλων λειτουργιών για έλεγχο των σημαντικότερων παραμέτρων του συστήματος. PRE ,

28 Λειτουργία Ethernet/Wifi Συνδυασμός και των 2 λειτουργιών με τα PRE-10 & Pre-20 PRE ,

29 ΒΑΝΕΣ ΑΥΤΟΜΑΤΙΣΜΟΥ Γενικές πληροφορίες για τις βάνες και τις εφαρμογές τους Περιστροφικές βάνες ROTO MIX, DIVERT ROTOMIX G, DIVERT G Oι βαλβίδες ανάμειξης και εκτροπής είναι κατάλληλες για μικρά και μεσαίου μεγέθους συστήματα. Η μικρή ροπή στρέψης τους μειώνει την πιθανότητα μπλοκαρίσματος. Το μικρό τους μέγεθος επιτρέπει την γρήγορη και εύκολη τοποθέτησή τους και μειώνει την πιθανότητα τραυματισμού τους κατά την εγκατάσταση. Η αντικατάσταση της σφράγισης στον άξονα της βάνας μπορεί να γίνει χωρίς το άδειασμα της εγκατάστασης. Κινητήρες περιστροφικών βανών MV120 EUROMIX EMV ROTODIVERT M Για τις βάνες ROTOMIX. Για τις 3-οδες ορειχάλκινες βάνες DIVERT. 230VAC, έλεγχος 3-ων σημείων Χρόνος στρέψης 105s ή 210s Γωνία στρέψης 90 ο Δυνατότητα χειροκίνητου ελέγχου UNI 3P 230VAC, έλεγχος 2 σημείων Χρόνος στρέψης 18s Γωνία στρέψης 90 ο Δυνατότητα χειροκίνητου ελέγχου Με ενσωματωμένο ρελέ UNI D2P Για τις 3-οδες & 4-οδες μαντεμένιες βάνες ROTOMIX G Για τις 3-οδες μαντεμένιες βάνες DIVERT G 230 VAC, ελεγχος 3-ων σημείων Χρόνος στρέψης 48s, 73s ή 147s. Γωνία στρέψης 90 ο Δυνατότητα χειροκίνητου ελέγχου 230 VAC, ελεγχος 2 σημείων Χρόνος στρέψης 16s Γωνία στρέψης 90 ο Δυνατότητα χειροκίνητου ελέγχου Με ρελέ 5-29

30 Σφαιρικές βάνες με κινητήρα EUROMIX F3 EUROMIX F4 Kινητήρας EUROMIX για βαλβίδες ROTOMIX 230VAC, έλεγχος 3-ων σημείων Εύκολη προσαρμογή στη βάνα Χωρίς ρελέ Μικρή κατανάλωση 3,5VA (σε λειτουργία) Δυνατότητα χειροκίνητου ελέγχου Χρόνος στρέψης 105s ή 210s Γωνία στρέψης 90 ο 3-οδη Βαλβίδα ανάμειξης ROTOMIX F3 Θ-Θ-Θ DN: 1/2", 3/4", 1", 1"+1/4 EMV 110 ROTODIVERT M Kινητήρας EUROMIX για βαλβίδες ROTOMIX 230VAC, έλεγχος 3-ων σημείων Εύκολη προσαρμογή στη βάνα Χωρίς ρελέ Μικρή κατανάλωση 3,5VA (σε λειτουργία) Δυνατότητα χειροκίνητου ελέγχου Χρόνος στρέψης 105s ή 210s Γωνία στρέψης 90 ο 4-οδη Βαλβίδα ανάμειξης ROTOMIX F4 Θ-Θ-Θ-Θ DN: 1/2", 3/4", 1", 1"+1/4 EUROMIX G F3 Κινητήρας EMV 110 ROTODIVERT M Δεν έχει προκαθορισμένη διεύθυνση στρέψης 230VAC, με έλεγχο 2 σημείων Εύκολη προσαρμογή στη βαλβίδα Από ένα σημείο ελέγχου μπορούν να ελέγχεται πάνω από ένας κινητήρας χάρη στο ενσωματωμένο ρελέ Δυνατότητα χειροκίνητου ελέγχου Χρόνος στρέψης 18s Γωνία στρέψης 90 o 3-οδη βαλβίδα DIVERT F3 Θ-Θ-Θ DN: 1/2", 3/4", 1", 1"+1/4 Kινητήρας EUROMIX G για βαλβίδες ROTOMIX G 230VAC, έλεγχος 3-ων σημείων Εύκολη προσαρμογή στη βάνα Με ρελέ Μικρή κατανάλωση 6VA (σε λειτουργία) Δυνατότητα χειροκίνητου ελέγχου Χρόνος στρέψης 73s ή 147s Γωνία στρέψης 90 ο 3-οδη Βαλβίδα ανάμειξης ROTOMIX G F3 Θ-Θ-Θ DN: 3/4", 1", 1"+1/4, 1 +1/2 5-30

31 Παράδειγμα εφαρμογής ROTOMIX & ROTODIVERT 2-οδες & 3-οδες σφαιρικές βάνες ανάμειξης τύπου 9000 MIX με κινητήρα Όλες οι βάνες τύπου 9000MIX εξοπλίζονται με το σύστημα CLIP SYSTEM, έτσι επιτρέπεται η ανεξάρτητη τοποθέτηση της βάνας στην εγκατάσταση με την τοποθέτηση του κινητήρα να γίνεται στη συνέχεια τοποθετώντας τον απλά πιέζοντάς τον πάνω στη βάνα χωρίς επιπρόσθετο εξοπλισμό ή βίδωμα. o Σειρά 9000 με 2-οδη σφαιρική βάνα Τύπος σύνδεσης UU FU FF CC Ø 1/2", 3/4", 1", 1 1/4" 1/2", 3/4", 1", 1 1/4" 1/2", 3/4", 1", 1 1/4" 15,22,28mm PN 32 Στρέψη *30s/90 o *μεταβλητές 12s/90 o (1/2, ¾ & 1 μόνο) o Σειρά 9000 με 3-οδη σφαιρική βάνα Τύπος σύνδεσης UUU FFF CCC CCC** Ø ¾», 1», 1 ¼» ¾», 1», 1 ¼» 15,22,28mm 22,28mm PN Στρέψη *20s/90 o 9s/60 o * μεταβλητές 40s/90 o, 60s/90 o, 110s/90 o, 220s/90 o **μεταβλητή: αρσενικό σπείρωμα ¾,1 5-31

32 Η σειρά 9000 παράγεται και σε βάνες εκτροπής τύπου 9000 DIVERT ΗΛΕΚΤΡΟΒΑΝΕΣ ΓΙΑ ΤΗΝ ΔΙΑΤΗΡΗΣΗ ΣΤΑΘΕΡΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Κινητήρας UNI TEMP Κινητήρας για βάνες διατήρησης σταθερής θερμοκρασίας. Τοποθετείται σε βάνες που χρησιμοποιούνται για: Διατήρησης σταθερής θερμοκρασίας λέβητα για την αποφυγή συμπυκνωμάτων Σε εφαρμογές ενδοδαπέδιας και δοχεία αποθήκευσης Συστήματα ζεστού νερού χρήσης, πισίνες κ.α. Χαρακτηριστικά: Προκαθορισμένη γωνία 90 ο Δυνατότητα χειροκίνητης λειτουργίας Ένδειξη LED Λαβή ρύθμισης θερμοκρασίας Δυνατότητα ρύθμισης των παρακάτω παραμέτρων o Διεύθυνση περιστροφής o Διαφορετικό εύρος θερμοκρασιών ανάλογα με την εφαρμογή (0-100 C, C, C, C) o Χρόνος αντίδρασης x1/x10 Κατανάλωση: 7,5VA Ροπή: 15Νm Χρόνος περιστροφής: 73s/90 o Αισθητήρας τύπου KTY PVC, μήκος 1.5m, διάμετρος 6mm Περιλαμβάνεται κιτ σύνδεσης στους παρακάτω κορμούς: FIRŠT (ROTOMIX, ROTOMIX G), ESBE (VRG, VRB), ACASO (TERMOMIX), BARBERI, FEROTERM, PAW, EURONORM, ESBE, IMP, DANFOSS, BESSER, SELTRON, LOVATO, TUXHORN, STRAWA, CIMBERIO Μοντέλο Τι περιλαμβάνει Τιμή *UNITEMP 24VAC Αισθητήρα VF, εξαρτήματα στερέωσης 235,00 UNITEMP 230VAC Αισθητήρα VF, εξαρτήματα στερέωσης & μετασχηματιστή 250,00 Τα εξαρτήματα στερέωσης είναι για τις κορμούς από τις εταιρείες: D First Rotomix, ESBE VRG/VRB, ACASO Termomix, BARBERI, FEROTERM, PAW, EURONORM, ESBE, IMP, Danfoss, BESSER, SELTRON, LOVATO, TUXHORN, STRAWA, CIMBERIO Ε Η 5-32 Κvs

33 Κινητήρας με κορμό 3-οδης ROTOTEMP Κινητήρας με κορμό για εφαρμογές διατήρησης σταθερής θερμοκρασίας όπως: Διατήρησης σταθερής θερμοκρασίας λέβητα για την αποφυγή συμπυκνωμάτων Σε εφαρμογές ενδοδαπέδιας και δοχεία αποθήκευσης Συστήματα ζεστού νερού χρήσης, πισίνες κ.α. Μοντέλο Inch DN Κvs Τιμή ROTO TEMP (Rotomix F3) ½ 15 3 Προκαθορισμένη γωνία 90 ο Δυνατότητα χειροκίνητης λειτουργίας Ένδειξη LED Λαβή ρύθμισης θερμοκρασίας ¾ 20 7 Δυνατότητα ρύθμισης των παρακάτω παραμέτρων 235,00 o Διεύθυνση περιστροφής o Διαφορετικό εύρος θερμοκρασιών ανάλογα με την εφαρμογή (0-100 C, C, C, C) o Χρόνος αντίδρασης x1/x10 Κατανάλωση: 7,5VA Ροπή: 8Νm Χρόνος περιστροφής: 73s/90 o 1+1/ Αισθητήρας τύπου KTY PVC, μήκος 1.5m, διάμετρος 6mm ROTO TEMP Όρια (Mόνο λειτουργίας κινητήρας) νερού +5 ο C +110 o C καθώς και νερό με εως 200,00 50% γλυκόλη Πολύ μικρό ύψος κινητήρα 81,3mm Κινητήρας με κορμό 3-οδης UNITEMP GF3 Κινητήρας για βάνες διατήρησης σταθερής θερμοκρασίας. Τοποθετείται σε βάνες που χρησιμοποιούνται για: Διατήρησης σταθερής θερμοκρασίας λέβητα για την αποφυγή συμπυκνωμάτων Σε εφαρμογές ενδοδαπέδιας και δοχεία αποθήκευσης Συστήματα ζεστού νερού χρήσης, πισίνες κ.α. Moντέλο DN Kvs Τιμή *UNI TEMP G F3-3 Προκαθορισμένη γωνία 90 ο Δυνατότητα χειροκίνητης λειτουργίας Ένδειξη LED Λαβή ρύθμισης θερμοκρασίας Δυνατότητα ρύθμισης των παρακάτω παραμέτρων o Διεύθυνση περιστροφής o Διαφορετικό εύρος θερμοκρασιών ανάλογα με την εφαρμογή (0-100 C, C, C, C) o Χρόνος αντίδρασης x1/x10 Κατανάλωση: 7,5VA Ροπή: 15Νm Χρόνος περιστροφής: 73s/90 o Αισθητήρας τύπου KTY PVC, μήκος 1.5m, διάμετρος 6mm Όρια λειτουργίας νερού +5 ο C +110 o C καθώς και νερό με εως 50% γλυκόλη

34 Παραδείγματα εφαρμογών UNITEMP, ROTOTEMP Κινητήρας με κορμό δίοδης UNITEMP 690 Kινητήρας με 2-οδη βάνα, σχεδιασμένος να παρέχει σταθερή θερμοκρασία ροής σε συστήματα ψύξης/θέρμανσης, εξαερισμού και κλιματισμού. Χρήσεις: Συστήματα θέρμανσης χαμηλών θερμοκρασιών Αερόθερμα συστήματα Εναλλάκτες Ζωνικός έλεγχος Λέβητες συμπύκνωσης κ.α. Μοντέλο DN Kvs Τιμή UNI TEMP / /4 7,7 Συστήματα θέρμανσης χαμηλών θερμοκρασιών Αερόθερμα συστήματα ,7 Εναλλάκτες /2 22 Ζωνικός έλεγχος 40-+1/4 38 Λέβητες συμπύκνωσης κ.α

35 ΠΕΡΙΣΤΡΟΦΙΚΕΣ ΒΑΝΕΣ ΑΝΑΜΕΙΞΗΣ ΜΕ ΚΙΝΗΤΗΡΑ Ή ΧΩΡΙΣ Περιστροφικές βάνες ανάμειξης ROTOMIX F3/F4 Χαρακτηριστικά: Ζεστό/Κρύο νερό +2 ο C +110 o C και νερό με γλυκόλη εως 50% ΡΝ10 Μέγιστη διαφορική πίεση 1bar O-rings: FKM, EPDM Mοντέλο DN Kvs Τιμή ROTOMIX F3 15-1/2 3 40,00 Ζεστό/Κρύο νερό +2 ο C +110 o C και νερό με γλυκόλη εως 50% ΡΝ10 Μέγιστη διαφορική πίεση 1bar O-rings: FKM, EPDM 20-3/4 7 42, , / ,00 ROTOMIX F4 Mοντέλο DN Kvs Τιμή 15-1/2 3,4 42,00* Ζεστό/Κρύο νερό +2 ο C +110 o C και νερό με γλυκόλη εως 50% ΡΝ10 Μέγιστη διαφορική πίεση 1bar O-rings: FKM, EPDM 20-3/4 6 42, ,1 52, /4 10,6 54,00 Παραδείγματα εγκατάσταση 3-οδων ανάμειξης Παραδείγματα εγκατάσταση 4-οδων ανάμειξης 5-35

36 Χυτοσίδηρες περιστροφικές βάνες ανάμειξης ROTOMIX GF3/GF4 Για τους κινητήρες UNI 3P & UNI MOD Μοντέλο DN Kvs Τιμή 20-3/ ROTOMIX G F / / Μοντέλο DN Kvs Τιμή 20-3/ ROTOMIX G F / / Κ.Π. 3-οδες φορτίου Τ-ΜΙΧ από χυτοσίδηρο για προστασία λέβητα από νερό χαμηλής Θ ο C Μοντέλο DN Κλείσιμο Άνοιγμα Τιμή Τ-MIX DN25 60 ο C 25-1 <60 ο C +70 o C 65,00 Τ-MIX DN32 60 ο C /4 <60 ο C +70 o C 70,00 Τ-MIX DN40 60 ο C /2 <60 ο C +70 o C 76,00 Τ-MIX DN25 55 ο C 25-1 <55 ο C +65 o C 65,00 Τ-MIX DN32 55 ο C /4 <55 ο C +65 o C 70,00 Τ-MIX DN40 55 ο C /2 <55 ο C +65 o C 77,00 Τ-MIX DN25 45 ο C 25-1 <45 ο C +55 o C 72,00 Τ-MIX DN32 45 ο C /4 <45 ο C +55 o C 76,00 Τ-MIX DN40 45 ο C /2 <45 ο C +55 o C 84,

37 3-οδες & 4-οδες βάνες ανάμειξης με κινητήρα EUROMIX F3/F4 Αποτελεί μια συνολική κατασκευή κινητήρα με κορμό ROTOMIX. Εύκολη προσαρμογή του κινητήρα στον κορμό χωρίς τη χρήση βίδας. Έλεγχος SPDT 2 ή 3-ων σημείων Μοντέλο DN Χρόνος Ροπή Κvs Τιμή EUROMIX F3 Τύπος κινητήρα: 3-ων σημείων με δυνατότητα σταθμού σε ενδιάμεσες θέσεις Παροχή ρεύματος: 230VAC, 50Hz Κατανάλωση: 3,5VA Προστασία: ΙΙ Προστασία καλύμματος: IP44 Θερμοκρασία περιβάλλοντος: 0-55 ο C Καλώδια: 3x0.5mm2, L=2m Δυνατότητα χειροκίνητου ελέγχου Επιτρεπόμενη θερμοκρασία νερού: ο C Πίεση λειτουργίας: max 6bar Επιτρεπόμενη υγρασία: 0-80% 15-1/2 3,5min/90 o 8Νm 3 150, /4 3,5min/90 o 8Νm 7 152, ,5min/90 o 8Νm , /4 3,5min/90 o 8Νm ,00 Μοντέλο DN Χρόνος Ροπή Kvs Τιμή EUROMIX F4 Τύπος κινητήρα: 3-ων σημείων με δυνατότητα σταθμού σε ενδιάμεσες θέσεις Παροχή ρεύματος: 230VAC, 50Hz Κατανάλωση: 3,5VA Προστασία: ΙΙ Προστασία καλύμματος: IP44 Θερμοκρασία περιβάλλοντος: 0-55 ο C Καλώδια: 3x0.5mm2, L=2m Δυνατότητα χειροκίνητου ελέγχου Επιτρεπόμενη θερμοκρασία νερού: ο C Πίεση λειτουργίας: max 6bar Επιτρεπόμενη υγρασία: 0-80% 20-3/4 3,5min/90 o 8Νm 6 154, ,5min/90 o 8Νm 8,1 156, /4 3,5min/90 o 8Νm 10,6 160,

38 3-οδες & 4-οδες ανάμειξης με κορμό από χυτοσίδηρο EUROMIX G F3/ G F4 Αποτελεί μια συνολική κατασκευή κινητήρα UNI 3P με κορμό ROTOMIX G. Λόγω των υδραυλικών χαρακτηριστικών της, και της ειδικά κατασκευασμένης σφράγισής της είναι απολύτως κατάλληλη για λειτουργία σε εγκαταστάσεις θέρμανσης και κυρίως σε εγκαταστάσεις στερεών καυσίμων. Ο κινητήρας έχει προρυθμισμένη γωνία στρέψης 90 ο. Δυνατότητα χειροκίνητης λειτουργίας. Ηλεκτρικό σήμα (L) στην τερματική θέση του κινητήρα (έλεγχος κυκλοφορητή) και προμονταρισμένοι διακόπτες και στις 2 τερματικές θέσεις. *EUROMIX G F3 Μοντέλο inch Χρόνος Ροπή Kvs Τιμή Τύπος κινητήρα: 3-ων σημείων με δυνατότητα σταθμού σε ενδιάμεσες θέσεις Παροχή ρεύματος: 230VAC, 50Hz Κατανάλωση: 6VA, 0VA (στη θέση standby) Προστασία: ΙΙ Προστασία καλύμματος: IP44 Θερμοκρασία περιβάλλοντος: 0-55 ο C Καλώδιο επιπλέον διακοπτών (γκρί): 4x0.5mm2, L=1m Καλώδιο σύνδεσης (μαύρο): 4x0.5mm2, L=1m Πίεση λειτουργίας: max 6bar Xαρακτηριστικά βάνας: ¾ 73s/90 o 15Νm 8 154, s/90 o 15Νm ,00 1+1/4 73s/90 o 15Νm ,00 DN20-DN40 DN50 Θερμοκρασία μέσου 5 o C-110 o C 120 o C Μέγιστη πίεση 6bar 10bar Γωνία στρέψης 90 o 90 o Υλικό κορμού Μαντέμι Μαντέμι Εσωτερικό μέρος PPS Ορείχαλκος Στεφάνη W.Nr Ορείχαλκος Σφράγιση FKM, 2xEPDM 2x EPDM 1+1/2 73s/90 o 15Νm , s/90 o 15Νm 41 Κ.Π 5-38

39 *EUROMIX G F4 Μοντέλο inch Χρόνος Ροπή Kvs Τιμή Τύπος κινητήρα: 3-ων σημείων με δυνατότητα σταθμού σε ενδιάμεσες θέσεις Παροχή ρεύματος: 230VAC, 50Hz Κατανάλωση: 6VA, 0VA (στη θέση standby) Προστασία: ΙΙ Προστασία καλύμματος: IP44 Θερμοκρασία περιβάλλοντος: 0-55 ο C Καλώδιο επιπλέον διακοπτών (γκρί): 4x0.5mm2, L=1m Καλώδιο σύνδεσης (μαύρο): 4x0.5mm2, L=1m Πίεση λειτουργίας: max 6bar Xαρακτηριστικά βάνας: ¾ 73s/90 o 15Νm 8 154, s/90 o 15Νm ,00 1+1/4 73s/90 o 15Νm ,00 DN20-DN40 DN50 Θερμοκρασία μέσου 5 o C-110 o C 120 o C Μέγιστη πίεση 6bar 10bar Γωνία στρέψης 90 o 90 o Υλικό κορμού Μαντέμι Μαντέμι Εσωτερικό μέρος PPS Ορείχαλκος Στεφάνη W.Nr Ορείχαλκος Σφράγιση FKM, 2xEPDM 2x EPDM 1+1/2 73s/90 o 15Νm 28 Κ.Π. 2 73s/90 o 15Νm 41 Κ.Π Περιστροφική βαλβίδα ανάμειξης με ηλεκτροκινητήρα τύπου EUROMIX σειρά 9000 Σφαιρικές βάνες με ηλεκτροκινητήρα για χρήση σε συστήματα ψύξης ή και θέρμανσης. H συγκεκριμένη σειρά παράγεται με το σύστημα CLIP SYSTEM που διευκολύνει την τοποθέτηση του κινητήρα στη βαλβίδα χωρίς πρόσθετα εργαλεία σε μηδενικό χρόνο. Θερμοκρασία μέσου Μέγιστη πίεση Γωνία στρέψης Υλικό κορμού και εσωτερικού Εσωτερικό μέρος Στεφάνη Ο-rings 2 o C-110 o C (Mε τον υποδοχέα SCA από -10 o C εως 120 o C ΡΝ10 90 o Ορειχάλκινο, CW617N PPS PTFE FKM, EPDM Δυνατότητα χειροκίνητου ελέγχου Καλώδια: 3x0.5mm2, L=2m Παροχή ρεύματος: 230VAC, 50Hz Έλεγχος 3-ων σημείων (SPDT) Κατανάλωση: 5VA, 0VA (στη θέση standby) Επιτρεπόμενη θερμοκρασία νερού: ο C Προστασία: ΙΙ Πίεση λειτουργίας: max 6bar Προστασία καλύμματος: IP44 Επιτρεπόμενη υγρασία: 0-80% Θερμοκρασία περιβάλλοντος: 0-55 ο C Καλώδιο σύνδεσης (μαύρο): 3 x 0,75 mm, l=1m 5-39

40 Μοντέλο Χρόνος Ροπή Σπείρωμα Ø Τιμή *EMV C/9FR0-K *EMV C/9FR0-K 110s/90 o 5Νm Θ ½ 115,00 110s/90 o 5Νm Θ ¾ 115,00 110s/90 o 5Νm Θ 1 118,00 110s/90 o 5Νm Θ 1+1/4 120,00 110s/90 o 5Νm Α ¾ 115,00 110s/90 o 5Νm Α 1 118,00 110s/90 o 5Νm Α 1+1/4 120,00 110s/90 o 5Νm Α 1+1/2 130,00 *EMV C/9FR0-K 110s/90 o 5Νm Mηχ/κής Συσφιξης 22mm 125,00 110s/90 o 5Νm Mηχ/κής Συσφιξης 28mm 131,00 Υποδοχέας SCA Για ηλιακά ή εφαρμογές ψύξης με δυνατότητα λειτουργίας από -10 o C εως 130 o C και στιγμιαία εως 150 ο C 12,00 ΠΕΡΙΣΤΡΟΦΙΚΕΣ ΒΑΝΕΣ ΕΚΤΡΟΠΗΣ ΜΕ ΚΙΝΗΤΗΡΑ Ή ΧΩΡΙΣ Περιστροφικές βάνες εκτροπής (κατεύθυνσης) DIVERT F3L Περιστροφική βάνα κατεύθυνσης με διαστάσεις από ½ εως 1+1/4 για εγκαταστάσεις θέρμανσης ή και ψύξης. Κατασκευασμένη από ορείχαλκο. Η μικρή απαιτούμενη ροπή της βάνας βοηθάει στην αποφυγή μπλοκαρισμάτων. Οι μικρές διαστάσεις της βοηθούν στην εύκολη τοποθέτηση του κινητήρα. Εύκολη αντικατάσταση των O-ring χωρίς την αποσυναρμολόγηση από την εγκατάσταση. Mοντέλο DN Kvs Τιμή DIVERT F3L 15-1/2 3 44, /4 7 50, , / ,00 Περιστροφικές βάνες εκτροπής FDV ορειχάλκινες Mοντέλο Ø DN Kvs Τιμή FDV 231 Rp1/ FDV 231 Rp3/ ,00 FDV 231 Rp ,00 FDV 231 Rp1+1/ ,00 FDV 232 G3/ FDV 232 G ,00 FDV 232 G1+1/ ,00 FDV 232 G1+1/ FDV 233 C22mm ,00 FDV 233 C28mm ,

41 Περιστροφικές βάνες εκτροπής από χυτοσίδηρο DIVERT G F3L Mοντέλο DN Kvs Τιμή *DIVERT G F3L 20-3/4 8 50,00 DIVERT G F3L ,00 DIVERT G F3L / ,00 DIVERT G F3L / ,00 Περιστροφική βάνα εκτροπής (κατεύθυνσης) με κινητήρα EMV110 ROTODIVERT - M Περιστροφική ορειχάλκινη βάνα εκτροπής με κινητήρα τύπου EMV110 η οποία λειτουργεί ως βάνα σαν στοιχείο εκτροπής-κατεύθυνσης σε κλειστά συστήματα θέρμανσης ή σε συστήματα ζεστού νερού χρήσης ή για την εναλλαγή μεταξύ δυο διαφορετικών πηγών ενέργειας με ένα και μόνο κυκλοφορητή (Δείτε ενδεικτικά σχεδιαγράμματα παρακάτω. Τα ενσωματωμένο ρελέ καθιστά δυνατό τον έλεγχο 2 σημείων (SPST) σε περίπτωση παράλληλης λειτουργίας πολλών κινητήρων. Εύκολη αντικατάσταση των O-rings χωρίς την αποσυναρμολόγηση της βάνας από την εγκατάσταση. Δυνατότητα χειροκίνητης λειτουργίας Σήμα εξόδου (L) στην τερματική θέση του κινητήρα B-AB (για τον έλεγχο του κυκλοφορητή) Mοντέλο (DN) Kvs Τιμή ROTODIVERT M Τύπος κινητήρα: έλεγχος 2 σημείων Παροχή ρεύματος: 230VAC, 50Hz Κατανάλωση: 9VA, 5VA (ρελέ ΟΝ), 0VA (ρελε OFF) Προστασία: ΙΙ Προστασία καλύμματος: IP44 Θερμοκρασία περιβάλλοντος: 0-55 ο C Καλώδια: 4x0.5mm2, L=1m Δυνατότητα χειροκίνητου ελέγχου Ενσωματωμένο ρελέ: Ναι Χρόνος στρέψης: 18s/90 o Ροπή στρέψης: 8Νm Χαρακτηριστικά Βάνας Άξονας: Ορείχαλκος Σώμα: Ορείχαλκος O-rings: FKM, EPDM Θερμοκρασία μέσου: +2 ο C εως +110 ο C Mέγιστη διαφορική πίεση: 100kPa PN Class: PN / , / , , / ,

42 Παραδείγματα εφαρμογής βανών τύπου ROTODIVERT 5-42

43 Περιστροφική βάνα εκτροπής (κατεύθυνσης) με κινητήρα ROTODIVERTσειρά 9000 Πρόκειται για 3-οδη βάνα με κινητήρα για χρήση σε εγκαταστάσεις θέρμανσης. Όλα τα μοντέλα έχουν έλεγχο 2 σημείων (SPST) με ενσωματωμένο ρελέ, καθώς και CLIP SYSTEM για εύκολη τοποθέτηση του κινητήρα πάνω στη βάνα. Rp G CPF Χρόνος στρέψης: 12s/90 ο Παροχή ρεύματος: 230Vac/50Hz Χρησιμοποιείται με 2 διαφορετικές λειτουργίες μετάβασης (changeover) & εκτροπής-κατέυθυνσης (diverting) Diverting Changeover Mοντέλο (DN) Σύνδεση Τιμή 15 Rp1/2 110,00 *EMV C/9iN0-K *EMV C/9iN0-K *EMV C/9iN0-K Υποδοχέας SCA 20 Rp3/4 114,00 25 Rp1 118,00 32 Rp1+1/4 125,00 20 G3/4 110,00 25 G1 114,00 32 G1+1/4 118, /2 125,00 20 CPF22mm 125,00 25 CPF28mm 130,00 Για ψύξη και ηλιακά με θερμοκρασίες λειτουργίας -10 ο C εως +110 ο C 12,

44 Τρίοδη βάνα με κινητήρα τύπου ROTODIVERT FB EMV110 σειρές 630,631 Κινητήρας EMV110 με 3-οδη σφαιρική ορειχάλκινη βάνα που λειτουργεί σαν βάνα εκτροπής-κατεύθυνσης ή βάνα διαχωρισμού σε κλειστά συστήματα θερμού νερού ή αέρα Η ειδική της κατασκευή επιτρέπει την ελάχιστη διαρροή καθώς και μηδενική συντήρηση. Εύκολη προσαρμογή και απεγκατάσταση του κινητήρα από τη βάνα με το σύστημα CLIP Εύκολη ηλεκτρολογική εγκατάσταση με το σύστημα MOLEX Eνσωματωμένο ρελέ που επιτρέπει τον έλεγχο SPST (2-σημείων) Χαρακτηριστικά κινητήρα Τύπος κινητήρα: έλεγχος 2 σημείων (SPST) Παροχή ρεύματος: 230VAC, 50Hz Κατανάλωση: 7VA Προστασία: ΙΙ Καλώδια: 3x0.75mm2, L=1m Δυνατότητα χειροκίνητου ελέγχου: Όχι Ενσωματωμένο ρελέ: Ναι Χρόνος στρέψης: 8s/60 o Προστασία καλύμματος: IP40 Επιτρεπόμενη υγρασία: 0-80% Θερμοκρασία περιβάλλοντος: 0-55 ο C Χαρακτηριστικά βάνας 3-οδη με συνδέσεις μηχανικής σύσφιξης Θερμοκρασία μέσου: +5 o C εως 90 ο C Μέσο: Νερό ή νερό με γλυκόλη εως 50% PN Class: PN25 Πίεση λειτουργίας: max. 16bar Υλικό κατασκευής o Σώμα: Ορείχαλκος CuZn40Pb2 o Σφαίρα: Ορείχαλκος CuZn40Pb2 Cr o O-rings: FPM, EPDM Mοντέλο Σύνδεση Kvs Τιμή EMV /89i0-3 ¾ Θ-Θ-Θ 4,5 93,00 EMV /89i0-compr 22mm 22mm μηχ/κής συσφ. 4,5 98,00 Τρίοδη βάνα με κινητήρα τύπου ROTODIVERT FC EMV110 series 526/89i0 Κινητήρας EMV110 με 3-οδη σφαιρική ορειχάλκινη βάνα που λειτουργεί σαν βάνα εκτροπής-κατεύθυνσης ή βάνα διαχωρισμού σε κλειστά συστήματα θερμού νερού ή αέρα. Η ειδική της κατασκευή επιτρέπει την ελάχιστη διαρροή καθώς και μηδενική συντήρηση. Εύκολη προσαρμογή και απεγκατάσταση του κινητήρα από τη βάνα με το σύστημα CLIP Εύκολη ηλεκτρολογική εγκατάσταση με το σύστημα MOLEX Eνσωματωμένο ρελέ που επιτρέπει τον έλεγχο SPST (2-σημείων) 5-44

45 Χαρακτηριστικά κινητήρα Τύπος κινητήρα: έλεγχος 2 σημείων (SPST) Καλώδια: 3x0.75mm2, L=1m Παροχή ρεύματος: 230VAC, 50Hz Δυνατότητα χειροκίνητου ελέγχου: Όχι Κατανάλωση: 7VA Ενσωματωμένο ρελέ: Ναι Προστασία: ΙΙ Χρόνος στρέψης: 8s/60 o Προστασία καλύμματος: IP40 Επιτρεπόμενη υγρασία: 0-80% Θερμοκρασία περιβάλλοντος: 0-55 ο C Χαρακτηριστικά βάνας 3-οδη με συνδέσεις μηχανικής σύσφιξης Θερμοκρασία μέσου: +5 o C εως 90 ο C Μέσο: νερό Πίεση λειτουργίας: max. 10bar Υλικό κατασκευής o Σώμα: Ορείχαλκος UNI EN 12165CW617N o Άξονας: Ορείχαλκος UNI EN 12165CW617N o O-rings: ΤPE, Πολυπροπυλαίνιο Mοντέλο Συνδέσεις Kvs Τιμή EMV /89i0-3 ¾ Α-Α-Α 7,5 123,00 EMV /89i0-4 1 Α-Α-Α 7,5 125,00 EMV /89i0-compr 22mm 22mm μηχ/κής συσφ. 7,5 128,00 EMV /89i0-compr 28mm 28mm μηχ/κής συσφ. 7,5 134,00 2-ΟΔΕΣ ΣΦΑΙΡΚΕΣ ΗΛΕΚΤΡΟΒΑΝΕΣ ΜΕ ΚΙΝΗΤΗΡΑ Δίοδη σφαιρική βάνα με κινητήρα τύπου EMV 110 σειρά 220,221,222,223,224 Είναι 2-οδες βάνες με κινητήρα που χρησιμοποιύνται σε εφαρμογές κλιματισμού, θέρμανσης αλλά και σε εγκαταστάσεις πόσιμου νερού αφού φέρουν πιστοποιήσεις DVGW, WRAS & ACS Παρέχονται με εσωτερικό σπείτωμα, εξωτερικό σπείρωμα και με σύνδεση μηχανικής σύσφιξης Οι κινητήρες εφαρμόζουν στη βάνα με το σύστημα CLIP SYSTEM. Σε περίπτωση μεγάλου χρονικού διαστήματος αδράνειας υπάρχει δυνατότητα χειροκίνητου αντιμπλοκαρίσματος Τεχνικά στοιχεία βάνας Τεχνικά στοιχεία κινητήρα Ονομαστική πίεση: PN32 Παροχή: 230 V~ 50 Hz Mέσο: νερό, πόσιμο νερό, νερό με γλυκόλη<50%, μη Έλεγχος 2 σημείων SPST επιθετικά υγρά Θερμοκρασία μέσου: +2 ο C εως 110 ο C* Χρόνος στρέψης: 30s/90 o Μέγιστη διαφορική πίεση: 6bar** Καλώδιο: 3 x 0,75 mm, l=1m Υλικό κατασκευής: Δυνατότητα χειροκίνητου ελέγχου: Ναι Σώμα Ορειχάλκινο CW617N Κατεύθυνση στρέψης: CW/CCW Σφαίρα Ορειχάλκινο CW617N Ροπή στρέψης: 5Νm Στεγάνωση PTFE, EPDM Perox, FPM Προστασία καλύματος: ΙP44 Πιστοποιήσεις: ΑCS (για τον τύπο 220 επιπλεον Βαθμός προστασίας: ΙΙ DVGW & WRAS) 5-45

46 Mοντέλο DN Kvs Σύνδεση Α B C Τιμή EMV /9G30-K 1m 1/2"FF Rp 1/2" ,00 EMV /9G30-K 1m 3/4"FF Rp 3/4" ,00 EMV /9G30-K 1m 1"FF Rp 1" ,00 EMV /9G30-K 1m 5/4"FF Rp 1 1/4" ,00 *EMV /9G30-K 1m R1/2"FU Rp/R 1/2" ,00 *EMV /9G30-K 1m R3/4"FU Rp/R 3/4" ,00 *EMV /9G30-K 1m R1"FU Rp/R 1" ,00 *EMV /9G30-K 1m R5/4"FU Rp/R 1 1/4" ,00 *EMV /9G30-K 1m R1/2"UU R 1/2" ,00 *EMV /9G30-K 1m R3/4"UU R 3/4" ,00 *EMV /9G30-K 1m R1"UU R 1" ,00 *EMV /9G30-K 1m R5/4"UU R 1 1/4" ,00 *EMV /9G30-K 1m D15CC CPF 15mm ,00 *EMV /9G30-K 1m D22CC CPF 18mm ,00 *EMV /9G30-K 1m D28CC CPF 22mm ,00 *EMV /9G30-K 1m G3/4"MM G 3/4" ,00 *EMV /9G30-K 1m G1"MM G 1" ,00 *EMV /9G30-K 1m G5/4"MM G 1 1/4" ,00 *EMV /9G30-K 1m G6/4"MM G 1 1/2" ,00 Προσαρμογέας SCA Για εφαρμογές ηλιακών και ψύξης (θ ο C από -15 o C εως 120 ο C, στιγμιαία εως 150 o C) 12,00 Δίοδη σφαιρική βάνα με κινητήρα τύπου EMV110 σειρά 602 Δίοδη βάνα με κινητήρα για χρήση σε συστήματα θέρμανσης, ηλιακών, ψύξης, πισίνες, βιομηχανία πετροχημικών και αγροτικές χρήσεις. Τεχνικά στοιχεία βάνας Τεχνικά στοιχεία κινητήρα Πίεση λειτουργίας: 16bar Παροχή: 230 V~ 50 Hz / *24VAC/50Hz Mέσο: νερό, μη επιθετικά υγρά, νερό με γλυκόλη<50%, Κατανάλωση: 7VA αέρας Θερμοκρασία μέσου: +5 ο C εως 110 ο C* Χρόνος στρέψης: 30s/90 o Διαφορική πίεση: 1bar Καλώδιο: 4 x 0,5 mm, l=1,5m Υλικό κατασκευής: Δυνατότητα χειροκίνητου ελέγχου: Ναι Σώμα Ορειχάλκινο CuZn40Pb2 Ni Κατεύθυνση στρέψης: CW/CCW Σφαίρα Ορειχάλκινο CuZn40Pb2 Cr Ροπή στρέψης: 8Νm Στεγάνωση PTFE, EPDM, FPM Προστασία καλύματος: ΙP44 Βαθμός προστασίας: ΙΙ Mοντέλο DN Kvs Τιμή EMV / / ,00 EMV / / ,00 EMV / ,00 EMV / / ,00 *Η σειρά αυτή παράγεται και σε 24Vac κατόπιν παραγγελίας 5-46

47 Δίοδη σφαιρική βάνα με κινητήρα τύπου EMV110 σειρά 800 Δίοδη βάνα με κινητήρα για χρήση σε συστήματα θέρμανσης, ηλιακών, ψύξης, πισίνες, βιομηχανία πετροχημικών και αγροτικές χρήσεις. Δυνατότητα επιλογής μεταξύ διαφορετικών εκδόσεων: 2 ή 3-ων σημείων, με ενσωματωμένο ή όχι ρελέ. Std. έκδοση: 2 σημείων χωρίς ενσωματωμένο ρελέ (EMV /530 ). Mοντέλο DN Χρόνος Kvs Τιμή 15-1/2 30s/90 o ,00 EMV / /4 30s/90 o , s/90 o , /2 30s/90 o ,00 *EMV / /4 30s/90 o , s/90 o , /2 25s/90 o 17 *EMV / /4 25s/90 o s/90 o /2 30s/90 o ,00 *EMV / /4 30s/90 o , s/90 o , /2 30s/90 o 17 *EMV / /4 30s/90 o s/90 o 68 Tα μοντέλα 530, 590, 230 είναι 230Vac/50Hz ενώ τα μοντέλα 533 & 233 είναι 24Vac/50Hz Μοντέλο 530: 2 σημείων χωρίς ρελέ - Μοντέλο 590: 3-ων σημείων χωρίς ρελέ Μοντέλο 230: 2 σημείων με ρελέ - Μοντέλο 290: 3-ων σημείων με ρελέ Kατανάλωση: 7VA Καλώδιο σύνδεσης: 5x0.5mm 2, L=1,5m Διεύθυνση στρέψης: CW/CCW Mέγιστη πίεση λειτουργίας: 25bar Ροπή στρέψης 25bar 5-47

48 Δίοδη σφαιρική βάνα με κινητήρα τύπου EMV110 σειρά 820 Δυνατότητα ελέγχου είτε 2 είτε 3-ων σημείων με ενσωματωμένο ρελέ ήχωρίς Mοντέλο DN Χρόνος Τιμή /4 105s/90 o 225,00 EMV / /2 105s/90 o 245, s/90 o 280, /4 105s/90 o 250,00 *EMV / /2 105s/90 o 270, s/90 o 302,00 Μοντέλο 2410: Έλεγχος 3-ων σημείων χωρίς ενσωματωμένο ρελέ (std.) Mοντέλο 2310: Έλεγχος 2 σημείων με ενσωματωμένο ρελέ Κατανάλωση: 5VA Ροπή στρέψης: 25Νm Kαλώδιο σύνδεσης: 5x0.5mm2, L=1.5m Παροχή: 230Vac/50Hz (Κατά παραγγελία υπάρχει δυνατότητα και 24Vac/50Hz) 2-οδη βάνα τύπου 690, αναλογικού σήματος με κινητήρα UNIMOD H βάνα ελέγχεται με αναλογικό σήμα 0 10V. Mε τους διακόπτες τύπου DIP είναι δυνατό να ελέγχεται το σήμα (ισχύς, ρεύμα), κατεύθυνση στρέψης, εύρος σήματος Χρόνος στρέψης: 73s/90 o 5-48

49 Mοντέλο Ρεύμα Χρόνος Ροπή DN Τιμή 73s/90 o 15Νm 15-1/2 236,00 73s/90 o 15Νm 20-3/4 237,00 UNI MOD VAC, 50Hz, Y= 0..10V, 4..20mA 73s/90 o 15Νm ,00 73s/90 o 15Νm /4 278,00 73s/90 o 15Νm /2 310,00 73s/90 o 15Νm ,55 3-ΟΔΕΣ ΣΦΑΙΡΚΕΣ ΗΛΕΚΤΡΟΒΑΝΕΣ ΜΕ ΚΙΝΗΤΗΡΑ 3-οδη σφαιρική βάνα ανάμειξης (110s - FR) ή εκτροπής (20s-FV) EMV , 237, 238, 244 σειρά 9000 Χρησιμοποιείται σε διάφορους τύπους συστημάτων όπως θέρμανση (π.χ. αντλίες θερμότητας), ηλιακά, κλιματισμό, group ανάμειξης, εφαρμογές ζεστού νερού χρήσης. Η βάνες αυτού του τύπου είναι πιστοποιημένες για πόσιμο νερό : εσωτερικό σπείρωμα 237: ρακορ : εξωτερικό σπείρωμα 244: μηχανικής σύσφιξης Mοντέλο DN Kvs Χρόνος Τιμή 20-3/4 9,6 110s/90 o 108,00 *EMV /9FR0-K 1m FFF ,3 110s/90 o 134, / s/90 o 155, /4 9,6 20s/90 o 108,00 *EMV /9FV0-K 1m FFF ,3 20s/90 o 134, / s/90 o 155, /4 9,6 110s/90 o 121,00 EMV /9FR0-K 1m UUU ,3 110s/90 o 152, / s/90 o 190, /4 9,6 20s/90 o 121,00 EMV /9FV0-K 1m UUU ,3 20s/90 o 152, / s/90 o 190,00 *EMV /9FR0-K 1m ΜΜΜ ,6 110s/90 o 110, /4 11,3 110s/90 o 135,

50 *EMV /9FV0-K 1m ΜΜΜ *EMV /9FR0-K 1m CCC *EMV /9FV0-K 1m CCC / s/90 o 163, ,6 20s/90 o 110, /4 11,3 20s/90 o 135, / s/90 o 163, mm 9,6 110s/90 o 113, mm 11,3 110s/90 o 139, mm 9,6 20s/90 o 113, mm 11,3 20s/90 o 139,00 Υποδοχέας SCA για τη σειρά 9000 για θερμοκρασίες από -15οC εως +120οC (στιγμιαία εως +150 ο C) Ονομαστική πίεση: PN32 Mέγιστη διαφορική πίεση: 6bar Πιστοποίηση για πόσιμο νερό : ACS Παροχή 230Vac/50Hz (*κατά παραγγελία 24Vac/50Hz) Καλώδιο: 3 x 0,75 mm, l=1m Ροπή στρέψης: 5Νm Κατεύθυνση στρέψης: CW / CCW 12,00 Περιστροφικός κινητήρας UNI 2P σειρά 710 (L-shaped) Περιστροφικός κινητήρας 2 σημείων UNI 2P με ενσωματωμένη 3-οδη σφαιρική βάνα μετάβασης με ενσωματωμένο ρελέ. Mοντέλο DN Ροπή Χρόνος Τιμή UNI 2P 710 Παροχή 230Vac/50Hz Καλώδιο σύνδεσης: 4 x 0,5 mm, l=1m Κατανάλωση 9VA, 5VA (standby) 15-1/2 15Νm 32s/180 o 148, /4 15Νm 32s/180 o 152, Νm 32s/180 o 164,

51 Περιστροφικός κινητήρας UNI 3P με 3-οδη σφαιρική βάνα σειρά 830 (T-shaped) Περιστροφικός κινητήρας 3 σημείων τύπου UNI 3P, με 3-οδη σφαιρική βάνα μετάβασης σειρά 830 για χρήση σε συστήματα θέρμανσης και ηλιακά. Προτοποθετημένοι επιπλεον διακόπτες Mοντέλο DN Ροπή Χρόνος Τιμή UNI 3Ρ /4 15Νm 48s/90 o 255,00 Παροχή 230Vac/50Hz Καλώδιο σύνδεσης: 4 x 0,5 mm, l=1m Ψυχρή επαφή στα 2 τερματικά σημεία περιστροφής για έλεγχο π.χ. κυκλοφορητή.!!! Νm 48s/90 o 305,00 Περιστροφικός κινητήρας EMV 110 με 3-οδη σφαιρική βάνα σειρά 930 (Τ/L-shaped) Η τρίοδη βάνα με τον κινητήρα αυτού του τύπου επιτρέπει την εκτροπή της ροής προς οποιαδήποτε έξοδο, συγχρόνως όμως επιτρέπει και το κλείσιμο οποιασδήποτε εξόδου. Mοντέλο DN Ροπή Χρόνος Τιμή EMV /410 Παροχή 230Vac/50Hz Καλώδιο σύνδεσης: 5 x 0,5 mm, l=1,5m /4 25Nm 105s/90 o 293, /2 25Nm 105s/90 o 318, Nm 105s/90 o 355,

52 *EMV /4G0 Παροχή 230Vac/50Hz Καλώδιο σύνδεσης: 5 x 0,5 mm, l=1,5m Ροή προς κάθε κατεύθυνση /4 25Nm 210s/180 o 293, /2 25Nm 210s/180 o 318, Nm 210s/180 o 355,00 ΠΡΟΓΡΑΜΜΑΤΙΖΟΜΕΝΕΣ 2-ΟΔΕΣ ΣΦΑΙΡΚΕΣ ΗΛΕΚΤΡΟΒΑΝΕΣ ΜΕ ΚΙΝΗΤΗΡΑ Προγραμματιζόμενη 2-οδη σφαιρική ηλεκτροβάνα EMV 602/1590B - ασφαλείας Δυνατότητα προγραμματισμένης θέσης ανοίγματος/κλεισίματος σε περίπτωση διακοπής ρεύματος Δυνατότητα σύνδεσης επιπλέον ηχητικού σήματος. Μπαταρίες για την παροχή σε περίπτωση διακοπής ρεύματος: 4x LR6-1.5V/AA Mοντέλο DN Ροπή Xρόνος Τιμή 20-3/4 8Νm 25s/90 o 169,00 EMV /1590Β Νm 25s/90 o 178, /4 8Νm 25s/90 o 190,00 Προγραμματιζόμενη 2-οδη σφαιρική ηλεκτροβάνα EMV 602/1590B - ασφαλείας Eπιτρέπει τον προγραμματισμό του ανοίγματος/κλεισίματος της ηλεκτροβάνας σε διάρκεια μιας εβδομάδας. Προγραμματιζόμενη με 16 εβδομαδιαία προγράμματα (8xON & 8xOFF) Χρήσεις: εφαρμογές θέρμανσης (προγραμματιζόμενη θέρμανση ζωνών), βιομηχανία (προγραμματιζόμενο άνοιγμα δικτύων βιομηχανικών αερίων όπως πεπιεσμένος αέρας, διοξείδιο του άνθρακα, οξυγόνο κ.α.), προγραμματιζόμενο άδειασμα δεξαμενών, προγραμματιζόμενη τροφοδοσία νερού στην εκτροφή ζώων, πότισμα μεγάλών εκτάσεων. Mοντέλο DN Ροπή Xρόνος Τιμή *DIGI /2 8Νm 30s/90 o 240,00 Δυνατότητα εφεδρικής μπαταρίας Κατανάλωση: 7VA Καλώδιο σύνδεσης: 3x0.75mm2, L=1.5m Μεγιστη πίεση λειτουργίας: 16bar 20-3/4 8Νm 30s/90 o 250, Νm 30s/90 o 260, /4 8Νm 30s/90 o K.Π /2 8Νm 30s/90 o Κ.Π Νm 30s/90 o Κ.Π 5-52

53 ΗΛΕΚΤΡΟΒΑΝΕΣ ΓΙΑ ΕΦΑΡΜΟΓΕΣ ΨΥΞΗΣ Επικοινωνήστε μαζί μας για να μάθετε τεχνικά χαρακτηριστικά και τιμές ΑΝΟΞΕΙΔΩΤΕΣ ΗΛΕΚΤΡΟΒΑΝΕΣ ΜΕ ΚΙΝΗΤΗΡΑ Επικοινωνήστε μαζί μας για να μάθετε τεχνικά χαρακτηριστικά και τιμές ΚΙΝΗΤΗΡΕΣ ΠΡΟΟΔΕΥΤΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (3-σημείων/3-point) Κινητήρες περιστροφικών βανών ανάμειξης ΜV120/09E Κινητήρας σχεδιασμένος για να ελέγχει 3-οδες & 4-οδες περιστροφικές βάνες διαφόρων κατασκευαστών με διαστάσεις από ½ εως 1 1/2 Δυνατότητα περιστροφής είτε δεξιά είτε αριστερά Γωνία περιστροφής 90 ο Έξοδος σήματος (L) στην τερματική θέση του κινητήρα (έλεγχος κυκλοφορητή) Χειροκίνητη ρύθμιση θέσης βαλβίδας ανάμειξης σε περιόδους μεγάλης στασιμότητας Προστασία του κινητήρα και των γραναζιών από την υπερφόρτιση Μοντέλο Χρόνος Ροπή Προτασία Τροφοδοσία Καλώδιο Τιμή MV120/09E-210/90 210s/90 o 6Νm IP55 230VAC/50Hz 5x0.5mm2, L=1.5m 125,00 MV120/09E-105/90 105s/90 o 6Νm IP55 230VAC/50Hz 5x0.5mm2, L=1.5m 125,00 ΜV120/210 Kινητήρας σχεδιασμένος να ελέγχει 3-οδες και 4-οδες περιστροφικές βάνες ανάμειξης για βάνες από ½ "έως και 1½" από διαφορετικούς κατασκευαστές. Η περιστροφή είναι ρυθμιζόμενη μεταξύ 15 και 340. Προσφέρεται με λαβή και υποδοχείς πολλών κατασκευαστών Δεξιά ή αριστερή διεύθυνση περιστροφής Έξοδος σήματος (L) στην τερματική θέση του κινητήρα (έλεγχος κυκλοφορητή) Χειροκίνητη ρύθμιση θέσης βαλβίδας ανάμειξης σε περιόδους μεγάλης στασιμότητας Προστασία του κινητήρα και των γραναζιών από την υπερφόρτιση 5-53

54 Μοντέλο Χρόνος Ροπή Προτασία Τροφοδοσία Καλώδιο Τιμή MV120/ /90 210s/90 o 6Νm IP55 230VAC/50Hz 5x0.5mm2, L=1.5m 145,00 MV120/ /90 105s/90 o 6Νm IP55 230VAC/50Hz 5x0.5mm2, L=1.5m 145,00 MV120/360 Kινητήρας σχεδιασμένος να ελέγχει ταμπερ εξαερισμού, 3-οδες και 4-οδες περιστροφικές βάνες ανάμειξης για βάνες από 1 + 1/4" έως και 4" από διαφορετικούς κατασκευαστές. Η περιστροφή είναι ρυθμιζόμενη μεταξύ 15 και 340. Αυξημένη ροπή στρέψης. Προσφέρεται με λαβή και υποδοχείς πολλών κατασκευαστών Δεξιά ή αριστερή διεύθυνση περιστροφής Έξοδος σήματος (L) στην τερματική θέση του κινητήρα (έλεγχος κυκλοφορητή) Χειροκίνητη ρύθμιση θέσης βαλβίδας ανάμειξης σε περιόδους μεγάλης στασιμότητας Προστασία του κινητήρα και των γραναζιών από την υπερφόρτιση Μοντέλο Χρόνος Ροπή Προτασία Τροφοδοσία Καλώδιο Τιμή MV120/ /90 210s/90 o 45Νm IP54 230VAC/50Hz 5x0.5mm2, L=1.5m 220,00 MV120/ /90 105s/90 o 25Νm IP54 230VAC/50Hz 5x0.5mm2, L=1.5m 220,00 *MV120/ s/90 o 25Νm IP V, 4 20mA 5x0.5mm2, L=1.5m 320,00 MV120 EUROMIX Kινητήρας σχεδιασμένος να ελέγχει τις 3-οδες και 4-οδες περιστροφικές βάνες ανάμειξης τύπου ROTOMIX της FIRŠT για βάνες από 1/2" έως και 1+1/4". Στρέψη είτε προς τα αριστερά είτε προς τα δεξιά Προκαθορισμένη γωνία στρέψης στις 90 ο Τοποθέτηση κινητήρα στη βάνα χωρίς βίδωμα Δυνατότητα χειροκίνητης λειτουργίας Μοντέλο Χρόνος Ροπή Προτασία Τροφοδοσία Καλώδιο Τιμή MV s/90 o 8Νm IP44 230VAC/50Hz 3x0.5mm2, L=2m 110,00 MV s/90 o 8Νm IP44 230VAC/50Hz 3x0.5mm2, L=2m 110,
